Стропильная система вальмовой крыши: схема, специфика устройства

Вальмовые крыши привлекают внушительным списком убедительных преимуществ. В их числе эффектная форма, равномерность прогрева и надежная защита дома от осадков. Благодаря отсутствию фронтонов вальмовым конструкциям не страшны существенные ветровые нагрузки. По сравнению с двухскатными вариантами намного меньше причин опасаться деформаций.

Перечень плюсов можно продолжить, но их поток притормаживает весьма веское обстоятельство: стропильная система вальмовой крыши не радует простотой устройства. Однако сложность не остановит самостоятельного строителя, если он знаком с нюансами сооружения четырехскатного каркаса.

Вальмовые крыши от двухскатных собратьев отличаются тем, что вертикальных стенок фронтонов в их конструкции нет. Место фронтонов заняли расположенные в торцах треугольные скаты, ощутимо сокращающие реальный и визуальный объем крыши.

Экономический эффект от уменьшения объема – вопрос спорный.

При раскрое крупнолистового материала на вальмовые скаты расходы напротив увеличиваются. К примеру, укладка профлиста или монтаж металлочерепицы заставят раскошелиться на покупку покрытия раза в полтора больше, чем на обустройство стандартного скатного сооружения.

Приобретение материала из разряда штучных позволит уменьшить бюджет строительства, ведь на обшивку торцов крыши тратиться не придется.

По аналогии с любой из строительных конструкций вальмовую крышу можно условно разделить на простые геометрические формы. В простейшем варианте без сопряжений и ендов у нее есть две пары симметричных скатов: два треугольника и две трапеции. На этом основании вальмовая крыша получила параллельное название «четырехскатная».

В анфас ее разрез напоминает обычную треугольную двухскатную крышу. В профиль у сооружения трапециевидная конфигурация, которую также можно разделить на прямоугольник с двумя зеркально развернутыми треугольниками по бокам.

Форма трапеции зависит от архитектурных предпочтений хозяина. Определяется она соотношением длины карнизного свеса к длине конька. Часть конструкции, ограниченная прямоугольником, сооружается в соответствии с висячими или наслонными технологическими кровельными стандартами.

Заменившие фронтоны вальмы устанавливаются под некоторым углом к горизонту, т.к. примыкать они обязаны к наклонным сторонам трапеции. Вот в их устройстве и заключается основная загвоздка вальмовой стропильной системы, потому что обычным скатным методом устроить ее не получится. Ведь коньковый прогон не перекрывает полностью скат. Потому стропильным ногам вальм и сопряженных с ними треугольных частей больших скатов буквально не на что опереться верхними пятками.

Опорой для них станут особые накосные стропильные ноги, соединяющие коньковый прогон с углами конструкции. Если на вальмовую стропильную конструкцию взглянуть сверху, то накосные стропилины будут похожи на диагонали.

Направление установки стало причиной получения второго технологического названия — «диагональные». Естественно, опираться на диагонали будут разновеликие по длине стропильные ноги, т.к. устанавливаются они перпендикулярно свесам крыши. У них есть собственное наименование – нарожники.

Суммируя информацию, получаем, что в сооружении стропильного каркаса для вальмовой крыши будут задействованы:

  • Рядовые стропильные ноги, опирающиеся нижней частью на мауэрлат или на балки перекрытия. В соответствии с типом опоры они могут быть висячими или наслонными.
  • Диагональные стропилины, соединяющие углы крыши и края конькового прогона. Отметим, что используют их не только в обустройстве выпуклых углов вальмовых крыш, но и в сооружении вогнутых углов ендов.
  • Нарожники, формирующие плоскости вальм и примыкающих к накосным стропилам частей больших скатов.

Установка висячих и наслонных стропильных ног выполняется по правилам, согласно которым сооружается стропильная система двухскатной крыши. Разбираться будем с их диагональными собратьями и со стропильными полуногами-нарожниками.

Диагональные стропильные ноги

Принимая во внимание диагональное расположение, несложно догадаться, что длина накосов больше, чем длина обычных стропильных ног. К тому же они служат опорами для нарожников. Ввиду чего нагружены накосные стропила в полтора раза больше, чем рядовые аналоги. Потому их принято делать спаренными из двух досок сечением, равным аналогичному размеру материала для рядовых стропильных ног.

Спаривание накосных стропилин одновременно решает три технические задачи:

  • Позволяет без риска увеличить нагрузку за счет удвоенного сечения несущего элемента.
  • Предоставляет возможность получить диагональный элемент конструкции любой длины без ослабленных наращиванием участков.
  • Устраняет необходимость в целенаправленной покупке бруса для накосных стропил.

Из-за своей длины диагональные стропилины нуждаются в дополнительных опорах, количество которых зависит от длины стропильной ноги.

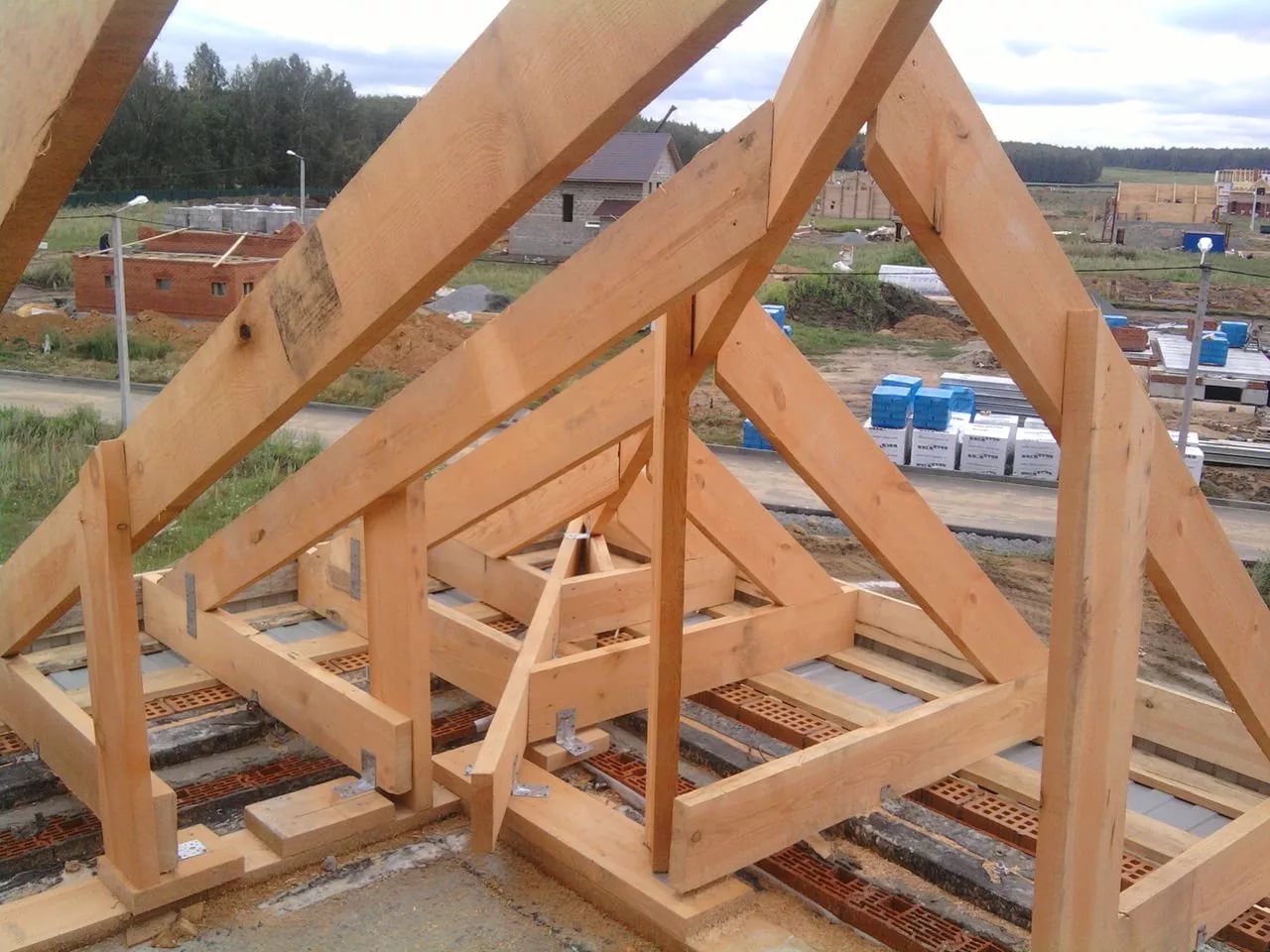

Опоры для диагональных стропилин

Независимо от масштабов строительства любая схема стропильной системы вальмовой крыши включает опоры для усиления диагональных стропильных ног. Если проектный размер накоса более 9м, т.е. он перекрывает равнозначный по метрам пролет, его непоколебимость обеспечивают двумя дополнительными опорами. Для пролетов поменьше достаточно одной опоры, расположенной в верхней зоне пролета.

В качестве опоры диагональной стропилины могут использоваться:

  • Стойка, устанавливаемая вертикально прямо на перекрытие. Между ней и перекрытием прокладывается кусок гидроизоляции, если стойке предстоит упираться в железобетонную плиту.
  • Подкос. Устанавливается, как и положено подкосным стропилинам, под углом, размеру которого позволено варьировать в пределах от 45º до 53º. Особого значения величина наклона не играет. Важно, чтобы сам подкос поддерживал стропилину на наиболее нагруженном участке. Нижнюю пятку подкоса упирают в лежень.
  • Шпренгель. Представляет собой Т-образную короткую балку из бруса, перевернутую низом вверх. Используется в устройстве больших пролетов, нуждающихся в двух и более усиливающих опорах.
    Устанавливается шпренгель так, чтобы его основание было перпендикулярно накосной стропилине. Располагают его в нижней части большого пролета ближе к углу крыши. Вместо шпренгеля может быть использована обычная короткая стойка.

Делают дополнительные опоры опять же из сдвоенной доски или бруска, устанавливают в наиболее нагруженных точках.

С нюансами устройства опор для каркаса вальмовой крыши ознакомит видео-обзор:

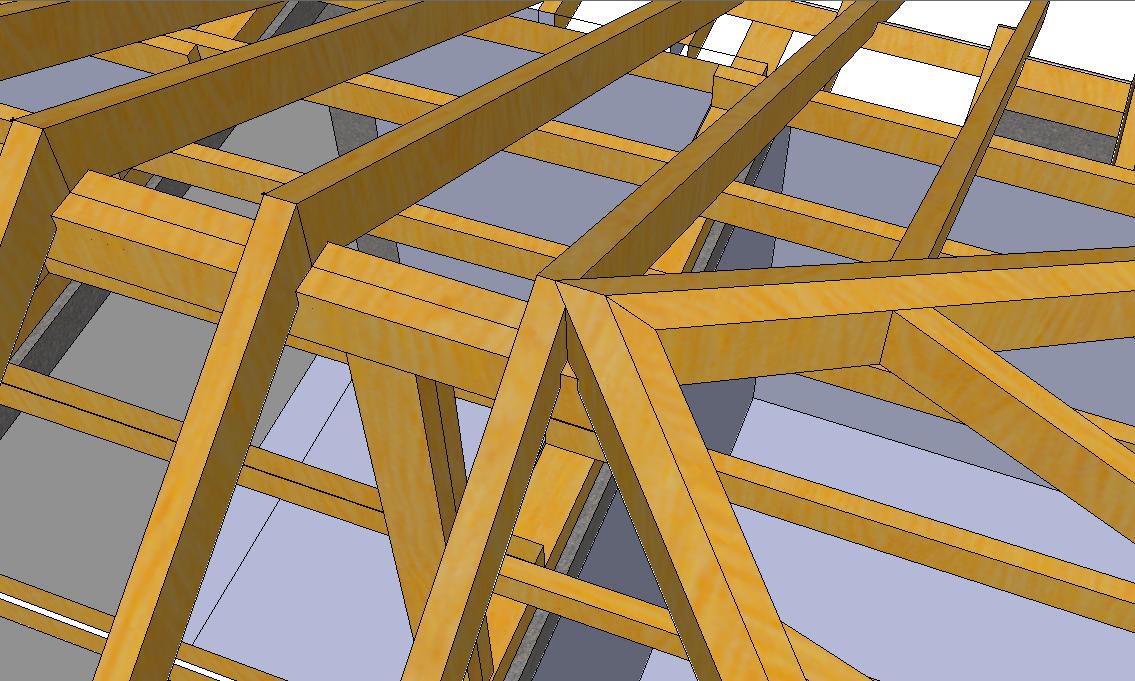

Нюансы опирания накосных стропилин

Верхняя пятка диагональной стропилины опирается на коньковый прогон различными способами. Выбор способа зависит от конструктивных особенностей стропильной системы:

  • В стропильных конструкциях с одним прогоном вдоль центральной оси крыши диагональные стропильные ноги опирают непосредственно на консоли прогона.
  • В стропильных системах с двумя прогонами и дощатыми стропильными ногами диагональные стропилины опирают на шпренгель, который в свою очередь опирается на оба прогона.
  • В стропильных каркасах с двумя прогонами и стропилинами из бруса кроме шпренгеля применяется прибоина – дощатый коротыш, сшивающий рядовые стропильные ноги в зоне конька. Толщина усиливающего коротыша от 5 и более см.

Пятка диагональных стропилин для посадки на один из перечисленных верхних упоров подрубается по факту. Крепление производится гвоздями. Усилить при необходимости фиксацию можно скрутками из проволоки или металлическими хомутами.

Нижние пятки накосов можно упереть в угол мауэрлата или специально установленной угловой балки. Можно просто опереть на них. Крепят диагональные стропильные ноги металлическими скобами, гвоздовым боем поверх деревянной накладки или уголками.

Нарожники и способы их устройства

Нарожники формируют вальмы и треугольные части больших скатов. Верх полуноги опирается на накосную стропилину, нижняя пятка на мауэрлат, врезной брус или балку деревянного перекрытия.

Монтаж нарожников может производиться:

  • Посредством врубки. В накосах выбирают гнезда так, чтобы полуноги смежных скатов не располагались друг против друга. Рекомендовано, чтобы между врубками расстояние было минимум 20см. Поэтому в шаге установки нарожникам позволено смещаться, чтобы не вырубать гнезда в одной точке.
  • Путем установки черепных брусков, служащих опорами для полуног. Бруски 50×50мм наращиваются вдоль нижних граней с обеих сторон диагональной стропилины. Их наличие позволяет отказаться от врубок, ощутимо ослабляющих несущий элемент.

Второй вариант проще в работе и предпочтительней из-за увеличения жесткости конструкции. К тому же он абсолютно не обязывает менять шаг установки полустропил: они могут быть расположены друг против друга. К мауэрлату или балкам нарожники крепят тем же методом, что использовали для установки рядовых стропилин.

Самый простой способ увенчать загородную собственность четырехскатной конструкцией заключается в покупке и установке готовых стропильных ферм. Однако значительно интересней, полезней, дешевле собственноручно заняться устройством вальмовой крыши и подходящей ей по типу стропильной системы.

Тем более если ее запланировано возвести над небольшой хозяйственной постройкой, беседкой или летней кухней. На простых конструкциях очень даже стоит потренироваться перед приложением усилий к более ответственным объектам.

Отметим, что в приведенном ниже примере отсутствует перекрытие, не огорожен чердак и нет утепления. На скатах практически не задерживается снег, т.е. на накосные стропильные ноги действует минимальная по их стандартным меркам нагрузка. Не сохранен принцип разбежки между нарожниками.

Все узловые соединения выполняются гвоздовым прибоем и металлическими уголками. Исполнителю потребуется доска 5×25см для изготовления стропильных ног и прогона, а также влагостойкая фанера для сооружения сплошной обрешетки, потому что постройку планируется покрыть битумной черепицей.

Этап 1: Моделирование и проектирование

Независимо от архитектурной сложности строительной конструкции ей нужен проект. Он поможет определиться с оптимальной формой и избавит от покупки лишних материалов. Для простой вальмовой крыши со стандартной стропильной системой не потребуются суперсложные чертежи, но сделать хотя бы простенький эскиз необходимо.

Инструкция для упрощенного проектирования:

  • Измеряем ширину/высоту/длину строения. Согласно данным вычерчиваем профиль и анфас строения на листе бумаги в масштабе, например 1:50. Это значит, что все размеры необходимо будет поделить на 50. Т.е. стена домика с размерами 5×2,5м на самодельном чертеже будет изображена в виде прямоугольника со сторонами 10×5см. Если мелковато выходит, масштаб можно выбрать покрупней — 1:40, 1:25 и т.д. Готовый эскиз желательно продублировать пару раз в запас.
  • Выбираем оптимальную высоту крыши и угол ее крутизны. Для этого на одном из дублей эскиза рисуем несколько вариантов абриса крыши. Определяем наиболее удачный и измеряем транспортиром угол наклона будущих скатов.
  • Отмечаем на дубле эскиза точки установки наслонных стропилин, это шаг. Обе стенки нам необходимо разделить на равные отрезки. Необязательно, чтобы шаг установки под вальмовым и пятиугольным скатом был одинаковым.   В примере расстояние между стропильными ногами на обеих стенках строения равно 20 дюймам, это 50,8 см. По факту шаг установки может варьировать от 0,4 до 2,1м. Однако отметим, что слишком часто установленные стропила увеличат в разы расход материала, а слишком редко заставят усиливать конструкцию дополнительной контробрешеткой.
  • Определимся с длиной конька. Нарисуем его на дубликате шаблона, учитывая, что коньковый брус должен связывать цельное количество пар стропилин. Отложим от обоих краев длинных стен равные расстояния.
  • Все результаты переносим на основной лист и подсчитываем, сколько понадобится материала. Длину стропилин считаем по внешним сторонам с учетом длины карнизных свесов по 40-50см. Расход фанеры рассчитываем по количеству цельных панелей, приходящихся на каждую плоскость четырехскатной крыши.

По числу стропилин вычисляем количество крепежа. Гвозди нам потребуются буквально во всех узловых креплениях. Уголков на каждую стропильную ногу должно приходиться по паре. Не забываем купить доску с небольшим запасом на случай огрехов в собственной работе.

Для устройства вальмовой крыши по кирпичным и пенобетонным стенам потребуется брусок для сооружения мауэрлата. Он не нужен, если установка стропильной системы выполняется по деревянным стенам.

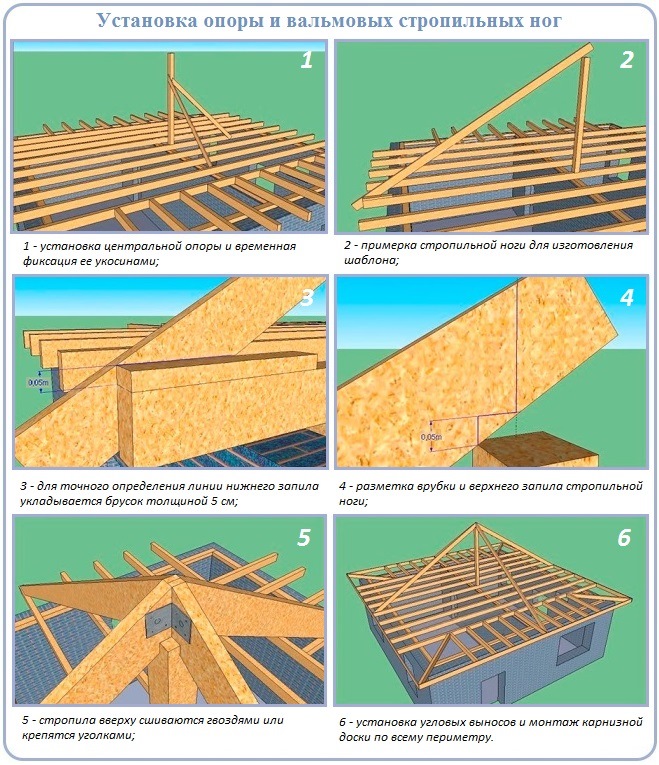

Этап 2: Устройство основной части вальмовой крыши

Первым делом соорудим вспомогательные леса из расчета, что между плоскостью самодельной подставки типа высокой скамьи и коньковым прогоном должен помещаться домашний мастер в полный рост.

Стартом монтажа стропильной системы для будущей вальмовой кровли является устройство коньковой части конструкции:

  • К сопряженным с вальмами стенкам постройки прибиваем по вспомогательной доске, один край которой должен совпасть с центральной осью. Между досками натягиваем шнурку, повторяющую центральную ось.
  • Примеряем пару стропилин к торцу строения. Пересекаться они должны прямо под шнуркой. Очерчиваем по факту линии спилов верхних пяток, не забывая, что между стропильными ногами будет прогон толщиной 5см.
  • По полученным шаблонам заготавливаем наслонные стропилины.
  • Устанавливаем попарно стропильные ноги по меткам основной части системы. Временно крепим одним гвоздем.
  • Устанавливаем коньковый прогон между верхними пятками, которые до этого свободно опирались друг на друга.
  • Прибиваем гвоздями стропилины к прогону.
  • К мауэрлату или верхнему венцу домика низ стропилин прикрепляем металлическими уголками.

Вспомогательные доски демонтируем, они нам более не понадобятся.

Этап 3: Сооружение вальмовых скатов

Вальмовую часть стропильной системы крепим аналогичным образом: нижние пятки уголками к мауэрлату или к верхнему венцу, верхние закрепляем гвоздями. Работу производим в следующей последовательности:

  • Примеряем к скату первую накосную стропилину, отмечаем по факту линию спила. Нижняя часть стропилины должна точно проходить через угловую точку разметки.
  • Отпиливаем отмеченные излишки. Прибиваем гвоздями диагональную ногу к коньковой консоли, низ фиксируем уголками.
  • Аналогично поступаем с остальными тремя накосами.
  • Заполняем вальмовый скат нарожниками, предварительно примерив каждую деталь к положенному месту и отпилив излишки.
  • Устанавливаем нарожники пятиугольных скатов.

По окончании работ стропила через одну прикручиваются проволочными скрутками к заложенным в стены деревянным пробкам или ко второму венцу, чтобы сильным порывом ветра конструкцию не сорвало.

Есть способ закладки скруток из отожженной проволоки в кладку еще в процессе строительства для последующего фиксирования стропильной системы. Поверх проволочной скрутки должно быть еще три ряда кирпичной кладки или два ряда пеноблоков.

По готовой стропильной системе укладывается обрешетка. В случае применения мягкой кровли, как в приведенном случае, в качестве покрытия обрешетку делают сплошной из дюймовки, фанеры или подобных плит. Между плитами или досками оставляют зазор в 3 мм. Под жесткие материалы обрешетку сооружают из бруска с рекомендованным инструкцией шагом.

Принцип устройства каркасов вальмовых крыш с более сложной архитектурой немногим отличается от приведенного примера. Последовательность работ точно такая же. Правда наслонные стропильные ноги все же разумней и надежней фиксировать с помощью врубок.

Крайне желательно использование опор под диагональные стропилины. И перед монтажом коньковой части устанавливаются опорные рамы с лежнем внизу и коньковым прогоном вверху. Еще изменение угла наклона скатов при опирании врубкой следует учесть на этапе проектирования.

Как построить более сложную стропильную систему для интересной вальмовой крыши смотрите на видео:

Стропильная система вальмового типа сложнее каркаса обычной двухскатной крыши, но разобраться с ее устройством можно. Четырехскатная конструкция во многих случаях предпочтительней, она интереснее смотрится как над домами, так и над беседками и прочими бытовыми постройками. Описанный вариант сооружения поможет освоить азы в деле возведения вальмовых конструкций, а при удачном результате продолжение обязательно последует.

Вальмовая крыша стропильная система: чертежи, правильный расчет

Важнейшая конструкция дома, оказывающая влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система которой устроена не совсем просто, является тем не менее достаточно популярной конструкцией при строительстве. Основным её преимуществом считается, великолепная способность к самоочищению, а так же хорошей устойчивостью к сильным снегам и ветровой нагрузке.

Особенности конструкции вальмовой крыши

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид.

Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Стропильная система вальмовой крыши состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные конструктивные узлы

  • Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
  • Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
  • Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
  • Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

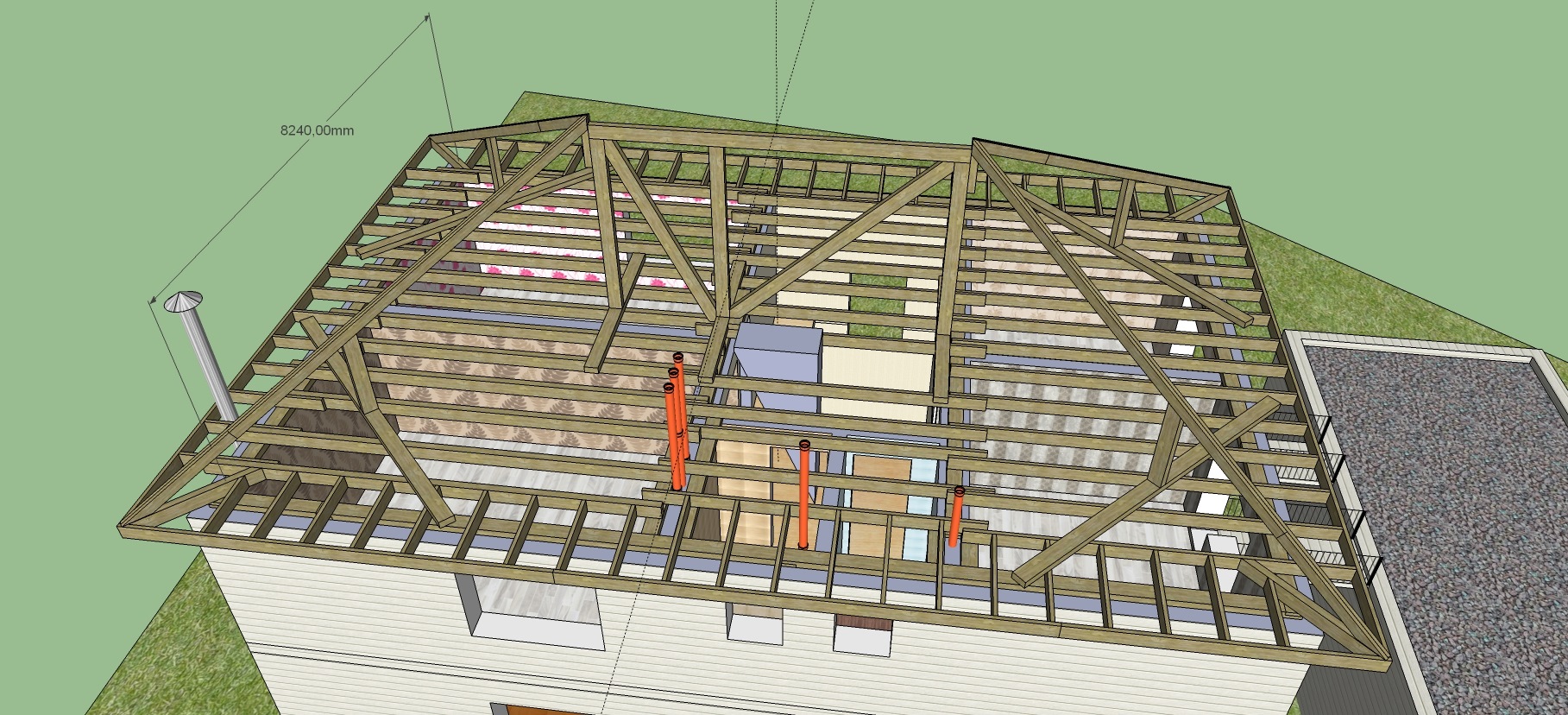

Схема вальмовой крыши

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.

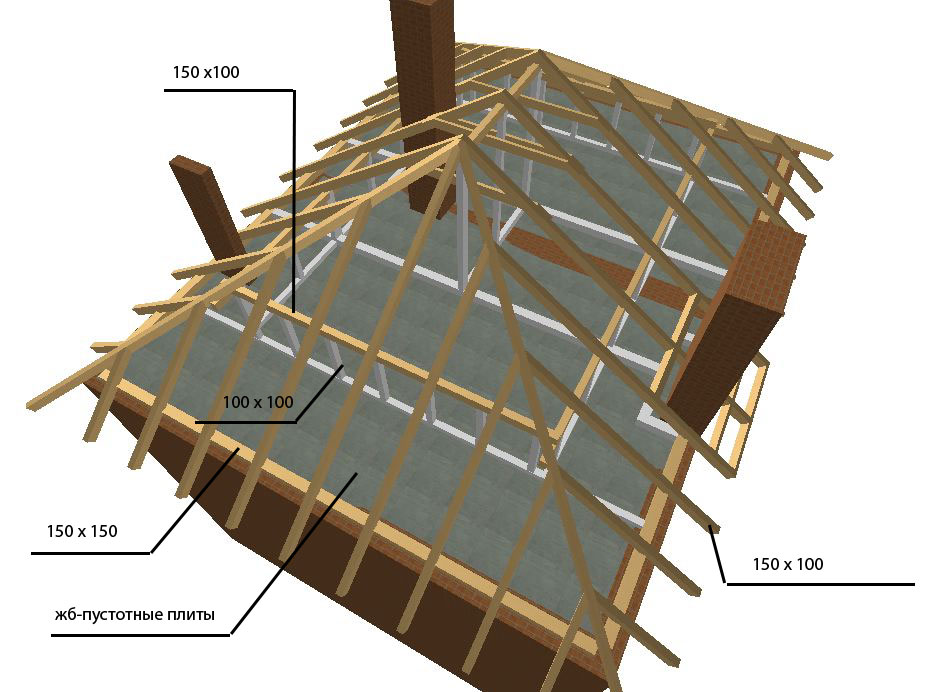

Схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической двухскатной крышей, однако по своим характеристикам значительно превосходит её.

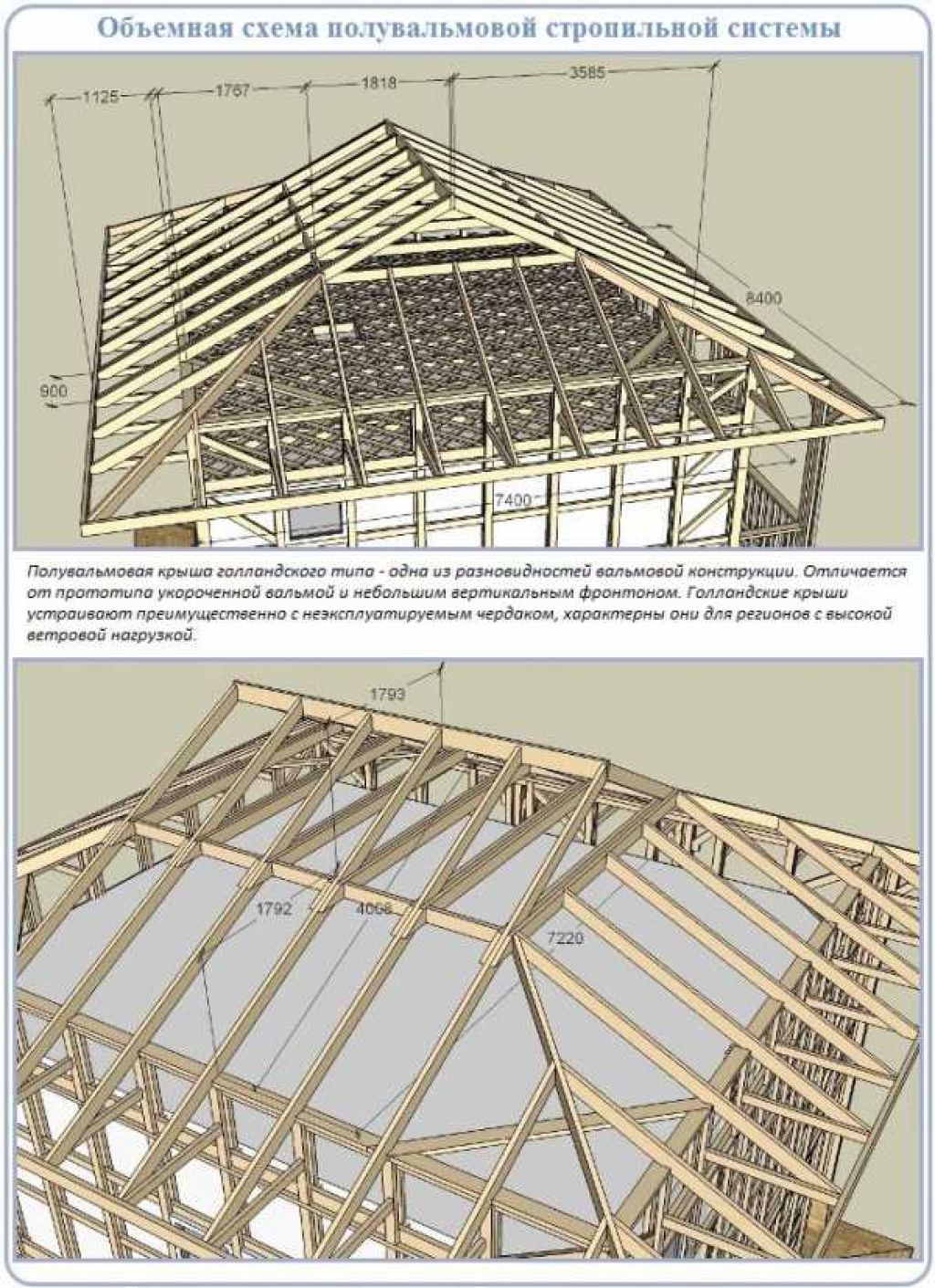

Полувальмовая крыша (голландская)

Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

Датская полувальмовая крыша

Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Пример дома с шатровой крышей

Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Вальмовая крыша своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать её самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей будет не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.

Угол наклона

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона. Если строение возводится в регионе с преобладающими зимой сильными снеговыми осадками, то угол наклона желательно делать большим, таким образом снег не сможет задерживаться на крыше и постоянно с нее будет сползать под своим собственным весом.

В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

Карта ветровых нагрузок регионов России

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

  • Шифер — рекомендуемый угол уклона 15º — 65°. Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
  • Керамическая черепица — наилучший уклонный угол для скатов 35° — 65°. Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;
  • Металлическая черепица — минимальный уклон для данного материала составляет 13°, максимальный производителями не устанавливается;
  • Мягкая черепица — оптимальным размером уклона считается не меньше 15º. Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
  • Ондулин — любой угол уклона не меньше , от размера угла напрямую будет зависеть шаг обрешетки.
  • Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади

Для того чтобы верно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельности, затем получившиеся числа сложить между собой. Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.

Расчет площади вальмовой крыши

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.

Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Соотношение угла ската крыши Поправочный коэффициент для угловых стропил Поправочный коэффициент для промежуточных стропил
3:12 1.016 1.031
4:12 1.027 1.054
5:12 1.043 1.083
6:12 1.061 1. 118
7:12 1.082 1.158
8:1 2 1.106 1.202
9:1 2 1.131 1.250
10:12 1.161 1.302
11:12 1.192 1.357
12:12 1.225 1.414

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующей последовательности:

  • Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
  • От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
  • Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).
  • Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.




Монтаж стропил

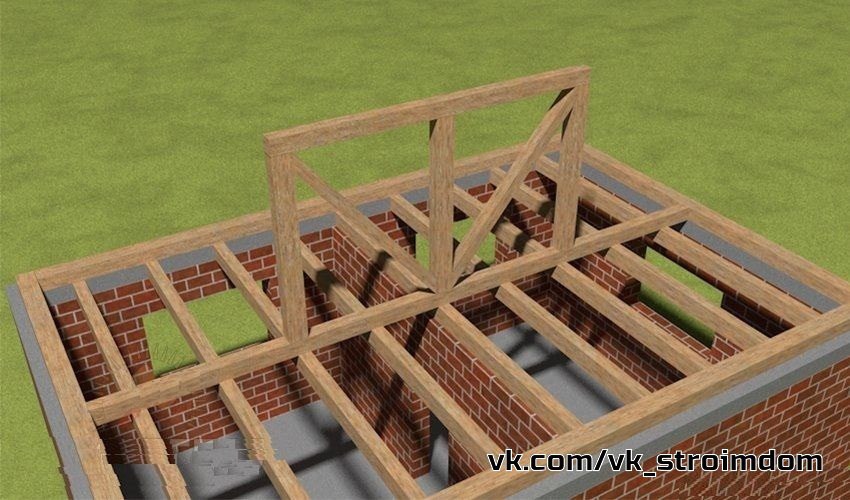

  1. Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
  2. Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение.
  3. Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.
  4. Установка опор, конькового прогона и угловых стропильных ног

  5. Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм., такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропила максимальной плотно прилегала к коньковому прогону изготовьте на ней небольшую врубку под прямым углом.
  6. Завершающим этапом является установка укороченных стропил (нарожников). Шаг их установки такой же 600 мм. Одна их сторона опирается на обвязочный брус, вторая соединяется с диагональной (накосной стропилой). Обратите внимание на установку центрального нарожника, который находится посередине вальмового ската. Дело в том, что он будет прилегать сразу к обеим ногам угловых стропил, поэтому торец его верхней части должен иметь двойной скос.

Установка укороченных стропил (нарожников)

Усиление каркаса

Для того чтобы придать конструкции большую жесткость, её нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается исходя из величины максимальной нагрузки стропильной системы. В величину входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как стропильная система вальмовой крыши усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под мягкую черепицу она должна иметь сплошной ковер.

Вальмовая крыша. Устройство, узлы и усиление вальмовой крыши

Важнейший элемент дома, который оказывает влияние на всю постройку, это крыша. Её конструкцию подбирают, учитывая погодные условия в вашей местности и материалы, что используются в строительстве. И, конечно же, большое значение имеет внешний вид крыши. Среди всех конструкций больше всего заслуживает вашего внимания вальмовая кровля.

Содержание:

  1. Особенности и конструкция вальмовой крыши
  2. Разновидности вальмовых крыш
  3. Вальмовая крыша своими руками

Особенности и конструкция вальмовой крыши

Вальмовая крыша пользуется особой популярностью, так как ей присущи высокие прочностные характеристики, долговечность и оригинальный вид. Также стоит отметить и её необычайную конфигурацию. Вальмовая крыша станет отличным выбором при обустройстве жилого чердачного этажа, так как позволяет упростить процедуру создания мансардных окон.

Кроме того, вальмовая крыша имеет обтекаемую форму. И благодаря этому она не так сильно подвергается разрушению от ветровых нагрузок, как другие конструкции. Конек крыши в свою очередь не подрывается порывами ветра. И на это свойство следует обратить внимание, если вы проживаете в южных районах с сильными ветрами.

Вальмовая крыша представлена четырьмя скатами. Они наклонены со всех сторон здания. Два ската являются боковыми, как у классической конструкции крыши. Еще два, дополнительные, располагаются между двумя предыдущими. В вальмовой крыше, в отличие от шатровой разновидности, присутствует не одна вершина, а две. Они соединены между собой коньком.

Вертикальные фронтоны имеют вид наклонных треугольных скатов. Они называются вальмами. Получается, что два ската у подобной конструкции принимают форму трапеции — по длинным сторонам. А по торцу – треугольную форму.

Конструкция вальмовой кровли состоит из таких узловых элементов:

  • Коньковый брус. Именно этот элемент является верхней точкой крыши и её главной несущей осью. В этом месте также соединяются все грани. Чаще всего при возведении вальмовой крыши центр конька совпадает с центром всего кровельного покрытия.
  • Угловые стропила. Стропильные ноги накосного типа выступают базовыми силовыми элементами и соединяют коньковый брус и углы постройки. Для их вырезания используют доски, толщина которых равна толщине конька. Стропильная нога одним концом крепится к коньку, а вторым — заходит за границы дома. Понадобится четыре штуки, зависимо от проекта.
  • Короткие стропила. Они могут быть разными по длине, но выходят под одним углом. При определении их количества во внимание принимают площадь крыши. Короткие стропила соединяются одним концом угловыми стропильными ногами. А другим они опираются на мауэрлат или угол здания, к коньку не крепятся.
  • Рядовой каркас. Центральные промежуточные стропила установлены на концах конькового бруса и выводятся на несущие стены здания. Их число равняется шести, с каждой стороны – по три.
  • Промежуточный каркас. Промежуточные стропила начинаются на коньке, а второй стороной опираются на мауэрлат. На вальмах не устанавливаются.

Разновидности вальмовых крыш

Перед устройством вальмовой крыши следует разобраться, какие они бывают. Если конструкция с вальмой обрывается выше уровня боковых скатов, то кровлю называют голландской. Также иногда можно встретить название датская крыша. Такую конструкцию сложнее построить, чем классическую вальмовую. Однако старые дома с подобной кровлей целыми десятилетиями, а иногда – и намного дольше, стоят без изменений.

Еще существуют шатровые вальмовые крыши, скаты которых принимают одинаковую форму. Боковых скатов попросту нет. Вальмы формируют одинаковый угол. Шатровые крыши обустраивают исключительно для домов квадратной формы.

Также можно встретить различные необычные ломаные вариации вальмовой крыши. Конструкция состоит из скатов, которые имеют разный размер и расходятся под разными углами. Сложные ломанные вальмовые крыши редко встречаются, но вид имеют самый эффектный.

Вальмовая крыша своими руками

Устройство вальмовой кровли следует начинать с проектирования такой конструкции. Если вы правильно разработаете схему, то её получится собрать самостоятельно без привлечения дополнительных рабочих.

Угол наклона крыши

Оптимальный угол наклона крыши стоит определять в зависимости от климатических условий в регионе:

  1. Уклон в ветряной местности должен быть как можно меньшим. Так вы сможете защититься от больших нагрузок на внешние стены.
  2. Наклон крыши для регионов, где случаются обильные снегопады, следует увеличить. Так с кровли будет быстро сходить снег.
  3. В местности, где преобладает сухая и жаркая погода, уклон следует делать минимально возможным. Чтобы навсегда забыть о перегреве, выбирайте этот показатель на уровне 2-5°.

Угол наклона также рекомендуется выбирать, зависимо от материала кровли:

  • При использовании наборного материала в штуках, к примеру, шифера, создайте крышу под минимальным углом — 22°.
  • Для вальмовой крыши из рулонного материала угол наклона будет зависеть от числа слоев. Если вы планируете укладывать два слоя, то угол должен составлять до 15°. Если будете укладывать 3 слоя, то сделайте угол от 2 до 5°.
  • При монтаже кровли из профнастила крышу сооружайте под минимальным уклоном – при условии герметичных стыков от 12°.
  • Если вы надумали уложить металлочерепицу, сделайте минимальный уклон в 14°.
  • Для мягкой черепицы ограничьтесь наклоном вальмовой крыши в 11°.
  • При покрытии крыши ондулином угол достигает 6°.
  • Если вы выбрали мембранную кровлю, то запомните, что она подходит для крыш, которые имеют любой уклон.

Кроме того, уклон вальмовой крыши рекомендуется пропорционально увеличивать, если увеличилась общая площадь и количество материалов, которые используются при работе. Поэтому если вас интересует экономия, стоит учитывать этот момент при проектировании вальмовой крыши.

Площадь вальмовой крыши

Обратите внимание, что некоторые факторы в расчет вальмовой кровли не включаются:

  • габариты дымоходной трубы;
  • размеры мансардных окон;
  • фальцы;
  • не имеющие отношения к кровельному покрытию свесы и парапеты;
  • длина ската,
  • элементы брусков, что выступают над кровельным покрытием;
  • примыкания.

Площадь кровли определяют в метрах квадратных. Для проведения таких расчетов вы можете воспользоваться специальным калькулятором, который легко отыскать в сети. С его помощью определяется площадь вальмой крыши и количество строительных материалов.

Для расчета вальмовой кровли придется вспомнить знания, полученные на уроках геометрии. Так как вальмовая крыша имеет две вершины, то её общая площадь состоит из суммы площадей двух боковых плоскостей (трапеции) и площадей двух вальмов (треугольники):

  1. Определить площадь вальма можно по формуле обыкновенного равнобедренного треугольника: S= 0,5*a*h, где а – основание вальма, h – высота вальмовой плоскости.
  2. Площадь боковой плоскости определяется по формуле трапеции: S = h*(a + b)/2, где а – длина, b – основание, h – высота. Площадь трапеции получится разбить на площадь одного прямоугольника и двух треугольников.
  3. При этом площадь рекомендуется вычислять по длине карнизов, а не по краям дома. Если вы планируете укладывать металлочерепицу или кровельные покрытия в рулонах, то длину ската уменьшите на 700 миллиметров.
  4. Площадь коврового покрытия может намного превышать саму крышу. Это объясняется тем, что материалы укладываются с нахлестом. Также на крыше бывает много дополнительных элементов и примыканий. Поэтому чтобы рассчитать количество кровельного материала, прибавьте к площади крыши 10%. Если вы планируете возвести сложную крышу, то — 15-20%.
Расчет стропильной системы

Расчет стропильной системы вальмовой крыши – очень важная работа. Стропила должны выдерживать кровельный материал, нагрузки, создаваемые ветром и снегом. Поэтому при расчете учитывайте вес материалов, применяемых для создания кровельного покрытия и отделки, вес системы стропил и климатические условия в вашем регионе.

Для этой работы подготовьте замерную рейку и нанесите на неё все разметочные обозначения. Так вы избавитесь от неточностей в измерениях. Для изготовления рейки используйте фанеру, которая имеет ширину 5 сантиметров. Также приготовьте таблицу, где указаны соотношения длины и размещением стропильных ног, чтобы достичь высокой точности при измерениях.

Расчеты проводите в такой последовательности:

  • Длина стропильной ноги равняется произведению соответственного коэффициента.
  • Разметьте ось с торца постройки. Делайте по верхней обвязке.
  • Просчитайте половину ширины конька. Так вы выясните месторасположение первого элемента системы стропил.
  • Приложите конец рейки к размеченной линии. Другой — разместите по линии боковой стены. Здесь и будет место для промежуточной стропильной ноги.
  • Чтобы узнать длину стропила, один конец бруса установите на свес крыши, а второй — разместите на внешнем углу несущей стены.
  • Где расположить следующее центральное стропило, вычисляют так. Перенесите замерную рейку на край боковой стены, оставьте на ней пометки будущей системы стропил.
  • Аналогичные действия нужно провести на трех углах, что остались. Так вычисляется размещение конька и торцов промежуточных стропильных ног.

Для расчета угла наклона четырехскатной вальмовой кровли проделывайте манипуляции в такой последовательности:

  1. Измерьте горизонтальную проекцию промежуточной стропильной ноги, используя замерную рейку.
  2. В таблице найдите подходящий угол крыши. Совершите произведение этих показателей.
  3. Измерьте длину стропила от места, где крепится опора, до конька.
  4. Аналогичным образом определите длину свеса. Сделайте произведение соответственного коэффициента на горизонтальную проекцию.

Теперь поговорим об накосной детали. Расчет стропильной ноги проведите так:

  • Отмерьте её длину от угла жилого дома.
  • Проекцию можно получить, если произведете квадраты проекций рядового каркаса.
  • Результат умножьте на поправку. Это и будет длина угловой стропильной ноги.

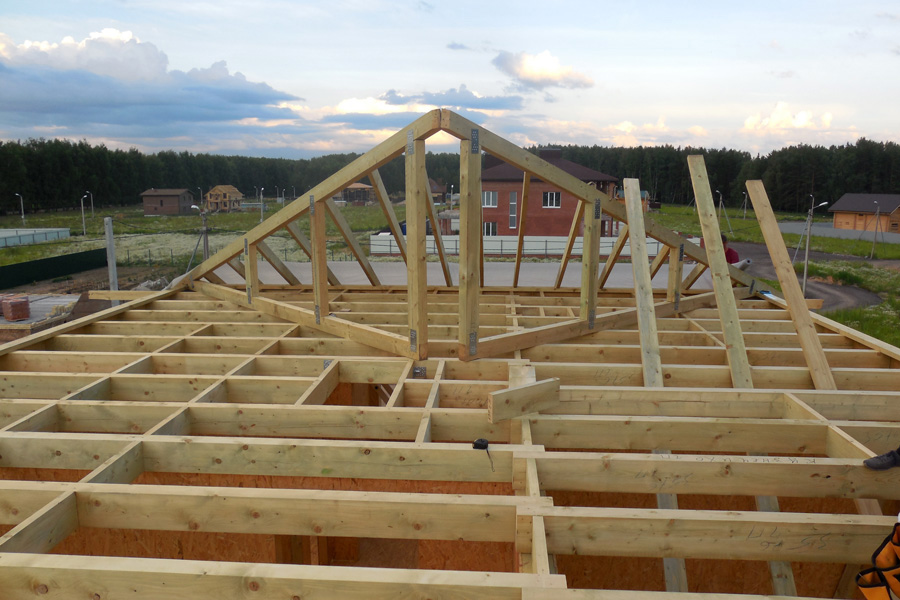

Монтаж опор для стропил

Первым делом установите опоры для поддержки бруса конька:

  1. Нижние опоры различаются, зависимо от использованного для возведения дома материала. В брусчатых или рубленых домах эти функции выполняют верхние венцы сруба. В зданиях, которые сооружены по каркасной технологии, опорой выступает верхняя обвязка каркаса. В кирпичных домах накосные стропильные ноги опираются на мауэрлат.
  2. Мауэрлат нужен для распределения нагрузки на внешние стены. Для его изготовления возьмите балку из древесины, что имеет сечение 100х100 мм. Этот элемент можно укладывать ближе к внутреннему краю стены или по центру.
  3. Чтобы крышу не сорвало ветром, прикрепите его с помощью скруток из проволоки. Выдерживайте при этом шаг в 1000 мм.
  4. Чтобы вы могли свободно осматривать мауэрлат и стропила, выдерживайте определенные расстояния. От чердачного перекрытия до мауэрлата должно быть хотя бы 400 мм.
  5. Верхняя опора для системы накосных и диагональных стропильных ног – балка, сечение которой равно сечению диагональных стропил.
  6. В конструкции вальмовой крыши нет кирпичных фронтонов, которые имеет двускатная кровля. Поэтому установите под коньковый брус стойки, которое имеют сечение 100х100 мм. Располагают их с шагом 3-4 м, как показано на фото вальмовой кровли.
  7. Стойку обоприте на лежень. Уложите его на внутреннюю несущую стену или плиту перекрытия. В первом случае для изготовления лежня используют доску, что имеет сечение 50х150 мм. Во второй ситуации — брус, который обладает сечением 150х150 мм. Под лежень в обязательном порядке уложите рулонную гидроизоляцию.

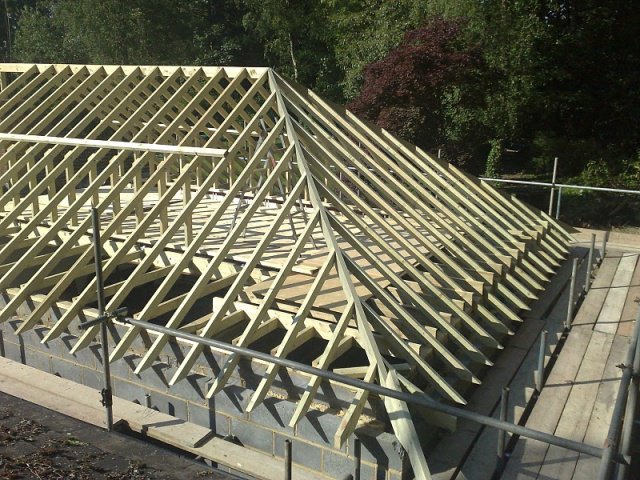

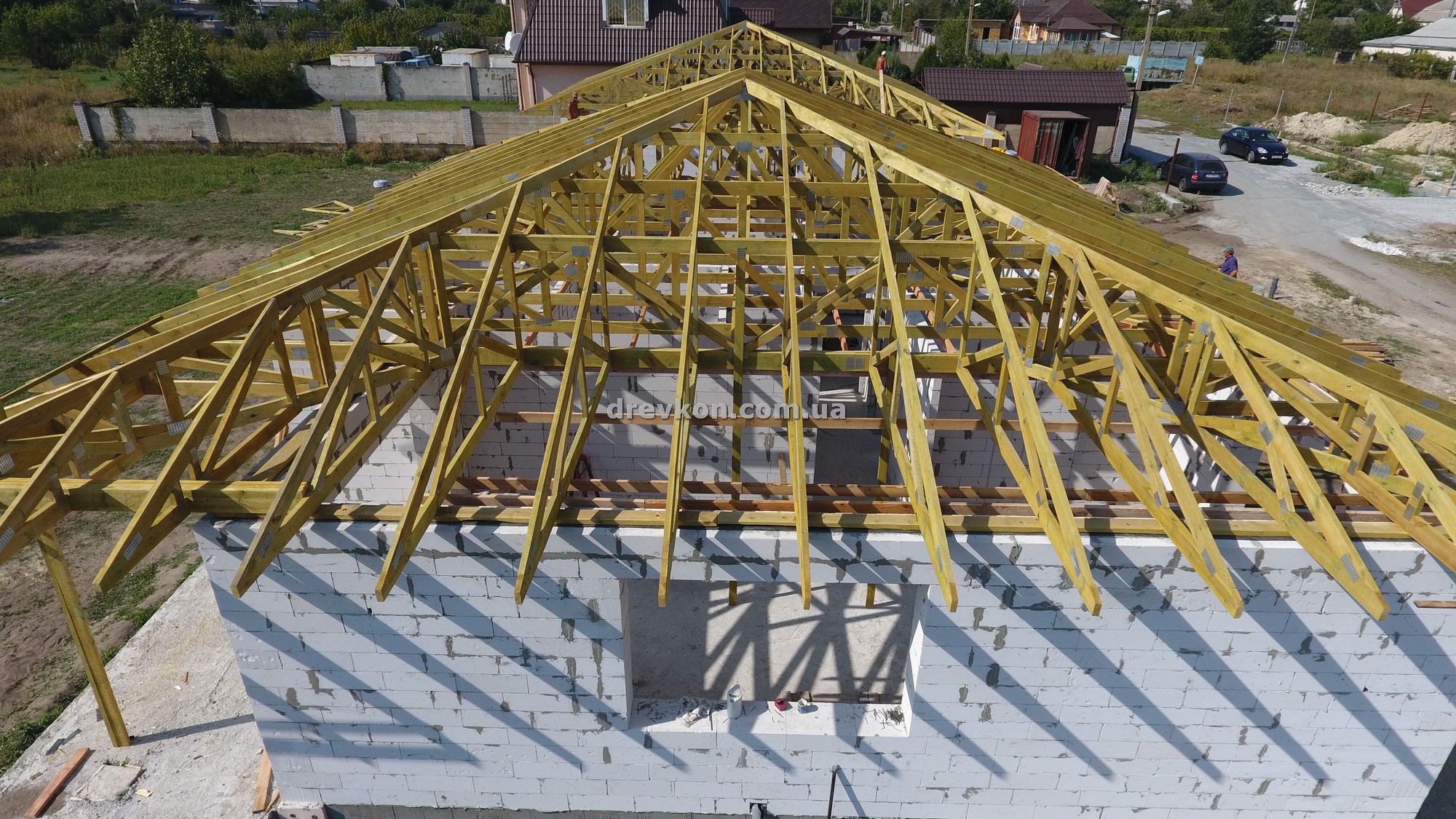

Установка стропильной системы

При устройстве системы накосных и диагональных стропильных ног вальмовой крыши следуйте такой инструкции:

  • Накосные стропила крепятся к внутренним углам стен, а диагональные — к внешним. Длина первых больше обычных стропил, так как на них возложена в полтора раза большая нагрузка.
  • На стропильные ноги накосного типа будут опираться укороченные стропила скатов. Их называют нарожниками. Их принято изготавливать спаренными из двух рядовых ног.
  • Под стропила диагонального вида устанавливают опоры — одну или две. Для их изготовления используйте стойки из бруса. Подкосы размещают под острым углом 45°.
  • Промежуточные стропильные ноги опираются сверху на коньковый брус, а снизу — на мауэрлат. При их монтаже придерживайтесь шага в 1,0-1,2 м. Сечения подобных ног нужно выбирать, зависимо от схемы балки — одно- или двухпролетная, шага стропил, создаваемой весом крыши и снегом нагрузки. Помните, что промежуточные стропильные ноги не должны быть слишком длинными.
  • Каждое второе стропило крепите к несущей стене с помощью скруток. Сделайте их из 2 проволок, что имеют диаметр 4 мм. Промежуточный каркас соедините с мауэрлатом. Используйте для этого обратную скобу.
  • Угловые стропильные ноги известны под названием нарожники. Также зачастую их называют полуногами, так как они имеют укороченную длину. С одной стороны нарожники опираются на мауэрлат, со второй – на диагональную ногу. Для равномерной распределения нагрузки от угловых ног на накосные нарожники крепят к диагональным в разных местах, согласно схеме вальмовой кровли.
  • Для симметричного размещения всех стропильных ног сделайте отметки на коньковом брусе и мауэрлате. Наиболее важный момент при изготовлении стропильной системы вальмовой крыши — грамотное соединение всех элементов в местах, где пересекаются центральные и диагональные стропила. Сделайте для этого на брусьях надрезы, которые имеют двойной скос.

Усиление крыши и обрешетка

Чтобы конструкция вальмовой крыши получилась долговечной и надежной, не достаточно просто изготовить крепкую стропильную систему. Необходимо также её усилить:

  1. Для усиления в углах размещают шпренгель – брус, что перекидывается между плечами мауэрлата и образует угол. Эти стойки предназначаются для подпирания диагональных стропильных ног. Если шпренгель располагается вдалеке от угла, то рекомендуется к нему пристроить ферму.
  2. На перекрытие установите стойки, которые сверху соединяются брусом. Он выступает настоящей подпоркой для стропил и обеспечивает равномерное распределение нагрузки на здание. Подобные стойки выполняют функции полок.
  3. Если диагональные стропила имеют очень большую длину, то вам следует использовать сдвоенные балки вместо одного бруса, как показано на видео о вальмовой крыше.
  4. Для создания обрешетки рекомендуется использовать деревянные доски. Также для этой цели годятся бруски с сечением 40 на 40 или 50 на 50 мм.
  5. Предварительно обработайте древесину защитным составом, затем — тщательно просушите. Лучше не брать для работы сырые доски, так как они способны вызывать деформацию кровельного покрытия.
  6. Обрешетку располагают перпендикулярно стропильным ногам. Стропила должны размещаться сплошным слоем. Также можно их устанавливать с шагом 10-15 см. Способ обустройства обшивки зависит от типа кровельного материала. Скажем, для мягкой кровли обрешетка допускается только сплошная.

Устройство кровельного пирога

После установки обрешетки на вальмовой крыше можно заняться обустройством кровельного пирога:

  • Для начала уложите слой гидроизоляционного материала для предотвращения попадания под кровельное покрытие воды. Также гидроизоляция поможет избежать формирования конденсата. Зафиксируйте его к стропилам, используя строительный степлер. Сверху укрепите контробрешеткой, не забывая о зазорах между кровельным и гидроизоляционным материалом для создания вентиляции.
  • Размещение пароизоляционного и теплоизоляционного материала будет зависеть от предназначения чердака. Определите, каким он будет – теплым или холодным. В ситуации с холодным чердаком утеплите пол, потому что утечки теплоты из жилого пространства минимальны. В случае с теплым чердачным помещением утеплите и крышу. Уложите утеплитель между стропилами. Затем обшейте обратную поверхность вальмовой крыши строительным картоном. В итоге вы получите потолок для мансарды.
  • Под утеплитель зачастую укладывают пароизоляционный материал. Размещается он внахлест. Поэтому вам следует рассчитывать на большой расход материала.
  • При выборе кровельного материала учитывайте его внешний вид, прочностные характеристики, надежность и долговечность. Также обратите внимание и на погодные условия в регионе и угол наклона вашей крыши.
  • Вальмовая крыша – это классическая конструкция, поэтому прекрасно будет смотреться глиняная черепица, которая не поддается деформациям и не выгорает.
  • Присмотритесь к другим черепичным материалам – битумной и металлической черепице. Они имеют бюджетную стоимость, отличаются простым монтажом, характеризуются высокими показателями устойчивости к разного рода повреждениям и шумоизоляции.
  • Допускается использование листовых вариантов кровельного материала из металлопрофиля. Чтобы достичь самого оригинального вида вальмовой крыши, задумайтесь о медном покрытии. Это дорогостоящий материал, который увеличивает цену вальмовой крыши. Однако его стоимость с лихвой оправдывается экологической чистотой и большой выносливостью.
  • Затем займитесь покрытием коньков и карнизных свесов, отделкой дымоходных труб в тех местах, где они проходят через крышу, устройством разжелобков и слуховых окон. Особое внимание уделите установке элементов снегозадержания, водосточной системы и ограждений крыши.

Таким образом, вальмовые крыши пользуются большой популярностью. Особенно, если вы решили построить небольшой загородный дом или дачу. Присмотритесь к вальмовой кровле при возведении офисного строения представительного характера. К тому же подобная конструкция будет идеальной для постройки оригинальной архитектуры с возвышениями, выступами и башенками. А еще вальмовая крыша – идеальна при устройстве мансардного этажа.


Вальмовая крыша стропильная система висячая

Вальмовую крышу можно сделать и своими руками – это несложная работа, как может показаться в первую очередь человеку, не обладающему опытом в строительстве и не имеющему соответствующих знаний.

Разновидности, типы и виды

Разновидности вальмовых крыш:

  1. Классическая четырехскатная. Диагональные планки под треугольные фронтоны опираются на балку конька. Свесы кровли находятся на одной отметке по высоте. Скаты на чертежах имеют форму равнобедренных треугольников и трапеций.
  2.  Шатровая четырехскатная. Каркас представляет собой правильную пирамиду с квадратным основанием. Диагональные стропила сходятся в одной точке. Балка конька отсутствует. Скаты «состоят» из четырех треугольников. Шатровую вальмовую крышу делают для равных по длине стен дома. Всю нагрузку от кровли, осадков и ветра принимают на себя диагональные и центральные опорные балки. Расчет, чертеж и монтаж такой конструкции сделать сложно.
  3.  Полувальмовая. Различают два подвида такой крыши: датскую и голландскую. В первом варианте пара скатов над входом в дом и сзади него представляют собой сложные шести- или восьмиугольники на чертеже. Вальмы по бокам усекаются сверху и упираются в миниатюрные фронтоны.

Голландская полувальмовая крыша более практична, чем датская, так как под ней размещается полноценный мансардный этаж. Потолок скошен с двух сторон, а не с четырех. Скаты имеют разную высоту, вальмы обрезаны снизу. Привлекательным внешним видом отличаются голландские крыши с эркером и мансардными окнами.

Существуют ломаные вальмовые четырехскатные крыши. Скаты в них имеют разные геометрические формы и расходятся под углами 10–60°. Ломаные вальмовые крыши есть у многих дворцов и поместий. Конструкция позволяет использовать пространство мансарды под жилые комнаты. Однако составление чертежа, расчет и возведение ломаной вальмовой крыши – сложная задача.

Плюсы и минусы вальмовых крыш

Вальмовый вид крыши относится к одной из самых популярных конструкций, благодаря прекрасным техническим характеристикам, высокой прочности, оригинальному внешнему виду.

К огромному преимуществу можно отнести большое количество вальм (наклонных рёбер) в конструкции таких крыш. Они то и делают кровельное покрытие обтекаемым со всех сторон, что позволяет крыше в таком стиле выдерживать даже ураганные ветра, без малейшего ущерба для нее. К тому же, карнизные свесы этого покрытия практически не подвергаются разрушению из-за удачного расположения, а угловые ребра, сходящиеся к коньку, придают конструкции высокую жесткость, благодаря чему, она практически не подвергается деформации. Такая крыша дает возможность смонтировать большие свесы со всех сторон дома, что служит защитой фасада от атмосферных осадков. Еще одним плюсом является равномерный прогрев такой крыши. Дома с вальмовой крышей очень актуальны в районах с сильными ветрами и частыми природными катаклизмами.

К достоинствам следует отнести и возможность создавать любые углы наклона такой кровли. В местах, где снеговой покров достаточно велик, монтируют крутые скаты, чтобы снег не задерживался на крыше, более пологие подходят для районов с сильными ветрами.

Из-за достаточно необычной конфигурации кровля этого типа позволяет просто и с минимальными затратами разместить мансардные окна. К тому же, загородные участки часто не отличаются большой площадью, а здание с вальмовой кровлей, позволяет увеличить жизненное пространство, оборудованное в мансардном помещении, что значительно экономит площадь земли, ведь такой дом может получиться значительно меньших размеров.

Всё это относится к плюсам этого вида кровли, но, как и во всём имеется и ряд недостатков.

К ним можно отнести прежде всего сложность в расчётах и установке. Такая крыша требует точнейшего расчёта, прочных и дорогих строительных материалов, профессионализма мастеров, что естественно сильно увеличивает расходы на постройку дома.

Значительным минусом является большой отход кровельного покрытия при монтаже, особенно при применении металлочерепицы.

К тому же, торцевые скаты частично уменьшают площадь мансардного помещения, при необходимости постройки максимально большой мансарды следует задуматься о крыше с двумя скатами.

Стропильная система вальмовой крыши: схема, специфика устройства Вальмовая крыша: монтаж, расценки и стоимость работ, инструкция и видео урок Стропильная система полувальмовой крыши: схемы, инструкции, советы Стропильная система вальмовой крыши: описание, схема, монтаж Стропильная система вальмовой крыши: схема, конструкция, монтаж Вальмовая крыша стропильная система: чертежи, правильный расчет

Конструкция такой крыши состоит из многочисленных элементов, что естественно увеличивает её вес. Следственно, фундамент дома, на котором планируется установка такого покрытия, должен обладать повешенной прочностью.

Впринципе, это все минусы вальмовых крыш и по сравнению с достоинствами, они почти незаметны.

Родственные типы крыш

Вальмовые крыши имеют ряд родственных типов крыш.

Голландская крыша — одна из разновидностей скатных крыш, в которой торцовые скаты (вальмы) расположены выше уровня боковых, они словно обрываются не достигая карниза, по форме такие скаты напоминают трапецию. Такая крыша широко известна под названием полувальмовая крыша. В целом, такая кровля достаточно сложна в возведении, но такие дома могут простоять многие годы не нуждаясь в ремонте. Крыши в голландском стиле особенно хорошо подойдут для небольших домов, имеющих деревянные перекрытия, ведь стропильная система конструкции снабжается специальными стяжками. Такая крыша особенно уместна, если изначально планируется обустройство жилого пространства в мансарде дома.

Датская крыша отличается тем, что боковые скаты, в виде трапеции, опираются на мауэрлат (брус из дерева, смонтированный по периметру дома сверху стен, необходим для правильного распределения нагрузки покрытия на стены сооружения, одна из обязательных деталей в конструкции вальмовой крыши), торцевые вальмы, так же трапециевидной формы, имеют упор на угловые балки, вверху монтируется небольшой фронтон, в форме треугольника, доходящий до конька крыши. В таком фронтоне обычно располагают чердачное окно, именно в такой конструкции кровли есть возможность установить окно вертикально.

Ещё одной разновидностью этой крыши считается конструкция из скатов разного размера, соединенных под разными углами, такая крыша носит название ломанной, встречается достаточно редко, очень сложна в установке, но имеет наиболее эффектный вид среди остальных разновидностей вальмовых покрытий. Возведение такой кровли придаст любому строению изысканность и необычность, лишит постройку безликости, сделает архитектурно привлекательной. Хорошо впишется в строения, украшенные башенками или другими необычными деталями. Из-за сложности конструкции, большой общей площади и обязательном возведении только специалистами высокого уровня, является наиболее дорогостоящей среди вальмовых крыш.

Как выбрать тип стропильной системы для 4-скатной кровли?

При отсутствии центральной опоры кровли, выбор делается в пользу висячей стропильной системы. Если для каждой стропилины можно найти верхнюю и нижнюю опоры, то следует выбрать наслонную конструкцию. Этот вариант проще и доступней для непрофессиональных мастеров. Нужно лишь запомнить два главных условия: при жестком креплении низа и верха стопил, необходим усиленный мауэрлат, так как на него передается распор; при шарнирном креплении или полужестком соединении (например, верх шарнирный, а низ – жесткий или наоборот), мауэрлат усиливать не нужно:

Выбор одного из видов четырехскатной кровли должен быть обусловлен формой самого дома. Для квадратных домов возводятся шатровые стропила, для прямоугольных – вальмовые. Также, можно встретить сложные многоскатные крыши комбинированного вида, которые содержат и вальмовые и шатровые элементы.

И вальмовые и шатровые конструкции сохраняют основные функции двускатной кровли (например, возможность обустройства мансарды) и смотрятся очень эстетично:

Основы конструкции вальмовой крыши

Схема вальмовой крыши существенно отличается от обычной. Поэтому ей следует уделить особенное внимание – не зная теории, невозможно построить конструкцию своими руками.

Для наглядности приведем подходящую картинку:

Конструкция вальмовой крыши

Здесь приведена наиболее простая разновидность вальмовой крыши. Но, разобравшись с её устройством, можно приступать и к строительству более сложных модификаций.

  1. Начинается все с угловых стропил. Для них лучше всего брать прочную доску сечением 50х150 мм. Укладывается она под меньшим углом, чем промежуточные стропила.
  2. Короткие стропила фиксируются не на коньковом брусе, а на угловом стропиле.
  3. Размер конька в сечении должен быть не меньше, чем у угловых стропил – на него также приходится довольно большая нагрузка, как постоянная (от кровельного материала), так и временная (от снега, ветра).
  4. Стропила, которые сходятся с разных сторон и надежно фиксируют конек, называют центральными – они тоже должны иметь серьезный запас прочности.
  5. Для промежуточных стропил обычно берется более тонкий брус – между ними нагрузка от кровли распространяется более равномерно, что позволяет избежать перегрузок и выхода отдельных элементов конструкции из строя.

Все это будет полезно запомнить каждому человеку, желающему разобраться, как построить вальмовую крышу своими руками. Как видите, ничего особенно сложного здесь нет.

Устройство крыши с вальмами

Схема вальмовой крыши. Которая лидирует у застройщиков, имеет четыре ската, из них два треугольных. Эти вальмы крепятся в торцах крыши дома, чтобы соединить карниз и коньковую балку. Передняя и тыловая вальмы строятся в виде трапеции (усеченный треугольник), у них бо́льшая площадь и увеличенный скат. Трапецеидальные вальмы скрепляют конек и карниз с оставшихся сторон.

Также схемы , и называются они голландскими. Полувальмы – это когда карнизы боковых скатов находятся выше фронтального и тылового скатов. Голландская крыша чаще всего возводится при оборудовании в мансарде жилой комнаты.

Привычная вальмовая крыша имеет в составе узлы и элементы, собирающиеся в единую конструкцию одним способом, и служащие каркасом для более сложных конструкций. На схеме ниже вальмовая конструкция состоит из таких элементов:

  1. Угловое стропило (позиция №1) устанавливается всегда под меньшим наклоном, чем промежуточные стропила. Для промежуточных и угловых стропил по бокам крыши используют доску размером 50х 15 см;
  2. Короткие стропильные балки (позиция №2) устанавливают на угловых стропилах. Угол наклона должен быть одинаковым с наклоном промежуточных стропил;
  3. Сечение конька (позиция №3) должно быть таким же, что и у самих стропил;
  4. Центральные промежуточные стропила (позиция №4) крепятся на углах коньковой балки с трех сторон;
  5. Промежуточные стропила (позиция №5) – это балки, которые соединяют коньковую балку и обвязочные доски, уложенные по верху крыши. Доски обвязки образуют карниз.

Более подробная схема устройства крыши с вальмовыми элементами – на рисунке ниже:

  1. Конек подпирается стойкой (позиция №1), которая крепится в месте соединения встречной пары стропил и балки конька. Стойки не всегда присутствуют в схеме крыши, но их аналоги должны присутствовать в схеме;
  2. Затяжка (балка потолочного перекрытия, позиция №2) –балка для скрепления стропил между собой;
  3. Кобылка (позиция №3) служит для продолжения свеса, балка кобылки крепится к стропилам. Свес нужен для защиты стен дома от дождя и снега;
  4. Ветровая балка (позиция №4) усиливает стропила с наветренной стороны дома. Эта балка может устанавливаться и с нескольких сторон;
  5. Нарожник (короткое стропило, позиция No5) крепят нарожник к угловой стропильной балке;
  6. Мауэрлат (позиция №6) – мощный деревянный брус, который служит основой любой крыши;
  7. Шпренгель (позиция №7) усиливает конструкцию крыши и уменьшает нагрузку на стены. Крепится по диагонали между углами дома на мауэрлате;
  8. Подкосы (позиция №8) могут крепиться к стропилам под разными углами. Их количество и угол крепления зависят от наличия или отсутствия мансарды;
  9. Диагональные (боковые стропила, позиция №9) устанавливаются с одного или с обеих торцов кровли;
  10. Прогон (позиция №10) — это шаг крепления стропил.

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

  1. Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
  2. Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
  3. Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
  4. Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
  5. Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
  6. Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.

  7. Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
  8. Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

  • Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
  • Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
  • Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
  • Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
  • Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
  • Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

  1. Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
  2. Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
  3. Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
  4. Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса

Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы

Специфика устройства вальмовой кровли

В процессе создания вальмовой крыши надо учитывать, что наслонные стропила и конек следует изготовлять из одной и той же доски или бруса. Они должны иметь одинаковое сечение, поскольку разница в сечении усложнит конструкцию.

Сотовый поликарбонат технические характеристики, преимущества использования.

Как выглядят аэраторы для плоской крыши можно посмотреть здесь.

На что обратить внимание выбирая мастику для кровли читайте в статье -materialy/bitumnaya-mastika/

При выборе толщины остальных стропил тоже надо учитывать данный момент. В обратном случае возрастает риск образования перекоса несущих конструкций в будущем, а это значит, что даже при прекрасном состоянии кровельного пирога возникнет необходимость капитального ремонта.

Короткие стропила крепят не к коньковому брусу, а к накосным. Это также отличает вальмовые кровли от обычных.

Надо соблюдать определенные углы наклона всех деталей. Для наклонных стропил вальмовой модели кровли этот показатель такой же, как и для остальных типов кровель. Отличие состоит в том, что вальмовая кровля не может быть низкой.

При возведении низкой вальмовой крыши требуется установка дополнительных опорных элементов, функция которых заключается в поддержании тяжелых деталей конструкции. По всей вероятности, надо будет воспользоваться дополнительными материалами. Кроме того, увеличится объем работ.

Следующий важный момент заключается в необходимости использования исключительно сухой древесины хвойных пород деревьев при создании основания вальмовой крыши.

Чтобы увеличить срок эксплуатации кровли, материл надо обработать антипиретиками и антибиотиками. Первые защищают конструкцию от огня (под его воздействием материал лишь обугливается, но не горит), вторые – от гниения, размножения плесени, микроорганизмов.

Расчет шатровой конструкции

Вначале рассмотрим алгоритм расчет основных значений системы. Принимаем во внимание, что у крыши есть четыре ската, каждый из которых представляет собой равносторонний треугольник. Угол наклона скатов выбирается в зависимости от площади покрытия и климатической зоны расположения объекта. С учетом климатической зоны в таблицах строительных норм и правил выбирается минимально допустимый угол наклона скатов.

Выбор кровельного материала от угла уклона

Длина центральной стропилины зависит от угла наклона и определяется по широко известной формуле прямоугольного треугольника. Вначале надо найти длину диагонали, это делается расчетным путем или обыкновенным замером. Второй метод проще, при помощи рулетки найдите это значение.

У нас имеется угол наклона скатов, в Интернете найдите тангенс, умножьте его на дину половины катета и в результате получится высоту вертикальной опоры шатровой крыши. Далее следует рассчитать длину накосного стропила. Она рассчитывается по нескольким формулам, самая простая из них теорема Пифагора: c2=a2+b2, где:

с – длина стропилины;

a – половина катета строения;

b – высота вертикальной опоры.

Отсюда — длина стропилины равняется квадратному корню суммы квадратов указанных величин. Вот и все, если это сделать самостоятельно сложно, то в Интернете есть большое количество онлай-калькуляторов. После введения данных выдаются не только размеры элементов системы, но и подсчитывается их количество.

Калькулятор расчета площади вальмовой или шатровой крыши

Перейти к расчётам Укажите запрашиваемые значения и нажмите кнопку “Рассчитать площадь крыши” Длина здания B (по большей стороне – для вальмовой крыши, по любой – для шатровой), метров Планируемая ширина карнизного свеса k от стены, метров Рассчитанная длина центрального стропила L, метров Рассчитанное удлинение стропила (длина кобылки) ΔL для формирования карнизного свеса, метров Расчет провести для: – вальмовой крыши – шатровой крыши

Устройство основания для шатровой стропильной системы

Расчет количества кровельного материала

Эти расчеты несколько сложнее. Практически все материалы для кровли прямоугольной формы. Поэтому в процессе монтажа образуется много отходов из-за множества подрезов. Их количество возрастает параллельно усложнению формы крыши.

Для расчета нужно провести предварительную раскладку выбранного материала на плане крыши и использовать ее во время монтажа для того чтобы не произошло ошибки при раскрое материала. Следует быть готовым к тому, что иногда площадь кровельного материала почти вдвое больше площади самой крыши.

Конструкция такой кровли

Как уже говорилось, такая крыша имеет сложную конструкцию. И в первую очередь сложность заключается в том, что кровля имеет массу узлов крепления, составных частей, смонтировать которые в единую систему человеку без опыта будет крайне сложно. В конструкцию вальмовой кровли входят следующие элементы.

  1. Мауэрлат как основа и опора для всей системы. Он изготавливается, как правило, из мощного бруса, имеющего сечение 10х10 или 15х15 см. Мауэрлат помогает равномерно распределить вес всей кровли по периметру строения. И именно к нему прикрепляют в процессе строительства и стропильные ноги.

    Чертеж вальмовой крыши (наслонные стропила с упором на два прогона)

  2. Лежня – родственница мауэрлата, которая монтируется на внутренних перегородках и имеет такую же функцию, как и ее собрат. Также изготавливается из бруса, обычно – сечением 10х10 см.
  3. Коньковый прогон представляет собой опорный брус для верхних частей стропилин. Под ним устанавливаются вертикальные опорные стойки.
  4. Стропила диагонально ориентированные в количестве четырех штук помогают сформировать как раз вальмовые скаты. Такие стропила фиксируются так, чтобы они продолжали конек, но при этом расходились в сторону углов дома. Фиксация производится на коньке и мауэрлате. Они должны быть очень прочными и толстыми, так как на них оказывается большая нагрузка. Это очень длинные стропила.
  5. Рядовые стропильные ноги держат на себе скаты трапециевидной формы. Как правило, изготавливаются из доски сечением 5х15 или 10х15 см. Сверху они фиксируются на коньке, а снизу – на мауэрлате. Расстояние между соседними ногами – от 60 до 120 см.
  6. Есть еще и укороченные стропила – нарожники, – которые крепятся к мауэрлату и диагональным стропилам. Между соседними нарожниками устанавливается расстояние 70-80 см. Они не испытывают сильную нагрузку, но незаменимы при создании вальмовой кровли. Монтируются нарожники или посредством врубки, или путем установки опорных брусков доя полуног.

    Разные элементы вальмовой крыши

  7. Стойки, выполняющие роль опор, изготавливают из бруса и устанавливают на лежень. Их цель – поддерживать стропильные ноги либо конек в середине.
  8. Между элементами каждой пары стропил устанавливаются затяжки, которые выполняют роль горизонтальных перемычек. Они помогают притянуть стропила друг к другу и уменьшить нагрузку на стены. Затяжка в области конька называется ригелем, а ту, что находится ниже, можно использовать в качестве балки перекрытия.
  9. Подстропильные ноги или подкосы устанавливаются под определенным углом к самим стропилам и помогают им не прогибаться под своим весом.
  10. Вертикальные подпорки или шпренгели нужны для поддержки диагонально расположенных стропилин. Они имеют форму перевернутой вверх ногами буквы Т. Основание шпренгеля должно быть перпендикулярно накосным стропилам.

    Составные стропила

Важно! Некоторые из деталей вальмовой кровли могут иметь очень большую длину в зависимости от размеров самой кровли. Но все пиломатериалы ограничены по размерам. В этом случае можно использовать наборный или клееный вариант стропил.

Также вальмовая кровля, как и любой другой тип крыши, должна быть оснащена системой отведения воды. Могут быть установлены снегозадержатели и прочие дополнительные элементы.

Вальмовая крыша

Особенности конструкции

Саму конструкцию крыши полувальмового типа нельзя назвать простой. За основу ее создания была взята вальмовая и двухскатная кровля. Отличительная ее черта – торцевые скаты не доходят до карниза, как бы обрываясь.

На конфигурацию, которую будет иметь полувальмовая кровля, влияют:

  • количество максимально возможного количества снега;
  • характеристики кровельного материала;
  • ветровая нагрузка;
  • способ использования мансардного пространства.

Полувальмовая двухскатная и четырехскатная крыша

Основной фактор – давление на поверхность снежной массы. Конструкция должна справляться с этой нагрузкой без особых проблем.

Разметка

Разметка конструкции проводится последовательно и зависит от этапов производимых работ:

  1. В первую очередь с торца здания по верхней обвязке размечаются оси.
  2. Вымеряется половина ширины конькового бруса и определяется положение первой детали в стропильной системе.
  3. Рейка для замера прилаживается одним концом к размеченной линии, а другим – вдоль линии стены.
  4. Для расчета длины свеса один конец устанавливают на внешний угол стены, а другой выпускают на свес. Остальные элементы высчитываются с помощью замерной планки с помеченным расстоянием для промежуточных стропил.
  5. На остальных углах производятся такие же действия. Так высчитывается расположение торцовых стропил и конькового бруса.

Шесть основных частей стропильной системы

Надежность и длительность эксплуатации вальмовой крыше обеспечивают определенные узлы и элементы стропильной конструкции. Без них не обходится монтаж ни простых, ни сложных кровель вальмового типа.

  1. 1. Ребра (угловые, диагональные стропила) – формируют места стыка вальм и скатов-трапеций. Их монтируют под меньшим углом, чем промежуточные стропилины. В качестве материала для изготовления угловых и промежуточных стропил используют доску 50х150 мм.
  2. 2. Короткие стропила (нарожники) – одной стороной упираются в угловые стропилины, другой опираются на мауэрлат. Уклон нарожников такой же, как и у промежуточных стропилин.
  3. 3. Конек (верхнее горизонтальное ребро крыши) – отсутствует в вальмовой шатровой конструкции. В крышах сложных конфигураций количество коньков может быть увеличено до двух и более. В сечении конек должен иметь такой же размер, как и стропильные ноги.
  4. 4. Центральные стропилины (рядовые) – с обеих сторон конькового бруса стыкуются по три рядовых стропилины. Нижняя часть каждой упирается в мауэрлат.
  5. 5. Промежуточные стропильные ноги – верхняя часть элементов упирается в коньковый брус, нижняя – в основание.
  6. 6. Мауэрлат – фиксируется по периметру строения, служит опорой для стропильной системы.

Опорой для стропильной системы по всему периметру служит мауэрлат

Чтобы описанная в пунктах внешняя часть каркаса стропиловки приобрела необходимую прочность, в конструкции используются и другие немаловажные элементы. Например, устойчивость коньку, помимо стропильных элементов, обеспечивают стойки. Эти подпорные детали монтируются на лежень, они приобретают устойчивость за счет подкосов, которые еще и препятствуют прогибу стропил. Если на чердаке планируется обустройство мансардного этажа, то стойки могут быть заменены другими подпорными деталями.

Карнизные свесы способны продлить срок эксплуатации постройки. Удлиненные выступы крыши защищают стены и цоколь дома от намокания, причиной которого становятся косые дожди. В летний период карнизный выступ не позволяет проникнуть в дом солнечным лучам. Но чтобы его увеличить, к стропильным ногам монтируют детали, называемые кобылками.

Конструкция вальмовой крыши приобретает устойчивость к ветровым нагрузкам благодаря присутствию в стропильной системе ветровой балки. Данный элемент надежно соединяет стропила склонов крыши. Крепление доски выполняют под углом, от коньковой балки к мауэрлату, изнутри чердачного пространства. Чтобы снять нагрузку со стен в конструкции задействуют такие детали, как шпренгели, их монтируют к основанию по углам постройки.

Строительство сложных вальмовых крыш

Принцип устройства каркасов вальмовых крыш с более сложной архитектурой немногим отличается от приведенного примера. Последовательность работ точно такая же. Правда наслонные стропильные ноги все же разумней и надежней фиксировать с помощью врубок.

Крайне желательно использование опор под диагональные стропилины. И перед монтажом коньковой части устанавливаются опорные рамы с лежнем внизу и коньковым прогоном вверху. Еще изменение угла наклона скатов при опирании врубкой следует учесть на этапе проектирования.

Как построить более сложную стропильную систему для интересной вальмовой крыши смотрите на видео:

Стропильная система вальмового типа сложнее каркаса обычной двухскатной крыши, но разобраться с ее устройством можно. Четырехскатная конструкция во многих случаях предпочтительней, она интереснее смотрится как над домами, так и над беседками и прочими бытовыми постройками. Описанный вариант сооружения поможет освоить азы в деле возведения вальмовых конструкций, а при удачном результате продолжение обязательно последует.

Завершающие этапы сооружения

После установки полного набора полноценных стропильных ног и укороченных их собратьев необходимо провести завершающие этапы, чтобы подготовить стропильную систему к сооружению обрешетки и укладке покрытия.

Строительство коньковой части полувальмового стропильного каркаса

В числе этапов подготовки:

  • Монтаж фронтонных кобылок, формирующих торцевой свес. Их крепят оцинкованными металлическими уголками к крайним нарожникам основных скатов, опирают врубками на наклонные сектора укороченного фронтона. Шаг установки кобылок приблизительно 1м. Между кирпичной или бетонной стеной и деревянными элементами обязана быть гидроизоляционная прокладка. Нет оснований применять дорогостоящий полимерный или битумно-полимерный материал. Под кобылки можно положить куски рубероида или несколько слоев пергамина.

читать далее

  • Установка ветровой доски по периметру крыши. Начинают работу с крепления доски 50×150мм к фронтонным и основным свесам. Длину доски для оформления фронтонных карнизов определяют по проекту, корректируют по факту. Рулеткой или шнуркой от диагональной стропильной ноги нужно провести прямую линию к ветровой доске фронтона. Потом надо сверить будущее положение диагональной стропилины по отношению к углу ветровой обшивки с показаниями проекта. Расположенные под углом ветровые доски, прилегающие к кобылкам, сначала примеряются и запиливаются, потом крепятся.
  • Наращивание диагональных элементов производится равнозначной по размерам доской. Сращивают банально отрезки отрезком дюймовки.

Стропильный каркас датского типа готов. Остается подшить карнизы и соорудить обрешетку согласно техническим особенностям укладываемого на крышу покрытия.

Где используют полувальмовые конструкции, как совмещают их с двускатными

Принцип строительства стропильных систем для крыш с укороченными вальмами непрост, но понятен. Сложность заключается только в устройстве торцовых частей, а правила и специфику их сооружения мы описали максимально подробно. Теперь надо полученную информацию применить на практике: самому поупражняться в строительстве или проконтролировать нанятую бригаду.

Четырехскатные вальмовые крыши

Четырехскатная кровля вальмового типа — традиционный вариант для английских домов в стиле Тюдор. Эту архитектуру отличает гармоничное сочетание кирпичной кладки, фахверка и натуральных кровельных покрытий в виде керамической или сланцевой черепицы.

Помимо вальмовой крыши внушительных размеров, для английской архитектуры времен Тюдоров характерны разноуровневые треугольные фронтоны с большими арочными окнами.

Фронтоны располагаются как по оси здания, так и асимметрично, они играют роль броского элемента на фасаде здания.

Самое сложное в обустройстве вальмовой крыши — это сочленение кровельных конструкций, покрывающих несколько жилых объемов в случае сложной планировки дома.

Как сделать полувальмовую крышу своими руками

Основная сложность в выполнении подобного рода работ заключается в том, что даже самые точные расчеты длин и размеров деталей стропильных систем редко когда совпадают с тем, что требуется на строительной площадке. Все равно по месту приходится подгонять своими руками все детали стропильной системы.

Более менее точных размеров достигают на специализированных линиях промышленного изготовления стропильных каркасов. В этом случае все детали каркаса полувальмовой крыши получаются практически точно по чертежу, и несущую систему можно собрать, как конструктор.

Начало установки стропильной системы

Монтаж полувальмового каркаса начинают с конькового прогона. В центре потолочного перекрытия, точно по осевой линии крыши, устанавливают две вертикальные стойки, на которых крепится брус конька. Чтобы рама не деформировалась и не отклонилась от начального положения, систему фиксируют временными подкосами и распорками.

Следующим этапом на собранную коньковую раму устанавливают две пары стропильных балок, по две штуки с каждого конца горизонтальной поперечины конька. Основу каркаса крепят и усиливают растяжками и распорками.

Сборка полувальмовых скатов

Для того чтобы сформировать плоскость полувальмы, необходимо установить опорную поперечину или ригель. Его крепят к вертикальной стойке, удерживающей коньковую балку, и временно сшивают с рядовыми стропилами. Следующим этапом вырезают и устанавливают вальмовые стропила. Это наиболее сложный этап сборки стропильной системы полувальмовой крыши, так как нужно постараться максимально точно разметить и запилить опорные плоскости балок. После выравнивания плоскости можно капитально крепить ригель.

Остальные стропила полувальмового ската вырезаются и ставятся по результатам промера размеров под каждую балку. Последним этапом укладывают рядовые стропила, нашивают обрешетку, настилают пароизоляцию и кровельное покрытие.

Конструктивные особенности

Полувальмовая крыша

Полувальмовая конструкция от четырехскатного аналога отличается тем, что торцевые части кровли закрывают только часть фронтона, придавая ему трапециевидную конфигурацию. Боковые скаты имеют форму сужающегося кверху шестиугольника. Проект разработан в Скандинавии, поэтому имеет название Датская крыша.

Особенности конструкции заключаются в следующем:

  • Находящиеся по торцам дома полувальмы образуют широкий свес, который защищает фронтоны и стены от осадков даже при сильном боковом ветре.
  • Небольшой скат не забирает полезного пространства чердака, так как делается на уровне, где обустраивается потолок. Благодаря этому есть возможность обустраивать комфортную полувальмовую мансардную крышу над одноэтажным домом.
  • У полувальмовой крыши стропильная система аналогична четырехскатному варианту. Сооружение состоит из множества элементов, главная особенность заключается в наличии поперечно и диагонально расположенных стропильных ног.

Вальмовая конструкция имеет определенные характерные свойства, но ее внутреннее устройство практически полностью аналогично двускатным и шатровым сооружениям.

Особенности расчета

Процесс расчета вальмовой крыши можно разбить на три этапа:

  • Выбор угла наклона скатов в зависимости от вида кровельного материала.
  • Определение длин конструктивных элементов крыши, исходя из чертежей поперечного разреза здания и плана перекрываемого этажа.
  • Подбор поперечного сечения и шага стропил по их длине с учетом сорта используемой древесины и нормативной снеговой нагрузки региона строительства.

Угол наклона скатов зависит от материала кровли. Поэтому делая схему стропильной конструкции, нужно учитывать рекомендуемое нормами его минимальное значение (в градусах):

  • для шифера — 22;
  • мягкой черепицы — 11;
  • металлочерепицы — 14;
  • профнастила — 12;

Для кровли из водонепроницаемой мембраны угол наклона скатов может быть любым. Отталкиваясь от минимально допустимого значения уклона, его фактическую величину выбирают в зависимости от назначения чердачного пространства.

Если под вальмовой крышей будет обустроено жилое помещение, то ее скаты должны иметь угол наклона, обеспечивающий возможность комфортного передвижения в пределах «жилой зоны».

Фактическую длину конструктивных элементов крыши проще всего определить, начертив стропильную систему в удобном для измерений масштабе.

Зная длину стропил, их шаг и поперечное сечение можно найти в таблице. Здесь указана зависимость геометрических размеров стропил от сорта древесины и величины снеговой нагрузки региона строительства.

Данной таблицей можно успешно пользоваться и в «обратном порядке». Выбрав шаг и сечение стропильных балок, сорт древесины и величину снеговой нагрузки, вы легко найдете максимально допустимую нормами длину стропил.

Поперечное сечение балки мауэрлата должно быть не меньше сечения стропильной ноги. Чаще всего оно составляет 10х15 см, 15х15 см или 15х20 см. Сечение конькового бруса, как правило, равно сечению стропильных ног.

Для обрешетки используют доску толщиной 25 мм, набивая ее с интервалом, рекомендованным для выбранного кровельного покрытия. Для монтажа сплошного настила по каркасу крыши используют плиту OSB толщиной 12-15 мм.

Конструкция вальмовой крыши с опиранием стропил на балки перекрытия.

    О вальмовой крыше мы уже говорили в одной из прошлых статей на сайте. Там была описана конструкция крыши с опиранием стропил на мауэрлат.     После опубликования статьи, я получил много просьб показать, как сделать вальмовую крышу с опиранием стропил на балки перекрытия, а также ответить на вопрос, можно ли сделать вальмовую крышу с разными углами наклона скатов.

    Таким образом захотелось одним примером ʺубить сразу двух зайцевʺ. Сейчас мы рассмотрим конструкцию вальмовой крыши с опиранием стропил на балки перекрытия и с разными углами наклона скатов.

    Итак, допустим мы имеем коробку дома из теплоблоков (полиблоков) 8,4х10,8 метров.

ШАГ 1: Устанавливаем мауэрлат (см. рис.1):



Рисунок 1

ШАГ 2: Устанавливаем длинные балки перекрытия сечением 100х200 см с шагом 0,6 метров (см.рис.2). На расчёте балок я больше останавливаться не буду.



Рисунок 2

    Самыми первыми ставим балки, которые проходят строго посередине дома. По ним мы будем ориентироваться, устанавливая коньковый брус. Затем ставим остальные с определённым шагом. Например, у нас шаг 0,6 метра, но мы видим, что до стены осталось 0,9 метра, и могла бы поместиться ещё одна балка, а её нет. Такой пролёт оставляем специально для «выносо́в». Ширину его не стоит делать меньше 80-100 см.

ШАГ 3: Устанавливаем выноса́. Шаг их определяется при расчёте стропил, о котором чуть позже (см. рис.3):



Рисунок 3

    Пока ставим только выноса, соответствующие длине конька, которая будет равна 5 метрам. Длина конька у нас больше разницы между длиной и шириной дома, которая составляет 2,4 метра. К чему это приводит? Приводит это к тому, что угловое стропило не будет расположено под углом 45° в плане (на виде сверху), а угол наклона скатов и вальм будет отличаться. У скатов уклон будет более пологий.

    Выноса на мауэрлате достаточно закрепить гвоздями. К длинной балке перекрытия их крепим, например, так (рис.4):



Рисунок 4

    Никаких запилов в этом узле делать не надо. Любой запил ослабит балку перекрытия. Здесь мы используем два металлических стропильных крепления типа LK по бокам и один большой гвоздь (250 мм), забитый насквозь через балку в торец выноса. Гвоздь забиваем самым последним, когда вынос уже скреплён с мауэрлатом.

ШАГ 4: Устанавливаем коньковый брус (см. рис.5):



Рисунок 5

    Все элементы этой конструкции кроме подкосов выполнены из бруса 100х150 мм. Подкосы из доски 50х150 мм. Угол между ними и перекрытием не менее 45°. Мы видим, что под крайними стойками лежат брусья опирающиеся сразу на пять балок перекрытия. Делаем это для распределения нагрузки. Также для снижения нагрузки на балки перекрытия и передачи части её на несущую перегородку, установлены подкосы.

    Высоту установки конькового бруса и его длину мы определяем для своего дома сами, делая предварительный эскиз на бумаге.

ШАГ 5: Изготавливаем и устанавливаем стропила.

    В первую очередь делаем шаблон стропил скатов. Для этого берём подходящую по длине доску нужного сечения, прикладываем её, как показано на рисунке 6 и делаем разметку с помощью небольшого уровня (линии синего цвета):







 Рисунок 6

    Высота бруска, который мы наложили на вынос для разметки нижнего запила, равна глубине верхнего запила. Мы её сделали 5 см.

    По полученному шаблону делаем все стропила скатов, опирающиеся на коньковый брус, и закрепляем их (см. рис.7):



Рисунок 7

    В подобных конструкциях, где стропила опираются не на длинные балки перекрытия, а на короткие выноса, мы всегда ставим под стропила над мауэрлатом небольшие подпорки, формируя как бы небольшой треугольник и разгружая узел крепления выноса к балке (см. рис.8):



Рисунок 8

    Заносить эти подпорки дальше внутрь крыши и уж тем более ставить их на стык выноса с балкой не нужно. Через них передаётся большая часть нагрузки с кровли (это можно будет увидеть в расчётной программе) и балка перекрытия может просто не выдержать.

    Сейчас немного о расчётах. Выбирая сечение стропил для данной крыши, мы рассчитываем только одно стропило – это стропило ската. Оно здесь самое длинное и угол наклона его меньше, чем угол наклона стропил вальм (пояснение – скатом мы называем скат крыши в форме трапеции, вальмой – скат крыши в форме треугольника) Расчёты производим во вкладке ʺСтроп.3ʺ. Пример результатов на рисунке 9:





Рисунок 9

    Да, забыл сказать. Кто уже скачивал данную расчётную программу с моего сайта до 1 декабря 2013г. Там вкладки ʺСтроп.3ʺ нет. Для скачивания обновлённой версии программы снова зайдите на статью по ссылке: http://stroyu-dom-sam.ru/stropilnaya-sistema/

    Данная статья также была немного откорректирована благодаря отзывам некоторых читателей, за что им отдельное спасибо.

 ШАГ 6: Добавляем выноса и крепим ветровые доски (см. рис.10). Выносов добавляем столько, чтобы осталось место для крепления углового выноса. Ветровые доски на углах пока просто сшиваем между собой, контролируя их прямолинейность. Проверьте визуально, не провисли ли углы. Если да, поставьте под них прямо с земли временные подпорки. После установки угловых выносов, эти подпорки убираем.



Рисунок 10

 ШАГ 7: Размечаем и устанавливаем угловые выноса.

    Для начала нам необходимо натянуть шнурку по верху балок перекрытия, как показано на рис.11







 Рисунок 11

    Теперь берём брус подходящей длины (сечение такое же как у всех выносов) и кладём его сверху на угол, чтобы шнурка была посередине него. Снизу на этом брусе карандашом отмечаем линии запилов. (см. рис.12):







  Рисунок 12

    Убираем шнурку и устанавливаем отпиленный по отмеченным линиям брус (см. рис.13):



Рисунок 13

    Угловой вынос крепим к мауэрлату с помощью двух кровельных уголков. К балке перекрытия крепим его уголком на 135° и большим гвоздём (250-300 мм).  Уголок 135° при необходимости подгибаем молотком.

    Таким образом ставим все четыре угловые выноса.

 ШАГ 8: Изготавливаем и устанавливаем угловые стропила.

    У вальмовой крыши, которую я описывал ранее, углы наклона скатов и вальм были одинаковые. Здесь эти углы разные и поэтому угловое стропило будет иметь свои особенности. Мы также делаем его из двух досок такого же сечения, что и стропила. Но доски эти сшиваем между собой не совсем обычно. Одна будет чуть ниже другой (примерно около 1 см, в зависимости от разницы углов наклона скатов и вальм).

    Итак, в первую очередь на каждую сторону крыши натягиваем по 3 шнурки. Две по угловым стропилам, одну по среднему стропилу вальмы (см. рис.14):



Рисунок 14

    Далее мы будем пользоваться малкой (угломером).

    Измеряем угол между шнуркой и угловым выносом – нижний запил. Назовём его «α» (см. рис.15):



Рисунок 15

   Также отмечаем точку «В»

   Высчитываем угол верхнего запила β = 90°- α

   В нашем примере α = 22° и β = 68° .

   Теперь берём небольшой обрезок доски с сечением стропила и запиливаем на нём один конец под углом β. Получившуюся заготовку прикладываем к коньку, совмещая одно ребро со шнуркой, как показано на рис.16:



Рисунок 16

    На заготовке провели линию параллельную боковой плоскости соседнего стропила ската. По ней мы сделаем ещё один запил и получим шаблон верхнего запила нашего углового стропила.

    Также когда мы прикладываем заготовку, нужно отметить на стропиле ската точку «А» (см. рис.17):



Рисунок 17

    Теперь изготавливаем первую половинку углового стропила. Для этого берём доску подходящей длины. Если одной доски не хватает, сшиваем две доски. Сшить можно временно обрезком дюймовки длиной около метра на саморезы. Делаем по шаблону верхний запил. Измеряем расстояние между точками «А» и «В». Переносим его на стропило и делаем нижний запил под углом «α».

    Устанавливаем полученное стропило и закрепляем (см. рис.18):







 Рисунок 18

    Скорее всего из-за своей длины первая половинка углового стропила будет прогибаться. Нужно примерно посередине поставить под него временную стойку. На моих рисунках она не показана.

    Теперь изготавливаем вторую половинку углового стропила. Для этого измеряем размер между точками «С» и «Д» (см. рис.19):





Рисунок 19

    Берём доску подходящей длины, делаем верхний запил под углом β, отмеряем расстояние «С-Д», делаем нижний запил под углом α. Устанавливаем вторую половинку углового стропила и сшиваем её с первой гвоздями (100 мм). Гвозди вбиваем в разбежку примерно через 40-50 см. Результат показан на рис.20:





 Рисунок 20

    Верхний конец второй половинки углового стропила нужно запилить ещё раз. Делаем это бензопилой прямо по месту (рис.21):





 Рисунок 21

    Таким же образом мы изготавливаем и устанавливаем три оставшиеся угловые стропила.

 ШАГ 9: Устанавливаем стойки под угловые стропила. В первую очередь обязательно нужно поставить стойку упирающуюся в место соединения углового выноса с балкой перекрытия (см. рис. 22):



Рисунок 22

    Если длина пролёта перекрываемого угловым стропилом (его горизонтальная проекция) больше 7,5 метров, ставим ещё стойки примерно на расстоянии ¼ величины пролёта от верхней точки углового стропила. Если пролёт больше 9 метров, добавляем стойки посередине углового стропила. В нашем примере этот пролёт равен 5,2 метра.

 ШАГ 10: Устанавливаем два центральных стропила вальм. В начале 8-го шага мы уже натянули шнурки для их замера.

   Делаем стропила таким образом – измеряем малкой угол нижнего запила «γ», вычисляем угол верхнего запила «δ»:

δ = 90° — γ

    Замеряем расстояние между точками «К-Л» и делаем по нему стропило. Концы запиливаем по определённым нами углам. После этого верхний конец нужно ещё раз запилить (заострить его) с учётом угла «φ», который так же замеряем с помощью малки (см. рис.23):







 Рисунок 23

ШАГ 11: Добавляем выноса на углы. Самые крайние выноса, которые не достают до мауэрлата, делаем облегчёнными, из доски 50х200 мм (см. рис.24):



Рисунок 24

 ШАГ 12: Устанавливаем нарожники. Как изготавливать нарожники, я подробно описывал в первой статье про вальмовую крышу.  Здесь принцип абсолютно такой же, поэтому повторяться не буду (см. рис.25):



Рисунок 25

   К угловому стропилу нарожники крепим с помощью металлического уголка 135°, при необходимости подгибая его.

 После установки всех нарожников, нам остаётся подшить карнизы снизу и сделать обрешётку. Об этом мы уже много раз говорили.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Строительство Х-образных (восьмискатных) крыш.

  • Строительство Т-образной крыши дома.

  • Монтаж Г-образной крыши с фронтонами различной ширины.

  • Г-образная крыша дома с равными фронтонами.

  • Шатровая крыша дома своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!


Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…
Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

схема-расчет площади и чертеж, стропила с опорой на балки перекрытия, висячие элементы и устройство конструкции

В настоящее время вальмовые крыши являются безумно популярными и встречаются на многих улицах. Востребованность подобных конструкций объясняется не только их эстетикой, но и неплохими качественными характеристиками.

Особенности и устройство

Вальмовые типы крыш отличаются от простых двускатных вариантов тем, что не оснащаются вертикальными перегородками фронтонов. Вместо них, в конструкции присутствуют треугольные скаты, находящиеся в торцах. Подобные элементы зрительно делают крышу более компактной и аккуратной. Однако экономической выгоды от этого эффекта практически нет. Раскраивая листовые материалы для вальмового ската, расходы только приумножатся. Так, монтаж профилированного листа или металлической черепицы заставит домовладельцев ощутимо раскошелиться на приобретение материалов с большим запасом.

Для подобных конструкций лучше покупать штучные покрытия – так будет выгоднее.

Такие разновидности крыш разделяются по незамысловатым геометрическим формам. В самом нехитром решении без сопряжения ендов у такой конструкции будет две пары симметрично расположенных скатов в виде треугольников и трапеции. Подобная основа позволит сформировать качественную крышу с четырьмя скатами. В крыше с четырьмя скатами два ската проходят по длинной стороне постройки. Они являются трапециевидными.

Верхняя сторона выступает в качестве конька, а боковые составляющие расходятся от него по углам дома. С двух сторон на фронтонах скаты в подобном сооружении отличаются правильным строением по типу равнобедренного треугольника, упирающегося верхушкой в конек.

В анфас эта конструкция очень похожа на простую треугольную крышу с двумя скатами. В профиль же такое возведение приобретает трапециевидную конструкцию. При этом вариация самой трапеции главным образом зависит от задумки дизайнера или хозяев. Она определяется исходя из соотношения длины свеса карниза к параметру длины конькового элемента. Вальмы, пришедшие на замену фронтонов, всегда фиксируются под маленьким углом к горизонту.

Именно в их строении и кроется главная особенность вальмовой крыши и ее основания на стропилах, поскольку традиционным скатным способом соорудить ее не удастся, ведь коньковый прогон до конца не закрывает скат.

Из-за этого вальмовые ноги и треугольные детали не имеют опоры, необходимой верхним элементам. Опорой для данных деталей выступают накосные ноги, что соединяют конек и угловые составляющие конструкции. Главной особенностью подобных сооружений является их жесткость. Эта характеристика достигается благодаря боковым ребрам, которые соединяются друг с другом возле опорной балки конька. Стоит учитывать, что в подобном сооружении допустимо сформировать более выдающиеся свесы. С их применением стены дома будут защищены гораздо лучше и надежнее.

А также подобные конструкции отличает и то, что они не боятся сильных ветровых нагрузок, так как все скаты в таком случае являются наклонными, ветер не оказывает серьезного давления на сооружение.

Если решено соорудить своими руками подобную конструкцию, то следует принять во внимание такие отличительные черты этих видов крыш, как:

  • для составления их стропильных конструкций трудно провести требуемые расчеты, как и произвести работы по монтажу;
  • подобные проекты стоят дорого;
  • чердачное помещение с крышей вальмового типа станет гораздо меньше;
  • с такой конструкцией не получится оборудовать мансарду;
  • в пироге кровли придется соорудить окна, чтобы впустить естественное освещение.

Виды стропил

Стропильная система вальмовой крыши состоит из нескольких основных деталей.

  • Основные стропила. Подобные составляющие размещают с расчетом опоры на мауэрлат и краевой детали конькового бруска. Центральных стропил в таком возведении должно быть 4 штуки (по 2 ската по бокам).
  • Центральные стропила. Данные элементы располагают исключительно по оси конька. Они разделяют треугольный вальмовый скат четко пополам. Этих деталей должно быть 2 штуки.
  • Угловые и диагональные стропилины, которые еще называют накосными ногами. Данные элементы делают упор на угловой участок мауэрлата и конец конькового прогона. Эти составляющие являются самыми длинными, если ставить их в сравнении с остальными ногами.

В конструкции их должно быть 4 штуки. Так, на всех краешках конька необходимо обязательно зафиксировать по 5 стропил: 2 центральных, 1 центральное вальмовое и 2 диагональных.

  • Промежуточные стропила. Эти стропила следует устанавливать на скаты по бокам между основными стропилами. Эти элементы имеют те же габариты и тоже в своей опоре мауэрлат и прогон конька. Число подобных составляющих зависит от подобранного шага монтажа. Если конек является маленьким, то такие детали могут, вообще, не присутствовать.
  • Короткие стропила. Их нужно устанавливать на трапециевидных скатах по бокам между основным стропилом и угловым элементом крыши. Укороченные стропила тоже имеют в опоре мауэрлат, а также диагональные ноги. Их число зависит от шага установки. Стоит учитывать, что длина деталей может меняться – становиться меньше, приближаясь к углу конструкции.
  • Укороченные стропила вальмового ската, которые иначе называются нарожники. Их размещение, число и габариты схожи с боковыми укороченными элементами.

В целом все стропильные основания подразделяются на несколько видов.

  • Висячие. При такой основе стропильные составляющие оснащаются опорными стойками в двух точках: в верхней половине на коньковый прогон и в нижней – на мауэрлат. Подобная основа берет на себя нагрузки на прогибание, а также сжатие и распирание.
  • Наслонные. При наслонной конструкции стропилины опираются не на две, а на три точки: сверху – на конек, в середине – на стойку, снизу – на мауэрлат. Стойки ставят на несущие перекрытия, находящиеся внутри. Что касается вертикальных опорных элементов, то они в конструкции призваны уменьшать прогиб ног стропил, а также ликвидируют распирание.
  • Комбинированные. Такие системы состоят из наслонных и висячих деталей, чередующихся между собой.

Элементы системы

Кроме самих стропильных элементов, в конструкции крыши вальмового типа присутствуют и другие необходимые детали.

  • Мауэрлат. Эта деталь являет собой довольно мощный и крепкий брусок, который прикрепляется по периметру верхнего торца перекрытий постройки. Мауэрлат является базовым основанием для строительства сооружения из стропил.
  • Коньковый брус или прогон. Этот элемент обычно располагается исключительно по продольной оси жилища, на высоте от уровня перекрытия, которая находится в зависимости от планируемой крутости скатов.
  • Затяжки. Эти элементы являют собой перемычки в горизонтальном положении, расположенные между ногами. Они стягивают между собой стропила, устраняя нагрузку в виде распирания на стеновые перекрытия. Их располагают повыше у конька (ригель) либо внизу как балку перекрытия.
  • Подкосы подстропильных ног. Эти детали устанавливают под углом к стропилам, чтобы создать эффект сокращения их сгиба под действием собственного веса.
  • Шпренгели. Это вертикальные подпорки, необходимые для диагональных стропилин. Сооружения с вертикально расположенными стойками и горизонтальными схватками называются шпренгельными фермами.
  • Стойки-подпорки под прогон. Эти детали можно опереть на правильно и ровно выложенный лежень в центральной части перегородки параллельно коньку либо сделать упор в элементы перекрытия или затяжки.
  • Ветровая балка. Эту деталь нужно прибить внутри наискось непосредственно к ногам стропил. Зачастую эти составляющие элементы прикрепляют с двух сторон, особенно когда постройка сооружается в районе с постоянными ветрами.
  • Лежень. Этот элемент делают из деревянного бруса толщиной 100 мм и больше. Лежень играет роль мауэрлата на внутренних несущих перекрытиях. Именно на эту деталь в дальнейшем устанавливают стойки.

Расчет материала

Прежде чем приступать к сборке стропильной основы под вальмовую крышу, следует грамотно рассчитать материалы, которые понадобятся для проведения работ. Стоит учитывать, что составление проектной схемы и чертежа крыши с четырьмя скатами считается одним из самых трудных. В этом случае очень важно не ошибиться в своих расчетах. А также нужно помнить, что уклон крыши обычно составляет от 5 до 60 градусов. Опираясь на эти данные, нужно подобрать ту или иную кровлю. Для маленьких уклонов лучше всего подойдут рулонные материалы, а для крутых оснований – черепица.

При подсчетах пригодятся следующие данные:

  • общий вес будущей кровли;
  • вес гидроизоляционного и утепляющего слоев;
  • нагрузки от снега и ветра в месте проживания;
  • местный климат;
  • тип стропильных элементов, а также присутствие дополнительных деталей для сохранения должной плотности вальмовой крыши;
  • все устройства, которые планируется расположить на крыше по ходу проведения работ.

Зная все перечисленные данные, можно быстро и беспроблемно сделать подсчет материалов, которые требуются для постройки вальмовой конструкции. Для этого рекомендуется обращаться к специальным онлайн-калькуляторам, с помощью которых можно узнать все требуемые значения, в том числе и высоту конька конструкции.

А также важно правильно рассчитать узлы сооружения.

В них должны присутствовать такие детали, как:

  • коньковый узел;
  • узел опоры балок на мауэрлат;
  • узел соединения стропил с затяжкой;
  • узел совмещения подкоса, сойки и опоры.

Укладка и усиление конструкции

У современных домовладельцев есть возможность соорудить стропильное основание для четырехскатной крыши своими силами. Для этого сначала нужно составить проект будущего сооружения с указанием всех размеров. Устройство стропильной системы следует начинать с монтажа вертикальных опорных элементов, чтобы поддерживать коньковый брусок. Чтобы закрепить эти опоры, на балке в центре применяют особые укосы. Завершив их монтаж, устанавливают диагональные стропила – обрезные доски с сечением 50х150 мм.

На накосные стропила в дальнейшем ляжет самая большая нагрузка, поэтому крайне важно, чтобы данные составляющие были поставлены правильно. Стоит отслеживать, чтобы диагонали стропила составляли одну длину, поскольку они будут регулировать длину свесов кровли. Габариты свесов обычно составляют примерно 50–60 см, но в районах с сильными ветрами эти детали могут достигать метра.

Завершив монтаж накосных деталей, нужно установить рядовые стропила, оставляя свободное расстояние (шаг). Эти промежутки нужно рассчитывать, учитывая ширину теплоизоляционных плит. Как правило, шаг между такими стропилами составляет 60 см.

Крепление рядовых деталей к коньковому бруску и мауэрлату делается при помощи рубки. Чтобы дополнительно зафиксировать эти элементы, можно использовать верхние ригели и стяжки. Со всех сторон диагональных стропил нужно прикрепить по нарожнику. Благодаря этим составляющим будет осуществляться скрепление стропил с мауэрлатом. Что касается рядовых стропил и нарожников, то их нужно укладывать параллельно друг другу под прямым углом к коньковому элементу.

Зачастую крыши с четырьмя скатами характеризуются крепким и жестким строением, которое беспроблемно выдерживает серьезные нагрузки. Но в ситуациях, когда эти сооружения имеют маленький наклон, который провоцирует серьезную нагрузку под действием снега, нужно заняться укреплением имеющейся конструкции. Для этого можно использовать шпренгели или фермы.

Сам по себе шпренгель выглядит как брусок, который выкладывается на две стены, сходящиеся под углом. Этот элемент будет выступать в качестве основы под монтаж вертикальной стойки, которая будет поддержкой диагональной стропильной детали. Подобным образом укрепляется часть снизу накосного стропильного элемента. Если же необходимо усиление верхней площади, то устанавливают шпренгельную ферму.

Советы и рекомендации

При создании стропильной системы вальмовой крыши следует придерживаться нескольких советов специалистов.

  • Стоит учитывать, что висячая основа подойдет только для построек, ширина которых составляет меньше 6 м. Наклонные же стропила с дополнительной опорой могут увеличить это расстояние до 12 м, а с двумя опорами – до 18 м.
  • Определенные детали конструкции имеют большую длину, а стандартные габариты пиломатериалов при этом ограничиваются значением в 6 м. Чтобы разрешить эту проблему, кровельщики делают клееные и наборные стропила, собранные из 2 или 3 отдельных частей.
  • Не следует приступать к конструированию стропильной системы, если отсутствует проект. Без подробной схемы конструкция может получиться неправильной и потребует переделки.
  • Вальмовую крышу можно устанавливать не только над частными домами, но и над беседками на приусадебных участках.
  • Если при сборке стропильной системы была допущена небольшая погрешность в параллельности, то ее можно исправить при помощи мауэрлата, а разницу в высоте деталей удастся подкорректировать специальными прокладками.

Удачные примеры и варианты

Вальмовые крыши выглядят очень эстетично, придавая частному дому более аккуратный и завершенный вид. Особенно привлекательно на жилых строениях смотрятся конструкции с эркером. Например, уютный двухэтажный дом из светлого дерева можно украсить вальмовой эркерной крышей контрастного темно-салатового или изумрудного цвета.

Темная вальмовая крыша будет органично смотреться в комбинации с нежно-молочным фасадом одноэтажного дома. Чтобы обыграть контраст, следует установить в таком жилище окна с темными рамами и такие же темные двери со стеклянными вставками. Для смягчения таких сдержанных тонов можно высадить около дома живые цветы розового цвета.

На светлом оштукатуренном доме, окруженном белым металлическим забором, будет гармонично смотреться розовая вальмовая крыша. Оживить постройку можно темными оконными рамами и кирпичной кладкой вокруг входной двери.

Вальмовые крыши потрясающе смотрятся в ансамбле с домами, имеющими фасад, отделанный камнем. Причем и крыша, и стены строения могут быть темными и различаться только по оттенку. Чтобы сооружение не казалось слишком мрачным, его следует завершить окнами с белыми рамами и широкой асфальтовой или каменной тропинкой, ведущей к входной двери.

В следующем видео вас ждет установка стропил и мауэрлата по безраспорной системе для вальмовой крыши.

Вальмовая крыша с висячими стропилами – оптимальное использование и особенности

Стропильная система выбирается в зависимости от конструктивных особенностей строения, формы и размеров крыши. Еще на этапе проектирования выясняются предполагаемые нагрузки, вычерчиваются схемы и производятся точные расчеты. При этом учитываются климатические условия региона строительства и разновидность материала для кровельного покрытия. Вальмовая крыша с висячими стропилами относится к сложным конструкциям, работающим несколько иначе традиционных стропильных систем. Поэтому она требует к себе особого внимания как в процессе выполнения проектных работ, так и на этапе своего возведения.

Когда используются висячие стропила

Необходимость применения висячих стропил бывает обоснованной при совокупности трех главных условий:

  • внутри строения отсутствует продольная несущая стена;
  • пролет перекрытия составляет около 6-10 метров;
  • устройство чердака или мансарды требуется по условиям технического задания.

Так как центральной опоры под коньком нет, стропильные ноги поддерживаются лишь в нижней части внешними несущими стенами. Элементы опираются на мауэрлат, уложенный по периметру дома, или на балки перекрытия. Конек же образуется посредством стыковки стропил, поддерживающих друг друга. Такая конструкция создает сильнейшее распирающее усилие, приходящееся на наружные стены.

Нейтрализовать распор помогают горизонтальные затяжки, выполняемые из деревянных брусьев или металлических профилей. Их можно устанавливать на разных уровнях, но следует учитывать тот факт, что чем выше будут укладываться элементы, тем бо́льшие нагрузки они испытают в процессе эксплуатации.

Для висячих стропил важными факторами являются: качество пиломатериалов и надежность креплений. По возможности, собирать стропильные фермы рекомендуется на строительной площадке с последующим их перемещением посредством подъемной техники. Их геометрия, в этом случае, окажется более правильной, а узлы – качественными. Но технология допускает монтаж стропильной системы и по месту, с использованием временных креплений.

Учитывая сложность и ответственность возведения вальмовой крыши с висячими стропилами, ее проектирование и устройство следует поручить профессионалам. Экономия в этом вопросе не уместна.

Характерные особенности вальмовой крыши

Вальмами называются торцевые наклонные скаты, имеющие форму треугольника и заполняющие участок от конька до карниза. Они располагаются между двумя основными трапецеидальными скатами. Конструкция вальмовой крыши значительно сложнее двускатной, имеет дополнительные опорные узлы и наклонные ребра. Возводится она двумя способами:

  • с наслонными стропилами – более простой способ, требующий наличия средней несущей стены;
  • с висячими стропилами – при отсутствии центральной, коньковой опоры.

Разновидностями вальмовых крыш являются шатровые и полувальмовые конструкции. В первом случае все скаты имеют форму треугольника. По количеству их может быть четыре и более. Во втором случае наклонные торцевые элементы не доходят до карниза, обрываясь выше нижнего уровня основных продольных скатов. Очертания последних имеют сложную форму, совмещающую в себе прямоугольник и трапецию.

Вальмовая крыша с висячими стропилами должна образовывать уклон порядка 40-60 градусов. Такие конструкции способствуют лучшему схождению снега в зимний период, что означает снижение временных усилий на стропильную систему, а также предотвращают вероятность появления протечек при сильном дожде. В то же время, приходится учитывать увеличенный расход материалов при монтаже крыши и парусность завышенной кровли, влияющую на ветровые нагрузки. Принимая во внимание данные факторы, специалисты утверждают, что приведенные границы угла наклона являются оптимальными. Более точные цифры могут выбираться, исходя из эстетических соображений и размеров мансардного этажа.

Система висячих стропил не имеет конькового прогона. Жесткость обеспечивают верхние ригели, связывающие отдельно устанавливаемые парные ноги в единое целое. При монтаже крыши необходимо четко соблюдать размеры элементов и места расположения стыковочных узлов, а также выверять плоскостную вертикальность собираемых стропильных ферм.

Симметричность и правильную геометрию вальмовых участков крыши обеспечивают крайние стропила, расположенные на одинаковом расстоянии с обоих торцов дома.

В пролетах:

  • до 6 метров допускается использовать только нижние затяжки;
  • до 7,5 метров устанавливаются дополнительные верхние ригели;
  • до 9 метров верх стропильных ферм связывают стойками (бабками) с нижними затяжками;
  • до 10 метров систему усиливают еще и подкосами.

Чтобы крыша после монтажа не оказалась перекошенной, еще до начала устройства системы висячих стропил следует проверить горизонтальность мауэрлата или балок перекрытия. При необходимости, выполняют корректировку их пространственного положения. Данный этап работ является очень важным, поэтому отказываться от него нельзя ни при каких обстоятельствах.

Диагональные стропила

Для образования вальм, по углам дома устанавливают наклонные, или накосные стропила. От их грамотного расположения зависит правильность геометрической формы вальмовой крыши и равномерность распределения нагрузок. По сравнению с рядовыми элементами, диагональные стропила работают в усиленном эксплуатационном режиме, поэтому к ним предъявляются повышенные требования, связанные с прочностью и надежностью.

В зависимости от конструктивных особенностей, накосные ноги либо упираются в мауэрлат или угловую балку (распорная система), либо опираются на них (безраспорная система). В верхней части крыши диагональные стропила пристыковывают к коньку, а на них, в свою очередь, крепят полуноги, или нарожники.

Для монтажа накосных элементов используют клееный брус или сращённые доски. Укрепляют вальмовую конструкцию за счет стоек и подкосов. Для их упора, под углом к двум сопряженным стенам укладываются промежуточные балки – шпренгели.

В качестве креплений в стропильной системе применяются металлические пластины, проволочные скрутки, деревянные накладки, хомуты. Их фиксируют гвоздями, болтами и шурупами. Подробные схемы узлов, расчеты, общие чертежи и рекомендации по монтажу вальмовой крыши с висячими стропилами прилагаются к проектной документации.

Различные фермы для вальмовых кровель

Усеченная стандартная ферма

Имеет стандартную форму фермы, но срезает верх, чтобы соответствовать уклону в верхней части бедра.


Усеченная ферма

Это основная ферма в области бедра. Это происходит ниже стандартных усеченных ферм. Он принимает на себя нагрузку на внешние фермы бедра, включая фермы бедра, домкрата и ходоуменьшителя.Он сделан более прочным, чем стандартные усеченные фермы, чтобы выдерживать эти нагрузки.

Вальмовая ферма

Образует линию бедра крыши. Она похожа на полукорпус, но имеет расширенный верхний пояс. Он простирается по ферме с усеченной балкой и заканчивается верхней частью бедра. Некоторые домкраты и все стропильные фермы стыкуются в тазобедренную ферму.

Домкратная ферма

Входит в тазобедренную ферму.Он похож на полукорпус, но с удлиненным верхним поясом. Он простирается над усеченной балкой и встречается с тазобедренной балкой.

Подвижная ферма

Входит в тазобедренную ферму без удлинения верхнего пояса. То есть он упирается в усеченную ферму.

Ножничная ферма

Имеется модифицированная стандартная ферма для наклонного потолка. Большинство ножничных ферм имеют потолок с одинаковым уклоном с каждой стороны от вершины.Возможны и другие потолочные линии.


Колокольная ферма

Это обычная форма крыши для домов федерального и приусадебного типа. Верхний аккорд имеет две высоты звука. Нижняя высота обычно находится над верандой или патио.

Ферма тетива

Эта ферма в основном используется в качестве коммерческой фермы, однако она становится все более распространенной в бытовом секторе.Верхние пояса предназначены для изогнутой крыши.

Консольная ферма

На самом деле это может быть ферма любого типа, но точка опоры с одной или обеих сторон расположена внутри пролета, а не на пятке. Дополнительное полотно требуется во внутренней опоре (ах).

Отрезная ферма

Это может быть ферма любого типа, но без каблука. Эта форма фермы определяется расположением и относительной высотой линий уклона по обе стороны от площади крыши.

Ферма

Полуфермальная ферма — это полная ферма, обрезанная в вершине.

Все, что вам нужно знать

Кровельные фермы заменили стропила как самый популярный способ создания каркаса крыши. И есть веская причина, по которой фермы стали более популярными — они дешевле, удобнее и чрезвычайно универсальны.

В этой статье мы разберем, что именно представляют собой стропильные фермы, и объясним некоторые из наиболее распространенных типов, которые используются, чтобы помочь вам понять, какие стропильные фермы вы можете использовать для своего проекта строительства крыши.

На этой странице:

Что такое ферма крыши?

По сути, стропильные фермы образуют каркас крыши. Они определяют форму крыши и потолка, обеспечивая при этом поддержку крыши. Фермы предварительно спроектированы на заводе из легких материалов, таких как 2×4, и отправлены на строительную площадку. Фермы состоят из трех основных частей:

  1. Верхние аккорды
  2. Нижние пояса (также известные как двутавровые балки или потолочные балки)
  3. Лента / постов

Фермы используются как альтернатива стропилам или палочному каркасу.Стропила обычно изготавливаются из больших кусков пиломатериалов, таких как 2×8 или 2×10, и требуют навыков опытного плотника, чтобы построить и установить их прямо на стройплощадке.

Это делает стропила дороже, чем фермы.

В чем преимущества кровельных ферм?

Кровельные фермы в последние годы стали популярнее стропил по нескольким причинам. Возможно, самая большая причина, по которой фермы более распространены, заключается в том, что они более чем на 30% дешевле стропил.

Они используют более легкие материалы и могут производиться и закупаться в больших количествах, что снижает цену. Затраты на рабочую силу, связанные с фермами, также ниже, поскольку они не требуют квалифицированного труда опытного плотника. Согласно HomeAdvisor, вы можете рассчитывать потратить от 30 до 400 долларов на ферму.

Еще одним большим преимуществом стропильных систем является то, что они распределяют вес крыши на внешние стены дома, а не на внутренние стены.С небольшими внутренними несущими стенами или их отсутствием разработчики домов могут легко создавать широко популярные жилые помещения с открытой планировкой.

Это также облегчает домовладельцам демонтаж внутренних стен при будущих ремонтах и ​​проектах по благоустройству дома.

Кроме того, существует бесчисленное множество конструкций стропильных ферм для создания каркаса крыши практически для любого стиля крыши. От двускатной кровли до вальмовых секций есть фермы, которые удовлетворят ваши потребности.

Получите смету расходов на кровлю за считанные минуты с помощью нашего калькулятора кровли.

Виды стропильных ферм

Опять же, есть тонна ферм для завершения вашего строительного проекта. Мы составили список наиболее часто используемых кровельных ферм для жилищного строительства.

Ферма центральной стойки

Фермы королевских столбов — самые простые кровельные фермы.

Общее использование: Пристройка домов, строительство гаражей, проекты с короткими пролетами

Размах: от 5 до 8 метров

Фермы для королевских столбов — это самый простой тип фермы.В нем используется наименьшее количество элементов фермы — два верхних пояса, один нижний пояс, центральная вертикальная стойка, называемая король-штырем, и две лямки.

Поскольку фермы с королевской стойкой изготавливаются из небольшого количества материалов и имеют простую конструкцию, они имеют более низкую цену, чем многие другие фермы. Однако это также означает, что фермы королевских столбов не могут охватывать большие расстояния, поэтому они лучше подходят для небольших проектов.

Ферма стойки королевы

Фермы стойки Queen хорошо подходят для больших жилых проектов.

Общее использование: Строительство жилых домов, пристройка домов

Размах: от 8 до 12 метров

Фермы

Queen post похожи на фермы King Post в том, что они имеют простую, но прочную конструкцию. Вместо одной центральной стойки в центре, этот тип фермы будет иметь две фермы, которые соединены натяжной балкой.

Дополнительные стойки в ферме столба королевы делают их немного дороже, чем ферма столба королевы.

Две вертикальные стойки фермы позволяют фермам стойки фермы перекрывать большие пролеты, чем фермы стойки короля, что означает, что их можно использовать для более крупных проектов.

Ферма Fink

Фермы Fink — самые распространенные фермы для жилых проектов.

Область применения: Строительство жилых домов

Пролет: До 14 метров

Фермы Fink — самые распространенные фермы, используемые при строительстве крыш жилых домов.Ремни в фермах Fink имеют W-образную форму, что придает им большую грузоподъемность. Расположение лямок позволяет оставить место для хранения вещей, а при необходимости в них можно разместить такие вещи, как резервуары для воды.

Они также считаются одними из самых экономически эффективных кровельных ферм, особенно потому, что они могут перекрывать большие расстояния.

Ферма мансарды

Фермы чердака позволяют использовать складские помещения, а иногда и жилую площадь.

Общее использование: Проекты строительства жилых домов, требующие чердака или дополнительного жилого помещения на чердаке

Пролет: До 25 метров

Одним из недостатков многих ферм является то, что лямки часто могут ограничивать чердачное пространство.Это может быть серьезным препятствием для домовладельцев, которым нужно дополнительное место для хранения вещей или жилое пространство. К счастью, есть фермы на чердаке, которые рассчитаны на место на чердаке.

Фермы чердака похожи на фермы столбов королевы, но две вертикальные стойки расположены дальше друг от друга, чтобы обеспечить пространство на чердаке. Чем шире конструкция здания, тем больше будет чердак. Чем круче уклон крыши, тем выше будет потолок мансарды.

Ножничная ферма

Ножничные фермы позволяют создавать сводчатые потолки соборов.

Общее использование: Проекты строительства жилых домов, требующие сводчатых потолков

Пролет: До 22 метров

Ножничные фермы позволяют создавать сводчатые потолки. Нижние пояса ножничных ферм скошены, создавая эффектный потолок в комнате внизу. Ножничные фермы сочетают в себе скорость и удобство использования предварительно спроектированных деревянных ферм, сохраняя при этом эстетические преимущества высоких потолков.

Вы можете установить ножничные трасты в одной части дома и использовать другие типы ферм в других частях дома, где вам не нужны сводчатые потолки.Что здорово, так это то, что снаружи ваша крыша будет выглядеть однородной, даже если в одном помещении высокие потолки.

Имейте в виду, что ножничные фермы действительно стоят дороже, чем фермы других типов — иногда до 30% дороже, чем стандартные фермы.

Ферма фронтона

Фронтальные фермы выступают в роли «опор» на вашей крыше.

Область применения: Строительство двускатной крыши в жилых помещениях

Пролет: Зависит от конструкции крыши

Фронтальные фермы обычно используются в сочетании с другими типами ферм.Ферма фронтона служит «заглушкой» для крыши. У них есть два верхних пояса, один нижний пояс и несколько вертикальных стоек. На каждом конце каркаса крыши построены фермы фронтона для поддержки обшивки крыши.

Фермы

для фронтона будут стоить от 25% до 50% дороже, чем фермы стандартного стиля.

Кровельные фермы удобны и надежны

Мы перечислили шесть наиболее распространенных стропильных ферм, но на рынке их гораздо больше. От металлических крыш до асфальтовой черепицы, сводчатых потолков и плоских крыш, вероятно, найдется ферма, которая поможет вам выполнить работу.

Кровельные фермы универсальны, экономичны и удобны. Работа с опытным архитектором или инженером-строителем — лучший способ гарантировать, что вы найдете подходящие фермы для своего дома и будете соответствовать требованиям строительных норм.

Получите смету расходов на кровлю за считанные минуты с помощью нашего калькулятора кровли.

Строительство шатровых и двускатных крыш с фермами

Сводка: автор описывает сложную шатровую крышу, которая образована фермами на земле, а затем поднимается на место с помощью крана.Он утверждает, что строительство секций на земле быстрее и безопаснее, чем перемещение каждой фермы на крыше.

Несколько лет назад, много лет назад, к нам обратился строитель по поводу каркаса двухэтажного дома в колониальном стиле. Он сказал, что хочет попробовать стропильную систему для вальмовой крыши. Мы использовали фермы для многих двускатных крыш, но мы никогда не видели, чтобы шатр был сделан таким образом. Когда фермы для работы были доставлены, мы просто отступили и почесали в затылках. Выглядело так, будто связки не связанных между собой частей были связаны вместе в произвольном порядке.Инженерный план выглядел как карта незнакомого пригорода.

Слишком самодовольные, чтобы признать, что нам нужна помощь, мы проложили себе путь, вручную поднимая каждую странно выглядящую ферму на крышу, а затем перемещая каждую часть три или четыре раза, пока не нашли нужное место, чтобы прибить ее. Эта крыша все еще в хорошем состоянии после двух ураганов, и всякий раз, проезжая мимо дома, мы смеемся над тем, сколько времени и усилий потребовалось, чтобы собрать эту крышу.

Наши методы сборки стропильных систем типа «бедро и впадина» претерпели значительные изменения с тех пор, как была предпринята первая неудачная попытка.Самый большой прогресс в нашей технике был достигнут, когда мы описали процесс крановщику. Он предложил собрать несколько ферм на земле и за один раз поднять на дом целые секции бедра. Оно работало завораживающе. Теперь мы даже обшиваем сборки до того, как они пойдут наверх.

Строить тазобедренные суставы на земле быстрее и безопаснее

Перед тем, как что-либо будет смонтировано, мы подготавливаем фермы вальм и впадину так же, как мы делаем стандартные фермы. Выстраиваем их стопкой на земле и размечаем линии разметки обшивки, обвязки и выравнивания на стенах.При необходимости мы также укладываем фермы, которые будут подниматься краном по отдельности, чтобы убедиться, что они находятся в надлежащем порядке. Раскладываем стеновые плиты согласно плану фермы и пишем номер и обозначение каждой фермы в месте ее разметки.

При обрамлении вальмовых крыш ферм чаще всего применяется система понижающих вальмовых ферм. Фермы в этой системе имеют такой же пролет, как и обычные фермы, но они плоские сверху. Плоские части тазобедренных ферм становятся все шире и ниже по мере того, как ферм отходят от последней общей ферм, чтобы начать формировать бедро.Самая низкая и самая широкая вальмовая ферма, ферма вальмовой балки, поддерживает серию монотрусов, называемых домкратными фермами, которые завершают крышу. Ферма вальмовой балки обычно имеет более тяжелый нижний пояс, чем другие вальмовые фермы, чтобы выдержать дополнительный вес домкратных ферм и металлических подвесок, удерживающих домкраты. Как правило, две балочные фермы скрепляются гвоздями и работают в тандеме для каждой системы тазобедренного сустава.

Чтобы увидеть больше фотографий, рисунков и деталей, нажмите кнопку «Просмотр PDF» ниже:

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Ферменная система вальмовой крыши | Тойиб

Среди крыш для частного дома вальмовые крыши обладают хорошей самоочищенностью и выдерживают сильные ветровые нагрузки.Помимо прекрасных технических характеристик, внешний вид таких конструкций безупречен. Однако стропильная система вальмовой крыши имеет довольно сложное устройство и требует правильного расчета всех составляющих. Наличие грамотного проекта и кропотливого монтажа станет залогом красивой и добротной конструкции.

Вальмовые крыши: фото конструкций интересного дизайна

Вальмовые крыши — это четырехскатные крыши, которые в силу своих конструктивных особенностей обладают большей устойчивостью к сильным порывам ветра.Объясняется это тем, что вместо фронтонов в домах с шатровой крышей используются вальмы (наклонные треугольные скаты), за счет чего форма становится более обтекаемой, а сама крыша — прочной.

Деревянный дом с четырехскатной шатровой крышей

Отсутствие фронтонов делает высоту дома с шатровой крышей визуально меньше, но в целом дом с такой крышей смотрится органично. Фото одноэтажных домов с шатровой крышей говорят о том, что часто пространство непосредственно под крышей используют для обустройства уютного мансардного помещения.Для освещения мансарды на крыше предусмотрены полноценные оконные конструкции.

На фото домов с шатровой крышей показаны аккуратные внешние очертания крыши, в которой часто оборудуют слуховые окна. Это делает крышу красочной и интересной с точки зрения дизайна. Четырехскатные крыши обычно используют для домов большой площади, основание которых образует прямоугольник. Если периметр дома имеет квадратную форму, то применяется другой вид вальмовой крыши — шатровая.

Одноэтажный дом с шатровой крышей

Главной особенностью шатровой крыши является то, что все ее скаты имеют одинаковую форму равнобедренного треугольника и одинаковый угол наклона.Все грани такой конструкции сходятся в одной верхней точке. Шатровые крыши актуальны и в домах, имеющих правильную форму многоугольника. Сколько сторон у многоугольника, столько и будет на крыше симметричных скатов. С архитектурной точки зрения такие конструкции не менее привлекательны.

Еще один подвид вальмовой кровли — полувальмовая. Эта комбинация выполнена в едином дизайне фронтона и бедра. Для придания крыше обтекаемой формы фронтон прикрывают небольшим треугольным скатом (полубаткой), длина которого укорачивается по скату.Такой вариант способствует тому, что коньковый элемент кровли становится недоступным для действия ветровых потоков. При использовании пространства под крышей в качестве мансарды можно оборудовать окна в лобовой части.

Исключительно выглядят вальмовые крыши с эркером. Эркеры добавляют романтики и изысканности всей постройке дома. Можно встретить крышу с эркером, прикрепленным к основной конструкции или отдельно надстроенным над выступом стены. Главный недостаток таких крыш — сложность проектирования и довольно дорогая установка.

Дом с полукруглым эркером

Для покрытия вальмовой конструкции можно использовать практически все современные кровельные материалы: шифер, профнастил, металлочерепицу, керамическую и битумную черепицу и другие материалы. Кровля подбирается с учетом уклона кровли, климата региона, особенностей материала. Кроме того, последнюю роль играет долговечность, эстетичность и стоимость самого покрытия.

Примечание! Использование листового кровельного материала в качестве тентового покрытия повлечет за собой изрядное количество отходов.

Ознакомившись с конструкцией вальмовой крыши, можно обнаружить, что согласовать все скаты с одним уклоном достаточно сложно. Нужны точные расчеты, грамотное проектирование и теоретические рекомендации профессионалов. Но, несмотря на сложность конструкции каркаса, вальмовые крыши, несомненно, пользуются популярностью у частных застройщиков.

Современный дом вальмовой

Ключевые преимущества вальмовой крыши

Помимо оригинального дизайна, вальмовые крыши обладают рядом преимуществ, отличающих дизайн от других моделей:

  • Отсутствие фронтонов способствует неуязвимости конструкции к сильным ветровым нагрузкам.Чем меньше уклон скатов кровли, тем меньше ветровое давление оказывает на стропильную систему;
  • обтекаемая форма всех четырех склонов способствует устойчивости конструкции к любым типам осадков;
  • по эффективности энергосбережения эта конструкция по многим параметрам превосходит двускатные крыши;
  • Вальмовую крышу утеплить намного проще, так как теплоизоляционный пирог находится под откосами. В моделях крыш с фронтоном — требуется специальный утеплитель вертикального фасада, более восприимчивый к ветру;
  • система косилок, центральных и наружных стропил обеспечивает надежную конструкцию, устойчивую к деформации под действием внешних нагрузок;
  • , в зависимости от уклона, есть возможность рационального использования пространства под вальмовой крышей под мансарду и расположения окон в крыше.
Вальмовая крыша, помимо особого внешнего вида, отличается высокой степенью надежности и прочности.

Основными недостатками четырехскатных моделей являются сложность устройства стропильной системы вальмовой кровли и невозможность обустройства мансарды в моделях с небольшим уклоном. Однако при правильном изучении чертежей вальмовой кровли и продуманных строительных мероприятиях возведение таких конструкций становится посильной задачей.

Стропильная система вальмовой крыши: ключевые элементы

Каркас вальмовой крыши представляет собой коньковый брус и систему различных стропил.С учетом того, что откосы и вальмы имеют разные уклоны, существует несколько видов стропильных ног. К основным составляющим конструкции относятся:

  • стропила угловые (наклонные) — основные несущие элементы конструкции, расположенные по углам каркаса. Повышенные стропила имеют меньший уклон по сравнению с другими промежуточными стропилами;
  • центральные стропила — крепятся к концам коньковой балки: по три элемента с каждой стороны. Их называют центральными промежуточными стропилами;
  • стропила промежуточные — расположены между центральными стропилами, берут начало от обвязки и заканчиваются на коньке;
  • стропила короткие (уличные) — элементы крепятся одним концом к стропилам, а другим — к обвязке.Стропила фермы различаются по длине, но имеют одинаковый уклон;
  • коньковый прогон — горизонтально расположенная перекладина, служащая верхней опорой для стрижки и центральных стропил;
  • Мауэрлат — балка, закрепленная поверх наружных стен. Служит для равномерного распределения сосредоточенной нагрузки на стропильные ноги. Мауэрлат является своеобразной основой стропильной системы и соединяет каркас крыши со стенами дома. Поскольку площадь крыши большая, такое звено позволяет крыше не «улетать» при сильных порывах ветра;

Примечание! Выбирая параметры мауэрлата, необходимо учитывать способность опорной балки обеспечивать устойчивость и надежность всей стропильной конструкции.

Стойка
  • — наклонная балка, служащая опорой для стропил большого пролета, воспринимающая горизонтальные нагрузки. С помощью подкосов можно перекрыть значительно больший пролет и сохранить сечение основных несущих балок. При строительстве вальмовых крыш угол наклона подкосов составляет 45 или 60 градусов;
Стропила вальмовой крыши
  • Затяжка — деревянная балка, которая выполняет роль дополнительной опоры для стропил и не дает им разойтись. Для затяжки обычно используют балку меньшего сечения, чем для стропил;
  • Sprengel — горизонтальные элементы, уложенные по диагонали в углах стен.Шпренгель выступает опорой под стойку при покосе стропил. Такой элемент используют, когда технически невозможно установить стеллаж на потолок;
  • Обрешетка
  • — слой досок небольшого сечения, которые укладываются перпендикулярно поверх стропил. Выступает в качестве основы под кровлю. Доски обрешетки укладываются с небольшим шагом (примерно одна доска). В местах впадины или карниза обрешетка сплошная;
  • Контррешетка
  • — элементы, которые устанавливаются сверху и параллельно стропилам к обрешеткам.Их используют для создания вентиляционного зазора между обрешеткой, гидроизоляцией и рубероидом;
  • кобылка — небольшой участок доски, с помощью которого можно удлинить стропильную ногу для создания карнизного свеса. Он предназначен для отвода дождевой и талой воды со стен дома, а также для защиты цоколя и откосов от косого дождя.
Стропильная система вальмовой крыши

На фото стропильной системы вальмовой крыши видно, что конекный прогон расположен строго по центру и параллельно несущим стенам дома.Кроме того, начало и конец пробега должны находиться на одинаковом расстоянии от торцевых стен. Такое расположение обеспечит равномерное распределение нагрузки и, как следствие, устойчивость конструкции.

Схема стропильной системы вальмовой крыши

Вальмовые четырехскатные крыши по сложности конструкции превосходят обычные двускатные. Это связано со сложностью точной стыковки всех четырех откосов под необходимым уклоном. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника.При формировании стропильной системы основные трудности возникают при возведении вальмовой кровли.

В конструкции дома с шатровой крышей учтено, что уклон скатов должен быть в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество осадков, материал кровли, а также то, будет ли использоваться подкровельное пространство под чердаком. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.

Схема вальмовой кровли должна предусматривать форму поперечного сечения, размеры и точное расположение всех конструктивных элементов каркаса.Кроме того, на чертежах стропильной системы вальмовой кровли отражена длина конькового прогона, высота крыши, угол наклона скатов, ширина пролетов, способы усиления конструкции и особенности крепления. элементы.

Схема вальмовой крыши

Учитывая, что носовые стропила имеют большую длину и поддерживают наросты, им необходимо усиление. Для этого используется шпренгель, балка которого врезается в мауэрлат, а стойка подкоса подпирается опорой.Для усиления стропильной системы практикуется использование ветровой балки. Крепится с внутренней стороны центральных стропил по диагонали в основном с ветреной стороны дома.

В случае, когда стропила имеют длину более 4,5 м, для их усиления применяют диагональные подкосы, применение которых позволяет выбрать для стропил меньшее сечение. Стойки упираются в затяжки (балки перекрытия), которые не позволяют стропилам расставаться. Если затяжки прикрепить ближе к ригелю конька, они могут служить основанием для облицовки кровли мансардного этажа.

Полезный совет! Чем ближе затяжные балки крепятся к прогону конька, тем мощнее должна быть стропильная система.

В схеме стропил вальмовой кровли обоснована целесообразность использования слоистых или подвесных стропил, а также применения дополнительных армирующих элементов. Если в ходе расчетов выяснится, что параметры балки не соответствуют требуемой нагрузке, можно использовать клееные или штабелированные стропильные балки. Эти модифицированные элементы намного массивнее и могут иметь большую длину.

Кровельная система дома с вальмовой крышей

Если дом не имеет промежуточной опорной стены, то используют подвесные стропильные ноги, которые опираются только на две опоры (на две стены дома). В этом случае стропила испытывают нагрузку на сжатие и изгиб. В связи с тем, что стропила создают на стенах разрывную силу, используется деревянная затяжка, которая соединяет стропила между собой. Обычно его устанавливают ниже основания стропильных ног.

При наличии в конструкции промежуточной несущей стены или средних опорных столбов применяется схема закладных стропил.В этом варианте стропила одним концом опираются на внешние стены, а для средней части ног столбы являются столбами или внутренней несущей стеной. При такой конструкции стропила работают на изгиб, как балка.

По сравнению с кровлей, где используются подвесные стропила, конструкция со стропилами на ножках легче. На возведение такой кровли расходуется меньше материалов, что снижает затраты на строительство. Возможно использование комбинированной стропильной системы в одной конструкции. Это случается, когда одна часть дома имеет внутреннюю несущую стену, а другая — нет.Для устройства кровли поверх такой конструкции используются оба стропила.

Схема стропил вальмовой кровли со стволом применяется при необходимости увеличения карниза. В этом случае стропила будут упираться в балки перекрытия. При установке вальмовой кровли с опорой стропил на балки перекрытия такой элемент, как мауэрлат, можно полностью исключить из конструктивной схемы. Взамен предлагается использование деревянных выравнивающих подушек.

Ферменная система вальмовой крыши с эркером

Достаточно популярным в частном строительстве является возведение стен домов с эркерами (выступами).Это очень интересное архитектурное решение, однако конструкции таких домов отличаются сложностью проектирования и строительства. Эркер можно построить не только во время строительства, но и пристроить к уже существующему зданию. Выступ может быть одноэтажным и многоэтажным.

Стоит отметить, что самым сложным при строительстве домов данной архитектурной формы является проектирование и установка вальмовой кровли с эркером. Основное правило — кровля-эркер должна гармонично поддерживать основную крышу строения, образуя общий стиль.Соорудить эркер очень сложно, поэтому возвести такой дом решится не каждый. Малейшая неточность в расчетах может привести к тому, что конструкция окажется ненадежной.

Конструкция вальмовой крыши с эркером различной формы

Форма кровли зависит от того, какую форму имеет выступ (округлый, многогранный, прямоугольный). Это может быть вальмовая, многоязычная, двускатная конструкция или полусферическая крыша. Иногда над эркером возводят шпилевидную крышу.

Практикуется два варианта кровли над эркером: самостоятельная крыша карниза или совмещенная с кровлей основного сооружения. Для стропильной системы эркера используется материал с меньшим сечением, чем для стропильных ног основной конструкции кровли. Это связано с тем, что эти элементы будут воспринимать меньшую нагрузку.

Технология укладки кровельного покрытия над эркером идентична способу покрытия основной кровли. Рекомендуется использовать битумную черепицу, так как для небольшой площади с несколькими уклонами нужен материал, который оставлял бы минимальное количество отходов.Этому требованию отвечает битумная или керамическая черепица. Для расчета металлической кровли на вальмовой крыше можно воспользоваться специальным калькулятором.

Монтаж из металла

Особое внимание при возведении кровли с эркером следует уделить ендовам. Они используются в конструкции двух типов — верхняя планка и нижняя. Один закрывает неэстетичные участки, другой сливает осадки. Кроме того, профессионалы не советуют экономить на крепеже (шурупах, гвоздях, шпильках, пластинах).Их необходимо покупать в нужном количестве и хорошего качества.

Полезный совет! Для повышения надежности проблемных участков вальмовой конструкции с эркером в этих местах следует использовать герметик и герметик.

Об особенностях конструкции вы можете узнать из видео монтажа вальмовой кровли с эркером.

Металлочерепица вальмовая с эркером

Вальмовые крыши своими руками: чертежи и фото, эскизы и дизайнерские расчеты

Прежде чем приступить к строительству вальмовой кровли своими руками, необходимо выполнить чертежи и произвести правильный расчет всей конструкции.Нелишним будет обратиться за помощью к специалисту, который имеет опыт работы в этой сфере и сможет оптимально подобрать угол наклона и произвести расчет. Учитывая, что конструкция крыши может содержать ломаные линии и неровности, точно рассчитать все составляющие элементы будет сложно.

Советы по рисованию и черчению

Перед тем, как сделать вальмовую крышу своими руками даже самой простой конструкции, потребуется разработать проект вальмовой крыши с чертежами и эскизами.Это поможет определиться с формой кровли и даст возможность правильно рассчитать необходимое количество материалов для строительства. Для выполнения проектирования можно воспользоваться следующими рекомендациями:

  • должен измерить высоту, длину и ширину дома. По полученным данным нарисуйте фасад и торец дома в удобном масштабе. Такие эскизы необходимо делать в нескольких экземплярах;
  • при определении оптимальной высоты вальмовой крыши по отношению к дому и уклона скатов крыши необходимо на одном из эскизов отобразить несколько вариантов контура крыши.Далее следует выбрать наиболее удачный и с помощью транспортира определить угол наклона откосов будущей конструкции;
  • следующим шагом будет рисование на макете с разметкой положения стропил крыши — в этих местах мы отмечаем точки. Разделите длину стены, указанную на схеме, на равные отрезки — это будет шаг между балками. Он может быть от 40 см до 2 м. Но необходимо учитывать, что довольно часто устанавливаемые стропильные ноги повлекут за собой чрезмерный расход материала, а большой шаг между стропилами повлечет за собой использование элементов армирования конструкции;
  • при определении длины конька необходимо учитывать, что прогон должен связывать пару стропильных ног.На одном из эскизов необходимо отметить равные отрезки с каждого края стены;
  • полученные схемы переносятся в общую схему, после чего можно рассчитать количество необходимого материала. Длина стропильных ног определяется снаружи, исходя из длины карнизных свесов (около 50 см).

Полезный совет! Чтобы конструкция крыши была прочной и долговечной, необходимо приобретать хорошо просушенный пиломатериал.

Проект вальмовой крыши, где A1 — ширина основания, A2 — ширина фундамента, B — высота подъемника, C — длина свеса, D — длина основания

По количеству стропил ножки, можно рассчитать количество креплений. Для всех узловых креплений используются гвозди. На каждую стропильную ногу предусмотрено два монтажных уголка. При заготовке материала следует делать небольшой запас на случай повреждения материала. Если дом из кирпича или блоков, необходимо приобрести брус для устройства мауэрлата.

Выбор угла наклона

При определении угла вальмовой кровли следует учитывать климатические условия, в которых осуществляется строительство. Если климат жаркий, сухой и ветреный — уклон должен быть минимальным во избежание перегрева и дополнительной нагрузки. В районах с сильным снегопадом — уклон увеличен для беспрепятственного снегопада.

Кроме того, при выборе угла вальмовой кровли следует учитывать материал кровельного покрытия, у каждого вида которого есть ограничения по уклону скатов:

  • Сланец — покрытие применяется для кровель с уклоном от 13 до 60 градусов.Если угол наклона меньше 13 градусов, то в стыки будет просачиваться влага, а зимой выпадет снег. Это приведет к значительному сокращению срока эксплуатации кровли;
  • Керамическая плитка
  • — оптимальный уклон для этого материала: от 30 до 60 градусов. При укладке черепицы с уклоном менее 25 градусов следует принять меры по улучшению вентиляции и гидроизоляции;
  • металл — при укладке этого материала максимальный угол наклона не нормируется, минимальный — 15 градусов;
  • битумная черепица — покрытие применяется для крыш с уклоном более 12 градусов.Показатель максимального угла наклона не ограничен. Материал отлично повторяет форму любой поверхности;
  • Битумный шифер
  • — используются листы этого материала с уклоном 5 градусов. Максимального значения нет, однако шаг обрешетки будет зависеть от угла наклона, а при уклоне от 5 до 10 градусов нужно оборудовать сплошной настил;
  • Крыша со стальным фальцем
  • — штабелируется с уклоном 20 градусов. Ограничения по максимальному углу нет.

Увеличение угла наклона способствует увеличению площади кровли, что повлечет дополнительные затраты на строительный материал.Поэтому, если экономия материалов принципиально важна, то это следует учитывать при составлении чертежей.

Особенности расчета площади вальмовой крыши

Чтобы определить необходимое количество рубероида для покрытия вальмовой крыши, необходимо рассчитать площадь покрываемой поверхности.

Расчет площади вальмовой крыши частного дома

Для расчета потребуются следующие данные:

  • мансардные окна и трубы дымохода учитываются, так как их наличие обязывает к увеличению расхода рубероида;
  • определяет длину откоса от низа конька до края карниза;
  • расчет стен брандмауэра, парапетов, свесов и других элементов;
  • При расчете
  • не учитывается примыкание полотен, стоячие складки, выступающие элементы брусков.

Полезный совет! Если для покрытия будет использоваться рулонный материал или металлочерепица, при определении площади поверхности необходимо уменьшить длину скатов кровли на 70 см.

Чтобы получить точные данные о площади крыши, вы можете обратиться за помощью к специалистам или воспользоваться современными программами, которые произведут наиболее точный расчет. Но если все же вы решили сделать это самостоятельно, вам нужно условно разделить всю поверхность на отдельные элементы, площадь которых легко вычислить математически, а затем сложить полученные значения.

Чем точнее определена площадь, тем меньше вероятность приобретения излишков материала и нерационального расходования финансов. Количество материалов, необходимых для строительства, следует зафиксировать еще на этапе проектирования одноэтажного дома с шатровой крышей. В стоимость этих материалов входит и кровля, поэтому стоимость строительства дома в целом зависит от правильного расчета площади поверхности крыши.

Двухэтажный дом с вальмовой крышей

Для расчета площади необходимо использовать план вальмовой крыши.Также необходимо учитывать технические характеристики кровли (толщину, длину) и способы ее монтажа. Толщина материала влияет на вес покрытия и, зная длину и ширину материала, можно оформить его с наименьшим количеством отходов и соединительных линий.

Для наглядности можно проанализировать использование керамической или гибкой черепицы в качестве кровельного материала. Керамическая плитка — это тяжелый материал, в 5 раз более гибкий по весу.При установке гибкой плитки не требуется стропильная система и частая обрешетка, однако необходимо подкладывать под нее сплошную фанеру или другой материал. Поэтому, чтобы определить стоимость всей конструкции и выбрать наиболее выгодный материал, необходимо произвести расчет вальмовой кровли.

На общую стоимость строительства, несомненно, повлияет площадь вальмовой кровли, но также стоит учесть сложность возведения самой конструкции, особенно если речь идет об обустройстве мансарды.На сложность расчета повлияют такие элементы, как слуховые окна, вентиляционные отверстия, дымоходы и т. Д.

Например, можно рассчитать площадь четырехскатной вальмовой крыши. С чертежом крыши расчеты будут намного удобнее и требуемые значения будут более точными. На схемах видно, что основанием для крыши служит прямоугольник, два ската — равнобедренный треугольник, два других — трапеция.

Схема устройства четырехскатной вальмовой крыши, где L1 — длина, L2 — ширина

В этом случае тангенс угла наклона треугольной грани равен отношению h (высота крыши) к 1/2 значения b (длина основания треугольника).Итак, высота крыши определяется выражением:

h = (b tan α) / 2.

Длину боковой стропильной ноги (е) можно определить по углу наклона:

e = b / 2 cos α.

Используя теорему Пифагора, мы можем определить длину носовых стропил (d):

Общая площадь всей крыши рассчитывается путем суммирования площадей всех составляющих элементов поверхности вальмовой крыши, а именно четырех треугольников и двух прямоугольников:

S = 4 (eb / 2) +2 (a-b) e = 2e (b + a-b) = 2ea.

Если вы хотите рассчитать площадь вальмовой крыши на квадратный дом, то ее значение будет равно сумме площадей четырех треугольных скатов.

Калькулятор площади вальмовой крыши

В связи с тем, что самостоятельно рассчитать все параметры кровли может не каждый, на сайтах компаний, специализирующихся на строительстве крыш и продаже кровельных материалов, предлагается воспользоваться онлайн-калькулятором. С его помощью можно узнать точное количество пиломатериалов, утеплителей и кровельных материалов, а также рассчитать длину и сечение стропил для конструкции выбранного типа.

С помощью онлайн-калькулятора с чертежами и схемами для расчета вальмовой крыши можно определить, насколько оптимален уклон скатов относительно кровельного покрытия, выдерживает ли сечение балки существующие ветровые и снеговые нагрузки на стропило. система в вашем регионе.

Перед расчетом вальмовой кровли с помощью программы необходимо заполнить предложенные поля калькулятора: длина и ширина основания, уклон кровли, длина боковых и торцевых свесов, ширина, толщина. , и шаг обрешетки указывают сорт дерева и шаг для стропил.Кроме того, для расчета нагрузки вводятся данные о регионе и типе местности.

Полезный совет! При работе в программе обратите внимание, что перед каждым заполненным полем стоит знак «?» Значок. Щелкнув по нему, вы можете найти пояснения к конкретному входному параметру.

Конструкция вальмовой крыши

После обработки введенных данных онлайн-калькулятором вы получите информацию о соответствии заданного вами уклона нормам используемого кровельного покрытия.При обнаружении несоответствия программа предложит варианты замены. Кроме того, вы получите данные о высоте подъема, длине конька вальмовой крыши, весе кровельного покрытия, количестве рулонного материала с учетом длины и ширины рулона, а также о необходимом перекрытии. во время установки.

Выводы калькулятора также включают площадь поверхности крыши (сюда входит сумма площадей всех уклонов, включая свесы необходимой длины), количество кровли и кровельный материал, который потребуется для возведения крыши.Расчетное значение максимальной нагрузки на стропильную систему учитывает конструкцию крыши, вес кровельного пирога, а также введенные данные о снеговых и ветровых нагрузках.

Дополнительно программа рассчитает стропильную систему вальмовой кровли: предоставит информацию о количестве и размере боковых и диагональных стропил, а также предложит рекомендуемый размер минимального сечения стропильной системы, на выбор из которых придаст конструкции необходимую прочность.
Используя данные калькулятора об оптимальном количестве рядов и досок обрешетки, можно избежать возможных перерасходов средств, а также временных затрат на чрезмерную обрезку пиломатериалов. Кроме того, вы получите информацию о количестве досок в кубометрах и килограммах.

Инструкция по кровле вальмовой кровли своими руками

Сборка стропильной системы вальмовой кровли — задача не из легких, но если четко следовать проекту и практическим советам профессионалов, можно самостоятельно справиться со строительством.Залог качественного монтажа — это максимально правильный расчет и точная схема, следуя которой можно сделать правильные надрезы стропильных ног и установить все элементы конструкции.

Перед тем, как самому сделать вальмовую крышу, следует ознакомиться с полезными рекомендациями, придерживаясь которых не придется сомневаться в надежности конструкции:

  • Промежуточные стропильные ноги имеют более крутой уклон, чем носовые стропила. В связи с этим для них используется доска с параметрами не менее 5х15 см;
  • Крепление коротких стропил производится не к гребню гребня, а к косилочным элементам.Углы наклона короткой и промежуточной стропильных ног совпадают;
  • Пиломатериал
  • , используемый для коньков и стропил, должен иметь одинаковое сечение. При соблюдении этого правила строительства будет обеспечена надлежащая долговечность. В противном случае велика вероятность деформации;
  • К краю коньковой балки и к верху обвязки прикрепляются промежуточные стропила
  • ;
  • высота вальмовой крыши может быть любой, однако при очень небольшом уклоне следует использовать дополнительные столбы;
  • , чтобы продлить срок эксплуатации вальмовой конструкции, необходимо использовать пиломатериалы хвойных пород, предварительно высушенные и не имеющие дефектов в виде сучков и трещин.Кроме того, перед началом работ все деревянные элементы обрабатываются антисептическими составами.

Маркировка будущего дизайна

Строительство вальмовой крыши начинается с разметки объекта.

Шаг 1. Со стороны торца домостроения необходимо очертить ось по верхней обшивке стены.

Шаг 2. Далее необходимо определить половину толщины конькового прогона и наметить расположение первого элемента стропильной системы крыши.

Полезный совет! Чтобы избежать ошибок при маркировке объекта, рекомендуется использовать специальную дозирующую рейку, на которой будут отмечены все необходимые размеры. Его можно вырезать, например, из полосы фанеры. Рекомендуемая ширина рейки 5 см.

Шаг 3. Прикрепите рельс одним концом к намеченной линии, а другой разместите вдоль боковой стенки. Так можно наметить расположение промежуточных стропильных ног.

Шаг 4. Для определения длины стропильного свеса необходимо разместить балку одним концом на внешнем углу, а другим на свесе крыши.

Шаг 5. Для определения расположения центральной стропильной ноги необходимо переместить разметочную рейку к краю боковой стены и зафиксировать расположение центрального элемента стропильной системы.

Эту процедуру следует применить ко всем четырем углам конструкции. Таким образом будут намечены места установки промежуточных стропил и концов конькового прогона.

Конструкция стропил вальмовой крыши

Расчет стропильной системы

После разметки необходимо произвести расчет стропильной системы.

Шаг 1. Используя рейку, необходимо определить горизонтальную проекцию промежуточной стропильной ноги. Из таблицы стандартов найдите подходящий для вашего случая уклон крыши и умножьте значения.

Шаг 2. Измерьте длину стропильной ноги, при этом измерение следует проводить по нижней линии от точки отбора проб на гребневом спуске до отбора пробы у основания ноги.

Шаг 3. Для определения длины свеса необходимо значение горизонтальной проекции стропил умножить на поправочный коэффициент из таблицы пропорций.

Таблица пропорций и поправочных коэффициентов:

Наклон крыши Коэффициент для угловых стропил Коэффициент для промежуточных стропил
3:12 1.016 1 031
4:12 1,027 1 054
5: 12 1 043 1 083
6: 12 1,061 1,118
7: 12 1 082 1,158
8: 12 1.106 1 202
9: 12 1,131 1250
10: 12 1,161 1 302
11: 12 1,192 1,357
12: 12 1,225 1,414

Полезный совет! В расчетах можно использовать теорему Пифагора, в которой с² = a² + b², где a и b — вертикальная и горизонтальная проекции соответственно.

Шаг 4. Далее необходимо произвести расчет угловых стропил. Для крепления стропильных ног к коньковой балке на концах этих элементов делают косые участки. В свою очередь, коньковый прогон также имеет двойной скос, благодаря чему к нему надежно крепятся угловые стропила.

Расчет стропил выполняется в следующей последовательности:

  • от одного из углов домостроения определяется длина стропильной ноги;
  • рассчитывается выступ, величина которого равна сумме квадратов проекции центральных стропил;
  • полученное число умножается на поправочный коэффициент из таблицы.Это будет длина стропил.
Деревянная стропильная система вальмовой кровли

Монтаж стропильных ног

Далее выполняется установка стропильных ног.

Шаг 1. Сначала устанавливается коньковая балка, которая закрепляется на опорных стойках. Элементы крепятся к центральной балке путем установки подкосов.

Шаг 2. При установке наклонных стропил проверьте, чтобы длина всех элементов была одинаковой. Тщательно соедините вальмы, наклонные стропила и коньковый брус.

Шаг 3. После установки носовых ножек следует приступить к установке обычных стропильных ног, которые располагаются с шагом примерно 60 см. Неподвижные стропила крепят к мауэрлату и коньку распилом. Для закрепления крепления используйте стяжки и перекладины.

Полезный совет! При установке обычных стропил избегайте контакта с шпильками, которыми мауэрлат крепится к торцам стен.

Шаг 4. Далее к стропильным ногам крепятся короткие стропила (веточки). С помощью наружных элементов стропила соединят с мауэрлатом. Положение обычных и уличных стропил должно быть перпендикулярно коньковой балке.

Усиление конструкции стропил вальмовой крыши

Есть несколько вариантов усиления конструкции крыши:

  • На углах конструкции по диагонали установлены фермы с вертикальной подкосом, которые будут выполнять роль дополнительной опоры для стропильных ног.Крепится шпренгель к мауэрлату;
  • на стяжной доске есть стойки, которые будут опорами для промежуточных стропильных ног;
  • , если косая стропильная нога длинная, использовать для ее изготовления клееный или штабелированный брус.

Вентиляционное устройство

Важным этапом строительства вальмовой кровли является устройство вентиляции. Кровля подвергается разрушающему воздействию не только снаружи, но и изнутри, где может происходить конденсация влаги.Это связано с разницей температур между внешней и внутренней поверхностями кровли. Качественная вентиляция кровельного пространства сохранит поверхность кровли на долгие годы.

Для обеспечения должного уровня вентиляции пространства под крышей необходимо в ветрозащитной пленке сделать отверстие для доступа воздуха. Он должен располагаться на небольшом удалении от конькового прогона. При использовании древесины для ветровой подшивки ее укладывают с зазором до 3 мм. В случае использования пластика — потренируйтесь перфорировать.

Для тех случаев, когда ветрозащита крыши монтируется без зазора, в нее можно врезать обычные вентиляционные решетки диаметром 50 см. Их следует разместить по всей длине ветрозащиты на расстоянии около 80 см друг от друга. После завершения этих работ можно приступать к устройству утепления, гидроизоляции и укладки рубероида.

Построение тазобедренного сустава — технически сложный и кропотливый процесс. Работать стоит, если у вас есть достаточно времени, опыта и знаний в этой области.Любая неточность может привести к неоправданному расходу материалов и увеличению затрат на строительство. Если сомневаетесь в своих силах, уместно будет обратиться за помощью к настоящим профессионалам.

Вальмовая крыша против двускатной крыши

Многие люди мало думают о форме крыши, кроме ее эстетической привлекательности. Однако форма крыши на самом деле играет важную роль в ее ветроустойчивости и долговечности. Двумя наиболее распространенными наклонными крышами являются двускатная и вальмовая.В этом руководстве будут рассмотрены различия в долговечности и производительности между этими двумя типами крыш.

Как показано ниже, как у двускатной, так и у шатровой крыши есть много практических преимуществ; однако в районах с сильными ветрами и экстремальными погодными условиями двускатные крыши задерживают больше ветра и дождя, что делает их менее надежным выбором. Это руководство не предназначено для того, чтобы отвлечь вас от двускатных крыш, а скорее для того, чтобы подчеркнуть, что они требуют более тщательной оценки и, возможно, дополнительных распорок, чтобы смягчить их недостатки, чтобы они могли противостоять сильным ветрам.Между вальмовой крышей и двускатной крышей всегда найдется компромисс между стоимостью, эстетикой и долговечностью.

Понимание преимуществ и недостатков двускатной крыши по сравнению с четырехскатной крышей

Достоинства вальмовой крыши:

  • Лучше работает при сильном ветре и экстремальной погоде
  • Имеет карнизы и желоба по периметру для лучшего дренажа.
  • Предлагает потенциально более низкие ставки страхования жилья.

Недостатки вальмовой крыши

  • Проектировать и строить сравнительно сложнее
  • Дороже двускатной крыши
  • Меньше места для хранения на чердаке из-за наклонов со всех сторон
  • Уменьшенное пространство для солнечных фотоэлектрических панелей

Преимущества двускатной крыши

  • Простота проектирования и изготовления
  • Очень экономичная конструкция крыши
  • Мансарда для хранения
  • Легче превратить в дополнительное жилое пространство
  • Легко вентилируется.

Недостатки двускатной крыши

  • Склонен к повреждениям при подъеме и раскачивании при сильном ветре
  • Концы фронтонов подвержены повреждениям от воды
  • Простой дизайн можно считать менее эстетичным.

Вальмовая крыша имеет скаты со всех четырех сторон, которые наверху сливаются в гребень. В результате конструкция вальмовой крыши по своей сути закреплена против стеллажа, тогда как двускатная крыша должна быть правильно закреплена, чтобы иметь достаточную прочность.Испытания в аэродинамической трубе шатровой и двускатной крыш Мичем (1992) и Шао и др. (2018) обнаружили, что пиковое давление ветра может быть на 50% ниже в шатровой крыше по сравнению с двускатной крышей. Разница в давлении ветра показана на Рисунке 1.

Рис. 1. Путь ветра и подъемная сила для двускатной крыши, вальмовой крыши и пирамидальной (другой вариант вальмовой) конструкции крыши. (Источник: Keote 2015.)

Укрепляйте фермы и стропила для крыш, чтобы они могли противостоять ветровым и сейсмическим нагрузкам независимо от направления

Независимо от типа крыши, она должна быть соответствующим образом закреплена.Производители ферм используют программное обеспечение для анализа того, как силы ветра, указанные в ASCE 7 для конечной расчетной скорости ветра в доме, будут передаваться через стропильную систему и, следовательно, там, где необходимы распорки, как показано на рисунке 2. Место, где требуются распорки, указано в документация на пакет ферм, и некоторые производители ферм также отмечают места на ферме, где требуются распорки; пример такого тега показан на рисунке 3.

Рис. 2. Пример распорки фермы для сопротивления ветровой нагрузке, как это определено программным обеспечением для проектирования, используемым производителями фермы.(Источник: BCSI 2006.)

Рис. 3. Пример бирки требований к распоркам фермы, которую некоторые производители фермы стратегически размещают на ферме, чтобы напоминать установщикам. (Источник: BCSI 2006.)

Хотя раздел R802.10.3 Международного жилищного кодекса (IRC) требует наличия проектной документации ферм, он не требует, чтобы в этих документах был указан метод и подробности использования ограничений или распорок. Таким образом, наклейки, подобные показанной на Рисунке 3, показывают различные варианты сдерживания.В отличие от IRC, Международный Строительный Кодекс (IBC) требует, чтобы метод и детали крепления / крепления были полностью указаны. Многие производители ферм будут придерживаться более высоких стандартов IBC даже для ферм, идущих к жилому проекту.

IRC действительно имеет спецификации по креплению стропильной фермы к верхним плитам в Разделе R602.10.8.2, который делит спецификацию в зависимости от того, относится ли дом к категориям сейсмического проектирования A, B и C или категориям D 0 , D 1 и D 2 .Один из вариантов сейсмических распорок стропильных ферм в IRC показан на Рисунке 4 (Рисунок R602.10.8.2 (3) в IRC).

Рис. 4. Один из вариантов сейсмической связи между стропильной фермой и пластиной в IRC. (Источник: IRC 2018.)

Распорка фронтона и свес фронтона

Двускатные крыши по своей природе не устойчивы к силам, вызванным ураганами, сильными ветрами и землетрясениями. Соединение между крышей и торцевой стеной фронтона особенно уязвимо и требует крепления.На изображении ниже (рис. 5) показано разрушение стены из-за недостаточной жесткости торцевой стены фронтона.

Рис. 5. Разрушение торцевой стены из-за недостаточного крепления торцевой стены фронтона. (Источник: FEMA 1993.)

Даже при нормальных погодных условиях разница между домом с двускатной крышей и домом с шатровой крышей очевидна. Двускатная торцевая стена дома с двускатной крышей имеет тенденцию испытывать более сильные атмосферные воздействия, чем дом с шатровой крышей. Ниже приведен более яркий пример (рис. 6).

Рис. 6. Эта двускатная торцевая стена демонстрирует значительные атмосферные воздействия из-за воздействия открытого грунта. (Источник: Louie 2020.)

Для предотвращения разрушения торцевой стены фронтона, показанного на Рисунке 5, торцевая стена фронтона должна быть правильно закреплена. Эти распорки показаны на рисунках 7, 8 и 9. Прочность требуемых распорок зависит от пиковых ветровых нагрузок, которые будет испытывать дом в месте своего расположения. Эти ветровые нагрузки определяются с помощью ASCE 7, в котором представлены методы расчета этих давлений ветровой нагрузки.На рисунке 7 показаны крепления, типичные для дома, расположенного не в зоне, подверженной ураганам.

Отрицательные силы всасывания, а также циклическая ветровая нагрузка, передаваемая на дом во время урагана или сильного ветра, часто бывают достаточно высокими, поэтому одних только гвоздевых соединений недостаточно, чтобы удерживать элементы вместе. Вместо этого используются металлические соединители, такие как те, что показаны на рисунках 8 и 9. Концевая стена фронтона должна противостоять трем силам за счет прочности соединителя и распорки: 1) подъемное и опускающее давление со стороны крыши, 2) горизонтальное давление и всасывание. силы на стену, и 3) усилия сдвига / сдвига на стену, которые в противном случае опрокинут двускатную крышу, как домино, начиная с торцевой стены фронтона.

Рис. 7. Пример правильно закрепленной торцевой стены фронтона. (Источник: Honor Services 2020.)

Фронтальные торцевые стены в регионах, подверженных ураганам, испытывают на себе силы от давления ветра, которые настолько высоки, что часто требуются металлические соединители, а не гвозди, чтобы противостоять высоким силам, как показано в деталях примера на Рисунках 8 и 9.

Рис. 8. Пример А фермы фронтона и распорки торцевой стены фронтона для дома в районе урагана. (Источник: FEMA 1993.)

Рис. 9. Пример B фермы фронтона и распорок торцевой стены фронтона для дома в районе урагана. (Источник: FEMA 1993.)

Поскольку шатровые крыши, как правило, работают лучше, чем двускатные в ураганах и сильных ветрах, многие компании по страхованию жилья предлагают скидки на дома с шатровыми крышами. Страховой брокер Колуччи (2013) оценивает эту экономию в диапазоне от 100 до 800 долларов в зависимости от других факторов, которые могут изменить размер премии на 50%.Некоторые страховые компании требуют проведения инспекции по снижению воздействия ветра, чтобы получить эту скидку, в то время как у других есть агенты, которые имеют квалификацию, чтобы принять решение самостоятельно. Как правило, дом должен иметь четырехскатную крышу для более чем 90% дома, чтобы соответствовать требованиям.

Для более сложных вариантов этих двух типов крыш, таких как скрещенный двускатный, передний двускатный, голландский двускатный или скрещенный скат, следует помнить о впадинах и открытых вертикальных стенах. Утечки наиболее вероятны в долинах и там, где стена встречается с крышей.Открытые вертикальные стены подвергаются сильному ветровому давлению и ветровому дождю, из-за чего вода может попасть за сайдинг. К тому же сайдинговые материалы и отделка зачастую не так долговечны, как кровельные. В целом, чем сложнее конструкция крыши, тем больше у нее возможностей для протечки воды и тем больше поверхностей будет улавливаться ветром.

Наиболее распространенные типы кровельных ферм

Фронтальные фермы

Разнообразные фермы, показанные выше, подходят к категории обычных или двускатных ферм, включая фермы King Post, Queen Post, Howe и Double Howe.Все четыре фермы используются для образования двускатной крыши, также известной как скатная или остроконечная крыша, и одного из наиболее распространенных вариантов крыши в США. Разница в каждой из этих ферм связана с ремнями в самой ферме. Как вы можете себе представить, фермы, подобные Howe, предлагают больше поддержки, чем King Post, и поэтому могут использоваться для больших зданий, которым требуется больше поддержки.

Набедренная ферма

Другой очень распространенный тип крыши, вальмовая ферма, используется для создания вальмовой крыши, у которой есть скаты со всех четырех сторон, которые сходятся в точке в центре крыши.Вальмовые фермы особенно полезны при сильном ветре и заснеженных районах, поскольку они более устойчивы, чем двускатные крыши. Как и в категории ферм для фронтона, существует ряд уникальных вариаций вальмовых ферм, используемых для создания различных архитектурных стилей.

Ножничная ферма крыши

Фермы этого типа известны своими сводчатыми потолками, которые так нравятся современным домовладельцам. Вместо горизонтальных нижних поясов у фермы с ножничной крышей есть нижние пояса, которые наклонены вверх, создавая пик для сводчатого потолка.

Ферма мансарды

Удобно для таких зданий, как гаражи и навесы, которым требуется дополнительное пространство для хранения, фермы чердака, также известные как фермы «комната-чердак», образуют как потолок, так и ферму пола для комнаты на чердаке здания. Эти кровельные фермы поставляются с опорными перемычками, предназначенными для обрамления стен комнаты. Хотя они чаще всего используются для конструкций с местом для хранения вещей, их также можно изготавливать для дома.

Моно ферма

Монохромная ферма — это, по сути, лишь половина полной фермы.Они очень универсальны и могут использоваться для создания крыши, которая обеспечивает больше солнечного света и визуального пространства. Их часто используют в навесах и гаражах, а также для создания дополнительных ярусов и пристроек к существующей крыше.

Ферма крыши North Light

Подобно двойной ферме Howe, ферма North Light Roof Roof имеет широкий набор перемычек, которые образуют треугольники внутри самой большой фермы. Фермы North Light — это популярный выбор для домов с открытой планировкой. Это старый и экономичный тип фермы, который может охватывать очень большие пространства, такие как промышленные здания и дома открытой планировки.

Плоская ферма

Как и следовало ожидать, плоская ферма предназначена для плоских крыш. Они построены так же, как фермы перекрытий, с хорошей опорой, так как у них нет наклона, чтобы сбрасывать осадки или нести нагрузку. Фермы для плоских крыш в основном используются в коммерческих целях.

Подвесная ферма

Ферма Gambrel чаще всего ассоциируется с амбарами, но ее также используют во многих домах, особенно сейчас, когда популярность фермерского стиля растет.Продольная ферма предназначена для поддержки широкого пролета и может увеличить вертикальное пространство в здании благодаря своей уникальной высокой конструкции.

Ферма с приподнятым каблуком

Последняя ферма, которую мы рассмотрим сегодня, называется фермой с приподнятым каблуком. Поскольку эти кровельные фермы приподняты немного выше, чем другие типы кровельных ферм, они обеспечивают упрощенную вентиляцию и много места для изоляции. Это делает ферму с приподнятой пяткой идеальным выбором для энергоэффективных зданий.

Тип кровельной фермы, которую вы используете для своих строительных проектов, может повлиять не только на дизайн ваших зданий, но также на стоимость и время строительства.Если вы ищете нестандартные решения, такие как изготовленные стропильные фермы, которые подходят вашему проекту и доставляются на место работы, свяжитесь с нами. Zeeland Lumber & Supply предлагает изготовленные стропильные фермы различных стилей, чтобы ваш строительный проект реализовывался быстро и без проблем. Позвоните нам или свяжитесь с нами через Интернет для получения дополнительной информации.

30 различных типов кровельных ферм (показанные конфигурации)

Узнайте о 30 различных типах ферм крыши с помощью этой серии из 30 схем ферм, на которых четко показаны все части и различные стили ферм, которые можно использовать для различных типов крыш.

Подобно тому, как существует много типов крыш с множеством частей, существует много различных типов кровельных ферм. В этой обширной статье с помощью серии нестандартных схем ферм объясняются различные конфигурации ферм, которые можно использовать для различных крыш.

Хотя эта статья посвящена конфигурациям, у нас также есть очень интересный набор иллюстраций, демонстрирующих различные части (анатомию) кровельных ферм.

Если вам нужно построить ферму, хорошей отправной точкой будет хорошее понимание множества вариантов, конструкций и конфигураций.

Связано: Типы черепицы | Варианты ремонта крыши своими руками | Типы вентиляционных отверстий на крыше | Детали водосточного желоба

A. Обзорная схема различных типов и наименований стропильных ферм

Мы добавляем в наш эпический справочник по стропам крыши обзорную диаграмму, иллюстрирующую различные названия стропильных ферм.

B. Конфигурации треугольной фермы

Ниже приводится подробная разбивка и, в большинстве случаев, объяснение каждого типа фермы.

1. Ферма с двумя точками опоры Studio-Two

2. Studio-Three точки опоры

Используется на больших фермах и для создания наклонного потолка или дополнительного вертикального пространства.

3. Ферма ящика / лотка

Склонная ферма с наклонной (или не наклонной) вертикальной деталью внутреннего потолка. Он может принимать различные формы и часто используется в эстетических целях, добавляя потолку высоты и особого интереса. Такой тип фермы отлично подойдет для столовой, гостиной, большой комнаты и кухни.

4. Ферма с цилиндрическим сводом

Имеет характерный бочкообразный потолок. Чтобы создать полуцилиндрический вид потолка, этой ферме потребуется множество небольших деревянных рам, соединенных вместе. Этот декоративный тип фермы добавляет объем, сохраняет прохладу в комнате и имеет относительно не требующий ухода гипсокартон. Его часто используют для подвалов и длинных коридоров.

5. Ферма Clear Story

Высокая стена между двумя наклонными сторонами с полосой узких окон.Такая конструкция пропускает в комнату свет и свежий воздух. В настоящее время он также используется в энергоэффективных зданиях.

6. Двойная консоль

Две горизонтальные балки, которые выходят за пределы несущей нагрузки и закреплены на одном конце. Двойная консольная ферма добавляет конструкции высоты и способствует легкому и изящному внешнему виду. Его часто используют в высотных зданиях, таких как выставочные здания и грандиозные трибуны.

7. Трехопорный подшипник

8. Двойной шаг

Прямоугольная ферма с двумя наборами разных наклонных сторон.Они часто располагаются спереди и сзади друг от друга, причем передний угол обычно более крутой. Это используется для двускатных крыш.

9. Модифицированные ножницы Queen Scissors

Как следует из названия, эта наклонная ферма имеет комбинированный вид фермы Queen Post и фермы Scissors. Его сетчатая конфигурация напоминает ферму Queen Post, а внешний вид напоминает ферму Scissors.

10. Ножницы Howe

Ферма Howe Scissors называется так потому, что по внешнему виду напоминает раскрытые ножницы.Его нижние пояса соединяются в вершине, образуя скатный или сводчатый потолок. Естественно, что эта ферма применяется в зданиях для создания скатной кровли.

11. Ферма вальмовой балки

Ферма с укороченной или плоской вершиной, позволяющая выдерживать большую нагрузку. Вальмовые крыши более устойчивы, чем двускатные, и более устойчивы к сильным ветрам и ураганам.

12. Шаг вниз бедра

Вариант вальмовой фермы и наиболее универсальный из видов. Он имеет такой же уклон, как и стандартные фермы, но с плоской вершиной.

13. Комната на чердаке

Это обычная ферма, внутреннее пространство которой преобразовано в комнату. Этот популярный тип продольной фермы может быть универсальным и повышать ценность собственности. Его часто используют в гараже или под навесом.

14. Ферма крыши Gambrel

Имеет вид сарая и похож на «Комнату на чердаке» для использования со встроенной системой перекрытий.

Также посмотрите нашу галерею крыш из барашка.

15. Полинезийская ферма

Имеет увеличенный наклон с двойным симметричным верхним поясом.

C. Типы моноферм

1. Моно ферма

Моно ферма — это ферма с одним уклоном, которая образует прямоугольный треугольник. Крыша с одинарными фермами обеспечивает больше солнечного света и визуального пространства, обеспечивает надлежащий дренаж и относительно дешевле. Его часто используют для навесов, гаражей или пристройки существующей крыши.

2. Ножницы Mono

Это разновидность фермы-ножницы, которая используется как в жилых, так и в коммерческих и промышленных зданиях.

Д.Распространенные типы и пролеты ферм

1. King Post

Самая простая ферма с одной центральной вертикальной стойкой, двумя стропилами и анкерной балкой. Его часто используют в сарае, веранде и гараже.

2. Пост королевы

В отличие от King Post, ферма Queen Post имеет две центральные вертикальные стойки, два стропила и балку. Он легче, чем King Post, и может использоваться для покрытия больших площадей.

3. Fink

Имеет конфигурацию двойной V-образной перемычки и наиболее широко используется в домах и пешеходных мостах.

4. Howe

Спроектированная Уильямом Хоу в 1840 году, эта обычная ферма с перемычкой M в прошлом была очень популярна при строительстве современных железнодорожных мостов.

5. Вентилятор

Имеет двойные комплекты конфигурации перемычки Queen Post или аналогичные конфигурации двойной V-образной перемычки фермы Fink.

6. Модифицированная Королева

По сути, это та же ферма Queen Post, но с несколькими панелями с обеих сторон.

7. Double Fink

Это ферма Fink с одинаковым рисунком, повторяющимся с обеих сторон, так что конфигурация перемычки выглядит как W вместо двойной V.

8. Double Howe

Это конфигурация фермы Howe с дополнительной парой вертикальных стоек и диагональю с обеих сторон.

9. Доработанный вентилятор

Это ферма с двойным вентилятором с центральной вертикальной стойкой и дополнительной парой стойки и диагонали.

10.Тройной Финк

Это ферма Fink с одним и тем же рисунком, повторяющимся три раза с обеих сторон, чтобы конфигурация полотна выглядела как три Vs.

11. Triple Howe

Это конфигурация фермы Howe с двумя дополнительными парами вертикальных стоек и диагональю с обеих сторон.

12. Трехкомпонентный удлиненный пролет

13. Трехкомпонентный приподнятый центральный отсек

Home Stratosphere Giveaways …

Enter to Win Маленькая бытовая техника

Лучшие мелкие бытовые приборы включают блендер Vitamix, быстрорастворимый горшок, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.
