Ремонт строительного фена своими руками

Фен строительный или промышленный — это вовсе не обязательный инструмент домашнего мастера, однако его наличие позволяет реализовать целый ряд сложный работ. К таким работам относится снятие лакокрасочного покрытия, разъединение двух деталей, склеенных герметиком (автомобильные фары), а также нагревание материалов при обесшумливании автомобиля. При частой и неправильной эксплуатации, инструмент может выйти из строя, поэтому подробно выясним, что представляет собой ремонт строительного фена, как найти поломку и устранить ее с минимальными затратами.

Как устроен технический фен и что у него внутри

Покупая фен, наверняка многие удивляются относительно невысокой стоимости этого прибора. Однако все дело в том, что конструкция этого инструмента настолько примитивна, что положительно отражается на его стоимости. Чтобы понимать, как работает промышленный фен, для начала выясним все составные эго элементы:

  1. Корпус — в котором располагаются все составные элементы этого прибора. Изготавливается корпус преимущественно из ударопрочного и термостойкого пластика
  2. Сетевой шнур — обеспечивает передачу тока на электроинструмент. Производители также выпускают фены автономного типа, то есть, аккумуляторные. Они менее популярны, так как стоят дороже сетевых за счет применения литий-ионных аккумуляторов
  3. Кнопка включения и переключения режимов — большинство фенов оснащается переключателем, выполняющего функцию не только включения прибора, но еще и переключения режимов работы
  4. Электромотор вентилятора — один из главных составляющих прибора. Его назначение заключается в том, чтобы обеспечивать обдув нагревающейся спирали целенаправленным потоком воздуха. Для этого на валу двигателя установлены лопасти, обеспечивающие обдув. На сетевых фенах используются двигатели постоянного тока. Их мощности вполне достаточно для обдува нагревающихся спиралей. За преобразование и понижение напряжения из 220В до 12В-18В отвечает инверторный преобразователь — плата, находящаяся рядом с электромотором. На бюджетных моделях фенов понижение напряжения на двигатель происходит за счет нагрузки на ТЭНКоллекторный двигатель постоянного тока строительного фена
    Коллекторный двигатель постоянного тока строительного фена
  5. ТЭН — это нагревающаяся спираль, за счет которой создается горячий воздух. ТЭН состоит из спирали и керамического основания (на недорогих приборах вместо керамики применяется специальный фольгированный материал). На керамическое основание наматывается никель-хромовая спираль. Помещен ТЭН в металлической колбе цилиндрической формы

Это основные детали рассматриваемого инструмента. У фена вовсе не сложная конструкция, однако даже несмотря на это, ломается он чаще, чем шуруповерты, дрели и болгарки. Одним из самых слабых мест этого инструмента является нагревательная часть. Чтобы понять, как отремонтировать строительный фен своими руками, разберемся первоначально с принципом работы инструмента.

Принцип работы строительного фена и схема его устройства

Если сломался строительный фен, то для того, чтобы его отремонтировать самостоятельно, нужно знать не только конструкцию, но и принцип работы инструмента. Понимая, для чего нужен каждый элемент прибора, можно выполнить проверку его исправности, и устранить поломки. Сразу нужно отметить, что промышленные фены условно можно разделить на два типа:

  • Бюджетные, которые имеют простейшую конструкцию. Отличительная особенность таких инструментов в том, что они имеют низкую стоимость, а в их комплектации отсутствует электронная плата управления
  • Дорогие — в конструкции таких приборов используются электронные платы, а также полупроводниковые элементы, отвечающие за подачу напряжения на спираль и электродвигатель, а также микроконтроллеры, анализирующие данные. Есть также модели, оснащенные дисплеями и регуляторами, посредством которых можно более точно настроить температуру обдува

Блок схема регулятора фенаБлок схема регулятора фена

Электрическая схема работы простейшего строительного фена, который имеет две скорости вращения вала двигателя, представлена ниже.

Простая схема работы фена строительного

Простая схема работы фена строительного

Принцип работы строительного фена имеет следующий формат:

  1. При включении кнопки фена в положение «1», происходит запуск двигателя с одновременным подключением тонкой спирали. Некоторые модели технических фенов имеют отдельную кнопку «Откл», которая отвечает за включение и отключение ТЭНов, как показано на фото ниже. При выключении кнопки, происходит слабый нагрев спиралейСхема работы строительного фенаСхема работы строительного фена
  2. Если кнопки отключения ТЭНов на фене нет, то спираль нагревается одновременно при включении инструмента. Основное напряжение подается на спираль, а остаточное на электродвигатель. В итоге получается, что ТЭН потребляет основную часть напряжения, а электродвигатель работает за счет падения напряжения, равняющееся от 12-18В
  3. Перед кнопкой располагается сглаживающий фильтр — конденсатор C2, посредством которого исключаются перепады напряжения. На некоторых фенах встречаются ферромагнитные сердечники, сглаживающие ток
  4. Питание поступает на выпрямительный диодный мост, посредством которого происходит выпрямление напряжения из переменного в постоянное, от которого работает электромотор
  5. Если в конструкции фена имеется плата, то она отвечает за работу инструмента. На плате устанавливается тиристор, который распределяет напряжение на спираль и электродвигатель фена
  6. При переключении кнопки в режим «2» происходит увеличение скорости вращения ротора электродвигателя, а также подключение дополнительной спирали ТЭНа — толстой нихромовой проволоки. В итоге фен работает на полную мощность, выдавая нагретый поток воздуха с максимальной температурой свыше 1000 градусов

Если происходит обрыв спирали, то двигатель фена не включится, но если из строя выходит двигатель, то все напряжение подается на ТЭН, что приводит к перегоранию нихромовой нити. На большинстве приборов используются защитные элементы, предотвращающие перегрев спирали.

Чем больше в конструкции прибора переключателей, тем выше вероятность того, что может выйти из строя какой-нибудь их них. Зачастую причиной поломки строительных фенов является их неправильное использование, что влечет за собой перегорание спирали ТЭНа. Прежде всего, нужно обязательно запомнить три главных правила при эксплуатации рассматриваемого прибора:

  • Всегда устанавливать прибор на специальную подставку в вертикальном положении, и никогда не класть его горизонтально. Горизонтальное положение фена допустимо только с остывшим ТЭНом, и если не соблюдать это главное правило, то происходит не только оплавление пластикового корпуса инструмента, но еще и выход из строя спиралейСтроительный фен на подставке как правильно ставить
    Строительный фен на подставке как правильно ставить
  • При включении прибора должен быть слышен звук работы двигателя. Если двигатель не включается, то фен нужно немедленно отключить. Достаточно нескольких секунд, чтобы произошло перегорание ТЭНа при неработающем вентиляторе. На большинстве инструментов имеются встроенные элементы — термопара, которые исключают перегрев спиралей и выход их из строя. Часто при включении инструмента, когда не запускается электродвигатель, перегорает предохранитель. Многие не знают о существовании такого защитного элемента, поэтому начинают ремонт с замены спирали. Однако достаточно заменить термопару, чтобы восстановить работоспособность рассматриваемого прибора
  • Нельзя ронять фен, так как керамическое основание этого прибора сразу же повреждается. Поврежденная керамика приводит к тому, что происходит соприкосновение соседних спиралей, и как итог, они перегорают

Простейшая схема работы фена представлена на фото ниже. По принципу этой схемы работают не только бюджетные модели строительных фенов, но и бытовые.

Схема фенаСхема фена

Теперь подробно рассмотрим ремонт строительного фена своими руками. Причем для этого вовсе не обязательно знать основы электротехники и электроники, чтобы найти и устранить неисправность.

Неисправности строительного фена их выявление и устранение

Как отремонтировать строительный фен, спрашивают многие владельцы этого инструмента, столкнувшиеся с его неработоспособностью. Чтобы успешно найти причину неисправности и устранить ее, нужно соблюдать последовательность действий диагностирования поломок инструмента.

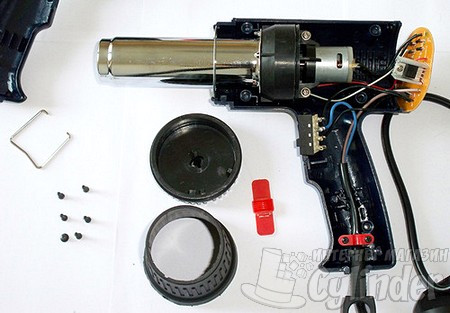

Неисправности и ремонт строительного фена своими руками

Неисправности и ремонт строительного фена своими руками

Для начала рекомендуется убедиться в том, что в подключаемой розетке имеется напряжение. Ведь часто случается так, что подключенный в сеть мощный электроприбор способствует срабатыванию автоматического выключателя. Чтобы иметь возможность работать прибором, и при этом исключить отключение автоматического выключателя, нужно снизить нагрузку на линии путем отключения мощных электроприборов — бойлера, стиральной машинки, вытяжки, электрического чайника и т.п.

Далее рассмотрим последовательность алгоритма по выявлению причин неисправности промышленного фена с последующим их устранением.

Общая проверка исправности фена мультиметром

Чтобы убедиться, что прибор вышел из строя, рекомендуется первым делом проделать следующие манипуляции:

  1. Воспользовавшись мультиметром, произвести прозвонку инструмента
  2. На мультиметре включить режим прозвонки диодов или измерения сопротивления
  3. Прикоснуться щупами к выводам вилки электроинструмента
  4. Произвести переключение кнопки фена в разные положения

Проверка исправности технического фенаПроверка исправности технического фена

При переключении кнопки на приборе должны изменяться показания, которые говорят о наличии сопротивления. Если показания не изменяются, значит уместно предположить о том, что в цепи имеется обрыв. Для уточнения причин, понадобится разобрать инструмент, выкрутив крепежные элементы, и произвести детальную диагностику.

Проверяем исправность сетевого провода

Как убедиться в том, что сетевой провод фена исправен. Визуально это сделать крайне проблематично, так как зачастую происходит повреждение жил внутри изоляции, и снаружи это не видно. Случается такое достаточно часто, особенно если вы пользуетесь китайскими фенами малоизвестных производителей.

Причем повреждение жилы возникает не только посредством механического воздействия, например, передавливание провода дверью, но еще и при длительной эксплуатации инструмента на максимальной мощности. Происходит это примерно так — жила нагревается, происходит ее подгорание, в результате чего медный материал становится хрупким, и легко переламывается. Диагностировать такую поломку можно посредством мультиметра:

  1. Сначала нужно разобрать фен
  2. Включить на мультиметре режим прозвонки
  3. Подключить к одному контакту вилки щуп от мультиметра
  4. Вторым щупом прибора поочередно коснуться контактов на клеммной колодкеПроверка исправности сетевого провода фенаПроверка исправности сетевого провода фена
  5. Если в одном из контактов клеммной колодки происходит срабатывание звукового сигнала прибора, значит одна жила в порядке
  6. Переключаем щуп на второй контакт вилки, и повторяется процедура. Теперь мультиметр должен издать звуковой сигнал при прикосновении ко второму контакту клеммной колодки

Если же мультиметр пищит, значит сетевой кабель исправен, и не нуждается в ремонте или замене. Если же прибор не издает звуковой сигнал при прикосновении к одному из контактов, то это говорит о повреждении жилы сетевого провода. Провод в таком случае рекомендуется заменить, так как найти место его повреждения практически невозможно. Если же есть цель найти место повреждения жилы сетевого провода, то в этом поможет индикаторная отвертка.

Есть еще один случай, когда прибор издает сигнал при прикосновении щупом к обоим контактам клеммной колодки. Это говорит о том, что жилы провода замкнулись, и кабель также необходимо заменить.

Это интересно! Неисправность сетевого провода может проявляться в случае эксплуатации прибора, когда при работе происходит его самоотключение. Такое самоотключение говорит о слабом контакте в проводе, поэтому прибор во время замеров может показывать положительный результат, но инструмент при этом работает с перебоями. Устранить неисправность поможет замена сетевого провода.

Проверка переключателя или кнопки

Далее необходимо убедиться в исправности кнопки фена. Часто на переключателе образуются окислы и нагар, которые не позволяют замкнуть контакты для протекания электрического тока. Чтобы убедиться в том, что кнопка фена исправна, нужно также воспользоваться мультиметром. Для этого следует в режиме прозвонки прибора коснуться щупами выводов кнопки. В отключенном положении прибор не должен «пищать», а при включении первого или второго режима, мультиметр издает звуковой сигнал.

Как проверить исправность кнопки фена мультиметромКак проверить исправность кнопки фена мультиметром

Этот сигнал является знаком того, что причина, почему не включается строительный фен, заключается в неисправности других узлов инструмента. Если же манипуляции по проверке кнопки приводят к выводу, что она неисправна, то следует разобрать ее и почистить контакты. На некоторых моделях фенов переключатели представлены неразборного типа, поэтому их нужно просто заменить.

Это интересно! Часто у многих возникают подозрения на неисправность сглаживающего сетевые помехи конденсатора. Этот конденсатор желтого цвета подключен к кнопке, и осуществляет фильтрацию сетевых помех, предотвращая при этом выход из строя элементов электроники фена, а также двигателя и спирали. Если конденсатор неисправен, то на работу фена этот никак не повлияет, однако его поломка может в последующем стать причиной выхода из строя выпрямительных диодов, микроконтроллера, тиристора, резисторов и прочих элементов микросхемы. Поломку конденсатора легко определить визуально, если он надулся, значит неисправен.

Как проверить исправность коллекторного двигателя фена

Если есть подозрения на то, что неисправен двигатель, то проверить его можно двумя способами:

  1. Прозвонить мультиметром
  2. Подключить к источнику постоянного напряжения соответствующей величины. При этом учитывайте, что плату с диодным мостом нужно отсоединить. Чтобы ее не отсоединять, можно подключить к источнику переменного напряжения соответствующей величины, на которую рассчитан двигатель

Коллекторный двигатель постоянного тока фена

Коллекторный двигатель постоянного тока фена

Для прозвонки электромотора мультиметром, нужно подключить щупы к выводным контактам устройства. Наличие сопротивления говорит о том, что обмотка прибора не повреждена. Для того, чтобы убедиться в исправности этой детали, можно подать на него питание величиной 12-18В. Обычно напряжение питания двигателя фена указывается на корпусе, поэтому учитывайте это значение, чтобы не «спалить» обмотку ротора.

Величина питающего напряжения двигателя строительного фенаВеличина питающего напряжения двигателя строительного фена

Ремонт спирали строительного фена и определение неисправности ТЭНа

От бывалых специалистов можно услышать такой совет, что если на промышленном фене перегорела спираль, то проще купить новый инструмент. Зачем же покупать новый фен, когда можно отремонтировать или заменить спираль фена.

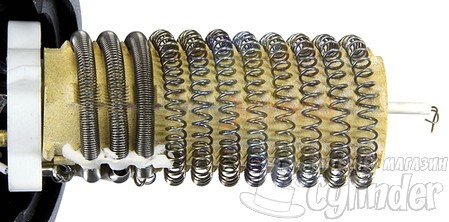

Спираль промышленного фена

Спираль промышленного фена

Однако перед тем, как выяснить способ ремонта спирали фена, рассмотрим особенности диагностики ее неисправности. Принцип диагностики спирали фена следующий:

  1. Для начала нужно извлечь нагревательный элемент из металлической колбы
  2. Далее следует произвести осмотр подключения проводов к контактам спирали ТЭНа. Очень часто причиной неисправности фена является банальное отсоединение одного из проводов или окисление контактов
  3. Включить мультиметр в режим измерения сопротивления, и подключить к контактам спирали. На фене используется 1 и более спиралей, что зависит от схемы и количества скоростей инструмента
  4. Спирали должны иметь сопротивление, и если прибор показывает нулевое значение, значит нарушена целостность нихромовой нити. Со временем от воздействия высоких температур никель-хромовая нить теряет свои свойства, и становится хрупкой, и поэтому выходит из строя

Проверка сопротивления спиралей фенаПроверка сопротивления спиралей фена

Если же диагностика показывает, что спирали исправны, и имеют сопротивление, а фен при этом не работает, то поломка скрывается непосредственно в термопредохранителе — термопара. Это элемент, который предотвращает перегрев спирали, однако под воздействием высоких температур, термопара также может выйти из строя. Принцип ее работы заключается в том, что при увеличении температуры, происходит изменение сопротивления в цепи. Проверить исправность термопары можно мультимером, измерив сопротивление. Если элемент исправен, то прибор покажет значение сопротивления, а если вышел из строя, то сопротивление будет нулевым.

Термопара или предохранитель от перегорания спиралей строительного фенаТермопара или предохранитель от перегорания спиралей строительного фена

Теперь рассмотрим ситуацию, когда из строя вышла спираль фена. Что делать, если спираль оборвана, и как ее отремонтировать? Чтобы произвести ремонт нихромовой спирали строительного фена, понадобится воспользоваться мелкими соединительными элементами, то есть болтиком с гайкой. Именно при помощи этих деталей можно соединить нихромовую спираль фена. Пайка спирали не поможет, так как никель-хромовый материал не пропаивается. Чтобы отремонтировать спираль фена, понадобится изначально найти место обрыва, а затем выполнить следующие действия:

  1. Оценить состояние спирали. Если она не просто имеет обрыв, но и повреждения в разных местах, то рекомендуется ее заменить
  2. Обрыв устраняется путем соединения двух частей спирали, используя для этого маленькие болтики с гайками. Соединяемые участки должны быть прочными
  3. Соединение спирали резьбовыми соединителями, способствует увеличению сопротивления, поэтому учтите, что температура нагрева инструмента будет снижена

Как отремонтировать спираль фена

Как отремонтировать спираль фена

Как видно, отремонтировать спираль строительного фена вовсе не трудно. Если ТЭН не подлежит ремонту, то его можно заменить. Для этого понадобится купить новую спираль соответствующей длины, и заменить ее. Кроме замены спирали, можно также купить новый нагревательный элемент в сборе для вашей марки и модели фена. Однако найти новые ТЭНы можно далеко не для всех моделей фенов. Наиболее популярные производители рассматриваемых инструментов:

  • Интерскол
  • Зубр
  • Макита
  • Хитачи
  • Штурм

Покупать самый дешевый вариант фена не рекомендуется, но если инструмент нужен только для одноразового применения, то не имеет смысла переплачивать за фирменный прибор, который стоит в 2-3 раза больше. Отремонтировать строительные фены достаточно легко, если подойти к этому вопросу правильно. Для этого нужно соблюдать четкую последовательность действий, чтобы выявить поломку, и максимально быстро и легко ее устранить.

Если перегорела плата строительного фена как отремонтировать

Не редко встречаются поломки, связанные с электроникой. На бюджетных вариантах строительных фенов используется только одна плата — выпрямительный диодный мост. Проверить исправность диодов можно при помощи мультиметра, и если перегорел один диод, то двигатель не запустится. Определив неисправный диод, его следует заменить, воспользовавшись паяльником.

Электронная плата двигателя фена диодный мост

Электронная плата двигателя фена диодный мост

Если на строительном фене применяется инверторная плата, то на ней может выйти из строя любой элемент электроники. Для того, чтобы понять, какой элемент вышел из строя на плате, нужно произвести визуальный осмотр. Обычно сгоревшие элементы проявляются внешне по признакам почернений. Чтобы отремонтировать плату строительного фена, понадобятся минимальные знания электроники, а также уметь пользоваться паяльником. Мультиметром можно проверить исправность всех элементов на плате, и заменить вышедшие из строя.

Строительный фен электронная платаСтроительный фен электронная плата

Это интересно! Если повреждена керамическая часть, то в этом случае рекомендуется купить новый ТЭН, который может стоить практически столько же, как и сам инструмент. Именно поэтому в случае невозможности произвести самостоятельный ремонт, следует взвесить стоимость запчастей и нового фена, на основании чего принять правильное решение.

Выводы о ремонте строительного фена

Столкнувшись с неисправностью фена, немаловажно обратить внимание на начальные признаки поломки. Ведь проявляются эти поломки разными способами:

  • Фен не включается
  • Работает только один из двух или более режимов
  • Включается, но при работе отключается
  • Работает вентилятор, но фен при этом не греет
  • Не работает вентилятор — в этом случае срабатывает защита, которая исключает перегрев спиралей и их нарушение целостности

Подробное пошаговое описание, как выполняется ремонт строительного фена самостоятельно, рассмотрено в материале. Видео инструкция ниже поможет найти поломку, и устранить ее своими руками. Стоит помнить, что срок службы промышленного фена зависит, прежде всего, от правильности его применения и хранения. Если прибор хранится в гараже, то перед его использованием, рекомендуется продуть спирали компрессором. Порой несоблюдение самых простых правил эксплуатации электроинструмента, приводит к тому, что они выходят из строя намного раньше и быстрее, чем ожидается.

Публикации по теме

Ремонт фена своими руками, схема, устройство

Фен для сушки волос – это электрический прибор, представляющий собой отрезок трубы, через которую с высокой скоростью в заданном направлении подается поток воздуха, нагретого до 60°C. Зачастую для удобства использования трубу оснащают пистолетной ручкой.

Внешний вид электрического фена для сушки волос

На фотографии представлен фен марки Melissa Magic мощностью 1600 Вт. На рукоятке размещен переключатель режимов работы, с помощью которого можно включать фен и ступенчато изменять температуру исходящего из его сопла воздуха.

Строительный электрический фен - внешний вид

Строительный фен по внешнему виду, принципу работы, устройству и электрической схеме практически не отличается от фена для сушки волос. Только в нем воздушный поток нагревается до 600°C.

Устройство и принцип работы фена

Когда фен включен, то холодный воздух из помещения засасывается в его трубу с помощью вращающейся крыльчатки, насаженной на вал электродвигателя постоянного тока. Далее воздушный поток проходит через четырехгранный термостойкий каркас из слюды или керамики, на который намотана разогретая спираль из нихрома. Охлаждая спираль, воздушный поток нагревается до температуры 60°C, а в строительном до 600°C, после чего выходит из трубы.

Устройство фена

На корпусе фена обычно имеется включатель, совмещенный со ступенчатой установкой режима работы, позволяющий включать фен в режим полной или половинной мощности.

Фото включателя режимов работы фена

На фотографии показан внешний вид типового движкового переключателя режимов работы.

Для исключения ожога кожи при сушке волос и разрушения корпуса фена при нарушении работы двигателя, на каркасе устанавливается тепловая защита в виде биметаллической пластины.

Устройство защиты фена от перегрева воздушного потока на биметаллической пластине

При нагреве воздуха выше заданной температуры биметаллическая пластина изгибается вверх по стрелке на чертеже и размыкает контакты. Нагревательная спираль обесточивается, и нагрев воздуха прекращается. После остывания биметаллическая пластина возвращается в исходное положение, и контакты вновь замыкаются.

Как видно, принцип работы и устройство фена мало чем отличается от других нагревательных бытовых электроприборов и отремонтировать фен может любой домашний мастер.

Электрическая схема фена

Большинство строительных фенов и для сушки волос имеют ниже приведенную электрическую схему. Питающее напряжение подается через вилку типа С6 с помощью гибкого шнура. Конденсатор С1 служит для подавления помех, излучающих щеточным узлом двигателя. Резистор R1 служит для разрядки конденсатора С1 после отключения вилки от розетки для исключения удара током человека при прикосновении к штырям вилки. В некоторых моделях элементы С1 и R1 не устанавливаются.

Стандартная электрическая схема фена для сушки волос

Управление режимами работы фена выполняется с помощью переключателя S1. В его положении, показанном на схеме, фен находится в выключенном состоянии.

При перемещении движка переключателя на один шаг вправо, его подвижный контакт замыкает выводы 1-2 и питающее напряжение через выпрямительный диод VD1 поступает через токоограничивающую спираль h2 на двигатель и нагревательную спираль h3. Диод обрезает половину синусоиды и таким образом снижает скорость вращения крыльчатки, и мощность нагрева спирали h3 наполовину.

При перемещении движка еще на один шаг, замыкаются контакты 1-2-3, на нагревательный элемент и двигатель подается все напряжение сети и фен работает на полную мощность.

Обычно в фенах устанавливают двигатели постоянного тока, рассчитанные на питающее напряжение 9-12 В. Для снижения напряжения служит спираль h2. Для преобразования переменного тока в постоянный служит диодный мост VD2-VD5. Электролитический конденсатор С4 сглаживает пульсации. Искрогасящие конденсаторы С2-С3 выполняют задачу гашения искр в щеточно-коллекторном узле двигателя и подавления радиопомех.

Кнопка S2 служит для возможности переключения работы фена в режим обдува холодным воздухом. При нажатии на нее спираль h3 перестает нагреваться.

Для защиты фена от перегрева, что может произойти из-за снижения оборотов крыльчатки в случае неисправности двигателя, служит элемент тепловой защиты St, который размыкает цепь подачи питающего напряжения на нагреватель h3 при превышении максимально допустимой температуры воздушного потока.

Как отремонтировать фен своими руками

Внимание! При ремонте электрического фена следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку фена из розетки!

Если к Вам в ремонт попал сломанный фен, то в первую очередь надо выяснить по каким внешним признакам фен был признан неисправным. По ним можно, воспользовавшись ниже приведенной таблицей, сразу предположить в каком месте искать неисправность.

Как разобрать фен

Разобрать фен бывает сложнее, чем его отремонтировать, так как части корпуса обычно внутри соединяются с помощью защелок, расположение которых с внешней стороны не видно.

Электрический фен Braun - внешний вид

Но всегда на рукоятке в области входа в корпус сетевого шнура имеется саморез, обычно закрытый декоративной заглушкой или заклеенный этикеткой. Благодаря разному цвету частей корпуса фена Braun, показанного на фотографии, видно по какой линии его разбирать.

Заглушка винта на рукоятке фена

Вот так выглядит декоративная пластиковая заглушка в корпусе фена. Так как она одного цвета с рукояткой, то ее сложно заметить. Для извлечения заглушки нужно острым предметом, например, шилом или ножом с острым концом лезвия поддеть ее за край.

Заглушка винта извлечена из отверстия на рукоятке фена

После изъятия заглушки головка самореза стала видна, но оказалось, что шлиц на ней треугольный, при этом грани его выполнены таким образом, что саморез можно винтить только по часовой стрелке. Производитель предусмотрел, чтобы в домашних условиях фен для ремонта разобрать без поломки корпуса было невозможно.

Винт крепления на рукоятке фена откручен

Для вывинчивания винта с такой головкой сначала с помощью жала разогретого электрического паяльника он был нагрет. Для этого достаточно прижать жало паяльника к головке и удерживать в течение пары минут. От нагрева самореза пластмасса вокруг резьбы размягчилась. Далее, пока пластмасса не остыла, с помощью отвертки с плоским жалом шириной равной длине грани треугольника шлица саморез без трудностей был выкручен.

Во избежание трудностей при следящем ремонте фена при сборке саморез был заменен таким же по размерам, но со шлицом в головке под крестовую биту.

Боковая защелка крепления рукоятки фена к трубе

Съемная часть корпуса дополнительно держалась еще на четырех защелках. Две из них находились по бокам трубы. Для разборки пришлось одновременно с разведением деталей отжать их через образующуюся щель с помощью плоской отвертки.

Верхние защелки крепления рукоятки фена к трубе

После расцепления боковых защелок верхние освободились сами. Защелки были неглубокими, поэтому удалось разобрать фен без их поломки.

Внешний вид разобранного фена

В данном фене неисправен был сетевой шнур, и поэтому дальнейшей его разборки не понадобилось, так как место подключения шнура к электрической схеме стало доступным.

Примеры ремонта фена

Наиболее часто фены ломаются по причине перетирания сетевого шнура или нарушения работы электродвигателя с крыльчаткой. В современных фенах, благодаря наличию тепловой защиты и использования толстой проволоки для намотки спирали она перегорает очень редко. Из десятка отремонтированных мною фенов с перегоревшей спиралью не встречалось.

Ремонт сетевого шнура фена

При сушке волос фен интенсивно перемещается и сетевой шнур постоянно изгибается. Хотя провода в шнуре медные и многожильные, но от многократных перегибов со временем обламываются. Признаком начала обрыва проводов является периодическое временное прекращение работы фена во время сушки волос.

Поэтому половина поломок связана с перетиранием сетевого шнура в месте выхода из корпуса, реже у вилки. Первым признак

Ремонт монтажного фена своими руками пошаговое описание с чего начать

В арсенале у домашнего мастера кроме дрели, шуруповерта, перфоратора и лобзика, должен также присутствовать строительный фен. Это прибор, который имеет простую конструкцию, и применяется для выполнения разных работ — от снятия лакокрасочного покрытия до растапливания льда. Принцип работы инструмента подобен бытовому фену, которым пользуются женщины для высушивания волос. При эксплуатации не исключается возникновение разных поломок, поэтому разобраться в вопросе о том, как выполняется ремонт строительного фена, является достаточно актуальным.

Что такое строительный фен и его конструктивные особенности

Феном строительным называется инструмент, который по конструкции похож с бытовым феном, но главной его отличительной особенностью является более мощный электромотор и нагревательный элемент. Внутри корпуса, который обычно представлен в виде ударопрочного пластика, находятся такие элементы, как электромотор, нагревательные элементы в виде спиралей и вентилятор. Кроме основных элементов, в конструкции оборудования имеются также следующие детали:

  1. Кнопка выключения — некоторые модели строительных фенов имеют кнопки со встроенными регуляторами температуры
  2. Регулятор температуры — устройство, посредством которого происходит настройка температуры нагрева воздуха, выходящего из сопла инструмента
  3. Сменные насадки — комплектуются практически все модели строительных фенов. Насадки крепятся на сопло, что позволяет использовать прибор для выполнения разных видов работ

конструкция строительного фена

С принципом работы рассматриваемого прибора может разобраться даже ребенок, однако фен — это далеко не детский инструмент, к эксплуатации которого требуется соответствующий подход. Работа прибора заключается в выполнении следующих действий:

  • При запуске инструмента, одновременно начинает работать электродвигатель и ТЭН
  • На вал двигателя крепится вентилятор, назначение которого в том, чтобы обеспечивать вывод потока горячего воздуха из сопла и одновременно охлаждать нагревательные спирали, предотвращая их расплавление
  • Если двигатель не будет работать, то ТЭН перегреется и выйдет из строя уже через несколько секунд после включения прибора (при условии отсутствия защиты)
  • Если не будут работать ТЭНы, то из сопла инструмента будет выходить только холодный поток воздуха

Если в один момент фен перестает работать, то не спешите покупать новый прибор. Не стоит торопиться обращаться в специализированные сервисные центры, так как ремонт можно сделать своими руками. Заключается суть ремонта в том, чтобы отыскать причину неисправности, и устранить ее. Для устранения поломок имеются два способа — замена неисправной детали или попытка восстановления ее работоспособности.

Это интересно! В отличие от дрели или перфоратора, монтажный фен состоит из электрической части, поэтому практически все поломки, связанные с его неисправностью — это неисправности электрики.

Какие поломки встречаются в конструкции строительных фенов

Не имеет значения, какой марки и модели строительный фен — Энкор, Интрескол, Интертул, Бош, Эдон и другие, так как рано или поздно, все они ломаются. Связано это непосредственно с неправильной эксплуатацией оборудования. Если мастер халатно относится к применению рассматриваемого прибора, то уже в скором времени обязательно понадобится его ремонт. Произвести ремонт строительного фена не составит большого труда, если имеется представление о его конструкции и принципе работы. Поломки фена можно классифицировать на два типа:

  • Основные и незначительные — это когда неисправность прибора связана с перегибом шнура, поломкой кнопки выключения, а также выходом из строя регулятора
  • Глобальные поломки — это когда неисправность инструмента связана с выходом из строя двигателя и ТЭНов

поломки строительных фенов и их устранение

В любом случае, выявить на глаз поломку фена без его разборки невозможно, поэтому начинать ремонт инструмента следует с поиска поломки. Незначительные поломки можно устранить без замены деталей, например, когда отсутствует контакт в питающем проводе. Провод обеспечивает питание не только на электромотор, но еще и на нагревательные элементы. Если перебит провод, то инструмент не будет работать вовсе, а если неисправность связана с неработоспособностью двигателя или ТЭНа, то поиск необходимо проводить непосредственно в этих узлах.

Это интересно! Чтобы найти поломку, понадобится разобрать инструмент. В зависимости от модели, количество крепежных винтов может отличаться, однако принцип разборки заключается в том, что первоначально следует выкрутить все крепежи.

Как найти поломку в строительном фене и устранить ее

Начинать ремонт строительного фена надо с самого начала, продвигаясь от меньшего к большему. Сначала надо убедиться в том, что в розетке имеется электроэнергия. Ведь часто неисправная работа прибора связана с отсутствием напряжения в сети. Используя мультиметр или индикаторную отвертку, следует проверить наличие напряжения. Если с розеткой все в порядке, тогда производится проверка питающего провода. Для этого в режиме прозвонки мультиметра, следует проверить исправность каждой жилы провода.

как найти поломку строительного фена ремонт

Если провод перебит или нарушена его изоляция, то ремонт в таком случае заключается в соединении жилы и последующей ее изоляцией. Если причина поломки не в проводе и розетке, тогда приступаем к глобальному поиску неисправностей.

  1. Если фен не включается — в таком случае проверить необходимо исправность кнопки включения, двигателя и ТЭНа. Если неисправен регулятор, то прибор будет работать, но при этом невозможно будет выставить нужную температуру нагрева
  2. Если прибор работает с перебоями — при неисправности электромотора, будут возникать сбои с работой инструмента. Проявляются они достаточно просто — не работает нагревательный элемент или включается ТЭН, но при этом вентилятор не дует горячий воздух
  3. При переключении режимов работы, прибор постоянно работает в одном режиме. Это означает, что из строя вышел регулятор температуры. Принцип работы этого элемента влияет на увеличение температуры нагревательных спиралей, а также частоты вращения вентилятора

 Так как инструмент состоит из электрических элементов, то для диагностики понадобится воспользоваться мультиметром. С его помощью можно выявить точную поломку, и устранить ее. Для начала рассмотрим виды неисправностей фена монтажного по электронике.

пошаговое описание как отремонтировать фен строительный

Неисправности в электронике фена

При работе инструмента из строя могут выйти элементы электроники — диоды и конденсаторы. Диоды в конструкции прибора нужны для выпрямления поступающего переменного тока в постоянный. На фенах используются маломощные электромоторы постоянного тока, что позволяет значительно снизить потребление электроэнергии, а также увеличить производительность оборудования.

ремонт регулятора оборотов фена строительного

При скачках напряжения прежде всего страдают именно эти элементы, поэтому с целью сглаживания напряжения, в конструкции применяется ферритовый сердечник. Кроме того, на схеме имеются конденсаторы, предназначенные для сглаживания величины напряжения, исключая тем самым выход из строя электромотора. В конструкции электроприбора часто встречаются такие виды неисправностей:

  1. Окисляются контакты кнопки пуска
  2. Образование окислов на контактах регулятора скорости
  3. Возникновение отложений на контактах ТЭНа
  4. Выход из строя резисторов, конденсаторов, диодов и симистора. Для выявления неисправностей в этих элементах понадобится мультиметр

Чтобы проверить целостность резистора, необходимо мультиметром измерить их величину сопротивления. Проверка диодов выполняется путем прозвонки. В одном направлении диоды пропускают ток, а в обратном ограничивают его протекание. Для проверки исправности конденсатора, понадобится перевести регулятор прибора в измерение емкости, и установить предварительно отпаянный элемент в специальные углубления устройства. Чтобы не отпаивать элемент, можно прикоснуться к его ножкам щупами, и проверить емкость.

Это интересно! Определить неисправность конденсатора можно по внешнему его виду. Его неисправность проявляется путем вздутия элемента, что обусловлено протеканием через элемент большого тока.

как отремонтировать фен строительный электронная плата

Устранить поломки элементов электроники на плате можно быстро путем их перепайки на аналогичные по величине. Для этого понадобится паяльник, а также олово и канифоль. Чтобы вернуть исправность фену, достаточно заменить один элемент, и продолжить эксплуатацию прибора.

Если из строя выходит электромотор

Если диагностика показывает, что из строя на монтажном фене вышел электромотор, то его следует заменить. На фенах двигатели постоянного тока состоят из ротора (якоря) с обмоткой, а также статора из магнитов. Для подачи тока на якорь, в конструкции двигателя используется коллектор. Он состоит из медных пластин, которые соединены с выводами обмотки ротора. Если возникает неисправность двигателя, то достаточно заменить якорь, чтобы продолжить эксплуатацию электроинструмента.

электромотор фена строительного ремонт

Это интересно! При выборе нового якоря, понадобится указать марку и модель своего инструмента, так как двигателя разных производителей отличаются по размерам.

Когда возникает неисправность нагревательной спирали

Если на фене из строя выходит нагревательная спираль, то для ее ремонта можно воспользоваться паяльником или заменить этот элемент, что будет намного надежней. Спираль из специального термостойкого металла, намотана на керамическую часть. При включении прибора, происходит нагрев спиралей, а вентилятор, приводящийся в действие от электромотора, нагнетает воздух, охлаждая при этом ТЭНы. Если перегорает ТЭН в одном месте, то прибор работать не будет.

Причинами неисправности ТЭНа являются такие факторы:

  • Значительный перегрев спирали, который приводит к нарушению целостности элемента
  • Скачки напряжения, что также способствует пробою в спирали
  • Износ — при регулярном применении инструмента, наблюдается ускоренный износ спиралей и их выход из строя

как отремонтировать спираль на строительном фене

Если из строя вышла спираль на фене, то ее можно заменить, но исключительно на аналогичную по длине и диаметру. Параметры проволоки необходимо учитывать для того, чтобы исключить вероятность ее перегорания от мощности прибора. Недостаточное сопротивление спирали повлечет за собой ускоренный износ ТЭНа, а высокое наоборот повлечет за собой снижение производительности прибора. При покупке запчастей для фена, необходимо опираться непосредственно на марку и модель.

Выводы о ремонте строительных фенов своими руками

Ремонт строительного фена своими руками выполнить вполне реально, если подойти к этому вопросу с правильной стороны. Для устранения поломки порой не нужно разбирать инструмент, так как дефект может скрываться в кабеле. Для этого в кабеле необходимо отыскать место повреждения, и переизолировать кабель. После разборки инструмента, его необходимо осмотреть, очистить и провести диагностику.

За время эксплуатации инструмента могут возникнуть разные поломки, устранить которые можно своими руками. Одной из самых частых причин поломок являются неисправности с элементами на схеме. При ремонте также необходимо учитывать, что питание на двигатель поступает через спираль, поэтому если неисправен нагревательный элемент, то и двигатель соответственно работать не будет. Чтобы убедиться в работоспособности мотора, необходимо проверить его на автономном источнике питания на 12В.

Подводя итог, надо отметить, что если починить строительный фен не получается, то можно купить новый в интернет магазине Цилиндр. В каталоге магазина представлено много разных моделей инструментов, которые обязательно будут полезны не только в хозяйстве.

Ремонт спирали строительного фена своими руками

В этой статье мы расскажем вам о строительных фенах, причинах их основных неисправностей, способах их устранения. Кроме того, опишем некоторые способы модернизации и доработок, которые можно сделать с вашим инструментом.

Схема фена

На рисунке, представленном ниже, показана электрическая схема строительного фена.

Основными элементами инструмента являются двигатель, вентилятор и нагревательный элемент.

Нагревательный элемент для фена

Нагревательный элемент является не чем иным, как спиралью, которая намотана на керамическую основу. Во многих моделях производитель встраивает термодатчик, который в случае перегрева отключает питание фена. В качестве материала спирали обычно используют нихром. Обладая определенным сопротивлением, спираль забирает часть тепла при прохождении тока через нее и отдает его в окружающую среду, тем самым обеспечивая непрерывный горячий поток воздуха.

Неисправности строительного фена

При интенсивном использовании инструмента нередки его поломки. Они бывают самыми различными. Мы сейчас расскажем, как разобраться, что конкретно может сломаться.

Первым делом нужно провести визуальный осмотр фена. Пристальное внимание следует обратить на кнопки, переключатели, шнур питания, вилку. Довольно частой причиной поломки является нарушение изоляции или обрыв провода в местах соединения с корпусом. При повреждении провода его нужно зачистить в этом месте и заизолировать клеящей лентой. При неисправности кнопок включения и переключения температурных режимов их следует заменить на новые.

Если же причина не в этом, тогда следует провести диагностику работы инструмента в разных режимах. Фен может подавать только холодный воздух. В этом случае требуется осмотреть нагревательный элемент прибора – спираль. При отсутствии подачи воздуха ваше внимание следует обратить на вентилятор или двигатель. Замена нагревательного элемента, вентилятора или проводов сама по себе несложная и недорогостоящая процедура, чего не скажешь о замене электродвигателя. При его поломке ремонт фена становится бессмысленным.

Доработка строительного фена

В процессе работы пользователя могут не устроить некоторые конструктивные заводские решения, поэтому он принимает решение доработать фен.

Вообще, модернизация инструмента может быть направлена на определенные цели. Некоторые из них мы приведем ниже:

  • Возможность применения различных насадок.
  • Регулировка силы воздушного потока при монтаже мелких деталей.
  • Сделать независимым отключение спирали от вентилятора и наоборот – для быстрого охлаждения инструмента.

Поговорим отдельно о вариантах доработки различных элементов конструкции инструмента

  1.  Нагревательный элемент. Здесь возможно удаление стандартной нагревательной спирали и замена ее на термопару. Чтобы это сделать, необходимо удалить спираль вместе с двумя проводами белого цвета, идущими на питание двигателя. Термопредохранитель подключается обжимкой к противоположному концу спирали. Сама термопара должна пройти через свободный канал. Ее конец должен быть подключен к плате винтами.
  2. Блок управления двигателем. В этом блоке управление воздушным потоком происходит за счет изменения оборотов двигателя вентилятора. Те, в свою очередь, зависят от напряжения. Самым простым будет управление через ШИМ (широтно-импульсная модуляция). В этом случае интеллектуальный транзистор необходимо заменить на полевой с «логическим входом».

Ремонт строительных фенов

При эксплуатации инструмента проявляются определенные неисправности. Разберем на примере опыта пользователя фена фирмы «Интерскол». Что может ожидать вас в будущем?

  • На первом году жизни фена стала невозможной регулировка температуры – причина крылась в перегреве симистора и выходе его из строя.
  • Привычный уже нам перелом кабеля питания в точке примыкания к корпусу инструмента. Эта проблема решается путем установки кабеля в двойной резиновой изоляции.
  • Произошел обрыв обмотки нагревателя высокого сопротивления. Причиной мог быть как заводской брак, так и перетирание нихромовой обмотки о края керамики вследствие процессов нагрева-охлаждения. В процессе замены обмотки пришлось заменить и термопредохранитель, сработавший при внезапной остановке двигателя.
  • К концу второго года эксплуатации вышли из строя подшипники скольжения в двигателе.

Это обычный список неисправностей, которые могут возникнуть в устройстве на протяжении трех лет эксплуатации инструмента. Кроме этого, были другие незначительные дефекты вроде пропадания напряжения на спирали нагревательного элемента. Это не значит, что это все проявится именно у вашей модели фена, но это те вещи, на которые следует обратить внимание при покупке и эксплуатации фена.

В этой статье мы постарались максимально осветить все проблемы, возникающие в процессе эксплуатации фена. Покупать этот инструмент или нет – как всегда, решать только вам.

Доработка строительного фена

alt   Строительный фен, в радиолюбительстве незаменимая вещь. Не буду перечислять все возможности использования, я его купил, когда пришлось упаковывать 3м гибкой шины в термоусадочную трубку. Взял самый дешевый по тому, что использовать его намеревался не в профессиональных, а  любительских целях.

С первой задачей, (упаковка гибкой шины), фен справился прекрасно, и я даже порадовался за удачную покупку.





Потом были еще, какие то применения, и в один прекрасный момент было замечено, плохое включение на повышенной мощности.

 Быстренько раскидав его на запчасти, убедился, что причина в переключателе, (плохой контакт клемм сделал свое дело).

alt

Замена переключателя не была проблемой, проблема была в другом. Перед глазами лежала «заготовка», которую можно было модернизировать под свои запросы.

  1. Чтобы была возможность применять насадки, необходима стабилизация температуры.
  2. Для применения в монтаже радиодеталей, необходимо менять силу воздушного потока.
  3. Чтобы сложить фен в коробку, он должен остыть. То есть, должна быть возможность отключения нагрева спирали, без выключения вентилятора.
  4. В свою очередь работа одного вентилятора, дает возможность использования фена для охлаждения чего-либо, и т.д.

Собственно, все выше изложенное и было внедрено в корпус самого дешевого фена.

alt

Включение питания фена.

После включения питания, устанавливается режим охлаждения:

  • Нагрев спирали отключен.
  • Вентилятор работает на первом положении скорости.
  • Установлен нижний предел уставки температуры воздушного потока.
  • На семисегментном индикаторе высвечивается температура воздушного потока.
  • Светодиод «температура», показывает выше или ниже уставки, температура воздушного потока. Если температура выше уставки,- светит зеленый. Если ниже,- красный.

?

Установка температуры воздушного потока.

Температура воздушного потока, устанавливается при помощи кнопок +/-.

alt

Минимальная уставка 60*С, максимальная 630*С.

Изменение температуры происходит с шагом 10 градусов.

Первое, кратковременное нажатие на кнопки изменения температуры, включает меню уставки температуры. Последующие кратковременные нажатия кнопок +/-, будут изменять уставку температуры с дискретностью 10 градусов. В случае удержания кнопки, больше одной сек., включается ускоренная прокрутка значений уставки.

Если кнопки не нажимались более одной секунды, происходит автоматический возврат в меню индикации температуры воздушного потока.

Изменение скорости воздушного потока.

Изменение скорости производится при помощи кнопок +/-, и имеет семь градаций. При удержании кнопки более одной секуны, включается ускоренная «прокрутка».

Индикатор скорости представляет из себя линейку светодиодов.

Количество светящихся светодиодов, пропорционально скорости воздушного потока.

alt

Включение нагрева спирали.

Включение нагрева, производится при помощи кнопки «нагрев».

Каждое нажатие кнопки, будет включать или отключать нагрев спирали.

Свечение красного светодиода показывает, что нагрев спирали, включен.

Отсутствие свечения,- нагрев отключен.

alt

Конструкция и детали.

Вся конструкция регулятора температуры и скорости воздушного потока, собрана на двух платах.

alt

На первой:

  • Импульсный блок питания. На выходе имеет +16В для питания мотора вентилятора,    и два по +5В, для питания цифровой и аналоговой частей регулятора.
  • Симисторный регулятор, мощности нагрева спирали фена. Используется метод пропуска периодов сетевого напряжения, с равномерным распределением во времени.
  • Силовой ключ, ШИМ регулятора оборотов мотора вентилятора. Используется аппаратный ШИМ микроконтроллера, частотой 30кГц.

?

?alt

На второй:

  • Блок управления и индикации. Включает в себя, пять кнопок управления, один трехразрядный семисегментный индикатор измеренной температуры воздушного потока, и ее уставки. Десять светодиодов, из них семь,- линейка индикации скорости воздушного потока. Два,- индикатор состояния температуры (выше, ниже уставки). Один,- индикатор включения нагрева спирали.
  • Усилитель термопары, и МК.

?

?alt

Обе платы выполнены по методу лазерно-утюжной технологии. Первая плата с односторонним монтажом радиодеталей, крепится пайкой, на клеммах мотора вентилятора. Вторая, с двухсторонним монтажом, крепление при помощи четырех саморезов к крышке корпуса фена. Она же является лицевой панелью модуля управления.

Электрическая схема.

Вся схема разбита на семь функциональных узлов:

  1. Импульсный блок питания.
  2. Блок управления нагревом спирали.
  3. Блок усилителя термопары.
  4. Нагревательный элемент и термопара.
  5. Блок управления двигателем вентилятора.
  6. Микроконтроллер.
  7. Модуль ввода-вывода.

?alt

Импульсный блок питания.

Блок питания собран на микросхеме TOP224, по оригинальной схеме https://www.premiermag.com/pdf/pol-12017.pdf

alt

Блок питания обеспечивает схему тремя напряжениями:

16v - для питания мотора вентилятора, максимальный ток 1А.

5vc - для питания цифровой части схемы, ток до 0,5А.

5v  - для питания аналоговой части схемы, ток до 0,05А.

Узлы самостоятельного изготовления, дроссель L1 и  трансформатор TV1. Дроссель намотан на каркасе «катушка», и должен иметь индуктивность до 10мкГн, а также иметь возможность пропускать соответствующий ток 1,5А.

Трансформатор взят с 20ватной энергосберегайки. Центральная часть сердечника 5х5мм. Число витков первичной обмотки подбиралось по «калькулятору лысого». И в моем случае составила 72 витка. Моталось проводом диаметром 0,23мм.  Вторичная обмотка имеет 8 витков сложенных в четверо, того-же провода 0,23мм. Обмотка обратной связи имеет 7 витков, так же сложенного в четверо провода. При максимальной нагрузке, когда вентилятор питается от полного напряжения 16В, начинает нагреваться трансформатор и микросхема TOP224. Однако, в виду пропорционального увеличения охлаждения, (потока воздуха), температура не превышала 45*С, при окружающей температуре 32*С. Измерения проводились инфракрасным термометром DT8220, кстати, очень удобным в этом отношении.

Конечно же, перед самостоятельным изготовлением таких трансформаторов желательно проштудировать соответствующую литературу. Т.к. многие моменты, сборки и намотки трансформатора здесь не рассматриваются.

Блок управления нагревом спирали.

Схема управления нагревом спирали, построена на симисторе BTA41-600.

Взята из даташита на MOC3063, и особенностей не имеет. Оптрон с детектором нуля сетевого напряжения, обеспечивает «тихое управление нагрузкой». Но в виду того, что нагрузка порядка двух киловатт, то лампа накаливания, включенная в ту же розетку, будет «показывать» работу ПИ регулятора (попросту будет слегка помаргивать).

alt

Блок усилителя термопары.

Схема усилителя термопары собрана на операционном усилителе AD8551.

alt

На этот раз схема включения взята не из даташита, но довольно стандартна. Задача усилителя, усилить ЭДС термопары, по этому емкость ООС С10, имеет большое значение при фильтрации импульсных помех. Фильтр нижних частот на выходе U4, подавляет 50герцовую составляющую выходного сигнала. Коэффициент усиления подбирается при помощи резистора R24 (грубо).  Более точное вычисление происходит уже программно.

Нагревательный элемент и термопара.

Конструкция нагревательного элемента, претерпела легкое изменение. Была удалена спираль питания двигателя вентилятора. И вставлена термопара.

alt

На фото девственное состояние нагревателя, состояние после переделки, к сожалению не увековечилось. Но там ничего сложного нет. Белые провода, идущие на питание мотора, - удаляются в месте со своей спиралью. Термопредохранитель подключается при помощи обжимки (не пайки), к противоположному концу спирали имеющей сопротивление 33 Ома.  Черный провод дополнительной спирали, просто откусывается, а конец спирали остается в керамике. Красный провод остается нетронутым.

alt

Термопара пропускается через освободившийся канал, где раньше был термопредохранитель. Конец термопары с холодным спаем подключается к плате при помощи винтов. Холодный спай спрятан под красной термоусадочной трубкой. Температура холодного спая контролируется внутренним термометром МК. И на практике имеет не большую разницу, (1-2*С).

Блок управления двигателем вентилятора.

Управление воздушным потоком происходит за счет изменения оборотов двигателя вентилятора. Обороты в свою очередь зависят от питающего напряжения. Одним из простых способов управления является ШИМ (широтно-импульсная модуляция).

alt

Аппаратный ШИМ обеспечивает МК. Частота выбрана 30кГц, что дает возможность обойтись без драйвера управления ключом. В качестве ключа, использован интеллектуальный транзистор  BTS113A. И может быть заменен полевым транзистором с «логическим входом».

Микроконтроллер.

В схеме использован МК PIC16F1823, это четырнадцативыводный камень. Тактовая частота 30МГц, что позволяет довольно шустро, обрабатывать поступающую информацию.  Выводы RA0, RA1, RA3, не используются, оставлены на развитие (если будет).

alt

Модуль ввода-вывода.

В виду малого количества выводов у МК, и большого количества элементов индикации и ввода (кнопок), было решено использовать сдвиговой регистр 74HC164.

alt

Транзисторы VT1-VT4 выпаяны из какой то платы, и по обозначению на корпусе подходят под BC817 или BC337, в корпусе SOT23.

alt

Светодиоды LED1-LED10, так же в SMD исполнении, но могут быть заменены на 3мм, без значительного изменения печатной платы.

Вопросы задаем на форуме.

Ссылка для скачивания доступна только авторизованным пользователям сайта !

Ссылка для скачивания доступна только авторизованным пользователям сайта !

П.С. Эта статья представлена не столько для повторения, сколько для стимула к поиску новых подходов и решений, при создании своих любительских конструкций.

несколько необычных способов использования фена

Зачем нужен строительный фен – ответ найдётся только после того, как на собственные глаза увидишь его возможности. А этих возможностей у фена предостаточно. Признаться, при первом нашем знакомстве с этим агрегатом мы не могли оторвать глаз – своими руками мастер на секунды творил чудеса.

Что это такое

Девушки имеют свой фен, а мужчины довольствуются своей моделью. Принцип работы тот же в обеих приборов: вентилятор прогоняет воздух через тело фена, внутри находится раскалённая спираль. На выходе воздух выходит уже прогретым: в зависимости от настроек он будет либо тёплым, либо очень горячим. Сам агрегат выполнен обычно в виде эдакого пистолета. Удобная рукоятка, на которой обычно расположены кнопка включения и регуляторы подачи воздуха и установки температуры.

Температура на выходе колеблется в довольного широком диапазоне. Обычно минимум составляет около 50-60 градусов, а максимум – 500-600. Скорость подачи воздуха также обычно регулируется, чтобы не испортилась спираль от перегрева. Эта величина может быть несколько сотен литров воздуха в час (300-500).

Как выбрать фен и на что обратить внимание

Выбирать строительный фен довольно просто. Большинство строительного инструмента имеют гораздо больше настроек и прочих нюансов, но только не фен.


Что можно делать феном

Фен строительный применение имеет довольно широкое:

  • Снимает старую краску . При нагревании краска становится эластичной, отслаивается от материала и позволяет себя соскребать той же насадкой или другим плоским предметом. Уж поверьте, что ни один другой инструмент или химическое вещество не сделает это качественно. Например, жидкости для снятия красок заставят вас защитить всего себя полностью – одна капля на кожу или в глаза и вы узнаете, что такое боль. Да и если слоёв краски несколько, то жидкость не способна снять их все. Потребуется многократное нанесение, а это время. Фен же позволяет убрать краску за секунды и это без преувеличения.



    Буквально за 20-30 секунд прогревания на максимальной температуре — и вот результат.


    Ещё 10 секунд и краска полностью удалена.


  • Размораживание труб . Пластиковые трубы, внутри которых замёрзла вода или иная жидкость, можно разморозить. Главное, чтобы температура не была слишком большой и не расплавилась сама труба. Это регулируется либо самим регулятором, либо же расстоянием от сопла фена до трубы.
  • Деформация ПВХ труб . Вам нужно согнуть трубу? Имея фен, вы это сделает быстро и, что немаловажно, не испортив внешний вид детали. Опять таки, нужно уметь подобрать температуру для этого, но это в процессе вам станет понятно. На крайний случай, всегда можно потренироваться на отрезке ненужной трубы из такого же материала.
  • Сушка . Понятие довольно широкое: высушить

Доработка строительного фена

alt   Строительный фен, в радиолюбительстве незаменимая вещь. Не буду перечислять все возможности использования, я его купил, когда пришлось упаковывать 3м гибкой шины в термоусадочную трубку. Взял самый дешевый по тому, что использовать его намеревался не в профессиональных, а  любительских целях.

С первой задачей, (упаковка гибкой шины), фен справился прекрасно, и я даже порадовался за удачную покупку.





Потом были еще, какие то применения, и в один прекрасный момент было замечено, плохое включение на повышенной мощности.

 Быстренько раскидав его на запчасти, убедился, что причина в переключателе, (плохой контакт клемм сделал свое дело).

alt

Замена переключателя не была проблемой, проблема была в другом. Перед глазами лежала «заготовка», которую можно было модернизировать под свои запросы.

  1. Чтобы была возможность применять насадки, необходима стабилизация температуры.
  2. Для применения в монтаже радиодеталей, необходимо менять силу воздушного потока.
  3. Чтобы сложить фен в коробку, он должен остыть. То есть, должна быть возможность отключения нагрева спирали, без выключения вентилятора.
  4. В свою очередь работа одного вентилятора, дает возможность использования фена для охлаждения чего-либо, и т.д.

Собственно, все выше изложенное и было внедрено в корпус самого дешевого фена.

alt

Включение питания фена.

После включения питания, устанавливается режим охлаждения:

  • Нагрев спирали отключен.
  • Вентилятор работает на первом положении скорости.
  • Установлен нижний предел уставки температуры воздушного потока.
  • На семисегментном индикаторе высвечивается температура воздушного потока.
  • Светодиод «температура», показывает выше или ниже уставки, температура воздушного потока. Если температура выше уставки,- светит зеленый. Если ниже,- красный.

?

Установка температуры воздушного потока.

Температура воздушного потока, устанавливается при помощи кнопок +/-.

alt

Минимальная уставка 60*С, максимальная 630*С.

Изменение температуры происходит с шагом 10 градусов.

Первое, кратковременное нажатие на кнопки изменения температуры, включает меню уставки температуры. Последующие кратковременные нажатия кнопок +/-, будут изменять уставку температуры с дискретностью 10 градусов. В случае удержания кнопки, больше одной сек., включается ускоренная прокрутка значений уставки.

Если кнопки не нажимались более одной секунды, происходит автоматический возврат в меню индикации температуры воздушного потока.

Изменение скорости воздушного потока.

Изменение скорости производится при помощи кнопок +/-, и имеет семь градаций. При удержании кнопки более одной секуны, включается ускоренная «прокрутка».

Индикатор скорости представляет из себя линейку светодиодов.

Количество светящихся светодиодов, пропорционально скорости воздушного потока.

alt

Включение нагрева спирали.

Включение нагрева, производится при помощи кнопки «нагрев».

Каждое нажатие кнопки, будет включать или отключать нагрев спирали.

Свечение красного светодиода показывает, что нагрев спирали, включен.

Отсутствие свечения,- нагрев отключен.

alt

Конструкция и детали.

Вся конструкция регулятора температуры и скорости воздушного потока, собрана на двух платах.

alt

На первой:

  • Импульсный блок питания. На выходе имеет +16В для питания мотора вентилятора,    и два по +5В, для питания цифровой и аналоговой частей регулятора.
  • Симисторный регулятор, мощности нагрева спирали фена. Используется метод пропуска периодов сетевого напряжения, с равномерным распределением во времени.
  • Силовой ключ, ШИМ регулятора оборотов мотора вентилятора. Используется аппаратный ШИМ микроконтроллера, частотой 30кГц.

?

?alt

На второй:

  • Блок управления и индикации. Включает в себя, пять кнопок управления, один трехразрядный семисегментный индикатор измеренной температуры воздушного потока, и ее уставки. Десять светодиодов, из них семь,- линейка индикации скорости воздушного потока. Два,- индикатор состояния температуры (выше, ниже уставки). Один,- индикатор включения нагрева спирали.
  • Усилитель термопары, и МК.

?

?alt

Обе платы выполнены по методу лазерно-утюжной технологии. Первая плата с односторонним монтажом радиодеталей, крепится пайкой, на клеммах мотора вентилятора. Вторая, с двухсторонним монтажом, крепление при помощи четырех саморезов к крышке корпуса фена. Она же является лицевой панелью модуля управления.

Электрическая схема.

Вся схема разбита на семь функциональных узлов:

  1. Импульсный блок питания.
  2. Блок управления нагревом спирали.
  3. Блок усилителя термопары.
  4. Нагревательный элемент и термопара.
  5. Блок управления двигателем вентилятора.
  6. Микроконтроллер.
  7. Модуль ввода-вывода.

?alt

Импульсный блок питания.

Блок питания собран на микросхеме TOP224, по оригинальной схеме https://www.premiermag.com/pdf/pol-12017.pdf

alt

Блок питания обеспечивает схему тремя напряжениями:

16v - для питания мотора вентилятора, максимальный ток 1А.

5vc - для питания цифровой части схемы, ток до 0,5А.

5v  - для питания аналоговой части схемы, ток до 0,05А.

Узлы самостоятельного изготовления, дроссель L1 и  трансформатор TV1. Дроссель намотан на каркасе «катушка», и должен иметь индуктивность до 10мкГн, а также иметь возможность пропускать соответствующий ток 1,5А.

Трансформатор взят с 20ватной энергосберегайки. Центральная часть сердечника 5х5мм. Число витков первичной обмотки подбиралось по «калькулятору лысого». И в моем случае составила 72 витка. Моталось проводом диаметром 0,23мм.  Вторичная обмотка имеет 8 витков сложенных в четверо, того-же провода 0,23мм. Обмотка обратной связи имеет 7 витков, так же сложенного в четверо провода. При максимальной нагрузке, когда вентилятор питается от полного напряжения 16В, начинает нагреваться трансформатор и микросхема TOP224. Однако, в виду пропорционального увеличения охлаждения, (потока воздуха), температура не превышала 45*С, при окружающей температуре 32*С. Измерения проводились инфракрасным термометром DT8220, кстати, очень удобным в этом отношении.

Конечно же, перед самостоятельным изготовлением таких трансформаторов желательно проштудировать соответствующую литературу. Т.к. многие моменты, сборки и намотки трансформатора здесь не рассматриваются.

Блок управления нагревом спирали.

Схема управления нагревом спирали, построена на симисторе BTA41-600.

Взята из даташита на MOC3063, и особенностей не имеет. Оптрон с детектором нуля сетевого напряжения, обеспечивает «тихое управление нагрузкой». Но в виду того, что нагрузка порядка двух киловатт, то лампа накаливания, включенная в ту же розетку, будет «показывать» работу ПИ регулятора (попросту будет слегка помаргивать).

alt

Блок усилителя термопары.

Схема усилителя термопары собрана на операционном усилителе AD8551.

alt

На этот раз схема включения взята не из даташита, но довольно стандартна. Задача усилителя, усилить ЭДС термопары, по этому емкость ООС С10, имеет большое значение при фильтрации импульсных помех. Фильтр нижних частот на выходе U4, подавляет 50герцовую составляющую выходного сигнала. Коэффициент усиления подбирается при помощи резистора R24 (грубо).  Более точное вычисление происходит уже программно.

Нагревательный элемент и термопара.

Конструкция нагревательного элемента, претерпела легкое изменение. Была удалена спираль питания двигателя вентилятора. И вставлена термопара.

alt

На фото девственное состояние нагревателя, состояние после переделки, к сожалению не увековечилось. Но там ничего сложного нет. Белые провода, идущие на питание мотора, - удаляются в месте со своей спиралью. Термопредохранитель подключается при помощи обжимки (не пайки), к противоположному концу спирали имеющей сопротивление 33 Ома.  Черный провод дополнительной спирали, просто откусывается, а конец спирали остается в керамике. Красный провод остается нетронутым.

alt

Термопара пропускается через освободившийся канал, где раньше был термопредохранитель. Конец термопары с холодным спаем подключается к плате при помощи винтов. Холодный спай спрятан под красной термоусадочной трубкой. Температура холодного спая контролируется внутренним термометром МК. И на практике имеет не большую разницу, (1-2*С).

Блок управления двигателем вентилятора.

Управление воздушным потоком происходит за счет изменения оборотов двигателя вентилятора. Обороты в свою очередь зависят от питающего напряжения. Одним из простых способов управления является ШИМ (широтно-импульсная модуляция).

alt

Аппаратный ШИМ обеспечивает МК. Частота выбрана 30кГц, что дает возможность обойтись без драйвера управления ключом. В качестве ключа, использован интеллектуальный транзистор  BTS113A. И может быть заменен полевым транзистором с «логическим входом».

Микроконтроллер.

В схеме использован МК PIC16F1823, это четырнадцативыводный камень. Тактовая частота 30МГц, что позволяет довольно шустро, обрабатывать поступающую информацию.  Выводы RA0, RA1, RA3, не используются, оставлены на развитие (если будет).

alt

Модуль ввода-вывода.

В виду малого количества выводов у МК, и большого количества элементов индикации и ввода (кнопок), было решено использовать сдвиговой регистр 74HC164.

alt

Транзисторы VT1-VT4 выпаяны из какой то платы, и по обозначению на корпусе подходят под BC817 или BC337, в корпусе SOT23.

alt

Светодиоды LED1-LED10, так же в SMD исполнении, но могут быть заменены на 3мм, без значительного изменения печатной платы.

Вопросы задаем на форуме.

Ссылка для скачивания доступна только авторизованным пользователям сайта !

Ссылка для скачивания доступна только авторизованным пользователям сайта !

П.С. Эта статья представлена не столько для повторения, сколько для стимула к поиску новых подходов и решений, при создании своих любительских конструкций.
