Высота установки розеток от пола по ПУЭ, евростандарту, ГОСТ

• Статья
• Видео

Высота установки розеток от пола должна быть такой, чтобы отсутствовала угроза их механического повреждения и попадания воды внутрь. Также необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых нужно придерживаться!

• Развеиваем современный миф
• Существующие упоминания в нормативах
• Полезные рекомендации
• Кухня
• Ванная комната
• Спальня
• Подводим итог

Развеиваем современный миф

Многих электриков-новичков при замене электропроводки в квартире очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.

Существующие упоминания в нормативах

Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.

Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:

1. Высота установки розеток от пола по ПУЭ 7.1.48 — 1.50:
2. ГОСТ Р 50571.11-96
3. СП 31-110-2003

Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже. Советы объединили в себе одновременно как требования безопасности, так и практичности!

Полезные рекомендации

Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а также для наиболее популярной бытовой техники.

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

• Для подключения холодильника, стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
• На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
• Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:

Видео инструкция по монтажу электропроводки в кухне

Ванная комната

Данная комната имеет повышенную влажность, поэтому высота установки розеток от пола в ванной должна быть выбрана умом. Тут мы должны руководствоваться не только исходя из интерьера комнаты, но еще и опираясь на требования согласно ГОСТу и ПУЭ.

Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр.

Рекомендуемая высотная отметка должна быть еще и практичной, чтобы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.

Рекомендуем использовать следующие значения:

• для подключения электрического бойлера на стене – 1,5 метра;
• для фена и бритвы – 1 метр;
• стиральная машина – не ниже полуметра.

Тут также следует обратить внимание на очень важный нюанс – размещать изделия ниже, чем на 15 см от пола не нужно! Связано это с тем, что ванная комната склонна к небольшим потопам, которые случаются как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы подтопление комнаты не стало угрозой для жизни (если в розетку попадет вода), нужно размещать электрическую фурнитуру на безопасной высоте, хотя бы не ниже 15 см.

Спальня

Тут все просто, одну электрическую точку располагаем у кровати, рядом с прикроватной тумбочкой – для подключения зарядного устройства телефона либо ночничка. А другую согласно евростандарту – 30 см выше напольного покрытия.

Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили повесить телевизор на стену либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», которые утверждают, что резервная штепсельная розетка должна быть размещена по выше от маленьких детей, это все устаревшие опасения. На сегодняшний день существуют изделия с защитными шторками и крышками, которые предотвратят опасный контакт.

Подводим итог

Вот мы и предоставили полезные рекомендации о том, на какой высоте делать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет Вам определиться с точным расположением каждой электрической точки.

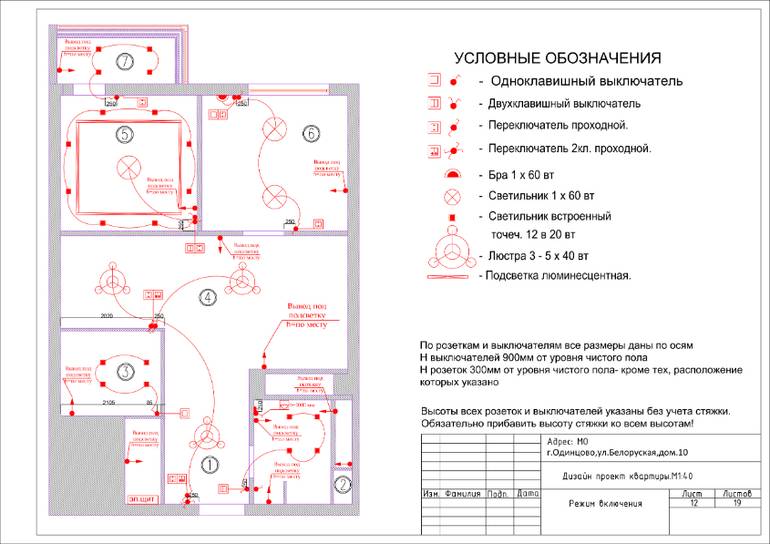

Перед тем как приступать к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:

• точное место размещения всей мебели в комнате;
• виды бытовой техники с ее точным местом размещения;
• области прохождения газо- и водопровода;
• трасса прохождения электропроводки по стенам;
• окна и дверные проемы.

Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так Вы точно не прогадаете.

В противном же случае установленная электрофурнитура после расстановки мебели может быть закрытой объектами либо находиться на значительном расстоянии от них. Если так и произошло в Вашем случае, то советуем сделать удлинитель своими руками, а не покупать его в магазине!

Материалы по теме:

• Светильники для ванной комнаты
• Как найти провод в стене
• На какой высоте вешать бра

Видео инструкция по монтажу электропроводки в кухне

Стандарты при установке розетки выключателя

Какой же должна быть высота установки выключателей и штепсельных розеток?

Многие специалисты рекомендую придерживаться определенных документов, в которых описывается, как наиболее правильно расположить электрику в современном доме.

Первый документ – это СП 31-110-2003, в котором сказано что выключатели следует размещать со стороны дверных ручек, расстояние от пола до выключателя не больше  одного метра. Розетки же можно размещать в любом месте, но тоже на высоте до метра.

Второй документ – это «Правила Устройства Электроустановок». Здесь говориться о правилах безопасности при установке розеток и выключателей. Нормируется расстояние от розеток и выключателей до газовых трубопроводов — не менее 50см.

Особое внимание уделяется ванной комнате, где мы имеем дело с водопроводом. В ванных комнатах разрешается устанавливать розетки на расстоянии от 60 см от раковин, ванн, душевых кабин и т. д

Такие розетки обязательно должны быть защищены УЗО с током срабатывания до 30 мА (устройство защитного отключения).

Установленные нормы по расположению

На каком уровне от пола нужно устанавливать розетки и выключатели? У непрофессионалов на этот счёт существуют значительные разногласия, но спор легко решается, если обратиться к нормативным документам.

Высота установки по ПУЭ

Правила установки электроприборов — основной документ для руководства при монтаже домашней сети.

Выдержка из Правил установки электроприборов

Требования к размещению по ГОСТу и СП

ГОСТ Р50571.11–96 акцентирует внимание на установке выключателей и розеток в ванной комнате на расстоянии не менее 60 см. от двери душевой кабины

Расположение розеток в санузлах

В Своде Правил (СП) 31–110–2003г. приводится следующая информация.

Цитата из Свода Правил 31–110–2003

Таким образом, становится понятным, что высота монтажа розеток и выключателей в жилом помещении не ограничивается жёсткими правилами.

Высота по «евростандарту»

Строго говоря, термин «евростандарт» не является действительным стандартом. Скорее он обозначает определённый вид дизайна, при котором размещение электрооборудования осуществляется определённым образом. Тем более что на самом деле данный вид установки имеет североамериканское происхождение. Но так как на сегодняшний день львиная доля бытовой техники в наших домах импортного производства, то удобства ради розетки размещают именно по правилам «евростандарта».

Параметры размещения электрических устройств по «евростандарту»

Связано это ещё и с тем, что западные производители выпускают свою продукцию с короткими сетевыми шнурами. Например, большинство холодильников не удастся подключить к розетке, расположенной на высоте 1 м. от пола. А использовать удлинитель — это дополнительные расходы и риски в плане безопасности. Выключатели, по американским меркам, удобнее располагать на уровне 90 см. от пола. Это позволяет управлять освещением не поднимая рук.

Розетки устанавливаются на высоте 30–40 см. от пола. Кроме этого предусматривается расстояние между розетками по горизонтали в 180 см.

Нюансы по требованиям в различных учреждениях.

Некоторым организациям, занимающихся специфическою деятельностью, предписываются индивидуальные правила размещения выключателей и розеток.

1. В детских яслях, садах, школах и лагерях летнего отдыха высота расположения выключателей определена на уровне 1,8 м. Этот же уровень определён и для розеток.
2. На предприятиях общественного питания и торговли розетки устанавливаются на высоте 1,3 м. Автоматические выключатели — на высоте 1,3 – 1,6 м.
3. Запрещается устанавливать выключатели света в зданиях, потенциально взрывоопасных (в том числе на кухнях, имеющих газовые плиты или колонки).

Высота установки розеток и выключателей на кухне.

Каких либо запретов и ограничений по высоте установки розеток и выключатели на кухне, как и в других комнатах не существует, поэтому их следует размещать исходя из соображений практичности и удобства использования, но с учетом требований ПУЭ.

В котором написано следующее.​

7.1.48. Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 60 см. от дверного проема душевой кабины. Следовательно, и от раковины.

7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 50 см.

Исходя из стандартных размеров кухонной мебели, сформировался некий стандарт по высоте установки розеток и выключателей на кухне. По которому принято устанавливать розетки на трех уровнях.

Первый уровень 10-15 см от пола, на котором устанавливаются розетки для электроплиты, посудомоечной машины, холодильника, измельчителя отходов… Эта высота является оптимальной в плане доступа к розеткам, ведь подобраться к ним после установки «кухни» можно будет только снизу.

Второй уровень 110-130 см. от пола, на котором устанавливают розетки для подключения чайника, блендера, мультиварки, микроволновой печи, то есть для тех электроприборов, которые будут использоваться на рабочей поверхности (столе) и использоваться для приготовления пищи.

Третий уровень 200-250 см. от пола, здесь устанавливаются розетки для подключения вытяжки и подсветки. Данная высота так же выбрана с учетом возможности доступа к розеткам. Достаточно лишь встать на стул и розетки у Вас перед глазами. А стоя на полу их не видно за верхними кухонными шкафами.

Рисунок 3. На кухне розетки устанавливаются на трех уровнях. Выключатели можно установить как по евростандарту, так и по советскому стандарту.

Рекомендации для ванной

Ванная – место, практически перманентно с повышенной влажностью. Поэтому для максимальной безопасности необходимо устанавливать электророзетку вместе с брызгозащитной крышкой. Минимальная высота для розетки – 15 см, чтобы вода не попала внутрь. При установке необходимо руководствоваться всеми мерами безопасности и здравым смыслом.

Для удобства использования различных приборов можно использовать такие параметры высоты розетки:

• Для фена, бритвы и прочих мелких электроприборов рекомендуется устанавливать розетку на высоте 1,1 м;
• Стиральная машина – 1 м;
• Водонагреватель – 1,8 м.

Правила расположения электроточек в разных помещениях

Точки питания в ванной

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью

Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности

Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

Кухня

В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

• Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
• Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
• Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

Спальня

Пример расположения электроточек у кровати

Комнате отдыха рекомендуется придерживаться таких норм:

• С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
• Основной выключатель ставится в комнате сразу при входе.
• Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

Детская

Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Кабинет

Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

Высота установки розеток и выключателей

Существующие нормативы

Однако некоторые требования, обусловленные необходимостью обеспечения пожарной и электрической безопасности, все же есть. Относятся они, как правило, к размещению выключателей на безопасном расстоянии от иных коммуникаций. Согласно своду правил по проектированию жилых и общественных зданий:

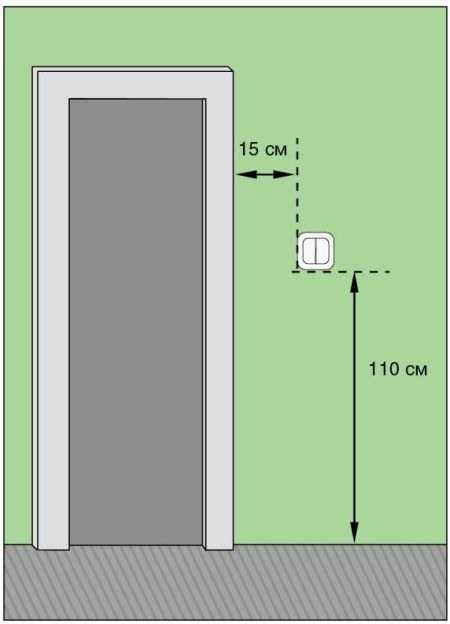

• выключатели следует располагать на высоте 1 метра от пола со стороны дверных ручек;
• от пола до розетки должно быть выдержано расстояние в 1 метр, но конкретное место расположения не регламентируется.

• расположение выключателя аналогичное – 1 м от пола со стороны ручки двери;
• при наличии отведенного переключателя на уровень комфортного управления выключатель может быть установлен под потолком;
• при размещении розеток и выключателей на кухне следует отдалять их на расстояние не меньше 50 см от газопроводных коммуникаций и приборов;
• в ванной, туалете и на кухне данные электрические устройства должны быть расположены на расстоянии не меньше 60 см как от пола, так и от сантехнического оборудования.

Различие советского и европейского стандартов

Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.

расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
дополнительный плюс высокого размещения розеток – безопасность маленьких детей.

В условиях кухни

Ни в ПУЭ, ни в СП не говорится прямо о том, по какому принципу розетки должны располагаться в кухне. Поэтому в данном случае следует ориентироваться на базовые требования, а также учитывать особенности самой комнаты (ввиду использования мощных приборов вроде стиральной машины или электроплиты). Прежде всего, исходя из требований ПУЭ, складываются следующие правила:

• штепсельные розетки и переключатели освещения должны находиться на расстоянии не меньше 60 см от пола и водных коммуникаций: раковины и водопровода;
• аналогичное правило относится к размещению электрических узлов относительно газопровода и плиты – нужно удалять розетки и выключатели не меньше чем на 50 см от них.

Дополнительным преимуществом этого способа организации электрической сети является распределение устройств по стене. На кухне может находиться большое количество электроприборов. Они могут постоянно, или периодически включаться в сеть, а некоторые из них нужно еще и питать от отдельной ветки. Вынесение некоторых розеток в невидимую зону делает их менее броскими.

Ванная комната

Обратите внимание, что 60-сантиметровый отпуск в помещениях с высокой влажностью применим не только к высоте от пола, но и расстоянию от водных коммуникаций. При наличии водонагревателя, установленного в ванной комнате, ему, как и стиральной машине, можно отвести отдельную питающую розетку, расположенную рядом

Электрики, как правило, сегодня используют высоту 1,5 метра от пола для бойлеров и вытяжек, 1 метр – для электробритвы, фена или плойки и ниже 1 метра – для стиральной машины.

О выключателях света в ванной комнате или туалете разговор не идет. Его по правилам ПУЭ выносят за пределы комнаты. Например в коридор или прихожую.

В спальной

Во всех случаях главными ориентирами в выборе места расположения приборов являются безопасность и комфорт. Вторым, пожалуй, иногда можно жертвовать в пользу дизайна, однако первый фактор всегда имеет ключевое значение.

Расположение розеток и выключателей по правилам

Старый стандарт и новые тенденции моды. Обустраивая новый дом, или меняя проводку в старой квартире, хозяева задаются вопросом: «На какой высоте должны быть розетки и выключатели?» Представителям старшего поколения, возможно, будет больше по душе расположение выключателей по старинке, на уровне плеча, и высота розеток не ниже уровня пояса.

Молодёжь же, подверженная веяниям модных концепций, будет ориентироваться на евростандарт при решении данного вопроса. Стоит сразу обмолвиться, что так называемого «евростандарта» не существует в официальных правилах, регламентирующих подключение и расположение внутри помещений данных электротехнических устройств, есть лишь несколько ограничений по поводу их размещения, относительно противопожарной и электрической безопасности.

Ванная

Эта комната условно делится на несколько зон:

• Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
• Зона 1 (внешняя вертикальная поверхность ванной).
• Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
• Зона 3 (вся остальная часть ванной комнаты).

Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.

Уровень от полов, на котором рекомендовано ставить в ванных комнатах розетки, также может иметь три позиции:

1. Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
2. Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
3. Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Наглядно про расположение розеток и выключателей на видео:

https://youtube.com/watch?v=naJ0NZ_u7VA

Выключатели, как правило, размещают за пределами ванных комнат.

Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.

Где еще устанавливаются розетки?

Планируя схему электрической проводки дома, не стоит упускать из вида такие помещения, как балкон, прихожая, кладовка, погреб, чердак

Освещение этих комнат также очень важно для проживания

Прихожая – это место встречи всех гостей, поэтому она должна быть оборудована хорошим освещением, источник света должен быть максимально комфортно расположен. Рекомендуется устанавливать выключатель на расстоянии 75-90 см. Розетки достаточно будет в одном месте, для использования пылесоса, либо обувной сушилки, 30-40 см от пола.

На балконе розетки устанавливаются либо одинарным, либо двойным  блоком на расстоянии 20 см от напольного покрытия.

Если в квартире предусмотрен кондиционер, то для него рекомендуется установить розетку в 30 см от потолка.

Хочется отметить, что установка электропроводки по евро стандарту не всегда удобна для проживания и пользования. Поэтому при планировании схемы опирайтесь на личные потребности и не забывайте о проекте помещения.

Кухня

Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

Про дизайн розеток на кухне на видео:

Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:

• Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
• Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.

Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.

Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.

Обустройство ниши для розетки (выключателя) скрытого монтажа

В случае переноса розеток (выключателей) на другое место или высоту возникает необходимость в обустройстве новых ниш. Для этого отмечается место расположения новой розетки.

С помощью «чашечного» сверла по гипроку или бетону (в зависимости от материала стены) перфоратором высверливается отверстие по глубине равное высоте подрозетника.

Центральная часть выбивается с помощью долота перфоратором или вручную – долотом и молотком.

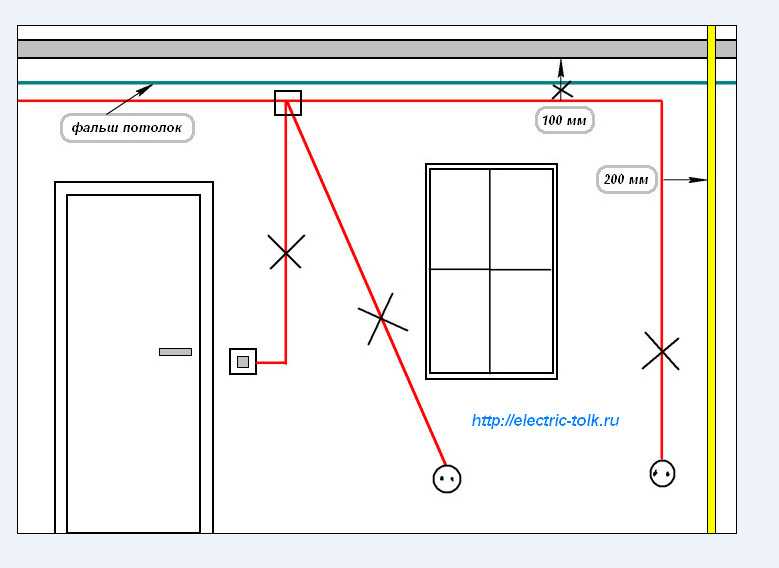

Канал для подводки электропроводки выгоднее направлять вниз от розетки, к полу, если она располагается на высоте 100-500 мм от уровня пола. Таким образом удастся избежать лишней штробовки, уложив часть электрокоммуникаций в технологической нише плинтуса.

Штробовка канала осуществляется с помощью штробореза. В случае его отсутствия – с помощью угловой шлифовальной машинки – «болгарки», оснащенной диском с алмазным напылением.

Прорезать канавки лучше под небольшим сходящимся углом, чтобы облегчить выбивание из канала бетона или кирпича. Промежуток между двумя параллельными прорезами освобождается от бетона или кирпича долотом перфоратора или ручным долотом (зубилом).

Электропроводка в канале закрепляется быстротвердеющим раствором гипса. В сложных местах: изгибах поверхности, углах, её следует предварительно укрепить в канале металлическими или ПВХ скобами или хомутами, прикрученными к стене.

Поверхность канала оштукатуривается и защищается абразивной сеточкой вровень с плоскостью стены.

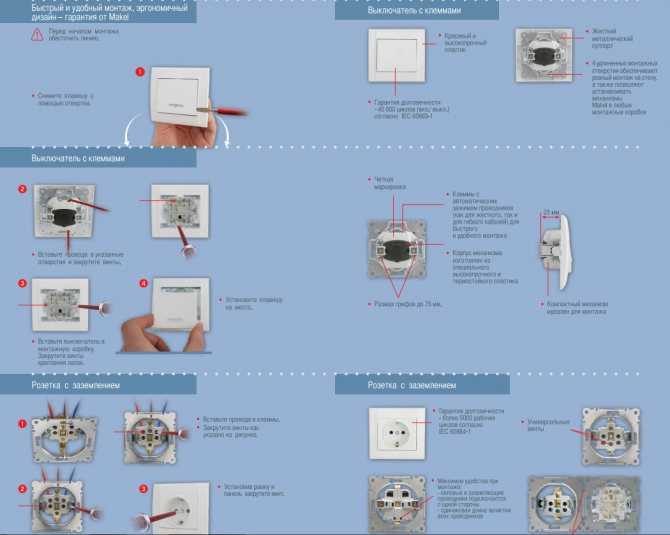

Монтаж розетки (выключателя) во вновь устроенной нише производится таким же способом и последовательности, как рассматривалось выше.

Монтаж напольных (наплинтусных) розеток

Такой способ монтажа розеток позволяет полностью избежать штробления стен для устройства ниши и канала для электропроводки. По типу напольные (наплинтусные) розетки относятся к внешним. То есть их корпус выступает над поверхностью стены (плинтуса). Поэтому, их монтаж возможет только в тех местах, где к стене не планируется устанавливать мебель.

Прокладка электропроводки в этом случае осуществляется в технологических каналах, которые имеет большинство моделей современных ПВХ плинтусов.

Перед установкой напольной (наплинтусной) розетки осуществляют прокладку электропроводки внутри плинтуса. Для этого удаляют из него центральную съемную планку. Освобождается канал. В него укладывается электрический провод. Наибольшую сложность представляет укладка электропроводки в местах состыковки плинтуса: по длине, на наружных и во внутренних углах. В этих местах приходится протягивать электропроводку сквозь соединительные элементы.

Место вывода электропроводки из плинтуса устраивают просверливанием отверстия d-10 мм. в верхней его части. Напольная (наплинтусная) розетка могут устанавливаться как с применением деревянных колодок под основание, так и без них. Во втором случае повышается эстетический вид розетки, но для её крепления придется просверлить два отверстия в стене и закрепить с помощью саморезов в ПВХ дюбелях.

Размещение точек питания и выключателей в ванной

Периодическая высокая влажность – особенность данной комнаты. В этом случае необходима защита и специальное подключение через УЗО. Все розетки имеют защитную степень не мене IP44 с водонепроницаемой крышкой. Запрещается размещение розеток на расстоянии менее 0,6 м от умывальника, душа или ванной.

Рекомендованное расстояние для монтировки штепсельных розеток по видам электроприборов составляет:

• под водонагреватель – 1,8 м;
• для стиральной машинки – 1 м;
• для фена, бритвы или зубной щетки вблизи раковины – 1,1 м.

Внимание! В данной комнате есть риск образования потопов по причине неисправности бытовой техники или по ошибке владельцев квартиры. Для предотвращения угрозы жизни существует ограничение по установке изделий над полом, которое составляет не ниже 15 см

В свою очередь, выключатели находятся снаружи ванной комнаты перед входом.

Меры безопасности при установке розеток и выключателей

Все работы, связанные с установкой розеток (выключателей) или прокладкой электрокоммуникаций, необходимо выполнять только при отсутствии напряжения в сети.

Для этого отключается ввод электроэнергии в помещение на щитке. Места выхода оголенных проводов прозваниваются с помощью индикатора напряжения. Желательно использовать два различных по устройству индикатора, чтобы гарантировать отсутствие напряжения при выходе из строя одного из них. Этому подвержены индикаторы с элементами питания.

Дополнительно проверяется отсутствие напряжения путем короткого касания кончиком пальца. (Никогда нельзя обхватывать провод двумя пальцами!)

Такая превентивная мера может позволить избежать поражения электротоком в случае нарушения электропроводки, её пробоя на арматуру каркаса дома или несанкционированного подключения к сети соседей.

В этих случаях в сети может присутствовать слабое «блуждающее» напряжение, не фиксируемое индикатором.
Только после того, как вы убедитесь в отсутствии напряжения приступайте к выполнению работ!

Советский стандарт установки розеток и выключателей.

Ранее в советском союзе применялся стандарт установки розеток и выключателей, по которому розетки ставили на высоте 90см от пола, а выключатели ставили на высоте 1. 6м от пола. В этом стандарте тоже есть свои плюсы, и он ничем не хуже европейского стандарта. Поэтому в настоящее время многие отдают предпочтение этому стандарту. Например, выключатель находится всегда на виду перед глазами, а вставить вилку в розетку, можно не нагибаясь. По какому стандарту ставить розетки и выключатели выбирать лично Вам у обоих вариантов есть свои плюсы и минусы.

Рисунок 2. По советскому стандарту розетки устанавливаются на высоте 90 см, а выключатели 160 см от уровня пола.

Нормы и стандарты

Строгих правил в отношении того, как устанавливать розетки и выключатели, сегодня нет, что не ограничивает полета фантазии дизайнеров во время разработки эксклюзивных проектов. Тем не менее, определенных норм, установленных ПУЭ, придется придерживаться хотя бы во избежание воспламенения электропроводки.

Максимальная высота для расположения источников электроэнергии не более метра от пола, для выключателей — 1,5-1,7 м от пола. Этими нормами пользовались еще в советское время.

В наши дни расположение розеток и выключателей чаще предполагает соблюдение евростандартов с учетом особенностей помещения и видения общей картины владельцем и дизайнером. Высота розеток и выключателей не категорична, но чаще всего розетки располагают на расстоянии от 30 до 40 см от пола, а выключатели — от 80 до 100 см от пола.

Оба варианта имеют как преимущества, так и недостатки. Монтаж по старинке с выключателями на уровне плеча, а розетками на расстоянии 90-100 см от пола кому-то покажется самым удобным. Такой вариант максимально безопасен для детей.

В свою очередь, со стороны эргономики евростандарты открывают больше возможностей: пользоваться выключателями можно, не утруждаясь, удерживая руку в удобном положении.

Что касается источников электроэнергии, то в «советском» варианте монтажа они более удобны тем, что находятся на приемлемой высоте — частое включение и выключение приборов не потребует физических усилий. С другой же стороны, приборы, постоянно работающие от сети без выключения, лучше сочетать с источниками питания на расстоянии 30-40 см, позволяющем замаскировать провода.

Высота расположения розеток и выключателей от пола: стандарты и правила

Планируя прокладку электрических кабелей по квартире или дому, собираясь ее менять, необходимо учитывать потребное количество розеток и выключателей, а также наиболее удобные места их положения.

Содержание статьи

• 1 Где должны находиться выключатели и розетки?
• 2 Выше или ниже: стандартное положение электроприборов
• 3 Высота розеток на кухне
• 4 Точки электродоступа для телевизоров и компьютерной техники
• 5 Ванная комната и туалет
• 6 Заключение
  • 6.1 Похожие статьи

Где должны находиться выключатели и розетки?

Конечно, ответы на этот вопрос так же индивидуальны, как и сами пользователи. Но общие правила таковы.

Выключатели располагают при входе в помещение с внешней или внутренней стороны. Внешнее расположение удобно для небольших комнат, а также помещений, где повышена влажность – туалет, ванная комната, душевая, сауна, бассейн, кухня. В этом случае внешнее расположение позволяет защитить электроприбор от воздействия влаги и при этом не тратиться на влагозащищенные модели.

При размещении внутри необходимо устроить выключатель как можно ближе к входной двери – чтобы пользователь, едва войдя, мог сразу включить свет и не искать устройство в темной комнате. Те же соображения удобства требуют расположения со стороны ручки двери.

Розетки располагают в местах скопления электроприборов либо за ними, если речь идет о крупной бытовой технике – холодильниках, электроплитах, стиральных и сушильных машинах и так далее.

Дополнительно устраивают розетки в тех местах, где никакая техника обычно не подключена, но может потребоваться точка доступа к электросети для периодических работ – например, в коридоре, возле входной двери или на балконе.

Выше или ниже: стандартное положение электроприборов

В современных нормативах на строительство и ремонт нет жестких нормативов на уровень размещения стационарных электроприборов – розеток и выключателей, есть соображения целесообразности и удобства, а также типовые решения.

В отношении высоты выключателя от пола можно придерживаться либо старого советского, либо современного европейского стандарта. Первый, исходя из норм безопасности, предлагает монтировать выключатели на высоте не менее 150 см от пола. Один из вариантов обоснования именно такой высоты – чтобы дети до определенного возраста не могли дотянуться до выключателя. Однако дети сообразительны и находчивы, поэтому полноценной защитой от игр с верхним светом это считать нельзя.

Поэтому «европейский» стандарт, 90 см от пола, более рационален.

Розетки принято крепить в тех местах, где они будут необходимы для подключения электроприборов. По тем же «советским» стандартам нормой на комнату или кухню считались две розетки. Умельцы, конечно, переделывали одиночные розетки, ставя вместо них двойные и тройные, используя переходники, но с учетом нынешнего количества оборудования в квартире двух розеток и даже четырех, шести бывает недостаточно.

Тем более что ряд производителей бытовой техники (например, стиральных машин) напрямую запрещают подключать свои изделия в розетку через переходник.

Высота розеток от пола определяется исходя из расположения подключаемых к ним электроприборов и мебели.

Так, если нужно подключить настольную лампу, гаджеты, которые в подключенном состоянии лежат на столе (комоде, тумбе, полке), логично расположить розетку на высоте 0,15…0,3 м над опорной поверхностью. Если же тумбы (стола, другой корпусной мебели) нет, та же высота принимается от пола.

Но здесь надо также учитывать безопасность розеток во время влажной уборки – они должны находиться достаточно высоко, чтобы случайные брызги во время активного мытья пола не могли попасть внутрь устройства.

Важно: при расчете положения низко расположенных от пола выключателей и розеток высота по евростандарту принимается с учетом плинтуса, то есть фактически от его верхнего края.

Этот параметр принимается также с учетом безопасности во время влажной уборки – ведь плинтуса время от времени моют так же, как и пол.

Если розетки и выключатели монтируют возле мягкой мебели (кроватей, кресел, диванов), необходимо располагать устройства по бокам от мебели на таком уровне, чтобы лежащий (сидящий) человек свободно доставал рукой до розетки, не наклоняясь и не вставая.

Высота положения зависит от высоты мебели. Так, для сравнительно низкой кровати будет достаточно 60 см от пола, для обычной – 70 см. Для высокого рабочего кресла уместнее 75…80 см. Если рядом с мягкой мебелью имеются тумбы, полки, журнальные столики – соответственно, учитывается высота верхней поверхности элемента обстановки.

А вот для очень низких диванов в восточном стиле и кресел-мешков удобнее разместить розетки и выключатели на уровне 30…40 см, то есть примерно на уровне положения локтя сидящего человека или чуть ниже.

Высота розеток на кухне

В этом помещении сосредоточено до половины, а иной раз и больше, общего количества домашней техники. При этом часть техники является встроенной или стационарной, с частью работают исключительно на столе. Поэтому вопрос расположения розеток на кухне – схема и высота размещения – стоит рассмотреть отдельно.

На схеме выше представлен один из вариантов расположения элементов электроснабжения кухни линейного типа. Стоит отметить, что при угловом размещении мебели и техники общий принцип размещения сохраняется.

А вот для кухни островного типа устройство электроснабжения немного сложнее – потребуется делать вывод через пол, под напольным покрытием, или подводить кабели с потолка, чтобы обеспечить электроэнергией расположенные на удалении от стен электроприборы. Для стационарно установленной техники – плиты, посудомоечной машины, вытяжки – розетки также делаются стационарными, скрытыми (обычно их прячут столах и тумбах). Для мелкой, периодически подключаемой техники удобно сделать полускрытую розетку, которая в обычном положении находится под столешницей, а при необходимости разворачивается гнездами для вилок вверх-вперед.

Естественно, такие устройства нуждаются в качественной защите от намокания. Это можно сделать и самостоятельно, устроив по периметру поднимаемой панели уплотняющую прокладку. Но лучше приобрести готовое устройство фабричного производства с подъемным механизмом и защитной панелью.

Удобен также вариант с подъемным блоком розеток, обычно скрытым под столешницей, причем подходит он как для островной кухни, так и для обычной, пристенной.

В этом случае, конечно, нижнее гнездо находится на не слишком удобном для подключения расстоянии от столешницы, но это компенсируется тем, что на стенах нет дополнительных электрических «украшений».

Если не использовать скрытые в столешнице точки подключения, для техники с постоянным расположением можно использовать розетки в шкафах. Этот вариант чаще всего используют для средней по габаритам техники – хлепопечек, мультиварок, кухонных комбайнов, кофемашин и так далее.

Прибор может быть подключен постоянно или только по мере необходимости. Защитить оборудование от пыли, грязи и влаги можно подъемными, распашными, раздвижными или подъемно-поворотными дверками, как показано на фото выше.

Если техника «прячется» в нижних шкафах, то есть ниже уровня столешницы, можно организовать выдвижные полки с держателями для кабеля электроприбора, который не позволяет проводу попадать между рабочими элементами мебели и при этом удерживает его в нужном положении. Розетка в этом случае размещается на стене кухни (или задней стенке шкафа).

Аналогично можно сделать выдвижные полки и для техники, размещенной выше уровня столешницы.

Если вариант скрытого монтажа не подходит, высота розеток на кухне над столешницей выбирается по трем критериям:

• удобство использования. Очень маленькое расстояние до столешницы затрудняет включение прибора, мешает уборке поверхности;
• безопасность электросети. Размещенные практически вплотную к рабочей поверхности розетки попадают в зону риска – брызги, случайное намокание во время очистки столешницы, мелкий мусор способны сильно затруднить работу устройства и даже привести к короткому замыканию;
• длины провода прибора. Большинство мелкой, относительно стационарной техники имеют небольшую длину кабеля, поэтому поднимать розетки слишком высоко не стоит.

Оптимальным расстоянием считается 15…30 см от уровня стола, причем для удобства прокладки кабелей очень рекомендуется располагать все точки на одной горизонтальной линии.

Таких линий может быть три: нижняя для крупной стационарной техники, средняя для розеток над столешницей, верхняя – для подключения вытяжки и подсветки шкафов.

Важно: снизить риск КЗ поможет удаление розетки (или их группы) от мойки не менее чем на 50…60 см.

Высота розетки для вытяжки выбирается либо выше уровня ее размещения, либо ниже (под шкафом, в который она встроена, или под нижней панелью самой вытяжки. При этом верхний вариант расположения более удачен – на пластиковых внешних элементах розетки не скапливаются частицы жира и копоти, возникающие в процессе приготовления еды.

Достаточно удобно расположение группы электроприборов на одном уровне с рейлингами.

В этом случае расстояние от столешницы составляет 35…50 см.

Интересный момент: чтобы не штробить и не сверлить стену под каждый электроприбор в отдельности, можно использовать специальную установочную планку. Гнезда для подключения техники и выключатели на ней крепятся в наиболее удобном порядке, а провода проходят в каналах планки.

Точки электродоступа для телевизоров и компьютерной техники

Представить себе современную квартиру или дом более-менее состоятельных людей без телевизора и компьютера практически невозможно. Соответственно, для них необходимы отдельные розетки, и, как правило, не одна, а хотя бы две-три.

Подвод обычно ведется в штробах по стенам или потолку, реже в плинтусах (кабельные каналы). При этом необходимо подвести не только обычный электрический кабель, но и антенный, «витую пару» (сетевой кабель), соответственно и точек подключения будет две-три.

На фото слева направо: две обычные точки, гнезда для подключения антенного кабеля и витой пары.

Расположить группу гнезд можно по-разному, что и показано на схеме (вместе с размерами – расстояниями до пола и углов комнаты).

Таким образом, высота розеток для телевизора на стене может быть и 15…30 см (если они расположены открыты или за тумбой для TV, и 800…1200 мм (если группа скрыта за смонтированным на стену телевизором или размещена рядом с ним).

Тем, кто использует домашний кинотеатр, потребуется еще больше гнезд электросети. При этом, чтобы избежать путаницы проводов, лучше размещать группы отдельно.

В отношении комьютерщиков все еще сложнее. С учетом количества периферийных устройств розеток может потребоваться пять, семь, десять и даже больше. При этом почти наверняка пригодится специальное гнездо для подключения витой пары. Часто розетки размещают не на стене, а на специальном столе или под ним – в зависимости от того, как расположена техника.

Очень удобны в этом плане специальные стойки, ножки для столов, накладные элементы с группами гнезд разного типа.

При этом сразу необходимо учитывать необходимость маскировки большого количества проводов, поскольку вне зависимости от расположения розеток на столе или под столом они просто мешают.

Для этого используют кабельные стяжки, специальный крепеж, крепят планки с кабельными каналами, заказывают мебель с подготовленными местами для крепления – в общем, вариантов масса.

Ванная комната и туалет

Стандартного положения электроприборов для этих помещений нет, здесь в первую очередь учитываются так называемые «зоны влажности», то есть места, где наиболее велик риск намокания расположенных на стене элементов, в том числе электроприборов.

Поэтому и расстояние от пола до выключателей и розеток определяется по расположению сантехнического оборудования.

Как правило, от пола до центра розетки или выключателя получается около метра, а от источника брызг электроприбор надо отодвинуть не менее чем на 50…60 см (как и в кухне).

Если в санузле имеется отдельный выключатель для вытяжки (принудительной вентиляции), выключатель для него располагают как можно ближе к самой вытяжке (вентилятору). То же касается электрического полотенцесушителя.

Заключение

В дополнение к уже перечисленным правилам и способам обустройства розеток и выключателей хотим предложить Вам несколько вариантов маскировки проводов в жилых помещениях.

Оригинальные узоры из кабеля, сопровождающие их рисунки делают даже открытую прокладку кабеля эстетичной.

Дверки и раздвижные панели отлично скрывают розетки, выключатели и разноцветье проводов.

Специальные короба с держателями помогут «выбрать» лишнюю длину кабелей и при этом сделать блок розеток более защищенным от случайных повреждений.

Наконец, есть специальные удлинители с декоративно-защитной панелью, которые успешно позволяют скрыть гроздь проводов для подзарядки гаджетов.

Основные требования к выключателям, розеткам, соединителям шнуров и колпачкам

Требования ст. 404 применяются к выключателям всех типов, в том числе кнопочным (тумблерным) выключателям, диммерным выключателям, выключателям вентиляторов, рубильникам, автоматическим выключателям, используемым в качестве выключателей, и автоматическим выключателям, таким как часы и таймеры.

NEC 2014 г. существенно пересмотрел требование наличия нейтрали в местах расположения переключателей. Почему так много изменений? Когда в NEC поступает новое значимое правило, часто требуется как минимум еще один цикл пересмотра, чтобы устранить изломы, потому что трудно предвидеть каждый тип установки, на который повлияет новое правило.

NEC 2014 года значительно расширил области, где не требуется нейтраль, и значительно убрал существующие исключения.

Также был удален текст, касающийся полостей каркаса, которые «открыты сверху или снизу», потому что даже эксперты Кодекса не пришли к единому мнению о том, что означает это исключение. NEC 2014 года заменил этот текст пунктом два, который легче понять:

Рис. 1. Это пересмотренное требование Кодекса теперь намного проще для понимания.

404.2(C)(2) — Нейтраль не требуется, если к распределительной коробке можно добавить или заменить кабель, содержащий нейтраль, без повреждения отделки здания ( Рис. 1 ).

Дополнительные новые разрешения включают 3-позиционные и 4-позиционные выключатели, где выключатели могут «видеть» всю комнату. В этих случаях датчик присутствия будет установлен только на одном или другом переключателе, поэтому нет причин требовать нейтрали на обоих.

Монтаж защелкивающихся выключателей

К сожалению, использование винтов для гипсокартона для крепления розеток и выключателей к коробкам является обычной (и небезопасной) практикой. Еще одна плохая и, вероятно, более опасная практика — это крепление светильников к коробкам с помощью винтов, которые не были разработаны, испытаны и не внесены в список для их крепления. NEC запрещает обе эти практики.

При установке мгновенного выключателя в утопленную коробку необходимо плотно прижать ушки скобы выключателя к готовой поверхности стены. Винты для крепления мгновенного выключателя к коробке должны быть крепежными винтами, соответствующими калибру резьбы или размеру отверстий для винтов в коробке, если иное не разрешено инструкциями изготовителя или если они не являются частью перечисленных узлов [404.10(B)].

Обратите внимание, что те же требования к винтам теперь применяются и к розеткам [406. 5].

Розетка номинальная и тип

Системы управления энергопотреблением все чаще контролируют розетки в коммерческих зданиях. Эти системы обесточивают розетки в определенное время суток, например, сразу после выхода из употребления. Но время выхода не одинаково для всех, поэтому это представляет проблему, особенно когда такое оборудование, как компьютерная рабочая станция, подключено к одной из этих розеток.

Теперь все розетки без блокировки, 125 В, 15 А и 20 А, которые имеют автоматические средства отключения питания от розетки (например, для управления энергопотреблением или автоматизации здания), должны быть помечены специальным символом «контролируемая розетка», размещенным на розетке. Этот символ должен быть виден пользователям, поэтому выберите место для символа с учетом этого [406.3(E)] ( Рис. 2 ).

Рис. 2. Не удивляйтесь, если увидите этот новый символ на некоторых розетках.

Вы не должны использовать эту маркировку на настенных розетках с выключателем, используемых для освещения. Кроме того, см. [210.70(A)(1) Исключение № 2].

Тип заземления

Предыдущие издания NEC предусматривали правило, что розетки должны быть заземленного типа, но указывали это как исключение. Теперь требование находится во вступительном заявлении 406.4 (A), и NEC формулирует его в положительном тексте.

Розетки, установленные в ответвленных цепях на 15 А и 20 А, должны быть с заземлением, если только они не используются для замены, как это разрешено в 406.4(D)(2). Одиночные розетки должны иметь номинальный ток не менее, чем номинальный ток ответвленной цепи [210.21(B)(1)]. Розетки с несколькими розетками (такие как дуплексные розетки) должны иметь рейтинг, соответствующий Таблице 210.21(B)(3) [406.4 (A)].

Нет лицевой стороной вверх

Теперь NEC запрещает установку розеток лицевой стороной вверх на любой столешнице, а не только в жилых помещениях [406.5(E)]. Логика, стоящая за этим, также распространяется на места для сидения и аналогичные поверхности, а новый подраздел 406. 5 (F) устанавливает требования.

Почему это изменение не распространяется на все напольные розетки? Напольные коробки обычно указываются без розетки, поэтому они не являются перечисленной сборкой. Скорее, они представляют собой сборку перечисленных частей.

Влажные или влажные помещения

Все розетки на 15 А и 20 А, установленные во влажных местах, должны находиться в корпусе, защищенном от атмосферных воздействий, когда вставляется заглушка [406.9(B)(1)]. Все розетки без блокировки на 15 А и 20 А, 125 В и 250 В во влажных местах должны быть указаны как устойчивые к атмосферным воздействиям. Розетки с номиналом 30 А или более, установленные во влажных местах, должны соответствовать требованиям (a) или (b): 9.0003

(a) Крышки для влажных помещений. Розетка во влажном месте, где за нагрузкой не наблюдают во время использования, должна быть установлена ​​в корпусе, защищенном от атмосферных воздействий, когда вставляется заглушка.

(b) Крышки для влажных помещений. Розетка (во влажном месте), которая будет использоваться только тогда, когда кто-то находится в непосредственной близости (например, используемая с переносными инструментами), может иметь корпус, защищенный от атмосферных воздействий, когда заглушка крепления снята и крышка закрыта.

Рис. 3. Новые чехлы «сверхмощного» типа должны выдерживать большие нагрузки и служить дольше, чем их предшественники.

Наконец, обратите внимание, что колпаки выпускных коробок теперь должны быть перечислены и обозначены как «нестандартные» ( Рис. 3 ). Почему такое жесткое требование? Слишком много атмосферостойких крышек отрывалось. Теперь, когда они должны быть «дополнительными», мы должны увидеть гораздо меньше сломанных крышек.

Защищенные от несанкционированного доступа сосуды

В защищенном от несанкционированного доступа сосуде вставка предмета в одну сторону сосуда не открывает внутреннюю защищенную от несанкционированного доступа шторку. Единственный способ открыть его — это одновременное нажатие 2-х или 3-х контактной пробки.

В 2008 году NEC познакомила нас с концепцией защищенных от несанкционированного доступа емкостей. Он указывал, где вы должны их использовать, и делал это без исключений. NEC 2011 года добавила гостевые комнаты, гостевые люксы и детские учреждения в список обязательных мест. NEC 2011 года также добавил некоторые исключения, но они были применимы только к жилым единицам.

Но если вам не нужны эти сосуды в некоторых местах жилых помещений, то зачем они вам нужны в тех же местах нежилых помещений? NEC 2014 устраняет противоречия, объединяя все правила в один раздел [406.12]. Таким образом, исключения становятся применимыми ко всем областям, в которых требуются эти сосуды.

При установке розеток в следующих зонах они должны быть защищены от несанкционированного доступа:

(A) Жилые единицы. Все розетки без блокировки на 15 А и 20 А, 125 В в следующих зонах жилой единицы [210.52] должны быть указаны как защищенные от несанкционированного доступа.

Пространство на стене — 210. 52(A)

Цепь малой бытовой техники — 210.52(B)

Пространство на столешнице — 210.52(C)

Ванная комната — 210.52(D)

Наружная зона — 0203 902 — 210,52(Ж)

Гараж и хозяйственные постройки — 210.52(G)

Коридоры — 210.52(H)

(B) Гостиничные и мотельные номера и люксы. Все розетки без блокировки на 15 А и 20 А, 125 В в этих местах должны быть указаны как защищенные от несанкционированного доступа.

(C) Детские учреждения. Розетки без блокировки на 15 А и 20 А, 125 В в этих учреждениях должны быть указаны как защищенные от несанкционированного доступа. Детское учреждение – это здание/сооружение или его части, используемые для обучения, присмотра или оказания услуг по личному уходу за пятью или более детьми в возрасте до семи лет [406.2].

Что насчет этих исключений? Розетки не должны быть защищены от несанкционированного доступа в следующих местах:

(1) На высоте более 5½ футов над полом.

(2) Если это часть светильника или прибора.

(3) В выделенном пространстве для устройства, которое при обычном использовании не может быть легко перемещено с одного места на другое.

Незаземляющие розетки, используемые для замены, как разрешено в 406.4(D)(2)(a), не должны быть защищены от несанкционированного доступа.

Розетки с диммером

Подключение торшера к розетке с диммером может показаться хорошей идеей, но подключение телевизора со светодиодной подсветкой
в ту же емкость нет. Средний домовладелец может не осознавать этого или не помнить, что конкретная розетка управляется диммерным выключателем.

Рис. 4. В NEC 2014 года есть новые правила для розеток с диммером.

Во избежание повреждения подключенного оборудования NEC ранее не разрешала подключать розетки к диммеру [404.14(E)]. Теперь да, но только если розетка и вилка нестандартные. Кроме того, эти устройства должны быть конкретно перечислены и идентифицированы для каждой такой уникальной комбинации [406.15] ( Рис. 4 ). Таким образом, нет риска, что кто-то подключит часть оборудования, которое может быть повреждено.

Предотвращение нарушений

Выключатели и розетки являются распространенными типами нагрузок ответвленных цепей, и электрик может установить их сотни за один год. Как мы ясно видели в этой статье, требования к ним изменились за последние несколько циклов кода.

Методы установки, которые когда-то были приемлемыми, теперь могут не подойти. Давно ли вы проверяли свои конструкции и методы установки на соответствие статьям 404 и 406? Если это так, потратьте некоторое время на эту проверку, чтобы ваши установки соответствовали требованиям редакции NEC, принятой для юрисдикции, в которой вы работаете.

Холт является владельцем компании Mike Holt Enterprises, Inc. в Лисбурге, штат Флорида. Связаться с ним можно на сайте www.mikeholt.com.



Основы установки выключателей и розеток

Выключатели, управляющие нагрузками фаза-нейтраль, должны иметь нейтральный проводник, установленный на выключателе, обслуживающем ванные комнаты, коридоры, лестницы или помещения, подходящие для проживания или пребывания людей, как определено в применимых строительные нормы и правила [404. 2(C)] ( рис. 1 ).

При подключении 3- и 4-позиционных переключателей переключаются только незаземленные проводники [404.2(A)]. Нейтральный провод нельзя переключать. Новое в NEC 2017: там, где в комнате видны 3-позиционные и 4-позиционные переключатели, только для одного из переключателей требуется нейтральный проводник.

Нейтральный проводник не требуется ни при каких условиях, перечисленных в гл. 404.2(С)(1)-(5). Например, это не требуется для выключателей, управляющих розетками.

Новым требованием стандарта NEC 2017 года является то, что нейтральный проводник должен быть проложен к любому выключателю на замену, для работы которого в режиме ожидания требуется фазное напряжение [404.22]. Эта нейтраль завершает цепь электронных устройств управления освещением, для которых требуется нейтральный проводник. Требования к подключению вступают в силу 1 января 2020 г.

Нейтральный проводник не требуется для замены выключателей в местах, где проводка проводилась до принятия 404. 2(C), где нейтральный проводник нельзя было удлинить без удаления отделочных материалов. Количество электронных выключателей управления освещением без нулевого провода на ответвленной цепи не должно превышать пяти. Количество подключенных к любому фидеру не должно превышать 25 [404.2(C) Исключение].

Влажные или влажные помещения

Накладные выключатели и автоматические выключатели во влажных или влажных местах должны быть в защищенном от непогоды корпусе [404.4(A)]. Вам необходимо воздушное пространство не менее ¼ дюйма между корпусом и стеной или другой опорной поверхностью [312.2].

Выключатель или автоматический выключатель, устанавливаемый заподлицо, в сыром или мокром месте должен иметь защитный кожух [404(B)].

Выключатели могут находиться рядом с ванной, гидромассажной ванной или душевой, но не внутри нее, если они не установлены как часть указанной ванны или душевой кабины [404.4(C)].

Индикация

Выключатели, выключатели цепи двигателя и автоматические выключатели, используемые в качестве выключателей, должны иметь маркировку, указывающую на их положение ВКЛ или ВЫКЛ [404. 7]. Когда переключатель работает вертикально, он должен быть установлен таким образом, чтобы «верхнее» положение было положением ВКЛ [240.81].

Два исключения:

(1) Двухпозиционные переключатели (например, 3-позиционные и 4-позиционные) не обязательно должны быть помечены как ВКЛ или ВЫКЛ.

(2) На шинопроводах выключатели ответвлений с поворотной рукояткой могут открываться или закрываться, когда любой конец рукоятки находится в верхнем или нижнем положении. Положение переключателя должно быть четко указано и видно с пола или с обычного рабочего места.

Лицевые панели

Лицевые панели выключателя должны полностью закрывать отверстие распределительной коробки и при скрытом монтаже прилегать к поверхности стены [404.9(А)].

Металлические монтажные скобы для выключателей, диммеров и т. д. должны подключаться к заземляющему проводнику оборудования (EGC) [404.9(B)]. Новое в NEC 2017: металлические лицевые панели должны подключаться к EGC.

Электронные выключатели освещения. С 1 января 2020 г. электронные переключатели управления освещением должны быть перечислены, чтобы не подавать ток на EGC во время нормальной работы [404.22]. Новое в NEC 2017: электронные переключатели управления освещением, которые подают ток на EGC [404.2 (C) Исключение], должны быть перечислены и помечены для использования только для замены или модернизации приложений.

Общие требования к установке розеток

Розетки должны быть установлены в цепях, для которых они рассчитаны, за исключением случаев, разрешенных в Таблице 210.21(B)(2) и Таблице 210.21(B)(3) ( Рис. 2 ).

Розетки, установленные в ответвленных цепях на 15 А и 20 А, должны быть с заземлением, если только они не используются для замены, как это разрешено в 406.4(D)(2) [406.4(A)]. Заземляющие контакты для розеток должны подключаться к EGC, поставляемому с ответвленной проводкой [406.4(C)].

Если в розетке есть EGC, розетки с заземлением должны заменить розетки без заземления, а клемма заземления розетки должна подключаться к цепи EGC в сек. 250.130(С) или гл. 406,4(С).

Если в розетке нет EGC, вы можете заменить существующую розетку незаземленного типа на одну из следующих [406.4(D)(2)]:

• Розетка незаземленного типа.
• Розетка типа GFCI с розеткой или крышкой с пометкой «Нет заземления оборудования».
• Розетка с заземлением, защищенная GFCI, с розеткой или накладкой («накладка» добавлена ​​в NEC 2017) с пометкой «Защита GFCI» и «Нет заземления оборудования». Новое в NEC 2017: Маркировка должна быть видна после установки ( Рис. 3 ).

Новое в NEC 2017: новые информационные примечания 1 и 2 указывают, что незаземляющая розетка не разрешена, если инструкции по оборудованию или гл. 250.114 требуется EGC.

Разрешение на замену розеток незаземленного типа розетками с заземлением с защитой GFCI не распространяется на новые розетки розеток, которые выходят из существующей розетки, не подключенной к EGC. После того, как вы добавите розетку (расширение ответвленной цепи), розетка должна быть с заземлением, а ее заземляющая клемма должна подключаться к EGC типа, указанного в гл. 250,118 в сек. 250,130(С).

Если розетка находится в зоне, требующей защиты AFCI в соответствии с сек. 210.12, сменная(ые) емкость(я) должна быть одной из следующих [406.4(D)(4)]:

(1) Сосуд, указанный в списке AFCI.

(2) Сосуд, защищенный сосудом, внесенным в список AFCI.

(3) Розетка, защищенная автоматическим выключателем AFCI.

Новое в NEC 2017: Исключение 1: Защита AFCI для розеток не требуется, если применимо все следующее: 406.4(Д)(2)(б).

(2) Невозможно предоставить EGC в секунду. 250,130(С).

(3) Перечисленный автоматический выключатель комбинированного типа AFCI недоступен для щита.

(4) Перечисленная розетка двойного назначения GFCI/AFCI не продается.

Монтаж

Розетки должны быть установлены в идентифицированных розетках, которые надежно закреплены в соответствии с гл. 314,23 [406,5].

Розетки в распределительных коробках, которые:

• Отодвинуты от готовой поверхности (как разрешено 314. 20), должны быть установлены таким образом, чтобы монтажная скоба розетки была жестко закреплена на готовой поверхности или выпускной коробке.
• должен быть установлен заподлицо с готовой поверхностью, чтобы монтажная скоба розетки плотно прилегала к выходной коробке или приподнятой крышке коробки.

Сосуды, поддерживаемые крышкой, должны быть жестко прикреплены к крышке не менее чем двумя винтами [406.5(C)]. Розетки должны быть заподлицо или выступать за лицевые панели [406.5(D)].

Новое в NEC 2017: для применения на столешнице необходимо указать следующее:

Розетки в сборе, установленные на поверхности столешницы [406.5(E)].

Узлы розеток и узлы GFCI, установленные на рабочей поверхности [406.5(F)] (или могут быть перечислены для применения на рабочей поверхности).

Розетки, устанавливаемые лицевой стороной вверх на столешницы или рабочие поверхности (или могут быть перечислены для применения на рабочих поверхностях). [406,5(Г)].

Розетки нельзя устанавливать лицевой стороной вверх в местах для сидения или подобных поверхностях, за исключением случаев, когда розетка соответствует [406.5(H)]:

(1) Часть включенного в перечень мебельного распределительного блока,

(2) Часть указанной мебели,

(3) Перечисленная для использования в столешницах, или

(4) Установленная в перечисленной напольной коробке.

Новое в NEC 2017: накладки, обеспечивающие ночное освещение и/или выходные разъемы класса 2, должны быть перечислены и сконструированы таким образом, чтобы ночник и/или схемы класса 2 были объединены с накладкой [406.6(D) ].

Влажные или влажные помещения

Розетки во влажных местах должны быть установлены в защищенном от атмосферных воздействий корпусе, когда колпачок заглушки не вставлен и крышка розетки закрыта, или в защищенном от атмосферных воздействий корпусе, когда заглушка вставлена ​​[ 406,9(А)]. Розетки без блокировки на 15 А и 20 А, 125 В и 250 В во влажных местах должны быть указаны как устойчивые к атмосферным воздействиям.

Розетки на 15 А и 20 А во влажных местах должны находиться в корпусе, защищенном от атмосферных воздействий, когда вилка вставляется с помощью кожуха розетки, обозначенного как «дополнительный режим работы» [406.9(B)(1)]. Розетки без блокировки на 15 А и 20 А, 125 В и 250 В во влажных местах должны быть указаны как атмосферостойкие.

Розетки на 30 А или более, установленные во влажных местах, должны соответствовать требованиям (a) или (b) [406.9(B)(2)]:

а. Если нагрузка не используется во время использования, установите розетку в корпус, защищенный от атмосферных воздействий, когда вставляется заглушка.

б. Если розетка будет использоваться только тогда, когда кто-то находится рядом с ней (например, с переносными инструментами), она может иметь корпус, защищенный от атмосферных воздействий, когда заглушка крепления снята и крышка закрыта.

Корпус розетки, установленной в розетке, устанавливаемой заподлицо на готовой поверхности, должен быть защищен от атмосферных воздействий за счет атмосферостойкой планшайбы, обеспечивающей водонепроницаемое соединение между пластиной и готовой поверхностью [406. 9(Е)].

Предотвращение нарушений

Нарушения правил при установке выключателей и розеток обычно связаны с ошибками монтажа и «заземления» (подключения к EGC). Новые требования к «умным переключателям» могут привести к тому, что ошибки «нейтрального провода» превратят этот дуэт в трио. Чтобы избежать нарушений в ваших установках, просмотрите эти распространенные «области ошибок», прежде чем объявлять задание завершенным.

Эти материалы предоставлены нам компанией Mike Holt Enterprises из Лисбурга, штат Флорида. Чтобы ознакомиться с учебными материалами Code, предлагаемыми этой компанией, посетите сайт www.mikeholt.com/code.

Определение напряжения и силы тока выключателя, вилки, розетки и розетки

Как найти правильный ток и номинал напряжения для выключателя, розетки , розетки и вилки и т. д. ?

Выключатели, розетки, вилки, розетки, соединители, УЗО и т. д. разработаны и рассчитаны на различные номиналы, имеющие разные электрические характеристики. Номинальные характеристики переключателей зависят от множества факторов, например, материала и класса изоляции, используемых для контактов переключателя, размера и расстояния между контактами, конкретного применения и т. д.

Существует два основных номинала переключателя:

• Номинальный ток: Номинальный ток в амперах, указанный на паспортной табличке переключателя, показывает максимальную силу тока, которую переключатель может выдержать в подключенной цепи.
• Номинальное напряжение: Это максимальное напряжение, при котором выключатель может быть использован и установлен в цепи.

Давайте посмотрим, каковы правила и нормы, касающиеся номинала переключателя и как выбрать правильный размер переключателя в зависимости от допустимого тока и напряжения.

• Сообщение по теме: Как подобрать автоматический выключатель нужного размера? Калькулятор выключателя и примеры

Содержание

Номинальный ток выключателя в амперах:

Все выключатели, выключатели, вилки, розетки, разъемы, провода и т. д., имеющие два номинала силы тока.

Максимальный безопасный ток: выключатели, вилки, выключатели, соединители, провода и т. д. имеют безопасный максимальный ток.

• Максимальный ток: Максимальный номинальный ток переключателя 15 А составляет 15 А, т. е. он может быть установлен в цепи с максимальным током нагрузки 15 А.

Максимальный номинальный ток зависит от напряжения цепи и никогда не должен превышать точного номинального тока. Если он превысит, он расплавит и сварит контакты переключателя, и переключатель будет бесполезен. Отсутствие выключателя может привести к повреждению подключенного устройства и даже вызвать опасный пожар. Проще говоря, переключатель на 15 А не следует использовать для тока нагрузки 20 А.

Как правило, бытовые и бытовые устройства работают от цепей нагрузки 15 А (калибр 14), но иногда устройства на 20 А (калибр 12) также используются в случае однофазного питания 120 В переменного тока. В основном цепи 30 А (10 калибр) используются для питания 240 В переменного тока в зависимости от мощности нагрузки, т. Е. Водонагревателей и т. Д. – Решенные примеры

Большинство бытовых устройств рассчитаны на 15 А, но иногда может подойти устройство на 20 А.

• Максимальный безопасный ток: А 30 А Максимальный безопасный ток переключателя составляет 24 А. то есть он может быть установлен в цепи с максимальным током нагрузки 24 А, например, в цепи водонагревателя с выключателем на 30 А, при токе нагрузки 24 А или ниже. Его можно рассчитать следующим образом:

Безопасный максимальный ток: Максимальный ток x 80%

Учебники по подключению соответствующих переключателей:

• Как подключить переключатели последовательно?
• Как подключить переключатели параллельно?

Пример: Какова максимальная безопасная сила тока в амперах для выключателя на 15 А?

Решение:

• Безопасный максимальный ток = максимальный ток x 0,8
• Максимальный безопасный ток = 15 А x 0,8
• Максимальный безопасный ток = 12 А

Это означает, что выключатель на 15 А можно безопасно использовать при токе нагрузки 12 А. Хотя переключатель на 15А можно использовать для точного выключателя на 15А при непостоянной (неодновременной) нагрузке. В то время как в случае постоянной нагрузки, переключатель на 15 А следует использовать для цепи нагрузки не более 12 А.

Если номинальный ток одинаков для 120 В и 240 В, значение нагрузки в вольт-амперах (ВА) и ваттах (Вт) может отличаться. например:

• 20А, максимальное безопасное значение тока переключателя 120В составляет 16А. Нагрузка в ваттах, которую может безопасно выдержать этот переключатель = 16 А x 120 В = 1920 Вт.
• Если номинальный ток такой же, а мы увеличиваем напряжение до 240 В, то = 16 А x 240 = 3840 Вт. (Примечание. Это расчет в качестве примера. Используйте выключатели, вилки и розетки на 30 А при напряжении питания 240 В.
• Аналогичным образом, безопасная максимальная сила тока переключателя на 15 А составляет 12 А, а нагрузка, которую может выдержать этот переключатель, составляет 12 А x 120 В = 1440 Вт.

Связанные калькуляторы:

• Калькулятор размеров проводов и кабелей в AWG
• Калькулятор размеров электрических проводов и кабелей (медь и алюминий)

Номинальное напряжение переключателя в вольтах:

Номинальное напряжение переключателя показывает максимально допустимое напряжение цепи, в которой переключатель должен использоваться для различных нагрузок.

Выключатель может быть рассчитан на переменное напряжение, постоянное напряжение или и то, и другое с разными значениями и силой тока. Например, переключатель может быть рассчитан на 240 В переменного тока, 230 В переменного тока, 15 А, 120 В постоянного тока, 20 А и т. д. Перед установкой прочтите руководство пользователя или данные на паспортной табличке переключателя.

Напряжение питания никогда не должно превышать номинальное напряжение переключателя. Другими словами, если мы подключим выключатель 120В на 500В, приложенное напряжение может перескочить через разомкнутые контакты (и перегреться из-за перенапряжения) цепи и подключить нагрузку к напряжению питания. Это также приведет к возникновению искры, что может привести к возгоранию. Выключатель разомкнет цепь и остановит работу, если ток превысит предел из-за чрезмерного напряжения по сравнению с номинальным напряжением. Короче говоря, переключатели с номиналом 120 В и 230 В не следует использовать для 240 и 480 В соответственно.

• Связанный пост: Как определить размер заземляющего проводника, заземляющего провода и заземляющих электродов?

Сколько выключателей, розеток и розеток можно установить в цепях 15А и 20А?

• Для безопасной и бесперебойной работы к цепи 15А следует подключить одну розетку.
• Чтобы узнать безопасное количество розеток или розеток, назначьте каждой из них 1,5 А следующим образом.
• Цепь 20 А / 1,5 А = 13 Количество розеток и розеток.
• Цепь 15 А / 1,5 А = 10 Количество розеток или розеток.

Для цепей на 15 А и 20 А используйте провода калибра 14 и 12 соответственно. В случае наружных работ, прачечных, кухонь, ванных комнат или зон с водой рекомендуется использовать GFCI и прерывающие розетки для максимальной защиты.

• Сообщение по теме: Как подключить одноэлементный водонагреватель и термостат?

Размеры АВР и разъединителей

Номинальные характеристики разъединителя

Согласно статье и разделу NEC-430:

• Подходящий размер разъединителя должен быть равен или больше 115% двигателя полный ток нагрузки.
• Если принять во внимание номинальную мощность в л.с. или ватт для разъединителя, номинальная мощность в л.с. (или ватт) разъединителя должна быть равна или больше номинальной мощности двигателя в л.с. или ваттах при номинальном напряжении.

Автоматический переключатель ввода резерва (АВР) Номинальные параметры

Пример: Каков правильный размер АВР для трехфазной сети переменного тока мощностью 210 кВт, 208 В?

Решение:

• Ток в трехфазных цепях переменного тока = I = P / (V x √3
• I = 210 кВт / (208 В x 1,732)
• I = 583 Ампер.

Затем вы можете использовать автоматический ввод резерва на 600 А (три контакта) для тепловых нагрузок 210 кВт.

• Связанный пост: Подключение автоматического и ручного переключателя и переключателя резерва — (1 и 3 фазы)

Правила NEC и IEC о номинальных характеристиках выключателя

• 14 Провод калибра 14 следует использовать для выключателя, вилки или розетки на 15 А и бытовой нагрузки, такой как цепи освещения.
• Провод калибра 12 следует использовать для выключателя на 20 А.
Провод калибра
• 10 следует использовать для выключателя на 30 А (в основном 240 В) и автоматического выключателя на 30 А.
• Выключатель или вилка, рассчитанная на 15 А, 120 В, может использоваться в цепи нагрузки макс. 15 А, 120 В.
• Выключатель или розетка, рассчитанные на 15 А, 120 В, не могут использоваться в цепи нагрузки 20 А, 120 В.
• Выключатель на 20 А, 120 В можно использовать в цепи нагрузки 15 А и 20 А, 120 В.
• Использование выключателя или розетки 120 В в цепи 240 В и наоборот запрещено правилами.
• Выключатель на 240 В можно использовать только в цепи 120 В, если номинальный ток соответствует току нагрузки.
• Использование выключателя 120 В или вилки на 240 В недопустимо, даже если номинальный ток подходит.
• Переключатели могут быть подключены и подключены к фазному (фазному или линейному) проводу. т.е. только фазный провод должен быть отключен через переключатель ВКЛ/ВЫКЛ подключенной цепи.
• Подключение переключателя к нейтральному проводу запрещено правилами.
• Выключатель на 15 А, 120 В можно использовать в цепи 20 А, 120 В от распределительного щита.
• Выключатель на 20А, 120В нельзя использовать в бытовой сети 15А, 120В.
• Устройства на 15 А (нагрузка) можно подключать к розетке на 20 А, но не наоборот.
• Переключатель большого размера — это нормально, но номинал меньше, чем ток нагрузки, что может привести к расплавлению контактов переключателя.
• Для различных уровней защиты проектировщик и электрик должны выбрать соответствующий переключатель с классом защиты IP в соответствии со стандартом IEC 60529.такие как IP60, IP65 и IP67 и т. д.
• Переключатель, рассчитанный на 10 А, 120 В переменного тока, предназначенный для чисто резистивной нагрузки, может использоваться на 6 А, 120 В переменного тока для индуктивной нагрузки, что не влияет на ожидаемый срок службы переключателя, т. е. 100 000 операций или 25 000 циклов в обоих случаях.
