Стандартный цоколь лампочки: Какой цоколь у обычной лампочки накаливания советского образца?

Содержание

Патроны для ламп накаливания, патроны миньоны.

Перед тем как покупать понравившийся светильник, уточните, патрон какого типа в нем установлен – это важно. Данная информация пригодится вам и при замене ламп.

На фото:

Патрон светильника и цоколь лампы - это детали, которые должны идеально подходить друг другу.

Определение

Патрон – это устройство, посредством которого лампочка подключается к электрической сети. Патрон для лампы, как правило, изготавливают из термостойких пластмасс, реже – из керамики. Он может быть с винтовой резьбой (тогда лампочка вкручивается) или с пружинными гнездами (лампа фиксируется при помощи «ножек»-штырьков, расположенных на цоколе).

Виды патронов

Под резьбу или штырьки. В бытовых светильниках чаще всего встречаются три типа патронов: винтовые двух диаметров и штырьковые. Далеко не всегда типу лампы (накаливания или люминесцентной) соответствует какой-то один тип цоколя.

Чаще всего лампы накаливания имеют винтовой, а люминесцентные и галогенные – винтовой или штырьковый цоколь. В свою очередь, светильники для них оснащаются соответствующим патроном.

Стандартный патрон

Для лампы с цоколем Е27. Это винтовые патроны для ламп накаливания и так называемых энергосберегающих ламп – КЛЛ (компактная люминесцентная лампа). Осветительные приборы с таким патроном наиболее распространены, так как лампу к ним подобрать проще всего. Подойдет такой патрон для ламп накаливания, для энергосберегающих люминесцентных ламп, для галогенных ламп, и даже для светодиодных ламп. То есть выбор здесь очень широкий: можно установить модель с прозрачной, зеркальной либо матовой колбой, большей или меньшей мощности (и таким нехитрым способом корректировать уровень освещенности в помещении).

На фото:

Патрон миньон

Для лампы с цоколем Е14. В быту такие лампочки называются миньонами. Они могут иметь декоративный вид (как, например, модели в форме свечки), однако их мощность редко превышает 60 Вт. А значит, если вам нужен светильник для общего освещения большого пространства, лучше отдать предпочтение прибору, рассчитанному на несколько подобных лампочек.

Винтовые патроны под лампы миньоны устроены так же, как и стандартные патроны. Отличается лишь внутренний диаметр – 14 и 27 мм соответственно.

На фото:

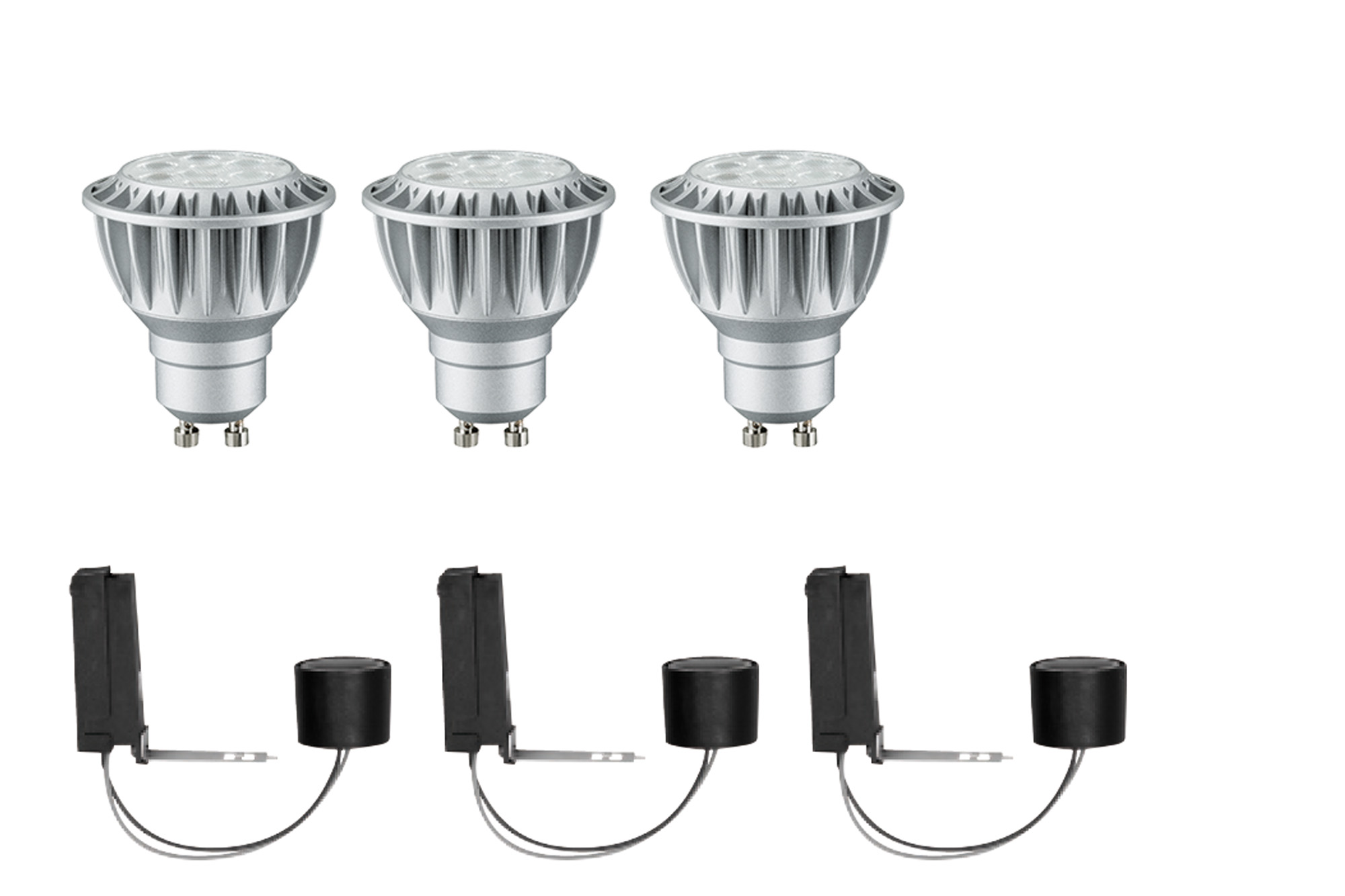

Патроны для ламп с цоколями G

Для галогенных и люминесцентных ламп. Видов G-патронов довольно много. Каждый из них предназначен для определенной лампы. Поэтому перегоревшую лампочку лучше взять с собой в магазин – так будет проще выбрать новую.

Следует также знать, что светильник, имеющий патрон для галогенных ламп (низковольтных штырьковых), работает исключительно в паре с трансформатором. Последний поставляется в комплекте с прибором, но не является частью его конструкции. Это значит, что, например, в случае с токопроводной системой придется думать, где разместить коробку трансформатора: спрятать под подвесным потолком или просто привинтить к стене.

На фото:

Виды и типы цоколей ламп

  • Розничная цена

  • Высота, мм

  • Количество ламп

  • Мощность, Вт

  • Площадь освещения, м2

  • Бренд

  • Цвет плафона

  • Материал плафона

  • Тип цоколя

  • Цветовая температура, K

  • Стиль

  • Степень защиты

  • Страна

  • что это такое и какие лампы выпускаются с этим стандартным типом цоколей, размер и характеристики

    Лампочка крепится к патрону при помощи цоколя.

    Так как выпускается множество осветительных приборов с цоколями разной конфигурации, выбрать нужное устройство может быть непросто.

    Из этой статьи вы узнаете, какими характерными особенностями обладают самые обычные лампы с цоколем Е27.

    Особенности цоколя e27

    Чтобы правильно подобрать лампочку к осветительному прибору, необходимо учитывать тип цоколя. Цоколь неподходящего типоразмера нельзя закрепить в патроне без соответствующего переходника.

    В названии «Е27» под числовым обозначением подразумевается диаметр наружной резьбы. «E» в данном случае означает Edison. Цоколи Е27 выпускаются в широком ассортименте. Разновидности лампочек со стандартной резьбой:

    • маленький стандарт Е14 имеет 14 миллиметров в диаметре;
    • диаметр Е27, как уже указывалось, достигает 27 миллиметров;
    • в устройстве Е40 диаметр резьбы составляет 40 миллиметров.

    Обычные лампочки стандарта Е27 применяются в быту повсеместно. Их помещают в плафоны, настольные лампы и люстры. Электропитание такого устройства возможно через сеть в 220V (AC).

    Конструкция

    Цоколь Е27 представляет собой цилиндр с крупной опоясывающей резьбой. Цоколь крепится на ответную часть. Ответная часть – это внутренняя поверхность патрона, соприкасающаяся с цоколем. Винтовой способ крепления цоколя на патрон позволяет безопасно и быстро заменить нужный светильник.

    Существует много типов резьбовых лампочек. E27 является самым распространенным типом цоколя в Европе, России и Северной Америке.

    Ответную часть делают из керамики или металла. На дне патрона находятся пластинки контактов, через которые на лампочку передается электричество. Энергия с одного контакта идет через центральную часть самого низа цоколя. Другие два контакта (в некоторых случаях только 1 контакт), проводят электричество на резьбовую часть.

    Электроды в нижней части цоколя принимают электрическое напряжение и подают его по проводам на плату или нити накала.

    Питающие провода проходят внутри корпуса цоколя. Черный провод соединен с корпусом цоколя, красный – с центральным выводом. Также внутрь цоколя обычной лампочки накаливания выходит штенгель, предназначенный для откачки воздуха из колбы.

    220В на Е27 – стандарт для России. Во многих других странах больше распространены светильники с резьбой Е26, питающиеся от сети в 110В.

    Размер и характеристики

    На цоколе Е27, длина лампы может быть, например, от 73 до 181 миллиметра, диаметр колбы – в пределах 45-80 миллиметров. Различаются также формы стеклянного «колпака». «Колпак» может быть грушевидной формы, шарообразной или спиралевидной. Существуют изделия, выполненные в виде буквы U или напоминающие базуку.

    Маркировка изделий

    Е27 – это и есть один из видов маркировки цоколя. Маркировка цоколя – это условное обозначение, указывающее на характерные свойства предмета.

    Как уже было сказано, в маркировке Е27 число означает диаметр резьбы, а буква указывает на принадлежность к патентной коллекции Эдисона.

    Лампочки с маркировкой цоколя Е27 могут различаться по мощности:

    Мощность, ВтСила светового потока, Лм
    Лампа накаливанияСветодиодный излучатель
    405400
    608700
    100141300
    150222100

    Преимущества типа

    Лампочке Е27 легко подобрать замену. Патроны под эти устройства тоже просто найти и установить. В подавляющем большинстве случаев, в приборах по умолчанию установлены патроны под лампы Е27.

    Диммирование

    Слово «диммирование» происходит из английского языка. Глагол «dimming» означает «затемнение». Диммирование – это регулировка яркости испускаемого лампой света. Различные типы светильников требуют применения разных способов диммирования. Прибор для диммирования называется «диммер». С его помощью яркий бодрящий свет в помещении можно изменить на свет мягкий. Это снизит затраты электроэнергии и заодно обновит царящую в комнате атмосферу.

    Диммер отрезает кусок синусоиды от входящего на прибор напряжения. По сути, диммер 100 раз в секунду включает и отключает напряжение, выходящее на прибор. Лампа накаливания и светодиодный прибор ведут себя по-разному, проходя через диммер. Так, светодиодный светильник продолжит гореть ярко, даже если лампа накаливания под влиянием диммера уже почти потухла.

    Диммировать можно далеко не все устройства, потому что в цоколи Е27 устанавливают стабилизатор напряжения. Указание на возможность диммирования устройства должно быть зафиксировано на упаковке или в инструкции. После диммирования не предназначенной для этого лампочки, она просто потухнет. В случае, если производитель не указал на наличие такой технической возможности, диммировать устройство нельзя. К примеру, светодиодная лампочка Е27 должна быть оснащена изнутри специальной схемой, распознающей диммирующие сигналы.

    Диммер для светильника нужно подбирать индивидуально. На диммерах и лампочках могут быть разные уровни максимума и минимума. Для корректной работы устройств, их показатели должны быть совместимы между собой. Диммеры для светодиодных ламп должны иметь наименьший из возможных уровней минимума.

    Типы лампочек e27 и их параметры

    Цоколь Е27 используется во всех сферах быта и на производстве, а также на рудничном оборудовании. Постепенно лампы накаливания сменяются светодиодными и энергосберегающим. Однако принцип крепления остается прежним.

    Лампа накаливания

    Лампа накаливания – источник освещения. Активнее всего применялся с момента изобретения электрических светильников и вплоть до 21 века.

    В лампе накаливания свет появляется из-за нагревания угольной нити или вольфрама до очень высоких температур. Нагревание осуществляет электричество, проходящее через патрон на цоколь.

    Стеклянная колба поверх нити нужна, чтобы раскаленный металл не окислялся в воздушной среде. Из колбы выкачивают весь воздух до образования вакуума, или добавляют инертных газов.

    Прибор испускает свет потоком 10 Лм/Вт. Диапазон мощности у него определен границами в 25–150 Вт. Частые включения-выключения заставляют вольфрамовую нить изнашиваться и перегорать.

    Галогеновые

    Галогеновый светильник – это лампа накаливания, наполненная изнутри парами галогена. Устройство испускает поток света в 17–20 Лм/Вт. Галогенные светильники служат до 5000 часов, что значительно превосходит срок службы обычных ламп накаливания. Часто встречаются галогеновые лампочки со штырьками, линейного типа.

    Энергосберегающие

    Компактные лампы, испускающие люминисцентный свет. Энергосберегающие устройства, как это следует из названия, потребляют меньше энергии.

    В то же время, они отдают света в 5 раз больше, чем обычные светильники. Их световая мощность составляет 50–70 Лм/Вт. Уровень мощности тока в витом люминисцентном светильнике на 20 Вт соответствует мощности в 100 Вт на стандартной лампе накаливания.

    Витая, или спиралевидная форма, обеспечивает компактность изделия. Энергосберегающие устройства дают ровный «дневной» свет, благотворно влияющий на человека.

    Светодиодные

    Лампы светодиодного типа начали массово расходиться после 2010го. Диапазон мощности лежит в пределах от 4 до 15 Вт. Световой поток от светодиодов в среднем – 80-120 Лм/Вт. Как видно из этих чисел, светодиодные лампы совершили очередной шаг к меньшему энергопотреблению с большей отдачей.

    Светодиодные устройства можно использовать в помещениях с высоким уровнем влажности, поскольку они являются относительно безопасными. В продаже есть модели, рассчитанные на низкое напряжение в 12-24 Вт.

    В каких светильниках используется

    Цоколь стандарта Е27 используется в самых распространенных типах осветительных приборов бытового и производственного назначения. Е14 существует для небольших приборов типа бра. Е40 используется как крепление на приборах уличного освещения и в прожекторах значительной мощности: 1000-2000 Вт.

    Совместимость e27 с другими типоразмерами

    Разъемное соединение Е27 является очень удобным, поскольку позволяет заменять детали и эффективно ремонтировать приборы. В домашних устройствах часто можно встретить другой тип цоколя – Е14, также называемый «миньоном» в силу его небольших размеров.

    Если сложно быстро достать лампу с цоколем необходимого размера, или заменить патрон, можно соединить плохо совместимые детали при помощи специального адаптера. Такой адаптер послужит идеальным переходником, снимающим все проблемы по подключению.

    Его единственный недостаток – он удлиняет лампочку, что может быть не очень удобно при использовании. Чрезмерно длинное устройство, сильно выдающееся из патрона, также может странно смотреться и нарушать эстетичность осветительного прибора.

    Существует великое множество разновидностей переходников с цоколя на цоколь. Выбрать и заказать переходник можно в любом магазине осветительной техники, на птичьем рынке или на китайском сайте. В этой сфере можно обратить внимание на такие бренды, как Ecola Base, OBI, Космос. К примеру, Ecola base выпускает адаптеры для перехода с цоколя G9 на E27, адаптер для E27 на E14, двойной переходник с E14 на 2хE27, и многие другие виды подобных устройств.

    Заменить цоколь на лампе можно самостоятельно. Для этого понадобится отвертка, паяльный инструмент, умение работать руками и соблюдение правил безопасности. Цоколь закреплен на лампочке при помощи керновки.

    Обратите внимание, что все контакты надлежит перепаивать с большим тщанием и повышенной внимательностью. Неосторожность и невнимательность могут привести к пожару, порче имущества и ущербу для здоровья.

    При наличии соответствующей сноровки, можно менять цоколи и на других типоразмерах лампочек. Главное в этом деле – соблюдать технику безопасности. Однако в большинстве случаев, дешевле и проще будет купить в магазине лампочку нужного размера или адаптер к ней.

    Лампочка с типом цоколя Е27 удобна в эксплуатации, и ее легко найти в продаже. Скорее всего, устройства именно этого типоразмера установлены в осветительных приборах вашего дома. В быту чаще всего приходится сталкиваться с цоколем Е27, поэтому информация об изделиях с данной маркировкой может оказаться очень полезной.

    Предыдущая

    Цоколи и патроныКак правильно подключить патрон для лампочки к проводам на потолке

    Стандартный размер цоколя лампочки - Яхт клуб Ост-Вест

    У обычной лампочки накаливания советского образца самый распространенный тип и диаметр цоколя, который имеет название винтовой или резьбовой, что в принципе одно и то же.

    Цоколь такой лампочки имел маркировку Е27, где первая буква означала тип цоколя (Е – значит резьбовой или винтовой), а следующая за буквой цифра означала диаметр цоколя.

    Лампочка накаливания при помощи резьбы, которая имелась на цоколе, вкручивалась в патрон соответствующего диаметра.

    нашей любимой лампочки Ильича металлический резьбовой цоколь с маркировкой Е27.

    Согласно существующего стандарта латинская буква "Е" обозначает тип цоколя лампочки как "резьбовой", а маркировка "27" указывает на наружный диаметр цоколя в мм. для вкручивания в патрон.

    Самые распространенные и широко используемые осветительные лампы советского периода нашей страны.

    Используется в сети переменного тока напряжением 220 Вольт и частотой сети 50 Герц.

    Имея один цоколь, стеклянную колбу грушевидную и приплюснутую, различалась по потребляемой мощности: на 25, 40, 60, 75 и 100 Вт.

    Очень маленький КПД от 5 до 15 процентов максимум.

    В настоящее время в продаже это самые дешевые по цене осветительные лампы общего назначения, но потребляющие большое количество энергии.

    В советские времена использовались цоколи у лампочек накаливания это Е27 устанавливались в плафонах фонарях, люстрах, светильниках в быту. Обычная резьбовая лампочка.

    Второй вид это резьбовой цоколь Е14 это лампочки с тоненьким цоколем, которые устанавливались в подсветке холодильников, вытяжек, в настольных лампах и светильниках, а также в люстрах на большое количество лампочек.

    Третий вид это Е40 такие лампочки с большим цоколем использовались в уличных светильниках и имели большую мощность начиная от 500 Ватт.

    Цоколь Е10 практически не встречался, но существовал по стандартам советского производства.

    Поэтому принято считать Е27 – обычным, средним цоколем!

    Е14 – маленьким цоколем и Е40 – большим.

    Чтоб проще было понять цифра после Е это и есть диаметр самого цоколя!

    Если имеется ввиду самая распространённая лампа накаливания для получения освещения в помещениях, как жилого и бытового помещения, так и помещений предназначенных для работы на рабочих местах, а также прочих зданий (не помню как это при СССР называлось, а сейчас это офисные помещения), так вот в этой лампе использовался Цоколь Эдисона, один из его диаметров, именуемый как E27, который является во всей гамме размеров Цоколей Эдисона, как средний цоколь в линейке ламп на 220 вольт.

    Что такое в типе буква "Е" я точно не знаю, могу лишь предположить, что первая буква слова "резьба" иностранного происхождения или тип резьбы, типа как "М" – метрическая, а вот цифра "27" означает, что цоколь имеет резьбу 27 миллиметров.

    Цоколь обычной Советской лампы идёт с маркировкой Е27-ь.

    Цифра "27" означает диаметр цоколя в миллиметрах, цоколь обычный резьбовой, шаг резьбы крупный.

    А буква ("Е") это первая буква фамилии того человека который успешно применил данную рампу накаливания в коммерческих целях (запатентовал), то есть всем известный Эдисон, "Е" потому что на английском фамилия пишется как Edison.

    Лампы с этим цоколем (с этой маркировкой) выпускают и сейчас, они как были одними из самых востребованных (самыми массовыми) при Союзе, так ими и остаются).

    Мощность лампочек, даже с одним цоколем, разная.

    При Союзе выпускали лампы и с другой маркировкой цоколя, а именно Е14-ь, расшифровка та же, только тут диаметр цоколя чуть меньше (14-ь мм).

    Как правило лампы с таким цоколем менее мощные, до 40-а Ватт, были и 60-т Ватт, но это уже редкость.

    Использовались в различных люстрах, светильниках, их и сейчас выпускают.

    Лампочка крепится к патрону при помощи цоколя.

    Так как выпускается множество осветительных приборов с цоколями разной конфигурации, выбрать нужное устройство может быть непросто.

    Из этой статьи вы узнаете, какими характерными особенностями обладают самые обычные лампы с цоколем Е27.

    Особенности цоколя e27

    Чтобы правильно подобрать лампочку к осветительному прибору, необходимо учитывать тип цоколя. Цоколь неподходящего типоразмера нельзя закрепить в патроне без соответствующего переходника.

    В названии «Е27» под числовым обозначением подразумевается диаметр наружной резьбы. «E» в данном случае означает Edison. Цоколи Е27 выпускаются в широком ассортименте. Разновидности лампочек со стандартной резьбой:

    • маленький стандарт Е14 имеет 14 миллиметров в диаметре;
    • диаметр Е27, как уже указывалось, достигает 27 миллиметров;
    • в устройстве Е40 диаметр резьбы составляет 40 миллиметров.

    Обычные лампочки стандарта Е27 применяются в быту повсеместно. Их помещают в плафоны, настольные лампы и люстры. Электропитание такого устройства возможно через сеть в 220V (AC).

    Конструкция

    Цоколь Е27 представляет собой цилиндр с крупной опоясывающей резьбой. Цоколь крепится на ответную часть. Ответная часть – это внутренняя поверхность патрона, соприкасающаяся с цоколем. Винтовой способ крепления цоколя на патрон позволяет безопасно и быстро заменить нужный светильник.

    Существует много типов резьбовых лампочек. E27 является самым распространенным типом цоколя в Европе, России и Северной Америке.

    Ответную часть делают из керамики или металла. На дне патрона находятся пластинки контактов, через которые на лампочку передается электричество. Энергия с одного контакта идет через центральную часть самого низа цоколя. Другие два контакта (в некоторых случаях только 1 контакт), проводят электричество на резьбовую часть.

    Электроды в нижней части цоколя принимают электрическое напряжение и подают его по проводам на плату или нити накала. Питающие провода проходят внутри корпуса цоколя. Черный провод соединен с корпусом цоколя, красный – с центральным выводом. Также внутрь цоколя обычной лампочки накаливания выходит штенгель, предназначенный для откачки воздуха из колбы.

    220В на Е27 – стандарт для России. Во многих других странах больше распространены светильники с резьбой Е26, питающиеся от сети в 110В.

    Размер и характеристики

    На цоколе Е27, длина лампы может быть, например, от 73 до 181 миллиметра, диаметр колбы – в пределах 45-80 миллиметров. Различаются также формы стеклянного «колпака». «Колпак» может быть грушевидной формы, шарообразной или спиралевидной. Существуют изделия, выполненные в виде буквы U или напоминающие базуку.

    Маркировка изделий

    Е27 – это и есть один из видов маркировки цоколя. Маркировка цоколя – это условное обозначение, указывающее на характерные свойства предмета.

    Как уже было сказано, в маркировке Е27 число означает диаметр резьбы, а буква указывает на принадлежность к патентной коллекции Эдисона.

    Лампочки с маркировкой цоколя Е27 могут различаться по мощности:

    Мощность, Вт Сила светового потока, Лм
    Лампа накаливания Светодиодный излучатель
    40 5 400
    60 8 700
    100 14 1300
    150 22 2100

    Преимущества типа

    Лампочке Е27 легко подобрать замену. Патроны под эти устройства тоже просто найти и установить. В подавляющем большинстве случаев, в приборах по умолчанию установлены патроны под лампы Е27.

    Диммирование

    Слово «диммирование» происходит из английского языка. Глагол «dimming» означает «затемнение». Диммирование – это регулировка яркости испускаемого лампой света. Различные типы светильников требуют применения разных способов диммирования. Прибор для диммирования называется «диммер». С его помощью яркий бодрящий свет в помещении можно изменить на свет мягкий. Это снизит затраты электроэнергии и заодно обновит царящую в комнате атмосферу.

    Диммер отрезает кусок синусоиды от входящего на прибор напряжения. По сути, диммер 100 раз в секунду включает и отключает напряжение, выходящее на прибор. Лампа накаливания и светодиодный прибор ведут себя по-разному, проходя через диммер. Так, светодиодный светильник продолжит гореть ярко, даже если лампа накаливания под влиянием диммера уже почти потухла.

    Диммировать можно далеко не все устройства, потому что в цоколи Е27 устанавливают стабилизатор напряжения. Указание на возможность диммирования устройства должно быть зафиксировано на упаковке или в инструкции. После диммирования не предназначенной для этого лампочки, она просто потухнет. В случае, если производитель не указал на наличие такой технической возможности, диммировать устройство нельзя. К примеру, светодиодная лампочка Е27 должна быть оснащена изнутри специальной схемой, распознающей диммирующие сигналы.

    Диммер для светильника нужно подбирать индивидуально. На диммерах и лампочках могут быть разные уровни максимума и минимума. Для корректной работы устройств, их показатели должны быть совместимы между собой. Диммеры для светодиодных ламп должны иметь наименьший из возможных уровней минимума.

    Типы лампочек e27 и их параметры

    Цоколь Е27 используется во всех сферах быта и на производстве, а также на рудничном оборудовании. Постепенно лампы накаливания сменяются светодиодными и энергосберегающим. Однако принцип крепления остается прежним.

    Лампа накаливания

    Лампа накаливания – источник освещения. Активнее всего применялся с момента изобретения электрических светильников и вплоть до 21 века.

    В лампе накаливания свет появляется из-за нагревания угольной нити или вольфрама до очень высоких температур. Нагревание осуществляет электричество, проходящее через патрон на цоколь.

    Стеклянная колба поверх нити нужна, чтобы раскаленный металл не окислялся в воздушной среде. Из колбы выкачивают весь воздух до образования вакуума, или добавляют инертных газов.

    Прибор испускает свет потоком 10 Лм/Вт. Диапазон мощности у него определен границами в 25–150 Вт. Частые включения-выключения заставляют вольфрамовую нить изнашиваться и перегорать.

    Галогеновые

    Галогеновый светильник – это лампа накаливания, наполненная изнутри парами галогена. Устройство испускает поток света в 17–20 Лм/Вт. Галогенные светильники служат до 5000 часов, что значительно превосходит срок службы обычных ламп накаливания. Часто встречаются галогеновые лампочки со штырьками, линейного типа.

    Энергосберегающие

    Компактные лампы, испускающие люминисцентный свет. Энергосберегающие устройства, как это следует из названия, потребляют меньше энергии.

    В то же время, они отдают света в 5 раз больше, чем обычные светильники. Их световая мощность составляет 50–70 Лм/Вт. Уровень мощности тока в витом люминисцентном светильнике на 20 Вт соответствует мощности в 100 Вт на стандартной лампе накаливания.

    Витая, или спиралевидная форма, обеспечивает компактность изделия. Энергосберегающие устройства дают ровный «дневной» свет, благотворно влияющий на человека.

    Светодиодные

    Лампы светодиодного типа начали массово расходиться после 2010го. Диапазон мощности лежит в пределах от 4 до 15 Вт. Световой поток от светодиодов в среднем – 80-120 Лм/Вт. Как видно из этих чисел, светодиодные лампы совершили очередной шаг к меньшему энергопотреблению с большей отдачей.

    Светодиодные устройства можно использовать в помещениях с высоким уровнем влажности, поскольку они являются относительно безопасными. В продаже есть модели, рассчитанные на низкое напряжение в 12-24 Вт.

    В каких светильниках используется

    Цоколь стандарта Е27 используется в самых распространенных типах осветительных приборов бытового и производственного назначения. Е14 существует для небольших приборов типа бра. Е40 используется как крепление на приборах уличного освещения и в прожекторах значительной мощности: 1000-2000 Вт.

    Совместимость e27 с другими типоразмерами

    Разъемное соединение Е27 является очень удобным, поскольку позволяет заменять детали и эффективно ремонтировать приборы. В домашних устройствах часто можно встретить другой тип цоколя – Е14, также называемый «миньоном» в силу его небольших размеров.

    Если сложно быстро достать лампу с цоколем необходимого размера, или заменить патрон, можно соединить плохо совместимые детали при помощи специального адаптера. Такой адаптер послужит идеальным переходником, снимающим все проблемы по подключению.

    Его единственный недостаток – он удлиняет лампочку, что может быть не очень удобно при использовании. Чрезмерно длинное устройство, сильно выдающееся из патрона, также может странно смотреться и нарушать эстетичность осветительного прибора.

    Существует великое множество разновидностей переходников с цоколя на цоколь. Выбрать и заказать переходник можно в любом магазине осветительной техники, на птичьем рынке или на китайском сайте. В этой сфере можно обратить внимание на такие бренды, как Ecola Base, OBI, Космос. К примеру, Ecola base выпускает адаптеры для перехода с цоколя G9 на E27, адаптер для E27 на E14, двойной переходник с E14 на 2хE27, и многие другие виды подобных устройств.

    Заменить цоколь на лампе можно самостоятельно. Для этого понадобится отвертка, паяльный инструмент, умение работать руками и соблюдение правил безопасности. Цоколь закреплен на лампочке при помощи керновки.

    Обратите внимание, что все контакты надлежит перепаивать с большим тщанием и повышенной внимательностью. Неосторожность и невнимательность могут привести к пожару, порче имущества и ущербу для здоровья.

    При наличии соответствующей сноровки, можно менять цоколи и на других типоразмерах лампочек. Главное в этом деле – соблюдать технику безопасности. Однако в большинстве случаев, дешевле и проще будет купить в магазине лампочку нужного размера или адаптер к ней.

    Лампочка с типом цоколя Е27 удобна в эксплуатации, и ее легко найти в продаже. Скорее всего, устройства именно этого типоразмера установлены в осветительных приборах вашего дома. В быту чаще всего приходится сталкиваться с цоколем Е27, поэтому информация об изделиях с данной маркировкой может оказаться очень полезной.

    Существуют различные виды цоколей ламп освещения. Отсутствие единого стандарта обусловлено размером и мощностью осветительного прибора, средой, в которой он работает, наличием физического воздействия и многими другими факторами. Все типы и патронов и цоколей имеют устоявшуюся маркировку, в соответствии с которой нужно совершать покупку.

    Назначение лампового цоколя

    У лампового цоколя два предназначения:

    • Обеспечение работы прибора. У цоколя и патрона есть контакты в результате соединения которых происходит питание источника света от электросети.
    • Возможность смены лампы в случае ее выхода из строя или необходимости замены на устройство с другими параметрами. Соединение “цоколь-патрон” должно обеспечить безопасность и простоту проведения этой операции.

    Некоторые виды осветительных приборов не имеют цоколя. Их присоединяют к электрической цепи при помощи гибких проводков.

    Как правило, такой вариант используют для ламп малой мощности, которые подвержены физическому воздействию или тряске. Соединение “патрон – цоколь” в этом случае будет слабым местом, вследствие чего произойдет обрыв контакта.

    Разновидности разъемов для приборов освещения

    У многих стран давно были реализованы стандарты, касающиеся приборов освещения. Сейчас, в период глобализации, можно купить устройства от разных производителей, в том числе и зарубежных. Поэтому количество типов соединений очень велико.

    Тип “E” – цоколь Эдисона

    Самый старый вид подсоединения источника света к электрической сети – стандартный и привычный цоколь лампочки в виде винтового соединения. Цифра в маркировке, указанная сразу за литерой “E”, обозначает диаметр резьбы в миллиметрах. Всего существует 10 типоразмеров цоколя Эдисона.

    Лампы с микроцоколем “E5” часто установлены в иностранной бытовой технике, приборах и щитах управления.

    Миниатюрный цоколь “E10” используется при освещении холодильников, духовых шкафов и подобного оборудования.

    Минилюстровые цоколи “E11” часто применяют в зарубежном оборудовании. Для отечественных аппаратов используют источники освещения с другим подсоединением.

    Формат “E12” используют во внутреннем освещении бытовых приборов и в импортных люстрах.

    Формат “E14” часто называют “миньон”. Это один из стандартных цоколей на территории бывшего СССР.

    Многие люстры, торшеры, бра оснащены светильниками с патронами на резьбу 14 мм.

    Осветительные приборы в США и Канаде имеют три формата винтового подсоединения. Один из них – “E17”.

    Второй американский формат – “E26”. Он даже более распространен, чем предыдущий.

    “E27” – Наиболее популярный в России формат. Найти источники света под этот цоколь можно практически в любом магазине. По причине его распространенности именно под этот стандарт выпускают большинство ламп.

    Еще один североамериканский формат “E39” рассчитан на мощные источники света.

    Последний в этом перечне формат “E40” – стандартный для России. Под него изготавливают мощные осветительные приборы, размещаемые, например, на фонарных столбах.

    Сейчас доля ламп с цоколем Эдисона снижается. Это вызвано использованием более миниатюрных и экономичных источников света. Однако в России применение резьбового соединения все еще самое популярное.

    Тип “B” – байонетный цоколь

    Байонетное (штыковое, штифтовое) соединение происходит за счет вставки и поворота. Его используют во многих отраслях, в том числе и в электротехнике. Основная область применения – приборы освещения, которые функционируют в условиях вибрации.

    В основном это касается транспорта. Байонетный разъем является стандартным для электрических систем в Великобритании и некоторых других стран.

    Крепления с таким форматом помечают литерой “B”, после чего идет цифра, обозначающая диаметр корпуса в миллиметрах.

    В зависимости от количества контактов в конце добавляют еще одну букву:

    • “s” (single) – один контакт;
    • “d” (double) – два контакта;
    • “t” (three) – три контакта;
    • “q” (quarto) – четыре контакта;
    • “p” (penta) – пять контактов.

    Формат лампы с тремя и более контактами относят к специфическому промышленному оборудованию. В быту их не применяют.

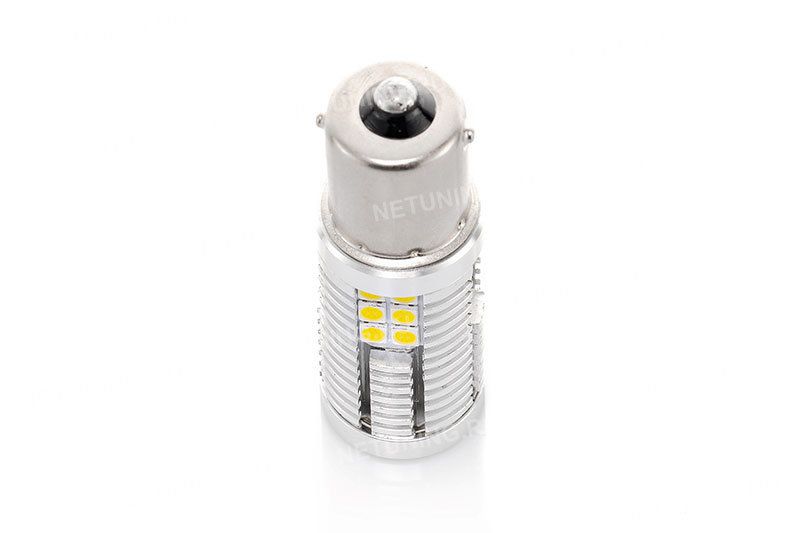

    Автомобильный вариант помечают буквами “BA”. Основное отличие заключается в длине штифта. У обыкновенного цоколя этот параметр лежит в диапазоне [0.9; 1.1] мм, а у автомобильного минимальная длина начинается с 0.64 мм.

    Помимо разнообразия, связанного с количеством контактов, существует еще одна особенность, осложняющая поиск нужного типа байонетного цоколя ламп освещения.

    В стандартном соединении оба штифта расположены на одном уровне по горизонтали и угол между ними составляет 180°. Но если после “B” или “BA” стоит еще буква “U”, “X”, “Y” или “Z”, то это означает, что штифты смещены относительно их стандартного положения.

    Поэтому при покупке байонетных ламп (особенно для автомобилей) нужно очень внимательно отнестись к каждой букве того шифра, который описывает цоколь.

    Тип “G” – двухштырьковый разъем

    Еще один популярный вид подсоединения лампы к сети через патрон – двухштырьковый цоколь. Применяют его в соединениях светодиодных и люминесцентных ламп. Такое крепление помечают буквой латинского алфавита “G”. Цифры, которые идут после нее обозначают расстояние в миллиметрах между штырьками.

    Как и у байонетного соединения, у формата “G” существуют модификации. Их обозначают, добавляя одну из букв “U”, “X”, “Y” или “Z” перед цифрами. В этом случае будут некоторые отличия от базового формата, которые могут быть выражены в толщине и длине штырьков, наличии пазов и вырезов на цоколе.

    Например, у формата “GU4” более толстые штырьки, чем у “G4”, а у типа “GZ4” еще и длиннее ножки. Поэтому нужно внимательно отнестись к описанию разъема, так как модификации не являются взаимозаменяемыми.

    Аналогично выглядят и используются источники света с креплением типа “G5.3”, “GU5.3”, “G6.35”, “GU6.35” и “G8”.

    Начиная с цоколя “G9.5” штырьки в виде проволочки заметно утолщены.

    Формат “G9.5” имеет три похожих модификации с литерами “X”, “Y” и “Z”. По виду они практически одинаковы.

    Приборы освещения с форматом соединения “GU10” и “GZ10” выпускают в основном в Китае.

    Формата “G11” нет, но существует его спаренная версия “2G11”. Также по 4 контакта есть у цоколей “2G7”, “2G23” и “2G27”

    Штырьки у цоколя “G12” и “G13” имеют привычную ровную форму. На 13-м формате работают трубчатые светодиодные лампы.

    Следующий по порядку двухштырьковый разъем – “G23”. Он имеет оригинальный вид, весьма отличающийся от меньших по размеру устройств.

    Цоколь “G24” используют для компактных люминесцентных ламп, трубка у которых сложена вчетверо.

    Под разъемы “G36” и “G38” есть очень редкие лампы для использования в узких областях. Так, модель галогенового типа Sylvania FKK CP73/CP41 под цоколь “G38” используют для фотооптики.

    Приведенный список форматов двухштырькового подсоединения показывает, какие разнообразные бывают цоколи у лампочек вроде бы одного типа. Поэтому если не известна маркировка патрона, то нужно тщательно замерить его параметры или прийти вместе с ним в магазин.

    Тип “F” – одноштырьковый разъем

    На некоторых типах трубчатых галогеновых и люминесцентных ламп иногда используют одноштырьковые цоколи, которые расположены с обоих торцов прибора освещения. Такое решение позволяет одновременно пропустить электрический ток и надежно зафиксировать лампу. Крепление этого типа помечают буквой “F”.

    Существует 3 модификации, зависящие от формы штырька:

    Цифра, замыкающая кодовое название цоколя, означает диаметр штырька в миллиметрах.

    Цоколь типа “Fa4” применяют для галогеновых ламп еще со времен СССР. Найти приборы освещения и патроны под этот формат несложно.

    Разъем типа “Fa6” используют зарубежные производители для оснащения люминесцентных ламп. Их применяют там, где по пожарным нормам недопустимо возникновения открытого огня.

    Это может быть не только крупное, но и мелкое производство. Древесная или мучная взвесь может вызвать взрыв, поэтому такой источник освещения актуален для столярного или мукомольного цеха.

    Для бытовых целей также можно использовать лампы с форматом “Fc2”.

    Цоколи с рифлеными штырьками сейчас вышли из употребления.

    Тип “R” – с утопленным контактом

    Этот тип очень похож на формат “F”, однако контакты лампы утоплены внутрь штырька. Патрон под такой цоколь содержит два подпружиненных металлических выступа, которые фиксируют лампу и обеспечивают электрокоммутацию.

    Существует всего два типа таких цоколей: “R7s” и “Rx7s”. Диаметр штырька у обоих вариантов – 7 мм. Основное отличие в геометрии крепления.

    Также существует модификация “Rx7s-24”. Отличие от “Rx7s” заключается только в длине лампы – 132 мм против 120 мм. Т.е. цокольная часть идентична, а длина патрона у “Rx72-24” будет больше.

    Тип “S” – софитный цоколь

    Софитный тип получил свое название из-за типичной области применения ламп – освещение ванных комнат и сцен, подсветка зеркал. Он может располагаться с двух сторон для ламп трубчатого типа или в виде одиночного цоколя.

    Обозначают такой вид крепления буквой “S”. Идущее после него число показывает диаметр корпуса цоколя.

    Для трубчатых ламп часто используют формат разъема “S14”, для которого существует две разновидности. Модели “S14s” имеют два контакта по бокам, а “S14d” – один спаренный посередине. Форма корпуса цоколей отличается от привычной.

    Форма цоколя “S19s” – классическая для софитных разъемов.

    Лампы с диаметром корпуса софитного цоколя, превышающим 19 мм, не производят.

    Тип “K” – с проводным соединением

    Вместо стандартной комбинации “патрон-цоколь” иногда используют кабельное подключение, которое называют “цоколь с проводным соединением”. Его маркируют литерой “K”.

    Такие лампы применяют для освещения больших объектов. Так как условия для установки прожекторов везде разные, то самый лучший вариант для подключения таких приборов – применение проводного цоколя.

    Тип “H” – для ксеноновых ламп

    В автомобиле установлено много различных источников света. Для точного размещения электролампочки используют специальные цоколи с маркировкой “H”. Это нужно в первую очередь для фокусировки фар. Номер, идущий после литеры, означает подтип этого формата.

    Токопроводящие пластины выполнены таким образом, чтобы фиксировать лампочку в определенном положении с учетом вибраций и тряски, возникающей при движении автомобиля.

    Тип “P” – фланцевые цоколи

    Фланцевый тип цоколя применяют при необходимости четкой фокусировки источника света, поэтому его часто называют “фокусировочным”. Лампы с таким креплением используют в основном в автомобильной промышленности.

    Необходимо отметить, что формы цоколей типа “P” отличаются разнообразием и не имеют каких-либо общих геометрических черт.

    Выделение их в отдельный тип происходит только по причине наличия свойства четко устанавливать источник света относительно отражателя или линз.

    Тип “T” – телефонный формат

    Телефонный цоколь используют для маленьких лампочек, которые устанавливают в распределительные щиты, пульты управления и автомобили. Источники света с таким форматом подключения обозначают литерой “T”, за которой следует число, показывающее диаметр крепления в миллиметрах.

    Формат “T6.5” имеет аналогичный вид. А вот лампы с цоколем “T5”, которые используют в приборной панели автомобиля, выглядят по-другому.

    Еще два формата, которые часто используют для автотранспорта: “T10” и “T20”.

    Так как светодиодные лампочки нагреваются, то цоколи изготавливают из термостойкой пластмассы. Она должна выдерживать температуру выше 130°C.

    Использование цокольных переходников

    Иногда возникают ситуации, когда найти лампу с требуемыми параметрами под конкретный формат не удается. Например, после покупки трехрожковой люстры с патронами “E14”, ее монтажа и подключения ламп, выясняется, что света от нее недостаточно, даже при использовании мощных светодиодных источников, типа Lightstar T35, выдающих по 950 Лм.

    Чтобы не менять люстру, можно воспользоваться специальными переходниками с одного типоразмера цоколя “E” на другой. Применив адаптер “E14 –> E27” можно будет подключить лампы формата “E27”, которые смогут выдать более значительный световой поток. Например, модель X-flash 50 светит с яркостью 1650 Лм.

    Также в продаже есть переходники от одного типа цоколя к другому. Наиболее популярные виды “E –> G” и обратно. Все эти устройства можно приобрести в магазинах или заказать на известных интернет-площадках.

    Выводы и полезное видео по теме

    Виды ламп под привычные винтовые патроны:

    Покупать лампу необходимо в точном соответствии с маркировкой патрона. В простых случаях, особенно под формат “E”, сделать это можно самостоятельно. Но для других типов существует множество модификаций и нюансов. В случае возникновения сомнений лучше обратиться к консультанту специализированного отдела.

    Если в процессе ознакомления со статьей у вас появились вопросы или есть сведения, дополняющие изложенную информацию, пишите, пожалуйста, комментарии в расположенном под текстом блоке.

    Светодиодные лампы для дома с цоколем е27 аналог 100 вт

    Наиболее распространёнными лампочками накаливания являются модели с мощность 40, 60, 75 и 100 Вт. Рассмотрим аналоги накаливания на 100 Вт, под наиболее популярный цоколь Е27. Такая мощность светодиодной лампы для дома популярна из-за того, что она позволяет обеспечить минимальную освещенность помещений среднего размера до 15 квадратных метров. В настоящее время, во избежание путаницы, становиться рациональней перейти на измерение света в Люменах, а не Ваттах, как это было раньше.

    Содержание

    • 1. Таблица соответствия мощности
    • 2. Выбираем цветовую температуру
    • 3. Светодиодные аналоги на 100 Вт
    • 4. Лампа, тип «кукуруза»
    • 5. Лампочки с матовой колбой
    • 6. Подводим итоги

    Таблица соответствия мощности

    Накаливания, Вт Светодиодная, Вт Поток света, Люмен
    40 5 400
    60 8 700
    100 14 1300
    150 22 2100

    Соответствие мощности светодиодной лампы указано усредненное, потому что на ней может быть матовая колба, которая съедает часть светового потока. И обычно 1-2 Вт потребляет сам источник питания, то есть драйвер.

    К тому же у производителя есть возможность указать количество люмен  без колбы, и таким образом вы потеряете часть светового потока при эксплуатации с колбой. Тут все зависит от добросовестности производителя.

    Выбираем цветовую температуру

    Освещение ванной белым светом

    В зависимости от цветового оформления помещения свет может поглощаться или отражаться меняя оттенок. Например, в моей ванной комнате с плиткой зеленоватого цвета, холодный белый свет даёт противный угнетающий оттенок глубовато-зеленого цвета. Получается такое болотное освещение. Белый теплый света дает желтовато-зеленый оттенок. Всю «красоту» камерой не передать не смог, да и ваш монитор исказит прилично. Ситуацию смогла исправить только лампочка белого света. Свет которой, отражаясь, давал цвет плитки, никак не искажая цветовое оформление ванной комнаты.

    Универсальным считаю белый свет, вероятно вам, как и мне, все-таки нравиться обычный дневной свет без всяких желтых или голубых оттенков. При одинаковой мощности белый свет даёт лучшее освещение, чем холодный и теплый.

    Светодиодные аналоги на 100 Вт

    Скриншот страницы на сайте Feron

    Чтобы лампа была эквивалентом  источнику накаливания в 100 Вт, она сперва должна иметь немалые габариты. Некоторые производители могут вас откровенно обмануть, ведь не часто покупатель разбирается в Люменах и Ваттах. Например, известный производитель Feron заявляет, что ихние лампочки на 10W и яркостью 800 Лм заменяют обычные в 80-100 Вт.

    Сопоставив параметры  с нашей таблицей, получается, что до Сотки далеко, 800 Лм от необходимых 1300 отличаются значительно. Таким образом вас ненавязчиво обманут на 40%. Купив такую вы будете разочарованы и вынуждены купить еще одну.

    Лампа, тип «кукуруза»

    Один из самых простых и недорогих типов, это «кукуруза». В основном их производят китайцы, но к этому подключились небольшие отечественные производители, которые закупают комплектующие у китайцев и собирают в России. Но суть от этого не меняется, только собрано у нас.

    ..

    Рассмотрим бюджетную кукурузу, которая будет светить на 100 старых Ватт.
    Я хорошо знаком с тем, как торгуют китайцы, насколько обычно они преувеличивают технические характеристики ламп. В моей практике покупок из поднебесной только продавец один из ста написал верные характеристики своих изделий. Если вы покупаете на китайском сайте, то китаец побожится вам, что светить она будет так, как написано в характеристиках, но делите это в среднем на два.

    Вот так выглядит честная сотка состоящая из 98 светодиодов. Её цена составит минимум 8-10 долларов.

    Кукуруза должна быть сделана на светодиодах SMD 5730, SMD 5630 или 5050. Другие модели, типа SMD 3528 уже устарели и обладают худшими техническими характеристиками. Так как используются не фирменные светодиоды 5730, а неизвестного производителя, то они отдаю только 0,15 Вт . При положенных 0.5 Вт. они быстро деградируют, теряют свою яркость.

    Делим 14Вт на 0,15Вт, получается что кукуруза должна иметь, грубо говоря 95-100 штукSMD 5730. Они имеют продолговатую форму и на полмиллиметра крупнее чем, светодиод  SMD 5630.

    Лампочки с матовой колбой

    Если выбираете  с матовой колбой, будьте внимательны, она скрывает от вас тип и количество, неизвестно что туда напихано. Лучше переплатить по цене, чем потом расстраиваться. Цена составит от 10$, так как используется метал для радиатора.

    Аналог 100 Вт

    Так примерно должен выглядеть аналог  на 100 Вт. Габариты не должны быть меньше, ведь радиатор рассеивает в среднем 15 Вт тепла на себе. Если габариты у нее будут меньше, то она будет сильно греться, что приведет к более быстрой деградации яркости светодиода, к тому же они не любят перегрева.

    Внутри у неё находятся 30 фирменных диодов, например, Epistar. Фирменные выдают штатные полватта, поэтому потребление такой лампы составит 15 Вт. Габариты у нее немного больше обычных из-за наличия пластикового кожуха, закрывающего радиатор.

    Множество SMD элементов могут быть заменены одним большим диодом, изготовленным по технологии COB, который включает в себя множество маленьких. Если вы его сможете разглядеть, то его мощность установить не получится. Но наличие COB никак не отменяет наличие хорошего радиатора больших размеров.

    COB  большой мощности

    Подводим итоги

    Выбирая мощную лампу не доверяйте обещаниям на упаковках и информации  написанной на страницах интернет магазинов. Чаще всего при личном общении продавец вам плохого не посоветует. Запомните пару строк из таблицы о соотношении светодиодных ламп и светового потока, и тогда вы не поведетесь на различные уловки и обманки.

    Светодиодные лампы. Эффективность, экономия и критерии выбора

    Светодиодные лампы, похоже, окончательно вытесняют традиционные источники света. Потребители все чаще выбирают LED-лампы за экономичность и долгий срок службы, а на витринах магазинов регулярно появляются новые модели, которые отличаются по множеству параметров. Попробуем разобраться с основными характеристиками, чтобы не ошибиться при покупке лампы.

    Цоколь

    Первое, на что надо обратить внимание, — какой цоколь у нужной вам лампы, ведь если вы ошибетесь, то просто не сможете вставить лампу в светильник. На рынке представлено несколько видов цоколей светодиодных ламп, «опознать» которые можно по маркировке на упаковке. Буквы в названии цоколя обозначают его тип, а цифры — диаметр у винтовых или расстояние между контактами у штырьковых цоколей.

    Цоколь Е27

    Самый распространенный тип цоколя — винтовой, или как его еще называют, «цоколь Эдисона». Винтовые цоколи могут быть трех размеров:

    • Е27 — стандартный цоколь. Применяется повсеместно в бытовом освещении.
    • Е14 — «миньон». Отличается небольшим диаметром. Лампы с ним часто используются в подвесных светильниках.
    • Е40 — цоколь большого диаметра, также называемый «Голиаф». Он встречается в конструкции самых мощных ламп для уличных и промышленных светильников: 50, 80, 100, 150 Вт.

    Штырьковые цоколи

    Менее распространены, но набирают всё большую популярность. Такие цоколи могут сильно отличаться друг от друга, но все они не вкручиваются, а вставляются в светильник, что обеспечивает максимальную простоту и безопасность их эксплуатации. Полноценной заменой галогенных ламп являются соответствующие светодиодные со штырьковыми цоколями: GU10, GU5.3, G4, G9, GX53, GX70 и G13. Наиболее часто на рынке встречаются цоколи GU5.3 и GU10. Ими оснащены софиты типа MR16 и PAR16, использующиеся для акцентной и точечной подсветки в потолочных светильниках.

    Цоколями G4 и G9 чаще всего оснащены компактные капсульные лампы, которые применяются в декоративном освещении, мебельных и потолочных светильниках, натяжных потолках и т.д. GX53, GX70 — цоколь так называемых «таблеток» или «спотов» — ламп, выполненных в форме плоского цилиндра. Они используются для общего и декоративного освещения жилых помещений: в натяжных потолках, подсветке ниш и мебели.

    G13 — цоколь линейных светодиодных ламп T8, которые подходят для освещения больших аудиторий, например, в школе или офисе, а также магазинов и лечебных учреждений.

    Цвет света

    Светодиодные лампы, в отличие от ламп накаливания, могут иметь различные цвета свечения. Поэтому важно определиться, где будет использоваться лампа и какой в этом случае подходит цвет: теплый, нейтральный или холодный.

    Теплому свету, похожему на тот, который дает лампа накаливания, соответствует цветовая температура ~3000 К. Лампы теплого свечения оптимальны для квартиры (гостиная, спальня, кухня). Они незаменимы для освещения зон отдыха, так как дают максимально комфортный для глаз свет.

    При организации освещения в офисах, учебных заведениях и медицинских учреждениях используются лампы с цветовой температурой ~4000 К (нейтральный белый свет). Лампы с цветовой температурой ~6500 К (холодный белый) позволяют концентрироваться на работе и лучше различать детали. Их используют на производстве и в офисных помещениях.

    Мощность и световой поток

    Мощность

    Чтобы в помещении не было темно, важно подобрать лампу нужной мощности. Чаще всего в продаже встречаются LED-лампы мощностью от 3 до 25 Вт. В ассортименте некоторых торговых марок, например, IEK®, имеются и более мощные модели — на 30, 50 и даже на 100 и 150 Вт.

    Считается, что в среднем при одинаковой яркости 1 Вт светодиодной лампы заменяет 8 Вт лампы накаливания (см. Таблицу 1). Другими словами, светодиодная лампа мощностью 15 Вт дает столько же света, сколько и лампа накаливания на 120 Вт, а электроэнергии расходуется в восемь раз меньше!

    Таблица 1. Сравнительная мощность ламп разных типов при равном световом потоке (Вт)

    LED-лампы

    Галогенные лампы

    Лампы накаливания

    3-5

    9-15

    25-40

    7-9

    15-25

    60-75

    11-13

    25-50

    75-100

    Яркость

    Яркость светодиодной лампы характеризуется световым потоком, который измеряется в люменах (лм, lm). Чем выше мощность лампы — тем больший световой поток она способна дать. Точная величина светового потока должна быть указана на упаковке лампы.

    Для создания правильного освещения лучше ознакомиться с рекомендациями СНиП 23-05-95 «Естественное и искусственное освещение» и свериться с данными на упаковке. Самые важные нормы освещенности представлены в таблице 2.

    Таблица 2. Нормы освещённости

    Тип помещения

    Норма освещённости (лм/м2)

    Спальня, кухня

    150

    Детская комната

    200

    Ванная, туалет

    150

    Учебные классы в школах

    500

    Аудитории в техникумах и вузах

    400

    Офис общего назначения

    300

    Офис для чертёжных работ

    500

    Колба, светодиод и филаментная нить

    Источником света в лампе может быть точечный светодиод или филаментная нить:

    • Филаментная нить — один из самых эффективных источников света. Внешне филаментные лампы напоминают лампы накаливания. Высокие эстетические характеристики делают их наиболее востребованными у покупателей. Такие лампы не ослепляют даже при прозрачной колбе и широко используются как в осветительных приборах бытового назначения, так и в декоративном дизайнерском свете.
    • Светодиод — точечный и очень яркий источник света. Если лампа со светодиодами видна в люстре или светильнике, то при прозрачной колбе свет может быть слишком резким. В таком случае лучше использовать лампу с матовой колбой, которая обеспечит ровный и мягкий свет. Лампы с прозрачной колбой лучше использовать в плафонах, где они не видны.

    Светодиоды способны светить только перед собой, поэтому важно не только их количество, но и расположение, а также форма колбы. От этого напрямую будет зависеть угол рассеивания. Чтобы создать идеальное освещение в помещении, понадобятся разные светильники: как с большим углом рассеивания, так и направленного света.

    Для люстры лучше брать лампочки с открытыми колбами: формы «шар», «груша» и «свеча», а также «свеча на ветру». Угол рассеивания у них достаточно большой (170-180°), что позволяет осветить всю комнату. Угол рассеивания у филаментной лампы еще больше — до 360°.

    Лампы с направленным светом (MR16, PAR16) используются в точечных и трековых светильниках, спотах, бра, в декоративной и мебельной подсветке, в натяжных потолках.

    Благодаря лампам с разным углом рассеивания можно организовать освещение комнаты, например, таким образом:

    • В центре люстра, которая освещает все помещение.
    • У диванов или кровати — пара направленных светильников или бра.
    • Картины подсвечиваем спотами.
    • В конструкцию из гипсокартона на потолке вставляем точечные светильники и светодиодную ленту.

    Срок службы

    Одно из преимуществ светодиодных источников света перед лампами накаливания — их долговечность. При правильной эксплуатации LED-лампы IEK® прослужат минимум 30 000 часов. Гарантийный срок — 2 года.

    Если предположить, что лампа будет светить каждый день по восемь часов, то ее хватит на десять лет службы. За это время пришлось бы сменить десятки ламп накаливания и заплатить за электроэнергию в восемь раз больше. Сумма, вложенная в покупку светодиодной лампы, многократно себя оправдывает.

    Преимущества светодиодных ламп

    • Срок службы в десятки раз больше, чем у ламп накаливания и галогенных.
    • Энергопотребление в разы ниже, чем у других ламп — экономия электроэнергии до 86 %.
    • Не нагреваются, благодаря чему максимально безопасны в использовании.
    • Соответствуют нормам электромагнитной совместимости.
    • Не содержат ртуть и не требуют специальной утилизации.
    • Зажигаются практически мгновенно и быстро выходят на максимальную яркость.
    • Стабильный световой поток на протяжении всего срока службы.

    Формы колбы лампочек. Как выбрать колбу лампы? Виды колб ламп

    В любом осветительном приборе, в светильнике либо в люстре, рано или поздно перестает гореть источник света (перегорает лампа), что влечет за собой ее замену. На первый взгляд, может показаться, что нет ничего простого чем покупка лампочки и последующая ее установка. Конечно же, нет никаких трудностей, когда в вашем светильнике установлена обыкновенная лампа накаливания, но бывают случаи, и они – не редкость, когда лампа перегорает в современной декоративной люстре или же стильном светильнике, где, как правило, может встретиться лампа практически любого форм-фактора.

    Часто, придя в магазин и найдя стенд с многочисленным ассортиментом лампочек, мы впадаем в ступор. Мы осматриваем разноцветные коробки с видами ламп и долго вспоминаем как выглядит наша лампа и изумленно смотрим на консультанта, когда тот спрашивает, какая у вашей лампы колба?
    В данной статье мы опишем самые распространенные лампы, вернее колбы этих ламп, и надеемся, у вас никогда не возникнет трудностей с выбором лампочек.
    Отметим, что при замене перегоревшей лампы, информации о типе колбы недостаточно, требуется знать и тип цоколя лампы.

    Колба представляет собой стеклянный сосуд, внутри которого и располагается нить накала или другой элемент дающий свет. Для каждого типа ламп используются различные по форме и строению колбы. Например, в газоразрядных лампах они имеют вид трубки, внутрь которой закачан инертный газ, а в светодиодных лампах и лампах накаливания это шаровидные или свечеобразные полые колбы, внутри которых располагается элемент свечения.

    Все колбы имеют разную буквенно-циферную маркировку. Например, традиционная лампа имеет маркировку A60. Буквой обозначается информация о форме колбы, а цифрой – ее максимальный диаметр. Существует большое количество колб, но мы рассмотрим самые распространенные из тех, которые чаще других встречаются в интерьерных светильниках.

    Фото/схема Название Обозначение Применение







    Грушевидная







    A55







    Стандартные лампы (традиционные). Лампы в таком формате колбы имеют распространенный цоколь Е27, что позволяет широко применять ее в различных закрытых и открытых светильниках потолочного и настенного типа.








    Грушевидная







    A60







    Овоидная







    P45



    Лампа с колбой P45 имеет шаровидную форму. Лампы с такой колбой относительно компактные и имеют большой угол рассеивания до 120 и больше градусов. Применяются лампы с колбой шар в интерьерных светильниках, как с открытыми, так и с закрытыми плафонами. Патрон может быть Е14 и Е27.







    Свеча







    C37



    Лампа с колбой свеча имеет широкое распространение и применяется в интерьерных светильниках, люстрах, бра. Очень часто применяются в светильниках классического стиля, а так же в люстрах-свечах и люстрах с небольшими абажурами. Цоколь в таких лампах может быть стандарта Е14 и Е27.







    Свеча на ветру







    CB







    Лампа с форм-фактором колбы «свеча на ветру» применяется в декоративных светильниках и люстрах, а также в интерьерных люстрах без плафона.







    Рефлекторная







    R39







    Лампы с зеркальным отражателем (рефлекторные) позволяют добиться направленного светового пучка и применяются в точечном интерьерном освещении. Основное применение таких ламп: точечные светильники, даунлайты и споты. Цоколь может быть Е14 и Е27.











    Рефлекторная







    R50







    Рефлекторная







    R63







    Рефлекторная







    R80







    С отражателем







    MR16







    Лампы с отражателем в форм-факторе MR имеют направленный пучок света от 5° до 60°, что позволяет создавать акцентированное освещение. Применяются в точечном освещение. Цоколь может быть GU4, GU5.3, GU10.







    С отражателем







    MR11







    Вздутая (вытянутый шар)







    B







    Лампа промышленного типа для уличных светильников и прожекторов. Специальные натриевые и ртутные лампы очень часто имеют такую вот вытянутую форму типа-B.







    Витая свеча







    CW







    Декоративная лампа с колбой формы «витая свеча» применяется в декоративных светильниках и люстрах открытого типа.







    Криптоновая (гриб)







    K







    Грибообразная лампа встречается все реже и реже. Применение: светильники и настольные лампы.







    Globe (шар)







    G







    Декоративные шарообразные лампы применяются в интерьерных светильниках открытой формы. Могут быть разного размера с матовой и прозрачной колбой. Патрон – Е27.







    Трубчатая







    T





    Трубчатые лампы имеют достаточно габаритные размеры и применяются, в основном, в промышленном освещении (в прожекторах и купольных светильниках). Самые распространенные типы источников света с трубчатым видом колб – это металлогалогенные и натриевые лампы, цоколь у таких ламп может быть Е27 и Е40.







    Параболический рефлектор







    Par







    Лампы в форм-факторе колбы Par применяются в даунлайтах и в спотах, а также в трековых светильниках и трековых системах.







    Капсульная лампа









    G







    Капсульные лампы, как правило, галогенные или светодиодные. Применяются такие лампы в точечном и декоративном освещении, в мебельных светильниках и в подсветке разного типа.

    В чем разница между E26, E27 и A19? - EarthLED.com

    Покупатели светодиодных ламп часто путают характеристики цоколя (E26 или E27) и формы лампы (A19).

    Базовый тип

    В лампах с винтовым креплением используется цоколь, называемый винтом Эдисона или цоколь ES. Эта основа была разработана Томасом Эдисоном для первых лампочек и используется до сих пор.

    Обычно используются четыре группы размеров резьбы для ламп:

    1. Канделябры: E12 в Северной Америке, E11 в Европе
    2. Промежуточный: E17 в Северной Америке, E14 (Small ES, SES) в Европе
    3. Средний или стандартный: E26 (MES) в Северной Америке, E27 (ES) в Европе
    4. Mogul: E39 в Северной Америке, E40 (Goliath ES) в Европе.

    Число после E указывает размер винта с внешней резьбой в мм. Таким образом, E26 имеет базовый диаметр 26 мм.

    Вы можете увидеть недорогие светодиодные лампы с цоколем E27 на eBay и Amazon от зарубежных поставщиков. Хотя технически они будут работать с цоколями E26, обычно это верный признак того, что лампа не была предназначена строго для рынка США, и у этой лампы может отсутствовать надлежащая сертификация безопасности в Северной Америке, UL или ETL, поэтому ее следует избегать.

    Форма лампы

    Теперь, когда мы узнали, что термины E26 и E27 используются для описания используемого типа цоколя, что означает A19 или лампы с обозначением A?

    Тип описывает лампочку грушевидной формы.Число, которое следует за буквой «А» в серии А, указывает ширину колбы в единицах 1/8 дюйма или в миллиметрах.

    Наиболее часто используемая лампа серии A - это лампа A19, которая имеет ширину 2 3 8 дюймов (60 мм) в самом широком месте и приблизительно 4 3 8 дюймов (110 мм). в длину. Это классическая форма, к которой привыкло большинство людей, покупая «лампочку». Вы можете использовать это удобное изображение ниже, чтобы определить размер вашей лампы A-образной формы:

    Е26 и А19 - одно и то же?

    При покупке лампочек вы можете встретить термины A19 и E26.Если вы не уверены, означают ли они одно и то же, читайте дальше, чтобы узнать!

    Что такое A19?

    A19 - термин, описывающий общую форму и размер лампочки. В частности, колба должна быть примерно грушевидной формы, иметь длину 100–110 мм и ширину примерно 60 мм.


    Что такое E26?

    E26 относится к цоколю лампы и не дает нам никакой информации о форме лампы. Ввинчиваемая лампа E26 имеет винт диаметром 26 мм в качестве способа крепления, но сама лампа может быть разных форм и размеров.


    Все лампы A19 имеют цоколь E26, но не наоборот.

    Стандарты, регулирующие размеры и конструкцию ламп A19, также предписывают использовать цоколь E26. Другими словами, все лампочки A19 также имеют цоколь E26.

    Но, как мы описали выше, не все лампочки с цоколем E26 имеют форм-фактор A19.

    При покупке лампочек обратите внимание на эту разницу, чтобы убедиться, что вы покупаете ту, которая подходит для вашего светильника!

    Другие сообщения



    Выбор между 2700K и 3000K

    При поиске светодиодных осветительных приборов для дома и быта вы часто сталкиваетесь с выбором в c... Подробнее


    Можно ли использовать светодиодную ленту 12 В при напряжении менее 12 В?

    При поиске светодиодных лент вы, скорее всего, встретите ... Подробнее


    Как выбрать светодиодную лампу BR30

    Возможно, вы захотите заменить некоторые из старых осветительных приборов в своем доме и столкнетесь с форм-фактором BR30.Что это значит и хо ... Подробнее


    Как подключить светодиодную ленту к источнику питания

    Если вы новичок в светодиодных лентах, но хотите их запустить и запустить, наиболее важным шагом является выяснение того, как обеспечить подходящую ... Читать Подробнее


    Вернуться к блогу по освещению осциллограмм

    Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным приложениям освещения, а также подробные статьи по науке о цвете.


    Обзор светотехнической продукции


    Справочная таблица ламп

    | Типы цоколей лампы | Светодиодный гид

    Справочная таблица цоколя лампы

    Самым распространенным цоколем лампы в США является цоколь E26 среднего размера с винтовым креплением. Он используется в большинстве ламп накаливания, ностальгических, светодиодных, КЛЛ и галогенных лампах. Цоколь Candelabra E12 - второй по распространенности цоколь, который используется для небольших декоративных ламп накаливания / ностальгических ламп .Промежуточная база Е17 встречается не очень часто.

    В следующей таблице указан диаметр лампочки

    Советы по покупке светодиодных ламп накаливания

    При выборе светодиодной лампы важно понимать люмен (световой поток). До появления светодиодных ламп мы смотрели на мощность, чтобы узнать, сколько света будет выдавать лампа. Со светодиодными лампами это не работает. Мы должны смотреть на люмены, чтобы узнать, сколько света будет выдавать лампочка.Чтобы упростить этот переход, многие производители будут указывать эквивалентную мощность в характеристиках ламп. Например, светодиодная лампа мощностью 5 Вт может быть обозначена как эквивалент 60 Вт.

    И если они не указывают эквивалент мощности, вот краткий справочник по световому потоку:

    • Чтобы заменить лампу мощностью 75 Вт, выберите лампу с яркостью около 1100 люмен.
    • Чтобы заменить лампу мощностью 60 Вт, выберите лампу с яркостью около 800 люмен.
    • Чтобы заменить лампу мощностью 40 Вт, выберите лампу с яркостью около 450 люмен.
    • Чтобы заменить лампу мощностью 25 Вт, выберите лампу с яркостью около 200 люмен.

    Теперь давайте посмотрим на цвет света или то, что известно как цветовая температура:

    В отличие от ламп накаливания, при использовании светодиодных ламп у вас есть возможность выбрать цветовую температуру света. Это измеряется по шкале Кельвина, где меньшие числа означают желтый свет свечи, а более высокие числа - голубой дневной свет. См. Таблицу:

    Еще один факт, о котором следует помнить, - это возможность регулирования яркости этих светодиодных ламп. Не все из них регулируются, в отличие от ламп накаливания Эдисона.Диммеры с регулируемой яркостью ограничены определенными низковольтными диммерами, специально разработанными для светодиодов. Также существует ограничение на количество лампочек, с которыми может работать каждый диммер. Старые стандартные диммеры, скорее всего, не будут работать должным образом с большинством светодиодов Edison с накаливанием.

    Советы по покупке компактных люминесцентных ламп

    Компактные люминесцентные лампы (КЛЛ)

    представляют собой энергосберегающую замену лампам накаливания. Ниже вы найдете информацию, которая поможет вам выбрать правильную лампу.

    Как сравнить лампы накаливания и КЛЛ?
    Лампы накаливания излучают свет, пропуская электричество через небольшую проволочную нить, нагревая ее до тех пор, пока она не начнет светиться. Компактные люминесцентные лампы используют эффективную химическую реакцию для получения света, что требует на 66% -75% меньше электроэнергии для получения такой же световой отдачи, как у сопоставимой лампы накаливания. КЛЛ также холоднее, чем лампы накаливания, и служат значительно дольше. КЛЛ доступны в знакомом диапазоне стилей и цветов для различных применений, включая стандартные круглые, канделябры, заливные, направляющие, трехходовые, регулируемые, внутренние и наружные.

    Какие бывают базовые типы компактных люминесцентных ламп? КЛЛ
    доступны в трех базовых типах: с винтовым основанием, со штифтом и GU24.

    • Винтовой цоколь Лампы со знакомой резьбой Эдисона используются для замены существующих ламп накаливания. Просто замените старую лампу накаливания на новую КЛЛ и значительно сэкономьте на расходах на электроэнергию.
    • КЛЛ имеют небольшие пластиковые основания с двумя или четырьмя штырями и предназначены для использования с отдельными балластами, установленными в приспособлениях, предназначенных для КЛЛ со штифтами.
    • Розетка и цоколь GU24 Система предназначена для замены розетки и цоколя Edison в энергоэффективных осветительных приборах в соответствии с новейшими требованиями ENERGY STAR. Светильники, в которых используются лампы GU24, разработаны таким образом, чтобы избежать обратной совместимости с лампами с винтовым цоколем, что гарантирует более высокую энергоэффективность.

    Как долго служат лампочки? КЛЛ
    могут служить от 8000 до 15000 часов в зависимости от качества, в то время как лампы накаливания обычно служат от 750 до 1000 часов. Какие типы освещения можно получить с КЛЛ?
    Хотя многие люди знакомы с голубовато-белым мерцанием коридора больницы, освещенного 48-дюймовыми люминесцентными лампами старого образца, на самом деле доступен широкий диапазон цветов. Общие цвета варьируются от «мягкого белого» до среднего белого и «дневного» цвета, в котором больше синего и меньше желтого. Кроме того, доступен ряд новых цветов (красный, черный, зеленый и т. Д.), Включая желтый, который идеально подходит для наружного освещения, поскольку не привлекает насекомых.Для внутреннего освещения жилых помещений выберите свет с более низкой температурой, а для гаражей или рабочих зон используйте более яркие и голубые дневные люминесцентные лампы дневного света, которые излучают более широкую область освещения. Если вы используете светорегулятор с регулируемой яркостью, вам необходимо приобрести КЛЛ, специально предназначенную для регулировки яркости; стандартные КЛЛ не имеют этой функции. Как утилизировать КЛЛ?
    Некоторые муниципалитеты разрешают вывоз мусора на регулярной основе, в то время как другие требуют утилизации на предприятии по переработке опасных отходов или переработке.Обратитесь в местную службу вывоза мусора или в муниципалитет, чтобы узнать о правилах в вашем районе.

    Что такое лампа E26 и как она выглядит?

    Если вы хотите купить новую лампочку, вы могли встретить термин «E26», но вы могли не знать, что он означает. Читай дальше что бы узнать!

    Что такое лампа E26?

    Термин E26 относится к цоколю или цоколю лампочки - компоненту лампы, обеспечивающему как электрический, так и механический контакт.Буква «E» в E26 обозначает винт Эдисона, самый стандартный цоколь для ламп, а цифра «26» обозначает его диаметр в миллиметрах (приблизительно 1 дюйм).

    E26 также обычно называют средним винтом Эдисона (MES).


    Следовательно, лампа E26 - это любая лампа или лампа, в которой используется цоколь или цоколь E26 для монтажа и электрического контакта.

    Вы можете мгновенно распознать лампочку E26, посмотрев на нижнюю или не излучающую свет сторону лампы. Если вы видите металлическое основание с резьбой примерно 1 дюйм в диаметре, скорее всего, у вас лампа E26.Еще один способ убедиться в этом - проверить печать на лампе - наряду с мощностью и яркостью производители обычно печатают «E26», чтобы гарантировать их безопасное использование с соответствующими патронами.

    Лампы E26 - одни из наиболее широко используемых цоколей для ламп в Северной Америке и Японии, а также в других странах, где обычно используется 120 В переменного тока. (См. Лампы E27 для Европы и 240 В переменного тока). Хотя раньше они чаще всего использовались с лампами накаливания, люминесцентные лампы CFL и светодиодные лампы также продолжали использовать цоколь E26.

    Сегодня в светодиодных лампах А19, светодиодных лампах BR, светодиодных лампах PAR часто используются цоколи Е26.

    E26 не имеет отношения к форме лампы!

    Обозначение E26 относится только к его основанию или точке контакта с патроном. Цоколь E26 может использоваться для широкого диапазона ламп и ламп, несмотря на то, что он имеет разные формы и размеры. Ниже приведен пример светодиодного потолочного светильника, в котором для электрического подключения используется штекер E26.


    Как работает лампа E26?

    Лампы E26 работают как любые цоколи Эдисона.Как только винт лампы совместится с патроном приспособления, поверните лампу по часовой стрелке до полной фиксации.

    Резьба E26 имеет правую резьбу и, помимо обеспечения механической поддержки, также действует как нейтральный электрический путь (при условии, что прибор подключен правильно).

    Кроме того, в нижней части винта находится металлическая точка контакта диаметром примерно 10 мм. Эта точка контакта действует как «горячий» или «живой» электрический вход.

    На внутренней стороне колбы электрические провода припаяны или приварены к резьбе винтов и нижней точке контакта.Эти провода затем ведут к нити накаливания или внутренней электронике для ламп CFL и LED E26.

    Какие преимущества у E26?

    Лампы E26 являются одними из наиболее распространенных типов ламп, а это означает, что найти подходящий патрон или приспособление, как правило, довольно просто. Кроме того, установка обычно очень проста и не требует инструментов или сборки.

    Edison Винтовые основания - одни из самых надежных способов крепления лампы благодаря прочности и жесткости резьбы.Это делает их особенно подходящими для мест, где могут присутствовать вибрации. Кроме того, плотная посадка в основании винта гарантирует, что влага и мусор вряд ли попадут в точки контакта, что снижает вероятность электрических сбоев.

    Где купить лампочки E26?

    Лампы E26 - одни из наиболее широко используемых цоколей. Однако, помимо цоколя лампы, важно решить, покупать ли лампу А-образного типа или лампу направленного действия.

    Лампы

    E26 можно приобрести в местном магазине бытовой техники или электроники либо непосредственно на нашем веб-сайте (см. Лампы A19 или BR30).

    Стандарты и размеры E26

    Стандарты E26 определены Международной электротехнической комиссией (IEC) в соответствии со стандартом 7004-21A-2. Они конкретно определяют точные размеры, с которыми должны изготавливаться цоколи E26.


    T1: мин. 19,56 мм

    T: мин. 19,56 мм

    H: мин. 9.14 мм; макс. 11,56 мм

    L: мин. 15,24 мм; макс. 17,01 мм

    C: мин. 3,25 мм

    r: 1,191 мм

    d1: 24,72 мм

    d: мин. 26,05 мм; макс 26,41 мм

    Другие сообщения



    Лампы E26 против E27 - Взаимозаменяемы? Не обязательно!

    Вам может быть интересно, являются ли E26 и E27 одинаковыми или взаимозаменяемыми, и можно ли использовать лампу E26 в патроне E27 или наоборот.Перед ... Подробнее


    Как выбрать напряжение для светодиодной ленты

    При поиске светодиодной ленты вы можете неоднократно сталкиваться с номинальным напряжением. Но вы не уверены, что именно это означает? Вы знаете ... Подробнее


    Все, что вам нужно знать о лампах A21

    Что означает термин A21? Термин A21 используется для описания общей формы и размеров легкого бу... Подробнее


    Е26 и А19 - одно и то же?

    При покупке лампочек вы можете встретить термины A19 и E26. Если вы не уверены, означают ли они одно и то же, читайте дальше ... Подробнее


    Вернуться к блогу по освещению осциллограмм

    Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным приложениям освещения, а также подробные статьи по науке о цвете.


    Обзор светотехнической продукции


    Размеры розеток для ламп

    (с диаграммами) - Garage Tool Advisor

    Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

    Обновлено 7 апреля 2021 г.

    Вы когда-нибудь перегорели и обнаружили, что не знаете, какая лампа нужна? Или, может быть, вы копались в ящике ящика и нашли лампочку, но не знали, к чему она?Не бойтесь, потому что совместить лампочки и цоколи не так сложно, как может показаться на первый взгляд.

    Луковицы обычно классифицируются по трем параметрам: размеру, форме и базовому типу. В результате названия ламп соответствуют простому шаблону шрифтового размера, при этом базовый размер обычно измеряется в миллиметрах (британские размеры могут отображаться на упаковке в США, но не обязательно отражаются в названии лампы.

    Примечание: Мы используем термин «лампочка» здесь очень свободно, так как многие осветительные приборы больше не имеют форму лампы.

    Мы не будем слишком углубляться в формы пузырьков, так как вы можете получить лампочки разной формы для одного и того же патрона. Вы встретите такие обозначения, как A-19 (стандартная лампочка) или G-16.

    В этом случае обозначение идет по форме-размеру, причем число кратно базовому размеру (например, 1/8 ″). Таким образом, лампа G-16 может иметь цоколь E-12, что означает, что она имеет форму шара, но требует цоколя E-12 (патрон). У вас также может быть лампа А-образной формы с цоколем E-12.

    Как видите, знание формы / размера лампы не обязательно для соединения лампы и ее патрона. Исключение составляют случаи, когда лампе необходимо вписаться в ограниченное пространство, например в вытяжку на кухне или в потолочное освещение гаража. Но об этом часто можно догадаться, обратив внимание на размер и форму помещения. Возможно, в другой день мы рассмотрим эту тему более подробно.

    Розетки Эдисона

    Примеры цоколя Эдисона (кредит)

    Когда вы думаете о лампочке, вы, вероятно, имеете в виду лампочку Эдисона (с винтовым цоколем).Они бывают разных размеров, но в США обычно используются три: «канделябр» E12, «средний» E26 и «могул» E39.

    В то время как большинство лампочек имеют одинарный контакт, некоторые имеют двойной контакт. Они могут быть обозначены буквой «d» в конце имени (например, E26d)

    Таблица размеров розеток Edison

    Размер Имя Распространенное использование Другие названия / примечания
    E5 Lilliput Edison Screw (LES) декоративные, индикаторы AKA «карлик»
    E10 Miniature Edison Screw (MES) велосипедные фонари, фонарики AKA
    E11 Мини-канделябр Винт Эдисона (мини-банка) Галогенный мини-канделябр 120 В
    E12 Винт Канделябра Эдисона (CES) 120 В канделябр, обычный канделябр AK Розетка США
    E14 Small Edison Screw (SES) Канделябр 230 В, люстра, ночник, подвесной светильник
    E17 Промежуточный винт Эдисона (IES) Устройства на 120 В AKA «промежуточный», C9
    E26 Винт Эдисона (ES или MES) Стандартные фонари на 120 В AKA «средний», наиболее распространенная розетка в США
    E27 Винт Эдисона (ES) Стандартные лампы 230 В AKA "европейский промежуточный уровень"
    E29 Admedium Edison Screw (ES) специальные применения, такие как лампы УФ-прожектора
    Винт Goliath Edison с одноконтактным контактом (GES) 120v 250+ W, промышленный AKA "могул", обычная розетка для США
    E40 Goliath Edison Screw (GES) 230v 250+ W industrial

    Двухштырьковые розетки

    Примеры двухштырьковых цоколей

    Традиционно используются для светодиодных и люминесцентных ламп, таких как склады, гаражные потолки или низкие потолки подвала , двухконтактные (также известные как двухконтактные) розетки приобрели известность в связи с законодательством Калифорнии, требующим, чтобы все новые конструкции использовали розетки GU24.

    Все двухконтактные розетки обозначены буквой G, которая восходит к тому времени, когда лампы изготавливались из стекла.

    Двухштырьковые розетки немного сложнее, так как типы требуют двух разных измерений: расстояния между центрами обоих штифтов и диаметра штифта. Число после буквы G указывает длину штифтов в миллиметрах.

    Обратите внимание, что длина штифта (G #) и расстояние между штифтами часто, но не всегда, идентичны. Основания с обозначением GY примерно на полмиллиметра длиннее, чем их аналог G.По большей части лампы G и GY полностью взаимозаменяемы, несмотря на эту разницу.

    Гнезда GU включают в себя канавки для зажимов и предназначены для закругленного дна лампы, в то время как GZ подходят для квадратного дна. Лампочки GU обычно подходят к эквивалентному основанию GZ, но не наоборот. Патроны и лампочки GX идентичны GU, за исключением того, что на лампе GX нет канавок.

    Некоторые розетки оснащены поворотным замком. Для этого на штырях прилагаемой лампы имеется более широкий наконечник, который фиксирует его на месте при скручивании лампы.

    Таблица размеров двухштырьковых головок

    Обозначение Диаметр штифта Расстояние между штифтами Распространенное применение
    G4 / GY4 ,65 - 0,75 мм маленькие галогенные кварцевые капсулы
    GU4 / GZ4 0,95 - 1,05 мм 4 мм MR8 и MR11
    G5 нет 5 мм люминесцентные лампы T 9037 G5.3 1,47 - 1,65 мм 5,33 мм
    GU5.3 / GX5.3 1,45 - 1,60 мм 5,33 мм малые галогены 20-50 Вт, такие как MR16
    . 3 плоские штифты 5,33 мм
    G6.35 / GX6.35 / GZ6.35 0,95 - 1,05 мм 6,35 мм
    GY6.35 1,2 6,35 мм галогены, используемые для рабочего и ландшафтного освещения
    G8 нет 8 мм Галоген 35-100 Вт
    GY8.6 нет 8,6 мм 100 Вт или меньше галогенные
    G9 нет 9 мм 120 В или 230 В галогенные и светодиодные лампы
    G9.5
    G9.5 мм 9,5 мм светильники для театров
    GU10 нет 10 мм 35-50 Вт MR16 галоген; компактные люминесцентные светодиодные лампы
    GZ10 нет данных 10 мм добавляет дихроичный фильтр к GU10; можно использовать лампы GU10
    G12 2.35мм 12мм театральное освещение; односторонние металлогалогенные лампы
    G13 2,35 мм 13 мм T8 / 10/12 люминесцентные лампы
    GX16d n / a 16 мм торцевые лампы
    G23 2 мм 23 мм заменить люминесцентные лампы PL в встраиваемых стационарных светильниках
    GU24 н / д 24 мм компактный люминесцентный замок с балластом G38 11.1 мм 38 мм мощные театральные светильники
    GX53 нет 53 мм поворотный замок (компактные люминесцентные лампы в форме шайбы под шкафом; светодиодные лампы)
    GX370 / a 70 мм поворотный замок (компактные люминесцентные лампы в форме шайбы, светодиодные лампы)

    Соответствующее: стандартные размеры кольцевой пилы

    Байонетные головки

    Примеры байонетных оснований

    Байонеты бывают трех видов, все полагаются на конструкции с поворотным замком.У большинства байонетных ламп с обеих сторон основания есть штифты, которые фиксируют их в патроне при скручивании.

    На некоторых цоколях штыри немного смещены, чтобы лампа входила в патрон только с одной стороны. На других основание имеет три штифта для предотвращения кражи.

    Байонетная конструкция обеспечивает более надежную фиксацию, что делает эти приспособления более полезными в ситуациях с высокой вибрацией, чем базы Edison. Общие приложения - автомобили, уличное освещение и фонарики.

    Байонеты обозначаются BA, диаметром основания, и могут включать суффикс «s» для одиночного контакта или «d» для двойного контакта.«-3» в конце указывает на три контакта. За буквой BA может следовать дополнительная буква, обозначающая положение штифта, например:

    • U - Штифты находятся на одном уровне, но смещены на 60 градусов.
    • Y - Штифты расположены напротив друг друга, но один штифт на основании выше, чем другой.
    • Z - Один штифт выше другого, и штифты смещены на 60 градусов

    Таблица размеров основания байонета

    BA7 B8 BA9 BA9s s BAX9s s BAX9s
    BAU9s BAW9s BAZ9s B15s B15d БА15
    BAU15 BAU15s BAW15 BAX15d BAY15d BAZ15
    BAZ15d BA15s-3 BA15d-3 BA20 BA21 B22s
    B22d B22d-3 BY22d

    лампы накаливания Обычные лампы накаливания Горячие споры по поводу использования ламп накаливания.Мы развенчали миф о том, что лампы накаливания были запрещены в США, но реальность такова, что стандарты эффективности изменили то, как потребители покупают освещение.

    С изменением стандартов эффективности меняется и доступность продукции.

    Независимо от вашей политической позиции в этом вопросе, нам все еще нужен свет в наших домах, офисах, школах, спортзалах, аэропортах - вы понимаете. Итак, мы получаем регулярные вопросы о том, где купить лампы накаливания или какие варианты лучше всего переоборудовать на светодиоды.

    Мы заинтересованы в том, чтобы облегчить освещение для наших клиентов, поэтому мы составили список наиболее распространенных мест, где вы можете найти лампы накаливания, а также ссылки, где вы можете купить продукт накаливания или совместимую модернизацию светодиода.

    Если вы хотите перейти прямо в определенную комнату, воспользуйтесь одной из этих ссылок:


    Настольная лампа, торшер или лампа накаливания

    В большинстве ламп используется стандартная лампочка (форма A19) со стандартным ввинчивающимся цоколем (E26, средний цоколь или цоколь "Эдисон").Обратите внимание, что есть некоторые исключения, связанные с различными формами патронов или специальной формы ламп для определенных настольных ламп.

    Лампочки для умывальника

    В большинстве туалетных принадлежностей для ванных комнат используется стандартная лампочка (форма A19) или круглая лампочка (форма G25) со стандартным резьбовым цоколем (E26 или цоколь Edison). Обратите внимание, что есть некоторые исключения, связанные с различными цоколями или специальными формами ламп. Вы также можете найти линейные люминесцентные лампы в туалетных столиках или зеркалах для ванных комнат.

    Встраиваемые лампы накаливания

    В большинстве встраиваемых банок используются лампы с отражателем (R20 или BR30). Они обеспечивают мягкое, равномерное распределение света в вашей комнате. Тип используемой лампочки будет зависеть от размера встраиваемой банки - четыре или шесть дюймов являются наиболее распространенными размерами.


    Существуют также галогенные лампы, которые обеспечивают более сфокусированный луч света, в зависимости от того, какой внешний вид вы собираетесь делать, или от высоты потолка.Обычно это лампы PAR20, PAR30 или PAR38.

    Лампочка потолочная

    В большинстве потолочных светильников используется стандартная лампочка (форма A19) со стандартным цоколем для ввинчивания (E26 или цоколь Edison). Однако типичный потолочный светильник будет иметь более одной лампочки, поэтому обязательно откройте светильник, чтобы увидеть, что там, прежде чем искать замену.

    Если лампа, которую вы извлекаете из светильника, не выглядит так, как показано на рисунке ниже, вы можете попробовать эту справочную страницу, чтобы найти вариант, который вы ищете.

    Лампочка бра

    В большинстве настенных бра используется стандартная лампочка (форма A19) или лампочка в форме торпеды (форма B10 или B11) со стандартным ввинчивающимся цоколем (E26 или цоколь «Эдисон»). Если у вас есть лампочка торпеды, обязательно проверьте цоколь. Если он меньше стандартной лампочки, вероятно, у вас цоколь канделябра (E12).

    Иногда вы найдете в этих светильниках подключаемые лампы CFL, так что это еще один хороший момент, чтобы открыть приспособление, чтобы быть уверенным в том, что вы заменяете.

    Лампочка торпедо (B10 или B11)

    Технический жаргон:

    • Форма: B10 (диаметр 1 1/4 дюйма) или B11 (диаметр 1 3/8 дюйма)
    • База: средний (E26) или канделябр (E12)
    • Мощность: от 25 Вт до 60 Вт
    • Отделка: матовый или прозрачный

    Что вы ищете?

    Купить лампы накаливания B10 / B11

    Купить светодиодные лампы B10 / B11

    Люстра, лампочки

    В люстрах

    обычно используется лампа в форме торпеды или пламени (форма B10, B11, CA8, CA10 или F15) с цоколем канделябра (цоколь E12).Здесь вы также можете найти базу среднего размера (E26), поэтому обратите особое внимание на тезис базы, прежде чем заказывать продукт.

    Люстра, Лампочки

    Технический жаргон:

    • Формы:
      B10 (диаметр 1 1/4 дюйма)
      B11 (диаметр 1 3/8 дюйма)
      CA8 (диаметр 1 дюйм)
      CA10 (диаметр 1 1/4 дюйма)
      F15 (диаметр 1 7/8 дюйма) )
    • База: средний (E26) или канделябр (E12)
    • Мощность: от 15 Вт до 60 Вт
    • Отделка: матовый или прозрачный

    Что вы ищете?

    Купить лампы накаливания для люстры

    Купить Светодиодные лампы для люстры

    Лампочка подвесная

    В большинстве подвесок используется стандартная лампочка (форма A19) со стандартным ввинчивающимся цоколем.В некоторых случаях вы также найдете съемные компактные люминесцентные или кварцевые лампочки.

    Точечные или трековые лампы

    В светильниках

    Track обычно используются лампы с отражателем (MR16, PAR20, PAR30 или PAR38). Обычно они дают более сфокусированный луч света, который может варьироваться в зависимости от «угла луча». При выборе трекового освещения меньший угол луча означает более узкий сфокусированный луч света.

    Лампочка для потолочного вентилятора

    В большинстве потолочных вентиляторов используется лампочка, которая выглядит как уменьшенная версия «стандартного» размера.это размер A15, и в нем используется патрон среднего (E26) или канделябрового (E12) размера.

    Лампочка потолочного вентилятора (A15)

    Технический жаргон:

    • Форма: A15 (диаметр 1 7/8 дюйма)
    • База: средний (E26) или канделябр (E12)
    • Мощность: от 15 Вт до 60 Вт
    • Отделка: матовый или прозрачный

    Что вы ищете?

    Купить лампы накаливания А15

    Купить светодиодные лампы A15

    Если вы ищете лампочку, которую трудно найти, или вариант, который вы не видите выше, поищите номер детали, проштампованный где-то на верхней или боковой стороне лампы, и попробуйте наш поисковик.

    Светодиодные лампы E26

    Светодиодные лампы E26

    E26 - стандартный размер для дома. E - это Эдисон, а 26 - 26 мм. Этот популярный размер стал популярным благодаря светодиодным вариантам и не зря. Большая экономия энергии, отсутствие ртути и УФ-излучения и низкие цены. Наши светодиодные лампы типа кукурузных ламп E26 отлично подходят для больших помещений, где вам нужно больше света. Их высокий световой поток больше, чем обычно.

    Светодиодные лампы

    E26 vs.Лампы в стиле A19 и светодиодные лампы для кукурузы - что это значит? Светодиодные лампы

    известны своим ярким светом и качеством энергосбережения, и именно поэтому они так быстро используются во всем мире. Эти светильники подходят не только для домашнего использования, но и для коммерческих целей. Эти лампы доступны в различных базовых размерах и формах. Здесь мы обсудим некоторые из наиболее распространенных светодиодных ламп E26, A19 и светодиодные лампы для кукурузы.

    E26 или номер Эдисона 26

    E26 - это размер большинства лампочек, широко используемых в Соединенных Штатах Америки.Это называется стандартной базой. E26 считается стандартом, потому что в США патроны или патроны для ламп имеют размер цоколя E26. Буква «E» в основном представляет собой основание лампы. Он назван в честь Томаса Эдисона, а основание на самом деле называется винтом Эдисона. Число после E указывает размер винта с наружной резьбой в мм. Следовательно, лампа E26 имеет диаметр цоколя 26 мм. (E27 - это обычный европейский и остальной размер). Более крупная цоколь или светодиодная лампа E39 имеют цоколь 39 мм.

    Что означает серия A

    Теперь мы знаем, что такое светодиодная лампа с номером E. Теперь мы обсудим лампы типа «А». В отличие от ламп типа «E», буква A обозначает форму лампы. В данном случае лампочка А19 имеет грушевидную форму. Число после обозначения A указывает ширину колбы в единицах 1/8 дюйма или в мм.

    Наиболее часто используемой лампой серии A является лампа A19, ширина которой составляет 2 3/8 дюйма или 60 мм, а длина 110 мм. Это классическая форма, к которой мы привыкли, хотя быстро научились любить и другие светодиодные фонари.

    Люди, покупающие лампочки, часто путают лампы A19 и E26. Любая лампочка со стандартным базовым размером 26 - это лампочка E26. Он может быть любой формы и размера. Лампа с цоколем размером E26, но имеющая грушевидную форму, также является лампой E26. Однако люди склонны называть это лампочкой A19, что неверно. Это не тот случай, когда лампочка ALL E26 имеет грушевидную форму с диаметром 2 3/8 дюйма.

    Урок здесь состоит в том, чтобы отделить базовый размер от описания формы.Вы можете получить любую лампочку, но если у нее нет идеального базового размера, чтобы поместиться в патроны или патроны для ламп, она бесполезна.
