области применения цементно-стружечных плит, характеристики и свойства

ЦСП — универсальный материал, который широко применяется в строительстве, внешней и наружной обшивке, разработке мебели, каркасов. Листы состоят из нескольких слоев древесной прессованной щепы, соединенной портландцементом и рядом специальных добавок. Плиты различаются размерами, предназначением и характеристиками в зависимости от области применения. Цементно-стружечные плиты популярны благодаря безопасному составу для человека и окружающей среды, возможности использовать во влажных помещениях и прочности материала.

Области применения

Благодаря разнообразию толщины, размеров и характеристик плит, их используют во многих областях строительства, например:

• Обшивка стен и перегородок. Экологичность листов позволяет использовать их во внутренних жилых помещениях, а низкая влагопроницаемость — в банях, ванных комнатах и бассейнах. С помощью цементно-стружечных плит можно быстро добиться ровной поверхности стен для дальнейшей отделки. Листы также используют и для каркасных перегородок в качестве звукоизолирующего материала;
• Навесные фасады. Плиты используют в качестве вентилируемой внешней обшивки дома, защищающей здание от ветра, влаги. Для этой области применения особенно важна пожарная безопасность и влагонепроницаемость материала;
• Опалубка. В отличие от обычного использования опалубки как временной конструкции, с помощью ЦСП можно создать несъемную опалубку, совместив ее производство с отделкой дома;
• Садовые дорожки. С помощью панелей создается ровное покрытие для дальнейшей укладки плит. Влагонепроницаемость и прочность листов защищает дорожки от провалов и повреждений;
• Обшивка кровли. ЦСП применяют при монтаже плоской кровли. Плотные жесткие листы выдерживают большие нагрузки на крышу здания;
• Устройство пола. Плиты, обладающие большой прочностью на изгиб, влагостойкостью и теплоизоляцией, применяют для монтажа чернового напольного покрытия.

Характеристики и свойства

ЦСП плиты считаются универсальным строительным материалом, превосходящим по характеристикам фанеру и дсп. У многофункциональных плит большое количество преимуществ перед сходными материалами:

• можно использовать для внутренней, внешней отделки, для пола;
• соответствует всем строительным стандартам для применения в разных областях: устойчив к разным климатическим условиям, грызунам и насекомым, возгораниям, гниению;
• безопасны для окружающей среды благодаря отсутствию вредных ферментов при производстве;
• благодаря ровной гладкой поверхности листы легко поддаются дальнейшей отделке;
• высокий шумоизоляционный индекс до 30 дБ;
• модуль упругости на изгибе до 4500 МПа.

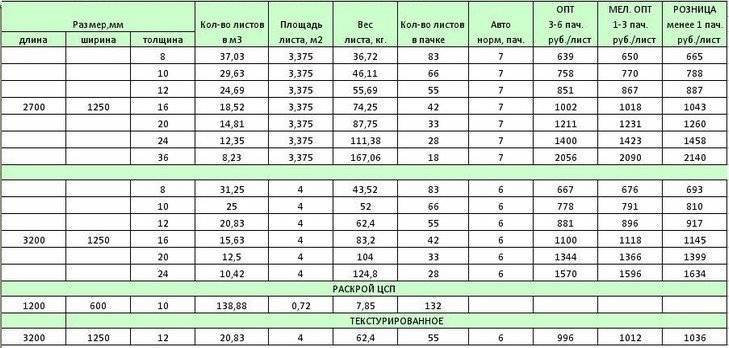

Размеры и масса

Панели ЦСП имеют большое количество размерных показателей, от которых зависит область применения сырья, его вес и стоимость. В зависимости от этих параметров выделяют несколько стандартных типов плит с размерами 2700×1250 мм, 3000×1250 мм и 3200×1250 мм. Для каждого размера плиты существует несколько видов толщины и материала, от чего зависит вес готового листа. Стандартная толщина — от 8 до 26 мм. Наиболее плотное и толстое сырье рекомендуется использовать для внешней отделки и монтажа плоской кровли. Тонкими панелями, как правило, обшивают стены внутри помещения и монтируют каркасы. Вес одного листа среднего размера составляет от 40 до 145 кг.

Методы крепления

При строительстве плиты необходимо прикрепить к каркасу. Плотный материал крепят несколькими крепежными элементами:

• Анкерные болты. Применяют при установке перегородок и навесных фасадов для крепления кронштейнов к стене;
• Заклепки. Для крепежа используют заклепочник. Применяется при работе с кронштейнами для закрепления обрешетки;
• Дюбель-грибок. Применяется для крепежа утеплителя;
• Гвозди. Металлические винтовые крепежи с оцинкованными метизами используют для работы во влажных помещениях. Для надежного крепежа длина гвоздя должна превышать толщину плиты в 2,5 раза;
• Саморезы. Для крепежей используют шуруповерт, предварительно подготовив отверстия для крепления. Саморезы с потайной шляпкой и сверлом могут применяться без подготовки отверстий. Наиболее оптимальный метод крепежа, благодаря действию самореза на отрыв.

Панели ЦСП широко используются в строительстве и отделочных работах благодаря большой области применения. Листы обладают полезными характеристиками, которые позволяют работать с материалом в любых климатических условиях, а также в разных помещениях, что выделяет панели среди аналогичного менее долговечного сырья. Материал обладает разными размерами, толщиной и весом, что делает ЦСП подходящим как для внутренней, так и для внешней отделки.

Рекомендованные товары

Полезные материалы

Утепление пола пеностеклом

Подробнее

Потолок из гипсокартона: как его сделать, преимущества и недостатки

Подробнее

Строительные плиты для стен

Подробнее

Древесные плиты

Подробнее

Kronospan OSB 4 на складе!

Подробнее

Производители ОСБ плит

Подробнее

Cэндвич панели из ОСБ

Подробнее

ОСБ для бани

Подробнее

OSB-4 11 мм 2440 на складе!

Подробнее

ГВЛ для пола

Подробнее

ULTRALAM OSB T&G в магазине OSBmarket. ru

Подробнее

Пеностекло: особенности утеплителя

Подробнее

Пеностекло или минеральная вата: какой сделать выбор

Подробнее

Плиты Quick Deck — оправданный вариант для помещений с повышенной влажностью

Подробнее

Стекломагниевый лист: характеристики и применение

Подробнее

Какие плиты выбрать для отделки дома

Подробнее

Возврат к списку

Размеры ОСБ листа, виды и марки плит, критерии выбора

Ориентировочно-стружечные плиты (ОСП, OSB, ОСБ) — многослойный плитный материал, получаемый путем прессования древесных щепок смешанных с клеевой массой. Долговечность собранных из OSB конструкций напрямую зависит от правильного выбора плиты с нужными характеристиками. Чтобы правильно выбрать материал, который лучше всего справится с возложенными на него функциями в определенных условиях эксплуатации, следует разобраться какие бывают виды ОСБ плит, их марки и сфера применения, а также какие существуют размеры ОСБ листа у различных производителей этого материала.

Классификация и марки OSB плит

Производители ориентировочно-стружечных плит выпускают свою продукцию в соответствии со стандартами сертификационной системы ЕС или США. Те производители которые работают на российском рынке, в большинстве, сертифицируют свою продукцию по европейским нормативам. Существует и российский ГОСТ Р 56309-2014, который регламентирует характеристики ОСП, но он разработан с учетом европейского регионального стандарта ЕН 300:2006. Поэтому OSB выпускаемые по ГОСТ Р 56309-2014 и ЕН 300:2006 имеют одинаковую маркировку.

Классификация и марки OSB по европейским стандартам

В ЕС ключевые критерии качества OSB отражены в следующих нормативах:

• EN 300. «Ориентированно-стружечная плита (OSB): Определения, классификация и спецификации»
• EN 13986. «Плиты из древесины для строительства. Характеристики, оценка соответствия и маркировка»

Наиболее распространенным является стандарт EN 300. Его критерии включают стойкость лицевых поверхностей к истиранию, прочность плиты на изгиб, способность взаимодействия с покрытиями и возможность удержания крепежей. Основополагающими характеристиками влияющими на класс материала является пространственная прочность и влагостойкость плиты.

В соответствии с этими характеристиками ассортимент ОСБ плит разделен на четыре марки:

• OSB-1. Панели для сооружения ненагруженных конструкций и эксплуатации в сухих условиях.
• OSB-2. Плиты несущие нагрузку для использования в сухих средах.
• OSB-3. Универсальные панели несущие нагрузку, для использования во влажных условиях.
• OSB-4. Плиты для высоконагруженных конструкций и применения во влажной условиях.

При этом необходимо учитывать, что согласно европейским нормативам, под сухой средой подразумевается, что уровень влажности при температуре +20˚C лишь на несколько недель в году может превышать порог в 65%. Под влажной средой подразумевается, что уровень влажности воздуха только на несколько недель в году может превышать 85% при температуре окружающего воздуха +20˚C.

С учетом этих параметров OSB-1 допускаются к ненагруженной эксплуатации в помещениях, где влажность воздуха не превышает 20%. Обустройство плитами OSB-2 допустимо в полусухих средах без нагрузок. OSB-3 считаются универсальным материалом для конструкций в средах средней влажности и нагрузки. OSB-4 относятся к технологичным материалам для возведения несущих сооружений длительного использования в условиях влажных сред. Такие виды ОСБ плит обеспечивают обширный выбор материалов для разнообразных нужд от сборки упаковочных ящиков до формирования элементов зданий.

Классификация и марки OSB по стандартам Канады и США

Иногда в российских торговых точках можно встретить OSB выпускаемую североамериканскими фирмами. Эти плиты имеют свою маркировку, отличную от европейской. Здесь очень важно не ошибиться и выбрать именно ту плиту которая пригодна для эксплуатации в конкретных условиях.

В Канаде и США действуют собственные регламенты производства стружечных плит:

• CSA O325. «Строительная обшивка»
• PS 2. «Стандарт качества для строительных панелей на основе древесины»

По несущим свойствам, степени разбухания, стойкости к нагрузкам в условиях различной влажности и ряду других параметров эти два норматива совпадают. Поэтому многие производители выпускают продукцию соответствующую сразу двум стандартам.

Североамериканские производители для определения марок OSB используют не классы, говорящие о характеристиках плиты, а маркировку, которая указывает на назначение материала. Покупателю остается только выбрать лист соответствующей толщины.

В соответствии со стандартам CSA O325 встречаются следующие маркировки ОСП:

• W — плиты для стеновой облицовки;
• 1F — плиты для настила пола;
• 2F — плиты, используемые в качестве горизонтального настила, поверх какого-либо чернового основания;
• 1R — плиты для обустройства сплошной обрешетки кровли без создания опоры на краях;
• 2R — листы для формирования сплошной обрешетки кровли с обустройством опоры на краях конструкции.

Как правило, OSB одной и той же конфигурации относится к нескольким маркам стружечных плит, поэтому в маркировке листов присутствуют пометки сразу нескольких категорий, например, 2F16/W24/1R24. Это означает, что допускается использование материала для настила полов и крыш, а также стеновой облицовки. Цифры в метке указывают на предельно допустимое расстояние между опорами каркаса конструкции с учетом габаритов листа. Это расстояние указывается в дюймах. На панелях некоторых производителей присутствуют линии для обозначения мест соединения крепежей и стоек обрешетки.

Чтобы понять в каких условиях влажности можно использовать ту или иную плиту, необходимо в маркировке искать специальные надписи: Interior, Esposure Type Binder, Exterior Bond.

Согласно американским стандартам, влагостойкость ОСП может соответствовать трем классам:

1. Interior. Материалы для внутренней отделки и эксплуатации в сухих условиях.

2. Esposure Type Binder. Конструкционные плиты, способные выдерживать увлажнения. Могут применяться для наружных работ после обработки защитными покрытиями. Применяются при влажности менее 19%.

3. Exterior Bond. Листы, пригодные для использования в условиях многократно повторяющегося увлажнения и высушивания, а также продолжительного воздействия неблагоприятной погоды или грунта. Могут использоваться в средах с абсолютной влажностью свыше 19%.

Качественные характеристики продукции разных производителей, промаркированной по стандартам ЕС и США, во многом схожи. К примеру, характеристики марки OSB-2 совпадают с характеристиками Interior, OSB-3 — с Exposure, а OSB-4 — Exterior. Основное различие заключается в сырье, использованном для изготовления плит. Европейские ОСП выпускают из хвойных пород дерева. Американские и канадские производители преимущественно используют тополь.

Какие бывают OSB плиты в зависимости от отделки поверхности и типа кромки

В зависимости от назначения материала ОСП могут иметь различную отделку поверхности и кромки листа.

Нешлифованные

Необработанные листы с  шероховатой поверхностью, обеспечивающей повышенную адгезию с битумными покрытиями. Такие панели являются отличной базой для битумных праймеров и кровельных настилов, что обеспечило их востребованность для формирования сплошной обрешетки крыш любой площади.

Шлифованные

Прошедшие механическую обработку листы, предназначенные для сооружения конструкций с жесткими допусками по толщине.

Лакированные

Листы этого вида OSB с одной стороны покрывают жидким или пастообразным лаком. ЛКМ наносится при помощи вальцовых установок или лаконаливных станков. Такая методика позволяет получить однотонное прозрачное или рельефное узорчатое покрытие. Предварительная обработка основы грунтом или шпатлевкой позволяет снизить расход лака, а также пигментировать базу в соответствии с преследуемыми декоративными целями.

Ламинированные

Под ламинированием понимают нанесение на поверхность ОСП пропитанной клеящими составами бумаги. Как правило, для этих целей используют меламиносодержащие смолы, которые в процессе горячего прессования схватываются с основой и твердеют до состояния термореактивного полимера. Избыток эмульсии распределяется по поверхности панели прокаточными листами пресса, благодаря чему наружный слой листа приобретает необходимую гладкость или рельеф (тиснение).

Кромка ОСП может быть прямой или фигурной

Панели с ровными краями применяют в черновом строительстве и производстве тары.

Плиты с торцами, имеющими форму соединения паз-гребень, востребованы в облицовке плоскостей большой площади. Такие материалы обеспечивают эффективную теплоизоляцию и герметичное соединение в местах стыковки соседних листов.

Размеры OSB плит

Стандартные размеры ОСБ листа составляют: 1250×2500 мм. по европейским стандартам и 1220×2440 мм. по североамериканским стандартам. Иногда в продаже можно встретить плиты длинной 3000 и 3150 мм. Некоторые производители, под заказ, выпускают плиты большей длинны, до 7 метров.

При выборе размера OSB плит лучше всего отдать предпочтение более крупным листам. Выбрав большие по размеру листы, вы получите меньше стыков после их монтажа. Это очень важно при обшивке некоторых конструкций. В качестве примера можно привести обшивку стен каркасного дома. В этом случае очень важно, чтобы одна плита закрывала всю высоту, от низа до верхнего этажа или крыши.

Толщина листов OSB варьируется от 6 до 25 мм. Выбор толщины зависит от следующих факторов:

• марки OSB;
• предполагаемых нагрузок;
• расстояния между опорами.

Размеры, вес и площадь листа ОСП популярных производителей

На отечественном рынке ориентировочно-стружечные плиты представлены продукцией российских и европейских компаний, среди которых наиболее узнаваемы бренды: Kronospan (Беларусь, Могилев), ДОК «Калевала» (РФ, Карелия), GLUNZ (Германия), EGGER (Румыния) и Ultralam (г. Торжок, РФ).

Kronospan

Kronospan — австрийский производитель древесных материалов, имеющий разветвленную сеть заводов по всему миру, включая Беларусь. ОСП могилевского предприятия отвечает европейским стандартам, но при этом отличается доступной ценой. Отменные эксплуатационные характеристики и повышенная влагостойкость сделали OSB марки Kronospan одним из лидеров продаж российского рынка стройматериалов.

Марка	Размеры листа, мм	Площадь листа м2	Вес листа, кг
OSB-3	2500×1250×9	3.1	17.2
	2500×1250×10		19.1
	2500×1250×12		22.9
	2800×1250×12	3.5	25.6
	2500×1250×15	3.1	28.6
	2500×1250×18		34.3
	2500×1250×22		41.9
OSB-4	2440×1220×11	3	20. 15
	2500×1250×12	3.1	23.5
	2500×1250×15		29.4

 ДОК «Калевала»

ДОК «Калевала» является крупнейшим изготовителем древесных плит в России. На предприятии внедрены новейшие технологии, что позволило наладить выпуск качественной и экологически чистой продукции, отвечающей наивысшим стандартам безопасности. Благодаря этим особенностям ОСП от ДОК «Калевала» завоевали популярность не только в РФ, но и в странах СНГ.

Марка	Размеры листа, мм	Площадь листа м2	Вес листа, кг
OSB-3	2500×1250×8	3,1	15,5
	2440×1220×9	3	16,6
	2500×1250×9	3,1	17,5
	2440×1220×12	3	22,2
	2500×1200×12		22,3
	2500×1250×12	3,1	23,3
	2800×1250×12	3,5	26,1
	2500×1250×15	3,1	29,1
	2500×1250×18		34,9
	2500×1250×22		42,6
	2440×1220×22	3	42
OSB-3 с 2-х сторонним паз-гребнем.	2500×1250×12	3,1	23,3
	1250×1250×12	1.6	11.7
OSB-3 с 4-х сторонним паз-гребнем.	2500×1250×12	3,1	23,3
OSB-3 Экодом	2500×1250×9		17,5
	2500×1250×12		23,3
	2800×1250×12	3,5	26,1
OSB-3 Экодом с 2-х сторонним паз-гребнем.	2500×1250×12	3,1	23,3
OSB-3 Экодом с 4-х сторонним паз-гребнем.	2500×1250×12

GLUNZ

Немецкий бренд GLUNZ, по праву, считается флагманом отрасли ориентировочно-стружечных плит. Особенностью производителя является использование высококачественных лесоматериалов и экологически чистых клеящих составов. На предприятии выпускают OSB-3 с уровнем эмиссии формальдегида E0. Это делает ОСП GLUNZ абсолютно безопасными.

Марка	Размеры листа, мм	Площадь листа м2	Вес листа, кг
OSB-3	2500×1250×6	3.1	12.2
	2500×1250×9		18.3
	2800×1250×9	3.5	21.9
	2500×1250×12	3.1	24
	2800×1250×12	3.5	28.8
	2500×1250×15	3.1	36
	2500×1250×18		54
	2500×1250×22		24
OSB-4	2500×1250×9		12.2
	2500×1250×12		24
	2800×1250×12	3. 5	28.8
	2500×1250×15	3.1	36
	2500×1250×18
	2500×1250×22		24
OSB-3, паз-гребень	2800×675×12	1.9	13
	2500×675×15	1.7	16.2
	2500×675×18
	2500×675×22		23.8

EGGER

Европейский бренд, продукция которого считается эталонным образцом высокого качества при необычайно низкой цене. OSB этой марки, выпушенные румынским предприятием, обладают хорошей плотностью, идеальной геометрией и низкой гигроскопичностью, что делает их незаменимыми в строительстве и производстве мебели. Производитель выпускает плиты экологического стандарта E1 и E0.

Марка	Размеры листа, мм	Площадь листа м2	Вес листа, кг
OSB-3	2500×1250×6	3. 1	12
	2500×1250×8		16
	2500×1250×9		17.4
	2500×1250×12		23.3
	2500×1250×12	3.5	26
	2500×1250×15	3.1	28.1
	2500×1250×18		32.8
	2500×1250×22		42.8

 Ultralam

Если вам необходима доступная по цене и надежная плита ОСП, размеры которой удовлетворят потребности любого строительства, обратите внимание на продукцию Ultralam российского производителя Талеон Терра, производственные мощности которого расположены в г. Торожок Тверской области. Это один из самых технологичных и современных заводов не только в масштабах РФ, но и ЕС. Изготовление плит производится методом непрерывного прессования. Плиты имеют идеальную геометрию и высокую плотность (от 620 кг/кбм), что особенно ценится при строительстве каркасных домов и изготовлении СИП-панелей.

Марка	Размеры листа, мм	Площадь листа м2	Вес листа, кг
OSB-3 паз-гребень	2440×610×18	1.5	16.86
			16.86
	2485×610×18
	2485×610×22		21
OSB-3	2500×1250×6	3.1	11.5
	2500×1250×8		15.7
	2440×1220×9	3	15.9
	2500×1250×9	3.1	16.7
	2500×1250×11		20.7
	2500×1250×12		23
	2800×1250×12	3.5
	2500×1250×15	3.1	26
	2500×1250×18		31
	2500×1250×22		38

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поделиться:

Гофрированные стальные трубы и трубные арки

Компания Lane производит и хранит на складе полный ассортимент гофрированных стальных труб из различных материалов, покрытий и покрытий, отвечающих особым требованиям по долговечности и гидравлическим характеристикам. Гофрированная стальная труба (CSP) доступна в круглых размерах от 6 дюймов до 144 дюймов и в трубчатых арках до эквивалента 120 дюймов. CSP не имеет себе равных по своей способности изготавливаться в соответствии с жесткими требованиями площадки, особенно при больших диаметрах.

Экономичный, прочный, эффективный

Размеры, формы, гофры и толщина металла:

(Только диапазоны стандартных размеров. Чтобы узнать о наличии сверх этих ограничений, проконсультируйтесь с представителем Lane.)

Гофры	Круглый	Труба -Арка (Размах x Высота)
1½” x ¼”	от 6 до 10 дюймов
2 ⅔” x ½”	от 12 до 72 дюймов	от 14 x 9 дюймов до 83 x 57 дюймов
3” x 1”	от 48 до 102 дюймов	от 53 x 41 до 117 x 79 дюймов
5” x 1”	от 48 до 144 дюймов	от 53”x 41” до 142”x 91”
Калибр 18 (0,052 дюйма), калибр 16 (0,064 дюйма), калибр 14 (0,079 дюйма), калибр 12 (0,109 дюйма), калибр 10 (0,138 дюйма), калибр 8 (0,168 дюйма)

Варианты материалов для гофрированной стальной трубы и трубных арок:

Алюминированная сталь, тип 2

Алюминизированная сталь, тип 2 (минимальный срок службы 75–100 лет)
Алюминированная стальная труба сочетает в себе прочность стали и коррозионную стойкость алюминия. Труба производится из рулонной стали с алюминиевым покрытием в одну унцию на квадратный фут.



Оцинкованная сталь с асфальтовым покрытием

Оцинкованная сталь с асфальтовым покрытием
Для увеличения срока службы оцинкованной CSP на внутреннюю и внешнюю поверхность трубы наносится однородное покрытие.

Оцинкованная сталь

Оцинкованная сталь (минимальный срок службы 50 лет)
Традиционный оцинкованный CSP изготавливается из рулонной стали с цинковым покрытием в две унции на квадратный фут.



Сталь с полимерным покрытием

Сталь с полимерным покрытием (минимальный срок службы более 100 лет)
Полимерная пленка толщиной 10 мил ламинируется на каждую сторону рулона оцинкованной стали, создавая лучшее покрытие, доступное сегодня. Защитная пленка представляет собой прочный полиолефиновый ламинат, который обеспечивает оцинкованному CSP прочный барьер, превосходящий по стойкости к коррозии и истиранию все другие покрытия, а также обеспечивает 100-летний срок службы.



Преимущества CSP:

• Длительный срок службы — более 100 лет
• Самый экологически чистый дренажный продукт на рынке, отвечающий требованиям LEED
• Повышенная прочность

Дренажные изделия – Гофрированная стальная труба | Сент-Реджис Калверт

Наша гофрированная стальная труба (CSP) доступна с различной толщиной, длиной и покрытием. Вся наша продукция производится в соответствии с последними спецификациями LRFD AASHTO и ASTM. Эти продукты широко используются в системах защиты от наводнений, дренажа и ливневых вод, потому что сталь надежна, прослеживаема, устойчива и прочна.

• Диаметр труб от 6 дюймов до 144 дюймов
• Круглые или арочные формы
• Диапазон толщины стенок и доступных покрытий
• Различные гофры, рассчитанные на динамические нагрузки h30 и E80
• Доступна гладкая внутренняя труба
• Трубка Max Flow и Dura Flow
• Стандартная длина составляет 20 футов, хотя доступны и другие длины.

Стандартные размеры CSP, торцевые поверхности и рабочий вес

Гофрированная стальная труба Пределы высоты крышки

Руководство по установке CSP

Спецификации, стандарты и документы

Отчет CSP о сравнительных размерах труб ливневой канализации



CSP – Дренажная труба с прорезями

Щелевой водосток можно использовать для эффективного удаления поверхностных стоков с бордюров и желобов или для перехвата стоков на относительно плоских участках. Наши трубы изготавливаются из оцинкованной или алюминированной стали типа II и доступны в диаметрах от 12 до 48 дюймов. Щелевые дренажные материалы обычно используются для строительства аэропортов, автострад и парковок.

Деталь сливного отверстия с прорезями 1

Деталь сливного отверстия 2

CSP — максимальный расход / труба со спиральным ребром

Max Flow доступен как в оцинкованном, так и в алюминированном исполнении типа II. Этот полезный продукт был разработан в ответ на потребности наших клиентов в трубном продукте с гидравлическими свойствами гладкостенной трубы и исключительной ценностью гофрированной металлической трубы.

CSP – Твердая мозговая оболочка

Труба Dura-Flow ^TM , гладкая внутренняя гофрированная стальная труба, сочетает в себе стандартную гофрированную наружную оболочку с гидравлически гладкой внутренней поверхностью. Подкладка непрерывно крепится к внешней оболочке по замковому шву.

CSP – защитные покрытия

Защитные покрытия

CSP включают:

• Оцинкованный – Стандартный CSP с горячим цинковым покрытием весом 2 унции будет работать в среде с pH 6-10 и удельным сопротивлением 2000-8000 Ом·см в течение среднего срока службы 50 лет.
• Алюминизированный тип 2 – Обеспечивает расчетный срок службы 75 лет в диапазоне pH окружающей среды 5–9 и удельном сопротивлении до 1500 Ом·см. Экономичная альтернатива железобетонной трубе.
• Полимерное покрытие – TRENCHCOAT производится компанией DOW Chemical; это толстая полимерная пленка, которая наклеивается как внутри, так и снаружи оцинкованного CSP. CSP с полимерным покрытием сочетает в себе преимущества стали и пластика. Полимерная пленка обеспечивает стойкость к коррозии и истиранию, превосходящую стальные трубы с гальваническим покрытием и алюминированным покрытием. CSP с полимерным покрытием может обеспечить срок службы 100 лет.
• Полимер MDOT – осмотр 1
• Полимер MDOT – осмотр 2
• Специальное положение MDOT для стальных труб с полимерным покрытием
• Презентация Dow Polymer
Пример использования полимера
• Техническая информация о полимерах
• Лист сертификации материалов
• Руководство по долговечности NCSPA
• Руководство по выбору CSP

Если для вашего проекта требуются трубы размеров и форм, которые превышают возможности гофрированной стальной трубы с замковым швом, St. Regis отвечает на вызов с помощью Structural Plate, также называемого Multi Plate. Гофры 6″ x 2″ в сочетании с увеличенной толщиной стали обеспечивают прочную и долговечную конструкцию. В дополнение к круглой форме и форме арки трубы, конструкционная плита доступна в форме горизонтального эллипса, подземного перехода и прямоугольного водопропускного канала.

Структурные плиты имеют много преимуществ по сравнению с их альтернативами, а именно:

• Легкий — сравните с другими типами конструкций аналогичного размера, например, с бетонными мостами.
• Strong – гофр 6″ x 2″ значительно прочнее других гофров той же толщины.
• Простота установки — легкое оборудование, простой инструмент и местная рабочая сила позволяют легко выполнить сборку.
• Made to Last – наша конструкционная плита защищена цинковым покрытием толщиной 3 унции, что обеспечивает долгий срок службы конструкции благодаря на 50 % больше цинка, чем обычная гофрированная стальная труба.
• Удобная доставка – пластины поставляются в компактных вложенных друг в друга пачках, что сводит к минимуму затраты на обработку и транспортировку.

Брошюра по конструкционным плитам, сегмент 1

Брошюра по конструкционным плитам, сегмент 2

Брошюра по конструкционным плитам, сегмент 3



Кессоны

3 лучших фотографии: кессоны диаметром 126 дюймов для Ривер-Пойнт, Чикаго, Иллинойс

Нижние 3 фотографии: кессоны Wrigley Field для Case Foundation

St. Regis Culverts’ Super Cor — это революционная альтернатива обычному гофрированному стальному листу, в котором используется гофрированный профиль 15″ x 5-1/2″ для обеспечения превосходной прочности и долговечности.

Эти конструктивные усовершенствования позволили создать продукт из гофрированной стали, который может перекрывать расстояния более 75 футов и обеспечивать экономичную и надежную конструкцию моста. Super Cor доступен в круглой, арочной или прямоугольной форме с водопропускными трубами и без них.

Пример использования

Super Cor

Опции инвертирования

Деталь оголовка

Деталь фундамента

Водопропускные трубы из алюминия Dura Span



St. Regis Culvert производит полный набор аксессуаров для любого мыслимого проекта. Среди наших наиболее распространенных применений фитинги; локти, Ts и Ys и концевые секции. Фитинги облегчают соединения на месте и сводят к минимуму нарушение потока в местах слияния линий или изменения направления потока.

Фитинги CSP

Муфта против просачивания

Стальной водослив



Круглые или арочные различных размеров, наклонов и материалов, концевые секции доступны для стальных, пластиковых и бетонных труб. Простые в установке и обслуживании, эти концевые секции можно спасти, если трубу необходимо переместить или заменить. Имеются также охранники для мусора.

Все материалы для изделий St. Regis Culvert сертифицированы и соответствуют стандартам, установленным Американской ассоциацией государственных служащих автомобильных дорог и транспорта (AASHTO) и Американским обществом по испытаниям и материалам (ASTM). Наши материалы также соответствуют критериям Закона о покупке Америки.
