Стандарты размещения розеток и выключателей
Существует несколько основных правил монтажа розеток и выключателей в помещении. Их важно учесть, чтобы не возникло перебоев с электропитанием или короткого замыкания. Можно выделить несколько категорий правил для разных зданий и помещений.
Частные дома и квартиры
- В обычных комнатах розетки устанавливаются на расстоянии до 30 см от пола и 50 см от угла. Выключатели следует монтировать не дальше 1 метра от двери со стороны дверной ручки и на уровне 80-90 см от пола. Это приблизительная высота опущенной руки человека.
- Для ванной и кухни есть особые требования. Розетки вешаются на расстоянии 110 см от пола для удобного подключения электроприборов и в 50 см от водоразборных точек и газопровода для безопасности. Последнее касается и выключателей. Кроме этого необходимо, чтобы изделия имели защиту от брызг IP 44 (Volsten V01-11-R12-S Magenta 8959, Volsten V01-18-R24-S Magenta Perl 10068).
Обратите внимание: если в доме есть дети, розетки в их досягаемости должны иметь крышки (Volsten V01-43-R28-S Marin Grey 9450).
Муниципальные учреждения
В школах, детских садах и т.п. розетки должны быть установлены на высоте 1,8 м от пола, чтобы дети не могли получить травму или повредить устройство. В офисах, лабораториях, административно-конторских помещениях электротехнические изделия монтируются в зависимости от меблировки и оформления, но не выше 1 м.
Промышленные помещения
Рекомендуется монтаж розеток на высоте 0,8-1 м, как и везде, но при прокладке по стене проводов допускается размещение выше – до 1,5 м от пола.
Данные стандарты приняты не только в России, но и в Европе, отвечая всем требованиям по электробезопасности. Соблюдая эти несложные правила пользоваться розетками и выключателями будет как удобно, так и безопасно для всех людей находящихся в помещении.
Требования по установке розеток и выключателей.
При строительстве нового жилья или проведения капитального ремонта в Вашем доме или квартире, как правило, встает вопрос о необходимости проведения большого количества электромонтажных работ. Это и ввод линии электропитания, создание контура заземления и выравнивание потенциалов, монтаж распределительного щита и установка прибора учета потребления энергии, прокладка электрических сетей внутри дома и монтаж распределительных коробок, а так же подключение и установка осветительных приборов, и, наконец, монтаж установочного электрооборудования — розеток и выключателей.
На самом деле, это работа для высококвалифицированных электриков, но, если Вы имеете хотя бы основные навыки строительных и электромонтажных работ, то вполне можете, например, установить розетки и выключатели самостоятельно. И вот тут, помимо базовых знаний по строительству и электромонтажу, Вам необходимы знания о том, где и на какой высоте можно устанавливать розетки и выключатели.
На сегодняшний день, многие пользуются так называемыми «европейскими стандартами». Хотя это не совсем стандарты, а, скорее, европейские традиции по установке. Носят, они, неофициальный рекомендательный характер, при этом, не выходя за рамки требований ПУЭ.
Расположение розеток и выключателей в комнатах
Рекомендации по расположению и высоте установки розеток и выключателей в жилых помещениях
Розетки устанавливаются на высоте +/- 0.3м (но не выше 1 метра согласно ПУЭ) от поверхности пола.
Так же возможна установка особых типов розеток в специальных плинтусах с кабель-каналами из несгораемых материалов. Если в семье есть дети, желательно устанавливать розетки с защитными шторками. Шторки закрывают контакты розетки и открываются только при вставлении вилки в розетку. Такое устройство розетки защитит детей от удара электрическим током.
Выключатели устанавливаются на 0.8-0.9 м от высоты пола и на расстоянии 10 см от дверного проема со стороны дверной ручки, что позволяет без проблем включить или выключить свет свободно опущенной вниз рукой.
В жилых комнатах должно быть установлено не меньше одной розетки на каждые полные и не полные 4 метра периметра комнаты. Допускается установка сдвоенных розеток, но при этом она считается одной розеткой.
В коридорах квартиры устанавливается не меньше одной розетки на каждые полные и неполные 10 м2 площади.
Расположение розеток и выключателей в ванной комнате
В ванной комнате возможна установка только специальных розеток, для влажных помещений, с уровнем защиты не ниже IP44.
Устанавливается такая розетка на расстоянии не меньше 0.6 м от ванны или двери душевой кабины. Для удобства пользования, не стоит монтировать розетки очень близко к полу. Для подключения фена, электробритвы и других приборов, лучше всего устанавливать розетки на высоте 1-1.5м от уровня пола. Установка розетки непосредственно в душевой кабине запрещена!
Установка выключателей в ванной комнате не рекомендуется. Однако, если Вы все-таки решили поставить выключатель в ванной, то устанавливать его необходимо, согласно ПУЭ, на расстоянии не менее 0.6 м от дверного проема душевой кабины. Поскольку электричество во влажной среде наиболее опасно, лучше всего устанавливать выключатели на внешней стене ванной комнаты.
Расположение розеток и выключателей на кухне
Современная кухня — особое помещение. Помимо достаточно большой влажности, она представляет собой максимальную концентрацию всевозможной бытовой техники, которая, как правило, используется одновременно.
А это существенно увеличивает суммарную нагрузку на линии электропитания. Поэтому на кухне необходимо устанавливать гораздо большее количество розеток, чем в комнате. Так же будет не лишним предусмотреть отдельные выключатели, например, для дополнительного освещения рабочего пространства над разделочным столом, мойкой или плитой.
Высота установленных розеток на кухне зависит исключительно от удобства пользования, максимальной безопасности и защищенности от влаги. Вариантов размещения розеток и выключателей бесконечное множество и обуславливается Вашим кухонным гарнитуром и количеством, находящийся на кухне бытовой техники. План прокладки электропроводки и размещения бытовой техники на кухне всегда составляется индивидуально, и обязательно учитывает общие требования по электробезопасности.

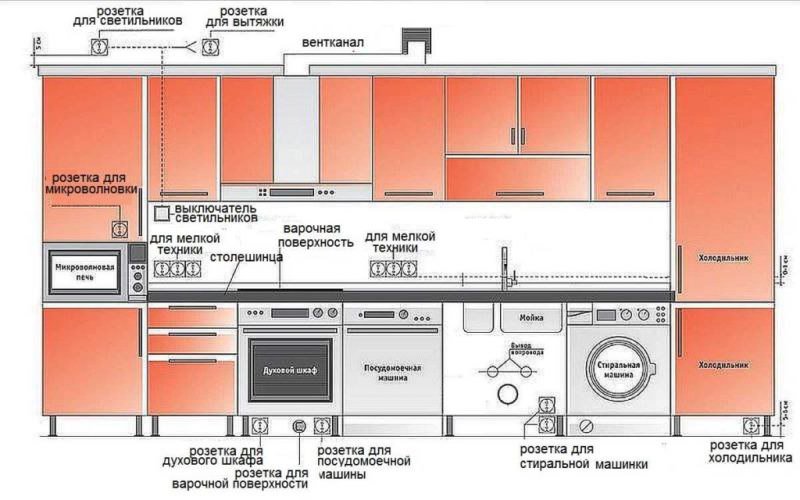

Пример размещения розеток и выключателей на кухне
- для электроплиты (варочной поверхности) и духовки устанавливают специальные силовые розетки (штепсельные), которые рассчитаны на максимальный ток 32-40 А и подсоединяются непосредственно к щиту на отдельный автоматический выключатель;
- минимальное расстояние от розеток до газопровода должно составлять не менее 50 см;
- розетки для подключения кухонной бытовой техники располагают в 10 см от столешницы (это примерно в 1,15 м от пола, но можно установить их на высоту до 1,4 м). В то же время, розетки и блоки из розеток не устанавливаются над варочной поверхностью или мойкой. Их необходимо отнести в сторону на 25-30см;
- розетки не размещают непосредственно за установленным прибором, а выносят их в сторону, вверх или вниз. При этом, расстояние от установленного прибора до питающей его розетки должно быть не более 100 см;
- на кухне должно быть установлено не менее четырех розеток, а установленная на кухне сдвоенная розетка считается двумя розетками.
В то же время, розетки и блоки из розеток не устанавливаются над варочной поверхностью или мойкой. Их необходимо отнести в сторону на 25-30см;Сейчас очень большую популярность приобрели специальные раскладные или раздвижные модули розеточных блоков — в виде выдвигающихся вверх «колонн» или открывающихся «книжек» с розетками. При применении таких розеточных блоков и стена остается «чистая», а розетки «достаются» только по мере необходимости.
Поскольку все официальные документы устанавливают лишь некоторые ограничения, то, учитывая все выше описанные требования, в своем доме Вы можете устанавливать розетки и выключатели по своему собственному «стандарту», который будет соответствовать всем Вашим требованиям.
Максимальное удобство, эргономичность и безопасность — вот самые главные «стандарты».
Компания «Электромонтаж-ST» быстро, качественно и с гарантией произведет установку розеток и выключателей в Вашей квартире или доме.
Материалы, близкие по теме:
Высота установки розеток: привила и нормативы
От правильно выполненного электромонтажа зависит безопасность использования электричества в доме или квартире. Особое внимание стоит уделить установке розеток, которые, кроме соответствия по подобранной мощности и степени защищённости, должны быть установлены по правилам устройства электроустановок. Высота установки розеток, также имеет большое значение, и обычно, зависит от помещения, в котором осуществляется монтаж этого элемента электрической арматуры.
Нормы установки для различных помещений
Высота монтажа устройства для каждого помещения регулируется ПУЭ. Этот документ предписывает устанавливать эти электротехнические устройства следующим образом:
- Производственные помещения — устанавливать элементы электротехнической арматуры следует на высоте 0,8 — 1,0 метра. Если есть возможность осуществить подводку кабеля сверху, то высота установки может составлять 1,5 м.
Для подключения мощных электроустановок в производственных помещения используются только розетки, предназначенные для такого вида приборов. - В жилых и административных зданиях, а также в лабораториях, допускается ставить розетки на высоте не более 1 метра от уровня пола. Основным критерием выбора высоты монтажа изделия, является удобство подключения электрических приборов. Если плинтус изготовлен из несгораемого материала, то в таких помещениях устройства могут быть установлены на уровне пола.
Правильная подводка электрического кабеля, при таком варианте размещения, осуществляется по наружному кабель-каналу. - В различных детских учреждениях розетки устанавливаются на высоте 1,8 метра.
- В помещениях торговли и общественного питания силовые элементы электротехнической арматуры должны быть установлены на высоте 1,3 м.
- Высота установки в общественных зданиях должна быть не более 1 метра.
- Высота розеток на кухне имеет большое значение, и, несмотря на то, что это помещение является наиболее энергозависимым, где угодно располагать элементы электротехнической арматуры не рекомендуется. В этом помещении розетки следует устанавливать на высоте 0,8 — 1,0 метра от уровня пола и 10-15 сантиметров над столешницей, а также необходимо правильно расположить данные элементы электроарматуры относительно водопровода и газовой трубы.
- Установка элемента электротехнической арматуры в ванной комнате также следует осуществлять по правилам. Расстояние от пола до розетки в помещениях с высокой влажностью также должно осуществляться на уровне 80 — 100 см.
Кроме этого, необходимо соблюдать удалённость этого элемента от водозаборной арматуры, от водопроводных труб и стояка, а также полностью исключить вероятность попадания на элемент электротехнической арматуры водяных брызг.
Если есть возможность осуществить подводку кабеля сверху, то высота установки может составлять 1,5 м.
Высота установки розеток в спальне и кабинете
В спальне можно устанавливать розетки на высоте не более 1 метра, исключением является только установка телевизора на стене, когда высота установки прибора превышает 1 метр.
Для удобства подключения различных электрических приборов в спальне можно использовать монтаж электротехнического устройства непосредственно возле кровати на высоте 0,6- 0,7 метра. Рекомендуется установить по 1 розетке, по обе стороны кровати.
Размещённые на этой высоте элементы электроарматуры позволяют легко подключить светильники, которые устанавливаются на прикроватной тумбе, или любые другие электрические приборы.
Высота розеток для телевизора, который планируется установить в спальне рассчитывается по следующей формуле:
H= A + B/2
В данной формуле H — высота установки розетки; А — высота установки телевизора на стене; В — высота телевизора.
Розетка для телевизора размещается непосредственно за электронным устройством. Если совместно с телевизором устанавливается дополнительное оборудование, которое потребует наличия дополнительной розетки, то на той же высоте, которая была рассчитана с помощью формулы, устанавливается двойная евророзетка.
Другие розетки, которые монтируются в спальне, рекомендуется размещать на высоте 30 — 40 см от уровня пола.
Такой способ монтажа позволяет скрыть элементы электрической арматуры. Розетки и выключатели не добавляют помещению эстетики, поэтому размещение их в нижней части стены значительно улучшает интерьер спальни. Если розетки были установлены в советское время, то можно оставить розетки на прежней высоте, заменив, при необходимости накладные модели, внутренними устройствами. В этом случае, значительно улучшится внешний облик спальни или любой другой комнаты.
Для установки розеток в кабинете действуют такие же правила, как и для монтажа электротехнических элементов в спальне. Не рекомендуется устанавливать розетки на высоте более 1 метра. Размещать устройства следует возле рабочего стола. Если используется ИБП для компьютера, то розетки следует размещать на небольшой высоте, чтобы установленный на полу источник бесперебойного питания, можно было поместить без значительного натяжения рабочего провода, который, в большинстве случаев не превышает длины 1 метра.
Для подключения сплит-системы, наоборот, рекомендуется размещать данный элемент электротехнической арматуры на высоте около 1 метра, непосредственно под прибором.
Высота установки розетки в детской комнате
В детской комнате, при наличии маленьких детей, лучше устанавливать электроарматуру от пола на максимально разрешённой высоте или использовать устройства, оборудованные защитными шторками, а лучше, комбинировать эти два норматива. Для того чтобы отключать розетки в детской комнате дистанционно, можно приобрести и установить «умную розетку», управление которой можно будет осуществлять с помощью телефона или компьютера.
Евростандарты на высоту установки розеток
Многие строительные нормы, «кочуют» вместе с технологическими новшествами. В нашей стране высота установки розеток и выключателей евростандарта, часто отличается от тех норм установки, по которым строительные организации работали в прошлом столетии. В современном жилом помещении электротехнические элементы евростандарта устанавливают на высоте 40 — 45 см от плиты межэтажного перекрытия. Выключатели устанавливают, в этом случае, на расстоянии 1 метра от чернового пола.
Такие нормы установки электротехнической арматуры имеют следующие достоинства:
- Располагаются низко и не портят интерьер комнаты.
- Выключить свет, при необходимости, может даже ребёнок 4 — 5 лет.
Можно сделать розетку ниже уровня стола. В этом случае очень удобно подключать электрические приборы выполняя, какие либо действия на рабочем месте. Нижнее подключение, также позволит использовать, при необходимости, удлинители меньшей длины.
Устройства, установленные на небольшой высоте по стандарту евро, при наличии маленьких детей в доме, должны быть оборудованы защитными шторками. Такие устройства, после извлечения штепселя, надёжно перекрывают доступ к внутренней части розетки.
Евростандарт распространяется только на жилые комнаты, если необходимо установить современные розетки на кухне, то в этом случае высота расположения элемента электротехнической арматуры должна составлять около 1 метра от уровня пола.
Вне зависимости от места установки, розетки не должны располагаться ближе 10 см от дверных и оконных проёмов, а также от углов комнаты.
Как правильно устанавливать розетку видео смотрите ниже:
Заключение
На какой высоте делать розетки, ясно из данного материала, но для безопасной эксплуатации электрических устройств, требуется выполнение большого количества нормативов и правил. Расстояние от пола до розетки, обычно не превышает одного метра, для установки на кухне или в ванной комнате, и 30 см — в жилых помещениях. Ставить розетки можно самостоятельно, но для того чтобы при проведении работ избежать несчастных случаев, следует обесточить домашнюю электросеть. Если поставить элементы электротехнической арматуры собственными силами затруднительно, то следует обратиться за помощью к профессиональным электрикам, которые произведут установку розеток от пола на высоте, на которой пользоваться данными устройствами будет удобно и безопасно.
Высота установки розеток и выключателей: стандарт и «евростандарт» | ENARGYS.
RUОсновными документами, обуславливающими стандарты монтажа электрической розетки, служат Правила Устройства Электроустановок (ПУЭ) в них отмечены некоторые требования, которых необходимо придерживаться при монтаже.
Так, выключатели освещения необходимо устанавливать на стене с той стороны от двери, где находится дверная ручка на высоте не более 1 м. В том случае, когда предусмотрено управление с помощью шнура, разрешено устанавливать выключатель наверху, практически под самым потолком.
Важным требованием считается выдерживание расстояний от розеток, выключателей и прочих элементов электрической проводки до газопроводов и газовой арматуры и вентилей, оно должно не быть менее 50 см.
Расположение розеток в ванных комнатах жилых помещений продиктовано правилами техники безопасности. Монтаж электрических элементов осуществляется в так называемой зоне 3, она начинается на расстоянии 60 см от ванны, дверей душевой кабины и от прочих сантехнических разводок.
Высота установки розеток и выключателей, «евростандарт»
Вместе с европейским ремонтом жилья, получило распространение расположение розеток и выключателей по «евростандарту».

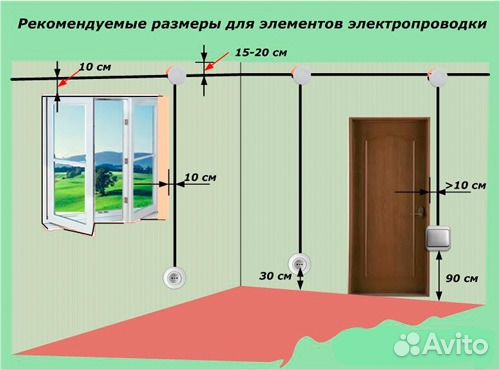

Рис.№1. Общие расстояния установки элементов электропроводки согласно европейскому стандарту.
Согласно «евростандарту» розетки монтируются на расстоянии 30 см, а установка выключателей освещения нормируется 90 см от уровня пола.
Рис. №2. Расположение розеток и выключателей согласно требованиям европейского стандарта.
Эти требования продиктованы тем, что в случае установки розеток, высота 30 см позволяет максимально полно использовать длину проводов подключаемой бытовой техники, и предоставляет скрыть от посторонних глаз места подключения. Кроме того, расстояние 30 см дает возможность предохранить точки подключения от случайного воздействия воды или механических подключений.
В случае установки выключателя освещения, его расположение дает возможность максимально удобно производить отключения и включения осветительных приборов, даже не поднимая руки, или без излишнего поиска выключателя в темноте.
Высота установки розеток и выключателей согласно принятому в советское время стандарту расположения розеток и выключателей, которым пользуются да сих пор, предусматривает расположение выключателей на расстоянии 160 см. от пола. Розетки монтировались на высоте 90 см.
Рис.№3. Расположение выключателей и розеток согласно принятому в СССР стандарту.
Необходимо помнить, что все стандарты, согласно которым производится установка выключателей и розеток их уровень и высота подчиняются, прежде всего, правилам удобства и целесообразности. Это означает, что все цифровые значения являются средними, принятыми за основу, главные установочные параметры выбираются опытным путем в зависимости от вашего роста, от будущего расположения мебели и бытовых приборов и оборудования.
Высота установки выключателей и розеток по ПУЭ
Автор Alexey На чтение 5 мин. Просмотров 677 Опубликовано Обновлено
Старый стандарт и новые тенденции моды.
Обустраивая новый дом, или меняя проводку в старой квартире, хозяева задаются вопросом: «На какой высоте должны быть розетки и выключатели?» Представителям старшего поколения, возможно, будет больше по душе расположение выключателей по старинке, на уровне плеча, и высота розеток не ниже уровня пояса.
Молодёжь же, подверженная веяниям модных концепций, будет ориентироваться на евростандарт при решении данного вопроса. Стоит сразу обмолвиться, что так называемого «евростандарта» не существует в официальных правилах, регламентирующих подключение и расположение внутри помещений данных электротехнических устройств, есть лишь несколько ограничений по поводу их размещения, относительно противопожарной и электрической безопасности.
Требования ПУЭ (правила устройств электроустановок)
Согласно п. 7.1.48 данных правил и ГОСТ Р 50571.11 допускается установка розеток в ванных комнатах при наличии разделительного трансформатора или устройства защитного отключения (УЗО) с уставкой тока не более 30мА.
Зоны различной электрической безопасностиПри этом существует разделение ванной комнаты на зоны электрической безопасности относительно источника разбрызгивания (душ, ванная, умывальник). Розетки с защитной крышкой можно устанавливать только в третьей зоне, которая находится на отдалении не менее 60 см от источника брызг.
расположение электрических розеток и других элементов сетиОтносительно кухни действуют те же правила (не ближе 60 см к раковине умывальника), а также применяется пункт 7.1.50, в котором требуется, чтобы местоположение выключателей и штепсельных розеток было не ближе 0,5 м. до газопровода.
расположение розеток на кухнеСобственный стандарт
Поскольку других правил нет, устанавливать у себя в доме или в квартире розетки и выключатели нужно согласно описанным выше ограничениям, но по своему, собственному «евростандарту».
В данном контексте это слово обозначает лишь концепцию их установки с максимальным удобством, комфортом,эргономичностью и безопасностью для пользователя, и именно эти критерии, а не фиксированная высота расположения определяет так называемый «евростандарт».
Например, у строителей на постсоветском пространстве считается, что по данному стандарту розетки нужно устанавливать на высоту 30 см. от пола почти в обязательном порядке. Но, на самом деле это не так – высота и место расположения розетки определяется отдельно, в зависимости от предполагаемого типа подключаемых электроприборов.
Расположение розеток в спальнеНапример, на кухне абсолютно нелогично прятать розетки под стол, куда удобней будет их установить на некоторой высоте над столешницей. Для подключения напольных систем освещения подойдёт расположение розетки на как можно меньшем расстоянии от пола, но не ближе 10см.
В каждом конкретном случае при выборе высоты нужно руководствоваться не общепринятыми размерностями, а оптимальной функциональностью.
Удобство использования
Итак, разобравшись с социальной парадигмой слова «евростандарт» принимаем, что высота установки розеток должна способствовать удобству их использования и соответствовать длине шнура питания для каждого конкретного потребителя электрической энергии.
То есть, для частого подключения пылесоса будет удобно расположение розетки вблизи пола. Для работы с утюгом длина его шнура имеет принципиальное значение, поэтому лучше, чтобы он подключался на уровне гладильной доски. А расположение розетки под потолком может быть единственной возможностью подключения кондиционера или вентилятора без использования удлинителей.
Расположение различных электрических элементов в коридореКритерии выбора параметров расположения
Таким образом, принимая во внимание то, что правилами ПУЭ не предъявляется никаких дополнительных требований и ограничений по поводу размещения розеток и выключателей в жилых комнатах квартир и домов, рассчитывать высоту и местоположение монтажа каждого устройства следует из:
- Расположения мебельной обстановки – всегда должен быть свободный доступ к выключателям и розеткам;
- Конструкции мебели – в последнее время всё большую популярность набирает скрытая установка розеток. В этом случае нужно до миллиметра знать необходимые размеры, чтобы прорезь в задней стенке шкафа или кухонного гарнитура в точности совпадала с положением розетки на стене;
- Наличия и местоположения бытовой техники и всей аппаратуры – всегда следует избегать использования удлинителей и тройников, устанавливая необходимое количество розеток.
При невозможности заранее определить количество и характер подключаемой нагрузки, розетки устанавливают по одной на каждую стену, или через каждые 1,8 м на высоте 20-40 см.
Примерное расположение розеток и выключателяВысота установки выключателей
Согласно рекомендации ПУЭ п. 7.1.51, выключатели устанавливаются на стене не ближе 10 см к дверному проёму со стороны дверного замка на высоте около метра. Также допускается установку под потолком выключателей, имеющих управление при помощи шнура.
Данная высота в 100 см. является удобной для всех членов семьи. Но в помещениях детских учреждений (школах, садах, яслях) высота установки должна быть 180см. Для включения освещения на балконе, в туалете или ванной комнате, выключатель должен быть расположен вне данных помещений.
Если кому-то по душе старый советский стандарт, то нормативными актами не запрещается устанавливать выключатель на уровне глаз.
ИтогТаким образом, соблюдая вышеприведённые правила можно рассчитывать количество, место и высоту расположения розеток и выключателей исходя из потребностей и соображений собственного комфорта.Эргономичность и доступность является хорошим признаком безопасности – возможность быстро выдернуть шнур питания может спасти его от возгорания, а сам электроприбор от поломки.
| Для связи: [email protected] Использование материалов сайта — begin of Top100 code —> |
Высота установки розеток и выключателей от пола. Рекомендации по высоте установки розеток и выключателей Стандарты розеток и выключателей по высоте
Установка розеток должна выполняться в соответствии с существующими нормативами, ведь от этого зависят не только эксплуатационные качества, но и безопасность. Если не продумать этот момент, в устройство может попасть вода, увеличится опасность повреждений механического характера и т. д. Кроме того, придется пользоваться удлинителями, ведь вилки не будут доставать до розеток. Именно поэтому крайне важно устанавливать эти приспособления на определенной высоте.
Уже долгое время все стремятся делать ремонт в соответствии с зарубежными требованиями, полагая, что именно это решение наиболее привлекательно с эстетической и практической точки зрения. Скажем сразу: такого норматива не существует. Под ним обычно понимается просто использование в работе последних технологий.
Несмотря на это, считается, что высота выключателя от пола по евростандарту равна 100 см, а розетки — 30 см. Такая дистанция выбрана исключительно из соображений практичности, ни в каких документах не оговаривается. Именно поэтому вы можете несколько изменять расстояние от плинтуса. Ничего страшного в этом нет.
Предписания ПУЭ
Совсем другое дело правила устройства электроустановок (ПУЭ ), закрепленные во многих документах. Такой стандарт существовал еще в советское время и регламентировал установку розеток в 90 см, а выключателей в 1,6 м от поверхности пола.
Объясняется такое решение просто: электротехнический прибор всегда в поле зрения, а значит — возникновение чрезвычайной ситуации гораздо легче обнаружить или предотвратить.
Современные требования несколько отличаются. ГОСТом предписано любые подобные приспособления размещать в соответствии со следующими требованиями:
- не ближе 0,6 м от дверей душевой;
- не менее, 5 м от газопроводов;
- приблизительно 0,6 м от моек;
- на предприятиях общепита и торговли данные электротехнические приборы предписано монтировать на высоте 1,3 м, в общественных местах — до 1 м.
Указаний на высоту приспособлений для штепселей в квартирах и частных домах нет, но любой электрик вам скажет, что она должна быть не ниже 10 см. Что касаемо выключателей, то оговоренный выше 1 м — это просто оптимальный вариант для всех членов семьи, но он тоже нигде не зафиксирован. В детских дошкольных учреждениях этот показатель нормирован — 180 см.
Из вышесказанного можно сделать вывод, что так называемый стандарт «Евро» и ПУЭ не нарушают общих правил пользования электроприборами, а значит — вы сами решаете, на каком расстоянии от пола должна располагаться розетка или выключатель, но в пределах, описанных ранее.
Критерии выбора места расположения и высоты электроприборов
Размещение розеток и выключателей по евростандарту предполагает относительно небольшое расстояние от плинтуса. Но не стоит ставить это во главу угла, ведь на первом месте находится безопасность и комфорт эксплуатации.
Установить розетку или выключатель не так сложно — тяжелее определиться с выбором их месторасположения, ведь перенести и демонтировать при уже законченном ремонте будет куда труднее.
Евростандарт в и выключателей
При ремонте помещения возникает такой вопрос, как высота установки выключателей и розеток. Многие мастера прибегают к такому способу монтажа, как евростандарт. Для некоторых пользователей это не только современно, но и комфортно.
При этом расстояние от пола не может превышать 90 см. Если учесть средний рост взрослого человека, то, проходя мимо такого прибора, можно будет с легкостью его включить или выключить, просто поднеся к нему руку, не нужно ее дополнительно сгибать или вытягивать. Но это не значит, что такая высота и выключателей (евростандарт) — это единственно правильное решение. Разместить тот или иной прибор можно на любом удобном для пользователя уровне и месте, при этом соблюдая меры безопасности.
Установка выключателей
Существуют три основных способа, которые используются при монтаже выключателя.
Распространенный в советское время, когда высота установки выключателей и розеток составляла примерно 160 см от пола. Пользователи привыкли, что выключатель расположен на уровне глаз, это рациональный подход, когда в помещении стоит невысокая мебель.
Еще это защита от маленьких детей, которые любят ими щелкать. В данном случае такое баловство исключено.
Евростандарт. Высота от пола до установленного выключателя всего 90 см. Это очень удобно, ведь проходя мимо, можно с легкостью провести рукой и нажать на него.
Установка в том месте, где удобно пользователю. Существуют нестандартные решения в дизайне и интерьере, которые не позволяют расположить выключатель по общепринятым нормам. Поэтому, если нет претензий к безопасности, прибор можно установить в любом месте.
Установка розеток
Советский подход. В этом варианте высота розеток от пола не меньше 90 см.
Европейский стандарт предусматривает установку розеток на меньшем расстоянии от пола — 30 см. При этом такой вариант комфортнее, так как удобнее подключать технику и скрывать ее провода.
При выборе варианта установки следует помнить о назначении помещения и о том, какие приборы будут подключены. Так, на кухне размещать розетки в пол будет неправильно, ведь вся техника располагается на уровне стола. Поэтому и пользоваться розеткой удобнее на этом же уровне.
Отметим еще один нюанс. Розетки прошлого образца не всегда позволяют подключить современный прибор. Лучше выбрать агрегаты европейского стандарта, тогда отпадет необходимость использования переходников, что может привести к перепаду напряжения и возгоранию.
Различия в розетках европейского стандарта и советского — в диаметре штырей, при этом у «европейцев» они больше на 0,8 мм. Также различное расстояние между ними. Естественно, что и сила тока разная. Советские располагают только диапазоном от 6,3 до 10 А, а вот европейские — от 10 до 16 А, что увеличивает возможность использования различной техники.
Пользователи отмечают значительную разницу в удобстве «советской» установки и евростандарта в пользу последней.
Монтировать розетку или выключатель нужно в том месте, где это будет целесообразно и комфортно в использовании, конечно, не забывая при этом о технике безопасности. Розетки в пол будут целесообразным решением только в необходимом для этого месте.
В помещениях, которые имеют большую площадь, следует установить несколько выключателей, чтобы обеспечить себе максимальный комфорт передвижения в темное время суток.
Внимательно следует отнестись к установке розеток в сантехнических помещениях. Они должны быть обеспечены специальным устройством, защищающим от утечки токов, то есть иметь заземление. Целесообразно розетку (например, для стиральной машины) вывести за пределы помещения.
Не меньшего внимания заслуживают и розетки на кухне, особенно в месте, где большое скопление бытовой техники. Монтировать розетки при этом нужно выше столешницы на 5-10 см.
Не помешают и несколько дополнительных розеток на кухне, так как всегда есть вероятность, что нужно подключить пару лишних приборов одновременно.
Количество выключателей и розеток в доме следует принять таким, какое будет достаточным для комфортного использования электроприборов и осветительных.
Общие нормы
Высота установки выключателей и розеток на кухне — это отдельная тема, так как здесь присутствует повышенная влажность и риск подтопления.
За розеток от пола 10 см.
Розетки для встраиваемой техники монтируют не ниже 30 см от пола, но не выше 60 см.
Провод от прибора до розетки не должен быть длиннее 150 см.
От вытяжки до прибора не должно быть больше 20 см.
Если розетку нужно установить под мойкой, то ее степень защиты от влаги должна быть соответствующей (не менее IP 44).
Для других бытовых приборов розетки можно установить в любом месте фартука. Но следует помнить, что запрещен их монтаж непосредственно над плитой или мойкой, за выдвижным ящиком, за встраиваемой техникой.
Нормативная документация
Модный сейчас «евростандарт» — это не что иное, как перенятые у мастеров Западной Европы нормы установки розеток и выключателей.
Но никаких документов на этот счет не предусмотрено. Есть нормы, которыми регулируется высота установки выключателей и розеток. СНиП 31-110-2003 — один из документов, в которых соответствующие цифры прописаны.
Он содержит правила и некоторые положения для монтажа подобных строительных элементов. В нем значится, что установка выключателя в квартире со стороны дверной ручки не должна быть выше 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1,5 метра от пола.
Розетки должны быть оборудованы специальной защитой от детей, особенно в помещениях, где предполагается их длительное присутствие. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Имеется еще ГОСТ Р 50571,11-96, в нем содержится регламент о высоте установки выключателей и розеток в сантехнических помещениях.
Монтаж электрики
Качественно выполненная установка электровыключателей и розеток — залог безопасности и комфорта. Целью ремонтных работ становится улучшение дизайна всего помещения и обеспечение доступа к приборам.
Преимущественно и выключателей проводят до начала отделочных работ. При этом появляются такие существенные плюсы:
Значительно улучшается дизайн.
Можно увеличить количество необходимых розеток.
Расположение приборов выбирается с учетом расстановки мебели.
Появляется возможность установить современные розетки, коробки которых полностью исключают выдергивание вместе с вилкой.
Скрытая проводка и выбранная высота установки выключателей и розеток способствуют тому, что помещение выглядит гармонично.
Мощность и надежность проводки увеличиваются.
Установка выключателей по евростандарту. Этот вариант более современный и для некоторых более комфортный. При евростандарте выключатели устанавливаются на расстоянии 90 см. от пола. Это позволяет, не поднимая руки или просто проходя мимо выключать и включать свет. Установка выключателей по желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где это будет удобно именно вам. Не взирая ни на какие стандарты и не в ущерб безопасности.
Чтобы более подробно разобраться в этом вопросе начнем с выключателей.
Есть три варианта установки выключателей:
Советский. Заключается он в том, что устанавливаются выключатели на расстоянии примерно 160 см от пола. Для многих людей именно этот вариант был и остаётся самым подходящим. Во-первых, люди привыкли, что выключатель находится на уровне глаз, во-вторых, именно этот вариант является самым рациональным, когда в районе выключателя стоит низкая мебель не позволяющая установить выключатель ниже. Также немало важным фактором является наличие детей, малыши очень любят играть со светом, а в данном варианте это невозможно.
Установка выключателей по евростандарту . Этот вариант более современный и для некоторых более комфортный. При евростандарте выключатели устанавливаются на расстоянии 90 см. от пола. Это позволяет, не поднимая руки или просто проходя мимо выключать и включать свет. по желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где это будет удобно именно вам. Не взирая ни на какие стандарты и не в ущерб безопасности.
Установка розеток.
Розетки также могут устанавливаться на разном расстоянии от пола, но в данном случае евростандарт установки розеток, наиболее рационален, так как они устанавливаются на расстоянии 30 см. от пола. Это гораздо удобнее, чем привычный нам советский вариант, когда они устанавливались на расстоянии 90 см от пола, это позволяет комфортно использовать бытовые приборы и прятать провода. Но и здесь нужно помнить о назначении помещения, в котором устанавливаются розетки, так как, например, в кухне иногда провода необходимы над столом, где непосредственно используется техника.
И несколько слов о технической части темы установки розеток, все мы используем розетки евростандарта, так как те розетки, которые стояли в недавнем прошлом не позволяют использовать большую часть бытовой техники. Есть такое понятие как переходники, но их использование далеко небезопасно, так как может привести к возгоранию. В розетках евростандарта диаметр штырей на 0,8 мм больше, чем в отечественных. Расстояние между ними, также отличается. Сила тока в евророзетках – 10 А или 16 А, в отечественных – 6,3 А либо 10 А. Т. е. в данном случае евростандарт установки розеток дает большие возможности в использовании бытовой техники.
Евростандарт монтажа розеток
Установка розеток по евростандарту включает в себя перечисление многих пунктов, которые по некоторым мнениям лучше соблюдать, и выполнять в точности с написанием. Ведь все объяснения из руководств по возведению собственной проводки ссылаются на евростандарт, который выполняет функцию Вашего спасителя.
Несмотря на излюбленные высказывания о правильности всех изречений евростандарта, об устоявшейся системе, которую следует соблюдать, установка розеток по евростандарту может принимать различный вид. Основное правило – розетку необходимо устанавливать в двадцати — тридцати см. от пола, на выбор можно устанавливать как внешнюю, так и внутреннюю розетку, особой разницы за исключением удобства использования — нет. По этому же евростандарту выключатели должны находиться на высоте 90 см. Но следует помнить, что евростандарт не всегда применим для повседневной жизни, большую роль играет собственный комфорт и удобство использования. В этом случае розетку можно разместить исходя из ваших будущих намерений, ведь всегда существует необходимость к чему-либо, невозможно устанавливать розетку просто так, не зная для чего она будет предназначена.
При появлении в странах постсоветского пространства западной бытовой техники, население столкнулось с проблемой подключения этих приборов к нашим отечественным розеткам. Для бесперебойной работы заграничных бытовых приборов и обеспечения безопасности потребовалась установка розеток по евростандарту. Вошедшие в практику переходники себя не оправдали по причине пожарной безопасности, они становились источниками возгораний не только приборов, но и окружающих их предметов, что ставило под угрозу жизнь владельцев бытовой техники.
Установка розеток по евростандарту выполняется с учетом требований безопасности, предъявляемых к современной бытовой технике, включая , выбор оптимальной высоты розеток и прочее.
В евророзетках диаметр штырей на 0,8 мм больше, чем в отечественных. Больше и расстояние между штырями. Сила тока в евророзетках – 10 или 16 А, в отечественных – 6,3 либо 10 А. Из этого следует, что установка розеток по евростандарту, позволяет одновременно использовать большее количество электроприборов.
Нормативы и стандарты установки розетки, выключателя
Единого норматива или стандарта на установку розеток нет. Существует так называемый евростандарт. Согласно этим правилам, разницы в том, какую розетку устанавливать (внешнюю или внутреннюю), нет. Имеет значение техника безопасности и комфорт эксплуатации. Так, по евростандарту розетки устанавливаются на расстоянии 20-30 сантиметров от пола, а выключатели в комнате – 90 см от пола, на кухне – 110 см.
Евророзетки несколько отличаются от отечественных устройств. Диаметр штырей и расстояние между ними в евророзетке больше. Сила тока тоже больше, почти в два раза: евро – 10-16 А, отечественные – 6,3-10 А. Поэтому установка розетки, выключателя по евростандарту выгоднее, т.к. позволяет подключать одновременно несколько приборов.
В России долго время действовал другой вариант установки розеток и выключателей. 160 см высота от пола – это советский стандарт расположения выключателя. Очень многие люди по-прежнему считают его самым удобным. Выключатель находится в поле зрения глаз, позволяет установить рядом мебель, которая его не закроет, а также безопасен для детей, любящих «пощелкать» клавиши.
Можно выбрать и более оригинальный американский стандарт установки розеток. Он предусматривает не только высоту от пола (раковины или кухонного стола) в 30,5-41 см, но и определенное расстояние между розетками в комнате – 1,8 м, начиная от дверного проема.
Установка розеток и выключателей в разных стенах
Для разметки розетки ее контур обводится на стене. При работе по бетону отверстие под подрозетник выдалбливается перфоратором с алмазной коронкой. Подрозетник может иметь разную форму: круглый или квадратный. Для бетонных монолитных стен существуют также установочные коробки. Чтобы закрепить подрозетник в стене, используется гипсовый клей, обычная штукатурка или строительный гипс.
Колодка в подрозетнике прикрепляется раздвижными лапками или шурупами. Сверху на нее крепится пластиковый корпус.
В гипсокартонной стене установить розетку или выключатель тоже можно. При этом отверстие вырезается с помощью специального инструмента.
Устанавливая розетку в гипсокартоне, используют другую насадку для перфоратора. Процесс несколько отличается от установки розетки в бетон или кирпич. Все отверстия в гипсокартоне делают заранее. К месту отверстий протягивают кабеля, которые и выводят в подготовленные дырки. Подрозетники для полых поверхностей, таких как гипсокартон, имеют специальные лапки. Они держат розетку на листе.
Устанавливать розетки, выключатели при открытой проводке электрикам случается все реже, поскольку они портят внешний вид помещения. Гораздо приятнее, когда все спрятано под стену, все аккуратно и эстетично.
Требования к современным розеткам и к установке:
При установке розетки или выключателя нельзя путать порядок подключения контактов. Особенно важно это помнить, когда подключается трехконтактная розетка с заземляющим контактом.
Кроме того, что высота установки не нормируется единым стандартом, не нормируется и высота розеток, которые предназначены для кондиционеров и других приборов, с заземляющим контактом.
Розетки устанавливаются с расчетом на ток в 6 А, одна штука на 10 м2 площади – по комнатам, в кухне любой площади – две розетки.
Устанавливать розетку в ванной комнате можно только на расстоянии 0,6 м от ванной, а также при соблюдении следующих условий: используются влагозащищенные розетки, они подсоединяются к источнику питания БСНН или ЗСНН или защищаются УЗО.
Нельзя устанавливать розетки в ванной комнате под раковиной или над ней. Нужно выбирать такую схему разводки, при которой будет исключена перегрузка в сети, т.е. важно защитить от перегрузок по току, иначе основной предохранитель не справится и в приборе будет короткое замыкание.
Контакт вилки с розеткой не должен быть «расшатанным». Надежный контакт не даст разогреться разъему и не приведет к пожару или порче кабеля.
Токоведущие части розетки должны быть изолированы друг от друга, а также защищены от прикосновений.
Некоторые современные розетки имеют защиту от неправильного подключения, когда нельзя в розетку вставить только один штырь вилки.
Среди множества электромонтажных работ, установка розетки, выключателя является одной из самых простых, однако это не значит, что ее нужно выполнять как угодно, не соблюдая определенных правил.
Обработан
Обустройство новой или замена старой проводки всегда сопряжена с одним важным вопросом: какой должна быть высота розеток от пола, и на каком расстоянии устанавливать выключатели. На данный момент не существует унифицированных правил и норм, поэтому с каждым отдельным случаем нужно разобраться подробнее.
Стандарты, СНиПы, нормативы – где найти точный ответ?
Сказать, что существуют точные рекомендации по поводу того, где и на каком расстоянии нужно устанавливать розетку в каждом конкретном случае, нельзя. Дело в том, что во времена Советского Союза существовал ГОСТ, в котором безоговорочно указывалась высота установки розеток и выключателей. В первом случае цифра равнялась 90–100 см от пола, а во втором 150–170 см. На самом деле в данных значениях было рациональное зерно, ведь выключатель всегда находился на уровне глаз и был заметен, а для того, чтобы запитать какой-либо прибор в розетке, не было необходимости нагибаться. Кроме того, подобное расположение источников питания способствовало тому, что мебель можно было поставить в любом месте помещения, что особенно актуально при стесненных жилищных условиях.
В настоящее время во многих новых панельных домах можно до сих пор встретить такое стандартное размещение . В нашем обиходе распространено слово «евростандарт», но на самом деле такого унифицированного понятия не существует. Дело в том, что в каждой отдельно взятой стране Европы существуют свои правила размещения источников питания, не говоря уже о том, что некоторые из них имеют в придачу отличные от наших конструкции розеток и выключателей. Как правило, под евростандартом понимают монтаж розеток на высоте 30–40 см от пола и установку выключателей на высоте от 80 см до одного метра. Причем не существует никаких рекомендаций относительно их месторасположения в комнатах. Такое расположение розеток не слишком удобно, так как постоянно приходится нагибаться для включения прибора, но зато в помещении отсутствуют висящие по стенам провода.
Что касается российских стандартов и нормативных актов, таких как ПУЭ, ГОСТ Р 50571.11-96, СП 31-110-2003 и прочих, можно выделить несколько основных позиций, которые дают рекомендации, где должны устанавливаться розетки и выключатели:
- в ванной источники электричества должны находиться на расстоянии как минимум 60 см от дверей душевой кабины и кранов;
- не разрешается размещать их над и под мойками;
- в школах и детских дошкольных учреждениях выключатели должны находиться на высоте 180 см от пола, а розетки должны иметь защитные экраны;
- удаленность розеток и выключателей от газопроводов должна составлять не менее полуметра.
Таким образом, нет конкретных данных, которые могли бы указать, на какой высоте устанавливать розетки и выключатели, а также нет информации, где их лучше располагать относительно расстановки мебели в помещении и наличия определенной техники. Однако этот факт позволяет хозяевам домов производить монтаж источников питания в том месте, где для них это более комфортно, а также дает возможность монтировать то их количество, которое они считают нужным. При проектировании электропроводки постарайтесь учесть все нюансы расстановки мебели и техники, чтобы не использовать в домашнем обиходе без надобности сетевые фильтры и не нагружать одну розетку несколькими мощными электроприборами.
Розетки в кухне – как всё предусмотреть
Современная кухня не ограничивается холодильником и газовой плитой. Сегодня на ней можно встретить микроволновую печь, электрочайник, тостер, посудомоечную машину и много чего еще. А ведь для каждого из этих приборов важно продумать правильное расположение розеток. Кроме того, важно учесть и расположение мебели и самого кухонного гарнитура. А если добавить к этому водопроводные трубы и газопроводы, то вопрос правильной разводки становится особо актуальным. Перед тем как приступить к работе по обустройству электропроводки, необходимо составить подробный план разводки с точным указанием каждой точки относительно мебели, окон, дверей и коммуникаций.
Для того чтобы сделать розетки и выключатели практичными и максимально доступными, необходимо следовать некоторым рекомендациям, сформированным на основе многолетнего опыта электриков и домашних мастеров. Во-первых, следует учесть, что большое число техники в настоящее время выпускается с достаточно короткой длиной шнура. К таковой можно отнести холодильник, посудомоечную машину, плиту. Для этих приборов оптимальным будет расположение розеток на высоте 10–20 см от чистового покрытия пола. Поскольку они постоянно включены в сеть, то такое расстояние от пола до розетки позволит шнуру не провисать.
Для подключения мелкой кухонной техники, такой как электромясорубка, тостер, мультиварка, миксер и др., рекомендуют монтировать розетки, отступив 10–20 см от столешницы. Для них также можно предусмотреть источники питания на расстоянии 110 см от пола. В этом случае ими будет удобно пользоваться, расположив их на поверхности стола. Если на кухне имеется встраиваемая техника, то тогда источники электроэнергии нужно располагать не прямо за самими приборами, а за соседними шкафами, причем нужно сделать отверстия в задних стенках мебели, чтобы имелся свободный доступ для отключения. Оптимальной высотой расположения точек считается 30–60 см от пола.
При монтаже розеток и выключателей над столешницей необходимо располагать их на расстоянии минимум 60 см от источника воды.
При установке на кухне вытяжки розетку для нее монтируют на расстоянии не менее 2 метров от пола или 10 см от края верхних шкафов, причем важно учесть тот момент, что располагаться точка должна сбоку от вентиляционной трубы, предоставляя отрытый доступ к ней. Над верхними шкафами кухонного гарнитура можно расположить розетки для осветительных приборов, встроенных в верхний ряд мебели и для освещения рабочей зоны, если для них не предусмотрены отдельные выключатели. Можно также расположить розетку для вентилятора, если такой встроен в вентиляционный короб. Таким образом, все розетки условно можно разделить на три уровня: нижний, средний и верхний.
Такой подход к обустройству разводки позволяет грамотно распределить точки по стенам кухни для рационального их использования. Кроме того, существует хорошая возможность проложить проводку относительно мощности используемых приборов, ведь для некоторых из них рекомендуется вести отдельную линию к электрораспределительному щитку. При на кухне важно не только определить правильную высоту розеток и выключателей, но и сделать запас мощности на случай комплектации кухни новым оборудованием или замены старой техники на более мощную. Что касается установки выключателей в кухне, то их располагают, как правило, со стороны открытой части дверей на расстоянии опущенной руки, а это обычно 80–100 см.
Можно ли располагать розетки в ванной комнате?
Еще пару десятков лет назад вопрос установки розеток в ванной комнате практически не обсуждался, но сегодня иметь розетку в ванной комнате просто необходимо, причем их количество не ограничивается одной штукой. Посудите сами, первым делом необходимо отвести персональную точку для стиральной машины, так как использовать удлинитель в подключении оборудования не рекомендуется в принципе. Желательно, если для нее вовсе будет выведена отдельная линия с обязательным подключением на ней УЗО. Для большего удобства расположение ее рекомендуется на высоте одного метра. Делается это для того, чтобы в любой момент была возможность отключить прибор от сети.
В домах, где за горячее водоснабжение отвечает бойлер, для него нужно выделить отдельную линию с УЗО и розетку, расположенную в непосредственной близости от прибора. Над столешницей в санузле тоже допускается устанавливать розеточные блоки. Они используются для фена, электробритвы и другой мелкой техники. Важным ограничением при их установке является то, что располагать их необходимо как минимум на расстоянии 60 см от источника воды. Все розетки в ванной комнате обязательно делаются с заземлением и влагозащитным экраном, который убережет их от попадания брызг.
При выборе розетки нужно обращать внимание на маркировку. Выглядит она так: IP ХY, где Х – это степень защиты от пыли. Y – это степень защиты от влаги (для использования в ванной комнате нужно покупать модели с цифрой не меньше 4). Сила тока приобретаемого товара должна быть 16А. Допускается установка розеток с параметром 10А, но использовать их можно лишь для маломощной техники. Прокладывая проводку к розеткам, необходимо позаботиться о том, чтобы использовался медный кабель с тремя жилами (фаза, ноль и заземление) сечением 2,5 мм.
Кабель необходимо прокладывать напрямую от распределительного щитка, то есть на ванную должна выделяться отдельная линия. Проводка прокладывается скрытым способом – в штробах или за гипсокартоном. Такой подход исключает возможность ее случайного повреждения и контакта с водой. Установке розеток в ванной комнате должен предшествовать грамотно составленный проект, в котором все расстояния будут вымерены до сантиметра. Только в таком случае можно безопасно пользоваться оборудованием и осуществлять водные процедуры.
Выключатели, как правило, никогда не устанавливаются в самих ванных комнатах, а находятся перед входом в них. Высота установки выключателей обычно стартует от 80 см.
Жилые комнаты – много розеток не бывает
Грамотная разводка в жилых комнатах позволит не только функционально пользоваться всеми благами цивилизации, но и обезопасить себя от многочисленных сетевых фильтров и свисающих проводов. К сожалению, в типовых новостройках, да и в старом жилом фонде проектировщики ограничиваются двумя–тремя розетками на комнату, что в современных реалиях ничтожно мало. Вот и происходит перегрузка в электросети, бесчисленные отключения электроэнергии. И что еще хуже – пожары. Поэтому, обдумав дизайн комнаты, обязательно нужно продумать, на какой высоте устанавливать розетки и где их лучше разместить. Расставив мебель на эскизе, расположите точки электропитания на расстоянии вытянутой руки от каждого места, где вы собираетесь проводить свое время.
Итак, давайте рассмотрим местоположение розеток и выключателей возле кровати. Во-первых, их количество зависит от количества человек, которые будут отдыхать на ложе. Если это семейная кровать, то необходимо расположить блок из розеток по обе ее стороны. Расстояние их от пола будет зависеть от нескольких факторов. Если вплотную к кровати приставлены тумбочки, то розетки удобно расположить с отступом в 10–15 см вверх от них. Если тумбочек не предусмотрено, тогда выбирайте любое место возле кровати на расстоянии 30–90 см от чистового покрытия пола.
Рядом с розетками в данном блоке следует расположить выключатели надкроватных бра и общего света. Если планируется разместить светильники на тумбочках около кровати, то для них обязательно стоит добавить лишнюю розетку. Это правило относится и к расположению розеток по обеим сторонам дивана в гостиной. Бра в залах используют редко, но вот торшеры встречаются достаточно часто, поэтому лишняя розетка на расстоянии 30 см от пола для подключения прибора будет как нельзя кстати.
Помимо розеток с напряжением 220 В устанавливайте специальные USB-порты для подзарядки современных гаджетов – телефонов, смарт часов и прочего.
Для телевизора, если он будет висеть на стене, обустраивают блок из пяти розеток на расстоянии 130 см от пола. Или в 30–60 см от пола, если для него заготовлено место на низкой тумбе. Блок состоит из 3 электророзеток, гнезда для антенны и интернет-соединения. Оборудуя рабочее место, нужно предусмотреть два блока розеток. Первый располагается над поверхностью письменного стола (это приблизительно 90 см от пола, а второй делают выше пола лишь на 30 см). В него будет подключен стационарный компьютер.
Если в комнате предполагается установить туалетный столик, что актуально особенно в спальнях, то для них играют те же правила, что и для рабочей зоны – 2 блока на расстоянии 30 и 90 см от пола. Монтируя электропроводку, не забудьте поставить несколько блоков розеток по периметру комнаты для подключения пылесоса, увлажнителя воздуха и прочих приборов. Выключатели располагают, как правило, при входе возле двери не менее чем в 10 см от проема и на высоте 75–90 см. Некоторые устанавливают выключатели со стороны коридора. Для пущего удобства не забывайте устанавливать дублирующие (проходные) выключатели для регулирования света, особенно, если ваше освещение не завязано на смартфоне или пульте управления.
Где еще нужны розетки в доме
Планируя разводку, не стоит выпускать из виду такие помещения, как балкон, прихожая, кладовая и тому подобные, ведь устанавливаемые там розетки и выключатели играют важную роль. Начнем с прихожей – первого помещения, которое встречает всех пришедших в дом. Здесь необходимо предусмотреть источник включения света. Высота этого выключателя, как и остальных в жилище, должна равняться 75–90 см. Что касается розеток, если размеры данного помещения небольшие, то достаточно будет одной двойной розетки для подключения пылесоса и обувной сушилки. Если коридор вытянут, то можно предусмотреть по блоку розеток с каждой из его сторон. Расстояние их от пола – 30–40 см, но если вам это неудобно, то вы может сами выбрать этот показатель в зависимости от личных предпочтений.
Если вы планируете оборудовать на балконе рабочий уголок или рекреационную зону, то там следует также позаботиться об обустройстве источников питания. Если планируется размещать стол для работы, то, как уже описывалось выше, – установите два блока розеток на разной высоте. Если же помещение будет использоваться только для отдыха, достаточно будет 1–2 блоков розеток на высоте 30 см выше .
Если вы планируете устанавливать в квартире кондиционер, то предусмотрите для него розетку, отступив 30 см от потолка.
Установка розеток и выключателей в квартире по евростандарту удобна не для всех. Производя монтаж проводки и определяя места для будущих источников питания, в первую очередь опирайтесь на дизайн-проект помещения и личные потребности.
Определенных нормативов по высоте монтажа розеток нет. Есть свод правил, где регламентируются некоторые параметры: СП 31–110–2003, в нем говорится, что для установки используют стену в комнате со стороны ручки двери и на высоте от 1 м, и ПУЭ (Правила Устройства Электроустановок), в котором указаны правила безопасного подключения бытовых приборов и другие рекомендации. В остальном высота установки розеток и выключателей регулируется исходя из предпочтений владельца жилого помещения.
При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.
В каждом помещении заранее просчитывается количество выключателей и входов для подключения к электросети, чтобы обеспечить комфортное и безопасное проживание или эксплуатацию комнаты.
Что указано в ПУЭ
На какой высоте устанавливать розетки и выключатели решает сам потребитель, но в ПУЭ прописано несколько норм, рекомендованных к соблюдению:
- Штепсельные приборы располагают на расстоянии от 0.6 м от открытых источников воды и входа в комнату.
- Надо соблюдать дистанцию в 0.5 м для монтажа электроприборов или установок от газопровода.
- Высота монтажа выключателей — от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
- В комнатах с высокой влажностью, например, ванной, розетка эксплуатируется через аппарат УЗО.
Все вышеперечисленные требования разрабатывались с учетом безопасности эксплуатации электроприборов, а также основывались на нормах пожаробезопасности и удобства применения.
Что прописано в ГОСТ и СП
Высота установки выключателей в ванной по ГОСТу Р 50571.11–96 начинается с 0.6 м от открытых источников воды. Подробнее рекомендации изложены в СП (Свод Правил) от 2003 года:
- Нет точных нормативов по монтажу розеток для кондиционеров и электроприборов на кухне.
- В общежитиях и многоквартирных домах монтируют по 1 розетке с током 10 (16) А на 4 м² комнаты, а в коридорах — на 10 м².
- В частных строениях количество розеток не регламентируется.
К сведению: В СССР был стандарт установки розеток на расстоянии 90 см от пола, а выключателей — 160 см. Такое расположение встречается в старых многоквартирных домах.
Требования по «Евростандарту»
Евростандарт установки розеток появился в России примерно в то же время, когда стали использовать термин евроремонт. Строительные фирмы часто применяют именно такое расположение точек подключения к электросети и выключателей в новостройках:
- высота от пола начинается с 90 см до выключателей, чтобы легко переключать свет;
- для комфорта эксплуатации бытовых приборов розетки располагают на высоте 30 см от пола.
Выделяют отдельно размещение точек подключения к электросети по стандартам Америки, где высота от стола на кухни, умывальника или пола начинается с 30.5 и максимально доходит до 41 см, а между розеток соблюдается дистанция в 180 см от двери.
Важно! Если выбираются евророзетки для установки, то надо учитывать, что диаметр штырей и расстояние между ними отличается от российских разъемов. Сила тока таких точек входа составляет 10–16 А, а у советских — до 10 А. То есть выбирают установку розеток или выключателей по евростандарту для подключения более мощной техники и оборудования.
Планировка электросети в разных комнатах
Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.
Электропроводка на кухнях
Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:
- Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
- Дистанция до газопровода от 50 см.
А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:
- Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
- Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
- Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
- Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
- Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.
Важно! При планировании проводки на кухне надо рассчитывать суммарную мощность проведенных линий. Она должны быть продумана с запасом, что обеспечит одновременное использование всех приоров.
Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:
- духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
- отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
- для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.
Нюансы расположения в ванной
Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:
- для стиральной машины соблюдается высота в 1 м;
- для водонагревательных приборов — не менее 180 см;
- при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.
Важно! Нельзя монтировать точки входа в электролинию на высоте менее 15 см от пола. В ванне риск затопления высок, поэтому необходимо обеспечить защиту проводки от короткого замыкания и возгорания квартиры или дома.
Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.
Как провести ток в спальне или гостиной
Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:
- средняя высота размещения розеток от пола — 70 см;
- вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
- за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.
Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.
Важно! Если монтируется проводка в яслях или дошкольных учреждениях, то расположение розеток от пола не должно быть менее 180 см. На таком же уровне устанавливаются выключатели. Это необходимо по правилам техники безопасности.
Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.
Практические советы для разработки проекта электросети в доме или квартире
От составления проекта расположения и проводки линии электросети зависит безопасность и удобство эксплуатации бытовой техники и осветительных приборов. Для грамотного расчета высоты монтажа розеток и выключателей стоит придерживаться определенной последовательности при разработке плана:
- Заранее продумать расстановку мебели и электроприборов по квартире.
- Сделать подробную схему каждой комнаты с учетом дверных проемов, окон и проводки водо- и газопровода.
- На схеме отметить расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учесть общую мощность необходимой линии электросети, а также добавить резервные точки.
- Расставить на плане выключатели в зависимости от расположения дверей и стороны их открытия, продумать количество выключателей в коридоре и высоту установки.
Важно! Подготавливать проект разводки линии электросети по квартире или частному дому должен профессионал. Необходимо высчитывать нагрузку, оставлять запас мощности и обеспечить пожаробезопасность подключения всех приборов.
Особенности установки выключателей в общественных зданиях
Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:
- Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
- В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.
Видео по теме
Рекомендуем также
Стандарты монтажных розеток. Высота установки от напольных выключателей и розеток по нормам европейского стандарта. Стандарты и стандарты.
Поскольку мы все умные люди, то прекрасно понимаем, что электричество не любит шуток, поэтому с ним нужно «играть» по строго определенным правилам. То есть по определенным стандартам, позволяющим сделать совместное существование человека и электросетей максимально комфортным и взаимовыгодным.Поговорим о высоте, на которой нужно устанавливать электрические розетки и выключатели, чтобы было безопасно и удобно.
Модуль реализации защитной установки, а именно: — вид и сечение защитного проводника; — хватит и как установить вилку с защитным контактом. Окончательная проверка внутренней установки выполняется уполномоченным по эксплуатации с целью получения работ и подключения к распределительной сети низкого напряжения.Заключительный осмотр внутренней установки будет: — как выполняются положения строительного проекта; — эстетический аспект работы; — как произвести электрические подключения доз, к приборам, распределительному щиту, лампам. — как разместить и установить распределительный щит, приборы и светильники.
Высота розеток и выключателей: стандарты или здравый смысл?
Практически любой, даже небольшой, косметический ремонт помещения подразумевает если не полную замену существующей электропроводки, то хотя бы частичную ее модернизацию.Такая модернизация обычно заключается в восстановлении вышедших из строя участков разводки, а также в переносе существующих и добавлении новых точек. И если прямая прокладка проводов, «обвязка» распределительных коробок, монтаж электрощитов и т. Д. — задачи специалистов, то выбор места для размещения розеток и выключателей — прерогатива собственников помещения.
Электропроводка, соответствующая проверенным проверкам, считается приемлемой и подключается к электросети и вводу в эксплуатацию.Средства правовой защиты будут выдаваться за отклоненные установки на стойке регистрации. Проведение измерений для проверки сопротивления изоляции. Сопротивление изоляции установки проверяется путем измерения: — сопротивления изоляции проводов от земли; — сопротивление изоляции проводов между ними. Значение изоляции изоляционной установки считается допустимым, если оно составляет не менее 500 кОм.
При планировании расположения электромонтажных изделий у собственников возникает вопрос: есть ли какие-то обязательные стандарты для такого случая?
Таким образом, жестких и обязательных стандартов по высоте розеток и выключателей нет — ни в России, ни в Европе.Поэтому их можно устанавливать на любом расстоянии от пола. Но при этом должны быть соблюдены четыре условия:
Измерение сопротивления изоляции проводов относительно земли осуществляется путем вывода каждого проводника на один вывод мегомметра, а другой вывод подключается к проводнику нулевой защиты. Для измерения сопротивления изоляции проводов между ними необходимо выполнить следующие действия: 25
Выключатели и переключатели будут замкнуты; — луковицы будут удалены из гнезда; — трансформатор звонка будет отключен.Общие положения Проектирование, строительство и установка электроустановок выполняется в соответствии с применимыми техническими регламентами, так что люди, находящиеся поблизости, не находятся в прямом контакте с компонентами, которые находятся под напряжением или могут быть под напряжением. Организация рабочих мест должна обеспечивать полную безопасность персонала при выполнении ремонтных, ремонтных и монтажных работ.
- Должна быть физическая возможность не только закрепить «точку» в выбранном месте, но и подвести к ней провода.
- Необходимо обеспечить безопасность эксплуатации розетки или выключателя — здравый смысл подсказывает, что лучше не устанавливать эти изделия вблизи источников воды, сильного тепла и тем более открытого огня.
- Навесная розетка (ну или выключатель) должна быть удобной в эксплуатации — выключатель под диваном так же неактуален, как розетка на потолке.
- Очень желательно иметь возможность быстрого доступа к «точке». В первую очередь это касается электрических розеток, зачастую «прячущихся» за мебелью или бытовой техникой.
Если не учитывать «специализированные» помещения (например, кухню, ванную или санузел), то обычно условием, определяющим выбор места и высоты «точечной» установки, является соблюдение п. 3. Проще говоря , где удобно — туда кладем. Именно так появился пресловутый «европейский стандарт», который вовсе не таков — это, по сути, просто наиболее часто выбираемая высота установки:
Точки, где могут произойти несчастные случаи, должны быть оборудованы предохранительными и предупреждающими устройствами.Если работа выполняется несколькими командами, абсолютно необходимо иметь одного руководителя, ответственного за работу, чтобы определить меры, генерируемые задачей. Когда электроустановка всегда под напряжением. Наличие напряжения в установках устанавливают с помощью индикатора напряжения или контрольной лампы. Не допускайте маркировки столбов как опасных только после того, как они будут поддержаны и закреплены.
- Для розеток — 20-40 см от уровня пола;
- Для выключателей — оптимально 80-100 см от уровня пола.
Высота розеток и выключателей
Эти цифры продиктованы следующими соображениями: если электрическая точка слишком низкая, высока вероятность наполнения ее водой во время влажной уборки пола. Да и часто пользоваться им не слишком удобно — приходится очень низко пригибаться. При установке розетки намного выше 40 см от пола шнуры питания включенных в нее электроприборов становятся слишком заметными, что довольно неэстетично, а с точки зрения большинства дизайнеров вообще преступно.
Для проверки подставки нужно зажать ее острым предметом в различных точках основания. При подъеме на столб рабочий должен быть привязан к ремню безопасности, начиная с расстояния не более 2 м от земли, чтобы избежать травм при скольжении крюков. Работа с панелями управления Работа с панелями управления, сигнализации и управления производится только после снятия напряжения, установки экранов и ограничивается информационными информаторами с использованием средств индивидуальной защиты.
Меры, которые необходимо принять при подключении воздуха.Перед посадкой на столб проводится наблюдение за стойкой и защитным снаряжением. Что касается уровня нижних изоляторов, рабочий должен остановиться и надеть электроизоляционные перчатки. Линкер поднимается наверх, помещая защитные заглушки над проводником и защитные лючки над изоляторами, начиная с нижнего проводника внизу и повторяя работу со всеми проводниками, с которыми он мог контактировать во время работы. Предлагаемая ссылка выполняется начиная с менее доступных шагов.
Для выключателей высота установки выбрана так, чтобы кнопка включения попадала «под руку» — для обычного человека это всего лишь чуть меньше метра от пола.
Исключение составляют детские комнаты, в которых, как правило, рекомендуется размещать все электроустановочные изделия с питанием 220 В на высоте не менее 1,6 м от уровня пола ; однако это правило не является обязательным для частного жилого сектора.
После соединения снимите крышки и защитные крышки с проводов в порядке, обратном их установке. Во время выполнения столбов на шесте вспомогательное средство контролирует нижнюю часть работы. Во время дождя, грозы, темноты или атмосферных разрядов запрещается работать под напряжением. Средства индивидуальной защиты Все средства индивидуальной защиты, используемые обслуживающим персоналом, должны соответствовать требованиям техники безопасности. К средствам, используемым для защиты от поражения электрическим током путем изоляции человека от частей, находящихся под напряжением, являются: инструменты средней и электрической изоляции, индикаторы напряжения и устройства короткого замыкания и 27.
Несколько слов об «одноразовых» розетках
Все вышесказанное касается электрических розеток, к которым регулярно подключается / отключается электрооборудование. Однако в каждом доме есть целая группа техники, которая используется по принципу «включил и забыл»: холодильники и морозильники, кондиционеры и водонагреватели, стиральные машины и даже телевизоры.
Все защитные устройства должны систематически контролироваться следующим образом: — Электрические изолирующие защитные устройства должны проверяться на их диэлектрическую жесткость в условиях и в сроки, указанные в нормах.- Другие средства защиты должны подвергаться периодическому внешнему осмотру и, при необходимости, механическим испытаниям, предусмотренным действующими правилами безопасности работ в электроустановках. Средства и электроизоляционный инструмент.
Резиновые сапоги — электрически изолирующая вспомогательная защита в электроустановках любого типа, а резиновые перчатки — вспомогательная микроволновая печь в высоковольтных электрических установках и большая микроволновая печь в низковольтных установках. Изоляционные слитки используются для непосредственного управления сепараторами без механических воздействий, для применения короткозамкнутых и заземляющих групп, а также для измерения и тестирования установок под напряжением или там, где это может произойти.
Розетки для такой бытовой техники обычно проектируют в незаметных местах. Высота установки абсолютно не критична и выбирается исключительно из соображений здравого смысла — чтобы при необходимости можно было быстро приблизиться к ней, но она не «вырисовывалась» внешне.
Например, электрические розетки для кухонных вытяжек, кондиционеров, некоторых душевых кабин устанавливают на высоте 1,8-2,5 м от пола , для водонагревателей или настенных телевизоров — 1.5-1,8 м , для СВЧ и другой кухонной техники — 10-15 см над рабочей поверхностью (столешница). Снизу обычно монтируются розетки для холодильников и стиральных машин — не более 60 см от пола .
Электроизоляционные площадки применяются в качестве вспомогательных защитных устройств в электроустановках любого напряжения. Они сделаны из деревянных сеток с электроизоляционными ножками. Еще у нее были резиновые коврики. Допускаются в качестве вспомогательных устройств защиты в электроустановках при любом напряжении.Они предназначены для расширения на пол помещений, где нет электроустановок, особенно в местах, где работают сепараторы. Инструменты с изолирующей ручкой.
Изоляционные ручки следует хранить в специальных шкафах или на полках. Во время транспортировки инструменты необходимо беречь от влаги и грязи. Использованный электроизоляционный инструмент необходимо предварительно подвергнуть внешнему осмотру. Защита от неправильного использования напряжения в сбойных секторах или в случае наведенного напряжения в случае периодических монтажных работ.
При проведении капитального ремонта или косметического ремонта в квартире или в загородном доме часто заменяют инженерные коммуникации.
Индикатор напряжения основан на явлении света неоновой трубки с учетом альтернативной разности потенциалов. Не подключайте индикатор напряжения к земле. Индикатор напряжения можно использовать только на открытом воздухе в сухом режиме. Они должны храниться в закрытых ящиках. Средства от ожогов. Для защиты от ожогов используются защитные очки и изолирующие перчатки.Очки используются для замены предохранителей при разрезании кабелей, открытии клеммных колодок в использованных кабельных сетях, соединении кабелей и заливке изоляционного материала.
В этом случае особенно актуален вопрос, на каком расстоянии от пола делать розетки и устанавливать выключатели света.
Расположение розеток и выключателей
В результате планирования мы сможем рассчитать достаточное количество устройств и предотвратить последующий дефицит источника питания для конкретного прибора.Не менее важным моментом при планировании расположения электроприборов является расстояние от пола до розетки. Неправильно подобранная высота сделает их последующее использование неудобным и, возможно, небезопасным.
Периодическая проверка защитных устройств. Меры защиты проверяются в специальных установках организованными для этого силовыми установками, в соответствии с правилами техники безопасности в электроустановках. Техника безопасности при выполнении работ на фланцах и установке счетчиков.
При выполнении работ необходимо снять напряжение:. 29. Установки или части установок, в которых выполняются работы; соседние установки, которые находятся на расстоянии меньше минимального расстояния по воздуху, доступного для подрядчиков, инструментов, материалов или инструментов, необходимых для безопасной работы. В случае прямого или полупрямого счетчика последовательность операций будет следующая: снятие предохранителей с распределительного щита потребителя; снятие предохранителей со шнура или полюса, к которому подключено соединение; установка красных изоляционных колпачков; Установка микотала «Не закрывать, не заслонять»; снятие крышки со стержней консоли; снятие нулевого проводника и нанесение изолирующего пальца на голову; замена счетчика; подключение используемых проводников в обратном порядке; установите крышку на раковину и снимите ее; включение счетчика; проверьте правильность работы счетчика.
Итак, открываем раздел, в котором указаны требования к устройству электропроводки в жилых домах, и видим следующее:
- Расстояние розеток и выключателей от пола в жилых помещениях составляет не то же самое. . Розетки устанавливаются на высоте 20-30 см от поверхности пола, а устройства управления освещением — выше.
Важно: если в семье есть маленькие дети, в обязательном порядке необходимо установить под розетку домкраты, снабженные специальными защитными шторками.
Вернемся к математике. Нет, нам не нужно решать алгоритмы или другие сложные уравнения. Есть несколько комнат, о которых нужно помнить, когда оформляете ванную комнату или ремонтируете ее. Местами чувствуешь себя хорошо, и все в порядке: туалетная бумага легкая, а свет там, где он нужен. Что ж, все это связано с простыми цифрами, которые сделают вашу жизнь проще. Вот расстояния, которые следует учитывать при обустройстве ванной комнаты.
Сантиметр на сантиметр, ванная должна быть самым функциональным помещением в вашем доме.Правильная высота тумбы для раковины — от 80 до 90 сантиметров. Если у вас в семье есть дети или высокие люди, выберите душ со штангой, которая позволяет душевой лейке скользить. Мы идем дальше. А для держателя рулона туалетной бумаги нужно иметь в виду две цифры. Вот отличная поддержка, которую вы можете сделать.
- На вопрос, как далеко от пола устанавливаются розетки в кухонных помещениях, ЭМИ также дает четкий ответ на высоте 1,3 м от поверхности пола.Но следует учитывать, что это правило можно изменить в соответствии с расстановкой и высотой мебели.
Важно: следует помнить о требованиях, изложенных в п. 7.1.50 ПУЭ: наименьший зазор от электрического разъема до газопровода должен быть не менее 0,5 м.
Законодательство и технический регламент
Мы часто контролируем форму ванной комнаты, и компании, продающие новые квартиры, не принимают во внимание пространство, когда речь идет о ванных комнатах.Кроме того, в старых квартирах в этой главе нет больших ванн. Однако вот расстояния между элементами сантехники, которые следует соблюдать, если вы хотите большего комфорта.
В любом случае, вы хотите сгладить раковину, ванну и унитаз, вы должны иметь разрешение 76 центров перед ними. Установите выключатели и розетки там, где их можно будет безопасно использовать. Например, невозможно установить электрические розетки на полу или на поверхности рабочего стола. Вы можете прикоснуться к ним или повредить ткань, протерев стол или пол.
- Теперь попробуем разобраться, какое расстояние от розетки до пола должно быть в помещении с повышенной влажностью. Согласно техническим нормам в ванных комнатах, душевых и саунах установка электроприборов должна производиться на высоте 1 метр от поверхности пола.
Важно устанавливать слоты и коммутаторы там, где их удобно использовать. Также установите розетки и выключатели в спальнях. На кухне, в рабочем помещении, в гараже электрические розетки лучше всего располагать на высоте 1-1,2 м от пола.Тогда вам нужно будет меньше всего менять электроприборы на кухне. Подключить розетку к коридору с помощью выключателя на высоте 1-1,2 м от пола. Такой агрегат не образует интерьер коридора, и вам будет удобнее переключать насос, чтобы очистить коридор.
Установите остальные переключатели на 1–1, 2 м над полом, так как они будут включаться и выключаться без движения руки. Помните, что выключатели и розетки внутренние, поэтому по дизайну и цвету они вписываются в интерьер.Важно, чтобы в одной комнате были отдельные дизайнерские изделия, не отличающиеся от цвета комнаты.
Важно: Не устанавливайте электрические розетки непосредственно в душе и парной.
Еще один важный момент: в соответствии с п.7.1 правил электроустановок расположение розеток и выключателей должно осуществляться на расстоянии не менее 0,6 метра от двери душевой кабины. Причем подключение электроприборов в помещениях с повышенной влажностью следует производить через устройство защитного отключения (УЗО).
Ситуация за рубежом
В соответствии с британским стандартом BS7671:
- Розетки можно устанавливать на расстоянии 450-1200 мм от поверхности пола.
- Нет ограничений по количеству электроприборов в помещении.
В соответствии со стандартами, изложенными в Национальном электротехническом кодексе США (NEC), а именно в разделе 210.52 (A) (1):
- Розетки должны устанавливаться на расстоянии не менее 6 футов (1.8 м) друг от друга. Расстояние рассчитывается по стенам по линии пола. Таким образом, первый разъем можно установить через 1,8 метра от дверного проема, следующий — через такой же промежуток и так по периметру, постепенно переходя из комнаты в комнату.
- Розетки устанавливаются на высоте 30,5-41 см (12-16 дюймов). Расчет высоты ведется от пола, раковины в ванной или от кухонной столешницы. Однако эти параметры могут быть пересмотрены исходя из особенностей дизайн-проекта и характеристик используемой мебели.
Особенности расположения переключателей
Когда мы разобрались с разъемами, мы постараемся определить, что такое инструкция по установке переключателей. Сегодня на специализированных форумах есть множество аргументов в пользу той или иной высоты установки электроприборов. Какое единственно правильное мнение?
В советское время установка бытовых рубильников производилась на уровне глаз взрослого человека, который равен 170-180 см.Сегодня стандарты монтажа соответствуют так называемым европейским стандартам. По этим правилам высота установки составляет 80-90 см от уровня пола.
Если установка рубильника производится в непосредственной близости от двери, зазор от него до дверной коробки должен быть не менее 10 см. Считается, что такое расположение намного удобнее, чем эталон советских времен.
В Правилах устройства электроустановок (ПУЭ) конкретные параметры удаленности выключателей от пола не указываются.
Несмотря на это, в обязательном порядке следует учитывать следующие рекомендации:
- Пункт 7.1.48. Бытовые электроприборы следует устанавливать от дверных проемов душевых кабин на расстоянии не менее 0,6 м.
- Пункт 7.1.50. Бытовые электроприборы, в том числе домкраты и рубильники, устанавливают от газопровода на расстоянии не менее 50 см.
Важно: Соблюдение правил монтажа необходимо не только для безопасности и эффективности работы электроприборов.
При новом подключении к электросети неправильное размещение электроприборов в доме или квартире может вызвать проблемы в оформлении разрешительной документации.
Заключение
Больше полезной и интересной информации вы сможете найти, посмотрев видео в этой статье. «>
Заключение
Более полезную и интересную информацию вы можете найти, посмотрев видео в этой статье.
Как установить электрические выключатели, электрические выключатели и розетки, электрические розетки
Строительство При строительстве дома или здания, электромонтажные работы также требуют должного внимания при прокладке труб, электромонтаже и установке различных фитингов, включая их качество и характеристики.Вся электрическая арматура , такая как потолочная розетка , розетки, выключатели, регуляторы и аксессуары, крепится к стене или потолку. Для крепления фитингов к их базовым блокам следует использовать латунные винты.
Выключатели и розетки:
Коммутаторы Switch и Sockets должны изготавливаться из материалов высшего качества, таких как пластик и поликарбонатный пластик, обеспечивающий стандартные функциональные возможности. Коммутаторы Switch и Sockets должны быть гибкими по конструкции, иметь низкое энергопотребление и обеспечивать безопасную работу.Выключатели и розетки должны иметь маркировку ISI и производиться в соответствии с ISI 3854-1997, IS1293-1983. Переключатели и розетки доступны в 6, 16 и 25 ампер.
Главные выключатели:
Все главные выключатели должны быть железобетонными, изготовленными известным производителем.- Средний или нейтральный провод трехпроводной цепи, питаемой от постоянного тока или однофазной трехпроводной системы.
- Общий возврат двухфазной трехпроводной цепи.
- Нейтраль трехфазной четырехпроводной цепи.
- Этот провод установки, который постоянно заземлен на источнике питания без автоматического выключателя или добавленного сопротивления в заземлении.
Установка главных выключателей:
При установке главных выключателей , главных и распределительных щитов должны быть полностью выполнены следующие требования:
- Небольшой кронштейн для контрольной лампы должен быть закреплен и подключен через независимый однополюсный выключатель.
- Соединения должны быть расположены по возможности так, чтобы образовалась их собственная схема.
- Каждая цепь должна быть четко пронумерована слева направо.
- Выключатели и распределительные щиты в железной оболочке должны быть установлены на угловой железной раме 2 x 2 x 1/4 дюйма, покрытой железным листом толщиной 1/8 дюйма, или в утопленных чугунных ящиках.
- Корпус должен быть соединен с главными выключателями и распределительным щитом гибкими металлическими трубами.
Настенные розетки:
Все настенные розетки должны включать выключатель и предохранитель, установленные вдоль стеновой розетки.Электрические ошибки распространены в каждом доме, что может быть опасно для жителей.Когда вы проектируете дом своей мечты, возможно, вы не знаете об электрических ошибках и их последствиях. Здесь обсуждаются некоторые распространенные проблемы с электричеством, которые могут нанести вред жильцам.
Это три типа неисправностей электрооборудования: .Отказ разомкнутой цепи .Short Circuit Fault (Ошибка короткого замыкания) .Неисправность заземления и неисправность утечки.
Инструменты для электромонтажа в доме: Отвертка для коннекторов (10 см), Тестер для неоновых ламп, Регулируемый гаечный ключ (15 см).
Люминесцентные лампы бывают разных форм и размеров.Все более популярными становятся компактные люминесцентные лампы (CF). Люминесцентная лампа излучает много полезного видимого света, для которого требуется от 1/3 до 1/4 потребляемой электроэнергии.
Следует проверить ширину и толщину полос, а также расстояние между винтами для крепления полос.
Проверить ширину и глубину канала, качество и размер кирпичей на предмет механической защиты.Предоставлены ли идентификационные бирки кабеля или нет.
Марки электротехнических материалов-Кабели-Skytone
Каменный пол Kota — это тонкое сочетание величия и роскоши, придающее интерьеру и экстерьеру великолепный вид……. Чтобы обеспечить максимальную вентиляцию и естественное освещение в вашем доме, убедитесь, что здание правильно ориентировано. Ориентация здания экономит энергию и обеспечивает комфортное проживание. В этой статье рассказывается о различных факторах и преимуществах ориентации здания. Ознакомьтесь с одними из самых впечатляющих фотографий кухни из галереи GharExpert.Сплошная крыша на здании очень важна для всех, кто живет в доме. Крыша должна быть сконструирована таким образом, чтобы обеспечить вам большую безопасность. Здесь приведены подробности о различных типах кровли. Рамы дверей и окон — самые важные части ваших дверей и окон.Доступны они разного размера, высоты, ширины и формы. Рамы удерживают замки и петли и поддерживают двери и окна, чтобы их можно было легко закрывать и открывать. Вот что вам нужно знать о различных дверных и оконных рамах.Авторское право 2007- GharExpert.com Все права защищены.
У вас недостаточно прав для чтения этого закона в это время
У вас недостаточно прав для чтения этого закона в это время Логотип Public.Resource.OrgЛоготип представляет собой черно-белую линию улыбающегося тюленя с усами. Вокруг печати красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней половине — «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.Public.Resource.Org
Хилдсбург, Калифорния, 95448
США
Этот документ в настоящее время недоступен для вас!
Уважаемый гражданин:
В настоящее время вам временно отказано в доступе к этому документу.
Public Resource ведет судебный процесс за ваше право читать и говорить о законе. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:
Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]
Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.
Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата. на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах как гражданина в соответствии с верховенством закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступных ресурсах. в нашем реестре деятельности за 2015 год. [2] [3]
Спасибо за интерес к чтению закона.Информированные граждане — это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за возможные неудобства.
С уважением,
Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.
Банкноты
[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html
[2] https://public.resource.org/edicts/
[3] https://public.resource.org/pro.docket.2015.html
Меры предосторожности при установке розетки переключателяРедактор ： Производители розеток выключателей _ агент соединения розеток выключателя _ Агент присоединения Yuba _ Zhejiang GELAN Electric Co., Ltd. │ Время выпуска ： 07.04.2019
Розетка выключателя безопасна для повседневного использования, установка и конструкция не могут быть небрежными. Ниже приводится краткое введение от GELAN для ознакомления с мерами предосторожности, на которые следует обратить внимание при установке розетки выключателя.
Во-первых, высота розетки переключателя стандартная.
Переключатели и розетки должны быть установлены на стандартную высоту, если только они не требуются для специальной отделки.Высота переключателя такая же, как у взрослого, и составляет от 120 до 140 см над землей.
Розетки различаются по высоте в зависимости от области применения.
Требования к высоте розеток для разных установок различны. Планировка украшения должна быть максимально спланирована. Например, розетки оборудования, такого как настольные лампы аудиовизуального оборудования и монтажные платы, должны находиться на расстоянии 30 см от земли; электрические розетки, такие как стиральные машины и холодильники, должны находиться на расстоянии 120 см от земли; розетки кондиционера и вытяжки должны находиться на расстоянии 200 см от земли.
Во-вторых, выбор места установки переключателя
Положение переключателя должно определяться в соответствии с жизненными привычками семьи. Например, большинство людей используют правую руку, поэтому обычная дверь для украшения дома открывается вправо, а выключатель устанавливается с левой стороны двери. Кроме того, для верхнего и нижнего этажей лестницы, двери спальни и кровати две, с двух сторон большой гостиной очень удобно использовать переключатель двойного управления.
В-третьих, соображения относительно места установки розетки
Установите розетку на кухне, обратите внимание на то, чтобы розетка находилась вдали от варочной панели, чтобы предотвратить повреждение розетки теплом; а в ближней воде ванной, балконе и т. д. обратите внимание, чтобы установка розетки не могла быть низкой, и она должна быть оборудована брызгозащищенным кожухом; в особо влажных, легковоспламеняющихся и подверженных газу и пыли местах не должно быть розеток.
В-четвертых, приборы большой мощности должны использовать независимую розетку.
Приборы большой мощности, такие как кондиционеры, стиральные машины, вытяжки и т. Д., желательно использовать отдельную розетку с тремя вилками, чтобы предотвратить чрезмерное отключение общей мощности цепи. Для сезонных приборов, например, кондиционеров, можно использовать розетку с выключателем. Когда выключатель не используется, его можно замкнуть, не снимая вилку.
Вышеуказанные моменты часто встречаются при установке розеток выключателей. Чтобы облегчить использование розеток выключателя и безопасного питания в будущем, мы должны убедить сотрудников отделки.
Стандартная высота переключателя света — как обсуждать
Стандартная высота переключателя светаКакой код высоты переключателя света?
Национальный электротехнический кодекс требует, чтобы в каждой комнате в доме был хотя бы один выключатель для работы освещения, но в нем ничего не говорится о высоте выключателя.Многие строители дома размещают блоки управления так, чтобы дно ящика находилось на высоте 48 дюймов от пола.Какова стандартная высота переключателя света в этом случае?
Стандартная высота распределительной коробки Стандартная высота настенного выключателя в большинстве комнат (за исключением тех, которые расположены над кухонной стойкой) составляет 48 дюймов над верхом коврика (измеряется в нижней части коробки).А насколько высоко должны быть контейнеры от земли?
Типичная высота розетки составляет от 12 до 16 дюймов в нижней части устройства.В редких случаях розетки устанавливаются в плинтусах и в полу с соответствующими коробками / крышками.Какова высота переключателей ADA?
ADA требует, чтобы выключатели света располагались на расстоянии от 15 до 48 дюймов. Установленный 48-позиционный переключатель света недоступен для людей с параличом нижних конечностей с электрическими инвалидными колясками, маленьких людей или людей с тяжелыми контейнерами.Какой код у розеток?
NEC 210-52 Как правило, электрические розетки в жилых помещениях следует устанавливать так, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любой области стены не превышала 1.8 м (6 футов) от розетки в этой комнате. Электрическая розетка должна быть встроена в любую стену шириной 2 фута или более.Какая максимальная высота прилавка?
Высота от пола до центра панели переключателя не должна превышать 48 дюймов, а минимальная высота не должна быть меньше 15 дюймов. Если переключатель находится выше переключателя коленного сустава, а глубина переключателя больше 20 дюймов, максимальная высота переключателя уменьшается до 44 дюймов.Какова высота выключателей и розеток?
В жилых комнатах розетки должны находиться на расстоянии не менее 450 мм от чистого пола, а выключатели, звонки и домофоны должны иметь максимальную высоту 1200 мм.Все электрические выключатели, розетки или органы управления должны располагаться на расстоянии не менее 350 мм от углов комнаты.Сколько розеток можно подключить к выключателю на 15 А?
10 розетокКак далеко может быть выключатель света от раковины?
Правило NEC 4077 (B) (2) гласит, что любой коммутатор рядом с раковиной должен находиться не менее чем на 2 длины плитки от края бассейна.Сколько розеток может быть в цепи на 20 ампер?
Как правило, на каждую розетку следует назначать максимум 1,5 А, чтобы в цепи 20 А было 10 розеток.Как далеко выключатели от душа?
Выключатели не следует устанавливать во влажных зонах ванн или душевых, если они не являются частью указанной комбинации ванны или душа. {ПРИМЕЧАНИЕ. Согласно NEC и IRC, влажная / влажная зона находится в пределах 36 дюймов от любого края раковины или бассейна и / или зоны, подверженной воздействию брызг.Как далеко должен быть выключатель от двери?
Я всегда думал, что выключатель может быть как можно ближе к 11/2 двери (а это Адааг? Совет по доступу отвечает за разработку и поддержание рекомендаций по проектированию, известных как рекомендации ADAAG). Эти рекомендации используются Министерством юстиции. (DOJ) и Министерство транспорта (DOT), чтобы установить обязательные стандарты для населения.Что такое освещение, соответствующее требованиям ADA?
Какое освещение соответствует требованиям ADA? Закон об американцах с ограниченными возможностями гласит, что все настенные светильники в общественных местах, которые находятся на высоте 28-80 метров над полом, должны выходить из стены на 4 или меньше.Какова монтажная высота розетки ADA?
Розетки и выключатели или розетки должны соответствовать требованиям ADA в разделе 308 стандартов. Диапазон высоты шкафа для беспрепятственного доступа спереди или сбоку составляет от минимум 15 дюймов от пола до максимум 48 дюймов.Какова высота термостата ADA?
48 дюймовПочему некоторые контейнеры перевернуты?
Потому что, если провод или кабель упадет на частично подключенную правую сторону, произойдет короткое замыкание между горячим и нейтральным током. В описанной выше ситуации, если вилка перевернута, шнур сначала коснется земли.Земля должна быть вверху или внизу?
Розетка должна быть выровнена так, чтобы острая игла указывала вниз, потому что кто-то, схватив розетку, будет держать указательный палец внизу вилки, а указательный палец будет выступать за большой палец.Низкий пол не позволяет людям дотрагиваться до рычагов. Стандартная высота переключателя светаВыключатели и розетки
Цифровой черный, подключенный настраиваемый экран управления, 230 В
Digital black — это полностью настраиваемый сенсорный экран с чрезвычайно удобным интерфейсом с четкими символами. Экран автоматически активируется, когда ваша рука приближается.Когда установка Niko Home Control недоступна, встроенным переключающим контактом можно управлять с помощью сенсорного экрана или Н. кнопочный удлинитель (170-00005). После подключения к системе Niko Home Control становится возможным переключать или приглушать свет, настраивать настроение, устанавливать режимы вентиляции, настраивать жалюзи и солнцезащитные жалюзи в желаемое положение за одну операцию. Короче говоря, в вашей установке Niko Home Control доступны все возможные типы управления. У вас есть термостат Niko Home Control (550-1305x) или у вас есть активное соединение с одним из наших партнеров по отоплению? Затем вы можете легко установить температуру с помощью Digital Black.С помощью соответствующего приложения Niko Home вы можете не только выбрать, какие элементы управления будут отображаться или где они будут отображаться на экране, но и способ навигации по экранам управления. Вы можете бесплатно скачать это приложение в соответствующем магазине приложений для своего мобильного устройства. Цифровой черный можно легко установить в любую стандартную коробку для скрытого монтажа, используя привычный зажим или винт, и он питается от сети 230 В переменного тока (требуется L- + N-провод). Этот вариант 230 В переменного тока оснащен переключающим контактом 10 А (резистивным), что означает, что его можно легко заменить обычным однополюсным переключателем.В сочетании с беспроводным интеллектуальным концентратором для Niko Home Control (552-00001) и дополнительными элементами управления из линейки Niko Home Control для традиционной проводки вы можете легко добавить автоматизацию к своей обычной установке. Экран связывается через вашу беспроводную домашнюю сеть с остальной частью вашей системы Niko Home Control. Для активации Digital Black необходимо активное подключение к Интернету. Это подключение к Интернету гарантирует, что ваша установка Digital black и Niko Home Control всегда актуальна и оснащена новейшими функциями.
Блог Tramontina — Выключатели и розетки: детали, которые имеют значение
Один из факторов, который следует учитывать, — это цвет стен, дверей и плинтусов. В целом рекомендуется, чтобы цвет пластин и зеркал соответствовал тональности стен. Однако есть проекты, где контраст — это бренд. В этих случаях следуйте тону плинтусов или дверей, чтобы получить гармоничный гарнитур.
Если намерение состоит в том, чтобы разнообразить среду, нет проблем.Весь дом не обязательно должен быть одинаковым. Только будьте осторожны, используйте одну модель в каждой комнате, чтобы не было лишних цветов и фактур, которые могут загрязнить украшение.
Если вам нравится более сдержанная обстановка, сделайте ставку на более нейтральные и светлые цвета:
Если вы предпочитаете выдающуюся обстановку, посмотрите, как они идеально сочетаются с различными композициями:
Есть продукты, которые легко собрать и позволяют свободу компоновки, например линии Tramontina, которые делают ставку на модульную концепцию пластин и переключателей.
Время выбирать и устанавливать
Их количество и расположение должны соответствовать мощности общих электрических установок здания и потребностям их пользователей. В общем, они должны быть близко к дверям, раковинам и верстакам. Обратите внимание, что в проекте должны быть предусмотрены розетки для случайного использования, например, для подключения пылесоса или зарядных устройств для мобильных телефонов.
Еще одним важным моментом является выбор продуктов, соответствующих производственным стандартам страны, таких как NBR 14136 и NM 60884, которые устанавливают стандарты для вилок и розеток для бытового и аналогового использования, и NM 60669, который определяет стандарты для выключателей в стационарном исполнении. электроустановки бытового и аналогового назначения.
Линия Tramontina Giz имеет современный дизайн, таблички с глянцевым покрытием и девятью разными цветами. Без видимых винтов он имеет систему фронтального крепления модулей (доступны в белом и графитовом цветах). цветов), что минимизирует время установки в различных конфигурациях выключателя и розетки.
Для вашей безопасности мы рекомендуем, чтобы установка, замена или обслуживание выполнялись квалифицированными специалистами, не забывая всегда отключать питание перед установкой.
