Требования к лестницам | Градиус

Почему одни лестницы удобны для подъёма и спуска а другие не очень? На какие основные требования к лестницам нужно обратить внимание, чтобы лестница была безопасной, и какая площадь проема нужна под комфортную лестницу.

Если вы не собираетесь тренироваться альпинизму, подымаясь на второй этаж вашей квартиры или дома, вам необходимо предусмотреть достаточной ширины и длины проем для лестницы, уже на стадии проектирования дома. К сожалению, застройщики зачастую встраивают лестницы по принципу «сколько места останется между ванной и кухней».

В итоге угол подъема получается слишком крутой, либо ширина прохода слишком узка и высота подъема неудобна для подъема, а особенно спуска. Вы не замечали ничего подобного у себя в подвальной лестнице, или у знакомых на даче? Если раньше это считалось чуть ли не «нормой» для загородного и дачного строительства, то с тех пор требования и стандарты строения лестниц поднялись на новый уровень. И одним из решений есть модульная лестница.

Так почему же одни лестницы удобные а другие нет

Есть четыре основных требования к лестницам влияющие на комфортность:

  1. Высота ступени
  2. Ширина ступени
  3. Ширина лестницы
  4. Высота прохода лестницы

Рассмотрим подробнее основные требования к лестницам:

Высота ступени лестницы

Какая оптимальная высота ступени лестницы? Исследования показывают, что комфортная высота подъема равна, приблизительно четверти шага человека. Шаг взрослого человека примерно составляет 60-80 см. Значит оптимальная высота ступени лестницы 15 -20 см.

Если высота будет меньше 15 см, то будет появляться инстинктивное желание шагнуть через ступеньку. Если высота ступени больше 20 см., то будет тяжело поднимать ногу, и чем больше, тем труднее.

Ширина ступени лестницы

Средний размер стопы взрослого человека составляет 26 – 30 см. Для того чтобы чувствовать себя комфортно при спуске или подъеме по лестнице не менее 90% площади стопы должно опираться на ступень.

Потому оптимальная ширина ступени должна быть от 23 до 27 см., а с учетом заступа (нахлеста одной ступени на другую, примерно 3 см.) 26 – 30 см. Такая ширина ступени лестницы примерно составляет половину шага человека и является максимально комфортной.

Высота и ширина ступеней лестницы определяет угол наклона лестницы, и учитывая приведенные выше размеры высоты и ширины ступеней можно рассчитать оптимальный угол наклона, который составит от 26 до 35 град. Все что выше этого наклона будет восприниматься как крутая лестница, а ниже слишком пологая. Градации лестниц приведены на рисунке .

Ширина лестницы

Опыт показывает, что оптимальной шириной лестницы может быть 90-100 см. . Такое расстояние позволит на марше разойтись двум людям, пронести диван, другие крупногабаритные вещи, или по корзине с цветами в каждой руке. : )

Высота прохода лестницы

Есть еще один фактор, который нельзя забывать при проектировании лестниц, не менее важный, чем выше приведенные три. Это высота прохода. В том месте, где человек входит в проем, — высота от ступени до перекрытия должна на 10 см. (психологический минимум), а лучше 20 см. больше чем рост человека. То есть не менее двух метров.

Это основные, но далеко не все характеристики удобной и комфортной лестницы. Есть требования, связанные с креплением лестницы к стенам и полу, есть эстетические аспекты и конструктивные, связанные с планировкой квартиры и планами обшивки лестницы. Все в одной статье проговорить сложно да, и нет в этом необходимости. Многое решается на месте, при общении с нашими специалистами, которые знают и обратят ваше внимание на все нюансы при выезде на замер, а так же предложат варианты решения.

Высота ступени лестницы гост

Лестница – важная деталь любого дома. Ключевым ее элементом является ступенька. От того, какой размер вы выберете, будет зависеть не только внешний вид конструкции, но и удобство ее использования. Давайте подробно разберемся в том, какая высота и ширина ступени считаются оптимальными, и как их правильно рассчитать.

Размер ступеней по ГОСТу и СНИПу

Размер, согласно ГОСТу и СНИПу, определяется, исходя из следующих параметров:

  • общий угол наклона лестницы;
  • высота ступени;
  • ширина лестничного марша.

Существуют стандарты ступеней

При этом используются следующие нормативные документы:

  1. ГОСТ 8717.1-84 – устанавливает необходимые нормы для размеров различных элементов лестниц.
  2. ГОСТ 23120-78 – определяет требования, предъявляемые к конструкциям, относящимся к маршевым трапам.

Исходя из их содержания, можно выделить следующие габариты, соответствующие общепринятым нормам:

  • высота ступени, согласно ГОСТу, должна составлять не менее 12 и не более 25 сантиметров;
  • минимальная ширина должна варьироваться в пределах 70-80 сантиметров;
  • оптимальной считается конструкция, ширина которой составляет 1 метр;
  • ширина ступени лестницы, согласно норме, должна составлять 27-30 сантиметров. Это необходимо для того, чтобы человек мог опереться на конструкцию всей подошвой, и она не свисала с края.

Обратите внимание! В некоторых случаях, например, при проектировании лестницы на чердак допускается возведение конструкций шириной 60 сантиметров.

В данном видео вы узнаете, какая должна быть высота ступени:

Согласно СНИП, можно выделить следующие показатели:

  1. Высота стандартной ступени лестницы должна составлять не более 15 сантиметров.
  2. Погрешность, допускаемая в размерах ступеней одного лестничного марша, не должна превышать 5 миллиметров.
  3. Их число не должно быть меньше 3 и не больше 18.
  4. Желательно, чтобы количество определялось нечетным числом. Это позволит начинать движение по лестнице и заканчивать его с одной ноги, что очень удобно.
  5. Наклон лестницы считается комфортным, если его значения лежат в интервале от 35 до 40 градусов.
  6. Ширина ступеньки – не менее 30 сантиметров.

Подробнее о нормах СНИП можно узнать из документов:

  • № 2.08.02/89 – правила постройки общественных зданий;
  • № 2.08.01/89 – правила постройки жилых помещений.

Некоторые значения могут изменяться в большую или меньшую сторону, в зависимости от того, где будет располагаться конструкция.

Оптимальный и удобный размер ступеней лестницы в доме

Итак, мы разобрались с шириной и высотой ступени, которые считаются оптимальными, согласно СНИПу и ГОСТу. Теперь давайте попытаемся разобраться, как получить наиболее оптимальный и удобный размер конструкции.

Сразу хочется отметить тот факт, что расчет ступеней и общего размера лестницы зачастую зависит от способа ее применения и габаритов помещения. Проектирование чердачных и подвальных конструкций может отличаться от межкомнатных. Исходя из этого, можно сделать вывод, что проектирование по ГОСТу не всегда может оказаться верным решением.

Существует ряд правил, придерживаясь которых, вы сможете определить оптимальный и удобный размер лестницы и ее элементов:

  1. Угол подъема не должен превышать отметку в 40 градусов.
  2. Проектируйте глубину проступи таким образом, чтобы нога самого большого члена вашей семьи опиралась на поверхность подступенка всей подошвой. Это значительно повысит безопасность подъема.
  3. Старайтесь рассчитать размер ступеней таким образом, чтобы их количество было равно 15. Такая лестница будет максимально удобной для подъема.


Отдельно хочется отметить тот факт, что угол наклона может значительно изменить размер конструкции для того, чтобы она оставалась комфортной и безопасной. Так, например:

  • при угле наклона в 30° ширину проступи необходимо делать равной 30 см, а ее высоту – 15 см;
  • если угол доходит до отметки в 40°, необходимо скорректировать размеры. Ширина станет равна 25 сантиметрам, а высота корректируется до отметки в 20 сантиметров.

Это необходимо для того, чтобы увеличить безопасность спуска и подъема. При строительстве крутых лестниц не забудьте построить удобные и надежные перила.

Способы расчета ступеней лестничного марша

Для того чтобы рассчитать количество ступеней лестничного марша, можно воспользоваться одним из следующих способов:

  • использовать графический метод;
  • разделить расстояние между этажами на желаемую высоту проступи;
  • воспользоваться специальным калькулятором на нашем сайте.

Существует несколько способов расчёта ступеней

Использование графического метода позволит вам получить необходимые параметры конструкции, беря за основу угол ее наклона и количество ступеней. Для реализации этого метода необходимо придерживаться следующего алгоритма:

  1. Чертим ось координат.
  2. Одну ось разбиваем на отрезки, равные длине шага, а вторую – на отрезки, равные его высоте.
  3. Соединяем синими линиями получившуюся разбивку.
  4. Фиолетовой линией обозначаем угол наклона.
  5. На пересечении чертим пунктиром две линии, которые будут параллельны нашим осям.
  6. Таким образом, у нас получается готовый контур, который, для удобства, можно обвести красным цветом.
  7. При необходимости можно внести корректировки в размер конструкции, с учетом поправок на масштаб.

При разделении расстояния между этажами на высоту проступи у нас возникнет проблема, связанная с тем, что полученное число может оказаться дробным. Устранить ее удастся следующими способами:

  1. Сделать нижнюю ступеньку нестандартной по высоте, изменив ее на необходимую величину. Ее размер будет равен произведению полученного остатка на исходную высоту.
  2. Равномерно распределить полученный остаток на все ступени. Для этого нам нужно умножить полученный остаток на число ступеней. Полученное значение добавляется к целому числу. Таким образом, мы получим минимальное изменение в размерах.

Необходимые формулы для расчета

Если вы желаете рассчитать все самостоятельно, воспользуйтесь следующими формулами:

  • формула безопасности. Количество рассчитывается на основании следующего соотношения – суммы глубины проступи и высоты подступенка должны быть равны 46 сантиметрам;
  • формула Блонделя. За основу берется средний шаг человека. Формула выглядит следующим образом: 2h + B = 600…640 миллиметров, где
    • H – высота проступи;
    • В – ширина проступи;
    • 600…640 – средняя длина человеческого шага.

Большинству людей, даже тем, кто проживает в домах с лифтами, ежедневно приходится сталкиваться с подъемом и спуском. Движения ног осуществляются автоматически. Это связано с тем, что стандартизирована высота ступени лестницы. ГОСТ достаточно четко прописывает все размеры и наклоны. Ведь стоит только одному звену выпасть из стройного ряда марша, как человек может оступиться и получить тяжелую травму.

Государственный нормативный документ

При проектировании маршевых конструкций необходимо руководствоваться стандартом ступеней лестницы. За это отвечает ГОСТ 98–18 −2015. Его разработал и рекомендовал к подписанию Международный совет по стандартизации. Событие произошло 29 мая 2015 года. К нему присоединились Россия, Армения, Таджикистан, Казахстан и Киргизия.

Но нормативы не являются единственным документом, где перечислены требования к подобным конструкциям. Существуют предусмотренные стандартом нормативы:

  • для маршевых изделий — 23120−78;
  • подмостков — 23258−88;
  • ограждений — 25772−83;
  • пожарных строений — 8556−72;
  • приставных и мобильных — Р 53254−2009 (технические условия для наружных деталей).

Типы лестниц и ступеней

  1. Предназначенные для передвижения на верхний этаж и спуска с него. Это будут основные лестницы.
  2. Перемещение в цоколи и чердаки осуществляется по вспомогательным подъемным строениям.

Существует классификация и по конструктивным особенностям каждого из подобных элементов жилья. Это могут быть:

  1. Самые распространенные — маршевые, строятся капитально и больших размеров. Их изготавливают на тетивах или косоурах. Бывают прямыми или в форме букв Г, Т или П.
  2. Компактные винтовые предоставляют экономию пространства, но наименее удобны для передвижения.
  3. Редко используются лестницы на больцах, являющиеся аналогом маршевым, но фиксирующиеся непосредственно к стене.

Своя классификация имеется и у главного элемента лестницы — ступеней. Их можно разделить на следующие категории:

  1. Стандартные, являющиеся основной опорой всей системы и расположенные с одинаковым смещением.
  2. Забежные, применяемые для организации плавного поворота к следующему маршу. Ширина их различна.
  3. Изменение направления движения пролетов достигается установкой площадочных элементов с вертикальным стандартным смещением.
  4. Легкие и визуально доступные для осмотра лестницы без подступенка называются открытыми.
  5. Полной им противоположностью стали закрытые опорные детали повышенной прочности с вертикальным подступенком.
  6. Консольные, свисающие друг над другом с выступом за край.

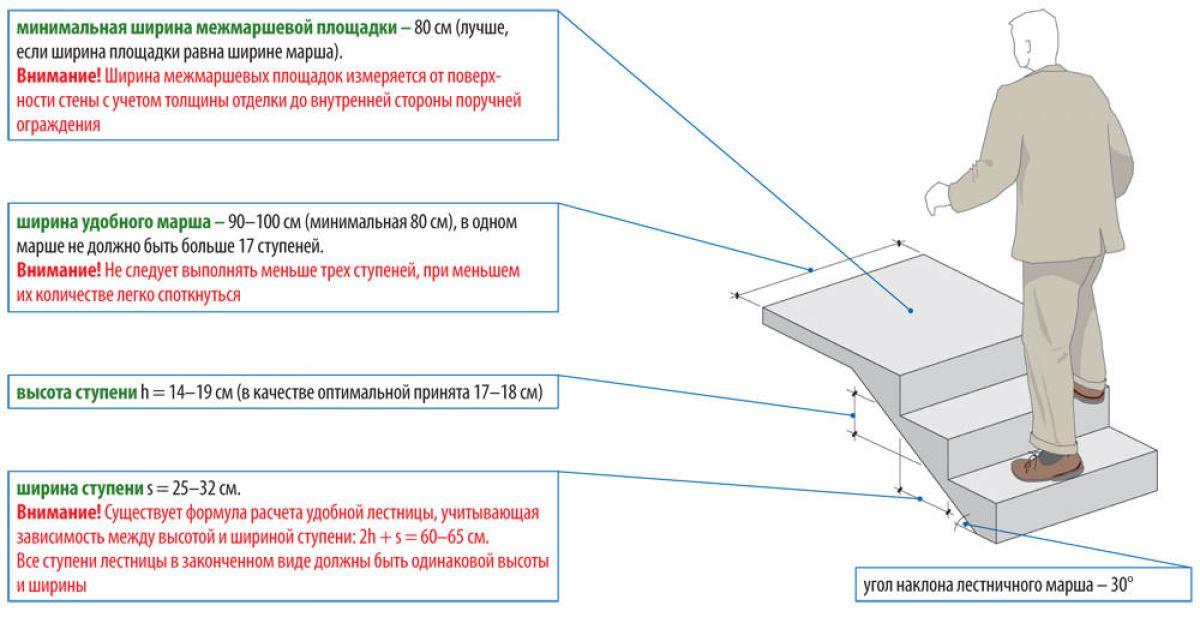

Ключевые параметры лестничных маршей

Все размеры ступеней ГОСТ регламентирует в рекомендациях, требованиях и СНиП. Каждому из них предписано наибольшее и наименьшее значение. Учитывается также принадлежность лестницы к той или иной конструкции и функциональному назначению.

Угол наклона

Этот фактор способен повлиять на удобное и безопасное использование марша. Чем он круче, тем меньшее пространство необходимо для размещения пролета. Но в этом случае возникают сложности при передвижении вверх и вниз. И наоборот, малые значения позволяют с комфортом передвигаться детям и старикам, но для частного дома площадь, которую займет устройство для спуска и подъема — непозволительная роскошь.

От покатости значений зависит непосредственная высота и ширина ступеней лестницы. ГОСТ считает, что оптимально, если она наклонена на 30−45°. Но не запрещены и прочие показатели:

  • менее 30° для пологих конструкций;
  • компактные, приставные и стремянки — 45−75°;
  • для трапов предусмотрена крутизна в 75−90°;
  • к 100° приближен наклон пандусов.

На этапе проектирования следует учитывать размеры помещения, в котором будет организован переход между этажами. Для расчета существуют специальные формулы, но удобнее воспользоваться уже разработанными таблицами, где приведены все зависимости от угла размеров ступени. ГОСТ допускает применение этих данных на практике.

[1]

Ширина лестничного пролета

Настоящий параметр рассчитывается самым простым способом. Считается, что лестница должна быть рассчитана для одновременного нахождения на ней двух человек независимо от направления их движения. Не принимая в расчет размеры перил и ограждений, этот габарит принят по рекомендации СНиП за 0,9−1 метр.

Учитывая дефицит свободного пространства внутри помещения эти габариты выдерживать сложно. Но минимальное значение — 80−92 см — необходимо выполнять.

[2]

Высота и глубина площадки

Любая ступень состоит из двух частей. Горизонтальная называется проступью, а вертикальная — подступенком. Его размер и считается величиной подъема основного конструктивного элемента марша. К высоте ступенек лестницы ГОСТ предъявляет такие требования:

  • он должен быть одинаковым на всей длине пролета, так как изменения собьют ритм движения, что может вызвать получение травмы;
  • обеспечивать комфорт как при перемещении вверх, так и вниз;
  • глубина должна соответствовать размеру шага среднего человека — 55−65 сантиметров.

Количество основных элементов

Один пролет может состоять и из различного их числа. Обычно эта цифра умещается в предел от 3 до 16. При большей сумме подниматься станет сложно и необходимо предусмотреть место для отдыха. Если ступеней нечетное количество, то пешеход завершит свое перемещение на той же ноге, с которой двинулся в путь. Это очень удобно, но необязательно.

Чтобы вычислить полное расстояние снизу доверху, нужно подсчитать частное между общей высотой лестницы и размером подступенка. Для межэтажных конструкций берется расстояние от чистовых полов нижнего яруса до таких же элементов последнего этажа. Все эти нормативы разработаны на практике для обеспечения удобного и безопасного пользования подъемными элементами дома в повседневной жизни. Поэтому и применяются в тех местах, где человек проводит большую часть своего времени — дома или на работе.

Основные рекомендации ГОСТ

Именно комфортное передвижение и отсутствие травмоопасных факторов является важнейшей задачей всех расчетов и предложений, изложенных в любом нормативном акте. Поэтому при проектировании и строительстве пролетов нужно ориентироваться на такие пожелания:

  1. Бытовые лестницы должны быть шириной 0,8 метра, в двухэтажных — 0,9 м, в более высоких — 1,05 метра. Наибольшая величина для жилых построек определена в пределах 1,4 м.
  2. Объекты, состоящие из более чем 1 марша, являются одинаковыми по ширине на всей своей протяженности.
  3. На встречных пролетах расстояние между ними определяется в 50 миллиметров.
  4. Проходные марши могут иметь длину не менее 1,3 метра, а перед входной дверью — 1 метр.
  5. Значение угла покатости выбирается около 50°. Минимум — 20°.
  6. Высота ступени, т. е. подступенок, рекомендована в диапазоне 12−19 сантиметров. До 21 см увеличиваются подъемники на чердак. Этот показатель для каждого элемента может немного варьироваться, не более чем на 50 мм.
  7. Ширина опорной площадки (проступь) принимается за 25−26 см, на чердаках — 20−21 см. В этом случае свес ее не должен превышать 3 сантиметров.
  8. Расстояние до потолка в идеальном случае рекомендуется оставлять около 2 метров.

Правила и стандарты проектирования

Опыт, накопленный строителями с древнейших веков, дает возможность создавать надежные и в то же время красивые лестничные конструкции. Все они подчиняются главному правилу, позволяющему двигаться с комфортом и в безопасности — наилучшему соотношению между дистанцией движения вперед и высотой спуска или подъема. Для этого применяются 2 параметра:

  1. Расстояние от ступени до ступени в сантиметрах — показатель X.
  2. Дистанция между их краями, выраженная в тех же единицах, — Y.

2х+у=60.

Дальнейшие эксперименты и исследования позволили усовершенствовать ее. В результате появилось еще два постулата:

  • первую, х + у=45, назвали показателем безопасной лестницы;
  • вторая, у — х=12 — отражает удобство применения.

Но в современном строительстве учитывается гораздо больше разнообразных параметров. А это значит, что и различных формул, нормативов и рекомендаций появилось намного больше. И максимальное их внимание направлено на обеспечение защиты человека от травматизма. Нарушение этих предписаний влечет за собой административное наказание. Избежать его можно только при четком следовании букве закона.

Разрабатывая проект новой постройки, архитектору нужно учитывать множество факторов. Главными из них являются пожелания, которые выставляет заказчик. Однако отодвигать на второй план требования ГОСТ И СНиП нельзя. Поэтому их нужно привести в соответствие друг другу, учитывая такие обстоятельства:

  • количество и характер передвижения людей по лестничным маршам;
  • нагрузки, которые придется выдерживать конструкциям;
  • технологические особенности их изготовления;
  • дизайн и авторское видение проекта;
  • имеющееся для этого пространство.

Неоспоримым фактом является то, что лестница — объект, представляющий серьезную травмоопасность. Следовательно, пренебрегать любым из пунктов правил, а главное, требованием к высоте ступеней, запрещается.[3]

[3]

На практике выясняется, что большинство несчастных случаев на подобных объектах связано с несоблюдением именно этого норматива.

  • Автор: Александр Белозеров
