Как выгнать воздух из системы отопления своими силами

В начале отопительного сезона владельцы частных домов и жители верхних этажей городских многоэтажек вынуждены решать непростой вопрос, как выгнать воздух из системы отопления. Потому что проблема завоздушивания нарушает циркуляцию теплоносителя и снижает его продуктивность. Этот факт приводит к получению некачественного обогрева жилья, перерасходу топлива, а иногда и к размораживанию системы.

Содержание

  1. Причины образования воздушных пробок
  2. К чему приводит в системе отопления наличие воздуха
  3. Виды воздухоотводчиков и места их установки
  4. Кран Маевского
  5. Как убрать воздух при помощи ручного крана Маевского
  6. Автоматический воздухоотводчик
  7. Сепаратор воздуха
  8. Многоступенчатая система
  9. Заключение

Причины образования воздушных пробок

Избавляемся воздуха в системе

Почему внутри герметичной системы отопления появляется воздух? Это может произойти из-за:

  1. Несоблюдения норматива направления уклона и мест перегибов магистральных трубопроводов во время монтажных работ.
  2. Неправильного заполнения водой всей системы.
  3. Неплотных соединений различных составных частей и элементов, способствующих засасыванию воздуха из внешней среды.
  4. Некорректной работы воздухоотводников или их отсутствия.
  5. Проведения ремонтных работ по замене стояков, запорных механизмов, отопительных приборов, в результате чего воздух попадает в систему отопления
  6. Использования свежей воды для дозаполнения системы, Холодная вода содержит в своем составе достаточно большое количество растворенного кислорода. При повышении температуры его концентрация в воде значительно уменьшается. Воздух из теплоносителя выделяется мелкими пузырьками, которые поднимаются и собираются воздушной пробкой в крайних верхних точках отопительной системы и радиаторов.

К чему приводит в системе отопления наличие воздуха

Воздушные пробки в радиаторах приводят к неравномерному разогреву поверхностей батарей. Верхняя холодная часть радиаторов при теплой нижней зоне, указывают на то, что они полностью не заполнены теплоносителем. Поэтому радиаторы отопления не отдают достаточного количества тепла во внутренний объем помещения.

При движении теплоносителя в системе отопления, образовавшиеся завоздушины, способствуют вибрации труб и возникновению специфических неприятных звуковых эффектов в радиаторах в виде шума, треска или клокотания.

Воздух в своем составе имеет кислород и углекислый газ, способствующие распаду растворенных в воде гидрокарбонатов магния и кальция, а также образованию углекислоты. В результате действия повышенных температур, гидрокарбонатные соединения превращаются в известковый каменный налет, а углекислота приводит по истечении некоторого времени к коррозии металла.

Наличие воздуха в отопительной системе вызывает нарушение и в работе основного циркуляционного насоса. При нормальном функционировании системы, подшипники скольжения на валу насоса постоянно находятся в водной среде. При образовании воздушных пробок, они подвергаются эффекту «сухого трения», а выделяющееся при их работе тепло, может повредить скользящие кольца или вывести из рабочего состояния вал.

Поэтому, после летнего сезона при запуске насоса обязательно необходимо произвести удаление воздуха из системы отопления.

Виды воздухоотводчиков и места их установки

Для сброса воздуха из отопительной системы существует несколько разновидностей специальных клапанов в виде ручных или автоматических воздухоотводчиков. Рассмотрим каждый из них более подробно.

Кран Маевского

Согласно государственной системе стандартизации ручные краны Маевского называют игольчатыми радиаторными воздушными клапанами. Они изготавливаются из латуни, имеют надежную и простую конструкцию, применяются для развоздушивания отопительной системы.

Сегодняшний рынок предлагает несколько видов этих кранов, что позволяет каждому домовладельцу выбрать для своей отопительной системы наиболее удобный вариант. Традиционная классическая конструкция этого воздушного клапана имеет две основные детали:

  1. Корпус.
  2. Винт конической формы.
Кран Маевского

Благодаря калибровке, все элементы клапана плотно располагаются относительно друг друга, что обеспечивает надежное удерживание теплоносителя. Воздух из радиатора стравливается через отверстие в боковой зоне корпуса. В зависимости от конструктивного исполнения, кран Маевского открывается:

  • рукой;
  • отверткой;
  • специальным ICMA ключом.

Запуск системы отопления после ее монтажа предусматривает ее обязательное развоздушивание.

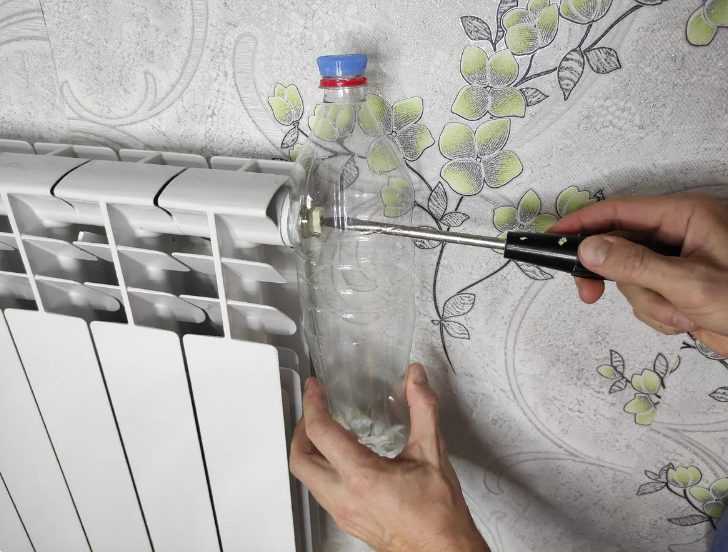

Как убрать воздух при помощи ручного крана Маевского

До проведения работ по удалению воздуха, нужно подготовить соответствующие инструменты, тряпку и емкость для сбора воды, чтобы не залить пол.

  1. Если в автономной системе отопления встроен циркуляционный принудительный насос, его необходимо отключить на время проведения процедуры стравливания воздуха.
  2. Затем на один оборот, очень медленно отверткой, нужно провернуть кран против часовой стрелки. Воздух с шипением начнет выходить из радиатора.
  3. Кран можно будет плотно закрыть после того, как перестанет выходить воздух, а из отверстия начнет вытекать вода.

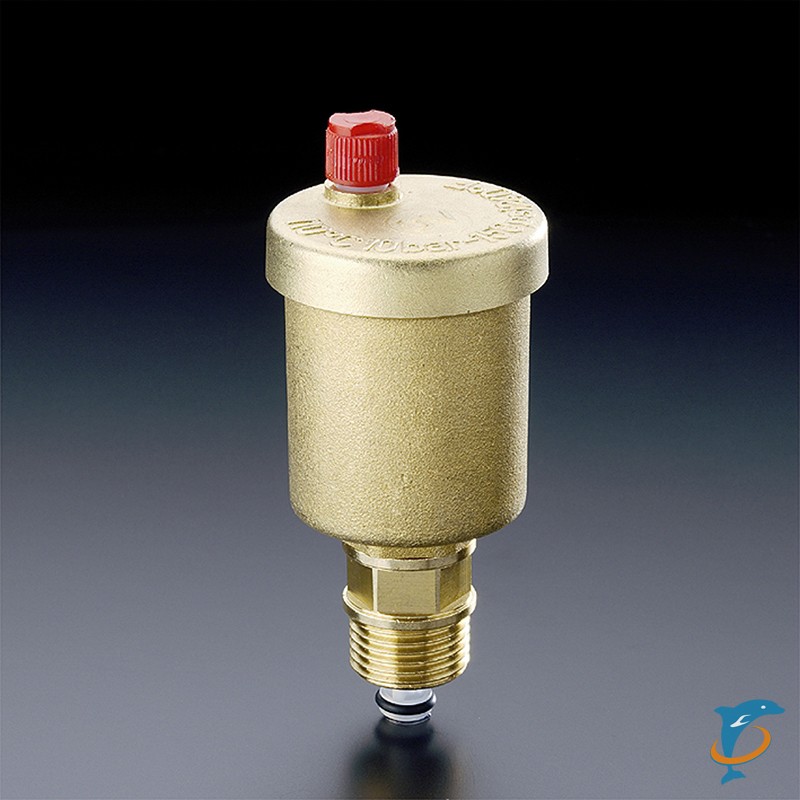

Автоматический воздухоотводчик

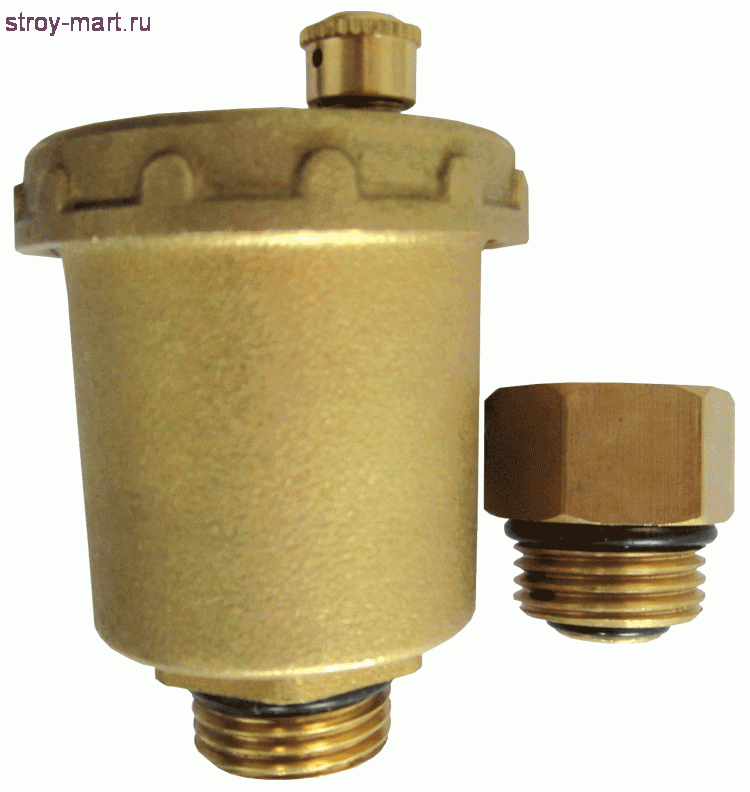

Устройство автоматического воздухоотводчика

Автоматический воздухоотводчик представляет собой устройство поплавково-клапанного типа, которое самостоятельно производит спуск воздуха из системы отопления. Его конструкция представлена:

  • латунным корпусом;
  • поплавком;
  • шарнирным рычагом;
  • выпускным клапаном.

При этом для предотвращения утечки воды, автоматические воздухоотводчики обустраиваются винтовыми запорными колпачками. Для предотвращения внешнего загрязнения выпускной клапан обустраивается подпружинным защитным колпачком.

Система автоматического воздухоотводчика работает таким образом. При отсутствии воздуха его поплавок удерживает выпускной клапан закрытым. По мере аккумулирования воздуха в поплавковой камере, происходит опускание поплавка, который открывает выпускной клапан. После того, как воздух выходит из камеры, поплавок снова поднимается под действием рычага и закрывает выпускной клапан.

Сепаратор воздуха

Сепараторы воздуха устанавливаются в больших отопительных автономных системах. Принцип их работы заключается в отборе воздуха из воды с последующей его конвертацией в пузыри и дальнейшим удалением.

Сепараторы воздуха зачастую выпускаются в одном корпусе с сепараторами шлама. Такой тандем позволяет экономить место и дополнительно улавливать примеси:

  • грязи;
  • песка;
  • ржавчины.

Сепараторы воздуха состоят из металлического цилиндра, обустроенного сверху воздухоотводом, а снизу вентилем, через который сбрасывается шлам. Внутри цилиндра находится специальная трубка, в которой напаяна металлическая сетка. Вода из системы отопления, проходит через эту сетку. Именно сетка создает вихревые потоки теплоносителя, которые способствуют торможению и подъему мелких пузырей воздуха вверх. Таким образом, сепарированный воздух выходит через воздушную камеру. Образовавшиеся частицы грязи, можно удалить через нижний сливной кран.

Многоступенчатая система

Система с приборами воздухоудаления

Чтобы избежать проблем образования воздушных пробок, еще на этапе проектирования автономной системы отопления, нужно предусмотреть один очень важный момент. Он основывается на многоступенчатой системе отвода воздуха из каждой группы приборов отопления отдельно. При этом для них необходимо использовать конкретные виды воздухоотводчиков в нескольких установочных местах. Например:

  • Для стравливания воздуха из теплообменника котла устанавливают автоматический воздухоотводчик непосредственно на котле.
  • Для каждого коллектора устанавливают свой местный воздухоотвод.
  • Каждый радиатор обустраивают своим ручным краном Маевского.
  • Для стояков нужно применять специальные воздухоотводы, которые необходимо планировать для установки в самых высоких точках.

Заключение

Функционирование системы обогрева любого дома напрямую зависит от правильного выполнения монтажных работ и обеспечения условий эксплуатации. Важным фактором при этом является отсутствие в системе отопления воздуха.

Использование необходимого оборудования для его сброса, позволяет создать комфортные условия в помещении и безотказную работу отопительной системы.

Читайте далее:

самомтоятельный сброс воздушной пробки при завоздушивании системы отопления

Любой владелец частного дома знает, что к зиме нужно готовиться заранее, и в первую очередь это касается обогрева жилья.

По этой причине желательно до наступления холодов проверить свое отопительное оборудование на наличие/отсутствие воздушных «пробок», которые приводят к холодным трубам, шуму в системе и даже коррозии металла.

Для того, чтобы обогрев помещений был хорошим, создавая комфортное тепло в доме, необходимо своевременно провести удаление воздуха из системы отопления перед тем, как заполнить ее водой.

Содержание

  • 1 Причины образования воздушных «пробок»

  • 2 Способы удаления воздуха из систем водяного отопления

  • 3 Где устанавливаются воздухоотводчики?

    • 3. 1 Ручные

    • 3.2 Автоматические

  • 4 Как определить места завоздушивания?

Причины образования воздушных «пробок»

Для эффективного отопления Вашего дома необходимо своевременно удалять воздушные “пробки”.

«Закупоривание», или воздушная пробка может образоваться в трубопроводах, если:

  1. Систему отопления ремонтировали – при проведении ремонтных работ появление воздуха неизбежно.
  2. При прокладке и монтаже труб не соблюдался требуемый уклон и его направление.
  3. Падает давление – поскольку со временем уровень воды в трубах падает, то и трубопроводы опустошаются, заполняясь воздухом.
  4. Установлена система отопления с естественной циркуляцией теплоносителя (в частных домах небольших площадей отопление устраивается без принудительной циркуляции, т.е., не ставится циркуляционный насос). В этом случае завоздушивание системы отопления происходит вследствие возможного падения давления в трубах.
  5. Происходит утечка теплоносителя через плохо загерметизированные стыки трубопроводов.
    Течь заметить довольно трудно, если изъян небольшой (к примеру, соединение не очень плотное), а горячая вода может протекать и сразу испаряться.
  6. Система отопления неправильно заполняется после длительного простоя (осенью). Некоторые владельцы домов стремятся заполнить трубы водой быстро и «до отказа», однако это неправильно. Заполнение следует производить медленно, одновременно удаляя воздух из отопительных приборов и распределительных трубопроводов.

Воздух также может попадать в трубы непосредственно с теплоносителем – как известно, в воде имеется некоторое содержание воздушных пузырьков, которые поднимаются вверх при повышении температуры воды.

Важно: скорость образования пузырьков и воздушных пробок будет тем больше, чем выше будет нагреваться теплоноситель.

В домах, где к общему распределительному коллектору подключаются еще и водяные «теплые полы», также можно наблюдать образование воздушной пробки в системе отопления.

Причины практически те же, а вот устранение данной проблемы довольно проблематично, поскольку трубы располагаются неравномерно по своей высоте. Отсюда следует вывод: необходимо постоянно следить за давлением и расходом теплоносителя в трубах или установить воздухосборники (еще их называют «воздушниками»).

Способы удаления воздуха из систем водяного отопления

Поскольку отопление может быть как с естественной, так и с принудительной циркуляцией теплоносителя, то и воздух в системе отопления может быть удален разными способами.

Для систем с естественной циркуляцией (рассматривается верхняя разводка труб) воздушная пробка может удаляться через расширительный бак, который должен находиться в самой верхней точке относительно всей системы.

Удаление воздуха через расширительный бак. Нажмите для увеличения.

Подающий трубопровод следует прокладывать с подъемом к баку. Если же разводка нижняя – следует предусмотреть удаление воздуха так же, как в системе отопления с циркуляционным насосом.

Для систем с принудительной циркуляцией следует предусмотреть воздухосборник – в самой высшей точке, который будет отвечать за спуск воздуха.

Подающий трубопровод в этом случае прокладывается с подъемом по направлению движения теплоносителя, а пузырьки воздуха, поднимаясь по стояку, удаляются из системы отопления через воздушные краны, которые должны быть установлены в самой верхней точке.

В любом случае, обратные трубопроводы следует прокладывать с определенным уклоном – в сторону слива воды, чтобы ускорить опорожнение труб во время ремонтных работ.

В системах отопления закрытого типа предусматриваются автоматические воздухоотводчики – их устанавливают в нескольких точках по линии трубопроводов, сброс воздуха из которых производится отдельно.

Если монтаж системы отопления и прокладка труб под требуемым уклоном произведены правильно, то стравливание через «воздушники» будет простым и не влекущим за собой какие-либо проблемы.

Хотелось бы отметить, что удаление воздуха из труб сопровождается увеличением расхода теплоносителя и повышением давления в них. В случае завоздушивания отопительных батарей может иметь место плохая герметичность трубопроводов отопления либо неравномерный перепад температур.

Очень часто в жилых домах, оборудованных автономным котлом с открытой системой отопления, сброс воды может осуществляться непосредственно через расширительный бак: после опорожнения желательно прождать не менее получаса и только затем открывать «воздушник» на баке – воздух самостоятельно выйдет весь при повышении температуры воды в системе.

Где устанавливаются воздухоотводчики?

Основными («критическими») точками установки воздухоотводчиков являются:

  1. Перегибы в системе трубопроводов («колено», поворот»)
  2. Наивысшие отметки расположения трубопроводов

Воздухоотводчики могут быть ручными и автоматическими.

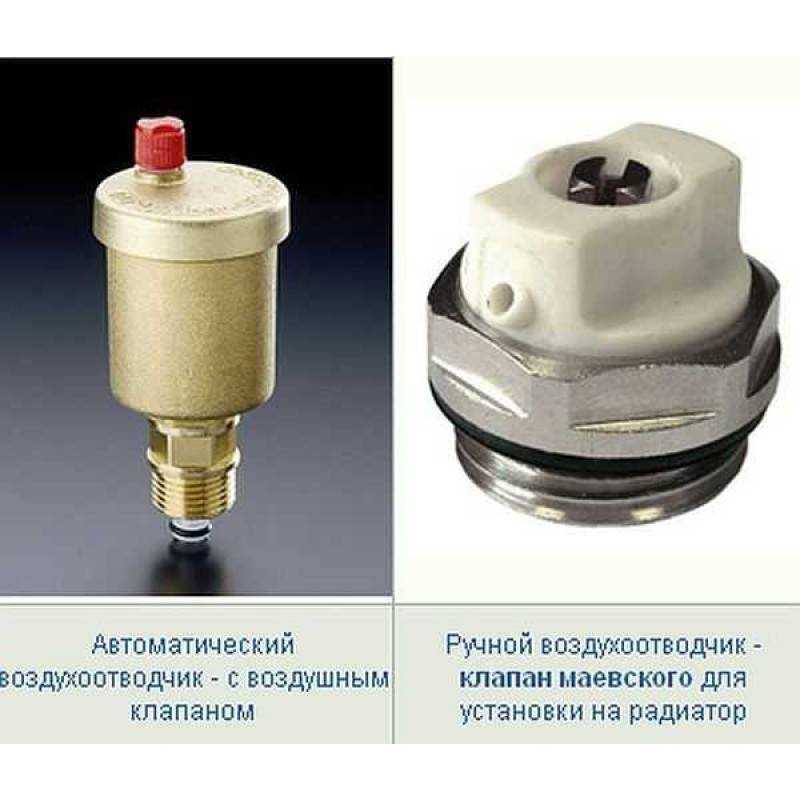

Разновидности воздухоотводчиков в системе отопления. Нажмите для увеличения.

Ручные

К первому типу относится кран Маевского, имеющий небольшой размер. Место его установки – на торце обогревательного прибора. Регулировка крана Маевского происходит достаточно просто – вручную, ключом либо отверткой.

Поскольку габариты крана небольшие, то и производительность его низка, поэтому такой «воздушник» можно применять лишь для местного удаления воздушных «пробок».

Автоматические

Ко второму типу относят такие воздухоотводчики, которые могут работать без вмешательства человека. Установка их может быть как горизонтальной, так и вертикальной.

Наряду с высокой производительностью они достаточно чувствительны к загрязненной воде и потому их следует устанавливать вместе с фильтрами-грязевиками и на подающих, и на обратных трубопроводах.

Как определить места завоздушивания?

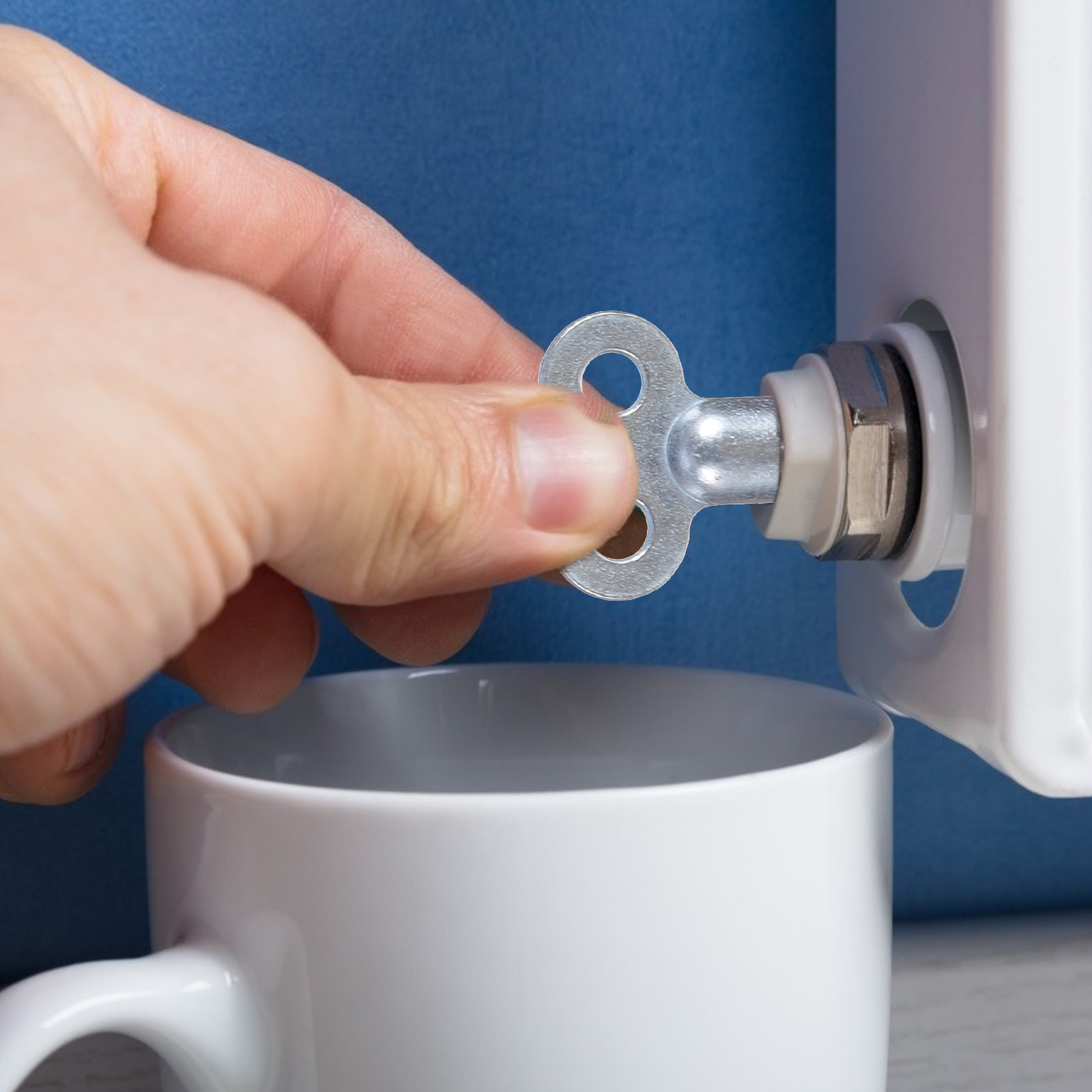

При открытии крана Маевского должен быть слышен звук выходящего воздуха. Нажмите для увеличения.

Как известно, при воздушных «пробках» в системе отопления могут появляться посторонние звуки (к примеру, бульканье в трубопроводе, перетекание воды).

Место образования пробки можно определить, легонько простучав трубы и обогревательные приборы. Там, где звук удара получается наиболее звонким, и образовалась воздушная «пробка».

Как организовать спуск воздуха в открытой системе отопления? Для этого необходимо ключом или отверткой открыть кран Маевского, предварительно открыв термостат на батарее.

При открывании крана должно быть слышно тихое шипение – это означает, что сброс воздуха уже начался. По мере стравливания воздуха шипение будет все уменьшаться, и когда из крана потечет вода, его можно закрывать – спуск воздуха произошел.

Не забудьте поставить ведро для слива воды перед открыванием крана!

Иногда бывает и так, что вроде бы воздух уже удален, но батареи все равно греют плохо. В этом случае следует продуть отопительную систему, промыв ее и заполнив теплоносителем снова.
