Соединение металлопластиковых труб между собой и с трубами из металла

Металлопластиковая труба представляет собой надежный, экологически чистый материал для создания бытовых коммуникаций любой конфигурации и назначения. Они выдерживают нагрузки системы водяного отопления (в том числе систему «теплый пол»), горячего, холодного водоснабжения. Соединение металлопластиковых труб между собой и с трубопроводами из металла или пластика не представляет сложности, не требует дорогостоящего оборудования. Врезка в общий железный стояк или разводка от полипропиленовой трубы вполне доступна для выполнения неспециалисту.

Содержание

• Особенности металлопластиковых трубных изделий
  • Преимущества металлопластиковых труб
• Способы монтажа труб из металлопластика между собой
  • Монтаж обжимными фитингами
  • Монтаж пресс-фитингами
  • Использование пуш-фитингов в соединении металлопластиковых труб
• Как соединить металлопластик и металл
• Особенности соединения металлопластиковых труб и труб из полипропилена

Особенности металлопластиковых трубных изделий

Металлопластиковые трубы имеют сложную структуру и соединяют в себе преимущества металла и пластика. Изделие состоит из пяти слоев:

• Внутренний и внешний слой – это сшитый или уплотненный полиэтилен. Органический материал, который не меняет своей структуры, физических свойств и сохраняет химическую пассивность при температуре до 95 градусов и давлении внутри до 10 атм.
• Внутренний слой – алюминиевая фольга. Этот легкий и гибкий металл придает металлопластиковой трубе особую прочность, «умение» держать изогнутую форму, препятствует проникновению атмосферного кислорода внутрь.
• Два слоя специального клея, которые скрепляют металл и прошитый полиэтилен.

Обратите внимание! Комбинированные трубы имеют соответствующую структуре маркировку: PEX-AL-PEX для сшитого полимера; PE RT-AL-PE RT для термостойкого материала. Она наносится на каждое изделие с внешней стороны.

Преимущества металлопластиковых труб

В отличие от стального, трубопровод получается:

• значительно дешевле;
• легче по весу;
• не лопаются на морозе, будучи заполнены теплоносителем;
• устойчивым к коррозии.

В отличие от пластиковых труб, металлопластиковые:

• остаются гибкими, но сохраняют приданную конфигурацию, что позволяет использовать меньше креплений и фитингов;
• способны выдерживать повышенные нагрузки;
• не требуют пайки при монтаже;
• имеют меньшее линейное расширение.

Обладая надежностью металлической трубы, металлопластиковые бытовые коммуникации имеют срок службы современного пластика.

Способы монтажа труб из металлопластика между собой

Соединение металлопластиковых труб между собой осуществляется при помощи фитингов. Сварка или пайка, которая является основным способом соединения органических полимеров, здесь невозможна из-за наличия прокладки из металла.

Способы монтажа можно разделить на:

• Разъемные соединения – стыковка обжимными фитингами. Требует периодического контроля.
• Неразъемные – соединение на пресс или пуш фитингах. При качественном монтаже используют для прокладки скрытых коммуникаций.

Вне зависимости от типа выбранного фитинга трубу следует подготовить к монтажу. Ее выравнивают по направляющей оси. Минимальный ровный отрезок от края составляет не менее 10 см.

Для подготовки трубы к соединению понадобятся следующие инструменты:

• Труборез. Разрезать мягкую металлопластиковую трубу можно ножовкой по металлу, острым ножом. Однако для качественного соединения необходима неповрежденная окружность и строго перпендикулярный направляющей оси срез, без заусенцев или иных изъянов. Такой срез дают специальные ножницы.
• Калибратор — для восстановления окружности и обработки внутренней части среза. Обработка среза заключается в снятии стружки с внутреннего слоя под углом в 45 градусов. Операция позволяет провести качественное соединение металлопластиковых материалов.
• Фаскосниматель – для обработки внешней кромки среза.

Обратите внимание! Перечисленные инструменты стоят недорого. Они подходят для работы не только с металлопластиковыми, но и с другими полимерными трубными материалами.

Монтаж обжимными фитингами

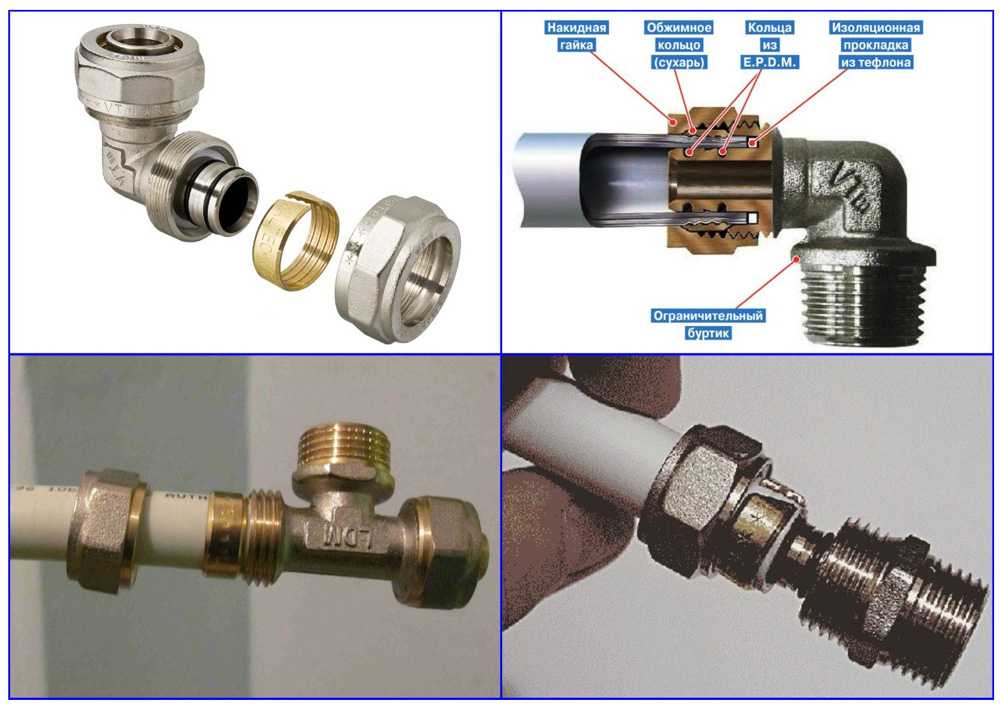

Обжимной (компрессионный) фитинг для металлопластиковых труб представляет собой разборную деталь, которая состоит из литого корпуса со штуцером, уплотнительного кольца и обжимной гайки. На корпусе установлены две резиновых прокладки, плюс обязательно должна быть диэлектрическая силиконовая прокладка. Монтаж осуществляют вручную, используя разводной и гаечный ключ.

Схематично процесс выглядит следующим образом. Трубу следует отрезать по размеру и подготовить к монтажу, обработав срез с двух сторон.

• Соединяемый отрезок протирают от пыли, тщательно вытирают следы масляных загрязнений. Для обезжиривания используют спиртовой раствор и ветошь.
• Компрессионный фитинг раскручивают – снимают обжимную гайку, разрезное кольцо.
• В указанном порядке их следует надеть на трубу.
• Вставляют штуцер фитинга в трубу до упора, используя физическое усилие. Для лучшего скольжения штуцер можно намочить.
• Сдвигают на край кольцо. Фиксируют соединение гайкой.

Затягивание обжимной гайки проводят двумя ключами. Одним фиксируют неподвижно фитинг, другим затягивают гайку.

Обратите внимание! Чрезмерное желание «затянуть потуже» приведет к порче резьбы фитинга. Затягивать следует туго, но без излишнего рвения.

Соединение получается разборным. Со временем его придется несколько подтягивать, поэтому компрессионные фитинги применяют в коммуникациях с открытым доступом.

Монтаж пресс-фитингами

Пресс-фитинг устроен подобно компрессионному, но вместо гайки на резьбе для фиксации соединения используется обжимная гильза. Чтобы запрессовать обжимную гильзу понадобится дополнительный инструмент – пресс-клещи (в ручном или электроприводном варианте). Пресс-клещи различаются по размеру, в зависимости от диаметра металлопластиковых коммуникаций.

Монтаж начинают с подготовки трубы. С пресс-фитинга снимают металлическую гильзу и надевают ее на подготовленный  конец трубы. Внутрь вставляют штуцер. Клещами фиксируют соединение, зажимая их до полного сведения ручек. Сдавливание проводят однократно.

Обратите внимание! При качественной запрессовке на гильзе появляются две выраженные вдавленные полоски. Локация этих полосок не должна совпадать с расположением резиновых прокладок фитинга.

Использование пуш-фитингов в соединении металлопластиковых труб

Пуш-фитинг представляет собой самофиксирующуюся деталь. Он позволяет соединить металлопластик без использования дополнительных инструментов. Здесь требуется качественная подготовка срезов. К обоим концам фитинга подсоединяют трубы, надевая их на штуцера. Соединение фиксируется пуш-фитингом. Окончательно процесс соединения завершается за 3 часа, когда полиэтиленовый материал восстановит свою конфигурацию.

Использование пуш-фитингов является надежным способом для сборки коммуникаций из металлопластика для людей, которые никогда не пользовались сантехническими инструментами. Оно получается неразъемным, герметичным. Пуш-фитинги можно использовать для прокладки скрытых коммуникаций. Недостаток здесь один – высокая стоимость соединительных деталей.

Как соединить металлопластик и металл

Соединение металлопластиковых труб и металлического трубопровода необходимо при монтаже разводки от центральной магистрали или, например, при монтаже индивидуальной отопительной системы. Здесь соединение металлопластик-металл проводится при подключении обвязки к водонагревательному котлу.

Соединение металлопластика со стальной трубой проводят специальными переходными фитингами.

Один конец такой детали предназначен для металлопластика и может быть как компрессионным (с гайкой на резьбе), так и обжимным, на пресс-шайбе. Второй конец фитинга имеет металлическую резьбу. Она может быть как внутренней, так и наружной.

Монтаж осуществляют с присоединения стальной трубы к фитингу. Для герметизации резьбового соединения используют подмотку паклей на олифе, фум ленту. Затем присоединяют металлопластиковую часть коммуникаций.

Особенности соединения металлопластиковых труб и труб из полипропилена

Для монтажа металлопластиковой и полипропиленовой трубы используют специальные фитинги — с одной стороны такая деталь имеет полипропиленовую часть, предназначенную для сваривания с полипропиленовым материалом. Вторая часть детали – это пресс-фитинг с надвижной пресс-гильзой или с пресс-шайбой на резьбе.

Работу начинают с припаивания фитинга к полипропиленовой трубе.

После полного остывания сварного соединения присоединяют металлопластик.

Обратите внимание! Производители сантехнического оборудования предлагают фитинги различных конфигураций, которые позволяют не только соединить разнородные трубы, но и перейти на другой диаметр, смонтировать отвод для врезки.

Соединение металлопластиковых труб своими руками

Содержание

1. Виды крепления
2. Как установить компрессионный фитинг
3. Установка накидных крепежей

При самостоятельной разводке канализации требуется выполнять крепление отдельных коммуникаций и их установку в нужное место. При наличии специальных инструментов соединение металлопластиковых труб легко можно выполнить своими руками.

Виды крепления

Существует два варианта соединения – при помощи пресс фитингов и компрессионных креплений. Помимо этого также, в зависимости от использующихся крепежей, бывает такое соединение пресс фитингами:

1. При помощи муфт;
2. Надвижных фитингов.

У каждого варианта есть свои достоинства и недостатки. Компрессионный метод можно использовать без специальных инструментов, он позволяет обеспечить прочное разъемное соединение. Это очень удобно, если потребуется после установки перенести или прочистить систему в определённом месте. Но в этом заключается и основной недостаток способа – из-за того, что насадка снимается, со временем в месте стыка может образоваться протечка.

Фото — металлопластиковая труба с компрессионной деталью

Пресс фитинги устанавливаются при помощи специального инструмента для обработки коммуникаций – прессом. К достоинствам можно отнести прочность и долговечность установки. Не требуется дополнительный монтаж прокладок или других уплотнителей, что повышает износостойкость системы. В то же время, при таком соединении обеспечивается неразъемное крепление. При необходимости не будет возможности раскрутить трубу, придется разрезать коммуникацию.

Как установить компрессионный фитинг

Чтобы обеспечить надежное обжимное или цанговое соединение металлопластиковых труб с полипропиленовыми, применяются именно компрессионные модели. Стандартно такие фитинги изготавливаются из коррозионностойкого металла – меди или латуни. Конструктивно они состоят из штуцера, кольца и накидной гайки, при помощи которой производится фиксация обжима на трубах.

Фото — усиленная компрессионная установка

Присоединение происходит так: при закручивании гайки она начинает давить на кольцо, которое закреплено на определенном отрезке трубы. Это отличный вариант как для гибких шлангов водоснабжения так и для армированных труб отопления. При сжимании обеспечивается нужное крепление между стенками коммуникаций.

Фото — виды установочных элементов

Классификация компрессионных фитингов для соединения водопроводных металлопластиковых труб с резиновым шлангом производится по внутреннему диаметру и типу резьбы. С размером отверстия все понятно – нужно выбрать ближайшее большее значение от диаметра устанавливаемой трубы. Резьба бывает левая и правая, принципиальной разницы в использовании нет.

Пошаговая инструкция, как установить компрессионный фитинг для соединения металлопластиковых труб с резиновым шлангом:

1. Предварительно изучается схема разводки канализации. Нужно учесть особенности системы, количество поворотов и тройников на обрабатываемом участке – в зависимости от этого меняется число хомутов;
2. Необходимо обрезать трубу до нужного размера. Обязательно обрабатываются края коммуникации: они протираются обезжиривающим раствором и зачищаются при помощи щетки. Проследите, чтобы на месте стыка не было никаких зазубрин, иначе при включении воды, в этом месте образуется течь;

   Фото — обрезка

3. На входных торцах делается фаска размером 1 мм под углом 45 градусов. Её нужно прорезать фаскоснимателем;
4. Монтаж производится по такой схеме: сначала устанавливается гайка, после на отрезок надевается обжимное кольцо. Штуцер смазывается маслом или герметиком, который улучшит резьбовое соединение. Специальный инструмент не понадобится, можно использовать газовый или водопроводный разводной ключ;
5. При посадке штуцера на трубу проследите, чтобы она краем уперлась в ограничитель;

   Фото — конструкция

6. Сначала подсоединение производится исключительно вручную. Нужно накрутить гайку на штуцер до максимального упора. После соединение подкручивается при помощи ключа. Нельзя слишком сильно затягивать резьбу, иначе она может сорваться. Также не следует пережимать гайку. Специалисты говорят, что оптимально должно быть видно из-под штуцера две резьбовые нити;
7. После место соединения армированных труб с пластиковыми накрывается пленкой для защиты от пара и грязи.

При работе с резьбовым соединением обратите внимание на то, что место стыка обязательно нужно покрыть герметичной сантехнической лентой. Таким образом, в канализационной системе обеспечивается максимальный уровень герметичности.

Метод требует определенного ухода за резьбой. При демонтаже нужно обязательно менять кольцо, даже если оно не течет. Также раз в год независимо от особенностей эксплуатации, проверяйте резьбу и меняйте прокладку.

Видео: как соединять металлопластиковые трубы

Установка накидных крепежей

По надежности компрессионные способы соединения металлопластиковой трубы не сравнятся с пресс фитингами. Этот вариант более долговечный и прочный. Подготовка коммуникации производится по такому же принципу, как и описано выше, но здесь необязательно делать фаску. Пошаговая инструкция, как провести соединение стальных и металлопластиковых труб пресс-фитингами:

1. На свободный отрезок коммуникации устанавливается муфта. Подготовленный отрезок также развальцовывается и зачищается посредством экспандера;
2. После на муфту надевается пресс-фитинг, который нужно задвинуть до упора на трубу;

   Фото — технология установки пресс-креплений для металлопластика

3. При помощи ручного или гидравлического пресса полученное соединение зажимается и фиксируется. При установке строго следите за тем, чтобы отдельные отрезки коммуникации находились в ровном положении, иначе крепление будет ненадежным и придется обрезать трубу для повторного монтажа.

Если работать описанными приборами, то время монтажа надвижного крепления не займет больше получаса. Так можно осуществить соединение с полотенцесушителем, радиаторами или смесителем. Но при работе с краном чаще выбирается компрессионное соединение металлопластиковых труб, т. к. тогда коммуникации можно в случае засорения быстро разобрать.

Фото — пресс для зажима

Наиболее часто пресс-фитинги используются в доме под стяжкой, где не потребуется их замена. Купить такие элементы можно в любом сантехническом магазине, наибольшей популярностью пользуется марка Вальтек (Valtec). В официальном интернет-магазине цена переходящей детали на наружную резьбу 10 долларов.

Читайте также:

Пресс-клещи для металлопластиковых труб — выбор, как использовать, варианты опрессовки

Соединение полиэтиленовых труб — способы

Фитинги для металлопластиковых труб — виды, как производить соединение

Как соединить разнородные трубы

Предотвращение утечек и коррозии на переходах труб

1 / 17

Семейный мастер на все руки

Выполнение соединений

Когда вы собираетесь добавить или заменить водопроводные трубы в доме, которому более 10 лет, скорее всего, вы не найдете новые трубы того же типа, что и старые. В этом нет ничего страшного — в магазинах бытовой техники и домашнем хозяйстве продаются сотни различных переходных фитингов, которые помогут вам выполнить соединения. Важно то, что эти сотни различных фитингов не все устанавливаются одинаково.

Некоторые фитинги необходимо припаять; другие берут просто гаечный ключ или плоскогубцы. Для некоторых требуются специальные инструменты для обжима, а есть более новые стили, которые просто скрепляются друг с другом. Мы спросили мастера-сантехника, как он справляется с теми, с которыми сталкивается чаще всего, но не бегайте по всему городу, пытаясь найти именно те фитинги, которые мы здесь показываем. Обычно есть несколько подходящих решений с использованием деталей, доступных в местном хозяйственном магазине или домашнем центре.

Необходимые инструменты

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.

• Зажимной инструмент
• Отвертка 4-в-1
• Разводной ключ
• Трубный ключ
• Лента сантехническая
• Клещи для шлицевых соединений
• Труборез
• Проволочная щетка
• Набор ключей

Необходимые материалы

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• Муфты и фитинги
• Переходники для труб
• Трубная присадка
• Клей для труб
• Припой и флюс

2 / 17

Семейный мастер на все руки

Линия льдогенератора, компрессионный тройник

Установка латунного компрессионного тройника – хороший способ подачи воды в льдогенератор вашего холодильника. Хотя латунная втулка герметизирует медные трубы к тройнику, Лес по-прежнему наносит на втулку немного смазочного материала для труб, чтобы обеспечить равномерное сжатие. Многие муниципалитеты не разрешают использование 1/4 дюйма. Линии льдогенератора должны быть покрыты готовыми стенами, полами или потолками, поэтому вам, возможно, придется проложить 1/2 дюйма. линия к холодильнику вместо этого.

3 / 17

Family Handyman

Линия фильтра для воды, угловой запорный переходный клапан

Этот угловой запорный переходный клапан является отличным решением, если вы хотите установить встроенный фильтр для воды под раковиной. Он помещается между запорным клапаном и плетеной линией, идущей к крану. Нет необходимости в трубной смазке или ленте для трубной резьбы, поскольку резиновые шайбы герметизируют соединения.

4 / 17

Семейный мастер на все руки

Переходник PEX на медь, переходник для пота с наружной резьбой

Если вы хотите соединить PEX с медью путем пайки переходного медного фитинга, подождите, пока фитинг остынет, прежде чем прикреплять PEX. Недостатком PEX является то, что многие разъемы являются проприетарными, и крайне важно использовать разъемы, одобренные производителем.

Воспользуйтесь этой ссылкой для получения дополнительной информации о подключении pex к меди.

5 / 17

Семейный мастер на все руки

Переходник PEX на CPVC, CPVC

Нет ничего проще. Приклейте конец из ХПВХ (на охватывающем конце этого медного фитинга есть лента из ХПВХ) и закрепите PEX с помощью зажима. Дайте клею полностью застыть, прежде чем снова включать воду (для затвердевания некоторых цементов на основе ХПВХ требуется несколько часов).

Используйте эту ссылку для получения дополнительной информации о подключении pex к cpvc.

Семейный мастер на все руки

Зажимы и инструмент для зажимов

Лес любит работать с марками PEX, которые можно соединять с помощью зажимов. Просто наденьте зажим на трубку PEX, а затем затяните зажим с помощью инструмента для зажима. Инструменты для зажима Cinch продаются в домашних центрах.

6 / 17

Семейный мастер на все руки

Пластик в оцинкованную сталь, сталь в PEX

Внутренняя поверхность оцинкованных труб с годами становится тоньше. А охватываемые концы, в которых была нарезана резьба, могут стать настолько тонкими, что будут протекать, когда вы попытаетесь навинтить на них новый фитинг с внутренней резьбой. Так что попробуйте сделать переход на существующую женскую примерку.

7 / 17

Семейный мастер на все руки

Пластик в оцинкованную сталь, сталь в ХПВХ

При работе с оцинкованными трубами Лес наматывает на резьбу ленту для трубной резьбы и наносит небольшое количество смазочного материала для труб в качестве дополнительной страховки от утечек.

8 / 17

Семейный мастер на все руки

Резьбовые фитинги АБС-ПВХ

Одним из недорогих способов соединения АБС-пластика с водосточными трубами из ПВХ является использование фитингов с наружной и внутренней резьбой. Нанесите ленту для трубной резьбы перед их свинчиванием, а затем вклейте трубы в фитинги с помощью соответствующего клея. Расположите фитинги так, чтобы вода текла мимо резьбы на штуцере с наружной резьбой, а не в них. Это помогает твердым материалам проходить через соединение без застревания.

Используйте эту ссылку для получения дополнительной информации о соединении АБС и ПВХ.

9 / 17

Семейный мастер на все руки

Медь для ХПВХ

Компрессионный фитинг

Пластмасса и металл расширяются и сжимаются с разной скоростью. Это может быть проблемой при соединении ХПВХ с медью, особенно при использовании резьбовых соединений. Одним из вариантов является использование адаптеров union. Резиновая шайба должна быть достаточно гибкой, чтобы обеспечить герметичность соединения.

Используйте эту ссылку для получения дополнительной информации о подключении меди к ХПВХ.

Семейный мастер на все руки

Фитинг Sweat Fitting

Если вы решите припаять медную сторону, сначала сделайте это, иначе вы расплавите пластиковую сторону.

10 / 17

Семейный мастер на все руки

Покупка сертифицированных продуктов

Исключительно привередливые инспекторы захотят, чтобы вы показали им, что используете одобренные строительные материалы. Если вам нужно выбирать между двумя похожими продуктами, покупайте тот, который имеет четкую маркировку, одобренную признанными на национальном уровне организациями. ANSI и ASTM являются примерами широко признанных организаций по сертификации продукции. И сохраните свои этикетки до тех пор, пока проверка не будет завершена. Для получения дополнительной информации о том, что означают эти маркировки, посетите сайт safeplumbing.org/product-markings.

11 / 17

Семейный мастер на все руки

Экранированные резиновые муфты – чугун/ПВХ

Эти муфты часто называют «универсальными муфтами», и они отлично подходят для соединения разнородных дренажных линий: оцинкованной стали с пластиком, чугуна с пластиком, АБС-пластика. к ПВХ.

12 / 17

Family Handyman

Экранированные резиновые муфты – оцинкованная сталь в соответствии с ABS

Убедитесь, что вы используете муфту с полным бандажом, поскольку в некоторых ситуациях муфты только с двумя отдельными хомутами для шлангов могут быть запрещены.

13 / 17

Семейный мастер на все руки

Медь к оцинкованной стали, диэлектрическое соединение

Соединение двух разнородных металлов может вызвать гальваническую коррозию, которая со временем ухудшает металл. Диэлектрический штуцер представляет собой фитинг, предназначенный для изоляции двух металлов друг от друга. Существуют некоторые разногласия по поводу эффективности диэлектрических соединений, но суть в том, что если вы соедините медную трубу с оцинкованной, некоторые инспекторы сантехники потребуют ее. Некоторые муниципалитеты считают латунный фитинг подходящим диалектическим союзом, а другие — нет. Лучше всего обратиться к местному инспектору.

Используйте эту ссылку для получения дополнительной информации о соединении меди с оцинковкой.

14 / 17

Семейный мастер на все руки

Быстросъемные фитинги

Нажимные фитинги существуют не так давно, но они, без сомнения, являются самым простым способом соединения двух труб. Несмотря на то, что нажимные фитинги просты, вам все равно придется выполнять домашнюю работу. Прочтите инструкции по типу фитинга, который вы используете, чтобы узнать, насколько далеко должна быть вставлена ​​труба, и сделайте отметку на этой длине трубы, чтобы убедиться, что она полностью запрессована. И убедитесь, что внешняя часть трубы, которая будет входить в фитинг, не имеет заусенцев и царапин.

15 / 17

Семейный мастер на все руки

Регулирующие клапаны для столярных работ, изолировать ремонт

Когда Лес соединяется с разнородными трубами, он любит, когда это возможно, устанавливать регулирующий клапан, чтобы можно было включить воду в остальной части дома, пока он делает свою работу. ремонт. Некоторые регулирующие клапаны предназначены для использования в качестве переходных фитингов, но большинство из них можно преобразовать, добавив различные фитинги на обоих концах.

16 / 17

Семейный мастер на все руки

Не гадайте, чтобы избежать потенциальных проблем

Тот факт, что фитинг имеет правильный размер или конфигурацию, не означает, что его можно использовать в любой ситуации. Некоторые из них можно использовать над землей, но не под землей. Другие отлично работают на открытом воздухе, но их нельзя спрятать за гипсокартоном. Если вы сомневаетесь, спросите своего инспектора. Вот несколько примеров разъемов, которые могут показаться идеальным решением, но могут быть отклонены вашим инспектором или, что еще хуже, перестанут работать и причинят ущерб от воды на тысячи долларов:

Соединительные муфты: разъединяются на трубах, которые не полностью неподвижны.

Быстрые локти: дренажные змеи могут проткнуть их насквозь.

Седельные клапаны: Эти клапаны не всегда разрешены. Они легко забиваются и не всегда надежно отключаются.

Муфты без ступицы: Эти муфты предназначены только для соединений чугуна с чугуном.

17 / 17

Познакомьтесь с экспертом

Лес Зелл работает сантехником уже 30 лет. У многих из его клиентов дома есть несколько разных типов труб, а количество различных фитингов, которые он возит в своем фургоне, утроилось. Очень важно знать, как соединять разнородные трубы.

Первоначально опубликовано: 25 ноября 2019 г.

5 лучших способов соединения труб, на которые всегда можно положиться

Соединение труб является одним из наиболее важных аспектов выполнения любых сантехнических работ, будь то новые или ремонтные. Соединения труб должны выдерживать давление каждой линии, проходящей через соединение. Чтобы использовать наилучший метод соединения труб, рабочие должны понимать различные варианты и лучший выбор для данной работы. (Одним из крупных проектов является замена старых свинцовых труб в вашем доме. Узнайте больше в разделе «Как определить, есть ли в вашем доме свинцовые трубы и как их заменить».)

Реклама

Резьбовое

Если у вас система низкого давления, лучше всего использовать простой метод резьбового соединения. Резьбовое соединение — это именно то, на что это похоже: один компонент имеет внутреннюю резьбу, а соединительный элемент — внешнюю резьбу. Доступны все виды трубопроводов с резьбой: трубы из ПВХ, меди, чугуна и GI. Они имеют диапазон диаметров от 6 мм до 300 мм.

Этот метод соединения работает только с потоками низкого давления и низкой температуры. Более высокие температуры и давление могут привести к расширению соединений и протечкам.

Реклама

Штыревые фитинги

Эти методы соединения используются для труб диаметром 2 дюйма или меньше. Несмотря на то, что существует несколько видов врезных фитингов, все они имеют одинаковую конструкцию, включающую эластомерное уплотнение, захватное устройство для эффективного уплотнения под давлением и автономный элемент жесткости.

Врезной фитинг обеспечивает более прочное соединение концов трубы, чем сама труба, что делает его идеальным для полиэтиленовых труб, особенно для систем отопления, вентиляции и кондиционирования воздуха. Штыревые фитинги должны соответствовать стандарту ASTM International D2513 категории I, чтобы обеспечить полное уплотнение и полное ограничение выдвижения.

Пайка

Одним из наиболее распространенных способов соединения труб является метод термической сварки. Существует несколько способов плавления под действием тепла, причем пайка является одним из первых вариантов для многих сантехников. Припой плавится при температуре ниже 840°C.

При пайке квалифицированный техник должен использовать пасту, предохраняющую фитинги от окисления. Этот метод соединения труб используется для труб из меди и медных сплавов. Это лучше всего подходит для труб, используемых при более низкой температуре, таких как домашние водопроводы.

Объявление

Пайка

Пайка – второй вид плавки. Этот метод нагрева отличается от пайки тем, что для плавления присадочного материала используются температуры выше 840°C. Как и при пайке, рабочие обычно используют методы пайки на трубах из меди или медных сплавов.

Наполнитель, используемый для герметизации соединения двух труб, часто состоит в основном из олова. Однако, поскольку олово является более слабым металлом, его смешивают с медью, висмутом, серебром или никелем, чтобы укрепить наполнитель и помочь ему сохранить структурную целостность. Паяные соединения хорошо подходят для труб, транспортирующих материал при умеренных температурах.

Сварной

Для соединения труб используются два основных типа сварных швов: сварка встык и сварка враструб. Оба метода требуют квалифицированного рабочего для установки фитингов.

Сварка встык

Сварка встык является наиболее распространенным методом сварки соединения труб. Рабочие используют этот метод для соединения двух труб одинакового диаметра. Как правило, эти соединения наиболее распространены в коммерческих или промышленных трубопроводных системах.

Соединения, герметизированные стыковой сваркой, недоступны для обслуживания, так как представляют собой неподвижное соединение. Однако эти сварные швы обеспечивают дополнительную прочность соединения и позволяют уплотнению противостоять высокому давлению, если оно герметизировано только наполнителем. Сварные швы с использованием внутреннего опорного кольца для уменьшения количества наполнителя и снижения общей стоимости проекта могут не выдерживать такого же давления и могут треснуть при больших нагрузках.

В то время как для медных труб используется сварка, для соединения труб из полиэтилена и полиэтилена высокой плотности применяется стыковая сварка. Вместо того, чтобы использовать наполнитель для соединения двух частей, рабочие нагревают части трубы, прижимая их к нагретой пластине до тех пор, пока не произойдет надлежащее расплавление. Как только расплав достигнут, они удаляют пластину, соединяют две части вместе и удерживают их на месте, пока они не остынут, образуя один сплошной кусок трубы. (Подробнее о стыковой сварке см. «Стыковая сварка и полиэтиленовые трубы: как эффективно использовать этот бестраншейный метод».)

Сварка враструб

Специалисты по сантехнике склонны использовать сварку враструб, когда они определяют, что существует большая вероятность утечки из сварных соединений. Вместо того, чтобы соединять две части вместе, одна часть вставляется в другую, а затем сваривается вместе. Этот сварной шов лучше всего работает с трубами двух разных диаметров. Трубопроводы того же диаметра также могут использовать сварку враструб с использованием фитингов.

Как и при стыковой сварке, сварка внахлест используется для медных или других металлических труб. Этот метод также можно использовать с трубой из полиэтилена высокой плотности, которая называется раструбной сваркой. Как и при стыковой сварке, в процессе нагревается внешняя поверхность трубы, а затем внутренняя часть фитинга. Достигнув надлежащего расплава на двух поверхностях, рабочие соединяют детали, вставляя леску в стык. Две части затвердевают вместе, когда поверхности остывают.

Сварка внахлестку

Хотя технология сварки внахлест технически не является сваркой, она похожа на сварку встык и раструб, выполняемую на полиэтиленовых трубах высокой плотности. Рабочие используют этот метод для беспрепятственной установки седельного фитинга в линию.
