Как соединять металлопластиковые трубы обжимными фитингами

Популярность металлопластиковых труб растет с каждым годом. На российском рынке представлено большое количество брендов из которых стабильным качеством и разумными ценами отличается и продукция из нашего ассортимента. Это металлопластиковые трубы HENCO (Бельгия) и VALTEC (Италия).
При соблюдении рекомендаций по подбору и эксплуатации производитель заявляет срок службы более 50 лет. Для стабильной и безопасной работы отопительной, водопроводной систем очень важно правильно соединять трубы и фитинги.

Соединение металлопластиковых труб осуществляется разными способами. Наиболее распространенными на сегодня являются соединения:

• на обжимных фитингах
• на пресс-фитингах

Именно такими способами монтируется продукция VALTEC и HENCO из ассортимента нашего интернет-магазина.

Этот способ очень популярен ввиду его простоты. Единственный необходимый инструмент — гаечный ключ. Также желательно иметь специальный калибратор, ножницы и смазку.

Процесс соединения трубы и фитинга выполняется в следующей последовательности:

• под углом 90 град. в нужном месте отрезается труба. Лучше всего это делать специальными ножницами, которые обеспечат ровный рез и отсутствие загибов.
• с помощью специального калибратора (при отсутствии, ножом) срезается внутренний угол на срезе. Это делается для того, чтобы при всовывании штуцера на повредить или не сдвинуть уплотнительные резиновые кольца.
• внутреннюю поверхность трубы рекомендуется смазать специальной силиконовой смазкой или мыльной водой. Это дополнительная гарантия, что уплотнительные кольца останутся на своих местах.
• фитинг раскручивается. Сначала накидная гайка, затем обжимное кольцо одеваются на трубу.
• штуцер фитинга до упора задвигается в трубу
• обжимное кольцо сдвигается на фитинг и гайка затягивается вручную.
• гайка дожимается ключом. Рекомендуемое количество оборотов для диаметров 16 мм и 20 мм — 1, для 26 мм и 32 мм — ¾. Соединение выполнено.

Нужно отметить, что из большинства типов соединений пластиковых труб, обжим наиболее простой, но и наименее надежный. Хорошее качество соединения обеспечат, кроме правильного монтажа, трубы и фитинги известных, давно зарекомендовавших себя, торговых марок. VALTEC и HENCO из этого перечня. Обжимные соединения являются обслуживаемыми, поэтому раз в год их нужно проверять и при необходимости подтягивать.

Способы крепления Обновлено: 07.12.2020 13:29:46

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

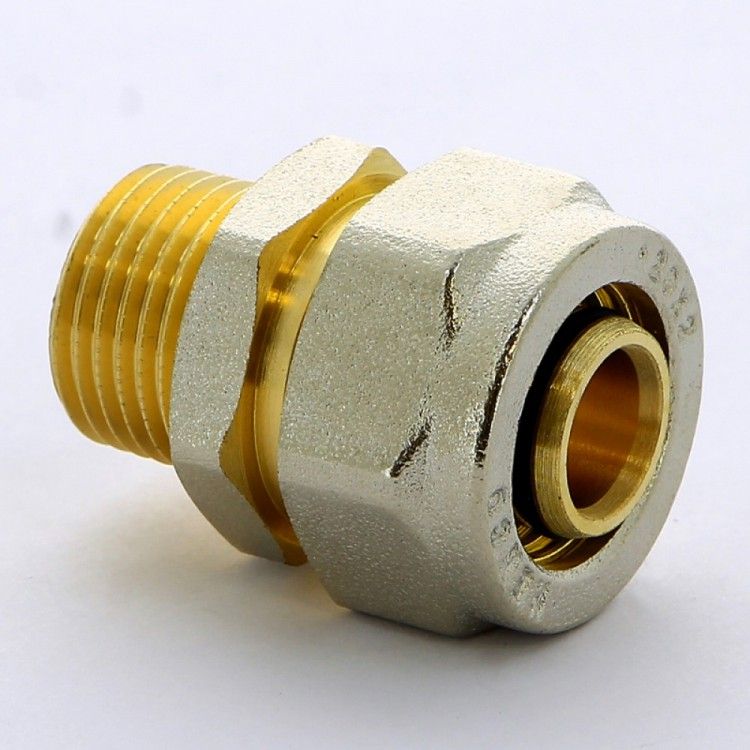

Соединение резьбозажимное STOUT — 16×2.

0 x 3/4″ (для металлопластиковых труб)

Включите в вашем браузере JavaScript!

• Главная
• Трубопроводная система
• Фитинги
• Для металлопластиковых труб
• org/ListItem»> STOUT
• Соединения резьбозажимные

артикул – SFC-0021-001620

нет в наличии

Цена

18 801.08 руб

Вид изделия

Соединение резьбозажимное

Диаметр присоединения

16×2,0 x 3/4″

Материал

Бронза

Способ присоединения

Резьбозажимное

Цвет

Бронзовый

Тип изделия

Для металлопластиковых труб

Поделиться

Информация о товаре

Описание

Соединение резьбозажимное для труб PEX-AL-PEX.

Таблица характеристик

Тип трубы	Для металлопластиковых труб
Вид фитинга	Соединение резьбозажимное
Диаметр присоединения	16×2. 0 x 3/4″
Способ соединения	Резьбозажимной
Материал	Бронза
Цвет	Бронзовый
Вес (нетто), кг	0.00
Производитель	STOUT
Страна производителя	Италия

Уже пробовали продукт?

Поделитесь своим мнением с другими покупателями. Ваш отзыв может помочь кому-то в выборе. Это не займет много времени!

Отзыв успешно отправлен.
Он будет проверен администратором перед публикацией.

У этого товара пока нет отзывов 🙁
Будьте первыми, кто посоветует его. Этим вы очень поможете кому-то с выбором!

Удобная оплата. Наличными либо картой

Быстрая доставка

О компании Стихия

Контакты компании

Услуги, монтаж и сервис на все предлагаемое оборудование

Мы являемся официальным дистрибьютором

Широкий ассортимент товара

Новости компании

Разработка сайта – UI Agency

Соединение трубы ПВХ с металлической трубой



Соединения пластика с металлом выполняются с помощью резьбовых соединений. Пластиковая наружная резьба используется для соединения с металлической внутренней резьбой.

Не используйте пластиковый коннектор с внутренней резьбой с металлическим штекерным коннектором! Соединение почти всегда будет протекать или ломаться.

Стандартная резьба типа IPS, используемая на трубах и фитингах, неодинакова по диаметру. Например, если вы внимательно посмотрите на наружную трубную резьбу, вы заметите, что диаметр первой резьбы на конце фитинга имеет меньший диаметр, чем диаметр последней резьбы. Аналогично с внутренней резьбой первая резьба на конце имеет больший диаметр, чем последняя резьба. Для этого есть веская причина. Когда вы скручиваете нити вместе, они на самом деле затягиваются! Когда резьба свинчена, она начинает сжимать охватываемый фитинг и растягивать охватывающий фитинг, в результате чего получается очень плотное соединение, которое не протекает. Вот почему поворачивать трубу становится намного труднее, пока вы продолжаете затягивать соединение. Однако это создает проблему, если вы соединяете два разных материала вместе. Если один мягче другого, то более мягкий будет выполнять все сжатие или растяжение. Сжатие, как правило, не представляет большой проблемы, но слишком сильное растяжение может отрицательно сказаться на прочности материала. Чтобы скорректировать этот эффект, внутреннюю резьбу на фитингах и клапанах часто усиливают, делая ее толще. Посмотрите на типичный металлический охватывающий фитинг, похожий на муфту, и вы заметите усиленный конец. Для пластиковых клапанов они не только используют более толстый пластик, но иногда помещают металлическое кольцо вокруг охватывающего конца или вкладывают в пластик усиление из стекловолокна.

Пластмассы, такие как ПВХ, создают больше проблем, так как пластмасса легко растягивается по сравнению с почти всеми металлами. Из-за этого вы (почти) никогда не должны использовать охватывающий фитинг из ПВХ с охватываемым металлическим фитингом. Поскольку наружная металлическая нить более твердая, она не сжимается, и вся «отдача» исходит от охватывающей ПВХ. В результате охватывающий ПВХ растягивается твердым металлом сверх пределов прочности, что приводит к крошечным трещинам и протечкам. Исключением, на которое я намекнул, является наличие некоторых специальных пластиковых фитингов, которые имеют комбинацию более тяжелых пластиковых и металлических усиливающих колец, чтобы придать им достаточную прочность, чтобы противостоять растрескиванию под напряжением. Обычно эти фитинги используются только в крупных сельскохозяйственных системах, системах орошения парков и полей для гольфа.

Существует также другой тип резьбы, называемой «нитью acme», которая имеет резьбу одинакового размера. Это тип резьбы, используемый на предметах, которые необходимо легко разобрать, например на крышках от банок.

Уплотнительные ленты и присадки для труб

При выполнении резьбовых соединений необходимо использовать герметик/смазку. Это продукт, который помогает герметизировать соединение, а также служит смазкой, облегчающей ввинчивание охватываемого конца в охватывающий. Стандартными продуктами для этого являются тефлоновая пропитка для труб, тефлоновая лента или лента из ПТФЭ. Для спринклерных систем предпочтительнее тефлоновая или тефлоновая лента. Если трубная смазка попадет в трубы, вода перенесет ее к разбрызгивателям и склеит их (использование трубной смазки также аннулирует гарантию на большинство спринклеров). Некоторые трубные смазки, сделанные для металлических труб, несовместимы с пластиком. Они повредят пластик, что приведет к поломке в будущем. Придерживайтесь материалов из тефлона или политетрафторэтилена, которые помечены для использования на пластике.

Если вы используете трубную смазку, нанесите ее на наружную резьбу. Старайтесь не задевать последнюю нить на конце, чтобы она не попала внутрь трубы. Нанесите хороший толстый слой, начиная со второй нити от конца. Большинство профессионалов используют тефлоновую смазку для труб, потому что она быстрее и требует меньше размышлений, чем тефлоновая лента для установки. (Тефлоновая лента должна быть наклеена в правильном направлении, иначе она оторвется. ) Но они расплачиваются разрушенными спринклерными головками, которые позже приходится заменять.

Некоторые тефлоновые ленты, обычно продаваемые у поставщиков со скидкой, очень и очень тонкие. Если вы можете поднести ленту к свету и увидеть свет сквозь нее, у вас очень тонкая лента, и вам нужно будет использовать ее намного больше. Используйте около 9-10 оборотов вокруг наружной резьбы при использовании дешевой тонкой ленты. Я считаю, что на самом деле дешевле купить более дорогую толстую ленту.

Для качественной ленты требуется 3-4 витка вокруг наружной резьбы, чтобы создать хорошее уплотнение. Не наклеивайте ленту на первую нить, и вам будет легче начать соединение. Плотно натяните ленту вокруг нитей, когда надеваете ее, но не растягивайте ее слишком сильно. Через ленту должна быть видна форма нитей. Оберните ленту вокруг трубной резьбы в том же направлении, что и внутренняя резьба. (По часовой стрелке, если вы смотрите на конец наружной резьбы.) Если вы пойдете в другом направлении, лента будет стремиться оторваться, когда вы попытаетесь соединить концы вместе.

Я предпочитаю использовать «сверхплотную» и «полноплотную» тефлоновую ленту розового цвета. Я почти никогда не использую трубочную дурь.

---

5 простых шагов для соединения металлической трубы с ПВХ

Если вы домовладелец, скорее всего, у вас был проект или два, которые включали соединение металлических труб с ПВХ.

Это не так просто, как кажется! Это распространенная проблема, потому что, хотя они бывают разных размеров и стилей, на самом деле они не созданы друг для друга. Правильное их подключение помогает обеспечить надежную работу вашей сантехники. А еще приятно, когда все в порядке.

И если вы никогда не делали этого раньше, не волнуйтесь — мы вас прикроем, просто читайте дальше.

В чем разница между ПВХ и металлом?

ПВХ или поливинилхлорид — отличный выбор для внутренней сантехники, потому что с ним легко работать, он не ржавеет и его можно красить. Его также легче установить, чем металл, потому что он гибкий, а это значит, что вам не нужно беспокоиться о каких-либо острых краях, которые мешают вашим усилиям по установке. Однако ПВХ не так хорошо держит тепло, как металл. Если вы хотите изолировать свои трубы этим материалом, выберите трубу примерно на полдюйма меньше в диаметре, чем вам нужно.

Хотя металлические трубы гораздо долговечнее труб из ПВХ, они не ржавеют и не ломаются со временем, а также лучше удерживают тепло, чем трубы из ПВХ. Например: если у вас старый дом со старыми трубами, которые недостаточно изолированы, то металлические трубы будут лучше сохранять температуру воды в зимние месяцы, чем ПВХ.

Если вы выбираете между этими двумя материалами для внутренней сантехники (или если вас просто интересуют наши рекомендации), мы рекомендуем учитывать, какую работу необходимо выполнить, чтобы вам (или кому-то другому) .

Особая осторожность при соединении металлических труб и труб из ПВХ

Когда вы работаете над сантехническим проектом, трубы, которые не соединяются плавно, могут раздражать. К счастью, есть несколько вариантов решения этой проблемы между металлическими и ПВХ трубами. Ваши трубы будут те, по которым будет течь ваша вода, поэтому вы должны убедиться, что они правильно подключены, чтобы не было утечек.

Начнем с основ: не используйте клей! Клей не скрепит две трубы и может даже повредить их. Вместо этого используйте соединители. Соединители из ПВХ изготовлены из пластика и имеют на одном конце резьбовую заглушку, а на другом — вставку. Когда вы установите их на место, они будут надежно соединять трубы без использования клея. А если вам нужен клей, попробуйте вместо него использовать силикон — он не нанесет повреждений, как клей, и его можно будет легко удалить при необходимости.

ПВХ клей не прилипает к металлу; он образует только растворяющую связь с пластиком. Если это разрешено вашим кодом, вы можете герметизировать трубу на месте с помощью герметика, предназначенного для этого использования, после того, как вставите ее в резиновое уплотнение, которое входит в ступицу.

Как соединить металл и ПВХ?

При соединении труб из двух разных материалов необходимо помнить о нескольких вещах.

Во-первых, две трубы будут разных размеров (обычно труба из ПВХ больше, чем металлическая). Вы захотите измерить их так, чтобы они подходили друг к другу без каких-либо зазоров, но не были слишком тугими. Вы также хотите убедиться, что металлическая труба не будет подвергаться коррозии или ржавчине с течением времени.

Всегда следует соблюдать осторожность при соединении металлических и пластиковых труб, так как они могут вызвать коррозию. Чтобы избежать этого, убедитесь, что вы используете грунтовку, прежде чем склеивать материалы, и убедитесь, что они высохли, прежде чем пускать их в эксплуатацию.

1. Подберите правильные инструменты

Резьбовые соединители необходимы для соединения металлических и пластиковых труб. Это куски металла, которые бывают разных форм и размеров, и они предназначены для соединения двух кусков разных металлов вместе. Существует несколько различных типов соединителей, но все они работают одинаково: они прикрепляются к обеим трубам, а затем вставляются на место, когда трубы правильно выровнены.

Резьбовые соединители доступны в различных размерах, поэтому вам необходимо проверить размер ваших труб перед их покупкой. Металлическая внутренняя резьба должна быть соединена с пластиковой наружной резьбой. Соединение в конечном итоге выйдет из строя или протечет, если вы попытаетесь соединить его другим способом, с пластиковой розетки на металлическую вилку.

Причина, по которой вам нужно обратить внимание на внутреннюю и наружную резьбу, заключается в том, что пластик ПВХ, в отличие от металлических труб, гораздо легче растягивается. Когда охватывающая труба из ПВХ соединяется с охватываемой металлической трубой, давление на материал становится слишком большим, чтобы он мог выдержать.

2.

Отрежьте трубы

Сначала измерьте две трубы и отрежьте их в соответствии с вашими потребностями. Вы должны убедиться, что у вас достаточно трубы для необходимой длины, а также немного дополнительного места для ошибки.

Если вы хотите убедиться, что ваше соединение надежно, попробуйте использовать торцовочную пилу или ручную пилу для этого шага — это более точно, чем использование ножовки или копровой пилы. Затем используйте разводной ключ, чтобы затянуть каждый конец трубы в фитинг. Убедитесь, что вы можете вставить их в разъемы и что трубы из ПВХ хорошо входят в них.

3. Соедините две трубы

Теперь, когда у вас есть все оборудование, вы можете соединить трубу из ПВХ с металлической трубой с помощью резьбового соединителя. Резьбовой соединитель позволит легко снимать трубы при необходимости в будущем.

Не торопитесь и не торопите этот процесс, потому что вы должны быть уверены, что не заденете трубы клеем, который к ним не подходит, или не повредите их. Если вы не исправите их должным образом, в будущем могут возникнуть проблемы со сливом.

Вы также должны убедиться, что они правильно ввинчены друг в друга, чтобы они не протекали. Лучший способ сделать это — использовать гаечный ключ или головку с открытым концом (например, шестигранный ключ). Если вы не уверены, какое усилие требуется, проконсультируйтесь со специалистом!

Кроме того, охватываемые концы, где была обрезана резьба, могут испортиться до такой степени, что они будут протекать, когда вы навинчиваете на них новый охватывающий фитинг. Так что попытайтесь перейти на женскую примерку, которая уже есть.

4. Герметизируйте смазкой

После соединения труб с помощью резьбовых соединителей нанесите герметик/смазку на оба конца точек соединения (стыков) с помощью аппликатора или кисти. В зависимости от толщины и прочности ваших уплотнений этот шаг может занять больше времени, чем необходимо — имейте в виду, что если вы оставите его слишком долго без нанесения какого-либо герметика или смазки, это может привести к образованию ржавчины, что может привести к

Нанесите немного эпоксидного клея вдоль края, где ваши трубы соприкасаются, затем прижмите их друг к другу, чтобы они были прочно соединены. Дайте им постоять около 30 минут, прежде чем продолжить свой проект.

Чтобы убедиться, что ваше соединение не протекает, мы рекомендуем использовать жидкие герметики Seal-A-Matic II или III на всех стыках между металлическими и трубными системами из ПВХ.

5. Используйте тефлоновую ленту для герметизации двух труб

Помимо смазки, вы также можете использовать тефлоновую или водопроводную ленту. Однако, если вы пытаетесь соединить две трубы разного размера или из разных материалов, то тефлоновая лента не сможет защитить их от протечек при разборке.

Использование тефлоновой ленты предотвратит протечки труб, а также может использоваться для гидроизоляции. При соединении двух труб важно использовать тефлоновую ленту, потому что она предотвратит их повреждение во время соединения, а значит, они смогут правильно работать вместе.
