Здравствуйте, уважаемые читатели сайта «Заметки электрика».

После написания статьи про подключение автоматических выключателей, мне на почту стали приходить письма с просьбой подробнее рассказать про соединительные шины для автоматов. В народе их называют просто «гребенками», а в каталогах производителей встречается наименование — гребенчатая или распределительная шинка.

Вот например, в Вашем квартирном щитке в одном ряду установлено несколько однополюсных групповых автоматов.

Питание квартиры однофазное, поэтому нам на все автоматы нужно подать питающую (одноименную) фазу.

Существует стандартный и распространенный вариант — это с помощью провода марки ПВ (можно использовать хоть жесткий ПВ-1, хоть гибкий ПВ-3) сделать перемычки и соединить автоматы шлейфом.

На цвет проводов не обращайте внимания — это фотография сделана в качестве примера.

Ничего против этого способа не имею — все достаточно просто, а главное надежно, но с точки зрения удобства и эстетики есть некоторые недостатки:

• перемычки зачастую мешают подключать электрооборудование, находящееся на DIN-рейке уровнем выше
• лишние провода в щитке придают ему не очень эстетичный и аккуратный вид
• значительно увеличивается время монтажа (ведь нужно измерить провода по длине, выгнуть, зачистить, выбрать наконечник, опрессовать с помощью пресс-клещей и т.п.)

Лично я до сих пор собираю небольшие щитки, применяя именно этот способ. Но если щиток достаточно большой и есть свободные денежные средства, то лучшим вариантом будет применение соединительных шин (гребенок), правда нужно будет заранее разобраться в их обозначении и маркировке, чтобы купить то, что именно нужно.

Классификация и параметры

Гребенки делятся по количеству полюсов:

• однополюсные 1Р (L1)
• двухполюсные 2Р (L+N или L1+L2)
• трехполюсные 3Р (L1+L2+L3)
• четырехполюсные 4Р (L1+L2+L3+N)

По количеству модулей они выпускаются на:

• 12
• 24
• 36
• 48
• 60 (может есть и больше, но я не встречал)

Ширина одного модуля гребенки составляет 18 (мм).

По типу контактов:

• штыревой или зубчатый (Pin или Tooth)
• вилкообразный (Fork)

Штыревой (зубчатый) контакт универсальный и подходит практически для любого модульного аппарата защиты.

Вилкообразные контакты подходят не для всех, а только для зажимов подключаемых под затягиваемый винт, например, как в автомате АВВ серии S233R.

В этой статье в качестве примера рассмотрим гребенку со следующими характеристиками (артикул 14883 по каталогу Шнайдер Электрик):

• трехполюсная 3Р (L1+L2+L3)
• 12 модулей
• сечение шинки 16 кв.мм
• расстояние между одноименным полюсом 54 (мм)
• номинальный ток — 100 (А) при 40°C
• номинальное напряжение — 500 (В) по IEC 664
• совместимость с аппаратами серий Acti 9 и Multi 9 (и не только)

Конструкция соединительных шин

Однополюсная гребенка состоит из одной сплошной медной пластины прямоугольного сечения (шинки), на которой выполнены ответвления через определенное расстояние для параллельного подключения модульных автоматов, УЗО, дифавтоматов, контакторов (например, КМ-40). Все это помещается в специальный пластиковый корпус из негорючего материала.

В остальных типах все аналогично, только вместо одной шинки используется две, три или четыре, т.е. на каждый полюс своя шинка.

В трехполюсной гребенке, соответственно, три медные шинки, размещенные в одном корпусе.

Каждая шинка вставляется в свою направляющую и между ними имеется изоляция в виде перегородки из пластика.

По конструкции и классификации разобрались. Теперь давайте перейдем непосредственно к подключению.

Подключение автоматов с помощью гребенки

Существуют автоматы с одинарным и двойным зажимом для проводов.

Большинство выпускаемых автоматических выключателей имеют одинарный зажим. В качестве примера рассмотрим, уже известный нам, IEK ВА47-29.

Здесь все просто. Выбираем необходимую гребенку по параметрам, вставляем ее одновременно под все зажимы автоматов и затягиваем винты.

Вид с обратной стороны.

Если у Вас в ряду 5 однополюсных автоматов, а соединительная шинка выбрана на 12 модулей, то Вам нужно отмерить необходимое расстояние и перепилить гребенку с помощью ножовки по металлу или кусачками (бокорезами).

И не забывайте про специальные заглушки по краям. Либо отпиливайте пластик с запасом, чтобы по краям оставалось небольшое расстояние до шинки.

Затем нужно подвести питание к любому из автоматов, где Вам удобнее. Расслабляем винт зажима автомата и вставляем туда дополнительно питающий провод.

У некоторых автоматов имеются двойные зажимы для проводов.

Например, у автомата от известной фирмы АВВ, про который я упоминал в начале статьи, в первый зажим можно вставить питающий провод (фазу), а во второй — распределительную шину с вилкообразными контактами. Это очень удобно.



Подключение УЗО и дифавтоматов с помощью соединительной шинки

В своих статьях я уже не раз говорил, что розеточные линии в квартире должны быть защищены с помощью УЗО или дифавтоматов. Хуже не будет, если их установить и для освещения. Тут уже на Ваш выбор.

Если Вы прислушиваетесь к моим советам, следуете правилам и заботитесь о здоровье своих родных и близких, то в квартирном щитке у Вас будет установлено УЗО почти на каждую линию.

Так вот с помощью двухполюсной гребенки (L+N) их очень удобно и быстро соединить между собой, нежели делать столько перемычек, причем обязательно соблюдая цветовую маркировку, как на фотографии ниже.



Достоинства и недостатки гребенки

Для начала перечислим их плюсы.

1. Качественное и надежное соединение

Я считаю, это главным достоинством, т.к. используя соединительную шину, уменьшается количество соединений в 2 раза. При использовании перемычек из проводов в одном зажиме аппарата защиты будет находиться два провода, а при использовании гребенки — всего один зубец.

Некоторые монтажники решают этот вопрос следующей альтернативой — делают соединение автоматов не отдельными перемычками, а из сплошного провода без разрыва.

2. Сечение шинки

Сечение медной шинки составляет 16 кв.мм. Представьте себе, сколько времени и сил уйдет на изготовление перемычек из проводов подобного сечения, а также какое качество соединения будет в зажиме автомата при использовании двух таких проводов.

Хотя, внутренний монтаж в щитке достаточно выполнять проводом сечением, равным сечению вводного кабеля.

3. Быстрота монтажа

Об этом я говорил в самом начале статьи.

Теперь рассмотрим недостатки, т.к. они тоже здесь имеются.

1. Замена автоматического выключателя

Самым основным недостатком я считаю тот случай, когда нам необходимо произвести замену одного автомата. Сначала нам нужно обесточить весь ряд автоматов, затем снять всю гребенку, а потом уже производить замену автомата, т.к. по-другому здесь не получится — Вы просто напросто не сможете снять автомат с DIN-рейки.

2. Добавление дополнительных автоматов в щиток

Представьте, что однажды Вы решили добавить в щиток дополнительный автомат, а гребенка уже отмерена на существующий ряд.

В таком случае, новый автомат можно запитать только перемычкой или необходимо будет приобретать новую гребенку.

Решение проблемы —  это заблаговременно установить и запитать в щитке резервные автоматы со стандартными номиналами — 10 (А) и 16 (А).

P.S. А Вы применяете гребенки при сборке щитков? Какие достоинства и недостатки, помимо перечисленных, Вы заметили? Какие нюансы возникали во время монтажа?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Автоматы: Гребёнки и Дополнительные контакты / Различные фишки для удобства на CS-CS.Net: Лаборатория Электрошамана

Автоматы ABB серий S200 и Sh300L и сигнальные контакты для них

У меня снова появилось желание постить на блоге. Этот пост давно просился, потому что мне снова приходится пояснять множеству клиентов, и заодно множеству народа на форумах о том, как соединять автоматы между собой, как подавать питание и можно ли запихать три или пять проводов в один автомат. При этом я упоминаю про какие-то особенные хитрости именно автоматов ABB и отправляю всех читать их каталог и смотреть картинки.

Так вот сегодня никаких каталогов не будет! И даже не будет картинок. Будут ФОТКИ! Заранее прошу извинить: некоторые вышли не такими чёткими, как хотелось бы, но смысл действий они передают.

Итак, сегодня мы рассматриваем три вещи. Особенности зажимов для проводов автоматов ABB серий S200 и Sh300L, специальные шинки-гребёнки для запитывания автоматов кучей, и бонусом — хитрые сигнальные контакты, которые иногда могут пригодиться очень хорошо. Поехали изучать!

Тезис первый.

Серии автоматов ABB S200 и Sh300L: Зажимы и подключение

Я тут всем и везде заявляю, что я работаю ТОЛЬКО с автоматами серии S200, и НЕ работаю с серией Sh300L. Сейчас я поясню, с чем это связано. Во-первых, как это бы смешно не выглядело, серию S200 меньше всего подделывают, потому что она дороже. Это связано со всякими торговыми точками на рынках, которые закупаются хрен знает где. Я лично видел офигенно забавные экземпляры, на которых написано Sh30x и указана отключающая способность в 6 кА. Однако же, по каталогу ABB существует всего два варианта:

• S200 (S201, S202, … — по числу полюсов автомата) с отключающей способностью 6 кА
• Sh300L (Sh301L, Sh302L, … — по числу полюсов автомата) с отключающей способностью в 4,5 кА

Забавно, что несколько товарищей с Украины писали мне то, что у них такие вот автоматы Sh300 — обычное дело, и есть даже в местном каталоге ABB. Что это за фишка — мне выяснить не удалось. Для Москвы автоматы Sh300 — однозначно подделка и мрак.

Подделывают дешёвые серии автоматов потому, что покупатель на рынке (где ими и торгуют) не достаточно искушённый и для него есть «автомат на 16А», и ему не пояснить что вот этот вот, который дороже — лучше. Он берёт что дешевле, и потому торговать дорогими автоматами с рук на рынках не выгодно.

Во-вторых, я использую автоматы категории «B», которые есть только в серии S200. Это связано с бОльшей их чувствительностью, и повышением надёжности защиты. Они гарантированно отработают на слабых стояках в старых домах с газом или ветхой проводкой.

В-третьих, есть ещё одно очень удобное различие, из-за которого я стал отказывать в удешевлении сборок щитов. Ранее я говорил так: «Ну вот щит получился по компонентам таким-то. Его можно собрать чуть дешевле, если использовать автоматы серии Sh300L. Для квартиры это не так принципиально, а вы можете немного уменьшить сумму материалов». Сейчас я не иду на такие уступки, и вот почему.

У автоматов серии S200 очень удобные зажимы для подключения проводов! Посмотрите внимательно на фото ниже, и вы увидите разницу:

Различие в зажимах для серий S200 и Sh300L

Слева — автомат серии S200. Справа — Sh300L. Серия S200 имеет двойной зажим, состоящий из специального винта, который опускает прижимную пластинку (в виде кружочка). Ниже имеется второе отверстие. Штатно оно предназначено для подключения специальной шинной разводки (гребёнки). И штатно же его можно использовать для подключения второго провода к одному автомату. Ниже я покажу, как это выглядит.

Зажим сделан таким образом, что провод из него никуда не девается, его не «размазывает» по автомату, даже если это будет какой-нибудь многожильный СИП. Винт зажима имеет офигенно прочный и удобный шлиц, что позволило мне смело, не боясь повредить оборудование, собирать щиты шуруповёртом (я использую хорошую биту и шуруповёрт Makita, поставленный на усилие 10-12).

Ещё одна фишка зажима серии S200 — в том, что он совпадает по уровню с другими устройствами System Pro M Compact. Вот фото. В сааамом правом краю затесался Sh301L, зажим которого выбивается из ровного ряда:

Все зажимы серии System Pro M Compact имеют один и тот же вид

Итак, мне часто задают вопросы (или  я вижу кулибинские решения в форумах) вида «Да сделайте мне один автомат на все розетки! Я подключу три (пять) кабеля в него и так и хватит, зато места в щитке сэкономим». Логически это вполне может быть верным, потому что обычные розетки помещений (комнат типа спальни, детской) не имеют большой нагрузки: известно, что идея правильной электрики — не включать киловатты обогревателей, а избавиться от лиан удлинителей так, чтобы розетки были рядом, под рукой, во всех необходимых местах.

А вот физически, к сожалению, нет. Есть чёткое, непреложное правило: один зажим = один провод (жила кабеля). И нарушать его не следует из-за того, что неизвестно то, как распределится давление зажима на несколько проводов: поровну, или же какой-то провод будет прижат слабее, чем другие. Тогда он будет греться, соединение ухудшится, а зажим автомата от нагрева поплавится. А может быть и сгорит щиток.

И… в случае автоматов ABB мы можем это правило СМЕЛО нарушить! Ведь вы помните, что у нас есть две отдельные «дырки» для двух проводов? Отлично! Запихиваем туда два провода. Для следующей фотки я взял огрызок NYM 5×6 и обжатый наконечником НШВИ ПВ-3 1х10:

Использование зажима серии S200 для штатного подключения двух проводов

В нижнюю дырку для гребёнок НШВИ влезает с трудом. И правильнее было бы даже запихать наоборот: более тонкую жилу от NYM’а вниз, а наконечник — вверх. Но мы изображаем брутальных электриков, которые якобы не знают что делают. И у нас всё получается.

Что даёт эта фишка. Во-первых, она позволила отказаться от тонны нулевых шинок на каждое УЗО в моих щитках. Посмотрите, например, этот: http://cs-cs.net/wp-uploads/2012/07/ShT04-Mini2.jpg. Здесь шинка на УЗО стоит только одна, потому что под всеми остальными УЗО (кроме одного) стоит по два автомата. А значит их нули (по две штуки на УЗО) можно смело под это УЗО и запихать, используя штатные возможности. Именно поэтому мне нравится работать с ABB =)

А во-вторых, все эти зажимы настолько брутальны, что стойки даже к нештатным ситуациям. Это когда пьяный в хламину дачный электрик кривой отвёрткой пытается закрутить гнутый и такой же кривой огрызок вводного алюминия в автомат. ABB S200 переживёт всё =)

Облегчаем труд: Групповое подключение автоматов — Шинные разводки

Собственно, когда-то я уже упоминал о том, что активно начал использовать специальные гребёнки PS2/58 для более грамотного и красивого подключения кучки УЗО. Сейчас я повторю этот момент чуть-чуть подробнее.

Итак, в некотором случае  у нас возникают ситуации, когда на несколько УЗО или автоматов надо подать одно и то же питание. Чаще всего это относится к однофазным щиткам. Скажем, есть пяток автоматов освещения, три штуки от кондиционеров, ещё парочка… и все они красиво встали в один ряд. Чтобы их запитать, можно наделать перемычки между этими автоматами. Взять наш любимый мягкий ПВ-3 (ПуГВ), наконечники НШВИ(2), соединить их шлейфом.

Это очень хороший способ, если вы собираете один щиток лично для себя, и не хотите разбираться с номенклатурой гребёнок, заглушек и тратить лишние деньги на них. Минус этого способа — лишние провода. Потому что наши перемычки торчат, мешая подводить провода к автоматам на рейке выше. Всё это потом перемешивается, смешивается и пугает глаза. Когда-то я делал именно такие щитки.

Для продвинутых сборок щитков существует штатное решение. Технически оно называется «Шинная разводка», а на простом языке — «Гребёнка». В простейшем варианте это медная пластинка в пластмассовом изоляторе, которая нарезана и согнута в форме зубов (обычно Г-образно). За это её гребёнкой и прозвали. Так как пластинка целиковая, то все её зубы соединены вместе. Вот вам и профит: отрезали сколько надо, закрутили под весь ряд автоматов, подсунули один питающий провод — и получили красивую разводку.

Давайте посмотрим на парочку основных гребёнок:

Шинные разводки («Гребёнки») PS1/xx и PS2/xx

Здесь представлены две. Первая — это PS1/xx. «XX» здесь означает число. Это число показывает длину гребёнки. Оно или «12» или значительно большее (60, 58, 57). Короткие гребёнки продаются комплектом: она на заводе отрезана, положена в пакетик и снабжена заглушками для краёв. Она опять же удобна, если вы собираете щиток один раз себе. Купили, поставили — забыли. А 12 — потому что в большинстве щитков от ABB как раз ровно 12 модулей на DIN-рейке.

Гребёнка PS1/xx (PS1/60 или PS1/12) предназначена для соединения однополюсных автоматов серии S200 (об этом говорит буква «S» в обозначении; гребёнка для серии Sh300L будет называться PSh2/60) в ряд всех вместе. С ней всё проще простого. Ставим её Г-образно, запихиваем зубцами как раз в тот специальный паз, а сверху — питающий провод.

Подключение провода и использование гребёнки PS1/xx (серия S200, штатный режим)

…и сразу же вспоминаем один нюанс, на который многие не обращают внимания и из-за которого у них потом автоматы в щитке стоят враспизду криво. Это относится к автоматам серии Sh300L, у которых зажимы не имеют специального отверстия для гребёнки. Гребёнки PSh2/60 у меня уже нет, и показать правильное фото я не могу. Вот один из кусочков такой гребёнки на последнем щите: http://cs-cs.net/wp-uploads/2012/07/ShT13-GrebMark.jpg.

Так вот, внимание! В случае если вы соединяете гребёнкой автоматы Sh300L, вы ставите гребёнку ВВЕРХ НОГАМИ! Наша буква «Г» становится буквой «L». Вот так вот:

Установки гребёнки PS1/xx для серии Sh300L (НЕштатный режим)

Это необходимо вот зачем. Обратите внимание на фотку ниже. Зажим серии Sh300L прижимает всё, в него запихнутое, не к низу, а к верху автомата. Это значит, что если мы сначала запихаем провод, а потом гребёнку, то один из автоматов перекосит: из-за вложенного провода толщина зажатого будет бОльшей. Поэтому мы сначала во все автоматы вкладываем гребёнку, а потом уже — провода. Тогда получится так, что зажимы всех автоматов будут ровно зажимать одну и ту же гребёнку. И только один из них будет раскрыт шире из-за провода.

Установки гребёнки PS1/xx для серии Sh300L (НЕштатный режим)

Вот именно поэтому я забил на такие извращения и работаю только с серией S200. Ну и помним о том, что именно ABB позволяет зажимать по два провода под один автомат, страхуя нас от нештатных ситуаций и экономя нулевые шинки в случае УЗО.

Теперь переходим как раз к УЗО. Так как их в щитке давно никто не ставит в количестве одной штуки, то встаёт вопрос о том, как бы их красиво всех вместе запитать. Тут нам помогает гребёнка PS2/58 (или PS2/12). Она двойная. И её выводы чередуются. 1-2-1-2-1-2… или L-N-L-N-L-N.. Всё проще простого. Пилим. Пихаем в рядок двухмодульных устройств. Закручиваем.

Гребёнка PS2/xx позволяет подвать фазу и ноль сразу на несколько устройств

…и ещё раз обращаем внимание, что под эту гребёнку лезут: УЗО. Двухполюсные автоматы. И новые ДифАвтоматы серии DS201/202C.

Гребёнка заводится в штатные зажимы

…и снова — те же самые двойные зажимы. Подпихиваем питающий провод и радуемся!

В верхние зажимы подключаются питающие провода

Ещё немного порассуждаю о заглушках. Я ими не пользуюсь, потому что мне лень с ними возиться. Штатное использование гребёнки преподалагает то, что её будут пилить, а потом закрывать заглушками. Я делаю чуть-чуть хитрее: пилю отдельно изолятор, а медные шинки обрезаю ножницами по металлу так, чтобы они не выходили за пределы изолятора. Это позволяет не париться с проблемами вида «Ах, не хватило одной заглушки, фак!» и решает проблему электробезопасности, потому что с краёв гребёнки всё равно ничего не торчит.

Ну и для своих сборок щитков я конечно же покупаю гребёнки пачками, и режу их на нужную длину.

С конца 2017 года «готовые» гребёнки (вот PS3/12 точно) стали идти в другом, запаянном корпусе, который невозможно разрезать. В каталоге они значатся как неразрезаемые, поэтому формально проблем нет. А в реале есть — их и правда невозможно толком порезать. Теперь это запечатнная пластиком штуковина, которая внутри выглядит так:

Новые гребёнки PS3/12, которые не разрезаются (вскрытая)

То есть, да, вы можете разломать пластик, достать медь и порезать гребёнку — но штатно собрать её обратно не получится. Я на супер-клее собирал. Поэтому если вам нужна трёхфазная гребёнка ровно на 12 подключений — берите PS3/12. А если на другое число — то надо будет брать PS3/60 и резать её по месту.

Извращенские приблуды: Сигнальные контакты для серии S200

А вот и обещанный бонус. Мне пока эти контакты ни к чему, но я купил их побаловаться и для того, чтобы сделать их обзор. Итак, что это за хрень. А хрень очень простая по устройству, и забавная по назначению.

Сигнальный контакт — это дополнительный аксессуар к автомату (есть они и для УЗО, дифов и даже для импульсных реле; только там они зовутся уже «дополнительные контакты»), который в общем случае позволяет определить положение рычажка автомата: включен он (ON) или выключен (OFF). В случае УЗО или Дифа контакты могут помочь определить отключение по утечке или по перегрузке.

А использовать это всё можно разными способами. Мне в голову пока что пришло два. Во-первых — телеметрия и сигнализация. Скажем, имеется автомат на питание всего стояка подъезда. И если он отрубится (или его отрубят) — было бы хорошо про это сразу же узнавать в диспетчерской. Вот мы лепим сигнальный контакт (серии автоматов есть разные, и такие, которые на стояк подойдут), и сразу узнаём о проблеме.

Во-вторых, все обожают сейчас мутить какие-нибудь умные дома или схемки уведомления по СМС. Было бы здорово знать состояние основных автоматов (вводного) вместе с наличием электропитания. Да скажем, влепить сигнальный контакт на общее или противопожарное УЗО и получать его состояние удалённо. Если вырубилось УЗО — значит какое-то ЧП случилось.

А в-третьих, на форуме МастерСити один товарищ давал интересную задачку. Было у него несколько кондиционеров, питание которых сидело на одной линии и на автомате. А к каждому кондею была приделана помпа откачки конденсата. И нужно было сделать зависимую схему: если автомат кондеев отрубился бы, то пусть отрубались бы и помпы заодно. И, наоборот — если отрубились бы помпы — это вызывало бы аварийное отключение автомата кондея. Вот и тут сигнальные контакты пригодились бы!

Итак, сегодня из всей братии таких контактов у меня два:

• 2CDS200970R0002 ABB S2C-h20 Вспомогательный контакт для автоматов серии S200 1xН.О. нижний
• 2CDS200936R0001 ABB S2C-h21L Вспомогательный контакт для автоматов серии S200 1xН.З.+1xН.О. боковой

Сначала побалуемся с нижним контактом. Он у нас нормально открытый. Это в данной терминологии значит, что он в точности отображает состояние автомата. Если автомат включен — контакт замкнут. Если автомат отключен — контакт разомнкут.

Сигнальный контакт S2C-h20 (нижний) и автоматы серии S200

Контакт нащёлкивается на специальные пазы в нижней части автомата. А в комплекте с контактом идёт специальный пластиковый толкатель. Причём в количестве двух штук. Видимо, чтобы если одну потеряешь… =)

Чтобы ввести толкатель-тягу в автомат, надо подкрутить его зажим так, чтобы верхний винт ушёл вглубь.

Закручиваеми винт зажима так, чтобы он освободил нишу для установки тяги контакта

Теперь взводим автомат (включаем) и пихаем толкатель внутрь:

Вставляем тягу контакта в нишу

После этого нащёлкиваем контакт и радуемся жизни. В инструкции к нему написано, что можно аккуратно медленно подвигать рычажок автомата и убедиться в том, что в контакте при этом щёлкает микрик. Значит механика в порядке.

Прищёлкиваем сам механизм контакта и радуемся =)

Обратите внимание, что данный контакт не закрывает отверстия для подключения проводов, и ничуть не мешает им:

Прищёлкнутый сигнальный контакт ничуть не мешает зажимам для провода

А теперь нащёлкнем его на двухполюсный автомат S202:

Тот же самый контакт, прищёлкнутый к двухполюсному автомату (S202)

Боковой сигнальный контакт. В отличие от нижнего, этот более мощный. Нижний контакт может протащить через себя ток в 2А, этот — в 10. В этом контакте имеется две различных группы: одна нормально открытая и другая нормально закрытая. Это делает этот контакт универсальным в плане коммутации. Но зато мы теряем целых 0,5 модуля в щитке.

Боковой сигнальный контакт S2C-h21L

Чтобы прищёлкнуть такой контакт к автомату, мы должны удалить специальную заглушку, в который будет входить штырёк от механики контакта.

Контакт S2C-h21L имеет специальный рыжачок, для которого надо выломать окошко

Это делается при помощи обычной подходящей по размеру отвёртки. Мы её просто выламываем и выбрасываем.

Выламываем окошко в автомате при помощи подходящей отвёртки

Теперь нам остаётся только прижать контакт слева до щелчка. И всё! =)

Прищёлкиваем контакт сбоку (слева)

Надо особо отметить, что оба этих контакта прищёлкиваются достаточно прочно и надёжно. Без усилий их не снять. Нижние контакты приходится поддевать тонкой отвёрткой, а боковой — аккуратно отделять при помощи опять же отвёртки.

Вот наш несчастный «вводной» автомат S202 с обоими видами контактов:

Автомат ABB S202 с прищёлкнутыми боковым и нижним сигнальными контактами

На сегодня у меня — всё =) Жду адекватных заказов на щитки =)

Соединительная шина для автоматов: подключение своими руками

При сборке распределительных щитов, как правило, автоматические выключатели, расположенные под счетчиком, соединяют параллельно, с помощью перемычек. Такой способ менее затратный, но имеет большой недостаток — зажим автомата может расплавиться от ненадежного контакта, что повлечет за собой короткое замыкание и возможно даже пожар. Чтобы этого не произошло, рекомендуется использовать специальную гребенку или как ее правильно называют — соединительная шина для автоматов. В этой статье мы расскажем, что она собой представляет, из чего состоит, а главное — как подключить гребенчатую шину в щитке своими руками. Итак, все по порядку.

Конструктивные особенности

Для начала рассмотрим конструкцию гребенки. Изделие состоит из медной пластины, помещенной в пластиковую изоляцию, не поддерживающую горение. От этой пластины отходят специальные подводы, благодаря которым и происходит соединение автоматов в щитке. Количество пластин соответствует количеству полюсов.

Учтите, существуют гребенки с шагом 18 и 27 мм. Первые предназначены для коммутации АВ, шириной, равной одному модулю. Соответственно 27 мм — это ширина в 1,5 модуля. Обращайте внимание на этот момент при выборе распределительной шины для собственных условий!

По количеству полюсов соединительные шины делятся на однополюсные, двухполюсные, трехполюсные и четырехполюсные. У каждого варианта исполнения свое назначение. К примеру, однополюсная гребенка использует для подключения однофазного автоматического выключателя, а четырехполюсная, соответственно, для монтажа трехфазных УЗО на 4 полюса (три фазы и ноль).

Количество отводов может составлять от 12 до 60, поэтому применение гребенок для соединения двух электрических автоматов не является рациональным решением. Целесообразно использовать распределительную шину при сборке больших щитков.

Сами отводы могут быть штыревыми (маркировка pin) или же вилочными (fork). Первые используются гораздо чаще, т.к. вилочные отводы подходят не для все автоматов, для них нужен специальных зажим.

Последняя конструктивная особенность, о которой хотелось бы рассказать — поперечное сечение отводов. Как правило, отводы изготавливают сечение 16 мм.кв., чего вполне достаточно для того, чтобы выдержать токовую нагрузку в 63 А.

Преимущества и недостатки

Сначала поговорим о достоинствах соединительной шины для автоматических выключателей. Итак, гребенка имеет следующие плюсы при монтаже электропроводки:

1. Более качественное соединение коммутационной аппаратуры. Если подключение перемычек представлено двумя концами провода в одном зажиме, то применение гребенчатой шины сокращает это значение в 2 раза, что положительно отображается на качестве контакта.
2. Как мы уже сказали, соединительная гребенка доя автоматов способна выдержать до 63 А. Сделать шлейф из провода, сечением 16 мм.кв. будет гораздо сложнее.
3. Разводка проводки в щите с применением распределительной шины выглядит более аккуратной, что видно на фото ниже:

Что касается недостатков, они следующие:

1. Не всегда возможно подключить автоматы от разных производителей. Дело в том, что различные фирмы могут выпускать модульные коммутационные изделия разной высоты. В итоге, отвод не всегда достает до разъема для подключения АВ меньшего размера.
2. Более проблематичная замена автоматических выключателей в щитке. Чтобы заменить один аппарат придется ослабить соединительную шину на всех разъемах, иначе поднять ее выше не получится, а без этого автомат не достать.
3. Если возникает необходимость добавления еще одного АВ в щиток, придется либо менять гребенку полностью, либо подключать его перемычкой, что негативно повлияет на эстетический вид электрощитка. К тому же при замене придется отключить напряжение на всех питающих линиях, что иногда весьма нежелательно, особенно на производстве.

Кстати, соединительная шина гребенка может использовать для подключения не только автоматических выключателей, но и УЗО, а также дифавтоматов. О том, как подключить данный соединитель в щитке, мы расскажем далее.

Правила установки и подключения

Для начала нужно отмерить нужную длину гребенки (если остаток в любом случае будет) и отрезать кусок, который вам необходим. Резать шину для автоматов лучше всего ножовкой. Рекомендуем вам сам диэлектрический пластиковый корпус отрезать с запасом в 1-2 см, что позволит защитить токоведущие части и предотвратить короткое замыкание. По краям также необходимо поставить заглушки или заизолировать торцы обычной изолентой.

После того, как подходящая длина будет отрезана, переходим к подключению автоматических выключателей гребенкой. Здесь все просто, шину нужно разместить вверху, вставить штыревые отводы в соответствующие разъемы и затянуть винты. В один из зажимов, крайний, нужно подключить вводной питающий провод.

Подробно процесс подключения рассмотрен на видео примере:

Если же вы используете соединительную гребенку с вилковыми отводами, для их подключения у некоторых производителей автоматов (Hager, ABB) предусмотрен отдельный разъем (находится снизу), к которому и нужно произвести монтаж. Наглядно этот момент продемонстрирован на видео:

Как видите, ничего сложного в установке и подключении однорядной соединительной шины нет, как минимум, на примере соединения однополюсных АВ. Что касается УЗО, дифавтоматов и двухполюсных выключателей, их подсоединение будет выглядеть немного иначе.

В этом случае нужно использовать двухполюсную гребенку. Фазные и нулевые отводы таких шин расположены через один, поэтому вам нужно в соответствии с маркировкой произвести подключение (каждый отвод в свой разъем), после чего надежно затянуть винтовые зажимы.

Вот и все, что мы хотели рассказать вам о подключении соединительной шины для автоматов. Произвести монтаж своими руками сможет даже неопытный электрик. Главное, учитывать предоставленные рекомендации!

Рекомендуем также прочитать:

критерии выбора и марки проводов

Содержание статьи:

Электрический щит содержит в себе коммутационные компоненты и автоматические устройства, а также аппаратуру для подключения и распределения потребителей по сети. Для оптимального выполнения своих обязанностей нужно правильно подобрать установочные провода и корректно их проложить. Выбор нужных проводников и правильное подключение повысит безопасность электропроводки и обеспечит ее длительное функционирование.

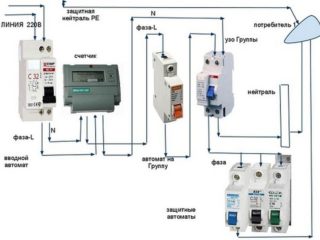

Состав электрощита и его устройство

Состав распределительного электрощитка в квартире

Электрический щиток представляет собой металлическую коробку, в которой находятся разные коммутирующие и защищающие устройства. Они соединяются с помощью проводов, к которым предъявляются особые требования.

В электрический щит через специальное отверстие проводится вводный кабель. После этого осуществляется подключение электрооборудования и укладка проводов внутри щитка. Соединять проводники нужно по разработанной схеме.

В состав современного домашнего щитка входят следующие коммутационные и защитные приборы, а также изделия другого типа:

• Счетчик электроэнергии.
• Автоматы. Ставятся на вход и на отдельные группы энергопотребителей. Обычно выбирается автоматический выключатель на вход, на осветительную группу и на мощное электрооборудование в квартире.
• УЗО.
• Дифавтоматы.
• Таймер.
• Реле напряжения и контроля фаз.
• Прочая автоматика для управления и контроля.

Корпус обязательно должен заземляться, как и металлические дверцы и токоведущие части. В ином случае при утечке тока щиток будет нести потенциальную опасность для жизни и здоровья человека. Щиток следует запирать на ключ, чтобы не допускать доступа посторонних лиц и предотвратить поражение электрическим током.

Выбор провода

Требования, предъявляемые кабельной продукции, формируются из условий, в которых изделие будет функционировать. Щиток является прибором с ограниченным пространством, поэтому миниатюрность и компактность являются одним из основных критериев выбора. Надежность и стойкость не менее важна для подобных изделий. Кабель должен хорошо гнуться и выдерживать изгибы, поэтому приборы с алюминиевой жилой не подходят.

Все проводники можно разделить на классы по гибкости. Этот показатель зависит от конструкции жил. Чем класс  выше, тем более гибкий проводник. Монолитные жилы сложно гнутся и могут сломаться в процессе эксплуатации, но их легко подсоединять к клеммам. Многопроволочные изделия лучше гнутся, с ними проще работать, но сложность заключается в невозможности подсоединения к клеммам и винтовым зажимам. Для этого приходится либо лудить концы, либо обжимать их специальными наконечниками. В ином случае контакт будет ненадежным и прослужит недолго. Выбор многожильного или одножильного провода также зависит от класса гибкости изделия.

Виды проводов ПВ-1

По всем приведенным характеристикам можно выбрать ряд проводов, которые подходят для включения. К ним относятся:

• ПВ-1. Это изделие с однопроволочной медной жилой, которое имеет одинарный слой ПВХ изоляции. Класс гибкости 1.
• ПВ-3. Многопроволочный проводник с медными жилами, имеющий ПВХ изоляцию со 2 классом гибкости (для сечения от 0,5 кв.мм. до 1,5 кв.мм.), 4 классом при сечении от 2,5 до 4 кв.мм. и 3 классом гибкости у сечений свыше 4 кв.мм.
• ПВ-4. Многопроволочный медный кабель с ПВХ изоляцией. Является более гибким аналогом предыдущих изделий. Класс гибкости 4 и 5.

Можно подобрать зарубежные аналоги проводов. К ним относятся H05VJ, H07VK, рассчитанные на напряжение 0,5 и 0,75 кВ соответственно.

При выборе нужно определиться, каким сечением провода делать разводку в щитке. Это напрямую зависит от нагрузки в помещении. Рекомендуется брать провод для подключения с таким же сечением, что и питающий кабель. Для подключения электрического счетчика используется кабельная продукция сечением 25 кв.мм. Но нужно учитывать и другой показатель – максимальную силу тока, на который рассчитан электросчетчик. В зависимости от марки это 50-60 Ампер, что соответствует 10-12 кВт. По этим критериям подходит проводник из меди с сечением 10-16 кв.мм. или алюминиевый провод, у которого сечение придется повысить до 16-25 кв.мм.

Важно заранее рассчитать сечение провода для монтажа в электрощитах для соединения автоматов и длину. Опираться в расчетах следует на вводный автомат.

Необходимые инструменты

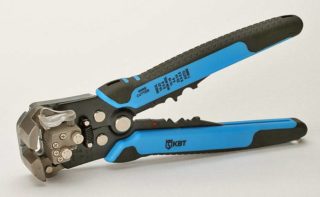

Стриппер для снятия изоляции

Чтобы надежно сделать подсоединение в щитке, нужно заранее приобрести специальные инструменты. Они должны быть профессиональными и иметь изолированные рукоятки. К обязательным инструментам относятся:

• Перфоратор.
• Болгарка.
• Отвертки, в том числе индикаторная для проверки отсутствия напряжения на проводах.
• Ножик.
• Прибор для зачистки изоляции.
• Пассатижи.
• Кусачки.
• Переносной светильник.

После подготовки инструмента можно приступить к монтажу.

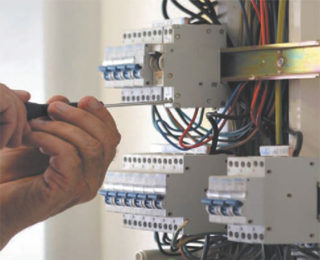

Монтаж и соединение

Принятые цвета фазы, ноля и заземляющего провода

Перед началом работы нужно обязательно обесточить помещение. С помощью тестера проверяется, осталось ли напряжение на проводниках. Щупами отвертки нужно поочередно коснуться каждой жилы. Если лампочка не загорелась, можно приступать к работе. Работать при включенном электричестве запрещено. Также важно заранее подготовить инструменты и обеспечить мастера автономным источником света.

При подключении проводов в щите важно помнить, что цвета жил показывают их назначение. Жила может полностью окрашиваться в тот или иной цвет или иметь цветовую метку на входе в устройство, то есть на концах проводника. Используется следующая гамма:

• Фаза – серый, черный.
• Ноль – синий.
• Заземление – желто-зеленый.

Провод для монтажа электрощитка нужно укладывать таким образом, чтобы не было провисаний и лишних изгибов. Для этого заранее определяется длина каждого отрезка с небольшим припуском в 2-3 см.

Все соединения с автоматом осуществляются с помощью перемычек. Для этой цели может применяться однопроволочный жесткий провод. По возможности лучше не использовать перемычки, а делать все через соединительную жилу. Благодаря ей контакт будет надежный, а внешний вид эстетичный.

Не рекомендуется подключать в одну колодку более двух проводов. Если этого избежать не получается, кабели должны иметь одинаковое сечение.

Подготовка перемычек и схема подключения

Изготовление перемычки безобрывным способом

Проводники нужно подготовить к подсоединению в щитке. Для этого нужно зачистить концы от изоляции с помощью ножика или специального инструмента. Жилы следует вставить в контакт и хорошо затянуть при помощи отвертки.

Во время работы нужно следить за следующим:

• Изоляция не должна попасть в прижим.
• Оголенная часть провода не должна торчать из контакта на большой участок. Такое требование предъявляют сетевые организации, которые занимаются пломбировкой счетчиков. Это позволяет предотвратить незаконное подсоединение со стороны.
• Сначала затягивается верхний винт, после – нижний.

Последний шаг – проверка надежности фиксации. Жилы нужно аккуратно потрогать и развести в стороны. Проводник не должен качаться и шататься.

Соединение автоматов

Далее нужно подключить нулевой провод. Он соединяется с помощью перемычки от правого нижнего контакта автоматического двухполюсного выключателя до третьего контакта электросчетчика. Концы также нужно зачистить от изоляции, подключить и затянуть винтами. Провода не должны соприкасаться друг с другом. Обязательно следует сделать зазор между ними.

Теперь нужно подключать отходящие провода со счетчика. Сначала подключается фаза через перемычку к верхнему контакту автомата. Концы зачищаются и присоединяются. Фазу также нужно распределить между остальными источниками по направлениям автоматов.

Должен остаться один контакт с электросчетчика в квартире. Это контакт отходящего нуля, который должен соединиться с нулевой шиной. Обычно она идет в комплекте с пластиковой коробкой. Длина, размеры и конфигурация зависят от производителя.

Основные правила прокладки проводов

Все соединения проводки в электрощитке должны быть изолированны

Все вышеперечисленные действия должны выполняться в соответствии с правилами, принятыми ПУЭ. Несоблюдение требований может привести к негативным последствиям, в том числе к поражению электрическим током и возможному короткому замыканию.

Основные требования:

• Вводный щиток, распределительные коробки, счетчик должны монтироваться в легкодоступных местах.
• Провода не должны пересекаться, между ними обязательно должно быть расстояние.
• Сечение провода в щитке для соединения автоматов, УЗО и других изделий подбирается в зависимости от их токовой нагрузки.
• Следует создать план расположения проводников.
• Провода не должны касаться металлических деталей и элементов строительных конструкций.
• Все соединения в распределительной коробке должны быть надежно заизолированы.
• Защитные и нулевые провода крепятся к приборам с помощью болтового соединения.

Во время работы нужно обязательно следовать технике безопасности. Мастер должен быть в защитных диэлектрических перчатках и очках.

Как гребёнкой соединить автоматы | Советы электрика

28 Ноя 2014 Советы специалиста

Приветствую вас читатель сайта www.ceshka.ru.

Сегодня представляю вашему вниманию очередную статью от опытного электрика- практика Сергея Панагушина из г.Ижевска. Кстати у Сергея недавно родился сын- можете его поздравить)))

Сергей уже делился своим практическим опытом по электромонтажу на моем сайте, недавно я опубликовал его статьи “Инструмент для зачистки проводов и кабелей. Часть 1.“ и “Инструмент для зачистки проводов и кабелей. Часть 2.”

На этот раз Сергей расскажет как подключать в распределительных щитках коммутационные аппараты- с помощью специальной гребёнки или самодельных перемычек из монтажного провода, а так же расскажет как подключить нулевую шину. Итак, предоставляю слово Сергею Панагушину.

Здравствуйте уважаемые читатели. Сегодня хотел бы с вами поделится опытом по подключению в щитках различных коммутационных аппаратов ( в дальнейшем КА)(на примере модульных автоматов ВА 47-63 от EKF и нулевой  шинки на изоляторе под  дин-рейку от компании IEK).

И так самый простой и массово применяемый способ подключения КА  это соединительная шина в простанародии «гребенка».  Выглядит она вот  так :

Состоит она из латунной пластинки и изолятора из пластика:

Хотя на сколько этот пластик в действительности изолятор я честно говоря не знаю. Но всегда обматываю дополнительно  эту гребенку изолентой.

В обмотке изолентой я преследую сразу две цели:

1. Это гребенка не вываливается из пластикового изолятора.
2. С торцов наверняка не будут торчать оголенные участки  гребенки находящейся под напряжением.

  И такой вариант меня в щитке устраивает больше, да и думаю тех кто в этот щиток полезет после меня будет устраивать тоже. Да действительно есть торцевые заглушки для таких гребенок. Но в магазинах я что то их не встречал в свободной продаже. Подключать КА такой гребенкой в щитке очень легко и просто.  Но и тут есть небольшие тонкости. Устанавливать гребенку нужно вот таким образом как на фото:

Провод находится между гребенкой и нижней прижимной пластиной КА, по этой причине выступ с изолированным пластиком необходимо напрявлять к винтам автомата. Так как на фото выше.

  Если сделать на оборот то получается не очень красивое соединение и если автоматы зафиксированы на дин-рейке то выгнет провод. На фото ниже автоматы не зафиксированы дин-рейкой по этой причине подняло автомат. Да и внешний вид такого подключения выглядит не очень симпатично:

 К сожалению такие гребенки продаются кусками по метру длинной и если вам необходимо установить 2-3 автомата то покупать такую гребенку особого смысла нет.

  Но есть другой вариант изготовит такую гребенку самостоятельно из провода. Как изготовить гребенку из многопроволочного провода марки ПВ3 я расскажу вам позднее, в статье про обжим проводов наконечниками различных типов НШВИ, НКИ и.т.д.  А вот из моножильного провода изготовить гребенку в полне реально и не так уж и сложно.

Достаточно взять моножильный  провод я для примера взял АПВ1*4 да да алюминиевый  провод, это не очепятка, у себя на работе в сфере ЖКХ мы его еще очень много используем для ремонтных работ.

Так вернемся к нашим баранам, то есть гребенкам.

Что мы делаем.  Зачишаем провод на конце, на две глубины входа в КА и складываем его попалам как бы петелькой и сжимаем пассатижами, после чего не раскусывая провод загибаем его буквой П и в другой стороне срезаем изоляцию ножем аккуратно как на фото:

После чего отводим остатки изоляции от провода и срезаем ее тем же ножом:

 Ну вот по сути у нас готова гребенка на два КА тем же «макарам» делаем и на три КА и на большее число тоже можно.



 И еще не вздумайте делать перемычки между автоматами вот таким образом как на фото ниже:

 Как показала практика через некоторое время такие перемычки начинают  греется и портить клеммы КА.

 Ну что ж как можно подключить КА я вам рассказал теперь расскажу как более надежно подключить провода к нулевой шинке. Самый надежный контакт должен быть в месте подключения основного или питающего  (кому как нравится) нулевого провода к шинке.

 И так нам потребуется не одна шинка, а две и один изолятор (в моем случае он на дин-рейку).

 Мы просто берем и зачищаем провод побольше так чтоб у нас он обогнул эти две шинки дважды. Отвинчиваем прижимные винты и заводим прямой провод через два отверстия на шинке как на фото:

Загибаем зачищенный участок крючком  так чтоб мы смогли завести зачищенные участки под все 4 винта обеих шинок.

Вот так чтоб он зашел:

 Контакт при таком подключении увеличивается в 4 раза в месте подключения основного нулевого провода. Теперь в каждом отверстии на отходящих проводах  у вас провод будет прижат не одним, а двумя винтами и площадь контакта у вас будет в два раза больше. Что несравненно очень большой плюс.

Очень надеюсь что статья будет вам полезна и самое главное надеюсь что она будет вам понятно.

С уважением Сергей  Панагушин.

Ну и в заключении- немного видео от Сергея Панагушина:

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Подписывайтесь на мой канал на Ютубе!

Свежее видео с канала “Советы электрика”:

Смотрите еще много видео по электрике для дома!

Узнайте первыми о новостях сайта!

Просто заполни форму:

Теги: гребёнка для автоматов, подключение нулевой шины, Сергей Панагушин, соединение клемм автомата

Провод для сборки электрощита: марка, сечение, нюансы выбора

В электроснабжении любого объекта начиная от хозяйственных, складских помещений, заканчивая высокотехнологичными производствами нельзя обойтись без электрических щитов. Сам по себе щит содержит коммутационную аппаратуру и автоматику, а также средства для распределения и подключения потребителей к питающей сети. Говоря простым языком, щит может являться вводно-распределительным устройством (ВРУ) или щитом автоматики и управления. Для нормального функционирования системы нужно использовать установочные провода соответствующего качества с соблюдением условий их прокладки и монтажа. В этой статье мы расскажем, каким должен быть провод для сборки электрощита (имеется в виду марка, сечение и т.д.).

Из чего состоит электрощит

В электрощит через отверстия в корпусе подключается вводной кабель, далее происходят подключения к электрооборудованию в соответствии со схемой. Например, при сборке щита питающий кабель подключается к вводному автоматическому выключателю, а уже к нему подключаются соответствующее оборудование, которое относится к каждой группе потребителей.

Внутри современного домашнего электрощитка расположено большое число различных коммутационных и защитных приборов и оборудования другого типа, среди которых:

Корпус электрощита должен быть заземлен, его металлические дверцы и другие токоведущие части тоже. Для ограничения доступа посторонних лиц и предотвращения поражения электрическим током, он должен запираться на ключ.

Каким должен быть провод

Требования, которые выдвигаются к кабельной продукции любого вида, определяются из условий, в которых они используются и прокладываются. В электрическом щите из-за ограниченного пространства при его сборке возникает необходимость компактной прокладки проводов. Поэтому при сборке провод для электрощита изгибается в соответствии со схемой для соединения функциональных элементов. Из этого выходит условие того, что провод должен нормально выдерживать сгибания, поэтому алюминиевые жилы плохо подходят для этой цели — они ломаются после нескольких сгибаний. Поэтому следует отдавать предпочтения медным жилам.

Провода различают по классу гибкости, который зависит от конструкции жил — монолитные (однопроволочные) и многопроволочные. Монолитные жилы, хотя и сложно гнуть, но можно непосредственно подключать к клеммам и винтовым зажимам. К тому же гибкость после монтажа в электрощите не нужна.

С гибкой многопроволочной жилой удобнее работать при сборке, но есть существенная проблема — ее нельзя использовать для подключения к клеммам и винтовым зажимам, которые используют во всех автоматах и прочем оборудовании. Чтобы подключить гибкий провод к такой клемме нужно либо залудить конец, либо обжать его наконечником типа НШВИ или НШВИ2 и подобными. Если пренебрегать этим, контакт получится ненадёжным и недолговечным.

С учетом всего сказанного выше можно сделать вывод, что для монтажа в электрощите подходят отечественные провода:

1. ПВ-1 (ПуВ) – однопроволочная медная жила, одинарная ПВХ изоляция, класс гибкости 1.
2. ПВ-3 (ПуГВ) – многопроволочная медная жила, ПВХ изоляция, 2 класс гибкости — 0,5 до 1,5 мм2; класс гибкости 4 – от 2,5 до 4 мм2; класс гибкости 3 – сечения превышающие 4 мм2.
3. ПВ-4 – многопроволочная медная жила, ПВХ изоляция, более гибкий, чем предыдущий, в зависимости от сечения ПВ-4 имеет 4 или 5 класс гибкости.

Есть и зарубежные аналоги – H05VK, Н07VK на 0,5 и 0,75 кВ соответственно.

Сечение подбирается в соответствии с токами, которые будут протекать через проводник.

Также стоит помнить, что есть стандартные цвета для проводов по назначению:

• фаза – серый или черный;
• ноль – синий;
• земля – желто-зеленый.

При этом нужно проводить такой монтаж, чтобы не было провисаний провода (особенно это касается многопроволочных жил) и лишних перегибов (это касается монолитных жил). Для этого следует заблаговременно определить необходимую длину провода, после чего отрезать на 2-3 см больше, чтобы обеспечить нормальный ввод конца в клемму автомата.

Соединения в распределительном щите с вводным автоматом группы потребителей делают с помощью перемычек между соседними автоматами, для этого можно использовать и гибкий и жёсткий провод с однопроволочной жилой, но последний удобнее, поскольку не нужно использовать наконечники НШВИ. Лучше вообще избегать перемычек, если это возможно и пользоваться соединительной шиной. Она жесткая, контакт будет хорошим, и монтаж будет наглядным и эстетичным.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какой выбрать провод для сборки электрощита в частном доме либо квартире. Надеемся, предоставленная информация была для вас полезной и понятной!

Материалы по теме:

Шина для автоматов (Гребенки). Виды и применение. Особенности

Во время сборки и монтажа распределительных щитов возникает множество сложных моментов, особенно при подключении групп автоматов и защитных устройств. Существуют различные приспособления, значительно упрощающие эту работу, к примеру шина для автоматов (гребенка). До недавнего времени для подключения нескольких электрических автоматов в щитке от одной линии питания, электромонтеру приходилось изготавливать несколько перемычек из изолированного провода заданного сечения.

Этот способ соединения между собой автоматов имеет серьезный недостаток в том, что при выходе из строя одной перемычки, следующие за ней автоматические выключатели, не будут получать электроэнергию. Такая ситуация может произойти в результате некачественного контакта перемычки и ее отгорания.

Также в качестве недостатков соединения самодельными перемычками можно отметить:

• Значительное повышение времени установки, так как необходимо отмерять куски проводов по длине, изгибать их, очищать от изоляции, опрессовать наконечники.
• Нарушение эстетики внешнего вида в распределительном щите из-за большого количества проводов.
• Проводные перемычки часто мешают установке устройств, которые должны находиться выше автоматов на DIN-рейке.

Такую ситуацию может исключить шина для автоматов, которая специально разработана для соединения группы параллельных устройств в виде устройств защитного отключения или автоматических выключателей. Ее часто называют гребенкой или гребенчатой соединительной шиной, из-за ее внешнего вида.

Особенности конструкции и виды

Однополюсная шина для автоматов имеет простое устройство, состоящее из медной шины (а) и изолятора (b).

Гребенки делятся в зависимости от типа подключаемых устройств на следующие виды:

• Однополюсные.


• Двухполюсные.


• Трехполюсные.


• Четырехполюсные.


Количество пластин в гребенчатой шине соответствует числу полюсов. Каждый вид соединительных шин применяется для своих целей. Например, однополюсные соединители применяют для подключения 1-фазных автоматов, а 4-полюсные – для 3-фазных устройств на четыре полюса (3 фазы + ноль).

Существуют гребенки с разным шагом: 18 мм и 27 мм. С меньшим шагом служат для подключения одномодульных автоматов. Ширина одного модуля равна 18 мм. Гребенки с шагом 27 мм предназначены для подключения автоматических выключателей в 1,5 модуля (18 х 1,5 = 27 мм).

Соединительные шины рассчитаны на установку большого количества автоматов, и имеют число выводов от 12 до 60, ввиду чего их использование для соединения 2-х автоматических выключателей будет нецелесообразно и нерационально. Обычно шина для автоматов используется для сборки больших распределительных щитов.

Виды отводов

Существует два вида отводов соединительных гребенок:

• Штыревые, обозначаются «pin». Такие отводы применяются значительно чаще, так как они подходят под большинство устройств.

• Вилочные, маркируются «fork».

Вилочные отводы используют гораздо реже, так как для них необходим специальный зажим, имеющийся далеко не у всех подключаемых устройств.

Сечение отводов соединительных гребенок обычно составляет 16 мм², чего вполне хватает для величины потребляемого тока в 63 ампера.

При выборе соединительных гребенок необходимо учитывать следующие особенности конструкции. Для каждого вида подключаемых устройств подходит только определенная модель шины. Если пытаться установить соединитель, который не соответствует устройству, то отводы могут не полностью войти в гнезда, и часть их будет открыта, что создает определенную опасность для человека. Например, устройства АВВ обычно производят двух серий: S200 и более простое исполнение S200L. Для каждого из них подходит своя шина для автоматов: для S200 подходит PSH, а для S200L лучше использовать PS.

Китайские соединительные гребенки могут не соответствовать стандартам по размеру шага отводов, что приведет к невозможности их установки. Поэтому не стоит экономить на качестве таких изделий. В таких случаях рекомендуется получить консультацию специалиста.

Достоинства

• В распределительном щите значительно уменьшается количество проводов, что отражается на внешнем виде и аккуратности установки устройств.
• Упрощается ремонт и обслуживание электрических устройств в распределительном щите, так как проще отследить схему их соединения.
• Выдерживает нагрузку величиной до 63 ампер.
• Высокое качество соединений, исключающих чрезмерное нагревание мест контакта, и появление различных проблем.

Недостатки

• При проведении ремонта или обслуживания устройств требуется отключать питание всех подключенных устройств, что создает определенные неудобства.
• Затруднительное проведение модернизации устройства щита. Если требуется установка дополнительного устройства, то нужна замена соединительной гребенки, либо установка переходной перемычки, что отрицательно повлияет на качество контакта.
• Для замены одного сгоревшего автоматического выключателя потребуется ослабление крепления контактов на всех устройствах, иначе не получится демонтировать шину.
• Необходимость в установке соединительных шин одного производителя совместно с подключаемым устройством, так как разные производители часто допускают расхождение в габаритных и установочных размерах отводов, что приведет к невозможности электрического подключения.
• Подключение автоматов такой соединительной шиной обойдется гораздо дороже, по сравнению с применением самодельных перемычек из провода. Это в основном относится к продукции известных брендов.
• Нецелесообразно использовать соединительную гребенку для подключения одного или двух автоматов, так как она рассчитана на число модулей более шести.

Как устанавливается шина для автоматов

• Если вы хотите подключить меньше автоматических выключателей, чем имеется отводов у соединительной шины, то нужно отрезать лишние отводы. Это можно выполнить любым подручным инструментом, например, ножовкой по металлу. Изолятор и шины лучше отрезать по отдельности, так как изолятор лучше сделать несколько длиннее самой шины на пару сантиметров. Это даст возможность обеспечить защиту от короткого замыкания.
• На края изолятора рекомендуется установить специальные заглушки, входящие в комплект набора соединительной шины. Если заглушек в комплекте не предусмотрено, то можно воспользоваться обычной изоляционной лентой.
• Процедура подключения гребенки обычно не вызывает трудностей даже у начинающих электромонтеров. Шину необходимо вставить сверху подключаемых устройств. При этом все отводы должны вставиться в соответствующие контактные гнезда.

• Далее следует затянуть винты крепления контактов. От этого зависит качество соединения и дальнейшая безопасная эксплуатация устройств.

• Ввод питания подключается на одном из концов соединительной гребенки.
• Затем подключают провода к потребителям энергии.
• После проверки правильности всех подключений сотрудник энергоснабжающей организации должен подать питание на распределительный щит, после чего работа считается оконченной.

Похожие темы:
