устройство, принцип работы, как разобрать + рейтинг лучших марок

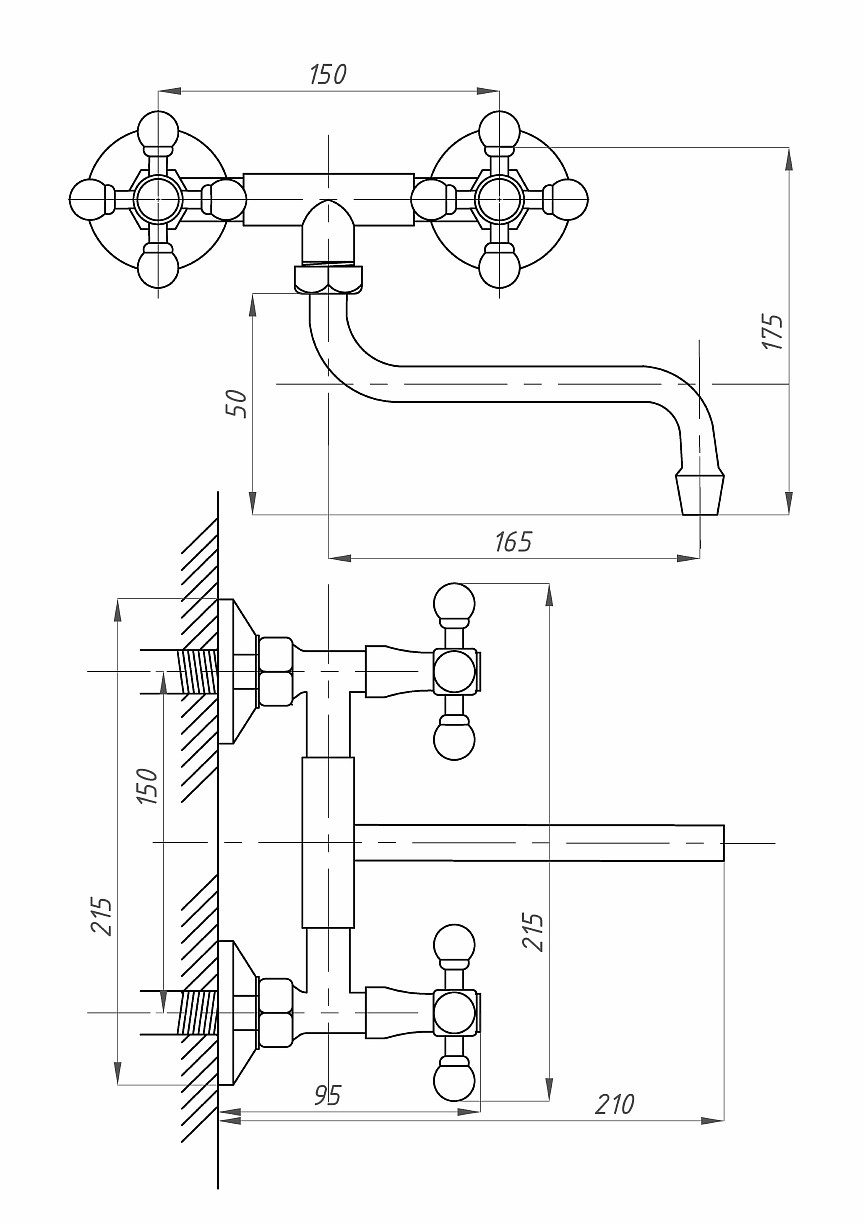

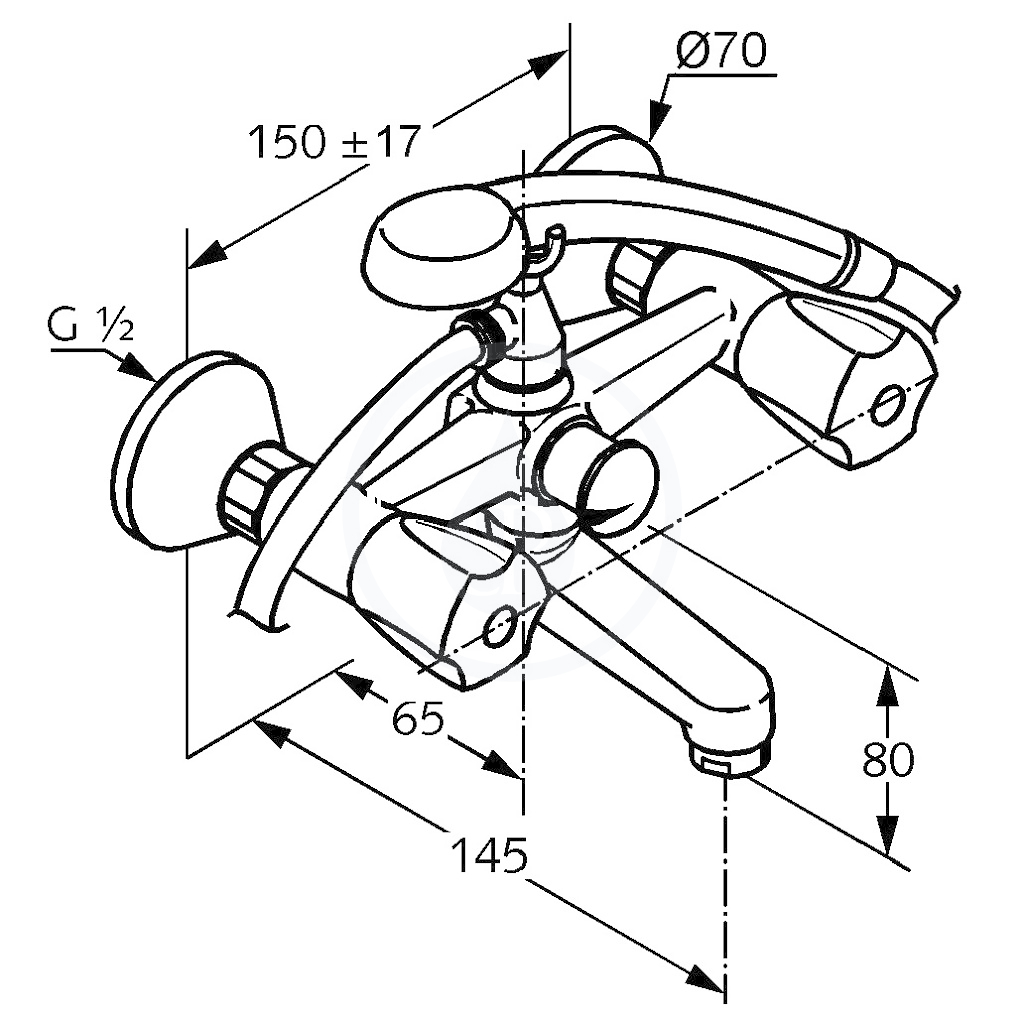

На протяжение многих десятилетий мойки и умывальники традиционно оснащались кранами с двумя вентилями. Однако в последнее время на кухнях и в ванных все чаще можно увидеть более современный сантехнический аксессуар – однорычажный смеситель, привлекающий практичностью и удобством использования.

Все о выборе рычажного смесительного устройства вы узнаете из предложенной нами статьи. Мы расскажем об его конструктивных особенностях и эксплуатационных преимуществах. Самостоятельные домашние умельцы у нас найдут руководство по разборке и ремонту кухонного смесителя этого типа.

Содержание статьи:

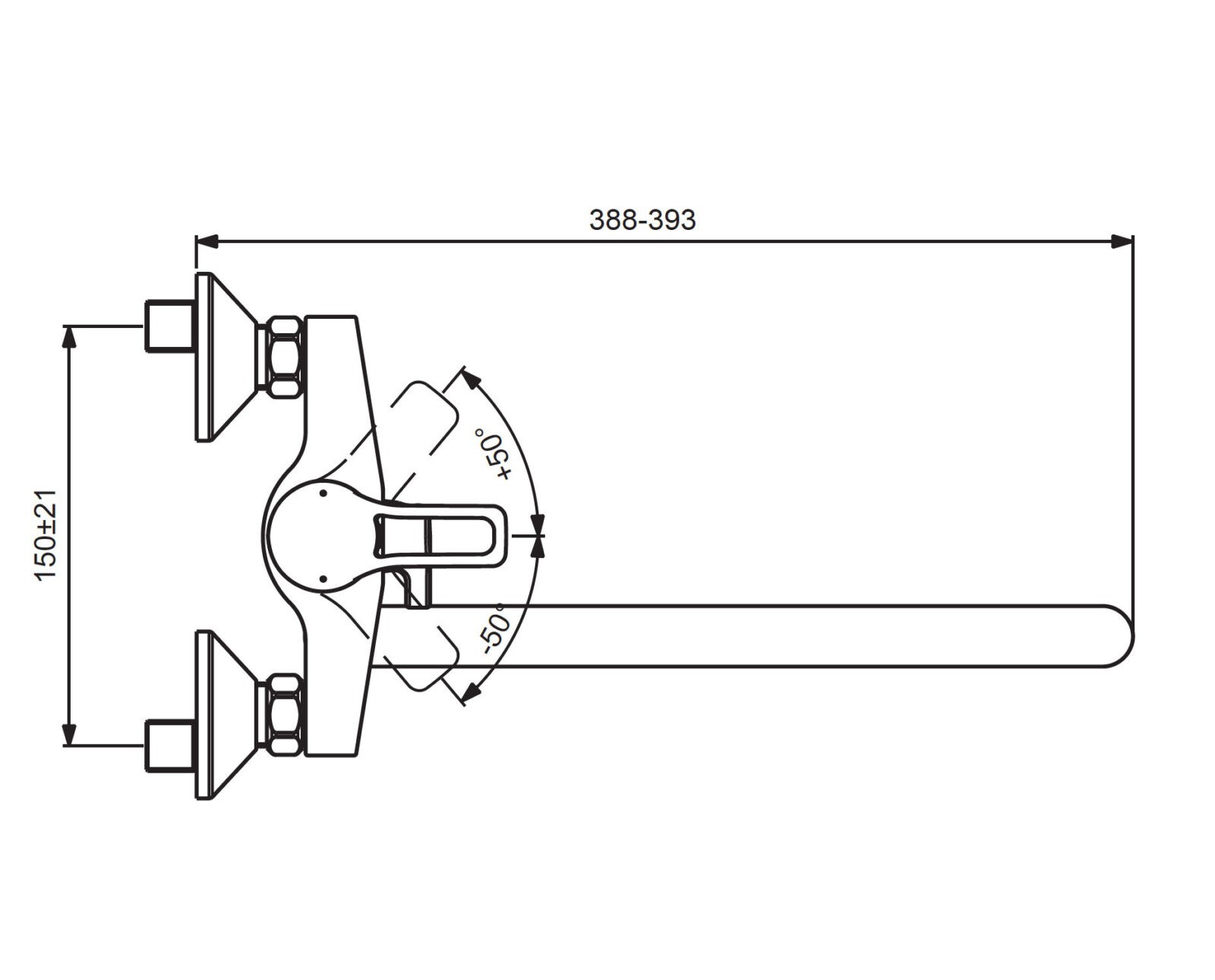

Устройство однорычажных моделей

Отличительной характеристикой этого вида смесителей можно считать рычаг, одновременно выполняющий функции сразу двух головок. С его помощью регулируется температура и напор подаваемой струи.

В первом случае ручка крана передвигается вправо либо влево, во втором – вверх или вниз. Обычно эти процессы совмещаются, позволяя пользователю установить наиболее комфортный для него вариант.

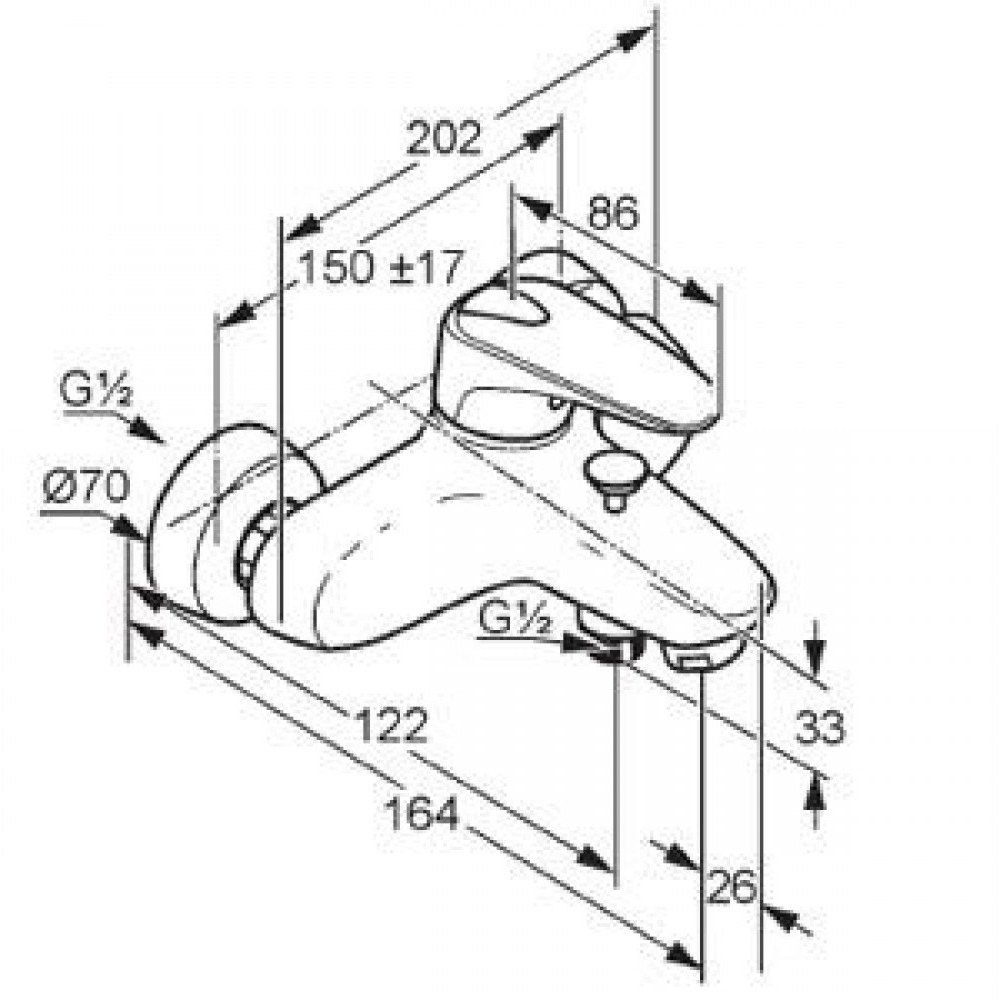

Конструкции однорычажных аксессуаров предельно проста. Обычно такое устройство состоит из следующих частей:

• корпус – может быть выполнен из разных материалов;
• излив – в зависимости от назначения крана он может быть низким, высоким или средней величины;
• переключатель – рычаг, при помощи которого задается температура и сила потока;
• картридж – для регулирования потока воды, являющийся аналогом кран-буксы.

Помимо этого, в одновентильных приборах также применяются служебные элементы, например, прокладки. Часто подобные аксессуары оснащаются также дополнительными узлами, повышающими комфорт в пользовании. Среди них , насыщающие текущую струю воздухом, встроенные дозаторы для моющих средств и многое другое.

Смесители с одним рычагом могут выполняться из разнообразных материалов. Особую популярность получили хромированные модели, но на рынке можно встретить также аксессуары из меди, латуни или имитацию под гранит

Варианты запорных элементов

В моделях с одним рычагом могут применяться два вида узлов, регулирующих ток воды. Рассмотрим их устройство подробнее.

Рычаг с шаровым механизмом

Подобный узел представляет собой шар, выполненный из нержавеющей стали, в котором предусмотрены специальные отверстия и крепежные элементы, при помощи которых гильза с расположенным внутри шариком крепится к конструкции.

При повороте рычага отверстия на шарике смещаются, перекрывая или освобождая путь для движения холодной и горячей воды, благодаря чему регулируется температура и напор потока.

Схематичное изображение однорычажного крана с шаровым функциональным узлом, с подробным освещением всех крепежных, предохранительных и других служебных элементов

Рычажные краны с шаровым механизмом отлично переносят .

Однако у таких моделей есть целый ряд недостатков, к которым относятся:

• относительная дороговизна;
• быстрое скопление накипи на шаровом элементе;
• интенсивный износ резиновых прокладок.
• сложность ремонта, из-за чего часто приходится демонтировать старый и .

Из-за перечисленных минусов смесители подобной конструкции все реже применяются в быту и на производстве. В отличие от них , устанавливаемые перед сантехникой на трубы водоснабжения для управления подачей воды, практически полностью вытеснили вентильные модели.

Дисковые модели кранов

Подобные аксессуары пользуются преимуществом у потребителей и у специалистов. Действующий механизм таких смесителей – керамические дисковые картриджи, аналогичные керамическим дисковым механизмам, которые применяются в двухвентильных устройствах.

Дисковой смеситель, схематичное изображение которого представлено на рисунке, считается более практичной функциональной моделью, поскольку допускает замену картриджа

Внешне этот элемент выглядит как пластиковый цилиндр, обычно синего цвета. Однако под корпусом скрываются две пластины, выполненные из белоснежной, тщательно отшлифованной керамики. Один из этих дисков может перемещаться в зависимости от изменения положения рычага.

Для того чтобы вода поступила в излив, необходимо, чтобы совпали отверстия на верхней и нижней деталях. Если же это не происходит, поток перекрывается и не поступает в кран.

Дисковые модели обладают рядом преимуществ:

• умеренной стоимостью;
• возможностью , что облегчает ремонт;
• несклонностью к образованию накипи, которая почти не скапливается на керамических поверхностях.

Слабое место подобных конструкций – их чувствительность к посторонним включениям в водяном потоке, а также к резким скачкам давления в водосети.

Диски картриджей выполняются из хорошо отшлифованной керамики, благодаря чему гарантируется хорошее прилегание. Срок эксплуатации смесителей во многом зависит от качества этих деталей

Как разобрать одрорычажный прибор?

Для осуществления ремонта моделей с одним запорным механизмом необходимо, в первую очередь, разобрать конструкцию, чтобы достать испорченный элемент. Он заменяется аналогичной новой деталью. осуществляется достаточно легко, однако нужно действовать очень аккуратно.

Разборка дискового изделия

Чтобы осуществить демонтаж аксессуара потребуются набор следующих инструментов – отвертка и ключ-шестигранник.

Применяется такой алгоритм действий:

• Прежде всего необходимо перекрыть трубы с горячей/холодной водой.
• Следует освободиться от заглушки, которая снимается при помощи отвертки.
• Шестигранным ключом выкручивается винтовая деталь, соединяющая рычаг со штоком, где осуществляется регуляция воды.
• Сделав это, можно вручную убрать рычаг крана. После чего необходимо открутить керамическую гайку, а также зажимную гайку, которой крепится верхняя пластина.

Благодаря этому открывается доступ к диску смесителя. Его можно достать, а в образовавшееся пространство вставить новый картридж, при этом нужно следить за правильным положением отверстий на этой детали.

После чего все операции проводятся в обратном порядке. Собрав кран и завершив манипуляции можно включить включить воду, чтобы проверить правильность сборки.

Отправляясь в магазин за новым картриджем, желательно захватить вышедший из строя диск. Модели могут различаться по диаметру имеющихся отверстий и фиксаторам, которые находятся на нижнем крае изделий. Лучше отдать предпочтение картриджам с силиконовой прокладкой, поскольку они лучше сопротивляются воздействию воды

Разборка шарового смесителя

Подобный процесс в выполняется аналогично вышеописанному, но имеются и некоторые нюансы. Прежде всего, нужно также перекрыть воду. После этого, действуя отверткой снимается декоративная заглушка, откручивается фиксирующий винт и убирается гайка, которая удерживает механизм крана в корректном положении.

Стоит иметь в виду, что при серьезной поломке шарового аксессуара придется менять весь смеситель. возможен лишь в том случае, если неполадки вызваны истершейся резиновой прокладкой или засорением крана абразивными материалами.

В некоторых моделях смесителя ручка достаточно плотно прилегает в регулирующему штоку. Чтобы освободить деталь, рекомендуется аккуратно поддеть ее концом отвертки

Постоянно капающая из крана вода обычно свидетельствует о проблемах с прокладкой.

Для решения  вопроса нужно осуществить следующие шаги:

• Как описано выше, выкручивается винт, снимается рычаг.
• Соединение достается из резьбы, после чего винт откручивается отверткой. Если на нем обнаруживается налет, его необходимо осторожно удалить мягкой тряпкой.
• Из конструкции извлекается шар, после чего аккуратно убираются истершиеся прокладки, которые заменяются новыми деталями.
• По завершению процесса шарик вновь ставится на место, а уплотнители прикрепляются при помощи пластмассовой гайки.
• Вновь ставится рычаг, а затем завинчивается винт, фиксирующий эту деталь.

После выполнения этих операций производится проверка крана.

О проблемах с засорением шарового смесителя свидетельствует тонкая струйка воды даже при максимальном напоре крана.

В этом случае нужно действовать по следующей инструкции:

• открутить гайку из излива смесителя;
• вытащить сетку и тщательно промыть ее водой;
• вставить деталь обратно, после чего заново прикрутить гайку.

Если описанные выше манипуляции не помогли решить проблему, необходимо заменить устройство и на кухне или в ванной комнате.

При раскрутке и затягивании фиксирующих гаек требуется соблюдать особую осторожность. Приложив излишние усилия, можно легко повредить элементы

Профилактика поломок однорычажных моделей

Поскольку замена крана обходится достаточно дорого, нужно подумать о несложных профилактических мероприятиях, которые смогут продлить рабочий период этой важной детали.

К ним относятся:

• регулярный осмотр смесителей для выявления малейших признаков протекания;
• установка фильтрующего оборудования для повышения качества воды;
• устранение повышенной влажности в местах размещения сантехники.

Перед самостоятельным монтажом или демонтажем, а уж тем более перед необходимо тщательно изучить и инструкцию и строго соблюдать указания. Все соединительные узлы нужно герметизировать специальными составами или фум-лентой, чтобы избежать протечек.

На состояние крана положительно влияет аэратор, смешивающий воду с воздухом. Если в модели не предусмотрено встроенное устройство, его можно купить отдельно и установить на смеситель

Важно также ответственно подойти к или кухни. При покупке крана лучше избегать силуминовых изделий, сделанных из сплава алюминия с кремнием. Хотя такие модели стоят недорого, они быстро выходят из строя.

Лучше отдать предпочтение моделям из латуни, меди или хромированной стали, произведенным хорошо зарекомендовавшими себя брендами.

Лучшие производители на рынке

Современные однорычажные модели пользуются большой популярностью, поэтому они представлены в коллекциях ведущих фирм, занимающихся выпуском сантехнических аксессуаров. Среди наиболее известных брендов, относящихся к разным ценовым категориям, можно назвать следующие.

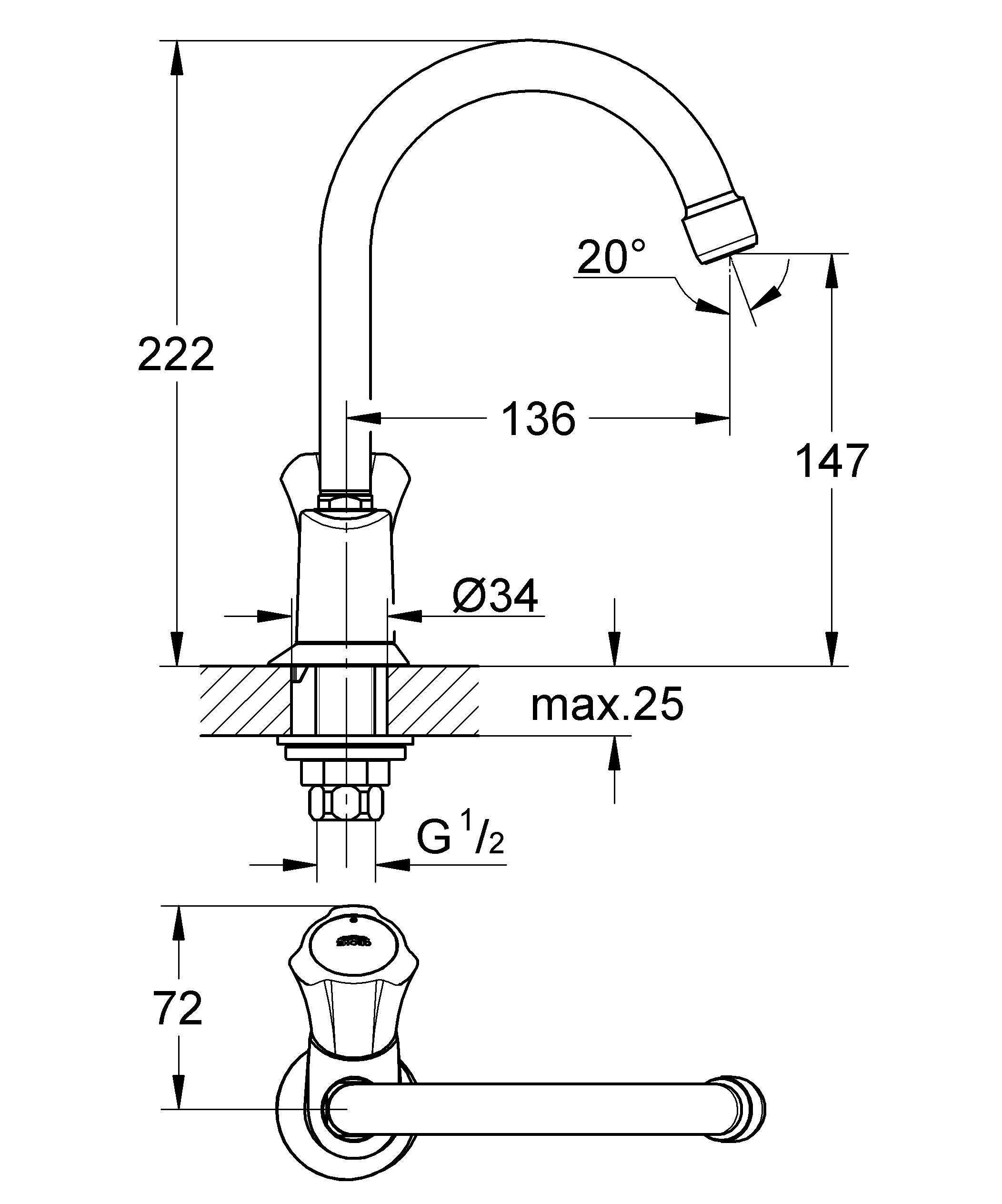

GROHE – широкий функционал и высокое качество

Ни один из рейтингов смесителей не обходится без моделей немецкого бренда «Гроэ». Несмотря на довольно высокую стоимость, они заслужили внимание потребителей современным дизайнерским решением, долговечностью и надежностью.

Аксессуары этой марки часто снабжены многими дополнительными опциями, что обеспечивает комфортную эксплуатацию. Среди широкой гаммы однорычажных приборов для кухни пользователи чаще всего отмечают модель Concetto 32663001 с 45-сантиметровым выдвижным изливом, который практически заменяет выдвижную лейку.

В смесителе используется практически бесшумный аэратор и надежный керамический картридж SilkMove. Популярная модель для ванны – кран Euroeco 32743000 с аэратором и специальным регулятором экономии воды.

Для смесителей и других аксессуаров Grohe характерен классический дизайн, благодаря чему они легко вписываются в любой дизайн помещения

LEMARK – оригинальные решения

Чешская фирма «Лемарк» производит преимущественно однорычажные изделия с высоким изливом, которыми удобно пользоваться на кухне. Порой в них предусмотрен также врезной дозатор, куда наливаются жидкие моющие вещества. Модели выпускаются в широком диапазоне оттенков, что позволяет подобрать кран под цвет мойки.

В то же время в каталоге представлены и традиционные хромированные изделия, которые служат универсальным вариантом. В топ лучших моделей по мнению пользователей, вошел кухонный смеситель Comfort LM3061C, а также душевое устройство Pramen LM3318C.

Владельцы этих устройств отмечают впечатляющий дизайн приборов, продуманную конструкцию и высокое качество. Некоторые уверяют, что пользуются аксессуарами «Лемарк» в течение нескольких лет без какого-либо ремонта.

Однорычажные смесители Lemark часто оснащены дополнительными аксессуарами и приспособлениями, например, выдвижной лейкой, что обеспечивает дополнительное удобство в применении

OMOIKIRI – японские технологии

Сантехнические аксессуары японского бренда «Омоикири» производят впечатление неповторимым дизайном, а также высочайшим качеством и долгим сроком службы. На все изделия производитель дает пятилетнюю гарантию. Во многих моделях предусмотрен двойной излив, благодаря которому водопроводная вода подается отдельно от питьевой.

В рейтинг лучших моделей для кухни вошел однорычажный смеситель Tonami-C, выполненный из хромированной латуни, не содержащей свинца. Аксессуар имеет двойной излив с углом поворота 360° и встроенный аэратор. При этом пользователи отмечают надежность и долговечность крана.

Хотя стоимость изделий Omoikiri довольно высока, пользователи считают ее оправданной. Модели отличаются надежностью, долголетней эксплуатацией, а также оригинальным внешним видом

IDDIS – лучший российский производитель

Изделия российской компании пользуются большой популярностью благодаря разнообразному ассортименту и доступной цене. Они также имеют приемлемое качество и при должном уходе могут обойтись без ремонта до 5-7 лет.

Из аксессуаров, заслуживших высокие пользовательские отзывы, можно отметить универсальный однорычажный кран IDDIS Vane VANSBL0i10 с поворотным изливом, выдвижной лейкой с квадратным душем, насадкой-аэратором.

Пользуется популярностью также надежный и простой кухонный смеситель Alborg K56001C. Эту модель из-за невысокого излива лучше использовать в неглубоких мойках.

Модели IDDIS обычно выполнены в классическом дизайне и имеют хромированную поверхность, благодаря чему они отлично сочетаются с распространенными мойками из нержавеющей стали

KAISER – немецкое качество по доступной цене

Под брендом «Кайзер» производится широкий ассортимент смесителей, которые имеют различные виды изливов – выдвижные, стационарные, поворотные, гибкие. Изделия отличаются великолепным внешним видом, при этом их стоимость вполне бюджетна.

Среди представленных моделей пользователи особо отметили кухонный кран Kaiser 13044 с корпусом, выполненным из качественной латуни.

Помимо отличного внешнего вида, этот сантехаксессуар имеет два встроенных аэратора и фильтр для воды. Высокий излив обладает способностью вращаться на 360 градусов, что гарантирует легкий доступ ко всем уголкам мойки.

В каталогах Kaiser представлены не только традиционные хромированные варианты, но также стильные аксессуары, выполненные под бронзу или под гранит

Выводы и полезное видео по теме

В представленном ниже ролике подробно рассказано об устройстве однорычажного смесителя, его разборке и исправлении наиболее часто встречающихся поломок:

Однорычажные краны – современный вид сантехприборов, завоевавший популярность благодаря отличным потребительским свойствам. К числу достоинств таких устройств относится продолжительный период службы и легкость в уходе.

Умение правильно разобрать аксессуар, поможет быстро заменить вышедшую из строя деталь. Благодаря этому продлевается срок эксплуатации дорогостоящего изделия и отпадает необходимость в его замене.

Хотите рассказать о том, как выбирали или ремонтировали однорычажный кран? Есть желание поделиться собственным опытом начинающего сантехника, который может быть полезен посетителям сайта? Пишите, пожалуйста, комментарии, задавайте вопросы, размещайте фото в находящемся ниже блоке.

Смеситель схемы — Справочник химика 21

    Материальный баланс смесителя, схема потоков для которого дана на рис. У1.6, представлен системой уравнений следующего вида  [c.392]

    Изучение закономерностей приготовления эпоксидных компаундов в статических смесителях с винтовыми элементами осуществляли на заливочной установке (рис. 3.3), основной частью которой являлся статический смеситель с прозрачным корпусом. Киносъемка процесса диспергирования отвер-дителя осуществлялась на прозрачном модельном составе, в котором стандартный отвердитель полиэтиленполиамин заменен на низкореакционный три-этаноламин. Состав содержал эпоксидную смолу ЭД-20 и полиэфирную смолу МГФ-9,6. Дозирующая система обеспечивала движение потоков на скоростях объемной подачи в широком диапазоне. Изучение влияния технологических режимов процесса и конструктивных особенностей оборудования на характер увеличения межфазной поверхности проводили по замерам диаметров капель диспергируемой среды, образующихся из цилиндрических полос ламинарного потока в системе после остановки дозирующей системы. Замеры производили при 50-кратном увеличении изображения канала смесителя. Схема выбора участка канала для проведения измерений показана на рис. 3.4. Для выявления характера поля скоростей движущихся в потоке смешиваемого материала частиц в диспергируемый компонент модельного состава добавляли трассер (просеянные частицы алюминия размером 5—6 мкм) 

[c.62]

    Впускные патрубки 5 переделаны в смесители. Схема регулирования двигателя заключается в следующем. Рычаг 6 через муфту действует на пружину регулятора. Муфта в свою очередь — через систему тяг и рычагов действует с одной стороны на газовую заслонку топливных насосов 7. Связь регулятора с топливными насосами осуществляется через ограничитель подачи жидкого топлива. Установкой рукоятки ограничителя в одно из четырех положений можно обеспечить подачу жидкого топлива от 100 до 1%. Это позволяет осуществлять перевод двигателя с жидкого топлива на газообразное, с присадкой жидкого запального топлива и, наоборот, — переход с газожидкого топлива снова полностью на жидкое. [c.281]

    Схемы 1 а 2 соответствуют режимам аэротенков-вытеснителей и аэротенков-смесителей. Схемы 3 и 4 применимы для составления [c.162]

    На рис. VI.4 представлены схемы материального баланса систем биохимической очистки с регенерацией активного ила. Схемы ] и 2 соответствуют режиму двухступенчатой очистки, при этом в качестве II ступени показан биоокислитель-вытеснитель без рециркуляции активного ила. Этим биоокислителем может быть биологический пруд, окислительный канал или песчаный фильтр доочистки. Схемы 3 я4 отличаются от схем 1 и 2 тем, что II ступени очистки имеют отдельную рециркуляцию активного ила. Схемы 5—8 учитывают регенерацию активного ила на каждой из ступеней биохимической очистки как в регенераторах-смесителях (схемы 1— 8), так и в регенераторах-вытеснителях (схемы 5 и 6, II ступень очистки). При этом, как и в первом случае (см. рис. VI.3), вторичные отстойники на схемах не показаны, так как их роль в материальном балансе по растворенным органическим загрязнениям незначительна. 

[c.163]

    Для неабразивных порошков можно изготовить из органического стекла и других прозрачных полимерных материалов (см. разд. 1.3) малогабаритные смесители, схемы которых приведены на рис. 135. [c.266]

    Амилфенол получают алкилированием большого избытка фенола приблизительно при 140° т /лет-амилсульфатом. При этом образуется главным образом м-трег-амилфенол. В смесях обоих амиленов, образующихся в качестве побочного продукта при производстве амилового спирта, триметилэтилен избирательно превращают с 62%-ной серной кислоты в грет-амилсульфат, в то время как 2-пентен при комнатной температуре остается непревращенным. Схема процесса представлена на рнс. 47. В смесителе 1 разбавлением концентрированной кислоты водой приготовляют 62%-ную серную кислоту.

Теплота разбавления отводится циркуляцией слабой кислоты через холодильник 2. [c.225]

    Изомеризация нормального бутана может быть осуществлена также по схеме, представленной на рис. 13-23. Нормальный бутан поступает в смеситель 1, где смешивается с нижним продуктом из дистилляционной колонны 3, и направляется в изомеризационный реактор 2, где изомеризуется при определенной степени превращения. Продукты реакции поступают в дистилляционную колонну, где разделяются на готовую продукцию (верхний продукт) и возврат (нижний продукт). [c.282]

    Чтобы предупредить аварии при возможных отклонениях от режима, аппараты термоокислительного пиролиза метана снабжают блокирующими устройствами, автоматически прекращающими подачу кислорода в агрегат при повышении против установленной величины перепада давления в реакторе или смесителе, а также температуры в смесителе при снижении расхода природного газа менее расчетного при снижении давления кислорода в коллекторе и уменьшении температуры газов пиролиза после реактора. Кроме того, блокировки автоматически включают подачу азота в агрегат при прекращении подачи кислорода имеются также блокирующие устройства сброса и сжигания некондиционных газов во время пуска агрегата и производственных неполадок. На рис. 3 показана структурная схема блокировок агрегата термоокислительного пиролиза метана. Из схемы видно, что при повышении концентрации кислорода в пирогазе до опасных пределов срабатывает автоблокировка, отключающая реактор и включающая 

[c.31]

    Технологическая схема процесса. Нагретое исходное сырье (рис. 24) смешивается в потоке в диафрагменном смесителе с 2— 2,5 частями растворителя-разбавителя и поступает в сборный (смесительный) резервуар, оборудованный пропеллерной мешалкой для выравнивания концентрации полученного раствора. [c.175]

    Установка включает следующие секции контактирования (основные аппараты холодный смеситель, трубчатая печь, отпарная колонна) фильтрования (основные аппараты горячий смеситель, дисковые и рамные фильтры. Технологическая схема установки представлена на рис. Х-2. [c.94]

    Цикл в периодической технологической схеме можно сократить за счет совместной подачи реагентов дозировочными насосами (при этом перед реактором устанавливают смеситель), а также снижения времени обезвоживания при подводе дополнительного тепла через теплообменник, который включается в циркуляционную систему реактора. Периодический процесс универсален, позволяет производить на данной установке любые мыльные и углеводородные смазки. Последние получают при работе только первой секции установки после обезвоживания твердых углеводородов (парафина, це- [c.101]

    Сырье — гудрон — из резервуара забирается поршневым насосом 1 и подается в змеевик трубчатой печи 2 для нагрева до температуры 260—270 °С. Затем сырье поступает в сборник 3 (возможен вариант схемы без сборника). Отсюда оно забирается поршневым насосом 4 и подается в смеситель 5. Туда же поршневым насосом 9 подают рециркулирующий окисленный продукт и сжатый до 0,7 — 0,8 МПа воздух от компрессора 8. [c.107]

    Щелочная очистка масляных дистиллятов проводится при температурах 140—160 °С и при давлении 0,6—1,0 МПа во избежание испарения воды. Технологическая схема щелочной очистки масел приведена на рис. ХП1-6. Масляный дистиллят насосом 1 прокачивается через трубное пространство теплообменника 2, змеевики трубчатой печи 3 и с температурой 150—170 С подается в диафрагмовый смеситель 4. Туда же закачивается 1,2—2,5 %-ный раствор гидроксида натрия. Из смесителя реакционная смесь поступает в отстойник 5. Температура в отстойнике 130—140 °С, давление 0,6—1,0 МПа, длительность отстоя 3,5—4 ч. Щелочные отходы, выходящие с низа отстойника, охлаждаются в холодильнике 6 погружного типа до 60 °С и направляются в сборники для отделения нафтеновых кислот. Очищенный масляный дистиллят с верха отстойника 5 поступает в смеситель 7 на промывку водой. Температура подаваемой в смеситель химически очищенной воды 60—65 °С, Отделение промывной воды от дистиллята осуществляется в отстойнике 8. Выходящие с низа отстойника промывные воды охлаждаются в холодильнике 9 погружного типа и направляются в сборник для отделения нафтеновых кислот. Очищенный и промытый продукт с верха отстойника 8 проходит теплообменник 2, где, отдавая свое тепло сырью, охлаждается с 90 до 70 °С, и поступает в сушильную колонну 10 для удаления мельчайших капелек воды за счет продувки его горячим сжатым воздухом. Готовое масло с низа сушильной колонны откачивается в резервуары. [c.117]

    Конвертор шахтного типа—сварной цилиндрический аппарат с конической крышкой. Конвертор имеет огнеупорную футеровку п заполнен катализатором. В схемах одноступенчатой конверсии метана непосредственно к шахтному конвертору присоединен смеситель газов. Шахтный конвертор, предназначенный для каталитической конверсии метана под давлением 2 МПа, имеет водяную рубашку, защищенную теплоизоляцией. Внутреннее пространство конвертора разделено на две части. В верхней части размещен слой никелевого катализатора, нижняя часть представляет собой увлажнитель, куда впрыскивается конденсат. Шахтный конвертор второй ступени не имеет смесителя и увлажнителя, так как тепло конвертированного газа используется в котле-утилизаторе для получения пара. В верхней части этого конвертора между местом ввода парогазовоздушной смеси и слоем катализатора оставлено пространство, в котором протекают эндотермические реакции с участием кислорода воздуха. [c.39]

    Блок-схема окончательной системы регулирования для каждой стадии смешения показана на рис. Х1-9. Сравнение диапазона колебания расходов, пропускаемых большим клапаном на стадии грубого регулирования (после смесителя А), с колебаниями расходов, пропускаемыми малым клапаном на последней стадии (после смесителя В), показывает, что их отношение меняется в пределах 45000 1. [c.145]

    На рис. 1 показаны принципиальные схемы ацетиленовых реакторов для термоокислительного пиролиза метана. Основные части реактора — смеситель, горелка п корпус. В корпусе реактора под горелкой располагается реакционная зона и зона закалки. [c.9]

    На рис. 7 приведена схема процесса получения этилен-пропиленовых каучуков в среде инертного растворителя с отводом основной части тепла через теплопередающую поверхность [50]. По этому способу процесс сополимеризации проводится в нескольких последовательных реакторах I—4, в которые через смесители [c.309]

    Технологическая схема хлорирования метана заключается в следующем (рис. 22). Исходное сырье — метан и хлор — смешивают в смесителе с рециркулирующим газом и подают в первый реактор, в котором поддерживается температура 480—500° [44]. Реактор представляет собой пустотелую колонну, футерованную изнутри кислотоупорным материалом. Продукты реакции, содержащие хлорпроизводные метана, хлористый водород и непрореагировавший метан охлаждаются в теплообменнике и поступают в абсорбер для выделения хлористого водорода и основной части хлорпроизводных метана. Абсорбер орошают охлажденной [c.116]

    Составим математическую модель процесса смешивания в циркуляционных смесителях, позволяющую рассчитывать 4м при любой структурной схеме потоков смешиваемого материала внутри смесителя. С этой целью сделаем следующие допущения процесс смешивания заканчивается в периоде / (см. рис. 8.1), когда преобладает механизм смешивания частиц компонентов их конвективным переносом по рабочему объему смесителя физико-механические свойства смеси ие оказывают существенного влияния на процесс смешивания (ранее отмечено, для для периода / это предположение подтверждено экспериментально) значение предельного коэффициента неоднородности смеси Ven незначительно отличается от значения коэффициента неоднородности смеси 1/ , достигаемого смесью к концу периода / процесса смешивания это позволяет принять с некоторой погрешностью i,t i i M- [c.239]

    Разрабатывают принципиальную схему конструкции оптимизируемого смесителя.  [c.243]

    По схеме устанавливают характерные зоны циркуляционного контура смесителя и способ их соединения в контуре. [c.243]

    В промывочный чан 26, промежуточную емкость 25 и формовочную колонну 23 насосом пз резервуара 24 закачивают паровой конденсат, а из мерника 20 насосом в колонну 23 направляют формовочное масло и налаживают циркуляцию формовочной воды (конденсата) по схеме насос — формовочная колонна 23 — промывочный чан 26 — промежуточная емкость 25. Исходные рабочие растворы жидкого стекла и сернокислого алюминия из соответствующих емкостей 5 п 10 насосами закачивают в напорные бачки 6, из которых под определенным давлением через холодильники 7 и ротаметры 8 подают в смеситель-распылитель 9. Образовавшийся в смесителе гидрозоль воздухом распыляется в формовочное масло. В холодильниках 7 рабочие растворы охлаждаются рассолом, поступающим нз аммиачно-холодильной установки. [c.79]

    Технологическая схема формовочно-промывочного отделения заключается в следующем. Первый поток — раствор жидкого стекла — из емкости подают насосом в холодильник предварительного охлаждения и далее в напорный бачок. Из напорного бачка, пройдя рассольный холодильник, раствор через ротаметры поступает к боковым ниппелям смесителей инжекторного типа под давлением 3—3,2 ат. [c.84]

    Что касается очистки сжиженных углеводородов, то в литературе имеются очень скудные сведения но технологическим показателям процесса. Существуют указания [4], что сероводород может быть удален из жидкостей легче, чем из газов, благодаря тому, что при одной и той же температуре и давлении коэффициент распределения для сероводорода значительно больше для жидкостей, чем для газов. Кроме того, для жидкости можно создать лучшие условия перемешивания с растворами ТКФ, чем для газов. Поэтому предлагается другой способ двухступенчатой очистки жидких углеводородов с двумя смесителями, схема которого представлена на рис. 2. Сжиженную ППФ, содержащую сероводород, вначале обрабатывают частично отработанным раствором К3РО4 в смесителе. Затем обе жидкости разделяют, обрабатывают [c.219]

    Недостатком рассмотренной выше схемы смесителя является также наличие в нем двух параллельно работающих клапанов 4 и 12. Лишен этих недостатков усовершенствованный смеситель, схема которого представлена на рис. 6.23. При использовании этого смесителя процесс топливоподачи осуществляется следующим образом. Штатный ТНВД (на рис.6.23 не показан) подает дизельное топливо под высоким давлением к каналу 2, выполненному в корпусе 1 смесителя. Давление тогшива воздействует на левую торцевую плоскость плунжера 3 и смещает его вправо, деформируя пружину 5. При этом смесь дизельного тогшива [c.291]

    Технологическая схема процесса следующая (рис. 32). Сырье, изопропиловый спирт и бензин, из емкостей 1, 2, 3 направляют через поточный смеситель 4 и аппарат 5 в реактор комплексообра-зованпя 6. Аппарат 5 работает как нагреватель или охладитель в зависимости от температуры поступающего в него раствора. Два установленных реактора 6 работают попеременно. [c.209]

    Установка состоит из следующих секций подготовки сырья (компрессор, подогреватель, аппараты для очистки сырья от соединений серы, пароперегреватель и инжекторный смеситель) паровой конверсии (печь паровой конверсии и паровой котел-утилизатор) конверсии оксида углерода в диоксид (реакторы средне- и низкотемпературной конверсии) очистки технологического газа от диоксида углерода (абсорбция горячим водным раствором карбоната калия, регенерация и др.) и секции метаниро-вания. Технологическая схема установки представлена на рис. VI-4. [c.62]

    Основные секции установки следующие экстракции сырья растворителями, регенерации растворителей из рас инатного раствора, регенерации растворителей из экстрактного раствора и регенерации растворителей из водных растворов. Очистка парными растворителями осуществляется в горизонтальных аппаратах — экстракторах. Экстракционное отделение состоит из семи секций, каждая из которых включает смеситель и отстойник. Технологическая схема установки представлена на рис. VII1-3, [c.77]

    Технологическая схема процесса сополимеризации бутадиена со стиролом /—емкость для бутадиена 2—емкость для стирола 3—аппарат для приготовления угле-водородной фазы 4—аппарат для приготовления водной фазы 5 —смеситель углеводородной и вояноА фаз 6-1,…, —полимеризаторы 7, Д—отгонные колонны 5—емкость для [c.253]

    Схема установки приведена на рис. 19. Метан поступает в са-турационную башню, где насыщается водой, нагретой за счет тепла отходящих, газов, после чего к нему добавляется острый пар. Смесь метана с паром подогревается в теплообменнике и поступает в смеситель. Там к ней примешивается кислород или обогащенный кислородом воздух. Нагретая газо-паро-кислородная смесь [c.105]

    Любой непрерывно действующий смеситель с входными и выходными потоками, которые часто называют сигналами, упрощенно можно изобразить в виде условной схемы (рис. 8.2). На этой схеме за регулируемый параметр принято мгновенное значение концентрации ключевого компонента с ( )и во входном потоке, а за выходной параметр — мгновенное значение концентрации ключевого компонента с (Опых в готовой смеси. [c.230]

    На рис. 8.9 приведена схема червячно-лопастного смесителя типа ЗЛ-400.По ОСТ 26-01-73—78 он называется смесителем с зетобраз-ными лопастями. Он состоит из следующих основных частей смесительной камеры 1, имеющей рубашку для обогрева или охлаждения [c.245]

    Активация шариков. Схема циркуляции раствора сернокислого алюминия в процессе активации шариков представлена на рис. 10. Процесс протекает одновременно в пяти промывочных чанах в течение 20 ч при температуре, примерно равной температуре термообработки. Промывную воду из промежуточной емкости насосом подают через диафрагмовый смеситель 1 в количестве 19—20 в распределительный коллектор промывочного чана 2, стоящего на пятой (последней) ступени процесса. К насосу из емкости самотеком поступает активируюпщй раствор сернокислого алюминия (непод-кисленный) концентрацией 1,15—1,20 н. Вместе с промывной водой он проходит через диафрагмовый смеситель, перемешивается и разбавляется до концентрации 0,10—0,15 н. Из распределительного коллектора по боковому трубопроводу раствор поступает в паукообразно расположенные коробы. Сверху через боковой штуцер он самотеком переходит в чан 4, стоящий на четвертой (предпоследней) [c.59]

    Формование цеолитсодержащего катализатора отличается от процесса формования алюмосиликатного катализатора тем, что в смесь гелеобразующих растворов жидкого стекла и подкисленного сернокислого алюминия вводят водный раствор суспензии цеолита. Из рамных мешалок 6 суспензию насосом подают через ротаметр в трех-струйнып смеситель инжекторного типа. В отличие от гелеобразующих растворов, суспензию не охлаждают, давление ее потока регулируют датчиком, установленным после центробежного насоса. Формование протекает в колонне 7. Синерезис шариков проводится по схеме, принятой в производстве алюмосиликатного шарикового катализатора, в чанах 22, 23 и 24 продолжительность процесса 12 ч. [c.106]

---

Схема смесителя на диодах. Балансные смесители » Паятель.Ру

При конструировании приемников со смесителями на диодах следует принимать во внимание, что сигнал ПЧ получается по уровню меньше входного сигнала на величину потерь в смесителе (на 6-10 дБ). Однако смесители на диодах зачастую смогут обеспечить наименьший уровень шумов. Поэтому к выбору схемы смесителя следует походить с большой осторожностью.

Известно, что параметры радиоприемника во многом зависят от смесителя. Смеситель должен обладать высоким коэффициент передачи, малым уровнем шума (для повышения реальной чувствительности) и хорошо подавлять мешающие AM сигналы, т. е. не детектировать их (для повышения помехоустойчивости).

Этим критериям соответствуют широко известные смесители, сделанные по балансным и кольцевым схемам, которые не детектируют ни напряжение сигнала, ни напряжение гетеродина.

Рис.3
На рис. 1 показана схема простого балансного смесителя, а на рис. 2 показана схема кольцевого смесителя. Обе схемы выполнены на диодах 8 обоих смесителях (рис. 1 и рис. 2) использованы симметрирующие трансформаторы Тр1 и Тр2. намотанные на кольцевых ферритовых сердечниках жгутом, сложенным из трех проводов, скрученных вместе. На рис. 3 показана конструкция такого трансформатора.

Концы проводов в начале жгута помечены как к1 , к2 и к3. Обмотка, состоящая из провода 1, служит для входа сигнала, конец провода 2 соединяется с началом провода 3 — это соединение является средней точкой вторичной обмотки трансформатора и либо соединяется с землей, либо от этой точки берется сигнал для подачи его на УПЧ.

Трансформатор наматывается на кольце из высокочастотного феррита. Диаметр кольца может быть 4… 10 мм, магнитная проницаемость 20…1000. При этом, чем выше частота используемого сигнала, тем меньшей должна быть магнитная проницаемость феррита. Кольца с большой магнитной проницаемости применяются для НЧ диапазонов.

Рис.2
На ВЧ диапазонах достаточно 5… 15 витков. В большинстве случаев первичную обмотку можно настроить в резонанс, подключив параллельно ей конденсатор емкостью 40…500 пФ (подбирается при настройке). Число витков первичной обмотки зависит от сопротивления цепей, подключенных к смесителю.

Зачастую вместо первичной обмотки трансформатора используется контурная катушка последнего каскада УВЧ или гетеродина, на которую, поверх существующей обмотки, наматывается жгутик из двух скрученных вместе проводов, которые соединяются между собой также, как и вторичная обмотка трансформатора Тр1 или Тр2. Витки, намотанные жгутиком, должны располагаться возле заземленного конца контурной катушки.

Для достижения максимальной чувствительности. при настройке смесителя нужно подобрать напряжение гетеродина. Недостаточное напряжение уменьшает коэффициент передачи, а излишнее — увеличивает шум самого смесителя.

В обоих случаях чувствительность падает. Оптимальное напряжение лежит в пределах от долей вольта до 1…1,5 В (амплитудное значение).

Принципиальная схема балансного смесителя.

 Принципиальная схема балансного смесителя изображена на рис. 9.5.  Сигнал от струнного генератора используется в балансном смесителе в качестве опорного. Он подается на входной резистор R3, общий для обеих частей смесителя. Сигнал от кварцевого генератора играет роль исследуемого. Перед смесителем он проходит через фазоинверсный каскад — усилитель, собранный на транзисторе VT.

Выходные сигналы с этого усилителя снимаются как с коллектора, так и с эмиттера; они сдвинуты по фазе на 180⁰ и имеют частоту . Схема симметрична, поэтому разность напряжений между сигналами удваивается. Это удвоенное напряжение подается через конденсаторы С1 и С2 на второй вход балансного смесителя — на цепь резисторов R1 и R2, одинаковых по значению. Таким образом амплитуды напряжений на резисторах R3 и R1, R3 и R2 оказываются одинаковыми. В результате векторного сложения и вычитания напряжений в верхней (R3 — R1 — VD1 -R4) и в нижней (R3 — R2 — VD2 — R5)частях смесителя на выходе его — резисторах R4 и R5, шунтированных по высокой частоте емкостями С3 и С4, вырабатывается периодическое низкочастотное напряжение с разностной частотой.

 Подробнее о принципе действия балансного смесителя (дискриминатора) см. в книгах [1] и [3].

3. Порядок выполнения работы.

 1. Включите прибор в сеть. Проверьте рабочие напряжения источника питания, поставив ручку “проверка питания” в положения 1. ..3. При этом на всех диапазонах стрелка контрольного прибора должна находиться в пределах закрашенного сектора шкалы.

 2. Включите питание счетного пульта, поставив ручку “кварцы” из положения “выкл” в положение 1. Через некоторое время начинает работать кварцевый генератор (при этом хорошо слышно характерное гудение). С помощью ручек установите обе шкалы счетчика на нуль. Затем одновременно включите счетчик (тумблер “счетчик”) и секундомер. Через 100 секунд выключите счетчик, снимите его показания и найдите (с точностью до сотых) разностную частоту .

 Имейте в виду, что если разностная частота оказывается слишком велика (а это зависит от атмосферного давления!), то измерения с соответствующими кварцами оказываются невозможным. В этом легко убедиться — при включении счетчика стрелка перемещается неравномерно, рывками, а частота сигнала воспринимается на слух, как высокая. В этом случае не проводите измерения с первым кварцем, а сразу перейдите ко второму (третьему или четвертому).

 Проведите измерения со всеми кварцами (если это окажется возможным). В результате Вы должны получить четыре значения разностных частот: ,,и, где- частота струнного генератора,- опорные частоты кварцев.

 3. Теперь определите примерно частоту струнного генератора и выберите рабочий кварц. Для этого из всех полученных Вами значений выберите два наименьших. Желательно, чтобы оба эти значения соответствовали правилу:

5 Гц < < 50 Гц.

Далее определите путем решения пары уравнений:

,

где ,- полученные Вами значения разностной частоты с i-м и i+1-м кварцем.

 

Из первого уравнения следуют два возможных ответа:

. (9.6)

 Из второго уравнения также следуют два возможных ответа:

. (9.7)

 Выберите из этих четырех ответов два совпадающих (совпадение должно быть приблизительное, но погрешность не должна превышать одного герца). Это и будет значение приближенное частоты струнного генератора.

 В качестве рабочего кварца выберите из этой пары тот, который строго отвечает рекомендации 5 Гц < < 50 Гц.

 4. Проделайте с выбранным рабочим кварцем несколько (4-5) экспериментов по определению разностной частоты . Поскольку теперь Вы знаете приближенное значение частоты струнного генератора, то Вы знаете и знак, который нужно избрать при решении уравнения (9.6) или (9.7). Определите значение частоты струнного генератора по Вашим экспериментам. Окончательное определение частотыпроизводится путем осреднения полученных значений.

 Внимание! Все указанные расчеты должны быть проведены непосредственно при выполнении экспериментов! Поэтому при выполнении работы рекомендуется иметь при себе калькулятор.

 5. По формуле (9.3) определите атмосферное давление, подставив в нее полученное Вами значение и необходимые константы.

 6. Измерьте атмосферное давление другим имеющимся в лаборатории прибором — например, барометром-анероидом. Сравните значение давления, измеренное по струнному микробарометру со значением, измеренным по барометру-анероиду. Если барометр-анероид не имеет шкалы, градуированной в гектопаскалях, переведите измеренное значение в миллиметрах в гектопаскали по формуле: Р_гпа = 1.33Р_мм.

 7. Выключите прибор из сети и уберите свое рабочее место.

Конструктивные схемы асфальтобетонных смесителей

Категория:

   Машины для строительства асфальтобетонных покрытий

Публикация:

   Конструктивные схемы асфальтобетонных смесителей

Читать далее:

Конструктивные схемы асфальтобетонных смесителей

Асфальтобетонные покрытия являются наиболее распро страненным видом усовершенствованных дорожных покрытий капитального типа. Для приготовления асфальтобетонных смесей, из которых строятся покрытия, применяются специальные асфальтосмесители. Асфальтобетонная смесь состоит из минерального материала (щебня, песка, порошка) и вяжущего материала (битума или дегтя). В случае, если щебень заменяется гравийным материалом, такая смесь называется уже не асфальтобетоном, а черной гравийной смесью.

Для получения качественной смеси требуется точное дозирование исходных материалов, строгое соблюдение температурного режима, технологии работ и тщательное перемешивание минеральных материалов с вяжущими. Поэтому на всех асфальтосмесителях, независимо от типа и конструкции, имеются сушильное и смесительное оборудование, транспортные приспособления и контрольные приборы и на большинстве асфальтосмесителей — дозаторы.
Асфальтобетонные смесители выпускаются производительностью от 3 до 250 т/ч и более. По производительности они подразделяются на смесители малой производительности (до 15 т/ч), смесители средней производительности (до 60 т/ч) и смесители большой производительности (до 100 и более т/ч).
Смесители малой производительности используются на работах по ремонту покрытий автомобильных дорог и являются большей частью передвижными. Смесители средней и большой производительности выпускаются полустационарные и стационарные. Полустационарные смесители эксплуатируются обычно на одном месте 2—3 года, а затем демонтируются и перевозятся на новый строительный объект. Стационарные смесители используются на постоянно действующих асфальтобетонных заводах.

В зависимости от характера размещения агрегатов смесители разделяются на два типа: башенный и партерный. В смесителях башенного типа все агрегаты располагаются по технологической линии один под другим и исходные материалы, поднятые наверх, далее в процессе производства перемещаются вниз под действием силы тяжести.

Рекламные предложения на основе ваших интересов:

В смесителях партерного типа все агрегаты размещаются не по вертикали, а по площади и обрабатываемые материалы от одного агрегата к другому подаются транспортными средствами (транспортерами, элеваторами, шнеками и т. п.).

Кроме указанной классификации, асфальтосмесители разделяются по технологической схеме на две группы; смесители со свободным перемешиванием и смесители с принудительным перемешиванием. Каждая из периодического и непрерывного действия. В смесителях периодического действия приготавливается определенный по весу замес и время перемешивания ничем не ограничено. При этом для приготовления смесей различного состава не требуется каких-либо перестановок элементов смесителя.

В смесителях непрерывного действия приготовление смесей различного состава связано с необходимостью перестановки лопастей. Кроме того, время перемешивания ограничено.

Для приготовления нового состава смеси приходится перестраивать дозаторы. Смесители непрерывного действия целесообразно использовать в условиях, где не приходится часто изменять состав смеси. Достоинством этих смесителей является стабильность состава приготавливаемой в них смеси. В этих смесителях, как правило, автоматизированы все элементы технологического процесса.

Рис. 154. Разрез смесителя со свободным перемешиванием

Смесители периодического действия со свободным перемешиванием промышленностью в настоящее время не изготовляются, однако они в большом количестве имеются в дорожном хозяйстве.

Смесители со свободным перемешиванием (рис. 153) в основном используются для приготовления крупнозернистых смесей. Разрез такого смесителя представлен на рис. 154. Он состоит из цилиндрического вращающегося барабана, разделенного внутри перегородкой на две части: сушильную и смесительную. Барабан опирается кольцевыми бандажами на ролики, закрепленные на раме. В торцовой стенке сушильной части имеется отверстие, используемое как для топки, так и для загрузочного бункера. Из бункера в барабан поступает минеральный материал. Внутри барабана имеется шнек, который продвигает материал к смесительной части барабана, а приваренные к шнеку отгребные ковши 5 отбрасывают материал обратно. При помощи имеющихся элеваторных лопастей 6 высушенный и нагретый материал сбрасывается на перепускной лоток и поступает в смесительную часть. На внутренней смесительной части барабана имеются перемешивающие лопасти и шнек, передвигающий материал к выпускному отверстию, расположенному в торце барабана. У торцовой стенки имеются, как и в сушильной части барабана, элеваторные лопасти, подающие приготовленную смесь на выпускной лоток.

Топка представляет металлический полый барабан, выложенный внутри огнеупорным кирпичом. В топке расположена форсунка.

В загрузочный бункер дозированные вне машины минеральные материалы подаются элеватором, скиповым подъемником или ленточным транспортером.
В сушильной части материалы высушиваются и обогреваются горячими газами, поступающими из топки. Здесь применен прямоточный метод обогрева, т. е. направления движения газов и материалов совпадают. Подача порции битума производится самотеком из битумного ковша через трубу с отверстиями, расположенную внутри смесительной части барабана. Рабочая температура битума составляет 160—180° С, вес одного замеса — 2,5—3,0 т. Продолжительность перемешивания равна 10—15 мин, производительность смесителя составляет 12—15 т/ч.

Основными недостатками смесителей этого типа являются:
1) пониженное качество перемешивания материала;
2) выдувание потоком газов минерального порошка, что нарушает состав смеси;
3) прямоточная система подогрева;
4) отсутствие точной дозировки материалов.

Иногда для уменьшения потерь минерального порошка, которые составляют около 10%, его подают шнеком непосредственно в смесительную часть.
К числу машин периодического действия, имеющих принудительное перемешивание, относятся смесители производительностью 25—30 т/ч (рис. 155) и производительностью 8—10 т/ч (рис. 157).

В смесителе, представленном на рис. 155, смесительный агрегат отделен от сушильного барабана. Песок и щебень поступают на двухсекционный качающийся питатель, а отсюда — на холодный элеватор, который подает эти материалы в сушильный барабан. Барабан цилиндрической формы диаметром 1,2 л и длиной 4,8 ж вращается со скоростью 12 об/мин. Топка расположена со стороны разгрузочного отверстия барабана, и горячие газы движутся навстречу движению материалов. Таким образом, здесь осуществлен более эффективный противоточный метод обогрева. Ускорению сушки способствуют также имеющиеся внутри барабана лопасти, часть которых расположена параллельно, а другая часть — под углом к оси барабана. Из сушильного барабана материалы, нагретые до 225—250 С, поступают на горячий элеватор, который подает их на грохот. Отсортированные на грохоте на три фракции материалы поступают в соответствующие секции бункера. В четвертую секцию бункера по специальному элеватору подается минеральный порошок. Под бункером находится весовой дозатор, после которого материалы в нужных количествах поступают в лопастную мешалку. Битум, нагретый до температуры 160—180° С, взвешивают на битумных весах и по битумной системе 8 подают насосом в мешалку. На смесителе имеется также пылеулавливающая установка. Все агрегаты смонтированы на общей раме.

Каменный материал перемешивается вначале без битума в течение 10 20 сек, а затем — с битумом до получения качественной смеси Время перемешивания одного замеса весом 600 кГ составляет около 1,5 мин Температура смеси равна 130—160” С.

Рис. 155. Асфальтосмеситель периодического действия производительностью 25—30 т/ч

Устройство лопастной мешалки показано на рис. 156. Она состоит из сварного корыта, внутри которого укреплены два вала, несущих на себе лопасти. Внутренняя рабочая поверхность корыта оборудована съемными плитами. Валы вращаются со скоростью 75 об/мин. Лопасти укреплены на валах попарно под углом 45° к оси вала. Благодаря этому материал движется не только по окружности, но и вдоль оси мешалки, что способствует его более интенсивному перемешиванию. Однако при такой конструкции и расстановке лопастей перемешивание материала в средней части мешалки является недостаточным. Поэтому Ш. Л. Кравцовым разработана такая схема размещения лопастей, при которой смесь с краев мешалки перемещается к середине, а здесь лопасти одного вала перемещают материал вправо, а второго вала — влево. Применение этой системы способствует улучшению перемешивания и позволяет уменьшить количество лопастей.

Смесители имеют пылеулавливающие установки, состоящие обычно из двух циклонов, вентилятора и бункера для сбора пыли.

Смеситель производительностью 8—10 т/ч (рис. 157) относится к смесителям башенного типа. Он имеет технологическую схему, аналогичную схеме смесителя на 25—30 т/ч, но по компоновке они несколько отличаются.

На верхнем ярусе размещены сушильный барабан с топкой и грохот. Сюда подводятся также два элеватора: один — для щебня и песка, а второй — для минерального порошка. На элеватор минеральный материал подается питателем. С элеватора минеральный порошок подается в бункер. На нижнем ярусе находятся дозаторы для минеральных и вяжущих материалов, мешалка и топливное оборудование. Здесь также имеется пылеулавливающая установка 8.

Рис. 156. Мешалка смесителя:
1 – редуктор; 2 — корпус мешалки; 3 — лопасть; 4 — наконечник

Сушильный барабан и грохот имеют коническую форму, поэтому при вращении материал перемещается поступательно. Минеральные материалы проходят весовую дозировку, а битум — объемную, которая осуществляется в баке с поплавковым устройством. Бак снабжен паровым подогревом. Вес одного замеса — 40О кГ.

Образцами машин непрерывного действия являются выпускаемые нашей промышленностью смесители производительностью 40—50 т/ч и производительностью 4—6,5 т/ч.

Первый смеситель состоит из нескольких самостоятельных агрегатов с партерным размещением. Технологическая схема этого смесителя показана на рис. 158.

Каменный материал загружается в двухсекционный бункер, откуда качающимся питателем подается на холодный элеватор, а оттуда — в сушильный барабан. Топка в сушильном барабане расположена со стороны, противоположной поступлению материалов, и нагрев их горячими газами до 200—220 “С осуществляется противоточным способом. Жидкое топливо (мазут, нефть), сжигаемое в топке, подается в форсунки насосом низкого давления, а воздух — вентилятором высокого давления. Отходящие из сушильного барабана газы очищаются от пыли в циклонах и удаляются через дымовую трубу в атмосферу. Задержанная в циклонах пыль поступает на горячий элеватор и через виброгрохот — в соответствующий отсек горячего бункера.

Из сушильного барабана щебень и песок поступают на горячий элеватор и далее на плоский двухъярусный виброгрохот, где они сортируются на фракции 0—5, 5—15 и 15—35 мм. Эти фракции поступают в три отсека горячего бункера, а сверхмерный материал (крупнее 35 мм) направляется с грохота в специальный бункер. В четвертый отсек горячего бункера из механизированного склада И непрерывно поступает заполнитель — минеральный порошок. Под горячим бункером расположен весовой дозатор, откуда порции материала весом в 450 кГ периодически (через 32,5—40,5 сек) доставляются шнеком на элеватор, а с него — в мешалку.

Рис. 159. Асфальтосмеситель непрерывного действия производительностью 4,0—6,5 т/ч:
1 — форсунка; 2 — топка; 3 — сушильный барабан; 4 — ковшевой элеватор; 5 — элеватор для заполнителя

Пыль из кожухов виброгрохота и весового дозатора улавливается пылеулавливающей системой и подается в бункер, а из него она поступает на элеватор и используется в качестве минерального порошка.

Битум из битумоплавильни непрерывного действия непрерывно подается в мешалку поршневым насосом-дозатором.

Перемешивание в мешалке минеральных материалов с битумом происходит непрерывно и продолжается 2,0—2,5 мин. Готовая смесь выгружается через выходное отверстие мешалки, перекрываемое затвором 17 на время смены транспортных средств.

Автоматизированы следующие операции: взвешивание минеральных материалов, перепуск материалов с весов в элеватор, нагрев материалов в сушильном барабане, дозированная подача битума в мешалку и удаление пыли из бункера циклона.

В смесителе (рис. 159) передвижного типа все агрегаты смонтированы на платформе двухосного прицепа на пневмоколесном ходу.

Весь технологический процесс, начиная с приема материала и кончая выдачей готовой смеси, осуществляется непрерывно. Два ковшовых элеватора подают щебень и песок в два бункера, из которых качающимися питателями определенные порции материала подаются в сушильный барабан. Сушильный барабан противоточного типа обогревается форсункой воздушного распыления. Топливом служит мазут. Из сушильного барабана нагретые материалы выгружаются в мешалку непрерывного действия, куда непрерывно поступают минеральный порошок и горячий битум, Порошок подается специальным элеватором и дозируется шнековым дозатором, а битум подается по трубопроводам и дозируется шестеренчатым насосом,

Корпус насоса (рис. 160) состоит из трех находящихся в постоянном зацеплении шестерен (ведущей, промежуточной и дозирующей), из которых крайняя может перемещаться в осевом направлении, в результате чего длина зацепления зубьев будет изменяться. С изменением длины зацепления будет меняться производительность насоса, а следовательно, в дозатор, а из него насосом высокого давления нагнетается в распределительные сопла, расположенные в мешалке. На соплах имеются насадки, распыляющие битум. Отсчет количества битума, поступающего в мешалку, учитывается по шкале. Излишек битума из импактора возвращается по специальному битумопроводу обратно в котел.

В настоящее время в практику строительства начинает внедряться метод вибрационного перемешивания асфальтобетонных смесей. Как показали исследования и опыт эксплуатации вибросмесителей, при совместном воздействии на асфальтобетонную смесь вибрации и принудительного перемешивания резко повышается эффект перемешивания.

Интенсификации перемешивания способствует также увеличение времени перемешивания, скорости вращения лопастей и введение в смесь поверхностно-активных веществ, понижающих поверхностное натяжение и количество битума, поступающего в мешалку. При полном зацеплении производительность насоса будет максимальной. Установка шестерни в требуемом положении производится перед началом работы насоса специальным регулировочным механизмом винтового типа. При работе насоса битум всасывается через канал и выдается по нагнетательным каналам, причем регулируемое количество битума выдается из канала дозирующей шестерней, а постоянное количество — из канала. промежуточной шестерней.

Существенным недостатком рассматриваемого смесителя является то, что все компоненты смеси дозируются по объему, а не по весу, что снижает точность дозировки.

Вопросу улучшения качества асфальтобетонной смеси в настоящее время уделяется исключительное внимание. Появился новый способ перемешивания, заключающийся в следующем. Битум под давлением до 20 атм распыляется в смесителе в виде тумана из мельчайших капель. Частицы каменного материала под воздействием быстро вращающихся лопастей мешалки (до 200 об/мин) приобретают большую скорость и подбрасываются вверх на значительную высоту. Во время полета частицы легко и со всех сторон обволакиваются тонкими слоями битума. При этом способе перемешивания значительно снижается расход битума.

На рис. 161 показана технологическая схема установки, работающей по новому способу перемешивания. Битум подается насосом из битумного котла У по нагнетательному битумопроводу в импактор, представляющий собой цилиндрический сосуд, внутри которого находится сетчатый фильтр с мелкими отверстиями. Из фильтра битум попадает на границе битум — минеральный материал, чем создаются условия для более полного обволакивания битумом минерального материала. Вместе с тем с увеличением времени перемешивания уменьшается производительность смесителя.

Помимо мероприятий по повышению качества смеси в настоящее время ведутся большие теоретические и экспериментальные работы по усовершенствованию конструкции смесителей, уменьшению металлоемкости и энергоемкости и повышению производительности труда при работе на асфальтосмесителях. Развитие техники идет по пути повышения производительности смесителей за счет увеличения геометрических размеров, создания компактных, мобильных, легко монтируемых и демонтируемых машин и автоматизации управления.

Система автоматического управления на асфальтосмесителе должна обеспечить:
1) точное дозирование минеральных и вяжущих материалов;
2) строгое и последовательное выполнение всех операций технологического процесса при разных составах асфальтобетона;
3) соблюдение температурного режима при сушке и перемешивании материалов;
4) соблюдение требуемого времени перемешивания;
5) учет количества приготовленных замесов.

При автоматизации асфальтосмесителей широко используется электропневматическая система, при которой исполнительными элементами служат пневмоцилиндры, управляемые электровоздушными клапанами. Находит также применение электромеханическая система, разработанная СоюздорНИИ, в которой в качестве исполнительных элементов использованы электровинты.

На рис. 162 представлена схема автоматического управления смесителем с электропневматической системой, разработанная ВНИИстрой-дормашем. На пульте управления расположены кнопки управления автоматической системой, дистанционная система регулирования технологического процесса, дистанционная весовая головка, блок высокочастотных электронных реле, световая сигнализация, переключатели бункеров и количества замесов и кнопки звукового сигнала. Выключение всех двигателей производится также с пульта управления машиниста.

Весовая головка учитывает весовое количество минеральных материалов, поступающих из четырехсекционного бункера. Она имеет пять стрелок, из которых четыре дозирующие, которые устанавливаются в соответствии с заданным составом смеси, а пятая — указывающая отдозированное количество.

Рис. 162. Схема автоматического управления смесителем

Затвор каждой секции бункера управляется пневмо-цилиндром. Пнев.моцилиндры используются также для поворота кранов дозаторов поверхностно-активных веществ и битума. Необходимое количество битума устанавливается по линейке поплавкового устройства в мерном баке путем соответствующего перемещения ртутного переключателя. При заполнении заданного объема битумом противовес поплавка размыкает контакт ртутного выключателя. Дозатор поверхностно-активных веществ (петролатума) работает так же, как и дозатор битума. Для управления пневмоцилиндрами предусмотрен блок электровоздушных клапанов, включаемых соответствующими промежуточными реле.

Суммарный вес последовательно дозируемых порций минеральных материалов учитывается циферблатной весовой головкой, соединенной рычажной системой с весовым бункером. Передача сигналов поворота стрелки весовой головки на аналогичную головку, размещенную на пульте управления, осуществляется сельсинной связью, представляющей два синхронных электродвигателя. Продолжительность открытия весового бункера, перемешивания в мешалке и открытия затвора 8 мешалки обеспечивается командным электропневматическим прибором КЭП-12, имеющим электродвигатель с постоянным числом оборотов. При включенном электродвигателе загорается сигнальная лампа. Питаниесжатым воздухом пневмоцилиндров и пневмопобудителя для аэрации минерального порошка осуществляется компрессорной установкой производительностью 1 м/мин и степенью сжатия до 7 атм.

При приготовлении асфальтобетона требуется выполнить, кроме основных технологических операций по приготовлению смеси, и ряд вспомогательных операций, связанных с приготовлением и переработкой материалов, составляющих асфальтобетонную смесь. Для этих целей сооружаются специальные асфальтобетонные заводы. В состав асфальтобетонного завода всегда входят цехи: битумный, смесительный, транспортный и складское хозяйство. На ряде заводов имеются дополнительно дробильно-сортировочный цех и цех по приготовлению минерального порошка. В последнее время на асфальтобетонных заводах организуются эмульсионные цехи. На асфальтобетонном заводе могут устанавливаться один или несколько асфал ьтосмесителей.

На рис. 163 показана типовая схема асфальтобетонного завода с двумя смесителями производительностью 25—30 т/ч. На заводе есть также эмульсионный цех. Территория завода занимает площадь 2—2,5 га. Завод расположен у железнодорожной магистрали, по которой поступают все исходные материалы. Вдоль железнодорожного пути размещены склады материалов и битумохранилище. Смесители расположены параллельно и на близком расстоянии друг от друга, что сокращает пути перемещения материалов. Эмульсионный цех размещен на площадке между битумными котлами и асфальтосмесителями. Это сокращает путь перемещения битума из битумных котлов к эмульсионному оборудованию, а также — эмульсии в мешалки.

Для внутризаводской транспортировки щебня и песка на крупных заводах используются траншейные ленточные транспортеры, а для минерального порошка — шнеки.

Битум н эмульсия транспортируются по трубам. Все работы на асфальтобетонных заводах полностью механизированы, а основные операции технологического процесса имеют дистанционное управление. Имеются также полностью автоматизированные асфальтобетонные заводы. Вместе с тем не полностью механизированы работы по разгрузке поступающих по железной дороге или водным путям минеральных материалов. Не решен также вопрос о механизации приема и подачи вязких эмульгаторов в эмульсионный цех. Для этих работ требуется еще создавать эффективные средства механизации.
