Скрутка для проводов – скрутка проводов, пайка проводов, сварка проводов, обжим проводов или соединение проводов с помощью клеммника

как правильно соединять (скручивать) электропровода

Один из самых быстрых и в то же время наиболее ненадежных способов сращивания проводов – скручивание жил. Популярностью он пользуется потому, что не требует специальных приспособлений, и необходима только изоляционная лента, чтобы закрыть место соединения. Не нужно иметь специальных навыков, достаточно знать самые распространенные типы скруток. Однако такой способ не лишен недостатков.

1

Почему именно скручивание – основные преимущества

Если нужно соединить между собой два медных провода, их можно спаять. Но далеко не все обладают этим полезным навыком, да и паяльника может не оказаться под рукой, например, если произошел обрыв кабеля электроинструмента или провода в распределительной коробке на даче. Поэтому очень удобно такое свойство медных и алюминиевых жил, как гибкость – их можно просто сложить вместе и скрутить аккуратными витками. При этом не понадобятся даже плоскогубцы, если металлические сердечники проводов имеют небольшой диаметр. Касается это не только электрической проводки, но и телевизионного кабеля, антенного, телефонного и многих других, в том числе компьютерных.

Еще одно преимущество – достаточно высокое качество соединения  без пайки. Если провод служит для передачи сигнала, помехи из-за скрутки обычно не появляются, а если возникают, то в очень редких случаях. Очень важно, что при таком соединении экономится время, а иногда и средства. В частности, нет необходимости ждать, когда разогреется паяльник либо снаряжать специальный сварочный инвертор для проводов, не нужно лудить каждую жилу.

Если сердечники покрыты лаком и не обеспечивают контакт, их достаточно просто опалить при помощи спички или зажигалки.

Очень тонкие жилы при опалке легко сгорают или становятся ломкими, что уже можно отнести к недостаткам.

2

Что надо знать – нюансы использования скруток и их недостатки

Итак, мы упомянули некоторые сложности работы с очень тонкими, покрытыми лаком медными сердечниками. Без зачистки они не дадут контакт, а просто опалить открытым пламенем – значит сжечь провод. Однако и с толстыми жилами не всегда удается легко справиться обычным сращиванием. К примеру, алюминий довольно ломкий и слишком много витков приводит к появлению микротрещин, которые приводят к тому, что свитые концы просто ломаются. Приблизительно тоже происходит и на сильном морозе с медным сердечником – при сильном стягивании витков они лопаются.

Есть и прямо противоположные нюансы, в частности, касающиеся недостаточно плотного свивания концов провода. Каждый раз, соединив сердечники двух кабелей скруткой, нужно подключить питание без изоляции и через 30-40 минут проверить, не греется ли жила. Дело в том, что при неплотном соприкасании проводников возникает повышенное сопротивление и место соединения начинает быстро нагреваться, что может привести к перегоранию места сращивания проводов. При этом следует учитывать, что от перепадов температуры скрутка проводов со временем ослабевает и все равно начинает греться.

Для того чтобы соединить оголенные концы провода, достаточно скрутить их пальцами, но рекомендуется использовать плоскогубцы для создания качественных плотных витков.

Крайне нежелательно соединять между собой проводники из двух разных металлов, к примеру, из алюминия и меди, но если иного варианта нет, следует использовать специальную клемму, колпачки или колодки. Также избегаем сращивания одножильного провода с многожильным, поскольку у них различные сопротивления, и при одинаковом диаметре электрического кабеля они рассчитаны на разную нагрузку. Если все же приходится прибегнуть к такому соединению, рассчитайте пиковую мощность тока, который будет проходить через проводники при максимальной нагрузке. Она должна быть в пределах допустимой для более слабого провода.

3

Существующие типы скруток – перечень часто используемых

Существуют десятки схем сплетения между собой однопроводниковых и многожильных кабелей. При этом крайне важно знать, что соединять всегда надо однотипные провода, либо использовать специальные распределительные коробки электрические с клеммами либо винтовые зажимы. Эти же приспособления легко совмещают между собой сердечники из разных металлов. Что же касается скруток, то различают параллельные, последовательные и ответвления. Разница между ними в расположении проводников относительно друг друга. В первом случае концы размещаются рядом, во втором сводятся между собой, а в последнем варианте присоединяем проводник перпендикулярно оголенному участку.

Что касается способа сращивания, то здесь может быть довольно большой простор для действий. Так, к примеру, многожильные кабели можно предварительно свить на концах и будете правильно скручивать провода так, как если бы у вас в руках были одножильные сердечники. Но лучше все-таки сращивать последовательным способом, предварительно разведя жилы на обоих концах и вплетая их затем противоположно направленными витками. Провода, у которых по одному сердечнику, можно свить простым способом, желобком или бандажным. Каждый из них мы разберем более подробно.

4

Свиваем многожильный провод – оптимальный вариант

Как уже говорилось, если нет клемм, используем скрутку, но основное условие для любого многожильного кабеля – максимальное соприкосновение всех проводников в месте соединения. Поэтому, оголив концы, скручиваем каждый из них у основания, на четверть длины от изоляции, а дальше разводим венчиком. Поступаем так с каждым проводом, обычно нужно сделать 2 скрутки электрических проводов, чтобы получить плюс и минус (или ноль и фазу), реже 3 – если есть еще одна фаза или заземление.

Для последовательного соединения аккуратно встречным движением сводим между собой пучки так, чтобы венчики вошли один в другой и проводки пересеклись, пусть даже под разными произвольными углами. Далее начинаем закручивать жилы одного конца от себя, а другого – на себя, если смотреть на кабели сбоку. В целом же они будут завиты в одном направлении, по часовой стрелке, если смотреть на каждый венчик от точки соединения.

Параллельное соединение электропроводов выполняется почти так же, только концы с разведенными пучками жил подводим друг к другу под небольшим углом сбоку, пока не пересекутся. После получения нужного контакта просто сплетаем все жилы в одну толстую косичку. Затем, конечно же, желательно получившуюся скрутку залить оловом, предварительно залудив, но если нет такой возможности, можно наматывать изоляцию, обязательно минимум в 2 слоя. Для этой цели также используются специальные трубки, надеваемые на провод до соединения.

5

Соединяем провода с одним сердечником – эффективные способы

Простой параллельный вариант – самый быстрый. Все, что нужно, это соединить между собой под некоторым углом две жилы, которые нужно свить, после чего закручивать их ровными оборотами от точки пересечения. Чтобы выполнить соединение последовательное, нужно слегка изогнуть оголенные концы проводов, свести их встречным движением, чтобы пересеклись. После чего каждый обматывать вокруг основания другого, один от себя, а второй на себя, если смотреть на кабель сбоку.

Параллельный крепеж с желобком выполняется путем завивания одного проводника вокруг другого в двух точках – у основания зачищенного сердечника, ближе к изоляции, и возле его конца, предварительно слегка загнутого. Такой метод дает достаточно ровный и прочный монтаж, состоящий, по сути, из двух скруток. Последовательное соединение осуществляется уже обоюдным оплетением загнутых на концах жил с пропуском небольшого участка. Опять же, получатся две скрутки возле самой изоляции.

Бандаж делается в тех случаях, когда провода слишком толстые и плохо поддаются свиванию между собой. В такой ситуации жилы зачищаются от изоляции и на концах загибаются на 90 градусов, после чего соединяются между собой параллельно или последовательно. Затем берется более тонкая жила, причем также обязательно из провода с одним сердечником, и ровными витками оборачивается вокруг монтируемых участков. Затем накладывается изоляция.

Соединение трёх проводов ничем не отличается, нужно лишь добавить третью жилу к одной из первых двух параллельным способом, после чего соединять между собой любым из перечисленных выше вариантов. Тоже касается и отвилка. Разница присоединения боковой жилы к оголённому участку заключается лишь в том, что обматываться витками будет только она, а основной провод послужит основанием. Способы же годятся все перечисленные, включая бандаж в той ситуации, когда сердечник присоединяемого кабеля имеет слишком большой диаметр.

2 простых приспособления для быстрых и качественных скруток

Из-за неплотной скрутки и плохого лужения провода окисляются и нарушается контакт между ними. Со временем место скрутки начинает постепенно нагреваться, что может привести к возгоранию электропроводки.
Чтобы соединение было долговечным, надежным и безопасным, сделаем несложные лайфхаки, с помощью которых можно выполнить плотную скрутку проводов и качественное лужение, независимо от вашей квалификации, как электрика.
2 простых приспособления для быстрых и качественных скруток

Приспособление для лужения проводов


Обычно для этой операции применяется паяльник, но качественно ее сделать под силу только человеку с опытом. Для изготовления приспособления, посредством которого лужение всегда будет отличным, нам понадобится:

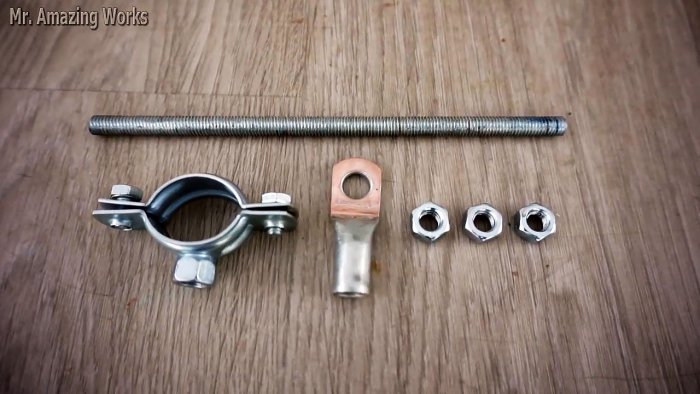

  • стальная шпилька;
  • металлический хомут на болтах;
  • концевой наконечник под опрессовку кабеля;
  • набор гаек;
  • кусочки припоя;
  • канифоль.

2 простых приспособления для быстрых и качественных скруток
В работе над самоделкой мы используем: тиски слесарные, газовую горелку, плоскогубцы, дрель с отрезным диском и гаечный ключ.
Зажимаем шпильку в тиски и нагреваем выступающую часть пламенем газовой горелки до тех пор, пока металл не размягчится.
2 простых приспособления для быстрых и качественных скруток
Затем, не теряя ни секунды, с помощью плоскогубцев сгибаем конец шпильки под 90 градусов.
2 простых приспособления для быстрых и качественных скруток
Укорачиваем шпильку, используя болгарку с отрезным диском. Для дальнейшего применения оставляем часть с отогнутым концом.
Разбираем хомут и оставляем одно полукольцо с наружной гайкой.
2 простых приспособления для быстрых и качественных скруток

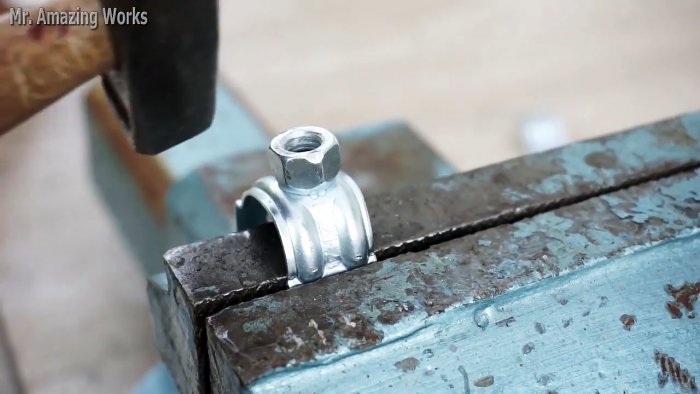

Зажимаем его за ушки в тисках и молотком выправляем их, делая продолжением концов полукольца и параллельными друг другу.
2 простых приспособления для быстрых и качественных скруток
2 простых приспособления для быстрых и качественных скруток

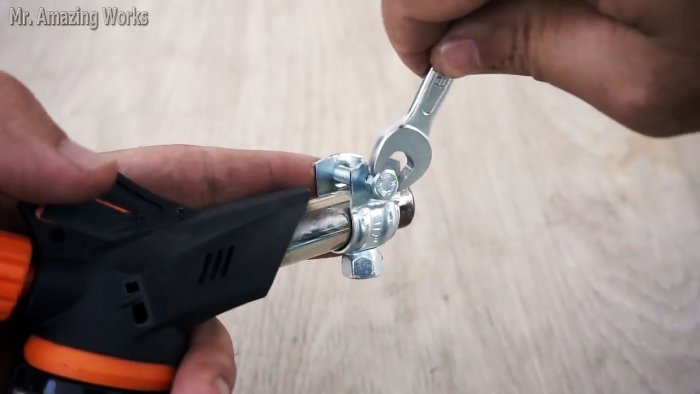

Надеваем видоизмененное полукольцо гайкой вниз на конец сопла газовой горелки и закрепляем с помощью болтового соединения.
2 простых приспособления для быстрых и качественных скруток

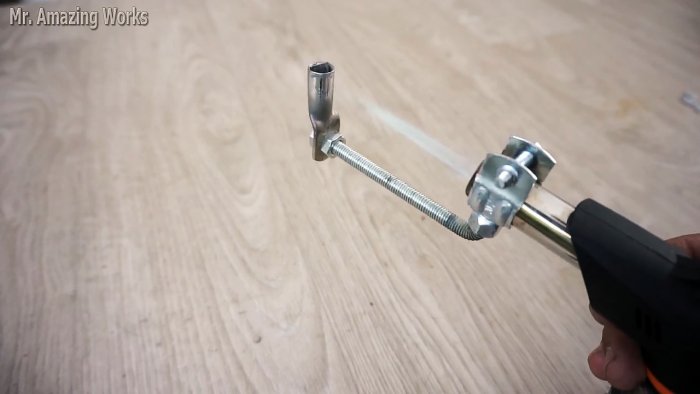

В наружную гайку полукольца вкручиваем отогнутый конец шпильки и направляем ее стержень вдоль продольной оси сопла горелки.
2 простых приспособления для быстрых и качественных скруток
Навинчиваем на шпильку гайку, затем устанавливаем концевой наконечник и зажимаем его второй гайкой так, чтобы он расположился вертикально, а его цилиндрическая часть находилась примерно на уровне центра сопла газовой горелки.
2 простых приспособления для быстрых и качественных скруток

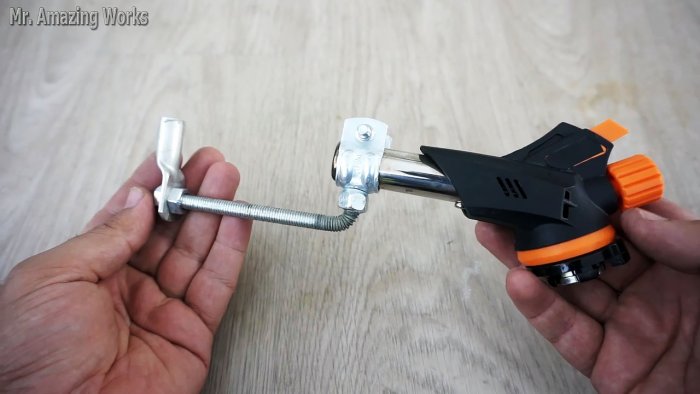

Подсоединяем к модернизированной газовой горелке баллончик с газом и включаем ее. Когда наконечник достаточно разогреется, опускаем в него кусочки припоя и дожидаемся их расплавления.
2 простых приспособления для быстрых и качественных скруток
Опускаем проволочную скрутку в баночку с канифолью и погружаем в расплавленный припой на несколько секунд. Качество лужения при этом неизменно получается отличным.
2 простых приспособления для быстрых и качественных скруток
2 простых приспособления для быстрых и качественных скруток
2 простых приспособления для быстрых и качественных скруток

Приспособление для скрутки проводов


Для ее сборки нам понадобятся самые простые и вполне доступные изделия:
  • стальной болт;
  • большая плоская шайба;
  • гроверная шайба;
  • самоконтращаяся гайка.

В работе мы будем пользоваться: пластмассовым лекалом, кернером и молотком, плоскогубцами и дрелью со сверлом.
Используя подходящее по размеру отверстие лекала, размечаем плоскую шайбу под сверление четырех отверстий, равномерно располагаемых по окружности.
Накерниваем отмеченные точки с помощью керна и молотка. Затем, удерживая шайбу плоскогубцами на листе ДСП, сверлим дрелью четыре одинаковых сквозных отверстия.
2 простых приспособления для быстрых и качественных скруток
2 простых приспособления для быстрых и качественных скруток
В центральное отверстие шайбы вставляем болт, с другой стороны, на шайбу по болту кладем гроверную шайбу и затягиваем самоконтрящейся гайкой.
2 простых приспособления для быстрых и качественных скруток
Зажимаем свободный конец стержня болта в патроне дрели и можно считать, что наше устройство для скрутки проводов готово к работе.
2 простых приспособления для быстрых и качественных скруток
Вставляем в диаметрально противоположные отверстия в шайбе концы согнутого пополам провода, удерживая его за сгиб плоскогубцами, и включаем дрель.
2 простых приспособления для быстрых и качественных скруток
Провода, увлекаемые шайбой, скручиваются в плотную «косичку».
2 простых приспособления для быстрых и качественных скруток
Точно таким образом можно скрутить и три, и четыре жилы. Незакрученные концы откусываем с помощью кусачек или плоскогубцев.
2 простых приспособления для быстрых и качественных скруток
2 простых приспособления для быстрых и качественных скруток
2 простых приспособления для быстрых и качественных скруток
2 простых приспособления для быстрых и качественных скруток

Смотрите видео


как правильно скручивать провода

скрутка проводов

Как бы ни были распространены в последнее время разнообразные зажимы и клеммы, самым популярным способом соединения проводов является элементарная скрутка. Однако вы должны знать, что правила устройства электроустановок запрещают применять скрутку в чистом виде (то есть без дальнейшей пайки или сварки контакта). Повысить «легальность» скрутки можно с помощью СИЗов.  Делаете скрутку, а поверх нее накручиваете СИЗ (соединительный изолирующий зажим).

скрутка колпачком СИЗ

Он создает достаточную плотность контакта и при разных нагрузках и перепадах температур, не позволяет контакту прослабиться. Подобрать СИЗы нужного размера, количества и качества с бесплатной доставкой можно здесь.

Виды скруток. Ошибки при скрутках

Во-первых вспомним что провода бывают алюминиевые и медные. Медные провода делятся на моножильные (одна цельная жила) и многожильные (гибкие).

Моножильные используют для стационарного подключения оборудования. Один раз проложил под штукатуркой, за гипсокартонном и забыл про них. Шевелить и изгибать такую проводку больше не требуется.

Многожильные применяют для передвижных аппаратов или временного подключения эл.оборудования. Там где проводку постоянно необходимо перемещать с места на место, менять ее расположение. Это домашние переноски, бытовая техника подключаемая в розетки.111_udlinit

Также их применяют при сборке щитовых, где наблюдается дефицит в свободном месте, и жилы приходится значительно изгибать чтобы завести в клеммы аппаратов.

Рассмотрим для начала как правильно скручивать провода из моножилы.  Процесс здесь не замысловат и всем известен. Берутся два провода, зачищаются на концах и начинают закручиваться между собой.

Китайцы даже придумали помощника-насадку в этом деле для автоматизации работы.насадка на шуруповерт для автоматической скрутки проводов и их зачистки

Подробнее

Главные особенности и правила:

  • провода должны быть из одного материала (медь или алюминий)
  • жилу зачищать не менее 3-4см, тем самым увеличив полезную площадь соприкосновения
  • провода накладываются параллельно друг другу
  • оба провода должны быть скручены равномерно между собой
  • при скрутке одними пассатижами придерживайте место начала зачистки изоляции, а другими — закручивайте на конце. Изолированные части проводников не должны скручиваться  между собой.
  • количество витков которое должно получится в итоге -от пяти и более

виды скрутокСкрутки алюминиевых и медных проводов выполняются одинаково. Разница в том, что медные вы сможете раскрутить-закрутить несколько раз, а алюминиевые 1-2 раза. После чего они обломаются.алюминиевая проводка в квартире и дома новые правила

А если вам необходимо скрутить более двух проводов, скажем 4-5? Процесс ничем не отличается:

  • руками медленно закручиваете провода только придавая им форму будущей скрутки
  • берете двое пассатижей и придерживая вначале скрутку, стягиваете жилы на конце
  • длина зачищенных участков также должна быть 3-4см

отличие кабеля от проводаБывают ситуации когда необходимо, чтобы скрутка заняла как можно меньше места.  Либо не хватает места в распредкоробке, либо ее нужно затем протягивать через узкое отверстие. В этом случае технология немного отличается.

  • накладываете зачищенные жилы проводов крест на крест, в середине места зачистки
  • и начинаете их скручивать, чтобы концы после сворачивания оказались равноудалены друг от друга

По качеству и надежности такие скрутки уступают обычным.

Скрутка медного провода с алюминиевым

Непосредственно скручивать медный провод и алюминиевый нельзя. Такое соединение будет окисляться и в последствии может привести в лучшем случае к выгоранию контакта или в худшем к пожару. скрутка медного и аллюминивого проводаВ таких случаях нужно пользоваться либо соединителями, либо использовать третий металл — сталь, как прокладку между медью и алюминием.

болт под медь и аллюминийБерется простой болт с гайкой и шайбой. Зачищенным проводам на конце придается форма колечка. И эти кольца одеваются на болт.  Причем провод кольца должен изгибаться по направлению резьбы болта.соединение меди с алюминием

Алюминиевая жила зажимается стальной шайбой, а поверх этой шайбы накладывается медная. После чего контакт стягивается еще одной шайбой с гайкой. То есть для создания нормального контакта медного проводника и алюминиевого, вам понадобится минимум болт с гайкой и 3 стальные шайбы.

Скручивание многожильных проводов

Можно применить предыдущие описания работ для таких жил, но это не даст надежного механического контакта. Поэтому поступают следующим образом:

  • многожильные провода распушиваются (жилы разводятся по сторонам) и делятся на две «косички». Можно сделать и несколько косичек, в зависимости от сечения провода.
  • провода накладываются один на другой и скручиваются по одной косичке из каждого провода между собой
  • в конце две «косы» полученные из четырех, сплетаются в одну цельную скрутку
  • в итоге получается надежная, с хорошим механическим контактом скрутка

скрутка многожильных проводов

В конце хочу особо отметить, что рассмотренные виды скруток, не всегда дают хороший механический контакт.

Для надежного электрического контакта их рекомендуют пропаять или сварить между собой. Тогда вы на 100% будете уверены в безопасности электропроводки своей квартиры.
