Горизонтальная однотрубная система отопления — Система отопления

» Трубы для отопления

Трудно представить себе жизнедеятельность жителя в Российской Федерации без отопительного комплекса дома. Перед каждым пользователем квартиры поднимается вопрос: как усовершенствовать обогрвевающий комплекс квартиры. Абсолютно в любой части России необходимо зимой отапливать коттедж. Все россияне знают, что источники тепла постоянно дорожают. На нашем www сайте размещенно множество разнообразных обогревательных систем коттеджа, применяющих абсолютно различные приемы вырабатывания тепловой энергии. Указанные комплексы отопления возможно использовать по отдельности или гибридно.

Просмотров: 6195

Серия 121

Строить не перестроить — один из лучших проектов телеканала «Усадьба». Уникальные передачи о строительстве для всех: от людей, только собирающихся построить свой первый дом, до профессионалов. В передачах рассматриваются различные подходы к строительству загородных домов и ведется независимый обзор строительных материалов. Грамотно и с юмором Андрей Валентинович Курышев и Андрей Довгопол раскроют перед вами секреты правильного строительства.

Заходите на сайт http://korbut-design.by/ здесь Вы всегда найдете много полезной информации о дизайне интерьера, строительстве и ремонте.

Twitter: https://twitter.com/siarheikorbut

Google+: https://plus.google.com/114705309902925257715

Livejournal: http://siarheikorbut.livejournal.com

Одноклассники: http://www.odnoklassniki.ru/profile/571668270616

Источник: http://otopleniehelp.ru/jPNr5qTl_qM/odnotrubnaya_gorizontalnaya_sistema_otopleniya.html

Обогрев частного дома с помощью однотрубной системы отопления, или ленинградки, считается очень простым, а потому и особо популярным способом.

Система отопления «Ленинградка» — схема работы и монтаж.

В зависимости от монтажа ленинградка бывает 2 типов:

  • горизонтального;
  • вертикального.

Схема однотрубной системы отопления “Ленинградка”.

Для одноэтажного дома горизонтальная однотрубная система отопления прокладывается над полом или в конструкции пола, которая обязательно подвергается теплоизоляции, чтобы исключить теплоотдачу. Желательно подающую горизонтальную магистраль монтировать по ходу движения воды под небольшим уклоном, а установку радиаторов делать на одном уровне. На каждом приборе должны быть установлены краны Маевского, с помощью которых будет удаляться воздух из радиаторов. Горизонтальная схема подключения одноэтажного дома изображена.

Для двухэтажного дома горизонтальная однотрубная система отопления имеет стояк подачи на верхний этаж, который может врезаться на 1 этаже. Регулировку температуры в данной двухконтурной разводке можно сделать поэтажно, при помощи кранов, расположенных на каждом этаже перед первыми радиаторами. Горизонтальная схема подключения двухэтажного дома представлена.

При монтаже вертикальной однотрубной системы отопления двухэтажного дома отсутствует циркуляционный насос, потому что имеется естественная циркуляция. Нагретая вода поднимается из котла по стояку на 2 этаж и попадает в нагревательные приборы, где она и охлаждается. В этом случае давление бывает небольшим, оно измеряется высотой водяного столба стояка подачи, поэтому на радиаторах 1 этажа можно обойтись без байпасов. Вертикальная схема подключения двухэтажного дома изображена.

Жидкость при естественной циркуляции может перемещаться, потому что происходит изменение плотности теплоносителя при нагревании и охлаждении. Но использование труб большого диаметра с магистральной разводкой под определенным уклоном портят интерьер комнат, и это считается самым большим недостатком такого обогрева дома. При вертикальной однотрубной системе с принудительной циркуляцией происходит быстрый нагрев приборов и поэтому для монтажа требуются трубы меньшего диаметра.

По принципу циркуляции теплоносителя однотрубная отопительная система бывает:

Схема отопления “Ленинградка”.

  • с естественной циркуляцией, то есть самотечной или гравитационной;
  • с принудительной циркуляцией, в этом случае устанавливают насос.

Принцип разводки в системе отопления ленинградка основан на расположении всех отопительных приборов, прежде всего радиаторов, на одном стояке или магистральном трубопроводе. При таком расположении труб теплоноситель может спокойно циркулирововать внутри. Для наглядности приведена схема системы отопления .

Данная схема, как и любая другая система отопления, начинается с котла. Красным цветом обозначена условно подающая линия, которая подает тепло в радиаторы отопления. На выходе из котла располагается расширительный бак, а трубопровод подключен к отопительным приборам. От радиаторов отопления теплоноситель обозначается синим цветом — «обратка», движение там осуществляется с помощью циркуляционного насоса.

Источник: http://1poteply.ru/sistemy/tip/otopleniya-leningradka.html

В промышленных и общественных зданиях, гостиницах, а иногда и в жилых домах находят применение однотрубные горизонтальные системы отопления, принципиальные схемы и краткое описание которых приведены на рис. 1.5.

Достоинством горизонтальных однотрубных систем сравнительно с вертикальными следует считать простоту монтажа и меньшую стоимость. Недостатками являются: необходимость установки компенсирующих устройств при большой протяженности отдельных горизонтальных веток, перерасход отопительных приборов из-за подачи в некоторых системах теплоносителя в приборы по схеме снизу вниз и усложнение эксплуатации при установке воздушных кранов на каждом отопительном приборе. В проточных системах и ряде случаев отсутствует возможность регулирования теплоотдачи отдельных отопительных приборов.

Длину прямых участков поэтажных веток рекомендуется принимать не более 12 м. При большей длине необходимо предусматривать установку компенсаторов тепловых удлинений.

Циркуляционное кольцо в горизонтальных системах отопления включает в себя участок вертикального подающего стояка от нагревателя до любой из горизонтальных веток системы, горизонтальный разводящий теплопровод и участок обратного стояка от этого горизонтального теплопровода до нагревателя.

Считается, что в вертикальных стояках, по которым подводится теплоноситель к отдельным горизонтальным веткам системы и отводится от них, температура теплоносителя не изменяется (остывание воды в этих участках не учитывается) и соответствует параметрам системы /г и t0.

При расчете горизонтальных однотрубных систем отопления с естественной циркуляцией величину разности естественных давлений (Па), возникающей в циркуляционных кольцах отдельных веток системы, следует определять по формулам:

для циркуляционного кольца горизонтальных теплопроводов первого этажа

В формулах (7. 7) и (7.7а) h.i и h3 — высоты от середины нагревателя или от условного уровня (обычно от оси обратного магистрального теплопровода) до горизонтальных веток соответствующего этажа (рис. 7.13).

В горизонтальной системе отопления с замыкающими участками (рис. 7.13,6) подводки к отопительным приборам должны рассчитываться на разность давлений

Для определения потребной греющей площади отопительных приборов температуру воды на участке между отопительными при борами или замыкающими участками горизонтальных разводящих труб (tu t2 и т. д.) определяют по формулам (6.4), (6.4 а, б, в>

Гидравлический расчет горизонтальных однотрубных систем отопления производится аналогично расчету вертикальных двухтрубных систем с нижней разводкой. Сначала рассчитывается циркуляционное кольцо приборов горизонтальной ветки первого этажа, а затем — часть стояков и горизонтальные ветки приборов каждого из вышележащих этажей (поэтажные кольца). Определение расчетного перепада давлений для циркуляционного кольца приборов первого этажа при искусственной циркуляции следует производить по формулам (7. 2) или (7.2а), а для приборов горизонтальных веток вышележащих этажей по формулам (7.3) или (7.3а).

При расчете циркуляционных колец горизонтальных однотрубных систем необходимо предварительно определять потребную греющую площадь отопительных приборов, так как расчетная длина участков в горизонтальных ветках зависит от длины отопительных приборов.

Необходимость предварительного определения длины отопительных приборов исключается при устройстве горизонтальной системы с редукционными вставками, которая предложена А. В. Мазо.

Эта система характеризуется тем, что роль замыкающего участка выполняет редукционная вставка постоянной длины с установленной в ней эксцентричной шайбой (рис. 7.14), благодаря которой обеспечивается постоянный коэффициент затекания в однотипные отопительные приборы. Редукционная вставка и подводки к отопительным приборам выполняются из труб Dy20 вне зависимости от типа приборов. Такая система, помимо чугунных радиаторов, допускает применение любых отопительных приборов с односторонним расположением присоединительных патрубков. Движение теплоносителя по схеме сверху вниз увеличивает их теплоотдачу. Недостатком, как и в других горизонтальных системах отопления, является необходимость установки кранов для выпуска воздуха из каждого прибора. Необходимые для расчета горизонтальных веток систем с редукционными вставками характеристики сопротивления узлов отопительных приборов различных типов и коэффициентов затекания приведены в приложении XVI.

При применении в горизонтальных системах в качестве отопительных приборов гладких труб схема систем становится весьма простой (рис. 7.15), удобной для монтажа и сравнительно дешевой.

Необходимость использования стальных труб больших диаметров вместо чугунных радиаторов для обеспечения потребной греющей площади и некрасивый внешний вид являются недостатками вышеуказанной системы. Число труб в отдельных ветках таких систем должно быть кратно двум, а поэтажные кольца следует присоединять к стоякам так, чтобы движение воды в каждой паре труб было противоточным.

Источник: http://engineeringsystems.ru/otopleniye/gorizontalniye-sistemi.php

Системы отопления с горизонтальными однотрубными ветвями при гидравлическом расчете должны рассматриваться как комбинированные, ибо по схеме присоединения горизонтальных ветвей они являются двухтрубными системами отопления с присущими им различными естественными циркуляционными давлениями по этажам и наряду с этими однотрубными системами при рассмотрении каждой горизонтальной ветви в отдельности.

При постоянном перепаде температуры воды по ветвям, когда температура воды в восходящем и нисходящем стояках (/г и /0) может рассматриваться постоянной, расчет практически не отличается от расчета вертикальных тупиковых однотрубных систем отопления; для каждой ветви ho имеет свое значение, численно равное высоте расположения центров охлаждения в горизонтальной ветви относительно центра нагревания

При расчете с переменным перепадом температуры воды по ветвям, когда температура воды в обратных стояках различна по этажам, величину естественного циркуляционного давления необходимо определять поэтажно

При расчете малых циркуляционных колец центр нагревания принимается на оси горизонтальной ветви, а центр охлаждения по оси нижнего ниппеля радиатора при нижнем присоединении радиатора и по центру прибора при верхнем присоединении горячей подводки

Следует отметить, что в противоположность вертикальным стоякам, где высота замыкающего участка стандартна (например, для радиатора М-140 Лзу—0,5 м), длина замыкающих участков в данной системе различна. Это несколько усложняет расчет, так как требуется предварительный ориентировочный расчет приборов. Однако при расчете по характеристикам сопротивления, когда ветвь рассматривается как один участок, представляется возможным без большой погрешности гидравлический расчет ветви радиаторной системы вести с усредненной длиной замыкающего участка, определяемой по формуле

Источник: http://www.bibliotekar.ru/spravochnik-138-otoplenie/75.htm

Смотрите также:
  • Гофра для труб отопления
  • Гофрированная труба для отопления

13 октября 2022 года

Горизонтальная система отопления – варианты разводки, преимущества и недостатки

Содержание:

Достоинства и недостатки горизонтальной разводки
Схемы горизонтальной разводки
Однотрубная магистральная разводка
Двухтрубная магистральная разводка
Двухтрубная коллекторная параллельная система отопления
Заключение
Видео

В домах может использоваться горизонтальная и вертикальная разводка системы отопления. В современном многоэтажном строительстве все активнее используется горизонтальная разводка, которая демонстрирует хорошие технические, эстетические и эксплуатационные характеристики. В данной статье будет рассмотрена горизонтальная разводка системы отопления.


Достоинства и недостатки горизонтальной разводки

Горизонтальная разводка отопления имеет ряд достоинств:

  1. Высокая степень контроля теплоотдачи. В такой схеме за расходом тепла очень просто следить за счет автоматического удаленного управления.
  2. Возможность отдельной настройки каждого участка. На любом отрезке контура можно настроить температуру отдельно, в зависимости от конкретных потребностей, предъявляемых помещением.
  3. Возможность скрытой прокладки. Горизонтальная система отопления отлично подходит для скрытой установки, что позволяет визуально разгрузить помещение и улучшить тем самым его интерьер.
  4. Надежность. При использовании хороших комплектующих и правильном монтаже горизонтальная система может без проблем проработать несколько десятков лет.


Из недостатков можно выделить разве что следующие моменты:

  • Иногда возникает необходимость ручной настройки системы;
  • В случае механического повреждения с системой возникают серьезные проблемы.

Горизонтальная и вертикальная система отопления имеют массу отличий, поэтому для выбора подходящей конструкции нужно изучать их во всех подробностях. Далее речь пойдет только о горизонтальной системе.

Схемы горизонтальной разводки

Существует несколько видов горизонтальной разводки:

  • Однотрубная;
  • Двухтрубная;
  • Двухтрубная коллекторная.

Каждую схему нужно рассмотреть подробнее.

Однотрубная магистральная разводка

В такой системе есть несколько источников тепла, через которые проходят отопительные трубы. Теплоноситель продвигается по такой системе и отдает тепло приборам, расположенным на определенных участках контура. Однотрубное горизонтальное отопление в многоквартирном доме имеет хорошую эффективность и отличается сравнительно небольшой стоимостью.

Достоинства такой системы выглядят следующим образом:

  • Минимальная стоимость;
  • Простота монтажа;
  • Износоустойчивость и длительный срок службы;
  • Возможность полноценного прогрева здания любой площади.


Недостатки тоже есть:

  • Возможность настройки температуры на каждом отдельном приборе ограничена;
  • Слабая устойчивость к механическим повреждениям.

Ключевой особенностью однотрубной разводки является необходимость постепенного увеличения размеров радиаторов в порядке их удаления от теплового генератора – это правило позволяет сбалансировать теплоотдачу. В случае с длинной системой устанавливать отопительные коллекторы придется чаще, чтобы теплоноситель не успевал потерять температуру.

Двухтрубная магистральная разводка

Такая горизонтальная разводка отопления в многоквартирном доме, как понятно из названия, включает в себя две основных магистрали, по одной из которых теплоноситель двигается вперед, а по второй – возвращается к генератору тепла. Теплоотдача осуществляется за счет радиаторов, которые устанавливаются под окнами или возле стен, выходящих на северную сторону, потому что от них исходят самые заметные потоки холода.

Двухтрубная система обязательно комплектуется запорной арматурой. Данные элементы позволяют при необходимости отключать отдельные детали системы без остановки всего отопительного контура. Кроме того, нужны компенсаторы, которые нивелируют негативное воздействие давления. Правильно собранная система может нормально выдерживать максимальное давление и гидроудары, и не замерзнет даже при отрицательной температуре.


Из достоинств такой системы можно отметить:

  • Отсутствие разницы температуры на входе и выходе;
  • Возможность применения в зданиях любой конфигурации;
  • Возможность отключения отдельного участка контура без полной остановки системы.

Главным и самым заметным недостатком является сложность тонкой отстройки температуры в том случае, если система имеет большое количество ответвлений – вертикальная разводка системы отопления в этом плане несколько проще, но не столь эффективна.

Двухтрубная коллекторная параллельная система отопления

Данная схема горизонтальной разводки имеет замкнутую конструкцию, состоящую из нескольких веток, каждая из которых подводится к собственным приборам. Как правило, для такой разводки используются полимерные или полиэтиленовые трубы – их прочностных и эксплуатационных характеристик вполне достаточно для нормальной работы системы, да и обходятся они дешево.

В такой системе подключение идет напрямую к коллектору, за счет чего обеспечивается равномерное распределение тепловой энергии по всей отапливаемой площади. Контуры подачи и обратки при такой схеме работают независимо друг от друга. Теплоноситель проходит через радиаторы и направляется обратно для последующего цикла нагрева. В результате получается замкнутая система, работа которой регулируется в автоматическом режиме.

Горизонтальная разводка параллельного типа вполне подходит для обустройства любых проектов, поскольку конструкция включает в себя несколько простых элементов, легко поддающихся настройке. Что немаловажно, при использовании такой схемы радиаторы не нужно комплектовать клапанами для отвода воздуха.


В системе обязательно должен быть хороший циркуляционный насос – работа отопления в рассматриваемом варианте горизонтальной разводки возможна только при наличии насоса. Распределительный щиток, в котором находится все оборудование, обычно помещается в коридорах или санузлах, а для многоэтажных домов вполне проходит вариант с размещением щитка в подвале.

Перечень достоинств такой разводки выглядит следующим образом:

  • Небольшая стоимость обустройства;
  • Возможность скрытой прокладки;
  • Возможность объединения нескольких отдельных элементов в одну систему;
  • Возможность полноценного отопления крупных площадей;
  • Отсутствие гидроударов.

Недостатки тоже имеются, и среди них больше всего выделяется:

  • Сложность монтажа;
  • Необходимость использования труб одинакового диаметра.

При монтаже нужно обязательно уделить внимание качеству теплоизоляции отопительной системы, особенно стояка. Не будет лишним обустройство утепленного короба, предназначенного для установки стояка. В любом случае проектирование и установку двухтрубной коллекторной схемы лучше доверить специалистам, имеющим опыт проведения подобных работ.

Заключение

Горизонтальная разводка системы отопления имеет ряд положительных качеств и хорошо подходит для самых разных условий. Обустройство такой разводки в сложной конфигурации нельзя назвать простым, поэтому для этой работы стоит нанять специалистов.


быстрый и качественный выбор и монтаж схемы отопления для своего дома

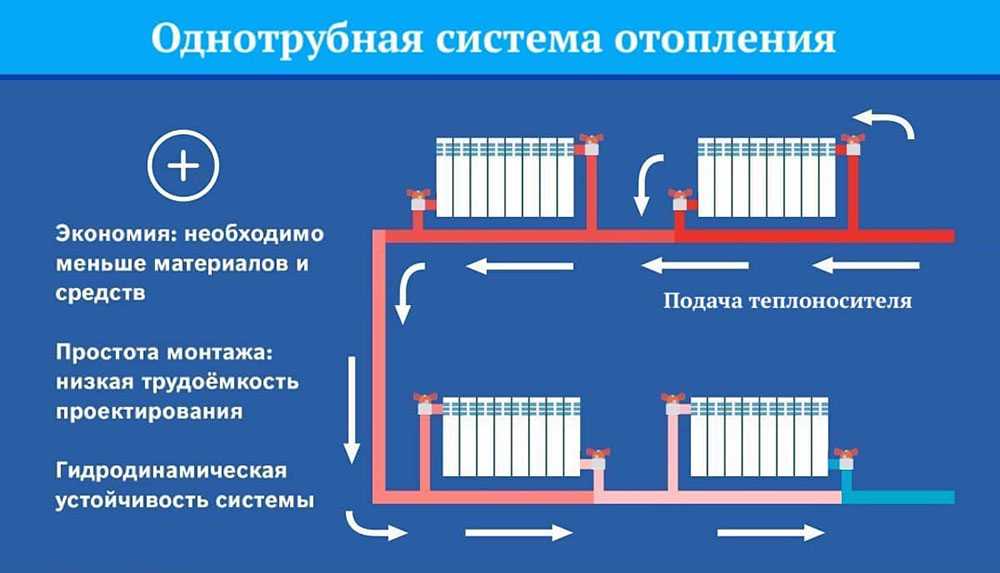

Однотрубная система отопления широко применяется в современном строительстве.

Однотрубная система отопления широко применяется в современном строительстве.

Такая схема позволяет существенно экономить материалы и эффективно обогревать помещения как в одноэтажных, так и в многоэтажных строениях.

Отопление однотрубное с естественной циркуляцией теплоносителя делается только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки.

По сравнению с двухтрубными системами, однотрубные проще в монтаже, на их обустройство требуется меньше труб, и выглядят они более красиво.

Содержание

  • 1 Схема однотрубной системы отопления – виды и преимущества

    • 1.1 Первый вид — проточный

    • 1.2 Второй вид — с байпасами

  • 2 Характеристики однотрубной схемы отопления

  • 3 Горизонтальная и вертикальная схема

    • 3.1 Горизонтальный способ

    • 3.2 Вертикальный способ

  • 4 Современное запорное оборудование для регулирования температуры

  • 5 Способы прокладки движения обратного потока теплоносителя

    • 5.1 Попутное движение

    • 5.2 Тупиковое движение

Схема однотрубной системы отопления – виды и преимущества

Однотрубные отопительные системы делятся на однотрубную систему отопления с замыкающим контуром и на проточную однотрубную систему. Однотрубный способ осуществления монтажа отопительных систем имеет два вида:

Первый вид — проточный

Первая схема — проточная. В ней стояки подачи, как таковые, отсутствуют. Радиаторы по всей высоте дома соединяются друг с другом последовательно.

Поток горячей воды подается сверху вниз, и последовательно протекает через все батареи отопления, начиная с верхней. Нижние радиаторы в такой системе будут более прохладными.

Схема однотрубной системы с проточным отоплением.

В проточных типах однотрубных систем смесь теплоносителя, протекая по трубам, проходит последовательно через всю цепь радиаторов отопления, постепенно охлаждаясь на каждой из батарей.

Вследствие этого, на верхних этажах будет достаточно жарко, а на нижних может быть даже недостаточно температуры нагревания.

Для уменьшения такой разницы и чтобы сбалансировать теплопотери, на нижние этажи зданий устанавливаются батареи с большим числом секций.

В проточных системах не рекомендуется ставить регулировочные краны, потому что даже при уменьшении потока или же перекрытии такого вентиля в том или ином радиаторе, уменьшается или перекрывается подача воды во все батареи, низ лежащие в данном стояке по направлению течения.

В подобных системах невозможно проводить регулировку температуры воздуха в помещениях. Если дом в два этажа, то невозможно осуществить подачу воды только лишь на один из этажей.

Проточные схемы отопления были очень популярны лишь в средине прошлого столетия, в основном, из-за малого количества труб для их монтажа, что позволяло существенно экономить на этих материалах.

Многолетний опыт показывает, что такая схема однотрубной системы отопления абсолютно недееспособна, поэтому на сегодняшний день не применяется.

Второй вид — с байпасами

Сравнение однотрубной системы отопления с замыкающим контуром и проточной однотрубной системы. Нажмите для увеличения.

Этот способ монтажа отопительной системы имеет замыкающие участки — байпасы.

Однотрубная система отопления помещений имеет замыкающий контур и использует специальную арматуру с байпасом внутри корпуса этой арматуры.

Из отопительного радиатора поток теплоносителя с понизившейся температурой последовательно возвращается в стояк.

После этого — смесь теплоносителя подается в следующий радиатор. Кольцевой водный поток разделяется в вентиле на потоки в радиаторе и поток в байпасе.

Из стояков вода поступает в верхние батареи, остальной горячий поток направляется по стоякам вниз — к низлежащим радиаторам.

Вода в этой семе подключения остывает несколько меньше, что позволяет уменьшить разницу температур на нижних и верхних этажах.

Такой способ подключения является, по своей сути, модернизированной «проточной» системой, в которой между труб подключения радиатора создана перемычка — байпас.

Диаметр трубы такого замыкающего участка делается на один размер меньшим, чем у труб стояка общего подключения. Вследствие этого, подающийся с верхних этажей теплоноситель разделяется на два потока: первый — поступает в батарею, а второй, через байпас, перетекает к нижним рядам радиаторов.

Если диаметр байпаса смонтировать таким же, как и у труб подключения, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в батарее будет большим, чем в байпасе.

Вода всегда протекает там, где существует меньшее гидравлическое сопротивление, при одинаковом диаметре ей не нужно протекать через радиатор, она будет спокойно течь через замыкающий участок, имеющий такой же размер трубы, из которого она вытекла.

При установке байпасов с диаметрами, равными диаметру стояковых труб подключения радиаторов, поступающее количество воды может регулироваться предварительно установленными вентилями (для балансировки системы). Такие краны монтируются на трубу подключения и на байпас.

При таком способе, открывая или закрывая вентили на подающей трубе подключения батарей или же на самом байпасе, можно проводить регулирование потока поступающего теплоносителя в стояк или же радиатор.

К примеру, можно полностью перекрыть сам радиатор и перенаправить всю воду в байпас, а далее к нижним по стояку отопительным батареям. Или же наоборот – перекрыть байпас и направить весь поток теплоносителя в саму батарею.

Характеристики однотрубной схемы отопления

Однотрубное отопление характеризуется высокой гидравлической устойчивостью. Сравнительно с двухтрубными схемами, однотрубные значительно проще при монтаже, более простыв гидравлической регулировке, а также в самой эксплуатации. Они не могут быть несанкционированно разрегулированы.

Благодаря таким своим свойствам, именно однотрубный тип отопительных систем был широко распространен в странах бывшего Советского Союза и ряде европейских государств (Италия, Греция и Испания).

Основным недостатком такого способа соединения труб для отопления жилых домов является довольно затруднительный процесс регулирования мощности нагрева отдельных радиаторов.

В таких системах, по сравнению с двухтрубной схемой, существует более высокий уровень давления, создаваемый циркуляционным насосом, необходимым для работы однотрубной системы отопления.

К преимуществам однотрубной схемы подключения можно отнести:

  1. большую экономию на соединительных трубах;
  2. из-за работы вентилей регулирования, количество оборачиваемой воды остается на постоянном уровне;
  3. такой способ монтирования — самый простой и дешевый из всех видов отопительных систем.

Горизонтальная и вертикальная схема

Исходя из способа размещения радиаторов, различают вертикальную и горизонтальную однотрубные системы отопления.

Горизонтальный способ

В горизонтальной однотрубной системе смесь теплоносителя в трубопроводе подается в одном направлении, минимальная длина всего трубопровода обеспечивается за счет того, что теплоноситель, после того как проходит отопительные приборы и батареи, возвращается в подающую систему.

Вследствие этого — расход в подающем трубопроводе остается неизменным по всей его длине. Температура батарей по цепи уменьшается по мере удаления от источника нагревания и прохождения батарей.

Для компенсирования этого эффекта, при фиксированной подаче смеси теплоносителя площадь теплоотдающей поверхности отопительных приборов должна увеличиваться по мере удаления от нагревательного источника.

Вертикальный способ

Вертикальная однотрубная система отопления помещений используется в многоэтажных строениях. В большинстве случаев, при монтаже используется разновидность однотрубной схемы с верхней разводкой, в которой подающий трубопровод прокладывается по чердаку.

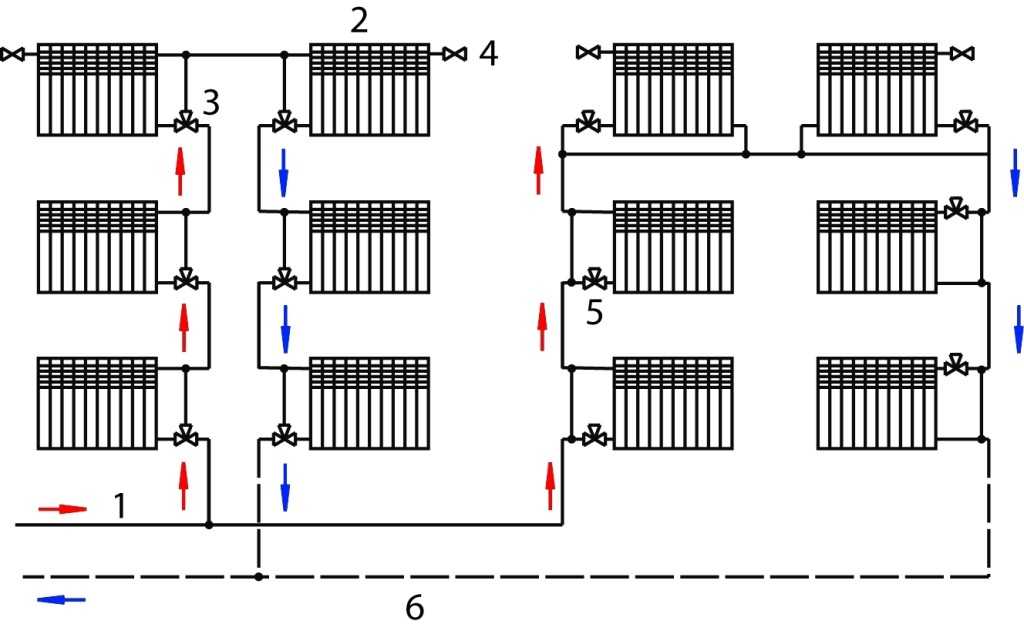

Схема вертикальной однотрубной системы отопления. Нажмите для увеличения.

От него вниз отходят параллельно вертикальные стояки, осуществляющие подачу теплоносителя в радиаторы. Батареи при этой схеме прокладки находятся на разных этажах и строго один под другим.

При таком способе температура смеси теплоносителя в подающем трубопроводе будет одинакова на всех точках входа в любой нисходящий стояк. Изменение температуры проходит непосредственно в самих вертикальных стояках, уменьшаясь по их высоте.

Использование современного оборудования и арматуры при монтаже отопительных коммуникаций позволяет получить надежную и удобную систему обогрева помещений.

Широкий выбор регулировочной аппаратуры для различных видов сетей дает возможность подобрать эти составные элементы максимально точно и в соответствии со всеми необходимыми условиям эксплуатации.

Минимальный комплект одного элемента отопления для однотрубной системы отопления состоит из:

  1. термостатического клапана;
  2. радиаторного регулятора;
  3. воздухоотводчика;
  4. радиатора;
  5. балансировочного вентиля;
  6. шарового крана для слива теплоносителя.

Современное запорное оборудование для регулирования температуры

Отопительные системы — это вены современных домов, разносящие тепло и обогревающие их. Современные системы отопления подразумевают использование новейших решений и схем вместе с различными видами оборудования, позволяющими автоматизировать в сетях подачу тепла на всем протяжении.

Такие элементы могут управлять отоплением домов даже без участия человека и регулировать температуру в заданных пределах, в зависимости от времени суток.

Однотрубное отопление может быть существенно модернизировано при помощи новых видов запорных вентилей. Современные отопительные системы могут подразумевать установку на подающей трубе и байпасе вместо двух вентилей — одного.

Такой элемент называют трехходовым краном. В зависимости от того, в каком положении находится закрывающая заслонка, трехходовый кран может открывать путь для теплоносителя в радиатор и закрывать подачу в байпас, а также наоборот — перекрывает байпас и открывает поток смеси к батарее.

Такие краны могут быть снабжены электрическим приводом, который подключается к специальному прибору — контроллеру. Этот контролер меряет температуру воздуха в помещении, либо степень нагрева смеси теплоносителя и отдает команды на трехходовый вентиль, тем самым увеличивая или уменьшая подачу теплоносителя в радиаторы. Остальной поток горячего тепла сбрасывается в байпас.

Способы прокладки движения обратного потока теплоносителя

Как отопление с двухтрубной схемой разводки, однотрубная система отопления позволяет создавать тупиковое или попутное направление движение обратки теплоносителя.

Попутное движение

Схема попутного направления движения обратки теплоносителя.

При попутном способе перемещения обратного потока все кольца в отопительном контуре принимают одинаковую длину. Эту систему легко можно балансировать.

Тупиковое движение

Схема тупикового направления движения обратки теплоносителя.

Для тупикового движения создавать эффективное регулирование балансировки температуры в теплоносителе очень затруднительно. В отличие от двухтрубного способа монтажа, где разбалансировка может быть лишь по кольцам, в такой схеме движения обратного потока разбалансирование происходит не только по всей длине колец отопления, но и на всей высоте стояков.

  • Автор: admin
