Шкаф купе чертежи с размерами своими руками

Поделиться в Pinterest

Поделиться в ВК

Поделиться в ОК

Поделиться в Telegram

У меня в доме продолжается ремонт, и сейчас пришло время подобрать новый шкаф для спальной. Я всегда хотела иметь большую гардеробную комнату, в которой бы поместилось всё, что нужно активной девушке. Чтобы и платья, и обувь, и куртки, и постельное белье, а если еще и места для спальника и лыж найти — то это вообще мечта! Однако в современных квартирах жилплощадь совсем не предназначена для такого женского раздолья. Тем не менее, оптимальное решение есть, и это — угловой шкаф-купе. Хочу такой же!

Угловой шкаф-купе в спальню

Шкаф в спальной. Сколько пикантных историй о горе-ухажерах и недальновидных молоденьких хозяйках хранится в его вместительных внутренностях! И если взглянуть на предметы подобных историй с другого ракурса, то такой шкаф должен действительно обладать достаточно вместительными размерами, даже если спальная комната не «блещет» своими габаритами.
1. Спальная комната — это зона отдыха, спокойствия и неги, где излишек вещей способен внести дисгармонию. Обустройство спальной комнаты шкафом-купе разгрузит пространство и даст возможность наведения порядка, способствующему идеальному отдыху.

2. Угловой радиусный шкаф-купе — просто потрясающее решение для небольшой, но очень уютной спальни.

3. А такой шкаф станет хорошим вариантом как для спальни родителей, так и для комнаты подростка.

4. Этот белый красавец занял свое почетное место в гостиной. Тем не менее, переместив его в спальню — он достойно может заменить все места хранения в спальне.

5. Просто и со вкусом!

6. Вот он — практически идеальный вариант для меня.

7. Оригинальное размещение подсветки играет определенную роль и считается основным аспектом при создании эффекта визуального расширения пространства.

8. А это уже практически полноценная гардеробная комната. Даже люстра есть!

9. В дизайнерском оформлении самую важную роль играют не финансовые возможности, а правильность пропорций и расставленных акцентов для получения живого и гармоничного интерьера.

10. Ну, а это решение применимо в любую из комнат. Занимает такой шкаф немало места, зато и выглядит очень эффектно!

11. Предлагаю тебе ознакомиться с чертежом небольшого углового шкафа.

12. А такой шкаф может украсить спальню маленькой принцессы или юного рыцаря.

13. Просто шикарный чертеж радиусного углового шкафа-купе.

14. А это чертеж большого и просторного гардеробного уголка.

15. Думаю показать мужу эту схему. Это именно то, что нужно для нашей спальни!

16. Еще один хороший чертеж шкафа.

17. Просторно и светло!

18. Совсем не большой, но достаточно вместительный.

19. Увеличению пространства и лучшей освещенности способствуют зеркала, установленные в створках шкафа-купе.
Это могут быть, как цельные зеркальные панели, так и инкрустированные при помощи пескоструйной печати с различными изображениями.

20. А такой шкаф — просто рай для любой женщины.

21. Отличное решение для любителей скругленных и волнообразных форм.

22. Этот вариант придется по душе всем влюбленным в восточную культуру и их искусство.

23. Я просто в восторге от этого решения. Вместится всё по-максимуму!

24. Стильная идея. Пожалуй возьму на вооружение!

25. Трапециевидная конструкция углового шкафа-купе имеет различные конфигурации и самый эффектный внешний вид. Как правило, такие устанавливают в больших просторных спальнях.

26. Очень мило, не правда ли?

27. А как тебе такой вариант. Интересно и очень функционально!

С помощью углового шкафа-купе можно использовать пространство помещения максимально полезно и рационально. Ведь этот элемент интерьера занимает минимальную площадь, довольно вместительный, имеет красивый внешний вид, а его раздвижные створки не создают физических неудобств.
И если ты, как и я, ищешь подходящее решение для своей спальни — непременно закажи или сделай такой шкафчик.
Красивого тебе ремонта, удачных интерьерных находок и вдохновения. Поделись этими полезными и интересными идеями со своими друзьями — они будут благодарны тебе за это.

Сохраните, чтобы не потерять.

Поделиться в Pinterest

Поделиться в ВК

Поделиться в ОК

Поделиться в Telegram

Сборочные чертежи шкафов купе — Мебель своими руками

Как ни крути, но чтобы собрать шкаф купе, понадобятся чертежи, по которым собственно и будет проходить весь процесс сборки.

Чтобы легко собрать встроенный или угловой шкаф своими руками, чертежи и схемы должны отображать все необходимые размеры и расстояния, на которых следует крепить конкретные его детали.

Содержание

• Определение габаритов шкафа купе
• Инструменты программы Компас 3D
• Создание чертежа шкафа купе
  • Вид спереди
  • Вид сверху или сбоку
• Скачать готовые чертежи шкафов купе
  • Чертежи купе на две двери
  • Чертежи купе на три двери
  • Чертежи шкафов купе на четыре двери

Определение габаритов шкафа купе

Очень важно, перед тем как вы определите внешние габариты шкафа, внимательно измерьте рулеткой помещение, в котором он будет установлен.

Обратите внимание на такие детали как плинтуса, багеты, выключатель света, подоконник или батарея отопления и учтите отступы на них.

Нарисовать чертеж любого шкафа можно даже от руки, но лучше использовать специальные программы CAD, например Компас 3D или AutoCAD. В этих программах вам не нужно будет изучать полностью весь функционал. Для создания чертежей мебели можно воспользоваться вполне ограниченным функционалом, разобраться в котором не так уж и тяжело, как может показаться на первый взгляд.

Инструменты программы Компас 3D

Давайте разберем интерфейс одной из таких программ — Компас 3D (кстати, очень удобная именно портативная версия).

Давайте рассмотрим самые основные инструменты, которые вам понадобятся:

• Инструментальная панель «Геометрия»

• «Отрезок» — основной инструмент, которым рисуются линии

• «Усечь кривую» — ластик, для затирания лишних отрезков

• «Параллельная прямая» — направляющая параллельная линейка

• «Дуга по точкам» — делает дугу по заданным отметкам

• «Скругление» — скругление углов по определенному радиусу

• Инструментальная панель «Размеры»

• «Авто размер» — постановка автоматического изменения габаритов

• «Линейный размер» — постановка «своего» размера

Ну и еще понадобиться панель привязок, которая представляет собой виртуальную линейку.

Создание чертежа шкафа купе

При создании чертежа нашего шкафа начинать нужно с внешних размеров, т.е. с габаритов его коробки (ширина и высота).

На схеме обязательно показывайте толщину всех деталей ДСП, обычно она составляет 16 мм.

То есть, сначала рисуете коробку шкафа, а потом уже начинаете заниматься его наполнением (полками).

Вообще на чертеже нужно показать два основных вида:

• Вид спереди
• Вид сбоку или сверху

Вид спереди

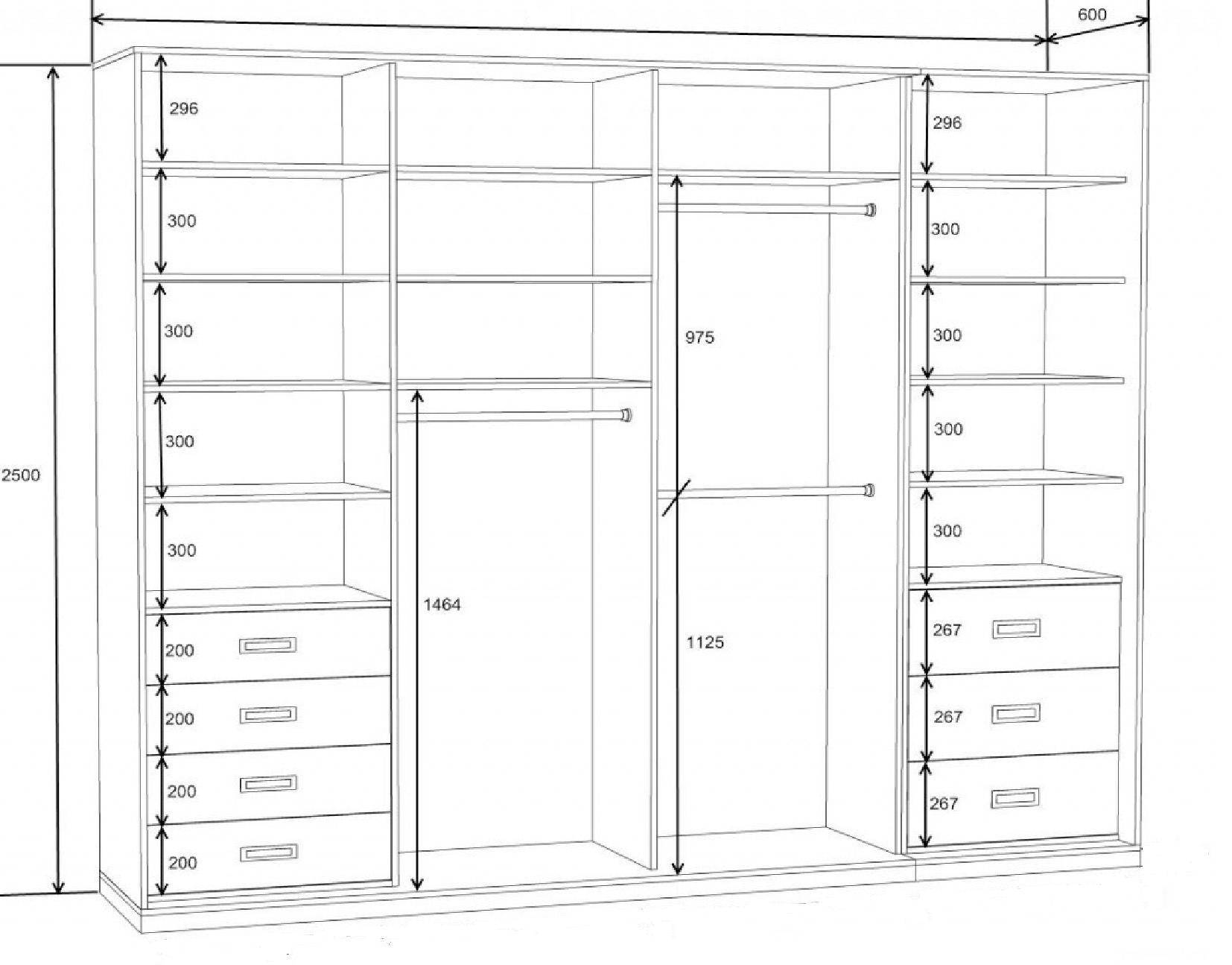

На данном эскизе нужно указать габариты (ширину и высоту шкафа купе). Также отметьте высоту цоколя, ширину секций и расстояния между полками. Размеры указывайте непосредственно в местах крепления по длине боковины.

То есть для того, чтобы закрепить полку или перегородку в шкафу на определенной высоте от пола или края, вам нужно указать размер от начала детали и до точки крепления.

Подумайте, как вы будете крепить данные детали, на каком расстоянии и от чего. Указание размера поможет вам в этом.

Вид сверху или сбоку

На этом эскизе должны быть показаны, во-первых, общая глубина шкафа. Также укажите глубину внутренних полок. Они, кстати, будут на 100 мм меньше общей глубины, т.к. ровно 100 мм понадобится для установки дверей раздвижной системы.

Также на данном эскизе нужно будет показать все скругления и радиусные полки с указанием радиуса R.

Когда собираетесь делать шкаф, на схемах и чертежах не забудьте показать размеры проема, в который будет монтироваться раздвижная система. Они вам понадобятся для заказа раздвижных дверей.

Скачать готовые чертежи шкафов купе

В качестве примера можете посмотреть и бесплатно скачать наши чертежи и схемы шкафов купе, возможно вы найдете что то и для себя. Все чертежи в формате .cdw, открыть который можно программами AutoCAD и Компас 3D.

Чертежи купе на две двери

Чертежи купе на три двери

Чертежи шкафов купе на четыре двери

Пользуясь чертежом для сборки шкафа-купе вы сможете собрать понравившийся вам гардероб и порадовать свою семью. Удачи!

Раздвижные двери Размеры и чертежи

Здания

>

Компоненты здания

Раздвижная дверь представляет собой тип двери, которая перемещается горизонтально по направляющей. Обычно он состоит из одной или нескольких панелей, которые плавно перемещаются по направляющей с помощью роликов или подшипников. Движению двери способствуют принципы кинетического и статического трения, а также сила тяжести. Дверная панель (панели) может быть изготовлена ​​из различных материалов, таких как стекло, дерево или металл, а направляющая может быть изготовлена ​​из таких материалов, как алюминий или нержавеющая сталь. Раздвижные двери широко используются в домах, офисах и общественных зданиях благодаря их компактным и эстетическим качествам.

Раздвижные двери имеют давнюю историю, и свидетельства их использования восходят к временам Древнего Рима. Римская империя использовала раздвижные двери в своих домах и общественных зданиях, таких как Колизей. Эти двери обычно делались из камня или мрамора и приводились в движение рабами или шкивами. В современную эпоху раздвижные двери приобрели популярность в середине 20 века, особенно в Соединенных Штатах. Они использовались в современной архитектуре середины века как часть акцента движения на открытых пространствах и обтекаемом дизайне. Сегодня раздвижные двери продолжают оставаться популярным выбором в современной архитектуре.

Энергоэффективны ли раздвижные двери?

Раздвижные двери могут быть энергоэффективными в зависимости от их конструкции, конструкции и установки. Одним из основных преимуществ раздвижных дверей является то, что они пропускают в помещение естественный свет, что помогает уменьшить потребность в искусственном освещении и сэкономить энергию. Кроме того, современные раздвижные двери могут быть изготовлены с изоляционным стеклом и энергосберегающими рамами, которые могут помочь уменьшить теплопередачу и поддерживать температуру в помещении.

Раздвижные двери хрупкие?

Хрупкость раздвижных дверей зависит от материала, из которого они изготовлены, и качества их конструкции. Некоторые раздвижные двери, например из тонкого стекла или некачественных материалов, могут быть более хрупкими, чем другие. Однако многие современные раздвижные двери изготавливаются из прочных и прочных материалов, таких как закаленное стекло, армированные алюминиевые или стальные рамы, а также из высококачественных компонентов. При надлежащем уходе и обслуживании эти раздвижные двери могут быть такими же прочными и долговечными, как и традиционные распашные двери.

Из-за чего иногда трудно открыть раздвижную дверь?

Одной из возможных причин проблем с раздвижной дверью является то, что направляющая загрязнена, засорена или повреждена, что может затруднить плавное движение двери по направляющей. Другая причина может заключаться в том, что ролики или подшипники, которые помогают двери двигаться, изношены или сместились. Кроме того, вес раздвижной двери и сила, необходимая для ее перемещения, также могут повлиять на то, насколько легко ее открыть.

Направляющие для раздвижных дверей

Просмотрите наши руководства по раздвижным дверям, чтобы узнать о дополнительных категориях, советах, подробностях, вариантах, стилях и историях раздвижных дверей. Направляющие предоставляют дополнительную информацию об уникальных свойствах и общих отношениях между элементами.

Сортировать по

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

7’3”-10’ | 2,21–3,05 м

—

5’7”–10’3” | 1,70-3,12 м (всего)

—

5,9” | 15 см

—

—

—

—

—

Многораздвижная дверь — карман, 1 панель

305.000

90 004 312.000

15.000

570

https://p3d.in/ e/lPgmH

7’3”-10′ | 2,21–3,05 м

—

30’3”-58’3” | 9,22–17,75 м (в целом)

—

14,2 дюйма | 36 см

—

—

—

—

—

Многостворчатая дверь с карманом, 10 панелей, двухкомпонентная

305.000

1775.000

36.000

570

https://p3d.in/e/M wLup

7’3”-10’ | 2,21-3,05 м

—

8’-15’ | 2,44–4,57 м (в целом)

—

5,9 дюйма | 15 см

—

—

—

—

—

Дверь-карман, 2 панели

305. 000

9 0004 457.000

15.000

570

https://p3d.in/e/ivpEk

7’3”-10’ | 2,21–3,05 м

—

10’11”-20’3” | 3,33–6,17 м (общая)

—

5,9 дюйма | 15 см

—

—

—

—

—

Дверь-карман, 2 панели, двустворчатая

305.000 900 03

617.000

15.000

570

https:// p3d.in/e/tt64E

7’3”-10′ | 2,21–3,05 м

—

10’5”–19’9” | 3,18-6,02 м (всего)

—

8,7” | 22 см

—

—

—

—

—

Дверь-карман, 3 панели

305.000

9 0004 602.000

22.000

570

https://p3d.in/ e/KDGqa

7’3”-10′ | 2,21–3,05 м

—

12’10”-24’6” | 3,91–7,47 м (всего)

—

11,4” | 29 см

—

—

—

—

—

Многораздвижная дверь — карман, 4 панели

305.000

747.000

29.000

570

https://p3d. in/e/a6jTV 90 003

7’3”-10’ | 2,21–3,05 м

—

15’9”-29’9” | 4,80–9,07 м (в целом)

—

5,9 дюйма | 15 см

—

—

—

—

—

Дверь-карман, 4 панели, двустворчатая

305.000 900 03

907.000

15.000

570

https://p3d.in/e/tVxno

7’3”-10’ | 2,21–3,05 м

—

15’3”-29’3” | 4,65–8,92 м (всего)

—

14,2 дюйма | 36 см

—

—

—

—

—

Дверь-карман, 5 панелей

305.000

9 0004 892.000

36.000

570

https://p3d.in/ e/mJS35

7’3”-10′ | 2,21–3,05 м

—

17’8”-34’ | 5,38-10,36 м (всего)

—

16,9” | 43 см

—

—

—

—

—

Дверь-карман, 6 панелей

305.000

9 0004 1036.000

43.000

570

https://p3d.in/ e/Cyyog

7’3”-10′ | 2,21–3,05 м

—

20’7”-39’3” | 6,27–11,96 м (всего)

—

8,7” | 22 см

—

—

—

—

—

Многораздвижная дверь — карман, 6 панелей, двустворчатая

305. 000

1196.000

22.000

570

https://p3d.in/e/QQ kLv

7’3”-10’ | 2,21–3,05 м

—

20’1”-38’9” | 6,12–11,81 м (всего)

—

19,7” | 50 см

—

—

—

—

—

Дверь-карман, 7 панелей

305.000

9 0004 1181.000

50.000

570

https://p3d.in/e/2jtNy

7’3”-10’ | 2,21–3,05 м

—

22’6”-43’6” | 6,86–13,26 м (всего)

—

22,4 дюйма | 57 см

—

—

—

—

—

Дверь-карман, 8 панелей

305.000

9 0004 1326.000

57.000

570

https://p3d.in/ e/ImuU2

7’3”-10′ | 2,21–3,05 м

—

25’5”-48’9| 7,75–14,86 м (всего)

—

11,4” | 29 см

—

—

—

—

—

Дверь-карман, 8 панелей, двустворчатая

305.000 900 03

1486.000

29.000

570

https:// p3d. in/e/xmMWR

7’3”-10′ | 2,21–3,05 м

—

24’11”-48’3” | 7,59–14,71 м

—

14,2 дюйма | 36 см

—

—

—

—

—

Многостворчатая дверь, штабелируемая, 10 панелей, двустворчатая

305.000

1471.000

36.000

600

https://p3d.in/e/2BQGs

7’3 ”-10′ | 2,21–3,05 м

—

5’4”–10’ | 1,63–3,05 м

—

5,9” | 15 см

—

—

—

—

—

Многораздвижная дверь, штабелируемая, 2 панели

305.000

305.000

15.000

600

https://p3d.in/e/tSgWa

7’3”-10’ | 2,21–3,05 м

—

7’9”–14’9” | 2,36–4,50 м

—

8,7” | 22 см

—

—

—

—

—

Многораздвижная дверь, штабелируемая, 3 панели

305.000

450.000

22.000

600

https://p3d.in/ e/gE1ro

7’3”-10′ | 2,21–3,05 м

—

10’2”-19’6” | 3,10–5,94 м

—

11,4” | 29 см

—

—

—

—

—

Многораздвижная дверь, штабелируемая, 4 панели

305. 000

594.000

29.000

600

https://p3d.in/ e/hddVT

7’3”-10′ | 2,21–3,05 м

—

10’5”–19’9” | 3,18–6,02 м

—

5,9 дюйма | 15 см

—

—

—

—

—

Многостворчатая дверь, штабелируемая, 4 панели, двухкомпонентные

305.000

602.000

15.000

600

https://p3d. in/e/goMDE

7’3”-10’ | 2,21-3,05 м

—

12’7”-24’3” | 3,84–7,39 м

—

14,2 дюйма | 36 см

—

—

—

—

—

Многораздвижная дверь, штабелируемая, 5 панелей

305.000

739.000

36.000

600

https://p3d.in/e/O1I87

7’3”-10’ | 2,21–3,05 м

—

15–29 футов | 4,57–8,84 м

—

16,9” | 43 см

—

—

—

—

—

Многораздвижная дверь, штабелируемая, 6 панелей

305.000

884. 000

43.000

600

https://p3d.in/ e/b2YFJ

7’3”-10′ | 2,21–3,05 м

—

15’3”-29’3” | 4,65-8,92 м

—

8,7” | 22 см

—

—

—

—

—

Многостворчатая дверь, штабелируемая, 6 панелей, двустворчатая

305.000 90 003

892.000

22.000

600

https:// p3d.in/e/aW3gN

7’3”-10′ | 2,21–3,05 м

—

17’5”-33’9” | 5,31–10,29 м

—

19,7” | 50 см

—

—

—

—

—

Многостворчатая дверь, штабелируемая, 7 панелей

305.000

1029.000

50.000

600

https://p3d.in/e/WCWUH

7’3”-10’ | 2,21–3,05 м

—

19’10”-38’6” | 6,05–11,73 м

—

22,4 дюйма | 57 см

—

—

—

—

—

Многораздвижная дверь, штабелируемая, 8 панелей

305.000

1173.000

57. 000

600

https://p3d.in/e/V6ZOk

7’3”-10’ | 2,21–3,05 м

—

20’1”-38’9” | 6,12–11,81 м

—

11,4” | 29 см

—

—

—

—

—

Многостворчатая дверь, штабелируемая, 8 панелей, двустворчатая

305.000 90 003

1181.000

29.000

600

https:// p3d.in/e/AE35B

Связанные коллекции зданий

Здания

Посмотреть категориюПодробнее

Деталь шкафа-купе Деталь чертежа в CAD (длина 6 футов)

Autocad Design

By muskan

Деталь шкафа-купе в формате Autocad DWG размером 6 футов (Д) x 2 фута (Ш) x 9 футов-6 дюймов (H) изготовлен из фанеры/листа МДФ с отделкой из дукко/ламината с раздвижными ставнями Гардероб также состоит из верхнего шкафа/чердака той же длины и ширины, что и гардероб, а высота шкафа от уровня перемычки до потолка нижняя часть шкафа имеет отдельные обувные ящики внутренняя часть шкафа разделена на открытые полки, вешалки и выдвижные ящики чертеж состоит из рабочего чертежа/детали конструкции с планом, фасадом, разрезами и всеми необходимыми крепежными деталями деталь

Size161. 64 k

TypePremium Drawing

КатегорияШкафы, Гардеробы, Тумбы

Программное обеспечениеAutocad DWG

Идентификатор коллекции8461

Опубликовано 2 022-10-19

Поиск по тегам

Деталь шкафа-купе dwgДеталь шкафа CAD DrawingРаздвижные Дизайн САПР гардероба Детали внутренней САПР гардеробаДизайн раздвижного шкафа, чертеж

Если вас вдохновил этот пост, поделитесь им с другими, чтобы они тоже вдохновились!!

Соответствующие чертежи

Детальный проект шкафа для почтовых ящиков

Чертеж шкафа для почтовых ящиков в Autocad, разработанный в M.S. Каркас

Дизайн гардероба Файл DWG

4 разных шкафа разных размеров, разные внутренние перегородки, дизайнерские ручки и

Деталь шкафа-купе AutoCAD 2d Чертеж

Шкаф размером 7′(Д) x 2′(Ш)x9′ -6″(H) изготовлен из фанеры/листа МДФ с отделкой

Шкаф-купе с туалетным столиком Рабочий чертеж DWG

Autocad-чертеж шкафа-купе с туалетным столиком размером 10 футов-6 дюймов

Роскошная гардеробная Cad Рабочая деталь DWG

Autocad-чертеж роскошной гардеробной, разработанной лицом к лицу

Designer Sleek Cabinet DWG File

Элегантный дизайнерский шкаф (глубиной всего 9 дюймов) для хранения и демонстрации ваших

Подпишитесь на нашу рассылку!

Введите адрес электронной почты, чтобы получать нашу последнюю рассылку.

Не волнуйтесь, мы не рассылаем спам

Наиболее просматриваемые чертежи

Деталь деформационного шва AutoCAD 2d Чертеж

Дизайн плинтуса Деталь в разрезе Cad Block

Деформационный шов Внешняя вертикальная От стены к стене Деталь DWG 90 815

Деталь углового соединения Деталь DWG

Компенсационный шов Внутренняя вертикальная стена к углу Деталь DWG

Компенсационный шов от пола до стены Деталь DWG

Чертежи жилых помещений категории

30’x40′ Планировка пространства дома План этажа Файл DWG

Чертеж плана дома Autocad показывает планирование пространства на участке размером 30’x40′ of 2 план дома жилого участка размером 35’x45′.

Дизайн интерьера главной спальни AutoCAD DWG Details

Чертеж AutoCAD спальни размером 12 футов 6 дюймов на 18 футов. План спальни состоит из

Больше чертежей

Чертежи для коммерческой категории

Планировка офисного помещения Проект RCP Деталь Cad

Офис спроектирован в подвале. Наличие стойки регистрации, вестибюля ожидания, лифта, 5-6 кают,

Планировка этажа кабинета руководителя Деталь Cad

Хорошо спроектированная планировка этажа кабинета руководителя примерно на 35 человек старшего возраста

Современный дизайн интерьера каюты офис-менеджера Файл DWG

Чертеж AutoCAD каюта офис-менеджера площадью 11 x 9 футов

Дополнительные чертежи

Чертежи для CAD-блоков Категория

Угловой резной шаблон Cad DWG Block

Уголок с цветочным орнаментом можно использовать для травления стекла, МДФ Jaali,

Designer Corner CNC Pattern Cad DWG Block

9000 4-х угловая банка с цветочным мотивом можно использовать для гравировки на стекле, МДФ Jaali,

Elegant Leafy Design Cad Block

Современный угловой дизайн с цветочным мотивом можно использовать для гравировки на стекле, МДФ

Больше рисунков

Последние рисунки

Кухня-столовая Архитектурный дизайн Деталь DWG

Столовая/Кухонный блок подходит для общежития, клуба.

Публичная библиотека Design Cad DWG Detail

Autocad Чертеж публичной библиотеки имеет такие области, как прилавок для выдачи книг,

Подставка для книг Cad DWG Block Download

Открытый шкаф для хранения книг или артефактов, разработанных в ламинат и

College Turbine Lab Design CAD файл чертежа Скачать

Это здание G+3 с одним подвалом турбинной лаборатории размером

Планы этажей школьного общежития CAD Рабочая деталь DWG

Чертеж Autocad проекта здания школьного общежития. Здание было спроектировано

Учебный институт Design Cad DWG Подробная загрузка

Autocad Чертеж учебного института, спроектированного на участке площадью 2 акра, имеет

Наиболее просматриваемые статьи

Украсьте свой балкон этими потрясающими идеями

Возможно балкон единственное место во всем доме, где можно посидеть, расслабиться и подышать свежим воздухом

Декор спальни в нейтральных тонах, в который вы влюбитесь!!

Для всех тех, кто считает, что смелые цвета придают характер определенному пространству, пришло время выразить свое мнение

Блестящий набор навыков для создания архитектурной презентации!!

Как говорится хорошее начало — половина дела, хороший архитектурный проект — это не столько тяжелая работа, сколько

Как студент-архитектор справляется с примерами из практики

An У студента-архитектора есть исключительная привилегия, прежде чем он или она придумает дизайн.
