Вентиляция в частном доме своими руками: схема и реализация

Содержание

1. Необходимость в эффективной системе вентиляции
2. Требования и нормы
3. Виды
4. Естественная
5. Принудительная
6. Приточная
7. Вытяжная
8. Приточно-вытяжная
9. Какие функции
10. Какая схема лучше для коттеджа?
11. Расчет
12. Проектирование
13. Вентиляция верхних этажей многоэтажного частного дома
14. Вентиляция в деревянном доме
15. Делаем акцент на каждом помещении – что нужно
16. Для гардеробных и кладовок
17. На кухне: главное вытяжка
18. В туалете и ванной комнате
19. В подвале
20. В котельном помещении
21. На чердаке
22. Для канализации и выгребной ямы
23. В цоколе и фундаменте

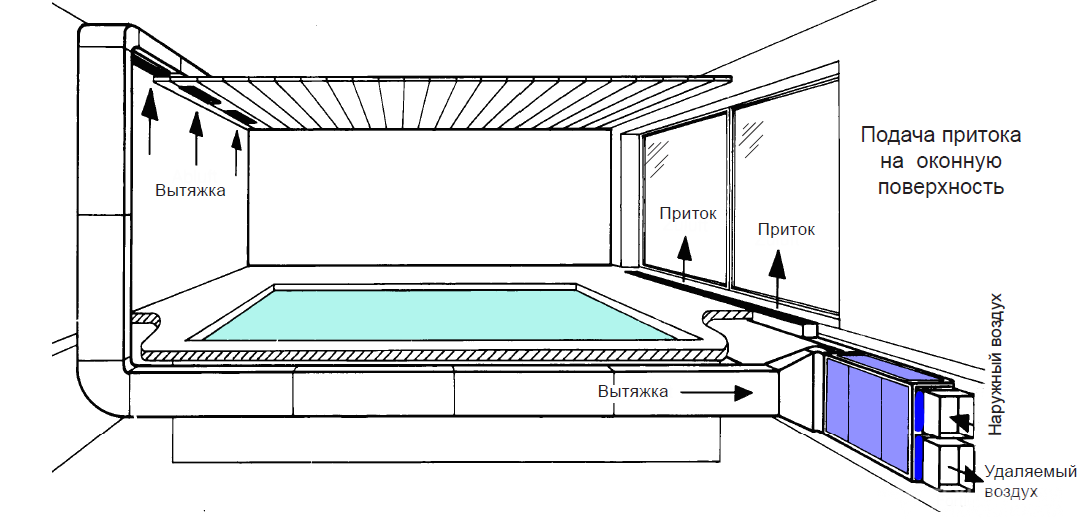

24. Бассейн
25. Важные аспекты монтажа

Необходимость в эффективной системе вентиляции

Хорошая система вентиляции должна работать эффективно и без помех. По этой причине при проектировании и монтаже системы необходимо проявлять особую осторожность. Важным условием, которое должно быть выполнено, является то, что количество поступающего свежего воздуха должно быть равно количеству отработанной массы воздуха.

Если скорость притока будет выше, дом будет более душным и циркуляция воздуха ухудшится. Если скорость воздушного потока выше, то в помещении очень быстро теряется тепло. Только правильная вентиляция в частном доме может обеспечить комфортные условия проживания. Поэтому, прежде чем его проектировать, необходимо знать основную теоретическую информацию, а также стандарты и требования.

Требования и нормы

Для создания оптимальных условий проживания в частных домах необходимо, чтобы система вентиляции была способна обеспечить необходимый воздухообмен. В идеале, в каждую комнату в доме подается 60 кубических метров воздуха в час.

Хороший дизайн позволит достичь идеальной производительности. Однако при его создании необходимо учитывать, что в помещение должно поступать определенное количество свежего воздуха. Эти стандарты являются следующими:

Важно понимать, что необходимо вентилировать не только вышеперечисленные помещения, но и жилые, подсобные и т.д. Для создания идеального дизайна вентиляции необходимо сложить показатели воздухообмена в каждом помещении дома и рассчитать среднее значение. При этом следует следить за тем, чтобы фактическое количество замененного воздуха превышало минимальный стандарт.

Виды

Существует множество типов вентиляционных систем. Они классифицируются по нескольким параметрам.

• Функциональные различия:
  • подача – обеспечивает приток свежего воздуха;
  • выхлопные газы – обеспечивает удаление массы отработанного воздуха снаружи дома;
  • рециркуляция – обеспечивает свежий воздух с небольшим количеством отработанного воздуха.
• Способ циркуляции воздуха:
  • без протока – свежий воздух естественным образом проникает через окна, двери и т.д;
  • канальные – воздушные потоки циркулируют по специально созданной сети каналов.
• Принцип действия:
  • естественный – помещение вентилируется естественным образом;
  • механическая – вентиляция помещений осуществляется с помощью специализированных механизмов и устройств.

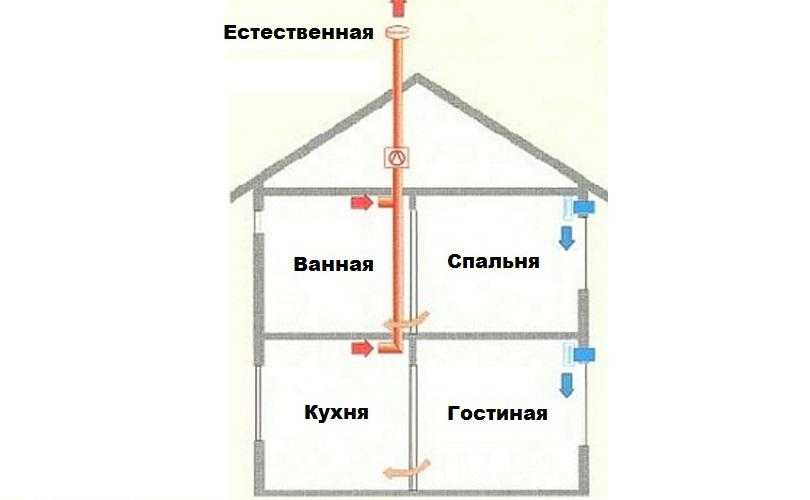

Естественная

Естественная вентиляция в частном доме работает за счет подачи свежего воздуха через окна, двери, стены и т.д. Вытяжка воздуха в такой вентиляции также проста.

Свежий воздух подталкивает вытяжной воздух вверх, который, в свою очередь, поступает в систему воздуховодов и покидает дом. Это происходит из-за разницы температур. Такой способ вентиляции комнаты лучше всего подходит для дома.

Во время его строительства в частном доме очень легко сделать естественную вентиляцию. Достаточно создать качественный, хорошо продуманный дизайн и произвести точные расчеты. Для этого достаточно минимальных теоретических знаний. Установка может быть легко выполнена с помощью обычных инструментов.

Как и любая инженерная система, природное разнообразие не лишено своих недостатков, но имеет и сильные преимущества. Чтобы удостовериться, стоит сравнить список “за” со списком “против”.

Положительно:

1. Простая и недорогая установка. Это самый дешевый вариант для стабильного воздухообмена.
2. Низкие эксплуатационные расходы. При отсутствии механического оборудования в системе требуется только периодическая очистка.
3. Энергетическая независимость. Не потребляет электроэнергию, за исключением установки дополнительного электрооборудования.
4. Чрезвычайно тихая работа. Характеризуется сниженным шумоизлучением.
5. Инженерная гибкость. Вентиляционная система может быть дооснащена различными устройствами. Мощность системы может быть отрегулирована.

Отрицательно:

1. Нестабильность трещины. Его зависимость от атмосферного давления и конкретных погодных условий. Эффективность естественной вентиляции летом может быть недостаточной.
2. Формирование тяги. Зимой сильные сквозняки могут не только вызывать дискомфорт у жильцов дома из-за сквозняков, но и значительно увеличивать теплопотери. Следовательно, увеличились расходы на отопление помещения. Стоит отметить, что существуют различные пути решения этой проблемы.

Любой желающий может организовать систему естественной вентиляции в частном доме. Его несовершенство компенсируется простотой конструкции и минимальными затратами на обслуживание.

Принудительная

Принудительная система вентиляции в доме используется, когда естественная циркуляция недостаточна. Довольно часто используется в современных деревянных домах из клееного бруса, который характеризуется достаточно высоким уровнем герметичности.

Принцип работы и конструкция принудительной вентиляции разделен на три типа:

• в кладовой;
• выхлоп;
• смешанный.

Приточная

Приточная вентиляция в частном доме сегодня распространена чаще, чем в любом другом. Это связано с простотой расположения компонентов системы и удобством обслуживания оборудования. Из самого названия видно, что вентиляторы установлены на подающих каналах. В небольших домах в каждой большой комнате устанавливается по одному приточному устройству, где легко организовать перелив.

В этом случае вентилятор устанавливается снаружи или на стену в канальные модели, которые представляют собой трубу с вентилятором внутри. Обычно они устанавливаются под подоконниками или на уровне пола. Вот некоторые требования к приточной вентиляции:

1. Вытяжные каналы установлены в кухнях, ванных комнатах, туалетах, подсобных и кладовых помещениях. Если в доме есть отдельная прачечная и сушилка для одежды, то вертикальные каналы также должны быть установлены здесь. В некоторых домах мужчины устраивают для себя небольшие мастерские. В этом случае также должны быть установлены выхлопные трубы.
2. Воздуховоды установлены во всех жилых помещениях.
3. В некоторых помещениях рекомендуется устанавливать как приточные, так и вытяжные воздуховоды. Например, на кухнях, соединенных с помещениями, на кухнях, где работают газовые плиты, в котельных, где установлены газовые котлы, в любом другом помещении, где есть две и более запирающих двери от вытяжки.
4. Если второй этаж закрыт дверью с первого этажа, правила подачи воздуха остаются неизменными.
5. Если нет двери, вытяжной воздуховод должен быть установлен в пространстве лестничной клетки. Вентиляционные каналы расположены в гостиных.

Вытяжная

Из одного только названия ясно, что вентилятор установлен в вытяжке. Вариантов не так уж много. Но схемы и требования такие же, как и к разнообразию поставок. Хотя следует похвалиться тем, что сегодняшние производители сделали так, чтобы выхлопная система была проста в обслуживании.

Традиционный вариант вытяжной вентиляции заключается в установке вентиляторов на крыше, чаще в чердачном пространстве, где они подключаются к вытяжным каналам. Из них короткая труба выводится через кровельный материал наружу. На конце трубы имеется навес для защиты от осадков.

Более современным вариантом является вентиляция в стене. В основном, это воздуховодные вентиляторы, которые устанавливаются в стену под потолком. Производители сегодня предлагают этот тип оборудования с разной мощностью и размерами. Таким образом, подобрать необходимую модель, отвечающую требованиям и расчетам по вентиляции, не составит большого труда.

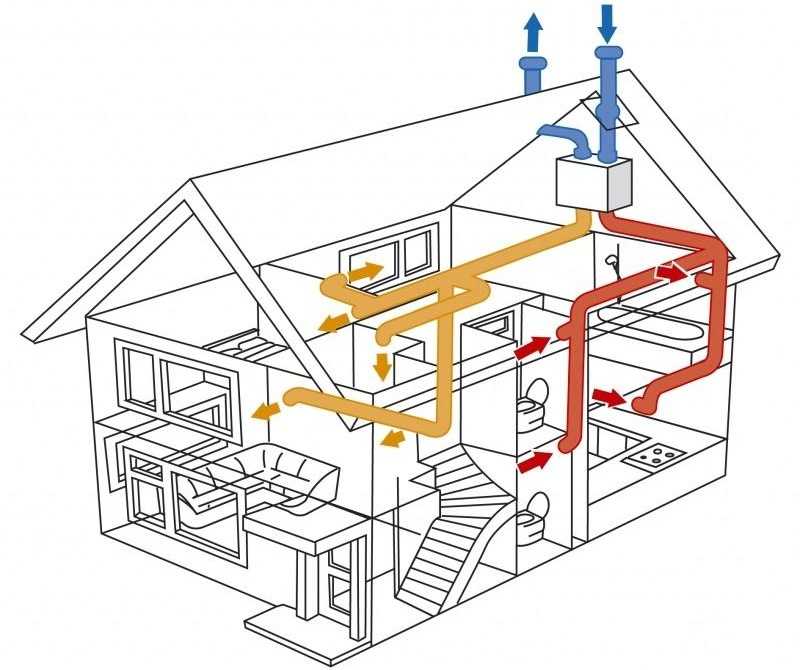

Приточно-вытяжная

Этот тип системы вентиляции отличается от предыдущих только наличием вентиляторов как на выходе из стояка, так и на всасывающих каналах. Во-первых, необходимо оценить высокую эффективность схемы. Во-вторых, что является скорее недостатком, эта система полностью зависит от энергии. И хотя производители вентиляторов предлагают экономичные модели, все время приходится нести расходы на эксплуатацию оборудования.

Следует отметить, что эта компоновка может быть собрана или организована в соответствии с тремя основными принципами: отдельная планировка, модульная и моноблочная.

Первая – это система, которая включает в себя отдельную приточно-вытяжную вентиляцию. Это означает, что все каналы с приточными и вытяжными вентиляторами одинаковы. Здесь важно выбрать точную мощность вентиляторов, чтобы не нарушить баланс необходимого количества воздуха в доме.

Конструкция модели представляет собой взаимосвязанную систему воздуховодов, разбросанных по помещениям. Однако основной модуль, который включает в себя вентилятор, фильтры, шумоглушители и многое другое, расположен на чердаке. Проводка выполнена таким образом, чтобы в каждом помещении впускные каналы находились на полу, а выпускные – на потолке. Всасывание свежего воздуха осуществляется через один впускной канал, который подключается к основному блоку. Если дом маленький, лучше не использовать такую сложную проводку. Есть и более простые варианты.

Моноблочная система – это единое устройство, содержащее все устройства, указанные в предыдущей версии. Это небольшой набор устройств, размещенный в специальном шкафу, который устанавливается на открытом воздухе или в любом подсобном помещении, например, на складе или в котельной. Главное, что установка моноблока собственными руками – не проблема. В то же время, особое внимание следует уделить установке приточных и вытяжных воздуховодов.

Какие функции

Действительно ли вентиляция необходима, чтобы придать ей такое большое значение? Такой вопрос может задать только дилетант. Потребность в постоянной системе воздухообмена трудно переоценить как с точки зрения создания и поддержания наиболее комфортного для жизни и безопасного для здоровья человека микроклимата, так и с точки зрения обеспечения длительной безаварийной эксплуатации здания в целом.

Кислород в воздухе необходим для нормальной жизнедеятельности человека. Во время дыхания его постепенно заменяет углекислый газ, а при отсутствии постоянного притока свежего воздуха атмосфера в замкнутом пространстве становится тяжелой, удушливой, вызывая быструю усталость, сонливость, беспокойный сон или даже более серьезные реакции в виде одышки, головокружения, конвульсий и т.д., особенно у людей, страдающих хроническими заболеваниями дыхательных путей и кровообращения.

Эффективная вентиляция уже сейчас необходима для поддержания богатой кислородом, дышащей и комфортной атмосферы в доме.

Застойный воздух – это обязательное увеличение количества переносимых по воздуху патогенов и аллергенов.

Невозможно избежать того, что человеческая жизнь постоянно сопровождается запахами. Это пот и другие вполне нормальные выделения из организма, запах которых не особенно приятен, это парфюмерия и косметика, это бытовая химия и другие источники. Если эффективная вентиляция не будет обеспечена постоянно, атмосфера в жилых помещениях очень быстро станет непригодной для нормальной эксплуатации.

Даже если мы не учитываем ванную комнату, кухню, в жилом пространстве дома всегда накапливаются запахи, которые могут испортить комфортный микроклимат.

На улице уже почти нет домов с “удобствами”. Комфорт проживания ассоциируется с оборудованной ванной комнатой или, по крайней мере, с душем, теплым туалетом или комбинированной ванной комнатой. Вентиляция должна быть организована таким образом, чтобы воздух вместе с запахами и парами из этих помещений не попадал в жилые помещения, а немедленно выводился наружу.

Кухня всегда нуждается в особом внимании. Это связано с повышенной температурой в этом помещении при приготовлении пищи, продуктами сгорания при использовании газовой плиты, а также многочисленными запахами, приятными и не очень приятными, с жирными дымами и большим количеством пара. Все это должно быть немедленно вывезено из дома.

Приготовление пищи обязательно предполагает большое “разнообразие” с точки зрения степени “приятности” запахов, повышенной влажности и высокой концентрации продуктов сгорания газа. Все это требует быстрого удаления снаружи.

Воздух, выдыхаемый людьми и животными, всегда содержит высокую концентрацию водяного пара. Кроме того, избыточной влажности в помещении способствуют различные бытовые электроприборы – стиральные и посудомоечные машины, утюги, электрочайники и т.п. К этому можно добавить сушку постиранной одежды, влажную уборку и другие причины.

Высокая влажность воздуха, не имеющая выхода из-за отсутствия или недостаточной вентиляции, приводит к влажным стенам, которые становятся любимым “трамплином” для развития разнообразной микрофлоры – грибов, плесени, мха, а при сильных морозах – окна покрываются коркой льда. Прочность переувлажненных строительных конструкций, выполненных из любого материала, резко снижается.

Слишком высокая влажность не так безобидна, как может показаться необученному глазу. Это все последствия отсутствия или неэффективности вентиляции.

К сожалению, не все хорошо с многими материалами, которые обычно используются для отделки, изоляции или производства мебели. Многие из них способны выделять в атмосферу дома такие вещества, как формальдегид, стирол и другие токсичные соединения. Вентиляция помогает максимально снизить эти выбросы.

При желании этот список можно продолжить. Однако того, что уже было перечислено, должно быть более чем достаточно, чтобы понять важность хорошей вентиляции и представить, насколько комфортным может стать дом без нее.

При проектировании любого здания в наши дни особое внимание уделяется вентиляции. Если владелец по каким-либо причинам получил дом, не оборудованный такой системой, ему придется сделать это без промедления. Вначале будет проще организовать естественную вентиляцию, так как она обычно не требует чрезмерных затрат и больших изменений в интерьере.

Какая схема лучше для коттеджа?

Для определения того, что и как лучше всего организовать вентиляцию в частном доме, необходимо учитывать множество факторов, в том числе и эффективность работы всех инженерных сетей и отопительного оборудования в здании.

При выборе правильного типа системы вентиляции обратите внимание на:

• климатические характеристики местности;
• наличие источников неприятных и опасных загрязнителей воздуха вблизи дома;
• назначение отдельных помещений;
• индивидуальные архитектурные особенности здания;
• наличие газовых печей или котлов, а также каминов или дровяных/угольных печей;
• количество постоянных жителей в коттедже и др.

Для самостоятельного проектирования и монтажа рекомендуется только естественная вентиляция. Для расчетов используются упрощенные методы со средними значениями. Это легко понять.

Для жилых помещений воздухообмен определяется на уровне 30 м3/ч, для ванных и туалетов – в диапазоне 25-30 м3/ч, а для кухонь – 70-100 м3/ч. На основании этих данных и кубатуры помещений следует только рассчитать ширину вентиляционных каналов, а затем развернуть их в здании.

Лучше всего это делать на этапе проектирования дома. Часто лучшим решением является воздухоотводчик в центре здания, выход которого находится выше конька крыши.

Правильный расчет механической вентиляции требует специальных знаний. Ошибки в расчетах могут привести к постоянному выходу из строя вентиляционного оборудования и слишком дорогим установкам.

Если дом построен в двух- или трехэтажной планировке и для него выбрана система принудительного воздухообмена, то лучше доверить его проектирование профессионалу. Установка может быть выполнена вручную.

Однако, если у вас нет опыта в таких вопросах и вы не хотите в будущем сталкиваться с проблемами, то следует также доверить установку всего вентиляционного оборудования специалисту.

По сравнению с механической вентиляцией, естественная вентиляция дешевле, менее шумная и не зависит от наличия электричества. Однако ее сложнее регулировать. Кроме того, конструкция сильно зависит от внешних погодных факторов.

Но отсутствие электрических вентиляторов означает отсутствие проблем с поломками и техническим обслуживанием.

Принудительная система вентиляции в частном доме в комбинированном или только вытяжном или приточном исполнении более сложна в монтаже и эксплуатации. Однако это позволяет сэкономить на отоплении и более точно контролировать микроклимат в доме.

Расчет

Легко рассчитать вентиляцию в частном доме собственными руками, используя простые формулы.

Первый шаг – вычислить коэффициент воздухообмена. Это значение указывает количество полных замен отработанного воздуха на свежий в одном. Для большинства комнат в частном доме достаточно одной. В котельных, кухнях и санузлах используется параметр 2-3. Стоит отметить, что при расчете коэффициента воздухообмена необходимо учитывать не только площадь комнат в доме, но и количество проживающих в нем людей.

Описанный параметр рассчитывается по следующей формуле: L = n * V, где:

• L – это объем конструкции, обеспечивающей приток воздуха;
• n – это коэффициент воздухообмена в помещении;
• V – это площадь комнаты.

Проектирование

Вентиляционная конструкция дома должна обеспечивать циркуляцию воздуха следующим образом: циркуляция воздуха должна происходить в направлении от самых чистых к самым загрязненным помещениям. Это следует учитывать при составлении схем и конструкторских чертежей размещения клапанов и вентиляторов.

Типичный дизайн вентиляции предполагает, что вытяжной воздух располагается в ванных комнатах и кухнях. В свою очередь, механизмы питания расположены в каждой комнате, за исключением комнат, оборудованных вытяжкой.

Вентиляция верхних этажей многоэтажного частного дома

В многоэтажном доме, как и в большом воздуховоде, существует естественная тяга, которая заставляет воздух с первого этажа мчаться на верхние.

Если мы не предпримем никаких действий, у нас всегда будет душно и высокая влажность на верхних этажах дома, а также разница температур между этажами в доме.

Существует два варианта естественной вентиляции верхних этажей.

Вентиляция в деревянном доме

Интересно отметить, что традиционные для России бревенчатые или прутковые стеновые дома не имеют специальных вентиляционных сооружений. Вентиляция помещений в таких домах происходит из-за неконтролируемой проницаемости воздуха через стены (“дышащие стены”), потолки и окна, а также из-за движения воздуха через дымоход при обжиге печи.

В строительстве современных деревянных домов все чаще используются различные способы герметизации – машинное профилирование взаимодействующих поверхностей бревен и балок, герметики для швов, паро- и ветрозащитные пленки в полах, герметичные окна. Стены дома обшиты досками, утеплены и обработаны различными токсичными соединениями.

Система вентиляции в таких современных деревянных домах просто необходима.

Делаем акцент на каждом помещении – что нужно

Как уже упоминалось, в частном доме есть много комнат различного назначения. Их характеристики необходимо учитывать при проектировании системы вентиляции. Давайте посмотрим поближе на каждое из этих дел.

Для гардеробных и кладовок

Гардеробная или кладовая должны быть вентилируемыми. Без вентиляции помещение будет иметь запах, влажность будет увеличиваться, а на стенах даже может появиться конденсат и плесень.

Схема естественной вентиляции этих помещений должна исключать приток воздуха из гардероба или шкафа в жилые помещения.

Если двери этих комнат открываются в коридор или кухню, то эти комнаты вентилируются так же, как и жилые помещения дома для обеспечения притока свежего воздуха с улицы в окно (если таковое имеется) или в стену устанавливается клапан подачи воздуха. В двери шкафа или хранилища в нижней части между дверью и полом должен оставаться зазор или сделано другое отверстие для подачи воздуха, например, в нижней части двери должна быть вставлена вентиляционная решетка.

Свежий воздух поступает в гардеробную или кладовую через клапан подачи, затем выходит через дверной проем в коридор, а затем идет на кухню, в вытяжной воздуховод естественной вентиляции дома.

Между гардеробом или подсобным помещением и помещением с естественным вентиляционным каналом должно быть не более двух дверей.

Если дверь шкафа открывается в гостиную, то движение воздуха для вентиляции шкафа должно быть организовано в обратном направлении – из гостиной, через отверстие в двери, в вентиляционный канал шкафа. В этой версии гардеробная оснащена естественным вентиляционным каналом.

На кухне: главное вытяжка

Кухня – горячее место с большим количеством пара, тепла, дыма и запахов в любое время. Если вы готовите вечеринку для гостей или печь работает на полной скорости, то здесь буквально нет места для дыхания.

Совет: не ограничивайтесь кухонной вытяжкой в частном доме. Он должен быть подключен к общей системе вентиляции. Это предотвращает попадание запахов пищи в другие комнаты.

Вентилировать кухню не сложно. Вот некоторые рекомендации специалистов-практиков:

1. Лучше всего выбрать алюминиевый корпус капота.
2. Фильтры в приборе над варочной панелью следует очищать не менее двух-трех раз в год.
3. Лучше всего выбрать устройство с регулируемой скоростью вращения вентилятора. Это позволит вам использовать различные способы очистки воздуха в зависимости от загрязнения.
4. Периодически проверяйте эффективность вентиляции с помощью горящей спички или листа бумаги. Если пламя или бумага прилипает к решетке, вентиляционное отверстие функционирует должным образом.
5. Для больших кухонь площадью более 15 м2 предусмотрено несколько выхлопных каналов.

В туалете и ванной комнате

В ванных и туалетах полно бактерий и микробов, которые, аккумулируясь в небольшом пространстве, нападают не только на человеческое тело, но и на отделочные материалы. Стены после купания долгое время остаются влажными, а при отсутствии хорошей системы вентиляции запах в туалете невыносим.

Чтобы установить вентиляцию в ванной комнате, вам понадобится:

• вентиляционный канал, достигающий крыши. Он должен быть прямым и ровным; только такая форма позволит воздушным потокам свободно течь. Его оптимальные размеры составляют от одного до двух метров;
• наружная решетка с наклонными жалюзи для защиты воздуховода от атмосферной влаги;
• внутренняя решетка с регулируемой заслонкой.

Информация! В ванной комнате могут быть установлены системы естественной и принудительной вентиляции. Второй вариант, конечно, более эффективен.

Важные моменты при установке вентиляции в туалете в частном доме:

1. При установке должны использоваться малошумящие устройства, максимум 30 децибел.
2. Вентиляционный канал расположен перед входной дверью. Это обеспечивает максимальную тягу и правильное распределение свежего воздуха.
3. Разместите все воздуховоды на безопасном расстоянии от отопительного оборудования. Вентиляционные материалы не выдерживают температуры выше пятидесяти градусов, если это не специализированная установка для саун и банных залов.
4. Мощность вентиляционной установки подбирается в зависимости от интенсивности использования и размера помещения.
5. В ванной комнате целесообразно установить датчики движения и влажности, а также таймеры на вентиляторах.

Совет! Перед проектированием системы воздухообмена в ванной комнате следует ознакомиться с требованиями СНиП 41.01.2003. В данном документе описаны все требования к вентиляции в ванной комнате частного дома.

В подвале

Всех владельцев загородных домов интересует вопрос: как сделать вентиляцию в подвале частного дома? В подвале загородного дома можно оборудовать мастерскую, прачечную, котельную. В подвале многие домохозяйки хранят домашние консервы и овощи на зиму.

Влага провоцирует рост плесени и ухудшение состояния подвальных стен. Для создания нормальной атмосферы в подвальном помещении необходимо предусмотреть вентиляционные отверстия или отдушины на этапе заливки фундамента дома. Они должны быть размещены на противоположных сторонах подвала. Если имеются перегородки, то в них также должны быть предусмотрены вентиляционные отверстия. Эти вентиляционные отверстия должны быть расположены под подвальным потолком на расстоянии 20-30 см от уровня земли и должны быть оборудованы решетками, защищенными от грызунов, в противном случае зимние припасы не будут сохраняться до окончания срока службы.

К вашему сведению! Еще одна реальная угроза для подвала – взрыв отопительного оборудования, если в этом помещении есть котельная. Только хорошая вентиляция предотвратит накопление опасных газов в аварийной ситуации и распространение огня по всему дому.

Площадь отверстий можно легко рассчитать, разделив поверхность подвала на 400. Рекомендуемый диаметр одного отверстия – 12 см. Следует также помнить, что их эффективность будет напрямую зависеть от преобладающих ветров в данном районе, поэтому их следует размещать соответствующим образом. При планировании выпусков следует также учитывать грунтовые и водные условия, сезонные колебания температуры и осадки.

Чтобы предотвратить попадание воды в вентиляционные отверстия во время ливня, установите навесы над вентиляционными отверстиями и сделайте наклонную заднюю стену, которая отводит влагу от фундамента.

В котельном помещении

Основные задачи по вентиляции газового котла в частном доме:

• контроль уровня угарного газа. Даже если она превышает 0,2%, это может иметь серьезные последствия для человеческого организма, вплоть до дыхательной недостаточности;
• предотвращение образования обратной тяги, через которую выхлопные газы попадают в помещение;
• снабжение комнаты кислородом, необходимым для дыхания. Кроме того, кислород также важен для работы котла, так как именно его присутствие делает процессы сгорания возможными.

Здание с высоким риском пожара должно быть оборудовано только системой воздухообмена. Естественная вентиляция не подходит из-за ее низкой эффективности.

Для нормальной работы отопительного прибора необходимо три раза в час менять обстановку в помещении. Каждая дымоходная труба оборудована двумя отверстиями. Верхний – для сброса газов, нижний – для периодической очистки от сажи.

Все элементы дымохода изготовлены из огнеупорных материалов. Для повышения эффективности работы устройства напольные котлы оснащены двойной дымовой трубой.

На чердаке

Бесперебойный воздухообмен предотвращает образование конденсата под крышей. Это продлит его жизнь и избавит вас от необходимости делать постоянные ремонтные работы. Зимой ваша крыша не будет покрыта льдом, а летом хорошая вентиляция предотвратит излишнюю жару от солнечных лучей.

Для правильной вентиляции чердака в частном доме используйте перфорированные софиты. Они выглядят аккуратно и декоративно, а также защищают от насекомых. В дополнение к этим элементам используются также кровельные аэраторы и вентилируемые коньки.

Толщина оболочки достаточна для вентиляционного зазора, как правило, не более пяти сантиметров. Если вы используете мягкий покровный материал, сделайте небольшие зазоры в ответных кронштейнах для проникновения воздуха.

В наиболее сложных участках крыши со сложной геометрической формой используются точечные аэрационные устройства.

Холодный чердак	Большой объем и отсутствие внутренних перегородок значительно облегчают задачу установки системы воздухообмена. Он может быть проложен через хребет и карниз, а также через общежития. Вентиляционные отверстия в фронтонных стенах служат в качестве воздуховодов.
Теплый чердак	Наличие чердака на чердаке усложняет задачу. Вентиляционные каналы расположены между стропилами. Если они недостаточно высоки для обеспечения необходимого зазора, стропила должны быть удлинены соответствующими рейками.

Несколько советов от кровельщиков:

• чердачную вентиляцию необходимо защищать от пыли, так как она быстро впитывает влагу и отрицательно влияет на теплоизоляцию крыши;
• все вентиляционные отверстия на чердаке должны быть оборудованы защитой от птиц, насекомых и опавших листьев;
• вентиляционные каналы должны быть равномерно распределены по всей длине. Любое сужение будет отрицательно влиять на производительность системы;
• при длине крыши более 10 метров рекомендуется принудительная вентиляция под крышей.

Для канализации и выгребной ямы

Многие считают, что основной целью вентиляции септиков в частном доме является только устранение неприятных запахов. Это только частично верно. Правильный воздухообмен способствует быстрому разложению отходов и снижает давление в местной канализационной линии. Избыток метана, продукт органического разложения, может вызвать пожар.

Высокие стояки устанавливаются для сброса отходящих газов в подходящем месте. Они устанавливаются не только в туалете на крыше, но и в автономной системе утилизации отходов – в септиках и закрытых резервуарах.

Внимание: высота вентиляционного стояка должна быть не менее 70 см выше высоты крыши, и стояк не должен располагаться вблизи окон.

Если невозможно установить стояк над крышей, используются воздушные клапаны, которые открываются по мере сброса атмосферы. Вентиляционные каналы к канализации могут быть изготовлены из пластика, для этого подходят обычные канализационные трубы.

В цоколе и фундаменте

А как насчет вентиляции фундамента в частном доме без подвала? На самом деле, даже в этом случае необходимо обеспечить нормальный воздухообмен. Это защитит потолочные балки от гниения и предотвратит накопление вредных газов и влаги под полом.

Для вентиляции подвала в частном доме используются те же вентиляционные отверстия с защитными решетками. Они укладываются во время заливки фундамента с противоположных сторон. Для этой цели используются асбестоцементные или пластиковые трубы. Во время заливки они заполняются песком, чтобы не деформировались и раствор не попадал внутрь.

Бассейн

Бассейн – это специальное помещение с высокой влажностью и температурой. Эти условия диктуют особые требования к вентиляции в частных домах. Только грамотно организованный воздухообмен предотвратит рост грибка, который будет вкушать климат этого помещения. Если вы не остановите его рост, споры вызовут сильную аллергическую реакцию у домовладельцев, и все отделочные материалы буквально на ваших глазах рухнут.

Для бассейна лучшим решением будет система притока и вытяжки воздуха, которая должна работать отдельно от общей системы вентиляции дома. Для устранения избыточной влажности в системе необходимо установить осушитель. Благоприятная температура в бассейне – 28-32 градуса Цельсия. Допустимая влажность воздуха составляет 64 процента.

В бильярдной не должно быть сквозняков, что важно для комфортного пребывания в бассейне. Бассейн является одной из самых сложных зон для проектирования. По этой причине лучше доверить проектирование схемы вентиляции профессионалам.

Важные аспекты монтажа

Если вы решили сделать установку вентиляции в доме своими руками, важно учитывать определенные правила и рекомендации специалистов. Кстати, перед началом работы желательно проконсультироваться по установке самих вентиляторов. Это, конечно, не бесплатно, но за короткое время вы сможете получить самую полезную информацию, которая поможет вам понять, как установить систему вентиляции в частном доме самостоятельно.

Теперь обсудим важные моменты установки:

1. Материал вала. Для установки вала принято использовать два вида материалов – оцинкованную сталь и пластик. Лучше всего отдавать предпочтение первому варианту, потому что пластик недостаточно прочен.
2. Многофункциональность оборудования. Помните, что чем больше у вентиляционного оборудования есть преимуществ, в том числе: функция увлажнения или осушения, дополнительный нагрев, регуляторы скорости и многие другие полезные вещи, тем выше стоимость такого оборудования, как при покупке, так и при обслуживании.
3. Крепление валов. Для пластмассовых труб требуется только один зажим, в то время как металлические трубы должны зажиматься через каждые 1,5 метра.
4. Уплотнение. Очень важно тщательно проверять герметичность помещения после завершения работ.

Помните! Этап проверки на герметичность важен, если вы производите вентиляцию в частном доме собственными руками.

Установка вентиляционного оборудования значительно увеличит затраты на энергию, поэтому технологические расчеты должны быть очень точными. Если вы не уверены, сможете ли организовать циркуляцию воздуха, выбрать сплит-систему и установить ее самостоятельно, то лучше воспользоваться услугами профессионалов.

нормы, варианты обустройства, схемы и виды вентиляции

Рассмотрим, нужна ли вентиляция в доме или достаточно проветривания. Какой воздухообмен лучше: естественный или принудительный, основные виды. Какие объекты нуждаются в вентиляции?

• Дачи – из камня и дерева;
• Таунхаусы – совмещенные дома;
• Коттеджи – загородные места для отдыха и жилья;
• Особняки поместья – крупные постройки со сложной архитектурой;

Еще на этапе проектирования требуется предусмотреть основные нюансы вентиляции в доме: как будет поступать в помещение свежий воздух, в каких комнатах лучше установить вентиляционные решетки для удаления отработанных воздушных масс, понадобится ли приточно-вытяжная установка или можно обойтись более простыми путями. Преимущества воздухообмена:

1. Очистка поступающего потока от пыли, насекомых, выхлопных газов.
2. Обилие кислорода в помещении.
3. Устранение избытков влажности и сырости.
4. Создание оптимального микроклимата.

Выполним расчет, проектирование и монтаж вентиляции в частном доме под ключ

Подберем оптимальное техническое решение, спроектируем систему и осуществим запуск, наладку вентиляции

Все работы выполняются на основании рабочей схемы и по проекту на основании СНИП, СП

Требования и нормы к вентиляции к загородном доме

• Вентиляторы размещают в ванной и туалете для удаления запахов и избытков влажности;
• Котельную оснащают отдельной сетью, чтобы дым не попадал в комнаты;
• Воздух выбрасывается над кровлей, чтобы отработка не могла попасть внутрь через окна;
• Входные каналы на улице устанавливаются ниже, чем в 2 м от земли;
• На кухне и в санузлах принудительная вентиляция в частном доме должна быть выше по мощности, чем в жилых комнатах.

Влажность удерживается на отметке в 35-60%, а температуру вы выставляете самостоятельно. Скорость потока выставляется на 0,2-0,6 м/с.

Главным параметром для сети остаётся воздухообмен. Он рассчитывается в куб. м/ч на одну чел. Показатели для разных комнат следующие:

• Кухня – в 60 до 100 куб. м/ч;
• Ванная – 20-25 куб. м/ч;
• Санузел – 20-25 куб. м/ч;
• Совмещённый санузел – 50 куб. м/ч;
• Гостиная, зал и спальня – 25-30 куб. м/ч;
• Тренажерный зал – 60 куб. м/ч;
• Коридор – 12-20 куб. м/ч;

Контактный телефон

Пн-Вс: 09:00 — 19:00

+7 (495) 374-74-69

Форма заявки

Разрешаю обработку моих данных.

Виды вентиляции

Система вентиляции классифицируется по нескольким критериям, рассмотрим основные из них:

По способу перемещения воздуха

Естественная – теплый поток по вентиляционным каналам поднимается вверх, а холодный опускается вниз. Не требует дополнительных устройств. Состоит из:

• Вентиляционные каналы – по ним движется воздух в нужном направлении;
• Клапаны – устанавливают на входах и перекрывают воздух;
• Решётки – с внешней стороны и внутри. В комнатах ставятся диффузоры

Механическая –устройства, оснащенные электрическими устройствами:

• Вентиляторы для разгона воздушных масс — в жилых помещениях применяют канальные модели. Их производительность доходит до 5 тыс. куб. м/ч воздуха;
• Калориферы для обогрева комнат;
• Приводы для управления заслонками;
• Датчики для измерения показателей;
• Заслонки для закрытия каналов;
• Байпасы для перекрытия рекуператоров и зон рециркуляции.

Также в принудительной системе вентиляции предусматриваются камеры увлажнения, осушения, рекуперации и размещение звуко- и шумоизоляция.

По назначению

Приточная – используется для подачи свежих воздушных масс. Через ее каналы потоки попадают внутрь. Оснащается фильтрами, нагревателями и прочими устройствами для предварительной подготовки воздушных масс. В небольших зданиях для притока используют клапаны на окнах или естественные отверстия;

Вытяжная вентиляция в частном доме – удаляет отработанные вещества и запахи. Устанавливается на кухне и в санузлах. Принудительная вытяжка осуществляется с помощью вытяжных вентиляторов. Они обеспечивают более сильный напор и соответственно вытягивают большее количество воздуха;

Приточно-вытяжная – совмещает приток и вытяжку. Выстраивается из двух каналов, для каждого из которых устанавливают нагнетательное устройство. Система состоит из:

• Вентиляционная установка
• Воздуховоды
• Калорифер
• Шумоглушитель
• Вентилятор

По месту размещения

Местная вытяжка– например, зонты над кухонными плитами. Они удаляют пар, исключают оседание жира на поверхностях;

Местная приточная сеть– это воздушные завесы. Устанавливают на входах и выходах, создавая теплый поток. При входе в дом, холод с улицы не попадает внутрь.

Вентиляция подпола

Для подполов частных построек характерно наличие сырых непроветриваемых зон, которые в условиях высокого уровня сырости, отсутствия солнечного света и затхлого воздуха являются излюбленным местом распространения разнообразных грибков. Быстро разрастающиеся колонии микроорганизмов разрушающе воздействуют на древесину, бетон и металлические конструкции.

Для вентиляции подпола частного деревянного дома организуют вентилируемые проемы в цоколе по всему периметру фундамента, создающие естественную циркуляцию воздушных масс под полом. Размеры цокольных вентпроемов для прямоугольных отверстий должны быть не менее 100 мм, а для круглых – от 120 мм. Высота расположения отверстий – в пределах 300 мм от поверхности грунта.

Если естественная вентиляция не справляется с сыростью и затхлостью, ей на помощь привлекают механические средства принудительной циркуляции – вентиляторные установки, размещенные на противоположных сторонах. Режим работы вентиляторов определяют в соответствии с поставленной задачей. Они могут работать по полчаса несколько раз в день либо включаться на более длительный период.

Вентиляция чердака

При использовании естественной вентиляции в двух или трехэтажных частных домах самой большой проблемой являются лестничные марши, которые можно рассматривать как большие вентиляционные каналы. По лестницам наверх поднимается уже «отработанный» воздух с первого этажа, а значит, в здании будет перепад температур и уровня влажности между нижними и верхними этажами.

Проектировщики и строители решают эту проблему, перекрывая доступ воздуха с лестницы на этажи, либо изолируя каждое помещение отдельно. Но второй вариант практически не используется из-за своей сложности, ведь по сути здесь придется сделать отдельную вентиляцию в каждой комнате отдельно.

Обычно, двери с лестничного пролета на этаж должны быть закрыты для нормального функционирования естественной вентиляции

На мансарде всегда приходится устанавливать принудительную вентиляцию, поскольку нормативная естественная тяга не обеспечена из-за малой высоты вентиляционных каналов.

Элементы управления

Любая система, если это не пассивная сеть, имеет электрические узлы. Они управляются с центрального щита. Он содержит защиту от замыканий, а также ряд кнопок на передней панели. Их может быть от 3 до 15 и более. Выполняют они следующие функции:

• Включение вентиляторов, калориферов, сети целиком;
• Изменение скорости вращения вентиляторов;
• Выставление режимов;
• Отсечение отдельных областей здания.

Это самый простой способ для контроля вентиляции в частном доме. Помимо щита управления применяют панели с экранами, а также выносные пульты. Они контролируются с кнопок или через сенсорные дисплеи, выставляют требуемые параметры температуры или влажности, задают график работы. Дистанционное управление со смартфона — можно реализовать несколько пунктов контроля, например, в спальне.

Задайте вопрос нашим менеджерам

+7 (495) 374-74-69

КОНТАКТЫ

г. Москва, Холодильный переулок, 3к1с3

Телефон: +7 (495) 374-74-69

Есть ли у Вас возникли вопросы в расчетах и стоимости работ, отправьте нам заявку сейчас, и мы свяжемся с вами в ближайшее время.

Вентиляция для частного дома — виды и схемы

Собственникам многоквартирных домов (МКД), переселяющихся в летний период на садовый участок в частные дома, не всегда получается насладиться отдыхом. Могут возникать разного рода неисправности инженерных систем.

Здесь нет ЖКХ специалистов, обслуживающих дома. Обычная неисправность вентиляции создаёт неудобства: запотевание окон, нет выхода испарений и затхлого воздуха из помещения, нет доступа свежего воздуха внутрь здания. Открывать, закрывать окна не всегда правильное мероприятие. Оно хлопотное, не даёт полной вентиляции комнат.

Поэтому необходимо провести монтаж вентиляционной системы в доме. Это не блажь, а необходимость – без правильного воздухообмена проживание в частном доме будет приносить определенного рода проблемы.

Если Вам нужно спроектировать и установить вентиляционную систему – обращайтесь!

Содержание

Определяем неисправность вентиляции

Если у вас уже проложена вентиляция – проверьте ее функциональность. Если системы вентиляции у вас еще нет – можете пропустить этот пункт

Первое явление неисправности вентиляции во встроенном воздуховоде появляется при разности температур в помещении и на улице. Определить неисправность несложно:

• Запотевают окна в доме
• Скапливаются неприятные запахи (не пропадают)
• Становится трудно дышать (не хватает свежего воздуха)

Это наиболее яркие признаки. В результате жильцы могут испытывать головные боли, головокружение и общую слабость – о каком отдыхе может идти речь в таких условиях?

Требуется выявлять причину неисправности вентиляционного дымохода, наличие, работоспособность. Потребуется организовать нормальную вентиляцию, сделать качественный обмен воздуха приусадебного дома. 1 из причин сужение сечения, попадание постороннего предмета, внутренне обрушение, закрытие прохода дождевым колпаком.

Типы вентиляции в частном доме

Системы воздухообмена работают в два этапа:

1. Воздух забирается из помещения сверху
2. Приток свежего уличного воздуха поступает вниз

Такая система вентиляции для притока и удаления газовоздушной смеси предотвращает на 99,99%: сырость стен, запотевание окон, отвод влаги, гнилость, грибок, плесень (дерева).

Стандартные типы вентиляции:

• Естественная вентиляция воздухообменная
• Приточная система типовая + вытяжная многократного вентилирования (до 4 кратного цикла)
• Комбинированная вентиляция (естественная + приточно-вытяжная)

Естественная

Циркулировать газовоздушную смесь заставляет разность плотностей холодного воздуха, тёплого нагретого до комнатной температуры и угарного газа. Создаётся разность давлений естественного вентилирования. В шахту устремляется меньшей плотностью массы, его выталкивает холодный тяжёлый наружный воздух.

Эффективность вентиляции достигается путем соблюдения следующих факторов:

• Выдерживание параметров (температура, плотность, давление) на наружной стороне и внутреннем вентиляционном окне. Тяга станет увеличиваться при повышении высоты вытяжной трубы, дымохода, канала
• Соблюдение величины температуры наружного воздуха, газовоздушной смеси внутри помещения в районе вентиляционного окна конкретной комнаты. Холодный воздух тяжелее, он устремится вниз, станет выдавливать легкую газовоздушную смесь с нижней части комнаты. Весь поток смеси будет стремиться в отводной канал
• Степень насыщенности влагой помещения. Пару лучше выходить, он менее плотный относительно холодного воздуха. Он беспрепятственно удалится по каналу из помещения. Длительность цикла будет продолжаться до полной замены

Наряду с отмеченными методами, причинами, на комфортное состояние в помещении влияют атмосферные факторы погодных условий. Основные параметры:

• атмосферное барометрическое давление
• влажность
• температура

Принудительная (приточная)

Принудительная система работает просто. Вытяжкой и притоком занимается вентилятор с электроприводом. Схемы метода обмена воздуха великое множество. Существуют распространенные, они основные 1-очередные, примеры:

• Приток посредством brizer, управляется смартфоном. Ставится в каждой изолированной дверьми комнате. Brizer снабжает комнаты озонированным кислородом, ароматом уличного лесного воздуха. Экономит электропотребление. На чердак ставят 1 вытяжной вентилятор. Он удаляет 100% газовоздушной смеси наружу
• Во все помещения ставят раздельные приточно-вытяжные аппараты с встроенным рекуператором в стене снаружи здания
• Воздухообменом занята центральная сплит система. Аппарат делает очистку воздуха, увлажнение, нагрев, охлаждение, приток внутрь помещения. Параметры воздуха зависят от летнего или зимнего периода. Приток и выход воздуха осуществляются через вентиляционные каналы. Функции рекуперации настраиваются индивидуально
• Микроклиматом в помещении занимается устройство фанкойл – калорифер, греющий холодный и остужающий нагретый воздух. Теплообменники работают на ГВС газовых горелок, котлов. Хладагенты находятся в холодильной машине

Комбинированная

Дополнительно к существующей естественной вентиляции дома добавляются электрические вентиляторы в наиболее не вентилируемых местах.

Применяется 2 метода:

• Наружный воздух поступает от приточных устройств, удаление делается по вертикальному каналу естественным путём
• Установка в вытяжной шахте маломощного электрического вентилятора для удаления газовоздушной смеси с помещения. Притоком воздуха занимается специальный клапан, устанавливаемый на выходе из стены

Притоком занимается, например, brizer. Монтируется в толщу стены. Установкой осуществляется фильтрация наружного воздуха. В холодный период года наружный воздух подогревается электрическими обогревателями.

Объёмы воздухообмена и нагрев воздуха регулируются 2 способами:

• Ручной режим
• Автоматический цикл

Комбинированная вентиляция пригодна для любого здания (кирпич, каркасный тип, газобетонные блоки, сэндвич панели). При установке вентилятора в вытяжку, подогрев притока возлагается на систему отопления.

Схемы вентиляции

Строительные работы вентиляционных систем здания выбираются от конструктивного исполнения, используемых материалов. На степень оснащённости влияют:

• стоимость аппаратуры
• затраты на сооружение каналов
• монтажные работы

Отвода воздуха на крышу

Отвод на крышу обеспечит лучший обмен воздуха, больший приток в помещение за счёт высокого подпора. Менее затратный способ. Используется обычно естественная вентиляция.

Нет нужды приобретать дорогостоящих устройств, оборудования. Достигается лучший результат создания комфортного микроклимата. В данном виде вентиляционного устройства дома достаточно добавить небольшой вентилятор. Он станет отводить газовоздушные смеси. Монтаж защитного козырька крыши отводного, приточного канала защитит рабочую среду в любую погоду. Утепление каналов улучшит микроклимат помещений.

Эффективная естественная вентиляция работает на высокой трубе (канале). Сила тяги зависит от размера канала. Значение размера канала определяется просто. Норматив скорости воздуха по каналу: 3 м/сек. Снижение высоты канала выше потолочного пространства даёт предпочтение прямоугольному воздуховоду. Сечение круглого воздуховода Ф 0,16 м адекватное прямоугольному каналу 0,20×0,10 м.

Нет нужды искать советы проектировщиков, строителей, которые могут по ошибке дать неверный совет. Для самостоятельного решения быта, уюта останется понять, откуда отводить некомфортные газы с мест скопления.

Есть смысл позаботиться об отдельной вытяжке из следующих помещений и в следующих случаях:

• Санузлы, кухня, спальня, гостиная, жилые комнаты частного дома. Нормальное требование не объединять в 1 отводном и приточном канале, не спасает перегородка. Она со временем может повредиться станут возникать некомфортные условия с запахами
• Малая производительность вытяжки. В частном случае ниже показателя 500 м³/час, а также с недостаточной высотой канала от пола до верхней границы на крыше дома
• Возникновение обратной эффективности вытяжки при неправильном выборе мест строительства вентиляционного канала
• Не утеплённые вентиляционные каналы чаще обмерзают изнутри, насыщаются влагой, отпотевают при изменении погодных условий

С выходом в стену

В частных домах расположение вентиляционного выхода в стену позволяет экономить высоту шахты в 1,2 раза. Создаёт удобство обслуживать, делать очистку каналов изнутри помещения, удалять шлам, жировые отложения, влагу, улучшать тягу. При наладке такой отвод канала позволяет проверить параметры тяги.

В частных домах модификации вытяжных клапанов с вентилятором позволяют делать мобильной вентиляцию. Условием служит вставка в конструкции монтажной муфты. Она помогает создавать разные сечения канала под разнообразные вентиляторы.

Применение накладных вентиляторов позволяет находить неплохие варианты крепления на внутренней стене помещения. С красочной решёткой и интересной конструкцией устройства создаётся прекрасный интерьер помещения, не нарушается стиль.

В расчётах тяги вытяжных конструкций вентиляторов делают поправку на приёмистость устройства, сопротивление потоков газовоздушной массы в каналах. Декоративная решётка и клапаны уменьшают скорость воздушных потоков в 3-5 раз, отдельных конструкций – в 10 раз.

Нельзя подбирать маломощные агрегаты с меньшим проходным сечением, приводной мощностью, токовой нагрузкой. В нестандартных режимах произойдёт:

• нагрев статора
• повреждение обмотки двигателя
• выход из строя при постоянной вытяжке

Полезную величину расхода воздуха вентиляторов выбирают с запасом на сопротивление, потерю мощности в клапанах, решётках, сужение каналов. Отработка газовоздушной смеси смежных комнат добавляет:

• нагрузку двигателя
• расход рабочей среды
• увеличивает в разы вытяжку из изолированных комнат

Перед монтажом устройств вентиляции, вытяжных клапанов подбирается приемлемое направление, близкое к каналу вертикального воздуховода. Рисуется эскиз на бумаге в масштабе, кратчайший путь воздуховода.

Это влияет на подпор с высоким коэффициентом запаса надёжности, объёма. Позволяет максимально обеспечивать отдалённые комнаты свежим воздухом (спальня, гостиная). Когда нет такой возможности, делают удачную конструкцию приточной вентиляции в окно отдалённых комнат.

Вытяжная вентиляция делается и подходит для кухни, помещений санузлов. Она напрямую удаляет отработку, отводит запахи, избыток влаги, прочие вредные вещества жилого помещения.

Проёмы установок вытяжных клапанов монтируют в верхней части стен. Размечается окно, высверливается по периметру с напуском внутрь, равняется кромка выводного канала. Инструменты: перьевое сверло, насадки с алмазным напылением, дрель, крупный напильник, шабер, перфоратор.

Выбор системы вентиляции

Строительство вентиляционных коробов в частных домах основывают на системах естественной вытяжки вместе с комбинированной схемой.

Аргументы в пользу естественной и комбинированной вентиляции:

• Выигрыш в плане финансов, монтажа, сборки, эксплуатации
• Меньшее электрическое потребление. Вытяжка с вентиляторами комбинированной схемы цикличного типа: суммарное потребление 0,1 – 0,2 кВт/час. Приточка + подогрев воздуха +0,5 кВт/час на 1 помещение
• Вентиляционные схемы естественного воздухообмена справляются с объемом 1-этажного, 2-этажного здания (коттеджа)
• Нет нужды тратить полезный объём дома на строительство вентиляционных вертикальных, горизонтальных шахт, каналов, выводов, отводов
• Нет затрат на эксплуатацию, ТО машин, механизмов, оборудования, фильтров, каналов годовой, квартальной периодичностью работ

Помните про главное правило. Даже если вы собираетесь проводить монтаж вентиляционной системы самостоятельно – взвесьте все “за” и “против”. Профессиональный монтажник сэкономит вам не только время, но и скорее всего и деньги вместе с нервами. Отсутствие проектировщиков, классных мастеров не даст хорошего результата, получится вентиляция «авось пронесёт». Это неприемлемо.

Вентиляция подвала частного дома

В настоящее время подвальное помещение в частном доме далеко не редкость. Очень часто там размещают кладовки для ненужных вещей и хранения накруток. Или, следуя более новой и модной тенденции, оборудуют место под спортзалы и бассейны. Но назначение такой комнаты не столь важно. Чтобы такое помещение хоть для чего-то годилось и стало по-настоящему удобным, в первую очередь нужно продумать систему правильного функционирования подвала в доме с подведением всех коммуникаций. И одним из самых важных является вентиляция.

Особенности вентиляции цокольного этажа

Наличие цокольного этажа в планировке дома делает его практически фундаментом. Поэтому совершенно очевидно, что на стены и потолок со всех сторон оказывается колоссальное давление. Для правильного обустройства и рационального функционирования такого помещения необходимо учитывать следующие факторы:

• Расчет нагрузок на стены и их равномерная передача;
• Теплоизоляция всего помещения;
• Оптимальная вентиляция
• Качество воздуха, которое напрямую зависит от состава конкретной почвы;
• Гидро- и газоизоляция.
• Температурный режим и уровень влажности;
• Электроснабжение.

Как было сказано выше, качество воздуха в подвальном помещении напрямую зависит от грунта, на котором расположен дом. Очень часто в ходе необратимых органических реакций в подвале скапливаются вредные газы, в том числе и радон.

Вредные примеси невозможно определить по запаху или другим показателям, но после длительного пребывания в таких помещениях появляется довольно серьезное недомогание организма. А при длительном воздействии и развитии тяжелых случаев могут формироваться серьезные заболевания.

Поэтому необходимо продумать систему вентиляции подвала в доме. Наиболее оптимальная высота потолков в цокольном этаже – 2,1 м. Важно учитывать, что помещение должно быть лишь частично под землей. Чтобы можно было установить винду. Но не для естественного освещения, а для самой примитивной вентиляционной системы – проветривания.

Однако такую ​​систему нельзя воспринимать как полноценный вариант. Очень часто принимается за аксиому, что даже в самые жаркие дни лета в подвалах достаточно прохладно. Конечно, это очень удобно, особенно когда помещение предназначалось для хранения припасов. К сожалению, это одно из доказательств недостаточной системы вентиляции. Кроме того, если не подойти к вопросу должным образом, в помещении может образоваться влага, а затем бактерии, грибок и плесень.

В частном доме

Исходя из вышеизложенного становится понятно, что вентиляция в любом подвале обязательна. В связи с этим стоит внимательно отнестись к вопросу о том, какая система вентиляции там будет использоваться:

• Естественная. Устройство такой вентиляции следует продумать заранее, еще на этапе создания проекта дома. Это обычная труба, которая выведена на улицу и воздух циркулирует за счет разницы давлений между улицей и помещением. Эффективность такой системы весьма относительна и зависит от многих факторов, в том числе от силы ветра и погодных условий. Для небольших подвалов будет очень хорошим вариантом;
• Принудительно. В данном случае название говорит само за себя. Движение воздуха происходит за счет специальных вентиляторов, которые в процессе своей работы перекачивают воздух с улицы и удаляют застоявшийся воздух из подвала. Идеально подходит для любого пространства;

Конечно, сейчас технологии давно ушли вперед. Поэтому система отопления может отвечать даже за температуру в помещении и влажность воздуха. Но такие установки очень дороги и сложны в обслуживании, поскольку имеют многоступенчатую систему фильтрации.

Хотя естественную или принудительную систему с помощью вентилятора можно установить самому и обслуживать самостоятельно. Однако еще одним немаловажным фактором является то, что нужно тщательно отгородить вентиляционные отверстия специальными решетками. Они не препятствуют попаданию воздуха внутрь, но защитят от грызунов и уличного мусора.

В многоквартирном доме

Вентиляция в многоквартирном доме также делится на принудительную и естественную вентиляцию. Он находится в каждом стояке, выходит на кухню и туалет. То есть те места в квартирах, где наибольшая концентрация неприятных запахов.

На такие системы устанавливаются специальные колпаки и обслуживать их могут только квалифицированные специалисты. В новых домах стоят сложные сплит-системы, отвечающие за температурный режим. В старых зданиях часто используются обычные вентиляторы для циркуляции воздуха.

Естественная вентиляция в многоквартирном доме представлена ​​в виде специального канала, ведущего в туалет и кухню каждой квартиры. Также из подвала выходят отверстия, количество которых напрямую зависит от площади подвального помещения.

Что делать, если при строительстве дома не были оборудованы форточки в подвале

Когда строительство дома ведется без соблюдения правил или лицами, не разбирающимися в некоторых вопросах, возникает ситуация может возникнуть, когда о воздухоотводчиках просто забывают при обустройстве фундамента. Но технология строительства предполагает их укладку вместе с возведением фундамента. Существует несколько вариантов исправления строительных ошибок.

Воздух должен находиться на высоте не менее 15 см от уровня земли.

Пробивать (или прорезать) форточки после завершения строительных работ можно только бригадой профессиональных строителей, имеющих все необходимое оборудование для проведения процедуры. Эти специалисты пробурят скважину диаметром примерно 150-250 мм. Стоимость проведенных работ будет зависеть от того, какой материал использовался при возведении фундамента. К стоимости работ также добавится ширина стены, которую необходимо просверлить, и необходимое количество отверстий. При условии, что выступающая над землей часть фундамента сделана из кирпича, можно провести вентиляцию своими силами. Но следует учитывать, что процесс этот достаточно трудоемкий и требуется минимальный набор инструментов: перфоратор, кувалда, долото.

Возможные проблемы при отсутствии приточно-вытяжной вентиляции

Как уже говорилось ранее, отсутствие вентиляции в подвале жилого дома может привести ко многим проблемам. Конечно, в худшем случае это проблемы со здоровьем из-за постоянного воздействия радона. В больших количествах это высокорадиоактивное вещество, имеющее серьезные последствия для здоровья.

Но помимо этого стоит подумать и о более мелких проблемах. Если цокольный этаж предназначался как помещение для хранения ненужных вещей или склад для припасов, то при отсутствии естественной приточно-вытяжной вентиляции он не сможет служить таким целям. Во-первых, сырость и высокая температура. Она полностью уничтожит его из запаса хорошего урожая за пару дней. Скрутки также не могут долго храниться в таких условиях. Конечно, все вещи со временем сгниют и придут в негодность.

Велика вероятность появления грибка и плесени, вредных насекомых. И, конечно же, такие условия могут нанести серьезный ущерб фундаменту и перекрытиям.

Оптимальная температура в погребе для хранения овощей

Оптимальной температурой для хранения овощей считается ноль градусов, но при закладке продукции в подвал необходимо учитывать, что для каждого вида овощей и фруктов требуется своя температура и влажностные условия (табл. 1).

Примечание: Традиционно считается, что при нулевой температуре влажность воздуха должна поддерживаться на уровне 70-95%. Если температура будет ниже, овощи могут замерзнуть, а если выше – начнут гнить.

Таблица 1. Оптимальная температура хранения различных овощей в подвале

Если вы планируете использовать одно помещение для хранения всего урожая, обязательно оборудуйте приточно-вытяжную систему вентиляции и утеплите стены и пол. Это поможет создать оптимальный микроклимат и предотвратит развитие бактерий, провоцирующих гниение.

Картофель и морковь

Перед закладкой этих овощей на хранение нужно внимательно осмотреть урожай и удалить все поврежденные и подгнившие плоды. Если этого не сделать, зараженные экземпляры при хранении испортят остальные.

Для длительного хранения картофеля необходимо выполнить следующие действия (рисунок 5):

• Удалить остатки грунта и просушить клубни в темном прохладном помещении;
• Температура поддерживается на уровне + 2 + 4 градуса при относительной влажности не более 90%;
• Все клубни сортируют на крупные и мелкие и ссыпают в отдельные ящики или корзины с отверстиями, расположенными на некотором расстоянии от пола. Не допускайте, чтобы ящики или сама картошка касались пола или стен. Это ухудшит циркуляцию воздуха и сократит время хранения.

Рисунок 5. Способы хранения картофеля и моркови в погребе

Морковь можно хранить несколькими способами, но в первую очередь у нее срезают верхушки, а сами корни слегка подсушивают. В дальнейшем морковь можно слоями раскладывать в ящики, пересыпая каждый слой песком или хвойными опилками. Вы также можете хранить морковь в открытых полиэтиленовых пакетах. Но, если у вас небольшой урожай, каждую морковку можно окунуть в глиняный раствор и дать подсохнуть.

Свекла и капуста

Чтобы свекла дольше хранилась, нужно также срезать с нее верхушки и подержать на открытом воздухе несколько часов, чтобы корни подсохли (рис. 6).

Примечание: Главное условие успешного хранения свеклы – прохлада, поэтому обязательно нужно оборудовать подвал вентиляцией и регулярно следить за уровнем влажности.

Деревянные ящики с промежутками между досками лучше всего подходят для хранения свеклы. Но устанавливать их следует не на пол, а на небольшой деревянный помост на расстоянии 15-20 см от пола и стен.

Рисунок 6. Варианты хранения капусты и свеклы в подвале

Хранить капусту в обычном погребе достаточно сложно, так как для этого овоща требуется относительно высокая влажность – 90-98%. Лучше всего кочаны подвешивать за корень на сквозняке сразу после уборки, чтобы они подсохли. Когда наступят морозы, капусту можно перенести в подвал, но хранить ее лучше в таком же подвешенном состоянии.

Хранение лука и чеснока

Лук и чеснок хранятся в сушеном виде. Их можно сплести и повесить на стены. Но можно поступить иначе: срезать верхушки, поместить головы в старый чулок и подвесить к стене (рис. 7).

Рисунок 7. Способы хранения лука и чеснока

В подземное хранилище лук и чеснок складывать нельзя, так как повышенная температура помещения вызовет быстрое гниение овощей.

Особенности хранения различных овощей в подвале показаны на видео.

Как сделать вентиляцию цокольного этажа с помощью форточек

Если было решено сделать цокольное помещение еще на стадии разработки проекта дома, то и система вентиляции должна быть разработана заранее. Естественно, так- называемые «воздушники» являются самым дешевым вариантом и сделать вентиляцию подвала будет очень просто даже самостоятельно. При планировании нужно просто правильно рассчитать количество и диаметр отверстий, а основной движущей силой этого механизма будет сила тяги.

Факторы, которые следует учитывать при планировании вентиляции подвала:

• Учитывайте глубину фундамента;
• Близость к сточным водам;
• Сумма осадков, выпавших в разное время года;
• Изменения температуры, давления;
• Диаметр самой форточки необходимо рассчитывать из соотношения 1/400 площади подвала;
• Диаметр должен быть 12,5см;

Как показывает практика, для небольшого помещения достаточно двух отверстий с разных сторон. Для крупных – два форточки на каждые четыре метра. При желании такую ​​систему вентиляции можно сделать управляемой, установив специальные заслонки. Летом их почти всегда держат открытыми, зимой накрывают. В сильные морозы остаются небольшие трещины.

Важно учитывать, что все же такая система вентиляции не подходит для больших площадей и помещений, где планируется хранить припасы. Так как зимой приток свежего воздуха ограничен, продукты начнут портиться.

Особенности расположения и необходимое количество вентиляционных отверстий

Схема устройства притока воздуха.

Пункт 9.10 СНиП 31-01-2003 устанавливает определенные нормы, согласно которым в цокольной части подвала совокупный объем воздуховодов не должен быть выше 1/400 общей площади подвала. При условии, что местность подвержена радиационному заражению, площадь воздуха составляет уже 1/150 от общей площади подземелья. Минимальная величина воздушного потока на 1 м² должна быть не менее 0,05. С учетом экономии площади при строительстве жилых помещений максимально допустимая величина притока воздуха составляет 0,85 на 1 м². Если делать отверстия большего размера, придется заняться их армированием. Например, размеры воздуховода 300х300 мм усилены по всему периметру.

Геометрическая форма таких отверстий может быть разной: можно сделать как традиционные прямоугольные и квадратные формы, так и более «экзотический» треугольник.

Для более эстетичного вида форточки принято выполнять прямоугольными.

Хотя по желанию заказчика возможно исполнение разных форм.

Оптимальное расположение прямоугольного воздуховода.

Эти вентиляционные отверстия расположены равномерно по всему периметру фундамента. При этом необходимо исключить места, где будет застаиваться воздух, так называемые «невентилируемые мешки». Поэтому вентиляционные отверстия должны располагаться не дальше 900 мм от угла здания (по внутренним границам), а затем равномерно по всему периметру.

Для того чтобы определить высоту, на которой должны располагаться форточки, необходимо знать, на какую высоту будет поднят первый этаж относительно поверхности земли. Минимальное расстояние от поверхности земли до нижнего края форточки должно быть не менее 300 мм. Если это отверстие разместить ниже, то есть вероятность попадания в подвал талой воды весной и дождевой воды осенью.

Таблица состава цементного раствора.

В этом случае лучше придерживаться более высокого расположения вентиляционных отверстий над землей.

Инструменты, необходимые для устройства вентиляционных отверстий:

• цементный раствор;
• кирпичи;
• трубы;
• доски;
• ножовка или бензопила.

Другие способы вентиляции

Вполне может быть такая ситуация, что при наличии подвала не удалось разработать естественную систему. Либо он не справляется со своей задачей, либо в конструкции допущена ошибка. В любом случае без принудительного воздухообмена не обойтись.

Для установки системы принудительной вентиляции в подвале частного дома необходимо:

• Установить приточные вентиляторы в стене;
• Подсоедините вентиляторы к вытяжным каналам;
• Или, как вариант, используйте самый обычный вентилятор, который нужно поставить возле воздуховода.

Важно учитывать, что трубы в такой системе должны быть меньшего диаметра, т. к. воздух по ним движется гораздо быстрее, чем при естественном воздухообмене.

Для эффективной установки учтите следующее:

• Дымоход должен быть длиннее и выше конька;
• Диаметр воздуховыпускного отверстия можно регулировать по интенсивности, чем больше диаметр — тем активнее работает;
• Если в помещении сыро, то с этим поможет негашеная известь. Поставить в большую емкость на пару дней в помещение, чтобы она впитала лишнюю влагу;
• В плохую и ветреную погоду лучше всего проветривать подвал.

Если вся система установлена ​​правильно, подвал будет функционировать нормально. Наиболее оптимальной будет температура 16-21 градус, а влажность 50-60 процентов.

Правила эксплуатации

Помимо расчета и установки вентиляционных отверстий, не менее важно уметь правильно ими пользоваться. По нормам СНиП основным требованием к микроклиматическим условиям в подвальном помещении является перепад температур воздуха не более чем на 2 градуса. Обеспечить такие показатели несложно. Главное знать об особенностях эксплуатации изделий:

1. Зимой и летом закрывать форточки запрещено. Их закрытие приводит к увеличению влажности в подполье.
2. Для защиты животных от проникновения в подполье используются специальные решетки или сети.
3. Следует систематически контролировать показатели температуры и влажности в подвале. В неблагоприятных условиях необходимо увеличить количество «окон» или проверить качество теплоизоляционных покрытий чернового пола.

Некоторые специалисты не согласны с требованиями СНиП о том, что форточки всегда должны быть открыты. В зимнее время при сильных морозах вентиляция подполья приводит к потерям тепла в квартирах на первом этаже здания. А это не может не устраивать жильцов. Поэтому целесообразно зимой полностью закрывать подвальное пространство.

Если в доме нет форточек, специалисты советуют засыпать их снегом. Зимой следует набросить вдоль стены кучу снега, которая полностью закроет вентиляционное окно. Весной нужно и своевременно перекапывать воздух. При активном таянии снега подвальное пространство может быть затоплено. И это только усложнит ситуацию. Излишняя влага негативно влияет на строительные материалы и отдельные элементы. Просушить пространство уже будет сложно.

Согласно действующему СНиП, строители обязаны оставлять отверстия в наружных стенах подвала для естественной циркуляции воздуха. Однако работники ЖКХ считают эти отверстия вредными, так как они необходимы для обеспечения качественного обслуживания дома. Зачастую проверяющие органы вынуждены блокировать их ЖКХ, либо сами жильцы, недовольные бездомными кошками. При этом на стороне противников соседства с животными есть действующий с 2003 года приказ Госстроя РФ о замуровывании форточек. Зоозащитники могут обжаловать статью 245 УК РФ «Жестокое обращение с животными».

Однако, как пояснила «Российской газете» заместитель директора Фонда защиты городских животных Анна Фельдман, в отношении бездомных кошек эта статья практически не работает. Чтобы привлечь коммунальную компанию к ответственности, животное должно сначала умереть. «Просто проверить подвал на наличие животных перед тем, как закапывать воздух, недостаточно. Кошки умеют прятаться и порой на их поимку может уйти не один месяц», — отмечает эксперт.

В подготовленных поправках отражено, что управляющая компания должна охранять помещения только от проникновения грызунов. Также указано, что подвалы и технические подполья должны регулярно проветриваться с использованием вытяжных коробов, вентиляционных отверстий в окнах и плинтусах или других устройств, обеспечивая при этом хотя бы один воздухообмен. «Вентиляция подвала и технического подполья должна быть обеспечена, в том числе, путем постоянного открытия одного форточного отверстия в многоквартирном доме размерами не менее 15 на 15 см. . «, — говорится в документе.

При этом отмечается, что по решению общего собрания жильцов сетки с размером ячейки 0,5 см могут быть установлены на всех притоках многоквартирного дома.

Консультация специалиста

Вентиляция ленточного фундамента – крайне важный аспект, который необходимо учитывать при строительстве частного дома. Во избежание коррозии материалов фундамента и самого подвала лучше воздержаться от перекрытия воздуха в воздуховодах даже при низких температурах. Сам грунт не даст промерзнуть помещению, а как вспомогательный вариант может помочь хорошее утепление. Если цокольный этаж планировался как кладовка, вопрос комфортной температуры второстепенен. Главное отрегулировать систему вентиляции, чтобы не появлялась сырость. Избавиться от него потом очень сложно, а вот развести плесневые бактерии в помещении очень легко.

Поэтому, даже если есть какая-то самодельная система заслонок в воздуховодах, стоит позаботиться о том, чтобы помещение в первую очередь хорошо проветривалось зимой.

Типы вентиляции

Вентиляционные системы можно разделить на два типа. Первый тип – естественная вентиляция. При этом движение воздушных потоков происходит самопроизвольно, под действием естественных сил природы. Электрические устройства не используются, используется только разница температуры, давления и силы ветра.

Естественная вентиляция подвала

Вентиляция второго типа принудительная. Основным его элементом является вентилятор, с помощью которого осуществляется движение воздуха. Системы принудительной вентиляции применяются для оборудования помещений большой площади и мест большого скопления людей.

Вентиляционное оборудование подвала

Схема вентиляции подвала

Простейший вариант естественной вентиляции

Наиболее простой способ проветривания подвала — вентиляция, функционирующая при помощи только форточек (форточек), отверстий в фундаменте или подвале здание.

Воздух в подвале

Важно! Только притоки желательно предусмотреть заранее, еще до строительства здания, будь то гараж, загородный дом или коттедж.

В противном случае придется пробивать отверстия в стенах, что достаточно трудоемко. Метод алмазного сверления подходит для создания аккуратных, красивых духов.

Организация естественной вентиляции с использованием форточек на начальном этапе строительства 9№ 0003

Чтобы сырая дождливая погода не добавляла влаги в подвал, вентиляционные отверстия должны располагаться на расстоянии не менее 30 см от поверхности земли. Диаметр отверстий выбирается из диапазона 125-225 см, чем больше подвал, тем больше должен быть приток воздуха.

Вентиляционные отверстия в фундаменте служат для обеспечения нормальной циркуляции воздуха под полом

Вентиляционные отверстия должны быть закрыты решетками со стороны улицы. Это делается для того, чтобы избежать проникновения в подвал различных животных – мышей, крыс, кошек. Кроме того, воздухоотводчики должны быть оборудованы заслонками. Они дадут возможность регулировать приток воздуха – увеличивать его летом и уменьшать (или полностью прекращать) зимой, когда возникает опасность промерзания подвала.

Вентиляция подвальная с решеткой

Преимуществом данного варианта вентиляции является минимум финансовых и трудовых затрат. Однако существуют более эффективные системы, основанные на законах природы и не требующие установки электрооборудования.

Воздух в фундаменте необходим для обеспечения правильной вентиляции

Естественная вентиляция трубами

Более эффективный вариант естественной вентиляции получается при установке двух труб (воздуховодов) — приточной и вытяжной.

Вентиляция подвала с трубой

Их следует располагать в противоположных концах подвала, тем самым обеспечивая наиболее полную вентиляцию. При монтаже труб необходимо стараться соблюдать следующие условия:

• подводящая труба своим нижним концом должна возвышаться над полом на 20-50 см;
• верхние — выступают над землей на 0,5–1 м;
• дымоход должен иметь длину 2,5–3 м, это обеспечит необходимый для движения воздушных потоков перепад температур;
• верхний конец дымохода должен быть на 40-50 см выше крыши или конька;
• нижнее отверстие дымохода располагается максимально близко к потолку подвала.

Пример устройства вентиляции в подвале

Совет! Если вытяжной канал расположен рядом с нагревательными элементами, это увеличит тягу воздуха, тем самым улучшив вентиляцию.

Утепление верха дымохода также будет способствовать более интенсивному движению воздушных масс.

Схема естественной вентиляции

Полезным дополнением к приточно-вытяжной системе естественной вентиляции является дефлектор, благодаря которому увеличивается тяга воздуха. Дефлектор устанавливается на верхнюю кромку дымохода. При каждом порыве ветра будет происходить увеличение тяги: ветер дует с одной стороны дефлектора, в результате чего с другой стороны возникает разрежение, область пониженного давления. Это стимулирует выход воздуха вверх по трубе.

Выхлопная труба с дефлектором

Какие трубы следует использовать?

Перед тем, как приступить к оборудованию подвала вентиляцией, необходимо составить ее схему. Даже простой схематический рисунок поможет вам точно определить длины труб и их точное расположение.

Схема вентиляции подвала в гараже

Что касается материала труб, то часто используется металл, но их монтаж может оказаться слишком трудоемким, а неизбежный конденсат со временем приведет к появлению ржавчины. 9Трубы ПВХ 0239 отлично подходят для самостоятельного монтажа. Они достаточно легкие, чтобы можно было произвести монтаж самостоятельно, лучше герметизированы, не ржавеют. Кроме того, для пластиковых труб существует множество дополнительных деталей, упрощающих монтаж – различные переходники, уголки и т. д. Для слива скапливающегося конденсата устанавливается специальный кран.

Пластиковые трубы для вентиляции

Упрощенные варианты

Если подвал небольшой по объему, может быть актуальна упрощенная конструкция предыдущего варианта вентиляции. Воздуховод одиночный с перегородкой из дерева, в котором расположены сразу оба канала – и приточный, и вытяжной. Поскольку вход и выход в такой системе расположены близко друг к другу, вентилироваться будет небольшое помещение.

Совет! Для расширения возможностей этой конструкции ее можно дополнить, например, желобом, который будет вести отверстие приточного канала в другую часть подвала.

Упрощенная система вентиляции подвала Еще одним вариантом упрощения схемы вентиляции является исключение приточного воздуховода. Если есть только вытяжное отверстие, воздух будет попадать в подвал через щели и неплотности. В некоторых случаях этого достаточно.

Естественная вентиляция в подвале

Как сделать из подвала жилое помещение

Сегодня очень популярно делать в цокольных этажах жилые или рабочие помещения, так как это значительно увеличивает полезную площадь все здание. Подобные новшества коснулись не только частных домов, но и многоэтажек – все чаще в подвалах открываются офисы, мастерские и даже кафе.

Как убрать сырость в подвале и сделать здесь функциональное помещение? Для этого, конечно же, нужна мощная принудительная вентиляция подвала, которая не позволит воздуху в помещении застаиваться и сыреть. Кроме того, должны быть выполнены следующие ремонтные работы:

• напольное отопление или системы напольного отопления;
• обеспечивающие хорошую гидроизоляцию и теплоизоляцию стен и полов;
• установка датчиков и таймеров для автоматизации системы вентиляции;
• обеспечение циркуляции воздуха между подвалом и остальной частью дома.

Такая сложная схема вентиляции практически не поддается самостоятельной установке, ведь необходимо, чтобы в помещении поддерживалась необходимая температура и влажность. Для этого используется специальное оборудование с системой фильтров, датчиков и клапанов. Нормативными значениями для жилых подвалов являются: температура 17-22°С и относительная влажность 55-65%. Таким образом, в данном материале мы выяснили, что монтаж простых систем вентиляции подвала (естественной и приточно-вытяжной) можно осуществить самостоятельно. Они недорогие, но полностью избавляют черновой пол от сырости и плесени. Более сложные схемы – принудительная и комплексная вентиляция могут потребовать помощи специалистов, но работать они будут вне зависимости от погодных условий.

Принудительная вентиляция подвалов

Принудительный способ вентиляции обеспечивает большую тягу воздуха внутри дымохода за счет системы вентиляторов, работающих на приток или отвод. Благодаря тому, что система работает от электричества, ее мощности достаточно для полного обновления воздуха в помещении.

Приточная вентиляция в подвале подходит практически для любого строения и требуется для установки в многоквартирных домах с большими подвалами.

Самостоятельно соорудить приточно-вытяжную вентиляцию достаточно сложно. Для этого арендаторы, как правило, обращаются к услугам специализированных фирм. Проблемы при установке в основном возникают на этапе синхронизации вентиляторов, их подключения к сети и при проектировании воздуховодов. Поэтому, если вы не знаете, как сделать подвальную вытяжку, стоит воспользоваться помощью профессиональных мастеров.

При монтаже такой вентиляционной системы очень важно правильно рассчитать объем воздушных масс в помещении. Это можно сделать, рассчитав площадь комнаты и умножив ее на три. В зависимости от полученной цифры стоит выбирать мощность вентилятора – она рассчитывается по объему воздуха, проходящему через устройство за час, а также по пропускной способности воздуховодов. Чтобы не запутаться в расчетах, можно обратиться за помощью к консультантам в магазине, где вы планируете покупать вентиляторы.

Установить вентиляторы в уже готовую вентиляцию в подвале своими руками достаточно просто. В магазине можно подобрать приспособления, которые идеально подойдут под диаметр стандартных труб. В продаже есть модели различной мощности – для небольших подвалов подойдет устройство с низкими показателями, а для больших подвалов придется рассчитывать объем воздуха. Вентиляторы обычно изготавливаются в корпусах со специальной трубной арматурой. Остается только подобрать герметичный материал для надежного соединения всех деталей.

Управление системой осуществляется с помощью специальной панели, на которой могут быть кнопки переключения следующих режимов:

• включение и выключение системы вентиляции;
• регулирование приточных и вытяжных вентиляторов;
• датчики тепла и влажности;
• таймер — для автоматического включения системы.

Конечно, если подвал используется в бытовых целях, можно обойтись самым простым вариантом вытяжной и приточной системы, без дополнительных функций.

Однако, если в комнате хранятся продукты, сушится белье или планируется обустройство гостиной, стоит приобрести улучшенную модель устройства. Это позволит вам не тратить лишнее время и силы на настройку вентиляционных систем.

Небольшие магазины | Daikin

Вентиляционное оборудование, установленное в небольших магазинах, в основном управляется их сотрудниками с помощью пульта дистанционного управления. Большинство людей знают расположение кондиционера и его пульта дистанционного управления для регулировки температуры и объема воздуха в соответствии с желаемой температурой, в то время как лишь немногие знают расположение вентиляционного оборудования. Еще меньше знают, как правильно эксплуатировать его.

В магазинах и ресторанах распространены 2 типа вентиляционного оборудования

1. Магазины с потолочным вентилятором и
2. Магазины с вентилятором с рекуперацией тепла (в основном устанавливаются в скрытом месте, например, на потолке)

1. Магазины с потолочной вентиляцией

 Воздушный поток, поступающий снаружи

 Воздушный поток, выходящий из помещения

 Кондиционер обеспечивает циркуляцию только внутреннего воздуха

① Переключатель пульта дистанционного управления
② Вентиляционное капюшону
③ Вентиляционное вентиляционное отверстие (выхлоп)
④ дверной вентиляционное отверстие
⑤ Вентиляционная / вентиляционная крышка
⑥ Тепловой рекультирующий вентилятор

Кондиционер

воздуходувка

Вентилятор. вентиляция (подача воздуха)

2. Магазины с вентилятором с рекуперацией тепла

 Воздушный поток, поступающий снаружи

 Воздушный поток, выходящий из помещения

 Кондиционер обеспечивает циркуляцию только внутреннего воздуха

① Переключатель удаленного контроллера

② Вентиляционная капюшона
③ Вентиляционное вентиляционное отверстие (выхлоп)
④ Дверная вентиляционная вентиляция
⑤ Вентиляционная / вентиляционная крышка
⑥ Тепловой рекорд. Вентилятор

Вентилятор

. Платочке Air Plower

Relote Controler Switch

Вентилятор

(

Relote Controler Switch

(Вентилятор

. выпуск воздуха)

Вентиляционное отверстие (подача воздуха)

Контрольный список вентиляции

 Проверить установленное вентиляционное оборудование

• Тип установленной вентиляционной системы?
• Расположение системы вентиляции и вентиляционных отверстий
• Расположение пульта дистанционного управления

 Проверочные фильтры

Фильтры устанавливаются за вентиляционными отверстиями на стенах и потолках.
При засорении фильтров грязью эффективность вентиляции снижается. Вы можете даже не заметить, что мощность вентиляции ухудшилась.
Важно регулярно очищать или заменять фильтры.
Никогда не используйте системы вентиляции без фильтров. Фильтры предотвращают попадание внешних загрязнителей внутрь помещения и защищают вентиляционное оборудование.

 Проверьте работу пульта дистанционного управления вентиляцией

Работа систем вентиляции часто интегрируется с пультом дистанционного управления кондиционером.
Убедитесь, что вентиляционное оборудование продолжает работать даже при выключенном охлаждении или обогреве в мягкие сезоны весной и осенью.



Примеры грязных вентиляционных отверстий и фильтров в небольших магазинах/ресторанах

Потолочное вентиляционное отверстие

Вентилятор

Наружная вентиляция

Создать проход воздуха, открыв окна и входные двери

• Вентиляционное оборудование и открывающиеся окна и двери

• Открытые окна

• Плохой пример

• Трудности?

Использование вентиляционного оборудования вместе с открыванием окон и дверей

• Открывать окна на ~10 минут каждый час

Эффект становится еще выше, когда вентиляция проводится 2 раза по 5 минут каждый час, чем при 10 мин один раз в час.

Чем чаще вы вентилируете, тем большее улучшение эффективности вы заметите.
Рекомендуем проветривать помещение перед началом рабочего дня и во время перерывов.

Открыть окна для создания прохода воздуха

При вентиляции путем открывания окон лучше открывать 2 окна вместо 1 для создания прохода воздуха.
Эффект будет еще лучше, если 2 окна расположены по диагонали друг к другу.

Недостаточная циркуляция воздуха

Здесь неэффективность возникает из-за открытия близлежащих окон из-за малой площади циркуляции воздуха.

Открытие 2 окон, расположенных близко друг к другу, предотвратит проникновение воздуха через всю комнату.

Трудно создать ветерок внутри даже при открытых окнах?

Когда вы чувствуете, что поток воздуха в помещении слабый:

• Откройте окно, подающее воздух только частично и
• Открыть окно выпуска воздуха намного шире

Меньшее отверстие для подачи воздуха обеспечивает более сильный поток воздуха.

Это повысит эффективность вентиляции. Узкое отверстие для входа воздуха и более широкое отверстие для выхода воздуха помогают смешивать воздух в помещении и вентилировать воздух на большей площади помещения

Помещения без окон

Если в помещении нет окон, например, в отдельном зале ресторана, необходимо сначала проверить расположение вентиляционных отверстий (вытяжка воздуха) на потолке. Открытие двери помещения и размещение вентиляторов или циркуляционных вентиляторов в помещении поможет направить поток воздуха за пределы помещения.

Пример ①:

Расположение вентиляционного отверстия (выпуск воздуха) снаружи помещения

Если вентиляционное отверстие (выпуск воздуха) находится за пределами помещения, откройте дверь и используйте вентилятор, чтобы направить воздух ВНЕ помещения.

В этом случае эффективнее использовать вентиляторы или циркуляторы воздуха как внутри помещения, так и сразу за дверью.

Пример ②:

Расположение вентиляционного отверстия (выпуск воздуха) внутри помещения

Когда вентиляционное отверстие (выпуск воздуха) находится внутри помещения, откройте дверь и используйте вентилятор, чтобы направить воздух ВНУТРИ помещения.

Ознакомьтесь с нашими полезными советами для:

Схемы обустройства систем вентиляции в многоквартирном доме. Схемы обустройства вентиляционных систем в многоквартирном доме Можно ли выводить вытяжной шкаф в вентканал

Среди тех семей, которые живут в типовых городских квартирах, наверное, нет тех, кто не хотел бы увеличить полезную площадь комнаты, особенно традиционно тесной и нерационально спланированной кухни.

На сегодняшний день существует множество способов решения проблемы тесноты — от расширения кухни за счет смежных помещений: коридора, кладовки, до объединения кухни и смежной комнаты в жилое помещение. Гораздо реже встречаются перепланировки кухни или пристройка к помещению кухни, балкона или лоджии.

Все указанные виды перепланировки могут быть осуществлены только после соответствующего согласования изменений

, что гарантирует безопасность проживания в вашей квартире и в квартирах ваших соседей. Но некоторые собственники квартир увеличивают площадь кухни за счет перепланировки с демонтажом вентиляционного канала, что категорически запрещено действующими строительными нормами.

Преимущества демонтажа вентиляционного канала и вентиляционного канала:

Безусловно, частичный или полный демонтаж вентиляционного канала может дать определенные преимущества, ведь помимо того, что в образовавшуюся нишу в стене можно поставить холодильник, небольшой шкаф, установить полки, пустое пространство, образовавшееся в результате перепланировка вентиляционного канала может стать частью интерьера, а кухонное помещение приобретет некую изюминку.

Но практика показывает, что перепланировка вентбокса и при всех своих преимуществах имеет неприятные последствия, перевешивающие все преимущества. Если вы собираетесь демонтировать вентиляционный канал, то знайте, что Жилищная инспекция не даст согласия на такие действия. Демонтаж вентиляционного стояка лишает ваших соседей притока воздуха, а вентиляционный канал является частью общедомового имущества, и закрывать на это глаза в бытовых условиях в многоквартирном доме не получится.

Реконструкция вентиляционного канала. P почему нельзя устроить?

Некоторые вентиляционные системы строятся с использованием самонесущих блоков. Проще говоря, вентиляционная шахта состоит из множества секций, уложенных друг на друга. Нетрудно представить, что может быть, если такой блок «вытащить», скажем, на пятый этаж — вся шахта от шестого и выше будет лишена опоры и висеть на стенах, а квартиры ниже пятого останется без свежего воздуха.

Казалось бы, логично обойти этот запрет на первом этаже, ведь внизу нет соседей, и короб можно закрепить прямо под потолком, но это тоже запрещено, так как вентиляционная шахта является общедомовым имуществом, а не часть вашей квартиры. По этой же причине категорически запрещается вмешиваться в компоновку ограждений вентиляционной системы.

Вентиляционный канал в многоквартирном доме, фото:

Иногда горе-строители убирают не весь ящик на кухне, а его часть, надеясь, что он и дальше будет функционировать. Сразу стоит сказать, что даже если размер вентиляционного канала заставляет задуматься об уменьшении его площади, частичный демонтаж также является нарушением, и объясняется его конструкцией. Он состоит из одного большого (общего) канала и двух меньших питающих каналов.

Фото перепланировки вентканала на кухне с нарушениями:

По небольшим каналам воздух поднимается на высоту до трех метров от уровня поступления воздуха в вытяжные окна, которые обычно располагаются в углу кухни и туалета, и только потом попадает в общий канал. Уменьшая сечение в вытяжной шахте, вы создаете зону повышенного давления, которая не будет пропускать воздух из нижних квартир выше. Соседи снизу будут очень благодарны коллективному запаху со всего подъезда в их жилье, ведь «отработанный воздух пойдет прямо к ним».0003

Если Вы только планируете покупку квартиры, то при выборе подходящего дома также следует обратить внимание на наличие незаконных перепланировок, а особенно вентиляционных перепланировок, так как согласовать такие работы в дальнейшем Вы не сможете» задним числом», и вам придется самовольно за свой счет устранить все внесенные изменения.

• Выявить незаконно проведенную перепланировку при проверке достаточно просто — все самовольные изменения отмечены красными линиями на поэтажном плане БТИ.
• Такая же схема действует, если перепланировку вентиляционного канала на кухне вы делали своими руками.

​ Техпаспорт квартиры с пометкой незаконной перепланировки:

Штрафы и пени за перепланировку вентканала или вентканала

После того, как станет известно о самовольной перепланировке (а она рано или поздно произойдет), Вы будете обязаны уплатить административный штраф в размере 2500 рублей, а затем Вам придется, либо за свой счет, устранить все последствия незаконной перепланировки и восстановить поврежденное общедомовое имущество.

В целом квартира с незаконной перепланировкой лишается многих преимуществ по сравнению с квартирой без перепланировки или жильем, где перепланировка была узаконена своевременно. Например, такая квартира не может участвовать в сделках с недвижимостью, так как юридически не является «чистой».

Во многих ситуациях для устранения этого недостатка необходимо узаконить перепланировку задним числом.

Акт осмотра вентиляционного канала, фото:

Поэтому избегайте любых работ, которые могут повлиять на систему вентиляции. Однако следует учесть, что в некоторых типовых вентиляция размещается в неочевидных местах (например, в несущих стенах в или ). И нельзя устраивать в этих стенах проемы для объединения помещений.

В домах старого фонда совершенно неожиданно расположение различных вентиляционных шахт. Они могут находиться внутри кирпичных стен, и этот факт иногда становится неприятным сюрпризом при самовольном устройстве проемов. Такие проемы точно не спасут: их придется закладывать с восстановлением вентиляции.

Демонтаж неиспользуемого вентиляционного канала в старом доме, фото:

Перепланировка вентиляционного канала в старом доме. Демонтаж неиспользуемых вентиляционных каналов

Однако в старых домах часто есть дымоходы или неработающие вентиляционные каналы. В принципе их можно затронуть, но только с согласия 73% жильцов, так как это общедомовое имущество.

Это касается таких изменений планировки квартиры, как, например, перенос или расширение дверного проема в перегородке, установка или демонтаж перегородки, перепланировка с организацией гардеробной – большинство этих работ можно согласовать после их завершения. Но, несмотря на то, что жилищная инспекция часто идет навстречу тем, кто осуществил самовольную перепланировку в своей квартире, и часто оформляет уже выполненные работы, все это не касается незаконной переделки вентиляционного канала в туалете, кухне и др. места.

В перечень перепланировок, которые также не могут быть согласованы после их проведения, входят работы, нарушающие устойчивость строительных конструкций, например, перепланировки, затрагивающие несущие стены дома. Изменения планировки, явно ухудшающие условия проживания в вашей квартире, также считаются запрещенными и вы не сможете согласовать их «задним числом».

Не стоит самовольно проводить работы, если в результате затруднен доступ к существующим стоякам — жилищная инспекция обяжет вас вернуть все в прежнее состояние, до перепланировки.

Таким образом, принимая решение о перепланировке кухни, если вы хотите увеличить полезную площадь кухни, то вам следует в первую очередь позаботиться о законности ваших будущих преобразований. Чтобы изменения планировки соответствовали действующим строительным и санитарным нормам и не нарушали законодательство, перед началом работ следует разработать проект предстоящей перепланировки в организации с согласованием СРО, а затем письменное разрешение на перепланировку помещения. должно быть получено.

Пример устройства вентканала в нежилом помещении, фото:

Примеры отказов при согласовании демонтажа вентканалов:

Итак, резюмируя все вышеперечисленное :

Демонтаж вентканала или вентканала в многоквартирном доме, а тем более многоэтажном запрещается по ряду причин:

• Вентканал дома работает только в собранном виде, и уменьшив его объем, вы ухудшите жилищные условия ваших соседей с целью увеличения свободного места на кухне
• Вентиляционный канал является общим имуществом и не может быть демонтирован без согласия ваших соседей по многоквартирному дому.
• Восстановление демонтированного вентканала ляжет на ваши плечи, даже если вы его не производили, а получили «по наследству»
• Цена ошибки довольно высока, и при перепланировке кухни с демонтажом вентканала придется восстанавливать сам воздуховод, вентканал, а также платить штраф.
• Увеличить полезную площадь кухни, как правило, можно, не прибегая к таким кардинальным мерам – достаточно грамотно разработать проект изменения конфигурации квартиры.
• В частном доме, в отличие от многоэтажного, перепланировка вентиляционного канала под вытяжку намного проще.
• Перепланировка кухни с демонтажом вентиляционного канала в принципе нецелесообразно в многоквартирном доме.
• Такие перепланировки достаточно легко выявляются при осмотрах, например, при проверке инспектором Жилищной инспекции.

Наша компания поможет как с разработкой проекта, так и с его согласованием. Благодаря опыту и всем необходимым допускам мы гарантируем полную законность предлагаемых изменений.

2. Трубка вентиляционная

Искать надо с маркировкой d125. Некоторые считают, что если вставить трубу 125 в отверстие 132мм, то будет большой зазор. Это неправда. Диаметр вентиляционной трубы указан внутренний. Толщина стенки около 1,5мм, будет небольшой зазор, около 2мм с каждой стороны. Он будет закрыт внешней решеткой.

3. Внешняя решетка

Рекомендуем установить металлическую. Как вы уже догадались, все элементы диаметром d125. Если хотите установить пластик, то ищите из атмосферостойкого пластика, иначе под воздействием солнечных лучей он быстро разрушится: всего за несколько месяцев потеряет жесткость и сломается от малейшего прикосновения.

Металл 350р, атмосферостойкий пластик 150р

• 4. Обратный клапан

  Необходимо, чтобы во время порывов ветра защищал вентиляционный канал. Расположите его ближе к улице, с горизонтальной осью.

  Вам нужно будет разрезать вентиляционную трубу (), затем вставить обратный клапан.

  1 клапан — 90р

• 5. Вытяжной вентилятор

  Мы рекомендуем Silent 200 CZ. Он имеет длительный срок службы, его пластик безопасен для здоровья, имеет надежные соединительные провода, высокие характеристики соответствуют настоящим. Еще один большой плюс в том, что он тихий. Смотрите видео ниже для теста вентилятора.

  Из недостатков можно отметить высокую стоимость, НО, сэкономив 500 рублей, можно купить вентилятор, производительность которого не соответствует заявленной! Лучше установить качественный и надежный вентилятор, который будет работать долгие годы.

  Наружный диаметр фланца вентилятора 120 мм. Заворачиваем его (25р) несколько раз, чтобы он сидел плотно.

  Что плохого?

  Вентилятор нельзя выключать в зимний период. Он должен работать 24/7, иначе при выключении замерзнет и вентилятор, и вентиляционный канал. Чтобы канал не замерзал, нужно установить 3 вентиля. Он работает как тамбур в подъезде. Система из 3 обратных клапанов создает 3 буферные зоны для воздуха, а перепад температур становится более плавным. Можно поставить 2 клапана, но на практике только 3 клапана полностью исключают возможность замерзания. Silent 200 не сможет проталкивать поток воздуха через 3 клапана, требуется вентилятор высокого давления, который стоит дороже.

  3-клапанная конструкция

  Вентилятор Vort Quadro Micro 80 создает необходимое высокое давление в 265 Па (даже больше, чем у модели Micro 100), поэтому поток воздуха будет проталкиваться через 3 клапана. Для сравнения Сайлент 200 — 82Па, вентиляторы за 1000р в хозтоварах — около 25Па. Клапаны следует располагать как можно ближе друг к другу, но так, чтобы они не мешали открыванию.

  Что плохого?

  Высокая стоимость вентилятора

  Как подключить кухонную вытяжку?

  Вариант № 1

  Если проделанное отверстие является единственным вытяжным вентиляционным каналом, то кухонную вытяжку к нему лучше не крепить, а оставить для удаления воздуха вентилятором.

  Задача вытяжки — избавиться от жира и неприятных запахов в воздухе. Загрязненный воздух может быть либо удален из помещения, либо очищен. Современные вытяжки имеют фильтры, хорошо справляющиеся с очисткой воздуха: жироулавливающие фильтры эффективно удаляют жир, угольные фильтры — от неприятных запахов. Поэтому теперь вытяжки имеют режим рециркуляции, когда воздух не выбрасывается в вентиляционный канал, а очищается обратно в помещение. Есть минус режима рециркуляции: нужно раз в полгода менять угольный фильтр, стоят они около 1000р.

  Номер опции 2

  Удлинить воздуховод.

  Вытяжки нельзя держать постоянно включенными, поэтому необходима система из 3-х клапанов для предотвращения замерзания при выключении. Колпаки открываются легко, внутри мощный центробежный вентилятор. Соединять канал нужно пластиковыми вентиляционными трубами d125. Снизить шум при работе в воздуховоде можно намоткой (575р). В отличие от изолон имеет клейкую поверхность.

  Отверстие в самой стене

  Это довольно сложно сделать, но возможно. Для этого вам понадобится перфоратор, несколько дней свободного времени и руки героя. На самом деле это непростая задача, если вы никогда не делали такого отверстия, то лучше не начинать сверлить дома несущую стену. Отличие от алмазного бурения при работе с перфоратором:

  1. образуется много пыли, которая покроет всю комнату.
  2. отверстие будет не ровным, поэтому придется разводить цементный раствор и заполнять пустоты.
  3. на выходе образуется воронка фото №1
  4. дрель можно сжечь

  Найти буровиков с алмазным буровым оборудованием не сложно, смотрите на авито в своем городе.

  Средняя цена 3000р

  Если вы хотите, чтобы буровые работы проходили на кухне без пыли и грязи, заказывайте бурильщиков, которые занимаются домашней вентиляцией. База вентиляторов. Как правило, на Авито есть строители, которые привыкли сверлить в строящихся домах, работники вентиляции в квартирах с готовым ремонтом, поэтому у них есть дополнительное оборудование для сбора пыли и грязи при сверлении стен.

  Средняя цена бурения без пыли и грязи 4000 руб.

  Кстати, прежде чем начать сверлить стену, спросите: «Под каким углом выйдет отверстие?» Угол должен быть 0 градусов, чтобы клапаны полностью закрылись, иначе они будут приоткрыто висеть в воздухе.

  Сколько стоит сделать вытяжку через стену на улицу, общ.

  Если хотите подешевле, с вентилятором, который не выключится, то материалы + сверление отверстия без пыли и грязи получится около 8500р, исходя из средних цен по средней полосе России. С учетом того, что вы сами монтируете и ездите по магазинам в поисках необходимых комплектующих. Большая сеть магазинов вентиляционного оборудования под названием «Благовест», там вы сможете найти большую часть того, что вам нужно.

  С возможностью отключения вентилятора получится дороже — около 11800 руб.

  С подключением кухонной вытяжки 5000р + 480р за каждый метр воздуховода со звукоизоляцией.

  ПОМНИТЕ! Если у вас на кухне газовая колонка, то механическую вытяжку можно не ставить! В газовой колонке может образоваться обратная тяга, и тогда в помещение пойдет угарный газ. По этой причине каждый год происходят трагедии с летальным исходом. Нормы пишут инженеры не просто так, они написаны чьей-то кровью.

В соответствии с действующими нормами любое жилое помещение должно быть в обязательном порядке оборудовано, что предназначено для удаления загрязненного воздуха из жилых помещений (туалет, ванная, кухня). В случае неисправности стекла на окнах начинают запотевать, по стенам стекает конденсат, углы становятся влажными, а в комнатах образуется плесень, при правильной работе вентиляционной системы такие неприятности незаметны. Если в доме есть маленький ребенок, то последствия некачественного воздухообмена могут стать причиной развития у малыша бронхиальной астмы или других респираторных заболеваний.

Схема устройства принудительной вентиляции в многоэтажном доме

Для проверки работоспособности системы вентиляции необходимо взять небольшой лист мягкой бумаги (примерно 10х10 см), открыть окно в помещении, а затем поднесите лист бумаги к вентиляционной решетке. В том случае, если створка покачивается, вентиляция работает хорошо. В свою очередь, если лист не притягивается, это показатель некачественной работы вентиляционной системы.

Проблемы с вентиляцией в многоквартирных домах, особенно на верхних этажах, встречаются довольно часто. Причина проблем кроется в том, что для обеспечения нормальной циркуляции в квартире воздух должен проходить по вентиляционному каналу не менее 2 метров по вертикали. На верхнем этаже это условие проблематично, так как чердачное помещение выступает препятствием. Вывести вентиляцию на улицу можно тремя разными способами.

1. Первый — вентиляционные каналы, в виде оголовка трубы, выходят непосредственно на крышу. Дома строились таким образом до начала 20 века, но возросшая этажность зданий постепенно оттеснила этот способ.
2. Во втором способе вентиляция при выходе на чердачное помещение закрывалась горизонтальными герметичными коробами, соединенными с шахтой, выходившей за крышу.
3. При третьем способе, самом современном, вентиляция сначала выходит на чердак, который играет роль промежуточной венткамеры. После этого воздух поступает наружу, проходя через одну общую вентиляционную шахту.

Первый вариант рассматривать не будем, так как он сейчас не используется — остановимся на втором и третьем способе.

Во втором варианте происходит следующее: воздух со всех этажей поднимается вверх по каналам, на уровень чердака, попадая в горизонтальный сообщающийся бокс, оборудованный в чердачном помещении. При этом поток воздуха ударяется о крышку горизонтального вентиляционного канала. Поток воздуха немного отклоняется в боковую вентиляционную шахту, но при недостаточном внутреннем сечении горизонтальной мансардной коробки в коробке возникает участок повышенного давления, из-за которого воздух стремится выйти наружу через любое близлежащее отверстие , например, вентиляционная шахта и канал верхнего этажа.

В том случае, если сечение короба достаточное, но крышка установлена ​​очень низко, то происходит тот же процесс — обратная тяга — поток воздуха не успевает отклониться в сторону вентиляционной шахты, что влечет за собой удар. Вентиляция верхнего этажа «продавливается» отраженным потоком воздуха, из-за чего запахи с нижних этажей попадают прямо в это помещение. Чтобы избавиться от этого, можно прибегнуть к двум методам — глобальному и локальному.

Глобальный способ предполагает увеличение сечения мансардной горизонтальной распределительной коробки за счет изменения ее высоты примерно в 2-3 раза с последующей установкой внутри коробки некоторых устройств, называемых «врезами». Имейте в виду, что все эти работы должны выполняться опытными профессионалами. Кроме того, помните, что не рекомендуется увеличивать сечение воздуховода в тех случаях, когда к вентиляционной шахте с обратной стороны крепятся точно такие же короба.

Читайте также

Автономная газификация частного дома — монтаж системы газоснабжения

Локальный метод заключается в отделении каналов верхнего этажа от общего потока воздуха с последующим вводом в вентиляционную шахту по воздуховоду. Вам нужно будет тщательно утеплить эти отдельные каналы, чтобы не нарушить температурно-влажностный режим чердака.

По третьему варианту вентиляция работает практически во всех современных многоэтажках. В большинстве случаев вентиляция верхних этажей в таких домах сопровождается не обратной тягой, а ослабленной. Воздух в таких случаях при входе в канал проходит всего около 30 см по вертикали, после чего рассеивается, не успев набрать скорость и силу. В результате вентиляция не исчезает, но заметно снижается воздухообмен на верхних этажах. При открытом чердачном переходе и входных дверях может возникнуть сильный сквозняк, из-за чего сквозняк на верхних этажах становится хуже.

Для устранения этой проблемы необходимо увеличить отдельные каналы верхнего этажа, диаметр которых обычно составляет 140 мм. На эти отверстия надеваются трубы одинакового диаметра, а стыки тщательно замазываются алебастром. Трубы выведены на высоту 1 метр и слегка наклонены в сторону общего вала, чтобы поток воздуха, поднимающийся снизу и проходящий рядом со снятыми трубами, подтягивал воздушные потоки из каналов наверху.

В многоквартирных домах каждая квартира оборудована приточно-вытяжной вентиляцией. Как правило, схема вентиляции такова: в санузлах, кухнях и санузлах имеются вытяжные форточки, а приток свежего воздуха обеспечивается вентиляцией помещений.

Естественная приточно-вытяжная вентиляция жилого дома

Качественная работа приточно-вытяжной вентиляции способна полностью обеспечить в помещении подходящий для человека микроклимат. Если в помещении регулярно появляются неприятные запахи, а окна запотевают – это хороший повод проверить работоспособность работы вентиляции. Если проверка показала плохую работу системы, то, вероятно, забита вентиляционная шахта.

Схема устройства естественной приточно-вытяжной вентиляции в многоквартирном доме

Как заставить работать вентиляцию в квартире своими руками

Как прочистить вентиляцию в квартире

Если вы решили прочистить вентиляцию, то учтите, что жильцы многоквартирных домов не имеют права осуществлять самостоятельный монтаж инженерных коммуникаций, используемых другими людьми. Чистку или ремонт вентиляционной шахты должны производить только специалисты соответствующих организаций. Если вентиляция и кондиционирование дома не работает, единственное, что вы можете сделать, это снять решетку с вентиляционного отверстия и убрать мусор в ней с помощью пылесоса (или вручную).

В некоторых случаях бывает, что выхлопная система исправна, но неприятные запахи и запотевание стекол все равно дают о себе знать. Такое часто можно наблюдать в квартирах, где пластиковые окна. В этом случае есть два пути решения проблемы: регулярное проветривание помещений или установка дополнительных приточных клапанов.

Чертеж и схема установки вентиляционного клапана на окно

Приточные клапаны обычно устанавливаются в отверстия за радиаторами, что позволяет свежему воздуху немного прогреваться при попадании в помещение. Диаметр отверстий обычно находится в пределах 6-10 см. По типам конструкции клапаны делятся на несколько видов. У некоторых, например, есть заглушка, которую при необходимости можно открыть вручную. Более современные модели оснащены специальными датчиками, способными реагировать на изменение уровня влажности в помещении, в нужный момент открывая клапан, впускающий свежий наружный воздух. Многие клапаны имеют набор фильтрующих элементов.

В большинстве случаев естественная вентиляция в старых домах не способна обеспечить необходимый объем свежего воздуха, поэтому многие устанавливают кондиционеры. Это устройство не может полностью заменить систему вентиляции, но может очищать и увлажнять воздух в квартире.

Принудительная вентиляция в панельном доме

Принудительная вентиляция приходит на помощь в тех случаях, когда естественная не справляется с возложенными на нее задачами. Полностью установить ее самостоятельно невозможно, так как в каждом конкретном случае ее проект имеет свои особенности. В том случае, если вам необходимо установить вентиляцию в однокомнатной квартире, вы можете приобрести простое моноблочное устройство.

Для максимально хорошей вентиляции в каждом помещении обязательно потребуется установка воздуховодов, монтаж которых может осуществить любой человек. Обычно воздуховоды устанавливаются под подвесным потолком или встраиваются в стены.

Воздухообмен обеспечивается тягой в системе вытяжных воздуховодов. Они начинаются в комнатах (как правило, на кухне и в ванной, в самых «грязных» комнатах дома). Далее воздуховоды выходят на чердак и оттуда – на крышу.

В этих вентиляционных каналах создается сквозняк. Благодаря ему отработанный воздух из дома выходит на улицу. А на смену ему в дом поступает свежий воздух – через окна, двери, неплотности в стенах и стеклопакеты.

Воздух движется по вытяжным каналам благодаря двум простым законам физики:

• Теплый воздух поднимается вверх
• Воздух устремляется туда, где давление ниже

Факторы, влияющие на силу тяги в воздуховодах:

• Разница температур между вытяжным и наружным воздухом
  Зимой тяга сильнее, потому что теплый комнатный воздух поднимается по вытяжным каналам. Летом нет перепада температур, сквозняк нулевой – и воздухообмен практически прекращается.
• Расстояние по вертикали между комнатой и крышей
  Наверху давление ниже, чем на поверхности земли. Следовательно, чем выше заканчивается выпускной канал, тем больше падение давления. А это означает большую тягу.
• Скорость и направление ветра
  Ветер возникает при неравномерном распределении атмосферного давления. Если возле окон будет зона повышенного давления, а на выходе из вытяжной трубы будет зона пониженного давления, то воздух будет легко поступать в дом и легко выходить наружу.

Мы не можем контролировать ветер, давление или температуру за окном. Это главный недостаток естественной вентиляции — зависимость от погодных условий.

Но есть несколько хитростей, которые помогут правильно сделать естественную вентиляцию в частном доме своими руками. Некоторые из них можно применять только на этапе проектирования, другие – даже в построенном доме с финальным ремонтом.

Каналы естественной вентиляции

Для эффективной вентиляции В каждом помещении дома должно быть два вентиляционных устройства: одно для подачи воздуха, другое для удаления воздуха из помещения.

Каждое помещение в доме или квартире оборудовано приточно-вытяжным устройством для естественной вентиляции по одному из трех вариантов:

1. Клапан приточный в окне или наружной стене для притока воздуха. переливное отверстие в соседнее помещение с вытяжным каналом для отвода воздуха (отверстие в двери или внутренней стене, перегородке).
2. Для притока воздуха переливное отверстие из соседнего помещения с приточно-вытяжным клапаном и вытяжной канал
3. Впускной клапан для притока, и выпускной канал, вентиляционный канал для удаления воздуха.

Проверьте, есть ли в доме или квартире, где вы сейчас проживаете, во всех ли комнатах есть приточно-вытяжные устройства вентиляции?!

В каких помещениях необходимо делать вытяжные вентиляционные каналы

Вытяжные каналы для естественной вентиляции должны быть предусмотрены из следующих помещений дома:

• Санитарно-технические помещения — ванная, туалет, прачечная.
• Кухни.
• Гардеробная, кладовая — если двери помещений открываются в гостиную. Если двери открываются в коридор (холл, кухню), то можно сделать одно из двух: устроить вытяжной канал из помещения или установить приточный клапан в стене или окне.
• Котельная должна иметь как вентиляционный канал, так и приточный клапан.
• Из помещений, отделенных от помещений вентканалом более чем двумя дверями.
• На этаж выше первого этажа при наличии входных дверей с лестницы на этаж — вентиляционные каналы делаются из помещений, указанных выше, или (и) из коридора, холла.
• Этажом выше первого при отсутствии входных дверей с лестницы на этаж каждое помещение этажа оборудуется как вентиляционным каналом, так и приточным клапаном.

В других помещениях дома, не имеющих вытяжных каналов для естественной вентиляции, обязательно установить приточный клапан в окне или в стене и переливное отверстие в соседней комнате .

Дополнительно для естественной вентиляции устраивают вытяжные каналы:

• Стояк канализационный.

Строительные нормы (п. 6.5.8 СП 60.13330.2016) требуют в жилых зданиях для помещений, в которых размещается газовое оборудование (газовые котлы, водонагреватели, плиты и т.п.), предусматривать механическую приточно-вытяжную вентиляцию и естественную или механическую приточную вентиляцию .

Расположение и размеры вентиляционных каналов

Минимальный боковой размер естественного вентиляционного канала составляет 10 см ., минимальная площадь сечения — 0,016 м 2 ., что примерно соответствует диаметру стандартной трубы вентиляционного канала — 150 мм .

Минимальный размер канала обеспечит забор воздуха в количестве 30 м 3 /час при вертикальной длине трубы более 3 м . Чтобы увеличить производительность вытяжки, увеличьте площадь поперечного сечения канала или длину канала. Каналы менее 2 м . не обеспечивают необходимой интенсивности естественную вентиляцию.

На практике длину вентканала по полу обычно устанавливают из конструктивных соображений — количества и высоты надземных этажей, высоты чердака, длины трубы над крышей. На этаже длина всех каналов должна быть одинаковой. Это сделано для того, чтобы сила тяги в каждом канале на полу была примерно одинаковой.

Размеры сечения каналов на полу часто делают одинаковыми, но по конструктивным соображениям это удобнее. Производительность вентиляционного канала в конкретном помещении этажа регулируется выбором размера вентиляционной решетки.

Вентиляционные каналы из помещений дома на разных этажах размещают рядом, объединяя их в блок вентиляционных каналов.

По конструктивным соображениям несколько вентканалов от помещений одного этажа стараются прокладывать рядом, в одном месте создают блок вентканалов.

Блок вентиляционных каналов в каменных домах обычно размещают внутри несущей внутренней стены дома или прикрепляют к стене.

Блок выкладывается из кладочных материалов, например, кирпича. В кирпичной кладке удобно делать швеллеры сечением, кратным размеру кирпича с учетом толщины швов — 140х140 мм . (1/2 х 1/2 кирпича, 196 см 2 ) или 140х270 мм . (1/2 х 1 кирпич, 378 см 2 )

Блок вентиляционный керамзитобетонный двухканальный 390х190х188 мм. Проходная площадь одного канала 168 см 2
Бетонные блоки для кладки вентиляционных каналов в частном доме. Высота блока 33 см. , ширина 25 см. , толщина стены 4 см. Проходная площадь одного канала 12х17 см. (204 см 2 )

Выпускают пустотелые бетонные блоки, специально предназначенные для прокладки вентиляционных каналов.

Блок вентиляционных каналов из кладочных материалов должен обязательно опираться на фундамент или железобетонное перекрытие.

В других случаях, например, в деревянных или каркасных домах, блок вентиляционных каналов собирают из пластиковых или стальных оцинкованных труб. Блок труб закрыт коробом.

Как объединить несколько каналов в один канал

В частном доме количество каналов невелико, поэтому нет необходимости объединять потоки воздуха из нескольких каналов (комнат или этажей) в один, как это часто делается в многоквартирных домах. Каждый канал естественной вентиляции в частном доме должен начинаться внутри помещения и заканчиваться оголовком на крыше. Любая комбинация двух и более каналов ухудшает эффективность вентиляции.

Однако в ряде случаев возникает необходимость объединения нескольких каналов, объединения их в один общий канал естественной вентиляции.

Читать:

Вентиляционный канал исполнение

Исполнение одинарного вытяжного вентиляционного канала сечением 12х17 см .(204 см 2 ) из бетонных блоков в зависимости от высоты канала и температуры в помещении помещение:

Производительность каналов естественной вентиляции сечением 12 х 17 см. (204 см 2 ) в зависимости от высоты воздуховода и температуры в помещении (при температуре наружного воздуха 12 о С )

Для определения производительности при промежуточных значениях высоты канала постройте зависимость по осям: высота канала и производительность.

Аналогичные таблицы можно найти для вентиляционных каналов, изготовленных из других материалов.

Однако для вентканалов того же сечения (204 см 2 ), но из других материалов, исполнение будет незначительно отличаться от указанного в таблице.

Для канала другого сечения значение производительности из таблицы может быть пропорционально увеличено или уменьшено.

Для увеличения производительности вентиляционного канала одинаковой высоты необходимо пропорционально увеличить площадь поперечного сечения канала. Для этого, например, выберите бетонный блок с отверстием большего размера или используйте два-три канала вышеуказанного размера для вентиляции одного помещения.

Расчет естественной вентиляции частного дома

В строительных нормах указана минимально необходимая пропускная способность каналов естественной вентиляции. Обычно люди чувствуют себя лучше, когда в помещение поступает больше свежего воздуха, чем указано в нормах. Производительность естественного вентиляционного канала сильно зависит от атмосферных и других переменных факторов (температура воздуха внутри и снаружи, сила и направление ветра, сопротивление воздушному потоку в помещение). Все это говорит о том, что для частного дома нет смысла скрупулезно точно выполнять расчет . Рекомендую округлить результаты расчета в сторону большей производительности каналов естественной вентиляции. В процессе эксплуатации, при необходимости, пропускную способность канала можно легко уменьшить.

Расчет естественной вентиляции проводится с целью определения размеров вентиляционных каналов исходя из объема удаляемого воздуха.

При определении объема воздуха, удаляемого через каналы естественной вентиляции, учитывают, что в помещения с приточной арматурой воздух поступает с улицы, затем этот воздух поступает в помещения с вытяжными воздуховодами, и снова удаляется по воздуховодам на улицу.

Расчет проводят для каждого этажа дома в следующем порядке:

1. Руководствуясь нормативами (см. ), определяют количество минимального объема воздуха, который должен поступать извне для вентиляции всех помещений с клапаны подачи — Q р, м 3 /час .
2. По нормативам сумма минимального объема воздуха, который должен выходить на улицу для вентиляции всех помещений, оборудованных вытяжным вентиляционным каналом — Q вх, м 3 /час .
3. Сравните расчетные минимальные значения притока воздуха с улицы (Q вх, м 3 /час) и выхода на улицу (Q вх, м 3 /час) . Обычно одно из значений больше другого. За большее из двух значений принимается минимальная расчетная производительность всех вытяжных вентиляционных каналов на этаже — Q р, м 3 /час .
4. Исходя из вертикальных размеров дома назначается высота канала естественной вентиляции на этаже.
5. Зная высоту вентиляционного канала, и суммарную расчетную минимальную производительность всех воздуховодов по полу (Q п, м 3 /час), по таблице (см.
