виды, схемы отопления, монтаж отопления

Отапливать дом можно используя различные системы отопления, однако чаще всего делают выбор в пользу водяной системы отопления. Водяное отопление — это традиционная система отопления как для городских, так и для загородных домов. Система водяного отопления надежна, эффективна, проста в монтаже и обслуживании. Простота системы водяного отопления позволяет обслуживать систему своими руками, а в большинстве случаев смонтировать систему водяного отопления дома также можно самостоятельно.

Содержание

Принцип устройства системы водяного отопления дома

Система водяного отопления дома состоит из котла, радиаторов отопления (системы водяных теплых полов), расширительного бака, циркуляционного насоса и группы безопасности, все элементы системы отопления соединены между собой трубами. В качестве теплоносителя может использоваться вода или антифриз. Применяя антифриз можно не бояться размораживания системы при ее отключении в зимний период.

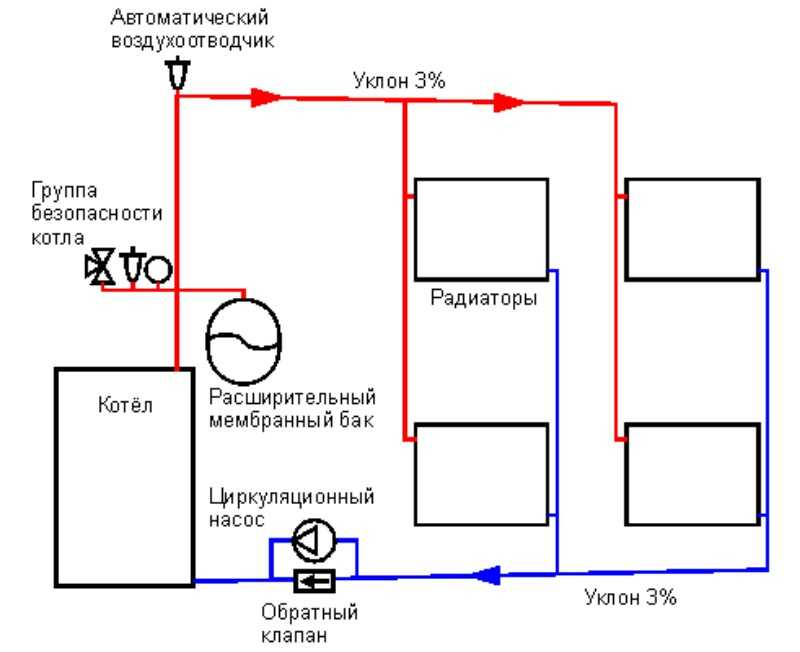

Рис.1. Принципиальная схема системы водяного отопления дома. Водяная система отопления состоит из котла, расширительного бака, насоса и радиаторов отопления.

Котел отопления – основа любой системы водяного отопления дома. В системе водяного отопления могут применяться котлы на любом виде топлива. Котлы отопления по виду используемого топлива могут быть газовые (на природном и сжиженном газе), твердотопливные (дрова, пеллеты), на жидком топливе (дизельное топливо), электрические. Выбор типа котла зависит от доступности, бесперебойности поставки и стоимости топлива.

Группа безопасности состоит из воздухоотводчика, манометра и аварийного клапана. Воздухоотводчик удаляет воздух из системы отопления. Манометр необходим для контроля давления в системе. Аварийный клапан сбрасывает часть теплоносителя при превышении допустимого давления в системе, тем самым предохраняя систему отопления от возможных разрывов.

Трубы в системе водяного отопления дома могут применяться любых видов, т.к. температура в системе отопления частного дома не превышает 90 градусов. Наибольшее распространение получили полипропиленовые трубы. Они надежны в местах соединения и просты в монтаже.

Расширительный бак в системе отопления необходим для компенсации увеличения объема теплоносителя в системе при нагревании. В зависимости от типа системы отопления расширительные баки бывают открытого и закрытого типа.

Виды систем водяного отопления дома

Система водяного отопления может быть двух видов: открытая (гравитационная) и закрытая.

В открытой системе отопления циркуляция теплоносителя осуществляется естественным образом за счет разности плотности горячей и холодной воды. Вода, нагретая котлом (имеет меньшую плотность), по стояку поднимается вверх в то время как остывшая (имеет большую плотность) опускается вниз, т.е. циркуляция происходит под действием силы тяжести, отсюда и название гравитационная. Также система отопления получила название открытой, т.к. в ней применяется расширительный бак открытого типа, и система сообщается с атмосферой.

Рис.2. Система отопления открытого типа. Для системы этого вида принципиальным требованием является уклон труб и применение расширительного бака открытого типа.

Открытая система отопления может работать без циркуляционного насоса, поэтому она энергонезависима, т.е. при отключении электроэнергии циркуляция не прекратится, и система отопления будет работать.

Открытая система отопления обладает рядом недостатков. Она довольно громоздкая и сложная в монтаже, т.к. все трубы должны быть смонтированы с определенным уклоном, а расширительный бак должен быть установлен в высшей точке системы, при этом в теплом помещении, что не в каждом доме возможно. При эксплуатации открытой системы отопления требуется постоянный контроль уровня теплоносителя, т.к. он интенсивно испаряется из открытого расширительного бака. Поэтому выбирать открытую схему системы отопления следует в том случае если есть проблемы с подачей электроэнергии, в противном случае целесообразно выбрать систему отопления закрытого типа, т.к. она не имеет недостатков открытой схемы.

В закрытой системе отопления циркуляция теплоносителя осуществляется циркуляционным насосом, а расширительный бак применяется закрытого типа, что и дало название системе.

Рис.3. Система отопления закрытого типа. В системе отопления закрытого типа отсутствуют ограничения по монтажу элементов. Этот вид системы отопления компактный и простой в монтаже.

Ограничения по месту установки расширительного бака и расположению труб в закрытой системе отсутствуют, поэтому закрытая система получается более компактной и простой в монтаже. Принудительная циркуляция теплоносителя позволяет скрыто расположить трубы системы отопления, а также в качестве обогревателей использовать не только радиаторы отопления, но и водяные теплые полы.

Схемы системы отопления дома

Схема системы отопления определяется способом соединения нагревательных приборов. Различают три схемы системы отопления: однотрубная, двухтрубная и лучевая.

Однотрубная схема системы отопления представляет собой последовательное соединение радиаторов отопления. Особенность схемы в том, что все радиаторы (вход и выход радиатора) подключаются к одной трубе.

Рис.4. В однотрубной схеме отопления все радиаторы подключаются последовательно. Такой подход приводит к тому, что каждый следующий радиатор работает хуже предыдущего. Для устранения этого недостатка необходима балансировка системы отопления.

Достоинство такой схемы системы отопления простота монтажа и низкий расход труб при монтаже. Недостаток – сложность регулировки (балансировки). По мере движения теплоносителя по системе он отдает свое тепло радиаторам отопления, таким образом последнему радиатору тепла достается меньше всего.

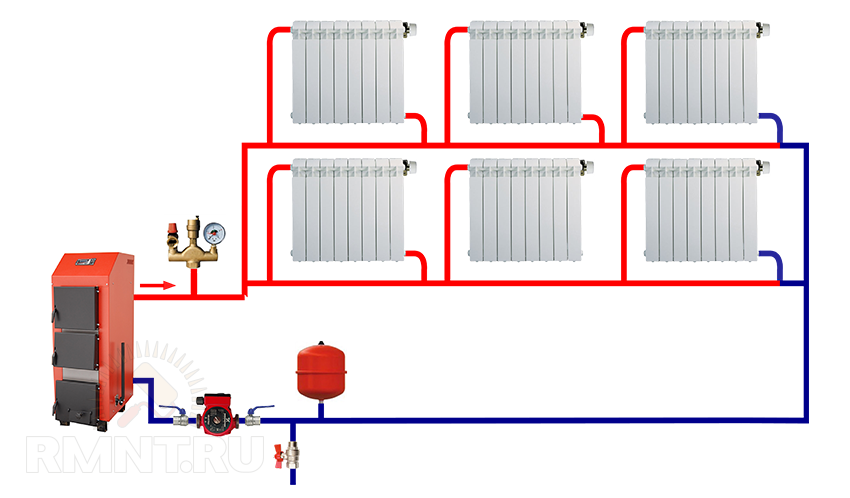

Двухтрубная схема система отопления представляет собой систему, в которой горячий теплоноситель подается по одной трубе, а отдав свое тепло радиатору отводится по другой. Таким образом получается, что радиаторы отопления подключены параллельно.

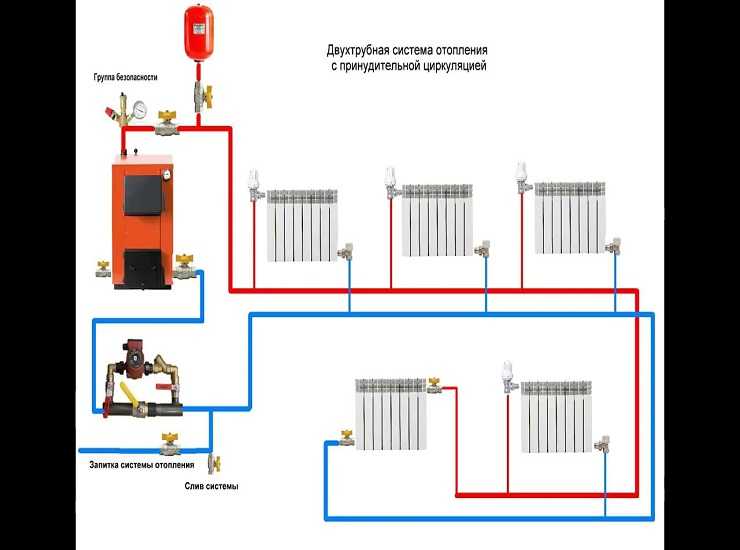

Рис.5. В двухтрубной схеме системы отопления все радиаторы подключены параллельно. Таким образом тепло между радиаторами распространяется равномерно, а система легко балансируется.

Параллельное подключение радиаторов отопления значительно упрощает балансировку системы (регулировку) и позволяет достаточно точно задавать температуру в помещении. Например, в нежилых помещениях можно поддерживать минимальную температуру, а в жилых оптимальную, это позволит сэкономить на отоплении.

Лучевая схема системы отопления подразумевает подключение каждого отопительного прибора индивидуально. В этой схеме применяется коллектор, который распределяет теплоноситель по радиаторам отопления. Только по этой схеме можно установить водяные теплые полы.

Рис.6. Лучевая схема системы отопления. В этой схеме все радиаторы подключаются индивидуально через коллектор. В коллекторе устанавливается регулирующая арматура, которая позволяет выполнять точную настройку каждого радиатора.

С точки зрения простоты управления системой отопления это схема не имеет конкурентов. Работой каждого отопительного элемента можно управлять индивидуально, и это не скажется на работу остальных отопительных приборов. Такой подход приведет к значительному снижению затрат на отопление. Недостатком является высокий расход труб, необходимость монтажа коллектора.

Система отопления и горячая вода в доме

Горячую воду в доме можно обеспечить двумя способами: установить электрический накопительный водонагреватель или использовать котел отопления для создания горячего водоснабжения. Существует два варианта создания горячей воды по средствам котла: установить двухконтурный котел или бойлер косвенного нагрева.

Существует много моделей котлов, имеющих два контура нагрева один для отопления другой для горячего водоснабжения. Таким образом система горячего водоснабжения подключается к котлу и при включении воды котел начинает работать как колонка. Такой способ хорош если одновременно будут работать не более двух точек водоразбора, с большим количеством котел не справится.

Рис.7. Схема работы бойлера косвенного нагрева. Вода из системы отопления направляется в змеевик бойлера. Проходя по змеевику вода в бойлере нарывается и подается в систему горячего водоснабжения.

Решение данной проблемы — это установка бойлера косвенного нагрева. Бойлер косвенного нагрева представляет собой бочку, в которой установлен змеевик. Горячая вода из системы отопления проходя по змеевику нагревает воду в бойлере. Нагретая вода может подаваться на любое число точек водоразбора.

Монтаж водяного отопления дома

Монтаж системы водяного отопления начинают с подбора всех элементов системы. Правильный выбор компонентов системы обеспечит ее комфортную эксплуатацию и легкий монтаж.

Основной элемент системы отопления это котел. Вне зависимости от типа используемого топлива основной характеристикой котла является мощность. Если высота потолков в вашем доме не превышает 3 м, то для расчета мощности котла можно использовать соотношение 1кВт вырабатываемой котлом мощности необходимо для отопления 10 кв.м. площади дома.

Выбирая котел отопления следует сразу позаботится о горячем водоснабжении дома. Если число проживающих в доме 1-2 человека, то целесообразно выбирать двухконтурный котел, который обеспечит и горячую воду, и отопление. Если у вас большая семья, то целесообразнее выбрать одноконтурный котел и установить бойлер косвенного нагрева. Бойлер следует выбирать из расчета, что на 5 человек требуется объем бойлера примерно 100 — 120 литров.

Котлы отопления могут быть с открытой и закрытой камерой сгорания. Для установки первого типа необходимо иметь дымоход и помещение отведенное под котельную, в которой будет обеспечена вентиляция. Котлы второго типа снабжаются воздухом и выводят отработанные газы, через коаксиальный дымоход, который монтируется в стене рядом с котлом. Котлы с закрытой камерой сгорания установить значительно проще.

Рис.8. Схема установки котла с закрытой камерой сгорания и коаксиальным дымоходом. Достоинство котла этого типа: простота установки, котел не потребляет кислород из помещения, не требует строительства дымохода и системы вентиляции.

Некоторые модели котлов отопления могут быть снабжены расширительным баком и циркуляционным насосом, что значительно упрощает монтаж системы водяного отопления. Если котел не имеет этих элементов, то выбрать их можно следующим образом. Объем расширительного бака должен быть примерно 10% от объема системы отопления. Основная характеристика циркуляционного насоса — это напор. Приближенно напор насоса можно вычислить как 5% от мощности котла.

Рис.9. Схема котла отопления. Современные котлы уже снабжены расширительным баком и циркуляционным насосом, что упрощает монтаж системы водяного отопления.

В системе водяного отопления дома могут применяться любые виды радиаторов отопления. Приближенный расчет мощности радиатора вычисляется на основе соотношения 100Вт тепловой мощности радиатора необходимо для отопления 1 кв.м. помещения. Рассчитывая мощность радиаторов необходимо учитывать, что максимальная производительность достигается при одностороннем подключении, а минимальная при нижнем.

Рис.10. Виды подключения радиаторов отопления и влияние на отдаваемую мощность радиатора.

Все радиаторы отопления должны быть снабжены воздухоотводчиками. Для простоты балансировки системы и для возможности регулировки температуры в помещении радиаторы необходимо укомплектовать терморегуляционными кранами или термоголовками (термостатами).

Рис.11. Радиатор отопления должен комплектоваться воздухоотводчиком и термоголовкой. Также необходимо устанавливать краны для возможности демонтажа радиатора для его замены.

Монтаж системы отопления начинают с установки котла отопления и радиаторов отопления. После чего все элементы системы соединяют между собой трубами.

Для индивидуальных систем водяного отопления удобно применять полипропиленовые трубы, хотя можно использовать и любые другие. В отличие от стальных труб полипропиленовые просты в монтаже, а для их сварки необходим сварочный аппарат для полипропиленовых труб, он имеет небольшую стоимость и им очень просто работать даже не специалисту. Полипропиленовые трубы также выигрывают перед металлопластиковыми, т. к. последние имеют соединительные элементы, которые со временем могут начать подтекать.

При монтаже системы водяного отопления следует предусмотреть отвод для заполнения и слива системы. Этот отвод должен быть расположен в нижней точке системы. Также в верхней точке необходимо установить воздухоотводчик. Вместо воздухоотводчика может быть установлена группа безопасности. Она устанавливается в верхней точке подающей трубы системы отопления.

Рис.12. Для удобства обслуживания и безопасности использования системы водяного отопления необходимо предусмотреть отвод для слива/наполнения в нижней точке системы, и смонтировать группу безопасности в верхней точке системы.

Соединяя элементы системы отопления следует позаботится о том, что некоторые элементы могут сломаться раньше времени и потребуется их замена. Поэтому все приборы (котел, насос, расширительный бак, бойлер и пр.) системы отопления должны устанавливаться через кран и разъемное соединение (американка). Таким образом их можно будет демонтировать и заменить, не сливая систему отопления.

Рассмотренные варианты реализации системы водяного отопления в частном доме позволят вам правильно подобрать все элементы и с монтировать систему. В том случае если вы затрудняетесь все сделать самостоятельно, то полученные знания позволят проконтролировать нанятых работников.

Системы отопления в частном доме: схемы и монтаж

Любой дом следует оборудовать системой отопления. И закономерно возникает вопрос, какая система отопления в частном доме будет эффективной, как выбрать среди множества вариантов оптимальную схему подключения, тип котла и способы настройки микроклимата.

В этой статье рассмотрим все базовые схемы подключения, а также основные особенности, касающиеся любого отопления.

Начнём с базовых схем отопления, ведь прежде, чем переходить к выбору компонентов, определяется их компоновка.

Содержание

1. Схемы
2. Однотрубная система отопления
3. Ленинградка
4. Двухтрубная система отопления
5. С естественной циркуляцией
6. С принудительной циркуляцией
7. Давление
8. Антифриз
9. Монтаж
10. Котла
11. Мембранного расширительного бака
12. Группы безопасности
13. Циркуляционного насоса
14. Радиаторов
15. Труб из полипропилена

Схемы

В частном доме система отопления может строиться на одной из базовых схем подключения или на их комбинации, например, объединяя несколько разноплановых контуров. Зная об особенностях базовых схем проще разобраться, какой окончательный проект обогрева будет оптимальным и комфортным.

По типу отопительных приборов, теплообменников:

• радиаторная;
• «теплый пол»;
• воздушная.

По способу разводки различают:

• двухтрубную;
• однотрубную.

По способу циркуляции теплоносителя:

• с принудительной циркуляцией;
• с естественной циркуляцией (гравитационную).

Принципиальным для комплектации отопления является выбор между закрытой (герметичной) и открытой системой.

Сердце отопления – котел, который может работать на газу, жидком топливе, твердом топливе (уголь, дрова, пеллеты) или электричестве. Однако принципиальной разницы в комплектацию отопления и способ разводки выбор котла не вносит.

Часто объединяют теплые полы на кухне и в ванной комнате с радиаторным отоплением, распределенным в других помещениях. Однотрубная разводка комбинируется с двухтрубной при совмещении раздельных контуров в помещениях с более чем одним радиатором или при организации обогрева двухэтажных и более зданий, в которых не получается совместить симметричную разводку на каждом этаже.

Однотрубная система отопления

Решение для малых домов площадью до 70 м2 с простой планировкой. Радиаторы подключаются последовательно к общей трубе, которая проходит по периметру здания. Основное преимущество однотрубной схемы подключения в экономии материала для разводки и упрощенный монтаж.

Основной же недостаток кроется в последовательности теплообменников. В то время как первая батарея в контуре получает максимум тепла, который она сможет передать воздуху в помещении, каждый последующий радиатор по определению работает с меньшей тепловой отдачей, так как температура теплоносителя снижается.

Протяженность контура и количество отопительных приборов – это два основных сдерживающих фактора, не позволяющих использовать эффективно однотрубную схему подключения.

Однако зная эти ограничения можно при желании скомбинировать однотрубную схему с двухтрубной или с коллекторной группой так, чтобы задействовать для большого дома несколько контуров, в каждом из которых будет обособленно действовать однотрубка.

Ленинградка

В нашей стране название «ленинградка» фактически целиком охватило все возможные варианты однотрубных систем отопления. Однако изначально это была довольно неэффективная схема разводки, применявшаяся еще во времена СССР, в которой упор делался на минимизации затраченных материалов и времени на монтаж.

Ленинградка может вызвать и сейчас интерес у тех, кто стремится быстро и как можно дешевле собрать систему отопления в частном доме или на даче. Полезной будет информация о различных вариантах исполнения современной ленинградки с использованием новых материалов и полезных новшеств, которые делают ее более эффективной.

Двухтрубная система отопления

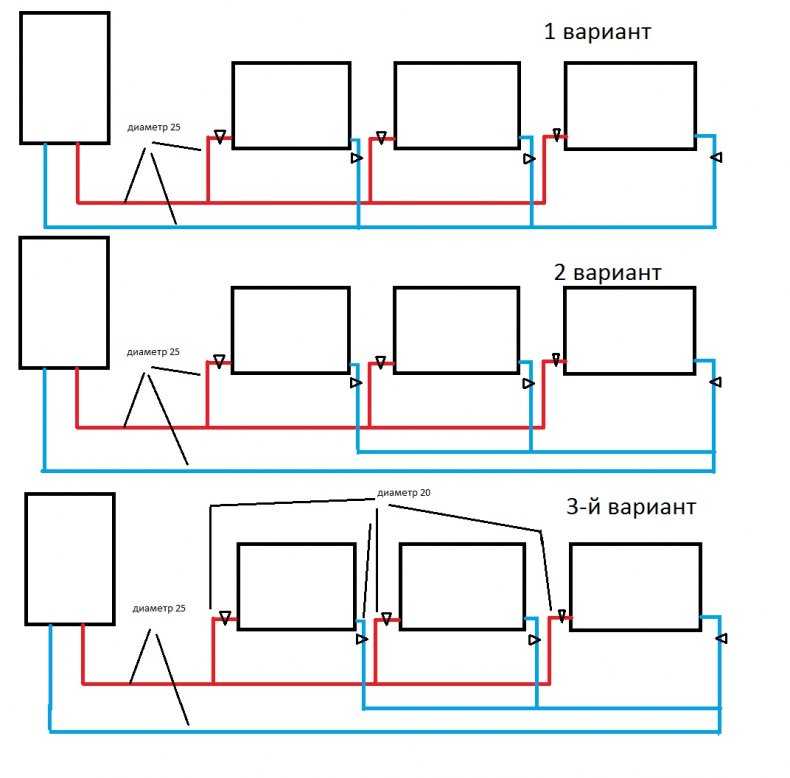

Схема разводки с параллельным подключением радиаторов. Фактически двухтрубная разводка полностью снимает ограничение на количество отопительных приборов и на протяженность контура, пренебрегая потерями в трубах, к каждому радиатору будет подходить теплоноситель непосредственно от котла с максимальной установленной температурой – никаких перекосов в температуре или тепловой мощности теплообменников по всему дому.

В самом простом случает от горячего вывода котла идет труба вдоль всех точек подключения радиаторов, и к каждому из них отводится соединение через тройник.

Аналогично от первого радиатора и до последнего идет обратная линия, которая заводится в холодный ввод котла.

При прокладке труб по контуру здания для каждого теплообменника общая протяженность подачи и обратки сохраняется одинаковой. Протяженность трубы по сравнению с однотрубной схемой удваивается, зато снимаются ограничения, и выравнивается тепловая отдача отопительных приборов.

Если все тройники условно собрать в одной точке, удлиняя трубы для непосредственного подключения радиаторов, получится коллекторная схема подключения или по другому «звезда».  Самый затратный тип разводки, когда к каждому радиатору от коллектора укладывается две трубы.

Притом уложить трубы по стенам уже не выйдет, их прячут в стяжку, так что монтаж следует выполнять только в ходе строительства дома или капитального ремонта.

В качестве бонуса появляется возможность контролировать и настраивать каждый радиатор в доме в одном месте – распределительном шкафу, где удобно разместить терморегуляторы.

С естественной циркуляцией

Классический вариант системы отопления. Циркуляция теплоносителя происходит под действием сил гравитации. Горячий теплоноситель в котле расширяется, теряет в плотности и стремится подняться вверх. Попадая в радиаторы, теплоноситель остывает, становится плотнее и тяжелее, опускаясь вниз.

Основная особенность и заодно сложность схем с естественной циркуляцией – это распределение подающей и обратной магистрали и подключение теплообменников. Подающая труба от котла поднимается как можно выше, а обратная наоборот опускается.

Чем больше разница уровней, тем активнее циркулирует теплоноситель. Важно также определить оптимальный диаметр трубы и учесть гидродинамическое сопротивление контура.

В угоду работоспособности отопления определяется способ прокладки труб и подбор материалов, что явно ограничивает пользователя. Однако есть и неоспоримое преимущество – система отопления с естественной циркуляцией не зависит ни от чего кроме наличия топлива для котла.

С принудительной циркуляцией

Развязать руки в отношении разводки труб отопления помогает принудительная циркуляция. Циркуляционный насос прокачивает теплоноситель по трубам, радиаторам и котлу с заданной скоростью и поддерживая постоянной напор.

Способ укладки труб почти не сказывается на работоспособности всей системы и можно уделить максимум внимания эстетике, чтобы спрятать неприглядные трубы в стены, залить в стяжку и т.д.

Все, что требуется для бесперебойной работы отопления с принудительной циркуляцией – это стабильное электроснабжение в доме. Если по каким-то причинам электричества нет, и не предусмотрено запасного источника питания, обогрев в доме останавливается, что грозит немалыми проблемами.

Давление

Такому параметру, как давление в отоплении частного дома, уделяется огромное внимание в материалах и статьях, однако, это не определяющий параметр, не влияющий на выбор оборудования или схемы отопления в целом.

Давление в системе отопления открытого типа задается уровнем установки расширительного бака – на каждые 10 м подъема давление в контуре повышается на одну атмосферу. Оптимальное значение фактически задается одним условием:

Избыточное давление в самой высокой рабочей точке контура задается не менее 0,2 бара. Уровень воды в расширительном баке должен находиться выше подающей магистрали хотя бы на 2 метра.

В системах закрытого типа давление задается вручную параметрами расширительного бака мембранного типа и отыгрывает важнейшую роль в качестве индикатора состояния всего отопления.

На практике задают давление по самому «слабому звену» оборудованию, которое имеет наименьшее допустимое рабочее давление. При этом, чем выше давление, тем лучше, так как это способствует снижению гидродинамического сопротивления контура.

Диагностировать состояние контура можно по манометрам, установленным в различных точках контура. Снижение или повышение давления, перепад значений очень точно определяет наличие проблемы и дает возможность диагностировать причину неисправности.

Антифриз

Идеальным теплоносителем является дистиллированная вода. Однако если есть риск, что система отопления или ее часть может по каким-то причинам замерзнуть, следует воспользоваться специальными составами или добавками, которые существенно занизят температуру замерзания теплоносителя. Подобные добавки и готовый раствор теплоносителя называются антифризом.

Однозначно нужен антифриз в отоплении загородного дома или дачи. Обогрев здания включается лишь эпизодически, а в остальное время важно предупредить замерзание жидкости в контуре отопления.

В частном доме, где люди проживают постоянно, и отопление постоянно работает, риск замерзания снижается практически до нуля. Даже в случае аварии будут предприняты меры, чтобы в доме не стало слишком холодно и нужда в антифризе отпадает.

Одновременно с этим следует указать, что любой антифриз снижает теплопроводность и теплоемкость теплоносителя, повышает его токсичность, поэтому даже на всякий случае его заливать не рекомендуется.

Монтаж

Самый ответственный этап – сборка отопления и монтаж оборудования. Лучше всего доверить эту работу специалистам, однако при наличии навыков можно выполнить все самостоятельно.

Этапы работ:

1. Оборудование котельной, установка котла;
2. Монтаж обвязки котла;
3. Установка радиаторов;
4. Разводка труб;
5. Заполнение теплоносителем, опрессовка и проверка, тестовый запуск.

Котла

Оборудование котельной требует соблюдения целого ряда требований по правилам безопасности. Кроме этого важно определить согласно выбранной схеме подключения оптимальное положение котла. Практически любое котельное оборудование необходимо заверить в соответствующих органах и поставить на обслуживание в сервисном центре.

Мембранного расширительного бака

Расширительный бак для систем закрытого типа устанавливается недалеко от котла отопления. Определяющим является удобство монтажа, однако чтобы не подвергать резиновую мембрану лишним нагрузкам лучшим выбором будет установка на обратной линии, где проходит теплоноситель уже значительно остывший.

Группы безопасности

Используете так же в закрытых герметичных системах. Важнейшее правило установки: располагать группу безопасности следует как можно ближе к горячему выводу котла.

Между котлом и группой не должно быть запорной арматуры, а труба берется по возможности наибольшего диаметра и прямая. Воздухоотводчик, входящий в группу безопасности, располагается в наивысшей точке контура.

Циркуляционного насоса

В разрез мнения многих пользователей устанавливать циркуляционный насос можно как на подающую, так и на обратную линию. Современные модели насосов выдерживают температуру теплоносителя до 110оС, что значительно выше принятых значений для температуры теплоносителя.

Основные правила по установке касаются ориентирования насоса в пространстве так, чтобы ротор располагался строго горизонтально, а блок электрического подключения и настройки располагался сбоку или сверху.

Радиаторов

В независимости от выбранного типа радиаторов их следует располагать в каждом помещении под оконным проемом или вдоль глухой внешней стены, там, где предполагается максимальный отток тепла.

Под окнами радиатор должен занимать не менее 2/3 ширины проема для создания эффективной тепловой завесы, которая предотвратит лишние теплопотери и пресечет образование сквозняков, а также запотевания стекол.

Диагональное подключение радиатора является самым эффективным, при этом подача теплоносителя осуществляется в верхний коллектор батареи, а отвод в обратную линию из нижнего с противоположной стороны. Второй по эффективности является боковое подключение, однако, с увеличением числа секций производительность падает.

Труб из полипропилена

Для самостоятельного монтажа отопления проще использовать полипропиленовые трубы. Для их соединения используется специальный паяльник, который стоит недорого и при этом с ним легко разберется даже новичок при соблюдении основных правил сварки полипропилена.

В числе основных преимуществ полипропилена: отсутствие заужения внутреннего канала в местах соединения и долговечное соединение фитингов с трубой за счет диффузионной сварки, по прочности не уступающей самой трубе.

Для систем отопления используются армированные алюминиевой фольгой полипропиленовые трубы  классом не ниже PN20.
