Последовательная схема водоснабжения квартиры

Схема водоснабжения квартиры – совокупность устройств, обеспечивающих получение воды из наружного водопровода и подачу ее под напором к водозаборным устройствам в квартире. Водоснабжение квартиры – одна из серьезных и значимых инженерных систем, без которых просто невозможно обойтись. К прокладке водопроводных, отопительных и канализационных систем нужно подходить индивидуально и профессионально, нужно учитывать многие технические параметры, здесь требуются специальные знания и опыт.

Грамотно спроектированная и смонтированная система водоснабжения квартиры является не только гарантией качества и надежности работы всех приборов-водопотребителей, но и обеспечивает долговечность результатов всего ремонта в целом. Рассмотрение устройства системы водоснабжения квартиры следует начинать с наиболее принципиального вопроса – выбора оптимальной схемы устройства водоснабжения квартиры.

Существует три стандартные схемы разводки систем водоснабжения в помещении: тройниковая (последовательная), коллекторная (параллельная или веерная), смешанная (параллельная + последовательная).

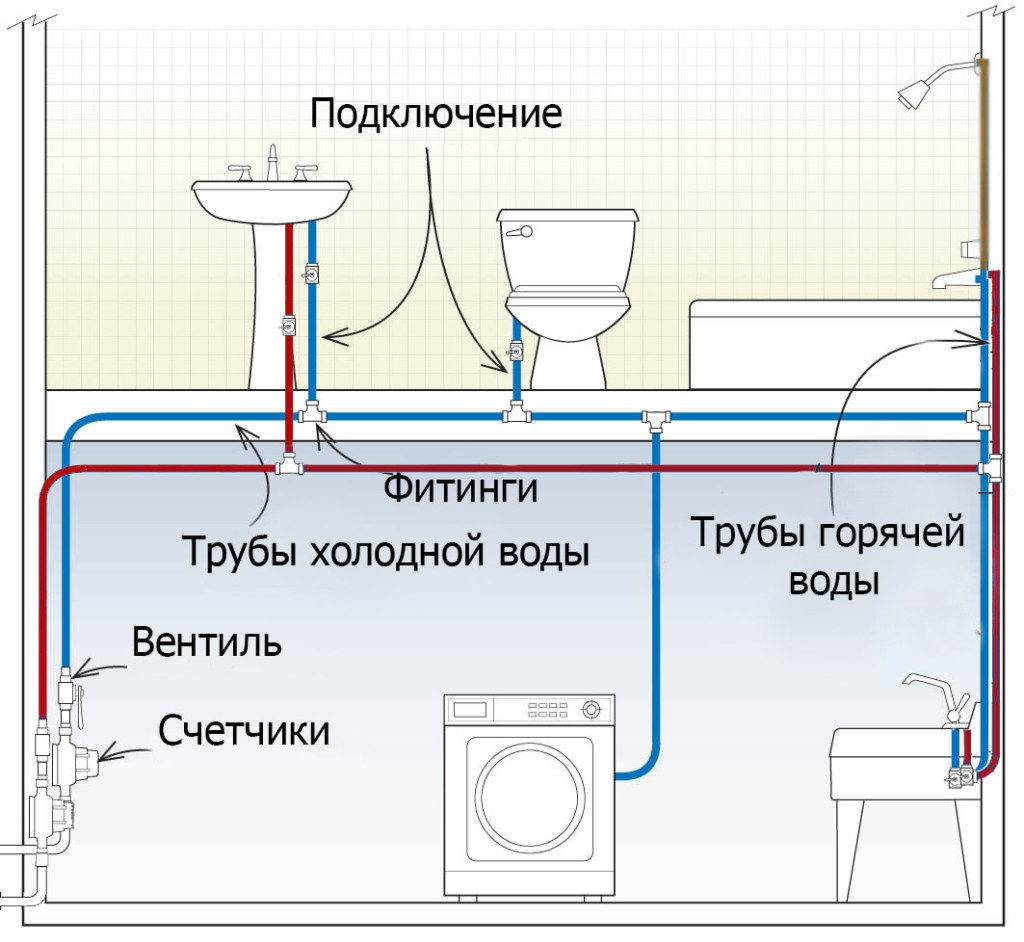

Последовательная (тройниковая) схема водоснабжения квартиры предполагает параллельный монтаж магистральных трубопроводов горячего и холодного водоснабжения с подключением через тройники каждого сантехприбора.

Система водоснабжения квартиры с тройниковой разводкой – самая простая, неприхотливая и дешевая схема. Она применялась в стандартных постройках советского периода, распространена и сейчас.

Схема последовательного водоснабжения аналогична схеме коллекторной разводки с той лишь разницей, что коллектором здесь служит проложенная вдоль установленных сантехнических приборов труба (4 — для ХВС и 11 — для ГВС). Особенность схемы с удлиненным коллектором заключается в экономии труб, поскольку заменяет отдельно идущие к каждому прибору-водопотребителю трубы, и, соответственно, уменьшении трудовых затрат по их прокладке.

Данная схема предусматривает, что часть магистралей является общей для нескольких водопотребителей, но с многочисленными разветвлениями, организованными тройниками (на схеме они обозначены крестами). Удлиненный коллектор – основная труба большего диаметра, от которой тройниками отводятся трубы меньшего диаметра на каждый сантехприбор.

Последовательная схема водоснабжения проста, неприхотлива и экономична. Она отлично подходит для установки в обычных типовых квартирах с одним санузлом и небольшим количеством сантехприборов.

Однако она имеет свои недостатки:

• при большом количестве сантехприборов и слабом общем входящем давлении, оказывается ощутимым снижение давления и на конечных точках подключения;
• не имеется возможности избирательного отключения подачи воды к тому или иному сантехприбору; весь водопровод перекрывается одним краном на общем входе;
• разветвления магистралей довольно беспорядочно разбросаны по всей системе; при протечке трудно сразу разобраться, что и где именно протекает;
• невозможность обеспечить удобный и быстрый доступ ко всем местам соединений труб; большая часть соединений оказывается скрытой, вмурованной в пол или стену, а значит, в случае аварии придется вскрывать отделочные покрытия.

При грамотной же организации этой схемы разводки неприятностей вполне возможно избежать.

Для этого следует, во-первых, обращать особое внимание на качество и надежность применяемых труб и фитингов, приобретать продукцию только проверенных производителей. Это позволит избежать протечек.

Во-вторых, сантехнические работы, особенно прокладку водопроводных коммуникаций, лучше доверять профессионалам. При прокладке труб, в зависимости от их назначения и материала, необходимо соблюдать специальные требования и применять современные технологии, обеспечивающие защиту труб и герметичность их соединений. Также существуют нормы и правила безопасности, которые должны обязательно соблюдаться при сантехнических работах различного плана. Их соблюдение обеспечивает надежность инженерных систем и защиту от возникновения поломок и протечек.
В-третьих, при монтаже оборудования систем водоснабжения и канализации необходимо соблюдать правильность и рациональность расположения элементов в пространстве. Любые коммуникации делают нашу жизнь комфортной и удобной, а неправильные установка и подключение оборудования влекут за собой появление различных проблем, начиная от неблагоприятной обстановки в доме и заканчивая серьезными авариями.

Кроме того, профессионально и правильно рассчитанная и смонтированная последовательная разводка позволяет исключить и перепады давления.

Коллекторная схема водоснабжения простыми словами

Перейти к содержимому

Вступление

В данной статье будем говорить о системе водоснабжения внутри квартиры, дома. А именно, внимательно посмотрим на одну из возможных и доступных схем распределения воды по жилищу, под названием коллекторная схема водоснабжения.

Коллекторная схема водоснабжения

Слово коллектор (collector) в энциклопедическом значении означает устройство для смешения или распределения чего-либо.

В применении к водоснабжению коллектор или в просторечие гребёнка, это сантехническое устройство, предназначенное для распределения (раздачи) воды по трассам водоприёмников от стояков  водоснабжения.

В отличие от тройниковой схемы водоснабжения, которая является последовательной схемой, коллекторная схема водоснабжения является параллельной схемой водораспределения.

На рисунке я показал принципиальные отличия этих двух схем.

Обеспечение коллекторной схемы

Для обеспечения коллекторной схемы водоснабжения применяются специальные сантехнические устройства называемые коллектора или гребенки.

Кроме водоснабжения коллектора используются в системах отопления в частности в системах теплый пол. Каждая нитка теплого пола подключается к своему отводу коллектора и становится независимой от других ниток теплого пола.

Такая же ситуация в водоснабжении. Подключив каждый водоприёмник квартиры к отдельному отводу коллектора вы во-первых выравниваете давление воды для всех водоприёмников, во-вторых, делаете их подключения независимыми. Последнее обстоятельство удобно при ремонте обслуживании.

Чтобы до конца понять, как это работает достаточно посмотреть на сам коллектор.

На фото вы видите классический водяной коллектор для распределения воды без управления. Его задача выравнивание давления на отводах от магистрального водопровода, без регулирования потоков отвода.

Такие коллектора в квартирах и домах не используются. Для жилых помещений используются более сложные устройства, на которых на каждом отводе ставится либо перекрывающий вентиль (шаровой кран), либо регулирующий вентиль (кран-букса).

Задача первых, только перекрывать/открывать воду на отводах коллектора. В задачи вторых добавляется регулирование потока (напора).

Коллектор перекрывающийКоллектор регулировочный

Схема водоснабжения с коллекторами

Посмотрим на саму коллекторная схема водоснабжения для квартиры. Она вам может быть известна, ноя её подробно поясню.

Коллектора устанавливаются на горячую и холодные трубы водоснабжения, после главных перекрывающих вентилей квартиры, а также после механического фильтра грубой очистки воды. Если в жилище предусмотрены счетчики учета, то коллектора ставятся перед ними.

Установка тонких фильтров очистки воды является необязательным, поэтому данные устройства опускаем и в схему не включаем (по крайней мере, в этой статье).

В теории гребенки можно ставить как горизонтально, так и вертикально. Законы физики никто не отменял и давление воды во всех направлениях будет одинаковым при любой позиции гребёнки.

Однако принято по эстетике сантехнических работ устанавливать гребёнки (коллектора) горизонтально. По нормам горячую гребенку над холодной, чтобы не образовывался конденсат.

На фото мы видим, как магистральный (ГВС), так и конечный (ХВС) монтаж гребенок с установкой заглушки на одной из её сторон.

Обратите внимание, что диаметр коллекторов ¾ дюйма, что больше большинства квартирных отводов. Поэтому для монтажа используются переходники.

Плюсы коллекторной схемы

• Более равномерное давление в системе;
• Независимость водоснабжения различных водоприёмников;
• Удобство обслуживания и ремонта;
• Возможность легко добавить новый отвод воды.

Недостатки

• Удорожание материалов и работ;
• Увеличенный риск протечек из-за некачественных материалов и работ;
• Усложнение монтажа.

Вывод

Коллекторная схема водоснабжения, несомненно, удобна и привлекательна для современного жилища. Однако её реализация значительно увеличивает расходы на монтаж и при малом количестве потребителей может показаться не выгодной.

©elektriksan.ru

Похожая запись

You missed

Как работает сантехника в многоквартирном доме?

Существует много общего в том, как работают различные типы сантехнических систем в жилых домах, но есть и ключевые различия в том, как работают системы сантехники в многоквартирных домах и в домах на одну семью. Знание того, как сантехника многоквартирного дома может помочь вам избежать серьезных проблем!

Как работает водопровод в многоквартирном доме?

Trust Eyman отмечает, что различные сходства сантехнических систем включают в себя:

• Двухтрубная система – один комплект использует давление для подачи свежей воды, а другой комплект использует силу тяжести и вентиляционные отверстия для отвода использованной воды
• Сифоны под раковинами, ваннами и унитазами герметизируют дренажную систему, чтобы вода не скапливалась
• Запорные клапаны расположены по всей системе
• Счетчик измеряет потребление воды
• Холодная вода поступает из крана, а горячая вода производится с помощью водонагревателя.

Сантехнические системы различных многоквартирных домов имеют ключевые отличия от водопроводных систем многоквартирных домов. Существуют также различия между многоквартирными водопроводными системами и многоэтажными водопроводными системами!

Водопроводные системы в многоквартирных домах

Подобно тому, как работают водопроводные системы в одноквартирных домах, водопроводные системы в многоквартирных домах также работают от муниципального водопровода и системы труб. Единственная разница в том, что труб намного больше, потому что они должны идти в гораздо больше мест.

• Система трубопроводов горячей и холодной воды подает свежую воду к кранам, расположенным на кухне и в ванной комнате.
• Могут существовать водопроводные соединения для обеспечения водой «посудомоек, измельчителей, льдогенераторов и других приборов».
• Дренажно-сбросная вентиляция (DWV) для отвода сточных вод от каждой квартиры

Многоэтажная водопроводная система

Многоэтажное жилье имеет еще несколько проблем, которые необходимо решить, чтобы обеспечить жильцов адекватным водоснабжением .

Давление

Вода в многоэтажной водопроводной системе должна проходить намного выше по зданию. Существует несколько различных систем, которые можно использовать в квартирах, в том числе:

• Крышные резервуары под действием силы тяжести, которые поднимают воду из наземного резервуара и распределяют ее по этажам, расположенным в верхней половине здания
• Использование бустерных насосов, которые создают дополнительное давление, необходимое для того, чтобы вода достигала квартир верхнего этажа
• Гидропневматические резервуары для хранения, которые подают воду из муниципального водопровода и используют давление воздуха для подачи воды вокруг

Дренаж

Есть являются различные системы, используемые в квартирах для отвода сточных вод от квартир:

• Ответвления: подает воду из агрегата в горизонтальные линии. Однотрубная система переносит как жидкие, так и твердые отходы, тогда как двухтрубная система имеет по трубе для каждого.
• Вертикальные трубы: проходят вдоль здания снизу вверх и включают в себя трубы для отходов (от душевых и раковин), трубы для грунта (от писсуаров или туалетов) и вентиляционные трубы, обеспечивающие приток воздуха
• Горизонтальные подземные линии: проходят под зданием с использованием самотечка для отвода сточных вод в канализационную систему

Водонагреватели

Чаще всего в каждой квартире есть собственный водонагреватель, который по мере необходимости подает горячую воду в квартиру!

Регулирующие клапаны и счетчики воды

Каждый блок будет иметь свои собственные регулирующие клапаны, чтобы уменьшить вероятность перекрестного загрязнения и отключить воду, не отключая ее для здания. Каждая единица также обычно имеет свой собственный водомер для отслеживания использования воды, а не для измерения всего здания.

Общие проблемы с сантехникой в ​​многоквартирных домах

Лессо обсуждает несколько проблем с сантехникой, которые могут возникнуть в любой водопроводной системе, в том числе:

Засор унитаза

Возникает из-за засора, препятствующего выходу сточных вод из устройства. Это может вызвать настоящий беспорядок, если не позаботиться об этом путем погружения или использования сливного шнека для устранения засорения.

Засоры канализации

Остатки жира и другие материалы могут привести к засорению стоков раковины, и это можно легко устранить с помощью надежного средства для чистки канализации или вантуза (предназначенного для раковин).

Замерзшие трубы

Зимой квартирные трубы часто замерзают, что может привести к растрескиванию или разрыву труб. Мы надеемся, что применение теплой воды или горячего воздуха из фена решит эту проблему. Не применяйте пламя непосредственно к трубе.



Негерметичные приспособления

Различные повреждения устройства обычно являются причиной негерметичных приспособлений. Обнаружение утечки и перекрытие воды для замены изношенной резиновой шайбы или использование резьбовой ленты для затягивания соединений — лучший способ решить эти проблемы самостоятельно.

Слабый напор воды

Часто забитые аэраторы являются причиной низкого напора воды. В этом случае это обычно означает, что пришло время для нового аэратора.

Утечки воды и повреждения

Поскольку утечка воды в квартире может привести к растеканию воды во всех направлениях, это может привести к повреждению водой во всех направлениях. Избегайте перелива воды и разрыва труб, чтобы свести к минимуму случаи повреждения водой.

Как избежать проблем с сантехникой

Сантехника может быть дорогостоящей в небольших жилых помещениях. Таким образом, чтобы избежать дорогостоящего ремонта сантехники в многоквартирных домах / зданиях, регулярное техническое обслуживание является обязательным. Это включает в себя такие вещи, как:

• Регулярная проверка утечек канализации
• Планирование регулярного обслуживания сантехники
• Следите за грязной водой, регулярно проверяя ее качество сложнее в обслуживании и ремонте, чем дома на одну семью. Работа с профессиональной сантехнической компанией, чтобы избежать крупной катастрофы. Если вам нужна сантехническая компания, которая может работать с большими многоквартирными системами, контакт Lutz Сантехника сегодня для профессионалов сантехники многоквартирного дома!

  Водоснабжение в квартирах – Контрольный список для ассоциаций

  Этим летом вопросы водоснабжения стали темой разговоров почти каждой ассоциации.


  Вот контрольный список из 12 пунктов для комплексного подхода к устойчивому управлению водными ресурсами в квартирах. Контрольный список был составлен С. Вишванантом из RainwaterClub. Это также было раздаточным материалом на водном семинаре, проведенном ApartmentAdda для ассоциаций собственников квартир в сотрудничестве с RainwaterClub. Контрольный список повторно публикуется здесь по многочисленным просьбам ассоциаций.

  За дополнительной информацией обращайтесь: S.Vishwanath; www.rainwaterclub.org; www.arghyam.org; Электронная почта: rainwaterclub@gmail. com

  Квартиры – это новая реальность городской жизни. Одной из ключевых задач является удовлетворение потребности в водоснабжении для обеспечения работы всех объектов инфраструктуры. Вот небольшой контрольный список, который необходимо учитывать владельцам квартир, товариществам и строителям, чтобы краны в квартирах не пересыхали.

  1. Поскольку множественные источники будут в порядке вещей, убедитесь, что помните об устойчивости источников

  Минимизируйте использование шлангов!

  при подключении систем. Простыми словами, будет ли по-прежнему поступать вода из магистральных трубопроводов? Будут ли скважины давать воду хорошего качества в течение следующих 20 лет? Хорошо ли спроектирована квартира, чтобы цистерны с водой могли приходить и систематически опорожнять свои грузы, не мешая жильцам или соседям?

  2. Имеется ли индивидуальный учет на каждую квартиру? Никто не любит платить за потребление других? Индивидуальные счетчики в каждой квартире вознаграждают экономию воды и наказывают за чрезмерное использование. Это должно стать правилом, а не исключением.

  Остановите эту утечку!

  3. Разработаны ли ландшафты так, чтобы они были водосберегающими? На красивые газоны и экзотические цветы приятно смотреть, но они могут быть огромными пожирателями воды. Планируется ли ландшафт с точки зрения эффективности использования воды и меньшего потребления воды? Всегда ли доступны для ландшафта очищенные сточные воды надлежащего качества?

  4. Есть ли в водопроводной сети исправная система обнаружения утечек ? Утечки могут быть неожиданно большими и, если их не обнаружить, могут привести к огромным потерям воды. Существует ли система учета и измерения на оптовом и розничном уровнях для обеспечения обнаружения и устранения утечек через регулярные промежутки времени?

  5. Есть ли хороший руководитель объекта , обученный работе с системами водоснабжения и водоотведения? Без наличия необходимых навыков будет невозможно управлять водными системами, такими как бассейн, ландшафт, системы пожаротушения, очистки и повторного использования сточных вод и др. Короче говоря, без хорошо обученной установки система со временем рухнет

  6. Имеется ли хорошая система очистки сточных вод и система повторного использования, которую легко эксплуатировать, легко ремонтировать и которая повторно использует большую часть сточных вод для непитьевых целей, таких как смыв туалетов и ландшафтные нужды?

  7. Хорошо ли спроектирована система сбора дождевых и ливневых вод и соответствует ли она законодательству? Они превращают весь многоквартирный дом в зону «нулевого стока» и собирают каждую каплю дождя?

  8. скважины замерены и проверены на качество и количество? Существует ли система обслуживания скважин? Имеются ли подробные гидрогеологические данные и журнал бурения скважин у управляющего водным хозяйством?

  9. Соответствует ли система очистки воды стандарту BIS 10500, стандарту питьевой воды для Индии? Аккуратно ли обрабатываются и утилизируются отходы системы обратного осмоса?

  10. Все устройства в ванной, на кухне и другие области водопользования наиболее эффективно используют воду в бизнесе? Все ли краны, душевые, сливы, унитазы высокого качества и водосберегающие?

  11. Хорошо ли водопроводно-энергетическая система понятна обслуживающему персоналу? Все ли насосы оптимизированы для использования энергии и подачи воды?

  12. Часто ли сообщество встречается с , чтобы обсудить свои табели успеваемости по водным ресурсам и стать грамотным сообществом в области водных ресурсов и окружающей среды? Создавая правильные сообщества и передавая правильные знания на практике молодому поколению, мы построим устойчивое и справедливое общество.

  Заключение: Квартиры представляют собой особую проблему для жизни в сообществе, где решения должны приниматься на основе консенсуса. Помимо навыков лидерства и создания команды, наличие подходящего персонала и правильных советов может иметь решающее значение для здоровой и мирной жизни.
