Это нужно знать при выборе вентиляции для частного дома.

Правильная вентиляция в частном доме, для которой схема разработана профессионалами, в автоматическом режиме поддерживает заданные параметры кондиционирования помещения.

Она решает проблемы притока свежего воздуха в закрытое пространство, выводит отработанные воздушные массы, поддерживает температуру, влажность, создаёт здоровый микроклимат.

Специалисты выполнят точные расчёты, предложат оптимальную общеобменную схему вентиляции в частном доме, схему расположения местной приточно-вытяжной системы для подземных помещений, бассейна или сауны.

Возникли вопросы? Напишите нам – будем рады ответить!

Устройство вентиляции в домах, независимо от материала, является обязательным шагом для поддержания здорового микроклимата.

Даже в деревянных домах естественной вентсистемы будет недостаточно.

Вентиляция в частном доме, схема

3 типа вентиляции для частных домов

Выбор вентиляционного оборудования зависит от конкретных задач, конструкции помещения, его назначения и других существенных параметров.

Схема вентиляции частного дома должна оптимально распределять воздушные потоки.

Нужна помощь? Задайте вопрос или вызовите инженера!

При разработке проекта кондиционирования специалисты выберут индивидуальное решение для дома:

• естественный воздухообмен эффективен при разности температур внутренней и наружной атмосферы. Скорость воздушного потока регулируется оконными и настенными клапанами. При недостатке мощности дополнительно устанавливаем приточные вентиляторы. Не подходит для кондиционирования закрытых пространств. Не препятствует распространению запахов из кухни, ванной и других помещений.
• приточная вентиляция в частных домах, выполненная по схеме, обеспечивает поступление свежего воздуха. Отработанный выводится через вентиляционные каналы. Дополнительное оборудование позволяет нагревать или охлаждать входящие потоки, поддерживать стабильный температурный режим.
• приточная вытяжная система вентиляции в доме – гарантия хорошего микроклимата, стабильной температуры, наличие свежего воздуха и влажности. Обеспечивает кондиционирование любых подвальных помещений. Наилучшее решение для многоэтажных домов, подземных паркингов, закрытых пространств.

Не можете выбрать тип вентиляции? Задайте вопрос эксперту!

Цены на монтаж вентиляции

Типовые решения по вентиляции.

ЭКОНОМ

Отечественное обрудование

Рабочий проект

Надёжность

Соответствие нормам

Кратчайшие сроки работ

СТАНДАРТ

Отечественное и мировое оборудование

Типовые проекты

Бесшумная система

Компактность

Оптимальная энергоэффективность

Премиум

Мировые бренды

Индивидуальный проект

Бесшумная система

Энергоэффективность

Индивидуальный климат контроль

org/AggregateOffer»> Цена от 1 500 руб за м²
включает оборудование и монтаж

С чего начинается устройство вентиляции в доме



Качество готовой принудительной вентиляционной системы зависит от профессионального проектирования и точности расчётов.

Многолетний опыт специалистов позволяет найти индивидуальное решение для размещения вытяжки, вентиляторов, воздуховодов, приточных каналов.

При расчётах учитываем:

• особенности конструкции дома;
• количество источников тепла;
• наличие естественной вентиляции;
• пиковые нагрузки на оборудование.

Профессиональная схема вентиляции в частном доме и установка в соответствии со схемой гарантируют качественный воздухообмен, безаварийную работу оборудования, отсутствие шума.

У вас есть вопросы по монтажу вентиляционного оборудования? Хотите узнать стоимость?

Укажите свой номер телефона, и мы свяжемся с вами в течение 5 минут!

0

лет занимаемся монтажом и обслуживанием вентиляции

0

организаций и частных лиц, стали нашими клиентами

0

м2, площадь помещений, в которых работы уже выполнены

Кто может сделать надёжную вентиляцию недорого

Правильное устройство вентиляции в частном доме обеспечит хорошее качество воздуха, если монтаж будут выполнять профессионалы.

От расчёта размеров и формы воздуховодов, размещения приточно-вытяжного оборудования и мощности вентиляторов зависит схема фактического движения воздуха в помещении.

Избыточная мощность приведёт к дополнительным расходам на систему вентиляции в доме и на обогрев входящих потоков.

Выбирая исполнителей без опыта, существует риск ошибок на этапе проектирования, монтажа, в выборе оборудования.

Специалисты спроектируют схему вентиляции частных домов, подберут оборудование для конкретных задач и гарантируют соблюдение цены, указанной в договоре.

Наработанный опыт помогает на начальном этапе учесть все проблемные места для монтажа.

Вас интересует устройство вентиляции в частных домах, недорого?

Позвоните нам – мы с удовольствием ответим на все ваши вопросы!

Вам может быть интересно

Вентиляция промышленных объектов

ВЕНТИЛЯЦИЯ ТОРГОВЫХ ЦЕНТРОВ

ВЕНТИЛЯЦИЯ ПОМЕЩЕНИЙ ОБЩЕПИТА

ВЕНТИЛЯЦИЯ СКЛАДСКИХ ПОМЕЩЕНИЙ

ВЕНТИЛЯЦИЯ ЖИЛЫХ ДОМОВ

ВЕНТИЛЯЦИЯ ПОМЕЩЕНИЙ КОММЕРЧЕСКОГО НАЗНАЧЕНИЯ

ВЕНТИЛЯЦИЯ АДМИНИСТРАТИВНЫХ ЗДАНИЙ

ВЕНТИЛЯЦИЯ ЗАГОРОДНЫХ ДОМОВ

Состав приточно-вытяжной установки «ЭКОНОМ» класса

Состав приточно-вытяжной установки «СТАНДАРТ» класса

Состав приточно-вытяжной установки «Премиум» класса

Вентиляция в ванной комнате в частном доме – схемы и решения

Как мы уже писали ранее, вентиляция в жилом помещении – это не прихоть, а необходимость, обеспечивающая комфортное и безопасное проживание в квартире или частном загородном доме.

На кухне вентиляция позволяет предотвратить скопление продуктов сгорания газа при готовке на газовой плите или предотвратить появления опасной концентрации природного газа в случае утечки на подводке к плите.

Наличие работающей вентиляции в ванной комнате также необходимо. Ведь именно в ней скапливается теплый влажный воздух при стирке белья или при приеме душа.

Влажный теплый воздух становится причиной создания благоприятного микроклимата для распространения грибка и плесени.

Мало того, что плохо работающая вентиляция может стать причиной ремонта из-за разрушительного действия микроорганизмов на стены и их покрытие, но также может привести к проблемам со здоровьем. Именно на фоне плохой вентиляции чаще всего развиваются различные легочные заболевания.

Поэтому большое внимание сегодня уделяется устройству систем воздухообмена в ванной и в туалете. Все это касается и устройству вентиляционной системы в частном доме.

Давайте рассмотрим, как можно сделать вентиляцию, чтобы она работала и зимой и летом и ваша ванная не стала рассадником плесени и грибка в вашем доме.

Принцип действия вентсистем

Все системы вентиляции можно разделить на системы с естественной тягой и с механическим побуждением.

Основная проблема в работе систем с естественной тягой заключается в самом принципе их действия. Воздух перемещается из более теплого помещения ванной на улицу по воздуховодам за счет разницы температур и плотности теплого и холодного воздуха. При этом величина развиваемой тяги напрямую зависит от высоты столба воздуха от места воздухозабора внутри помещения ванной до улицы – чем он больше, тем лучше тяга.

На рисунке цифрами обозначено: 1- вентиляционная решетка в ванной на 1 этаже; 2 — приток уличного воздуха через окна; 3 — общий вытяжной канал с выходом на крышу; 4 — дефлектор вентканала.

Если зимой такая схема работает отлично, то в летнюю пору возникают проблемы из-за того, что в доме температура воздуха бывает ниже, чем на улице и естественная тяга нарушается – воздух «не хочет» идти наружу.

Что же делать? Дышать тем, что сами же выдохнули?

Конечно же, нет. Есть разные способы обустроить достаточный воздухообмен в любом доме, читайте ниже, чтобы узнать, какие решения предлагаются для этого сегодня.

Устройство вентиляции в частном доме

Чтобы обеспечить нормальный воздухообмен в загородном доме, раньше было вполне достаточно естественных неплотностей, через которые воздух поступал с улицы внутрь дома. Щели в окнах, неплотно прикрывающиеся двери, межвенцовые пустоты в срубах – все эти источники поступления воздуха обеспечивали постоянный его приток в любое время года.

Но сегодня при строительстве загородного дома используются технологии возведения энергоэффективного жилья, исключающие возможность беспрепятственной циркуляции воздуха, тем самым снижая траты на отопление. И это понятно – кому захочется отапливать улицу?

Пластиковые герметичные окна, плотно прикрывающиеся двери, современные системы утепления и пароизоляции не оставляют ни одной щелки для проникновения воздуха внутрь помещений.

Многие используют возможность приоткрыть пластиковые окна, оставив маленькую щель – так называемое, микропроветривание. Это эффективный способ впустить свежий воздух внутрь. Попадая внутрь, уличный воздух нагревается и выводится через печную трубу, трубу камина или через вентиляционный канал на улицу.

Но не всегда это возможно – в приоткрытое окно проникают мошки, пыль, шум, морозный воздух зимой, способствуя появлению в доме сквозняков.

Поэтому все чаще в загородных домах используют специальные приточные вентиляционные клапаны, устанавливаемые непосредственно в стену.

Такой клапан может быть оборудован водяной или электрической системой нагрева воздуха, позволяя не только дышать полной грудью, но и не бояться замерзнуть даже в зимние холода.

Как сделать вентиляцию ванной в частном доме?

Для обеспечения воздухообмена в соответствии с современными санитарными нормами (25 куб.м./ч в ванной и 50 куб.м/ч в совмещенном санузле) следует предусматривать систему вентиляции отдельную от вытяжки из других комнат.

Как уже было сказано выше, для более надежной тяги, рекомендуется увеличивать высоту столба вытягиваемого на улицу воздуха. Поэтому, если у вас двухэтажный дом – ванную лучше расположить на первом этаже.

К вентиляционному каналу от ванной можно также присоединить вентиляцию вышерасположенного помещения, но при этом следует обязательно сделать изогнутый отвод, чтобы исключить перетекание воздуха из вентканала в помещение верхнего этажа.

Что делать, если вентиляция плохо работает?

Но не всегда удается сделать так, чтобы вентиляция обеспечивала нужный воздухообмен и на то есть разные причины – порожки в дверях, препятствующие перетеканию воздуха из помещения в помещение, недостаточное сечение вентканала, большое число поворотов и потери по длине.

Для улучшения проникновения в ванную воздуха из других помещений, можно использовать специальные двери с отверстиями в нижней части, оформленные декоративными решетками. Также можно сделать такие отверстия самостоятельно с помощью дрели.

Но все это можно исправить, если воспользоваться вентилятором, встраиваемым в вентрешетку помещения ванной.

В одной из публикаций мы уже писали о том, как выбрать вентилятор для ванной. Здесь лишь напомним основные правила выбора:

1. Производительность не менее 25 куб.м./ч для ванной и 50 куб.м/ч для совмещенного санузла.
2. Низкий уровень шума, наличие специальных шумогасителей, прокладок и втулок.
3. Хорошо, если вентилятор оборудован обратным клапаном, предотвращающим перетекание воздуха из вентканала обратно в помещение.
4. Низкое энергопотребление.
5. Опционально можно рассмотреть и такие функции, как включение по датчику влажности или движения, а также наличие таймера отключения. Хоть это и добавит стоимости вентилятору, но также прибавит и дополнительные удобства при его использовании.

***
Как видите, устройство вентиляции в ванной собственного дома мало чем отличается от систем, использующихся в современных городских квартирах. Воспользовавшись приведенными простыми советами вы сможете обеспечить надежный воздухообмен в ванной вашего дома.

Смотрите также:

• Вентиляция в ванной против плесени и грибка>

Добавить комментарий

Особенности вентиляции в частном доме

• Главная
• Блог

Опубликовано: 29.01.2019Обновлено: 29.01.2019

Поговорим о том, как сделать естественную вентиляцию
в частном доме на стадии проектирования. А также расскажем о том, как модернизировать вентиляцию в уже построенном доме: с помощью дефлекторов, вытяжных и ПРИТОЧНЫХ УСТРОЙСТВ
.

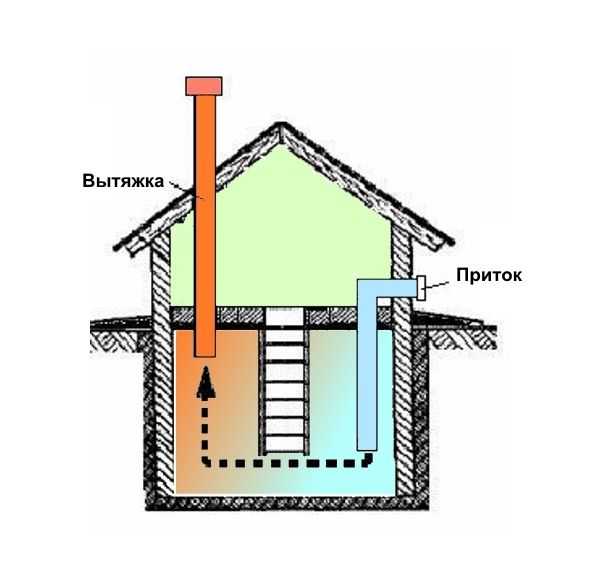

Как устроена естественная вентиляция в частном доме

Воздухообмен обеспечивается тягой в системе вытяжных воздуховодов. Начинаются они в комнатах (как правило, на кухне и в санузле, в самых «грязных» комнатах в доме). Дальше воздуховоды идут вверх, на чердак и уже оттуда – на крышу.

В этих вентиляционных каналах создается воздушная тяга. За счет нее отработанный воздух из дома выходит на улицу. А на замену ему в дом поступает свежий воздух – через окна, двери, неплотности в стенах и стеклопакетах.

Воздух движется по вытяжным воздуховодам за счет двух простых законов физики:

• Теплый воздух стремится вверх
• Воздух стремится туда, где давления ниже

Факторы, которые влияют на силу тяги в воздуховодах:

• Температурная разница между вытяжным и уличным воздухом Зимой тяга сильнее, потому что теплый комнатный воздух стремится вверх по вытяжным воздуховодам. Летом разности температур нет, тяга нулевая – и воздухообмен практически останавливается.
• Вертикальное расстояние между комнатой и крышей Вверху давление ниже, чем у поверхности земли. Поэтому чем выше заканчивается вытяжной канал, тем сильнее перепад давления. А значит, и тяга сильнее.
• Скорость и направление ветра Ветер появляется, когда атмосферное давление распределяется неравномерно. Если в районе окон будет зона повышенного давления, а на выходе из вытяжной трубы окажется зона пониженного давления, то воздух будет легко входить в дом и легко выходить наружу.

Ни ветер, ни давление, ни температуру за окном мы контролировать не можем. Это главный недостаток естественной вентиляции – зависимость от погодных условий.

Но есть несколько хитростей, которые помогут правильно сделать естественную вентиляцию в частном доме своими руками. Одни из них можно применить только на стадии проектирования, другие – даже в построенном доме с чистовым ремонтом.

Советы тем, кто проектирует вентиляцию с нуля

• Вытяжные каналы располагайте в центральной части дома, в межстенном пространстве. Так воздуховоды всегда будут в тепле. Зимой это увеличит температурный перепад и усилит тягу в вентиляции.

• Нужно выбрать тип воздуховодов: прямоугольные или круглые воздуховоды. Если вам нужно сэкономить пространство, выбирайте прямоугольные, они занимают меньше места. Если межстенного пространства достаточно, выбирайте круглые воздуховоды. С ними воздухообмен интенсивнее, сами трубы легче и проще монтируются.

• Если вы выбрали круглые воздуховоды, нужно будет сделать выбор между жесткими и гибкими (гофрированными). По жестким трубам воздух идет с меньшим сопротивлением и шумом. Обычно советуют использовать именно их. Но гофрированные трубы легче монтируются. Выбор за вами.

• По возможности делайте каналы длиннее и шире – тяга будет сильнее. Рассчитать диаметр и длину воздуховодов можно на онлайн-калькуляторе. Его легко найти в интернете.

• Постарайтесь использовать вытяжные воздуховоды одного диаметра. Если это невозможно, то соединение труб разного диаметра должно быть плавным. Угол отклонения должен быть не больше 30°.

• Как следует выровняйте все соединения в системе воздуховодов. Любые шероховатости на внутренней стороне каналов увеличат сопротивление и уменьшат тягу.

• Делайте как можно меньше поворотов вентиляционных каналов. Каждый поворот снижает воздушную тягу на 10%.

• Поднимите вытяжные трубы минимум на полметра над крышей дома. Это увеличит перепад высоты и силу тяги. Небольшая подсказка для расчета правильной высоты вытяжной трубы:

Советы тем, кто модернизирует вентиляцию в доме

• На конце каждой вытяжной трубы установите дефлектор. Он защитит трубу от дождя, насекомых и мусора. Но главное – дефлектор рассекает поток ветра, появляется разреженная зона с низким давлением. Это позволяет усилить тягу на 20%.

• В вентиляционных отверстиях в ванной установите вытяжные вентиляторы, на кухне – вытяжной зонт. С ними естественная вытяжка превратится в механическую. И перестанет зависеть от температуры, ветра и прочих погодных условий.

• Если герметичные пластиковые окна постоянно закрыты, то вытяжка работать не будет. Без притока нет вытяжки. Обеспечьте в доме и то, и другое. Регулярно проветривайте помещения через окна, хотя бы в режиме микропроветривания.

• Естественный приток через приоткрытые окна, как и естественная вытяжка, зависит от погодных условий. Фиксированный приток обеспечат специальные приточные устройства с встроенным вентилятором: проветриватели и бризеры.

Напоследок пробежимся коротко по основным достоинствам и недостаткам естественной вытяжной вентиляции.

Достоинства

• Дешевая установка Компоненты вентиляционной системы и ее монтаж стоят сравнительно дешево.
• Дешевое обслуживание Электроэнергию естественная вентиляция не потребляет. Расходных материалов в системе нет.

Недостатки

• Ненадежность Летом, без перепада температуры естественная вентиляция может работать слабо либо не работать вообще. А в некоторых случаях естественная вентиляция вообще работает в обратную сторону: засасывает грязный воздух из вытяжки в дом.
• Нет гарантированного воздухообмена Воздухообмен зависит от погодных условий. А значит, нельзя гарантировать, что с естественной вентиляцией в доме будет достаточно свежего воздуха.
• Нет нагрева воздуха Зимой естественная вытяжка работает хорошо. Из-за сильной тяги по дому будут гулять холодные сквозняки.
• Нет очистки воздуха Чтобы воздух прошел сквозь фильтры, нужна сильная тяга. В естественной вентиляции ее зачастую попросту не хватает.

Впускные отверстия для механических вентиляционных систем в животноводческих помещениях

Вентиляция играет важную роль в животноводческих помещениях для контроля температуры и относительной влажности, а также для удаления газов, пыли, запахов и патогенов. Вентиляция преследует две простые цели: воздухообмен и распределение воздуха. Воздухообмен — это просто свежий воздух на входе и затхлый воздух на выходе. Воздухораспределение обеспечивает подачу свежего воздуха ко всем животным и смешивание свежего воздуха со спертым воздухом перед удалением из помещения (рис. 1). Компоненты системы вентиляции, такие как вентиляторы, воздухозаборники и элементы управления, должны хорошо работать вместе.

Воздухозаборники имеют решающее значение для успешной работы системы вентиляции. Впускные отверстия требуют продуманного выбора размеров, размещения и контроля.

Воздухозаборник является наиболее важной частью вентиляционной системы. Воздухозаборник отвечает за обеспечение хорошего распределения и движения воздуха по всей конструкции. К чести производителей сельскохозяйственных вентиляторов, существует множество хороших вентиляторов, которые обеспечат желаемый воздухообмен. Для многих людей вентиляция — это «вентилятор», и решение проблем с вентиляцией решается путем добавления дополнительных вентиляторов. Дополнительная мощность вентилятора может быть оправдана в некоторых проблемных ситуациях, но чаще всего причиной плохого качества воздуха в животноводческих помещениях является неправильная конструкция и/или функционирование воздухозаборника.

Рисунок 1. Вентиляция выполняет две простые функции: воздухообмен и распределение воздуха.

Конструкция и эксплуатация воздухозаборника требуют понимания некоторых технических аспектов воздушного потока. Кроме того, есть «искусство» эксплуатации впуска, которое приходит с опытом. Аспекты искусства и опыта — это то, что делает регулировку конструкции воздухозаборника уникальной для каждого приложения и часто создает препятствия при диагностике и решении проблем с вентиляцией. Цель этого информационного бюллетеня состоит в том, чтобы предоставить объяснение технической стороны конструкции и функции впускного отверстия, а также дать представление об искусстве, связанном с регулировкой впускного отверстия. Отрицательное давление или вытяжная вентиляция распространены в животноводческих помещениях и будут описаны здесь.

Вентилятор создает перепад статического давления

Вентилятор — это воздушный насос. Это важно, так как создает перепад статического давления, который приводит в движение воздушный поток. Вытяжной вентилятор создает небольшой вакуум внутри конструкции по сравнению с внешним статическим давлением. Воздух перемещается в ответ на разницу давлений из области более высокого давления в область более низкого давления. Разность статического давления, необходимая для вентиляции здания, очень мала: порядка 0,05 дюйма водяного столба (давление часто измеряется глубиной жидкости в столбе). Чтобы визуализировать это, это сила всасывания, необходимая для того, чтобы поднять воду через соломинку на 5/100 дюйма. Это не похоже на сильное всасывание, но этого достаточно, чтобы создать достаточный поток воздуха для правильной вентиляции здания. Этого достаточно, чтобы вам пришлось осторожно открыть входную дверь в правильно проветриваемое здание. Воздух войдет в здание через любое отверстие в ответ на эту разницу давлений. .. включая ту входную дверь, которую вы только что оставили открытой. Пропорционально больше воздуха будет поступать через отверстия (отверстия), которые оказывают наименьшее сопротивление воздушному потоку, такие как открытая дверь, по сравнению с движением через отверстия с более высоким сопротивлением, такие как входные отверстия, которые вы тщательно спроектировали. Требование, чтобы весь приточный воздух проходил через запланированные приточные отверстия, помогает гарантировать, что все части здания снабжаются свежим воздухом.

Создание разницы статического давления, этого небольшого вакуума, между внутренней и внешней частью здания требует относительно плотной конструкции здания. Большинство современных животноводческих помещений соответствуют этим критериям. Здания с механической вентиляцией должны иметь датчик статического давления (манометр), чтобы оператор мог убедиться, что поддерживается желаемое статическое давление (от 0,02 до 0,07 дюйма водяного столба). Статическое давление должно поддерживаться в пределах этого достаточно постоянного диапазона.

Итак, основы механической вентиляции заключаются в том, что вентилятор (или вентиляторы) выбрасывает воздух из здания и сопротивление этому воздушному потоку на входе воздуха в здание создает разницу статического давления между внутренними помещениями здания и внешними условиями . Вентиляторы обеспечивают воздухообмен, выдувая спертый воздух и заставляя свежий воздух поступать в конструкцию. Воздухозаборники спроектированы и расположены в конструкции для подачи воздуха в желаемом направлении, скорости и состоянии.

Впускные отверстия

Впускные отверстия бывают разных форм и размеров с разным уровнем полезности. Типы воздухозаборников классифицированы на рис. 2. Открытые окна могут быть подходящими входными отверстиями, но ими неудобно управлять. В большинстве современных животноводческих помещений используются отверстия, специально предназначенные для входа в систему механической вентиляции. Примеры показаны на Рисунке 3. К воздухозаборникам, используемым для управления минимальной вентиляцией в холодную погоду, часто предъявляются другие требования, чем к тем, которые используются для большого объема воздуха, необходимого во время летней вентиляции.

Рисунок 2. Типы воздухозаборников, обычно используемых в животноводческих помещениях.

Хорошие воздухозаборники легко регулируются, так что при изменении условий внутри и снаружи здания можно менять размер воздухозаборников. Некоторые воздухозаборники пассивно реагируют на изменение условий, например, с помощью свободно качающейся перегородки с верхним шарниром, которая перемещается в ответ на перепады статического давления и воздушный поток. Другие воздухозаборники работают с механическими регуляторами, которые регулируют размер отверстия, чтобы поддерживать относительно постоянное статическое давление в здании. Впускные отверстия чаще всего располагаются высоко в конструкции, например, на стыке карниза боковой стены и потолка, чтобы входящий воздух смешивался с комнатным воздухом перед попаданием в зону, занятую животными.

Функции воздухозаборника.

1. Обеспечить свежий воздух во всем здании.
2. Управление направлением воздушного потока.
3. Поддерживайте достаточную скорость воздуха на входе.

Если эти три функции не выполняются, результатом является плохое распределение воздуха, неравномерная температура и сквозняки.

Рис. 3. Примеры впускных отверстий (по часовой стрелке сверху). Вверху слева: входное отверстие в боковой стенке с перегородкой. Вверху справа: центральная потолочная щель с перегородкой. Посередине справа: регулируемый потолочный воздухозаборник. Внизу по центру: жалюзи. Внизу слева: дверь с регулируемой панелью. Слева посередине: вход в коробку с перегородкой.

Обеспечить свежий воздух во всем здании.

Так как воздух нужен во всех частях здания, необходимо иметь приточные отверстия во всех частях здания… или распределительный механизм для подачи воздуха в места, где нет приточных отверстий. Для этого обычно используются два метода: установка воздухозаборников по большей части периметра здания (рис. 4) или подача воздуха в одну точку и его распределение по всему зданию с помощью воздуховода (рис. 5). Если воздух поступает только в одну точку, а воздуховоды не используются для распределения свежего воздуха, то животные, находящиеся рядом с вентилятором, дышат спертым воздухом, а животные, расположенные ближе к входному отверстию, получают свежий воздух. Кроме того, движение воздуха возле воздухозаборника более предсказуемо и менее подвержено образованию мертвых зон, чем вблизи вентиляторов, где влияние воздухозаборника на направление воздуха отсутствует.

Управление направлением потока воздуха.

Направление приточного воздуха либо горизонтально вдоль потолка, либо вертикально вниз по стене. Впускные воздушные струи имеют свойство перемещаться по поверхностям зданий. Фактически, струя входящего воздуха, защищенная поверхностью от смешивания с комнатным воздухом, будет проходить дальше по помещению, чем струя свободного воздуха. Одной из целей приточного направления является смешивание воздуха с воздухом, уже находящимся в помещении, прежде чем он попадет в помещения, где находятся животные. В большинстве животноводческих помещений воздух направляется через потолок. Во время теплых летних условий часто желательно, чтобы воздух двигался над животными в виде бриза, чтобы усилить конвективное охлаждение. Воздухозаборники могут направлять воздух на животных. Изменение размера приточного отверстия или типа приточного отверстия позволяет нам приспособиться к потребностям зимнего и летнего направления воздуха.

Рис. 4. Для обеспечения свежего воздуха во всем здании рекомендуется установить приточные отверстия по всему зданию. Свежий воздух может подаваться непосредственно снаружи или после прохода через чердак.

Рисунок 5. Свежий воздух может проходить по всему зданию, если воздухозаборники доступны в ограниченном количестве мест.

Сквозняк – это движение холодного воздуха над животными. Из-за большей плотности холодный воздух падает при входе в теплое помещение. Тёплый воздух, движущийся над животными, обычно не является сквозняком.

Поддерживайте высокую скорость воздуха на входе.

Высокая скорость входящего воздуха от 700 до 1000 футов в минуту (fpm) обеспечивает смешивание или унос воздуха и его распределение или выброс (Рисунок 6). При правильной регулировке воздухозаборника, такого как показанный на рис. 6а, холодный воздух с высокой скоростью обдувает потолок и смешивается с теплым воздухом в здании. Когда воздухозаборник открыт слишком широко, медленно движущийся поток холодного воздуха опускается на пол, не смешиваясь с теплым комнатным воздухом, и вызывает сквозняки, как показано на рисунке 6b. Размер входного отверстия должен быть отрегулирован для поддержания правильного статического давления и создания высокой скорости воздуха.

Рисунок 6а. При правильно отрегулированном входном отверстии холодный воздух с высокой скоростью обдувает потолок и смешивается с более теплым комнатным воздухом.

Рисунок 6б. Когда воздухозаборник открыт слишком широко, ленивый низкоскоростной поток холодного воздуха опускается на пол, вызывая сквозняк.

Незапланированные вводы нежелательны, поскольку мы не можем регулировать размер отверстия и, следовательно, статическое давление. К незапланированным притокам относятся большие проемы, такие как двери и окна, которые изначально не предназначались для использования в вентиляционной системе. Часто забывают о таких вещах, как сенокосы, отверстия для обработки навоза или конвейеры. Небольшие отверстия, такие как щели в конструкции и вокруг дверей, окон и вентиляторов, могут вызвать сквозняки и плохой контроль распределения воздуха. По иронии судьбы, в прошлом в традиционных коровниках с естественной (без вентиляторов) вентиляцией небольшие щели вокруг досок и обрешетки, например, обеспечивали сотни футов узких щелей для воздухообмена в коровнике. Для вентиляции с помощью вентилятора уплотните здание и подайте воздух через тщательно спроектированные и расположенные воздухозаборники для большего контроля над распределением вентиляционного воздуха.

Насколько большими должны быть входные отверстия?

При прохождении воздуха через большинство отверстий площадь поперечного сечения воздушной струи уменьшается до 60-80% от общей свободной площади отверстия. Эта контракта вены показана на рисунке 7. Почти все рекомендации по размеру входного отверстия уже учитывают эту уменьшенную эффективную площадь воздушного потока. Обеспечьте не менее 1,7 кв. фута входной площади на 1000 кубических футов в минуту (куб. футов в минуту) производительности вентилятора воздухообмена. Для непрерывных щелевых входов рекомендуется обеспечивать 2 кв. фута на 1000 куб. футов в минуту. Оставайтесь в пределах диапазона входного размера от 1,7 до 2,0. Впускное отверстие меньшего размера создает более высокую скорость струи на входе, но увеличивает сопротивление воздушному потоку, что может привести к перегрузке вентиляторов. Большие воздухозаборники позволяют замедлить скорость воздуха ниже желаемого уровня, что вызывает сквозняки и мертвые зоны в здании из-за неправильного смешивания и распределения воздуха.

Рис. 7. Воздух, быстро проходящий через любое отверстие, от самых маленьких отверстий в оконной сетке до открытого окна, вызывает эффект сокращения вен, в результате чего эффективная площадь воздушного потока составляет около 60% кажущейся (измеренной) свободной площади. площадь воздушного потока. Рекомендации для площади входа от 1,7 до 2,0 кв. футов на 1000 куб. футов/мин учитывают контрактацию вены

Быстрая скорость воздуха на входе необходима для обеспечения смешивания воздуха и желаемой схемы циркуляции

Контрольная точка на входе находится там, где наименьший перекрест -площадь сечения возникает при движении воздушного потока. Контроллеры используются для регулировки размера входного отверстия. Размер впускного отверстия регулируется каждый раз, когда скорость вытяжки вентилятора изменяется, чтобы поддерживать достаточно постоянное статическое давление в здании, обеспечивая при этом высокие скорости впускной струи.

Конструкция воздухозаборника

Следует избегать ограничений потока воздуха до или после воздухозаборника, поскольку они уменьшают объемный поток воздуха, не создавая воздушной струи в помещении. Контрольная точка входа должна быть там, где воздух входит в помещение для животных. Как правило, для обеспечения направления и скорости воздуха в этой контрольной точке используется какое-то отверстие с перегородкой. Ограничения до этой точки вызовут нежелательное сопротивление воздушному потоку, что снизит скорость воздуха. Наименьшее ограничение на входе должно быть как минимум в два раза больше размера входного отверстия с перегородкой (Рисунок 8). Препятствия после воздухозаборника могут отклонять воздух в нежелательные сквозняки и нарушать хорошую циркуляцию воздуха (Рисунок 9).). Во многих отношениях воздух подобен воде. На самом деле они оба являются жидкостями, одна из которых является газом, а другая — жидкой жидкостью. Воздух имеет много общего с потоком воды в своем движении через препятствия, через ограничения и под воздействием тепловой плавучести (горячий воздух поднимается). Когда трудно «увидеть», что делает воздух, иногда полезно визуализировать, что могла бы сделать вода в подобных обстоятельствах.

Рисунок 8а. Перед впускной регулирующей перегородкой должно быть небольшое сопротивление воздушному потоку, чтобы точка управления скоростью и направлением воздуха находилась на перегородке.

Рисунок 8б. Когда ограничения на входе препятствуют надлежащему потоку воздуха, управление в точке управления на входе теряется.

Рис. 9. Препятствия, такие как балки сарая или люминесцентные светильники, могут отклонять впускные воздушные струи в нежелательные места.

Контрольный список воздухозаборников

См. рисунки 10, 11 и 12.

Рисунок 10. Контрольный список расположения воздухозаборников

Ширина здания

В зданиях шириной до 10 м проделайте непрерывные прорези в потолке вдоль обеих боковых стен. Для более широких зданий добавьте одну или несколько внутренних потолочных щелей или воздухозаборников.

Максимальное расстояние

Максимальное расстояние между вентилятором и впускным отверстием не должно превышать 75 футов. Воздух, перемещающийся так далеко в большинстве закрытых животноводческих помещений, набрал достаточно влаги, запаха, пыли и/или тепла, чтобы его можно было считать спертым воздухом, и его следует выпускать из здания.

Рядом с вентиляторами

В холодную погоду закройте впускные отверстия на расстоянии 6–8 футов от каждой стороны вентилятора, чтобы предотвратить короткое замыкание вентилятора свежим воздухом.

Секционные воздухозаборники

Воздухозаборники должны быть установлены секциями, чтобы можно было эффективно контролировать оптимальное открытие щелей и распределение воздуха. В некоторых зданиях есть секции, которые не используются для части производственного цикла, например, при частичном выращивании цыплят-бройлеров, поэтому только населенная половина птичника имеет функциональные входы. Впускные отверстия, расположенные на расстоянии друг от друга, а не непрерывные, могут обеспечить контроль над распределением воздуха по мере изменения популяции животных в здании. Например, на одно стойло для опороса предусмотрено одно входное отверстие.

Обеспечьте от 1,7 до 2,0 квадратных футов входной площади на производительность вентилятора 1000 кубических футов в минуту. Обеспечьте, по крайней мере, двойную эту площадь перед контрольной точкой входа.

Впускные отверстия для холодной погоды

Контролируемые впускные отверстия необходимы для направления поступающего холодного воздуха и обеспечения смешивания (Рисунок 11). Впускные отверстия расположены высоко на боковых стенках, чтобы воздух мог смешиваться с комнатным воздухом, прежде чем он попадет к животным. Чердак часто имеет то преимущество, что является защищенным от ветра воздухозаборником. Это предотвращает попадание ветра и атмосферных осадков внутрь здания. Зимой часто используется только часть воздухозаборников здания. Например, каждая вторая секция непрерывного воздухозаборника может быть закрыта на зиму, а остальные секции регулируются для обеспечения вентиляции. Это позволяет половине входных отверстий быть открытыми на полдюйма вместо того, чтобы пытаться держать все входные отверстия открытыми на четверть дюйма. Как правило, неровности конструкции препятствуют созданию однородных отверстий шириной менее половины дюйма.

Рис. 11. Вариант воздухозаборника для холодной погоды.

Воздухозаборники для жаркой погоды

Свежий воздух лучше всего подавать непосредственно с улицы (Рисунок 12). Утепление кровли снижает нагрев здания солнечными лучами и требуется при использовании чердачной вентиляции в жаркую погоду. Уличный воздух можно обдувать непосредственно пожилых или взрослых животных (не рекомендуется для очень молодняка), чтобы создать ветерок для лучшего охлаждения. Размеры воздухозаборников в жаркую погоду должны обеспечивать подачу большого количества воздуха без ограничений в соответствии с рекомендациями 1,7–2,0 фута2/1000 кубических футов в минуту.

Рис. 12. Вариант вентиляционного отверстия для жаркой погоды.

Впускной экран

Закройте впускной патрубок снаружи здания металлической тканью толщиной три четверти дюйма или сеткой от птиц. Не используйте экраны жилых окон или вентиляционные отверстия в потолке, так как поток воздуха будет слишком слабым.

A Система

Важно помнить, что вентиляция — это система. Приточные клапаны, вентиляторы, органы управления и конструкция здания (например, уровень изоляции, планировка и т. д.) — это компоненты, которые должны работать вместе, чтобы обеспечить обмен и распределение воздуха (рис. 13). Пристальное внимание к правильной конструкции и расположению воздухозаборника улучшит распределение воздуха в зоне содержания животных. При изменении условий необходим контроль размера входного отверстия. Не забудьте проверить площадь входного отверстия, скорость и направление воздуха при обнаружении проблем с вентиляцией и качеством воздуха.

Рис. 13. Система вентиляции включает в себя вентиляторы, воздухозаборники, элементы управления, датчики и часто изоляцию здания для надлежащего контроля окружающей среды.

Вентиляция легких: естественная и механическая | Основы системы медицинской вентиляции: клиническое руководство

Фильтр поиска панели навигации Oxford Academic Основы системы медицинской вентиляции: клиническое руководствоКлиническая медицинаКнигиЖурналы Термин поиска мобильного микросайта

Закрыть

Фильтр поиска панели навигации Oxford Academic Основы системы медицинской вентиляции: клиническое руководствоКлиническая медицинаКнигиЖурналы Термин поиска на микросайте

Расширенный поиск

• Иконка Цитировать Цитировать

• Разрешения

• Делиться
  • Твиттер
  • Подробнее

Cite

Lei, Yuan,

«Легочная вентиляция: естественная и механическая»

,

Основы системы медицинской вентиляторной системы: Клиническое руководство

(

Оксфорд,

2017;

Online Edn,

Oxford Academic

, 1 июля 2017

), https:/do. org. /10.1093/med/9780198784975.003.0003,

, по состоянию на 21 октября 2022 г.

Выберите формат Выберите format.ris (Mendeley, Papers, Zotero).enw (EndNote).bibtex (BibTex).txt (Medlars, RefWorks)

Закрыть

Фильтр поиска панели навигации Oxford Academic Основы системы медицинской вентиляции: клиническое руководствоКлиническая медицинаКнигиЖурналы Термин поиска мобильного микросайта

Закрыть

Фильтр поиска панели навигации Oxford Academic Основы системы медицинской вентиляции: клиническое руководствоКлиническая медицинаКнигиЖурналы Термин поиска на микросайте

Advanced Search

Abstract

«Легочная вентиляция: естественная и механическая» описывает процессы дыхания и легочной вентиляции, уделяя особое внимание тем вопросам, которые непосредственно связаны с механической вентиляцией. Глава начинается с обсуждения анатомии и физиологии дыхания, а также участия легких и всей дыхательной системы. Он продолжается введением трех принципов работы механической вентиляции. Затем он сужает свое внимание до перемежающейся вентиляции с положительным давлением (IPPV), принципа работы большинства современных аппаратов ИВЛ для интенсивной терапии, объясняя пневматический процесс IPPV. Глава заканчивается сравнением естественной и механической/искусственной вентиляции легких.

Ключевые слова: анатомия, аппарат ИВЛ для интенсивной терапии, перемежающееся положительное давление, IPPV, легкое, вентиляция легких, механическая вентиляция, физиология, дыхание, дыхательная система

Тема

Клиническая медицина

Отказ от ответственности

Издательство Оксфордского университета не делает заявлений, явных или подразумеваемых, о том, что дозировки лекарств, указанные в этой книге, верны. Поэтому читатели должны всегда… Более Издательство Оксфордского университета не делает заявлений, явных или подразумеваемых, о том, что дозировки лекарств, указанные в этой книге, верны. Поэтому читатели должны всегда проверять информацию о продукте и клинических процедурах с самой последней опубликованной информацией о продукте и таблицами данных. предоставленных производителями, а также самые последние кодексы поведения и правила техники безопасности. Авторы и издатели не несут ответственности и юридическую ответственность за любые ошибки в тексте или за неправильное использование или неправильное применение материала в этой работе. Если не указано иное, дозы препаратов и рекомендации для небеременных взрослых, которые не кормят грудью.

В настоящее время у вас нет доступа к этой главе.

Войти

Получить помощь с доступом

Получить помощь с доступом

Институциональный доступ

Доступ к контенту в Oxford Academic часто предоставляется посредством институциональных подписок и покупок. Если вы являетесь членом учреждения с активной учетной записью, вы можете получить доступ к контенту одним из следующих способов:

Доступ на основе IP

Как правило, доступ предоставляется через институциональную сеть к диапазону IP-адресов. Эта аутентификация происходит автоматически, и невозможно выйти из учетной записи с IP-аутентификацией.

Войдите через свое учреждение

Выберите этот вариант, чтобы получить удаленный доступ за пределами вашего учреждения. Технология Shibboleth/Open Athens используется для обеспечения единого входа между веб-сайтом вашего учебного заведения и Oxford Academic.

1. Нажмите Войти через свое учреждение.
2. Выберите свое учреждение из предоставленного списка, после чего вы перейдете на веб-сайт вашего учреждения для входа.
3. Находясь на сайте учреждения, используйте учетные данные, предоставленные вашим учреждением. Не используйте личную учетную запись Oxford Academic.
4. После успешного входа вы вернетесь в Oxford Academic.

Если вашего учреждения нет в списке или вы не можете войти на веб-сайт своего учреждения, обратитесь к своему библиотекарю или администратору.

Вход с помощью читательского билета

Введите номер своего читательского билета, чтобы войти в систему. Если вы не можете войти в систему, обратитесь к своему библиотекарю.

Члены общества

Доступ члена общества к журналу достигается одним из следующих способов:

Войти через сайт сообщества

Многие общества предлагают единый вход между веб-сайтом общества и Oxford Academic. Если вы видите «Войти через сайт сообщества» на панели входа в журнале:

1. Щелкните Войти через сайт сообщества.
2. При посещении сайта общества используйте учетные данные, предоставленные этим обществом. Не используйте личную учетную запись Oxford Academic.
3. После успешного входа вы вернетесь в Oxford Academic.

Если у вас нет учетной записи сообщества или вы забыли свое имя пользователя или пароль, обратитесь в свое общество.

Вход через личный кабинет

Некоторые общества используют личные аккаунты Oxford Academic для предоставления доступа своим членам. Смотри ниже.

Личный кабинет

Личную учетную запись можно использовать для получения оповещений по электронной почте, сохранения результатов поиска, покупки контента и активации подписок.

Некоторые общества используют личные аккаунты Oxford Academic для предоставления доступа своим членам.

Просмотр ваших зарегистрированных учетных записей

Щелкните значок учетной записи в правом верхнем углу, чтобы:

• Просмотр вашей личной учетной записи, в которой выполнен вход, и доступ к функциям управления учетной записью.
• Просмотр институциональных учетных записей, предоставляющих доступ.

Выполнен вход, но нет доступа к содержимому

Oxford Academic предлагает широкий ассортимент продукции. Подписка учреждения может не распространяться на контент, к которому вы пытаетесь получить доступ. Если вы считаете, что у вас должен быть доступ к этому контенту, обратитесь к своему библиотекарю.

Ведение счетов учреждения

Для библиотекарей и администраторов ваша личная учетная запись также предоставляет доступ к управлению институциональной учетной записью. Здесь вы найдете параметры для просмотра и активации подписок, управления институциональными настройками и параметрами доступа, доступа к статистике использования и т. д.

Покупка

Наши книги можно приобрести по подписке или приобрести в библиотеках и учреждениях.

Информация о покупке

принцип приточно-вытяжной вентиляции + рекомендации по обустройству

Из-за плохо организованного воздухообмена микроклимат в коттедже часто становится неблагоприятным и некомфортным. В результате проживающие в нем люди хуже себя чувствуют, а отделка и мебель страдают от чрезмерной влажности или излишней сухости воздуха. И предотвратить эти проблемы может только хорошо организованная вентиляция в частном доме.

А как его правильно оборудовать и какой тип системы выбрать? Эти вопросы мы рассмотрим в нашей статье. Также разберемся с выбором оптимальной схемы вентиляции коттеджа и обеспечением достаточного уровня воздухообмена в отдельных помещениях дома.

Содержание статьи:

• Классификация и типы систем вентиляции
• Принципы работы вентиляции
  • Вариант №1 — Система с естественной тягой
  • Вариант №2 — Система с принудительным приводом
• Что лучше схема коттеджа?
• Рекомендации для отдельных помещений
• Выводы и полезное видео по теме

Классификация и виды вентиляционных систем

Создание вентиляции в коттедже обусловлено тем, что в ней должен быть непрерывный обмен воздушными массами. Старый, отработанный воздух с большим количеством углекислого газа необходимо удалять из помещений, заменяя постоянно содержащийся кислород новым — с улицы.

Если прекратить этот воздухообмен, то микроклимат внутри быстро станет далеко не благоприятным для здоровья человека.

Согласно нормам для жилых помещений оптимальной атмосферой является температура в районе 20–25 градусов и относительная влажность 30–60% в зависимости от времени года и показаний термометра за окном

Для поддержания установленных ГОСТами параметров воздухообмена система вентиляции в доме, изготовленная своими руками или с привлечением сторонних монтажников, должна непрерывно менять воздух в помещениях.

Например, для жилых комнат в коттедже скорость воздухообмена в час устанавливается равной «1». То есть за час в них должен полностью замениться весь объем воздуха.

Вентиляция предназначена для борьбы со следующими факторами:

• избыточное тепло;
• постоянно появляющаяся пыль;
• чрезмерная влажность;
• вредные газы и пары.

Каждый человек в доме круглосуточно выдыхает углекислый газ. Также в жилом доме есть камины, газовые и электрические плиты, многочисленные бытовые приборы, то есть много источников тепла, влаги, пыли и газов в коттедже. И все это необходимо убрать из помещений, чтобы микроклимат в них был пригодным для проживания.

По способу перемещения воздуха системы вентиляции бывают:

1. С естественной тягой.
2. С механической мотивацией.

Первый вариант предполагает движение воздушных масс за счет существования разности давлений снаружи и внутри вентилируемого здания. При этом он может быть организованным – с помощью регулируемой арматуры, и неорганизованным – исключительно через окна, двери и воздух в фундаменте.

Во втором случае воздух принудительно перемещают по помещениям и вентиляционным каналам с помощью механических устройств. Этот вариант изменчив, но более эффективен.

Основным недостатком механической системы вентиляции является ее зависимость от электропитания. Без питания от сети вентиляторы перестанут вращаться, и сразу снизится эффективность воздухообмена

По назначению системы вентиляции делятся на:

• приточные;
• выхлоп;
• комбинированный.

Первые работают на подачу воздуха в дом снаружи, а вторые на вытяжку из здания. Третий вариант – приточно-вытяжная конструкция представляет собой симбиоз первых двух. Особенности расчета приточно-вытяжной системы мы подробно рассмотрели в .

Принцип работы вентиляции

Раньше дома строились с деревянными окнами и дверями. При этом особой герметичностью они не блистали. В результате через имеющиеся щели происходил постоянный и естественный обмен грязного внутреннего и чистого уличного воздуха.

Однако сейчас их заменили пластиковые оконные и дверные блоки, которые намного герметичнее. Поэтому, как вариант, на такие окна ставят специальное устройство — .

Самая распространенная ошибка при обустройстве вентиляции в старом доме – установка окон со стеклопакетами без перестройки существующей естественно выглядящей вентиляционной системы, которая уже не справляется с должным притоком свежего воздуха из-за плотно закрытых ставней

Принцип работы системы вентиляции дома основан на постоянном притоке новых воздушных масс с улицы. В результате они постепенно замещают имеющийся в помещениях воздух, вытесняя старый наружу. При этом из дома удаляются углекислый газ, запахи и влага.

Точки притока свежего воздуха:

• окно;
• двери
• вентиляционные отверстия в основании и основании;
• оконные кондиционеры.

Подробно о приточной вентиляции мы говорили в .

Удаление использованного воздуха из помещений происходит через окна и двери при проветривании, а также вентиляционную трубу (шахту) или .

Вариант №1 — Система с естественной тягой

Вентиляционная система немеханического типа работает за счет образования естественной тяги в вертикальной трубе.

Это принцип работы классического дымохода дровяной печи или камина. В обоих случаях нисходящее давление нарастает, выталкивая воздух вверх и наружу.

Чем больше разница давления и температуры между улицей и помещениями в коттедже, тем сильнее тяга в вентиляционной шахте

Также на тягу влияет насыщение воздуха влагой. Чем суше, тем тяжелее. Влажные воздушные массы неизбежно стремятся подняться под потолок и далее в вентиляционный канал, если он выходит за пределы здания.

Основным недостатком естественной вентиляции является плохое обращение с ней. При сильном ветре возможно образование . Зимой из-за перепада температур система работает очень эффективно, в некоторых ситуациях даже с избытком, вытягивая драгоценное тепло из дома.

А летом его эффективность резко падает. Температурные показатели в помещениях коттеджа и на улице в летний период сильно не отличаются, поэтому неизбежно снижается сквозняк.

При порывах ветра воздух в вентиляции может вернуться по вентиляционному каналу обратно в помещения. Образование обратной тяги — явление нечастое, но вполне возможное.

Для контроля качества воздухообмена в такой системе необходимо оборудовать вентиляционные каналы в ней. При необходимости их можно будет прикрыть, чтобы уменьшить естественную тягу.

Вариант №2 — Система принудительного привода

Если система естественной вентиляции не в состоянии поддерживать надлежащий микроклимат в коттедже, то ее приходится менять на приточно-вытяжную механическую вентиляцию.

В этом случае потоки воздуха принудительно перемещаются по салону с помощью вентиляторов.

Возможен также комбинированный вариант системы — с . В нем объемы как притока, так и вытяжки регулируются вентиляционными установками.

В приточной системе чистый воздух нагнетается в дом механическими устройствами, а сам уходит в вентиляционную шахту. В вытяжку втягивается вентилятором, а приток осуществляется через вентиляционные отверстия в стенах

В некоторых ситуациях дополнительно устанавливается такая система, забирающая тепло из воздуха из помещений и затем отдающая его на улицу.

Вытяжные вентиляторы устанавливаются в каждом помещении или по одному на вентиляционной шахте. А приточные устройства в частных домах обычно оборудуются в виде настенных форточек с осевым электровентилятором внутри.

Но возможен вариант с единым нагнетателем воздуховодов и вентиляционных каналов в здании.

Если делается приточно-вытяжная вентиляция, то требуется прокладка двух отдельных вентиляционных каналов — один выходит на вытяжку, второй на приток.

Это серьезно влияет на стоимость системы, но позволяет более точно ее регулировать и контролировать.

Какая схема лучше для коттеджа?

Чтобы определить, чем и как лучше обустроить вентиляцию в частном доме, нужно учитывать массу факторов. Здесь важны характеристики всех инженерных систем и отопительных приборов здания.

При выборе вентиляционной системы необходимо учитывать:

• климатические особенности местности;
• наличие вблизи дома источников неприятных и вредных примесей в воздухе;
• присвоение разных комнат;
• индивидуальные особенности архитектуры здания;
• наличие газовых плит или котлов, а также каминов или печей на дровах/угле;
• количество постоянных жителей в коттедже и многое другое.

Рекомендуется проектировать и устанавливать самостоятельно только естественную вентиляцию. Для его расчета используются упрощенные методы с усредненными показателями. Разобраться в них не сложно.

Для жилых помещений скорость воздухообмена устанавливается на расстоянии 30 м ³ /час, для ванных и туалетов в пределах 25-30 м ³ /час, а для кухни — 70-100 м ³ /час . Исходя из этих данных и кубатуры комнат, нужно только рассчитать ширину вентиляционных каналов, а затем обустроить их в здании.

И делать это лучше всего на этапе проектирования коттеджа. Часто оптимальным вариантом является вентшахта посередине конструкции с выходом ее выше конька крыши.

Чтобы правильно рассчитать ИВЛ, необходимо обладать соответствующей компетенцией. Ошибки в расчетах могут привести к постоянным поломкам вентиляционного оборудования и чрезмерным затратам на монтаж

Если частный дом строится в два-три этажа и для него выбрана система принудительного воздухообмена, то ее проектирование лучше доверить профессионал. После этого монтаж можно выполнить своими руками.

Однако, если опыта в подобном деле нет и не хочется столкнуться с проблемами в будущем, то установку всего вентиляционного оборудования также следует доверить специалисту.

По сравнению с механической естественная вентиляция дешевле, меньше шумит и не зависит от наличия электропитания. Однако регулировать его сложнее. Плюс тяга в нем сильно зависит от внешних атмосферных факторов.

А вот недостатком электровентиляторов является отсутствие проблем с поломками и необходимостью их обслуживания.

Система принудительной вентиляции в частном доме в комбинированном или только вытяжном или приточном исполнении более сложна в монтаже и эксплуатации. Зато позволяет сэкономить на отоплении и более точно контролировать микроклимат в коттедже.

Рекомендации для отдельных помещений

Воздушные потоки при обустройстве любой вентиляции в частном доме строятся таким образом, чтобы чистый уличный воздух поступал в первую очередь в гостиную, спальни, кабинет и библиотеку.

А дальше по коридорам он должен пройти на кухню, ванную и кладовую с выходом в вытяжную вентиляционную шахту.

Для обеспечения беспрепятственного естественного притока воздуха через коттедж все межкомнатные двери должны иметь зазор между дверным полотном и порогом 2-3 см

Если дача деревянная, то в ванной также должна быть предусмотрена дополнительная вытяжка. Влажность в этом помещении повышенная, без вытяжного вентилятора тут обойтись будет сложно

На кухне кроме вентиляционного отверстия рекомендуется дополнительно поставить вентиляционный канал. Он позволит быстро удалить запахи готовки, не давая им распространиться на другие помещения в доме.

Отдельный момент котельная и кухня с газовым оборудованием. Они должны быть оборудованы отдельным каналом для притока воздуха прямо с улицы. Плюс не забываем про дымоход.

Так кислород для горения будет поступать в топку в необходимом объеме, а угарный газ сразу выходить из помещения.

Выводы и полезное видео по теме

Из следующего видео вы узнаете, как правильно составить проект вентиляции:

Как реализовать приточное проветривание на даче своими руками:

принцип работы внутридомовой системы вентиляции:
