Схемы подключения водонагревателя к водопроводу: советы по монтажу

Установка водонагревателя обеспечит владельцев загородных домов горячей водой, повысит комфортность квартир из старого жилого фонда типа хрущевок и малосемейных общежитий. Неутомимый агрегат станет трудолюбиво готовить и поставлять воду к кранам, чтобы хозяева пользовались благами цивилизации.

Так будет, если в точности соблюдались схемы подключения водонагревателя к водопроводу, согласны? Полноценные ответы на широкий диапазон вопросов, возникающих перед установкой водонагревателей и в процессе включения их в коммуникационную сеть, вы найдете на нашем сайте.

Достоверная информация будет полезна самостоятельным мастерам, желающим собственноручно провести установку. Необходима она и заказчикам услуг сантехников, чтобы проверить качество исполнения работы.

В статье детально описаны виды водонагревателей, обозначены их конструктивные отличия, указана специфика подключения. Приведены ценные советы, гарантирующие идеальную работу оборудования после установки. Информативность предложенного материала отлично дополнена фотоизображениями и видео-рекомендациями.

Содержание статьи:

• Виды бытовых водонагревателей
  • Техническое устройство бойлера-накопителя
  • Конструкционное исполнение аппаратов нагрева
• Монтажные схемы и решения
• Критерии безошибочной установки оборудования
• Некоторые особенности схемы подвода воды
• Частые ошибки монтажа водонагревателей
• Выводы и полезное видео по теме

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два :

1. Накопительные.
2. Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры

Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.

Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.

Потребителями бытовой сферы в основном применяются накопительные бойлерные системы. Сравнительный обзор обеих видов водонагревателей приведен в .

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев

Конструкции оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.

Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками — сквозными крепежами.

Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом — синим/красным.

Монтажные схемы и решения

Подключать к централизованной подаче устройство нагрева можно одним из двух способов: через группу безопасности или напрямую.

Группа безопасности состоит из набора следующих элементов:

• кран отсечной;
• клапан обратный;
• клапан предохранительный;
• расширительный сосуд.

Вариант №1. Наличие группы безопасности традиционно применяется на бойлерных установках косвенного нагрева, а также когда выше граничного параметра рабочего давления бойлера.

Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера (+)

Вариант №2. Подключение напрямую обычно применимо к оборудованию малой ёмкости, с проточным принципом действия. Прямое соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода.  Монтажная схема в любом случае подразумевает установку запорных кранов.

Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы (+)

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера.

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.

Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный в зависимости от тока нагрузки.

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Мощность бойлера (проточная схема), кВт	Ток отсечки автомата, А
3,5	20
5,5	25
6,5	30

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Некоторые особенности схемы подвода воды

Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

1. Запорный кран.
2. Фильтр (не всегда).
3. .
4. Сливной кран.

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать .

Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м².

Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

• электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
• порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
• нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
• отсутствует контур заземления водонагревающего аппарата;
• параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
• монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

Выводы и полезное видео по теме

От правильной установки приборов нагрева воды зависит работа ГВС и отопительной системы, поэтому важно учесть все монтажные нюансы. Несколько практических советов представлено в видеороликах.

Профессиональные советы:

Рекомендации по самостоятельному монтажу:

Всегда рекомендуется тщательно контролировать ход монтажных работ, руководствуясь параллельно прилагаемой документацией на установку конкретной модели бойлера.

Нередко пользователи монтируют систему, не удосуживаясь взглянуть на прилагаемую схему. Подключить две водяных трубки и вставить вилку в розетку – такие действия для них кажутся обычным делом. Но техника ошибок не прощает.

У вас есть личный опыт установки и подключения водонагревателя? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

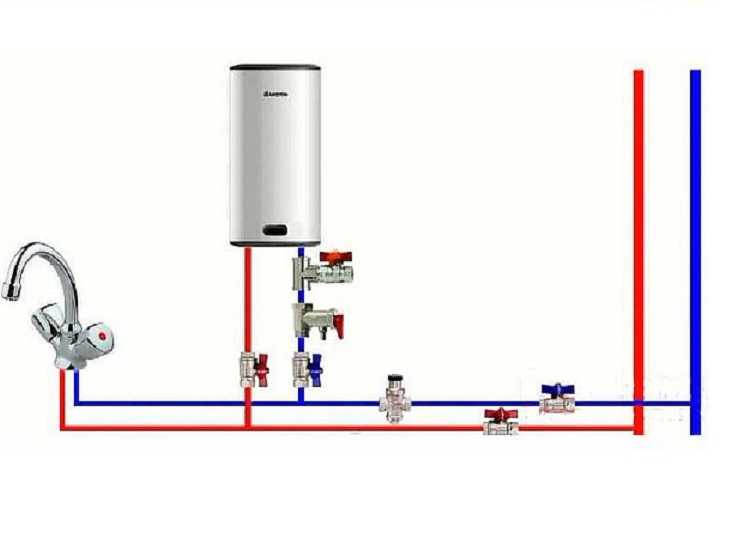

Схема подключения бойлера

Порядок заполнения и слива бойлера

В этой статье мы рассмотрим схему подключения электрического накопительного водонагревателя (бойлера) к системе водоснабжения квартиры, а так же расскажем как наполнить бойлер водой и как слить воду из бойлера для его замены или ремонта.

Основные элементы схемы подключения бойлера:

• кран 1 — вводной кран горячей воды
• кран 2 — вводной кран холодной воды
• кран 3 — кран подачи горячей воды из бойлера
• кран 4 — кран подачи холодной воды в бойлер
• кран 5 — кран подсоса воздуха для слива бойлера
• кран 6 — сливной кран
• предохранительный клапан

Вместо крана 3 и 4 может быть использован один из выводов соответствующего коллектора.

Предохранительный клапан водонагревателя

Предохранительный клапан совмещает в себе две функции:

1-Обратный клапан, то есть он пропускает воду только в одном направлении, к бойлеру.

Это нужно для предотвращения самопроизвольного слива воды из бака, например при отключении холодной воды, для предотвращения перегорания нагревательного элемента бойлера.

2-Клапан аварийного сброса давления. При нагревании воды в бойлере повышается давление, если оно превысит допустимое значение, небольшая часть воды будет сброшена через клапан. Поэтому лучше заранее осуществить отвод воды от клапана давления в канализацию с помощью резинового шланга. Обычно этот клапан входит в комплектацию водонагревателя. Бывают двух видов: с флажком и без него. Флажок позволяет вручную стравливать воду из бойлера, но его пропускная способность очень невелика, и если емкость бака большая, то сливать воду через предохранительный клапан придется в течение нескольких часов. Для удобства и ускорения процесса слива воды, устанавливается сливной кран

6.

Флажок предохранительного клапана часто бывает зафиксирован винтом и возникает вопрос откручивать его или нет, не влияет ли это на функционирование клапана. Отвечаем: это защита от случайного открывания клапана вручную, например от детей. На функционирование клапана в автоматическом режиме не влияет. Можно не откручивать. Если нужно воспользоваться клапаном для слива воды или для профилактики, винт удаляется.

Установка предохранительного клапана при монтаже бойлера обязательна, также нельзя вместо него устанавливать обычный обратный клапан. В этом случае вторая функция не выполняется и водонагреватель может просто разорвать давлением!

Cкачать схему

Как определить закрыт шаровоый кран или открыт?

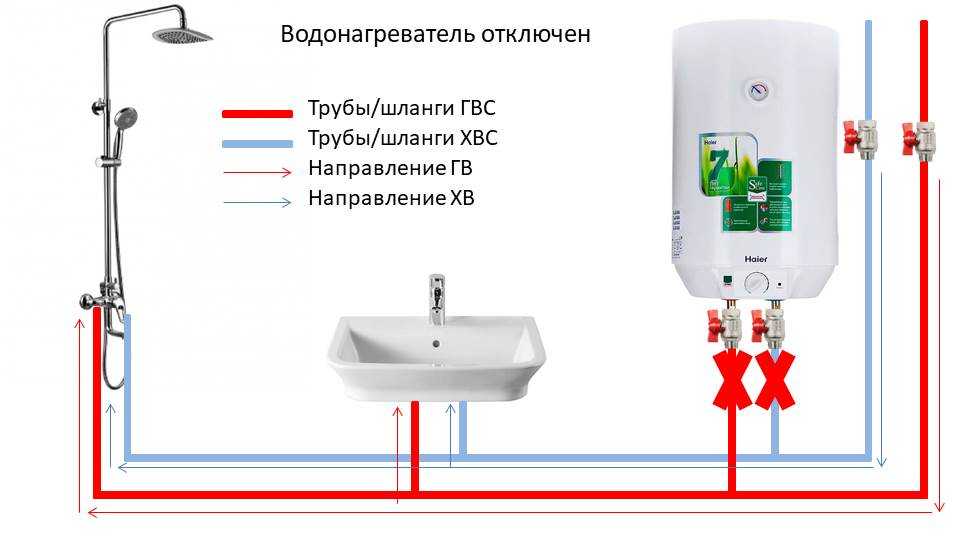

Включение бойлера в работу осуществляется переключением нескольких вентилей. Иногда возникают сложности с определением, в каком положении сейчас находится кран — в открытом или закрытом. Это легко можно сделать по положению воротка, который бывает выполнен в виде бабочки или рычага.

• Кран закрыт — бабочка или рычаг расположены поперек оси крана, как бы перекрывая направление тока воды.
• Кран открыт — вороток расположен вдоль оси крана.

Заполнение бойлера водой и приведение его в рабочее состояние

Порядок открывания и закрывания кранов тоже имеет значение, поэтому лучше его не нарушать, особенно, если вы не знаете принципа работы системы.

• — закрыть сливные краны 5 и 6
• — закрыть кран 1 (вводной кран горячей воды)
• — открыть кран 3
• — открыть кран 2 (вводной кран холодной воды)
• — открыть кран 4

После этого вода начнет поступать в бойлер, и он частично заполнится, чтобы полностью заполнить бак нужно на время открыть кран

5, или горячую воду на любом смесителе, чтобы воздух находящийся в бойлере вышел. Как только вода потечет из крана — бак заполнен, система готова к работе. Теперь нужно включить электропитание бойлера.

Отключение бойлера

Обычно водонагреватель в квартире устанавливается для обеспечения горячей водой на время ее отключения, поэтому после того, как подача горячей воды от центральной котельной восстановлена, нужно отключить бойлер и восстановить обычную подачу воды от стояков. При этом воду из бойлера можно не сливать. Для этого нужно:

• — закрыть кран 4
• — закрыть кран 3
• — открыть кран 1
• — открыть кран 2

Слив воды из бойлера

Полный слив воды из водонагревателя требуется для его замены или ремонта, а так же на зимний период в неотапливаемых помещениях, например на даче. Не забудьте отключить электропитание.

• — закрыть кран 4
• — закрыть кран 3
• — открыть кран 6, при этом часть воды сольется в канализацию
• — открыть кран 5, чтобы слилась остальная вода. Если в вашей системе нет крана 5 (его не всегда устанавливают), нужно:
  • — закрыть кран 1
  • — открыть кран 3
  • — открыть кран горячей воды на смесителе
  • — открыть соответствующий смесителю вентиль на коллекторе горячей воды

После того как вся вода сольется

• — закрыть кран 5
• — закрыть кран 6
• — закрыть кран 3
• — закрыть кран 4
• — открыть кран 1 и 2, чтобы восстановить обычную подачу воды от стояков горячей и холодной воды.

Организация слива бойлера в канализацию

Поскольку полный слив воды из бойлера требуется не часто, можно не делать постоянного подключения кранов 5 и 6 к канализации, тогда придется во время слива пользоваться емкостью, подходящей по объему или временно подсоединять шланги к этим кранам. Но гораздо удобнее обеспечить постоянное подключение. Трудность состоит в том, что сложно обеспечить герметичное подключение шлангов к системе канализации, иначе ароматы из стояка будут просачиваться в квартиру. Можно, конечно воспользоваться силиконом, но гораздо практичнее использовать гибкую подводку для смесителя елочка. Один конец с гайкой легко прикручивается к сливному крану, а второй, тот который обычно вкручивается в смеситель, ввинчиваем от руки в отверстие, просверленное в стандартной заглушке ПВХ трубы. Отверстие должно быть чуть меньше диаметра резьбы на шланге. Металлический хвостовик шланга легко нарезает резьбу в пластмассе, а резиновое кольцо уплотнит соединение, когда шланг будет вкручен.

Таким же способом можно сделать отвод воды от самопромывных фильтров, останется только изредка открывать и закрывать краны для промывки. Кран 5 не обязательно подключать к канализации, он нужен, чтобы впустить воздух в систему и во время слива воды из него почти ничего не капает.

Несколько примеров подключения бойлера из нашей практики. Подключение выполнено на полипропиленовых трубах.

Установка газового котла в квартире многоквартирного дома

Перечень необходимых действий

Если стало известно, что в доме разрешена установка индивидуального отопления, не избежать длительного хождения по инстанциям:

• В первую очередь нужно обратиться в местную организацию, отвечающую за газоснабжение, и написать там заявление по поводу установки газового котла в квартире. Через определенное время домовладельцу выдается заключение о разрешении или запрете на установку отопительного агрегата. Если вы получите положительный ответ, вы можете установить оборудование.
• Далее вам нужен проект. Его следует заказывать в конструкторском бюро, уполномоченном на данный вид работ. Его адрес можно узнать в газоснабжающей компании. На этом этапе желательно выбрать модель котла и счетчик. На них должна быть оформлена конструкторская документация, а данные указаны в спецификации. Дело в том, что после согласования изменения могут быть внесены только позже и за отдельную плату. Если проект подписан, в нем ничего нельзя изменить, нужно заказывать новый.
• В органах пожарной охраны следует узнать адрес и наименование организации, осуществляющей проверку состояния вентиляционных каналов, и договориться с ее специалистами об услуге. Представитель компании приедет и проверит качество вентиляции. Если все в порядке, будет выдано разрешение на установку газового котла в квартире. При неудовлетворительном состоянии дымохода составляется акт с перечнем работ, которые необходимо выполнить. После устранения недостатков нужно повторно пригласить специалиста, чтобы в итоге получить разрешение.
• На следующем этапе в тепловую сеть подается заявление на отказ от отопления. Если вы планируете нагревать воду самостоятельно, от горячего водоснабжения также нужно отказаться. Желательно сразу уточнить сроки проведения мер по отключению. Утвержденный Горгазом проект переделки уже должен быть на руках.

• Данные о приобретенном счетчике и котле сообщаются в проектную организацию. Затем готовую документацию забирают. Заранее приобретать оборудование не стоит, так как не всегда можно получить разрешение на установку газового котла в многоквартирном доме.
• Затем в управлении Горгаза заключается договор на техническое обслуживание агрегата, и проект газификации передается на согласование.
• Получив на руки подписанный проект, можно приступать к отключению от тепловой сети. В этом случае вам нужно будет слить воду из системы отопления всего дома.
• Далее собственник квартиры должен смонтировать индивидуальную систему отопления. Котел устанавливается без подключения к газовой магистрали, система проверяется на герметичность и готовность к работе.
• В «Горгазе» выясняют дату, когда можно установить газовый котел в многоквартирном доме в конкретной квартире. Его сотрудники подключат трубы и оборудование согласно проекту, опломбируют счетчик, запустят печь и агрегат.
• Для того, чтобы гарантия на газовый котел действовала, потребуется наладка и осуществление первого пуска с последующей отметкой в ​​паспорте. Для этого вида работ обратитесь в отдел, куда устройство было доставлено для обслуживания. Мастер настроит котел, запустит систему и поставит штамп в паспорте. Теперь вы можете использовать навесное оборудование.

Весь описанный выше процесс при соблюдении требований по установке газового котла в многоквартирном доме займет от 1,5 до 2,5 месяцев. Поэтому желательно начинать процедуру весной или в самом начале лета.

Правила установки газовых приборов в квартире

Меньше всего проблем с обустройством индивидуального отопления возникает у владельцев новых квартир, не подключенных к централизованной системе отопления. В этом случае нет необходимости посещать теплосети и нет необходимости отключаться от стояков, а разрешение на монтаж газового отопления в многоквартирном доме может быть в пакете документов на недвижимость.

Но в этом случае нужно придерживаться определенных правил. Во-первых, имея на руках документы, нельзя самостоятельно устанавливать газовое оборудование – эту работу должны выполнять специалисты. Это могут быть не только работники газоснабжающей организации, но и представители компании, у которой данный вид деятельности лицензирован.

После завершения монтажа инженер предприятия, поставляющего газообразное топливо, проверит правильность подключения и выдаст разрешение на использование котла. Только после этого можно открывать вентиль, ведущий в квартиру.

Перед запуском в соответствии с требованиями к установке котла в многоквартирном доме необходимо проверить индивидуальную систему теплоснабжения. Для этого его запускают под давлением не ниже 1,8 атмосферы. Этот параметр можно контролировать с помощью манометра отопительного агрегата.

Если трубы встроены в пол или стены, целесообразно увеличить давление и прогнать по ним теплоноситель не менее суток. Только после тестирования системы можно быть уверенным в отсутствии утечек и надежности соединений.

Перед запуском оборудования необходимо удалить воздух. Так как при установке газового котла в многоквартирном доме системы делают закрытыми, нужно использовать имеющиеся на радиаторах краны Маевского. В каждой батарее выпускают воздух, обходя их несколько раз по очереди, пока в них не останется воздуха. После этого систему можно запустить в рабочем режиме – включить подачу тепла.

Не следует забывать, что современные агрегаты управляются автоматикой, а такие устройства требовательны к напряжению. Поэтому рекомендуется использовать стабилизатор напряжения и источник бесперебойного питания. Для защиты котла от отложений, скапливающихся на его внутренней поверхности, на входах топлива и холодной воды должны быть установлены фильтры.

Электрическая розетка и другие газовые приборы должны располагаться на расстоянии не менее 30 сантиметров от агрегата.

Порядок установки газового котла в квартире

Установка газового котла осуществляется специальной монтажной организацией, имеющей допуски на право проведения работ. Работа ведется исключительно по утвержденному проекту.

После согласования проекта с контролирующими органами подбирается соответствующее оборудование по спецификациям. Перед установкой газового котла проверяется комплектность и исправность купленного товара.

Алгоритм выполнения монтажных работ в квартире с центральным отоплением в многоэтажном доме:

1. Установить защитное огнестойкое покрытие на стену, где находится агрегат.
2. Анкеровка размещается под горизонтальным уровнем; обычно идет в комплекте с котлом.
3. Блок вывешивается на крепление и уровнем проверяется уровень.
4. Котел обведен внутренними инженерными системами: водопроводными, отопительными и электрическими сетями.
5. Подключение котла на стороне газа с установкой коммерческого газового счетчика осуществляет представитель газовой компании.
6. Электрическое подключение и устройство системы защитного заземления от газового котла осуществляет электротехнический персонал.
7. Подключить к электричеству, проверить работоспособность системы заземления.
8. Первый пуск после проверки соблюдения правил установки газового котла производит представитель газовой компании.
9. Акт ввода котла в эксплуатацию составляется с участием представителей заказчика, проектной и монтажной организации, а также пожарной инспекции, отдела архитектуры и СЭС.

Устройство помещения под котельную

Настенный газовый прибор лучше всего устанавливать на кухне, планировка которой соответствует нормам размещения такого оборудования. Также в этом помещении уже есть подвод как воды, так и газа.

Так выглядят нормы установки газового котла в квартире:

1. Площадь помещения, где планируется установка оборудования, при высоте потолков в нем не ниже 2,5 метров, должна превышать четыре квадратных метра.
2. Обязательно иметь открывающееся окно. Его площадь должна быть 0,3 кв. м. за 10 кубометров объема. Например, размеры комнаты 3х3 метра при высоте потолков 2,5 метра. Объем будет 3х3х2,5=22,5 м3. Это означает, что площадь возле окна не может быть меньше 22,5:10 х 0,3 = 0,675 кв.м. Этот параметр для стандартного окна 1,2х0,8=0,96 кв.м. Подойдет, но обязательно наличие фрамуги или окна.
3. Ширина входной двери не может быть меньше 80 сантиметров.
4. Потолочные вентиляционные отверстия должны быть.

Требования к установке газового котла

Установка газового котла в частном доме потребует соблюдения требований, изложенных в СНиП 31-02-2001. Оборудование устанавливается в хорошо проветриваемом помещении на первом или цокольном этаже, плотно закрывается дверью. В исключительных случаях при мощности оборудования до 150 кВт допускается установка на чердаке в специально отведенном помещении. На кухне могут быть установлены котлы мощностью не более 35-60 кВт (в зависимости от тарифа, используемого газовой службой).

Собственник дома вправе самостоятельно выбрать место установки прибора с учетом требований СНиП. Однако решающую роль будет играть мнение сотрудников газовой службы, выдающих разрешения на монтаж системы отопления. Смотрят характеристики помещения, учитывают региональные нормы. Газовики вправе требовать выделения под котельную отдельного помещения, выполненного в соответствии с нормативными требованиями.

Не каждое помещение подходит для установки устройства. Оно должно быть изолировано от других помещений дверью, иметь хорошую естественную вентиляцию и окно, выходящее на улицу. Минимальная площадь 15 кв.м. Несоблюдение требований приведет к отказу в выдаче разрешительной документации и вводе оборудования в эксплуатацию.

В квартирах установка газового котла производится на кухнях с учетом требований СНиП 2.08.01:

• Наличие приточной вентиляции с достаточным поступлением свежего воздуха в квартиру (расчет ведется индивидуально, с учетом мощности газового оборудования, расположенного на кухне).
• Площадь помещения не менее 4 — 5 кв.м.
• Высота потолков не менее 2 — 2,5 м.
• Наличие окна с форточкой (0,3 м² на 1 м² пола) или балконной двери с проветриваемой функцией.
• Заземление системы перед вводом в эксплуатацию.
• Стены должны быть выровнены.
• Наличие плотно закрывающейся двери, шириной 80 см, с небольшим зазором для вентиляции (от 2 мм).

Если помещение не оборудовано межкомнатной дверью (например, хозяева сделали арку или соединили кухню с помещением), газовая служба не выдаст разрешение на установку газового котла. Хозяину потребуется либо восстановить его, либо отказаться от идеи установки индивидуального отопления.

Расчет расхода воздуха через приточную вентиляцию выполняется индивидуально с учетом мощности агрегата. 1 кВт должен иметь не менее 8 см².

Монтаж газового отопления невозможен без подключения к центральной системе газоснабжения и индивидуального прибора учета. Вы можете установить счетчик вместе с отопительным прибором, предварительно получив проект и разрешение на его установку.

Рекомендации по установке газового оборудования

В прилагаемых к товару документах каждый производитель описывает требования к установке газового котла в квартире. Чтобы гарантия, предоставляемая производителями, действовала, агрегат должен быть установлен в соответствии с их рекомендациями.

Перечень требований следующий:

1. Настенный котел отделен от стен негорючим материалом. При облицовке плиткой или покрытии слоем штукатурки этого будет достаточно. Прибор нельзя сразу подвешивать на поверхность, обшитую деревом.
2. Напольный блок на негорючем основании. Если на полу керамическая плитка или бетон, ничего делать не нужно. На деревянный настил следует уложить лист теплоизоляционного материала, а поверх него закрепить металлический лист, размер которого превышает габариты котла на 30 сантиметров.

Проектный проект

Проект разрабатывается с учетом фактического состояния квартиры и всех плюсов и минусов котла, а также условий, отмеченных в ТУ. Созданием проекта могут заниматься только специалисты, имеющие лицензию на выполнение соответствующих работ.

Далее готовый проект направляется на согласование в территориальные органы надзорных органов, осуществляющих контроль за безопасной эксплуатацией газового оборудования: газовая, пожарная инспекция, СЭС, управляющая компания, архитектура и другие заинтересованные организации, участвующие в эксплуатации инженерных сооружений сети многоквартирного дома. Список согласований можно получить в отделе архитектуры муниципалитета.

Примерный перечень документов для получения согласования на установку газового котла:

1. Проект со схемами и спецификацией оборудования.
2. Технический паспорт котла от производителя.
3. Инструкция по безаварийному обслуживанию котла от производителя.
4. Сертификаты на газовый котел в квартиру и оборудование на соответствие ГОСТу качества и требованиям пожарной безопасности и СЭС.

Требования к устройству дымохода

При установке газового котла любого типа в квартире многоквартирного дома дымоход нельзя делать уже его выхода. Если устройство имеет открытую камеру сгорания и мощность не более 30 кВт, сечение дымохода не может быть меньше 140 миллиметров, а при мощности 40 кВт – 160 миллиметров в диаметре.

Если котел имеет закрытую камеру сгорания, он оснащается коаксиальным дымоходом с рекомендуемым производителем размером поперечного сечения.

Тогда нужно придерживаться таких правил:

• труба, идущая вверх от настенного газового узла, должна иметь длину не менее 50 сантиметров, и тогда можно устанавливать только колено;
• не должно создаваться более трех отводов по всей длине дымоходов;
• продукты горения от приборов с открытыми камерами сгорания выводятся в дымоход, а с закрытыми — также в дымоход или через стену непосредственно на улицу (способ зависит от проекта).

Что необходимо заменить в 2020 году

Если вы планируете установить новый котел в другом помещении, учтите следующие требования:

• Установка разрешена только в нежилых помещениях с дверью.
• Для установки оборудования с открытой камерой сгорания необходимо наличие окна с форточкой и площадь помещения 8 м2 и более. К закрытым устройствам требования только по объему – от 9 м².

Как завершить установку и собрать документы:

• Написать заявление в газовую службу на получение разрешения.
• Получить список спецификаций. Если получается, что меняется только оборудование, то проект остается прежним. Если меняется место установки, схема подвода коммуникаций, то разрабатывается новый проект. Для этого необходимо обратиться в компанию с лицензией.
• Взять строительный паспорт у замещающей компании. С собой акт о состоянии дымоходов, акт о соответствии оборудования нормам, обратиться в газовую инспекцию.
• Демонтаж, монтаж, пуско-наладка.

Вы можете заняться сбором документации самостоятельно или дать поручение специальной службе.

Разрешена ли самовольная установка оборудования в частном доме или квартире?

Самостоятельная установка не запрещена документально. Не допускается только несанкционированное подключение к магистральному газопроводу. Остальную работу может выполнить пользователь при наличии у него навыков.

При подключении газа без согласования вам грозит штраф от 10 000 до 15 000 рублей (по статье 7.19 КоАП РФ). Многих потребителей это не пугает: они проводят монтаж самовольно, а потом платят штраф. Но вы должны понимать, что подвергаете опасности не только себя, но и своих соседей.

Какие действия необходимо произвести при замене:

• Для организации конденсационных котлов требуется подключение к сети, подключение системы отвода конденсата по регламенту.
• Перед включением необходимо согласовать состояние дымохода. Проверку проводит специалист газовой службы. В дальнейшем аналогичный аудит будет проводиться один раз в год.
• При самостоятельном выполнении работ гарантия не предоставляется.

Выбор газового котла

Прежде чем ставить котел в квартиру, нужно сделать оптимальный выбор. Настенные и напольные котлы можно устанавливать в многоэтажном доме. Настенные модели считаются более эстетичными и удобными в плане размещения. Их размеры сопоставимы с размерами кухонных навесных шкафов и поэтому хорошо вписываются в интерьер помещения.

С установкой напольных блоков будет сложнее, так как их не всегда можно придвинуть вплотную к стене. Этот нюанс зависит от расположения трубы дымоудаления. Если он сверху, то устройство при желании передвигается к стене.

Котлы также бывают одноконтурными и двухконтурными. Первые из них работают только на теплоснабжение, а вторые – на отопление и подогрев воды. Когда для ГВС используется другое оборудование, то будет достаточно одноконтурной модели.

Если вода нагревается газовым бойлером, то вам придется выбрать один из двух способов: бойлер косвенного нагрева или проточный змеевик. Оба варианта имеют недостатки. Когда используется змеевик, а значит, осуществляется мгновенный нагрев, не все агрегаты способны поддерживать заданную температуру.

По этой причине в котлах должны быть установлены специальные режимы работы, в разных устройствах они называются по-разному. Например, в моделях Навьен (о неисправностях котлов Навьен читайте) у Беретты «приоритет горячей воды», а у Ферролли — «комфорт».

Недостатком котельного отопления является то, что для поддержания стабильной температуры воды в баке расходуется газообразное топливо. Кроме того, ограничен запас нагретой воды. После его употребления приходится ждать, пока нагреется новая порция.

Выбор вышеперечисленных способов дело индивидуальное, но нужно помнить, что при проточном варианте придется ориентироваться на производительность отопительной воды в минуту, а при котельной — на объем бак.

Газовые агрегаты различаются по типу используемой горелки, а именно:

• однопозиционные;
• двухпозиционный;
• модулированный.

Самые дешевые – однопозиционные, но в то же время они и самые неэкономичные, так как всегда работают на полную мощность. Чуть экономичнее двухпозиционные, которые способны работать как на 100% мощности, так и на 50%. Лучшими горелками считаются модулирующие, поскольку они имеют множество режимов работы, что позволяет экономить топливо. Их производительность контролируется автоматически.

Горелка расположена в камере сгорания, которая может быть открытой или закрытой. Кислород для открытых камер поступает из помещения, а продукты горения удаляются через атмосферный дымоход.

Закрытые камеры оборудованы коаксиальной дымоходной конструкцией, и кислород для горения поступает в них с улицы. В этом случае продукты сгорания выводятся по центральному контуру дымохода, а воздух поступает снаружи.

Напольные установки оснащены надувной или атмосферной горелкой. При установке напольного котла в многоквартирном доме допускается использование в квартире атмосферной горелки. Большинство таких газовых приборов имеют закрытую камеру сгорания, а значит, оснащены турбиной и коаксиальным дымоходом.

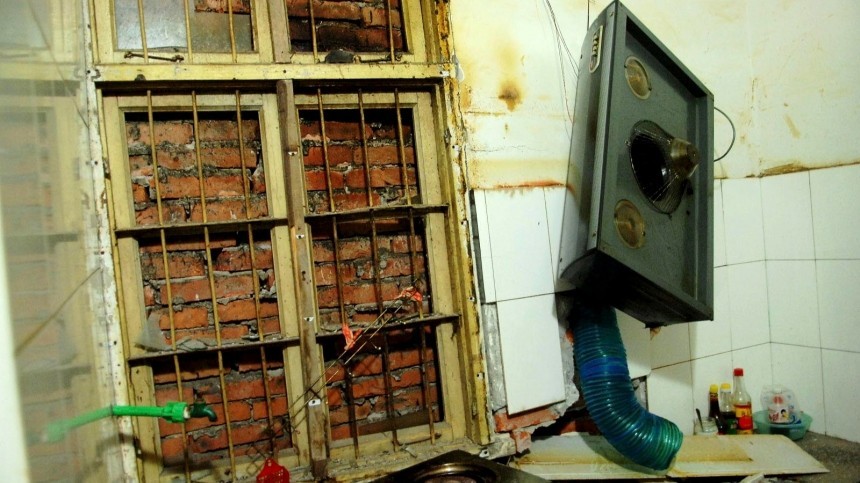

Нормы размещения газовой колонки в квартире

Важно придерживаться правил установки газовой колонки в целях пожарной безопасности:

• Нормы помещения: площадь кухни должна быть не менее 7,5 кв.м.; минимальная высота потолков в квартире 2 м;
• диаметр отверстия дымохода — не менее 120 мм;
• монтировать колонку нужно на кирпичную или бетонную стену, а для лучшей защиты (во избежание возгорания) при монтаже важно установить оцинкованные листы;
• естественная вентиляция – обязательное условие для установки колонки;
• запрещается устанавливать прибор непосредственно над газовой плитой;
• колонка должна располагаться на расстоянии не менее 1,5 м от электроприборов;
• обязательно на кухне должна быть установлена ​​вытяжка для газовой колонки в квартире, так как продукты горения должны выводиться наружу. В квартире эти продукты удаляются через вентиляционный канал. По стандартам к одной вытяжке можно подключить не более 2 единиц. А вытяжку можно установить только возле стены из негорючих материалов;
• должны присутствовать специальные датчики, чтобы с их помощью можно было контролировать наличие продуктов горения в воздухе. Это нужно для того, чтобы при превышении уровня продуктов горения в воздухе датчики могли отключить подачу газа или оповестить жильцов о проблеме;
• на кухне, где стоит газовая колонка, должна быть дверь;
• запрещается маскировать газовые трубы и саму колонку. У газовиков всегда должен быть свободный доступ к оборудованию и трубам.

Расчет мощности котла

При выборе типа отопительного агрегата необходимо определиться с его мощностью. При желании вы можете заказать теплотехнический расчет, позволяющий определить потери тепла в помещениях. Исходя из этой цифры, начинают подбирать мощность котла.

Можно не производить расчетов, а использовать полученные опытным путем нормы, согласно которым на 10 «квадратов» площади требуется 1 кВт мощности котла. Этот результат следует дополнить запасом производительности на различные потери.

Например, для подачи тепла в квартиру площадью 60 «квадратов» необходим прибор мощностью 6 кВт. Если планируется водяное отопление, добавьте 50% и получите 9 кВт мощности, а в случае аномальных холодов еще 20-30%. Итоговый результат 12 кВт.

Но это расчет для средней полосы России. Если поселение расположено севернее, производительность юнита должна быть дополнительно увеличена. Конкретное значение зависит от степени утепления дома. Для панельного или кирпичного многоэтажного дома это будет 50% и более.

Котел должен иметь достаточную мощность для обеспечения комфорта в квартире, поэтому на нем не стоит экономить. Разница в стоимости будет не большой. Если приобрести автоматизированный котел, то перерасхода газа не будет, так как такие модели агрегатов самые экономичные.

Процесс получения разрешения на возможность установки газового котла в квартире достаточно сложный, затратный и длительный. Но все усилия того стоят, так как гораздо лучше жить при комфортной температуре в помещении. При этом за индивидуальное отопление придется платить меньше, чем за централизованное.

Руководство по установке и замене газового котла от начала до конца

Перейти к содержимому

Существует множество веских причин для установки газового котла и замены , от модернизации конструкции до энергоэффективности и снижения расходов на топливо. Однако есть и другие вещи, которые следует учитывать, и владельцам недвижимости нужен профессиональный совет, включая правильный размер, пространственные размеры или экспертные отраслевые знания о безопасных и надежных методах установки.

Выбор подходящего размера газового котла

Первый шаг, который вам нужно сделать, это выбрать нужный размер котла. Вы можете выяснить это, измерив площадь вашего дома, сколько людей в нем проживает и сколько воды вы используете (проверьте свой ежемесячный счет за воду). Семья из четырех человек в доме будет использовать гораздо больше, чем пара, живущая в квартире. Подумайте, что лучше всего подходит для вашего дома.

• Для небольшого помещения оптимальна мощность от 24 до 27 кВт. Комбинированные газовые котлы идеально подходят для мест с ограниченным пространством, так как нет необходимости беспокоиться о водонагревателе.
• Для среднего дома, скорее всего, потребуется газовый котел мощностью от 28 до 34 кВт.
• В больших или двухквартирных домах обычно требуется газовый котел мощностью от 35 до 42 кВт.

Где установить газовый котел?

Еще кое-что, что вам нужно учитывать, это лучшее место для установки газового котла. В рамках нашего процесса установки газового котла J Griffin Heating & Plumbing с удовольствием выполнит для вас осмотр и предоставит несколько вариантов в соответствии с размерами. Мы также подберем наиболее оптимальное место для установки нового газового котла, который вам не мешает. Некоторые из наших клиентов использовали такие места, как кухни, подсобные помещения и подвалы, но, к счастью, вы можете разместить свое устройство в любой комнате с надлежащей трубой, которую мы также можем установить.

Запись на прием к установщику газового котла

Теперь, когда вы знаете, какой производитель котла вам нужен, пришло время переключить свое внимание на правильного

установщика газового котла . Поскольку это финансовые вложения, необходимо учитывать опыт компании, выполняющей установку. J Griffin Heating & Plumbing Inc имеет более чем тридцатилетний опыт, помогая владельцам недвижимости Восточного Массачусетса вести более безопасный и удобный образ жизни. Самое главное, мы стремимся к совершенству при каждой установке, чтобы бойлеры служили дольше.

Когда лучше всего устанавливать бойлер?

Весенние и летние месяцы — лучшее время для установки газового котла. Вам будет меньше неудобств, потому что люди, как правило, проводят меньше времени в помещении и пользуются отоплением или горячей водой.
