Схема подключения проводов в распределительной коробке: рассмотрим подробно

Выполняем монтаж в распределительной коробке

Правильное подключение проводов в распределительной коробке является весомым фактором надежности вашей электрической сети. А если учитывать, что в распределительных коробках сконцентрировано более 50% всех соединений, то этот элемент вашей электрической сети дома или квартиры становится особенно важным. При этом нельзя забывать и о наглядности подключения, а также его ремонтопригодности. Исходя из всего этого давайте остановимся на распределительных коробках более детально.

Содержание

• Правила монтажа распределительных коробок
• Подключение различных электроприемников в распределительной коробке
  • Подключение групповых проводов
  •  Подключение розеток
  • Подключение выключателя
  • Подключение светильника и розетки
• Вывод

Правила монтажа распределительных коробок

Прежде всего давайте остановимся на правилах монтажа распределительных коробок. Ведь от этого зависит и надежность вашей электрической сети. Тем более, что эти правила вполне логичны и не потребуют серьезных капиталовложений.

Расположение распределительных коробок в квартире

 Итак:

• Прежде всего следует помнить, что распределительная коробка должна быть выполнена из материала соответствующего поверхности установки. Так на сгораемые поверхности, например, дерево, следует устанавливать распределительные коробки из несгораемых материалов. Обычно это металл.
• Если же распределительная коробка монтируется на несгораемую поверхность, например, бетон, то можно применять коробки из трудносгораемых материалов. Обычно в этих целях используют стандартные коробки из специального пластика во множестве предложенные в строительных магазинах.
• Так же стоит помнить, что согласно п. 2.1.22 ПУЭ во всех местах ответвления и подключения проводников должен быть обеспечен запас провода обеспечивающий повторное подключение. Цена выполнения этого правила составит сущие копейки, а вот в случае необходимости выполнения пере подключения этот запас станет «золотым».
• Так же стоит оговорить место расположения распределительных коробок. Вообще оно не нормируется, но обычно их располагают у входа в помещение со стороны дверной ручки. Высота расположения распределительной коробки обычно составляет 10-20 см от потолка. Это позволяет ее максимально оградить от случайного прикосновения и визуально скрыть.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками.

Проходной же называется коробка, имеющая такую связь.

На фото проходная распределительная коробка с подключением розетки

Итак:

• В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

Обратите внимание! Этих проводов для однофазной сети должно быть именно три. Из которых один нулевой, согласно п. 1.1.30 ПУЭ должен иметь голубой цвет, один провод защитного заземления, который обозначается желто-зеленым цветом и фазный провод, который может иметь любое другое цветовое обозначение.

• Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
• Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

 Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

Подключение розетки в распределительной коробке

• Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
• Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Обратите внимание! Все соединения в распределительной коробке следует выполнять при помощи клеммников, пайки, опрессовки или сварки. Этого требует п.2.1.21 ПУЭ, который запрещает применять скрутку.

• Если подключение производится в проходной распределительной коробке как на видео, то соединение может быть выполнено как с питающим кабелем, так и с кабелем, питающим другую распределительную коробку. Ведь благодаря соединению между собой они являются одним целым.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна.  И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

Подключение двухклавишного выключателя

 Итак:

• Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
• Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
• Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
• Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
• Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

Схема подключения выключателя от розетки

• Прежде всего по методике, описанной выше, подключаем розетку.
• Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
• Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
• Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
• Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Вывод

Как видите, все виды подключения в распределительной коробке вполне можно выполнить своими руками. Главное быть внимательным и не перепутать фазные, нулевые и защитные провода. Самым простым способом для этого является соблюдение рекомендаций ПУЭ. Ведь цветовое обозначение не даст вам скрутить вместе провода разных цветов. А это практически стопроцентная гарантия правильности вашей схемы.

Как подключить провода в распределительной коробке своими руками

Выполняем подключения в распределительной коробке

Правильное соединение проводов в распределительной коробке во многом является залогом надежности вашей электросети. Ведь в отличие от соединений в распределительном щите распределительные или как их еще называют распаячные коробки более закрыты для обслуживания и контактные соединения здесь значительно сложнее проверить. Именно поэтому еще на этапе монтажа их качеству и правильности следует уделить максимальное внимание.

Содержание

• Соединение проводов
  • Правила монтажа проводов в распределительной коробке
  • Варианты соединения проводов в распределительной коробке
• Схемы соединения в распределительной коробке
  • Схема распределительной коробки
  • Схема подключения в распределительной коробке розетки
  • Схема подключения в распределительной коробке выключателя
• Вывод

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа. Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта.

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

• Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
• Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ
  . Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
• Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
• Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
• Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
• Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов , как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

• Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

• На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований. Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

• Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

• Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод.  Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

• Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

• В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
• Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
• Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Обратите внимание! Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

• Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
• Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
• Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
• Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

• Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
• Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
• Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
• Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

• В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
• При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

Вывод

Как и электрическая распределительная коробка соединение проводов на любых других участках должно отвечать высоким требованиям. Поэтому не стоит пренебрегать нормами ПУЭ к данному вопросу. Ведь лучше выполнить качественное соединение еще на этапе монтажа, чем потом искать проблему в уже действующей электрической сети.

Схема соединения проводов в распределительной коробке

Автор newwebpower На чтение 11 мин Просмотров 7.2к. Опубликовано 24.10.2016 Обновлено 04.11.2016

Содержание

1. Схема – самый главный этап
2. Правильная маркировка выводов
3. Монтаж распределительной коробки
4. Подготовка проводников
5. Способы соединения проводов
6. Испытание соединений проводов в распределительных коробках

При самостоятельном ремонте электропроводки следует уделить особое внимание соединению проводов в распределительных коробках, ведь электротехника, как говорят электрики, это наука о контактах, как желательных, обеспечивающих бесперебойное снабжение электроэнергией, так и неприемлемых, из-за которых случается множество аварий и несчастных случаев.

В данной статье при помощи ссылок на другие материалы данного ресурса будет представлен весь багаж минимальных знаний и навыков, необходимый домашнему мастеру для успешного электромонтажа, а также будет поэтапно описан весь процесс соединений проводов в распределительной коробке, начиная от подготовительных этапов, заканчивая введением смонтированной домашней сети в эксплуатацию.

Схема – самый главный этап

Для бывалого электрика не составит труда подключить выключатель и лампочку без чертежа, сделав соединение проводов в распределительной коробке, ориентируясь по цветовой маркировке жил кабелей или по результатам прозвонки уже проложенной проводки.

Но у опытных мастеров такая работа получается лишь потому, что схема подключения отчетливо отпечаталась в уме благодаря многолетней практике.

Простая схема соединений проводов в распределительной коробке при подключении выключателя и лампочки

Если же мастеру требуется провести электропроводку на любом объекте, то он начнет первым делом с проектировки схемы, если до него это не сделали другие специалисты. Разумеется, существуют нормативы, ГОСТ и СНиП, по которым делаются все чертежи электропроводки, но для квартиры или частного дома подойдет схема, начертанная от руки, главное – чтобы она впоследствии исправно и безопасно работала.

Такой подход не только страхует от ошибок, но и позволяет экономить время, разделяя труд – осуществляя электромонтаж в распределительной коробке, электрик не будет отвлекаться на составления плана электропроводки, одновременно пытаясь удержать в голове планируемые линии и подключения.

Более сложная схема подключения двухклавишного выключателя

Примеры схем для однокомнатной и двухкомнатной квартиры можно посмотреть, перейдя по ссылкам. Также нужно будет ознакомиться с условными графическими обозначениями элементов сети, чтобы можно было проконсультироваться у знакомого мастера, показав ему схему, или в будущем осуществить ремонт электропроводки, сверившись с сохраненным чертежом.

Важность планирования электропроводки обуславливается также и рациональностью и экономичностью. При составлении схемы проводки нужно составить план таким образом, чтобы самих распределительных коробок в квартире было как можно меньше, ведь каждое соединение  проводов увеличивает риск потери контакта.

Пример начертанной от руки схемы электропроводки (синими кругами обозначены распределительные коробки)

При подключении одной розетки или выключателя многие электрики советуют вообще обойтись без распределительной коробки и осуществить подключение проводов в подрозетнике. Такое решение обуславливается нежеланием владельцев квартир обеспечивать доступ к распределительной коробке, как того требует ПУЭ (по их мнению портится интерьер жилища). Розетка или выключатель легко разбирается, что обеспечивает доступ к соединению проводов в подрозетнике.

Цитата из ПУЭ

Подробный рассказ о различных схемах подключения проводов в распределительных коробках показан на видео:

Правильная маркировка выводов

Для того чтобы осуществить соединение проводов в распределительной коробке согласно схемы без излишних сомнений, нужно, чтобы выводы проложенной электропроводки были промаркированы. Очень часто расключение (разделение основной линии электропроводки на несколько ответвлений) производится, когда уже все провода уложены и спрятаны под штукатуркой, и не будет никакой возможности визуально проследить предназначение кабелей.

Легко запутаться без уверенности в предназначении одинаковых кабелей

Чтобы не тратить время на прозвонку кабелей, которая также описана на данном сайте, нужно еще на этапе укладки кабелей маркировать их окончания. В некоторых случаях, если проводов в распределительной коробке мало, можно ориентироваться по цвету изоляции токонесущих жил. Но при большом скоплении кабелей цвета изоляции проводов будут повторяться, поэтому возрастает вероятность ошибки.

Для исключения возможности неправильного подключения необходимо маркировать окончания уложенных кабелей любым доступным способом. Промышленность выпускает множество различных бирок, предназначенных для маркировки выводов. Очень часто электрики используют прозрачные термоусадочные трубки, вставляя полоску бумаги с условным обозначением вывода вовнутрь.

Образцы промышленно выпускаемых бирок для маркировки кабеля

Также можно воспользоваться прозрачным скотчем, обматывая им бирки с надписями. В крайнем случае, маркером или фломастером написать обозначения прямо на изоляции проводов или на стене, — но при этом есть риск, что надписи сотрутся в процессе монтажа.

Маркировка выводов электропроводки произведена на стене

Следует также неуклонно придерживаться цветовой маркировки кабелей (коричневый, красный, черный – фаза, синий – рабочий ноль, зеленый с желтыми полосками – защитный проводник PE).

Общепринятая цветовая маркировка изоляции кабельных жил

Монтаж распределительной коробки

Перед началом электромонтажа нужно убедиться, что распределительная коробка надежно зафиксирована. Виды распределительных коробок, которые зависят от типа электропроводки, также описаны на данном сайте. Важность фиксации обуславливается возможностью повреждения уже соединенных проводов при манипуляциях с распределительной коробкой и кабелями.

При работе с одножильными проводами следует избегать частых изгибаний токонесущих жил. Многожильные провода хоть и допускают частые изгибы, но механические нагрузки и вес незакрепленного кабеля висящей электропроводки может повредить уже готовое соединение, поэтому важно не нарушать технологию электромонтажа.

Требование ПУЭ по поводу фиксации кабелей и коробок

Если устанавливается скрытая проводка в кирпичной или бетонной стене, то провода укладываются в штрабу, проделываемую вручную или при помощи инструментов (штробление), а подрозетники и распределительные коробки монтируются в отверстиях, которые сверлятся в стене при помощи специальной коронки. Фиксация осуществляется при помощи гипса или алебастра.

Коронка для сверления отверстий для распределительных коробок

Каждый тип соединения проводов требует определенной длины выводов. Например, при использовании весьма громоздких соединительных колодок, на которых имеются болтовые клеммы подключения, мастера пытаются оставлять свободной длины проводов как можно меньше, чтобы все соединения поместились в коробку.

Но, если используется сварка проводов, то длина оголенных проводников должна быть около семи сантиметров, чтобы не допустить оплавления изоляции при сильном нагреве, плюс длина изолированных жил для удобного и безопасного монтажа. Длинные оголенные соединенные проводки изолируются и укладываются в распределительной коробке.

Соединения проводов выполнены с помощью сварки

Приведенные выше примеры означают, что независимо от выбранного способа соединения проводов, длина выводов, выступающих из распределительной коробки, должна быть не менее десяти сантиметров, ведь излишки проводников всегда можно обрезать, но нарастить их будет чрезвычайно трудно, и при этом ухудшится надежность всей линии электропроводки.

Подготовка проводников

На данном этапе мастер должен окончательно решить, как соединить провода в распределительной коробке, и соответственно подготовить проводники – снять изоляцию и подогнуть жилы кабелей. Перечень существующих типов соединений проводов приводится ниже, а сейчас, независимо от выбранного способа, следует уделить особое внимание качеству зачистки и подготовки проводников к электромонтажу.

Зачищенные провода готовы к подключению в распределительной коробке

Для проведения любого электромонтажа мастер должен иметь набор инструментов электрика, ознакомиться с которым, можно, перейдя по ссылке. На данном этапе производится подготовка проводов к подключению – зачистка от изоляции. Следует с особой тщательностью отнестись к данному процессу, так как при использовании подручных средств (ножа, плоскогубцев, кусачек) возможны незаметные повреждения токонесущих жил.

Профессиональный набор инструментов электромонтажника

При изгибании проводов и последующем монтаже едва заметные трещинки в металле могут увеличиться, что ухудшит электрическую проводимость и может привести к разлому и потере контакта. При больших токах в самом тонком участке цепи (в месте трещины) будет выделяться большое количество тепла, которое может разогреть изоляцию и даже сам металл проводника до температуры плавления.

При большом токе в надломанном проводнике происходит лавинообразный процесс – при нагревании сопротивление материала возрастает, что еще больше увеличивает тепловыделение. Заканчивается данный процесс расплавлением металла проводника и возникновением электрической дуги, которая обжигая другие соединения проводов в распределительной коробке, приводит их в полную негодность.

Фото горения электрической дуги в распределительной коробке

Без сомнения, настоящий мастер даже с помощью кухонного ножа сможет аккуратно и быстро снять изоляцию без повреждения токонесущей жилы. Но людям без опыта будет очень трудно избежать малозаметных повреждений материала проводников, поэтому, чтобы соединение проводов в распределительной коробке было качественным, необходимо использовать специальные инструменты для снятия изоляции (стрипперы).

Разнообразие инструментов для снятия изоляции

Многим доводилось наблюдать картину, что некоторые мастера снимают изоляцию при помощи зубов. Абсолютно не стоит следовать такому примеру, и в этом случае покупка профессионального инструмента для снятия изоляции обойдется дешевле, чем услуги стоматолога.

Обзор различных инструментов для снятия изоляции показан на видео:

Способы соединения проводов

Как уже говорилось, для различных способов соединений проводов распределительной коробке существует своя технология электромонтажа, которая заключается в длине зачищенных проводников, их изгибании и использовании соответствующих инструментов.

Поскольку каждый из возможных способов имеет множество специфических нюансов и требует применения специальных инструментов и навыков, ниже, в виде списка со ссылками представлены типы соединений проводов:

• Клеммные колодки;
• Клеммники Wago;
• Колпачки СИЗ;
• Соединительные гильзы;
• Пайка проводов;
• Сварка проводников.

Электромонтаж проводов в распределительной коробке при помощи клеммных колодок

Каждый из приведенных выше способов имеет свои достоинства и недостатки, ознакомиться с которыми нужно обязательно, изучив материалы, перейдя по предложенным ссылкам. Выбирать тип соединений для проведения электромонтажа своими руками следует исходя из наличия инструментов, навыков, возможности приобретения материалов и ожидаемого качества контактов.

Наиболее надежной считается сварка проводов, но она требует специального сварочного аппарата и специфических навыков. Пайка проводников, которая также имеет хорошие характеристики, требует навыков владения паяльником. Клеммники Wago достаточно просты в монтаже, надежны при правильно подобранных изделиях согласно нагрузке, допускают соединение многожильных проводов без использования специальных наконечников, но следует опасаться подделок.

Соединения в распределительной коробке выполнены при помощи клеммников Wago

Использование гильз надежное, при применении специальных изделий можно соединять медь и алюминий, но само соединение требует специальных клещей и является неразборным, что не дает шанса на легкое исправление ошибки электромонтажа. Колпачки СИЗ надежны при соблюдении технологии и правильном подборе диаметра. Клеммные колодки требуют, чтобы болтовые соединения были надежно затянуты.

Колпачки СИЗ в распределительной коробке

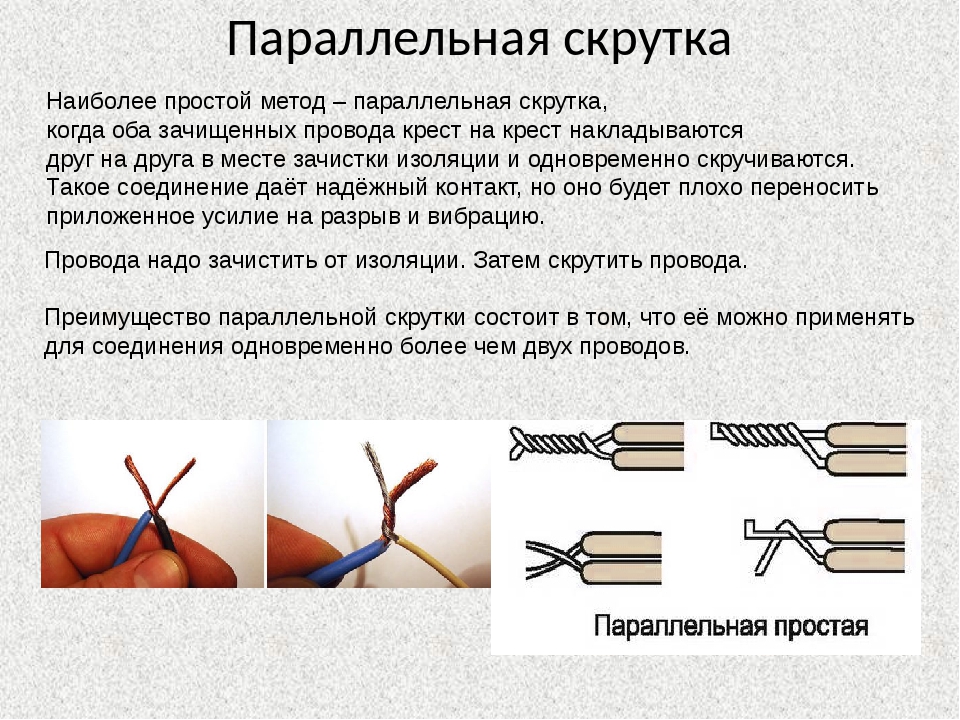

Следует помнить, что согласно ПУЭ, скрутка проводов не допускается в чистом виде

Скрутка в чистом виде не входит в перечень дозволенных ПУЭ соединений

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительной коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Изоляция соединений в распределительной коробке при помощи термоусадочной трубки

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников. Также важно отсутствие характерного запаха перегретой или горелой изоляции.

Оплавленная изоляция одного из соединений в распределительной коробке

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электропроводки максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Как соединить провода в распределительной коробке +фото

Ремонт – дело непростое, особенно если оно касается прокладки кабеля. Здесь нужно учесть многое – рассчитать сечение кабеля, прикинуть, где будут находиться светильники и бра, розетки, выключатели, а также и то, как будет подходить питание, например, к газовой плите с электрической подсветкой.

После того как всё рассчитано, проводится монтаж электропроводки. Не будем подробно описывать его, кроме разве что того, что провода должны быть уложены ровно для удобства последующей штукатурки. Или, если это штроба, чтобы её было удобно замазать алебастром или шпатлевкой.

Теперь представим себе самую обычную комнату с одним светильником, одноклавишным выключателем и одной или парой розеток. Все провода, идущие от них, сходятся в одном месте, образуя пучок. Туда же подходит питающий кабель (или перемычка от него). Образуется пучок, который потом нужно правильно подключить.

Обратите внимание! Длина проводов, оставленных в пучке, должна быть нормальной длины (не менее 25-30 см).

Далее нужна коробка, в которой эти провода будут находиться и соединяться. Однако не все знают, как соединить провода в распределительной коробке, да и вообще, как её закрепить в стене.

Подготовка ниши

Перед монтажом коробки лучше всего оштукатурить стену. Это нужно для того, чтобы потом по её краю ровно выставить коробку. Однако если на стену будет ложиться плитка, коробка должна по отношению к основной поверхности немного выпирать – тогда, когда плитка наклеена, она окажется вровень с коробкой.

Коробка для стен из гипсокартона

Как правильно выставить коробку? Вначале в стене нужно при помощи молотка и зубила (или перфоратора) выдолбить небольшую нишу с круглыми краями. О том, достаточно ли выбито и хороша ли глубина, можно судить, приложив внутрь неё коробку днищем внутрь. Если она полностью прячется там, то можно приступать к её монтажу. Если речь идет о монтаже в гипсокартонных перегородках, то достаточно просто ножом по гипсокартону вырезать круглое отверстие в материале, вставить туда коробку с лапками и зажать их.

Обратите внимание! Если прорезь в гипсокартоне будет больше необходимого, то распределительная коробка не будет там держаться. Поэтому, перед тем как резать перегородку, нужно обвести по изделию круг, по которому и будет производиться отрез. Это же касается и отверстия в стене.

Лучше выглядит, когда все коробки находятся на одинаковой высоте.

Монтаж коробки

Монтаж распредкоробки

Для монтажа понадобится:

• вырезать сбоку или в днище дырки для проводов;
• приставить коробку с уже протянутыми проводами. Для того чтобы нам легче было понять, где какой кабель, можно их предварительно пронумеровать (с пометкой на листке, к какой цифре что относится) или подписать. Подписывают, приклеив монтажную ленту в виде флажка;
• замесить немного жидкого алебастра;
• намазать раствор на стенки коробки и всунуть её в нишу, после чего приложить к ней ровную рейку, которая позволит выставить коробку ровно, и подержать так несколько минут, пока алебастр не схватится.

После того, как алебастр схватился (опять же, не забываем, что в неё уже должны быть выведены все кабеля), замазываем её полностью алебастром, а лишнее снимаем мастерком или шпателем. Что стоит учесть – если крышка будет закрепляться резьбой, то коробку следует выставить так, чтобы её крепления находились ровно по горизонтали – для эстетики.

Подключение

Способы соединения проводов

Теперь можно приступить и к подключению проводов. Если надписей нет, можно прозвонить каждый кабель в отдельности. Для этого он зачищается от жил, 2 его провода замыкаются, а на другом конце проверяются возможные провода на предмет замыкания. Естественно, желательно делать эту процедуру, убедившись, что кабель, с которым мы работаем, не под напряжением.

Сняв изоляцию, определяем фазный провод. Он должен быть красным или коричневым, хотя может быть и другого цвета. Нулевой проводок – синий или зеленый, в зависимости от типа провода. Заземление – белый.

Схема проводов в распредкоробке

Фаза всегда соединяется вместе, если, конечно, это не выключатель, где она разделяется. Говоря о простейшей схеме – питание-светильник-розетка-выключатель – заземление соединяется вместе, фаза на розетке, светильнике и выключателе соединяется с фазой питания; нули, кроме светильников и выключателей, также сводятся в одну скрутку. В последнем случае фаза идет на выключатель, с него на контакт лампы, оттуда по нулевому проводу цепь замыкается.

Если же в комнате много розеток и светильников, было бы лучше создать для них разные распределительные коробки. В этом случае питание будет приходить в одну, из неё перемычкой во вторую. В розеточной коробке все провода соединяются в соответствии друг с другом. А вот со светильниками дело обстоит иначе.

Обратите внимание! Необходимо точно проверить, что мы подсоединяем определенный выключатель к нужной лампочке.

После того как вся собранная в коробках схема проверена, скрутки свариваются, изолируются и аккуратно укладываются в коробке, после чего она закрывается крышкой.

Фото

Соединение алюминиевого и медного проводов

С заземлением

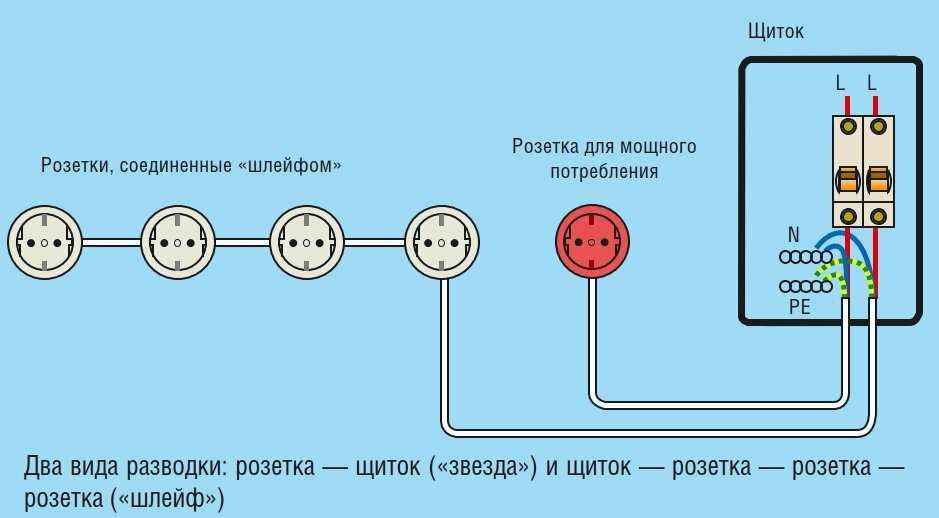

Разводка проводов

Два светильника и группа розеток

Два светильника

Без заземления

Схема расключения или соединения электрических кабелей в распределительной коробке

Содержание

• Пошаговое руководство по монтажу распредкоробки
• Схема расключения распределительной коробки

Кабели и провода в жилых и нежилых строениях проложены от щита со счетчиком расхода электроэнергии, предохранительными пробками или автоматическими выключателями под полом, по стенам до распределительных коробок, где они соединены скручиванием или с помощью клеммников (электрических зажимов).

От раcпредкоробок электрическую проводку прокладывают к другим распаячным или расключительным коробкам, которые подключают на один автомат или одну и ту же группу и к выключателям, розеткам, светильникам. Выполнить расключение возможно и без специального образования и опыта работы электриком, достаточно следовать данной инструкции.

Обычно в квартиру приходят 3 – 4 группы (включая отдельную группу, приходящую на электроплиту, которую прокладывают независимыми кабелями или проводами). Таким образом, при повреждении на линии от электроснабжения отключается только часть строения или квартиры. Обратить особое внимание на пропорциональное и равномерное распределение нагрузки между автоматами или предохранительными пробками в электрическом щите.

 До начала работ необходимо обесточить линию, на которой будут производиться работы, вывинтив пробки или отключив автомат.

Как правило, устанавливают одну распределительную коробку на каждое помещение, в случае значительного отдаления розеток может быть установлена дополнительная, специально на розетки.

Пошаговое руководство по монтажу распредкоробки

• Завести кабели или провода в коробку через уплотнители в отверстиях (для накладных коробок) или через заранее проделанные отверстия в коробках, устанавливаемых внутрь стены.
• Закрепить коробку к потолку или стене при помощи 2-хсаморезов или дюбелей при накладном способе установки или замазать её в заподлицо со стеной или потолком при скрытой установке.
• Осторожно снять внешнюю изоляцию кабеля до самого входа в распредкоробку.При этом необходимо сохранить целостность внутренней изоляции жил. Случайно поврежденные участки хорошо изолировать при помощи изоленты.
• Подогнать длину проводов или жил, оставив максимальный запас, при этом учитывая возможность уложить их внутрь по окончании работ. Обычно оставляют запас около 15 см. При большом количестве проводов в одной распредкоробке их укорачивают до 12–10 см.
• Зачистить концы проводов или жил кабеля.
• Соединить жилы (провода) по схеме работы при помощи клеммников (электрических зажимов), изолирующих колпачков СИЗ или скруткой.

• Изолировать скрученные концы изолентой или накрутить изолирующие колпачки.

• Развести в стороны пучки фазных, нулевых, заземляющих проводов, затем осторожно уложить провода внутрь, для облегчения задачи можно аккуратно затолкнуть при помощи деревянной ручки какого-нибудь инструмента.

• Закрыть и завинтить крышку.

Подробнее о выборе способа соединения и особенностях монтажа на видео

Схема расключения распределительной коробки

Все защитные или заземляющие (на схеме маркированы как PE, выделены желтым цветом) проводники и нулевые (на рисунке маркированы N, обозначены синим) соединяют между собой по цветам, как показано на схеме. Проводника“земля” не будет, если электропроводка двухпроводная.

Фазные проводники (выделены черным и красным цветом) расключаются немного сложнее, если от распредкоробки проводка идет только к розеткам, то фазы также соединяют между собой.

 В случае когда проводка идет на светильник с одноклавишным выключателем (как изображено на рисунке), провод, который отходит от выключателя, соединить с фазой, идущей на светильник (на рисунке L на освещение), а фазу, приходящую на выключатель, соединитьсо всеми фазными проводами (на схеме L на выключатель). Должно быть 4 соединения.

При распределении проводников на светильник с двухклавишным выключателем до него прокладывают четырехжильный кабель (2 фазных жилы включения, 1 фазная выключения,1 нулевая, 1 “ земля”). В случае двухпроводной электропроводки–трехжильный, так как проводник “земля” отсутствует. Соединяют между собой фазные проводники, идущие на розетки. Также соединяют фазы питающего кабеля, приходящие на общий зажим двухклавишного выключателя, 2 жилы с которого идут на лампы светильника отдельно. Ниже представленыс хемы распайки двухклавишного переключателя без “земли”.



















Все нулевые и заземляющие проводники (при наличии последних) соединяют вместе. Внутри коробки должно получиться 5 соединений (включая соединение заземляющих проводников). Ниже представлена схема расключения двухклавишного переключателя с“землей”.

Внимание! Перед подачей напряжения ещё раз внимательно проверить подключения. Во избежание короткого замыкания все соединения должны быть выполнены строго по схеме, изоляция должна быть неповрежденной, места скруток надежно изолированы или защищены изолирующими колпачками.



• Причины мерцания света в квартире
• Правила монтажа электропроводки в доме самостоятельно
• Как выбрать электрические кабеля и провода
• Как сделать ввод электричества в частный дом своими руками

Соединение проводов в распределительной коробке: способы и этапы соединения

Работа с электричеством не терпит халатности, поэтому в предстоящем процессе нужно разобраться досконально. Один из важных аспектов — это соединение проводов в распределительной коробке, так как от качества выполненной работы зависит работоспособность самой системы и ее безопасность, как электрическая, так и пожарная.

Содержание

• 1 Распределительная коробка и что она собой представляет
• 2 Виды соединений
• 3 Клеммные колодки
• 4 Пружинные клеммы
• 5 Колпачки СИЗ
• 6 Опрессовка гильзами
• 7 Пайка либо сварка
• 8 Скрутка и изоляция
• 9 Зажим «орех»
• 10 Использование болта
• 11 Что делать, если проводов несколько?
• 12 Что делать, если жилы разного сечения?
• 13 Как соединить многожильные и одножильные провода

Распределительная коробка и что она собой представляет

Все провода, обеспечивающие электроснабжение в доме или квартире, выходят из электрического щитка. Каждое помещение имеет несколько розеток и выключателей. Чтобы собрать все провода в одном месте и собрать схему соединений, были придуманы распределительные коробки. Именно здесь выполняется их соединение, для дальнейшей работы всех устройств. Для прокладки проводки используют установленные правила, описанные ПУЭ, в которых оговорены правила прокладки проводов и кабелей. В ней же прописаны и рекомендации относительно проведения соединений и ответвлений проводов, именно в распредкоробке.
Согласно этим рекомендациям, провода проводят по верхней части стены, на расстоянии 15 см от поверхности потолка. Как только провод доходит до места поворота, его опускают перпендикулярно вниз, а в месте ответвления специалист устанавливает коробку. По такому принципу происходит соединение всех жил проводки по заданной схеме.
В зависимости от типа установки коробки бывают:

• внутренние, используемые для скрытой проводки;
• наружные, используемые для наружного соединения.

При установке внутренней коробки в стене нужно сделать отверстие, в которое затем устанавливают коробку. Когда кабель будет подведен и соединен, коробку закрывают, и крышка получится на одном уровне с поверхностью стены. В некоторых случаях, такую коробку маскируют обоями или тонким слоем штукатурки.
Если толщина стен не позволяет установить внутреннюю коробку, то единственным выходом будет установка коробку наружного типа. Ее крепят на поверхность стены, поэтому сложных подготовительных работ не потребуется.
В зависимости от формы, коробка может быть:

• круглой;
• прямоугольной.

Количество выводов разное, в большинстве случаев их 4, но бывает и больше. Каждый вывод оборудован резьбой или штуцером, к которому будет удобно прикрепить гофрошланг. Гофрошланг предназначен для удобного расположения электропроводов, поэтому замена поврежденного кабеля не вызовет сложностей даже у новичка:

• отсоединить гофрошланг от распредкоробки;
• отсоединить от розетки или выключателя;
• немного потянуть;
• вытянуть;
• на его место протянуть другой.

Если прокладка кабеля осуществлялась в штробу, то его замена будет более сложной. Вам нужно будет продолбить стену и изъять поврежденный кабель, а на его место уложить новый. После таких работ придется ремонтировать стену.
Задача распределительных коробок:

• Повысить ремонтопригодность системы электропитания. Доступность всех соединений позволяет выявить поврежденный участок цепи. Если все провода были уложены в гофрошланги или трубы, то замена поврежденных не вызовет больших затруднений.
• Обеспечение свободного доступ к местам соединения. Так как основная часть проблем с электрикой возникает из-за некачественного или неправильного соединения, то проверить их состояние можно без труда, открыв распредкоробку.
• Обеспечение пожарной безопасности.
• Экономия финансовых средств. Используя распредкоробку, вам не придется прокладывать кабель к каждой розетке.

Виды соединений

Распредкоробка предназначена для соединения электропроводов. Каким это будет выполнено способом, не важно, главное, чтобы конечный результат обеспечил надежность, безопасность и работоспособность всех приборов. Для соединения используют несколько методов:

• с помощью клеммных колодок;
• при помощи пружинных клемм;
• при помощи пластиковых колпачков;
• с помощью опрессовки гильзами;
• пайка;
• скрутка;
• зажимами «орех»;
• при помощи болтов.

Чтобы определить для себя оптимальный способ соединения проводов, необходимо разобрать каждый из них и узнать достоинства и недостатки каждого способа.

Клеммные колодки

Это детали из пластика, внутри которых установлена латунная втулка с закручивающимися винтиками с двух сторон. Для скрепления этим способом необходимо вставить зачищенные концы с двух сторон колодки и приложив небольшое усилие затянуть винты. Этот способ не сложный, но нужно иметь в виду, что колодки бывают с различными выходными отверстиями, подходящими под определенный размер сечения провода.
Достоинства:

• невысокая стоимость;
• надежное соединение;
• возможность соединения алюминиевых жил с медными.

Недостатки:

• Такие изделия часто встречаются с плохим качеством, поэтому о качественном соединении говорить сложно.
• Они позволяют соединить только два проводка между собой.
• Для соединения алюминиевых и многожильных проводов такие колодки не рекомендуют. Это объясняется тем, что алюминий очень хрупкий, а жилы очень тонкие, поэтому при сильном затягивании винтов может произойти повреждение контактов.
• Пайка способна обеспечить более надежное соединение.

connects wires by a clip

Пружинные клеммы

Это более современное изобретение, которое стало незаменимым и эффективным помощником при выполнении таких работ.
В отличие от предыдущего варианта, вместо винта используется специальный механизм, который позволяет аккуратно зафиксировать провод, не повреждая его. Принцип соединения очень прост, зачищенные концы вставляют в отверстия коробки.
На рынке можно найти несколько моделей этих изделий. Они бывают одноразового и многоразового типа. Одноразовые колодки предназначены для одноразового использования, в случае их повреждения, и необходимости замены, колодки необходимо заменить на новые, так как предыдущие уже сохранить не получится. Они повторно не используются.
Цена на многоразовые клеммы немного больше, но зато вы сможете менять провода и соединять их заново, используя одни и те же пружинные клеммы.
Достоинства:

• возможность соединения проводов из алюминия и меди;
• возможность соединения нескольких жил за один раз;
• соединение тонкого многожильного провода без повреждений;
• компактные размеры;
• для работы не понадобится много времени;
• качественное соединение;
• встроенный индикатор, для контроля работы электросети.

Единственный недостаток таких клемм – их высокая цена.

Колпачки СИЗ

Соединительные изолирующие зажимы, именно так расшифровуется СИЗ. В народе их называют проще, колпачки. Внешне они и напоминают колпачки, выполненные из пластика. Внутри располагается пружина, которая и удерживает жилы.
Такие изделия чаще остальных применяют для скрепления жил в распредкоробках.
Достоинства:

• доступная цена;
• отсутствие возможности возгорания, что объясняется материалом изготовления;
• быстрая установка;
• большой выбор изделий по размерам и цвету.

Недостатки:

• изоляция и фиксация не отличается высоким качеством;
• соединение алюминия с медью невозможно.

Опрессовка гильзами

Этот вариант считается самым надежным. Его суть проста, для стыковки зачищенные концы вставить в специальную гильзу и обжимают. В завершении гильзу изолируют.
Расположение проводов может быть любым, как с двух столон гильзы, так и с одной. В первом случае, стык проводов должен приходиться на середину гильзы, во втором случае, суммарное сечение проводов не должно быть больше сечения гильзы.
Достоинства:

• соединение и изоляция высокого качества;
• небольшая стоимость.

Недостатки:

• один раз, использовав гильзу, ее нельзя восстановить, она одноразовая.
• наличие специального инструмента: пресс-клещей и трубореза.
• наличие специальной гильзы для скрепления алюминиевой и медной жилы.
• Работы по монтажу таким способом потребуют больше времени.

Пайка либо сварка

Использовать сварку или пайку рекомендуют все опытные электрики. Чтобы соединить несколько жил в распредкоробке, следует выполнить такие действия:

• оголить концы проводов;
• скрутить подготовленные концы;
• спаять провода паяльником или газовой горелкой;
• дать остыть спайке;
• заизолировать концы изолентой, термоусадочной трубкой или кембриком.

Обратите внимание, что охлаждать концы с припоем в воде категорически запрещено, это может привести к ухудшению качества скрепления.
Достоинства:

• надежное и крепкое скрепление проводов.

Недостатки:

• наличие специального инструмента и навыки работы с ним;
• сложность процесса пайки;
• неразъемное место соединения;
• ограничение на некоторые условия использования, озвученное в ПУЭ;

Скрутка и изоляция

Старый, но действенный способ скрепления двух и более проводов. Принцип работ простой, зачистить концы и тщательно скрутить между собой при помощи пассатижей. Место скрутки обязательно изолируется.
Достоинства:

• простота в работе;
• минимальные материальные затраты или их полное отсутствие, если у вас уже есть приобретенная изолента.

Недостатки:

• не самое качественное скрепление;
• соединять алюминиевые и медные жилы нельзя.
• увеличение сопротивления скрутки со временем.

В большинстве случаев этим способом пользуются при проведении временной электропроводки, а для изоляции используют кембрики.
На данный момент ПУЭ запрещает этот способ соединения т.к.со временем увеличивается сопротивление скрутки и контакты начинают греться.

Зажим «орех»

Крепление с помощью зажима «Орех» используется достаточно часто. Это зажим с двумя пластинами и 4 винтами по углам. Для скрепления вам нужно зачистить концы жил, ввести их в пластину и закрепить их, при помощи болтов. Сверху одеть карболитовую оболочку.
Преимущества:

• небольшая стоимость;
• отсутствие сложностей во время крепления;
• соединение медных и алюминиевых жил;
• изоляция высокого класса.

Недостатки:

• такое крепление требует периодической проверки, и в случае ослабления, винты нужно подтянуть;
• размеры такого зажима не позволят разместиться в распредкоробке.

Использование болта

Скрепление при помощи болтов это не только самый простой способ, но и достаточно эффективный. Все что понадобится для работы это болт, 3 шайбы и гайка.
Суть крепления очень простая, на резьбу болта нужно надеть шайбу, накрутить защищенную жилу, сверху снова шайбу, снова жила, и завершает снова шайба. В завершении всего, болт прочно закручивается гайкой и изолируется.
Достоинства:

• минимальные затраты и простое выполнение работы;
• соединение алюминиевых и медных жил.

Недостатки:

• слабое качество крепления;
• большой расход изоленты;
• болт с изолентой может не поместиться в распредкоробку.

Что делать, если проводов несколько?

В обычной ситуации вам приходилось скреплять только два провода. Но что делать, если таких проводов несколько?
Для этого есть несколько решений:

• произвести скрепление при помощи пружинных клеммников;
• воспользоваться способом опрессовки гильз;
• спаять провода;
• скрутить концы проводов с использованием СИЗов;
• скрутить концы проводов и заизолировать изолентой.

Как произвести соединение проводов в распределительной коробке мы уже рассказали, и каким из них вы воспользуетесь, решать вам. Но, специалисты советуют отдать предпочтение первому способу, так как он наиболее эффективный.

Что делать, если жилы разного сечения?

Для качественной стыковки проводов с разным сечением, специалисты рекомендуют использовать пружинные или обычные клеммные колодки. Ваша цель, прочно зафиксировать провода винтом.
Если используемые жилы выполнены из разного материала, то для предотвращения окисления нужно брать колодки с пастой.
Альтернативным способом крепления будет их спаивание.

Как соединить многожильные и одножильные провода

Как подключить распределительную коробку для розеток и цепей освещения

Как подключить электрическую распределительную коробку. Распределительная коробка используется для добавления ответвления или расширения цепей и направления питания к источникам света и дополнительным розеткам. Рекомендации по подключению электрической распределительной коробки с простыми схемами подключения распределительной коробки, включая информацию о распределительных коробках на 20 и 30 ампер. Убедитесь, какой тип распределительной коробки следует использовать для кольцевой магистрали, радиальных цепей и цепей освещения. Также содержит советы по безопасности и информацию о том, как закрепить распределительные коробки и обеспечить их доступность.

Предупреждение: Для выполнения электромонтажных работ необходимо соблюдать Правила электротехники – Нажмите здесь для получения дополнительной информации.

Безопасная работа с распределительными коробками

Часть P новых строительных правил может включать проверку любых дополнительных схем квалифицированными электриками при продаже дома. Это может повлиять на вашу продажу, вы можете нарушить закон, и ваша страховка дома может быть недействительной. Пожалуйста, будьте абсолютно уверены, что вы знаете, что делаете, и проверьте всю свою работу у квалифицированного электрика. Убедитесь, что вы отключили все питание и изолировали цепи, с которыми вы работаете. .

Для чего используются соединительные коробки?

Распределительные коробки можно использовать для подключения дополнительных розеток к цепям, добавления точек освещения, расширения цепей, и в целом они являются способом получения питания от существующего источника и передачи его где-то еще. Их также можно использовать для ремонта.

Если провод поврежден, поврежденный участок можно отрезать и снова соединить два участка с помощью распределительной коробки.

Вкратце, они используются для безопасного соединения проводов или ответвления от электрической цепи. Всякий раз, когда вам нужно соединить два или более электрических провода, вам следует использовать распределительную коробку. В результате они широко используются и очень полезны для всех, кто занимается электромонтажом и электрикой.

Вы можете подумать, что блочные соединители выполняют ту же работу, и вы будете правы, но они оставляют открытыми довольно большие участки проводки, и если вы сняли с проводов длинные участки защитной оболочки, оголенные провода под напряжением могут быть легко доступны и представляют очевидную опасность.

Распределительные коробки имеют преимущество, заключающееся в том, что вся проводка и соединения размещаются внутри самой распределительной коробки, не оставляя оголенных проводов, к которым можно прикоснуться или ударить.

Распределительные коробки также можно использовать для добавления света и выключателей. Для получения дополнительной информации см. наш проект освещения и выключателей.

Типичная распределительная коробка — их можно приобрести в нашем интернет-магазине здесь

Описание типов электрических распределительных коробок

Электрические распределительные коробки бывают разных типов. Есть два ключевых отличия, на которые вам нужно обратить внимание при покупке распределительной коробки:

• Номинальное значение
• Клеммы

Существуют также различные типы распределительных коробок, которые можно использовать. Каждый из них немного отличается в зависимости от производителя (расположение клемм, немного разные молдинги и т. д.), но основные элементы должны быть одинаковыми:

• Стандартная распределительная коробка
• Необслуживаемая распределительная коробка или распределительная коробка Wagobox

Мы объясним различия между эти типы распределительных коробок и их различные преимущества вкратце, однако важно, чтобы у вас был правильный рейтинг, какой бы тип вы ни выбрали.

Номинал распределительной коробки в амперах

Распределительные коробки рассчитаны на ампер, чтобы защитить их, вас и цепь. Убедитесь, что у вас есть правильный ящик для правильной работы. Для кольцевой магистрали (подробнее о кольцевой сети можно найти в нашем проекте здесь), а также для радиальной цепи (подробнее о радиальных цепях в нашем проекте здесь) потребуется распределительная коробка на 30 ампер, а для цепи освещения (хотя вы можете купить распределительную коробку на 5 ампер). коробки) потребуется распределительная коробка на 20 ампер.

Используемый номинал должен отражать ток цепи, в которой он будет использоваться. Можно использовать распределительную коробку с более высоким номиналом тока в цепи с более низким номиналом, но не наоборот. Подводя итог:

• Кольцевая сеть и радиальные цепи = 30 ампер
• Цепи освещения = 20 ампер ваш проект. Клеммы — это то место, где соединения будут выполняться путем вставки жилы провода с любой стороны или прокладки проводки, а затем завинчивания клеммы для создания безопасного электрического соединения и соединения.

  Распределительная коробка с 3 клеммами, используемая для соединения двух секций проводки вместе

  По сути, в распределительной коробке используются клеммы трех типов:

  1. Одновинтовая клемма. одна единственная точка подключения. Обычно они находятся в стандартной распределительной коробке и позволяют подсоединять большее количество или размеры кабельных жил, чем клеммы других типов.

     Одновинтовые клеммы внутри распределительной коробки

  2. Винтовые зажимы для сборных шин. Жилы кабеля вставляются в собственные отверстия, а затем надежно закрепляются путем завинчивания их. Важно убедиться, что отверстие клеммы достаточно большое для того, чтобы в него поместилась жила кабеля. Эти клеммы относительно быстро и легко работают с шинными клеммами

     в распределительной коробке

  3. Простота подключения/необслуживаемые клеммы – каждая жила кабеля вставляется в свое отверстие в клемме. Кабели либо фиксируются рычагами, либо защелкиваются. Количество жил, которые можно подключить к каждой клемме, ограничено количеством отверстий в каждой клемме — обычно от 2 до 8. Они очень быстро подключаются и просты в использовании.

     Клеммный соединитель Easy Connect, не требующий технического обслуживания

  Круглые или квадратные распределительные коробки

  Не требуется, чтобы распределительная коробка была круглой или квадратной, обычно они бывают и теми, и другими. Как правило, более распространенные круглые распределительные коробки обычно используются для кабелей с меньшим током.

  Сильноточная распределительная коробка — изображение предоставлено Bartec

  Все более распространенными являются распределительные коробки, не требующие обслуживания. Они предназначены для замены стандартных круглых распределительных коробок, обычно используемых в бытовой электропроводке. Причина, по которой они стали настолько популярными, заключается в том, что они могут сэкономить почти 75% времени, необходимого для подключения традиционной распределительной коробки.

  Распределительная коробка необслуживаемого типа

  Подключение распределительной коробки

  В этом разделе объясняется, как выполнить подключение традиционной или стандартной распределительной коробки. Не имеет значения рейтинг или количество терминалов, процесс в каждом случае одинаков.

  Соединение двух отрезков провода вместе

  Дважды проверьте, отключено ли питание и подключите распределительную коробку, как показано ниже:

  Распределительная коробка Схема подключения – подключение кабелей с помощью распределительной коробки

  Создание ответвления с помощью распределительной коробки

  Если вы хотите отвести ответвление от текущей цепи, чтобы обеспечить питанием новую розетку света, опять же, убедитесь, что питание отключено, а цепь изолирована и подключите соединение поле, используя метод, описанный ниже.

  Соединительная коробка со схемой ответвления — Добавление ответвления с помощью соединительной коробки

  Крепление кабелей к соединительной коробке

  С кабелей следует снять изоляцию, чтобы открыть жилы кабеля, но убедитесь, что вы не делаете этого за пределами соединительной коробки сам. Кабель, выходящий из распределительной коробки, должен быть целым и неповрежденным.

  Перед подключением к клеммам необходимо зачистить жилы кабеля. Старайтесь выставлять минимальное количество проводника по мере необходимости. Обычно для этого достаточно 10 мм.

  Используйте зеленую и желтую земляную оболочку, чтобы покрыть землю, которая, скорее всего, будет открыта.

  Какие цветные провода какие?

  Цвета проводки для Великобритании претерпели изменения в марте 2004 года. Традиционные красный под напряжением и черный нейтральный цвет были заменены на коричневый под напряжением и синий нейтральный. Заземляющий провод остается желтым и зеленым, если он покрыт оболочкой, но он также может оголиться. Как указано выше, если он голый, вы должны прикрыть его каким-нибудь рукавом, чтобы указать, что это земля.

  Для получения дополнительной информации см. также наш проект «Новые цвета проводки и кабелей» для полного объяснения используемых цветов кабелей.

  	Before March 2004	After March 2004
  Live	Red	Brown
  Neutral	Black	Blue
  Земля	Зеленая и желтая или оголенная жила	Зеленая и желтая или оголенная жила

  Крепление распределительной коробки после установки

  Соединительные коробки должны быть прочно закреплены на прочной подходящей поверхности и должны быть доступны. Эти правила предусмотрены в правилах 17-й редакции и должны соблюдаться. Прикрутите основание распределительной коробки к балке или стропилу через крепежные отверстия, указанные на рисунке ниже.

  Детали распределительной коробки

  Это не обязательно означает, что они должны быть видны, их можно крепить в пустотах пола или крыши. Доступность означает, что строитель или электрик может легко снять часть пола или потолка и т. д. и получить доступ к распределительной коробке, когда это необходимо. Распределительные коробки нельзя заглублять в гипс или другие подобные материалы.

  Кабели, идущие в распределительную коробку и выходящие из нее, также должны быть закреплены на подходящей устойчивой поверхности. В противном случае может иметь место «механическое напряжение», и со временем провода могут ослабнуть, что приведет к ослаблению соединений. Кабели следует закреплять с помощью кабельных зажимов или хомутов.

  Также внимательно ознакомьтесь с правилами для кольцевых и радиальных сетей. Вы ограничены в длине кабеля, который вам разрешено использовать в обеих цепях, и длинные ответвления могут привести к превышению лимита и перегрузке цепи!

  В этом случае вы просите схему использовать намного больше энергии, чем она рассчитана. Больше энергии = больше тепла, и кабели могут загореться!

  Для получения подробной информации о правилах и получения дополнительной консультации специалистов загрузите последнюю версию утвержденного документа P, доступную на веб-сайте портала планирования.

  Вы также можете прочитать краткий обзор правил по электротехнике и их значения, посетив наш проект Approved Document P здесь.

  После того, как распределительная коробка закреплена на надежной поверхности, а проводка подключена к клеммам и проверена, вы можете закрыть распределительную коробку, ее нельзя оставлять открытой и открытой. Крышка завинчивается с помощью прилагаемого крепежного винта (или, возможно, винтов) через крышку и прикрепляет ее к основанию. Часто необходимо отрегулировать проводку внутри распределительной коробки, чтобы закрыть крышку. Не закрывайте крышку винтом с усилием, так как это может привести к повреждению кабелей.

  Запутался или запутался в проводке и электрике?! Получите профессиональную помощь — изображение предоставлено Active Rain

  Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

  404 | Эта страница отсутствует | Мореходство

  Скрытый ярлык

  Отметить/снять все отметки

  Скрытый ярлык

  Абердин

  Скрытый ярлык

  Действующая военная служба

  Скрытый ярлык

  Аэрокосмическая отрасль

  Скрытый ярлык

  АГВ

  Скрытый ярлык

  АИС

  Скрытый ярлык

  полностью электрический

  Скрытый ярлык

  Америка

  Скрытый ярлык

  АМР

  Скрытый ярлык

  Ангола

  Скрытый ярлык

  Азиатско-Тихоокеанский регион

  Скрытый ярлык

  азия

  Скрытый ярлык

  Азиатско-Тихоокеанский регион

  Скрытый ярлык

  целостность активов

  Скрытый ярлык

  управление целостностью активов

  Скрытый ярлык

  Интеллектуальный центр мониторинга активов

  Скрытый ярлык

  Австралия

  Скрытый ярлык

  автоматизированные транспортные средства

  Скрытый ярлык

  Автоматическая система идентификации

  Скрытый ярлык

  автоматика

  Скрытый ярлык

  Автономный

  Скрытый ярлык

  Автономный мобильный робот

  Скрытый ярлык

  автономный подводный аппарат

  Скрытый ярлык

  Автономный автомобиль

  Скрытый ярлык

  Автономные транспортные средства

  Скрытый ярлык

  Автономия

  Скрытый ярлык

  АПА

  Скрытый ярлык

  Индивидуальное проектирование

  Скрытый ярлык

  Индивидуальные инструменты

  Скрытый ярлык

  БЕЯ

  Скрытый ярлык

  Награда «Темнокожий инженер года»

  Скрытый ярлык

  боп

  Скрытый ярлык

  страховочный трос

  Скрытый ярлык

  модем

  Скрытый ярлык

  БОРИС

  Скрытый ярлык

  расчистка от валунов

  Скрытый ярлык

  БП

  Скрытый ярлык

  Бразилия

  Скрытый ярлык

  растворы для захоронения

  Скрытый ярлык

  Помощь при лесных пожарах

  Скрытый ярлык

  Бизнес-сеть для морской ветроэнергетики

  Скрытый ярлык

  C-НАВ

  Скрытый ярлык

  заглубление кабеля

  Скрытый ярлык

  прокладка кабеля

  Скрытый ярлык

  кабели

  Скрытый ярлык

  Канада

  Скрытый ярлык

  Смена карьеры

  Скрытый ярлык

  Карьера

  Скрытый ярлык

  груз

  Скрытый ярлык

  Карибский бассейн

  Скрытый ярлык

  обследование катодной защиты

  Скрытый ярлык

  Чандигарх

  Скрытый ярлык

  дозирование химикатов

  Скрытый ярлык

  впрыск химикатов

  Скрытый ярлык

  закачка и хранение химикатов

  Скрытый ярлык

  химический дроссельный клапан

  Скрытый ярлык

  Клэр Ридж

  Скрытый ярлык

  очистка

  Скрытый ярлык

  Облачные данные

  Скрытый ярлык

  ГНКТ

  Скрытый ярлык

  Ввод в эксплуатацию

  Скрытый ярлык

  ввод в эксплуатацию

  Скрытый ярлык

  связь

  Скрытый ярлык

  КомпактМовер

  Скрытый ярлык

  вычисления

  Скрытый ярлык

  Системы соединения

  Скрытый ярлык

  Строительство

  Скрытый ярлык

  Системы управления

  Скрытый ярлык

  мониторинг коррозии

  Скрытый ярлык

  коррозия под изоляцией

  Скрытый ярлык

  КТВ

  Скрытый ярлык

  кюй

  Скрытый ярлык

  резка

  Скрытый ярлык

  темные аттракционы

  Скрытый ярлык

  данные

  Скрытый ярлык

  Передача данных

  Скрытый ярлык

  управление данными

  Скрытый ярлык

  услуги передачи данных

  Скрытый ярлык

  Вывод из эксплуатации

  Скрытый ярлык

  инструменты для вывода из эксплуатации

  Скрытый ярлык

  глубоководный

  Скрытый ярлык

  глубоководное строительство

  Скрытый ярлык

  Дания

  Скрытый ярлык

  управление цифровыми активами

  Скрытый ярлык

  цифровая инспекция

  Скрытый ярлык

  цифровая рентгенография

  Скрытый ярлык

  цифровая трансформация

  Скрытый ярлык

  цифровизация

  Скрытый ярлык

  контроль размеров

  Скрытый ярлык

  Без водолаза

  Скрытый ярлык

  опора для сверла

  Скрытый ярлык

  услуги по бурению

  Скрытый ярлык

  е-ров

  Скрытый ярлык

  Профили сотрудников

  Скрытый ярлык

  Энергия

  Скрытый ярлык

  энергетический переход

  Скрытый ярлык

  Инженерные услуги

  Скрытый ярлык

  машиностроение

  Скрытый ярлык

  Инженеры

  Скрытый ярлык

  развлечения

  Скрытый ярлык

  Окружающая среда Социальное управление

  Скрытый ярлык

  эквинор

  Скрытый ярлык

  оборудование

  Скрытый ярлык

  ЭРОВ

  Скрытый ярлык

  ЕСГ

  Скрытый ярлык

  Европа

  Скрытый ярлык

  разведка

  Скрытый ярлык

  инспекция f&m

  Скрытый ярлык

  испытание на усталость

  Скрытый ярлык

  корм

  Скрытый ярлык

  годность к службе

  Скрытый ярлык

  гибкая перемычка

  Скрытый ярлык

  флг

  Скрытый ярлык

  плавающий ветер

  Скрытый ярлык

  Флорида

  Скрытый ярлык

  обеспечение потока

  Скрытый ярлык

  Управление потоком

  Скрытый ярлык

  восстановление выкидной линии

  Скрытый ярлык

  выкидные линии

  Скрытый ярлык

  закачка жидкостей

  Скрытый ярлык

  Вилочный погрузчик

  Скрытый ярлык

  Вилочный погрузчик АГВ

  Скрытый ярлык

  Робот-погрузчик

  Скрытый ярлык

  Свобода

  Скрытый ярлык

  АПА Freedom

  Скрытый ярлык

  проектирование передней части

  Скрытый ярлык

  ФРС

  Скрытый ярлык

  ФНС

  Скрытый ярлык

  ГЕРФ

  Скрытый ярлык

  Фонд экстренной помощи Gippsland

  Скрытый ярлык

  глобальные решения для данных

  Скрытый ярлык

  ЗОЛОТО-2

  Скрытый ярлык

  процесс управления

  Скрытый ярлык

  технология группового транзита

  Скрытый ярлык

  групповой транзитный автомобиль

  Скрытый ярлык

  Мексиканский залив

  Скрытый ярлык

  Гайана

  Скрытый ярлык

  Ганновер

  Скрытый ярлык

  ХРС

  Скрытый ярлык

  Гибрид

  Скрытый ярлык

  Восстановление гидратации

  Скрытый ярлык

  ИААПА

  Скрытый ярлык

  ИМДС

  Скрытый ярлык

  ИМР

  Скрытый ярлык

  Индия

  Скрытый ярлык

  осмотр

  Скрытый ярлык

  Осмотр Ремонт Техническое обслуживание

  Скрытый ярлык

  программное обеспечение для проверки

  Скрытый ярлык

  инструменты для осмотра

  Скрытый ярлык

  инспекции

  Скрытый ярлык

  установка

  Скрытый ярлык

  комплексные буровые услуги

  Скрытый ярлык

  управление целостностью

  Скрытый ярлык

  Международный партнерский форум

  Скрытый ярлык

  Вмешательство

  Скрытый ярлык

  Служба вмешательства

  Скрытый ярлык

  ИРИС

  Скрытый ярлык

  Исурус

  Скрытый ярлык

  ивокс

  Скрытый ярлык

  Джандакот

  Скрытый ярлык

  Закон Джонса

  Скрытый ярлык

  Латинская Америка

  Скрытый ярлык

  Свобода

  Скрытый ярлык

  Свобода E-ROV

  Скрытый ярлык

  срок службы на местах

  Скрытый ярлык

  Осветительные работы в скважине

  Скрытый ярлык

  лнг

  Скрытый ярлык

  Местонахождение

  Скрытый ярлык

  Адреса

  Скрытый ярлык

  логистика

  Скрытый ярлык

  Луизиана

  Скрытый ярлык

  Разъем M5

  Скрытый ярлык

  техническое обслуживание

  Скрытый ярлык

  Техническое обслуживание

  Скрытый ярлык

  производство

  Скрытый ярлык

  морской

  Скрытый ярлык

  оптимизация морского терминала

  Скрытый ярлык

  морская разведка

  Скрытый ярлык

  Мэриленд

  Скрытый ярлык

  Мексика

  Скрытый ярлык

  Военный

  Скрытый ярлык

  центр поддержки миссии

  Скрытый ярлык

  центры поддержки миссий

  Скрытый ярлык

  Мобильная робототехника

  Скрытый ярлык

  многофункциональное судно

  Скрытый ярлык

  НК

  Скрытый ярлык

  неразрушающий контроль

  Скрытый ярлык

  Северная Америка

  Скрытый ярлык

  северное море

  Скрытый ярлык

  Норвегия

  Скрытый ярлык

  нуклеоника

  Скрытый ярлык

  ЭиТО

  Скрытый ярлык

  эволюция океана

  Скрытый ярлык

  океанская манта

  Скрытый ярлык

  Мореходство

  Скрытый ярлык

  морские развлекательные системы

  Скрытый ярлык

  Океаническая мобильная робототехника

  Скрытый ярлык

  Океанические космические системы

  Скрытый ярлык

  ОкеанСМАРТ

  Скрытый ярлык

  Офисы

  Скрытый ярлык

  оффшорный

  Скрытый ярлык

  оффшорная энергетика

  Скрытый ярлык

  морские операции

  Скрытый ярлык

  морская ветроэнергетика

  Скрытый ярлык

  терминалы отгрузки нефти

  Скрытый ярлык

  ОМР

  Скрытый ярлык

  Береговой центр дистанционного управления

  Скрытый ярлык

  ГНКТ для открытой воды

  Скрытый ярлык

  Операции

  Скрытый ярлык

  эксплуатация и техническое обслуживание

  Скрытый ярлык

  ОСС

  Скрытый ярлык

  ОТЕХ

  Скрытый ярлык

  пакистан

  Скрытый ярлык

  Панама Сити

  Скрытый ярлык

  шт

  Скрытый ярлык

  ПЕСА

  Скрытый ярлык

  нефтехимическая

  Скрытый ярлык

  Петрофак

  Скрытый ярлык

  фотограмметрия

  Скрытый ярлык

  трубопровод

  Скрытый ярлык

  системы соединения трубопроводов

  Скрытый ярлык

  осмотр трубопровода

  Скрытый ярлык

  ремонт трубопровода

  Скрытый ярлык

  Обследование трубопровода

  Скрытый ярлык

  Плуги

  Скрытый ярлык

  заглушка и отказ

  Скрытый ярлык

  порт фуршон

  Скрытый ярлык

  ПортВижн

  Скрытый ярлык

  Позиционирование

  Скрытый ярлык

  согласование проекта

  Скрытый ярлык

  управление проектами

  Скрытый ярлык

  радиация

  Скрытый ярлык

  рентгенография

  Скрытый ярлык

  анализ в реальном времени

  Скрытый ярлык

  данные в реальном времени

  Скрытый ярлык

  Рекрутинг

  Скрытый ярлык

  Набор

  Скрытый ярлык

  надежность

  Скрытый ярлык

  дистанционные проверки

  Скрытый ярлык

  Дистанционная метрология

  Скрытый ярлык

  дистанционное управление

  Скрытый ярлык

  удаленные операции

  Скрытый ярлык

  дистанционное пилотирование

  Скрытый ярлык

  удаленные услуги

  Скрытый ярлык

  съемка с дистанционным управлением

  Скрытый ярлык

  Удаленные опросы

  Скрытый ярлык

  дистанционно управляемый автомобиль

  Скрытый ярлык

  Транспортные средства с дистанционным управлением

  Скрытый ярлык

  возобновляемые источники энергии

  Скрытый ярлык

  Ремонт

  Скрытый ярлык

  Резиденция

  Скрытый ярлык

  Резидент

  Скрытый ярлык

  житель ров

  Скрытый ярлык

  Автомобили для резидентов

  Скрытый ярлык

  РЭВО-ГТ

  Скрытый ярлык

  буровая погоня

  Скрытый ярлык

  позиционирование буровой установки

  Скрытый ярлык

  буровые услуги

  Скрытый ярлык

  Осветительные работы без райзера

  Скрытый ярлык

  стояки

  Скрытый ярлык

  риск

  Скрытый ярлык

  оценка рисков

  Скрытый ярлык

  поддержание надежности риска

  Скрытый ярлык

  оценка рисков

  Скрытый ярлык

  Робототехника

  Скрытый ярлык

  Род Ларсон

  Скрытый ярлык

  рос

  Скрытый ярлык

  Росайт

  Скрытый ярлык

  ротатор

  Скрытый ярлык

  расчистка маршрута

  Скрытый ярлык

  ров

  Скрытый ярлык

  Персонал ROVl

  Скрытый ярлык

  Пилотирование ROV

  Скрытый ярлык

  ров опрос

  Скрытый ярлык

  Инструменты для ROV

  Скрытый ярлык

  ровс

  Скрытый ярлык

  Ройст

  Скрытый ярлык

  ррм

  Скрытый ярлык

  РВЛИ

  Скрытый ярлык

  саас

  Скрытый ярлык

  Безопасность

  Скрытый ярлык

  Спутник

  Скрытый ярлык

  Шотландия

  Скрытый ярлык

  Служба

  Скрытый ярлык

  сланец

  Скрытый ярлык

  умный фланец

  Скрытый ярлык

  Программное обеспечение

  Скрытый ярлык

  Южная Америка

  Скрытый ярлык

  Космические системы

  Скрытый ярлык

  зона брызг

  Скрытый ярлык

  СПТ

  Скрытый ярлык

  ст&р

  Скрытый ярлык

  Статойл

  Скрытый ярлык

  Стальные кантенарные стояки

  Скрытый ярлык

  подводная лодка

  Скрытый ярлык

  подводный

  Скрытый ярлык

  Подводная автономия

  Скрытый ярлык

  закачка химикатов под воду

  Скрытый ярлык

  подводное строительство

  Скрытый ярлык

  подводное оборудование

  Скрытый ярлык

  Подводное оборудование

  Скрытый ярлык

  подводное промышленное оборудование

  Скрытый ярлык

  Подводные операции

  Скрытый ярлык

  подводная добыча

  Скрытый ярлык

  подводные проекты

  Скрытый ярлык

  подводная откачка

  Скрытый ярлык

  подводная насосная техника

  Скрытый ярлык

  подводный ремонт

  Скрытый ярлык

  Подводная робототехника

  Скрытый ярлык

  подводная оснастка

  Скрытый ярлык

  Подводные деревья

  Скрытый ярлык

  подводные клапаны

  Скрытый ярлык

  цепочка поставок

  Скрытый ярлык

  Вспомогательные суда

  Скрытый ярлык

  суринам

  Скрытый ярлык

  опрос

  Скрытый ярлык

  такси

  Скрытый ярлык

  технология

  Скрытый ярлык

  Технологии и аренда

  Скрытый ярлык

  управление терминалом

  Скрытый ярлык

  облако

  Скрытый ярлык

  Верхняя часть

  Скрытый ярлык

  Верхние операции

  Скрытый ярлык

  рытье траншей

  Скрытый ярлык

  Тринидад и Тобаго

  Скрытый ярлык

  рентгеновский досмотр для предотвращения поездки

  Скрытый ярлык

  Рентгеновский осмотр во избежание поездки

  Скрытый ярлык

  ТРНД

  Скрытый ярлык

  Великобритания

  Скрытый ярлык

  УККС

  Скрытый ярлык

  Шланги

  Скрытый ярлык

  Подводные аппараты

  Скрытый ярлык

  УниМовер

  Скрытый ярлык

  Великобритания

  Скрытый ярлык

  США

  Скрытый ярлык

  Беспилотный

  Скрытый ярлык

  Клапаны

  Скрытый ярлык

  суда

  Скрытый ярлык

  Ветераны

  Скрытый ярлык

  Прожектор ветеранов

  Скрытый ярлык

  визуализация

  Скрытый ярлык

  автоматизация склада

  Скрытый ярлык

  ликвидация скважины

  Скрытый ярлык

  вывод скважин из эксплуатации

  Скрытый ярлык

  внутрискважинные работы

  Скрытый ярлык

  стимуляция скважин

  Скрытый ярлык

  разгрузка устья скважины

  Скрытый ярлык

  демонтаж устья

  Скрытый ярлык

  западная африка

  Скрытый ярлык

  Западная Австралия

  Скрытый ярлык

  энергия ветра

  Скрытый ярлык

  ветряные электростанции

  Скрытый ярлык

  влр

  Скрытый ярлык

  Женщины в технологиях

  Скрытый ярлык

  рабочий класс

  Скрытый ярлык

  Мастерская

  Как установить электрическую распределительную коробку

  По

  Тимоти Тиле

  Тимоти Тиле

  Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

  Узнайте больше о The Spruce’s Редакционный процесс

  Обновлено 11.11.21

  Ель

  Обзор проекта

  Национальный электротехнический кодекс (NEC) предписывает, что никакие соединения проводки не допускаются за пределами одобренного корпуса. Любая стандартная розетка, распределительная коробка или коробка осветительных приборов могут служить в качестве одобренного корпуса, но если соединение проводов должно происходить в других местах цепи, одобренный корпус обычно представляет собой распределительную коробку.

  Распределительная коробка — это просто стандартная электрическая коробка, которая надежно крепится к каркасу дома или другой конструкции и содержит соединение (сращивание) двух или более кабелей цепи. Кабели крепятся к коробке с помощью кабельных зажимов (или соединителей кабелепровода, если цепь включает кабелепровод), а коробка должна иметь съемную крышку, чтобы создать полный корпус. Крышки распределительных коробок должны оставаться доступными; их нельзя покрывать гипсокартоном или другим поверхностным материалом.

  Распределительная коробка чаще всего используется там, где электрическая цепь ответвляется в двух или более направлениях от места, где розетка или приспособление нецелесообразны. Это также распространенное решение, когда электрическая цепь расширяется.

  Выберите правильную распределительную коробку

  Обязательно купите распределительную коробку, подходящую для вашей установки. Например, для установки на открытом воздухе требуется атмосферостойкая распределительная коробка с прокладками для предотвращения проникновения влаги. И убедитесь, что распределительная коробка достаточно велика для количества проводных соединений, которые вы будете выполнять. Например, в самую маленькую коробку глубиной 2 на 4 на 1 1/2 дюйма можно удобно соединить только два кабеля (четыре или пять проводников), а в самую большую коробку размером 4 на 4 на 2 дюйма Коробки глубиной 1/8 дюйма вмещают от четырех до шести кабелей (до 18 отдельных проводников). Для простоты установки многие домашние мастера выбирают самую большую коробку, которая удобна для применения.

  Прежде чем начать

  Отключите питание цепи, с которой вы будете работать, отключив соответствующий автоматический выключатель на сервисной панели вашего дома (коробке автоматического выключателя). Проверьте все провода, с которыми вы будете работать, с помощью бесконтактного тестера напряжения. Проверка должна подтвердить отсутствие напряжения ни на одном из проводов.

  Смотреть сейчас: Как установить электрическую распределительную коробку

  Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

  Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

  Узнать цену

  Раскрытие информации рекламодателем

  Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

  Оборудование/инструменты

  • Бесконтактный тестер напряжения
  • Отвертка
  • Молоток (для металлического ящика)
  • Плоскогубцы (сколько нужно для металлической коробки)
  • Дрель и наконечник отвертки
  • Инструмент для зачистки проводов (при необходимости)

  Материалы

  • Электрическая коробка с крышкой, соответствующая стандартам
  • Кабельные зажимы (по мере необходимости для металлической коробки)
  • Шурупы по дереву
  • Соединители проводов

  Ель

  1. Установка коробки

     Разделите провода цепи в существующем стыке и при необходимости ослабьте кабели, чтобы освободить место для новой распределительной коробки. Прикрепите ящик к раме (или другой опорной конструкции) с помощью винтов, ввинченных в заводские отверстия в задней или боковой части ящика, если применимо.

     Совет

     Если вы используете металлическую коробку, прежде чем делать что-либо еще (даже отделять провода цепи), удалите заглушки на коробке для каждого кабеля, который входит в коробку. С помощью отвертки или молотка выломайте каждый выбивной диск (металлический диск), затем открутите металлический выбивной диск плоскогубцами.

     Ель

  2. Установка зажимов для каждого кабеля

     При необходимости установите кабельный зажим для каждого кабеля. Стандартные пластиковые электрические коробки не имеют выбивных отверстий и содержат внутренние кабельные зажимы. Металлические ящики обычно имеют внутренние зажимы; если у вас нет, установите зажим типа контргайки для каждого кабеля. Вставьте резьбовой конец хомута в выбивное отверстие и закрепите хомут внутри коробки с помощью кольцевой гайки. Затяните гайку плоскогубцами.

     Ель

  3. Закрепите кабели

     Пропустите кабели через зажимы в коробку. Оболочка кабеля (внешняя оболочка) должна заходить в коробку на 1/4–1/2 дюйма за пределы зажима, а отдельные проводники должны входить в коробку примерно на 6 дюймов. При необходимости обрежьте провода по мере необходимости и зачистите 3/4 дюйма изоляции с конца каждого провода с помощью инструментов для зачистки проводов.

     Закрепите кабели, затянув винты на зажимах, стараясь не перетянуть и не повредить кабели. Пластиковые коробки обычно имеют пружинные язычки для зажимов и не требуют затягивания.

     Наконечник

     Концы отдельных проводов должны быть чистыми, прямыми и неповрежденными, при этом не более 3/4 оголенного провода должны выходить за изоляцию. При необходимости обрежьте поврежденные провода и/или изоляцию с помощью инструмента для зачистки проводов.

     Ель

  4. Присоединитесь к проводам

     Соедините провода с помощью утвержденных соединителей проводов, следуя инструкциям производителя.

     Сначала соедините оголенные медные (или зеленые) провода заземления. Если коробка металлическая, добавьте косичку — 6-дюймовую длину заземляющего провода того же типа — к соединению заземляющего провода, затем подключите свободный конец косички к заземляющему винту на коробке. Для соединения заземляющих проводов обычно используются специальные гайки зеленого цвета.

     Соедините вместе белые (нейтральные) провода, а затем соедините вместе черные (горячие) провода, используя гайку для проводов или другой утвержденный разъем для каждой пары проводов. Если есть красные (горячие) провода, соедините их вместе. Убедитесь, что все провода закреплены, осторожно потянув за каждый провод.

     Ель

  5. Завершить работу

     Аккуратно сложите провода в коробку. Установите крышку коробки, закрепив ее двумя винтами. Кодекс требует, чтобы крышка была сплошной «заготовкой» без отверстий. Восстановите питание цепи, включив автоматический выключатель.

     Ель

  Источники статьи

  The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

  1. Распределительные коробки. Где требуется. Услуги повышения квалификации и продления лицензии на электротехнические услуги.

  Объяснение электрических схем | Как читать электрические схемы — Upmation

  Электрическая схема может представлять собой одностраничную схему подключения потолочного вентилятора к источнику питания и его дистанционным выключателям.

  Электросхема может включать проводку автомобиля. Например, как сигналы запитаны и подключены к контроллеру на рулевом колесе.

  Или электросхема может быть документом на 200 страниц, включая все электропроводки электрической панели управления на огромном заводе или заводе.

  Поскольку к большинству схем подключения применяются некоторые эмпирические правила, в части 1 этой статьи, состоящей из нескольких частей, вы узнаете, как читать схему подключения с помощью схемы подключения реальной промышленной панели управления.

  А во второй части вы научитесь читать схему подключения ПЛК и его модулей.

  Уделите немного времени изучению стандартов!

  Схемы подключения могут соответствовать различным стандартам в зависимости от страны, в которой они будут использоваться.

  Они могут иметь различный макет в зависимости от компании и дизайнера, который их разрабатывает.

  Они также могут быть начерчены с помощью другого программного обеспечения ECAD, такого как EPLAN или AutoCAD Electrical. Итак, когда вы впервые видите электрическую схему, вам может потребоваться некоторое время, чтобы проанализировать ее и ознакомиться с ее расположением и символами.

  Давайте начнем с реального примера электрической схемы.

  Документ, который мы собираемся проверить, содержит более 140 страниц, но мы проверим только некоторые страницы, так как остальные в чем-то похожи.

  Сначала самое главное! Обозначения на электрической схеме

  Каждая электрическая схема включает:

  — Компоненты оборудования,

  — Источники питания,

  — Заземление шасси,

  — Клеммы,

  — Некоторые провода, конечно!

  — Цифры, буквы и, может быть, некоторые номенклатуры.

  Обычно самым первым шагом в обучении чтению схемы соединений является знакомство с символами оборудования, и на каждой схеме соединений для этой цели должна быть страница или две.

  Эта страница известна как страница Легенда и сокращение .

  На странице «Условные обозначения и сокращения» вы можете увидеть:

  – Трехфазный электродвигатель переменного тока, условное обозначение

  – Электромагнитный клапан, условное обозначение

  — MCCB с защитой от перегрева и короткого замыкания

  — Контактор (катушка и ее контакты)

  и все другие электрические символы, необходимые для чтения электрической схемы.

  Помните, что эти символы могут незначительно отличаться на разных схемах соединений в зависимости от программного обеспечения ECAD, в котором они были разработаны.

  Например, предохранитель в EPLAN Electric P8 (программное обеспечение для построения схем ) выглядит так:

  Но в AutoCAD Electrical он выглядит так:

  Кстати, в оставшейся части этой статьи вы узнаете больше символов и очень скоро привыкнете к этим электрическим символам!

  Принципиальная электрическая схема!

  Хорошо, давайте начнем с первой страницы , чтобы увидеть, насколько легко читать и понимать электрическую схему.

  Правило №1: Как следовать электрической схеме (направление чтения)

  Прежде всего, в стандартных электрических схемах есть эмпирическое правило: читать схему следует слева направо и сверху вниз.

  Как будто книгу читаешь!

  Но иногда дизайнеры делают некоторые исключения, чтобы иметь лучший макет, такой как эта страница.

  Итак, в качестве исключения, мы должны начать с обратной стороны, и это где трехфазное питание входит в панель.

  Напоминаем, что уровень напряжения и частота питания зависят от страны, в которой мы реализуем наш проект.

  Например:

  – В Англии или Австрии уровень напряжения 400 вольт с частотой 50 герц

  — В Соединенных Штатах трехфазный источник питания будет производить 480 вольт с частотой 60 герц.

  Питание поступает на клеммные колодки с клеммной колодкой «X0».

  Клеммная колодка — это обозначение группы клеммных колодок с одинаковым уровнем напряжения или одинаковым назначением.

  От этих клеммных колодок мы переходим к трехполюсному автоматическому выключателю с возможностью защиты от перегрева и короткого замыкания.

  Правило №2: электрические схемы рисуются в нейтральном положении

  Любая стандартная электрическая схема должна быть нарисована в нейтральном состоянии.

  Это означает, что все контакты, контакторы, автоматические выключатели и т. д. показаны в нормальном или обесточенном состоянии.

  Следовательно, когда вы видите замкнутый контакт на электрической схеме, это нормально замкнутый контакт, а остальные контакты должны быть разомкнуты.

  У нас есть отличная статья о замыкающих и размыкающих контактах и ​​примерах их реального применения, которую вы можете прочитать здесь.

  Как читать электрические схемы

  Хорошо! Давайте продолжим чтение.

  После включения этого автоматического выключателя вручную, мощность течет к некоторым шинам распределения питания, от которых можно взять несколько ответвлений.

  Одна из ветвей входит в двухполюсный выключатель.

  и оттуда питает трансформатор.

  Если вы заметили, на проводах есть какие-то цифры.

  Это так называемые «проводные бирки».

  Что такое проволочная бирка? (И тег устройства)

  Метки проводов представляют собой комбинацию нескольких букв и цифр, установленных на проводе или кабеле и используются для указания, к какому устройству или клеммной колодке должен быть подключен провод или кабель.

  Бирки для проводов очень полезны при устранении неполадок, так как, когда провод выходит из точки подключения, вы можете легко посмотреть на схему подключения и выяснить, где его следует снова подключить.

  В панели также есть теги для устройств.

  Если вы смотрели схему подключения и не знали, что такое устройство, то вы могли найти его в панели по его тегу.

  Этот трансформатор преобразует 400 вольт в однофазное напряжение 230 вольт.

  Используется для питания сетевой розетки или розетки, обогревателя и вентилятора.

  Тег «-ST19» относится к термостату, который включает и выключает нагреватель или вентилятор при заданных уставках температуры.

  Вы также заметили заземляющее шасси и его ответвления везде, где это необходимо.

  Адресация компонентов на схемах электропроводки

  Прежде чем мы перейдем к следующей странице, вы можете спросить, что означают эти цифры в верхней части страницы. Это очень хороший вопрос!

  На самом деле, это номера столбцов, и они разделили каждую страницу этого рисунка на 10 столбцов.

  Как видите, в каждом столбце есть несколько устройств, и мы можем использовать эти номера столбцов в сочетании с номером страницы для адресации различных устройств, контактов, клеммных колодок и т. д. на других страницах.

  Поясню на нескольких примерах!

  Например, основная трехфазная мощность показана стрелками и цифрами в верхней правой части страницы.

  Все они имеют номер 2.0 рядом со стрелкой.

  — «2» указывает на вторую страницу.

  — «0» указывает на первый столбец второй страницы.

  И вот! Это наш источник питания на странице два .

  В качестве другого примера, номер под этим контактом означает страницу 130 и столбец 6.

  Перехожу на 130 страницу схемы подключения, а это столбец номер 6.

  И вот оно! Та же бирка, KA1306, как мы и ожидали.

  Похоже на катушку. Но не катушка контактора; катушка реле.

  И откуда я это знаю?! Если вы видели страницу с легендой и аббревиатурой на чертеже, вы знаете, что «-KA» — это номенклатура реле на этом чертеже.

  Под катушкой вы видите контакт 13-14 (замыкающий контакт) на второй странице, а также другие замыкающие и размыкающие контакты этого реле с адресами, которые они использовали на этом рисунке.

  Мы еще вернемся на эту страницу.

  На второй странице источник питания питает 24-вольтовый блок питания, и он обеспечивает напряжение 24 В с мощностью 10 ампер.

  Оттуда мы расширили это напряжение с помощью некоторых клеммных колодок, чтобы мы могли подавать питание на различные инструменты, платы ПЛК, ЦП ПЛК или любое другое устройство, для включения которого требуется 24 вольта.

  Но подождите! Эта часть чертежа кажется немного странной, так как все эти клеммные колодки имеют одинаковую маркировку «XC».

  Что такое двухъярусные клеммные колодки?

  На рынке представлено множество клеммных колодок. В этом случае, чтобы сэкономить место на панели, мы использовали двухуровневые клеммные колодки.

  Они занимают то же место, что и обычные клеммные колодки, но к каждой из них можно подключить два провода.

  Далее у нас есть ответвление, которое подает питание 24 вольта на страницу 12 столбца 0, но с двумя блокировками!

  Что такое электрическая блокировка?

  Блокировка означает условие.

  Например, здесь, без включения этих блокировок, наши 24 В не могут достичь страницы 12, столбца 0.

  Давайте снова обратимся к странице 130 схемы подключения, чтобы увидеть, что это за условия.

  ПРИМЕЧАНИЕ. Вы заметили, что нам приходится переходить между разными страницами? Это единственный способ, которым мы должны воспользоваться, чтобы полностью понять эти рисунки.

  На странице 130 у нас есть защитное реле , и он будет использоваться для защиты людей, материалов и самой машины во время ее работы.

  Помните, что разработчик этой электрической схемы должен был обратиться к техническому описанию этого оборудования, чтобы завершить свою работу.

  На самом деле чтение паспорта оборудования является очень важным и неизбежным этапом проектирования схемы подключения.

  Мы всегда должны делать одно и то же для всего оборудования, используемого в процессе.

  Кстати, каналы S11/S12 и S21/S22 используются для подключения к компонентам безопасности на объекте (например, барьеры безопасности), и если зона эвакуируется, то эти каналы будут активированы.

  В результате замыкаются замыкающие контакты реле безопасности (выходные контакты 13/14 и 23/24).

  Поэтому замыкаются наши 13-14 НО контакты реле (КА1306 и КА1307).

  Таким образом, наше 24-вольтовое питание будет перенесено на страницу 12, нулевой столбец.

  Давайте прервем эту часть здесь и продолжим следующую часть, прочитав и поняв разделы ПЛК, ЧРП и их силовых и сигнальных кабелей на этой схеме подключения панели управления.

  Вторую часть этой статьи можно прочитать здесь.

  Спасибо, что прочитали еще одну статью. Пожалуйста, распространите информацию, поделившись этой статьей:

  10 главных ошибок в электротехнике | Семейный мастер на все руки

  Проблемы с проводкой и ошибки слишком распространены, и, если их не исправить, они могут привести к короткому замыканию, поражению электрическим током и даже пожару. Вот что нужно искать и как исправить то, что вы найдете.

  1 / 10

  Семейный мастер на все руки

  Выполнение подключений вне электрических коробок

  Ошибка : Нет электрической коробки | Никогда не подключайте провода вне электрических коробок. Распределительные коробки (или распределительная коробка) защищают соединения от случайного повреждения и защищают от искр и тепла из-за неплотного соединения или короткого замыкания.

  Решение: добавьте поле | Там, где соединения не содержатся в электрической коробке, установите коробку и снова подключите провода внутри нее. На фото показан один из способов сделать это для наружного освещения, установленного на деревянном сайдинге.

  2 / 10

  Семейный мастер на все руки

  Слишком короткие провода

  Ошибка 2: Слишком короткие провода | Провода, которые обрезаны слишком коротко, затрудняют соединение проводов и, поскольку вы, скорее всего, сделаете плохие соединения, опасны. Оставьте провода достаточно длинными, чтобы они выступали из коробки не менее чем на 3 дюйма.

  Решение: удлинить провода | Если вы столкнетесь с короткими проводами, это легко исправить. Просто добавьте 6 дюймов. удлинители на существующие провода. На фото показан тип соединителя проводов, который проще установить в труднодоступных местах. Вы найдете их в хозяйственных магазинах и домашних центрах.

  3 / 10

  Семейный мастер на все руки

  Оставление незащищенного кабеля в пластиковой оболочке

  Ошибка: незащищенный кабель | Легко повредить кабель в пластиковой оболочке, оставленный открытым между элементами каркаса. Вот почему электрические нормы и правила требуют, чтобы кабель был защищен в этих областях. Кабель особенно уязвим, когда он проходит над или под стеной или потолком, как показано здесь.

  Решение: Установите 2 x 2 | Защитите открытый кабель в пластиковой оболочке, прибив или привинтив доску толщиной 1-1/2 дюйма рядом с кабелем. Вам не нужно прикреплять кабель к плате. Протянуть провод по стене? Используйте металлический трубопровод.

  4 / 10

  Семейный мастер на все руки

  Плохая опора для розеток и выключателей

  Ошибка: свободная розетка | Незакрепленные выключатели или розетки могут плохо выглядеть, но, что еще хуже, они опасны. Слабо подключенные розетки могут перемещаться, что приводит к отсоединению проводов от клемм. Ослабленные провода могут вызвать искрение и перегреться, создавая потенциальную опасность возгорания.

  Решение: добавьте жесткие распорки для электрических коробок | Зафиксируйте ослабленные розетки, подложив под винты, чтобы создать плотное соединение с коробкой. Вы можете купить специальные прокладки, как мы показываем здесь, в домашних центрах и хозяйственных магазинах. Другие варианты включают небольшие шайбы или моток проволоки, намотанный на винт. Добавьте немного изоляции, пока вы вернетесь туда.

  5 / 10

  Семейный мастер на все руки

  Установка трехгнездовой розетки без заземляющего провода

  Решение: Установите двухгнездовую розетку | Если у вас есть розетки с двумя разъемами, заманчиво заменить их розетками с тремя разъемами, чтобы вы могли подключать вилки с тремя контактами. Но не делайте этого, если не уверены, что земля свободна. Используйте тестер, чтобы проверить, заземлена ли ваша розетка. Ряд индикаторов показывает, правильно ли подключена розетка или имеется неисправность. Эти тестеры легко доступны в домашних центрах и хозяйственных магазинах. Если вы обнаружите розетку с тремя разъемами в незаземленной коробке, проще всего будет просто заменить ее розеткой с двумя разъемами, как показано на рисунке.

  6 / 10

  Семейный мастер на все руки

  Встраиваемые ящики за поверхность стены

  Ошибка: открытый горючий материал | Электрические коробки должны быть установлены заподлицо с поверхностью стены, если поверхность стены выполнена из горючего материала. Ящики, утопленные за горючими материалами, такими как дерево, представляют опасность возгорания, потому что дерево подвергается потенциальному воздействию тепла и искр.

  Решение: Добавьте расширение коробки | Исправить это просто, установив металлический или пластиковый удлинитель коробки. Если вы используете металлический удлинитель для пластиковой коробки, соедините металлический удлинитель с заземляющим проводом в коробке с помощью заземляющего зажима и короткого отрезка провода.

  7 / 10

  Установка кабеля без зажима

  Ошибка: Отсутствует зажим | Незакрепленный кабель может привести к натяжению соединений. В металлических коробках острые края могут порезать изоляцию на проводах. Для одинарных пластиковых коробок не требуются внутренние кабельные зажимы, но кабель должен быть закреплен скобами в пределах 8 дюймов от коробки. Пластиковые коробки большего размера должны иметь встроенные кабельные зажимы, а кабель должен быть закреплен скобами в пределах 12 дюймов от коробки. Кабели должны быть подключены к металлическим коробкам с утвержденным кабельным зажимом.

  Решение: Установите зажим | Убедитесь, что оболочка кабеля попала под зажим и что около 1/4 дюйма оболочки видно внутри коробки. Некоторые металлические ящики имеют встроенные кабельные зажимы. Если в коробке, которую вы используете, нет зажимов, купите зажимы отдельно и установите их при добавлении кабеля в коробку.

  8 / 10

  Переполнение электрических коробок

  Ошибка: слишком маленькая коробка | Слишком большое количество проводов в коробке может привести к опасному перегреву, короткому замыканию и возгоранию. Национальный электротехнический кодекс определяет минимальные размеры коробки для снижения этого риска.

  Решение: Установите большую коробку | Чтобы рассчитать минимальный требуемый размер коробки, сложите элементы в коробке:

  • 1 – для каждого горячего и нейтрального проводов, входящих в коробку
  • 1 – для всех заземляющих проводов вместе
  • 1 – для всех кабельных зажимов вместе
  • 2 – за каждое устройство (выключатель или розетка? но не светильники)

  Умножьте общую сумму на 2,00 для провода 14-го калибра и на 2,25 для провода 12-го калибра, чтобы получить требуемый минимальный размер коробки в кубических дюймах. Затем выберите ящик как минимум с таким объемом. На пластиковых коробках объем проштампован внутри, обычно сзади. Емкость стального ящика указана в электрических нормах. Стальные ящики не будут маркированы, поэтому вам придется измерять высоту, ширину и глубину внутреннего пространства. Затем умножьте, чтобы найти объем.

  9 / 10

  Поменять местами горячий и нейтральный провода

  Решение: Определите нейтральную клемму | Подключение черного горячего провода к нейтральной клемме розетки может привести к смертельному поражению электрическим током. Беда в том, что вы можете не осознать ошибку, пока кого-нибудь не ударит током, потому что свет и большинство других сменных устройств все равно будут работать; они просто не будут работать безопасно.

  Всегда подключайте белый провод к нейтральной клемме розеток и осветительных приборов. Нейтральная клемма всегда маркируется. Обычно он определяется серебристым или светлым винтом. Подключите горячий провод к другому терминалу. Если есть зеленый или оголенный медный провод, это земля. Подсоедините заземление к зеленому винту заземления или к заземляющему проводу или заземленной коробке.

  10 / 10

  Семейный мастер на все руки

  Обратная проводка GFCI

  Решение: Подключите питание к «линейным» клеммам | Розетки GFCI (прерыватель цепи замыкания на землю) защищают вас от смертельного удара, отключая питание, когда они обнаруживают небольшие различия в токе. Имеют две пары клемм. Одна пара, помеченная как «линия», предназначена для подачи питания на саму розетку GFCI. Другой комплект помечен как «нагрузка» и обеспечивает защиту выходов, расположенных ниже по потоку. Вы потеряете защиту от ударов, если перепутаете подключение линии и нагрузки.

  Первоначально опубликовано: 18 октября 2019 г.

  7-контактные распределительные коробки — Tectran Manufacturing Inc

  Войдите, чтобы узнать цены

  (пока отзывов нет) Написать рецензию

  7-контактные распределительные коробки

  Рейтинг Требуется Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

  Имя

  Электронная почта Требуется

  Тема отзыва Требуется

  комментариев Требуется

  Номер детали:

  7-контактные распределительные коробки

  Биржевой код:

  ——

  Текущий запас:

  • Включает 5 самоуплотняющихся отверстий для кабельных вводов — втулка с внутренним диаметром. .785″
  • Толстостенная конструкция
  • Двойное уплотнение лабиринтного типа для максимальной защиты от атмосферных воздействий
  • Цветная полоска для маркировки цепей в комплекте
  • Максимальные размеры 8″ Д x 4″ Ш x 2,62″ Т
  • Внутренний диаметр монтажного отверстия: 0,035 дюйма
  • Монтаж от центра к центру: 7,376 дюйма



  Номер детали	Биржевой код	Цвет	Автоматические выключатели/полоса
  667-7040	38013	Черный	Клеммная колодка с 7 шпильками — шпильки #10-32
  667-7050	38498	Черный	без автоматических выключателей — Монтажная планка Деталь № 667709015
  667-70515	38499	Черный	15 А — Артикул 660-15, 6 шт.
  667-70520	38500	Черный	20 А — Деталь № 660-20, 6 шт.
  667-70530	38501	Черный	30 А — Деталь № 660-30, 6 шт.
  667-7090	38177	Полупрозрачный	Клеммная колодка с 7 шпильками — шпильки #10-32
  667-7080	38502	Полупрозрачный	без автоматических выключателей — монтажная планка Артикул № 667709015
  667-70815	38503	Полупрозрачный	15 А — Артикул 660-15, 6 шт.
  667-70820	38504	Полупрозрачный	20 А — Деталь № 660-20, 6 шт. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики
