Устройство смесителя для ванной с душем — внутренняя часть смесителя

24 Марта 2022

Время чтения: 18 минут

Содержание

Виды смесителей для ванной

Что входит в конструкцию смесителя

Устройство однорычажного смесителя для ванной

Ремонт смесителей в ванной для новичков

Как конструкция изделия влияет на правильный выбор устройства

Как поменять прокладку в кране модели шарового смесителя

Конструкция смесителей и отличия от кранов

Бесконтактные краны и смесители

Особенности устройства смесителей с термостатом

Установка смесителя в ванной

Конструкционные особенности смесителя для кухни

Как починить смеситель самостоятельно

Коротко о главном

Выбор качественного смесителя с последующим корректным монтажном во многом определяет комфорт при эксплуатации санузла в квартире или частном жилом доме. Все составные части смесителя должны удовлетворять ряду технологических требований: надёжности долговечности, универсальности, ремонтопригодности, взаимозаменяемости деталей. Для выбора нужного сантехнического оборудования потребителю следует изучить его строение и принцип работы.

Сантехприборы для ванной комнаты

Виды смесителей для ванной

Чтобы понять устройство смесителя для ванной с душем, необходимо сначала ознакомиться с основными типами сантехприборов рассматриваемой категории. Всё оборудование для ванной комнаты подразделяют на следующие виды:

Однорычажные. Самый простой тип сантехнического оборудования. Запорный вентиль представляет собой шаровый кран, который приводится в действие путём откидывания небольшого рычага в центральной части. Регулировка температуры осуществляется посредством поворота этого же рычага вправо или влево.

Однорычажное оборудование

Двухвентильные. Проверенная годами технология позволяет попеременно открывать и регулировать горячую или холодную воду с разными напорами. Кран открывается с помощью двух независимых клапанных заслонок.

Двухвентильное оборудование

С встроенным термостатом. Усовершенствованная технология, которая позволяет ограничивать напор и подачу горячей воды. Способствует безопасности маленьких детей или недееспособных лиц при эксплуатации сантехприбора. Могут быть как однорычажными, так и двухвентильными, ограничение потока осуществляется в автоматическом режиме либо за счёт стопорной кнопки на корпусе рычага.

Оборудование со встроенным термостатом

Бесконтактные. Предназначены для установки в общественных помещениях с повышенными санитарно-гигиенические требованиями. Кран открывается посредством электропривода при поднесении рук к сенсорному датчику оборудования.

Бесконтактное оборудование

Смесители со встроенной душевой лейкой. Помимо двух вентилей либо рычага, оборудование также оснащают дополнительным патрубком, к которому фиксируется душевой шланг. Переключение напора с точки излива на лейку душа производится путём поворота механического тумблера либо нажатия кнопки, которая приводит в движение клапанную заслонку.

В зависимости от типа, каждый сантехприбор отличается габаритами, формой, способом монтажа, а также особенностями эксплуатации.

Смеситель с душевой лейкой

Что входит в конструкцию смесителя

Чтобы понять, из чего состоит смеситель для ванной с душем, необходимо рассмотреть его схему или чертежи в разрезе. Каждый сантехнический агрегат, подключаемый к водопроводным трубам, оснащен следующими деталями и механизмами:

Блокирующая шайба, которая фиксирует головку крана-буксы, предназначенную для установки рычага или вентиля.
Уплотнительные полимерные кольца, необходимые для обеспечения герметичности шарового крана при закрывании. Упругий материал сжимается, исключая протекание.
Муфта с направляющими, расположенная внутри смесителя, – представляет собой латунный шток, который приводится в движение при открывании или закрывании вентиля. Обеспечивает доступ воды в трубку излива, регулирует потоки ХВС и ГВС.
Неподвижная букса – основной элемент смесителя – представляет собой корпус из нержавеющего металла, внутри которого располагается клапанный механизм, а также головка крана для фиксации вентиля.
Клапанная заслонка – устанавливается на подвижный шток муфты, снабжается полимерной прокладкой в нижней части, при блокировке потока надёжно перекрывает отверстие трубки излива.

Кран-букса

Седло – круглое отверстие у основания излива, сквозь которое поток воды, достигший необходимой температуры и напора, поступает к потребителю.
Патрубок для крепления душевого шланга. Оснащается резьбовым соединением, как правило, диаметром ½’.
Тумблер для переключения потоков с лепестковой заслонкой – перенаправляет приготовленную воду в душевую лейку или в трубку излива.

Несмотря на разный дизайн сантехнических приборов, материал изготовления, устройство смесителя внутри корпуса практически всегда идентично, что позволяет быстро заменить износившуюся деталь, а расходные материалы пробрести в ближайшем хозяйственном магазине.

В то же время, в зависимости от типа привода, каждое оборудование для ванной имеет определённый набор деталей и механизмов, которые устанавливают только для приборов конкретного типа.

Тумблер для переключения потока с душа на трубку излива

Устройство однорычажного смесителя для ванной

Устройство крана для воды с самым простым типом управления, в дополнение к описанным выше базовыми деталям, оснащается следующими элементами:

Поворотный рычаг, приводящий в движение клапанный механизм при его подъёме, оснащается указателями температуры. При повороте изделия вправо или влево до упора открывается только один из подобных трубопроводов. В случае удерживания рычага в центральном положении происходит смешивание потоков.
Шаровый блок – внутренняя полость смесителя, которая выполнена в виде сферы. Внутри данного элемента имеются три отверстия. Через два отверстия в смесительную шаровую камеру поступает холодная или горячая вода, а через третье – уже подготовленная жидкость попадает в трубку излива и доставляется к потребителю.

Керамический картридж – устанавливается на приборах повышенной ценовой категории. Оснащается тремя водопропускными отверстиями и смесительной камерой в верхней части.

Керамический картридж

При выборе однорычажного крана следует рассмотреть приобретение именно керамической буксы, так как органический материал предотвращает образование накипи и известкового налёта, что многократно повышает долговечность прибора.

Ремонт смесителей в ванной для новичков

Составляющие смесителя могут выйти их строя при эксплуатации в любой момент.

Далеко не в каждом случае требуется обращение к профессионалам, так как большинство проблем можно локализовать и исправить своими руками с помощью стандартного набора инструментов. Алгоритм ремонтных работ во многом зависит от характера поломки:

Если у основания излива образовывается протечка, что свидетельствует об износе полимерной упругой прокладки в месте крепления, для проведения ремонтно-восстановительных работ требуется открутить накидную гайку на гусаке, после чего снять трубку излива и извлечь прокладку. Новый расходный элемент приобретают в сантехническом магазине. После замены изделий течь прекращается.

Откручивание накидной гайки

В случае, когда в месте соединения прибора с вентилем образуется вода, вентиль либо рычаг демонтируют путём ослабления фиксирующего винта отвёрткой или шестигранником. На втором этапе выкручивают буксу, которую обследуют на предмет наличия изношенной прокладки. Изделие заменяют на новое, после чего кран собирают в рабочее положение.
Поломка рычажного крана. Такие проблемы часто возникают при засорении смесительной камеры или картриджа. Рычаг снимают для обеспечения доступа к внутреннему пространству крана. Картридж извлекают из своего посадочного места, погружают в раствор с химическими реактивами.
Неисправность переключателя потоков с трубки излива на душевую лейку. Если при переключении тумблера образуется течь, это свидетельствует о засорении прохода в месте расположения клапана. Резиновая прокладка на заслонке перемещается с трудом, постоянно задевая за острые края загрязнения это вызывает резкий износ материала.

Замена прокладки

Клавишу или рычаг для переключения потока снимают, после чего выкручивают шток клапана, на котором заменяют прокладку.

Проблемы с бесконтактным сантехприбором. При обнаружении такой поломки в домашних условиях можно лишь произвести замену питающих элементов. Однако именно разряженные батареи часто являются причиной выхода из строя оборудования. Смеситель полностью демонтируют из посадочного седла, после чего с его тыльной стороны снимают сенсорный блок. Батарею фиксируют на пружинах, легко извлекают и заменяют на новую.

В некоторых случаях при образовании трещин на поверхности смесительной камеры либо при срыве резьбового соединения на штуцерах, предназначенных для фиксации прибора к подающим трубопроводам, простым ремонтом обойтись не удастся. Принцип работы смесителя в таких случаях нарушается, что требует полной замены оборудования.

Замена батареек на сенсорном приборе

Как конструкция изделия влияет на правильный выбор устройства

Устройство смесителя для ванной в большинстве случаев влияет на выбор изделия при его покупке в торговой точке. Чтобы не допустить ошибку и достичь желаемого результата, важно учесть ряд нюансов:

Если кран приобретают в классический интерьер ванной комнаты, следует рассмотреть двухвентильный агрегат.
В случае, когда требуется предельно простая и надёжная конструкция, лучшим решением будет приобретение однорычажного прибора.
Если в доме проживают маленькие дети, следует позаботиться о безопасности и купить вентильный сантехприбор с встроенным термостатом и ограничителем подачи горячей воды.
При установке крана в общественном санузле либо при оснащении жилого помещения высокотехнологичными системами «устный дом», рекомендуется приобретение сенсорного оборудования.

Вне зависимости от типа прибора, перед покупкой следует изучить рынок. Оптимальная конструкция смесителя вовсе не гарантирует его безупречную эксплуатацию.

Латунный смеситель для ванной

Эксперты рекомендуют рассматривать приборы только от проверенных производителей, чья продукция имеет множество положительных отзывов, и выбирать латунные краны, так как они меньше других подвержены коррозии.

Как поменять прокладку в кране модели шарового смесителя

Устройство смесителя для кухни или для ванной комнаты отличается наличием шаровой камеры либо керамического картриджа. Сантехнические приборы старого образца, как правило, выполнены со смесительным резервуаром сферической формы. При образовании течи требуется замена прокладки, для чего домашнему мастеру следует выполнить следующие шаги:

С рычага или вентиля демонтировать пластиковую декоративную заглушку, которая, как правило, указывает на холодную или горячую воду. Данное действие выполняют при помощи отстрой шлицевой отвёртки.
Под заглушкой имеется винт, который крепит поворотный вентиль к буксе. Фиксирующий элемент выкручивают с помощью крестовой, шлицевой отвёртки либо с использованием Г-образного внутреннего шестигранника.

Демонтаж вентиля

Далее необходимо подобрать классический водопроводный ключ нужного размера, а если его не оказалось под рукой, мастера советуют применить разводной инструмент. С помощью ключа аккуратно выкручивают буксу таким образом, чтобы не сорвать резьбу и не повредить латунную поверхность элемента.
Кран-буксу извлекают из внутренней полости смесителя таким образом, чтобы в поле зрения попала полимерная прокладка.
Изделие извлекают и заменяют на новое с аналогичными габаритами.
Конструкцию собирают по тому же алгоритму, после чего прибор эксплуатируют в рабочем режиме.

Строение смесителя для ванной с встроенным керамическим картриджем ничем не отличается от классического шарового крана, так как каждый канал для холодного, горячего или смешанного потока оснащается такой же клапанной заслонкой с прокладкой, подлежащей замене при наступлении физического износа.

Простой шаровый кран на магистрали ХВС

Конструкция смесителей и отличия от кранов

Многие потребители не видят различий между смесителями и водопроводными кранами, что нередко вызывает недоразумения при покупке товара в торговой точке. Схема смесителя отличается от классического крана по следующим признакам:

Стандартный шаровой кран предназначен для блокировки либо пропускания определённого потока воды по трубопроводу.
В кране отсутствует смесительная камера, из-за чего он может интегрироваться лишь в единый трубопровод горячей или холодной воды.
Устройство крана смесителя подразумевает наличие внутренней камеры, предназначенной для накопления двух турбулентных потоков и смешивания их молекул между собой.
По мере открывания двух вентилей или рычага смесительного прибора по каждому из двух трубопроводов в камеру смешения поступает определённое количество горячей и холодной воды.
По мере смешивания двух жидких сред температура в трубке излива или душевой лейке достигает комфортного значения.

Таким образом, кран ставят исключительно как вспомогательный инструмент либо при отсутствии в водопроводной системе жидких сред с разной температурой.

Шаровая камера смесителя

Бесконтактные краны и смесители

Чтобы понять, как устроен смеситель для ванной сенсорного типа, необходимо разобраться в принципе его работы. Гидравлические и механическая части сантехприбора мало чем отличаются от классического оборудования. Различия заключатся в некоторых нюансах:

На поверхности смесителя отсутствуют механические вентили или рычаг для подъёма штока крана-буксы.
Клапанная заслонка приводится в движение встроенным электромотором, работающим от батареек.
Сигнал на миниатюрный электродвигатель поступает с реле, которое соединяется посредством провода с фотоэлементом.
Для нормальной эксплуатации прибора потребитель подносит руки к месту расположения бесконтактного сенсора, фотоэлемент срабатывает, реле передаёт сигнал, в результате чего моторчик поднимает шток крана-буксы. Поток воды приводится в движение через излив.
По завершении процедуры достаточно убрать руки из поля действия фотоэлемента, и клапан автоматически закроется.

Главное преимущество бесконтактного смесителя – обеспечение санитарно-гигиенических требований, что особенно актуально в общественных туалетах с большим потоком людей.

Фотоэлемент сенсорного сантехприбора

В то же время данные приборы обладают рядом минусов:

Как правило, напор воды не подлежит регулировке без разбора оборудования.
Строение крана смесителя рассматриваемого типа, как правило, либо не подразумевает возможность регулировки температуры, либо эта процедура выполняется поворотом дополнительного рычага на корпусе, из-за чего бесконтактная эксплуатация теряет смысл.
Требуется постоянная замена элементов питания.
В случае приобретения некачественного дешёвого сантехприбора велика вероятность разгерметизации внутренней камеры, где располагается регулирующее реле, что приведёт к его заливу и выходу из строя.
Оборудование высокого качества от известных производителей стоит значительно дороже классических вентильных или рычажных агрегатов.

Таким образом, установка такого сантехприбора в домашних условиях нецелесообразна по экономическим и техническим причинам.

Патрон смесителя с термостатом

Особенности устройства смесителей с термостатом

Устройство крана смесителя для кухни или ванной комнаты, оснащённого встроенным термостатом, отличается обеспечением повышенной безопасности во время эксплуатации. Прибор работает по следующему принципу:

В смесительной камере сантехнического агрегата находится дополнительный картридж, который называется патроном.
Конструктивный элемент стабилизирует перепады давления, поддерживая в резервуаре постоянную температуру вне зависимости от напора в подающем трубопроводе.
Внутри патрона находится вяжущая среда, изготовленная из воска с органическими и полимерными примесями. При чрезмерном нагревании материал начинает плавиться, что приводит в движение клапан, который начинает ограничивать поступление перегретой воды.
Современные приборы оснащают термопарами – двумя пластинами или стержнями, выполненными из разных металлов. При нагревании через них проходит слабый электрический разряд, который передаёт сигнал с реле на электропривод, перекрывающий клапан.
В отличие от сенсорного оборудования, такие смесители отличаются полной энергонезависимостью и не требуют замены элементов питания.

Термопара на термостате сантехприбора

Таким образом, при внезапном падении напора, что актуально в случае последовательного соединения сантехприборов на едином подающем трубопроводе, температура воды не повышается и не падает. Механическая схема смесителя для ванной рассматриваемого типа никак не отличается от стандартного шарового прибора. Данное оборудование относится к товарам повышенной ценовой категории и нередко предлагается в составе премиальной линейки таких известных на весь мир брендов, как Grohe.

Установка смесителя в ванной

При монтаже сантехнического прибора в ванной комнате необходимо выполнить ряд подготовительных шагов и следовать следующей технологической карте:

Прежде всего на стене выводят два подающих трубопровода от главных магистралей – ХВС и ГВС.
Концы труб крепят к водорозеткам – фитингам, которые заглубляют в стену точно в месте фиксации смесителя.
Стандартное расстояние между водорозетками составляет 150 мм. Если резьбовые штуцеры сантехприбора не соответствуют этому размеру в пределах 15 мм, применяют латунные эксцентрики, которые накручивают на фитинги.

Водорозетки в стене санузла

Высота водорозеток над поверхностью чистого пола должна быть 800 мм, а свободное пространство над кромкой ванны – 250 мм. В случае монтажа смесителя в стоячей душевой кабине параметр составляет 1200 мм.
Глубина посадки фитингов под плитку должна быть такой, чтобы точки подключения выглядывали за чистовую плоскость на величину до 15–20 мм.
На каждом штуцере сантехнического оборудования имеется накидная гайка и декоративный экран, которые надеваются на резьбовые соединения до фиксации.
Крепления каждого резьбового сопряжения должны производить с помощью льна, герметика или ФУМ-ленты.
После фиксации сантехприбора к водорозеткам монтируют трубку излива, вентили либо рукоятку переключателя и душевой шланг.
Каждое соединение внутри самого агрегата должно оснащаться полимерной прокладкой. Лучшим решением будет применение силиконовых изделий.

После монтажа смесителя в ванной перед заделкой водорозеток необходимо произвести опрессовку системы повышенным давлением (в пределах 6 атм.). Если разгерметизации не произошло, сантехнику можно эксплуатировать в рабочем режиме.

Подключение сантехники к водорозеткам

Конструкционные особенности смесителя для кухни

Смеситель на кухне, в отличие от сантехнического оборудования для ванной комнаты, оснащают следующими основными и вспомогательными деталями:

Фиксация крана производится не к трубопроводам, а на отдельный резьбовой штуцер, который устанавливают в специальное отверстие на поверхности кромки раковины, после чего затягивают гайкой.
Подключение подающих магистралей ХВС и ГВС производят посредством сопряжения соответствующих трубок смесителя с гибкой подводкой в металлической броне с накидными гайками.
При выборе сантехнического оборудования для кухни учитывают высоту гусака – трубки излива, так как струя должна попадать в центр раковины, а под краном можно было поставить высокую кастрюлю.
Некоторые типы смесителей для кухонных раковин оснащают аэраторами – особой насадкой, устанавливаемой на край трубки излива, содержащей набор сеток, которые разбивают сплошную струю. При смешивании потока воды с кислородом жидкая среда увеличивается в объёме, а расход при этом снижается.

Сантехприбор с аэратором на кухне

По типу управления краны-буксы бывают одновентильные, двухвентильные либо однорычажные.

Сантехника для кухни должна обладать повышенной стойкостью против воздействия химических реактивов, содержащихся в моющих средствах. Лучшим решением будет приобретение латунного изделия либо крана из нержавейки.

Как починить смеситель самостоятельно

Чтобы починить смеситель самостоятельно, домашнему мастеру потребуется простой набор инструментов и расходных материалов:

Разводной ключ с возможностью изменения габарита обхвата.
Крестовая или шлицевая отвёртка.
Внутренний шестигранник Г-образного типа.
Плоскогубцы в случае блокировки металлического прибора под слоем накипи или ржавчины.
Ветошь для очистки агрегата.
Ёмкость для промывки внутренней камеры в щелочной среде.
Набор силиконовых или других полимерных прокладок.
Лён, ФУМ-лента, жидкий герметик.

ФУМ-лента и лён для герметизации

Сам процесс ремонтно-восстановительных работ также выполняют согласно несложному алгоритму:

Идентификация проблемы путём включения прибора на полную мощность и определение места протечки.
При необходимости замены оборудования – приобретение нового устройства с установкой его на место старого прибора.
В случае необходимости проведения ремонта – демонтаж накидных гаек в месте протечки, вентилей или запорных рычагов.
Замена полимерных прокладок с установкой новых изделий идентичных габаритов.
Повторная сборка оборудования путём фиксации накидных гаек, клипсовых, замковых соединений.
Тестирование смесителя в рабочем режиме, при необходимости восстановление элементов чистовой отделки.

Если тестирование или опрессовка прошли успешно, смесителем можно пользоваться, но при обнаружении протечек следует повторить процедуру либо произвести ремонт в нужном месте.

Ремонта смесителя в ванной своими руками

Коротко о главном

Каждый смеситель для ванной комнаты состоит из основных или вспомогательных деталей, отвечающих за работу прибора. Главным рабочим органом каждого сантехнического агрегата является кран-букса, который открывает или блокирует поток поступающей жидкости. Шток, расположенный в буксе, приводится в движение механическим способом либо электродвигателем. Смесители бывают однорычажные или двухвентильные, внутренняя камера выполняется в виде сферического резервуара либо керамического картриджа, препятствующего образованию накипи.

А вам когда-нибудь доводилось устанавливать или ремонтировать смеситель на кухне или в ванной комнате? Столкнулись ли в процессе с трудностями? Какие важные пункты стоит соблюдать в процессе?

Автор

Давыдов Андрей Специальность: Консультант

Все статьи

Устройство смесителя для ванны, обзор различных моделей

Ванная – это важная комната, в которой осуществляются ежедневные гигиенические процедуры. Поэтому она должна быть обустроена всем тем, что необходимо для умывания. Трудно представить, чтобы в этом помещении не было смесителя, именно за счет него мы можем нормально умываться, чистить зубы по утрам и просто споласкивать руки. Поэтому этот важный элемент, во-первых должен быть удобным, ну и во-вторых эстетичным и гармонировать с остальными элементами этого помещения. Если вы планируете самостоятельную установку, то обязательно нужно изучить устройство смесителя для ванной и его основные виды.

Содержание

Какое устройство у смесителя для ванной в зависимости от вида
Однорычажные
Двухвентильный
Термостатический
Бесконтактный или сенсорный
Смесители с душем

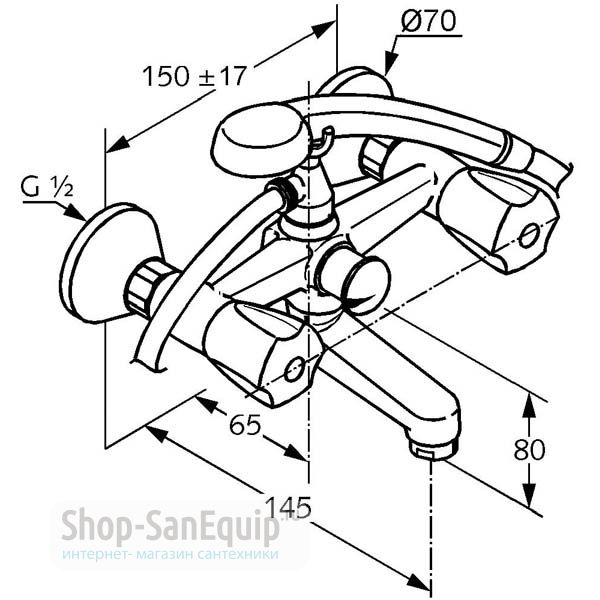

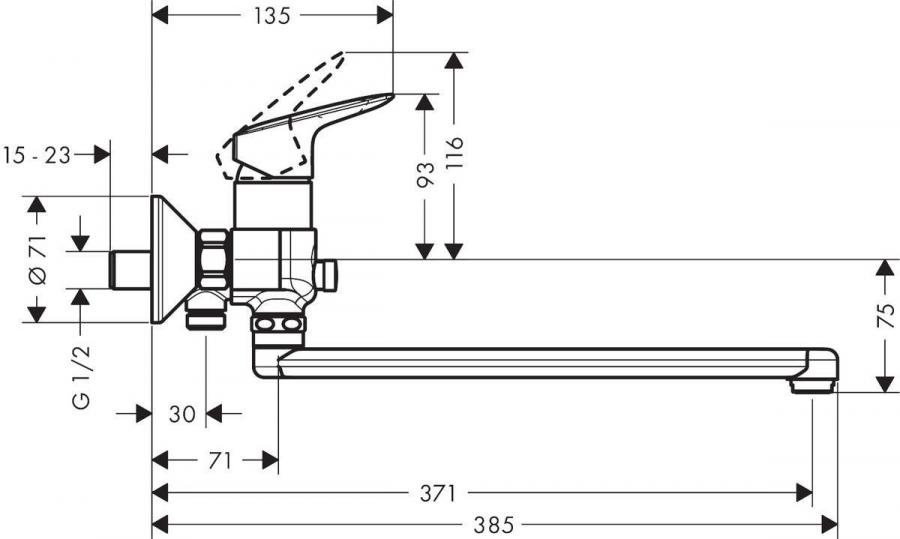

Схемы и чертежи
Вентильного вида
Рычажных изделий
Видео

Какое устройство у смесителя для ванной в зависимости от вида

Смеситель для ванны – элемент, за счет которого происходит регулирование расхода и температуры воды, исходящей из крана. К его функциям относится перенаправление потока воды из крана в душ. Но стоит помнить, что устройство смесителя как и другие типы устройств не застраховано от различных типов поломок, поэтому важно знать, как устроен механизм этих приборов в зависимости от их видов.

Если предварительно изучить особенности устройства смесителей для ванной с душем ремонт этих устройств, то все поломки можно устранить самостоятельно, не прибегая к помощи профессионалов. Но прежде чем приступать к изучению, стоит выяснить, какие виды этих изделий бывают:

однорычажные;
двухвентильные;
с термостатом;
с сенсорным управлением.

ДвухвентильныйОднорычажныйСенсорныйС термостатом

Однорычажные

Устройство однорычажного смесителя или многокомандного выделяется наличием одной ручки, за счет которой регулируется напор воды и выбирается температура.

Устройство однорычажного смесителя

Особенности этого изделия:

рабочий процесс рычага происходит за счет его поднятия и опускания. При поднимании рычага вверх происходит усиление напора воды;
при поворотах ручки вправо или влево устанавливается нужная температура воды;
опускание вниз, осуществляет полное перекрытие воды.

Однорычажный смеситель выпускается нескольких видов – имеющие шаровый или керамический картридж.

КерамическийШаровой

Название шаровые появилось из-за того что регулирующая головка имеет форму шара. Этот элемент имеет нержавеющую стальную основу. Керамический картридж выполнен в виде двух пластин, которые плотно притертые друг к другу. Пластины выполнены из металлокерамики. Металлокерамический материал, который идет на изготовление этих изделий, поддается шлифованию ультразвуком, в итоге наблюдается подходящая подгонка пластин друг к другу. Использование этой технологии обеспечивает взаимодействие на молекулярном уровне, поэтому вода не проливается просто так.

Двухвентильный

В устройстве двухвентильного прибора имеется кран букса. Именно за счет этого составляющего элемента происходит регулирование напора и температуры подаваемой воды из крана. Этот тип до того, как на рынке ни появились однорычажные устройства, был самым популярным, востребованным среди многих потребителей.

Конструкция этого прибора выполнена в виде камеры маленького размера, главное предназначение которой состоит в перемешивании струй горячей и холодной воды. В результате смешанная холодная и горячая вода выходит наружу через носик крана, а сетка, которая имеется на конце носика, предотвращает разбрызгивание жидкости в разные стороны.

Устройство двухвентильного смесителя

Чтобы можно было этот вид смесителя отремонтировать самостоятельно, достаточно изучить его особенности конструкции. Поэтому стоит рассмотреть его важные характерные качества:

для укрепления конструкции к трубам водопроводной сети применяются специальные удерживающие элементы – эксцентрики;
размер расстояния между подводными трубками должен составлять от 14,8 до 15,2 см. В противном случае установка смесителя не получится;
главные составляющие детали всей конструкции являются встроенные в корпус устройства две головки с вентильным типом. От этих элементов зависит срок службы изделия. Сверху головок закреплены ручки винтами. Они изготавливаются из разнообразных материалов, могут иметь разный дизайн, форму и параметры.

Эксцентрики

Обычно чтобы предотвратить вытекание воды из корпуса применяются различные резиновые прокладки, уплотнительные кольца из резиновой основы, пластикового материала. Чтобы смеситель нормально работал, а также смог прослужить длительный период, необходимо периодически менять эти элементы.

Чтобы восстановление этого прибора было легким, стоит внимательно рассмотреть все составляющие элементы его конструкции. В состав этих устройств входят элементы:

основной элемент – корпус камера. В этом устройстве осуществляется перемешивание холодной и горячей воды;
переключатель золотникового типа;
эксцентрики;
излив с сеточкой или без нее;
фланцы с декоративным видом. Эти элементы закрывают места, в которых присоединяется водопроводная система к смесителю;
уплотнители из резинового материала, которые предназначены для разных частей устройства;
головки запоры вентильного типа;
ручки.

Подсоединение к водопроводной системе этих видов устройств осуществляется при помощи стальных уголков. Чтобы установка была крепкой, применяются эксцентрики. Между корпусом смесителя и эксцентриками обязательно устанавливаются прокладки из резиновой основы, эти элементы предотвращают вытекание воды.

Термостатический

Смесители с термостатом – это новые технологии, которые являются комфортными и удобными. При этом по сравнению с другим и видами устройств они обладают целым рядом положительных качеств:

чтобы отрегулировать температуру и степень поступления воды нет нужды вращать ручки;
можно задать необходимую температуру воды. Изменение температуры не будет осуществляться с учетом напора и температуры в области центрального водоснабжения;
за счет того что в термостатических устройствах предусмотрена своя система безопасности при работе с этим смесителем невозможно обжечься горячей водой.

Устройство термостатического смесителя

Смесителя устройство и ремонт достаточно простые. В основе конструкции идет специальный смешивающий элемент, управление которого осуществляется за счет специального патрона, содержащего пластины из биметаллической основы и воск. Пластины обладают повышенной чувствительности к температурным перепадам, в то время как патрон обладает способностью быстрого реагирования на происходящие температурные изменения. Реагирование патрона сопровождается расширением и сжатием. Установка температурного режима осуществляется при помощи специальной шкалы. Для того чтобы выбрать необходимую температуру достаточно установить рукоятку напротив необходимого температурного показателя, а тем временем приводится в действие крепежно-регулировочный винт.

Однако, поскольку этот прибор достаточно новый, поэтому его ремонт лучше не проводить самостоятельно. Тем более если вы его используете впервые. В этих ситуациях лучше воспользоваться помощью профессионалов, которые смогут устранить неполадки за короткий период.

Бесконтактный или сенсорный

Стоит сразу отметить, эти приборы не применяются для бытового использования, в основном их сфера применения общественные места, где имеется много людей. Устройство сенсорных смесителей предусматривает наличие важных элементов, за счет которых и осуществляется бесконтактный рабочий процесс этих приборов – специальные датчики. Работа датчиков осуществляется при помощи инфракрасных лучей, которые реагируют на тепло или движения. Поэтому как только человек подносит руки к этим устройствам, они сразу срабатывают.

Сенсорные устройства можно настраивать на длительность работы, на температуру. Однако в них эти показатели зафиксированные, поэтому при их перестановке могут возникнуть определенные проблемы.

Устройство сенсорного смесителяПринцип работы

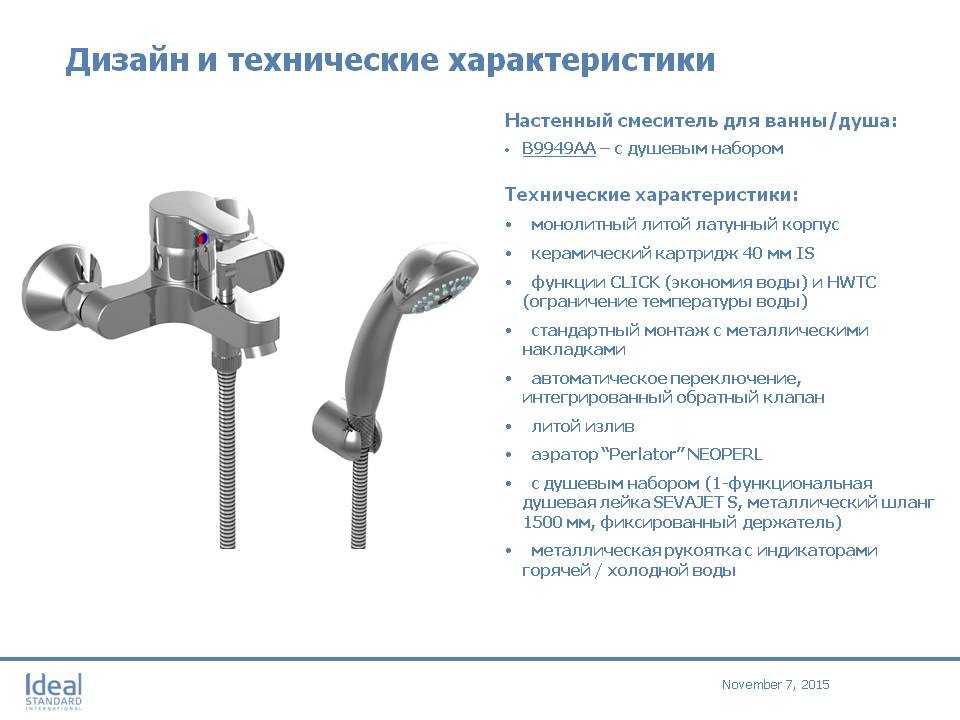

Смесители с душем

Часто для ванной применяются модели с душем, поэтому обязательно нужно знать устройство смесителя для ванной с душем. Обычно это идут двухвентильные или однорычажные устройства, к которым дополнительно подсоединен душ. Не стоит использовать один смеситель для ванной и раковины, лучше их устанавливать сразу два.

Хорошим вариантом для ванной будет однорычажный смеситель с коротким изливом. Устройство этого прибора позволит быстро набрать воду в ванную, а при необходимости при помощи специальной кнопки воду можно переключить на душ. Дополнительно производитель эту конструкцию может комплектовать штангами, при помощи которых можно душ повесить на стену.

Ремонт смесителей для ванной с душем ничем не отличается от ремонта других устройств. Иногда в этих приборах быстро изнашивается шланг. При износе этого элемента, его можно с легкостью заменить.

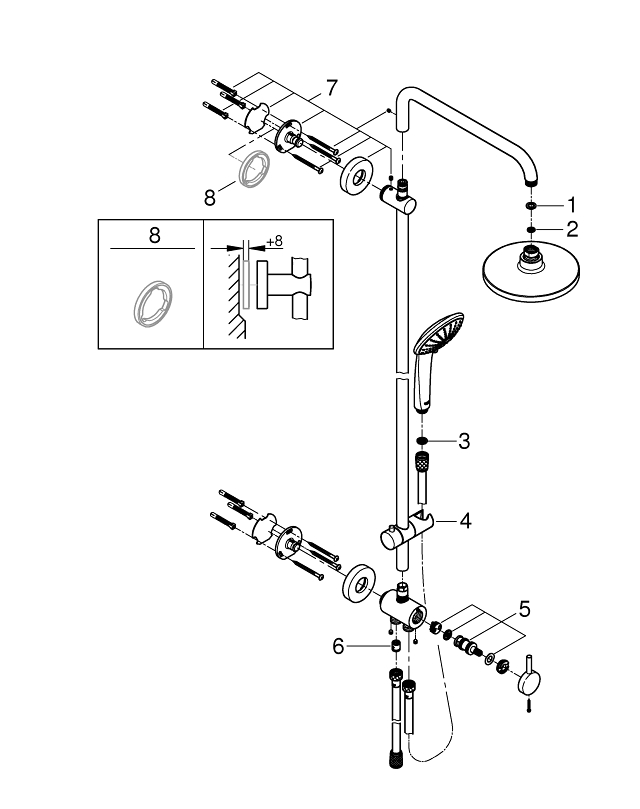

Устройство смесителя с душем

Схемы и чертежи

Нередко многим потребителям приходится сталкиваться с поломками смесителя в ванной, поэтому в этом случае необходимо знать, как устроены эти приборы. Знание всех особенностей устройства смесителей с душем или без него, поможет сделать качественный ремонт.

Вентильного вида

Вентильный прибор считается самой распространенной конструкцией. Для того чтобы разобрать эту конструкцию, стоит внимательно рассмотреть все ее составляющие элементы и их схему расположения. Ниже можно найти фото со схемами и чертежами конструкции, на которых подробно расписаны все составляющие элементы вентильных приборов. Эти изделия обычно бывают двух типов – с червячным механизмом или с краном буксой из керамической основы.

Первый вид прибора имеет простую конструкцию, но у него часто изнашиваются резиновые прокладки, которые находятся в штоке червячного механизма. Краны буксы из керамической основы приходится постоянно подтягивать, чтобы избежать появления течи.

Схема этих изделий состоит из следующих важных компонентов:

запорная шайба;
сальники или уплотнители;
прокладка, которая располагается между вентильной головкой и корпусом крана;
букса;
муфта с направляющими;
прокладка клапана;
седло.

Вентильный кран

Рычажных изделий

Для того чтобы можно было яснее понять как выглядит схема и чертеж однорычажных изделий стоит в интернете посмотреть картинки с подробным описанием всех элементов этих конструкций.

Описание схемы выглядит так:

в корпусе устройства установлен главный элемент конструкции – картридж, который отвечает за смешивание горячей и холодной воды;
все остальные детали, которые могут сломаться установлены внутри картриджа. Поэтому при поломке приходится менять весь картридж;
управление прибором происходит рычагом, от которого прибор и приобрел свое название;
замыкает устройство, излив или гусак, через который вода выходит наружу.

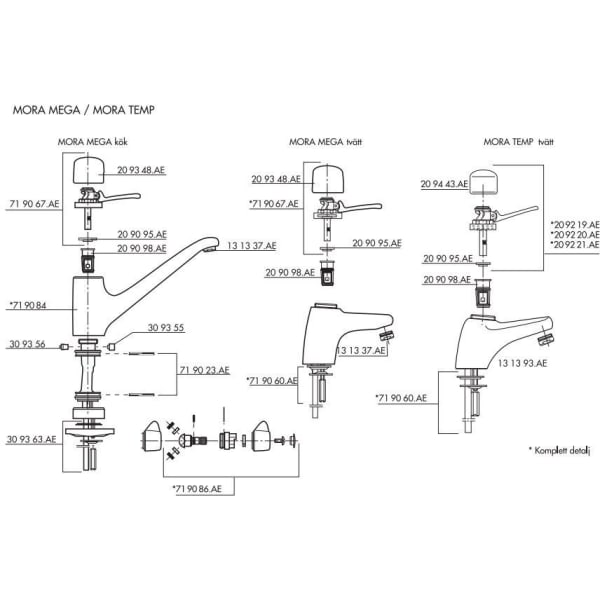

Рычажный

Но для того чтобы самостоятельно осуществить ремонт стоит рассмотреть подробные чертежи этих приборах, на которых размечены каждые элементы и их места расположения. Чертежи помогут с легкость разобрать конструкцию и затем собрать.

Выбор смесителя для ванной не такая уж сложная задача. Можно выбирать любое устройство – двухвентильное, однорычажное, с термостатом, главное чтобы оно нравилось вам. Но если ваша ванная комната имеет классический стиль, то многие профессионалы и дизайнеры рекомендуют использовать двухвентильные приборы, они убудут в этих помещениях наиболее уместными.

Видео

https://youtu.be/U9i-JRRrACU

Как работают смесители — схемы и разборка

Советы экспертов по разборке смесителей для ванных комнат с иллюстрированными схемами работы компрессионных, керамических дисковых, шаровых и картриджных смесителей.

Вам нужно разобрать смеситель для ванной, чтобы отремонтировать его? Если вы это сделаете, это руководство должно помочь.

Полное пошаговое руководство по ремонту крана см. в разделе «Как устранить течь крана».

Вот как разобрать смеситель:

Сначала перекройте краны подачи воды под раковиной.

Перекрыть воду в кране, повернув вентиль под раковиной по часовой стрелке. LightWaveMedia / Shutterstock.com

Поместите полотенце в раковину, чтобы не поцарапать ее и не упустить упавшие детали.

Затем снимите ручку. Для этого используйте небольшую плоскую отвертку, чтобы приподнять декоративную заглушку, кнопку или заглушку в верхней части ручки, которая используется для скрытия винта. Метод удаления этого может быть немного загадкой, в зависимости от производителя крана. Если вы не можете найти крошечный скрытый винт или застежку, скорее всего, вы просто подденете его.

Затем отвинтите винт, удерживающий ручку, и потяните или подденьте ручку.

Разложите детали в порядке их снятия, чтобы не возникло проблем при повторной сборке смесителя. И обязательно запишите название производителя на кране (если сможете его найти) и возьмите с собой старые детали, когда пойдете покупать замену. Если у вас есть название производителя, вы также можете найти в Интернете инструкции производителя для этой конкретной модели.

Чтобы разобрать смеситель, начните с перемещения накладок, а затем следуйте приведенным ниже схемам. Упс… положите полотенце в раковину, чтобы не потерять мелкие детали в канализации! Эрнест Р. Прим / Shutterstock.com

Смеситель компрессионного типа

Среди различных используемых технологий кранов компрессионные смесители существуют дольше всего. Они также являются наименее дорогим типом.

Компрессионные смесители имеют две отдельные ручки. Когда ручка поворачивается, она поднимает или опускает шайбу или уплотнение, которое закрывает седло клапана у основания штока, чтобы ограничить поток воды через корпус крана, когда вы поворачиваете ручку.

Использование шайбы для уплотнения на самом деле довольно старомодно по сравнению с современными смесителями, но это тип, который вы часто найдете в старых домах.

Основная проблема с компрессионным краном заключается в том, что резиновая шайба или уплотнение со временем изнашиваются. Когда это происходит, кран капает или течет.

Некоторые новые типы компрессионных кранов опускают и поднимают шайбу, не притирая ее к седлу клапана. Например, экономичные смесители NuSeal от American Standard опускают и поднимают резиновую шайбу вертикально, не вращая ее. Поскольку шайба не притирается к сиденью, шайба служит дольше.

Отвинтите крышку от основания смесителя с помощью плоскогубцев. Затем снимите шток клапана; у него обратная резьба, поэтому отвинтите его, повернув по часовой стрелке. Как только вы это сделаете, замените все резиновые шайбы и уплотнительные кольца.

Схема компрессионного крана

Шаровые, картриджные и керамические краны, известные как смесители без омывателя, не используют шайбы для включения и выключения, хотя они имеют уплотнительные кольца и неопреновые уплотнения для предотвратить утечку.

Смеситель с керамическим диском

Большинство смесителей с керамическим диском не капают и не протекают, потому что они практически не требуют обслуживания. Два керамических диска регулируют поток воды: подвижный верхний диск вращается или поднимается и опускается относительно неподвижного нижнего керамического диска. Уплотнение между двумя дисками является водонепроницаемым, потому что они отполированы почти до идеальной плоскостности.

Смесители с керамическим диском впервые стали популярными у ведущих европейских производителей смесителей, а теперь производятся компаниями American Standard, Kohler, Price Pfister и многими другими американскими производителями смесителей.

Смесители с керамическим диском почти не требуют обслуживания и, как правило, гарантированно не изнашиваются. Керамические клапаны более долговечны в более широком диапазоне водных условий, чем любой другой клапан на рынке.

Сами диски обладают алмазоподобной твердостью — они невосприимчивы к загрязнениям трубопровода, минеральным отложениям и другим распространенным проблемам, влияющим на срок службы клапана.

Если этот тип крана протекает, виновниками обычно являются впускные и выпускные уплотнения или скопление отложений во впускных отверстиях. Рукоятка должна находиться во включенном положении при ремонте дискового крана, чтобы предотвратить растрескивание сменных уплотнений.

Если в клапан попадет обрывок оцинкованной трубы или небольшой камень, он может поцарапать поверхности, но такие случаи редки. Если из смесителя с керамическим диском капает вода, не пытайтесь принудительно закрыть ручку — просто несколько раз потрясите ее вперед-назад, чтобы удалить частицы.

Схема дискового крана

Шаровой кран

Шаровые краны имеют один рычаг, который приводит в действие вращающийся металлический шар с прорезями. Прорези в этом шаре совпадают с входными отверстиями для горячей и холодной воды в корпусе крана, чтобы регулировать количество поступающей воды, которая может достигать смесительного носика.

Delta является одним из основных производителей смесителей этого типа.

Снимите декоративную заглушку и винт, чтобы снять ручку. Чтобы затянуть пластиковое регулировочное кольцо внутри крышки, вы поворачиваете его с помощью специального плоского регулировочного инструмента (или вставляете две отвертки в пазы и скрещиваете их лезвия, чтобы повернуть кольцо.

В случае протечки излива отвинтите колпачок с помощью плоскогубцев с фиксирующими губками (обмотайте губки клейкой лентой, чтобы не поцарапать отделку смесителя). Поднимите шар и замените резиновые седла и пружины с обеих сторон клапана.

Если смеситель протекает вокруг носика, замените изношенные уплотнительные кольца.

Схема шарового крана

Картриджный кран

Картриджные краны имеют полый металлический или пластиковый картриджный вкладыш, который герметизирует носик или корпус крана. В зависимости от того, как ряд отверстий в картридже совпадает со штоком, вода смешивается и контролируется. Капли обычно означают, что картридж нуждается в замене.

Смесители с картриджем называются «бесшайбовыми», потому что они регулируют поток с помощью методов, отличных от шайбы и седла клапана (хотя у них есть уплотнительные кольца и уплотнения для предотвращения утечек). Поток воды регулируется движением картриджа вверх-вниз; для изменения температуры воды достаточно повернуть ручку.

Снимите декоративную банку, завинтите и снимите ручку. Чтобы освободить картридж, используйте пару плоскогубцев, чтобы вытянуть фиксирующую защелку. Вытащите картридж и замените уплотнительные кольца и уплотнения, чтобы устранить утечки.

Если из крана капает вода, возможно, вам придется заменить весь картридж.

Картриджная схема крана

Tagged faucetfaucet схемаfaucet faucetstaptap repair

Найдите запчасти и идентифицируйте свой продукт

Общие детали по типу выпуска Инструмент

Выберите категорию ниже, чтобы найти общие запасные части для устранения таких проблем, как утечки, трещины или незакрепленные элементы.

Кухня

Ванная комната

Ванна/Душ

Компоненты душа

Утечки

Утечки – часто задаваемые вопросы

Как устранить утечки и необходимые инструменты

Картриджи с одной ручкой

Для капель из носика, основания или под ручкой

Просмотреть все картриджи с одной ручкой

Картриджи с двумя ручками

Для капель из носика, основания или под ручкой

Просмотреть все Картриджи с двумя ручками

РП4993

Устраняет проблемы с каплями из носика при отключении воды в кранах без DST

Посмотреть RP4993

РП51503

Гайка крышки, удерживающая картридж для большинства однорычажных смесителей DST для кухни и ванной.

Посмотреть RP51503

РП3614

Для капель из носика, основания или под ручкой однорычажных смесителей без DST.

Посмотреть RP3614

РП13938

Уплотнительные кольца ниппеля шланга для соединения под палубой. 3 в упаковке.

Посмотреть RP13938

РП22934

Уплотнительные кольца ступицы излива для кухонных смесителей серии Waterfall

Посмотреть RP22934

РП6060

Гайки крышки, удерживающие картридж для большинства смесителей для кухни и ванной без DST с двумя ручками.

Посмотреть RP6060

РП10700

Керамические седла и пружины, используемые с узлами штока RP8230

Посмотреть RP10700

РП25

Уплотнительные кольца втулки излива для большинства смесителей для кухни без DST

Посмотреть RP25

РП21463

Фиксатор излива для кухонных смесителей серии Waterfall

Посмотреть RP21463

РП20049

Уплотнительное кольцо втулки излива для некоторых смесителей с двумя ручками

Посмотреть RP20049

РП8230

Узел штока – керамический с седлом, уплотнительным кольцом и усилителем Весна — 2ч

Посмотреть RP8230

Проблемы со шлангами

Потяните вниз/вытяните шланги

Обычные шланги для спуска и вытягивания

Посмотреть шланги

Боковые опрыскиватели

Общие компоненты бокового опрыскивателя

Посмотреть боковые опрыскиватели

Свободные или жесткие детали

Общие детали для съемного носика или крана.

РП50265

Картридж Euro Motion аналогичен RP71248, но использует удлинитель штока RP51736, когда это применимо.

Посмотреть RP50265

РП50587

Картридж DST с одной ручкой используется в большинстве кухонных и туалетных смесителей Delta motion DST.

Посмотреть RP50587

РП71248

Для капель из носика, основания или под ручкой

Посмотреть RP71248

РП44648

Уплотнительные кольца втулки излива для большинства кухонных выдвижных смесителей DST

Посмотреть RP44648

РП60924

Ключ для монтажных гаек для большинства вытяжных смесителей DST.

Посмотреть RP60924

RP80977

Комплект для замены магнита выдвижного крана для ослабленного или ржавого магнита излива

Посмотреть RP80977

РП60400

Блок штока DST, без седла и пружин. Стрелка над синей точкой сбоку блока штока указывает, какая сторона штока должна быть ближайшей к носику.

Посмотреть RP60400

Низкий расход

Аэраторы

Некоторые обычные аэраторы. Проверьте схему деталей, чтобы убедиться, что она правильная.

Посмотреть запасные части

Дозаторы для мыла

РП21904

Флакон для многих дозаторов мыла

Посмотреть RP21904

RP47888

Бутылка и насос для многих дозаторов мыла

Посмотреть RP47888

РП50781СС

Дозатор мыла Popular, в сборе

Посмотреть RP50781SS

Сенсорная технология

Технология Touch3O

Общие детали для проблем с технологией Touch3O.

Посмотреть запасные части

Решает вопросы

РП152

Установочный винт

Посмотреть RP152

РП25620

Посмотреть RP25620

РП40650

Установочный винт

Посмотреть ремонтную деталь

Утечки

Утечки – часто задаваемые вопросы

Как устранить утечки и необходимые инструменты

Картриджи с одной ручкой

Для капель из носика, основания или под ручкой

посмотреть запчасти для ремонта

Картриджи с двумя ручками

Для капель из носика, основания или под ручкой

Посмотреть запасные части

Запчасти для ремонта

Общие детали на предмет утечек

Посмотреть ремонтную деталь

Свободные или жесткие детали

Общие детали для свободного или жесткого излива или крана.

РП50265

Картридж Euro Motion аналогичен RP71248, но использует удлинитель штока RP51736, когда это применимо.

Посмотреть RP50265

РП50587

Картридж DST с одной ручкой используется в большинстве кухонных и туалетных смесителей Delta motion DST.

Посмотреть RP50587

РП71248

Картридж Euro Motion, такой же, как RP50265, за исключением удлинения штока. Этот удлинитель штока доступен как RP53407.

Посмотреть RP71248

РП60400

Посмотреть RP60400

Низкий расход

Аэраторы

Некоторые обычные аэраторы. Проверьте схему деталей, чтобы убедиться, что она правильная.

Посмотреть аэраторы

Сенсорная технология

Технология Touch3O

Общие детали для проблем с технологией Touch3O.
