Схема разводки и подключения электропроводки

Содержание

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники. Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое. При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов. Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению. Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства. Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту. Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

План электропроводки квартиры – пример. Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы. Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно. Электрик продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью. При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети.

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

1. Отдельная группа на освещение.
2. Подключение мощной бытовой техники.
3. Отдельная кухонная линия.
4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает. Давайте разберем подключение каждой группы по отдельности.

Готовим исходные данные

Составить такую схему, это полдела.

Для расчета нам нужно знать:

• где и какие приборы будем устанавливать;
• потребляемую мощность, с учетом запаса на появление новой техники;
• тип проводки, открытая или закрытая.

С этим вопросом лучше всего справится, конечно, хозяин, а не проектировщик. Последний часто даже не тратит времени на натурные замеры или изучение чертежей дома.

Они делают всего лишь три шага:

1. умножают площадь квартиры на два и получившуюся цифру берут за метраж;
2. для обычных комнат принимают сечение провода 2,5 или 3 мм2, чего хватает с запасом для большинства случаев;
3. для мощных потребителей (электроплиты) планируют сечение в 6 мм.

Все, для них расчет количества провода для электропроводки окончен. Примерно поэтому же принципу работают и многочисленные онлайн калькуляторы, которые легко найти в интернете. Но готовя расчет для себя, мы можем сделать его более точно, поэтому не надо жалеть времени, а просчитаем все досконально.

Какой будет ввод: одна или три фазы

Однофазный щиток в три раза меньше. Вопрос не ставится, если подключение к жилью уже произведено. Но чаще проводку делают до подключения коммуникаций. Если речь идет о городской квартире то здесь ясно — три фазы не имеют смысла. Для коттеджа такой вариант нужно продумать.

Он выгоден лишь в двух случаях:

• если будет подключено мощное оборудование — электрокотел, теплые полы;

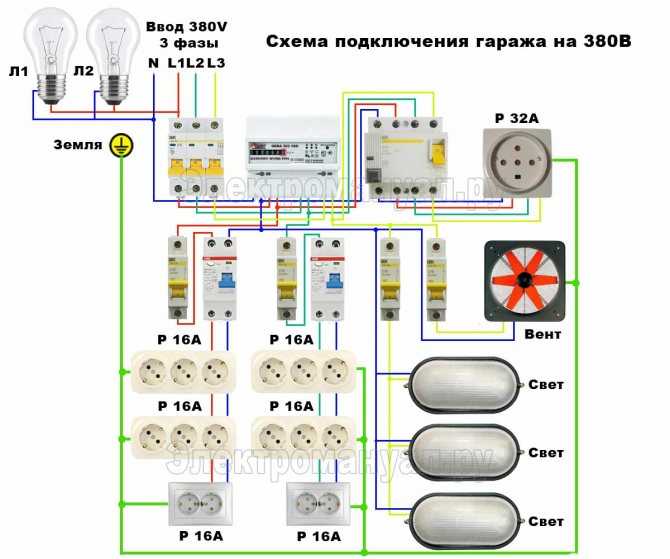

• если Вы планируете, например, в гараже использовать станки или инструмент с асинхронными двигателями, которые заведомо лучше работают от трех фаз, чем от одной с подключением через конденсатор.

В прочих случаях три фазы излишни. К тому счетчики, автоматы и УЗО (устройство защитного отключения) которые нужно ставить на вводе заведомо дороже и больше для трех, чем для одной фазы.

Определяемся, как будем делать разводку

Пример разводки, когда на каждую группу потребителей отдельная линия и защита.

Возможны несколько вариантов:

• Все устройства будут подключены через один автомат — для более мощных потребителей просто предусмотрим большее сечение провода. Не самый оптимальный выбор, установленное защитное устройство, рассчитанное на большие токи, может не сработать при замыкании, например в настольной лампе.
• Для наиболее мощных потребителей предусматриваем отдельную защиту и проводку, второй кабель предназначается   для прочего оборудования дома. К розеткам и освещению идет одна разветвляющаяся линия. Этот способ применяется чаще всего.
• Прокладываем отдельные линии на мощные устройства, освещение и розетки. Увеличивает длину проводки, зато упрощает обслуживание и выявление неисправностей.

Тип проводки

Есть два типа проводки, открытая и скрытая:

• Открытая — для квартир применяется редко так как портит интерьер. Но ее разновидности, когда провод все прикрывается плинтусом или пластиковых коробах. Такой метод увеличивает расход провода, но зато упрощает монтаж и ремонт.
• Скрытая электропроводка — провода укладываются в материале стен в специально сделанных каналах (штробах). Для удобства прокладки и ремонта используют специальные лотки или трубы. Там где это возможно проводят линию под листовой облицовкой стен или прячут под натяжным или подвесным потолком.

Кстати, расчет электропроводки в деревянном доме,  хотя часть ее и будет возможно открыта, тоже делается по этой методике. Правила безопасности требуют, чтобы по сгораемым конструкциям все провода шли в трубе.

Провода скрытые в пробитых в стене штробах.

Чертим схему разводки электропроводки

Дальше нам необходимо определить, где будут находиться розетки, выключатели, светильники, распределительные коробки. Можно нарисовать на бумаге, но более выгоден другой путь — размечаем сразу на стенках.

Для разметки выбираем или карандаш или стираемый маркер, чтобы можно было исправить ошибки.

Таким образом, мы добиваемся следующих преимуществ:

1. Мы сразу наглядно видим, что у нас будет и где стоять, если надо можем легко корректировать.
2. Получаем готовую разметку выполнения работ и нарезки штроб.
3. Нет необходимости чертить такой чертеж как на фото ниже, с привязками, можно просто нарисовать произвольную электрическую схему отметив расстояние между узлами.

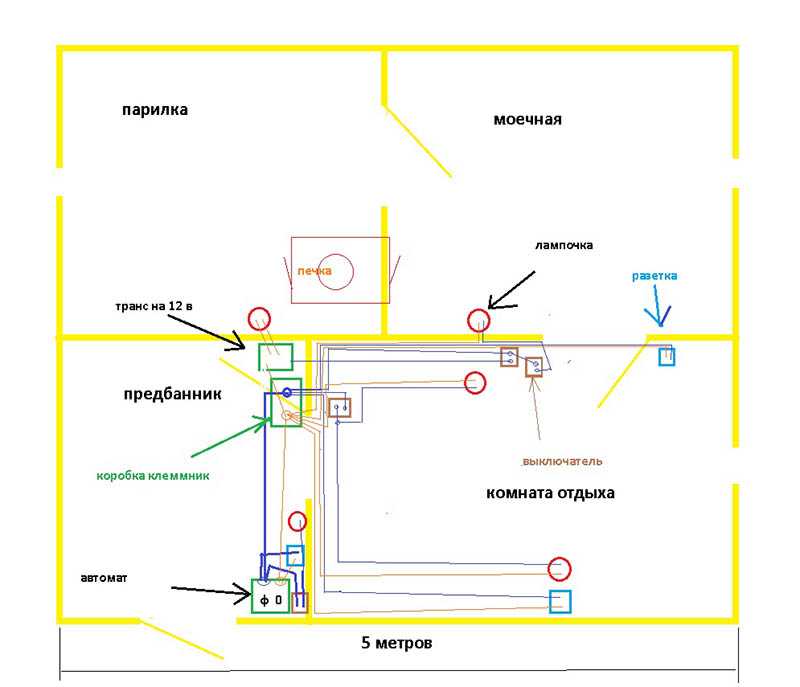

Так примерно выполняют план на бумаге перед разметкой на стену
Примерно так (отметив расстояния между приборами), можно начертить в случае, когда сразу разметка нанесена на стене. Кроме того, что мы замерим длину проводов, мы можем сразу замерить и необходимый метраж труб для прокладки в стенах или коробов для наружной проводки. Одновременно можно просчитать и сколько, какого крепежа нам понадобится.

Но этот метраж не учитывает соединения внутри элементов проводки. Поэтому, делая расчет электропроводки в частном доме,  набрасываем по 20 см на каждую розетку, выключатель и распределительную коробку. Кроме того прибавляем процентов 10% общего запаса.

Что нужно учитывать, размечая расположение элементов проводки

Пример разметки прямо на стене.

При разметке учитываем следующее, любая инструкция  по проектированию учитывает это:

1. Провода пускаем или горизонтально или вертикально, но не под углом или закруглением (потом будет легче искать, где он проходит, чтобы случайно не повредить, забивая гвоздь).
2. Все разветвления делаются только в распределительных коробках.
3. Отступаем от углов, и проемов на 10-15 см, от отопительных приборов на 50 см.
4. Проводка должна быть на 15 см ниже потолка.
5. Розетки поднимаем выше уровня пола минимум на 0,3 метра (чтобы избежать попадания воды при заливе квартиры).

Выполнив эту работу самую трудоемкую при расчете, мы уже знаем, сколько провода нам надо, но пока еще не знаем какого. Нам нужные еще данные о потребителях тока, которые будут подключены в нашу проводку.

Определяем потребителей и нагрузки

Электрокотел и электроводонагреватель — устройства, потребляющие самую большую мощность в доме. Для этого этапа мы можем взять уже готовую, только что вычерченную нами схему. Проходимся по комнатам и смотрим, что и где у нас будет подключено. Причем с учетом на перспективу, может быть сейчас у нас на кухне только мультиварка и микроволновка, а мы собираемся поставить, когда разбогатеем еще посудомоечную машину, кофе-автомат и большой телевизор. Также отмечаем мощности светильников.

Если затрудняетесь определить мощность эта табличка Вам в помощь:

Электроприбор	Средняя мощность, КВт	Электроприбор	Средняя мощность, КВт
телевизор	0,3-0,4	кондиционер	1,5-2
принтер	0,5-0,3	проточный нагреватель воды	1,5-1,8
персональный компьютер	0,8-0,6	емкостный водонагреватель	1,5-2
фен	1-1,1	электродрель	0,5-0,8
электроутюг	1,6-1,8	перфоратор	1200
чайник	1,2	заточной станок (наждак)	0,5-1
вентиляторы	0,5-1	циркулярная пила	1,3-2
тостер	0,8	электрический рубанок	0,5-1
кофеварка	0,9-1,1	электролобзик	0,5-0,7
пылесос	1,8-1,5	шлифовальная машина	1,2-1,7
масляный обогреватель	1,5-2	фуговальный (рейсмусовый) станок	2,0-2,5
микроволновка	1,4-1,6	компрессор	1,0-2,0
электрическая духовка	2,0-2,1	электрическая газонокосилка	1,0-1,5
электроплита	2,5-3,5	сварочный агрегат	2,0-3,0
холодильник	0,8-0,6	минибашня	0,8-1,2
стиральная машина	2,0-2,5	цепная электропила	0,8-1,5

Определив, сколько и чего у нас будет подключено можно двигаться дальше.

С чего начать составление проекта

В отличии от профессионального создания электроснабжения квартиры, самостоятельный электропроект квартиры начинается с простого плана квартиры. Можно в масштабе, а можно и от руки. Чистых планов должно быть два. Один для розеток. Второй для освещения.

Составление электропроекта розеток

На чистом плане квартиры нанесите все планируемые розетки. Пока не соединям их линиями, а просто наносим (схематично) планируемые розетки.

При желании пользуемся принятыми условными обозначениями.

Дальше розетки нужно разбить на групповые цепи  (группы). Можно рассчитать электропроводку и разбить ее на группы теоретически. Но можно воспользоваться практическими правилами разделения электропроводки на группы.

Практическое разделение электропроводки на группы

• Суммарная мощность одной группы розеток не должна превышать 4300 Вт. Такая суммарная мощность позволит запитать группу, кабелем 3×2,5мм² (медным). Защитить электропроводку каждой такой группы, должен автомат защиты 25 Ампер или предохранителем 20 Ампер.
• Для электроплиты запланируйте отдельную линию электропитания, 3×6мм² (с мощностью плиты до 7300Вт), защитить линию для плиты нужно автоматом защиты 40 Ампер или предохранителем 32 Ампера. Если плита имеет меньшую мощность, то достаточно кабеля 3×4 мм².
• Учитывая все изложенные правила, розетки, нанесенные на план, соединяются в группы. На плане пишутся записи об автоматах защиты, например, группа 1 – 25 Ампер — кабель 3×2,5 мм², марка ВВГнг.

Если количество розеток в квартире небольшое, и розетки разных комнат попадают в одну группу, то между комнатами нужно запланировать установку распределительной коробки. Это меняет лишь тип разводки, но не меняет принципа составления электропроекта.

Составление электропроекта для освещения

• Аналогично розеткам делаем проект для группы освещения. На нем наносим все планируемые светильники, выключатели.
• На группы освещение разделяем из следующих соображений. Одна группа освещения не более 2300Вт. Если рассчитать автомат защиты для такой группы, то получим номинал автомата защиты 16 Ампер, что соответствует предохранителям в 10 Ампер. Электрический кабель такой группы 3×1,5 мм². Замечу, что кабели меньшего сечения использовать в электропроводке квартиры нельзя (ПУЭ).

Два листа электропроекта готовы. Осталось сделать проект квартирного щитка. Правильно, проект щитка называется однолинейная расчетная схема. Но мы делаем  электропроект квартиры своими руками, поэтому у нас будет простая схема щитка.

Схема квартирного щитка

• По двум сделанным листам проекта, считаете, количество получившихся групп и по приведенным выше правилам определяете номиналы автоматов защиты и делается выбор автомата защиты.
• Все эти данные в любой форме наносите на лист бумаги, не забываете указать для каждой группы тип электрокабеля, его сечение и способ прокладки.
• Для «мокрых» бытовых приборов запланируйте установку УЗО, для дополнительной защиты человека от повреждения изоляции и утечки тока на корпус.

Пожалуй, это все! Как видите, нет ничего сложного. Электропроект квартиры своими руками, для личного пользования, под силу каждому. Приведу, для примера, один простой проект электропроводки розеток и освещения квартиры.

Расчёт сечения кабеля

Этот расчёт важнейший в общем расчёт электропроводки квартиры. От него будет зависеть безаварийная и стабильная работа электропроводки, а также её безопасность для окружающих. Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. Второй расчёт называется расчётом потерь, и он не актуален для проводки квартиры.

Сечение кабеля рассчитываем по мощности на основе простых законов физики из курса средней школы и таблиц ПУЭ. Напомню, ПУЭ это «Правила Устройства Электроустановок» — базовый нормативный закон электрика.

Простейший расчёт по мощности проводим на основе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам нужно рассчитать не мощность, а силу тока, поэтому нам актуальна такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и обратно пропорциональная напряжению в цепи.

Математическая формула расчёта выглядит так: P=U×I Для этой формулы у нас точно известно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт. Мощность для формулы (P) нам нужно посчитать самостоятельно, сложив потребляемые мощности всех бытовых приборов, которые будут включены в эту электрическую цепь.

Взять мощность бытовых приборов можно из их паспорта, описании в магазине или запросив в Интернет поиск «мощности бытовых приборов». Вы легко найдете таблицу основных бытовых приборов используемых в квартире.

Имея суммарную мощность и напряжение цепи, мы легко посчитаем максимальную силу тока (I) этой цепи. Например, вы делаете новую розетку для электрической плиты. Пусть по паспорту её максимальная мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Простым делением получаем, что максимальная сила тока этой цепи будет 23,18 А. Округляем в большую сторону, получаем, что сила тока этой цепи, с максимальной нагрузкой, будет 24 Ампера.

Имя это значения, мы легко рассчитаем сечение необходимого кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта: Как видите по таблице, вы легко по силе тока определите сечение необходимого кабеля. Более того вы можете это сделать даже по расчётной мощности включаемый приборов.

Расчет автоматов и устройств защиты

Итак, мы рассчитали сечение необходимого кабеля, заодно рассчитав максимальную силу тока в цепи. По значению силы тока мы можем подобрать автомат защиты этой цепи. Автомат защиты это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи за безопасно короткое время при возникновении аварийных ситуаций короткого замыкания и перегрузки.

При подборе номинала автомата защиты нам понадобится округлённое в большую сторону значение силы тока нашей цепи и знание шага номиналов имеющихся в продаже. В продаже вы найдете автоматы защиты с номиналов по току 6, 10, 16, 25, 32, 64 Ампера.

Чтобы выбрать устройство защиты нужно вспомнить, что это такое. Устройство защиты или УЗО, это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи при возникновении потенциальных угроз человеку быть пораженным электротоком.

Например, в ванной идет утечка тока от питающего кабеля на металлический корпус машины. Сила этого тока недостаточна, чтобы сработал автомат защиты. Вместе с тем во влажной среде этот ток может быть опасен для человека. УЗО определяет такие токи, которые называются дифференциальными, и отключает электропитание цепи.

При выборе УЗО нужно учесть, что:

• УЗО ставится в цепь со стороны подачи электропитания вместе с автоматом защиты.
• Устройство ставится в цепь после автомата защиты этой электрической группы.
• Номинал УЗО по току должен быть на шаг меньше номинала автомата защиты, установленного вместе с УЗО.

Данные правила относятся к УЗО отдельной группы, но не относятся к выбору УЗО используемого для защиты нескольких групп электропроводки. Чтобы упростить задачу расчёта номиналов автоматов защиты квартирной электропроводки, есть рекомендуемый вариант, который сработает для любой средней квартиры. В этой визуальной таблице вы видите, как нужно разбить электропроводку квартиры на группы и какой подобрать номинал автомата защиты для каждой группы.

Расчёт длины кабеля

Длину необходимых кабелей нужно промерить рулеткой от мест расстановки розеток и светильников квартиры до щита. Если вы делаете проводку для отдельной электроточки это сделать несложно. Однако если вы делаете проводку для всей квартиры с несколькими группами вам нужно предварительно нарисовать схему электропроводки с обозначением на схеме групп проводки и трасса прокладки кабелей.

К полученной длине кабеля нужно прибавить 10%-15% для запаса. Для правильного выбора трассировки кабеля нужно помнить о правилах монтажа электропроводки.

Пример

Для примера проведём расчёт электропроводки в квартире для новой стиральной машины. Я выбрал для примера, стиральную машину Bosch WAN20060OE. Её максимальная потребляемая мощность 2300 Вт. Для стиральной машины нужно сделать отдельную группу со своим автоматом защиты и УЗО. Отдельная группа защиты означает, что розетка стиральной машины должна питаться электрическим кабелем, идущим от квартирного щита и защищаться отдельным автоматом защиты и желательно, отдельным УЗО.

Расчёт по току:

Делим 2300 Вт на 220 Вольт и получаем силу тока цепи равную 10,45 Ампер. Здесь округляем в меньшую сторону, так как напряжение может быть 220-230 В. Получаем ток данной цепи 10 Ампер. По таблице смотрим сечение кабеля. Оно равно 2,5 мм2, для меди. Алюминиевый кабель  в рассмотрение не берем.

Автомат защиты выбираем с запасом на 16 Ампер. УЗО выбираем на рабочий ток 10 или 16 Ампер. Ток срабатывания УЗО 30 мА. Для улучшения эргономии щита, пару автомат защиты+УЗО лучше заменить на дифференциальный автомат защиты (дифавтомат). Он выполнит обе функции защиты. Номинал дифференциального автомата защиты 16 Ампер. Длину необходимого кабеля промеряем рулеткой от места установки розетки до места установки автомата защиты. К этой длине прибавляем 10%.

Всё, расчет электропроводки в квартире для новой стиральной машины проведён.

Видеообзор: Как разделить по группам электропроводку в квартире или доме,схемы и примеры

Как самому сделать электропроект

Как сделать разводку электропроводки в квартире

Источники

• https://Proekt-sam.ru/plans/skhema-elektroprovodki-v-kvartire.html
• https://Elektrik-a.su/energii/raschet/raschet-provodki-v-dome-4
• https://ehto.ru/proekty-elektriki/ehlektroproekt-kvartiry-svoimi-rukami
• https://elektriksan. ru/elektrika/raschjot-jelektroprovodki-v-kvartire/

Разводка электрики в квартире: схемы электропроводки

Капитальный ремонт всегда связан с необходимостью производить замену электропроводки. Этот этап требует особого внимания и ответственности. Важно не просто обеспечить жилье электрической энергией, но и сделать его безопасным. Замыкания приводят к пожарам, а поражения током к пагубным последствиям для здоровья. Однако монтаж электропроводки в квартире можно выполнить самостоятельно. Потребуется схема подключения потребителей, так же нужно учитывать требования безопасности. Обо всем этом и пойдет речь далее. В этой публикации подробно рассказано, как правильно разработать собственную схему, приспособленную для работы с учетом всех особенностей вашего жилья. Здесь вы узнаете, что для этого нужно. Электрика в квартире прокладывается в особом порядке. Каждая комната имеет ряд характерных требований, которые нужно учесть, чтобы проживание было не только комфортным, но и безопасным. Естественно, мы расскажем, как подобрать комплектующие, рассчитать параметры кабелей и соединить все элементы в единую работоспособную систему.

Содержание

1. Отличительные черты современной электропроводки
2. Для чего нужна схема разводки?
3. Разделение электропроводки на группы (линии)
4. Стационарная бытовая техника
5. Выделенная линия для кухни
6. Одна или несколько осветительных групп
7. Помещения с повышенной влажностью
8. Обзор схем электропроводки для жилых помещений
9. Вариант 1: Однокомнатное жилье или студия
10. Параметры электрической сети
11. Расчет нагрузки электросети
12. Какая схема подключения лучше?
13. Вариант 2: 2, 3-комнатная квартира
14. Выводи и полезное видео по теме

Отличительные черты современной электропроводки

Когда в начале прошлого века электрификация стала повсеместной, прогресс порвался не только в производственную сферу, но и в быт человека. А с наступлением нынешнего тысячелетия уже невозможно представить жилье без телевизоров, компьютеров, прочей кухонной и бытовой техники. Электропроводка в квартире – скрытая сеть из проводов, по которым подается электричество к каждому потребителю. Только если раньше нужно было подвести провода к лампочке, то сейчас требований гораздо больше.

И трудности вызывает уже этап проектирования. Приходится производить расчеты. Главный фактор – нагрузка, которая возможна при включении всех бытовых приборов. Современная разводка электрики состоит из ветвей, каждая из которых предназначена для определенного числа потребителей. Нужны средства защиты от замыкания, заземление, УЗО и т.д. Хорошо, когда есть дизайнерский проект, где видно, сколько точек освещения будет в комнатах, какие бытовые приборы планируется установить. Остается лишь суммировать их потребляемую мощность. Места установки выключателей и розеток уже известны.

Однако стоит продумать не только силовое обеспечение, но и прокладку слабосильных кабелей. Современная схема проводки в квартире предполагает чертеж, где указаны каналы для прокладки кабелей к роутеру, телевизору, стационарному телефону. Не стоит забывать о системах наблюдения, пожаротушения и т.д. При этом есть одна особенность. Разделять эти две системы не стоит. Каждый прибор запитывается от сети 220 Вольт. А слабосильный кабель укладывается параллельно. В противном случае он будет лежать прямо на полу. Альтернатива – укладка в специальные каналы плинтуса.

Даже освещение стало другим. Раньше стандарт предполагал, что в комнате есть одна люстра с выключателем. Торшер и другие дополнительные источники света подключались к розеткам. Сейчас прокладка электропроводки в квартире предполагает подсоединение множества точек потребления. Это точечные светильники, бра, неоновая подсветка и прочее, что только пожелает владелец недвижимости. Нагружать старые кабеля нельзя. Увеличение числа потребителей приводит к тому, что сечения не хватает, и провод перегорает. Придется переделывать ремонт заново.

Для чего нужна схема разводки?

Профессионалы, имеющие опыт разработки энергообеспечения справляются с задачей без особых трудностей. Но разводка проводов для новичка кажется неким искусством, основанном на научных знаниях. Делать все наобум или по старинке нельзя. Тогда после окончания ремонта интерьер будет испорчен лежащими шнурами, удлинителями, тройниками. Чтобы спрятать новые линии придется нарушать отделку. Но даже косметический ремонт стоит немалых денег. Поэтому первое, что нужно сделать, когда требуется уложить проводку в квартире своими руками от щитка до потребителей – разработать индивидуальную схему.

Это план (чертеж), где графически показано, где должно находиться определенное количество выключателей, розеток, осветительных приборов. Принципиальную схему разрабатывает каждый электрик, которому доверили работы. Однако разводка электропроводки может быть реализована и собственными силами. Главное правильно рассчитать планируемую нагрузку, а кабели разделить на группы. Система должна включать счетчик учета расхода электроэнергии. Также потребуются приборы защиты, заземление, если в многоквартирном доме это запроектировано изначально.

Если рассматривать составные части, то для устройства электропроводки в квартире своими руками потребуется:

1. Автоматические аппараты защиты. Они устанавливаются в электрощитовой. Цель – защитить электроприборы, здоровье жильцов и целостность имущества от последствий короткого замыкания и скачка напряжения.
2. Провода. Они должны быть изолированными, отличаться по цвету и иметь достаточное сечение, чтобы выдерживать максимально допустимую нагрузку. Для этого придется сделать расчеты в зависимости от материала жилы (алюминий, медь).
3. Розетки и выключатели. Современные электрические схемы квартиры предполагают наличие заземления, для чего предусмотрены специальные линии и разъемы. Если дом старый, контакты просто остаются незадействованными.

В отличие от квартир, где ввод уже предусмотрен застройщиком, частные дома накладывают одну специфическую особенность. Нужен центральный автомат и силовой кабель, который протягивают от линии электропередач и главному щитку со счетчиком. Это необходимо чтобы в экстренном порядке отключить подачу при помощи рубильника. Счетчик подсоединяется сразу после него.

Разделение электропроводки на группы (линии)

В отличие от устаревшего способа монтажа проводки, сейчас это необходимо по одной причине. Допустим, проводка в двухкомнатной квартире не разделена на ветви. В одной из комнат произошла поломка. В результате обесточиваются все помещения. Если же выходит из строя одна ветвь, остальные остаются работоспособными. То есть, даже если розетки погорели, свет в комнатах будет. Причем разветвлять нужно даже проводку в однокомнатной квартире. В данном случае все провода распределяются в четыре группы:

1. Для мощной бытовой техники. Отдельную линию предусматривают, например, для стиральной машины.
2. Для кухни. Кухонное оборудование: плита, духовой шкаф, тостер, чайник и т.д. Тогда при поломке жилые комнаты будут обеспечены электричеством.
3. Для ванной и туалета. Сейчас розетка в санузле – обязательный элемент. Подключается фен, фильтр, насос… Все это должно работать, даже если стиралка не функционирует.
4. Для освещения. Лучше, когда осветительные приборы подключены к отдельной линии, не к той, что и розетки. Это гарантия, что свет будет всегда.

Проектирование электропроводки – процесс сложный, но доступный для каждого, если относиться к работе со всем вниманием и ответственностью. Теперь о каждой ветви подробно.

Стационарная бытовая техника

Чаще всего мощные приборы ставят в санузле или кухне. Например, домовладелец не доверяет централизованной системе, и устанавливает бойлер или проточный нагреватель. Даже обычный бак с запасом воды оборудуется насосом, которые работает на электричестве. Больше всего затрачивают приборы с ТЭНами. Когда установки стационарные, для их замены потребуется время. При этом обесточивается вся квартира. Чтобы этого не произошло, и всем остальным можно было пользоваться, предусматривают отдельную линию.

Есть различные схемы электропроводки с разветвлением, но всегда на «силовую» группу устанавливают мощный автомат. Во-первых, он отключит подачу энергии в случае перегрузки, замыкания, скачка напряжения. Во-вторых, в любой момент можно отключить часть приборов, тогда как остальные, включая осветительные, будут функционировать в штатном режиме. Более того, иногда поломка кроется не в технике, а в разрыве линии. Поэтому при проектировании электропроводки в квартире всегда предусматривают подобную возможность. Тогда отключается только эта ветвь. Остальные остаются подключенными.

Вас может заинтересовать — как подключить телефонную розетку.

Выделенная линия для кухни

Не обязательно готовить вечером на большую семью. Быттехника включена постоянно, даже если не задействована. Работает холодильник, проточный нагреватель, бойлер. Подсоединена плитка, духовка, микроволновка, вытяжка, тостер, чайник и т.д. Теперь представьте все это включить одновременно. Если провести проводку в квартире по общему контуру без разветвления, когда перегорит провод на кухне, придется обесточить все комнаты. И даже света не будет, пока специалист не найдет место разрыва, вскроет кабель, устранит неисправность.

При этом есть одна особенность. Не стоит «вешать» на одну линию все перечисленное с розетками, куда подключается электромясорубка, кофеварка, кухонный комбайн и т.д. Тем более в одну цепь не запитывается быттехника и освещение. При раздельном монтаже проводки свет будет всегда, тем более что он необходим для ремонта устройства, вышедшего из строя. А на это нужно время. Даже если одна розетка остается рабочей, в кухне можно будет даже готовить, правда, без применения мощных устройств, тем более одновременно. Тем не менее, это всегда удобно.

Одна или несколько осветительных групп

Разделение делает жизнь комфортней. Как пример, можно рассмотреть ситуацию, когда электропроводка трехкомнатной квартиры имеет один контур, соединяемый все люстры. Тогда если нарушается подача электричества к одной из них, остальные становятся бесполезными. И наоборот, если электропроводка в двухкомнатной квартире имеет отдельные ответвления на каждую комнату, это удобно. Если придется обесточить гостиную, спальня, прихожая, санузел, кухня и лоджия будут освещаться как обычно.

Но есть еще одна схема разводку электрики в квартире, которую рекомендуют в случае, если иллюминация в комнате состоит из множества различных светильников. Тогда имеет смысл декоративную подсветку, точечное освещение, главную люстру подключить к отдельным линиям. В данном случае свет в комнате будет всегда. Единственное, что может нарушить этот факт – поломки на вводе, когда обесточивается вся квартира. А реализовать такую монтажную схему можно в любом помещении трехкомнатной, двухкомнатной или однокомнатной квартире.

Помещения с повышенной влажностью

Не только вода, но и влага часто становится причиной выхода из строя электроприборов, которые подключены в санузле или на балконе. Даже если лоджия остеклена, но не отапливается, сырость сможет спровоцировать замыкание. Поэтому схему разводки электропроводки в квартире делает с применением нескольких правил:

1. Отводится отдельная линия, устанавливаются защитные автоматы. Схема электропроводки квартиры, а именно, жилых комнат и кухни являются обособленными.
2. Приобретаются специальные распределительные коробки, которые обеспечивают герметичность крышки в закрытом состоянии, а также входных отверстий.
3. Розетки используются тоже специальные. Они оснащены крышками, чтобы когда штекер отсутствует, даже конденсат не оседал на контактах, и не попадал внутрь.
4. Распредкоробка монтируется за пределами сырого помещения. Выключатели также нет смысла ставить в ванной или туалете. Для них идеальное место – на стене возле входной двери.
5. Все провода продеваются внутрь специального гофрированного гибкого шланга. Соединения изолируются особенно тщательно, даже если заделываются в стену.

Крышки на розетках защищают от брызг и потеков. Влага вездесуща, так как взвешенные микро-капли проникают через малейшие щели. Поэтому при реализации плана разводки электрики в квартире используют фурнитуру с защитой IP 44 и выше.

Светильники лучше поменять на слабосильные. Но не по мощности световой волны, а по потребляемому напряжению. От ламп, работающих от 220 Вольт, во влажной комнате придется отказаться. Предпочтение отдают лампочкам, работающим от сети 12 V. Во время электромонтажа пользуются трехжильными проводами. Здесь особенность кроется в следующем. Допустим, что реализуется схема электропроводки в однокомнатной квартире, находящийся в доме без заземления, трехжильные кабеля необходимо проложить по всей цепи, а не только в санузле или на балконе.

Обзор схем электропроводки для жилых помещений

Есть ряд принципиальных схем, пригодных для применения в стандартном жилье. Рассчитывая квартирную электропроводку, отталкивайтесь от суммарной мощности подключенных в цепь приборов. На основании данных расчета определяется сечение проводов. Конкретные места установки выключателей, розеток, стационарных осветительных бытовых приборов каждый выберет сам. Однако станет понятно главное – как провести электричество в комнаты, чтобы жизнь была комфортной и безопасной. Пошаговая инструкция также будет приведена ниже.

Вариант 1: Однокомнатное жилье или студия

Учитывая малый метраж, наличие одной жилой комнаты, кухни, санузла и прихожей, количество потребителей будет минимальным. Но это не значит, что в однокомнатной квартире-студии сделать разводку электрики проще. Здесь при проектировании также нужно учесть массу факторов, и один контур – не вариант. Однако, число подключенных веток электрики в такой квартире меньше, чем скажем, в трехкомнатной. Оптимальная схема электропроводки предполагает отдельные линии для запитки кухни и санузла. Это общий принцип эффективного энергообеспечения.

Простейший план электромонтажа предполагает, что на одно помещение приходится по одному светильнику. Но если речь идет о студии с зонированием пространства, на освещаться должна каждая зона. Перед укладкой новых проводов необходимо:

1. Определить перечень основных параметров сети, подобрать УЗО.
2. Произвести расчет нагрузки и сечения силовых кабелей (медных или алюминиевых).
3. Выбрать или разработать схему подключения электроприборов.

Только после того, как будет начерчен эскиз с указанием месть установки бытовой техники, точек подключения, светильников и т.д., можно приступать к укладке кабелей по квартире.

Параметры электрической сети

На руках не всегда имеется тщательно продуманный дизайнерский проект, где указано, какие именно бытовые приборы будут эксплуатироваться. Чаще невозможно точно сказать, что будет находиться в квартире, схема разводки должна иметь запас. В любом случае нужно посидеть, подумать, что вы желаете видеть в комнатах, и что может быть приобретено позже. Мощность берется из технических описаний. Все полученные данные суммируются. Запас в 10-15% будет гарантией, что даже если запустить всю технику одновременно, разводка электрики в квартире выдержит перегруз.

На какой высоте к квартирной электропроводке подключаются выключатели и розетки, подскажет специально разработанный межгосударственный стандарт – ПЭУ. Для разъемов принят уровень от 0,3 до 1,8 метров. Все решают потребности членов семьи. Здесь можно действовать свободно в зависимости от того, где располагается потребляющее устройство. Включатели в современно интерьере высоко не монтируют. Сейчас принят стандарт от 0,6 до 0,9 метров от пола. Зато способ прокладки проводов необходимо определить сразу. Есть два варианта, как провести кабели:

1. Открытая электропроводка.
2. Закрытая схема электроснабжения.

Принцип укладки понятен из названий. Открытый способ означает проложить провода поверх отделки стен. Для сокрытия используют специальный профиль или короба. В некоторых дизайнерских решениях изначально предполагается, что шнуры должны быть на виду. Такая электропроводка в однокомнатной квартире имеет целый ряд преимуществ:

1. Легкий, беспрепятственный доступ для производства ремонтных работ.
2. Простота монтажа, отсутствие необходимости штробить стены, шуметь, поднимать пыль.
3. Возможность модернизации в любой момент. Можно добавить или перераспределить линии.

Кстати, скажем, в трехкомнатной квартире можно сделать комбинированную схему, где часть проводки будет скрытая. В тех комнатах, где ее нужно скрыть, придется штробить стены. А после шнуры закрывают штукатуркой и декоративными отделочными материалами. Допускается устройство цепи под гипсокартонном, или над подвесным потолком. Несмотря на отсутствие явным плюсов, таковые имеются, и причем они являются очень значительными:

1. К условиям монтажа электрических кабелей применяются менее жесткие требования.
2. Расширяется спектр допустимых отклонений и допусков, касающихся номинальных токов.
3. Интерьер остается не испорченным, стены идеально выглядят, провода не портят вид.

По умолчанию застройщики используют скрытый вариант проводки. Открытая укладываются только если так задумано дизайнером или необходимо организовать новую линию (постоянную или временную), не делая новый ремонт квартиры.

Расчет нагрузки электросети

Если пользоваться специальными формулами, легко запутаться. Для удобства есть таблицы, в которых указано номинальное потребление электроэнергии для конкретных бытовых приборов. Основным параметром является суммарная мощность. Но помните, что табличные данные являются усредненными.

Тип потребителей	Величина усредненной номинальной потребляемой мощности, Ватт
Тепло-вентиляторы	1500
DVD-проигрыватели	300
Лампы накаливания	20-250
Стиральные машины	4000
Видеопроигрыватели бытовые	40
Микроволновые печи	1500-2000
Водяные насосы	250
Принтеры/сканеры	350
Морозильные камеры	700
Галогеновые лампы	100
Кухонные миксеры	180
Грили	1200-2000
Пылесосы	400-2000
Музыкальные центры	50-500
Персональные компьютеры	280-750
CD-плееры	70
Дрели, перфораторы	150-800
Настольные вентиляторы	42
Паяльники	25-120
Ноутбуки	80
Кофеварки	600-1500
Кондиционеры	1000-3000
Игровые приставки	10-30
Масляные обогреватели	1000-2400
Духовые шкафы	1000-2000
Зарядки для смартфонов	25



Расчет сечения лучше доверить специалисту. Есть интернет-калькуляторы, которые позволяют определить площадь поперечного среза кабеля при определенной максимальной нагрузки. При выборе кабеля учитывают материал, из которого изготовлена жила. Тип прокладки также имеет значение. У закрытой проводки теплопроводность меньше, и как факт допустимый ток ниже.

Данные для открытой проводки						Площадь сечения жилы кабеля, мм2	Данные для закрытой проводки
Медный			Алюминиевый				Медный			Алюминиевый
Сила тока, А	Мощность, кВт		Сила тока, А	Мощность, кВт			Сила тока, А	Мощность, кВт		Сила тока, А	Мощность, кВт
	Для сети 220 Вольт	Для сети 380 Вольт		Для сети 220 Вольт	Для сети 380 Вольт			Для сети 220 Вольт	Для сети 380 Вольт		Для сети 220 Вольт	Для сети 380 Вольт
11	2,4					0,50
15	3,3					0,75
17	3,7	6,4				1,00	14,0	3,0	5,3
23	5,0	8,7				1,50	15,0	3,3	5,7
26	5,7	9,8	21,0	4,6	7,9	2,00	19,0	4,1	7,2	14,0	3,0	5,3
30	6,6	11,0	24,0	5,2	9,1	2,50	21,0	4,6	7,9	16,0	3,5	6,0
41	9,0	15,0	32,0	7,0	12,0	4,00	27,0	5,9	10,0	21,0	4,6	7,9
50	11,0	19,0	39,0	8,5	14,0	6,00	34,0	7,4	12,0	26,0	5,7	9,8
80	17,0	30,0	60,0	13,0	22,0	10,00	50,0	11,0	19,0	38,0	8,3	14,0
100	22,0	38,0	75,0	16,0	28,0	16,00	80,0	17,0	30,0	55,0	12,0	20,0
140	30,0	53,0	105,0	23,0	39,0	25,00	100,0	22,0	38,0	65,0	14,0	24,0
170	37,0	64,0	130,0	28,0	49,0	35,00	135,0	29,0	51,0	75,0	16,0	28,0



Когда прокладывается несколько ветвей, каждая оборудуется автоматом номиналом 25А. соответственно нужно проследить, чтобы к линии подключалось правильное количество приборов. Правда, в этом аспекте возможны исключения. Например, если при организации проводки в квартире своими руками, вы решили отвести отдельную цепь под освещение, для нее нужен автомат 16А. Но это если число лампочек и розеток не превышает 20 штук, и не планируется подсоединение питания мощных бытовых установок типа стиралки, микроволновки, чайника и т.д.

Какая схема подключения лучше?



Даже для однокомнатных квартир есть два варианта. В одном случае схемой предусматривается один контур, в другом несколько. Одноконтурная цепь в современном строительстве не применяется, так как является устаревшей и неэффективной. Даже если есть один запитанный прибор мощностью более киловатта, лучше предусмотреть отдельную линию, и оснастить ее устройством защиты. Тогда поломка не выведет из строя всю проводку. Освещение, телевизор и все остальное будет работать бесперебойно и безопасно.

Те, кто приобрел квартиру в старом доме (сталинка, хрущевка), должны понимать, что во время, когда велась стройка, других способов не знали. Поэтому желающие делать капитальный или косметический ремонт должны заменить проводку полностью. Не просто поменять старые провода на новые, а разработать свою, индивидуальную схему, и реализовать ее. Одноконтурная система подходит для гаража или дачного домика, где не установлены мощные бытовые приборы. В остальных случаях монтируют многоканальную цепь.

Вариант 2: 2, 3-комнатная квартира

При разработке схемы число помещений и зон значения не имеет. Суть разделения цепи на линии производится по другому принципу – функциональному. При этом пользуются следующими рекомендациями:

1. Сеть для розеток имеет смысл поделить на несколько групп соответственно количеству помещений.
2. Осветительная группа тоже делится покомнатно, а также в зависимости от степени сложности иллюминации.
3. Кухонная линия выделяется отдельно, и дополнительно разделяется на ветви для освещения, обеспечения мощного оборудования и прочих кухонных принадлежностей.
4. Цепь санузла по количеству соответствует типу: совместный, раздельный.

Для устройства охранной, противопожарной системы и видеонаблюдения отводится отдельная ветка, которая должна работать независимо от остальных приборов, точек потребления, освещения.

Рекомендуем к прочтению — как пользоваться мультиметром.

Выводи и полезное видео по теме

Все начинается с проектирования. Разработайте индивидуальную схему подключения, приспособленную к особенностям архитектуры и интерьера комнат. Разделите проводку на линии. Предусмотрите отдельный провод для подачи электричества к мощным потребителям. Освещение пусть будет независимым. А чтобы не допустить ошибок во время монтажа, просмотрите видео, в которых инженеры-электрики расскажут обо всех особенностях и подводных камнях. Тогда вы сможете уложить проводку собственными руками не хуже профессионалов.

Рекомендуем к прочтению — схема подключения трехфазного двигателя.

Полное руководство по домашней электрической схеме

Хотите создать схему электропроводки дома

?

EdrawMax специализируется на построении диаграмм и визуализации. Узнайте из этой статьи, чтобы узнать все о том, как легко создать схему электропроводки дома. Просто попробуйте бесплатно прямо сейчас!

Попробуй Бесплатно

Схема электропроводки дома или схема электропроводки дома представляет собой визуальное представление электрической системы или цепи в доме. Эта статья является окончательным руководством по схеме домашней электропроводки.

1. Обзор схем электропроводки дома

Понимание схемы для домашней электропроводки необходимо для установки домашней электропроводки. Он работает как план проекта и показывает, как соединяются провода и где должны быть расположены розетки, а также фактические соединения между электрическими компонентами. Схемы домашней электропроводки могут помочь в построении схемы и электрической системы.

9Схема электропроводки дома 0011 — это диаграмма, представляющая взаимосвязь между всеми электрическими компонентами в доме. Будь то свет, система электроснабжения дома, выключатели, дверной звонок, электронные приборы и прочая электротехника в доме. Схема электропроводки дома показывает нам, как эти компоненты будут подключаться или подключаться к главному выключателю дома или источнику питания.

На рисунке ниже показано, как выглядит обычная схема домашней электропроводки:

Нажмите, чтобы загрузить и использовать этот шаблон.
В то время как файл eddx необходимо открыть в EdrawMax.
Если у вас еще нет EdrawMax, вы можете скачать EdrawMax

бесплатно ниже.

Общая схема домашней проводки

На этих схемах подключения изображены различные измерения, символы или метки, что позволяет нам быстро анализировать план и выполнять его. Электропроводка в доме может быть любой. Это зависит от предметов первой необходимости или предметов роскоши, имеющихся в доме. Независимо от того, есть ли у вас в доме много электроприборов или целая компьютерная сеть или домашний кинотеатр, эти вещи потребуют плана проводки, чтобы понять, как они будут связаны с источником питания.

Кто может рисовать схемы?

Схемы электропроводки дома требуют особого внимания при проектировании, потому что небольшая ошибка может привести к серьезным авариям. Таким образом, для этой цели необходимо проконсультироваться с профессиональными людьми, такими как инженеры-электрики. Страна, в которой вы проживаете, соблюдает все промышленные стандарты при составлении схемы электропроводки дома. Вы также должны консультироваться с ними при составлении плана.

Важность составления схемы электропроводки дома

Перед началом строительства крайне важно составить схему электропроводки дома. Это даст вам преимущества во многих формах.

• Вы имеете представление о том, какие электрические компоненты требуются и какие инструменты необходимы для их размещения. Это сэкономит вам деньги.
• Если у вас есть план, то он повысит вашу продуктивность. Вы все выполните, увидев план. Это сэкономит ваше время.
• Если у вас есть отличный план электроснабжения, вы по умолчанию будете следовать промышленным стандартам вашей страны. Это убережет вас от серьезных аварий и крупных штрафов.

Универсальное программное обеспечение для построения диаграмм

Легко создавайте более 280 типов диаграмм

Легко начинайте строить диаграммы с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Перейти на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

2.

5 вещей, которые следует учитывать перед подключением электропроводки в вашем доме

Прежде чем составить план электропроводки дома, вы должны рассчитать каждый бит и байт вещей, которые потребуют времени, денег, инструментов и т. д. Вы должны все измерить, прежде чем приступать к работе. Здесь мы расскажем вам о пяти необходимых вещах, которые вы должны учитывать перед электропроводкой в ​​вашем доме.

1. Время на весь проект

Вы должны оценить время, прежде чем начать проводку вашего дома. Это важно, потому что у вас есть представление о том, когда закончится ваш электрический проект. Либо вы консультируетесь с инженерами-электриками, либо делаете это своими руками, у вас должен быть временной диапазон для проекта. Также получите вероятность любой ошибки и ее исправления.

2. Оценка стоимости проекта

Оцените стоимость перед началом электромонтажа дома. Рассчитайте, сколько электрических компонентов вам понадобится и сколько инструментов вам нужно приобрести, чтобы разместить эти электрические компоненты.

Получите оценку техники безопасности, если делаете это своими руками. Кроме того, получите общую стоимость часа, которую вы заплатите, если проконсультируетесь с инженерами.

3. Спланируйте расположение розеток и разберитесь с системой проводки

Необходимо понять, где бы вы разместили электрические розетки. Обычно их размещают в местах, откуда легко подключить электрооборудование. Получите шаблоны и идеи из Интернета и интегрируйте их в свой план электропроводки.

4. Инструменты для рисования схем электропроводки дома

Вы должны знать инструменты для рисования схем электропроводки дома. Если вы делаете это своими руками, вам понадобится карандаш и лист дизайнерской бумаги. Лучше всего и наиболее эффективно планировать с помощью программного обеспечения в Интернете. Это сэкономит вам и время, и деньги. Вы можете EdrawMax для ваших электрических схем.

5. Изучите и избегайте ошибок в электропроводке дома

Вы должны хорошо знать плюсы и минусы проводки дома самостоятельно. Вы должны учиться на опыте людей. Получите отличные шаблоны схем проводки из Интернета. Получите все инструменты безопасности и примите все меры, чтобы избежать травм при электромонтажных работах.

3. Символы на электрической схеме дома

Edraw Floor Plan Maker, как профессиональное программное обеспечение для схем электропроводки, содержит большое количество символов схемы электропроводки, которые используются на схемах электропроводки, таких как выключатели, освещение и световые полосы. Большинство символов выглядят как реальные объекты, которые они представляют. Так что найти нужный не составит труда.

Освещение

Электротехника и телекоммуникации

4. Что включает в себя электрическая схема дома

Прежде чем делать схему электропроводки дома

, подумайте о том, что вам потребуется на вашей схеме. Этот раздел расскажет вам об основной структуре электрической схемы.

Комната или зона, которую нужно показать на чертеже

Когда вы начнете думать о плане электропроводки, сначала получите план питания всего вашего дома. Все комнаты, кухня, ванные комнаты, машины браконьеры и т. д. Возьмите дополнительную бумагу и напишите необходимые электрические компоненты для каждой комнаты или напишите на том же плане этажа.

На схеме используются символы схемы подключения.

Пришло время узнать необходимые символы схемы подключения и то, как они будут представлять электрические компоненты. Вы можете воспользоваться помощью Интернета.

Соединения между электроприборами, компонентами

Теперь у вас есть все электрические компоненты, такие как вентилятор, лампочки, регуляторы, кнопки, выключатели и т. д., а также символы, такие как розетки, выключатели, блок питания и т. д. Пришло время их подключить. Получите знания из книг или Интернета о том, как эти компоненты будут соединяться проводами.

5.

Как нарисовать электрическую схему дома

Пристегнитесь, потому что в этом разделе мы узнаем о процессе создания электрической схемы дома. Лучше всего использовать компьютерное программное обеспечение, такое как EdrawMax или другое легкодоступное программное обеспечение. Внимательно выполните все шаги.

• Рекомендуется использовать предварительно созданные шаблоны программного обеспечения. Половина работы над этим плюсом уже сделана, и он поможет вам делать свою работу правильно.
• Теперь вам нужно перейти к параметрам схемных линий программного обеспечения. Он порекомендует, как по-хорошему разместить или соединить электрические цепи.
• В соответствии с вашими потребностями вы также можете изменить стили и формы линии. Программное обеспечение, такое как EdrawMax, всегда будет иметь эту функцию.
• Пришло время добавить символы проводки. Преимущество использования программного обеспечения заключается в том, что оно имеет все необходимые символы, необходимые для вашей электрической схемы. Перетащите эти символы в свой проект в нужное место.
• Добавьте переходы линии, где пересекаются ваши линии цепи.
• Вы можете использовать слой аннотаций, чтобы освещать информацию о проекте, такую ​​как измерения или автора и т. д.
• Добавьте шкалу для каждого компонента, который вы добавили ранее. Шкала необходима для подключения проводки. Программное обеспечение предложит вам добавить размеры вашего дома, а затем вы создадите или добавите любой символ в соответствии с доступными измерениями.

4 шага для создания электрической схемы дома

1. Открытие новой страницы чертежа схемы соединений : Перейдите к [План здания] > [План электроснабжения и телекоммуникаций], выберите один шаблон или нажмите «+», чтобы открыть пустую страницу чертежа.

2. Добавить символы : перетащите символы, необходимые для вашей домашней электросхемы. Если вам нужны дополнительные символы, щелкните значок «Библиотеки», и вы увидите больше библиотек символов.

3. Соедините символы : соедините символы, чтобы завершить электрическую схему, у вас есть два способа сделать это:

4. Сохранить и экспортировать : после того, как вы завершили разработку схемы домашней электропроводки, сохраните файл или, при необходимости, экспортируйте его в распространенные форматы, такие как PDF, Word, Excel, HTML и т. д.

6. Различия между электрической схемой и принципиальной схемой

Известное и видимое различие между электрической схемой и принципиальной схемой заключается в следующем.

• Принципиальная схема показывает внутреннюю электрическую структуру электронного или электрического компонента. Посмотрите на приведенный ниже пример, принципиальная схема показывает, как этот прибор сделан с использованием различных электрических компонентов и их соединения.
• Схема подключения показывает нам взаимосвязь между различными электроприборами. Как они подключены к выключателям или электроснабжению дома с помощью одиночных или двойных проводов, проходящих через них всех?

Пример схемы домашней проводки

Вот пример схемы домашней электропроводки для справки. Нажмите на изображение, и вы сможете скачать его бесплатно!

Нажмите, чтобы загрузить и использовать этот шаблон.
В то время как файл eddx необходимо открыть в EdrawMax.
Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно ниже.

Пример схемы домашней проводки

Десятки примеров схем домашней электропроводки можно найти в Центре шаблонов Edraw!

7. Используйте EdrawMax для создания схемы подключения

Если вы не сделаете схему электропроводки дома такой, какой она должна быть, это просто приведет к большим потерям в вашей или ваших близких жизни, деньгах или времени.

Вы можете использовать программное обеспечение для создания диаграмм EdrawMax для вашей электрической схемы. Программное обеспечение можно использовать бесплатно для основной работы. Он содержит все функции и библиотеки, которые будут сопровождать вас при создании диаграмм. Вы можете импортировать свой план или использовать шаблоны.

Wiring Diagram — Bilder und Stockfotos

Bilder

• Bilder
• Fotos
• Grafiken
• Vektoren
• Videos

Videos zu wiring diagram ansehen

Durchstöbern Sie 4.120

wiring diagram Stock-Fotografie und Bilder. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

Sortieren nach:

Am beliebtesten

elektronische schaltplan vektorzeichnung — wiring diagram stock-grafiken, -clipart, -cartoons und -symbole

Elektronische Schaltplan Vektorzeichnung

Vector elektronischer Schaltplan mit verschiedenen Elementen und Schriftzügen

elektronik-projekt — schematischen schaltplan — wiring diagram stock-grafiken, -clipart, -cartoons und -symbole

Elektronik-Projekt — schaltplan

Schaltplan — Projekt der elektronischen Schaltung — Grafikdesign von elektronischen Bauelementen und Halbleitern

verkabelung technische zeichnung — монтажная схема стоковые фото и изображения

Verkabelung Technische Zeichnung

noch leben elektrischer komponenten, die auf pläne angeordnet sind — монтажная схема stock-fotos und bilder

Noch Leben elektrischer Komponenten, die auf Pläne 920085. .. Werkzeugserien

elektronik-hintergrund — электрическая схема сток-график, -клипарт, -мультфильмы и -символ

Elektronik-Hintergrund

elektroschaltplan haus — электрическая схема сток-график, -клипарт, -мультфильмы и -символ

Elektroschaltplan Haus

elektronische Circuit Symbole — схема электропроводки стоковые графики, -клипарты, -мультфильмы и -символы

Elektronische Circuit Symbole

vektor nahtlosehintergrund der stromkreis der funkgerät (широкая стойка, транзистор, диод, конденсатор, индуктивный). — электрическая схема сток-график, -клипарт, -мультфильмы и -символ

Vektor nahtlose Hintergrund der Stromkreis der Funkgerät (Widersta

verdrahtung beleuchtung zu planen. elektrischer schaltplan interieur. festlegen der standard-icons-schalter, elektrische symbole für blueprint. диаграмма сток-график, -клипарт, -мультфильмы и -символ

Verdrahtung Beleuchtung zu planen. Elektrischer Schaltplan…

Grundrisspläne, Ingenieur- und Architekturzeichnungen

ingenieur zeigt auf диаграмма — монтажная схема stock-fotos und bilder

Schaltplan mit Funkteilen

Elektrisches Schema — Schaltplan mit Funkteilen und Anschluss. Textnotation и реалистическая ткань.

электронная схема — схема подключения стоковые фотографии и изображения

Elektronische Diagramm

Stillleben Elektrischer Componenten nach plänen geordnet — монтажная схема стоковые фото и изображения Zentriert auf Tester (Digitalmultimeter)

zeichnung — схема подключения стоковые фото и изображения

Zeichnung

Elektrizitätsdiagramm (Zeichnung oder Design) mit Stift auf Blaupause.

schaltkreis zeichnung texturen (xxxl — монтажная схема, фото и изображения

Schaltkreis Zeichnung Texturen (XXXL

принципиальная схема и уравнения — монтажная схема стоковые фото и изображения

принципиальная схема и уравнения

электронная схема — монтажная схема стоковые фото и изображения

электронная схема

rauchmelder wird installiert — монтажная схема стоковые фото и изображения

Rauchmelder wird installiert

Rauchmelder sind installiert, er liegt auf dem Schaltplan mit einem Schraubendreher und einem Messgerät

elektrotechnik тонкие значки линий — редактируемый штрих — схема подключения stock-grafiken, -clipart, -cartoons und -symbole

Elektrotechnik Thin Line Icons — Editable Stroke

Eine Reihe von Symbolen für die Elektrotechnik, die beitbare Striche oder Konturen mithilfe der EPS-Vektordatei enhalten. Zu den Symbolen gehören ein Elektroingenieur, der Einen Schaltplan, ein stromführendes Kabel mit Strom, eine Hand mit einem Multimeter, ein Elektroingenieur am Computer, Elektroingenieure mit Schutzhelmen auf Baustellen, ein Elektroingenieur, der einen elektrischen Bolzen Hältur, Immiteriteritenieur Elektroingenieur, der Sonnenkollektoren auf einem Dach installiert, Elektroingenieur mit einer Stromleitung im Hintergrund, Elektroingenieur mit Drähten in der Hand, Elektroingenieur mit aufgerolltem Bauplan, Elektroingenieur mit Glühbirne, Elektroniker, der an einer Schaltung arbeitet, elektrischer Transformator, Elektriker an einem Ausleger, Stromleitung, Roboterarm, Schaltplan, ein Elektroingenieur mit gefalteten Armen und Elektroingenieure in anderen Arbeitssituationen.

stillleben elektrischer komponenten nach plänen geordnet — wiring diagram stock-fotos und bilder

Stillleben elektrischer Komponenten nach Plänen geordnet

finanzielle graph auf technologie abstrakt hintergrund — wiring diagram stock-fotos und bilder

Finanzielle graph auf Technologie abstrakt Hintergrund

leiterplattenlinien-icon-set , набор микрочипов-символов или упрощение. pcb-glyphen-linearstilzeichen для сети и приложения. vektorgrafiken isoliert auf weißem hintergrund. — электрическая схема сток-график, -клипарт, -мультики и -символ

Leiterplattenlinien-Icon-Set, Mikrochip-Symbolsammlung oder…

Ручная схема изготовления электротехники и электроники на другом конце — монтажная схема, стоковые фотографии и изображения Formeln mit Diagrammen und Plänen grundlegender elektrotechnischer Setups und Skizzen auf weißem Papierhintergrund,

steckdosen mit einem schraubendreher und einem messgerät auf einem schaltplan — монтажная схема стоковые фотографии и схемы

Steckdosen mit einem Schraubendreher und einem Messgerät auf…

Auf einem Tisch Liegt ein Messgerät mit Schaltplan und Prüfleitungen und Buchsen mit einem Schraubendreher

wireframe-schallwelle — схема проводки stock-grafiken, -06 und bore 906 undcartoons -Schallwelle

электронная диаграмма (негатив — схема проводки сток-график, -клипарт, -мультфильмы и -символ

Электронная диаграмма (негатив

big-data-visualisierung. ein dynamisches array von informationen. datensortiervorgang. big data futuristische infografiken. dateistrukturierung, maschinelles lernen — схемы сток-графики, -клипарты, -мультики и -символы

Визуализация больших данных. Ein dynamisches Array von Informationen.

Визуализация больших данных. Ein dynamisches Array von Informationen. Датенсортьепроцесс. Большие потоки данных футуристической Infografiken. Dateistrukturierung, maschinelles Lernen.

высокотехнологичный элемент для презентации. Hintergrund der konzeptvorlage für technologieinnovationen. научная фантастика, художественная интеллигенция, инженерия, визуализация больших данных, баннер. — электрическая схема сток-график, -клипарт, -мультики и -символ

Высокотехнологичный элемент для презентации. Hintergrund der…

Hi-Tech-Elemente für die Präsentation. Hintergrund für Technologie-Innovationskonzept-Vorlagen. Научная фантастика, художественная интеллигенция, инженерное дело, баннер Big Data-Visualisierung.

Ideale Technologie Hintergrund — монтажная схема, фото и изображения

Ideale Technologie Hintergrund

Ein elektronisches Schaltplandiagramm. Idealer technologischer Hintergrund.

Industrie Dokument technische zeichnung — монтажная схема, фото и изображения

Industrie Dokument Technische Zeichnung

Blueprint Maschinenbau

vorgefallene nabelschnur — монтажная схема stock-grafiken, -clipart, -cartoons und -symbole Электрическая цепь —

Elektrischer Schaltungsvektor

Физический эксперимент zur untersuchung der gesetze der elektrizität in schaltkreisen mit einfachem schema. stromkreis in schaltung hat battery, glühbirnen und schalter. praktische Laborarbeit im physikunterricht. — электрическая схема сток-график, -клипарт, -мультики и -символ

Physikalisches Эксперимент Zur Untersuchung der Gesetze der …

Ein Schraubendreher Mit Einem Messgerät auf einem Schaltplan — Диаграмма проводки. 3D-Schaltplan Hintergrund mit elektronischen komponenten-schildern — монтажная схема, фото и изображения

3D-Schaltplan Hintergrund mit elektronischen Componenten-Schildern

аккумулятор-инжиниринг-символ, вектор-символ-дизайн. технический символ. — Схема подключения сток-график, -клипарт, -мультики и -символ

Аккумулятор-Инжиниринг-Символ, Вектор-Символ-Дизайн. Technische …

Eine Tafel Zeigt Steigende Energiekosten — Расчетная диаграмма подключения. zeichnungsschemahintergrund mit elektronischen komponenten zeichen. — схема подключения стоковые фото и изображения

Электрическая схема Schaltungen. Zeichnungsschema Hintergrund…

Hintergrundbild des elektronischen Schaltplans. Elektrisches Schema mit verschiedenen Elementen und Schriftzügen. Инженерные технологии Zeichnung.

ein messgerät mit schaltplan — монтажная схема, фото и чертежи

ein Messgerät mit Schaltplan

rauchmelder wird installiert — электромонтаж, стоковые фото и фото Сообщество

energiebewertungstabelle, effizienzkonzept-banner — схемы подключения, фото и изображения

Energiebewertungstabelle, Effizienzkonzept-Banner

Energieeffizienztabelle mit Glühbirnen. Energieeffizienz-Konzept. Webbanner mit Kopierraum

Механические промышленные технические схемы — электрические схемы, фото и изображения0007 ein schraubendreher mit einem messgerät auf einem schaltplan — wiring diagram stock-fotos und bilder

ein Schraubendreher mit einem Messgerät auf einem Schaltplan

zwei themen konvergieren zusammenführung infografik konzeptdarstellung — wiring diagram stock-grafiken, -clipart, -cartoons und -symbole

Zwei Themen konvergieren Zusammenführung Infografik…

Verbindungsnetzwerk arbeitet zusammen Teamwork Daten Infografik Design-Vorlage.

монтажная плата — схема подключения стоковые фото и изображения

Печатная плата

teures energie — монтажная схема стоковые фотографии и изображения

Teures Energie

explodierende energiekosten — монтажные схемы стоковые фото и изображения und Diagramm für steigende Energiekosten

Insustry Blueprint kontur-design Formularen Dokumenten — монтажная схема stock-fotos und bilder

Insustry Blueprint Kontur-Design Formularen Dokumenten

http://teekid. com/istockphoto/banner/banner3.jpg

eine frau sitzt an einem tisch in einem büro und unterschreibt oder fullt wichtige dokumente mit einem stift aus. — электрическая схема, стоковые фотографии и изображения

Женщина-жена находится в учреждении Einem Tisch in einem Büro und Unterschreibt…

Женщина-жена находится в представительстве компании Tisch в бюро und unterschreibt oder Füllt wichtige Dokumente mit einem Stift aus. Geschäftskonzept.

hohe preise auf dem strommarkt — схема подключения, фото и изображения

Hohe Preise auf dem Strommarkt

Infografik Hohe Preise auf dem Strommarkt mit Strommasten und Grafiken

infografiken zum gezeitenkraftwerk. Bearbeitbare vektorillustration — электрическая схема сток-график, -клипарт, -мультфильмы и -символ

Infografiken zum Gezeitenkraftwerk. Bearbeitbare…

Infografiken zum Gezeitenkraftwerk. Плакат zur Gezeitenpflanze. Erneuerbare Energiequelle. Экология-Концепт. Bearbeitbare Vektorillustration im modernen Umrissstil isoliert auf weißem Hintergrund.

strompreise und energiekonzepte — электрические схемы стоковые фото и изображения

Strompreise und Energiekonzepte

Roter Diagrammpfeil, der über einer Steckdose nach oben zeigt. Konzept für: Energieeffizienz, Stromverbrauch, steigende Strompreise und Energiekonzept

gedruckte elektrische chart, ansicht der oberansicht. конструкции-, электро- одер инжениурконцепт. schaltplan, lineal und bleistift — монтажная схема стоковые фотографии и чертежи

Gedruckte elektrische Diagramme, Ansicht der Oberansicht….

Gedruckte Schaltpläne, Draufsicht. Konstruktions-, Elektrooder Ingenieurkonzept. Schaltplan, Lineal und Bleistift.

kurz-stromkreis-diagramm — электрическая схема стоковая графика, -клипарт, -мультфильмы и -символ

Kurz-Stromkreis-Diagramm

Kurzschluss.
