Схема электропроводки в квартире: изучаем азы

Главная » Ремонт квартиры » Электрика » Схема электропроводки в квартире: изучаем азы

Схема электропроводки в квартире и любых других помещениях должна разрабатываться до начала проведения электромонтажных работ. Вносить коррективы в этот документ во время монтажа бессмысленно – все должно быть продумано и распланировано заранее. Что включает в себя монтажная схема электропроводки квартиры и как она составляется?

Основные понятия

Электропроводкой называют систему проводов и силовых кабелей, обеспечивающую электричеством одну или несколько комнат квартиры или дома. Ее монтаж должен производиться в строжайшем соответствии с требованиями 7-го издания российских «Правил устройства электроустановок» (ПУЭ-7). С изучение этого документа и должно начинаться составление типовой схемы электропроводки квартиры или доме.

В каких случаях требуется производить монтаж электропроводки? Возможные причины проведения этого вида работ:

• обеспечение электричеством помещений только что отстроенного здания;
• замена пришедшей в негодность старой проводки – в этом случае новая электрическая схема проводки в квартире может не составляться;
• ремонт квартиры;
• приобретение более мощных бытовых электроприборов взамен имеющихся.

Электропроводка подразделяется на:

• открытую;
• скрытую.

Открытые провода в наши дни почти не применяются. Их сменила более надежная и незаметная скрытая проводка.
Скрытая, в свою очередь, подразделяется на:

• сменяемую – прокладываемую внутри пластиковых труб;
• несменяемую – укладывающуюся под слоем штукатурки.

Работы по замене или монтажу проводки должны начинаться с составления схемы электропроводки в квартиреили доме. Что это за схема и как она выглядит? Под названием «типовая схема электропроводки квартиры» скрывается ни что иное, как чертеж плана комнат и других помещений квартиры, на который нанесены условные обозначения электроточек и подходящих к ним проводов.

Составление схемы электропроводки в квартире

Типовая схема проводки в квартире имеет сложную ветвистую структуру: вводные питающие провода делятся на группы, а те, в свою очередь, разветвляются по комнатам. Составление схемы разводки электропроводки в квартире начинается с распределительного этажного щитка.

При составлении монтажной схемы электропроводки квартиры все приборы-потребители электроэнергии распределяются по группам. Чаще всего группы формируются следующим образом:

• I – освещение всех комнат квартиры за исключением санузла;
• II – питание розеток в жилых помещениях;
• III – освещение санузла;
• IV – питание розеток кухни.

Разбиение потребителей на группы позволяет решить следующие две задачи:

• обеспечение автономной работы бытовых и осветительных приборов – поломка, к примеру, холодильника и выключение соответствующего автомата приведут к обесточиванию потребителей только одной, четвертой, группы;
• облегчение поиска неисправностей – зная, в какой группе произошла неисправность, можно легко выявить проблемный участок.

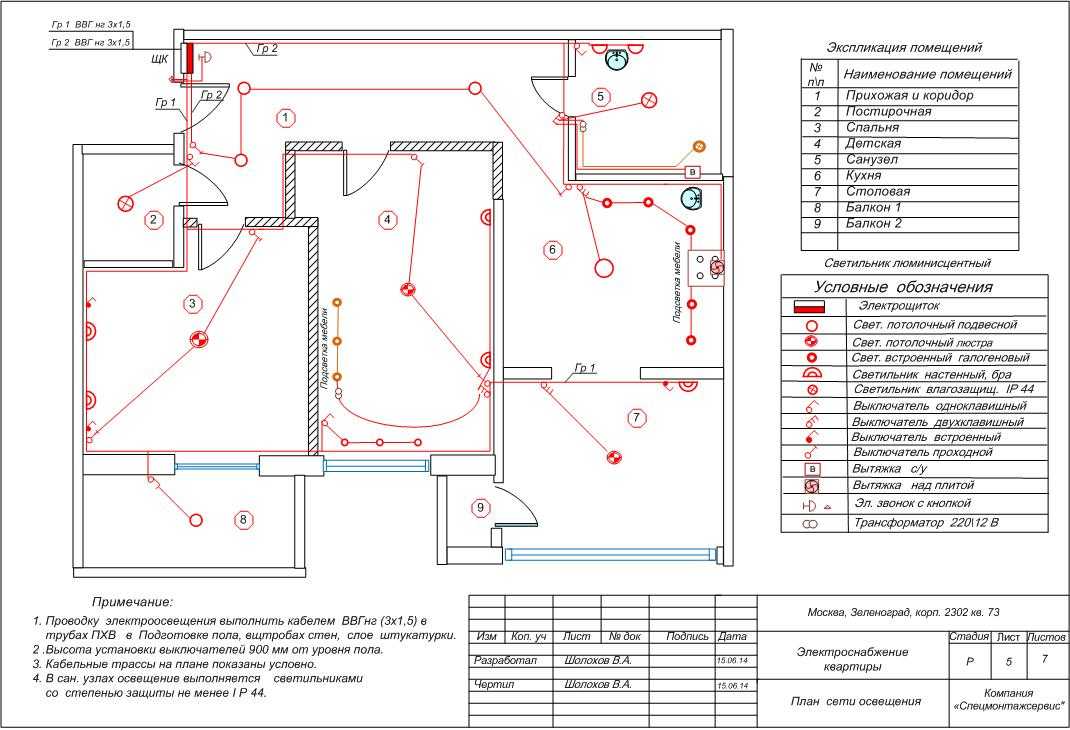

Итак, наша схема разводки электропроводки в квартире выглядит так:

• трехфазный питающий кабель приходит в щиток;
• фазовый провод с щитка через счетчик идет на ввод мощного резервного автомата;
• с вводного автомата фаза уходит на вводные автоматы всех четырех групп;
• ноль, земля и фаза приходят на общую распределительную коробку;
• с общей коробки провода поступают на распределительные коробки комнат и непосредственно к потребителям (электроточкам).

Обычно схема электропроводки в квартире предусматривает подключение кухонных бытовых приборов с общей распределительной коробки: провод для питания плиты сразу прокладывается на кухню. Провода, питающие стиральную машину и кондиционер, идут к своим потребителям. Подключение котла (если он есть) тоже осуществляется с общей коробки. Иначе обстоят дела с розеточными и осветительными проводами. С общего распределителя они прокладываются к комнатным коробкам. Далее схема электрической проводки в квартирепредполагает подключение розеток к розеточному проводу, освещения – к осветительному.

Надеемся, статья поможет вам составить электрическую схему проводки в вашей квартире или любых других помещениях.

Электрическая схема проводки квартиры панельного дома: рассмотрим подробно

Выбираем оптимальный план электроснабжения квартиры

В старых панельных домах не только схема квартирной эл проводки, но и сама проводка не отвечает современным требованиям нагрузок и электрической безопасности. Ведь в большинстве случаев она выполнена из алюминиевого провода сечением 2 мм².
Для современной квартиры это этого очень мало, и если не выполнить замену во время ремонта, то проблема с электропроводкой обязательно появится после его окончания. Да и старые схемы электропроводки, когда при малейшем повреждении обесточивается вся квартира, не являются оптимальными и безопасными.

Содержание

• Подготовительные мероприятия
  • Выбор расположения электрооборудования
  • Расчет необходимого электрооборудования
• Выбор схемы электропитания квартиры
  • Схема с одним общим электропитанием
  • «Европейская» схема электропитания
• Вывод

Подготовительные мероприятия

Выбор расположения электрооборудования

Итак:

• Прежде чем выбрать подходящий нам план электропроводки в квартире панельного дома нам следует произвести все необходимые расчеты. И если конструкторские бюро используют для этого специальные методики и формулы, то мы можем выполнить это приблизительно, без использования сложных формул и многочисленных коэффициентов.
  Ведь электрические нагрузки обычной квартиры не так велики, а определенный запас мощности, который мы заложим, позволит не опасаться за надежность нашей электропроводки.
• На самом первом этапе нам следует определиться с количеством розеток и осветительного оборудования в каждой комнате. От этого напрямую будет зависеть не только наша будущая схема квартирной проводки, но и выбираемый нами провод, а также необходимые автоматические выключатели.
• Определившись с расположением и количеством электроприборов в каждой комнате, нам следует обдумать, какое электрооборудование в них будет подключаться. Если это маломощная бытовая техника (телевизор, утюг, компьютер, разнообразные видео устройства и т. п.), то она не требует особого подхода.
  Если же это мощное электронагревательное оборудование, то его номинальные параметры следует учитывать отдельно. А в некоторых случаях стоит рассмотреть вопрос об отдельной линии электропитания для такого оборудования.

Обратите внимание! При подключении мощного электрооборудования через розетку обратите пристальное внимание на ее соответствие номинальным параметрам электроустановки. На данный момент на рынке представленные розетки на 10, 16, 25 и 32А. Этот параметр должен быть не ниже, чем номинальный ток вашей электроустановки.

На фото изображены правила размещения розеток в квартире

Расчет необходимого электрооборудования

Итак:

• Теперь наступает момент выбора проводки и автоматических выключателей для нашей электросети. Согласно п.6.2.2 ПУЭ (Правила устройства электроустановок), внутренние сети освещения должны питаться от автоматов с номинальным рабочим током не более 25А. Для сети освещения обычно используются автоматы на 16А, а для питания электрических розеток 25А.
• Чтоб перевести номинальную мощность наших электроприборов в номинальный ток, используем формулу;где Р – номинальная мощность электроприбора, а U – напряжение питающей сети (то есть 220В). Произведя нехитрый расчет, получаем, что электроприбор мощностью 1кВт потребляет ток 4,54А.
  Для упрощения дальнейшего расчета и создания запаса мощности наша инструкция предлагает принимать этот ток равным 5А.
• Для выбора необходимого нам провода пользуемся таблицами в п. 1.3 ПУЭ. Там приведено множество разнообразных параметров зависимости номинального тока провода от марки провода, количества жил, вида изоляции, влажности воздуха, способов прокладки и некоторым других параметров.
  Все это сильно усложнят расчет. Поэтому обычно электрики исходят из параметров, что медный провод сечением 1 мм² пропускает ток в 10А, а алюминиевый провод сечением 1 мм² пропускает ток 5 А.
• Исходя из всего этого, получаем, что для питания нагрузки до 5кВт потребуется медный провод сечением 2,5 мм². Это как раз согласуется с максимально допустимой нагрузкой вводного автомата в 25А.
  Для питания же сетей освещения и маломощных электроприборов с суммарной мощностью до 3кВт выбираем провод в 1,5 мм².
  Для защиты такого присоединения как раз подойдет автомат на 16А.

Выбор схемы электропитания квартиры

Схема с одним общим электропитанием

Схема электроснабжения с одним общим проводом

Итак:

• Схема электропроводки квартиры в панельном доме напрямую зависит от суммарной мощности, получившейся у нас при расчетах. Если она не превышает 25А, то возможно использование схемы с одним общим проводом, от которого параллельно питаются розетки и сеть освещения.
  Наверняка такая схема использовалась и при первоначальной постройке дома. В некоторых случаях она подойдет для однокомнатных квартир.
• К преимуществам схемы с одним общим питанием можно отнести:
  1. Более низкая конечная цена материалов. Ведь нам не потребуется отдельный автомат на каждую линию питания. И расход провода будет значительно меньше.
  2. Простота и наглядность монтажа. Вы просто прокладываете один провод и в необходимых местах делаете от него ответвления для розеток или осветительного оборудования.
  3. Отсутствие необходимости установки распределительного щита. Ведь такая схема подразумевает наличие всего одного автомата, который имеется в вашем водном шкафу около электросчетчика.

• К недостаткам такой схемы электроснабжения можно отнести:

1. Низкая надежность. Вследствие повреждения любого участка без напряжения остается сразу вся квартира.
2. Необходимость монтажа дополнительных распределительных коробок, для ответвлений на электроприемники.
3. Для проведения ремонтных работ необходимо снятие напряжения со всей схемы.

«Европейская» схема электропитания

Итак:

• В последнее время все большую популярность получает так называемая «европейская» схема электропитания. Такая схема электропроводки в квартире панельного дома подразумевает наличие отдельных автоматических выключателей и отдельной линии питания для различных групп электропотребителей.
• Обычно распределение производится по следующим категориям. Первая группа это электророзетки на одну – три комнаты. Вторая группа — это сеть освещения, опять-таки, на одну – три комнаты. Выбор количества комнат для одной группы определяется исходя из их суммарной мощности.

«Европейская» схема электроснабжения квартиры

Обратите внимание! Согласно п.6.2.3. ПУЭ в одной группе должно содержаться не более 20 ламп или розеток. Это правило не распространяется только на многоламповые люстры.

• Кроме того существуют варианты питания каждой отдельной комнаты от одной линии питания и соответственно отдельного автоматического выключателя. Тут выбор целиком зависит от характера и вида нагрузок и ваших предпочтений.
• К преимуществам «европейской» схемы электропитания можно отнести следующие параметры:

1. Высокая безопасность такой схемы. Ведь даже в случае несрабатывания группового защитного выключателя, отключится вводной автомат.
2. Высокое удобство такой схемы. Ведь в случае повреждения напряжение будет отсутствовать только на одной группе электроприемников. Остальные группы будут нормально функционировать.
3. Удобство ремонта и обслуживания. В случае если произошло отключение одной из групп электроприемников, даже если визуально не видно, определить примерное место значительно проще. Ведь если вы выполняли прокладку своими руками, то места прокладки провода данной группы вам примерно известны.
4. Меньшее количество или полное отсутствие дополнительных распределительных коробок.

• К недостаткам «европейской» схемы электропитания можно отнести следующие параметры:

1. Более высокая конечная стоимость такой схемы электроснабжения. Это связано с большим количеством необходимых материалов.
2. Более высокая трудоемкость и сложность монтажа. Ведь для прокладки сразу нескольких линий проводов необходимы более глубокие штробы, большее количество провода подразумевает большее время на его прокладку и тому подобное.
3. Необходимость выделения дополнительного места на распределительный электрощит.

Вывод

Схема подключения проводки в квартире формируется не только на основании ваших финансовых возможностей и пожеланий. Для ее безопасного и надежного функционирования следует учитывать номинальные значения и виды электрических нагрузок. Это обеспечит бесперебойную работу вашей электропроводки на долгие годы.

Как подключить трехпозиционные переключатели: Часть 1

» Домашняя электропроводка » Справочник по электропроводке
» Схемы подключения выключателей света
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Схемы подключения трехходового переключателя

Схемы трехходового переключателя №1, №2 и №3

Резюме: Ключ к проводке трехпозиционного переключателя зависит от двух основных факторов. Эти первые три схемы подключения в этой серии помогут вам определить подачу питания и проводку переключателя, ведущую к осветительному прибору.

Узнайте, чем делятся другие, по адресу Спросите электрика:
Очень понравился сайт — наверняка он был полезен даже тем, у кого есть опыт! Джефф из Цинциннати, Огайо

Схемы подключения 3-ходового переключателя

Видео по электромонтажу Как подключить 3- и 4-позиционные выключатели освещения ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Посмотрите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

Ключ к проводке трехпозиционного переключателя:

Подача питания и ножка переключателя, ведущая к приспособлению(ам) обычно по одному в каждом месте переключателя крепятся к винту клемма находится на одном конце коммутатора сама по себе. Этот терминал обычно идентифицируется винтом более темного цвета.

Пара винтов клеммы на противоположном конце переключателя предназначены для пары провода, известные как «путешественники» (также известные как «жокеи»).

«Путешественники» фактически передают электричество между два 3-позиционных переключателя, а также 4-позиционные переключатели, показанные на схемы 4-ходового переключения.

стиль=»очистить: слева»>

Чтобы проиллюстрировать проводку этих 3-позиционных переключателей, распределительные коробки и распределительные коробки не показаны, но очевидно, что они необходимы для каждого приложения. На этих схемах показано использование метода подключения Type-NM. Электрическая проводка и заземляющий провод Заземляющий провод также требуется для всех применений. Заземляющие проводники всегда соединены вместе, чтобы обеспечить целостность пути заземления. Если вы используете металлические коробки, заземляющий проводник должен быть прикреплен к каждой коробке с помощью заземляющего винта с резьбой или прилагаемого приспособления. Корпуса выключателей с заземляющим винтом должны быть прикреплены к заземляющему проводу в соответствии с требованиями.

Проводка трехпозиционного переключателя света

3-позиционное переключение обеспечивает переключение из двух мест

3-ходовой переключатель На приведенной выше схеме № 1 показано, что источник питания электрической цепи расположен на левой стороне коробки 3-ходового переключателя. Провода кабеля ведут ко второму 3-позиционному распределительному щитку с правой стороны.

3-позиционный переключатель На приведенной выше схеме № 2 показано, что источник питания электрической цепи входит в коробку светильника. Белый провод кабельной разводки помечен черной изолентой, и идет к выключателю. Другой конец этого провода подключается к черному проводу светильника в корпусе светильника. Белый провод, помеченный черной лентой, становится ножкой выключателя под напряжением.

3-ходовой переключатель На схеме № 3 выше показан источник питания электрической цепи, расположенный в правом 3-ходовом переключателе, и этот переключатель также имеет кабель, который идет к осветительному прибору.

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Загляните на мой канал YouTube: » Спроси у электрика « и подписывайтесь!

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки.     Посмотрите, как правильно подключить проводку! Узнайте больше о подключении розеток Полное руководство по электропроводке дома Идеально подходит для домовладельцев, разнорабочих, электриков и инспекторов по строительству. Включает: Методы для домашней электрической проводки Типы выключателей света и управления освещением. Как они проводны Диаграммы проводки для выключателей света Проводные 3-контактные переключатели . Проводные переключатели 9003 1111111111 2 . Диммерные выключатели Как сделать светильники своими руками ….и многое другое. » Нажмите здесь, чтобы узнать больше о домашней электропроводке «

Подробнее о подключении трехходовых переключателей

Часто задаваемые вопросы Подробнее о подключении трехходовых переключателей Фиксация проводки трехходового выключателя освещения Как подключить провода к 3-позиционным выключателям света — Оба переключателя должны быть 3-позиционными, между ними должна быть установлена ​​соответствующая проводка, например, 3-жильный кабель. Как установить трехпозиционные переключатели Схемы подключения для трехпозиционных переключателей Добавление новых индикаторов к 3-позиционным переключателям Подключение трехпозиционных выключателей — при добавлении дополнительного освещения к существующей конфигурации трехпозиционного выключателя единственным местом, к которому могут быть подключены дополнительные источники света, является существующий осветительный прибор или распределительная коробка, к которой подключен существующий осветительный прибор. Замена и подключение трехпозиционных переключателей Как подключить трехпозиционные выключатели с монтажными соединениями и схемами подключения. Электропроводка для светильников и трехпозиционных выключателей Как подключить трехпозиционные переключатели: общие проблемы при подключении трехпозиционных переключателей, проводные соединения для трехходовых переключателей. Как подключить потолочный вентилятор и светильник Как подключить потолочный вентилятор и светильник? Цепной выключатель для светильника потолочного вентилятора и конденсатор двигателя вентилятора. Подключение трехпозиционных переключателей и диммерных переключателей Как подключаются трехпозиционные переключатели? Ключ к проводке 3-ходового переключателя и 3-ходового диммера, основные конфигурации проводки для 3-ходового переключателя. Схемы 3-позиционных переключателей, чтобы ваше освещение работало уже сегодня Подключение трехпозиционного переключателя. Подключение трехпозиционного переключателя может быть сложным, но как только вы увидите, как должны быть подключены трехпозиционные переключатели, вы поймете, что ваши переключатели могут быть подключены и работать в кратчайшие сроки. Как осветить темный коридор У меня есть 6-летний ребенок, который боится идти по темному коридору ночью, чтобы добраться до туалета. Я хотел переключить 3-позиционный переключатель на 3-позиционный диммер, чтобы я мог оставить свет включенным, но приглушенным, чтобы освещался весь коридор. Как управлять освещением прохода Вопрос: Я пытаюсь управлять освещением дорожки с помощью датчика движения. Подробнее см. в списке категорий вопросов по электротехнике.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

СВЯЗАННЫЕ Подробнее о 3-позиционном переключателе Как установить 3-позиционный датчик движения Как установить однополюсный датчик движения вместо существующего трехпозиционного переключателя? Подключение 3-позиционного переключателя движения. Датчики присутствия 3-позиционные и 4-позиционные переключатели Как подключить датчик движения для управления освещением? Как подключить 3-позиционные и 4-позиционные датчики присутствия для замены существующих 3-позиционных переключателей. Причины задержки освещения или переключения Почему возникает задержка при включении выключателя света? Почему у светильника или выключателя может быть задержка при включении. Как подключить потолочный вентилятор и светильник Как подключить потолочный вентилятор и светильник? Цепной выключатель для светильника потолочного вентилятора и конденсатор двигателя вентилятора. Таймеры и проводка выключателя света Проводка выключателя света. Я пытаюсь заменить однополюсный выключатель света таймером в коробке, в которой также есть еще один однополюсный выключатель, идущий к другому источнику света: Как подключить Таймер для освещения. Как удлинить электрическую проводку для выключателя света Проводка выключателя света — Как добавить электрическую проводку для розетки и выключателя света и удлинить электрическую проводку для розетки и выключателя света. Вопрос по электрике Что такое трехпозиционный переключатель Когда необходимо включить или выключить светильник из двух мест, используются два трехпозиционных переключателя. Типичным приложением будет… Как починить трехпозиционные переключатели Распространенные проблемы с 3-позиционными переключателями и способы их устранения: базовый метод подключения 3-позиционных переключателей, 3-жильный кабель соединяет переключатели, простые для понимания схемы 3-позиционных переключателей. 3-позиционный переключатель — 1495

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить проводку!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!
