в однофазной и трехфазной сети с заземлением и без заземления
Уже много лет прекрасно используется всеми известное защитное устройство УЗО (устройство защитного отключения). Такое устройство обеспечивает надежную защиту по электробезопасности частных домов и квартир от утечек тока.
Свою функцию устройство выполняет только тогда, когда используется заземляющий проводник. Если его нет, то использование такого устройства теряет какой-либо смысл.
Без заземления устройство защитного отключения не ощутит утечку тока на корпус какого-нибудь электроприбора при поломки и тем самым не отключится и не прекратит подачу напряжения в линии.
Устанавливаются они, как на вводе в дом или квартиру, так и на отдельные линии отведенного участка электричества, если это требуется.
Так как они устанавливаются в 1-но фазных и 3-х фазных сетях, конструктивно они отличаются количеством полюсов присоединения проводов.
Устройство защитного отключения защитит вашу электропроводку от токов утечки, но никак не защитит от перегрузки в сети и короткого замыкания (КЗ).
Поэтому предусматривается совместное использование устройства с автоматическим выключателем.
Ниже вы увидите схемы подключения устройств защитного отключения в однофазной и трехфазной цепи в системе TN – С и TN – С – S.
Содержание статьи
- Схема подключения УЗО в однофазной сети без заземления
- Подключение в однофазной сети с заземлением – схема
- УЗО в трехфазной сети – схема подключения

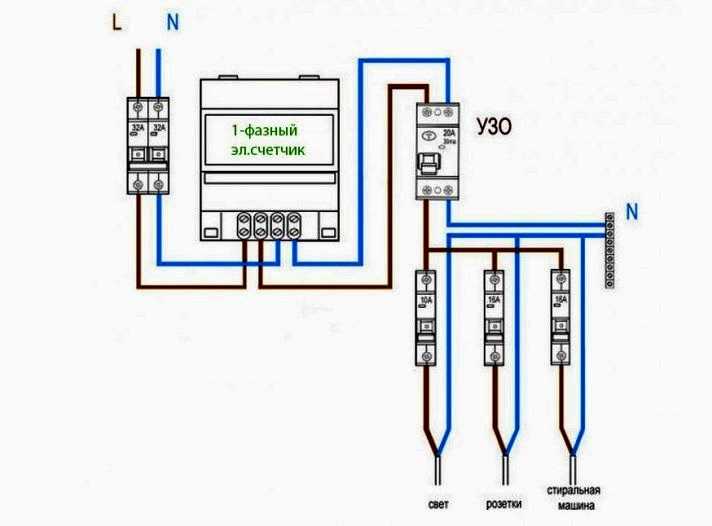

Схема подключения УЗО в однофазной сети без заземления

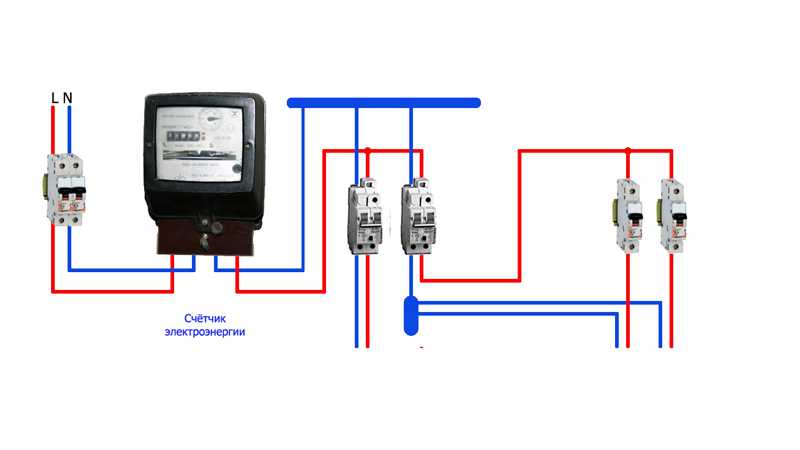

Ниже вы видите схемы по системе TN – C. Такое подсоединение сегодня не актуальна, так как не используется защитный проводник.
Существуют два способа эксплуатации оборудования без заземления. Это способ с единой сетью и из нескольких подсетей.
В чем разница?
С единой сетью используется только один аппарат УЗО, а с подсетями устанавливают столько устройств, сколько предусматривается веток (линий).
Защитное устройство с единой сетью подбирается с учетом общей потребляемой мощности в квартире, доме.
Определяют номинал и ток отсечки устройства.
Такую схему можно применять там, где используются минимальное подключение электроприборов к электроэнергии.
В случае, когда нужно использовать способ из нескольких подсетей, то используется общее защитное устройство, а от него на каждую ветку (линию) устанавливаются дополнительные аппараты защитного отключения и затем автоматические выключатели (АВ).
Автоматические выключатели 1 и 2 (смотрите схему выше) можно не использовать. Такие АВ используются в особых случаях.
В итоге получается: напряжение подается на вводной АВ, проходит через счетчик, далее фаза с нулем подключается к общему УЗО с током отсечки 100 – 300 mA, после фаза распределяется по группам на автомат 1 и 2, после чего фаза подсоединяется к групповым защитным аппаратам с отсечкой 30mA, а после них к автоматическим выключателям, которые защищают от КЗ и перегрузки каждую линию – освещения, розетки и другие линии, которые используются в квартире или доме.
С помощью такого подключения мы сделали двойную защиту: пожарную – с помощью общего защитного устройства и от прикосновения – групповых защитных устройств.
Вывод.
Если сравнить первый способ и второй способ использования, то с уверенностью можно сказать, что второй способ более надежный с точки зрения пожарной опасности и поражения человека электрическим током.
Стоит понимать, что подсоединение УЗО в однофазной сети без заземления не дает 100% гарантии безопасности.
Подключение в однофазной сети с заземлением – схема
На самом деле в 1-но фазной сети монтаж электропроводки нужно проводить трехжильным проводом: фаза, нуль и заземление.
Такой монтаж при дальнейшей эксплуатации электроприборов дает надежную защиту от поражения человека электротоком и пожара в помещении. УЗО при таком способе подсоединения работает более эффективнее чем без заземления.
Обратите внимание – некоторые устройства защитного отключения имеют нулевую клемму слева, а не справа. Пример показан с устройством марки «Schneider-Electric» на картинке.

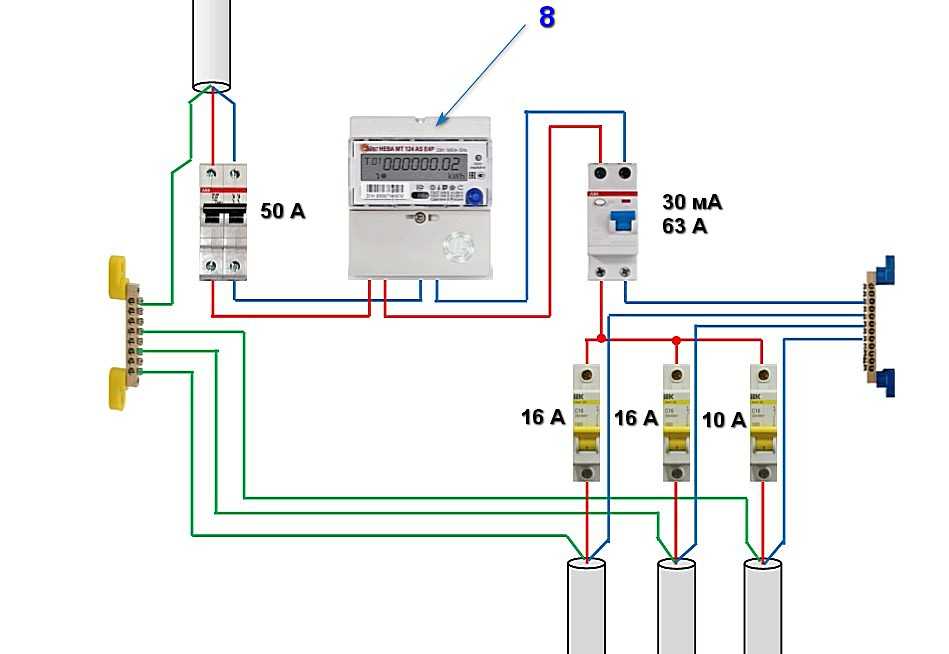

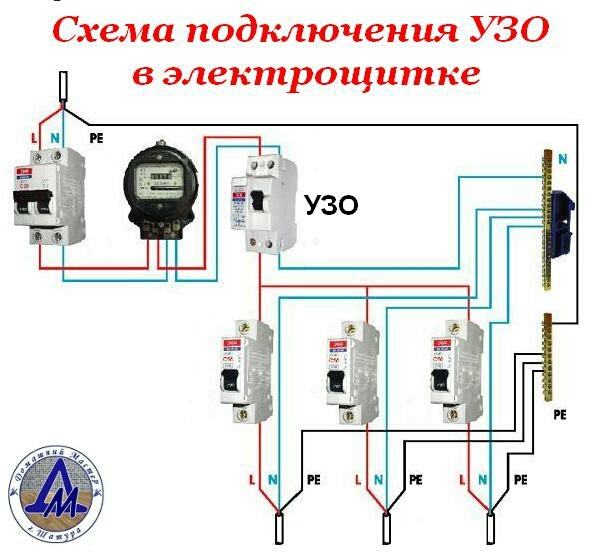

Ниже приведена правильная схема подключения по системе TN – С – S.
- Провод РЕ – заземление;
- Провод N – нуль;
- Провод L – фаза.
Преимущество такой схемы – возможность с экономить свои средства на покупке материала, здесь используется только одно устройство защитного отключения, а также простота монтажа.
Недостатком является то, что при срабатывании защитного аппарата отключается вся квартира или дом. Чтобы это избежать нужно установить групповые устройства защиты, которые были описаны в этой статье выше, но с заземлением.
УЗО в трехфазной сети – схема подключения
Принцип работы трехфазного УЗО точно такой же, как и однофазного. Так как 3-х фазные устройства защиты выпускаются с большими токами утечки, нужно разделить 3-х фазную сеть на группы со своими 1-о фазными или 3-х фазными (если необходимо) устройствами защиты и автоматическими выключателями.
Групповые устройства защиты устанавливают на линии, где подсоединяются мощные электроприборы или таких электроприборов несколько, то есть нагрузка на линию большая.
Существуют множество разнообразных схем. Каждая разрабатывается для данного помещения индивидуально в зависимости от нужд.
В основном такие аппараты защиты применяются в частных домах, дачах. В квартирах такие устройства применение не нашли.
На картинке ниже вы увидите пример одной из большого разнообразия схем подключения 3-х фазной сети.
Дополнительно посмотрите видео о схемах подсоединения УЗО в трехфазной сети.
Правильно разработанная схема подключения 1-о фазной или 3-х фазной сети и грамотный монтаж электропроводки обеспечит вас надежной защитой от пожара и поражения электрическим током.
Подключение УЗО в квартире. Схемы и инструкции | ENARGYS.
RUНаличие устройства защитного отключения – гарантия безопасной работы электропроводки. Предназначается, в первую очередь, для безопасности жизни человека и предотвращения пожаров и коротких замыканий в электропроводке.
Подключение УЗО в квартире производится по двум самым распространенным России схемам TN-Cи TN-C-S.
- TN-C система. Она состоит, из одного общего проводника, выполняющего роль заземления и рабочего «нуля», без отдельного проводника выполняющего функцию заземления.
- TN-C-S система. Она включает в свой состав нулевой и заземляющий провод, объединенных в один общий проводник, разделяемый после ввода в помещение на два проводника N(ноль) и PE (заземление). Служит промежуточным вариантом между, редко используемыми в жилищном российском строительстве, системами TN-S, TN-C
Рекомендуемое и самое удобное место расположения УЗО в схеме электропроводки является его установка в электрощите рядом со счетчиком электроэнергии и вводным автоматом, то есть рядом с источником питания.
В процессе монтажа электропроводки для более надежной схемы целесообразно использовать подключение УЗО и автомата на отходящие линии электропроводки с дифференциальной защитой, они дублируют друг друга.
Подключение УЗО в системе TN-C без защитного заземления
При отсутствии заземляющего проводника использование УЗО позволяет снизить опасность от удара электрического тока при коротком замыкании и пробое электротока на корпус бытового оборудования. При использовании УЗО без заземления происходит автоматическое отключение автомата при касании поврежденного участка цепи человеком, и при всех повреждениях электроцепи.

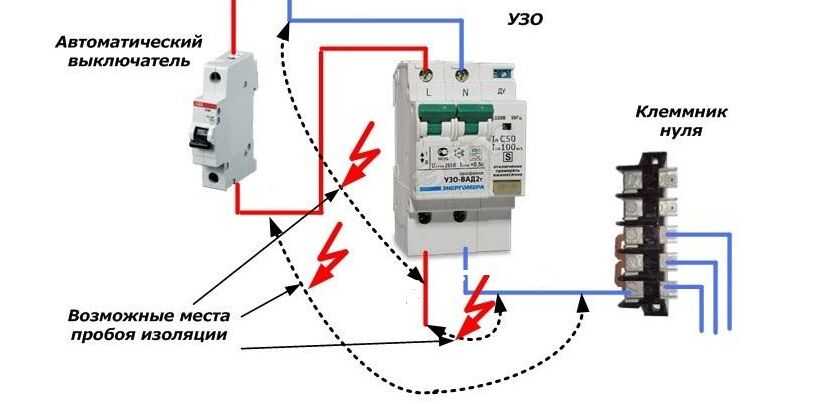

Рис №1. Схема подключения УЗО и автоматов без использования заземления
УЗО в отсутствии заземления обеспечивает защиту помещения от пожара, так как предохраняет от утечки тока металлические конструкции оборудования.
В использовании УЗО без заземления, есть необходимость в значительно большей мере, чем с использованием заземляющего проводника, так как при наличии заземляющего провода уже осуществляется защита человека, а при отсутствии «земли», УЗО компенсирует защиту человека.
Рис №2. Принципиальная схема подключения УЗО в квартире без использования заземления
Подключение УЗО в системе TN-C-S, с защитным и нулевым проводником
Одна из надежных схем использования УЗО заключается с использованием отдельного заземляющего провода и рабочего нулевого проводника.
Использование УЗО в системе TN подразумевает наличие нейтрали, без которой невозможно произвести замер электросчетчиком потребляемой электрической энергии
Электропроводка в системе TN-C-S. За пределами помещения отрезок провода выглядит как проводник PEN в системе TN-C, но со значительно более высокой степенью защиты. Электрозащита электропроводки с заземлением и подключенным УЗО выше, чем степень защиты электропроводки без заземления.

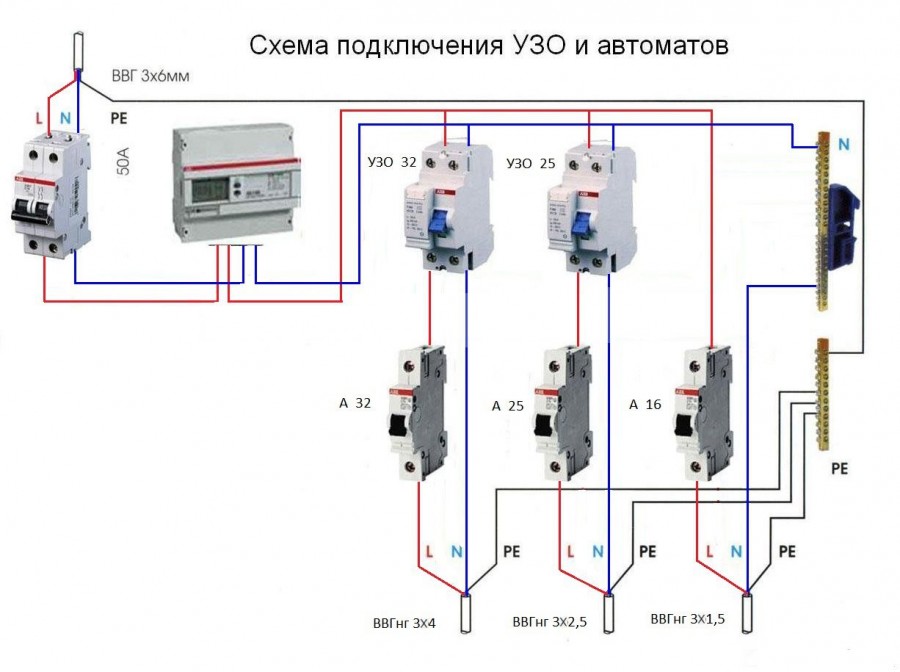

Рис №3. Схема подключения УЗО в системе TN-C-S с заземлением
Подключение УЗО в частном секторе
Частное домовладение подразумевает использование значительного количества бытовых устройств, для, которых требуется использование УЗО.
Для подключения УЗО в частном доме используют несколько устройств защиты селективного (избирательного) действия, например для стиральной машины, водонагревателя, печи для сауны или бани и другого оборудования, требуется применение индивидуального УЗО. В этом случае при неисправности произойдет отключение только необходимого поврежденного оборудования.

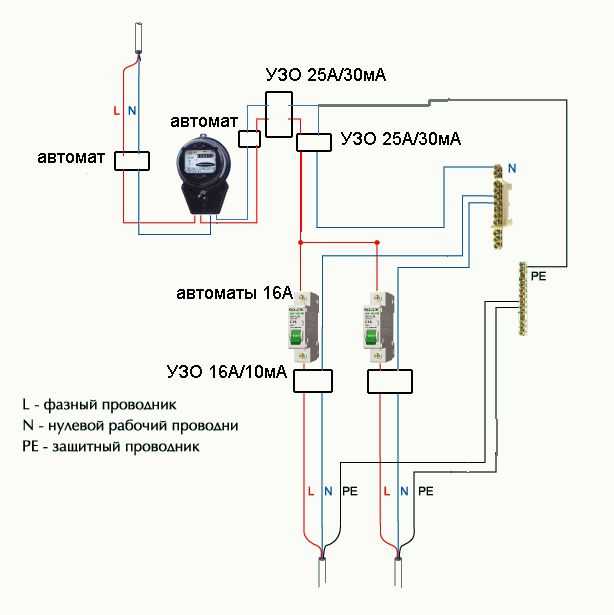

Рис №4. Схема подключения УЗО для частного дома
Для частного сектора допускается использовать систему ТТ, она подразумевает сама по себе относительную безопасность при пробое сопротивления изоляции на корпус. Повышает степень надежности, УЗО в этом случае гарантирует наивысшую степень безопасности из-за распределения защитного заземления отдельных потребителей индивидуальным заземлителем. УЗО в этой системе, мгновенного срабатывания
Рис №5. Схема подключения УЗО в системе защитного заземления ТТ
В российских электросетях ПУЭ рекомендует применение стандартной системы TN-C-S, объясняется это, прежде всего тем, что при токах КЗ, ток проходит в землю через защитное заземление, а не идет в проводник РN, поэтому отключение не всегда проходит.

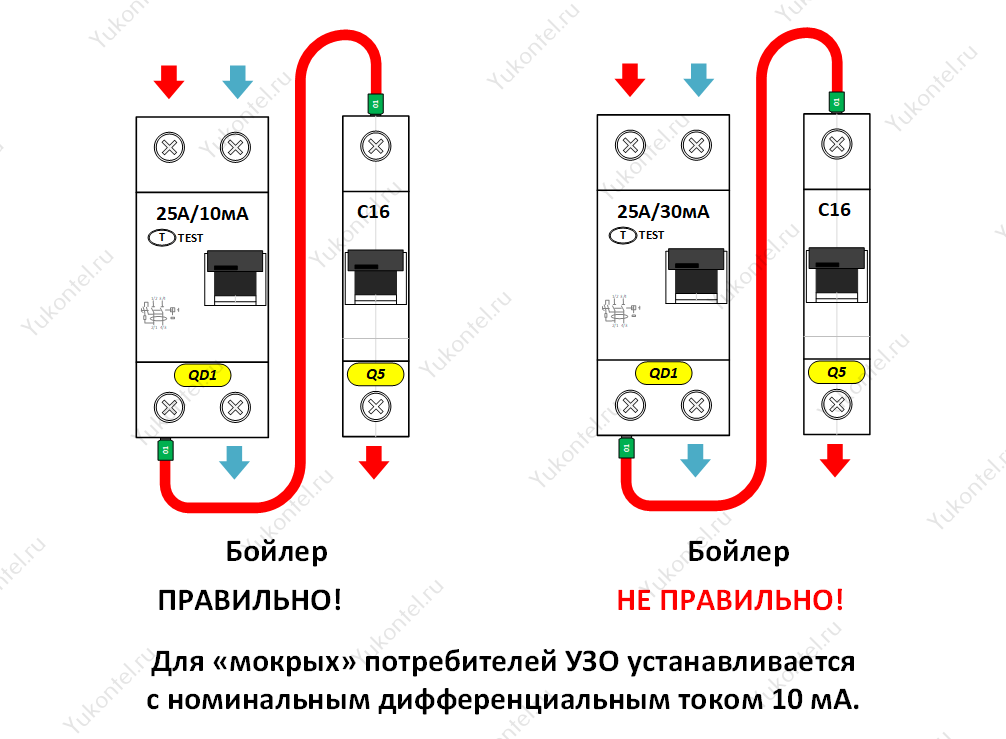

Именно для таких случаев и рекомендуется устанавливать УЗО, реагирующее на минимальные токи утечки.
Рекомендация: В современных жилых помещениях желательно разделять потребители на разные группы. УЗО устанавливается на оборудование, требующее выполнения повышенных норм безопасности, например стиральная или посудомоечная машина, бойлер. Освещение через УЗО подключать не обязательно, иначе при каждой перегоревшей лампочке, в случае использования УЗО общего назначения, для квартиры, будет происходить полное отключение электричества.
Важно: УЗО необходимо включать последовательно с автоматическим выключателем, в крайнем случае, использовать с предохранителем, предназначенным для защиты УЗО от сверхтоков. Ток нагрузки УЗО должен превышать номинальный ток автомата на ступень или по крайней мере, быть равен ему.
Строго запрещается: Выполнять соединение нулевого провода с проводником, осуществляющим защитное заземление, или с заземлителем металлического корпуса оборудования, в зоне действия защиты УЗО.
При отключении УЗО необходимо проверить состояние проводки, отсутствие постороннего запаха оборудования, устранить причины и после этого ввести УЗО в работу.
Памятка: На корпусе УЗО находится кнопка «ТЕСТ», предназначенная для проверки срабатывания УЗО, нажав кнопку можно убедиться в мгновенном отключении электросети.
На корпусе УЗО рядом с клеммами подключения нанесен специальный значок, показывающий к какой клемме необходимо подключить «ноль» к какой – «фазу», перепутав провода и подав напряжение ошибочно, УЗО выйдет из строя.
Запрещается использовать УЗО с повреждениями корпуса и изоляции проводников электрической сети!
Схема подключения УЗО в однофазную сеть с заземлением и без заземления
Устройство защитного отключения Защитит проводку в частном доме или квартире от токов утечки, но в то же время не защитит провода от коротких замыканий и перегрузок в электросети.
Вот почему этот продукт устанавливается с автоматическим выключателем. Далее рассмотрим, как правильно составить схему подключения однофазного УЗО к сети с заземлением и без!
Изделие лучше монтировать после электросчетчика, но перед машиной.
Вашему вниманию представлены 4 типовые схемы подключения УЗО в однофазную сеть.
Подключение одного общего АВДТ:

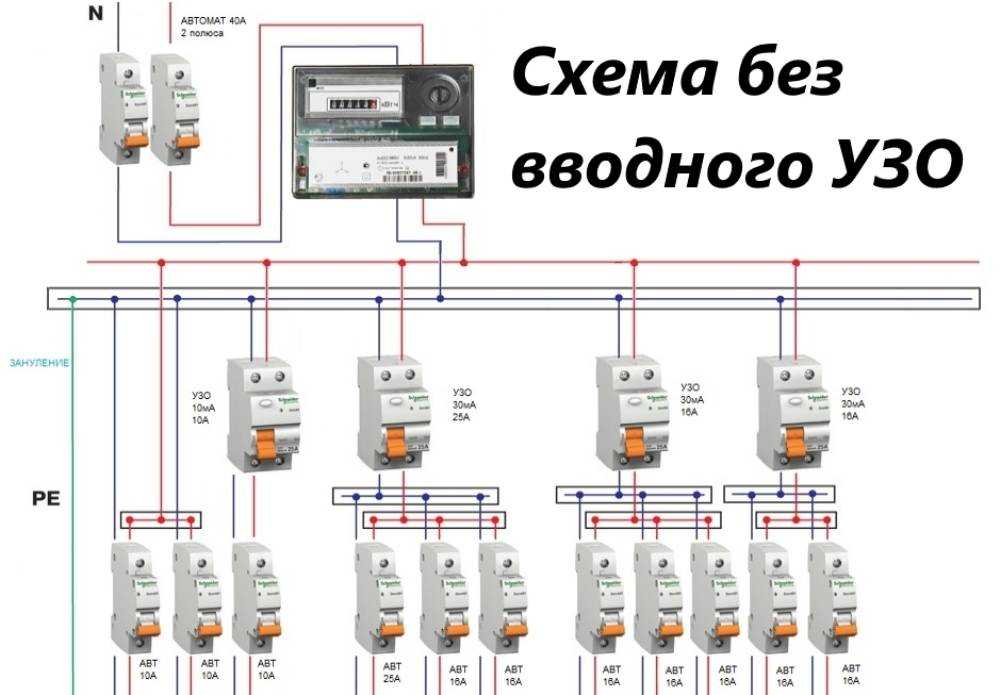

Схема установки нескольких УЗО на группу:

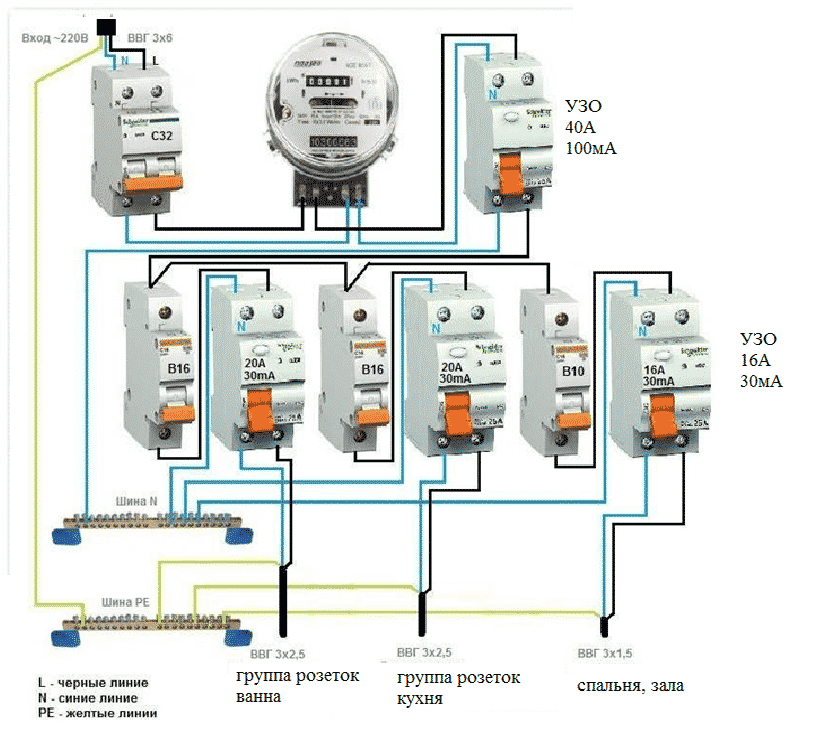

Подключение нескольких УЗО совместно с вводным выключателем:

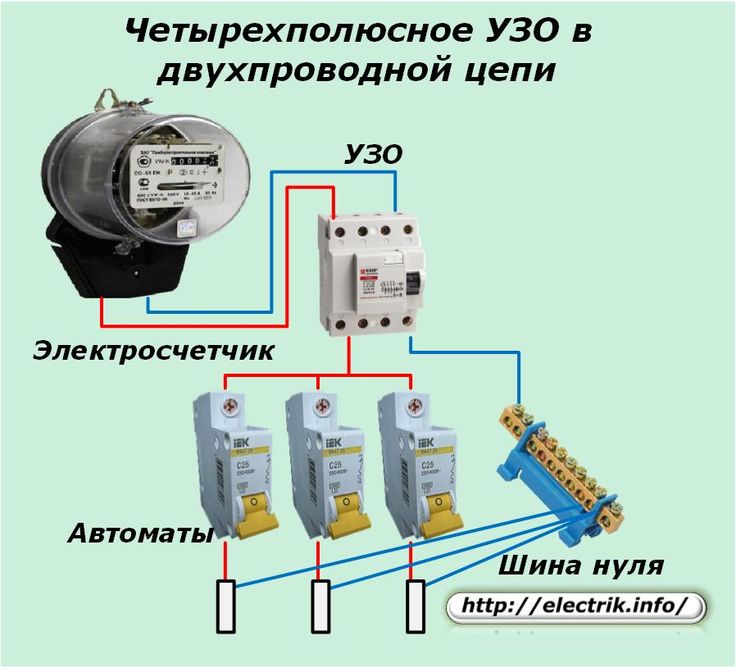

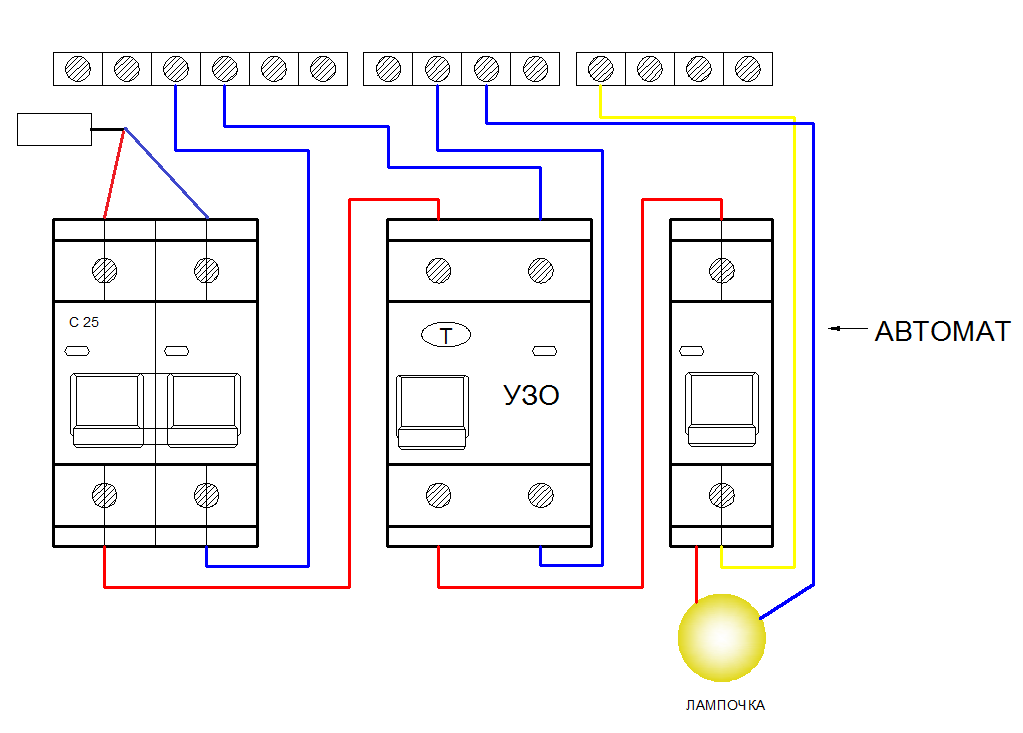

Установка в двухпроводную сеть (без заземления):
Обратите внимание, что подключать устройство нужно сверху, последнее изображение приведено только для наглядности, чтобы вы понимали, как монтируется УЗО в сети без заземлителя. Также обратите внимание на то, что каждый из вариантов имеет следующую последовательность подключения элементов: вводной автомат – счетчик – УЗО. Такая схема подключения УЗО максимально защищает вашу проводку от всех видов угроз.
Так же хотел дать вам пару рекомендаций по составлению этой схемы:
- Если разводка в частном доме или квартире будет включать более одного мощного электроприбора, то лучше установить отдельный устройство защитного отключения для каждой группы проводников. Эта опция позволит вам управлять каждым устройством в отдельности и, в свою очередь, в случае неисправности отключать электричество не во всей сети электроснабжения, а только в определенном месте.
- Если электросеть простая, без мощных бытовых приборов, лучше использовать установку дифавтомата. Это устройство одновременно защищает сеть не только от токов утечки, но и от короткого замыкания вместе с перегрузками (функции АБ).
В видео ниже наглядно рассмотрены предусмотренные варианты установки дифференциального автоматического выключателя, а также пояснено, где рациональнее каждый из способов подключения:
Вот и все, что я хотел рассказать о схемах подключения УЗО в однофазную сеть с заземлением и без так называемого «заземления».
Надеемся, что эти проекты были для вас полезными и понятными!
Читайте также:
- Как сделать заземление в частном доме
- Как подключить дифавтомат
Опубликовано: Обновлено: 04.11.2017 13 комментариев
В чем разница между PE и FG?
Правильное заземление электрических устройств необходимо по разным причинам, но зачем мы это делаем?
Моим первым неудачным опытом с электричеством был удар током от розетки переменного тока. Я помню, как мое тело вибрировало около секунды. Излишне говорить, что я держался подальше от электричества до тех пор, пока мне не пришлось подключать продукты, чтобы смоделировать сценарии реальных клиентов в полевых условиях.
Именно тогда я узнал, насколько важно заземление на самом деле.
Почему заземление?
- Предотвращение повреждений или травм
- Защита от электрической перегрузки
- Стабилизировать уровни напряжения
Надлежащее заземление может предотвратить поражение электрическим током людей, работающих с электричеством. Электричество всегда проходит самый простой путь от напряжения к земле.
Приведенный ниже пример стиральной машины иллюстрирует концепцию пути прохождения тока в незаземленном приборе по сравнению с заземленным.
Когда устройство не заземлено, ток утечки, генерируемый внутри устройства, становится потенциалом, который просто ищет путь к земле. Как только человек прикасается к прибору и имеет свободный путь к земле, он становится заземляющим проводом, и ток проходит через тело человека, а затем на землю. Я не знаю, можете ли вы сказать, но у нее нет счастливого лица.
Когда прибор заземлен, ток утечки теперь имеет менее устойчивый путь к земле, чем тело человека, поэтому ток утечки проходит через тело человека и проходит через заземляющий провод в вилке переменного тока, у которого есть собственный путь к земле. . Теперь у нее счастливое лицо.
Зачем нужно заземлять двигатели?
Во-первых, заземление требуется практически для всех электродвигателей. Национальный электротехнический кодекс (NEC), раздел 430-L, определяет условия заземления двигателя.
Электрический ток проходит через обмотки двигателя, которые обычно изолированы от других частей двигателя. Потенциально опасная ситуация возникает при выходе из строя изоляции. В этот момент корпус двигателя может стать проводником при том же входном напряжении двигателя. Любой, кто прикоснется к раме двигателя и заземленной поверхности, может получить травму или что-то похуже. Как только двигатель заземлен, избыточное напряжение будет иметь безопасный путь к земле.
Если клемма PE двигателя не заземлена, может произойти поражение электрическим током или, что еще хуже, поражение электрическим током. Сила тока всего от 0,1 до 0,2 ампера потенциально может убить человека.
Почему на этом знаке всегда написано | Давайте рассмотрим роли трех обычных подозреваемых в нарушении закона Ома, В, И и Р, при поражении электрическим током. Напряжение – это потенциальная энергия в виде электрического заряда, ток – это выход в виде потока электрического заряда и определяется в амперах, а сопротивление сопротивляется протеканию тока. На самом деле ток самый опасный из трех. Причина, по которой на знаке всегда написано «высокое напряжение», заключается в том, что без высокого напряжения не было бы достаточного тока, чтобы быть опасным. |
Опасность переменного тока сильно зависит от его частоты, в то время как постоянный ток становится более опасным по мере увеличения уровней напряжения и тока.
Что означают «PE» и «FG»?
PE — Защитное заземление
В Великобритании это называется «заземление». В США мы называем это «заземлением». Они означают один и тот же электрический потенциал 0 В. Назначение PE — защита от поражения электрическим током и возгорания из-за тока утечки.
Если раньше заземление двигателя осуществлялось с помощью одного из четырех болтов или винтов, то теперь для упрощения реализации предлагаются специальные винтовые клеммы.
FG — Заземление рамы
Это также известно как «заземление шасси». Целью FG является защита от электрических помех, которые могут искажать сигналы и вызывать неисправности.
Примечание. В этом посте не обсуждается сигнальная земля, которая является третьим типом заземления, который обычно путают с защитным заземлением и заземлением корпуса. |
Примеры клемм защитного заземления
Клемма защитного заземления может быть винтовой клеммой двигателя или винтовой клеммой привода. И двигатель, и драйвер должны быть заземлены.
Примеры: клеммы защитного заземления
На приведенном ниже примере установки и схемы подключения двигателя и драйвера показано, где заземление PE необходимо в конфигурации системы шагового двигателя.
Для мер против электрических помех, включая заземление FG, мы предоставляем следующую информацию в наших руководствах.
| СОВЕТ. Используйте более толстый и короткий заземляющий провод |
При подключении заземляющего провода к земле используйте более толстый и короткий провод. |
