Как подключить водяной теплый пол к системе отопления

Теплый пол как единственный источник тепла, комбинированная система отопления, подключение к радиатору и готовые комплекты.

Теплые полы — возможно, один из самых комфортных видов отопления дома. Воздух в помещении прогревается равномерно на всей площади, не создаются горячие и холодные зоны в комнате, а теплее всего — ногам.

Но вариантов подключения теплого пола к системе отопления так много, что можно запросто в них запутаться. В этом материале расскажем о самых распространенных вариантах подключения теплого пола в разных исходных ситуациях.

Прямое подключение к отдельному котлу под теплый пол

Это оптимальный и простой вариант, так как теплый пол не будет зависеть от другой схемы отопления и как-либо влиять на нее. Но есть важное ограничение:

Теплый пол — низкотемпературная система отопления. Большинство типов котлов работают на высоких температурах, а при работе в низкотемпературном режиме будут выдавать низкий КПД. Кроме того, существует риск быстрого выхода из строя теплообменника.

Лучше всего с отоплением пола справляется конденсационный котел. В низкотемпературном режиме он выдает максимальный для себя КПД.

Простая схема подключения теплого пола непосредственно к котлу. Термометры контролируют температуру поступающего теплоносителя и обратки: оптимальная разница 5-10°C.

Так как конденсационный котел может эффективно вырабатывать оптимальную температуру для обогрева теплых полов, подключить такую систему несложно — потребуется меньше всего дополнительных элементов.

Комбинированная система отопления: радиаторы + теплый пол

В этом случае перед владельцем дома стоит принципиально другая задача. Для радиаторного отопления котел работает в высокотемпературном режиме. Вопрос в том, как понизить температуру теплоносителя.

Обычно для отопления дома радиаторами котел нагревает теплоноситель до температуры 70-80°C, для теплых полов она не должна превышать 60°C, оптимально — 35-45°C.

Для понижения температуры теплоносителя применяются разные решения. Одно из самых популярных — подмес остывшего теплоносителя к котловому уже в контуре теплого пола. Но и это можно делать по-разному.

Трехходовой термосмесительный клапан

Устройство работает на смешивание двух потоков теплоносителя разной температуры. С одной стороны через него проходит нагретый теплоноситель с котла, с другой — остывший теплоноситель обратки отопительной системы. Смешиваясь в нужной пропорции — чтобы достичь установленной температуры, — вода направляется в контур теплого пола. После полного круга вода смешивается с обраткой всей отопительной системы.

После устройства смешения обычно устанавливают циркуляционный насос. Одна из распространенных моделей трехходового термостатического клапана для теплого пола. На стикере схематично изображено направление и смешение потоков.

Термостатические трехходовые клапаны позволяют настроить температурный режим теплого пола. В некоторых моделях есть преднастройки температурного диапазона согласно климатическим зонам.

В трехходовом клапане без термостата температура теплоносителя регулируется механически. Владельцу придется долго настраивать его в ручную, чтобы добиться комфортной температуры отопления. Если вы решите изменить температуру в котле или выключить теплый пол, настраивать придется заново. На кран можно установить сервопривод — для автоматической регулировки по заданным температурным значениям.

Готовый смесительный узел

Некоторые производители выпускают готовые решения «все в одном» для теплого пола — насосно-смесительные узлы. Их комплектация, качество исполнения и цена разнообразны. Это максимально простой для подключения вариант. Принцип работы тот же: смешивание горячего теплоносителя с остывшей обраткой для поддержания нужной температуры теплого пола.

Обычно такие устройства имеют в своей конструкции трехходовой клапан, термометры на подаче и обратке и элементы подключения — к насосу и трубам или коллектору. Остальное — балансировочный клапан, автоматические воздухоотводчики, байпас, термоголовка с выносным датчиком — опционально. Насос в комплект узла не входит.

В центре – готовый насосно-смесительный узел. Слева – коллектор радиаторного отопления, справа – теплого пола. В этом решении есть все необходимое. Боковые подводы — самое удобное и эстетичное решение для соединения с коллектором.

Все элементы смесительного узла можно купить и собрать похожую систему самостоятельно.

Теплый пол на втором этаже дома

Главная проблема монтажа теплого пола на втором этаже — уровень расположения воздухоотводчиков. Воздухоотводчик должен находиться выше теплого пола, иначе воздух будет поступать в трубы и оставаться там. Поэтому устанавливать пол на втором этаже, подключая его к коллектору, расположенному на первом, запрещено.

Варианта решения два:

• 1. Дополнительные узлы с воздухоотводчиками на обеих трубах выше уровня теплого пола.
• 2. Подключение теплого пола от радиатора отопления.

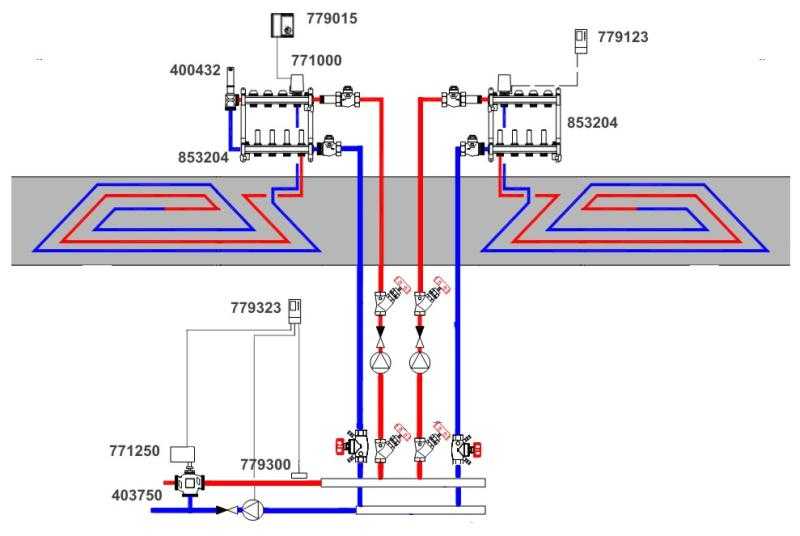

Для того, чтобы трубы теплого пола на втором этаже не завоздушивались, добавлены дополнительные воздухоотводчики — выше уровня теплого пола.

Теплый пол от радиатора отопления

Это решение подходит для отопления помещения небольшой площади или части комнаты — 10-15 кв.м. Представляет собой готовый терморегулирующий монтажный комплект в декоративном боксе для подключения одной петли теплого пола к высокотемпературному контуру отопления без насосно-смесительного узла. Внутри — термостатический клапан, управляющийся вручную, сервоприводом или головкой с выносным термочувствительным элементом, и воздухоотводчик.

Схема подключения готового комплекта к радиатору.

К высокотемпературному контуру присоединяется одна петля теплого пола. На выходе из петли монтируется монтажный комплект. Горячий теплоноситель поступает в петлю и остывает до температуры, установленной автоматическим регулятором. Остывший теплоноситель уходит в обратку, а в теплый пол подается новая порция горячего теплоносителя.

Для жилых помещений это не самое комфортное решение — больше подходит для лоджии, балкона, санузла, коридора.

Еще раз самое главное:

1. Если теплый пол подключается в качестве единственной отопительной системы, то для надежности и комфорта лучше использовать конденсационный котел в низкотемпературном режиме.
2. Для подключения комбинированной отопительной системы с теплыми полами используются насосно-смесительные узлы, состав которых зависит от ваших требований и кошелька.
3. Можно купить готовый смесительный узел, который прост в монтаже и в любой комплектации позволяет смонтировать теплый пол — нужно только докупить насос.
4. При монтаже теплого пола на втором этаже дома нужно помнить о расположении воздухоотводчиков, при необходимости — установить дополнительные.
5. Можно смонтировать теплый пол прямо от радиатора основного отопления, но это решение подходит для нежилых помещений малой площади.

как подключить коллектор к газовому котлу, схема подсоединения, как подсоединить

Содержание:

Особенности установки коллектора
Коллекторные системы сборного типа
Подсоединение к котлу
Выполнение подключения теплого пола
Видео

Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Без надежного и качественного отопления невозможно обеспечить в доме комфорт и уют. После завершения обустройства напольного покрытия с обогревом и подсоединения к коллектору, следует произвести подключение теплого пола к котлу. Такой вариант обогрева чаще всего используют для помещений с большим уровнем влаги – его укладывают в кухнях, прихожих и ванных комнатах.

По мнению специалистов, самый оптимальный способ обеспечить частное домовладение отоплением – это смонтировать теплый пол от двухконтурного газового котла в подвесном исполнении с принудительной тягой.

Особенности установки коллектора

Расположение этого узла теплоснабжающей конструкции полностью зависит от решения хозяина объекта недвижимости. Коллектор может находиться в абсолютно любом месте, главное, чтобы он не мешал и был недоступен для любопытных детей.

Но все же некоторые рекомендации специалистов не будут лишними:

1. Шкаф нужно располагать в помещении, площадь которого позволяет иметь свободный доступ к подающим и обратным трубопроводам.
2. К концам труб подсоединяют боковые выходы коллекторного узла на подачу теплоносителя и его получение. Желательно предварительно установить запорные вентили и регуляторы температурного режима в отопительной системе.
3. Чтобы упростить данную процедуру, лучше приобрести готовый коллекторный комплект, состоящий не только из вышеперечисленных элементов, но и из запорных кранов. Эти устройства, монтируемые на все выводы труб теплых полов и настенных радиаторов, позволяют отключать отдельные контуры системы, при этом ее основная часть продолжает функционировать.
4. Концы труб, вентили и коллектор соединяют с помощью компрессионных переходников – фитингов, у которых входные и выходные размеры различаются. Часто выводные трубы водяного пола объединяют с коллектором за счет соединителей, состоящих из кольца с зажимом, опорной втулки и латунной гайки.
   Простой вариант подключения предусматривает использование простых зажимов, имеющих запирающие вентили.
5. Трубы подачи воды и обратки подсоединяют к коллектору, а его – к выводам теплоносителя для обогрева пола.

Описанная схема подключения теплых полов к газовому котлу считается самой простой, но она не в состоянии полностью обеспечить требуемый контроль над отопительной системой, так как она стопроцентно зависит от типа агрегата. Единственное, что можно делать, это немного приоткрывать запорный вентиль и тем самым уменьшать подачу теплоносителя.

Коллекторные системы сборного типа

Полная комплектация коллекторной системы помимо запорных вентилей и регуляторов температурного режима имеет в своем составе:

• узел подмеса для теплых полов;
• кран для слива;
• воздухоотводчик;
• циркуляционный насос.

Когда осуществляется подключение коллектора теплого пола к котлу, запорные краны на входах/выходах может заменить вентиль с регулировочным термостатом.

Главным преимуществом данного элемента является наличие у него возможности сужаться и расширяться в соответствии с оптимальной величиной установленной температурой. В результате потоку теплоносителя задается интенсивность перемещения.

Узел подмеса в конструкции водяного пола выполняет функцию регулировки температуры жидкости в трубах за счет смешивания теплоносителя, прошедшего через всю систему, с водой новой подачи. Актуальность установки данного элемента при выполнении подключения коллектора к котлу увеличивается в более холодных регионах, где температура рабочей среды для теплоснабжения должна составлять 50 – 55 градусов.

Насос смесителя нужно монтировать между зажимом на подачу и подающей трубой, а третий выход при этом идет на возврат и его устанавливают перед зажимом на отдачу.

Подсоединение к котлу

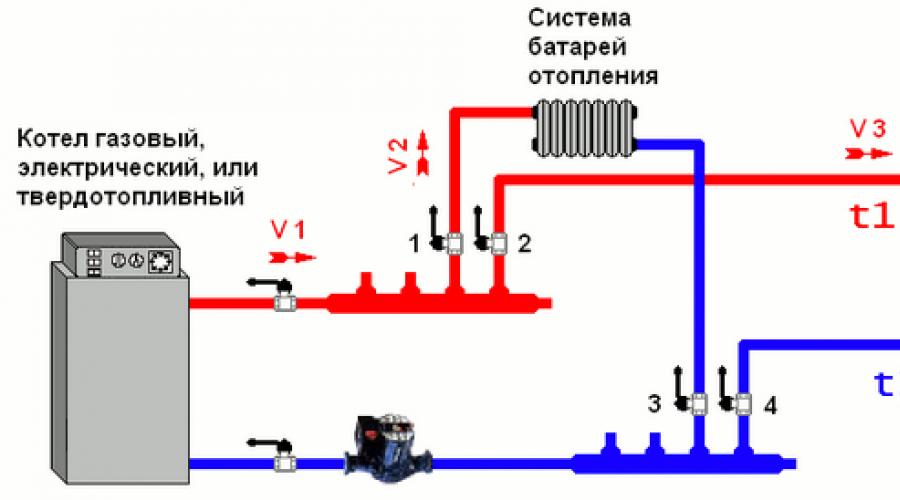

Самым эффективным источником обеспечения обогрева считается подключение теплого пола к газовому котлу и по этой причине другие типы нагревательных агрегатов лучше не рассматривать. Объясняется такое утверждение дороговизной затрат на электроэнергию и возможностью самостоятельно регулировать в системе температурный режим.

После того как определено место расположения коллектора и завершен его монтаж, нужно установить отопительный прибор и приступить к подсоединению теплого пола к котлу.

Выполнение подключения теплого пола

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Данную работу осуществляют в определенной последовательности:

1. Выбирают подходящее место. Как правило, до того, как подключить теплый пол к газовому котлу, для установки агрегата подготавливают отдельное помещение – в нем собирают все трубы от коллектора и другие важные для проживания в доме инженерные системы.
2. В коллектор заводят подающий и обратный трубопровод. Возвратная труба будет принимать холодную воду и в дальнейшем отправлять ее назад в котел для нагрева, а подающая, как понятно из ее названия, направлять нагретую жидкость в систему обогрева напольного покрытия.
3. Затем трубу агрегата соединяют с вентилем при помощи соответствующего фитинга, а дальше к этому вентилю подключают вход коллектора.
4. Как и в случае подключения к коллектору труб следует установить на входе/выходе запорные краны и терморегуляторы с целью обеспечения контроля и при необходимости перекрытия их.
5. В завершение остается только протестировать обустроенную теплоснабжающую конструкцию.

Прежде, как подсоединить теплый пол к котлу, нужно убедиться в том, что получившаяся стяжка достигла требуемой степени просушки.

Проводить финишные мероприятия необходимо только тогда, когда осуществлена проверка работоспособности теплоснабжающей конструкции. Если она надежно функционирует, можно приступать к монтажу напольного покрытия и проведению уборки в комнате. Если не выполнить эти рекомендации, то велика вероятность затопления помещения. Читайте также: «Как запустить теплый водяной пол правильно – последовательность и порядок действий».

Кстати, все схемы подсоединения нагревательных агрегатов к отопительным системам указываются в технической документации производителей отопительного оборудования. Прилагаемые документы и имеющиеся в них рекомендации следует внимательно изучить. Читайте также: «Схема подключения теплого пола: основные правила».

Руководство по установке UFH Wiring | Блоги

Наша цель в Ambiente — сделать установку UFH максимально безболезненной и беспроблемной для всех монтажников. Имея это в виду, мы составили это руководство, чтобы ответить на некоторые из распространенных вопросов, которые мы получаем о проводке мокрого теплого пола. Если у вас есть дополнительные вопросы о проводке UFH, которые, по вашему мнению, нам следует добавить, свяжитесь с нами!



Что такое центр коммутации UFH?

Центр проводки — это место, где встречаются все проводки для системы UFH. Он питается от сети с плавкими предохранителями 230 В и координирует сигналы, полученные от каждого из термостаты отопления .

Когда каждый термостат запрашивает тепло в любой из зон отопления, происходит следующее:

• Открывается зональный вентиль первичного контура отопления (только на первом термостате, запрашивающем тепло – затем он остается открытым до тех пор, пока последний термостат не достигнет температура)
• Насос коллектора запускается, поддерживая скорость потока вокруг контуров трубопровода UFH
• Отправляет сигнал «разрешение» обратно в котел, чтобы активировать его, если он еще не работает

Мы поставляем распределительные узлы для 230В, 12В, а также радиочастотные беспроводные системы, подходящие для 1-8 зон нагрева. Некоторыми простыми системами с одной зоной можно управлять без центра коммутации или отдельных приводных клапанов на каждом контуре – эту проводку можно настроить с помощью «заднего» включения зонального клапана.





Распространенные проблемы с проводкой UFH

Одной из наиболее распространенных проблем, с которой сталкиваются установщики, является оставление проводки слишком поздно в процессе установки UFH. Вы должны убедиться, что провода проложены на этапе первого исправления, от каждого положения термостата обратно к местоположению коллектора. Если провода не протянуты на этапе первого ремонта, вам, как правило, придется использовать беспроводную систему управления, которая не только дороже, но и потенциально требует большего обслуживания в долгосрочной перспективе.

Руководство по установке одной из наших систем водяного теплого пола i s также можно получить у нашей группы экспертов. Все установщики, аккредитованные Ambiente, имеют доступ к основным ресурсам, обеспечивающим безопасную, успешную и быструю установку. Со всей документацией и техническими деталями, которые вам нужны, одним нажатием кнопки в нашем разделе ресурсов , и всей поддержкой, которая вам нужна, достаточно одного телефонного звонка.

Еще одна распространенная проблема с проводкой UFH заключается в том, чтобы убедиться, что правильная проводка проходит от каждого положения термостата. Для большинства термостатов UFH требуется кабель с 3 жилами + заземление, 1,5 мм для термостатов на 230 В и экранированный сетевой кабель для термостатов на 12 В. Однако существуют исключения, например, для наших термостатов DS-SB, для которых требуется 4-жильный кабель + кабель заземления.

Для каждого имеющегося в наличии термостата мы точно указываем, какой тип проводки требуется, чтобы исключить возможность ошибки.



Какие есть варианты беспроводного UFH?

Если проводка была забыта на этапе первого ремонта, или если это проект по модернизации теплого пола , где конструкция пола не может быть поднята, мы можем предложить беспроводные варианты.

Модель NeoAir Wireless идеально подходит для тех, кто ищет полностью беспроводное и управляемое приложением решение для отопления и горячего водоснабжения. Он совместим с приемниками UH8-RF и RF Switch, нажмите ниже, чтобы увидеть инструкции по подключению:

Схема подключения NeoAir

Мы также предлагаем беспроводную версию программируемого комнатного термостата Ambiente с сенсорным экраном , которая является самой популярной моделью для управления отдельными зонами нагрева. Это работает в сочетании с центром беспроводной связи (UH8-RF) или с приемником (RF Switch). Щелкните ниже, чтобы просмотреть инструкции по подключению:

Схема беспроводного программируемого комнатного термостата с сенсорным экраном





Как подключить термостат и коллектор системы теплого пола

Ответ на этот вопрос, конечно же, будет зависеть от того, какие элементы управления вы выберете для системы теплого пола. К счастью, все термостаты Ambiente поставляются с полными инструкциями UFH и схемами подключения UFH , которые упрощают установку. Они включают в себя удобную схему, на которой показаны четкие цвета проводки, которые помогут вам успешно подключить термостаты к коллектору напольного отопления.





Схемы подключения теплого пола

Как только вы узнаете, какой тип подключения подходит для системы и термостата, который вы устанавливаете, вы можете перейти в раздел ресурсов, где вы можете выбрать между Uh3, Uh2, Uh2- W, Uh4, UH8-RF, а также при необходимости просмотрите разводку торговых точек и схему однозонной проводки.

Ниже вы можете увидеть примерную схему подключения, которая предназначена для центра подключения UH8, соединяющего термостаты DS-SB. Нажмите на нее, чтобы просмотреть полную версию — вы сможете увидеть простые для понимания цвета проводки и требования к типу проводки для каждой части установки.



Есть вопросы по проводке UFH?

Если вам нужны дополнительные рекомендации по монтажу проводки для теплого пола, свяжитесь с нами сегодня.



Еще не аккредитованный Ambiente установщик?

Воспользуйтесь преимуществами широкого спектра систем и элементов управления UFH, подходящих для любого проекта, бесплатных руководителей проектов из нашей обширной сети контактов и бесплатной технической поддержки от высококвалифицированной команды.

СТАНЬТЕ АККРЕДИТОВАННЫМ УСТАНОВЩИКОМ

Была ли эта статья полезной для вас? Вам могут понравиться:

Руководство по монтажу коллекторов напольного отопления

Руководство по монтажу термостатов для напольного отопления

Эта статья была написана Робертом Таффином.

Роберт является генеральным директором Ambiente и работает в сфере напольного отопления с 2012 года.0001

Независимо от того, устанавливаете ли вы термостат Warmup для центрального отопления или контроллеры Warmup для водяного теплого пола, воспользуйтесь нашим онлайн-инструментом поиска, чтобы найти схему подключения, соответствующую вашей конкретной конфигурации установки.

Загрузить схемы

Наши электрические схемы предлагают простые схемы, четкие цвета проводов и подробные легенды, которые помогут вам успешно подключить контроллер прогрева к системе отопления, которой он должен управлять. Схемы доступны для всех термостатов Warmup, независимо от того, устанавливаете ли вы их как часть водяной системы напольного отопления, простой конфигурации комбинированного котла или даже многозональной системы центрального отопления. Используйте наш онлайн-инструмент ниже, чтобы найти правильную схему для вашей установки.

Различные типы схем подключения

Дополнительную информацию о различиях между типами установки см. в таблице ниже.

• Комбинированный
• План S +
• План C
• План S
• План Y

Обычно встречается в домах с одной ванной комнатой. Комбинированные котлы представляют собой автономные и работающие по требованию агрегаты, состоящие из источника тепла и отопительного контура.

Использует несколько двухходовых зональных клапанов, один из которых регулирует поток горячей воды от источника тепла в накопительный бак, а другие регулируют различные контуры отопления, при этом поток перекачивается циркуляционным насосом. Эта установка позволяет использовать зональные контуры отопления, обеспечивая независимый контроль температуры.

Один двухходовой зональный клапан регулирует поток горячей воды от источника тепла к накопительному баку, который представляет собой самотечную систему горячего водоснабжения. Поток отопительных контуров прокачивается циркуляционным насосом.

Используются два двухходовых зональных клапана, один из которых регулирует поток горячей воды от источника тепла в накопительный бак, а другой – для отопительного контура, при этом поток перекачивается циркуляционным насосом. Эта установка позволяет независимо работать как с контурами отопления, так и с контурами горячего водоснабжения.

Одиночный трехходовой клапан среднего положения регулирует поток горячей воды от источника тепла к накопительному баку или отопительному контуру, при этом поток перекачивается циркуляционным насосом.

Поиск правильной схемы подключения

Инструмент для создания схемы подключения ниже позволяет указать точную конфигурацию термостата подогрева и системы отопления.

Выберите модель

Сначала выберите модель термостата подогрева, которую вы устанавливаете. Диаграммы доступны для всех моделей, от MSTAT с циферблатом до технологически продвинутого беспроводного интеллектуального термостата 5iE.

Выберите источник тепла

Затем выберите источник тепла: независимо от того, работаете ли вы с водяной системой напольного отопления или с системой центрального отопления. Также возможно сочетание того и другого.

Выберите тип переключения

Тип переключения предлагает варианты переключения под напряжением или без напряжения. Switched Live означает, что термостат переключает напряжение питания при запросе тепла, Volt Free означает, что термостат переключает любое напряжение (не превышающее 230 В переменного тока), подаваемое источником тепла при запросе тепла.
