Схема подключения диммера с проходным выключателем

Подключение проходного диммера

  • admin
  • Стройка и ремонт
  • 0

Схемы подключения

В первую очередь, перед установкой механизма, необходимо подобрать самую оптимальную схему подсоединения. Схема может содержать светорегулятор или простой коммутатор. Подобные соединения удобны и просты в установке, поэтому их можно собрать самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.

  1. Стандартное подключение. Это самое простое и быстрое подключение. Вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.
  2. Последовательное соединение. Эта схема очень проста. Ее установка заключается в следующем: необходимо поставить два светорегулятора, с помощью которых будет регулироваться один источник освещения, в разные места. Подключение нужно сделать так чтобы от распределительной коробки на каждый проходной диммер поступало по три проводника. Между собой механизмы соединяются через первый и второй контакты с помощью перемычки. Третий контакт от первого механизма поступает на фазу, а второй прибор соединяется со светильником. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Есть еще один вариант включения и управление яркостью светильника из нескольких мест. Это применение проходного выключателя (2-я схема).
  3. Параллельное соединение. Как подключить такое соединение? Два регулятора полностью зависят друг от друга и играют роль не переключателей, а выключателей. Недостатком считается то, что каждый проходной диммер контролирует лишь свой участок полупериода. А это означает, что если один проходной диммер стоит на 100%, то вторым регулятором регулировать яркость освещения невозможно.
  4. Подключение с простым выключателем. Такая схема возможна в спальне. Например, один проходной диммер устанавливается около кровати, а другой проходной выключатель устанавливается при входе в комнату.
    Это позволит регулировать освещенность не вставая с кровати. Установка таких коммутаторов осуществляется как и обыкновенное подключение. Схема с выключателем выглядит следующим образом:

Нюансы установки

Технология монтажа проходного светорегулятора не различается от установки диммера стандартного образца. Если уже имеется готовая штроба с соединенными от распределительной коробки и светильника проводами, то светорегулятор можно подключить самостоятельно. Для этого необходимо:

  1. Обесточить электросеть в квартире.
  2. Установочная коробка ставится в специальное углубление для коммутатора.
  3. В определенных клеммах коробки закрепляются жилы.
  4. Готовый корпус помещается в штробу.
  5. Чтобы лапки, с помощью которых прижимается устройство в стенках, в установочной коробке раздались, следует открутить боковые винтики.
  6. Закрепляется рамка с помощью закручивания гайки и накручивания колесика. Устройство собрано.
  7. Подключаем электропитание в квартире и проверяем правильно ли было все установлено.

Вот, собственно и вся инструкция. Надеемся, вам стало понятно, как производится установка и подключение проходного диммера своими руками.

Наверняка вы не знаете:

  • Системы дистанционного управления освещением
  • Как подключить люстру с пультом
  • Схема освещения лестницы в доме

Источник: https://samelectrik.ru/kak-podklyuchit-proxodnoj-dimmer.html

Принцип действия

Диммер – это устройство для регулирования мощности, как правило, они используются для управления яркостью источников света, и делятся по типу регулировки на механические, сенсорные, дистанционные.

Принцип их действия для ламп накаливания и галогенных ламп основывается на принципе регулирования напряжения. Светодиодные лампы регулируются при помощи управляемых источников тока и ШИМ-регуляторов.

Проходной выключатель – это переключатель, позволяющий из разных мест управлять включением электричества в одном месте. Таким образом, основное назначение проходного устройства – это управление осветительными приборами из разных мест в помещении.

Узнайте из этого видео, как правильно выбрать диммер:

Также широко распространены, как наиболее экономные, схемы, содержащие светорегулятор и обычный коммутатор. Такие схемы просты в монтаже и могут быть установлены самостоятельно.

Последовательное

Нет никаких сложностей, чтобы установить в разных местах два светорегулятора, которые будут управлять одним источником света. Для их последовательного подключения нужно, чтобы от каждого регулятора на распределительную коробку приходило по три проводника.

Оба прибора соединяются между собой при помощи перемычек через первый и второй контакты, на третий контакт первого устройства приходит фаза, провод с третьего контакта второго прибора подключается к светильнику.

Параллельное

Особенность паралелльного подключения двух регуляторов в том, что они зависят друг от друга. Подключенные параллельно, они работают как выключатели, а не переключатели. Поэтому недостаток этой схемы подключения состоит в том, что каждый регулятор управляет только своей частью полупериода.

Это значит, что если один диммер выставлен на 100%, то второй не сможет управлять яркостью освещения.

С обычным выключателем

Простая и экономичная схема, может использоваться, например в спальне. Диммер может быть установлен возле кровати, позволяя регулировать уровень освещения, а выключатель может располагаться на входе в комнату. С светорегулятором также можно без проблем использовать проходные переключатели. Такую схему можно применять, например, в длинных коридорах.

Выключатель или проходные переключатели подключаются между фазой и регулятором, так же, как и обычно.

Недостаток этих схем в том, что при простом подключении свет будет включаться только на установленной мощности.

Это не всегда удобно, к тому же, если диммер будет выключен, то проходные переключатели не будут управлять включением света.

Схема подключения проходного выключателя с диммером:


Некоторые типы регуляторов работают как переключатели, например, поворотные переключаются при нажатии на поворотник.

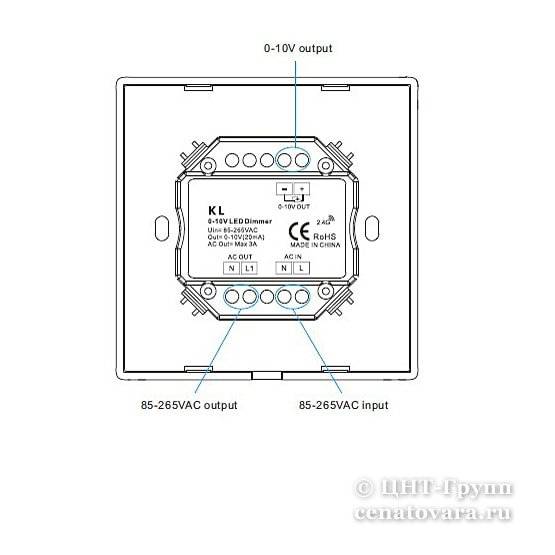

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.

Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы. Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.

Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.

Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты, а также в небольшом выборе дизайна.

Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры.

Такие приборы можно разделить на два типа:

  • Использующие в работе радиопередатчик;
  • Использующие инфракрасное излучение.

Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:

Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора.

Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки.

Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений. Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.

Источник: https://elektrik24.net/provodka/vyklyuchateli/dimmery-vyklyuchateli/proxodnoj.html

Подключение диммера — виды схем подключения диммера

Главная Участок

Диммер – это светорегулирующее  устройство, принцип действия которого заключается в плавной регулировке напряжения, которое подается на люстру, точечный светильник. Простыми словами, изменяя напряжение, идущее на галогеновую или ламу накаливания, от 0 до 100%, можно делать освещение более тусклым или ярким.

С помощью диммера можно экономить электроэнергию, а, благодаря минимальной подаче тока на лампочки при включении электричества, их срок службы значительно продлевается. Современные диммеры способны не только плавно регулировать степень освещения, но и выполнять дополнительные функции:

  • Отключать свет в соответствии со встроенным таймером;
  • Управляться акустически или с помощью пульта ДУ;
  • Включать и выключать свет в заданное время для эффекта присутствия, например, во время длительных командировок;
  • Управляться в системе «Умный дом»;
  • Создавать различные режимы работы лампы – мигать, изменять цветовую температуру и прочее.

Содержание

  • Виды
  • Основные требования к монтажу
  • Схема подключения диммера
  • Схема № 1
  • Схема № 2
  • Схема № 3
  • Схема № 4
  • Процесс установки
  • Схема для подключения светодиодных ламп

Виды

По устройству выделяют три группы светорегуляторов:

  1. На основе реостата,  или резисторные. На сегодняшний день серийно не выпускаются, поскольку это устаревший тип устройства, имеющий низкий КПД, к тому же сильно нагревающийся и требующий систему охлаждения.
  2. Электронные на основе симисторов, транзисторов и тиристоров. Отличаются доступной ценой, хорошим КПД, наличием дополнительных функций. Из недостатков – ограничения на использование с приборами с повышенными требованиями к форме электропитания, а также создание электрических помех. Несмотря на это, такой тип является самым распространенным и оптимальным вариантом.
  3. На основе автоматических трансформаторов – дорогостоящие, но не создают радиопомех.

По типу конструкции выделяют следующие виды светорегуляторов:

  1. Модульные – устанавливаются на дин-рейку квартирного электрощитка и подключаются к галогеновым или лампам накаливания. Механизм управления может быть кнопочным или в виде клавиши. Используются для освещения двора, лестничной площадки, подъезда.
  2. На шнуре – это мини-устройства, предназначенные для регулирования освещения приборов, включаемых в розетку – настольных ламп, бра, торшеров. Работают совместно с лампами накаливания.
  3. Устанавливаемые в монтажную коробку под выключатель. Совместимы с любыми типами ламп, а также системой «умный дом».
  4. Моноблочные – самый распространенный вариант, по виду похож на обычный выключатель, ставится в ту же монтажную коробку, что и он. Включаются в разрыв фазы, работают с лампами накаливания, галогеновыми, а электронные – со светодиодными. Управляются с помощью поворотного диска, поворота с нажатием или клавишами. Самые надежные модели из моноблочных регуляторов света – это сенсорные, управляемые с помощью прикосновения.

Основные требования к монтажу

Перед тем, как выполнить подключение диммера, следует ознакомиться с некоторыми требованиями к его установке:

  • Чтобы не сокращать срок службы светорегулятора, подключать его следует только к лампам, мощность которых не менее 40 Вт.
  • Установка диммера должна осуществляться в помещениях с температурой воздуха не более 25С во избежание возможного перегрева устройства.
  • На разрыв соединения нельзя подсоединять ноль, а только фазный провод. Обычно это разъем с маркировкой «L».
  • Для подключения диммера к люминесцентным лампам необходимо убедиться в том, что они могут применяться для диммирования, об этом обычно указывает соответствующая маркировка на упаковке продукции.
  • Специальный диммер подбирается к светодиодным лампам.
  • Мощность светорегулятора должна быть больше общей мощности всех светильников, к которым он подключается. Если он будет обслуживать три лампы мощностью по 60 ватт, то его мощность должна составлять не менее 300 ватт с запасом.
  • Одновременное подсоединение к диммеру нагрузки емкостного и индуктивного характера запрещается.

Соблюдая необходимые требования, можно продлить срок службы светорегулирующего устройства.

Схема подключения диммера

Перед началом электромонтажных работ необходимо определиться, каким образом и из какого места будет удобнее управлять диммером. Для этого составляется схема подключения диммера. Любому домашнему мастеру, обладающим элементарными навыками электромонтажных работ, под силу подключить любую из нужных ему схем своими руками. Для этого сначала нужно отключить электроэнергию в помещении, где будет производиться установка диммера,  а также проверить индикаторной отверткой отсутствие фазы.

Схема № 1

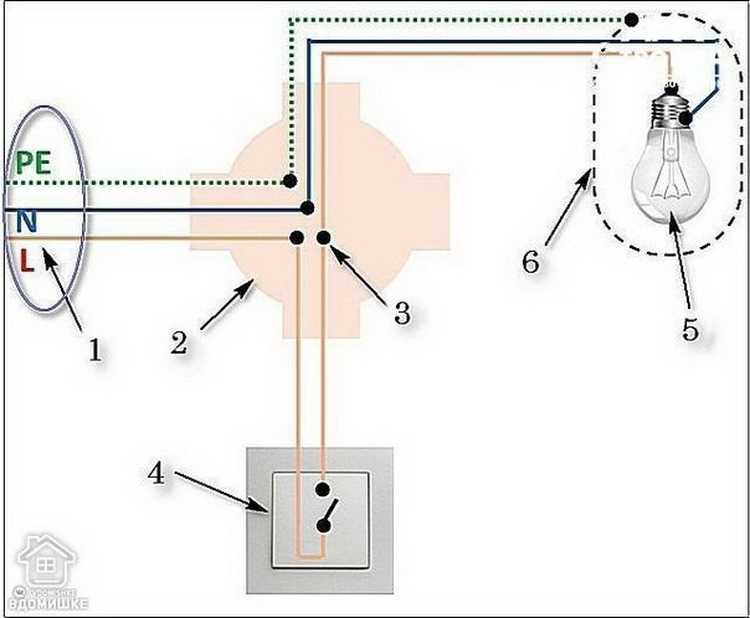

Самая простая и распространенная схема состоит из диммера и ламп, которые подключены к нему последовательно. Светорегулятор ставится в разрыв фазного провода, обозначаемого маркировкой «L». При этом один провод из распределительной коробки подключается на клемму «L» с указанием стрелки наверх, а второй провод – на обозначение «~» со стрелкой под наклоном. По этой схеме диммер устанавливается вместо обычного выключателя.

Схема № 2

Удобна схема в использовании, когда диммер установлен вместе с выключателем, подключаемый в разрыв фазного провода перед светорегулятором. Очень часто схема диммера с выключателем устанавливается в спальне, когда светорегулятор находится возле кровати и позволяет регулировать освещение, не вставая с нее, а выключатель расположен у входа в комнату.

Схема № 3

Схема с двумя диммерами позволяет располагать регуляторы в разных углах комнаты. Это особенно удобно в больших по площади  помещениях с несколькими источниками света, например, бра и люстрой. Для подключения по этой схеме нужно, чтобы от каждого источника выходило по три провода в распределительную коробку, из которых два соединены перемычками, а на один третий контакт приходит фаза,  а со второго регулятора с третьего контакта уходит на лампу.

Схема № 4

В длинном коридоре или проходной комнате обычно подключается схема с двумя проходными выключателями. Включение и выключение света производится с разных концов коридора или комнаты. При этом используются проходные выключатели.

Процесс установки

Установка светорегулятора  по сложности не отличается от установки обыкновенного выключателя. При уже существующей распределительной коробке последовательность действий при установке светорегулятора следующая:

  1. Отключение электроэнергии
  2. Установка монтажной коробки в стене
  3. Закрепление жил проводов в соответствующих клеммах
  4. Фиксация корпуса диммера в стенках монтажной коробки
  5. Прикрепление декоративной панели устройства и регулирующего механизма.
  6. Подключение электроэнергии и проверка работоспособности диммера.

Если у диммера подписаны выходные и входные контакты, подача фазного провода в них осуществляется только в соответствующий разъем. Если контакты не подписаны, фазу можно подавать на любой из входов.

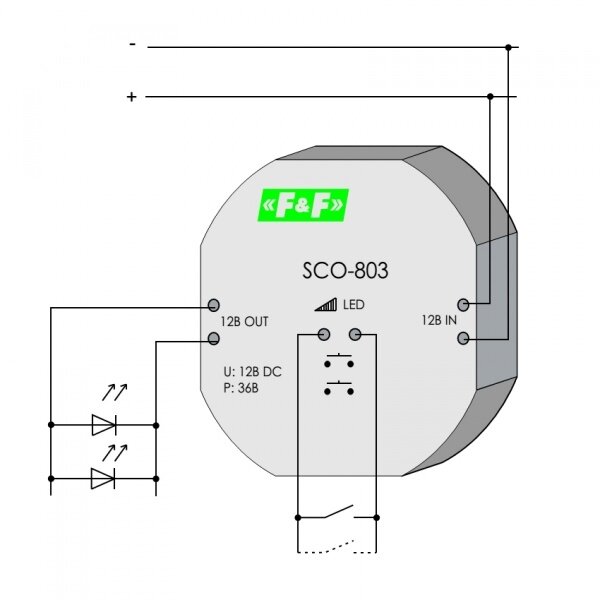

Схема для подключения светодиодных ламп

Для светодиодных ламп нельзя использовать тот же диммер, что для галогеновых  и ламп накаливания, рассчитанный на определенный тип нагрузки. Большинство из светодиодных, а также люминесцентных и энергосберегающих ламп не настроены для работы с обычным диммером и быстро выходят из строя. Но, на сегодняшний день в продаже имеются специальные диммеры для работы с таким видом ламп. Каких-либо кардинальных отличий схемы подключения диммера для светодиодных ламп от схем, которые были описаны выше, нет. Ее особенностью является только то, что светорегулятор устанавливается перед контроллером светодиодной ленты или лампы.

Александр Викторович

Приветствую! На нашем сайте вы найдете для себя огромное количество полезных статей и советов о современном строительстве, ремонте и дизайне интерьера. Для вашего удобства все статьи сайта распределены по тематическим разделам. Также мы всегда готово поддержать беседу в комментариях, пишите.

Авторы статей:

ПОПУЛЯРНО ПРЯМО СЕЙЧАС

Популярные посты

схемы подключения и инструкция по монтажу (100 фото)

  • Для придания интерьеру оригинальности или создания более уютной, комфортной обстановки может потребоваться регулировка интенсивности света. В этих целях требуется подключение диммера. А как это сделать правильно, мы расскажем в статье.

Назначение устройства

Диммер представляет собой приспособление, которое в бытовых условиях позволяет регулировать яркость свечения лампочек или температуру нагревательных приборов. Наиболее эффективным считается их применение при регулировке свечения обычных лап накаливания.

Благодаря их действию, подаваемое напряжение может меняться в пределах от 0% до 100%. Это позволяет продлить время службы ламп. А вот с источниками питания трансформаторного или импульсного типа они не применяются, поскольку это приведет к поломке приборов.

Подключение диммера, например legrand, позволяет качественно управлять яркостью. Но при этом многие устройства наделены дополнительными опциями:

  • запланированное таймером выключение света;
  • возможность автоматически включать/выключать лампы без участия и присутствия человека;
  • управление хлопками или голосом;
  • регулирование светового потока на расстоянии;
  • выбор оптимального режима свечения;
  • подключение к «умным» системам.

Разновидности устройств

Состав и качество элементной базы влияет на характеристики диммеров. В зависимости от этого параметра выделяют:

Реостатные – дешевый вариант с низким КПД, высоким уровнем нагрева и потребностью в системе охлаждения. Это неэффективные экземпляры для дома, выпуск которых прекращен.

Электронные с использованием симисторов, транзисторов и тиристоров – недорогой вариант, который, однако, создает помехи работе чувствительных приборов.

Автотрансформаторные – дорогие и качественные аналоги. Но при этом они достаточно массивны.

Важно ориентироваться не столько на тип диммера, сколько на допустимую нагрузку и характеристики ламп, которые к нему можно подключить.

В зависимости от способа установки выделяют:

  • модульные, которые ставятся в щитке и могут использоваться с лампами накаливания и галогенками при наличии понижающего трансформатора;
  • конструкции на шнуре для регулирования света от осветительных приборов с лампочками накаливания;
  • монтирующиеся в монтажную ячейку и допускающие подключение дополнительно сетодиодных и галогенных ламп
  • моноблочный – ставится вместо выключателя или в аналогичную коробку.

Моноблоки имеют разные способы управления потоком. Это могут быть поворотные, нажимные, поворотно-нажимные и сенсорные модели. Они присоединяются в разрыв цепи фазного типа, как это показано на фото подключения диммера. Совместимость с типами ламп может быть разной и указывается на корпусе устройств.

Варианты подключения

Прежде чем производить монтаж устройства, нужно определиться с наиболее подходящим вариантом обустройства проводки. Сейчас популярно использование моноблока. Можно использовать диммер как самостоятельный элемент управления или совместно с обычным выключателем:

Стандартная схема подключения диммера предполагает, что он ставится на разрыв фазы. Ноль и заземление проводятся напрямую к осветительному прибору.

Использование в сочетании с выключателем, который ставится у входной двери для стандартного замыкания/размыкания цепи. А вот диммер монтируется в удобном месте, например возле кровати в спальне или у рабочего стола в кабинете. Схематически сначала в разрыв фазы ставится выключатель, а уже после него – светорегулятор.

Двойной контроль обеспечивается установкой двух диммеров в разных местах помещения, если оно чересчур просторное. Соединять устройства следует при помощи перемычек. Также можно применять один светорегулятор, но с несколькими проходными выключателями.

Подключение светодиодных ламп и лент. Диммер присоединяется на фазный провод, но его выход направляется на контроллер, к которому подводится ноль. От контроллера провода идут на светильник.

Особенности монтажа

При наличии заранее подготовленной штробы и подведенной проводки, подключение не отличается сложностью. Оно аналогично монтажу обычного выключателя. Сначала необходимо отключить в квартире электричество. Затем крепится монтажная коробка. Жилы соответствующих проводков подключаются к соответствующим клеммам, а корпус вставляется в ячейку.

Чтобы фиксаторы закрепились, нужно открутить прижимные винтики сбоку. Затем ставится декоративная окантовка, затягивается гайка и ставится колесико.

Требования при эксплуатации

При использовании диммеров следует учитывать несколько важных моментов:

  • Выбирать диммер надо в соответствии с типом используемых ламп.
  • Наименьшее значение мощности светильника с лампой накаливания – 40 Вт.
  • Светорегулятор следует использовать с осторожностью при высоких температурах в помещении – более 25 градусов;
  • Используемые люминесцентные лампы должны иметь возможность эксплуатации в режиме диммирования.
  • Мощность светорегулирующего устройства должна быть больше суммарной мощности всех подключаемых точек.
  • Не допускается одновременная работа через диммер приборов емкостного и индуктивного типа.

Подключение диммеров своими руками не составит особых сложностей при правильном выборе подходящего устройства. А в процессе эксплуатации обеспечивается удобство и комфорт пре регулировании яркости свечения и управлении освещением в доме.

Фото процесса подключения диммера

Также рекомендуем посетить:

  • Детектор скрытой проводки
  • Пайка проводов
  • Кабель в землю
  • Заземление в частном доме
  • Открытая электропроводка
  • Однофазный двигатель
  • Крепление кабеля
  • Распределительная коробка
  • Маркировка проводов
  • Распределительный щит
  • Установка выключателя
  • Фотореле для освещения
  • Показания электросчетчика
  • Дифференциальный автомат
  • Провод СИП
  • Электропроводка в деревянном доме
  • Точечные светильники
  • Подключение люминесцентных ламп
  • Магнитный пускатель
  • Освещение участка
  • Подключение светильника
  • Соединение проводов
  • Скрытая электропроводка
  • Электрозвонок
  • Сечение провода
  • Ремонт утюга своими руками
  • ВВГ кабель
  • Монтаж электропроводки
  • Замена электропроводки
  • Датчик движения для включения света
  • Схема электропроводки в доме
  • Стабилизаторы напряжения для дома
  • Смеситель на кухню
  • Свет в аквариуме
  • Штробление стен

Как подключить 3-позиционный диммер

» Дом » Схемы подключения выключателей света



Резюме: Полное объяснение проводки для 3-позиционных диммерных переключателей со схемами и изображениями. Инструкции по подключению 3-позиционных диммерных переключателей.

Узнайте, чем делятся другие, на Спросите электрика:
Если вы вернетесь ко мне с лекарством, я опубликую, насколько удивительный этот сайт на Facebook. Диана из Ноттингема, Великобритания

Схемы подключения 3-ходового диммера для управления освещением и энергосбережения


Видео по электромонтажу

Как подключить 3- и 4-позиционные выключатели освещения

ПРИМЕЧАНИЕ. Список всех моих полезных видео

Будет отображаться в конце этого видео

Так что продолжайте смотреть, а я помогу вам подключить правильно! Загляните на мой канал на YouTube и подпишитесь!

Базовые 3-ходовые диммеры
3-позиционный диммер очень похож на обычный 3-позиционный тумблер. за исключением электронного блока, который выполняет фактическое затемнение функция.

Диммерные выключатели с предварительным проводом
Большинство 3-полосных диммеров поставляются с предварительно подключенными проводами, которые имеют цветовую маркировку. и поясняется ниже. Эти диммеры также известны как настенные диммеры. и диммеры света.

стиль=»очистить: слева»>

Если вы заменяете существующий 3-позиционный переключатель: При замене существующего 3-позиционного переключателя обратите внимание на то, как переключатель подключен ДО вы удалите проводку, затем см. к вашим заметкам, чтобы помочь вам подключить новый 3-позиционный диммер.

В настоящее время многие производители выпускают диммерные выключатели, которые можно использовать как для однополюсного, так и для трехпозиционного переключателя . Переключатели . Для однополюсного приложения инструкция вам придется заглушить один из проводов, который не будет использоваться.


Будьте внимательны при выборе диммера.
Большинство диммеров рассчитаны на потребляемую мощность 600 Вт, поэтому, если у вас есть несколько светильников, которыми будет управлять 3-позиционный диммер, вам нужно будет подсчитать количество светильников, количество ламп на светильник и мощность на лампу. Рассчитать общая мощность, которая будет контролироваться вашим 3-позиционным диммером. Хорошее эмпирическое правило при любом расчете электрической нагрузки: никогда не превышайте 80% номинальной нагрузки для любого электрического компонента или устройство.

ПРИМЕЧАНИЕ:
Никогда не подключайте обычный диммер к старому люминесцентному светильнику. который не рассчитан на затемнение или светильник с КЛЛ — компактный Адаптеры для люминесцентных ламп.

Диммирование несовместимых светильников или ламп приведет к лампы перегреваются и преждевременно перегорают.

Доступны новые специально разработанные люминесцентные светильники и диммеры которые совместимы и хорошо работают вместе.


Эти проводные соединения предназначены для:

  • Размеры переключателя диммера
  1. Диммер 600 Вт
  2. Диммерный выключатель 800 Вт
  3. Диммерный выключатель 1000 Вт
  • Тип диммера
  1. Однополюсный диммер
  2. 3-позиционный диммер
  3. Регулятор яркости с ручкой
  4. Ползунковый диммер

Применение диммера

  1. Лампы накаливания
  2. Диммируемые люминесцентные лампы
  3. Диммируемые КЛЛ-лампы
  4. Светодиодные лампы с регулируемой яркостью
  5. Кварцевые светильники с регулируемой яркостью

Совместимость диммера и светильника

  • Убедитесь, что диммер совместим с вашей лампой или светильником.
  • Убедитесь, что ваша лампа или осветительный прибор совместимы с диммером.

Основы диммера

Диммерный выключатель Номинальная мощность

Диммерные выключатели

для жилых помещений доступны для нескольких требований к нагрузке, включая 600, 800 и 1000 Вт. Если вы неправильно подберете размер диммера, диммер может перегреться и вызвать внутреннее повреждение. Обычные 3-позиционные диммерные выключатели предназначены для ламп накаливания, если не указано иное.

Светильники низкого напряжения с диммированием

Обратитесь к инструкции, прилагаемой к низковольтному осветительному прибору, для выбора правильного диммера. Некоторые светильники позволяют использовать обычные диммеры, а некоторые нет.

Подключение стандартного трехпозиционного диммера

3-ходовые диммерные выключатели обычно поставляются со следующими предварительно смонтированными проводами

Зеленый провод: Подсоедините к заземляющему проводу в распределительной коробке.

Два красных провода: Эти провода прикрепляются к «путешественникам», представляющим собой пару проводов, прикрепленных к двум винтам на одном конце обычного трехпозиционного переключателя.

Один черный провод: Прикрепите к проводу, обычно находящемуся на винте на обычном 3-позиционном переключателе, обычно силовом или ножке переключателя, идущей к приспособлениям.


Диммерные выключатели

помогут вам сэкономить энергию
Установка диммерных выключателей поможет снизить потребление электроэнергии. как показано на диаграмме ниже.

Приглушить свет настолько сильно

Уменьшает ваши счета за электроэнергию

Продлевает срок службы лампы

10%
25%
50%
75%

10%
20%
40%
60%

В 2 раза длиннее
в 4 раза дольше
в 20 раз дольше
Более чем в 20 раз дольше

Как и все электрические проекты
Всегда идентифицируйте цепь и отключайте питание перед выполнение электромонтажных работ любого типа.

Никогда не работайте с цепью под напряжением!


Ниже вы увидите несколько фотографий, которые я выбрал, чтобы помочь вам с вашим проектом.
Взгляните на типичную установку 3-ходового диммера
. [Нажмите на изображение, чтобы увеличить]

Инструкции по подключению диммера

ШАГ 1
Типичная проводка трехходового переключателя имеет две винтовые клеммы на одном конце переключателя. Вот тут-то и подключаются «путешественники».
На противоположном конце переключателя есть одна винтовая клемма, которая может быть другого цвета, как показано здесь на этой фотографии. В зависимости от конфигурации вашей проводки, к этой единственной клемме будет присоединена либо линия электропередачи, либо ножка с переключателем, которая ведет к приспособлению.

ЭТАП 2
Этот проводной 3-позиционный диммер имеет красный и белый «путешественники», прикрепленные к набору винтовых клемм на одном конце переключателя. К винту на другом конце переключателя прикреплен провод питания или ножки переключателя.

ЭТАП 3
Здесь 3-позиционный диммерный переключатель с ручкой мощностью 600 Вт имеет предварительно подключенные провода: зеленый, два красных и черный провод, готовый к установке.

ЭТАП 4
Этот 3-позиционный диммер подключается следующим образом:
Зеленый провод заземления подключается к заземляющему проводу распределительной коробки, красный и белый «путешественники» присоединяются к паре красных проводов, а черный провод подключается к ножке питания или переключателя, подключенной к приспособлению (ям).




Подробнее о подключении диммерных выключателей


Замена переключателя диммером

Привет, я пытаюсь подключить диммер.

Диммер имеет поворотный переключатель и обычный переключатель.
В этом переключателе есть 2 нагрузки и 2 линии.
Старый диммер имеет только 1 линию и 1 нагрузку, а в стене всего 2 провода красный и синий.

Новый диммер не работает должным образом при подключении и использовании перемычек, что я делаю не так?

Ответ Дэйва:
Переключатель, который вы приобрели, на самом деле представляет собой два переключателя в одном, и, похоже, этот переключатель имеет диммер для освещения и регулятор скорости.
Этот комбинированный переключатель обычно используется для управления потолочным вентилятором и освещением.
Лучше всего приобрести один диммерный переключатель, который будет иметь ту же проводку, что и оригинальный переключатель.
Убедитесь, что диммерный переключатель совместим с лампами в светильнике.

Недавние вопросы и комментарии


  • Выявление причины отключения света в цепи

    • Из-за чего у меня тусклый свет? Как определить и устранить причину тусклого света, Тусклый свет может быть признаком проблемы с электричеством, Как проверить проводку электрической цепи.


    • Как установить диммер на кухне

      • Я хочу установить диммер на кухне. В моей электрической коробке есть переключатель с одним черным проводом и одним красным проводом, идущим к той же стороне переключателя.


      • Как я могу осветить темный коридор ночью для моего ребенка?

        • У меня есть 6-летний ребенок, который боится идти по темному коридору ночью, чтобы добраться до туалета. Я хотел переключить 3-позиционный переключатель на 3-позиционный диммер, чтобы я мог оставить свет включенным, но приглушенным, чтобы освещался весь коридор.


        • Поиск и устранение неисправностей проводки выключателя освещения

          • Я только что поменял выключатель и отключил электричество в розетках, что я сделал не так? Как проверить соединения проводки выключателя света, общая проблема с проводкой выключателя света и ее решение.


          • Помощь в подключении диммера

            • Как подключить диммер: подключение диммера, схемы подключения диммера, подключение 3-позиционного диммера.


            • Электропроводка диммерного переключателя и трехпозиционные переключатели

              • Как подключить диммеры и 3-ходовые переключатели: электрические советы по подключению 3-ходовых диммеров и переключателей.


              • Что делать с теплым диммером

                • Почему диммеры могут быть теплыми или горячими: как выбрать правильный диммер для ваших светильников.


                • Как подключить диммеры и светильники

                  • Как подключить диммер к новому светильнику? Как подключить провода к диммерным выключателям и светильникам.


                  • Установка трехпозиционных диммерных выключателей

                    • Как установить один или два 3-позиционных диммера: У меня есть 4 кухонных потолочных светильника, которые в настоящее время управляются двумя 3-позиционными переключателями. Хочу добавить диммер.


                    • Как заменить 3-позиционный переключатель на 3-позиционный диммер

                      • Как подключить 3-ходовые диммеры: общие проводные соединения 3-ходового диммера и регулировка уровня освещенности, подключение двух 3-ходовых диммеров.


                    Подробнее см. в списке категорий вопросов по электротехнике.

Домашняя электропроводка

Подключение розетки GFCI без заземляющего провода

Помощь в правильном подключении

» Вы ​​можете избежать дорогостоящих ошибок! «
Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.



Узнайте, как правильно подключить провода! Узнайте больше о подключении розеток
Полное руководство по домашней электропроводке
Идеально подходит для домовладельцев, разнорабочих, электриков и инспекторов по строительству.
Включает в себя:
Методы для домашней электрической проводки
Типы выключателей света и управления освещением. Как они являются подключенными
. Диаграммы проводки для выключателей.
. -Way Switches
Диммерные выключатели проводки
Как сделать светильники своими руками
….и многое другое.
» Нажмите здесь, чтобы узнать больше о домашней электропроводке «



СВЯЗАННЫЕ

Электрика Вопрос:
Нужно ли менять оба диммера?

Джим спрашивает:
Я устанавливаю диммер на существующий трехпозиционный выключатель света. Должен ли я заменить оба переключателя на диммеры или я могу использовать один диммер, а другой оставить обычный обычный переключатель?

Этот вопрос по электропроводке поступил от Джима из Сент-Чарльза, штат Миссури.

Ответ Дэйва:
Если есть два существующих трехпозиционных диммерных переключателя, заменяющий диммерный переключатель должен быть таким же, как и другой, чтобы обеспечить полную совместимость, в противном случае необходимо установить два идентичных новых переключателя.

Электрика Вопрос:
Нужно ли менять оба диммера?

Джим спрашивает:
Я устанавливаю диммер на существующий трехпозиционный выключатель света. Должен ли я заменить оба переключателя на диммеры или я могу использовать один диммер, а другой оставить обычный обычный переключатель?

Этот вопрос по электропроводке поступил от Джима из Сент-Чарльза, штат Миссури.

Ответ Дэйва:
Если есть два существующих трехпозиционных диммерных переключателя, заменяющий диммерный переключатель должен быть таким же, как и другой, чтобы обеспечить полную совместимость, в противном случае необходимо установить два идентичных новых переключателя.

Подробнее о 3-ходовом диммере

Проверка соединений проводки светильника
Я добавляю больше светильников, новые светильники не работают, но оригинальный свет работает, что я сделал не так? Распространенные проблемы с проводкой светильников и диммерных выключателей и способы их устранения.

Выявление причины затемнения цепи
Из-за чего мой свет тускнеет? Как определить и устранить причину тусклого света, Тусклый свет может быть признаком проблемы с электричеством, Как проверить проводку электрической цепи.

Проводка светильника и запасной красный провод
Как подключить красный провод к потолочному светильнику: красный провод к проводке потолочного вентилятора или светильника.

Проводка потолочного вентилятора и подключение к видео
Куда подсоединяются красный и черный провода на потолочном вентиляторе? Провода потолочного вентилятора и способы их подключения, проводка в потолочной электрощитке, проводка потолочного вентилятора.

Таймеры и проводка выключателя света
Я пытаюсь заменить однополюсный выключатель света на выключатель с таймером в коробке, в которой также есть еще один однополюсный выключатель, идущий к другому источнику света: Как подключить выключатель с таймером для освещения.

Установка двух трехпозиционных диммерных выключателей
Можно ли установить два трехпозиционных диммерных выключателя? Как заставить два 3-ходовых диммера работать вместе.

Поиск и устранение неисправностей проводки выключателя освещения
Я только что поменял выключатель света, и мои розетки потеряли электроэнергию. Что я сделал не так? Как проверить соединения проводки выключателя света, общая проблема с проводкой выключателя света и ее решение.

Лампы с цоколем GU24 и диммеры
Можно ли использовать стандартный диммер с лампами накаливания на светильниках с цоколями GU24?

3-позиционный диммер — 1534



Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!
Бесконтактный электрический тестер
Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
Самый быстрый способ проверить неисправность электропроводки!
Тестер розеток
Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании.
Снимите изоляцию провода, не надрезая и не повреждая электрический провод!
Инструмент для зачистки проводов и кусачки
Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.


Изучение электропроводки
Обучающие видеоролики по электромонтажу



» Как ПРАВИЛЬНО подключить проводку!«
Проводите уверенно!
Полностью иллюстрированный
Мгновенная загрузка

Теперь вы можете
Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в своих собственных проектах, которых у меня никогда не было раньше. СПАСИБО!
Пол, из Фоксборо, Массачусетс

Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете.
Джордж из Скрэнтона, Пенсильвания

Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке.
Билл, из Нью-Йорка, Нью-Йорк

Этот сайт намного лучше, чем 3 книги, которые я только что купил, мне жаль, что я не пришел сюда первым.
Коллин, из Гранд-Рапидс, Мичиган

Спасибо за ответ на мой вопрос.
Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе.
Майк, из Чикаго, Иллинойс

Подробнее Комментарии

Оставить комментарий




Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электромонтажу Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике



Подключение 3-ходового диммера — руководство со схемой

Выяснение проводки 3-ходового диммера — один из первых шагов любого проекта «сделай сам». Установка диммера с любым осветительным прибором имеет множество преимуществ. Установив трехпозиционный диммер, вы сэкономите на счетах за электроэнергию и получите нужное количество яркости, которое вам нужно в данный момент времени.

Содержание

Выяснение проводки 3-ходового диммера — один из первых шагов любого проекта «сделай сам». Установка диммера с любым осветительным прибором имеет множество преимуществ. Установив трехпозиционный диммер, вы сэкономите на счетах за электроэнергию и получите нужное количество яркости, которое вам нужно в данный момент времени. Улучшение атмосферы в комнате и долговечность ваших лампочек — это лишь некоторые из дополнительных плюсов.

Прежде чем приступить к работе, не забудьте попробовать выполнить проект «Сделай сам», только если у вас есть некоторый опыт в выполнении электромонтажных работ. Если вы еще не делали этого раньше, подумайте о том, чтобы вызвать специалиста, который позаботится о вашей проводке. Но если вы уверены, что справитесь, вот как начать.

 Некоторые меры предосторожности при подключении трехпозиционного диммера

Когда вы будете готовы установить трехпозиционный диммер, начните с этих мер предосторожности:

  1. Мы настоятельно рекомендуем приобрести мультиметр и научиться им пользоваться. это, прежде чем идти дальше; они не дороги и необходимы для безопасного проведения электромонтажных работ. Пожалуйста, прочтите общие инструкции по его использованию, а затем внимательно прочитайте раздел измерения напряжения переменного тока (напряжения переменного тока). Убедитесь, что вы понимаете, как выбрать правильный диапазон напряжения; Напряжение переменного тока — это то, что вы будете тестировать.
  2. Убедитесь, что у вас есть правильный переключатель, который вы будете устанавливать на диммер для управления связанной с ним лампой или лампами. Проверка лампочки или электроприбора — это просто быстрый способ проверить правильность выбора переключателя и наличие питания в этой цепи. Крайне важно понимать, что не горящая лампочка или неработающий прибор НЕ ГАРАНТИРУЮТ ОТСУТСТВИЯ ЭЛЕКТРОЭНЕРГИИ НА ВЫКЛЮЧАТЕЛЕ УСТРОЙСТВА ИЛИ НАСТЕННОЙ РОЗЕТКЕ просто потому, что эта лампочка или прибор могут быть неисправны.
  3. Включите выключатель света, который вы собираетесь заменить смарт-устройством; свет должен загореться как обычно; если да, то очевидно, что на лампочку/и подается питание. Если лампочка (лампы) интеллектуального типа с дистанционным управлением, вам может потребоваться активировать ее, чтобы лампочка загорелась. Если свет не горит или в розетке нет лампочки, вставьте заведомо исправную лампочку или перейдите к пункту 4.
  4. Снимите внешнее покрытие с выключателя, если оно есть; современные выключатели могут иметь защелкивающиеся крышки, которые обычно легко снимаются, поддев их плоской отверткой. НЕ ПРИКАСАЙТЕСЬ к оголенным медным проводам или другим металлическим частям переключателя. Выкрутите необходимые винты из пластины переключателя и осторожно поднимите пластину переключателя из корпуса, обнажая проводку, идущую к самому переключателю.
  5. Вы ДОЛЖНЫ определить истинное назначение каждого провода, подсоединенного к выключателю света, с помощью мультиметра. Опять же, НЕ ПРИКАСАЙТЕСЬ к оголенным медным проводам или другим металлическим частям переключателя на этом этапе; относитесь ко всем проводам как к находящимся под напряжением, пока не будет доказано обратное. Черные провода обычно ГОРЯЧИЕ (под напряжением), красные также обычно ГОРЯЧИЕ (под напряжением), белые обычно НЕЙТРАЛЬНЫЕ (общие), а зеленый или оголенный медный провод обычно ЗАЗЕМЛЯЮТ (земля). Обычно мы говорим это, потому что нередко неправильно используются цвета проводов, что является плохой практикой и опасно!! Вы часто будете видеть кусок цветной ленты или трубки вокруг проводов, представляющих цвет провода, и на другом конце должна быть соответствующая лента или трубка; обратите внимание на использование слова должен!
  6. Хорошо, теперь проведите тест; с помощью мультиметра, настроенного на измерение напряжения переменного тока (напряжение переменного тока). Поместите черный наконечник щупа мультиметра на клемму нейтрального провода переключателя, а красный щуп — на клемму заземляющего провода; должно отображаться 0v (напряжение). Оставьте черный щуп на нейтрали и переместите красный щуп на «другой» провод, идущий к выключателю; вы получите показания примерно 120 В, когда в эту цепь подается электричество.
  7. Теперь подойдите к главному электрическому щиту здания, найдите выключатель цепи освещения, с которой вы работаете, и выключите его. Безопасность прежде всего!! – поместите на панель записку, указывающую, что выключатель должен оставаться выключенным, так как кто-то работает с цепью. Кроме того, наклеивание ленты на выключатель предупредит, что кто-то может работать с этой цепью.
  8. Вернитесь на свою рабочую площадку, чтобы проверить, выключен ли свет/свет; если они выключены, вы можете быть уверены, но еще не уверены, что в этой цепи нет питания, выполните тот же тест мультиметра, который выполнялся ранее, чтобы убедиться, что на всех проводах нет напряжения. Если индикаторы все еще горят, значит, был отключен не тот выключатель; повторите шаг 7.
  9. Если ваш тест показывает 0 В на всех клеммах, можно безопасно продолжить замену существующего переключателя вашим смарт-устройством. Если вы не можете идентифицировать горячий, нейтральный и заземляющий провода или не уверены в каких-либо показаниях мультиметра, мы советуем вам обратиться к электрику, который придет и выполнит задание за вас.

Приняв эти меры предосторожности, вы готовы начать работу по установке трехпозиционного диммера.

Купить Комплект трехпозиционного диммера Kasa Smart
