Подключение точечных светильников своими руками к 220 В (СХЕМА)

10.07.2016/в Встраиваемые светильники /от admin

Точечный светильник R39 220В Е14 белый встраиваемый

Современные интерьеры характеризуются большим жизненным пространством, которое разделяется на разные жилые зоны. На смену небольшим комнатам приходят квартиры со свободной планировкой, характеризующиеся зонами кухни, гостиной, спальни, рабочего кабинета. Эти пространства разделяются с помощью пола, потолка, перегородок и освещения. Именно своими руками хозяева жилья создают уютную теплую обстановку, подчеркивающую предметы, формы, удовлетворяющую их жизненные потребности. Важной частью создания зон комфорта является подключение правильного освещения, поскольку для каждой зоны, комнаты оно имеет свои особенности. Места для работы, чтения, приготовления пищи, отдыха необходимо освещать в соответствии с их функциональными задачами.

Правильная схема подключения элементов освещения обеспечивает равномерное освещение всех уголков жизненного пространства помещения, выделяя, подчеркивая их назначение с помощью распределенного света.

Точечные led светильники небольших размеров и мощности успешно выполняют такие задачи. Осветительные приборы монтируются на подвесных потолках. Как подключить точечные светильники четко и подробно покажет электрическая схема, а также алгоритм подключения. Монтаж этих элементов легко осуществить даже своими руками. О том как  заменить лампочку в точечном светильнике вы можете узнать в нашей статье.

Примечание

Важно помнить, что расположение, конфигурацию потолочных осветительных приборов нужно планировать еще на этапе проектирования.

Правила подключения светильников к сети 220В

1. Схема состоит из распределительных коробок, проводов и гофры.
2. Важно использовать исключительно медный провод. Если в проводах были скрутки, их лучше пропаять и изолировать.
3. Для каждого из светильников выделяется отдельный гибкий провод. Подключение, соединение их вместе происходит посредством медных гильз или специального «клеммника», который после этого дополнительно изолируется с помощью изоляционной ленты.
4. До установки потолков важно проверить выключателем проводку, а также лампочки.

До начала монтажа на потолочной поверхности важно определить места расположения встроенных светильников. По своей конструкции такие осветительные приборы охватывают сектор освещения всего лишь 30º. С другой стороны, за счет своей компактности схема их установления может быть достаточно плотной. Если следовать ей, то на разных потолках их может располагаться достаточно много.

Для обеспечения оптимальной освещенности помещения схема установки элементов света должна быть следующей:

• Расстояние между точками света должно быть не больше метра.
• Отверстия для светильников нужно располагать на расстоянии 25-30 мм от ближайшего каркаса.
• Точечный светильник должен располагаться на удалении 60 см от стены.
• Контуры освещения разных зон лучше разделить отдельным выключателем.

Светильники в гипсокартонный потолок можно установить и подключить своими руками. Технология и схема универсальна — одинакова для всех видов подвесных потолков.

Технические характеристики точечного освещения

• Важно использовать светильники одного вида для определенных контуров освещения.
• Мощные осветительные приборы больше 40 ватт могут повредить натяжной потолок.
• Для пластиковых вариантов потолка проводку рекомендуется выбирать более защищенную от пожара по сравнению с потолками из гипсокартона.
• В обязательном порядке провод для освещения должен быть многожильным, мягким и гибким.
• Периодически следует проверять крепление, затяжку прижимных болтов креплений проводки.

Порядок подключения освещения своими руками

1. Планирование. Если подвесной потолок формируется из нескольких уровней, подключение светильников должно производиться с выделением отдельных контуров освещения, которые управляются отдельным выключателем сети 220 вольт. Схема монтажа разрабатывается заранее.
2. Протяжка и закрепление проводов. Рекомендуется крепить проводку к металлическим профилям, используя специальные пластмассовые стяжки. На местах крепления световых точек сформировать петли, которые легко будет зацепить и достать через просверленные в потолочных панелях отверстия. При этом важно допускать небольшое их провисание.

Схема Подключения Точечных Светильников — tokzamer.ru

Поэтому, несмотря на трудности, текущий метод считается самым востребованным и распространенным.

Материалы для монтажа

Рекомендуем: Сп прокладка кабеля в земле

Навигация по записям

Убедитесь в том, что в местах расположения светильников не проходит профиль. Варианты могут быть следующие: 1.

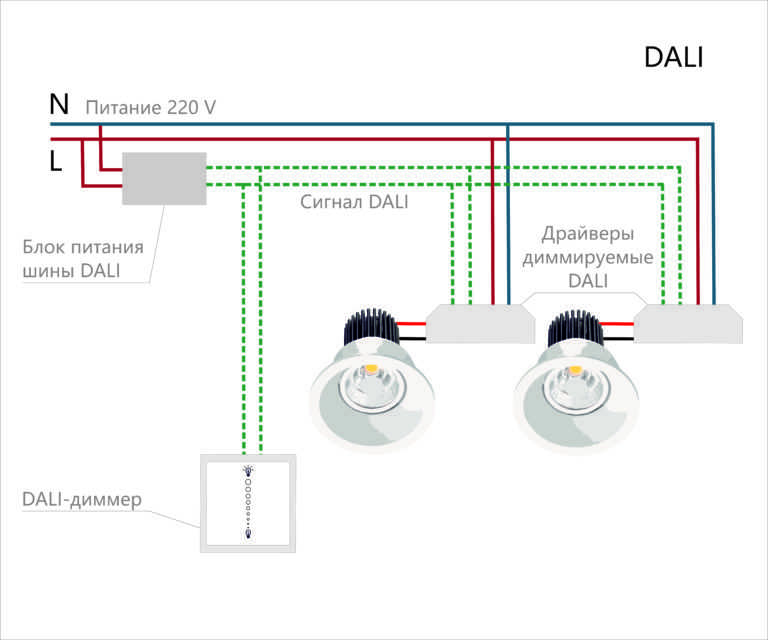

Освещение в широких пределах осуществляется с помощью диммера.

Но надежный.

Наблюдается зависимость: чем больше подключаемых спотов, тем выше стоимость организации освещения и временные затраты. То есть, развести проводку, оставить свободно свисающие концы проводки. Можно, конечно, первый недостаток использовать: подключить последовательно к сети В лампочки на 12 В в количестве штук. Вытягиваем из светильника лампу, приставляем ее к потолку, обводим по периметру карандашом и затем по намеченной линии высверливаем отверстия в гипсе обычным сверлом.

Эти отверстия открываются во время монтажа подвесного потолка. Когда предполагается осуществить подключение таких потолочных источников света, которые оснащены только двенадцативольтными лампочками, то необходимо использовать блок питания.

Предварительно фаза подается на выключатель, что гарантирует его функциональность. От этого провода выполняют отводы до места установки точечных светильников. Блок питания подключается только после выключателя. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. Подключение точечных потолочных светильников нужно производить строго по схеме.

Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. В нашей таблице для такого тока, подбираем минимальное сечение кабеля, которое равно 1. Можно использовать выключатели с тремя клавишами или установить несколько одноклавишных устройств. Схема выглядит не намного сложнее — есть две ветки. Крепление потолочных светильников получается прочным, надежным, но не разъемным.

Выбор места установки и монтаж отверстий на потолке

При использовании светильников на 12 В трансформаторы располагают в непосредственной близости от одного из отверстий.

Подключение вы должны делать по схеме, обязательно смотрите маркировку на приборе. Затем производится монтаж потолка и прорезка отверстий, а провод просто протягивается от точки к точке. То есть в процессе монтажа каркаса до обшивки гипсокартонном , вы общаетесь с мастером электриком и говорите, сколько хотите светильников и как они должны включаться, в общем, обсуждаете все рабочие моменты.

Принцип последовательного соединения Если перегорает одна лампочка — не работают все. Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Если ее нет, используйте обычный шуруповерт.

Последовательность работ в фото формате Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках кабель каналах или металлических трубах. Выпрямитель здесь также понадобиться, но в данном подключении безопасность и надежность в разы выше.

Установка точечных светильников своими руками Точечные светильники могут применяться как основной, так и как вспомогательный источник освещения. Электрическая сеть должна быть обесточена. Монтаж тут предельно прост, но и минусов у схемы достаточно. Можно взять сверло и канцелярский нож.

Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. К достоинствам точечных светильников можно отнести возможность применения ламп с различными цоколями, и что очень важно простоту установки и подключению к электросети. Они должны быть отогнуты вверх до упора, после чего помещены в отверстие на потолке. Из распредкоробки выходит кабель, он заходит на первый светильник, к выходу этого светильника подключается другой кусок кабеля, который тянется к следующему светильнику. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы.

С остальными приборами выполняются аналогичные действия. Принцип последовательного соединения Если перегорает одна лампочка — не работают все. Одна из подходящих марок проводов — медный и жаростойкий РКГМ с двумя слоями изоляции.

Как подключить светильники к выключателю: простая схема

Кабели, везде кабели!

Да, это в значительной степени определение современного мира. Но так ли это должно быть?

Что ж, в ИТ-индустрии, наверное, так и есть.

К счастью, речь идет не об ИТ, а о молнии, и хотя проводка требуется, она гораздо проще.

Подключить потолочный светильник к выключателю света не так сложно, как может показаться. Три разных кабеля под напряжением, заземление и нейтраль должны быть подключены к помеченной клемме. Отключение предохранителя в главном блоке предохранителей необходимо для обеспечения безопасности.

Теперь давайте объясним все более подробно.

Что делает переключатель?

В своей основной форме переключатель представляет собой электрический компонент, который может включать и выключать приборы, подключая или отключая проводящий путь, прерывая поток электрического тока.

Выключатели бывают разных форм и функций, начиная от простого механического тумблера ВКЛ/ВЫКЛ или поворотного выключателя и заканчивая более современными диммерными выключателями.

Последнее лучше для вас при установке освещения в новостройках или при модернизации существующих домов.

Основное различие между обычными выключателями и диммерами заключается в том, что с помощью диммера вы можете контролировать количество света в комнате.

В то время как обычный переключатель обеспечивает только 0 % или 100 % света (ВКЛ/ВЫКЛ), диммерный переключатель может регулировать освещение в соответствии с вашим настроением.

Какие провода есть у выключателя света?

В большинстве случаев для обеспечения электрического соединения используются три провода.

Провода имеют цветовую маркировку, чтобы обеспечить безопасное подключение коммутатора и отсутствие необходимости измерения разности электрических потенциалов между токоведущими (горячими), нейтральными (возвратными) и заземляющими (также известными как земля) проводами.

Это три кабеля, которые в большинстве случаев подключаются к выключателю света и поставляются с коричневыми (ранее красными), синими и зелено-желтыми рукавами соответственно.

В некоторых случаях нулевой провод может быть любого другого цвета, кроме зеленого (зеленым может быть только провод заземления). Провод под напряжением может быть красным, а в старых домах или высоковольтных установках заземляющий провод может быть из неизолированной меди.

Отличие двух- и трехходового переключателя

Люди часто путают разницу между наличием трех проводов и наличием только двух проводов, которые подключаются к переключателю.

Как я упоминал ранее, есть три провода (горячий, нейтральный, земля).

Единственная разница между 2-позиционным и 3-позиционным переключателями заключается в том, что у 2-позиционного переключателя нет разъема для общего кабеля.

Общий кабель передает первому выключателю информацию о том, включен свет или нет, чтобы второй выключатель мог его соответственно включить или выключить.

Главное отличие состоит в том, что двусторонний переключатель может включать и выключать свет только из одного места. Напротив, трехпозиционный переключатель может включать или выключать свет из двух разных мест (например, вверху и внизу лестницы).

Редкое применение — это 4-позиционный переключатель, который, как вы, наверное, догадались, может включать и выключать свет в 3 или более разных местах. Таким образом, в зависимости от применения один тип превосходит другой.

Электропроводка диммерного выключателя

Если вы думаете о реконструкции дома, вам нужно решить, какие выключатели установить: обычные или диммерные.

В конечном итоге оба типа обеспечат необходимое количество света в помещении. Тем не менее, последний имеет некоторые преимущества перед обычным переключателем.

Удивительно, но выключатель с диммером ничем не отличается от стандартного выключателя.

Проводка идентична. Механизм диммера встроен в сам переключатель, что означает отсутствие необходимости в дополнительной проводке.

В результате проводка светильников для диммера будет точно такой же.

Диммерные выключатели современны, часто работают лучше, чем обычные выключатели, и универсальны для ваших нужд.

Некоторые из причин, по которым я предпочитаю установку диммеров обычным выключателям:

Стоимость

Вы можете контролировать количество света, излучаемого лампочкой. Это пропорционально количеству энергии, необходимой лампочке.

В зависимости от настройки освещения с помощью диммера вы можете сэкономить до 10 % на счетах за электроэнергию, в зависимости от того, как часто вы используете диммер и устанавливаете его.

Долговечность

Поскольку диммеры уменьшают напряжение, проходящее через лампочку, это продлевает срок службы лампочек.

Подсчитано, что лампочки с яркостью на 25 % (излучающие 75 % от своего максимума) могут работать дольше.

Это связано с тем, что лампочки испытывают меньшую нагрузку и излучают меньше тепла, а значит, они не перегорают так быстро, как если бы использовались обычные выключатели.

Дополнительный контроль

Вы можете полностью контролировать количество света в каждой комнате. Используя технологию диммерного выключателя, все освещение управляется простым поворотом ручки или ползунком переключателя.

Пульт дистанционного управления, который можно использовать с интеллектуальными диммерами, — это удобная технология, которая прекратит споры в вашей семье о том, кто должен включать свет.

Что произойдет, если переключатель подключен неправильно?

В худшем случае провод под напряжением подключается к винту заземления.

Следовательно, провод заземления также подключен к неправильной клемме, и переключатель заземлен неправильно. В таком случае вы подвергаете себя серьезной опасности от удара током.

Случайное пересечение проводов может привести к короткому замыканию, что приведет к срабатыванию предохранителя в главном блоке предохранителей.

Перепутывание проводов, т. е. случайное переключение проводов под напряжением и нейтрали в выключателе освещения меняет местами механизм включения/выключения.

Это означает, что раньше у вас была позиция «включено», теперь будет «выключено», и наоборот. Однако перепутывание проводов может быть опасным и привести к поражению электрическим током, короткому замыканию или, в худшем случае, к возгоранию.

Подключение 3-позиционного переключателя в конечном итоге сложнее, чем подключение 2-позиционного переключателя, в основном из-за следующих общих проблем:

• Общий провод должен быть подключен к общему винту, иначе освещение не будет работать более чем от одного выключателя
• Наличие дополнительной проводки усложняет манипуляции со всеми проводами в распределительной коробке.
  Некоторые электрики рекомендуют установить распределительную коробку большего размера вместо существующей, чтобы разместить дополнительную проводку.

Перед выполнением любых работ по электрике своими руками всегда удостоверьтесь, что это не приведет к аннулированию страховки дома, если ее не осуществит квалифицированный электрик.

Как подключить светильники к выключателю?

Перед тем, как подключить потолочный светильник к выключателю, вы должны проверить провода, как они помечены и к каким клеммам они подходят.

Я создал простую схему подключения одностороннего выключателя для потолочного светильника.

Коричневые провода представляют собой активные и коммутируемые провода, синий провод представляет собой нейтральный провод, а земля (земля) представляет собой зеленый провод.

Поскольку потолочные светильники можно подключить к тому же выключателю, что и обычные светильники, вам не нужно будет разбирать выключатель. Таким образом, основная сложность заключается в подключении светильника к потолочной розетке.

Независимо от того, сколько потолочных светильников подключено к одному светильнику, есть один общий разъем, к которому подключаются провода. Как показано на схеме выше, L1, GND, N1 соответствуют одинаковой маркировке на клеммах потолочного освещения.

Это может быть L1 для живого (коричневого) провода, GND для заземляющего (зеленого) провода и N1 для синего (нейтрального) провода, но всегда проверяйте руководство, так как цвета могут немного отличаться.

Вот отличное видео, объясняющее тему более подробно.

https://www.youtube.com/watch?v=04bVXo9k-SMVideo не может быть загружен, так как отключен JavaScript: потолочные светильники для ламп и переключение проводки . Прожекторы для переключения и потолочная розетка (https://www.youtube.com/watch?v=04bVXo9k-SM)

Заключительные слова

Если вы не знали, как подключить потолочные светильники, теперь все готово.

Потолочные светильники могут стать настоящим украшением любого дома. Вы можете воспользоваться их энергосберегающими возможностями, а также дополнительным контролем над количеством света в комнате, если выберете диммер.

Несмотря на то, что проводка может быть довольно сложной, установка настолько проста, как показано на схеме.

Последнее замечание: предохранители в распределительной коробке должны быть отключены перед установкой, чтобы были приняты все меры безопасности.

Также обязательно прочтите все прилагаемые руководства.

Подключение прожекторов (схемы подключения)

1. Особенности установки в разные типы потолков

1.1. Натяжные потолки

1.2. Потолки из гипсокартона

1.3. Потолки из панелей ПВХ

2. Схема подключения при подключении к сети 220 В

2.1. Последующая версия

2.2. Параллельное подключение

3. Подключение прожекторов 12 вольт

3.1. Как выбрать трансформатор

Точечное освещение удобно в использовании, используется как основное и дополнительное освещение. Для нормальной работы оборудования его необходимо правильно установить и подключить. Процесс требует аккуратности и аккуратности, но при желании его может сделать любой, ничего сложного в этом нет.

Подключать несколько светильников следует по определенной схеме.

Особенности установки в разные типы потолков

Подключение потолочных светильников производится после их установки. Поскольку корпус скрыт под поверхностью, использовать такие модели можно только в пустотелых конструкциях. Чаще всего работы ведутся на потолках из ПВХ, гипсокартона, а также в натяжных системах. Каждый тип имеет свои особенности, поэтому стоит изучить тот вариант, который вам нужен, чтобы правильно установить светильники.

Натяжные потолки

В этом случае часть работ необходимо провести до натяжки полотна, т.к. потом это сделать невозможно. Предварительно нужно знать, насколько ниже уровня потолка собирать стойки для крепления светильников или устанавливать уже готовые. Инструкция к работе:

1. Составьте схему с разводкой и расположением осветительных приборов на потолке. Это поможет рассчитать нужное количество кабеля и креплений, а также гофрированного шланга, если он вам понадобится.

   Проводка в гофрошланге.

2. После измерения отметьте на потолке места, где будут располагаться светильники. Проводку следует прокладывать с запасом, чтобы потом было удобно подключать, провод должен свисать ниже поверхности натяжного потолка не менее чем на 10-15 см. Он должен быть закреплен специальными кабельными стяжками.
3. Установите стойку для крепления корпуса лампы. Проще всего купить готовый вариант с возможностью регулировки высоты. Но их можно сделать самостоятельно из пластикового кольца или куска фанеры и подвесов для гипсокартона. Закрепите конструкцию к потолку и прижмите к поверхности, чтобы она не мешала.

   Самодельная заделка из фанеры.

4. Когда потолок натянут, можно приступать к установке светильников. Найти расположение проще всего на ощупь — слегка нажмите на поверхность в нужном месте и найдите центр отверстия в столбе. Затем смажьте монтажное кольцо клеем и приклейте снаружи. Клей высохнет через 3-5 минут.

   Кольца и клей для натяжного потолка.

5. Аккуратно разрежьте ткань внутри кольца. Отрегулируйте стойку так, чтобы она стояла вровень с поверхностью, вытяните заведенный кабель. Концы проводов на светильнике следует зачистить, затем соединить их с кабелем, используя розетку.
6. Аккуратно нажмите на фиксаторы, вставьте фонарь в отверстие. Проверьте, включается ли свет.

Для информации! Таким же образом нужно подключить и накладные спотовые варианты. Но у них может быть другой тип крепления, поэтому уточняйте это заранее.

Для нормальной установки между потолком и светильником должно быть расстояние не менее 5 см, а лучше чуть больше. При покупке светильника проверьте высоту шкафа, чтобы он не упирался в потолок.

Более подробно описано в отдельной статье Более подробно описано в отдельной статье.

Потолки из гипсокартона

Проводка под подвесным потолком прокладывается заранее.

На гипсокартон удобно монтировать светильники, если правильно подготовиться и не упустить ни одного важного нюанса. Здесь тоже нужно провести часть работ перед установкой листов, так как потом делать это неудобно. Следуйте простой инструкции:

1. Составьте схему с расположением оборудования, продумайте подключение. Рассчитайте, сколько кабеля и других материалов вам нужно, купите все необходимое.
2. Прикрепите провод к потолку любым подходящим крепежом. При необходимости уложите его в огнеупорную гофру. Нельзя просто надевать трос на раму, это неправильно.
3. Подведите концы к местам будущей установки осветительных приборов. Оставьте запас около 20 см, чтобы было удобно соединить. После этого можно прикрепить гипсокартон к каркасу и зашпаклевать его.
4. Отверстия лучше делать дрелью по гипсокартону или дереву. Диаметр должен соответствовать размеру светильника. Найти провод не сложно — нужно просунуть руку, пощупать и вытащить.

   Коронки из дерева или гипсокартона также подходят для пластика.

5. Подсоедините светильники с колодками к кабелю. Проверить их работу перед установкой в ​​гипсокартон можно, включив блок питания. Если все в норме, можно продолжать.
6. Вставьте корпус в отверстие, зажав зажимы руками. Как только свет войдет полностью, они откроются и задержатся. Выполнять работу еще проще, если внешнее кольцо съемное и его можно вставить заранее.

Вариант подключения с водителем.

Аналогично производится подключение мебельных светильников, только там сверлить отверстия нужно не в гипсокартоне, а в ДСП или другом материале. Лучше всего использовать модели со светодиодными лампочками, так как они потребляют меньше всего электроэнергии и практически не нагреваются даже при длительной эксплуатации.

Читайте также

Описание монтажа точечных светильников в потолок из гипсокартона



Потолки из ПВХ-панелей

Перед подключением подвесного потолка из пластиковых панелей необходимо провести ряд подготовительных работ. Этот вариант имеет свои особенности, которые необходимо учитывать. Схема разводки делается так же, монтаж кабелей ничем не отличается, поэтому разбирать эту часть работы нет смысла. Что касается установки осветительных приборов, то необходимо соблюдать простые советы:

1. Работу проводить одновременно с креплением панелей. Когда дело дошло до элемента, в котором нужно сделать отверстие, поставьте его на потолок, отметьте центр будущего расположения светильника, при этом убедитесь, что провод подведен правильно и его длины достаточно.
2. Круг лучше начертить циркулем, чтобы иметь ориентир. Проще всего резать сверлом по дереву или гипсокартону, работа занимает несколько секунд. Если у вас нет венца, сначала аккуратно срежьте строительным ножом верхнюю часть периметра, затем вырежьте круг. Работайте аккуратно, не выходите за очерченную линию.

   Коронка делает отверстие идеальной формы за считанные секунды.

3. Установите панель на место, протяните концы кабеля через прорезанное отверстие. Закрепите элемент, затем соедините провода колодкой (скручивание нежелательно).

Для информации! В узких панелях отверстия лучше делать в местах стыков, в широких – примерно посередине.

Таким же образом подключить все фары. ПВХ при нагревании может деформироваться, поэтому нельзя ставить в пластиковый потолок точечные светильники с лампами накаливания и галогеновые варианты. Лучше всего подходят светодиоды.

Подробнее об установке в пластиковый потолок читайте здесь.

Читайте также

Типы прожекторов и правила их выбора



Схема подключения при подключении к сети 220В

Это самый простой способ, не требующий установки преобразователей. Большинство современных осветительных приборов рассчитаны на напряжение 220 В, поэтому проблем с подключением не возникнет. Необходимо выбрать подходящую схему, так как основных вариантов два и каждый имеет свои плюсы и минусы.

Серийный вариант

Подключение прожекторов таким способом отличается простотой и наименьшим расходом кабеля. Но при этом соединять в последовательную цепь не следует более 6 светильников, иначе проводка будет подвергаться высоким нагрузкам и многократно возрастет риск перегрева. Соедините следующим образом:

1. Подключить фазу к выключателю, от него к первой лампе. Соедините его со следующим и так до последнего элемента.
2. Ноль нужно вести прямо к последней лампе и подключать только там. В результате при включении света цепь замыкается и все лампочки включаются одновременно.
3. Если есть заземление, оно подается на соответствующий контакт каждого фонаря. Заземление можно подключить от ближайшего выключателя или розетки.
4. Лучше всего использовать одножильные провода, а не кабель, так как один идет напрямую к последнему светильнику, а другой постоянно обрывается. Таким образом, вы можете сэкономить деньги.

Последовательная схема подключения.

Поскольку шлейфовая проводка распределяет энергию на все лампочки, свет может быть тусклым. А вот если ставить светодиодные варианты, напряжения хватает и разницы в яркости почти не будет.

Помните! Если перегорит одна лампочка в гирляндной цепи, все перестанут работать. Вам придется вынуть их, чтобы найти неисправный и заменить его.

Параллельное подключение

Данная схема подключения предполагает отдельное подключение каждого светильника, что позволяет всем светильникам работать с максимально возможной мощностью. Этот вариант наиболее популярен и используется практически всегда. Подходит для любого количества встроенных светильников. Первый тип — последовательное подключение, особенности такие:

1. Способ довольно простой и заключается в подведении провода к первому выключателю, от него ко второму и так до конца. Фаза идет через выключатель, а ноль с распределительной коробки. Он также подключается ко всем лампам последовательно.
2. При использовании двухкнопочного выключателя схема усложняется за счет большего количества проводов и соединения двух независимых цепей. При этом принцип работы остается прежним.

Гирляндное соединение с двусторонним переключателем.

Если перегорает одна лампочка, то перестают работать все расположенные за ней. Поэтому выявить сгоревший элемент очень легко.

Радиальное соединение самое сложное, но и самое надежное и практичное. В этом случае расходуется больше всего кабеля, потому что он подводится к каждой лампе отдельно. Перед началом работы нужно вывести питающий провод на середину помещения, чтобы до всех светильников было примерно одинаковое расстояние. Помните следующее:

1. Подведите к каждой лампе отдельно фазный и нулевой провод. Проводка похожа на лучи солнца, отсюда и название.
2. Главное сделать надежное соединение, так как к питающему проводнику может подойти большое количество проводов. Для этого можно использовать пайку, купить специальную колодку или приспособить стандартный винт, как показано на фото ниже.
3. Из-за сложности и большого количества кабелей этот метод используется реже, чем последовательное подключение. Основная проблема заключается в надежном соединении нескольких проводов.

Простой вариант подключения со стандартной розеткой.

Подключение прожекторов 12 В

Подключение встраиваемых светильников со светодиодами 12 В отличается от обычного варианта тем, что в системе имеется преобразователь. Он понижает напряжение и подает его на лампы.

Фазный провод нужно сначала подвести к выключателю, от него пустить на преобразователь. Ноль нужно завести прямо в блок, а от него уже раздать на лампы, и то же самое сделать с фазой. Земля подведена непосредственно к оборудованию, она не проходит через блок.

Схема подключения с трансформатором 12 В.

Если вам нужно подключить свет через двойной выключатель, вам нужно использовать 2 преобразователя. Если нужно реализовать несколько режимов, лучше поставить диммер.

В этом видео показано, как правильно сделать разводку для точечных светильников.
