Схема подключения насоса отопления: Установка циркуляционного насоса своими руками: инструкция, подключение, фото работ — Inside

Содержание

Cхема подключения циркуляционного насоса к электросети

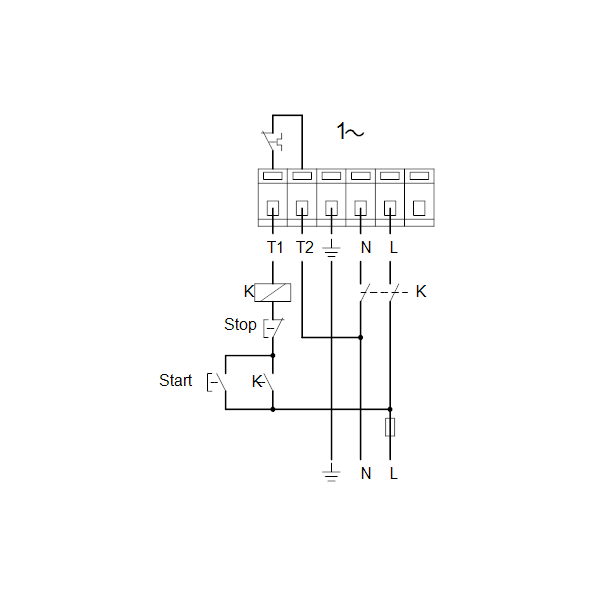

Схема подключения циркуляционного насоса к электросети выглядит следующим образом

Обратите внимание, обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме – ЗДЕСЬ (ссылка откроется в новом окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения, думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

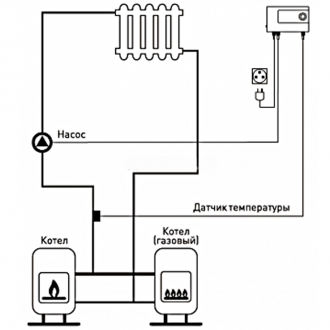

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат, с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя. И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный. В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Еще одна важная задача при создании системы отопления дома — это обеспечение её максимальной автономности и общей надежности работы.

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания.

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом

Общий принцип подключения насоса через ИБП следующий, питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Источник бесперебойного питания подбирается в зависимости от установленного оборудования, его количества, потребляемой мощности и некоторых других факторов. В отопительных системах состоящих из большого количества потребителей электроэнергии или в системах, от которых требуется достаточно долгий срок автономной работы, допускается использовать как несколько ИБП сразу, так и один, но с дополнительными аккумуляторами в схеме, например, автомобильными.

Эту схему подключения через ИБП можно совместить со схемой подключения циркуляционого насоса через термостат, тогда система отопления дома будет наиболее эффективна.

А какие схемы подключения циркуляционных насосов используете вы, какие используете компоненты для автоматизации и автономности системы отопления с циркуляционными насосами, обязательно пишите в комментариях к статье. Так же задавайте вопросы по схемам подключения циркуляционных насосов, постараюсь оперативно всем отвечать!

выбор схемы и инструкция по подключению

Планируете обустройство водяного отопления частного дома? Хотите усовершенствовать существующую систему? Если котел работает исправно, а батареи чуть тёплые, подключение насоса отопления может исправить ситуацию.

В этой статье мы рассмотрим, какие преимущества даёт системе отопления насос, циркуляция принудительного типа, какая схема монтажа лучше, как подключить циркуляционный насос к котлу и электричеству.

Содержание статьи

Для длинной и сложной по форме схемы отопления дома насос крайне необходим.

Основные преимущества применения насосов отопления

Долгое время нагнетатели давления были громоздкие, использовались лишь на промышленных предприятиях и в котельных централизованного отопления. В частных домах проектировали естественное движение теплоносителя – за счет уклона труб и разницы температур в них.

С уменьшением габаритов и стоимости, подключение циркуляционного насоса к системе отопления стало практически обязательным, хоть это устройство и не является основным оборудованием.

Установка циркуляционного оборудования в систему отопления частного дома повышает её производительность и комфорт жильцов:
  Обеспечивает быстрый и равномерный нагрев помещения за счет большей скорости потока в батареях;
  Можно использовать трубы в 2 раза меньшего диаметра без снижения пропускной способности;
  Магистраль с минимальным уклоном выглядит эстетичнее;

  Правильно выбранная схема установки насоса обеспечит равномерный нагрев отопительных приборов разного типа, от батарей до теплых полов, а также длинных контуров;
  Появляется возможность скрыть трубы разводки в обшивке стен, пола или потолка;
  Котёл работает эффективнее, экономнее.

Основной недостаток систем с принудительной циркуляцией – энергозависимость. Нивелировать его можно через ИБП или бензогенератор электроэнергии. Той же цели служит подключение насоса в систему отопления смешанного типа, которая работает как с принудительной, так и с естественной циркуляцией.

При выборе нагнетателя важнейшая характеристика – максимальная производительность. Чтобы рассчитать, как сделать насос отопления эффективным, не переплачивая, умножьте тепловую мощность (100 кВт на 1 кв. м.) на коэффициент 0,86.

Разделите полученное число на разницу температур между трубами подачи и обратки. Полученное число – пропускная способность в час.

Схема подключения насоса системы отопления

Не утихают споры по поводу того, в каком месте лучше подключить насос в систему отопления: в линию подачи или обратки.

Схема подключения насоса системы отопления в обратную линию защищается с такими аргументами:
  оборудование будет дольше работать в среде с более низкой температурой. На самом деле схема водяного насоса отопления и материалы в нём выдерживают температуру до 110 – 115 градусов, что значительно выше температуры теплоносителя;
  остывшая вода имеет большую плотность и проталкивается через крыльчатку легче. На деле разница плотности – около 1%, 10кг/куб. м., не имеет значения;
  труба обратки ниже, поэтому статическое давление выше, помогает работе насоса. Но разница высоты в 0,5 – 1,5 м также мизерна;

такая схема подключения насоса отопления используется в промышленных котельных. Там это оправдано из-за удобства размещения большого и тяжелого оборудования внизу.

Интересно, что при подключении циркуляционного насоса, встроенного в котёл схема противоположна: там он на трубе подачи.

Главный критерий выбора точки, где провести подключение циркуляционного насоса – удобство обслуживания. Через некоторое время понадобится его снять для профилактики, а возможно – и срочная замена насоса в системе отопления. Рука с ключом должна поместиться и свободно двигаться, откручивай гайки-американки.

При выборе точки, где подключить насос в систему отопления, учитывайте её особенности:

1. С твердотопливным котлом лучше монтаж в обратку. Это продлит период от закипания теплоносителя в котле до аварийной остановки и возможного взрыва системы с 5 до 20 – 30 минут. Этого достаточно, чтобы хозяин среагировал или уголь, дрова погасли и начали остывать после автоматического закрытия заслонки.

2. Дополнительно в системах с твердотопливным котлом схема монтажа насоса включает байпас из трубы подачи, через трехходовой клапан, прямо перед нагнетателем.

3. В больших системах каждый насос отопления циркуляционный подключения требует к контурам, длиной не более 80 м.

4. При использовании гидрострелки подключение циркуляционного насоса каждого контура к системе отопления проводят сразу после неё.

5. Дополнительно требуется подключение насоса отопления в частном доме для каждого коллектора или контура подогрева полов, косвенного бойлера, или второго котла, подключенного параллельно.

6. Схема циркуляционного насоса отопления позволяет расположить его на вертикальной, горизонтальной или даже наклонённой трубе.

7. Не требуется устанавливать или следует снять насос отопления следует при монтаже котла со встроенным нагнетателем.

Схема подключения насоса системы отопления всегда одинакова. С двух сторон он ограничивается запорными кранами, чтобы замена насоса не требовала слива теплоносителя из трубопроводов.

При варианте подключения насоса отопления после фильтра грубой очистки, срок службы циркулярного агрегата значительно увеличивается.

Схема установки насоса на подающую трубу предполагает расположение после группы безопасности до первого разветвления контура. Подключение насоса отопления в трубу обратки в частном доме выполняют после последнего разветвления, между закрытым расширительным баком и котлом.

Разберемся, как сделать отопление со смешанной циркуляцией. В этом случае его располагают на байпасе, собранном из труб чуть меньшего диаметра. Это необходимо, поскольку конструктивная схема циркуляционного насоса отопления построена так, что в отключенном состоянии он не пропускает жидкость.

На байпасе стоит установить не обратный клапан с мембраной, а запорный кран, чтобы он не мешал естественному току. При этом в системе отопление насос циркуляции не будет мешать, при условии монтажа на горизонтальном участке.

Как подключить насос отопления к трубам

Перед тем, как подключить циркуляционный насос в собранный трубопровод, изучите его инструкцию. Например, некоторые производители рекомендуют установку только в линию подачи.

Сама схема циркуляционного насоса, состоящая из двух кранов, грязевика и нагнетателя собирается просто. Подключить насос в систему отопления, собранную из пластиковых труб, можно, впаяв уголки или переходники с резьбой под краны, но лучше использовать металлические переходники. Подключение насоса в систему отопления частного дома со стальным трубопроводом потребует работы со сваркой и нарезки резьбы лерками.

Теперь по порядку, как подключить насос отопления и расположить его на трубе:
  Строение и схема циркуляционного насоса подразумевает, что вал ротора должен располагаться строго горизонтально. Устанавливать нагнетатель можно, не вращая корпус, благодаря креплению на гайках-американках.
  Стрелка на корпусе указывает направление потока теплоносителя.
  Используйте сантехническую подмотку и пасту, ведь для насоса отопления подключение системы должно быть абсолютно герметичным.
  Пластиковый кожух с электрической частью должен располагаться сверху или сбоку, чтобы минимизировать риск попадания воды при протечке системы. В большинстве моделей его можно повернуть, открутив крепёжные винты.

Насос отопления циркуляционный: подключение к электричеству

Наиболее распространено подключение циркуляционного насоса через автомат-выключатель. Используют 30 мА и 3-жильный кабель ПВС 3х1,5мм, который обычно есть в комплекте нагнетателя.

При этом питание со щитка заводят на верхние, нечетные гнёзда, фазу и ноль от нагнетателя подключают к нижним клеммам автомата, а заземление соединяют напрямую.

Как сделать насос отопления энергонезависимым? Подключить его к источнику бесперебойного питания или электрогенератору. Можно выполнить параллельное подключение в магистральную электросеть и ко временному источнику питания, но чаще вся проводка в доме запитана от двух источников энергии.

Термостат используют для автоматического отключения нагнетателя при низкой температуре в контуре. Выбирают накладную модель, устанавливают её на металлический участок трубы подачи. Подключают в разрыв провода фазы, идущего от УЗО к нагнетателю. Схема водяного насоса отопления, запитанного от котла, подходит для встроенных моделей.

Ошибки при подключении

Разобравшись, как сделать отопление в доме, насос часто подключают с огрехами. Наиболее распространённые – расположение в труднодоступном месте, без фильтра и кранов, на линию подачи от твердотопливного котла, головой вверх или вниз (с вертикальным положением вала).

Не стоит располагать нагнетатель в середине контура, между радиаторами. С таким насосом отопления подключение системы создаёт паразитные потоки, мешающие работе первых батарей. Правила установки «стрелкой по ходу теплоносителя» и «электрическим блоком вверх» нарушают редко, но в сложных системах с несколькими нагнетателями случается и такое.

В целом, подключение циркуляционного насоса к системе отопления – не самый сложный этап в её проектировании и монтаже.

Вместе со статьей «Установка насоса системы отопления: выбор схемы и инструкция по подключению» читают:

Блок управления циркуляционным насосом отопления своими руками

Cхема подключения циркуляционного насоса к электросети

Схема подключения циркуляционного насоса к электросети выглядит следующим образом

Обратите внимание , обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения , думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат , с выносным датчиком температуры, который закрепляется на трубе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом

Общий принцип подключения насоса через ИБП следующий , питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Система отопления на основе теплового насоса своими руками

Все чаще люди, интересующиеся альтернативными источниками отопления, задаются вопросом — можно ли сделать систему отопления на основе теплового насоса своими руками? Форумы заполнены различными вариантами такого исполнения для различных типов тепловых насосов. Мы предлагаем таким умельцам набор для сборки системы отопления на основе теплового насоса воздух-вода своими руками.

Состав этого комплекта, исходя из принципа работы теплового насоса, следующий:

– наружный блок теплового насоса Mitsubishi Electric;

– бак-акумулятор;
– паяный пластинчатый теплообменник с параметрами, подходящими под параметры внешнего блока;

– циркуляционный насос;
– реле протока для контроля циркуляции воды в системе ;

– блок автоматики и управления, состоящий из: контроллера управления внешним блоком, циркуляционным насосом и дополнительным оборудованием; щита автоматики для контроля и управления дополнительным оборудованием.

Кроме этого, понадобятся медные трубы, различные фитинги, запорная и предохранительная арматура, термоизоляция.

Каждую из составляющих частей узлов системы для сборки теплового насоса своими руками вы можете приобрести у нас.

Подводные камни конструирования системы отопления на основе теплового насоса воздух-вода своими руками

Параметры теплообменника, насоса и других узлов должны быть обязательно согласованы. Для этого необходимы расчеты, самостоятельный экспериментальный их подбор проблематичен. Оперируя понятиями «не тянет» и «работает, но неэффективно», очень сложно попасть в область оптимальных параметров.
Отсутствие правильных термодинамических расчетов приводит к тому, что система имеет недостаточную мощность или неоправданно растут затраты на чрезмерно мощное оборудование. Чтобы подобрать систему с подходящей мощностью, следует учесть теплопотери здания, а также множество других характеристик. Поручать такие расчеты следует инженеру-проектировщику.
В отопительных системах с тепловым насосом, где исчезновение напряжения может быть не обнаружено своевременно, также необходимо предусмотреть защиту от замораживания.
Воздушно-водяным тепловым насосам необходимо обеспечить минимальный 10-минутный выбег в режиме оттаивания. Для этого нужно правильно подобрать буферный накопитель сетевой воды, а также предусмотреть возможность оттаивания в блоке управления

Таким образом, реализация самого принципа работы системы отопления на основе теплового насоса и приобретение необходимого при этом оборудования не представляют трудностей. Однако согласование параметров отдельных частей, их увязка в единую систему может быть затруднительна даже для тех, кто уже имел дело с подобными устройствами. Ведь речь идет о проектировании и изготовлении технически сложного оборудования. Поэтому удачная (эффективная) работа самостоятельно изготовленного теплового насоса относится больше к области везения, чем точного инженерного расчета: никто не может дать гарантии, что такой аппарат будет хорошо функционировать с пятой, десятой или сотой попытки модернизации и радовать владельца длительным сроком эксплуатации, экономичностью работы и обеспечением требуемых параметров.

Установка насоса в систему отопления: правила и хитрости

На что обратить внимание при выборе циркуляционного насоса?
Основные параметры насоса: сила потока теплоносителя и гидравлическое сопротивление, которое преодолевается им при создании напора. Но не стоит брать «с запасом» — у слишком мощного насоса увеличится потребляемая мощность, шум и ускорится износ деталей. Оптимально, когда характеристики на 10-15% ниже требуемых параметров, при меньших значениях напор теплоносителя будет недостаточным. Во многих современных системах отопления температура в помещении управляется термостатическими кланами. При этом повышается гидравлическое сопротивление и давление в системе, которое вызывает шум. Решают эту проблему насосы со встроенной электроникой, автоматически регулируя перепады давления при изменениях количества воды.

Выбор места врезки насоса в систему
Правильная работа насоса возможно при правильном определении места его врезки в трубопровод. Насос должен заставлять воду циркулировать по системе отопления, обеспечивая быстрое продвижение воды от котла до всех батарей в доме. Самая популярная схема подключения насоса, которая используется на практике:

В автономных системах отопления обычно устанавливают герметичные насосы с «мокрым» ротором бездроссельного типа. Данные модели не нуждаются в дополнительной смазке деталей и замене прокладок. Эти функции выполняются теплоносителем. Вода, перекачиваемая насосом, еще и охлаждает его элементы, а также обеспечивает бесшумное функционирование оборудования. Корпус бездроссельного насоса изготавливается производителями из чугуна, а ротор – из стали или износостойкого пластика. Устройство, не нуждающееся в интенсивном обслуживании, способно работать в течение 20 и более лет.

Правила монтажа
В комплект любого насоса входит инструкция от производителя, в которой подробно расписано его устройство, принцип работы и конечно правила монтажа. При самостоятельной установке очень важно выбрать правильную позицию насоса относительно горизонта: вал электродвигателя должен располагаться строго горизонтально, иначе могут образоваться воздушные пробки которые оставят подшипники без смазки и охлаждения, что приведёт к быстрому износу деталей и скорой поломке насоса. Кстати, на корпусе насоса есть стрелка, по направлению которой должен двигаться теплоноситель в системе.

Необходимость фильтрации воды
Перед насосом обязательно нужно установить грязевик, который будет фильтровать теплоноситель. Грязевик задерживает частицы, которые могут разрушить крыльчатки и подшипники внутри насоса — песок, окалины и другие загрязнения, попавшие в воду. Так как диаметр врезки для монтажа насоса имеет небольшой размер, то можно использовать обыкновенный фильтр грубой очистки. Обратите внимание, что бочонок, служащий для сбора различных взвесей, направляют вниз. Находясь в таком положении, фильтр не послужит препятствием для циркуляции воды. При частичном заполнении бочонок не утратит способности пропуска теплоносителя.

Расположение насоса в отопительном контуре
Все современные модели насосов могут одинаково хорошо работать и на «подаче» и на «обратке», насос можно врезать в любую часть отопительного контура. Однако, длительность службы подшипников и пластиковых деталей насоса зависят от температуры теплоносителя. По этому лучше всего врезать насос на обратке после расширительного мембранного бака перед котлом.

Зачем нужен байпас?
Носос напрямую зависит от электричества и при его отключении система отопления должна остаться работать в режиме естественной циркуляции. Для этого необходимо уменьшить сопротивление в контуре за счёт уменьшения количества изгибов и поворотов, а также использования в качестве запорной арматуры современных шаровых кранов. В открытом состоянии просвет в шаровом кране совпадает с диаметром трубы.

Циркуляционный насос лучше устанавливать на байпасе, который можно отсечь шаровыми кранами. Такое расположение позволяет провести диагностику, ремонт или замену насоса без остановки всей системы отопления дома.

Электрическая подпитка
Если система отопления работает по принципу принудительной циркуляции, то при отключении электричества насос должен продолжать работать от резервного источника питания. В этом случае рекомендуется устанавливать источник бесперебойного питания с которым система сможет работать несколько часов. Если ситуация не критическая, то этого времени должно хватать для устранения причины обрыва электроэнергии.

Подключая резервное питание для насоса важно помнить, что на источник резервного питания не должны попадать влага или конденсат, кроме того нельзя допустить контакта силового кабеля с трубами, корпусом или двигателем насоса. И не забудьте заземление!

Запуск насоса
После завершения монтажных работ система заполняется водой, после этого необходимо удалить воздух путем открытия центрального винта, расположенного на крышке корпуса насоса. Появившаяся вода будет сигнализировать о полном удалении воздушных пузырьков из устройства. После этого насос можно запускать в работу.

Типовая схема подключения газового котла

Рекомендации к применению:

Данное типовое решение наилучшим образом подходит для систем с одним внешним магистральным насосом, по сути с одним отопительным контуром. Чаще всего это небольшие системы с настенными котлами, параметры встроенного насоса которых не подходят под расчетные или выявленные в ходе эксплуатации характеристики системы, например не хватает напора или подачи. Но так же можно использовать в крупных промышленных системах, где есть один потребитель с постоянным сопротивлением (см. примеры в готовых объектах).

Мотивы применения:

Для отопления частного дома, если не хватает мощности встроенного циркуляционного насоса.
Индивидуальное отопление квартиры в экономичном режиме за счет применения термоголовок на радиаторах.
Если в системе отопления используются дополнительная насосно-смесительная группа для теплых полов с автоматической регулировкой температуры отдельных зон.
Если для увеличения комфорта и экономии газа планируете использовать термоголовки на радиаторах.
Модернизация системы отопления с готовой обвязкой радиаторов повышенного сопротивления.
Повышение эффективности работы конденсационного котла, особенно в системе с переменным сопротивлением (с термоголовками, термостатами).

Применяемое оборудование GIDRUSS:

GR-40-20 (до 40 кВт, G ¾″, корпус 60х60х3 ст. 09Г2С), GR-60-25 (до 60 кВт, G 1″, корпус 80х80х3 ст. 09Г2С), GRSS-40-20 (нерж., до 40 кВт, G ¾″, сечение корпуса 60х60 мм), GRSS-60-25 (нерж., до 60 кВт, G 1″, сечение корпуса 80х80 мм), MK-40-3D (до 40 кВт, магистраль G ¾″, 3 контура G ¾″ из них 2 вертикальных), MK-40-3DU (до 40 кВт, магистраль G ¾″, 3 контура G ¾″ звездочкой), MK-40-4D (до 40 кВт, магистраль G ¾″, 4 контура G ¾″ из них 3 вертикальных), MK-40-5DU (до 40 кВт, магистраль G ¾″, 5 контуров G ¾″ звездочкой), MK-40-5V (до 40 кВт, магистраль G ¾″, 5 контуров G ¾″ из них 3 в сторону), MK-60-3D (до 60 кВт, магистраль G 1″, 3 контура G 1″ из них 2 вертикальных, кронштейны K.UF, цвет ″серебро на белом″), MK-60-3DU (до 60 кВт, магистраль G 1″, 3 контура G 1″ звездочкой, кронштейны K.

UF, цвет ″серебро на белом″), MK-60-4D (до 60 кВт, магистраль G 1″, 4 контура G 1″ из них 3 вертикальных, кронштейны K.UF, цвет ″серебро на белом″), MK-60-5DU (до 60 кВт, магистраль G 1″, 5 контуров G 1″ звездочкой, кронштейны K.UF, цвет ″серебро на белом″), MKSS-40-3D (до 40 кВт, магистраль G ¾″, 3 контура G ¾″ из них 2 вертикальных), MKSS-40-3DU (до 40 кВт, магистраль G ¾″, 3 контура G ¾″ звездочкой), MKSS-40-4D (до 40 кВт, магистраль G ¾″, 4 контура G ¾″ из них 3 вертикальных), MKSS-40-5DU (до 40 кВт, магистраль G ¾″, 5 контуров G ¾″ из них 3 в сторону), MKSS-40-5V (до 40 кВт, магистраль G ¾″, 5 контуров G ¾″ звездочкой), MKSS-60-3D (до 60 кВт, магистраль G 1″, 3 контура G 1″ из них 2 вертикальных, кронштейны K.UF), MKSS-60-3DU (до 60 кВт, магистраль G 1″, 3 контура G 1″ звездочкой, кронштейны K.UF), MKSS-60-4D (до 60 кВт, магистраль G 1″, 4 контура G 1″ из них 3 вертикальных, кронштейны K.UF), MKSS-60-5DU (до 60 кВт, магистраль G 1″, 5 контуров G 1″ звездочкой, кронштейны K.

UF), NGSS-20 (нерж., ¾″, 90 мм, прямая группа, БРС), NGSS-20C (нерж., ¾″, 90 мм, смеситель под сервопривод ESBE VRG 131 KVs 6.3, БРС, подключение датчика температуры), NGSS-20CTS (нерж., ¾″, 90 мм, термостатический смеситель ESBE VTA 321 20-43℃ KVs 1.6, БРС),

В данной схеме использованы следующие типовые узлы:

Готовые объекты на базе данной схемы:

Назад к списку проектов

Установка насоса в систему отопления

Естественное движение теплоносителя в самотечной отопительной системе обеспечивает разница температуры и массы нагретой, а затем охлажденной жидкости. Отопительные сети, работающие за счет естественной самопроизвольной циркуляции воды по контуру, безукоризненно обогревают небольшие дома. В двухэтажных коттеджах, в домах с разветвленной разводкой труб требуется установка насоса в систему отопления для стимуляции перемещения теплоносителя и для равномерной поставки тепла во все обогревательные приборы.

Стандартная проблема владельцев загородной собственности с децентрализованным водоснабжением – неравномерность распределения тепла по всем составляющим обогревательного контура. Если вода в котле закипает, а в дальних комнатах батареи и трубы остаются чуть теплыми, приходится искать средства для повышения эффективности работы отопительной сети.

Установка насоса в систему отопление оптимизирует циркуляцию теплоносителя

Решить проблему улучшения параметров циркуляции можно двумя способами:

сооружением отопительного трубопровода большого диаметра;
модернизацией системы путем врезки в трубопровод циркуляционного насоса.

Найдется не много желающих, демонтировать трубы, тем более, если они замурованы в пол или в стены. Да и стоимость системы отопления из мощных труб не всегда располагает будущих собственников строящегося коттеджа сооружать эффективно работающую, но дорогостоящую сеть. По экономическим и технологическим соображениям гораздо предпочтительней установка насоса на отопление, это проще, дешевле, быстрей.

Модернизация отопительной системы врезкой циркуляционного насоса поможет:

выровнять температурный режим;
исключить образование воздушных пробок, ощутимо препятствующих перемещению теплоносителя;
увеличить радиус действия отопительного контура.

Система отопления с циркуляционным насосом

Значит, путь убежденных в рациональности монтажа насоса владельцев лежит в магазин, где нужно грамотно выбрать оборудования для проведения мероприятий по реконструкции отопительной системы.

Излишне мощное насосное оборудование покупать бессмысленно. Кроме того, что работать в полную силу ему не придется, мощный насос будет создавать негативные шумовые помехи. Для оснащения отопительной системы со сложной архитектурой точные расчеты должны делать инженеры-теплотехники. Владельцу загородного дома для подбора насоса достаточно примитивной формулы, так как технические параметры устанавливаемого агрегата все равно должны превышать расчетные значения на 10%.

[include title=»РСЯ — в записи»]

Расчет мощности ↑

Способность насоса обеспечивать потребности отопительного контура зависит от диаметра трубопровода, максимальных параметров напора и объема теплоносителя, плотности и температуры воды.

Расход теплоносителя Q (выражается в л/мин), проходящего через произвольный участок замкнутого контура, рассчитывают по аналогии с расходом жидкости для котла. То есть, просто приравнивают значения расхода и параметры мощности котла (P=Q). Упрощенно: если мощность котла составляет 20 кВт, то через него может пройти 20 л теплоносителя в минуту.
Батареи с мощностью 10 кВт будут расходовать 10 л/мин воды. Учитывая мощность радиаторов, нужно рассчитать расход воды в каждом из колец отопительной сети.
Расход теплоносителя в трубах зависит от диаметра трубопровода. Чем они уже, тем больше сопротивление возникает на пути движения воды. При стандартной скорости передвижения по трубам в 1,5 м/сек, в расчетах поможет ниже приложенная таблица.

Таблица для расчета расхода воды в трубопроводе

Мощность насоса прямо пропорциональна длине трубопровода. То есть, 10 метров каждого отрезка отопительной системы потребуют 0,6 м напора от насосного оборудования. Проще: для обеспечения продуктивной работы 100метрового кольца нужен напор насоса 6,0 м.

Типы циркуляционных насосных агрегатов ↑

Для стимуляции движения теплоносителя в системах отопления используют два типа насосных приборов:

«сухие» насосы, ротор которых не контактирует с теплоносителем;
«мокрые» насосы, рабочая часть которых погружена в перекачиваемую ими воду.

Оборудование с «сухим», герметично изолированным ротором применяют преимущественно для обустройства многоэтажных зданий, крупных промышленных, торгово-развлекательных центров. Из-за ощутимых шумовых эффектов, связанных с создающимися в процессе работами завихрениями воздуха, сухие насосы не востребованы в сфере обустройства частных строений.

Циркуляционные насосы с «мокрым» ротором

Для модернизации отопления загородных домов применяют в основном «мокрые» насосы в латунных или бронзовых корпусах, внутри которых расположены детали из нержавеющей стали и керамики. Перекачиваемый ими теплоноситель к тому же выполняет функцию смазки, продлевающей «жизнь» техники.

Для облегчения процесса установки рекомендовано покупать насосное оборудование, в комплектации которого имеются разъемные резьбы. Если их нет, придется самостоятельно подбирать и покупать переходники. Нужно приобрести фильтр глубокой очистки и обратный клапан, обеспечивающий нормальную работу отопительной системы под давлением.

Необходимо запастись набором гаечных ключей с требующимися для врезки насоса размерами (на 22-36), запорную арматуру подходящих размеров и отрезок трубы – байпас с диаметром, равным диаметру стояка. После чего нужно тщательно изучить информацию о том, как поставить насос на отопление, и выбрать место для его установки.

Выбор места для врезки насоса в отопительную сеть ↑

Желательно, чтобы схема подключения насоса отопления учитывала необходимость периодического обслуживания технического устройства. Кроме этого требования есть нюансы, предопределяющие приоритетное место устройства насосной системы.

Установка насоса на подающую линию сети отопления

Раньше «мокрые» насосы старались устанавливать в обратку. Считалось, что омывающая рабочую часть оборудования охлажденная вода, продлевает эксплуатационное долголетие сальниковой начинки, роторов и подшипников. Сейчас выпускают насосы с деталями и узлами, выполненными из материалов, не страдающих от контакта с горячей водой, потому монтировать их можно, как на подающем, так и на обратном трубопроводе.

Оснащение циркуляционными насосами обеих линий отопления

С целью повышения давления в зоне всасывания насосный агрегат лучше установить на участке подающего трубопровода, расположив его недалеко от точки ввода в систему расширительного бака. Подобная нехитрая схема гарантирует создание очень высокой температуры на заданном участке отопительной сети. Только прежде чем врезать в трубопровод байпас с насосом, лучше удостовериться, что купленный прибор способен вынести натиск горячей воды.

Обратите внимание. Для повышения эффективности системы «теплый пол» насос монтируют на линии поставки горячей воды, благодаря чему исключается самая большая проблема в их работе – образование воздушных пробок.

Модернизация системы «теплый пол» насосным прибором

Для реконструкции системы отопления с мембранным баком байпас с насосом лучше поставить на обратку и тоже рекомендуется приблизить его к расширительному бачку. Если это сильно осложнит доступ к агрегату, то возможен монтаж на поставляющий тепло трубопровод, но только с врезкой обратного клапана, расположенного вертикально.

[include title=»РСЯ — в записи»]

Схема расположения устройств и приборов в цепочке подключения насоса ↑

Грамотная установка насоса требует соблюдения ряда правил.

По обе стороны от насосного прибора нужно установить шаровые краны. Они необходимы для того, чтобы обеспечить возможность демонтажа насоса для проведения мероприятий по обслуживанию и для осуществления ремонтных операций.
Перед насосом в систему врезается фильтр, требующийся в качестве преграды от проникновения механических частиц, поступающих вместе с водой.
Верхнюю часть байпаса нужно оснастить ручным или автоматическим воздушным клапаном, с помощью которого из системы можно будет удалять скопившийся воздух.
Необходимо соблюдать направление, указанное стрелкой на корпусе прибора. Оно должно совпадать с направлением перемещения теплоносителя.
«Мокрый насос» монтируют строго горизонтально для того, чтобы не повредить рабочую часть устройства в случае, если электродвигатель не полностью будет погружен в воду.
Клеммы насоса должны «смотреть» вверх.
Все резьбовые соединения нужно защитить герметиком и прокладками между сопряженными деталями.

Правильное расположение насоса и арматуры в технологической цепочке

Важно помнить, что для безопасности использования циркуляционного насоса, подключать его следует в розетку с заземлением. Значит, перед тем как установить насос на отопление, нужно позаботиться о проведении действий по обеспечению заземления.

Последовательность работ по монтажу насоса ↑

Если монтаж прибора производится в действующую сеть, нужно предварительно слить теплоноситель. Бывшую в многолетней интенсивной эксплуатации систему отопления желательно наполнить и опорожнить пару раз для полного очищения от нежелательных механических включений.
Установка функциональной цепочки из арматуры и насоса выполняется в согласии с вышеописанными правилами в запланированном для врезки насоса месте.
По завершении всего цикла установки насоса и сопутствующей арматуры систему отопления нужно заполнить водой.
Затем открывают центральный винт, находящийся на крышке корпуса для удаления лишнего воздуха из насоса. О его удалении просигнализирует выступившая из отверстий вода.

Обратите внимание. Выводить воздух нужно будет перед каждым включением насосного агрегата с ручным управлением. Для этого открывают клапан, включают насос на пять минут, и еще раз повторяют «развоздушивание».

Пока в системе находится воздух, и пока отопительная сеть не заполнена водой, насос включать не следует. Поберегите оборудование или купите насос-автомат, оснащенный автоматическими системами защиты и контроля работы агрегата.

Информация о том, в какой последовательности монтируют приборы и как правильно установить насос отопления, не помешает даже тем, кто собирался заказать услуги профессионалов. Ответы на вопросы, «зачем и почему» в сеть включено дополнительное устройство, по какой причине было выбрано конкретное место для врезки насоса, устранят разногласия между исполнителями и хозяевами. Ну а тем, кто решился сделать все собственноручно, обязательно нужно изучить все нюансы. Тогда и система отопления будет работать нормально, и насос не выйдет прежде времени из строя, и переделывать не придется.

Электрическая схема циркуляционного насоса отопления

Каждый знает, что топливо для отопления всегда становится дороже. Затруднительно представить себе существование жителя в РФ без обогрева квартиры. Абсолютно в каждой части Российской Федерации необходимо в зимнее время года отапливать коттедж. Каждый здравомыслящий хозяин дома хочет узнать: что сделать, чтобы улучшить отопительный комплекс дачи. На интернет сайте собрано много отопительных систем квартиры, использующих исключительно разные принципы получения обогрева. Любую систему обогрева рекомендуется монтировать по отдельности или комбинировать.

Электрическая схема циркуляционного насоса отопления

В последнее время наблюдается большое разнообразие конструкций и видов насосов. Для примера мы рассмотрим принцип работы и схему подключения наиболее распространенного циркуляционного насоса.

Основное предназначение – создание напора для нормальной циркуляции воды в какой-либо отопительной системе между котлом и батареями отопления.

Самыми распространенными являются герметичные без дроссельного типа. Они не требуют смазки и замены прокладок. В качестве смазывающего и охлаждающего элемента используется обычная вода из отопления. Кроме того вода обеспечивает бесшумную его работу. Без дроссельный насос имеет чугунный корпус, его ротор изготовлен из стали или износостойкого пластика.

Источник: http://electric-220.ru/news/skhema_podkljuchenija_nasosa/2012-09-02-165

Электрическая схема циркуляционного насоса отопления

Данная статья пригодится для тех кто хочет обогреть помещение небольшой площади до 50 м² или использовать такой котел для подогрева жилья в ночное время суток, при много тарифном учете электроэнергии.

Электрическая схема подключения

При подключении электроэнергии к электрической схеме, фаза через включенный автомат F1 и замкнутый контакт S1 термостата, подает питание на нагревательный элемент (ТЭН). Автомат выбирайте по мощности термоэлектрического нагревателя, если мощность нагрузки составляет более 3 кВт (т.к. контакты терморегуляторов обычно рассчитаны на ток 16 ампер), то необходимо применить контактор через силовые контакты которого подключить более мощные нагревательные элементы.

Для более эффективной работы системы отопления в схему лучше добавить циркуляционный насос, который подключается от контакта F2 теплового реле с номиналом указанным в паспорте двигателя, через контакт S2 терморегулятора со встроенным датчиком температуры воздуха.

F1 — автомат защиты нагревательного элемента

F2 — тепловое реле защиты циркуляционного насоса

S1 — контакт термостата датчика на трубе обратки отопления

Принципиальная схема подключения

Простейшая система отопления состоит из водонагревательного бака котла, модульного щита, терморегуляторов и циркуляционного насоса

Котел из стальной трубы

Потребуется стальная труба диаметром 200-300 мм, длиной 50-100 см; две пластины размером 40×40 см, толщиной 4-5 мм; гайка под резьбу нагревательного элемента; два сгона с диаметром труб отопления. Для изготовления водонагревательного бака воспользуйтесь услугами профессионального сварщика. Пластины привариваются с торцов металлической трубы, в одной из них вырезается отверстие под нагревательный элемент, сверху отверстия наваривается гайка в которую будет вкручиваться тэн. С боку котла на расстоянии 10 см от краев, привариваются два сгона для подключения к ним «обратки» и «подачи» труб отопления.

Термоэлектрический нагреватель (ТЭН) с резьбой и терморегулятором

Нагревательный элемент берется стандартный для водонагревателей накопительного типа с резьбовым соединением. Он содержит терморегулятор который будет использоваться для защиты от перегрева тэна в случае порыва системы отопления и выхода из нее воды.

Терморегулятор с погружаемым датчиком температуры

Датчик погружного действия состоит из медной гильзы (трубки) запаянной с одной стороны, через капиллярную трубку соединенный с герметичным блоком управления с другой стороны. Внутри гильзы и капиллярной трубки содержится инертный газ. Изменение температуры приводит к расширению или сжатию газа, который воздействует на электрические контакты блока управления, включая и отключая нагрузку подключенную к ним. Датчик термостата крепится хомутами к трубе и укрывается теплоизоляцией.

Терморегулятор со встроенным датчиком температуры воздуха

Источник: http://electro.narod.ru/instructions/heating_220volt.htm

Электрическая схема циркуляционного насоса отопления

Вопрос задал: sokrat. 19 Сентября 2012

3. О каком перегреве может идти речь, если мой котёл позволяет задавать температуру в трубах?Например, задав 60 градусов, температура в самой ближней точке трубы к котлу будет 60 градусов.

4. Что такое ленинградка?

5. Если вы заметили, то на прямом участке отопительной трубы (У меня труба наружным диаметром 76 мм) будет установлен один шаровой кран, который я буду открывать в случае поломки насоса или отключения электричества (у меня есть кран 1 1/2 дюйма= внутр. диаметр 38 мм). Ранее вы говорили, что зауженный диаметр на трубе может ухудшить циркуляцию. Кран какого диаметра вы посоветуете? Моего крана будет достаточно?

6. В данной системе при пуске насоса не произойдет ли вытекание воды из расширительного бака? И почему она не будет работать на 100%.

Источник: http://www.builderclub.com/vopros-otvet/1726/shemy-ustanovki-cirkulyacionnogo-nasosa-v-sisteme-otopleniya-doma

Смотрите также:

03 февраля 2021 годаСхема электрических соединений термостата теплового насоса

Если вы хотите лучше понять проводку термостата теплового насоса, вот пример типичной проводки электронного управления тепловым насосом, которая находится внутри вашего дома.

В наши дни на рынке представлено много типов электронных термостатов, поэтому, пожалуйста, убедитесь, что тип термостата, который вы используете, можно заменить на более новый. Новый программируемый термостат теплового насоса можно приобрести менее чем за 50 долларов.

Обычно электронный термостат в США питается от источника питания 24 В переменного тока, который поступает от силового трансформатора 110 В / 24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации термостата в вашем доме, прежде чем предпринимать какие-либо действия по устранению неисправностей или замене. Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту для этого.

Всегда рекомендуется сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать их демонтировать.

В системе с тепловым насосом есть не менее 8 проводов, которые необходимо подключить к термостату для правильной работы.

Схема электрических соединений термостата теплового насоса

Электропроводка термостата теплового насоса — Типичный цвет проводов и схема соединений

Как показано на схеме, вам необходимо включить термостат, и питание 24 В переменного тока подключено к клеммам R и C . Цвет провода R обычно КРАСНЫЙ и C ЧЕРНЫЙ .C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, которым вы управляете.

К клемме Y подключается сигнал для сигнала кондиционера охлаждающего воздуха. Этот терминал вызывает необходимость охлаждения помещения, когда установленная температура ниже, чем температура в помещении. Терминал G подключен к внутреннему вентилятору, который обеспечивает циркуляцию воздуха в помещении.

Реверсивный клапан — это устройство, которое меняет направление потока хладагента в системе трубопроводов.В большинстве случаев реверсивный клапан находится под напряжением при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан выключен при работе в режиме охлаждения.

Следовательно, важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем вы сможете выполнить правильное подключение к термостату.

Терминал O используется, когда система, которую вы используете, имеет реверсивный клапан (или четырехходовой клапан), который включается в режиме охлаждения.Если реверсивный клапан включен при работе в режиме нагрева, вам необходимо подключить реверсивный клапан к клемме B . В любой момент времени активно только одно соединение, то есть используется терминал O или B , но не оба.

В некотором оборудовании имеется 2-я ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется клемма Y2 . Цвет провода различается.

Иногда имеется 2-я ступень отопления, когда дополнительное отопление дополняет основную систему отопления. Обычно это устанавливается в регионах, где случилась экстремальная зима. В этом случае будет присутствовать терминал W2 .

Некоторые термостаты могут иметь функцию под названием Emergency Heat , при установке которой она отключает тепловой насос. Затем он включит нагрев полосы, который станет основным источником нагрева. Эту функцию следует использовать только на время, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал — E .

Обратите внимание на следующие функции, которые встроены в большинство современных программируемых термостатов теплового насоса.

Проверка низкого напряжения, сообщающая о низком уровне входящей мощности.

Коды ошибок, которые сообщают вам причину, по которой ваша система не работает должным образом.

Минимальное время выключения компрессора 3 минуты для предотвращения коротких циклов компрессора. Короткое включение компрессора сокращает его срок службы.

Программируемые дневные и ночные настройки заданной температуры.

Настройки выходных и функции ограничения для отпуска.

Возможность проверить состояние термостата и управлять настройками удаленно через смартфон или компьютер. Наличие этой функции повысит стоимость термостата.

Назад к домашней странице «Электромонтаж термостата теплового насоса»

Тепловые насосы — как они работают для отопления и охлаждения

Что нужно знать об эксплуатации теплового насоса

Тепловой насос 101

Тепловой насос становится очень простым, если вы понимаете основную концепцию.Как следует из названия, тепловой насос передает или перекачивает тепло из одного места в другое (обратите внимание на использование слова «насос», тепло не генерируется, а перемещается).

Как говорится «картинка стоит тысячи слов», так что готово:

В приведенном выше примере:

Пламя нагревает воду.
Горячая вода перекачивается в радиатор.
Вентилятор нагнетает холодный воздух над горячим радиатором, нагревая таким образом воздух.

Вода становится холодной, потому что тепло передается от воды к воздуху. Затем холодная вода перекачивается обратно в резервуар для воды, где снова нагревается (шаг 1).

Обратите внимание, что в этом примере пламя генерирует тепло. Мы передаем это тепло воздуху с помощью среды (в данном случае воды), прокачиваемой через радиатор. Насосное тепло — тепловой насос!

Настоящий тепловой насос не сильно отличается от этого простого примера, мы просто заменяем воду хладагентом (R410A) и заменяем водяной насос компрессором.

Настоящий тепловой насос в действии

Режим охлаждения (кондиционер)

Подожди минутку — Означает ли это, что обычный кондиционер считается тепловым насосом?

Что ж, посмотрим:

Тепло генерируется внутри вашего дома, от солнца, светящего через окна, до бытовых приборов и даже от вашего тела. Это эквивалент пламени, нагревающего воду в нашем первом примере.

Ваш кондиционер передает тепло изнутри вашего дома наружу.Это аналог помпы и радиатора

Так что теоретически да, любой обычный кондиционер можно считать тепловым насосом. Мы не советуем делиться этой информацией с вашим мастером по ремонту, это может его запутать!

Так чем же отличается ваш обычный кондиционер от теплового насоса?

Прежде чем обсуждать, давайте посмотрим, как тепловой насос работает в режиме охлаждения:

Разница:

Обратите внимание на три вещи:

Положение реверсивного клапана.
Направление потока хладагента.
Входное и выходное патрубки компрессора (никогда не изменятся).

Чтобы продолжить, начнем с точки 1 на диаграмме:

Точка 1
В начале цикла хладагент (например, фреон) находится в жидкой форме и очень холодный (газ, содержащийся под давлением, становится жидкостью, как и пропан в баке, который вы используете для барбекю, который сочный стейк). Он входит в змеевик испарителя, расположенный внутри вашего дома.Горячий воздух в вашем доме движется по змеевику, и воздух начинает терять тепло и остывать.

Точка 2
После того, как хладагент покидает змеевик внутреннего испарителя, он поглощает тепло и становится газом. Так же, как когда вы нагреваете воду на плите, и она становится паром, газообразный хладагент также испаряется, когда он поглощает все тепло в доме. Вот почему мы называем этот змеевик испарителем. Хладагент поступает в компрессор, который механически сжимает газ. В результате этого процесса температура повысится, поэтому хладагент будет покидать компрессор в виде горячего газа.

Точка 3
Затем хладагент поступает в змеевик конденсатора, расположенный за пределами дома. Поскольку температура снаружи ниже, чем температура горячего газа, тепло передается или «отбрасывается» от хладагента в змеевике в наружный воздух. По мере того, как температура охлаждающего газа понижается, он образует жидкий конденсат — точно так же, как капли воды, которые образуются на стакане холодной соды. Вот почему мы называем эту катушку конденсатором.

Пункт 4
Хладагент покидает змеевик наружного конденсатора в виде теплой жидкости.Затем нам нужно сделать теплый жидкий хладагент холодным, чтобы он мог поглощать больше тепла. Для этого он поступает к дозирующему устройству, которое снижает давление на теплую жидкость и тем самым понижает ее температуру. Хладагент покидает дозирующее устройство в виде холодной жидкости, готовой к повторению цикла снова.

Ну, это было не так уж плохо, правда? Вы поняли или вам нужно еще раз повторить?

Для веселого (и безопасного!) Эксперимента приложите руку, чтобы почувствовать воздух, выходящий из вашего конденсатора (той большой коробки, которая стоит на заднем дворе или над крышей).В летнее время вы почувствуете, как выходит горячий воздух, то есть тепло изнутри дома. Если вы не чувствуете выходящего горячего воздуха, это означает, что либо ваш компрессор не работает, либо у вас закончился хладагент, и ваш кондиционер необходимо заправить дополнительным хладагентом.

А как насчет отопления — как это работает?

Давайте посмотрим на следующую диаграмму:

Вы заметили, что только что произошло?

Вот две диаграммы, расположенные рядом.Посмотрите внимательно на этот раз:

Посмотрите на реверсивный клапан, он поворачивается на 90 градусов, что изменяет направление потока хладагента (R410A). Он идет в обратном направлении, и это противоположно циклу охлаждения. Вместо того, чтобы поглощать тепло изнутри дома, он поглощает тепло из воздуха снаружи и «отклоняет» (или передает) это тепло в воздух в помещении. Теперь внутренний змеевик стал конденсатором, а наружный змеевик — испарителем.

Обратите внимание, что тепло не вырабатывается масляной горелкой или газовой печью.Он просто перемещается (или перекачивается) из наружного воздуха внутрь дома. Вот почему тепловой насос так популярен в умеренном климате. Вам не нужно иметь печь или доставлять нефть или газ. Благодаря реверсивному клапану вы можете использовать одну и ту же электрическую систему как кондиционер, так и обогреватель!

Попробуйте это для веселого (и безопасного!) Эксперимента. Возьмите обычный оконный блок, который вы покупаете в любом универмаге. Установите его в противоположном направлении так, чтобы панель управления была обращена наружу.Даже если это кондиционер, в вашем доме будет горячий воздух. Кондиционер фактически является обогревателем, когда он реверсируется, это функция и действие реверсивного клапана. Он изменяет направление хладагента и может превратить кондиционер в обогреватель или тепловой насос.

Резюме

Тепловые насосы (или кондиционеры) не выделяют тепло. В вашем доме уже есть тепло.

Это как кондиционер. он перемещает тепло из одного места в другое.

Единственное отличие состоит в том, что в тепловых насосах есть реверсивный клапан, который позволяет нам выбирать перемещение тепла изнутри наружу (режим охлаждения) или реверсирование цикла и отвод тепла снаружи внутрь (режим нагрева).

В кондиционерах нет реверсивного клапана, поэтому они могут перемещать тепло только изнутри наружу.

Наконец, термостат теплового насоса полностью отличается от обычного термостата, поэтому убедитесь, что вы используете правильный.

Как подключить термостат

* Не существует стандарта, по которому цветовой провод управляет каждой функцией. При подключении каждый провод должен быть идентифицирован по клеммам, к которым он подключается, а не по цвету. Если вы не знаете, к какой клемме подключается каждый провод, может потребоваться обратиться к системе HVAC и посмотреть обозначения на плате управления. Для получения типичных примеров проводки и разъяснения того, с какими типами систем работает ваш термостат, обратитесь к владельцам / руководству по установке.*

Термостат использует 1 провод для управления каждой из основных функций вашей системы HVAC, например: нагрев, охлаждение, вентилятор и т. д. См. схему ниже, чтобы узнать, что каждый провод контролирует в вашей системе:

S — Датчики, проводные внутри и вне помещений

Y — ступень компрессора 1 (охлаждение)

Y2 — компрессор, ступень 2 (охлаждение)

G — Вентилятор

C — общий

U — Управление увлажнителем, осушителем или вентилятором

L / A — A — Вход для неисправности теплового насоса

O / B — Реверсивный клапан для систем с тепловым насосом

E — Аварийный обогрев

Доп. / Вт2 — ступень нагрева 2 (нагрев)

Вт — ступень нагрева 1 (нагрев)

R — 24vac (трансформатор отопления)

Rc — 24vac (трансформатор охлаждения)

* Термостаты торговых моделей необходимы для работы «двухтопливных» систем (систем, использующих насос для первых 1 или 2 ступеней нагрева и использование газовой или масляной печи для резервного / аварийного обогрев).Если у вас двухтопливная система, или если вы не уверены, рекомендуется связаться с Профессиональный подрядчик HVAC для продолжения.

Пожалуйста, следуйте приведенному ниже руководству для базового пошагового руководства:

Для защиты вашего оборудования отключите питание на блоке выключателя или переключателе, который управляет вашим отопительное и охлаждающее оборудование. Чтобы убедиться, что ваша система выключена, измените температуру на ваш существующий термостат, чтобы ваша система начала нагрев или охлаждение. Если вы не слышите или не чувствуете система включается через 5 минут, питание выключено. Если у вас есть цифровой термостат с пустой дисплей, вы можете пропустить этот шаг.

Затем снимите имеющийся термостат с настенной панели. Большинство термостатов подключаются непосредственно к стена. Однако некоторые поднимаются снизу и снимаются, а другие имеют фиксирующий язычок.

Следующим шагом будет сфотографировать вашу проводку. При фотографировании убедитесь, что маркировка клемм хорошо видна.

Просмотрите свои фотографии.

Если вы видите клеммы с маркировкой A B C или 1 2 3, значит, ваш новый термостат не может быть напрямую совместимы, так как ваша система требует термостата связи.

Если вы видите толстые, черные или красные провода, значит, у вас есть система сетевого напряжения. Этот тип проводки требует термостата сетевого напряжения и несовместим с термостатами низкого напряжения

Если вы видите провода, подключенные к клеммам с маркировкой G1, G2, G3, вам понадобится термостат, способный управление несколькими скоростями вентилятора, ни один из наших розничных термостатов не совместим с этой системой тип. G совместим, но не G1, G2 и / или G3.

Обычно вы должны видеть одножильный провод 18 калибра.Самая распространенная конфигурация пять проводов, однако вы могли видеть только два и целых десять.

Любой провод, который присутствует, но не подключен к терминалу, который вы хотите записать, но вы не будет маркировать эти провода.

Используя фотографии, которые вы сделали, снимайте каждый провод по одному и маркируйте его. Если на терминале несколько обозначений, таких как W и O / B, он будет помечен как W и O / B, а не только один или Другой.

После того, как вы сняли и промаркировали все провода, которые можно открутить, снимите старую стенку термостата. пластину и установите настенную пластину нового термостата.

После установки настенной пластины нового термостата мы можем повторно подключить проводку. Если мы рекомендуем помещая провод в терминал, не перемещайте его в другой терминал, если мы обратимся к нему позже в руководстве. (Например, у вас есть один провод с маркировкой W-O / B, и мы рекомендуем вставить его в клемму O / B. Если позже в руководстве мы рекомендуем вставить провод W в клемму W, вы не будете перемещать это провод, поскольку мы уже проинструктировали вас поместить его в O / B.)

Теперь давайте рассмотрим конфигурации проводки.

Обозначьте любую метку проводов R, RH или RC. Обычно у вас будет один или два из этих трех. Если у вас есть только один провод, независимо от того, помечен ли он RC, он войдет в клемму R, а перемычка соединительные клеммы R и RC будут на месте. Некоторые термостаты имеют перемычку, некоторые иметь металлическую скобу, у других может быть вилка, а перемычка также может быть просто проводом, соединяющим два терминала. Если у вас два провода, R или RH войдут в клемму R, а RC — в в разъем RC.Если у вас более одного провода (у вас есть провод с меткой R, а другой провод, обозначенный, например, Rc), вы можете удалить любые перемычки между клеммами R и Rc, или нажмите переключатель, чтобы открыть RC-терминал и вставить провод.

Далее, давайте поговорим о C, или общем проводе. Если у вас есть термостат модели Trane и провод с маркировкой X или B см. в руководстве к термостату. В некоторых случаях один из этих проводов может быть ваш общий. Если у вас есть провод C, вставьте его в клемму C на настенной панели.

Давайте посмотрим на провод G. Этот провод идет к клемме G на вашем новом термостате.

Для проводов Y, Y1 и Y2 Y или Y1 будут подключаться к клемме Y, а Y2 — к Y2. Терминал.

Провод O / B может иметь множество конфигураций. Это может быть W-O / B, O / B, W-O, W-B, или вы можете даже есть отдельные провода O и B. Если у вас есть отдельные провода для O и B, вам нужно заклеить отключите провод B, чтобы он не мог контактировать, а провод O будет подключен к клемме O / B на ваш термостат.

Если ваша клемма O или B имеет метку с другим проводом, обычно W, вам нужно будет идентифицировать есть ли у вас система теплового насоса или нет. Тепловой насос запускает ваш компрессор для обоих отопление и охлаждение. Если вы не знаете тип своей системы, вставьте этот провод в клемму W. Если у вас есть система с тепловым насосом, поместите ее в клемму O / B.

Найдите любой неподключенный провод, помеченный W или W1. Если на предыдущем шаге вы определили O, B или Провод O / B, который подключается к клемме O / B и имеет отдельный провод W, поместите этот провод в терминал W2.Если у вас нет провода, подключенного к клемме O / B, подключите провод W к терминал W.

Схема электрических соединений теплового насоса

Ruud

Схема соединений — это упрощенное традиционное фотографическое представление электрической цепи. Схема с ruud не показывает детали, а только блок-схему.

Цвета проводки теплового насоса Схема подключения

Эти два соединения обеспечат подачу питания на термостат, которым вы управляете.

Схема электрических соединений теплового насоса Ruud . Электрическая схема термостата теплового насоса Honeywell в печи. Я подключаю новый тепловой насос ruud к термостату honeywell rth4100c. Схема подключения термостата теплового насоса типичного цвета проводов и схемы подключения.

Сборник электрических схем термостата теплового насоса ruud. Он показывает элементы схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами. Разъем d на рууде — это фиолетовый провод.

Я не могу найти определения, что такое соединение ruud d. Топ-4 проблемы, по которым двигатель вентилятора нагнетателя не выключается. Разновидность электрической схемы термостата теплового насоса ruud.

Ac service tech llc 204660 просмотров. Это видео является частью серии обучающих видео, посвященных нагреву и охлаждению, для сопровождения моих веб-сайтов. Никто не должен, но, опять же, вам не обязательно иметь систему теплового насоса ruud на вашей стороне.

Комплект электрических схем термостата теплового насоса Rheem и электрических схем термостата водонагревателя свежего теплового насоса.Как подключить тепловой насос ruud к термостату Honeywell. Электрическая схема термостата теплового насоса Rheem 4-х проводный кондиционер ruud.

Схема подключения конденсатора Ruud, состояние теплового насоса enrancing. Схема подключения — это упрощенное обычное фотографическое представление электрической цепи. Это первая короткая серия статей о том, как тепловой насос подключен и в какой последовательности.

Схема подключения термостата теплового насоса Ruud Схема подключения воздухоподготовителя Rheem Схема подключения теплового насоса Ruud 5 проводов.Он показывает элементы схемы в виде обтекаемых форм, а также мощность и сигнальные соединения между устройствами. Надежные и эффективные системы тепловых насосов Ruud удовлетворяют потребности и требования для любого типа дома. Просто свяжитесь с одним из наших сертифицированных подрядчиков-партнеров ruud, чтобы узнать, какая система лучше всего подходит для вашей семьи сегодня.

Пожалуйста, помогите мне нужна электрическая схема для теплового насоса ruud 10pja3701 кто-то проводил эту газовую печь systemruud и, похоже, все неправильно не могут найти схему в Интернете, включая сайт Weatherking.Цвет провода r обычно красный, а c черный. Как показано на схеме, вам необходимо включить термостат, и питание 24 В переменного тока будет подключено к клеммам r и c.

Сборник электрических схем термостата теплового насоса Ruud. Схема подключения rheem hvac действующая схема подключения rheem ac new goodman. Электропроводка термостата теплового насоса Rheem из хроматекса.

C известен как общий терминал.

Схема подключения

Rheem Xe10p06pu20uo Советы по электрическому подключению

Схема подключения печи

Ruud Схема подключения General Helper

Подключение термостата Ac Service Tech

Схема подключения теплового насоса Дальнейшее подключение водяного нагревателя Ruud

Схема подключения Nord Gibat2

Great Gibson 9her Heat Pump Ther Электрическая схема Библиотека электрических соединений

Термостат теплового насоса Ruud Электромонтажная схема термостата Rheem

Электрическая схема теплового насоса Обозначения и руководство для теплового насоса

Электрическая схема теплового насоса Eyelash Me

Схема электрических соединений Tempstar Скачать бесплатную печатную схему печи для

Схема электропроводки

Советы по электрическому подключению

Схема подключения печи Ruud Схема подключения General Helper

Тепловые схемы Электропроводка насоса Bryant 214dna030000 Электромонтажная схема

Схема электрических соединений платы размораживания теплового насоса Ruud Lennox

B18a Библиотека электрических соединений термостата Ruud

Схема электрических соединений теплового насоса Ruud Схемы электрических схем

Схема электрических соединений и руководство по подключению теплового насоса

Тепловой насос

Электромонтаж двухступенчатого теплового насоса Youtube

Электрическая схема электропроводки Схема электропроводки

Wrg 1822 Схемы электропроводки Ruud Urgg

Как подключить низкое напряжение к Rheem Rudd

Схема электропроводки термостата Duo Therm Rv

Схема подключения

Термостат Ruud Грузовые автомобилиaccidentattorney Co

Схема электрических соединений теплового насоса Tappan Схема электрических соединений в автомобиле

Схема электрических соединений Основные принципы электрического подключения Heat Glo

Схемы теплового насоса Ruud Схема электрических соединений

Схема электрических соединений термостата теплового насоса

4be2ac5 Схема проводки теплового насоса для библиотеки проводки вентилятора

Схемы электрических соединений Советы по подключению центрального отопления Электрическая проводка

2603 Подключение теплового насоса с заземлением Схема электропроводки

Модернизированная OEM плата управления оттаиванием теплового насоса Ruud Датчик 47 21517 88

Электрическая схема Rheem Принципиальная электрическая схема

Rheem Motor 51 23052 11 Схема

8b2 Тепловая проводка насоса термостата Ruud Схема Proth42102d Old 9000 Ducane 9000 База данных электрических схем печи

Схема электрических соединений управления тепловым насосом Принципиальная схема

Bryant Defrost Circuit Boa rd Типы электрических схем

Устранение неисправностей теплового насоса Ruud Руководство Common Mans по

Схема подключения

Ducane

Подключение одноступенчатого теплового насоса

Схема подключения теплового насоса Ameristar Электрическая схема Lol

100 А для электрической печи Схема электрических соединений

Руководство по поиску и устранению неисправностей теплового насоса Ruud

Схема электрических соединений термостата Ruud Схема электрических соединений

Схема электрических соединений теплового насоса Pioneer

Старые модели переменного тока Ruud Uaka Описание Номер модели Отопление и

Тепловой насос Ruud Отзывы о тепловом насосе

Тепловой насос Ruud Устранение неисправностей Руководство Common Mans к

337 Схема подключения тату-машины для чайников Библиотека электрических соединений

Тепловые насосы Diagr am Советы по электрическому подключению

Основная плата управления печью Honeywell Rheem Ruud

Электрическая схема Электрические схемы Heat Magic

Принципиальная электрическая схема печи Goodman

Общая электрическая схема

8059 Ruud Схема подключения теплового насоса Epanel Digital Books

Установка теплового насоса с источником воздуха Cumbria Холодильное оборудование

Цветовой код провода термостата теплового насоса

Схема электрических соединений термостата Duo Therm Rv

Схема электрических соединений теплового насоса Trane Схема электрических соединений

Коллекция электрических схем Ruud

Схема электрических соединений Wrg 4423 для печи Heil Quaker

Xe10p06pu20uo Советы по электрическому подключению

Гнездо для проводки теплового насоса Nest 5 Схема проводов Nest E Heat Pump

Схема подключения пресса Rheem Схема подключения General Helper

Устранение неисправностей теплового насоса Ruud Руководство Common Mans по

Схема подключения термостата теплового насоса

по американскому стандарту

Понимание и подключение термостатов тепловых насосов с дополнительными тепловыми клеммами Цвета Функции

Старое масло Ducane База данных электрических схем электропроводки печи

Схема электрических соединений низкого напряжения теплового насоса Узнайте здесь Carrier

Основные советы по подключению системы управления ОВКВ Электропроводка

Схема электрических соединений

Схема электрических соединений Rheem T Stat

Схема электрических соединений Nordyne General Helper

Как сделать Байпас платы теплового насоса оттайки для обеспечения охлаждения

Схема подключения освещения палубы Скачать

Подключение теплового насоса Ruud D iagram A Day with Wiring Diagram

Схема электрических соединений для теплового насоса Ruud

F7ea487 Схема электрических соединений электрической печи Ruud Epanel

Схема электрических соединений теплового насоса Ruud Dapplexpaint Com

Схема подключения компрессора Ruud 20802 Схема подключения

Схема подключения

Схема электрических соединений Тепловой насос Ruud

49 Руководство по установке печи Ruud Руководство по установке печи Ruud

Схема подключения нагревателя Ruud Библиотека электрических соединений

Схема подключения теплового насоса Ruud Схема подключения

Раздел Rheem Содержание монтажной схемы Уникальный термостат Heat

Схема подключения теплового насоса

York Схемы

Схема электрических соединений термостата теплового насоса Ruud Emprendedorlink

E Школьная электрическая схема Полная Tr H p Технические советы Ruud Dual

Схема подключения термостата печи Ruud Ruud Silhouette Ii

Электропроводка Список запчастей теплового насоса Ruud Схема термостата Дом

Тепловой насос Ruud Подключение теплового насоса Ruud к термостату Ruud

Схема подключения теплового насоса Ruud Схема бесплатно Скачать

Тепловой насос Ruud

Тепловой насос Rudd Akashaonline Co

Схема электрических соединений теплового насоса Ruud

Электропроводка только теплового термостата Bloxtrade Co

Обзоры теплового насоса Ruud

Схема подключения Rheem Criterion Ii Термостат

Тепловой насос Ruud 9000 Схема электрических соединений термостата Ruud Familycourt Us

Схема электрических соединений системы кондиционирования Ruud Auto Electrical

Схема электрических соединений теплового насоса View Honeyw эл. тепловой насос

Подключение термостата Sensi | Sensi US

Установка

Приложение Sensi предоставляет все инструкции по установке проводки вашего нового термостата.

Загрузите приложение Sensi на свой смартфон или планшет.
Создайте учетную запись или войдите в систему.
Коснитесь значка +, чтобы начать установку.
Нажмите «Нет, это не на стене».
Следуйте инструкциям в приложении, чтобы подключить термостат.

Вы также можете узнать больше, загрузив Руководство по установке Sensi , в котором подробно рассказывается о подключении и подключении к Wi-Fi. Если вы хотите проверить правильность конфигурации HVAC после установки, обратитесь к этой статье для получения инструкций по настройке термостатов .

Клеммы выходов и схемы подключения

ТАБЛИЧКА НА КЛЕММАХ	ОПРЕДЕЛЕНИЕ
RH *	Мощность для обогрева, RC Мощность 03
C **	Общий провод, 24 В
G	Внутренний вентилятор (вентилятор)
68 Y 9000 Первая ступень на открытом воздухе	68 Y 9000 или первая ступень наружного обогрева и охлаждения в системах с тепловым насосом
Y2 / *	Вторая ступень наружного охлаждения в обычных системах или вторая ступень наружного обогрева и охлаждения в двухступенчатых системах с тепловым насосом или увлажнитель
W / E	Первая ступень отопления помещений при обычных или осушитель воздуха
O / B	Подключение переключающего (реверсивного) клапана для систем теплового насоса или зональных панелей
L	Система теплового насоса, подключение провода «L

* Если старый термостат имеет отдельные провода RC и RH, выходящие из стены, защелкните перемычку RC / RH на задней стороне термостата над батарейным отсеком.

** Общий провод может быть помечен буквой «C» на вашем старом термостате или маркировкой «B» или «X». Пожалуйста, обратитесь к руководству пользователя вашего старого термостата за разъяснениями.

Примечания:

Обычные системы включают: бойлер, газовую печь, лучистое тепло, электрическое отопление и кондиционирование воздуха
Системы теплового насоса включают: тепловой насос, двухтопливный, геотермальный
Термостат Sensi не совместим с линией системы напряжения.Термостат линейного напряжения обычно имеет провода сечением более 18 калибра и может не иметь маркировки клемм. Если вы не уверены в напряжении вашей системы, вам или подрядчику следует измерить напряжение с помощью мультиметра. Термостат Sensi рассчитан на 20-30 В переменного тока.
Если у вашего старого термостата есть провода, подключенные к следующим наборам клемм, термостат Sensi несовместим с вашей системой :
1, 2, 3, 4
A, B, C, D
V +, VG, RS-, RS +
R, 1, 2, C

Обратитесь к нашему средству проверки совместимости системы , чтобы узнать, подойдут ли вам термостаты Sensi.

Sensi ™

Доступ к термостату Sensi Smart Thermostat со смартфона или планшета для управления домашней средой, даже когда вы находитесь далеко от нее.

Свяжитесь с нами

Наша служба поддержки доступна 7 дней в неделю.

Пожалуйста, включите JavaScript, чтобы использовать этот сайт.

Как работает тепловой насос | Как работают тепловые насосы

Основные сведения о тепловом насосе

Один очень важный момент, который следует понимать, отвечая на вопрос «как работают тепловые насосы?» в том, что тепловые насосы не производят тепло — они перемещают тепло из одного места в другое.Печь создает тепло, которое распределяется по всему дому, но тепловой насос поглощает тепловую энергию из наружного воздуха (даже при низких температурах) и передает ее воздуху в помещении. В режиме охлаждения тепловой насос и кондиционер функционально идентичны, они поглощают тепло из воздуха в помещении и отводят его через наружный блок. Щелкните здесь, чтобы узнать больше о тепловых насосах и кондиционерах.

При рассмотрении того, какой тип системы лучше всего подходит для вашего дома, следует учитывать несколько важных факторов, включая размер дома и местный климат.У местного дилера Carrier есть опыт, чтобы должным образом оценить ваши конкретные потребности и помочь вам принять правильное решение.

Важные компоненты системы теплового насоса

Типичная система теплового насоса с источником воздуха состоит из двух основных компонентов: наружного блока (который выглядит так же, как наружный блок сплит-системы кондиционирования воздуха) и внутреннего блока обработки воздуха. Как внутренний, так и наружный блоки содержат различные важные компоненты.

Наружный блок

Наружный блок содержит змеевик и вентилятор.Змеевик работает либо как конденсатор (в режиме охлаждения), либо как испаритель (в режиме нагрева). Вентилятор обдувает змеевик наружным воздухом для облегчения теплообмена.

Внутренний блок

Как и наружный блок, внутренний блок, обычно называемый блоком обработки воздуха, содержит змеевик и вентилятор. Змеевик действует как испаритель (в режиме охлаждения) или как конденсатор (в режиме нагрева). Вентилятор отвечает за перемещение воздуха по змеевику и воздуховодам в доме.

Хладагент

Хладагент — это вещество, которое поглощает и отводит тепло при его циркуляции в системе теплового насоса.

Компрессор

Компрессор нагнетает хладагент и перемещает его по системе.

Реверсивный клапан

Часть системы теплового насоса, которая меняет направление потока хладагента, позволяя системе работать в противоположном направлении и переключаться между нагревом и охлаждением.

Расширительный клапан

Расширительный клапан действует как дозирующее устройство, регулируя поток хладагента при его прохождении через систему, что позволяет снизить давление и температуру хладагента.

Как работает тепловой насос — режим охлаждения

Одна из самых важных вещей, которые нужно понять о работе теплового насоса и процессе передачи тепла, заключается в том, что тепловая энергия естественным образом стремится перейти в области с более низкими температурами и меньшим давлением. Тепловые насосы полагаются на это физическое свойство, позволяя теплу контактировать с более холодной средой с более низким давлением, чтобы тепло могло передаваться естественным образом. Так работает тепловой насос.

Тепловой насос в режиме охлаждения.
Шаг 1
Жидкий хладагент перекачивается через расширительное устройство на внутреннем змеевике, которое функционирует как испаритель.Воздух из помещения проходит через змеевики, где тепловая энергия поглощается хладагентом. Получающийся в результате прохладный воздух обдувается воздуховодами дома. Процесс поглощения тепловой энергии приводит к нагреванию жидкого хладагента и его испарению в газообразную форму.
Шаг 2
Теперь газообразный хладагент проходит через компрессор, который сжимает газ. Процесс сжатия газа вызывает его нагрев (физическое свойство сжатых газов). Горячий хладагент под давлением движется по системе к змеевику наружного блока.
Шаг 3
Вентилятор наружного блока перемещает наружный воздух через змеевики, которые служат змеевиками конденсатора в режиме охлаждения. Поскольку воздух снаружи дома холоднее, чем горячий сжатый газовый хладагент в змеевике, тепло передается от хладагента к наружному воздуху. Во время этого процесса хладагент снова конденсируется до жидкого состояния при охлаждении. Теплый жидкий хладагент перекачивается через систему к расширительному клапану внутренних блоков.
Шаг 4
Расширительный клапан снижает давление теплого жидкого хладагента, что значительно его охлаждает.В этот момент хладагент находится в холодном жидком состоянии и готов к перекачке обратно в змеевик испарителя внутреннего блока для повторного запуска цикла.
Как работает тепловой насос — режим отопления
Тепловой насос в режиме обогрева работает так же, как и в режиме охлаждения, за исключением того, что поток хладагента реверсируется с помощью реверсивного клапана, названного так же удачно. Реверсирование потока означает, что источником тепла становится наружный воздух (даже при низкой температуре наружного воздуха), а тепловая энергия выделяется внутри дома. Внешний змеевик теперь выполняет функцию испарителя, а внутренний змеевик выполняет роль конденсатора.
Физика процесса такая же. Тепловая энергия поглощается в наружном блоке холодным жидким хладагентом, превращая его в холодный газ. Затем к холодному газу прикладывают давление, превращая его в горячий газ. Горячий газ охлаждается во внутреннем блоке за счет прохождения воздуха, нагрева воздуха и конденсации газа до теплой жидкости. Теплая жидкость сбрасывается под давлением, когда она входит в наружный блок, превращая ее в охлаждающую жидкость и возобновляя цикл.
Как работает тепловой насос — Обзор
Тепловой насос — это универсальная и эффективная система охлаждения и обогрева. Благодаря реверсивному клапану тепловой насос может изменять поток хладагента и нагревать или охлаждать дом. Воздух проходит через змеевик испарителя, передавая тепловую энергию от воздуха хладагенту. Эта тепловая энергия циркулирует в хладагенте в змеевике конденсатора, где она высвобождается, когда вентилятор продувает воздух через змеевик. Благодаря этому процессу тепло перекачивается из одного места в другое.
Местный эксперт Carrier HVAC может помочь оценить ваши потребности в отоплении и охлаждении и порекомендовать подходящую систему теплового насоса.
Схемы подключения
Описание Серия Схема электрических соединений
Котел XP XB / XW 1000-1700 321302
Котел XP XB / XW 2000 — 3400 321303
Один нагреватель / бойлер, один насос, Cert-Temp 80 с системой IID или без нее HW-120M — HW-670 А055.0
Один нагреватель / бойлер, один насос, Cert-Temp 80 с системой IID или без нее HW-200M — HW-670 A057.0
Два нагревателя / котла, два насоса, Cer-Temp HW-300 — HW-670 A059. 0
Схема электрических соединений HW-120M — Восстановление бустера HW-670 / Shure Temp AOSDG65100
Схема подключения LB / LW-500-1000 А063.0
Схема электрических соединений Dura-Max DW-720 — DW-1810 AOSDG65101
Схема подключения нескольких устройств Dura-Max DW-720 — DW-1810 AOSDG65102
Схема подключения условных обозначений Отсечка и сигнализация низкого уровня воды фунт / длина 500-1000 A064.1
Два — со смесительным клапаном или без него / Два подогревателя с бустерами COF А309.0
Трубопроводы обычных систем HW-300 — HW-670 E107.0
1 и 2 бойлер с обратным возвратом ДБ-720 — 1810 E109.0
Три котла с обратным возвратом DB-720 — DB-1810 E109. 2
1 и 2 бойлер с обратным возвратом LB-500, 750 и 1000 E110.0
Три котла с обратным возвратом LB-500, LB-750, LB-1000 E110.2
Метод трубопровода для низкотемпературных систем отопления фунт 500, 750, 1000 E112.0
Низкотемпературная система DB-710 — 1810 E112.2
Низкотемпературная система LB-500, 750, 1000 E112.3
Genesis Первичный, Вторичный трубопровод ГБ-200-750 E112.4
Система Linear-Temp ™ DB-720 — DB-1810 E115.0
Linear Temp ™ первичный, вторичный трубопровод ГБ-200-750 E115.5
Система Linear-Temp ™ LB-500, LB-750, LB-1000 E116.0
Линейная температура HW 300 — 670 E117.
Навигация по записям
Модные розетки и выключатели – самые популярные электрические приборы с защитой от детей и без нее, какие лучше брать и чем они отличаются?
Как ухаживать за пионом – посадка и уход в открытом грунте, сорта с фото и названиями, пересадка летом, размножение, выращивание из семян
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Дизайн
Интерьер
Комната
Лофт
Проекты
Ремонт
Своими руками
Стиль
Разное
2024 © Все права защищены.

Описание	Серия	Схема электрических соединений
Котел XP	XB / XW 1000-1700	321302
Котел XP	XB / XW 2000 — 3400	321303
Один нагреватель / бойлер, один насос, Cert-Temp 80 с системой IID или без нее	HW-120M — HW-670	А055.0
Один нагреватель / бойлер, один насос, Cert-Temp 80 с системой IID или без нее	HW-200M — HW-670	A057.0
Два нагревателя / котла, два насоса, Cer-Temp	HW-300 — HW-670	A059. 0
Схема электрических соединений	HW-120M — Восстановление бустера HW-670 / Shure Temp	AOSDG65100
Схема подключения	LB / LW-500-1000	А063.0
Схема электрических соединений Dura-Max	DW-720 — DW-1810	AOSDG65101
Схема подключения нескольких устройств Dura-Max	DW-720 — DW-1810	AOSDG65102
Схема подключения условных обозначений Отсечка и сигнализация низкого уровня воды	фунт / длина 500-1000	A064.1
Два — со смесительным клапаном или без него / Два подогревателя с бустерами	COF	А309.0
Трубопроводы обычных систем	HW-300 — HW-670	E107.0
1 и 2 бойлер с обратным возвратом	ДБ-720 — 1810	E109.0
Три котла с обратным возвратом	DB-720 — DB-1810	E109. 2
1 и 2 бойлер с обратным возвратом	LB-500, 750 и 1000	E110.0
Три котла с обратным возвратом	LB-500, LB-750, LB-1000	E110.2
Метод трубопровода для низкотемпературных систем отопления	фунт 500, 750, 1000	E112.0
Низкотемпературная система	DB-710 — 1810	E112.2
Низкотемпературная система	LB-500, 750, 1000	E112.3
Genesis Первичный, Вторичный трубопровод	ГБ-200-750	E112.4
Система Linear-Temp ™	DB-720 — DB-1810	E115.0
Linear Temp ™ первичный, вторичный трубопровод	ГБ-200-750	E115.5
Система Linear-Temp ™	LB-500, LB-750, LB-1000	E116.0
Линейная температура	HW 300 — 670	E117. Навигация по записям Модные розетки и выключатели – самые популярные электрические приборы с защитой от детей и без нее, какие лучше брать и чем они отличаются? Как ухаживать за пионом – посадка и уход в открытом грунте, сорта с фото и названиями, пересадка летом, размножение, выращивание из семян Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Дизайн Интерьер Комната Лофт Проекты Ремонт Своими руками Стиль Разное 2024 © Все права защищены.

Cхема подключения циркуляционного насоса к электросети

Схема подключения циркуляционного насоса к электросети выглядит следующим образом

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом

выбор схемы и инструкция по подключению

Основные преимущества применения насосов отопления

Схема подключения насоса системы отопления

Как подключить насос отопления к трубам

Насос отопления циркуляционный: подключение к электричеству

Ошибки при подключении

Вместе со статьей «Установка насоса системы отопления: выбор схемы и инструкция по подключению» читают:

Блок управления циркуляционным насосом отопления своими руками

Cхема подключения циркуляционного насоса к электросети

Схема подключения циркуляционного насоса к электросети выглядит следующим образом

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом

Система отопления на основе теплового насоса своими руками

Состав этого комплекта, исходя из принципа работы теплового насоса, следующий:

Подводные камни конструирования системы отопления на основе теплового насоса воздух-вода своими руками

Установка насоса в систему отопления: правила и хитрости

Типовая схема подключения газового котла

Мотивы применения:

Установка насоса в систему отопления

Расчет мощности ↑

Типы циркуляционных насосных агрегатов ↑

Выбор места для врезки насоса в отопительную сеть ↑

Схема расположения устройств и приборов в цепочке подключения насоса ↑

Последовательность работ по монтажу насоса ↑

Электрическая схема циркуляционного насоса отопления

Электрическая схема циркуляционного насоса отопления

Электрическая схема циркуляционного насоса отопления

Электрическая схема подключения

Принципиальная схема подключения

Котел из стальной трубы

Термоэлектрический нагреватель (ТЭН) с резьбой и терморегулятором

Терморегулятор с погружаемым датчиком температуры

Терморегулятор со встроенным датчиком температуры воздуха

Электрическая схема циркуляционного насоса отопления

Комментарии

Смотрите также:

Схема электрических соединений термостата теплового насоса

Тепловые насосы — как они работают для отопления и охлаждения

Что нужно знать об эксплуатации теплового насоса

Тепловой насос 101

Настоящий тепловой насос в действии

Резюме

Как подключить термостат

Ruud

Эти два соединения обеспечат подачу питания на термостат, которым вы управляете.

Подключение термостата Sensi | Sensi US

Клеммы выходов и схемы подключения

Sensi ™

Свяжитесь с нами

Как работает тепловой насос | Как работают тепловые насосы

Основные сведения о тепловом насосе

Важные компоненты системы теплового насоса

Наружный блок

Внутренний блок

Хладагент

Компрессор

Реверсивный клапан

Расширительный клапан

Как работает тепловой насос — режим охлаждения

Шаг 1

Шаг 2

Шаг 3

Шаг 4

Как работает тепловой насос — режим отопления

Как работает тепловой насос — Обзор

Схемы подключения

Добавить комментарий Отменить ответ

Рубрики
