Способы подключения радиаторов отопления — Услуги сантехника

Содержание

• Последовательное подключение радиаторов отопления
• Параллельное подключение батарей отопления
• Диагональное подключение радиаторов отопления
• Нижнее подключение батарей отопления
• Однотрубное подключение радиаторов отопления
• Двухтрубное подключение радиаторов отопления
• Установка радиаторов отопления

Последовательное соединение батарей отопления

Последовательное соединение

Последовательное соединение батарей отопления практикуется в многоэтажных домах. Принцип действия отопительной системы сводится к подключению радиаторов один за другим, когда теплоноситель идет по кругу. Ввод трубы производится снизу радиатора, а вывод осуществляется снизу или сверху. Такая схема подключения способствует тому, что первые батареи в системе нагреваются сильнее последних. Возможна даже довольно существенная разница температур в них, а поэтому те радиаторы, которые греют сильнее, рекомендовано устанавливать в более холодных помещениях.

Последовательное подключение радиаторов отопления предполагает их непосредственное соединение к системе. Регулировка теплоотдачи в таких радиаторах  невозможна, а их замена и обслуживание производится с полным отключением всей отопительной системы.

Параллельное подключение радиаторов отопления

Параллельное подключение батарей

Параллельное соединение радиаторов используют чаще всего в многоквартирных домах. Отопительная система с таким видом подключения работает по следующему принципу: горячая вода по всем этажам идет по одной трубе вверх, и по другой – вниз. При этом теплоноситель последовательно проходит все радиаторы дома.

Минус подобной конструкции состоит в необходимости при ремонте одного радиатора отключения системы отопления во всем подъезде. Проблема решается установкой на отводах шаровых кранов, одновременно предоставляющих возможность регулирования уровня теплоотдачи отдельных радиаторов.

Следует отметить и другой недостаток параллельного подключения радиаторов отопления — снижение давления теплоносителя в магистрали приводит к недостаточному прогреванию батарей, что сокращает эффективность такой системы отопления.

Диагональное подключение радиаторов отопления

Диагональное соединение батарей с магистралью теплоподачи

Диагональное подключение радиаторов — наиболее эффективный вариант функционирования отопительной системы. При таком соединении подача горячего теплоносителя осуществляется через верхнюю трубу с одной стороны батареи, а возврат охлажденной воды в стояк – по нижней трубе с другой стороны. Такое соединение обеспечивает максимальный уровень теплоотдачи радиатора и рекомендовано к применению по отношению к многосекционным конструкциям.

Несовершенство диагонального подключения радиаторов отопления – в его непривлекательном дизайне. Появление дополнительной отопительной трубы, огибающей радиатор, выглядит не очень эстетично, особенно в интерьере офисных и презентационных помещений. Чаще всего такой тип соединения реализуется в частном домостроении, где большое значение придается именно повышению эффективности отопительной системы, а вопросам дизайна отводится второстепенная роль.

Нижнее подключение радиаторов отопления

Нижнее подключение батареи отопления

Подобная схема подключения радиаторов отопления считается наименее эффективной с точки зрения теплоотдачи. Тепловая мощность радиаторов при ее использовании значительно снижается, а теплопотери достигают 10-15%. По этой причине применения радиаторов отопления с нижним подключением стараются избегать. Но в тех случаях, когда в интерьере помещения важная роль отведена эстетической стороне вопроса, например, в помещениях офисов компаний, подобная схема весьма удобна. Либо при монтаже дизайнерских радиаторов сложной формы или нестандартного размещения. Она эффективно скрывает трубопроводы, которые чаще всего маскируют плинтусами либо встраивают в стяжку пола.

Оправдана такая обвязка при использовании биметаллических или алюминиевых радиаторов, в которых высокая теплопроводность материала изготовления способствует сокращению потерь теплоотдачи.

Однотрубное подключение радиаторов отопления

Однотрубная схема подключения радиаторов является наиболее простой. Подача теплоносителя и его вывод осуществляет в одну и ту же трубу. Но простота монтажа декомпенсируется недостатками такой системы – все радиаторы сети нагреваются неравномерно, первый из них получает больше тепла, последний – меньше. Разница температур на радиаторах разных концов сети может быть весьма ощутимой и достигать десяти градусов.

По этой причине однотрубное подключение радиаторов отопления лучше применять на чугунных батареях. При монтаже алюминиевых или биметаллических радиаторов перепад температур увеличивается.

Недостаток системы можно частично исправить установкой байпаса, который переносит теплоноситель из верхней подводящей трубы в отводящую нижнюю. Между входным отверстием радиатора и байпасом для автоматизации управления помещают вентиль или терморегулятор.

Двухтрубное подключение радиаторов отопления

Двухтрубные системы имеют в своей конструкции два трубопровода — прямой и обратный. Охлажденная вода из радиатора возвращается в котел по выходной трубе. Такая система отопления очень удобна тем, что позволяет обеспечивать равномерный нагрев всех радиаторов сети и регулировать их мощность по отдельности.

Двухтрубные системы могут быть горизонтальными или вертикальными. В горизонтальных подключение осуществляет с верхней или нижней разводкой. Вертикальные системы удобны в домах, имеющих переменную этажность.

Двухтрубное подключение радиаторов отопления на сегодняшний день считается более прогрессивным и способствует повышению комфорта проживания людей. Кроме того, они обеспечивают более современный дизайн интерьера и удобны при выполнении скрытой прокладки.

Чтобы получить бесплатную консультацию или заказать замену батарей отопления, оставьте сообщение

Заполняя форму на сайте, вы соглашаетесь с нашей политикой конфиденциальности

Схема подключения радиаторов отопления — нижнее, последовательное, диагональное подключение радиаторов при однотрубной системе, виды на фото и видео

Содержание:

1. Однотрубная система отопления
2. Двухтрубная отопительная система
3. Разнообразие схем подключения батарей
4. Одностороннее боковое подключение радиаторов

5. Диагональная схема подключения радиаторов отопления
6. Нижний вид подключения
7. Подключение по схеме Тихельмана
8. Выбор места для установки радиаторов

Отопительная система должна выполнять свое основное назначение – обеспечивать эффективный обогрев квартиры или дома. Все элементы конструкции следует располагать таким образом, чтобы теплоотдача приборов была максимальной. Схема подключения радиаторов отопления должна учитывать ряд нюансов, включая необходимое их количество, длина трубопроводов, особенности местонахождения и подсоединения труб и т.д.

Проектное решение относительно расположения отопительных батарей желательно выполнять на подготовительном этапе. В собственных домовладениях чаще всего применяют двух – или однотрубное подключение радиаторов отопления.

Однотрубная система отопления

Однотрубная отопительная конструкция предполагает, что будет выполнено последовательное подключение радиаторов отопления с использованием одной трубы.

Ее подводят в направлении от котла к первому из приборов, затем она идет ко второй батарее, а от нее – к третьей и так далее. Схема подключения радиаторов отопления при однотрубной системе довольно популярна.

Существует так называемый усовершенствованный вариант подсоединения радиаторов отопления по однотрубной схеме. При ней к цельной трубе для подачи горячего теплоносителя присоединяют батареи при помощи двух стояков — подачи и «обратки». Данный способ позволяет установить термовентиль перед радиаторами. Основная функция этого устройства заключается в прекращении подачи горячего теплоносителя к батареям после того, как в помещении будет достигнут необходимый уровень температуры воздуха.

В первом случае при однотрубной системе схема подключения радиаторов отопления не предусматривает возможность заблокировать отопительный прибор без прекращения подачи воды в следующие за ним батареи.

Основное преимущество данного варианта заключается в его простоте и экономии материалов и денежных средств, что является значительным плюсом. Среди недостатков нельзя не отметить, что существует разница в степени нагрева между самым ближним к котлу прибором и наиболее удаленным от него радиатором.

При наличии в системе естественной циркуляции теплоносителя, общая протяженность конструкции не бывает значительной. Для решения проблемы требуется монтаж специального насоса, обладающего высокой производительностью.

Если здание имеет больше, чем один этаж, тогда однотрубная схема подключения отопительных радиаторов функционирует следующим образом: по трубе прямого стояка горячий теплоноситель подается на самый верхний этаж, а затем перемещается вниз, при этом проходя через каждый последовательно подключенный прибор. К сожалению и при таком методе присутствуют свои недостатки: батарея на первом этаже будет обладать меньшей теплоотдачей, чем на верхнем. Притом, что повлиять на данный недостаток невозможно.

Двухтрубная отопительная система

При двухтрубной отопительной схеме подразумевается параллельное подключение радиаторов отопления. При этом теплоноситель к батареям подводится по одной трубе, а отводится по другой. Такой вариант обычно используется для обогрева жилых помещений в частных домовладениях и загородных усадьбах (прочитайте: «Двухтрубное отопление с нижней разводкой — схема и монтаж»). В данном случае степень теплоотдачи у всех приборов одинаковая и ее можно корректировать, установив на прямом стояке терморегулятор.

Разнообразие схем подключения батарей

На сегодня имеются следующие виды подключения радиаторов отопления к центральной системе теплоснабжения:

• одностороннее боковое;
• нижнее;
• диагональное;
• попутно перехлестывающий способ (вариант Тихельмана).

Одним из важных элементов отопительной конструкции при подключении радиатора к стоякам (прямому и обратному) является байпас, представляющий собой отрезок трубы с меньшим диаметром, чем у всех остальных. Он соединяет между собой подачу и «обратку» и его монтируют, если в однотрубной схеме присутствует терморегулятор для радиатора отопления.

Одностороннее боковое подключение радиаторов

Боковое подключение радиаторов отопления (одностороннее) предполагает присоединение радиаторов к прямому и обратному стояку при помощи труб сверху и снизу одной и той же секции, как это выглядит видно на фото (прочитайте также: «Стояковая система отопления — устройство на примерах»). Специалисты рекомендуют подключать подачу к верхней части прибора, а обратку – к нижней.

Дело в том, что подключение радиаторов с нижней подводкой горячего теплоносителя, приводит к уменьшению степени теплоотдачи примерно на 7%. Боковое одностороннее подключение батарей отопления способно обеспечить максимальный прогрев радиаторов при условии наличия большого количества секций или равномерный нагрев всех отопительных приборов, соединенных параллельно, если их установка выполняется в высотном здании.

Диагональная схема подключения радиаторов отопления

Диагональное подключение радиаторов отопления к отопительной системе предусматривает расположение труб от стояков подачи и обратки по разные стороны прибора. Прямую трубу следует подвести к верхней части батареи, а обратную трубу — к нижней. Если не соблюдать рекомендованный порядок, эффективность обогрева объекта снизится не меньше, чем на 10%.

Диагональное подключение радиаторов принято считать оптимальным решением при обустройстве отопительной конструкции, когда планируется установка большого количества батарей. При таком виде подсоединения горячий теплоноситель равномерно распределяется по внутреннему пространству отопительного прибора, что касается теплопотерь, то они в данном случае не превышают 2%.

Нижний вид подключения

Используют нижнее подключение радиаторов отопления, если необходимо убрать все трубы конструкции в пол.

Соединение со стояками подвода и обратки выполняется путем присоединения их к нижним частям крайних секций. Теплопотери при таком варианте монтажа достигают 15% , поскольку верхняя часть приборов нагревается крайне неравномерно.

Подключение по схеме Тихельмана

Отличие схемы Тихельмана (двухтрубное попутно перехлестывающее присоединение батарей) заключается в установке сужающих устройств на отдельных участках труб, подающих и отводящих теплоноситель. Например: от котла идет 50-миллиметровая подающая труба. В нее врезают подачу на первый из радиаторов диаметром 20 миллиметров. Дальше следует 20-миллиметровый участок отвода на второй прибор. После него диаметр стояка составляет уже 32 миллиметра. Затем следует еще один 20-миллиметровый отвод. Далее после третьего радиатора диаметр стояка равен 25 миллиметров. После последнего 20-миллиметрового отвода находится последняя из батарей.

Обратку собирают согласно зеркальной схеме.

К стояку отвода подключают первый прибор в конструкции, используя трубу наименьшего диаметра, а последним – крайний радиатор с помощью 50-миллиметрового отрезка трубы.

Используя схему Тихельмана, даже при условии большой протяженности теплотрассы на таких объектах как промышленные склады, огромные особняки, можно обеспечить равномерный прогрев всех батарей, причем с минимальными потерями тепла.

Выбор места для установки радиаторов

Отопительную батарею следует располагать так, чтобы она не только эффективно прогревала помещение, но и препятствовала распространению по нему холодных воздушных потоков. Поэтому традиционным местом их установки стало пространство под подоконником. При этом необходимо придерживаться определенного расстояния между стеной и прибором (3-5 сантиметров), а также радиатором и напольным покрытием (10 сантиметров). Прочитайте также: «Напольные радиаторы отопления — оригинально и практично».

Батарея не должна монтироваться полностью под подоконником и в том случае, когда он очень широкий, его нужно выдвинуть немного вперед. Если в период отопительного сезона жар от прибора сильный, тогда желательного установить защитный декоративный экран, который будет способствовать равномерному передвижению теплого воздуха.

Немаловажным моментом является этап проектирования отопительной конструкции. Если в схеме планируется использование электрического циркуляционного насоса, то проблем в процессе теплоснабжения обычно не возникает. Иначе обстоят дела в системах с естественной циркуляцией, но зато они энергонезависимы.

Видео о схеме подключения радиаторов отопления:

Схемы подключения радиаторов отопления

ПОЛЕЗНАЯ ИНФОРМАЦИЯ

Правильная схема подключения батарей отопления важна для стабильной и надежной работы отопительного прибора с максимальной теплоотдачей. К сожалению, не все монтажники обладают нужной квалификацией для выбора оптимальной схемы подключения радиаторов отопления. В конце этой статьи будут приведены примеры «из жизни» как делать не надо.

Итак, существуют две основные системы отопления — однотрубная и двухтрубная. В большинстве типовых домов с центральным отоплением установлена однотрубная система отопления. Такая система отопления требует более высокого давления теплоносителя в процессе эксплуатации. Поэтому мы настоятельно рекомендуем вам ставить в такую систему отопления только биметаллические радиаторы, запас прочности которых намного превосходит максимальное давление в однотрубной системе. Для максимальной теплоотдачи радиатора отопления подающая телоноситель труба должна подключатся к верхнему патрубку радиатора.

Вода в однотрубной системе отопления спускается вниз, последовательно проходя через радиаторы на каждом этаже. Перед каждым радиатором обязательно ставится перемычка ( байпас ), чтобы уменьшить теплопотери на этажах и не прервать ток воды в случае отключения радиатора. Разумеется, проходя через множество радиаторов до первого этажа, теплопотери воды все равно будут, по-этому целесообразно на нижних этажах устанавливать большее количество секций радиаторов. Подача воды может также осуществляться снизу вверх. Для удобства использования радиаторов и поддержания комфортной температуры помещений в однотрубной системе устанавливают шаровые краны и термовентили.

В двухтрубной системе отопления теплоноситель подается в радиатор по одной трубе, а отводится по другой. То есть, остывшая вода уже не подаётся в ту же трубу, а отводится в возвратный канал «обратку». Температура теплоносителя в таких системах одинакова на всех этажах. Перемычка (байпас) в двухтрубных системах отопления не устанавливается. Шаровые краны и термовентили устанавливаются так же, как в однотрубной системе.

Схема подключения 1

Верхняя подача, боковое подключение, радиатор не длиннее 12 секций, прямая стена под окном.

Схема подключения 2

Верхняя подача, радиатор длиннее 12 секций, диагональное подключение.

Схема подключения 3

Верхняя подача, стояк проложен внутри стены.

Схема подключения 4

Верхняя подача, радиатор устанавливается в нишу.

Схема подключения 5

Верхняя подача, радиатор устанавливается в нишу, длина более 12 секций.

Схема подключения 6

Нижняя подача теплоносителя, регулирующий вентиль устанавливается на подающий отвод.

Схема подключения 7

Универсальный тип подключения. Может применяться и при верхней, и при нижней подаче теплоносителя. Применяется в случае, когда нет точной информации о направлении подачи воды и для экономии места. Теплоотдача радиатора при таком подключении несколько снижается.

Схема подключения 8

Универсальный тип подключения. Удобен для подключения двух и более радиаторов от одного стояка. Может применяться и при верхней, и при нижней подаче теплоносителя. Применяется в случае, когда нет точной информации о направлении подачи воды и для экономии места. Теплоотдача радиатора при таком подключении несколько снижается.

После выбора схемы подключения радиаторов отопления правильно подберите запорную и регулирующую арматуру. Не стоит доверять этот выбор сантехникам. Как правило, у знакомых продавцов покупаются шаровые краны стандартных недорогих серий, не всегда оригинальные, и устанавливаются по цене оригинальных полнопроходных кранов. Отличить полнопроходной кран довольно сложно, если у вас под рукой нет аналогичного крана стандартной серии.

На фото два одинаковых шаровых крана BUGATTI разных серий. Внутренний диаметр полнопроходной серии соответсвует диаметру трубы. Диаметр стандартной серии меньше диаметра трубы на 30 %

Слева —  усиленная, полнопроходная серия (300)

Справа —  стандартная серия (600)

Теплоноситель в системах центрального отопления бывает нелучшего качества. Это также одна из причин, по которой желательно устанавливать только полнопроходные серии шаровых кранов и термостатических вентелей.

Термостатические вентили — ручные или автоматические всегда ставятся на подающую трубу.

На фото: Радиатор Royal Thermo Biliner, вентиль ручной регулировки, полнопроходной шаровой кран.

Радиаторные пробки снабжены силиконовыми или паронитовыми прокладками и закручиваются специальным пластиковым шестигранным ключом для радиаторных пробок (фитингов) с усилием не более 20 Нм. Затягивание радиаторных пробок (проходных гаек) газовыми или разводными ключами недопустимо ! Это приведет к повреждению эмали пробок , повреждению и выдавливанию прокладок  и срыву резьбы коллектора радиатора. Наматывание льна (пакли), фум ленты на резьбу радиаторных пробок так же недопустимо.

Напоминаем, что в каждом гарантийном талоне, любого производителя радиаторов, написано, что гарантия будет действовать только в случае установки отопительного прибора специализированной организацией с профилирующей лицензией на этот вид деятельности, с составлением акта ввода в эксплуатацию.

Ниже, реальные примеры работ «мастеров», которые не только лишают гарании на отопительный прибор и портят эстетический вид помещения, но и могут подвергнуть опасности здоровье и имущество граждан.

Правильная схема подключения радиаторов отопления. Варианты подключения радиаторов отопления для эффективного обогрева дома. Различия между основными соединениями батареи

Обычно система отопления в частных домах автономная, поэтому для ее организации требуется приобрести котел достаточной мощности и определить, какой должна быть теплоотдача радиаторов отопления. Дальше дело остается за малым – нужно лишь подключить отопительные приборы к котлу с помощью трубопровода и заполнить все теплоносителем. Самая оптимальная схема подключения – двухтрубная, когда есть и подача, и обратка.

Типы систем отопления

Применяются однотрубные и двухтрубные варианты, которые могут иметь как преимущества, так и недостатки. Конструкцию можно монтировать как с нижней разводкой, так и с верхней. Однако последний используется чаще всего, так как он более удобен и практичен.

Как известно, принцип работы автономной системы отопления заключается в постоянной циркуляции воды или другого теплоносителя от котла к приборам и наоборот. При этом он может двигаться самотеком, либо принудительно, что достигается подключением насоса.

Вариант двухтрубного подключения

Рассмотрим его характеристики:

1. Инструкция по монтажу схемы подразумевает наличие двух отдельных трубопроводов, к которым подключается каждое из устройств.
2. При этом один водопровод является подающим, откуда поступает горячая вода, а другой – обратным, отдающим уже остывшую воду.
3. Так как пути, проходимые теплоносителем, как в подающем, так и в обратном трубопроводе равны, то и гидравлическое сопротивление их одинаково. То есть такая схема является гидравлически сбалансированной, что делает ее применение наиболее оптимальным.

Правильное подключение радиаторов отопления при двухтрубной системе — диагональный способ

Совет: использование в этом случае диагонального способа подключения отопительных приборов сделает систему более эффективной.

1. Однако схемы могут быть тупиковыми, а значит, самое:

• длинный путь проделывает уже остывшая вода, выходящая из последнего нагревательного прибора в цепочке;
• короткая — работает с первого раза.

По этой причине вам придется регулировать подачу горячей воды своими руками в каждой из батарей с помощью кранов или использовать термостатические вентили.

Проводка

Схема может быть принудительной (встроен насос) и самотечной, основное преимущество последней в том, что она не требует электричества. Для этого делается верхушка, как и в предыдущем случае, они соединяются по диагонали.

Применяется чаще всего в небольших жилых домах не более двух этажей. Хотя он будет идеален в населенных пунктах, испытывающих перебои с электроэнергией, используется не часто из-за большого количества требуемых материалов и неэстетичного внешнего вида.

Применяется не только в жилых домах, но и в любых других строениях, вне зависимости от их назначения. Ее организация требует много материалов и усилий, но все же преимущества такой системы неоспоримы.

Совет: вы без труда подберете его для любых построек, какими бы сложными они ни были.

На одной ветке может располагаться большое количество отопительных приборов, и это не требует дополнительной установки гидрорегуляторов давления. Подача воды и обратка в таких схемах подключаются отдельно, что дает возможность регулировать отопление всех помещений в доме автоматически. В этом случае терморегуляторы никак не повлияют на другие устройства, а их цена лишь немного удорожит установку.

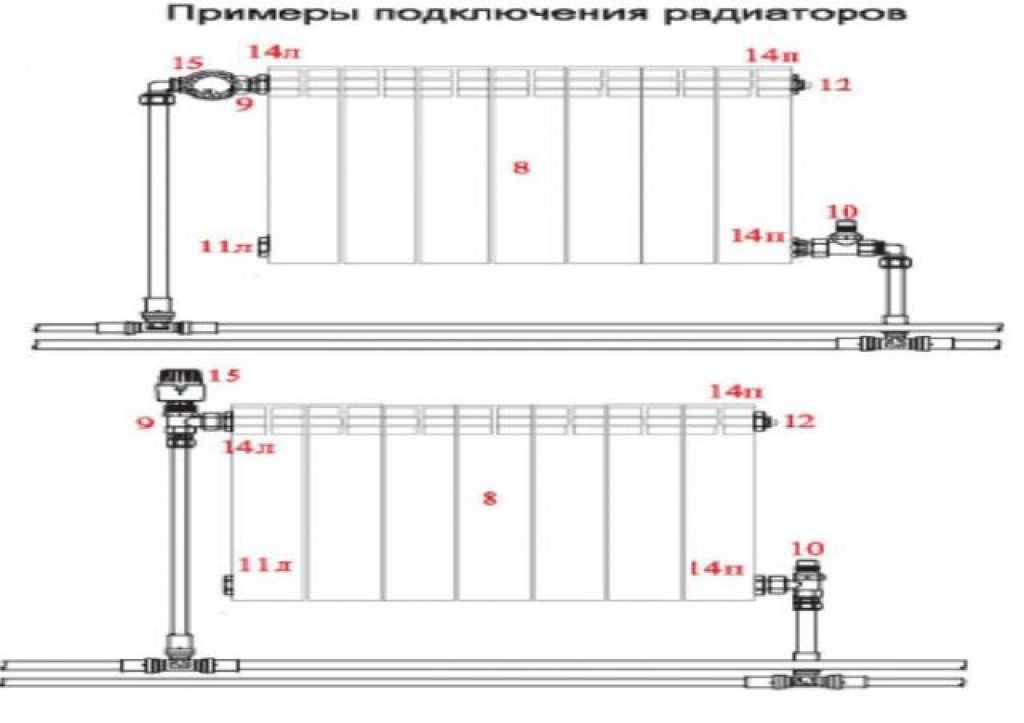

Варианты подключения обогревателей к системе

Мы часто произносим слова — «подключить» и «подключить», подразумевая выполнение одного и того же действия — подключить радиатор с.

Однако этот подход является дилетантским, поскольку между ними есть определенная техническая разница:

• присоединить радиатор — подвести к нему трубку подающей и «обратки». Примером может служить боковой вариант радиатора, когда патрубки подходят к устройству с одной стороны сверху и снизу, либо диагональный.
• подключение отопительного прибора — для создания узла подключения, в котором имеется подача или обратка, а также используются регулирующие шаровые краны, краны или другие подобные элементы.

Существует два основных варианта системы отопления, от которых зависит окончательная сборка схемы отопления дома или квартиры:

1. Верхний — подводящая магистраль расположена над верхним уровнем радиатора.
   В данном случае используются следующие варианты подключения радиатора:

• односторонний боковой (нижний и верхний) — метод наиболее эффективен при использовании в батарее не более 10 секций. В противном случае нагрев дальних происходит не полностью, из-за чего КПД устройства значительно снижается;

• Диагональ (сверху и снизу) может быть двух способов, каждый из которых считается наиболее эффективным при данном способе разводки. Можно использовать устройства с более чем 10-ти секциями и все они будут прогреваться по максимуму.

1. Нижний — подающая магистраль подходит к радиатору снизу, обычно используется при установке помпы:

• односторонний боковой (сверху и снизу) — в этом случае, как и в предыдущем, максимальный эффект от этого способа можно получить только при количестве секций в отопительных приборах не более 10, в противном случае теплоноситель просто не успеете их разогреть;

• диагональ (сверху и снизу) — эффект такой же, как и при верхней разводке;

Выбор способа монтажа радиаторов зависит от конфигурации системы отопления, которая может быть однотрубной, двухтрубной, коллекторной, с естественной или принудительной циркуляцией теплоносителя. Важными параметрами также являются: длина системы, способ прокладки труб подвода и отвода теплоносителя, размеры и количество секций радиатора. Схема подключения батареи отопления должна способствовать максимальной теплоотдаче приборов.

Пример нижнего подключения радиатора при устройстве автономной системы отопления в загородном доме

Подключение радиатора: последовательное и параллельное

В однотрубной системе нагретый котлом теплоноситель проходит последовательно через все радиаторы, поэтому , такое подключение батарей к системе отопления называется последовательным. Теплоноситель при прохождении по контуру остывает, что приводит к неравномерному нагреву отопительных приборов (ОП). В помещениях, расположенных ближе к котлу, будет тепло или жарко, а в удаленных – прохладно или даже холодно.

В двухтрубной системе по одной трубе (подводящей) горячая вода поступает в ОП, а по другой (отводящей) остывший теплоноситель возвращается обратно в котел. Такая схема обвязки предполагает параллельное подключение батарей, что обеспечивает равномерный обогрев всех помещений дома, независимо от их удаленности от котла. Для снижения температуры в помещении любую батарею можно перекрыть вентилем, перекрывающим горячий поток, при этом остальная система будет работать в обычном режиме.

Где и как устанавливаются отопительные приборы (ОП)

Независимо от типа подключения радиаторы обычно устанавливаются под подоконником, чтобы перекрыть холодный путь теплому воздуху. Теплые потоки воздуха поднимаются вверх, образуя невидимый защитный щит. Чтобы «тепловая завеса» работала эффективно, необходимо выдерживать расстояния установки, предусмотренные строительными нормами. Правильно расположенная ОП располагается на расстоянии:

• 100 мм от низа подоконника;
• 120 мм от поверхности пола;
• 20 мм от плоскости стены.

Важно! Нарушать эти нормы нельзя, иначе установленное оборудование не будет работать на полную мощность.

Три способа подключения батарей отопления

Способ №1: одностороннее подключение

Подающая и обратная линии подключаются к одной стороне радиатора. При этом подвод теплоносителя идет в верхнюю часть батареи, а отток — по обратке, которая подсоединяется к нижней части ОП. Такой способ монтажа обеспечивает равномерный прогрев всех секций. Такой вариант подключения батарей-гармошек особенно хорош для одноэтажных домов.

Важно! Не используйте односторонний тип подключения, если количество секций превышает 15. Игнорирование этой рекомендации приводит к значительным потерям тепла.

Схема одностороннего подключения нагревателя

Способ №2: нижнее подключение

Подходит для труб, скрытых в полу. Седельный тип входит в эту же группу, но трубы идут над поверхностью пола. При этом входной и выходной патрубки соединяются внизу батареи: один слева, другой справа. Отопительные батареи с нижним подключением могут нагреваться в верхней части неравномерно, при этом может теряться до 15% тепла.

Схема нижнего подключения, на которой показано направление движения теплоносителя в устройстве

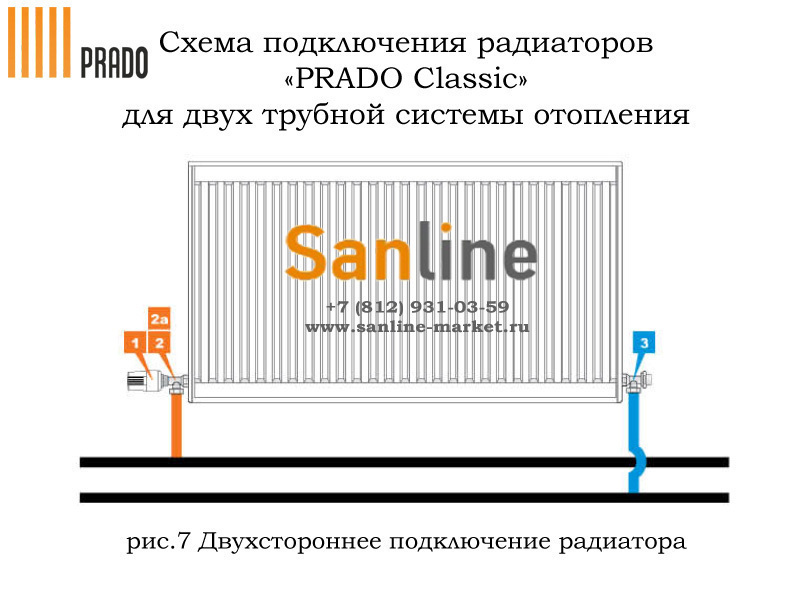

Способ №3: диагональное подключение

Применяются при монтаже длинных нагревателей с большим количеством секций. Трубка подвода охлаждающей жидкости соединяется с верхней частью радиатора, а отводящая – с нижним патрубком, расположенным на противоположной стороне устройства. Результат: вода или антифриз более равномерно прогревают поверхность конвектора. Количество теплопотерь составляет всего пару процентов.

Как влияет циркуляция теплоносителя на монтаж оборудования

Если в системе отопления частного дома установлен циркуляционный насос, принудительно гоняющий воду или антифриз по тепловому контуру, можно выбрать любой способ подключения радиаторы. Работоспособность системы в этом случае не будет зависеть от схемы установки ОП на трубопровод. При естественной циркуляции теплоносителя лучше использовать диагональный способ подключения батарей.

Система отопления необходима для того, чтобы обеспечить максимально комфортную температуру в доме, которая зависит от многих факторов. К ним относятся и способ прокладки труб, и количество радиаторов, и общая длина системы, площадь дома и т. д.

Это означает, что система подбирается индивидуально для каждого дома, поэтому многие задаются вопросом – как правильно подключить батарею отопления?

Способы подключения

Существуют способы подключения батарей отопления своими руками, которые часто можно встретить в частных домах:

• Односторонний … Он заключается в том, что подающая труба и обратка подключаются с одной стороны к первая секция: прямая соединяется с верхней частью, а обратная – с нижней.
  Таким образом осуществляется равномерный прогрев всех радиаторов. Однако это соединение рекомендуется использовать при наличии большого количества секций или в высотных зданиях с параллельным соединением;
• Седловое и нижнее соединение идеально подходит для системы, в которой трубы скрыты под полом. При этом обе основные трубы соединяются с патрубками противоположных секций в нижней части. Этот метод малоэффективен, так как потери мощности не превышают 15 процентов;
• Диагональ . .. Применяется при наличии большой системы отопления с соответствующим количеством секций. Такой способ подключения производит равномерное распределение теплоносителя и максимальную теплоотдачу от приборов.

Место для подключения

В принципе, подключение батареи отопления должно производиться в определенном месте, где можно создать защиту от доступа холодного воздуха с улицы и при этом хорошо прогреть помещение. Именно поэтому радиаторы часто располагают под подоконниками.

При этом необходимо соблюдать определенное расстояние от устройства до стены — примерно до 5 сантиметров, а до пола — 10 сантиметров. Если придерживаться этих рекомендаций, то теплый воздух от радиатора будет создавать своеобразную тепловую завесу.

Важно. Подоконник не должен затенять батарею или перекрывать ее, так как это значительно снизит эффективность выработки тепла.
В некоторых случаях радиаторы прикрывают экраном, обычно это делается, когда они очень горячие.

Основные типы систем отопления

Сегодня происходит подключение батарей отопления в частном доме на две системы отопления: однотрубную и двухтрубную.

1. В первом варианте вода поступает в трубы сверху (бак находится на возвышенности) и таким образом распространяется по трубам.
   Это довольно распространенная система, но при таком варианте нет возможности регулировать температуру, так как для этого нужны дополнительные опции.
2. Второй вариант — по одной трубе течет теплая вода, по другой — охлажденная. В этом случае батареи соединены параллельно.
   Такая схема подключения батарей отопления распространена в коттеджах и домах. Для него характерна одинаковая температура всех радиаторов, а в подающей трубе температура регулируется с помощью термостата.

В любом случае схемы подключения батарей отопления могут быть выполнены в вертикальной или горизонтальной системе. В первом отопительные приборы подключаются к вертикальному стояку, а во втором – к горизонтальным трубопроводам.

Любая схема подключения батареи отопления может быть выполнена путем подсоединения труб с энергоносителем к радиатору нижним или боковым способом.

Корпус радиатора

Обычно стандартный обогреватель состоит из самого нагревательного элемента (радиатора) и дополнительных частей, как показано на рисунке ниже.

В данном случае установка осуществляется при необходимости термостата в системе теплоснабжения. Поскольку многие подключают батареи отопления своими руками, эта схема будет для них интересна.

Но прежде чем вы поймете и определите для себя, как правильно подключить батареи отопления в вашем конкретном случае, вам необходимо ознакомиться с разнообразными видео и фото в галерее нашего сайта. Они подробно расскажут о плюсах и минусах той или иной системы, а также помогут выбрать трубы и другие доборные элементы.

Естественно начинать монтаж лучше в теплое время года, чтобы потом в холодное время года не остаться без отопления. Поэтому подготовьте все заранее, все купите, чтобы быстро провести все необходимые работы.

Большой плюс в том, что схема подключения батарей отопления в частном доме может быть самой разной, и вы не находитесь в определенных «технических» рамках.

Совет!
При замене аккумуляторов не забудьте установить кран Маевского, с помощью которого легко стравливать воздух из системы.
А чтобы в помещении не было очень душно, устанавливается клапан, частично или полностью перекрывающий подачу тепла.

Запорная арматура

Всем понятно, что запорная арматура играет важную роль при подключении, так как не только обеспечивает подачу воды, но и распределяет теплоноситель по радиатору. На обратном и подающем патрубках расположены регулирующая и запорная арматура. Запорная арматура необходима для перекрытия подачи воды к аккумулятору с целью проведения его замены или ремонта.

Обвязка батареи отопления с нижним подключением может не предусматривать установку байпаса и регулирующих устройств. Запорная арматура предусмотрена в большинстве двухтрубных систем с боковым или диагональным подключением. Обычно инструкция требует всегда легкого доступа к запорно-регулирующим элементам, даже если радиаторы закрыты.

Выбор батареи

Это важный этап в устройстве отопления, ведь материал, из которого изготовлены радиаторы, напрямую влияет на их теплоотдачу, а соответственно и на температуру в помещении. Также необходимо правильно рассчитать количество секций в помещении.

По материалу, из которого изготовлены аккумуляторы, их можно разделить на:

• Чугун;
• Биметаллический;
• Алюминий;
• Сталь;
• Медь-алюминий.

Алюминиевые аккумуляторы имеют мощность около 192 Вт на одну секцию, рабочее давление 16 атм. Отличаются хорошей теплоотдачей и быстрым нагревом. Применяются в автономных и центральных системах отопления.

Основной их недостаток в том, что они чувствительны к составу воды, поэтому быстро разрушаются внутренней коррозией. Также эти устройства подвержены резким перепадам давления в системе.

Чугунные батареи

имеют мощность секции от 79 до 160 Вт, и давление от 10 до 15 атм. Они могут работать при высоких температурах теплоносителя – до 150 градусов Цельсия. Их минус — большой вес, а плюс — обычный монтаж и устойчивость к различным перепадам давления.

Биметаллические радиаторы имеют мощность около 200 Вт и рабочее давление около 35 атм. Они имеют стальной сердечник и алюминиевый корпус. Часто такие батареи используют в офисах или квартирах с центральным отоплением.

Их преимущества: легкость, практичность, устойчивость к внутренней среде, высокая теплоотдача. Минусом может быть более высокая цена по сравнению с остальными.

Важно!
Даже если вы правильно подберете батарею и рассчитаете правильное количество секций, вы должны знать один совет – чем лучше теплоизоляция вашего дома, тем выше КПД вашей системы.

Заключение

Установка нагревательных элементов является важным шагом на пути к созданию эффективного теплоснабжения. Для проведения этих работ необходимо все просчитать до мелочей и проконсультироваться с несколькими специалистами.

На практике эффективность даже самой качественной системы отопления со временем устаревает. По этой причине владелец дома часто сталкивается с проблемой замены некоторых его отдельных составляющих.

Поменять радиатор отопления очень просто: нужно лишь следовать пошаговой инструкции, хотя бы немного разбираться в специфике этой области и иметь соответствующий инструмент.

Типы систем отопления

Современные способы подключения радиатора отопления – крайне важные нюансы в обеспечении дома теплом. В строительной практике наиболее распространены два типа систем отопления – однотрубные и двухтрубные.
От того, какой конкретно появится, зависит, по какой схеме будет осуществляться интеграция радиатора.

Кстати, даже если вы подключаете батарею не самостоятельно, а с помощью профессионалов из специализированной компании, вы все равно должны быть в курсе того, какая система отопления у вас установлена. Для наглядности рассмотрим каждый из этих видов более подробно.

Однотрубное отопление

Этот тип работает по принципу подачи воды к современному радиатору, как правило, встроенному в многоэтажную квартиру, то есть в многоэтажку. Такое подключение батареи отопления считается наиболее доступным и простым видом.

Но и у этой системы есть свои недостатки: с учетом таких, казалось бы, простых монтажных работ, однотрубная система не предполагает возможности самостоятельного регулирования подаваемого тепла. То есть данный вид отопления не предусматривает каких-либо дополнительных устройств, способных оказать домовладельцу такую ​​услугу. Ввиду этого теплообмен в квартире подается в соответствии с изначально заложенным.

Двухтрубное отопление

Действие данной системы основано на движении горячего теплоносителя по первой трубе, а по второй трубе в обратном направлении — удаляется уже остывшая жидкость. В данном виде теплоснабжения имеет место параллельный способ подключения отопительных приборов.

Характерной чертой двухтрубной системы является методическая равномерность нагрева всех ее компонентов. Плюс у владельца такого отопления есть возможность самостоятельно регулировать тепло в квартире с помощью специального вентиля, смонтированного возле самого радиатора.

Подробный обзор — читайте на нашем сайте.

Совет : Обратите внимание на документ, регламентирующий нормы правильного подключения радиаторов отопления. Его название: СНиП 3.05.01-85.

Точка интеграции радиатора

Независимо от того, имеете ли вы последовательное соединение батарей отопления или более сложное параллельное соединение, в любом случае помните, что теплоснабжение – не единственная функция этих узлов. Дополнительным бонусом таких устройств является то, что радиаторы обеспечивают хорошую защиту от «холодного» проникновения ветров и сквозняков.

Поэтому неудивительно, что именно под подоконниками находят свое пристанище эти спасительные приспособления. Радиаторы отопления способны обеспечить отличную тепловую завесу, особенно при локализации оконных проемов.

Совет : Не монтируйте два радиатора вплотную друг к другу — это чревато потерей дорогого тепла: значительно снизится плотность потока горячего воздуха, что повлечет за собой резкое падение эффективности теплоснабжения сам.

Перед использованием конкретного типа подключения составьте схематический план, на котором четко и наглядно отметьте места расположения устройств, сделайте правильные расчеты расстояния установки.

Радиаторы расположены правильно в следующих случаях:

приборы
• располагаются на расстоянии 100 мм от нижней линии подоконника;
• расстояние до пола — 120 мм;
• расстояние до стен — 20 мм.

Подключаем радиаторы к разным системам циркуляции воды

Теплоноситель, которым обычно является обычная вода, циркулирует в системе двумя способами – либо принудительно, либо естественным путем.

Принудительно работа теплоносителя осуществляется благодаря водяному насосу, проталкивающему воду по трубе. Безусловно, такое насосное устройство является частью общего контура отопления. Монтаж такого агрегата либо осуществляется непосредственно возле отопительного оборудования – котла, например, либо изначально входит в его «оригинальную» комплектацию. вы узнаете в отдельной статье.

1. Однотрубная последовательная система отопления с естественной циркуляцией
2. Двухтрубная параллельная система отопления с естественной циркуляцией

Другая система, имеющая естественную циркуляцию, очень эффективна и эффективна в местах, где чаще всего случаются скачки напряжения. В указанной схеме такой циркуляции нет насосного устройства, но есть место для энергонезависимого котла. Движение жидкости по системе осуществляется за счет вытеснения охлажденного теплоносителя горячим потоком воды.

Факторы, которые следует учитывать при подключении радиатора:

• особенности прокладываемой теплотрассы;
• его длина и так далее.

Схемы подключения радиаторов отопления

Любая из перечисленных ниже схем подключения радиатора вполне способна быть реализована в системе отопления с «принудительным» подходом, то есть при наличии насоса:

Благодаря универсальному исполнению этой конструкции теплоноситель равномерно заполняет радиатор, что, безусловно, способствует максимальной степени теплоотдачи. Перекрестная схема значительно повышает КПД системы: потери тепла снижаются до 2%!

Комфортные условия проживания в загородном коттедже невозможно создать без качественной системы отопления. Он должен быть достаточно эффективным и экономичным, чтобы в отопительный сезон в жилых комнатах было тепло, а потребление энергии не было слишком высоким. Чтобы этого добиться, необходимо правильно подобрать тип системы отопления, а затем подобрать наиболее подходящий вариант подключения радиаторов отопления в частном доме.

Типы систем отопления

Система отопления в частном доме может быть:

воздух;

электрический;

Пневматическая система

Эта опция работает без охлаждающей жидкости. Воздух в доме нагревается непосредственно от отопительных приборов – печей или конвекторов. При такой системе не используются радиаторы отопления. Воздушное отопление удобно для обогрева компактных загородных домов. Его редко используют для больших коттеджей.

Электрическая система

В такой системе тепло передается по токопроводам. Электрический теплый пол работает по такому принципу. Отопление с помощью электрической системы может быть весьма удобным. Но его обустройство требует повышенного внимания к правилам безопасности, а в процессе эксплуатации дорого обходится владельцам дома.

Система водоснабжения

Тип системы отопления, в которой тепло передается посредством воды (иногда пара) в качестве теплоносителя. Теплоноситель поступает от отопительного прибора по трубам к радиаторам отопления. Этот вариант считается наиболее удобным и практичным. Чаще всего в загородных домах оборудуют отопление именно таким образом.

Типы отопительных котлов

Центральным элементом системы отопления является котел – отопительный прибор, в котором теплоноситель достигает нужной температуры. Схема подключения отопления в частном доме во многом зависит от того, какой котел в нем используется.

По конструкции котлы делятся на двухконтурные и одноконтурные. Первый вариант – это оборудование, предназначенное как для отопления, так и для нагрева воды. Одноконтурный котел только нагревает теплоноситель для отопления. По способу монтажа они делятся на напольные и настенные.

Котлы

также различаются по виду топлива, которым нагревается теплоноситель. Существуют котлы следующих типов:

• электрические;

  твердое топливо;

  жидкое топливо;

  вместе.

Для работы твердотопливных котлов используют уголь, дрова, реже торф и другие варианты твердых горючих материалов. В качестве жидкого топлива для котлов соответствующего типа используется дизельное топливо или отработанные масла.

Большинство загородных коттеджей отапливаются газовыми котлами. В негазифицированных районах часто применяют отопление электричеством. Твердотопливные и жидкотопливные котлы полностью независимы от коммуникационных сетей. Первый вариант более привлекателен тем, что требует традиционных дров и угля, а не опасных горючих жидкостей.

Самые предусмотрительные домовладельцы устанавливают в своих домах двухконтурные котлы, рассчитанные на работу на разных видах топлива. Например, можно установить электрический котел, дополненный камерой сгорания на твердом топливе, чтобы в случае отключения электричества можно было перейти на дровяное отопление.

Двухконтурные котлы, обеспечивающие дом теплом и горячей водой, в основном являются газовыми устройствами. Они универсальны, так как избавляют домовладельцев от необходимости покупать и устанавливать отдельный водогрейный котел.

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услугу утепления дома

Устройство радиатора отопления

Радиатор отопления состоит из нескольких теплообменных секций. Чем больше секций, тем, соответственно, выше мощность аккумулятора. Есть такие модели радиаторов, которые при необходимости можно «удлинить» новыми секциями уже в процессе эксплуатации.

Все секции пересекает один коллектор вверху и один внизу. Каждая секция имеет вертикальный канал, соединяющий верхний и нижний коллекторы. Это касается всех участков, включая крайние. Следовательно, у радиатора 4 вывода, но используются только два из них. Один подключается к патрубку подачи теплоносителя, а второй служит для слива остывшей воды обратно в котел. Неиспользуемые выходы закрываются заглушками. Так работает большинство радиаторов.

Типы трубопроводной системы

В схеме системы отопления взаиморасположение входа подачи теплоносителя и выхода «обратки» имеет принципиальное значение. Это зависит от направления теплоносителя и типа трубопроводной системы.

Однотрубная система

Это упрощенный вариант обустройства отопления в коттедже. Этот вариант достаточно экономичен, так как требует меньше труб для разводки и выполняется с меньшими трудозатратами на монтажные работы. Система представляет собой цепочку радиаторов, соединенных одной трубой. Нагретый в котле теплоноситель поступает в каждый радиатор по очереди, перетекая из одного в другой. То есть «отдача» от одной батареи становится подачей для следующей и так далее.

Однотрубная схема подключения радиаторов отопления в частном доме имеет один существенный недостаток – при ней радиаторы прогреваются неравномерно. Первый радиатор всегда будет самым горячим, а дальше от батареи к батарее температура будет постепенно снижаться. Поэтому поддерживать одинаковую температуру во всех помещениях при однотрубном отоплении невозможно.

При определенных планировочных соображениях вполне может подойти однотрубная система. Так, если в небольшом доме цепочка радиаторов начинается от жилых комнат и заканчивается техническими помещениями, этот вариант может быть оптимальным. А вот в просторных коттеджах лучше установить двухтрубное отопление.

Двухтрубная система

Более дорогой в оснащении, но простой и удобный в использовании вариант. В этой системе одновременно функционируют две трубопроводные линии. Первая подает горячую воду к каждой батарее. То есть в каждый радиатор входит одна труба. Охлаждающая жидкость перед попаданием в радиатор, вне зависимости от своего расположения в контуре, не попадает в соседние радиаторы, а идет напрямую. Вторая труба собирает обратку со всех радиаторов и подает ее в коллектор отопления.

Преимущества донного типа разводки в том, что достигается практически одинаковая температура во всех точках теплообмена. Такая система лучше поддается регулированию и обеспечивает равномерный обогрев всего здания.

Балочная (коллекторная) система

Коллекторная схема представляет собой вариант двухтрубного подключения, но с более сложной разводкой. Применяется, когда трубы нужно спрятать, например, под пол. В этом случае оборудуются два коллектора – на подачу и на обратку, причем от каждого радиатора к первому коллектору проходит одна труба, а ко второму – еще одна.

В некоторых схемах подключения используются два типа системы. Весь дом можно отапливать по двухтрубному принципу, но для отдельной зоны, например, веранды или большой гостиной, используют связку из нескольких радиаторов по однотрубному принципу. При разработке двухтрубной схемы подключения батарей отопления в частном доме главное не запутаться в подающем и обратном коллекторах.

Схема подключения радиаторов к системе отопления

Движение теплоносителя по трубам и каналам аккумуляторов обусловлено двумя факторами. Во-первых, это тенденция жидкости заполнять пустоты. При отсутствии воздушных пробок создается естественный динамический напор теплоносителя. Второй фактор – движение потоков разной температуры. Горячая вода стремится вверх, вытесняя холодную в нижний поток.

Диагональное верхнее соединение

Диагональное подключение радиаторов с верхним подачей позволяет обустроить максимально эффективное отопление помещения. Горячая вода подается на верхний вход, внутри распространяется по секциям, а при остывании уходит вниз, после чего вытесняется в нижний вход в обратный коллектор, расположенный с другой стороны радиатора.

Двустороннее нижнее соединение

Подача осуществляется в нижний вход с одной стороны, а обратка из нижнего входа с другой стороны батареи. КПД в этом случае ниже, чем в предыдущем варианте. Но такое соединение позволяет максимально скрыть трубы.

Одностороннее соединение снизу вверх

В основном используется в многоэтажных домах. В коттеджах в 2 или 3 этажа также иногда применяют однотрубное отопление. Отличие нижнего и верхнего подключения в том, что в первом случае горячая вода подается на нижний вход, а отводится под давлением через верхний вход, а во втором случае происходит обратное. В обоих случаях установка и выпуск теплоносителя расположены с одной стороны. Стоит отметить, что из всех существующих вариантов одностороннее нижнее подключение является самым малоэффективным.

Описание видео

Какую систему подключения радиатора выбрать

Другие опции

Теоретически также можно использовать диагональное соединение с подачей снизу или двустороннее соединение с подачей сверху. Эти два варианта тоже будут работать, если все сделано правильно. Однако функционирование системы будет сильно затруднено из-за пересечения водотоков. Поэтому лучше не экспериментировать и взять за основу диагональное верхнее подключение или двустороннее нижнее подключение.

Расположение радиатора

Для качественного обогрева коттеджа необходимо не только правильно подобрать схему отопления, но и правильно расположить батареи в помещениях. Монтаж батарей отопления в частном доме осуществляется на основании расчетов, сделанных специалистами. Количество радиаторов и секций для каждого радиатора определяется с учетом различных факторов:

объем помещений;

уровень теплопотерь здания;

Схема врезки радиатора

;

на какой высоте будут установлены аккумуляторы и многое другое.

Описание видео

Обычно радиаторы располагают под окнами. Это создает преграду для потока холодного воздуха, идущего из окна. Кроме того, поступающий из оконного проема воздух «высушивается» теплом радиатора, в результате чего на поверхностях в помещении не собирается конденсат. Батарея должна быть немного уже окна и располагаться по центру относительно оконного проема.

Радиатор не должен примыкать верхней частью к подоконнику, так как это усложняет процесс распространения тепла. Расстояние от пола до нижнего уровня батареи должно быть около 100 мм. Более высокое расположение приведет к тому, что воздух непосредственно над полом будет плохо прогреваться. Если радиаторы установлены слишком низко, удалить скопившуюся под ними пыль будет сложно.

При планировании установки батарей необходимо учитывать особенности стены. Современные батареи не очень тяжелые, но в некоторых случаях особенности стены требуют усиления поверхности, на которую будет крепиться кронштейн для нагревательных элементов.

Описание видео

Установка радиаторов отопления

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услуги по монтажу водопровода, канализации и отопления … Связаться с представителями напрямую можно, посетив выставку домов Малоэтажная Страна.

Заключение

Процесс расчета, проектирования и монтажа системы отопления можно доверять только квалифицированным специалистам. Но самые простые правила подключения радиаторов должен знать каждый домовладелец. Эффективный принцип подключения и размещения отопительного оборудования – залог того, что в доме всегда будет царить благоприятный и комфортный микроклимат.

схема как лучше сделать, преимущества и недостатки

Характеристика

Наиболее распространена именно двухтрубная организация отопления, несмотря на некоторые преимущества однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее обратки), большинство предпочитает именно ее.

Такие системы устанавливаются в многоэтажных и многоквартирных домах.

Устройство

Элементы двухконтурного отопления с нижним разрезом трубы:

• котел и насос;
• Авто воздухоотводчики, термостатические и предохранительные клапаны, клапаны;
• аккумуляторы и расширительный бачок;
• фильтры, регулирующие устройства, датчики температуры и давления;
• байпасы можно использовать, но не обязательно.

Достоинства и недостатки

Рассмотренная двухтрубная схема подключения при использовании обнаруживает множество преимуществ. Во-первых, равномерность распределения тепла по всей магистрали и индивидуальная подача теплоносителя к радиаторам.

Поэтому можно отдельно регулировать отопительные приборы: включать/выключать (нужно только закрыть стояк), менять напор.

В разных комнатах можно установить разную температуру.

Во-вторых, такие системы не требуют отключения или слива всего теплоносителя в случае поломки одного отопительного прибора. В-третьих, систему можно установить после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем однотрубная система.

Есть и недостатки:

• требуется больше материалов, чем для однотрубной линии;
• низкое давление в подающем стояке приводит к необходимости частого стравливания воздуха путем подключения дополнительных клапанов.

Как работает двухтрубная система с нижним подключением?

Название «двухтрубные» происходит от принципа соединения труб отопления: рабочая жидкость поступает и подается обратно по разным магистралям. Параллельное соединение батарей обеспечивает максимальную эффективность теплообмена и движения теплоносителя. Если схема реализована в многоэтажном доме, то отопление квартир осуществляется с помощью коллектора, что облегчает подключение и регулирование температуры в каждом отдельном радиаторе. Тот же принцип используется в частном доме с несколькими этажами или сложной схемой отопления. Схема двухтрубной системы отопления с нижней разводкой выполняется при наличии сложной аппаратуры контроля и управления, поэтому для одноэтажных и малогабаритных домов она не подходит.

В таблице приведены результаты ориентировочного расчета количества секций радиаторов на одно отапливаемое помещение:

Работа системы отопления с верхней разводкой и с нижним присоединением труб отличается, прежде всего, по направлению движения рабочей жидкости. В двухтрубной схеме подача проходит параллельно обратке, внизу, а нагретая рабочая жидкость течет по основному стояку в направлении снизу вверх. По мере его движения теплоноситель, проходя через радиаторы отопления, движется по трубам обратки и попадает в котел. Воздушные пробки, неизменно возникающие в любой схеме, освобождаются открытием кранов Маевского, установленных на всех батареях или радиаторах. Вместо кранов Маевского устанавливаются автоматические клапаны – воздухоотводчики.

В таблице ниже приведены данные расчета мощности радиаторов в зависимости от отапливаемой площади помещения:

Любая схема двухтрубной разводки труб отопления с нижним подключением имеет один или несколько контуров отопления через которые жидкость течет по подающему и обратному тракту. Если подающая труба проложена на уровне радиатора или ниже, то появление воздуха в системе практически гарантировано, поэтому краны Маевского должны быть на каждом этаже, даже если это одноэтажное здание. Удалить воздух из системы можно и другим способом: рядом с трассой отопления проложить отдельные воздушные магистрали, включенные в разводку, и подсоединенные на выходе к расширительному бачку.

В этом случае краны Маевского или форточки не нужны, но воздушники значительно усложняют компоновку и практическую сторону разводки — возможность присоединения труб, поворотов и размещение дополнительных трасс вдоль стен или пола , что делает такую ​​конструкцию громоздкой и объемной. Кроме того, подключение труб к ВЛ – это размещение стояков от пола до потолка в каждом помещении, что сводит на нет все преимущества нижнего подключения.

Сравнение с другими типами

В нижней врезке подающая магистраль проложена снизу, рядом с обраткой, т.к. теплоноситель направлен снизу вверх по подающим стоякам. Оба типа разводки могут быть выполнены с одним или несколькими контурами, тупиковыми и связанными с расходом воды в подающем трубопроводе и обратном.

Системы с естественной циркуляцией с нижней линией применяются очень редко, так как требуют большого количества стояков, и смысл такой обвязки труб в том, чтобы свести их количество к минимуму. С учетом этого такие конструкции чаще всего имеют принудительную циркуляцию.

Крыша и полы — значение

При верхнем подключении линия подачи находится выше уровня радиатора. Устанавливается на чердаке, в потолке. Нагретая вода поступает сверху, затем – по стоякам подачи равномерно распределяется по батареям. Радиаторы должны располагаться над обраткой. Для исключения скопления воздуха в самой верхней точке (на чердаке) монтируется компенсационный бак. Поэтому он не подходит для домов с плоской крышей без чердака.

Проводка снизу имеет две трубы — подачу и отвод, — радиаторы должны быть выше их. Краном Маевского очень удобно удалять воздушные пробки. Линия подачи находится в подвале, в цоколе, под полом. Подающая линия должна быть выше обратной. Дополнительный уклон линии в сторону котла сводит к минимуму воздушные карманы.

Обе проводки наиболее эффективны в вертикальной конфигурации, когда батареи монтируются на разных этажах или уровнях.

Радиаторы для систем централизованного отопления

Радиатор чугунный столбчатый

• Многие из нас уже давно привыкли к чугунным радиаторам, устанавливаемым с момента постройки дома и даже, если возникает необходимость, заменяют их на подобные. Для систем централизованного отопления такие батареи достаточно хороши, поскольку выдерживают высокое давление, поэтому в паспорте батарея имеет две цифры, первая из которых указывает на рабочее давление, а вторая – напорное (испытательное) давление. Для чугунных приборов это обычно 6/15 или 8/15.

Радиатор секционный биметаллический

• Но в девятиэтажке рабочее давление обычно достигает 6 атмосфер, поэтому вышеописанные батареи вполне подойдут, а вот в 22-этажке давление может достигать 15 атмосфер, поэтому здесь более уместны устройства из стали или биметалла. Не подходят для централизованного отопления только алюминиевые радиаторы, так как они не выдержат рабочего состояния централизованного контура.

Рекомендации. Если вы затеяли в своей квартире капитальный ремонт и к тому же хотите заменить радиаторы, то, по возможности, замените трубы разводки. Эти трубы ½” или ¾”, наверное, тоже не в очень хорошем состоянии, а экопласт подойдёт лучше используется вместо этого. Стальные и биметаллические (секционные или панельные) радиаторы имеют более узкие водотоки, чем чугунные, поэтому могут забиваться и терять мощность. Чтобы этого не произошло, поставьте на подачу воды к батарее обычный фильтр, который устанавливается перед водомером.

Принцип работы

Основной характеристикой двухтрубной системы является наличие индивидуальной линии подвода воды к каждому радиатору. В этой схеме каждая из батарей оборудована двумя отдельными трубами: водопроводной и отводящей. Теплоноситель поступает к батареям снизу вверх. Охлажденная вода возвращается по обратным стоякам в обратку, а по ней в котел.

В многоэтажном помещении целесообразно устанавливать именно двухтрубную конструкцию с вертикальной линией и нижней разводкой. В этом случае разница температур между теплоносителем в подающем и обратном трубопроводе создает сильное давление, увеличивающееся по мере подъема пола. Давление помогает воде двигаться по трубопроводу.

В рассматриваемом нижнем присоединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше, чтобы обеспечить равномерную подачу к ним воды.

Накапливающийся воздух удаляется кранами или сливами Маевского, они монтируются на всех отопительных приборах. Применяются также автоматические самосвалы, которые закрепляются на стояках или специальных вентиляционных линиях.

Схема разводки трубопроводов

Пока теплотехники обсуждают оптимальную схему отопления дома ЦО, поднимается вопрос грамотной разводки трубопроводов в доме. В современных многоэтажных домах схема разводки отопления может быть реализована по одной из двух возможных схем.

Однотрубное подключение

Первый шаблон предусматривает однотрубное подключение с верхней или нижней разводкой и является наиболее используемым вариантом при оснащении многоэтажных домов отопительными приборами. При этом место обратки и подачи строго не регламентировано и может меняться в зависимости от внешних условий – региона, в котором построен дом, его планировки, этажности и конструкции. Может меняться и прямое направление движения теплоносителя по стоякам. Предусмотрен вариант движения нагретой воды в направлении снизу вверх или сверху вниз.

Однотрубное соединение отличается простотой монтажа, доступной стоимостью, надежностью и длительным сроком службы, но имеет и ряд недостатков. Среди них потеря температуры теплоносителя при движении по контуру и низкие показатели эффективности.

На практике могут применяться различные устройства для компенсации недостатков, которыми отличается однотрубная схема отопления, эффективным решением проблемы может стать лучистая система. Он предназначен для использования коллектора, чтобы помочь регулировать температурные условия.

Двухтрубное соединение

Двухтрубное соединение является второй версией шаблона. Двухтрубная схема отопления пятиэтажного дома (как пример) лишена недостатков, описанных выше, и отличается совершенно иной конструкцией, чем однотрубная. При реализации этой схемы нагретая вода от радиатора не движется к следующему отопительному прибору в контуре, а сразу поступает на обратный клапан и направляется в котельную на отопление. Таким образом удается избежать потери температуры теплоносителя, циркулирующего по контуру многоэтажного дома.

Сложность подключения, которую предполагает двухтрубная схема подключения батареи отопления в квартире, делает осуществление данного вида отопления длительным и трудоемким процессом, требующим больших материальных и физических затрат. система тоже недешева, но дороговизна компенсируется качественным и равномерным обогревом дома по всем этажам.

Среди преимуществ, которые дает двухтрубная схема подключения батарей отопления, стоит выделить возможность установки на каждый радиатор в схеме специального прибора – теплосчетчика. Он позволяет контролировать температуру теплоносителя в батарее, а используя его в квартире, хозяин добьется значительных результатов в экономии денежных средств на оплате коммунальных услуг, ведь сможет самостоятельно регулировать отопление при необходимости.

Виды

Двухтрубная система отопления может быть следующих видов:

• горизонтальная и вертикальная;
• прямоточный — теплоноситель течет в одном направлении по обоим патрубкам;
• тупиковая — горячая и охлажденная вода движется в разные стороны;
• с принудительной или естественной циркуляцией: для первого нужен насос, для второго уклон труб в сторону котла.

Горизонтальная схема может быть с тупиковой, с попутным движением воды, с коллектором. Он подходит для одноэтажных зданий значительной протяженности, когда батареи целесообразно подключать к горизонтально расположенной магистральной трубе. Такая система удобна и для зданий без стен, в панельно-каркасных домах, где удобно разместить стояки на лестничной клетке или коридоре.

По мнению специалистов, наиболее эффективной оказалась вертикальная схема с принудительной подачей воды. Нужен насос, который находится на обратке перед котлом. Также на него крепится расширительный бачок. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: с его помощью вода будет гарантированно двигаться по всей магистрали.

Все нагреватели подключены к вертикальному стояку. Это лучший вариант для многоэтажек. Каждый этаж подключается к стояку отдельно. Преимуществом является отсутствие воздушных карманов.

Монтаж

Условно можно выделить несколько этапов работ. Сначала определяется тип отопления. Если к дому подведен газ, то самым идеальным вариантом будет установка двух котлов: один – газовый, второй – запасной, твердотопливный или электрический.

Далее следует согласовать монтаж системы отопления в проектной документации и приступить к закупке необходимых материалов, устройств, подготовке инструментов.

Ступени

Вкратце установка состоит из следующих пунктов:

• подающая труба выводится из котла и соединяется с расширительным баком;
• из бака выводится трубка верхней магистрали, которая идет ко всем радиаторам;
• устанавливается байпас (если предусмотрен) и насос;
• параллельно подаче проводится обратка, она же подключается к радиаторам и врезается в котел.

Котел

При двухтрубной системе первым устанавливается котел, для чего создается мини-котельная. В большинстве случаев это подвал (в идеале отдельное помещение). Главное требование – хорошая вентиляция. Котел должен иметь свободный доступ и располагаться на некотором расстоянии от стен.

Пол и стены вокруг облицованы огнеупорным материалом, дымоход выведен на улицу. При необходимости рядом с котлом устанавливается насос для циркуляции, коллектор для раздачи, регулирующие, измерительные приборы.

Радиаторы

Устанавливаются в последнюю очередь. Они располагаются под окнами и фиксируются скобами. Рекомендуемая высота от пола 10–12 см, от стен — 2–5 см, от подоконников — 10 см. Вход и выход батареи фиксируются запорно-регулирующими устройствами.

Целесообразно установить датчики температуры — с их помощью можно контролировать температурные показатели и регулировать их.

Если котел отопления газовый, то необходимо наличие соответствующей документации и присутствие представителя газовой промышленности при первом запуске.

Точный расчет двухтрубной системы отопления

Перед началом работ необходимо составить схему отопления, определиться с материалом, сделать гидравлический расчет. Необходимо рассчитать падение напора в заднем сечении или рассчитать диаметр трубы.

Расчет ведется с учетом следующих факторов:

• Внутренняя поверхность труб и ее шероховатость;
• Диаметр сечения;
• Количество изгибов трубы;
• Перепад давления между подачей и обраткой;
• Количество радиаторов и их сечение;
• Запорные элементы.

Для расчета двухтрубной системы отопления лучше обратиться к профессионалам

При расчете пользуйтесь формулами и аксонометрической таблицей. Можно использовать специальную программу. В качестве основного объекта принимается наиболее нагруженное кольцо или контур. В результате расчетов оптимальная скорость движения должна быть в пределах от 0,3 до 0,7 м/с.

При большей скорости нагрев будет шуметь, при меньшей скорости будет происходить сильный перепад температуры.

После расчетов приобретают трубы эффективного диаметра, необходимое количество радиаторов, бойлер, арматуру, швабры, расширительный бак, насос для циркуляции, если есть такая необходимость.

Наконечники

Расширительный бак расположен в самой высокой пиковой точке линии или выше нее. Если есть автономное водоснабжение, то его можно интегрировать с расходным баком. Уклон подающей и обратной труб должен быть не более 10 см на 20 и более погонных метров.

Если трубопровод находится у входной двери, целесообразно разделить его на два колена. Маршрут затем создается из верхней точки системы. Нижняя линия двухтрубной конструкции должна быть симметрична и параллельна верхней.

Все технологические узлы должны быть оборудованы кранами, подводящий трубопровод желательно утеплить. Распределительный бак также целесообразно размещать в утепленном помещении. При этом не должно быть прямых углов, острых изломов, которые впоследствии будут создавать сопротивление и воздушные пробки. Наконец, нельзя забывать об опорах для труб – они должны быть изготовлены из стали и врезаны через каждые 1,2 метра.

Подключение радиаторов отопления: способы и схемы

Чтобы в доме было тепло, важно правильно разработать схему отопления. Одной из составляющих его эффективности является подключение радиаторов отопления. Неважно, собираетесь ли вы установить чугунные, алюминиевые, биметаллические или стальные радиаторы, важно правильно выбрать способ их подключения.

Способ подключения радиатора влияет на его теплообмен



Содержание статьи

• 1 Типы систем отопления
  • 1,1 одиночная труба
  • 1,2 10018
• 2 Где установить радиаторы
• 3 Радиаторные диаграммы
  • 3.1. 3.2.1 Вариант № 1. Диагональное соединение
  • 3.2.2 Вариант № 2. Односторонний
  • 3.2.3 Вариант № 3. Нижнее или седловидное соединение

Типы систем отопления

Количество тепла, которое будет излучать радиатор отопления, зависит не в последнюю очередь от типа системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, необходимо сначала разобраться, какие бывают системы отопления и чем они отличаются.

Однотрубная

Однотрубная система отопления является наиболее экономичным вариантом с точки зрения затрат на установку. Поэтому именно такой тип проводки предпочтительнее в многоэтажных домах, хотя такая система далеко не редкость и в частных. При этой схеме радиаторы подключаются к магистрали последовательно и теплоноситель сначала проходит через одну нагревательную часть, затем поступает на вход второй и так далее. Выход последнего радиатора подключается к входу котла отопления или к стояку в многоэтажных домах.

Пример однотрубной системы

Недостатком данного способа разводки является невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любой из радиаторов, вы будете регулировать всю остальную систему. Второй существенный недостаток – разная температура охлаждающей жидкости для разных радиаторов. Те, что ближе к котлу, очень хорошо нагреваются, те, что дальше — холоднее. Это следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что имеет два трубопровода – подающий и обратный. Каждый радиатор подключается к обоим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них подается теплоноситель одинаковой температуры. Второй положительный момент заключается в том, что на каждый из радиаторов можно установить терморегулятор и с его помощью можно изменять количество тепла, которое он выделяет.

Двухтрубная система

Недостатком такой системы является то, что количество труб в системе почти вдвое больше. Но систему можно легко сбалансировать.

Подробнее о системах отопления частного дома читайте здесь.

Куда устанавливать радиаторы

Традиционно радиаторы отопления размещают под окнами и это не случайно. Поднимающийся поток теплого воздуха отсекает холодный воздух, поступающий из окон. Кроме того, теплый воздух нагревает стекла, не давая образовываться на них конденсату. Только для этого необходимо, чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому при выборе мощности радиаторов подбирайте ее так, чтобы ширина всего радиатора была не меньше заданного значения.

Как расположить радиатор под окном

Кроме того, необходимо правильно подобрать высоту радиатора и место для его размещения под окном. Его необходимо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если его опустить ниже, будет неудобно убираться, если поднять выше – будет холодно для ног. Расстояние до подоконника тоже регламентируется – оно должно быть 10-12 см. В этом случае теплый воздух будет свободно обходить преграду – подоконник – и подниматься по оконному стеклу.

И последнее расстояние, которое необходимо соблюдать при подключении радиаторов отопления, это расстояние до стены. Она должна быть 3-5 см. В этом случае по задней стенке радиатора будут подниматься восходящие потоки теплого воздуха, улучшится скорость обогрева помещения.

Читайте здесь, как смонтировать и подключить радиаторы отопления своими руками.

Схемы подключения радиаторов

Насколько хорошо прогреваются радиаторы, зависит от способа подачи к ним теплоносителя. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. При нижнем подключении расхождений быть не может. Трубок всего две – входная и выходная. Соответственно, с одной стороны охлаждающая жидкость подается к радиатору, с другой — отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно где подключать подачу, а где реверс написано в инструкции по монтажу, которая должна быть в наличии.

Радиаторы с боковым подключением

С боковым подключением вариантов гораздо больше: здесь подающий и обратный трубопроводы можно соединить в два патрубка, соответственно вариантов четыре.

Вариант №1.

Диагональное подключение

Такое подключение радиаторов отопления считается наиболее эффективным, оно принято за эталон, и именно так производители проверяют свои отопительные приборы и данные в паспорте на тепловую мощность — для таких связь. Все остальные виды соединения отдают тепло менее эффективно.

Схема диагонального подключения радиаторов отопления с двухтрубной и однотрубной системами

Это связано с тем, что при диагональном соединении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит из обратная, нижняя сторона.

Вариант №2. Односторонний

Как следует из названия, трубопроводы подсоединяются с одной стороны – подача сверху, обратка – снизу. Этот вариант удобен, когда стояк проходит сбоку от обогревателя, что часто бывает в квартирах, ведь такой тип подключения обычно преобладает. При подаче теплоносителя снизу такую ​​схему применяют редко – не очень удобно размещать трубы.

Боковое подключение для двухтрубных и однотрубных систем

При таком подключении радиаторов эффективность обогрева лишь немного ниже — на 2%.
