С одним выключателем может сложиться ситуация, когда придется проходить к выходу в темноте по длительному маршруту, с многочисленными препятствиями рискуя свернуть себе шею. При подключении проходных выключателей, достаточно подойти к ближайшему выключателю от выхода и погасить свет во всем помещении.

1 Конструкции и принцип работы проходных выключателей

2 Схемотехника основных видов проходных выключателей

3 Управления освещением с 2х мест, схема с применением одноклавишных выключателей

4 Схема управления двухклавишными выключателями двумя группами осветительных приборов

5 Пример практического применения схемы с двумя одноклавишными выключателями в быту, особенности и последовательность монтажа

Конструкции и принцип работы проходных выключателей

Внешний вид переходного выключателя не имеет особых признаков отличия от обычных корпусов. Принципиальные изменения изделия скрыты внутри, разница в контактной схеме. Задача простого выключателя замкнуть или разомкнуть цепь в одной точке, проходной выключатель при изменении положения клавиши размыкает одну цепь и сразу подключает другую. Происходит перекидывание контактов на другое направление цепи, поэтому правильнее было бы назвать не выключатель, а переключатель. Но так уже сложилась терминология, что перемена термина внесет лишние непонимания, между специалистами и тем более с непрофессионалами.

Контакты, перекидываясь на другую группу, подключают к цепи клеммы второго проходного выключателя, работающего в паре. По одному в схеме проходные выключатели не работают. Конечно, их можно подключить как одноклавишный выключатель, но тогда теряется смысл его общей контактной схемы.

Схемотехника основных видов проходных выключателей

Наиболее часто используемые проходные выключатели, это одноклавишный, двух клавишный и трехклавишный. Все они построены на одном принципе перекидывания контактов. На одноклавишном варианте три контакта, один общий  перекидывается на один из двух, в зависимости от положения клавиши. Остальные модели включают в свой корпус схемы одноклавишного варианта.  Двухклавишный проходной выключатель в своем корпусе имеет две таких схемы, трехклавишный имеет три схемы, все просто. Изменяются только габариты корпуса, количество клавиш и контактов:

• одноклавишный, три контакта, входной и два выходных,
• двух клавишный переключатель, шесть контактов, два входных и 4-выхода,
• трехклавишный корпус имеет 3 – входа и 6 – выходов.

Управления освещением с 2х мест, схема с применением одноклавишных выключателей

Одной группой электроосветительных ламп можно управлять с разных мест, используя схему с одноклавишными, выключателями. Это часто применяемая схема, на примере которой легко понимается принцип работы.

С линии питания 220В фаза напрямую приходит на вход (подвижный) контакт одного из двух переключателей. Выходные контакты двух переключателей соединяют между собой. Входной контакт второго подключается на клемму осветительного прибора. Рабочий 0 подключите на  другой контакт светильника.

Рассмотрим особенности расключения в распределительной коробке, при монтаже этой схемы. Используется кабель с тремя изолированными проводами:

• красная изоляция – фазный провод,
• синяя изоляция – нейтральный провод,
• желто-зеленая изоляция – заземляющий провод.

В распределительную коробку заводится четыре кабеля:

• один от распределительного щита, кабель питания с одной фазой 220 В,
• два кабеля от каждого проходного переключателя,
• один от группы осветительных приборов.

Требования по цвету выполнимы только для кабелей питания осветительных приборов. При подключении проводов, идущих от проходных переключателей в коробку выполнимо только одно условие. На входной контакт проходных выключателей выводят красный провод фазы.

Схема управления двухклавишными выключателями двумя группами осветительных приборов

Используя двойной проходной выключатель в двух местах можно управлять разными группами света.

Пример практического применения схемы с двумя одноклавишными выключателями в быту, особенности и последовательность монтажа

В частных домовладениях технологию управления светом с двух разных мест уже давно используют. На маршрутах от калитки до дома, возможны участки с лестницей или другими препятствиями, где в темное время суток требуется подсветка. Удобно открыть калитку включить освещение дорожки, пройти к дому, подняться по лестнице и не возвращаясь выключить освещение во дворе. Как это делается на практике, монтаж начинается с разметки:

• маршрутов прокладки кабелей,
• мест установки проходных выключателей,
• места установки распределительной коробки.

Один из рациональных вариантов, установить распределительную коробку и первый переходной выключатель в прихожей, рядом с распределительным щитом. Удобно будет проложить кабель питания и пользоваться, управлять освещением во дворе, не выходя из дома. Второй проходной выключатель логично будет, поставить на заборе с внутренней стороны двора возле калитки. При входе вы сразу сможете включить свет, войдя в прихожую дома выключить.

В качестве осветительных приборов можно использовать декоративные фонарные столбы, которые всегда есть в продаже в крупных магазинах электротоваров. В большинстве случаев 3-5 в зависимости от расстояния маршрута в частных домах бывает достаточно. Проводку желательно прокладывать по земле в траншее через пластиковые трубы диаметров 5-6 мм, на глубине 30-50 см независимо от климатических условий региона. Копать ниже глубины промерзания не имеет смысла, это не водопровод замерзать нечему. Главная цель спрятать электрическую проводку, защитить ее от механических повреждений и создать приятный глазу интерьер во дворе. Подключение ламп фонарных столбов делайте по параллельной схеме, в этом случае при неисправности одного светильника остальные будут работать.

В новом строящемся доме две штробы, коммуникационные отверстия можно предусмотреть и проложить заранее. В старых домах при ремонте в прихожей можно сделать скрытую проводку для проходных выключателей. Если нет необходимости делать ремонт в прихожей, проложите наружную проводку, используя кабель каналы, они аккуратно прокладываются, выглядят очень эстетично, расцветка пластика бывает любая.

Подобрать можно к любому интерьеру, даже под темные и светлые породы дерева. Кабель нужно использовать с медными проводами сечением от 0,75 до 1.5 мм. Провода в коробку заводите на 10 15 см, для расключения изоляцию снимайте на 3см, для скрутки и обеспечения надежного контакта достаточно.

Можно на две точки в конце и начале маршрута установить сенсорные датчики на движение к проходным выключателям это снимает проблему поиска в темноте выключателей. Такое подключение требует отдельной темы для рассмотрения. Подключайте по вышеописанной схеме, двор будет красивый и пользоваться удобно.

Схема подключения двухклавишного проходного выключателя

Схема подключения двухклавишного проходного выключателя применяется довольно часто в жилых и общественных зданиях. Известно, что в просторных помещениях или длинных коридорах пользоваться только одним выключателем, установленным на самом входе, крайне неудобно.

Какое-то время до включения прибора или после его отключения придется обходиться без света. Избежать этого неудобства можно только одним способом – установить на входе в помещение, а также на его выходе приборы особой конструкции (их называют проходными выключателями или переключателями).

Содержание

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей  разных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

• Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
• Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
• При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
• Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Важно! При совместном рассмотрении двух схем сразу видно отличие не только по количеству соединителей, но и по функциональности используемых устройств.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

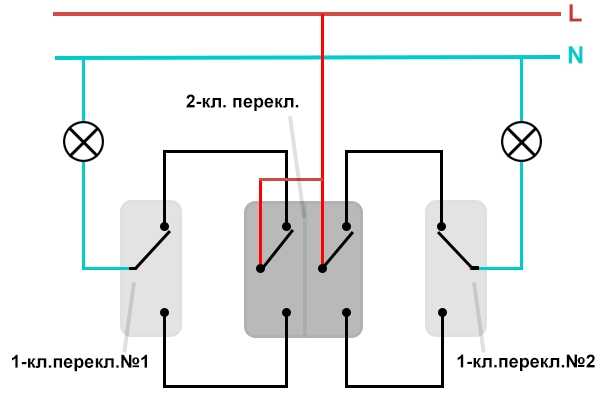

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Важно! При этом направление передвижения по коридору не имеет принципиального значения.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

1. Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
2. Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
3. При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
4. По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
5. Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.



Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

• Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
• Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
• Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
• Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Полезные видео по теме

Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Схема подключения выключателя света Полное руководство и бесплатные шаблоны

Знания

Знайте все о схеме подключения выключателя света

Хотите нарисовать схемы подключения переключателей?

Программное обеспечение EdrawMax Wiring Diagram Software позволяет бесплатно создавать профессиональные электрические схемы с помощью легко редактируемых шаблонов и символов. Попробуйте!

Попробуйте бесплатно

В этой статье мы предлагаем полезных шаблонов проводки выключателя света для бесплатного использования , а также ввести типовые обозначения проводки в световую проводку для дальнейшего использования. Если вы мало знаете о схеме выключателя света, мы предлагаем базовую информацию о выключателях света для быстрого просмотра. Прочтите сейчас!

Схемы подключения выключателя света [Скачать бесплатно]

Ниже приведены некоторые практические иллюстрации проводки выключателя света , чтобы сделать наши мысли и концепции более точными. Вы можете использовать бесплатные шаблоны и редактировать их самостоятельно.

Подключение однополюсного выключателя

Это разводка однополюсного выключателя, в данном случае источник питания с выключателем, плюс два провода идут от выключателя к светильнику. Мы видим две латунные клеммы, оба черных провода под напряжением подключены к двум клеммам выключателя. Нейтральный белый, то есть белый провод, исходит от источника, соединяется с белым проводом и идет к свету. На свету к клемме подключаются и белый, и черный провода.

Источник: www.do-it-yourself-help.com

Схема подключения одного выключателя света

Вы должны понимать, как подключить схему подключения одного выключателя света при подключении выключателя света. Одиночные выключатели света, соединенные последовательно. Это означает, что когда один выключатель света в цепи включен, каждый выключатель света также будет включен. Но когда один выключатель света выключается, все выключатели света в цепи тоже будут выключены. Итак, если у вас есть четыре выключателя света в цепи, каждый из них будет управлять четырьмя выключателями света.

Нажмите здесь , чтобы увидеть HD-версию шаблона.

Проводка Два выключателя и две лампочки

Вам не нужно сильно разбираться в этой фигуре, так как уточнение упомянуто выше. Здесь два переключателя находятся в одной коробке. Два провода, идущие от каждого выключателя, подключаются к свету. Белый провод подключается к одному выводу лампы, а черный провод подключается ко второму выводу.

Источник: www.do-it-yourself-help.com

Схема подключения 2-ходового переключателя

Схема подключения 2-позиционного переключателя изображает проводку, которая позволяет подключать входящие и исходящие цепи таким образом, чтобы их можно было включать и выключать с любого конца. Двусторонняя коммутация обычно осуществляется между двусторонней радиосвязью и передатчиком/приемником. Эта схема — быстрый способ показать вам, как работает двухпозиционный переключатель.

Подключение нескольких выключателей света

Здесь, на этой иллюстрации, случай уникален, поскольку мы подключаем несколько источников света к одному и тому же выключателю. От клеммы выключателя идут два провода, причем горячие, белые, а нулевой провод проходит к каждой клемме освещения.

Этот тип проводки заставляет несколько лампочек светиться одновременно. точнее

Источник: www.do-it-yourself-help.com

Схема подключения 3-ходового переключателя

Схема подключения трехходового выключателя представляет собой электрическую схему трехходового выключателя или трехходового автоматического выключателя. 3-позиционные переключатели управляют освещением, таким как настенные светильники, потолочные вентиляторы и комнатное освещение. Он может переключать электрические приборы, такие как кофеварки или обогреватели. Эти переключатели работают с трехштырьковой вилкой и могут иметь замочную скважину. Обычно они состоят из двух клавишных переключателей и центральной кнопки. Некоторые переключатели имеют одно положение вместо двух тумблерных переключателей.

Нажмите здесь , чтобы увидеть HD-версию шаблона.

Изучите символы электрической схемы выключателя света

Многие символы схем подключения можно выбрать для использования при создании схем подключения выключателей света. И на электрической схеме для всего этого всегда есть свои строгие правила обозначения. Таким образом, важно изучить их значения и использование, прежде чем использовать их, и вы можете щелкнуть и изучить символы схемы подключения здесь.

Создайте схему подключения света с помощью EdrawMax Diagram Maker [видеоурок]

Очень важно правильно подключить выключатель освещения . Неправильная его проводка часто приводит к пожару в распределительном щите, что приводит к значительным авариям. Это также может привести к поражению электрическим током. Таким образом, всегда лучше проконсультироваться с электриком, чтобы подключить свет и выключатель.

Разработчики света и выключателей должны сделать свой продукт эффективным и без дефектов. Таким образом, хорошо разработать их электрические схемы с помощью программного обеспечения, доступного в Интернете. И вот он!

Подробнее см. в видеоуроке:

Узнайте, как легко нарисовать электрическую схему выключателя света! Попробуйте программное обеспечение EdrawMax Wiring Diagram, чтобы использовать готовые шаблоны и редактировать их самостоятельно!

Программное обеспечение EdrawMax Wiring Diagram — это лучшее простое в использовании программное обеспечение, которое используется для создания диаграмм. EdrawMax предназначен для всех, независимо от того, являетесь ли вы инженером-электриком или человеком без технического образования. Вы можете легко разработать свою диаграмму, потому что программное обеспечение предоставляет вам все функции, которых вам будет достаточно при создании диаграмм. EdrawMax бесплатен для первоначального проектирования диаграммы, но если вы хотите более тщательно подготовить свою диаграмму, лучше выбрать ценовой вариант программного обеспечения.

Посмотрите это видео, чтобы узнать, как легко нарисовать электрическую схему выключателя света!

[Бонус] Узнайте больше о выключателе света — быстрое обучение

Совет 1: Что такое выключатель света?

Выключатель освещения — это электрический компонент, используемый для управления и управления освещением, лампочками, подключенным к нему оборудованием и любой подключенной к нему электрической розеткой. Выключатели бывают разных типов и используются для разных целей. Обычно переключатели только ВКЛЮЧАЮТ или ВЫКЛЮЧАЮТ устройство, которое к ним подключено. Но с течением времени с переключателем появились более продвинутые функции, такие как диммерные выключатели, которые затемняют свет и также включают / выключают его, переключатель, зависящий от времени, который срабатывает в указанное время, дистанционно управляемый переключатель, которым вы можете управлять с пульта дистанционного управления. место.

Вы можете увидеть выключатели света во многих устройствах, таких как автомобили, бытовая техника, машины и т. Д. Но выключатель света был изобретен для включения или выключения домашнего освещения, и они являются настенными выключателями.

Что находится внутри выключателя света?

Внешняя часть переключателя обычно выполнена из пластика. Внутри выключателя света есть пружина, которая заставляет кнопку двигаться вверх и вниз. Переключатель содержит два винта с латунными клеммами. Один находится в том месте, где черный провод, также известный как горячий, соединяет цепь, а другой — на стороне, где его соединяет черный провод источника питания.

Источник: wikipedia.org

Цвета проводов в выключателе света

Выключатель света имеет три провода.

• Белый провод также известен как нейтральный провод, и этот провод соединяется с серебряным винтом.
• Черный провод или иногда красный провод , также известный как горячий провод, входит в латунный винт.
• зеленый провод , заземляющий провод, соединяется с зеленым винтом в выключателе или электрической коробке.

Источник: www.belkin.com

Если вы хотите использовать эффективный инструмент для создания схемы соединений, попробуйте это!

Все в одном инструменте для создания диаграмм

EdrawMax

Программное обеспечение для создания электрических схем EdrawMax >>

• Предлагайте готовые шаблоны для создания диаграмм из выключатель света, проводка генератора, проводка потолочного вентилятора, проводка дома, проводка дверного звонка или другие схемы без особых усилий

• Импорт и экспорт карт чертежей в файлы различных форматов, например Visio.

• Кроссплатформенная поддержка — (Windows, Mac, Linux, Интернет)

Совет 2: Как работает выключатель света?

Когда ток проходит через выключатель к нагрузке, то есть к лампочкам, потолочным светильникам и т. д., он включает свет. Но когда вы нажимаете кнопку ВЫКЛЮЧЕНИЯ света, цепь полностью разрывается, и подача электричества прерывается. Что происходит, так это то, что между горячим проводом и выключателем всегда есть пространство. Когда мы замыкаем переключатель, он контактирует с горячим проводом, подающим питание на нагрузку, а затем со стандартным проводом на источник питания.

Подключение выключателя света

В этом разделе мы поговорим о том, как подключить выключатель света. Как правило, мы покупаем переключатель на рынке, но в некоторых уникальных ситуациях, когда вам нужно сделать его своими руками, выполните следующие действия.

Для подключения выключателя необходимо иметь эти инструменты и оборудование.

• Выключатель света на 15 ампер
• Проволочные гайки
• Универсальный нож
• крестовая отвертка
• Инструмент для зачистки проводов
• Плоскогубцы с игольчатыми губками

Мы рассмотрим две основные конфигурации подключения выключателя света.

Питание коммутатора

На первом этапе питание поступает на выключатель, а затем на свет. Для этой конфигурации вам придется работать с тремя проводами, упомянутыми выше.

• Снимите оболочку провода примерно на 6 дюймов, после чего вы увидите черный, зеленый и белый провода. Кроме того, очистите черный и белый провод примерно на ¾ дюйма.
• Соедините два медных провода дополнительным медным проводом.
• Вы должны сделать петлю для медных проводов внутри черных проводов, вращая их острогубцами.
• Подсоедините петлю черного провода, придав форму крючка винту клеммы, и поверните винт по часовой стрелке.
• Проделайте вышеуказанный шаг и с другими черными проводами.
• Теперь у вас есть свободный оголенный медный провод, создайте из него петлю, как описано выше, придайте петле форму крючка, зацепите ее зеленым винтом и снова поверните винт по часовой стрелке.
• Теперь вставьте всю систему в пластиковую коробку, затяните винты и включите питание, чтобы проверить свет.

Сила света

Теперь нужно настроить выключатель таким образом, чтобы питание исходило от света. Вы должны работать с белым, черным и одним оголенным проводом, идущим от коробки, которую вы настроили выше.

• Подсоедините петлю оголенного провода в форме крюка к коробке и выключателю.
• Теперь подключите петлю черного провода к клемме в нижней части переключателя.
• Подсоедините белый провод в форме крюка в верхней части клеммы переключателя.
• Вставьте конфигурацию внутрь коробки, затяните винт и снова включите свет для проверки.

Статьи по теме

Что такое блок-схема системы? Что такое модель Фрайера? Что такое блок и захват? Что такое диаграмма EER? Что такое карта заинтересованных сторон? Что такое кладограмма?

Схемы подключения выключателя света — сделай сам-help.com

Автор: Dale Cox

Домашняя страницаОтделка молдинговЭлектропроводкаСтроительство и реконструкцияРемонт стенПокраска домаУборка и ремонт Видео своими руками

Поиск по сайту

Прежде чем приступать к электромонтажным работам, ознакомьтесь с требованиями к разрешению.
Как читать эти схемы.

На этой странице содержатся схемы подключения бытовых выключателей света, включая: петлю выключателя, однополюсные выключатели, регулятор освещенности и несколько вариантов подключения комбинированного устройства выключателя розетки. Также включены схемы проводки для нескольких осветительных приборов, управляемых одним выключателем, двух выключателей в одной коробке, разделенной розетки, управляемой двумя выключателями, и многое другое.

Подключение контура выключателя

Когда источником электроэнергии является осветительный прибор, которым управляют из удаленного места, используется контур выключателя. Эта цепь соединена двухжильным кабелем, идущим от светильника к месту выключателя. Нейтраль от источника подключается непосредственно к нейтральной клемме на светильнике, а горячий источник сращивается с белым контурным проводом. Белый провод помечен черным на обоих концах, чтобы определить, что он горячий. На SW1 он подключен к одной из клемм. Черный шлейф подключается к другому терминалу, а у фонаря — к горячему терминалу светильника.

Это обновленная версия первой аранжировки. Поскольку электрические нормы в обновлении NEC 2011 года требуют нейтрального провода в большинстве новых распределительных коробок, между фонарем и SW1 проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на коробке позволяет запитать таймер, пульт дистанционного управления или другое программируемое устройство.

Подключение однополюсного выключателя освещения

Здесь однополюсный выключатель управляет питанием осветительного прибора. Источник находится у выключателя, а от него к светильнику идет двухжильный кабель. Горячий провод источника подключается к одной клемме на SW1, а другая клемма подключается к черному проводу кабеля, идущему к свету. Нейтральный провод от источника сращивается с белым проводом кабеля и продолжается до светильника. На свету белый провод подключается к нейтральной клемме, а черный провод подключается к горячей клемме.

Подключение двух выключателей для двух ламп

Здесь два выключателя подключены в одной коробке для управления двумя отдельными лампами. Источник находится в коробке, и к каждой лампочке подведен двухжильный кабель. Горячий источник подключается к одной клемме на SW1 и SW2 с помощью косички. Другие клеммы подключены к черному проводу, идущему к светильнику. В коробке белые нулевой и заземляющий провода соединены с каждым набором проводов, идущих к фарам.

Схема подключения нескольких светильников

На этой диаграмме показано подключение одного выключателя для управления двумя или более лампами. Источник находится на SW1, а от него к светильникам идет двухжильный кабель. Горячие и нейтральные клеммы на каждом светильнике соединены косичкой с проводами цепи, которые затем переходят к следующему светильнику. Это самая простая схема для более чем одного источника света на одном выключателе.

Схема подключения переключателя диммера

Диммер или реостат позволяет изменять ток, подаваемый на осветительную арматуру, тем самым изменяя интенсивность света. Выключатель диммера будет иметь многожильные провода, которые необходимо нарезать на сплошную проводку кабеля в виде косички. Такое устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. См. подключение регулятора скорости для подключения реостата для управления скоростью вентилятора.

Для подключения этой цепи 2-жильный кабель идет от диммера к светильнику. Источник находится на диммере, а горячий провод присоединяется к одному горячему проводу на устройстве. Другой провод от диммера присоединяется к черному кабелю, который идет к горячей клемме на светильнике. Нейтральный провод источника соединяется с белым проводом кабеля, который продолжается до нейтральной клеммы на фонаре.

Подключение выключателя к настенной розетке

Здесь розетка управляется однополюсным выключателем. Это обычно используется для включения и выключения настольной лампы при входе в комнату. На этой схеме двухжильный кабель проходит между SW1 и розеткой. Источник находится на SW1, а горячий провод подключается к одной из клемм там. Другая клемма подключена к черному проводу кабеля, идущему к горячей клемме на розетке. Нейтраль источника сращена в распределительной коробке с белым проводом кабеля, идущим к нейтрали на розетке.

Схема подключения раздельной розетки

На этой схеме показано подключение раздельной розетки, верхняя половина которой управляется переключателем SW1, а нижняя половина всегда горячая. Розетка разделена путем разрыва соединительного язычка между двумя клеммами латунного цвета. Язычок между нейтральными серебряными клеммами должен оставаться неповрежденным.

Здесь источник находится на выходе, а 2-жильный кабель идет оттуда к SW1. Нулевой провод цепи подключается к одной из клемм нейтрали на розетке, к выключателю он не идет. Горячий источник соединен с косичкой, которая соединяется с нижней, всегда горячей половиной розетки и с белым проводом кабеля, идущим к SW1. Белый провод помечен черным на обоих концах, чтобы определить, что он горячий. Черный провод кабеля идет к SW1, соединяя его с горячим разъемом в верхней части разделенной розетки.

На этой обновленной схеме трехжильный кабель проходит между розеткой и SW1, а красный провод кабеля используется для подключения горячего источника к одной из клемм. Белая нейтраль от источника сращивается в розеточной коробке и проходит к коробке на SW1, где она закрывается с помощью проволочной гайки. Это представляет собой изменение в коде NEC, которое требует нейтрального провода в большинстве новых распределительных коробок. Если вы запускаете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления требуемой процедуры.

Подключение двойной розетки с выключателем

В этой схеме розетка с раздельным выключателем управляется двумя отдельными выключателями. При таком расположении две лампы могут быть подключены к одной и той же розетке, и каждая из них может управляться отдельно из двух разных мест.

Здесь опять отломан соединительный язычок между клеммами розетки, а нейтральный язычок остался целым. Источник находится на SW1, от него к розетке идет 3-жильный кабель, а от розетки к SW2 идет 2-жильный кабель. Горячий провод источника присоединяется косичкой к одной клемме на SW1 и к черному проводу, идущему к розетке. В этой коробке черный провод соединен с белым проводом, идущим к одной клемме на SW2. Белый провод помечен черными на обоих концах, чтобы определить, что он горячий.

Вторая клемма на SW1 подключена к красному проводу, идущему к горячей клемме в верхней части разъемной розетки. Нейтраль источника присоединяется к белому проводу, идущему к одной из клемм нейтрали на розетке. Неважно какой, нужно только одно соединение.

В розетке черный провод, идущий к SW2, подключается к нижней горячей клемме, а другой конец — к оставшейся клемме SW2.

На этой обновленной схеме 3-жильный кабель проходит между розеткой и SW2, что позволяет соединить нейтральный источник со вторым распределительным щитком.

Здесь белый не используется для горячего, вместо этого черный провод служит для этой цели для SW2. Красный провод подключается к горячему на нижней половине розетки и к оставшейся клемме SW2.

Подключение 3-позиционных переключаемых розеток

На этой схеме два 3-позиционных переключателя управляют настенной розеткой, которая может использоваться для управления лампой с двух входов в комнату.
