Схема подключения бойлера косвенного нагрева к одноконтурному котлу

Бойлер, который использует принцип независимого нагрева, сегодня считается самым энергоэффективным водяным теплообменником в схеме подогрева воды для хозяйственных нужд. Для его работы не требуется ни использования топлива, ни электрической энергии, поскольку он нагревает воду за счет внешних источников энергии.

На практике, наиболее распространенной является схема подключения бойлера косвенного нагрева к одноконтурному котлу, работающему в сетях отопления. В таких конструкциях более рационально используется тепловая мощность котла, особенно в ночной или теплый период года, когда наблюдается спад отопительной нагрузки.

В это время в баке-аккумуляторе подогревается вода в большом объеме, которая затем будет рационально расходоваться пользователями в течение дня.

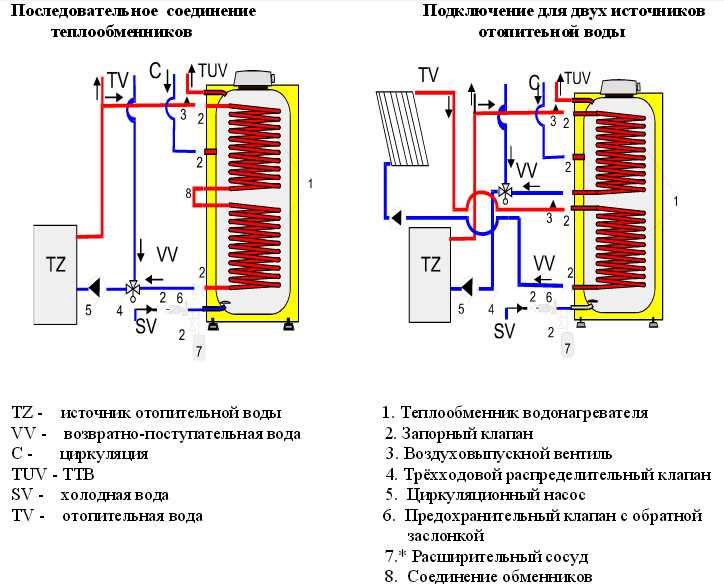

Устройство бойлера в схеме

СодержаниеПоказать

• 1 Водонагреватель или двухконтурный котел?
• 2 Схемы обвязки БКН с одноконтурным котлом
  • 2. 1 Подключение напрямую БКН со схемой отопления
  • 2.2 Схема с термостатом и автоматикой
  • 2.3 Обвязка при увеличенной температуре теплоносителя
• 3 Этапы обвязки бойлера с котлом
• 4 Правила эксплуатации системы

Водонагреватель или двухконтурный котел?

Подогрев воды обычно выполняют двумя вариантами с использованием одкноконтурного и двухконтурного котлоагрегата. В первом варианте схема предполагает использование внешнего бойлера косвенного нагрева (БКН).

До выбора схемы автономного теплоснабжения, собственнику необходимо выбрать вариант подготовки ГВС, это очень важно поскольку влияет на выбор всего комплекса теплоэнергетического оборудования.

Двухконтурный котел, работающий на газе – это самый простой и недорогой в монтаже вариант теплоснабжения дома. Он функционирует в полностью автоматизированном режиме, на 2 контура: отопление и горячее водоснабжение.

В торговой сети можно найти модели двухконтурных котлов с общим теплообменным аппаратом, в котором теплоноситель переключается между контурами или с раздельными поверхностями нагрева. Оба варианта работают с приоритетом по ГВС, то есть при открытии крана на смесителе, теплоноситель переключается на контур ГВС.

Нагрев водопроводной воды в двухконтурном котлоагрегате происходит по принципу газовой колонки, а тип нагрева является скоростным, то есть без накопления объема горячей воды.

Это создает определенные сложности при больших нагрузках, поскольку температура в контурах ГВС и отопления будет резко падать. Поэтому данный тип настенного котла в системе ГВС применяются, когда нужны небольшие объемы водопотребления.

Схема одноконтурного котла с бойлером, несмотря на свою высокую стоимость способна обеспечить услугами отопления большие дома с площадью более 200 м2 и количеством водопользователей более 5 человек.

Баки-аккумуляторы в конструкции косвенного нагрева могут иметь до 5000 литров. Их выбор зависит от резерва мощности газового котла.

Эта схема относится к энергоэффективной, имеет большой резерв для модификации, например, она, легко может быть оснащена ТЭНами для резервного нагрева и способна работать в ночное время по дешевому тарифу или получая энергию от бытовой солнечной электростанции.

Она особенно эффективно работает с конденсационными котлами, дополнительно получающих тепло на нагрев ГВС за счет процесса конденсации в дымовых газах, тем самым поднимая КПД практически до 100 %

Поэтому те пользователи, которым нужны большие объемы ГВС и эффективный автономный источник теплоснабжения в доме выбирают схему с бойлером БКН.

Схемы обвязки БКН с одноконтурным котлом

Существуют различные схемы обвязки одноконтурного котла с бойлером косвенного нагрева, наиболее распространённые: подключение корпуса напрямую и с автоматикой регулирования.

В обоих случаях при монтаже котельного оборудования важно исполнить все требования по безопасной эксплуатации, установленных не только заводом-изготовителем, но и государственными нормами.

Подключение напрямую БКН со схемой отопления

Эта самая простая схема обвязки одноконтурного котла  с бойлером, специалисты ее считают малоэффективной, особенно если котлоагрегат работает на входе с теплоносителем температурой до 60 С. В этом варианте БКН включается во внутридомовую систему отопления, последовательно либо параллельно по отношению к отопительным радиаторам.

К БКН выполняют подвод исходной воды и выход горячей в домовую систему ГВС к смесителям. Холодная вода поступает в бак-аккумулятор, в которой расположен нержавеющий или медный змеевик, по которому циркулирует нагретая котловая вода, тем самым повышая температуру воды в емкости.

Уровень управления в такой схеме ручной, за счет открытия/закрытия подачи теплоносителя в контуре с применением запорно-регулирующей арматуры.

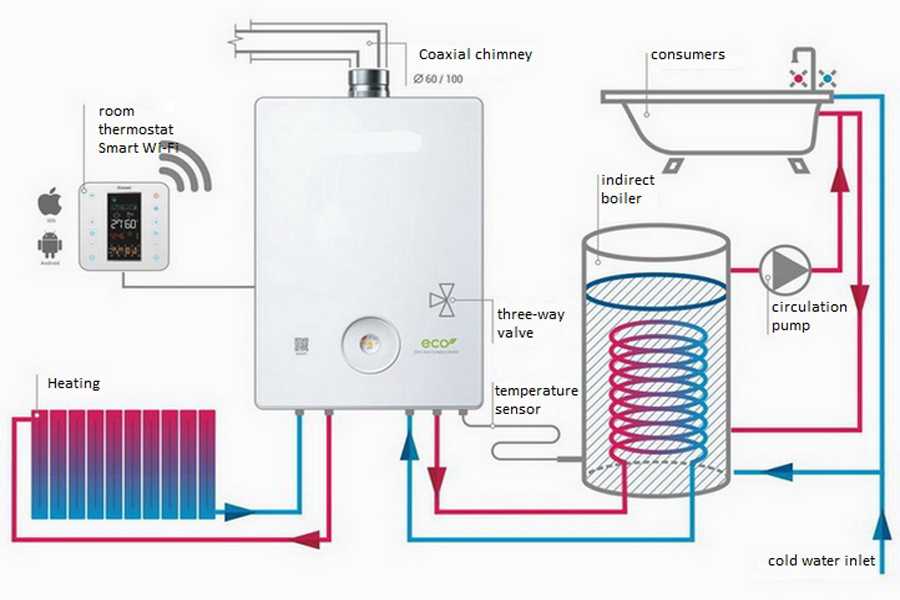

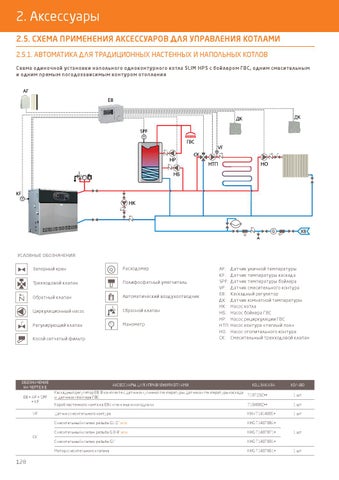

Схема с термостатом и автоматикой

Понятно, что ручным методом управления тепловым процессом невозможно достичь ни качественного нагрева, ни эффективности работы котла с бойлером косвенного нагрева. В реальности все время будут существовать ситуации, когда вода будет либо перегретой, либо холодной.

Поэтому пользователи используют простой принцип регулирования в схеме работы бойлера с отопительным котлом за счет интегрирования в систему трехходового клапана и термодатчика.

При достижении установленного температурного режима 55 — 65 С, термостат дает команду на трехходовой клапан, который соответственно переключает греющий котловой теплоноситель с нагрева воды в баке на контур отопления.

Обвязка при увеличенной температуре теплоносителя

Водонагреватель такой модификации относится к водонагревателям емкостного типа, то есть нагрев воды происходит в течение определенного времени от 2 до 8 часов, в зависимости от температуры теплоносителя, скорости циркуляции и площади нагрева внутреннего змеевика.

Понятно, чем выше нагрета горячая вода на выходе из котла отопления, например, 90-95 С, тем быстрее жидкость в баке нагреется до 65 С, а значит теплоноситель вернется в схему отопления, температура в которой не успеет охладиться ниже 65 С и значить в помещении будет поддерживаться необходимые условия проживания.

Эта схема в принципе ничем не отличается от предыдущей, кроме параметров настройки температурных режимов. Для того чтобы его настроить одновременно в двух контурах нагрева отопления/БКН, устанавливают 2 комплекта терморегуляторов и трехходовых клапанов, на каждый контур в отдельности. Настройка температурного режима в котле выполняется на температуру 95-90 С, а в БКН- 55-65 С.

Этапы обвязки бойлера с котлом

Обвязка БКН призвана выполнить ряд главных задач: обеспечение непрерывной циркуляции теплоносителя от котлоагрегата к БКН, предотвращение гидравлических ударов, поддержание установленного температурного режима для нагреваемых контуров. Для снижения тепловых потерь в системе конструкцию бака-аккумулятора устанавливают поближе к источнику нагрева.

Водопроводная вода отводится в нижний патрубок БКН, а забор ГВС выполняется из верхнего. Для бойлеров заводского изготовления схема обвязки разрабатывается заводом-изготовителем и выполняется монтажной организацией, поскольку от этого будет зависеть гарантия на оборудование.

Этапы процесса обвязки БКН с отопительным одноконтурным котлом:

1. Перед тем как подключить бойлер выбирают его место расположения таким образом, чтобы он не мешал в процессе эксплуатации теплового оборудования и находился предельно близко к котлу.
2. Размещают анкера и кронштейны по схеме и закрепляют на них корпус БКН.
3. Выполняют врезку в горводопрод.
4. Устанавливают отвод, запорно-регулирующий вентиль, предохранительный клапан и фильтр для очистки исходной воды.
5. Выполняют подключение водонагревателя во внутридомовую систему ГВС, на линии устанавливают расширительный бак, для термокомпенсации системы при нагреве.
6. Монтируют байпасную и дренажную линию с запорной арматурой для ремонта и обслуживания БКН.
7. До того как подключить бойлер косвенного нагрева обвязывают линии подачи/обратки греющего котлового теплоносителя с запорно-регулирующей арматурой и первичными датчиками системы автоматики.
8. Подключают электронный блок управления и циркуляционные электронасосы в соответствии с исполнительной схемой теплоснабжения.

Обязательные запорно-регулирующая арматура и первичные датчики, которые устанавливаются в системе безопасности бойлера косвенного нагрева:

1. Расширительный бачок мембранного типа, устанавливается совместно с группой безопасности с объемом не менее 10 % от общего объема БКН. Служит для компенсации температурного расширения в трубопроводах горячей воды, снижая риск разрыва системы ГВС и предотвращая создание аварийных ситуаций.
2. Предохранительный клапан, защищает от превышения давления в баке БКН, выполняя аварийный сброс воды.
3. Группа безопасности БКН, комплектуется манометром для контроля давления воды в баке, сбросным клапаном и воздухоотводчиком.
4. Датчик температуры БКН, который монтируется в линии циркуляционного насоса, для контроля температуры теплоносителя в змеевике.

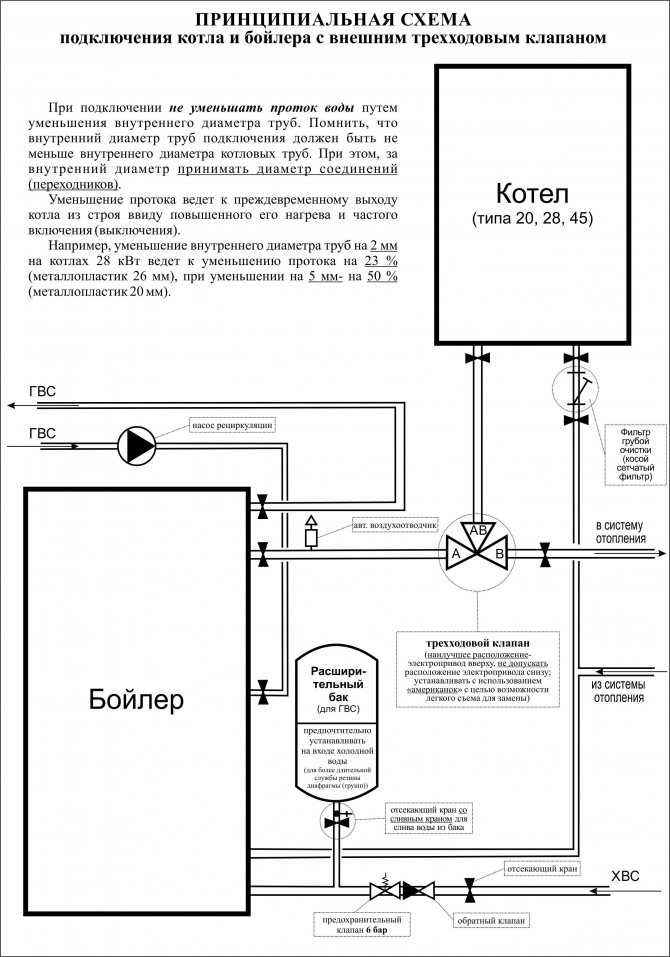

5. Трехходовой клапан и тройник для подключения, выполняет функцию переключения теплоносителя по контурам.

Правила эксплуатации системы

Бойлер косвенного нагрева относится к сложному и дорогостоящему оборудованию поэтому монтаж, наладку и первый запуск его в эксплуатацию должна проводить специальная сервисная организация, особенно если БКН находится на гарантийном обслуживании. При первом пуске сервисная организация также должна провести инструктаж собственнику оборудования по правилам работы.

После завершения монтажных работ, прежде всего БКН подключают к контуру нагрева, по линиям теплоносителя и ГВС и заполняют бак водопроводной водой.

Перед заполнением рабочей емкости, промывают внутренние поверхности нагрева обычной водопроводной водой, открыв воздушники пока из них не пойдет чистая вода без воздушных пробок.

После заполнения бойлера и выпуска воздуха выполняют опрессовку по греющей и нагреваемой трубопроводной системе с давлением не менее 1.25 от рабочего, которое создается с помощью циркуляционного насоса. При достижении требуемого давления проверяют систему на отсутствие утечек.

После того, как система будет проверена на плотность, запускают в работу одноконтурный газовый котел, поднимают температуру греющего теплоносителя и направляют его в контур БКН.

В процессе нагрева воды следят за работой предохранительного клапана и расширительного бачка, при выходе на рабочие параметры нагрева, контролируют параметры срабатывания систем защиты и регулирования.

Подключение бойлера косвенного нагрева к одноконтурному котлу – известные способы

24 Марта 2022

Просмотров:  54725

Время чтения:  11 минут

Содержание

Что такое бойлер? Схема подключения одноконтурного газового котла с бойлером косвенного нагрева и системы отопления

Когда есть потребность в дополнительных емкостях

Чему отдать предпочтение – бойлеру или двухконтурному котлу

Нужен ли бойлеру расширительный бак

Способы подключения бойлера к неавтоматическому котлу

Как подключить бойлер к автоматическому котлу

Как производится подключение к двухконтурному котлу

Обвязка накопительной емкости

Фирмы, производящие бойлеры

Коротко о главном

Как подключить бойлер косвенного нагрева к одноконтурному газовому котлу? Такое подсоединение является одной из сложных процедур, влияющих на комфорт в доме. Существуют разные схемы подключения накопительной емкости к автоматическим и неавтоматическим автоклавам. В основном речь пойдет о подсоединении одноконтурной гидросистеме, но будет рассмотрена и двухконтурная.

Разновидности нагревательных элементов

Что такое бойлер? Схема подключения одноконтурного газового котла с бойлером косвенного нагрева и системы отопления

Если коротко – это водонагреватели, но в отличие от котла теплоноситель в нем не может быть доведен до кипения. Они могут быть:

• накопительными;
• проточными.

Накопительные нагреватели, или их еще называют бойлерами косвенного нагрева, имеют большой объем и подогреваемый элемент, располагаемый снизу. Им может быть, например, теплообменник. По теплообменнику проходит кипяток от автоклава, и нагревает содержимое до нужного значения. При разборе жидкости емкость наполняется через водоснабжение и продолжает нагреваться.

При достижении установленного значения срабатывает тепловой датчик и отключает нагрев. Если теплообменник подключен к обогревателю, то между ними ставится насос, а тепловое реле воздействует на его работу, поддерживая отрегулированный режим.

Для защиты содержимого от охлаждения бак оборачивается теплоизолятором, а сверху покрывается защитным кожухом. Кожух обычно выполнен из металла, поэтому защищается слоем краски от влаги.

Аппарат и схема расположения теплообменника в разрезе

Если накопительный резервуар в основном предназначен для хранения теплоносителя, то проточный аппарат включается только при необходимости и сразу отключается, когда в нем пропадает надобность. Сами бачки могут быть выполнены в виде небольшого диаметра трубы, в которую вставлен ТЭН (трубчатый электронагреватель). Большая мощность нагревателя и малый объем воды позволяет быстро достигать нужной температуры.

Открытый и закрытый тип

Если происходит подключение бойлера косвенного нагрева к одноконтурному котлу, то он может быть открытого (безнапорного) и закрытого (напорного) типа. В закрытом типе бак наполняется через централизованную или частную систему водоснабжения и находится под давлением. Во время нагрева жидкости давление растет. Чтобы защитить емкость от разрыва, к ней подсоединяют бак-экспанзомат (расширитель), который гасит излишек давления. Также может присутствовать средства защиты, включающая в себя:

• предохранительный и аварийный клапан;
• манометр;
• редуктор давления и других приборов.

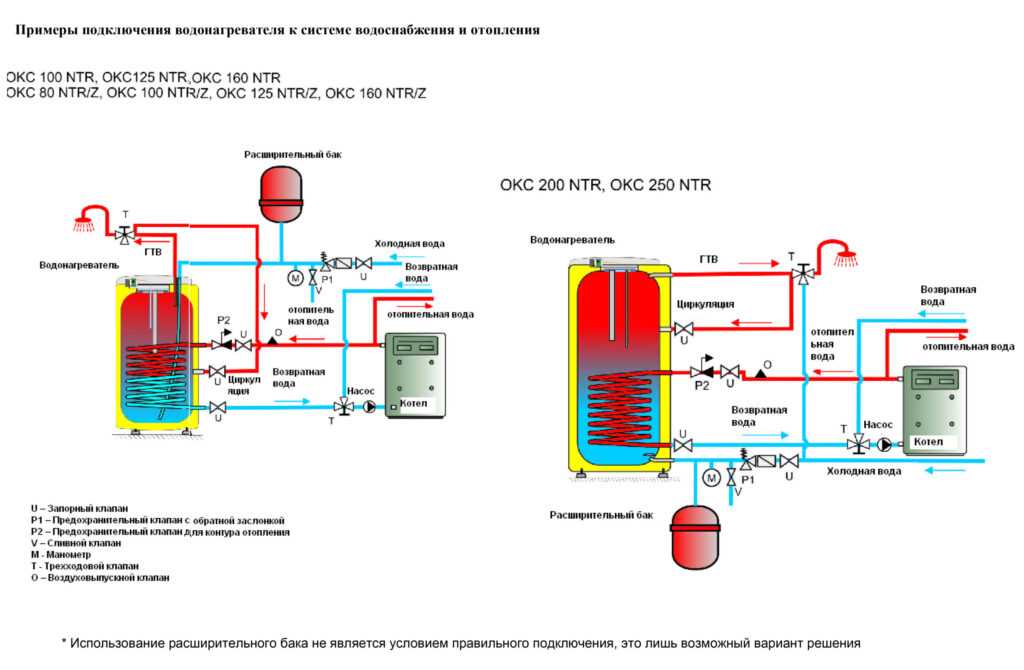

Схема подключения бойлера косвенного нагрева к одноконтурному котлу с рециркуляцией

Совет! Если стоит группа безопасности с расширителем или без него, то на аварийный клапан надевают трубочку и опускают в бутылку. Появление воды укажет на неисправность в группе безопасности или экспанзомате. Их нужно будет проверить.

В открытой емкости нет избыточного давления, но постоянный уровень поддерживается с помощью спецсмесителя. Он устанавливается на входе емкости и работает как редуктор, поддерживая выставленное на нем давление. Когда начинается потребление воды, он открывается, и тем больше, чем больше уходит жидкость. При прекращении разбора он закрывается. Отбор подогретой воды происходит в верхней точке, а подача холодной – в нижней. Причем на штуцере, через который идет подача, стоит рассекатель, направляющий жидкость горизонтально дна, где находится теплообменник или нагреватель.

Такой бак изготавливается из менее прочного материала, не имеет расширителя и группу безопасности. Вода, нагреваясь, поднимается благодаря естественной конвекции. Неудобство в том, что такая конструкция обязательно должна быть выше водоразборной точки.

Водонагреватель открытого типа

Однако простота и малая стоимость вполне компенсирует этот недостаток.

Когда есть потребность в дополнительных емкостях

Не всегда просто разобраться, как подключить бойлер косвенного нагрева к одноконтурному котлу. Поэтому возникает резонный вопрос: а нужен ли этот дополнительный водонагреватель? В городских квартирах имеется центральное отопление и ГВС (горячее водоснабжение). Эти системы решают практически любые задачи, связанные с благоустройством.

Совсем другое дело в частном секторе, деревнях и на дачах. Так в сельской местности централизованное отопление в основном получают предприятия и дома, находящиеся поблизости, если у котельной хватает мощности. А если говорить о ГВС, то это большая редкость. Вот и приходится сельскому жителю идти на хитрости, чтобы как-то благоустроить свое жилье.

Все началось с отопления – в печи вставляли водяные котлы и проводили трубы по всему дому, создавая частное водяное отопление. Затем на трубу, отходящую от печи, надевали и приваривали емкость.

Первые самодельные водонагреватели

Делали подвод холодной и отвод горячей воды и подключали к собственному водоснабжению, получался мало чем отличающийся от современного теплообменник. Но он работал, пока топилась печь, да и температуру в нем нельзя было регулировать. Для мытья посуды такого агрегата хватало, а вот для душа он уже не подходил – слишком малый объем, и мыться можно было, только когда нагревалась вода. Когда заканчивался отопительный сезон, заканчивалась работа импровизированного устройства.

Из вышесказанного видно, что потребность в водонагревателе в сельской местности остается. В любой момент может потребоваться горячая вода и каждый раз нагревать ее на электрической или газовой плите не всегда удобно и экономично.

Чему отдать предпочтение – бойлеру или двухконтурному котлу

Сначала необходимо разобраться в устройстве водонагревателя, он может быть:

• одноконтурным;
• двухконтурным.

Одноконтурным называется нагреватель, где вода нагревается напрямую от источника тепла. Например, в кирпичную печь вставили водяной бачок. Тепло от горения топлива нагревает воду, находящуюся в бачке, которая по трубопроводу идет на необходимые нужды.

Одноконтурная печь

В двухконтурном водонагревателе внутри водяного бачка находится другой бачок, получающий тепло не от горения горючего, а от уже нагретой воды, находящейся в водяном бачке.

Второй контур по объему будет незначительным. Так электрокотел мощностью 20 кВт имеет объем бачка второго контура 12–13 литров. Такого количество может быть недостаточно для домашних нужд, а новая порция будет нагреваться настолько быстро, насколько сильно нагрета жидкость первого контура.

Поскольку первый контур работает на обогрев здания, то температура жидкости напрямую будет зависеть от температуры на улице. Поэтому нужен дополнительно накопитель или нет, будет зависеть от нужд жильцов. Если такого объема недостаточно, то потребуется дополнительная емкость. При решении о покупке бойлера, возможно, придется подумать о расширителе.

Нужен ли бойлеру расширительный бак

Накопительная емкость имеет свою замкнутую систему, поэтому при нагреве жидкости она будет расширяться. Если используется бачок закрытого типа (герметичная система) с применением обратного клапана, то экспанзомат необходим.

Один из видов расширительного бака

Когда применяется бак открытого типа и на его входе стоит специальный смеситель, не дающий жидкости идти назад, тогда можно обойтись без расширителя, при условии, что между верхом бака и трубкой, забирающей горячую воду, достаточно места. Это можно проверить экспериментально. Набрать в емкость воду и нагреть до максимальной температуры. Если жидкость не вытекает из бака, значит, остаточного объема над уровнем воды хватит для ее расширения.

Способы подключения бойлера к неавтоматическому котлу

Что происходит при подключении бойлера к котлу без автоматики, например, к домашней печной отопительной системе? В этом случае температура в теплообменнике будет постоянно меняться в зависимости от температуры теплоносителя. Чтобы стабилизировать температуру, можно пойти двумя путями:

1. установить на входе емкости насос;
2. использовать электрический водонагреватель;
3. применить большую емкость.

В первом случае насос будет включаться и отключаться от датчика температуры, расположенного в самом бачке. Этот способ хорош, когда температура теплоносителя большую часть суток будет превосходить требуемую.

Так выглядит датчик температуры

Второй способ потребуется при недостаточной температуре теплоносителя или малого времени работы печи. Правда, в этом случае придется отказаться от возможности использования отопления. Есть еще один способ – использовать водяной аккумулятор с большим объемом. Однако важно, чтобы мощность печи была достаточна для нагрева всей жидкости.

Чтобы правильно выбрать один из способов, следует подумать о частоте использования собственного гвс и необходимого количества нагретой жидкости. Также не нужно забывать о сезоне отопления и природных условиях.

Как подключить бойлер к автоматическому котлу

Подключение бойлера косвенного нагрева к одноконтурному газовому котлу имеет свою трудность. Количество теплоносителя может во много раз превосходит объем бачка. Расход местного гвс может быстро опустошить водяной накопитель, а система обогрева все еще будет горячей. Из-за этого котел не будет включаться. Чтобы «обмануть» водонагреватель понадобится влезть в его «мозг», найти его датчик (если он механический, в электронный не нужно лезть) и параллельно к нему подключить датчик бойлера.

Название деталей газового котла, где датчик температуры под №27

Внимание! При работе с электрической частью необходимо отключить автоматы на домашнем щитке. После проверить отсутствие напряжения на подходящих проводах.

Когда отопительная система нагревается, автоматика котла отключает насос отопления, но нагрев продолжается, пока шунтирующий датчик не отключится.

Но может быть и другая схема подключения водонагревателя косвенного нагрева к одноконтурному котлу. Подключение водяного накопителя производится к котлу через насос. Его работа осуществляется датчиком, встроенным в бачок. Это более простая схема, но зависимая от погоды.

Как производится подключение к двухконтурному котлу

В двухконтурном водонагревателе уже имеется система гвс, но ее, как правило, не хватает на домашние нужды. Что в этом случае делать? Есть несколько вариантов. Можно установить отдельный электробойлер и параллельно подключить его ко второму контуру первого водонагревателя. Оба устройства должны находиться неподалеку друг от друга. Преимущество – увеличение объема жидкости. Недостаток — при большом разборе в двухконтурной емкости температура быстро упадет и общая тоже понизится.

Во втором варианте второй контур подключается к электробойлеру последовательно. При малом разборе в основном будет работать первый нагреватель, при увеличении разбора в работу подключится второй нагреватель, постепенно увеличивая свою мощность. Такое подключение исключает понижение температуры, так как вода будет поступать только из одного источника.

Обвязка накопительной емкости

Накопитель косвенного нагрева состоит из двух цепей, объединенных в одном корпусе. Первая цепь – теплообменник. На корпусе емкости имеется два вывода: одни для подачи теплоносителя, другой для ее возврата. На трубах, подходящих к этим выводам, устанавливаются краны. Это необходимо, чтобы отсоединять всю конструкцию. Между краном и корпусом на нижней трубке устанавливают тройник и к нему подключают сливной кран. Это дает возможность удобно сливать теплоноситель. На верхней трубке также устанавливают тройник и вкручивают воздушный кран. Через него удаляют воздух, который может попадать во время монтажа.

Из внешнего водоснабжения емкость наполняется через нижнюю трубку, хотя она может стоять вверху бачка. От системы водоснабжения система отделяется краном и обратным клапаном. Для слива жидкости имеется другой кран, расположенный возле корпуса.

Предостережение! Трубка от сливного крана не должна напрямую соединяться с канализацией. Это можно делать только через воронку, стоящую на канализационной трубе, в которую будет стекать содержимое бака. После воронки устанавливается гидрозатвор.

На выходной трубке тоже стоит кран. При необходимости ставят экспанзомат и приборы безопасности.

Фирмы, производящие бойлеры

Водонагреватели производятся по всему миру и выпускают их для разных целей: там, где есть гвс, котел или просто электричество.

Другие фирмы выпускают водные накопители с косвенным подогревом. Кроме размеров и мощности, они отличаются способом нагрева.

Коротко о главном

Использовать бойлер или нет, зависит о потребностях семьи. Это же влияет на размер и тип выбранной модели. Подключение водонагревателя производится к первому контуру через краны и дополнительный насос. В закрытой системе должен присутствовать экспанзомат и приборы безопасности.

Однако можно ли устанавливать бойлер в помещении с минусовой температурой? Пригодилась ли вам на практике схема подключения бойлера косвенного нагрева к одноконтурному газовому котлу?

Автор

Руслан Темченко Специальность: Инженер

Все статьи

Поделиться

Поделиться

схема подключения и особенности использования

Установленный на даче мощный газовый котел легко решит проблему отопления и снабжения дома горячей водой. Но количество нагреваемой жидкости для гигиены и хозяйственных нужд ограничено и не всегда устраивает владельцев. Чтобы компенсировать его нехватку, установите БКН – бойлер косвенного нагрева для газового котла.

Рассмотрим особенности и функциональные возможности накопительного блока, а также узнаем, как лучше использовать его в паре с газовым котлом, чтобы результат был максимально эффективным.

Содержание статьи:

• Отличительные особенности бойлера косвенного нагрева
• Газовое отопительное оборудование + БКН
  • Схема подключения 1-контурного котла
  • Два приложения с 2-контурным котлом
Как
• сделать привязку без ошибок?
• Выводы и полезное видео по теме

Отличительные особенности бойлера косвенного нагрева

Бойлер представляет собой большую бочку, основная функция которой накопительная. Бывает разного объема и формы, но назначение ее от этого не меняется. Без бойлера проблема может возникнуть при использовании, например, сразу двух душевых или душа и кухонного смесителя.

Если бытовой 2-контурный котел мощностью 24-28 кВт выдает в канал только 12-13 л/мин, а на один душ требуется 15-17 л/мин, то при включении любого доп. кран, будет перебои с подачей воды. Котлу просто не хватает рабочей мощности, чтобы обеспечить горячей водой несколько точек.

Если в доме установлен большой накопительный бак, то даже при нескольких одновременно подключенных водоразборных точках горячей водой будут обеспечены все

Все накопительные бойлеры можно разделить на 2 большие категории:

• прямого нагрева, создающие запас горячей воды с помощью ТЭНа — например, электронагревателя;
• Косвенный нагрев, предварительный нагрев воды уже горячим теплоносителем.

Существуют и другие типы котлов – например, обычные накопительные водонагреватели. Но косвенно только энергоаккумуляторы могут получать энергию и греть воду.

БКН, в отличие от энергозависимого оборудования, работающего на электрическом, газовом или твердом топливе, использует тепло, вырабатываемое котлом. Проще говоря, для его функционирования не требуется дополнительной энергии.

Дизайн БКН. Внутри бака находится змеевик – стальной, латунный или медный трубчатый теплообменник, выполняющий функцию нагревательного элемента. Тепло внутри бака поддерживается по принципу термоса

Привод легко вписывается в систему ГВС, при этом не вызывает проблем при эксплуатации.

Пользователи видят в использовании БКН много преимуществ:

• установка не требует электроэнергии и выигрывает с экономической стороны;
• горячая вода всегда «готова», не нужно пропускать холодную воду и ждать пока она нагреется;
• могут свободно работать несколько точек водораспределения;
• стабильная, не падающая температура воды при потреблении.

Имеются и недостатки: высокая стоимость агрегата и дополнительное место в котельной.

Объем накопительной емкости выбирают, ориентируясь на количество постоянно проживающих в доме человек. Самые маленькие бойлеры рассчитаны на 2 потребителей, поэтому при выборе можно отталкиваться от объема 50 л

По всем характеристикам БКН подходит для использования совместно с . Более того, это одно из лучших решений по оборудованию системы подготовки горячей воды для частного дома с большим количеством жильцов.

Но котлы бывают разные, поэтому рассмотрим как приемлемые варианты, так и те, где могут возникнуть проблемы.

Газовое отопительное оборудование + БКН

В загородном доме для летнего отдыха не обязательно устанавливать сложную систему коммуникаций, тогда как для коттеджа постоянного проживания она просто необходима. Не стоит задумываться о том, нужен ли дополнительный котел для газового котла – безусловно, это окажется очень полезным приобретением, значительно повышающим комфорт проживания в доме.

Мы рассмотрим основные схемы подключения БКН, чтобы не допустить ошибок, возможных при самостоятельной установке оборудования.

Схема подключения 1-контурного котла

Одноконтурные агрегаты выполняют одну из заявленных производителем функций: либо обеспечивают нагрев воды для ГВС, либо отапливают дом — причем второй вариант используется значительно чаще часто в повседневной жизни.

Комбинированное решение — 1-контурный газовый котел + БКН — одно из лучших для небольшого коттеджа.

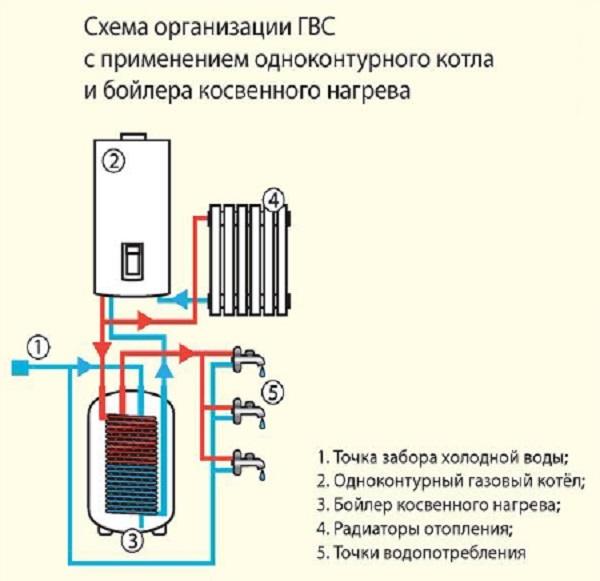

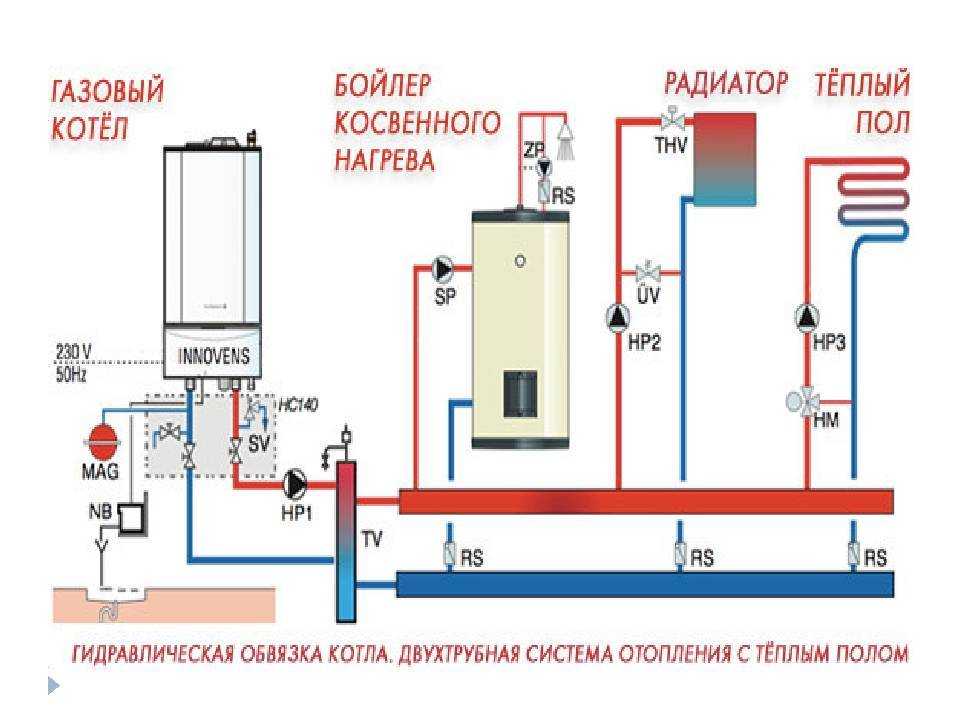

Схема подключения БКН к газовому котлу. Нагрев воды на отопление и ГВС происходит синхронно, после чего распределяется по двум ветвям — на радиаторы и котел

Процесс нагрева происходит следующим образом:

• холодная вода поступает в котел, где нагревается до нужной температура (например, +80°С) газовой горелкой;
• нагретый теплоноситель поступает в контур отопления — к радиаторам — и к теплообменнику, т.е. котлу;
• за счет повышения температуры теплообменника вода в бойлере нагревается и при открытии кранов поступает к потребителю.

При реализации данной схемы газового 1-контурного котла с бойлером косвенного действия основное значение имеют технические данные — мощность и расход теплоносителя.

По средним показателям вода в бойлере, если он ранее не функционировал, нагревается с нуля до приемлемой температуры за 5-15 минут, то есть ожидание продлится недолго. Обычно агрегат находится в рабочем состоянии, поэтому всегда есть доступ к нагретой воде.

Разберем особенности привязки рассматриваемых устройств.

Для начала необходимо выбрать наиболее удобное место для установки – чаще всего это котельная, отдельное нежилое помещение. Располагать агрегаты лучше на близком расстоянии друг от друга — так процесс нагрева проходит быстрее, а материалов расходуется меньше.

Напольный монтаж предполагает такую ​​установку, при которой расстояние до ближайших препятствий или устройств было бы не менее 0,5 м — это потребуется для обслуживания или осмотра установки

Обвязка происходит с двух сторон: загрузки и подачи воды.

На выходе из котла рекомендуется установить компенсатор теплового расширения и стабилизатор системы. Все контуры должны быть оборудованы шаровыми кранами и обратными клапанами, контролирующими направление потока теплоносителя.

Не лишней будет установка фильтров — вода подается в систему иначе, и во время аварии в нее может попасть песок или другой мусор, который может загрязнить теплоноситель и вывести оборудование из строя.

Обязательным элементом является циркулярный насос, который подает воду под нужным давлением. Монтируется на трубу между котлом и бойлером, и управляется одним из способов: либо от аккумулирующего термостата, либо от датчика температуры в котле

С обеих сторон насоса запорная арматура установлены. Тот же кран — на входе холодной воды в бойлер.

На штуцер котла устанавливается тройник со сливным краном, а на оба патрубка — запорная арматура, чтобы агрегат всегда можно было отрезать от котла для чистки или другого обслуживания. На входе перед запорным краном должен быть размещен воздухоотводчик.

Оптимальный вариант подключения с помощью трехходового термостатического клапана, который организует выход теплоносителя из котла и его разделение на два потока — в котел и сектор отопления. С его помощью можно регулировать температуру: если для радиаторов подходит отопление до +80-90°С, то для теплых полов лучше ограничиться до +45°С.

Если нет трехходового клапана, то установить два, один из которых на БКН, другой на ветку отопления.

Схема подключения котла к солнечной системе. Взаимодействие с солнечным коллектором требует обустройства отдельного замкнутого контура с теплообменником и датчиками температуры

Иногда применяют контуры с рециркуляцией теплоносителя — например, для постоянного поддержания полотенцесушителя в «рабочем» состоянии. Нагретая вода циркулирует по замкнутому контуру, не давая трубе остыть. Обязательным элементом является циркуляционный насос, а обратный клапан не нужен. Недостатком такой системы летом является перерасход энергии.

При переходе газового котла в «летний режим» отопительный контур просто отключается — газовая горелка нагревает теплоноситель для котла. Но есть и другой выход – просто отключить газовый котел и пользоваться только бойлером. Это возможно, если привод дополнительно оборудовать автономным источником нагрева – ТЭНами.

Два приложения с 2-х контурным котлом

Владельцев газового отопительного оборудования тоже интересует принцип его работы. с 2-контурным газовым котлом. Специалисты считают, что взаимодействие блоков возможно, но результат зависит от схемы подключения: при одном из них они просто не предназначены для работы друг с другом.

Интеграция котла в контур ГВС

Сначала рассмотрим вариант, когда котел встраивается в контур ГВС. С гидравлической точки зрения все выглядит правильно. Трехконтактный механический термостат, размещенный в корпусе котла, замыкает цепь питания насоса при понижении температуры.

Он, в свою очередь, начинает качать воду, которая циркулирует по контуру между двумя теплообменниками: нагревается от газовой горелки, а затем движется к змеевику БКН.

Проще говоря, оба устройства выполняют свои функции: котел перестает греть и начинает греть воду для ГВС, а котел пытается нагреть содержимое своего «накопителя» за счет повышения температуры горячей воды

Проблема возникает именно из-за несоответствия температурных параметров. Предположим, что изначально температура заполнения котла +15°С, а рекомендуемая температура нагрева воды в котле +60°С больше не допускается автоматическим ограничителем.

Разница между двумя приведенными параметрами при 45˚ значительна, поэтому теплообмен в котле достаточно интенсивный. Но температура начинает расти, и когда она достигает +40˚С, разница уже намного меньше – только 20˚. Соответственно, теплообмен замедляется.

Не забывайте, что вода продолжает циркулировать между двумя устройствами. В газовую горелку котла начинает поступать не 15-градусный теплоноситель из системы холодного водоснабжения, рекомендованный производителем, а 40-, а затем и 50-градусный нагретый теплоноситель из котла.

В результате температура жидкости моментально взлетает до + 60 ,С, срабатывает датчик, отключается горелка, так как она запрограммирована на безопасные для потребителей параметры

В бойлере начинает течь вода прохладно — датчик снова включается, и процесс циркуляции возобновляется. И так постоянно. Это приводит к тому, что вода в бойлере не достигает нужной температуры, а остается недостаточно горячей, что не подходит для бытового использования ГВС.

Процесс взаимодействия двух агрегатов мог иметь место, если горелка котла нагревала теплоноситель до +80°С, но это запрещено инструкцией по защите пользователей от ожогов.

Еще одна причина не использовать БКН и схему ГВС газового котла на пару – невозможность нагрева воды в котле до температуры выше +60°С. Это связано с санитарными нормами.

Примерно раз в неделю аппарат заливают горячей водой температурой около 70-75°С, чтобы в баке не образовывалась бактерия Legionella, колонии которой напоминают слизь. Большое количество бактерий в воде приводит к развитию аллергии и других заболеваний

Можно сделать вывод, что всего по двум, но существенным причинам, схема объединения газового котла и БКН через контур ГВС признана малоэффективной и небезопасной. Если у вас уже есть двухконтурный котел, просто используйте его по прямому назначению: один контур используйте для системы отопления, второй – для ГВС.

Взаимодействие БКН с отопительным контуром

Второй вариант — взаимодействие БКН с отопительным контуром. Техническое решение прекрасно работает, если не хватает производительности газового котла, а это единственный эффективный способ подключения БКН к 2-контурному котлу.

Контур ГВС не трогаем, а используем только ветку, отвечающую за отопление — то есть идущую к радиаторам и системе «теплый пол». Трубу ведущую к котлу необходимо подключить сразу под котлом, после крана

При электронном управлении нужно настроить бойлер на нагрев воды +70°С — именно такие пойдут на котел, где дальше будет регулироваться температура происходит. Термостат, расположенный в котле, будет включать насос при снижении температуры, при достижении необходимого значения отключать его.

При механическом управлении газовым котлом все происходит иначе. К термостату котла подключается второй термостат – бойлер, и тогда можно управлять первым устройством с помощью второго. Например, если на втором установить температуру +80°С, то первый, рабочий, потребует нагрева воды до +80°С, вне зависимости от того, какая температура на нем установлена.

Когда вода в бойлере нагревается до нужной температуры, второй термостат разрывает цепь, а первый, расположенный на бойлере, снова становится «основным». Если в этот момент установить температуру +40°С, то она понизится до 40.

Как сделать привязку без ошибок?

Чтобы оба агрегата — и газовый котел, и БКН — работали бесперебойно и на протяжении всего срока службы, важно правильно , ​​то есть установить группу безопасности и другие элементы.

Фотогалерея

Фото

Расширительный бак для котла

Клапан слива технический

Вентиляционный клапан для удаления воздушных пробок

Циркуляционный насос ГВС размещаются на корпусе, указывая направление движения воды.

Данный фильтр нельзя устанавливать вертикально, так как в результате крупные частицы скапливаются в трубе, а не в самом фильтре. Очистку можно проводить только промывкой под давлением — так можно испачкать всю котельную.

Расширительный бак необходимо устанавливать не отдельно, а между котлом и обратным клапаном, иначе он будет бесполезен и не будет выполнять свои функции.

Выводы и полезное видео по теме

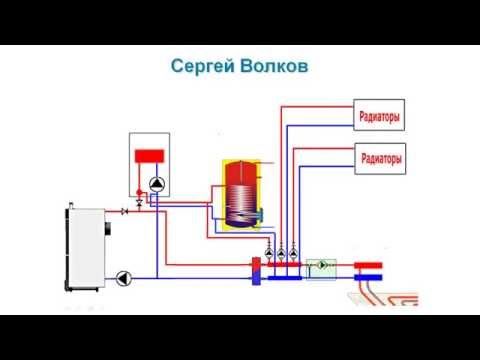

Как сделать обвязку 1-контурного котла с БКН:

О нюансах подключения бойлера косвенного нагрева:

Подключение газового котла к БКН на практике:

Рекомендуем привлекать к установке и подключению бойлера специалистов, чтобы в дальнейшем вы не столкнетесь с проблемами отопления или горячей воды только из-за неправильной разводки или отсутствия важных элементов в системе. Не стоит забывать и об инструкциях производителя, в которых часто указываются нюансы работы агрегата с тем или иным устройством.

Подключение электрокотла к газовому котлу: технология работы

Думаете усовершенствовать автономную систему горячего водоснабжения для обеспечения стабильной температуры горячей воды? Согласитесь, не приятно выливать литры воды в ожидании горячей воды, или обжечься, когда кто-то из домочадцев открыл кран, пока вы в душе.

Мы поможем вам решить проблему перепада температур, которая донимает практически всех пользователей двухконтурных котлов и газовых колонок. Мы расскажем, как подключить бойлер к газовому котлу. Такое решение обеспечит подачу горячей воды постоянной температуры, а система рециркуляции избавит от необходимости спуска первой порции в канализацию.

Далее мы расскажем, как это правильно реализовать и какие схемы подключения существуют, и выделим их основные преимущества и недостатки.

Содержание статьи:

• Зачем подключать бойлер к котлу?
  • Преимущества комбинированных систем
  • Проблемы и недостатки решения
• Варианты взаимодействия котла и котла
  • Схема №1 — через трехходовой вентиль
  • Схема №2 — через два независимых насоса
  • Схема №3 — через гидрострелку
  • Схема №4 — подключение с проточным котлом
• Тонкости монтажа компонентов системы
  • Этап №1 — подключение газового котла
  • Этап №2 — установка котла
  • Этап №3 — Подключения и опции
• Альтернативные решения ГВС через бойлер
• Выводы и полезное видео по теме

Зачем подключать котел к котлу?

Проточные газовые водонагреватели — бойлеры и колонки — очень экономичны и эффективны. Они мгновенно нагревают именно тот объем воды, который необходим, и именно тогда, когда это необходимо, не затрачивая энергии на поддержание тепла. Такая эффективность и экономичность сделали такое оборудование очень популярным.

Однако у них есть и недостатки, значительно снижающие удобство использования. Учитывая, что коммунальные платежи вы оплачиваете раз в месяц, а горячей водой пользуетесь каждый день, эти недостатки заметно портят общее впечатление.

При одновременном открытии нескольких кранов резко меняется температура воды, нагретой колонкой — можно незапланированно принять контрастный душ или обжечься эта особенность доставит массу неприятных моментов.

Для любого пользователя неприятной особенностью станет невозможность регулировки тонкой струи теплой воды — при слишком низком напоре нагрев просто не включится. В результате вам придется сильнее открывать кран, расходуя лишнюю воду и заполняя канализацию.

Кроме того, недорогой двухконтурный маломощный котел вполне справится с отоплением небольшого дома — но не сможет обеспечить горячую воду с сильным напором. Вам придется либо мириться с прохладой большого потока и слабым напором горячей воды, либо приобрести более дорогую модель, которая хорошо справится с водоснабжением, а на отопление будет работать за малую долю своих возможностей.

Котлы с высоким КПД, наоборот, имеют проблемы с низким давлением: их теплообменник успевает довести воду до кипения тонкой струей, и во избежание этого котел начинает цикл. Это означает, что он чередует очень короткие периоды работы и простоя, постоянно включаясь и выключаясь. В результате температура водопроводной воды значительно колеблется, а котел быстрее вырабатывает свой ресурс и расходует больше газа на постоянный розжиг.

Самый дешевый двухконтурный котел способен качественно обогреть площадь около 80 квадратных метров, но если их больше 1 — 2 человек, может быть небольшой напор горячей воды

Все эти, а также некоторые недостатки системы горячего водоснабжения через газовую колонку, работающую на газу, можно нивелировать включением в эту систему в качестве накопительной емкости бойлера. В нем всегда будет запас равномерно прогретой до нужной температуры воды, при этом энергия на ее нагрев практически не будет использоваться.

Преимущества комбинированных систем

Включение электрокотла в систему ГВС на газе дает ряд преимуществ и новых возможностей:

1. Подача воды постоянной температуры, независимо от количества одновременно открытых кранов.
2. Стабильность температуры, независимо от давления — хоть по капле, хоть при мощной струе вода будет достаточно горячей, но не кипятком.
3. Оптимизация системы, снижение расхода газа, воды, канализации.
4. Возможность установки двухконтурного котла меньшей мощности и стоимости — такого, которого достаточно для отопления жилья.
5. Экономия ресурса котла при условии грамотного построения системы.
6. Возможность обеспечения как отопления, так и ГВС через одноконтурный газовый котел с минимальным потреблением электроэнергии.
7. Летом можно отключить газовый котел, а подогреть воду электрокотлом, сохранив ресурс дорогостоящего оборудования.
8. Наличие двух водонагревателей избавляет от неудобств при ремонте или ежегодном обслуживании одного из них.

Такое количество положительных моментов убедит практически каждого пользователя, ведь подключение бойлера к газовой проточной колонке решает практически все ее проблемы, сохраняя при этом преимущества.

Проточные газовые водонагреватели не только экономичнее, но и значительно компактнее бойлерных, т. к. нет необходимости хранить нагретую воду

Однако включение бойлера в контур ГВС также создает некоторые трудности – о них мы поговорим позже.

Проблемы и недостатки решения

Во-первых, увеличивается количество соединений, кранов и дополнительного оборудования, что не добавляет надежности системе. Каждая перекрученная резьба или отвод – потенциальное место утечки, требующее регулярного осмотра и осмотра. Кроме того, установка дополнительного крана, вентиля, насоса и измерительной трубы увеличивает общую сумму сметы.

Во-вторых, сам котел нуждается в ежегодном обслуживании, а в некоторых вариантах системы изнашивается активнее, чем при нормальной эксплуатации. При этом ежегодное обслуживание котла никто не отменял.

В-третьих, теряется такое преимущество газовых систем, как компактность: в связке с бойлером даже небольшой двухконтурный котел, правильно подключенный, потребует много места.

Кроме того, вам потребуются услуги еще одного специалиста, который грамотно выполнит обвязку оборудования и разводку отопления и водоснабжения.

Варианты взаимодействия котла и котла

Подключение электрокотла к отопительному газовому котлу очень нестандартное решение, вызванное в основном желанием удешевить монтаж системы.

Основным вариантом улучшения качества горячего водоснабжения от котла является подключение бойлера косвенного нагрева, со змеевиком отопительной трубы внутри или послойным нагревом

Такая система вообще не использует электроэнергию для нагрева вода, но дорога в установке и не дает возможности экономить горячую воду за счет отключения котла. Поэтому умельцы научились пользоваться обычными электрокотлами, которые по сути представляют собой огромный термос со встроенным бойлером и терморегулятором.

Схема №1 — через трехходовой вентиль

Этот вариант подключения газового котла и котла через, пожалуй, самый простой, очевидный и распространенный. Он позволяет организовать горячее водоснабжение даже от одноконтурного газового котла, экономя электроэнергию.

Суть метода заключается в том, что установленный тройник с регулятором температуры перенаправляет поток горячей воды либо в контур ГВС, либо в контур отопления. Им управляет автоматика котла: как только вода в баке достигает заданной температуры, клапан перекрывает подачу к нему горячей воды. При этом котел почти постоянно работает на отопление, и за то короткое время, что вода в котле заменена, батареи не успевают остыть.

Однако, если у вас большая семья или огромная ванна-джакузи, для эффективной работы системы необходим бойлер большой мощности. В противном случае после использования большого объема воды в доме станет заметно прохладнее, а горячая вода начнет поступать в батареи только после того, как заполнит бойлер. Таким образом, водоснабжение является приоритетом в такой схеме.

При подключении термостата котла в качестве сервопривода трехходового клапана установить на нем температуру не менее чем на 10 градусов ниже, чем выдает котел

Также через трехходовой кран можно организовать Тогда, при заданных условиях, он будет направлять поток горячей воды обратно в котел вместо радиаторов и других элементов системы отопления. Это добавит безопасности и простоты обслуживания.

Схема №2 — через два независимых насоса

Далее разберемся, как самостоятельно подключить котел к двухконтурному газовому котлу, используя схему с двумя циркуляционными насосами. Такая система наиболее сложна в установке, но и достаточно удобна в использовании. За счет постоянной циркуляции воды в обоих контурах горячая вода будет течь сразу из крана, ее не нужно будет сливать, а отопление также работает постоянно, вне зависимости от использования горячей воды.

Для движения воды по контуру отопления необходим один насос. При этом система закрытая, в жидкость можно добавлять специальные добавки для продления срока службы оборудования – в водопровод она не попадет. Почти все двухконтурные котлы оснащены , и в них встроен этот насос. Если в вашем котле его нет, или вы используете одноконтурный котел и газовую колонку отдельно, установка такого насоса необходима для качественного отопления.

Второй насос обеспечивает рециркуляцию в системе горячего водоснабжения. Он устанавливается после всех точек водозабора, и после него вода, немного остывшая после прохождения трубопровода, возвращается в котел, чтобы повторять свой путь до тех пор, пока кто-нибудь не откроет кран.

В бойлерах косвенного нагрева предусмотрен отдельный ввод для подключения рециркуляции; в электробаках такой ввод — редкость

Подача рециркуляции подключается через трехходовой кран на вводе в котел, куда обычно подключается подача холодной воды, а в случае подключения к котлу, уже подогретая вода.

Схема №3 — через гидрострелку

Гидрораспределитель необходим для уравновешивания скорости и давления воды в разных контурах, чтобы котел и насосы могли работать бесперебойно. По сути, это резервуар с двумя или более входами и выходами, через которые потоки могут проходить как параллельно, независимо, если их давление одинаково, так и смешиваться до установления баланса.

Вместо готового заводского гидронасоса иногда на выходе из котла монтируют отрезок трубы в 2 — 3 раза больше диаметра, в который врезаются черенки нормального диаметра к различным приспособлениям. При этом, если система перегружена, а напора горячей воды, которую выдает котел, недостаточно, вода из обратки, уже несколько остывшая, подмешивается в подающую магистраль.

Если, наоборот, производительность котла чрезмерно высокая, часть горячей жидкости сразу возвращается в котел, не попадая в контуры отопления и водоснабжения.

Спасибо Электрический котел можно подключить как к одноконтурному, так и к двухконтурному котлу. Через эту систему можно сделать разделение контуров, а также она поможет восполнить использованный объем воды. Под каждый вид оборудования лучше всего подбирать отдельный контур: бойлер и водоснабжение, батареи, теплые полы и т. д.

Основным недостатком многоконтурной гидросистемы является то, что она занимает много места и достаточно сложна в проектировании, монтаже и наладке

Однако, установив такую ​​систему, вы обеспечите длительную и бесперебойную работу оборудования по всему дому, а так же иметь возможность управлять каждым контуром, вплоть до полного отключения, по отдельности.

Схема №4 — подключение с проточным котлом

Иногда оборудование устанавливается таким образом, что вся нагретая котлом вода поступает сразу в котел, а от него уже делается разводка на водоснабжение и отопление. В то же время, когда кто-то открывает кран и давление в системе падает, она восполняется за счет подачи холодной воды в бойлер, вместе или взамен.

Такая схема самая простая. Обеспечивает качественную горячую воду: вода всегда будет горячей, сразу и одной температуры.

Но имеет ряд недостатков:

1. Из-за постоянного расхода воды котел, не рассчитанный на такой режим работы, быстро изнашивается.
2. Температура воды в горячем кране будет такой же, как и в батареях — то есть почти кипяток.
3. При использовании больших объемов воды можно понизить температуру воздуха в доме.

Положительным моментом в данном решении может быть небольшое количество дополнительного оборудования, а также невысокая требовательность к параметрам котла.

Если электрокотел устанавливается с газовым котлом в качестве проточного котла, то нет смысла переплачивать ни за объем, ни за дополнительные функции: важно только качество бака

При подключении котла по данной схеме делать не забудьте настроить реле на низкую температуру или даже на минимум, чтобы ТЭН не пытался нагреть воду больше, чем это делает бойлер.

В противном случае нагревательный элемент будет работать непрерывно, обеспечивая обогрев и потребляя сотни киловатт электроэнергии.

Тонкости монтажа компонентов системы

Определившись со способом подключения газового котла и электрокотла, необходимо тщательно продумать и составить схему обвязки, после чего приступать к монтажу.

Этап №1 — подключение газового котла

Этот этап следует доверить профессионалам: как и любое другое газовое оборудование, газовый котел могут подключать только сертифицированные в газовой службе специалисты. Это связано с тем, что даже мелкие ошибки в установке и настройке чреваты серьезными последствиями.

В многообразии выходов двухконтурного котла вполне можно запутаться, а при запуске неправильно подключенного котла может выйти из строя дорогостоящее оборудование

Если вам угрожает лужа при протекании водопровода или канализации системы, максимум пару сантиметров воды на полу, то ошибка в подключении газового котла грозит пожаром, взрывом или отравлением продуктами горения.

Схемы установки двухконтурного газового котла мы рассмотрели в .

Этап №2 — установка котла

Электрический котел, работающий в связке с газовым котлом, подключается так же, как и при стандартном использовании. Отличие только в том, что из водопровода подается не холодная вода, а уже горячая из бойлера.

Планируя схему горячего водоснабжения с котлом и бойлером, обязательно отрегулируйте термостат последнего на более низкую температуру, чем в котле

Пошаговая инструкция по установке котла описана ниже:

1. В стене нужно пробить два отверстия под дюбели на таком же расстоянии, как и крепление котла.
2. Затем забить в отверстия дюбели, почти до упора вкрутить в них скобы-крючки, развернуть крюками вертикально вверх. Крепления обычно входят в комплект котла и рассчитаны на его вес в заполненном водой состоянии.
3. Подвесьте бак на крюки, убедитесь, что они вошли в пазы.
4. Подключение воды к котлу и кранам выполнить с помощью пластиковых, металлопластиковых труб или гибких шлангов. Установите шаровой кран на каждое соединение для облегчения обслуживания котла.
5. Вытяните тонкую трубку из клапана сброса давления в канализацию. Можно пренебречь, но тогда потребуется подкрутить стопорный винт, предусмотреть емкость, в которую может стекать небольшое количество воды, и каждые 2 недели вручную проверять работоспособность клапана.
6. Подключение к электросети – данная процедура выполняется через выделенную заземленную линию – отдельный кабель, протянутый от счетчика. Вне зависимости от того, будет ли котёл втыкаться в розетку, или будет подключаться напрямую к кабелю, потребуется установка дополнительной защиты.
7. Также важно позаботиться о качественном утеплении, ведь в помещении может быть сыро.

Установка котла и котла — основная, самая простая и самая важная часть работы, но это только начало. Для их эффективного взаимодействия необходимо выполнить привязку по заранее выбранной схеме. Об элементах таких схем мы поговорим ниже.

Этап №3 — Соединения и опции

Первое, с чего должна начинаться любая система, связанная с водой, это установка фильтра для ее очистки.

Установка фильтра механической очистки воды предотвратит попадание мелких твердых частиц в систему отопления и водоснабжения и продлит срок службы оборудования. бойлер и все остальное оборудование прослужит. В противном случае мелкие частицы из воды оседают на стенках змеевика и бака, образуют накипь на нагревателе водонагревателя, способствуют разрушению бака и приводят к быстрому выходу из строя всех частей системы – от котла до котла. кран на кухне.

Однако выбирать самый дорогой фильтр, очищающий водопроводную воду до питьевого состояния, тоже не стоит — слишком дорого и нерационально. Достаточно будет систем фильтрации с 2-3 уровнями механической очистки разной степени от грубой до тонкой.

Фильтр устанавливается в самом начале цепочки, перед подключением подачи воды к котлу. Будьте внимательны с направлением потока — оно обычно указано стрелками на корпусе.

В процессе эксплуатации не забывайте регулярно менять фильтрующие картриджи, иначе они перестанут выполнять свою функцию и могут негативно сказаться на напоре воды.

Вторым очевидным и необходимым оборудованием является . Их много, ставятся на каждом патрубке: перед фильтром, на входе и выходе котла, на обеих трубах патрубка котла, на каждом ответвлении от гидрострелки, перед каждым водяным нажмите.

Такое количество кранов обеспечивает безопасность и удобство работы. В определенный момент каждому узлу в системе потребуется профилактика, а возможно и замена, и возможность отключения только его будет очень важна.

Расширительные баки устанавливаются для компенсации перепадов давления в водопроводном или отопительном контуре из-за изменения температуры воды — для безопасности

При организации горячего водоснабжения через бойлер расширительный бак обычно не требуется: в случае критического повышения давления сработает предохранительный клапан котла. Но если контур отопления вынесен отдельно, на нем такая защита не будет лишней.

Кроме перечисленных устройств, а также упомянутой выше гидравлической стрелы-гребенки, устанавливаются трубопроводы, не допускающие обратного потока даже при выключенном насосе, предохранительные и трехходовые клапаны, при необходимости — редукционный клапан для снижения давления.

Альтернативные решения ГВС через бойлер

Как мы уже упоминали, вместо электрокотла горячее водоснабжение от газового котла можно организовать через бойлер косвенного нагрева.

Бывают различной конструкции:

• со змеевиком-батареей внутри, от которого нагревается вода;
бак
• в баке, где внутренний бак от водопровода омывается и обогревается водой от отопления;
• послойное отопление, при котором смешиваются холодная, горячая вода и обратка отопления.

Каждый из этих типов имеет свои особенности, но все они дороже электрических котлов и более громоздки.

как на горячую воду к газовому котлу читайте в отдельной статье на нашем сайте.

Клапан с автоматической электронной регулировкой температуры позволяет всегда использовать воду нужной температуры. Терморегулятор будет самостоятельно регулировать подачу воды из трубы горячей и холодной воды

Кроме того, проблему перепада температур можно решить, установив: Он будет подавать равномерно нагретую воду, смешиваясь с разным количеством холодной воды. Стоит такой смеситель недешево, но установить его зачастую проще, чем переоборудовать всю систему отопления и горячего водоснабжения.
