как подключить коллектор к газовому котлу, схема подсоединения, как подсоединить

Содержание:

Особенности установки коллектора
Коллекторные системы сборного типа
Подсоединение к котлу
Выполнение подключения теплого пола
Видео

Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Без надежного и качественного отопления невозможно обеспечить в доме комфорт и уют. После завершения обустройства напольного покрытия с обогревом и подсоединения к коллектору, следует произвести подключение теплого пола к котлу. Такой вариант обогрева чаще всего используют для помещений с большим уровнем влаги – его укладывают в кухнях, прихожих и ванных комнатах.

По мнению специалистов, самый оптимальный способ обеспечить частное домовладение отоплением – это смонтировать теплый пол от двухконтурного газового котла в подвесном исполнении с принудительной тягой.

Особенности установки коллектора

Расположение этого узла теплоснабжающей конструкции полностью зависит от решения хозяина объекта недвижимости. Коллектор может находиться в абсолютно любом месте, главное, чтобы он не мешал и был недоступен для любопытных детей.

Но все же некоторые рекомендации специалистов не будут лишними:

1. Шкаф нужно располагать в помещении, площадь которого позволяет иметь свободный доступ к подающим и обратным трубопроводам.
2. К концам труб подсоединяют боковые выходы коллекторного узла на подачу теплоносителя и его получение. Желательно предварительно установить запорные вентили и регуляторы температурного режима в отопительной системе.
3. Чтобы упростить данную процедуру, лучше приобрести готовый коллекторный комплект, состоящий не только из вышеперечисленных элементов, но и из запорных кранов. Эти устройства, монтируемые на все выводы труб теплых полов и настенных радиаторов, позволяют отключать отдельные контуры системы, при этом ее основная часть продолжает функционировать.
4. Концы труб, вентили и коллектор соединяют с помощью компрессионных переходников – фитингов, у которых входные и выходные размеры различаются. Часто выводные трубы водяного пола объединяют с коллектором за счет соединителей, состоящих из кольца с зажимом, опорной втулки и латунной гайки. Простой вариант подключения предусматривает использование простых зажимов, имеющих запирающие вентили.
5. Трубы подачи воды и обратки подсоединяют к коллектору, а его – к выводам теплоносителя для обогрева пола.

Описанная схема подключения теплых полов к газовому котлу считается самой простой, но она не в состоянии полностью обеспечить требуемый контроль над отопительной системой, так как она стопроцентно зависит от типа агрегата. Единственное, что можно делать, это немного приоткрывать запорный вентиль и тем самым уменьшать подачу теплоносителя.

Коллекторные системы сборного типа

Полная комплектация коллекторной системы помимо запорных вентилей и регуляторов температурного режима имеет в своем составе:

• узел подмеса для теплых полов;
• кран для слива;
• воздухоотводчик;
• циркуляционный насос.

Когда осуществляется подключение коллектора теплого пола к котлу, запорные краны на входах/выходах может заменить вентиль с регулировочным термостатом. Главным преимуществом данного элемента является наличие у него возможности сужаться и расширяться в соответствии с оптимальной величиной установленной температурой. В результате потоку теплоносителя задается интенсивность перемещения.

Узел подмеса в конструкции водяного пола выполняет функцию регулировки температуры жидкости в трубах за счет смешивания теплоносителя, прошедшего через всю систему, с водой новой подачи. Актуальность установки данного элемента при выполнении подключения коллектора к котлу увеличивается в более холодных регионах, где температура рабочей среды для теплоснабжения должна составлять 50 – 55 градусов.

Насос смесителя нужно монтировать между зажимом на подачу и подающей трубой, а третий выход при этом идет на возврат и его устанавливают перед зажимом на отдачу.

Подсоединение к котлу

Самым эффективным источником обеспечения обогрева считается подключение теплого пола к газовому котлу и по этой причине другие типы нагревательных агрегатов лучше не рассматривать. Объясняется такое утверждение дороговизной затрат на электроэнергию и возможностью самостоятельно регулировать в системе температурный режим.

После того как определено место расположения коллектора и завершен его монтаж, нужно установить отопительный прибор и приступить к подсоединению теплого пола к котлу.

Выполнение подключения теплого пола

Данную работу осуществляют в определенной последовательности:

1. Выбирают подходящее место. Как правило, до того, как подключить теплый пол к газовому котлу, для установки агрегата подготавливают отдельное помещение – в нем собирают все трубы от коллектора и другие важные для проживания в доме инженерные системы.
2. В коллектор заводят подающий и обратный трубопровод. Возвратная труба будет принимать холодную воду и в дальнейшем отправлять ее назад в котел для нагрева, а подающая, как понятно из ее названия, направлять нагретую жидкость в систему обогрева напольного покрытия.
3. Затем трубу агрегата соединяют с вентилем при помощи соответствующего фитинга, а дальше к этому вентилю подключают вход коллектора.
4. Как и в случае подключения к коллектору труб следует установить на входе/выходе запорные краны и терморегуляторы с целью обеспечения контроля и при необходимости перекрытия их.
5. В завершение остается только протестировать обустроенную теплоснабжающую конструкцию.

Прежде, как подсоединить теплый пол к котлу, нужно убедиться в том, что получившаяся стяжка достигла требуемой степени просушки.

Проводить финишные мероприятия необходимо только тогда, когда осуществлена проверка работоспособности теплоснабжающей конструкции. Если она надежно функционирует, можно приступать к монтажу напольного покрытия и проведению уборки в комнате. Если не выполнить эти рекомендации, то велика вероятность затопления помещения.

Кстати, все схемы подсоединения нагревательных агрегатов к отопительным системам указываются в технической документации производителей отопительного оборудования. Прилагаемые документы и имеющиеся в них рекомендации следует внимательно изучить.

Подключение теплого пола к котлу: оптимальные схемы и их особенности

От того, насколько правильно будет выполнено подключение теплого пола к котлу, во многом зависит эффективность работы такой системы в будущем. В зависимости от типа используемого отопительного оборудования (может быть установлен агрегат настенной или напольной установки) для подачи теплоносителя в трубопровод после подогрева возможно использование нескольких вариантов схем.

Каждый из используемых при этом способов смешивания и подключения имеет свои особенности, которые необходимо учитывать, чтобы в ходе эксплуатации выбранный вариант отвечал всем базовым требованиям пользователей. При этом каждая схема подключения теплого пола к котлу предполагает использование циркуляционного насоса, термостата, запорных вентилей, коллекторного шкафа.

Основные этапы подключения водяного теплого пола к котлу отопления

• Устройство стяжки.
• Установка котла (при этом необходимо учитывать, что петли водяных труб должны идти от коллектора). Желательно выделить для этих целей отдельное помещение.
• Монтаж коллекторного шкафа, основной функцией которого является создание циркуляции теплоносителя в трубах и совместить тёплый пол с другими видами отопления.
• Подведение труб подачи и обратки к коллекторному шкафу, на каждой из них устанавливается запорный кран, который в случае необходимости позволит оперативно перекрыть воду.
• Подключение теплых полов к котлу отопления (труба соединяется с вентилем) через компрессионный фитинг.
• Вход коллектора подключается к вентилю и к контурам тёплого пола.
• Установка циркуляционного насоса на трубе подачи (для удобства регулировки температуры нагрева лучше использовать модель с термостатом).
• Тестирование системы перед её введением в эксплуатацию.

Важно! Специалисты рекомендуют завершать установку тёплого пола только после того, как система успешно проработает в тестовом режиме не менее 10-12 ч, чтобы впоследствии не создавать себе проблем с необходимостью выполнения повторного ремонта.

Схемы подключения теплого водяного пола к котлу

Однотрубная система отопления

Схема подключения теплого пола к котлу отопления в данном случае включает в себя котёл напольной установки, запорную арматуру на подаче и обратке, блок безопасности, циркуляционный насос и расширительный бак. Система подключения радиаторов выполнена двумя ветками, на каждой из которых предусмотрен запорный вентиль. В качестве основного трубопровода в данном случае используется полипропиленовая труба 25 мм, для подключения к радиаторам используется её аналог диаметром 20 мм.

Такое подключение теплого пола к газовому котлу актуально для небольших одноэтажных домов, так как для второго этажа потребуется устройство своей отдельной ветки, что крайне неудобно в монтаже. Возможна работа системы через смесительный узел с автоматическими клапанами или байпас. Первый вариант более удобен в эксплуатации, но второй при этом станет недорогим бюджетным решением.

Для того чтобы подключить тёплый пол к настенному котлу используется следующая однотрубная схема.

Ключевым отличием от схемы подключения, которая была представлена выше становится тот факт, что в данном случае тёплый пол будет подключен к линии подачи. В результате теплоноситель будет подаваться в контур с той же температурой, что и в радиаторы, поэтому необходимо установить термоконтроль, чтобы не допустить перегрева. Использования только байпаса будет недостаточно.

Как подключить теплый пол к газовому котлу отопления в двухтрубной системе

Двухтрубная система отопления представляет собой схему, в которой трубы подачи и обратки выполняются отдельно. Важно учитывать, что при её использовании будет наблюдаться разница температур между первым и последним в цепи радиатором. Подключение коллектора теплого пола к котлу по такой схеме больше подходит для двухэтажных строений.

Как подключить теплый пол к котлу в квартире

Сам факт использования водяного тёплого пола в квартире в большинстве случаев проблематичен, но возможен, поэтому стоит рассмотреть и эту схему подключения. В простейшем варианте такой схемы предусматривается наличие распределительного коллектора, смесительного узла и циркуляционного насоса, термостатического клапана, запорной арматуры. В данном случае отопление в квартире полностью реализовано через тёплый пол. Проблемой в данном случае может стать систематический перегрев. Именно поэтому в схеме предусмотрена регулировка температуры.

Подключение теплого пола к двухконтурному котлу

При использовании в системе отопления двухконтурного котла задача терморегуляции и поддержания оптимальной температуры в контуре тёплого пола существенно упрощается. В этом случае оптимальным решением становится подключение системы к линии горячего водоснабжения, которая изначально соответствует требованиям по всем параметрам.

Как правило, каждая из схем подключения вызывает множество дополнительных вопросов, которые связаны в первую очередь с необходимостью учёта конкретных условий монтажа и системы отопления на объекте. Именно поэтому для начала лучше проконсультироваться с опытным специалистом в Москве, чтобы определиться с лучшим вариантом схемы подключения тёплого пола через насосный узел к двухконтурному котлу или его одноконтурному аналогу. Обращайтесь, ваши сомнения будут разрешены.

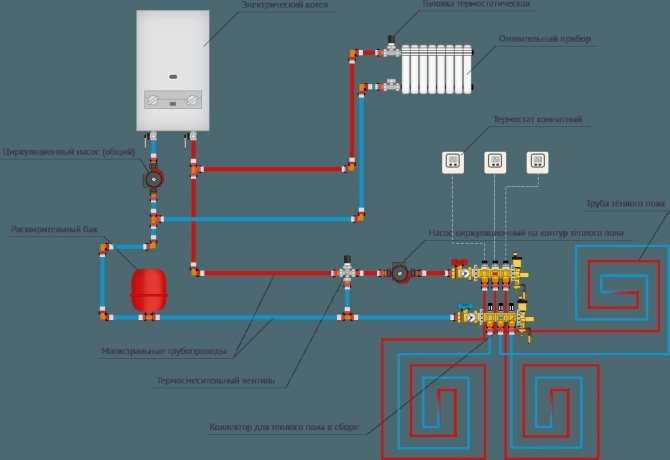

Батареи и теплый пол от одного котла схема подключения

Главная » Статьи » Батареи и теплый пол от одного котла схема подключения

Как самостоятельно подключить теплый пол и батареи к котлу?

Для того, чтобы подключать к котлу такие системы, как тёплый пол или батареии отдельно от общей отопительной системы по технологии надо делать это через коллекторную группу, которая имеет вот такой вид, включающая в себя следующие детали:

Это будет наилучшим вариантом, такую систему ещё называют насосно-смесительный узел, так как в его состав входит насос. При установке такого узла у вас появиться возможность регулировки температуры, что повлияет не только на создание благоприятных климатических условий, но и будет экономить энергоресурсы.

Принцип действия этого узла в том, что датчики определяют температуру и центр коммуникации регулирует при помощи клапанов куда распределять горячую воду.

Вот ещё один тип такого узла:

Подключение его зависит от типа, в основном это не сложно, есть вход от котла в узел, а также выход, а уже непосредственно от узла идут разветвления по система, которые подключаются по номерам (вход и выход), а также электрогруппа насоса и датчиков.

www.remotvet.ru

4 Проверенные схемы подключения водяного теплого пола

Водяной теплый пол – весьма популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.

Что такое водяной теплый пол

Водяной теплый пол — это низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между подачей и обраткой теплого пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

 Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

•  Крайне желательно использовать конденсационный котел, т.к. низкотемпературный режим для него оптимален. Именно в этом режиме у котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, т.к. данный котел сложно поддается температурной регулировке.
• Хороший вариант для теплого пола это когда он подключен к тепловому насосу.

Схема 2. Соединение теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы соединения теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и, как следствие, в теплый пол фактически может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы разбалансировке радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Схема 3. Соединение теплого пола от насосно-смесительного узла

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол, и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Схема 4. Подключение теплого пола от радиатора

Это теномонтажные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят они как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт, одназначно зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения	Комфорт	Эффективность	Монтаж и        настройка	Надежность	Цена
Обычный газовый,ТТ или дизельный	±	±	+	±	+
Конденсационный котел или тепловой насос	+	+	+	±	—
Трехходовой термостатический клапан	±	±	+	+	±
Насосно-смесительный узел	+	+	±	+	—
Термомонтажный комплект	—	±	+	+	+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой раскладке труба монтируется по кругу к центру, затем от центра как бы «разворачивается» по кругу в обратном направлении.

При этом при раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой раскладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
2. Попробуйте схематично изобразить раскладку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть плюс-минус одинаковыми.
3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола

Как определись со схемой укладки и подключения теплого пола, нужно приступать к монтажу.

1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
2. Уложите гидроизоляцию, если того требуют местные нормативы
3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
6. Раскладывайте трубу теплого пола согласно утвержденной схеме
7. Опрессуйте систему
8. Заливайте стяжку

eurosantehnik.ru

Радиаторы и теплый пол – совместная работа, как обеспечивается, регулируется

В домах рекомендуется создавать комбинированную систему отопления – радиаторы с теплыми полами. При этом энергия поступает одного котла, гидравлические схемы увязаны между собой. Нужно также согласовать и режимы их работы. Многих интересует вопрос – как правильно настроить теплый пол и радиаторы для совместной работы? И желательно в автоматическом режиме – чтобы уделять вопросу меньше времени и не вникать в ненужные мелочи…

Нужны ли радиаторы к теплым полам

Многие хотят сэкономить и ограничится чем-то одним. Теплый пол выглядит из-за особого комфорта предпочтительнее. Тогда почему бы не обогревать одним теплым полом? На самом деле в условиях средних широт европейской части (редкие морозы до -30 град) это осуществить можно. Но только если мириться с особыми недостатками:

• отсутствие тепловых завес под окнами, — веет холодом в морозы, возможно и запотевание из-за слишком низкой температуры внутреннего стекла при обычной влажности;
• теплоотдача теплого пола потребуется не менее 80 Вт/м кв. в утепленном доме. Пол будет ощущаться именно как теплый – больше +28 град. Для большинства людей длительное пребывание покажется не комфортным. Есть и предостережения врачей так не поступать.

О более холодных регионах, речи не может быть вообще…

Основной принцип, по которому совмещается работа

В нашем климате теплый пол должен дополняться батареями отопления. Радиаторная сеть позволяет сделать следующее:

• Оперативно реагировать на изменение температуры в комнатах, из-за изменения погоды, или выхолаживания, например. Теплоемкая массивная стяжка пола (при обычном создании) не может угнаться за перепадами температуры.
• Создать тепловые завесы по наиболее холодным местам, — под окнами, у длинных наружных стен, у дверей. Устранить «холодные углы» в доме.
• Добавить мощности отоплению в холодное время, без увеличения температуры теплого пола до некомфортной. Особенно это актуально для спальни, детской, так как разогревание кровати может оказаться совершенно неприемлемым…

У теплого пола постоянная температура вне зависимости от погоды

Таким образом, качественной системой отопления окажутся только теплый пол совместно с радиаторами.

При этом полу отводится в первую очередь комфортообразующя роль. Он должен создать условия, чтобы под ногами не было холода, чтобы дети могли играть на нем.

Какие обычно температуры напольного покрытия предпочитают пользователи?Для длительного пребывания комфортными оказываются «незаметность и нейтральность» — примерно +23 — +26 град С. Там, где занимаются спортом — +18 град. В ванной — +33 град оказывается нормой, но там бывают изредка …

Таким образом, не зависимо от того, какие на улице морозы, поддерживается постоянная температура поверхности напольного покрытия. Тогда компенсировать недостаток мощности при значительных понижениях наружной температуры должны радиаторы…

В межсезонье подогреваем теплым полом

Обычный режим отопления – первоочередное включение в работу теплых полов. В межсезонье, дом постепенно остывает, влажность увеличивается, тогда жильцы вручную, если нет компьютерной автоматизации системы отопления, включают нагрев заделанный в стяжку под напольным покрытием.

Когда ударят морозы и от окон повеет ощутимым холодом, теплоноситель перераспределятся в радиаторные сети, — вручную открывается регулировочный кран на магистрали.

Здесь указан простейший способ регулировки и совмещения работы радиаторов и теплых полов – открытием кранов (настройкой термоголовки) вручную, что требует от пользователей внимания и может утомлять. Кроме того, здесь отсутствует значительная экономия денег, которая достигается с автоматизированным управлением.

Эконом вариант отопления одним лишь теплым полом

В центральном регионе, в относительно утепленном доме, можно сделать отопление одним лишь теплым полом по самому экономичному варианту, и при этом жилье останется пригодным к проживанию. Достаточно напрямую к газовому автоматизированному котлу подключить коллектор теплого пола, на котором должны быть лишь регулировочные краны для настройки каждого контура. Нет ни радиаторов, ни разводки труб под них, ни дополнительного насоса со смесительным узлом, система действительно дешевая и работоспособная. Но будут недостатки.

• Если котел не конденсационный, то низкотемпературный режим (ниже 55 град на обратке) приведет к конденсату на теплообменнике и быстрейшему выходу его со строя.
• Окна без тепловой завесы, с холодным внутренним стеклом, будут потеть с накоплением сырости в доме.
• Зона окон будет холодной, не комфортной, во всем доме.
• При резком похолодании или потеплении, разогретый массивный пол не отреагирует оперативно на изменение, буде ощущаться дискомфорт по температуре.
• В самые холодные недели мощности отопления при обычной температуре будет не достаточно. Чтобы поднять температуру в доме, нужно увеличивать температуру напольного покрытия свыше 28 град С., что не подходит большинству людей, особенно мешает ночному отдыху (горячая кровать), может приводить к заболеваниям ног, к разрушению напольного покрытия или даже к разрушению вмещающей стяжки. В противном варианте нужно будет мириться с относительной прохладой в доме и недостаточной мощностью отопления.

Как регулируется температура у теплых полов и радиаторов

Температура теплого пола задается вручную настройкой термоголовки на трехходовом клапане смесительного узла. После чего заданный нагрев поддерживается в автоматическом режиме, датчик термоголвки установлен на подающем коллекторе.

Температура в каждой комнате также может регулироваться на распределительном коллекторе количеством подаваемого теплоностителя с помощью термостатов или ручной регулировкой.

Если котел автоматизированный, то радиаторы могут быть оборудованы термоголовками, которые реагируют на температуру воздуха в комнатах. Тогда при охлаждении воздуха до определенного значения, например, когда мощности теплого пола хватать не будет, радиаторы автоматически включатся в работу, и будут поддерживать стабильную температуру на заданном термоголовкой уровне.

Что делать, если котел твердотопливный

Если котел твердотопливный, то недопустимо блокировать с помощью автоматических устройств теплосеть, в которую напрямую от него подается горячий теплоноситель. Мощность, генерируемая котлом, может быт не израсходованной, и произойдет авария – закипание.

Справиться с ситуацией, и автоматизировать термоголовками поддержание температуры в комнатах на желаемом уровне, поможет буферная емкость. Тогда топка котла ведется вне зависимости от температуры в доме, а руководствуясь остыванием массы воды в теплоаккумуляторе.

Даже если произойдет закрытие всех автоматических регуляторов, в том числе и в теплом поле (перегрев помещения), то вероятно до прогорания котла, тепло поглотит массив воды, разогревшись, например, с 65 до 85 град.

Компьютерное управление радиаторами и теплыми полами

Помимо простейших механических термоголовок, которые устанавливаются на смесительных узлах теплых полов (по воде) и на радиаторах (по воздуху), возможно еще и централизованное управление всей системой обогрева с помощью контроллера. Подобные пакеты автоматизации для домов изготавливают известные производители.

В большинстве случаев система выглядит следующим образом. Контроллер получает информацию о температуре воздуха в комнатах с датчиков, или сам совмещен с датчиком и установлен в гостинной-холе (обычная планировка домов). Он дает команды на управляющие устройства, которые установлены вместо термоголовок на смесительном узле теплого пола и на нескольких ключевых ветвях радиаторов или на самих радиаторах.

В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева. А также может регулировать устройствами на коллекторе температуру теплых полов в отдельных комнатах.

Что позволяет компьютерная автоматика, в чем преимущество

Основное преимущество централизованного процессорного управления теплым полом и радиаторами в том, что пользователю не нужно бегать по комнатам вращая термоголовки в зависимости от собственных настроений и погоды.

• Обеспечивается автоматический приоритет теплого пола, когда включение радиаторов может быть после лишь снижения температуры на 1 – 2 градуса (задается). Также возможно и переключение на обратный приоритет у радиаторов.

• Обеспечивается программирование работы, что очень важно.Например, задается распространенный режим отопления — ночное понижение температуры, чем экономится до 20% энергии.
• Периодическое, снижение подачи тепла в отдельные комнаты, или их полное отключение.
• Недельный режим обогрева для всего дома, например, на выходные может лишь поддерживаться не замерзающая температура +5 град или что-то подобное….

Что еще полезного для радиаторов и теплого пола

• Если создавать дорогостоящие комфортные автоматизированные системы управления в доме, то возможно не лишней окажется трата и на конденсационный газовый котел. Он специально предназначен для работы с низкотемпературными системами отопления – теплыми полами и сам по себе экономит от 10% средств на отопление. Правда при нынешних ценах на газ специалисты говорят о том, что вряд ли оборудование окупится, но что будет в будущем? О конденсационном котле
• Иногда площадь обогреваемого пола уменьшают до комфортообразующих зон – небольших участков нагрева, которые, возможно, проще создать при ремонте дома, например, в ванной, в детской, на куске пола гостиной, в части спальни… Этот вопрос становится актуальным для большинства уже эксплуатируемых домов. Но тогда теплый пол точно не сможет конкурировать с радиаторами по мощности. Применяются короткие контура, и обычно РТЛ-регуляторы, через которые эти петли трубопровода непосредственно подключаются к радиаторной сети. Как регулируется теплый пол РТЛ

teplodom1.ru

Как подключить теплый пол к водяной системе отопления

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

• к существующим радиаторам нужно произвести подключение коллекторного узла;
• температуру теплоносителя необходимо уменьшить как минимум до +55°С;
• устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб — полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

• с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;

  Укладка фольгированной подложки под теплый пол

• пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро;

  Пенополистирольные плиты для водяного теплого пола

• минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче.

  Разновидности минераловатного утеплителя для теплого пола

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

• однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана;

  Однотрубная система водяного отопления

• двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов;

  Двухтрубная система водяного отопления

• схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце. Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов.

  Схема подключения однотрубной и двухтрубной системы отопления без циркуляционного насоса

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Видео: Монтаж однотрубной системы отопления с теплыми полами

kaminyn.ru

---

Смотрите также

• Дровяные котлы для отопления частного дома
• Котлы с водяным контуром
• Двухконтурный котел конденсационный
• Как подключить газовый котел к водяному отоплению частном доме
• Котел с бойлером косвенного нагрева
• Котел электрический опрокидывающийся
• Бесперебойник для котла с внешним аккумулятором
• Газовые котлы двухконтурные настенные навьен
• Котел конорд технические характеристики
• Какой мощности нужен газовый котел для отопления 60 м2
• Котел утилизатор дымовых газов

Подключение тёплого пола — варианты, схемы, пошаговые инструкции!

Главная » Теплые полы » Подключение тёплого пола: варианты подключений, а также схема подключения тепловых полов к отоплению

Современные технологии установки систем подогрева полов сегодня активно применяются в жилищной и социально-бытовой сфере. Благодаря им можно добиться максимально комфортного микроклимата в помещении, не затрачивая при этом излишних средств на отопление. В качестве теплоносителя в них может использоваться электричество или жидкость, а устройство контуров можно не только проектировать в процессе постройки, но и сделать более тёплым и уютным старый дом.

Подключение тёплого пола

Подключение тёплого пола является темой нашей сегодняшней публикации. Мы расскажем о двух наиболее популярных способах их обустройства: водяном, функционирующем от газового котла – это вариант для частных домов, и электрическом кабельном, который годится и для квартиры.

Содержание статьи

• 1 Схемы обустройства водяного пола
  • 1.1 Калькулятор длины контура труб теплого пола
  • 1.2 Вариант 1. Прямое подключение к котлу
  • 1.3 Вариант 2. Подключение через трёхходовой клапан
  • 1.4 Вариант 3. Подсоединение пола через смесительный узел
  • 1.5 Вариант 4. Подсоединение контура через отопление с использованием термомонтажного модуля
• 2 Особенности устройства и подключения кабельного пола
  • 2. 1 Монтаж кабеля
  • 2.2 Цены на теплые полы Caleo
  • 2.3 Видео — Подключение теплого пола к системе отопления. 4 способа подключения

Схемы обустройства водяного пола

Полы, теплоносителем в которых является вода (антифриз), могут подключаться по самым разным схемам. Откуда берётся такое разнообразие?

Есть разные способы подключения водяного теплого пола

Всё дело в том, что:

• пол может подключаться к котлу напрямую, а может и через существующую систему отопления;
• котёл может работать только на контур пола, а может ещё одновременно обеспечивать дом горячей водой и подавать теплоноситель на радиаторы основного отопления;

Принцип действия водяного теплого пола

• имеет значение разновидность и мощность котла, в котором может быть встроен циркуляционный насос. Обычно это настенные водонагреватели – в напольных котлах насоса нет, и его приходится монтировать отдельно;
• в комбинированных системах, имеющих несколько контуров, температура теплоносителя должна быть разной. В батареях она может составлять 70-80 градусов, для раздачи на краны достаточно +45. А вот для тёплого пола оптимально 35 градусов (максимум 55), так как эта отопительная система является низкотемпературной.

Принцип укладки водяного пола

Так что обобщать технологии подключения напольного контура к котлу было бы в корне неправильно. Поэтому наиболее часто применяемые схемы мы рассмотрим каждую по отдельности, а вам уже решать, какая из них применима в конкретной ситуации.

Калькулятор длины контура труб теплого пола

Перейти к расчётам



Внесите запрашиваемые данные и нажмите кнопку «Рассчитать длину контура»

Площадь, на которой будет производиться укладка контура, м²

Выбранный шаг укладки контура, мм

Вариант 1. Прямое подключение к котлу

Эта схема самая простая, так как в ней котёл работает только на тёплый пол. Чаще всего такой вариант применяют в банях, когда постоянного отопления там не требуется, а вода для помывки нагревается каменкой. Либо когда подогреваемый пол является единственным источником тепла в доме, например, дачном.

Прямое подключение к котлу

При этом котёл настраивается на температуру пола, а нагретая вода поступает от котла сразу в коллектор пола, проходит по его контуру и, медленно остывая, возвращается снова в нагреватель. При этом котёл (если он газовый) лучше выбрать конденсационного типа, так как он максимально адаптирован к низкотемпературному режиму работы.

Схема обычного и конденсационного котлов

В твердотопливных нагревателях невозможно регулировать температуру, как в газовых котлах, поэтому для этой цели в систему придётся включить расширительный бак.

Расширительный бак

Примечание! Очень эффективно такая система будет работать при подключении через тепловой насос. Благодаря особому устройству теплообменника он может не только подогревать пол, но и снабжать вас горячей водой. Однако этот вариант не для всех климатических условий, поэтому говорить о нём, как о распространённом, мы не будем.

Принцип работы теплового насоса

При подключении контура пола напрямую к котлу основным узлом является распределительный коллектор. Информацию о том, как он монтируется, вы можете найти на нашем сайте.

Расчет мощности теплого водяного пола

Вариант 2. Подключение через трёхходовой клапан

Несколько иным по сборке и принципу работы является вариант подключения обогреваемого пола через трёхходовой клапан, который на схеме снизу показан стрелкой.

1. Такая схема применяется в случаях, когда кроме тёплого пола в системе присутствует ещё и контур основного отопления. Температуры теплоносителя в них будут разными, поэтому и нужен смесительный клапан.

   Подключение через трёхходовой клапан

2. Это устройство не только регулирует подачу воды в контур (монтируется на подающей трубе перед циркуляционным насосом), но и одновременно с помощью встроенного термостата контролирует её температуру, подмешивая холодный теплоноситель к горячему. При этом давление в трубопроводе соответствует давлению, настроенному на насосе.
3. Однако точно дозировать количество воды для подмеса клапан не может, поэтому температура в контуре пола может оказаться или недогретой, или слишком горячей. Задача решается путём подсоединения к нему сервопривода, так как именно он балансирует работу системы и предохраняет полы от перегрева.

   Клапан смесительный трехходовой

На заметку! Если площадь отапливаемого пола небольшая, можно внедрить в систему не трёх-, а двухходовой клапан. Он имеет меньшую пропускную способность, а принцип смешивания теплоносителя в нём несколько отличается. Но в целом вариант вполне надёжный и отлично подойдёт для маленького контура.

Схема со смесительным клапаном вполне доступна для самостоятельного монтажа, а оборудование для неё не требует больших затрат.

Вариант 3. Подсоединение пола через смесительный узел

Это ещё один способ подключения тёплого пола к системе, имеющей контуры с разными температурами теплоносителя. Его очень удобно использовать при устройстве большого количества контуров, в помещениях, располагающихся на разных этажах.

Подсоединение пола через смесительный узел

В такой системе остывший теплоноситель с обратной трубы подмешивается к горячему. Кроме смесительного клапана, о котором говорилось выше, узел для смешивания горячей и остывшей жидкости содержит два коллектора, циркуляционный насос, клапаны, препятствующие обратному оттоку теплоносителя.

Но самое главное — в нём есть балансировочный клапан, который может дозировать количество остывшего теплоносителя. Соответственно, температура теплоносителя на выходе из узла будет наиболее стабильной и пол никогда не перегреется. В этом и есть основное преимущество данной схемы перед предыдущим вариантом.

Смесительно-насосный узел для теплого пола

Примечание! Смесительно-насосный узел можно купить от производителя в максимальной заводской готовности, а можно собрать и самостоятельно из купленных по-отдельности деталей. Как это делается, вы узнаете из пошаговой инструкции, которая имеется на нашем сайте.

Структура смесительного узла будет зависеть от того, сколько именно и каких контуров она обслуживает, и какой вид смесительного клапана в неё внедряется. Если трёхходовой – то выглядеть узел в сборе будет так, как показано на фото.

Как выглядит собранный смесительный узел

Вариант 4. Подсоединение контура через отопление с использованием термомонтажного модуля

Данная схема применяется, когда дом уже эксплуатируется и хозяин не хочет принципиально менять систему отопления, переделывая её полностью, а тёплый пол нужно сделать только в одном небольшом помещении: кухне, санузле, в тамбуре на входе в дом.

1. При использовании такой схемы теплоноситель поступает в контур пола не от котла, а из радиатора. Его температуру в данном случае снизить невозможно, поэтому придётся довольствоваться той, что есть в существующем отоплении, если оно центральное (правда, делать это в квартирах многоэтажных домов не разрешается), или настраивать работу котла так, чтобы избежать перегрева пола.

   Подключение теплых полов к центральному отоплению напрямую

2. Для регулирования температуры пола на обратной трубе устанавливается вот такой, как на фото, автономный модуль, состоящий из клапана с воздухосбросом и терморегулирующей головкой, который можно купить в готовом варианте или собрать из отдельных деталей. Под него в стене делается выемка, которая потом закрывается пластиковой крышкой, а на виду остаётся только головка регулятора.

   Автономный модуль для регулирования температуры пола

3. Принципиальное отличие этой схемы от прочих заключается в том, что горячая вода из радиатора заходит в обособленную петлю пола, остывает там до нужной температуры, а затем продвигается далее, уступив место новой порции теплоносителя.
4. Этот способ не слишком комфортен, так как вероятность перегрева пола всё же остаётся. Однако для маленьких помещений типа ванной или лоджии, в которых люди не находятся длительное время, вполне подходит. Во всяком случае, по цене такая схема наиболее выгодна, да и монтируется очень просто.

Если сравнивать надёжность и эффективность всех представленных схем, на первое место можно поставить вариант номер три с подключением через насосно-смесительный узел.

Особенности устройства и подключения кабельного пола

Виды электрического теплого пола

Электрические полы могут монтироваться из инфракрасной плёнки или стержневых матов, но мы уделим внимание кабельному варианту, который монтируется под стяжку. Это современное и очень надёжное решение, позволяющее организовать полы с подогревом не только в частном доме, но и в квартире, а также отапливать помещения, в которых нет воды, но есть электричество.

1. Технология монтажа такого пола намного проще водотрубного. Здесь главное — правильно подсоединить провода к терморегулятору. Базовым элементом этой системы является греющий кабель, и при его покупке следует выяснить его мощность по отношении к единице длины. Важно, чтобы этот показатель не превышал 21 Вт/м и не был менее 17 Вт/м.

   Монтировать кабельный пол проще, чем водяной

2. Для обустройства подогреваемых полов можно использовать саморегулирующийся кабель. Но у него есть один минус. Уровень выделяемого им тепла зависит от температуры окружающей среды, и если пол закрыть ковром или мебелью, либо облицевать пол керамической плиткой, пол будет самостоятельно охлаждаться.
3. Поэтому в таких системах чаще используется резистивный кабель как наиболее оптимальный вариант, подходящий для любых типов покрытий. Он может быть одножильным или двужильным, толщиной до 3-х и 5-ти мм соответственно. Монтируется такой кабель проще, а вот стоит дороже. Провода минимальной толщины (2-3 мм) укладывают под сухую стяжку, а толстые заливают монолитным способом.

   Кабельный теплый пол

Вторым по значимости элементом, с помощью которого, собственно, и управляется вся система, является терморегулирующее устройство. Его стоимость составляет львиную долю цены пола, но без него никуда. Сэкономить можно разве что, приобретая модель с минимальным набором опций. А вариантов существует множество, есть и беспроводные, и сенсорные, и кнопочные.

Терморегулятор для теплого пола

Подбирать термостат вам всё равно придётся самостоятельно, так как в комплект пола он не входит.

Монтаж кабеля

Работы по монтажу кабеля достаточно просты. Для наглядности представим инструкцию в виде таблицы с картинками и комментариями.

Кабельный теплый пол Electrolux Twin Cable

Таблица. Пошаговая инструкция по монтажу.

Шаги, фото	Описание работ
Шаг 1. Расчёт площади подогреваемого пола	Количество кабеля, необходимого для обогрева комнаты, рассчитывается за минусом площади, занимаемой стационарной мебелью. Максимальная мощность двужильного кабеля составляет 2500 КВт, и если требуется больше, то укладывают несколько кабельных секций.
Шаг 2. Подготовительные работы, связанные с установкой термостата	Сначала подготавливается место под установку регулятора. Оно может быть любым – главное, чтобы не ближе 30 см к полу и не мешал расстановке мебели. Если пол монтируется в помещении с повышенной влажностью (ванной, бане), термостат лучше расположить с наружной стороны стены.
Шаг 3. Сверление выемки под коробку регулятора	Далее с помощью дрели с корончатой насадкой сверлится отверстие под корпус терморегулятора.
Шаг 4. Нарезка штрабы под провод	Болгаркой нарезается штраба сечением 20*20 мм для прокладки провода.
Шаг 5. Уборка в помещении	По окончании подготовки стены к монтажу терморегулятора следует заняться подготовкой пола к укладке кабеля. Начинаете с уборки.
Шаг 6. Грунтование чернового пола	Если основание пола бетонное, его нужно загрунтовать, чтобы оно не пылило.
Шаг 7. Укладка теплоизолятора	Даёте грунту высохнуть и стелете теплоизолятор фольгой вверх, чтобы тепло отражалось в комнату. На заметку! В данном случае кабельный пол монтируется в квартире, а в качестве утеплителя используется материал на основе вспененного полиэтилена. Но если у вас, допустим, полы по грунту на первом этаже частного дома, вы можете взять и более толстый утеплитель ППС или даже сделать 2 слоя. Главное, чтобы сверху была фольга.
Шаг 8. Фиксация полотен скотчем	Чтобы полотна не смещались и не образовывались мостики холода, их нужно закрепить специальным фольгированным скотчем.
Шаг 9. Нарезка монтажной ленты	Для раскладки кабеля используется металлическая монтажная лента. Нарезаете её на полосы нужной длины, для чего необходимо иметь под рукой ножницы по металлу.
Шаг 10. Монтаж ленты	Лента монтируется к основанию параллельно с шагом 50 — 100 см. К бетону крепление производится с помощью дюбелей и пластиковых саморезов.
Шаг 11. Укладка кабеля	Приступаете к раскладке кабеля. При этом имейте в виду, что между ним и стеной должно быть расстояние минимум 5 см, а если в комнате есть радиатор или другой отопительный прибор, то от него до крайней петли кабеля должно быть более 10 см.
Шаг 12. Расчёт шага укладки кабеля	Чтобы правильно уложить кабель, нужно рассчитать шаги. Это делается по формулам, которые вы видите на фото. При укладке нужно стараться, чтобы отклонения от расчёта составляли не больше 1 см.
Шаг 13. Крепление кабеля в монтажной ленте	Монтаж секции начинается с подводки кабеля к месту расположения терморегулятора. Конец кабеля, соединённый посредством полимерной муфты с проводом термодатчика, фиксируется в монтажной ленте так, как показано на фото. И с этого места начинается раскладка контура.
Шаг 14. Раскладка кабеля змейкой	По всей обогреваемой площади старайтесь чётко соблюдать шаг укладки кабеля. Он не должен чрезмерно натягиваться и пересекаться, следите так же, чтобы не было изломов. Между витками не должно быть меньше 8 см.
Шаг 15. Протяжка конца кабеля с датчиком в гофру	Концевик с температурным датчиком пола вставляете в гофру и закрываете её заглушкой.
Шаг 16. Укладка гофры в штрабу	Укладываете гофру в подготовленную ранее штрабу так, чтобы конец с датчиком плавной линией опускался на пол.
Шаг 17. Укладка гофры с датчиком пола	Радиус изгиба трубки не должен превышать 5 см. Длина той части гофры, которая лежит на полу, составляет примерно полметра от места изгиба.
Шаг 18. Фиксация датчика в трубке	Положение датчика необходимо зафиксировать всё к той же монтажной ленте. Так как диаметр трубки слишком большой по сравнению с кабелем, делается это с помощью пластикового хомута. Примечание! Длина трубки должна быть такой, чтобы её второй конец доходил до коробки терморегулятора. Это позволит при необходимости заменить датчик без демонтажа покрытия пола.
Шаг 19. Вывод конца кабеля к терморегулятору	Конец кабеля – тот, с которого начиналась его укладка по контуру, вдоль стены выводится к месту расположения штрабы.
Шаг 20. Подключение кабеля к термостату	Остаётся только подсоединить провода к терморегулятору. Сделать это несложно, так как клеммы на его тыльной стороне обозначены цветом, соответствующим цвету монтажных проводов. Инструкция так же прилагается.
Шаг 21. Подготовка концов провода к соединению	Концы проводов нужно облудить, подключить к термостату, и, включив на минуту электричество, проверить работоспособность системы. Замеряете сопротивление мультиметром, и записываете показания в паспорт.
Шаг 22. Зарисовка контура пола	В инструкции по монтажу кабельного пола есть специальное приложение, на котором необходимо зарисовать расположение всех элементов системы с обязательной привязкой к помещению. Выглядеть ваш чертёж должен примерно так, как это показано на картинке.

Пример вырезанного технологического окошка

Если ваш тёплый пол будет закрываться монолитной стяжкой, то перед тем, как приступить к её выполнению, в теплоизоляторе, на расстоянии 30-40 см друг от друга, нужно вырезать вот такие, как на фото, технологические окошки. При замоноличивании они заполняются раствором и намертво фиксируют подложку с кабелем в стяжке.

Цены на теплые полы Caleo

теплые полы Caleo

Видео — Подключение теплого пола к системе отопления. 4 способа подключения

схема, нормативы и ограничения, назначение оборудования

Водяной теплый пол не может интегрироваться в централизованную магистраль с теплоносителем. Поэтому такой вариант дополнительного отопления в квартирах многоэтажек встречается крайне редко. Данная система обогрева применяется в домах с отопительным котлом, где становится одним из тепловых контуров.

Газовый или электрический котел подогревает теплоноситель и подает его в трубопровод. Выбор оптимальной схемы и правильное подключение водяных полов в общую систему с теплоносителем определяет надежность и эффективность ее работы при эксплуатации.

Подключение коллектора теплого пола к котлу

Ограничения и нормативы

Приступая к организации водяного пола, следует понимать, что это будет низкотемпературный отопительный контур. Температура теплоносителя в нем не должна превышать 45°С – 50°С. Стандартный газовый котел обеспечивает подачу теплоносителя с высокой температурой к каждому настенному радиатору классической системы отопления. Для контура полов такая температура недопустима. Поэтому котел на данном участке должен работать совместно с узлом подмеса остывшей жидкости из обратки.

В этом случае в магистраль обогрева пола поступает тепловой носитель с нужной рабочей температурой из рекомендуемого диапазона. Если решено отапливать дом только за счет теплых полов, можно также обратить внимание на применение конденсационного газового котла. Для этого изделия низкотемпературный режим является оптимальным и обеспечивает максимальный КПД.

Часто сдерживающим фактором для потребителя выступает цена изделия – в 2-3 раза дороже обычных моделей. Применение водяной системы в здании с твердотопливным котлом обязательно должно предусматривать наличие буферной емкости значительного объема для помощи в регулировании нагрева жидкого носителя.

Другие нормы и ограничения:

• Стандарт температуры теплоносителя в системе – 35°С-45°С.
• При этом рекомендуемый температурный максимум для напольной отделки: 26°С – в кухонных помещениях, гостиных, спальных комнатах; 31°С – комнаты и помещения кратковременного пребывания (коридоры, санузлы, прихожие, лоджии).
• Допустимый температурный перепад между теплоносителем подачи и обратки – до 10°С.
• Максимальная скорость перемещения жидкости по трубопроводу греющей системы – 0,6 м/с.
• Из-за обязательного устройства стяжки при укладке трубопровода, следует учитывать возможную нагрузку на перекрытия верхних уровней здания и проводить необходимые расчеты.
• Не рекомендуется сочетание с водяной системой греющих полов линолеума, ламината (кроме моделей со специальным знаком), ковровых покрытий и паласов.

Визуальная схема

Схема подключения коллекторного типа

Выполняя подключение теплого пола к котлу, соединяют трубы будущих отопительных петель водяной системы с коллекторами, которые, в свою очередь, соединены с трубами котла. Коллекторный узел отвечает за поддержание определенной температуры (выставляется на терморегуляторе) рабочей жидкости во всей системе (во всех контурах) теплого пола.

Правильное функционирование коллектора обеспечивает равномерное распределение тепла и комфортную температуру в отапливаемых комнатах и помещениях. Петли трубопроводов могут заметно отличаться по длине. Следовательно, теплоноситель на выходе из длинного трубопровода будет значительно холоднее, чем из короткого.

Другая особенность – гидравлическое сопротивление короткого контура меньше, и туда в первую очередь устремляется подаваемый для отопления теплоноситель. В итоге применения в одном помещении контуров разной длины имеем зонально-выраженный неравномерный обогрев.

Для сбалансированной подачи горячего теплоносителя во все контуры в конструкции коллектора предусмотрен регулятор расхода жидкости. Поддерживать стабильную температуру помещений также помогают термостатические регуляторы коллектора. Каждый регулятор соответствует отдельной петле трубопровода и управляется комнатным термостатом.

Перед тем как подключить теплый пол, укладывают необходимые трубы и выполняют монтаж коллекторного шкафа (если не предусмотрена специальная комната – бойлерная). Металлический шкаф с дверцей может быть наружным и встраиваемым в нишу стены. В любом случае в него должны свободно заходить трубы от котла и всех контуров теплого пола.

Схема подключения

Обратка и подача котла соединяются с коллекторной системой, к боковым выходам которой подсоединяют соответствующие концы отдельных контуров водяного отопления. На всех выходах коллектора устанавливаются запорные краны. Все соединения деталей выполняют с применением компрессионных фитингов.

Зная состав комплекта оборудования и размеры изделий, определяются с габаритами коллекторного шкафа. Изделия многих производителей предусматривают возможность корректирования размеров с помощью регулируемых ножек и подвижных рамок (для изменения глубины). Узел коллектора с комплектом запорной арматуры и приборами контроля закрепляется на кронштейнах.

Внимание! Пуско-наладочные мероприятия, проверка герметичности соединений, настройка коллектора и тестовый запуск системы на 10-12 часов проводятся до заливки стяжки.

Возможность замены смесительного узла на трехходовой клапан

При комбинированном отоплении – от радиаторов и гидропола – часто применяется насосно-смесительный узел. Его функция заключается в дозированном подмешивании остывшей жидкости к горячей, которая идет от теплогенератора. Конструкция эффективно работает, но является дорогостоящим узлом. Его функциональной, более дешевой и упрощенной заменой часто становится трехходовой клапан.

После котла на подающей трубе (перед циркуляционным насосом) устанавливается трехходовой клапан (так называемый термостатический поршень). Он также соединен с трубой обратного потока остывшей жидкости. При работе гидропола посредством клапана происходит смешивание горячего и холодного теплоносителя до требуемого температурного уровня.

Недостаток теплых полов с трехходовым клапаном – отсутствие регулировки потока остывшего теплового носителя. В результате периодами в контур может подаваться чрезмерно нагретая или охлажденная вода. Частично компенсирует данный минус прогретый до определенного уровня и по инерции отдающий тепло слой бетонной стяжки. Плюс применения такого способа смешивания – облегчение процесса монтажа и снижение стоимости оборудования.

Циркулярный насос

Назначение циркулярного насоса

С помощью включенного в магистраль циркуляционного насоса поддерживается постоянное движение рабочей жидкости в трубопроводе с определенной скоростью. Это также отражается на равномерности прогрева всей площади напольного покрытия. Благодаря насосу, поддерживается стабильное давление в магистрали и исключается застой жидкости.

Важно! При установке циркуляционного насоса следят за расположением его ротора. Вертикальная ориентация приводит к значительным – до 40% – потерям мощности.

Важные характеристики насоса – производительность (л/ч) и напор (атм.). Подходящий агрегат за час должен прокачивать тройной объем всех контуров теплого пола с 20%-м запасом. Величина напора определяется по формуле и обеспечивает доставку теплоносителя в дальние точки системы, преодолевая при этом сопротивление всех элементов конструкции.

Особенности теплоизоляции водяного пола

Для снижения теплопотерь отопительной системы в грунт или материал перекрытия при обустройстве теплого пола выполняется теплоизоляционная подложка.

Требования к материалу:

• Плотность от 35 кг/м³.
• Низкий коэффициент теплопроводности.
• Должен выдержать нагрузку заполненного трубопровода и стяжки.

Особенности теплоизоляции

В качестве теплоизоляции могут применяться плиты пенополистирола, рулоны и маты из минеральной ваты, пробки, вспененного полиэтилена. С теплыми полами в доме можно забыть о сырости и холодном напольном покрытии. Также они удачно дополняют или становятся альтернативой радиаторного отопления.

Важными моментами для равномерного распространения тепла в обогреваемом помещении являются способ укладки трубопровода и правильность подключения регулирующего температуру коллектора. В данных вопросах несложно разобраться теоретически, а затем все операции выполнить своими руками.

Средняя оценка

оценок более 0

Поделиться ссылкой

Тёплый водяной пол от газового котла в доме: подключение своими руками

Для напольного жидкостного обогрева в доме устанавливают котёл или печь. Если имеется возможность, то в качестве нагревательного оборудования используют котёл на газе. Эксплуатировать его несложно, расходы на систему отопления будут минимальными.

Содержание статьи

• Характеристики газового котла
• Как подключить котёл к напольной магистрали?
• Установка дополнительной автоматики

Оборудование устанавливают специалисты из государственной газовой службы. Они выполняют проект, подключают агрегат к газовой магистрали. Систему отопления и водопровод горячего водоснабжения подсоединяют к котлу самостоятельно. Что представляет собой котёл? Как подключить его к напольному обогреву?

Характеристики газового котла

Для обогрева небольших площадей устанавливают настенные котлы. Их располагают на кухне или в ванной комнате. Производители предлагают оборудование в различном оформлении, поэтому настенный агрегат только дополнит оформление помещения. Оборудование имеет контур для системы отопления и выход для горячего водоснабжения.

Для напольных котлов оборудуют котельную. Для отделки стен, пола и дверного полотна помещения используют огнеупорные материалы. Дымоход выполняют из стали. Для настенного агрегата достаточно гофрированной трубки, чтобы вывести отработанные газы.

Напольное оборудование более мощное. Оно рассчитано на обогрев комнат большого коттеджа. В них может быть несколько контуров: для напольного и для радиаторного отопления.

• Котёл представляет собой колбу, в которой находится теплообменник. Он выполнен из меди или из чугуна. В нём происходит нагрев воды.
• Газовая горелка располагается внизу. Топливо подаётся через форсунки. Для розжига используют пьезоустройство.
• Оборудование оснащено автоматическим управлением. Его представляет циркуляционный насос, термостат, который контролирует температуру теплоносителя.
• Внизу имеются выходы для системы отопления и для ГВС.

Горячая вода из котла поступает к системе отопления. Отдавая тепло, она охлаждается и по обратному контуру возвращается в теплообменник. Если комнат в коттедже много, требуется различная температура воздуха, то устанавливают смесительный коллектор с узлом автоматики.

Мощность нагревательного оборудования выбирают исходя из площади, на которой устанавливают систему отопления. Для обогрева 10 м2 требуется энергии в 1 кВт. Для коттеджа выбирают котлы мощность в 35-40 кВт. Для небольших домов достаточно оборудования мощностью 9-15 кВт.

Как подключить котёл к напольной магистрали?

На выходе для теплоносителя и на обратке установлены маркеры. Они показывают, к какому патрубку подсоединить подающий и обратный контуры. Для напольного обогрева рекомендуют использовать оборудование с низкой способность нагрева. Теплоноситель в нём разогревается до 60 0С. Для «тёплого пола» используют пластиковые трубы.

Подключение тёплого пола к системе отопления

Под постоянным воздействием высоких температур они могут деформироваться, поэтому подключение к котлу напольной магистрали проводят через металлические трубы из оцинкованной стали или меди.

Узел соединения выполняют резьбовым способом посредством накидных гаек. Для герметичности используют каучуковые вставки. На патрубке устанавливают запорный вентиль, чтобы иметь возможность перекрыть выход горячего теплоносителя или охлаждённой воды из напольной магистрали. Диаметр труб 26 мм. Контур подсоединяют к коммуникационной гребёнке. Водяной «тёплый пол» от газового котла выводят через распределительный узел.

Гребёнка состоит из подающего и обратного коллекторов. Они представляют собой трубки, которые оснащены воздушными патрубками, автоматическими устройствами.

Оборудование укрепляются к стене. От подающего коллектора выводится напольная магистраль. К обратному коллектору подсоединяется другой конец трубы. Теплоноситель циркулирует по напольной магистрали. Через обратную трубу, он попадает вновь в котёл.

Чтобы иметь возможность отключить гребёнку, на входной и обратной трубе устанавливают вентили. Краны врезают и на каждом патрубке подающего и обратного коллектора. Для регулирования наполнения водяного контура устанавливают ротаметры. Автоматика, которая регулирует температуру жидкости, установлена в котле.

Чтобы подключить пластиковую трубу к коллектору используют латунные переходные фитинги. Их вставляют методом пайки. Трубу разогревают расширителем, устанавливают фитинг. Пластик охлаждается, надёжно фиксируя переходник; герметик не используют.

При перегреве пластика расширителем, может происходить деформация внутреннего слоя трубы, несмотря на то, что внешне соединительный узел выглядит в пределах нормы. Сужается диаметр трубы. Жидкость не может проходить в магистраль или выходить из неё. Циркуляции воды не происходит. Система отопления не работает.

Требуется удалить соединительный узел, установить новый переходник в соответствии с технологическими требованиями.

• Систему наполняют холодной водой. Для этого на нижней панели нагревательного агрегата имеется кран. Он традиционно отмечен синим маркером. Вода поступает из центрального трубопровода. Предварительно проводят опрессовку магистрали, выводят из системы воздух.
• С помощью пьезорозжига зажигают газовую горелку. Вода в теплообменнике начинает нагреваться и поступать от котла в систему отопления.
• Циркуляционный насос, который находится в котле, укреплён на холодном контуре. Он нагнетает теплоноситель по обратному контуру в топку. Насос функционирует от электросети.
• Жидкость нагревается и вновь поступает в напольную магистраль.

Данная схема подключения водяного «тёплого пола» от газового котла в доме является самой простой. На терморегуляторе, который находится на передней стенки агрегата, устанавливают определённую температуру воздуха в помещении.

Если тепловой режим превышает норму, то терморегулятор прекращает работу циркуляционного насоса. При снижении температуры воздуха в комнате, насос включается, теплоноситель начинает циркулировать в напольной системе.

Установка дополнительной автоматики

Схема – котёл – металлический контур – коллектор – тёплый пол – самая простая. Она не осложнена дополнительным оборудованием.

Если в доме укладывают несколько контуров, теплоноситель в каждой системе должен прогреваться до определённой температуры, то используют дополнительный узел управления. Он представляет собой трёхходовой клапан с термоголовкой и циркуляционным насосом.

Автоматика позволит выдержать различный режим в отдельных комнатах. Оптимальная температура воздуха в спальне 18-20 0С, в гостиной 22-24 0С, в ванной 30 0С.

Автоматику подключают к распределительной гребёнке. Между подающим и обратным коллекторами устанавливают байпас. К нему подсоединяют дополнительное оборудование. На каждый выход подающего коллектора устанавливают ротаметр. Выходы для обратки оборудуют термоголовками.

• Горячий теплоноситель поступает в напольную магистраль. Если температура жидкости в системе повышается, то трёхходовой клапан прикрывает выход подающего контура, открывает выход для обратки.
• В смесительной камере происходит подмешивание холодной воды к горячей жидкости из котла.
• Когда температура в водяном тёплом полу снизится, клапан закрывает выход для обратки. В напольный контур нагнетается горячий теплоноситель.

Подключить систему напольного обогрева от котла можно своими руками. Необходимо правильно подобрать котёл, определить схему водяного контура. Для каждого помещения выводят отдельный контур.

На распределительной гребёнке устанавливают дополнительную автоматику. Специалисты рекомендуют выдерживать технологию подключения пластиковых труб к коллекторам.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка…

Руководство по установке UFH Wiring | Блоги

Наша цель в Ambiente — сделать установку UFH максимально безболезненной и беспроблемной для всех монтажников. Имея это в виду, мы составили это руководство, чтобы ответить на некоторые из распространенных вопросов, которые мы получаем о проводке мокрого теплого пола. Если у вас есть дополнительные вопросы о проводке UFH, которые, по вашему мнению, нам следует добавить, свяжитесь с нами!



Что такое центр коммутации UFH?

Центр проводки — это место, где встречаются все проводки для системы UFH. Он питается от сети 230 В с плавкими предохранителями и координирует сигналы, полученные от каждого из нагревательных термостатов.

Когда каждый термостат запрашивает тепло в любой из зон отопления, происходит следующее:

• Открывается зональный вентиль первичного контура отопления (только на первом термостате, запрашивающем тепло – затем он остается открытым до тех пор, пока последний термостат не достигнет температура)
• Насос коллектора срабатывает, поддерживая скорость потока вокруг контуров трубопровода UFH
• Отправляет сигнал «разрешение» обратно в котел, чтобы активировать его, если он еще не работает

Мы поставляем распределительные устройства для 230 В, 12 В, а также радиочастотные беспроводные системы, подходящие для 1-8 зон нагрева. Некоторыми простыми системами с одной зоной можно управлять без центра коммутации или отдельных приводных клапанов на каждом контуре – эту проводку можно настроить с помощью «заднего» включения зонального клапана.





Распространенные проблемы с проводкой UFH

Одной из наиболее распространенных проблем, с которой сталкиваются установщики, является оставление проводки слишком поздно в процессе установки UFH. Вы должны убедиться, что провода проложены на этапе первого исправления, от каждого положения термостата обратно к местоположению коллектора. Если провода не протянуты на этапе первого ремонта, вам, как правило, придется использовать беспроводную систему управления, которая не только дороже, но и потенциально требует большего обслуживания в долгосрочной перспективе.

Наши специалисты также могут получить рекомендации по установке одной из наших систем водяного теплого пола. Все установщики, аккредитованные Ambiente, имеют доступ к основным ресурсам, обеспечивающим безопасную, успешную и быструю установку. Со всей документацией и техническими деталями, которые вам нужны, одним нажатием кнопки в нашем разделе ресурсов, и со всей поддержкой, которая вам нужна, всего за один телефонный звонок.

Еще одна распространенная проблема с проводкой UFH заключается в том, чтобы убедиться, что правильная проводка проходит от каждого положения термостата. Для большинства термостатов UFH требуется кабель с 3 жилами + заземление, 1,5 мм для термостатов на 230 В и экранированный сетевой кабель для термостатов на 12 В. Однако существуют исключения, например, для наших термостатов DS-SB, для которых требуется 4-жильный кабель + кабель заземления.

Для каждого имеющегося в наличии термостата мы точно указываем, какой тип проводки требуется, чтобы исключить возможность ошибки.



Какие есть варианты беспроводного UFH?

Если проводка была забыта на этапе первого ремонта или если речь идет о модернизации системы теплого пола, когда конструкция пола не может быть поднята, мы можем предложить беспроводные варианты.

NeoAir Wireless идеально подходит для тех, кто ищет полностью беспроводное и управляемое приложением решение для отопления и горячего водоснабжения. Он совместим с приемниками UH8-RF и RF Switch, нажмите ниже, чтобы увидеть инструкции по подключению:

Схема подключения NeoAir

Мы также предлагаем беспроводную версию программируемого комнатного термостата Ambiente с сенсорным экраном, которая является самой популярной моделью для управления отдельными зонами нагрева. Это работает в сочетании с центром беспроводной связи (UH8-RF) или с приемником (RF Switch). Щелкните ниже, чтобы просмотреть инструкции по подключению:

Схема беспроводного программируемого комнатного термостата с сенсорным экраном





Как подключить термостат и коллектор напольного отопления

Ответ на этот вопрос, конечно же, будет зависеть от того, какие элементы управления вы выберете для системы подогрева пола. К счастью, все термостаты Ambiente поставляются с подробными инструкциями UFH и схемами подключения UFH, которые упрощают установку. Они включают в себя удобную схему, на которой показаны четкие цвета проводки, которые помогут вам успешно подключить термостаты к коллектору напольного отопления.





Схемы подключения теплого пола

Как только вы узнаете, какой тип подключения подходит для системы и термостата, который вы устанавливаете, вы можете перейти в раздел ресурсов, где вы можете выбрать между Uh3, Uh2, Uh2 -W, Uh4, UH8-RF, а также при необходимости просмотреть план торгов и схему однозонной проводки.

Ниже вы можете увидеть примерную схему подключения, которая предназначена для центра подключения UH8, соединяющего термостаты DS-SB. Нажмите на нее, чтобы просмотреть полную версию — вы сможете увидеть простые для понимания цвета проводки и требования к типу проводки для каждой части установки.



Есть вопросы по проводке UFH?

Если вам нужны дополнительные рекомендации по монтажу проводки для теплого пола, свяжитесь с нами сегодня.



Еще не аккредитованный Ambiente установщик?

Воспользуйтесь преимуществами широкого спектра систем и элементов управления UFH, подходящих для каждого проекта, бесплатных руководителей проектов из нашей обширной сети контактов и бесплатной технической поддержки от высококвалифицированной команды.

СТАНЬТЕ АККРЕДИТИРОВАННЫМ УСТАНОВЩИКОМ

Была ли эта статья полезной для вас? Вам могут понравиться:

Руководство по монтажу коллекторов напольного отопления

Руководство по монтажу термостатов для напольного отопления

Эта статья была написана Робертом Таффином.

Роберт является генеральным директором Ambiente и работает в сфере напольного отопления с 2012 года.



Дата последней проверки/обновления: 07.03.2019 артикул:

• Современное лучистое отопление
• Особенности и сегменты балочной проводки
• Контур балочного обогрева
• Преимущества и недостатки

Существует достаточно большое разнообразие систем автономного отопления, которые предназначены для обогрева частных домов. В местах, где наблюдаются регулярные отключения электроэнергии или поблизости не проходит газовая магистраль, люди отдают предпочтение традиционным русским печам. Это самый яркий пример лучистой системы отопления частного дома.

Современное лучистое отопление

Радиальная разводка системы отопления

Русские печи имеют достаточно большие размеры, что иногда создает трудности при их установке в загородных домах, а тем более в городских квартирах. Однако технологии не стоят на месте, системы отопления модифицируются и адаптируются под нужды современного человека.

По присоединению труб от коллектора к радиаторам системы делятся на три типа:

• радиационные;
• двухтрубный;
• одинарная трубка.

Принцип работы лучистого отопления основан на том, что разводка подразумевается отдельно для каждого радиатора. Это самое существенное преимущество этой системы. При необходимости радиаторы можно включать и выключать как группой, так и по отдельности.

Система оснащена специальным клапаном подачи тепла. Если на улице тепло или на кухне работает бытовая техника, вентиль можно немного подкрутить. Благодаря возможности регулировать поступление тепла в помещения можно экономить топливо.

Особенности и участки лучевой разводки

Элементы системы лучистого отопления

Система отопления, работа которой основана на излучении, наиболее подходит для использования в многоквартирных домах или загородных/частных домах с несколькими этажами и большой количество комнат. Это позволяет повысить КПД всей системы отопления, гарантирует качественное теплоснабжение и экономно потребляет ресурс.

Принцип работы системы лучистого отопления прост, но имеет свои особенности. Если строение имеет несколько этажей, коллекторы следует устанавливать на каждом. Более того, в некоторых случаях целесообразно установить на этаж не один, а несколько коллекторов, и от них провести разводку. Эффективность оборудования будет неоспоримой, если дом хорошо утеплен и теплопотери минимальны.

Система лучистого отопления включает в себя несколько основных элементов, необходимых для качественной работы.

• Котел является основной частью. От него тепло подается к трубам, а оттуда к радиаторам.
• Циркулярная насосная станция, за счет которой обеспечивается необходимое давление в трубах и циркулирует теплоноситель.
• Коллектор, с помощью которого осуществляется равномерная подача и распределение тепла по всем помещениям.

Еще один компонент — шкаф. Ему удается скрыть распределительный коллектор, клапаны и трубы. Дизайн простой, практичный и функциональный.

Балочная схема отопления

Схема подключения циркуляционного насоса

В поисках наиболее оптимального вида схемы отопления чаще всего отдают предпочтение балочной этажной разводке трубопровода. Суть метода в том, что все трубы и фурнитура прячутся в толще пола. Главный распределительный орган системы монтируется в нише настенного ограждения или в специальном шкафу.

Для реализации схемы подключения необходим циркулярный насос или несколько устройств, которые монтируются на каждом ответвлении или кольце. Чаще всего эту схему реализуют на базе одно- и двухтрубного монтажа, вытесняя тройниковый способ подключения.

Возле стояка двухтрубной системы устанавливаются коллекторы подачи и обратки. От них под полы прокладываются трубы к каждому установленному на полу радиатору.

Каждый из контуров должен иметь примерно одинаковую длину. Если по каким-то причинам это невозможно реализовать, большой контур необходимо оборудовать отдельно циркулярным насосом, автоматикой регулирования температуры.

В этом случае индикаторы температуры на каждом контуре будут независимыми друг от друга. Это связано с тем, что трубопровод будет находиться под стяжкой. Каждый радиатор дополнительно оснащен воздушным краном. Воздухоотводчики обычно монтируются на коллекторе.

Перед началом работы необходимо определиться с местом расположения оборудования, составить бумажный список всего необходимого и схематично изобразить расположение выбранных радиаторов.

Система лучистого отопления и напольного отопления

Система лучистого отопления и теплый пол монтируются аналогичным образом. Теплый пол можно подключить к радиаторам через один коллектор. Такой подход чрезвычайно популярен среди людей, которые хотят утеплить полы в некоторых комнатах, а не во всей жилплощади.

Крайне важно предусмотреть контроль температуры, иначе в помещении может быть слишком жарко или холодно. При организации теплого пола трубы необходимо утеплять в один слой. Теплоизоляционный материал толщиной 6-10 мм пропускает не более 30% тепла.

Преимущества и недостатки

При лучистом отоплении все радиаторы получают теплоноситель с одинаковой температурой

Коллекторно-лучевая система отопления вобрала в себя все преимущества своих предшественников, что обусловлено популярностью оборудования.

Основные преимущества:

• Эстетика.
• С гидравлической точки зрения это самая передовая система отопления. К каждой батарее подведены отдельные линии, поэтому сегменты системы независимы.
• При желании или необходимости можно отключить любой аккумулятор.
• Все радиаторы получают воду одинаковой температуры.
• Возможно оснащение системы автоматическим регулированием и управлением в целом по всей схеме.
• Минимальное количество соединений, отсутствуют какие-либо тройники.

Наиболее существенным недостатком является высокая стоимость оборудования и его монтажа. Затраты на дорогие коллекторы и увеличенный метраж трубопровода не могут компенсировать отсутствие фитингов. Если в здании несколько этажей, стоимость оборудования удваивается, утраивается и т. д. в зависимости от этажности. Сам монтаж под полы в дальнейшем предполагает дополнительные работы по устройству настила.

Модернизация любой радиационной системы не представляет особых трудностей; для ее реализации потребуется установка дополнительных вентилей с термостатической головкой на каждый радиатор, который подключается к системе. Благодаря термостату можно установить наиболее оптимальный температурный режим в конкретном случае. Температура не поднимется выше заданных человеком параметров.

Модернизация системы отопления целесообразна в тех зданиях, где каждое помещение разграничено по назначению. Например, для хранения товаров нужен один диапазон температур, а для комфортного пребывания в помещении людей уже другой.

При поиске наиболее подходящей системы отопления обычно выясняется, что лучше всего подходит радиационная система, так как преимуществ у нее гораздо больше, чем недостатков. Последнее упирается только в финансы, оперативность и производительность системы при этом на высоте. Средний срок службы отопительного оборудования составляет 50 лет.

5.

Установка теплых полов — поддержка HG (общедоступная)

Система Genius Hub может управлять широким спектром влажных теплых полов с точки зрения конфигурации напольного отопления, напольного покрытия и оборудования. это уже часть системы теплого пола. Он также может управлять электрическим подогревом пола с помощью комнатного термостата Powered.

Общая информация

Одноканальный приемник рассчитан на максимальный ток 3 А. Его можно использовать только для переключения зонального клапана , центра проводки теплого пола или привода и , а не циркуляционного насоса . Подключение напрямую к циркуляционному насосу приведет к повреждению ресивера и аннулированию гарантии! Электрическое реле рассчитано на максимальный ток 11А. Электрический выключатель рассчитан на максимальный ток 13А. Комнатный термостат с электроприводом рассчитан на максимальный ток 16А.

Подпольный узел электропроводки

В зависимости от приобретаемых устройств управления система Genius Hub может быть подключена различными способами, а также к приводам с разным напряжением и центрам электропроводки. Если вы используете наш подпольный центр электропроводки, клеммы с правой стороны для коллекторного насоса и подпольного зонального клапана без напряжения . См. наши электрические схемы (ссылка выше), чтобы узнать, как подключиться к насосу/зональному клапану на 230 В.

Комнатный термостат с электроприводом (переключаемые соединения под напряжением или одиночная зона/напольный насос, электрический напольный насос)

Если вы управляете центром электропроводки напольного отопления или приводами на 230 В, комнатный термостат с электроприводом будет использоваться для каждой контролируемой зоны. Если есть какие-либо существующие элементы управления, такие как термостат, проводку к ним необходимо будет удалить. Электрический выключатель подключен к контролируемой комнате, чтобы он мог определять температуру, , а не , рядом с исполнительными механизмами / центром проводки.

Если вы управляете только одной зоной напольного отопления, вам, вероятно, потребуется переключить циркуляционный насос внутри пола непосредственно с комнатного термостата с электроприводом вместе с любыми зональными клапанами или исполнительными механизмами. Электрический выключатель также может быть использован в этих ситуациях.

1. Комнатный термостат с электроприводом помещается в стандартный одноместный коврик, рекомендуемая глубина составляет примерно 40 мм.
   1. Если вы используете паттерн для скрытого монтажа, он без проблем ввинчивается.
   2. Если вы используете паттерн для поверхностного монтажа, вам может понадобиться использовать 2 прокладки, чтобы приблизить комнатный термостат с электроприводом к краю паттерна.
2. Провод датчика температуры или перемычка , входящая в комплект поставки, к клеммам «Датчик пола». (При использовании существующего датчика его сопротивление должно быть 10 кОм при 25°C)

3. Установите коврик в комнату, которой будет управлять комнатный термостат с электроприводом.
   1. При использовании напольного зонда подумайте, как он будет выходить из подложки и устанавливаться в слой пола/на трубопровод мокрого пола.
4. Провод питания от сети и отопительной нагрузки к комнатному термостату с электроприводом.
5. Чтобы прикрутить комнатный термостат с электроприводом к решетке, сначала снимите экран, вставив небольшую отвертку с плоским лезвием в плоские зазоры с каждой стороны экрана. Это освободит 2 пружинных зажима, и экран и рамка ослабнут.


6. Прикрутите комнатный термостат с электроприводом к патрику. Из-за вырезов сбоку экрана ПТС его можно либо привинтить непосредственно к опоре, либо сначала можно вкрутить винты, а комнатный термостат с электроприводом установить на головки винтов и повернуть.
   1. См. 1.b при использовании подложки для поверхностного монтажа, позаботившись о размещении прокладок между устройством и подкладкой.


7. Поместите рамку на комнатный термостат с электроприводом и нажмите на экран, чтобы закрепить две части на основном блоке, убедившись, что логотип находится в левом нижнем углу экрана.
8. При использовании напольного зонда вставьте его в слой пола перед включением комнатного термостата с электроприводом.

При нормальной работе индикаторы не горят, когда устройство выключено, а один красный индикатор в правом нижнем углу дисплея при нагреве.

Электрический выключатель (переключатели под напряжением или одиночная зона/напольный насос)

Если вы управляете центром электропроводки напольного отопления или приводами на 230 В, электрический выключатель будет использоваться для каждой контролируемой зоны. Если есть какие-либо существующие элементы управления, такие как термостат, проводку к ним необходимо будет удалить. Электрический выключатель часто подключается рядом с приводами / центром проводки, а комнатный датчик или комнатный термостат размещают в помещении с подогревом пола.

Если вы управляете только одной зоной напольного отопления, вам, вероятно, потребуется переключить циркуляционный насос внутри пола непосредственно с контроллера вместе с любыми зональными клапанами или исполнительными механизмами. В таких ситуациях можно использовать комнатный термостат с электроприводом.

1. Всегда проверяйте, чтобы котел, пол с подогревом и электропроводка для электрического выключателя были электрически изолированы, прежде чем начинать работу с какой-либо электропроводкой.
2. Выломайте соответствующую секцию 1-постового коврика для проводки и прикрепите коврик к стене. Рекомендуется использовать 40 мм патресс.
3. Протяните соответствующую проводку, оставив достаточно места.
4. Снимите переднюю крышку электрического переключателя, вставив отвертку в прорезь под устройством и сдвинув крышку вперед.

5. Провод в электрическом выключателе в соответствии с предоставленными схемами подключения, проверьте соответствие требованиям соответствующих руководств по установке.
6. Вставьте электрический выключатель в коврик, убедившись, что провода не зажаты. Ввинтите с помощью стандартных шурупов (прилагаются) и убедитесь, что устройство надежно и надежно прикреплено к стене.
7. Установите переднюю крышку, начиная сверху.

При нормальной работе индикаторы не горят, когда устройство не нагревается, а один или несколько красных  рядом с кнопкой загораются во время нагрева.

Электрическое реле (низковольтные/беспотенциальные соединения или соединения с коммутацией под напряжением)

Электрическое реле может управлять центром разводки теплого пола или приводами на 12 В/24 В/230 В и будет использоваться для каждой контролируемой зоны. Если есть какие-либо существующие элементы управления, такие как термостат, проводку к ним необходимо будет удалить. Электрическое реле часто подключается рядом с приводами / центром проводки, а комнатный датчик или комнатный термостат размещаются в помещении с подогревом пола.

1. Прежде чем приступить к работе с любой проводкой, всегда проверяйте, чтобы котел, пол с подогревом и проводка электрического реле были электрически изолированы.
2. Выломайте соответствующую секцию 1-постового коврика для проводки и прикрепите коврик к стене. Рекомендуется использовать 40 мм патресс.
3. Протяните соответствующую проводку, оставив достаточно места.
4. Провод в электрическом реле в соответствии с предоставленными схемами подключения, проверьте соответствие согласно соответствующим руководствам по установке.
5. Вставьте электрическое реле в решетку, убедившись, что провода не зажаты, установите заглушку на переднюю часть ложа. Вкрутите стандартными шурупами и убедитесь, что устройство надежно и надежно прикреплено к стене.


Коммутационный центр Emmeti EWC-1 с выключателем ВКЛ/ВЫКЛ

Линейка коммутационных центров со встроенным изолирующим выключателем обеспечивает безопасный доступ к термостатам и исполнительным механизмам без изоляции всей электрической цепи. Статус системных зон можно увидеть сразу, а на передней панели центра загорится светодиодный индикатор вызова. Светодиоды питания, бойлера и насоса входят в стандартную комплектацию для простоты управления и возможности подключения до пяти приводов на зону. Полностью интегрированное заземляющее соединение, облегчающее все заземляющие соединения для обеспечения непрерывности заземления.

Коммутационные центры Emmeti EWC-1 предлагают множество функций:
• Встроенный выключатель означает, что при поиске неисправностей, добавлении новых термостатов или электротермических головок в центр работа может выполняться безопасно без необходимости изоляции всей электрической системы
• Центр позволяет осуществлять централизованное управление временем до 8 зон с помощью одного таймера
• Ночное понижение с помощью таймера также может быть реализовано с вариантами переключения под напряжением или нейтралью, предусмотренными для
• Клеммы непрерывности заземления встроены как стандарт, чтобы упростить требования к заземлению компонентов системы, которые должны быть подключены к центру коммутации
• Клеммы «фаза» и «нейтраль» насоса с выходом 230 В упрощают подключение насоса коллектора к центру
• Отдельные клеммы блокировки котла позволяют запускать котел независимо от того, требуется ли питание 230 В или беспотенциальное подключение к клеммам котла. через внутреннее реле
• Благодаря трансформатору 50 ВА версия 24 В позволяет управлять до 16 электротермических головок мощностью 3 Вт
• Предусмотрено восемь каналов проводки с четко обозначенными клеммами и достаточным пространством для подключения
• Предусмотрены четыре незакрепленных «колпачковых» клеммы, которые позволяют подключить до пяти электротермических головок к двум зональным каналам – можно заказать больше защищенный корпус со степенью защиты IP44
• Состояние системы можно контролировать с помощью светодиодов на передней части корпуса без необходимости открывать его. Они показывают:
– Питание включено
– Котел включен
– Насос включен
– 8 светодиодов отдельных каналов показывают запрос тепла от отдельных термостатов.
• Кабельный зажим для нескольких кабелей входит в комплект каждого центра для более быстрой и простой прокладки кабелей. Обе версии поставляются в элегантном корпусе и подходят практически для всех проводных приложений как для лучистого отопления, так и для охлаждения.

Для просмотра полного ассортимента продукции Emmeti щелкните здесь.

Мы предлагаем вам бесплатную доставку на следующий рабочий день* для всех небольших заказов на нашу продукцию для отопления на любой адрес в континентальной части Великобритании. Если заказ требует доставки на поддоне, услуга будет бесплатной в течение 1-2 рабочих дней и будет показана при оформлении заказа.

Обратите внимание, сюда не входят Северная Ирландия, Ирландия и Шотландское нагорье. В дополнение к нашей стандартной службе доставки, мы также можем предложить доставку до 10:30 в любой рабочий день. Однако этот уровень перевозки требует дополнительных затрат:

Для крупногабаритных заказов мы организуем доставку на поддонах в течение 1-2 рабочих дней, но стоимость может варьироваться в зависимости от размера заказа. Обратите внимание, что бесплатная доставка на следующий рабочий день не включает доставку на поддонах.

Чтобы получить право на бесплатную доставку на следующий рабочий день, вы должны отправить нам свой заказ до 15:30 с понедельника по пятницу . Мы прилагаем все усилия, чтобы вы получили свой заказ в ближайший доступный рабочий день.

Если ваш заказ размещен после 15:30 в пятницу, он будет отправлен в понедельник для доставки во вторник. Государственные праздники считаются нерабочими днями и будут рассматриваться как таковые.

Пожалуйста, обратите внимание, хотя мы поддерживаем тесные отношения с нашими курьерами и сделаем все возможное, чтобы ваша доставка была у вас на следующий рабочий день (за исключением доставки поддонов), некоторые обстоятельства находятся вне нашего контроля, такие как движение, погода или необычные события. . Это может привести к тому, что ваша поставка прибудет с опозданием, а это означает, что продавцы не смогут продолжить работу над проектом. Мы не несем ответственности за любые расходы, понесенные в результате задержки доставки, и клиентам рекомендуется убедиться, что материалы, требуемые их подрядчиками, находятся на месте до начала любых работ.

Если ваш продукт задерживается, мы будем использовать нашу службу отслеживания, чтобы информировать вас о предполагаемом времени и дате доставки.

Если у вас есть какие-либо вопросы, касающиеся вашего заказа или доставки, пожалуйста, позвоните по телефону 01284 339669 или отправьте электронное письмо по адресу [email protected]

Мы можем доставить товар в Северную Ирландию, Ирландию и Шотландское нагорье за ​​дополнительную плату.

Если вы хотите забрать свой заказ с нашего склада, это должно быть сделано по предварительной договоренности, и забрать можно только после того, как вы получите подтверждение от нашей команды, что ваш товар готов. Пожалуйста, не появляйтесь на нашем складе без предварительной договоренности и подтверждения, так как вы можете быть разочарованы и вам могут отказать, пока ваш заказ будет собран и будет согласовано время сбора.

руководство по подключению системы к коммуникациям

Теплый пол водяного типа становится все более популярным у владельцев частных домов, отапливаемых от котла. Комбинированная система, оборудованная по всем правилам, исправно работает уже 15-20 лет. Грамотно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.

В этой статье мы подробно разберем особенности сборки коллекторного узла и схему подключения системы. Мы также предоставляем подробные инструкции по установке. Но сначала рассмотрим, когда водяной пол становится полезным, а когда его устраивать нецелесообразно.

Содержание статьи:

• Ограничения по монтажу ЭЦН
• Разбор схемы подключения с коллектором
  • Принцип нагрева
  • Подбор и сборка коллекторного узла
  • Пошаговая инструкция по монтажу
• Схема подключения от радиатора отопления
• Выводы и полезное видео по теме

Ограничения по монтажу ЭЦН

Производители комплектующих для теплых полов (ТП) не всегда указывают, есть ли ограничения по монтажу водяных систем , но они есть. В некоторых случаях запрещается устанавливать отопительные конструкции.

Где не принято укладывать водяные полы:

• В многоквартирных домах. Центральное отопление распределено между квартирами. Дополнительное подключение в одном из них приведет к нагреву и гидравлическому дисбалансу.
• В общественных местах. Теплый пол считается малоэффективным, так как потери тепла велики, а по сути экономичные системы удорожаются в процессе эксплуатации.
• В жилых домах с недостаточной теплоизоляцией в качестве основного источника тепла. Одним из условий устройства теплых полов в северных районах является снижение теплопотерь за счет пола и пола, а также установка радиаторов по периметру помещений, под окнами.

Сочетание традиционного радиаторного отопления с теплыми полами признано наиболее эффективной системой отопления, а основными источниками тепла остаются отопительные батареи.

Но иногда большую роль играет система, спрятанная под полом:

Фотогалерея

Фото

Большие окна в пол требуют особого оформления интерьера, а радиаторы в комнатах со стеклянными стенами кажутся излишними

Чтобы сохранить все нюансы стиля ретро, ​​дизайнеры идут на разные ухищрения. Одна из хитростей – использование теплого пола вместо технических радиаторов

В отличие от взрослых, дети очень любят играть на полу, где при традиционном отоплении скапливается холодный воздух. Выход — теплый пол

Помещение для принятия водных процедур не может быть холодным, а когда не только воздух, но и пол становится теплым, комфорт повышается

Просторные комнаты с панорамными окнами

Интерьер в стиле ретро

Детские и игровые комнаты

Ванные и туалеты

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не нарушают эстетику помещения.

А за функциональность и удобство использования отвечает выбранная схема подключения, описание которой будет рассмотрено более подробно.

Анализ схемы подключения с коллектором

Существует несколько вариантов проектирования системы ТП воды. Но самой практичной и рациональной признана конструкция – многофункциональный узел, распределяющий теплоноситель.

Принцип отопления

Основным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла значения не имеет, но считается, что он стоит в 6-7 раз дешевле электрического.

Котел можно установить на кухне, в коридоре, подвале или в специально выделенном помещении — котельной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)

Температура отопительной воды для отопления достигает 95°С. Система закрытая и температура обратки ниже — примерно 65 -70°С. Но для теплого пола эти параметры не подходят, максимально допустимое значение составляет 55°С. На практике теплоноситель поступает в трубы ЭХЗ еще более охлажденным – 35-45°С.

Для регулировки нужной температуры к контурам подключается обратка и устанавливаются потоки смешения.

Схема подключения: 1 — клапан трехходовой; 2 — насос циркуляционного типа; 3 — краны шаровые с датчиками температуры; 4 — коллектор распределения теплоносителя с расходомерами; 5 – коллектор с регулировочными вентилями, установленными на обратке; 6 — теплый пол «улитка»

Температуру в системе можно регулировать вручную, ориентируясь на данные датчиков температуры. Однако существуют газовые котлы, рассчитанные на прямое подключение ЭХЗ. Автоматически подают воду с заданной температурой 40-45°С.

Твердотопливные котлы плохо регулируются. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительной буферной емкости.

И вот они подходят идеально, так как нужная температура поддерживается автоматически, однако это самый дорогой способ обогрева, экономически не выгодный.

Подбор и сборка коллекторного узла

Контуры ЗТП подключаются к системе отопления через распределительный коллектор. Это узел, позволяющий регулировать расход теплоносителя, контролировать температуру и расход, балансировать контуры, удалять воздух из системы. За каждую функцию отвечают отдельные элементы: , расходомеры, манометр, термостаты.

Метод подключения пробоотборника. К стене крепится гребенка, к которой с одной стороны подсоединяются подающая и обратная линии, а с другой – водяные контуры из одного или нескольких помещений

Для того, чтобы правильно подобрать комплектующие для сборки смесительно-распределительного узла, лучше нанять специалиста, хорошо разбирающегося в качестве запчастей на рынке.

Основные элементы узла:

Галерея изображений

Фото

На подающей линии имеется коллектор с балансировочными клапанами, оборудованными расходомерами, на выходе такой же коллектор, но с обычными клапанами или термостатическими клапаны

На оба коллектора устанавливаются краны, выполняющие 2 функции: удаление теплоносителя из системы и сброс воздуха при первичном или последующем заполнении контуров водой

При отсутствии отдельного стояка необходим смесительный узел, включая байпас, термостат и насос. Вариантов установки блока множество, в зависимости от расположения коллектора, количества подключаемых контуров и других условий монтажа

Причин завоздушивания системы несколько, поэтому установка автоматического воздухоотводчика необходима. Он крепится сбоку, желательно в самой высокой точке коллекторно-смесительного узла, на подающей гребенке 9.0003

Коллекторные гребенки с расходомерами и вентилями

Краны дренажные для аварийного слива СОЖ

Смесительный узел регулировки СОЖ

Автоматический воздухоотводчик для отвода воздуха из труб

фурнитура), необходимы специальные кронштейны. Вся сборка обычно размещается в коллекторном шкафу, который может иметь различную конструкцию и место установки.

Пошаговая инструкция по установке

Водяной пол подключается к системе отопления на завершающем этапе, когда строительные работы полностью завершены, собран и установлен коллекторный шкаф.

Весь процесс установки системы ВТП включает следующие этапы:

1. Проектирование, расчеты, составление схемы.
2. Подготовка основания ;
3. Армирующая сетка правая;
4. Заполнение контуров теплоносителем, гидравлические испытания.
5. Заливка укладка чистового пола.
6. Подключение к системе, балансировочные цепи.
7. Ввод в эксплуатацию, испытания.

Как видите, действия по подключению выполняются в самом конце. И здесь большую роль играет контурная балансировка. Каждая петля имеет разную длину, соответственно все цепи отличаются гидравлическим сопротивлением.

Инструкция по соединению труб:

Фотогалерея

Фото

Для предохранения труб от износа и перегибов, перед соединением надеваем теплоизоляцию или гофрированные трубы

Сначала надеваем на трубу накидную гайку, затем обжимное кольцо и упорную втулку

Приводим трубу с резьбовым зажимным соединением, которое накручиваем на резьбовой штуцер

Чтобы не сорвать резьбу, надеваем для затяжки используем два ключа: одним держим шестигранник на штуцере, другим закручиваем гайку

Расстояние между двумя соседними отопительными контурами должно быть 10 см

Второй конец контура соединяется с штуцером на гребенке относящийся к возвратному патрубку охлаждающей жидкости

Все защитные рукава из гофрированной трубы или изоляции должны быть длиной не менее 50 см, из которых 25 см будут в стяжке, а остальные 25 под коллектором

По окончании работ все контуры должны быть соединены с арматура. При желании можно установить систему автоматического управления

Шаг 1 — надеть защитные трубы

Шаг 2 — установить зажимное соединение под евроконус на трубу

Шаг 3 — присоединить штуцер к штуцеру коллектора

Шаг 4 — аккуратно затянуть соединение

Шаг 5 — спланировать установку второго конца трубы

Шаг 6 — найти соответствующий штуцер на задней гребенке

Шаг 7 — отрегулировать положение изоляционных втулок

Шаг 8 — подключите все трубы по очереди

Если установить коллектор в сборе без расходомеров, функция обогрева будет нарушена. При вводе системы в эксплуатацию теплоноситель будет стремиться попасть в контуры меньшего размера, с минимальным сопротивлением. В результате помещения при коротких замыканиях будут отапливаться по проекту, а при длинных останутся неотапливаемыми.

Балансировка должна начинаться при подключении коллектора к подающей и обратной трубам.

Схема теплых полов с различными отопительными контурами. Для того, чтобы температура в них была примерно одинакова, необходимо выполнить балансировку, для чего нужны расходомеры

Инструкция по балансировке:

• Поочередно открыть подающий и обратный клапаны . Убедитесь, что вентиляционные отверстия также открыты.
• При выключенном котле включить циркуляционный насос и установите термостат на максимальную температуру.
• Довести давление в системе до нормального — 1-3 бар.
• Закрыть вентили на всех контурах Оставить только самый длинный. Запишите данные расходомера.
• Откройте клапан на втором по длине контуре . Отрегулируйте скорость потока до первого результата с помощью балансировочного клапана.
• Продолжайте открывать клапаны на контурах по одному , от длинного к короткому, регулируя скорость потока до одного значения (первого).

С помощью удобного функционала вы всегда сможете отрегулировать параметры потока. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.

Запрещено начинать работу сразу на полной мощности, температуру охлаждающей жидкости в системе следует повышать постепенно. В первые сутки подается вода чуть выше комнатной температуры — +25°С, затем каждый день прибавляется 5-6°С. Желаемая температура устанавливается на термостате.

При достижении температуры 30-45°С, обогреваемой водой, в помещениях должен быть максимально комфортный микроклимат. Если этого не произошло, можно добавить еще максимум 5-10°С

Скорость насоса повышать не нужно; лучше, если он работает на первом. Нормальная разница температур на подаче и обратке составляет 5-10°С, но если значение выше, то скорость насоса можно увеличить.

Схема подключения от радиатора отопления

Иногда вместо схемы «котел — смесительно-коллекторный узел — контуры» применяют другие варианты подключения теплого пола. И самый распространенный из них – подключение контура ВТП к радиатору отопления.

Схема выглядит так:

Подключение к обратке выполнено: 1 — краны шаровые запорные; 2 — обратный клапан; 3 — трехходовой смесительный узел; 4 — насос циркуляционного типа; 5 — воздушный клапан; 6 — коллекторный узел; 7 — труба к котлу

Минус схемы — сезонное использование теплого пола. Как известно, радиаторы отопления летом не используются, поэтому пол также останется холодным.

Чтобы температура охлаждающей жидкости не поднималась выше нормы, в цепь включен специальный датчик с клапаном. Он автоматически перекрывает подачу воды, как только становится слишком жарко. Когда охлаждающая жидкость остынет до приемлемой температуры, снова открывается.

Этот тип ВТП может быть выполнен без насосно-смесительного узла. Единственным средством регулировки является термостатическое устройство, установленное на подающей трубе.

Выводы и полезное видео по теме

Обзор способов подключения:

Вариант подключения схемы без коллектора:

Как собрать насосно-смесительный узел

При выборе схемы подключения ЭЦН к системе отопления следует лучше обратиться к специалисту для учета всех нюансов дальнейшей эксплуатации .

Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем купить готовый.

Используете самостоятельно собранный и подключенный теплый пол и хотите поделиться полезными советами по установке и предупредить новичков о возможных ошибках? Пишите свои комментарии в блоке ниже, добавляйте фото и рекомендации.

Может у вас есть вопросы по теме статьи? Не стесняйтесь задавать их нашим специалистам ниже под этим материалом.

Электрический теплый пол — пошаговое руководство по установке

Введение

Электрические теплые полы становятся все более и более популярными, а качество предлагаемой продукции становится лучше с каждым годом.

Технологические достижения позволили производителям теперь производить UFH настолько тонкий, что он едва заметен.

Соедините это со снижением цены, и вы окажетесь в выигрыше.

Но, возможно, самая главная причина, по которой многие из нас предпочитают сухую, а не мокрую, заключается в том, что ее очень легко установить, особенно в существующих домах.

Свернутое матовое покрытие с уже разложенными элементами упрощает работу, оставляя вам больше времени для чаепития – идеально! Итак, если вы готовы установить собственную систему обогрева пола, это то, что вам нужно знать.

Какой тип электрического теплого пола вам нужен?

В большинстве случаев идеальным решением являются рулонные нагревательные маты. Однако в некоторых случаях они нецелесообразны, и вместо этого вы можете выбрать незакрепленный провод.

Несмотря на то, что маты можно разрезать – только маты, а не сами провода – в небольших помещениях необычной формы или в помещениях с большим количеством препятствий может быть полезно использовать незакрепленные системы проводов. Осмотрите комнату и проверьте, нет ли лишних приспособлений или углов, которые могут помешать вам успешно уложить коврик.

Еще одним соображением является тип основания , на которое вы будете укладывать UFH. Всегда уточняйте у производителя, совместимы ли коврики или провода с предполагаемой поверхностью. Однако мы всегда рекомендуем укладку на изоляционные плиты. Изоляционные плиты имеют смысл по двум причинам:

1. Они делают именно то, что говорят, обеспечивают изоляцию. Это гарантирует, что вы получите максимальную отдачу от своего UFH и не потеряете ценную энергию.
№
2. Они обеспечивают красивую, плоскую и ровную основу для работы.

Также стоит проверить, подходит ли выбранный вами UFH и к напольному покрытию, которое будет укладываться поверх него. Если вы хотите согреть ламинат, то лучше всего подойдет фольгированный теплый пол. Плитка и тому подобное нуждаются в электрических матах с подогревом пола или незакрепленных проводных системах.

Поскольку матирование является наиболее популярным, именно его мы и рассмотрим в данной статье.

Шаг 1. Измерьте

Изображение с Wiki Commons

Возьмите рулетку вместе с карандашом и блокнотом и начните записывать на бумаге размеры комнат.

Лучше всего сделать грубый набросок комнаты, а не только размеры, так как это поможет избежать ошибок.

После того, как у вас будет на бумаге ваша комната, а также размеры и существующие светильники, вы сможете рассчитать площадь, которую необходимо будет покрыть матами UFH.

Не забудьте вычесть области, где будут светильники, а также оставить от 40 до 50 мм по краям комнаты.

Проводка не будет проложена вровень со стеной. Многие установщики также рекомендуют вычесть 10% из окончательного расчета, чтобы у вас было пространство для экспериментов, когда вы будете укладывать маты.

Если вы собираетесь укладывать коврик UFH на существующий пол, но перед этим собираетесь демонтировать любые приспособления, такие как панели унитаза или ванны, обязательно сначала отметьте эти области.

Нанесение контура несмываемым маркером позволит вам точно увидеть, где будет заменено каждое приспособление, и не позволит вам укладывать маты там, где они не нужны.

Шаг 2 – Теплоизоляция пола

Правильная укладка теплоизоляции повысит эффективность вашей системы электрического обогрева пола, что в долгосрочной перспективе сэкономит ваши деньги.

Чтобы показать вам, как именно это сделать, мы создали для вас отдельное пошаговое руководство по утеплению пола. Если вы еще не посмотрели, рекомендуется сделать это, прежде чем продолжить работу над проектом.

Шаг 3. Определите источник питания

Узнайте, где находится источник питания для вашего электрического теплого пола, и проделайте необходимое отверстие в стене для кабеля (ваш электрик может сделать это за вас, если вы не уверены).

Вырезать канал в полу/изоляционной плите для размещения гибких трубок, которые будут охватывать датчик пола и силовые кабели. Это важно, так как силовой конец коврика будет значительно толще остальных, поэтому для его установки потребуется углубление.

После отрезания тщательно очистите область от пыли, жира и мусора, прежде чем продолжить.

Шаг 4. Тестирование, тестирование…

Изображение с Wiki Commons

Прежде чем приступить к самой интересной части укладки коврика на место, вам нужно быстро проверить его сопротивление с помощью мультиметра, чтобы убедиться, что он в порядке. порядок работы. Многие люди сталкивались с этим в прошлом, не будьте одним из них!

Как только коврик будет готов, наденьте на него мультиметр.

Нет хорошего мультиметра? Купите один здесь.

Измерение, которое вы ищете, находится между токоведущим и нейтральным кабелями, и оно должно совпадать с паспортом, который поставляется с ковриком. Они различаются в зависимости от размера и типа коврика, поэтому обязательно ознакомьтесь с техническими характеристиками каждого из них, если вы обустраиваете несколько комнат.

Пока показания совпадают с показаниями, указанными в руководстве, все готово. Имейте в виду, что обычно в качестве ориентира указывается базовая цифра с диапазоном (обычно около 5%) как плюс, так и минус по обе стороны от этого числа.

В руководстве/паспорте указан диапазон и базовое значение. Пока ваши показания находятся между нижней и верхней границей этого диапазона, ваше покрытие находится в хорошей форме.

Если, тем не менее, есть несоответствие между вашими показаниями и диапазоном, указанным в руководстве, мат может быть неисправен. Хотя это больно, коврик нужно будет вернуть; гораздо лучше разобраться сейчас, чем потом.

Шаг 5. Укладка

«Ну, это несложно. Мне не нужно будет это читать».

Конечно, это просто тот случай, когда силовой конец коврика нужно положить в углубление и раскатать его, верно? Да, это так, но вы будете удивлены, узнав, сколько людей озадачены тем, что делать, когда они достигают стены. Или, не дай Бог, пьедестал для раковины или основание для унитаза!

Когда ваш коврик все-таки наткнется на такое препятствие, лучше отойти на минуту и ​​посмотреть. Действительно, смотри.

Обратите внимание на то, где находится проволока в сетке коврика, и выясните, где должен быть разрез, чтобы можно было перевернуть коврик и продолжить. Направление, в котором вы хотите перевернуть мат, будет определять, куда должен идти разрез.

U-образные изгибы проволоки на краю мата разомкнутся, образуя непрерывную связь после того, как нижняя сетка будет разрезана, что позволит вам повернуть мат обратно на себя и продолжить катить.

Следующее может показаться очевидным для многих из вас, но это случалось во многих случаях в прошлом. НЕ РЕЗАТЬ, ПОВТОРЯЮ, ПРОВОД . Прорезать сетку нормально. Разрезать самоклеящуюся ленту можно. Перерезать провод — это нехорошо… совсем нехорошо.

После того, как вы успешно преодолели первое препятствие, вы можете снова раскатать коврик, пока не дойдете до другого, где вам придется повторить описанный выше процесс. После того, как все надрезы сделаны и коврик полностью раскатан, вся ваша комната должна быть покрыта, если ваши расчеты были верны.

О, и еще один совет, который я хотел бы дать, это снимать подложку с самоклеящейся ленты (если она есть на вашем коврике) только после того, как вы полностью довольны макетом своего коврика. Если вы начнете приклеивать его с самого начала, вы не оставите себе места для маневра … и вам нужно немного пошевелиться. Вместо этого просто положите его и внесите небольшие коррективы, чтобы убедиться, что он находится именно там, где вы хотите… а затем прикрепите этого плохого мальчика на место.

Шаг 6. Разместите датчик

Теперь, когда коврик для электрического теплого пола уложен, нам нужно установить датчик, чтобы наш термостат знал температуру UFH. Всегда лучше размещать зонд как можно ближе к центру элементов, так как это даст наиболее точные показания, а немного ленты поможет удержать его на месте.

Однако при размещении зонда следует помнить еще несколько моментов:

1. Зонд не может пересекать провода. Если это произойдет, это даст ложное чтение, чего мы, очевидно, хотим избежать.
2. Зонд следует размещать под сеткой, а не сверху.
3. Датчик должен находиться на расстоянии не менее 150 мм (6 дюймов) от стены.
4. Подключите зонд как можно ближе к источнику питания.
5. Как и источник питания, зонд довольно толстый. Обрезка кабелепровода сохранит ровную поверхность, а также поможет защитить датчик.

Шаг 7. Повторная проверка

Теперь все на месте, снова время мультиметра. Тот же тест, что и раньше. Если вы хорошо читаете, поздравляю! Вы только что успешно установили теплый пол в своем доме.

Осталось только вызвать квалифицированного электрика, чтобы выполнить окончательные соединения, после чего можно либо приступить к стяжке, либо просто укладывать плитку прямо поверх коврика (руководство пользователя подскажет вам лучший вариант).

Как видите, укладка электрических ковриков – действительно простая работа, и именно эта простота помогла популярности сухого теплого пола в последние годы взлететь ввысь.
