Схема электропроводки в частном доме на 220 В

Статья
Видео

Когда мы с Вами рассматривали как провести электропроводку в доме, то отдельное внимание было уделено созданию схемы, на которой должны отображаться все элементы электросети, начиная от вводного автомата и заканчивая розетками в комнатах. Далее мы рассмотрим оптимальный вариант схемы домашней проводки с использованием надежной защитной автоматики и однофазного электросчетчика.

Сразу же хотелось бы отметить, что в данной статье мы рассматриваем только один из оптимальных вариантов разводки проводки по комнатам. В реальности Вы можете полностью видоизменить проект, опираясь на такие факторы, как: общая нагрузка от электроприборов, количество комнат, желание сэкономить электроэнергию и т.д.

Мы же предоставляем к Вашему вниманию типовую схему электропроводки в доме на 220 В:

Что касается составляющих элементов электропроводки, мы рекомендуем использовать следующие:

Счётчик электроэнергии двухтарифный, так как это поможет значительно сэкономить электроэнергию, например, согласно тарифов 2019 года в Москве при двухзонной тарификации в ночной зоне (с 23:00 до 07:00) 1 кВт/ч электроэнергии стоит 2. 29 р, а в дневной зоне (с 07:00 до 23:00) – почти в три раза дороже, так вы заплатите 6.18 р за каждый киловатт-час.
Если есть возможность подключения трёх фаз (380В) к вашему дому – воспользуйтесь ею. Во-первых, это позволит использовать провода с меньшим сечением для подключения мощных потребителей. Во-вторых, большинство электроплит и электрокотлов предполагают трёхфазный, двухфазный и компромиссный однофазный вариант подключения. В-третьих, если вы любите работать своими руками, то к трёхфазной сети проще подключить асинхронные электродвигатели, они будут работать в полную мощность и равномернее. Такие двигатели стоят в подавляющем большинстве станков. Если нет такой возможности, всё равно нужно уделить должное внимание схеме однофазной электропроводки на 220В.

Кабель по всему дому должен быть медным, лучше всего покупать ВВГнг или ВВГнг-LS. Подходящий вариант подбирается после расчета сечения кабеля по мощности и току. Обычно на светильники выбирают кабель диаметром 1,5 мм. кв., а на розетки — 2,5 мм.кв. Сечение отдельных линий мощных электроприборов рассчитывают индивидуально.
Количество розеток подсчитывается индивидуально для каждого случая, поэтому на плане электропроводки в доме мы указали по одной розетке для примера (собственно и лампочек может быть любое другое количество). Рекомендуется создавать несколько розеточных групп по всему жилому дому из расчета на то, что при ремонте не придется оставлять «без света» весь дом. Такая же ситуация и с освещением — есть желание и возможности, создайте несколько магистралей на электрической схеме, каждая из которых будет обслуживать 1-3 группы потребителей. О том, как разделить электропроводку на группы, мы рассказывали в отдельной статье.

На вводе, сразу же после электросчетчика, устанавливайте такой автоматический выключатель, который соответствует выделенной мощности на ваш дом. Эту информацию вы можете узнать из ТУ на подключение, договоре об электроснабжении или проконсультироваться в управляющей компании или энергосбыте. Что касается остальных автоматов, для розеток они могут быть рассчитаны на 16 А, а для группы освещения на 10 А. По-хорошему нужно рассчитать токовую нагрузку на жилой дом и подобрать наиболее подходящие характеристики автоматического выключателя. Розетки нужно обязательно защитить от утечек тока устройством защитного отключения либо дифавтоматом.

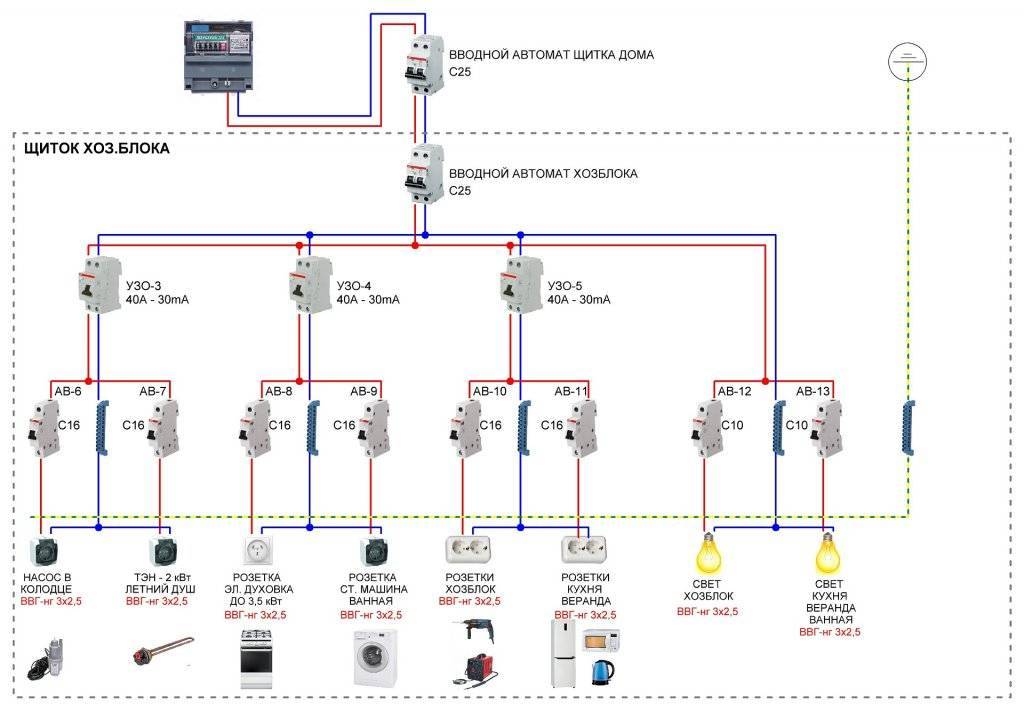

Рядом с загородным домом размещен гараж, который также запитывается от домашнего вводного щитка. Схему электропроводки в гараже мы подробно рассматривали в соответствующей статье.

Ввод электроэнергии осуществляется либо по воздуху проводом СИП, ответвлением от опоры, либо под землёй кабелем АВБбШв или ВВГ проложенным в трубе. Если у вас подземный ввод алюминиевым кабелем АВБбШв по возможности замените его медным аналогом – ВБбШв.
Во всех комнатах лучше использовать светодиодные лампы, т.к. они более долговечные, потребляют минимум электроэнергии и при этом могут использоваться абсолютно в любой комнате, хоть в ванной, хоть в кухне, не говоря уже о спальне.
Для ванной комнаты выведена отдельная розеточная группа, защищенная УЗО на 10 мА (другие розетки можно защищать УЗО на 30 мА), что связано с повышенной опасностью поражения электрическим током (помещение имеет большую влажность). Подробнее об этом сказано в ПУЭ 7.1.48, 7.1.71-7.1.88.

Заземление присутствует, мы не показывали каждую отдельную жилу на типовой схеме электропроводки (фазу, ноль, землю), чтобы не загромождать рисунок.

В том случае, если Вы решили сделать схему проводки в доме трехфазной (на 380 В), придется выбрать другие элементы сети по характеристикам, однако принцип разводки кабеля по комнатам останется таким же. Только в этом случае дополнительно нужно будет правильно распределить нагрузку по фазам.

На схеме ниже наглядно показывается, как распределить однофазных потребителей в доме по группам:

Обращаем Ваше внимание на то, что в деревянном загородном домике (обычно это дачный вариант постройки) эл схема будет выглядеть иначе и элементы электросети будут другими, что связано с требованиями пожарной безопасности!

Полезное видео по теме:

Советы по правильной разводке электрики

Теперь Вы знаете, как выглядит схема электропроводки в доме на 220 В. Если у Вас возникают трудности с проектировкой, в любой момент отправляйте фото своего самодельного плана, чтобы наши специалисты смогли проконсультировать и помочь. Для этого мы и создали категорию «Вопрос электрику«, в которой рекомендуем Вам активно участвовать!

Также читают:

Самое дешевое электрическое отопление
Какой электросчетчик лучше выбрать
Схема освещения дома
Освещение на даче

Советы по правильной разводке электрики

Составление схемы электропроводки в квартире и частном доме

Все работы по монтажу новой и замене старой электропроводки в независимости от того, где они будут производиться, в квартире или частном доме, на даче или в гараже нуждаются в грамотном и продуманном подходе.

Начинать этот сложный процесс необходимо с составления проекта электроснабжения, на основе обстоятельного продумывания плана обустройства всей электрики жилья. Проект можно составить по старинке на бумаге при помощи цветных маркеров либо сделать на компьютере, при помощи простейшей графической программы. В этой статье мы пошагово рассмотрим, как выполняется составление схемы электропроводки в квартире и частном доме.

Определяемся с расположением мебели и техники
Оптимальные места установки розеток
Схема освещения
Трассы прокладки кабелей и проводов

Определяемся с расположением мебели и техники

Перед составлением схемы немаловажным будет учесть планировку помещений, планируемую расстановку мебели и размещение стационарных электроприборов. Места установки электрофурнитуры в комнате должны быть выбраны так, чтобы они не оказались заставленными диванами или шкафами и обеспечивали комфортный доступ к включению-выключению освещения и потребителей электроэнергии. Лучше будет, если обсуждение этого сложного вопроса вынести на семейный совет.

Первым делом необходимо сделать план помещений с указанием оконных и дверных проемов. Для того чтобы в дальнейшем было легче произвести подсчет необходимого количества кабеля и провода, составление плана лучше произвести в масштабе с соблюдением размеров. Процесс проектирования схемы электропроводки будет рассматриваться на примере однокомнатной квартиры. Название помещений на плане лучше пронумеровать и отдельно указать расшифровку.

Где: 1 – прихожая, 2 – ванная комната, 3 – кухня, 4 – зал.

Оптимальные места установки розеток

После этого на схему необходимо нанести места, где планируется разместить предметы мебели и стационарные электроприборы. Если бытовую аппаратуру выделить красным цветом, это значительно упростит работу по дальнейшему составлению схемы проводки. Все предметы электротехники рекомендуется пронумеровать и зафиксировать в расшифровке: 1 – стиральная машина, 2 — посудомоечная машина, 3 — электрическая плита, 4 – акустический центр, 5 – телевизор, 6 – музыкальный центр, 7 – персональный компьютер.

Составление плана расположения мебели и техники позволит определиться с точками оптимальной установки розеток. Схема размещения розеток в квартире:

Подробнее о том, на что обратить внимание и как разместить розетки на кухне и в ванной читайте в статьях:

https://samelectrik.ru/rozetki-na-kuxne.html
https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html

Чтобы спроектировать схему электропроводки, мы рекомендуем использовать специальные программы. Лучшие программы для составления электрических схем мы предоставили в отдельной статье!

Схема освещения

В классическом варианте потолочные светильники должны располагаться в центре помещения, место нахождения которого находятся в точке пересечения линий, проходящих через середину длины и ширины помещения. В прихожей, выполненной в виде буквы Г, устанавливается 2 светильника.

При нанесении на схему расположения выключателей необходимо учитывать, что дверь может открываться внутрь или наружу, быть правого или левого исполнения. Открытая дверь не должна мешать свободного доступа к нему. Выключатели, как правило, располагаются внутри комнат. Исключения составляют помещения с повышенным содержанием влаги, к которым относятся прачечные, бани, ванные комнаты. Это делается с целью обеспечения электробезопасности и сохранности коммутационной аппаратуры.

На представленном плане электропроводки показано, что выключатель освещения ванной комнаты находится за ее пределами.

Трассы прокладки кабелей и проводов

После определения места установки светильников, выключателей и розеток, необходимо составить схему маршрутов электропроводки, эта фаза проектирования является главной частью работы. Схема и монтаж проводки значительно упрощается в том случае, если в своем доме или квартире обустроены подвесные потолки. В этом случае провода укладываются в гофротрубах и крепятся к черновому потолку.

С целью экономии провода маршруты проводки выбираются по кратчайшему расстоянию. В штробы под штукатурку укладывается провод, соединяющий распределительные коробки с выключателями и розетками. При стандартном варианте обустройства потолков электропроводка укладывается в предварительно пробитые штробы по стенам помещения. Для подключения осветительных приборов провод пропускается по каналам потолочных перекрытий. Пример прокладки кабельной линии, в соответствии с существующими нормами, предоставлен на схеме:

Составление плана маршрута электропроводки надо начинать с самой дальней точки электрической сети. В данном случае это будет двойная розетка в зале, ее необходимо соединить с распределительной коробкой, которую целесообразно установить у входа в помещение. Затем на схему наносится маршрут прохождения провода, подключающего вторую розетку.

Сеть освещения будет состоять из проводов, первый из которых проходит от коробки до выключателя, второй, подключенный к потолочному светильнику, уложен в канале плиты перекрытия. Распределительная коробка в зале получает электропитание по двум проводам от распределительного щита, установленного в прихожей. Также необходимо предусмотреть заземление в квартире, если это возможно. В этом случае проводка будет трехжильной.

По такому принципу надо составить схему прокладки проводки в остальных комнатах. Для полноты картины можно предположить, что на кухне смонтирован подвесной потолок. В этом случае электропроводка будет проложена в гофротрубах, закрепленной дюбель гвоздями к бетонной плите перекрытия, маршруты ее прокладки будут выбраны с учетом кратчайшего расстояния. Спуски к электрофурнитуре будут выполнены под штукатуркой.

Не следует забывать, что электроснабжение помещений производится как минимум двумя группами проводов, один из которых обеспечивает питание силовой сети, другой предназначен для сети освещения. Более подробно о том, как разделить электропроводку на группы, мы рассказывали в отдельной статье.

Можно существенно сэкономить, если розетки соединять меду собой «шлейфом», минуя распредкоробки. Опытные электромонтеры не рекомендуют практиковать данный способ подключения, вследствие возникновения большой токовой нагрузки на розетках. К тому же при применении такого способа подключения выход из строя одной розетки может вызвать обесточивание всей силовой сети.

В заключении, на основании готовой и правильно составленной схемы, производится расчет необходимого метража проводки и сечения проводов, необходимого количества розеток, выключателей и распределительных коробок. Сечение проводников подбирается из расчета предполагаемой токовой нагрузки потребителей. О том, как рассчитать сечения кабеля, мы рассказывали в отдельной статье.

Также рекомендуем просмотреть видео, на которых наглядно рассмотрены этапы составления схемы проводки, а также примеры готовых проектов:

Условные обозначения

Составление схемы щита

Проектирование электрики в 3D

План электрической проводки в частном доме

Теперь вы знаете, как должно осуществляться составление схемы электропроводки в квартире и частном доме. Как вы видите, чтобы самостоятельно составить план разводки кабеля и установки электрофурнитуры, нужно изучить все нюансы, которых достаточно много!

Рекомендуем также изучить:

Как рассчитать количество кабеля для электропроводки
Составление сметы на электромонтажные работы
Условные обозначения на электрических схемах

аудио- и видеоподключений | Как использовать программное обеспечение для электрического плана дома » вики полезно Типы аудио- и видеоразъемов

Решение Audio & Video Connectors содержит набор предварительно разработанных объектов, библиотек, шаблонов и образцов; позволяет быстро и легко создавать схемы различных конфигураций аудио- и видеоустройств.

Программное обеспечение для плана электрооборудования дома для создания красивого плана электроснабжения дома с использованием профессиональных электрических символов.
Вы можете использовать множество встроенных шаблонов, электрических символов и примеров электрических схем нашего программного обеспечения для создания электрических схем домов.
ConceptDraw — это быстрый способ рисовать: Схемы электрических цепей, Схемы, Электропроводка, Принципиальные схемы, Цифровые схемы, Электропроводка в зданиях, Электрооборудование, Электросхемы домов, Домашний кинотеатр, Спутниковое телевидение, Кабельное телевидение, Замкнутое телевидение. Программное обеспечение
House Electrical Plan работает на любой платформе, поэтому вам больше не придется беспокоиться о совместимости. ConceptDraw PRO позволяет создавать схемы электрических цепей на ПК или операционных системах macOS.

Создайте электрическую схему

«Домашний кинотеатр, также обычно называемый домашним кинотеатром или домашним кинотеатром, относится к домашним развлекательным системам, которые стремятся воспроизвести впечатление и настроение кинотеатра с помощью видео- и аудиооборудования в частном доме или за его пределами». [Домашний кинотеатр. Википедия]
Пример чертежа подключения «Схема подключения — Стерео аудио/визуальная развлекательная система» был создан с использованием программного обеспечения для построения диаграмм и векторного рисования ConceptDraw PRO, расширенного с помощью решения Audio and Video Connectors из инженерной области ConceptDraw Solution Park.

Схема подключения

Используемые решения

Инжиниринг >

Аудио- и видеоразъемы

Решение Audio and Video Connectors содержит набор видеоразъемов, аудиоразъемов и видеоразъемов; вы также найдете готовые объекты, библиотеки, шаблоны и примеры, позволяющие быстро и легко создавать схемы различных конфигураций аудио- и видеоустройств.

Создание диаграмм системы видеонаблюдения выполняется быстро и легко с помощью программного обеспечения для создания диаграмм ConceptDraw PRO, дополненного аудио-, видео- и мультимедийными решениями от ConceptDraw Solution Park. Он содержит библиотеку векторных клипартов видео- и телеустройств и различных цифровых гаджетов для рисования такого рода схем.

Используйте программное обеспечение ConceptDraw PRO, в котором есть векторный клипарт многочисленных кабельных разъемов, примеры и шаблоны для рисования различных типов схем подключения аудио и видео. Вставьте значок ресивера или другого устройства на страницу и разместите розетки и вилки. Далее соедините штекеры друг с другом, и вот у вас есть хорошо продуманная схема подключения.

Следующие примеры сети видеонаблюдения были созданы в программном обеспечении для построения диаграмм и векторной графики ConceptDraw PRO с использованием решения Audio, Video, Media. Используя этот легко настраиваемый шаблон сети видеонаблюдения, вы можете представить любую существующую сеть видеонаблюдения.

S-Video — это стандарт сигнализации для видео стандартной четкости. Программное обеспечение ConceptDraw PRO для построения диаграмм и векторного рисования, дополненное решением для аудио- и видеоразъемов из области промышленной инженерии, может быть полезно для демонстрации и объяснения соединения S Video , которое широко используется в телевизорах и приемниках домашних кинотеатров.

Видеонаблюдение — это процесс, осуществляемый с помощью видеокамер для передачи сигнала в определенное место на ограниченном наборе мониторов. Речь идет о видеокамерах, которые используются для наблюдения на таких охраняемых объектах, как аэропорты, банки, магазины, военные объекты и т. д. Оборудование видеонаблюдения также используется на промышленных объектах, для наблюдения в общественных местах, для записи видео на цифровые видеорегистраторы.

Аудиоразъемы — это электрические разъемы, разработанные и используемые для звуковых частот. Программное обеспечение ConceptDraw PRO для построения диаграмм и векторного рисования, дополненное решением для аудио- и видеоразъемов от Industrial Engineering Area, лучше всего подходит для рисования различных аудиосхем с подробными иллюстрациями аудиоразъемов.

Электрик Киев выполнит электромонтаж в частном доме

Владельцам частных домов, успешно преодолевшим все сложные этапы строительства, будет полезно ознакомиться с информацией об особенностях монтажа электропроводки. Сначала нужно составить схему электропроводки с учетом расположения электрощита внутри дома или снаружи его.

Во-вторых, рассчитать нагрузку таким образом, чтобы предусмотреть установку систем освещения на прилегающей территории, отопления, водонасосной станции, кондиционирования и вентиляции. Наши электрики готовы бесплатно проконсультировать в случае возникновения вопросов по установке или замене электропроводки в частных домах Киева и области.

На начальных этапах работ

Как правило, строительство частного дома начинается с подключения электроснабжения, в большинстве случаев от воздушной линии (воды) от электроопоры к электрощиту с использованием алюминиевого кабель. Для этого необходимо создать технические условия присоединения с расчетом присоединяемой нагрузки.

После подключения и окончания строительных работ самое время провести электромонтажные работы в доме и на прилегающей территории.

Составление схемы подключения перед началом работ является необходимым условием. Во-первых, используя базовую схему питания, можно быстро и точно составить список необходимых поставок, рассчитать длину кабелей; а во-вторых, план-схема облегчит выбор расположения выключателей, разъемов, счетчика, распределительного щита, регуляторов напряжения, источников бесперебойного питания.

Определить количество линий электропередач

Группы потребителей могут быть произвольными. Это упрощает схему подключения, распределяет нагрузку и экономит материалы. Количество линий, которые необходимо распределить в домашней электропроводке, зависит от типа потребителей электроэнергии, их мощности и количества. Следует помнить, что лучше сделать больше отдельных линий электроснабжения, чем подключать к одной линии много энергоемких устройств. Если работа одной линии будет нарушена, остальные продолжат подавать питание на устройства. Так, например, поломка в системе водоснабжения не остановит работу уличного освещения, а возможное замыкание в светильнике не станет причиной отсутствия света во всем доме. Установка дополнительной розетки обойдется не дорого, а эксплуатация оборудования во всем доме станет намного удобнее и безопаснее.

Способы прокладки

Прокладка проводки в частном доме осуществляется открытым способом в кабельных каналах, гофрированных трубах, в мощеных каналах. В зависимости от того, из каких материалов построен дом. Например, если дом деревянный, то проводка делается открытым способом — в кабель-каналах или в стиле ретро — витой парой проводов на изоляторах. А в домах, построенных из кирпича, пеноблоков и другого негорючего материала, в швах лучше прокладывать скрытую проводку.

Как правило, разводка выполняется строго по вертикали и горизонтали, но ни в коем случае не наискосок. Соблюдая это правило, в дальнейшем можно будет легко определить место прохождения электрических проводов при выходе из строя линии.

Горизонтальную проводку рекомендуется прокладывать под потолком на уровне 30 сантиметров ниже потолка. Разумеется, в любой комнате будут расставлены розетки. Для них используйте горизонтальную проводку. При этом розетка держится на высоте 30 см от пола.

Что касается вертикального кабеля, пролегающего возле угла стены или дверной коробки, то от них необходимо соблюдать отступ 15 см.

Какие материалы и приспособления понадобятся

Итак, для монтажа электропроводки владельцу частного дома необходимо запастись некоторым количеством кабеля и электроматериалов (её виды будут рассмотрены ниже). Кабель может быть медным или алюминиевым. Разумеется, он должен иметь двойную изоляцию.

При монтаже электропроводки необходимо прокладывать кабель таким образом, чтобы предусмотреть наличие стабилизатора напряжения и линии электропередач от резервного источника питания (бензиновый или дизельный генератор, зеленый источник питания). В обязательном порядке регулятор напряжения должен быть подключен к генератору.

По окончании электромонтажных работ необходимо выполнить схему защитного заземления, по возможности молниезащиту. И, в обязательном порядке, предусмотреть устройство защитного отключения.

На придомовой территории для подключения осветительных и электротехнических устройств прокладка кабеля в большинстве случаев осуществляется под землей в кабельных траншеях. Сам кабель прокладывается в ПВХ или металлических трубах, но не в гофре и не в металлическом рукаве.

При соблюдении всех рекомендаций электроснабжение частного дома будет работать стабильно, а устройства защитного отключения обеспечат безотказную многолетнюю службу электросети и бытовой техники.
