Какой кабель выбрать для освещения

Главная → Блог → Какой кабель выбрать для освещения

27.12.2021

Замена электропроводки в доме или квартире чаще всего осуществляется при капитальном ремонте. Старые линии не рассчитаны на мощность современных электроприборов. Также может возникнуть необходимость переместить или добавить несколько источников света (люстры, торшеры, точечные светильники и т.п.). Для их подключения стоит выбрать соответствующую марку и сечение кабеля. Надежную кабельно-проводниковую продукцию можно купить в интернет-магазине Икс Кабель. Весь товар имеет необходимые сертификаты. Гарантируем выгодную цену и оперативную доставку во все уголки страны.

Конструкция и сечение

Для начала составляем схему расположения всех точек освещения. На основании схемы сможем подсчитать требуемую длину кабеля и после расчета потенциальной максимальной нагрузки по специальной таблице подобрать кабель с необходимыми характеристиками.

Таблица нагрузок по сечению кабеля:

Кабельно-проводниковую продукцию различают по следующим признакам:

• металл токопроводящих жил,
• материал изоляции,
• способ защиты от механических повреждений,
• количество жил.

Сегодня разрешено применение в жилых помещениях, в том числе и для освещения, проводов как с алюминиевыми, так и с медными жилами. Однако алюминий имеет ряд недостатков: текучесть, хрупкость и ломкость, проблемы при подключении к автоматическим выключателям, увеличение сечения жил проводки.

Для стационарных светильников подходят преимущественно жесткие провода и однопроволочные кабели. Для подключения настольной лампы или переносного светильника необходима электропроводка с гибкой жилой. Для цепей освещения чаще всего применяют кабель с медными жилами не более 1,5 мм². Более тонкий провод не дает гарантии надежного контакта в клеммниках. А кабель с большим сечением лишь удорожает стоимость электроповодки.

Условия эксплуатации

В квартире и частном доме

Самая распространенная марка кабеля для освещения в жилых помещениях это ВВГ. При скрытом монтаже удобно применять плоский ВВГ-П. В деревянных домах используют кабель, который не распространяет горение ВВГнг, выделяет минимальное количество газа и дыма при горении ВВГнг-LS или NYM.

На улице

При прокладке проводки открытым способом обязательно применение дополнительной защиты в виде гофры или трубы. При прокладке в земле применяют кабель с броней для предохранения от механических повреждений или обычный, но в ПВХ трубе.

На балконе или на крыльце дома

Уличный светильник на крыльце или балконе может быть запитан проводом, проложенным наружным способом прокладки. Применяются марки ВВГ, ПВС или ШВВП в защитной гофре. ВВГ также подойдет для прокладки в стене.

В саду

Линии освещения в саду прокладывают чаще всего в траншеях. Это наиболее безопасный и эстетичный вариант. Применяют кабель с усиленной изоляцией, например бронированный ВБбШв, либо прокладывают ВВГ в ПВХ-трубе. Для защиты от влаги также стоит использовать герметичные муфты.

В бане и сауне

В бане и сауне допускается применять, как скрытую, так открытую электропроводку с достаточным уровнем пожаробезопасности. Высокая влажность и температура в парилке предполагают применение термоустойчивых марок: провода РКГМ, ПРКА, ПМТК или OLFLEX HEAT. Запрещены к прокладке металлические трубы и гофра. В других помещениях для монтажа стоит брать ВВГнг-LS.

← Какие бывают марки термостойких проводов и кабелей Характеристики кабеля ВВГнг-LS →

Какой кабель использовать для освещения?

Содержание

• 1 Правила устройства электроустановок
• 2 Как выбрать кабель?
• 3 Основные марки кабелей
• 4 Принятые маркировки жил внутри кабеля для освещения
• 5 Подведём итог

Правила устройства электроустановок

Прежде чем перейти к рассмотрению вопроса о том, какой кабель использовать для проводки освещения в квартире или частном доме, необходимо ознакомится с правилами эксплуатации электроустановок (ПЭУ-7). Пунктом 7.1.34. документа рекомендовано использование в жилых зданиях провода и кабеля с медными жилами.

Четкого запрета на применение алюминиевой продукции нет, но существуют объективные причины, по которым стоит отказаться от использования данного материала:

• у алюминия, по сравнению с медью приблизительно в 1,64 раза ниже электрическая проводимость, а значит, при остальных равных условиях необходима прокладка кабеля для освещения с большим диаметром сечения;
• при взаимодействии с кислородом на поверхности оголенного алюминиевого провода образуется оксидная пленка, которая увеличивает электрическое сопротивление и приводит к перегреву в точках соединения;
• кабельная продукция с алюминиевыми жилами очень чувствительна к перегибам и механическим воздействиям в силу хрупкости материала.

Как выбрать кабель?

Выбирая кабель, нужно учитывать количество жил. При этом определяющим фактором является наличие заземления в здании.

Если здание оборудовано заземлением, то вопрос решается однозначно в пользу трехжильного кабеля. Несмотря на большую стоимость по сравнению с двужильным вариантом, лучше не пренебрегать дополнительной возможностью усиления безопасности эксплуатации электроприборов.

Двухжильный кабель есть смысл прокладывать в случаях замены старой проводки. Отсутствие в старых электрических линиях заземляющего провода делает бессмысленным использование дорогостоящего трехжильного кабеля.

Еще один момент, на который необходимо обратить внимание при выборе кабелей для освещения – это конструктивные характеристики самой токопроводящей жилы. Она может быть цельной или состоять из нескольких тонких проволочек. В последнем случае сечение определяется суммой площадей каждой проволоки.

Кабельная продукция с многопроволочными жилами обладает большей гибкостью, что облегчает ее прокладку в труднодоступных местах жилого помещения, в частности в конструкциях подвесных потолков и при монтаже скрытой проводке в толще бетонных перекрытий. В технических характеристиках продукции это отражено в показателе кратности радиуса внутренней кривой изгиба жилы по отношению к диаметру.

Основные марки кабелей

Для бытового использования и подключения осветительных устройств

наибольшее распространение получили кабели следующих марок:

ВВГ – кабель в поливинилхлоридной оболочке с медными жилами в аналогичной изоляции. Характеризуется хорошими эксплуатационными свойствами, допускается установка во влажных помещениях. При наличии в маркировки индекса «НГ» может использоваться в пучках кабелей, так как оболочка обладает огнестойкими свойствами.

NYM – данная продукция появилась на рынке сравнительно недавно, как правило, производится по лицензии и соответствует отечественным стандартам. По характеристикам аналогичен кабелю ВВГ(НГ).

Применение других марок не получило широкого распространения из-за узкоспециализированных характеристик продукции, которые отражаются на стоимости. Однако если параметры кабеля удовлетворяют требованием, то их так же можно применять для подключения осветительных устройств.

Отметим так же, что для устройства освещения квартиры или дома достаточно кабеля с площадью сечения 1,5 кв.мм. Такие провода с успехом выдерживают нагрузку до 4 кВт. Естественно, речь идет об участке от выключателя до источника света. Если по какой-то причине линия питает дополнительное оборудование (что не является правильным), то необходимо выбирать кабель с сечением 2,5 кв. мм или больше. Напомним, что при увеличении площади сечения стоимость проводки значительно возрастает.

Принятые маркировки жил внутри кабеля для освещения

Традиционно изоляция жил кабеля имеет разный цвет. Это облегчает проведение электромонтажных работ по освещению домов и квартир. Так оболочка красного, коричневого или белого цвета присутствует у проводов под напряжением (на схемах обозначается буквой «L»). Синий провод означает «ноль» (на схеме литера «N»), а зеленый или желто-зеленый цвета используются для провода заземления (буква «РЕ»).

Важно: при проведении электромонтажных работ в зданиях со старой проводкой, необходимо убедиться в соответствии цвета изоляции назначению провода. Для этого используется индикатор или другие специальные приборы.

Для двухжильного кабеля имеем только фазу и ноль.

Подведём итог

В заключении можно подвести итог: лучшим вариантом для организации освещения квартиры или дома будет кабельная продукция с негорючей оболочкой и наличием трех медных жил общей площадью сечения 1,5 кв. мм.



примеры подключения проводки и освещения

1. Особенности современной электропроводки

2. Зачем нужна схема электропроводки

3. Группы электропроводки

3.1. Стационарное оборудование

3.2. Кухня

3.3. Жилое освещение и электроснабжение

3.4. Помещения с повышенной влажностью

4. Электропроводка своими руками: от схемы до монтажа

4.1. Основные правила

4.2. Светотехнический расчет

4.3. Схема подключения

4.4. Разводка проводки и подготовительные работы

4.5. Монтаж электропроводки

Подключение освещения в современной квартире стало намного сложнее. Если раньше единственным источником света была люстра, то теперь комнаты оборудованы дополнительными светильниками, отдельными зонами, декоративным освещением. Кроме того, сейчас подключено много оборудования, что еще больше усложняет систему. Но принципы разводки остаются прежними, если их понять, то с работой можно справиться самостоятельно.

Особенности современной электропроводки

Технологии развиваются стремительно и за последнее десятилетие сделали качественный скачок, что нашло отражение и в электромонтаже. К тому же требования безопасности в наши дни стали намного строже, что отражается на выборе оборудования и кабеля, на этом экономить нельзя. Кроме того, необходимо учитывать еще несколько аспектов:

1. Перед покупкой провода рассчитывается примерная нагрузка. Его следует брать с запасом, чтобы при подключении дополнительного оборудования не было перегрузок.
2. Следует выбирать УЗО, автоматические выключатели и другие элементы, обеспечивающие безопасность. Обязательно сделайте заземление, без этого электроника может просто сгореть во время обычной грозы.

   Автоматический выключатель (УЗО)

3. Необходимо продумать расположение и количество источников света, а также розеток и выключателей.

   Чем больше источников света в помещении, тем сложнее схема разводки.

4. Чаще всего для создания комфортных условий для отдыха или работы используется несколько режимов освещения.

Кстати! Стоит установить диммеры — узлы регулировки яркости света.

Зачем нужна схема электропроводки

Без четкого плана электропроводки по квартире не работает ни один профессионал. Когда монтаж осуществляется самостоятельно, значимость проекта возрастает еще больше. Если с самого начала все сделать правильно, то не придется портить отделку, прокладывать дополнительные провода или подключать удлинители, которые будут валяться под ногами. Есть несколько рекомендаций, которым нужно следовать:

1. Все особенности эксплуатации каждого номера продуманы заранее. Только после этого можно начинать делать проект.
2. Центральным элементом является распределительный щит, от него расходится вся проводка.

   Проектирование начинается с распределительного щита.

3. За безопасность отвечают автоматические выключатели соответствующей мощности, количество рассчитывается отдельно для каждой квартиры.
4. От автоматических выключателей проложены кабели соответствующего сечения. Они подобраны с запасом, чтобы избежать перегрузок и перегрева.
5. Все ответвления выполнены в специальных распределительных коробках. Их расположение также должно быть отмечено.
6. Подобраны надежные и безопасные выключатели и розетки. Определяется тип освещения, количество и примерное расположение оборудования в каждой комнате.

Составление проекта лучше доверить профессионалам. Тогда это будет сделано в соответствии с требованиями безопасности.

Группы проводки

Для упрощения поиска неисправностей и обеспечения надежности системы схема проводки разделена на 4 основные группы. Это удобно еще и тем, что при возникновении проблемы в какой-либо части не обязательно полностью обесточивать квартиру, достаточно отключить один автоматический выключатель.

Пример группировки в 3х комнатной квартире.

Стационарное оборудование

Сюда входят приборы, потребляющие много электроэнергии во время работы. Чаще всего это стиральная и посудомоечная машины, водонагреватель и т. д. Лучше, если все подобное оборудование будет питаться отдельным кабелем с большим сечением. Это предотвратит перегрузку и защитит остальную часть сети от повреждения.

Обычно эта линия подключается к ванной или ванной и кухне. Но ограничений нет, можно проложить где надо. Особенно важно сделать отдельную линию, если оборудование подключается напрямую к проводу или розетка находится в труднодоступном месте. Тогда в случае поломок можно будет быстро отключить электропитание.

Кухня

Сюда тоже чаще всего ведут отдельную линию, несмотря на то, что есть надежный кабель для стационарного оборудования. Особенность помещения в том, что в нем одновременно могут работать несколько потребителей электроэнергии. Например, миксер, мультиварка, чайник и т.п.

То есть нагрузка на этот участок проводки неравномерна и сильно варьируется. Кроме того, важно продумать правильное расположение розеток, чтобы они были везде, где они вам нужны. При этом необходимо соблюдать нормы безопасности и не размещать электропроводку вплотную к плите, а розетки и выключатели рядом с раковиной.

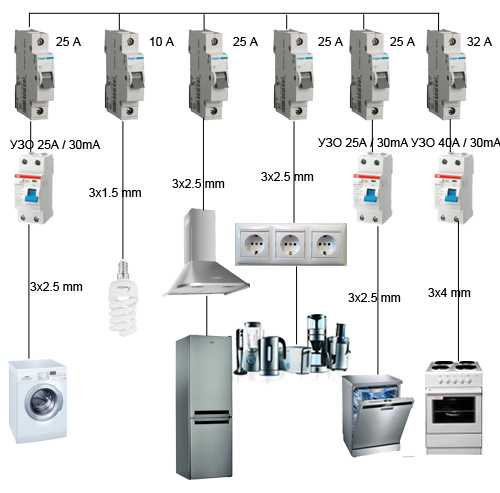

Пример разводки современной кухни.

Читайте также

Как сделать освещение кухни — размещение осветительных приборов



Жилое освещение и электроснабжение

Количество линий зависит от нагрузки на электропроводку и количества используемого осветительного оборудования в каждой комнате. Объединить две комнаты можно при наличии одной люстры и нескольких розеток.

Если вы используете люстру, точечные светильники и подсветку, лучше разделить комнаты, чтобы равномерно распределить нагрузку между ними. Даже если мощность оборудования небольшая, а точек подключения много, объединять помещения не стоит, так как это сильно усложнит схему.

Помещения с повышенной влажностью

В квартире чаще всего есть ванная и туалет. Поскольку условия эксплуатации в этих помещениях тяжелые, для них необходимо выделить отдельную линию и соблюдать такие рекомендации:

1. Распределительные коробки размещают вне влажных помещений. В ванну вводится кабель, который не прерывается вплоть до подключения к светильнику или розетке.
2. Выключатели следует выбирать со степенью защиты от влаги IP44 и выше. Розетки следует выбирать с защитой от брызг, чтобы избежать проблем.

   Можно использовать пластиковый защитный кожух.

3. В ванной и туалете электропроводка должна быть трехпроводной, с заземляющим проводом.

Ванная комната – помещение, требующее особого внимания при проводке.

В ванной и туалете лучше установить светильники на 12 вольт, они полностью безопасны.

Читайте также

Выбираем освещение для ванной — какое лучше



Электропроводка своими руками: от схемы до монтажа

Распределение света в квартире состоит из нескольких этапов. Каждый из них важен и любые нарушения могут принести массу проблем и создать опасность для жильцов. Поэтому необходимо понимать все особенности процесса, чтобы правильно все организовать и не допустить ошибок.

Основные правила

Перед проектированием системы следует изучить правила и придерживаться их при прокладке проводки и установке светильников и розеток. Все они прописаны в СНиП и других нормативных документах. В случае нарушений придется переделывать работу, поэтому проще изначально все сделать правильно. Необходимо помнить следующее:

1. Розетки расположены на высоте от 50 до 80 см от пола. Это обеспечивает удобство использования и предотвращает попадание воды на контакты в случае затопления квартиры. Минимальное расстояние от труб отопления и радиаторов, электрических и газовых плит и других заземленных элементов 50 см . Провод к розеткам должен проходить снизу вверх.
2. Высота выключателей обычно от 60 до 150 см . Расположите их так, чтобы было удобно включать при входе в помещение. Проводку в этом случае следует вести сверху вниз.

   Рекомендуемые стандарты дверных проемов.

3. Норма одна розетка на площадь 6 кв.м. . Для кухни количество определяется индивидуально, все зависит от количества используемой техники. Ставить розетки в туалете не допускается, для ванной используйте влагозащищенные варианты, которые подключаются через трансформатор.
4. Все важные элементы системы должны располагаться в легкодоступных местах. Не закрывайте соединительные коробки декоративной накладкой.
5. Провод прокладывается только вертикально или горизонтально. Не срезайте углы, это затруднит поиск кабеля в дальнейшем.

   Прокладка кабеля должна быть отмечена на проекте, это предотвратит повреждение электропроводки при установке картин и полок.

6. Изоляция проводов, независимо от способа прокладки, не должна соприкасаться с металлическими элементами конструкции.
7. При укладке необходимо соблюдать определенные расстояния. Для горизонтальных линий минимальное расстояние до потолка 15 см Для горизонтальных линий минимальное расстояние до потолка 15 см, до балок и карнизов 5 до 10 см от пола должно быть не менее 15 см . В случае вертикальной прокладки от оконного или дверного проема делается отступ от 10 см, если в помещении проходят газовые трубы, минимальное расстояние до них составляет 40 см .

   При составлении проекта необходимо учитывать требования к прокладке кабелей и других элементов.

8. При прокладке нескольких кабелей расстояние между ними должно быть не менее 3 мм, если они закреплены без защитной гофры.

Не соединяйте медные и алюминиевые проводники вместе.

Читайте также

Какой провод выбрать для электропроводки в квартире



Светотехнический расчет

Для каждой комнаты существуют нормы освещения, которых следует придерживаться перед подбором светильников. Все достаточно просто, главное — помните, что это нижний предел, лучше сделать свет ярче и использовать несколько режимов. Ориентироваться следует на такие показатели:

1. Гостиные и кухни — от 150 Люкс на квадратный метр.
2. Детские комнаты — от 200 Лк.
3. Библиотеки и кабинеты — из 300 люксов.
4. Подъезды, санузлы, кладовки, санузлы — от 75 лк.

Для каждого помещения определяется норма освещенности в люксах.

Для определения мощности светильников необходимо умножить норму на площадь в квадратных метрах. Результат будет точкой отсчета. Его следует разделить на количество источников света, чтобы определить характеристики исходя из расположения и количества.

Читайте также

Как рассчитать необходимое количество люменов на квадратный метр помещения



Схема подключения

Проект готовится заранее для выполнения работ строго по нему. Здесь все зависит от особенностей квартиры, количества комнат, используемого освещения и другого оборудования. Ниже приведены несколько типовых схем, которые можно взять за основу.

Самый простой вариант с минимальным количеством проводов, такие сейчас почти не используются.

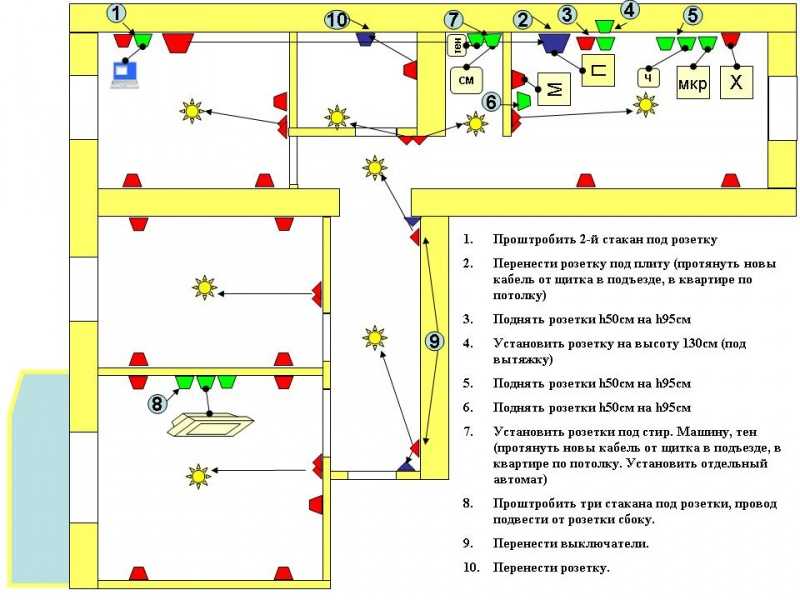

Несложная схема однокомнатной квартиры.

Типовая современная электросхема для новых квартир.

Один из вариантов разводки двухкомнатной квартиры.

Разводка электропроводки и подготовительные работы

В качестве руководства используется готовый проект, что упрощает работу. Здесь важно придерживаться простых правил:

1. На стенах чертятся линии, где будут проложены провода. Делаются они по правилам, описанным выше.
2. Для розеток и выключателей отверстия делаются специальным сверлом. Подробное подключение выключателей описано в этой статье..
3. Под проводку необходимо выбить штрихи перфоратором или вырезать болгаркой. Места прохода кабеля через стены просверливаются сверлом подходящего диаметра.

Сверление стен — самый тяжелый и грязный этап работы.

Работа несложная, но пыли будет много, трудно пробить штрихи в бетоне.

Читайте также

Варианты современного освещения в квартире



Монтаж электропроводки

После подготовки поверхностей можно приступать к монтажу и подключению всех элементов. Технология зависит от способа прокладки кабеля:

1. Если используется открытый вариант, то провод прокладывается в специальных кабель-каналах или используются настенные крепления, на которые накручивается кабель в тканевой оплетке. Важно правильно расположить все элементы, соединения делаются только в распределительных коробках, провода соединяются пайкой или специальными клеммами.
2. Скрытую проводку проложите в туннеле, тщательно зафиксировав провода специальными держателями. Все подключения должны быть в распределительных коробках, в стены их делать нельзя. Выравнивать поверхность можно только после завершения электромонтажных работ и тестирования системы.

В видео рассказывается об общей схеме домашней электропроводки.

Правильный выбор схемы обеспечит комфортное и безопасное электроснабжение квартиры. Особенно важно продумать освещение, так как оно может состоять из нескольких элементов и каждый должен подключаться отдельно.

Основы электрических кабелей для домовладельцев | Семейный мастер на все руки

Прежде чем приступить к следующему проекту по электромонтажу дома, вооружитесь базовой информацией об электрических кабелях и проводке, которые вы, вероятно, увидите.

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

1 / 11

Семейный мастер на все руки

Типы электрических кабелей: основы

Проходы для проводов и кабелей в вашем домашнем центре могут быть довольно запутанными. Мы научим вас, как идентифицировать различные типы электрических проводов и их назначение, а также как определить размер отдельных проводов и их назначение. Вы сможете избежать путаницы, получить именно то, что вам нужно, и обеспечить безопасность вашей проводки.

2 / 11

Family Handyman

Кабель и провод

Люди часто используют эти термины как синонимы, но есть разница:

• Кабель — это сборка из двух или более проводов в одной оболочке.
• Провода представляют собой отдельные изолированные или неизолированные жилы внутри оболочки.

3 / 11

Калибр проводов

Провода бывают разных размеров и калибров в зависимости от силы тока цепи, в которой они используются. Это нелогично, но чем больше число, тем меньше провод.

Наиболее распространенные размеры, которые вы найдете в жилых помещениях, — это 14-й и 12-й калибр. В более крупных приборах, таких как электрические плиты, электрические водонагреватели, электрические сушилки и центральные кондиционеры, часто используется провод 10-го, 8-го или даже 6-го калибра.

Если вы добавляете розетку, вам нужно использовать провод того же сечения, что и существующая проводка. Как узнать свой старый датчик проводки? Вот простой визуал.

4 / 11

Семейный мастер на все руки

Кабель по номерам

Электрический кабель классифицируется двумя номерами, разделенными дефисом, например 14-2. Первая цифра обозначает сечение проводника; вторая обозначает количество жил внутри кабеля.

Например, на 14-2 есть две жилы 14-го калибра: горячая и нейтральная. Этот кабель также содержит оголенный медный провод в качестве земли. Отдельные проводники также имеют цветовую маркировку, что указывает на их назначение в цепи.

5 / 11

Цветовая маркировка внешней оболочки

Цвет внешней оболочки кабеля указывает на сечение провода внутри оболочки, а также на номинальную силу тока в цепи.

White = 14-го калибра, 15-ампер цепь

Желтый = 12-го каун. = провод калибра 8 или 6, цепи на 45 или 60 ампер. Проверьте маркировку оболочки для определения калибра и характеристик цепи.

СЕРЫЙ = Подземный кабель. Поскольку все кабели UF (подземные фидеры) серого цвета, проверьте маркировку оболочки, чтобы узнать калибр и характеристики цепи.

6 / 11

April Cat/Shutterstock

Не все кабели имеют цветовую маркировку

Цветовая маркировка оболочки кабеля началась в 2001 году и до сих пор является добровольной. Если у вас старая проводка, не думайте, что она соответствует текущей цветовой кодировке. Однако большинство производителей теперь следуют стандартному цветовому коду.

Проблемы с проводкой и ошибки слишком распространены, и если их не исправить, они могут вызвать короткое замыкание, поражение электрическим током и даже пожар.

7 / 11

Цветовая маркировка проводов

Этот код является стандартным для всех проводников. Цвета, которые вы, скорее всего, найдете в своем доме, следующие:

ЧЕРНЫЙ (ИЛИ КРАСНЫЙ) = ГОРЯЧИЙ. Горячие провода проводят ток от панели к устройству, которое может быть выключателем, розеткой, осветительным прибором или прибором. Есть и другие цвета для горячих проводов, но они встречаются гораздо реже.

БЕЛЫЙ = НЕЙТРАЛЬНЫЙ. Нейтральные провода возвращают ток к панели, замыкая цепь.

ГОЛЫЙ (ИЛИ ЗЕЛЕНЫЙ) = ЗАЗЕМЛЕНИЕ. В случае замыкания на землю заземляющий провод обеспечивает путь для возврата тока замыкания на панель, размыкание выключателя или перегорание предохранителя и прекращение подачи электроэнергии.

8 / 11

NM-B – неметаллический кабель

Это наиболее распространенный тип электрического кабеля в домах, построенных с середины 60-х годов. «Неметаллический» просто означает, что внешняя оболочка не металлическая. Его часто называют Romex, что является торговой маркой. Как правило, кабель NM-B имеет либо две жилы и заземление, либо три жилы и заземление. Проводники индивидуально изолированы, обернуты в бумагу и покрыты пластиком. Заземляющие провода либо голые медные, либо с зеленой изоляцией.

14-2 Используется для общего освещения и розеток. 15-амперная цепь максимум.

14-3 Используется для трехпозиционных выключателей и цепей с разделенными розетками. 15-амперная цепь максимум.

12-2 Используется для 20-амперных кухонь, ванных комнат, прачечных и гаражей; 230-вольтовые отопительные контуры мощностью до 3700 Вт; и 115-вольтовые цепи до 1800 Вт. Можно использовать где угодно вместо 14-2.

12-3 То же применение, что и 12-2, с добавлением трехпозиционных переключателей и разделенных цепей розеток.

9 / 11

Семейный разнорабочий

UF – кабель подземного питания

UF используется в основном для подачи электроэнергии в отдельные гаражи, хозяйственные постройки или наружное освещение. Изолированные жилы запрессованы в оболочку. В зависимости от ситуации UF либо закапывается напрямую, либо проходит в трубопроводе. Он должен быть защищен от физического повреждения кабелепроводом в том месте, где он выходит из земли и подвергается воздействию.

10 / 11

Семейный мастер на все руки

MC — кабель в металлической оболочке

Кабель MC обычно используется в незавершенных участках, где в противном случае кабель был бы оголен и подвержен физическому повреждению. Его также иногда используют внутри стен. Голый алюминиевый провод находится в постоянном контакте с металлической оболочкой. Комбинация алюминиевого провода, оболочки и металлических коробок заземляет цепь.

11 / 11

Многожильный провод по сравнению с одножильным

Многожильный провод более гибкий, чем сплошной. Если вы протягиваете провод через кабелепровод, многожильный провод облегчает обход углов и изгибов кабелепровода. Однако, если ситуация требует проталкивания проводов через кабелепровод, вам следует использовать сплошную проволоку.
