Сечение мауэрлата: Мауэрлат для крыши: его размеры и крепление

Содержание

Мауэрлат: как вычислить его размеры?

Выбираем брус для мауэрлата по ГОСТ

Мауэрлат представляет собой древесный материал, из которого выполняется обвязка коробки здания. Это будущая основа кровельной конструкции, принимающая на себя весь вес. По этой причине уделяется особое внимание выбору прочного материала, способам крепежа к основанию и элементов между собой. Для контроля качества постройки объектов гражданского и административного строительства обычно используется стандарт, по этой причине многим частным строителям и бригадам интересно сечение бруса для мауэрлата и типы крепления определены по ГОСТ.

О чём пойдет речь:

Особенности выбора

Привычные для нас крыши в основном применяются в малоэтажном строительстве, поэтому выбор касается в основном требований к строительству частных домов. В этом отношении бригадами часто не соблюдаются характеристики крепежа к стене, также нередко не выполняется сращивание, связывающие между собой элементы обвязки. При этом значительные нарушения правил не приводят к повреждению и обрушению конструкции.

Обработка бруса мауэрлата для защиты от внешних факторов

Брус под мауэрлат вполне может быть выполнен из сосны, но требуется проследить за влажностью пиломатериалов, так как качественный процесс сушки способствует прочности. В идеале для этих целей приобретается сырье из твердых пород дерева. Требования к обвязке растут при увеличение габаритов кровельной конструкции и этажности здания.

Общепринятые нормы рекомендуются с большим запасом прочности и допущениями, которые обеспечат вам надежную крышу даже в критических погодных условиях. Тем не менее можно посоветовать выдерживать соответствие ГОСТ и следить за выполнением правил строительной бригадой.

Основные требования

Размеры бруса для мауэрлата рассчитываются в зависимости от габаритов и рассчитанной нагрузки. Чтобы оценить объем закупки, требуется рассчитать общую длину и выбрать габариты конструкции.

Это будет зависеть от следующих характеристик:

  • конструкции крыши (односкатная, двухскатная, вальмовая, высоты кровельного пространства, особенностей конструкции),
  • выбранный материал для стропило, кровли,
  • предполагается ли использование мансардного этажа,
  • климатическая полоса (ветровая и снеговая нагрузка в регионе строительства).

Иными словами, если в месте строительства не очень высокие снеговые нагрузки, редко бывают ураганные ветры и мягкая зима, то запас прочности даже у соснового бруска достаточен без усиленного крепежа, чтобы обеспечить жесткость крыше. Также стоит учитывать некоторые нюансы деревянного и каркасного строительства, выбирая именно жесткий материал, к которому будет крепиться обвязка. Какой брус для мауэрлата нужен, сейчас покажем, исходя из чего он выбирается.

Обратите внимание, что расчет для каждого типа крыши разный, в качестве классического варианта берется расчет двухскатной версии, наиболее популярной в регионах России. Во-первых, нужно использовать не меньше 100*100 мм. Данного вида достаточно для кровли одноэтажных домов с двускатными или вальмовыми крышами. Во-вторых, можно уточнить параметры, учитывая и плотность дерева.

Иными словами, вы можете взять древесину с меньшей плотностью, но в этом случае нужно увеличивать поперечный размер. Какой именно выбрать?

Формулы расчета

Вычислите массу и объем деревянного бруска для вычисления нагрузки на конструкцию дома:

где r – плотность древесины, V – общий объем, m – итоговая масса.

Объем обтягивающего каркаса рассчитывается по формуле:

где S – сечение, L – периметр.

При расчете учитывайте, габариты должны быть соизмеримы с толщиной стены. Обвязку размещают с отступом минимально 5 см от внешнего контура здания. Какой в этом случае выбрать? Приемлемым вариантом для большинства одно- и двухэтажных строений является использование деревянного бруса 100*150 мм. Данные параметры позволяют выставлять стропило в одной плоскости.

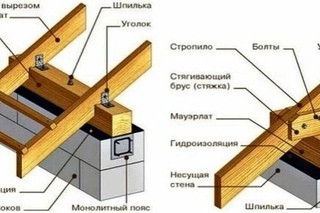

Зафиксированный на анкерные креплениях брус мауэрлата

Перед расчетом и укладкой обвязки в каменных строениях делают монолитный бетонный пояс под обвязку, к которому будет проводиться фиксация. Обвязкой в срубах служит последний венец.

Сечение и крепеж мауэрлата в ГОСТ не определены

Чтобы определиться с параметрами или проверить, достаточно ли выбранного сечения для ваших целей, можно обратиться к стандартам, определяющим размеры пиломатериалов из разных пород дерева для сфер народного хозяйствования. Однако, допуски для мауэрлата в ГОСТ не определены, использовать можно любые, исходя из опыта строительства.

Иными словами выбор сечения, древесины и крепления осуществляется из практических соображений, месторасположения дома, а также другого сырья, например, доски для обрешетки. Если в вашем регионе относительно низкая ветровая нагрузка, где нет требований к прочности на разрыв можно полагаться на естественную жесткость и крепить раму без замка. Именно так выполняют работы многие строительные бригады.

Гидроизоляция под мауэрлат

Если предполагается довольно тяжелая мансардная конструкция, обшитая доской с утеплением, крепить надежно поможет укладка арматурного пояса под 5 рядами кирпича и фиксация бруса рельсовыми анкерными болтами. Рекомендуется для больших домов твердая древесина высшего сорта типа 200*200. Такая конструкция используется в регионах, где частые порывистые ветры, применима в горных и северных районах.

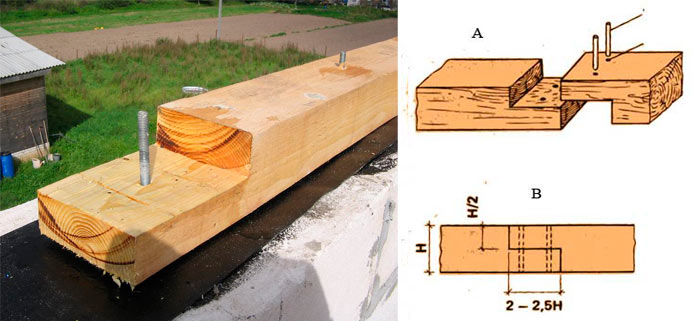

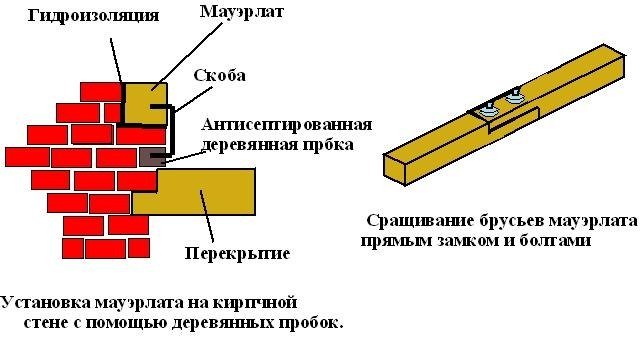

Сращивание элементов бруса между собой

Выбор бруса для обвязки кровли выбирается из опыта и практических соображений. Отдельные бригады практикуют разные методологии. Это связано с достаточно широким трактованием допустимых требований.

Сращивание брусьев между дополнительно фиксируется анкерами и может проводиться следующим способом (см. фото), доска для фиксации не используется из-за недостаточной прочности:

  • в пол дерева,
  • с косым прирубом,
  • нагелем в гнездо.

Дополнительно углы фиксируются скобами. Данные методы обеспечивают гарантированную и надежную жесткость обвязки, которая удержит привычную крышу и полноценный мансардный этаж.

Рекомендуем использовать для легких каркасных конструкций бруски лиственницы 100*100 мм, для одноэтажных кирпичных домов 150*100. Для зданий с небольшой мансардой 150*150 мм, для больших домов с полноценным мансардным этажом 200*200 мм. Требования к креплению усиливаются при повышенной климатической и ветреной нагрузке.

Обратите внимание, что доска применима только для обрешетки, но никак не для обвязки или ее элементов любого здания. Отметим, что альпийские шале обвязываются древесиной с сечением не менее 250-350 мм. Крепление любой крыши должно быть надежным и с запасом прочности даже на редкие климатические катаклизмы.

Выбираем брус для мауэрлата по ГОСТ
Как выбрать брус для мауэрлата по ГОСТ – полезные советы.

Источник: brusportal.ru

Мауэрлат: как вычислить его размеры?

Мауэрлат соединяет крышу здания со стенами, равномерно распределяет нагрузку на периметр либо две противоположных стороны дома. На мауэрлат размеры вычисляются в зависимости от схемы стропильной системы, нагрузок от веса конструкций, кровельного материала.

Мауэрлат помогает равномерно распределить нагрузку создаваемую крышей на весь периметр, либо две противоположных стороны дома.

Что нужно знать про мауэрлат?

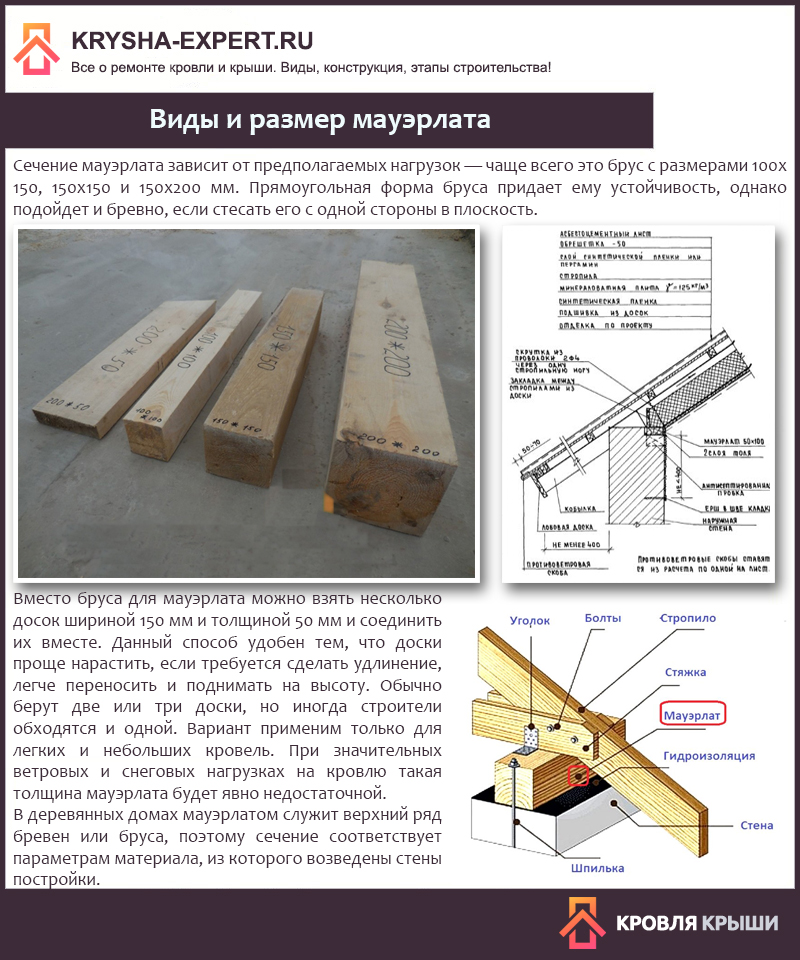

Чаще всего используется сечение мауэрлата 250 х 250 мм, 100 х 100 мм — в мансардах сложной конфигурации, малых архитектурных формах. Существует множество вариантов фиксации бруса по периметру стен, прохождения стропил (висячие, наслонные), стропильных схем. Расчет мауэрлата не требуется в следующих случаях:

  • увеличенный шаг анкеров, которыми мауэрлат крепится к стенам,
  • срубовая конструкция (мауэрлатом служит последний венец),
  • упор бруса в выступ кирпичной кладки.

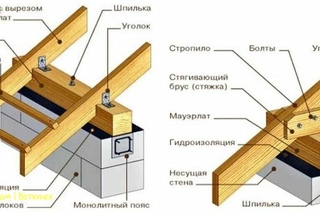

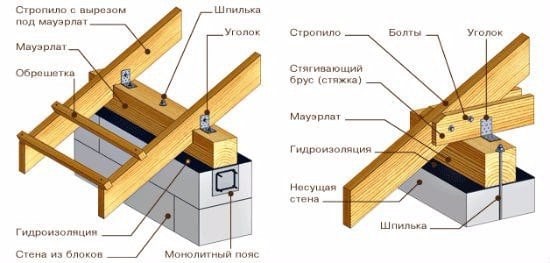

Схема крепления мауэрлата к стене из блоков.

Сечение в этих случаях принимается 150 х 150 мм либо 100 х 100 мм. Мауэрлат прямоугольного сечения (150 х 100 мм) позволяет регулировать линию контробрешетки, размещая ее в единой плоскости с плоскостью фронтона. Технология востребована при таких условиях, как:

  • двускатная крыша,
  • ж/б перекрытия, сбивающие рядность кладки.

В стандартных условиях на мауэрлат действуют две силы: вертикальная сжимает волокна древесины под весом кровли, горизонтальная изгибает брус, вырывая его из плоскости стены.

Оба усилия слишком незначительны для деревянных конструкций. Поэтому мауэрлат не рассчитывают, а назначают его сечение конструктивно.

На практике берут стандартные размеры мауэрлата для жилых зданий в пределах 250 х 250 мм, 100 х 100 мм, применяя схемы сочленения стропил с мауэрлатом без горизонтальных усилий. Опорные реакции в горизонтальной плоскости возникают лишь при неподвижных опорах, даже при выборе наслонных стропил. С другой стороны, висячие стропила с затяжкой при подвижных опорах полностью исключают горизонтальную реакцию мауэрлата. Кроме того, шаг анкеров мауэрлата выбирается строителями чаще, чем требуется, поэтому расчет на изгиб не имеет смысла в 99%.

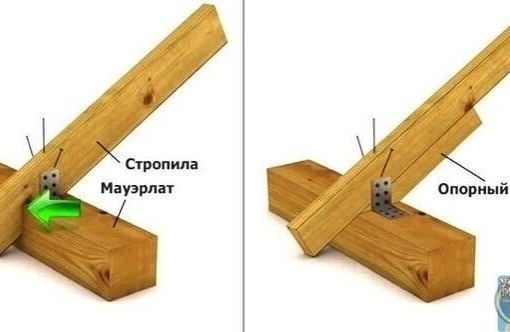

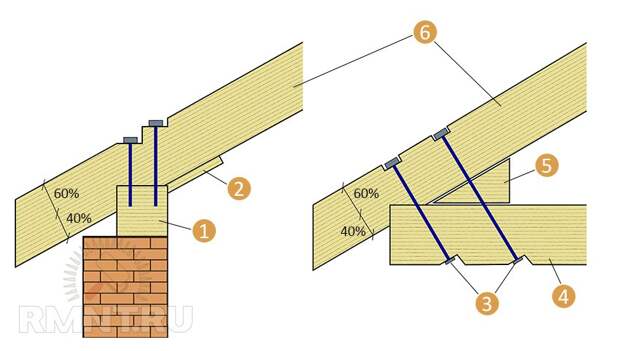

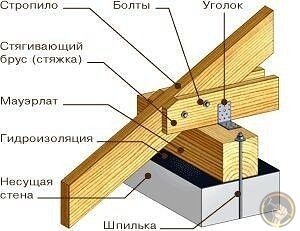

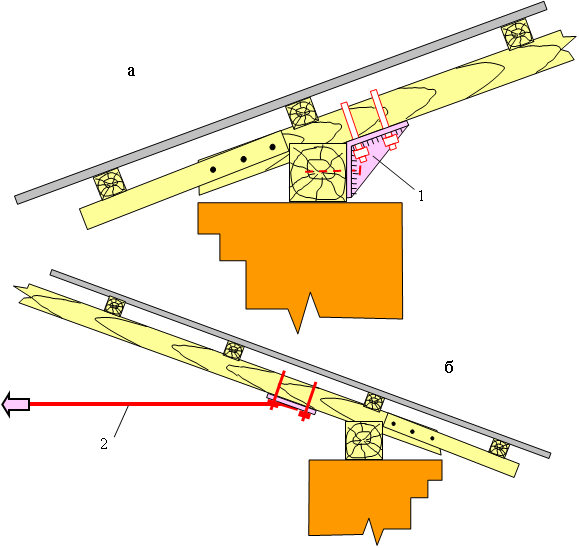

Варианты опирания стропильной ноги на мауэрлат.

Создатели пособий для строителей по деревянным конструкциям Филиппов, Мелер, Шишкин сходятся во мнении, что:

  • наслонные стропила можно запроектировать без передачи на стены распорных усилий,
  • стропилами наслонного типа можно вызвать распорные усилия в стенах коттеджа.

В первом случае мауэрлат не требует жесткого крепления, крыша при этом должна иметь симметричные скаты, простую конструкцию. В этом случае толщину мауэрлата выбирают произвольно, она не имеет никакого конструктивного значения. Во втором варианте стропильная система распирает саму себя, обеспечивая жесткость, прочность конструкции при несимметричных скатах, сложной их конфигурации, неравномерных нагрузках малоэтажных зданий.

Специфика эксплуатации мауэрлата

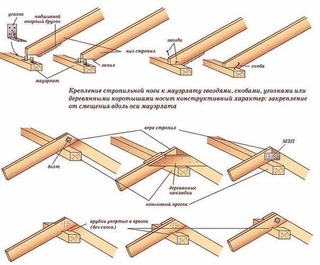

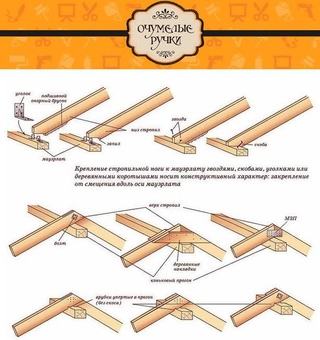

Способы крепления стропил к балкам.

Несмотря на то что в реальности стропила имеют уклон относительно горизонта, в расчетах они присутствуют как горизонтальные балки. Поэтому угол скатов кровли не имеет значения при расчете горизонтальной нагрузки. Существуют два типа мауэрлатной обвязки верхнего пояса стен:

  • не принимающая распор ввиду отсутствия такового,
  • принимающая распор, распределяющая его на стены.

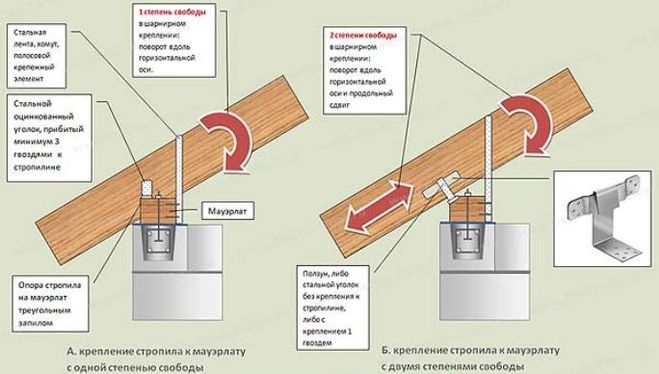

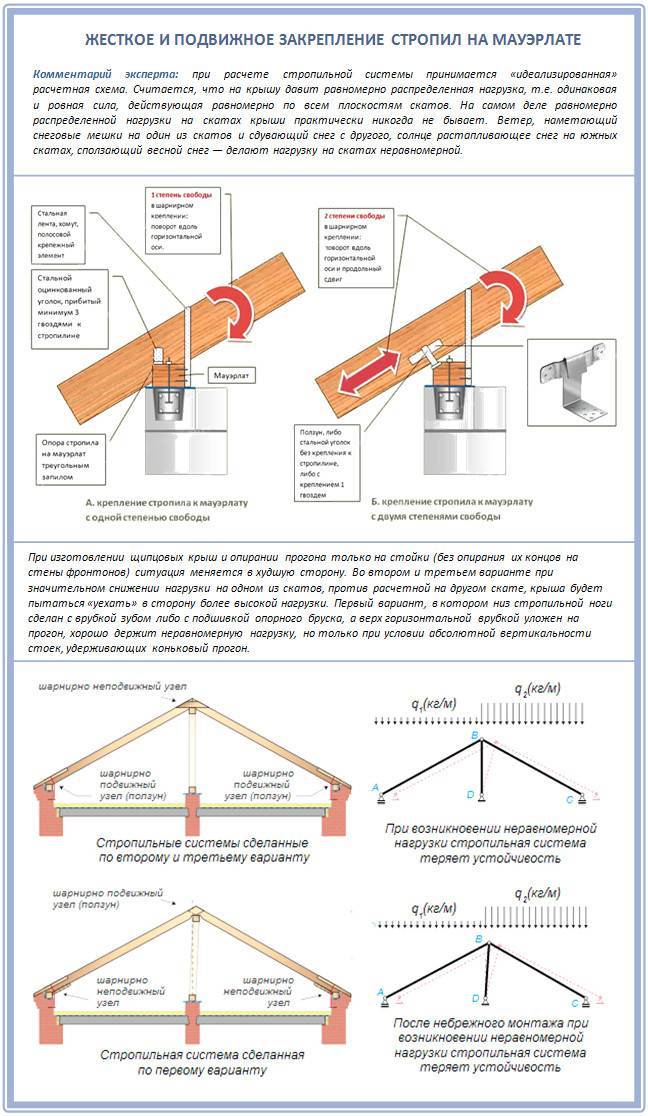

В отсутствие распорных нагрузок условия работы мауэрлата выглядят следующим образом:

  • верх стропил с двумя степенями свободы, низ с одной степенью,
  • жесткое защемление или одна степень свободы верхнего конца стропил в сочетании с двумя степенями свободы нижнего края (стандартные «ползуны»).

Конструктивно первый вариант будет выглядеть как верхняя горизонтальная врубка в коньковый прогон, нижнее упирание с запилом в мауэрлат. Если убрать верхнюю врубку, заменив ее простым опиранием, на выходе можно получить распор внизу конструкции, увеличивающий ее стабильность.

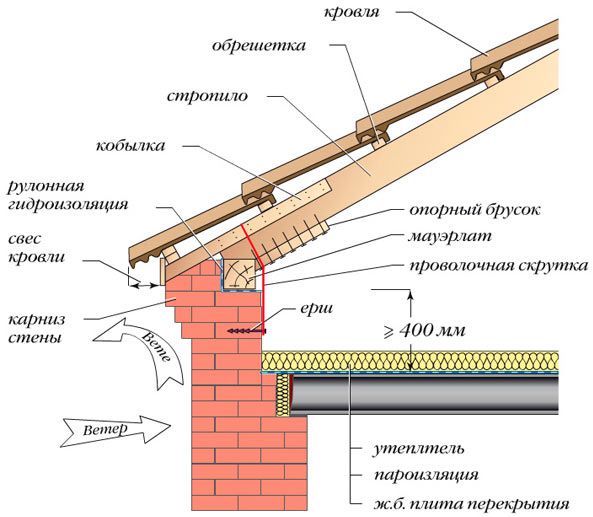

Безраспорные конструкции крепят проволочной скруткой к закладным анкерами. Наружный выступ стены резко увеличивает безопасность эксплуатации, является страховкой от подвижек мауэрлата, стропильной системы.

Мауэрлатная обвязка с распорными усилиями имеет несколько типовых вариантов:

  • по периметру стен создается жесткая рама, крепящаяся в закладные пробки скобами либо анкерами, брус сращивается в прируб, элементы фиксируются саморезами,
  • периметр заливается ж/б поясом с установленными анкерами, учитывается толщина бруса.

Первая технология чаще используется для кирпичных коттеджей, вторая применяется в стенах из пено- газобетона. В редких случаях вместо цельной конструкции по периметру стен могут использоваться периодические вкладыши мауэрлата под отдельными стропилами. Однако это повышает бюджет строительства в связи с увеличением количества крепежа (анкеры либо скобы).

При ремонте кровли, полной замене деревянных конструкций сечение элементов принимается по размерам эксплуатирующихся пиломатериалов.

Брус выбирается в соответствии с использующимся проектом, типовым решением. Усиление/смена конструкций в этом случае происходит по рабочим чертежам. Все элементы крыши пропитываются антисептиками, антипиренами либо комбинированной защитой для древесины. После монтажа их рекомендуется покрывать огнезащитными составами в соответствии с эксплуатационными условиями.

При монтаже мауэрлата в кирпичную/блочную кладку поверх бетонной стяжки верхнего пояса стен необходимо обеспечить гидроизоляцию пиломатериала. Для этого могут применяться пленки, мембраны, куски рубероида, пергамина. При прохождении дымоходов вблизи мауэрлата коробка разделки, засыпаемая негорючими материалами (песок, керамзит, базальтовая вата) может крепиться непосредственно к брусу.

Мауэрлат: как вычислить его размеры?
Мауэрлат: размеры конструкции. В каких случаях не требуется расчет размеров мауэрлата? Специфика эксплуатации мауэрлата. Два типа мауэрлатной обвязки верхнего пояса стен.

Источник: 1poderevu. ru

Мауэрлат: как вычислить его размеры?

Мауэрлат соединяет крышу здания со стенами, равномерно распределяет нагрузку на периметр либо две противоположных стороны дома. На мауэрлат размеры вычисляются в зависимости от схемы стропильной системы, нагрузок от веса конструкций, кровельного материала.

Мауэрлат помогает равномерно распределить нагрузку создаваемую крышей на весь периметр, либо две противоположных стороны дома.

Что нужно знать про мауэрлат?

Чаще всего используется сечение мауэрлата 250 х 250 мм, 100 х 100 мм — в мансардах сложной конфигурации, малых архитектурных формах. Существует множество вариантов фиксации бруса по периметру стен, прохождения стропил (висячие, наслонные), стропильных схем. Расчет мауэрлата не требуется в следующих случаях:

  • увеличенный шаг анкеров, которыми мауэрлат крепится к стенам,
  • срубовая конструкция (мауэрлатом служит последний венец),
  • упор бруса в выступ кирпичной кладки.

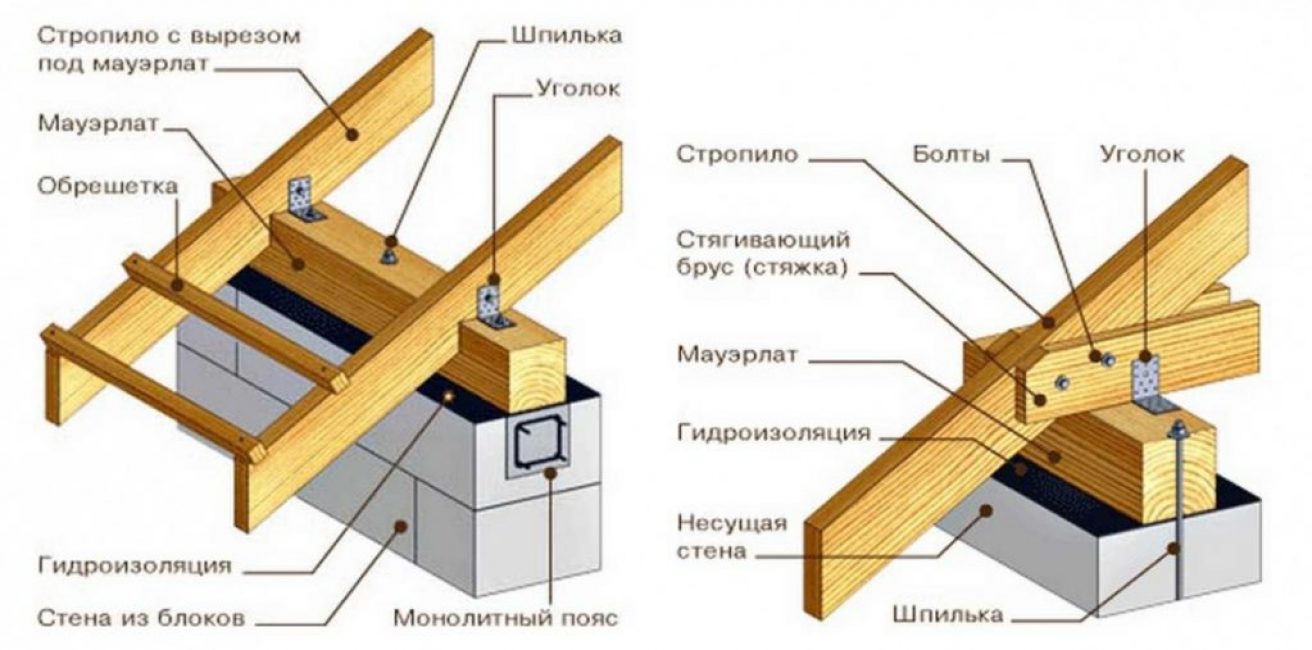

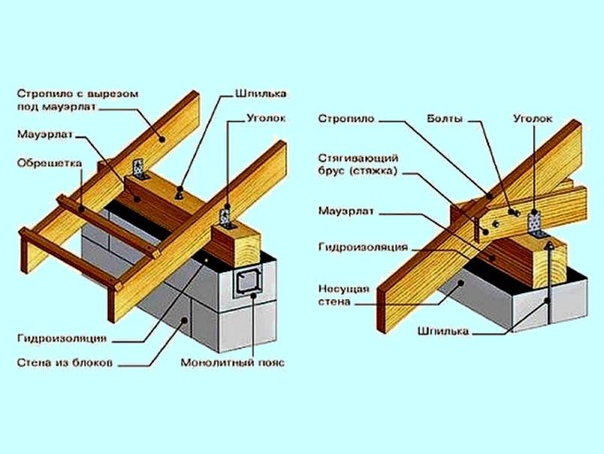

Схема крепления мауэрлата к стене из блоков.

Сечение в этих случаях принимается 150 х 150 мм либо 100 х 100 мм. Мауэрлат прямоугольного сечения (150 х 100 мм) позволяет регулировать линию контробрешетки, размещая ее в единой плоскости с плоскостью фронтона. Технология востребована при таких условиях, как:

  • двускатная крыша,
  • ж/б перекрытия, сбивающие рядность кладки.

В стандартных условиях на мауэрлат действуют две силы: вертикальная сжимает волокна древесины под весом кровли, горизонтальная изгибает брус, вырывая его из плоскости стены. Оба усилия слишком незначительны для деревянных конструкций. Поэтому мауэрлат не рассчитывают, а назначают его сечение конструктивно.

На практике берут стандартные размеры мауэрлата для жилых зданий в пределах 250 х 250 мм, 100 х 100 мм, применяя схемы сочленения стропил с мауэрлатом без горизонтальных усилий. Опорные реакции в горизонтальной плоскости возникают лишь при неподвижных опорах, даже при выборе наслонных стропил. С другой стороны, висячие стропила с затяжкой при подвижных опорах полностью исключают горизонтальную реакцию мауэрлата. Кроме того, шаг анкеров мауэрлата выбирается строителями чаще, чем требуется, поэтому расчет на изгиб не имеет смысла в 99%.

Варианты опирания стропильной ноги на мауэрлат.

Создатели пособий для строителей по деревянным конструкциям Филиппов, Мелер, Шишкин сходятся во мнении, что:

  • наслонные стропила можно запроектировать без передачи на стены распорных усилий,
  • стропилами наслонного типа можно вызвать распорные усилия в стенах коттеджа.

В первом случае мауэрлат не требует жесткого крепления, крыша при этом должна иметь симметричные скаты, простую конструкцию. В этом случае толщину мауэрлата выбирают произвольно, она не имеет никакого конструктивного значения. Во втором варианте стропильная система распирает саму себя, обеспечивая жесткость, прочность конструкции при несимметричных скатах, сложной их конфигурации, неравномерных нагрузках малоэтажных зданий.

Специфика эксплуатации мауэрлата

Способы крепления стропил к балкам.

Несмотря на то что в реальности стропила имеют уклон относительно горизонта, в расчетах они присутствуют как горизонтальные балки. Поэтому угол скатов кровли не имеет значения при расчете горизонтальной нагрузки. Существуют два типа мауэрлатной обвязки верхнего пояса стен:

  • не принимающая распор ввиду отсутствия такового,
  • принимающая распор, распределяющая его на стены.

В отсутствие распорных нагрузок условия работы мауэрлата выглядят следующим образом:

  • верх стропил с двумя степенями свободы, низ с одной степенью,
  • жесткое защемление или одна степень свободы верхнего конца стропил в сочетании с двумя степенями свободы нижнего края (стандартные «ползуны»).

Конструктивно первый вариант будет выглядеть как верхняя горизонтальная врубка в коньковый прогон, нижнее упирание с запилом в мауэрлат. Если убрать верхнюю врубку, заменив ее простым опиранием, на выходе можно получить распор внизу конструкции, увеличивающий ее стабильность.

Безраспорные конструкции крепят проволочной скруткой к закладным анкерами. Наружный выступ стены резко увеличивает безопасность эксплуатации, является страховкой от подвижек мауэрлата, стропильной системы.

Мауэрлатная обвязка с распорными усилиями имеет несколько типовых вариантов:

  • по периметру стен создается жесткая рама, крепящаяся в закладные пробки скобами либо анкерами, брус сращивается в прируб, элементы фиксируются саморезами,
  • периметр заливается ж/б поясом с установленными анкерами, учитывается толщина бруса.

Первая технология чаще используется для кирпичных коттеджей, вторая применяется в стенах из пено- газобетона. В редких случаях вместо цельной конструкции по периметру стен могут использоваться периодические вкладыши мауэрлата под отдельными стропилами. Однако это повышает бюджет строительства в связи с увеличением количества крепежа (анкеры либо скобы).

При ремонте кровли, полной замене деревянных конструкций сечение элементов принимается по размерам эксплуатирующихся пиломатериалов.

Брус выбирается в соответствии с использующимся проектом, типовым решением. Усиление/смена конструкций в этом случае происходит по рабочим чертежам. Все элементы крыши пропитываются антисептиками, антипиренами либо комбинированной защитой для древесины. После монтажа их рекомендуется покрывать огнезащитными составами в соответствии с эксплуатационными условиями.

При монтаже мауэрлата в кирпичную/блочную кладку поверх бетонной стяжки верхнего пояса стен необходимо обеспечить гидроизоляцию пиломатериала. Для этого могут применяться пленки, мембраны, куски рубероида, пергамина. При прохождении дымоходов вблизи мауэрлата коробка разделки, засыпаемая негорючими материалами (песок, керамзит, базальтовая вата) может крепиться непосредственно к брусу.

Мауэрлат: как вычислить его размеры?
Мауэрлат: как вычислить его размеры? Мауэрлат соединяет крышу здания со стенами, равномерно распределяет нагрузку на периметр либо две противоположных стороны дома. На мауэрлат размеры

Источник: dekormyhome. ru

Что такое мауэрлат кровли?

Мауэрлатом (от немецкого слова Mauerlatte) называют систему брусьев, которые крепятся к внешней поверхности перекрытия дома по всему его периметру. Они воспринимают всю нагрузку от подстропильных конструкций и кровли, и поэтому фактически определяют прочность крыши.

Материалы для изготовления мауэрлата

Исходя из соображений безопасности и долговечности здания, для обустройства мауэрлата применяют почти исключительно древесину. Иногда (при металлических конструкциях стропил) и мауэрлат также выполняют стальным, используя профильный металлопрокат из строительной стали 09Г2С, однако этот случай может встретиться лишь при строительстве двух- или трёхэтажных домов. Он потребует особо тщательной прокладки молниеотводов и системы заземления.

Деревянный мауэрлат устраивается из дерева лиственных пород, причём поверхность древесины должны иметь нормальную (до 8%) влажность, и быть предварительно антисептирована. Использовать сосну для мауэрлата не рекомендуется: её мягкость и смолистые натёки не только усложнят работы по возведению стропильных конструкций, но и обусловят возможные её последующие деформации.

Таким образом, ответ на вопрос, что такое мауэрлат кровли – ясен: это деревянный квадратный или прямоугольный брус, соединённый воедино с учётом естественной усушки древесины. Выкладываются брусья по внешней кромке стены, с отступом вовнутрь 40…50 мм.

Какой толщины должен быть мауэрлат

Размеры сечения брусьев определяются следующими факторами:

  1. Величиной периметра дома, а также его этажностью и конструктивными особенностями (например, предполагается в дома мансарда или нет).
  2. Выбранным материалом для кровли.
  3. Высотой и формой стропильных элементов.
  4. Климатическими условиями района строительства.

Минимальная толщина брусьев принимается для покрытий из ондулина, а максимальная – для профилированного настила.

Например, для классической двухскатной крыши расчёт параметров мауэрлата производится в такой последовательности:

  • Устанавливается ширина бруса – для одноэтажных зданий с малым уклоном ската обычно принимают брус сечением 100×100 мм, в остальных случаях 150×150 мм,
  • По известной площади поперечного сечения и длине периметра устанавливается масса брусьев,
  • На расстоянии 400…500 мм в сечении мауэрлата должны быть прорублены пазы под стропильные стойки. Их сечение должно быть таким, чтобы глубина пазов составляла не менее 50…60% от толщины бруса. Указанные значения шага могут корректироваться, для обеспечения равномерности взаимного расположения стоек.

Укладка мауэрлата

Перед установкой брусьев мауэрлата обязательно выполняется гидроизоляция крыши. Она может быть одно- и двухслойной. Гидроизолирующую плёнку укладывают под брусья, но перед этим необходимо проверить геометрию мауэрлата. Эта проверка производится замером диагоналей системы: если значения совпадают, то работы можно продолжать.

Для деревянных домов крепление брусьев к стенам производится либо стальной проволокой из пластичной стали, либо при помощи анкерных болтов. Последний способ надёжнее, поскольку предохраняет мауэрлат от смещения при работах по возведению стропил.

Для домов из бетона, шлако- и пеноблоков под мауэрлат укладывают армопояс. Это – монолитная стяжка из железобетона, которая послужит опорой для брусьев. Минимально допустимая высота армопояса должна быть 150…200 мм. Его укладку производят так же, как и при обустройстве железобетонного фундамента. Анкерные болты укладывают равномерно по всему периметру армопояса перед заливкой бетона.

Крепление брусьев мауэрлата в углах выполняют при помощи стальных шпилек, для чего крайние брусья выполняют со скосом в 45 0 .

Возможна ли кровля без мауэрлата? При небольшом весе кровли (вместе со стропилами) такой вариант не исключается. В этом случае армопояс должен быть максимальной высоты, чтобы к нему надёжно крепить все стропильные конструкции. Для крепления используют анкерные болты, число которых должно соответствовать числу стропильных ног.

Что такое мауэрлат кровли?
Изложены вопросы применения мауэрлата при строительстве домов. Рассмотрены принципы определения формы, размеров мауэрлата, и суть подготовительных работ.

Источник: stronews.ru

Мауэрлат: расчет сечения и установка, технология крепления стропил

Как известно, стропильная конструкция нужна для того, чтобы удерживать кровлю. Но что удерживает ее саму? Опорой под стропильными ногами служит особый конструктивный элемент — мауэрлат

Мауэрлат представляет собой бревно или брус, который укладывают поверх ограждающей стены. Именно он соединяет крышу со стенами и равномерно распределяет нагрузки на них. Очевидно, что небрежность в проектировании и монтаже мауэрлата может привести к самым серьезным последствиям. Прежде всего, нужно правильно рассчитать сечение мауэрлата, исходя из предполагаемой нагрузки на него. Как правило, для изготовления этого элемента используют брус 100 × 150 или 150 × 150 мм, который соединяют посредством врубок и фиксируют анкером. В бревенчатых домах опорой для стропил являются бревна верхнего венца.

Если кровля имеет большую площадь и уклон, для стропил нужно сделать промежуточные опоры или соединительные «затяжки», лежащие только на коньковом прогоне и мауэрлате. Иначе возможна деформация стен

Важно, чтобы стена под мауэрлатом могла выдерживать нагрузки. Если материалы, из которых она сложена, относительно рыхлые (пенобетонные, газобетонные блоки, поризованный кирпич и др.), их нужно усилить, уложив поверх железобетонный пояс. Как его сделать? Рассмотрим основные варианты.

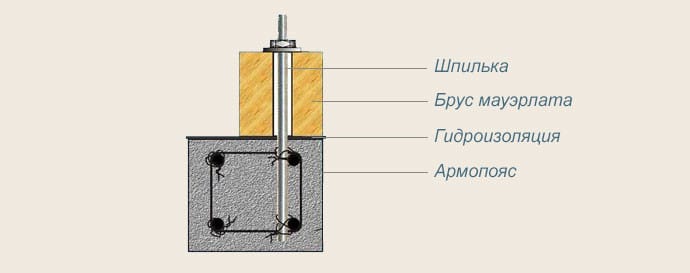

Чаще всего по периметру стен устанавливают опалубку, укладывают внутрь арматурный каркас из прутов толщиной 10–12 мм, а затем заливают бетон марки не ниже М250–М300. Если стены сложены из газобетона, вместо опалубки можно использовать U-образные блоки из того же материала. Еще один вариант — установка двух рядов тонких пено- или газобетонных блоков с внутренней и наружной сторон стены.

Чтобы закрепить мауэрлат, раньше использовали Г-образные арматурные пруты, которые закладывали в железобетонный пояс во время его заливки. Когда смесь застывала, мауэрлат надевали на них, вставляя в заранее просверленные каналы. Эта технология практикуется и сейчас, но куда чаще вместо прутов ставят анкерные болты (шпильки) диаметром 12–16 мм. Их закладывают с шагом около 60–100 см. Как и в описанном выше случае, мауэрат надевают на шпильки, а затем привинчивают его гайками с широкими шайбами.

Так как влага из бетона может просачиваться в древесину, между мауэрлатом и железобетонным поясом прокладывают рулонную гидроизоляцию (битумную или полимерно-битумную). Чтобы полотно не сползало, его края загибают и крепят скобами на боковинах бруса.

Перед установкой мауэрлат необходимо пропитать антисептическим средством, чтобы избежать поражения вредоносными микроорганизмами

Случается так, что геометрия стены не совпадает с геометрией крыши. А значит, и линия укладки мауэрлата не совпадает с линией шпилек. Тогда крепежные элементы приходится срезать, просверливать отверстия в армопоясе, забивать туда новые анкеры и уже к ним крепить мауэрлат.

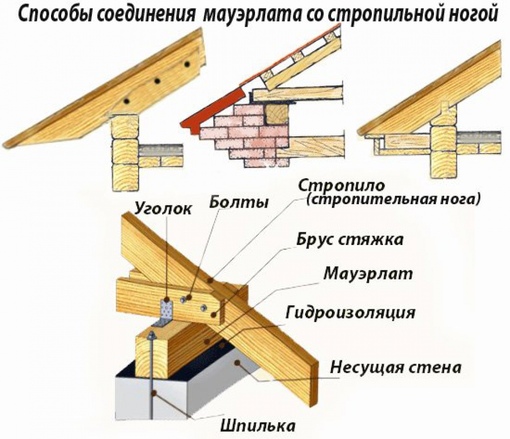

Существует несколько технологий опирания стропил на мауэрлат. Распространенная практика: в стропильной ноге вырезают «пятку» — угол (не более 1/3 от высоты ноги), за счет которого балку надевают на мауэрлат. При этом балка выступает за пределы стены, образуя карнизный свес. Это популярная, проверенная временем технология, но стоит учитывать, что вырез в балке ослабляет ее (конечно, если нет запаса прочности). Так что многие строители предпочитают делать паз в самом мауэрлате, вставлять туда стропильную ногу и закреплять ее.

Есть и другой вариант: стропильную ногу обрезают, оставляя небольшую «пятку» со стороны помещения. Ее торец опирают на мауэрлат, а карнизный свес формируют за счет «кобылки» — небольшого бруска, прибитого к стропилу. Минимальный нахлест «кобылки» на стропило составляет 60 см.

Стропила фиксируют металлическими уголками. Ставить их на саморезы не стоит, так как шляпки могут срываться от нагрузок. Лучше прибивать уголки к стропилам ершенными гвоздями, а на мауэрлате фиксировать болтами с резьбой по дереву и шестигранной шляпкой.

Если же стены сложены из бревна или бруса, обычно делают «плавающий» крепеж. В мауэрлате выпиливают паз, укладывают в него стропило и соединяют их специальными металлическими пластинами. Они могут смещаться, благодаря чему стропильная нога скользит по мауэрлату. Это снижает напряжения в стропильной системе, которые неизбежно возникают при осадке сруба.

Чтобы крыша не сместилась от сильного ветра, стропила рекомендуют притягивать через одно проволокой к штырям, забитым в верхней части наружных стен

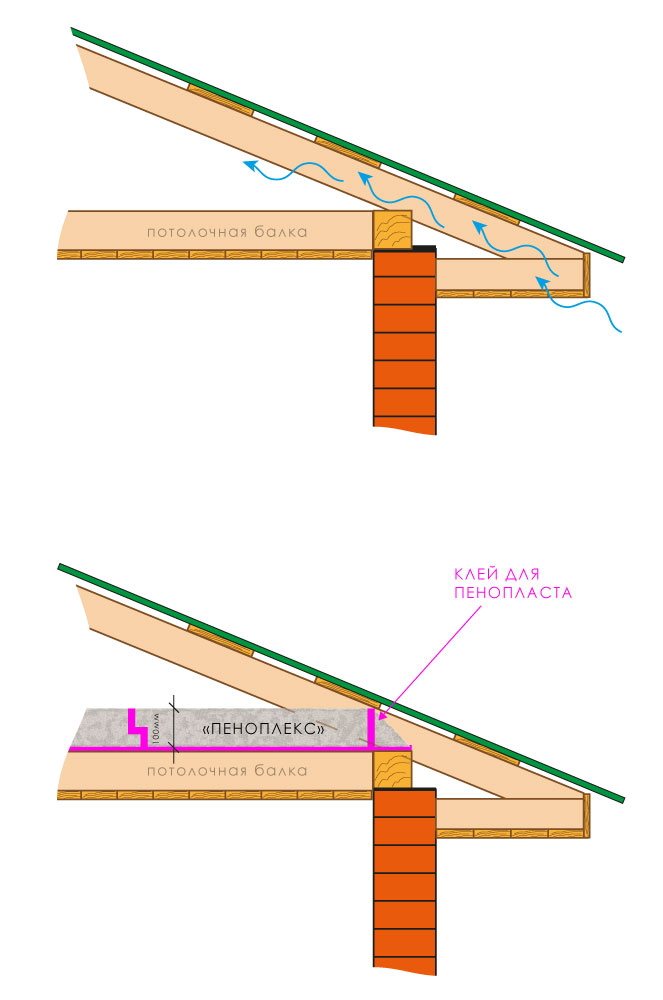

Если крыша — мансардная, важно теплоизолировать пространство за мауэрлатом со стороны улицы. И это лучше сделать до укладки гидроветрозащитного полотна, ведь тогда не придется проталкивать теплоизоляцию в щель между мауэрлатом и мембраной. Кроме того, желательно заполнить все зазоры монтажной пеной, иначе зимой конструкция будет промерзать.

Подписывайтесь на наш канал Яндекс Дзен, чтобы ничего не пропустить

Мауэрлат: расчет сечения и установка, технология крепления стропил
Как известно, стропильная конструкция нужна для того, чтобы удерживать кровлю. Но что удерживает ее саму? Опорой под стропильными ногами служит особый конструктивный элемент &mdash, мауэрлат

Источник: www.zaggo.ru

Мауэрлат: что это такое в строительстве крыши, размеры

Содержание:

Основой для монтажа стропил является мауэрлатный пояс. Это устойчивая конструкция, которую крепят по периметру стен. От того, насколько прочным он получится, зависит срок эксплуатации всей крыши. Главная функция мауэрлата состоит в обеспечении равномерного распределения нагрузки на строение и его фундамент.

Что это такое

Пояснить что это такое в строительстве мауэрлат, можно следующим образом. Данная конструкция выполняет функцию связующего элемента между крышей зданий и стенами и поэтому к ее обустройству специалисты относятся очень серьезно. Другой задачей мауэрлата можно назвать снижение до минимума парусности кровли – это означает, что ее может сорвать сильный ветер.

Имеется практика строительства домов без мауэрлата, когда стропила прикрепляют непосредственно к балкам перекрытия. В данной ситуации все нагрузки от конструкции крыши направлены на места опор системы стропил, а при наличии мауэрлата они распределились бы на стены равномерно.

Материалы для изготовления мауэрлата

Данный кровельный элемент создают из:

  • деревянного бруса;
  • двутавровой балки;
  • металлических изделий или швеллера.

Выбор материала зависит от веса возводимой кровли:

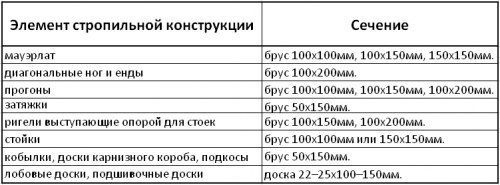

  1. Брус может иметь сечение размером 10х10, 10х15, 15х15, 8х18 или 20х20 сантиметров. Его подкладывают под стропильные ноги вдоль периметра крыши и таким образом равномерно распределяют нагрузку на каждую точку стен дома. При выборе древесного материала для мауэрлата обращают внимание, чтобы длина сучков на нем не превышала 2/3 толщины бруса. Эти места на древесине будут плохо отвечать на растяжение и в результате появятся трещины.
  2. Скрепленные доски, из которых делают мурлаты — крепления крыши, задействуют при строительстве легких каркасных домов, когда на их кровлю не будут оказываться большие нагрузки. Чтобы сэкономить, специалисты рекомендуют вместо цельного бруса, отличающегося большим весом, использовать доски, соединенные между собой.
  3. Иногда вместо бруса для изготовления мауэрлата для двускатной крыши задействуют балки из стальной трубной продукции. В таком случае деревянная часть мауэрлата за периметр постройки не выходит. К его концам прикрепляют трубки, которые становятся главной опорой кровельной конструкции. Трубы должны соответствовать определенным требованиям: сечение небольшого размера; высокая прочность и качественный стальной сплав.

В последнем случае отверстия в стропилах создают строго по оси, их диаметр должен быть на 10 сантиметров меньше, чем высота стропильной ноги. Если этого не получается, тогда следует дополнительно прикрепить стальные элементы. Основное преимущество такой конструкции в том, что деревянная часть мауэрлата находится под защитой крыши.

Способы укладки мауэрлата на стены

После того, как принято решение, какой должен быть мауэрлат, начинают его изготовление. Также нужно определиться с необходимостью обустройства армированного пояса. Делают его на стенах, прочность которых вызывает сомнения, чтобы у будущей крыши была надежная опора.

Существует 2 варианта укладки мауэрлата:

  • без армопояса;
  • монтаж на армированный пояс.

Если работы планируется выполнять на газобетоне, который считается хрупким материалом для стен, это сделать непросто. Специалисты советуют обустроить для мауэрлата конструкцию, применяя бетон или прочный кирпич, чтобы обеспечить для связующего элемента твердую основу.  «Как правильно положить мауэрлат для крыши – устройство на практике».

Подготовка к созданию армированного пояса

Его толщину рассчитывают с учетом проектируемых нагрузок, воздействующих на крышу здания. Они бывают постоянными (вес стропильной конструкции и кровельного пирога) и временными (ветер и снег). Ширина армированного пояса в любом случае не может быть меньше, чем этот параметр у стен.

Чтобы получился прочный пояс, нужно задействовать цемент марки М400 и выше. Заливать его следует за один заход. Для приготовления смеси берут цемент, предварительно промытый песок и щебень в пропорции 1:3:3. В качестве добавок используют пластификаторы, чтобы понизить содержание воды в растворе и в результате увеличить прочность армопояса.

Важно, чтобы этот элемент был уложен непрерывно по обе стороны внешних стен постройки. Опалубкой для него могут стать строительные блоки, имеющие U-образную форму. Также для завершения внешнего ряда применяют распиленные блоки, имеющие ширину до 10 сантиметров. Можно построить опалубку из плит ОСП и даже использовать стандартные деревянные доски.

Порядок крепления мауэрлата для двускатной крыши

Чтобы установить мауэрлат на каркасные или выложенные из бруса стены применяют шурупы, саморезы или гвозди. Для обеспечения дополнительной прочности задействуют перфорированные соединительные детали.

Если дом имеет большую площадь, а крыша будет иметь размер около 250 «квадратов», тогда для крепления мауэрлата пользуются шпильками — металлическими штырями с резьбой. Их устанавливают каждые 2 метра и по краям элемента.

В первую очередь для армопояса заливают бетонную стяжку по периметру стен, а потом последовательно вмуровывают штыри так, чтобы высота каждого из них была больше толщины мауэрлата минимум на3 сантиметра. Только после этого можно накрепко зафиксировать мауэрлат при помощи гаек с шайбами.

Кроме них, удобны в применении металлические скобы, отличающиеся прочностью. Не следует забывать о возможности применения анкеров и скрученной проволоки, которые превосходно функционируют на растяжение.

Самым простым способом крепления строители считают использование проволоки-катанки:

  1. За несколько рядов до самой верхней из кладок между кирпичными рядами выкладывают куски проволоки так, чтобы их длины было достаточно для обвязки мауэрлата после того, как стены закончат возводить.
  2. Оставшиеся концы после завершения монтажа связывающего элемента прячут между кирпичами в толще стены.

Крепление можно осуществить иначе:

  1. В армопояс вмуровывают штыри арматуры – они должны располагаться ниже высоты мауэрлата.
  2. К ним приваривают 4 – 5 сантиметровые шпильки или длинные болты со срезанными головками.

Существует еще один метод, который заключается в том, что шпильки или штыри во время кладки стен вмуровывают в них. Но данный вариант подходит только для небольших кровель.

Обустройство армированного пояса

На торчащие из арматуры пруты после застывания бетона надевают брус. Даже на самой короткой стене в армопоясе для крепления мауэрлата должно быть минимум четыре 12-миллиметровых прута. При выборе шпилек или проволоки, пояс также нужно делать с арматурой.

Толщина бетона при обустройстве армопояса не может составлять менее 5 сантиметров. Как только смесь залита, необходимо следить за тем, чтобы в ней не образовались воздушные полости, которые можно увидеть по появившимся пузырькам.

Этот процесс нарушает однородность и прочностные показатели армопояса, а ведь на нем нужно уложить мауэрлат, по факту являющийся фундаментом крыши. Воздушные пузырьки исчезнут, если проткнуть еще не застывший бетон арматурным прутком. Через 10 – 12 дней опалубку убирают после того, как смесь застынет и станет прочной.

Далее нужно сделать гидроизоляцию. В качестве изоляционного материала на готовый армопояс укладывают рубероид.

Как правильно класть мурлат на стены

Существует определенный порядок, как правильно класть мауэрлат. При строительстве двускатной крыши его монтируют на готовый каркас здания параллельно коньку вдоль всего периметра стен. При установке главной задачей для домашнего мастера является проверка горизонтальности при помощи уровня.

Когда обнаружена даже малейшая неровность, ее нужно устранить: выступающие участки срезают, а те, что ниже положенного уровня, следует приподнять, используя подкладки.

Потом приступают к подготовке бруса, который станет мауэрлатом. Дерево обрабатывают дезинфицирующим составом, антипиреном и хорошо просушивают.

Брус прикладывают к месту фиксации и делают отметки, где будут просверлены отверстия. Отдельные участки мауэрлата соединяют в общую конструкцию прямым замком и дополнительно скрепляют гвоздями.

По углам брус скрепляют косым прирубом или при помощи прямого замка.

После укладки мауэрлата начинают сооружать «скамью», для этого:

  1. Измеряют расстояние между противолежащими частями мауэрлата.
  2. Полученную величину делят пополам и отмечают середину пролета.
  3. Отметки соединяют так, чтобы образовалась ось «скамьи».

Ориентируясь на нее, приступают к строительству нижнего прогона. Удобнее будет полностью сделать «скамью» с нижним прогоном в горизонтальном положении, а потом поднять и закрепить вертикально согласно оси перекрытия.

Популярные методы крепления стропил

Ранее в статье уже пояснялось, что такое мауэрлат кровли и зачем он нужен. Поскольку он распределяет нагрузки на кровлю, надо уделить внимание процессу крепления стропил к нему. От него зависит целостность крыши, которую при некачественном монтаже может со временем повести, она начнет проседать или оказывать на одну из стен повышенную нагрузку.

Применяют две технологии укладки стропил:

  1. Жесткая. Такой вариант не допускает смещения стропильных ног. Для обеспечения стабильности задействуют подшивной брусок, препятствующий сдвигу. Благодаря использованию металлических уголков элементы стропильной конструкции не могут двигаться в стороны.
  2. Скользящая. Данный метод монтажа стропил необходим, когда дом возводился из бревен или бруса, которые через время начинают оседать. В этом случае мауэрлат не задействуют, а только верхний венец деревянного сруба. Если применить жесткую технологию, уже через год крыша лишится около половины своей прочности, поскольку ее поведет.

Жесткий вариант фиксации стропил к мауэрлату

Обычно при обустройстве крыш монтируют деревянные стропила, так как они самые доступные по стоимости и просты в обработке. Но у древесины имеется существенный недостаток – она впитывает влагу и набухает. Правда, после высыхания обретает свои прежние размеры.

Важно правильно выполнить установку стропил на мауэрлат двухскатной крыши и закрепить их так, чтобы при повышенной влажности не образовалась так называемая распорная сила, которая приведет к существенному снижению долговечности конструкции.

Задача такой технологии – исключить малейшую возможность смещения стропил. Поэтому седло выреза упирают жестко в мауэрлат и закрепляют гвоздями, вбивая их под угол. Важно, чтобы эти вырезы имели одинаковую форму и не превышали третью часть ширины стропил.

Иногда под стропила подшивают метровый брус, одновременно служащий упором, а для фиксации используют металлический уголок.

Скользящее (шарнирное) крепление

Каждый деревянный дом дает усадку по-своему. Через время менее всего просядет строение из клееного бруса, а свежий сруб больше всего. При этом усадка происходит неравномерно и это негативно отражается на состоянии стропильной системы. Избежать перекоса помогает установка скользящего крепления.

В жилом деревянном доме после продолжительных дождей начинает разбухать древесина, а зимой в результате потери влаги она усыхает. Это означает, что перекос крыши часто возникает при эксплуатации дома.

При этом в разной степени оседают:

  • южная и северная стороны дома;
  • части постройки, находящиеся постоянно в тени и на солнце;
  • сторона, подвергающаяся воздействию влажного воздуха от находящегося рядом водоема, и более сухая;
  • обдуваемая ветром стена и та, перед которой имеется другая постройка.

На протяжении всего срока эксплуатации геометрические параметры деревянного сруба постоянно изменяются. Особенно сильно это происходит зимой. Таким образом, если стропила на верхнем венце закреплены жестко, тогда снеговая нагрузка сильно выгнет кровельную конструкцию.

Чтобы этого избежать, задействуют особую металлическую деталь, внешне напоминающую петлю, которая называется «салазкой». Когда изменяется геометрия сруба, этот крепежный элемент смещается относительно направляющей, а стропила оседают, не причиняя вреда всей конструкции.

Иногда кровельщики создают скользящий угол другими проверенные временем методами. В стропильной ноге делают запил.

Балку устанавливают срезом на верхний венец и фиксируют при помощи:

  • скоб;
  • скрещивающихся гвоздей в мауэрлате;
  • фиксирующих стальных пластин;
  • вертикально забитого гвоздя.

Неплохой альтернативой скользящим опорам является скрученная в два раза кованая проволока. Она хорошо ведет себя на растяжение и дает элементам стропильной конструкции некоторую степень свободы.

Расчет мауэрлата

Двускатная крыша наиболее популярный вид кровли. Установка мауэрлата на нее – процесс дорогостоящий и трудоемкий. Но его монтаж обеспечит долговечность и стойкость кровельной конструкции.

  • При расчете мауэрлата для двухскатной крыши, его веса и объема пользуются формулами:
  • V = SL и M = RV, где:
  • S – сечение бруса;
  • L – длина или периметр;
  • V – объем;
  • M – масса;
  • R – плотность дерева.
  • В большинстве случаев подходят следующие параметры мауэрлата:
  • ширина минимум 10 сантиметров;
  • отступ бруса от края стены – минимум 5 сантиметров;
  • оптимальное сечение брусьев 10×10 или 15×15 сантиметров;
  • расстояние между брусьями должно быть равномерным на всем протяжении конструкции.

Источник: https://kryshadoma.com/stropilnaya-sistema/kak-ustanovit-mauerlat-dlya-dvuskatnoy-kryshi-varianty-montazha-poryadok-provedeniya-krepleniya. html

Мауэрлат для крыши: что это такое и как сделать

Любая современная кровля начинается с мауэрлата. Он является основанием, которое закреплено по периметру верха наружных стен. Приспособление служит для поддержки кровли и предотвращает ее парусность. Благодаря равномерному распределению нагрузки на площадь, мауэрлат как бы «привязывает» крышу к дому.

Мауэрлат — что это такое и для чего нужен

Классический мауэрлат представляет собой просушенный брус или бревно, закрепленное сверху на наружные стены. Крепление осуществляется за счет армопояса или просто по периметру дома. Конструкция является опорой для всей стропильной системы. Это своеобразный фундамент, объединяющий все элементы крыши.

Для чего необходимо приспособление:

  • обеспечение ровности крыши;
  • предотвращение наклонов и перекосов;
  • устранение парусности;
  • равномерное распределение нагрузки;
  • привязка крыши к дому.

Размер элемента рассчитывается, исходя из площади дома, типа крыши, кровельного материала, климатических условий, а также наличия мансарды.

Из каких материалов его можно сделать

Деревянный брус

Брус подкладывают под стропильные балки вдоль периметра крыши. При таком расположении нагрузка равномерно распределяется на каждую точку стен дома.

На брусе не должно быть сучков, а если они есть, то их размер не должен превышать 2/3 толщины деревянного изделия. При обустройстве мауэрлата сучки будут мешать основной конструкции, поэтому их лучше избегать.

Если на брусе имеется много сучков, то в местах их образования может произойти разлом.

Доски, скрепленные между собой

При каркасном строительстве, когда крыша имеет небольшой вес, могут использоваться доски, скрепленные между собой. Такая конструкция не подойдет для тяжелой конструкции — доски не выдержат высокую нагрузку.

Этот материал подойдет для кровли без утеплителя и дополнительных элементов, увеличивающих вес. Доски крепятся по периметру здания.

Для мауэрлата желательно брать прочный материал, который не растрескается при эксплуатации и воздействии внешних факторов.

Стальной профиль

Вместо деревянных изделий нередко применяют стальные конструкции. Такой материал более долговечен, так как способен выдержать повышенные нагрузки. Стальной профиль представлен квадратным сечением или круглыми металлическими трубами.

Использование стали в качестве опоры для кровли подразумевает наличие металлической обвязки по периметру наружных стен. Устройство подходит для двускатной крыши, при этом брусья также могут быть задействованы.

Обвязка закрепляется с наружной стороны деревянного пояса.

Размеры сечения мауэрлата СНИП

Рекомендуемые параметры в соответствии с правилами СНИП должны составлять не менее 100х100 мм для деревянного бруса. Именно такие показатели считаются средними, позволяющими надежно удержать крышу на стенах. Строители рекомендуют увеличивать размеры до 150х150 или 100х150 мм, чтобы повысить надежность конструкции.

Есть несколько требований к сечению:

  • древесина должна быть обработана антисептиком не только на срезе, но и по всей длине;
  • крепление отдельных элементов происходит за счет прямого замка;
  • брусья укладывают по всей площади стен.

Если уменьшить сечение бруса или досок, то конструкция будет не надежной: крыша может быть неустойчива к неблагоприятным погодным условиям.

Основное требование при обустройстве опоры — неподвижность и точная фиксация элементов конструкции. Для этого используют шпильки, анкерные болты, проволочный способ и деревянные пробки.

Специальные металлические шпильки вмуровывают в каменную кладку стен, затем используют их для фиксации мауэрлата. Такой способ идеален для легких по весу конструкций.

Шпилька выглядит как металлический болт в форме буквы «Г», а также бывают приваренными к квадрату из металла. Шпильки погружаются в кирпичную кладку на глубину 45 см. Они вертикально выступают из стены на 3 см.

Вставлять шпильки необходимо на этапе укладки стен, в конечном или предпоследнем ряду. Оптимальное расстояние от внешней части стены — 5 см.

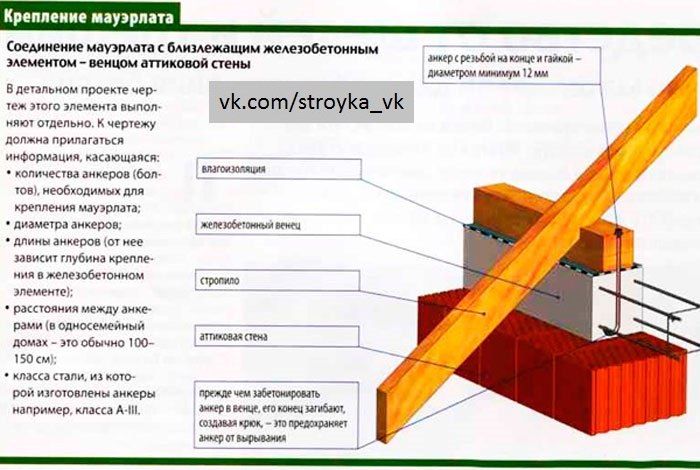

Крепление анкерными болтами

Когда армопояс установлен в опалубку, к нему привязывают анкера с резьбой. Они должны быть выставлены ровно по линии — это обеспечит прочную фиксацию. Сами крепежи должны стоять строго по вертикали, чтобы процесс скрепления прошел точно. Анкерных креплений должно быть столько же, сколько стропил или больше. Анкера не должны располагаться в местах крепления стропильных ног.

Как крепить проволокой

Классический способ — использование проволочного крепления. Для этого придерживаются определенной последовательности работ:

  1. За 4-5 рядов до конца каменной кладки размещают куски проволоки.
  2. Расстояние между кусочками соблюдается от 60 см.
  3. Концы проволоки поднимаются вверх на 20-30 см.
  4. Окончания проволочного материала прячут в растворе.
  5. Другой конец проволоки используется для привязывания бруса или досок к стене.

Этот вариант используется в строительстве повсеместно. Он подойдет для домов из кирпича или другого камня, а также там, где для стен используется раствор.

Использование деревянных пробок

Для небольших сооружений, например, для дачных домиков, используются в качестве креплений деревянные пробки. Они также надежно фиксируют мауэрлат.

Пробки имеют размер с традиционный кирпич, каждый элемент обрабатывается антисептиком и покрывается толем. Иногда пробки производят из бруса, пропитанного битумом для укрепления.

Пробка закладывается ниже уровня стропил или на том же уровне на расстоянии 50-70 см друг от друга.

Способы крепления мауэрлата

Приспособление для привязки крыши к стенам может крепиться за счет армированного пояса, а также без его использования. Во втором случае используется косой прируб или другие материалы в зависимости от сырья возведенных стен.

Крепление без армопояса

Для начала важно определить из чего сделаны стены — кирпич, керамзит, газобетон, газосиликат, пеноблок или шлакоблок. Далее используют один из вариантов.

Крепление к кирпичной стене

Сначала проводят подготовительный этап: кладку кирпича заканчивают ровной горизонтальной поверхностью или уступом. В первом случае приспособление для привязки крыши кладется на внутреннюю сторону, а в конце утепляется блоками из керамзита. Крепление производят одним из способов:

  • вмурованными шпильками;
  • деревянными пробками;
  • проволокой;
  • анкерами.

На конечном этапе кладки обустраивают гидроизоляционный слой. В качестве гидроизоляции используют толь, рубероид, гидроизол или линокром.

Крепление к керамзитоблокам

Наиболее надежным способом крепления к блокам из керамзита является химические анкеры. Из-за особой структуры керамзита другие варианты могут привести к его разлому и конструкция не выдержит.

Химические анкера — специальные составы, которые сделаны на основе химических веществ. Они быстро отвердевают, имеют длительный срок службы и повышенную адгезию.

Химические анкера бывают ампульными и полимерными. Ампульные представлены небольшой капсулой, вставляющейся в блок. Вещество заполняет пустоты, затем в отверстие вставляют анкер. Полимерные закладываются в полость за счет пистолета — дозатора.

Крепление к газобетону

Закрепить мауэрлат на газобетоне реально с использованием стальной проволоки. Для этого выполняют такие действия:

  1. За несколько рядов до окончания кладки блоков размещают проволоку толщиной 6 мм.
  2. Концы проволоки располагают в свисающем виде с двух сторон от блока.
  3. Длина концов должна быть такой, чтобы свободно обвязать брус.
  4. Количество отрезков подбирают исходя из периметра стен.

Затем прикладывают брус и обвязывают его с помощью скрутки. Этот способ оптимален, так как газобетон имеет мягкую структуру камня и другие варианты не подойдут.

Крепление к газосиликату

Для фиксации мауэрлата на газосиликатной стене потребуются оцинкованные шпильки. При размере блоков 375 мм нужны шпильки диаметром 12 мм и длиной 33 см. На концах у шпилек должна быть усиленная шайба.

Чтобы крепление было надежным, шпильки устанавливают с одинаковым шагом и заглублением строго по вертикали. В брусе просверливают дырки по диаметру шпильки, затем деревянное изделие надевается на них.

Для точности крепления можно изготовить шаблон из доски, в котором надо сделать отверстие и туда вставить шпильку. Для креплений 12 мм требуется отверстие диаметром 14 мм.

Крепление к пеноблоку

Крепление к шлакоблоку

Если строящийся дом маленький, то можно использовать способ фиксации на вмурованные шпильки. Если дом имеет большой периметр, подойдет использование анкеров.

Металлические штыри должны выступать из конструкции на 20 см, их шаг должен быть не более 80 см. Расстояние между анкерами размечают заранее, затем вкручивают болты и устанавливают мауэрлат.

Перед креплением используют изоляционный слой по типу рубероида.

Крепление к армопоясу

Если дом строится из панельных щитов или ячеистых конструкций, то обустройство армированного пояса для мауэрлата будет обязательным. Перед креплением крыши важно узнать оптимальную толщину, способы изготовления и соединения с армопоясом.

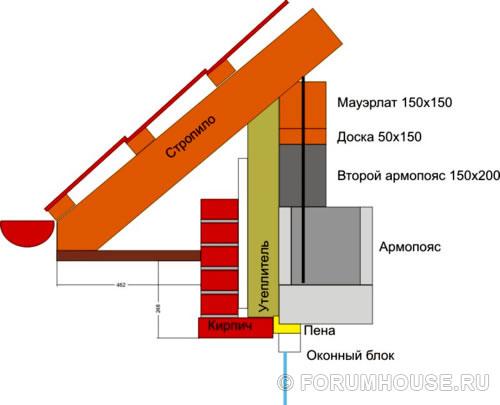

Толщина армопояса под мауэрлат

Толщина армированного пояса обеспечивает надежность конструкции. Минимальные показатели — 15 см, оптимальные — 20 см. Толщина не должна превышать ширину стены.

Минимальное сечение армированного пояса составляет 250 на 250 мм. Конструкция должна быть непрерывной, а также иметь одинаковую прочность.

Бетонный пояс зачастую монолитный и выполняется за 1 заливку, затем вставляют армирующий слой диаметром не менее 10 мм.

Согласно СНиП армирующий пояс должен быть размером треть с толщины стены.

Как правильно сделать армопояс

Технология сооружения армопояса состоит из следующих этапов:

  1. Монтаж опалубки: используются деревянные доски, боковые упоры или резьбовые шпильки. Длина и ширина пояса должны быть одинаковыми. Верхний край опалубка выставляется в горизонтальной плоскости с помощью водяного уровня.
  2. Установка арматурного каркаса. Сетка из арматуры состоит из продольных стержней диаметром 10-12 мм. Расстояние между ними составляет от 20 до 40 см.

Далее происходит непрерывная заливка бетона марки М200 или выше. Лучше использовать готовый бетон, применяя бетононасос.

Как крепить к армопоясу

Фиксируется мауэрлат с помощью тех же способов — шпильками или анкерами. Последовательность этапов:

  • в брусе просверливают отверстия;
  • мауэрлат накладывают на шпильки или анкера;
  • выполняют изоляцию;
  • закрепляют болты шайбами и гайками;
  • подстраховывают соединения контргайками.

Остатки элементов обрезают с помощью болгарки.

Особенности устройства мауэрлата в зависимости от типа крыши

В зависимости от типа крыши — двускатная, трех или четырехскатная, а также вальмовая или односкатная, мауэрлат будет иметь нюансы крепления.

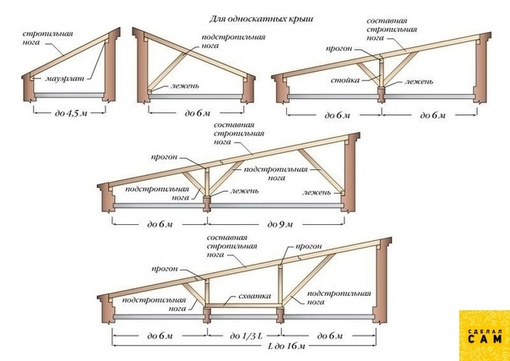

Для односкатной крыши

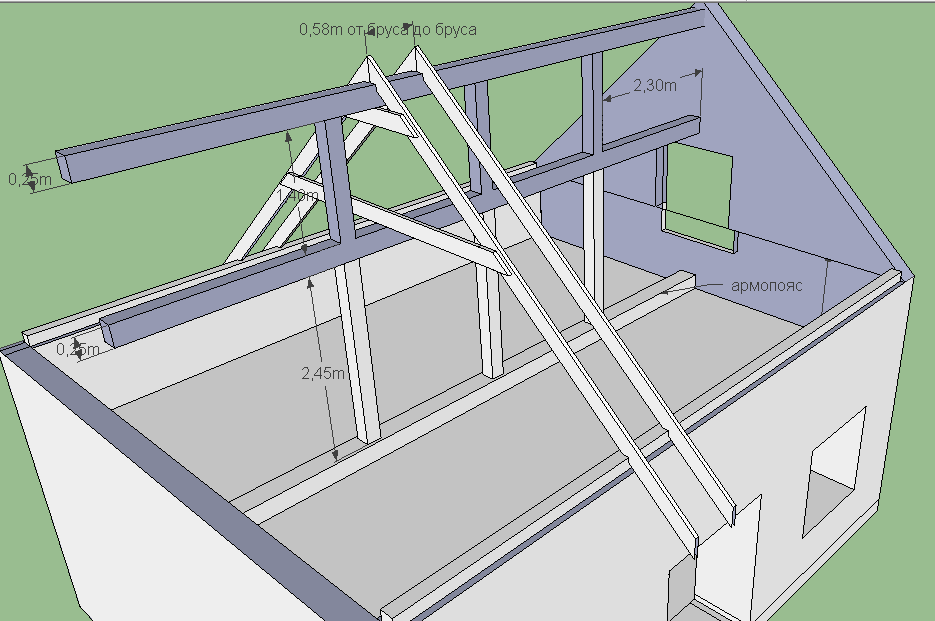

Для двускатной крыши

В этом случае приспособление фиксируется всегда на две противоположные стены — на них будет опираться крыша. При строительстве дома из бруса или бревен такое приспособление не понадобится. Если в доме имеется по центру несущая стена, то мауэрлат захватывает 3 точки опоры — параллельные и несущую. Расстояние от внешнего края стены должно быть не менее 5 см.

Для трехскатной крыши

Опорный брус в такой конструкции также устанавливается по периметру с опорой на несущую стену. Устройство предполагает распределение нагрузки крыши на стены. Здесь подойдет брус с сечением 100х100 мм или 150х150 мм. В качестве бруса используется хвойный пиломатериал. Перед укладкой он обрабатывают антисептиком. Сверху мауэрлата устанавливаются балки перекрытия.

Мауэрлат для четырехскатной крыши

Четырехскатная крыша имеет конструкцию прямоугольного конверта или 4 одинаковых треугольников. Основная цель — предотвратить смещение крыши от осей мауэрлата. Элементы конструкции фиксируются по 4 сторонам стен.

Это делают шпильками, анкерами или проволокой, иногда используют деревянные пробки — в зависимости от материала стен.

Четырехскатная крыша считается самой устойчивой к воздействию ветра, но при этом ее конструкция все равно требует обустройства опорного бруса.

Мауэрлат для вальмовой крыши

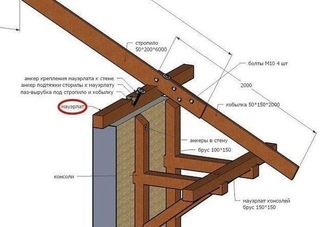

Установка и крепление стропил на мауэрлат

После обустройства и фиксации опорного бруса происходит установка и крепление стропил. Для этого есть несколько правил:

  • Формирование запилов, обеспечивающих плотное прилегание элементов друг к другу.
  • В местах соединения со стропильными ногами нельзя использовать подкладки — со временем они истончаются и деформируются.
  • Для фиксации стропил используют металлические углы, пластины, кронштейны, болты, гвозди, шпильки с резьбой.

Чтобы обеспечить скольжение стропильных ног к мауэрлату используют «салазки».

Гидроизоляция и утепление

Работы включают два необходимых этапа — прокладка гидроизоляции под опорным брусом, а также его утепление изнутри.

Утепление мауэрлата крыши изнутри

Утепление опорного бруса выполняется изнутри чердака. В нижней части под балкой прокладывается слой пароизоляции. Это предотвратит проникновение паров из помещения. Опорный брус сам по себе массивный, поэтому на чердаке будет тепло.

При покупке утеплителя обращают внимание на его влагостойкость, нетоксичность, огнеупорность и быстроту монтажа.

Для утепления подходят керамзит, прессованные опилки, минеральная вата, монтажная пена и пенополистирол.

Гидроизоляция под мауэрлат

Защита от влаги происходит на этапе фиксации опорного бруса. Перед тем, как крепить его любым способом, на стену кладут гидроизоляционный слой. Таким образом холод не будет проникать через зазоры в конструкции крыши. В качестве защиты используется рулонный рубероид или другие материалы.

Мауэрлат используется для предотвращения парусности крыши, а также для ее привязки к стенам. Он крепится за счет армопояса или без него с помощью шпилек, анкеров, проволоки или деревянных пробок. В зависимости от типа крыши особенности фиксации будут изменяться. Мауэрлат делается из бруса, стального профиля или досок. Опорный брус обязательно утепляют и прокладывают слой гидроизоляции.

Популярное

Источник: https://dvabrevna.ru/krovlya/mauerlat-dlya-kryishi.html

Что такое мауэрлат?

Крыша — неотъемлемая часть любого здания. Она выполнена в виде пространственной конструкции, включающей стропильную решетку с закрепленной кровлей. Кровли отличаются уклоном, а также количеством скатов.

Крыши обеспечивают защиту строений от осадков, подвержены нагрузкам от порывов ветра и давлению снежного покрова. Обязательным элементом конструкции является мауэрлат, предназначенный для жесткой фиксации крыши и равномерного распределения нагрузок.

К его конструкции, размерам и методу крепления к стенам предъявляется комплекс требований. Рассмотрим их подробно.

Мауэрлат – что это?

Профессиональные строители в своей терминологии часто употребляют слово «мауэрлат», говоря о силовой раме, расположенной по верхнему контуру несущих стен строения. Начинающих мастеров и домашних умельцев, которые не сталкивались с решением серьезных строительных задач, может поставить в тупик вопрос о ее назначении, размерах, а также способах установки. Разберемся детально.

Мауэрлат – это демпферный элемент в виде опорной рамы.

Она располагается по наружной стороне торцевой плоскости капитальных стен, и изготавливаются из следующих материалов:

  • стального проката;
  • деревянных брусьев.

Мауэрлат связывает в замкнутый силовой контур фермы кровли с коробкой здания, равномерно распределяет нагрузки по периметру стен, а также прочно соединяет фермы кровли со стенами.

Стропильная система является довольно тяжелой конструкцией, которой нужна прочная основа

Главное назначение опорной конструкции:

  • прочная фиксация элементов кровельной фермы к капитальным стенам;
  • уменьшение величины распорных нагрузок, передаваемых коробке строения;
  • равномерное распределение усилий от стропил на верхнюю плоскость стен;
  • компенсация локально действующих нагрузок в местах соединения элементов.

На верхний ярус кладки действуют различные нагрузки:

  • направленные под углом распорные усилия стропил крыши, пытающиеся вызвать разрушение коробки строения;
  • вертикально направленные нагрузки от веса кровли и массы находящегося на ней снежного покрова.

Силовая конструкция воспринимает нагрузки, обеспечивая целостность кладки и надежную фиксацию крыши. Особенно актуален мауэрлат для крыши, опирающейся на кирпичные, газобетонные и пеноблочные стены.

Профиль, размеры мауэрлата и факторы, на них влияющие

Большинство строителей для изготовления опорной рамы используют древесину вместо стального профиля. Это связано с доступностью материала, уменьшенным весом, легкостью обработки, простотой крепления и приемлемой ценой.

Чтобы стропильная система не разрушила стены, используется обвязка их верхней кромки брусом большого сечения, который называется мауэрлат

Используются балки различного профиля:

  • квадратного;
  • прямоугольного.

Конфигурация сечения обеспечивает повышенную устойчивость и облегчает монтаж.

Размер поперечного сечения элементов рамы определяется конструкцией и формой кровли, а также ее весом. Применяются определенные виды сортаментов:

  • 10х10 см – для небольших строений;
  • 10х15 см – для крыш двускатного типа;
  • 15х15 см – для нагруженных стропильных ферм;
  • 25х25 см – для массивных мансардных конструкций.

Габариты опорных балок определяются в зависимости от следующих факторов:

  • размера коробки строения;
  • конструктивных особенностей кровли;
  • массы кровельной системы;
  • материала стропил;
  • климатических условий эксплуатации;
  • наличия мансардного этажа.

При возрастании нагрузки от крыши сложной конструкции необходимо использовать балки прямоугольного сечения с увеличенной площадью опорной поверхности.

По большей части основным показателем при подготовке мауэрлата для крыши являются его размеры

Мауэрлат для крыши – как производится фиксация стропильных балок

Соединение стропил с опорными брусьями производится различными способами. Используются следующие материалы:

  • уголки из металла. Они привинчиваются саморезами с противоположных сторон стропил, и обеспечивают надежное соединение с силовой рамой;
  • отожженная проволока. С помощью мягкой стальной проволоки диаметром 6 мм легко скрутить соединяемые элементы стропильной конструкции;
  • изогнутые скобы. Крепеж имеет п-образную конфигурацию. Фиксация выполняется молотком путем забивания скобы в опорный брус и стропило;
  • стальные пластины. Обеспечивают надежное соединение металлических стропил. Привинчиваются с помощью резьбовых шпилек или саморезов;
  • специальные кронштейны. Используются покупные и самодельные кронштейны из металла толщиной 2–2,5 мм. Крепятся анкерами или саморезами;
  • лента для монтажа. Она позволяет обеспечить повышенную жесткость соединения. Не ослабляет силовую конструкцию в местах крепления.

Подходящий способ соединения выбирают индивидуально, с учетом конструктивных особенностей строения и используемых материалов.

Монтаж мауэрлата

Необходимые инструменты и применяемые материалы

Для выполнения работ потребуется инструмент, который обычно имеется в арсенале домашних умельцев:

  • болгарка с кругами для работы по стали и древесине;
  • шуруповерт или электрическая дрель с комплектом сверл;
  • ножовка по древесине для выполнения соединительных пазов;
  • молоток;
  • строительный уровень и рулетка для контрольных замеров;
  • плоскогубцы.

Перечень применяемых материалов:

  • брусья из высушенной древесины;
  • материал для гидроизоляции;
  • крепежные элементы.

В зависимости от выбранного метода фиксации, крепеж может осуществляться:

  • гвоздями;
  • саморезами;
  • шурупами;
  • отожженной проволокой;
  • анкерными болтами;
  • резьбовыми шпильками;
  • стальными пластинами.

Потребность в материалах определяется размерами строения, на котором сооружается мауэрлат для крыши.

Мауэрлат мало поднять на стену и правильно уложить, нужно еще и прочно закрепить

Как зафиксировать на стене мауэрлат для крыши

Используются различные способы крепления мауэрлата по контуру верхнего яруса коробки:

  • стальной проволокой. Для повышения надежности крепления проволока сечением 5–6 мм многократно скручивается и крепится в глубине кладки. После застывания связующего раствора, применяемого для возведения стен, выступающие части проволочной петли запускаются в отверстия рамы и тщательно перекручиваются. В местах крепления связок брус прочно прижимается к верхней плоскости коробки. Важно правильно подобрать длину проволоки, достаточную для полного охвата бруса. Достоинства проволочного соединения – дешевизна и легкость фиксации;
  • металлическими анкерами. Они крепятся к стальному каркасу до заливки армопояса бетонным раствором. После застывания бетона балка насаживается на резьбовые части анкеров через отверстия соответствующего диаметра. Важно правильно разметить координаты крепежных элементов для совпадений отверстий с анкерным креплением. Фиксация брусья осуществляется путем закручивания гаек. Преимущества анкерного способа соединения – повышенная надежность. Недостаток – увеличенный, по сравнению с проволочным креплением, уровень затрат;
  • специальными шпильками. Они изогнуты под прямым углом и имеют на одной стороне резьбу. Загнутый конец с гладкой поверхностью длиной 40–45 см крепится в кладке при ее возведении. Верх резьбовой части шпильки находится на расстоянии 30–40 см от верхнего края капитальной стены. Длина тела шпильки позволяет закрепить брус благодаря выступанию резьбовой части над уровнем рамы на 30–40 мм. Способ фиксации похож на метод соединения с использованием анкеров. При бетонировании резьбовых шпилек в кладке следует защитить резьбовую часть от засорения.

До начала работ по креплению опорного бруса уложите на опорную поверхность несущих стен гидроизоляционное покрытие.

В первую очередь следует правильно спланировать конструкцию основания для подстропильной балки

Особенности жесткой фиксации

Метод жесткой фиксации стропил к брусьям опорной рамы применяют при установке крыши на капитальных строениях, возведенных из кирпича или бетонных блоков. Особенность жесткой фиксации – предотвращение любого смещения стропильной рамы.

Осуществляйте жесткую фиксацию следующим путем:

  1. Подготовьте посадочную площадку в месте соединения балок.
  2. Совместите балки кровельной фермы с опорным брусом по седлообразному пазу.
  3. Зафиксируйте стропила гвоздями, забив их под углом с разных сторон.

При выполнении соединительного паза обратите внимание на отсутствие перекосов и ровную поверхность посадочного места. Стальные уголки, привинченные саморезами с противоположных сторон стропильных элементов, повысят надежность соединения.

Шарнирный метод крепления

В условиях переменной температуры и колебаний влажности стены деревянного здания всегда деформируются. Шарнирный способ крепления предотвращает перекос кровли при усадке стен дома.

Скользящий метод фиксации используется на бревенчатых строениях или коробках домов, изготовленных из сборных щитов. При опускании стены положение крыши остается постоянным, благодаря возможности скольжения крепежного узла.

Технология используется в районах с влажным климатом, а также на проблемных почвах.

Монтаж мауэрлата на стену

Используются следующие разновидности шарнирного крепежа:

  • открытая конструкция. Включает направляющие пластины, прикрепленные к стропильным балкам, а также уголки, привинченные саморезами к мауэрлату. Узел открытого типа имеет степень свободы, позволяющую смещаться соединенным элементам в интервале от 6 до 16 см;
  • закрытый узел. Соединительный блок закрытой конструкции не разбирается и устанавливается в собранном виде. Принцип его функционирования аналогичен работе открытого крепления. Величина хода соединяемых элементов обусловлена конструкцией закрытого крепления.

Для функционирования крепежа скользящей инструкции следует обратить внимание на ряд моментов:

  • расположение стропил, крайняя часть которых должна выходить за контур коробки здания;
  • равную длину стропильных балок, значительно сокращающую время на подгонку и монтаж;
  • параллельность стропил, благодаря которой предотвращается заклинивание скользящего крепления.

Правильная геометрия фермы крыши обеспечивает безотказное функционирование скользящего механизма.

Для обеспечения надежности крепления важно правильно смонтировать балки и обеспечить прочное соединение элементов.

После укладки мауэрлата нужно закрепить на нем кровельную конструкцию

Рассмотрим последовательность операций по монтажу мауэрлата, изготовленного из деревянного бруса квадратного профиля:

  1. Произведите тщательную очистку верхней плоскости несущих стен от мусора и наплывов раствора.
  2. Уложите двойную гидроизоляционную прослойку из полиэтиленовой пленки или рубероида.
  3. Разрежьте опорный брус на заготовки, общая длина которых соответствует периметру коробки.
  4. Разделайте угловые участки стыковки, а также торцевую плоскость в местах наращивания бруса.
  5. Нанесите на поверхность древесины антисептический состав и обработайте противопожарной пропиткой.
  6. Выполните разметку точек крепления стропил, используя рулетку или шаблон в виде обычной доски.
  7. Просверлите отверстия в брусе, обеспечив их перпендикулярное расположение относительно опорной поверхности.
  8. Соедините брусья опорной рамы с помощью резьбовых соединений, косого прируба или саморезов.
  9. Усильте перпендикулярно расположенные балки металлическими пластинами или специальными скобами.
  10. Прикрепите мауэрлат для крыши к верхнему ярусу капитальных стен, используя выбранный способ фиксации.
  11. Проверьте правильность расположения опорной конструкции и отсутствие перекосов с помощью уровня.

При необходимости можно использовать подкладки для устранения небольших перекосов. К надежно закрепленному мауэрлату несложно прикрепить стропильные балки любым из понравившихся методов.

Руководствуясь рекомендациями профессиональных строителей, можно своими силами изготовить, надежно смонтировать, а также соединить со стропильными балками опорную раму.

Это ответственная часть конструкции здания, обеспечивающая надежность фиксации крыши и равномерно распределяющая нагрузки по периметру несущих стен.

Желательно использовать цельные куски древесины необходимой длины или стальной профиль, не сращивая балки рамы из отдельных частей. Правильно смонтированная конструкция сможет эксплуатироваться на протяжении длительного времени.

Источник: https://pobetony.expert/stroitelstvo/mauerlat

Мауэрлат: размеры и расчет материалов

Крыша дома состоит из двух основных компонентов – стропильная система и мауэрлат. Мауэрлат представляет из себя основу, которая служит надёжным креплением для стропильных брусьев. При строительстве крыши, крайне важно детально просчитать размеры стройматериалов для точной и надёжной конструкции. Рассмотрим основные правила и советы измерения мауэрлата, для получения материала нужных размеров.

Скрыть содержание

Расчет размеров мауэрлата

Строительство крыши начинается именно с мауэрлата, он служит опорой для остальной крышной конструкции, обеспечивает её устойчивость и равномерно распределяет вес конструкции по стенам дома. Именно поэтому очень важно точно рассчитать размеры мауэрлата.

Размеры мауэрлата зависят от следующих факторов:

  1. Параметры площади дома – его периметр и площадь.
  2. Тип конструкции крыши.
  3. Материал используемый в стропильной системе и для покрытия кровли.
  4. Климатические условия.
  5. Является площадь мансардной или нет.

Основным показателем для расчета мауэрлата является вид крыши. Крышная конструкция может быть разных типов, вот основные из них:

  1. Классическая – односкатная, двухскатная, трехскатная или четырехскатная крыша.
  2. Крестообразная.
  3. Складчатая.
  4. Плоская.
  5. Сферическая.
  6. Шатровая, полуовальная и вальмовая.
  7. Шпилеобразная.

Итак, для расчета мауэрлата требуется знать, для какого типа крыши он будет использоваться. Мы рассмотрим как рассчитывать размеры мауэрлата для классической двухскатной крыши. Но прежде чем перейти к рассмотрению мауэрлата для конкретного типа крыши, следует узнать расчетные параметры, общие для всех типов крыш.

Формула для расчета

Во время мерки мауэрлата во первых следует измерить его длину и периметр. Измерять следует верхнюю часть бруса. Минимальное сечение мауэрлата – 100×100 мм.

Далее следует рассчитать вес и объем деревянного бруса. Вот формула для вычисления данных показателей:

m = rV

  • r – плотность дерева;
  • V – объем мауэрлата;
  • m – как можно было догадаться представляет массу деревянного бруса.

Объем мауэрлата вычисляется по следующей формуле:

V = SL

  • S – сечение деревянного бруса;
  • L – его длина или периметр.
  1. Каких размеров бы не был мауэрлат, главное – расположить его на расстоянии как минимум 5 см. от внешней грани стены.
  2. Для большинства случаев подойдет антисептированный деревянный брус из лиственной древесины сечением 100×150 мм.
  3. Следует выложить деревянные брусья по всей длине стен, от одного конца дома до другого.
  4. Далее следует выполнить необходимые замеры, следя за тем, чтобы расстояние между брусьями было равномерным по всей длине укладки.

Также, при расчете параметров мауэрлата следует учитывать и объем крышной конструкции, массу стропильной системы.

Рассмотрим как рассчитать параметры мауэрлата для двухскатной крыши.

Расчеты для двухскатной крыши

Для двухскатной крыши подходят деревянные брусья сечением 10×10 или 15×15 см. Толщина мауэрлата не должна быть меньше 10 см, а отступ от края наружной грани стены должен составлять как минимум 6 см. При использовании гидроизоляционного материала, расстояние между слоями должно быть как минимум 40 см. Также следует установить стойки, врубленные в лежни. Расстояние между ними должно составлять от 3 до 5 метров.

Параметры мауэрлата нужно рассчитать так, чтобы он выполнял свою главную задачу – обеспечивал устойчивую и надежную скатную конструкцию для двухскатной крыши.

Подводя итоги можно сказать, что для расчета мауэрлата следует учитывать множество факторов, определяющих подходящие параметры материала для крепления. В заключении приведем основные параметры мауэрлата, подходящие в большинстве случаев:

  1. Ширина мауэрлата не должна быть меньше 10 см.
  2. Оптимальное сечение деревянных брусьев – 10×15 см.
  3. Подходящий материал для мауэрлата – антисептированные брусья из лиственной древесины.
  4. При расчете массы и объема мауэрлата руководствуйтесь формулой приведенной выше.
  5. Отступ бруса от края стены должен составлять как минимум 5 см.
  6. Расстояние между брусьями мауэрлата должно быть равномерным на всех отрезках конструкции.

Для надежного и долгосрочного крепления крыши, очень важно провести точные замеры мауэрлата. Следуя вышеприведенным советам, вы сможете получить материал для крепления, нужных вам параметров. Далее можете спокойно приступать к монтажу крышной конструкции.

Источник: https://ru-house.net/stroitelstvo/krysha/mauerlat/razmery-sechenie-tolshina-raschet.html

сечение, угол крепления и наращивание, назначение и правила крепления

Содержание статьи:

Мауэрлат для двускатной крыши помогает ее жестко закрепить и равномерно распределить нагрузку. Следует понимать его устройство и определиться с материалами, технологией строительства, чтобы элемент прослужил долго.

Необходимость и назначение

Мауэрлат распределяет нагрузку кровли на стены

Мауэрлат – это основание конструкции крыши. Элемент выполняет ряд разных задач одновременно:

  • Роль основания для монтажа стропил. Крепление мауэрлата помогает объединить их в единую систему.
  • Распределение нагрузки, которую приходится нести стенам. Мауэрлаты способствуют увеличению площади воздействия каждого элемента. Это нивелирует неоднородность распределения создаваемых снегом и ветром усилий.
  • Компенсация распирания ног стропил.
  • Соединение каркаса кровли со стеновыми конструкциями. Устройство мауэрлата создает устойчивую связку крыши с остальным зданием. Благодаря этому ее не сорвут даже мощные ветровые порывы.

Следует разобраться, можно ли возводить крышу без мауэрлата и для каких видов построек существует потребность в нем. Если речь идет о каркасном или легком деревянном домике, этот узел конструкции может быть проигнорирован. Там его функции выполняют бруски либо финальный венец. Если кровля сделана из металла, за рассматриваемые задачи отвечает верховая поперечная перекладина, сделанная из швеллера или высокопрочной трубы.

Если постройка выполнена из блочных материалов, а крыша планируется из древесины, установка мауэрлата необходима. Рекомендована она также при обустройстве мансарды.

Устройство мауэрлата

Мауэрлат – конструктивный узел, находящийся с внешней стороны торцевой стеновой плоскости, демпфирующая конфигурация, выполненная в форме опорной рамки. Она может быть сделана из сталепроката или брусков дерева. Ее назначение – создание замыкающегося контура, объединение крыши с коробкой постройки.

Мауэрлатный брус должен обладать достаточной прочностью, не иметь расселин, трещин и иных нарушений целостности, омертвелостей и сучковатостей. Можно делать конструкцию и из толстых досок. Обычно используются пиломатериалы из хвойных деревьев, например, сосновые или лиственничные. Они легкие, прочные и мало коробятся в случае высыхания. Порой применяется кругляк, у которого тщательно вычищают кору. Одну из сторон при этом надо обрезать на циркулярном станке для создания тесного контакта со стеновой поверхностью.

Чтобы конструкция была надежной, из пиломатериалов нужно удалить ненужную влагу. Для этой цели хорошо подходит сушильная камера.

Сырье нужно обработать антисептическими и противопожарными пропитками. Хорошо, если удастся достать комбинированный состав, совмещающий эффекты обоих типов.

Иногда рекомендуют делать конструкцию из пиломатериалов, заготовка которых проводилась зимой.

Расчет сечения

Чрезмерная толщина элементов – не лучший вариант: в этом случае возникает повышенная нагрузка на здание, и монтажные работы становятся труднее.

При расчете сечения мауэрлата часто ориентируются на поперечник внешних стен. Толщина компонентов возводимой конструкции должна составлять минимум треть от этой величины. Стандартные габариты брусков составляют от 0,15х0,08 м до 0,2х0,2 м.

При монтаже мауэрлата иногда применяют и соединение досок. Это помогает сэкономить на ресурсах, но подходит такое решение только при невысокой нагрузке на конструкцию.

Конструктивные решения наращивания мауэрлата

Иногда при обустройстве мауэрлата для двускатной кровли возникает необходимость наращивания конструкции. По возможности, стоит подбирать цельные балки, имеющие длину, аналогичную таковой у стенки. Но это не всегда получается сделать, поэтому нередко практикуется укладка составных балок. Их элементы нужно подбирать так, чтобы они составляли примерно по половине нужной длины. Большой и маленький фрагменты – не лучший вариант. К примеру, если стеновая длина равна 8 м, стоит выбрать два бруска длиной по 4 м, а не комбинацию из двух- и шестиметрового.

Для объединения фрагментов их торцовые части пропиливаются на половину толщины и промазываются антисептическим составом. В роли элементов крепежа могут выступать специальные пластинки, анкера или гвозди. Иногда все обставляют так, чтобы соединение приходилось на закладную шпильку. Такой вариант дает наиболее прочную конструкцию.

Для соединения поперечных элементов по углам в дырку, проделанную сверлом, забивают шкант. Конечные части балок при этом скрепляют вбитыми наискось скобами. Это делает конструкцию жестче.

Способы крепления

Установить балки можно разными способами. Подходящий метод закрепления зависит от того, из какого материала изготовлены стены здания. Использование нерелевантного соединения легко может испортить элементы конструкции.

К газобетону

Газобетон относится к хрупким материалам, поэтому для него не стоит применять анкера или дюбели. В этом случае в участках закрепления легко могут появиться трещины. Для таких блоков лучше подойдут химические анкерные элементы. В стеновой толще они удерживаются за счет быстро затвердевающего клея. Чтобы установить такой крепеж, в блоке сверлят углубление усеченной конической формы. Вычистив его внутренность, помещают туда стержень с резьбой. Затем производят заливку клея. Когда он схватится, производят крепление балок к шпилькам.

К кирпичной стене

Для кирпичной кладки используют иные методы фиксации. Один из наиболее простых подразумевает заблаговременную закладку толстой проволоки из стали. Ее помещают за 3-4 ряда от верхушки стенки, при этом хвосты должны быть выведены на внутреннюю и внешнюю стороны. Желательно, чтобы число закладок было идентично таковому ног стропил. Чтобы закрепить балку, производят закрутку хвостов поверх нее. При этом элемент мауэрлата притягивается к стенке. Этот способ подойдет и для каменных и бетонных построек. Для максимальной прочности затяжку производят посредством монтировки.

Еще один метод подразумевает задействование скоб. В этом случае на несколько рядов ниже верхушки производят закладку брусковой пробки. Делают это торцевой частью наружу. Один из оконечников скобы забивается в балку, другой – в пробку. Брус должен быть толще, чем длина укороченной стороны крепежного элемента. Размер скобы подбирают идентичным дистанции между пробкой и балкой.

Установка мауэрлата

Чтобы представлять, какую нагрузку конструкция будет создавать на стены, применяют традиционные выражения для нахождения объема и массы: m=V*ρ=L*S*ρ. Чтобы узнать вес мауэрлата, нужны данные о протяженности брусков, площадях их срезов и плотности пиломатериала.

Существует ряд правил, которые нужно выполнять при монтаже данной конфигурации:

  1. Монтаж производится по внутренней части капитальной стенки.
  2. Нужно заботиться о ровности верхушки кладки. Ее следует выверять по горизонтали.
  3. Лучше выбирать бруски или доски с сечением в форме четырехугольника, а не круга, так как в прочно сделанной конструкции низовые области этих элементов плотно соприкасаются с армопоясом либо верхушкой кладки.
  4. Дистанция от наружного стенового края до опорного бруска должна быть минимум 50 мм.
  5. Нужно позаботиться о внутреннем утеплении опорной конструкции. Для наружной стены применяются такие же теплоизоляционные материалы, как и для стен здания.

Лучше всего скреплять элементы мауэрлата косым прирубом. В этом случае конфигурация становится особенно жесткой при вертикально направленных усилиях.

Другой способ объединения компонентов – «в полдерева» с прямым либо косым замком. В роли крепежных деталей могут выступать разные изделия. Наиболее распространено соединение с помощью болтов. В ходу также массивные саморезы и обыкновенные гвозди.

Применение подложки и гидроизоляции

Когда стена контактирует с мауэрлатной конструкцией, происходит соприкосновение веществ, различающихся по способности к проведению тепла. Из-за этого в этих участках скапливается сконденсированная влага. Контакт с водой приводит к гниению древесины, поэтому чрезвычайно важно обустроить гидроизоляцию, отсекающую пиломатериалы от конструкций, отличающихся от них по эксплуатационным качествам.

Самые распространенные средства для этой цели – рубероид и рулонные изделия с содержанием битума. Выкладывают их всегда в пару слоев. Рубероид может быть раскатан по стеновой плоскости или скреплен с брусовой конструкцией. Во втором случае полоса требуемых габаритов помечается и отделяется от рулона с помощью ножовки, а для фиксации служат степлер и скобы.

Поверх гидроизоляционного слоя иногда производят выкладку межвенцового уплотнения из льна и джута. Мауэрлат можно также смонтировать на подкладку из пенополиэтилена. Этот материал хорошо справляется с утеплением и гидроизоляцией. Еще один прием для защиты бруса от гниения – обработать его жидкой резиной.

Крепление мауэрлата и особенности этой конструкции

Крыша дома является основным его элементом, который защищает жилище от снега, дождя и других природных явлений. В строительной практике немало вариантов постройки крыши. Но для нашей страны популярным вариантом является остроконечная конструкция.

Мауэрлат что это такое?

Мауэрлатом является одним из важных элементов стропильной системы крыши. При помощи мауэрлата удаётся распределить сосредоточенную нагрузку, которая передаётся точками опоры стропил на всю поверхность верхней части стены. Такая особенность характерна для кирпичной стены.

Также этот элемент необходим для привязки кровельной конструкции к стенам. Укладка мауэрлата осуществляется с сохранением определенного отступа от внешнего края стены. После чего элемент крепится к стене. Необходимо отметить, что монтажу крыши к стенам дома нужно уделять особое внимание. Особенно это касается регионов с сильными ветрами. Если дом кирпичный, то в верхней части стены нужно сделать бетонный армопояс. В него заделываются металлические анкеры. После чего в мауэрлате делают сечение небольшого размера и плотно насаживают сверху на анкер.

Как правило, мауэрлатом является верхний венец сруба. Для деревянного дома неважно, что это брус или бревно. Но, и в этом случае элемент закрепляется на стены по всей длине при помощи анкеров. В доме из дерева для крепления и сборки самого дома применяются деревянные нагели.

Стоит отметить, что мауэрлат для сруба выполняется единой конструкцией. Но, если это условие невозможно будет соблюсти, необходимо увеличить количество анкерных креплений мауэрлата к стене. Есть масса примеров того, как сделать стропильную систему крыши.

Для самого простого способа необходимо сделать небольшие сечения на мауэрлате. После чего положить туда подстропильные балки, на которые монтируются стропила. Такая конструкция образует треугольник, который является самой надёжной и устойчивой фигурой. К тому же треугольная система способна противостоять нагрузкам.

Соединение мауэрлата

В некоторых случаях может понадобиться соединение мауэрлата. Это происходит тогда, когда элемент опирается на колонны или, если необходимо сделать большие пролёты.

Для правильного монтажа мауэрлата необходимо:

  • сделать запилы двух концов. Запил разделяет брус по толщине на 100 мм, по длине на 50 см;
  • наложить два бруса друг на друга. Крепятся они при помощи шпилек диаметром 12 мм;
  • после завершения работы мы сможем получить мауэрлат необходимой длины.

Если элемент опирается на колонну, то соединение нужно делать в точке опоры. Мауэрлат нужно пропитать противопожарным антисептиком и средством против короедов. Таким образом, вы сможете добиться долговечности конструкции.

После того как все работы по соединению будут завершены, можно приступать к креплению мауэрлата к кладке дома. Для этого можно использовать шпильки.

Как происходит крепление стропила к мауэрлату?

В строительстве крыши можно выделить несколько важных этапов. Одним из таких является возведение стропильной системы и крепление её к мауэрлату. От того, как вы соберёте стропильную конструкцию, будет зависеть, как крыша будет защищать ваш дом от снега, дождя и других климатических перепадов природы.

При креплении мауэрлата необходимо учитывать, что стропила выполняются из древесины, которая имеет свои особенности. Например, в сырую погоду она увеличивается в размерах, а в засушливую имеет особенность сжиматься. Именно поэтому для установки не стоит использовать жёсткие крепления. Они могут стать причиной смещения и разрыва материала. В том случае, если вы идеально рассчитаете количество мауэрлата, но ошибётесь при устройстве кровельной конструкции, это будет чревато образованием распорной силы. В итоге эта ошибка приведёт к тому, что вся конструкция дома начнёт рушиться. Чтобы избежать таких ошибок, стропильную конструкцию необходимо крепить либо скользящим креплением, либо жёстким.

Жёсткая установка стропил

Этот вид установки не предполагает никаких сдвигов и поворотов. В этом случае для установки используются следующие элементы:

  1. Брус в виде уголка. С его помощью стропила закрепляют к мауэрлату опорным бруском под оказываемым давлением. Для того чтобы конструкция не сместилась в сторону, необходимо по бокам вбить гвозди.
  2. Также можно сделать запил на стропилах. После чего они вешаются на гвозди или проволоку. Стоит отметить, что такой вид установки используется чаще, чем первый. Так, в этом случае появляется жёсткий узел, который способен соединить стропильную ногу с мауэрлатом. Что касается толщины этого строительного материала, то она не важна. Так как в конструкции вбиваются три гвоздя: два по бокам и один вертикально в поверхность.

Для того чтобы соединить конструкции с материалом из дерева используют проволоку и анкер, который является подстраховывающим элементом. Если у кровли имеется одинаковый угол ската, то для постройки стропил необходимо использовать только один шаблон.

Что такое скользящая установка?

Одной из особенностей этого вида установки является то, что конструкция, точнее, её элементы, могут перемещаться свободно. Это будет зависеть от размеров самого строительного материала и от амплитуды движения. В основном перемещение осуществляется от стропильной ноги до мауэрлата.

Плюсы этого вида установки проявляются при строительстве деревянных домов. Ведь усадка бруса не деформирует кровельную конструкцию. В связи с этим можно подстроиться под новое положение.

Стоит отметить, что конструкция собирается на ровной поверхности. При этом должны соблюдаться все замеры, создание сечений, а также осуществление подгонки всех применяемых элементов. После чего конструкцию можно устанавливать внутрь помещения. Делается это поэтапно.

Как закрепить на стене брус?

Для того чтобы брус держался необходимо каждый элемент крепежа расположить в толще кладки капитальной стены. Самым простым действием является установка скобов из мягкой стальной проволоки в кладке. С ее помощью мауэрлат обхватывается, плотно закручивается. Остатки проволоки загибаются. Необходимо отметить, что болты в этом случае будут намного надёжнее. Но отмечать и высверливать отверстия – это долгое и кропотливое занятие.

Крепится брус при помощи строительных скоб, но, при условии, что под ним высечены деревянные вкладыши. Делать их необходимо таким образом, чтобы скоба забивалась в торец. В противном случае вкладыш может лопнуть.

что это такое, крепление к газобетону и кирпичной стене

Неотъемлемой составляющей частью технологии возведения скатных крыш является устройство мауэрлата.   Сегодня мы разберем зачем нужен мауэрлат, что он из себя представляет и как правильно его надо устанавливать.

Что такое мауэрлат

Мауэрлат – это длинная балка, закрепленная по верхнему краю стены. Основные задачи, для решения которых необходим этот элемент:

  • перераспределение точечной нагрузки, передаваемой от стропильных ног и балок перекрытия, по всей длине стены;
  • привязка кровли к стенам здания.

У многоскатных крыш он может выглядеть как замкнутый периметр, для двускатной крыши достаточно балки, проложенной вдоль каждого ската. Такое различие связано с тем, что стропильный каркас двухскатной крыши опирается только на две стены.

Изготавливается этот элемент кровли из того же материала, что и стропила, поэтому чаще всего встречается деревянный мауэрлат (и он обязательно обрабатывается антисептиком). Для крыши с металлическим каркасом применяется швеллер, двутавровая балка и другие виды проката.

Виды и размер мауэрлата

Сечение мауэрлата зависит от предполагаемых нагрузок – чаще всего это брус с размерами 100х150, 150х150 и 150х200 мм. Прямоугольная форма бруса придает ему устойчивость, однако подойдет и бревно, если стесать его с одной стороны в плоскость.

Брус для мауэрлата различного сечения

Вместо бруса для мауэрлата можно взять несколько досок шириной 150 мм и толщиной 50 мм и соединить их вместе. Данный способ удобен тем, что доски проще нарастить, если требуется сделать удлинение, легче переносить и поднимать на высоту. Обычно берут две или три доски, но иногда строители обходятся и одной.

Данный вариант применим только для легких и небольших кровель. При значительных ветровых и снеговых нагрузках на кровлю такая толщина мауэрлата будет явно недостаточной.

В деревянных домах мауэрлатом служит верхний ряд бревен или бруса, поэтому сечение соответствует параметрам материала, из которого возведены стены постройки.

Крепление мауэрлата к газобетону

Основные способы крепления мауэрлата к газобетону – это применение закладных шпилек и анкерных болтов. Кроме того, крепить мауэрлат к газобетону можно с помощью перфорированных анкерных пластин, саморезов по бетону и вязальной проволоки.

Важно! Перед тем как крепить мауэрлат, поверх стены необходимо обустроить армопояс – его отсутствие может привести к разрушению стен строения.

Устройство армопояса

Армопояс  – это монолитный железобетонный пояс, заливаемый для увеличения прочности верхней части стены при восприятии горизонтальных распорных нагрузок от крыши, особенно сильно проявляющихся в зимнее время года. Таким образом, главное, для чего нужен армопояс (еще называют сейсмопоясом) – это предохранение блочной кладки от трещин.

Монтаж армопояса начинают с установки опалубки. Возможны три варианта:

  1. Съемная опалубка. Выполняется из листового материала (фанера, ОСП, ЦСП) с непременным усилением по верхнему краю доской дюймовкой или из деревянных щитов. Закрепить опалубку можно путем прикручивания саморезами прямо к газоблоку. Сверху внешний и внутренний контур дополнительно стягиваются поперечной доской или перфолентой.
  2. Несъемная опалубка. Состоит из внутреннего и внешнего ряда узких пеноблоков, между внешним рядом и армопоясом может быть уложен дополнительный слой утеплителя. Вместо узких пеноблоков можно установить широкий блок с выпиленным П-образным желобом либо приобрести готовый U-блок. Для усиления конструкции внешний и внутренний ряд блоков стягивают бруском.
  3. Смешанная опалубка. С одной стороны устанавливают съемную опалубку, а с другой – несъемную из узких пеноблоков, поверху стягивают доской или бруском.

Затем прямо в опалубке связывается каркас из стальной или стеклопластиковой арматуры диаметром 8–12 мм. Из кладочной сетки вырезается ячейка либо изготавливается рамка из прутка, и к ней вязальной проволокой по углам крепится арматура.

После монтажа опалубки и каркаса производится заливка армопояса, при необходимости устанавливаются шпильки (если мауэрлат планируется крепить этим способом). Рекомендуемый состав бетонного раствора при выполнении работ своими руками:

  • цемент – 1 ведро;
  • песок – 3 ведра;
  • щебень – 4 ведра;
  • вода – 8–10 литров;
  • жидкое мыло – 30 граммов.

Первый способ – установка шпилек

Чтобы закрепить мауэрлат на газобетон, потребуются шпильки диаметром М10 и более, желательно М12–М16. Длину шпилек выбирают с таким расчетом, чтобы после монтажа армопояса еще остался необходимый запас под установку мауэрлата и накручивание гайки. В расчетах следует быть внимательным, так как после заливки армопояса исправить сделанную ошибку уже не удастся. Обычно берется метровая шпилька и разрезается пополам.

Часть шпильки со срезом погружают в раствор, а ровный конец оставляют для гайки – тогда при ее накручивании не придется зачищать заусенцы.

Шпильки устанавливаются на одинаковом расстоянии с шагом примерно 0,6–1 м в промежутках между стропильными ногами, выравниваются по одной линии, а также по вертикали, чтобы балка легко села после засверливания в ней отверстий.

Закладную шпильку можно устанавливать как до укладки раствора, так и на стадии бетонирования:

  • В первом случае положение шпильки фиксируют с помощью сварки с металлическим каркасом, путем пропускания через стягивающий опалубку брусок, приваривания опорной пластины;
  • Во втором случае шпильку погружают в уложенный бетонный раствор и выравнивают оставшийся на поверхности конец.

Чтобы шпильку не вытягивало из армопояса, ее стопорят. Наиболее распространенные способы:

  • пластина (пятка) на конце, являющаяся одновременно опорой, ориентировочный размер пятки 100х100 мм;
  • загиб конца шпильки под углом 90 градусов;
  • накрученная гайка с шайбой;
  • приваренный кусок арматуры.

Следующее видео демонстрирует технику закладки шпилек (как для кирпичной стены, так и для газобетона):

После затвердевания армопояса, мауэрлат кладут на шпильки и простукивают сверху киянкой – благодаря чему на нем останутся отметины, по которым можно сверлить отверстия (обязательно строго перпендикулярно плоскости балки). Затем мауэрлат сажают на шпильки, накидывают шайбы с гайками и затягивают, оставшуюся лишнюю часть шпильки срезают, оставив над гайкой небольшой кончик.

Верхнюю часть шпилек во время заливки бетона ( и до момента закрепления мауэрлата), нужно обмотать стрейч-пленкой или скотчем для защиты от раствора, чтобы не иметь потом проблем с посадкой балки и закручиванием гаек.

Второй способ – крепление мауэрлата на анкера

При анкерном креплении необходимо правильно установить мауэрлат на армопояс, наметить и просверлить отверстия в брусе с дальнейшим заглублением в бетон.

Длина анкера подбирается в соответствии с толщиной мауэрлата

Анкер забивается в отверстие и затягивается. Для увеличения площади опирания анкера используется шайба.

Крепление мауэрлата к газобетону анкерами используется реже, чем с помощью шпилек.

Если о надежности крепления каждым из указанных способов можно спорить, то по стоимости шпильки обойдутся гораздо дешевле. Способ крепления анкерами будет хорошим выходом из ситуации, если при обустройстве армопояса шпильки не были заложены или их неправильно установили, а также если решено делать мауэрлат из нескольких досок.

Очень подробно данный способ освещен на видео ниже:

Крепление мауэрлата к кирпичной стене

Крепление мауэрлата к кирпичной стене можно выполнить как теми же способами, что были описаны выше для газобетона, так и с помощью:

  • проволоки;
  • скобами к деревянным пробкам.

Использование проволоки

При монтаже кладки под один из кирпичей на расстоянии нескольких рядов от верхнего края стены (обычно за 3-4 ряда)закладывают стальную проволоку, концы которой выводят наружу и внутрь. Проволоку берут достаточно толстую, а длина должна быть такой, чтобы хватило на обвязку мауэрлата. Количество таких проволочных вставок рекомендуется делать равным количеству стропильных ног.

Для крепления концы проволоки закручиваются сверху мауэрлата, притягивая его к стене. Чтобы сделать прочное соединение, затягивание проволоки нужно производить в помощью монтировки или ломика. В противном случае может получиться как у горе-строителей с видео ниже:

Применение скоб

Деревянную пробку выполняют из бруска, который закладывают в кирпичную кладку на несколько рядов ниже от ее верхнего края, торцом наружу. Для фиксирования конструкции один конец скобы забивают в деревянную пробку, а второй в мауэрлат.

Толщина бруска должна быть больше длины короткого конца скобы (иначе она упрется в кладку), а длина скобы должна соответствовать расстоянию между мауэрлатом и заложенным бруском.

Как нарастить мауэрлат

В идеале мауэрлатная балка должна состоять из цельного бруса, но поскольку размеры дома не всегда позволяют это сделать, в некоторых случаях мауэрлат можно нарастить.

Для этого торцы наращиваемых частей мауэрлата запиливаются на половину толщины бруса и обязательно обрабатывают их антисептиком. Стык желательно сделать так, чтобы он пришелся на одну из закладных шпилек (что существенно увеличит прочность соединения), либо скрепляют анкерами, крепежными пластинами, гвоздями.

Балку сращивают из частей бруса примерно равной длины, а не из длинного куска и обрезка, т.е. соединение нужно делать примерно по центру, а не с краю стены.

Аналогичное соединение используют для стыка поперечных балок по углам здания. В просверленное в стыке отверстие забивается шкант, а концы балок стягиваются вбитыми наискосок скобами, придающими всему периметру дополнительную жесткость. Еще одним вариантом является использование шпильки.

Необходимость применения подложки и гидроизоляции

При непосредственном контакте между стеной и мауэрлатом из-за разной теплопроводности материалов образуется конденсат, поэтому обязательно проводится укладка отсечной гидроизоляции (иначе древесина начнет гнить).

На практике гидроизоляция мауэрлата чаще всего выполняется из рубероида или любого другого рулонного битумно-направляемого материала в два слоя. Рубероид можно раскатать по поверхности стены либо прикрепить к мауэрлату с помощью скоб и степлера, полоска нужной ширины отмечается и отпиливается от рулона обыкновенной ножовкой.

Сверху на гидроизоляцию для плотного прилегания и дополнительной теплоизоляционной прокладки рекомендуется уложить льняной или джутовый межвенцовый уплотнитель.

Другой возможный вариант – установка мауэрлата на подложку из вспененного полиэтилена, обладающего как утепляющими, так и гидроизолирующими свойствами.

Вот вроде бы и все, о чем я хотел рассказать в этой статье. Как всегда, приглашаю читателей к обсуждению нюансов в комментарии.

Подготовка к установке мауэрлата - Строительный журнал Palitrabazar.ru

Какое крепление мауэрлата к стене выбрать – варианты и способы монтажа

Кровельный мауэрлат выполняет функцию основания для стропильных ног, располагаясь над стеной здания. Его крепления к стене должно быть исключительно статичным, в то время как при фиксации стропильной конструкции может делать запас на усадку.

Подготовка к установке мауэрлата

Перед монтажом данного элемента потребуется выполнить комплекс подготовительных мероприятий. Для изготовления мауэрлата используют деревянный брус или две доски подходящих размеров. Соединяют эти доски гвоздями. Древесный материал для мауэрлата должен выбираться с особенной тщательностью. Подходящий вариант для этого – сосна: желательно, чтобы ее влажность не превышала 22%. Для крепления мауэрлата к стене могут использоваться несколько вариантов.

При выборе наиболее оптимального способа крепления мауэрлата, в учет берется тип материала, из которого были изготовлены стены, площадь дома и особенности его конструкции. Главная задача – чтобы мауэрлат был состыкован со стеной максимально надежно. Для его установки необходимо обеспечить очень ровное посадочное место, строго выверенное по горизонтали. Во время подготовки нижнего торца стены потребуется постоянное использование строительного уровня. Категорически исключается вероятность ослабления крепления под сторонними воздействиями: поэтому опорные прорези выполняются только со стороны стропильных ног.

Для большей устойчивости системы внутренняя часть стены оснащается выступом еще на этапе ее сооружения. При укладке мауэрлата этот выступ выступает в роли предохранителя от случайного обрушения бруса под воздействием возросшего давления или порывов ветра.

Что понадобится

Необходимые материалы и инструменты:

  1. Брус сечением 150х150 мм.
  2. Гидроизоляция. В основном для этих целей используется рубероид.
  3. Уровень. Предназначается для контроля за горизонтальностью укладки конструкционных элементов.
  4. Дрель.
  5. Разводной ключ.
  6. Молоток, болты, гвозди.

Этот перечень может претерпевать некоторые изменения, в зависимости от применяемого способа крепления. Так, если обвязка мауэрлата осуществляется проволокой, для этих целей понадобиться стальная проволока-катанка. Оптимальный диаметр этого крепежа – 5 мм.

Если крепление проводится деревянными пробками, то понадобятся некоторые дополнительные элементы:

  1. Бруски из древесины. Их размеры должны максимально напоминать стандартный кирпич.
  2. Стальные скобы. Речь идет об изделиях длиной 250 мм.

Соединения строительными шпильками предполагает наличие:

  • Г-образных металлических шпилек для мауэрлата диаметром 12-14 см, оснащенных резьбой. Лучше всего, если на резьбовую часть будет припадать 50 мм.
  • Металлических шайб.
  • Бетона марки 250. Он необходим, если потребуются обустройство бетонных подушек.
  • Гаек. Они должны подходить под резьбу металлических штырей. Чаще всего речь идет о резьбе м12.

Как выбрать способ крепления к стене и форму конструкции

Для каркасных и панельных домов, а также зданий из легкого бетона или облегченного кирпича лучшим вариантом является непрерывный мауэрлат по всем стенам. На массивных конструкциях основа под стропила монтируется заподлицо по отношению к внутренности стены. В качестве наружного ограждения выступает кирпичная кладка. Процедура может осуществляться куском бревна или бруса длиной не менее 50 см. Подобные отрезки подкладываются под каждую из стропильных ног.

Постройки с незначительной площадью кровли обычно оснащаются конструкцией наподобие жесткой рамы. Для сращивания брусьев применяется прямой замок, где в качестве крепежей выступают гвозди и болты. Далее раму необходимо зафиксировать на пробки при помощи скоб. Пробки изготовляются из заранее пропитанной антисептиками древесины. Установка пробок осуществляется путем встраивания в кладку. Рама мауэрлата и кирпичная кладка прокладывается слоем гидроизоляции. Для этого подойдет обычный двухслойный рубероид.

Для крыш площадью более 250 м2 рекомендуется выбирать другой способ крепления. Чаще всего речь идет об предварительной укладке поверх стены бетонной подушки. В процессе застывания бетона в него вмуровывают стальные резьбовые стержни: их необходимо установить строго вертикально. Длина этих вставок должна превосходить толщину мауэрлата на 30-40 мм. Расстояние между шпильками мауэрлата — примерно 2 м. Изделия предварительно оснащаются отверстиями, в которые продеваются стержни. Для изготовления стержней можно применить арматуру нужной длины: все, что потребуется в данном случае – сварить их с болтами с отрезанными головками.

Концы арматуры, выступающие над брусом, можно попросту загнуть. Также можно провести крепление мауэрлата к армопоясу анкерами. В каждом конкретном случае разрешается действовать так, как будет лучше всего для прочности крепления. Для надежности посадки стержней в бетон их по низу оснащают приваренными пластинами. Как результат, стержни не будут уходить даже во время значительного ветра. Крыши площадью до 200 м2 особо не нуждаются в креплении мауэрлата к бетону: достаточно будет замурованной в кладку арматуры в 3-4 верхних рядах. При этом шаг прутков и стропилин не должны совпадать.

Установка мауэрлата на шпильки к армопоясу или бетону

Этот способ один из наиболее надежных. Когда проводится погружение шпилек непосредственно в кирпичную кладку, стержни должны располагаться в строго вертикальном положении, с выступом над мауэрлатом 30 мм. Также можно применить способ, в основе которого лежит применение опорных подушек. Его отличие от укладки на монолитный армированный пояс заключается в том, что опорная подушка имеет длину всего 40 см, при высоте 22 см. Выполняя армопояс под мауэрлат, перед заливкой бетона резьбовые участки на шпильках оборачиваются скотчем для защиты от попадания грязи в витки резьбы.

Перед монтажом в мауэрлате проделываются отверстия при помощи специального перьевого сверла. Мощность используемой дрели должна быть достаточной для того, чтобы просверливание толстого бруса прошло без загвоздок. Перед этим наносят разметку, для чего брус укладывают на острие шпилек и ударяют по нему тяжелым молотком. Такая простая процедура позволит заполучить четкие отметины в нужных точках.

Очень важно добиваться расположения шпилек вдоль краев мауэрлата. Для укладки основания будущей кровельной конструкции используется осевая линия. Допускается также ее смещение наружу или внутрь, на что влияют особенности конструкции конкретной постройки. При этом важно сохранять дистанцию в 50 мм между мауэрлатом и наружной поверхностью стены. При укладке на стену гидроизоляции удобнее всего накалывать ее на шпильки. Далее начинается основная процедура монтажа. При подгонке конструкции важно помнить о том, что подрезать мауэрлат категорически запрещено. Подобной операции разрешается подвергать только стропилины. При этом осуществляется постоянный контроль надежности их упора на основание: они должны именно упираться, а не просто касаться.

Способы и расстояние крепления на крышах малого размера

Существует мнение, что на зданиях небольшой площади допускается крепление стропил непосредственно на балки перекрытия, а мауэрлат можно не использовать. Однако следует держать во внимании большую напряженность в местах упора. Благодаря мауэрлату эта напряженность равномерно и комфортно распределяется по поверхности. Кроме этого, для кровли характерно наличие высокой парусности. Используя мауэрлат и некоторые другие элементы, можно добиться надежной устойчивости крыши даже при очень сильных ураганах.

Наверное, наиболее простой и доступный способ зафиксировать конструкцию – использовать для этих целей толстую веревку. Еще один вариант – стропилина, соединенная с погруженной в кладку арматурой: обычно для этого применяется проволочная скрутка. Все эти элементы дают возможность добиться надежного прижимания мауэрлата к стене. Данные приемы используются только в том случае, если традиционные технологии невозможно реализовать по тем или иным причинам.

Стандартную фиксацию на проволоку осуществляют таким образом:

  1. На начальном этапе середина проволочных отрезков располагается за 4 или 5 рядов до конца стены, на расстоянии 60-65 см. Концы проволоки приподнимаются вверх на 25-30 см. Для защиты от коррозии их можно покрасить.
  2. Если в качестве фасадной отделки не планируется использование штукатурки, внешний отрезок проволоки нужно погрузить в кладочный раствор.
  3. Дождавшись хорошего застывания раствора, концы проволоки скручиваются поверх деревянного бруса: нужно добиться максимально плотного притягивания его к стене.

На домах небольших размеров для крепления мауэрлата на стену удобно применить пробки из дерева. Лучше всего, если размер этих элементов будет соответствовать параметрам кирпича. Древесину перед этим нужно обязательно обработать антисептической пропиткой и завернуть в рубероид. При закладке пробок используется шаг 50-70 см: это происходит прямо под поверхностью мауэрлата или чуть ниже. Для скрепления между собой элементов кровли используются скобы из стали.

Большинство из описанных способов крепления мауэрлата на стену вполне по силам реализовать своими руками. При этом необходимо строго придерживаться технологии реализации выбранного типа монтажа. Вне зависимости от того, какой именно тип фиксации был выбран, в результате необходимо добиться полностью статичного соединения. Только в таком случае мауэрлат сможет выполнять свою непосредственную функцию по распределению нагрузки от стропильной системы.

Как установить мауэрлат для двускатной крыши – варианты монтажа, порядок проведения крепления

Основой для монтажа стропил является мауэрлатный пояс. Это устойчивая конструкция, которую крепят по периметру стен. От того, насколько прочным он получится, зависит срок эксплуатации всей крыши. Главная функция мауэрлата состоит в обеспечении равномерного распределения нагрузки на строение и его фундамент.

Что это такое

Пояснить что это такое в строительстве мауэрлат, можно следующим образом. Данная конструкция выполняет функцию связующего элемента между крышей зданий и стенами и поэтому к ее обустройству специалисты относятся очень серьезно. Другой задачей мауэрлата можно назвать снижение до минимума парусности кровли – это означает, что ее может сорвать сильный ветер.

Имеется практика строительства домов без мауэрлата, когда стропила прикрепляют непосредственно к балкам перекрытия. В данной ситуации все нагрузки от конструкции крыши направлены на места опор системы стропил, а при наличии мауэрлата они распределились бы на стены равномерно.

Материалы для изготовления мауэрлата

Данный кровельный элемент создают из:

  • деревянного бруса;
  • двутавровой балки;
  • металлических изделий или швеллера.

Выбор материала зависит от веса возводимой кровли:

  1. Брус может иметь сечение размером 10х10, 10х15, 15х15, 8х18 или 20х20 сантиметров. Его подкладывают под стропильные ноги вдоль периметра крыши и таким образом равномерно распределяют нагрузку на каждую точку стен дома. При выборе древесного материала для мауэрлата обращают внимание, чтобы длина сучков на нем не превышала 2/3 толщины бруса. Эти места на древесине будут плохо отвечать на растяжение и в результате появятся трещины.
  2. Скрепленные доски, из которых делают мурлаты — крепления крыши, задействуют при строительстве легких каркасных домов, когда на их кровлю не будут оказываться большие нагрузки. Чтобы сэкономить, специалисты рекомендуют вместо цельного бруса, отличающегося большим весом, использовать доски, соединенные между собой.
  3. Иногда вместо бруса для изготовления мауэрлата для двускатной крыши задействуют балки из стальной трубной продукции. В таком случае деревянная часть мауэрлата за периметр постройки не выходит. К его концам прикрепляют трубки, которые становятся главной опорой кровельной конструкции. Трубы должны соответствовать определенным требованиям: сечение небольшого размера; высокая прочность и качественный стальной сплав.

В последнем случае отверстия в стропилах создают строго по оси, их диаметр должен быть на 10 сантиметров меньше, чем высота стропильной ноги. Если этого не получается, тогда следует дополнительно прикрепить стальные элементы. Основное преимущество такой конструкции в том, что деревянная часть мауэрлата находится под защитой крыши.

Способы укладки мауэрлата на стены

После того, как принято решение, какой должен быть мауэрлат, начинают его изготовление. Также нужно определиться с необходимостью обустройства армированного пояса. Делают его на стенах, прочность которых вызывает сомнения, чтобы у будущей крыши была надежная опора.

Существует 2 варианта укладки мауэрлата:

  • без армопояса;
  • монтаж на армированный пояс.

Если работы планируется выполнять на газобетоне, который считается хрупким материалом для стен, это сделать непросто. Специалисты советуют обустроить для мауэрлата конструкцию, применяя бетон или прочный кирпич, чтобы обеспечить для связующего элемента твердую основу. Читайте также: «Как правильно положить мауэрлат для крыши – устройство на практике».

Подготовка к созданию армированного пояса

Его толщину рассчитывают с учетом проектируемых нагрузок, воздействующих на крышу здания. Они бывают постоянными (вес стропильной конструкции и кровельного пирога) и временными (ветер и снег). Ширина армированного пояса в любом случае не может быть меньше, чем этот параметр у стен.

Чтобы получился прочный пояс, нужно задействовать цемент марки М400 и выше. Заливать его следует за один заход. Для приготовления смеси берут цемент, предварительно промытый песок и щебень в пропорции 1:3:3. В качестве добавок используют пластификаторы, чтобы понизить содержание воды в растворе и в результате увеличить прочность армопояса.

Важно, чтобы этот элемент был уложен непрерывно по обе стороны внешних стен постройки. Опалубкой для него могут стать строительные блоки, имеющие U-образную форму. Также для завершения внешнего ряда применяют распиленные блоки, имеющие ширину до 10 сантиметров. Можно построить опалубку из плит ОСП и даже использовать стандартные деревянные доски.

Порядок крепления мауэрлата для двускатной крыши

Чтобы установить мауэрлат на каркасные или выложенные из бруса стены применяют шурупы, саморезы или гвозди. Для обеспечения дополнительной прочности задействуют перфорированные соединительные детали.

Если дом имеет большую площадь, а крыша будет иметь размер около 250 «квадратов», тогда для крепления мауэрлата пользуются шпильками — металлическими штырями с резьбой. Их устанавливают каждые 2 метра и по краям элемента.

В первую очередь для армопояса заливают бетонную стяжку по периметру стен, а потом последовательно вмуровывают штыри так, чтобы высота каждого из них была больше толщины мауэрлата минимум на3 сантиметра. Только после этого можно накрепко зафиксировать мауэрлат при помощи гаек с шайбами.

Кроме них, удобны в применении металлические скобы, отличающиеся прочностью. Не следует забывать о возможности применения анкеров и скрученной проволоки, которые превосходно функционируют на растяжение.

Самым простым способом крепления строители считают использование проволоки-катанки:

  1. За несколько рядов до самой верхней из кладок между кирпичными рядами выкладывают куски проволоки так, чтобы их длины было достаточно для обвязки мауэрлата после того, как стены закончат возводить.
  2. Оставшиеся концы после завершения монтажа связывающего элемента прячут между кирпичами в толще стены.

Крепление можно осуществить иначе:

  1. В армопояс вмуровывают штыри арматуры – они должны располагаться ниже высоты мауэрлата.
  2. К ним приваривают 4 – 5 сантиметровые шпильки или длинные болты со срезанными головками.

Существует еще один метод, который заключается в том, что шпильки или штыри во время кладки стен вмуровывают в них. Но данный вариант подходит только для небольших кровель.

Обустройство армированного пояса

На торчащие из арматуры пруты после застывания бетона надевают брус. Даже на самой короткой стене в армопоясе для крепления мауэрлата должно быть минимум четыре 12-миллиметровых прута. При выборе шпилек или проволоки, пояс также нужно делать с арматурой.

Толщина бетона при обустройстве армопояса не может составлять менее 5 сантиметров. Как только смесь залита, необходимо следить за тем, чтобы в ней не образовались воздушные полости, которые можно увидеть по появившимся пузырькам.

Этот процесс нарушает однородность и прочностные показатели армопояса, а ведь на нем нужно уложить мауэрлат, по факту являющийся фундаментом крыши. Воздушные пузырьки исчезнут, если проткнуть еще не застывший бетон арматурным прутком. Через 10 – 12 дней опалубку убирают после того, как смесь застынет и станет прочной.

Далее нужно сделать гидроизоляцию. В качестве изоляционного материала на готовый армопояс укладывают рубероид.

Как правильно класть мурлат на стены

Существует определенный порядок, как правильно класть мауэрлат. При строительстве двускатной крыши его монтируют на готовый каркас здания параллельно коньку вдоль всего периметра стен. При установке главной задачей для домашнего мастера является проверка горизонтальности при помощи уровня.

Когда обнаружена даже малейшая неровность, ее нужно устранить: выступающие участки срезают, а те, что ниже положенного уровня, следует приподнять, используя подкладки.

Потом приступают к подготовке бруса, который станет мауэрлатом. Дерево обрабатывают дезинфицирующим составом, антипиреном и хорошо просушивают. Брус прикладывают к месту фиксации и делают отметки, где будут просверлены отверстия. Отдельные участки мауэрлата соединяют в общую конструкцию прямым замком и дополнительно скрепляют гвоздями. По углам брус скрепляют косым прирубом или при помощи прямого замка.

После укладки мауэрлата начинают сооружать «скамью», для этого:

  1. Измеряют расстояние между противолежащими частями мауэрлата.
  2. Полученную величину делят пополам и отмечают середину пролета.
  3. Отметки соединяют так, чтобы образовалась ось «скамьи».

Ориентируясь на нее, приступают к строительству нижнего прогона. Удобнее будет полностью сделать «скамью» с нижним прогоном в горизонтальном положении, а потом поднять и закрепить вертикально согласно оси перекрытия.

Популярные методы крепления стропил

Ранее в статье уже пояснялось, что такое мауэрлат кровли и зачем он нужен. Поскольку он распределяет нагрузки на кровлю, надо уделить внимание процессу крепления стропил к нему. От него зависит целостность крыши, которую при некачественном монтаже может со временем повести, она начнет проседать или оказывать на одну из стен повышенную нагрузку.

Применяют две технологии укладки стропил:

  1. Жесткая. Такой вариант не допускает смещения стропильных ног. Для обеспечения стабильности задействуют подшивной брусок, препятствующий сдвигу. Благодаря использованию металлических уголков элементы стропильной конструкции не могут двигаться в стороны.
  2. Скользящая. Данный метод монтажа стропил необходим, когда дом возводился из бревен или бруса, которые через время начинают оседать. В этом случае мауэрлат не задействуют, а только верхний венец деревянного сруба. Если применить жесткую технологию, уже через год крыша лишится около половины своей прочности, поскольку ее поведет.

Жесткий вариант фиксации стропил к мауэрлату

Обычно при обустройстве крыш монтируют деревянные стропила, так как они самые доступные по стоимости и просты в обработке. Но у древесины имеется существенный недостаток – она впитывает влагу и набухает. Правда, после высыхания обретает свои прежние размеры.

Важно правильно выполнить установку стропил на мауэрлат двухскатной крыши и закрепить их так, чтобы при повышенной влажности не образовалась так называемая распорная сила, которая приведет к существенному снижению долговечности конструкции.

Задача такой технологии – исключить малейшую возможность смещения стропил. Поэтому седло выреза упирают жестко в мауэрлат и закрепляют гвоздями, вбивая их под угол. Важно, чтобы эти вырезы имели одинаковую форму и не превышали третью часть ширины стропил.

Иногда под стропила подшивают метровый брус, одновременно служащий упором, а для фиксации используют металлический уголок.

Скользящее (шарнирное) крепление

Каждый деревянный дом дает усадку по-своему. Через время менее всего просядет строение из клееного бруса, а свежий сруб больше всего. При этом усадка происходит неравномерно и это негативно отражается на состоянии стропильной системы. Избежать перекоса помогает установка скользящего крепления.

В жилом деревянном доме после продолжительных дождей начинает разбухать древесина, а зимой в результате потери влаги она усыхает. Это означает, что перекос крыши часто возникает при эксплуатации дома.

При этом в разной степени оседают:

  • южная и северная стороны дома;
  • части постройки, находящиеся постоянно в тени и на солнце;
  • сторона, подвергающаяся воздействию влажного воздуха от находящегося рядом водоема, и более сухая;
  • обдуваемая ветром стена и та, перед которой имеется другая постройка.

На протяжении всего срока эксплуатации геометрические параметры деревянного сруба постоянно изменяются. Особенно сильно это происходит зимой. Таким образом, если стропила на верхнем венце закреплены жестко, тогда снеговая нагрузка сильно выгнет кровельную конструкцию.

Чтобы этого избежать, задействуют особую металлическую деталь, внешне напоминающую петлю, которая называется «салазкой». Когда изменяется геометрия сруба, этот крепежный элемент смещается относительно направляющей, а стропила оседают, не причиняя вреда всей конструкции.

Иногда кровельщики создают скользящий угол другими проверенные временем методами. В стропильной ноге делают запил.

Балку устанавливают срезом на верхний венец и фиксируют при помощи:

  • скоб;
  • скрещивающихся гвоздей в мауэрлате;
  • фиксирующих стальных пластин;
  • вертикально забитого гвоздя.

Неплохой альтернативой скользящим опорам является скрученная в два раза кованая проволока. Она хорошо ведет себя на растяжение и дает элементам стропильной конструкции некоторую степень свободы.

Расчет мауэрлата

Двускатная крыша наиболее популярный вид кровли. Установка мауэрлата на нее – процесс дорогостоящий и трудоемкий. Но его монтаж обеспечит долговечность и стойкость кровельной конструкции.

При расчете мауэрлата для двухскатной крыши, его веса и объема пользуются формулами:

V = SL и M = RV, где:

S – сечение бруса;

L – длина или периметр;

R – плотность дерева.

В большинстве случаев подходят следующие параметры мауэрлата:

  • ширина минимум 10 сантиметров;
  • отступ бруса от края стены – минимум 5 сантиметров;
  • оптимальное сечение брусьев 10×10 или 15×15 сантиметров;
  • расстояние между брусьями должно быть равномерным на всем протяжении конструкции.

Способы крепления мауэрлата для крыши

Крыша дома состоит из нескольких элементов, один из которых мауэрлат. Что такое мауэрлат в строительстве крыши? Это пояс, укладываемый на стены дома по всему периметру. На него и упирается стропильная система кровли. Значит, нагрузки, которым будет подвергаться этот элемент крыши, огромные: вес стропил, обрешётки, кровельного материала и атмосферных осадков. То есть на вопрос, для чего нужен мауэрлат, можно ответить так – чтобы равномерно распределить нагрузки от кровли на стены здания, плюс жёстко привязать стропильные ноги к строению.

Из чего изготавливают мауэрлат

Есть несколько готовых материалов в виде деревянных или стальных профилей: брус, стальной уголок, швеллер, труба, двутавр. Можно собрать конструкцию из досок, соединив между собой. Рассмотрим каждый вариант по отдельности, определим достоинства и недостатки каждого.

Деревянный брус

Применяются брусья разного сечения в зависимости от веса самой крыши. Минимальное сечение мауэрлата – 100х100 мм, максимальное 200х200 мм. Особое внимание надо обратить на сорт используемой древесины. Чем меньше сучков, тем лучше, этот дефект плохо работает на растяжение, образуя довольно глубокие трещины. Последние снижают прочность материала. А ведь именно мауэрлат, как никакой другой элемент здания, подвергается нагрузкам на растяжение.

Мауэрлат из деревянного бруса для крыши дома

Доски, скреплённые между собой

Если крыша небольших размеров, нагрузка от неё будет тоже небольшой. Рекомендуется сэкономить, установив вместо бруса соединённые между собой доски толщиною 50 мм. Две доски шириною 100 мм создадут брус сечением 100х100 мм. Четыре доски шириною 200 мм – мауэрлат сечением 200х200 мм. Соединять можно гвоздями, саморезами, болтами (шпильками).

Мауэрлат из скреплённых досок между собой

Стальной профиль

Металл для мауэрлата используется редко. Это дорого, любой металлический профиль – дополнительная нагрузка на стены, что не приветствуется. Нередко используют трубу, но она выступает, как дополнение к повышению жёсткости всей кровельной системы.

Трубу пропускают через стропильные ноги, в которых делаются сквозные отверстия. Сама труба обязательно крепится к деревянному брусу.

Требования к данной системе:

  • диаметр трубы должен быть на 100 мм быть меньше, чем ширина стропил;
  • отверстия в стропильных ногах делается строго по одной оси;
  • крепление трубы к мауэрлату производится хомутами.

Способы крепления мауэрлата к стене

Существует несколько способов крепления мауэрлата для крыши к стене. При этом учитывается наличие или отсутствие армированного сейсмопояса – ленточный фундамент, заливаемый, как верхняя обвязка наружных стен и всей конструкции здания для придания монолитности.

Крепление на армопояс

Все начинается с закладки армирующего каркаса, изготовленного из стальной арматуры. По сути, это клетка с определёнными размерами ячеек из двух-трёх решёток, соединённых между собой вязальной проволокой. Каркас укладывается поверх стены внутрь установленной опалубки.

Этап 1. Процесс установки армирующего каркаса

К нему привариваются или привязываются анкера (резьба, с одной стороны, второй конец загнут под 90°). Длина анкера выбирается с таким расчётом, чтобы из армопояса торчал резьбовой конец высотою, равной толщине мауэрлата плюс 5 см. К примеру, высота деревянного бруса – 10 см, то выступать из армопояса крепёжное изделие должно на 15 см. Учитывая, что часть крепежа располагается в бетонном поясе, минимальное расположение его относительно глубины – половина толщины пояса, то общая длина анкера – 5 см плюс толщина мауэрлата плюс минимум половина толщины армопояса.

Внимание! Анкера располагают относительно длины армированного пояса на расстоянии 60-120 см между собой на одной линии строго посередине стены. Чаще для определения количества анкеров используют соотношение количества стропильных ног. Сколько в кровельной конструкции последних, столько должно быть минимум крепежей для мауэрлата.

Бетонирование армированного пояса

Для заливки пояса используется бетон марки М400: пропорциональное соотношение цемент-песок-щебень – 1:3:3. Количество используемого раствора определяется размерами самой фундаментной конструкции. Ширина пояса должна равняться ширине стены, высота 150–250 мм.

Этап 3. Заливка бетоном подготовленного армирующего каркаса

Заливку конструкции проводят за один раз. Распалубку производят через 7–10 дней, нагружать её лучше через 28 дней, когда бетон наберёт марочную прочность.

Подготовка и установка бруса

Размер между анкерами известен, его переносят на брусья, в которых делаются сквозные отверстия диаметром чуть больше диаметра металлического крепежа. К примеру, если используются анкеры диаметром 12 мм, отверстие должно высверливаться диаметром 14 мм.

Важно! Сверление производить снизу–вверх. То есть, с какой стороны бруса начали проводить сверление, та сторона будет нижней с прижимом к армопоясу.

Так как один брус не закроет своею длиною всю стену, то стыковать два соседних надо путём соединения их в пол запила. Брус по сечению распиливается пополам на длину 150-200 мм.

Пример стыковочного запила бруса

Два элемента укладываются друг на друга запиленными краями и скрепляются между собой разными крепёжными изделиями:

  • металлическими скобами из арматуры диаметром 12 мм;
  • длинными саморезами;
  • гвоздями;
  • саморезами и крепёжными перфорированными профилями.

Процесс сборки мауэрлата заключается в следующем.

    На армирующий пояс укладывается гидроизоляционный материал.
Этап 5. Установка бруса на армопояс
Производится затяжка бруса к поясу с помощью гаек, под которые обязательно устанавливаются широкие шайбы.Этап 6. Процесс затяжки бруса к армопоясу
Производится скрепление брусьев между собой одним из вышеописанных методов.Этап 7. Процесс скрепления брусьев металлическими скобами

Важно в проводимом процессе – выставить мауэрлат по горизонтали. Поэтому его проверяют уровнем. Если необходимо поднять какую-то часть конструкции, укладывают деревянные подкладки. Надо опустить, вырубают нижнюю плоскость требуемой толщины.

Крепление к кирпичной стене без армопояса

Здесь несколько вариантов крепления. У каждой из них свои плюсы и минусы.

Крепление проволокой

Нужна проволока диаметром 4–6 мм, скрученная в несколько слоёв. Укладывают её в кирпичную кладку, как сквозной элемент, на уровне 4–6 рядов ниже установки мауэрлата. После укладки мауэрлата на стену его сверху обвязывают проволокой, подтягивая к стеновому торцу.

Важно правильно подогнать скрученные проволоки по длине. Придётся учитывать высоту кирпичной кладки от места закладки проволочного крепежа, толщину и ширину мауэрлата, длину скрутки для затягивания (где-то 15–25 см). Полученный размер увеличивается вдвое, прибавляется ширина стены.

Пример крепления мауэрлатного бруса при помощи проволоки

Расстояние между уложенными проволоками определяется так же, как с анкерами. Основное правило – начинать монтаж после высыхания кладочного раствора.

Можно вместо проволоки уложить в кирпичную кладку стальные трубы мелкого диаметра. А уже через них пропустить проволоку крепления.

Использование деревянных пробок

Деревянные пробки – тот же брус меньшего сечения, который разрезается на небольшие куски длиною по 20–25 см. Их закладывают в кирпичную кладку, предварительно обработав антисептическим составом. Здесь несколько вариантов, где можно установить в стене деревянные пробки:

  • в верхнем ряду посередине ширины стены;
  • с внутренней стороны стены под мауэрлатом;
  • с внутренней стороны под мауэрлатом ниже на 1–2 кирпича.

Обычно к пробкам мауэрлат крепится металлическими скобами.

Использование шпилек и проволоки

Необходимо приготовить шпильки длиною чуть меньше ширины стены, плюс 3 см в качестве выступа за пределы стеновой конструкции. Именно выступ должен быть снабжён резьбой, шайбой и гайкой. Противоположный конец крепежа должен быть загнут под 90°.

Пример правильного крепления мауэрлатного бруса шпильками

Шпилька закладывается в кирпичную кладку в горизонтальном положении на 4–6 рядов ниже уровня установки мауэрлата. Резьбовой конец должен выходить с внутренней стороны. После монтажа мауэрлата на шпильку накручивается проволока, сложенная в несколько слоёв (3–4), которую поджимают шайбой и гайкой. Свободный конец крепят любыми средствами и способами к мауэрлату. Есть вариант, когда мауэрлат проволокой не скрепляют, а крепят стропильные ноги, которые подтягиваются к мауэрлату, прижимая его к стене. Основная задача и в первом, и во втором случае – натянуть проволоку так, чтобы она приняла строго вертикальное положение и по степени натяжки представляла собой струну.

Крепление анкерами

Технология чем-то похожа на устройство мауэрлата с использованием анкеров по армопоясу. Здесь применяются те же анкера, которые закладываются в кирпичную кладку вертикально на глубину 45–50 см. Нижний конец загнут под прямым углом, его обязательно укладывают под кирпич, а не в шов между кирпичами.

Основная проблема – провести установку крепежей вертикально. Поэтому совет – собирая кирпичную кладку, постоянно проверяйте расположения анкера на вертикальность, используя отвес или уровень. Небольшое отклонение – большая проблема при надевании мауэрлата на крепёжные изделия.

Крепление мауэрлата при помощи анкеров к кирпичной стене

Здесь также проводится подготовка деревянных брусьев с учётом расстояния между крепёжными отверстиями и их высверливанием.

Внимание! Все способы, используемые по технологии монтажа мауэрлата без армопояса, возможны лишь в том случае, если перепады верхних торцов стен незначительны. Если перепад большой (более 1 см), то придётся поверх стены залить стяжку из цементно-песчаного раствора. Толщина стяжки – не менее 5 см.

Правила сборки мауэрлата для двускатной крыши

Мауэрлат для двускатной крыши – пояс, разложенный по периметру здания. Здесь неважно, будут ли опираться стропильные ноги на всю опорную конструкцию или нет, потому что нагружаться будут всего лишь две стороны периметра. Мауэрлат для крыши этого типа – единое устройство, монолитное по своей сути. Поэтому собирается оно в виде единой конструкции с использованием вышеописанных технологий крепления.

Необходимо отметить, не всегда кажется, что можно соорудить мауэрлат для крыши в виде монолитной конструкции. Если кровля взводится по балкам перекрытия, то последние своими концами укладываются на стены здания, а значит, монолитность мауэрлата обрывается именно балками. Что можно предпринять в этом случае. Вариант один – сделать запил балок вполовину с установкой их в пазы мауэрлата, которые также вырезаются в половину высоты с учётом ширины балки. В такой конструкции высота балок и мауэрлата выбирается одинаковой. Обычно последний подгоняется под первые. При этом стропильные ноги стараются упереть именно в балки тем самым снизив нагрузки.

Не надо думать, что мауэрлат для двускатной крыши – какая-то отличная конструкция от мауэрлатов других кровельных сооружений. Она может отличаться от односкатной крыши, где часто высокую сторону упирают в фасадную стену, возведённую выше задней. В такой постройке мауэрлат не используют. В остальном – это обычный пояс для равномерного распределения нагрузок.

Выбирая мауэрлат для двускатной крыши или других разновидностей крыш, надо понимать, что это фундамент – основа для кровельной системы. Именно она подвергается большим нагрузкам, поэтому к выбору материала, размерам мауэрлата для кровли, к технологии монтажа, особенно к способу крепления, должны предъявляться строгие требования. Поэтому отвечая в статье на вопрос, что такое мауэрлат в строительстве крыши и как выполнить его монтаж, были разобраны все доступные методы крепления.

Видео-инструкция по монтажу

Как правильно установить мауэрлат?

Что такое мауэрлат?

В словаре строительных терминов говорится: «мауэрлат — брус, служащий опорой наслонных деревянных стропил. и предназначенный для распределения нагрузки, создаваемой крышей сооружения. Располагается на верхнем внутреннем обрезе стен.»

То есть нагрузка от веса крыши через мауэрлат равномерно распределяется на стены здания.

Из чего его изготавливают?

Как правило, мауэрлат изготавливают из бруса сечением 150х150 мм или досок сечением 50х150 мм, которые сбиваются по три штуки для получения сечения 150х150 мм.

Реже используется брус сечением 100х100 мм или 200х200 мм.

Крайне редко ( при установке металлических стропил) изготавливается из металлопроката.

Во многом сечение зависит от того как много весят кровельные материалы. В том случае если строительство дома своими руками ведется с использованием ондулина можно использовать брус минимально допустимого сечения.

Какие работы необходимо выполнить до установки на деревянные стены?

При установке на стену дома, выполненную из дерева, под верхние бревна стены необходимо заложить вязальную проволоку. С ее помощью мауэрлат будет крепиться к стене. Длина выступающих концов проволоки должна быть в 2 раза больше чем высота бревен, под которые подложена проволока и мауэрлата вместе взятых.

Этот способ надежен, веками использовался нашими предками. Однако есть более современный способ крепления – при помощи металлических анкерных болтов.

Для того чтобы закрепить мауэрлат ими до его укладки в бревнах стены следует просверлить отверстия для пропуска анкерных болтом. В нижней части отверстия необходимо сделать выборку для того чтобы головка болта не выступала над поверхностью бревна. В мауэрлате также необходимо выполнить отверстия для пропуска болтов.

Какие работы необходимо выполнить до установки на стены из кирпича, блока, монолита?

Для надежного крепления необходимо изготовить армопояс. Он представляет собой монолитную железобетонную стяжку. По сути армопояс служит фундаментом для мауэрлата.

Работы выполняются в следующей последовательности:

  1. Устанавливается деревянная опалубка. Как правило, высота опалубки составляет250- 300 мм.
  2. В опалубку закладывается арматура или строительная сетка. Для надежной связи армопояса со стеной необходимо перевязать их. Сделать это можно вбив в стену небольшие куски арматуры. Для того чтобы армирование « работало» необходимо приподнять арматуру или сетку над верхним срезом стены на 50 -100 мм.
  3. Заливается бетон.
  4. Устанавливаются металлические шпильки с широкой шайбой и гайкой в основании. Сделать это необходимо до застывания бетона. Высота шпилек должна быть больше высоты мауэрлата.

Совет. Для того чтобы иметь шпильки необходимого вам размера следует покупать длинные шпильки (длиной от 1 метра и больше) и нарезать в необходимый размер.

Через 5 дней можно укладывать мауэрлат. Это правило продиктовано тем, что при нормальной температуре и влажности цементосодержащие смеси набирают 50 процентов прочности и способны воспринимать прилагаемые к ним нагрузки без разрушения.

Инструкция по укладке мауэрлата?

Последовательность операций такова:

  1. Брус выкладывается по периметру здания. В случае если длина отдельных брусов меньше чем длина стены производится их сращивание. Непосредственно под брус укладывается гидроизолирующий материал. Пленки Ондутис прекрасно для этого подойдут.
  2. Проверяется правильность « геометрии». Для этого необходимо проверить равность длин диагоналей. Пренебрегать этой операцией нельзя – неточность в несколько сантиметров грозит некачественной сборкой стропильной системы. В таком случае ремонт крыши неизбежен.

Совет. Самый простой способ проверки – при помощи веревки или лески. В этом случае нет необходимости замерять расстояния. Достаточно просто зафиксировать длину диагонали и сравнить ее с другой.

  1. Закрепить между собой углы мауэрлата.
  2. Закрепить мауэрлат при помощи проволоки или шпилек. При креплении при помощи шпилек следует заранее просверлить отверстия в частях мауэрлата. Затяжку следует проводить в 2 приема.

Мауэрлат является фундаментом крыши. Тот, кто ведет строительство дома своими руками, должен отнестись к его креплению ответственно. Иначе ремонт крыши придется проводить на следующий сезон после ее монтажа.

Что такое мауэрлат. Варианты крепления мауэрлата.

Мауэрлат

Мауэрлат – это элемент стропильной системы. Является опорой для стропильных ног. Представляет собой брус уложенный поверх стены.

Толстые кирпичные стены могут самостоятельно воспринимать распор от нагрузки кровельных конструкций, для того чтобы качественно выполнить установку стропильных конструкций, по верху кирпичной стены укладывается мауэрлат.

Для выполнения любых строительно-монтажных работ необходимо привлекать лицензированные организации, имеющие квалифицированный персонал и инструмент. Все взаимоотношения между заказчиком и подрядчиком должны оформятся в виде договора.

Как правило, в частном домостроении для покрытия дома выполняется скатная кровля из деревянных стропильных конструкций. Необходимость укладки мауэрлата возникает лишь в домах из кирпича или строительных блоков. В домах из дерева стропильные ноги упираются непосредственно в балки перекрытия чердачного помещения или в верхний венец стены, при этом горизонтальный распор стен воспринимается балками перекрытия или затяжками на стропильных рамах.

Крепление мауэрлата

Крепление муэрлата арматурой

При сильных порывах ветра кровля испытывает большие нагрузки. Штормовые порывы ветра способны оторвать кровельный материал вместе с обрешеткой и стропилами. Для того чтобы предотвратить аварийные ситуации мауэрлат должен быть надежно закреплен на стене. Закрепить мауэрлат на стене можно с помощью арматурных ершей, забитых в стену. При этом брус мауэрлата просверливается вместе со стеной, в отверстие забивается арматура. Верх арматуры загибается фиксации мауэрлата.

Крепление муэрлата проволокой

Еще одним способом крепления является заделка стальной проволоки в кладку кирпичной стены, для этого несколькими рядами ниже начинают вкладывать проволоку через равные промежутки, длина которых от одного до двух метров. После укладки мауэрлата проволока затягивается и надежно прижимает брус к стене. Стропила также притягиваются к стенам проволокой или закрепляются специализированными креплениями к мауэрлату.  Последний можно закрепить в стене с помощью анкерных болтов.

Инструмент, использующийся для устройства стропильных конструкций: ручная пила, молоток, стамеска, электродрель, циркулярная ручная пила, рулетка, уровень, уровень, капроновый шнурок, гвоздодер, угольник.

Для устройства мауэрлата используют брус сечением от ста миллиметров или тесанного с одной стороны бревна. При использовании бревна возникают дополнительные сложности с установкой стропильных ног.

От правильной установки мауэрлата зависит будущий внешний вид всей крыши. При устройстве мауэрлата необходимо тщательно выверять геометрическое положение всех элементов мауэрлата, окончательно закреплять его лишь после контрольной проверки диагоналей и общего уровня.

Для защиты мауэрлата от влаги, деревянные конструкции обрабатываются антисептическими и огнезащитными составами или смесью воды с известью. Также для защиты от влаги под брус мауэрлата укладывается слой гидроизоляции из рулонных материалов.Для защиты от промерзания зазоры между мауэрлатом и стеной конопатятся войлоком или заполняются монтажной пеной.

Крепление мауэрлата

Устройство кровли ответственное мероприятие. Ошибки при монтаже кровельных конструкций могут привести в будущем к аварийным ситуациям. Недостаточное сечение стропильных элементов не обеспечат необходимую прочность конструкции крыши, а не достаточное и неправильное крепление стропильной системы при сильном порывистом ветре может привести к разрушению крыши и повреждению близлежащих зданий и расположенных возле здания материальных ценностей. Чтобы избежать неприятных ситуаций во время эксплуатации здания, устройство кровли нужно доверить опытной бригаде кровельщиков или производить работы по монтажу под руководством специалиста, имеющего положительный опыт в устройстве скатных крыш.

При устройстве крыши следует особое внимание уделить охране труда. Работы, проводимые на высоте, всегда сопряжены с большим риском, поэтому к обеспечению техники безопасности следует подходить максимально серьезно. Работая на высоте, следует использовать страховочные приспособления (монтажный пояс, временные ограждения). Не приступать к работе, находясь в алкогольном или наркотическом опьянении. Если чувствуется недомогание, головокружение или слабость, также желательно воздержаться от работы на высоте. Выполняя работы на высоте, также следует обеспечить безопасность людей, работающих или находящихся на земле. Защитить людей от падения материалов и инструмента можно с помощью ограждения прилегающей территории, установкой соответствующих знаков и надписей предупреждающих об опасности падения. В местах передвижения людей (по улицам вдоль стройплощадки, в местах входа в здания) устанавливаются защитные козырьки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Поделиться с друзьями:

Подпишитесь на новые

Крепление стропильной ноги к газобетону. Крепим мауэрлат на стену из газобетона, все методы

Вопрос, как закрепить мауэрлат к газобетону без армированного ремня, достаточно редкий, ведь такое соединение в строительстве - скорее нонсенс. Чтобы понять это, нужно разобраться, для чего нужен армопояс, а также что такое мауэрлат и его назначение.

Есть пенобетон?

Но прежде всего отметим, что строительство домов из газобетона находится на пике популярности, и спрос на этот стройматериал растет.Это означает, что многие сталкиваются с этим при строительстве собственных домов. Что нужно знать о газобетоне:

  • относится к категории пористых материалов;
  • хорошие теплоизоляционные качества;
  • не самое низкое влагопоглощение;
  • хорошая несущая способность;
  • низкая прочность.

Это последняя характеристика, определяющая возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет ему сильно нагружаться, особенно точечно.

Что касается самого мауэрлата, то это конструкция, которая укладывается по верхним поверхностям стен. Фактически он выполняет функции ленточного фундамента, равномерно распределяя нагрузки с крыши на стены дома. Их делают в основном из деревянных балок с минимальным сечением 100х100 мм. Следует добавить, что этот элемент крыши упрощает крепление стропильной системы к стенам.

Армопояс: особенности конструкции

Теперь про армопояс. Его основная задача - смонтировать мауэрлат.И если дело не в конструкции возводимого дома, то возникают определенные проблемы, связанные именно с креплением бруса мауэрлата. Есть несколько способов крепления. Их отлично используют строители, если дома строятся из более прочных материалов: кирпича, камня, бетонных блоков.

Способы крепления

Итак, мы ознакомились с основными элементами, обозначенными вопросом, как крепить мауэрлат к газобетону. Осталось разобраться в путях и понять одну важную мысль.И мысль в том, что предлагаемые варианты застежек следует принимать с большим количеством оговорок. Потому что установка мауэрлата на газобетонные блоки без заливки арматурного пояса - мероприятие достаточно сомнительное.

И сколько бы вы ни искали технологии, все они оказываются, по крайней мере, малопригодными. И при каждом варианте существует огромное количество противопоказаний. И хотя на некоторых порталах очень много информации о том, что можно уложить мауэрлат на газобетон и закрепить, все в один голос уверяют, что есть определенные критерии, которые необходимо учитывать.

Например:

  • вы можете использовать этот метод (без бронепояса), если возводимое здание небольшого размера; №
  • , если крыша представляет собой простую конструкцию, покрытую легкими кровельными материалами;
  • , если в конструкции стропильной системы используются подвесные стропила, которые между собой стягиваются надежными затяжками;
  • при установке многослойных стропильных ног, подпертых по оси коньковой балки.

Кстати, последний вариант как нельзя лучше подходит для данной ситуации.Поскольку часть нагрузки от крыши будет приходиться именно на опоры под коньком, это снизит нагрузку на стены. И все же перед тем, как крепить мауэрлат к газобетону, нужно хорошенько подумать, стоит ли этот процесс проводить без заливки бронепояса.

№ варианта 1

Крепление мауэрлата к газобетону без армированного ремня лучше всего производить стальной проволокой диаметром 4–5 мм, скрученной в 2–4 слоя. Этот метод часто применяется при кладке бруса мауэрлата на кирпичную кладку.Как осуществляется этот процесс. Существует несколько жестких требований:

  • при кладке из газобетонных камней в третьем или четвертом ряду до окончания кладки необходимо уложить проволоку, то есть над проволокой необходимо уложить 3-4 ряда блоков;
  • длина скрутки должна быть такой, чтобы с двух сторон доходила до уложенного мауэрлата, перекрывала его и закручивала, создавая крепление;
  • Шаг укладки проволоки скрутки равен шагу установки стропильных ног.

Пример крепления бруса мауэрлата проволокой

Перед укладкой мауэрлата без армированного пояса на стены из газобетона необходимо провести гидроизоляцию торцов стен. Самый простой способ - расстелить рубероид в два слоя. Затем укладывается сам брус. Его необходимо выровнять либо по внешней поверхности стены, либо по внутренней. Горизонтальное выравнивание обязательно. После этого проволочные косы затягиваются монтировкой. Главное, чтобы стяжка была прочной и плотной.


Пример правильно затянутой проволочной оплетки с помощью монтировки

Похоже, что это решение проблемы. Но давайте подумаем здраво. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно при эксплуатации кровли, когда на нее будут действовать ветровые нагрузки. От них проволока будет работать как пила. Но именно этим инструментом подрезают блоки, когда необходимо подогнать их под требуемые размеры.

То есть этот вариант при кажущемся правильном использовании вызывает большие сомнения.И чем крепче стянут мауэрлат проволокой, тем быстрее он будет разрезать блоки.

№ варианта 2

Установка бруса мауэрлата без армированного ремня с помощью анкеров и дюбелей. Для крепления предлагается использовать анкер длиной не менее 30 см, лучше 50. Внешний вид у них такой:

Как проходит этот процесс:

  1. После гидроизоляции их верхних концов укладывают мауэрлат на стенах.
  2. Через каждые 1-1.В нем 2 м, как и одновременно в газобетонных блоках, проделываются отверстия дрелью и дрелью, диаметр которых подбирается под диаметр дюбеля для анкера.
  3. Дюбели забиты.
  4. В них вкручиваются анкерные болты.

Для крепления мауэрлата к газобетону без армированного пояса лучше использовать анкер диаметром не менее 12 мм. И еще - под гайку подберите шайбу большего диаметра.

Итак, действительно ли этот метод надежен? Если речь шла об армирующем поясе из бетонного раствора, то сомнений не было.Это стопроцентно надежное крепление. В случае газобетона даже при использовании длинных анкеров нет уверенности в том, что этот тип крепления сможет выдержать серьезные нагрузки, исходящие от конструкции крыши. Одно дело закрепить на газобетоне полку, шкаф или телевизор, другое дело, когда нагрузки с кровли составляют не одна тонна разных материалов.

Номер варианта 3

Крепление мауэрлата к стене из газобетона с помощью шпилек. Здесь используется штифт диаметром не менее 12 мм.Укладывается поперек стены в кладку из блоков на 2-3 блока ниже последнего ряда. Получается, что концы шпильки с резьбой будут торчать из стены с двух сторон. Поэтому его длина выбирается по ширине газобетонной стены.

В этом случае мауэрлат укладывают на газобетон так же, как и в предыдущих случаях. Но крепление производится скручиванием проволоки. На концах стальной «косички» делают петли, которые надевают на концы шпильки.Т.е.:

  • сначала надевается одна петля, например, на внешний конец застежки;
  • затягивается гайкой М12 с проложенной под ней широкой шайбой; №
  • витая проволока накинута на стену соответственно и мауэрлат;
  • свободная петля на противоположном конце вставлена ​​в свободный конец шпильки;
  • затяжка с гайкой и шайбой;
  • Требуется монтировка, которая закручивает скрутку по бруску мауэрлата, то есть последнюю притягивают к стене.

Надо отдать должное такому способу крепления мауэрлата к стене, возведенной из газоблоков. Во многом он надежнее. Во-первых, проволока не контактирует с газобетонным материалом. Это означает, что нет нагрузки от скручивания, которая могла бы порезаться. Во-вторых, шпилька укладывается без нарушения целостности блоков, что очень важно для газобетонного материала. Но даже такой вариант не гарантирует стопроцентной надежности крепежа.

№ варианта 4

Сегодня мы должны поговорить об инновационных способах крепления, ведь научно-технический прогресс не стоит на месте и предлагает нам новые материалы, повышающие прочность крепления. Это так называемые химические якоря. По сути, это все тот же металлический крепеж, который вставляется в стену. Но вместо металлического дюбеля в проделанное отверстие заливается двухкомпонентный клей, который при контакте с воздухом быстро полимеризуется, образуя прочное соединение.В него вставляют стальной анкер, пока материал еще не затвердел.

Сегодня производители предлагают химические дюбели двух видов:

  1. Готовый двухкомпонентный состав в банке, на которую для удобства подачи смеси надета пистолетная насадка.
  2. Состав находится в стеклянной капсуле, которую необходимо вставить в подготовленное отверстие. Затем в него вставляется якорь, который сам разрывает капсулу, тем самым смешивая два компонента друг с другом и создавая условия для их контакта с воздухом.

Процесс крепления мауэрлата таким способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, которая рассматривалась в варианте №2. Только вместо стального дюбеля в подготовленное отверстие вставляется либо капсула, либо состав наливается из жестяной банки. Самое главное в последнем случае - вставить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

Следует добавить, что производители химических анкеров сегодня предлагают разновидности именно для газобетонных материалов. Именно их необходимо использовать для крепления.

Теперь что касается надежности крепежа. Это один из самых надежных вариантов. Но нет информации, что кто-то им уже пользовался. Поэтому можно только догадываться. Хотя по идее все должно работать.

№ опции 5

Здесь используются все те же шпильки, только они будут устанавливаться вертикально и служить анкерами. К ним приваривают стальные полосы толщиной 5 мм, шириной 50 мм, длиной равной ширине стены.Устройство устанавливается на этапе возведения стены ниже верхней плоскости торца на 2–3 блока. Поэтому важно точно определить длину шпильки. Ориентиром при установке является полоса поперек стены. Лучше использовать вариант, если стены поднимаются из двух блоков, поэтому штыри будут между блоками, не нарушая их целостности.

Неплохой вариант крепления, один из лучших, но с одним условием - масса кровли не должна быть большой.Нагрузка на стены в этом случае наклонная, поэтому крепеж работает на изгиб. Чем шире полоска в конструкции крепления, тем лучше.

Обобщение по теме

Было предложено несколько вариантов крепления мауэрлата без заполнения армопояса. Сложно сказать, как поведет себя вся конструкция, будут ли крепежи надежными. Поэтому не стоит рисковать и избегать расходов. Заполните армопояс и все ваши проблемы сразу решатся.

При строительстве небольшого дома из газоблоков с простой скатной крышей особой необходимости заливать армирующую ленту нет, гораздо дешевле и быстрее закрепить мауэрлат к пенобетону без армированного пояса. Технология сокращает затрачиваемое время, строительство идет быстрее, но не облегчает работу, поскольку такой способ крепления бруса мауэрлата непосредственно к стенам требует аккуратности и аккуратности.

Особенности крепления мауэрлата к газобетону без армированного ремня

Проще говоря, не зная технологических приемов правильного монтажа, лучше не рисковать и использовать классический способ, с армированием и ленточным бетонированием. С другой стороны, проблема только в соблюдении технологии, секретов в этом нет, и при должном терпении и аккуратности починить деревянную балку без бронепояса не составит труда.

В первую очередь необходимо знать, при каких условиях можно крепить мауэрлат к газобетону без армированного пояса:

  • При строительстве каркаса крыши стропила не должны создавать дополнительную расширяющую нагрузку на верхнюю край стен;
  • Здание и крыша в первую очередь ориентированы на местность, поэтому потоки ветра создают минимальное давление на скаты крыши;
  • Уклон кровли был выбран достаточно большим, чтобы зимой сильный снежный покров выдавливал стропила и мауэрлат за верхний край стен.

Совет! Способ крепления мауэрлата без бронепояса нужно выбирать до того, как будут кладены стены. Решение должно быть принято до того, как будут выложены последние три ряда блоков. Именно на уровне третьего сверху рядов укладывается предпоследний слой стеновой арматуры, которым удобно пользоваться для того, чтобы закрепить балку непосредственно на стене из газобетона.

Ситуация со стропилами станет яснее, если взглянуть на схему ниже.

Подвесные балки кровли после установки и выравнивания на коньке и мауэрлате необходимо соединить и стянуть при помощи турников.

Если многослойный брус укладывается на коньковый прогон с помощью петли, то пятка стропила, которой она опирается на поверхность мауэрлата, должна быть закреплена на скользящем стыке. В противном случае вес кровли оторвет брус от поверхности.

Весомые аргументы против армопояса

Большинство мастеров, занимающихся строительством построек из газобетона, уверены, что устройство бронепояса может решить все проблемы с устройством мауэрлата и кровли.На самом деле это не совсем так, по одной простой причине - будущий дом строится из крайне слабого газобетона. Поэтому перенести на стены из газобетона приемы и технологии армопоясов, успешно работающих на кирпичных, блочных и бетонных зданиях, невозможно.

Принципиальных возражений против армопояса всего два:

  • Во-первых, при любой схеме изготовления армопояс можно крепить только к верхнему ряду газобетона, поэтому кровлю надо делать с ограничениями, как в тот случай, когда этого пояса нет. Бетонный каркас хорошо перераспределяет распределяющую нагрузку, но все усилия от армированного пояса приходятся только на верхний ряд газобетона, отсюда и появление трещин по верхнему краю стен;
  • Крепление мауэрлата к армированному поясу означает создание огромных проблем с мостиком холода в той части крыши, где газобетон наименее вентилируется. Даже укладка слоя утеплителя из ВПСП не сильно помогает, придется искать способы устроить форточки для отвода конденсата из армопояса.

Третий аргумент против бетонирования связан с затратами. На устройство армирующей ленты уйдет сумма, примерно равная третьей части сметы на обустройство фундамента. Для дома 4х8 м это примерно 60-100 тысяч рублей. Понятно, что крепить мауэрлат и каркас кровли гораздо проще на мауэрлате, жестко связанном с бетонным армированным поясом. Иногда мастера-кровельщики даже отказываются ставить крышу по газобетону без армированного пояса, но технологически это вполне возможно.

Как прикрепить мауэрлат к газобетону без армопояса

Есть несколько надежных и проверенных способов надежно закрепить балку мауэрлата на газобетонных стенах. Рекомендуемые варианты:

  • Использование шпилек с закладными элементами;
  • Укладка бруса проволокой стальной отожженной;
  • Схемы, позволяющие закрепить брус с помощью химии;
  • Использование дюбелей.

Примечание! Помимо перечисленных вариантов, мауэрлат можно закрепить с помощью анкерных болтов.

Крепление мауэрлата к газобетону без армированного ремня анкерами

Это единственный способ, которым нужно сразу и однозначно отказаться от его использования, без бронепояса лучше не рисковать.

Якорные большие на бронированный пояс из бетона, кирпича, шлакоблока, но из-за малую площадь \ u200b \ u200bthe контактной поверхности опорной втулки работает, крепление может вытащить газобетон из организма первого сильного ветра.

Для крепления мауэрлата анкерами потребуется в три раза больше точек крепления, каждую из которых придется приклеить дорогостоящим клеем. Стоимость такого крепежа будет не меньше стоимости традиционного бронепояса, а преимуществ перед бетоном практически нет.

Крепление шпильками

При строительстве здания из газобетона без армирующего пояса проще всего закрепить деревянную балку с закладным элементом и шпильками с резьбой не менее М16.Способ очень похож на вариант с анкером, но отличается глубиной и диаметром стержня с резьбой, который нужно будет закрепить в газобетонном блоке.

В таком способе крепления есть один нюанс. Перед укладкой последних трех рядов коробчатых блоков необходимо разметить намеченные линии установки будущего резьбового крепления мауэрлата. Обычно на стенах просто рисуют вертикальные линии. Далее под уложенную стальную арматуру кладут закладные элементы, чаще всего это стальные пластины толщиной 5 мм с приварной гайкой М16.Остальные ряды газобетона выкладываются на стенах обычным способом.

Для того, чтобы закрепить стойки в стене, вам понадобится:

  • Просверлить вертикальное отверстие диаметром 20-25 мм до уровня плиты, заделанной в пенобетон, обычно требуется просверлить дрелью на метровую глубину;
  • Вкрутите резьбовой стержень в гайку с пластиной;
  • Чтобы правильно закрепить штифт, его нужно будет выровнять и вклинить в отверстие;
  • После того, как удалось выровнять и закрепить все стержни, свободное пространство заливается бетоном или клеевой смесью.

Через сутки можно класть мауэрлат прямо на газобетон. Это единственный способ закрепить мауэрлат на стене с минимальными затратами и максимальной степенью надежности. Еще один вариант установки мауэрлата на газобетон без армированного пояса показан на видео

Крепление мауэрлата на шпильки

Понятно, что не всегда предусмотрительно закладывать плиты в стены из газобетона, а пробить горизонтальные ямы под крепеж просто нет возможности.Если ящик из газобетона небольшой, то закрепить мауэрлат без бронепояса можно столярным способом, при помощи шпилек.

Технология практически не отличается от предыдущего способа. Изначально в уложенном на газобетон мауэрлате просверливаются центрирующие отверстия, брус прихватывается к поверхности стены обычными саморезами. Это позволяет правильно выровнять и стыковать мауэрлат до окончательного крепления.

Под брус последовательно наносится гидроизоляция, укладывается рубероид, после чего можно просверлить отверстия под дубовые шпильки 25-30 мм на глубину 70-80 см. Осталось залить клей и закрепить стержни. У стержней отпиливаются верхушки, внутрь вкручивается столярный шуруп, позволяющий заклинивать дюбель, и тем самым жестко фиксировать мауэрлат. На первый взгляд этот способ производит впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно если вспомнить, что большинство бревенчатых домов собирают с помощью дюбелей.

Крепление химическими анкерами

Относительно новый способ позволяет закрепить брус или доску практически в любом месте на стене из газобетона.Для удержания мауэрлата используются анкеры с резьбой, но они заворачиваются не в корпус из газобетона, а в специальную полость, заполненную быстротвердеющей смолой.

На стенах делается предварительная разметка точек, в которых планируется крепить брус. Далее демонтируются доски мауэрлата, а в газобетоне просверливаются отверстия для устройства химических заглушек. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр полости под заглушку был не менее 35 мм.

Полость для заливки самоотвердевающей смолы вырезается с помощью специального инструмента. Наклонная фреза - это сверло, режущая кромка которого загнута под углом 15 °. Насадка устанавливается на дрель и последовательно за несколько проходов высверливается полость в газобетоне под коническую пробку.

Перед установкой анкера отверстие продувается воздухом. Можно использовать ручной насос для накачивания шин или подобное устройство. Далее на отверстии необходимо закрепить пластиковую насадку, через которую шприцем выдавливается смешанная с отвердителем смола.

Через 10 минут необходимо ввернуть анкерный болт, выровнять по вертикали и временно закрепить, пока пластик полностью не затвердеет. Перед установкой анкер необходимо тщательно очистить от пыли и обезжирить растворителем. Еще через час мауэрлат можно закрепить на газобетоне. Преимущество химических анкеров заключается в простоте технологии и высокой надежности креплений, без использования армированного ремня. Обратной стороной является дороговизна самоотвердевающей смолы и невозможность закрепить мауэрлат при температуре ниже 15 ° С.

Крепление мауэрлата к газобетону с помощью проволоки

Для крепления мауэрлата к газобетонным стенам не требуются дорогостоящие материалы или специальные инструменты. Достаточно иметь под рукой электродрель с длинной дрелью с насадкой, кусачки и строительный стержень диаметром 5 мм. Иногда для обвязки арматуры дополнительно используют проволоку толщиной 2 мм.

Совет! Если стены из газобетона укладывали другие мастера, а расположение арматуры неизвестно, то для поиска скрытой проводки также будет нелишним воспользоваться портативным устройством.

Достоинством этого метода является исключительная простота процесса. Для того, чтобы закрепить балку мауэрлата на стене, достаточно привязать проволочную петлю и натянуть древесину на опорную поверхность, как на видео

Перед тем, как приступить к монтажу, необходимо будет решить две проблемы. Во-первых, вам нужно будет сразу установить на стены толстый и очень тяжелый брус и за один прогон срастить отдельные части мауэрлата.

Во-вторых, вам нужно будет выбрать линию и места для сверления сквозных отверстий.Оптимальный вариант - просверлить отверстия ниже уровня последнего армирующего слоя. Однозначно не подходят участки стен над оконными и дверными проемами.

Перед установкой мауэрлата проволоку разрезают и отжигают, чтобы сделать ее более мягкой и гибкой. Материал пропускают через отверстие и с помощью монтировки наматывают на угловой край мауэрлата, оставшиеся усы срезают ножницами.

Некоторые мастера перед закреплением балки надевают на проволоку спиральную пружину, намотанную из кусков катанки толщиной 2 мм.В просверленное отверстие в газобетоне вставляется самодельная трубка, чтобы не порезать материал стены, когда крепеж находится под сильным натяжением. Способ не гарантирует абсолютную безопасность газобетона при неправильной балансировке стропил, но не позволяет проволочной косичке разрезать стену, как ножовкой, при порывах ветра.

Так как под мауэрлат бетонный армопояс не долговечен, то правильной и равномерной затяжке гаек на шпильках или анкерах нужно уделять особое внимание.Обычно застежки заворачиваются на ключ по диагональному правилу. То есть каждая следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки.

Заключение

Выбор того, как именно крепить мауэрлат к газобетону без армированного пояса, необходимо делать с учетом толщины стен, размеров здания и конструкции кровли. Для бани лучшим вариантом будут фурнитура; для небольшого дачи на даче можно использовать химанкер или шпильки.Двухэтажные дома лучше строить с армирующим бронепоясом из проката.

При устройстве скатной кровли монтаж стропильной системы нельзя производить непосредственно на стены здания. Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, станет мауэрлат. Обычно это специальная планка, которая укладывается по периметру стен. Так как с кровли он принимает на себя серьезную нагрузку, очень важно надежно закрепить мауэрлат к стене.В случае с кирпичными или бетонными стенами все просто и понятно. Но как осуществляется крепление мауэрлата к газобетону без армированного ремня, ведь сам газоблок достаточно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепежа? Об этом мы и поговорим в нашей статье.

Функциональное назначение мауэрлата

Обычно для изготовления мауэрлата используется тот же материал, что и для стропильной системы. Чаще всего его делают из деревянного бруса.Однако если стропильная система сделана из металла, то эта конструктивная часть может быть выполнена из швеллера или двутавра.

Обычно этот элемент изготавливают из следующих материалов:

  • Балки деревянные сечением 100х100 мм, 150х150 мм или 200х300 мм. Брус изготовлен из твердых пород дерева и проходит обязательную антисептическую обработку. Изделие укладывается по периметру на стены конструкции. Стыки фиксируются гвоздями или прямым замком. В частном строительстве чаще всего применяется деревянная кровельная конструкция.
  • Реже для этих целей используются катаные профили - швеллер с П-образным сечением или двутавр с Н-образным сечением. Высота профиля определяется расчетом и может находиться в пределах 70-120 мм.

К стенам крепится брус или стальная балка. В этом случае разные способы крепления. Далее стропильные ноги упираются в мауэрлат. Они оказывают нагрузку на этот элемент, который, в свою очередь, его равномерно распределяет, передает на стены здания.Кроме того, этот брус удерживает стропильную систему от смещения.

Важно: поскольку газобетон не переносит длительных точечных нагрузок, постепенно разрушается, перед укладкой мауэрлата рекомендуется возвести монолитный армированный пояс по верху стен.

Однако существуют способы укладки этого элемента конструкции на стены из газобетона без армированного пояса. Также стоит помнить, что верхний край мауэрлата должен располагаться на высоте не менее 30-50 см от поверхности пола.Это обеспечит эффективную вентиляцию подкровельного пространства, а также облегчит осмотр и ремонт кровельных конструкций.

Способы крепления

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене. Как правило, это изделие устанавливается на расстоянии 50 мм от внешнего края стены. Для крепления мауэрлата можно использовать следующие крепежные элементы:

  • проволока стальная;
  • анкерные крепежи в кладке;
  • специальные химические анкеры;
  • Стальные шпильки
  • .

Важно: для крепления панели поддержки до армированных пояса или кирпичных стен используются анкеры.

После установки бруса стропильная нога притягивается к стене с помощью скрученной металлической проволоки диаметром 3 мм. Для фиксации проволоки на 6 см ниже планки монтируется стальная коротышка. Вместо этого проволоку можно закрепить на плитах перекрытия. При устройстве сложной кровли рекомендуется выполнять пояс из железобетона, который придаст зданию дополнительную жесткость и более равномерно распределяет нагрузку с крыши на стены дома.

Для скрепления отдельных частей мауэрлата в единую конструкцию применяется косой срез с последующим креплением гвоздями, шурупами или болтами. Стальные пластины и кронштейны используются для усиления угловых частей конструкции.

Использование проволоки для крепления бруса

Если для крепления мауэрлата используется проволока, то об этом нужно позаботиться еще на этапе кладки стен. Проволоку необходимо прокладывать в кадке стен при выполнении нескольких последних рядов.При этом придерживаются следующей последовательности действий:

  1. При кладке газобетонных блоков за два-три ряда до торца стен между элементами прокладывают стальную проволоку сечением 6 мм, которая состоит из нескольких скрученных между собой более тонких проволок.
  2. В этом случае средняя часть крепежа вставляется в кладку. Его концы должны выступать из стен. Длина этих концов должна быть такой, чтобы проволоку можно было свободно наматывать на укладываемую балку.
  3. Количество используемых проводов должно быть равно количеству устанавливаемых стропил.

Крепление шпильками

Крепление мауэрлата к газобетонной стене шпильками допускается при устройстве легких кровель на небольшие дома ... Материалы, используемые для формирования кровельного пирога, должны быть максимально легкими и не передавать значительных нагрузок на остальные конструктивные части здание.

Эта техника как нельзя лучше подходит в случае, когда невозможно экипировать армопояс.В такой ситуации сама балка послужит армирующим поясом. Этот метод вызывает довольно противоречивые отзывы специалистов, но на практике очень хорошо себя зарекомендовал, обеспечивая высокую надежность и устойчивость кровли.

Для крепления бруса к газобетону потребуются следующие элементы:

  • Шпильки маркировочные sRT-12, именуемые «ласточкин хвост»;
  • деревянный брус сечением 20х30 см (размеры этого элемента зависят от толщины наружных стен).

Работы выполняем в следующем порядке:

  1. Просверливаем отверстия в стенах из газоблока с шагом 100-150 см.
  2. Вставляем штифты в отверстия и фиксируем цементным молочком или безусадочным раствором.
  3. Далее нужно выполнить гидроизоляцию. Для этого на стены укладывают два слоя рубероида. В месте расположения штырей в материале необходимо проделать отверстия, чтобы обеспечить его плотное прилегание к стенам. Гидроизоляция защитит брус от влагонасыщения и последующего гниения стен.
  4. Так же, как были установлены шпильки, в мауэрлате просверливаются отверстия подходящего диаметра для шпилек.
  5. Затем на шпильки над гидроизоляцией надевается планка, устанавливаются шайбы и затягиваются гайками.
  6. После установки бруса концы, в которых соединяются отдельные фрагменты бруса, стягивают скобами из кованой стали.
  7. Теперь можно приступить к установке стропильной системы.

Если шпильки монтируются в армопояс, то работаем так:

  1. Перед началом заливки армопояса в него укладывают шпильки с шагом не более 100 см.
  2. Крепятся с помощью вязальной проволоки к арматурной клетке ремня. Вместо проволоки для крепления шпилек можно использовать пластиковые стяжки.
  3. Проверяется правильность установки шпилек по горизонтали и вертикали.
  4. В опалубку армопояса заливается бетон.
  5. После застывания подготовленная планка надевается с отверстиями на выступающие концы шпилек и притягивается гайками к поверхности.

Химический анкер

Этот продукт также называют жидким дюбелем, инъекционной массой или вклеенным анкером.По сути, это клей с высокими адгезионными характеристиками, который изготавливается на основе синтетической полимерной смолы. Благодаря химическому анкеру можно надежно закрепить металлический стержень и основание.

Важно: жидкий дюбель в отличие от других крепежных элементов не создает в материале напряжения расширения, что особенно опасно для хрупкого пенобетона по краям стен.

В отличие от механических анкеров, фиксация которых основана на использовании сил трения и расширении полимерного дюбеля, химический анкер фиксируется за счет того, что клей проникает в поры пенобетона на значительную глубину и надежно фиксирует стержень в стене.

Установка химического анкера осуществляется в следующей последовательности:

  1. Сначала вдоль анкера просверливается отверстие. Однако размер должен быть немного больше, чем у обычного анкерного болта.
  2. С помощью специальной щетки или сжатого воздуха из канала удаляются пыль, мусор и металлическая крошка.
  3. В подготовленное отверстие в стене заливается специальный химический клей.
  4. После этого туда вставляется стальной стержень - стержень с резьбой М 12-14.Также для этих целей можно взять кусок арматуры подходящего диаметра.
  5. Клеевой состав набирает необходимую прочность за 20 минут при температуре окружающей среды примерно 20 ° С.
  6. После застывания химического состава стержень надежно фиксируется в стене. Причем прочность крепления намного выше, чем у механического метода.

Преимущества использования жидкого дюбеля:

  • Срок службы таких креплений - более 50 лет.
  • Этот способ крепления можно использовать на краю стены, не опасаясь раскола.
  • Крепежные детали обладают достаточно высокой химической стойкостью.
  • Монтаж разрешается производить на влажный материал, то есть монтаж можно проводить даже в дождливую погоду.
  • Монтаж мауэрлата и устройство кровли можно производить без использования армированного ремня, так как химический анкер намного прочнее фиксируется в хрупком материале, чем механический анкер.
  • Этот метод идеален для работы с газобетоном.
  • Глубина отверстия может быть меньше, чем при установке механического анкера, которым необходимо заглубить 2-3 ряда кладки.

Единственный недостаток этого способа фиксации - невозможность сварки стержнем, прикрепленным к жидкой шпонке, так как полимерный материал разрушается при нагревании, и прочность фиксации снижается.

Механический анкер (анкерный болт)

Это довольно распространенный способ крепления бруса к стенам. Анкерный болт состоит из следующих частей:

  • дистанционная деталь внешняя;
  • стержень с внутренней резьбой.

Фиксация происходит за счет того, что в момент навинчивания гайки на штангу распорная конструкция деформируется таким образом, что надежно фиксирует изделие в просверленном отверстии в стене.

Установка механического анкера производится в следующем порядке:

  1. По периметру стен укладывают подготовленный брус.
  2. Далее по всей длине этого изделия просверливаются отверстия для установки анкерных болтов.Шаг лунок - 1 м. Важно постараться, чтобы места установки анкеров приходились на углы здания и стык двух концов бруса.
  3. После этого с помощью дрели просверливаются отверстия в стенах через подготовленные в мауэрлате отверстия на глубину, равную длине анкера. В этом случае не допускается делать глубину ввода анкера менее 2 и даже 3 рядов кладки.
  4. В отверстие установлен анкерный болт.Для этих целей лучше брать изделия длиной не менее 50 см с нитками М 12 или 14.
  5. После этого надевается шайба и плотно накручивается гайка. В результате стальной или пластиковый дюбель расширяется, поэтому он плотно вдавливается в материал и фиксирует болт в стене.

Прикрепить мауэрлат к газобетону достаточно просто. Первостепенное значение имеет тщательная подготовка всех компонентов: деревянных балок, крепежа, арматурного каркаса, надежной гидроизоляции.Давайте посмотрим на порядок работы.

Крепление мауэрлата к газобетону

Перед тем, как прикрепить мауэрлат напрямую, необходимо подготовить основание. Арматурный пояс - необходимое условие при устройстве кровли, если стены из газобетона или другого подобного материала.

Железобетонная обвязочная лента предотвращает пробивание газобетонных блоков и позволяет равномерно распределять динамические и статические силы, исходящие от крыши, полностью по площади стены.

Устройство армирующего ремня

Минимальный размер бетонной ленты 200х150 м. Крепится с внутренней поверхности стены.

Этапы установки :

  • Устройство опалубки по периметру дома. Фронтоны необходимо обработать;
  • U-образные блоки образуют железобетонный пояс;
  • рама собирается из арматуры толщиной 10 мм. Арматура должна выступать на 4 см;
  • для жесткого крепления мауэрлтата к газобетону, шпильки с резьбой устанавливаются с интервалом 1 м.Их диаметр 14 мм;
  • блоки заполнены бетоном М-200;
  • через неделю можно снимать части опалубки и крепить мауэрлат.

Важно : на этапе подготовки к началу работ строителям требуется рассчитать количество шпилек и будущее расстояние между ними. Точки крепления деревянной конструкции к стропилам и точки соединения с армирующим поясом должны располагаться в разных местах.Убедитесь, что количество стропильных ног и шпилек одинаковое.

Подготовка деревянной конструкции

Прутки перед укладкой обрабатываются антисептиком предотвращающим гниение древесины. Бревно или брус сечением 100х100 мм или 150х150 мм оборачивают гидроизоляционным материалом. Для этого подойдет битумно-полимерный гидроизоляционный материал. Рубероид не используется.

Качественные материалы позволят создать прочную конструкцию. На дереве не должно быть сучков и трещин.Влажность должна соответствовать строительным нормам.

Если девелопер использует «сырую» древесину, должна быть возможность отрегулировать анкерную гайку .

Операция проводится 1 раз в год в течение 5 лет. В этот период происходит интенсивная усадка влажной древесины. По мере высыхания стержней затягивайте гайку все меньше и меньше.

На этом фото хорошо виден один из способов крепления мауэрлата к стенам из газобетона.

Как правильно прикрепить мауэрлат к газобетону?

Используется анкер с шайбой и гайкой.Форма анкеров: Т- и Г-образные. Резьба: M12 или M14. Согласно международным строительным нормам, в сейсмоопасных зонах между соседними анкерами шаг не должен превышать 1 - 1,2 м.

Механический тип застежки

Процедура :

  • дюбеля вставляются в подготовленные отверстия;
  • винт в крепеж;
  • зубья гарпуна плотно вдавлены в газобетон;
  • поверхность расширяется;
  • конструкция надежно закреплена.

Отличный вариант установки мауэрлата на газобетон имеет только один недостаток - высокую стоимость. 1 якорь и специальный дюбель с гарпуном стоили более 3 тысяч рублей.

Еще одно видео, как крепить мауэрлат к газобетону.

Установка мауэрлата

Другой метод используется для надежной фиксации мауэрлата в пенобетонных стенах. Понадобится химическая капсула ... Стоимость ее намного ниже - 150 руб. за единицу.

Надежная фиксация конструкции достигается за счет проникновения химических веществ в поры материала. Дополнительно бетонная поверхность получает тепло и гидроизоляцию.

Заключительный этап

После установки мауэрлата на газобетон приступают к монтажу стропильной конструкции ... Есть два пути.

Первый вариант

  • в досках, они выполняют промывку до 1/3 глубины доски;
  • Гвозди
  • и металлические уголки позволят надежно закрепить стропила;
  • гвоздей (2 шт.) забиваются крест-накрест с боков;
  • сверху забивается дополнительный гвоздь;
  • крепежные уголки окончательно фиксируют соединение.

Второй вариант

  • в стропило, пила не выполняется;
  • снизу подшита специальная опорная планка, упирающаяся в мауэрлат;
  • Вбито
  • гвоздей, как в первом варианте.

Длина опоры 1 м. Второй вариант подходит для стропил с небольшой высотой.

Крепление анкерного стержня можно производить только после точных расчетов и закупки качественных материалов. Покупка брусьев ненадлежащего качества с повышенной влажностью может привести к снижению прочности конструкции.

Для крепления мауэрлата к стене из газобетона используйте анкеры со специальными дюбелями или химический метод монтажа. Обязательно соблюдайте теплоизоляцию армирующей ленты из экструдированного пенополистирола.

Соблюдение требований позволит надежно закрепить мауэрлат и создать прочную стропильную конструкцию.

Одним из важнейших нюансов технологии строительства дома из газобетона является крепление мауэрлата. Характеристики блоков не позволяют им выдерживать высокие точечные нагрузки; без принятия конструктивных мер стены просто рухнут. Правильно выполненное крепление подразумевает прокладку бронепояса, этот этап пропускать не рекомендуется. Если организовать это невозможно, мауэрлат находится в непосредственном контакте со стеной и фиксируется проволокой, анкерами, шпильками или дюбелями.Методика определяется заранее, при отсутствии опыта работы по строительству такого типа лучше доверить специалистам.

Возможные способы крепления

В зависимости от типа схемы обвязки выбирается один из двух вариантов крепления мауэрлата к газобетону: заливка монолитного железобетонного пояса по всему периметру здания или установка крепежных элементов непосредственно в кладку или блоки. Первый способ помимо обеспечения максимальной надежности способствует перераспределению нагрузок, выравнивает стены и защищает их от деформаций, в том числе усадки.Наличие бронепояса обязательно при ведении строительства в районах с сейсмической активностью, строительстве домов из газобетона в один этаж, использовании тяжелых кровельных материалов, крыш сложной формы.

Стандартные инструкции по настройке включают следующие шаги:

  • Подготовительный: расчет крепежа и выбор промежутка между ними. Главный ориентир - разводка стропил: при равном количестве точки крепления к мауэрлату не должны совпадать с точками закручивания шпилек.
  • Кладка П-образных блоков поверх последнего ряда по всему периметру газобетонной стены. Они выступают в роли опалубки, рекомендуемая ширина от 25 см.
  • Сборка арматурного каркаса из прутков толщиной 10 мм. На этом этапе шпильки для крепления мауэрлата планируется прокладывать с интервалом не более 1 м строго вертикально, привязав проволоку к основным рядам. Особое внимание уделяется углам; на этих участках металлические стержни изгибаются на длину не меньше ширины ремня.Аналогичные действия повторите по всему периметру. несущие стены, в том числе фронтоны и перегородки.
  • Устройство изоляционного слоя из уплотненного пенополистирола. Его ставят ближе к внешнему краю стены из газобетона.
  • Заполнение внутренней полости бетоном марки прочности не менее М200, уплотнение, удаление излишков и тщательное выравнивание верхнего слоя. Покрытие полиэтиленом и стандартным увлажняющим средством в первые дни.

Приступать к следующему этапу привязки мауэрлата к стенам из газобетона можно уже через неделю.Снимаются все опалубочные конструкции (используются при заливке монолитной железобетонной подушки по всему периметру и ширине, такая конструкция характерна для кирпичной кладки, но иногда ее применяют и для домов из газосиликата). Далее поверх верхней стороны, соприкасающейся с будущим мауэрлатом, укладывается или покрывается 2 слоя гидроизоляции, пропускать этот этап нельзя. Точки крепления обозначены на хорошо просушенной деревянной балке, обработанной антисептиками и антипиренами. Проще всего это сделать, прикрепив его к бронепоясу поверх шпилек и ударив кувалдой, просверливают отверстия по диаметру штанг (не менее 14 мм).После этого остается только прикрепить мауэрлат к газобетонной стене и затянуть гайками или шайбами.

Заключительные этапы работы сложно выполнить самостоятельно; потребуется минимум 2 человека. Помимо капитальных стен, армопояс монтируется на любых участках, на которые опираются элементы кровли (например, коньковые столбы или грядки). При отсутствии опыта стоит посмотреть видеоинструкцию на тему «как правильно монтировать мауэрлат». Если необходимо устранить ошибки, возникшие в процессе кладки, лучше обратиться к специалистам хотя бы за советом.Монтаж стропил возможен только после выполнения всех работ по креплению мауэрлата и проверки качества соединений.

Как крепится мауэрлат к стене при отсутствии бронепояса?

Прокладывать монолитный скотч своими руками не всегда возможно; в некоторых случаях прибегают к другим способам завязывания планки. Самый простой способ - проложить 3-4 ряда до верха стальной проволоки между блоками. Его длина подбирается с учетом сечения мауэрлата: в сложенном пополам его должно хватить на обхват и скручивание.Шаг зависит от расстояния между стропильными конструкциями. Такой вариант часто используют при креплении бруса к стене одноэтажного дома из газобетона.

Для легких и малогабаритных зданий подойдет также насадка мауэрлат для резьбовых шпилек из оцинкованной или нержавеющей стали. Монтируются в кладку 1-2 рядами до верхнего края, минимально допустимая глубина проникновения таких изделий в пенобетонную стену в 2 раза превышает высоту блока.Стандартная длина шпилек в пределах 1 м, диаметр от 8 до 24 мм. При необходимости выступающие участки затем обрезаются.

Крепление бруса мауэрлата деревянными дюбелями возможно как при укладке бронепояса, так и без него. Они обработаны антисептиком и хорошо просушены длинными пробками. Монтируются в стене из газобетона ближе к верхнему краю и соединяются с мауэрлатом с помощью скоб. Альтернативный вариант - их укладка между блоками, количество штук не меньше количества стропил.

Высокая надежность крепления обеспечивается с помощью анкеров: механических или химических. В первом случае способ заключается во ввинчивании в газобетон раскладных дюбелей сечением 12-14 мм. Второй - использование химических анкеров (капсульных или в виде трубки с составами на основе полимерных смол). Минимальная глубина закладываемого отверстия - 2 ряда кладки.

Основным преимуществом анкеровки является возможность без сложных организационных мероприятий закрепить мауэрлат в процессе укладки газоблоков, выполнить это довольно просто самостоятельно.Тем не менее, наилучшие результаты наблюдаются при наиболее неподвижной метизе, то есть либо уложенной одновременно с армированным поясом, либо закрепленной химическими составами (в последнем случае запрещается проводить сварочные работы вблизи стыков). К недостаткам метода можно отнести высокую стоимость: из всех технологий крепление без армированного ремня, анкеровка будет стоить дороже, и чем она надежнее, тем выше будут конечные затраты.

К нарушениям технологии крепления мауэрлата при выполнении домашних работ относятся:

  • Отсутствие гидроизоляционного слоя между брусом и верхней частью стены.Предпочтение отдается современным битумно-полимерным мастикам, бюджетный вариант - рубероид, полиэтиленовая пленка для этих целей не подходит из-за малой прочности. Минимальное количество слоев гидроизоляции - 2.
  • Посадка мауэрлата, не обработанного антисептиками (контактирующая сторона остается незащищенной) или влажной древесиной.
  • Установка анкеров или шпилек под углом, соединение ненадежное.
  • Неправильно подобранная арматура для каркаса, отсутствие нахлестов (рекомендуемый минимум при необходимости удлинения стержней - 20 см), плотное прилегание металла к стенам из газобетона (хорошо подходят пластиковые опоры для обеспечения необходимых 5 см. ).

При использовании необработанной древесины мауэрлат фиксируется гайкой, периодически проверяется надежность крепежа, при необходимости подтягиваются. Эта операция выполняется не реже одного раза в год в течение 4-5 лет, до окончания процессов усадки. Совершенно сухой и крепкий брус практически не нужно подтягивать, его осматривают в профилактических целях.

Как крепится мауэрлат к газобетону без армированного пояса.Как крепить мауэрлат к газобетону без бронепояса? Несколько хитрых советов

При устройстве крыши с одним или несколькими скатами возникает необходимость в установке стропильной системы. Однако стропила прямо на стены укладывать нельзя - для этих целей используется мауэрлат, перераспределяющий нагрузку. Если стены здания возводятся из такого пористого материала, как газобетон, не всегда удается проложить армирующий пояс под мауэрлат. В этой статье мы расскажем о том, как крепить мауэрлат к газобетону без армированного ремня различными методами, подробно расскажем о технологии и тонкостях этого процесса.

Для чего нужен мауэрлат?

Итак, мауэрлат - очень важный элемент конструкции, который берет на себя основную часть стропильной системы и равномерно распределяет ее по всей плоскости несущих стен. Как правило, его изготавливают из материала, похожего на стропила - чаще всего из деревянного бруса. Однако для стальной стропильной системы требуется двутавр или швеллерный мауэрлат.

Для изготовления мауэрлата используются следующие материалы:

  • Прутки деревянные сечением 100х100 мм, 150х150 мм, а также 200х300 мм.В этом случае можно взять дерево лиственных пород, прошедшее антисептическую обработку. Брус укладывается по периметру здания. Бревна соединяются замковым методом или с помощью гвоздей. Деревянные каркасы для крыш чаще всего возводят в частном строительстве.
  • Прокатные профили - несколько реже используются двутавровые двутавры или П-образные двутавры. При этом высота стальных профилей может колебаться в пределах 7-12 см.


Какой бы материал вы ни выбрали, он крепится к поверхности стен.Способов крепления мауэрлата к газобетону может быть несколько. После фиксации этого элемента устанавливаются стропильные ноги. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.

Поскольку газобетон - довольно хрупкий материал и не переносит повышенных нагрузок, многие мастера предпочитают заливать армирующий пояс по верхнему краю стен. В то же время с целью снижения затрат и трудозатрат существует несколько способов, как закрепить мауэрлат без бронепояса.Также стоит знать, нужен ли мауэрлат, если есть армопояс, каковы достоинства и недостатки.

Обратите внимание, что от потолка до верхнего края мауэрлата должно быть не менее 30-50 см, чтобы пространство под кровлей хорошо вентилировалось, и доступ к крышам несущих конструкций для профилактического обслуживания и ремонта.

Способы крепления к газобетону

Стоит отметить, что укладывать мауэрлат на газобетон намного сложнее, чем, скажем, на кирпичную стену.Обычно его укладывают с отступом от внешнего края стены на 5 см.

Для укладки и крепления мауэрлата можно использовать следующие элементы:

  • проволока стальная;
  • анкерные болты;
  • анкеры химические;
  • Стальные шпильки
  • .

Крепление мауэрлата к арматурному поясу или к кирпичной стене осуществляется с помощью анкерных болтов.


После того, как брус будет установлен, к нему притягивают стропильную ногу и наматывают стальной витой проволокой сечением 3 мм.На 6 см ниже планки нужно установить коротышку, на которой будет фиксироваться остальная часть проволоки. В качестве альтернативы, проволоку можно обернуть вокруг плиты перекрытия для надежной фиксации.

Что касается сложной конструкции кровли, то крепление бруса мауэрлата к газобетону все же рекомендуется производить на пояс из железобетона. Это обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.

Между собой бруски из мауэрлата фиксируют при помощи косого пропила с дальнейшей фиксацией на гвоздях или болтах.Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

Крепление мауэрлата проволокой

Перед тем как крепить мауэрлат к газобетону с помощью стальной проволоки, его необходимо предварительно закрепить в толще стены. Делать это нужно при укладке последних рядов газоблоков - под них кладется проволока.

Техника установки таким способом выглядит так:

  1. За пару рядов до окончания кладки между блоками укладывают скрученную из нескольких более тонких проволок сечением 6 мм.
  2. В этом случае центральный кусок проволоки будет помещен в толщу кладки, а концы свисают с обеих сторон кладки. Длина концов сделана так, чтобы их хватало для свободного наматывания на брус.
  3. Кусочков проволоки должно хватить на все стропильные ноги.

Как закрепить шпильками

Крепление мауэрлата к газобетону без армированного ремня на шпильках будет целесообразно только в тех случаях, когда планируется использовать легкие для перекрытия кровельных материалов в небольших домах.Следовательно, ожидаемая нагрузка на стены будет невысокой.

Кроме того, в этой ситуации сама штанга мауэрлата послужит бронепоясом. Хотя по поводу такого вида монтажа мауэрлата на газобетон существуют противоречивые мнения, практика показывает, что он имеет право на жизнь. Такой прием обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.


Для работы вам потребуются следующие комплектующие:

  • металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
  • брус из дерева сечением 20х30 см - правда, толщина зависит от габаритов возводимой стены здания.

Последовательность работ по укладке мауэрлата на газобетон без армированного пояса выглядит так:

  1. По всей длине несущей стены в ее верхней части просверливаются выемки на расстоянии 100-150 см.
  2. Шпильки для мауэрлата вставляются в подготовленные отверстия и фиксируются безусадочным раствором или цементным молочком.
  3. На блочную стену укладывается гидроизоляция из двойного слоя рубероида. В местах расположения штифтов в материале проделываются отверстия, так что он плотно закрывает поверхность металла.Этот этап защищает древесину от разложения влаги.
  4. Далее в мауэрлате высверливаются пазы по диаметру шпилек с шагом, совпадающим с их расположением.
  5. Теперь планка мауэрлата надевается на шпильки и фиксируется гайками с шайбами.
  6. После установки штанг примыкающие концевые части стягиваются металлическими скобами.
  7. Далее выполняется установка стропильных ног непосредственно.

Несколько иначе будет выглядеть процесс крепления кровли к газобетону, если шпильки будут установлены в арматурный пояс.

Последовательность действий следующая:

  1. Перед заливкой цементной смеси в опалубку под армированный пояс устанавливаются шпильки с шагом до 1 м.
  2. Крепятся к каркасу с помощью вязальной проволоки или пластиковых стяжек.
  3. Совместите расположение шпилек по всем осям.
  4. Опалубка с арматурой и шпильками заливается цементным компаундом.
  5. После полного застывания армирующего пояса брус мауэрлата надевается на выступающие шпильки и затягивается гайками.

Применение химических анкеров

Химический анкер - это жидкая инъекционная масса на основе полимерной смолы, которая быстро затвердевает и прочно фиксирует металлические стержни в толще мауэрлата.

Достоинством материала является отсутствие разрывных напряжений, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали путем расширения дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень в неподвижном состоянии.


Процесс крепления жидких дюбелей выглядит так:

  1. В газовом блоке просверливается выемка под анкер. Размер выемки должен быть больше, чем у обычного анкерного болта.
  2. Пыль и мусор удаляют из ямы, например, пылесосом.
  3. В отверстие залит клей.
  4. Далее в клей вставляется металлический стержень с резьбой - шпилька М 12-14 или кусок арматуры.
  5. Полная кристаллизация полимерной композиции происходит за 1/3 часа, если температура среды выше 20 ℃.
  6. Как только клей затвердеет, штифт будет надежно закреплен. Примечательно, что такие застежки прочнее механических.

Установка кровельного мауэрлата на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

  • Крепление не теряет прочности более 50 лет.
  • Из-за полимерной структуры клея данный способ крепления широко применяется на краях стен, где есть риск разрушения пеноблока.
  • Химический анкер обладает хорошей химической стойкостью.
  • Даже сырая погода и влажные поверхности стыкуемых элементов не мешают установке этих креплений.
  • Монтаж кровельного мауэрлата на газобетонные блоки можно проводить без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
  • Химический состав анкера идеально сочетается с пористой структурой газоблоков.
  • Для установки жидких дюбелей требуются отверстия меньшей глубины, чем у механических анкеров - там глубина 2-3 ряда.

Тем не менее, на анкерах, установленных этим способом, сварку проводить нельзя - перегрев металлического стержня приведет к нарушению полимерной структуры материала, от чего он потеряет прочность.

Крепление на механические анкеры без армированного ремня

Наконец, последний способ крепления мауэрлата к газобетону - использование традиционных механических анкерных болтов.

В состав якоря входят:

  • пруток стальной с внутренней резьбой;
  • Внешний корпус является проставкой механизма.


Принцип анкера заключается в постепенной деформации внешнего кожуха по мере затягивания гайки на болте.Таким образом, болт надежно фиксируется в просверленном отверстии.

Установка анкеров выглядит следующим образом:

  1. На последнем ряду блоков вдоль стен выкладывают балки.
  2. По всей длине бруса проделываются отверстия с шагом 1 м для крепления болтов. Учтите, что анкеры должны попадать в углы здания и стыки двух деревянных брусков.
  3. В уложенном мауэрлате в газоблоке специальным сверлом проделывается отверстие на глубину входа анкера.В этом случае глубина отверстия не должна быть меньше толщины 2-3 рядов кладки.
  4. В выемку вставлен анкерный болт. Желательно использовать изделия длиной не менее 50 см и резьбой М 12-14.
  5. В конце на болт надевается шайба и гайка затягивается максимально плотно. В результате сжатия тело анкера сжимается и расширяет материал. Так болт надежно закреплен в толще стены.

При устройстве скатной кровли монтаж стропильной системы нельзя производить непосредственно на стены здания.Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, станет мауэрлат. Обычно это специальная планка, которая укладывается по периметру стен. Так как с кровли он принимает на себя серьезную нагрузку, очень важно надежно закрепить мауэрлат к стене. В случае с кирпичными или бетонными стенами все просто и понятно. Но как осуществляется крепление мауэрлата к газобетону без армированного ремня, ведь сам газоблок достаточно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепежа? Об этом мы и поговорим в нашей статье.

Функциональное назначение мауэрлата

Обычно для изготовления мауэрлата используется тот же материал, что и для стропильной системы. Чаще всего его делают из деревянного бруса. Однако если стропильная система сделана из металла, то эта конструктивная часть может быть выполнена из швеллера или двутавра.

Обычно этот элемент изготавливают из следующих материалов:

  • Балки деревянные сечением 100х100 мм, 150х150 мм или 200х300 мм. Брус изготовлен из твердых пород дерева и проходит обязательную антисептическую обработку.Изделие укладывается по периметру на стены конструкции. Стыки фиксируются гвоздями или прямым замком. В частном строительстве чаще всего применяется деревянная кровельная конструкция.
  • Реже для этих целей используются катаные профили - швеллер с П-образным сечением или двутавр с Н-образным сечением. Высота профиля определяется расчетом и может находиться в пределах 70-120 мм.

К стенам крепится брус или стальная балка.В этом случае разные способы крепления. Далее стропильные ноги упираются в мауэрлат. Они оказывают нагрузку на этот элемент, который, в свою очередь, его равномерно распределяет, передает на стены здания. Кроме того, этот брус удерживает стропильную систему от смещения.

Важно: поскольку газобетон не переносит длительных точечных нагрузок, постепенно разрушается, перед укладкой мауэрлата рекомендуется возвести монолитный армированный пояс по верху стен.

Однако существуют способы укладки этого элемента конструкции на стены из газобетона без армированного пояса.Также стоит помнить, что верхний край мауэрлата должен располагаться на высоте не менее 30-50 см от поверхности пола. Это обеспечит эффективную вентиляцию подкровельного пространства, а также облегчит осмотр и ремонт кровельных конструкций.

Способы крепления

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене.Как правило, это изделие устанавливается на расстоянии 50 мм от внешнего края стены. Для крепления мауэрлата можно использовать следующие крепежные элементы:

  • проволока стальная;
  • анкерные крепежи в кладке;
  • специальные химические анкеры;
  • Стальные шпильки
  • .

Важно: для крепления панели поддержки до армированных пояса или кирпичных стен используются анкеры.

После установки бруса стропильная нога притягивается к стене с помощью скрученной металлической проволоки диаметром 3 мм.Для фиксации проволоки на 6 см ниже планки монтируется стальная коротышка. Вместо этого проволоку можно закрепить на плитах перекрытия. При устройстве сложной кровли рекомендуется выполнять железобетонный пояс, который придаст зданию дополнительную жесткость и более равномерно распределяет нагрузку с крыши на стены дома.

Для скрепления отдельных частей мауэрлата в единую конструкцию применяется косой срез с последующим креплением гвоздями, шурупами или болтами. Стальные пластины и кронштейны используются для усиления угловых частей конструкции.

Использование проволоки для крепления бруса

Если для крепления мауэрлата используется проволока, то об этом нужно позаботиться еще на этапе кладки стен. Проволоку необходимо прокладывать в стенной ванне при выполнении нескольких последних рядов. При этом придерживаются следующей последовательности действий:

  1. При кладке газобетонных блоков за два-три ряда до торца стен между элементами прокладывают стальную проволоку сечением 6 мм, которая состоит из нескольких скрученных между собой более тонких проволок.
  2. В этом случае средняя часть крепежа вставляется в кладку. Его концы должны выступать из стен. Длина этих концов должна быть такой, чтобы проволоку можно было свободно наматывать на укладываемую балку.
  3. Количество используемых проводов должно быть равно количеству устанавливаемых стропил.

Крепление шпильками

Крепление мауэрлата к газобетонной стене шпильками допускается при устройстве легких кровель на небольшие дома... Материалы, из которых формируется кровельный пирог, должны быть максимально легкими и не передавать значительные нагрузки на остальные конструктивные части здания.

Эта техника как нельзя лучше подойдет в том случае, когда экипировать армопояс невозможно. В такой ситуации сама балка послужит армирующим поясом. Этот способ вызывает довольно противоречивые отзывы специалистов, но на практике очень хорошо себя зарекомендовал, обеспечивая высокую надежность и устойчивость кровли.

Для крепления бруса к газобетону потребуются следующие элементы:

  • Шпильки маркировочные sRT-12, именуемые «ласточкин хвост»;
  • деревянный брус сечением 20х30 см (размеры этого элемента зависят от толщины наружных стен).

Работы выполняем в следующем порядке:

  1. Просверливаем отверстия в стенах из газоблока с шагом 100-150 см.
  2. Вставляем штифты в отверстия и фиксируем цементным молочком или безусадочным раствором.
  3. Далее нужно выполнить гидроизоляцию. Для этого на стены укладывают два слоя рубероида. В месте расположения штырей в материале необходимо проделать отверстия, чтобы обеспечить его плотное прилегание к стенам. Гидроизоляция защитит брус от влагонасыщения и последующего гниения стен.
  4. Так же, как были установлены шпильки, в мауэрлате просверливаются отверстия подходящего диаметра для шпилек.
  5. Затем на шпильки над гидроизоляцией надевается планка, устанавливаются шайбы и затягиваются гайками.
  6. После установки бруса концы, в которых соединяются отдельные фрагменты бруса, стягивают скобами из кованой стали.
  7. Теперь можно приступить к установке стропильной системы.

Если шпильки монтируются в армопояс, то работаем так:

  1. Перед началом заливки армопояса в него укладывают шпильки с шагом не более 100 см.
  2. Крепятся с помощью вязальной проволоки к арматурной клетке ремня.Вместо проволоки для крепления шпилек можно использовать пластиковые стяжки.
  3. Проверяется правильность установки шпилек по горизонтали и вертикали.
  4. В опалубку армопояса заливается бетон.
  5. После застывания подготовленная планка надевается с отверстиями на выступающие концы шпилек и притягивается гайками к поверхности.

Химический анкер

Этот продукт также называют жидким дюбелем, инъекционной массой или вклеенным анкером.По сути, это клей с высокими адгезионными характеристиками, который изготавливается на основе синтетической полимерной смолы. Благодаря химическому анкеру можно надежно закрепить металлический стержень и основание.

Важно: жидкий дюбель в отличие от других крепежных элементов не создает в материале напряжения расширения, что особенно опасно для хрупкого пенобетона по краям стен.

В отличие от механических анкеров, фиксация которых основана на использовании сил трения и расширении полимерного дюбеля, химический анкер фиксируется за счет того, что клей проникает в поры пенобетона на значительную глубину и надежно фиксирует стержень в стене.

Установка химического анкера производится в следующей последовательности:

  1. Сначала вдоль анкера просверливается отверстие. Однако размер должен быть немного больше, чем у обычного анкерного болта.
  2. С помощью специальной щетки или сжатого воздуха из канала удаляются пыль, мусор и металлическая крошка.
  3. В подготовленное отверстие в стене заливается специальный химический клей.
  4. После этого туда вставляется стальной стержень - стержень с резьбой М 12-14.Также для этих целей можно взять кусок арматуры подходящего диаметра.
  5. Клеевой состав набирает необходимую прочность за 20 минут при температуре окружающей среды примерно 20 ° С.
  6. После застывания химического состава стержень надежно фиксируется в стене. Причем прочность крепления намного выше, чем у механического метода.

Преимущества использования жидкого дюбеля:

  • Срок службы таких креплений - более 50 лет.
  • Этот способ крепления можно использовать на краю стены, не опасаясь раскола.
  • Крепежные детали обладают достаточно высокой химической стойкостью.
  • Монтаж разрешается проводить на влажный материал, то есть монтаж можно проводить даже в дождливую погоду.
  • Монтаж мауэрлата и обустройство кровли можно проводить без использования армированного ремня, так как химический анкер гораздо прочнее фиксируется в хрупком материале, чем механический дюбель.
  • Этот метод идеален для работы с газобетоном.
  • Глубина отверстия может быть меньше, чем при установке механического анкера, которым необходимо заглубить 2-3 ряда кладки.

Единственный недостаток этого способа крепления - невозможность сварки стержнем, прикрепленным к жидкому дюбелю, так как полимерный материал разрушается при нагревании, и прочность крепления снижается.

Механический анкер (анкерный болт)

Это довольно распространенный способ крепления бруса к стенам.Анкерный болт состоит из следующих частей:

  • дистанционная деталь внешняя;
  • стержень с внутренней резьбой.

Фиксация происходит за счет того, что в момент навинчивания гайки на стержень распорная конструкция деформируется таким образом, что надежно фиксирует изделие в просверленном отверстии в стене.

Установка механического анкера производится в следующем порядке:

  1. По периметру стен укладывают подготовленный брус.
  2. Далее по всей длине этого изделия просверливаются отверстия для установки анкерных болтов. Шаг лунок - 1 м. Важно постараться, чтобы места установки анкера приходились на углы здания и стык двух концов бруса.
  3. После этого с помощью дрели просверливаются отверстия в подготовленные в мауэрлате отверстия в стенах на глубину, равную длине анкера. В этом случае не допускается делать глубину ввода анкера менее 2 и даже 3 рядов кладки.
  4. В отверстие установлен анкерный болт. Для этих целей лучше брать изделия длиной не менее 50 см с нитками М 12 или 14.
  5. После этого надевается шайба и плотно накручивается гайка. В результате стальной или пластиковый дюбель расширяется, поэтому он плотно вдавливается в материал и фиксирует болт в стене.

Схема крепления стропил

Мауэрлат - это часть кровли любого сооружения, представляющая собой брус, укладываемый поверх внешней стены по периметру.

Его назначение - равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может быть деревянным или металлическим. В случае использования металлического мауэрлата берут готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надежно закреплен. Есть два способа: крепление мауэрлата к газобетону без армированного пояса и с армированным поясом.

Крепление мауэрлата с армопоясом

Используя в качестве основного материала для кладки стен газобетон, необходимо понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армированного пояса обязательно.

Назначение и размер армопояса

Армопояс - замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:

  • предотвращение деформации несущих стен;
  • придает дополнительную жесткость конструкции из газобетона;
  • равномерное распределение нагрузки на поверхность стен.

Армопояс - это фундамент кровельной системы.Размеры бронепояса зависят от ширины стен; для газобетона ширина армированного пояса около 25 см, при этом крайний ряд выкладывают П-образными блоками, которые в дальнейшем будут выполнять роль опалубки для заливки бетонного раствора.

Важно! Армойас должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Армопояс устройство техники:

  1. Устройство опалубки по периметру здания.
  2. Изготовление бронепояса из бетонных блоков.
  3. Сборка каркаса из арматуры.
  4. Установка шпилек для крепления.
  5. Заливка блоков бетоном.
  6. Снятие опалубки после застывания бетона.

После того, как армопояс будет готов, а опалубка снята, можно приступать непосредственно к креплению мауэрлата.

Как крепить мауэрлат к газобетону

Устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность зависят от правильного крепления к несущим стенам и стропильной системе здания.

Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата используются металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет из деревянных балок ... Сечение балок зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные балки антисептическим раствором, защищающим древесину от насекомых и гниения.Также желательно обмотать бруски слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломат. Эти материалы не утяжелят конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При укладке балок необходимо соединять их в местах стыков металлическими скобами.

Схема крепления со шпильками (справа) и скобами (слева)

Далее нужно прикрутить стропила к мауэрлату.Соединение происходит распилом, распилом, распилом, но не более 25% бруса. Крепление производится с помощью саморезов, болтов, уголков, металлических пластин и поролона.

Основные способы крепления, начиная с предпочтительного:

  • Крепление шпильками. Этот вид крепления может использоваться при строительстве как простых одноэтажных построек, так и вспомогательных построек: бань, летних кухонь, гаражей, хозяйственных построек, небольших загородных домов. Этот метод крепления является предпочтительным для большинства зданий.
  • Крепление химическими анкерами. Стыковка балок с газобетоном осуществляется специальным химическим клеем: «жидким дюбелем», вклеенным анкером и т. Д. Состав сделан на основе полимеров и содержит клеи в виде синтетических смол. В стене из газобетона делается отверстие как для обычного анкера, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат. Прочность такой конструкции достаточно высока, но при большом периметре мауэрлата такой способ обойдется дорого.
  • Крепление стальной проволокой. Такой способ можно использовать, если на этапе кладки стен между газобетонными блоками была вставлена ​​металлическая проволока. В мауэрлате проделываются отверстия, куда вставляется проволока и выполняется обвязка. Очень важно, чтобы количество стяжек было не меньше количества поддерживаемых стропил.

Крепление мауэрлата к газобетонной стене без армопояса

В соответствии со СНиП, крепление без предварительного устройства бронепояса допускается только в исключительных случаях.Газобетон - недостаточно прочный материал, он не выдержит снеговой нагрузки дистанционной конструкции, а также динамической ветровой нагрузки, поэтому армированный пояс необходим!

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армированного ремня. Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при следующих условиях:

  • в качестве основы используется легкий деревянный брус сечением не более 20 см;
  • древесина будет усилена металлическими элементами: замками, гвоздями, металлическими профилями;
  • снеговые и ветровые нагрузки в вашем районе незначительны;
  • конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5–1 см от внешнего края несущей стены, а для его крепления на газобетон используют шпильки, химические анкеры или стальную проволоку.

Прикрепить мауэрлат к газобетону достаточно просто. Первостепенное значение имеет тщательная подготовка всех компонентов: деревянных балок, крепежа, арматурного каркаса, надежной гидроизоляции. Давайте посмотрим на порядок работы.

Крепление мауэрлата к газобетону

Перед тем, как прикрепить мауэрлат напрямую, необходимо подготовить основание. Арматурный пояс - необходимое условие при устройстве кровли, если стены из газобетона или другого подобного материала.

Железобетонная обвязочная лента предотвращает пробивание газобетонных блоков и позволяет равномерно распределять динамические и статические силы, исходящие от крыши, полностью по площади стены.

Устройство армирующего ремня

Минимальный размер бетонной ленты 200х150 м. Крепится с внутренней поверхности стены.

Этапы установки :

  • Устройство опалубки по периметру дома. Фронтоны необходимо обработать;
  • U-образные блоки образуют железобетонный пояс;
  • рама собирается из арматуры толщиной 10 мм. Арматура должна выступать на 4 см;
  • для жесткого крепления мауэрлтата к газобетону, шпильки с резьбой устанавливаются с интервалом 1 м. Их диаметр 14 мм;
  • блоки заполнены бетоном М-200;
  • через неделю можно снимать части опалубки и крепить мауэрлат.

Важно : на этапе подготовки к началу работ строителям требуется рассчитать количество шпилек и будущее расстояние между ними. Точки крепления деревянной конструкции к стропилам и точки соединения с армирующим поясом должны располагаться в разных местах. Убедитесь, что количество стропильных ног и шпилек одинаковое.

Подготовка деревянной конструкции

Прутки перед укладкой обрабатываются антисептиком предотвращающим гниение древесины.Бревно или брус сечением 100х100 мм или 150х150 мм оборачивают гидроизоляционным материалом. Для этого подойдет битумно-полимерный гидроизоляционный материал. Рубероид не используется.

Качественные материалы позволят создать прочную конструкцию. На дереве не должно быть сучков и трещин. Влажность должна соответствовать строительным нормам.

Если девелопер использует «сырую» древесину, должна быть возможность отрегулировать анкерную гайку .

Операция проводится 1 раз в год в течение 5 лет.В этот период происходит интенсивная усадка влажной древесины. По мере высыхания стержней затягивайте гайку все меньше и меньше.

На этом фото хорошо виден один из способов крепления мауэрлата к стенам из газобетона.

Как правильно прикрепить мауэрлат к газобетону?

Используется анкер с шайбой и гайкой. Форма анкеров: Т- и Г-образные. Резьба: M12 или M14. Согласно международным строительным нормам, в сейсмоопасных зонах между соседними анкерами шаг не должен превышать 1 - 1.2 мес.

Механический тип застежки

Процедура :

  • дюбеля вставляются в подготовленные отверстия;
  • винт в крепеж;
  • зубья гарпуна плотно вдавлены в газобетон;
  • поверхность расширяется;
  • конструкция надежно закреплена.

Отличный вариант установки мауэрлата на газобетон имеет только один недостаток - высокую стоимость. 1 якорь и специальный дюбель с гарпуном стоили более 3 тысяч рублей.

Еще одно видео, как крепить мауэрлат к газобетону.

Установка мауэрлата

Другой метод используется для надежной фиксации мауэрлата в пенобетонных стенах. Понадобится химическая капсула ... Стоимость ее намного ниже - 150 руб. за единицу.

Надежная фиксация конструкции достигается за счет проникновения химических веществ в поры материала. Дополнительно бетонная поверхность получает тепло и гидроизоляцию.

Заключительный этап

После установки мауэрлата на газобетон приступают к монтажу стропильной конструкции ... Есть два пути.

Первый вариант

  • в досках, они выполняют промывку до 1/3 глубины доски;
  • Гвозди
  • и металлические уголки позволят надежно закрепить стропила;
  • гвоздей (2 шт.) Забиваются крест-накрест с боков;
  • сверху забивается дополнительный гвоздь;
  • крепежные уголки окончательно фиксируют соединение.

Второй вариант

  • в стропило, пила не выполняется;
  • снизу подшита специальная опорная планка, упирающаяся в мауэрлат;
  • Вбито
  • гвоздей, как в первом варианте.

Длина опоры 1 м. Второй вариант подходит для стропил с небольшой высотой.

Крепление анкерного стержня можно производить только после точных расчетов и закупки качественных материалов. Покупка брусьев ненадлежащего качества с повышенной влажностью может привести к снижению прочности конструкции.

Для крепления мауэрлата к стене из газобетона используйте анкеры со специальными дюбелями или химический метод монтажа. Обязательно соблюдайте теплоизоляцию армирующей ленты из экструдированного пенополистирола.

Соблюдение требований позволит надежно закрепить мауэрлат и создать прочную стропильную конструкцию.

Люди, не знакомые с нюансами капитального строительства кровли, вряд ли знают, для чего нужен мауэрлат, что это за конструкция. И вопрос, как сделать мауэрлат на газобетоне, вызывает полное непонимание. На самом деле он просто прикреплен. Главное подготовить все составляющие: арматурный каркас, крепеж, брус и грамотно гидроизолировать и обработать древесину.

Мауэрлат - подробное описание

Конструкция из деревянных балок. Выполняет функцию дополнительной поддержки нагрузки от кровли с дальнейшим равномерным распределением по всему периметру стен.

Подводя итог всему вышесказанному, приходим к выводу, что мауэрлат отвечает за две важные задачи:

  • равномерное распределение веса стропил по стенам;
  • крепление стропил к строительной коробке;

Мауэрлат можно сделать не только из деревянных балок, но и из металлического швеллера или балок.

В этом варианте стропильная система тоже должна быть стальной. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в установке.

Материалы и расчеты

Прочность и надежность кровли зависит от того, насколько надежно крепится мауэрлат к газобетону. Поэтому все нужно правильно рассчитать. Минимальные размеры сечения балок из дерева должны быть не менее 10 × 10 см.опытные мастера и дизайнеры рекомендуют использовать более высокие ставки.


У деревянных бревен для мауэрлата отколоть одну сторону. Это необходимо для плотного прилегания к поверхности верхней газобетонной стены.

Что касается породы, то лучше выбирать твердую. Перед установкой обязательно обработайте его антисептиком. Расставьте бруски так, чтобы они равномерно покрывали всю верхнюю часть стен. Соседние детали скрепить прямым замком, укрепить гвоздями.

Ширина деревянных балок меньше, чем у газоблоков, поэтому их необходимо устанавливать, смещаясь к внутреннему краю, не доходя до конца на 5 сантиметров.

В конечном итоге следует сформировать цельную конструкцию с высокой жесткостью и надежной опорой для стропильной конструкции.

Подготовка деревянных досок перед укладкой

Как уже было сказано, перед установкой мауэрлата на газобетон бруски следует обработать антисептиками.Они предотвратят гниение древесины. Возьмите бревна сечением 100 на 100 мм, а лучше выбрать более прочные 150 на 150 мм. Оберните их гидроизоляционным материалом, например, битумно-полимерным. Рубероид для этих целей не используется.

Только качественные материалы могут создать прочную конструкцию; в бревнах не должно быть сучков. Особого внимания заслуживает влажность древесины - она ​​должна соответствовать нормативным показателям. Если используется влажный материал (имеются в виду балки), необходимо отрегулировать анкерную гайку.

Гайку следует подтягивать один раз в год в течение 5 лет. Это необходимо, потому что в первые несколько лет древесина подвержена сильной усадке. А по мере высыхания материала гайку нужно все время подтягивать. Спустя 5 лет эту процедуру придется делать все реже. Мауэрлат крепится специальными анкерами с гайкой и шайбой. Они должны иметь L- или T-образную форму с размером резьбы M12 или M14.

Согласно европейским и международным стандартам, расстояние между двумя соседними анкерами должно быть не меньше и не больше 1-1.2 метра. Особенно это актуально для сейсмоопасных регионов.

Крепление мауэрлата к газоблокам без и с армированным ремнем

Для выполнения этой задачи необходимо убедиться, что мауэрлат правильно установлен и не надежно закреплен. Разработчики используют две технологии крепления: с армированным ремнем и без него.


Способ крепления конструкции бронепоясом

Выбирая газобетон для возведения стен, нужно понимать, что коробка дома из него не справится с весом возложенной на него кровли.Сооружение усиленного пояса поможет ей справиться с этой проблемой.

Размеры армопояса и его назначение

Армопояс - замкнутая железобетонная конструкция, огибающая здание по периметру (то есть вокруг всего здания). Перед ним поставлено задач:

  • защита от деформации стен;
  • дополнительная жесткость здания из газобетона;
  • равномерное регулирование нагрузки на все поверхности стен.

Армопояс - это фундамент, предназначенный для кровли здания.Его размеры подбираются в соответствии с шириной стен и составляют примерно 25 см. Крайний ряд следует выложить блоками наподобие английской буквы U. Также они впоследствии будут выполнять задачу опалубки при заливке бетона.


Армопояс обязательно должен иметь сплошную монолитную конструкцию.

Установка армопояса

Пошаговая технология производства армопояса следующая:

  1. Сначала следует установить опалубку по периметру дома.
  2. Далее изготавливается бронепояс из монолитных блоков.
  3. Затем из арматурных стержней собирается каркас.
  4. Установлены шпильки для крепления.
  5. Теперь все нужно залить бетоном.
  6. Когда он застынет, опалубку нужно снять.

После завершения строительства бронепояса и снятия опалубки можно будет приступить к установке мауэрлата.


Как правильно установить и закрепить мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед установкой мауэрлата на газобетон нужно не забыть обработать его антисептическими веществами. Затем оберните слоем гидроизоляционного материала типа: гидроизоляция, стекломастастоизол.

Мауэрлат крепится к конструкции стены шпильками, железной проволокой или анкерами. Если он деревянный, то его можно закрепить специальными металлическими скобами.

После этого необходимо будет крепить стропило мауэрлата. Соединение осуществляется резкой, пропилом или распиловкой не более 25% толщины.Крепится болтами, саморезами, специальными уголками, стальными пластинами.

Конструкция армированного железобетонного пояса сможет предотвратить нежелательные пробивки в газобетонных блоках. Способствует равномерному распределению силы тяжести на каркасе дома и воздействию динамических и статических сил, давящих на стены.

Монтажная техника без армопояс

В требованиях СНиП сказано, что установка мауэрлата на дом из газобетона в принципе недопустима без армированного пояса.Это разрешено делать только в редких случаях. Это можно объяснить тем, что конструкция из газобетона не справляется с расширяющейся снеговой нагрузкой, динамической и ветровой. Армопояс служит незаменимой защитой от деформации. В виде исключения разрешается крепление мауэрлата к конструкции без бронепояса.

Такой вариант строительства позволит ускорить и удешевить процесс строительства. Но в этом случае следует придерживаться следующих требований:

  • для цоколя выбирается светлый, но более крупный луч сечением не менее 20 см;
  • следует армировать стальными элементами: металлическим профилем, гвоздями или замками;
  • климат, в котором ведется строительство, не суровый и снеговые или ветровые нагрузки, а незначительные.
  • Мауэрлат следует располагать по отношению к внешнему краю несущих стен на расстоянии 0,5 - 1 см. Мауэрлат крепится химическими анкерами, стальной проволокой или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон , точно посчитает количество креплений и расстояние между двумя соседними креплениями.


Необходимо понимать, что срок эксплуатации кровли напрямую и во многом зависит от прочности и правильности монтажа мауэрлата.И по этой причине ошибки даже на первый взгляд недопустимы. Только так крыша не вызовет деформации дома, а послужит надежной защитой от внешних и погодных факторов. Эту работу нужно доверить опытным разработчикам и кровельщикам.

назначение, установка, укладка и усиление. Крыша в частном доме своими руками

Схема крепления стропил

Мауэрлат - это часть кровли любого сооружения, представляющая собой брус, укладываемый поверх внешней стены по периметру.

Его назначение - равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может быть деревянным или металлическим. В случае использования металлического мауэрлата берут готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надежно закреплен. Есть два способа: крепление мауэрлата к газобетону без армированного пояса и с армированным поясом.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, нужно понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армированного пояса обязательно.

Назначение и габариты армопояса

Армопояс - замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:

  • предотвращение деформации несущих стен;
  • придает дополнительную жесткость конструкции из газобетона;
  • равномерное распределение нагрузки на поверхность стен.

Армопояс - это фундамент кровельной системы.Размеры бронепояса зависят от ширины стен; для газобетона ширина армированного пояса около 25 см, при этом крайний ряд выкладывают П-образными блоками, которые в дальнейшем будут выполнять роль опалубки для заливки бетонного раствора.

Важно! Армойас должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Армопояс устройство техники:

  1. Устройство опалубки по периметру здания.
  2. Изготовление бронепояса из бетонных блоков.
  3. Сборка каркаса из арматуры.
  4. Установка шпилек для крепления.
  5. Заливка блоков бетоном.
  6. Снятие опалубки после застывания бетона.

После того, как армопояс будет готов, а опалубка снята, можно приступать непосредственно к креплению мауэрлата.

Как крепить мауэрлат к газобетону

От правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата используются металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет из деревянных балок. Сечение балок зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные балки антисептическим раствором, защищающим древесину от насекомых и гниения.Также желательно обмотать бруски слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломат. Эти материалы не утяжелят конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При укладке балок необходимо соединять их в местах стыков металлическими скобами.


Схема крепления со шпильками (справа) и скобами (слева)

Далее нужно прикрутить стропила к мауэрлату.Соединение происходит разрезанием, разрезанием, разрезанием, но оно должно занимать не более 25% прутка. Крепление производится с помощью саморезов, болтов, уголков, металлических пластин и поролона.

Основные способы крепления, начиная с предпочтительного:

  • Крепление шпильками. Этот вид крепления может использоваться в строительстве как простых одноэтажных построек, так и вспомогательных помещений: бани, летних кухонь, гаражей, хозяйственных построек, небольших загородных домов. Этот метод крепления является предпочтительным для большинства зданий.
  • Крепление химическими анкерами. Стыковка балок с газобетоном осуществляется специальным химическим клеем: «жидким дюбелем», вклеенным анкером и др. Состав изготовлен на основе полимеров и содержит клеи в виде синтетических смол. В стене из газобетона делается отверстие как для штатного анкера, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат. Прочность такой конструкции достаточно высока, но при большом периметре мауэрлата такой способ обойдется дорого.
  • Крепление стальной проволокой. Этот способ можно использовать, если на этапе кладки стен между газобетонными блоками протыкалась металлическая проволока. В мауэрлате проделываются отверстия, куда вставляется проволока и выполняется обвязка. Очень важно, чтобы количество стяжек было не меньше количества поддерживаемых стропил.

Крепление мауэрлата к газобетонной стене без армопояса

В соответствии со СНиП крепление без предварительного устройства бронепояса допускается только в исключительных случаях.Газобетон - недостаточно прочный материал, он не выдержит снеговой нагрузки распорки, а также динамической ветровой нагрузки, поэтому армированный пояс необходим!

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армированного ремня. Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

  • за основу взят легкий деревянный брус сечением не более 20 см;
  • брус будет армирован металлическими элементами: замками, гвоздями, металлическим профилем;
  • снеговые и ветровые нагрузки в вашем районе незначительны;
  • конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5-1 см от внешнего края несущей стены, и для его крепления на газобетон используются шпильки, химические анкеры или стальная проволока.

Как крепить мауэрлат к газобетону без армированного пояса?


На сайтах производителей встречаются противоречивые утверждения о необходимости строительства дома из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку.Другие же предлагают хеджирование. Однако все производители и строители уверены, что пористые материалы негативно реагируют на точечные нагрузки. Поэтому необходимо распределить его равномерно. Если по какой-либо причине устройство армопояса невозможно, необходимо его использовать. Это продлит жизнь постройки.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила - металла (швеллер, двутавр) или дерева (брус)

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам.Как правило, он идет из деревянного бруса ... Именно к мауэрлату крепятся стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только при использовании стальных стропил. Однако такие сооружения встречаются редко, так как стоимость постройки значительно увеличивается. К тому же стальные детали крепить намного сложнее, чем деревянные.

Функции мауэрлата:

  • равномерное распределение веса кровли по стенам;
  • надежная фиксация стропильной системы;
  • защита и предотвращение точечных нагрузок на газобетонные блоки.

Минимальный размер бруска, используемого в качестве мауэрлата, должен быть 10 * 10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал с большим сечением. Допустимо использование бревна, но необходимо обрезать ту сторону, которая будет примыкать к газобетону.

Стропильные ноги в точках опоры передают нагрузку на мауэрлат, который, преобразовывая и распределяя, передает ее на стены

Лучше всего эти функции выполняют балки из твердой древесины.Чтобы он прослужил дольше, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и повреждение насекомыми. Решетки должны полностью и равномерно закрывать стены. Их скрепляют гвоздями или прямым замком. В связи с тем, что сечение деревянного материала меньше ширины газоблока, мауэрлат кладут на внутреннюю часть стен. Расстояние до внешнего края должно быть не менее 5 см. Также допустима кладка кирпича снаружи здания.

Между стеной из газобетона и деревянным мауэрлатом должен быть слой гидроизоляции.

Способы крепления мауэрлата

Мауэрлат можно крепить непосредственно к газобетону или с помощью армированного ремня. Существуют такие способы соединения деревянных балок со стеной:

  • с использованием стальной проволоки;
  • с помощью анкеров;
  • шпильки.

При использовании любого из перечисленных способов необходимо следить за тем, чтобы крепление было качественным, надежным.Также при установке следует избегать структурных сдвигов.

В частном домостроении деревянные балки являются основным материалом для облицовки мауэрлата

Как закрепить мауэрлат стальной проволокой

Стальная проволока способна достаточно надежно закрепить мауэрлат. Он вплетается в кладку несколькими рядами до верха стены. Достаточно 2-4 блока в высоту. Середину проволоки необходимо закрепить, а ее длины должно хватить не только до верха стены, но и для того, чтобы притягивать и фиксировать мауэрлат.Количество наборов не ограничено. Но обычно их столько же, сколько стропильных ног.

Крепление

В этом случае желательно использовать бронепояс. Анкеры позволяют надежно закрепить стропила, но создают точечную нагрузку, что для газобетонных блоков крайне нежелательно. Под его воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции.Также заливкой бетона можно выровнять верх стен по горизонтали. Это упростит установку стропил в дальнейшем.

Анкеры устанавливаются на стадии заливки. Их закрепляют в желобе, который с помощью проволоки заполнят бетонной смесью. Убедитесь, что анкера выровнены. Для этого можно дополнительно натянуть шнуры. Анкеры следует держать строго вертикально. Количество узлов крепления не регламентируется, однако их количество должно быть не меньше количества стропил.Когда бетон застынет, они буквально замуровываются в нем.

Крепежные элементы повышают несущие характеристики и усиливают прочность узлов, исключают смещение стропил при высоких нагрузках

Прутки укладываются на готовый армопояс с помощью болтов. По дереву постучите молотком или киянкой. На брусе образуются анкерные вмятины. В этих местах необходимо просверлить отверстия. Необходимо следить за тем, чтобы они были ровными и не отклонялись от вертикали.Затем брус укладывают на бетон так, чтобы анкеры попадали в просверленные отверстия, и закрепляют гайками с шайбами.

Небольшие бетонные подушки могут заменить полноценный армопояс. Их устанавливают в местах крепления мауэрлата к стене. Также они более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянной балкой желательно проложить слой гидроизоляции. Можно использовать как специальные мастики, так и простой рубероид.

С металлическими шпильками

Крепление мауэрлата на металлические шпильки можно осуществить двумя способами: замуровывать их стеной или заливать бетон в армированный пояс. Чтобы не ошибиться с углублением застежки, можно воспользоваться следующим правилом: он вставляется в раму на глубину 2 мауэрлата. При использовании бруса 10 * 10 см шпилька должна заходить на 20 см в стену или бронепояс.

Крепеж монтируется в стену за 1-2 ряда до конца стены.При этом следует учитывать, что длины шпильки должно хватить не только для блоков, но и для мауэрлата. Также должен быть небольшой запас для затяжки гаек и шайб.

В последнем случае вся процедура аналогична установке анкеров, только вместо болтов - шпильки.

В некоторых случаях при возведении построек из газобетона нельзя использовать армопояс, но тогда нужно оборудовать мауэрлат. В противном случае блоки не выдержат точечной нагрузки и быстро разрушатся.

Возводя крышу для дома из пеноблоков, необходимо стремиться снизить ее вес, чтобы нагрузка на стены была небольшой. Однако, если в доме железобетонный каркас, то от этой рекомендации можно отступить.

Почему?

Пеноблоки имеют ячеистую структуру. Это говорит о том, что материал уступает по прочности некоторым другим. При определенном силовом ударе пеноблоки склонны к постепенному разрушению. И нам такая судьба не нужна.

Как сделать крышу светлее?

Во-первых, вам нужно использовать более легкие решетчатые формы. Во-вторых, балки из бруса должны быть пустотелыми. Швеллеры лучше всего использовать на основе OSB.

К выбору рубероида тоже нужно подходить с умом. Чем меньше его вес, тем лучше.

Среди кровельных материалов для дома из пеноблоков подходят следующие:

  • Гофрокартон
  • Медный лист
  • Металлочерепица
  • Оцинкованное железо

Особенности устройства свесов и откосов

При возведении кровли дома из газобетона важную роль играет ферма и угол наклона ее откосов.Особенно, если здание строится в регионах страны с холодным климатом.

Если не выдерживать определенный угол наклона, снег будет долго задерживаться на крыше, оказывая большую нагрузку на конструкцию. Вскоре это приведет к разрушению кровли и другим опасностям.

Чем острее угол установки стропил, тем меньше нагрузки будут испытывать стены, снег на крыше исчезнет быстрее. И свесы больше не будут подвергаться постоянному давлению.

Устройство мансардной крыши дома из газобетона

Кратко рассмотрим процесс устройства мансардной крыши.

Устройство мансардной кровли - сложный процесс. Перед началом работы запомните некоторые особенности установки:

  • Для стропил используются балки 10 × 10, 15 × 15 или 20 × 20 сантиметров
  • Между стенами и мауэрлатом обязательно проложить слой гидроизоляции
  • Узлы чердачной конструкции лучше крепить толстыми металлическими скобами
  • Древесина, используемая для изготовления элементов конструкций, должна быть хорошо просушена и обработана антисептическим и противопожарным составом
  • Лучше отдать предпочтение хвойным деревьям, так как влияние влаги на них меньше всего

Этап 1 - гидроизоляция точки стыковки мауэрлата со стеной

Между стеной дома и мауэрлатом должен быть слой гидроизоляции.Для этих целей можно использовать обычный рубероид. Укладывается по всему периметру стен и ничем не фиксируется.

Этап 2 - установка мауэрлата

Мауэрлат - деревянный брус, который крепится по периметру стен дома.

Крепится анкерными болтами диаметром не менее двенадцати миллиметров. Предварительно просверливают отверстия под них.

Концы анкеров зацеплены для предотвращения дальнейшего вытягивания.Тем не менее, есть якоря с системой разделительной на дне. Шаг фиксации 10-15 сантиметров. Место крепления находится между стропильными ногами на равном расстоянии.

Если мансардные дома из газобетона будут иметь два ската, то нужно два мауэрлата, если четыре ската, то четыре.

В качестве мауэрлата используется брус сечением 15 × 15 или 20 × 20 сантиметров.

Этап 3 - строительство стропильной системы

Стропильная система должна быть собрана идеально, потому что это каркас кровли.И все нагрузки (ветер, дождь и другие) ложатся на него. Поэтому важно правильно производить расчеты с акцентом на климатические особенности вашего региона. Расчет сделать сложно, поэтому можно обратиться к профессиональным работникам.

Стропильную систему лучше сделать из древесины хвойных пород. Обычно это сосна или лиственница. Влажность не должна превышать 23 процента.

Чтобы обезопасить себя в будущем от негативных последствий, связанных с размножением микроорганизмов и нападением грызунов, необходимо тщательно пропитать древесину специальными составами, в том числе противопожарными.

Стропильная конструкция

Стропила подвесные и наклонные.

Когда пролет между стенами не более шести метров, то можно устанавливать наклонные стропила. Если пролет вдвое больше, то наклонные стропила здесь используют только при установке дополнительной опоры.

Подвесные стропила монтируют при пролете между стенами 12 метров. В этом случае установка дополнительной опоры не предусмотрена.

Подготовка стропильных ног

Устанавливаем стропила с шагом 60 сантиметров, оставляя отверстия для окон.Возьмите штанги для «ножек» сечением 10х10 сантиметров. Длина определяется с учетом уклона откосов и размеров постройки (для каждого случая индивидуальна).

Монтаж балок перекрытия

Для балок можно использовать бревна, балки или доску, которая подходит по краю. Балки устанавливаются с выбранным шагом в заранее подготовленные пазы в стене. Их концы гидроизолированы двумя слоями рубероида. После того, как балки уложены, их дополнительно фиксируют анкерными болтами.

Монтаж вертикальных стоек

Если крыша у дома из газобетона сломана, то сначала возводятся опорные вертикальные столбы. Они послужат каркасом для стен.

Высота стоек должна быть не менее двух метров, чтобы на полу было удобно.

Вертикальные стойки вставляются в пазы на балках перекрытия и дополнительно фиксируются металлическими уголками и скобами.

Выбрать сечение балок из таблицы.

Балка мансардного перекрытия устанавливается между столбами. Дополнительно фиксируется болтами или другим способом.

С выбранным ранее шагом собирается определенное количество П-образных стоек. Между ними протягивают шнур и проверяют уровень. Если высота разная, одна из арок демонтируется, после чего регулируется по высоте. Стойки сшиваются прутьями одного сечения.

Установка коньковых стоек
Стойки

Ridge могут быть установлены сразу.Между ними будет крепиться сам конек, но без них можно обойтись.

Установка нижних стропил

Теперь необходимо установить стропила между мауэрлатом и верхней балкой перекрытия. Для этого определяется расстояние между соответствующими опорами, и подготавливаются стропильные ноги необходимой длины. В нижней части на ножках стропил делают вырезы, которыми они опираются на мауэрлат и дополнительно закрепляются скобами.

Установка верхних стропил

Необходимо подготовить верхние стропила.Для этого из досок сшивается шаблон. Устанавливается на торцы балки перекрытия мансарды, снимается размер и определяется угол наклона откосов. По этому размеру подготавливается необходимое количество стропильных ног, которые затем надежно фиксируются к горизонтальным балкам.

Установка обрешетки

Из того, какой кровельный материал выбран, умещается в прочную или разреженную обрешетку. Сплошной делается при установке тяжелой кровли.

Монтаж рубероида

Выбранный рубероид монтируется на подготовленную обрешетку, после чего устанавливаются дополнительные элементы кровли - желоба, защитные трапы и др.

Видео о поэтапном строительстве крыши дома из пеноблоков

Начало строительства кровли

Монтаж балок стропильной системы

Крепление стропил

Коньковая балка, в свою очередь, опирается на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Кровельные стропила не нуждаются в раскосах и подкосах, что позволяет значительно уменьшить полезный объем мансардного перекрытия под крышей.При ширине дома с двускатной крышей от 8 до 10 метров либо конструкция крыши с дополнительными прогонами, подкосами, либо в виде трехшарнирных ферм. Однако устройство слоистых стропил требует определенного опыта и правильного проектирования во избежание появления разрывных нагрузок. Большинство самостроителей, шабашников и гастарбайтеров в России обычно предпочитают расположение классических дистанционных стропильных схем, где верх и низ стропил соединены шарниром с одной степенью свободы (или жестким защемлением), тогда основная нагрузка - это переносится на внешний счетчик стен дома из газобетона, и соответственно к стенам прилагаются разрывные нагрузки.В этом случае жестко закреплен устройство мауэрлат необходимо, непосредственно соединены в единый контур по периметру здания, или жестко привязаны к одному контуру опорной монолитной железобетонной обвязки контур. Поэтому мы рекомендуем при самостоятельном проектировании и строительстве дома из газобетона во всех случаях выполнять по верхнему краю газобетонных стен (не только внешних, но и всех внутренних стен) монолитный железобетонный обвязочный пояс, в котором Анкеры Т- или Г-образной формы с резьбой М12 укладываются по внешнему контуру с шагом в 1 метр для жесткого соединения с деревянной балкой с мауэрлатом (100 х 150 мм, или 150 х 150 мм), на который опираются стропила.

Эта конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно соберете стропильную систему, и это создаст расширительные нагрузки на стены. Ниже мы рассмотрим, как правильно устроить стропильную систему, не создающую разрывных нагрузок на стены дома из газобетона.

Схема монолитной железобетонной обвязочной ленты для крепления мауэрлата

Перед укладкой мауэрлат обрабатывают антисептиком (ХМ-11, ХМББ) и кладут на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероида).На ступеньке анкеров в мауэрлате просверливаются отверстия и мауэрлат устанавливается на место. На резьбовые анкерные стержни надевают шайбу и гайку, которые затягивают до упора. Если используется обычное для России «дерево естественной влажности» (то есть сырое - которое уважающий себя потребитель не купит ни в одной цивилизованной стране), то нужно обеспечить доступ к креплению Мауэральта, чтобы подтянуть этот орех 1 раз в год в течение 5 лет (наиболее интенсивная усадка наблюдается в первый год), при этом влажная древесина сохнет и дает усадку.В случае дистанционной конструкции стропил или если вы не знаете, будет ли конструкция стропил дистанционной или неконтролируемой, имеет смысл устроить контрфорс из пиленого газобетонного блока (через гидроизоляционную прокладку) со стороны внешняя сторона мауэрлата. На схеме ниже показан способ крепления стропил для традиционного расположения распорок с одной степенью свободы для конца стропильной ноги.

Что это значит? Стропильная нога при этом фиксируется двумя стальными пластинами (стальной уголок и соединительный элемент полосы) и проволочной стяжкой, исключающей проворачивание в шарнире мауэрлат-стропила.Раздвижной в этом шарнира также невозможно из-за жесткое крепление стропила с углом и плоским металлом, в сочетании с опорной планкой зажатой от нижней части стропила. Если верх стропила с такой точкой крепления будет жестко защемлен, либо стропила упираются друг в друга, то при такой конструкции растягивающая нагрузка будет передаваться на стены дома.

Конструктивные способы крепления мауэралата к стене газобетонного дома

Мауэрлат, по сути, представляет собой крепление из дерева или металла, размещаемое в верхней части капитальных стен.Он должен быть прочно и жестко закреплен. Если используются металлические стропила, то их делают из швеллера или двутавра.

Мауэрлат выполняет в конструкции здания 2 функции:

  1. Равномерно распределяет нагрузку, передаваемую от стропильных ног, на все стены здания.
  2. К мауэрлату, закрепленному на стенах, крыше.

Размеры мауэрлата

Для изготовления мауэрлата необходимо использовать брус твердой древесины, обработанный антисептическими составами.Брус нужно брать сечением 100х100, 100х150, 150х150 мм. По периметру постройки крепится цельный мауэрлат. Для этого бруски соединяют последовательно с помощью прямого замка.

Дополнительно замок усилен на балках большими гвоздями, что дает возможность создать неразъемную конструкцию, выдерживающую нагрузку, передаваемую стропилами. Балки необходимо крепить по внутреннему краю стены так, чтобы до внешнего края оставалось минимальное расстояние 50 мм.

Надежность установки мауэрлата на стены из газобетона напрямую зависит от правильности монтажа и точности расчетов.

Расчет размера

Создание крыши дома начинается с укладки мауэрлата, он равномерно распределяет массу кровли на стены дома и обеспечивает устойчивость стропильной системы. По этой причине крайне важно правильно и точно рассчитать размеры мауэрлата.

Зависит от:

  1. Площадь и длина периметра здания.
  2. Тип крыши.
  3. Материал, используемый в качестве кровельного покрытия, из которого сделана стропильная система.
  4. Климатические условия региона.
  5. Есть ли в доме чердак.

Главное для правильного расчета - это тип конструкции крыши.

Может быть любой:

  1. Classic - крыша с 1, 2, 3 или 4 скатами.
  2. Крестообразная.
  3. Шпилообразный.
  4. Бедро, полуовальное или бедренное.
  5. Сферический.
  6. Квартира.
  7. В сложенном виде.

Итак, для правильного и точного расчета мауэрлата нужно знать, какой тип кровли будет располагаться на нем. Например, лучше рассчитать размеры для простой двускатной крыши.

Формула для расчета

В первую очередь необходимо замерить периметр дома и необходимую длину мауэрлата.Измерение производится по верхней части планки.

Объем мауэрлата рассчитывается по следующей формуле:
V = LS

  • L - периметр дома или длина бруса;
  • S - сечение стержня.
  • В - объем;
  • r - плотность материала;
  • м - масса штанги.

Какой бы ни была ширина мауэрлата, важно размещать его на расстоянии не менее 5 см от внешнего края стены.При расчете мауэрлата необходимо учитывать как вес стропильной системы, так и общий объем кровли.

Выбор материала

  • Для изготовления мауэрлата использовать брус сечением 10х10 - 15х15 см, желательно использовать материал из древесины лиственных пород, обработанный антисептиком.
    Бруски необходимо уложить равномерно по всему периметру стен; для соединения их между собой на стыках планки делается прямой замок.
    Желательно дополнительно укрепить, закрепив замки крупными гвоздями.
  • В результате будет жесткая и цельная конструкция из соединенных вместе балок. Их размер всегда должен быть немного меньше ширины стены; по внутреннему краю укладывается брус так, чтобы между наружным срезом газобетонной стены и мауэрлатом оставалась пустота минимум 5 см.
    Иногда ограничительный пояс (ряд кирпичей) делают из кирпичей по внешнему краю, на который упирается мауэрлат.
  • Не забывайте , что перед установкой мауэрлата на пенобетонную стену в обязательном порядке необходимо устроить надежную гидроизоляцию между стеной и деревянной балкой.

Способы крепления

Есть несколько способов надежно прикрепить мауэрлат к газобетону. Поскольку крепление должно быть надежным, способным предотвратить малейшее смещение конструкции крыши.

В современном строительстве применяются следующие виды крепления данного элемента:

  1. Трос стальной прочный
  2. Анкеры встраиваемые в стену.
  3. Металлические шпильки.
  4. Химический завод.

Крепление прочной проволокой

При возведении стен на последних 2–3 верхних рядах между укладываемыми блоками прокладывается стальная проволока, которая прочно фиксируется газобетонными блоками. Он должен выступать с двух сторон на такую ​​длину, которой хватит, чтобы надежно прикрутить мауэрлат к стене.

Проволока должна быть достаточно длинной, чтобы пройти сквозь просверленный мауэрлат и сильно скрутить.Таких креплений можно сделать сколько угодно, желательно только, чтобы их было не меньше количества стропил.

Анкеровка

Прочные и прочные крепления мауэрлата можно сделать путем создания усиленного ремня.

Бетонный пояс не только сделает крепление бруса простым и надежным, но и дополнительно укрепит всю коробку и придаст ей жесткость.

Армопояс дает возможность выровнять горизонтальные верхушки стен, что имеет большое значение для надежности и жесткости основания кровельной системы.

Стены здания , возведенные из газобетона, обладают низкой прочностью - это очень мягкий материал, не способный прочно удерживать металлические шпильки или анкерные болты.

Армированный пояс по верхней части стен удобнее создавать из специальных П-образных железобетонных изделий, их кладут поверх стен из газобетона так, чтобы образовался сплошной желоб.

Для ременного устройства в углах используются блоки с обрезанной боковой частью.В этом желобе по всей длине стены закреплен арматурный каркас, он состоит из прутьев 6 и 12 мм.

Перед заливкой желоба бетоном в него закладываются анкеры с резьбой. Их просто вяжут вязальной проволокой, необходимо очень ровно поставить якорь, чтобы выровнять леску, натягивают леску или прочный шнур.

Анкеры необходимо бетонировать как можно ближе к бетонной поверхности, при этом их следует устанавливать перпендикулярно мауэрлату.

После создания арматуры каркас заливается бетоном, заливка должна производиться непрерывно, единовременно. Количество используемых анкеров не ограничено, но их необходимо устанавливать не меньше, чем стропильные ноги, и устанавливать так, чтобы стропила не закрывали их сверху, по этой причине места установки анкерных болтов следует обозначить как можно точнее. .

После того, как бетон затвердеет и наберет прочность, анкер будет в нем надежно зафиксирован.Крепление мауэрлата, таким образом, наиболее прочное и надежное, брус жестко держится на стене, создавая надежную основу конструкции крыши.

После схватывания бетона на него укладывают мауэрлат так, чтобы анкеры вошли в заранее подготовленные отверстия. Крепят анкерами при помощи гаек, подложив под них металлические шайбы.

Точно рассчитать точки В стержне можно просверлить отверстия для установки анкеров, если положить его на бетонную ленту поверх болтов и постучать по нему молотком.После этого в материале будут заметны небольшие вмятины, в этих местах необходимо просверлить отверстия.

В некоторых случаях для экономии денег не создают непрерывную полосу из бетона по всей длине стены, а делают бетонные подушки в нужных местах. В этом случае также потребуется связать к стержням арматуры анкерную проволоку.

Крепление мауэрлата шпильками

Если дом небольшой и масса кровельной конструкции небольшая, то для установки мауэрлата с успехом можно использовать простое крепление - закрепить в стене специальные шпильки.Они представляют собой крепежные элементы в виде стальных болтов с приварной поперечной закладной или квадратной металлической основой шириной не менее 5 см.

Даже во время кладки стен эти шпильки вделываются в них, их размера должно хватить, чтобы пройти сквозь толщину бруса, затянуть гайки и контргайки. Эта технология аналогична креплению мауэрлата анкерами.

Точно так же, как и с анкерными болтами, отмечаются места для сверления отверстий, также прикрепляется деревянный брус и затягиваются гайки.Мауэрлат можно крепить к газобетону при помощи шпилек CPT 12 мм.

Технология работы:

  • в пенобетоне просверлено отверстий с шагом 1 - 1,5 м;
  • в них вставляют шпильку и заливают отверстие цементным молоком;
  • далее делается гидроизоляция , чтобы не было контакта газобетона с деревом;
  • сверху кладут мауэрлат и закрепляют его гайками;
  • После того, как брус закреплен на стенах , его стягивают в стыках коваными скобами.

Химический завод

Применяется другая технология монтажа мауэрлата, позволяющая надежно закрепить его в пенобетонных стенах. Для работы вам понадобится приобрести капсулы со специальным реагентом. Надежная фиксация деревянного бруса достигается за счет проникновения химических веществ во все поры газобетона.

Такая установка не вызывает расширения в пенобетоне, что очень важно для участков вдоль края конструкции.Химический анкер - клей на синтетической основе, который проникает на большую глубину и скрепляет очень надежный материал стен и вашего сердечника.

Значение гидроизоляции при укладке

Между деревом мауэрлата и стеной здания должен быть сделан гидроизоляционный слой. Для этого подойдут полиэтилен, рулонные материалы, а можно использовать новейшие гидроизоляционные средства.

Необходимость этой работы важна, иначе в местах соприкосновения разных материалов будет конденсироваться влага, что может быстро разрушить структуру мауэрлата.Только защитив его от влаги, можно произвести окончательный монтаж.

основных способов и схем крепления стропильных ног. Ферменная система

  • Основным препятствием для начинающих девелоперов, даже если речь идет о несложной кровле, может быть незнание того, что представляют собой узлы стропильной системы. Как их выполнить, чтобы получить прочную, надежную и устойчивую крышу?

    Начало проектирования скатной кровли - это выбор стропильной системы, которая должна служить несущей конструкцией.Тип конструкций определяется исходя из типа кровли.

    В одном случае стропила представляют собой балки или доски, которые действуют как «каркас» крыши, выдерживающий вес изоляции и кровельного материала. Как вариант, они могут быть составными и собираться из отдельных элементов, известных как стропильные ноги.

    Доска и балки должны пройти специальную пропитку - противопожарные и антисептические. Чем лучше это будет сделано, тем дольше прослужит.

    Композитные рамы делятся на два типа: многослойные и навесные.Выбор конкретной системы, помимо архитектурных предпочтений владельцев, зависит от некоторых параметров кровли:

    • его функционал,
    • количество испытанных нагрузок, в том числе связанных с климатическими особенностями региона.

    Подвесные стропила не имеют промежуточных опор, поэтому создают значительную расширяющую силу, которая передается на стены в горизонтальной плоскости. Чтобы его уменьшить, используйте стяжку (деревянную или металлическую), которая, соединяя ножки, завершает треугольную конструкцию.Ноги в нем работают на изгиб и сжатие. Затяжка может располагаться в основании, и в данном случае она служит балкой перекрытия (такой вариант чаще встречается на чердаках), или выше.

    Чем выше расположение затяжки, тем она должна быть с одной стороны мощнее, а с другой - надежнее соединяться со стропильными ногами.

    Формованные виды устраивают в домах со средней несущей стеной или столбчатыми промежуточными опорами. Их концы упираются в внешние стенки, а средняя часть - на опоры или внутреннюю стенку.В результате элементы работают по принципу балок - только на изгиб. Вес стропильной системы в случае многослойной при той же ширине дома меньше: она требует меньше пиломатериалов, а значит, и денежных затрат.

    При установке одной кровельной конструкции на несколько пролетов возможно чередование подвесных и многоярусных ферм: на участках без промежуточных опор устанавливают навесные, там где есть многоуровневые.

    Как правильно установить стропильную систему

    Одним из условий надежности будущей конструкции является правильное расположение точек крепления стропильной системы.

    Стропила скатной крыши обычно имеют не менее трех точек опоры. Их количество может варьироваться в зависимости от размеров пролета. При ширине пролета до 10 м требуется одна дополнительная опора; при больших значениях их количество увеличивается.
    Конструкция подвеса также зависит от ширины пролета. Если он небольшой, болт обычно заменяют на ригель. При увеличении размаха затяжка начинает провисать, а ноги гнуться.

    При пролете
    до 9 м подвесные стропила опираются на шпиндель - специальный вертикальный стержень.Концы ножек прикрепляются к ее верхнему торцу скобами или хомутами, бабка стягивается хомутом.
    до 13 м - усиление осуществляется подкосами. Их верхние концы упираются в ножку, причем длина ее между опорами не должна быть более 5,5 м, а нижние концы - в переднюю бабку.
    до 17 м, ножки в нижней части усилены с помощью опоры, в верхней - стропильная система: на две шпиндели крепится стяжка, между ними устанавливается перекладина.

    Как правильно прикрепить стропила

    При замене стропильной системы или установке в новом доме следует соблюдать определенные правила.

    Простое крепление ножки к балке может быть даже разрушительным - при приложении давления на стропило его конец начинает скользить по балке, что приводит к разрушению кровли .

    Для предотвращения скольжения и обеспечения надежности используются следующие типы соединений:

    • зуб с шипом
    • зуб с упором,
    • упор на конец балки.

    Можно использовать два зуба - в зависимости от угла наклона. Для крепления, помимо этого соединения, используются еще и металлические уголки.

    Основные узлы каркаса крыши

    Приставка к балке

    • В пятке стропила делается зуб с шипом, в балке вырезается упор с соответствующим гнездом для шипа.
    • Глубина гнезда составляет примерно 25-30% толщины балки.
    • Разрез производится на расстоянии 0.25–0,4 м, начиная от свисающего края балки.
    • Одиночный зуб выполняется, как правило, вместе с шипом, не допускающим бокового смещения. Поэтому такое соединение называется «шип-стопор».

    В случае пустотелой кровли, угол наклона которой меньше 35 °, стропильные ноги устанавливают так, чтобы площадь опоры на балку увеличивалась. Для этого используйте пропил с двумя зубьями:

    • в два шипа;
    • упор с шипом и без шипа;
    • два шипа в замке.

    Все соединения в конструкции выполнены с помощью крепежа:

    • металл - шурупы, гвозди, болты с шайбами, разные уголки;
    • деревянный - балки, накладки треугольные (косынки), шипы.

    До Мауэрлата:

    Есть две технологии по которым.

    Жесткий - в этой версии полностью исключена возможность каких-либо воздействий (сдвигов, поворотов, изгибов, кручения) между этими элементами конструкции. Для достижения аналогичного результата:

    • при креплении, используйте углы с стиснутым опорным стержнем;
    • на ножке выполняется седло (прорезь), получившееся соединение дополнительно закрепляется проволокой, гвоздями и скобами.Гвозди прибивают с боков, навстречу друг другу под углом (они пересекаются внутри мауэрлата), затем забивают третий гвоздь в вертикальном положении. Это наиболее распространенный способ крепления.

    Раздвижной (шарнирный) - аналогичное сочленение, имеющее два уровня свободы, достигается за счет использования специальных креплений, которые позволяют одному из сопрягаемых элементов свободно перемещаться (в заданных пределах).

    Можно выделить следующие варианты раздвижного крепления стропил и мауэрлата:

    • выполняется запила, после чего стропила кладут с надрезом на мауэрлат:
    • элементы соединены наклонно двумя гвоздями навстречу друг другу;
    • связан с одним гвоздем, который прибивают вертикально сверху вниз в тело основного пучка через ноги;
    • альтернативой гвоздям могут стать стальные пластины с отверстиями для гвоздей;
    • скрепляем доски к мауэрлату скобой;
    • освободить стропильную ногу за стену и выполнить однократную фиксацию с помощью крепежных пластин;
    • использовать специальный стальной крепеж - «полозья».

    Во всех этих случаях поддержка стопы в мауэрлате предусмотрена, но при движении элементы системы имеют возможность перемещаться относительно друг друга.

    Такое соединение особенно актуально для деревянных домов, построенных из бруса или бревна, которые со временем подвергаются усадке. Использование жесткого сопряжения может повредить стены.

    Стропильная система может быть «плавающей» или жестко закрепленной. Плавающий крепится на специальных кронштейнах, которые позволяют деревянному каркасу «садиться» одновременно с усадкой фронтонов и не позволяют им нависать над коньковым бревном.

    Коньковый шарнир в сборе

    В коньковой части предусмотрено три способа соединения.

    Стык
    Верхний край стропил срезается под таким же углом, что и угол наклона кровли, упирается в нужное стропило, находящееся с противоположной стороны, его нужно срезать таким же образом. Обрезка углов обычно выполняется по шаблону. Для крепления под гребнем используются два гвоздя (150 ″) или более. Один гвоздь под углом забивается в верхнюю плоскость первого и второго стропил, при этом они должны входить в пропил противоположного.Коньковый стык дополнительно укрепляют, кладя сбоку деревянную пластину или металлическую пластину, которую притягивают болтами или гвоздями.

В начале проектирования мансардной крыши выбирается стропильная система, выполняющая роль несущей конструкции. Тип необходимой стропильной системы определяется в зависимости от типа кровли.

В зависимости от выбранной системы это могут быть деревянные балки, используемые в качестве каркаса крыши, удерживающего композитные строительные материалы всей конструкции, или бетонные элементы, образующие опоры, называемые стропильными ногами.Перед началом работ деревянные детали пропитывают специальными составами, защищающими кровлю от возгорания и гниения. От качества этой процедуры напрямую зависит долговечность кровли.

Разновидности стропильных систем и устройство их узлов

Стропильная система делится на два основных типа: слоистая и. Поскольку точки соединения в каждой из систем имеют разные характеристики, определенный тип стропил выбирается исходя из свойств предпочитаемой крыши, в том числе ее архитектурных особенностей.

Основные факторы при выборе правильного типа системы:

  • общие функции крыши;
  • сила давления кровельных строительных материалов на конструкцию;
  • Распространенность и повторяемость осадков на территории, где расположен дом.

Стропила подвесного типа не имеют опор, размещаемых в зазорах. По этой причине появляется усиленная тяга, которая передается на стены здания по горизонтали.Для уменьшения этого показателя в опорный узел вводят натяжной элемент из дерева или металла, предназначенный для объединения стропильных ног. Таким образом, узлы висячих стропил принимают форму треугольника. Стяжной элемент расположен в основании ножек, он выполняет роль перекладины (чаще всего используется в конструкциях двускатной крыши) и работает на изгиб и сжатие. Прочность связи с основанием опор зависит от высоты стяжного элемента.

Стропила внахлестку часто устанавливают в зданиях, где есть центральная опорная колонна или несущая стена.Стропила упираются конечностями в стороны здания, а центральная часть опирается на колонну или другую опору внутри дома. Такая структурная единица предназначена для выполнения функции гибки. Подвесные опоры создают меньшую нагрузку на компоненты здания, поэтому их установка не так трудоемка, как в случае подвесных стропил. К тому же не требует больших материальных затрат.

Также существуют варианты кровли, сочетающие оба типа стропил. При этом каждый вид чередуется, то есть участки без несущих стен оборудуют подвесными стропилами, а участки с необходимыми опорами - наслоением.

Грамотное устройство стропильной системы

Основным фактором высокой прочности кровли в будущей конструкции является грамотное расположение всех узлов и точек крепления.

В случае многослойных стропил предполагается не менее 3 точек опоры для чердачной крыши. Это значение может измениться, если диапазон превышает стандартные пределы. Например, при пролете не более 10 м потребуется всего одна дополнительная опора.

Сборка подвесной стойки производится исходя из размеров пролета. На малых пролетах фиксатор чаще всего заменяют перекладиной. При больших размерах пролета фиксирующие элементы прогибаются, а опоры гнутся.

Таким образом, висячие узлы могут иметь следующие отличия по размеру пролета:

Рисунок 1. Схема устройства Мауэрате.

  1. 9 м. Опоры необходимо закрепить деревянным бруском, установленным перпендикулярно мансардному этажу. В районе основания она усилена скобами, а стяжные элементы крепятся специальными зажимами.
  2. 13 г. Крепление осуществляется с помощью подкосов, которые сверху упираются в основание, а нижней частью - на перпендикулярную балку. Расстояние между опорами не должно быть более 5,5 м.
  3. 17 г. Основание необходимо укрепить специальными приспособлениями. Для верха используется стропильная конструкция: стяжные элементы крепятся к двум деревянным брускам, а между ними монтируется перекладина.

Способы крепления узлов

Независимо от того, нужно ли заменить существующую стропильную систему или построить ее с нуля, при креплении ее узлов необходимо соблюдать определенный набор правил.

В первую очередь следует избегать простейшего крепления перекладины и основания опоры, так как это может иметь разрушительные последствия для всей кровельной системы.

Рисунок 2. Крепление стропильной ноги к мауэрлату.

Другими словами, от нагрузки, создаваемой стройматериалами или атмосферными осадками, концы опор соскальзывают, и стропильная система повреждается. Это приводит к его полному разрушению. Чтобы не допустить такого исхода, необходимо повысить надежность этих узлов.Это достигается с помощью следующих видов крепления:

  • зубьев в шипе;
  • зубьев в упор;
  • упор на конец перекладины.

В зависимости от уклона можно использовать один или два зубца. Для повышения надежности соединения можно создать дополнительные крепежи с помощью металлических уголков.

Точки крепления обрешетки

Основные точки крепления стропильной системы:

Точка крепления балки

Рисунок 3.Схема конькового соединения стропильной системы.

В стропильной ноге зубцы превращаются в шип, а в перекладине вырезается углубление, соответствующее вырезанным зубцам. В этом случае розетка должна занимать не более 30% всей толщины перекладины.

Если при строительстве кровли использовались легкие материалы, а ее уклон менее 35 °, основания опор размещают так, чтобы площадь их упора была намного больше балки.Это может быть достигнуто с помощью двухзубчатой ​​вставки с двумя шпильками, упора (со шпилькой или без нее) и двух шпилек в замке.

Узлы системы крепятся либо метизами с металлическими уголками, либо деревянными брусками, накладками и шипами.

Крепление для мауэрлата

Существует 2 технологии крепления опор мауэрлата: жесткая и раздвижная (рис. 1).

В первом случае между стропилом и мауэрлатом устанавливается прочное соединение без возможности сползания, прогиба и выпрыгивания.Это достигается путем размещения специальных углов с опорной панелью. Образовавшийся узел необходимо скрепить надежной проволокой с помощью фурнитуры. Гвозди вбивают под определенным углом сбоку так, чтобы в мауэрлате они находились в перекрещенном состоянии. Последний гвоздь прибивается вертикально. Этот метод самый популярный.

Во втором случае крепление осуществляется с помощью специального механизма, позволяющего определенному элементу (в данном случае стропила) двигаться в нужном направлении (рисунок 2).

Для создания такого соединения потребуется сделать врезку опор, а затем уложить их на мауэрлат. Как и в предыдущем случае, обе части узла скрепляются двумя скрещенными гвоздями и одним вертикальным вверху. Доски крепятся к мауэрлату металлическими скобами. После этого, опорное основание высвобождается за стеной и крепится с помощью пластин и саней. Таким образом, упор делается на мауэрлат, но все составляющие стропильной системы могут двигаться в допустимых пределах.

Этот способ чаще всего применяется при возведении кровельной системы деревянных построек (бревна, каркас), для которых характерны просадки. Стоит помнить, что при жестком креплении есть вероятность повреждения стен конструкции.

Точка крепления конька

Такой узел можно создать двумя способами: встык и внахлест (рис. 3).

Первый метод заключается в обрезке верхних частей опор под тем же уклоном, что и угол крыши. Они опираются на противоположные опоры, которые тоже нужно подрезать.Крепление создается двумя гвоздями (150 мм), забитыми сверху под определенным углом так, чтобы они пропорционально располагались внутри каждого стропила. Для повышения надежности швы между опорами скрепляют деревянными пластинами или металлическими пластинами.

Второй способ наиболее популярен. От первого метода отличается методом перекрытия. В этом случае опоры соединяются не концами, а боковыми частями, после чего фиксируются на болтах.

Для прочной и надежной кровли важно качественно выполнить все узлы стропильной системы.Что это значит, разберем прямо сейчас.

Стропила - это каркас кровли, на котором держится внутренняя и внешняя облицовка, утеплитель, гидроизоляция и другие элементы. Также очень часто они используются как основа для общения. Кровля и соответственно стропила несут огромные нагрузки, которые могут достигать 200 кг / м 2. Это вес строительных материалов, снега с листвой и прочего мусора. А чего стоят порывы ветра?

Кровельные стропила как основа коммуникаций

При проведении ремонтных работ эта система должна выдерживать не только вес человека, но и необходимое оборудование.Причем все эти параметры строго индивидуальны и зависят от ряда факторов, от конфигурации до климатической зоны. Однако в любом случае крыша и все ее элементы должны быть достаточно надежными, и только тогда мы сможем почувствовать себя по-настоящему защищенными.

Для начала необходимо ознакомиться с терминологией. Мауэрлат по праву можно назвать основой всей системы. Представляет собой балку, на которую крепится конструкция. Его основная функция - равномерно распределять нагрузки на стены.А вот балка, на которой крепится обрешетка, называется стропильной ногой. Это важнейший элемент, определяющий наклон ската и общий вид кровли. Стропильные ноги скрепляются прогоном. Он расположен как сверху, так и сбоку. В зависимости от этого различают коньковые и боковые проходы. Внизу ножки фиксируются подтяжкой.

Мауэрлат для крепления стропильной конструкции

Благодаря подкосам и подкосам стропильные балки располагаются максимально устойчиво.Доска обрезная набивается перпендикулярно ножкам - обрешеткой. Он служит основой для рубероида. А место стыка скатов крыши принято называть коньком. На нее набивают прочную обрешетку, чтобы сделать эту часть кровли максимально надежной. Продолжение стропильных ног - кобылка. Они расположены под навесом, защищающим стены от атмосферных осадков. Очень часто именно эти элементы конструкции первыми начинают гнить, так как они наиболее подвержены негативному влиянию погоды, а сами ножки могут служить очень долго.От того, насколько качественной будет абсолютно каждая точка крепления, зависит надежность всей конструкции. О них поговорим подробнее.

Эта концепция объединяет ряд конструктивных элементов, так как они состоят из обрешетки, стоек и раскосов. ... По сути, эта жесткая конструкция является каркасом крыши. В зависимости от размера и личных пожеланий различают четыре типа ферм. Если ширина дома от 12 до 24 м, то больше всего подойдет сегментная или трапециевидная форма.Для более крупных конструкций, шириной до 36 м, подойдет многоугольная. А вот классический треугольник станет отличным решением для строительства домов шириной 9-18 м.

Кровельные фермы разных размеров

Материал также играет огромную роль. Чаще всего используется древесина. В этом случае установка балок происходит путем обрезки и последующей фиксации гвоздями, шурупами и другим крепежом. Однако использование дерева актуально далеко не во всех случаях. Так, если длина пролета превышает 16 м, то больше подойдут фермы с натянутыми металлическими стойками, так как обеспечить надежное крепление деревянных элементов в этом случае будет сложно.Также популярен комбинированный вид, в котором одновременно используются как деревянные, так и металлические детали.

Гребень представляет собой горизонтальный край на стыке двух склонов. Есть подвесной тип и стропильная система. В первом случае конек устанавливают на стойки параллельно длинным стенам. Очень важно обеспечить максимальное прилегание стропил к коньку; для этого делаются соответствующие пропилы. Фиксация производится гвоздями.

Конек на стыке двух откосов

Если речь идет о подвесной конструкции, то концы стропильных ног соединяются попарно.Для обеспечения такой стыковки конец каждой балки подрезают под углом, равным уклону крыши. Далее стропила соединяются плоскостями среза и закрепляются забитыми под углом гвоздями. Обязательно закрыть стык металлической пластиной или деревянной доской.

Попарное соединение стропильных ног

При соединении половинчатым пропилом достигается максимальная прочность. Для этого в месте стыка стропильные ноги соединяются с выступом. Затем просверливается отверстие под болт 14 мм.Дальнейшая фиксация достигается болтовым соединением. Что касается раздвижной системы, то концы ножек соединяются при помощи петель из металлических пластин.

Это следующая точка крепления стропильных систем, которую необходимо обсудить более подробно. Существует две технологии крепления балок к мауэрлату. Жесткие крепления исключают любые смещения, колебания, повороты, скручивания и другие манипуляции. Чтобы добиться подобного эффекта, их запивают на ноге. Далее соединение дополнительно фиксируется гвоздями, проволокой, саморезами и другими вспомогательными элементами.Обычно вбивают несколько гвоздей под углом так, чтобы они перекрещивались внутри мауэрлата. А потом вертикально забивают еще один гвоздь.

Запил на ноги для крепления к мауэрлату

Раздвижные крепления получаются благодаря специальным крепежам. Есть одна, две или три степени свободы этого сопряжения. Такое соединение отлично подходит для деревянных домов, так как жесткое крепление при усадке может сильно повредиться. Есть несколько способов предоставить такую ​​мобильную связь.Нога упирается в мауэрлат подшитой планкой или пропиленным зубом и жестко фиксируется металлическим уголком. Таким образом достигается жесткость крепления в горизонтальной плоскости. В верхней части ножки соединяются прорезями, а на горизонтальной площадке делается скос для обеспечения скользящего соединения.

Крепления раздвижных элементов

Если в месте крепления к мауэрлату забить только один гвоздь или использовать специальные гибкие пластины, то в этой части стропильной системы стыковка окажется скользящей.

А теперь остановимся на типовых узлах деревянной стропильной системы. Особенность такой крыши - наличие вальм. У этого типа есть несколько преимуществ. Они более прочные, так как нагрузка распределяется равномерно по всей поверхности, не боятся сильных ветров и осадков, экономичны. Однако они более сложные с технологической точки зрения.

Типовые вальмовые крыши

Эта крыша состоит из двух длинных трапециевидных скатов, которые не покрывают всю площадь; треугольные шатры устанавливаются по концам постройки под углом.В этом случае появляются типовые элементы - дополнительные стропильные ноги вложения, из которых формируются торцевые откосы. Соединение диагональных балок может быть разным. Популярны как подвесные фермы, так и прикрепляемая к мауэрлату слоистая конструкция.

Кровля из трапециевидных откосов и треугольных шатров

Если стропила откосов опираются на конек, то наклонные опоры должны примыкать к консоли конькового хода. Очень важно, чтобы консольный выход был не менее 100 мм, но не более 150 мм.Нижняя часть диагональных стропил крепится к мауэрлату или специальной балке на стене дома. Иногда для изготовления стропильных ног используют деревянную балку, в этом случае ниппельные элементы крепятся к специальной доске (грузилу), закрепленной на ферме. А вот установка на крайнюю навесную ферму производится с помощью фермы. В этом случае на балках ног делают надрезы под углом, соответствующим наклону ската бедра.

Стропила и обрешетка - каркас кровли, несущий на себе весь вес кровельного пирога, теплоизоляцию, снеговую нагрузку, поэтому они должны иметь высокую несущую способность и прочность.Идея использования металлических стропил для повышения жесткости конструкции крыши не нова, но раньше ее применяли в основном для покрытия промышленных или инженерных сооружений. Сейчас стропильный каркас и обрешетка из металлопрофиля считаются реальной альтернативой деревянным элементам кровли, если длина ската превышает 10 метров.

Конструкция фермы крыши состоит из множества взаимосвязанных элементов, образующих фермы. Шаг, размер сечения между стропилами и другими опорами определяет расчет нагрузок, которым они подвергаются в процессе эксплуатации.Каркас крыши выполняет следующие функции:

  1. Распределение нагрузки. Соединяемые между собой узлы, усиленные уголками, равномерно распределяют вес кровли, который с учетом снеговой нагрузки может достигать 500-600 кг. Чем больше сечение стропил и чем меньше шаг между ними, тем больше несущая способность конструкции.
  2. Придание наклона и формы. Стропила, расположенные под углом к ​​основанию кровли, образуют наклонную плоскость откосов, чтобы на поверхности крыши не скапливались снег и вода.
  3. Формирование основания для крепления рубероида. Крепление финишного покрытия кровельного пирога происходит к каркасу кровли. Обрешетка служит основой для крепления покрытия, равномерно распределяя его вес по стропильным балкам.

Примечание! Какими должны быть все узлы, стропила и обрешетка кровельной конструкции определяется инженерным расчетом. Чтобы определить необходимую несущую способность каркаса, необходимо рассчитать общую нагрузку, которой он будет подвергаться.Для этого к весу стропильной системы прибавляют вес рубероида, утеплителя, гидроизоляции, максимальную снеговую нагрузку.

Виды стропильных систем

Самым распространенным материалом, из которого изготавливают обрешетку и стропила каркаса крыши, является дерево. Однако если вес рубероида достаточно велик, а длина ската больше 6 метров, то конструкция получается слишком массивной. Строителям приходится уменьшать шаг между стропильными ногами, увеличивать их сечение, из-за чего узлы кровли приобретают большой вес, увеличивая нагрузку на фундамент.Разгрузить несущие стены и фундамент здания можно с помощью более прочных, но легких металлических стропил. По типу используемого материала различают следующие виды стропильных систем:

  • Деревянный. Стропила и обрешетка из дерева используются для устройства крыш, длина ската которых не превышает 7-10 метров. Крепление элементов каркаса между собой осуществляется с помощью саморезов, гвоздей или подвижных металлических элементов. Шаг между ног обычно находится в пределах 50-80 см.
  • Металлик. Металлический кровельный каркас изготавливается из стального оцинкованного профиля, который не боится влаги. Стропила и обрешетка из этого материала легкие, прочные, поэтому шаг между ними можно увеличить до 1,5-2 метров. Металлический профиль крепится сваркой или крепежом. Металлические кровельные узлы используются с длиной ската 10 метров.
  • Комбинированный. Стропильный каркас, сочетающий в себе узлы из металла и дерева, называется комбинированным. Комбинация опор из дерева и оцинкованной стали позволяет получить более дешевую конструкцию с высокой несущей способностью за счет увеличения шага между стропилами.

Обратите внимание, что металлические и деревянные элементы каркаса невозможно соединить между собой без гидроизоляционного материала или антисептической обработки. Поскольку металл обладает высокой теплопроводностью, его близость к древесине приводит к образованию конденсата и загниванию стропил.

Способы крепления

Металлические стропила собираются в треугольные, трапециевидные или арочные фермы. К балкам каркаса прикреплены внутренние ребра жесткости, образующие углы, значительно увеличивающие несущую способность каркаса.Такая система позволяет сделать шаг между стропилами больше, сделав расчет на опорные возможности каждой фермы. Крепление металлических элементов каркаса крыши выполняется одним из следующих способов:

  1. Крепление сваркой. Если сварить детали стропильной системы на сварочном аппарате, можно получить жесткую конструкцию с высокой прочностью и несущей способностью. Если правильно рассчитать крышу, можно облегчить каркас и снизить нагрузку на фундамент конструкции.Недостатком этого метода является то, что только профессионал может выполнить сварку на специальном оборудовании.
  2. Крепление болтами. Крепление стропил с помощью крепежных элементов позволяет добиться менее жесткого крепления. Такой способ сборки стропильного каркаса на основе металлического профиля применяется в частном домостроении, где длина откосов не превышает 10 метров. Отсутствие сварки ускоряет сборку крыши.

Опытные мастера делают ставку на то, что стропила выдерживают больший вес, чем деревянные, поэтому можно увеличить шаг между ними и уменьшить толщину сечения элементов.Кроме того, в строительных магазинах продаются готовые стропильные фермы, скрепленные сваркой, подходящие для перекрытия построек стандартной ширины.

Преимущества

Металлический ферменный каркас применяется для устройства крыш любой формы, любого уклона с уклоном 1-2 градуса. В качестве материала, из которого изготовлены стропила и обрешетка, используются стальные уголки, трубы круглого и прямоугольного сечения, Тавра. Чтобы правильно подобрать толщину элементов каркаса и выбрать шаг между ними, выполняется расчет конструкции крыши с учетом постоянных и временных нагрузок, которые передаются на стропильные балки в процессе эксплуатации.Преимущества стропильной системы из этого материала:

  • Пожарная безопасность. В отличие от деревянных, балки металлического каркаса не попадают в страну возгорания, что увеличивает пожаробезопасность здания.
  • Простота обслуживания. Оцинкованное цинковое покрытие стальных уголков защищает каркас крыши от коррозии на протяжении всего срока службы. Они, в отличие от деревянных, не требуют ежегодной обработки антисептиком.
  • Безотходность. Металлоконструкции хоть и стоят довольно дорого, но считаются экономически выгодными, так как крепление производится сварным способом, а отходов практически не остается.
  • Длительный срок службы. Если расчет нагрузок выполнен правильно, то металлический каркас крыши прослужит более 100 лет, что превышает срок службы даже самых устойчивых кровельных покрытий.

Профессиональные кровельщики считают, что для изготовления стропил с длиной ската 10-12 метров целесообразно использовать сварные металлоконструкции. В этом случае главная задача - правильно рассчитать нагрузки, а затем определить шаг между ног в соответствии с климатическими характеристиками и свойствами рубероида.

недостатки

Несмотря на очевидные преимущества, металлические стропильные системы не являются самым популярным конструктивным решением в частном домостроении. Даже большой шаг между стропилами и редкая обрешетка при высокой стоимости металла не могут сделать конструкцию дешевле деревянной. Недостатками металлических стропил являются:

  1. Высокая теплопроводность. Металл имеет высокий коэффициент теплопроводности, поэтому стропила и мосты холодные.С точки зрения энергоэффективности каркас из металлопрофиля - не лучшее решение.
  2. Проблемы с транспортировкой и установкой. Выбирая металлическую стропильную систему, учтите, что транспортировка, подъем и закрепление длинных и тяжелых элементов сложнее, чем стропила из пиломатериалов стандартной длины.
  3. Сложность установки. Для подъема на высоту и фиксации ферм используется специальное оборудование, аренда или покупка которого стоит дорого.
  4. Деформация из-за высокой температуры.Хотя металл считается негорючим материалом, он сильно деформируется во время пожара, что обычно приводит к обрушению крыши.

Чтобы определить, есть ли смысл использовать более дорогие стропила из металлопрофиля, необходимо произвести расчет каркаса крыши. Если длина откоса превышает 10 метров, а нагрузка больше 450-600 кг, то установка металлического каркаса экономически целесообразна.

Видеоинструкция

Стропила - важнейшая часть кровельного каркаса.Ноги стропил переносят распорку на мауэрлат и несущие стены дома. От чего зависит качество всей стропильной системы и кровли в целом? Специалисты напоминают, что надежность любой кровельной конструкции будет зависеть, прежде всего, от качества крепления стропил к мауэрлату. Какие принципы и особенности этого процесса должен знать каждый начинающий строитель и как прикрепить стропила к мауэрлату своими руками, вы узнаете прямо сейчас.

Крепление стропил к мауэрлату: немного «матчасть»

Для начала предлагаем рассмотреть иллюстрацию, на которой показаны два типа стропильных систем:

Место крепления стропильной ноги к основанию называется опорным узлом.Таких узлов в системе много, но мы подробно остановимся на нижних креплениях рамы со стропилами. Мауэрлат и стропильные ноги почти всегда изготавливаются из дерева, реже - из металла. Использовать древесину выгоднее и удобнее, так как этот материал легкий, простой в установке и прочный при правильной установке и использовании.

Виды опорных узлов по уровню жесткости

Опорных узлов - места крепления стропил к элементам кровли:

В случае металлических соединений узлы являются фиксированными, жесткими (сварными или болтовыми).Дерево - более мягкий и динамичный материал, который может набухать, высыхать и деформироваться. В связи с этим специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень мобильности:

  • Узел нулевой мобильности - жесткое крепление с углами с двух сторон, при котором крепление стропил к мауэрлату остается неподвижным.
  • Соединение первой степени подвижности - балка может вращаться по кругу.
  • Соединение второй степени подвижности - круговое вращение со смещением, предусмотрена установка специальных ползунов или салазок.
  • Подвижный шарнир третьей степени - возможность горизонтального, вертикального и кругового перемещения.

Для любого узла, подвижного или неподвижного, следует использовать как минимум два типа фиксации. Так, например, надрез полоска дополнительно фиксируется с внутренней стороны с опорной планкой, и динамические соединения усиленны с помощью болтов и специальных стальных уголков.

О типах крепления стропил к основанию

Поговорим о современном креплении. Для прочности и долговечности опорных узлов применяется различный металлический крепеж: балочные держатели, равносторонние, крепежные, анкерные, армированные уголки, пластины, опоры, профили, соединители, анкеры и др. Все эти детали выполнены качественно. металл. Для динамических узлов (типы 1,2 и 3) используются ползунки, уголки и перфорированные пластины. Для жесткого крепления используются стационарные соединители, анкеры и уголки.

Чаще всего используются такие крепления для стропильной системы:

Для самостоятельной сборки больше других подходят перфорированные крепления, так как в них много отверстий для шурупов и болтов.

Жесткие или гибкие соединения: что выбрать

Итак, мы отметили, что опорные узлы, соединяющие мауэрлат с досками, могут иметь разную степень подвижности: от «0» до «3». Нулевой градус - это жесткие крепления, исключающие изменение положения балок.

Жесткие соединения: когда они нужны

мауэрлат устанавливается, когда необходимо передать нагрузку распорную от стропил до несущих стен. В основном это делают в кирпичных, панельных и блочных домах. В этом случае стараются исключить деформацию и усадку кровли, чтобы не допустить изменения нагрузки на несущие стены. Вот тут и появляется необходимость в несъемном соединении стропильной системы с мауэрлатом.

Узлы фиксированные, фиксируемые пилой

Многие специалисты рекомендуют делать соответствующие пропилы в месте крепления стропил к балкам перекрытия для большей прочности и неподвижности соединительных узлов.Эти разрезы должны плотно прилегать к мауэрлату. Дополнительно такие узлы армируются болтами, анкерами и металлическими пластинами:

Или длинными саморезами:

И еще один важный момент: размер среза бруса не должен превышать 1/3 его сечения. В противном случае стропильная система может потерять несущую способность:

Узлы жесткие без стропил

В многослойных стропильных системах применяется метод крепления с помощью подрубочной планки.Стропила обрезаются по шаблону и скошены (для придания кровле желаемого уклона) в месте соприкосновения с мауэрлатом. С внутренней стороны такие стропила укрепляют опорными брусьями и укрепляют уголками с двух сторон к каркасу основания:

Еще один вариант без стыкового соединения - жесткое крепление стропил, усиленное с двух сторон подкладными балками. Две доски длиной не менее одного метра окаймляют каждую стропильную ногу. Один конец таких опор срезается под углом, соответствующим уклону ската кровли (включая стропила).Доски нарезаются на мауэрлат длинными болтами и стальными армированными уголками. Полосы прикрепляются в заранее отмеченных местах, сначала по одному. Затем вплотную к перекрытиям с одной стороны монтируются сами стропила, которые сразу же армируются такой же накладкой с другой стороны. Есть вариант установки сразу двух балок вагонки, а затем стропил, но этот способ применяется реже, так как требует более точных расчетов.

Когда вам нужно установить мобильную связь?

Здесь мы подошли к динамическим узлам привязки - соединениям, которые могут изменять свое положение.Для чего это? Мы напоминаем о физических свойствах материалов - многие из них сжимаются или разбухают. В первую очередь это касается построек из чистого дерева - бруса, сруба и т. Д. Натуральное дерево обязательно дает усадку, из-за чего ваша крыша может не только деформироваться, но и основательно разрушиться. Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять скользящие крепления стропильных ног мауэрлатом (или верхним венцом сруба).

Обязательным условием установки раздвижных узлов является опора стропильного каркаса на прочную коньковую балку.Поскольку опорные нижние узлы динамичны, максимальная жесткость должна быть достигнута на коньке кровли. Верхние кромки стропил для плотного соединения между собой и коньковой балкой распиливают, соединяют и укрепляют ригелями, металлическими лентами, плитами и уголками. Уже закрепленный в коньке стропильный элемент лучше соединить с венцом сруба.

Что такое скользящее крепление?

Подвижное соединение осуществляется путем установки скользящих креплений, называемых «салазками» или «ползунами».Такой агрегат обеспечивает определенную свободу стропильных ног, что предотвращает деформацию кровельной системы после естественной усадки деревянных конструкций:

Это типы раздвижных опор:

Стоит ли делать напиток на стропилах, если дом деревянный: альтернативное мнение эксперта

Предлагаю все таки подпилить, но не стропила, а верхний венец. Во-первых, в этом случае снижается риск прогиба стропил, во-вторых, уменьшается «мост холода», в-третьих, уменьшается тангенциальное давление на мауэрлат (верхний брус сруба), в-четвертых, изоляция кровли упрощается в будущем.Недостатком этого метода является то, что при смыве верхнего края балки высота конька уменьшается, поэтому, если в будущем планируется поднять высоту потолка, следует предусмотреть еще один венец. Но! Такие схемы подходят только для деревянных домов, так как в кирпичных и бетонных постройках мауэрлат должен быть целым, чтобы сохранить несущие качества.

Как правильно крепить стропила к балкам?

В простых домах, преимущественно каркасных, мауэрлат можно отменить.В этом случае к балкам перекрытия крепятся стропила. Самый надежный вариант сборки такой системы - подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительной перекладины и нижней распорки. Для прочности фермы усилены центральными балками и подкосами:

Балки перекрытия укладываются таким образом, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, с помощью болтов, шпилек и армируется пластинами и металлическими уголками.

Есть возможность прикрепить стропильные ноги непосредственно к балке, которая дополнительно будет выполнять функции стяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:

  1. Присоединение стропил к балке двойным зубом - по балке и скосу стропильной ноги выполняются пропилы (по две стыковых надреза на каждой).
  2. Болт и хомут крепления. Может быть предусмотрено сквозное крепление, но если доски имеют большое сечение, делаются пропилы и детали соединяются длинными болтами.

Крепление стропил к мауэрлату: пошаговое описание

Для примера опишем процесс жесткого крепления стропильных соединений к мауэрлату на простой двускатной крыше.

I. Подготовка мауэрлата и стропил к работе

На этом этапе необходимо вырезать стропильные ноги заданной длины и разметить на основе их шаг. Оптимальная длина шага стропильных ног - 60-200 см. Также следует точно определить угол наклона стропил.

Мастер-класс по установке мауэрлата:

II. Делаем пропил

Выполняем промывку на каждой стропильной ноге для плотного соединения с основанием. Для увеличения прочности можно предусмотреть дополнительную выемку на каркасе или стропиле и установить под каждую стропильную ногу упор.

III. Установка стропил на мауэрлат

Стропила следует укладывать осторожно, чтобы не повредить остальные элементы здания (окна, стены и т. Д.).). Доски начинаем с пропила по балкам и поддерживаем их на коньковой балке. Сначала устанавливаем крайние стропильные ноги, между которыми нужно протянуть нить, чтобы выровнять все остальные стропила.

IV. Крепление каждого стропила к мауэрлату

Теперь, когда все фермы на месте, вам нужно надежно закрепить опорные узлы. Для этого мы используем несколько из вышеперечисленных креплений:

  • Гвозди + стальные уголки с левой и правой стороны стыков между доской и основанием.
  • Сквозные болты или шпильки + опорная планка для стрижки стропил.
  • Анкеры или болты + уголки или стальные пластины и т. Д.

Две накладные доски по обеим сторонам стропильной ноги, установленные на заранее размеченные места мауэрлата, помогут укрепить крепление. Также можно использовать проволочное крепление для усиления прочности соединений. Для этого нужно подготовить стальную проволоку из 2–3 проволок. Его длины должно хватить, чтобы обернуть стропильную ногу в месте стыка с мауэрлатом и закрепить концы скрутки на металлическом костыле.В качестве костыля можно взять длинный стальной болт, который крепится в стене на 30-40 см ниже мауэрлата, строго под опорным узлом.

Также рассмотрим один из старомодных способов - крепление скобами:

И в заключение предлагаем посмотреть видео:

В чем секрет качества стропильной системы: три основных правила мастера

  • Качественный пиломатериал - это полдела на пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучков.
  • Не менее важны точность измерений, разрезов и равномерность положения креплений. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить шаблон для выполнения пропилов и надрезов.
  • Зазоры на мауэрлате - потеря опорных функций основания на 50% и более. Процент снижения прочности зависит от глубины надрезов.

Когда стропильная система готова, настала очередь монтажа обшивки, утепления и настила из рубероида.Но это еще одна интересная тема, о которой мы обязательно поговорим в следующей статье. А пока желаем хороших материалов, легкой работы и хороших помощников!

Стропильная система полушатровой кровли

Стропильная система полускатной крыши: достоинства и недостатки

Этот вариант известен как «голландская крыша» из-за его широкого распространения в Нидерландах. Его главная отличительная черта - наличие укороченного шатрового и трапециевидного фронтона. Из-за этого эта крыша становится чем-то средним между двухскатным и четырехскатным вариантом.Благодаря такому слиянию она приобретает преимущества сразу двух видов кровли, что делает ее намного привлекательнее других разновидностей.

Конструктивные особенности стропильной системы полускатной крыши: плюсы и минусы

Стропильная система полушатровой кровли включает два наиболее часто возводимых типа кровли. Данная модификация позволила расширить список преимуществ такими функциями:

  1. Мансардное помещение.

Благодаря своей конструкции такая разновидность позволяет использовать это помещение не только как подсобное помещение.После проведения гидро- и теплоизоляционных работ его можно использовать как полноценный пол с жилыми комнатами.

  1. Противодействие ураганным порывам ветра.

Исключение в конструкции схождения плоскостей под острым углом придает ей более обтекаемую форму. Поэтому он намного лучше выдерживает более сильные порывы ветра, потоки воздуха плавно «огибают» его, проходя по платформам, а не «врезаются» прямо в них.

  1. Кастомизация дизайна под индивидуальные требования.

В общем, это свойство есть у всех типов кровли, и этот вариант не исключение. В зависимости от погодных условий в месте расположения постройки она будет возводиться либо под более крутым углом с укороченным длинным свесом (для снежных зим), либо под более пологим углом и с удлиненным длинным свесом (для мягкой зимы).

  1. Сложность монтажных работ.

Данная конструкция не относится к группе наиболее сложно построенных вариантов.Хотя имеет свои конструктивные особенности, немного усложняющие установку. А расход материалов в этом случае средний.

Рассматриваемая стропильная система полушатровой крыши не имеет отличительных недостатков в своей конструкции. К имеющимся ей незначительным недостаткам можно отнести любую кровлю. Следовательно, они не могут повлиять на окончательный выбор того или иного варианта.

Процесс сборки каркаса этого типа крыши

Несмотря на то, что стропильная система полушатровой крыши состоит из двух частей, относящихся к разным типам крыш, установка ее каркаса не так уж и сложна.Этот процесс выглядит следующим образом:

  1. По боковым стенам здания и по верхней горизонтальной линии фронтона проложен сейсмический пояс. В нем (перед укладкой мауэрлата) укладывается двухслойная гидроизоляция. Чаще всего в этом случае берется обычный рубероид.
  2. При заполнении сейсмопояса в него устанавливаются шпильки, на которых будут закреплены основные горизонтальные балки. Учтите, что они не должны располагаться в тех местах, на которые в последующее время будут опираться стропила.В противном случае прочность конструкции будет ослаблена.
  3. Далее надеваем выступающие металлические прутья мауэрлата. Отдельные сегменты соединяются друг с другом методом шип-паз.
  4. Посередине здания следует разместить несущую стену или другую опору. На них лежит. На него устанавливаются горизонтальные опоры для установки коньковой балки. Расстояние между фронтонами и сторонами коньковой балки выбирается на ее усмотрение, но чаще всего оно равно половине длины верхней горизонтальной линии фронтона.
  5. После фиксации конькового прогона приступают к установке боковых наклонных брусьев. Их верхние края упираются в прогон, а нижние - в горизонтальную опорную балку. Стык корректируется на месте, либо выполняется по выбору шаблона. Длину элементов всегда берут с запасом, чтобы не было проблем из-за ее недостачи (легче просто отрезать лишнее).
  6. Верхние края наклонных планок срезаны под углом и опираются на прогон, закрепленные гвоздями.По нижним краям вырезаются пазы, после чего их окончательно фиксируют с помощью металлических уголков.
  7. После установки боковых элементов монтируются угловые элементы. Их нижний край находится на одном уровне с краем мауэрлата. Затем диагональную балку дополнительно расширяют для установки свеса.
  8. Наклонные части полувагона начинают устанавливать с центра площадки. Центральная часть упирается в точку схождения угловых наклонных элементов.Все остальные детали будут упираться в плоскость угловых стропил своими верхними краями и располагаться на равном расстоянии друг от друга.
  9. Практически завершающим этапом устройства каркаса станет установка карнизной кобылки на наклонных сторонах фронтона. Затем они соединяются между собой ветровыми досками.

Последний завершающий этап возведения кровли включает работы, связанные с устройством обрешетки, а также ее обшивкой кровельными материалами.Помните, что выбор материала зависит от угла наклона пандусов. Рулонные и мягкие материалы монтируются на более плоских плоскостях, а твердые и тяжелые (например, металлочерепица) - на более крутых склонах.

Особенности конструкции и установки - Советы по ремонту

В современном строительстве практикуется установка нескольких видов крыш, разных по внешнему виду и конструкции. Один из самых популярных и эстетичных - голландский. Стропильная система полувальмовой крыши может быть как двухскатной, так и четырехскатной.Подробно рассмотрим все особенности такой конструкции и способы самостоятельной сборки поливальтовой крыши.

Крыша полускатная для жилого дома

У всех скатных крыш есть одна общая черта - наличие мансарды, которую при правильной отделке можно использовать как жилую. Такая конструкция позволяет значительно расширить жилое пространство без пристройки. Полувальмовая крыша также имеет прекрасные технические характеристики: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фасадов дома от атмосферных осадков.

В зависимости от конструктивных особенностей полавальтовые крыши делятся на два основных типа:

  • односкатная двускатная крыша;
  • полускатная четырехскатная крыша.

Фото домов с полушатровой крышей массово представлены как на специализированных сайтах, так и на строительных форумах.

Достоинства и недостатки полушатровой крыши: фото красивых домов

Чем полускатная крыша отличается от шатровой? У шатровой крыши два больших ската имеют форму трапеции, а меньшие скаты имеют форму треугольников.В полушатровой крыше все устроено немного иначе, а линия ската приобретает ломаную форму.

Конструкция такой скатной крыши во многом зависит от формы самого дома, наличия или отсутствия жилища на чердаке, вида рубероида, которым будет покрыта поверхность, и даже климатических особенностей региона.

Кроме того, именно климат играет решающую роль в создании конструкции, ведь в регионах со снежной зимой осадки будут особенно скапливаться на поверхности рампы, образуя своеобразную «снежную шапку».Поэтому для такой площади более актуальны крыши с крутым уклоном и минимальными свесами. Если снежные заносы - неактуальная проблема, то минимальный угол наклона вполне приемлем.

Среди преимуществ полавальтовой крыши:

  • наличие дополнительных помещений, которые можно использовать как жилые или чердачные;
  • эстетичный внешний вид, с возможностью необычного дизайна дома за счет создания оригинальной формы конструкции;
  • надежная защита дома от воздействия погодных условий: снег, дождь, сильный ветер.

Полезный совет!

Для увеличения полезной площади мансарды можно использовать конструкцию с разными углами наклона.

Из недостатков крохи полубедра стоит отметить:

  • Наличие определенных сложностей в процессе строительства: большое количество нервюр, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

Жилой дом, крыша которого покрыта керамической черепицей

  • в процессе строительства такой довольно сложной конструкции расходуется не только большее количество сил, но и материалов;
  • процесс укладки кровли также приобретает определенные сложности.

Но, несмотря на недостатки, дома с полушатровой крышей выглядят уникально. Все трудности и затраты окупаются, чтобы придать крыше оригинальный и запоминающийся вид. Если вас не пугает непростой монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов довольно часто встречаются полаватровые крыши, поэтому выбрать понравившийся вариант будет несложно.

Мансардная крыша полускатная

Мансардная крыша - это конструкция, имеющая две вершины в виде вырезанных треугольников.Если дом имеет квадратную форму, то крыша будет пирамидальной. Этот вид кровли отличается повышенной прочностью. В прямоугольных домах мансардная крыша имеет две треугольные стороны и две трапециевидные. Откосы расположены на одном уклоне, что позволяет монтировать их симметрично осевым балкам.

Для этого типа кровли характерны следующие достоинства и недостатки:

  • повышенной прочности позволяет использовать данную конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или в местах, для которых характерны сильные ветры;
  • Эстетичный внешний вид
  • позволяет такой крыше уместно смотреться на фоне абсолютно любого ландшафта;
  • Низкий профиль
  • обеспечивает повышенную устойчивость к вибрации;
  • из-за формы конструкции могут возникнуть определенные трудности с очисткой и ремонтом поверхности;
  • мансардный этаж полушатровой кровли можно использовать для обустройства жилых комнат;
  • Необходимо рассмотреть возможность дополнительной принудительной вентиляции
  • , что влечет за собой расходы.
Как устроена стропильная система полушатровой крыши: схема и примеры фото

Как и любая другая кровельная конструкция, полушатровая крыша состоит из множества слоев, которые уложены друг за другом. Среди этих конструктивных элементов можно выделить:

  • стропильная система, которая служит основанием для удержания всех элементов;
  • Мауэрлат - балка опорная нижняя для стропил;
  • материалов, обеспечивающих тепло-, гидро- и пароизоляцию кровли;
  • кровля, обеспечивающая механическую защиту.

Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, придавая крыше дополнительную жесткость и прочность. Это особенно важно при создании мансардной полуаватной крыши.

Схема полавальтовой кровли и стропильной системы

Монтаж полушатровой кровли следует начинать с укладки мауэрлата на несущие стены дома.Для кирпичных построек устанавливается армированный пояс, который обеспечивает дополнительную прочность и равномерно распределяет нагрузку. На этапе бетонирования в него вставляются вертикальные стойки из оцинкованного металла. Мауэрлат крепится к арматуре с помощью монтажа.

Длина шпилек должна быть достаточной для обеспечения уступа на 2-3 см от балки. Шаг крепления должен составлять 120 см. Минимальный диаметр арматуры, используемой для крепления стержней, составляет 10 мм.

Полезный совет! Расположите шпильки таким образом, чтобы они находились между стропилами и в дальнейшем не усложняли рабочий процесс.

Монтаж стропильной системы на несущие стены дома

Для защиты армированного пояса его покрывают как минимум двумя слоями рубероида и только после этого надевают балку на шпильки. Как это сделать, вы можете увидеть на чертежах. Полвальтовая крыша за счет этого этапа более прочная.

Выбор и установка мауэрлата - один из важнейших этапов подготовительных работ. Сечение балки, используемой для этой цели, должно составлять 150 × 150 мм или, в крайнем случае, 100 × 150 мм.В земле просверливаются все необходимые отверстия, после чего древесина обрабатывается специализированными антисептическими средствами для защиты от влаги и развития грибка.

Стропильная система полускатной крыши: основы установки

Устройство полувальмовой кровли включает установку конька, стропил (как наклонных, так и диагональных) и крепежа, например, металлических скоб и специальных обрезков.

В идеале диагональные стропила должны быть продолжением конька, который наверху делится на две части и спускается к углам дома.К диагональным стропилам крепятся также аутригеры, благодаря чему эти элементы принимают на себя всю основную нагрузку и вес конструкции. Именно поэтому для их изготовления используются двойные доски 50 × 150 мм, что обеспечивает усиленное основание.

Благодаря этому увеличивается несущая способность наклонных стропил, что позволяет использовать длинные цельные балки для очень больших крыш. Кроме того, одни и те же доски можно использовать для диагональных и обычных стропил, что дает возможность облегчить рабочий процесс.

Полезный совет! Оставшееся под коньком пространство лучше не заливать монтажной пеной. Так не будет нарушена циркуляция воздуха, а вероятность загнивания деревянной части конька значительно снизится.

Когда этап установки стропил окончен, и все элементы надежно скреплены мауэрлатом и коньковой балкой, пора приступать к установке обычных стропил. Верхней частью они будут упираться в гребень, а нижней в мауэрлат.Перед тем, как начать, обязательно ознакомьтесь с доступными по цене проектами домов с полушатровой крышей.

Полезный совет! Расстояние между стропилами следует учитывать ширину утеплителя, который вы будете использовать.

Для устойчивости конструкции делают пропилы на обоих концах стропил. Это позволяет закрепить элементы. В качестве дополнительного крепления используются металлические кронштейны и угловые накладки. Если крыша дома очень длинная, то обязательно нужно создать дополнительные упоры в виде подкосов.Для поддержки диагональных стропил используются фермы.

Если плита перекрытия сделана из железобетона, то все стойки и стойки можно поддерживать прямо на ней. В противном случае потребуется установка дополнительных подтяжек на балки, иначе конструкция полаватровой крыши окажется ненадежной.

Полезный совет! Перед установкой все деревянные элементы кровли необходимо обработать не только антисептиком, защищающим древесину от влаги, но и противопожарной жидкостью.

Как сделать полускатную крышу своими руками: расчет количества стропил и шага между ними

Чтобы стропильная система получилась надежной и полноценно функционировала годами, перед началом работ необходимо провести расчеты, которые станут основанием для установки. В качестве примера можно использовать фото двускатной двускатной крыши при ширине дома 9 метров.

Шагом называется расстояние между двумя стропильными ногами, и обычно для жилых загородных домов эта цифра колеблется от 0.6–1 мес. Это зависит от многих факторов, поэтому расчеты необходимо производить индивидуально, исходя из собственных показателей. Для расчета необходимого количества стропил используйте следующий алгоритм:

  1. Измерьте длину ската крыши и разделите на требуемый коэффициент шага между элементами.
  2. Затем прибавьте к результату единицу, округлите полученное число до большего значения. Это будет то количество стропильных ног, которое необходимо для отделки одного ската крыши заданной длины.
  3. Если всю длину ската разделить на полученное целое число, то в результате вы получите расстояние, которое нужно выдержать между осями стропил (это шаг стропил).

Полезно знать, что хотя в идеале ось должна проходить через центр стропил, на практике погрешности допустимы, в зависимости от изменения угла наклона поверхности будущей кровли. Это хорошо видно на фото односкатной двускатной крыши.

Перед тем, как начать, нужно рассчитать точное количество используемых балок исходя из проекта

.

В качестве примера рассмотрим такой расчет: длина ската крыши 16 м. В этом случае шаг между стропилами составит 0,6 м. Исходя из приведенного выше алгоритма, 16 ÷ 0,6 + 1 = 27,66 = 28. Это означает, что для уклона длиной 16 метров нам понадобится 28 стропил.

Полезный совет! Ширина ступени стропил напрямую зависит от угла наклона кровли. Итак, чем больше крутизна крыши, тем больший шаг стропил необходимо выдерживать.Это связано с тем, что на крутых крышах распределение нагрузки неравномерное и в большей степени приходится на несущие стены.

Как вариант, для расчетов можно использовать специальные онлайн-калькуляторы, хотя намного лучше, если у вас есть план или чертеж полаватровой кровли своими руками, ведь имея наглядный пример проводить расчеты намного проще и работа.

Монтаж полушатровой кровли: завершающие этапы строительства

Когда все деревянные элементы уложены и закреплены, остается только позаботиться о тепле, паре и гидроизоляции крыши.Для этого изготавливается обрешетка, а выбранный материал раскатывается сверху.

Трудно сказать, каким материалам лучше всего отдать предпочтение, но алюминиевая фольга определенно будет хорошо выполнять свою функцию с точки зрения пароизоляции. С помощью строительного степлера фольга крепится к стропилам так, чтобы глянцевая сторона была обращена внутрь, то есть на чердак.

В качестве утеплителя чаще всего используется синтетический хлопок (минеральный или каменный), который продается в рулонах или матах. Утеплитель раскладывается в промежутках между стропилами и покрывается слоем гидроизоляции.Раньше для этого использовался рубероид, но сегодня он уступил место диффузионной мембране.

Если пространство под коньком крыши не было закрыто, то естественная вентиляция не даст развиться грибкам и плесени внутри «пирога».

Конечно, в вопросах монтажа двускатная полускатная крыша значительно превосходит двускатную крышу за счет более простой конструкции и меньших затрат на установку. Но если говорить об окончательном результате, то ничто не может сравниться со сложной красотой двускатной крыши.Фото полувальмовой четырехскатной крыши хорошо демонстрируют красоту этого решения.

И при этом второй вариант дает гораздо больше места для оборудования мансарды, которое можно укомплектовать инструкциями, фото и видео стропильной системы полаватной крыши, предоставленными в Интернете.

Выбор кровельного материала для полушатровой крыши

Большое значение при создании красивой и надежной кровли имеет выбор кровельного материала. Давайте посмотрим на некоторые из самых популярных решений и на то, как они соответствуют требованиям.

В процессе монтажа и эксплуатации кровля сталкивается с рядом внешних факторов, которые по-разному влияют на нее. Среди них: осадки, сильный ветер, «снежные шапки», воздействие ультрафиолета и значительные температуры. При выборе подходящего материала следует руководствоваться этими данными.

Асбестоцементные листы, или шифер, - недорогой и достаточно прочный рубероид. Он имеет ряд преимуществ, таких как пожаробезопасность, высокая устойчивость к перепадам температур, устойчивость к коррозии и развитию плесени и грибка.Сланец никогда не сгниет и не потеряет свой внешний вид на солнце. Для придания более эстетичного вида и улучшения технических характеристик асбестоцементные листы можно красить.

Сланец - достаточно стойкий кровельный материал.

Для полушатровой кровли этот материал не подходит по двум причинам:

  • такое недорогое покрытие не будет выигрышно смотреться на столь сложной конструкции;
  • Сланец - довольно хрупкий материал, и его точная резка потребует много времени и усилий.

Металл тоже достаточно доступный материал, но гораздо более привлекательный. Длительный срок службы (до 30 лет с учетом службы) и отличные технические характеристики сделали это покрытие лидером в своей ценовой категории. Материал совершенно не боится температурных перепадов и механических нагрузок. Широкая цветовая гамма, представленная на рынке, позволяет подобрать оттенок на любой вкус.

Главный плюс металлочерепицы - это небольшой вес и, соответственно, небольшая нагрузка на стропильную систему полушатровой кровли.

Металл - лучший вариант по соотношению цены и качества

Из недостатков этого материала можно выделить целостность листов, отделка которых для полаватровой кровли требует определенной сноровки и сноровки. И, конечно же, очень низкий показатель звукоизоляции. В конце концов, все мы знаем, как капли дождя ударяются о металлическое покрытие.

Композитная черепица - один из подвидов металла, который широко встречается в продаже. Такое покрытие дороже, но имеет лучшие технические характеристики.Из недостатков отмечается только большой вес материала.

Гибкая кровля идеальна для полушатровой кровли. Битумная черепица продается в рулонах и легко режется на куски нужного размера. Это позволяет легко проектировать участки с высокой архитектурной сложностью. Среди технических характеристик можно выделить:

  • легкий материал;
  • огнестойкость и водонепроницаемость;
  • огромный выбор цветовых и стилистических решений;
  • устойчивость к плесени и гниению.

Керамическая плитка, пожалуй, самый старый из предлагаемых материалов. Кровля выложена из отдельных элементов, которые обгорели при очень высокой температуре. Это экологически чистый материал, устойчивый как к высоким, так и к низким температурам. Несомненно, у этого материала самый большой срок службы - до 150 лет.

Такое покрытие прекрасно подойдет для полушатровой кровли при условии высокой прочности и надежности стропильной системы, так как керамическая черепица имеет очень значительный вес.

Еще одна особенность этого материала - хрупкость отдельных элементов. Однако это компенсируется простотой ремонта и возможностью замены каждой детали в отдельности.

Самый прочный вариант кровли - керамическая черепица

.

Деревянный пол или черепица. Экологичный и очень красивый вариант. Составляющие элементы - это небольшие доски из любых пород дерева - дуба, бука, осины и всех видов хвойных пород.

Профнастил. Своей популярностью данный материал обязан хорошим характеристикам в сочетании с доступной ценой.Главное достоинство такой кровли - экономичность, но есть и другие достоинства:

  • легкий вес;
  • простота транспортировки и укладки;
  • долгий срок службы;
  • устойчивость к коррозионным повреждениям;
  • большой выбор оттенков.

Профнастил оцинкованный имеет доступную цену и хорошие прочностные характеристики

Однако, как и металл, этот материал довольно шумный во время дождя и града. Он также может быть подвержен коррозии, если есть механические повреждения в результате неправильной транспортировки и установки.Кроме того, укладка профнастила на полувальмовой кровле, как и других листовых материалов, осложняется необходимостью вырезания отдельных элементов.

Как видим, создание полаватровой кровли своими руками хоть и не простая, но вполне выполнимая задача. Продумав все этапы и постепенно соблюдая алгоритм, вы сможете придать своему дому оригинальный вид, сделав его еще уютнее и красивее.

Стропильная система и покрытие

Крыша полускатная, стропильная система которой сложна, относится к категории шатровых конструкций.В нем бедра не выставлены на полную высоту ската. Сегодня часто используется этот вариант кровли, так как он имеет красивый внешний вид и интересную форму.

Полувальмовая крыша - отличная защита от сильного ветра и лишней влаги.

Такая крыша оригинальна за счет использования дополнительных деталей (вышек и других элементов).

В большинстве случаев такую ​​крышу устанавливают на дома с небольшой площадью, так как пространство под ней часто используют как чердак.Под этой крышей можно легко устроить дополнительную комнату, а в некоторых случаях и несколько. Полувальмовая крыша - отличная защита от сильного ветра и лишней влаги.

Недостатком конструкции такого типа является высокая стоимость и сложность расчета материалов. Крыша имеет большую поверхность, поэтому будут немалые трудозатраты.

Как рассчитать аналогичную крышу?

Формула расчета необходимого количества материала для стропильной системы полушатровой кровли.

Определить площадь крыши очень просто. Для этого разделите крышу на несколько фигур.

При расчете голландского дизайна необходимо разбить откосы на прямоугольники и трапеции. Площадь первой фигуры можно вычислить, умножив ее стороны. Чтобы определить площадь второй фигуры, нужно сумму оснований умножить на высоту и разделить произведение на 2. Далее нужно сложить полученные значения и умножить их на 2. В результате можно получить площадь склонов.

Затем вычисляется площадь треугольников. Для этого длину основания фигуры умножьте на высоту и разделите на 2. В конце следует прибавить площадь откосов, чтобы получить общую площадь конструкции.

Для расчета датской кровли нужно скат разделить на прямоугольник и несколько треугольников. Площадь первой фигуры следует рассчитать указанным выше методом. Площадь треугольника равна произведению его катетов, которое нужно будет разделить на 2.Далее необходимо сложить значения площади первой фигуры и нескольких треугольников. В результате удастся получить площадь пандуса. Полученное значение нужно умножить на 2.

Далее необходимо рассчитать площадь вальмовых спусков. Полученное значение нужно умножить на 2. Если сложить эти значения, можно получить площадь крыши.

Вернуться к содержанию

Существующие типы стропильных систем полускатной крыши

Схема полушатровой крыши представлена ​​на рис.1. Этот продукт имеет сложное устройство. Трапеции в этом случае будут заменены многоугольниками.

По типу шатровой кровли делятся на:

  1. Голландский. В нижней части шатровая отделка, а к свесу карниза фронтон в виде трапеции.
  2. датский. Они выполняются в обратном порядке. От карниза отходит шатр трапециевидной формы, над которым располагаются небольшие треугольные фронтоны.

Голландское кровельное строительство

Под потолком мансарды находится чердак, вентиляция в котором будет обеспечиваться через окна.Эти элементы нужно вмонтировать в фронтоны.

Чтобы построить эту крышу, вам нужно подготовить много материалов. В процессе возведения полувальмовой четырехскатной крыши будут использоваться различные элементы, основные из которых: стропила разного типа, упоры, подкосы и фермы.

Монтаж - дело непростое, поэтому первым делом следует спроектировать крышу и произвести расчеты. Стропильная система полушатровой крыши должна быть сконструирована следующим образом:

Рисунок 1.Схема поливальтовой крыши.

  1. Перед укладкой мауэрлата потребуется сделать пояс из железобетона по периметру частного дома с установкой крепежа под брус. В качестве застежек можно использовать шпильки, которые ставятся с шагом 10-12 см. Для упрощения монтажа рекомендуется вставлять шпильки в местах, не совпадающих с креплением стропильных ног к бруску.
  2. Далее нужно уложить слой изоляционного материала и смонтировать мауэрлат.Это планка, которая нужна для привязки стен к крыше здания. Он распределит нагрузку со стропил на верх частного дома. Мауэрлат крепится гайками, которые накручиваются на шпильки. В таком варианте укладывать мауэрлат следует на боковых откосах. На вальмовых спусках монтируется на верхней части фронтонов и фиксируется анкерами. Элемент можно изготовить из бруса 150 × 50 мм.
  3. Следующим шагом будет установка коньковой рейки. Это важная часть стропильной системы.Это турник, который устанавливается в верхней части кровли. Его следует разместить между откосами. Элемент нужен для крепления стропил.
  4. В голландской кровле стропильная система предусматривает устройство вальмовых откосов с использованием различных стропильных ног, длина которых может варьироваться в соответствии с конструкцией. Наклонные стропила монтируют от углов здания до конца конькового прогона. У них будет максимальная нагрузка.
  5. Носовые элементы одной частью крепятся на фронтонах мауэрлата, помещенных под бедро, а другой - на конце коньковой планки.
  6. К основному мауэрлату и коньку крепят обычные стропила боковых откосов.
  7. Стропила крепятся на наклонных ножках.

Наиболее подходящая порода деревьев для стропильной системы полушатровой кровли - сосна.

Если было принято решение построить полускатную крышу своими силами, то вам следует нести ответственность за выбор материала для изготовления деталей стропильной системы. Рекомендуется использовать рейки сечением 150 × 50 мм. Самая подходящая порода дерева - сосна.Если выбирать из твердых пород дерева, то следует отдать предпочтение лиственнице. Материал должен быть сухим, чтобы предотвратить деформацию устройства при дальнейшем использовании. Дополнительно потребуется произвести обработку дерева составом против микробов.

При наличии больших пролетов необходимо будет усилить систему с помощью упоров. Стропильные ноги в большинстве случаев укрепляют с помощью ферм.

Раскосы и упоры - это дополнительные стержни, поддерживающие элементы основной конструкции.Шпренгель - это балка или приспособление, укрепляющее основное здание. Все эти детали будут основаны на плитах или балках перекрытия. В последнем случае вам нужно будет использовать затяжки.

Далее нужно будет приступить к завершающему этапу строительных работ: устройству обрешетки, гидроизоляционного материала и кровли.

Как сделать датскую крышу такого типа?

Рисунок 2. Схема конструкции датской кровли.

Подобная крыша представляет собой конструкцию, сочетающую в себе обычную двускатную крышу и вальм.Большой чердак, как и в голландском дизайне, можно использовать как чердак.

Строительство по датскому проекту - более дорогой вариант по сравнению с голландским. Однако в случае точного расчета такая крыша будет иметь отличный внешний вид и сможет обеспечить надежную защиту всего здания.

Для установки датской стропильной системы потребуются такие элементы:

  • Рейки
  • штанга коньковая;
  • стропильные ноги бедренные, обычные и угловые;
  • опорные доски;
  • шпренгелей;
  • затяжек.

Монтаж этих элементов осуществляется по тем же правилам, что и для голландской кровли, однако есть некоторые отличия. Датская крыша представляет собой изделие со сложными скатами. Схема этого здания представлена ​​на рис. 2.

В датском проекте стропила пандусов в виде трапеции не подходят к коньковой балке, а опираются на верхнюю часть бревенчатого бруса, который ставится на основания фронтонов и прикрепляется к стропилам боковые пандусы.Внизу элементы будут опираться на мауэрлат.

Прибину можно закрепить гвоздями. Чтобы укрепить этот блок в местах фиксации, вам потребуются подкосы. Они монтируются снизу основания.

Вдоль верхней части шатровых откосов следует формировать небольшие фронтоны, в которых в большинстве случаев устанавливается небольшое окно. В шатровой части пандусов можно встроить световые окна.

Стропильные ноги, балки и брус конька должны быть изготовлены из материала одной породы дерева и иметь одинаковое поперечное сечение.

В противном случае конструкция усложнится, могут появиться перекосы и необходимо будет проводить ремонтные работы.

Двускатную крышу или любую другую полушатровую крышу соорудить сложно, но если соблюдать технологию, то в процессе строительства проблем не возникнет.

Стропильная система полускатной крыши

Стропильная система полускатной крыши: подробная инструкция по монтажу

Полувальмовая двускатная крыша - мансардная (или как ее еще называют «шатровая») крыша домов, подсобных помещений и других построек, имеющая два срезанных треугольных пика, расположенных над торцевыми стенами.Такая конструкция очень проста, но в то же время долговечна. Квадратная шатровая крыша имеет форму пирамиды.

Полушатровые домики могут иметь две треугольные стороны и две трапециевидные. Половатка прямоугольного плана имеет четыре трапециевидные стенки. Они почти всегда располагаются с одинаковым уклоном, что делает их симметричным расположением относительно осевых балок кровли. Поверхности тентов имеют постоянный уровень облицовки, поэтому водосточную систему можно установить по кругу вокруг крыши.В большинстве случаев хозяева также монтируют мансардные откосы или окна.

Достоинства и недостатки полаватровой крыши:

  1. При такой конструкции чердачное пространство намного меньше, чем при устройстве двускатной крыши;
  2. Сложнее убирать, проводить плановый ремонт;
  3. Кроме того, для обслуживания полубедра потребуются специальные аэраторы с функцией принудительной вентиляции;
  4. Главное достоинство этой конструкции - прочность.Такую крышу можно установить в экстремальных климатических условиях, районах с сильным ветром или у моря;
  5. У нее очень красивый вид, она эффектно смотрится как в городе, так и в условиях дачного поселка;
  6. Благодаря низкому профилю такая крыша обладает хорошей вибростойкостью.

Как накачать полубедро

Проекты домов с полушатровой крышей легко разработать в домашних условиях, имея чертеж. Это основа любой конструкции, в домашних условиях можно бесплатно пользоваться программой AutoCAD.

Технология возведения кровли довольно проста, предлагаем рассмотреть, как построить полаватную крышу своими руками с фото:

  1. Измерьте длину общих стропил, шатровых балок и хребтовых досок. После этого нужно рассчитать периметр крыши здания. Обычные стропила - это те, которые идут от верхней стены до вершины крыши. Полу-шатровая проходимка по коньку, где две стороны соединяются на крыше. Спинальная доска проходит по верхней части крыши, где совмещены общие стропила и вальм.Очень важно, чтобы длина стропил соответствовала размеру крыши.
  2. Измерьте размер общих стропил, и рассчитайте необходимый параметр в соответствии с желаемой площадью или углом наклона крыши.
  3. Обрежьте стропила нужного размера. Советуем прибавить к необходимой длине стропил 50 см, эту погрешность необходимо создавать;
  4. После этого вырежьте опорные балки и сделайте из них каркас. Для будущей обрешетки. Расставить стропила нужно с интервалом 50 сантиметров.Этот показатель может меняться в большую сторону в зависимости от площади кровли и материала, используемого для покрытия;
  5. Разметить вдоль стены участки, где будут располагаться стропила;
  6. Расположите стропила по периметру крыши, установите конек на желаемой высоте;
  7. С помощью специальных кронштейнов закрепите балки на стене. Это необходимо для обеспечения им дополнительной защиты и жесткости;
  8. Далее схема немного меняет направление. Обрешетка ставится от центра крыши, при размещении примерно 50% досок нужно начинать работу с вальмовых стен.Для этого от угла стены до конька укладываем балку, образуется диагональная плоскость, так же поступаем со второй стеной. Доски крепятся на коньке и у основания с помощью саморезов и стоек. Для скатной кровли большое значение имеет угол наклона. Вальмовый откос часто совпадает с чердаком. В среднем это от 35 до 60 градусов;
  9. Далее нужно соорудить кровельный пирог.
Полускатная крыша - СМД своими руками

Устанавливаем на балки листы тонких предварительно обработанных покрытий, чаще всего это фанера или полимерная пленка.Устанавливается такая накладка без нахлеста, но стыки желательно обработать герметиком.

Монтаж стропильных балок осуществляется с помощью специальных инструментов, также советуем перед началом работ показать свои расчеты, чертежи и схемы специалисту, он поможет проверить правильность и правильность их выполнения.

Расчет кровли

Стропильная система полушатка должна быть четко рассчитана, для этого понадобятся следующие формулы:

Чтобы узнать высоту крыши нужно: h = (ß tan a) / 2

Чтобы рассчитать диагонали бедра, необходимо использовать следующее уравнение:

е = b / (2 cosa)

Исходя из того, что у нас есть, вы можете узнать площадь скатной крыши, чтобы рассчитать количество материала для покрытия:

d = (h4 + (b / 2) 2 + (b / 2) 2) 2

Это было вычислено по площади одного четырехскатного треугольного бедра, чтобы узнать общую площадь крыши, необходимо суммировать площадь четырех треугольных фигур или двух треугольников и двух трапеций (с прямоугольным полубедром) .

Для более точного результата все проемы в кровле нужно убрать из полученного числа - это дымоходы, слуховое окно, водосточные системы, люки для аэраторов.

Как накрыть крышу

Устройство половинчатой ​​крыши достаточно прочно, чтобы выдержать вес любого строительного материала, но лучше всего использовать для покрытия кровельный лист. Перед установкой металлического материала обязательно оставьте вентиляционное отверстие.

Также часто используется плитка, которая в данном случае намного выгоднее, битумная, она легче керамической и металлической.В классическом варианте используются деревянные доски.

Такая архитектура отлично смотрится как на одноэтажных домах, так и на двухэтажных. В наше время все более популярной становится двускатная полавальтовая крыша, но ее устройство достаточно сложно для самостоятельного исполнения, к тому же нецелесообразно монтировать ее при сильном ветре.

Вальмовая крыша: стропильная система

Сегодня можно выбирать из различных типов кровельных конструкций, ведь есть возможность уделить больше внимания дизайну дома.Поэтому в загородных поселках все чаще встречаются постройки с четырехскатной крышей. И хотя двускатные конструкции по-прежнему довольно популярны, первые постепенно опережают спрос. Это понятно; нельзя запретить жить красиво. К тому же под четырьмя скатами крыши легко организовать жилое или офисное пространство, а на скатах установить световые люки.

Три вида четырехскатных крыш.

Давайте займемся всеми конструкциями, а точнее их стропильными системами.

Ферма скатной крыши

Чтобы понять, из каких элементов состоит кровельная система скатной кровли (схема находится на фото ниже), нужно понимать, из каких конструктивных элементов она состоит в целом. Это четыре ската в двух равных парах. Большие склоны имеют трапециевидную форму, два маленьких - равнобедренные треугольники.

В конструкции обязательно присутствует коньковая балка, только она укорачивается, то есть ее длина не равна длине пролета кровли. А поскольку форма скатов крыши разная, то стропила, используемые для ее возведения, также будут иметь разную длину, чтобы можно было правильно формировать скатные плоскости.Сами стропила имеют свои названия.

  • Элемент, соединяющий балку конька с углом постройки, называется стропилами.
  • Укороченные элементы, соединяющие мауэрлат и наклонную стропильную ногу, называются пауками.
  • Стропила, одна кромка опирающаяся на мауэрлат, а вторая на коньковую балку, называются обыкновенными.
  • Есть стропильные ноги, упирающиеся верхним концом в конец коньковой балки. Их три: два с соседних трапециевидных спусков, один с треугольного.Они соединяются вверху в сложный узел, здесь соединяются сразу четыре элемента. Так эти стропила называют центральными.

Шатровая крыша (стропильная система) - довольно сложный комплекс, который невозможно построить своими руками, если вы не являетесь специалистом в этом деле. Большое количество различных элементов требует точной настройки. Кроме того, существует огромное количество стыков, требующих особого подхода. Конечно, с появлением современных крепежных изделий в виде металлических фасонных изделий процесс установки значительно упростился.И все же это не дает права непрофессионалам строить стропильную систему скатной кровли - схема ее не проста.

На что еще нужно обратить внимание, приступая к строительству вальмовой крыши со стропильной системой. Конечно, оптимально, если на нем уже есть проект. Он решает все проблемы, связанные с количеством стропил, их размером, частотой установки и требованиями к монтажу. Но если на небольшую постройку возводится шатровая крыша, то ее чертеж, сделанный даже своими руками, позволит правильно оценить свои силы.Плюс ко всему вы сможете точно рассчитать необходимое количество всех используемых материалов, что обеспечит правильный подход к расходу строительного бюджета.

Итак, шатровая крыша (стропильная система), чертеж которой нарисован, подготовлена ​​к сборке. Для этого закупается брус сечением 100 × 100 или 200 × 200 мм для мауэрлата и коньковый брус, доски сечением 50 × 150 мм для стропил. Необходимое количество указано на чертеже или конструкции крыши.

Ферма полускатной крыши

Полувальмовая крыша (стропильная система) - это треугольный скат, в котором присутствуют фронтоны.Следует отметить, что это самая сложная конструкция из всех четырехскатных. Она приехала в Россию из западно-северных стран, поэтому сегодня различают две структуры: голландскую и датскую. И уже на их основе разработано множество вариаций. На фото ниже: Рис. 1 - голландская конструкция, Рис. 2 - датская.

Рассмотрим устройство полаватровой кровли и ее стропильной системы. Включает:

  • Подвесные или многослойные стропила, соединяющие мауэрлат и конек здания.По сути, они центральные и в то же время обычные. В этом типе кровли их наибольшее количество, ведь основной трапециевидный уклон занимает большое место в кровельной системе дома.
  • Наклонные (угловые) стропила в этой конструкции укорачиваются, так как они не соединяются с коньком. Их верхний конец упирается в последние центральные стропильные ноги, где они фиксируются. Размер накосников может быть разным, это зависит от выбранной формы бедра. То есть, если бедро покатое, то накосники должны быть короткой длины, если крутые, то наоборот.При крутом склоне вальм размер фронтона уменьшается.
  • В полушатровой стропильной системе имеются также укороченные центральные элементы, являющиеся основой шатровой рампы, расположенной под фронтоном. Нижними краями они упираются в мауэрлат, верхними краями в специальную горизонтальную балку, называемую отверстием. Делают его из той же доски, что и сами стропила.
  • И, конечно же, в полушатровой крыше пауки. Они расположены на всех четырех скатах и ​​упираются своими верхними торцами на наклонные наклонные стропила.

Что касается двускатной части крыши, то она образована двумя центральными стропильными ногами и отверстием для укороченных центральных элементов. По сути, это малогабаритный треугольный проем, который закрывается и украшается. Если он большой, то в него устанавливают вертикальные стойки, если нет, то листовой материал крепят к стропилам.

Процесс сборки полускатной крыши выглядит следующим образом:

  • Первая смонтированная коньковая балка. Устанавливается на опорные стойки.
  • Затем на него кладут центральные стропила.
  • Далее, накосные элементы.
  • После чего установка отверстия.
  • И последними будут установлены пауки на всех пандусах.
Ферменная конструкция крыши

Стропильная система крыши - самая простая схема, ведь это четыре одинаковых ската в виде равнобедренных треугольников. Поэтому стропил в нем не очень много. Есть четыре наклонных элемента, четыре центральных, которые соединяют мауэрлат и точки соединения всех стропил.А также несколько наростов на каждом скате, которые, как обычно, упираются в носовые элементы.

На самом деле собрать стропильную систему шатровой кровли своими руками несложно. Самый сложный узел - это сама точка соединения всех стропильных ног. Но если возводимая крыша большая, то на помощь приходят дополнительные элементы, на которые будут опираться стропила. Именно они упрощают сам процесс установки. Обычно в центре крыши устанавливается опора, на которую верхними краями ложатся стропильные элементы.Поддержка может быть разной. Например, столб, четырехугольная конструкция с четырьмя столбами и так далее.

Помимо стропильных ног конструкция тентовой крыши со стропильной системой включает и другие элементы, составляющие ее неотъемлемую часть. А именно:

  • Ригель. Этот элемент является промежуточной частью соединения стропил между собой на коньке.
  • Кровати выполняют роль мауэрлата, устанавливаемого внутри кровельной конструкции. Их обычно кладут либо на стену, оказавшуюся внутри постройки, либо на столбы, служащие опорными элементами.
  • Прогоны - турники, расположенные под средней частью (по длине) стропил. Этот элемент обычно используют, если под него можно установить опоры.
  • Шпренгели - это опорные стойки из бревен, брусьев или двойных досок.

Все вышеперечисленные элементы являются частями стропильной конструкции, и именно они повышают ее прочность и надежность. Их наличие - повышение безопасности эксплуатации кровли в целом.

Параметры стропильной системы

Шатровая крыша (стропильная система), шатровая или полувальмовая, представляет собой набор стропильных ног.Но тут возникает вопрос, какое их оптимальное количество считать надежным. На это влияет большое количество различных факторов. Например, расстояние между ножками, их сечение, тип кровельного материала, высота конструкции, сколько снега выпадает в том районе, где строится дом.

По мнению специалистов, основным параметром является первый из вышеперечисленных. Поэтому стоит рассмотреть различные комбинации.

  • Если длина стропил 3 м, а сечение 80 × 100 мм, то расстояние между ними должно быть в пределах 110-135 см.
  • Длина 3-4 м, сечение 90х100 мм, расстояние 140-170 см.
  • Длина 4-5 м, сечение 80 × 200 мм, пролет 110 × 135 см.
  • Длина 5-6,5 м, сечение 120 × 220 мм, зазор между ними 110 × 140 см.

Это далеко не весь перечень, но он уже показывает, что и как влияет на кладку стропильных ног. Кстати, чем тяжелее рубероид, тем чаще подходят стропила, то же касается и снеговой нагрузки.

Вот фото вальмовой крыши (стропильной системы), на которой хорошо видно, как часто кладут ножки, ведь крыша будет покрыта тяжелым материалом.Вместе со снегом он создаст приличные нагрузки, которые должны выдерживать стропила. Если, например, для покрытия кровли используется настил марки НС-75, то стропила можно устанавливать с интервалом до 3 м. Потому что сам профильный настил имеет большую несущую способность.

Как видите, стропильная система крыши - это конструкция, обеспечивающая всему дому надежность и безопасность его эксплуатации. И не важно, какая крыша возводится, какие размеры и формы, важно правильно рассчитать размер ножек, точно выбрать их сечение и правильно установить.Не забывайте, что крепление стропильных элементов - важнейшая составляющая, от которой также зависит сохранность конструкции.

Устройство и расчет стропильной системы полавальтовой кровли

Крыши полускатные (голландские) не относятся к числу самых популярных кровельных конструкций из-за некоторой сложности исполнения. Такие крыши удачно сочетают в себе все достоинства обычных двускатных и шатровых крыш. В регионах с сильными ветрами оправдано возведение полувальмовых конструкций, что позволяет снизить негативное природное воздействие на кровлю.К тому же такая крыша позволяет значительно расширить полезное пространство чердака, которое можно использовать как дополнительную жилую площадь.

Кровельный пирог

Успешное завершение стропильной конструкции позволяет приступить к созданию «кровельного торта». Структура которых может незначительно отличаться в зависимости от типа кровельного материала, предназначенного для использования. Однако основные элементы кровельного торта остаются неизменными:

Обрешетка монтируется прямо на контррешетку и укладывается кровля.

Расчет каркаса двускатной полускатной крыши

Самым ответственным моментом при возведении кровли является расчет стропильной системы. Они относятся к категории достаточно сложных, поскольку должны учитывать не только вес самой кровли с учетом всей площади поверхности, но и технические характеристики кровельного материала, а также особенности климатических условий. погодные условия, включая дождевые, снеговые и ветровые нагрузки.

Кроме того, в конструкции есть несколько сложных моментов, связанных с перерасходом кровельных материалов и стропил, что связано со значительным количеством отходов при сборке и обшивке полубальтов.

По этой причине расчет каркасной конструкции целесообразно доверить профессионалам или воспользоваться специальными компьютерными программами.

Устройство стропильной системы

Несмотря на некоторые особенности, стропильная конструкция голландской кровли похожа на кровли любого типа, основанные на установке мауэрлата. Для этого необходимо установить на верхнюю часть стен опалубку с заранее смонтированными стойками, для чего выдерживается шаг 120 см и диаметр порядка сантиметра.Далее заливается армопояс и после закрепления бетонного основания устанавливается мауэрлат.

Начальный этап непосредственного монтажа стропильной системы характеризуется укладкой гидроизоляционного слоя, для чего необходимо сформировать отверстия в опорных брусках подходящего диаметра.

Затем на смонтированные шпильки надеть балку мауэрлата и зафиксировать шайбами ​​и гайками. С этого момента начинается строительство стропильной системы с установкой стропил, которая может быть представлена ​​кладочным или навесным вариантом.

Устройство стропильной системы

Выбор стропильной конструкции зависит от особенностей конструкции с учетом ее размеров и наличия или отсутствия в здании промежуточных опор несущего характера.

Конструктивно подвесные стропила имеют упор исключительно на мауэрлат, что позволяет передавать на стены значительные распорные силы. Чтобы предотвратить разрушение этих стен, стропила необходимо оборудовать в нижней или верхней части специальными затяжками.

Стропила отличаются упором на мауэрлат - на внутренние несущие элементы или конструкции. Конечно, слоистый вариант стропильной системы имеет меньший вес, что способствует значительной экономии при покупке стройматериалов. Кроме того, этот вид двускатной крыши более устойчив к сильным ветровым нагрузкам.

Правила установки и монтажа

Для получения надежной и прочной конструкции следует придерживаться технологии монтажа и основных правил крепления всех элементов.

Общая последовательность всех действий, выполняемых при возведении стропильной системы полушатровой конструкции:

  • установка фермы;
  • отсутствие упора на фронтоны позволяет устанавливать коньковый брус на временные опоры с последующим соединением кромки конька с углами фронтона с помощью раскосов;
  • место стыка конька и раскоса снабжено сложным трехплоскостным разрезом;
  • крепление на установленных участках укороченных стропильных ног с основных откосов, а также стропил с полувальмовой части;
  • усиление установленных ферм с помощью пары балок для сжатия верхнего сегмента и растяжения нижнего.

После крепления поперечных балок процесс монтажа стропильного каркаса завершен и необходимо обустроить кровельный пирог.

Обобщить

Полускатная двускатная крыша имеет некоторые особенности, которые обусловлены тем, что часть веса приходится на трапециевидные фронтоны. Именно по этой причине эту часть каркаса следует делать максимально прочной.

Особенностью коньковой балки является наличие дополнительной сжимающей нагрузки, что требует выполнения этого элемента из бруса большего сечения.

Несмотря на то, что полавальмовая крыша не отличается простейшей конструкцией и ее установка дается далеко не всем, эстетика и функциональность такой кровли не оставляют равнодушными даже заядлых скептиков.

Двухскатная двускатная крыша: стропильная система и конструкция

Двухскатная двускатная крыша - это не только красивая с точки зрения архитектуры, но и очень практичное решение, позволяющее получить одновременно и просторный мансардный этаж, и надежную, прочную крышу.Помимо эффективной защиты всех частей здания от воздействия атмосферных осадков, поливальмовая конструкция крыши обеспечивает высокую устойчивость к самым интенсивным ветровым нагрузкам. Все эти преимущества обусловили высокую популярность данного вида кровли в сфере индивидуального строительства.

Варианты полускатной крыши

При выборе кровельного материала и угла наклона скатов полавальтовой кровли в первую очередь учитывается значение нормативной снеговой нагрузки, принятой строительной климатологией для региона, в котором ведется строительство. учетная запись.При высоких значениях уклон пандусов увеличивают, а свесы делают меньше; на низких - наоборот: уклоны делают более пологими, а свесы увеличиваются.

Следующим фактором, влияющим на наклоны скатов и форму крыши, является назначение чердачного помещения. Как известно, каждый скат полувальмовой крыши состоит из двух трапециевидных плоскостей, имеющих разный уклон. Если хозяин намерен использовать чердачное помещение как жилое помещение, верхнюю часть пандуса делают более пологой и длинной.

Стропильная система

Единственный недостаток полаватровой кровли - сложность стропильной конструкции, которая включает в себя, помимо основных элементов, множество дополнительных элементов, без которых система не имела бы необходимой прочности и жесткости.

Сборка стропильной конструкции начинается с установки мауэрлата, задача которого - равномерно распределить передаваемую стропилами нагрузку на верхнюю плоскость стены. Сечение балки мауэрлата должно иметь ширину 150 мм и высоту 100 или 150 мм.

Мауэрлат укладывается на два слоя рулонной гидроизоляции и крепится к стене: к деревянной - скобами, к кирпичу - шпильками, монолитным в железобетонном поясе, специально сооружаемом поверх кирпичной кладки.

Шпильки изготавливаются из металлического прутка диаметром 10 мм и устанавливаются с шагом 1,2 м таким образом, чтобы по окончании монтажа всей стропильной системы они находились между стропилами. Длина свободного конца шпильки после укладки мауэрлата должна составлять 2 - 3 см.Просверливание крепежных отверстий в мауэрлате, а также обработка бруса антисептиком производятся заранее.

После укладки и фиксации мауэрлата устанавливаются стойки и конек. Основное требование этой относительно несложной операции - строгая вертикальность стоек, которая проверяется отвесом.

На следующем этапе устанавливаются диагональные (наклонные) стропила, соединяющие концы конька с углами дома. Эти стропила имеют большую длину, чем обычные, и несут повышенную нагрузку, поэтому их площадь поперечного сечения удваивается.Для этого, как правило, скрепляют между собой две доски или балки, служащие материалом для обычных стропил.

Стропила, основанные на диагональных, называются стропилами. Их, как и обычные стропила, устанавливают на следующем этапе. По окончании монтажа стропила укрепляют опорными стойками или подкосами, опираясь на плиты или балки перекрытия; для стропил используется ферменная ферма. Стропила размещают таким образом, чтобы они опирались на диагональные стропила в разных точках. В этом случае нагрузка будет распределяться равномерно по всей длине диагональных стропил.Для большей устойчивости к ветровым нагрузкам стропила дополнительно крепятся к вбитым в стену костылям, для чего используются проволочные нити. На закрепленные стропильные ноги укладывают обрешетку.

Каждый деревянный элемент перед сборкой ферменной конструкции необходимо обработать антисептическими и противопожарными составами.

Пирог с двускатной крышей

Самым главным элементом кровли является пароизоляция, лучшим материалом для которой считается фольговая пленка. Крепится к нижней плоскости стропил фольгой вниз с помощью строительного степлера.Фольга должна быть из алюминия, так как она не подвержена коррозии.

Следующий слой - утеплитель - чаще всего выполняется из минеральной ваты, которую кладут между стропилами. Предотвратить раздавливание минеральной ваты невозможно, ее нужно фиксировать с некоторым натяжением.

Кровельный пирог комплектуется гидроизоляционным слоем и кровлей. Между ними должен быть зазор, за счет которого будет осуществляться вентиляция подкровельного пространства.

MANSARD СВОИМИ РУКАМИ - УСТРОЙСТВО И КРЕПЛЕНИЕ КОШЕЛЬКА MAUERLATE | Своими руками

Мауэрлат - важная деталь в конструкции кровли, и при строительстве дома нужно уделять ему особое внимание, доверив разработку и установку этого элемента профессионалам

Это важный конструктивный элемент.Передает нагрузки с ската крыши на стены дома. Поэтому устойчивость кровли зависит от ее правильной фиксации.

Мауэрлат - горизонтальная балка, обычно квадратного сечения, которая служит опорой для наклонных деревянных стропил и распределяет нагрузку, создаваемую кровлей конструкции. Это необходимый элемент традиционного каркаса односемейного дома.

В идеале каждая проектная документация должна содержать подробный чертеж, показывающий, как починить мауэрлат, и точное описание процесса.Если он не прилагается, нужно попросить дизайнера разработать конкретное решение.

Это особенно важно при изменении конструкции крыши в готовом проекте - в этом случае следует проверить, подходит ли сечение мауэрлата и способ его крепления к новой конструкции. Чтобы мауэрлат выполнял свои функции, его необходимо прочно прикрепить к стене. Поэтому его монтируют в ближайший железобетонный элемент: венец потолка, венец чердачной стены или укрепляющие его колонны.

Несколько советов по ремонту Mauerlt

  1. Анкеры в столбах, укрепляющих чердачную стену. Их устанавливают до того, как бетон в колоннах застынет. Впоследствии на них устанавливаются просверленные соответствующим образом мауэрлаты
  2. .
  3. Мауэрлаты соединяются столярными креплениями (нарезка 20-50 см). Кроме того, их можно соединять болтами или соединительными листами жести, если рядом с местом соединения с обеих сторон нет болтов, которыми крепится мауэрлат
  4. .
  5. После установки болтов мауэрлата затяните ключом (молотком их нельзя забивать!).На первом этапе подтягиваются не до упора, потом все болты еще раз «проходят» и затягиваются до конца
  6. Стропила своей нижней частью соединяют с мауэрлатом на выемках и дополнительно скрепляют гвоздями, а некоторые - специальными элементами из стального листа с готовыми отверстиями под гвозди

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Защита деревянных свесов кровли От чего и как защитить свесы...
  • Самостоятельная замена порванной, поврежденной защитной подкладочной пленки под кровлей Как заменить подкровельную изоляционную пленку ...
  • Очистка от снега с кровли самодельным приспособлением Приспособление для очистки кровли от ...
  • Беседка с резным декором своими руками - ФОТО РЕЗНАЯ ГАЗЕБО СВОИМИ РУКАМИ Размечено ...
  • Мини-веранда своими руками (чертеж + фото) Как пристроить мини-веранду к дому Новинка ...
  • Козочки складные для мастерской своими руками - фото и рисунок Складные козочки для мастерской...
  • Игрушечный домик своими руками - пошаговое описание и фото Как сделать кукольный домик своим ...

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • Стропила для двускатной крыши своими руками + видео

  • Монтаж двускатной крыши
  • Простота, удобство в обслуживании и долговечность, обеспечивающая длительную эксплуатацию, двускатная крыша - наиболее распространенное решение при строительстве домов.

    Форма двускатной крыши определяется на стадии проектирования.Во многом это зависит от дальнейшей эксплуатации мансарды. Существует три основных типа скатной кровли:

    • Симметричный. Самый распространенный вариант, устройство обеспечивает надежное и равномерное распределение нагрузки. Риск прогибания стропил практически отсутствует. Существенный минус - невозможность обустройства чердака. Острые углы образуют неиспользуемые участки чердачного помещения.
    • Простой асимметричный. Форма на один угол больше 45 на , обеспечивает увеличенную полезную площадь.Это позволяет организовать под двускатной крышей дополнительную жилую комнату. Неравномерное распределение нагрузки на фундамент и несущие стены вызывает трудности на этапе расчетов по установке стропил.
    • Сломан. Разрушение двускатной крыши может быть внутренним или внешним. Благодаря индивидуальному дизайну можно использовать чердак для обустройства полноценного второго этажа. Расчеты по установке стропил намного сложнее.

    Расчет правильного угла наклона - ключевая задача перед установкой стропил для двускатной крыши.Учтены климатические особенности региона. Частые и сильные осадки вызывают необходимость в устройстве крутого ската двускатной крыши. Устройство пологих откосов предпочтительнее при значительных ветровых нагрузках. С возможным диапазоном от 5 до 90 на , наиболее распространенный тип кровли с уклоном от 35 до 45 на , характеризующийся экономией материалоемкости и равномерным распределением нагрузки.

    Мауэрлат и каркас - несущие элементы седельной конструкции.Состоят ли стропила из нескольких частей:

    • анкерные опоры и стяжные соединения и жесткости;
    • вертикальный;
    • ригелей;
    • коньковые и боковые прогоны;
    • продольные подкосы, в регионах со значительной снеговой или ветровой нагрузкой возможна дополнительная установка диагональных подкосов;
    • Проставки
    • ;
    • сусло и ящик.

    Совет! В схему стропил входит установка дымохода и вентиляционных шахт.

    Для выбранной конструкции седла существует три способа установки стропил. Рассмотрим особенности каждого метода.

    • При ширине кровли менее 18 м возможна установка подвесных стропил. Процесс фиксировать ногу между коньковым прогоном и опорной стеной. Это снижает воздействие разрывных сил на опоры фермы. В пуфе используются элементы ферм, выполненные из дерева или металла. Их установка позволяет днищу выступать в роли опорных балок.Обязательным условием является надежная фиксация затяжки, так как она подвержена эффектам выгибания.
    • Наслонные стропила не ограничиваются размерами седельных конструкций, они включают в себя стропила и стойки. Существенное преимущество стропил такого типа - простота установки. Затмевает практичность дизайна наличие подставки.
    • Сложная конфигурация скатных крыш включает установку комбинированных стропил.

    Определение подходящего типа кровельной системы переносится на расчет количества материала.Кроме того, для каждого элемента крыши требуется отдельный чертеж и фиксация результатов расчетов.

    Фактически рама состоит из треугольных элементов, обладающих максимальной жесткостью. Если двускатная крыша имеет наклонную конструкцию, неправильные прямоугольники необходимо разбить на отдельные компоненты, а затем рассчитать нагрузки на каждую часть. На завершающем этапе подведем итоги.

    Определение постоянных и временных нагрузок ↑

    Обязательное условие при установке стропил - определение нагрузок на двускатную крышу.Они делятся на фиксированные, переменные и специальные. Составляющие величины постоянных нагрузок - масса обшивки и отделочных материалов утеплителя чердака и других элементов в целом, составляющих вес кровли. Средняя нагрузка на стропила составляет 40-45 кг м Два .

    Совет! Расчет на прочность двускатной конструкции предусматривает запас 10%.

    Ориентируясь на показатели таблицы, показывающие веса материалов для покрытия кровли, следует следить за максимальной нагрузкой 50 кг на 1 м Два на площадь кровли.

    Материал для кровли

    Масса, кг / м Два

    Металл

    3,5 - 4,5

    Натуральная плитка

    40,0 - 60,0

    Битумная черепица

    6,0 - 8,0

    Цементно-песчаная черепица

    20,0 - 30,0

    Сланец

    10,0 - 14,0

    Ондулин

    3,0

    Само название нагрузки говорит об их прерывистом действии.К ним относятся сила ветра, эффект снежного покрова и другие типы интенсивных неблагоприятных погодных условий. Двускатная крыша похожа на парус, неправильно рассчитанный угол наклона способен спровоцировать его разрушение под действием сильного ветра. Чтобы рассчитать этот параметр, обратитесь к цифрам, содержащимся в СНП «Нагрузки и воздействия», с учетом способствующих факторов (расположение здания на открытом пространстве или среди высотных зданий). Определение влияния снежного покрова на двускатную крышу представляет собой произведение веса снега и поправочного коэффициента, учитывающего аэродинамические эффекты.Согласно СНиП, вес снега колеблется в пределах 80-560 кг / м Два . Зависимость коэффициентов от угла наклона кровли показана на следующем рисунке:

    Если угол превышает 60 на , этот параметр игнорируется из-за невозможности задержки снежного покрова в конструкции седла. Особые нагрузки предусмотрены в регионах с высокой сейсмической активностью, с возможными штормовыми ветрами или смерчем, что не характерно для большинства районов.

    Расчет технических параметров стропил ↑

    Установка стропил отталкивается от формы двускатной крыши, чем она сложнее, тем больше второстепенных элементов входит в систему.Если использовать мягкую крышу, уклон кровли не превышает 20 на , более крутые конструкции требуют установки ондулина, металла или шифера.

    Выбор шага ферм зависит от применяемого материала кровли и весовой конструкции седла, он колеблется в пределах 0,6-1,0 м. Количество футов определяется путем деления длины пролета крыши между парами стропил и затем прибавления 1. Результат показывает количество футов на одной стороне крыши для определения общего количества двойных.

    Установка стропил не обходится без определения их длины, в которой используется теорема Пифагора (с Два = и Два + b Два ), где:

    • Высота крыши (а) выбирается исходя из возможности дальнейшей эксплуатации чердака.
    • Половину ширины дома обозначим b.
    • Гипотенуза (C) представляет искомую величину - длину стропил.

    Если для установки фермы не требуется пиломатериал максимальной длины 6 PM, используйте его для сращивания через причал или здание.

    Определяя поперечное сечение стропил, учитывайте следующие факторы:

    • постоянные и переменные нагрузки:
    • Производство кровельного материала;
    • сорт древесины;
    • длина стропила и шаг между ними.

    Таблица ниже поможет определить значение:

    Шаг установки стропил (м)

    Длина стропильной стопы, м

    3,0

    3,5

    4,0

    4,5

    5,0

    5,5

    6,0

    0,6

    40/150

    40/175

    50/150

    50/150

    50/175

    50/200

    50/200

    0,9

    50/150

    50/175

    50/175

    75/175

    75/175

    75/200

    75/200

    1,1

    75/125

    75/100

    75/175

    75/175

    75/200

    75/200

    100/200

    1,4

    75/150

    75/175

    75/200

    75/200

    75/200

    100/200

    100/200

    Анализ данных выявил закономерность: увеличение шага установки стропил пропорционально увеличивает нагрузку на каждую ногу, и, следовательно, ее поперечное сечение должно увеличиваться.

    Примерное сечение отдельных элементов двускатной крыши стропильной системы показано ниже:

    Элемент стропильной системы

    Сечение бруса или доски см.

    Мауэрлат

    10/10, 15/15

    Стропильная и стропильная нога

    15.10, 20.10

    Стенд

    10/10, 10/15

    Groundsel

    5/10, 5/15

    Ящик

    2/10 и 2.5/15

    После тщательной перепроверки расчетов приступаем к установке мауэрлата.

    Мауэрлат ↑

    Установка мауэрлата включает следующие этапы:

    • Крепление бруса к стене, предназначенное для поддержки стропил. Если дом из бревен, то функцию мауэрлата выполняет верхний венец. Постройка, выполненная из пористого материала, требует установки мауэрлата по всей длине несущей стены.
    • Проблема превышения стандартных размеров пиломатериала при установке мауэрлата решается сращиванием.
    • Для соединения мауэрлата двускатной кровли брус вырезается только под прямым углом, перемычка выполняет болты. Использование проволоки, гвоздей и деревянных шпилек недопустимо.

    Установка мауэрлата может производиться по центру основания стены или со смещением. При фиксации конструкции на внешней границе стены должно оставаться не менее 5 см. Применение гидроизоляционной защиты убережет деревянный каркас двускатной крыши от повреждений влагой.Надежное крепление - обязательное условие при установке стропил на мауэрлат и двускатную крышу. Есть несколько способов выполнить это требование:

    • для монолитной конструкции идеальные анкерные болты;
    • дома желательно оборудовать деревянными шпильками;
    • Пористые материалы
    • хорошо совмещены с арматурой или шпильками;
    • в качестве дополнительного крепления при установке стропил использована отожженная проволока;
    • шарнирное крепление предполагает смещение стропил в процессе усадки дома.

    Установка стропил ↑

    Монтаж фермовых пар осуществляется двумя способами: непосредственно на крыше, что очень непрактично, или на земле. При втором способе может быть сложно переместить собранные предметы на крышу. Установка собранных пар на мауэрлат предшествует тренировке запилов, делайте их исключительно на стропильной ноге, чтобы не ослабить основу деревянной конструкции. Варианты монтажа показаны ниже:

    Для установки пары стропил используются временные подкосы и раскосы.Ребристый узел образован соединением стропил в верхней части. Этот процесс включает в себя несколько различных вариантов:

    • малая конструкция двускатной крыши обеспечивает отсутствие опорного луча;
    • больших размеров требуют использования балки фермы, которая служит дополнительной опорой для стенда.
    • метод насечки.

    Варианты расстановки показаны на фото:

    Установка обшивки облегчает закрепление рубероида, шаг зависит от используемого покрытия:

    • максимальный шаг 44 см возможен для устройства кровли шифером или профнастилом;
    • для покрытия металла достаточно расстояния 350 мм;
    • Мягкая кровля
    • предусматривает сплошную обшивку.
