Какое сечение провода нужно для 2-3-5 и 7 кВт мощности
Разделы статьи:
Какое сечение провода нужно для 2-3-5 и 7 кВт мощности
Чтобы провод выдержал нагрузку необходимо правильно рассчитать сечение его жил. При подключении розеток и осветительных приборов, а также ряда различных электроприборов, требуются провода разного сечения.
В паспорте к электроприбору указывается его мощность — 2, 3, 5 или 7 кВт. Следовательно, чтобы подключить прибор нужно рассчитать сечение жил проводника. Что для этого нужно знать, и как правильно выполнить все необходимые расчеты, читайте в этой статье, на сайте elektrikinfo.ru.
Что нужно знать перед определением сечения кабеля
Прежде чем вдаваться в различные расчеты сечения кабеля нужно обратить внимание на две вещи, которые требуется знать. Первое — это материал изготовления жил провода — медь выдерживает заметно большие нагрузки, чем алюминий. Поэтому медный провод при одном и том же сечении жил с алюминиевым проводом, способен выдержать нагрузку больше.

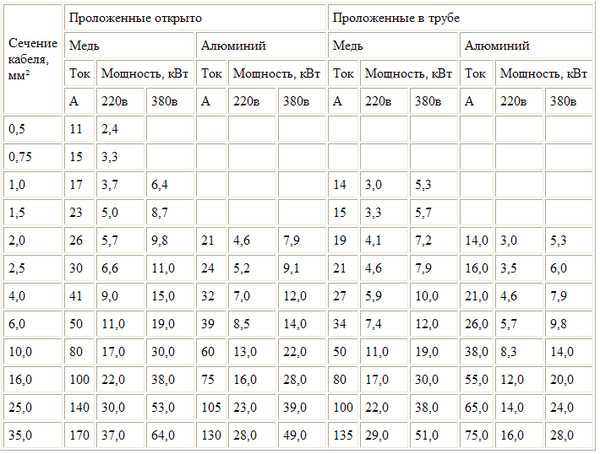

Для более точного анализа и сравнения, к данной статье прилагается таблица расчета сечения кабелей по мощности. Таким образом, можно будет наиболее просто определить, какое сечение провода нужно для 2-3-5 или 7 кВт, мощности электроприбора.
Второй момент связан с тем, в какой именно сети будет использоваться проводник — в однофазной или трехфазной. Медный или алюминиевый провод, неважно, одним и тем же сечением, выдержит гораздо большие нагрузки именно в трехфазной сети. Связано это с тем, что мощность, в данном случае, делится на три фазы, вместо двух, как это происходит в однофазной сети 220 Вольт.
Какое сечение провода нужно для 2-3-5 и 7 кВт
Формула для расчета сечения провода следующая: S = 3,14 × d²/4= 0,785d2 ≈ 0,8d2. Однако гораздо проще рассчитать сечение провода, для определенной мощности, используя уже заранее подготовленные таблицы.
Если правильно не рассчитать сечение проводов, то, произойдёт следующее:
- Проводник начнёт греться, а его изоляция постепенно плавиться.
В результате этого жилы оголятся, и произойдёт короткое замыкание. Если проводка не защищена автоматическими выключателями, то может возникнуть пожар; - Можно использовать провод заметно большего диаметра, чем нужно, хуже от этого не будет. Однако на больших площадях такой подход нельзя назвать рациональным. В результате вырастут в разы неэффективные затраты.
В результате этого жилы оголятся, и произойдёт короткое замыкание. Если проводка не защищена автоматическими выключателями, то может возникнуть пожар;При подключении розеток нужно использовать провод сечением 2,5 мм². Для подключения групп освещения вполне хватит провода сечением 1,5 мм². Все другие электроприборы, отопительные котлы и варочные панели, рекомендуется подключать тем проводом, который рекомендовал производитель прибора.
Ну и, конечно же, лучше всего для разводки проводки в доме использовать именно медный кабель, а не алюминиевый. И дело не только в удобстве монтажа. Медный кабель практически не окисляется, его можно сгибать намного большее количество раз, чем алюминиевый. Также медный проводник служит дольше, он способен выдерживать значительные нагрузки.
Поделиться статьей в социальных сетях
Расчёт сечения кабеля провода по мощности току 220
~Prof Master~Подключение светодиодного оборудования Подключение счетчиков 220 — 380 вольт Подключение точечного освещения Монтаж заземления помещений Монтаж электропроводки
Допустимый длительный ток для кабелей с медными жилами в воздухе
Ток Амп | 220 Вольт | 380 Вольт | Сечение mm2 |
1 А | 0,22 кВт | 0,66 кВт | 0.5 mm2 |
2 А | 0,44 кВт | 1,3 кВт | 0. |
3 А | 0,66 кВт | 1,97 кВт | 0.75 mm2 |
4 А | 0,88 кВт | 2,63 кВт | 0.75 mm2 |
5 А | 1,1 кВт | 3,3 кВт | 1.0 mm2 |
6 А | 1,32 кВт | 3,9 кВт | 1.0 mm2 |
10 А | 2,2 кВт | 6,6 кВт | 1.5 mm2 |
16 А | 3,52 кВт | 10,5 кВт | 1.5 mm2 |
25 А | 5,5 кВт | 16,45 кВт | 2.5 mm2 |
35 А | 7,7 кВт | 23,03 кВт | 4.0 mm2 |
42 А | 9,2 кВт | 27,6 кВт | 6.0 mm2 |
55 А | 12. | 36.19 кВт | 10 mm2 |
75 А | 16,5 кВт | 49,36 кВт | 16 mm2 |
95 А | 20,9 кВт | 62.52 кВт | 25 mm2 |
120 А | 26.4 кВт | 78.98 кВт | 35 mm2 |
145 А | 31,9 кВт | 95,43 кВт | 50 mm2 |
180 А | 39,6 кВт | 118,4 кВт | 70 mm2 |
220 А | 48,4 кВт | 144.7 кВт | 95 mm2 |
260 А | 57,2 кВт | 171.1 кВт | 120 mm2 |
305 А | 67.1 кВт | 200,7 кВт | 150 mm2 |
350 А | 77 кВт | 230. | 185 mm2 |
5 mm2
1 кВт
3 кВт***
Так как значения силы тока и напряжения постоянны и равны мгновенным значениям в любой момент времени, то мощность в однофазной сети можно вычислить по формуле: P = I * U.
Например рассчитать мощность: ток I — 16 Амп умножаем на напряжение U — 220 Вольт и получаем мощность P — 3.520 ватт или 3.52 кВт.
Например рассчитать силу тока по формуле I = P / U: Мощность P — 8800 Ватт или 8.8 кВт делим на напряжение U — 220 Вольт и получаем силу тока I — 40 Амп.
Значит в квартире в однофазной сети с напряжением 220 Вольт и сечением кабеля 6 mm2, на 40 Амперный автомат можно подключить электрооборудования не более 8.8 кВт.
Mощность в трехфазной сети можно вычислить по формуле: P = 1.732 * U * I
Например рассчитать мощность: Корень из 3 или 1.732 умножаем на напряжение U — 380 Вольт и умножаем на ток I — 25 Амп получаем мощность P — 16.
45 кВт или 16450 ватт.
Например рассчитать силу тока в трёхфазной сети по формуле I = P / (1.732 * U): Мощность p — 16 кВт или 16000 ват делим на значение в скобках (Корень из 3 или 1.732 умножить на U — 380 Вольт)
Ток I = Мощность P — 16000 делим на U — 658.1793 и получаем силу тока I — 24.3 Амп.
***
Схема подключения бесперебойного питания
1. Эл. щит в магазине
В результате проверки было выявлено следующее (небольшой перекос по фазам A B C).
На фотографии выше, показано стрелками, подключение кабеля Головной станции к автомату 32 амп., и произведены замеры тока по фазам, которые составляют — фаза А — 17.3 амп., фаза В — 9.1 амп., фаза С — 19.4 амп. (Показания Соответствуют Рабочим Параметрам)
На фотографии ниже , стрелками показано подключение к автомату 50 амп. в ВРУ дома (вводное распределительное устройство дома), и сделаны замеры тока полной нагрузки по фазам. Они составляют фаза А -17 амп.
фаза В — 11 амп. фаза С -26 амп. (Показания Соответствуют Рабочим Параметрам )
Данные показания соответствуют рабочим параметрам и не считаются аварийными. Сечение кабеля в эл. щите соответствует заявленным параметрам нагрузки.
На фотографии выше также указана аварийная фаза с обгоревшей изоляцией. Это могло произойти от послабления в местах соединения, плохого контакта, замыкания, повышенной нагрузки. На данный момент нагрузка соответствует нормам.
Также на фотографии сверху показано где можно дополнительно снять нагрузку.
Пояснение: Нет смысла снимать нагрузку в полтора киловатта с фазы С, которая питает некоторые комнаты магазина. А вот если добавить на Головной станции дополнительный кондиционер двух киловаттный, на фазу В, то нагрузка по фазам примерно станет равномерная, по 20 — 25 АМП. на одну фазу. И в обязательном порядке провести ППР(Планово-предупредительный ремонт) электрооборудования. Протяжку болтовых соединений. осмотр автоматических пускателей, контактов.
***
2. ВРУ в доме
Заказать звонок
| E-mail: | |
| Тел: | |
| Имя: | |
Страница 1 из 3 1 2 3
Калькулятор размера электрического кабеляи таблица размеров проводов BS7671
На рынке доступно множество кабелей различных размеров. Однако, чтобы решить, какой размер подходит для вашего приложения, вам потребуется Калькулятор размера электрического кабеля . Это поможет вам понять, какой размер лучше всего подходит для ваших требований. Он рассчитывается по стандартам IEC и Великобритании. При расчете кВт используется коэффициент мощности 0,8. Калькулятор размера кабеля Падение напряжения 230 В и 415 В.
Для расчета размера кабеля необходимо разделить напряжение, проходящее через кабель, на расчетный ток. Например, если ваш провод имеет ток напряжения 150 вольт, а ваша цель — 30, вы делите 150/30. Это дает вам целевое сопротивление 5, которое требуется. Калькулятор размера электрического кабеля помогает рассчитать его в больших количествах.
Когда вы ищете провода для вашего дома и домашнего освещения, обычно используется 1,5 мм или 1 мм. Однако в большинстве случаев 9Размер электрического кабеля 0003 в 1 мм более чем достаточен. 1.5 следует использовать только при прокладке кабеля на большое расстояние и для компенсации потребности в подаче питания и падения напряжения.
При выборе кабеля Таблица размеров электрических кабелей поможет вам принять правильное и обоснованное решение. Эти таблицы помогают определить размер кабеля, необходимого для вашего приложения. Например, если используется кабель небольшого размера, он может расплавиться из-за сильного тока.
Следовательно, Таблица размеров кабеля помогает определить размер и диаметр. Чем меньше диаметр, тем выше сопротивление потоку энергии.
Кабель среднего напряжения , размер , имеет номинальное напряжение от 1 кВ до 100 В кВ. У них есть высокотехнологичные соединения, которые необходимо правильно разрезать. Если они не обрезаны должным образом, они могут взорваться и нанести травмы персоналу или оборудованию. Концепция размера кабеля МВ была введена в связи с увеличением спроса на уровень напряжения. По мере роста спроса росла и классификация. В настоящее время также доступны экстра-низкая и экстра-высокая классификации
Кабели с разным электрическим сопротивлением используются в различных приложениях, поэтому Калькулятор размера силового кабеля помогает определить размер кабеля, необходимый для предотвращения каких-либо несчастных случаев.
Расчет размера электрического кабеля Формула утомительна и сложна, поэтому мы предлагаем вам самый простой способ расчета размера, подходящего для вашего применения.
Мы используем метод определения размера кабеля Bs7671 для расчета размера, который является британским стандартом для допустимой нагрузки по току одножильного медного кабеля с изоляцией из сшитого полиэтилена.
Калькулятор размера электрического кабеля
Отказ от ответственности
Рекомендуемые размеры кабелей основаны на информации, предоставленной пользователем, и предназначены для использования только в качестве руководства. Приведенный выше расчет основан на требованиях BS7671 к правилам электропроводки IEE, способ установки C, для кабелей типов BS5467 и BS6724 и основан на падении напряжения, выбранном для 230 и 400 вольт.
Таблица размеров электрических кабелей : Найдите ток в амперах вашей цепи в верхней части диаграммы ниже.
Расчет импеданса кабелей
Импеданс рассчитывается по следующей формуле:
Zc=Rc2+Xc2
коэффициент мощности в худшем случае. Калькулятор размера кабеляиспользует сопротивление Rc из таблицы 35 стандарта AS/NZS 3008-2017. Реактивное сопротивление для одножильных кабелей выбирается из плоских
Loop impedance calculation
The maximum loop distance is calculated by below formula:
Lmax=0.8⋅V1ϕ⋅1000Imin⋅Zc
Where:
- V 1Φ is the single phase Напряжение.
- I min — минимально допустимый ток срабатывания автоматического выключателя или другого защитного устройства.
- Z c полное сопротивление кабеля в Ом/км.
Расчет падения напряжения
Падение напряжения трехфазного переменного тока рассчитывается следующим образом:
Vd3ϕ=IL(3Zc)1000 2Zc)1000
Где I — ток нагрузки, L — расстояние, а Z c — сопротивление кабеля в Ом/км.
Расчет короткого замыкания
Допустимая нагрузка кабеля при коротком замыкании рассчитывается в соответствии с AS/NZS 3008-2017
I2t=K2S2
Где:
-
- K — константа, выбранная из таблицы 52 стандарта AS/NZS 3008-2017.
- S – площадь поперечного сечения проводника.
- t — продолжительность короткого замыкания в секундах.
Таблица размеров и номинальных токов электрических кабелей
| Поперечное сечение (мм2) | Приблизительный общий диаметр (мм) | Текущий рейтинг | |
| Однофазный (Ампер) | Трехфазный (Ампер) | ||
| 1,5 | 2,9 | 17,5 | 15,5 |
| 2,5 | 3,53 | 24 | 21 |
| 4 | 4,4 | 32 | 28 |
| 6 | 4,68 | 41 | 36 |
| 10 | 5,98 | 57 | 50 |
| 16 | 6,95 | 76 | 68 |
| 25 | 8,7 | 101 | 89 |
| 35 | 10. 08 | 125 | 110 |
| 50 | 11,8 | 151 | 134 |
| 70 | 13,5 | 192 | 171 |
| 95 | 15,7 | 232 | 207 |
| 120 | 17,4 | 296 | 239 |
| 150 | 19,3 | 300 | 262 |
| 185 | 21,5 | 341 | 296 |
| 240 | 24,6 | 400 | 346 |
| 300 | 27,9 | 458 | 394 |
| 400 | 30,8 | 546 | 467 |
| 500 | 33,8 | 626 | 533 |
| 630 | 37,6 | 720 | 611 |
| Таблица размеров проводов международного стандарта (IEC 60228) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 0,75 мм² | 4 мм² | 0,5 мм² | 1 мм² | 2,5 мм² | 1,5 мм² | ||||
| 70 мм² | 6 мм² | 25 мм² | 185 мм² | 35 мм² | 400 мм² | ||||
| 95 мм² | 1000 мм² | 10 мм² | 800 мм² | 150 мм² | 50 мм² | ||||
| 300 мм² | 120 мм² | 500 мм² | 16 мм² | 630 мм² | 240 мм² | ||||
Калькулятор кабеля — Расчет и выбор кабеля
Калькулятор кабеля — Расчет и выбор кабеля | Кабели Эланд 1.
Выберите свой стандарт
2. Выберите свою спецификацию
3. Рассчитать результаты
Калькулятор кабелей Eland Cables может помочь вам определить наиболее подходящий размер кабеля для вашей установки в соответствии со стандартами Великобритании и IEC. Заполните разделы ниже, чтобы рассчитать свои результаты.
Результаты для кабеля британского стандарта рассчитаны на основе BS7671 (18-я редакция) «Требования к электроустановке», правил проводки IEE и основаны на падении напряжения 230 В и 415 В. Он охватывает низковольтные армированные кабели AWA и SWA, изолированные кабели, в том числе сдвоенные и заземленные кабели и кабели 6491X, а также изолированные и защищенные кабели из ПВХ и LSZH, такие как кабели H07ZZ-F и SY.
Размеры кабеля для кабеля международного стандарта рассчитаны в соответствии со стандартом IEC 60364-5-52: Электрические установки низкого напряжения, выбор и монтаж электрооборудования.
Системы электропроводки и основаны на падении напряжения 230 В и 415 В. Как в расчетах BS, так и в расчетах IEC расчет кВт основан на коэффициенте мощности 0,8.
Вы можете нажать на FastQuote, наш онлайн-инструмент для расчета цен, чтобы выбрать кабель, который соответствует вашим требованиям по размеру и спецификациям. Для получения дополнительной помощи в определении размера или выборе наиболее подходящего кабеля, а также в случае отсутствия результатов для вашего приложения свяжитесь с нашими экспертами по кабелям по телефону +44 20 7241 8500 или по электронной почте [email protected].
Стандарт Выберите британский (BS) или международный (IEC) стандартБританский стандарт BS7671Международный стандарт IEC 60364-5-52
Дирижер Пожалуйста, выберите
Фаза Пожалуйста, выберите
Напряжение (В) Выберите 230415
Способ установки Пожалуйста, выберите
Конфигурация Пожалуйста, выберите
Формат Пожалуйста, выберите
Нагрузка
AkW
Длина (м)
Результаты
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ
Рекомендуемые расчетные сечения кабелей основаны на информации, предоставленной пользователем, и предназначены только для справки.
Во всех случаях при расчете сечения кабеля будут сделаны определенные допущения. Ответственность за обеспечение правильности всех данных и предположений, а также пригодность любого используемого кабеля для предполагаемой цели лежит на пользователе.
Что касается гибких шнуров, следует отметить, что BS7671 не включает различные способы установки в таблицы допустимой нагрузки по току. Калькулятор размера кабеля включает в себя результаты для всего диапазона методов монтажа. Ответственность за определение применимости гибких шнуров лежит на пользователе. Пожалуйста, обратитесь к Правилам подключения для отдельных таблиц и любых соответствующих поправочных коэффициентов.
