самодельный дровяной котел, чертежи мини котла, как сделать отопительный котел, маленький котел для отопления дома, схема

Содержание:

Плюсы и минусы дровяного обогрева жилья
Виды котлов на дровах
Особенности устройства агрегатов на дровах
Подготовительный этап
Самостоятельная сборка котла на дровах
Установка котла и ввод в эксплуатацию
Видео

Котлы, функционирующие на дровах, по-прежнему востребованы в загородных домовладениях. И даже газификация небольших населенных пунктов не в состоянии изменить эту тенденцию. При желании можно смонтировать систему теплоснабжения с самодельным котлом отопления на дровах.

Плюсы и минусы дровяного обогрева жилья

Использование твердотопливных агрегатов является распространенным способом обустройства автономного отопления частных строений, дач, гаражей, а также объектов производственного назначения.

Сконструировать своими руками дровяной котел вполне возможно, если разбираться в принципах функционирования данного оборудования, соблюдать технологию изготовления и при этом учитывать требования пожаробезопасности.

Агрегаты на дровах по сравнению с котлами, функционирующими на других видах топлива, обладают следующими преимуществами:

1. Древесина, используемая для отопления, имеет доступную стоимость и не требует больших затрат на энергоресурсы.
2. Дрова являются экологически чистым материалом, не вызывающим аллергию или другие заболевания.
3. Устройство отличается простотой эксплуатации.
4. Помещение прогревается очень быстро – после запуска котла тепло начинает поступать в комнату сразу же.
5. Оборудование, работающее на дровах, энергонезависимо.
6. Приборы могут обеспечивать горячее водоснабжение без дополнительных затрат. Котел нагревает бойлер с жидкостью, выполняющий функцию водяного отопительного радиатора.

Недостатков у дровяных агрегатов меньше:

1. Корпус из металла подвержен коррозии.
2. Оборудованию требуется регулярная чистка от золы, собирающейся в процессе горения топлива.
3. Одноразовой загрузки топлива хватает на непродолжительное время.

Виды котлов на дровах

Такие агрегаты бывают с автоматической и ручной загрузкой топлива. Второй тип оборудования работает на пеллетах. Их помещают в специальный бункер, дальше они подаются в топку. Котел способен работать в автоматическом режиме продолжительный период.

К устройству при желании подключают электрическое оборудование, что позволяет минимизировать участие людей в отопительном процессе. Приборы функционируют параллельно, при этом электрокотел поддерживает определенную температуру воды.

Существует альтернативный вариант – применение теплоаккумулятора. Он предполагает работу системы теплоснабжения в автоматическом режиме, при котором в течение дня в специальной емкости накапливается тепло, расходуемое в ночное время.

Дровяные агрегаты с ручной загрузкой бывают трех видов:

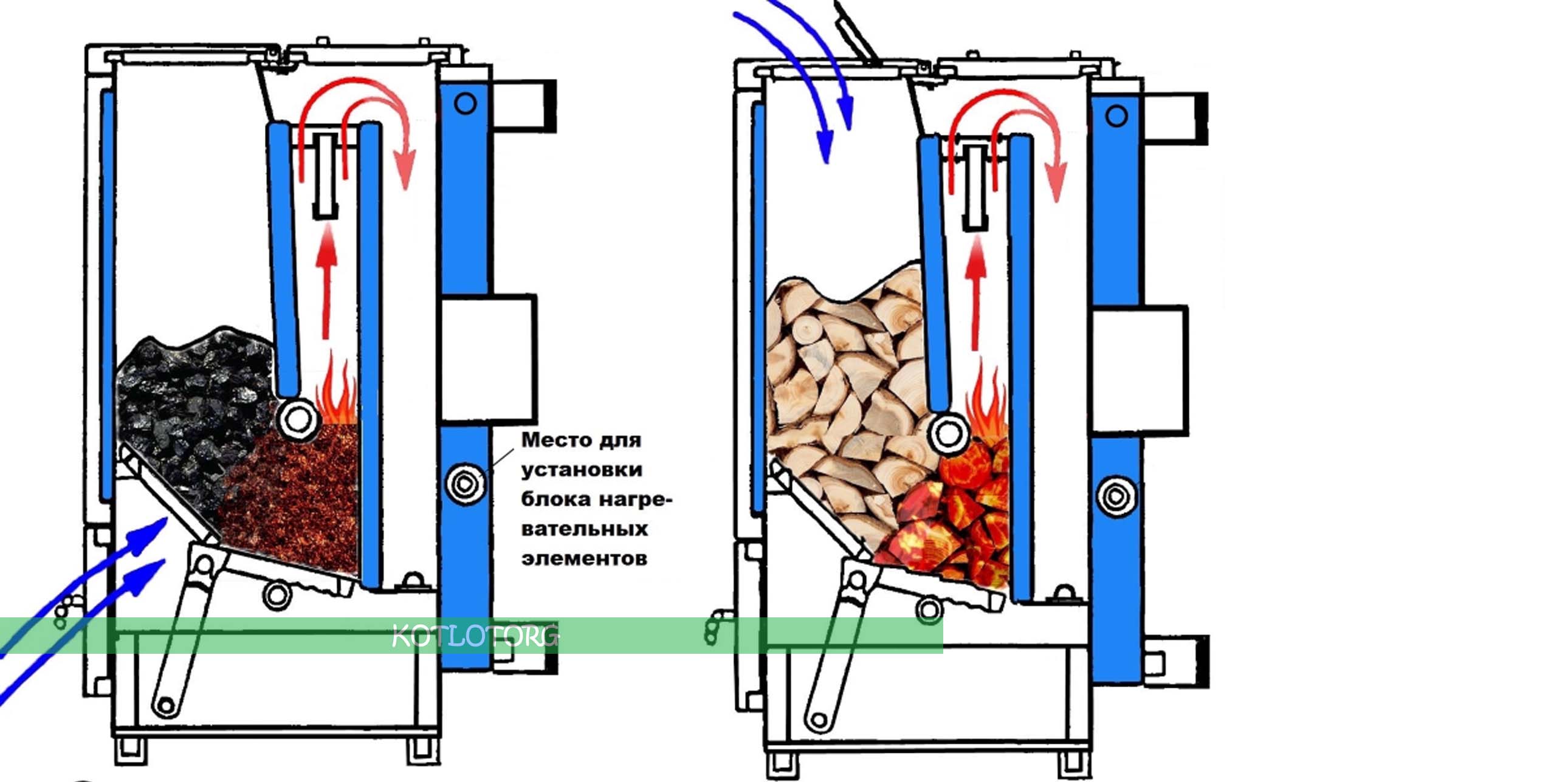

1. Традиционными, со стандартной конструкцией, имеющей внизу топочную камеру. Подобные котлы отличаются трудоемкостью обслуживания.
2. Пиролизными. Функционирует данное оборудование на основании принципа разделения дров на газообразные и твердые вещества. У пиролизных приборов масса преимуществ: достаточно высокий КПД, небольшое количество сажи и золы. Они работают на древесине, у которой влажность не превышает 20%.
3. Длительного горения. В таких котлах у дров сгорает верхняя часть, а оставшееся топливо начинает медленно тлеть. Самодельные котлы длительного горения на дровах отличаются высоким уровнем КПД и возможностью регулировать потребляемую мощность. Прибор требует одноразового обслуживания в сутки.

Особенности устройства агрегатов на дровах

Стандартного размера или маленький котел на дровах делают из термостойких материалов, устойчивых к влиянию высокой температуры.

Его основные элементы:

• две камеры – горения и зольная;
• дымоходная конструкция.

Топочное и зольное отделения разделяют колосниковые решетки, их прикрывают специальными дверцами и заслонками.

Подготовительный этап

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Чертежи котла на дровах своими руками помогают выполнять эту работу. Простое устройство можно собрать собственноручно, не применяя сложное монтажное оборудование. Суть технологии заключается в том, чтобы преобразовать горение древесины в процесс тления.

На схеме котла на дровах видно, что между внутренним и внешним кожухом имеется воздушная прослойка. Снизу поступает поток холодного воздуха. Он нагревается за счет стенок внутреннего кожуха, потом поднимается посредством отверстия, имеющегося во внешнем корпусе. Нагретый воздух отапливает помещение.

До того как сделать самодельный котел, необходимо подготовить инструменты и материалы, среди которых:

1. Листы металла толщиной 4 –5 миллиметров, либо бочка объемом200 литров, либо корпус от б/у печки.
2. Толстостенная трубная продукция.
3. Металлическая арматура и уголки.
4. Крепежные детали.
5. Сварочное оборудование.
6. Электроды.
7. Зубило и молоток.
8. Болгарка.
9. Дрель.

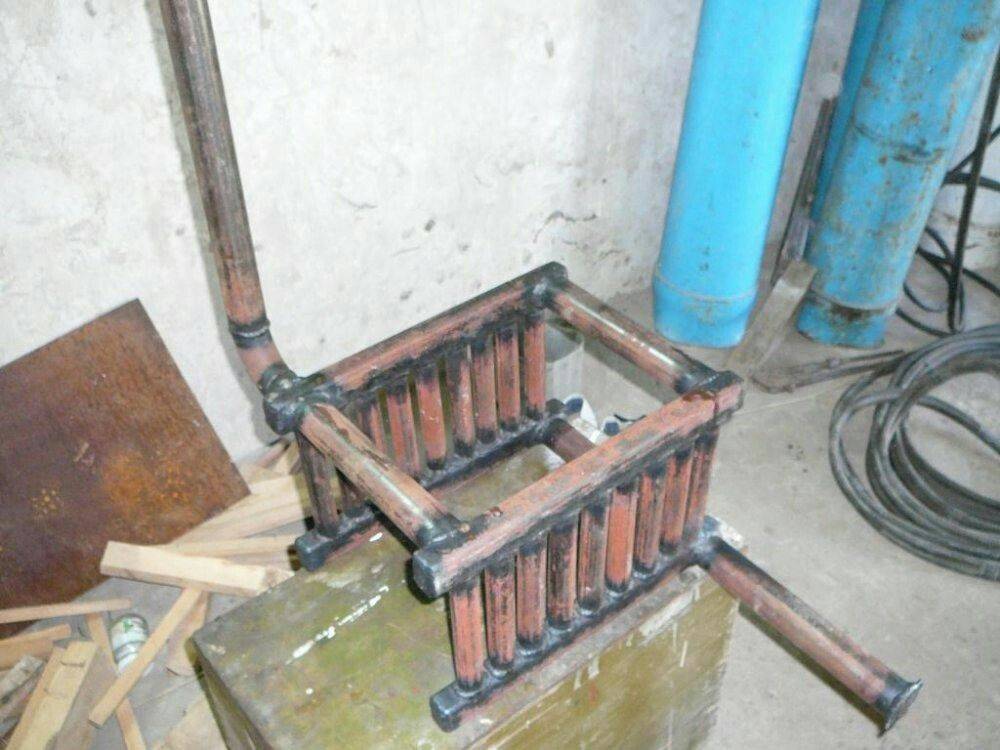

Самостоятельная сборка котла на дровах

Разобраться с процессом, как сделать дровяной котел, поможет инструкция по его сборке.

Начинать следует с изготовления элемента, предназначенного для подачи воздуха, для чего нужно:

1. Взять трубу с толстыми стенками, протяженность которой равна высоте топочной камеры, приварить к ней болт.
2. Из листа металла вырезать круг, имеющий диаметр, немного превышающий сечение трубы.
3. Просверлить в нем отверстие для болта.
4. Соединить между собой трубу и болт, а затем закрутить гайку. При этом воздуховод должен свободно прикрываться листом металла, чтобы была возможность менять величину просвета и тем самым корректировать интенсивность горения топлива.

Далее, делая котел на дровах своими руками, следует поступить так:

1. Используя болгарку в воздуховодной трубе выполнить вертикальные прорезы шириной1 сантиметр, через которые в топочное отделение будет проникать воздух.
2. Вырезать из листа металла круг, имеющий диаметр немного меньший, чем этот же параметр у топки.
3. Внутри круга создать отверстие для монтажа воздуховода.
4. В него вставить трубу для воздуха, предварительно отступив от ее края 20 –30 сантиметров, после чего приварить.

Потом необходимо изготовить корпус самодельного котла на дровах:

• при использовании старого газового баллона нужно отрезать у него верхнюю часть;
• если выбраны листы металла, их надо скрутить в виде цилиндра, скрепить и приварить дно.

Дымоход выполняют так: в боковой части цилиндра делают отверстие и к нему приваривают трубу с минимальным диаметром10 сантиметров.

Затем в корпус агрегата надо вставить трубу подачи воздуха, для чего в днище топки обустроить отверстие. Нужно, чтобы поддувало выступало за пределы агрегата. Труба воздухоподачи должна располагаться ниже места нахождения дымохода.

На следующем этапе, когда делается своими руками дровяной котел для отопления дома, требуется сделать теплорассеивающий диск. Для этого из листа металла толщиной10 миллиметров вырезается блин диаметром чуть меньшим корпуса. Используя стальную проволоку или арматуру делается ручка, которую прикрепляют к диску.

Чтобы закрепить конвекционный кожух, следует изготовить из стали цилиндр сечением больше топки. Потом необходимо соединить котел и кожух. В качестве крышки используется оставшаяся часть бочки, газового баллона с самодельной ручкой.

Установка котла и ввод в эксплуатацию

Для обеспечения достаточной степени циркуляции воздуха самодельный отопительный котел на дровах нужно устанавливать на 20 –30 сантиметров выше уровня пола на огнеупорном фундаменте, приварив к основанию агрегата стальные ножки.

Подключение устройства к системе теплоснабжения осуществляется в два этапа:

1. Трубы подачи и обратки подсоединяются к корпусу при помощи патрубков.
2. Труба дымоотведения врезается в водяной бак.

Прежде, чем подключить стандартный или мини котел на дровах, вокруг него возводят кирпичный экран, повышающий эффективность обогрева и обеспечивающий защиту от прикосновения к раскаленной металлической поверхности на расстоянии минимум 30 сантиметров.

Последовательность введения агрегата в работу:

1. С котла снимается крышка и теплорассеивающий диск.
2. На воздуховоде открывается воздушная заслонка.
3. В топочное отделение не выше уровня дымохода укладываются дрова, поверх которых надо насыпать мелкие щепки.
4. Перед растопкой дрова поливаются небольшим количеством жидкости, предназначенной для розжига.
5. Котел накрывается диском и закрывается крышкой.

Когда дрова разгорятся, заслонка прикрывается.

Котел отопления на дровах для дома своими руками: дрова, чертеж, дымоход

Качественное отопление и своевременный нагрев воды в современности стали едва ли не важнейшими условиями комфортного проживания. Взять на себя такие функции помогут домашние котлы, однако как осуществить правильный выбор, когда рынок предлагает десятки различных вариантов? Одним из наиболее популярных типов обогревательных устройств являются котлы на твердом топливе, а среди различных вариантов ресурсов, которые могут быть затрачены на обогрев, всё больше хозяев обращаются именно к дровам. Любой дровяной котел имеет свои особенности установки и обслуживания, а потом перед его покупкой следует детально изучить все нюансы дальнейшего пользования.

Конечно, помочь с выбором могут и высококвалифицированные специалисты, однако за свои услуги они часто берут немалые суммы, а потом умение самостоятельно прикинуть все необходимые характеристики будущей топки, определить её оптимально местоположение, а также ряд других практических навыков всегда будут только Вам в помощь. Детально изучив данный вопрос, Вы сможете самостоятельно прояснить для себя многие аспекты установки своими руками дома отопительного оборудования.

Содержание

• 1 На основе чего следует осуществлять выбор?
  • 1.1 Дымоход
• 2 О типах оборудования
• 3 Классификация котлов по функциональности
• 4 Советы по уходу

На основе чего следует осуществлять выбор?

Выбрать котел на дровах для дома достаточно легко, если заранее ответить себе на ряд ключевых вопросов. Во-первых, нужно определить необходимую мощность аппарата. Рассчитать её можно своими силами, даже без специальных знаний.

Примечание: Мощность является основным критерием, который следует принимать во внимание при выборе котла на дровах.

Если мощность будет слишком слабой – тогда отопление будет происходить неравномерно и неэффективно. Если же, наоборот, переборщить с мощностью, то такая топка будет потреблять излишнее количество ресурсов и грозит коротким сроком эксплуатации.

Дровяной котел

Расчет мощности производится по простой схеме: 1 кВт мощности в среднем достаточно для обогрева 10 квадратных метров. Таким образом, для простейших расчетов достаточно подсчитать площадь Вашего дома и разделить полученное значение на 10 – полученный результат и будет обозначать ориентировочное минимальное количество необходимых киловатт.

Отопительная система с участием твердотопливного котла

Вторым необходимым критерием, который обязательно следует учитывать, является предполагаемое назначение котла на дровах. Варианты можно выделить в две группы:

• основное отопительное оборудование;
• резервное отопительное оборудование.

При установке резервного аппарата важным является его согласование с другими отопительными объектами и системой обогрева в целом. Также учтите, что установка своими руками дома нескольких топок на дровах может создать проблемы вследствие различия в температурных графиках. В таких условиях их одновременная работа окажется невозможной, а решить данную проблему поможет расширительный бак.

Твердотопливный котел в действии

Дымоход

Хороший дымоход является обязательным элементом любой качественной топки, в том числе на дровах. Котел на дровах нуждается в выходе продуктов горения, и для обеспечения такой его потребности и нужна данная система. Проложить её можно и своими руками, но только в случае соблюдения несколько базовых правил. Самодельные дымоходы могут ни в чем не уступать по качеству покупным. При расчете эффективности следует учитывать несколько факторов:

1. Высота дымохода.
2. Его диаметр.
3. Утепление трубы.
4. Длина разгонного участка.

Дымоход твердотопливного котла

Примечание: Без качественной системы вывода газа тяга в топке будет ухудшаться, что понизит эффективность обогрева.

Также это может обернуться куда более серьезными проблемами – выбросом угарного газа, который может привести к фатальным последствиям, в пределах дома. Именно поэтому к установке самодельных выводов для продуктов горения своими руками стоит подходить предельно осторожно.

Котел в действии

Однако требуемая высота обычно прописывается в паспорте отопительного аппарата, поэтому рассчитать такие параметры помогут продавцы или мастера. Для удобства приведем таблицу оптимальных размеров трубы в зависимости от мощности котла.

О типах оборудования

Водяные котлы отопления для дома на дровах можно выделить в две группы:

• обычные;

Обычный твердотопливный котел

• пиролизные.

Пиролизный котел

Особенностью второй группы отопительного оборудования на дровах является их более высокая эффективность, так как они могут выжать из дров больше энергии. Однако такие качества обусловили и свои особенности использования:

1. Дрова должны быть очень сухими. Допускается колебание влажности в пределах 15-20%. В частности, чтобы достичь такого результата дрова должны пролежать дома или под навесом два сезона.
2. Цена газогенераторного котла, коим и является пиролизный, обычно превышает цену на обычные котлы на дровах.
3. Время дозагрузки такой водяной топки дровами строго регламентируется, в то время как обычный котел можно «подкармливать» регулярно и без привязки к графику.

Как видите, несмотря на свою высокую эффективность вследствие двухэтапной обработки дров, содержание такого оборудования достаточно сложно обеспечить. В первую очередь нужно место для долгого хранения больших объемов дров дома или под навесом. Если же Вы можете обеспечить данный аппарат всеми необходимыми условиями, то такой водяной котел наилучшим образом будет топить Ваше помещение.

Рекомендации по выбору твердотопливного котла

Классификация котлов по функциональности

В зависимости от количества контуров, дровяной котел может быть:

• одноконтурным;

• двухконтурным.

Первый вид дровяных котлов ориентирован только лишь на отопление дома. Они рассчитаны только на включение в общую отопительную систему, которая поддерживает необходимый установленный уровень температур по всему дому.

Одноконтурный котел

Второй тип – двухконтурный – предназначен не только для отопления помещений, но и нагрева воды. Установить такой котел своими руками сложнее, но вполне возможно, особенно если действовать по чертежам. Конечно, двухконтурные котлы являются более универсальными и помогают полностью решить проблему с обогревом и дома, и воды как на кухне, так и в санузлах.

Двухконтурный котел

Также существуют водяные котлы с естественной тягой, в которых за регулировку процесса горения отвечает термостат с тягой без использования дополнительных устройств, задачей коих является подача воздуха извне. Напротив, котел отопления на дровах, оснащенный вентилятором для подачи воздуха, будет называться котлом с дополнительной тягой.

Советы по уходу

Если Вам кажется, что эффективность котла понизилась без видимых причин, возможно, всё дело в неправильном уходе за таким оборудованием. Одно дело своими руками установить котел в самодельную систему отопления, и совершенно другое – поддерживать его работу на должном уровне. Мы предоставим несколько практических советов по уходу за своим оборудованием.

• Если возникла проблема в виде низкого давления – не спешите сразу заменять топку или дрова. В замкнутой системе могло произойти понижение герметичности и утечка воды, что и привело к ухудшению давления. Просмотрите чертежи, если они у Вас имеются, и тщательно проверьте весь круг – если неполадка имеется, Вы обязательно её обнаружите.

Твердотопливный котел в действии

• Также актуальной проблемой являются задержки в работе автоматических клапанов спуска воздуха, которые должны обеспечить свободный доступ воды в систему. Если выход воздуха не начался сразу после нажатия – не спешите диагностировать поломку. Попробуйте нажать еще несколько раз. Это же касается и спускных клапанов в радиаторах или батареях. Особенно часто такая проблема может возникать при установке оборудования своими руками.

Обвязка твердотопливного котла

• Рекомендуется прочистить все фильтры перед началом отопительного сезона.
• Раз в год советуется проводить очистку или хотя бы проверку дымохода, даже если он кажется чистым. Сделать это можно самостоятельно или с привлечением помощи от специалиста.
• Если у Вас установлен расширительный бак, то периодически проверяйте уровень давления в нем. Обычный автомобильный насос станет хорошим помощником в этом деле.

Рекомендации по подключению твердотопливного котла

Установка котла на дровах требует наличия определенных знаний, которые помогут избежать множества проблем. Если вы собираетесь взяться за работу самостоятельно, советуем подробно изучить их, однако даже в случае заказа мастера общий уровень осведомленности о структуре и принципах работы топки. Данная информация позволяет сделать предварительные расчеты, которые помогут при планировании установки котла.

Открытый дровяной котел из хлама: 6 шагов (с иллюстрациями)

Введение: Открытый дровяной котел из хлама

Наружные дровяные котлы стали популярным вариантом отопления дома в холодной стране.
Преимущество в том, что весь дым, беспорядок и пожароопасность остаются снаружи и вдали от дома.
Недостатком является стоимость. Изготовленный на заводе стоит несколько тысяч долларов. Мы сжигаем дрова, чтобы сэкономить деньги, поэтому трата нескольких тысяч не поддерживает эту цель.
Я покажу вам, как я построил шахту почти бесплатно.

Первый из них я запускал всю прошлую зиму без каких-либо проблем. За всю зиму я не купил ни глотка бензина. теперь я делаю это для друга

Шаг 1: Топка

мы начинаем с строительства топки. Я приобрёл на свалке большой водонагреватель, который использую для своей топки. диаметр от 20 до 24 дюймов — это хорошо. Я обнаружил, что круглая топка отлично работает, потому что пламя играет вокруг верхней части для хорошей теплопередачи.
* Сначала начнем со снятия внешнего кожуха, изоляции, узла горелки с водонагревателя. осталось только танк.
*Далее я вырезал дымоход, идущий вверх по центру, и все фитинги, и приварил заплатки поверх отверстий.
* Затем я повторно использовал дымоход из центра и приварил его к внешней стороне резервуара. На конец приварил пластину для опрессовки.
* Теперь нам нужно опрессовать бак на герметичность. Для этого я приварил в удобном месте небольшой штуцер и установил воздушный клапан. это похоже на стержень клапана шины с трубными наконечниками на нем. они используются в кемперах для повышения давления в резервуаре для воды. нам нужно только около 5 фунтов на квадратный дюйм. с баком под давлением я использовал густой раствор средства для мытья посуды и воды в пульверизаторе, чтобы найти утечки.

Шаг 2: Бак

Для части бака я использовал старый бак для мазута. этот мы удалили из дома, который мы реконструировали. нам нужно будет добавить кое-какие фитинги для труб, и, конечно же, топка войдет внутрь. Фитинги, которые я снял с водонагревателя, я сохранил и приварю их к мазутному баку в нужных местах, это штуцеры на 3/4″. Нам нужно 5 штуцеров. Они будут для
* аквастата резервуар
* термометр     3/4 высоты
* перелив             самая верхняя сторона
* впускное отверстие для воды           нижнее рядом с передним концом
* выпускное отверстие для воды         на дне бака используйте стояк внутри примерно на 2/3 высоты бака ближе к задней части
Нам также понадобятся 2 фитинга большего размера в верхней части бака . будут использоваться существующие 2-дюймовые фитинги для труб. Они предназначены для
* вентиляционной трубы
* поплавкового клапана
. Первый шаг — прорезать отверстия в резервуаре. Я использовал свою кислородно-ацетиленовую горелку, но вы используете то, что у вас есть. во время резки процесса, вы, вероятно, воспламените остатки мазута в баке. Не волнуйтесь, мазут горит медленно. Просто отойдите и дайте ему догореть. Нам понадобится большое отверстие для бака топки. один конец масляного бака. На другом конце масляного бака вам нужно будет вырезать отверстие для выхода дымохода. Это будет плотное прилегание к дымоходной трубе. Теперь нам нужны отверстия для фитингов трубы, расположенные как говорилось ранее.0007 Затем приварите все фитинги, а когда они будут готовы, вставьте топку. оставьте переднюю часть масляного бака примерно на 8 дюймов. Оставьте конец на топке, пока он не будет прочно приварен к баку. В противном случае он выпадет из круглого сечения. можно отрезать торчащий конец топки. 6 дюймов из него все еще торчит из бака. оставьте отрезанный конец для двери.

Шаг 3: Демпфер

Далее мы сделаем демпфер. Он должен управляться солоноидом. Я сделал его как дроссельную заслонку. Возьмите короткий кусок трубы. Я использовал кусок от баскетбольной стойки. это был диаметр 3 1/2 дюйма. Просверлите два отверстия 1/2 дюйма точно напротив друг друга для вала дроссельной заслонки. Теперь найдите кусок 1/2-дюймового стержня длиной около 16 дюймов. это будет ваш дроссельный вал. мы хотим, чтобы он был длинным, чтобы он доходил до дверной петли, где находится наш солоноид. вставьте вал в трубу и отметьте вал внутри трубы с обеих сторон. Теперь вытащите вал и отшлифуйте его ровно между метками. Затем отрежьте кусок стальной пластины в форме эллипса, который будет располагаться под углом внутри трубы. Просверлите два отверстия по его центральной линии на расстоянии около 3/4 дюйма от каждого края. Установите вал на место, приложите к нему дроссельную заслонку и отметьте отверстия на валу. Теперь просверлите и нарежьте вал для крепежных винтов. винты и убедитесь, что он идеально подходит. отрегулируйте по мере необходимости. нам нужно добавить груз, чтобы закрыть заслонку. Я использовал небольшой кусок стали 1/2 дюйма с отверстием, просверленным на одном конце. наденьте его на вал и приварите в том месте, где он будет удерживать заслонку в закрытом положении
это все, что касается демпфера, просто отложите его пока.

Шаг 4: Дверь

Мы будем переворачивать конец резервуара так, чтобы он был выпуклым. вне.
* Сначала вам нужно будет создать канал по периметру двери, чтобы вместить веревку уплотнителя. Я сделал это, взяв кусок 1-дюймового уголка и прорезав в нем прорези через каждые 1/2 дюйма или около того. что позволило мне согнуть его по контуру двери. Я приварил его по периметру двери так, чтобы он выступал за край двери примерно на 3/8 дюйма. Затем я вырезал плоскую металлическую полосу шириной около 3/4 дюйма и скрутил ее внутри уголка, образуя канавка шириной 1/2 дюйма для прокладки. Несколько деревянных брусков толщиной 1/2 дюйма помогут получить равномерный канал. приварить его туда.
Теперь вырежьте отверстие для узла амортизатора, вставьте его и приварите.

Шаг 5: Дверная петля

Нам нужна петля для нашей двери. Я приварил короткий кусок швеллерного железа, чтобы получить плоскую поверхность для петель. один на топку, один на дверь. На моем первом котле в ящике для мусора лежали готовые петли. это то, что показывают фотографии. для этого мне нужно будет вырезать что-то подобное из толстого уголка. Вы хотите прикрутить петли, чтобы вы могли отрегулировать их. Пока мы этим занимаемся, просверлите отверстие диаметром 1/4 дюйма в нижней части канала на двери. Это будет удерживать солоноид.
Нам также понадобится защелка. с другой стороны двери приварил болт, на котором будет вращаться защелка. затем надевается кусок ремешка с насечкой. на топку приваривается короткий кусок уголка, чтобы поймать защелку.

Шаг 6: Подключить.

Если вы, как я, помещаете это в надворную постройку, вы можете обернуть его изоляцией из стекловолокна, и все готово. На данный момент я не потратил ни копейки на это. Это вот-вот изменится. Теперь вам нужно будет купить периферийные устройства, чтобы подключить его. Это то, что вам понадобится.

* Канальный змеевик / водовоздушный теплообменник. это должно будет вписаться в вашу печь или воздуховоды.
* Циркуляционный насос мощностью 1/25 л.с. плюс соединительные фланцы.
* Аквастат, контакт размыкается при повышении температуры. также погружение хорошо, чтобы пойти с ним.
* Электромагнитный клапан на 115 вольт. около 1 дюйма хода
* Реле 24 вольт на 115 вольт
* Дополнительный термостат. Только отопление
* Провод термостата от котла к дому.
* UF romex провод (под землей) от котла к дому пройти от котла к топке дважды
* Дымоходная труба, кровельный башмак и т. д.
* кусок 2-дюймовой трубы. Достаточно длинный, чтобы пройти через крышу. с кровельным башмаком.

Давайте подсоединим его!
Думаю, первое, что мы сделаем, это установим теплообменник Теплообменник в топке. Я установил свой прямо в топку, куда поступает возврат холодного воздуха. Вам нужно установить его так, чтобы он был практически герметичен на входе воздуходувки, чтобы весь воздух проходил через него.

Далее прикрепите циркуляционный насос к штуцеру стояка на дне бака.

Теперь выкопайте траншею от котла к дому и закопайте два куска трубы из сшитого полиэтилена, один провод термостата и один провод ромекса. Изолируйте трубы действительно хорошо и убедитесь, что изоляция останется сухой.

Водяные шланги будут подсоединены от выхода циркуляционного насоса к входу теплообменника, затем с другой стороны теплообменника обратно к штуцеру обратной воды на дне бака. Вы можете включить тройник и клапан где-нибудь в контуре, чтобы добавить воду из домашнего водопровода.

цепь термостата будет питаться от существующего трансформатора в вашей печи. Вам необходимо закрепить вспомогательный термостат на стене в вашем доме. возьмите питание от трансформатора вашей печи (красный провод) к термостату, затем от термостата (белая клемма) к реле рядом с вашим котлом. затем от другой клеммы 24 В на реле обратно к минусу на трансформаторе вашей печи. Вам также нужно будет подключить белый провод от вашего нового термостата к реле вентилятора в печи.
Теперь возьмите где-нибудь в доме ток и подключите его через реле к циркуляционному насосу.
, поэтому при контакте нового термостата он включит насос и вентилятор печи.

Теперь об управлении заслонкой. установите погружной колодец в соответствующий фитинг на баке и закрепите на нем аквастат. установите аквастат на 180 градусов по Фаренгейту
Теперь мы прикрепим соленоид тяги к дверной петле. прикрутите небольшой кусок дерева к шарниру в качестве теплоизолятора, также сделайте теплозащитный экран из листового металла, чтобы окружить соленоид. теперь прикрепите соленоид к деревянному блоку с помощью винтов. нам нужно будет прикрепить рычаг к валу заслонки. У меня на валу была резьба, поэтому я использовал две гайки, чтобы прикрепить его. Вы должны быть в состоянии отрегулировать его, так что не приваривайте его. жесткая проволочная связь от этого рычага к соленоиду завершает механику. возьмем наш домовой ток и подключим черный провод через аквастат к соленоиду, ну и естественно белый провод идет напрямую к соленоиду.

Установить трубу дымохода через крышу, установить багажник и т. д.

вкрутить кусок 2-дюймовой трубы в верхнюю часть резервуара, проходящего через крышу. готово!!!

Просто наполните водой, разожгите огонь и согрейтесь этой зимой.  Если вы установите свой обычный термостат печи немного ниже, чем наш вспомогательный термостат, он будет у вас в качестве резервного.

Участвовал в
Off The Grid Contest

Самодельная уличная дровяная печь – Новости Матери-Земли

Сэкономьте деньги и повысьте уверенность в себе с помощью этой дровяной печи, сделанной своими руками. Строительство самодельной уличной дровяной печи может отапливать ваш дом и горячую воду.

Решение Маркуса Эшли от стремительного роста стоимости отопления дома — это «заросшая собачья будка с дымовой трубой», которая стоит на его заднем дворе. Эта собачья будка на самом деле представляет собой старую дровяную печь, которая обеспечивает Маркуса и его жену всей горячей водой, которую они могут использовать. Он поддерживает в их доме в Массачусетсе постоянную и комфортную температуру 68 ° F и обогревает теплицу, примыкающую к дому.

«Все говорили мне, что эта установка не будет работать так, как я думал, — усмехается Маркус, — и, возможно, они были правы. В конце концов, в действительно холодные дни мне приходится время от времени выходить на улицу и подбрасывать дополнительную деревяшку. Но я думаю, что это работает достаточно хорошо».

«Достаточно хорошо» — это мягко сказано. Самодельная печь Эшли на самом деле представляет собой чрезвычайно эффективное чудо с «саморегулирующейся, контролируемой камерой сгорания», которое включает в себя ряд оригинальных функций.

Как работает дровяной обогреватель

Сердцем дровяной печи является хорошо изолированная промышленная печь, утилизированная с завода по производству конденсаторов. Спасен и водогрейный котел, который расположен прямо над этой топкой и также сильно изолирован. На самом деле, вся наружная печь закрыта настолько эффективно, что даже в глухую зиму, когда печь полностью топится, из «заросшей собачьей конуры» уходит недостаточно тепла, чтобы растопить снег на крыше маленького здания!

А, но у дровяной печи Маркуса Эшли есть и другие секреты. Водогрейный котел печи, например, содержит механический термостат, который регулирует количество воздуха, которое может поступать в топку внизу. Когда температура внутри котла падает до 160°F, воздухозаборник топки открывается, что увеличивает скорость горения в старой печи и отдает больше тепла воде, циркулирующей через котел. А по мере того, как температура в заполненном водой баке поднимается до 160°F, воздухозаборник постепенно закрывается, что замедляет процесс горения и, таким образом, ограничивает тепло, поступающее в котел.

На самом деле, в регулировании горения в печи Маркуса есть нечто большее, чем указано в приведенном выше абзаце. Поскольку поток воздуха через топку агрегата настолько точно контролируется, что в нормальных условиях дрова внутри никогда не воспламеняются. Он только тлеет , медленно превращается в древесный уголь и почти полностью превращается в полезные БТЕ.

И потом, как и следовало ожидать, печь Маркуса Эшли так же скупа на эти полезные БТЕ, как и на тлеющее топливо, которое их производит. Во-первых, весь поступающий воздух, который в конечном итоге попадает в топку (как описано в последних двух абзацах), должен сначала пройти через «теплообменник» — полностью закрытую область позади и под камерой сгорания — прежде чем попасть в печь, где происходит горение. происходит. Это, конечно, предварительно нагревает впускной воздух и — в определенной степени — возвращает тепло обратно в топку так же быстро, как оно излучается с поверхности камеры сгорания.

По мере того, как предварительно нагретый приточный воздух затем нагревается интенсивно тлеющими дровами в топке Маркуса Эшли, он поднимается вверх и проходит через другую зону теплообмена непосредственно под бойлером печи. Это передает определенное количество тепла воде, циркулирующей в котле, прежде чем горячие газы от тлеющих углей даже попадут в жаровые трубы котла. Результат: повышенная эффективность еще раз. К тому времени, когда горячие газы от огня проходят под котлом, а затем через его жаровые трубы в выхлопную трубу топки, они содержат очень немногим больше, чем достаточно тепловой энергии, чтобы подняться и выйти из дымохода.

На самом деле, хотите верьте, хотите нет, но через дымоход уходит так мало тепла, что Маркусу пришлось изолировать дымоход, чтобы предотвратить конденсацию влаги в выхлопных газах, прежде чем они смогут выйти. «Выхлопные газы охлаждались прямо внутри дымовой трубы, — говорит Эшли, — и было видно, как конденсат стекает внутрь трубы. Я боялся, что вся эта вода вызовет ржавчину, поэтому я достаточно сильно изолировал трубу, чтобы остановить конденсацию. И это сработало. Теперь выхлоп печи может подниматься вверх и выходить из дымовой трубы, унося с собой водяной пар. У меня больше нет проблем с конденсатом».

После того, как сверхэффективная дровяная печь на открытом воздухе от Marcus превратила дрова в горячий газ, а затем передала тепло газа воде, дальше все просто. Эта горячая вода просто циркулирует через обогреватели в доме Эшли и теплице, чтобы обогреть обе постройки.

Мистер Эшли также пропускает часть воды из своей печи через набор змеевиков, которые он приварил к изолированному медному резервуару для хранения, извлеченному из старого водонагревателя. По словам Эшли, это обеспечивает «более чем достаточно» горячей воды для всех их бытовых нужд.

Преимущества и недостатки дровяного обогревателя

Двое из трех сыновей Маркуса работают строительными подрядчиками, и древесный лом, который они ему приносят, в значительной степени удовлетворяет его ежегодные потребности в отоплении. Переработанная древесина, которую Эшли собирает сама, и валежник из его густо заросшего леса, обеспечивают остальное. Как отмечает Эшли: «В нашем доме поддерживается постоянная температура 68°F — та самая температура, которая нам нравилась до введения нефтяного эмбарго, при очень небольших затратах».

Маркус, ухмыляясь, как обычно, указывает на легкость, с которой он поддерживает работу своей дровяной горелки. «Поскольку моя печь расположена на открытом воздухе, мне никогда не приходится носить топливо в подвал и таскать золу обратно по лестнице в подвал, как это приходится делать большинству людей с дровяной печью. Я просто складываю свои поленья позади дома в любом направлении, и они всегда находятся там, где я хочу, когда приходит время топить печь. Мне нравится топить хвойными дровами днем ​​и лиственными, которые нагреваются дольше — ночью. Только в очень холодную погоду я время от времени добавляю дополнительную палку или две в дополнение к своим обычным укладкам два раза в день».

Стивен, один из сыновей Эшли, добавляет: «Отцовская печь вмещает от 5 до 8 кубических футов дров, и ему действительно нужно заполнять ее только один раз в день. Но ему нравится добавлять что-то еще, когда он выгоняет кошек на ночь и всякий раз, когда он хочет чувствовать себя полезным в доме».

Проблемы? У Маркуса было несколько мелких проблем с его дровяной горелкой. Однажды, когда он загружал печь мокрой щепой и поленьями в течение нескольких дней, он и его жена проснулись утром и обнаружили, что их дом «опасно» остыл до 65° за ночь. «Эта влажная древесина покрыла дымоход печи веществом, похожим на креозот, — говорит Эшли, — и печь не тянула должным образом. Можешь поспорить на свои ботинки, что я почистил их в спешке.

Вторая проблема ничем не хуже первой. Эшли поддерживают свою печь все лето (конечно, обогреватели в доме выключены), чтобы снабжать их горячей водой для купания, мытья посуды и т. д. И иногда, когда у них есть окно в спальне открыта на втором этаже, в дом идет немного дыма от дровяной печи.
