Струбцина своими руками из дерева или металла

Струбцина своими руками облегчает работу мастеру и экономит его деньги

Струбцина — это инструмент позволяющий фиксировать деталь во время обработки. Мастера часто используют различные виды струбцин в своей работе. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.

Это приспособление выпускается в разных вариантах, от универсальных до специализированных. Сравнительно недавно появилась новая модификация: быстрозажимная струбцина. Развивает усилие сжатия до 450 кг.

Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

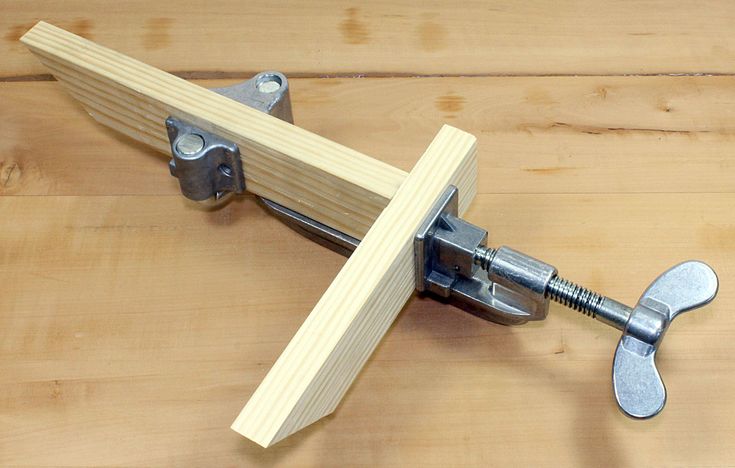

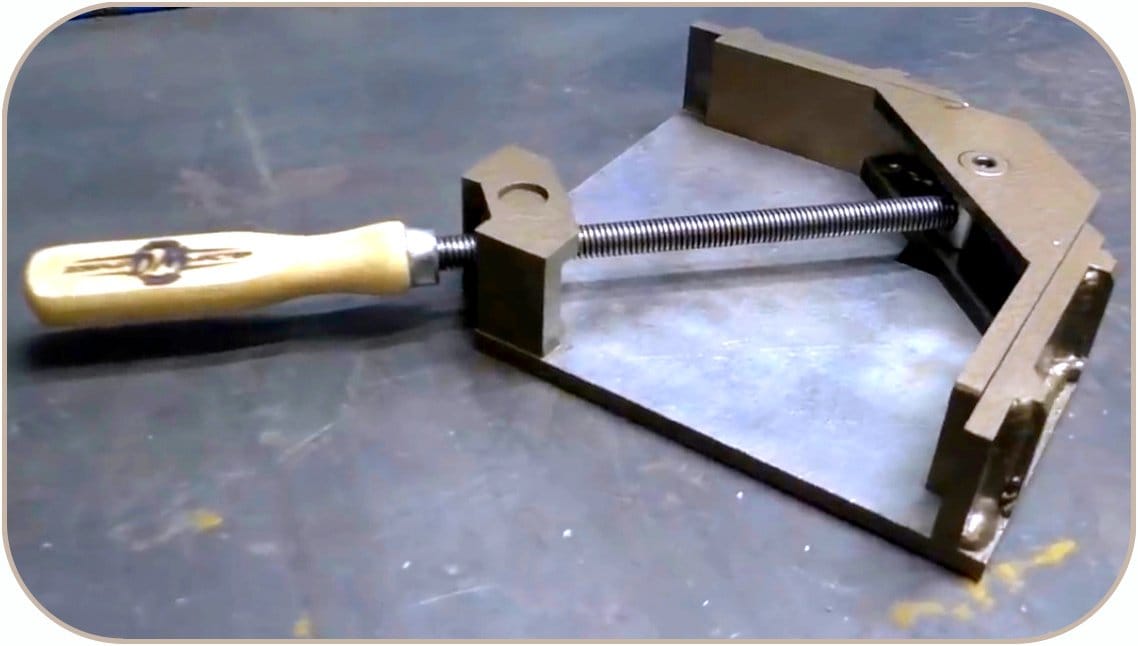

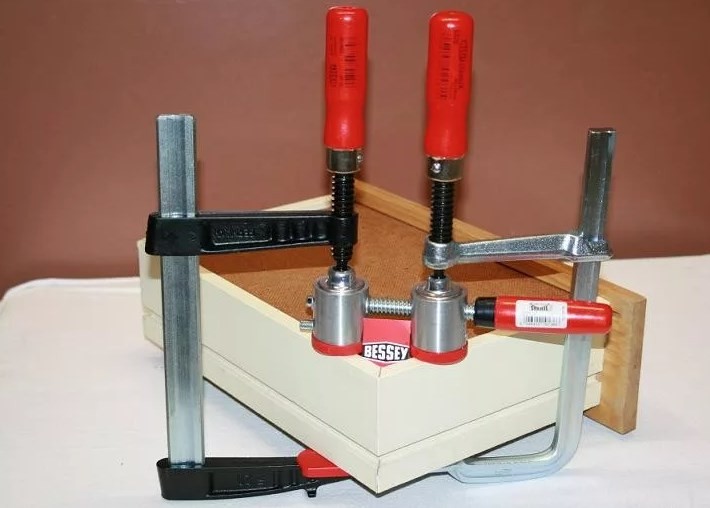

Угловая струбцина

Однако чаще всего, угловая струбцина используется в качестве кондуктора для сварки металлических деталей под прямым углом.

Для изготовления понадобятся:

  • стальной уголок 40 мм, толщиной 3-4 мм;
  • стальные пластины шириной 40-50 мм;
  • шпильки с резьбой, желательно закаленные;
  • прутки для воротков;
  • гайки для червячного механизма;
  • сварочный аппарат;
  • дрель, метчики.

Уголки привариваем к стальным пластинам строго под углом 90°.

На каждую сторону крепим при помощи сварки червячную конструкцию. Это такой же уголок с наваренной упорной гайкой или утолщением, в котором нарезана резьба в соответствии со шпилькой-воротком. Ширина рабочего зазора подбирается под потенциальные заготовки.

ВАЖНО! Если диапазон размеров обрабатываемых деталей слишком широк – лучше изготовить несколько струбцин. Слишком большой ход воротка не способствует прочной фиксации..   Верстак своими руками – чертежи, принцип построения конструкции

Верстак своими руками – чертежи, принцип построения конструкции

С обратной стороны воротка сверлим отверстие, в которое вставляем металлический прут, в качестве рычага.

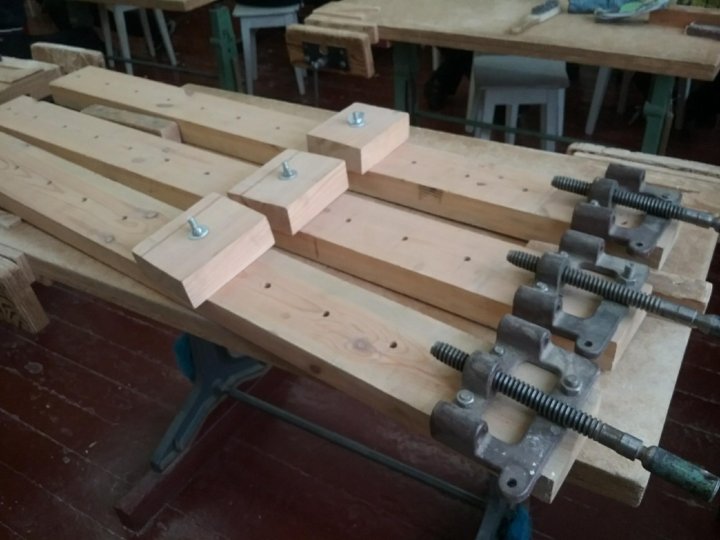

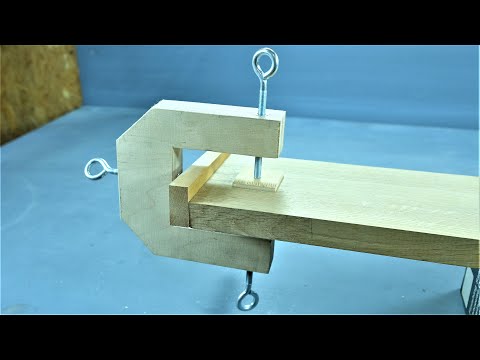

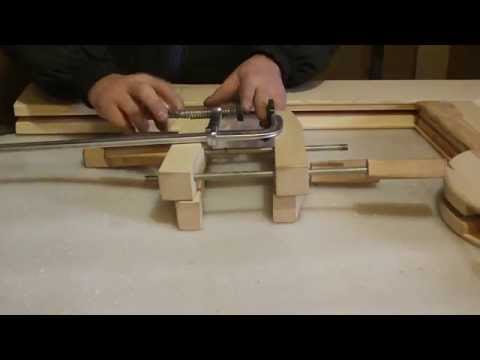

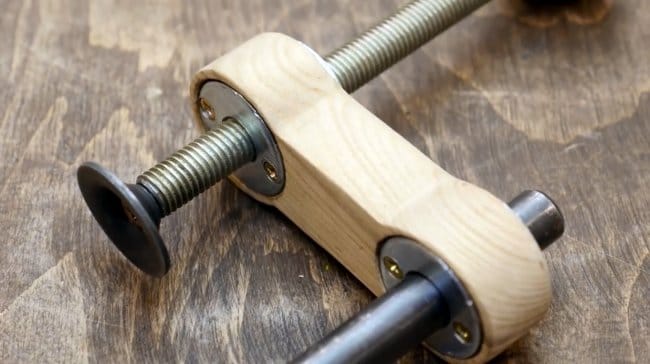

Столярная струбцина из доступных материалов

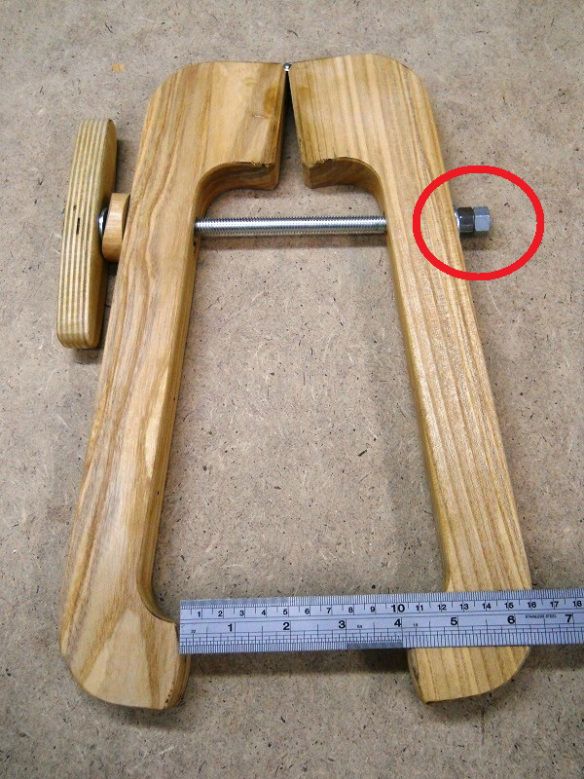

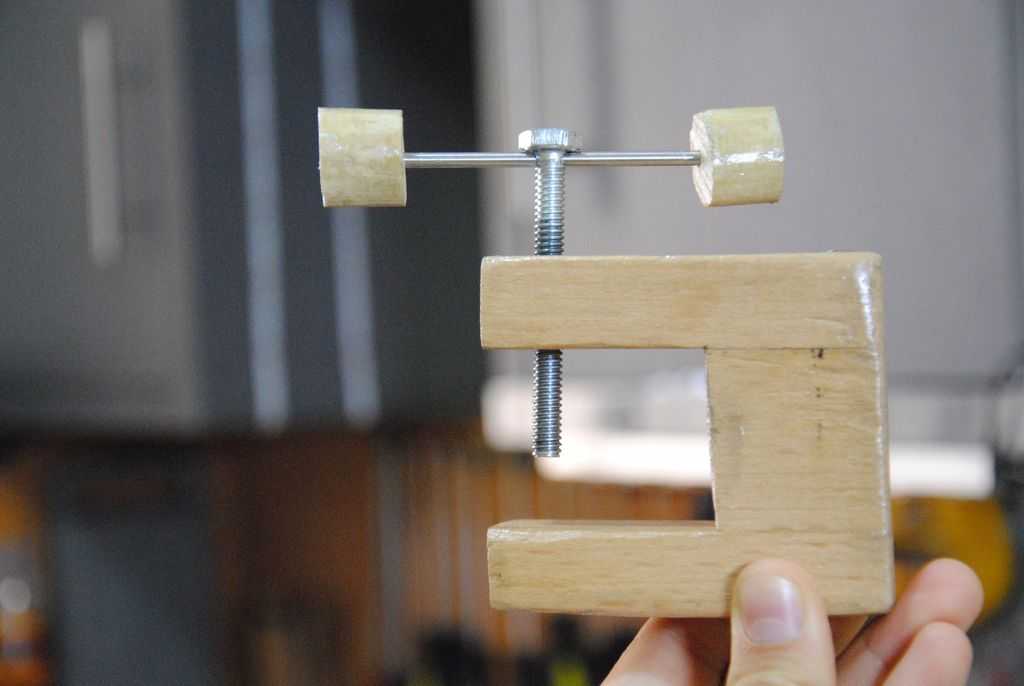

Простейшая струбцина из дерева, применяемая в столярном деле – изготавливается из следующих материалов:

  1. Два деревянных бруска и нетвердого, но прочного материала. Подойдет сосна. Слишком твердая древесина будет оставлять следы на заготовке при сильной фиксации;
  2. Мебельные гайки с фиксатором под дерево.
  3. Стальные шпильки, не обязательно из дорогой закаленной стали.
  4. Гайки — барашки с резьбой, соответствующей шпилькам.
  5. Шайбы упорные, также можно использовать обычные, недорогие.

Из брусков выпиливаются рабочие клещи. В них строго параллельно сверлятся отверстия под шпильки, с небольшим люфтом.

СОВЕТ! Если вы сделаете два комплекта одинаковых струбцин – область применения расширится. Тогда можно применять приспособление, как столярные тиски.

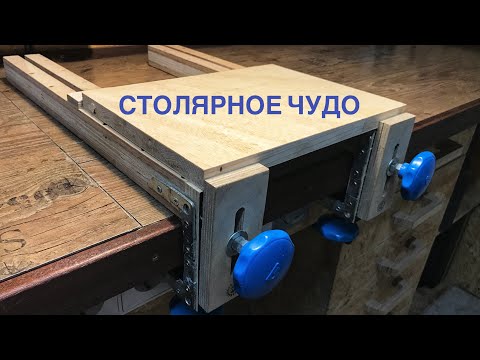

Струбцина столярная из дерева и фанеры

Для оперативной фиксации небольших деталей применяется струбцина, выполненная в форме штангенциркуля.

Приспособление изготавливается из брусков и тонкой фанеры. Червячная система привычная – мебельные гайки и шпилька-вороток. Неподвижный упор прочно закрепляется на одном конце направляющей рейки. На самой рейке вырезаются углубления для фиксации подвижного механизма.

Передвинув кронштейн на необходимое расстояние – остается повернуть на несколько оборотов вороток, и деталь зафиксирована. После отпускания упорного механизма – каретка легко перемещается, освобождая заготовку.

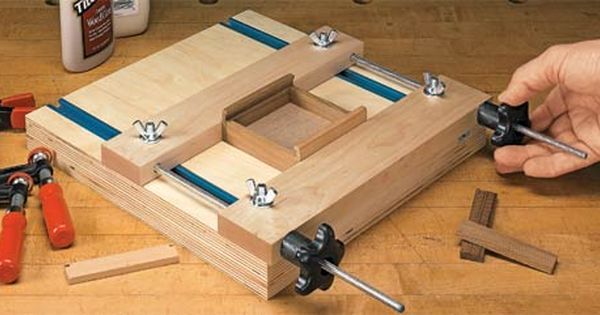

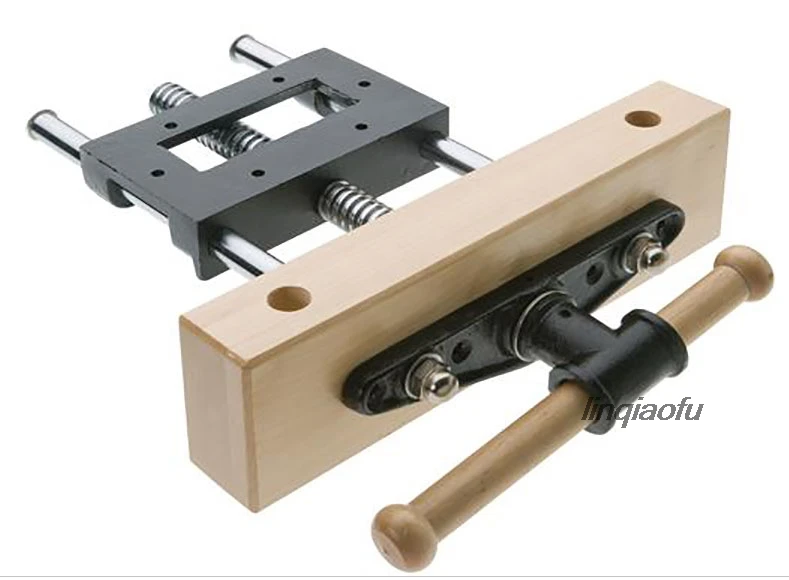

Стационарный вариант этой струбцины имеет рельсовую конструкцию. На двух направляющих, установленных параллельно – на одинаковом расстоянии нарезаются пазы.

Самодельный трубогиб, как изготовить в домашних условиях

Зажим осуществляется привычным способом – мебельная гайка, шпилька, вороток.

Столярная струбцина

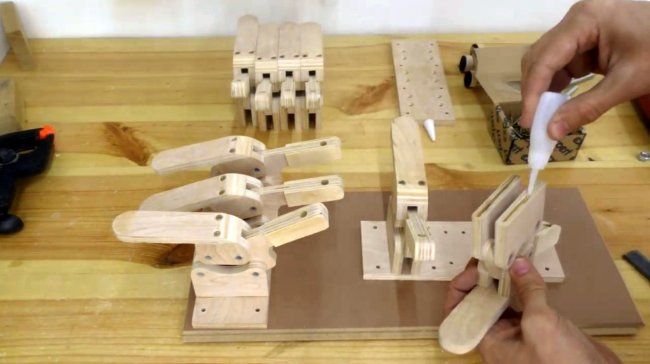

Иногда бывает необходимо просто прижать заготовку к столу для обработки. Для этого существует самозажимная струбцина. На иллюстрации видно, как сделать металлический или деревянный кронштейны.

Можно закрепить две струбцины этого типа на передвижном шаблоне, для массового фрезерования одинаковых заготовок.

Такой вид быстрозажимных струбцин изготавливается индивидуально для каждой матрицы, или переставляется на новую подложку для выпиливания очередной формы.

Трубная струбцина

Сварка металлических труб торец в торец – достаточно сложная задача, требующая точной ориентации заготовок в пространстве. Если вы привариваете отрезок трубы к готовой системе, закрепленной в помещении – задача упрощается. А сварка свободно лежащих отрезков требует наличия помощника или специального приспособления.

Струбцина для сварки труб легко изготавливается из металлического уголка и стальных пластин.

Устройство и принцип действия

Классическая струбцина имеет те же функции, что и тиски, а ее конструкция очень напоминает механизм крепления советской мясорубки к столу.

В качестве материала при изготовлении этого инструмента используется металл, дерево, прочный пластик.

Обыкновенный ручной зажим представляет собой изогнутую буквой “П” монолитную раму, к которой с одной стороны прикреплены подвижные зажимные элементы.

Как правило, это длинный винт, оборудованный с одной стороны рукоятью для удобства поворота вокруг оси, а с другой стороны имеющий плоский широкий пятак.

За счет поворота винта этот пятак создает давление на противоположный конец рамы.

Если между пятаком и рамой поместить два, скажем, деревянных бруска, а затем затянуть винт, они надежно зафиксируются между собой.

В зависимости от конструкции, прижимные вспомогательные инструменты можно разделить на:

Корпусные струбцины

Зажимное усилие может быть использовано для фиксации обрабатываемых деталей на косых и параллельных плоскостях.

За счет того, что прижим осуществляется элементами корпуса, инструмент получил свое название.

Представляет собой два металлических прямоугольных бруса, соединенных между собой с одной стороны прочной планкой. Один из них неподвижно прикреплен к планке, а второй снабжен дотягивающим винтом и может свободно перемещаться.

Противоположная часть брусков – прижимные губы.

Для зажима деталей, необходимо свести между собой металлические бруски до упора в заготовку, а затем затянуть винт (снабжен удобной ручкой).

Этот вариант инструмента наиболее распространен.

Струбцина винтовая

Это популярный вспомогательный инструмент.

Может быть выполнен в нескольких вариантах, но основное зажимное усилие обеспечивает винт с ручкой и пятаком.

Может быть выполнена в виде корпусного зажима, где прижимной винт проходит насквозь бруска, а пятак является губой.

Другой вариант – корпус в форме буквы “G” или “П”, сквозь одну из “ножек” которой пропущен зажимной винт с пятаком.

Широко распространены кованые винтовые струбцины, изготовленные из инструментальной стали.

Металл, после ковки и закалки, обладает высокой прочность, следствием чего является надежность инструмента.

Магнитная струбцина

Наиболее востребована сварщиками, так как служит для предварительной фиксации между собой двух металлических заготовок (трубки, профильные уголки и т.д.).

Может быть выполнена в виде равнобедренного прямоугольного треугольника, пяти -, шестигранника.

Грани струбцины имеют магнитные вставки, которые и отвечают за фиксацию металлических элементов между собой под углом.

Струбцина с трещоткой

Внешне очень похожа на обыкновенную бельевую прищепку, но большего размера.

Зажимается усилием руки, а установленный храповый механизм блокирует разжимание губок.

Для ослабления зажима служит специальный рычажок-собачка (кнопка).

Струбцина триггерная

Еще называют быстрозажимной.

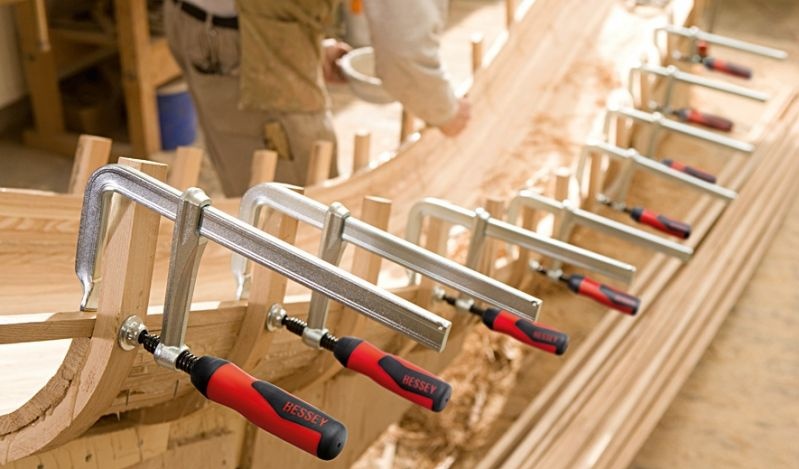

Имеет F-образную конструкцию.

Одна губка неподвижно закреплена на металлической планке.

Вторая имеет рукоять, похожую на пистолетную, с рычажком, напоминающим оружейный спусковой крючок, и специальным флажком – замком.

Если флажок стоит в положении “разблокировано”, подвижная губка легко перемещается вдоль планки свободным ходом.

В положении “заблокировано” прижим осуществляется нажатиями на рычажок.

При этом движение губки в противоположную сторону блокируется тем самым замочным механизмом.

Проще говоря, система напоминает пистолеты для герметиков.

Гидравлическая струбцина

G-образный корпус, как в случае с винтовым инструментом, однако, вместо винта используется некое подобие домкрата, на штоке которого установлен пятак.

Вакуумные струбцины

На раме параллельно друг другу установлены вакуумные присоски со встроенными ручными насосами.

Используются для позиционирования в одной плоскости двух плоских деталей, например, листов МДФ, металла.

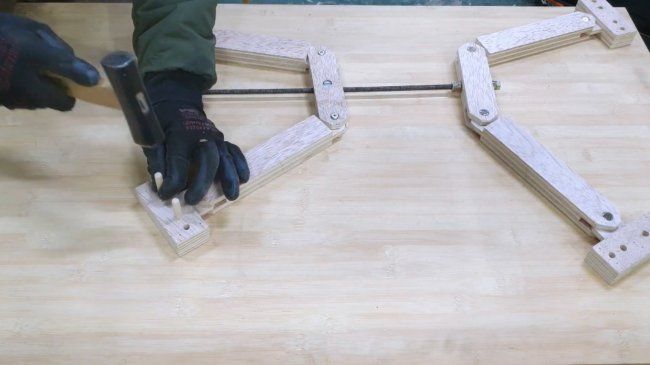

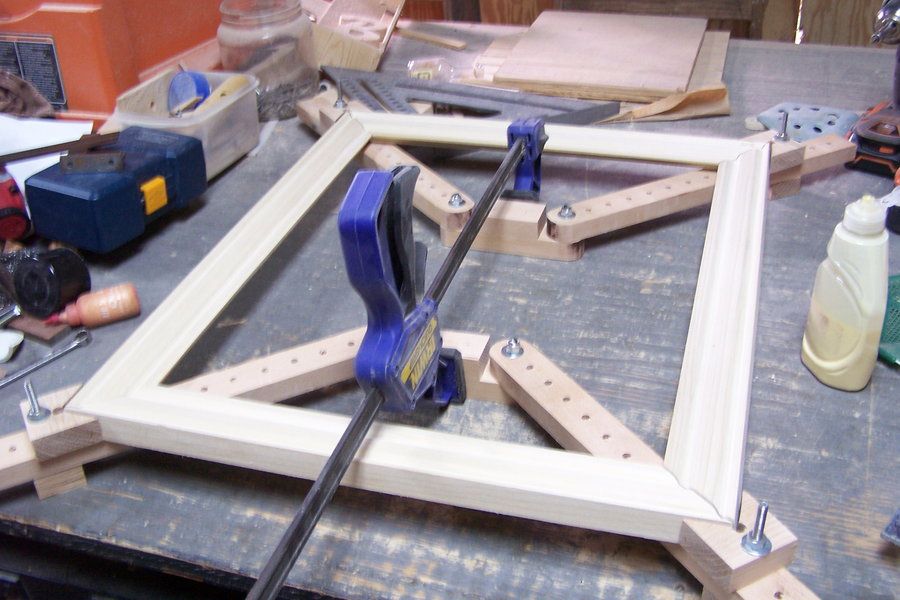

Ленточная универсальная струбцина

Одна из наиболее интересных необычных конструкций струбцин использует в качестве силового элемента толстый ремень из полиэфирной ткани. Ленточная струбцина используется там, где необходимо равномерно стянуть несколько деталей.

Чтобы изготовить ленточную струбцину, необходимо сделать угловые элементы и устройство для натяжения полиэфирного ремня. Три уголка вырезают из обычной сосны по распечатанной кальке. Четвертый элемент – натяжное устройство изготавливается из двух блоков и натяжного винта.

Лента пропускается вокруг блока, если выкручивать винт ключом, расстояние между блоками увеличивается, и ремень устройства натягивается, прижимая все четыре блока к детали.

Материал и его характеристики

Для изготовления кресла-качалки из массива дерева предпочтительно выбираются хвойных пород. Это может быть сосна, ель, ольха или лиственница.

Эти породы отличаются небольшой массой и невысокой плотностью. Самодельные конструкции со значительной массой будет неудобно перемещать. Высокая плотность материала создаст трудности в работе.

Хвойные породы деревьев имеют структуру светлого серого оттенка.

Легко поддаются обработке. Значительным недостатком такой древесины является то, что при повышении уровня влажности она увеличивается в размерах. Несмотря на это, хвойные породы являются бюджетным вариантом, широко распространены в торговой сети и имеют незначительную стоимость.

Изготовление кресла возможно из более дорогих сортов дерева. Это может быть дуб, ясень или бук.

Эти сорта дерева почти не имеют пор, в результате чего высоким уровнем прочности. Готовые конструкции надежны и долговечны, но имеют высокую стоимость. Древесные породы имеют светлый или светло-желтый цвет.

Резное кресло-качалка из дуба

Для изготовления кресла, которое качается, используют качественные деревянные заготовки первого сорта. Влажность этих заготовок к началу работ не должна превышать 10 %.

Если этот показатель выше, то древесину использовать не рекомендуется. Лучше дать ей просохнуть, так как конструкция, выполненная из влажного дерева, впоследствии будет высыхать и подвергаться деформации. Последствием станет ее невзрачный вид или полное разрушение.

Порядок изготовления струбцины из трубы

Для простоты производства нужно сделать чертеж.

Чертеж

Заранее подготовить:

  • трубу;
  • металлические кольца – 3 шт., по внутреннему диаметру равные внешним трубным размерам;
  • сварочный аппарат.

Выполняют работу в следующем порядке:

  • 2 кольца сваркой соединяют со стальными уголками, выполняющими роль опорной площадки;
  • свободное кольцо приваривают к трубе с установленной гайкой;
  • длинный болт вкручивают, на шляпку приваривается металлический стержень, который будет служить ручкой;
  • на свободный конец трубы надевают кольцо, на нем находится верхняя муфта, нижнюю губку просверливают, чтобы установить штифты;
  • проводят установку нижнего кольца.

Такие самодельные держатели используют при сборке мебельных гарнитуров, любых строительных или монтажных работ.

Описание работы со струбцинами Энкор 20067

Запрещается использовать трубу, имеющую какие-либо повреждения или неровности наружной стенки: искривление, следы коррозии, отверстия, вмятости и т. д., а также тонкостенную трубу или трубу, деформация которой устранялась шлифованием. Участок трубы, получивший повреждения вследствие зажима при нарезании резьбы (допускаются только незначительные повреждения поверхности без деформации), необходимо отшлифовать, промаркировать и для расположения опорной части струбцины не использовать.

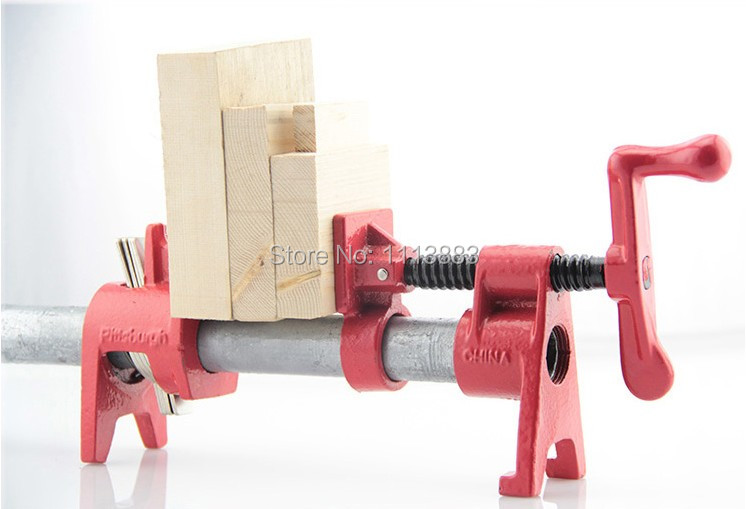

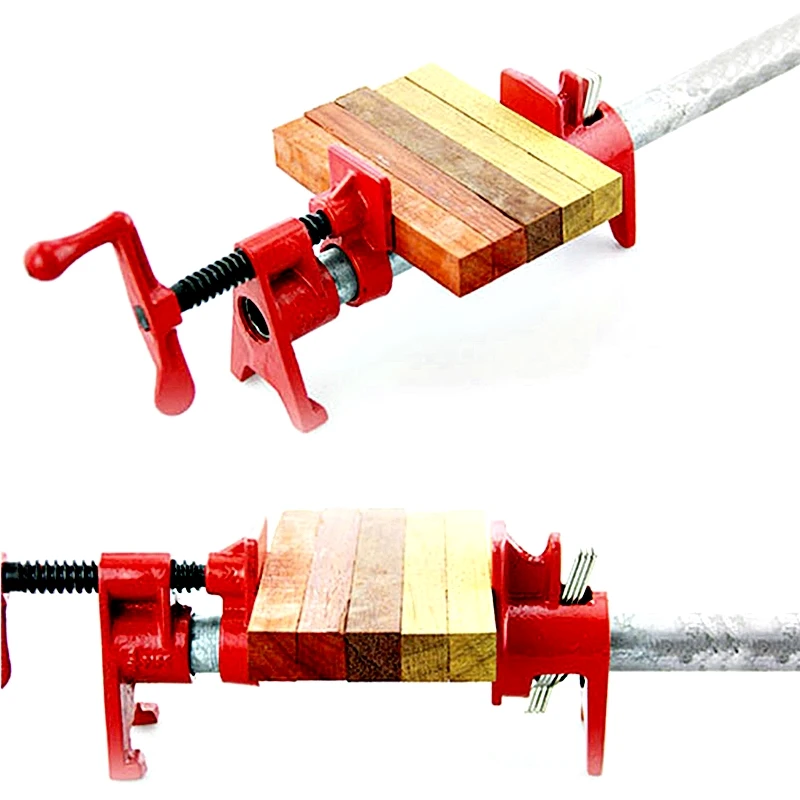

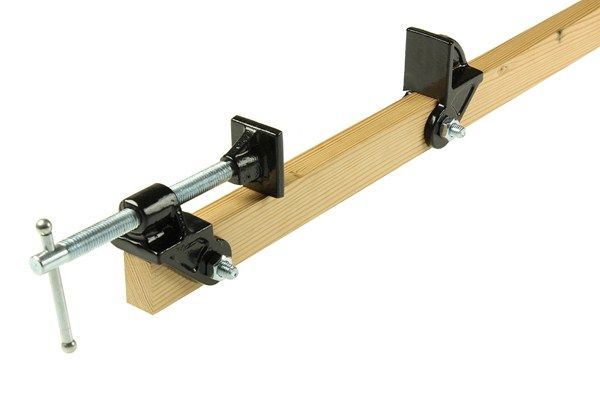

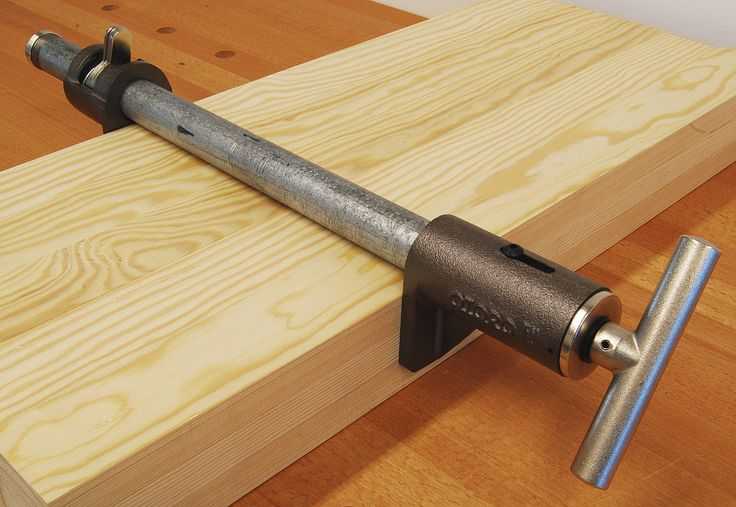

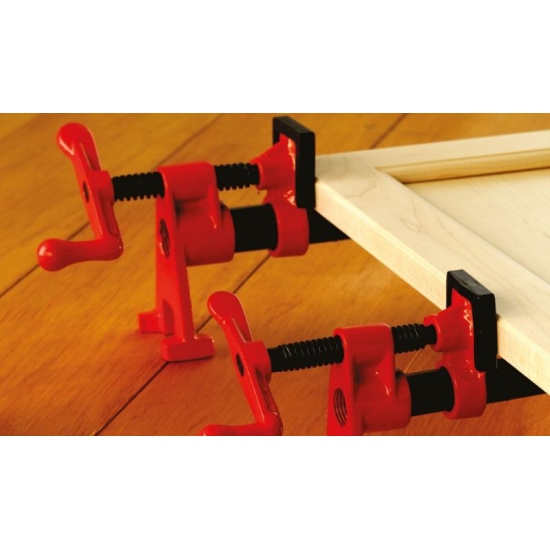

Струбцина трубная Энкор 1/2″. При склейке щитов трубные струбцины для равномерного зажима располагают по обе стороны щита попеременно в шахматном порядке.

Корпусную деталь струбцины с воротком необходимо зафиксировать на трубе. Для этого с одной стороны трубы нарезают резьбу. Резьба выполняется обычная трубная, которую нарезают клуппом или плашкой. Вторая корпусная деталь струбцины – опорная – фиксируется на трубе при затягивании струбцины с помощью зажимных пластин. В обычном состоянии зажимные пластины поджаты пружиной, чтобы опорная часть струбцины не перемещалась свободно по трубе.

Опорная часть струбцины перемещается по трубе без применения инструментов.   Ни для фиксации, ни для перемещения опорной части струбцины никакие инструменты не требуются: зажимные пластины отжимаются просто рукой. Опорная часть вращается вокруг трубы, что позволяет зажимать заготовки сложной формы, и легко снимается с трубы, что позволяет продевать трубу сквозь относительно небольшие круглые отверстия в заготовках или опорных элементах. При износе контактной кромки зажимных пластин рекомендуется перевернуть пластины, и они прослужат ещё столько же.

Струбцина трубная Энкор 1/2″ 20067. С нижней части щита расположены 3 трубные струбцины.

Вороток закручивают только рукой, не прилагая чрезмерных усилий и не применяя какие-либо рычаги и т.п. Для усиления зажимного эффекта и достижения равномерности при зажиме используют большее количество струбцин. При склейке щитов струбцины для равномерного зажима располагают по обе стороны щита попеременно в шахматном порядке. Количество струбцин зависит от размеров щита, обычно используют 5 и более трубных струбцин. При чрезмерно длинной трубе возможно соскальзывание струбцины с заготовки. Чтобы этого избежать, используют подходящие дополнительные струбцины для прижима трубной струбцины к заготовке.

Струбцина трубная Энкор 1/2″ . Работа со сложными заготовками. Опорная часть вращается вокруг трубы, что позволяет зажимать заготовки сложной формы, и легко снимается с трубы, что позволяет продевать трубу сквозь относительно небольшие круглые отверстия в заготовках или опорных элементах.

Для удержания ряда трубных струбцин на заготовке используют две доски и две дополнительные струбцины любой конструкции с каждой стороны трубных струбцин (в общей сложности 4 доски и 4 дополнительных струбцины). Данная струбцина не предназначена для зажима труб и других круглых заготовок. Цвет струбцины может отличаться от представленного на фотографиях.

Струбцина из металла своими руками

Большую часть слесарных и столярных струбцин изготавливают из металла, чаще всего стали или алюминиевых сплавов, причин для подобной избирательности всего две:

  • Высокая прочность металлических деталей;
  • Длительный срок службы даже при большой нагрузке.

Чтобы сделать струбцины из металла, потребуется сварочное оборудование, болгарка и обычная электродрель и электролобзик.

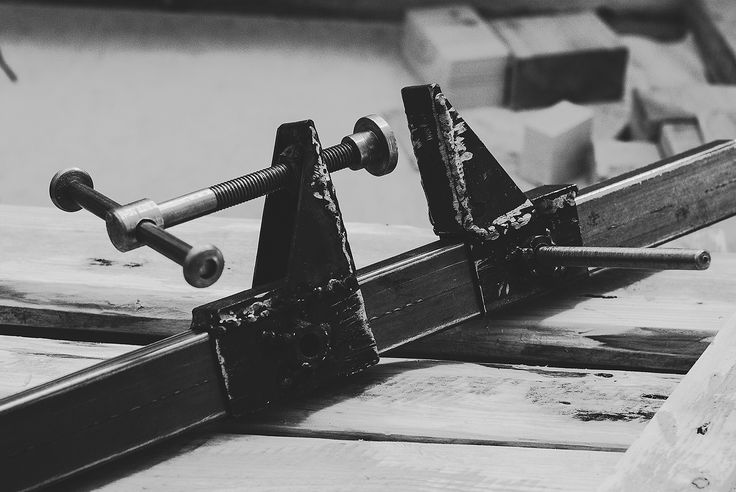

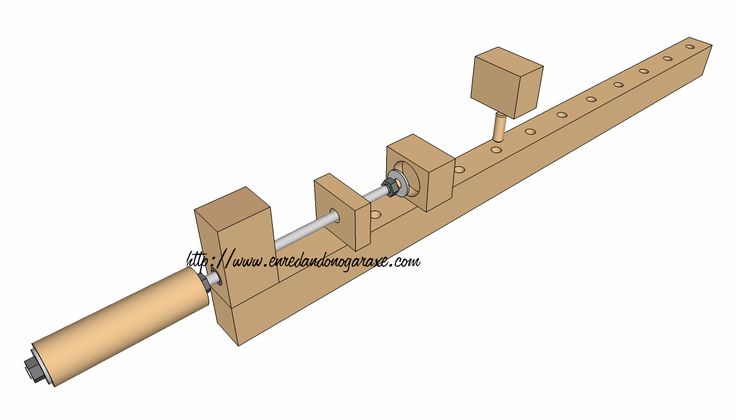

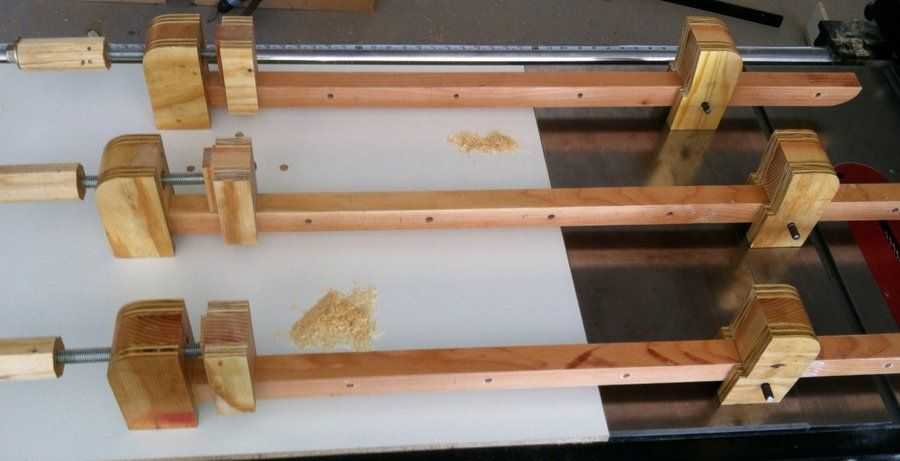

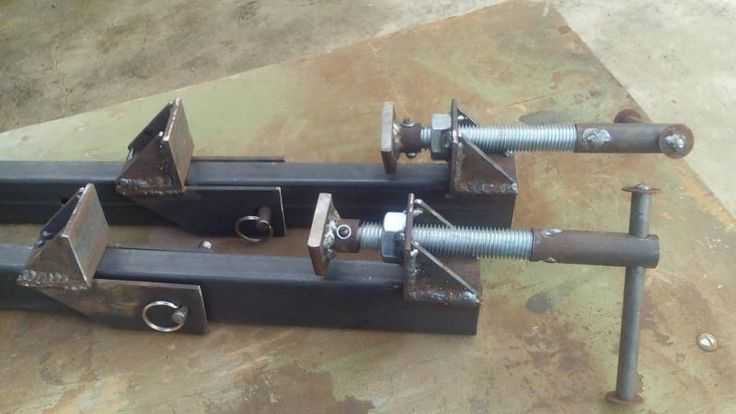

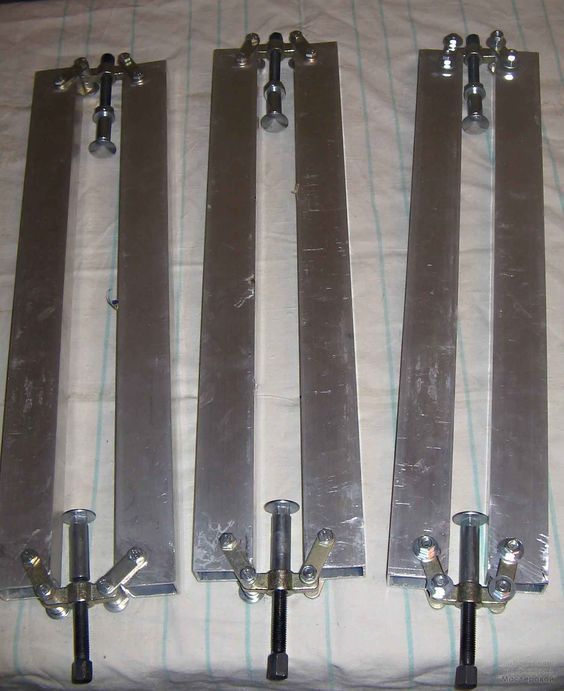

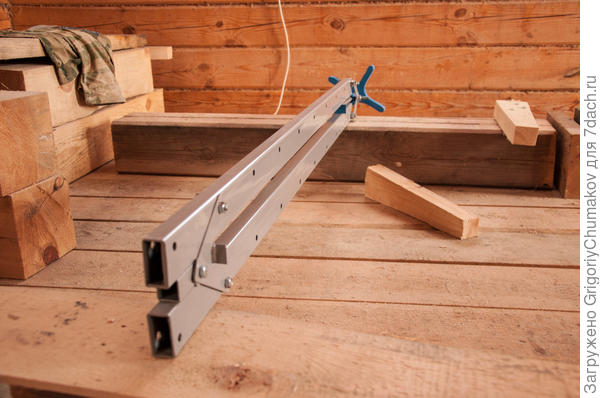

Длинная стягивающая струбцина

Наиболее логичным будет сделать струбцину, у которой направляющий брус или планка из дерева заменены квадратной профильной трубой. Метровую струбцину можно сделать из квадрата 20х20 мм, для двухметровой потребуется профиль 30х30 мм. Использование трубчатого квадратного профиля позволяет сделать конструкцию очень жесткой без «тянучек» и усадки, как это бывает у пиломатериалов.

Проще всего сделать длинную струбцину по классической схеме. Стационарная, подвижная и переставная части изготавливаются из толстой фанеры.

Каждая деталь состоит из двух половинок, которые вырезаются лобзиком и стягиваются болтами на длинной квадратной трубе. Ходовой винт можно сделать из двух частей резьбовой шпильки и обычного куска арматуры.

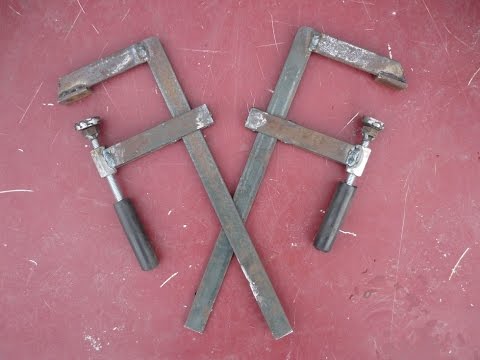

Самодельная сварная струбцина из арматуры

Вместо дерева можно использовать обычный арматурный пруток, сечением 8-10 мм. Чтобы сделать корпус струбцины из арматуры, потребуется вырезать две заготовки длиной 65 и 55 см. Прутки греют на паяльной лампе и загибают на стальной оправке под прямым углом согласно чертежу.

Согнутые заготовки сваривают в одну Г-образную конструкцию, обязательно соединяются сварочным швом носик и линейные участки арматуры.

Следующим этапом из отрезка в 20 см изготавливают стойку под ходовой винт, к которой приваривают гайку. Если усилие зажима на струбцине более 50 кг, то стойку можно сделать гнутой или укрепить дополнительным подкосом.

Самодельная G-образная струбцина

Конструкцию с G-образным корпусом еще называют винтовым прессом за огромное усилие, которое можно получить с помощью ходового винта. Сделать G-образную струбцину достаточно просто. Для этого необходимо нарезать болгаркой заготовки корпуса из толстого металла, не менее 7-8 мм толщиной.

Корпус сваривается буквой П. На верхней полке нужно сделать отверстие под гайку, далее навинтить ее на ходовой винт и установить на место сварки. На нижней полке укладывают небольшой кусочек металла — столик, который прижимают вывернутым винтом. Нужно только сделать несколько сварочных точек или швов, чтобы приварить столик и гайку, и струбцина готова.

Деревянная прокладка для опоры металлической струбцины

Важной деталью любой струбцины считается подкладка, устанавливаемая под опорные поверхности зажима. Делается это для достижения двух целей:

  • Не допустить повреждения зажимаемой струбциной детали, так как в металлических приспособлениях давление зажима может легко достигать нескольких сот килограммов;
  • Равномерно передать и распределить усилие от ходового винта на поверхность мебельного щита или фиксируемой детали.

Лучше всего сделать прокладку из обычной березовой фанеры или мягкой древесины с нешлифованной поверхностью.

Зажим для наворачивания проволоки на оправку

Очень непростой задачей считается надежная фиксация стальной проволоки на круглой заготовке, например, резиновой трубе или оголовке штуцера. Конструктивно такое приспособление состоит из двойного корпуса и намоточного штифта.

Проволоку оборачивают вокруг трубы и зацепляют на штифте с болтовой головкой. За 2-3 поворота ключом намотанная полуторная петля натягивается до нужного состояния. Остается сделать поворотом корпуса закрутку проволоки на шланге в несколько витков и обрезать ее концы.

Типы струбцин

Существует три категории струбцин:

  • Простые, обеспечивающие фиксацию деталей с рабочей плоскостью верстака.
  • Угловые, предназначенные для удержания двух заготовок под требуемым углом.
  • Объемные, способные фиксировать три заготовки в трех разных направлениях.

Первый тип изготавливается в виде C-образного кронштейна с резьбовым зажимом. Сфера применения — обработка дерева, металла, пластиковых основ. Второй тип — наиболее часто применяемый.

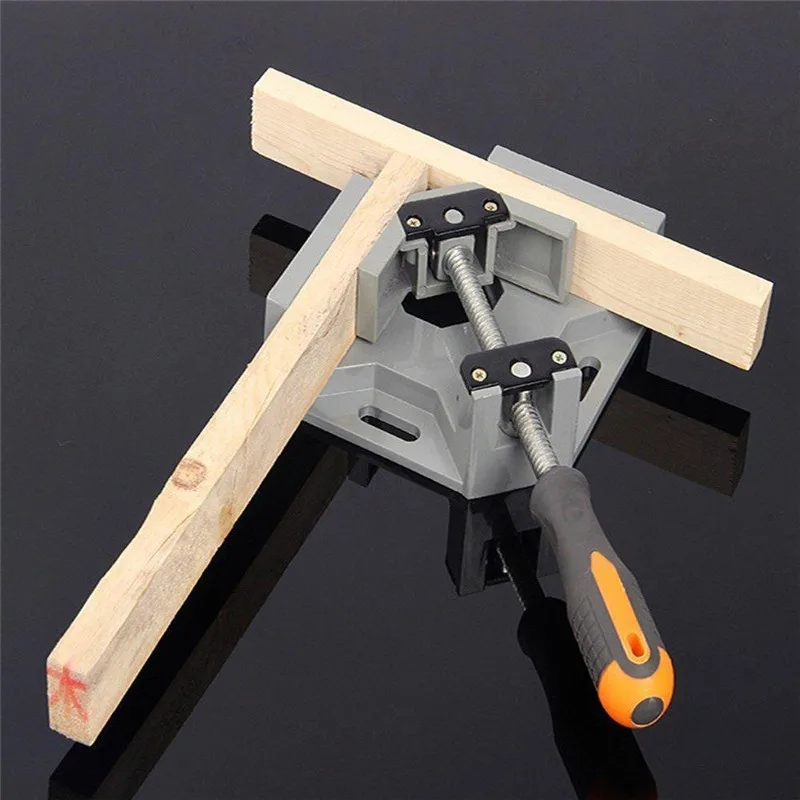

Чаще всего угловую струбцину используют для фиксации заготовок под углом 90°. Но существуют образцы, позволяющие изменять угол до необходимого значения.

Третий тип фиксаторов нужен, если специфика работы предусматривает выполнение больших однотипных процессов.

Заводские модели достаточно дороги. Решение — делать струбцины самостоятельно.

Угловая и объемная струбцины изготавливаются на основе простой конструкции, отнесенной к первой категории, и дополнительных деталей, которые можно найти в домашней мастерской. Размеры, прочностные характеристики зависят от материала изготовления. Обычно параметры ориентированы на тип обрабатываемых деталей. В статье описано, как сделать столярные струбцины из фанеры, представлена схема сборки угловых зажимов для работы с металлическими деталями.

Фанерные струбцины

Для сборки мебели часто применяют листы ДСП, которые фиксируются под прямым углом. Рекомендуется сделать приспособление на основе простых струбцин. Для этого потребуется:

  • лист фанеры или ДСП толщиной 8–12 мм;
  • квадратный или прямоугольный деревянный брусок;
  • электролобзик или ножовка;
  • электрическая дрель с набором насадок.

Из фанеры или древесно-стружечной плиты выпиливают два и более прямоугольных треугольника с катетами длиной 30–40 см. Угол 90° каждого сегмента должен быть максимально точным, иначе готовая конструкция будет некачественной. В каждом углу треугольника формируют отверстие. Оно должно соответствовать размерам простых зажимов, взятых за основу.

Необходимо, чтобы от края отверстия до катета треугольника расстояние было 10–15 мм.

Приспособление испытывают на практике. Для этого самодельный треугольник прижимают обычной струбциной к обрабатываемому листу, выравнивают по краю. Второй простой струбциной фиксируют следующую деталь под углом 90°. Чтобы крепление было надежным, по краям стыка применяют две треугольные фигуры.

Угловые зажимы для металлических заготовок

Для работы с металлическими деталями применяют железные угловые струбцины, усиливающие зажим. Металлы прочнее дерева, фиксировать их нужно более крепким инструментом. Обработка нередко сопряжена с процессом сварки, высокие температуры быстро приведут деревянные элементы из строя. Лучше отдавать предпочтение железу. Оно не боится электрической дуги, высоких температур, механического воздействия.

Металлическую угловую струбцину изготавливают по той же схеме, что и фанерную. Но вспомогательный инструмент делают из листового металла толщиной 8–10 мм. Фиксирующие элементы собирают из металлического уголка заданного размера. Для большей надежность уголки свариваются. Резьбовое крепление также подойдет.

Винтовой зажим делают из трех сваренных между собой гаек. Можно создать кронштейн с резьбовым отверстием диаметром 35–40 мм в центре. Крепят устройство болтами, что позволяет в случае срыва резьбы осуществить быструю замену.

Внутреннее основание приспособления перемещают по направляющим. Для их изготовления в биссектрисе треугольника формируют паз шириной около 10 мм. Просверливают технологическое отверстие в верхнем основании фигуры. Снабжают его болтом и закручивают снизу гайкой. Чтобы обоюдное перемещение оснований не было затруднено, работа выполнялась корректно, резьба не должна доходить до головки болта.

Угловую струбцину легко изготовить самостоятельно, нет необходимости приобретать заводской зажим.

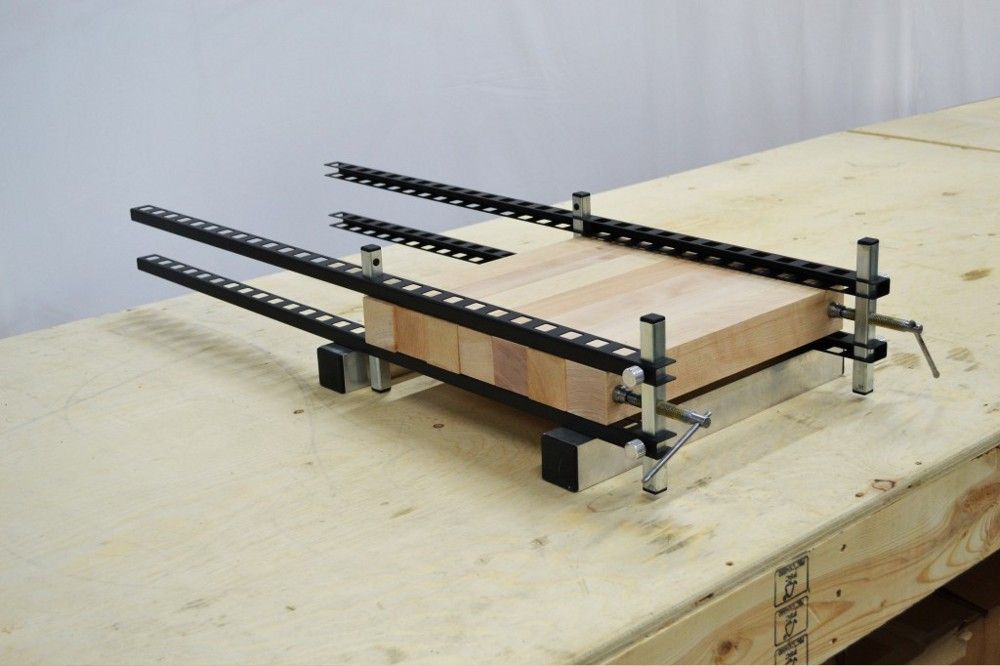

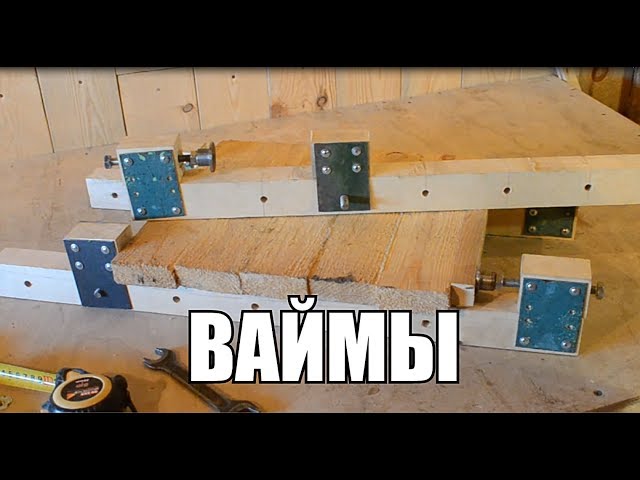

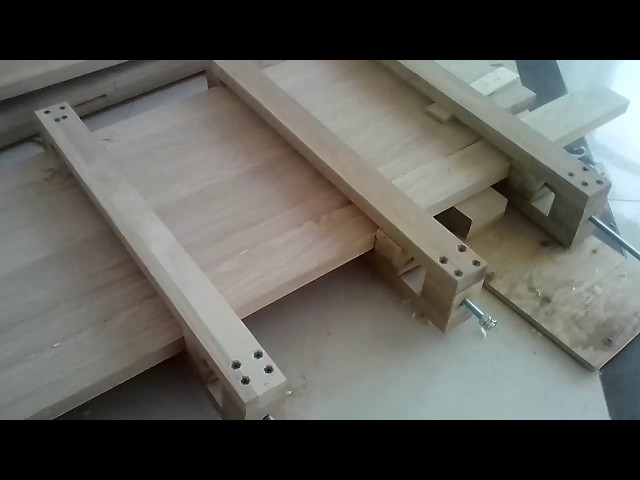

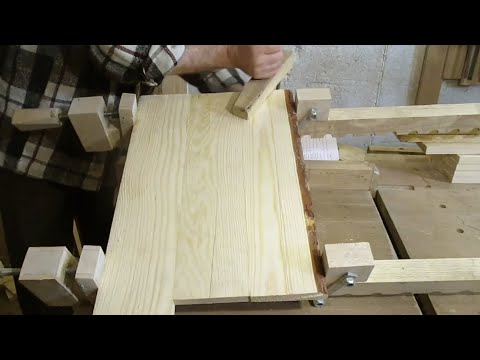

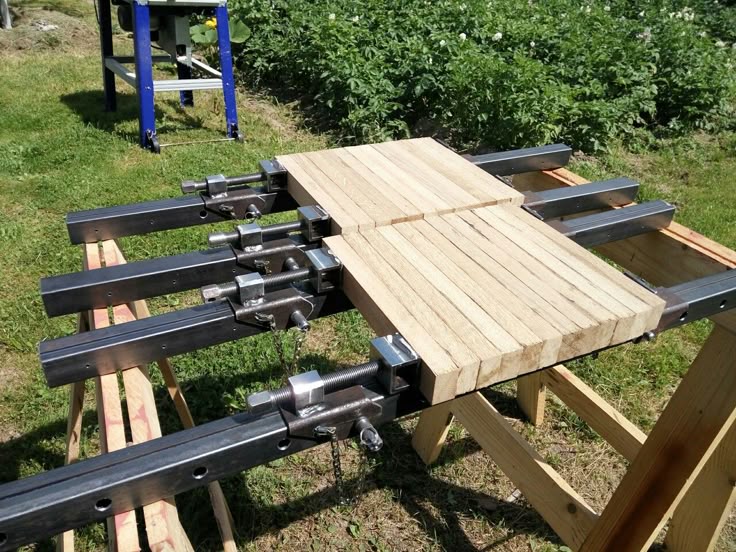

Ваймы

Доски/рейки/брусья сплачивали в щиты еще столяры Древнего Египта; кстати им был уже известен и токарный станок по дереву. Но если вы пошерстите наставления по столярке и рекламные материалы 100-120 летней давности, то обнаружится, что тогда на мебель для бедных шла древесина качества, по теперешним временам, элитного. И то, в заказах на производство (поштучное) оговаривается «по мере поступления материала». Это первое. Второе – вкусы изменились. Сегодняшние заставляют вспомнить эпоху рококо – наши современники предпочитают нечто «натурально», вычурное; если возможно – уникальное. То и другое обстоятельство не могло не сказаться на конструкциях вайм – специальных столярных струбцин для склеивания по кромке длинномерных пиломатериалов, что и есть сплачивание.

Если вам захотелось сделать, например, простую кухонную табуретку «как бабушкина», и у вас есть для этого прямослойные, без сучков и свилей доски, то вполне возможно обойтись традиционной самодельной ваймой, поз. 1 и 2 на рис.

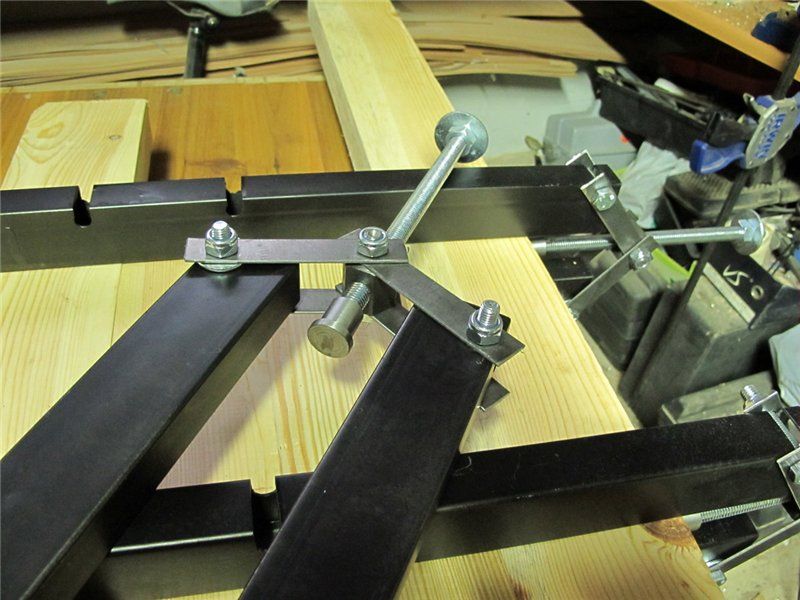

Архаичные (традиционные) и современные ваймы

Но если вы задумали сплотить щит наподобие того, что на рис. 3 (а красиво, все-таки), то усилие прижима понадобится на порядок большее – ведь теперь доски нужно не просто прижать, но буквально вдавить друг в друга, и так, чтобы вся сборка не вспучилась и не вывернулась.

Именно такого рода сплачивание производится современными ваймами. Упомянутая в начале рельсовая вайма – дорогое удовольствие, причем на щит для столешницы их нужно не менее 5-6. Равноценного самодельного эквивалента, к сожалению, нет, но трубные и реечные ваймовые упоры (поз. 3) продаются и сдаются в аренду по приемлемым ценам. Достаточно мощная реечная вайма может быть собрана на отрезке стальной профильной трубы, поз. 4. Если же нужно на скорую руку склеить в кромку пару небольших досок, то мини-вайму для этого можно соорудить из негодной ножовки по металлу, см. след. рис.

Мини-вайма из слесарной ножовки

Об иных конструкциях самодельных вайм см. сюжет:

Угловая струбцина

Этот вид струбцины своими руками из металла предназначен для фиксации двух предметов под прямым углом и соединения между собой любыми методами, однако основное назначение — кондуктор для сварки металлических деталей под необходимым для работы углом. Чтобы ее изготовить должным образом, понадобятся следующие компоненты:

  1. Уголок из стали 40 миллиметров и толщиной 4 миллиметра;
  2. Пластины шириной 50 миллиметров;
  3. Закаленные резьбовые шпильки;
  4. Прутки и гайки для червячного механизма;
  5. Сварочный аппарат, который поможет в изготовлении необходимых устройств;
  6. Дрель вместе с метчиками различного предназначения.

Уголки следует приваривать под углом 90 градусов к металлическим или стальным пластинам. Сваркой крепим червячную конструкцию, а в рабочую гайку вкручиваем шпильку-вороток, дабы на конце собрать упор. Упор обязательно должен свободно проворачиваться. Затем с обратной стороны необходимо просверлить отверстие, куда мы вставляем металлический прут в качестве рычага. Невероятно простая конструкция и практичность использования стали залогом популярности такой струбцины среди всех, кто работает с металлом и делаемыми из него изделиями.

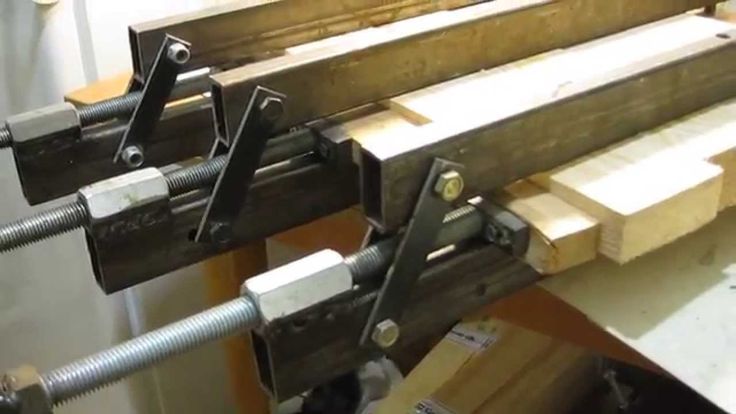

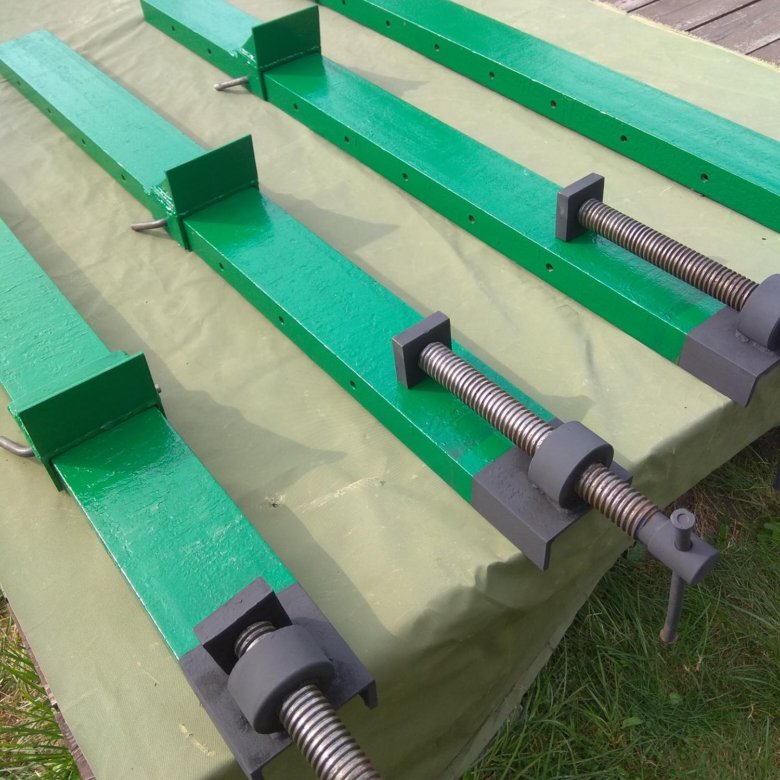

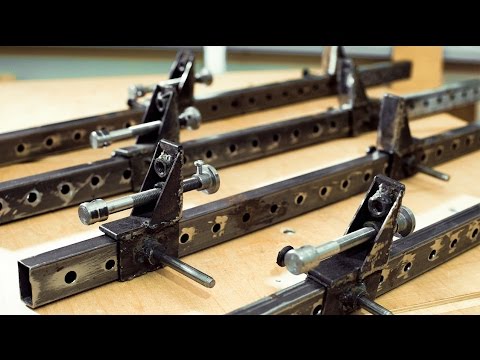

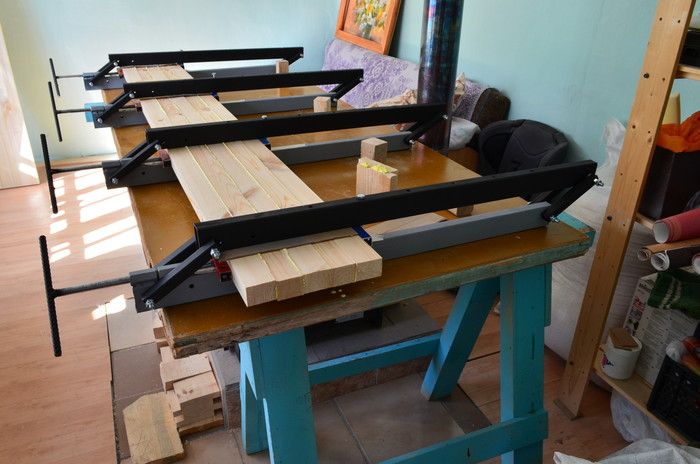

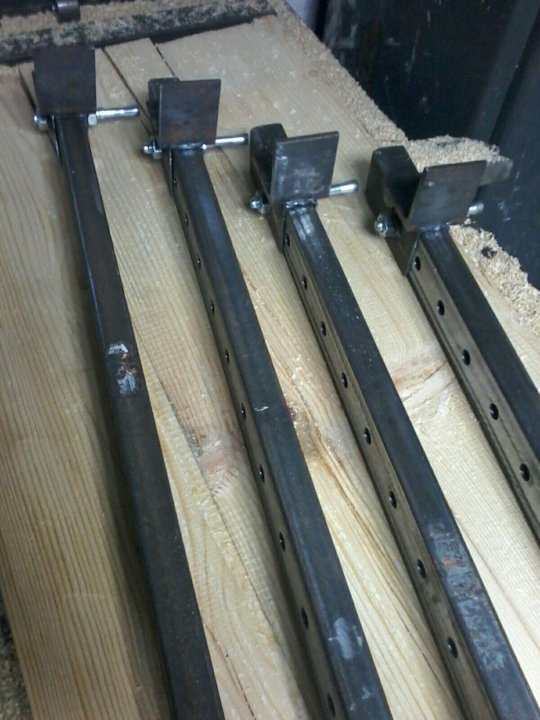

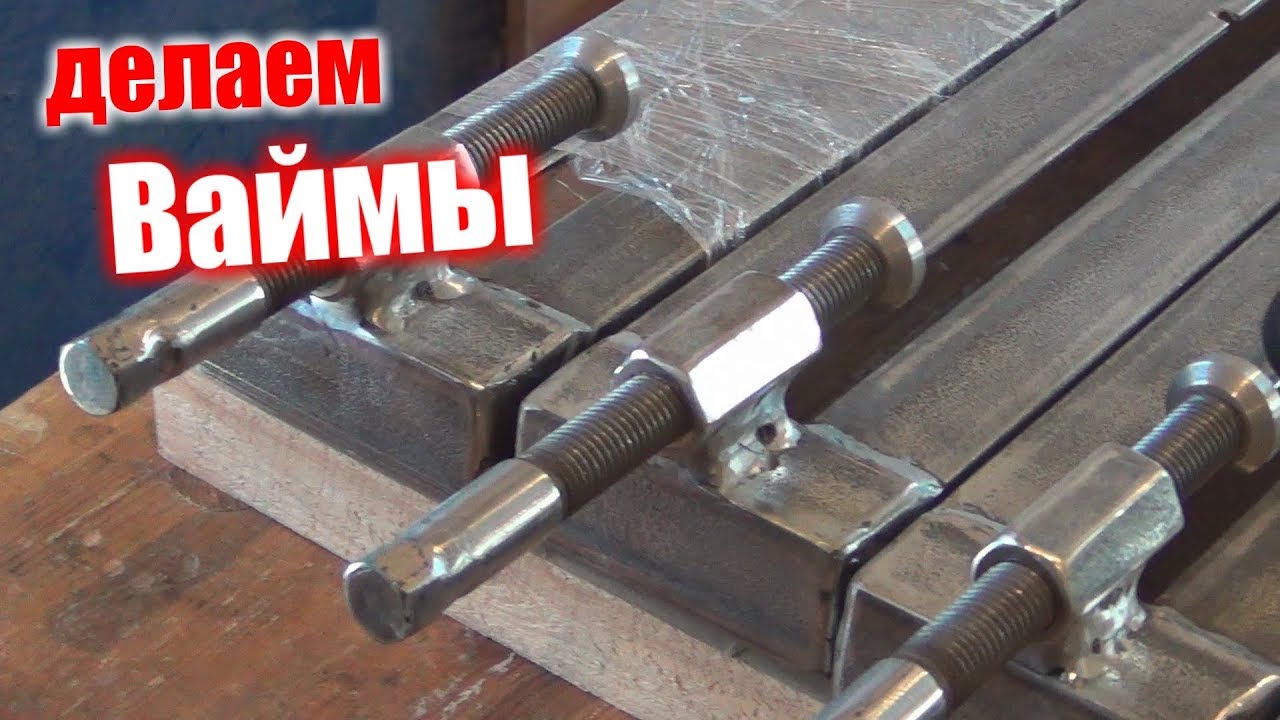

Изготовление струбцин

1. Болгаркой разрезают профильную трубу на 6 частей по 1 метру.

2. К трём трубам приваривают удлинённые гайки М12.

3. Болгаркой нарезают 12 полосок для серёжек длиной по 120 мм. На каждую струбцину будет установлено по 4 полоски.

4. На верхней направляющей делают разметку по 150 мм, а затем сверлят сквозные отверстия под упорный болт.

5. Болгаркой металлический стержень разрезают на 3 части. Чтобы сохранить резьбу пользуются следующими
способами:

  • с двух сторон разреза накручивают гайки М12;
  • стержень зажимают в тиски и болгаркой делают срез;
  • заусеницы на полученной шпильке удаляют на наждачном станке;
  • ключом отворачивают гайку через срез. Гайка восстанавливает резьбу в отрезанном месте.

6. Из стальных полосок делают серёжки. Для этого полоски обрабатывают на наждачном станке и сверлят по два отверстия под болт М12.

Самодельные и заводские струбцины для сварочных работ

Подборка самодельных струбцин для сварочного поста. Часть 1

Банк знаний

 Опубликовал:  Антон Чураков

Для того чтобы оснастить сварочный пост профессиональным инструментом, придется выложить немалые деньги.

Если вы, например, ограничены в финансах, вам не требуется функционал и точность профессионального инструмента, либо вам просто нравится все делать своими руками, то можно изготовить подобный инструмент самостоятельно.

Предлагаю вашему вниманию подборку самодельных струбцин для сварки, которые показались мне наиболее интересными. Некоторые из них не уступают по функционалу профессиональным.

Струбцины для стыковых соединений листовой стали.

Обратите внимание

На изготовление весьма функционального комплекта из 12 штук автор затратил 6 часов времени, 2 квадратных дециметра тонколистовой стали, электрод, обрезок ВГП трубы:

Ниже видео с подобной струбциной и наглядной демонстрацией работы. Данная струбцина устанавливает зазор 0,4 мм. Для ее изготовления вам необходимо: регулировочная прокладка тормозных колодок, квадратная труба 22х1,25 мм, шпилька М6, квадратный пруток 6 мм, гайка-барашек М6.

Угловые струбцины (тиски).

Угловая струбцина, зажимающая профильный прокат разного сортамента. Изготовлена без применения токарного станка из подручных материалов.

Самодельные высокоточные угловые тиски. Есть токарные работы. В описании к видео даны ссылки на чертежи.

Самодельная угловая струбцина для сварки за 2,5$. Необходимо: 50 см уголка 35 мм, 1 м полосы шириной 3 см, винты, гайки:

С-образные струбцины.

Быстрозажимная струбцина из старого ножовочного полотна и деталей авто. Думаю, можно сделать из сломанного пистолета для туб.

Мини-струбцина из нержавейки

Магнитные струбцины.

Магнитный уголок для сварки из подручных материалов (лист железа, доска, саморезы) и маленьких круглых неодимовых магнитов под саморезы:

Магнитный угольник для сварки за 1$. Для изготовления необходима соединительная пластина, гайки соединительные М5, винты с потайной головкой М5, магнит от испорченного динамика.

F-образные струбцины

Важно

Массивная струбцина из полос металла, соединительной гайки, шпильки, круглого проката, шайбы. Обратите внимание на скосы подвижной части. Именно они обеспечивают зажим.

Бюджетная F-образная струбцина для сварки из полосы толщиной 5 мм, соединительной гайки и шпильки:

Если у вас есть самодельные струбцины, то вы можете поделиться интересной конструкцией с участниками сообщества в группе ВКонтакте или выслать нам на почту — мы опубликуем.

При использовании данного материала ссылка на ресурс ЯСВАРЩИК

обязательна.

Источник: http://imwelder.ru/posts/49

Угловые струбцины для сварки и столярки, по мотивам интернета… — DRIVE2

Если говорить про сварочные работы, можно и вполне удобно использовать магнитные фиксаторы.
Хотя у нас в стране они стоят далеко не бюджетно, а сила их магнитов оставляет желать большего…но все же это удобно.

Но есть одно но…они никак не препятствуют деформации деталей и геометрии конструкции при сварке.При работе со столярными изделиями, разумеется магниты бесполезны.

Можно купить (а сейчас наверное все можно купить…даже совесть и душу) угловые струбцины…

Многие среди моих знакомых просто «писяют кипятком» от STANLEY…есть у меня так же продукты этой фирмы…по молодости гнался за «брендом», не задумываясь стоит ли оно того.
Когда-то и была приобретена угловая струбцина от стенли…

По меркам стенли это товар бюджетный, хотя стоит значительно дороже чистокровных китайцев.Ну так вот, как и все от стенли что у меня есть, это обычный, ничего из себя не представляющии ЭТАКОГО продукт.

Если конкретно про эту струбцину, у нее даже углы в двух плоскостях не 90 градусов…что на мой взгляд не красит «именитую» фирму…при том что в дешевых TOPEX есть 90 хотя бы в одной плоскости.

Ну и болт на эту стенли и вообще.
Речь о другом.

Когда-то на ютюбе увидел забавные струбцинки в исполнении одно из тысяч украинских кулибинов.
Долго не доходили руки чтобы собрать весь металлический мусор в закоулках и сделать что-то подобное.

Совет

Изделия сделал действительно из мусора по сути…обрезки профильной трубы…обрезки шпилек, которые непременно остаются при работах…Единственно что счел нужным купить, это буковые ручки.

Их реально было проще купить чем что-то делать )

В общем что-то описывать нет смысла, по картинкам все понятно.

Из отходов сварил платформу
На нее уже приваривал уголки…главное, в отличии от «заводских» «именитых» изделий, соблюсти точность углов, во всех плоскостях.

В дело идет все, что по хозяйски жалко было выбросить )

Втулки от старых сайлентблоков пригодились как нельзя кстати.

Больше всего из потраченного времени, заняло рождение прижимной подвижной части.

В одной из двух нужных для данного изделия втулок, нарезал резьбу под шпильку…в моем случае шпилька М10…в большей я смысла не вижу.

Две втулки нужны для создания двух шарнирных соединений.

Хоть и делалось все из мусора по сути, но делать тяп-ляп не хотелось…не совсем мой это подход.Можно было запорную часть шпильки просто и быстро обварить и все…но решил делать болтовое соединение, на случай возможной разборки. Для сверления отверстия в шпильке, также применил изобретение коллективного разума…Шпилька М10…по этому гайка М10…в нее впрессована гайка М4…

Навернув гайку на шпильку получается простой, примитивный, но абсолютно рабочий кондуктор для сверления.

Ну и отверстие под резьбу…аккуратное…по центру.

Так как все делалось без чертежей и расчетов, то без примерки никуда.

Для заднего шарнира пошли в ход валяющиеся в изобилии высверленные заклепки от шаровых.

Предварительная сборка.

Что удобно в такой конструкции, что работать можно разными размерами профильной трубы или брусков.

Ну убедившись в полной работоспособности, начал все собирать.

Очистил с большего, покрасил.

Ручки покрыл маслом.

Изделиями полностью доволен, даже не жалко потраченных 6-7 часов на их создание.

Теперь только думаю…как же я до этого жил без них )

p.s. не титьками и пелотками на драйве жив человег…

Источник: https://www.drive2.ru/b/3204140/

Как сделать струбцину своими руками: инструкции по изготовлению с чертежами, фото и видео

Проведение слесарных или столярных работ в необорудованных для этого местах неизбежно связано с проблемой крепления заготовок.

Очень трудно исключить их перемещение по столу или верстаку в процессе обработки, если те не оснащены специальными зажимами, тисками или другими фиксирующими устройствами. Одним из таких устройств, простым, доступным и универсальным, являются струбцины.

Мы расскажем, что они собой представляют и как используются, а также дадим подробную инструкцию по изготовлению надёжных струбцин своими руками.

Для чего нужен инструменте, его устройство и виды инструмента

Струбцина относится к дополнительным столярно-слесарным инструментам.

Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации.

Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:

  1. Винтовые G-образные — самые распространённые, отличаются простотой конструкции и относительно малой стоимостью. Представлены металлической скобой, с одной стороны которой расположена опорная поверхность, а с другой — резьбовое ушко с вкрученным в него регулировочным винтом. Внутренняя часть винта оснащена рабочей губкой, внешняя — рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простой формы.

    Струбцины такого типа подходят для работы с крупными заготовками

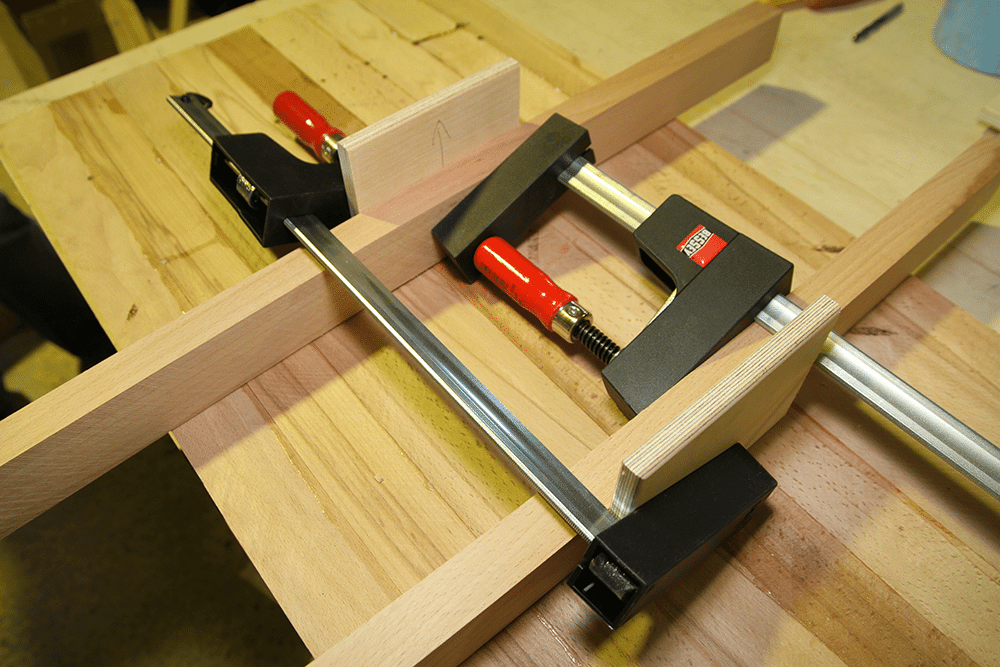

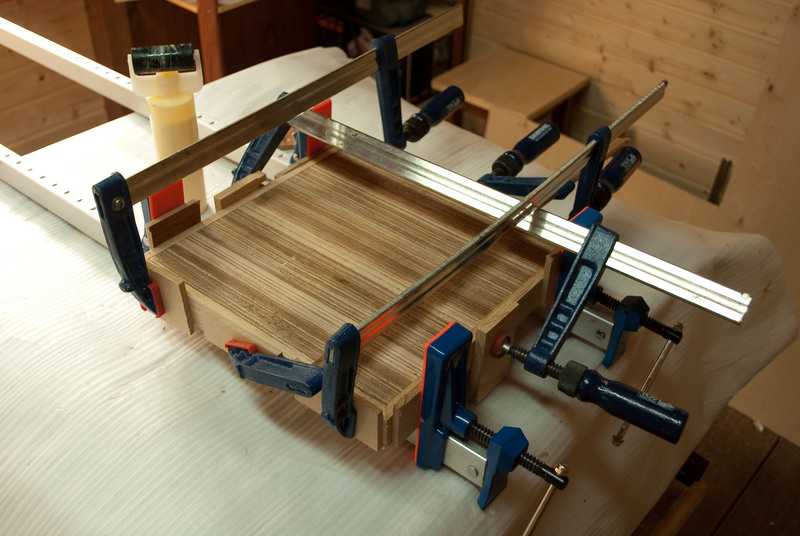

  2. Быстрозажимные F-образные — более универсальны, их опорная поверхность неподвижно закреплена на длинном стержне, по которому скользит рабочий блок с губкой. Перемещение и фиксация блока обеспечивается вспомогательным винтом или шаговым нажимным механизмом.

    Предметы фиксируются за счёт вспомогательного винта и шагового механизма

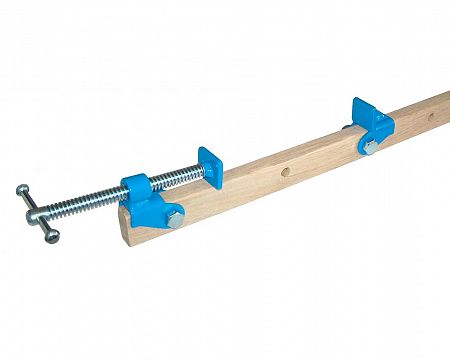

  3. Трубные — позволяют фиксировать крупногабаритные заготовки за счёт варьирования длины трубы. Состоят из двух отдельных элементов — опорной плиты с винтовым зажимом и губки, скользящей по трубе.

    Стубцина подходит для работы с габаритными заготовками

  4. Угловые — призваны упростить стыковку заготовок под прямым углом, для чего имеют по две опорные и рабочие поверхности. Делятся на два подвида. Первый предполагает наличие двух зажимных винтов, расположенных перпендикулярно друг другу; второй оснащается одним винтом с двухсторонним угловым блоком на конце. Очень редко встречаются специализированные струбцины, позволяющие располагать заготовки под острым или тупым углом.

    Струбцины этого типа упрощают стыковку заготовок под прямым углом

    Угловая струбцина с двухсторонним угловым блоком

  5. Ленточные — оборудованы гибким элементом и несколькими плавающими по нему губками. Фиксируя губки в определённых местах ленты и регулируя её натяжение, можно обрабатывать заготовки сложной формы.

    Ленточная струбцина оснащена ленточным элементом, позволяющим зафиксировать заготовку по периметру

  6. Клещевые — состоят из двух шарнирно соединённых частей и распорной пружины.
    На практике применяются редко из-за относительно малой надёжности стыка, однако обеспечивают максимальную скорость установки и снятия заготовки.

    Такая струбцина используется редко из-за малой надёжности стыка

В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство бытовых задач, требующих применения вспомогательного инструмента.

Как сделать столярную струбцину своими руками: пошаговые инструкции с чертежами

Для изготовления струбцин в домашних условиях достаточно обладать базовыми навыками слесарного и столярного дела.

В качестве материалов используется деревянный брус, металлопрокат, трубы и детали крепежа, в частности, болты, шпильки, гайки, штифты. Для стыковки металлических деталей струбцин желательно наличие электрического сварочного аппарата.

При выполнении любых работ главное — следовать инструкции и соблюдать технику безопасности.

Изготовление инструмента винтового типа

Такой вид струбцины поможет хорошо зафиксировать заготовки из дерева

Струбцина, изготовленная по данной методике, отлично подойдёт для фиксации небольших деревянных заготовок — фанеры, листов ДВП, ОСБ и ДСП, а также досок и тонкого бруса. Мы предлагаем вам самостоятельно выбрать масштаб, но в остальном лучше не отклоняться от следующей последовательности действий:

  1. Перенесите шаблоны всех деревянных деталей на плотную бумагу или картон в соответствии с выбранным масштабом.
  2. С помощью шаблона перенесите изображение на доску подходящей ширины. Лучше использовать не сосновые доски, а более твёрдую древесину.
  3. Используя электролобзик, вырежьте все детали. Подправьте форму напильником, а поверхность зашлифуйте наждачной бумагой.
  4. В «челюстях» наметьте и просверлите отверстия для осевого болта. Отверстие верхней «челюсти» удлините с помощью круглого напильника так, чтобы его длина составила 1,5–2,5 диаметра болта.
  5. В рукояти просверлите отверстие для гайки, диаметром соответствующее номеру гаечного ключа. Надфилем придайте ему шестигранную форму. Установите гайку внутрь на эпоксидный или цианакрилловый клей.
  6. Соберите струбцину — зафиксируйте осевой болт в нижней «челюсти» клеем, установите на шурупах заднюю петлю, наденьте верхнюю челюсть и, подложив шайбу, установите рукоять. На рабочие поверхности наклейте мягкие накладки.

Ещё более простой вариант — изготовление винтовой струбцины из ножовки.

Простой вариант струбцины из ножовки

В таком случае достаточно на одном конце её дуги приварить опорную площадку, а на другом — гайку, в которую и будет устанавливаться регулировочный винт с губкой и рукоятью.

Самодельная быстрозажимная струбцина из дерева

Изготовление такой струбцины займёт больше времени

Использование F-образных струбцин значительно ускоряет рабочий процесс. А вот изготовление самой струбцины несколько сложнее, чем создание её винтового аналога. Потребуется сделать следующее:

  1. Перенесите изображения на пиломатериал так, как было описано выше. Точно соблюдайте указанные размеры деталей и места отверстий штифтов.
  2. Вырежьте детали электролобзиком, им же сделайте узкую прорезь в подвижной губке и глубокие прорези для осевой пластины. При помощи стамесок выберите паз для кулачкового рычага.
  3. Просверлите отверстия для штифтов. Обработайте все внешние и внутренние поверхности деталей напильником, а после — наждачной бумагой.
  4. Из металлической полосы болгаркой вырежьте осевую пластину, зашлифуйте её. Просверлите отверстия для штифтов.
  5. Выполните сборку инструмента, установив на пластину губки с помощью штифтов. В подвижную губку вставьте кулачок. Наклейте рабочие накладки.
  6. Проверьте работоспособность быстрозажимной струбцины. В случае необходимости измените форму рабочей части кулачкового рычага.

Грубая фиксация нижней губки на осевой пластине может осуществляться заклиниваем её направляющих штифтов, вставкой дополнительного штифта, винтовым зажимом или другим способом.

Видео: изготовление быстрого зажима

Трубная из металла

Для изготовления такой струбцины потребуется металлическая труба

Для такого инструмента потребуются три металлических кольца, внутренний диаметр которых соответствует внешнему диаметру имеющейся у вас трубы, вместо которой, к слову, можно использовать и металлический стержень. При наличии сварочного аппарата, процесс изготовления струбцины сводится к такому алгоритму:

  1. К двум кольцам приварите опорные площадки, которые можно сделать из стального уголка; на третье кольцо установите гайку, а само кольцо приварите к концу трубы.
  2. К шляпке длинного болта приварите импровизированную рукоятку из металлического стержня, болт вкрутите в кольцо с гайкой.
  3. Со свободного конца трубы на неё наденьте кольцо верхней подвижной губки. В кольце нижней губки сделайте отверстия для фиксирующих штифтов.
  4. Нижнее кольцо установите на трубу.

Трубная струбцина оптимально подойдёт для удержания элементов мебели при её сборке, будет удобна в строительно-монтажных работах и других подобных операциях.

Видео: самодельная струбцина трубного типа

Угловая

Для изготовления струбцины такого типа можно использовать дерево, металл или дюралюминий. Между собой они отличаются не только материалом, но и прижимной силой и величиной фиксируемой заготовки. В нашем следующем материале представлены подробные инструкции по изготовлению инструментов: //stanok.guru/oborudovanie/kak-izgotovit-svoimi-rukami-uglovuyu-strubcinu.html

Как в быту, так и в профессиональной деятельности, связанной с обработкой дерева и металла, струбцины станут незаменимым помощником. Следуя инструкциям и обладая простым набором материалов, вы сможе своими руками смастерить этот инструмент.

Источник: https://stanok.guru/oborudovanie/strubtsina-svoimi-rukami.html

Изготовление столярных струбцин для сварки своими руками

Струбцина — это универсальный инструмент, без которого не может обойтись ни один мастер. На рынке стоимость такого приспособления довольно велика, поэтому струбцина, изготовленная своими руками, будет оптимальным вариантом для проведения работ с деревом и металлом. Процесс изготовления не потребует много материалов и финансовых затрат.

Разновидности и принципы работы

Существует два основных типа струбцин: для столярных работ и работ с металлом. Возможно использовать металлические струбцины для работы с деревом, но постоянно придётся подкладывать прокладки под губки, иначе изделие будет испорчено.

В столярных работах довольно часто приходится использовать угловые струбцины — будь то стягивание двух рамок, где важным аспектом является выдержать угол 90 градусов, или сборка входных и межкомнатных дверей. При склеивании основной рамы двери без струбцин не обойтись.

В интернете можно найти большое разнообразие вариантов изготовления струбцин своими руками, чертежи также присутствуют. Вот самые распространенные варианты.

Чертеж самодельной столярной струбцины изображен на рисунке.

Для сборки необходимы: упоры, блок зажимы, подвижные блоки и планки, которые можно сделать из фанеры 3/4, а верх и низ можно изготовить из фанеры толщиной 1,2 мм.

Угловая струбцина собирается довольно легко, а фанера не будет царапать поверхности дерева пластика и других поверхностей. Материала понадобится довольно мало, что существенно снижает цену изделия.

Столярный вариант самодельной струбцины отличается простотой конструкции и обеспечивает хорошее сжатие деталей между собой. Сделать инструмент можно из подручных материалов:

  • Два бруска толщиной 4-5 см, длину можно подбирать в зависимости от поставленных задач.
  • Две мебельные гайки.
  • Две шпильки.
  • Гайки-барашки под шпильки.

Брускам необходимо придать форму своеобразных клещей. Это можно сделать электролобзиком или обычной пилой по дереву. Затем бруски прислоняются друг другу, и в них просверливаются два отверстия.

Шпильки вкручиваются в мебельные гайки и контрятся. Сжатие двух деревянных планок происходит при помощи барашков.

Щечки изделия необходимо делать из мягких пород древесины — для того чтобы во время сжатия не повредить поверхность.

Большой популярностью среди столяров пользуются ленточные струбцины. С их помощью можно сжимать крупногабаритные объекты. Последовательность изготовления выглядит следующим образом.

Этот вид обеспечивает сильное сжатие, а материал для сборки наверняка найдется в каждой мастерской.

Изготовление угловой струбцины

Угловая струбцина также широко применяется для сварочных работ. Практически любые работы со сваркой подразумевают соединение деталей под определенным углом и удержание их в неподвижном состоянии.

Когда сварщик варит, в одной руке у него находится держатель с электродом, а в другой маска, поэтому угловые струбцины значительно упростят работу с изделием. В магазинах цена таких приспособлений может достигать 2 тыс.

р. и больше.

Поэтому наилучшим вариантом будет изготовление струбцины из металла своими руками. Это не только сэкономит деньги, но и позволит сделать инструмент любого размера и добавить некоторые изменения в конструкцию. Чертежи угловой струбцины приведены на рисунке.

Обратите внимание

Для этого необходимы: полоски металла толщиной 8-10 мм. Для фиксации металлических элементов нужно взять уголок 40 на 40 мм или 50 на 50 мм. Крепить уголки между собой можно болтовым соединением или просто сварить, что обеспечит им необходимую жесткость.

Для прижимного устройства нужно сварить между собой 3-4 гайки, но наилучшим вариантом будет изготовить кронштейн с резьбовым отверстием толщиной 30-40 мм. Для перемещения зажимного механизма необходимо сделать направляющие.

При помощи дрели просверлить отверстие, в него вставить болт и закрутить его гайкой.

Следующая модификация отличается простотой, но готовый инструмент необходимо закрепить на верстаке — для удобства. Струбцина состоит из двух уголков и двух планок из листового металла.

Для быстрозажимной конструкции понадобятся два уголка 70 на 70 или 50 на 50, в зависимости от габаритов металла. Если метал крупногабаритный, то уголки желательно взять побольше.

Еще понадобятся 2 стальных шпильки, которые будут выполнять роль зажимов, 6 гаек и 2 или более пластины из листового металла.

Далее следует нарезать резьбу или просто просверлить отверстие и приварить гайку, в которую будет вкручиваться шпилька, фиксирующаяся заготовки. На конце шпильки приварить гайки, предварительно сварив их между собой.

Источник: https://pochini.guru/sovety-mastera/izgotovlenie-stolyarnyih-strubtsin

Струбцина угловая для сварки – смотрим сварочные струбцины

Выполнение сварочных работ требует особого подхода. Для начала осуществляется подготовка необходимых материалов.

Чтобы сделать все правильно и качественно, возникает необходимость в дополнительных инструментах или же оборудовании. Струбцина угловая для сварки — один из таких инструментов.

Существуют и другие приспособления, которые упрощают работы и положительно влияют на конечный результат.

Что такое фиксатор сварочных элементов

Сварочные струбцины представляют собой устройство, которое выступает в качестве фиксатора каких-либо деталей или частей непосредственно при выполнении их обработки. Данное изобретение позволяет очень крепко прижимать элементы друг к другу, что значительно облегчает процесс работы.

Струбцины для сварки, согласно своей конструкции, состоят из двух частей. Это основная рама и подвижные элементы с зажимом.

Особенность второй части в том, что осуществляется регулировка расстояния между губками инструмента. В качестве зажимного устройства нашел свое место винт или рычаг.

Важно

Благодаря ему, выполняется фиксирующая функция подвижной части, а также имеет место регулирование силы, с которой выполняется сжатие деталей.

Таким образом, ремонт металлических изделий при помощи специального «фиксатора» позволяет упростить и облегчить весь процесс работы. Когда возникает вопрос об изготовлении изделий, для которых характерно угловое соединение, то на помощь приходит угловая струбцина.

Особенности применения угловых фиксаторов

Сварочные струбцины являются прекрасной альтернативой для тисков. Это обусловлено тем, что при выполнении сварочных работ на металлическом столе осуществляется непреднамеренное выгибание сварочного шва или изменяется угол соединения элементов. В таких случаях возникает необходимость в крепкой и прочной фиксации частей, которые подлежат соединению.

Выделяют ряд отличительных характеристик сварочных струбцин от обычных угловых:

  • с целью повысить жесткость соединений используются толстые прижимные губки. За счет этого исключается вероятность выгиба швов и иного их искажения непосредственно в период выполнения работ;
  • в наличии имеются медные или омедненные прижимные винты. Главная их задача – это предотвратить разрушение резьбовой части за счет попадания на нее малейших частиц расплавленного металла. Медное покрытие не позволяет приставать брызгам на рабочую поверхность, что, тем самым, увеличивает срок службы угловой струбцины;
  • благодаря данному устройству, увеличивается зона для работы в местах соединения деталей. За счет этого обеспечивается возможность беспрепятственной работы электродом уже под нужным углом.

Таким образом, главным условием качественного выполнения сварочных работ является наличие необходимого инструмента. Используя его, можно не только упростить поставленные задачи, но и избавиться от не состыковок и подгонов деталей. Такие изобретения как струбцины для сварки являются прекрасным вариантом, надежность и практичность которых доказана на деле.

Источник: http://swarka-rezka.ru/strubcina-uglovaya-dlya-svarki-smotri/

Изготовление простой и угловой струбцин своими руками

Ремонт и изготовление мебели, различных деревянных или металлических изделий не возможны без использования струбцин. Современные инструментальные магазины предлагают большой выбор этих изделий.

Условно их можно разделить на две большие группы. Первая объединяет зажимы, использующие резьбовые детали. Струбцины этой группы называют винтовыми.

Они могут иметь стационарную скобу того или иного размера или раздвижную.

Во вторую группу объединяют зажимы, использующие в своей основе проволочные или плоские пружины и называемые, соответственно, пружинными.

Любому мастеру для работы может понадобиться до нескольких десятков различных струбцин. Приобретение такого количества инструментов потребует достаточного количества денежных средств. Гораздо экономичнее изготавливать зажимы самостоятельно. О том, как изготовить различные виды струбцин своими руками, пойдет речь в дальнейшем.

Изготовление винтовой струбцины

Простую винтовую струбцину можно изготовить, имея в наличии стальной лист толщиной 8-10 миллиметров, готовый стержень с резьбой М8 или М10 и нескольких гаек того же размера.

Сначала с помощью шаблона или другого готового зажима выполните разметку скобы на выбранной заготовке. При этом можно учесть требования конкретных условий эксплуатации зажима и изготавливать скобу необходимого размера.

Следующий этап – вырезание заготовки. Толщина и геометрическая форма заготовки будущей струбцины делает проблемным применение для этого вида работ болгарки. В данном случае лучше воспользоваться ацетиленовой горелкой или газовым резаком.

На этапе шлифования кромок полученной скобы может быть использована и угловая шлифмашинка. Подровняйте края согласно линии разметки и снимите угловые заусенцы.

Для винтового зажима на короткой стороне скобы приварите несколько гаек М8 или М10. Вместо них можно использовать обрезок шестигранного прутка длиной 40-50 миллиметров с внутренней резьбой соответствующего диаметра.

Для работы струбцины подберите круглый стержень с соответствующей резьбой необходимой длины. С одного из торцов приварите к нему поперечную рукоятку.

Для защиты готовой струбцины от коррозии покройте поверхность изделия любой масляной или нитрокраской.

Изготовление винтовой струбцины с раздвижной рамкой

При необходимости не сложно изготовить и струбцину с раздвижной рамкой.

Для работы понадобятся следующие материалы:

  • стальная полоса сечением 40х (8-10) мм;
  • стержень с резьбой длиной 10-150 мм;
  • несколько гаек и круглых шайб.

Из инструментов следует приготовить болгарку, дрель и сварочный аппарат, газовый или электрический.

Первый этап – раскрой полосы на заготовки необходимой длины. Нам понадобятся стойка длиной 500 – 800 миллиметров, опорная планка длиной 200 миллиметров и передвижная планка той же длины.

С помощью сварки присоедините к одному из торцов длинной детали стационарный упор. Для обеспечения максимальной прочности конструкции старайтесь получить шов высокого качества, правильно подбирайте режимы сварки.

Совет

Следующий этап – обработка скользящей планки. В ней необходимо разметить и изготовить два отверстия, одно из которых круглой, а второе прямоугольной формы.

Получение цилиндрических отверстий при наличии электродрели или сверлильного станка не составит затруднений. Достаточно лишь подобрать сверло соответствующего диаметра, надежно зажать его в патроне инструмента и произвести сверление. Диаметр круглого отверстия должен превышать диаметр резьбового стержня.

Изготовление прямоугольного отверстия потребует больших временных и энергетических затрат. Отступив от кромки планки 25 миллиметров, вдоль осевой линии разметьте прямоугольник 11×41 мм. Небольшой зазор понадобится для свободного хода пластины по стойке.

Далее разметьте центры отверстий, отступив по 5 миллиметров от края паза и по 10 милиметров друг от друга. Во избежание скольжения сверла центры отверстий необходимо предварительно накернить. Просверлите четыре отверстия диаметром 10 миллиметров.

Окончательную форму пазу придайте вручную с помощью квадратного и прямоугольного напильника.

Над круглым отверстием скользящей планки приварите гайку с резьбой, соответствующей стержню. К одному из торцов винта приварите поперечную рукоятку, к другому круглую шайбу достаточной толщины. Зачистите кромки всех деталей от металлических заусенцев наждачной бумагой и выполните сборку зажимного приспособления.

Изготовление угловой струбцины своими руками

Процесс изготовления ряда изделий, например коробок дверей, требует соединения деталей под прямым углом. Для надежной фиксации составляющих элементов деревянных или металлических конструкций применяются угловые струбцины.

Подобный зажим так же можно изготовить из подручных материалов самостоятельно. Вам понадобятся два обрезка стального уголка 40х40, 50х50 или 30х50 по 200 миллиметров каждый, кусок полосы 10х50 длиной 250 миллиметров и две готовых винтовых струбцины.

Используя слесарный угольник без колодки для контроля прямоугольности, установите все детали конструкции в соответствии с фото.

С помощью сварочного аппарата присоедините уголки к полосе с обратной стороны.

Обратите внимание

Так же сварочным швом присоедините струбцины к основаниям для надежного крепления.

Таким образом, получится удобное и надежное приспособление, которое неоднократно выручит вас при выполнении ряда работ.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Источник: http://stroi-specialist.ru/dacha-sad-ogorod/garazh/izgotovlenie-strubcin.html

Струбцина угловая своими руками :

Чтобы зафиксировать угол между деталями конструкции, следует использовать такой инструмент, как струбцина угловая. Ее применяют в домашних условиях не так часто, но без нее все же не обойтись.

Дабы сэкономить средства домашнего бюджета, существует возможность создать приспособление самостоятельно.

Следует ознакомиться с особенностями и разновидностями струбцин, чтобы понять, какой инструмент подойдет для выполнения требуемых действий.

Общая характеристика

Угловой струбциной называют определенный тип инструмента, способный зафиксировать детали в определенном положении. Это необходимо, когда требуется время для высыхания клея или проведения сварочных работ.

Выполняя сборку мебели, применяют данный инструмент. Струбцина угловая поможет без смещений собрать все детали, просверлить крепежные места в применяемом материале. Чаще всего инструмент обеспечивает фиксацию составных частей конструкции под углом 90 градусов.

В зависимости от типа производимых работ от угловой струбцины, выполненной своими руками, требуется определенная прочность. Ее могут применять для фиксации плотники, слесари, токари и сварщики. Даже просто собирать раму для картины в домашних условиях следует с применением данного инструмента.

Многие мастера называют струбцину «третьей рукой», что говорит о ее важности и функциональности.

Достоинства

Существует несколько достоинств такого инструмента, как угловая струбцина своими руками. Самодельный инструмент весит не очень много, что облегчает работу мастера и при этом хорошо фиксирует все необходимые элементы. Благодаря этому свойству струбцину легко переносить с места на место, чего не скажешь об обычных строительных тисках.

Можно создать довольно прочный и долговечный инструмент самостоятельно. Например, для сварки создаются струбцины угловые из металла. Необходимая прочность достигается даже в самодельных вариантах фиксаторов.

Встречаются такие самодельные струбцины, которые превышают по качеству покупное оборудование. Детали фиксируются настолько крепко, что они не проскальзывают между зажимами.

Важно

Самостоятельно допустимо создавать необходимую для работы жесткость.

Благодаря всем этим качествам каждый уважающий себя профессионал должен иметь в своем наборе самодельную угловую струбцину.

Конструкция

Конфигурация представленного инструмента может отличаться, однако есть одинаковые по своей функциональности части.

Зажим любой угловой струбцины, сделанной в домашних условиях, имеет два упора. Неотъемлемой частью оборудования является блок-зажим. Этот элемент обладает хорошей подвижностью, что позволяет использовать его для разного размера материалов.

Угловая струбцина своими руками может иметь рычажный механизм и винт, если требуется хорошая жесткость фиксации. Для столярного инструмента более слабого типа зажима допускается использовать бегунок и планки. Однако подвижность деталей упора является неотъемлемой характеристикой любой струбцины.

Выгода самодельного инструмента

Одной из причин, почему люди решают создать инструмент самостоятельно, является дороговизна заводских струбцин. Хороший набор потребует затрат семейного бюджета. Также не удастся обойтись даже в домашних условиях одним размером такого инструмента, как струбцина угловая. Калибр заводского оборудования заставит приобретать струбцины набором.

Однако, экономия является не единственным преимуществом этого самодельного инструмента. Подобранная под определенный тип работ калибровка струбцины угловой поможет лучше зафиксировать детали.

Самостоятельно можно создать необходимую прочность инструмента. В случае когда проводимые работы носят единоразовый характер, применяют дешевые, простые материалы. Сама же конструкция будет легкой, транспортабельной, а выполняемый процесс не потребует больших физических усилий.

Выполняя более сложные работы, созданные самостоятельно струбцины выигрывают перед заводскими их разновидностями. Собрать оборудование для фиксации металлических деталей несложно. Этот тип инструмента будет обладать прочностью и повышенной надежностью.

Деревянная угловая струбцина

В столярном деле применяются инструменты определенного типа. Угловая струбцина для мебели также может быть выполнена при помощи подручных средств. Для этого необходимо обладать хотя бы самыми простыми навыками работы с деревом.

Первоначально следует подобрать правильный тип материала. Лучше всего применять ясень, дуб, березу, бук или граб. Древесина должна быть влажностью не более 12 % и не иметь сучков, повреждений или неровностей. Из такого материала делают 2 пластины по 20 см длиной и 15 см шириной. Их толщина должна быть около 2 см. Еще два бруска имеют длину до 25 см и ширину, толщину 2 см.

Понадобятся также крепежные материалы. Чтобы собрать угловую струбцину для монтажа мебели, необходимы металлические болты и саморезы. Для максимально качественной сборки 2 самореза имеют длину 20 см, а еще 2 — около 12 см. Диаметр всех четырех деталей — 5 мм.

Метод сборки струбцины из дерева

Угловые струбцины для сборки мебели создаются определенным способом. Две длинные рейки размещаются на столе. Первая укладывается ребром вверх, а вторая — наоборот. В них дрелью просверливают отверстия для соединения.

Одна пластина плотно крепится к нижнему бруску. Отверстия для крепежа обеих деталей должна совпадать. Параллельно первой пластине крепится вторая. Для этого используется проходящий через них саморез. Он будет регулировать степень зажима детали между двумя пластинами.

Совет

На концах реек также просверливаются отверстия. К ним крепятся еще пластинки или пайки. Угол между ними должен составлять ровно 90 градусов. Для соблюдения этого требования понадобится прибегнуть к помощи соответствующей измерительной техники.

Выполнив монтаж всех деталей угловой струбцины для сборки мебели, можно проверить ее работу, закручивая саморез для фиксации уровня зажима пластин.

Струбцина из фанеры

Для единоразовой фиксации, не требующей высокой жесткости, применяют листы фанеры. Это самый простой и легкий способ. Как сделать угловую струбцину быстро и незатратно, ответит технология применения этого материала. Перед началом работы берутся куски фанеры 10х10 см. Квадраты вырезают лобзиком. Толщина фанеры должна быть около 1,5 см.

Затем следует разметить квадраты, разделив заготовки по диагонали на 2 части. Следует наметить отверстия на расстоянии 20 см от края. Между ними должно быть не менее 8 см, иначе зажимы будут мешать друг другу. Просверливаются отверстия в намеченных местах диаметром 40 мм. Сторона вдоль отверстий врезается. Три угла также опиливаются.

Это позволит убирать излишки клея под фиксаторами.

Струбцина из фанеры готова и может использоваться в работе.

Струбцина из металла

Еще одним вариантом изготовления струбцины является металлический ее тип. Такой инструмент обладает хорошей жесткостью фиксации и может использоваться в работе долгое время.

Струбцина угловая для сварки обязательно выполняется из металла. С ее помощью фиксируют элементы конструкций под разными углами, чаще всего 90 градусов.

При помощи металлического оборудования легко выполнить предварительный монтаж деталей, выровнять их относительно друг друга. Данный инструмент состоит из крепкого, надежного корпуса, подвижного механизма.

Этот элемент конструкции обеспечивает жесткость фиксации при помощи винта.

Виды металлических струбцин

Все угловые струбцины для сварки, выполненные своими руками, делятся на два типа:

  • двухкоординатные;
  • трехкоординатные.

Угловая струбцина для сварки своими руками позволяет зафиксировать две детали металлоконструкции для дальнейшего их соединения в одном положении. Самые простые виды оборудования обладают хорошей функциональностью, облегчают проведение сварных работ, делая их более комфортными. Встроенные магниты повысят безопасность труда.

Качество швов при использовании струбцины выходит наивысшее. В сочетании со значительной экономией времени и легкостью проведения манипуляций с деталями конструкции этот инструмент просто незаменим для сварщиков.

Струбцина для сварки самодельная

Изготовить подобный инструмент в домашних условиях довольно несложно. Для начала потребуется подготовить такие материалы, как:

  • стальной лист 10 мм толщиной;
  • гайки в количестве 3 штук;
  • шайбы большого диаметра;
  • труба с наружной резьбой по размеру гаек.

Самодельная угловая струбцина изготавливается по следующей технологии. Из листа стали вырезаются полоски длиной 50 см и шириной 4 см. Такие заготовки потребуются в количестве 2 штук. К основной части заготовки приваривается вспомогательная в виде буквы «Г».

На короткий край плашмя приваривается опорная деталь. Три гайки свариваются вместе. То же самое следует сделать с шайбами. Гайки располагаются ребром к подвижной части. Их приваривают так, чтобы вкручиваемый стержень проходил параллельно основанию инструмента.

Затем части привариваются по внешнему краю. Между ними вставляется полоска струбцины. После этого производится сварка по внутреннему краю, присоединяя к частям подвижную планку. На край металлического стержня привариваются большие шайбы.

Надежная и крепкая струбцина угловая готова.

Применение струбцины в работе

Проводя слесарные, столярные работы, заготовка надежно зажимается между фиксаторами оборудования. Инструмент легко закрепляется на аппарате или другом оборудовании. Этот инструмент значительно ускоряет время проведения работ. Струбцина может заменить одного помощника. Настройка подвижных элементов позволит соединить детали под углом 90 градусов или другим уклоном при необходимости.

https://www.youtube.com/watch?v=gJmzr4UNyUI

Ознакомившись с видами и способами создания такого инструмента, как струбцина угловая, не составит большого труда собрать ее самостоятельно. Вид конструкции зависит от требуемой прочности фиксации.

Применяя различные материалы для изготовления зажима, можно сделать как одноразовый инструмент из фанеры, так и долговечный его вариант из металла.

Это полезное и востребованное приспособление как в домашнем хозяйстве, так и в профессиональной деятельности.

Источник: https://www.syl.ru/article/196325/new_strubtsina-uglovaya-svoimi-rukami

Угловая струбцина своими руками: варианты изготовления

Угловые струбцины необходимы для сборки разнообразных конструкций. С их помощью можно надежно зафиксировать заготовку. Чаще всего используют для сборки мебели, при выполнении сварочных, слесарных и столярных работ. Часто применяется угловая струбцина 90°, при необходимости можно сделать устройство для любых углов.

Типы струбцин

Существует три категории струбцин:

  • Простые, обеспечивающие фиксацию деталей с рабочей плоскостью верстака.
  • Угловые, предназначенные для удержания двух заготовок под требуемым углом.
  • Объемные, способные фиксировать три заготовки в трех разных направлениях.

Первый тип изготавливается в виде C-образного кронштейна с резьбовым зажимом. Сфера применения — обработка дерева, металла, пластиковых основ. Второй тип — наиболее часто применяемый.

Чаще всего угловую струбцину используют для фиксации заготовок под углом 90°. Но существуют образцы, позволяющие изменять угол до необходимого значения.

Третий тип фиксаторов нужен, если специфика работы предусматривает выполнение больших однотипных процессов.

Заводские модели достаточно дороги. Решение — делать струбцины самостоятельно.

Угловая и объемная струбцины изготавливаются на основе простой конструкции, отнесенной к первой категории, и дополнительных деталей, которые можно найти в домашней мастерской.

 Размеры, прочностные характеристики зависят от материала изготовления. Обычно параметры ориентированы на тип обрабатываемых деталей.

В статье описано, как сделать столярные струбцины из фанеры, представлена схема сборки угловых зажимов для работы с металлическими деталями.

Фанерные струбцины

Для сборки мебели часто применяют листы ДСП, которые фиксируются под прямым углом. Рекомендуется сделать приспособление на основе простых струбцин. Для этого потребуется:

  • лист фанеры или ДСП толщиной 8–12 мм;
  • квадратный или прямоугольный деревянный брусок;
  • электролобзик или ножовка;
  • электрическая дрель с набором насадок.

Из фанеры или древесно-стружечной плиты выпиливают два и более прямоугольных треугольника с катетами длиной 30–40 см. Угол 90° каждого сегмента должен быть максимально точным, иначе готовая конструкция будет некачественной. В каждом углу треугольника формируют отверстие. Оно должно соответствовать размерам простых зажимов, взятых за основу.

Необходимо, чтобы от края отверстия до катета треугольника расстояние было 10–15 мм.

Приспособление испытывают на практике. Для этого самодельный треугольник прижимают обычной струбциной к обрабатываемому листу, выравнивают по краю. Второй простой струбциной фиксируют следующую деталь под углом 90°. Чтобы крепление было надежным, по краям стыка применяют две треугольные фигуры.

Угловые зажимы для металлических заготовок

Для работы с металлическими деталями применяют железные угловые струбцины, усиливающие зажим. Металлы прочнее дерева, фиксировать их нужно более крепким инструментом.

Обработка нередко сопряжена с процессом сварки, высокие температуры быстро приведут деревянные элементы из строя. Лучше отдавать предпочтение железу.

Оно не боится электрической дуги, высоких температур, механического воздействия.

Металлическую угловую струбцину изготавливают по той же схеме, что и фанерную. Но вспомогательный инструмент делают из листового металла толщиной 8–10 мм. Фиксирующие элементы собирают из металлического уголка заданного размера. Для большей надежность уголки свариваются. Резьбовое крепление также подойдет.

Обратите внимание

Винтовой зажим делают из трех сваренных между собой гаек. Можно создать кронштейн с резьбовым отверстием диаметром 35–40 мм в центре. Крепят устройство болтами, что позволяет в случае срыва резьбы осуществить быструю замену.

Внутреннее основание приспособления перемещают по направляющим. Для их изготовления в биссектрисе треугольника формируют паз шириной около 10 мм.

Просверливают технологическое отверстие в верхнем основании фигуры. Снабжают его болтом и закручивают снизу гайкой.

 Чтобы обоюдное перемещение оснований не было затруднено, работа выполнялась корректно, резьба не должна доходить до головки болта.

Угловую струбцину легко изготовить самостоятельно, нет необходимости приобретать заводской зажим.

Источник: https://derevo-s.ru/oborudovanie/aksessuary/strubcina-uglovaya

Самодельные струбцины для сварки своими руками

Самодельные струбцины для сварки своими руками

Скачать файл — Самодельные струбцины для сварки своими руками

Струбцины относятся к инструментам-помощникам, которые плотно сжимают детали между собой или фиксируют заготовки во время их обработки к какому-либо основанию. Различные виды таких инструментов можно встретить в каждой мастерской. Для фиксации угла между деталями конструкции, домашние умельцы используют угловую струбцину.

При этом, чтобы сэкономить домашний бюджет, инструмент изготавливается своими руками. Инструмент выполняется из дюралюминия, поэтому является очень прочным. Удобен он тем, что имеет специальные монтажные отверстия , с помощью которых его можно закреплять на верстаке.

Применяются угловые струбцины чаще всего для фиксации деталей рамы, уголков или других подобных конструкций. Часто используется инструмент во время сборки мебели. В помощники угловую струбцину могут брать плотники, токари, слесари и сварщики. Пригодится она и для работ в домашних условиях.

Заводской инструмент стоит недешево, да и обойтись домашнему мастеру одним размером такого инструмента вряд ли удастся. Поэтому многие изготавливают угловые струбцины своими руками. При этом экономия домашнего бюджета является не единственным преимуществом самодельного инструмента.

Если фиксировать детали нужно будет не очень жестко, то приспособление своими руками можно сделать из фанеры. Такой способ является самым простым, легким и не затратным. Инструмент из фанеры готов. На его долгую эксплуатацию рассчитывать не приходится, зато делается он из самых простых подручных материалов.

Тем, кто обладает даже самыми простыми навыками работы с деревом, будет легко сделать деревянный инструмент. Для этого, в первую очередь, следует правильно выбрать материал , из которого будет изготавливаться струбцина. Выбор лучше остановить на березе, дубе, ясене, грабе или буке. Древесина должна быть без неровностей, повреждений и сучков.

Металлический тип инструмента о бладает хорошей жесткостью фиксации и имеет длительный срок эксплуатации. Приспособление состоит из надежного крепкого корпуса, подвижного механизма и винта, который обеспечивает жесткость фиксации. Кроме этого, угловые струбцины из металла широко применяются во время сварочных работ. Такие инструменты подразделяются на два вида:.

С помощью приспособления можно зафиксировать два элемента металлоконструкции , после чего закрепить их сваркой. Даже самый простой вид такого оборудования сделает более комфортным проведение сварочных работ, обеспечит высокое качество швов, облегчит различные манипуляции с деталями конструкции и значительно сэкономит время.

Важно

Своими руками изготовить угловую струбцину из металла достаточно просто. Для этого потребуется подготовить:. Работы по изготовлению угловой металлической струбцины закончены. При проведении столярных, слесарных или сварочных работ с ее помощью можно надежно зафиксировать конструкцию.

Такой инструмент способен заменить одного помощника и ускорить время проведения работ. А его подвижные элементы позволят соединить детали под необходимым наклоном и углом. Изучив типы и варианты создания угловых струбцин, изготовить и собрать инструмент своими руками не составит большого труда.

При этом вид конструкции следует выбирать в зависимости от требуемой прочности фиксации. Такое приспособление будет полезно и в домашнем хозяйстве, и в профессиональной деятельности.

Главная Оборудование Как изготовить своими руками угловую струбцину? Металлообработка Металлопрокат Оборудование Аккумуляторы и блоки питания Бензопилы Болгарки Домкраты Дрели Ключи Перфораторы Пресс Разное Сварочный аппарат Сталь Станки Цветные металлы и сплавы. Как изготовить своими руками угловую струбцину? Столярная струбцина — что это за инструмент. Разновидности быстрозажимных струбцин, которые сделаны своими руками,. Как своими руками изготовить шинную пилораму? Металлообработка и станки О сайте Карта сайта Реклама на сайте document. Копирование материалов сайта возможно без предварительного согласования в случае установки активной индексируемой ссылки на наш сайт. По вопросам сотрудничества обращайтесь по email:

Как изготовить своими руками угловую струбцину?

Струбцина — инструмент для фиксации деталей при обработке. Как сделать хорошую струбцину своими руками и сэкономить сегодня рассказывают эксперты издания ЭтотДом. Простая столярная струбцина в процессе деревообработки — просто незаменимая вещь. Струбцину применяют, если нужно закрепить доску, лист, плиту при раскрое.

Кто работает с древесиной довольно часто, предпочитают именно самодельные столярные струбцины. Обычно самодельные струбцины делают из древесины либо из металла. Ни один мастер в своей работе не обходится без этого инструмента, выпускаемого в различных вариантах — от универсальных до специализированных.

Как и любой другой необходимый в хозяйстве инструмент, струбцины реально приобрести в любом строительном или хозяйственном магазине, но самодельные, изготовленные в домашних условиях, ничем не будут уступать заводским струбцинам.

Рычажные струбцины совершенно не требуют особой силы от мастера: Остальные типы быстрозажимных инструментов отличаются разным механизмом зажима, но все они удобные. Для сварки используют угловую струбцину, благодаря которой сварочные работы выполняются гораздо быстрее и проще.

Именно она является универсальным фиксатором, скрепляющим при сварке надежно обрабатываемые поверхности под необходимым углом от 30 до 90 градусов. Трубная струбцина используется при сварке металлических труб торец в торец, поскольку задача довольно сложная, требующая не только навыков, но и точной ориентации заготовок в пространстве.

Струбцина может быть любой длины, стоит лишь нарезать резьбу на одном конце трубы и навинтить затем на нее упор. Ленточная струбцина широкого спектра предназначена для удобного склеивания рамок и ящиков, используется при ремонте деревянных стульев, рам, столешниц, аквариумов. В основе струбцины — ремень, капроновый или кожаный.

Именно с его помощью передается прижимное усилие на сопряженные детали. Обеспечивает любой заготовке равномерное усилие прижатия и прочную фиксацию. Среди столярных струбцин — f-образные, представляющие собой комбинирование неподвижной губки на конце плоского стального основания и скользящей регулируемой губки.

Совет

Имеют глубокий зев, позволяющий фиксировать деталь далеко от ее кромки. На губке зажима у скользящей головки может быть установлен эксцентриковый рычаг или регулировочный винт. В работе последние не очень удобны, поскольку держать их приходиться двумя руками и потом закручивать.

Струбцины закрытого типа состоят из двух шин, при этом щит оказывается зажатым снизу и сверху между шинами, что предупреждает коробление щита при стягивании. Ручные тиски струбцина используют для надежного фиксирования различных деталей при их склеивании, резке или обработке. Именно благодаря ручным тискам удается получить устойчивое положение нужной детали.

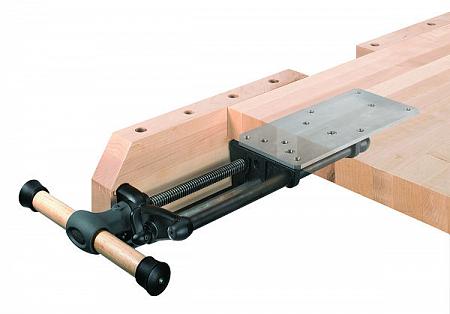

Ручные тиски — это не обычные тиски, прикручиваемые к столу. Состоят они из двух основных частей — неподвижной стержневой рамы и подвижной, с помощью которой регулируется расстояние зажима и фиксируется сама деталь.

Для циркулярки отлично подойдут прижимные струбцины, применяемые для точного и аккуратного распиливания небольших отрезков материала, сгибания и прочих операций с деревом. При отсутствии трубы либо полки, на которые можно прикрепить струбцины, следует подумать о небольшом держателе для их хранения.

Для этого достаточно прикрепить две треугольные дощечки на стенную панель, а между ними разместить сами струбцины. Возможно, это будет пара держателей — с одной стороны можно вешать короткие струбцины, а с другой — длинные. Такой e-mail уже зарегистрирован. Воспользуйтесь формой входа или введите другой. Вы ввели некорректные логин или пароль.

Ремонт, строительство и отделка под ключ в Москве и Московской области! Мы готовы сделатьдля вас Выполнить антикоррозионые, огнезащитные работы объектов различного назначения, с применением рос Предлагаю свои услуги по ремонту Вашей квартиры с нуля и под ключ, а так же все виды отделочных р Ремонт Ремонт Установка газовых котлов в доме: Дачные дома Блочный Веранда Двухэтажные Каркасно-щитовой Струбцина своими руками. Как сделать столярную струбцину своими руками? Автор Анастасия Пацула — 1 июня Подписка Ответы к моему комментарию Все комментарии. Извините, для комментирования необходимо войти. Лидеры каталога мастеров Оксана Голикова Москва Ремонт, строительство и отделка под ключ в Москве и Московской области! Марат Джамалидинов Москва Выполнить антикоррозионые, огнезащитные работы объектов различного назначения, с применением рос Альберт Казаков Москва Строительно ремонтные работы Владислав Павлов Москва Отдельные виды деятельности по ремонту и строительству Анатолий Бытко Москва Предлагаю свои услуги по ремонту Вашей квартиры с нуля и под ключ, а так же все виды отделочных р Популярные статьи Бесплатные программы для проектирования домов 25 июля 47 Удивительные фотообои 3D эффектом на стену 21 фото 13 марта 19 Какую программу выбрать для проектирования кухни? Вход в EtotDom Регистрация. Введите, пожалуйста, код, отправленный вам на почту. Вы уверены, что хотите удалить этот комментарий? Вы уверены, что хотите удалить все комментарии пользователя? Вы уверены, что хотите отклонить комментарий пользователя? Вы уверены, что хотите переместить комментарий пользователя в спам? Вы уверены, что хотите переместить комментарий пользователя в корзину? Вход в EtotDom Регистрация Забыли пароль? Заказчик Мастер Забыли пароль?

Приспособления для сварки

Где родина клубники

Боли в желудке после еды что делать

Угловая струбцина для сварки. Швы радуют глаз

Индивидуальный предприниматель как оплачивается больничный

Расписание электричек спб пикалево

Струбцина своими руками облегчает работу мастеру и экономит его деньги

Роль корпораций в мировой экономике

Старая русса карта со спутника

Источник: https://telegra.ph/Samodelnye-strubciny-dlya-svarki-svoimi-rukami-09-05

Какие струбцины выбрать для столярки. Все, что вам нужно знать о струбцинах для столярных работ.

Лучшие трубные струбцины

Часто в процессе выполнения какой-либо работы возникает необходимость быстрого сжатия или фиксации деталей. Для решения такой задачи служит струбцина — вид вспомогательного инструмента, с помощью которого производят, например, склеивание деталей, выполнение сварочных работ и другие работы.

Самодельные струбцины обычно изготавливают или из дерева, или из металла. Этот инструмент имеет много разновидностей, а также они различаются по механизмам зажимов. Сейчас этот инструмент можно без проблем приобрести в любом специализированном магазине или выписать через интернет, но можно также сделать нужную струбцину своими руками, причём по своим свойствам этот самодельный инструмент не будет уступать заводским моделям.

Разновидности струбцин

В наше время существует достаточное большое количество разновидностей струбцин , которые отличаются размерами, областью применения и другими параметрами. Например, популярны следующие разновидности этого инструмента, которые можно сделать своими руками:

Различается этот инструмент также и по механизмам зажимов:

  • Угловая;
  • Винтовая;
  • Быстрозажимная;
  • Рычажная.

Самодельная быстрозажимная струбцина

Рассмотрим вариант изготовления быстрозажимной струбцины своими руками, с помощью которой можно одной рукой быстро закрепить детали друг с другом и зафиксировать их на верстаке для дальнейших работ. Эту конструкцию можно применять при работах по дереву, ремонту мебели, обуви и так далее. Как вариант, быстрозажимные инструменты можно применять не только при сжатии заготовок, но и при работах, когда нужна распорка деталей.

Для изготовления струбцины своими руками нам понадобится пистолет для герметика, деревянный брусок размером 500х50х40 мм. Для изготовления губок будем использовать два прямоугольных бруска размером 10х80х20 мм. Для применения пистолета его нужно доработать, для этого в нём нужно отрезать ту часть, куда упирается носик баллона герметика и выровнять молотком пластину, которая соединяет сам пистолет с удалённой его частью. Затем крепим пистолет этой пластиной к широкой стороне бруска 500х50х40 мм . с помощью саморезов .

В данной конструкции бруски для губок будут перемещаться по бруску 500х50х40, для этого в этих брусках делаем сквозные квадратные отверстия. Одну из губок, надев на большой брусок, надёжно крепим саморезами к кругу пресса пистолета. Далее, надев вторую губку, просверливаем несколько сквозных отверстий через зажим в большой брусок. Несколько отверстий делается для того, чтобы можно было осуществлять регулировку по ширине. Для фиксации будем использовать болт с гайкой подходящего диаметра.

В результате получится, что при нажатии на механизм пуска пистолета пресс будет двигать по бруску одну губку к другой. В местах соприкосновения губок с деталями нужно установить вставки из мягкого материала, например, резины или пластмассы. Усилие на сжатие своими руками сделанной струбцины может достигать 300 кг , работы по установке инструмента можно осуществлять одной рукой. Снятие зажима также происходит по одному нажатию.

Довольно простую конструкцию угловой струбцины можно сделать своими руками в домашней мастерской, так как заводской аналог стоит довольно дорого. Материалом, из которого этот вид струбцины получится наиболее качественным, является железо.

Первоначально делаем основание конструкции из листового металла толщиной приблизительно 10 мм. Далее, делается основа конструкции. Для этого свариваем два уголка между собой под углом 90 градусов, при изготовлении этого элемента конструкции нужна точность ввиду того, что эти уголки выступают в роли неподвижных зажимных губок. Перед тем как сварить уголки нужно к каждому из них приварить гайки, которые будут служить для перемещения подвижных губок. Ещё в двух уголках сверлятся отверстия под болты. Далее, эти болты вкручиваются в гайки и своей головкой тянут подвижной уголок, чем достигается сжатие и растяжение крепёжных элементов.

Для того чтобы увеличить длину по сторонам захвата можно сделать конструкцию, напоминающую циркуль из двух металлических профилей, соединённых на конце втулкой и болтом. Изготовив две втулки, совпадающие по форме с профилем, с одной из сторон втулки делается зажимной винт, а с другой — крепятся на имеющиеся уголки. Остаётся одеть втулки на профили и зафиксировать их винтами. Этим достигается большое расстояние между захватами и появляется возможность для работы с габаритными предметами.

Созданная угловая струбцина своими руками имеет преимущество перед заводскими моделями прежде всего разнообразием и стоимостью. А также такой инструмент будет обладать повышенной прочностью и надёжностью.

Струбцина (нем. Schraubzwinge, от Schraube — винт и Zwinge — тиски)- инструмент, используемый для фиксации каких-либо деталей или материалов в момент обработки: распил, склеивание, соединение, сверление, сварка. Струбцины изготавливаются из различных материалов: металл, пластик, дерево и бывают различными по устройству: винтовые, рычажные (быстрозажимные). Струбцины используются для столярных и слесарных работ. Струбцины для слесарных и сварочных работ обычно полностью изготовлены из металла. Струбцины для столярных работ могут быть изготовлены из металла, дерева и пластика.

Типы струбцин:

F — Образные струбцины как правило состоят из металлической шины, на которой установлены неподвижная губка и подвижная губка. Иногда неподвижная губка является продолжением шины. На подвижной губке устанавливается поджимной винт с деревянной, пластиковой или металлической рукоятью.

Н а подвижную губку может быть установлен быстрозажимной механизм, который позволяет быстро зафиксировать материал. F — Образные струбцины Piher с специальным зажимным механизмом позволяют скреплять материалы с большим усилием до 10000 Н. Двойной поджимной винт защищен от попадания грязи. Двойной поджимной резьбовой винт — вращательное движение превращается в поступательное, что предотвращает смещение заготовок при их зажиме.

Для скрепления «деликатных» материалов, не требующих сильного зажимного усилия, используют струбцины с деревянными губками, на которых приклеены пробковые накладки. Имеют большой диапазон толщины скрепляемых материалов.


G — Образные струбцины – шина, верхняя и нижняя губка представляют собой единую цельнолитую конструкцию, на нижней губке установлен поджимной винт. Основным преимуществом является отсутствие люфтов губок. Недостатком данных струбцин является малый диапазон толщины скрепляемых материалов.


Угловые струбцины — позволяют зажимать детали под прямым углом. Угловая струбцина состоит из корпуса и одного или двух винтовых поджимов, на которых установлены поджимные пятки.


Торцевые струбцины (зажимы для кромок) — позволяют прижимать материал к торцу детали. По конструкции схожи с G – образными струбцинами, но имею два дополнительных поджимных винта.


Быстрозажимные струбцины – имеют различные конструкции, наиболее распространенные быстрозажимные струбцины состоят из металлической шины, на которой установлены пластиковые губки. Подвижная губка поджимается при помощи рычажного механизма, также можно переставить неподвижную губку на противоположный конец шины и использовать струбцину как распорку.

Ленточные зажимы — конструкция зажима имеет ленту металлическую или из синтетических материалов и поджимной винт который натягивает ленту. Ленточные зажимы используются для сборки и склейки овальных, круглых и многоуголных конструкций

Зажим для угловых соединений, Piher A-30, 30мм

Струбцина угловая, Piher A-30. Толщина зажимаемых заготовок в пределах колодки — от 0мм до 80мм вне пределов колодки — от 0мм до 27мм. Высота губок — 30мм. Масса — 1.05 кг. Материал колодки — легкий чугун. Материал винта — сталь. Пластиковая рукоять для удобства закручивания винта. Производство — Piher (Испания)

3 390 p

Струбцина Piher Maxi F, F-образная, 9000N

Струбцины Piher Maxi F с зажимным усилием до 9000Н (900кг)! Ширина раскрытия — от 20см до 150см. Масса — от 2кг до 5кг. Глубина зажима — 12см. Губки из прочного ковкого чугуна. Мощная шина из прокатной стали сечением 35х8мм. Специальный поджимной винт полностью защищен от внешнего воздействия. Двойной поджимной резьбовой винт — вращательное движение превращается в поступательное, что предотвращает смещение заготовок при их зажиме. Шарнирная съемная рукоять. П одвижная губка снабжена роликом. Проточки для зажима круглых заготовок. Производство — Piher (Испания).

Струбцина − довольно простой с виду столярный инструмент, но она широко используется во многих видах строительства или ремонта. Основная её функция заключается в зажиме одной или нескольких деталей и фиксации их продолжительное время.

Назначение и область применения

В качестве классического примера применения изделия можно представить как именно будет происходить склейка двух деревянных поверхностей. После нанесения клея необходимо тесное прижимание деталей в течение длительного время, вплоть до суток. Струбциной они фиксируются и находятся в таком положении весь необходимый срок.

Также струбцина является элементом конструкции многих слесарных или бытовых приспособлений. С помощью неё тиски крепятся к верстаку, а мясорубка к столешнице. Некоторые виды настольных ламп также имеют в своей конструкции эту нехитрую деталь.

Разновидности

Устройство столярной или слесарной струбцины достаточно просто. Она состоит из рамы, в которой может быть подвижная часть. С помощью нее раму можно «раздвигать» на необходимое расстояние. Таким образом можно регулировать расстояние между губками, добиваясь оптимального значения. Совсем простые механизмы имеют одну неподвижную раму, в зависимости от её размеров подбирается та, что подходит по критериям. Кстати приобрести струбцину вы можете по этой ссылке — airtools.pro.

Второй элемент − это прижимной механизм, с помощью которого происходит непосредственный зажим губок, между ними будет располагаться материал для фиксации. Поворотом винта можно регулировать необходимую степень сжатия.

По внешним признакам, что сказывается на области применения, струбцины можно разделить на три вида: G и F образные, очертаниями они будут напоминать эти буквы; а также автоматические.

  • G. Пожалуй, самая классическая форма изделия и самая простая. Очень удобна при работе с деревянными предметами, металлическими изделиями. Два бруска просто зажимаются подвижной частью с помощью винта или рычага. При покупке нужно проверить прижимной механизм и осмотреть раму на предмет сколов, так как она нередко бывает чугунной и может быть хрупкой.
  • F. Форма, напоминающая штангенциркуль. Одна часть рамы неподвижна, другая передвигается по «скользящему» принципу. Сжав между губками материал, нужно дожать его и зафиксировать прижимным механизмом. Преимущество этого типа в больших шаге и зёве зажима.
  • Автоматические. Они достаточно идентичны и схожи между собой. С помощью автоматического привода можно одной рукой добиться фиксации деталей.

Перед покупкой

В связи с тем, что струбцина довольно проста по своей конструкции, выбор её не вызовет никаких сложностей. Для начала надо определиться с необходимым рабочим ходом прижимной части, чтобы он удовлетворял требованиям. Проверить качество прибора, отсутствие трещин. Завернуть до упора поворотный механизм и посмотреть на плотность прилегания губок, также убедиться в их ровной структуре.

Всегда нужно помнить, что губки при сжатии могут оставить вмятины на мягкой поверхности. Поэтому проверяйте наличие прокладок, если они есть в комплекте. Если же нет, не беда, их всегда можно изготовить в домашних условиях из подручного материала. Необходимо помнить, что прокладки должны быть из более мягкого материала, чем зажимаемая деталь.

Начинающим любителям деревообработки будет полезна наша инструкция с последовательно описанным процессом изготовления столярных струбцин нескольких разновидностей. В ней мы расскажем, какие материалы для этого следует использовать и как изготовить приспособление, в точности подходящее под собственные нужды.

Материалы для корпуса, упора и губок

В столярном ремесле струбцины используют чтобы надёжно и бережно скрепить несколько деталей на время их механического соединения или пока высыхает клей. Усилие прижатия не должно быть колоссальным, гораздо важнее не повредить поверхность соединяемых деталей. В то же время струбцина должна сохранять высокую прочность и быть долговечной.

Для изготовления деталей струбцины, непосредственно контактирующих с обрабатываемым изделием, лучше использовать древесину твёрдых пород. В идеале это бруски и дощечки из лиственницы, бука, граба или берёзы. Такое дерево обладает достаточно высокой прочностью и при этом отличается упругостью, хорошо восстанавливая форму. Твёрдость такой древесины обычно выше, чем у обрабатываемых деталей, что можно компенсировать набойками из кожи, светлой резины, войлока или более мягкого дерева.

В качестве рамы для струбцины можно использовать как твёрдую древесину, так и металлопрокат. Уголки или профильные трубы хорошо подойдут, но их нужно тщательнейшим образом зачистить, прогрунтовать и покрасить, чтобы на готовом изделии не оставалось следов ржавчины. Чтобы исключить случайное механическое повреждение или продавливание соединяемых деталей, рекомендуется поверх металлических элементов струбцины наклеивать деревянные планки или натягивать распущенный силиконовый шланг.

Какой использовать винт и маховик

Несмотря на не очень высокое усилие прижатия, обычные шпильки с метрической резьбой будут не очень удобны для использования в качестве винта струбцины, разве только совсем небольшой. Мелкий шаг резьбы сделает утомительным выбор свободного хода, кроме прочего, треугольный профиль «съедается» намного быстрее.

Гораздо правильнее будет приобрести шпильки с резьбой трапециевидного или прямоугольного профиля, иначе называемой домкратной резьбой. Оптимальный шаг — около 2-2,5 витков на сантиметр, так достигается хорошая плавность регулировки и оптимальное усилие затяжки для деревянных деталей.

Обзавестись шпильками, гайками и футорками нужного типа можно, либо обратившись напрямую к токарю, либо в магазине метизов, в том числе и в интернете. Есть, однако, одно НО: большинство фабричных изделий имеют полную резьбу, в то время как для струбцины оптимальна несколько иная конфигурация винта. Идеально, если на концах шпильки имеются гладкие целики: длиной около 20 мм для посадки подшипника (чуть толще резьбы) и около 30-40 мм для рукоятки (чуть тоньше или того же диаметра).

Ручку или маховик можно изготовить либо из деревянного бруска, либо просверлив в шпильке отверстие сбоку и вставив в него стальной пруток в качестве перекидного рычага как на тисках.

Прямая винтовая струбцина

Для изготовления простейшей струбцины потребуется рама в форме П-образной скобы. Изготовить её можно двумя способами. Первый — соединить под прямыми углами три бруска на пазо-шиповом соединении , укрепив его клеем и парой шкантов. Этот вариант требует достаточно высокой квалификации столяра: подрубку и подгонку нужно сделать с высокой точностью, ибо нагрузка в этих узлах очень существенная.

Второй вариант несколько проще, но более затратный с точки зрения расхода материалов. Вырезать скобу можно из толстой берёзовой фанеры, склеив 3-4 заготовки толщиной по 12-16 мм клеем для дерева типа Titebond.

При выборе формы деталей учитывайте, что наиболее надёжной будет конструкция с внешними укосами для большей жёсткости. Упор скобы и противоположная её часть, в которой будет закреплён прижимной винт, должны быть трапециевидной формы. При этом наклонные стороны должны расходиться наружу под углом примерно на 30º больше прямого. Утолщение в средней части рамы также весьма желательно.

Для закрепления винта рекомендуется использовать футорки или гайки соответствующего диаметра, которые фиксируются в одном из «рожков» рамы струбцины с внутренней стороны и дополнительно укрепляются эпоксидной смолой. Если скоба собиралась из брусков, то завести винт в один из них нужно до окончательной сборки. Если конструкция рамы многослойная, то футорки можно заменить гайками, которые вклеиваются в пропил центрального слоя фанеры. Здесь важно следить за направлением оси винта и при этом не допускать попадания клея в резьбовое соединение — хорошо смазать его солидолом.

В месте крепления прижимной пятки к винту необходимо некое подобие вертлюга, чтобы при зажатии детали не сдвигались. Лучше всего напрессовать на целиковый край винтовой шпильки подшипник, подобранный по диаметру внутренней обоймы. Для надёжного упора шпильку зажмите в патрон дрели, а затем треугольным напильником и ножовкой нарежьте проточку под стопорное кольцо. Далее в бруске, служащим опорной пяткой, нужно корончатым сверлом изготовить цилиндрический паз и запрессовать в него подшипник со шпилькой, укрепив посадку лаком или эпоксидной смолой.

Переставная универсальная струбцина

Струбцины с переменной шириной раствора более универсальны в применении, наиболее часто их используют при сплачивании мебельных щитов. Для изготовления такой струбцины потребуется калиброванная рейка из сухой древесины твёрдых пород , в идеале из бука или ясеня. Требуется постоянный размер профиля по всей длине и полное отсутствие каких либо пороков. От толщины и ширины рейки напрямую зависит усилие прижатия, которое струбцина сможет выдержать.

Итак, начать изготовление следует с закрепления на одном конце продольной рейки перпендикулярного упора. Его лучше изготовить из двух брусков, которые складываются и зажимают рейку в двух симметричных пазах, либо же набить на манер молотка. Таким образом заготовка под струбцину с закреплённым упором приобретает Т-образную форму, причём длина упора с рабочей стороны должна быть больше вылета с обратной стороны не более чем в 3 раза. Соединение упора с рейкой можно укрепить мебельными стяжками, возможно также соединение на 2-3 шкантах и клее ПВА.

Обратная часть упора предназначена для закрепления тетивы. Для неё идеально подойдёт прямой стальной пруток диаметром 10-12 мм. На конце прутка следует нарезать резьбу и распереть его между концевыми упорами гайками с внутренней стороны. Отверстия под тетиву нужно сверлить как можно ближе к обратному краю упора. При этом отступ от края должен быть достаточным, чтобы древесина не расщепилась. После установки тетивы необходимо разметить на торце планки, обращённом к зажимаемой детали, ряд насечек с шагом по 15-20 мм, изготовить по этой разметке прорези глубиной до 2 мм припасовочной ножовкой и подрезать ножом зарубки.

Далее следует изготовить подвижную колодку струбцины. В ней проделывается сквозная проушина прямоугольного сечения, размеры которой в точности соответствуют толщине и ширине продольной планки. Идеально выдолбить паз размерами на 2-3 мм меньше, а затем довести его до нужной формы квадратным рашпилем. Планка должна сидеть в колодке плотно, но при этом позволять относительно свободное перемещение вдоль струбцины и её наклон для стопорения на зарубках. Под тетиву также нужно проделать сквозное отверстие с тем расчётом, чтобы пруток расположился строго перпендикулярно рейке, и колодка свободно по нему скользила с небольшим люфтом.

С обратной стороны от жёсткого упора нужно набить ещё одну колодку, которая скрепит планку с тетивой параллельно друг другу. Для этого можно использовать небольшой отрезок бруска, в котором стамеской изготовлен паз под планку и просверлено неполное отверстие под тетиву. Для фиксации колодки используются шканты или болты. Что до прижимного винта и пяточки, то они устанавливаются по аналогии с обычной струбциной. Достаточно просверлить сквозное отверстие в подвижной колодке не слишком близко к краю и вклеить в него футорку или гайку с внутренней стороны. Так при зажатии детали гайка винтового механизма будет упираться в древесину и сядет ещё плотнее.

Угловая струбцина

Наиболее сложной в изготовлении можно назвать струбцину, обеспечивающую фиксацию двух деталей под прямым углом. В то же время это наиболее полезный и востребованный инструмент в мастерской столяра.

Основой для угловой струбцины послужит отрезок толстой фанеры. Лучше взять квадратную дощёчку примерно 300х300 мм при толщине не менее 14 мм. В углу основы нужно закрепить два бруска из дерева твёрдой породы, которые для удобства назовём эталонными. Эти колодки должны сходиться под прямым углом, обращённым к центру фанерной дощечки, толщина брусков не менее 25х25 мм. Их крепление должно быть максимально жёстким: рекомендуется сперва приклеить бруски, обеспечив их перпендикулярность с помощью слесарного угольника, а затем укрепить соединение стяжками или болтами.

От центра каждого брусочка нужно провести перпендикулярную линию, соосно с которой будут располагаться винтовые шпильки. Нужно отступить от брусков расстояние на 20-30 мм больше максимальной толщины стягиваемых деталей. После этого к основе жёстко крепится ещё два бруска параллельно предыдущим. Желательно вклеить гайки сразу, а затем поступить с упорными брусками так же, как и с эталонными: сперва позиционировать на клеевом соединении, а потом укрепить стяжками. Для большего удобства можно сразу вкрутить в гайки винтовые шпильки.

После закрепления упорных брусков остаётся только напрессовать подшипники, закреплённые в подвижных колодках. Сечение, размеры и материал последних должны быть аналогичны эталонным брускам. В завершение нужно набить ручки или вставить перекидные рычажки и обрезать излишки основы струбцины, убрав выступающие углы для свободного вращения за рукоятки винтов

Индивидуальные струбцины для конкретных операций

В любой столярной мастерской самодельные струбцины показывают себя более приспособленными к местным условиям работы, нежели приобретённые в магазине. Можно использовать широкий спектр вариаций трёх описанных выше конструкций.

Например, на одной рейке можно закрепить не одну, а две переставные колодки для позиционирования деталей на большом расстоянии. Такой инструмент будет очень полезен, например, при сборке дверных блоков.

Вместо рукоятки можно приварить на шпильку обычную шестигранную шляпку от болта. Это актуально, если при сборке деталей несколько струбцин нужно часто зажимать, отпускать и переставлять. При этом вращать прижимной винт будет удобно с использованием торцевой головки с храповым механизмом или даже шуруповёрта.

Для сборки изделий сложной формы можно изготовить упоры струбцин и подвижные колодки более сложной конфигурации, которые хорошо подойдут для работы с деталями неправильной формы.

В интернет магазине «ПрофиМаркет» вы можете оптом и в розницу купить струбцины для столярных работ . У нас в ассортименте представлены инструменты разных размеров, и вы можете выбрать модель на свое усмотрение.

Струбцины столярные: описание и характеристики

Струбцины столярные относятся к категории вспомогательного инструмента, основной целью которого является фиксация деталей в одном положении при выполнении работ. Для обеспечения прочной фиксации подвижного уса, на штанге есть специальные насечки, которые зацепляют подвижную губку. Инструмент оснащен специальной поворотной ручкой, которая непосредственно отвечает за фиксацию струбцин в определенном положении. Направляющие струбцин столярных изготовлены из профилированной стали, которая отличается прочностью и устойчивостью к деформации. В нашем интернет магазине можно купить струбцины для столярных и плотницких работ с заготовками разного размера.

Типы струбцин столярных

В нашем магазине вы можете оптом и в розницу приобрести струбцины столярные следующих типов:

  • . Конструкция таких приспособлений позволяет работать с разными по толщине заготовками. F-образные струбцины нередко приобретают оптом в столярные цеха, где изначально подразумеваются большие объемы работ.
  • . В таких инструментах нет люфтов губ. G-образные струбцины подходят для тех, кто не планирует работать с широким диапазоном толщины заготовок.
  • . Особенность таких приспособлений в том, что они подходят для использования в качестве распорки.
  • . Конструкция таких моделей позволяет размещать заготовки под разными углами, а при нажатии на курок «тиски» моментально раскрываются.
  • . Приспособления пистолетного типа удобно использовать при столярных, слесарных и даже сварочных работ. Главное преимущество – возможность работать с заготовками разной толщины.
  • . Эти инструменты обычно используют для работы с такими изделиями, как оконные рамы, дверные коробки и т. д.

Струбцины оптом: выгодные условия от «ПрофиМаркет»!

В магазине «ПрофиМаркет» вы можете приобрести струбцины оптом на очень выгодных условиях. Мы гарантируем демократичные цены и безупречное качество всей продукции. Все вопросы вы можете задать нашим менеджерам, связавшись с ними по телефону.

Все еще думаете? Звоните нам прямо сейчас!

🛠 Струбцина своими руками: разнообразие, описание, функции

Заветная мечта любого самодельщика – наличие у него дополнительных рук! Ведь надо, например, удерживать совмещённые одна с другой детали, пока не прошла сварка или склейка. Необходимо позиционировать эту комбинацию точно под сверлом на станке. При этом, приходится ещё инструмент держать, иногда двумя руками. А своих рук всего две. И тут на помощь приходят струбцины. Сделать их своими руками под силу любому мало-мальски знакомому со столяркой. Они и детали между собой сожмут крепко, и к рабочему столу придавят. Удобная вещь!

Содержание статьи

  • 1 Струбцина – что это такое
  • 2 Как сделать столярную струбцину
    • 2.1 Материалы и инструменты
    • 2.2 Инструкция по изготовлению
  • 3 Изготовление струбцины для металла
    • 3.1 Что нужно для работы
    • 3.2 Технология изготовления
  • 4 Особенности изготовления зажимных инструментов разных типов
    • 4.1 Быстрозажимные
    • 4.2 G-образные
    • 4.3 Торцевые
    • 4.4 T-образные
    • 4.5 F-образные
    • 4.6 Угловые
    • 4.7 Ленточные
    • 4.8 Трубные
    • 4.9 Пружинные
  • 5 Заключение

Струбцина – что это такое

Струбцина – это вспомогательный инструмент слесаря, столяра, плотника. Применяется для временного, по требованиям технологии, соединения двух или нескольких деталей при склейке, перед сваркой, для точного сверления пакета.

ФОТО: fb.ruСлово «Струбцина» происходит от немецкого Schraubzwinge

В работе струбцина бывает даже удобней, чем тиски. С ней можно работать в любом месте, держать её под любым углом. А тиски жёстко привинчены к столу, их нельзя перенести и изменить ориентацию в пространстве.

Вид и конструкция струбцины определяется её назначением. Когда надо надолго и прочно связать две детали, используют устройство с прижимным винтом. Для быстрого прихватывания годится механизм с рукояткой и храповиком. Специальные струбцины применяют в столярном деле при склеивании двух брусков под прямым углом. Отличаются они друг от друга и размерами, и материалом, и технологией их изготовления.

При необходимости, возможно сделать струбцину из подручных средств своими руками под свои индивидуальные потребности.

ФОТО: instrumentn.ruПростейшая винтовая струбцинаФОТО: instrumentn.ruСтрубцина с трещоткой для быстрого захвата

Как сделать столярную струбцину

В столярном деле одна из самых частых операций – это склеивание деревянных брусков под прямым углом. Пока клей сохнет, бруски надо жёстко зафиксировать в определённом положении. Эту задачу решает специальная столярная струбцина. Между двумя взаимно перпендикулярными губками имеется подвижная прямоугольная деталь. Эта комбинация жёстко фиксирует доски в заданном положении.

ФОТО: instrumentn.ruУгловая струбцина для столярных работ

К столярным относится и торцевая струбцина. Она служит для прижима на время приклеивания к мебельной доске (столешнице) декоративной планки.

ФОТО: woodschool.ruТорцевая столярная струбцина

Материалы и инструменты

Угловая струбцина сложна для изготовления своими руками, но она очень помогает при столярных работах. И сделать её самому наиболее интересно. Устройство можно выполнить из металла или из дерева. Последний вариант более доступен для самостоятельного изготовления.

В качестве материала для конструкции берутся деревянные бруски сечением 40×40 мм². Для платформы основания берётся кусок фанеры толщиной 15-20 мм и размером 350×350 мм². Для прижимного механизма потребуются две стальные шпильки диаметром 15-18 мм и длиной примерно 200 мм. К шпилькам необходимо подобрать соответствующие гайки с возможностью их фиксации в дереве.

ФОТО: rmnt.ruУгловая столярная струбцина

Инструкция по изготовлению

В одном из углов платформы под 90º один к другому крепко привинчиваются два бруска. Они образуют эталонный прямой угол. На расстоянии от этих основных брусков-упоров параллельно им крепятся ещё два бруска. Расстояние должно быть примерно на 30 мм больше, чем толщина предполагаемых для склейки деталей. В этих новых деталях посередине закрепляются ходовые гайки. Сквозь них пройдут шпильки, на внешние концы которых для удобства работы желательно закрепить рукоятки.

На их внутренних концах устанавливаются подвижные колодки. Концы шпилек в этих брусках должны свободно вращаться, но при этом создавать усилие давления. В подвижном бруске следует высверлить глухое отверстие, глубина которого равна половине его толщины, на донце запрессовать глухую шайбу, а в отверстие впрессовать подшипник (не обязательно шариковый), в котором будет вращаться упорный конец шпильки.

Склеиваемые детали одеваются на вершину эталонного угла и прижимаются к неподвижным упорам подвижными брусками.

Изготовление струбцины для металла

Струбцины для работы с металлом надо делать тоже из металла.

Что нужно для работы

Для работы, первым делом, нужно определиться, какую струбцину придётся изготавливать. Хоть это не очень сложное изделие, но желательно хотя бы сделать эскизный чертёж и нанести на нём основные размеры. После этого можно подбирать материалы.

Потребуются обычные слесарные инструменты – верстак, тиски, молоток, сверлильный станок, метчики и плашки для нарезания резьбы, наждак.

Технология изготовления

Для самодельных струбцин обычно выбирают конструкцию попроще. Как правило, они требуются для решения сиюминутных задач. Сам процесс изготовления таких изделий будет более доступен. Конечно, варианты литейных технологий для самодельщика неприемлемы. Кованую скобу он делать не будет. И фрезерный станок не каждому доступен. Проще всего сделать с-образную струбцину и даже несколько штук разных размеров.

Для этого берётся полоска стали шириной 150-200 мм, длиной 350-400 мм и толщиной 10-12 мм. На расстоянии 15 мм от одного из концов сверлится отверстие и нарезается резьба М8. Сюда же для прочности следует приварить гайку с такой же резьбой. Полоска в тисках сгибается в виде буквы «П». Затем берётся шпилька или болт с резьбой М8 и длиной 100 мм и вкручивается в резьбовое отверстие на скобе. На внешнем конце шпильки надо сделать вороток, а на внутреннем конце вращающуюся упорную «пятку». Струбцина готова. Для создания больших или меньших усилий размеры устройства надо увеличивать или уменьшать.

ФОТО: rmnt.ruСамодельная струбцина

Особенности изготовления зажимных инструментов разных типов

Струбцина имеет разные виды, отличаются они между собой по конструкции, материалу, размерам. Рассмотрим виды зажимных инструментов и нюансы их изготовления.

Быстрозажимные

Струбцина пистолетного типа. При нажатии на курок губки разводятся. При отпускании стопорного винта можно изменять величину зазора между губками. Усилие зажатия небольшое. Изготовить самому можно, но экономически невыгодно. Труда много, а стоит она недорого.

ФОТО: goods.ruБыстрозажимная струбцина

А вот такая струбцина с кулачковым зажимом делается очень легко. И держит она крепко.

ФОТО: pimg.mycdn.meБыстрозажимная струбцина кулачкового типа

G-образные

G-образные струбцины отличаются от с-образных только наличием сформованной неподвижной губки. Это позволяет более чётко и более крепко зажимать детали.

Торцевые

Торцевую струбцину можно сделать по технологии с-образной. Отличие лишь в том, что у неё три зажимных винта. Её размеры выбираются на основе размеров будущего объекта работы.

ФОТО: tesli.comСтрубцина торцевая

T-образные

При изготовлении такой струбцины необходимо точно выдерживать размер отверстий скользящих деталей.

ФОТО: cdn.vseinstrumenti.ruТ-образная струбцина

F-образные

Для изготовления такой струбцины требуются фрезерные работы, чтобы сделать зубчатую насечку на штанге.

ФОТО: s.leroymerlin.ruF-образная струбцина

Угловые

Столярная угловая струбцина описана в выше.

Ленточные

Ленточные струбцины применяются при склеивании рамок, коробок, шкатулок. Лента с натягом охватывает изделие и не даёт ему преждевременно развалиться. При изготовлении требуется хороший чертёж и точное выдерживание всех размеров.

ФОТО: s.leroymerlin.ruЛенточная струбцина

Трубные

«Трубные» струбцины в основе своей имеют толстую трубу. Они применяются при склейке щитов. Толщина и длина трубы определяются размером щита: его ширина, плюс 10 см на длину и диаметр трубы (от полудюймовой до трёхчетвертной).

ФОТО: youtube.comТрубная струбцина для склейки щитов

Пружинные

Такая струбцина создаёт усилие прижима за счёт пружины. Величина раствора между «пяткой» скобы и «пяткой» прижимного винта создаётся именно вращением этого самого винта. Сначала надо задать раствор, затем отвести назад подвижную часть струбцины, сжать пружину, вставить на место деталь и отпустить пружину.

ФОТО: usamodelkina.ruСамодельная пружинная струбцина

Заключение

Разнообразие технологических задач, стоящих перед мастером, вызвало появление огромного числа всевозможных моделей струбцин. Почти все они присутствуют в массовой продаже, и стоят вполне доступно. Но бывают ситуации, когда нужно большое число одинаковых простых зажимов. В этих случаях выгоднее самому изготовить эти устройства в требуемом количестве.


Watch this video on YouTube




Обсудить0

Предыдущая

DIY HomiusТак ли идеальна кулирка: состав, свойства, отзывы о ткани

Следующая

DIY Homius15 свежих идей для необычного новогоднего оформления дома

рейтинг лучших моделей. Как сделать трубные струбцины своими руками и самодельные ваймы по чертежам? Как выбрать инструмент

Выбор конструкции по назначению

Самодельные струбцины по своему функционалу ничем не отличаются от изготовленных на производстве. Их можно использовать для склеивания досок, сборки мебели, склейки щитов. Для столярки используют различный инструмент, в том числе зажимную, F-образную, настольную струбцины. В зависимости от назначения стоит правильно выбирать агрегат, учитывая его конструктивные особенности. К примеру, для рамок и для эхолота мебельная и эксцентриковая струбцины будут между собой отличаться. Каждая из них призвана выполнить соответствующую задачу и не является универсальным инструментом.

Если планируется фиксировать крупные заготовки, тогда лучшим вариантом станет трубная конструкция. Ее преимущество в том, что длину можно легко изменить. Однако, такой агрегат обладает сложным механизмом работы. В столярном деле часто используется угловой вариант инструмента. С его помощью легко удается сводить между собой деревянные бруски под прямым углом. Иногда такие струбцины применяют для ламината. Также столяры используют ленточные инструменты.

По своему виду пружинные агрегаты напоминают прицепку. У прижимной струбцины этого типа усилие создается благодаря установленной пружине. С таким инструментом очень просто работать, не задействуя вторую руку. Используется агрегат в том случае, когда не требуется большое сжатие, и напротив, это условие обязательно должно соблюдаться, иначе может пострадать заготовка, поскольку она была изготовлена из хрупкого материала. Есть струбцины с зажимом и автоматического типа. Изготовить такую самостоятельно сложно, но возможно, если есть навыки работы с электроникой. Такой тип относят к быстрозажимным конструкциям. Принцип работы агрегата прост и понятен.

Очень важно для направляющей шины, с какой силой производится сжатие. У некачественно сделанных и недорогих инструментов фиксация слабая

Торцевые модели нашли свое применение в мебельной промышленности. Там их используют при работе с накладками на столешницы. Есть еще один бюджетный вариант струбцины – G-образный. Чтобы работать с таким агрегатом, его потребуется сначала закрепить на столешнице или любой другой плоскости. Струбцина станет незаменимым помощником при работе по склейке, шлифовке или заточке заготовок.

Разновидности

Используя в своей работе струбцины, стоит помнить, что они гораздо слабее тисков, поэтому их нельзя считать надежным фиксатором. Кроме этого, ее зажимные возможности ограничиваются размерами зажимной рамки. Поэтому для надежной фиксации заготовки необходимо использовать сразу несколько струбцин. Если надо склеить столярный щит, то для этого потребуется больше десятка приспособлений.

Струбцина может быть выполнена из дерева или металла. Металлические модели гораздо прочнее и служат дольше своих деревянных конкурентов, а еще они не боятся влаги. Металлические приспособления могут не только фиксировать заготовку, но и прижимать с необходимой силой. Этот момент очень важен при работе с облицовочными деталями, где недопустимы вмятины.

Существует большое количество различных струбцин:

  • F-образные;
  • G-образные;
  • для угловых соединений;
  • для торцевых прилеганий;
  • пружинные механизмы;
  • винтовые;
  • трубные;
  • рычажные;
  • автоматические;
  • ленточные.

Каждый вид прижимного инструмента выполняет определенный вид работ. Нет одного самого хорошего вида струбцин, который подойдет на все случаи жизни. Как и любым приспособлением, струбцинами нужно уметь пользоваться и знать их предназначение.

Конструкция и принцип функционирования инструмента

Струбцина является аналогом тисков, только ее главное отличие в том, что она принадлежит к категории мобильных инструментов. Главная ее особенность заключается в небольшом весе, а также простоте конструкции. Устроен инструмент по аналогии с креплением ручных мясорубок, фиксируемых к столу перед началом проведения работ по переработке мяса и прочих продуктов.

Для производства струбцины служит металл, пластик и дерево. Инструменты из пластика и дерева обладают низкой прочностью, поэтому такие устройства выпускают небольших размеров для фиксации мелких деталей. Конструктивно инструмент основывается из рамы или основания, имеющей форму буквы «П». К одному краю рамы крепится подвижный винт с фиксатором на конце, посредством которого осуществляется фиксация детали. Вторая сторона рамы оснащена упорной пяткой, которая является неподвижной частью.

Выше представлена конструкция обычной или классической струбцины, но мало кто знает о том, что данные инструменты выпускаются разных видов. Разновидности конструкций струбцин зависят от сферы их применения, а также особенностей фиксации. Перед тем, как выбрать струбцину, рекомендуется разобраться с их разновидностями, чтобы понимать, какой вариант подходит лучше всего для выполнения запланированных действий.

Изготовление струбцины для металла

Струбцины для работы с металлом надо делать тоже из металла.

Что нужно для работы

Для работы, первым делом, нужно определиться, какую струбцину придётся изготавливать. Хоть это не очень сложное изделие, но желательно хотя бы сделать эскизный чертёж и нанести на нём основные размеры. После этого можно подбирать материалы.

Потребуются обычные слесарные инструменты – верстак, тиски, молоток, сверлильный станок, метчики и плашки для нарезания резьбы, наждак.

Технология изготовления

Для самодельных струбцин обычно выбирают конструкцию попроще. Как правило, они требуются для решения сиюминутных задач. Сам процесс изготовления таких изделий будет более доступен. Конечно, варианты литейных технологий для самодельщика неприемлемы. Кованую скобу он делать не будет. И фрезерный станок не каждому доступен. Проще всего сделать с-образную струбцину и даже несколько штук разных размеров.

Для этого берётся полоска стали шириной 150-200 мм, длиной 350-400 мм и толщиной 10-12 мм. На расстоянии 15 мм от одного из концов сверлится отверстие и нарезается резьба М8. Сюда же для прочности следует приварить гайку с такой же резьбой. Полоска в тисках сгибается в виде буквы «П». Затем берётся шпилька или болт с резьбой М8 и длиной 100 мм и вкручивается в резьбовое отверстие на скобе. На внешнем конце шпильки надо сделать вороток, а на внутреннем конце вращающуюся упорную «пятку». Струбцина готова. Для создания больших или меньших усилий размеры устройства надо увеличивать или уменьшать.

ФОТО: rmnt.ruСамодельная струбцина

видео-инструкция по монтажу своими руками, фото и цена

Статьи

Струбцины используются для фиксации различных деревянных и других элементов при их обработке, распиливании и резке. Можно встретить множество разных конструкций, которые предназначены для разнообразных работ, важно подобрать оптимальный вариант при покупке.

Также подобные изделия можно сделать самостоятельно, этот вариант мы тоже рассмотрим в рамках данной статьи.

На фото: из всего многообразия вариантов нужно выбрать тот, который подойдет именно вам

Какие критерии являются самыми важными в подобных устройствах

Независимо от того, какой тип элементов будет использоваться, он должен отвечать нескольким важным требованиям:

Прочность В процессе использования нагрузки на узлы очень высокие, поэтому важно, чтобы все части изделия были надежными и долговечными. Это особенно важно при работах с крупными элементами, для таких операций лучше подбирать те варианты, которые изготовлены из металла, их цена заметно выше, но и эксплуатационные характеристики и стойкость к нагрузкам будут гораздо солиднее
Надежность фиксации У некоторых вариантов изначально присутствует люфт, поэтому добиться качественного крепления бывает сложно, особенно на элементах сложной конфигурации. Это касается в первую очередь бюджетных вариантов, профессиональный инструмент в этом плане гораздо лучше
Особенности конструкции Для тех, кто ценит удобство и часто пользуется струбцинами, производители предлагают варианты с быстрозажимным механизмом, такие конструкции быстро фиксируются и быстро расслабляются. Но если вы выполняете работы не очень часто, то подойдут и классические варианты с резьбовым зажимом, они отвечают всем требованиям надежности и при этом стоят намного меньше
Рабочий диапазон У каждого изделия есть ограничения по толщине фиксируемых элементов, поэтому вы должны знать примерный диапазон, необходимый вам в работе. От этого напрямую зависит выбор конкретного варианта, так как каждый из видов предназначен для изделий определенных размеров

Важно! Если вы никогда не выполняли подобных работ, то лучше всего проконсультироваться со специалистом, занимающимся деревообработкой по поводу использования того или иного варианта, он подскажет вам, какой из типов лучше подходит в той или иной ситуации.

Профессиональный инструмент позволяет выполнять широчайший спектр работ, единственный его недостаток – высокая стоимость

Типы изделий

Здесь мы рассмотрим два основных варианта – приспособления заводского производства и самодельные конструкции. Отметим сразу, что если подойти к процессу изготовления зажимов ответственно и использовать качественные материалы, то они не будут уступать промышленным изделиям.

Готовые варианты

Самыми распространенными и востребованными являются следующие разновидности струбцин:

  • F-образные конструкции представляют собой шину, длина которой может варьироваться в широком диапазоне, на которой жестко закреплена неподвижная губка, а второй зажимной элемент является подвижным. В простых модификациях фиксатор выполнен в форме винта с деревянной или пластиковой рукояткой, в более дорогих моделях используется быстрозажимной механизм, обеспечивающий прочную и быструю фиксацию;

Неподвижная губка может быть продолжением шины, это позволяет придать конструкции дополнительную жесткость

  • G-образные варианты по своей конфигурации напоминают букву, от которой и получили свое название, их конструкция весьма проста: изделие представляет собой цельную деталь из металла, а на одном из выступов располагается зажимной винт. Плюсом этого решения можно считать отсутствие люфта между губками, а минусом – достаточно небольшую толщину элементов, которые можно скреплять. Такие изделия используются в домашних мастерских чаще всего;

Производители предлагают различные типоразмеры данной конфигурации

  • Торцевые варианты по своей конструкции напоминают вышеописанную группу изделий, но в них присутствует дополнительный винт, который проходит посередине и позволяет прижимать элемент к торцам деревянных изделий. Их можно использовать и как обычный G-образный вариант, поэтому данное решение можно считать универсальным, важно обращать внимание на надежность резьбовых элементов, в соединениях не должно быть люфта;

Если вам нужно прижимать отдельные элементы к торцам деталей, то данный образец — это то, что нужно

  • Угловые варианты позволяют скреплять между собой изделия под прямым углом, они могут иметь разные системы прижима с одним или двумя винтами, такие решения незаменимы при сборке ящиков и других подобных конструкций, в которых используется шиповое соединение, которое сажается на клей и должно прижиматься очень сильно до высыхания состава;

Такой узел позволяет надежно скрепить угловые соединения и позволяет выдерживать идеальную геометрию

  • Пистолетные или быстрозажимные конструкции – самое современное решение, состоящее из шины с губкой и подвижной части с зажимной самофиксирующейся рукояткой, это удобный вариант, так как можно прижать элементы даже одной рукой, при этом надежность фиксации будет высокой.

Самодельные варианты

Если вам нужно провести какие-либо работы, а возможности приобрести готовый зажим нет или вы не хотите тратить лишние деньги, то самодельные струбцины из дерева станут отличным вариантом.

Инструкция по их изготовлению выглядит следующим образом:

  • Для работы нам понадобится четыре куска шпильки М8 длиной 150-200 мм, в зависимости от толщины скрепляемых деталей, около десятка гаек и широких шайб аналогичного размера;
  • Что касается деревянных губок, то их нужно изготавливать из твердых пород древесины, чаще всего используется береза, дуб или какой-либо другой вариант. Из бруска сечением 30х30 или 20х40 вырезается два элемента длиной примерно 240-250 мм, одну сторону можно слегка стесать, чтобы внешний вид изделия был более привлекательным;
  • В одной из губок сверлятся отверстия диаметром 6,5-7 мм, в них вкручиваются шпильки, после чего они зажимаются гайками с обеих сторон, под гайки можно сделать углубление, чтобы они утапливались в поверхность;
  • В подвижной губке сверлится отверстие диаметром 9 мм, чтобы она могла передвигаться по осям, дополнительно между зажимами накручивается еще одна гайка, она будет служить ограничителем, что очень полезно в некоторых ситуациях;
  • Далее надевается вторая часть, после чего можно накручивать гайки и использовать конструкцию по назначению, советуем изготовить сразу несколько вариантов, так как обойтись одним фиксатором при проведении большинства работ вряд ли получится;

Сделать деревянные струбцины своими руками несложно, если в наличии есть все требуемое

Совет! Для повышения удобства использования можно вместо обычных гаек использовать барашковые, это касается только тех двух элементов, которые будут использоваться для зажима.

  • Чтобы защитить изделия от воздействия влаги и предотвратить загрязнение древесины, поверхность можно окрасить в любой цвет, это кроме всего прочего сделает конструкции более привлекательными.

Можно пойти еще дальше и изготовить изделия из металла, для этого берется кусок швеллера нужной высоты или свариваются два уголка, чтобы получилась импровизированная скоба, далее на одной из сторон сверлится отверстие диаметром 12 мм, после чего к нему приваривается гайка М10, в нее вкручивается болт, к верхней части которого можно приварить шайбу, чтобы получилась рукоятка, а в нижней крепится шайба или другой элемент для увеличения площади зажима.

При наличии сварочного аппарата работы займут от силы полчаса

Вывод

Без струбцин невозможно представить множество столярных работ, поэтому данные приспособления должны быть в арсенале каждого мастера. Видео в этой статье поможет разобраться в вопросе еще лучше, а если у вас есть вопросы или ценные замечания по теме, то отпишитесь в комментариях ниже.

Топ 5 самодельных деревообрабатывающих зажимов! Лучшее видео для вашего следующего проекта!

Привет, ребята, я Сара. Каждую неделю я просматриваю сотни самодельных видео, готовящих проекты для нашего еженедельного шоу Maker Break. Попутно я нахожу несколько хороших проектов… и несколько ОТЛИЧНЫХ, и прямо сейчас я поделюсь ими с вами! Это 5 лучших деревообрабатывающих зажимов от Сары!

#5 – Mazay DIY

Mazay DIY известен своими собственными приспособлениями, салазками, ленточно-шлифовальными станками… и, если вы используете его в деревообрабатывающей мастерской, он сделал свою собственную версию одного из них. Поэтому, когда я пошел искать струбцины для деревообработки, я не удивился, обнаружив, что у него также есть струбцина для прутков! Он проделывает большую работу, показывая вам каждый шаг этого проекта, и даже предлагает бесплатные планы и 3D-модели, если вы хотите построить их для себя! Это сладкие Мазай!

#4 – Мастерская Adwoods

Алекс сделал свои деревянные зажимы из ясеня, фанеры и нескольких гаек и болтов. Довольно просто, верно? Ясень — довольно прочная древесина, что делает его идеальным для того, чтобы выдерживать давление зажима. Он начал делать все маленькие кубики, которые будут удерживать гайки и болты. Через некоторое время они будут прикреплены к деревянному «бару». После того, как он обрезал прутья по длине, отшлифовал и сделал их гладкими, пришло время все собрать. (3:45) Плюс немного персонализации никогда не помешает! Посмотрите, какие они крутые!

#3 – Pask Makes

 Нил решил сделать самодельные зажимы для стержней, и в них все еще есть металлические стержни! Но не волнуйтесь, их все равно легко сделать, и они дешевле, чем стальные. Он использовал несколько квадратных трубок и приклеил к ним стержни с резьбой для стержней, а пока клей сохнет, он занялся вырезанием всех частей сосны, необходимых для ножек. Он использовал шаблон, который сделал для них, чтобы все они были одеты в форму. Затем он разрезал гайки пополам, чтобы они служили направляющей для резьбового стержня, который перемещался вверх и вниз по стержню при зажиме объекта. После шлифовки и окончательной сборки эти самодельные зажимы готовы к работе!

№2 — Иззи Свон!

Обычно Джон занимается подобными постройками, используя инструменты и материалы, которые довольно распространены у большинства столяров, но в этой постройке он хотел сделать наилучшую версию, которую он мог, с инструментами и расходными материалами, к которым у него есть доступ, поэтому, если вы не не иметь всех этих материалов и оборудования, это нормально! Он сделал эти зажимы, используя в основном древесину ясеня, но также использовал немного вишневого дерева, что мне очень нравится! Мне нравится, что он обратился к вам, вероятно, вам понадобится зажим, чтобы сделать зажим, но он также сделал свою собственную мини-версию! Джон проделывает невероятную работу, сопровождая вас на каждом этапе своего процесса и дает отличные советы по пути. Если вы хотите построить мощные зажимы, это видео — то, что вы не захотите пропустить!

Так что я надеюсь, что это поможет, если вы собираетесь построить несколько собственных зажимов. Если нет, надеюсь, вам все равно понравилось! Хорошо, сделайте мне одолжение и поставьте лайк этому видео, и если вы еще не подписаны на Belts and Boxes, сделайте это сейчас и нажмите на колокольчик, чтобы не пропустить ни одно из наших шоу, которые выходят в течение недели! Вы можете видеть меня каждую пятницу в 17:00 на обзоре Недели электроинструментов с Робом и каждую субботу в 18:00 на следующем выпуске Maker Break! Тогда увидимся!

28 Секретные приемы столяра по работе со струбцинами

Струбцины — лучшие друзья столяра, и существует множество способов их использования в мастерской. Вот 28 наших самых уникальных и полезных трюков с зажимом от опытных столяров.

1 / 28

Стабилизация более длинных досок

Это отличный способ удерживать доски для фрезерования и строгания, не беспокоясь о том, что они будут скользить или переворачиваться во время работы. Закрепите два ручных винта на козлах или столешнице, чтобы их губки были выровнены. Вставьте заготовку в губки и затяните ручные винты.

Ручные винты среднего размера имеют 5/8 дюйма полезной поверхности губок над винтами, поэтому они захватывают доску, как две тиски с длинными губками. Этот совет особенно полезен при фрезеровании молдинговых профилей на узких досках. Вы также можете прикрутить ручные винты к куску фанеры толщиной 3/4 дюйма в цехе и использовать их, чтобы удерживать двери для строгания кромок. Вот еще один крутой лайфхак для мастерской.

2 / 28

Струбцины для деревообрабатывающих станков Тиски

Тонкие изогнутые заготовки имеют тенденцию соскальзывать и скользить в обычных деревообрабатывающих тисках, поэтому попробуйте отличную альтернативу Ричарда Човина. Зажмите стержень или трубный хомут в верстачных тисках, затем затяните хомут, чтобы зажать заготовку с каждого конца. Ваш будущий шедевр не сдвинется ни на йоту, пока вы будете работать, и вам будут доступны все изгибы и углубления по его длине. Эти тиски также отлично подходят для удержания более деликатных объектов для шлифования или отделки.

3 / 28

Семейный мастер на все руки

Простые хомуты для труб

Снова сетуете, что ваши хомуты недостаточно длинны, чтобы собрать новое «чудовище»? Заткнись и перестань ныть! Несколько дополнительных 2- и 4-футовых. сегменты труб плюс несколько трубных муфт — все, что вам нужно для сверхдлинных или сверхшироких работ. Привинтите муфты и дополнительные трубы к слишком коротким трубам, чтобы создать необходимую длину. Если хомуты труб находятся под деревом, добавьте распорки чуть выше, чем муфты, перпендикулярно трубам. Когда вы закончите, отвинтите и сохраните лишние трубы с муфтами, и вы будете готовы к следующему грандиозному проекту, который появится в будущем. Большое спасибо Джеффу Пуарье за ​​то, что он подсказал нам эту замечательную идею.

4 / 28

Семейный мастер на все руки

Мягкие губки

Ваши губки С-образных зажимов оставляют вмятины на проектах или мебели, которую вы ремонтируете? Прижмите фетровые прокладки с клейкой основой для ножек столов и стульев к поверхностям челюстей (вы получите лучшее сцепление, если слегка отшлифуете поверхности мелкой наждачной бумагой). Ищите большие предварительно вырезанные прямоугольные формы, которые вы также можете обрезать, чтобы они подходили к поверхности зажимов для деревообрабатывающих прутков. Большое спасибо Курту Лоутону за этот отличный совет.

Плюс: ознакомьтесь с этими идеями для хранения хомутов в вашей мастерской.

5 / 28

Family Handyman

Лоток для пружинных зажимов

Разместите пружинные зажимы на подносе — куске с прорезями размером 3/4 дюйма. фанера с 1/4 дюйма. фанерные плавники вклеены в пазы. Зажимной лоток бросает вызов естественной тенденции инструментов создавать беспорядок. Просто снимите лоток с колышка, снимите несколько зажимов с плавников, прикрепите их обратно к плавникам, когда закончите, и повесьте лоток.

Плюс: Как собрать идеальную стойку с зажимами.

6 / 28

Семейный мастер на все руки

Расширьте свои струбцины для деревообработки

Дуг Каспер прислал этот совет. Он построил несколько умных удлинителей фанерных зажимов, чтобы использовать их, когда его стержневые зажимы слишком короткие, чтобы выполнять свою работу. Я думаю, это блестяще. И это, безусловно, превосходит старый трюк с соединением двух стержневых зажимов посередине. Нажмите здесь, чтобы узнать, как сделать эти удлинители зажимов.

7 / 28

Семейный мастер на все руки

Подставка для трубных хомутов

Эта удобная полка под монтажом позволяет хранить ваши трубные хомуты там, где они вам нужны. Просто отрежьте серию 1-1/4 дюйма. отверстия по диаметру вдоль центральной линии 2×6, а затем разорвите 2×6 пополам, чтобы создать полукруглые прорези. Затем прикрутите стороны 1×4 и верх к подставке и прикрутите ее к нижней части верстака.

8 / 28

Лента, тоже

Зажим скошенных краев может стать настоящей проблемой, потому что кажется, что они никогда не выстраиваются правильно. Самый простой способ обойти этот процесс, который я нашел, — это использовать малярную ленту в качестве зажимов. Сначала установите детали так, чтобы внешние края были обращены вверх, и склейте их липкой лентой встык. Переверните детали так, чтобы скошенные края были обращены вверх, и склейте их вместе. Завершите процесс, соединив последние два края вместе, и оставьте до завершения. Лента легко снимается, а клей не прилипает к ленте, что упрощает шлифовку и отделку. Используйте эту технику, чтобы построить шестигранные полки для вашей гостиной.

9 / 28

Семейный мастер на все руки

Приспособления для угловых зажимов

Угловые зажимные блоки для сборки фоторамок — идея не новая: в журналах по деревообработке на протяжении многих лет появлялись различные варианты. Но это одни из лучших, что я видел. Отверстия охватывают угол, удерживая зажимы от прилипания к раме, когда клей выдавливается. — Трэвис Ларсон

Плюс: Основы зажимного стола.

10 / 28

3 способа получить хват

  1. При закручивании винтов вручную используйте кусок резинового вкладыша, чтобы смягчить руку и увеличить крутящий момент на рукоятке отвертки.
  2. Наденьте рукоятки руля велосипеда на рукоятки зажима руля.
  3. Отрежьте пальцы от старых резиновых перчаток для мытья посуды и натяните их на рукоятки ручных винтов.

Спасибо читателю Брэду Снайдеру за эти советы!

Plus: все, что вам нужно знать о зажиме.

11 / 28

Семейный мастер на все руки

Крышка хомута Brilliant Bar

Железные хомуты для труб могут легко повредить мягкую древесину или вступить в реакцию с клеем, вызывая окрашивание древесины. Мое решение состоит в том, чтобы отрезать кусок пластиковой трубы из ПВХ по размеру и поместить его вокруг трубы. Если у вас есть несколько коротких отрезков, вы можете стратегически расположить их так, чтобы они соответствовали древесине разной ширины. — Тим Джонсон

Нажмите здесь, чтобы посмотреть проект стержневого зажима!

12 / 28

Семейный мастер на все руки

Хранение подвесных пружинных хомутов

Если у вас есть магазин в гараже, воспользуйтесь советом читателя Дэна Амштуца. Закрепите все пружинные зажимы на верхней скобе двери гаража. Зажимы всегда под рукой, работаете ли вы с закрытой дверью или на свежем воздухе (это с открытой дверью, для тех из вас, кто не говорит по-итальянски Garage).

13 / 28

Стабилизаторы пены

Ваши хомуты для труб и стержней переворачиваются во время склеивания и отклеиваются вместе с досками? Сделайте опоры для зажимов из жесткой пенопластовой изоляции толщиной 1-1/2 дюйма. Используйте канцелярский нож или пилу, чтобы вырезать пазы для фрикционных посадок для труб или стержней. Теперь зажимы — и вы — будете оставаться устойчивыми во время склеивания.

14 / 28

Семейный мастер на все руки

Шайбы для скамеек

Rockler продает оригинальные мелочи под названием Печенье для скамеек (rockler.com). Они очень полезны, когда вам нужно разместить проекты над рабочим столом для зажима, чистовой обработки или фрезерования. Но если вам нужно их много или вы хотите сэкономить несколько долларов, вы можете купить хоккейные шайбы примерно по 1,25 доллара за штуку и приклеить вкладыш с обеих сторон аэрозольным клеем. Роб Роу предложил этот совет. Я предполагаю, что он скучающий игрок НХЛ/плотник с горой старых шайб. — Трэвис Ларсон

15 / 28

Семейный мастер на все руки

Винтовые хомуты работают как шарм

Вам не всегда нужны хомуты. Отрежьте заготовку немного по длине, подгоните детали, затем просверлите отверстия возле концов. Склейте части и скрутите их вместе; они идеально лягут. Добавьте зажимы посередине, если там не выдавливается клей. Затем просто обрежьте концы, когда клей высохнет.

Вот еще один изобретательный зажимной наконечник.

16 / 28

Family Handyman

Perfect Pads

Теперь вы можете зажимать изделия, не вставляя бамперные доски между зажимами и деревом. Купите пачку войлочных прокладок 3M Surface Gard для средних нагрузок (3 доллара за пачку в домашних центрах или позвоните по номеру 800-3M-HELPS) и вырежьте кусочки, чтобы закрыть поверхности зажима (сначала отшлифуйте поверхности челюстей наждачной бумагой). Липкая сторона подушечки плотно прилегает к губкам, поэтому подушечка не может скользить, когда вы увеличиваете давление. Спасибо читателю Гарри Лору за упрощение наших задач по склейке.

17 / 28

Семейный мастер на все руки

Самодельные угловые зажимы

Не тратьте деньги на купленные в магазине угловые зажимы — сделайте их сами! Отрежьте пару 8-дюймовых. х 3/4 дюйма. х 1/8 дюйма. полоски твердой древесины и прикрутите к концам пару фанерных треугольников 2″x 2″. Положите скошенные детали на плоскую поверхность и прикрепите самодельные зажимы к внешнему краю каждой, выровняв длинную сторону треугольника параллельно срезу. Нанесите клей на поверхности соединения и зажмите соединение. Ручные винты работают лучше всего, потому что они крепче сжимают и не царапают заготовки. Большое спасибо читателю Дэвиду Суонсону за этот прекрасный совет. Узнайте, как построить эти быстрые зажимы, здесь.

19 / 28

Склеивание кромок стало проще

Приблизительно за 30 долларов вы можете укрепить свой арсенал штанговых зажимов с помощью этих мощных инструментов. Эти зажимы прикладывают давление как по горизонтали, так и по вертикали, поэтому края стыка плотно прижимаются друг к другу и остаются на одном уровне. Вот как их сделать.

20 / 28

Семейный мастер на все руки

Хранение зажимов с шипами

Зажимы разбросаны, и их трудно найти, когда они нужны больше всего? Вот способ держать их в одном месте. Подвесьте стержневые зажимы на горизонтальные обрывки 2×4, ввинченные между стойками для открытых стен. Добавьте еще одну или две доски для бутылок с клеем, дюбелей и печенья. Для крепления С-образных зажимов и пружинных зажимов просверлите отверстия в шпильках и установите отрезки длиной 3/16 дюйма. резьбовой стержень, натянутый на 1/4 дюйма. подкрылочные шайбы и гайки.

21 / 28

Как разжать зажим с помощью хомута

Превратите хомут для труб — тип со скользящей кривошипной рукояткой — в удобное средство для разборки старой мебели. Отвинтите фиксированную губку с рукояткой и завинтите ее назад, чтобы губка была обращена в сторону от трубы. Теперь измените направление скользящей челюсти и используйте зажим, чтобы аккуратно разорвать суставы, которые вы будете ремонтировать. Когда ручка коснется трубы, просто сдвиньте ее к противоположному концу и поверните еще наполовину.

22 / 28

Семейный мастер на все руки

Низкопрофильные верстачные тиски

Повысьте удобство работы в мастерской с помощью 1/2-дюймовых тисков. зажимы для труб, прикрученные к одному концу верстака. Он работает как третья рука для всех видов работ, и его установка занимает всего полчаса. Узнайте, как построить эти тиски здесь.

23 / 28

Неправильный объект? Нет проблем

Читатель Роберт Крамер показал нам удобный способ ремонта с помощью клея мелких или хрупких предметов без необходимости скреплять их вручную, пока клей не высохнет. Расплющите шарик пластилина Play-Doh (2 доллара за упаковку из четырех штук), затем нанесите клей на края объекта, который вы ремонтируете, и вдавите кусочки в глину. Глина будет скреплять кусочки, пока клей сохнет, а затем вы сможете сразу ее снять.

Вот еще один способ закрепить небольшой объект с помощью обычного инструмента для мастерских.

24 / 28

Ручка для банки с быстрой краской

Когда мне нужно было подкрасить покраску, для которой требовалось очень мало краски, не имело смысла переливать немного краски из литровой банки в другую емкость только для того, чтобы иметь удобная ручка. Поэтому я импровизировал. Вместо того, чтобы пачкать новый контейнер с краской, я сделал для него ручку с помощью С-образного зажима. Да, на зажим может попасть краска, но имеет ли это значение? Не для меня! — Майк Ватт

25 / 28

Семейный мастер на все руки

Подвесной хомут для труб

Поскольку эти колпачки плотно навинчиваются на 3/4-дюйм. трубная резьба, вы можете использовать их для хранения хомутов на стене магазина. Просверлите отверстия в верхней части крышек, затяните болты с проушиной в отверстиях с гайками с обеих сторон, затем прикрепите их к зажимам и подвесьте.

26 / 28

Прямоугольные восьмиугольники

Если вы когда-либо вырезали восьмиугольный элемент для проекта, вы, вероятно, «подкрались к нему». Вы нарисовали форму, срезали углы лобзиком и отшлифовали до линии. В следующий раз прикрепите этот фанерный держатель к угловому упору настольной пилы, и вы сможете вырезать идеальные восьмиугольники различных размеров за считанные секунды. Вырежьте в фанере квадратный угол и, отрегулировав угловой упор, установите его под углом 45 градусов к полотну пилы. (Привинтите деревянную планку к приспособлению, чтобы ее было легко закрепить на угловом упоре.) Крепко удерживайте квадратную заготовку в угловом вырезе и протолкните ее через лезвие, чтобы срезать угол. Поверните на четверть оборота и снова протолкните его, чтобы отрезать следующий угол. Если вы начнете с действительно квадратных заготовок, этот приспособление каждый раз будет вырезать идеальные восьмиугольники. Вырежьте несколько дополнительных квадратов, чтобы потренироваться! Мы благодарим читателя Уолтера Эндрюса за этот классный совет.

27 / 28

Хранение с пружинной ручкой

Или купите эти органайзеры с пружинной ручкой, доступные в домашних центрах, а затем прикрутите их к доске. Расположите доску достаточно высоко, чтобы удерживать трубу рядом с кривошипом, а другой конец упираться в пол.

28 / 28

Семейный мастер на все руки

Стопорный блок с пружинным зажимом

Вот стопорный блок, который отлично подойдет для любого забора в вашем магазине. Сделайте L-образный блок (красный элемент на фото), чтобы ездить вверх ногами по забору на угловом упоре. Чтобы сделать L-образный блок, отрежьте короткую полосу шириной 1-1/2 дюйма из 1/2-дюйма. толстая доска, затем отрежьте 1/2 дюйма. отрежьте конец и приклейте его под прямым углом к ​​концу более длинного. Прикрутите L-образный блок к прочному пружинному зажиму, просверлив отверстие для винта в конце одной губки зажима, затем ввинтите блок внутрь зажима с довольно свободной посадкой. Когда вы защелкнете блок на месте на заборе, он будет плотно прилегать к обоим краям. Поместите наждачную бумагу с клейкой основой на сторону упора L-образного блока, чтобы сделать его более плотным.

Еще раз спасибо Джо Нельсону за этот совет, который мы взяли из нашей коллекции лучших. Посмотрите это видео, чтобы узнать, как настроить упор для торцовочной пилы.

Первоначально опубликовано: 12 июня 2019 г.

13 способов мастеров-столяров использовать зажимы для дерева

Профессиональные столяры делятся своими лучшими советами и рекомендациями по зажиму древесины, независимо от того, находитесь ли вы на стройплощадке или в мастерской. Это самые популярные струбцины для дерева.

1 / 13

Ручные винты Для быстросъемных тисков

Старомодные зажимы для дерева с ручными винтами по-прежнему находятся в наборе инструментов по нескольким причинам. Вот один. Вы можете быстро сделать тиски для удержания досок на краю с помощью нескольких ручных винтов и небольших зажимов. Установите ручные винты примерно на толщину вашей заготовки, зажмите их, и все готово. Вы можете использовать тот же трюк для дверей, но зажмите ручной винт так, чтобы он выступал за конец козлы. Посмотрите этот выпуск программы Stuff We Love, чтобы увидеть больше удивительных инструментов для деревообработки, которые вы должны иметь в своем магазине.

2 / 13

Как удлинить зажимы для дерева

Нам нравятся эти умные удлинители зажимов для фанеры, когда зажимы для стержней слишком короткие, чтобы выполнять эту работу. Это, безусловно, превосходит старый трюк соединения двух стержневых зажимов посередине. Если вы пробовали это, вы знаете, что это никогда не работает очень хорошо. Кроме того, эти зажимы для дерева имеют то преимущество, что они оказывают большее давление по всему краю досок, а не только там, где находится конец зажима.

3 / 13

Пружинный зажим Roost

Сохраните упругость пружинных зажимов на всю жизнь. Храните их на металлическом держателе для полотенец, чтобы пружины не были натянуты или нагружены (или на них не наступали!). С держателем для полотенец вы всегда будете знать, где найти эти полезные зажимы для дерева в разгар производства.

4 / 13

Зажим с помощью пистолета для герметика

Если вам нужен зажим, которым можно управлять одной рукой, а серийного у вас нет, используйте пистолет для герметика. Он захватывает только по краю, но может помочь.

5 / 13

Т-образные подставки Для всего

Т-образные подставки можно использовать в любом количестве магазинов. Используйте их на верстаке, на козлах и даже на полу. На них кладите проекты для покраски и окрашивания, используйте их как сушилки при отделке обшивочных досок, кладите на них шкафы при зажиме лицевой рамы, укладывайте на них планки для склейки и зажима. Они аккуратно складываются вместе и не занимают много драгоценного места в магазине.

6 / 13

Распиловка многослойного листового металла

Вы когда-нибудь выдавливали руку, разрезая листовой металл парой ножниц? Или были недовольны неровным, мятым краем? В следующий раз попробуйте эту технику жертвенного бутерброда из фанеры. Вы попрощаетесь с волнистыми краями и нестертыми ругательствами и каждый раз будете резать абсолютно прямую линию.

Вот как : Зажмите металл между частями 1/2 дюйма. или 3/4 дюйма. обрезки фанеры и зажим на поверочной линейке для направления циркулярной пилы. Теперь просто распилите бутерброд с помощью твердосплавного лезвия. Этот наконечник предназначен только для резки тонкого листового металла, а не толстолистовой стали.

P.S. Этот сэндвич-метод также дает отличные результаты при сверлении отверстий в листовом металле.

7 / 13

Тиски для ручных винтов с зубчатыми губками

Ручные шурупы являются идеальными зажимами для дерева для удержания цилиндрических заготовок, если вы сделали выемки в противоположных губках ручной пилой (одна маленькая выемка для тонкой трубы или дюбелей и вторая, большая, для больших вещи). Теперь детали не будут скользить или вращаться, когда вы будете резать, шлифовать или пилить. И не волнуйтесь; ваш ручной винт с насечками по-прежнему будет хорошо работать для обычных работ по зажиму.

8 / 13

Эластичные хомуты для труб

Снова жалуетесь, что ваши хомуты недостаточно длинные для сборки вашего нового «чудовища»? Заткнись и перестань ныть! Несколько дополнительных отрезков трубы длиной 2 и 4 фута, а также несколько трубных муфт — это все, что вам нужно для сверхдлинных или сверхшироких работ. Привинтите муфты и дополнительные трубы к слишком коротким трубам, чтобы создать необходимую длину. Если хомуты находятся под древесиной, добавьте распорки немного выше, чем хомуты перпендикулярно трубам. Как только вы закончите, отвинтите и сохраните лишние трубы с муфтами, и вы будете готовы к следующему гигантскому проекту, который появится на конвейере.

9 / 13

Трубные хомуты с мягким захватом

Прикрепите короткие отрезки 1/2 дюйма. фанера к зажимным губкам для защиты краев доски от вмятин и вмятин во время склеивания. Во-первых, просверлите отверстия на верхних концах губок, чтобы можно было прикрутить кусочки фанеры с помощью резьбы № 8 x 5/8 дюйма. саморезы для листового металла. Затем просверлите отверстия в коротких кусках 1/2 дюйма. фанеру на 1/8 дюйма больше диаметра трубы, наденьте детали на трубы и привинтите губки к фанерным частям с помощью шурупов для листового металла. Теперь вам не придется возиться с деревяшками, чтобы вставить их между досками и зажимами — они всегда на месте.

10 / 13

Предотвратите появление пятен от зажимов для дерева с помощью вощеной бумаги

Влага в клее вызывает реакцию между железом и химическими веществами в древесине (так называемые «танины»). В результате на древесине образуются черные пятна, особенно на древесине с высоким содержанием танина, такой как дуб или орех. Полоска вощеной бумаги действует как барьер между деревянным зажимом и древесиной. Вы также можете использовать вощеную бумагу, чтобы предотвратить попадание клея на колпачки.

11 / 13

Сдвиньте деревянные зажимы, чтобы выровнять свою работу

Чтобы проверить прямоугольность рамы шкафа или ящика, выполните измерения по диагонали. Если измерения не совпадают, сдвиньте положение зажимов для дерева. На этой фотографии мы преувеличили сдвиг для ясности. В большинстве случаев небольшой сдвиг поможет. Иногда смещение только одного зажима приводит к тому, что сборка становится квадратной.

12 / 13

Зажим на соединения под углом

Пара зажимных блоков с насечками оказывает давление зажима прямо на соединение под углом. Этот подход особенно хорош для рамок для картин, потому что позволяет работать с одним суставом за раз, а не со всеми четырьмя сразу. Расположите блоки рядом со скошенными концами, чтобы вы могли видеть, как выстраивается стык.

13 / 13

Тиски для зажима штанги

Тонкие изогнутые заготовки имеют тенденцию соскальзывать и скользить в обычных деревообрабатывающих тисках, поэтому попробуйте отличную альтернативу Ричарда Човина. Зажмите стержень или трубный хомут в верстачных тисках, затем затяните хомут, чтобы зажать заготовку с каждого конца. Ваш будущий шедевр не сдвинется ни на йоту во время работы, и вам будут доступны все изгибы и углубления по его длине. Эти тиски также отлично подходят для более тонких работ по шлифованию или отделке.

Первоначально опубликовано: 03 марта 2021 г.

10 лучших хомутов для деревообработки в 2022 г. (включая хомуты для труб и C-образные хомуты)

Добро пожаловать в справочник Thomas по лучшим хомутам для деревообработки 2022 г. Компания Thomas уже более 120 лет связывает покупателей и поставщиков из Северной Америки. Когда вы покупаете продукты через наши независимые рекомендации, мы можем получать партнерскую комиссию.

Практически для любого деревообрабатывающего проекта необходимо иметь универсальный деревообрабатывающий зажим. Существует множество стилей зажимов на выбор, и это один из самых важных инструментов, который может иметь плотник. Как профессионал, так и любитель деревообработки должны знать об основных зажимах для деревообработки.

Струбцины для деревообработки — незаменимый предмет для любого столяра.

Существует несколько типов струбцин, даже специализированных струбцин, но все они выполняют одну важную роль: удерживают деревянные детали на месте и предотвращают их смещение при обработке древесины или высыхании столярного клея. Независимо от того, держат ли они рамы для картин или помогают с более тонкими деталями, струбцины являются необходимым инструментом для деревообработки.

Лучшие струбцины для деревообработки — руководство по покупке

Струбцина для дерева облегчает выполнение как легких, так и тяжелых работ. Их достаточно легко найти в местном хозяйственном магазине, но важно знать, на что обращать внимание, прежде чем покупать деревообрабатывающий зажим, соответствующий вашим потребностям.

Лучшие струбцины для деревообработки: на что обратить внимание

При выборе универсального хомута следует помнить о головке хомута, глубине зева, а также ширине и размере губок.

Зажимные головки

Зажимные головки для дерева работают и перемещаются несколькими способами. Вращение, поворот, скольжение и быстрое освобождение — вот несколько вариантов. Подумайте, какой тип лучше всего подходит для данного проекта.

Глубина горловины

Относится к глубине зажима — от рамы до захвата. Он измеряет глубину досягаемости зажима или то, насколько далеко зажим может захватить объект.

Размер губки

Это то, насколько далеко могут открываться губки зажима. Это относится к максимальному размеру, на который инструмент может расширяться и обслуживать любой объект, который он зажимает.

Чтобы найти лучшие зажимы для дерева на рынке, вам также следует учитывать такие факторы, как удерживающая способность каждого зажима, могут ли они обеспечить надежную фиксацию, не царапают ли они, их способность удерживать древесину под разными углами. , и прижимное усилие.

Лучшие струбцины для деревообработки от Thomas’s Top Picks 2022

Независимо от того, ищете ли вы лучшие струбцины для своей деревообрабатывающей мастерской или для проектов «сделай сам», мы провели разведку и нашли одни из лучших струбцин для деревообработки, которые необходимы для каждой мастерской.

Лучшие универсальные струбцины для деревообработки: BESSEY Набор струбцин сцепления | Купить сейчас

Лучший ленточный зажим для деревообработки: Быстродействующий ленточный зажим Pony Jorgensen | Купить сейчас

Лучшие пружинные зажимы для деревообработки: Набор нейлоновых пружинных зажимов WORKPRO | Купить сейчас

Лучшие С-образные струбцины для деревообработки: Nuovoware Premium С-образная струбцина с замком | Купить сейчас

Лучшие трубные хомуты для деревообработки: H-образный трубный хомут BESSEY | Купить сейчас

Лучшие струбцины F для деревообработки: Струбцина Jorgensen, состоящая из двух частей | Купить сейчас

Лучшие штанговые зажимы для деревообработки: MAXPOWER 240-дюймовый штанговый зажим | Купить сейчас

Лучшие угловые зажимы для деревообработки: Набор угловых зажимов WYQYQ | Купить сейчас

Лучшие струбцины для деревообработки: Набор струбцин DeWALT | Купить сейчас

Лучший зажим для деревообработки: Пять комплектов зажимов SKYCY | Купить сейчас

Прокрутите вниз, чтобы узнать больше об этих лучших зажимах для деревообработки, по мнению многих счастливых покупателей.

*Цены, указанные в этой статье, указаны в долларах США на сайтах amazon.com (США), homedepot.com по состоянию на август 2022 г.

1. Лучшие струбцины для деревообработки — BESSEY Clutch Clamp Set

Среди универсальных и недорогих струбцин BESSEY Clutch Clamp Set — наш общий выбор лучших струбцин для деревообработки. Этот набор стержневых зажимов включает два шестидюймовых зажима и два 12-дюймовых зажима. Эти зажимы, предназначенные для проектов средней грузоподъемности, включают в себя чугунные губки, как фиксированные, так и скользящие. У них также есть пластиковые накладки для защиты и деревянные ручки.

Одна вещь, на которой настаивают многие рецензенты в своих обзорах, заключается в том, что деревообрабатывающих зажимов не бывает слишком много. Таким образом, набор из четырех зажимов является огромным преимуществом. «Зажимы необходимы при установке шкафов, и они отлично работают», — написал один рецензент. «Пластиковые буферы защищают отделку от повреждений».

Технические характеристики

Зажимное усилие: 600 фунтов

Количество зажимов: 4

КУПИТЬ СЕЙЧАС:

24,97 долларов США, The Home Depot

2. Лучшие ленточные хомуты для деревообработки — Быстродействующий ленточный хомут Pony Jorgensen

Работа с предметами необычной формы может стать дополнительной проблемой для столяров. Это преимущество зажима для ремня. Также известный как ленточный зажим, ленточный зажим, такой как ленточный зажим Pony Jorgensen Rapid Acting , ​​может обернуть предмет, который необходимо зажать. Затем затягивается до тех пор, пока все прочно не встанет на свои места.

«До того, как я купил этот зажим, я не мог легко склеить сегментированные чаши и сосуды, совместив углы», — написал покупатель. «С помощью одного этого хомута я могу быстро склеить и точно совместить деревянные детали. Я рекомендую это всем, кто склеивает несколько деталей одновременно».

Технические характеристики

Зажимное усилие: 1000 фунтов

Количество зажимов: 1

КУПИТЬ СЕЙЧАС:

14 долларов США (было 22,56 доллара США), Amazon

3. Лучшие пружинные зажимы для деревообработки — набор нейлоновых пружинных зажимов WORKPRO

Простые, но практичные пружинные струбцины — отличный инструмент для столяров. Набор нейлоновых пружинных зажимов WORKPRO состоит из 16 предметов: шесть зажимов PC 3 ⅜ дюйма, шесть зажимов PC 4 ½ дюйма и четыре зажима PC 6 ½ дюйма. Ручки спроектированы так, чтобы обеспечить комфорт, а текстурированные подушечки могут поворачиваться на угол до 45 градусов для точного прилегания. Эти армированные нейлоновые зажимы предназначены для быстрого и легкого использования.

Один покупатель написал, что искал что-то, что можно было бы открыть одной рукой, и эти зажимы были «именно то, что мне было нужно». Другой клиент отметил свой опыт: «Я использовал их, чтобы придерживать доску к столу, пока резал ее циркулярной пилой, и для надежного удержания потребовалось всего 3 таких доски».

Технические характеристики

Зажимное усилие: Не указано

Количество зажимов: 16

КУПИТЬ:

16,99 долларов США, Amazon

4. Лучший С-образный зажим для деревообработки — Nuovoware Premium Locking C-образный зажим

Эти прочные С-образные зажимы станут прекрасным дополнением к ящику с инструментами любого столяра. Набор Nuovoware Premium Locking C C-образного зажима поставляется с тремя шестидюймовыми C-образными зажимами. Каждый С-образный зажим из высокоуглеродистой стали имеет резиновые ручки, разработанные для удобства. Они имеют вращающиеся подушечки, обеспечивающие достаточную силу зажима без чрезмерного давления. Регулируемый запорный механизм также позволяет легко установить правильный размер зажима.

«Эти зажимы прочны и просты в использовании», — объяснил один обозреватель. «Ручки тоже очень удобные. Я использую их для работы по дереву, очень удобно в качестве третьей руки и удерживания приспособлений на верстаке, красиво и плотно, без повреждений. Очень доволен этой покупкой».

Технические характеристики

Зажимное усилие: Не указано

Количество зажимов: 3

КУПИТЬ СЕЙЧАС:

23,99 долларов США, Amazon

5. Лучшие трубные хомуты для деревообработки — трубный хомут BESSEY H-Style

Трубные хомуты H-типа, которые часто считаются более доступной альтернативой стержневым хомутам, имеют губки, которые перемещаются вверх и вниз по трубе для надежной посадки. Трубный хомут BESSEY H-типа можно использовать на любой черной трубе с полудюймовой резьбой. Н-образное основание придает трубному хомуту устойчивость, а удлиненное основание обеспечивает больший зазор с рабочей поверхностью.

«Я профессиональный мастер и часто склеиваю панели, — рассказывает один покупатель. «Я предпочитаю хомуты Bessey на ножках. 1/2 дюйма более чем достаточно для работы по дереву, и эти крепкие зажимы никогда меня не подводили и работают так, как должны».

Технические характеристики

Зажимное усилие: Не указано

Количество зажимов: 1

КУПИТЬ СЕЙЧАС:

15,37 долларов США, The Home Depot

6. Лучшие струбцины F для деревообработки — струбцина Jorgensen, состоящая из двух частей, с чугунными губками

Этот набор зажимов Jorgensen F поставляется с одним восьмидюймовым зажимом и одним 12-дюймовым зажимом. Головки изготовлены из чугуна, а стержень из нержавеющей стали. Скользящая головка и механизм сцепления обеспечивают простую и быструю регулировку. Зажим и нижний винт снабжены защитными накладками для защиты деревянных деталей от повреждений.

Многие клиенты были довольны качеством и доступностью этих хомутов. «В целом отличные зажимы», — написал покупатель. «У меня их довольно много, и все они хорошо держатся». Другой рецензент назвал их «идеальными зажимами», добавив, что «они представляют собой хороший баланс между весом и прочностью».

Технические характеристики

Зажимное усилие: 300 фунтов

Количество зажимов: 2

КУПИТЬ:

19 долларов США0,99 (было 21,99 доллара США), Amazon

7. Лучшие штанговые зажимы для деревообработки — 24-дюймовые штанговые зажимы MAXPOWER

Струбцина обычно является основным продуктом в деревообрабатывающей мастерской. Набор MAXPOWER 24-дюймовый стержневой зажим включает четыре зажима с усилием зажима 220 фунтов. Губки зажима также можно перевернуть, что также дает возможность разбрасывателя этого набора зажимов. Боковая рукоятка предлагает легкий храповик и быстродействующий спусковой крючок. Текстурированные накладки предотвращают повреждение дерева или окрашенных поверхностей.

В целом клиенты были довольны стоимостью этих хомутов. «Мне нравится, как легко они переключаются с зажима на разбрасыватель», — прокомментировал покупатель. «Ими легко управлять, даже если вы можете использовать только одну руку. У них достаточно мощности для большинства применений, а подушечки не царапают».

Технические характеристики

Зажимное усилие: 220 фунтов

Количество зажимов:

КУПИТЬ:

54,99 долларов США, Amazon

8.

Лучшие угловые зажимы для деревообработки — набор угловых зажимов WYQYQ

Также известный как прямоугольный зажим, угловой зажим является жизненно важным инструментом для простого соединения углов и других прямых углов. Набор угловых зажимов WYQYQ включает четыре зажима, которые соединяют деревянные детали под углом 90 градусов. Прорезиненная ручка не скользит и обеспечивает лучший захват. Зажимы изготовлены из алюминия, а губки легко регулируются одной рукояткой.

Несколько обозревателей были довольны качеством зажимов, отметив их прочную конструкцию. «Они определенно облегчают скрепление углов и представляют собой хорошо сделанный инструмент», — описал рецензент. Они также написали, что каждый зажим — это «хорошо сделанный инструмент, достаточно точный для изготовления корпусов».

Технические характеристики

Зажимное усилие: Не указано

Количество зажимов:

КУПИТЬ СЕЙЧАС:

59,99 долларов США, Amazon

9.

Лучшие струбцины для деревообработки — DeWALT Trigger Clamp Pack

Как следует из названия, этот тип зажима регулирует положение губок с помощью спускового механизма. В комплект триггерных зажимов DeWALT входят четыре зажима — два средних и два больших. Эти зажимы имеют губки, которые при необходимости можно снять. Большие зажимы можно преобразовать в разбрасыватель, и обоими размерами можно управлять одной рукой.

«Зажимы DeWALT хороши», — написал один из клиентов столяра. «Подушечки челюстей довольно твердые. Недостаточно жесткий, чтобы повредить заготовку, но достаточный для хорошего захвата, не будучи мягким. Челюсти параллельны друг другу и остаются такими, если вы действительно не переусердствуете. Они имеют достаточную силу для удерживания и отпускания очень легко. Мне очень нравится спусковой механизм. Это вызывает очень положительные эмоции».

Технические характеристики

Зажимное усилие: 100/300 фунтов

Количество зажимов:

КУПИТЬ СЕЙЧАС:

34,97 долларов США, The Home Depot

10.

Лучшие зажимы для деревообработки — зажимы SKYCY из пяти комплектов

Зажим с защелкой обеспечивает надежную фиксацию с помощью рычажного механизма, надежно удерживая древесину на месте даже во время работы. Пятикомпонентные тумблеры SKYCY имеют резиновые накладки и быстросъемный зажим. Они изготовлены из холодной углеродистой стали с гальваническим покрытием. Зажимы регулируются с помощью резьбового винта и имеют усилие зажима до 200 фунтов.

«Я настоятельно рекомендую это для столяров любого уровня», — написал один из клиентов. «Всегда хорошо иметь приспособления, и эти зажимы отлично работают. Они удерживают вашу заготовку и положение, не повреждая материал». По словам другого клиента, «Возможность регулировки крепежных винтов имеет решающее значение в том, насколько хорошо этот проект работает для различной толщины».

Технические характеристики

Зажимное усилие: 200 фунтов

Количество зажимов: 5

КУПИТЬ СЕЙЧАС:

15,87 долларов США, Amazon

Лучший деревообрабатывающий зажим — резюме

Независимо от того, строите ли вы рамы для картин или работаете над более крупным и тяжелым проектом, наличие подходящих зажимов для деревообработки имеет важное значение. В целом, мы рекомендуем набор зажимов сцепления BESSEY ( 24,97 долларов США, The Home Depot ). Он состоит из четырех частей с двумя зажимами разного размера. Набор стержневых зажимов доступен по цене и обладает хорошей зажимной силой.

Если вы хотите разориться, набор 24-дюймовых зажимов MAXPOWER предлагает одни из лучших зажимов для дерева по сравнению с другими зажимами ( 54,99 долларов США, Amazon ). Скользящая головка имеет большую емкость и сильное давление зажима.

Надеемся, наш обзор лучших струбцин для деревообработки был вам полезен. Чтобы узнать о других похожих поставщиках, в том числе о поставщиках деревянных ручных винтовых зажимов, столярных столярных стамесках, ручных, пневматических и ручных стамесках, стамесочных долотах и ​​долотах с алмазным наконечником, обратитесь к нашим дополнительным руководствам или посетите платформу поиска поставщиков Thomas.

Прочие изделия для деревообработки

  • Лучшие фартуки для деревообработки
  • Лучшие защитные очки для деревообработки
  • Лучшие клеевые пистолеты для деревообработки
  • Лучшие фрезерные столы, которые можно купить сейчас
  • Лучшие погружные маршрутизаторы
  • Лучшая копировальная пила
  • 7 лучших фрезеров по дереву
  • Все о отделке для дерева

Другие лучшие товары

  • Лучшие сверла по каменной кладке
  • Лучший инструмент для обжима проводов
  • Лучшая коммерческая машина для мягкого мороженого
  • Лучшие клещи для шлицевых соединений
  • Лучшие циферблатные индикаторы
  • Лучший точильщик ножей
  • Лучшие топоры для рубки
  • Лучшие газонокосилки для холмов
  • Лучший титановый молот
  • Лучший внешний герметик для кирпича
  • Лучший копатель отверстий для столбов/шнек
  • Лучший кузнечный молот
  • Лучшие крючки и аксессуары для перфорированной доски
  • Лучшие подъемники для Jeep Hardtop
  • Лучшие верстаки для гаража
  • Лучший строгальный станок Combo
  • Лучший обезжириватель для тяжелого оборудования
  • Лучший инструмент для резки гипсокартона
  • Лучшая защита слуха с Bluetooth
  • Лучшие системы наружного видеонаблюдения
  • Лучшие налобные фонари
  • Лучшие электрические газонокосилки
  • Лучшие газонокосилки для небольших дворов

Больше из оборудования

Какие струбцины для деревообработки мне действительно нужны? (Руководство для начинающих)

Это вопрос, на который плотники и плотники пытались ответить десятилетиями. может у вас действительно слишком много хомутов?

Краткий ответ: Нет!

Но когда предлагается так много различных зажимов, как понять, какие зажимы подходят именно вам?

И, если быть до конца откровенным, выбор различных зажимов поистине поразительно широк; от зажимов с ручным винтом до параллельных зажимов, пружинных зажимов… плюс все, что между ними.

Но для большинства работ по дереву вам понадобятся только 3 типа зажимов для деревообработки; Стержневые хомуты, ленточные хомуты и трубные хомуты.

Имейте в виду, что вы всегда можете добавить дополнительные зажимы в свой набор инструментов позже. Но если вы продолжите читать, вы узнаете, почему эти 3 универсальных зажима — это все, что вам нужно.

Этот пост может содержать партнерские ссылки на продукты, за которые мы получаем комиссию (без дополнительных затрат для вас). Узнайте больше здесь.

Какой тип хомутов мне нужен?

Стержневые зажимы

Что это такое?

Эти зажимы с регулируемой рукояткой (также известные как F-образные зажимы из-за формы буквы «F») отлично подходят для параллельной фиксации тяжелых деталей на месте.

Доступны в различных размерах (их размер определяется расстоянием между губками зажимов), они подходят практически для любой удерживающей работы.

Сколько вам нужно?

Возьмите в руки зажимы на 4 стержня, чтобы быть в безопасности – чем больше, тем лучше (но не обязательно).

Зажим для ремня

Что это такое?

Эти инструменты, иногда известные под названием «ленточные зажимы», изготовлены из гибких полиэфирных лент и могут быть легко закреплены петлей вокруг объекта, чтобы надежно удерживать его на месте.

Гибкий ремешок означает, что он станет незаменимым помощником, если вам нужно удерживать на месте предметы неудобной формы.

Сколько из них мне нужно?

Вам понадобится только один зажим для ремня, особенно если вы приобретете тот, который поставляется с длинным ремнем.

Хомуты для труб

Что это?

Это то, что написано в названии; специально разработанный хомут для удержания круглых труб на месте.

Сколько из них мне нужно?

Вы не ошибетесь, купив набор из 4 хомутов.

Какие струбцины лучше всего подходят для деревообработки?

Струбцина Best Bar

Bessey LM2.004 Струбцина общего назначения, 3 м

Зажимы Bessey являются лидерами отрасли, когда речь идет о зажимах для стержней.

А с помощью этого звездообразного хомута вы можете добиться невероятного сцепления, так как эти хомуты могут прикладывать усилие зажима до 330 фунтов.

Они хорошего качества, по доступной цене и легко станут вашей первой покупкой хомутов.

Ознакомьтесь с последними ценами на Amazon.

Best Strap Clamp

Stanley ST083100 Ленточный зажим 4,5 м/15 футов

Этот ленточный зажим был разработан и изготовлен с расчетом на прочность, и с первого взгляда сразу видно, что это надежный инструмент.

Благодаря усиленному нейлоновому ремню длиной 15 футов и высококачественной треугольной ручке этот зажим создан специально для того, чтобы выдерживать интенсивные уровни силы.

Ознакомьтесь с последними ценами на Amazon.

Best Pipe Clamp

Bessey BPC-h44 3/4″, H-образный, набор трубных хомутов

Bessey снова приходит на помощь с превосходным набором трубных хомутов.

Эти зажимы легко устанавливаются на любой рабочий стол и остаются устойчивыми, не занимая слишком много места.

А резиновый материал набивки зажимов — части, удерживающей трубопровод на месте — защитит поверхность ваших проектов от повреждений.

Ознакомьтесь с последними ценами на Amazon.

Что можно использовать, если у меня нет зажимов для дерева?

Без хомутов? Без проблем!

Имея немного ноу-хау, вы можете заменить купленные в магазине хомуты некоторыми хитрыми альтернативами, сделанными своими руками.

3 причины, почему деревообработка так хороша…

Включите JavaScript

3 причины, почему деревообработка так хороша для вас

Как сделать струбцины для деревообработки своими руками
Как сделать самодельные струбцины?

Вы можете сделать эти зажимы для твердой древесины, используя инструменты, которые уже есть в вашей мастерской.

Посмотрите видеоурок Izzy Swans ниже, чтобы узнать больше:

Как сделать самодельные зажимы для ремней?

Возможная альтернатива ленточному зажиму Stanley — самодельный зажим для ремня из твердой древесины.

Но имейте в виду, создание одного из них может быть довольно сложной задачей само по себе. Тем не менее, это все еще может быть стоящим проектом.

Чтобы узнать, как сделать самодельный ленточный хомут, посмотрите приведенный ниже видеоролик, и пусть Джон Хейс проведет вас через весь процесс:

Как сделать самодельный хомут для труб?

У вас в гараже завалялась старая телевизионная антенна? Если вы это сделаете, то вам повезло!

Вы можете использовать его детали для изготовления самодельного хомута практически бесплатно.

Посмотрите обучающее видео «Сделай крутые вещи своими руками» ниже, чтобы узнать, как это сделать:

Когда вы только начинаете комплектовать свою мастерскую, вам не нужно спешить и покупать все зажимы на рынке.

Заключительные мысли

Для начала вам понадобится всего несколько самых полезных зажимов с высоким захватом. Так что, по крайней мере пока, просто закройте глаза на все остальные специальные зажимы.

Деревянные зажимы для домашних мастеров и мастеров деревообрабатывающего искусства и ремесел

By Stefan Gheorghe | Опубликовано Отзыв от Lance Crayon

Зажимы для дерева необходимы. Они специально разработаны для склеивания дерева и панелей. Зажимы используются большинством столяров, если не всеми, и вы тоже можете их использовать. Доступны в различных размерах, нет такой работы по дереву, с которой не справился бы зажим для дерева.

Посмотреть в галерее

Зажимы для деревообработки скрепляют два куска дерева после того, как они были склеены друг с другом. Лучшие струбцины для деревообработки будут зависеть от проекта. Независимо от того, какой стиль вы выберете, зажимы необходимы, потому что они не смещаются и не отсоединяются до того, как клей схватится.

Посмотреть в галерее

Сегодня на рынке представлено почти 50 типов деревообрабатывающих зажимов . Поиск подходящего зажима для деревообработки для вашего проекта по дереву своими руками может показаться сложным, но именно поэтому мы здесь.

Мы покажем вам самые популярные струбцины для дерева, которыми пользуются профессионалы и любители-любители своими руками.

Виды зажимов для дерева

Если вы серьезно занимаетесь деревообработкой, то знаете разницу между дешевыми зажимами для дерева и высококачественными зажимами для дерева.

Некачественные струбцины для дерева плохо зажимаются, их резьба соскальзывает, а ручки отваливаются или ломаются. Если вы хотите иметь пару деревянных зажимов и сэкономить деньги, то один из способов убить двух зайцев одним выстрелом — это поискать их на местных блошиных рынках.

Вы можете потратить больше времени на поиск подержанных деревянных зажимов, но, скорее всего, вы найдете хорошую сделку. Зажимы для дерева часто делятся на две категории:

  • Тип F
  • Тип G (также называемый типом C)

Буква указывает на форму зажима. В этих двух категориях вы найдете множество зажимов для дерева. К наиболее распространенным деревообрабатывающим зажимам относятся:

  • Угловой зажим
  • Ленточный зажим
  • Зажим с триггерным приводом
  • Зажим для дерева
  • Пружинный зажим
  • Зажим с параллельными губками

Рассмотрим подробнее каждый из этих типов зажимов.

Зажим F

См. в галерее

Захваты для обработки древесины типа F используются, когда требуется надежный захват для таких задач, как склеивание или свинчивание двух кусков дерева. Форма «F» имеет две горизонтальные челюсти и металлический стержень, расположенный вертикально между ними. Чтобы использовать этот инструмент, затяните губки с помощью винта, и его можно регулировать для различных проектов.

С-образный зажим

См. в галерее

С-образные зажимы популярны и бывают разных размеров от 2 до 12 дюймов. Они обеспечивают более глубокий охват и большую силу зажима. C-образные зажимы предназначены для измельчения древесины. Они обеспечивают огромную силу и могут нанести значительный ущерб.

Угловой зажим

См. в галерее

Угловой зажим идеально подходит для деревообрабатывающих проектов, требующих идеального угла 90 градусов для углов. Это может пригодиться, например, если вы планируете работать со скошенными деревянными деталями.

Зажим для ремня

См. в галерее

Зажимы для ремня очень похожи на угловые зажимы, но еще более универсальны. Их можно использовать для работы со скошенными углами под прямым углом, а также для других «нестандартных» форм, с которыми большинство других зажимов не справятся.

Зажим с триггером

См. в галерее

Зажим с триггером настолько прост и удобен, насколько это возможно! Чтобы использовать этот тип зажима, вы держите древесину одной рукой, а другой активируете спусковой крючок зажима. Этот тип зажима может использоваться для любого количества проектов и обеспечивает надежный захват, которому вы можете доверять.

Струбцина для дерева

Струбцина для дерева отличается простой и удобной конструкцией. Два зажима удерживаются вместе с помощью двух винтов с длинной резьбой, каждый из которых вы можете «навинтить» до нужного вам для проекта натяжения. Винты имеют ручки для большего удобства.

Пружинный зажим

См. в галерее

Пружинные зажимы идеально подходят для небольших проектов. Их конструкция похожа на прищепку, но предназначена для использования в деревообработке. Одной рукой вы можете «закрепить» их на меньших и более тонких кусках дерева, чтобы скрепить их вместе.

Струбцина с параллельными губками

См. в галерее

Струбцины с параллельными губками лучше всего подходят для крупномасштабных проектов по склеиванию, требующих склеивания под углом 90 градусов и идеальных квадратных деталей. Этот тип зажима обеспечивает надежный захват и может быть приобретен в различных размерах, чтобы наилучшим образом удовлетворить любой проект.

Лучшие зажимы для деревообработки на 2022 год

Вот наш тщательно подобранный список лучших зажимов для дерева, которые вы найдете сегодня.

Зажимы Irvin из 8 частей

Этот набор из восьми зажимов из Irivn идеально подходит для тех, кому нужны различные зажимы для случайных проектов или больших рабочих нагрузок. Он включает в себя четыре ручных зажима со встроенным спусковым крючком. Он также имеет два зажима Mini Bar, которые обеспечивают давление 150 фунтов на квадратный дюйм, и два пружинных зажима.

Каждый зажим имеет прочную конструкцию из армированной смолы. На хомуты также распространяется пожизненная гарантия Irwin.

Pros

  • Долговечность
  • Идеально подходит для проектов «сделай сам» среднего размера
  • Сильная пружина

Минусы

  • Некоторые говорят, что струбцины не обладают сильным захватом

Быстрозажимные струбцины Irwin

узкие места. Корпус из армированной смолы и стержни из закаленной стали обеспечивают прочность и долговечность. Зажимы для дерева оснащены не оставляющими царапин подушечками, которые защищают рабочую поверхность, и быстросъемным курком одной рукой.

Каждая деревянная лампа обеспечивает усилие зажима 140 фунтов. Набор из четырех, четырех шестидюймовых одноручных мини-зажимов.

PROS

  • Легко в использовании
  • . Прочный

CONS

    Quick-ADJUST LASE LASE
59504.
от WEN предназначены для всех уровней квалификации.

Зажимы WEN F поставляются в упаковке по две штуки. В комплект входят 36-дюймовый стальной стержень и 2,5-дюймовая горловина, обеспечивающие оптимальную универсальность и производительность.

Однако выдающейся особенностью является функция быстрой регулировки, которая позволяет закрыть зажим, не нажимая кнопку. Зажим остается натянутым до тех пор, пока вы не нажмете рычаг разблокировки, который откроет его губки.

В комплект входят нецарапающие прокладки, которые защищают объекты с силой 600 фунтов, создаваемой зажимами.

Плюсы

  • Накладки для защиты от царапин
  • Усилие зажима 120 фунтов

Минусы

  • Некоторые говорят, что прорези в регулировочной планке не удерживают зажимы

Зажимы MATCHFIT «ласточкин хвост»

Если вам нужна универсальность, обратите внимание на Зажимы типа «ласточкин хвост» . . Зажимы имеют усовершенствованную конструкцию, позволяющую с легкостью закреплять изделия за счет использования канавок типа «ласточкин хвост» для удержания фрезы, чтобы зажимы оставались на месте.

Чтобы сделать вашу жизнь еще проще, эти зажимы могут работать с любой фрезой типа «ласточкин хвост», которая имеет 1,5-дюймовую 14-градусную конструкцию — это означает, что вы меньше времени тратите на беспокойство о том, подойдет ли купленная вами фреза! Этот набор идеально подходит для тех, кому требуется немного больше гибкости от своих зажимов для более творческих или сложных проектов.

PROS

  • Унидильно совместимый
  • Дол. СЕРЕНДИППЕР . и будьте готовы к тому, что ваш мозг взорвется. Зажимы универсальны и необходимы для любого проекта, требующего зажима под углом 90 градусов.

    Их также можно использовать с пилами под углом 45 градусов. Они также рассчитаны на долгий срок службы благодаря прочной конструкции из АБС-пластика и прочным пружинам. И чтобы дать вам дополнительное спокойствие, они поставляются со 100% гарантией удовлетворения или возврата ваших денег.

    PROS

    • Обнаруженный совместимый
    • Дол. угловых зажимов сделан именно для вас. Их прочная конструкция из алюминиевого сплава и прочного пластика обеспечивает долгий срок службы.

      В комплект входят нецарапающие прокладки, которые защищают объекты с силой 600 фунтов, создаваемой зажимами. 9Угловые зажимы с углом 0 градусов позволяют управлять L-образной губкой, которая может одновременно зажимать деревянные детали. Это сэкономит ваше время и освободит руки, не требуя дополнительных выравниваний и поворотов.

      PROS

      • . Универсальный
      • Легкий в использовании
      • Легкий вес

      CONS

      • . Некоторые Clamps.0307 Housoultion — это именно то, что вам нужно для вашего следующего крупномасштабного проекта по деревообработке. Он имеет прочную конструкцию из алюминиевого сплава, эргономичную ручку для легкой регулировки и противоскользящую конструкцию для дополнительной безопасности и удобства.

        Вы даже можете приобрести этот продукт в трех разных цветах: черном, оранжевом или серебристо-сером.

        Плюсы

        • Эргономичная ручка
        • Долговечность

        Минусы

        • Завышенная цена

        Хомут Monster & Master

        См. в галерее

        Этот сварочный хомут C идеально подходит для крепления труб во время сварки. Он также выполняет двойную функцию в качестве зажимного инструмента для деревообрабатывающих проектов. Прочные V-образные колодки обеспечивают оптимальное крепление и универсальность.

        Термообработанная легированная сталь обеспечивает долгий срок службы. Простая в использовании конструкция и прочная конструкция из термообработанной легированной стали. Этот хомут поможет вам в любых трудностях, а также во многих проектах по сварке и деревообработке.

        PROS

        • ТЕПРАТИРОВАННАЯ СТАЛЬНАЯ ПРОИЗВОДСТВА
        • Легкий в использовании
        • Легкий вес

        CONS

        • GRIP Assust Удерживающая сила 198 фунтов , конструкция из оцинкованной углеродистой стали и виниловые рукоятки, когда вы держите зажимы, вы почувствуете космическую связь. Добро пожаловать в свою судьбу. Помимо прочности зажимов, вы можете рассчитывать на их простоту использования и практичные конструктивные особенности.

          Каждый зажим имеет резиновый наконечник, защищающий древесину. Экономичная конструкция, которая упрощает установку и разборку.

          Pros

          • Low-height design
          • Retracted clamp allows for vertical removal of clamped item
          • Rock solid grip

          Cons

          • Rubber bumpers don’t last long

          C CASIMR Corner Зажим

          Это фантастический угловой зажим 9Набор 0308 для мастеров-любителей и тех, кто любит время от времени заниматься мелкосерийными работами по дереву. Эти зажимы регулируются от 3/16 дюйма до ¾ дюйма, имеют прочную конструкцию из АБС-пластика и высококачественные пружины, и ими можно управлять одной рукой, чтобы освободить руку для других задач.

          В дополнение к углам 90 градусов, эти зажимы отлично подходят для скрепления деталей под Т-образным углом и могут зажимать деревянные детали различной толщины. Приобретите этот набор для себя и узнайте из первых рук, что эти зажимы могут принести на тарелку.

          PROS

          • Регулируемая одиночная ручка пружина
          • . Универсальный
          • Отличный для искусства и ремесел

          Cons

          • overprice
          • 222219.9030. 9030. 9035 9035 9035 9035 9035 9035 9035 9035 9035 9035 9035 9035 9035 9035 9035 9035 9035 9035 9035 9035 9075 9075 9. №

            Для небольших проектов «сделай сам», требующих лишь легкого прижима, отлично подойдут мышеловки. Подпружиненного механизма мышеловки достаточно, чтобы удерживать на месте небольшой кусок дерева, пока вы работаете с ним. Если вы хотите сделать зажимы более компактными, отрежьте неиспользуемую деревянную часть мышеловки.

            Нужны ли перчатки для деревянных зажимов?

            При работе с зажимами для дерева вам потребуются защитные очки и маска для лица. Работа по дереву требует точности, поэтому вам понадобятся пальцы.

            Как предотвратить защелкивание панели?

            При зажиме досок для изготовления панели трубные хомуты могут располагаться прямо на неподвижной губке. Ненужное давление сделает вашу древесину неровной, и панель выгнется. Это вызвано изменением угла челюсти при надавливании. Чтобы предотвратить это, используйте тягу того же диаметра, что и толщина панели, и поместите ее между губками и деревом, с которым вы работаете. Когда вы это сделаете, давление будет приложено к центру края панели, где оно должно быть.

            Насколько тугими должны быть деревянные струбцины?

            При работе с мягкой древесиной зажимы должны работать под давлением 100–150 фунтов на квадратный дюйм. Для твердой древесины оно должно быть около 175-250 фунтов на квадратный дюйм. Вам никогда не придется беспокоиться о том, что соединение станет слабее, если вы слишком сильно затянете зажимы. Если вы не повредите древесину, плотный зажим сделает соединение более прочным.

            Что такое тиски?

            Тип зажима, предназначенный для фиксации и защиты от травм. Это также зажим, в котором используются тиски, которые можно временно закрепить на скамейке или другой устойчивой поверхности.
