Самодельные станки и приспособления для домашней мастерской

Содержание

  • Что можно собрать своими руками
  • Элементы хранения
    • Настенные полки
    • Стеллажи
    • Щиты
    • Потолочные полки
  • Верстак
  • Станки для мастерской
    • Токарный по дереву и металлу
    • Фрезерный станок
    • Сверлильный станок
    • Циркулярная пила
  • Резюме

Порядок в доме зависит не только от того, находится ли каждая вещь на своем месте. Каждое жилище нуждается в периодическом обслуживании. Если каждый механизм в доме работает как часы, то можно сказать, что хозяин полностью выполняет свои обязанности. Чтобы поддерживать порядок не обойтись без мастерской и инструментов. Некоторые из них можно изготовить самостоятельно. В статье будет рассказано о процессе сборки инструментов, которые позволят оборудовать мастерскую.

Что можно собрать своими руками

При должной сноровке можно собрать практически любой станок, который понадобится для обработки древесины или металла. Они будут отличаться от заводских способом сборки, а также габаритами. Чаще всего для домашнего использования не требуется больших агрегатов. Нет проблем в том, чтобы самостоятельно соорудить фрезерный станок, с помощью которого можно красиво оформлять различные рейки. Другим нужным станком, который можно собрать в домашних условиях является сверлильный. Без него не обойтись, если возникает необходимость в сверлении точных отверстий в небольших заготовках. В некоторых случаях сборка станка подразумевает изготовление держателя для ручного инструмента, в других его можно собрать с нуля, используя двигатели от других приборов.

Перед тем как приступить к сборке каких-либо изделий для домашней мастерской, необходимо четко определить, какие задачи поставлены перед мастерской и какой размах работ будет выполняться. С одной стороны, это позволит решить, какие потребуются станки, а с другой, – даст возможность узнать, хватит ли доступной площади или мастерскую необходимо разместить в другом помещении. Хорошо, если это будет отдельное помещение, т. к. шум от работающих станков может раздражать жильцов. Проще всего сооружать мастерскую в частном доме, где можно использовать подвал или гараж. У хорошего мастера все организовано и находится на своих местах, поэтому важно позаботиться о практичных стеллажах.

Элементы хранения

Практически любую поверхность в домашней мастерской можно использовать для хранения инструмента. По месту расположения органайзеров можно выделить такие виды:

  • настенные полки;
  • стеллажи;
  • щиты;
  • напольные органайзеры;
  • потолочные полки.

Их все можно расположить в одной мастерской, что даст возможность значительно расширить общую площадь помещения.

Настенные полки

Эта конструкция для домашней мастерской является наиболее распространенной и часто используемой. Соорудить настенные полки не составит труда. Первым делом необходимо определить стену, где их размещение будет самым практичным. Например, это может быть стена, возле которой невозможно будет расположить стеллаж. Не стоит размещать настенный полки в мастерской там, где планируется сооружение щита для подвешивания ручного инструмента. В некоторых случаях настенная полка может быть размещена под самым потолком. Так как полки в домашней мастерской предназначены для хранения тяжелых предметов, а не мягких игрушек, то и прочность конструкции должна быть выше, чем у тех, которые применяются в домашних условиях. Для сборки потребуются:

  • уголок 40×20 мм;
  • доска или ДСП;
  • болгарка;
  • сварочный аппарат;
  • рулетка;
  • инструмент для разметки.

Первым делом составляется эскиз-чертеж с указанием точных размеров конструкции для мастерской, которые определяются исходя из свободного пространства на стене. На эскизе также указывается количество ярусов, которые будет иметь одна полка. Следующим шагом выполняется подготовка отрезков уголка для сборки каркаса. Аккуратнее будет смотреться полка для домашней мастерской, в которой торцы стоек будут обрезаны под 45 градусов. Добиться этого можно использованием угольника или специального держателя для болгарки. Первым делом производится сборка боковых граней полки для мастерской, которые могут быть представлены прямоугольниками или квадратами. Все зависит от выбранной формы полки.

Элементы должны быть абсолютно идентичными, чтобы конструкция полки для домашней мастерской получилась без искривлений. После этого боковины соединяются между собой четырьмя горизонтальными перекладинами. При этом размещать уголок необходимо таким образом, чтобы часть с длиной в 20 мм оказалась внизу. Она будет служить опорой для доски. Во время сварки каркаса для полки в мастерскую нет необходимости спешить. Начать стоит с прихваток, чтобы конструкцию не повело, а после проварить цельным швом. Отличным помощником при сборке каркаса послужат угловые струбцины, которые позволят сохранить угол прямым.

Когда каркас готов, необходимо определить, каким образом он будет крепиться к стене в домашней мастерской. Это можно сделать, просверлив отверстия в уголке или приварив специальные ушки.

Первый вариант является более надежным. Далее выполняется зачистка швов конструкции в мастерскую и покраска металлической основы, чтобы исключить коррозионное разрушение. Последним шагом вырезаются деревянные подставки, которые укладываются внутрь. Полка фиксируется на своем месте в мастерской и готова к использованию.

Стеллажи

Стеллажи для мастерской могут быть собраны несколькими способами. Все зависит от используемого материала, а этом может быть:

  • металл;
  • древесина.

Каждый из этих материалов является по-своему практичным. При правильном подходе древесина способна выдерживать значительное давление и вес, но габариты у такого стеллажа в мастерской будут больше, чем у аналогичного из металла. Сборка всей конструкции в домашнюю мастерскую начинается с чертежа. При этом необходимо правильно определить глубину стеллажа. Удобной считается такая глубина, при которой есть возможность дотянуться до края полки в мастерской, просто вытянув руку.

Обычно этот размер не превышает 50 см. Если стеллаж в мастерскую будет иметь высоту до потолка, то уместным будет наличие небольшой стремянки, которая позволит безопасно доставать необходимые инструменты с верхних полок.

Обратите внимание! В продаже можно найти готовые стеллажи для мастерской, которые имеют модульную конструкцию.

Это означает, что количество полочек можно варьировать в зависимости от потребностей. Часто их покупка обходится дешевле, если учесть не только стоимость материалов для самостоятельной сборки, но и время, которое для этого будет затрачено.

Количество и высота полок стеллажа в домашнюю мастерскую определяется тем, что на них будет храниться. Каждая полка может иметь свое назначение. Например, на нижних можно разместить приборы или заготовки с большим весом. Если это будет электроинструмент, тогда есть смысл сделать высоту выше самого высоко элемента, который будет храниться на полке. Принцип сборки схож с тем, который используется для настенных полок в мастерскую.

В этом случае для стоек лучше использовать уголок с большими размерами, чтобы прочность была большей. При этом важно правильно рассчитать ширину стеллажа для домашней мастерской, чтобы при использовании для полок уголка с меньшими размерами, они не прогибались.

Щиты

Щиты являются одними из самых удобных элементов, которые можно использовать в домашней мастерской. Преимущество перед другими способами хранения заключается в том, что каждый элемент имеет свое место и находится на виду. Недостатком такой системы является только неэффективное использование пространства. По сравнению с полками его требуется больше, а инструмента помещается меньше. Именно поэтому щиты лучше всего подходят для хранения инструмента, который используется чаще всего. Преимуществом щитов для мастерской можно считать их определенную универсальность. На щите можно расположить не только крючки для подвешивания, но и различные небольшие ящички для хранения.

В продаже есть готовые щиты для мастерской, по образцу которых можно собрать собственный вариант. Для этого можно использовать:

  • листовой металл;
  • фанеру.

Принцип сборки в каждом из этих случаев схож, отличается лишь способ работы с материалом. Если в качестве основы была выбрана фанера, то поступить можно несколькими способами. Первым делом производится разметка листов, которые будут использованы в домашней мастерской. После этого они раскладываются на поверхности и выкладывается инструмент, который будет висеть на щите. Под каждый инструмент прикручивается крепление в виде самореза или он обводится по контуру, чтобы впоследствии было легче сориентироваться. Далее лист фиксируется к стене посредством саморезов. Для крепления лучше использовать болты с шестигранными головками и зажимать листы через шайбы.

Есть и другой вариант щита для домашней мастерской, в котором используются крючки вместо саморезов. Такую конструкцию можно считать более универсальной, т. к. ее конфигурацию можно изменить в зависимости от потребностей. Лучшим решением будет заранее приобрести металлические крючки, которые используются для щитов в мастерских. В зависимости от того, на каком расстоянии находятся фиксирующие усики у крючков, выполняется разметка листа. В отмеченных точках сверлятся отверстия. Щит фиксируется на стене в домашней мастерской на небольшом расстоянии от стены, чтобы можно было свободно вынимать и ставить крючки на свое место.

Металлический щит собирается по образцу второго варианта деревянного. В этом случае работа также сводится к сверлению отверстий по указанным точкам. При этом лучше использовать металл с толщиной стенки в 0,8 мм. Под весом инструмента металл может выгибаться. Решить проблему можно несколькими способами. Одной из них является установка дополнительных распорок в виде уголков на обратной стороне стеллажа. Можно также собрать несколько отдельных щитов меньшего размера и установить их рядом.

Потолочные полки

Определенные зоны в домашних мастерских практически не используются, либо высота потолка превышает 2,5 метра, что позволит свободно разместить элементы для хранения на потолке. Проще всего и удобнее закрепить контейнеры, в которые можно сложить мелочевку. Сделать это довольно просто. Для реализации всего проекта в мастерской потребуется изготовить деревянные ящики произвольного размера. Проще всего будет приобрести пластиковые контейнеры, которые прекрасно подойдут для этих целей. Кроме пластиковых контейнеров, понадобятся металлические двутавровые балки. Если таких не окажется в наличии, то для мастерской можно использовать П-образный профиль. В крайнем случае можно удалить одну стенку у квадратной трубы, чтобы добиться требуемого результата.

У пластиковых контейнеров для домашней мастерской есть специальные бортики по краям, за которые может быть осуществлена фиксация. Поэтому достаточно просто прикрепить подготовленный профиль к потолку в мастерской на таком расстоянии, чтобы контейнеры помещались между ними. Такая конструкция не подойдет для хранения тяжелых предметов, но много материала или инструмента, который используется редко можно разместить именно там, освободив место на полочках и стеллажах.

Обратите внимание! Напольные органайзеры для мастерской могут быть представлены обычными ящиками, в которых будут вставки, разделенные на определенное количество ячеек. В таких вставках удобно хранить крепежные элементы. Но при достаточном количестве полок и стеллажей в мастерской, напольные органайзеры не понадобятся.

Верстак

Эта конструкция является неотъемлемой для любой домашней мастерской. Именно на верстаке происходит вся магия по ремонту и сооружению каких-либо изделий. Верстак для мастерской лучше делать универсальным, т. к. потребуется обработка не только древесины, но и металла, но если площадь мастерской позволяет, тогда можно сделать два отдельных верстака, что будет удобнее, т. к. древесина требует максимально аккуратного обращения, а к металлу часто требуется приложить силу. Процесс изготовления деревянного верстака для домашней мастерской будет подробно описан в нескольких видео, которые приведены ниже. Стоит сразу отметить, что для сборки такой конструкции для домашней мастерской потребуется определенный навык работы электроинструментом. Готовый верстак для мастерской будет поддерживать работу с различными системами крепления.

Более простую, но не мене функциональную конструкцию для домашней мастерской можно собрать из металла. При этом на нем проще соорудить дополнительные держатели для полочек и ящичков. Выше приведен чертеж, который можно взять за основу. Размеры корректируются в зависимости от того, какое пространство доступно в мастерской. Высота верстака для домашней мастерской подбирается индивидуально, но чаще всего хватает 80 см, что позволяет работать с предметами на уровне пояса. Лучше, если верстак будет надежно закреплен к полу. Также стоит выставить его по уровню. Если на металлическом верстаке в мастерской планируется обработка древесины, то дополнительно монтируются специальные столярные тиски там, где это будет удобно. Можно использовать переносной вариант тисков, который фиксируется прижимными струбцинами.

Совет! Отличным вариантом будет изготовление деревянной столешницы в домашнюю мастерскую, но металлом ее можно повредить.

Чтобы защитить деревянную поверхность верстака, сверху можно укладывать металлический лист через прокладку из плит ОСБ. Толщина металла, который будет использоваться как накладка не должен быть меньше 1 мм.

Станки для мастерской

Ниже будет описан общий принцип сборки станков для мастерской, который можно взять за основу, а сборку производить из доступных материалов.

Токарный по дереву и металлу

Стоит сразу сказать, что на таком токарном станке в домашней мастерской можно будет обрабатывать только небольшие металлические заготовки. Важной частью станка для мастерской, которая будет обеспечивать стабильность обработки, является станина. Ее можно изготовить самостоятельно или использовать заводскую. Для самостоятельного изготовления можно использовать профилированную трубу или прочный уголок. Два элемента размещаются на подходящем расстоянии и надежно закрепляются между собой поперечными элементами. Примеры конструкций станков для домашней мастерской видны на фото выше и ниже.

В качестве двигателя, который будет вращать деталь можно использовать агрегат от старой стиральной машины, насоса или какого-либо станка. В качестве задней бабки можно использовать мощный патрон для дрели. В этом случае в него можно будет вставлять конус или сверло, если это потребуется при обработке. Переднюю бабку можно приобрести заводскую или изготовить по образцу на фото.

В этом случае потребуется металлическая ось, лучше, если она будет изготовлена из закаленной стали. Необходимо два держателя с подшипниками под ось. С одной стороны фиксируется шкив, а с другой патрон, в который будет зажиматься заготовка. Двигатель на такой станок для мастерской устанавливается рядом с передней бабкой, а усилие передается через ремень. Скорость можно варьировать частотным модулем или перекидкой ремня по шкиву. Потребуется также опорный элемент, который изготавливается по схематическому рисунку, приведенному ниже.

Видео о самостоятельной сборке токарного станка по дереву есть ниже.

Фрезерный станок

Фрезерный станок для домашней мастерской также собрать довольно просто. Одним из вариантов является использование готового ручного фрезера, который является незаменимым для хозяина, который любит что-то делать из древесины в своей мастерской.

Для ручного станка можно изготовить специальный верстак в домашнюю мастерскую. На фото показан пример такого стола. По своей сути это небольшой стол, в котором есть отверстие для фрезы и крепление для самого фрезера. При желании сделать это в мастерской можно и на готовом верстаке. Важно подобрать наиболее удобное место для фиксации фрезера. Во время крепления необходимо правильно рассчитать максимальный вылет фрезы. При работе таким способом потребуется полностью поднимать заводскую опору на ручном фрезере. Включение и выключение можно реализовать через удлинитель с выключателем. Недостатком такого метода является необходимость ручной регулировки оборотов непосредственно на самом фрезере. Видео о самодельном фрезерном станке есть ниже.

Совет! При наличии двигателя требуемой мощности и частотного преобразователя можно соорудить стационарный фрезерный станок в мастерской.

Для этого двигатель закрепляется к нижней части стола. На вал двигателя монтируется патрон для фрезы. Подключение осуществляется через частотник, который будет варьировать обороты.

Сверлильный станок

В качестве сверлильного станка в мастерской можно использовать дрель. Но для этого ее необходимо правильно зафиксировать. Сделать это можно посредством держателя, который может быть стационарным для мастерской или переносным. Есть множество различных вариантов сборки такого держателя дрели для мастерской. Один из них приводится в видео ниже. Для сборки потребуются материалы, которые есть в шаговой доступности в каждом строительном магазине.

Циркулярная пила

Стационарную циркулярную пилу для мастерской можно изготовить похожим образом, как и держатель для ручного фрезера. Достаточно изготовить в столешнице прорезь для полотна плиты и монтировать ее, когда это потребуется. Единственным недостатком такого решения является уменьшение глубины реза. Исправить это можно установкой на металлическую столешницу, которая меньше по толщине. Видео о сборке такой конструкции есть ниже.

Резюме

Как видно, в мастерскую можно собрать большое количество различных приспособлений своими руками. На перечисленных в статье дело не ограничивается. Дополнительными идеями о самоделках для мастерской можно поделиться в комментариях к статье. Отличным решением для мастерской является система удаления стружки, которую можно соорудить, используя садовый или обычный пылесос. Если правильно развести воздуховоды и сделать возможность их перекрытия, то можно использовать систему удаления стружки для каждого станка в мастерской. Не стоит также забывать и о хорошей подсветке в домашней мастерской, которую можно соорудить, используя светодиодные прожекторы.

  • Теплица из старых оконных рам своими руками
  • Делаем садовую скамейку своими руками
  • Размеры будки для овчарки, алабая и других собак
  • Как сделать домашнюю коптильню своими руками

Самодельные станки и приспособления для домашней мастерской

Изготовление своими руками различных поделок, мебели, самостоятельный ремонт автомобиля, популярны не только по причине врожденной способности наших людей к созиданию. Это еще и неплохая экономия семейного бюджета.

Однако подобное хобби требует наличия специального оборудования. В любом доме есть элементарные ручные инструменты, в том числе электрические. Дрель, шуруповерт, болгарка, ручная дисковая пила, электролобзик.

Эти приспособления облегчают труд домашнего мастера, но с их помощью невозможно выполнять работу профессионально. Домашняя мастерская должна быть оборудована компактными станками.

Такая техника в изобилии предлагается специализированными магазинами.

Оснастив рабочее место таким арсеналом, вы сможете изготовить все, что угодно. Но высокая стоимость инструмента сводит на нет экономию при производстве поделок.

Остается одно – изготовить станки своими руками. Самодельное оборудование может работать ничуть не хуже заводского. К тому же, можно внести конструктивные ноу-хау для расширения возможностей.

Самодельные станки для домашней мастерской по дереву

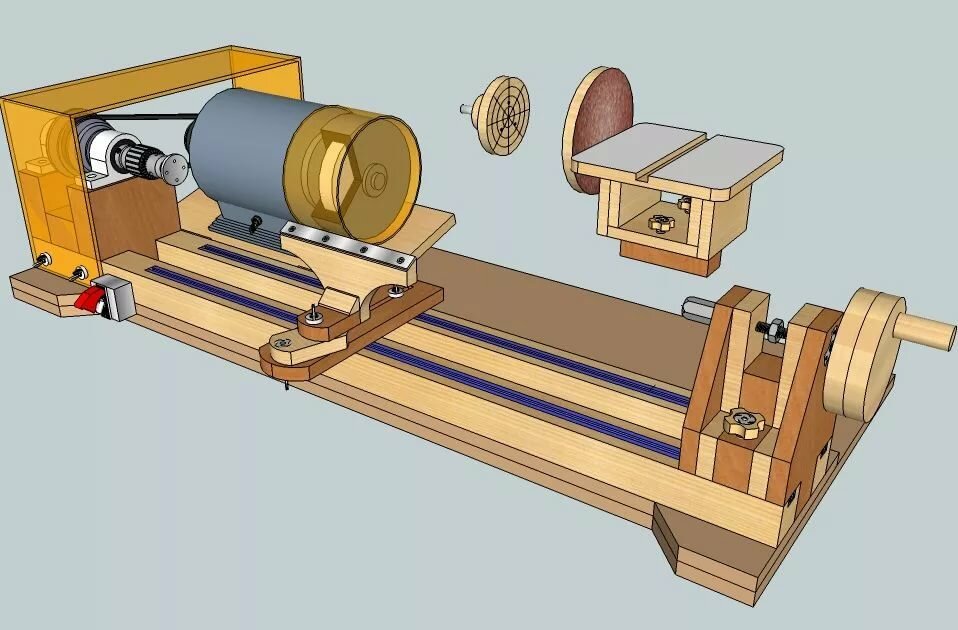

Токарный станок по дереву

Его можно сделать из уже имеющихся инструментов. Достаточно крепкого стола, или просто массивной доски, установленной на ножки. Это будет станина.

Зажимной шпиндель для деревянных заготовок не обязателен. Равно как и отдельный двигатель привода. Есть простое комплексное решение – электродрель.

Если имеется регулятор оборотов – вообще замечательно. В патрон закрепляется перьевое сверло по дереву. Его необходимо доработать: заточить рабочую кромку в виде трезубца.

Следующий обязательный элемент – задняя бабка. В токарных станках по металлу, она необходима для поддержки длинных болванок. При обработке дерева на станке без зажимного шпинделя, задняя бабка является фиксирующим элементом. Она прижимает болванку к трезубцу, и поддерживает ее на оси вращения.

Типовая конструкция задней бабки на иллюстрации.

Резец в таком станке не закрепляется в суппорте. Деревянные заготовки обрабатываются ручной стамеской, которая опирается на подручник.

Самодельные фрезерные станки по дереву

Сложность инструмента зависит от вида производимых работ. Для элементарной торцевой обработки достаточно просто установить ручной фрезер под ровную столешницу.

Электроинструмент крепится вверх ногами, рабочая насадка выступает над поверхностью. Такие самодельные станки широко распространены среди домашних мастеров.

Важно! Промышленные инструменты проектируются и создаются с учетом мер безопасности. Вращающийся фрезер может нанести серьезную травму, поэтому крепление должно быть надежным, а зона обработки иметь защиту от попадания конечностей оператора.

Если кронштейн для ручного фрезера снабдить устройством изменения высоты, вы получите полупрофессиональное оборудование.

Есть и более сложные конструкции. Если установить надежный подвес для ручного фрезера, вы сможете выполнять сложную фигурную обработку, в том числе и по шаблонам.

Самодельные сверлильные станки. Есть удобные приспособления для дрели, которые превращают ручной инструмент в стационарное оборудование. Но такие стойки опять же стоят денег.

Подобные приспособления несложно сделать своими руками. Один из вариантов – использование направляющих для мебельных ящиков. В сверлильном станке, главная задача обеспечить прямолинейное движение патрона по оси вращения.

Самый простой станок представляет собой направляющее приспособление, а перемещение осуществляется без дополнительных рычагов.

Одной рукой станок прижимается к заготовке, а второй – дрель опускается по направляющим. Для работы с деревом, такие станки самоделки подходят. Для обработки толстого металла, понадобится более тяжелая техника.

Наши «кулибины», научились использовать в качестве механизма сверлильного станка рулевые рейки от «Жигулей». Можно использовать ручную дрель, если закрепить хомутовый зажим на точках крепления рулевых рычагов.

Если вам нужен по-настоящему мощный станок, придется использовать отдельный электромотор. За основу берется та самая рулевая рейка, только вместо хомута и ручной дрели монтируется станина с патроном, ременным приводом, и мощным двигателем. Силовую установку можно взять от старой стиральной машинки, или мощного вентилятора.

Основание станка должно быть массивным, чтобы тяжелый мотор не опрокинул конструкцию. Установив на патрон и электромотор шкивы нескольких диаметров, можно регулировать скорость вращения.

Важно! Меняя коэффициент передаточного числа шкивов, вы не только снижаете скорость. Одновременно увеличивается крутящий момент.

Пользуясь этим секретом, вы сможете использовать мощные сверла при наличии среднего мотора.

Кроме работы с прикладными инструментами, часто возникает необходимость выполнять механические работы при обслуживании автомобиля. При этом вовсе не обязательно закупать оборудование для автосервиса.

Самодельные приспособления для гаража

Пресс из гидравлического домкрата

Пожалуй, самый распространенный станок для гаража – это самодельный пресс. Вещь более чем необходимая. Есть типовая регламентная операция, за которую приходится платить автосервисам.

Запрессовка (извлечение) сайлентблоков. Процедура несложная, но требует усилия в сотни килограмм. Достаточно сварить из старого профиля рамку, и вы получаете мощный пресс с усилием, равным грузоподъемности домкрата.

Достаточно обзавестись кусочками труб разного диаметра (отлично подходят обоймы от подшипников), и профессиональный съемник для сайлентблоков готов.

Важно! Подобное оборудование может нанести травму. Приложенное усилие 2-10 тонн, незаметно «на глазок». Если криво поставленная деталь выскочит из рамки под давлением – беды не избежать.

Еще один несложный помощник – опора, или «фиксированный домкрат». Все автолюбители знают, что работать под автомобилем, когда он опирается на домкрат, опасно.

Поэтому следует подставлять опоры, предварительно подняв кузов домкратом. Чтобы не тратить средства на покупку, приспособление можно изготовить самостоятельно.

Необходима качественная труба квадратного сечения, и болты-шпильки прочностью не ниже 8,0. Иначе их срежет под весом автомобиля.

Съемник шаровых опор

Из куска трубы и обрезков стального листа, можно изготовить самодельный съемник шаровых опор. Вещь для гаража просто незаменимая.

А для правки сверл, отверток и ножей, можно изготовить самодельные заточные станки.

Просто берем небольшой электромотор (для точила мощность не нужна), подбираем подходящую станину, и крепим подручник. Опора должна обеспечивать доступ, как к радиальной, так и к торцевой части наждачного круга.

На подручник можно закрепить любой кондуктор для заточки. Для сверл и отверток – это направляющий желоб. Для ножей – плоскость с фиксируемым углом наклона.

Итог:
Для изготовления любого станка или приспособления, не понадобится много времени. Могут понадобиться аналогичные обрабатывающие станки. Их можно взять напрокат, или попросить у знакомых мастеров.

видео-инструкция по монтажу своими руками, особенности конструкций, чертежи, цена, фото

Статьи

Бывалые мастера знают, что многие детали в небольших станках можно с успехом делать из фанеры. Если данный узел не предусматривает водяного охлаждения и чрезмерно больших вибраций, то для его изготовления вполне подойдет клееный фанерный лист. При этом качество конструкции не пострадает, а цена значительно снизится. Сегодня мы поговорим о главных моментах изготовления узлов и сборки станков.

Фото домашнего станка для фрезерных работ.

Важно: имейте в виду, все подобные конструкции рассчитаны исключительно на любительское пользование.
Каждодневной промышленной нагрузки данный материал выдержать, не способен.

Несколько слов о материале и инструментах

Не станем вас обманывать, изготовление подобных конструкций своими руками под силу только человеку хорошо знакомому с азами столярной науки и уверенно владеющему всеми домашними электроинструментами.

Настольный вариант станка.

Какая фанера нужна

Хотя слоеный деревянный лист заслужено считается материалом довольно прочным, далеко не каждый профиль подойдет для изготовления подобных конструкций.

  • Сразу отметим, что листы с толщиной менее 6 мм для изготовления опорных и несущих конструкций использовать категорически нельзя. В данном случае речь может идти только о конструировании кожухов или легких защитных панелей;
  • Что касается листов толщиной 10 – 12 мм, то здесь мнения специалистов расходятся. Одни считают, что этой толщины недостаточно для надежной работы агрегатов. Вторые наоборот утверждают, что все зависит от назначения станка, десятимиллиметровый лист, к примеру, вполне сгодится для раскроечного стола в станках с ЧПУ из фанеры;

Характеристики материала.

  • Некоторые заявляют, что листы средней толщины хорошо подходят для склеивания объемных деталей, которые подвергаются периодической вибрации, якобы многослойная структура монолита лучше гасит колебания. И в принципе мы с ними согласны;
  • Листы толщиной от 19 мм и выше наиболее крепкие. Из них чаще всего делаются габаритные несущие и опорные конструкции. И хотя цена данного материала далека от демократичной, именно такой профиль предпочитает использовать большинство мастеров.

Ассортимент листов.

Но кроме толщины, существует еще ряд важных характеристик слоеного деревянного листа, а так как все подобные конструкции испытывают солидные механические нагрузки, пренебрегать этими рекомендациями нежелательно.

  • В основном, вся фанера делится на хвойную и лиственную. Хвойная древесина сама по себе более легкая и мягкая, соответственно и лист унаследовал ее качества. Материал, склеенный из лиственного шпона, хотя и обойдется дороже, но в данном случае подходит лучше;
  • Градации по химическому составу клеящего вещества и уровню влагостойкости для таких изделий не настолько важны. Как правило, станки стоят в домашней мастерской, а эксплуатируются при комнатной температуре и нормальной влажности. Поэтому можно смело брать толстый лист с маркировкой «ФК», по стоимости это оптимальный вариант;

Сортность шпона.

  • Для подобных конструкций имеет значение качество шпона. Чем больше сучков, тем выше вероятность растрескивания и расслоения листа. Здесь экономить не нужно, лист стоит брать не ниже чем второго сорта;
  • Выпускаются листы с нешлифованными рубашками (НШ), шлифованный только с лицевой стороны (Ш1), а также полностью отшлифованные фанерные листы (Ш2). Теоретически можно взять нешлифованный материал и довести его до ума самостоятельно, но в кустарных условиях это сделать тяжело. Поэтому специалисты рекомендуют брать полностью шлифованный материал. Его легче обрабатывать, а главное он лучше клеится.

Выбор инструмента

Сооружение подобных агрегатов требует наличия хорошего электроинструмента, ручной ножовкой по дереву или насадками на дрель здесь обойтись не получится. Среди профессионалов бытует мнение, что листы толщиной до 10 мм можно резать электрическим лобзиком. Все, что выпадает за эти параметры, требует использования дисковой ручной или стационарной циркулярной пилы.

Стандартный электролобзик.

Важно: современные высокочастотные электролобзики от солидных и известных производителей, как гласит прилагаемая инструкция, способны легко справиться с мебельной плитой до 20 мм толщиной.
И у нас нет оснований не верить в это.

Для выборки разного рода пазов и отверстий нестандартной конфигурации обязательно нужна будет ручная фреза. Этот инструмент лучше имеет в личном пользовании, так как под нее можно сделать фанерную станину и тогда у вас появится личный фрезерный станок. Именно такие агрегаты распространены среди домашних мастеров.

Ручной фрезер.

Естественно, в любых подобных работах не обойтись без электродрели и набора качественного столярного инструмента. Разного рода струбцины, отвертки, молотки, напильники, наждачная бумага и прочие мелочи, по умолчанию должны быть у любого уважающего себя мастера.

Набор столярного инструмента.

Основные моменты создания станков

Важно: чертежи станков из фанеры своими руками лучше не делать, особенно если вы не владеете прочными инженерно-техническими знаниями.
Как правило, за основу берутся профессиональные чертежи фабричной разработки.
Только вместо металла используется деревянный фанерный лист.
Что касается прочности, то она зачастую достигается за счет увеличения толщины опорных и несущих конструкций, не менее чем в 3 раза.

Шлифовальная машина.

Приступая к резке листа, следует запомнить, что чем большее количество оборотов способен выдать инструмент, тем ровнее будут углы и качественней рез. Как полотна электролобзика, так и сменные диски циркулярки берутся с мелким зубом.

Инструмент по листу или лист навстречу инструменту должен двигаться как можно медленнее, в противном случае, на верхнем слое шпона будет много сколов.

Совет: дабы избежать сколов во время реза, бывалые мастера используют обычный скотч.
Он наклеивается на поверхность и уже по нему выполняется рез.

Копировально-фрезерный агрегат.

Мы не зря упомянули о том, что нужно свободно владеть базовыми столярными навыками. В подобных конструкциях не принято использовать гвозди или саморезы, все соединения выполняются только по принципу шип-паз. Причем стыковка должна быть точная, никаких зазоров или люфта не допускается.

Такие требования вызваны тем, что станок любого типа и предназначения обязательно, в той или иной мере, испытывает вибрации. А гвозди и саморезы в древесине во время вибрации способны довольно быстро расшататься. В результате ваш станок развалится прямо во время работы, что может привести к крайне нежелательным последствиям, вплоть до травмы.

Настольный лобзик.

Как сами листы при стыковке между плоскостями, так и угловые соединения шип-паз зачастую только проклеиваются. На рынке сейчас достаточно клеящих составов для дерева, но чаще всего используется старый добрый ПВА, только не канцелярский, а строительный.

Совет: во время сверления или фрезерования велика вероятность образования сколов на нижней рубашке листа.
Дабы избежать таких последствий, нужно под лист подложить ненужные обрезки фанеры, коих достаточно на любом производстве.

Фанерная циркулярка.

Не последнее значение имеет финишная шлифовка собранного агрегата. Это вызвано не только заботой о внешнем облике машины. Плохо отшлифованные углы грозят занозами. Плюс острые края будут постоянно цепляться, и шпон будет откалываться.

Что же касается окрашивания и покрытия лаком, то это оставляется на усмотрение мастера. Но в любом случае станок следует, как минимум покрыть грунтом. В самом бюджетном варианте это смесь воды и того же ПВА, достаточно пропорции 1:1. Такая защита сохранит шпон от пересыхания и растрескивания.

Мини токарный агрегат.

Вывод

Если агрегат нужен для периодического использования, то фанерные станки являются прекрасной альтернативой дорогостоящим заводским моделям. На видео в этой статье собран дополнительный материал по теме домашних станков. Если вы можете поделиться собственным опытом, пишите в комментарии, нам и нашим читателям это интересно.

Аппарат с ЧПУ с фанерным корпусом.

Создайте свои собственные инструменты | Популярные Деревообработка

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Плотники славятся тем, что берут дело в свои руки. Когда что-то не работает так, как вы хотите, что вы делаете? Вы идете в магазин и строите что-то, что будет. Вероятно, поэтому сайт StumpyNubs.com так популярен. Стампи (настоящее имя Джеймс Гамильтон) ставит перед собой задачу решать проблемы и оптимизировать рабочий процесс в магазине, создавая машины с нуля. Вы можете найти чертежи оригинальных машин Гамильтона на его сайте, а также в его книге «Самодельная мастерская». В этом отрывке из книги он предлагает немного своей философии создания собственных инструментов.

Зачем создавать собственные инструменты? Вот несколько причин, по которым я считаю, что самодельные машины для вашего магазина — это то, что вам нужно.

Дополнительные функции
Многие из наиболее распространенных машин практически не изменились на протяжении поколений. В качестве примера возьмем ленточнопильный станок. Сегодняшние новые модели очень похожи на старые музейные машины с ременным приводом. Тем временем парень по имени Белл изобрел коробку с микрофоном, которая превратилась из телефона-подсвечника в линии для вечеринок, наборы с тональным набором, беспроводные телефоны, сотовые телефоны, а теперь и видеоподключения к Интернету — и мы все еще используем тот же дизайн ленточной пилы!

Где встроенный выдвижной стол для поперечной резки, встроенный пылесборник, который действительно собирает пыль, или компактная конструкция, обеспечивающая глубину горловины более 14 дюймов без использования 10-футовой машины с гигантскими колесами?

Когда вы строите его самостоятельно, вы сами решаете, какие функции для вас важны. Немного подумав, вы можете сделать машины, которые на несколько световых лет опережают те, что продаются в магазинах.

Меньше затрат
Изготовление собственных деревообрабатывающих станков — отличный способ сэкономить деньги, если вы увлекаетесь подобными вещами. (Что я.)

Давайте снова рассмотрим пример с ленточной пилой. Я гордый обладатель 14-дюймовой ленточной пилы мощностью 1 л.с., которая считается довольно «премиальной» моделью. Это стоило мне 1000 долларов. Вы можете купить менее дорогие пилы, но не с функциями, которые входят в этот ценовой диапазон. Также у меня есть самодельная пила собственной конструкции. В нем есть все функции моей пилы за 1000 долларов, а также многое другое. Сборка обошлась мне примерно в 100 долларов, включая подержанный мотор. Но это еще не все. Моя самодельная пила имеет мощность 24″. 24-дюймовая ленточная пила на коммерческом рынке будет стоить вам на несколько тысяч долларов больше.

У меня также есть самодельный горизонтальный фрезер, барабанный шлифовальный станок, столярно-фрезерный станок, станок для изготовления ласточкиного хвоста и множество других механизмов, которые редко можно найти в небольшом магазине, потому что коммерческие версии намного превышают финансовые возможности среднего человека. столяр. Моя мастерская оснащена намного лучше, чем многие профессиональные магазины, по одной простой причине: я сам изготавливал инструменты.

Расширенный доступ
Тысячи плотников построили машины, которые мы проектируем на StumpyNubs.com, чем я очень горжусь. Но лучшая часть моей работы — чтение электронной почты от столяров, которые живут в районах с деревообрабатывающее оборудование либо трудно найти, либо импортировать непомерно дорого. Многие в Европе, Африке и Азии обнаружили, что создание собственных машин — это единственный способ, с помощью которого они могут надеяться владеть некоторыми инструментами, которые другим легко приобрести.

Группа увидела, что стоимость в 1000 долларов в США в два или три раза выше, чем в некоторых странах. Другие просто не могут найти коммерческую версию в продаже вообще. Хотя доступность не является проблемой для всех, для некоторых это важная причина для создания собственных инструментов.

Право на хвастовство
Однажды мой сосед пришел в мой магазин, чтобы показать мне сделанную им разделочную доску. Он очень гордился своей работой, как и все, когда создают что-то своими руками. Я похвалил его и болтал об этом, пока он не упомянул, что ему еще нужно закончить шлифовку. Будучи хорошим соседом, я предложил сделать это за него, включив свою самодельную барабанную шлифовальную машину. У него отвисла челюсть, когда я вставил его, стараясь отрегулировать каждую ручку и рукоятку, как если бы это была машина времени Герберта Уэллса.

Первое, что должен усвоить каждый столяр: ничто так не впечатляет ваших друзей, как самодельные станки. Устройте своим приятелям быструю экскурсию по вашему магазину, и вы навсегда станете хозяином вселенной деревообработки! Но самодельные машины предназначены не только для того, чтобы произвести впечатление на ваших друзей. Представьте себе удовлетворение, которое вы получаете, когда заканчиваете проект. А теперь представьте, что вы делаете этот проект с помощью инструментов, которые вы также сделали сами! Это чувство будет возвращаться каждый раз, когда вы пользуетесь самодельной машиной.

Чертежи машин Hamilton можно найти на stumpynubs. com/homemade-tools.html. Его книга «Самодельная мастерская» теперь доступна на ShopWoodworking.com.





Рекомендации по продуктам

Вот некоторые расходные материалы и инструменты, которые необходимы нам в повседневной работе в магазине. Мы можем получать комиссию с продаж, на которые ссылаются наши ссылки; тем не менее, мы тщательно отобрали эти продукты за их полезность и качество.

  • Карандаши

  • Дрель и ударный инструмент

  • Рулетка

Recent Posts

  • Передвижная точилка для карандашей

  • Доска для раскроя

  • Зажимы для деликатной работы

    • 700068

    0 Woodsmith Plan

    В Woodsmith Plans есть сотни лучших планов проектов деревообработки своими руками из журналов Woodsmith, ShopNotes и Workbench, все для немедленной загрузки. Вы найдете чертежи мебели для каждой комнаты в вашем доме, чертежи рабочих столов и складских помещений, изготовленные в мастерских инструменты, простые в сборке подарки.

    Выбор редакции

    Магазинные ручные инструменты

    Скребок для шкафа заводского изготовления

    Этот классический скребок — идеальный инструмент для шлифовки деревянных поверхностей. Кроме того, это здорово выглядит.

    Популярная деревообработка

    Центр хранения буровых долот

    С этой комбинацией настенного шкафа для хранения и ящика вы больше никогда не потеряете сверло или аксессуар.

    Популярная деревообработка

    Ствол пароварки с куполообразным верхом

    Практичное место для хранения сочетается со стильным индивидуальным дизайном в этой модификации известного классического попутчика.

    Свечной фонарь, сборка

    Будь то на террасе или внутри на столе, эти фонари станут ярким дополнением к вашему дому. А построить их можно всего за выходные.

    Получите 1 год Woodsmith + 5 БЕСПЛАТНЫХ загружаемых планов!

    (*Предложение действительно только для новых абонентов)

    $94
    СТОИМОСТЬ,
    СЕЙЧАС ТОЛЬКО
    $ 29!

    Популярный за все время

    Джиги и приспособления

    Салазки для точной поперечной резки

    Точные поперечные пропилы без сколов, а также универсальный упор делают его обязательным элементом вашей настольной пилы.

    Джиги и приспособления

    Фреза Dado Jig

    С помощью этого приспособления, изготовленного в заводских условиях, вы будете фрезеровать пазы и канавки, которые идеально подходят друг к другу. Кроме того, он оснащен удобным встроенным зажимом, который упрощает настройку.

    Маршрутизатор

    Фрезерный станок с ЧПУ

    Превратите свой деревообрабатывающий цех в центр механической обработки, резки, резьбы и фрезерования с помощью нашего изготовленного в заводских условиях станка с ЧПУ.

    Столы для сверлильных станков

    Тележка для хранения сверлильного станка

    Этот проект магазина разворачивается под столом сверлильного станка, превращая это неиспользуемое пространство в центр хранения сверл, аксессуаров и многого другого. Кроме того, есть встроенные кронштейны для поддержки длинных деталей.

    Столы для сверлильных станков

    Ограждение фрезерного станка Micro-Adjust

    Обновите свой фрезерный стол с помощью компактного ограждения, которое легко поддается микрорегулировке и обеспечивает сбор пыли.

    Мастерская и гараж

    Передвижная тележка для пиломатериалов

    Нужен лучший способ хранения пиломатериалов? В этой простой в сборке тележке есть место для фанеры, длинных досок и всех ваших обрезков.

    Популярные за последние 30 дней

    Джиги и приспособления

    Салазки для прецизионной поперечной резки

    Точные поперечные пропилы без сколов, а также универсальный упор делают его обязательным элементом вашей настольной пилы.

    Джиги и приспособления

    Приспособление для регулируемого коробчатого соединения

    Идеальные муфтовые соединения каждый раз? С этим полностью регулируемым приспособлением для настольной пилы теперь это возможно.

    Мастерская и гараж

    Передвижная тележка для пиломатериалов

    Нужен лучший способ хранения пиломатериалов? В этой простой в сборке тележке есть место для фанеры, длинных досок и всех ваших обрезков.

    Джиги и приспособления

    Приспособление для фрезерования: подъемник для фрезера

    Максимально увеличьте производительность вашего фрезерного стола с помощью этого необходимого прецизионного обновления.

    Джиги и приспособления

    салазки для строгального станка двойного назначения

    Спасите свои деформированные доски с помощью этих удобных салазок для рубанка.

    Джиги и приспособления

    Умные коробки-головоломки

    Ваша собственная изобретательность является ключом к созданию и открытию этих привлекательных коробок.

    Недавно добавленные

    Магазинные ручные инструменты

    Скребок для шкафа заводского изготовления

    Этот классический скребок — идеальный инструмент для шлифовки деревянных поверхностей. Кроме того, это здорово выглядит.

    Джиги и приспособления

    Фрезерный станок для резки под углом

    С помощью ручного фрезера и этого зажимного приспособления вы сможете в кратчайшие сроки изготовить идеально подогнанные скосы.

    Шкафы для инструментов

    Шкаф для инструментов шейкера

    Этот двухсекционный шкаф представляет собой клинику классической столярной техники. И в нем помещается много инструментов на маленьком пространстве.

    Книжные шкафы и полки

    Промышленный книжный шкаф

    Этот книжный шкаф, построенный в стиле индустриального модерна, хорошо вписывается в любую комнату благодаря своей минималистской открытой эстетике.

    Подарки и аксессуары

    Аксессуары для кофе

    Это небольшое трио аксессуаров java станет идеальным подарком для любителей кофе в вашей жизни или для самостоятельного изготовления.

    Подарки и аксессуары

    Бокалы для мартини

    Добавьте одну часть капа клена, одну часть смолы и герметизируйте, пока смесь не затвердеет. Это может быть не рецепт мартини, но они являются ингредиентами для этого забавного проекта по переворачиванию.

    Stumpy Nubs Woodworking Journal

    Новейшие планы

    Новый! Быстрый просмотр

    Регулируемая стойка для фрез

    Чертежи, фрезерные станки, мастерские

    Этот стеллаж был создан с учетом этого. Он разработан, чтобы развиваться вместе с вашей коллекцией. Вы можете перемещать не только биты, но и отверстия! Это позволяет группировать биты по типу, добавлять дополнительные места для бит со стержнем 1/4 дюйма или 1/2 дюйма, а каждый держатель бит является съемным, поэтому вы можете защитить биту, когда берете ее на верстак или таблица маршрутизатора. Это может быть последняя стойка, которую вы когда-либо строили!

    8,00 $ В корзину

    Новый! Быстрый просмотр

    Рабочая станция типа «ласточкин хвост»

    Приспособления для ручных инструментов, чертежи, мастерские проекты

    Традиционные верстаки великолепны! Проблема в том, что задачи планирования и сборки проекта лучше всего выполнять на низком столе, но резка столярных изделий, таких как ласточкины хвосты, более удобна на более высоком столе. В большинстве магазинов нет нескольких скамеек для многократного использования, поэтому мы наклоняемся, чтобы уложиться в «ласточкин хвост». Эта рабочая станция призвана решить эту проблему! При размещении на стандартной столешнице он поднимает вашу работу, чтобы вы могли стоять прямо и работать с большим комфортом. Он включает в себя зажимы для крепления, поэтому его можно использовать на любой рабочей поверхности, тиски не требуются. А другие продуманные функции, такие как выдвижной ящик для всех ваших инструментов для нарезки ласточкиного хвоста и сменная режущая поверхность, делают его очень универсальным.

    8,00 $ Добавить в корзину

    Новый! Быстрый просмотр

    Плавающая кровать

    Мебель, чертежи

    Вы когда-нибудь задумывались о том, чтобы заправить кровать? Эта кровать семейной реликвии рассчитана на несколько поколений! Он имеет изголовье в виде плиты, которое, кажется, треснуло посередине и было соединено стяжками в форме ласточкина хвоста. Кровать в соответствии с дизайном имеет размер «queen-size», но ее можно легко изменить, чтобы сделать ее меньше или больше. Это стиль платформы, который включает в себя гибкую систему планок для поддержки матраса и повышения комфорта без коробчатой ​​пружины. Кроме того, он имеет разборные столярные изделия, которые позволяют легко разбирать и перемещать. У рамы также есть углы «ласточкин хвост», но не волнуйтесь, есть очень простой способ вырезать эту красивую столярку! Фактически, эти планы проведут вас шаг за шагом, в том числе покажут, как исправить любые ошибки и приобрести новые навыки!

    10,00 $ Добавить в корзину

    Новый! Быстрый просмотр

    Тележка для хранения фанеры

    Планы, проекты в магазине

    Если вы используете много фанеры или просто хотите держать под рукой несколько листов, то этот проект для вас! Это тележка для хранения, которая упорядочивает как полные, так и неполные листы. Но он также включает в себя умную функцию, которая удерживает большие панели в вертикальном положении, поэтому вы можете легко их сломать с помощью циркулярной пилы и направляющей для кромок. Больше не нужно таскать и переворачивать большие, тяжелые листы по магазину. Сделайте все правильно на тележке для хранения! Все это мобильно, так что вы можете катить его и складывать в угол. И он построен из недорогого строительного пиломатериала.

    5,00 $ Добавить в корзину

    Распродажа!Новинка! Быстрый просмотр

    Приспособление для ласточкиного хвоста (фрезерный стол)

    Приспособления для ручных инструментов, столярные приспособления, планы, приспособления для фрезерования

    Это подробное руководство по вырезанию ласточкина хвоста на фрезерном столе. Он включает в себя инструкции по сборке приспособления и по каждому аспекту процесса ласточкиного хвоста от макета до окончательных разрезов, даже как исправить свои ошибки. (Штифты отрезаются на фрезерном столе, а хвосты отрезаются либо ленточной пилой, либо ручной лобзиковой пилой.) Это восемь страниц фотографий, рисунков и подробных инструкций, которые вы можете взять с собой в магазин!

    5,00 $ Добавить в корзину

    Новый! Быстрый просмотр

    Пильный станок

    Приспособления для ручных инструментов, чертежи, цеховые проекты

    В каждой мастерской должен быть как минимум один распиловочный станок. Это не только незаменимый инструмент для распиловки, но и удобное переносное рабочее место для рубки, сверления и множества других задач. Эта версия классической пилорамы включает в себя некоторые дополнительные функции. Во-первых, есть разрез, который проходит по центру, чтобы поддерживать обе стороны доски, пока вы разрываете ее длину. Имеются отверстия для фиксаторов, чтобы закрепить вашу работу, пока вы сверлите или рубите сидя. И он достаточно большой, чтобы его можно было использовать как стремянку или дополнительное сиденье во время прогулки. Но самое приятное то, что его можно построить из старых строительных пиломатериалов!

    8,00 $ Добавить в корзину

    Рекомендуемые планы проектов

    Распродажа!Новинка! Быстрый просмотр

    Приспособление для ласточкиного хвоста (фрезерный стол)

    Приспособления для ручных инструментов, столярные приспособления, планы, приспособления для фрезерования

    Это подробное руководство по вырезанию ласточкина хвоста на фрезерном столе. Он включает в себя инструкции по сборке приспособления и по каждому аспекту процесса ласточкиного хвоста от макета до окончательных разрезов, даже как исправить свои ошибки. (Штифты отрезаются на фрезерном столе, а хвосты отрезаются либо ленточной пилой, либо ручной лобзиковой пилой.) Это восемь страниц фотографий, рисунков и подробных инструкций, которые вы можете взять с собой в магазин!

    5,00 $ В корзину

    Быстрый просмотр

    Салазки для настольной пилы — НАБОР из 3 предметов

    Столярные приспособления, чертежи, приспособления для настольной пилы

    В этот набор входят ВСЕ ТРИ чертежа наших роскошных салазок для настольной пилы, в том числе большие «Мега-салазки», более компактные «Мини-сани» и роскошные «Угловые салазки», а также все приспособления для столярных работ, включая приспособление для шипового соединения, пару приспособлений типа «ласточкин хвост», приспособление для резки шипов, приспособление для вырезания шлицевых пазов для усиления рам и ящиков, а также пружинные микрорегуляторы для точно настроить ваши сокращения. На сегодняшний день это самая мощная система салазок для настольной пилы!

    ПРИМЕЧАНИЕ. Три салазки также можно приобрести отдельно в категории «приспособления для настольных пил» в нашем магазине проектных чертежей.

    20,00 $ Добавить в корзину

    Быстрый просмотр

    Салазки для настольной пилы — DELUXE LARGE

    Приспособления для столярных работ, чертежи, приспособления для настольной пилы

    Это большая из трех самодельных настольных пил, которые я использую в своей мастерской. Я называю его «Мегасани», потому что он может делать все, включая раскряжевку больших панелей и резку различных столярных изделий. Он включает в себя планы умной системы столярных приспособлений, включая приспособление для шипового соединения, пару приспособлений типа «ласточкин хвост», приспособление для резки шипов, приспособление для вырезания шлицевых пазов для усиления рам и ящиков, а также пружинные микрорегуляторы для точной настройки. ваши порезы. Это, безусловно, самая мощная настольная салазочная система!

    Эти большие салазки будут работать с настольной или корпусной пилой любого подрядчика. Он также будет работать со многими портативными пилами на строительной площадке. Он может быть слишком большим для некоторых небольших настольных пил. В нашем интернет-магазине мы предлагаем уменьшенную версию этого снегохода с тем же навесным оборудованием. Вы также можете приобрести эти салазки, нашу уменьшенную версию (для повседневной работы) и наши специальные салазки под углом (для рам и ящиков с углом наклона 45 градусов) в виде набора из 3-х планок со скидкой в ​​разделе «приспособления для настольных пил». » категория нашего магазина планов проекта.

    10,00 $ Добавить в корзину

    Распродажа! Быстрый просмотр

    Фрезерный рубанок

    Приспособления для ручных инструментов, столярные приспособления, чертежи, фрезерные приспособления

    Фрезерные станки — удивительные инструменты, но они также в значительной степени неправильно понимаются. И это позор, потому что они чрезвычайно полезны как в ручных, так и в электроинструментальных мастерских. Вместо того, чтобы резать профили, как это делает современный фрезер, рубанок фрезера предназначен для резки на глубину с точной точностью. С их помощью можно сделать дно настольной пилы идеально ровным. Они могут точно настроить шпунт или шип. Они являются идеальным дополнением ко многим электроинструментам с почти неограниченным использованием.

    Мой вариант фрезерного станка легко сделать из обрезков дерева и легкодоступного оборудования. И в отличие от других самодельных версий, здесь есть микрорегулятор для установки глубины и толщины бритья.

    5,00 $ В корзину

    Быстрый просмотр

    Барабанная шлифовальная машина (двухступенчатая)

    Самодельные машины, чертежи, мастерские

    Конструкция этой барабанной шлифовальной машины не похожа ни на что, что вы когда-либо видели! Это «двухступенчатая» машина, что означает, что можно использовать как верхнюю, так и нижнюю часть шлифовального барабана. Это позволяет вам отшлифовать любую плоскую заготовку до нужной толщины, пропустив ее через станок с помощью ручного приводного ремня, ИЛИ вы можете провести свои заготовки поверх станка для быстрого шлифования плоских поверхностей и ровных кромок! Нигде нет другой барабанной шлифовальной машины с такой возможностью! Он также предназначен для использования недорогих, легкодоступных 6-дюймовых шлифовальных лент, и вместо того, чтобы снимать бумагу для замены зернистости, вы заменяете весь барабан с помощью быстросъемной системы!

    10,00 $ Добавить в корзину

    Быстрый просмотр

    Горизонтальный фрезерный станок

    Самодельные станки, приспособления для столярных работ, чертежи, приспособления для фрезерования

    Этот горизонтальный фрезерный станок имеет несколько уникальных особенностей, которые имеют большое значение, например наклонный стол, микрорегулируемый подъемник фрезерного станка, выдвижной стол и многое другое.
