Из всех возможных вариантов отопительного оборудования котел на твердом топливе занимает первое место по критерию себестоимости за единицу тепла, в плане безопасности и затратам на оформление, установку. Конструктивно котел промышленного изготовления отличается от самоделки лишь более аккуратным исполнением, изысканным дизайном и экономией на толщине металла.

Разновидности самодельных котлов на твердом топливе для отопления частного дома

Содержание статьи

• 1 Разновидности самодельных котлов на твердом топливе для отопления частного дома
  • 1.1 Классическая схема самодельного котла на твердом топливе
  • 1.2 Пеллетные котлы
  • 1.3 Пиролизные котлы
  • 1.4 Шахтный котел длительного горения
• 2 Чертеж самодельного котла на твердом топливе
• 3 Как сделать котел на твердом топливе для отопления частного дома своими руками

Кроме существенной экономии финансов на приобретении готового отопительного оборудования, идея постройки твердотопливного агрегата собственными силами имеет еще одно преимущество. Как говорят мастера, если хватило знаний сделать свой вариант отопительного котла на твердом топливе, то терпения настроить его на экономичную работу хватит и подавно.

В данном случае речь идет об оборудовании, основные детали которого изготовлены из стали. Из чугуна используем лишь готовые колосники.

Котлы, работающие на твердом топливе, можно разделить на две группы. Первая – специализированные модели, рассчитанные на сжигание определенных видов твердого топлива. Во вторую группу относят универсальные конструкции. Последние отличаются простым устройством топочной камеры, всеядностью по топливу, невысоким КПД.

К моделям, использующим подготовленное твердое топливо, относят:

• пиролизные котлы;
• котлы длительного горения;
• шахтные котлы;
• отопительные системы на пеллетах.

Всех их объединяет один признак – в конструкции есть своя «изюминка» или секрет, благодаря которому твердое топливо сжигается с высоким КПД, с минимальным вмешательством со стороны человека в процесс горения.

К универсальным относят модели с классической топкой из чугуна или стали, футерованной шамотом. Твердое топливо закладывается внутрь через боковое окно, воздух подается через колосники. Стенки корпуса выполнены двойными для протока и нагрева воды.

Самодельная система отопления должна быть экономичной, безопасной и удобной в обслуживании. Поэтому, прежде чем сделать котел своими руками, будет правильным разобраться в преимуществах и недостатках каждой схемы.

Классическая схема самодельного котла на твердом топливе

Преимуществом «классики» остается простая конструкция и всеядность топки. Устройство котла во многом напоминает классическую дровяную печку или знаменитую «буржуйку», с той разницей, что тепло от сгорания твердого топлива передается не в воздух, а теплоносителю (обычно воде).

В котлах отопления промышленного изготовления топка может быть сделана из жаростойкого чугуна с дополнительной футеровкой свода и поддона. В результате в топочной камере можно сжигать практически все – уголь, дрова, пеллеты, торфяные и угольные брикеты, любую древесину, даже отходы лесопиления. Исключением является лишь древесная стружка с пылью – она не сгорает до конца, а выносится горячими газами в дымоход, где медленно превращается в сажу.

Построить самодельный твердотопливный котел с классической топочной камерой не составит труда, но в этом нет экономической целесообразности. Экономичность «классики» ниже, чем у новых моделей на твердом топливе, а потребное количество материала и трудозатраты примерно равны.

Пеллетные котлы

Отопительное оборудование, работающее на пеллетах, отличается полнотой сжигания и утилизации остатков топливного материала. Пеллеты или гранулы, полученные прессованием древесной пыли, стружки, отходов лузги, сгорают с минимальным количеством золы. Выход тепла выше, чем у моделей на дровах. Твердое топливо сгорает более равномерно, чем щепа или поленья. При этом нет проблем с влажностью топливного материала даже в условиях длительного хранения в неотапливаемом помещении.

Единственный минус – высокая скорость сгорания пеллет. Поэтому твердое топливо нужно грузить дозированно.

Конструктивно пеллетный котел – это топливный бункер со шнековой или ленточной подачей гранул. Размер камеры сжигания небольшой, поэтому процесс горения обладает малой инерцией. Можно легко разжечь топливный материал, при необходимости быстро остановить работу отопительной системы.

Сделать самодельную топку на пеллетах возможно. Но потребуется точно рассчитать объем камеры сгорания под определенную тепловую мощность аппарата. А главное – найти фабричную систему подачи пеллет в зону горения.

Подачу можно сделать своими руками, но тогда нужно искать способ настроить ее производительность. Также установить защиту от воспламенения твердого топлива на линии подачи гранул.

Пиролизные котлы

Если не удается найти готовый блок подачи гранул, то вместо пеллетной топки можно построить самодельный котел, сжигающий газы пиролиза твердого топлива. Устройство такого агрегата проще, чем у пеллетного. По сути, аппарат состоит из двух камер – бункера для топливного материала и камеры сжигания пиролизных газов.

В качестве топливного материала используют просушенные дрова (влажность не более 40%). Обычно одной закладки твердого топлива хватает для работы котла в течение суток.

Преимущество пиролизного котла – экономичность. Если правильно настроить подачу воздуха в блок пиролиза, то можно регулировать тепловую мощность от минимума в 30% до 100-110% расчетной теплоотдачи.

Возможные трудности при изготовлении самодельной пиролизной топки:

• высокая температура горения, иногда доходит до 1100-1200 оС. Поэтому для топки нужно использовать жаростойкую сталь и шамот;
• в камере пиролиза образуются горючие газы, содержащие водород, пар, угарный газ и продукты распада смол. Поэтому качество сварочных швов пиролизного блока должно быть очень высоким, не говоря уже о плотном прилегании загрузочного люка;
• жаростойкая нержавейка плохо сваривается. Поэтому нужны знания, практика, оборудование для сварки легированных сталей.

Строить самодельный пиролизный котел имеет смысл хотя бы потому, что это один из наиболее экономичных и экологичных способов сжигания твердого топлива. Отопление частного дома обойдется как минимум на 30% дешевле, чем в случае использования пеллет.

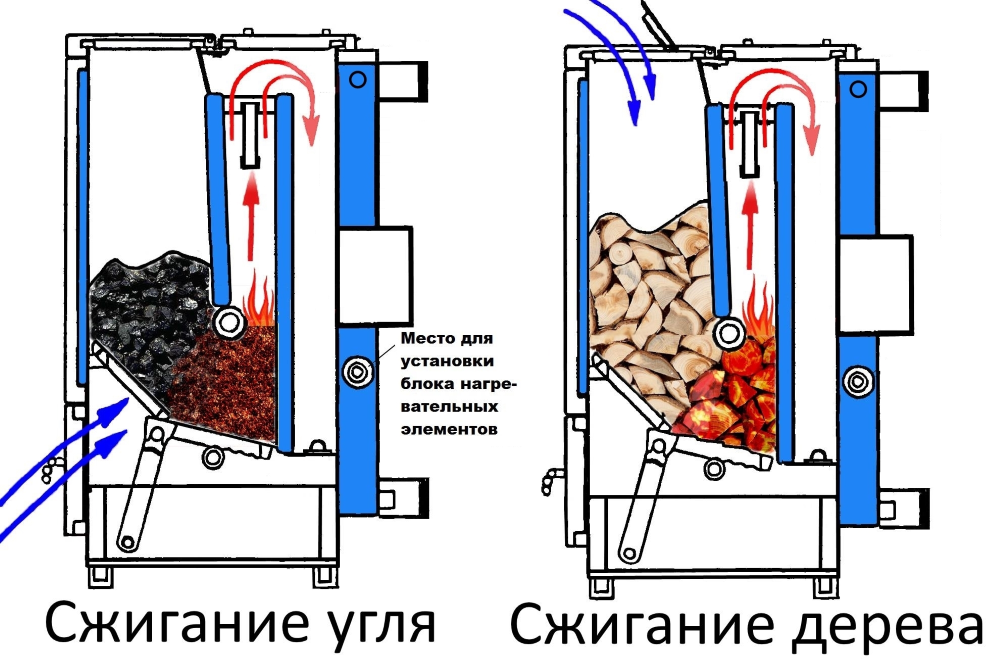

Шахтный котел длительного горения

В большинстве самодельных отопительных систем на твердом топливе используется принцип шахтного сжигания дров, щепы, древесной стружки и даже торфяного брикета. Совместно с дровами может применяться угольный брикет, но при условии, что стенки шахты изготовлены из коррозионностойкой стали или чугуна.

Твердое топливо загружается в шахту емкостью до 150 л. Горение материала происходит в верхней части топливной колонны. Продукты горения направляются вверх, нагревают стенки и воздух, подаваемый в зону сжигания топлива через жаростойкую трубу.

Сделать самодельный шахтный котел своими руками несложно – в его конструкции нет сложных узлов, не используются дефицитные стали, огнеупоры. Единственная сложность связана с регулированием подачи воздуха в зону горения твердого топлива.

Слишком большое количество воздуха снижает экономичность, продукты сгорания не успевают остыть в теплообменнике, начинает гореть присоединительный фланец и дымоход. При его недостаточном количестве самодельная топка интенсивно зарастает сажей и продуктами термолиза дегтя, смолы.

Классический

43.75%

Пеллетный

3.13%

Пиролизный

21.88%

Шахтный

28.13%

Свой вариант в комментариях

3.13%

Проголосовало: 32

Чертеж самодельного котла на твердом топливе

Если выбирать оптимальный вариант отопления дома твердым топливом, то для самодельного котла наилучшим решением будут системы длительного горения, шахтного или бункерного типа.

Преимущества котлов шахтного типа:

• самодельный корпус имеет минимальное количество сварочных швов. По сути, это две трубы из легированной стали, вложенные одна в одну. Поэтому шахтные системы считаются одними из самых надежных и безопасных в работе;
• шахта может работать даже при умеренной тяге в дымоходе;
• высокая экономичность процесса сжигания твердого топлива.

В самодельных котлах дрова и брикет прогорают до золы за двое суток. В моделях промышленного изготовления одна закладка может гореть в экономичном режиме до пяти суток.

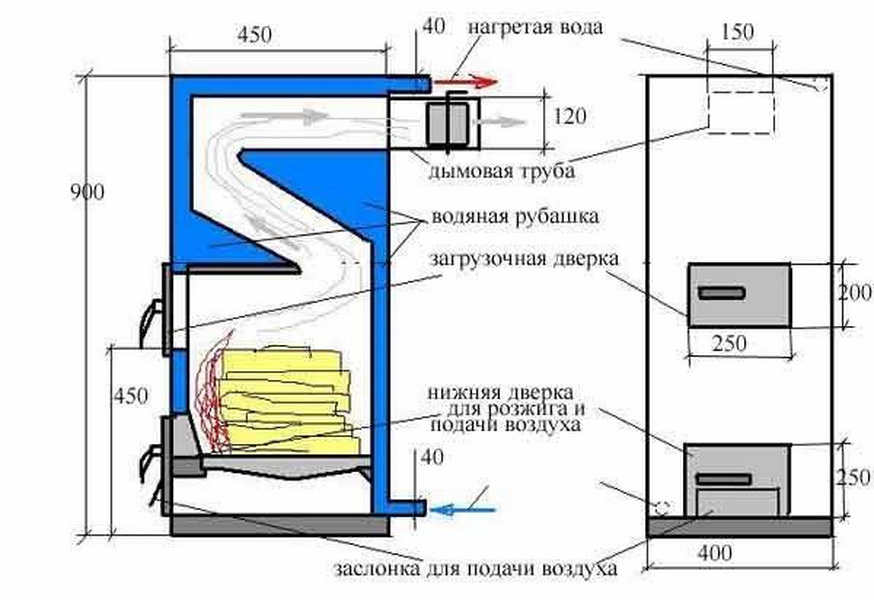

Ниже приведен чертеж шахтного котла мощностью до 10 кВт.

Основные сложности в изготовлении самодельной шахты связаны с подбором материала. Для внутреннего корпуса используется тонкостенная труба из легированной стали, с толщиной стенки 2 мм. Кроме того, в горячий корпус нужно будет вварить аргоновой сваркой кольцевой переходник под дымоход, два прямоугольных короба под загрузку топлива, под чистку зольника.

Если нет уверенности в качественном выполнении сварочных работ, то лучше выбрать котел на твердом топливе бункерного типа.

Конструкция самодельного котла состоит из двух корпусов. Первый – бункер с решеткой, на которой и происходит сжигание твердого топлива. В нижней части находится сборник золы и сажи. Через него же подается вторичный воздух для дожигания продуктов горения в трубчатом теплообменнике.

От секции труб во втором корпусе можно отказаться. Вместо трубчатого теплообменника достаточно сделать водяную рубашку вокруг жаростойкого внутреннего корпуса. Как показывает практика, такая схема более технологична и удобна в изготовлении для самодельных котлов. Кроме того, верхнюю загрузку топлива можно заменить на более традиционный способ укладки через боковое окно.

Как сделать котел на твердом топливе для отопления частного дома своими руками

Постройка начинается с выкройки заготовок боковых стенок, фасада и тыльной части корпуса. Боковины и передняя стенка вырезаются из листа жаропрочной стали толщиной 3-4 мм.

Свариваем прямоугольный воздушный карман и соединяем сваркой точечным прихватом две боковые стенки.

Далее приварить переднюю и заднюю стенку самодельного котла. По сути, бункер для твердого топлива почти готов. Нужно лишь приварить тыльную часть полости дожигания продуктов горения твердого топлива.

Жаровый корпус котла, уголок служит шаблоном для укладки стенок водяной рубашки.

Для упрощения процесса корпус обвязываем по периметру уголком с шириной стенки 35 мм. Он же будет использоваться для сборки наружной водяной рубашки. После установки внешних стенок все швы нужно проварить сплошным сварочным швом. Ввариваем патрубки подвода и отвода теплоносителя.

Через поддувало вставляем колосники и шамотную теплоизоляцию канала, через который раскаленные продукты горения перетекают в газовый теплообменник.

Самодельную крышку бункера оборудуем замком с эксцентриковым шарниром. Таким способом удается герметично дожать люк, чтобы избежать появления обратной тяги с выбросом продуктов горения в помещение котельной.

Построить котел на твердом топливе для обогрева частного дома не так сложно, как это может показаться. При наличии материалов, сварочного оборудования процесс постройки занимает полных 4 рабочих дня. Если же приобретать готовый аппарат, то самый доступный твердотопливный котел обойдется не менее чем в 800 долл., без установки.

А как считаете вы, какой котел лучше – изготовленный в заводских условиях или самодельный? Напишите в комментариях. Сохраните статью в закладках, поделитесь ею в социальных сетях.

Чертежи твердотопливных котлов длительного горения своими руками

Твердотопливный котел своими руками

Рассмотрим на примере наиболее популярного котла с верхним горением (рис.3). В случае необходимости размеры можно менять пропорционально указанным в чертеже. Отличительной особенностью конструкции является труба, которая служит регулятором подачи воздуха и теплообменником одновременно. Газы, выделяемые в процессе тления топлива, поднимаются вверх и воспламеняются в верхней топке.

Для изготовления необходимы материалы, описанные в разделе 2: трубы, листовая сталь, уголок, утеплитель, асбокартон, электроды.

Первый этап самодельного котла включает следующие шаги:

1. Сваривают цилиндрический корпус из трубы диаметром 45 см длиной 150см.
2. Днище закрывают вырезанным из листовой стали кругом с помощью сварки.
3. В трубе нижнего диаметра (нижняя часть) вырезают прямоугольное отверстие под дверку зольника. Ее можно изготовить также из стального листа или приобрести готовую под размер.
4. Топка располагается в верхней части, под ее дверку также вырезают прямоугольник. Дверку обязательно изолируют асбокартоном и асбошнуром по периметру. Все дверки должны закрываться задвижками.
5. Из профильной трубы сваривают патрубок для выхода дыма, который будет вставляться в дымоход.

Важно! На поверхности патрубка из-за перепада температур будет образовываться влага (конденсат), ведущая к коррозии, поэтому сварочные швы должны быть высокого качества

1. К корпусу котла приваривают ножки из равнополочного уголка.
2. Вырезают верхнюю крышку диаметром 46 см, которая будет одеваться сверху на цилиндрический корпус.

Теплообменник для твердотопливного котла своими руками

Второй этап – производство теплообменника:

1. Из металлического листа сваривают трубу теплообменника диаметром 40 см длиной 130 см.
2. Вставляют ее в цилиндрический корпус, фиксируют зазор в 5 см между трубами, благодаря чему будет образовываться «водяная рубашка».
3. Разница в длине труб теплообменника и наружной должна быть не менее 20см. Трубу в трубе фиксируют сваркой, используя заготовленные металлические кольца.
4. В верхней и нижней зоне водяной рубашки устанавливают патрубки: один – для подачи, другой – для выхода теплоносителя. Для их изготовления используют трубу диаметром 5 см, на внешней стороне накручивают резьбу, через которую они будут подсоединены к трубам отопительной системы.
5. Распределительную трубу, через которую будет подаваться воздух, сваривают из металла большей толщины, чем для корпуса и теплообменника (не менее 5 мм диаметром 6 см). Длину трубы делают на 10 см меньше длины трубы теплообменника (120 см).

Важно! Распределительная труба находится в зоне высоких температур и со временем деформируется и прогорает, поэтому для ее изготовления используется металл толщиной 5 мм и более

1. Труба вставляется в подготовленный диск с готовым отверстием. Металлический стальной диск диаметром 38 см приваривается к трубе.
2. К основанию диска приваривают минимум 4 уголка, выполняющие роль крыльчатки.
3. К верхней части трубы устанавливают задвижку для порционной подачи воздуха и приваривают петлю, на которой фиксируют цепь для поднятия трубы.

Внимание! Чтобы улучшить теплообмен в верхней части трубы устанавливают вентилятор для принудительного наддува

Как правильно собрать котел

После выполнения двух основных этапов приступают к завершающему.

Третий этап – сборка котла:

1. Выбирают место установки котла, проверяют уровнем, чтобы не было никаких перепадов, которые могут ухудшить работу теплогенератора.
2. Крышку с распределительной трубой натягивают на корпус, предварительно проложив асбошнур. Крышку можно также приварить к корпусу.
3. Дымовой патрубок вставляют в дымоход.
4. Через выходящие патрубки с резьбой котел подсоединяют к системе отопления дома.
5. Систему заполняют водой и выполняют проверку работы котла при неполной его загрузке.
6. Если тест прошел нормально, котел загружают на полную мощность.

Принцип работы котла

Прежде всего, давайте уясним, как именно дрова и другие виды твердого топлива можно заставить гореть дольше? Первое, что приходит на ум – увеличить объем закладки, то есть сделать топку более вместительной.

Действительно, если обычный котел при мощности в 20 – 22 кВт оснащается топкой объемом чуть больше 50-ти л, то у приборов с длительным горением при той же мощности этот показатель достигает 100 – 150 л, а у некоторых «мастодонтов» – более 250 л.

Котёл длительного горения Буржуй – принцип работы

Но простой эксперимент покажет, что данная мера сама по себе положительного результата не даст, нужно придумать еще что-то. Есть несколько вариантов.

Обеспечить котел принудительной подачей воздуха (вентилятором)

Идея состоит в следующем: котел горит, как обычно, но при достижении температурой теплоносителя максимальных значений воздушная заслонка наглухо перекрывается. При этом жар в топливе еле теплится – котел переходит в режим ожидания и почти не производит тепла.

Когда температура теплоносителя падает до определенного значения, заслонка открывается.

Но чтобы дрова при этом снова разгорелись, воздух нужно подать принудительно, ведь тяга-то почти отсутствует. Для этого нам и нужен вентилятор. Недостатков у такого решения два:

• для работы котла необходимо электроснабжение;
• в конструкции имеются покупные компоненты: вентилятор, приводящий его в действие контроллер и термодатчик (такие наборы выпускаются многими производителями).

Поджигать топливо не снизу, а сверху

Такая технология получила название «верхнее горение». Идея проста: благодаря конвективным потокам огонь стремится двигаться вверх и гораздо менее охотно распространяется вниз, так что топлива при верхнем горении хватит на более долгий срок. Чтобы еще больше замедлить горение, воздух подается тоже сверху – строго в зону горения.

Превратить твердое топливо в газообразное

Очень эффективное, но при этом крайне простое решение.

Какие-либо химические препараты или сложное оборудование не потребуются.

Оказывается, если дрова или другую органику нагреть до высокой температуры при ограниченном доступе кислорода (чтобы не загорелись), они начнут разлагаться на различные газообразные вещества (такая смесь называется древесным газом), многие из которых способны гореть.

Таким образом, топку котла нужно будет разделить на две части: в одной будет происходить газогенерация (пиролиз), в другой – сжигание древесного газа.

Такая схема не только позволит котлу дольше работать на одной закладке, но и обеспечит более полное сгорание древесины (более высокий КПД и сравнительно чистый выхлоп). Да и золы в газогенераторных котлах остается очень мало.

Как сварить котел отопления своими руками

Схема изготовления котла длительного горения с теплообменником

До того как самому сварить котел отопления, нужно определиться с его конструкцией. Предпочтительно, чтобы она соответствовала современным требованиям к безопасности и эффективности работы. Поэтому в качестве примера будет рассмотрен котел пиролизного типа, изготовленный самостоятельно.

Как правильно сварить котел отопления подобного типа? Помимо сварочного аппарата для этого потребуются следующие материалы и инструменты:

• Листовая сталь, марки которой подбираются из данных таблицы, показанной выше. Для камеры сгорания толщина металла должна составлять 3-4 мм. Корпус можно сделать из стали меньшей толщины – 2-2,5 мм;
• Трубы для изготовления теплообменника. Их оптимальный диаметр 40 мм. Такой размер позволит быстро нагреть теплоноситель. Количество регистров — от 3 до 6;
• Как сварить котел отопления без режущего инструмента? Лучше всего для разрезания листов стали использовать «болгарку» со специальными дисками по металлу;
• Дверцы для топочной камеры и поддувала. Также нужно приобрести чугунные колосники. Это необходимо сделать заранее, так как по размерам комплектующих будут изготавливаться проемы и крепежные части котла;
• Уровень, рулетка и карандаш (маркер) для нанесения разметки;
• Защитный инвентарь – перчатки, маска сварщика, прозрачные рабочие очки и одежда из плотного материала с длинными рукавами.

Для наглядности можно посмотреть, как сварить отопление в частном доме. Видео или фотоматериалы помогут в работе, так как в них наглядно показаны все этапы и особенности их выполнения. Однако это нужно сделать только после составления чертежа и подготовки всех инструментов и комплектующих. Это относится ко всем этапам изготовления комплектующих, так как сварить отопление своими руками, включая котлы, регистры, гребенки, невозможно без правильной схемы.

Важно также подготовить место работы до того как сварить отопление в гараже. Чаще всего процесс изготовления проходит именно в нем. Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы.

В целях безопасности также из гаража следует вынести легковоспламеняющиеся жидкости – бензин, масло и т.д. И только после этого можно приступать к работе — сваривать отопление в гараже. Правильная сварка котла отопления заключается в изготовлении двух составляющих – непосредственно корпуса котла и теплообменника.

Теплообменник

Теплообменник для котла отопления

Этот элемент изготавливается до того, как сваривается котел отопления. Впоследствии он будет установлен в конструкцию, которая будет напрямую зависеть от его фактических габаритов.

Конструктивно он представляет собой 2 прямоугольных бака, соединенных между собой трубопроводами. Оптимальная толщина материала должна составлять 3-3,5 мм. Это связано с высокими температурами, которые будут воздействовать на поверхность. Специфику его изготовления можно посмотреть на видео — как сварить отопление в частном доме.

На листах стали делается разметка конструкции согласно чертежам. Сначала вырезается задняя панель и к ней приваривается перегородка для отведения дровяных (угольных) газов. На этом этапе нужно быть очень осторожным, так как сварной шов не всегда может обеспечить должное крепление. Затем к перегородке и задней стенке приваривается боковая и нижняя.

Нужно отметить, что самому сварить котел отопления довольно проблематично. Поэтому эту работу рекомендуется выполнять вдвоем. В особенности это касается этапа установки готового теплообменника. Его патрубки помещаются в заранее подготовленные отверстия, а трубы точечно привариваются к внутренним стенкам котла.

Нередко стоит вопрос — как сварить отопление внутри гаража без принудительной вентиляции. Для этого работы должны проводиться только с открытыми воротами, чтобы обеспечить нормальный приток свежего воздуха.

Основной проблемой самодельных конструкций является низкая эффективность работы. Для увеличения КПД рекомендуется делать двойные стенки, между которыми устанавливается базальтовый огнеупорный теплоизолятор. Сварить подобный котел своими руками для водяного отопления можно, но для этого нужно предусмотреть дополнительный расход материала. Сначала изготавливаются двойные стенки, которые заполняются утеплителем. Затем дальнейшая технология сварки конструкции полностью соответствует вышеописанной.

Особенность конструкции

Любой котел длительного горения оснащен камерой внушительного размера, куда закладывается топливо. Чем большей камерой оснащен котле, тем большее количество времени будут прогорать дрова.

Сегодня можно встретить две технологии, реализуемые в ТТ котлах длительного горения, которые успешно конкурируют между собой. Это принцип Булерьян и метод Стропува.

Из-за высокой цены Стропува и сложности конструкции, этот метод не так популярен в России. А вот по методу Булерьян народные умельцы с большой самоотдачей конструируют агрегаты для отопления дач и загородных домов.

Схема ТТ котла

Котел по методу Булерьян выглядит следующим образом: металлический корпус, внутри которого находятся две камеры. В нижней камере происходит сжигание топлива, а во второй – сжигание газа, поступающего по трубку из первой камеры.

Дверца для загрузки топлива находится в верхней части корпуса котла, так как вся нижняя часть отведена под большую закладку ресурсов.

В верхней части котла располагается дымовой патрубок, который соединяется с дымоходом. В нижнюю часть встраивается зольная камера, через которую происходит очистка котла.

Следует упомянуть еще про один нюанс. В стандартных печах зольник выполняет роль поддувала, через которое задувается воздух, необходимый для горения. Здесь же зольная камера абсолютно герметична, так как воздух поступает через верхнюю воздушную камеру, играющую роль рекуператора.

Поставку кислорода в котел регулирует заслонка, расположенная вверху воздушной камеры. По мере сгорания дров, топливо постепенно оседает и распределитель опускается. Это обеспечивает беспрерывную подачу кислорода.

При новой загрузке топлива, достаточно просто потянуть вверх, возвратив распределитесь в его исходное положение. По положению этого рычага можно легко определить, сколько еще топлива осталось в котле и когда осуществлять следующую загрузку.

Отдельно следует сказать об экологичность этого варианта отопления. Из-за полного сжигания топлива и газов, в атмосферу практически не выбрасывается углекислый газ.

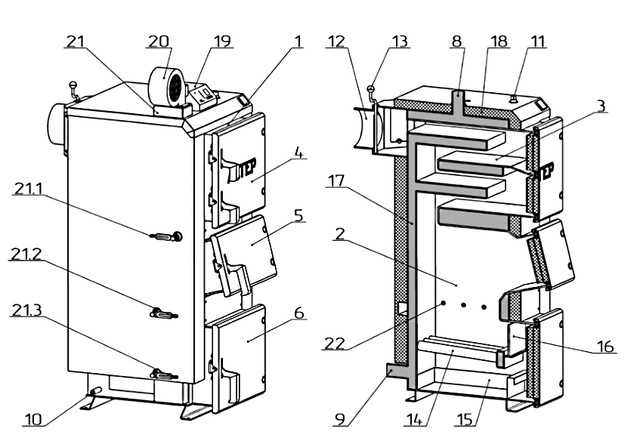

Основные элементы ТТ котла длительного горения

Основные элементы ТТ котла:

1. Топочная камера. Это является главным элементом любого котла и печи, где происходит непосредственное сжигание топлива.
2. Камера сгорания газов. Сюда поступают горячие газы от тлеющих дров.
3. Зольник – здесь собирается пепел. Этот узел необходимо систематически чистить, чтобы поддерживать котле в технически исправном состоянии.
4. Дымоотвод – узел, через который выводятся продукты сгорания наружу.

устройство котла

Все эти узлы заключены в стальной корпус, который изготавливается из листового металла толщиной в 5-6 мм.

Пошаговая технология изготовления твердотопливного нагревателя

Теперь разберемся, как сделать котел собственноручно. Конечно, сложную высокоэффективную модель твердотопливного агрегата сделать не получится, потому что это можно реализовать только в условиях производственных помещений и при соблюдении технологических параметров. Однако простой котел из трубы своими руками можно собрать. Такой агрегат будет не только отапливать дом, но и удовлетворит потребности в горячем водоснабжении.

Инструменты и материалы

Чтобы собрать водяной котел своими руками, заранее готовят все необходимое для работы:

• небольшую болгарку со шлифовочным диском и отрезными насадками;
• сварочный аппарат;
• защитные очки;
• молоток;
• электродрель и набор сверл для работы по металлу;
• газовые ключи номер 1 и 2;
• отвертки;
• набор накидных и рожковых ключей;
• угольник;
• пассатижи.

Для изготовления колосников нужна сталь толщиной не менее 0,7 см, а для всех остальных конструкций достаточно стали толщиной не менее 0,5 см.

Нужны материалы:

• для изготовления каркаса подготавливают стальной уголок с полками 50х50 мм толщиной 5 мм;
• если решено делать накопительную емкость, то для нее нужна листовая нержавеющая сталь;
• толстостенные стальные трубы сечением 3,2-5 см необходимы для сборки теплообменника.

В зависимости от конструкции котла могут понадобиться и другие материалы, а также различные приспособления.

Сборка теплообменника и корпуса

В процессе изготовления дровяного котла своими руками особое внимание уделяют корпусу, потому что он выполняет функции топочной камеры и служит основой всего агрегата. Топку лучше делать с двухслойными стенками с песчаной засыпкой между ними. Для повышения жесткости конструкции используют металлический каркас

В передней стенке топки при помощи газового резака или болгарки прорезают два проема: один – под зольник, а второй – для загрузки топлива

Для повышения жесткости конструкции используют металлический каркас. В передней стенке топки при помощи газового резака или болгарки прорезают два проема: один – под зольник, а второй – для загрузки топлива.

После изготовления топочной камеры начинают сборку теплообменника. Заготовки прямой и полукруглой конфигурации соединяют между собой сваркой для получения змеевика

Важно добиться компактных размеров и максимальной протяженности змеевика для увеличения площади теплообмена

Комплектация конструкции

После изготовления всех составляющих элементов агрегата начинают сборку котла. Лучше это делать сразу на месте установки твердотопливного нагревателя, поскольку габаритную и тяжеловесную конструкцию будет потом сложно транспортировать в котельную.

Обычно агрегат устанавливают на прочное бетонное основание. Причем в процессе изготовления фундамента под котел устанавливают закладные детали с анкерами, к которым впоследствии приваривают агрегат. Сначала на основании закрепляют каркас, а после этого устанавливают наполнение котла и его обшивку. В местах сварных соединений делают фаски, а сами сварные швы очищают от шлаков и шлифуют.

В подготовленный и закрепленный корпус устанавливают колосниковые решетки и теплообменник. Последний элемент посредством сварки подключают к отопительному контуру дома. Для естественной циркуляции теплоносителя змеевик устанавливают с небольшим уклоном. Установку накопительной емкости из нержавейки лучше поручить специалистам, имеющим специальное оборудование. То же самое касается ее изготовления.

После установки всех комплектующих корпус котла нужно окрасить. Два слоя красочного покрытия надежно защитят агрегат от коррозии. Для работы лучше использовать термостойкую краску, а поверхность перед окрашиванием загрунтовать.

По окончании всех монтажных работ самодельный твердотопливный котел нужно опрессовать струей воды под высоким давлением. Если в процессе опрессовки появилась течь, то это место нужно дополнительно заварить, а затем провести тестирование водой еще раз. Только после этого переходят к пусконаладочным работам.

Самодельный котел в процессе эксплуатации нужно периодически очищать от золы, собирающейся в топке, а также прочищать дымоход. В принципе, вся конструкция может похвастаться долговечностью, надежностью и простой использования.

Полезные советы по изготовлению ТТ котла

• Если вы хотите  сделать ТТ котел  универсальным  с позиции  использования сырья, то для топочной камеры используйте трубу из жаропрочной легированной стали.

  Можно значительно сократить расход  на строительство  агрегата, если  взять бесшовную стальную  трубу 20 марки.

• Прежде чем устанавливать котел на место, которое определено  под этот агрегат, проведите первую растопку на улице, оборудовав котел  временным  дымоходом. Так вы убедитесь в надежности конструкции  и  увидите, правильно ли собрали  корпус.
• Если в качестве  основной камеры  вы будет  использовать газовый баллон, то учитывайте, что  такой агрегат  вам  обеспечит  горение  на 10-12 часов из-за небольшого количества закладываемого топлива. Итак небольшой объем пропанового баллона уменьшится после  срезания крышки и зольника. Чтобы  увеличить  объем  и  обеспечить  большее время горения, необходимо использовать  два баллона. Тогда  объема топочной камеры точно  хватит  на обогрев большого помещения, и не нужно  будет  закладывать дрова каждые 4-5 часов.

• Чтобы дверца зольника плотно закрывалась, не давая доступа воздуху, нужно ее хорошо герметизировать. Для этого по периметру дверцы проложите асбестовый шнур.

  Если  вы будет  выполнять  в котле дополнительную  дверцу, которая позволяет «дозагружать» топливо  не снимая крышки, ее тоже нужно  плотно герметизировать с помощью асбестового шнура.

Для эксплуатации ТТ котла, схему которого мы прилагаем  ниже подходит  любое твердое топливо:

• каменный и бурый уголь;
• антрацит;
• дрова;
• древесные пеллеты;
• брикеты;
• опилки;
• сланцы с торфом.

По качеству топлива особых  указаний нет – подойдет любое. Но  учитывайте, что при большой влажности топлива, котел  не даст большой коэффициент полезного действия.

Выводы и полезное видео по теме

Советы по выбору котлов для дома:

Котлы, поддерживающие горение в течение длительного времени, являются превосходной альтернативой агрегатам, которое работают на дорожающем топливе.

Да, они не могут похвастаться компактностью, а также простотой эксплуатации. Но оборудование этого класса отличается высокой эффективностью, что позволяет сэкономить свое время и ощутимую денежную сумму. Но только при условии грамотного проектирования системы отопления.

Поделитесь своим мнением по поводу эксплуатации котлов и полезными сведениями, не упомянутыми в статье. Не исключено, что в вашем распоряжении есть ценная информация, которая пригодится посетителям сайта. Оставляйте, пожалуйста, комментарии, задавайте вопросы, размещайте фото в расположенном ниже блоке.

Планы по строительству дровяного котла

Вы всегда хотели знать, как построить открытый котел или печь чистого горения? Или что-то вы придумали недавно из-за огромного счета за топливо или электричество Получил только что? Или у вас дома ВСЕГДА холодно?

Вы хотите знать, как пройти о строительстве наружная отопительная печь для вашего дома?

Не важно почему; у нас есть ответ!

Вы, конечно, можете построить чистый горящий дровяная печь снаружи, при наличии доступа справа материалы и достаточные навыки сварки. Помните, что сварка сварка таких толстых материалов сильно отличается от сварки стали диаметром 1/8 дюйма, потому что правильное проплавление имеет первостепенное значение для вашего успеха.

Круглая топка или цилиндр, безусловно, способ пойти. Получение трубы или цилиндра, уже сваренных и подвергнутых рентгеновскому излучению сделает вас на шаг ближе к успеху. Это, безусловно, требует НАМНОГО меньше сварочных работ, чем сборка квадратной коробки; беру 12 сварные швы, чтобы сделать это! Помните, что сварные швы обычно являются местом, где начинаются утечки, а плоские стальные плиты далеко не так прочны как цилиндр; сгибание, сгибание и деформация от интенсивного нагревать.

Убедитесь, что торцевые пластины имеют толщину топки!

Вам нужно будет построить что-то вроде этого; путь для воздуха дунуть в топку. Это лучший способ, с воздухом Врываясь сквозь решетки, в огонь снизу, как в кузнечном горне.

Вам понадобятся прочные решетки. Это сделано с прутком 3/4 дюйма.

Прежде чем идти дальше, начните выяснять стоимость ваших материалов. Сталь дорогая и можно ли вообще найти цилиндр толщиной 3/8 дюйма или 1/2 дюйма, как наша дополнительная топка? Ищите обсадную трубу!

Вам нужны торцевые пластины для топки — две листы ок. 3 х 3 фута для 36-дюймовой круглой топки.

Также потребуется водяная рубашка (коробка) — 6 шт. листы размером не менее 4 на 5 футов.

Вам понадобится труба дымохода около 5 футов. Мы рекомендуется сталь толщиной 1/4 дюйма.

Вварить дымоход в топку.

Не забудьте крышку доступа к горячей воде катушку, как показано выше, что сэкономит вам от 35 до 65 долларов за штуку. месяц в счетах за электричество все само собой!

Если кладете сайдинг, например стальной строительный металл, вам понадобится каркас вокруг него (см. рисунок) и обрамление крыши.

Помните, что вам также нужно будет построить дверь; желательно с воздушным зазором для обеспечения теплоизоляционных свойств; похожа на изоляцию пузырькового типа. Прикрепите пластину с 4 маленькими кусочками металла, чтобы было очень мало тепла перенос с пластины на внешний металл. Вода заполнена дверь — фарс, потому что в итоге получается более 60 дюймов металла или более, окружающий наполненный водой воздух, который просто приводит к большая теплопередача, на которую вода очень мало влияет утихать Кроме того, вода не движется внутри. дверь, даже если у вас есть шланги, и это позволит частицы для осаждения; и подумайте об отсутствии защиты от ржавчины в том районе!

Вам также понадобится водопровод, чтобы заполнить печь также.

СЕЙЧАС подумайте об этом. Вы можете приобрести HyproTherm 185 всего за 4487 долларов без сайдинга, изоляции, насос, вентилятор, змеевик горячей воды и термостат.

Мы также иногда восстанавливаем эти точные котлы и стоят на 1500$ дешевле нового по 3877$. Время от времени клиент обменивает один, и мы пройдите их сверху вниз и наизнанку, как описано на нашем Страница б/у котла.

Я не верю, что можно построить такую ​​же печь, с топкой толщиной 1/2 дюйма менее чем за 3000 долларов США.

Вы можете положить на него любой вид сайдинга, который вы хотите или мы можем предоставить 21 различных цветов и 8000 цветов комбинации, для вас. Конечно, вам понадобится насос, вентилятор, змеевик горячей воды и термостат, или вы можете приобрести их самостоятельно на месте.

Информация предоставлена ​​ ШЕЙВЕР НАРУЖНАЯ ДРОВЯНАЯ ПЕЧЬ

Как сделать дымоход для твердотопливного котла

В комплекте:

1. Дымоход котла — не для Деда Мороза;
2. Размер имеет значение;
3. Секция ;
4. Высота ;
5. Будьте осторожны на поворотах;
6. Каждому свое;
7. Зачем дымоход «шуба»;
8. Ваша пожарная безопасность в ваших руках;

Спокойные зимние каникулы ближе к середине. Совсем скоро начнутся традиционные загородные посадки хлопот. Но пока на улице холодно, а впереди еще ожидаются февральские заморозки. Комфорт и уют в доме ассоциируются с теплом. А достаточно ли его в загородном доме, напрямую зависит от отопительного оборудования и его правильной установки.

Одним из важных элементов твердотопливного котла является дымоход. Соблюдение всех правил его монтажа – залог не только стабильной эффективной работы оборудования, но и пожарной безопасности здания. Поэтому рассмотрим, как сделать дымоход для твердотопливного котла.

Дымоход котла — не для Деда Мороза

Всем известно, что рождественский и новогодний персонаж Дед Мороз входит в дом, чтобы порадовать детей подарками, через дымоход.

Однако при устройстве дымохода для котла необходимо обратить внимание не на создание удобств для старого толстого парня в красной куртке, чтобы он удобно положил мешок с подарками, а на технические рекомендации производителем котла и Правилами пожарной безопасности.

Горение в жидкотопливных или газовых агрегатах стимулируется устройствами принудительной тяги, а в твердотопливных котлах в основном используется естественная, то есть их работа не слишком отличается от работы обычной печи. Итак, правильная конструкция дымохода – важная часть процесса монтажа оборудования.

Размер имеет значение

Для стабильной работы котла или любого другого оборудования, принцип работы которого основан на сжигании твердого топлива, первостепенное значение имеют размеры дымохода (а именно его сечение и высота).

Секция

Производители на своих устройствах делают трубу дымохода именно такой, а не другого размера, не потому что хотели, в наличии на складе в наличии трубы такого диаметра или поэтому котел имеет более изящный дизайн. Сечение дымохода зависит от объема топочной камеры и устройства котла. Поэтому не пренебрегайте значениями, указанными инженерами, и сужайте или расширяйте дымовой канал.

Если внутренний размер дымохода меньше требуемого, то продукты сгорания не успеют удалиться, и отопительный прибор начнет дымить, а пламя погаснет. Это как зайти в метро в час пик: пропускная способность дверей вестибюля меньше наплыва пассажиров.

Но будет плохо и если дымоход намного шире, чем надо: поверхностные слои ламинарного течения дымовых газов по краям в чрезмерно свободном пространстве начнут закручиваться — возникает турбулентность.

Турбулентные завихрители тормозят основной поток газов, как следствие — снова плохая работа теплогенератора и дымление. В крайнем случае, если по каким-то причинам нет возможности установить дымоход нужного сечения, параметры можно изменить в меньшую или большую сторону в пределах 5-10% от рекомендуемых. И предпочтительнее — еще по-крупному.

Высота

Вторым важным параметром является высота дымохода. Тяга в трубе дымохода образуется за счет разряжения воздуха (по закону Архимеда). Оптимальная длина дымохода, как и сечение, зависит от модели котла, его мощности и конструктивных особенностей, поэтому обязательно укажите производителя в паспорте изделия, например, в виде минимально допустимого ценить.

При расчете высоты трубы учтите, что кроме технических параметров котла на его бесперебойную работу влияет также конкретное расположение дома (преобладающий ветер, рельеф местности) и погода за окном. Летом и дождем тяга будет хуже, чем в ясные зимние дни: устанавливая дымоход в холодный период, имейте в виду, что для летнего времени его высоты может быть недостаточно.

Как правило, для стандартных моделей котлов требуется минимальная высота трубы не менее 5 м. Эта длина обеспечивает необходимую тягу для возникновения вакуума.

На работу котла также влияет расположение выступающих элементов рядом с трубой, например, конька крыши. Высокий дизайн может создать ветровой подпор башни или даже необратимую тягу. Если труба дымохода имеет большую высоту над крышей (выше 1200 мм), необходимо устроить растяжки, надежно зафиксировав конструкцию дымохода.

Будьте осторожны на поворотах

Тяговое усилие может потеряться и на поворотах: чем они больше и круче, тем усилие меньше, а значит котел тяжелее выводит продукты сгорания — он хуже работает. Плохо влияют на процесс горения и длинные горизонтальные участки. Оптимальный вариант – вертикальный дымоход. Однако в действительности это условие обычно трудновыполнимо.

При проектировании расположения дымового канала старайтесь минимизировать повороты трубы — их должно быть не более трех. Если без них нельзя обойтись, предпочтительно делать изгибы швеллера под углом менее 90°.

Если без углов или горизонтальных участков расположить камин не получается, то фазу наддува обязательно вертикальный отрезок длиной не менее 1 м сразу после выхода трубы из котла. Разгонная секция поможет наладить тягу, и тогда дым уже пойдет «по накатанному» пути.

Разумеется, все элементы должны иметь надежное крепление к опоре и герметичное соединение между собой. Какой бы материал не был выбран для устройства дымохода, общий вес трубы очень значителен, поэтому опираться на котел не стоит. Монтаж дымохода следует производить с опорой на специальную консоль.

Каждому свое

Если в доме установлено несколько тепловыделяющих устройств, то для каждого устройства необходимо монтировать отдельный дымоход, либо их подключение должно осуществляться через общий компенсационный коллектор. Его параметры рассчитываются в зависимости от мощности подключаемых агрегатов.

В системе вентиляции демонтаж дымохода не требуется. Располагать дымоходную трубу следует так, чтобы ее выход находился выше вентиляционной трубы и располагался на определенном расстоянии от окон – не менее 400 мм.

Почему дымоход «шуба»

Труба дымохода может проходить внутри помещения, в стене или снаружи стены.

Если дымоходный канал проходит вдоль стены на улице, он обязательно должен иметь утепление достаточной толщины, чтобы газообразные продукты сгорания не остывали слишком быстро от соприкосновения с холодными стенками трубы. Охлаждаясь, дымовые газы замедляют их движение, а потому ухудшают тягу. Кроме того, резкое охлаждение газов приводит к увеличению количества образующегося конденсата.

Однако теплоизолированные трубы лучше использовать в случае прокладки трубы в помещении. Теплота уходящих газов в твердотопливных котлах уже максимально отбирается теплообменником, но это полезно для повышения КПД устройства.

Как уже было сказано, в твердотопливных котлах температура уходящих газов намного ниже, чем в печах или каминах. Поэтому, несмотря на теплоизоляцию дымохода, конденсат все равно образуется. По этой причине дымоход котла всегда оснащается конденсатосборником — устройством, собирающим конденсат и позволяющим периодически его сливать.

Ваша пожарная безопасность в ваших руках

При установке твердотопливного котла и дымохода помните, что даже самое высокотехнологичное устройство имеет внутри настоящий огонь. Соблюдайте правила выбора и установки дымохода и не забывайте регулярно его чистить — по крайней мере, перед началом каждого отопительного сезона. Для очистки от копоти и конденсата в дымоходе должны быть оборудованы прочистные отверстия.

Внимание к деталям и соблюдение строительных и санитарных норм и правил пожарной безопасности при устройстве дымохода для твердотопливного котла убережет Вас от пожара и сделает работу с оборудованием комфортной, а обслуживание котла- долгосрочный и эффективный.
