11 идей, как сделать направляющую для дисковой пилы

Рассказываем, как сделать направляющие для работы с ручной циркулярной пилой. На выбор предлагаем вам самые разные варианты. Берите себе на заметку!

Бонусом хотим поделиться еще одной классной идеей: как из дисковой пилы сделать более универсальный инструмент.

Содержание

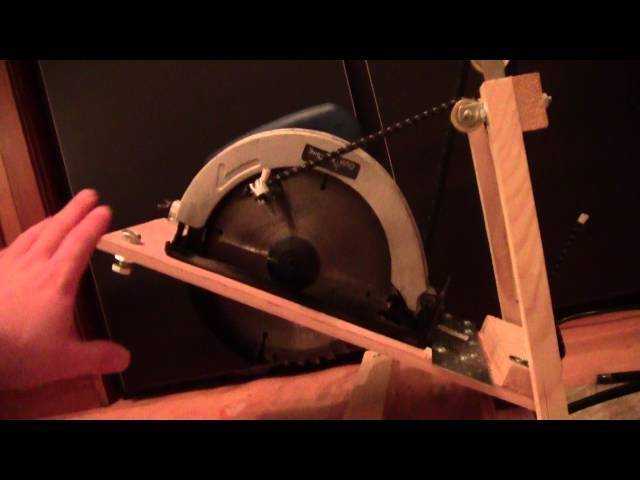

Как из ручной дисковой пилы сделать торцовочную пилу с протяжкой

Торцовочная пила — очень удобная вещь, и однозначна нужна всем, кто занимается распиловкой заготовок из дерева.

В сегодняшней статье расскажем, как изготовить этот инструмент своими руками. За основу возьмем идею автора YouTube канала DIY.

Самодельная конструкция представляет собой основание (или рабочий стол), над которым находятся направляющие, по которым перемещается ручная дисковая пила.

Есть торцовочные пилы, которые пилят материал путем опускания пильного диска. В данном же случае распиловка материала происходит за счет продольного движения дисковой пилы.

Приступаем к изготовлению торцовочной пилы

Прежде чем мы приступим к изготовлению основных элементов самодельной конструкции, рекомендуем ознакомиться с чертежом ниже.

Из фанеры толщиной 18-20 мм вырезаем основание торцовочной пилы необходимого размера.

Крепим к нему параллельный упор (для распиловки заготовок под углом 90 градусов), и опорные стойки, к которым будут крепиться направляющие.

В качестве направляющих автор использовать алюминиевые уголки. Отрезаем заготовки нужной длины, и крепим их к опорным стойкам.

На следующем этапе к параллельному упору необходимо будет прикрепить полотно рулетки с делениями (можно использовать как металлическое полотно, так и фибергласовое).

Далее из фанеры или других доступных пиломатериалов изготавливаем торцевой упор, который вместе с параллельным упором будет задействоваться при распиловке заготовок под прямым углом.

А вот чтобы можно было распиливать фанеру, доски и прочие пиломатериалы под углом 45 градусов, надо к основанию прикрепить еще один упор (под заданным углом). Можно сделать его регулируемым.

Видео по теме

Подробно о том, как своими руками сделать торцовочную пилу с протяжкой, можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.

【主婦DIY】丸ノコスライド台の作り方／驚くほど分かりやすい！【徹底解説】

Самодельная направляющая с прижимом для работы с ручной дисковой пилой

Ручная дисковая пила идеально подходит для выполнения прямолинейных резов. С этой задачей она справляется намного лучше, чем электролобзик.

Но для получения более качественного результата мы рекомендуем использовать ручную циркулярку в паре с направляющей.

Чтобы направляющая была неподвижна во время распиловки листовых материалов, дополнительно изготовим и установим на нее блок с прижимом.

Идеей изготовления самоделки поделился с нами автор YouTube канала «Звук молота (деревообработка)».

Основные этапы работ

Сам процесс изготовления и сборки направляющей для дисковой пилы очень прост — справится даже новичок.

Первым делом из листа фанеры толщиной 18-20 мм необходимо будет отрезать широкую полосу. Крепим к ней узкую полосу (тоже из фанеры), которая выступает в качестве параллельного упора. Берем дисковую пилу, и отпиливаем базу по ширине опорной площадки циркулярки.

На обратной стороне по центру основания необходимо выбрать продольный паз. Устанавливаем в него алюминиевый направляющий профиль.

На следующем этапе можно приступить к изготовлению и сборке прижимного блока. В конструктивном плане тут все очень просто.

Прижимной блок крепится с нижней части основания — устанавливается в алюминиевую направляющую.

На противоположной стороне основания направляющей с торца крепится упорная планка, которая будет упираться в торец заготовки.

Принцип работы направляющей и прижимного блока

Устанавливаем направляющую на лист фанеры или ДСП (материал, который нужно распилить), после чего подгоняем прижимной блок под размеры заготовки.

С помощью специального рычажка фиксируем подвижную площадку к алюминиевому профилю. Вращением эксцентрика упираем прижим в кромку заготовки.

Теперь самодельная направляющая надежно зафиксирована.

Устанавливаем ручную дисковую пилу на основание (базу), и отпиливаем заготовку по прямой. Все очень просто, и получается с первого раза.

Видео по теме

DIY Hand Circular Saw Guide Rail Top Class + Rail Clamp / Woodworking

Удобная направляющая площадка для дисковой пилы

Для более точного реза ручной циркуляркой (дисковой пилой) можно использовать направляющую площадку. Сделать ее можно своими руками из доступных материалов.

Саму площадку (основание) можно изготовить из куска фанеры.

Сначала делаем разметку, после чего отрезаем заготовку подходящих размеров и формы.

Далее отрезаем два куска алюминиевого профиля. Прикручиваем профиль по краям платформы. Дисковая пила должна легко перемещать вдоль направляющих.

Для этого между стенками алюминиевого профиля и самой опорной подошвой ручной циркулярки должен быть небольшой зазор.

Рекомендуем также прочитать статью-обзор: как сделать токарный станок по дереву на скорую руку. Данная самоделка пригодится для токарной обработки небольших деревянных заготовок.

Основные этапы работ

На следующем этапе из фанеры и куска пластиковой трубы автор изготавливает ручку. Крепим ее к основанию на саморезы.

По сути, направляющая площадка готова. Нужно лишь сделать перфорацию. Для этого мастер чертит линию параллельно алюминиевому профилю, и затем сверлит отверстия на одинаковом расстоянии друг от друга.

После этого по начерченной ранее линии необходимо будет сделать прорезь для пильного диска. Самоделка готова.

Видео по теме

Подробно о том, как изготовить удобную направляющую площадку для дисковой пилы, вы можете посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала Dekay’s Crafts.

Circular Saw Guide Track for precise cutting│짧고 정교한 재단을 위한 원형톱 가이드 트랙 [목공 diy woodworks]

Каретка для ручной циркулярки с автоматическим приводом

Автор данной самоделки решил максимально облегчить себе жизнь, изготовив для ручной циркулярки каретку с направляющими.

Конструкция приводится в движение благодаря автоматическому приводу, в роли которого выступают электродвигатели на 12V.

Целесообразность изготовления этой конструкции, конечно, остается под большим вопросом.

Однако о недостатках поговорим в конце статьи. Сейчас вкратце хотим рассказать, как и из чего автор изготавливает данную самоделку.

Итак, для автоматической каретки для ручной циркулярной пилы потребуется пара длинных шпилек, подшипники, гайки, хомуты с фиксатором и заготовки из фанеры.

Как видно, материалы вполне доступные, поэтому назвать конструкцию бюджетной, в принципе, можно.

Основные этапы работ

Первым делом из фанеры необходимо сделать основание. Затем нужно отрезать и склеить четыре одинаковых заготовки, в которых потом, с некоторым смещением от центра, сверлятся отверстия.

В эти отверстия мастер запрессовывает по два подшипника. Полученные заготовки устанавливаются по краям основания.

В отверстия в подшипниках вставляются длинные шпильки с уже накрученными на них гайками. После этого автор изготавливает из фанеры платформу для ручной циркулярки, и крепит ее к направляющим.

На последнем этапе выполняется установка электродвигателей и подключение их к аккумулятору, а также монтаж регулятора и кнопки включения.

В целом, самоделка простая. Но особого смысла в ней нет — ну, по крайней мере, в данном варианте сборки точно. Пила прыгает, подается с перекосом. Качественно рез не сделаешь.

Видео по теме

Подробно о том, как изготовить каретку для ручной циркулярки с автоматическим приводом, смотрите в видеоролике на сайте.

How to Make a Motorized Circular Saw Guide at home

Приспособа для ручной циркулярки для распила заготовок

При изготовлении различных деревянных конструкций или при сборке мебели часто приходится пользоваться ручной циркулярной пилой.

Однако не всегда ею удобно вырезать заготовки под определенным углом — качество реза получается не самым лучшим.

Поэтому в данном обзоре автор делает вспомогательное приспособление (оснастку) для ручной циркулярки, благодаря которому можно будет пилить заготовки под любым углом.

Рекомендуем также прочитать статью: как изготовить станок для распиловки фанеры: из ручной циркулярки. Эта простая самоделка пригодится в любой столярной мастерской.

Чтобы изготовить своими руками оснастку для ручной циркулярки, потребуется металлический уголок 25*25 мм и металлическая полоса шириной 25 мм.

Основные этапы работ

Первым делом необходимо будет отрезать заготовки, которые понадобятся для изготовления приспособы. Нужно отрезать два уголка длиной 200 и 250 мм, и кусок полосы длиной 25 мм.

На наждачном станке автор убирает все острые углы и заусенцы. Также это можно сделать при помощи УШМ с лепестковым кругом.

Далее нужно будет соединить все три заготовки друг с другом при помощи болтов и гаек. Для этого в каждой детали необходимо просверлить отверстия подходящего диаметра.

Обратите внимание, что уголки должны располагаться под прямым углом относительно друг друга.

В центральной части металлической полосы нужно прорезать паз, а болт на одном из уголков надо приварить, а потом срезать шляпку, чтобы поверхность полки была ровной. После этого приступаем к сборке самоделки.

В целом конструкция вполне работоспособная, однако ее можно немного доработать, а именно — удлинить направляющий уголок для более точного начала реза.

Подробно о том, как сделать приспособу для ручной циркулярки для распила заготовок под заданный углом, можно посмотреть на видео.

Гениальная Идея из Уголка! Надо было сделать раньше!

Полезное приспособление для ручной циркулярной пилы

В данном обзоре автор делится полезной идеей для мастерской или гаража — как сделать простое приспособление для работы с ручной циркулярной пилой.

Назначение приспособы заключается в том, чтобы при помощи ручной циркулярки торцевать деревянные бруски и доски ровно под углом 90 градусов.

Для изготовления этой самоделки потребуется деревянная рейка 20х40 мм и болт с барашковой гайкой.

Советуем прочитать:

1. Самодельный отрезной станок из ручной циркулярки
2. Каретка для ручной циркулярки с автоматическим приводом

Основные этапы работ

От деревянной рейки 20х40 мм необходимо отпилить две заготовки длиной по 300 мм и одну заготовку длиной 400 мм.

На длинной заготовке делаем разметку, отступив от краев по 60 мм, и с помощью ручного фрезера вырезаем продольный паз.

На следующем этапе длинную заготовку нужно будет прикрутить на саморезы к одной из коротких реек. В результате должна получиться деталь Т-образной формы.

Потом, используя болт с барашковой гайкой и двумя шайбами, нужно будет закрепить вторую короткую рейку.

Видео по теме

Подробнее о том, как сделать своими руками полезное приспособление для ручной циркулярной пилы, и как оно работает — смотрите в данном видеоролике.

Очень полезное приспособление для циркулярки!

Самодельная оснастка для ручной циркулярной пилы

Чтобы сделать работу с ручной циркулярной пилой более удобной и комфортной, автор предлагает изготовить для нее оснастку.

По сути, это небольшой столик с направляющей — на нем можно пилить заготовки из дерева и металла ровно под углом 90 градусов.

Причем сам столик складной, благодаря чему он не занимает много места при хранении.

Первым делом от уголка необходимо будет отрезать заготовки нужной длины. Потом автор сваривает прямоугольную рамку.

Рекомендуем также прочитать статью: самодельный стол с направляющими для установки ручной циркулярки.

Внутри прямоугольной рамки мастер приваривает отрезки уголка меньшего размера. Зачищаем сварные швы болгаркой.

Основные этапы работ

На следующем этапе автор сваривает еще одну прямоугольную рамку, по которой будет перемещаться циркулярная пила.

Ее необходимо будет соединить с первой рамкой — для этого мастер использует шарнир (петлю). Между нижней и верхней рамкой автор устанавливает также две пружины.

После этого останется только изготовить складной стол (или можно использовать уже готовый столик) и установить на него оснастку.

Готовое изделие нужно будет зачистить лепестковым кругом и покрасить. Так стол прослужит намного дольше.

Видео по теме

Подробнее о том, как сделать оснастку для ручной циркулярной пилы, вы можете посмотреть в видеоролике на нашем сайте.

Diy Circular Track- Chop- saw Stand

Направляющая площадка для циркулярной пилы своими руками

В данном обзоре автор делает направляющую площадку для ручной циркулярной пилы. Конструкция простая, но довольно удобная в работе.

На площадке имеются две параллельные направляющие, по которым циркулярка перемещается вперед-назад.

При этом сама площадка может перемещаться влево-вправо по рабочей поверхности.

В первую очередь из листа фанеры толщиной 20 мм автор вырезает основание (площадку) нужных размеров и формы.

Основные этапы работ

На следующем этапе автор отрезает две алюминиевые направляющие подходящей длины, и прикручивает их к основанию.

Далее по всей длине площадки автор сверлит отверстия с одинаковым шагом. С помощью циркулярки необходимо сделать сквозной пропил для пильного диска.

Затем останется только прикрепить к площадке ручку (ее автор делает из куска деревянного кругляка).

Конструкция получилась очень удобная и функциональная — кто работает в столярной мастерской, то оценит ее возможности.

Рекомендуем прочитать: как сделать стол с направляющими для установки ручной циркулярки.

Видео по теме

Подробно о том, как сделать направляющую площадку для циркулярной (дисковой) пилы своими руками, смотрите в видеоролике на нашем сайте.

Circular Saw Guide TrackDIY│목공용 원형톱 가이드 트랙

Удобная направляющая из фанеры для ручной дисковой пилы

Чтобы облегчить работу с ручной циркуляркой и добиться качественного реза, рекомендуем использовать самодельную направляющую.

Это очень простое в изготовлении приспособление, которое будет полезным в гараже или домашней мастерской.

Для изготовления самоделки нам понадобятся следующие материалы:

• фанера;
• болты;
• шайбы металлические;
• барашковые гайки.

Своим личным опытом изготовления самодельной настраиваемой направляющей для ручной дисковой пилы поделился с нами автор YouTube канала plywoodworking.

Основные этапы работ

Сначала надо будет изготовить направляющую шину с упором на конце. Отпиливаем две заготовки из фанеры толщиной 20 мм и скрепляем их вместе, как показано на фото ниже.

Обратите внимание: к внутренней стороне шины, вдоль которой будет перемещаться опорная подошва ручной циркулярки, необходимо приклеить полосу тонкого листового пластика — для лучшего скольжения.

На следующем этапе приступаем к изготовлению второй части приспособления. Вырезаем заготовку из листа фанеры и обрезаем ненужную часть.

С помощью ручного фрезера выфрезеровываем в заготовке продольный паз — для крепления направляющей шины.

В самой шине необходимо будет высверлить два отверстия и установить два болта.

После этого останется только соединить обе части приспособления. Самоделка готова. Работать ей очень просто.

Устанавливаем кондуктор на заготовке и фиксируем с помощью торцевого упора. Затем ставим на основание приспособления дисковую пилу и упираем подошву к направляющей шине. Можно пилить заготовку!

Видео

Подробно о том, как изготовить удобную направляющую для ручной дисковой пилы, рекомендуем посмотреть в авторском видеоролике ниже. Спасибо за внимание.

DIY Simple Jig For Circular Saw — Fast & Easy Straight Cut

Распиловочный мини-станок с направляющей для дисковой пилы

Самодельный настольный мини станок предназначен для распиловки листовых пиломатериалов, труб ПВХ и деревянных брусков.

Конструкция приспособления состоит из станины, направляющей, подвижных упоров для заготовок и ручной дисковой пилы.

Принцип работы довольно прост и понятен: распиливаемая заготовка укладывается на станину, потом прижимается направляющей. С помощью ручной циркулярки делаем пропил и распиливаем заготовку.

Деревянные бруски можно укладывать в специальный желобок в станине или прижимать направляющей.

Подвижные регулируемые упоры позволяют очень легко и быстро изменять угол распила.

Однако по умолчанию желобок предназначен для распила пластиковой канализационной трубы либо деревянных кругляков.

Чтобы сделать такой мини станок, нам потребуются следующие материалы:

• МДФ или ДСП с ламинированным покрытием;
• фанера;
• ламинат;
• алюминиевые уголки.

Своим личным опытом изготовления распиловочного станка из дисковой пилы поделился с нами автор YouTube канала Murat Güney.

Основные этапы работ

Первым делом отпиливаем заготовки нужного размера из МДФ или ЛДСП и собираем каркас станины — прямоугольный короб.

Сверху короба прикручиваем рабочую поверхность. Поверхность обязательно должна быть гладкой и ровной.

В центральной части станины оставляем место, чтобы сделать желобок для установки цилиндрических заготовок.

По бокам станины нужно сделать вырезы, а потом прикручиваем полоски из МДФ, как это показано на фото ниже.

Направляющую для дисковой пилы автор решил сделать из ламината. В панели надо просверлить ряд отверстий для отвода пыли и сделать пропил под пильный диск. По краям прикручиваем алюминиевые уголки, которые будут выступать в роли ограничителей.

Из фанеры изготавливаем самодельную петлю, с помощью которой крепим направляющую к станине.

Нижняя часть петли входит в направляющие пазы, установленных по бокам ограничителей (чтобы можно было поднимать и опускать заднюю часть направляющей).

Для фиксации используется винт с барашковой гайкой.

В завершении останется только установить подвижные упоры из фанеры, которые могут свободно перемещаться в пазах, вырезанных в станине.



Видео

Подробно о том, как изготовить распиловочный мини-станок с направляющей для дисковой пилы, рекомендуют посмотреть в авторском видеоролике.

This Circular Saw Guide is Different From The Others

Самодельная деревянная направляющая для дисковой пилы

В отличие от электролобзика, ручная дисковая пила лучше справляется с прямолинейным распилом листовых пиломатериалов.

Однако все равно существует вероятность, что вы отпилите заготовку не идеально ровно — можно уйти в сторону на несколько миллиметров, а можно и на сантиметр. Придется потом либо отпиливать заново, либо дорабатывать заготовку вручную.

Чтобы избежать этих проблем, рекомендую использовать направляющую для дисковой пилы. Сделать её можно своими руками.

Приспособа состоит из нескольких элементов:

• опорная площадка для дисковой пилы;
• параллельный упор;
• линейка с ползуном.

Подобные самодельные направляющие для ручной циркулярки уже рассматривались в предыдущих статьях. Это ещё один вариант — от автора YouTube канала PlywoodCraft. Причем вариант довольно удачный.

Изготовление опорной площадки

Из фанеры вырезаем прямоугольную заготовку требуемого размера. Спереди и по бокам крепятся бортики. Причем в боковых бортиках дополнительно нужно выпилить пазы, чтобы «подошва» пилы плотно входила на свое место.

Обратите внимание: бортики сначала приклеиваем на столярный клей. А потом высверливаем отверстия и устанавливаем деревянные шканты.

В основании опорной площадки вырезаем паз, как показано на фото ниже. Также надо будет сделать пропил для пильного диска.

Изготовление упора с линейкой

Отпиливаем по размеру два куска доски и соединяем их вместе под углом 90 градусов. Дополнительно усиливаем место соединения шкантами.

Далее необходимо выпилить Т-образную деревянную рейку. Приклеиваем к линейке, по которой будет перемещаться ползун.

Как сделать подвижную часть

На следующем этапе приступаем к изготовлению ползуна. Для этого нужно отпилить две рейки, которые будут перемещаться вдоль Т-образной линейки. К одной из реек приклеиваем опорную площадку. Сверху приклеиваем дощечку из дерева или фанеры.

Таким образом, мы соединили ползун и опорную площадку вместе. Дополнительно приклеиваем деревянную рейку.

Потом высверливаем отверстия на всю толщину подвижной части и вклеиваем мебельные гайки для установки барашковых винтов. В месте пропила для пильного диска высверливаем отверстие для отвода пыли.

Собираем самодельную направляющую и устанавливаем дисковую пилу.

Теперь можно приступать к распиловке листовых пиломатериалов. Для удобства в параллельном упоре можно высверлить продольное отверстие для пальцев.

Видео

Если вам понравилась идея, рекомендую посмотреть процесс изготовления и сборки направляющей в авторском видеоролике ниже.

Perfect..!! rip-cut circular saw guide [DIY]

Направляющая линейка с эксцентриковым зажимом

Для раскроя листов фанеры, ДСП, OSB, а также других листовых материалов удобно использовать направляющую линейку с эксцентриковым зажимом. В данном обзоре автор рассказывает, как сделать ее своими руками.

Особенность направляющей линейки заключается в том, что для ее фиксации не требуется использовать струбцины.

Приспособление устанавливается по разметке и фиксируется с помощью эксцентрикового зажима.

Также в конструкции направляющей линейки предусмотрен регулируемый упор, благодаря чему можно устанавливать ее на заготовки разной ширины. Максимальный захват равен ширине стандартного листа фанеры (1520х1520 мм).

Если вам часто приходится иметь дело с заготовками из дерева и фанеры, рекомендуем прочитать статью: как сделать разметочный инструмент для столярных работ своими руками.

Основные этапы работ

Первым делом необходимо будет отрезать две рейки из фанеры. В них автор выбирает четверть (это можно сделать на циркулярной пиле или с помощью ручного фрезера). После этого приклеиваем обе рейки к основанию из фанеры параллельно друг другу.

От края основания отступаем 100 мм, и затем приклеиваем две рейки. Оставшийся свободный участок нужен для крепления эксцентрикового зажима. Далее автор изготавливает сам зажим с эксцентриком.

На следующем этапе крепим эксцентриковый блок и регулируемый упор к основанию и проверяем работоспособность конструкции. Самодельное приспособление готово, можно работать!

Видео

Данный материал создан на основе видеоролика с YouTube канала «Александр Климов». Подробный процесс изготовления направляющей линейки смотрите на видео.

Быстрозажимная направляющая линейка для раскроя листовых материалов.

Андрей Васильев

Задать вопрос

Как сделать своими руками из болгарки циркулярку, торцовку, ручную электропилу

Иметь дома весь ассортимент электрического инструмента слишком накладно. Например, циркулярка в домашних условиях требуется довольно редко. Распиловку досок можно произвести модернизированной болгаркой.

Содержание

• 1 Ручная электропила
• 2 Торцовочная пила
• 3 Настольная циркулярная пила
• 4 Стационарная циркулярка
• 5 Нюансы использования самодельной циркулярки

Ручная электропила

Ручная дисковая электропила из болгарки получается заменой стандартного режущего диска на диск по дереву.

Правда, такой вариант пригоден для коротких разрезов листовых материалов или отреза тонких реек. При большой длине распила или на толстых брусках существует опасность перекоса диска, заклинивания его. Удержать пилу будет гораздо легче, если рукоятку расположить не перпендикулярно оси инструмента, а сделать продолжением корпуса.

Защитный кожух удалять не рекомендуется, так как он предохранит от попадания опилок в лицо.

Народные умельцы изготавливают также ручную цепную пилу из болгарки. Правда, такой инструмент опасен для пользователя: отсутствие стопора цепи может привести к непредсказуемым последствиям. Кроме того, цепь не смазывается, что приводит к ее быстрому износу.

Торцовочная пила

Торцовка, то есть поперечный распил досок или брусков под прямым углом получается качественнее, если использовать специальное приспособление.

Из болгарки также можно сделать такой станок своими руками.

1. Для этого болгарку с диском по дереву закрепляют на поворотной планке перпендикулярно направлению длины доски так, чтобы плоскость диска была направлена строго вертикально. Одна точка крепления должна располагаться в районе редуктора, а вторая – на противоположном конце машинки.
2. В корпусе редуктора имеются резьбовые отверстия для крепления штатных рукояток. С помощью уголков и этих отверстий болгарку нужно прикрепить к подвижной части станка.
3. Задняя часть корпуса крепится к доске хомутом. Защитный кожух на диск можно использовать от любого электроинструмента подходящего размера.
4. Ближе к вертикальной опоре нужно закрепить упорный уголок. Располагаться он должен строго перпендикулярно плоскости диска, как в вертикальном, так и в горизонтальном направлениях.

Пружина на заднем конце планки служит для возврата торцовочной пилы в исходное положение после окончания реза. Горизонтальный стол должен иметь поперечный паз, в который входит диск при распиле доски. Диаметр диска выбирают, ориентируясь на ширину досок. Так торцовку можно проводить в один заход. Главное, внутреннее отверстие диска должно совпадать с креплением на оси редуктора.

При работе на таком станке следует учитывать, что мощность привода не предназначена для большой нагрузки. Поэтому вращающийся диск к поверхности распиливаемой детали нужно подводить плавно, разрез делать без сильного нажима.

Настольная циркулярная пила

Иногда возникает потребность изменить ширину доски или толщину бруска. Оптимальный вариант для такой работы – циркулярная пила, особенно, если досок много. Для распила досок небольшой длины (1-2 м) очень пригодится настольный вариант циркулярки. Не обязательно покупать такой станок, его можно сделать своими руками из той же болгарки.

Конструкция циркулярной пилы гораздо сложнее торцовочного станка. Время контакта диска пилы с древесиной довольно продолжительное, поэтому и надежность крепления корпуса болгарки к станине должна быть выше.

Вот так может выглядеть один из вариантов настольной циркулярки.

На фото видно, что рабочий стол состоит из

двух плоскостей:

• верхний стол предназначен для продвижения обрабатываемой детали;
• нижний служит упором для шлифмашинки.

Диск проходит через паз в верхней поверхности. Если угол соприкосновения двух плоскостей снабдить поворотными петлями, то появится возможность регулировать рабочую высоту пильного диска для уменьшения площади трущихся поверхностей.

На верхней поверхности стола отчетливо видна головка болта, с помощью которого болгарка закреплена. Выступающий болт ограничивает ширину обрабатываемой доски. Справиться с этой проблемой можно, настелив еще один слой фанеры.

Включать и выключать болгарку клавишей на корпусе довольно неудобно. Если клавиша может быть зафиксирована в рабочем положении, то на внешней части станка стоит установить розетку с выключателем.

Упорный уголок должен иметь максимально возможную длину во избежание отклонения доски от направления распила. Крепление уголка лучше делать так, чтобы можно было менять рабочее расстояние между ним и диском: тогда ширина отрезаемой части тоже будет меняться.

Стационарная циркулярка

Использовать болгарку в качестве рабочего механизма можно и стационарных условиях. Станина в этом случае будет иметь немного другую конструкцию. Стационарный вариант подразумевает наличие свободной площади и большого объема работ. Поэтому всю конструкцию можно сделать основательнее, массивнее, а, значит, надежнее.

Каркас станины можно сделать из уголка сварным соединением. Болтовые и другие виды разъемных креплений от постоянной вибрации теряют сцепление, конструкция начинает шататься.

Сверху металлического каркаса крепится рабочий стол из широкой доски или толстой фанеры. По нему будет передвигаться обрабатываемая деталь. Упорный уголок снабжен подвижным креплением для регулировки ширины распила.

Неплохо бы предусмотреть регулировку высоты стола или выноса диска над его поверхностью — тогда появится возможность выпиливать продольные пазы в доске.

Сбоку станка расположены органы управления: розетка и кнопки включения-отключения. В стационарном варианте клавишу на корпусе болгарки имеет смысл исключить из схемы. При наличии достаточного места в качестве привода можно применить шлифмашинку большой мощности.

О том, как сделать пилораму из болгарки, показано в этом видео:

Нюансы использования самодельной циркулярки

Следует не упускать из виду, что болгарка по своему основному назначению – углошлифовальная машинка. Поэтому, используя ее в качестве самодельной циркулярной пилы, нужно обратить внимание на нюансы.

1. Длительность непрерывного резания не должна превышать 15-20 минут во избежание перегрева двигателя.
2. Штатная защита на диске никак не подходит для циркулярной пилы. Защитный кожух можно использовать от настоящей циркулярки или изготовить самостоятельно.

Следует помнить, что скорость вращения шлифмашинки может быть более 10000 оборотов в минуту – это в несколько раз превышает скорость деревообрабатывающих станков.

При такой скорости древесина начинает дымиться. Кроме неприятного запаха, возможно возгорание.

Как сделать направляющую для циркулярной пилы

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Валентин Семенов / Getty Images

Обзор проекта

Портативная циркулярная пила — невероятно универсальный и полезный инструмент, но у нее есть один недостаток: делать длинные прямые пропилы на фанере и других листах может быть немного сложно, поскольку часто трудно удержать лезвие от отклонения от линии реза. Но вот способ сделать так, чтобы ваша циркулярная пила работала почти так же хорошо, как дорогая стационарная настольная пила или радиальная ручная пила — с помощью простой направляющей для резки, которая направляет ножку вашей циркулярной пилы.

Как работает направляющая для резки

Эта направляющая для резки своими руками работает точно так же, как и многие дорогие коммерческие направляющие для резки. Он состоит из трех частей: основания , по которому будет скользить ножка вашей пилы при резке; упор , который будет направлять боковую сторону ножки пилы при резке; и упор , установленный перпендикулярно нижней стороне основания, что позволяет быстро прижать режущую направляющую к торцу заготовок, прежде чем зафиксировать ее на месте.

Чтобы использовать направляющую для резки, поместите ее над заготовкой так, чтобы упор упирался в конец заготовки, а край основания находился на одном уровне с линией реза, отмеченной на заготовке. Закрепите основание направляющей для резки на заготовке. Чтобы сделать прямой рез, теперь достаточно просто держать ножку пилы на одном уровне с упором, когда вы проталкиваете движущееся пильное полотно через заготовку.

Подготовка

Вы можете сделать направляющую для резки из обрезков фанеры или МДФ, которые у вас уже есть. Но из одного листа новой фанеры или МДФ вы можете сделать множество направляющих для резки различной длины и, возможно, оставить какие-то остатки для других проектов.

Направляющие для резки лучше всего делать из высококачественного МДФ или цельной фанеры, чтобы ножка пилы имела идеально гладкую поверхность для скольжения. В большинстве случаев заводские края листа фанеры или МДФ обеспечивают эти прямые края, но в некоторых случаях вы можете захотеть повторно обрезать лист на настольной пиле или панельной пиле, чтобы края были идеально прямыми.

Оборудование/инструменты

• Карандаш
• Каркасный квадрат
• 4 С-образных зажима или пружинных зажима
• Отвертка
• Кисть

Материалы

• Фанера или МДФ
• Клей для дерева
• 3/4-дюймовые шурупы для дерева
• Шпаклевка по дереву
• Наждачная бумага
• Грунтовка и краска

Ель / Джефф Бенеке

1. Разрезать на части

   Этот проект, как показано, создает направляющую пилы длиной 24 дюйма и шириной 13 дюймов — размер, который хорошо подходит для резки заготовок длиной до 20 дюймов. Он состоит из трех частей. 9База 0021 , по которой будет скользить нижняя часть пилы, имеет длину 24 дюйма и ширину 13 дюймов. Забор имеет длину 24 дюйма и ширину 3 дюйма. Нижний упор , позволяющий быстро разместить направляющую пилы напротив конца заготовки, имеет длину 13 дюймов и ширину 2 дюйма; он будет прикреплен перпендикулярно нижней поверхности основания.

   Наконечник

   При необходимости измените эти размеры, чтобы сделать направляющую для резки заготовок других размеров. Например, для резки полных 8-футовых листов вам может потребоваться построить направляющую для резки длиной в полные 8 футов или немного длиннее, чтобы приспособить подходящую упорную направляющую.

   Отметьте линии отреза этих трех деталей на листе фанеры или МДФ. Заводские края листа обычно могут служить одним из краев каждой детали; используйте обрамляющий угольник, чтобы отметить другие линии разреза. Запишите, на какой стороне каждой части есть заводская кромка; это будут ключевые края во время сборки.

   Используйте циркулярную пилу или настольную пилу, чтобы вырезать три части направляющей для резки.

   Ель / Джефф Бенеке

2. Расположите части

   Проверьте соответствие трех частей направляющей для резки. Положите базовую часть на рабочую поверхность, длинной заводской кромкой вправо и другой заводской кромкой внизу. Отцентрируйте часть забора на основании заводским краем вправо; основание должно расширяться на 3 дюйма с каждой стороны. Используйте обрамляющий угольник, чтобы убедиться, что упор расположен точно перпендикулярно нижнему заводскому краю. Нарисуйте контрольную линию вдоль края забора, чтобы указать его положение.

   Установите стопор длиной 13 дюймов в нижней части направляющей для резки, используя рамочный угольник, чтобы обеспечить правильное выравнивание. Нарисуйте контрольную линию, чтобы отметить ее положение на основании.

   Ель / Джефф Бенеке

3. Прикрепите детали

   Снимите упор и упор и нанесите столярный клей на сопрягаемые поверхности. Переместите упор на основание так, чтобы он был выровнен с опорной линией, затем закрепите его на месте. Также приклейте упор к нижней части основания, зажав его на месте.

   Дайте клею высохнуть в течение примерно 30 минут, затем прикрепите забор и упор к основанию с помощью 3/4-дюймовых шурупов. Убедитесь, что головки винтов слегка утоплены, но убедитесь, что кончики винтов не торчат.

   Удалите лишний клей влажной тканью, прежде чем он успеет высохнуть.

   Ель / Джефф Бенеке

4. Обрежьте направляющую для резки

   После того, как клей высохнет, вам еще предстоит выполнить дополнительную работу, прежде чем направляющая для пилы будет готова к использованию. «Подгоните» направляющую к вашей пиле, сделав один аккуратный разрез, скользя башмаком циркулярной пилы вдоль упора, пока вы режете основание. Часть основания будет отрезана, чтобы направляющая точно соответствовала вашей пиле.

   Как только это будет сделано, направляющая сможет делать идеальные разрезы, если вы используете одну и ту же пилу. Если вы покупаете новую циркулярную пилу, скорее всего, вам потребуется изготовить новую направляющую для пилы.

   Совет

   Если вы замените полотно на циркулярной пиле, например, установив на него очень тонкое панельное полотно, вы можете обнаружить, что направляющая пилы перестала быть идеально точной, поскольку изначально она была рассчитана на более толстое полотно пилы. Расхождение не будет огромным, но его может быть достаточно, чтобы вызвать проблемы, если вы строите прекрасные проекты по деревообработке. В этом случае вам может понадобиться построить другую направляющую пилы, соответствующую новому полотну, или сделать небольшую регулировку относительно линии реза каждый раз, когда вы зажимаете направляющую на месте.

   Ель / Джефф Бенеке

5. Нанесите отделку

   Заполните отверстия для винтов наполнителем для дерева, затем отшлифуйте поверхность направляющей пилы. Нанесите грунтовку и слой или два краски. Этот шаг защитит направляющую пилы от повреждения влагой и сохранит ее работоспособность на долгие годы.

   Ель / Джефф Бенеке

Наконечник

Тот же самый процесс, показанный здесь, можно использовать для создания направляющих для других портативных электроинструментов, таких как переносной лобзик или фрезер.

Как вырезать кривые в дереве (сделай сам)

Обновлено: 20 февраля 2023 г.

Советы экспертов по маркировке, резке и точной настройке кривых

Следующий проект›

Семейный мастер на все руки

Размечайте, вырезайте и выравнивайте кривые в древесине, используя фрезеры, пилы и другие простые инструменты, следуя этим экспертным методам. Вы можете освоить их быстро и легко и добиться первоклассных результатов.

Эксперты DIY журнала The Family Handyman Magazine

Вырежьте четкие кривые с помощью фрезерного станка

Лучшие кривые. Фото 1. Разметка трамвая

Нарисуйте стороны и концы трамвая. Обведите опорную пластину и просверлите отверстия для крепежных винтов.

Best Curves Фото 2: Фрезерование идеального круга

Прикрутите трамблер к центру заготовки и вырежьте круг фрезером. Сделайте два-три прохода против часовой стрелки.

Независимо от того, строите ли вы раму для арочного проема, изготавливаете изогнутые кронштейны или формируете корпус арки, разметка и вырезание кривых являются частью процесса. В этой статье мы покажем вам несколько приемов и советов по разметке, вырезанию и точной настройке кривых. Некоторые методы лучше всего подходят для грубых кривых. Другие достаточно очищены для изготовления мебели. Выберите технику, которая лучше всего подходит для данного проекта.

Этот простой фрезерный станок прост в сборке и позволяет вырезать идеальный круг. Для кругов диаметром до 6 футов используйте кусок 1/4 дюйма. фанера, МДФ или ДВП длиной около 4 футов и шириной не менее ширины основания маршрутизатора. Начните с того, что снимите опорную пластину с фрезера и прикрепите ее к одному концу материала трамвая. Если вы хотите, чтобы траммель был стильным, обведите кофейную чашку, чтобы получился красивый закругленный конец. Затем нарисуйте касательные линии, соединяющие круги, и обрежьте стороны. Если вас не волнует внешний вид, просто сделайте длинный прямоугольный трамвай.

Обведите опорную плиту и используйте монтажные отверстия в качестве ориентира для сверления отверстий в трампеле (Фото 1). Вырежьте трамблер и просверлите отверстие 1-1/2 дюйма. отверстие в центре конца фрезера, чтобы очистить фрезу. Раззенкуйте отверстия для крепежных винтов, чтобы головки винтов не порвали заготовку. Прикрепите маршрутизатор к трампелю с помощью винтов опорной пластины.

Прикрутите трамблер к заготовке, центрируя его на круге, который вы хотите вырезать. Установите прямую погружную фрезу в фрезер и установите фрезу на глубину около 3/8 дюйма для первого прохода. Погружной фрезер работает лучше всего, но если у вас его нет, держите фрезер над деревом и запускайте его. Аккуратно погрузите его в дерево и начните двигать против часовой стрелки по кругу (Фото 2). Завершите круг, затем отрегулируйте глубину и сделайте еще один проход, пока не прорежете его полностью.

Шаблон из пластмассового дерева

Изгиб пластмассового дерева

Изогнутое пластиковое дерево образует идеальную кривую. Зажмите блоки размером 2 × 2 и вставьте между ними пластиковую деревянную планку 1 × 2. Отрегулируйте положение блоков, чтобы изменить кривую.

Часто можно просто «на глаз» подобрать наилучший изгиб для работы, согнув кусок дерева и используя его в качестве шаблона. Но различия в текстуре древесины могут привести к непоследовательным изгибам. Вот совет, как сделать эту технику еще лучше. Вместо этого используйте пластиковую древесину или пластиковый молдинг. Он изгибается очень равномерно и дает почти идеальные симметричные кривые. Azek, Fypon, Kleer и Versatex — несколько брендов, доступных в домашних центрах. Выберите толщину, которая будет изгибаться до нужной вам кривой. Для постепенных изгибов или широких изгибов используйте материал толщиной 3/4 дюйма. Для более крутых изгибов (с меньшим радиусом) используйте 1/2 дюйма. х 1-1/4 дюйма. пластиковый упор молдинг или что-то подобное. Поддержите концы пластикового дерева блоками, прикрепленными к деревянной полосе. Отрегулируйте положение блоков, чтобы изменить кривую.

Нарисуйте большие кривые с помощью гигантского компаса.

Просверлите два отверстия карандашом для параллельных кривых.

Зажмите доску и прикрутите компас к верстаку. Используйте обрывок, чтобы поднять компас на ту же высоту, что и доска, которую вы размечаете. Убедитесь, что точка поворота компаса находится под углом 90 градусов к центру доски.

Возьмите любую узкую доску или полоску фанеры и просверлите несколько отверстий — вуаля, мгновенный компас. Просверлите отверстие размером с карандаш в нескольких дюймах от конца доски. Затем просверлите отверстие размером с винт в точке поворота. Расстояние между ними должно быть радиусом кривой, если вы знаете, что это за измерение. В противном случае просто используйте метод проб и ошибок, просверливая ряд отверстий под шарниры, пока вы не сможете повернуть батут и нарисовать арку нужного размера. Также легко рисовать параллельные кривые. Просто просверлите два отверстия карандашом на нужном расстоянии друг от друга. Узнайте, как сделать разметку для идеальной подгонки с помощью столярного компаса.

Размер арки, которую вы можете нарисовать, не ограничен. Если ваш план требует 10 футов. радиус, найдите длинную палку и используйте пол в качестве верстака.

Получите лучшие изгибы: вырежьте плавные кривые с помощью циркулярной пилы

Техника циркулярной пилы

Вам не нужен лобзик, чтобы вырезать кривые. Когда вы формируете постепенные кривые, вы можете ускорить процесс, используя вместо этого циркулярную пилу.

Первый инструмент, который приходит на ум для резки кривых, это лобзик, но если кривая плавная, попробуйте циркулярную пилу. Циркулярной пилой на удивление быстро и легко вырезать гладкую кривую. Этот метод предназначен для вырезания грубых кривых. Не пытайтесь делать мебель с помощью этой техники. Хитрость заключается в том, чтобы кривая была достаточно плавной, чтобы лезвие не заклинивало. Если вы попробуете этот метод и лезвие заедает или начнет нагреваться и дымить, переключитесь на электролобзик. Чем тоньше материал, который вы режете, тем острее может быть кривая. Установите глубину лезвия так, чтобы оно едва выступало из нижней части дерева.

Стек и песок для подгонки деталей

Отшлифуйте узкие изгибы

Используйте эксцентриковую шлифовальную машину для крутых изгибов. Выровняйте детали и зажмите их вместе. Если это мелкие детали, подобные этим, закрепите их на верстаке, чтобы удерживать их на месте. Отшлифуйте кривые с помощью ленточной шлифовальной машины или эксцентриковой шлифовальной машины.

Если у вас есть несколько одинаковых изогнутых деталей, лучший способ отшлифовать их — поставить их стопкой и отшлифовать все сразу. Вы сэкономите время, и все детали будут идеально подходить друг к другу. Более широкая поверхность предотвращает закругление краев. Если детали требуют много шлифовки, хорошим выбором будет ленточная шлифовальная машина. Если вам не нужно снимать много древесины, попробуйте орбитальную шлифовальную машину. Ключом к успеху является постоянное движение шлифовальной машины, чтобы избежать образования плоских участков. Проверьте свой прогресс, проведя рукой по частям. Отметьте выступы карандашом, чтобы знать, где требуется дополнительная шлифовка.

Используйте шаблон и фрезер для неправильных изгибов

Фото 1. Сделайте соответствующие детали по шаблону

Обведите и начертите вашу деталь. Прикрепите выкройку термоклеем. Используйте фрезу с верхним подшипником, чтобы следовать шаблону и придать форму детали. Переместите маршрутизатор против часовой стрелки вокруг шаблона.

Фото 1A: Крупный план шаблонной фрезы

Шаблонная фреза имеет подшипник, установленный сверху, чтобы следовать предварительно вырезанному шаблону.

Если ваш план требует вырезания криволинейных деталей, и вам нужно сделать две или более, сначала придайте форму и отшлифуйте идеальную полноразмерную выкройку из куска 1/2 дюйма. Древесноволокнистые плиты средней плотности. Затем используйте фрезер с насадкой для верхнего подшипника, чтобы вырезать детали.

Вот несколько советов по фрезерованию с помощью шаблонной фрезы. Во-первых, используйте шаблон, чтобы отметить форму. Затем удалите лишний материал, отрезав от 1/4 до 1/8 дюйма за пределами линий электролобзиком или ленточной пилой. Поднимите заготовку, чтобы не врезаться в рабочий стол. Мы использовали файлы Bench Cookies (доступны на сайте rockler.com). Но термоклей и обрезки дерева — еще один вариант. Если вы режете материал толще, чем глубина фрезы, режьте как можно глубже. Затем удалите выкройку и используйте деталь в качестве выкройки для завершения разреза.

Отметьте арку двумя палочками

Фото 1: Набор для рисования арки

Набор для рисования арки двумя палочками. Вбейте гвозди на концах базовой линии и на высоте арки. Положите одну палку на два высоких гвоздя, а другую положите от центральной высоты до конца базовой линии. Соедините палочки короткими булавками или термоклеем.

Фото 2: Наденьте палочки на гвозди

Вставьте карандаш в изгиб палочек. Положив один конец палочек на базовый гвоздь, а другой — на центральный гвоздь, проведите палочками вдоль гвоздей, чтобы нарисовать арку. Повторите на противоположной стороне, чтобы завершить арку.

Вот быстрый способ нарисовать точную кривую, если вы знаете, насколько широкой и высокой должна быть арка. Допустим, вы хотите нарисовать арку шириной 3 фута и высотой 9 дюймов. Вбейте два гвоздя на концах 3-футового. базовый уровень. В центре базовой линии нарисуйте перпендикулярную линию и сделайте отметку на 9 дюймов выше базовой линии. Забейте гвоздь по отметке. На одном конце базовой линии нарисуйте еще одну перпендикулярную линию и сделайте еще одну отметку на 9 дюймов выше базовой линии. Вбейте еще один гвоздь в эту отметку. На фото 1 показано, как расположить и соединить две палочки, которыми вы будете рисовать арку (фото 2).

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.
