Индукционная печка своими руками

Индукционная печь — это печной аппарат, который применяется для плавления цветных (бронзы, алюминия, меди, золота и других) и черных (чугуна, стали и других) металлов за счет работы индуктора. В поле ее индуктора производится ток, он нагревает металл и доводит его до расплавленного состояния.

Вначале на него будет действовать электромагнитное поле, потом электрический ток, а затем уже он пройдет тепловую стадию. Простую конструкцию такого печного устройства можно собрать самостоятельно из различных подручных средств.

Принцип работы

Такое печное устройство является электрическим трансформатором со вторичной короткозамкнутой обмоткой. Принцип действия индукционной печи состоит в следующем:

• при помощи генератора в индукторе создается переменный ток;
• индуктор с конденсатором создает колебательный контур, он настроен на рабочую частоту;
• в случае использования автоколебательного генератора, конденсатор исключается из схемы устройства и в этом случае используется собственный запас емкости индуктора;
• создаваемое индуктором магнитное поле может существовать в свободном пространстве или же замыкаться с использованием индивидуального ферромагнитного сердечника;
• магнитное поле воздействует на находящуюся в индукторе металлическую заготовку или шихту и образует магнитный поток;
• по уравнениям Максвелла он индуцирует в заготовке вторичный ток;
• при цельном и массивном магнитном потоке создаваемый ток замыкается в заготовке и происходит создание тока Фуко или вихревого тока;
• после образования такого тока вступает в действие закон Джоуля-Ленца, и полученная с помощью индуктора и магнитного поля энергия нагревает заготовку металла или шихту.

Несмотря на многоступенчатую работу, устройство индукционной печи может давать в вакууме или воздухе до 100% КПД. Если среда с магнитной проницаемостью, то этот показатель будет расти, в случае со средой из неидеального диэлектрика, он будет падать.

Устройство

Рассматриваемая печь – своеобразный трансформатор, но только в нем нет вторичной обмотки, ее заменяет помещенный в индуктор металлический образец. Он будет проводить ток, а вот диэлектрики в этом процессе не нагреваются, они остаются холодными.

Конструкция индукционных тигельных печей включает в себя индуктор, который состоит из нескольких витков медной трубки, свернутой в виде катушки, внутри нее постоянно передвигается охлаждающая жидкость. Также индуктор вмещает в себе тигель, который может быть из графита, стали и других материалов.

Кроме индуктора в печи установлен магнитный сердечник и подовый камень, все это заключено в корпус печи. В него входят:

• кожух индукционной единицы;
• кожух ванной;
• каркас.

В моделях печей большой мощности кожух ванны обычно выполняется достаточно жестким, поэтому каркас в таком устройстве отсутствует. Крепление корпуса должно выдерживать сильные нагрузки при наклоне всей печи. Каркас чаще всего изготавливается из фасонных балок, выполненных из стали.

Тигельная индукционная печь для плавки металла устанавливается на фундамент, в который вмонтированы опоры, на их подшипники опираются цапфы механизма наклона устройства.

Кожух ванны выполняется из металлических листов, на которые для прочности наваривают ребра жесткости.

Кожух для индукционной единицы используется в качестве соединительного звена между печным трансформатором и подовым камнем. Его для уменьшения потерь тока делают из двух половинок, между которыми предусмотрена изолирующая прокладка.

Стяжка половинок происходит за счет болтов, шайб и втулок. Такой кожух делается литым или сварным, при выборе материала для него отдают предпочтение немагнитным сплавам. Двухкамерная индукционная сталеплавильная печь идет с общим кожухом для ванны и для индукционной единицы.

В небольших печах, в которых не предусмотрено водяного охлаждения имеется вентиляционная установка, она помогает отводить из агрегата излишки тепла. Даже вы случае установки водоохлаждаемого индуктора необходимо вентилировать проем, возле подового камня, чтобы он не перегревался.

В современных печных установках имеется не только водоохлаждаемый индуктор, но и предусмотрено водяное охлаждение кожухов. На каркасе печи могут быть установлены вентиляторы, работающие от приводного двигателя. При значительной массе такого устройства, вентиляционный прибор устанавливают возле печи. Если индукционная печь для производства стали идет со съемным вариантом индукционных единиц, то для каждой из них предусматривается свой вентилятор.

Отдельно стоит отметить механизм наклона, который для малых печей идет с ручным приводом, а для крупных он оснащен гидравлическим приводом, расположенным у сливного носика. Какой бы ни был установлен механизм наклона, он обязан обеспечивать слив полностью всего содержимого ванной.

Расчет мощности

Так как индукционный способ плавки стали менее затратный, чем аналогичных методик, основанных на использовании мазута, угля и других энергоносителей, то расчет индукционной печи начинается с вычисления мощности агрегата.

Мощность индукционной печи подразделяется на активную и полезную, для каждой из них есть своя формула.

В качестве исходных данных нужно знать:

• емкость печи, в рассматриваемом для примера случае она равна 8 тоннам;
• мощность агрегата (берется максимальное ее значение) – 1300 кВт;
• частота тока – 50 Гц;
• производительность печной установки – 6 тонн в час.

Требуется также учитывать расплавляемый металл или сплав: по условию он цинковый. Это важный момент, тепловой баланс плавки чугуна в индукционной печи, также как и других сплавов свой.

Полезная мощность, которая передается жидкому металлу:

• Рпол = Wтеор×t×П,
• Wтеор – удельный расход энергии, он теоретический, и показывает перегрев металла на 1 0 С;
• П – производительность печной установки, т/ч;
• t — температура перегрева сплава или металлической заготовки в ванной печи, 0 С
• Рпол = 0,298×800×5,5 = 1430,4 кВт.

• Р = Рпол/Ютерм,
• Рпол – берется с предыдущей формулы, кВт;
• Ютерм – КПД литейной печи, его пределы от 0,7 до 0,85, в среднем принимают 0,76.
• Р =1311,2/0,76=1892,1кВт, проводится округление значения до 1900 кВт.

На заключительном этапе рассчитывается мощность индуктора:

• Ринд = Р/N,
• Р – активная мощность печной установки, кВт;
• N – количество индукторов, предусмотренных на печи.
• Ринд =1900/2= 950 кВт.

Потребление мощности индукционной печью при плавке стали зависит от ее производительности и вида индуктора.

Виды и подвиды

Индукционные печи делятся на два основных вида:

1. Канальный. В нем вторичным витком служит кольцевой короткозамкнутый канал, в который помещается металл. В качестве источника энергии для процесса плавки используется генератор либо переменный ток промышленной частоты. Высокое КПД таких печей обусловлено передачей высокочастотного поля через ферритовый или стальной сердечник. Плавка стали в индукционных печах такого типа отличается непрерывной подачей металлических заготовок и получением расплавленного металла. Единственным недостатком канального агрегата является сложность запуска его работы, так как предварительно необходимо заполнить канал расплавом.
2. Тигельный. В таких печах источником энергии является генератор, который может работать в диапазоне от нескольких десятков до сотен кГц. Металлические заготовки в этом виде печи помещаются в ее термостойкий тигель, который располагается в обмотке индуктора. Как только расплав достигнет нужной температуры, тигель освобождают и заправляют следующей партией сырья. Такое печное устройство отличается высокой скоростью нагрева металла, так как в тигле очень малы потери тепла.

Кроме такого разделения, индукционные печи бывают компрессорными, вакуумными, открытыми и газонаполненными.

Индукционные печи своими руками

Среди имеющихся распространенных методик создания таких агрегатов можно найти пошаговое руководство, как сделать индукционную печь из сварочного инвертора, с нихромовой спиралью или графитовыми щетками, приведем их особенности.

Агрегат из высокочастотного генератора

Она выполняется с учетом расчетной мощности агрегата, вихревых потерь и утечек на гистерезисе. Питание конструкции будет идти от обычной сети в 220 В, но с использованием выпрямителя. Такой вид печи может идти с графитовыми щетками или нихромовой спиралью.

Для создания печи потребуется:

• два диода UF4007;
• пленочные конденсаторы;
• полевые транзисторы в количестве двух штук;
• резистор в 470 Ом;
• два дроссельных кольца, их можно снять со старого компьютерного системщика;
• медный провод Ø сечения 2 мм.

В качестве инструмента используется паяльник и плоскогубцы.

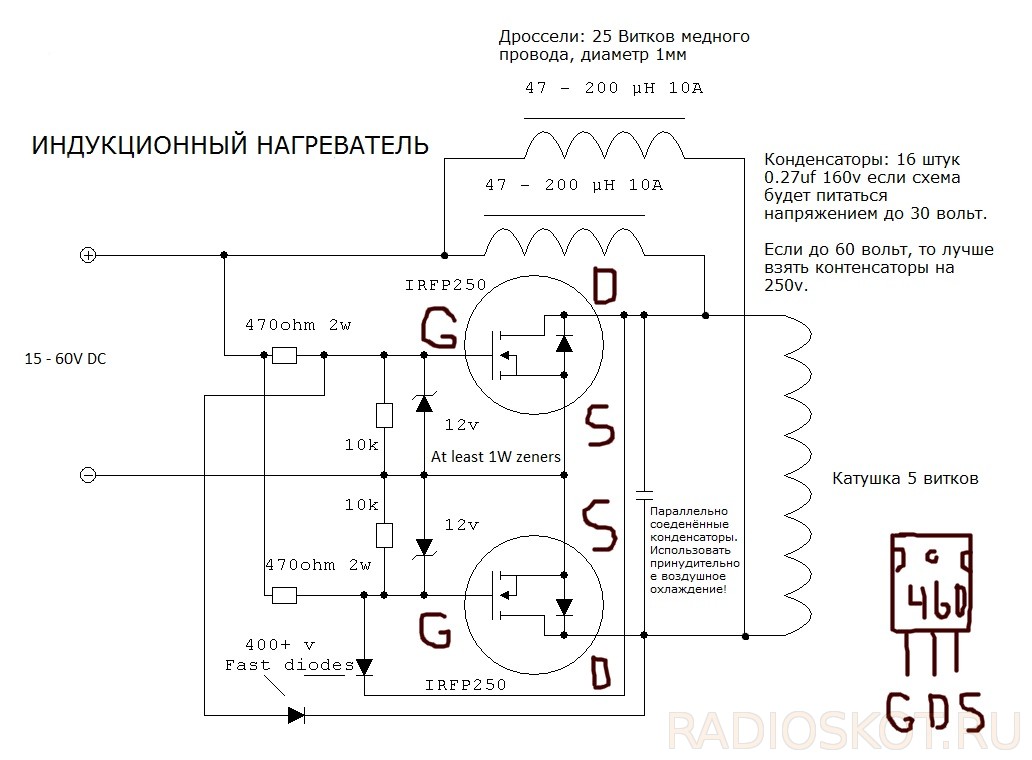

Приведем схему для индукционной печи:

Индукционные портативные плавильные печи такого плана создаются в следующей последовательности:

1. Транзисторы располагаются на радиаторах. Из-за того, что в процессе плавки металла схема устройства быстро греется, радиатор для нее нужно подбирать с большими параметрами. Допустимо устанавливать несколько транзисторов на один генератор, но в этом случае их нужно изолировать от металла при помощи прокладок, сделанных из пластика и резины.
2. Изготавливаются два дросселя. Для них берутся два заранее снятые с компьютера кольца, вокруг них обматывают медную проволоку, количество витков ограничено от 7 до 15.
3. Конденсаторы объединяются между собой в батарею, чтобы на выходе получилась емкость в 4,7 мкФ, их соединение проводится параллельно.
4. Вокруг индуктора обвивается медная проволока, ее диаметр должен быть 2 мм. Внутренний диаметр обмотки должен совпадать с размером используемого для печи тигля. Всего делают 7-8 витков и оставляют длинные концы, чтобы их можно было подключить к схеме.
5. В качестве источника к собранной схеме подсоединяется аккумулятор мощностью 12 В, его хватает примерно на 40 минут работы печи.

Если необходимо, то делается корпус из материала с высокой термоустойчивостью . Если же выполняется индукционная плавильная печь из сварочного инвертора, то защитный корпус должен быть обязательно, но его нужно заземлить.

Конструкция с графитовыми щетками

Такая печь используется для выплавки любого металла и сплавов.

Для создания устройства необходимо заготовить:

• графитовые щетки;
• порошковый гранит;
• трансформатор;
• шамотный кирпич;
• стальная проволока;
• тонкий алюминий.

Технология сборки конструкции заключается в следующем:

1. Выполняется основа – в виде бокса, который изготавливается из шамотного кирпича, его кладут на огнеупорную плитку.
2. Сверху бокса укладывается лист асбестокартона, если ему нужно придать определенную форму, его поверхность нужно смочить водой. Чтобы конструкцию сделать жесткой, нужно обмотать ее проволокой. Размеры бокса зависят от мощности трансформатора. Лучше всего использовать его из сварочного аппарата. Если он большой мощности, то его следует перемотать.
3. Во избежание перегрева трансформатора его обматывают тонким алюминием.
4. На дне кирпичного бокса располагается глиняная подложка, чтобы расплавленный металл не растекался.
5. Устанавливаются графитовые щетки.

к содержанию ↑

Прибор с нихромовой спиралью

Такой прибор используется для выплавки больших объемов металла.

В качестве расходных материалов для обустройства самодельной печи используется:

• нихром;
• асбестовая нить;
• кусок керамической трубы.

После подключения всех составляющих печи по схеме, ее работа состоит в следующем: после подачи электрического тока на нихромовую спираль, она передает тепло металлу и плавит его.

Создание такой печи проводится в следующей последовательности:

1. Навивание спирали, для нее используется проволока диаметром 0,3 мм, длина заготовки должна быть около 11 метров.
2. Проволока наматывается вокруг длинной трубки, ее диаметр – 5 мм.
3. Кусок трубы из керамики выступает в качестве тигля, его подрезают до нужного размера, примерно на 15 см. В один его конец вставляется асбестовая нить, чтобы расплавленный металл не растекался.
4. Укладка спирали вокруг трубы. Между ее витками укладывается асбестовая нить, она ограничит доступ кислорода и тем самым не допустит замыкания в печи.
5. В таком виде катушка помещается в лампу высокой мощности, в ней имеется патрон нужного диаметра, который чаще всего изготовлен из керамики.

Такая конструкция отличается высокой производительностью, она долго остывает и быстро нагревается. Но необходимо учесть, что если спираль будет плохо изолирована, то она быстро перегорит.

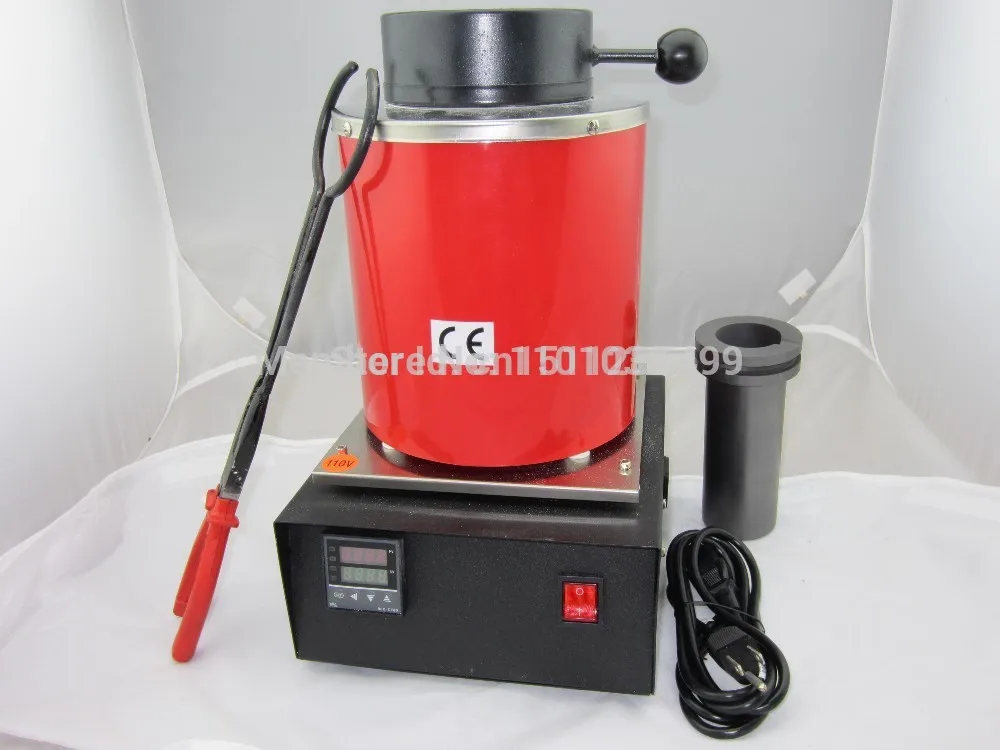

Цены на готовые индукционные печи

Самодельные конструкции печей будут стоить гораздо дешевле покупных, но их нельзя создать большими объемами, поэтому без готовых вариантов для массового производства расплава не обойтись.

Цены на индукционные печи для плавки металла зависят от их вместимости и комплектации.

Модель	Характеристики и особенности	Цена, рубли
INDUTHERM MU-200	Печь поддерживает 16 температурных программ, максимальная температура нагрева – 1400 0С, контроль за режимом осуществляется с термопарой типа S. Агрегат производит мощность 3,5 кВт.	820 тыс.
INDUTHERM MU-900	Печь работает от электропитания в 380 Вт, температурный контроль происходит с помощью термопары типа S и может доходить до 1500 0С. Мощность – 15 кВт.	1,7 млн.
УПИ-60-2

Эта индукционная плавильная мини-печь может использоваться для плавки цветных и драгоценных металлов. Заготовки загружаются в графитовый тигель, их нагрев ведется по принципу трансформатора.125 тыс.ИСТ-1/0,8 М5Индуктор печи представляет собой корзину, в которую встроен магнитопровод совместно с катушкой. Агрегат 1 тонну.1,7 млн.УИ-25ППечное устройство рассчитано на загрузку в 20 кг, он оснащен редукторным наклоном плавильного узла. В комплекте к печи идет блок конденсаторных батарей. Мощность установки – 25 кВт. Максимальная t нагрева – 1600 0С.470 тыс.УИ-0,50Т-400Агрегат рассчитан на загрузку в 500 кг, самая большая мощность установки – 525 кВт, напряжение для него должно быть не ниже 380Вт, максимальная рабочая t – 1850 0С.900 тыс.ST 10Печь итальянской компании оснащена цифровым термостатом, в панель управления встроена технология SMD, которая отличается быстродействием. Универсальный агрегат может работать с разной вместительностью от 1 до 3 кг, для этого ее не нужно переналаживать. Она предназначена для драгоценных металлов, ее max температура – 1250 0С.1 млн.ST 12Статическая индукционная печь с цифровым термостатом. Она может быть дополнена вакуумной литьевой камерой, что дает возможность производить литье прямо рядом с установкой. Управление происходит с помощью сенсорной панели. Максимальная температура – 1250 0С.1050 тыс.ИЧТ-10ТНПечь рассчитана на загрузку в 10 тонн, довольно объемный агрегат, для его установки нужно выделить закрытое цеховое помещение.8,9 млн.

к содержанию ↑

Вывод

Самостоятельно сделать индукционную печь увлекательно, но это сопряжено с некоторыми ограничениями и неизвестными последствиями, так как нужно опираться на законы физики и химии, а кто в этом не силен, тот не сможет провести процесс безопасно. Для частого использования такой установки лучше подобрать подходящий вариант из представленных выше.

Индукционная печь уже давно не новинка – это изобретение существует еще с 19-го века, однако лишь в наше время, с развитием технологий и элементной базы, оно наконец-то начинает повсеместно входить в быт. Раньше в тонкостях работы индукторных печей было множество вопросов, не все физические процессы были до конца понятны, а сами агрегаты имели массу недостатков и использовались только в промышленности, в основном для плавки металлов.

Теперь же, с появлением мощных высокочастотных транзисторов и дешевых микроконтроллеров, совершивших прорыв во всех сферах науки и техники, появились и по-настоящему эффективные индукционные печи, которые можно свободно использовать для бытовых нужд (готовка еды, подогрев воды, отопление) и даже собрать своими руками.

Физические основы и принцип действия печи

Прежде чем выбрать или изготовить индукторный нагреватель, следует разобраться, что это такое. В последнее время наблюдается вспышка интереса к данной теме, но мало кто имеет полноценное представление о физике магнитных волн. Это породило множество заблуждений, мифов и массу неработоспособных либо небезопасных самоделок. Сделать индукторную печь своими руками можно, но перед этим стоит получить хотя бы элементарные знания.

Индукционная печка по принципу работы основана на явлении электромагнитной индукции. Ключевой элемент здесь – это индуктор, представляющий собой высокодобротную катушку индуктивности. Индукционные печи широко применяются для нагрева или плавления электропроводящих материалов, чаще всего металлов, за счет термического эффекта от наведения в них вихревого электрического тока. Представленная выше схема иллюстрирует устройство этой печи (рис. 1).

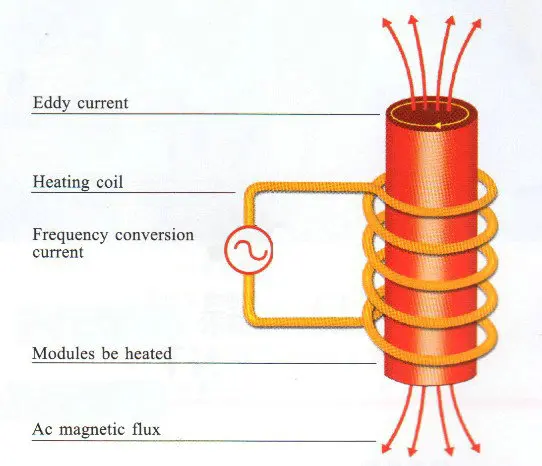

Генератором G вырабатывается напряжение переменной частоты. Под действием его электродвижущей силы в катушке индуктора L протекает переменный ток I₁. Индуктор L совместно с конденсатором C представляет собой колебательный контур, настроенный в резонанс с частотой источника G, благодаря чему эффективность работы печи существенно возрастает.

В соответствии с физическими законами в пространстве вокруг индуктора L возникает переменное магнитное поле H. Это поле может существовать и в воздушной среде, но для улучшения характеристик иногда применяют специальные ферромагнитные сердечники, имеющие лучшую магнитную проводимость в сравнении с воздухом.

Силовые линии магнитного поля проходят сквозь объект W, помещенный внутрь индуктора, и наводят в нем магнитный поток Ф. Если материал, из которого сделана заготовка W, является электропроводным, в ней возникает наведенный ток I₂, замыкающийся внутри и формирующий вихревые индукционные потоки. В соответствии с законом теплового воздействия электричества вихревые токи разогревают объект W.

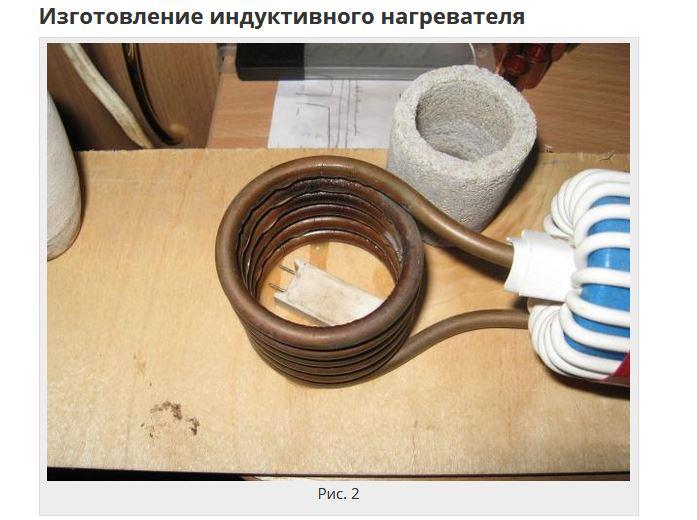

Изготовление индуктивного нагревателя

Индукционная печь состоит из двух основных функциональных блоков: индуктора (нагревающая индукционная катушка) и генератора (источника переменного напряжения). Индуктор представляет собой оголенную медную трубку, свернутую в спираль (рис. 2).

Для изготовления своими руками печи мощностью не более 3 кВт индуктор должен быть сделан со следующими параметрами:

• диаметр трубки – 10 мм;
• диаметр спирали – 8-15 см;
• количество витков катушки – 8-10;
• расстояние межу витками – 5-7 мм;
• минимальный просвет в экране – 5 см.

Нельзя допускать соприкосновения соседних витков катушки, соблюдайте указанное расстояние. Индуктор никаким образом не должен соприкасаться с защитным экраном печи, зазор между ними должен быть не меньше указанного.

Изготовление генератора

Стоит отметить, что индукционная печь для своего изготовления требует хотя бы средних радиотехнических навыков и умений. Особенно важно обладать ими для создания второго ключевого элемента – высокочастотного генератора тока. Ни собрать, ни воспользоваться сделанной своими руками печью не получится без этих знаний. Более того, это может быть опасно для жизни.

Для тех же, кто берется за это дело со знанием и пониманием процесса, существуют различные способы и схемы, по которым может быть собрана индукционная печь. Выбирая подходящую схему генератора, рекомендуется отказываться от вариантов с жестким спектром излучения. К ним относится широко распространенная схема с использованием тиристорного ключа. Высокочастотное излучение от такого генератора способно создать мощнейшие помехи для всех окружающих радиоприборов.

Еще с середины 20 века среди радиолюбителей большим успехом пользовалась индукционная печь, собранная на 4-х лампах. Ее качество и КПД далеко не самые лучшие, а радиолампы в наше время труднодоступны, тем не менее многие продолжают собирать генераторы именно по этой схеме, так как у нее есть большое преимущество: мягкий, узкополосный спектр генерируемого тока, благодаря которому такая печь излучает минимум помех и максимально безопасна (рис. 3).

Настройка режима работы этого генератора производится при помощи переменного конденсатора C. Конденсатор обязательно должен быть с воздушным диэлектриком, зазор между его пластинами должен составлять не менее 3 мм. На схеме также присутствует неоновая лампа Л, служащая индикатором.

Схема универсального генератора

Современные индукционные печи работают на более совершенных элементах – микросхемах и транзисторах. Большим успехом пользуется универсальная схема двухтактного генератора, развивающая мощность до 1 кВт. Принцип работы основан на генераторе независимого возбуждения, при этом индуктор включен в режиме моста (рис. 4).

Достоинства двухтактного генератора, собранного по такой схеме:

1. Возможность работать на 2-й и 3-й моде помимо основной.
2. Присутствует режим поверхностного нагрева.
3. Диапазон регулирования 10-10000 кГц.
4. Мягкий спектр излучения во всем диапазоне.
5. Не нуждается в дополнительной защите.

Перестройка частоты осуществляется с помощью переменного резистора R₂. Рабочий диапазон частот задается конденсаторами C₁ и C₂. Межкаскадный согласующий трансформатор должен быть с кольцевым ферритовым сердечником сечением не менее 2 кв.см. Намотка трансформатора делается из эмалированного провода сечением 0,8-1,2 мм. Транзисторы нужно усадить на общий радиатор площадью от 400 кв.см.

Заключение по теме

Излучаемое индукторной печкой электромагнитное поле (ЭМП) оказывает воздействие на все проводники вокруг. В том числе происходит влияние на организм человека. Внутренние органы под действием ЭМП равномерно прогреваются, повышается общая температура тела во всем объеме.

Поэтому при работе с печью важно соблюдать определенные меры предосторожности во избежание негативных последствий.

Прежде всего, корпус генератора должен быть экранирован при помощи кожуха из листов оцинкованного железа или сетки с мелкими ячейками. Это снизит интенсивность облучения в 30-50 раз.

Также следует иметь в виду, что в непосредственной близости от индуктора плотность энергетического потока будет выше, особенно вдоль оси намотки. Поэтому индукционная катушка должна быть расположена вертикально, а за нагревом лучше наблюдать издалека.

Домашняя индукционная печь справляется с плавкой относительно небольших порций металла. Однако такой горн не нуждается ни в дымоходе, ни в мехах, подкачивающих воздух в зону плавки. А всю конструкцию подобной печи можно разместить на письменном столе. Поэтому разогрев с помощью электрической индукции является оптимальным способом плавки металлов в домашних условиях. И в этой статье мы рассмотрим конструкции и схемы сборки подобных печей.

В заводских цехах можно встретить канальные индукционные печи для плавки цветных и черных металлов. У этих установок очень высокая мощность, задаваемая внутренним магнитопроводом, который повышает плотность электромагнитного поля и температуру в тигле печи.

В промышленных масштабах производятся канальные индукционные печи для плавки цветных и черных металлов

Однако канальные конструкции расходуют большие порции энергии и занимают много места, поэтому в домашних условиях и небольших мастерских применяется установка без магнитопровода – тигельная печь для плавки цветного/черного металла. Такую конструкцию можно собрать даже своими руками, ведь тигельная установка состоит из трех основных узлов:

• Генератора, выдающего переменный ток с высокими частотами, которые необходимы для повышения плотности электромагнитного поля в тигле. Причем, если диаметр тигля можно будет сопоставить с длинной волны частоты переменного тока, то такая конструкция позволит трансформировать в тепловую энергию до 75 процентов электричества, потребляемого установкой.
• Индуктора – медной спирали, созданной на основе точного просчета не только диаметра и количества витков, но и геометрии проволоки, используемой в этом процессе. Контур индуктора должен быть настроен на усиление мощности в результате возникновения резонанса с генератором, а точнее с частотой питающего тока.
• Тигля – тугоплавкого контейнера, в котором и происходит вся плавильная работа, инициируемая за счет возникновения в структуре металла вихревых токов. При этом диаметр тигля и прочие габариты этого контейнера определяются строго по характеристикам генератора и индуктора.

Такую печь может собрать любой радиолюбитель. Для этого ему нужно найти правильную схему и запастить материалами и деталями. Перечень всего этого вы сможете найти ниже по тексту.

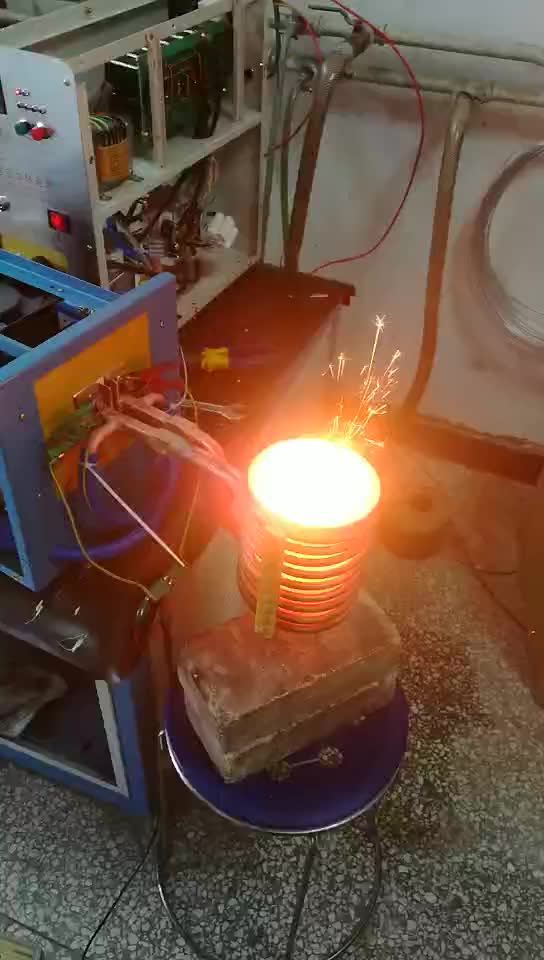

В основе конструкции самодельной тигельной печи лежит простейший лабораторный инвертор Кухтецкого. Схема этой установки на транзисторах имеет следующий вид:

Схема установки на транзисторах

На основе этого рисунка-схемы вы сможете собрать индукционную печь, используя следующие компоненты:

• два транзистора – желательно полевого типа и марки IRFZ44V;
• медный провод диаметром 2 миллиметра;
• два диода марки UF4001, еще лучше – UF4007;
• два дроссельных кольца – их можно извлечь из старого блока питания от десктопа;
• три конденсатора емкостью по 1 мкФ каждый;
• четыре конденсатора емкостью по 220нФ каждый;
• один конденсатор с емкостью 470 нФ;
• один конденсатор с емкостью 330 нФ;
• один резистор на 1 ватт (или 2 резистора по 0,5 ватта каждый), рассчитанный на сопротивление 470 Ом;
• медный провод диаметром 1,2 миллиметра.

Кроме того, вам понадобится пара радиаторов – их можно снять со старых материнских плат или кулеров для процессоров, и аккумуляторная батарея емкостью не менее 7200 мАч от старого источника бесперебойного питания на 12 В. Ну а емкость-тигель в данном случае фактически не нужна – в печи будет плавиться прутковый металл, который можно удерживать за холодный торец.

Распечатайте и повесьте над рабочим столом чертеж лабораторного инвертора Кухтецкого. После этого разложите все радиодетали по сортам и маркам и разогрейте паяльник. Закрепите два транзистора на радиаторах. А если вы будете работать с печью дольше 10-15 минут подряд, закрепите на радиаторах кулеры от компьютера, подключив их к рабочему блоку питания. Схема распиновки транзисторов из серии IRFZ44V выглядит следующим образом:

Схема распиновки транзисторов

Возьмите медную проволоку на 1,2 миллиметра и намотайте на ее на ферритовые кольца, сделав по 9-10 витков. В итоге у вас получатся дроссели. Расстояние между витками определяется диаметром кольца, исходя из равномерности шага. В принципе все можно сделать «на глаз», варьируя число витков в пределах от 7 до 15 оборотов. Соберите батарею из конденсаторов, соединяя все детали параллельно. В итоге у вас должна получиться батарея на 4,7 мкФ.

Теперь сделайте индуктор из медной 2-миллиметровой проволоки. Диаметр витков в этом случае может равняться диаметру фарфорового тигля или 8-10 сантиметрам. Число витков не должно превышать 7-8 штук. Если в процессе испытаний мощность печи покажется вам недостаточной – переделайте конструкцию индуктора, меняя диаметр и число витков. Поэтому на первых парах контакты индуктора лучше сделать не паянными, а разъемными. Далее соберите все элементы на плате из текстолита, опираясь на чертеж лабораторного инвертора Кухтецкого. И подключите к контактам питания аккумулятор на 7200 мАч. Вот и все.

Теперь вы можете проводить испытания печи, подбирая правильные параметры индуктора для каждой разновидности металла или тигля. Однако во время испытаний или плавки нужно помнить о мерах безопасности при работе с электропечами.

Индукционная установка генерирует очень высокую температуру, достаточную для расплавления металла массой до 10-20 грамм. Поэтому при работе с тиглем нужно использовать фартук из плотного материала и такие же рукавицы. Они уберегут вас от ожогов при случайном пролитии металла из емкости.

Собранную конструкцию печи лучше упрятать в изолированный корпус, оставив за его стенами только индуктор. Это убережет и пользователя, и хрупкие радиодетали. А для вентиляции в корпусе необходимо нарезать или насверлить несколько отверстий, обеспечив приток и отток воздуха.

Остаточное магнитное поле может нагреть металлические детали на одежде пользователя, которые обожгут кожу. Поэтому к тиглю лучше подходить в простой одежде, без молний или металлических пуговиц. Кроме того, все электроприборы лучше удалить от индуктора, как минимум, на метровое расстояние.

Индукционная печь для плавки серебра своими руками. Как своими руками собрать индукционную печь для плавки металла в домашних условиях. Канальные печи разделяют на

Индукционная печь часто используется в сфере металлургии, поэтому данное понятие хорошо знакомо людям, которые в той или иной степени связаны с процессом плавки различных металлов. Устройство позволяет преобразовывать электричество, образованное магнитным полем, в тепло.

Подобные устройства продаются в магазинах по довольно высокой цене, но если вы обладаете минимальными навыками использования паяльника и умеете читать электронные схемы, то можно попробовать изготовить индукционную печь своими руками.

Самодельное устройство вряд ли подойдёт для выполнения сложных задач, но вполне справится с базовыми функциями. Собрать устройство можно на основе рабочего сварочного инвертора из транзисторов, либо на лампах. Самым производительным при этом является именно устройство на лампах за счёт высокого КПД.

Принцип работы индукционной печи

Нагревание металла, помещённого внутрь устройства, происходит путём перехода электромагнитных импульсов в энергию тепла. Электромагнитные импульсы вырабатываются катушкой с витками из медной проволоки или трубы.

Схема индукционной печи и схемы проведения нагрева

При подключении устройства через катушку начинает проходить электрический ток, а вокруг появляется электрическое поле со временем меняющее своё направление. Впервые работоспособность такой установки была описана Джеймсом Максвеллом.

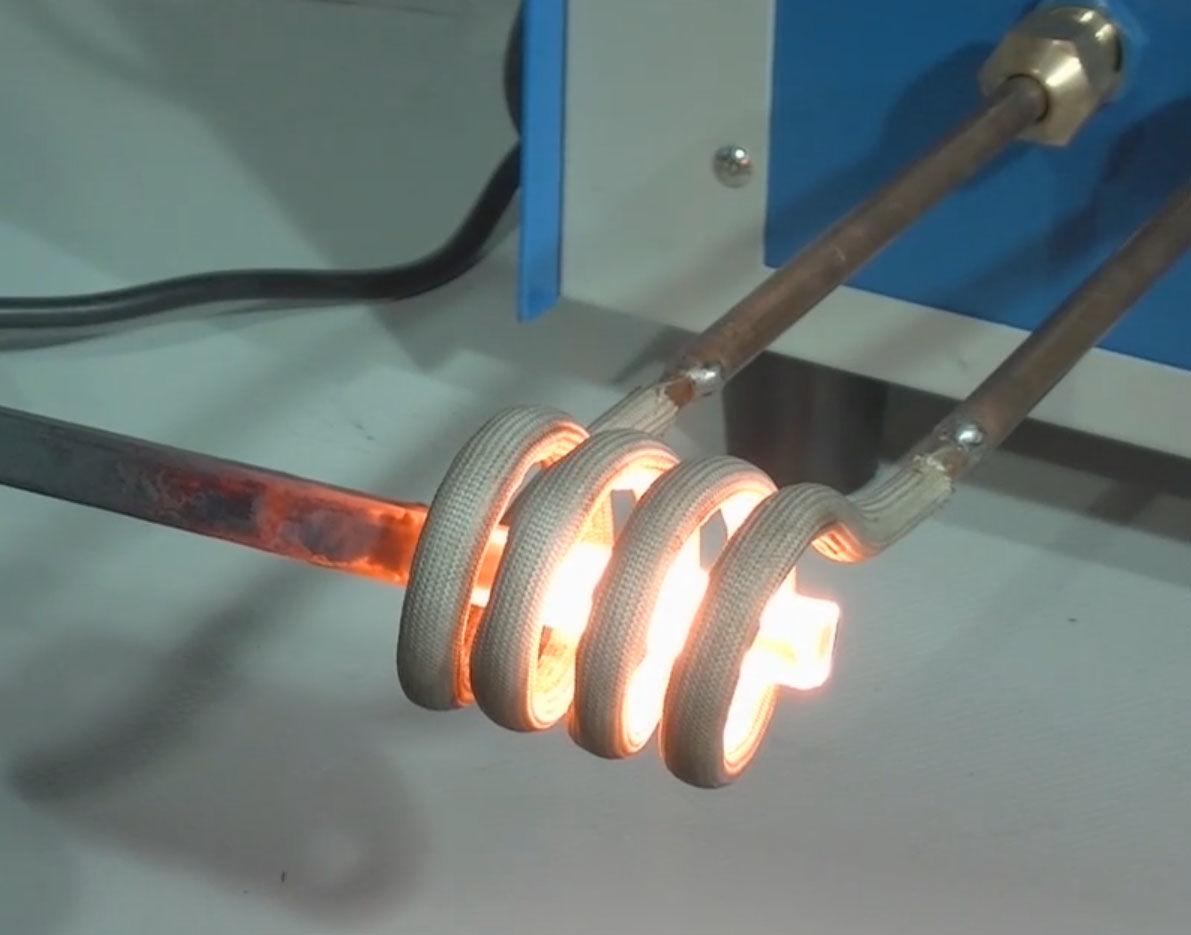

Объект, который нужно нагреть, необходимо поместить внутрь катушки или недалеко от неё. Целевой предмет будет пронизываться потоком магнитной индукции, а внутри появится магнитное поле вихревого типа. Таким образом, индукционная энергия перейдёт в тепловую.

Разновидности

Печи на индукционной катушке, принято подразделять на два вида в зависимости от типа конструкции:

• Канальные;
• Тигельные.

В первых устройствах металл для расплавки находится перед индукционной катушкой, а в печах второго типа помещается внутри неё.

Собрать печь можно, соблюдая следующие шаги:

1. Медную трубу сгибаем в виде спирали. Всего необходимо сделать около 15 витков, расстояние между которыми должно быть не меньше 5 мм. Внутри спирали должен свободно располагаться тигель, где и будет происходить процесс выплавки;
2. Изготавливаем надёжный корпус для устройства, который не должен проводить электрический ток, и обязан выдерживать высокие температуры воздуха;
3. Дросселя и конденсаторы собираются по обозначенной выше схеме;
4. К схеме подключается неоновая лампа, которая будет сигнализировать о том, что устройство готово к работе;
5. Также припаивается конденсатор для подстройки ёмкости.

Использование для обогрева

Индукционные печи подобного вида могут использоваться и для обогрева помещения. Чаще всего их используют вместе с котлом, который дополнительно производит нагрев холодной воды. На деле конструкции применяются крайне редко из-за того, что в результате потерь электромагнитной энергии КПД устройства минимален.

Ещё один недостаток основан на потреблении устройством больших объёмов электроэнергии в процессе работы, потому устройство относится к категории экономически невыгодных.

Охлаждение системы

Устройство, собранное самостоятельно, необходимо оборудовать системой охлаждения, так как при работе все составные части будут находиться под воздействием высоких температур, конструкция может перегреться и сломаться. В печах, продающихся в магазине, охлаждение производится водой или антифризом.

При выборе охладителя для дома предпочтение отдаётся вариантам, которые наиболее выгодны для реализации с экономической точки зрения.

Для домашних печей можно попробовать использовать обычный лопастной вентилятор. Обращайте внимание на то, что устройство не должно стоять слишком близко к печи, так как металлические детали вентилятора негативно воздействуют на работоспособность устройства, а также способны размыкать вихревые потоки и снижать производительность всей системы.

Меры предосторожности при использовании устройства

Работая с устройством следует придерживаться следующих правил:

• Некоторые элементы установки, а также металл, который плавится, подвергаются сильному нагреву, в результате чего существует риск получить ожог;
• При использовании ламповой печи, обязательно размещайте её в закрытом корпусе, иначе велика вероятность поражения электрическим током;
• Перед работой с устройством уберите из зоны работы прибора все металлические элементы и сложные электронные приборы. Использовать устройство не стоит людям, у которых установлен кардиостимулятор.

Печь для плавки металлов индукционного типа может применяться при лужении и формовке металлических деталей.

Самодельную установку легко подогнать под работу в конкретных условиях, меняя некоторые настройки. Если придерживаться указанных схем при сборе конструкции, а также соблюдать элементарные правила безопасности, самодельное устройство практически не будет уступать магазинным бытовым приборам.

На протяжении многих лет люди проводят плавку металла. Каждый материал имеет свою температуру плавления, достигнуть которую можно только при применении специального оборудования. Первые печи для плавки металла были довольно большими и устанавливались исключительно в цехах крупных организаций. Сегодня современная индукционная печь может устанавливаться в небольших мастерских при налаживании производства ювелирных изделий. Она небольшая, проста в обращении и обладает высокой эффективностью.

Принцип действия

Плавильный узел индукционной печи применяется для нагрева самых различных металлов и сплавов. Классическая конструкция состоит из следующих элементов:

1. Сливной насос .
2. Индуктор, охлаждающийся водой.
3. Каркас из нержавеющей стали или алюминия.
4. Контактная площадка.
5. Подина из жаропрочного бетона.
6. Опора с гидравлическим цилиндром и подшипниковым узлом.

Принцип действия основан на создании вихревых индукционных токов Фуко. Как правило, при работе бытовых приборов подобные токи вызывают сбои, но в этом случае они применяются для нагрева шихты до требуемой температуры. Практически вся электроника во время работы начинает нагреваться. Этот негативный фактор применения электричества используется на полную мощность.

Преимущества устройства

Печь плавильная индукционная стала применяться относительно недавно. На производственных площадках устанавливаются знаменитые мартены, доменные печи и другие разновидности оборудования. Подобная печь для плавки металла обладает следующими преимуществами:

Именно последнее преимущество определяет распространение индукционной печи в ювелирном деле, так как даже небольшая концентрация посторонней примеси может негативно сказаться на полученном результате.

В зависимости от особенностей конструкции выделяют напольные и настольные индукционные печи. Независимо от того, какой именно вариант был выбран, выделяют несколько основных правил по установке:

Во время работы устройство может серьезно нагреваться. Именно поэтому поблизости не должно быть никаких легковоспламеняющихся или взрывчатых веществ. Кроме этого, по технике пожарной безопасности вблизи должен быть установлен пожарный щит .

Широкое применение получили только два типа печи: тигельные и канальные. Они обладают сходными преимуществами и недостатками, отличия заключаются лишь в применяемом методе работы:

Большей популярностью пользуется тигельная разновидность индукционных печей. Это связано с их высокой производительностью и простотой в эксплуатации. Кроме этого, подобную конструкцию при необходимости можно изготовить самостоятельно.

Самодельные варианты исполнения встречаются довольно часто . Для их создания требуются:

1. Генератор.
2. Тигель.
3. Индуктор.

Опытный электрик при необходимости может сделать индуктор своими руками. Этот элемент конструкции представлен обмоткой из медной проволоки. Тигель можно приобрести в магазине, а вот в качестве генератора используется ламповая схема, собранная своими руками батарея их транзисторов или сварочный инвертор.

Использование сварочного инвертора

Печь индукционная для плавки металла своими руками может быть создана при применении сварочного инвертора в качестве генератора. Этот вариант получил самое широкое распространение, так как прилагаемые усилия касаются лишь изготовления индуктора:

1. В качестве основного материала применяется тонкостенная медная трубка. Рекомендуемый диаметр составляет 8-10 см.
2. Трубка изгибается по нужному шаблону, который зависит от особенностей применяемого корпуса.
3. Между витками должно быть расстояние не более 8 мм.
4. Индуктор располагают в текстолитовом или графитовом корпусе.

После создания индуктора и его размещения в корпусе остается только установить на свое место приобретенный тигель.

Подобная схема довольно сложна в исполнении, предусматривает применение резисторов, нескольких диодов, транзисторов различной емкости, пленочного конденсатора, медного провода с двумя различными диаметрами и колец от дросселей. Рекомендации по сборке следующие:

Созданная схема помещается в текстолитовый или графитовый корпус, которые являются диэлектриками. Схема, предусматривающая применение транзисторов , довольно сложна в исполнении. Поэтому браться за изготовление подобной печи следует исключительно при наличии определенных навыков работы.

Печь на лампах

В последнее время печь на лампах создают все реже, так как она требует осторожности при обращении. Применяемая схема проще в сравнении со случаем применения транзисторов. Сборку можно провести в несколько этапов:

Применяемые ламы должны быть защищены от механического воздействия.

Охлаждение оборудования

При создании индукционной печи своими руками больше всего проблем возникает с охлаждением. Это связано со следующими моментами:

1. Во время работы нагревается не только расплавляемый металл, но и некоторые элементы оборудования. Именно поэтому для длительной работы требуется эффективное охлаждение.
2. Метод, основанный на применении воздушного потока, характеризуется низкой эффективностью. Кроме этого, не рекомендуется проводить установку вентиляторов вблизи печи. Это связано с тем, что металлические элементы могут оказывать воздействие на генерируемые вихревые токи.

Как правило, охлаждение проводится при подаче воды. Создать водяной охлаждающий контур в домашних условиях не только сложно, но и экономически невыгодно. Промышленные варианты печи имеют уже встроенный контур, к которому достаточно подключить холодную воду.

Техника безопасности

При использовании индукционной печи нужно соблюдать определенную технику безопасности. Основные рекомендации:

При установке оборудования следует рассмотреть то, как будет проводиться погрузка шихты и извлечение расплавленного металла. Рекомендуется отводить отдельное подготовленное помещение для установки индукционной печи.

В металлургической промышленности широко применяются индукционные печи. Такие печи нередко изготавливают самостоятельно. Для этого необходимо знать их принцип работы и конструктивные особенности. Принцип работы таких печей был известен еще два столетия назад.

Индукционные печи способны решать следующие задачи:

• Плавка металла.
• Термообработка металлических деталей.
• Очистка драгоценных металлов.

Такие функции имеются в промышленных печах. Для бытовых условий и обогрева помещения существуют печи специальной конструкции.

Принцип действия

Работа индукционной печи заключается в нагревании материалов путем использования свойств вихревых токов. Чтобы создать такие токи применяется специальный индуктор, который состоит из катушки индуктивности с несколькими витками провода большого поперечного сечения.

К индуктору подводится сеть питания переменного тока. В индукторе переменный ток создает магнитное поле, которое меняется с частотой сети, и пронизывает внутреннее пространство индуктора. При помещении какого-либо материала в это пространство, в нем возникают вихревые токи, осуществляющие его нагревание.

Вода в работающем индукторе нагревается и кипит, а металл начинает плавиться при достижении соответствующей температуры. Условно можно разделить индукционные печи на типы:

• Печи с магнитопроводом.
• Без магнитопровода.

Первый тип печей содержит индуктор, заключенный в металл, что создает особый эффект, повышающий плотность магнитного поля, поэтому нагревание осуществляется качественно и быстро. В печах без магнитопровода индуктор находится снаружи.

Виды и особенности печей

Индукционные печи можно разделить на виды, которые обладают своими особенностями работы и отличительными признаками. Одни служат для работ в промышленности, другие применяются в быту, для приготовления пищи.

Вакуумные индукционные печи

Такая печь предназначена для плавки и литья сплавов индукционным методом. Она состоит из герметичной камеры, в которой расположена тигельная индукционная печь с литейной формой.

В вакууме можно обеспечить совершенные металлургические процессы, получать качественные отливки. В настоящее время вакуумное производство перешло на новые технологические процессы из непрерывных цепочек в вакуумной среде, которая дает возможность создавать новые изделия, и уменьшать издержки производства.

Достоинства вакуумной плавки

• Жидкий металл можно выдерживать в вакууме длительное время.
• Повышенная дегазация металлов.
• В процессе плавки можно производить дозагрузку печи и воздействовать на процесс рафинирования и раскисления в любое время.
• Возможность постоянного контроля и регулировки температуры сплава и его химического состава во время работы.
• Высокая чистота отливок.
• Быстрый нагрев и скорость плавки.
• Повышенная гомогенность сплава из-за качественного перемешивания.
• Любая форма сырья.
• Экологическая чистота и экономичность.

Принцип действия вакуумной печи состоит в том, что в тигле, находящемся в вакууме с помощью индуктора высокой частоты плавят твердую шихту и очищают жидкий металл. Вакуум создается путем откачки воздуха насосами. При вакуумной плавке достигается большое снижение водорода и азота.

Канальные индукционные печи

Печи с электромагнитным сердечником (канальные) широко применяются в литейном производстве для цветных и черных металлов в качестве раздаточных печей, миксеров.

1 — Ванна
2 — Канал
3 — Магнитопровод
4 — Первичная катушка

Переменный магнитный поток проходит по магнитопроводу, контуру канала в виде кольца из жидкого металла. В кольце возбуждается электрический ток, который разогревает жидкий металл. Магнитный поток образуется первичной обмоткой, работающей от переменного тока.

Чтобы усилить магнитный поток, используется замкнутый магнитопровод, который выполнен из трансформаторной стали. Пространство печи соединяется двумя отверстиями с каналом, поэтому при наполнении печи жидким металлом создается замкнутый контур. Печь не сможет работать без замкнутого контура. В таких случаях сопротивление контура большое, и в нем течет малый ток, который назвали током холостого хода.

Вследствие перегрева металла и действия магнитного поля, которое стремится вытолкнуть металл из канала, жидкий металл в канале постоянно движется. Так как металл в канале нагрет выше, чем в ванне печи, то металл постоянно поднимается в ванну, из которой поступает металл с меньшей температурой.

Если металл слить ниже допустимой нормы, то жидкий металл будет выбрасываться из канала электродинамической силой. В итоге произойдет самопроизвольное выключение печи и разрыв электрического контура. Чтобы избежать таких случаев печи оставляют некоторое количество металла в жидком виде. Его называют болотом.

Канальные печи разделяют на:

• Плавильные печи.
• Миксеры.
• Раздаточные печи.

Чтобы накопить некоторое количество жидкого металла, усреднения химического состава его и выдержки, используют миксеры. Объем миксера рассчитывают равным не ниже двукратной часовой выработки печи.

Канальные печи разделяют на классы по расположению каналов:

• Вертикальные.
• Горизонтальные.

По форме рабочей камеры:

• Барабанные индукционные печи.
• Цилиндрические индукционные печи.

Барабанная печь выполнена в виде стального сварного цилиндра с двумя стенками на торцах. Для поворота печи применяются приводные ролики. Чтобы повернуть печь, необходимо включить привод электродвигателя с двумя скоростями и цепной передачей. Двигатель имеет пластинчатые тормоза.

На торцевых стенках есть сифон для заливки металла. Для загрузки присадок и снятия шлаков имеются отверстия. Также для выдачи металла имеется канал. Канальный блок состоит из индуктора печи с V-образными каналами, сделанными в футеровке при помощи шаблонов. При первой же плавки эти шаблоны расплавляются. Обмотка и сердечник охлаждаются воздухом, корпус блока охлаждается водой.

Если канальная печь имеет другую форму, то выдача металла осуществляется с помощью наклона ванны гидроцилиндрами. Иногда металл выдавливают избыточным давлением газа.

Достоинства канальных печей

• Малый расход электроэнергии вследствие малых потерь тепла ванны.
• Повышенный электрический КПД индуктора.
• Малая стоимость.

Недостатки канальных печей

• Сложность регулировки химического состава металла, так как наличие оставленного жидкого металла в печи создает трудности при переходе от одного состава к другому.
• Малая скорость движения металла в печи уменьшает возможности технологии плавки.

Конструктивные особенности

Каркас печи изготавливается из листовой стали с низким содержанием углерода толщиной от 30 до 70 мм. Внизу каркаса есть окна с присоединенными индукторами. Индуктор выполнен в виде стального корпуса, первичной катушки, магнитопровода и футеровки. Его корпус сделан разъемным, а части изолированы между собой прокладками для того, чтобы части корпуса не создавали замкнутый контур. В противном случае будет создаваться вихревой ток.

Магнитопровод выполнен из пластин специальной электротехнической стали 0,5 мм. Пластины изолированы между собой для снижения потерь от вихревых токов.

Катушка изготавливается из медного проводника сечением, зависящим от тока нагрузки и метода охлаждения. При воздушном охлаждении допустимый ток 4 ампера на мм 2 , при охлаждении водой допустимый ток 20 ампер на мм 2 . Между футеровкой и катушкой монтируют экран, который охлаждается водой. Экран изготовлен из магнитной стали или меди. Для отведения тепла от катушки монтируют вентилятор. Чтобы получить точные размеры канала, применяют шаблон. Он выполнен в виде полой стальной отливки. Шаблон ставится в индуктор до того момента, пока не будет заполнения огнеупорной массой. Он находится в индукторе при разогреве и сушке футеровки.

Для футеровки применяют огнеупорные массы влажного и сухого вида. Влажные массы используют в виде набивных или заливных материалов. Заливные бетоны используют при сложной форме индуктора, если нельзя уплотнить массу по всему объему индуктора.

Такой массой наполняют индуктор и уплотняют вибраторами. Сухие массы уплотняют вибраторами высокой частоты, набивные массы уплотняют пневматическими трамбовками. Если в печи будет выплавляться чугун, то футеровку выполняют из оксида магния. Качество футеровки определяется по температуре охлаждающей воды. Наиболее эффективным методом проверки футеровки является проверка по значению индуктивного и активного сопротивления. Эти измерения проводятся с помощью контрольных приборов.

В электрооборудование печи входит:

• Трансформатор.
• Батарея конденсаторов для компенсации потерь электрической энергии.
• Дроссель для подсоединения 1-фазного индуктора к 3-фазной сети.
• Щиты управления.
• Кабели питания.

Чтобы печь нормально функционировала, к питанию подключают на 10 киловольт, который имеет на вторичной обмотке 10 ступеней напряжения для регулировки мощности печи.

Набивочные материалы футеровки содержат:

• 48% сухого кварца.
• 1,8% кислоты борной, просеянной через мелкое сито с ячейками 0,5 мм.

Массу для футеровки готовят в сухом виде с помощью смесителя, и последующей просевкой через сито. Приготовленная смесь не должна храниться более 15 часов после подготовки.

Футеровку тигля производят с помощью уплотнения вибраторами. Электрические вибраторы используются для футеровки больших печей. Вибраторы погружают в пространство шаблона и производят уплотнение массы через стенки. При уплотнении вибратор передвигают краном и вертикально вращают.

Тигельные индукционные печи

Основными компонентами тигельной печи являются индуктор и генератор. Для изготовления индуктора используется медная трубка в виде намотанных 8-10 витков. Формы индукторов могут выполняться различных видов.

Этот вид печи наиболее распространенный. В конструкции печи нет сердечника. Распространенная форма печи представляет собой цилиндр из огнестойкого материала. Тигель находится в полости индуктора. К нему подводится питание переменного тока.

Преимущества тигельных печей

• Энергия выделяется при загрузке материала в печь, поэтому вспомогательные нагревательные элементы не нужны.
• Достигается высокая однородность многокомпонентных сплавов.
• В печи можно создать реакцию восстановления, окисления, независимо от величины давления.
• Высокая производительность печей из-за повышенной удельной мощности на любых частотах.
• Перерывы в плавке металла не влияют на эффективность работы, так как для разогрева не требуется много электроэнергии.
• Возможность любых настроек и простая эксплуатация с возможностью автоматизации.
• Нет местных перегревов, температура выравнивается по всему объему ванны.
• Быстрое плавление, позволяющее создать качественные сплавы с хорошей однородностью.
• Экологическая безопасность. Внешняя среда не подвергается никакому вредному воздействию печи. Плавка также не оказывает вреда природе.

Недостатки тигельных печей

• Малая температура шлаков, применяющихся для обработки зеркала расплава.
• Малая стойкость футеровки при резких температурных перепадах.

Несмотря на имеющиеся недостатки, тигельные индукционные печи получили большую популярность на производстве и в других областях.

Индукционные печи для отопления помещения

Чаще всего такая печь устанавливается в помещении кухни. В ее конструкции основной частью является сварочный инвертор. Конструкция печи обычно совмещается с водонагревательным котлом, который дает возможность для отопления всех помещений в здании. Также есть возможность подключения подачи горячей воды в здание.

Эффективность работы такого устройства небольшая, однако, нередко такое оборудование все-таки применяется для отопления дома.

Конструкция нагревающей части индукционного котла подобна трансформатору. Наружный контур – это обмотки своеобразного трансформатора, которые подключаются к сети. Второй контур внутренний – это устройство обмена теплом. В нем происходит циркуляция теплоносителя. При подключении питания катушка создает переменное . В итоге внутри теплообменника индуцируются токи, которые осуществляют его нагревание. Металл нагревает теплоноситель, который обычно состоит из воды.

На таком же принципе основана работа бытовых индукционных плит, в которых в качестве вторичного контура выступает посуда из специального материала. Такая плита намного экономичнее обычных плит из-за отсутствия тепловых потерь.

Водонагреватель котла оснащен устройствами управления, которые дают возможность поддержания температуры теплоносителя на определенном уровне.

Отопление электроэнергией является дорогим удовольствием. Оно не может создать конкуренцию с твердым топливом и газом, дизельным топливом и сжиженным газом. Одним из методов снижения расходов является установка теплоаккумулятора, а также подключение котла в ночное время, так как ночью чаще всего действует льготное начисление за электричество.

Для того, чтобы принять решение об установке индукционного котла для дома, необходимо получить консультацию у профессиональных специалистов по теплотехнике. У индукционного котла практически нет преимуществ перед обычным котлом. Недостатком является высокая стоимость оборудования. Обычные котел с ТЭНами продается уже готовым к установке, а индукционный нагреватель требует дополнительного оборудования и настройки. Поэтому, прежде чем приобрести такой индукционный котел, необходимо произвести тщательный экономический расчет и планировку.

Футеровка индукционных печей

Процесс футеровки необходим для обеспечения защиты корпуса печи от воздействия повышенных температур. Она дает возможность значительно сократить потери тепла, увеличить эффективность плавки металла или нагрева материала.

Для футеровки применяют кварцит, являющийся модификацией кремнезема. К материалам для футеровки предъявляются некоторые требования.

Такой материал должен обеспечить 3 зоны состояний материала:

• Монолитная.
• Буферная.
• Промежуточная.

Только наличие трех слоев в покрытии способно защитить кожух печи. На футеровку отрицательно влияет неправильная укладка материала, плохое качество материала и тяжелые условия работы печи.

Индукционные нагреватели работают по принципу “получение тока из магнетизма”. В специальной катушке генерируется переменное магнитное поле высокой мощности, которое порождает вихревые электрические токи в замкнутом проводнике.

Замкнутым проводником в индукционных плитах является металлическая посуда, которая разогревается вихревыми электрическими токами. В общем, принцип работы таких приборов не сложен, и при наличии небольших познаний в физике и электрике, собрать индукционный нагреватель своими руками не составит большого труда.

Самостоятельно могут быть изготовлены следующие приборы:

1. Приборы для нагрева в котле отопления.
2. Мини-печи для плавки металлов.
3. Плиты для приготовления пищи.

Индукционная плита своими руками, должна быть изготовлена с соблюдением всех норм и правил для эксплуатации данных приборов. Если за пределы корпуса в боковых направлениях будет выделяться опасное для человека электромагнитное излучение, то использовать такой прибор категорически запрещается.

Кроме этого большая сложность при конструировании плиты заключается в подборе материала для основания варочной поверхности, которое должно удовлетворять следующим требованиям:

1. Идеально проводить электромагнитное излучение.
2. Не являться токопроводящим материалом.
3. Выдерживать высокую температурную нагрузку.

В бытовых варочных индукционных поверхностях используется дорогая керамика, при изготовлении в домашних условиях индукционной плиты, найти достойную альтернативу такому материалу – довольно сложно. Поэтому, для начала следует сконструировать что-нибудь попроще, например, индукционную печь для закалки металлов.

Инструкция по изготовлению

Чертежи

Рисунок 1. Электрическая схема индукционного нагревателя
Рисунок 2. Устройство. Рисунок 3. Схема простого индукционного нагревателя

Для изготовления печи понадобятся следующие материалы и инструменты:

• припой;
• текстолитовая плата.
• мини-дрель.
• радиоэлементы.
• термопаста.
• химические реагенты для травления платы.

Дополнительные материалы и их особенности:

1. Для изготовления катушки , которая будет излучать необходимое для нагрева переменное магнитное поле, необходимо приготовить отрезок медной трубки диаметром 8 мм, и длиной 800 мм.
2. Мощные силовые транзисторы являются самой дорогой частью самодельной индукционной установки. Для монтажа схемы частотного генератора необходимо приготовить 2 таких элемента. Для этих целей подойдут транзисторы марок: IRFP-150; IRFP-260; IRFP-460. При изготовлении схемы используются 2 одинаковых из перечисленных полевых транзисторов.
3. Для изготовления колебательно контура понадобятся керамические конденсаторы ёмкостью 0,1 mF и рабочим напряжением 1600 В. Для того, чтобы в катушке образовался переменный ток высокой мощности, потребуется 7 таких конденсаторов.
4. При работе такого индукционного прибора , полевые транзисторы будут сильно разогреваться и если к ним не будут присоединены радиаторы из алюминиевого сплава, то уже через несколько секунд работы на максимальной мощности, данные элементы выйдут из строя. Ставить транзисторы на теплоотводы следует через тонкий слой термопасты, иначе эффективность такого охлаждения будет минимальна.
5. Диоды , которые используются в индукционном нагревателе, обязательно должны быть ультрабыстрого действия. Наиболее подходящими для данной схемы, диоды: MUR-460; UF-4007; HER – 307.
6. Резисторы, которые используются в схеме 3: 10 кОм мощностью 0,25 Вт – 2 шт. и 440 Ом мощностью – 2 Вт. Стабилитроны: 2 шт. с рабочим напряжением 15 В. Мощность стабилитронов должна составлять не менее 2 Вт. Дроссель для подсоединения к силовым выводам катушки используется с индукцией.
7. Для питания всего устройства понадобится блок питания мощностью до 500. Вт. и напряжением 12 – 40 В. Запитать данное устройство можно от автомобильного аккумулятора, но получить наивысшие показания мощности при таком напряжении не получится.

Сам процесс изготовления электронного генератора и катушки занимает немного времени и осуществляется в такой последовательности:

1. Из медной трубы делается спираль диаметром 4 см. Для изготовления спирали следует медную трубку накрутить на стержень с ровной поверхностью диаметром 4 см. Спираль должна иметь 7 витков, которые не должны соприкасаться. На 2 конца трубки припаиваются крепёжные кольца для подключения к радиаторам транзистора.
2. Печатная плата изготавливается по схеме. Если есть возможность поставить полипропиленовые конденсаторы, то благодаря тому, что такие элементы обладают минимальными потерями и устойчивой работой при больших амплитудах колебания напряжений, устройство будет работать намного стабильнее. Конденсаторы в схеме устанавливаются параллельно образуя с медной катушкой колебательный контур.
3. Нагрев металла происходит внутри катушки, после того как схема будет подключена к блоку питания или аккумулятору. При нагреве металла необходимо следить за тем, чтобы не было короткого замыкания обмоток пружины. Если коснуться нагреваемым металлом 2 витка катушки одновременно, то транзисторы выходят из строя моментально.

Нюансы

1. При проведении опытов по нагреву и закалке металлов , внутри индукционной спирали температура может быть значительна и составляет 100 градусов Цельсия. Этот теплонагревательный эффект можно использовать для нагрева воды для бытовых нужд или для отопления дома.
2. Схема нагревателя рассмотренного выше (рисунок 3) , при максимальной нагрузке способна обеспечить излучение магнитной энергии внутри катушки равное 500 Вт. Такой мощности недостаточно для нагрева большого объёма воды, а сооружение индукционной катушки высокой мощности потребует изготовление схемы, в которой необходимо будет использовать очень дорогие радиоэлементы.
3. Бюджетным решением организации индукционного нагрева жидкости , является использование нескольких устройств описанных выше, расположенных последовательно. При этом, спирали должны находиться на одной линии и не иметь общего металлического проводника.
4. В качестве используется труба из нержавеющей стали диаметром 20 мм. На трубу «нанизываются» несколько индукционных спиралей, таким образом, чтобы теплообменник оказался в середине спирали и не соприкасался с её витками. При одновременном включении 4 таких устройств, мощность нагрева будет составлять порядка 2 Квт, что уже достаточно для проточного нагрева жидкости при небольшой циркуляции воды, до значений позволяющих использовать данную конструкцию в снабжении тёплой водой небольшого дома.
5. Если соединить такой нагревательный элемент с хорошо изолированным баком , который будет расположен выше нагревателя, то в результате получится бойлерная система, в которой нагрев жидкости будет осуществляться внутри нержавеющей трубы, нагретая вода будет подниматься вверх, а её место будет занимать более холодная жидкость.
6. Если площадь дома значительна , то количество индукционных спиралей может быть увеличено до 10 штук.
7. Мощность такого котла можно легко регулировать путём отключения или включения спиралей. Чем больше одновременно включённых секций, тем больше будет мощность работающего таким образом отопительного устройства.
8. Для питания такого модуля понадобится мощный блок питания. Если есть в наличии инверторный сварочный аппарат постоянного тока, то из него можно изготовить преобразователь напряжения необходимой мощности.
9. Благодаря тому, что система работает на постоянном электрическом токе , который не превышает 40 В, эксплуатация такого устройства относительно безопасна, главное обеспечить в схеме питания генератора блок предохранителей, которые в случае короткого замыкания обесточат систему, там самым исключив возможность возникновения пожара.
10. Можно таким образом организовать “бесплатное” отопление дома , при условии установки для питания индукционных устройств аккумуляторных батарей, зарядка которых будет осуществляться за счёт энергии солнца и ветра.
11. Аккумуляторы следует объединить в секции по 2 шт., подключённые последовательно. В результате, напряжение питания при таком подключении будет не менее 24 В., что обеспечит работу котла на высокой мощности. Кроме этого, последовательное подключение позволит снизить силу тока в цепи и увеличить срок эксплуатации аккумуляторов.

1. Эксплуатация самодельных устройств индукционного нагрева , не всегда позволяет исключить распространение вредного для человека электромагнитного излучения, поэтому индукционный котёл следует устанавливать в нежилом помещении и экранировать оцинкованной сталью.
2. Обязательно при работе с электричеством следует соблюдать правила техники безопасност и, особенно это касается сетей переменного тока напряжением 220 В.
3. В качестве эксперимента можно изготовить варочную поверхность для приготовления пищи по схеме указанной в статье, но эксплуатировать данный прибор постоянно не рекомендуется по причине несовершенства самостоятельного изготовления экранирования данного устройства, из-за этого возможно воздействие на организм человека вредного электромагнитного излучения, способного негативно сказаться на здоровье.

Бытовая индукционная печь способна с легкостью обогреть жилище. В промышленности данные устройства задействованы в плавке различных металлов. Дополнительно они могут участвовать в термообработке деталей, а также их закалке. Основным преимуществом печи индукционного типа является простота использования. Вдобавок, они просты в обслуживании и не требуют периодических осмотров, что очень важно.

Для установки данного устройства абсолютно не нужно выделять отдельное помещение. Производительность у этих приборов очень хорошая. Во многом это связано с тем, что в конструкции отсутствуют детали, которые подвержены механическому износу. В целом печи индукционного типа являются безопасными для здоровья человека и опасности во время эксплуатации не представляют.

Как это работает?

Работа индукционной печи начинается с подачи переменного тока на генератор. При этом он проходит через специальный индуктор, который находится внутри конструкции. Далее в устройстве задействуется конденсатор. Его основной задачей является образование колебательного контура. При этом вся система настраивается на рабочую частоту. Индуктор в печи занимается созданием переменного магнитного поля. В это время напряжение в устройстве возрастает до 200 В.

Для замыкания цепи в системе имеется феромагнитный сердечник, однако он устанавливается не во всех моделях. Впоследствии магнитное поле взаимодействует с заготовкой и создает мощный поток. Далее происходит индуцирование электропроводящего элемента и возникает вторичное напряжение. При этом в конденсаторе образуется вихревой ток. Согласно закону Джоуля-Ленца он отдает свою энергию индуктору. В результате заготовка в печи нагревается.

Самодельные печи индукционного типа

Индукционная печь своими руками делается строго по чертежам с соблюдением правил безопасности. Корпус устройства следует подбирать из алюминиевого сплава. В верхней части конструкции должна быть предусмотрена большая площадка. Ее толщина обязана составлять не менее 10 мм. Для набивки тигля чаще всего используют шаблон из стали. Для слива расплавленного металла потребуется полость футеровки в виде носика. При этом в конструкции должна иметься площадка для набивки.

Для секций над шаблоном устанавливают изолирующую подставку. Непосредственно под ней будет располагаться шарнирная опора. С целью охлаждения индуктора в печи должен иметься штуцер. Напряжение на прибор подается через мост, который находится в нижней части устройства. Для наклона емкости индукционная печь, своими руками сделанная, должна иметь отдельный редуктор. При этом лучше всего сделать рукоять, чтобы была возможность сливать металл вручную.

Печи компании «Термолит»

Индукционные печи для плавки металла данной торговой марки имеют приемлемую мощность преобразователя. При этом емкость камер в моделях может сильно отличаться. Средняя скорость плавления металла составляет 0.4 т/ч. При этом номинальное напряжение питающей сети колеблется в районе 0.3 В. Расход воды в печи индукционного типа зависит от системы охлаждения. Обычно данный параметр составляет 10 куб.м/ч. При этом удельный расход электроэнергии довольно высокий.

Характеристики печи «Термолит ТМ1»

Данная печь для плавки (индукционная) имеет общую емкость 0.03 тонны. При этом мощность преобразователя составляет только 50 кВт, а средняя скорость плавления — 0.04 тонны в час. Напряжение питающей среды должно быть не менее 0.38 В. Расход воды для охлаждения в этой модели незначительный. Во многом это связано с малой мощностью устройства.

Из недостатков следует выделить большой расход электроэнергии. В среднем за час работы печи потребляется примерно 650 кВт. Преобразователь частоты в данной модели имеется класса «ТПЧ-50». В целом «Термолит ТМ1» является оборудованием экономным, но со слабой производительностью.

Печь индукционного типа «ТГ-2»

Индукционные плавильные печи серии «ТГ» выпускаются с емкостью камеры 0.6 тонны. Номинальная мощность устройства составляет 100 кВт. При этом за час непрерывной работы есть возможность расплавить 0.16 тонны цветных металлов. Питается данная модель от сети с напряжением 0.3 В.

Расход воды у печи «ТГ-2» индукционного типа довольно значительный и за час работы в среднем расходуется до 10 кубических метров жидкости. Все это связано с необходимостью интенсивного охлаждения редуктора. Положительной стороной является умеренное потребление электроэнергии. Обычно за час эксплуатации потребляется до 530 кВт электричества. Преобразователь частоты в модели «ТГ-2» установлен класса «ТПЧ-100».

Печи «Термо Про»

Основными модификациями оборудования от данной компании являются индукционные плавильные печи «САТ 05», «САК-1», и «СОТ 05». Средняя номинальная температура плавления составляет у них 900 градусов. При этом мощность устройств колеблется в районе 150 кВт. Дополнительно следует отметить хорошую их производительность. За час работы цветных металлов можно расплавить 80 кг. При этом многие модели «Термо Про» изготавливаются для узконаправленного использования. Некоторые из них предназначены исключительно для работы с алюминием, в то время как другие модификации служат для расплавления свинца или олова.

Модификация «САТ 05»

Данная индукционная печь предназначена для расплава алюминия. Мощность этого устройства составляет ровно 20 кВт. При этом за час работы можно пропускать до 20 кг металла. Емкость камеры в модели «САТ 05» составляет 50 кг, а преобразователь частоты имеется класса «ТПЧ».

Батареи в устройстве установлены конденсаторного типа. В нижней части конструкции производителем проведен специальный водоохлаждаемый кабель. Пульт управления в данной модели имеется. Среди прочего следует отметить большой комплект печи «САТ 05». Включает он в себя все монтажные принадлежности, а также эксплуатационные документы.

Параметры печи «САК-1»

Данная индукционная печь чаще всего используется для плавки свинца, а также олова. В отдельных случаях разрешается закладывать медь, однако производительность значительно падает. Средняя температура плавления колеблется в районе 1000 градусов, мощность данное устройство имеет в 250 кВт. За час непрерывной работы есть возможность пропустить до 400 кг цветных металлов. При этом емкость оборудования позволяет загружать до 1000 кг материала. Напряжение питающей сети составляет 0.3 кВ.

Расход воды для охлаждения модели «САК-1» незначительный. За час печью потребляется примерно 10 кубических метров жидкости. Удельный расход электроэнергии также небольшой и составляет 530 кВт. Преобразователь частоты в данной конструкции предусмотрен марки «ТПЧ-400». В целом модель «САК-1» получилась экономичной и простой в использовании.

Обзор модели «САК 05»

Индукционные печи для плавки металла «САК 05» отличаются большой емкостью — 0.5 т. При этом мощность питающего преобразователя составляет 400 кВт. Рабочая скорость расплавления в данной печи довольно высокая. Номинальное напряжение устройства равняется 0.3 кВ. За час работы воды для охлаждения системы расходуется примерно 11 кубических метров. Также следует отметить, что расход электроэнергии немалый и составляет 530 кВт. Преобразователь частоты в устройстве имеется класса «ТПЧ-400». При этом он способен нагнетать предельную температуру до 800 градусов. Предназначена индукционная печь «САК 05» исключительно для расплава алюминия и бронзы. Теплообменный шкаф установлен производителем марки «ИМ». Еще следует отметить удобный пульт для управления. Сигнализация и гидростанция в системе имеются.

Помимо прочего, в стандартный комплект включается набор турбошин и монтажных принадлежностей. В целом модель «САК 05» получилась довольно защищенной, и пользоваться ей можно без риска для здоровья. Во многом это было достигнуто за счет штоков, которые крепятся на гидроцилиндрах. При этом металл практически не брызгает. Непосредственно подстройка частоты во время работы происходит в автоматическом режиме. Конденсаторы применяются в этой модели среднего напряжения.

Муфельная печь своими руками. Основные элементы

Муфельная печь своими руками. Основные элементы

Корпус

Идеально в качестве основы самодельной муфельной печи для фьюзинга или купелирования подойдет корпус электрической духовки или чудо-печки, поскольку в ней уже предусмотрена вся необходимая изоляция. Понадобится только снять или удалить все пластиковые элементы.

Фото 3 Старая духовка в виде корпуса муфельной печи

Если не получилось найти такую духовку, корпус можно сварить из листа, предварительно нарезанного на заготовки. Свариваете все боковины, зачищаете металлической щеткой или болгаркой швы и покрываете грунтовкой.

Изготовление корпуса из листов, хотя и чуть более сложное, но позволяет сделать ту конструкцию, которая подходит по размерам под конкретное помещение.

Нагревательный элемент

Ключевой компонент устройства, поскольку именно от него зависит температура в печи и скорость нагрева. Также нужно будет сделать и терморегулятор для муфельной печи своими руками, либо приобрести уже готовый. В качестве нагревательного элемента будет выступать нихромовая проволока, диаметр которой подбирается в зависимости от максимальной температуры. Минимальный и самый расходный диаметр – 1,5-2 мм.

Нихром на стандартной спирали выдерживает 1100 градусов, но необходимо исключить попадание воздуха, иначе он сгорит. Лучше всего в муфельную печь подойдет фехраль — его рабочая температура 1300 градусов, да и с воздухом он «дружит».

Фото 4 Нагревательный элемент

Любая электрическая муфельная печь, даже самая маленькая, изготовленная своими руками, при разогреве до 1000 градусов затрачивает около 4 кВт. Перед использованием проверьте всю проводку и установите автомат-стабилизатор на 25 А.

Термоизоляция

Важнейший аспект работы, который отвечает за целостность и эффективность всей конструкции. Внутри муфельной печи устанавливается на огнестойкий клей шамотный кирпич. По размеру печи его обрезают болгаркой. Сверху используется базальтовая вата.

Фото 5 Огнестойкий клей Терракот

На некоторых форумах по изготовлению муфельных печей рекомендуют использовать для кладки асбест. Это действительно огнестойкий материал, но уже при температуре 650 градусов+ он начинает выделять канцерогены.

Печь для плавки меди своими руками. Оборудование для плавки меди

Подготовительный этап предусматривает приобретение специального оборудования. Расплавить медь в домашних условиях можно при наличии:

1. Муфельной печи. Современные варианты исполнения позволяют контролировать мощность нагрева с высокой точностью, за счет чего существенно упрощается процесс плавки и можно достигнуть более качественного результата.
2. Тигель, предназначенный для размещения шихты и ее плавки.
3. Щипцы, при помощи которых тигель вытягивается с печи. Стоит учитывать, что поверхность будет накалятся, поэтому нужно использовать специальный механизм из жаростойкого сплава.
4. Крюк и бытовой пылесос.
5. Древесный уголь для покрытия поверхности.
6. Форма из жаропрочного материала, по которой будет проводится литье.
7. Газовая горелка или горн для повышения пластичности сплава.

Плавка газовой горелкой

Приобретают профессиональное оборудование только в том случае, когда литье меди проводится периодически. Оно характеризуется высокой стоимостью, а также эффективностью в применении.

Муфельная печь

Проще всего проводить переплавку меди в домашних условиях при установке муфельной печи. Среди ее особенностей отметим:

1. Можно нагревать шихту до более высоких температур, за счет чего повышается текучесть. Это связано с высоким КПД, так как стенки конструкции отражают и аккумулируют тепло.
2. Ускоряется процесс плавки.
3. Высокая производительность. Равномерное распределение тепла позволяет одновременно плавить большое количеств меди.

Плавление меди в самодельной печи

Кроме этого, муфельная печь довольно проста в установке если соблюдать все правила безопасности. Проблемы по установке подобного оборудования в домашних условиях зачастую возникают по причине больших размеров конструкции.

Газовая горелка

Литье из меди в домашних условиях при применении газовой горелки часто проводится в случае, если медные изделия изготавливают крайне редко. Подобные процесс характеризуется небольшими финансовыми затратами. При выборе подобной технологии учитывается:

1. Малый показатель КПД.
2. На момент плавки возникают трудности с равномерным распределением тепла.
3. Проводить работу следует на открытом пространстве с соблюдением правил пожарной безопасности.

Газовая горелка может разогреть тигель в течение нескольких минут. Стоит учитывать, что медь будет быстро окисляться.

Паяльная лампа

Плавление при применении паяльных ламп проводится крайне редко. Это связано с невысокой эффективностью подобного метода. Как и в предыдущем случае, при использовании паяльной лампы происходит активное окисление поверхности.

Плавка меди в самодельной печи при помощи паяльной лампы

При применении паяльной лампы учитывается тот момент, что для разогрева металла требуется довольно много времени. При этом нагрев должен проходить без перерыва, так как металл остывает быстро, после чего начинает кристаллизоваться.

Горн

В домашних условиях отливка медных заготовок может проводится в горне. Подобная печь характеризуется следующими особенностями:

1. Она часто используется в кузнечном деле.
2. Стоит учитывать низкий показатель КПД, за счет которого на плавку меди уходит намного больше времени.
3. Различают две конструкции: открытого и закрытого типа.

Температура плавки при применении горна относительно низкая. Поэтому не вся медь может плавится рассматриваемым способом.

Индукционная печь для плавки металла своими руками из микроволновки. Как сделать плавильную печь из индукционной плиты

В повседневной жизни мы используем бытовые приборы и порой даже не задумываемся о принципах их действия. С развитием технического прогресса в жизнь входят новые разработки и устройства. Одним из таких является индукционная плита. Принцип её работы основывается на последовательном превращении энергии из электрической в электромагнитную, а затем в тепловую энергию . На данный момент ещё нет вариантов с большим КПД.

Плиты с индукцией имеют ряд особенностей.

• Быстрое нагревание при маленьком потреблении электроэнергии.
• Еда получается без дыма, запаха горечи и вредных микроэлементов.
• Плита нагревает только еду в посуде, поэтому обжечься об неё невозможно.

Дополнительным преимуществом индукционной плиты является возможность использования ее качеств в других целях, например, для создания плавильной печи.

Переделка индукционной плиты в плавильную печь

Если вам нужна маленькая плавильня не для крупных масштабов, а для собственных нужд объёмом на 1 л максимум, можно сделать ее из плитки индукционного типа.

Благодаря её преимуществам и способности превращать электромагнитные волны в энергию нагревания, она отлично подойдёт для таких целей.

Понадобится внести некоторые изменения в конструкцию, добавить несколько деталей, переделать корпус, и у вас получится то, что необходимо.

Такая модель, сделанная своими руками, будет очень удобна в использовании и сэкономит средства.

Важно! Процесс создания плавильной печи потребует знаний и времени, поэтому внимательно изучите все теоретические основы и ознакомьтесь с инструкцией. Если вы сомневаетесь, что сможете все выполнить, то лучше доверить это профессионалам.

Какие детали нужны для самодельной индукционной печи

Прежде чем приступить к изготовлению самодельной плавильной печи, основанной на принципе работы индукционной плиты, вам потребуется собрать нужные элементы. А в случае необходимости докупить недостающие детали.

Для работы потребуется следующее.

• Индукционная плита.
• Медная трубка диаметром 8 мм длиной 3 м.
• Конденсатор.
• Переключатель.
• Лампа накаливания для контроля.
• Тигель.

Совет . Качество и скорость плавления будут во многом определяться мощностью генератора, ламп и частоты, с которой осуществляется нагрузка.

Как сделать индукционную плавильню из плиты

• Из медной трубы необходимо скрутить индуктор, переходящий из плоского (в нижней части) в цилиндрический (наверху) . Получается своеобразный стакан из медных витков. Сделайте его необходимого размера.
• Присоедините всю конструкцию согласно схеме электроприбора . Конденсатор и лампочку используйте параллельно в цепи.

• Чтобы приступить к работе, включите электроплиту в сеть, поместите в тигель, расположенный внутри индуктора, металл и нажмите на переключатель нашего изделия.

Такое устройство является наиболее простым и удобным в использовании. Оно не изменяет конструкции самой плитки, поэтому его может сделать каждый.

Справка . Температура составляет примерно 1000 °C, чего вполне достаточно даже для плавления серебра.

Полезные советы по изготовлению плавильной печи изиндукционной плиты

Для правильного выполнения работ и достижения необходимого вам результата мы подскажем несколько полезных советов. Они пригодятся при изготовлении домашнего самодельного оборудования.

• Если вам необходима такая печь для обогрева помещения, используйте нихром, для плавки подойдёт графит в спирали.
• Чем больше частота и мощность, тем больше КПД . Но тут главное — не переусердствовать.
• В изделии используйте мощные лампочки, но не больше четырех в одной конструкции .

Конечно, по такой инструкции не получится собрать полноценную печь для плавки металлов. Такие конструкции просто не предназначены для подобных работ, но можно получить прибор для небольших нагрузок и маленького объёма. Этого вполне достаточно для личных нужд. Если же вам нужны бо́льшие результаты и производительность, то, несомненно, стоит подумать о приобретении качественной плавильни.

Видео муфельная печь своими руками — инструкция по изготовлению

схема, свойства, принцип работы сталеплавильного оборудования

Нагревание тел с помощью электромагнитного поля, возникающего от воздействия индуцированным током, называется индукционным нагревом. Электротермическое оборудование, или индукционная печь, имеет разные модели, предназначенные для выполнения задач разного назначения.

Конструкция и принцип действия

По техническим характеристикам устройство является частью установки, используемой в металлургической промышленности. Принцип работы индукционной печи зависит от переменного тока, мощность установки формируется назначением прибора, в конструкцию которого входит:

1. индуктор;
2. каркас;
3. плавильная камера;
4. вакуумная система;
5. механизмы перемещения объекта нагревания и другие приспособления.

Современный потребительский рынок располагает большим количеством моделей приборов, работающих по схеме образования вихревых токов. Принцип работы и конструкционные особенности промышленной индукционной печи позволяет выполнять ряд специфических операций, связанных с плавкой цветного металла, термической обработкой изделий из металла, спекания синтетических материалов, очисткой драгоценных и полудрагоценных камней. Бытовые приборы используются для дезинфекции предметов быта и обогрева помещений.

Работа ИП (индукционной печи) заключается в нагревании помещенных в камеру предметов вихревыми токами, излучаемыми индуктором, представляющим собой катушку индуктивности, выполненную в форме спирали, восьмерки или трилистника с обмоткой проводом большого поперечного сечения. Работающий от переменного тока индуктор создает импульсное магнитное поле, мощность которого изменяется в соответствии с частотой тока. Предмет, помещенный в магнитное поле, нагревается до точки закипания (жидкости) или плавления (металл).

Установки, работающие с помощью магнитного поля, производятся в двух типах: с магнитным проводником и без магнитопровода. Первый тип приборов имеет в конструкции индуктор, заключенный в металлический корпус, обеспечивающий быстрое повышение температуры внутри обрабатываемого объекта. В печах второго типа магнитотрон находится снаружи установки.

Особенности индукционных приборов

Промышленные и бытовые агрегаты производятся в нескольких видах, каждый из которых обладает индивидуальными характеристиками и свойствами. Одним из видов приборов для термической обработки материалов являются индукционные тигельные печи, основными рабочими компонентами которых служат индукторы и генераторы.

Наиболее распространенной формой устройства является цилиндр, для изготовления которого используется огнестойкий материал. В конструкции отсутствует сердечник, индуктор тигельных ИП состоит из 8−10 витков медной трубки, тигель расположен в его полости. Установка работает от переменной сети. Для безопасности эксплуатации ИП оснащается системой звукового и светового оповещения, термометрами, датчиками давления, электронной панелью управления.

Достоинства тигельной установки

К положительным свойствам тигельной печи индукционного типа относится выделение тепловой энергии непосредственно при загрузке материала, однородность сплава при нагревании компонентов, возможность создания реакции окисления и восстановления без регулировки величины давления. Производительность прибора формируется удельной мощностью установки вне зависимости от частоты электромагнитного импульса.

При разогреве материала не требуется большого количества энергии, прерванный процесс плавки металла не влияет на качество конечного продукта. Оборудование просто в управлении и эксплуатации, выравнивание температуры в камере происходит по всему объему. Основным достоинством установки является экологическая безопасность для персонала и окружающей среды, электромагнитные волны не распространяются за пределы корпуса прибора.

Недостатки тигельной ИП

К отрицательным факторам устройства относится недостаточная температура шлака, применяемого при обработке зеркала расплава, невысокая стойкость футеровки при изменении температурного режима.

Несмотря на отрицательные качества, тигельные печи нашли применение в быту, а также разных областях производства и промышленности.

Самодельная индукционная печь

Для мастера, умеющего читать проектную документацию и собрать индукционную плавильную печь своими руками, схема доступна в интернете. Прибор может стать как помощником, так и опасным соседом, если в процессе сборки были допущены ошибки в выборе комплектующих деталей или расходных материалов. Основным условием создания функционального аппарата является знание основ физических свойств индукционного оборудования и меди для трубки.

От мастера также требуются навыки конструирования и монтажа электроприборов. Безопасность устройства индивидуальной сборки заключается в ряде особенностей:

1. емкости оборудования;
2. рабочей частоты импульса;
3. мощности генератора;
4. вихревых потерь;
5. гистерезисных потерь;
6. интенсивности тепловой отдачи;
7. способа футеровки.

Обеспечить стабильную работу плавильного агрегата поможет профессиональная отделка или футеровка индукционной печи с целью возможных повреждений химическими средствами, термическими, механическими или физическими воздействиями. Для выполнения футеровки выбираются материалы с высокими огнеупорными свойствами с учетом метода нанесения облицовки.

Защитный слой обеспечивает качество плавильного процесса и химическую чистоту конечного продукта. Плавка стали в индукционных печах должна проводиться в безопасном для обслуживающего персонала режиме, иметь экономические показатели, мало потреблять электрической энергии, работать с недефицитными рабочими материалами, выделять минимальные отходы в производственном процессе.

Вакуумная плавильная установка

Для производства плавки и литья подходит вакуумный прибор индукционного типа, состоящий из камеры, индукционной печи и литейной формы. К положительным качествам устройства относится возможность получения высококачественной продукции при минимальных затратах на производство. Принцип действия вакуумной печи основан на усовершенствованной технологии плавки металлов с повышенной дегазацией, возможностью дозаргузки установки, регулировки температурного режима, изменения химического состава и раскисления материала в рабочем процессе.

Технологический процесс позволяет получать сплавы высокой чистоты, сокращать время нагрева и плавки, использовать любую форму сырья. Приборы вакуумного типа могут работать от переменной сети, конечным продуктом является сплав с пониженным процентом водорода и азота, чистота материала получается за счет откачки воздуха из плавильной камеры и очистки металла от летучих компонентов, присутствующих в шихте.

Канальное плавильное устройство

Канальный тип индукционной сталеплавильной печи имеет в конструкции электромагнитный сердечник. Принцип действия прибора заключается в движении переменного магнитного потока через магнитопровод. В кольце с жидким металлом происходит возбуждение электрического тока, разогревает шихту до заданной температуры. Технология применяется в литейном производстве, миксерах, пищевых раздаточных столах. Для увеличения магнитного потока используется магнитный проводник замкнутого вида из трансформаторной стали.

Свое название канальные печи получили за наличие в пространстве агрегата двух отверстий с каналом, образующим замкнутый контур. По конструкционным особенностям прибор не может работать без контура, благодаря которому жидкий алюминий находится в непрерывном движении. При несоблюдении рекомендаций завода изготовителя оборудование самопроизвольно отключается, прерывая процесс плавки.

По расположению каналов индукционные плавильные агрегаты бывают вертикальными и горизонтальными с барабанной или цилиндрической формой камеры. Барабанная печь, в которой можно плавить чугун, выполнена из листовой стали. Поворотный механизм оснащен приводными роликами, электродвигателем на две скорости и цепной передачей.

Жидкая бронза заливается через сифон, расположенный на торцевой стенке, присадки и шлаки загружаются и удаляются через специальные отверстия. Выдача готовой продукции осуществляется через V -образный сливной канал, сделанный в футеровке по шаблону, который расплавляется в рабочем процессе. Охлаждение обмотки и сердечника осуществляется воздушной массой, температура корпуса регулируется при помощи воды.

схема, свойства, принцип работы сталеплавильного оборудования

Нагревание тел с помощью электромагнитного поля, возникающего от воздействия индуцированным током, называется индукционным нагревом. Электротермическое оборудование, или индукционная печь, имеет разные модели, предназначенные для выполнения задач разного назначения.

Конструкция и принцип действия

По техническим характеристикам устройство является частью установки, используемой в металлургической промышленности. Принцип работы индукционной печи зависит от переменного тока, мощность установки формируется назначением прибора, в конструкцию которого входит:

1. индуктор;
2. каркас;
3. плавильная камера;
4. вакуумная система;
5. механизмы перемещения объекта нагревания и другие приспособления.

Современный потребительский рынок располагает большим количеством моделей приборов, работающих по схеме образования вихревых токов. Принцип работы и конструкционные особенности промышленной индукционной печи позволяет выполнять ряд специфических операций, связанных с плавкой цветного металла, термической обработкой изделий из металла, спекания синтетических материалов, очисткой драгоценных и полудрагоценных камней. Бытовые приборы используются для дезинфекции предметов быта и обогрева помещений.

Работа ИП (индукционной печи) заключается в нагревании помещенных в камеру предметов вихревыми токами, излучаемыми индуктором, представляющим собой катушку индуктивности, выполненную в форме спирали, восьмерки или трилистника с обмоткой проводом большого поперечного сечения. Работающий от переменного тока индуктор создает импульсное магнитное поле, мощность которого изменяется в соответствии с частотой тока. Предмет, помещенный в магнитное поле, нагревается до точки закипания (жидкости) или плавления (металл).

Установки, работающие с помощью магнитного поля, производятся в двух типах: с магнитным проводником и без магнитопровода. Первый тип приборов имеет в конструкции индуктор, заключенный в металлический корпус, обеспечивающий быстрое повышение температуры внутри обрабатываемого объекта. В печах второго типа магнитотрон находится снаружи установки.

Особенности индукционных приборов

Промышленные и бытовые агрегаты производятся в нескольких видах, каждый из которых обладает индивидуальными характеристиками и свойствами. Одним из видов приборов для термической обработки материалов являются индукционные тигельные печи, основными рабочими компонентами которых служат индукторы и генераторы.

Наиболее распространенной формой устройства является цилиндр, для изготовления которого используется огнестойкий материал. В конструкции отсутствует сердечник, индуктор тигельных ИП состоит из 8−10 витков медной трубки, тигель расположен в его полости. Установка работает от переменной сети. Для безопасности эксплуатации ИП оснащается системой звукового и светового оповещения, термометрами, датчиками давления, электронной панелью управления.

Достоинства тигельной установки

К положительным свойствам тигельной печи индукционного типа относится выделение тепловой энергии непосредственно при загрузке материала, однородность сплава при нагревании компонентов, возможность создания реакции окисления и восстановления без регулировки величины давления. Производительность прибора формируется удельной мощностью установки вне зависимости от частоты электромагнитного импульса.

При разогреве материала не требуется большого количества энергии, прерванный процесс плавки металла не влияет на качество конечного продукта. Оборудование просто в управлении и эксплуатации, выравнивание температуры в камере происходит по всему объему. Основным достоинством установки является экологическая безопасность для персонала и окружающей среды, электромагнитные волны не распространяются за пределы корпуса прибора.

Недостатки тигельной ИП

К отрицательным факторам устройства относится недостаточная температура шлака, применяемого при обработке зеркала расплава, невысокая стойкость футеровки при изменении температурного режима.

Несмотря на отрицательные качества, тигельные печи нашли применение в быту, а также разных областях производства и промышленности.

Самодельная индукционная печь

Для мастера, умеющего читать проектную документацию и собрать индукционную плавильную печь своими руками, схема доступна в интернете. Прибор может стать как помощником, так и опасным соседом, если в процессе сборки были допущены ошибки в выборе комплектующих деталей или расходных материалов. Основным условием создания функционального аппарата является знание основ физических свойств индукционного оборудования и меди для трубки.



От мастера также требуются навыки конструирования и монтажа электроприборов. Безопасность устройства индивидуальной сборки заключается в ряде особенностей:

1. емкости оборудования;
2. рабочей частоты импульса;
3. мощности генератора;
4. вихревых потерь;
5. гистерезисных потерь;
6. интенсивности тепловой отдачи;
7. способа футеровки.

Обеспечить стабильную работу плавильного агрегата поможет профессиональная отделка или футеровка индукционной печи с целью возможных повреждений химическими средствами, термическими, механическими или физическими воздействиями. Для выполнения футеровки выбираются материалы с высокими огнеупорными свойствами с учетом метода нанесения облицовки.

Защитный слой обеспечивает качество плавильного процесса и химическую чистоту конечного продукта. Плавка стали в индукционных печах должна проводиться в безопасном для обслуживающего персонала режиме, иметь экономические показатели, мало потреблять электрической энергии, работать с недефицитными рабочими материалами, выделять минимальные отходы в производственном процессе.

Вакуумная плавильная установка

Для производства плавки и литья подходит вакуумный прибор индукционного типа, состоящий из камеры, индукционной печи и литейной формы. К положительным качествам устройства относится возможность получения высококачественной продукции при минимальных затратах на производство. Принцип действия вакуумной печи основан на усовершенствованной технологии плавки металлов с повышенной дегазацией, возможностью дозаргузки установки, регулировки температурного режима, изменения химического состава и раскисления материала в рабочем процессе.

Технологический процесс позволяет получать сплавы высокой чистоты, сокращать время нагрева и плавки, использовать любую форму сырья. Приборы вакуумного типа могут работать от переменной сети, конечным продуктом является сплав с пониженным процентом водорода и азота, чистота материала получается за счет откачки воздуха из плавильной камеры и очистки металла от летучих компонентов, присутствующих в шихте.

Канальное плавильное устройство

Канальный тип индукционной сталеплавильной печи имеет в конструкции электромагнитный сердечник. Принцип действия прибора заключается в движении переменного магнитного потока через магнитопровод. В кольце с жидким металлом происходит возбуждение электрического тока, разогревает шихту до заданной температуры. Технология применяется в литейном производстве, миксерах, пищевых раздаточных столах. Для увеличения магнитного потока используется магнитный проводник замкнутого вида из трансформаторной стали.



Свое название канальные печи получили за наличие в пространстве агрегата двух отверстий с каналом, образующим замкнутый контур. По конструкционным особенностям прибор не может работать без контура, благодаря которому жидкий алюминий находится в непрерывном движении. При несоблюдении рекомендаций завода изготовителя оборудование самопроизвольно отключается, прерывая процесс плавки.

По расположению каналов индукционные плавильные агрегаты бывают вертикальными и горизонтальными с барабанной или цилиндрической формой камеры. Барабанная печь, в которой можно плавить чугун, выполнена из листовой стали. Поворотный механизм оснащен приводными роликами, электродвигателем на две скорости и цепной передачей.

Жидкая бронза заливается через сифон, расположенный на торцевой стенке, присадки и шлаки загружаются и удаляются через специальные отверстия. Выдача готовой продукции осуществляется через V -образный сливной канал, сделанный в футеровке по шаблону, который расплавляется в рабочем процессе. Охлаждение обмотки и сердечника осуществляется воздушной массой, температура корпуса регулируется при помощи воды.

Оцените статью: Поделитесь с друзьями!

Индукционная печь: принцип работы, устройство, изготовление своими руками

Индукционная печь это печной аппарат, который применяется для плавления цветных (бронзы, алюминия, меди, золота и других) и черных (чугуна, стали и других) металлов за счет работы индуктора. В поле ее индуктора производится ток, он нагревает металл и доводит его до расплавленного состояния.

Вначале на него будет действовать электромагнитное поле, потом электрический ток, а затем уже он пройдет тепловую стадию. Простую конструкцию такого печного устройства можно собрать самостоятельно из различных подручных средств.

Принцип работы

Такое печное устройство является электрическим трансформатором со вторичной короткозамкнутой обмоткой. Принцип действия индукционной печи состоит в следующем:

• при помощи генератора в индукторе создается переменный ток,
• индуктор с конденсатором создает колебательный контур, он настроен на рабочую частоту,
• в случае использования автоколебательного генератора, конденсатор исключается из схемы устройства и в этом случае используется собственный запас емкости индуктора,
• создаваемое индуктором магнитное поле может существовать в свободном пространстве или же замыкаться с использованием индивидуального ферромагнитного сердечника,
• магнитное поле воздействует на находящуюся в индукторе металлическую заготовку или шихту и образует магнитный поток,
• по уравнениям Максвелла он индуцирует в заготовке вторичный ток,
• при цельном и массивном магнитном потоке создаваемый ток замыкается в заготовке и происходит создание тока Фуко или вихревого тока,
• после образования такого тока вступает в действие закон Джоуля-Ленца, и полученная с помощью индуктора и магнитного поля энергия нагревает заготовку металла или шихту.

Несмотря на многоступенчатую работу, устройство индукционной печи может давать в вакууме или воздухе до 100% КПД. Если среда с магнитной проницаемостью, то этот показатель будет расти, в случае со средой из неидеального диэлектрика, он будет падать.

Устройство

Рассматриваемая печь – своеобразный трансформатор, но только в нем нет вторичной обмотки, ее заменяет помещенный в индуктор металлический образец. Он будет проводить ток, а вот диэлектрики в этом процессе не нагреваются, они остаются холодными.

Конструкция индукционных тигельных печей включает в себя индуктор, который состоит из нескольких витков медной трубки, свернутой в виде катушки, внутри нее постоянно передвигается охлаждающая жидкость. Также индуктор вмещает в себе тигель, который может быть из графита, стали и других материалов.

Кроме индуктора в печи установлен магнитный сердечник и подовый камень, все это заключено в корпус печи. В него входят:

• кожух индукционной единицы,
• кожух ванной,
• каркас.

В моделях печей большой мощности кожух ванны обычно выполняется достаточно жестким, поэтому каркас в таком устройстве отсутствует. Крепление корпуса должно выдерживать сильные нагрузки при наклоне всей печи. Каркас чаще всего изготавливается из фасонных балок, выполненных из стали.

Тигельная индукционная печь для плавки металла устанавливается на фундамент, в который вмонтированы опоры, на их подшипники опираются цапфы механизма наклона устройства.

Кожух ванны выполняется из металлических листов, на которые для прочности наваривают ребра жесткости.

Кожух для индукционной единицы используется в качестве соединительного звена между печным трансформатором и подовым камнем. Его для уменьшения потерь тока делают из двух половинок, между которыми предусмотрена изолирующая прокладка.

Стяжка половинок происходит за счет болтов, шайб и втулок. Такой кожух делается литым или сварным, при выборе материала для него отдают предпочтение немагнитным сплавам. Двухкамерная индукционная сталеплавильная печь идет с общим кожухом для ванны и для индукционной единицы.

В небольших печах, в которых не предусмотрено водяного охлаждения имеется вентиляционная установка, она помогает отводить из агрегата излишки тепла. Даже вы случае установки водоохлаждаемого индуктора необходимо вентилировать проем, возле подового камня, чтобы он не перегревался.

В современных печных установках имеется не только водоохлаждаемый индуктор, но и предусмотрено водяное охлаждение кожухов. На каркасе печи могут быть установлены вентиляторы, работающие от приводного двигателя. При значительной массе такого устройства, вентиляционный прибор устанавливают возле печи. Если индукционная печь для производства стали идет со съемным вариантом индукционных единиц, то для каждой из них предусматривается свой вентилятор.

Отдельно стоит отметить механизм наклона, который для малых печей идет с ручным приводом, а для крупных он оснащен гидравлическим приводом, расположенным у сливного носика. Какой бы ни был установлен механизм наклона, он обязан обеспечивать слив полностью всего содержимого ванной.

Расчет мощности

Так как индукционный способ плавки стали менее затратный, чем аналогичных методик, основанных на использовании мазута, угля и других энергоносителей, то расчет индукционной печи начинается с вычисления мощности агрегата.

Мощность индукционной печи подразделяется на активную и полезную, для каждой из них есть своя формула.

В качестве исходных данных нужно знать:

• емкость печи, в рассматриваемом для примера случае она равна 8 тоннам,
• мощность агрегата (берется максимальное ее значение) – 1300 кВт,
• частота тока – 50 Гц,
• производительность печной установки – 6 тонн в час.

Требуется также учитывать расплавляемый металл или сплав: по условию он цинковый. Это важный момент, тепловой баланс плавки чугуна в индукционной печи, также как и других сплавов свой.

Полезная мощность, которая передается жидкому металлу:

• Рпол = Wтеор×t×П,
• Wтеор – удельный расход энергии, он теоретический, и показывает перегрев металла на 10С,
• П – производительность печной установки, т/ч,
• t температура перегрева сплава или металлической заготовки в ванной печи, 0С
• Рпол = 0,298×800×5,5 = 1430,4 кВт.

Активная мощность:

• Р = Рпол/Ютерм,
• Рпол – берется с предыдущей формулы, кВт,
• Ютерм – КПД литейной печи, его пределы от 0,7 до 0,85, в среднем принимают 0,76.
• Р =1311,2/0,76=1892,1кВт, проводится округление значения до 1900 кВт.

На заключительном этапе рассчитывается мощность индуктора:

• Ринд = Р/N,
• Р – активная мощность печной установки, кВт,
• N – количество индукторов, предусмотренных на печи.
• Ринд =1900/2= 950 кВт.

Потребление мощности индукционной печью при плавке стали зависит от ее производительности и вида индуктора.

Виды и подвиды

Индукционные печи делятся на два основных вида:

1. Канальный. В нем вторичным витком служит кольцевой короткозамкнутый канал, в который помещается металл. В качестве источника энергии для процесса плавки используется генератор либо переменный ток промышленной частоты. Высокое КПД таких печей обусловлено передачей высокочастотного поля через ферритовый или стальной сердечник. Плавка стали в индукционных печах такого типа отличается непрерывной подачей металлических заготовок и получением расплавленного металла. Единственным недостатком канального агрегата является сложность запуска его работы, так как предварительно необходимо заполнить канал расплавом.
2. Тигельный. В таких печах источником энергии является генератор, который может работать в диапазоне от нескольких десятков до сотен кГц. Металлические заготовки в этом виде печи помещаются в ее термостойкий тигель, который располагается в обмотке индуктора. Как только расплав достигнет нужной температуры, тигель освобождают и заправляют следующей партией сырья. Такое печное устройство отличается высокой скоростью нагрева металла, так как в тигле очень малы потери тепла.

Кроме такого разделения, индукционные печи бывают компрессорными, вакуумными, открытыми и газонаполненными.

Индукционные печи своими руками

Среди имеющихся распространенных методик создания таких агрегатов можно найти пошаговое руководство, как сделать индукционную печь из сварочного инвертора, с нихромовой спиралью или графитовыми щетками, приведем их особенности.

Агрегат из высокочастотного генератора

Она выполняется с учетом расчетной мощности агрегата, вихревых потерь и утечек на гистерезисе. Питание конструкции будет идти от обычной сети в 220 В, но с использованием выпрямителя. Такой вид печи может идти с графитовыми щетками или нихромовой спиралью.

Для создания печи потребуется:

• два диода UF4007,
• пленочные конденсаторы,
• полевые транзисторы в количестве двух штук,
• резистор в 470 Ом,
• два дроссельных кольца, их можно снять со старого компьютерного системщика,
• медный провод Ø сечения 2 мм.

В качестве инструмента используется паяльник и плоскогубцы.

Приведем схему для индукционной печи:

Индукционные портативные плавильные печи такого плана создаются в следующей последовательности:

1. Транзисторы располагаются на радиаторах. Из-за того, что в процессе плавки металла схема устройства быстро греется, радиатор для нее нужно подбирать с большими параметрами. Допустимо устанавливать несколько транзисторов на один генератор, но в этом случае их нужно изолировать от металла при помощи прокладок, сделанных из пластика и резины.
2. Изготавливаются два дросселя. Для них берутся два заранее снятые с компьютера кольца, вокруг них обматывают медную проволоку, количество витков ограничено от 7 до 15.
3. Конденсаторы объединяются между собой в батарею, чтобы на выходе получилась емкость в 4,7 мкФ, их соединение проводится параллельно.
4. Вокруг индуктора обвивается медная проволока, ее диаметр должен быть 2 мм. Внутренний диаметр обмотки должен совпадать с размером используемого для печи тигля. Всего делают 7-8 витков и оставляют длинные концы, чтобы их можно было подключить к схеме.
5. В качестве источника к собранной схеме подсоединяется аккумулятор мощностью 12 В, его хватает примерно на 40 минут работы печи.

Если необходимо, то делается корпус из материала с высокой термоустойчивостью . Если же выполняется индукционная плавильная печь из сварочного инвертора, то защитный корпус должен быть обязательно, но его нужно заземлить.

Конструкция с графитовыми щетками

Такая печь используется для выплавки любого металла и сплавов.

Для создания устройства необходимо заготовить:

• графитовые щетки,
• порошковый гранит,
• трансформатор,
• шамотный кирпич,
• стальная проволока,
• тонкий алюминий.

Технология сборки конструкции заключается в следующем:

1. Выполняется основа – в виде бокса, который изготавливается из шамотного кирпича, его кладут на огнеупорную плитку.
2. Сверху бокса укладывается лист асбестокартона, если ему нужно придать определенную форму, его поверхность нужно смочить водой. Чтобы конструкцию сделать жесткой, нужно обмотать ее проволокой. Размеры бокса зависят от мощности трансформатора. Лучше всего использовать его из сварочного аппарата. Если он большой мощности, то его следует перемотать.
3. Во избежание перегрева трансформатора его обматывают тонким алюминием.
4. На дне кирпичного бокса располагается глиняная подложка, чтобы расплавленный металл не растекался.
5. Устанавливаются графитовые щетки.

Прибор с нихромовой спиралью

Такой прибор используется для выплавки больших объемов металла.

В качестве расходных материалов для обустройства самодельной печи используется:

• нихром,
• асбестовая нить,
• кусок керамической трубы.

После подключения всех составляющих печи по схеме, ее работа состоит в следующем: после подачи электрического тока на нихромовую спираль, она передает тепло металлу и плавит его.

Создание такой печи проводится в следующей последовательности:

1. Навивание спирали, для нее используется проволока диаметром 0,3 мм, длина заготовки должна быть около 11 метров.
2. Проволока наматывается вокруг длинной трубки, ее диаметр – 5 мм.
3. Кусок трубы из керамики выступает в качестве тигля, его подрезают до нужного размера, примерно на 15 см. В один его конец вставляется асбестовая нить, чтобы расплавленный металл не растекался.
4. Укладка спирали вокруг трубы. Между ее витками укладывается асбестовая нить, она ограничит доступ кислорода и тем самым не допустит замыкания в печи.
5. В таком виде катушка помещается в лампу высокой мощности, в ней имеется патрон нужного диаметра, который чаще всего изготовлен из керамики.

Такая конструкция отличается высокой производительностью, она долго остывает и быстро нагревается. Но необходимо учесть, что если спираль будет плохо изолирована, то она быстро перегорит.

Цены на готовые индукционные печи

Самодельные конструкции печей будут стоить гораздо дешевле покупных, но их нельзя создать большими объемами, поэтому без готовых вариантов для массового производства расплава не обойтись.

Цены на индукционные печи для плавки металла зависят от их вместимости и комплектации.

Модель	Характеристики и особенности	Цена, рубли
INDUTHERM MU-200	Печь поддерживает 16 температурных программ, максимальная температура нагрева – 1400 0С, контроль за режимом осуществляется с термопарой типа S. Агрегат производит мощность 3,5 кВт.	820 тыс.
INDUTHERM MU-900	Печь работает от электропитания в 380 Вт, температурный контроль происходит с помощью термопары типа S и может доходить до 1500 0С. Мощность – 15 кВт.	1,7 млн.
УПИ-60-2	Эта индукционная плавильная мини-печь может использоваться для плавки цветных и драгоценных металлов. Заготовки загружаются в графитовый тигель, их нагрев ведется по принципу трансформатора.	125 тыс.
ИСТ-1/0,8 М5	Индуктор печи представляет собой корзину, в которую встроен магнитопровод совместно с катушкой. Агрегат 1 тонну.	1,7 млн.
УИ-25П	Печное устройство рассчитано на загрузку в 20 кг, он оснащен редукторным наклоном плавильного узла. В комплекте к печи идет блок конденсаторных батарей. Мощность установки – 25 кВт. Максимальная t нагрева – 1600 0С.	470 тыс.
УИ-0,50Т-400	Агрегат рассчитан на загрузку в 500 кг, самая большая мощность установки – 525 кВт, напряжение для него должно быть не ниже 380Вт, максимальная рабочая t – 1850 0С.	900 тыс.
ST 10	Печь итальянской компании оснащена цифровым термостатом, в панель управления встроена технология SMD, которая отличается быстродействием. Универсальный агрегат может работать с разной вместительностью от 1 до 3 кг, для этого ее не нужно переналаживать. Она предназначена для драгоценных металлов, ее max температура – 1250 0С.	1 млн.
ST 12	Статическая индукционная печь с цифровым термостатом. Она может быть дополнена вакуумной литьевой камерой, что дает возможность производить литье прямо рядом с установкой. Управление происходит с помощью сенсорной панели. Максимальная температура – 1250 0С.	1050 тыс.
ИЧТ-10ТН	Печь рассчитана на загрузку в 10 тонн, довольно объемный агрегат, для его установки нужно выделить закрытое цеховое помещение.	8,9 млн.

Вывод

Самостоятельно сделать индукционную печь увлекательно, но это сопряжено с некоторыми ограничениями и неизвестными последствиями, так как нужно опираться на законы физики и химии, а кто в этом не силен, тот не сможет провести процесс безопасно. Для частого использования такой установки лучше подобрать подходящий вариант из представленных выше.

Загрузка…

Индукционная печь своими руками из микроволновки

Индукционная печь может использоваться для плавления небольшого количества металла, разделения и очистки драгоценных металлов, для нагрева металлических изделий с целью их закалки или отпуска.

Кроме того, такие печи предлагается использовать для обогрева жилища. Индукционные печи имеются в продаже, но интересней и дешевле изготовить такую печь своими руками.

Принцип действия

Для получения таких токов используется так называемый индуктор, который представляет собой катушку индуктивности, содержащую всего несколько витков толстого провода.

Индуктор питается сети переменного тока 50 Гц (иногда через понижающий трансформатор) или от генератора высокой частоты.

Протекающий по индуктору переменный ток генерирует переменное магнитное поле, которое пронизывает пространство. Если в этом пространстве окажется какой-либо материал, то в нем будут наводиться токи, которые начнут нагревать этот материал. Если этот материал – вода, то у нее будет повышаться температура, а если это металл, то через некоторое время он начнет плавиться.

Индукционные печи бывают двух типов:

• печи с магнитопроводом;
• печи без магнитопровода.

Принципиальная разница между двумя этими типами печей состоит в том, что в первом случае индуктор расположен внутри плавящегося металла, а во втором – снаружи. Наличие магнитопровода увеличивает плотность магнитного поля, пронизывающего помещенный в тигель металл, что облегчает его нагревание.

Примером индукционной печи с магнитопроводом является канальная индукционная печь. Схема такой печи включает замкнутый магнитопровод из трансформаторной стали, на котором располагаются первичная обмотка – индуктор и кольцеобразный тигель, в котором располагается материал для плавления. Тигель изготавливается из жаропрочного диэлектрика. Питание такой установки осуществляется от сети переменного тока с частотой 50 Гц или генератора с повышенной частотой 400 Гц.

Такие печи используются для плавления дюраля, цветных металлов или получения высококачественного чугуна.

Большее распространение имеют тигельные печи, не имеющие магнитопровода. Отсутствие в печи магнитопровода приводит к тому, что магнитное поле, создаваемое токами промышленной частоты, сильно рассеивается в окружающем пространстве. И для того, чтобы увеличить плотность магнитного поля в диэлектрическом тигеле с материалом для плавления, необходимо использовать более высокие частоты. При этом считается, что если контур индуктора настроен в резонанс с частотой питающего напряжения, а диаметр тигеля соизмерим с длиной волны резонанса, то в районе тигеля может сконцентрироваться до 75% энергии электромагнитного поля.

Схема изготовления индукционной печи

Как показали исследования, для обеспечения эффективного плавления металлов в тигельной печи желательно, чтобы частота питающего индуктор напряжения превышала резонансную частоту в 2-3 раза. То есть, такая печь работает на второй или третьей частотной гармонике. Кроме того, при работе на таких повышенных частотах происходит лучшее перемешивание сплава, что улучшает его качество. Режим с применением еще больших частот (пятой или шестой гармоники) может использоваться для поверхностной цементации или закалки металла, что связано с появлением скин-эффекта, то есть, вытеснением электромагнитного поля высокой частоты к поверхности заготовки.

Выводы по разделу:

1. Существуют два варианта индукционной печи – с магнитопроводом и без магнитпровда.
2. Канальная печь, относящаяся к первому варианту печей, более сложна по конструкции, но может питаться непосредственно от сети 50 Гц или сети повышенной частоты 400 Гц.
3. Тигельная печь, относящаяся к печам второго типа, более проста по конструкции, но требует для питания индуктора генератора высокой частоты.

Если печь – это отопительный прибор для практических нужд, то камин нужен для декора и уюта. Камин своими руками: пошаговая инструкция по сборке, а также пример порядовки камина с аркой.

О том, как правильно опдойти к выбору электрического котла отопления, читайте тут.

А здесь https://microklimat.pro/otopitelnoe-oborudovanie/kotly/avtomatika-dlya-gazovyx.html вы узнаете, как работает автоматика для газовых котлов отопления. Котлы по способу инсталляции и разновидности энергозависимых систем.

Конструкции и параметры индукционных печей

Канальная

Одним из вариантов изготовления индукционной печи своими руками является канальная.

Для ее изготовления можно использовать обычный сварочный трансформатор, работающий на частоте 50 Гц.

В этом случае вторичную обмотку трансформатора надо заменить кольцевым тигелем.

В такой печи можно плавить до 300-400 г цветных металлов, а потреблять она будет 2-3 кВт мощности. Такая печь будет иметь большой кпд и позволит выплавлять металл высокого качества.

Основной трудностью изготовления канальной индукционной печи своими руками является приобретение подходящего тигеля.

Для изготовления тигеля должен использоваться материал с высокими диэлектрическими свойствами и высокой прочности. Такой как электрофарфор. Но такой материал не просто найти, а еще трудней обработать в домашних условиях.

Тигельная

Важнейшими элементами тигельной печи индукционного типа являются:

• индуктор;
• генератор напряжения питания.

В качестве индуктора для тигельных печей мощностью до 3 кВт можно использовать медную трубку или провод диаметром 10 мм или медную шину сечением 10 мм². Диаметр индуктора может составлять около 100 мм. Число витков от 8 до 10.

При этом существует много модификаций индуктора. Например, его можно выполнить в виде восьмерки, трилистника или иной формы.

В процессе работы индуктор обычно сильно нагревается. В промышленных образцах для индуктора используется водяное охлаждение витков.

В домашних условиях использование такого метода затруднительно, однако индуктор может нормально работать в течение 20-30 минут, что вполне достаточно для домашних работ.

Однако такой режим работы индуктора вызывает появление на его поверхности окалины, что резко уменьшает кпд печи. Поэтому время от времени индуктор приходится заменять на новый. Некоторые специалисты для защиты от перегрева предлагают покрывать индуктор жаропрочным материалом.

Генератор переменного тока высокой частоты – другой важнейший элемент тигельной печи индукционного типа. Можно рассмотреть несколько типов таких генераторов:

• генератор на транзисторе;
• генератор на тиристоре;
• генератор на МОП- транзисторах.

Простейшим генератором переменного тока для питания индуктора является генератор с самовозбуждением, схема которого имеет один транзистор типа КТ825, два резистора и катушку обратной связи. Такой генератор может вырабатывать мощность до 300 Вт, а регулировка мощности генератора осуществляется путем изменения постоянного напряжения источника питания. Источник питания должен обеспечивать ток до 25 А.

Предлагаемый для тигельной печи генератор на тиристоре включает в схему тиристор типа Т122-10-12, динистор КН102Е, ряд диодов и импульсный трансформатор. Тиристор работает в импульсном режиме.

Проведенный анализ схемы показал, что в такой схеме имеются достаточно мощные паразитные колебания на частотах, близких к 120 МГц.

Индукционная печь самостоятельного изготовления

Такие сверхвысокочастотные излучения могут негативно повлиять на здоровье человека. В соответствии с российскими нормами безопасности с высокочастотными колебаниями разрешается работать при плотности потока электромагнитной энергии не более 1-30 мВт/м². Для данного генератора, как показали расчеты, это излучение на расстоянии в 2,5 м от источника достигает 1,5 Вт/м². Такая величина является неприемлемой.

Схема генератора на МОП-транзисторах включает четыре МОП-транзистора типа IRF520 и IRFP450 и представляет собой двухтактный генератор с независимым возбуждением и индуктором, включенным в мостовую схему. В качестве задающего генератора используется микросхема типа IR2153. Для охлаждения транзисторов требуется радиатор не менее 400 см² и воздушный обдув.
Этот генератор может обеспечивать мощность питания до 1 кВт и менять частоту колебаний в пределах от 10 кГц до 10 МГц. Благодаря этому печь, использующая генератор такого типа, может работать как в режиме плавления, так и поверхностного нагрева.

Печь длительного горения может работать на одной закладке от 10 до 20 часов. При изготовлении печи длительного горения своими руками нужно учитывать особенности конструкции, чтобы она выдавала максимум тепла при минимальных затратах энергии. О том, как правильно собрать печь, читайте на нашем сайте.

Возможно, вам будет интересно узнать о газовых обогревателях для гаража. Каким он должен быть, чтобы обеспечивалось тепло и безопасность, читайте в этом материале.

Использование для обогрева

Для обогрева жилища печи такого типа, как правило, используются вместе с водогрейным котлом.

Одним из вариантов самодельного водогрейного котла индукционного типа является конструкция, нагревающая трубу с протечной водой с помощью индуктора, получающего питание от сети с помощью ВЧ сварочного инвертора.

Однако, как показывает анализ таких систем, из-за больших потерь энергии электромагнитного поля в диэлектрической трубе кпд подобных систем крайне низок. Кроме того, для обогрева жилища требуется очень большое количество электроэнергии, что делает такой обогрев экономически невыгодным.

Из данного раздела можно сделать выводы:

1. Наиболее приемлемым вариантом изготовленной своими руками индукционной печи является тигельный вариант с генератором питания на МОП-транзисторах.
2. Использование изготовленной своими руками индукционной печи для обогрева дома невыгодно экономически. В этом случае лучше приобрести заводскую систему.

Особенности эксплуатации

Как уже говорилось выше, в печах тигельного типа используются источники питания высокой частоты.

При этом, генераторы, изготовленные своими руками, могут излучать паразитные высокочастотные колебания, которые могут принести определенный вред здоровью человека.

Поэтому при эксплуатации индукционной печи индуктор необходимо располагать вертикально, перед включением печи на индуктор надо надевать заземленный экран. При включенной печи необходимо наблюдать за происходящими в тигле процессами на расстоянии, а после выполнения работ немедленно выключать ее.

При эксплуатации изготовленной своими руками индукционной печи необходимо:

1. Принимать меры для защиты пользователя печью от возможного высокочастотного излучения.
2. Учитывать возможность ожога индуктором.

Заключение

1. Для изготовления индукционной печи своими руками лучше выбрать вариант тигельной печи, которая имеет более простую конструкцию, но требует для питания напряжение высокой частоты.
2. Из предложенных схем генератора высокой частоты наиболее приемлемой является схема на МОП-транзисторах, обеспечивающая мощность в 1 кВт и позволяющая регулировать частоту генерации.
3. При работе с индукционной печью, изготовленной своими руками, необходимо обращать внимание на защиту от паразитного высокочастотного излучения и ожогов индуктором.
4. Использование индукционных печей в водогрейных котлах для обогрева дома экономически невыгодно.

Видео на тему

Индукционная печь: принцип работы, устройство, изготовление своими руками

Индукционная печь это печной аппарат, который применяется для плавления цветных (бронзы, алюминия, меди, золота и других) и черных (чугуна, стали и других) металлов за счет работы индуктора. В поле ее индуктора производится ток, он нагревает металл и доводит его до расплавленного состояния.

Вначале на него будет действовать электромагнитное поле, потом электрический ток, а затем уже он пройдет тепловую стадию. Простую конструкцию такого печного устройства можно собрать самостоятельно из различных подручных средств.

Принцип работы

Такое печное устройство является электрическим трансформатором со вторичной короткозамкнутой обмоткой. Принцип действия индукционной печи состоит в следующем:

• при помощи генератора в индукторе создается переменный ток,
• индуктор с конденсатором создает колебательный контур, он настроен на рабочую частоту,
• в случае использования автоколебательного генератора, конденсатор исключается из схемы устройства и в этом случае используется собственный запас емкости индуктора,
• создаваемое индуктором магнитное поле может существовать в свободном пространстве или же замыкаться с использованием индивидуального ферромагнитного сердечника,
• магнитное поле воздействует на находящуюся в индукторе металлическую заготовку или шихту и образует магнитный поток,
• по уравнениям Максвелла он индуцирует в заготовке вторичный ток,
• при цельном и массивном магнитном потоке создаваемый ток замыкается в заготовке и происходит создание тока Фуко или вихревого тока,
• после образования такого тока вступает в действие закон Джоуля-Ленца, и полученная с помощью индуктора и магнитного поля энергия нагревает заготовку металла или шихту.

Несмотря на многоступенчатую работу, устройство индукционной печи может давать в вакууме или воздухе до 100% КПД. Если среда с магнитной проницаемостью, то этот показатель будет расти, в случае со средой из неидеального диэлектрика, он будет падать.

Устройство

Рассматриваемая печь – своеобразный трансформатор, но только в нем нет вторичной обмотки, ее заменяет помещенный в индуктор металлический образец. Он будет проводить ток, а вот диэлектрики в этом процессе не нагреваются, они остаются холодными.

Конструкция индукционных тигельных печей включает в себя индуктор, который состоит из нескольких витков медной трубки, свернутой в виде катушки, внутри нее постоянно передвигается охлаждающая жидкость. Также индуктор вмещает в себе тигель, который может быть из графита, стали и других материалов.

Кроме индуктора в печи установлен магнитный сердечник и подовый камень, все это заключено в корпус печи. В него входят:

• кожух индукционной единицы,
• кожух ванной,
• каркас.

В моделях печей большой мощности кожух ванны обычно выполняется достаточно жестким, поэтому каркас в таком устройстве отсутствует. Крепление корпуса должно выдерживать сильные нагрузки при наклоне всей печи. Каркас чаще всего изготавливается из фасонных балок, выполненных из стали.

Тигельная индукционная печь для плавки металла устанавливается на фундамент, в который вмонтированы опоры, на их подшипники опираются цапфы механизма наклона устройства.

Кожух ванны выполняется из металлических листов, на которые для прочности наваривают ребра жесткости.

Кожух для индукционной единицы используется в качестве соединительного звена между печным трансформатором и подовым камнем. Его для уменьшения потерь тока делают из двух половинок, между которыми предусмотрена изолирующая прокладка.

Стяжка половинок происходит за счет болтов, шайб и втулок. Такой кожух делается литым или сварным, при выборе материала для него отдают предпочтение немагнитным сплавам. Двухкамерная индукционная сталеплавильная печь идет с общим кожухом для ванны и для индукционной единицы.

В небольших печах, в которых не предусмотрено водяного охлаждения имеется вентиляционная установка, она помогает отводить из агрегата излишки тепла. Даже вы случае установки водоохлаждаемого индуктора необходимо вентилировать проем, возле подового камня, чтобы он не перегревался.

В современных печных установках имеется не только водоохлаждаемый индуктор, но и предусмотрено водяное охлаждение кожухов. На каркасе печи могут быть установлены вентиляторы, работающие от приводного двигателя. При значительной массе такого устройства, вентиляционный прибор устанавливают возле печи. Если индукционная печь для производства стали идет со съемным вариантом индукционных единиц, то для каждой из них предусматривается свой вентилятор.

Отдельно стоит отметить механизм наклона, который для малых печей идет с ручным приводом, а для крупных он оснащен гидравлическим приводом, расположенным у сливного носика. Какой бы ни был установлен механизм наклона, он обязан обеспечивать слив полностью всего содержимого ванной.

Расчет мощности

Так как индукционный способ плавки стали менее затратный, чем аналогичных методик, основанных на использовании мазута, угля и других энергоносителей, то расчет индукционной печи начинается с вычисления мощности агрегата.

Мощность индукционной печи подразделяется на активную и полезную, для каждой из них есть своя формула.

В качестве исходных данных нужно знать:

• емкость печи, в рассматриваемом для примера случае она равна 8 тоннам,
• мощность агрегата (берется максимальное ее значение) – 1300 кВт,
• частота тока – 50 Гц,
• производительность печной установки – 6 тонн в час.

Требуется также учитывать расплавляемый металл или сплав: по условию он цинковый. Это важный момент, тепловой баланс плавки чугуна в индукционной печи, также как и других сплавов свой.

Полезная мощность, которая передается жидкому металлу:

• Рпол = Wтеор×t×П,
• Wтеор – удельный расход энергии, он теоретический, и показывает перегрев металла на 10С,
• П – производительность печной установки, т/ч,
• t температура перегрева сплава или металлической заготовки в ванной печи, 0С
• Рпол = 0,298×800×5,5 = 1430,4 кВт.

Активная мощность:

• Р = Рпол/Ютерм,
• Рпол – берется с предыдущей формулы, кВт,
• Ютерм – КПД литейной печи, его пределы от 0,7 до 0,85, в среднем принимают 0,76.
• Р =1311,2/0,76=1892,1кВт, проводится округление значения до 1900 кВт.

На заключительном этапе рассчитывается мощность индуктора:

• Ринд = Р/N,
• Р – активная мощность печной установки, кВт,
• N – количество индукторов, предусмотренных на печи.
• Ринд =1900/2= 950 кВт.

Потребление мощности индукционной печью при плавке стали зависит от ее производительности и вида индуктора.

Виды и подвиды

Индукционные печи делятся на два основных вида:

1. Канальный. В нем вторичным витком служит кольцевой короткозамкнутый канал, в который помещается металл. В качестве источника энергии для процесса плавки используется генератор либо переменный ток промышленной частоты. Высокое КПД таких печей обусловлено передачей высокочастотного поля через ферритовый или стальной сердечник. Плавка стали в индукционных печах такого типа отличается непрерывной подачей металлических заготовок и получением расплавленного металла. Единственным недостатком канального агрегата является сложность запуска его работы, так как предварительно необходимо заполнить канал расплавом.
2. Тигельный. В таких печах источником энергии является генератор, который может работать в диапазоне от нескольких десятков до сотен кГц. Металлические заготовки в этом виде печи помещаются в ее термостойкий тигель, который располагается в обмотке индуктора. Как только расплав достигнет нужной температуры, тигель освобождают и заправляют следующей партией сырья. Такое печное устройство отличается высокой скоростью нагрева металла, так как в тигле очень малы потери тепла.

Кроме такого разделения, индукционные печи бывают компрессорными, вакуумными, открытыми и газонаполненными.

Индукционные печи своими руками

Среди имеющихся распространенных методик создания таких агрегатов можно найти пошаговое руководство, как сделать индукционную печь из сварочного инвертора, с нихромовой спиралью или графитовыми щетками, приведем их особенности.

Агрегат из высокочастотного генератора

Она выполняется с учетом расчетной мощности агрегата, вихревых потерь и утечек на гистерезисе. Питание конструкции будет идти от обычной сети в 220 В, но с использованием выпрямителя. Такой вид печи может идти с графитовыми щетками или нихромовой спиралью.

Для создания печи потребуется:

• два диода UF4007,
• пленочные конденсаторы,
• полевые транзисторы в количестве двух штук,
• резистор в 470 Ом,
• два дроссельных кольца, их можно снять со старого компьютерного системщика,
• медный провод Ø сечения 2 мм.

В качестве инструмента используется паяльник и плоскогубцы.

Приведем схему для индукционной печи:

Индукционные портативные плавильные печи такого плана создаются в следующей последовательности:

1. Транзисторы располагаются на радиаторах. Из-за того, что в процессе плавки металла схема устройства быстро греется, радиатор для нее нужно подбирать с большими параметрами. Допустимо устанавливать несколько транзисторов на один генератор, но в этом случае их нужно изолировать от металла при помощи прокладок, сделанных из пластика и резины.
2. Изготавливаются два дросселя. Для них берутся два заранее снятые с компьютера кольца, вокруг них обматывают медную проволоку, количество витков ограничено от 7 до 15.
3. Конденсаторы объединяются между собой в батарею, чтобы на выходе получилась емкость в 4,7 мкФ, их соединение проводится параллельно.
4. Вокруг индуктора обвивается медная проволока, ее диаметр должен быть 2 мм. Внутренний диаметр обмотки должен совпадать с размером используемого для печи тигля. Всего делают 7-8 витков и оставляют длинные концы, чтобы их можно было подключить к схеме.
5. В качестве источника к собранной схеме подсоединяется аккумулятор мощностью 12 В, его хватает примерно на 40 минут работы печи.

Если необходимо, то делается корпус из материала с высокой термоустойчивостью . Если же выполняется индукционная плавильная печь из сварочного инвертора, то защитный корпус должен быть обязательно, но его нужно заземлить.

Конструкция с графитовыми щетками

Такая печь используется для выплавки любого металла и сплавов.

Для создания устройства необходимо заготовить:

• графитовые щетки,
• порошковый гранит,
• трансформатор,
• шамотный кирпич,
• стальная проволока,
• тонкий алюминий.

Технология сборки конструкции заключается в следующем:

1. Выполняется основа – в виде бокса, который изготавливается из шамотного кирпича, его кладут на огнеупорную плитку.
2. Сверху бокса укладывается лист асбестокартона, если ему нужно придать определенную форму, его поверхность нужно смочить водой. Чтобы конструкцию сделать жесткой, нужно обмотать ее проволокой. Размеры бокса зависят от мощности трансформатора. Лучше всего использовать его из сварочного аппарата. Если он большой мощности, то его следует перемотать.
3. Во избежание перегрева трансформатора его обматывают тонким алюминием.
4. На дне кирпичного бокса располагается глиняная подложка, чтобы расплавленный металл не растекался.
5. Устанавливаются графитовые щетки.

Прибор с нихромовой спиралью

Такой прибор используется для выплавки больших объемов металла.

В качестве расходных материалов для обустройства самодельной печи используется:

• нихром,
• асбестовая нить,
• кусок керамической трубы.

После подключения всех составляющих печи по схеме, ее работа состоит в следующем: после подачи электрического тока на нихромовую спираль, она передает тепло металлу и плавит его.

Создание такой печи проводится в следующей последовательности:

1. Навивание спирали, для нее используется проволока диаметром 0,3 мм, длина заготовки должна быть около 11 метров.
2. Проволока наматывается вокруг длинной трубки, ее диаметр – 5 мм.
3. Кусок трубы из керамики выступает в качестве тигля, его подрезают до нужного размера, примерно на 15 см. В один его конец вставляется асбестовая нить, чтобы расплавленный металл не растекался.
4. Укладка спирали вокруг трубы. Между ее витками укладывается асбестовая нить, она ограничит доступ кислорода и тем самым не допустит замыкания в печи.
5. В таком виде катушка помещается в лампу высокой мощности, в ней имеется патрон нужного диаметра, который чаще всего изготовлен из керамики.

Такая конструкция отличается высокой производительностью, она долго остывает и быстро нагревается. Но необходимо учесть, что если спираль будет плохо изолирована, то она быстро перегорит.

Цены на готовые индукционные печи

Самодельные конструкции печей будут стоить гораздо дешевле покупных, но их нельзя создать большими объемами, поэтому без готовых вариантов для массового производства расплава не обойтись.

Цены на индукционные печи для плавки металла зависят от их вместимости и комплектации.

Модель	Характеристики и особенности	Цена, рубли
INDUTHERM MU-200	Печь поддерживает 16 температурных программ, максимальная температура нагрева – 1400 0С, контроль за режимом осуществляется с термопарой типа S. Агрегат производит мощность 3,5 кВт.	820 тыс.
INDUTHERM MU-900	Печь работает от электропитания в 380 Вт, температурный контроль происходит с помощью термопары типа S и может доходить до 1500 0С. Мощность – 15 кВт.	1,7 млн.
УПИ-60-2	Эта индукционная плавильная мини-печь может использоваться для плавки цветных и драгоценных металлов. Заготовки загружаются в графитовый тигель, их нагрев ведется по принципу трансформатора.	125 тыс.
ИСТ-1/0,8 М5	Индуктор печи представляет собой корзину, в которую встроен магнитопровод совместно с катушкой. Агрегат 1 тонну.	1,7 млн.
УИ-25П	Печное устройство рассчитано на загрузку в 20 кг, он оснащен редукторным наклоном плавильного узла. В комплекте к печи идет блок конденсаторных батарей. Мощность установки – 25 кВт. Максимальная t нагрева – 1600 0С.	470 тыс.
УИ-0,50Т-400	Агрегат рассчитан на загрузку в 500 кг, самая большая мощность установки – 525 кВт, напряжение для него должно быть не ниже 380Вт, максимальная рабочая t – 1850 0С.	900 тыс.
ST 10	Печь итальянской компании оснащена цифровым термостатом, в панель управления встроена технология SMD, которая отличается быстродействием. Универсальный агрегат может работать с разной вместительностью от 1 до 3 кг, для этого ее не нужно переналаживать. Она предназначена для драгоценных металлов, ее max температура – 1250 0С.	1 млн.
ST 12	Статическая индукционная печь с цифровым термостатом. Она может быть дополнена вакуумной литьевой камерой, что дает возможность производить литье прямо рядом с установкой. Управление происходит с помощью сенсорной панели. Максимальная температура – 1250 0С.	1050 тыс.
ИЧТ-10ТН	Печь рассчитана на загрузку в 10 тонн, довольно объемный агрегат, для его установки нужно выделить закрытое цеховое помещение.	8,9 млн.

Вывод

Самостоятельно сделать индукционную печь увлекательно, но это сопряжено с некоторыми ограничениями и неизвестными последствиями, так как нужно опираться на законы физики и химии, а кто в этом не силен, тот не сможет провести процесс безопасно. Для частого использования такой установки лучше подобрать подходящий вариант из представленных выше.

Загрузка…

Индукционная печь своими руками из микроволновки

Индукционная печь может использоваться для плавления небольшого количества металла, разделения и очистки драгоценных металлов, для нагрева металлических изделий с целью их закалки или отпуска.

Кроме того, такие печи предлагается использовать для обогрева жилища. Индукционные печи имеются в продаже, но интересней и дешевле изготовить такую печь своими руками.

Принцип действия

Для получения таких токов используется так называемый индуктор, который представляет собой катушку индуктивности, содержащую всего несколько витков толстого провода.

Индуктор питается сети переменного тока 50 Гц (иногда через понижающий трансформатор) или от генератора высокой частоты.

Протекающий по индуктору переменный ток генерирует переменное магнитное поле, которое пронизывает пространство. Если в этом пространстве окажется какой-либо материал, то в нем будут наводиться токи, которые начнут нагревать этот материал. Если этот материал – вода, то у нее будет повышаться температура, а если это металл, то через некоторое время он начнет плавиться.

Индукционные печи бывают двух типов:

• печи с магнитопроводом;
• печи без магнитопровода.

Принципиальная разница между двумя этими типами печей состоит в том, что в первом случае индуктор расположен внутри плавящегося металла, а во втором – снаружи. Наличие магнитопровода увеличивает плотность магнитного поля, пронизывающего помещенный в тигель металл, что облегчает его нагревание.

Примером индукционной печи с магнитопроводом является канальная индукционная печь. Схема такой печи включает замкнутый магнитопровод из трансформаторной стали, на котором располагаются первичная обмотка – индуктор и кольцеобразный тигель, в котором располагается материал для плавления. Тигель изготавливается из жаропрочного диэлектрика. Питание такой установки осуществляется от сети переменного тока с частотой 50 Гц или генератора с повышенной частотой 400 Гц.

Такие печи используются для плавления дюраля, цветных металлов или получения высококачественного чугуна.

Большее распространение имеют тигельные печи, не имеющие магнитопровода. Отсутствие в печи магнитопровода приводит к тому, что магнитное поле, создаваемое токами промышленной частоты, сильно рассеивается в окружающем пространстве. И для того, чтобы увеличить плотность магнитного поля в диэлектрическом тигеле с материалом для плавления, необходимо использовать более высокие частоты. При этом считается, что если контур индуктора настроен в резонанс с частотой питающего напряжения, а диаметр тигеля соизмерим с длиной волны резонанса, то в районе тигеля может сконцентрироваться до 75% энергии электромагнитного поля.

Схема изготовления индукционной печи

Как показали исследования, для обеспечения эффективного плавления металлов в тигельной печи желательно, чтобы частота питающего индуктор напряжения превышала резонансную частоту в 2-3 раза. То есть, такая печь работает на второй или третьей частотной гармонике. Кроме того, при работе на таких повышенных частотах происходит лучшее перемешивание сплава, что улучшает его качество. Режим с применением еще больших частот (пятой или шестой гармоники) может использоваться для поверхностной цементации или закалки металла, что связано с появлением скин-эффекта, то есть, вытеснением электромагнитного поля высокой частоты к поверхности заготовки.

Выводы по разделу:

1. Существуют два варианта индукционной печи – с магнитопроводом и без магнитпровда.
2. Канальная печь, относящаяся к первому варианту печей, более сложна по конструкции, но может питаться непосредственно от сети 50 Гц или сети повышенной частоты 400 Гц.
3. Тигельная печь, относящаяся к печам второго типа, более проста по конструкции, но требует для питания индуктора генератора высокой частоты.

Если печь – это отопительный прибор для практических нужд, то камин нужен для декора и уюта. Камин своими руками: пошаговая инструкция по сборке, а также пример порядовки камина с аркой.

О том, как правильно опдойти к выбору электрического котла отопления, читайте тут.

А здесь https://microklimat.pro/otopitelnoe-oborudovanie/kotly/avtomatika-dlya-gazovyx.html вы узнаете, как работает автоматика для газовых котлов отопления. Котлы по способу инсталляции и разновидности энергозависимых систем.

Конструкции и параметры индукционных печей

Канальная

Одним из вариантов изготовления индукционной печи своими руками является канальная.

Для ее изготовления можно использовать обычный сварочный трансформатор, работающий на частоте 50 Гц.

В этом случае вторичную обмотку трансформатора надо заменить кольцевым тигелем.

В такой печи можно плавить до 300-400 г цветных металлов, а потреблять она будет 2-3 кВт мощности. Такая печь будет иметь большой кпд и позволит выплавлять металл высокого качества.

Основной трудностью изготовления канальной индукционной печи своими руками является приобретение подходящего тигеля.

Для изготовления тигеля должен использоваться материал с высокими диэлектрическими свойствами и высокой прочности. Такой как электрофарфор. Но такой материал не просто найти, а еще трудней обработать в домашних условиях.

Тигельная

Важнейшими элементами тигельной печи индукционного типа являются:

• индуктор;
• генератор напряжения питания.

В качестве индуктора для тигельных печей мощностью до 3 кВт можно использовать медную трубку или провод диаметром 10 мм или медную шину сечением 10 мм². Диаметр индуктора может составлять около 100 мм. Число витков от 8 до 10.

При этом существует много модификаций индуктора. Например, его можно выполнить в виде восьмерки, трилистника или иной формы.

В процессе работы индуктор обычно сильно нагревается. В промышленных образцах для индуктора используется водяное охлаждение витков.

В домашних условиях использование такого метода затруднительно, однако индуктор может нормально работать в течение 20-30 минут, что вполне достаточно для домашних работ.

Однако такой режим работы индуктора вызывает появление на его поверхности окалины, что резко уменьшает кпд печи. Поэтому время от времени индуктор приходится заменять на новый. Некоторые специалисты для защиты от перегрева предлагают покрывать индуктор жаропрочным материалом.

Генератор переменного тока высокой частоты – другой важнейший элемент тигельной печи индукционного типа. Можно рассмотреть несколько типов таких генераторов:

• генератор на транзисторе;
• генератор на тиристоре;
• генератор на МОП- транзисторах.

Простейшим генератором переменного тока для питания индуктора является генератор с самовозбуждением, схема которого имеет один транзистор типа КТ825, два резистора и катушку обратной связи. Такой генератор может вырабатывать мощность до 300 Вт, а регулировка мощности генератора осуществляется путем изменения постоянного напряжения источника питания. Источник питания должен обеспечивать ток до 25 А.

Предлагаемый для тигельной печи генератор на тиристоре включает в схему тиристор типа Т122-10-12, динистор КН102Е, ряд диодов и импульсный трансформатор. Тиристор работает в импульсном режиме.

Проведенный анализ схемы показал, что в такой схеме имеются достаточно мощные паразитные колебания на частотах, близких к 120 МГц.

Индукционная печь самостоятельного изготовления

Такие сверхвысокочастотные излучения могут негативно повлиять на здоровье человека. В соответствии с российскими нормами безопасности с высокочастотными колебаниями разрешается работать при плотности потока электромагнитной энергии не более 1-30 мВт/м². Для данного генератора, как показали расчеты, это излучение на расстоянии в 2,5 м от источника достигает 1,5 Вт/м². Такая величина является неприемлемой.

Схема генератора на МОП-транзисторах включает четыре МОП-транзистора типа IRF520 и IRFP450 и представляет собой двухтактный генератор с независимым возбуждением и индуктором, включенным в мостовую схему. В качестве задающего генератора используется микросхема типа IR2153. Для охлаждения транзисторов требуется радиатор не менее 400 см² и воздушный обдув.
Этот генератор может обеспечивать мощность питания до 1 кВт и менять частоту колебаний в пределах от 10 кГц до 10 МГц. Благодаря этому печь, использующая генератор такого типа, может работать как в режиме плавления, так и поверхностного нагрева.

Печь длительного горения может работать на одной закладке от 10 до 20 часов. При изготовлении печи длительного горения своими руками нужно учитывать особенности конструкции, чтобы она выдавала максимум тепла при минимальных затратах энергии. О том, как правильно собрать печь, читайте на нашем сайте.

Возможно, вам будет интересно узнать о газовых обогревателях для гаража. Каким он должен быть, чтобы обеспечивалось тепло и безопасность, читайте в этом материале.

Использование для обогрева

Для обогрева жилища печи такого типа, как правило, используются вместе с водогрейным котлом.

Одним из вариантов самодельного водогрейного котла индукционного типа является конструкция, нагревающая трубу с протечной водой с помощью индуктора, получающего питание от сети с помощью ВЧ сварочного инвертора.

Однако, как показывает анализ таких систем, из-за больших потерь энергии электромагнитного поля в диэлектрической трубе кпд подобных систем крайне низок. Кроме того, для обогрева жилища требуется очень большое количество электроэнергии, что делает такой обогрев экономически невыгодным.

Из данного раздела можно сделать выводы:

1. Наиболее приемлемым вариантом изготовленной своими руками индукционной печи является тигельный вариант с генератором питания на МОП-транзисторах.
2. Использование изготовленной своими руками индукционной печи для обогрева дома невыгодно экономически. В этом случае лучше приобрести заводскую систему.

Особенности эксплуатации

Как уже говорилось выше, в печах тигельного типа используются источники питания высокой частоты.

При этом, генераторы, изготовленные своими руками, могут излучать паразитные высокочастотные колебания, которые могут принести определенный вред здоровью человека.

Поэтому при эксплуатации индукционной печи индуктор необходимо располагать вертикально, перед включением печи на индуктор надо надевать заземленный экран. При включенной печи необходимо наблюдать за происходящими в тигле процессами на расстоянии, а после выполнения работ немедленно выключать ее.

При эксплуатации изготовленной своими руками индукционной печи необходимо:

1. Принимать меры для защиты пользователя печью от возможного высокочастотного излучения.
2. Учитывать возможность ожога индуктором.

Заключение

1. Для изготовления индукционной печи своими руками лучше выбрать вариант тигельной печи, которая имеет более простую конструкцию, но требует для питания напряжение высокой частоты.
2. Из предложенных схем генератора высокой частоты наиболее приемлемой является схема на МОП-транзисторах, обеспечивающая мощность в 1 кВт и позволяющая регулировать частоту генерации.
3. При работе с индукционной печью, изготовленной своими руками, необходимо обращать внимание на защиту от паразитного высокочастотного излучения и ожогов индуктором.
4. Использование индукционных печей в водогрейных котлах для обогрева дома экономически невыгодно.

Видео на тему

На протяжении многих лет люди проводят плавку металла. Каждый материал имеет свою температуру плавления, достигнуть которую можно только при применении специального оборудования. Первые печи для плавки металла были довольно большими и устанавливались исключительно в цехах крупных организаций. Сегодня современная индукционная печь может устанавливаться в небольших мастерских при налаживании производства ювелирных изделий. Она небольшая, проста в обращении и обладает высокой эффективностью.

Принцип действия

Плавильный узел индукционной печи применяется для нагрева самых различных металлов и сплавов. Классическая конструкция состоит из следующих элементов:

1. Сливной насос.
2. Индуктор, охлаждающийся водой.
3. Каркас из нержавеющей стали или алюминия.
4. Контактная площадка.
5. Подина из жаропрочного бетона.
6. Опора с гидравлическим цилиндром и подшипниковым узлом.

Принцип действия основан на создании вихревых индукционных токов Фуко. Как правило, при работе бытовых приборов подобные токи вызывают сбои, но в этом случае они применяются для нагрева шихты до требуемой температуры. Практически вся электроника во время работы начинает нагреваться. Этот негативный фактор применения электричества используется на полную мощность.

Преимущества устройства

Печь плавильная индукционная стала применяться относительно недавно. На производственных площадках устанавливаются знаменитые мартены, доменные печи и другие разновидности оборудования. Подобная печь для плавки металла обладает следующими преимуществами:

1. Применение принципа индукции позволяет делать оборудование компактным. Именно поэтому не возникает проблем с их размещением в небольших помещениях. Примером можно назвать доменные печи, которые могут устанавливаться исключительно в подготовленных помещениях.
2. Результаты проведенных исследований указывают на то, что КПД составляет практически 100%.
3. Высокая скорость плавки. Высокий показатель КПД определяет то, что на разогрев металла уходит намного меньше времени, если сравнивать с другими печами.
4. Некоторые печи при плавке могут привести к изменению химического состава металла. Индукционная занимает первое место по чистоте расплава. Создаваемые токи Фуко проводят нагрев заготовки изнутри, за счет чего исключается вероятность попадания в состав различных примесей.

Именно последнее преимущество определяет распространение индукционной печи в ювелирном деле, так как даже небольшая концентрация посторонней примеси может негативно сказаться на полученном результате.

Рекомендации по размещению печи

В зависимости от особенностей конструкции выделяют напольные и настольные индукционные печи. Независимо от того, какой именно вариант был выбран, выделяют несколько основных правил по установке:

1. При работе оборудования на электросеть оказывается высокая нагрузка. Для того чтобы исключить вероятность возникновения короткого замыкания по причине износа изоляции, при установке должно быть проведено качественное заземление.
2. Конструкция имеет водяной охлаждающий контур, который исключает вероятность перегрева основных элементов. Именно поэтому следует обеспечивать надежный подъем воды.
3. Если проводится установка настольной печи, то следует уделить внимание устойчивости используемого основания.
4. Печь для плавки металла представлена сложным электрическим прибором, при установке которого нужно соблюдать все рекомендации производителя. Особое внимание уделяется параметрам источника питания, который должен соответствовать модели аппарата.
5. Не стоит забывать о том, что вокруг печи должно быть довольно много свободного пространства. Во время работы даже небольшой по объему и массе расплав может случайно выплеснуться из формы. При температуре более 1000 градусов Цельсия он нанесет непоправимый вред различным материалам, а также может стать причиной возгорания.

Во время работы устройство может серьезно нагреваться. Именно поэтому поблизости не должно быть никаких легковоспламеняющихся или взрывчатых веществ. Кроме этого, по технике пожарной безопасности вблизи должен быть установлен пожарный щит.

Разновидности оборудования

Широкое применение получили только два типа печи: тигельные и канальные. Они обладают сходными преимуществами и недостатками, отличия заключаются лишь в применяемом методе работы:

1. В тигельный тип печи приходится проводить загрузку каждой порции шихты отдельно. Принцип работы устройства заключается в следующем: металл загружается внутрь индуктора, после расплавки он сливается и проводится загрузка новой порции. Как правило, подобная модель приобретается для небольших мастерских, когда работа ведется с небольшим количеством сырья.
2. Канальные отличаются тем, что позволяют проводить плавку металла непрерывно. Конструкция позволяет проводить погрузку новой порции металла и слив уже расплавленного во время работы. Недостатком можно назвать лишь то, что трудности возникают на момент слива, так как канал слива должен быть заполнен.

Большей популярностью пользуется тигельная разновидность индукционных печей. Это связано с их высокой производительностью и простотой в эксплуатации. Кроме этого, подобную конструкцию при необходимости можно изготовить самостоятельно.

Самодельные варианты исполнения встречаются довольно часто. Для их создания требуются:

Опытный электрик при необходимости может сделать индуктор своими руками. Этот элемент конструкции представлен обмоткой из медной проволоки. Тигель можно приобрести в магазине, а вот в качестве генератора используется ламповая схема, собранная своими руками батарея их транзисторов или сварочный инвертор.

Использование сварочного инвертора

Печь индукционная для плавки металла своими руками может быть создана при применении сварочного инвертора в качестве генератора. Этот вариант получил самое широкое распространение, так как прилагаемые усилия касаются лишь изготовления индуктора:

1. В качестве основного материала применяется тонкостенная медная трубка. Рекомендуемый диаметр составляет 8—10 см.
2. Трубка изгибается по нужному шаблону, который зависит от особенностей применяемого корпуса.
3. Между витками должно быть расстояние не более 8 мм.
4. Индуктор располагают в текстолитовом или графитовом корпусе.

После создания индуктора и его размещения в корпусе остается только установить на свое место приобретенный тигель.

Применение транзисторов

Подобная схема довольно сложна в исполнении, предусматривает применение резисторов, нескольких диодов, транзисторов различной емкости, пленочного конденсатора, медного провода с двумя различными диаметрами и колец от дросселей. Рекомендации по сборке следующие:

1. При применении рассматриваемой схемы конструкция будет сильно нагреваться. Именно поэтому следует использовать эффективное охлаждение.
2. Приобретенные конденсаторы собираются в одну схему для получения батареи.
3. В качестве основы для индуктора применяются дроссельные кольца. На них наматывается ранее приобретенная медная трубка диаметром около 1 мм. Количество витков определяет то, какой мощностью будет самодельная печь. Рекомендуемый диапазон от 7 до 15 витков.
4. На предмет цилиндрической формы наматывается вторая медная трубка, диаметр которой должен быть около 2 мм. Стоит учитывать, что концы этой трубки следует оставлять большими, так как они будут использоваться для подключения к источнику питания.
5. В качестве источника питания можно использовать аккумулятор с мощностью 12 В.

Созданная схема помещается в текстолитовый или графитовый корпус, которые являются диэлектриками. Схема, предусматривающая применение транзисторов, довольно сложна в исполнении. Поэтому браться за изготовление подобной печи следует исключительно при наличии определенных навыков работы.

Печь на лампах

В последнее время печь на лампах создают все реже, так как она требует осторожности при обращении. Применяемая схема проще в сравнении со случаем применения транзисторов. Сборку можно провести в несколько этапов:

1. В качестве генератора тока применяются 4 лучевые лампы, которые соединяются при параллельном подключении.
2. Применяемая проволока из меди должна соединяться по спирали. Создаваемые витки должны иметь диаметр от 8 до 16 см, расстояние между ними не менее 5 миллиметров. Стоит учитывать, что понадобится довольно большое количество проволоки, так как внутри витков должен поместиться тигель.
3. Создаваемая спираль помещается в корпус из материала, который не проводит электрический ток.
4. Повысить эффективность схемы можно при дополнительном подключении подстроечного конденсатора.

Применяемые ламы должны быть защищены от механического воздействия.

Охлаждение оборудования

При создании индукционной печи своими руками больше всего проблем возникает с охлаждением. Это связано со следующими моментами:

1. Во время работы нагревается не только расплавляемый металл, но и некоторые элементы оборудования. Именно поэтому для длительной работы требуется эффективное охлаждение.
2. Метод, основанный на применении воздушного потока, характеризуется низкой эффективностью. Кроме этого, не рекомендуется проводить установку вентиляторов вблизи печи. Это связано с тем, что металлические элементы могут оказывать воздействие на генерируемые вихревые токи.

Как правило, охлаждение проводится при подаче воды. Создать водяной охлаждающий контур в домашних условиях не только сложно, но и экономически невыгодно. Промышленные варианты печи имеют уже встроенный контур, к которому достаточно подключить холодную воду.

Техника безопасности

При использовании индукционной печи нужно соблюдать определенную технику безопасности. Основные рекомендации:

1. Нагреваемый металл может иметь очень высокую температуру. Попадание даже одной расплавленной капли на кожу может привести к серьезной травме. Именно поэтому при работе следует быть осторожным, использовать защитную одежду.
2. Производители промышленного оборудования в паспорте указывают довольно много различных параметров, среди которых отметим радиус воздействия электромагнитного поля. Стоит учитывать, что электроника, которая попала в этот радиус, может работать неправильно, а при длительном нахождении и вовсе выйдет из строя.
3. При выборе защитной одежды следует отдавать предпочтение варианту без металлических элементов.

При установке оборудования следует рассмотреть то, как будет проводиться погрузка шихты и извлечение расплавленного металла. Рекомендуется отводить отдельное подготовленное помещение для установки индукционной печи.

Link: что применённый UHU феррит при нагреве более 450 градусов будет стремится к парамагнетику, что уменьшает эффективность преобразования СВЧ энергии в тепловую
Странное слово «эффективность»
Если мы говорим о КПД преобразовании эл-енергии в тепловую, для нагрева и плавки металлов, то токи Фуко, возникающие в переменном магнитном поле, всего лишь одна из составляющих.
На самом деле, основная «разогревающая» сила, обыкновенный закон Ома.
Индуктор, для заготовки воздушный трансформатор, вторичкой которого является, металл внутри индуктора–короткозамкнутый виток. Есть еще-ффект близости.
КПД, прежде всего зависит от проводимости индуктора и нагреваемого материала.
При медном индукторе (а других не встречал) и меди, серебре, золоте-КПД самый низкий, меньше 50%.
Но это только вначале нагрева, так-как индуктор охлаждается и имеет температуру не более 60гр, а металл внутри нагревается, то при 300град, КПД выше 60% и повышается с температурой, с учетом скин-эффекта и маленького отношения нагреваемой массы, к основной-это происходит «практически игновенно».
Самое смешное-тема «Индукционная плавилная печ из микроволновки.» не имеет решения
Индукционный нагрев—в поле индуктора.
Волновод в СВЧ-печке, наверное ближе к конденсатору?

Благодарю всех участников темы за обсуждение интересной задачи и полученный в процессе личный опыт. Кстати успешный. ИМХО получившийся девайс оказался менее эффективный, чем в случае с муфельной печью. Как говорится: кто хотел добиться – добился, кто хотел потрепаться – потрепался. Жаль, что тема умерла.
З.Ы. Дали попробовать графитовый тигель. ВЕЩЬ.
Всем удачи.

По Дискавери показывали перца (учёного), дак он в микроволновке стекло сварил прямо в онлайне, а это гораздо более 1000 градусов.
Значит взял он большую керамическую миску, засыпал её дно толчёным древесным углём, поставил в неё маленький керамический тигель с компонентами для плавки стекла, накрыл керамической крышкой. Затем всё это дело засыпал опять-же толчёным углём и накрыл сверху тоже керамической крышкой.
Эту «матрёшку» он засунул в микроволновку и включил. Сколько времени он ждал- я не помню, но когда он оттуда вытащил своё хозяйство и открыл верхнюю крышку, то оказалось внутри температура была очень высокой. Причём чем ближе к центру, тем горячее. Если внешний слой угля был еле красным, то внутренние слои, вместе с маленьким тигелем были доведены до белого каления. А всё содержимое в маленьком тигеле сплавилось в обыкновенное силикатное стекло.

Так что всё гениальное просто. Если уж стекло в микроволновке сварить можно, то медь расплавить и подавно.
СВЧ излучение раскаляет угольный порошок, а уже сам уголь греет тигель.

МП-40: Так что всё гениальное просто. Если уж стекло в микроволновке сварить можно, то медь расплавить и подавно.

Просто, да не очень! Чтобы расплавить стекло с помощью ЭМ-поля, достаточно его даже немного размягчить, а дальше оно начнёт разогреваться за счёт появления собственной электропроводности (свойство всех полупроводников и диэлектриков, заключающееся в усилении электропроводности с ростом температуры). Поэтому у учёного «перца» в центре «матрёшки» температура и была выше.

В случае с медью этот фокус не прокатит, т.к. она имеет очень высокую электропроводность, и ЭМ-поле от неё просто отражается, а металл при этом не нагревается.

Есть опыт (можно даже проверить самому) где стеклянную трубочку включают в цепь лампочки 100 ватт. После этого греют трубку на спиртовке. Лампочка начинает светиться,увеличивая яркость -ток растет.

Далее спиртовку убирают , а трубка разогревается уже от проходящего тока. Через 10 минут трубка расплавляется посередине ицепь разрывается.

Угольный порошок можете взять из микрофона . И не забывайте, что порошок при распылении в воздухе взрывоопасен. Достаточно искры и ..

Я для фейеррверка размешал порошок в одеколоне и распылил все это дело у открытого огня. Вспыхивает хорошо.

AZUS6: можно даже проверить самому

Я делал, смотрится. У стекла не электронная, а ионная проводимость.

Вообще-то в любой книжке типа «Практические советы» наряду с рекомендациями полиовки древесины приводится практически одна и таже схема на 4-х 6П3С или Г807. Настраивоется в резонанс од нагрузкой, но кроме как нагреть отв6ртку и расплавить кусок припоя вряд ли она на что-либо способно. У меня в лаборатории два типа приборов, которые плавят металлосодержащие пробы в присутствии флюсующих добавок. Так вот ЛАМПЫ и там и там с пятилитровое пластмассовое ведо, всё сплошь в катушках, в одной индукционной печи – медный индуктор с водяным охлаждением, как в предидущей сноске да и кондёры ни на каком рынке не сыщешь. И вся эта промышленная катушечно- ламповая мощчь максимум что может – расплавить 1-2 грамма металла. А если вы собираетесь минилитейку – то домашнее доменное производство, как сравнительно недавно в Китае, или электросталеплавильное производство, где, грубо говоря, металл плавится электрической дугой. Смотрите, чтоб счётчик не улетел. У нас, например, АЭС подсобляет.

NIK123: . И вся эта промышленная катушечно- ламповая мощчь максимум что может – расплавить 1-2 грамма металла. А если вы собираетесь минилитейку – то домашнее доменное производство, как сравнительно недавно в Китае, или электросталеплавильное производство, где, грубо говоря, металл плавится электрической дугой. Смотрите, чтоб счётчик не улетел. У нас, например, АЭС подсобляет.
Рекомендую просветиться www.mexel.narod.ru

Только это не чистая индукционка – потому как греет графитовый тигель, поэтому рабочая частота фиксирована, как и загоняемая в индуктор мощность. В индукционках, что плавят металл в непроводящих тиглях сложнее все ибо параметры индуктора зависят от того сколько, какого металла и какой температуры в индукторе, потому частота рабочая плавает.

Форум про радио — сайт, посвященный обсуждению электроники, компьютеров и смежных тем.

часто задаваемых вопросов: Общие | Индуктотерм Корп.

В чем разница между Inductotherm Corp. и Inductotherm Group?

Inductotherm Corp. входит в группу компаний Inductotherm. Группа Inductotherm объединяет около 40 компаний, стратегически расположенных по всему миру, и все они сосредоточены на обслуживании металлургической промышленности. Все они лидеры в своих дисциплинах. Inductotherm Corp. разрабатывает и производит самые современные системы индукционной плавки, нагрева, выдержки и разливки практически для всех видов обработки металлов и материалов.

Я видел другие логотипы, похожие на ваш (например, Thermatool, Radyne, Inductoheat и т. Д.). Вы связаны?

Да. Inductotherm Corp. входит в группу компаний Inductotherm. Группа Inductotherm объединяет около 40 компаний, стратегически расположенных по всему миру, которые сосредоточены на обслуживании металлургической промышленности и являются лидерами в своих областях. Полный список всех компаний группы Inductotherm можно найти на сайте www.inductothermgroup.com.

В каких отраслях можно использовать индукционные технологии?

Если вашей отрасли требуется тепло… Давайте встретимся! Индукционные технологии могут помочь в самых разных отраслях промышленности, и компании группы Inductotherm могут помочь практически в каждом случае.

Можете ли вы помочь мне перейти к другим этапам производственного процесса — например, к термообработке детали после литья и закалки?

Одним из основных преимуществ, которые Inductotherm может предложить своим клиентам, является группа компаний Inductotherm.Компании группы Inductotherm предоставляют широкий спектр оборудования и услуг, которые позволяют в любой отрасли обрабатывать металлы от плавления до литья, нагрева, прокатки, волочения, формовки и формовки в конечные продукты. Обратитесь к своему районному менеджеру, который поможет связать вас с дочерней компанией, которая может наилучшим образом удовлетворить ваши потребности.

Какой максимальной температуры может достичь индукционная печь?

Индукционные печи не имеют ограничений по температуре плавления и / или нагрева.Однако огнеупоры и материалы, содержащие нагретый или расплавленный материал, имеют ограничения. Наивысшая температура, обычно достигаемая на открытом воздухе, составляет около 3300 ° F для расплава платины. В контролируемой атмосфере нагрев графита может достигать температуры выше 5000 ° F.

Какие типы металлов / материалов можно плавить / нагревать в индукционной печи?

Индукционное оборудование может плавить / нагревать практически все металлы и материалы, включая серый и высокопрочный чугун, сталь, медь и сплавы на ее основе, алюминий, цинк, химически активные металлы, драгоценные металлы, кремний и графит.Если нагреваемый материал является электропроводным и резистивным, он будет взаимодействовать с магнитным полем и может нагреваться индуктивно. В случаях, когда материал является непроводящим, может использоваться токоприемник для подачи энергии на нагрев непроводящих материалов.

Могу ли я плавить черные и цветные металлы с помощью одной и той же плавильной системы?

Всегда уточняйте у вашего районного менеджера, требуются ли какие-либо изменения в системе плавления. Система плавления могла быть разработана специально для наиболее эффективного плавления как черных, так и цветных металлов и, следовательно, может потребовать модификации для обработки материалов, для которых она изначально не была разработана, с такой же эффективностью и производительностью.Обратите внимание, что необходимо связаться с поставщиком огнеупоров, чтобы убедиться, что они подходят для плавления металла.

Вы производите свое оборудование за пределами США?

Штаб-квартира нашей компании находится в Ранкокасе, штат Нью-Джерси, и здесь мы производим и монтируем оборудование как для внутренних поставок, так и для экспорта. Помимо нашего предприятия в США, у нас есть дополнительные производственные мощности в 17 других странах по всему миру для установки в своих регионах.Дополнительные пункты обслуживания, запчастей и ремонта имеются по всему миру, поэтому мы действительно можем предоставить вам лучший сервис и поддержку в отрасли, где и когда вам это может понадобиться.

Я ищу установку для термообработки отливок. Вы можете помочь?

Inductotherm является частью более крупной группы компаний Inductotherm Group. У нас есть дочерние компании, которые производят высококачественное оборудование для различных областей применения, включая термообработку, сварку, массовый нагрев и т. Д.Мы будем рады связать вас с компанией, которая может наилучшим образом удовлетворить ваши потребности.

Поставляет ли Inductotherm комплектные системы вакуумного нагрева и плавления?

Inductotherm Corp. поставляет вакуумное индукционное оборудование, включая индукционные источники питания, печи, катушки, шунтирующие блоки и компоненты для передачи энергии. Однако полная вакуумная система, включая такие компоненты, как камера и вакуумные насосы, будет поставляться поставщиком вакуумной системы или системным интегратором.

Каковы типичные требования к индукционной системе?

Мы можем подключить наше оборудование к любой типовой трехфазной системе распределения электроэнергии. Трансформатор может потребоваться для повышения или понижения напряжения в зависимости от напряжения источника.

Какая самая большая система из установленных Inductotherm?

На сегодняшний день мы построили: 85-тонную опрокидывающуюся печь без сердечника; Стационарная бессточная печь на 320 тонн; и 250-тонная канальная печь.Но мы не видим предела тому, что может быть поставлено.

Как долго прослужит индукционная плавильная установка Inductotherm?

При нормальном техническом обслуживании практически навсегда. Однако, как и в случае с любой другой технологией, вы достигаете точки, когда новая технология приобретает более высокую эффективность, надежность и поддержку, и поэтому необходимо изучить новое оборудование, чтобы поддерживать конкурентоспособность вашей деятельности.

Сколько мест у Inductotherm по всему миру?

Мы устанавливаем мировой стандарт обслуживания и поддержки клиентов, предоставляя поистине «глобальную, но локальную» поддержку всем нашим клиентам.У нас 18 производственных предприятий, 65 точек продаж / обслуживания и 44 представителя в 50 странах мира. Таким образом мы предлагаем непревзойденные технологии, сервис и поддержку.

Сколько систем вы установили сегодня?

Inductotherm имеет более 36 500 систем плавления и разливки, установленных в 132 странах. Это число продолжает расти, чтобы удовлетворить растущие рынки наших клиентов, и мы продолжаем расти вместе с ними. Каждый день мы продолжаем разрабатывать новые и лучшие приложения от А до Я (от алюминия до цинка) для поддержки металлургической промышленности по всему миру.

Сколько стоит годовое обслуживание плавильной установки?

Наши системы рассчитаны на минимальное время простоя, поэтому большая часть расходов будет связана с расходными материалами, а не запасными частями.

Зачем мне покупать у вас, если ваше оборудование стоит намного дороже, чем у других?

Одним словом — Ценность. Мы производим оборудование высочайшего качества, построенное по самым строгим стандартам. Когда вы инвестируете в оборудование Inductotherm, вы получаете систему, которая обеспечит вам наилучшую доступную скорость плавления, что, в свою очередь, обеспечит вам максимальную отдачу от ваших капитальных вложений.Сравнивая «стоимость за тонну», оборудование Inductotherm каждый раз опережает конкурентов. Наше оборудование действительно дает вам конкурентное преимущество и увеличит вашу прибыль.

Какой у вас адрес?

Наш адрес доставки и физическое местонахождение: 10 Indel Avenue, Rancocas NJ 08073 USA. Наш почтовый адрес: 10 Indel Avenue, P.O. Box 157, Rancocas NJ 08073-0157 USA. Штаб-квартира Inductotherm находится в Ранкокасе, штат Нью-Джерси, а производственные и сервисные предприятия расположены по всему миру, что помогает нам устанавливать мировые стандарты обслуживания клиентов.В зависимости от вашего местоположения вы можете обратиться в любой из наших центров.

Какие у вас часы?

Наши отделы обслуживания клиентов по всему миру предоставляют услуги 24 часа в сутки, 365 дней в году. Вы можете в любое время позвонить на нашу бесплатную горячую линию технической поддержки 1.888.INDUCTO или 1.800.257.9527 здесь, в США, и поговорить с квалифицированным и знающим членом нашей сервисной группы для быстрой и профессиональной помощи. Стандартное рабочее время — с понедельника по пятницу с 7:30 до 17:30 EST.

Что такое индукция?

Когда однофазный переменный электрический ток (AC) от индукционного блока питания протекает через катушку, сделанную из медных трубок, создается электромагнитное поле, которое заставляет переменный ток течь в металлической шихте внутри печи. Сопротивление этому току вызывает тепло, которое быстро заставляет металл нагреваться или плавиться.

Чем индукция отличается от газовой / топливной?

Печи для сжигания и индукционные печи вырабатывают тепло двумя совершенно разными способами.В топке для сжигания тепло создается за счет сжигания топлива, такого как кокс, нефть или природный газ. Горящее топливо поднимает внутреннюю температуру печи выше точки плавления загружаемого внутрь материала. Это нагревает поверхность шихты и огнеупоров, в результате чего металл плавится. Индукционные печи производят тепло чисто, без сжигания топлива. Ток, протекающий в металле, заставляет его нагреваться и плавиться изнутри. С помощью индукции вы нагреваете заряд напрямую, а не окружающее пространство.

Что такое индукционное перемешивание?

В индукционной печи металлическая шихта плавится или нагревается током, генерируемым электромагнитным полем. Когда металл расплавляется, это поле также заставляет ванну двигаться. Это называется индуктивным перемешиванием. Это постоянное движение естественным образом перемешивает ванну, создавая более однородную смесь, и способствует легированию. Величина перемешивания определяется размером печи, мощностью, подаваемой на металл, частотой электромагнитного поля и типом / количеством металла в печи.При необходимости количество индукционного перемешивания в любой печи можно регулировать для специальных применений.

Каковы преимущества новейшей технологии индукционной плавки?

Самый высокий электрический КПД, когда-либо доступный, в сочетании с огромной надежностью.

У меня есть система Inductotherm 1970-х годов, и она до сих пор работает; как мне узнать, когда мне следует обновить?

Поскольку технологии продолжают развиваться, мы настоятельно рекомендуем вам связаться с вашим региональным менеджером, чтобы узнать об улучшениях эффективности / поддержки.Хотя ваша система может работать, она может быть не такой эффективной, как современное оборудование, и обновление может значительно повысить вашу безопасность и производительность, а также эффективность.

Какие новые технологии предлагает Inductotherm?

Существует множество новых продуктов и обновлений, которые можно добавить в вашу систему, чтобы повысить ее производительность, безопасность и возможности отчетности с минимальными вложениями, поэтому рекомендуется поддерживать связь с вашим региональным менеджером по поводу наших новейших технологий.Еще один хороший ресурс — наш сайт. Он часто обновляется нашими последними продуктами, обновлениями, новостями и статьями, и мы рекомендуем вам часто перемещаться по сайту.

Могу я узнать цену на систему плавления?

Мы будем рады выслать вам дополнительную информацию о нашем оборудовании и коммерческое предложение. Заполните онлайн-форму или свяжитесь с нами любым другим способом, чтобы мы могли лучше понять цели вашего проекта.

Каковы сроки поставки вашего оборудования / запчастей?

По-разному.У нас есть несколько блоков питания меньшего размера VIP ^® и VIP-I ^® , а также большой запас запчастей (в том числе труднодоступные компоненты с длительным сроком поставки), чтобы обеспечить кратчайшие сроки доставки и максимальное время безотказной работы вашей установки. если вам понадобится запчасть. Ваш районный менеджер может сообщить вам примерную дату отгрузки нового оборудования. Срок поставки запчастей может быть предоставлен вам нашим отделом внутренних продаж

.

Можете ли вы сократить время выполнения заказа

?

Как только мы получим ваш заказ, мы сделаем все возможное, чтобы изготовить ваше оборудование как можно быстрее, без ущерба для качества.Лучший способ сократить время доставки — тесно сотрудничать с вашим окружным менеджером и с самого начала сообщить нам о ваших ограничениях по времени.

Не нашли ответ, который искали?

Мы надеемся, что вы нашли то, что искали, но если вы не смогли найти точный ответ, попробуйте один из следующих вариантов:

Лучшая индукционная печь для плавки — Выгодные предложения на индукционную печь для плавки от глобальной индукционной печи для продавцов плавильной печи

Отличные новости !!! Вы попали в нужное место для индукционной плавильной печи.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта верхняя индукционная печь для плавки вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели индукционную печь для плавки на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в индукционной печи для плавки и думаете о выборе аналогичного товара, AliExpress — отличное место, чтобы сравнить цены и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести индукционную печь для плавки по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Кузня лося

Индукционная кузница

Эта информация
взята verbatem
из Википедии
(написано на оригинальном английском языке
)

Индукционная печь — это электрическая печь, в которой тепло подается за счет индукционного нагрева металла.Преимущество индукционной печи — это чистый, энергоэффективный и хорошо контролируемый процесс плавления по сравнению с большинством других способов плавки металлов. Большинство современных литейных заводов используют этот тип печи, и теперь все больше чугунолитейных заводов заменяют вагранки индукционными печами для плавления чугуна, поскольку первые выделяют много пыли и других загрязняющих веществ. Производительность индукционных печей составляет от менее одного килограмма до ста тонн, и они используются для плавки чугуна и стали, меди, алюминия и драгоценных металлов.Поскольку не используется дуга или горение, температура материала не выше, чем требуется для его плавления; это может предотвратить потерю ценных легирующих элементов. [1] Одним из основных недостатков использования индукционных печей в литейном производстве является недостаточная мощность рафинирования; шихтовые материалы должны быть чистыми от продуктов окисления и иметь известный состав, а некоторые легирующие элементы могут быть потеряны из-за окисления (и должны быть повторно добавлены в расплав).

Рабочие частоты варьируются от рабочей частоты (50 или 60 Гц) до 400 кГц или выше, обычно в зависимости от плавящегося материала, мощности (объема) печи и требуемой скорости плавления.Как правило, чем меньше объем расплавов, тем выше частота использования печи; это происходит из-за глубины скин-слоя, которая является мерой расстояния, на которое переменный ток может проникнуть под поверхность проводника. При той же проводимости более высокие частоты имеют небольшую толщину скин-слоя, т.е. меньшее проникновение в расплав. Более низкие частоты могут вызвать перемешивание или турбулентность металла.

Предварительно нагретый чугун массой 1 тонна может расплавить холодную шихту до готовности к выпуску в течение часа.Электропитание варьируется от 10 кВт до 15 МВт с размером расплава от 20 кг до 30 тонн металла соответственно.

Работающая индукционная печь обычно издает гул или вой (из-за колебаний магнитных сил и магнитострикции), шаг которого может использоваться операторами, чтобы определить, правильно ли работает печь или на каком уровне мощности.

Индукционная ковка

Индукционная ковка — это использование индукционного нагревателя для предварительного нагрева металлов перед деформацией с помощью пресса или молотка.Обычно металлы нагревают до температуры от 1100 ° C (2010 ° F) до 1200 ° C (2190 ° F), чтобы повысить их пластичность и улучшить текучесть в штампе для ковки. [1]

Процесс

Индукционный нагрев — это бесконтактный процесс, в котором используется принцип электромагнитной индукции для нагрева детали. Помещая проводящий материал в сильное переменное магнитное поле, в материале протекает электрический ток, тем самым вызывая джоулев нагрев. В магнитных материалах дополнительно выделяется тепло ниже точки Кюри из-за гистерезисных потерь.Генерируемый ток протекает преимущественно в поверхностном слое, глубина которого определяется частотой переменного поля и проницаемостью материала [2].

Потребляемая мощность

Источники питания для индукционной ковки различаются по мощности от нескольких киловатт до многих мегаватт и, в зависимости от геометрии компонента, могут изменяться по частоте от 50 Гц до 200 кГц. В большинстве приложений используется диапазон от 1 кГц до 100 кГц. [3]

Для выбора правильной мощности необходимо сначала рассчитать тепловую энергию, необходимую для нагрева материала до требуемой температуры за отведенное время.Это может быть сделано с использованием теплосодержания материала, которое обычно выражается в киловатт-часах на тонну, веса обрабатываемого металла и временного цикла. После того, как это будет установлено, необходимо учесть другие факторы, такие как излучаемые потери в компоненте, потери в катушке и другие системные потери. Традиционно этот процесс включал длительные и сложные вычисления в сочетании с сочетанием практического опыта и эмпирической формулы. Современные методы используют анализ методом конечных элементов [4] и другие методы компьютерного моделирования, однако, как и в случае со всеми такими методами, по-прежнему требуется доскональное знание процесса индукционного нагрева.

Выходная частота

Второй важный параметр, который следует учитывать, — это выходная частота источника питания. Поскольку тепло в основном генерируется на поверхности компонента, важно выбрать частоту, которая обеспечивает наибольшую практическую глубину проникновения в материал без риска потери тока. [5] Следует понимать, что, поскольку нагревается только оболочка, потребуется время, чтобы тепло проникло в центр компонента, и что, если слишком большая мощность приложена слишком быстро, можно расплавить поверхность компонента, оставляя ядро круто.Используя данные теплопроводности материала [6] и требования к однородности (физике), указанные заказчиком в отношении поперечного сечения ∆T, можно рассчитать или создать модель для определения необходимого времени нагрева. Во многих случаях время достижения приемлемого ∆T будет превышать время, которое может быть достигнуто при нагревании компонентов по одному. Ряд решений по перемещению, включая конвейеры, линейные питатели, системы толкателей и питатели с шагающими балками, используются для облегчения нагрева нескольких компонентов при одновременной доставке отдельных компонентов оператору в требуемом временном цикле.

Преимущества

Управляемость процесса — в отличие от традиционной газовой печи, индукционная система не требует цикла предварительного нагрева или контролируемого отключения. Тепло доступно по запросу. В дополнение к преимуществам быстрой доступности в случае прерывания производства на выходе, питание может быть отключено, что позволяет экономить энергию и сокращать масштабирование компонентов.

• Энергоэффективность — благодаря теплу, выделяемому внутри компонентов, передача энергии чрезвычайно эффективна.Индукционный нагреватель нагревает только часть, но не атмосферу вокруг него.
• Быстрое повышение температуры — Высокая удельная мощность гарантирует, что компонент очень быстро нагревается. Снижается окалина, дефекты поверхности и нежелательные воздействия на металлургию поверхности.
• Стабильность процесса — процесс индукционного нагрева обеспечивает чрезвычайно однородный постоянный нагрев, что повышает точность поковки и может в крайних случаях уменьшить припуски на обработку после ковки и положительно сказаться на сроке службы штампа.

Типы

Подогрев конца стержня

Нагрев конца прутка обычно используется там, где должна быть кована только часть прутка. Типичные области применения нагрева концов прутков:

• Горячая высадка болтов
• Стабилизаторы поперечной устойчивости
• Горный инструмент

В зависимости от требуемой пропускной способности системы манипулирования могут варьироваться от простых двух- или трехпозиционных пневматических толкающих систем до шагающих балок и конвейеров.

Нагрев заготовки

В индукционном нагревателе заготовок нагревается вся заготовка или заготовка.Обычно для коротких заготовок или заготовок используется бункер или чаша, чтобы автоматически подавать заготовки в линию для прижимных роликов, тягачей с цепным приводом или, в некоторых случаях, пневматических толкателей. Затем заготовки проходят через змеевик одна за другой по рельсам с водяным охлаждением или через отверстие змеевика используются керамические вкладыши, которые уменьшают трение и предотвращают износ. Длина бухты зависит от требуемого времени выдержки, времени цикла на компонент и длины заготовки. При больших объемах работы с большим поперечным сечением нет ничего необычного в том, что 4 или 5 катушек последовательно соединяют, чтобы получить 5 м (16 футов) катушки или более.[8]

Типовые детали, обрабатываемые поточным нагревом заготовок: [9]

• Малые коленчатые валы
• Распредвалы
• Фитинги пневматические и гидравлические
• Головки молотковые
• Клапаны двигателя
• Одноступенчатый

Для длинных заготовок можно использовать однократный нагрев. В этом процессе используются аналогичные системы для нагрева концов прутков, за исключением того, что вся заготовка превращается в отдельные катушки. Как и в случае нагрева концов стержня, количество витков зависит от требуемого ∆T и тепловых свойств нагреваемого материала.

Типовые детали, обработанные однократным нагревом заготовок: [10]

• Оси легковые
• Распредвалы для судостроения

Индукционная закалка — это форма термической обработки, при которой металлическая деталь нагревается индукционным нагревом, а затем закаляется. Закаленный металл подвергается мартенситному превращению, повышая твердость и хрупкость детали. Индукционная закалка используется для выборочного упрочнения участков детали или сборки, не влияя на свойства детали в целом.[1]

Процесс

Индукционный нагрев — это процесс бесконтактного нагрева, в котором используется принцип электромагнитной индукции для выработки тепла внутри поверхностного слоя детали. Помещая проводящий материал в сильное переменное магнитное поле, можно заставить электрический ток течь в стали, тем самым создавая тепло из-за потерь I2R в материале. В магнитных материалах дополнительно выделяется тепло ниже точки Кюри из-за гистерезисных потерь. Генерируемый ток протекает преимущественно в поверхностном слое, глубина которого определяется частотой переменного поля, поверхностной плотностью мощности, проницаемостью материала, временем нагрева и диаметром стержня или толщиной материала.При закалке этого нагретого слоя в воде, масле или закалке на основе полимера поверхностный слой изменяется с образованием мартенситной структуры, которая тверже основного металла. [2]

Определение

Широко используемый процесс поверхностного упрочнения стали. Компоненты нагреваются с помощью переменного магнитного поля до температуры в пределах или выше диапазона превращения с последующей немедленной закалкой. Сердцевина детали не подвергается воздействию обработки, и ее физические свойства аналогичны свойствам прутка, из которого он был изготовлен, в то время как твердость корпуса может находиться в диапазоне 37/58 HRC.Углеродистые и легированные стали с эквивалентным содержанием углерода в диапазоне 0,40 / 0,45% наиболее подходят для этого процесса [1].

Источник высокочастотного электричества используется для пропускания большого переменного тока через катушку. Прохождение тока через эту катушку создает очень интенсивное и быстро меняющееся магнитное поле в пространстве внутри рабочей катушки. Обогреваемая деталь помещается в это интенсивное переменное магнитное поле, где внутри детали генерируются вихревые токи, а сопротивление приводит к джоулева нагреву металла.

Эта операция чаще всего используется для стальных сплавов. Многие механические детали, такие как валы, шестерни и пружины, перед поставкой подвергаются поверхностной обработке, чтобы улучшить их износостойкость. Эффективность этих обработок зависит как от изменения свойств материалов поверхности, так и от введения остаточных напряжений. Среди этих обработок индукционная закалка — одна из наиболее широко используемых для повышения долговечности компонентов. Он определяет в заготовке прочный сердечник с остаточными напряжениями растяжения и твердый поверхностный слой с напряжением сжатия, которые доказали свою эффективность в увеличении усталостной долговечности и износостойкости компонентов.[3]

Низколегированные среднеуглеродистые стали с индукционной поверхностной закалкой широко используются в автомобилях и машиностроении, требующих высокой износостойкости. Износостойкость деталей с индукционной закалкой зависит от глубины закалки, а также от величины и распределения остаточного напряжения сжатия в поверхностном слое [2].

История

Основа всех систем индукционного нагрева была открыта в 1831 году Майклом Фарадеем. Фарадей доказал, что, наматывая две катушки провода вокруг общего магнитного сердечника, можно создать мгновенную ЭДС во второй обмотке, включая и выключая электрический ток в первой обмотке.Он также заметил, что если ток поддерживался постоянным, во второй обмотке не возникала эдс, и что этот ток протекал в противоположных направлениях в зависимости от того, увеличивался или уменьшался ток в цепи [4].

Фарадей пришел к выводу, что электрический ток может создаваться изменяющимся магнитным полем. Поскольку не было физического соединения между первичной и вторичной обмотками, считалось, что ЭДС во вторичной катушке индуцирована, и таким образом родился закон индукции Фарадея.После открытия эти принципы использовались в течение следующего столетия или около того в конструкции динамо (электрических генераторов и электродвигателей, которые являются вариантами одного и того же) и в форме электрических трансформаторов. В этих приложениях любое тепло, выделяемое в электрических или магнитных цепях, считалось нежелательным. Инженеры пошли на многое и использовали многослойные сердечники и другие методы, чтобы минимизировать эффекты. [4]

В начале прошлого века эти принципы были исследованы как средство плавления стали, и был разработан двигатель-генератор, обеспечивающий мощность, необходимую для индукционной печи.После всеобщего принятия методологии плавки стали инженеры начали изучать другие возможности использования этого процесса. Уже было понятно, что глубина проникновения тока в сталь зависит от ее магнитной проницаемости, удельного сопротивления и частоты приложенного поля. Инженеры Midvale Steel и Ohio Crankshaft Company использовали эти знания для разработки первых систем индукционного нагрева с упрочнением поверхности с использованием двигателей-генераторов [5].

Потребность в быстрых, легко автоматизированных системах привела к значительному прогрессу в понимании и использовании процесса индукционной закалки, и к концу 1950-х годов многие системы, в которых использовались двигатели-генераторы и триодные генераторы с термоэлектронной эмиссией, стали регулярно использоваться во многих отраслях промышленности.В современных индукционных нагревательных установках используются новейшие полупроводниковые технологии и цифровые системы управления для развития диапазона мощностей от 1 кВт до многих мегаватт.

Основные методы

Закалка однократным выстрелом

В однокомпонентных системах компонент удерживается статически или вращается в змеевике, и вся обрабатываемая область одновременно нагревается в течение заданного времени с последующей закалкой потоком или системой закалки каплей. Одиночный выстрел часто используется в тех случаях, когда никакой другой метод не позволяет достичь желаемого результата, например, при упрочнении плоской поверхности молотков, упрочнении кромок инструментов сложной формы или производстве малых зубчатых колес.[6]

В случае упрочнения вала дополнительным преимуществом метода однократной закалки является время производства по сравнению с методами упрочнения с прогрессивным поперечным перемещением. Кроме того, возможность использования катушек, которые могут создавать продольный ток в компоненте, а не диаметральный поток, может быть преимуществом при определенной сложной геометрии.

У метода одиночного выстрела есть недостатки. Конструкция змеевика может быть чрезвычайно сложным и трудоемким процессом. Часто требуется использование феррита или слоистых загрузочных материалов, чтобы влиять на концентрацию магнитного поля в определенных областях, тем самым улучшая получаемую тепловую картину.Другой недостаток заключается в том, что требуется гораздо больше мощности из-за увеличенной площади нагреваемой поверхности по сравнению с подходом с поперечным расположением элементов [7].

Закалка траверса

В системах поперечной закалки заготовка постепенно проходит через индукционную катушку, и используется последующий закалочный распылитель или кольцо. Упрочнение траверсы широко используется при производстве таких компонентов вала, как полуоси, пальцы ковша экскаватора, компоненты рулевого управления, валы для электроинструментов и приводные валы.Компонент подается через индуктор кольцевого типа, который обычно имеет один виток. Ширина поворота определяется скоростью траверсы, доступной мощностью и частотой генератора. Это создает движущуюся полосу тепла, которая при закалке создает твердый поверхностный слой. Закалочное кольцо может быть либо составной частью следующей конструкции, либо их комбинацией в зависимости от требований приложения. Изменяя скорость и мощность, можно создать вал, закаленный по всей длине или только на определенных участках, а также закалку валов со ступенями по диаметру или шлицами.При закалке круглых валов нормально вращать деталь во время процесса, чтобы гарантировать удаление любых отклонений из-за соосности катушки и детали.

Методы траверсы

также используются при производстве кромочных элементов, таких как ножи для бумаги, ножи для кожи, нижние ножи газонокосилок и ножовочные полотна. В этих типах применений обычно используется шпилька или катушка с поперечным потоком, которая находится над краем компонента. Компонент проходит через змеевик и последующую закалку распылением, состоящую из сопел или просверленных блоков.

Многие методы используются для обеспечения поступательного движения через катушку, и используются как вертикальные, так и горизонтальные системы. Обычно в них используются цифровой энкодер и программируемый логический контроллер для позиционного управления, переключения, контроля и настройки. Во всех случаях необходимо тщательно контролировать и согласовывать скорость перемещения, поскольку изменение скорости будет влиять на глубину твердости и достигаемое значение твердости.

Оборудование

Требуемая мощность

Источники питания для индукционной закалки различаются по мощности от нескольких киловатт до сотен киловатт в зависимости от размера нагреваемого компонента и используемого метода производства i.е. однократная закалка, поперечная закалка или закалка под флюсом.

Чтобы выбрать правильный источник питания, сначала необходимо рассчитать площадь поверхности нагреваемого компонента. Как только это будет установлено, можно использовать различные методы для расчета необходимой плотности мощности, времени нагрева и рабочей частоты генератора. Традиционно это делалось с использованием серии графиков, сложных эмпирических расчетов и опыта. Современные методы обычно используют анализ методом конечных элементов и автоматизированные производственные технологии, однако, как и в случае со всеми такими методами, по-прежнему требуется доскональное знание процесса индукционного нагрева.

Для однократных применений необходимо рассчитать общую обогреваемую площадь. В случае поперечной закалки длина окружности детали умножается на ширину лицевой поверхности бухты. При выборе ширины лицевой поверхности катушки необходимо проявлять осторожность, чтобы было практично построить катушку выбранной ширины и чтобы она работала при мощности, необходимой для применения.

Частота

Системы индукционного нагрева для закалки доступны во множестве различных рабочих частот, обычно от 1 кГц до 400 кГц.Доступны более высокие и более низкие частоты, но обычно они используются для специализированных приложений. Зависимость между рабочей частотой и глубиной проникновения тока и, следовательно, глубиной твердости обратно пропорциональна. т.е. чем ниже частота, тем глубже корпус.

Глубина корпуса [мм]	Диаметр стержня [мм]	Частота [кГц]
от 0,8 до 1,5	от 5 до 25	от 200 до 400
1.5 до 3,0	от 10 до 50	от 10 до 100
	> 50	от 3 до 10
3,0 — 10,0	от 20 до 50	от 3 до 10
	от 50 до 100	от 1 до 3
	> 100	1

Примеры частот для различной глубины корпуса и диаметра материала

Приведенная выше таблица является чисто иллюстративной, хорошие результаты могут быть получены за пределами этих диапазонов путем балансировки плотности мощности, частоты и других практических соображений, включая стоимость, которая может повлиять на окончательный выбор, время нагрева и ширину катушки.Так же, как плотность мощности и частота, время, в течение которого нагревается материал, будет влиять на глубину, на которую тепло будет течь за счет теплопроводности. Время в катушке может зависеть от скорости перемещения и ширины катушки, однако это также будет влиять на общую потребляемую мощность или пропускную способность оборудования.

Из приведенной выше таблицы видно, что выбор правильного оборудования для любого приложения может быть чрезвычайно сложным, поскольку для получения определенного результата можно использовать более одной комбинации мощности, частоты и скорости.Однако на практике многие варианты сразу становятся очевидными, исходя из предыдущего опыта и практичности.

Мама, посмотри, что еще я нашла!

---

Мудрость моего отца: «Человеку нужно больше, чтобы уйти от битвы, чем остаться и сражаться».

Индукционные печи без сердечника и металлическая ванна

Индукционные печи без сердечника обычно используются в литейных цехах для плавления переработанного металлолома с целью получения расплавленного металла для изготовления отливок (рис. 1).

В индукционной печи без сердечника электромагнитное перемешивание ванны расплавленного металла происходит при подаче питания на печь. Движение ванны присутствует во всей ванне, что обеспечивает хорошее перемешивание и равномерное диспергирование сплавов. Индукционная печь обычно проектируется таким образом, чтобы интенсивность перемешивания соответствовала типу плавящегося металла. Факторы, влияющие на перемешивание, включают плотность металла ванны, электропроводность, размер тигля, высоту ванны, номинальную мощность и частоту.В общем, действие перемешивания увеличивается прямо пропорционально приложенной мощности и уменьшается пропорционально квадратному корню из увеличения частоты. Более тяжелые металлы, такие как железо и медь, будут меньше перемешиваться, чем более легкие металлы, такие как алюминий, при той же приложенной мощности и частоте.

Типичные схемы перемешивания для однофазной индукционной печи показаны на рисунках 2a и 2b.

Индукционная катушка создает электромагнитное поле, которое создает силу между катушкой и расплавленным металлом.Это отталкивает металл от боковых стенок тигля в верхней части тигля. Образовавшаяся щель называется мениском. Мениск возникает из-за приложенного переменного магнитного поля, создаваемого катушкой индукционной печи, которое индуцирует большой ток в ванне расплавленного металла. Эти две силы отталкиваются друг от друга, в результате чего образуется видимый зазор между стенкой тигля и расплавленным металлом.

Помимо создания тепла из-за эффекта Джоуля (также известного как потери), индуцированное магнитное поле реагирует на приложенное магнитное поле, создавая силу, которая отталкивает расплавленный металл от стенки тигля.Эта сила представлена ​​красными стрелками на рисунке 3.

Электромагнитно индуцированные вихревые токи вызывают завихрение, которое перемещает расплавленный металл по определенной схеме потока, как показано на Рисунке 3.

Скорость металла может достигать 2,5 м / сек.

Для эффективного плавления скрапа, содержащего стружку и мелкие легкие частицы, необходимы более высокие скорости перемешивания, приближающиеся к максимальному пределу, а также большой мениск, чтобы скрап быстро затягивался под поверхность расплавленного металла.Для более тяжелого лома обычно достаточно более низкой скорости. Напротив, некоторые сплавы, такие как сталь, требуют сведения к минимуму перемешивания, чтобы уменьшить атмосферное загрязнение расплава. Современные индукционные печи питаются от преобразователей, которые выполняют функцию преобразования трехфазного переменного тока мощностью 50 или 60 Гц, доступного из коммунальной электросети, в однофазный источник питания соответствующей частоты и уровня напряжения для конкретной печи.

Многофазные индукционные печи без сердечника
Когда требуются более высокие скорости перемешивания, чем те, которые могут быть достигнуты с помощью однофазной печи, индукционная печь может быть сконструирована с многосекционным змеевиком, как правило, с двумя или тремя секциями, питаемыми от специального перемешивающего устройства. преобразователь, вырабатывающий несколько сдвинутых по фазе выходных напряжений. Взаимосвязь между действием перемешивания и индуцированным теплом зависит от фазового сдвига напряжения, приложенного между секциями змеевика, с большим нагревом и меньшим перемешиванием при малых фазовых сдвигах и большим перемешиванием и меньшим нагревом при более высоких фазовых сдвигах.Это обеспечивает уникальную гибкость процессов, требующих контролируемого перемешивания и нагрева.

Электрическая блок-схема типичного перемешивающего преобразователя и переключаемого плавильного преобразователя показана на рисунке 4.

Для многофазного перемешивания индукционная печь должна иметь многосекционный змеевик. На каждую фазу приходится одна секция катушки. Например, трехфазный змеевик с перемешиванием будет иметь три секции змеевика с независимым питанием. Питание, подаваемое на катушку, может быть от трансформатора, и в этом случае фазовый сдвиг между приложенными напряжениями будет фиксированным, обычно 60 градусов.Он также может генерироваться преобразователем, который позволяет плавно изменять фазовый сдвиг. Изменяя фазовый сдвиг, можно оптимизировать отношение перемешивающего действия к мощности индуцированного нагрева для конкретного процесса. Путем переключения чередования фаз направление перемешивающего движения может быть вверх или вниз.

В режиме перемешивания напряжения со сдвигом по фазе прикладываются последовательно к каждой секции змеевика, обеспечивая усиленный эффект перемешивания до пяти раз больший, чем в однофазной печи той же подаваемой мощности.

При плавлении секции змеевика могут питаться от однофазного источника. При подаче однофазного питания печь может передавать больше энергии шихте для эффективного плавления. После того, как ванна расплавится, применяется трехфазное перемешивание для эффективного смешивания легирующих элементов с расплавленной ванной, в то же время снижая поглощаемую мощность. Таким образом, индукционная печь с многофазным перемешиванием может оптимизировать комбинацию плавления и перемешивания до идеального баланса для конкретного процесса.Эта особенность облегчает производство специальных сплавов, таких как композиты с металлической матрицей, содержащих трудно смешиваемые добавки. Пример схемы перемешивания с восходящим потоком многофазной печи показан на рисунке 5. Схема перемешивания с восходящим потоком может создать вогнутый мениск, который в некоторых случаях может улучшить извлечение легкометаллургических модификаторов.

Третий тип перемешивания — это перемешивание с амплитудной модуляцией. Этот метод применим к стандартной однофазной индукционной печи. Однофазная мощность модулируется более низкой частотой, периодически повышая и понижая мощность с контролируемой скоростью.Повышение и понижение мощности вызывает «волновое воздействие» на поверхности ванны. Ванна сжимается к центру под действием магнитной силы змеевика печи, а затем сжимающая сила снимается, позволяя металлу течь обратно к стенке тигля. Волновое воздействие на поверхность ванны может помочь легкому скрапу, например, стружке, которая в противном случае имела бы тенденцию плавать на поверхности ванны и окисляться до шлака или шлака, быстрее погружаться под поверхность ванны. Обычное движение ванны однофазной индукционной печи продолжается ниже поверхности ванны расплава.Этот метод перемешивания может обеспечить некоторое улучшение способности смачивать легкие модификаторы, такие как углерод или кремний, особенно в печах с недостаточной мощностью, которые в противном случае перемешивались бы недостаточно.

Рекомендации по проектированию для обеспечения хорошей производительности перемешивания
Для проектирования печных систем, которые постоянно имеют нужный уровень перемешивания для конкретного применения, была разработана концепция коэффициента перемешивания. Фактор перемешивания 100% представляет собой максимальное практическое количество перемешивания (скорость + мениск), которое может быть безопасно достигнуто без чрезмерного разбрызгивания или выброса ванны расплавленного металла.

Для типичных условий плавления доказано, что следующие рекомендации по диапазону коэффициента перемешивания позволяют достичь хороших практических результатов:

Для железа обычно требуется высокий коэффициент перемешивания, чтобы быстро гомогенизировать углерод, кремний и другие модификаторы в расплавленном чугуне во время химических корректировок ближе к концу цикла плавления.

Для латуни, меди и алюминия обычно предпочтительнее умеренный коэффициент перемешивания. Исключение составляют случаи плавления стружки.В таких случаях требуется высокий коэффициент перемешивания, обычно близкий к 100%, чтобы быстро впитать стружку в ванну с расплавленным металлом. Из-за своего небольшого размера стружка не может взаимодействовать с магнитным полем индукционной печи, поэтому она должна плавиться за счет передачи тепла от ванны расплавленного металла, которая нагревается за счет электромагнитной индукции.

Для стали обычно желателен очень низкий коэффициент перемешивания. Низкая активность перемешивания снижает захват газа и шлаковых включений в расплавленной стали.Это очень важно для изготовления стальных отливок хорошего качества в литейных цехах, особенно там, где не будет проводиться дополнительная обработка расплава для удаления газов и шлаковых включений.

На сталелитейных заводах, где рафинирование расплава осуществляется на вторичной операции, такой как AOD или другая стадия обработки, более высокий коэффициент перемешивания может быть допустим в плавильной печи.

Эффективные комбинации размера печи, номинальной мощности и частоты для железа, меди / латуни, алюминия и стали можно рассчитать с помощью уравнений, приведенных в этой статье.Эти рекомендации позволяют указать систему печи, которая обеспечит желаемую производительность перемешивания в большинстве случаев. В каждом случае необходимо проводить подробный анализ, чтобы убедиться в достижении оптимальной производительности.

Нажмите здесь , чтобы увидеть эту историю в том виде, в котором она представлена ​​в выпуске журнала Modern Casting за ноябрь 2018 г.

Плавильные и плавильные печи — золото, серебро, медь | Принадлежности PMC

Просмотрите наш широкий выбор плавильных печей и обжиговых печей: электрические, пропановые и индукционные.Компания PMC Supplies предлагает печи для любого бюджета и уровня опыта. Если вы любитель или профессионал, мы уверены, что у нас есть подходящая печь для вас. У нас есть небольшие портативные пропановые печи, которые портативны и удобны для небольших рабочих мест и плавления небольшого количества золота, серебра или ювелирного лома. У нас также есть несколько стилей плавильных печей для больших партий и повышения эффективности как для любителей, так и для профессионалов. Мы даже предлагаем печи промышленного класса для плавления и рафинирования в гораздо более крупных масштабах.Найдите все запасные части для печей, тигли и флюс на нашем веб-сайте, чтобы они могли сочетаться с вашими печами и получить по-настоящему универсальный опыт покупок!

• Электрические печи
  Ознакомьтесь с нашими электрическими печами для плавки золота, серебра, алюминия и многого другого. Всего за несколько простых шагов начните плавление материала всего за 15 минут! Предлагаются разные размеры и напряжения.
• Пропановые печи
  Пропановые печи не требуют электроэнергии и могут использоваться в дороге. Они отлично подходят для плавления золота, серебра, меди, латуни, алюминия и других металлов.
• Индукционные печи
  Поднимите свою плавку на профессиональный уровень с помощью наших индукционных печей, которые используют контролируемое локализованное тепло для плавления ваших материалов.Способен достигать температуры 2300 ° F +.
• Запасные части печи
  Мы предлагаем запасные части для наших печей, чтобы их можно было быстро и легко отремонтировать. Просмотрите наш ассортимент запасных нагревательных змеевиков, ПИД-регуляторов, керамических камер и т. Д.

Выбор подходящей установки для эффективной индукционной плавки | Inductotherm Corp.

Оксид железа угрожает всем процессам плавления железа. При вагранке во время нормального цикла плавления образуется гораздо большее количество оксида железа, чем при плавке в электрической печи. Это делает эффект оксида железа более выраженным при вагранке. При плавлении EF потери от окисления 20-30% являются крайними из возможных. При вагранке в худшем случае потери от окисления приближаются к 65%. Потери углерода при окислении остаются неизвестными по сей день.

При первом запуске вагранки дутьевой воздух «прожигает» коксовую кровать.Во время этой фазы оксид железа не образуется, потому что железо не плавится. Дутьевой воздух просто разогревает кокс для подготовки к предстоящей плавильной кампании.

Как только начинается зарядка и плавление металла, дутьевой воздух контактирует с каплями расплавленного металла, которые спускаются через богатый кислородом слой непосредственно перед и над фурмами купола. Эта богатая кислородом высокотемпературная зона (5000 ° F) в куполе вызывает образование оксида железа на поверхности капли и испарение части образовавшегося оксида железа.Газ FeO распространяется по всей вагранке, что приводит к загрязнению всей вагранки FeO.

Оксид железа вызывает значительные химические потери, как углерода, так и кремния. На приведенном ниже графике показаны потери кремния по мере плавления в вагранке производительностью 35 т / ч. Потери кремния, наконец, достигают установившегося состояния, когда количество FeO, выходящего из вагранки, содержащееся в шлаке, равно количеству FeO, образующегося при контакте дутьевого воздуха с расплавленным металлом. Потери кремния продолжаются по мере плавления в вагранке производительностью 35 т / ч, достигая, наконец, устойчивого состояния при выходе FeO. вагранка в шлаке равна FeO, полученному при контакте дутьевого воздуха с расплавленным металлом.Mastermelt LLC

Оксид железа, присутствующий в дорожках качения фурмы, вызывает потери углерода из-за окисления. Значимые измерения потерь углерода в дорожке качения отсутствуют из-за постоянно меняющейся динамической природы зоны плавления купола.

Mastermelt DeOX предотвращает образование оксида железа в дорожках качения: неуловимые потери углерода не нужно определять. Инъекция DeOX просто устраняет потерю, делая дальнейшее расследование спорным.

DeOX — единственный доступный материал, устраняющий оксид железа в дорожках качения фурмы.Как указывалось ранее, образование оксида железа нельзя остановить, но DeOX мгновенно химически восстанавливает его до инертных побочных продуктов. Когда оксид железа и его эффекты нейтрализованы, уровни свободных атомов кислорода в ванне расплавленного железа уменьшаются почти до инертного уровня активности кислорода, эффективно деокисляя процесс плавки вагранки

Первый контакт. Механизм реакций окислительной потери заключается в том, что оксид железа контактирует с поверхностью капли расплавленного железа, немедленно добавляя атомы свободного кислорода к расплавленному железу.Эти атомы кислорода ищут другие элементарные атомы в матрице железа и объединяются (процесс окисления) в соответствии с законами термодинамики. Высокая температура (как в каналах канала фурмы) способствует потере углерода, а низкая (как в верхней зоне плавления) способствует потере кремния.

Количество образовавшегося оксида железа контролирует величину потерь. Когда атомы свободного кислорода попадают в расплавленное железо, персоналу, занимающемуся плавкой железа, не остается ничего, что могло бы остановить реакцию окисления. Единственный доступный им вариант — каким-то образом перекрыть подачу атома кислорода.

При плавке стали операторы добавляют алюминий (0,03% Al) для быстрого соединения с атомами свободного кислорода, но этот вариант недоступен для персонала, занимающегося плавкой чугуна, из-за чувствительности к образованию отверстий в чугуне, чему способствует повышенное содержание алюминия.

Объем оксида железа, образующегося в каналах канала фурмы, частично регулируется, но, в значительной степени, это является следствием влажности дутьевого воздуха. Высокая влажность затрудняет плавку купола.

Большинство поставщиков кокса прокомментируют, как персонал вагранки всегда заявляет, что качество кокса ухудшается в жаркие летние месяцы.Очевидно, что качество кокса не ухудшилось.

Дело в том, что во время плавления образуется больше оксида железа, а повышенный уровень оксида железа вызывает увеличение потерь углерода и кремния. Типичный сценарий в периоды повышенной влажности: увеличение расхода кокса; добавить или увеличить чугун; уменьшить количество стали в металлической шихте; подать жалобу поставщикам кокса.

До сих пор не существовало ничего, что могло бы уменьшить образование оксида железа в дорожках качения фурмы. DeOX от Mastermelt теперь доступен для противодействия, а не для остановки образования оксида железа.

Естественный курс. Оксид железа образуется естественным путем — по законам термодинамики. Однако DeOX от Mastermelt препятствует образованию оксида железа, каталитически восстанавливая его до инертных побочных продуктов по мере его образования.

Купольная плавка приводит к потерям углерода в результате окисления в дорожках качения фурмы и улавливанию углерода непосредственно под дорожками качения из раскаленного графитированного кокса. Углерод теряется, а затем накапливается, и общий эффект — чистое увеличение углерода. Операторы вагонетки называют общее улавливание углерода «углеродом из коксового слоя».”

В прошлом потери углерода, происходящие в дорожках качения фурмы, не обрабатывались. В отношении операторов вагранок существовало две точки зрения: либо потери углерода были неизвестны, либо с этим ничего нельзя было поделать, поэтому на это не возлагалось никаких опасений.

Обычной практикой, используемой для увеличения содержания углерода в расплавленном чугуне, было повышение расхода кокса — знаменитая «коксовая шишка».

Увеличение углерода происходит из-за кокса, который перешел через температурный диапазон 5,000 ° F непосредственно над уровнем фурмы.Эта высокая температура заставляет аморфный кокс преобразовываться в структурные структуры графит-углеродный атом. После того, как кокс графитизирован и опускается ниже богатой кислородом области дутьевого воздуха, легко происходит растворение углерода в нисходящих каплях железа.

Уловление углерода может значительно различаться, но сильно зависит от температуры металла. Объем кокса ниже уровня фурмы остается постоянным, поэтому добавление «коксовых шишек» или других средств контроля температуры для получения повышенного содержания углерода, по-видимому, происходит просто из-за повышения температуры металла.Скорость растворения углерода в расплавленном чугуне существенно зависит от температуры металла.

Рабочая температура купола является критическим рабочим параметром, который требует тщательного изучения и анализа. Температура расплавленного чугуна, выходящего из вагранки, становится основным фактором улучшения характеристик плавления, если противодействовать присутствию оксида железа в вагранке.

Рассмотрим следующие рабочие параметры вагранки, которые влияют на температуру расплавленного чугуна в вагранке:
1) Равномерное распределение дутьевого воздуха между фурмами;
2) Правильное проникновение дутьевого воздуха от корпуса башенки;
3) Обтекаемый дутьевой поток;
4) Минимизировать уровень остаточного шлака — подходящая высота металлической перемычки;
5) Кокс надлежащего размера;
6) металлические шихты надлежащего размера;
7) Шихтовые материалы с пониженным содержанием цемента;
8) Достаточное количество известняка; и
9) Равномерно подавать кислород в фурмы; использовать специальные форсунки.

Многочисленные преимущества принесут улучшения эксплуатации вагранки:
1) Увеличение срока службы огнеупора по всей вагранке;
2) Прямолинейный контроль химического состава металлов — без потерь на окисление;
3) Исключить передельный чугун и другие специальные металлические шихты;
4) Устранение спадов химии в периоды ожидания; 5) Обеспечивает мгновенное восстановление химического состава после периодов простоя вагранки;
6) Пониженное количество кокса;
7) Уменьшение количества шлака, образующегося в плавильном цикле;
8) Значительная экономия средств;
9) Повышение качества металла; и
10) Точное управление качеством металла.

Возьмите под свой контроль. Первым и главным шагом к улучшению работы вагранки является контроль образования оксида железа на протяжении всего процесса плавления. После устранения загрязнения вагранки оксидом железа количество кокса можно снизить до уровня 6-7%.

Снижение расхода кокса приводит к значительному повышению энергоэффективности и соответствующему сокращению выбросов парниковых газов. Объем производимого шлака сокращается вдвое. Денежная экономия значительна — ежегодно экономятся миллионы долларов.

Контроль оксида железа полностью меняет работу вагранки: в передней коробке не происходит накопления шлака. Эрозии летки не происходит. Никаких широких вариаций в химии металлов не происходит.

Каждый из перечисленных выше пунктов будет дополнительно обсуждаться в следующих статьях, и эти и многие другие рабочие моменты будут обсуждаться в нашем предстоящем семинаре по эксплуатации вагранки.

Простое изменение, например уменьшение высоты металлической перемычки на два дюйма, может повысить температуру металла на 60 ° F.уменьшение высоты фурмы на четыре дюйма увеличивает температуру металла 75 ° F. Получение равномерного распределения дутьевого воздуха устраняет изолированные области износа внутри вагранки, снижает количество коксования, снижает химические отклонения и повышает температуру металла.

Тогда подумайте вот о чем: добавки известняка сильно различаются от купола к куполу. Уменьшение известняка увеличивает температуру металла, снижает химические потери, увеличивает температуру металла и упрощает обработку шлака в переднем ящике.Сегодня в куполах добавка известняка составляет от 10 до 45% от веса кокса. Ничего особенного не происходит от купола к куполу, хотя каждый начальник плавильного цеха настаивает: «Используемый известняк — это и есть необходимый известняк».

Это ложь, которую нужно обсуждать. Известняк ничего не добавляет к качеству металла и добавляется для снижения содержания кремнезема в коксовой золе. Десятипроцентный известняк работает на одном куполе, он должен работать на всех куполах.

Операторы плавильного производства должны учитывать влияние размера кокса на получаемую энергию сгорания.Продавец кокса, продвигающий 10% -ную замену кокса крошечного размера на кокс нормального размера, вводит в заблуждение: при сжигании кокса с образованием CO ₂ высвобождает почти в четыре раза больше тепла, чем выделяется при сжигании кокса с образованием CO.

Образованию CO способствует большая площадь поверхности углерода, обнаруженная при небольшом количестве кокса. Крупный кокс горит сильнее: следует прекратить добавление 10% крошечного кокса. Любой, кто рассматривает возможность получения мелкодисперсного кокса, должен рассмотреть возможность снижения общего расхода кокса на величину предложенной нормы добавления крошечного кокса.

Минимальная скорость коксования не требуется для получения определенного результата плавки. Скорость кокса определяет температуру металла только после раскисления вагранки с помощью Mastermelt DeOX Metal Treatment. В настоящее время в действующих вагранках в США используется семипроцентная норма кокса, что указывает на то, что все вагранки могут работать на этом уровне.

Купола, работающие сегодня с низкой скоростью коксования, делают это из-за того, что во время цикла плавки не требуется значительного повышения уровня углерода. Обработка металла DeOX устраняет это ограничение, обеспечивая повышенный уровень углерода, не требуя увеличения расхода кокса.

Технология обработки металлов DeOX увеличивает производительность вагранки.

Рон Бейерстедт — президент Mastermelt LLC . Свяжитесь с ним по телефону [email protected]

Это второй в серии отчетов, посвященных конструкции вагранки, практике вагранки и технологическим решениям вагранки. См. «Максимизация производительности купола» , FM&T, март 2021 г.

Термическая стабильность в индукционных печах без сердечника

В литейном производстве и сталелитейной промышленности производство было основано на принципе индукции с первые годы 20 века.Аллен Колби запатентовал первую индукционную печи в 1900 году, и с тех пор индукционный нагрев металла распространился на большинство современных печей сейчас используют этот электрический процесс.

Индукция без сердечника В печи используется тигель, в который помещается металл. Катушка окружает тигель, который вырабатывает электричество, необходимое для плавления в нем металла.

Для современных литейных производств используя индукционные печи без сердечника для эффективной работы, они должны сохранять теплоотдачу. последовательность на протяжении всего этого процесса.Поддержание оптимальной температуры для задача предотвратит потерю ценных легирующих элементов, помогая каждый раз добиваться чистых, хорошо смешанных результатов.

Эльмелин специалист производитель товаров предназначен для поддерживать индукционные печи без сердечника в достижении такой термической стойкости.

Как работает индукция

Переменный ток посылаемый через катушку с проволокой, достаточно мощный, чтобы создать быстро реверсивный магнитное поле, которое затем проникает в металл.Магнитное поле производит круговые электрические токи внутри металла. Это электромагнитная индукция. Эти вихревые токи проходят через электрическое сопротивление металла и нагревают его.

Этот процесс известен как Джоулевое нагревание. Действие токов плавит и перемешивает металл в интенсивным образом для достижения оптимальных результатов.

Ключевое преимущество индукционный процесс таков, потому что он не зависит от каких-либо внешний источник тепла, он помогает устранить загрязняющие вещества в процессе плавления.

Индукция без сердечника печи работают на разных рабочих частотах, в зависимости от того, какие материал, который они плавят, с какой скоростью они должны это делать и какие емкость самой печи составляет. Они особенно эффективны при растапливании всех марки стали и чугуна, а также цветных сплавов, таких как алюминий и цинк.

Энергоэффективность в печах

Хорошая энергоэффективность это, естественно, будет означать более низкие эксплуатационные расходы для индукционной печи без сердечника.

Литейные предприятия могут достичь это путем обеспечения точного соответствия технических характеристик установки требованиям задач, включая типы металла, который они будут плавить, и размер печи.

Следовательно, около как технические характеристики печи могут наилучшим образом использовать ее экономические преимущества.

Эти технические характеристики включают гибкие плавильные операции с цифровым управлением и способность быстро заводиться. Экономические преимущества заключаются в высокой мощности эффективность, снижение эксплуатационных расходов и, как правило, меньшие капитальные вложения.

Однако для того, чтобы индукционные печи без сердечника, чтобы максимально использовать эти экономические преимущества, они должны быть надежными в эксплуатации, что требует постоянного управления температурным режимом, защита печи, материала, который она плавит, и людей, которые ею управляют.

Индукция без сердечника печи могут работать как от сети, так и от средней частоты. Сетевые печи нормально работают на частоте 50 Гц, в то время как печи средней частоты, как правило, работают между 150 Гц и 1500 Гц.

Важность огнеупорной футеровки

тигля, который содержит плавящуюся металлическую шихту и футерована огнеупором. Это значит, что это облицована термостойким материалом, который сохранит свою прочность и состав при высоких температурах.

Как работает печь имеет прямое отношение к этой подкладке.Подходящий прочный подкладочный материал обеспечит бесперебойную работу, оптимальную производительность и необходимый контроль металлургические реакции, участвующие в индукционном процессе.

Огнеупорная футеровка также поддерживает энергоэффективность печи.

При плавлении образование шлака неизбежно. Шлак представляет собой отходы и обычно состоит из оксиды металлов и диоксид кремния. Остатки шлака откладываются огнеупорные стены, а также внутри змеевика.

Тип шлака различается в зависимости от материала печь плавится.Те, у кого высокая температура плавления могут быть особенно склонны к образованию отложений в местах, где горячие шлак вступает в контакт с холодной поверхностью огнеупорной стенки.

Контроль накопления на огнеупорная футеровка жизненно важна для достижения термической стойкости и поддержание общей эффективности.

Слюда Ламинат и Микропористый Теплоизоляция

слюды и слюда на основе ламинат обладают превосходным огнеупорной футеровкой решения для тигельных индукционных печей.Эти ламинаты тонкие, но очень прочные, что означает, что они снижают количество энергии, необходимое для достижения оптимальных температур, при этом они устойчивы к разрыву.

природных минеральные качеств слюды гарантируют термические последовательности в слюды рулонных ламинат , который также защитить интерфейс между катушкой и огнеупорной стенкой.

Слюдяные ламинаты банка выдерживают температуру до 1200 ° C, а комбинированные ламинаты исключительно прочный, армированный тканью из стекловолокна.

Помогая поддерживать срок службы футеровки печи, эти ламинаты сокращают время технического обслуживания и простоев, и может ускорить сам процесс замены облицовки.

микропористое тепло изоляция также решает проблемы управления температурой. Используя микропоры, это сводит к минимуму конвекционную теплопередачу. Наши композиты Elmtherm выдерживают температура до 1600 ° C.

Дополнительные преимущества систем безопасности печи

Безопасность печи — ключ к успеху забота наряду с терморегулятором. Elmesh разработан для индукции без сердечника печи, чтобы защитить их там, где есть опасность проникновения материала в змеевик затирки.

Это ламинат состоящий из слоев слюды и стальной сетки.Он будет сигнализировать, когда стенка тигля истощается.

Другой аспект накопление в результате работы печи происходит из-за отложений паров металлов, где литейный цех перерабатывает такие материалы, как специальные сплавы или лом металл. Эти отложения могут оставлять металлические остатки на змеевике, которые затем могут влияют на точность показаний или вызывают короткое замыкание оборудования.

Vapourshield — это ламинат из слюды, который решает эту проблему, выступая одновременно в качестве барьера для проникновения металла и системы сигнализации.

Помогаем вам поддерживать согласованность

Elmelin специализируется на решения для высокотемпературной изоляции и продукты для управления тепловым литейная и сталелитейная промышленность.
