Розетки какие бывают: какие бывают типы, где они применяются и в чем особенность электрических устройств, их целевое предназначение и отличительные характеристики – по мощности, разъемам, степени защиты и типу установки

Содержание

Виды электрических розеток: фото и описание

Розетка – один из главных элементов токонесущих систем как бытовых, так и производственных. От выбора розетки во многом зависит безопасность электрифицируемого объекта. Стандартные розетки состоят из двух основных частей – диэлектрического блока с контактной группой и внешней панели. Последняя обычно сделана из пластмассы.

Диэлектрическая часть может быть выполнена из пластикового или керамического материала. Минус пластика в том, что он плавится и даже может загореться при высокой температуре. Керамика является негорючей. Она полностью сохраняет свойства даже при очень сильном нагреве. Электрические розетки разделяются на разные виды и по другим критериям.

Содержание статьи:

1. Классификация по типу контактов:

1.1 С бронзовыми контактами

Данные изделия относятся к высокой ценовой категории. Контакты имеют темно-желтый матовый оттенок. Очень хорошо пружинят, отличаются повышенной прочностью и стойкостью к окислению. Такие розетки подходят для любых эксплуатационных условий.

1.2 С латунными контактами

Электрическая розетка с латунными контактами
Розетка с латунными контактами

Такими контактами комплектуются розетки низкой ценовой категории. Латунь не проходит процедуру лужения. Ее легко определить по яркому блеску и светло-желтому оттенку. Металл является мягким и поэтому быстро разгибается при частом использовании розетки. Это приводит к ухудшению контактного соединения.

Этого недостатка лишены более дорогие розетки, оснащенные специальными прижимными пружинками. Простая латунь быстро покрывается окислами при постоянном/регулярном воздействии высокой влажности.

1.3 С лужёными латунными контактами

Луженые латунные контакты чаще всего применяются в розетках из средней ценовой категории. Имеют специфический беловатый матовый оттенок. Долго сохраняют форму и хорошо пружинят. Благодаря наличию защитного слоя окисляются медленнее простой латуни. Этот тип розеток допускается использовать при монтаже электропроводки на объектах с влажным микроклиматом и при уличном монтаже.

2. Классификация по типу подсоединения провода/кабеля

Подключение провода может осуществляться через прямой конец или конец, скрученный в виде петли. В последнем случае контакт получается более надежным, так как проводник имеет большую контактную площадь. При стыковке прямого провода нужно с особой тщательностью зачищать его монтажный участок, так как площадь соприкосновения с контактами розетки гораздо меньше.

Кроме этого, провод может фиксироваться двумя способами – при помощи винтов и посредством специальных зажимов. Зажимы хороши тем, что позволяют устанавливать розетки быстрее. Качественные зажимные розетки обеспечивают хороший контакт долгое время. Что касается традиционных винтовых соединений, то они тоже являются надежными. Их недостаток в том, что они требуют периодического подтягивания – по причине ослабления винтов из-за регулярного нагрева/остывания.

Розетки нередко объединяются в модули. В продаже есть изделия такого типа с отверстиями для параллельного подключения к электрической сети.

3. Наличие/отсутствие контакта заземления

Розетки без заземления рекомендуется устанавливать исключительно в сухих зданиях/помещениях. Они предназначены для подключения электроприборов и оборудования незначительной мощности, к которым не предъявляются особые требования по безопасности и качеству питания. Это осветительные лампы накаливания, бытовые пылесосы, блендеры, мясорубки, простые холодильники (без электронной автоматики) и т.п. Допускается также подключение конвекторов, тепловых вентиляторов и масляных радиаторов мощностью до 2000 Вт.

Электрическая розетка без заземленияПример розетки без заземляющих контактов

Заземляющие розетки используются для любой мощной техники, а также для техники, оснащенной электронными системами контроля и управления. Это современные холодильники и морозильные камеры, стационарные компьютеры, плазменные телевизоры, домашние кинотеатры, многофункциональные стерео-системы, специализированные медицинское оборудование, электродуховки и варочные поверхности.

Кроме этого, заземления в обязательном порядке требует оборудование, рабочий цикл которого непосредственно связан с водой. Это стиральные/посудомоечные машины, водонагревательные котлы, циркуляционные насосы, оснащенные мокрым ротором и др.

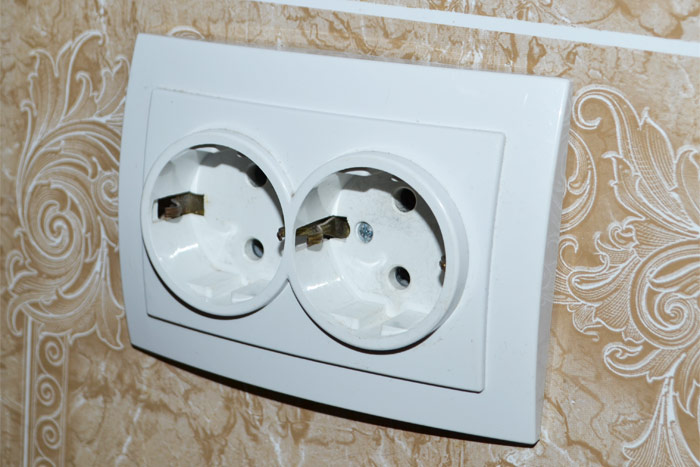

Электрическая розетка с заземлениемПример двойной розетки с заземлением

Помимо дополнительной защиты от удара током, заземляющий провод помогает отводить статическое электричество – распространенную причину выхода из строя высокоточных приборов.

4. Сила тока и напряжение сети

Один из наиболее важных параметров. Определенные виды розеток рассчитаны на соответствующие показатели напряжения/силы тока. В России основная масса потребителей тока подключается к однофазным электросетям с рабочим напряжением 220/250 В и трехфазным электросетям 380 В. Последние обычно применяются на производстве. Во многих других странах (например, в Соединенных штатах и Японии) распространены однофазные сети с характеристиками напряжения 100/127 В.

Поговорим подробнее об отечественных стандартах. Розетки на 220 В подразделяются на несколько групп по рабочему «амперажу» - то есть, по силе тока, на который они рассчитаны. Современные стандартные розетки могут выдерживать ток до 16 А. Изделия на 6 А давно не выпускаются – они потеряли актуальность из-за повсеместного распространения мощной бытовой техники и электроники.

Максимальная мощность электроустройств, которые может «потянуть» розетка 16 А – 3520 Вт. Тем не менее, эксплуатировать ее на пределе возможностей нежелательно, тем более, если нагрузка является постоянной. Лучше ограничиться подключением одного или нескольких приборов мощностью 3000 Вт. Кратковременно розетка 16 А может выдержать и 5000 Вт, но лучше с ней такие «эксперименты» не проводить – контакты могут подгореть и впоследствии начнут греться даже при небольшой силе тока.

Для более мощной техники потребуются розетки 25 А. Их максимальная нагрузка – 5500 Вт, рабочая – 4500/5000 Вт. Как правило, этого более чем достаточно для устройства электропроводки квартир и частных домов.

Для очень мощного оборудования производятся специальные силовые розетки (32 А и более). Они комплектуются исключительно керамическими основаниями и контактными группами повышенной надежности. Данные изделия чаще всего применяются при электрификации промышленных/производственных цехов.

5. IP-характеристики

Как и многие другие электротовары, розетки различаются по степени защиты от влаги/воды. Эти показатели измеряются по международному IP-стандарту. От этого главным образом и зависит область применения розеток. По классу защиты все изделия можно разделить на четыре основные группы:

1) IP 20. Самый распространенный вид. Предназначается для объектов с сухим и нормальным микроклиматом, которые отапливаются в зимнее время. Наилучшим образом подходят для жилых помещений.

2) IP 21/22. Допускается установка на объектах без отопления и на открытом воздухе (при наличии навеса).

3) IP 43/44. Это стандартные влагозащищенные электроустройства. Могут эксплуатироваться в условиях постоянной высокой влажности, в том числе – рядом с бассейнами и на улице.

4) IP 54/55. Рассчитаны на прямой контакт с водой, поэтому подходят для уличного монтажа без навесов и козырьков.

Как правило, все влагозащищенные модели оборудованы крышками – обычными или с резиновыми уплотнителями.

6. Классификация по типу монтажа

По типу монтажа розетки бывают трёх видов: внешние (наружные), внутренние (скрытые) и выдвижные. Наружные модели закрепляются сразу к плоскости стены. При установке на пожароопасные поверхности рекомендуется дополнительно использовать диэлектрические пластины. Они продаются в магазинах, но сделать их легко и своими руками – достаточно вырезать квадрат или круг нужного размера из текстолита, асбестоцементной плиты и т.п.

Внешние устройства имеют два достоинства. Это быстрый монтаж и простая замена (при необходимости). Их недостаток в том, что они выглядят неэстетично и зачастую «портят» интерьер. Кроме этого, за выступающие накладные изделия можно «зацепиться» или случайно ударить их тяжелым предметом, что нередко приводит в поломке таких розеток.

Внешняя (наружная) розеткаПример внешней розетки на четыре гнезда

Внутренние модели устанавливать сложнее. Они вставляются в так называемые «стаканы» (подрозетники), которые необходимо вмонтировать в стену. В случае с бетонными и кирпичными поверхностями для этих целей понадобится перфоратор. Зато скрытые розетки смотрятся эстетично. Их лицевая панель полностью утоплена в стену, или выступает наружу всего на несколько миллиметров.

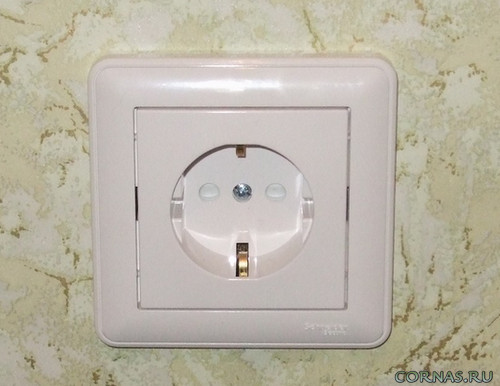

Внутренняя (встраиваемая) розеткаПример внутренней (встраиваемой) розетки

Выдвижные модели стоят дорого. Они отличаются практичностью и функциональностью. Чаще всего используются при обустройстве кухонных помещений. Такие розетки встраиваются в столешницы, боковые панели шкафов и др. Их монтируют даже внутрь полов. Все что напоминает о наличии розетки – это аккуратная крышка, под которой «прячутся» розеточные блоки для удобного подключения любой техники.

Выдвижные розетки - пример использования Пример выдвижной розетки для столешницыНа фотографиях выше пример выдвижных розеток

7. Количество гнезд

Помимо одинарных существуют розетки с несколькими гнездами. Наибольшим спросом пользуются одинарные, двойные и тройные модели. Модификации, рассчитанные на подключение двух и более потребителей энергии, имеют специальное название – «розеточные блоки».

Помимо стандартных гнезд, современные блоки оборудуются выключателями, разъемами LAN, USB, HDMI и др. Это позволяет включать в один блок самую разную технику без дополнительной покупки дорогостоящих адаптеров. Розеточные блоки выглядят эстетично, так как панель с подрозетниками обрамлена внешней декоративной рамкой.

Розетка с USB-разъёмамиРозетка Werkel с USB-разъёмами, которые можно использовать для зарядки смартфона
Комбинированный блок: розетка и выключательКомбинированный блок: розетка + выключатель

О таком критерии выбора розетки, как дизайн, говорить нет особого смысла – на рынке представлено множество разных моделей – по цвету/оттенку, фактуре и декору. Так что подобрать подходящий вариант для любого интерьера несложно.

Устройство розетки. Основные типы и виды розеток



Электрические розетки используются для подключения электроприборов к сети ~220В. В повседневной жизни мы практически каждый день встречаемся с ними, но что мы о них знаем? Давайте разберемся вместе из чего состоят розетки, какие виды и типы розеток бывают и где применяются.

Розетка состоит из трех частей: основания, токопроводящих элементов и лицевой панели.

Розетка состоит из



Основание розетки (к которому присоединяются токопроводящая и крепежная арматура, а так же лицевая панель) бывает керамическим или пластмассовым. Керамическое не подвержено горению и хорошо рассеивает тепло, но более хрупкое, требует большей аккуратности при монтаже. Так же есть современное негорючее пластиковое основание, выполненное из поликарбоната со специальными добавками


Токопроводящие части розетки состоят из латуни без покрытия, луженой латуни или бронзы. Встречаются так же латунные элементы с другими покрытиями. Пожалуй, самыми ненадежными являются латунные контакты. В условиях повышенной влажности, особенно при соприкосновении с алюминиевыми проводами, латунные контакты быстро окисляются, что плохо сказывается на их проводящих свойствах, так же они плохо пружинят, из-за чего со временем розетки разбалтываются.

Чтобы избежать этого, в некоторых розетках применяют пружинящие шайбы, не позволяющие контактным лепесткам розетки отходить слишком далеко друг от друга. Обычно так устроены универсальные розетки. Несколько лучше ведут себя луженые контакты, выглядящие как матово-белый металл. Они меньше подвержены коррозии и при необходимости легче паяются. Луженая поверхность таких контактов отличается достаточной мягкостью, чтобы плотно прилегать к штырям вилки. Лучшими, хотя и редко встречающимися, являются бронзовые контакты. Внешне они напоминают латунные, но обычно матовые и более темного цвета. Основное их достоинство - превосходные пружинные свойства, позволяющие прочно удерживать вилку в розетке.

Розетка с контактами заземления



Важной частью является заземляющий контакт розетки, существует множество приборов, заземление которых жизненно необходимо. Это, во-первых, все нагревательные приборы (у них большая выделяемая мощность). Во-вторых, все приборы, связанные с водой (так как вода – отличный проводник тока). И, в-третьих, все сложные электроприборы с микросхемами, например, компьютер (потому что они очень боятся статического электричества). Именно заземляющий контакт и отводит статическое электричество в землю, не позволяя ему ударить нас или вывести из строя нашу технику. Существую розетки без заземления, обычно они несколько дешевле и могут иметь меньшую глубину лицевой части. Если планируется использование электроприборов не требующих заземления, можно использовать такие механизмы, но более универсальными будут розетки с заземляющим контактом.


Клеммы для подключения проводов у розетки



Как правило, крепление проводов к контактной части розетки осуществляется винтовым соединением. Так же достаточно распространен вариант конструкции с контактным узлом прижимного типа, без винтов. Учитывая то, что винтовое крепление со временем ослабевает и при увеличении электрической нагрузки розетка начинает нагреваться, необходимо время от времени подтягивать винты. Контактный же узел прижимного типа является саморегулирующимся механизмом и постоянно плотно удерживает провод, обеспечивая тем самым необходимый контакт в течение всего срока службы изделия.

Третьей составной частью розетки является лицевая панель. Чаще всего выполняемая из малогорючего поликарбоната. В настоящее время существует огромный выбор лицевых панелей и из других материалов – стекла, дерева, металла, что позволит подобрать розетки подходящие любому интерьеру. Часто конструкции панелей предусматривают установку декоративных элементов, которые легко менять, не вмешиваясь в конструкцию самого изделия.


Типы розеток: внешний (накладные) и внутренние (встраиваемые)



Розетки различаются по типу монтажа - встроенные для внутренней(скрытой) и внешние для открытой проводки. Встроенные розетки устанавливаются в том случае когда провода спрятаны внутрь стены и электрическая часть розетки тоже утоплена в стену. В квартирах практически всегда устанавливаются встроенные розетки, они наиболее безопасны. Розетки накладные чаще всего используются при открытой проводке, то есть когда провода проложены поверх стен. Их часто ставят в деревянных загородных домиках, закрепляя непосредственно на стене.

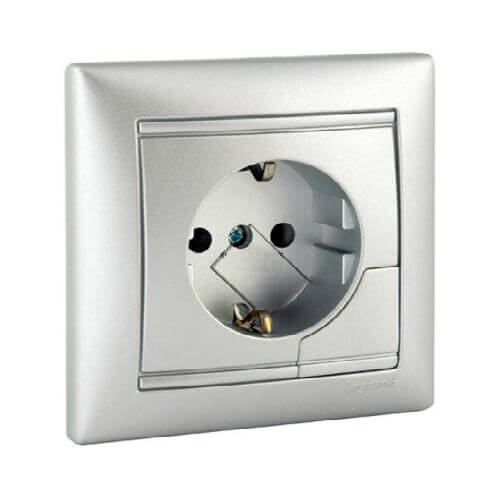

Розека со шторками



Бывают розетки с защитными шторками, которые защищают от поражения электрическим током. Отверстия этих розеток защищены специальными защитными шторками, открывающимися только при одновременном введении пары металлических контактных штырьков вилки в розетку. Защитные шторки бывают разные, одни открываются вверх, другие круговым движением вилки, третьи – только от определенного усилия и т. д.


Розетки для помещений с повышенной влажностью отличаются показателем защиты IP от воды и пыли. Эти данные должны быть указаны в инструкции (или на упаковке). Так же существую розетки со встроенным устройством защитного отключения, такие розетки помогут вам спасти собственную жизнь в несчастных случаях, связанных с ударом током или внезапных возгораний. Для работ на улице (газонокосилки, дрели) нужна розетка с высокой степенью защиты и с защитной крышечкой.

Розетка с выключателем



Розетки с выталкивателями предназначены для случаев, когда есть необходимость часто попеременно использовать электроприборы, в одной розетке. Чтоб процесс выдергивания вилки не требовал приложения постоянных усилий на таких розетках есть специальная кнопка, при нажатие на которую, вилка достается свободно.


{Розетка с таймером



Розетки с таймером, они будут удобны семьям с пожилыми людьми или детьми.  На них можно запрограммировать включение электроустановочного изделия. Так можно включать, например, чайник.

  Розетка с датчиком

Розетки с индикатором. Это устройство показывает, есть ли ток в сети или нет.

Если у вас остались вопросы или вы хотите дополнить статью полезной информацией о типах розеткок, их разновидностях и т.д., обязательно пишите в комментариях к статье, это будет полезно многим!

как выбрать самому, примеры, фото .

На прилавках магазинов большое разнообразие розеток для электрической сети. Пользователи порой не догадываются о функциональном назначении некоторых из них. Основное назначение розетки – обеспечение питания электроприборов посредством подсоединения к контактам. Несмотря на простую функцию , розетки отличаются большим разнообразием.

Разновидности розеток



Отличаются они:

по виду монтажа



Розетки бывают встраиваемые и наружные. Встраиваемые – это вид внутреннего монтажа. монтажа.

внутренние розетки

Такая розетка встраивается в отверстие, сделанное специально для нее. Она не заметна, очертания совпадают с поверхностью стены, или выступают лишь на несколько миллиметров.

Наружная розетка крепится к стене или другой плоскости. Называют ее накладной. Применяется в технических помещениях, где отсутствуют требования к дизайну интерьера. Она отвечает лишь функциональному назначению для связи с источником питания.

наружная розетка

Данному виду розетки не требуется отверстие для коробки. Она быстро подключается в электрической сети. Единственный недостаток — выступающая часть корпуса.

Удобны выдвижные розетки, то есть встроенные в стол или другую конструкцию. Когда необходимо включить бытовой прибор, розетка выдвигается при открывании крышки. Используются там, где розетка не часто востребована.

скрытая розетка

По конструкции корпуса



Различаются розетки по форме корпуса. Если ранее использовалась круглая форма, то сейчас большое распространение приобрела прямоугольная. Встречаются с закругленными краями.

с закругленными краями розетка

Есть розетки, встроенные в один блок с выключателем.

розетка с выключателем

Повсеместно получили распространение розетки, совмещенные в один блок: двойные, тройные, с четырьмя гнездами.

несколько розеток в ряд

три розетки в ряд

четыре розетки в ряд

Иногда пользователи устанавливают одиночные розетки рядом друг с другом. В таком случае для создания целостности используют накладные планки.

накладные планки на розетки

Различаются розетки по материалу изготовления, цвету. Самые надежные розетки с  керамическим сердечником – при большой нагрузке они не плавятся.

розетки с керамическим сердечником

Пластиковые сердечники предназначены для небольшой нагрузки.

розетки с пластиковым сердечником

Розетки с дополнительными функциями



Конструкторы в интересах пользователей усовершенствовали розетки, дополнив их некоторыми полезными функциями. Так как они эксплуатируются в разных условиях, то различаются и дополнениями.

Розетки с крышкой



В условиях повышенной влажности ванной комнаты, для использования на улице удобны розетки с крышкой.

розетки с крышками

В нерабочем положении крышка надежно защищает розетку от попадания влаги, пыли. Есть модели, предназначенные для использования с закрытой крышкой, для этого в ней сделана выемка для шнура.



Розетки с защитой от скачков напряжения



Если в доме нет стабилизатора напряжения, можно поставить розетки с защитой от повышения напряжения в сети. Если оно поднимется выше положенного порога, розетка отключает питание.

розетки отключают питания

Розетка с таймером



Существуют розетки с встроенным таймером.

розетки с таймером

Таймер программируют на выключение в определенное время. Подходит для деловых людей, которые могут настроить такую розетку на выключение прибора через некоторое время после его ухода из дома. В некоторых есть сложная программа, рассчитанная на периодическое включение-выключение.

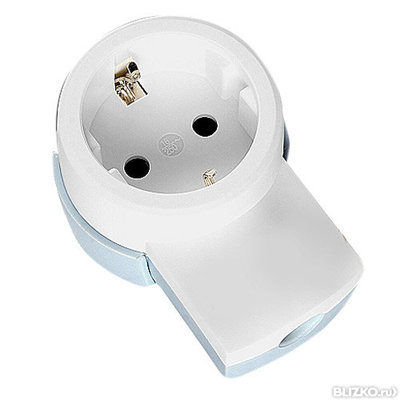

Розетки с удлинителем



В данной модели удлинитель встроен в саму розетку. Нет необходимости хранить в доме отдельный удлинитель. В случае необходимости достаточно потянуть шнур и выдвинуть на нужную длину.

розетка с удлинителем

Розетки с защитой от детей



Всем известно, насколько опасны открытые розетки для любопытных детей. Изобретатели нашли выход, сконструировав розетку с защитными шторками. Есть два типа моделей: в одних шторки отодвигаются при одновременном надавливании на них. Другой тип с поворотными шторками. Чтобы включить вилку необходимо отодвинуть шторки в сторону.

розетки с шторками

Другие модели сделаны специально для детской комнаты. Они имеют заглушку, надежно предохраняя детей от электрического тока.

розетка для детей

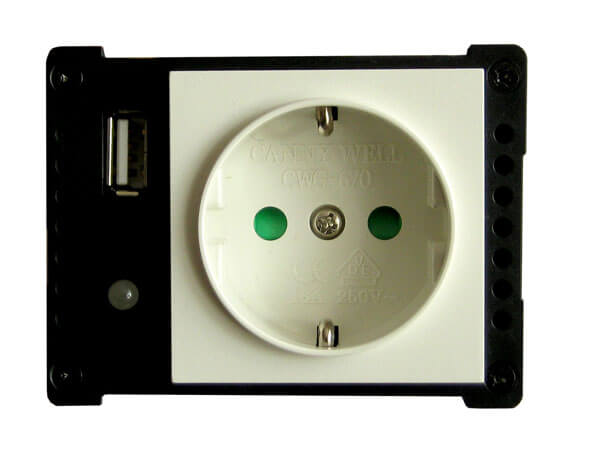

Розетки с USB



Такие розетки предназначены для подключения мобильных устройств на подзарядку. У них имеются обычные контакты для включения приборов и один или несколько выходов USB. Это продиктовано веяниями времени, когда каждый член семьи имеет как минимум один мобильник.

розетка для зарядки мобильник

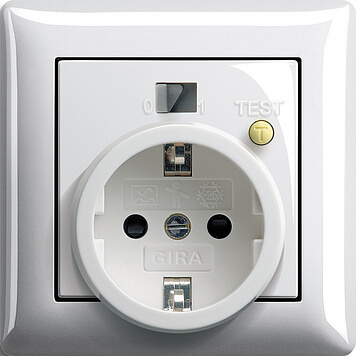

Розетки с УЗО



Если пользователь включают из потенциально опасных приборов включает только стиральную машину, ему нет необходимости устанавливать устройство защитного отключения на центральный щит. На выручку приходят розетки с УЗО. Это неоценимое для пользы устройство. Оно срабатывает при малейшем прикосновении участка тела к участку с пришедшей в негодность изоляцией. УЗО моментально отключает кабель от сети.

розетка с узо

Розетки с дизайнерскими проработками



Многие розетки удивляют своей формой. Необычным дизайном.

розетка с уникальным дизайном

Есть розетки с встроенными подсветками, которые в темноте определяют место включенного шнура.

розетка с подсветкой шнура

Розетки по степени защиты



Все розетки отличаются по степени защиты IP:

  • уровень защиты — IP 20, предназначен для  жилых помещений;
  • средний уровень IP 21, IP 22 – для установке в неотапливаемых помещениях и под навесами на улице;
  • повышенный уровень безопасности IP 43, IP 44 – для помещений с повышенным уровнем влажности;
  • высокий уровень IP 54, IP 55 – для установки под открытым небом.



Розетки с заземляющим контактом



В некоторых розетках кроме фазных контактов предусмотрен контакт доя заземления. Такие модели востребованы в семьях, где включают мощные приборы, а также во влажных местах.

защитные розетки

Вам это тоже будет интересно:

по разъемам, типу установки и дополнительным функциям



какие бывают розетки

Несмотря на существование единых общемировых стандартов, далеко не всегда они широко применяются в разных странах, что надо учитывать, к примеру, при поездке в командировку. Те же привычные глазу виды розеток, распространенные в странах СНГ и части европейских государств нельзя использовать для зарядки телефона или подключения ноутбука, привезенных из США или Японии. Кроме того, если даже выбирать розетку на внутреннем рынке, то для разных задач предусмотрены устройства со своими разъемами и функционалом.

Общие детали и конструктивные различия в разных странах

Законы электротехники работают везде одинаково – на земле, под водой или на луне, поэтому принципиальное устройство всегда и везде одинаковое, независимо от того, какого розетка используется вида и назначения. Ее главная задача – обеспечить простое подключение и отключение электроприбора к стационарной электросети. Как итог – элементы и материалы будут везде одни и те же, а основное различие будет в их форме, которая исторически применяется в разных странах.

розетки в разных странах

Основные виды розеток, использующиеся в разных странах:

  • A – США и Япония – розетки рассчитанные на напряжение 110 Вольт.
  • B – Тот же самый тип A, только с заземляющим контактом.
  • C – Для работы в сетях 220 Вольт и 50 Герц. Распространена в странах СНГ и ряде европейских государств.
  • D – Британские розеточные разъемы. Практически такие же используются в ЮАР.
  • E – Французский вариант розетки типа С, но с заземляющим контактом.
  • F – Немецкий вариант типа С для проводки с заземление
  • G – Еще один стандарт из Британии.
  • H – Стандарт в Израиле.
  • I – Устройства, устанавливаемые в Австралии.
  • J – Швейцарский розеточный разъем.
  • K – Датский вариант розетки типа С для заземления.
  • L – Итальянская простота и функциональность.

В этом видео подробно рассказывается об особенностях электрических сетей и в частности розеток в разных странах мира:

Из каких деталей собирают розетки

По приведенным выше устройствам видно, что все разновидности бытовых розеток, несмотря на различное исполнение, имеют общее строение. Конструкция стандартной розетки включает в себя два основных разъема для фазы и ноля, а если модель учитывает наличие заземления, то контактов будет три. Соответственно, если подведенное к ней напряжение и частота тока подойдут к устройству, которое надо включить, то при наличии переходника оно заработает.

устройство розетки

Устройство розетки, независимо от ее типа, вида и характеристик, включает в себя следующие элементы:

  • Основание, выполненное из диэлектрика – керамики или пластика. Керамическое основание выдерживает большие температуры, в случае перегрева контактов, но более хрупкое. В основании есть посадочные гнезда для контактов, механизма крепления и отверстия в резьбой для прикручивания крышки.
  • Механизм крепления. У внутренних розеток это распорные лапки, а в наружной просто отверстия в основании – для шурупов.
  • Основные контакты – для фазы и ноля. Та их часть, что обхватывает контакты штепселя может быть дополнительно подпружинена, чтобы соприкосновение было более плотным. Дополнительно на них есть крепление для провода.
  • Контакт заземления – не обязательный компонент, но в большинстве устройств он есть.
  • Крышка из пластика – закрывает собой токоведущие элементы и предохраняет их от попадания пыли и воды. Может состоять из двух частей – декоративной и крепежной.

Это общие детали, которые есть в любой розетке, но на рынке также есть устройства с дополнительными функциями, в которых этот список будет шире.

Различия по типу установки

наружная и внутренняя розетка

По этому критерию виды электрических розеток делятся на две основные категории: внутренние и наружные.

Первый тип устройств используется чаще всего, несмотря на определенные сложности, связанные с их монтажом – установка происходит в стену, для чего в ней надо вырезать отверстие для самой розетки и канавку для провода, который будет к ней подходить. Эти недостатки перекрываются несомненными преимуществами в плане эстетики и пожаробезопасности – не приходится спотыкаться о провода, рискуя их испортить, а если вдруг случится короткое замыкание, то в толще стены оно не страшно.

Наружные виды розеток используются чаще всего при необходимости проложить временную проводку или в деревянных домах, где монтаж внутренней проводки регламентируется очень жесткими ограничениями и практически не применяется. Также наружным методом часто крепятся силовые розетки, обладающие большими размерами.

Технические характеристики – силовые и бытовые розетки

напряжение в розетках в разных странах мира

Во всем мире используется только две стандартные частоты переменного тока – 50 и 60 Герц. Эти значения абсолютно не важны для самих розеток – от них зависит только количество потерь тока при его транспортировке на большие расстояния.

Стандартов напряжения также немного – 100, 110, 115, 120, 127, 220, 230 и 240 вольт. Учитывая, что допустимые отклонения составляют +/- 10%, можно считать что основных стандартов два – 127 и 220 вольт.

Гораздо большее внимание надо обращать на то, какие бывают розетки по силе тока, на которую рассчитаны их контакты – в современных бытовых устройствах это 10 и 16 Ампер. Если же надо подключить прибор, рассчитанный на большую силу тока, то надо устанавливать под него силовую розетку – обычно они рассчитаны на 32 Ампера. Принципиальное отличие у них в толщине контактов, благодаря чему получается большая площадь их соприкосновения.

Разновидности по назначению

телефонная розеткаЕсли изначально розетки использовались исключительно для питания электроприборов от электросети, то с увеличением количества проводов в среднестатистическом доме, возникла необходимость прятать часть их в кабель-каналы и делать выводы. Как итог – появились новые разновидности розеток, которые стали выводами антенных проводов для телевизора, кабелей для интернет-подключения компьютеров, радио и стационарных телефонов. В последнее время устанавливают даже розеточные клеммы к которым можно подключить колонки от аудиосистемы и USB провод для зарядки телефона.

Независимо от того, для чего применяется розетка, ее главные компоненты остаются все те же – основание, механизм крепления, контакты и изолирующая (по совместительству декоративная) крышка.

Дополнительные функции

Когда насущные вопросы решены, начинают заниматься комфортом – следующие виды розеток это премиум устройства с дополнительным функционалом, позволяющим улучшить условия их эксплуатации.

  • Защитные шторки. В первую очередь предназначены предупредить детские шалости с просовыванием в розетки гвоздей и прочих предметов. Дополнительно препятствуют попаданию внутрь пыли и мусора.розетка с защитными шторками
  • Защита от влаги. Корпус спроектирован таким образом, чтобы внутрь устройства не могла просочиться жидкость. В зависимости от класса защиты, такие устройства могут выдерживать прямые попадания брызг или даже погружение под воду на глубину около метра.розетка с защитой от влаги
  • Выталкиватель вилки. Если в розетку часто вставлять и вынимать штепсель, то это всегда немного смещает ее механизм внутри стены, что со временем приводит к его выпадению. Кнопка выталкивателя нажимается в сторону стены, что позволяет забыть про эту проблему.розетка с выталкивателем вилки
  • Подсветка. Для тех, кто в вечернее или ночное время часто ставит на зарядку телефоны или включает другие устройства, но не хочет включать основное освещение.розетка с подсветкой
  • С вмонтированным УЗО (устройством защитного отключения). Применяется, если по каким-либо причинам такая защита не может быть установлена возле вводного автомата, или есть опасения, что она не сработает.розетка с УЗО
  • С индивидуальным счетчиком. Такое устройство позволяет в реальном времени наблюдать за тем, какую мощность развивает подключенный к сети прибор. Кроме цифровых обозначений есть дополнительная цветовая индикация, позволяющая визуально определить степень нагрузки на контакты розетки.розетка со счетчиком электроэнергии
  • Со встроенным таймером. Позволяет отключить или включить подсоединенный к сети прибор в заданное время (или через нужный его промежуток).розетка с таймером
  • Встроенный USB выход. Позволит не занимать розетку при зарядке телефона.розетка с USB

Как итог

Независимо от того как устроена розетка внешне, ее основные компоненты всегда одинаковы. Благодаря этому при поездке в другие страны зачастую для использования зарядки мобильного телефона или ноутбука можно использовать (или сделать самому) переходник. Правда перед этим надо выяснить, какой в стране принят стандарт по частоте и напряжению электрического тока.

Какие бывают электрические розетки: виды + фото

У нас уже была статья о том, как выбрать кабель для розетки и там вы могли заметить краткое описание разновидностей. Теперь мы решили детально остановиться на обсуждении этого вопроса и предоставить вам информацию о том, какие бывают электрические розетки.

Если перейти на современный рынок, тогда можно заметить просто огромное количество разнообразных розеток. В бытовых условиях наиболее распространенными считаются штепсельные устройства. Также в этой статье вы узнаете какие бывают разновидности розеток в России и других странах мира.

Разновидность разъема

Во время приобретения розеток вы сможете заметить, что основным отличием считается устройство разъема розетки для подключения электрической вилки. На данный момент каждое государство имеет собственные размеры и стандарты разъемов. На фото ниже вы можете наглядно изучить типы розеток во всех странах мира:

На фото не всегда можно разобраться и поэтому ниже мы решили представить вашему вниманию детальное описание каждого типа:

  • A – это американское устройство. На данный момент кроме США подобные розетки также можно найти и в Японии. Заземляющий контакт полностью отсутствует.
  • B – это также американская модель, но она имеет заземление.
  • C – европейски стандарт. Найти подобные розетки можно не только в странах Европы, но и СНГ. Единственным недостатком подобной конструкции можно считать отсутствие заземления. Однако также следует учесть, что на модели C6 заземление присутствует.
  • D – этот тип на данный момент можно встретить в Британии.
  • E – французский вариант.
  • F – евророзетка с заземлением. Этот вариант можно встретить не только в Европе, но и СНГ.
  • G – английский вариант.
  • H – израильская.
  • I – австралийская.
  • J – швейцарская.
  • K – датская.
  • L – оригинальная розетка, которая используется в Италии.
  • M – ЮАР.

Теперь вы точно знаете, какие розетки бывают в разных странах мира. Теперь пришло время рассмотреть виды электрических штепсельных изделий типа C и F.

Технические характеристики

На данный момент напряжение в розетке может быть не только 220 или 380 Вольт. Например, в Америке сейчас принято использовать напряжение в 100-127 Вольт. Евророзетки на 220 Вольт можно использовать для подключения электроприборов мощностью не более 3.5 кВт. Это связано с тем, что силовые розетки не могут выдержать ток, который будет превышать 16 А. Такие модели отлично подойдут для подключения слабых электрических приборов.

Промышленные трехфазные розетки рассчитаны на силу тока в 32 А. Благодаря этому они отлично подойдут для подключения мощной техники.

Такие розетки в большинстве случаев рассчитаны на частоту тока в 50 или 60 Гц. В России или странах СНГ могут использовать первый тип исполнения.

Тип установки

К следующей разновидности можно отнести тип корпуса, который используется в розетке. На данный момент можно встретить накладные розетки, которые используют для наружной проводки. Также можно встретить утопленные розетки, которые подойдут для скрытого монтажа.

Утопленные розетки на сегодняшний день можно понтировать не только в стену, но и в пол. Ниже вы сможете увидеть, как выглядит этот вариант.

К отдельному виду устройств сейчас можно отнести переносные розетки. Это достаточно удобный вариант, но в России он еще не набрал свою популярность.

Дополнительные функции

Также многие розетки на данный момент могут разделяться в зависимости от дополнительных функций. Например, к подобным функциям относят:

  1. Влагозащищенные. Подобные розетки имеют степень защиты IP Благодаря этому она способна обеспечить надежную защиту от попадания влаги и пыли.

  1. Модель, которая имеет функцию защитного отключения. Если будет обнаружена утечка тока, тогда устройство отключится самостоятельно.

  1. Розетка с таймером. Это достаточно удобная конструкция, которая постоянно приобретает популярность.
  1. Розетка с ваттметром. Это оригинальное решение для вашего дома. С ее помощью вы узнаете, сколько электроэнергии потребляет определенный прибор. Индикация может меняться автоматически в зависимости от мощности, которая будет потребляться.

  1. Устройство с функцией автоматического выталкивания вилки.

  1. Евророзетка с подсветкой. Благодаря этому в темное время суток вы сможете увидеть конструкцию розетки.

  1. Розетка с USB. Это наиболее распространенные устройства, которые на данный момент пользуются значительной популярностью.

На видео ниже вы сможете получить подробную информацию об этих устройствах.

Надеемся, что эта информация была полезной и теперь вы знаете какие бывают электрические розетки во всех странах мира.

Читайте также: оконная розетка.

Какие бывают розетки

Какие бывают электрические розетки?
Разновидность разъемов

Самое основное различие между видами изделий заключается в том, как устроены разъемы для подключения электрической вилки. Дело в том, что в каждом государстве собственные стандарты разъемов. Наглядно увидеть типы розеток во всех странах мира Вы можете на фото ниже:

Описание каждого из типов:

  • А – американская. Помимо США такой вариант исполнения используется в Японии. Заземляющий контакт отсутствует.
  • B – американская модель, с заземлением.
  • С – европейский стандарт. Евророзетка используется не только в странах Европы, но и в СНГ, в том числе и России. Единственный недостаток такой разновидности – отсутствие заземления. Однако следует учесть, что заземляющего контакта нет на советских моделях C5, но в евро варианте С6 он присутствует.
  • D – такой тип электрических розеток можно встретить в Британии.
  • E – французский стандарт.
  • F – евророзетка с заземлением. Современный тип исполнения, который чаще всего используют в европейских странах, а также СНГ.
  • G – английский вариант исполнения.
  • H – израильская.
  • I – австралийская.
  • J – швейцарская.
  • K – датская.
  • I – оригинальный тип исполнения, который используют в Италии.
  • M – ЮАР.

Вот Вы и узнали, какие розетки бывают в разных странах мира. Далее мы более подробно остановимся на видах электрических штепсельных изделий типа C и F.

Технические характеристики

Как Вы уже знаете, рабочее напряжение в сети может быть 220-240 либо 380 Вольт, в Америке и Японии принято использовать напряжение 100-127 Вольт. Евророзетки на 220 В используют для подключения электроприборов, мощностью не более 3,5 кВт. Связано это с тем, что силовые розетки могут выдержать ток, не превышающий 16А. В такие виды моделей допустимо подключение телевизора, холодильника и прочей, не слишком мощной бытовой техники.

Промышленные трехфазные розетки рассчитаны на силу тока 32 А и поэтому используются в быту для подключения мощной техники.

Также электророзетки бывают рассчитаны на частоту переменного тока 50 либо 60 Гц. В России и странах СНГ используют первый тип исполнения.

Тип установки

Следующая разновидность электрических розеток – вариант исполнения корпуса. Существуют накладные изделия, которые применяются при наружной прокладке электропроводки и утопленные – для монтажа проводки скрытым способом.

Последний вид, в свою очередь, можно монтировать не только в стену, но даже в пол или же столешницу на кухне. Напольные бытовые устройства для подключения техники выглядят следующим образом:

Отдельный вид электрических розеток – переносные. Очень удобный вариант, однако, особой популярности в России он еще не набрал.

Дополнительные функции

Также, электрические розетки могут разделяться на виды в зависимости от дополнительных функций, которыми они обладают. Например:

  • Влагозащищенные. Евророзетки со степенью защиты IP 44 и выше имеют крышку, которая защитит разъемы от попадания воды. Такую разновидность розеток чаще всего используют в ванных комнатах.
  • Модель с устройством защитного отключения – отключает электроэнергию при обнаружении опасной утечки электрического тока.
  • Модель с таймером. Используя такой вид электророзетки можно просто задать время, через которое питание отключится. Очень удобно для подключения обогревателей, которые не имеют собственного таймера отключения.
  • Силовая розетка с ваттметром. Оригинальное решение, которое позволяет увидеть, сколько электроэнергии потребляет подключенный прибор. Индикация меняется, в зависимости от потребляемой мощности: голубой цвет минимальное энергопотребление, красный – максимальное.
  • С выталкивателем вилки. Если у Вас часто розетка вырывается из стены. рекомендуем выбрать специальную модель с выталкивателем, который поможет аккуратно вытащить электрическую вилку с гнезд.
  • Евророзетка с подсветкой. Такой вид изделия очень удобен тем, что в темное время можно без особых усилий найти куда подключать зарядное устройство от телефона или же другой прибор.
  • Модель с USB выходом. Отличное решение для подзарядки мобильных устройств.
  • Почерпнуть для себя еще немного информации о видах изделий Вы можете на видео ниже:



    Какие бывают выключатели и электророзетки?

    Вот мы и рассмотрели все типы и виды розеток электрических, которые можно использовать в бытовых нуждах на сегодняшний день. Кстати, кроме штепсельных устройств существуют телефонные, телевизионные (для ТВ кабеля) и другие, но о них мы поговорим в отдельной статье!

    Какие бывают выключатели и электророзетки?

    Виды и устройство электрических розеток

    В настоящее время существует огромное количество разновидностей розеток. Производители электротехнической продукции выпускают как обычные штепсельные розетки, так и розетки с дополнительными функциями.

    Обычная штепсельная розетка представляет собой электрическое изделие, предназначенное для подключения приборов к электрической сети. Она состоит из основания (корпуса), токопроводящей части и лицевой панели.

    Основание розетки может быть или пластмассовым, или керамическим. Керамическое основание, по сравнению с пластмассовым основанием, более хрупкое. Но зато оно не горит и достаточно хорошо рассеивает тепло.

    Токопроводящая часть розетки закрепляется на корпусе. Она предназначена для подсоединения проводов электрического питания к контактной части и для подключения электрических приборов при помощи вилки. Контакты токопроводящей части розетки под электрическую вилку обычно бывают изготовлены из латуни.

    Лицевая панель прикрывает основание и токопроводящую часть. Она предназначена в первую очередь для защиты от случайного прикосновения к токопроводящей части, а во вторую – для декора. Лицевую панель изготавливают из негорючего материала.

    По способу установки розетки бывают внутренними и накладными (наружными). Также бывают розетки переносного типа.

    Какими бывают розетки и как они устроены

    Данный вид розеток наиболее распространён в быту. Внутренние розетки применяются при скрытой электропроводке, которая прокладывается внутри стены. Такие розетки монтируются в специальный подрозетник, находящийся в стене, и закрепляются там при помощи специальных крепёжных ножек, являющихся частью общей конструкции розетки.

    Внутренние розетки установлены практически во всех жилых домах и помещениях.

    С распространением гипсокартонных стен и перегородок производители электротехнических изделий стали выпускать внутренние розетки и для гипсокартона.

    Розетки данного вида устанавливают для наружной электрической проводки, проходящей по поверхности стен. Розетки устанавливаются непосредственно на стене. Накладные розетки часто монтируют в деревянных частных домах. На предприятиях они тоже очень часто встречаются.

    Такие розетки либо представляют собой обычный удлинитель, либо похожи на него. Преимущество переносных розеток – мобильность.

    По наличию контакта заземления электрические розетки бывают обычного вида (с двумя проводами) и европейского образца (с заземляющим контактом и тремя подводимыми проводами).

    Розетки без заземления

    Раньше все розетки выпускались без дополнительного заземляющего контакта, да и сегодня такие розетки очень популярны. Где не требуется дополнительная защита человека и бытовых приборов, используются обычные розетки, к которым подключаются только два провода (фаза и ноль).

    Розетки с заземляющим контактом

    У большинства современных розеток предусмотрен специальный заземляющий контакт, к которому подключается провод заземления. Благодаря заземляющему контакту любое современное устройство при подключении к сети через такую розетку будет заземлено, т.е. в первую очередь обеспечивается электробезопасность.

    По количеству гнёзд розетки бывают одинарные, двойные, тройные и т.д. Одинарные и двойные обычно монтируются в домах и квартирах, тройные розетки и розетки с большим количеством гнёзд часто встречаются в офисных помещениях.

    По количеству фаз розетки бывают однофазные (220В) и трёхфазные (380В). Последний тип используется для подключения трёхфазной нагрузки на предприятиях. У трёхфазных розеток также имеется контакт заземления.

    В настоящее время также встречаются розетки с дополнительными техническими характеристиками и функциями. Это влагозащищённые розетки, розетки с устройством защитного отключения, таймером, розетки с наличием защитных шторок и т.д.

    Данная модель отключает подачу электричества на прибор, если в цепи появляется утечка электрического тока. Т.е. принцип работы схож с работой обычного УЗО.

    Розетка с таймером

    Данная розетка представляет собой устройство с электронным таймером. На таймере можно программировать время отключения розетки, т.е. снятия напряжения на выходе. Это бывает необходимым во многих случаях.



    Розетки с защитными шторками

    Отверстия под вилку в таких розетках изначально закрыты. Они открываются обычно вверх при подключении вилки, или при круговом движении вилкой.

    Помимо всех перечисленных бывают розетки с подсветкой, с USB-выходом, с выталкивателем вилки и др.

    Кроме электрических розеток бывают розетки специального назначения.

    Розетки под телевизионную антенну вместо отверстий под электрическую вилку имеют специальный разъём, предназначенный для подключения телевизионного кабеля. Такие розетки обычно монтируют в том месте, где будет стоять телевизор.

    Данные розетки имеют специальный разъём для подключения телефонного аппарата. По форме и по размеру они могут быть такими же, как и обычные электрические розетки.

    Компьютерные розетки предназначены либо для подключения к интернету, либо для соединения персональных компьютеров в локальную сеть. Разъём компьютерной розетки похож на разъём телефонной розетки, но отличить их можно по виду подключаемого кабельного наконечника и по количеству контактов в разъёме.

    Комбинированные розетки – устройства, объединяющие в себе функции различных по назначению розеток. Для этого в конструкции таких розеток используется несколько гнёзд. Например, в домашних условиях можно установить тройную розетку для подключения телевизионной антенны, телефона и компьютера.

    Какие существуют типы и виды розеток?

    Для современного человека комфортабельное существование дома, в рабочем кабинете или мастерской, тесно связано с электричеством. Без него не будет освещения и не заработает ни один прибор. Для удобства подключения различных переносных электроприборов, люди придумали розетки. Эти источники питания бывают самых разнообразных видов, они отличаются по типу разъема – что определяет их предназначение, мощность и даже удобство использования, а так они же различаются по типу конструкции. По этому сегодня в статье рассмотрим различные виды электрических розеток.

    СОДЕРЖАНИЕ:

    Виды розеток фото

    Какие бывают виды розеток по типу разъема

    Повелось так, что в разных странах существуют свои стандарты в различных сверах человеческой жизнедеятельности. Это коснулось и розеток, для подключения различных приборов к электрической сети. Так например к купленным американским розеткам, имеющим два плоских отверстия, точно не подойдут отечественные вилки – выполненные по евростандарту – они имеют два круглых штыря. Да и следует сказать американские бытовые источники электричества рассчитаны не более чем на 120 Вольт.

    Виды розеток фото

    Могут розетки отличаться и по ширине размещения отверстий, количеству отверстий для штырей вилки. Например Израиль, Италия, ЮАР используют розетки рассчитанные на вилки стремя штырями.

    Существуют розетки для подключения приборов потребляющих значительно больше энергии.

    Для справки: в нашей стране бытовые розетки рассчитаны на силу тока в 16 Ам. К таким розеткам нельзя подключать различные приборы рассчитанные на более высокую силу тока- это может привести к замыканию и возгоранию.

    Более мощные источники электричества используют в промышленности. Применяются они и для бытовых электрических плит. духовых шкафов и варочных поверхностей. Розетки подключенные к силовым источниками электричества имеют три отверстия (земля,фаза,ноль) и рассчитаны обычно на 32 Ампера. Но в последнее время бытовые приборы большой мощности стали подключать напрямую к кабелям силовой линии, что значительно безопаснее.

    Бывает и другой виды розеток рассчитанных для вывода слаботочных сетей – интернет, телефон, телевизионные антенны, розетки для встраиваемой аудио и видео проводки и т.п, каждый из них имеет свой тип разъема.

    Типы розеток фото

    Встраиваемые и накладные розетки

    Виды электрических розеток могут отличаться еще по двум признакам – они бывают встраиваемыми и накладными.

    Встраиваемые могут использоваться, как для скрытой проводки, так и лежащей на поверхности. Достоинство их в том, что их почти не видно – так как они углубляются в стену. Вся внутренняя часть находится в специальном “стакане” закрепленном внутри стены. Ну и выглядят они в интерьере более эстетично.



    Накладные розетки проще в установке, поскольку монтируются прямо на поверхность стены. Под них не нужно выдалбливать большое отверстия, крепятся они при помощи саморезов и дюбелей. Минус таких моделей в некоторой старомодности, так как над поверхностью стены они выступают на 5-7 см, по этому для интерьеров в современных стилях мало кто их выбирает. Но в последнее время с увеличивающейся популярностью ретро стилей спрос на них тоже вырос.

    Виды электрических розеток фото

    Розетки с заземлением и без

    Заземление – это важный момент безопасности в использовании электричества. Использование приборов, потребляющих большие мощности без этого третьего контакта может быть смертельно опасным. По этой причине вся разводка сетей высокого напряжения, дополнительно оборудуются третьим заземляющим проводом. И, как уже говорилось выше, розетки для электрических плит имеют такой контакт, по этому у них три отверстия. Они, как и промышленное оборудование, для нормальной работы требует высокую мощность. Заземление требуется для любого аппарата рассчитанного на потребление более 300Вт.

    Вообще будет лучше для безопасности, если будут оборудованы третьим контактом и обычные бытовые электросети дома, чтобы в любой комнате можно было установить розетки с заземлением. Если же такого контакта в общей сети дома нет, то ставить такие модели розеток нет смысла, приобретаются обычные.

    Розетка с заземлением фото

    Отличия по конструкции и функциональности

    Конструкция розеток может быть самой разной, современные производители с целью привлечь большее число потребителей к своей продукции, разрабатывают все более удобные в использовании модели.

    Они существуют одинарные, двойные и тройные, иногда даже больше. Обычно такие розетки объединяются в единый блок. Не редко встречаются блоки, где дополнительно встроены выключатели освещения, а так же в них могут быть включены выходы для телефона, интернета, регуляторы освещения и др.

    Виды розеток фото

    Существуют типы розеток с дополнительной защитой, что делает их более безопасными, особенно они актуальны, если в доме имеются маленькие дети. Наиболее распространенные из них, те что имеют в отверстиях специальные перекрывающие задвижки. Когда вилка в розетку не вставлена источники остаются закрытыми. При этом ребенок ни пальцем, ни каким либо предметом открыть такие задвижки не сможет, поскольку они открываются только при синхронном на них воздействии и при определенных, причем немалых, усилиях. Не редко они дополняются еще крышкой.

    Какие бывают розетки

    Есть очень удобный тип моделей, которые позволяют обесточивать розетку по средством встроенного выключателя. Чтобы каждый раз не выдергивать вилку электроприбора, питание розетки можно просто отключить. Это позволит предотвратить ее износ.

    Существуют модели со встроенным таймером, такие варианты можно запрограммировать на работу только в определенные часы.

    А так же сегодня весьма распространены варианты с подсветкой, встроенные светодиоды эффектно подсвечивают корпус розетки. В результате выглядят они, особенно в темное время суток, очень привлекательно. Да и такое решение весьма удобно, ведь в темной комнате или темном углу, бывает не всегда просто найти, где находится розетка – в этом то подсветка и здорово помогает.

    Типы электрических розеток фото

    Так же существуют модели: розетки-удлинители – в собранном виде они смотрятся как стандартные, но благодаря своей конструкции их можно вынимать из блока и использовать как удлинитель.

    Какие бывают розетки фото


    Типы и виды кухонных вытяжек.

    Виды планировок кухни. Какие бывают кухонные гарнитуры

    Какие бывают виды карнизов для штор?

    Как выбрать светодиодную ленту: какие бывают виды, мощность и цвет свечения?

    Какие бывают виды ламината

    Поделитесь своим мнением

    Виды электрических розеток в России 220 и 380 вольт

    Электрические розетки предназначены для присоединения электрооборудования, бытовых и других приборов, электроинструмента станков и т.д. к электрической сети.

    В этой статье мы рассмотрим виды электрических розеток применяемых в России. Для начала рассмотрим виды розеток используемых для подключения приборов 220 и 380 вольт.

    Бытовые розетки в наше время устанавливают европейского стандарта. Эти розетки имеют более глубокое посадочное место и предназначены для вилок с более толстыми штырьками чем раньше.

    Розетка с заземляющим контактом и без заземляющего контакта

    Независимо от способа установки розетки бывают двух видов – с заземляющими контактами и без. К розеткам без заземляющего контакта можно подключать маломощные бытовые приборы с двойной изоляцией. То есть приборы у которых пластмассовый корпус.

    К розеткам с заземляющим контактом подключают более мощную бытовую технику с металлическим корпусом, технику в работе которой используется вода (стиральные машинки, посудомойки, бойлеры и т.д.), а также желательно подключать бытовую технику, в которой используются микропроцессоры.

    • розетка электрическая 220в с заземлением
    • фото электрической розетки

    Встраиваемые розетки

    Розетки бывают встраиваемыми (внутренними) и накладными. Встраиваемые розетки применяются при монтаже внутренней электропроводки (когда электропроводка спрятана под штукатурку или внутри гипсокартоновой перегородки). Как установить розетку в гипсокартон можете прочитать здесь.

    фото электрической розетки

    Накладные розетки

    Накладные розетки устанавливаются в основном при монтаже открытой электропроводки. Но бывает их устанавливают при монтаже скрытой электропроводки.

    настенные электрические розетки

    Виды встраиваемых розеток

    Встраиваемые розетки бываю одинарными, двойными и тройными. В тройных розетках отверстия под штырьки вилок расположены под 120 градусов.

    • розетка электрическая 16а 250в
    • виды накладных розеток электрических

    Блок розеток

    Если нужно большее количество розеток в одном месте, то собирают блок из одинарных розеток, которые ставятся в ряд одна к другой под общую рамку. Для этого используются специальные составные установочные коробки (подрозетники). Кстати, в один блок вместе с розетками можно ставить выключатели и розетки другого применения (телевизионные, интернет розетки и т. д.).

    блок электрических розеток

    Блок накладных розеток

    Накладные розетки одинарные, двойные, тройные, четверные, пятирные. Может быть и больше. Все они расположены в ряд в одном корпусе.

    как выбрать розетку электрическую

    Розетки выдвижные

    Есть ещё выдвижные розетки. Они используются в основном в кухонных панелях. Их можно устанавливать в столешницах, шкафах и в других местах кухонной мебели. Удобство очевидно. Выдвинул блок розеток, включил прибор. После использования бытового прибора блок розеток можно задвинуть обратно.

    • виды розеток розетка выдвижная
    • виды розеток электрических фото

    Блок розетка-выключатель

    Есть также блоки розеток – розетка с выключателем. Выключатель на такой розетке можно использовать автономно, а можно использовать для включения розетки на этом блоке. С помощью такого выключателя можно управлять включением бытового прибора, включенного в эту розетку.

    виды розеток электрических

    Розетки с шторками

    Есть розетки со шторками, закрывающими отверстия для вилки. Это необходимо для дополнительной защиты пользователя от поражения электрическим током. Механизм устроен таким образом, что шторки открываются только при включении вилки в розетку. Если вы попытаетесь засунуть в одно отверстие розетки металлический или какой либо другой предмет, подходящий по диаметру, то это вам не удастся. Шторка не откроется. В основном это защита от детей.

    типы розеток электрических в россии

    Розетки с таймером

    Существуют ещё розетки с таймером. Но в основном они существуют в виде переходника, который нужно включить в обычную розетку. Такая розетка отключает или включает бытовой прибор через определенное время, выставленное на таймере. Таймеры бывают двух видов:

    • С суточным программированием на 24 часа
    • С недельным программированием
    виды электрических розеток 220в

    Розетки с УЗО (устройство защитного отключения)

    Розетки со встроенными УЗО (устройством защитного отключения) устанавливают в помещениях где есть вероятность поражения электрическим током (во влажных помещениях, для подключения стиральной машинки, электрического водонагревателя).

    виды накладных розеток электрических

    По степени защиты

    Электрические розетки подразделяются по степени защиты от воздействия влаги и пыли. Это техническая характеристика – степень защиты IP. В зависимости от условий эксплуатации применяют розетки с разной степенью защиты IP.

    Существуют следующие виды защиты:

    • Розетки со степенью защиты IP20 устанавливают в сухих помещениях;
    • Розетки со степенью защиты IP43, IP44 устанавливают в помещения с повышенной влажностью, а также под козырьками и навесами, где нет прямого воздействия струй воды и пыли.
    • Розетки со степенью защиты IP53; IP54 могут устанавливаться под открытым небом.

    Розетки с крышкой

    Как встраиваемые так и накладные розетки могут иметь крышки на лицевой панели для защиты от попадания пыли и влаги.

    • розетка электрическая с крышкой
    • виды розеток электрических по монтажу

    Розетки с USB

    Есть ещё разновидность розеток для внутренних помещений, которые выполняют две функции – подачи питающего напряжения 220 вольт на бытовой прибор и для зарядки сотового телефона. Такие розетки кроме отверстий для включения вилки прибора имеют ещё и USB порт.

    виды розеток электрических в россии 220в

    Мощные однофазные розетки

    Однофазные бытовые розетки ,как правило, расчитаны на ток не более 16 А. Для питания мощных бытовых приборов используются более мощные розетки. В большинстве случаев они накладные.

    какая розетка нужна для электрической плиты

    Трехфазные розетки

    Существуют ещё трехфазные розетки для подключения промышленной аппаратуры. Они используются как на предприятиях, так и в частных домах с трехфазным питающим напряжением.

    • усиленные розетки для электрических плит
    • розетки электрические на 380 вольт

    Как устроены розетки, другие виды розеток, как подключать розетки читайте в моих последующих статьях.

    Еще статьи на сайте
