описание RJ-45, подключение витой пары, принцип работы

Несмотря на то что беспроводные коммуникации развиваются достаточно быстро, розетка для UTP по-прежнему пользуется большим спросом. Ведь именно это изделие является обязательным элементом в структурированной кабельной системе современного здания. Сама розетка среди специалистов именуется как RJ-45, её универсальность позволяет подключать витую пару UTP без лишних приспособлений. Тем более что установить такой агрегат можно и самостоятельно.

• Краткое описание
• Особенности конструкции
• Принцип распиновки
• Инструкция по обжиму коннектора
• Монтаж скрытой розетки
• Основные рекомендации специалистов

Краткое описание

Внешне компьютерная розетка RJ-45 больше всего напоминает телефонное стандартное устройство RJ-11. Основное различие между этими двумя приспособлениями состоит только в том, что количество контактов разъёма было уменьшено с восьми до четырёх. Следовательно, компьютерную розетку можно использовать и для телефона, но не наоборот.

В зависимости от модели, итоговый агрегат может отличаться от своих аналогов небольшими характеристиками, но вся концепция конструкции остаётся прежней. Профессионалы утверждают, что качество розетки определяется тремя основными пунктами:

1. Качество и сложность конструкции.

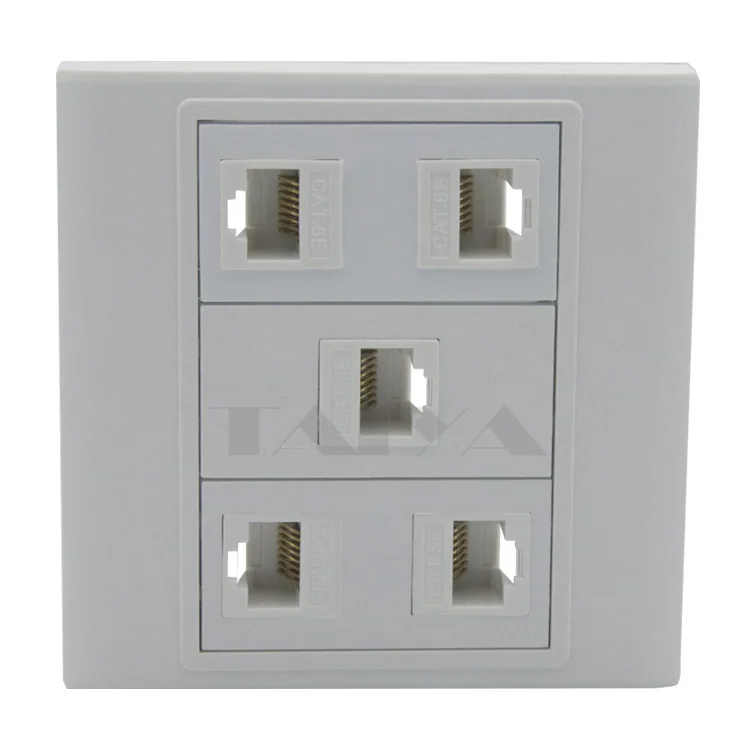

2. Количество встроенных портов.
3. Категория устройства.

Именно точное количество портов считается основным показателем такого приспособления. Чаще всего их не больше четырёх. Если пользователь планирует подключать гораздо больше устройств, то ему потребуется дополнительная патч-панель. Стоит отметить, приобретение такого устройства может говорить только о том, что мастер не предусмотрел все нюансы на этапе разводки сети.

Большое количество установленных патч-кордов может доставлять массу неудобств. Для качественного обустройства домашней или офисной ЛВС можно задействовать двухюнитовые модули.

От того, в каком варианте выполнена розетка, зависит способ установки этого коммутационного агрегата. Специалисты предусмотрели наличие двух проверенных способов:

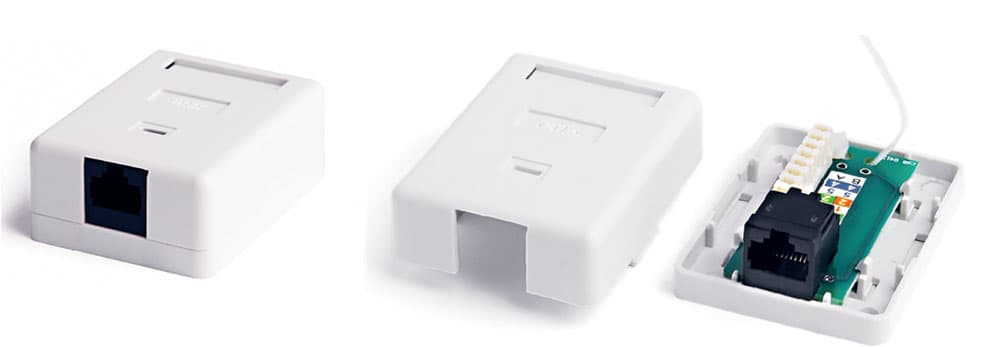

1. Под внутреннюю установку.

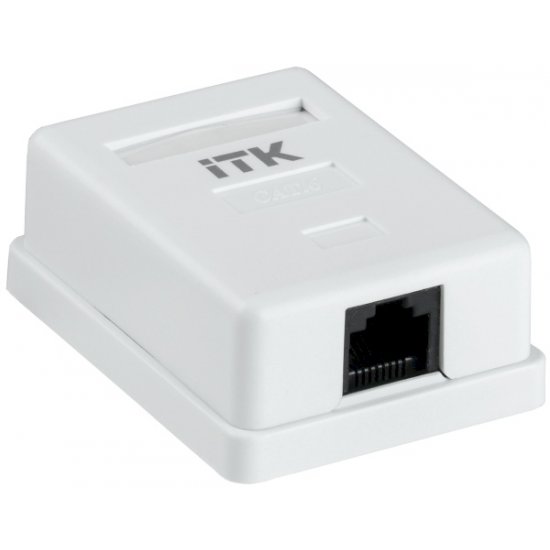

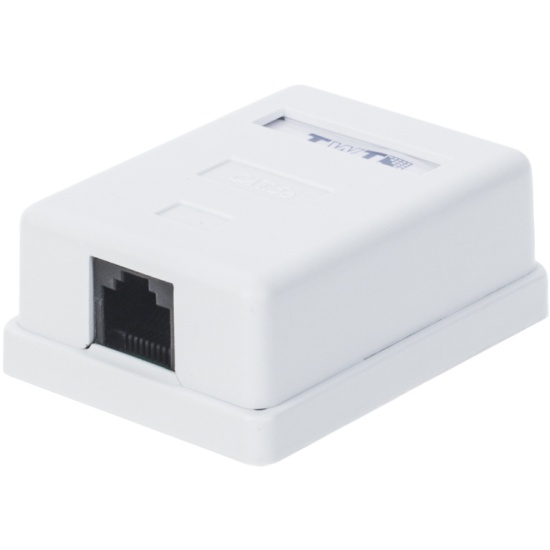

2. Наружный монтаж.

Выбор того или иного варианта зависит от способа прокладки кабеля ЛВС. Если внешний (к примеру: провод помещён в специальные коробы), тогда в работе пригодятся исключительно наружные розетки. Если же мастер предпочёл скрытую проводку, то более эффектно и аккуратно будут смотреться внутренние приспособления.

Отдельно стоит отметить, что сетевая розетка RJ-45 иногда устанавливается непосредственно на сам короб. В техническом плане такое исполнение может считаться как внешним, так и внутренним. К тому же эксплуатационные характеристики совершенно не зависят от исполнения ЛВС.

Именно от характеристик кабеля зависит тот факт, к какой категории он относится. Его востребованность обусловлена широкой пропускной полосой, так как этот показатель влияет на скорость передачи данных, а также на возможность применения специальных высококачественных интернет-технологий.

У мастеров всегда на этот случай есть таблица, где чётко показана взаимосвязь категории розетки с полосой пропускания.

Развитие современных информационных технологий повлияло на то, что во время инсталляции ЛВС кабели ниже, чем UTP 5е практически нигде не используются. Чтобы результат проделанных манипуляций полностью соответствовал всем ожиданиям, нужно чтобы категория розетки была не меньше, чем у подсоединяемого к ней провода. В противном случае существует большая вероятность, что скорость передачи данных будет снижена в несколько раз.

Особенности конструкции

Профессиональное подключение розетки RJ-45 может отличаться внешним или же внутренним типом исполнения. Каждый вариант обладает своими преимуществами и недостатками. К основным положительным характеристикам внутреннего монтажа можно отнести компактность и скрытую прокладку кабелей. Помимо этого, само изделие будет надёжно защищено от любых механических воздействий.

Недостатков у внутренней установки практически нет, единственное — в случае надобности пользователь не сможет переместить розетку в другое место, а также сам процесс монтажа всегда сопровождается определёнными ремонтными работами. В связи с этим наибольшей популярностью сегодня пользуются накладные модели R-45 cat 5e.

Модификация каждого устройства отличается итоговым количеством подключаемых пользователей. Каждая модель рассчитана на подсоединение одного, двух или больше проводов. В зависимости от выбранной схемы монтажа, мастер может использовать как односторонние, так и проходные розетки.

Принцип распиновки

Качественное подключение витой пары к розетке возможно только в том случае, если мастер правильно сделает распиновку жил. С этой задачей проблем не должно быть, так как напротив каждой контактной группы производители предусмотрели наличие специальной цветовой маркировки, которая полностью соответствует всем установленным стандартам. В независимости от того, какой вариант решил использовать мастер, главная задача, чтобы он был однотипным для ЛВС. В противном случае могут возникнуть те или иные проблемы.

Многие считают, что на территории России все «обжимают» провод по типу Т568 В, но это утверждение весьма условное. Проще всего, когда пользователь знает, какой стандарт использует его провайдер. Определить это можно и самостоятельно, посмотрев на распиновку того разъёма, который установлен на введённом в квартиру кабеле.

Инструкция по обжиму коннектора

Начинать нужно с выбора профессиональных инструментов, которые пригодятся для внедрения розеток под витую пару. Конечно, лучше купить качественный экстрактор, который позволяет быстро запрессовывать и отрезать остаток ненужного провода одним нажатием руки. Китайский аналог такого инструмента стоит около 5 долларов. Разрекламированные модели могут обойтись в три, а то и пять раз дороже.

В экстракторе предусмотрено наличие универсального механизма, который позволяет быстро и качественно запрессовывать провод между двух ножей контакта, обрезая все излишки. Вдобавок к этому агрегат оснащён плоской отвёрткой и небольшим крючком, который предназначен для аккуратного извлечения провода при неправильной его заделке.

Во время работы обязательно пригодятся универсальные клещи для аккуратного удаления изоляционного слоя. Их стоимость практически такая же, как и у экстрактора. Такой инструмент прекрасно справляется с кабелем типа UTP, FTP, STP. Помимо этого, пользователь может самостоятельно регулировать глубину надреза. Специалисты не рекомендуют использовать обычный кухонный нож для снятия изоляции, так как существенно возрастает риск повреждения одной из жил.

Когда выбор инструментов окончен, можно смело приступать к основному алгоритму заделки витой пары в коммутационное устройство. Пример будет приведён из того расчёта, что основной кабель уже проложен, посадочное место под розетку подготовлено. Схема действий следующая:

1. Используя универсальные клещи, нужно аккуратно удалить внешний слой изоляции с конца провода. В этом случае вполне достаточно 5 сантиметров. Если во время работы была повреждена жила, то непригодный участок нужно удалить и повторить действия, но уже с меньшей глубиной надреза.
2. Пришло время разровнять каждую витую пару. Стоит отметить, что их зачищать вовсе не нужно.
3. Поэтапно нужно разобрать розетку. Чтобы снять лицевую панель, необходимо выкрутить фиксирующий винт или же отстегнуть специальные защёлки.
4. Кабель нужно осторожно зафиксировать на модуле с помощью стяжки или же другого, предусмотренного конструкцией, приспособления.
5. Вставить провода в специальные фиксаторы, при этом нужно следить за правильностью расположения цветной маркировки выбранного стандарта. Не следует пытаться засунуть жилы глубже, достаточно лишь зафиксировать их в одном положении.
6. На финальном этапе осталось только задействовать экстрактор, который выполнит нужную запрессовку.

Стоит отметить, что можно встретить мастеров, которые рекомендуют использовать вместо профессионального инструмента обычный канцелярский нож.

Такой способ допустим только тогда, когда нужен срочный выход в интернет, а экстрактора в наличии нет. Но при первой возможности такую розетку нужно будет пережать, так как контакт провода с фиксатором всё равно будет разорван.

Когда витая пара запрессована, модуль нужно установить на прежнее место. Если розетка внешней конфигурации, то её основание должно быть прикручено к заранее подготовленной площадке. В итоге кабель должен подводиться сверху, а разъём по контуру снизу. Если розетка внутренняя, то её основание монтируется в специальный стакан, после чего фиксируется.

Остаётся только прикрутить лицевую панель и проверить работоспособность устройства. Сделать это можно профессиональным тестером, но гораздо проще подключить компьютер. Если же сетевого соединения нет, то первым делом следует проверить правильность распиновки, так как в 99% всех случаев проблема именно в этом.

Монтаж скрытой розетки

У начинающих мастеров часто возникают сложности с тем, как правильно разобрать такое компьютерное приспособление. Во время подсоединения всех проводников необходимо поэтапно добраться до основной части — небольшого корпуса (чаще всего пластиковый или керамический), где расположены миниатюрные контакты. Именно к этой пластине подсоединяются все проводники, а затем собирается корпус. Всё дело в том, что у разных производителей эта процедура осуществляется по-разному.

К примеру, известная торговая марка Легранд выпускает такие розетки, в которых основные разъёмы спрятаны за лицевой крышкой. Удалив эту деталь, мастер наталкивается на белую пластиковую крыльчатку, на которой содержится небольшая стрелочка. Крыльчатку необходимо аккуратно повернуть по стрелке, после чего откроется доступ к корпусу и контактной пластине. Именно на неё нанесена разноцветная маркировка проводников. Итоговое подключение практически не отличается от стандартной розетки, единственное — изначально в отверстие на пластине нужно продеть витую пару, а уже потом разравнивать жилы.

Не менее популярной сегодня считается торговая марка Лезард, которая изготавливает компьютерные розетки по иной схеме. Металлическая рамка и лицевая панель фиксируются небольшими болтами, которые легко откручиваются. Главная внутренняя контактная пластина крепится специальными зажимами. Собирая и разбирая такие розетку, нужно знать, что некоторые контакты можно отжать только отвёрткой.

А вот чтобы изъять контактную группу из корпуса, необходимо аккуратно надавить на верхнюю защёлку. После этих манипуляций в руках у мастера окажется небольшая коробочка. Чтобы подключить витую пару, следует снять пластиковую крышечку, которая прижимает проводники. Так как пластик в этом месте довольно упругий, то и усилия должны быть значительными. Остаётся только развести жилы по нанесённой на изделии разметке.

Основные рекомендации специалистов

Когда решено использовать экранированный кабель, то и розетку нужно выбирать соответствующую, где заранее предусмотрено подключение такого изделия. В противном случае экран превратится в огромную антенну, что негативно отобразится на пропускной способности и скорости интернета. Именно по этой же причине не стоит покупать FTP кабель, если к нему не предусмотрено подключение мощного незаземленного оснащения.

Для полноценного использования высококачественных технологий ЛВС на базе витой пары, нужно обустраивать цельные линии. Скрутки и спайки в этом случае просто недопустимы, так как это чревато серьёзными потерями скорости. В тех случаях, когда возникает необходимость нарастить определённый отрезок кабеля, нужно использовать только специальные соединители. Такое приспособление представлено в виде небольшой коробочки, в которую вмонтирована мощная плата с двумя разъёмами RJ-45. В некоторых моделях может быть предусмотрено наличие фиксаторов под витую пару, как у розеток.

Не стоит покупать изделия с большим количеством портов для бытовых условий. Многочисленные патч-корды, которые установлены в одном месте, обязательно начнут запутываться, доставляя пользователям определённый дискомфорт. Лучше всего сделать несколько розеток на разном расстоянии.

Подключение интернет розетки: схема, видео, фото

• Статья
• Видео

Интернет-розетка, которая используется в компьютерных и других коммуникационных сетях, имеет существенное отличие от подсоединения и монтажа обычного электрооборудования. Это объясняется наличием кабеля для трансляции данных (употребляется витая пара) и наличием штекера RJ-45, который нужно подключить к питанию (тип 8Р8С). Эти два отличия значительно изменили строение разъема, из-за этого установка и подключение интернет розетки также существенно изменились.

• Что важно знать?
• Подготовительные работы
• Нюансы подключения

Что важно знать?

Как правило, применяется розетка с двумя витыми парами с четырьмя проводами (получается восемь жил). Каждая жила разделена по цветам и обладает персональной цветовой маркировкой. Они все необходимы для быстрой трансляции данных.

Разъем типа 8Р8С, который применяется для включения к гнезду, имеет следующий вид:

Инженеры-производители потратили много сил, разрабатывая такое интернет гнездо, которое пользователь смог самостоятельно установить и подключить к электрической сети, не имея опыта и специального приспособления. К тому же, потребитель должен произвести подключение так, чтобы надежность соединений и безопасность контактов оставались на высшем уровне.

Подготовительные работы

В примере употребляется изделие из модели Legrand Valena. Так как ее механизм подходит для многих серий электроустановочного оборудования Legrand, то она стала популярной среди потребителей.

Прежде чем приступать к установке компьютерной розетки своими руками, необходимо осуществить монтаж витой пары. Для этого в подрозетник выводится конец витой пары.

В первую очередь необходимо снять заднюю крышку из механизма. Для этого интернет-розетка должна быть повернута тыльной стороной к лицу. Это делается следующим образом: нужно повернуть по часовой стрелке (приблизительно на девяносто градусов) белый фиксатор. Как это правильно делается, показано на фото ниже:

После того, как фиксатор был повернут, он встает к корпусу разъема перпендикулярно и задняя часть конструкции легко отсоединяется от устройства. Затем необходимо просунуть сетевой кабель (витую пару) в центр задней крышки, которую предварительно сняли. Делается это со стороны фиксатора (внешняя сторона). После этого нужно оголить жилы. Для этого необходимо аккуратно снять с витой пары защитную оболочку.

Нюансы подключения

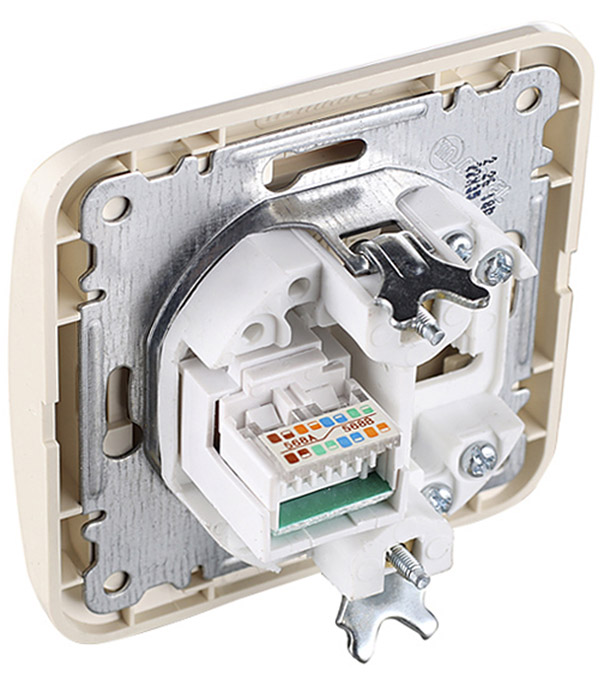

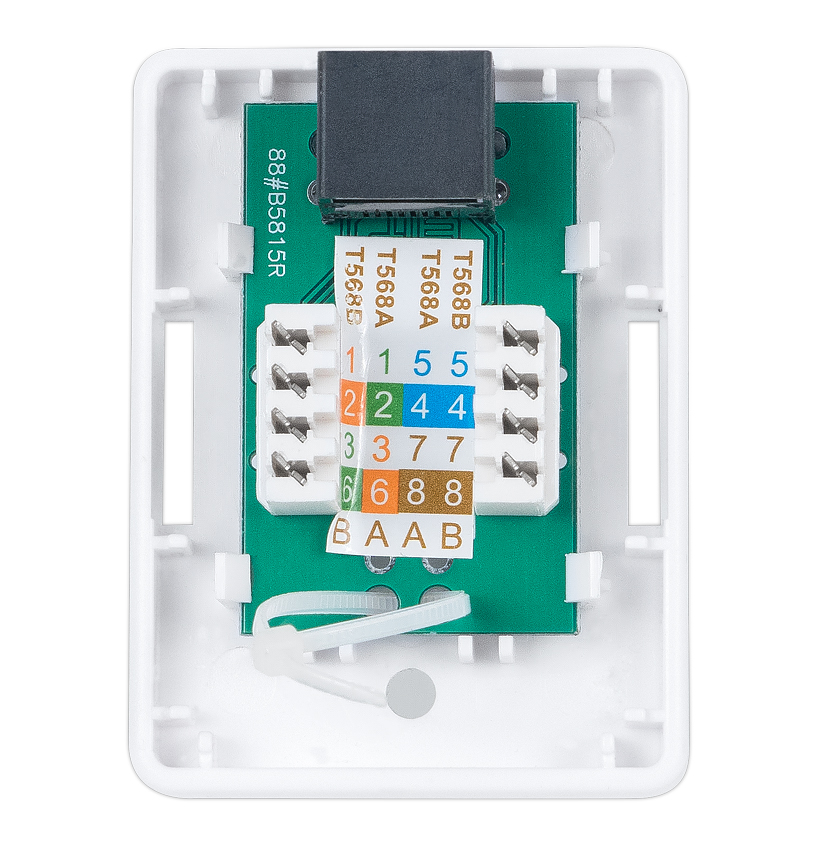

На задней крышке интернет розетки существуют пазы и наклейки, которые указывают, по какой схеме можно подключить устройство. Существует две схемы подключения – это А и В. Какой тип использовать зависит от того как соединены между собой оборудования.

На сегодня почти все сетевые конструкции самостоятельно распознают, по какой схеме было осуществлено подключение и если есть надобность, подстраиваются под нее. Но сетевая розетка, к которой нужно подключить механизм для выхода в интернет, устанавливается лучше всего по подсоединению проводов схемы В.

Согласно схеме требуется поместить провода витой пары определенной окраски в пазы крышки соответственного цвета.

Затем возвращаем крышку на прежнее место. Как только крышка заняла свое посадочное место, следует закрыть белый фиксатор. Для этого он поворачивается против часовой стрелки. Следует отметить, что неправильная установка крышки полностью исключена, так как на устройстве предусмотрены специальные элементы, которые на разъеме отображаются зеркально (выступ и паз). Поэтому установить элементы неправильно невозможно.

Но, возникает вопрос: как производится подключение интернет-розетки к кабелю, ведь изоляция с жил не снималась? Это и считается основным отличием сетевого гнезда от прочих электроустановочных конструкций. Площадки с контактами в компьютерной розетке – это две наточенные пластинки. Они располагаются так, что дистанция между ними равняется сечению медной двойной жилы.

Таким образом крышка со всеми введенными проводами помещается на свое прежнее место, а эти лезвия прорезают изоляцию витой пары и соприкасаются с сердцевинами, проводящими ток. Такое соединение надежно. Оно гарантирует бесперебойную устойчивую работу электронных конструкций. При этом работа будет осуществляться без избыточных утрат.

Затем следует убедиться, что установка жил осуществлена правильно и обрезать лишние концы витой пары, что торчат. Главное – это не позволить случайное замыкание любых кабелей между собой.

Осталось установить интернет-розетку в подрозетник, закрепить лицевую панель. Когда подключение к сети осуществлено, можно проверить какой результат получился. Установить и подключить любое сетевое устройство можно самому по этому методу. Даже если контактные группы будут в них отличаться, смысл не поменяется.

Например, есть такой механизм гнезда, подключение которого осуществляется вручную. То есть, каждый шнур витой пары втискивается в определенную клемму согласно номеру и цветовой маркировке провода, как показано на фото ниже. Это немного сложнее и дольше, чем установка интернет розетки серии Легранд. Но технология того, как установить и подключить устройство остается неизменной: жилы попадают в отверстие между заостренных пластин и касаются сердцевины, которая несет ток.

Важно! Прежде чем подключать кабель следует позвонить своему интернет провайдеру и уточнить какая схема подключения используется в квартире.

Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируются все этапы монтажа не только рассматриваемой розетки Legrand, но и изделий от других популярных фирм:

Теперь вы знаете, как производится установка и подключение интернет розетки своими руками. Надеемся, предоставленные схемы, видео и фото примеры пригодились вам в самостоятельном электромонтаже!

Наверняка вы не знаете:

• Как спрятать провода от компьютера
• Как подключить телевизионную розетку
• Как снять изоляцию с провода

Как подключить два компьютер на один интернет кабель своими руками

Как разделить витую пару на два устройства

Интернет — то, без чего человек в современном обществе обойтись уже не может. Через интернет происходит общение, работает бизнес и устроен досуг современного общества. Основой построения конечной точки потребления является витая пара. Восьми или четырех-жильный кабель, устроенный по принципу переплетения двух жил. Каждая пара имеет свой шаг плетения и если расплести метр кабеля, длина жил каждой пары будет отличаться. Это сделано для уменьшения наводок пары на пару. В чем же отличие четырех пар от двух? Ведь многие интернет-провайдеры используют для подключения абонентов четырех жильный кабель. Отличие в скорости передачи данных. По двум парам можно подключить только 100 Мбит/с, по четырем парам возможно подключение на скорости 100 Мбит/с, 1 Гбит/с и 10 Гбит/с. Для обычного пользователя, будь это квартира или офис, вполне достаточно 100 Мбит/с. Для подключения со скоростью 100 Мбит используются оранжевая и зелёная пары, синяя и коричневая пары не используются. Если посмотреть на коннектор, можно увидеть, что там 8 пинов для подключения жил. Распиновка на коннекторе rj-45 следующая: первый, второй, третий и шестой контакт – это бело-оранжевая, оранжевая, бело-зеленая и зелёная жилы, соответственно и соблюдая такой порядок при расключении можно организовать две линии по 100 Мбит. Почему же некоторые провайдеры подключают восьми-жильным, а некоторые четырех-жильным кабелем? Ответ: это пожелание самого провайдера, учитывается заклад на будущее и при пожелании абонента перейти на более высокую скорость подключения, переукладку кабеля выполнять не нужно, плюс, на одну линию можно подключить двух абонентов со скоростью 100 Мбит/с. Иногда провести новую линию или очень сложно, или финансово неоправданно и наличие запасных жил – это выход из ситуации.

Как подключить два компьютер на один интернет кабель

Для подключения двух устройств к витой паре, существует несколько способов. Отличие по сути во внешнем виде раздвоения кабеля. Принцип всех раздвоений, организовать передачу данных по двум парам разных цветов с одинаковой распиновкой подключения для каждой пары. Начнем с заводского варианта раздвоения кабеля, который не подразумевает использование инструмента и будет лучшим вариантом для обычного пользователя.

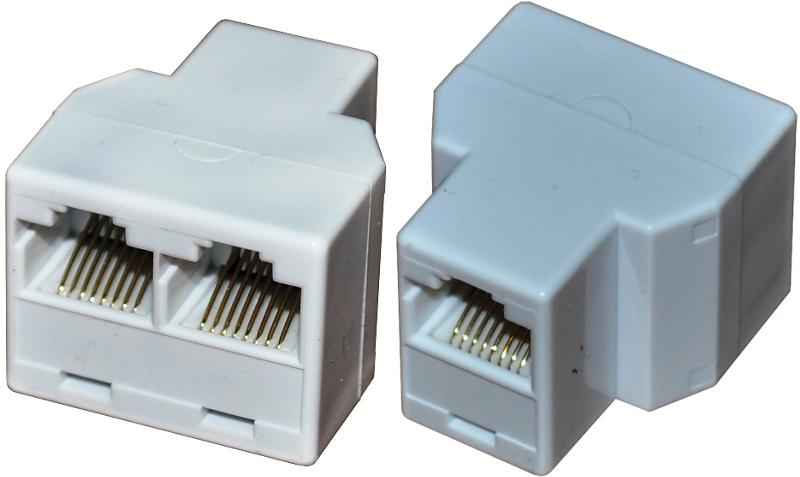

Разветвитель витой пары, UTP, 1х2RJ-45

Разветвитель — это самый простой способ раздвоить интернет кабель. Разветвитель работает по принципу один ввод, два вывода. Для организации раздвоения сигнала, подключаем два патч-корда в передающее устройство и в разъемы rj45 в разветвитель, а коннектор на второй стороне подключаем в заложенную линию в офисе или квартире. Со второй стороны розетки выполняем ту же операцию, только патч-корды с разъемов разветвителя подключаем к оборудованию потребителя, будь то компьютер, ноутбук, коммутатор, точка доступа или роутер. Принцип работы: раздвоения сигнала внутри разветвителя и передача его на 1,2,3 и 6 контакт на выходе. И если оранжевая и зелёная пары содержат такую распиновка по умолчанию, то с синими и коричневыми жилами происходит перекоммутация. Купить разветвитель витой пары можно за 4$, их нужно два.



Раздвоение витой пары с помощью коннектора rj-45

Раздвоить интернет сигнал можно с помощью четырех коннекторов. Это самый дешёвый способ, не самый визуально привлекательный и требующий работы с инструментом, таким как канцелярский нож и плоская отвёртка. Можно конечно купить обжимку для витой пары, но бюджет значительно увеличится.

Принцип расключения кабеля, тот же что и у разветвителя. В коннекторе 8 пинов для подключения жил. Для передачи данных нужно задействовать 1,2,3 и 6. Снимаем изоляцию с кабеля, разводим пары. В первый коннектор заводим бело-оранжевую в первый пин, оранжевую во второй, бело-зеленую в третий и зелёную в шестой. Забиваем ножи коннектора с помощью отвёртки. Во второй коннектор заводим бело-синюю жилу в первый пин, синюю во второй, бело-коричневую в третий и коричневую в шестой и забиваем отвёрткой или обжимаем обжимкой. Проделываем это действие с двух сторон кабеля. Раздвоение витой-пары выполнено. Купить коннектор, 4 штуки, можно примерно за 0.2$.

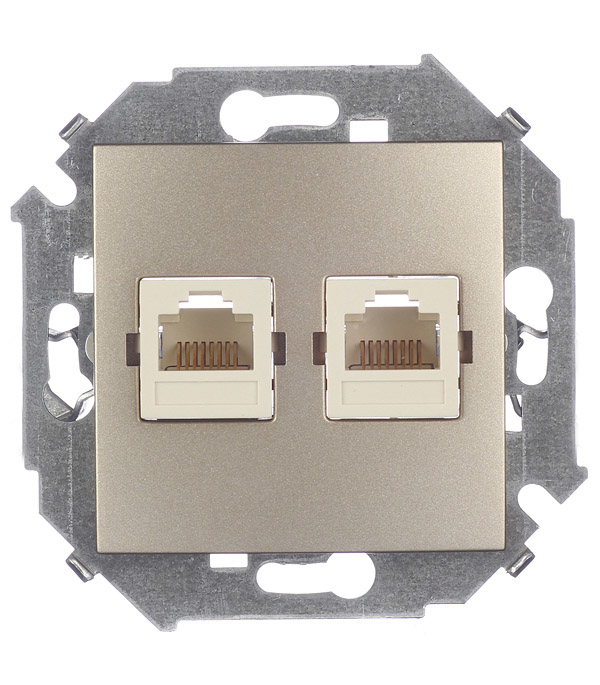

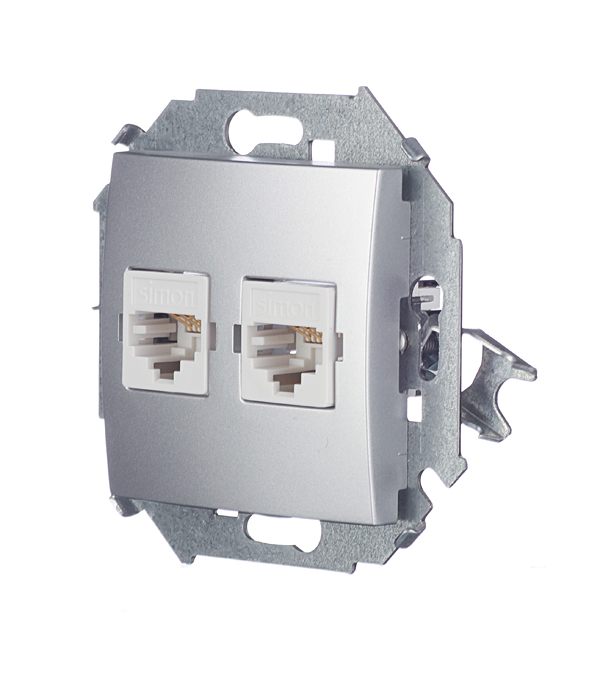

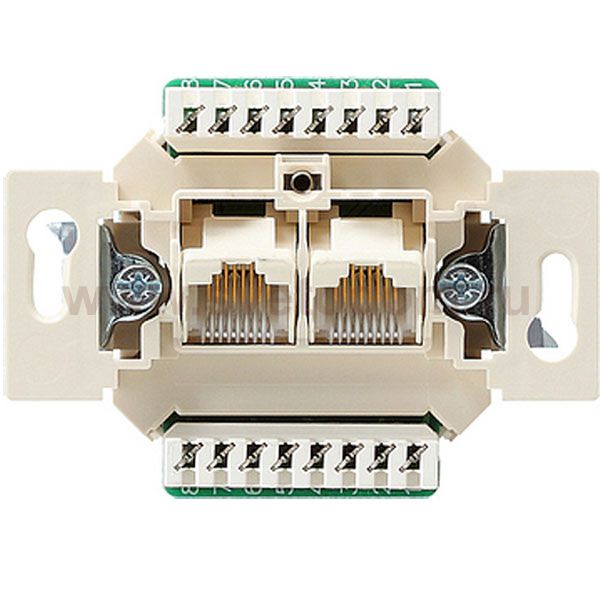

Розетка двухпортовая 2хRJ45 UTP для раздвоения витой пары

На рынке комплектующих СКС можно купить розетку двухпортовую cat. 5e и cat. 6. Они рассчитаны на подключение двух пользователей двумя витыми парами по 8 жил. Имея в наличии один кабель можно легко расключить его на два порта. Распиновка подключения следующая: бело-оранжевую и зелёную пару набиваем по цветовой схеме на первый порт, а синюю и коричневую пары набиваем на место оранжевой и зелёной на втором порту. Делаем это с двух сторон кабеля и можем патч-кордами коммутировать подключения двух абонентов. Для расключения понадобиться только канцелярский нож. Купить наружную двухпортовую розетку 2*rj45 можно от 2$ за штуку, их нужно две.

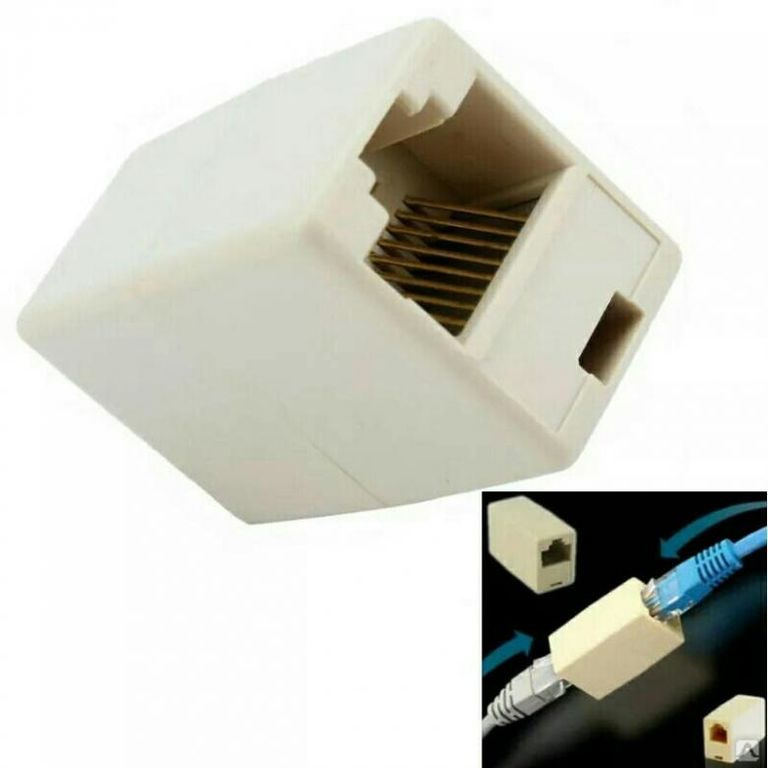

Соединитель витой пары под забив для разветвления интернет кабеля

Раздвоение интернет кабеля можно сделать с помощью набивного сращивателя UTP или FTP. Это удобный способ, поскольку соединение относительно изолировано и подходит для монтажа в местах общего пользования, где коннектор могут отключить и связь будет нарушена. Разветвление витой пары происходит по цветовой схеме, указанной в ранее приведенных способах и прячется в пластиковом боксе. Заводим с одной стороны один конец кабеля и расключаем все восемь жил, со второй стороны два конца кабеля и расключаем оранжевые и зелёные пары первого кабеля на первый, второй, третий и шестой пины, а оранжевую и зелёную пару второго кабеля на четвертый, пятый, седьмой и восьмой пины. Также делаем на другой стороне кабеля и подключаем в активное оборудование. Для расключения понадобиться только канцелярский нож. Купить Соединитель витой пары UTP, кат. 5e, под забивание можно примерно от 1,7$, их нужно два.



На сайте IPSHOP можно купить розетки, соединители, разветвители и коннекторы для витой пары с доставкой по Украине.

КУЛОН с витой парой 16-го калибра – провод для солнечных часов

2 / Черный бакелит без ключа — $14,50 2 / Черный бакелит без ключа с кольцом поддержки тени — 14,75 долларов США. 2 / Черный бакелитовый переходник с кольцом — 15 долларов США. 2 / Фарфоровая розетка — $16.00 2 / 3-компонентный (собирается вместе) без ключа — 16,75 долларов США. 2 / 3-компонентная (соединяемая) ручка включения-выключения — $ 17,10 2/3-компонентный (соединяемый) диммер — $22,50 2 / 4-компонентный (винт вместе) без ключа — $ 21,50 2 / 4-компонентная (винтовая) тяговая цепь — 23,50 долл. США 2 / 4-компонентная (винтовая) ручка включения-выключения — $ 23,50 Диммер из 2 / 4 частей (скрепленных винтами) — 26,50 долларов США. 2 / 4-компонентный (винтовой) без ключа с резьбой UNO — $ 22,50 2 / 4-компонентная (винтовая) поворотная ручка включения-выключения с резьбой UNO — $ 26,00 2 / 4-компонентный (винтовой) диммер с резьбой UNO — 29 долларов США. 00 2. Черный бакелитовый канделябр без ключа — $16,25. 6 / Черный бакелит без ключа — 20,50 долларов США. 6 / Черный бакелит без ключа с кольцом поддержки тени — 20,75 долларов США. 6 / Черный бакелитовый переходник с кольцом — $21.00 6 / Фарфоровая розетка — $22.00 6 / 3-компонентный (собирается вместе) без ключа — 22,75 долл. США 6 / 3-компонентная (соединяемая) ручка включения-выключения — $ 23,10 6 / 3-компонентный (соединяемый) диммер — 28,50 долларов США. 6 / 4-компонентный (винт вместе) без ключа — $ 27,50 6 / 4-компонентная (винтовая) тяговая цепь — 29 долларов США..50 6 / 4-компонентная (винтовая) ручка включения-выключения — $ 29,50 6 / 4-компонентный (винтовой) диммер — $32,50 6 / 4-компонентный (винтовой) ключ без ключа с резьбой UNO — 28,50 долларов США. 6 / 4-компонентная (винтовая) поворотная ручка включения-выключения с резьбой UNO — $ 32,00 6 / 4-компонентный (винтовой) диммер с резьбой UNO — $35,00 6. Черный бакелитовый канделябр без ключа — $22,25. 10 / Черный бакелит без ключа — 27,50 долларов США. 10 / Черный бакелит без ключа с кольцом поддержки тени — 27,75 долларов США. 10 / Черный бакелитовый переходник с кольцом — 28 долларов США. 10. Фарфоровая розетка — 29 долларов..00 10 / 3-компонентный (собирается вместе) без ключа — 29,75 долларов США. 10 / 3-компонентная (соединяемая) ручка включения-выключения — $ 30,10 10 / 3-компонентный (соединяемый) диммер — 35,50 долларов США. 10 / 4-компонентный (винт вместе) без ключа — $ 34,50 10 / 4-компонентная (винтовая) тяговая цепь — 36,50 долларов США. 10 / 4-компонентная (винтовая) ручка включения-выключения — $ 36,50 Диммер из 10 / 4 частей (винтовой пары) — 39,50 долларов США. 10 / 4-компонентный (винтовой) без ключа с резьбой UNO — 35,50 долларов США. 10 / 4-компонентная (винтовая) поворотная ручка включения-выключения с резьбой UNO — 39 долларов США. .00 10 / 4-компонентный (винтовой) диммер с резьбой UNO — $42,00 10. Черный бакелитовый канделябр без ключа — $29,25 12 / Черный бакелит без ключа — 30,50 долларов США. 12 / Черный бакелит без ключа с кольцом поддержки тени — 30,75 долларов США. 12 / Черный бакелитовый переходник с кольцом — $31,00 12 / Фарфоровая розетка — $32.00 12 / 3-компонентный (собирается вместе) без ключа — 32,75 долл. США 12 / 3-компонентная (соединяемая) ручка включения-выключения — $ 33,10 12 / 3-компонентный (соединяемый) диммер — 38,50 долларов США. 12 / 4-компонентный (винт вместе) без ключа — $ 37,50 12 / 4-компонентная (винтовая) тяговая цепь — 39 долларов США..50 12 / 4-компонентная (винтовая) ручка включения-выключения — $ 39,50 12 / 4-компонентный (винтовой) диммер — $ 42,50 12 / 4-компонентный (винтовой) без ключа с резьбой UNO — 38,50 долларов США. 12 / 4-компонентная (винтовая) поворотная ручка включения-выключения с резьбой UNO — $ 42,00 12 / 4-компонентный (винтовой) диммер с резьбой UNO — $45,00 12. Черный бакелитовый канделябр без ключа — $32,25 16 / Черный бакелит без ключа — $34,50 16 / Черный бакелит без ключа с кольцом поддержки тени — $34,75 16 / Черный бакелитовый переходник с кольцом — 35 долларов США. 16 / Фарфоровая розетка — 36 долларов США. 16 / 3-компонентный (собирается вместе) без ключа — 36,75 долларов США. 16 / 3-компонентная (соединяемая) ручка включения-выключения — $ 37,10 16 / 3-компонентный (соединяемый) диммер — 42,50 долл. США 16 / 4-компонентный (винт вместе) без ключа — $ 41,50 16 / 4-компонентная (винтовая) тяговая цепь — 43,50 доллара США. 16 / 4-компонентная (винтовая) ручка включения-выключения — $ 43,50 16 / 4-компонентный (винтовой) диммер — 46,50 долларов США. 16 / 4-компонентный (винтовой) без ключа с резьбой UNO — $ 42,50 16 / 4-компонентная (винтовая) поворотная ручка включения-выключения с резьбой UNO — $ 46,00 16 / 4-компонентный (винтовой) диммер с резьбой UNO — 49 долларов США.00 16 / Черный бакелитовый канделябр без ключа — $36,25 20 / Черный бакелит без ключа — $42,50 20 / Черный бакелит без ключа с кольцом поддержки тени — 42,75 долл. США 20 / Черный бакелитовый переходник с кольцом — $43,00 20 / Фарфоровая розетка — $44.00 20 / 3-компонентный (собирается вместе) без ключа — 44,75 долл. США 20 / 3-компонентная (соединяемая) ручка включения-выключения — $ 45,10 20 / 3-компонентный (соединяемый) диммер — $50,50 20 / 4-компонентный (винт вместе) без ключа — 49 долларов США.50 20 / 4-компонентная (винтовая) тяговая цепь — 51,50 долл. США 20 / 4-компонентная (винтовая) ручка включения-выключения — $ 51,50 20 / 4-компонентный (винтовой) диммер — $54,50 20 / 4-компонентный (винтовой) без ключа с резьбой UNO — 50,50 долларов США. 20 / 4-компонентная (винтовая) поворотная ручка включения-выключения с резьбой UNO — $ 54,00 20 / 4-компонентный (винтовой) диммер с резьбой UNO — $57,00 20. Черный бакелитовый канделябр без ключа — $44,25

2

6

10

12

16

20

Черный бакелит без ключа

Черный бакелитовый ключ без ключа с опорным кольцом для затемнения

Черный бакелитовый переходник с кольцом

Фарфоровая насадка

3-компонентный (собирается вместе) без ключа

3-компонентная (соединяемая) ручка включения-выключения

3-компонентный (соединяемый) диммер

4-компонентный (винтовое соединение) Без ключа

Цепь из 4 частей (соединены винтами)

4-компонентная (винтовая) ручка включения-выключения

Диммер из 4-х частей (винты)

4-компонентный (винтовое соединение) без ключа с резьбой UNO

Поворотная ручка, состоящая из 4 частей (привинчена) с резьбой UNO

Диммер, состоящий из 4 частей (свинчивается вместе) с резьбой UNO

Черный бакелитовый канделябр без ключа

Количество:

Подвеска представляет собой отрезок провода с розеткой на одном конце и другим концом, подготовленным либо для подключения к лампе или небольшому прибору, либо с прикрепленной вилкой. (Если вам нужен шнур с вилкой и без розетки, ознакомьтесь с нашим набором шнуров.) наши двухконтактные вилки.

Вы также можете добавить любой из наших шнуровых выключателей, которые подходят к этому проводу. Если вы решите добавить переключатель, в вашей корзине появится отдельный продукт для учета добавленного переключателя. Если вы удалите этот продукт с установленным переключателем из корзины, ваш комплект шнуров будет изготовлен без переключателя.

Доступные длины подвески: 2, 6, 10, 12, 16 и 20 футов. Если вы хотите, чтобы длина не предлагалась в параметрах длины, добавьте необходимое количество футов к выбранной вами длине. Например, если вам нужен шнур длиной 7 футов, выберите длину 6 футов, а затем выберите 1 фут в поле «Дополнительная длина провода». Если вам нужна одна из стандартных длин, просто игнорируйте опцию «Дополнительная длина провода». Если вы решите добавить дополнительный провод, в вашей корзине появится отдельный продукт для учета дополнительного провода. Если вы уберете этот дополнительный провод из корзины, ваш комплект шнура будет изготовлен без дополнительной длины.

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: если количество установлено больше, чем один, когда вы нажимаете «Добавить в корзину», вы получите столько же той же конфигурации кулона. Если вам нужна одна или несколько различных комбинаций длины/провода/розетки/вилки/переключателя, вам придется снова установить эти параметры, а затем установить количество и нажать «Добавить в корзину» для новой конфигурации подвесного светильника. Если вы не знаете, как получить то, что хотите, не стесняйтесь позвонить нам по номеру, указанному внизу страницы.

ВАЖНО: Подвески изготавливаются индивидуально для каждого заказа. Они не могут быть возвращены, удалены из заказа или уменьшены в количестве после того, как мы начали их изготовление.

ВЫБОР ПРОВОДА И ВИЛКИ ДЛЯ ВАШЕГО КУЛОНА

Вероятно, было бы полезно иметь представление о том, какой провод и розетка вам нужны, прежде чем выбирать шнур, поэтому мы рекомендуем просмотреть витую пару 16-го калибра, розетки и вилки с двумя контактами, если они вам нужны, до выбора подвески.

Кроме того, если выбранного вами провода или розетки нет в наличии, мы постараемся удалить эту опцию из раскрывающегося меню. Если есть какие-либо проблемы с товаром, которого нет в наличии, мы позвоним или напишем письмо, чтобы сообщить время выполнения заказа или узнать о замене.

Если вы выберете прямоугольную заглушку или любую из заглушек с пуговицами, в заглушке не останется места для узла страховки. Узел помогает удерживать провода подключенными к вилке, даже если к вилке приложено некоторое натяжение (но никогда не дергайте за провод, чтобы отключить вилку). На других заглушках мы сделаем узел андеррайтера.

ВРЕМЯ ДО ОТПРАВКИ

Мы соберем ваши подвески, как только сможем, но, пожалуйста, дайте нам несколько дней на сборку. Мы будем хранить весь ваш заказ до тех пор, пока все заказанные подвески не будут готовы к отправке.

Что такое кабель неэкранированной витой пары (UTP) – Fosco Connect

:: Что такое кабель UTP?

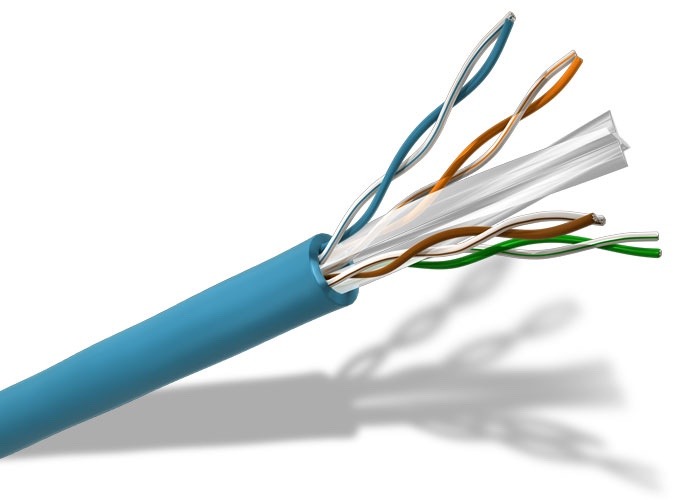

UTP означает кабель с неэкранированной витой парой. Кабель UTP представляет собой медный кабель сопротивлением 100 Ом, состоящий из 2–1800 неэкранированных витых пар, окруженных внешней оболочкой. У них нет металлического щита. Это делает кабель небольшим в диаметре, но не защищенным от электрических помех. Скручивание помогает повысить его устойчивость к электрическим помехам и электромагнитным помехам.

(Вы можете приобрести у нас соединительный кабель UTP Cat 5e и Cat 6)

Для горизонтальных кабелей количество пар обычно составляет 4 пары, как показано ниже.

Для магистральных кабелей количество пар обычно увеличивается на 25, поскольку многопарные кабели UTP состоят из 25-парной группы. Образец магистрального кабеля UTP показан ниже.

:: Размер проводника медного кабеля UTP

Медный проводник как горизонтального, так и магистрального кабеля UTP имеет размер 22 AWG или 24 AWG. 24 AWG является наиболее распространенным размером, но в кабелях с более высокими характеристиками, таких как UTP категории 6, используются более крупные медные провода 23 AWG.

:: Кабель UTP с одножильной и многожильной жилой

1) Кабель UTP с одножильной жилой

Кабель UTP с одножильной жилой Изображение

, сплошной проводящий медный провод в качестве проводника. Помимо того, что они физически прочнее и с ними легче работать, эти более крупные провода обладают превосходными электрическими характеристиками, которые остаются стабильными в более широком диапазоне частот.

Одножильные кабели имеют более низкое сопротивление постоянному току и меньшую восприимчивость к высокочастотным воздействиям только из-за их большего диаметра. Эти свойства позволяют кабелям с одножильными проводниками поддерживать более длительные интервалы передачи и более высокие скорости передачи данных, чем их аналоги с многожильными кабелями.

Кабели UTP, используемые как для горизонтальных, так и для магистральных сетей, обычно представляют собой кабели с одножильными жилами.

2) Кабель UTP с многожильным проводником

Кабель UTP с многожильным проводником Рисунок

Многожильные кабели UTP обычно используются в качестве соединительных кабелей на рабочих местах или в телекоммуникационных помещениях. Это наиболее распространенные кабели категории, с которыми мы часто работаем напрямую.

Внутри витых пар многожильного кабеля каждая отдельная жила состоит из пучка проволочных жил меньшего сечения. Они устроены так, что несколько проводов (обычно 6 или 18) окружают один провод в центре жгута. Внешние провода спирально наматываются вокруг центрального провода посредством процесса, называемого скруткой. Многожильные провода вместе образуют один проводник с общим диаметром, примерно таким же, как у проводника в сплошном кабеле, но с гораздо меньшей площадью проводимости (исходя из меньших диаметров проводящих жил).

Скрутка жил служит для их защиты и придает многожильным кабелям гибкость.

:: Применение кабелей UTP

Кабели UTP в основном используются для сетей LAN. Их можно использовать для передачи голоса, низкоскоростных и высокоскоростных данных, аудиосистем и пейджинговых систем, а также систем автоматизации и управления зданиями. Кабель UTP можно использовать как в горизонтальной, так и в магистральной кабельной подсистеме.

:: Категории кабелей UTP и технические характеристики

Кабели UTP были изобретены для голосовых приложений. Голосовые кабели UTP необходимы только для передачи аналоговых сигналов, которые очень устойчивы и не подвержены искажению из-за электрических помех или электромагнитных помех. Однако, поскольку кабели UTP использовались для разных систем, требовались кабели UTP более высокого качества для поддержки систем передачи данных, использующих цифровую сигнализацию.

По мере развития приложений за эти годы были созданы различные категории или сорта кабелей UTP. Кабели UTP более высокой категории называются кабелями UTP для передачи данных, а кабели UTP более низкой категории называются кабелями UTP для передачи голоса.

В следующей таблице показаны кабели UTP различных категорий, их бизнес-приложения и соответствующие технические характеристики.

Примечание:

TIA/EIA-568 признает только кабели категории 3 или выше. Кабели категории 1 (Cat 1) и медные кабели категории 2 (Cat 2) для голосовой связи являются неправильным названием, вероятно, принятым теми, кто предположил, что TIA установила «Категории» для всех типов кабелей, первоначально определенных Anixter International, дистрибьютором, в оценки под названием «Уровни».

Кабель категории 1 использовался ранее. Обычно он используется для голосовых сетей, которые передают только примеры телефонов с голосовым трафиком.

Anixter Level 2 (Cat 2) — кабель UTP, способный передавать данные со скоростью до 4 Мбит/с. Это первый кабель, который может передавать голос и данные со скоростью до 4 Мбит/с. Кабель Anixter уровня 2 часто использовался в сетях ARCnet и Token Ring со скоростью 4 Мбит / с. Он также используется в телефонных сетях, но больше не используется.

только телефонные сети голосового класса

Категория	Марка	Бизнес-приложение	Диапазон частот
Категория 1	класс голоса	; не для передачи данных	750 кГц
Категория 2	класс голоса	голосовые телефонные сети, а также соединения IBM с тупыми терминалами к мэйнфреймам	1 МГц
Категория 3	класс данных	голосовые телефонные сети, 10 Мбит/с Ethernet, 4 Мбит/с Token Ring, 100BaseT4 Fast Ethernet и 100VG Any LAN	16 МГц
Категория 4	класс данных	Сети Token Ring 16 Мбит/с	20 МГц
Категория 5	класс данных	Сети 100BastTX Fast Ethernet, SONET и OC-3 ATM	100 МГц
Категория 5e	класс данных	Гигабитный (1000 Мбит/с) Ethernet	100 МГц
Категория 6	класс данных	Гигабитный (1000 Мбит/с) Ethernet	250 МГц
Категория 6А	класс данных	Gigabit (1000 Мбит/с) и 10 Gigabit Ethernet	500 МГц

:: Цветовые коды кабеля UTP

1) Горизонтальный кабель UTP Цветовой код

Горизонтальный кабель UTP представляет собой четырехпарную конструкцию в соответствии с отраслевым стандартом кабельных систем. Каждая пара имеет два проводника. Одному проводу пары назначается цвет пары с белой полосой, а другому проводу назначается белый цвет с полосой цвета пары. В таблице ниже перечислены пары и цветовой код для четырехпарного горизонтального кабеля UTP.

Номер провода	Пара №	Цвет
1	1	белый/синий
2	1	синий
3	2	белый/оранжевый
4	2	оранжевый
5	3	белый/зеленый
6	3	зеленый
7	4	белый/коричневый
8	4	коричневый



2) Цветовой код магистрального кабеля UTP

Магистральные кабели UTP представляют собой большие многопарные кабели. Эти кабели состоят из 25-парных связок. Каждая группа связующих имеет индивидуальную цветовую кодировку, и каждая пара в группе связующих из 25 пар имеет индивидуальную цветовую кодировку.



(a) Группа связующего из 25 пар Цветовой код

Группа связующего из 25 пар организована в пять групп, по пять пар в каждой группе. Пять цветовых групп в переплете из 25 пар — это 9.0003

• Белый – пары с 1 по 5
• Красный – пары с 6 по 10
• Черный – пары с 11 по 15
• Желтый – пары с 16 по 20
• Фиолетовый – пары с 21 по 25

В каждой цветовой группе пять пар обозначаются кодом цвета группы и кодом цвета пары. Цветовой код пары для каждой из пяти пар с группой цветового кодирования:

• Синий — 1-я пара группы цветового кода
.
• Оранжевый — 2-я пара группы цветового кода
• Зеленый – 3-я пара группы цветового кода
• Коричневый – 4-я пара группы цветового кода
.
• Шифер – 5-я пара группы цветового кода

Цветовой код группы связующих из 25 пар показан в следующей таблице.

Номер провода	Номер пары	Код цвета группы	Цветовой код пары	Цвет
1	1	белый	синий	белая/синяя полоса
2	1			синяя/белая полоса
3	2		оранжевый	белая/оранжевая полоса
4	2			оранжевая/белая полоса
5	3		зеленый	белая/зеленая полоса
6	3			зелено-белая полоса
7	4		коричневый	белая/коричневая полоса
8	4			коричневая/белая полоса
9	5		шифер	белая/сланцевая полоса
10	5			сланец/белая полоса
11	6	красный	синий	красная/синяя полоса
12	6			синяя/красная полоса
13	7		оранжевый	красная/оранжевая полоса
14	7			оранжевая/красная полоса
15	8		зеленый	красная/зеленая полоса
16	8			зеленая/красная полоса
17	9		коричневый	красная/коричневая полоса
18	9			коричневая/красная полоса
19	10		шифер	красная/сланцевая полоса
20	10			сланец/красная полоса
21	11	черный	синий	черная/синяя полоса
22	11			синяя/черная полоса
23	12		оранжевый	черная/оранжевая полоса
24	12			оранжевая/черная полоса
25	13		зеленый	черная/зеленая полоса
26	13			зеленая/черная полоса
27	14		коричневый	черная/коричневая полоса
28	14			коричневая/черная полоска
29	15		шифер	черный/грифельная полоса
30	15			сланец/черная полоса
31	16	желтый	синий	желто-синяя полоса
32	16			синяя/желтая полоса
33	17		оранжевый	желто-оранжевая полоса
34	17			оранжево-желтая полоса
35	18		зеленый	желто-зеленая полоса
36	18			зелено-желтая полоса
37	19		коричневый	желто-коричневая полоса
38	19			коричнево-желтая полоса
39	20		шифер	желтая/сланцевая полоса
40	20			серый/желтая полоса
41	21	фиолетовый	синий	фиолетово-синяя полоса
42	21			синяя/фиолетовая полоса
43	22		оранжевый	фиолетово-оранжевая полоса
44	22			оранжево-фиолетовая полоса
45	23		зеленый	фиолетово-зеленая полоса
46	23			зелено-фиолетовая полоса
47	24		коричневый	фиолетовая/коричневая полоса
48	24			коричневая/фиолетовая полоса
49	25		шифер	фиолетовая/грифельная полоса
50	25			сланец/фиолетовая полоса

Это ясно показано на следующем рисунке.

(b) Группы с более чем 25 парами

Многопарные кабели UTP, имеющие более 25 пар, объединяют группы с 25 парами в группы с цветовой кодировкой с использованием одной и той же последовательности цветового кодирования. Это показано в следующей таблице.

Количество пар	Группа связующего цвета
1—25	Бело-голубой
26—50	Бело-оранжевый
51—75	Бело-зеленый
76—100	Бело-коричневый
101—125	Белый — сланцевый
126—150	Красно-синий
151—175	Красный—оранжевый
176—200	Красно-зеленый
201—225	Красно-коричневый
226—250	Красный—Сланцевый
251—275	Черно-синий
276—300	Черно-оранжевый
301—325	Черно-зеленый
326—350	Черно-коричневый
351—375	Черный — сланцевый
376—400	Желто-синий

:: Кабельные разъемы UTP

1) Гнездо и вилка RJ45

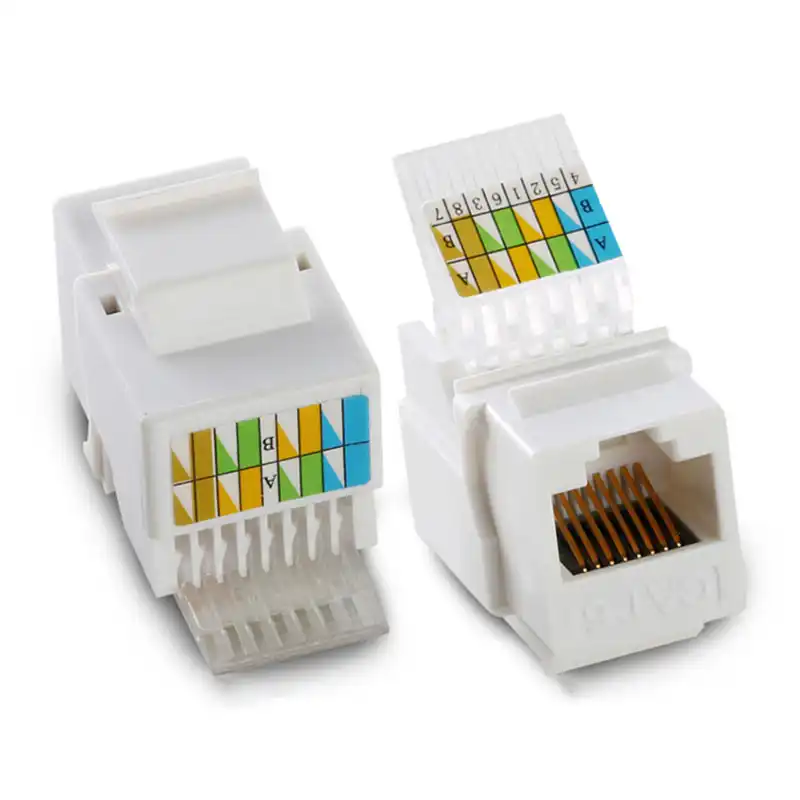

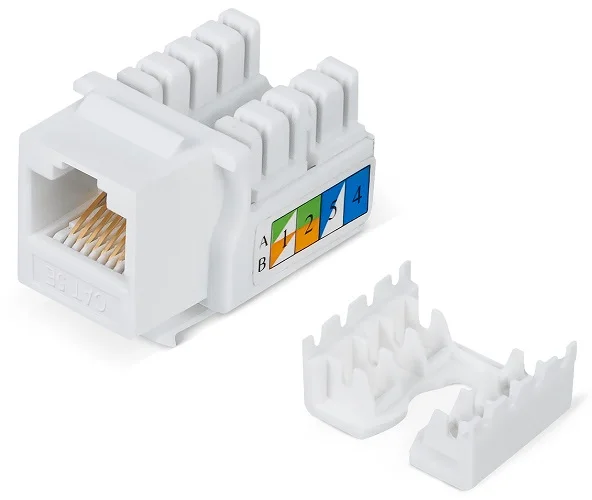

Четырехпарные горизонтальные кабели UTP заканчиваются 8-контактным модульным разъемом в рабочей зоне, как показано ниже. Гнездо RJ45 представляет собой 8-проводное компактное модульное гнездо, используемое для оконцовки кабеля передачи данных UTP. Гнезда RJ45 спроектированы так, чтобы поддерживать определенные характеристики категории 5, 5e, 6 или 6A, и поэтому они должны соответствовать категории кабеля, к которому они подключаются.

:: Стандарты проводки 568A и 568B

Когда мы говорим о проводном соединении разъема или коммутационной панели, мы ссылаемся на схему проводки 568A или 568B. Схемы проводки 568A и 568B определяют назначение пар контактов для оконцовки кабеля UTP. Эти назначения определяют распиновку или порядок соединений для проводов в восьмиконтактных модульных разъемах 8P8C вилки и розетки.

В кабеле UTP каждая пара представлена ​​определенным цветом. Пара 1 — синяя, пара 2 — оранжевая, пара 3 — зеленая, а пара 4 — коричневая. В каждой паре один провод однотонный, а другой преимущественно белый с цветной полосой. При оконцевании кабеля UTP каждая пара соответствует определенному контакту на контактах IDC разъема или патч-панели.

В следующих таблицах показаны различия между схемами подключения 568A и 568B.

Обратите внимание, что единственная разница между 568A и 568B заключается в том, что пары 2 и 3 (оранжевая и зеленая) поменяны местами. В обеих конфигурациях контакты подключаются «напрямую», т. е. контакты с 1 по 8 на одном конце подключаются к контактам с 1 по 8 на другом конце.

Кабели, подключенные в соответствии с любой конфигурацией, можно использовать в одной и той же установке без особых проблем. Главное, с чем нужно быть осторожным, — это случайно не соединить концы одного и того же кабеля в соответствии с разными конфигурациями.

Штифт	T568A Пара	Пара T568B	Провод	T568A Цвет	T568B Цвет	Контакты на лицевой стороне вилки (гнездо перевернуто)
1	3	2	наконечник	белая/зеленая полоса	белая/оранжевая полоса
2	3	2	кольцо	зеленый твердый	оранжевый твердый
3	2	3	наконечник	белая/оранжевая полоса	белая/зеленая полоса
4	1	1	кольцо	синий сплошной	синий сплошной
5	1	1	наконечник	белая/синяя полоса	белая/синяя полоса
6	2	3	кольцо	оранжевый твердый	зеленый твердый
7	4	4	наконечник	белая/коричневая полоса	белая/коричневая полоса
8	4	4	кольцо	коричневый сплошной	коричневый сплошной

076582 Соединительная коробка Legrand для передачи данных, медь (витая пара)

Легран 076582

Legrand

Соединительная коробка для передачи данных медь (витая пара)

Номер детали производителя: 076582

Серия: Мозаика

Тип: модуль LCS3 RJ45/fiber/AV

EAN-код: 3245060765828

Артикул Омникал: 3099772

Запас: 0.

Расчетное время выполнения: 9 дней *

Предзаказ

L11

€ 20,03 за единицу

€ 16,02 за единицу

евро | Без НДС

Количество

вещь

Добавить в корзину

Показать корзину

SSL-соединение

Доставка по всему миру

Найти все:

Соединительная коробка для передачи данных Legrand, медь (витая пара) | Легран Мозаика | Легран | Соединительная коробка для передачи данных, медь (витая пара)

076582 Соединительная коробка для передачи данных Legrand, медь (витая пара)

Соединительная коробка Legrand для передачи данных, медь (витая пара) RJ45 cat 6 FTP 2 mod anti-bact

* Время выполнения заказа основано на стандартном времени выполнения заказа производителя и исторических данных. Omnical подтверждает время выполнения заказов при заказе и по запросу.

Технический паспорт

Поверхностный монтаж

Нет

Скрытый монтаж (гипс)

Да

Монтаж воздуховодов

Да

Напольная коробка/установка на черновом полу

Да

Тип крепления

Задействовать (щелчок)

Тип разъема

РДЖ45 8(8)

С шинами/муфтами

Да

Подходит для количества разъемов

1

Категория

6

Цвет

Белый

RAL-номер

9003

Тип соединения

Соединитель смещения изоляции

Экранированные автобусы

Нет

Отдельное заземляющее соединение

Нет

С местом для метки

Да

Отдельная разгрузка от натяжения

Нет

Способ монтажа подключение экрана

Никто

Направление выхода

Прямой

С пылезащитным чехлом

Да

Степень защиты (IP)

IP20

Цветовое кодирование

Да

Устройство сборки

Основной элемент с центральной накладкой

Ширина устройства (мм)

22,5

Высота устройства (мм)

45

Глубина устройства (мм)

33,7

Количество модулей (модульная система)

1

Установка заподлицо

Да

Запасы и логистика

Высота

111 мм

Ширина

106 мм

Глубина

186 мм

Упаковка

шт.
