Распиновка RJ-45 – цветовая схема обжима utp

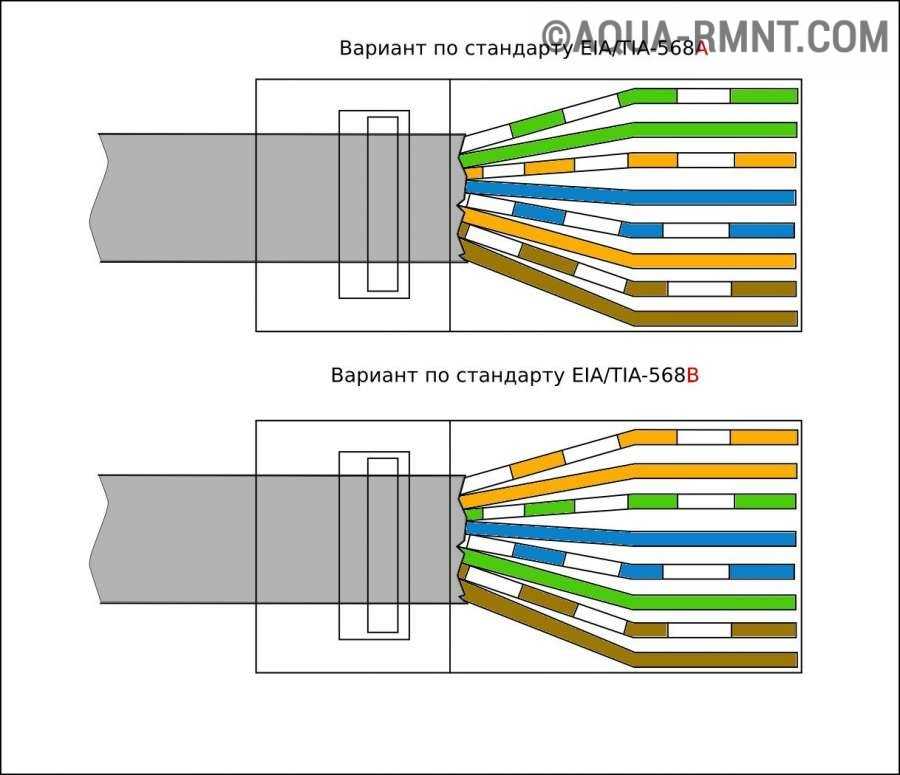

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима сетевого кабеля витая пара (патч-корда) в коннектор RJ-45 для соединения компьютера с роутером, хабом, свичем или подключения двух компьютеров межу собой.
Сетевую вилку принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.
На всех представленных ниже фотографиях отображен один разделанный utp кабель, предназначенный для применения в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line), с обжатыми на его концах витыми парами в вилки RJ-45.
Цветовая схема обжима RJ-45 компьютер — хаб для Интернета
Цветовая маркировка обжима lan кабеля витая пара по варианту B, самый распространенный вариант.
Цветовая маркировка обжима lan кабеля витая пара по варианту А.
Как видно на фото, в обоих вариантах концы lan кабеля обжимаются по одинаковой электрической схеме, только местами поменяны две витые пары. На место оранжевой витой пары обжата зеленая, а на место зеленой витой пары – оранжевая.
Витые пары utp кабеля, обжатые как по варианту А и по варианту В взаимно заменяемые. Так что можно обжимать по любому варианту цветовой схемы, какая больше нравится, на работоспособности lan сети это не отразится.
Цветовая схема обжима RJ-45 двух парного кабеля витая пара
В настоящее время в продаже появился сетевой кабель витая пара, в котором вместо традиционных четырех имеется только две витые пары. И это экономически оправдано, так как в 90% кабельных линий для Интернета используется только две витые пары.
Как видите, электрическая схема соединения выводов RJ-45 не изменилась, только вместо зеленой пары обжимается синяя.
Такой кабель витых пар по варианту B обжимаются по схеме, представленным выше на фотографии. При обжатии по варианту A, пары просто меняются местами. Вместо оранжевой пары обжимается синяя, а вместо синей – оранжевая.
Цветовая схема обжима RJ-45 компьютер — компьютер
Если надо создать локальную lan сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаба, свича или роутера), например для коллективных игр, то для этого случая спецификацией EIA/TIA предусмотрена следующая разделка сетевого кабеля витых пар. Для создания сети из двух компьютеров, достаточно один такой кабель витых пар вставить в их сетевые порты.
Обратите внимание, противоположные концы lan кабеля витых пар компьютер-компьютер обжимаются по разным цветовым схемам.
Обжим витых пар RJ-45 выполняется инструментом, который называется обжимные клещи. Если клещей под руками нет, то можно воспользоваться технологией обжима витых пар без клещей.
Все приведенные выше цветовые схемы распиновки utp кабеля витых пар в настоящее время теряют актуальность. Современные сетевые карты, свичи, хабы и роутеры, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витых пар и выполняют внутреннюю подстройку. Так что современный компьютер, при создании сети, можно подключать хоть к хабу, или другому компьютеру не задумываясь о варианте цветовой схемы распиновки кабеля витых пар.
Цветовая схема обжима RJ-45
по стандарту PoE IEEE 802.3af и IEEE 802.3at
Стандарт PoE IEEE 802. 3af предусматривает возможность передачи информационного сигнала и подачу питающего напряжения на устройство по одному кабелю витых пар, обжатым коннектором RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.
Вне зависимости от вариантов обжатия RJ-45, с положительного вывода источника питания напряжение подается одновременно на контакты 4 и 5 (синяя пара), а отрицательного – на 7 и 8 (коричневая пара).
Как правило распиновка кабеля витых пар по стандарту PoE IEEE 802.3af применяется при создании систем видеонаблюдения, в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801, в котором для каждого из портов предусмотрена возможность подачи через RJ-45 постоянного напряжения 12 В мощностью до 30 Вт.
Цветовая схема обжима RJ-45 4 провода для Интернета
При подключении компьютера к сети Интернет или создании локальной сети редко кто использует возможности lan кабеля витых пар полностью. Это, как правило, связано с отсутствием информации.
При передаче сигнала по витым парам кабеля категории САТ5 (скорость до 100 Мбит/с), задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара для приема сигнала, вторая для передачи, что наглядно демонстрирует приведенная электрическая схема подключения сетевой карты компьютера кабелем витых пар разъемом RJ-45 к хабу свичу или роутеру.
Как видно из схемы, каждая из двух пар lan кабеля подключена к компьютеру и хабу свичу или роутеру по трансформаторной симметричной схеме. Достоинство трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при монтаже в кабеле витых пар.
В случае возникновения необходимости прокладки дополнительной линии или при частичном повреждении пар в сетевом кабеле витых пар, есть возможность без ухудшения скорости передачи данных, увеличить число линий вдвое или отремонтировать кабель витых пар, обжав вилки RJ-45 на ранее не используемые витые пары.
Ниже приведенные цветовые схемы обжатия кабеля витых пар RJ-45 не отличаются от вышеприведенных, но на них показаны только проводники lan кабеля витых пар, которые используются для передачи информации. Витые пары, которые не подходят вплотную к вилке RJ45 обычно обжаты, но сигнал по ним не передается и их можно задействовать для передачи дополнительной информации.
Цветовая схема обжима RJ-45 4 провода компьютер — хаб
Обжим витой пары, вариант B. Сигнал передается только по оранжевой и зеленой парам.
Обжим витой пары, вариант A. Сигнал передается тоже только по зеленой и оранжевой парам, но витые пары обжаты в вилке RJ-45 к другим контактам.
Цветовая схема обжима RJ-45 4 провода компьютер — компьютер
Обжим витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.
Цветовая схема обжима RJ-45 компьютер — хаб при ремонте
Если при проверке кабеля витых пар обнаружен обрыв или короткое замыкание в оранжевой или зеленой витой паре, а синяя и коричневая исправны, то можно обойтись без замены кабеля. Достаточно заново обжать вилкой RJ-45 кабель витых пар по одной из ниже приведенной цветовой схеме.
Обжим витой пары при ремонте варианта B. Оранжевая витая пара заменена коричневой, а зеленая – синей.
Обжим витой пары при ремонте варианта A. Оранжевая витая пара заменена синей, а зеленая – коричневой.
Как видите, любую неисправную витую пару можно заменить неиспользуемой, синей или коричневой.
Цветовая схема обжима RJ-45
для подключения двух компьютеров к хабу по одному кабелю.
Обжим витой пары RJ-45 для подключения двух компьютеров по одному кабелю можно выполнить по такой цветовой схеме.
Две левых вилки RJ-45 вставляются в сетевые карты двух компьютеров, а две правые RJ-45 в розетки активного оборудования. Или наоборот, так как кабель симметричный.
Цветовая схема обжима RJ-45 кабеля витой пары 4 провода
для подключения компьютера и телефона по одному кабелю
Иногда возникает потребность в дополнительной низковольтной проводке от входной двери в комнату. Например, от плинта в подъезде нужно протянуть пару для подключения стационарного телефона, запитать постоянным напряжением антенный усилитель, подать напряжение на Wi-Fi роутер или Switch, подключить дополнительную трубку домофона, установить дополнительный квартирный звонок, установить переговорное устройство с дистанционным открыванием входной двери, запитать низковольтным напряжением светодиодную ленту для подсветки прихожей и многое другое. В этом случае с успехом, возможно, использовать свободные пары в кабеле витых пар.
Внимание! Передавать по кабелю витых пар напряжение бытовой электросети 220 В категорически запрещено, так как кабель витых пар Интернет не рассчитан на такое напряжение. Это может вывести из строя компьютер.
Диаметр жил проводов сетевого кабеля витых пар составляет 0,51 мм (сечение 0,20 мм2), что позволяет пропускать по ним ток при постоянной нагрузке величиной до 1,5 А, а при кратковременной до 3 А. А если соединить параллельно по два провода, то допустимый ток увеличится в два раза, и составит уже 3 А. Таким образом, если соединить параллельно все восемь проводников кабеля витых пар, то станет возможным передавать по ним ток до 12 А!
В последнее время в продаже появился дешевый кабель витых пар со стальными жилами, покрытыми тонким слоем меди. При передаче высокочастотного сигнала на небольшое расстояние такой кабель применять вполне допустимо, хотя надежность сети будет снижена. При разделке кабеля витых пар со стальными жилами для передачи питающего напряжения необходимо учесть, что нагрузочная способность его на порядок ниже, чем у кабеля с жилами из чистой меди.
Для реализации такой возможности нужно обжать в вилке RJ-45 utp кабель по одному из вариантов А или В, не обжимая коричневую и синюю пары, и затем использовать эти свободные пары по своему усмотрению. Потребуется удлинение не используемых для Интернета проводников. Как правильно выполнить сращивание проводов Вы можете узнать из статьи «Удлинение кабеля витых пар».
Чем отличается патч-корда от кабеля витых пар
Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например, компьютер с хабом, свитчем или двух компьютеров между собой в случае, если устройства в процессе эксплуатации необходимо перемещать относительно друг друга.
Для изготовления патч-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45. По стандарту ANSI EIA TIA 568B.1 длина патч-корда не должна превышать пяти метров. Соединение устройств с помощью патч-корда экономически целесообразно, если они в процессе эксплуатации будут часто перемещаться относительно друг друга.
Распиновка коннектора RJ45 по цветам
Михаил Статьи, Техника 3
Содержание:
- 1 Стандарт
- 2 Разъем RJ45 распиновка
- 2.1 Цветная схема T-568A
- 2.2 Цветная схема T-568B
- 3 Как обжать витую пару 8 жил
- 4 Подробнее о сквозных и перекрестных соединениях
Стандарт
Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.
Разъем RJ45 распиновка
RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами. На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.
Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).
Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.
Цветная схема T-568A
1 Бело-зеленый.
2 Зеленый.
3 Бело-оранжевый.
4 Синий.
5 Бело-синий.
6 Оранжевый.
7 Бело-коричневый.
8 Коричневый.
Также распиновка продублирована на картинке ниже.
Цветная схема T-568B
1 Бело-оранжевый.
2 Оранжевый.
3 Бело-зеленый.
4 Синий.
5 Бело-синий.
6 Зеленый.
7 Бело-коричневый.
8 Коричневый.
Также распиновка продублирована на картинке ниже.
Как обжать витую пару 8 жил
Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.
Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.
Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.
Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.
Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.
Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.
Подробнее о сквозных и перекрестных соединениях
T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.
Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.
Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE таких, как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.
Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet. Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.
Распиновка
Михаил
Закончил техникум по специальности разработка систем галактического полива томатов. Работал главным поваром по разработки водопроводного канала между Сахарой и Южным полюсом. начиная с 2000 года ведущий специалист по утилизации просроченного сыра. Имею богатый жизненный опыт, могу Вам помочь советом,
С уважением, Мишка
Свежие записи
Реклама
Распиновка витой пары RJ45 и интернет кабеля: правильная схема обжимки
Всем доброго времени суток! И в статье мы поговорим про правильную распиновку витой пары. В свое время обжал достаточно кабелей и розеток, поэтому могу поделиться некоторыми полезными советами с юными сетевыми инженерами и администраторами. Распиновка RJ45 имеет несколько схем, о которых я расскажу в статье, поэтому настоятельно рекомендую читать всё от начала и до конца.
Чаще всего используется категория кабеля UTP E5. Так что если ваш начальник заказал протянуть сеть, то лучше использовать именно данный тип провода, так как он наиболее дешевый и имеет отличные характеристики по пропускной способности. Про другие категории «витухи» вы можете прочесть тут. Там же есть информация по маркировке. Если будут какие-то вопросы, предложения или вы нашли ошибку – пишите в комментариях.
Содержание
- Основные схемы обжимки
- «Ленивая обжимка» 2 пар
- Проверка
- Как обжать витую пару без специальных щипцов (Видео)
- Задать вопрос автору статьи
Основные схемы обжимки
Данную схему часто называют «Компьютер – Компьютер», хотя на самом деле её применяют для подключения: роутеров, свитчей, телевизоров, сетевых принтеров и многих других сетевых устройств. В том числе её постоянно используют для подключения интернета.
На всякий случай сразу скажу, что почти везде при подключении используется именно «B» цветовая схема, которая указана на картинке выше. Порядок обжимки Ethernet распиновки:
- Бело-оранжевый.
- Оранжевый.
- Бело-зелёный.
- Синий.
- Бело-синий.
- Зелёный.
- Бело-коричневый.
- Коричневый.
То есть вам нужно абсолютно одинаково обжать оба конца кабеля. Схема обжимки достаточно простая.
- Снимаем верхнюю оплетку.
- Теперь вам нужно аккуратно расположить все проводки в нужном порядке, по схеме, которую я указал выше. Считаем слева на право от 1-го до 8-го проводка.
- Далее очень внимательно и аккуратно на глаз отрежьте лишнюю часть проводков так, чтобы они были все на одном уровне.
- Теперь возьмите коннектор металлическими жилами вверх и аккуратно вставьте проводки таким образом, чтобы каждая попала в свой желобок.
- Самое главное убедитесь, чтобы каждый проводок доставал до металлических жил коннектора, которые будут потом использоваться при «спайке». Желательно, чтобы основная оплетка также была максимально внутри самого коннектора. Далее вам останется взять щипцы для обжимки и один раз хорошо их зажать.
- А теперь проделываем все вышеперечисленные пункты с остальным концом.
ПРИМЕЧАНИЕ! Коннектор RJ-45 – это неправильно название. На деле же данного коннектора и вовсе не существует. Правильное название – 8P8C. Но его почему-то путают с патч-кордом RJ45S, который имеет всего 4 жилы и предназначен для подключения модемов. Но так как название уже вплотную используется как в интернете, так и у сетевых инженеров, то менять его никто не собирается. Да и звучит оно проще. Но знать об этом факте должен каждый профессиональный инженер.
Есть также перекрестная схема «A» (кросс-овер), которую чаще всего используют на западе. Один конец обжимается аналогично, а вот второй уже использует немного другую цветовую схему витой пары.
«Ленивая обжимка» 2 пар
Как ни странно, но данную распиновку витой пары используют очень часто, так как она достаточно простая. Если вы уже пытались хоть раз обжать все 8 жил, то вы скорее всего сталкивались с некоторыми проблемами, когда проводки загибаются, не попадают в нужный жёлоб, и в результате надо начинать всё сначала. Данная схема используется только при подключении устройств и сетевого оборудования, которому не нужно использовать скорость выше 100 Мбит в секунду.
Напомню, что при обжимке 4 пар сетевой кабель может передавать данные со скоростью 1000 Мбит в секунду. Если же использовать всего 2 пары, то скорость падает до 100. Конечно в большинстве случаев такой скорости достаточно, но я крайне не рекомендую её использовать.
Стандарт обжимки 4 проводовДело в том, что скорости, а также поток обмена информации в организациях начинает расти. Следовательно, в какой-то прекрасный момент данной распиновки не хватит. Тогда начальник заставит вас идти и переобжимать все кабеля на обычную стандартную схему. В итоге вы сделаете двойную или даже лишнюю работу. Именно поэтому, если у вас есть стандартный 8 жильный кабель, то используем подключение витой пары по схеме из прошлой главы.
Тоже самое касается и дома. Представьте себе, что вы поменяли свой старенький роутер 100 Мбит на новый с поддержкой 1 Гбит в секунду. Если ранее у вас была другая распиновку на 2 пары, то вам нужно будет все переобжимать. В худшем случае – вам нужно будет менять 4-х жильный кабель на 8-ми жильный.
ПРИМЕЧАНИЕ! Различается разъем RJ-45 100 Мбит/с от 1000 Мбит/с аналогично. У первого 4 жилы, а у второго все 8.
Проверка
После обжима витой пары по нужной схеме вам нужно проверить подключение. Для этого лучше всего использовать специальное устройство LAN-тестер. Просто включаем устройство и подключаем к одному концу кабеля одну часть аппарата, а вторую часть ко второму концу. Если все жилы просветились в правильно порядке – значит вы обжали все верно. Если какой-то из проводков не горит или мигнул неправильно – придётся переобжимать кабель.
Как обжать витую пару без специальных щипцов (Видео)
Распиновка RJ 45 — Обжим витой пары: схемы, способы подключения
В компьютерных сетях соединение между собой различных устройств осуществляется посредством специального разъема, известного как распиновка RJ 45 – Registered Jack. По-другому он называется сетевым коннектором и особым образом закрепляется на концах соединительного кабеля – витой пары. Далее рассмотрим и выберем подходящую цветовую схему, по которой распределяются проводники. При наличии минимальных знаний и практических навыков, обжимка витой пары доступна даже начинающим пользователям.
Содержание
Особенности витой пары
Сетевой шнур включает в себя одну или несколько пар тонких проводников, покрытых изоляцией. Все они скручены попарно, поэтому и называются витой парой. На практике используются готовые изделия в виде патчкорда, где отрезок кабеля обжимается с обеих сторон штекерами. Они вставляются в специальные разъемы, имеющиеся на компьютере, роутере и других устройствах, которые требуется подключить.
Иногда при прокладке сетей используется кабель без обжатия, проводимый сквозь маленькие дырки в стенах, непроходимые для коннектора. В подобных случаях распиновка и обжим выполняются после прокладки сети.
Интернет-кабель RJ45 отличается следующими характеристиками:
- Материал проводников и изоляция. Для их изготовления применяется медь или алюминий покрытый медью. Каждая жила защищена цветной изоляцией. Весь пучок витых пар дополнительно укладывается в единую более плотную изоляционную оболочку. От помех устанавливается экран из фольги и других металлизированных материалов.
- Цвет изоляционного слоя. Классифицируется по назначению кабеля. Витая пара с черной изоляцией применяется снаружи, с серой – в помещениях, с оранжевой – на пожароопасных участках. Самые современные кабели представлены всевозможными цветами, а их конкретная принадлежность указывается в маркировке.
- Число жил. По этому показателю шнуры делятся на одно- и многожильные. В одножильных размещаются монолитные жилки, диаметром 0,3-0,6 мм, отличающиеся низкой эластичностью и ломкостью. В многожильных парах используются тоненькие жилки, скрученные в пучки. Они свободно перегибаются и скручиваются, при этом, совершенно не ломаясь. Под них подбирается и коннектор для витой пары.
- Экранирование. Внутри помещений используется шнур UTP – без защитных элементов. Наружная разводка выполняется фольгированными материалами (FTP) или с металлизированной оплеткой (STP).
- Пропускная способность. Для RJ45 существует 10 категорий: 7 основных и 3 дополнительных. Наиболее востребованной считается 5-я категория, поскольку первые 4 уже устарели и не поддерживают высоких скоростей передачи.
Вся информация о RJ45 указана в маркировке, нанесенной снаружи на изоляцию. Она помогает подобрать витую пару для конкретных условий эксплуатации.
Стандартные схемы обжима
Распиновка RJ 45 и последующая процедура обжима витой пары делается по международному стандарту EIA/TIA-568. Именно эти требования используются при монтаже сетей внутри помещений. Схема обжимки витой пары выбирается под параметры сети и самого кабеля.
Известно, что каждый коннектор находится в прозрачном пластиковом корпусе, наглядно демонстрирующем порядок разложенных жил. При несоблюдении этой последовательности, соединения не произойдет, и коммутация окажется нарушенной. Подключение витой пары, независимо от числа проводников, может производится разными методами. Основные – прямой или перекрестный, схемы А или В.
Вариант — 1: Прямой 8 проводниковый кабель
Данный способ незаменим при непосредственном соединении компьютеров, ноутбуков и другой техники к роутеру или свитчу. Здесь обжим на каждом конце будет одинаковым, отсюда и название этого способа.
Соединение может выполняться по типу А или В. В Российской Федерации принято использовать тип В, где распиновка витой пары начинается с оранжево-белого провода и заканчивается коричневым.
В Европе и США в сетях пользуются типом А, в котором также 8 проводов, только оранжево-белая и оранжевая жилы меняются местами с бело-зеленой и зеленой жилами.
Эти два способа полностью работоспособные, от них не зависит качество передаваемой информации. В каждом случае, самое главное – соблюдение очередности цветных проводков.
Вариант — 2: 8 проводниковый кроссовер
Кроссовер представляет собой форму перекрестного сжатия витой пары RJ. Способ применяется при подключении друг к другу двух компьютеров. Точно так же подключаются ХАБы, представляющие собой обычные концентраторные устройства, коммутирующие оборудование.
Кроссоверный способ постепенно выходит из употребления. Все современные устройства могут автоматически определить тип сетевого кабеля и, в зависимости от цоколевки, самостоятельно изменить подаваемый сигнал. Такая технология получила название авто-MDIX. Многие устройства в домашних условиях продолжают действовать по этой схеме, и перекрестное сжатие еще не потеряло своей актуальности.
Перекрестная распайка также выполняется по вариантам А и В. На рисунке 1 отображается порядок обжима проводников в высокоскоростных сетях. Слева расположена схема В, где сигнал идет в обоих направлениях по всем 8-ми жилкам. Справа отображен тип А, в котором бело-оранжевый и оранжевый провода поменялись местами с бело-зеленой и зеленой жилами.
На рисунке 2 – схема подключения для низкой скорости. При варианте В скрутки бело-голубого и голубого, а также бело-коричневого и коричневого цветов соединяются без перекрещивания, напрямую. Тип А зеркально копирует схему В.
Вариант — 3: Прямой 4 проводниковый кабель
Если распиновка Ethernet с высокой скоростью выполняется исключительно 8-ми жильным кабелем, то для низкоскоростных сетей допускается обжимка кабеля RJ 45 с 4-мя проводниками.
Для подключения используются наиболее привычные пары: жилы бело-оранжевого и оранжевого цвета и жилы бело-зеленого и зеленого цвета (Вариант – слева). Если основные проводники не работают, можно воспользоваться двумя другими парами (Вариант – справа). С этой целью разъем rj 45 отрезается и на его место устанавливается новый, с жилами других цветов.
Вариант — 4: 4 проводниковый кроссовер
Перекрестная схема обжима витой пары из 4-х жил допускает использование скруток любых цветов. Чаще всего используются разновидности зеленых и оранжевых проводников. Данный способ применяется очень редко, в основном для соединения старых компьютеров в домашних сетях.
Как обжать кабель RJ 45 правильно
Дальнейшая работоспособность сети зависит не только от соблюдения распиновки жил, но и от того, насколько качественно будет обжат lan разъем RJ45. Для выполнения этой задачи понадобятся специальные инструменты, позволяющие быстро подключить оборудование. Кроме того, все действия должны выполняться точно, в установленной последовательности.
Подбор и подготовка инструментов
Специальные инструменты существенно облегчают работу по обжиму интернет кабеля. С их помощью удается получить высокое качество соединения, и такой сетевой разъем надежно функционирует в течение длительного времени.
Минимальный набор состоит их следующего оборудования:
- Кримпер или обжимник. Существуют разные типы таких клещей, но профессионалы пользуются универсальными, способными обжимать не только RJ45, но и любой переходник с нестандартными размерами. Эти клещи обжимают сетевые и телефонные провода, то есть их возможности намного шире, чем у обычного инструмента.
- Стриппер. Специальные кусачки для аккуратного удаления изоляции без повреждения жил. Не может разделывать кабели с защитной фольгой или экраном, но они и не используются внутри помещений.
- Тестер. Используется для проверки работоспособности сети еще до подключения к ethernet rj Представляет собой два модуля с гнездами под разъем стандарта рж45. Первый модуль – master – основной, второй – remote – удаленный.
Концы провода подключаются к обоим модулям. На лицевой панели расположены индикаторы. Если распиновка проводников правильная – загорится зеленый свет, если неправильная – красный.
- Кроссировщик. Вспомогательный инструмент, оборудованный крючками и другими приспособлениями. Облегчает извлечение жил из-под изоляции.
В домашних условиях можно обойтись первыми двумя инструментами. Правильная распиновка RJ45 может быть проверена и без тестера. При наличии интернета нужно просто подключить компьютер к сети, и, если все заработало, значит все сделано правильно.
Пошаговая инструкция по обжимке
Для изготовления патч-корда нужно заранее запастись кабелем и коннекторами, подготовить инструмент и определиться с типом подключения оборудования. Цветовая схема должна быть заранее распечатана и использована при распределении проводников.
Все действия рекомендуется выполнять в определенной последовательности:
- Кусачками или кримпером кабель RJ отрезается на необходимую длину.
- С помощью стриппера наружная изоляция надрезается по кругу на расстоянии 2-4 см от концов. После этого ее нужно аккуратно снять.
- Скрученные пары следует раскрутить, выпрямить провода и распределить их по выбранной цветовой схеме. Нейлоновая нить, скрытая под оболочкой, просто отводится назад, чтобы не мешала.
- Выравнивание кончиков у проводников. Для этого необходимо отступить от края наружного изоляционного слоя примерно на 10-13 мм и отрезать жилы кусачками. Линия отреза должна быть перпендикулярна с осью витой пары.
- Ровные проводники вставляются в коннектор и задвигаются до упора.
- Для того чтобы обжать интернет кабель, коннектор с проводниками помещается в разъем кримпера, обозначенный маркировкой 8Р. Далее ручки инструмента сжимаются до щелчка.
- Чтобы убедиться в надежности крепления, нужно слегка потянуть кабель из коннектора. Если жилы закреплены прочно, значит обжим выполнен правильно.
- Проверка работоспособности готового патч-корда тестером.
Коннекторы рж вставляются в гнезда, прибор включается и загорается индикация. При нормальном подключении огни будут зелеными. Красный свет или полное отсутствие индикации указывает на ошибку и подключение требуется переделать.
Практические навыки приобретаются очень быстро, достаточно сделать самому 3-4 обжима провода. В современной квартире, насыщенной различным оборудованием, эти умения пригодятся неоднократно в случае аварий, поломок или новых подключений. Точно так же подключается RJ45, распиновка которого сделана по нестандартной схеме.
Схемы обжимки и маркировка витой пары
Когда выполняется обжим витой пары 8 жил, следует обязательно учитывать маркировку проводников. Каждому подключению обязательно соответствует определенная схема цветов, которая требует неукоснительного соблюдения. Иначе сигнал не пройдет, и сеть не станет функционировать.
Ленивая обжимка 2 пар
В Рассмотренном варианте применяется прямой обжим шнура, где задействованы не 8, а лишь 4 жилки. Поэтому такой способ и получил свое название для тех, кто не желает возиться со всеми жилами. Однако, такое подключение годится лишь для низкоскоростных сетей.
Подобный обжим не рекомендуется к применению в настоящее время. Дело в том, что скорость интернета постоянно растет, оборудование улучшается и 4-х проводная схема перестает работать в новых условиях. Поэтому, рано или поздно, придется переходить на стандартную схему. Если сеть изначально проложена 8-ми жильным кабелем, то остается лишь обжать коннекторы RJ по-новому, и все заработает. Но, если сеть оборудовалась четырехжильным шнуром, то его придется полностью менять и прокладывать заново.
Распиновка для локальной сети в которой больше 2х компьютеров
При использовании коннекторов RJ 45, распиновка для подключения в сеть более двух компьютеров выполняется по стандартной схеме. Все жилки раскручиваются и укладываются сверху вниз или слева направо так, как это показано на рисунке.
Проводники выравниваются, обрезаются, после чего их можно обжимать. После этого, каждый соединитель витой пары подключается в свое гнездо.
Прямая распиновка маркируется как 568B
Прямое расключение необходимо для того, чтобы соединить с компьютером ХАБ, роутер или свитч. Этот способ получил наибольшее распространение в России. Он маркируется в виде 568В, а распайка проводится по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Здесь налицо прямая обжимка, поскольку на обоих разъемах жилы расположены одинаково.
Перекрестная распиновка Crossover маркируется как 568A
Еще один способ, как обжать витую пару. Для соединения однотипных устройств, например, двух компьютеров, используется перекрестная схема или кроссовер с маркировкой 568А. В этом случае первый штекер подключен по обычной схеме, а второй – с заменой оранжевого и бело-оранжевого проводов зеленой и бело-зеленой жилами. Проводники оказываются перевернутыми, поэтому схема и получила свое название.
Прямой обжим с 4 жильной витой пары двухпарный провод
Кабель с четырьмя жилами используется при монтаже внутренних сетей с низкими скоростями. При больших объемах получается сэкономить значительные средства, поскольку такой кабель намного дешевле обычной витой пары на 8 жил. Обжимка выполняется в последовательности, указанной на рисунке.
Однако, использование таких сетей имеет ряд ограничений, и прежде всего – по скорости. Кроме того, к устройству невозможно подать питание, когда это необходимо.
Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF
Данная схема, выполненная по технологии РоЕ, позволяет не только передавать информационные сигналы, но и подводить питание на роутер, свитч, адаптер и другие устройства. Например, при подключении видеокамер не требуется отдельного питающего провода. Таким образом, коннектор объединяет в себе сразу две функции – передачу данных и питание устройства. Напряжение в такой распиновке поступает по проводникам синего и коричневого цветов.
Витую пару категорически запрещено использовать для подачи 220 вольт, поскольку это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитано на ток до 1,5 А. Если силу тока нужно увеличить, два проводника соединяются параллельно и тогда показатель возрастает до 3А.
Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с
Схема подключения применяется в высокоскоростных сетях, до 1 Гбит/с. Восемь проводов обжимаются в последовательности, отображенной на рисунке.
Схема обжатия консольного кабеля Rollover Cable
Каждый конец в таком подключении обжимается зеркально по отношению друг к другу. Эта схема применяется для настройки коммутатора или роутера с помощью компьютера.
Обжим без инструмента
В домашнем хозяйстве не у всех найдется специальный инструмент, поэтому в единичных случаях можно обойтись без него. Процедура обжима выполняется плоской отверткой, шириной лопатки 3 мм. Понадобится острый нож и материалы: нужное количество коннекторов и отрезок витой пары.
Все действия выполняются в строгой последовательности:
- Наружная изоляция осторожно снимается ножом.
- Провода раскладываются последовательно, в соответствии с выбранной схемой.
- Лишние кончики обрезаются кусачками и одновременно выравниваются по длине.
- Коннектор разворачивается отверстием к себе, защелкой вниз.
- Разложенные по цветам проводники, аккуратно вставляются в свои каналы до упора.
- Отвертка устанавливается на контактную пластину, после чего по ее ручке нужно чем-нибудь не сильно ударить. Это нужно проделать с каждым контактом, после чего они проваливаются в пазы и оказываются ниже разделительной перемычки на 1 мм.
- После контактов нужно слегка ударить по замку для жесткой фиксации самого шнура.
- По окончании нужно испытать работоспособность подключения.
Проверка
После монтажа проводной сети и обжима коннекторов, необходимо проверить работоспособность подключения. Для этой цели существуют специальные тестеры, состоящие из основного и дополнительного модулей. Коннекторы подключаются парой в каждый модуль и защелкиваются в своем гнезде. С лицевой стороны прибора находятся индикаторы.
Каждой жиле соответствует своя лампочка. Если все индикаторы загорелись зеленым, значит проводники обжаты правильно. Если же какая-то лампочка не горит или моргает красным цветом, процедуру обжима придется повторить.
Как правильно обжать витую пару по цветам
Цветовая схема обжима RJ 45 компьютер хаб для интернета
Эта схема чаще всего используется для интернета при подключении компьютеров к роутерам, свитчам и другим сетевым устройствам. Распиновка выполняется прямым способом по типу В, а последовательность проводов наглядно показана на рисунке. Обжим выполняется любым из способов, рассмотренных ранее.
Цветовая схема RJ 45 двух парного кабеля витая пара
Кабель, состоящий из двух витых пар намного дешевле обычного восьмижильного. С его помощью легко соединить почти все линии, предназначенные для интернета. Существуют различные варианты подключения по типам А и В. На представленном рисунке хорошо видно, что все подключения одинаковые, меняются только цвета, в зависимости от выбранной схемы.
Схема обжима RJ 45 компьютер компьютер
Соединение по схеме компьютер-компьютер требует перекрестного подключения по типу кроссовера. На рисунке хорошо видно, что левая сторона обжата по стандартной схеме, а с правой стороны провода поменялись местами. В результате, две цветовые схемы перекрестились и образовали кроссоверное соединение.
Следует отметить, что все рассмотренные схемы постепенно теряют свое значение. Современная технология Auto-MDIX, применяемая в сетевом оборудовании, позволяет автоматически установить тип обжатия и подстроиться под него. Поэтому все новые компьютеры могут свободно подключаться к любым устройствам без оглядки на цветовые раскладки кабелей.
Цветовая схема обжима RJ 45 по стандарту POE IEEE 802 3AF и IEEE 802 3AT
Технология РоЕ отличается интеллектуальной схемой работы, позволяющей не только передавать информацию, но и снабжать оборудование необходимым питанием. Такая технология называется активной и соответствует стандартам 802. 3af, 802.3at.
Перед подачей питания к подключенному оборудованию, необходимо уточнить следующее:
- Может ли устройство получать питание через витую пару. Если этой функции нет, то и напряжение к нему не будет поступать.
- Номинальное напряжение оборудования. На основании данных источник сам подаст нужный ток.
- Устройство должно быть потребителем электричества и находиться во включенном состоянии.
- Возможные перегрузки на запитанном устройстве приведут к его отключению.
В представленной таблице хорошо видно, по каким жилам осуществляется передача. Для разных стандартов они будут отличаться:
- Вариант 3af, тип А. Передача данных и питания происходит через жилы 1, 2, 3, 6. Провода 4, 5, 7, 8 не используются.
- Вариант 3af, тип В. Питающее напряжение передается по жилам 4, 5, 7, 8. Для передачи информации задействованы остальные провода.
- Вариант 3at. В нем применяется только тип В из предыдущей раскладки. Распиновка по типу А запрещается стандартом.
Схема обжима RJ 45 по цветам 4 провода для интернета
Подключение с четырьмя жилами, которое использует кабель ethernet, характеризуется прямой схемой. Этот вариант применяется в сетях с низкой скоростью – до 100 Мбит/с. Коннектор используется стандартный, но в самом кабеле в наличии всего 2 витые пары. За счет этого удается заметно снизить общую стоимость сети.
При прямом обжиме в коннекторе задействованы лишь контакты №№ 1, 2, 3 и 6. Используемые провода – с бело-оранжевого по зеленый (рисунок справа). В перекрестной распиновке провода вставляются в те же контакты, но порядок расстановки у них другой – с бело-зеленого по оранжевый (рисунок слева).
Цветовая схема обжима RJ 45 4 провода компьютер хаб
На рисунке видно, что прямое и кроссовое соединения отличаются цветом проводов, используемых для передачи данных. Во втором варианте они меняются местами, но подключаются к тем же контактам.
Схема обжима RJ 45 по цветам 4 провода компьютер компьютер
В представленной схеме для передачи сигналов используются только оранжевая и зеленая пары.
Цветовая схема обжима RJ 45 компьютер хаб при ремонте
При обнаружении неисправности в основных парах оранжевого или зеленого цвета, возможно проведение ремонта без замены всего кабеля. Вместо оборванных или замкнутых, используются жилы синего и коричневого цветов. После этого кабель просто обжимается по новой схеме.
Схема обжима RJ 45 для подключения двух компьютеров к хабу по одному кабелю
Для разных компьютеров используются схемы, показанные на рисунке. Один конец соединяется с компьютерной сетевой картой, а другой вставляется в розетку ХАБ, свича или другого оборудования. Например, к стандартному роутеру можно подключить 4 компьютера, а входной сетевой кабель у них будет общий.
Схема кабеля витой пары 4 провода для подключения компьютера и телефона по одному кабелю
Если возникла необходимость одновременного подключения телефона и компьютера, то для этого можно использовать кабель на 8 жил. При этом используется только 4 провода, а жилы коричневого и синего цвета не задействуются.
Чем отличается патч корда от кабеля витых пар
Витая пара (рис. 1) представляет собой сетевой кабель, состоящий из одной или нескольких пар проводников, скрученных между собой. Используется для прокладки линий связи. Концы остаются свободными, что позволяет делать отрезки любой длины.
Патч-корд (рис. 2) является соединительным шнуром для подключения друг к другу различных устройств. На его концах устанавливаются коннекторы, соответствующие подключаемому оборудованию. Длина патч-кордов может быть разной, а изготовление – заводским или ручным.
Выводы и полезное видео по теме
Зная основные цветовые схемы, можно без труда подключить любое сетевое оборудование. В случае неисправностей и ремонта эти знания также будут очень полезны. Основные моменты распиновки хорошо показаны в видеоролике.
4 Категории коннектора RJ-45! 568a и 568b ? ? В Чем Разница? Обжим разъема RJ45
Коннектор RJ 45 — применяют в сетевом оборудование как соединительный разъем с сетевыми кабелями. Данный стандарт Registered Jack был разработан для унификации и упрощения используемых разъемов для подключения оконечного оборудования в 1975 г. RJ-расшифровывается как Registered Jack — сетевой интерфейс стандартного типа. Маркировка 8p8c — 8 позиций и 8 контактов. |
Схема разводки 568a и 568b В Чем Разница?
TIA/EIA-568-B — это набор из трёх телекоммуникационных стандартов, выпущенных Ассоциацией телекоммуникационной промышленности США в 2001 году, который заменил собой устаревший стандарт TIA/EIA-568-А. Эти стандарты описывают построение телекоммуникационных структурированных кабельных систем в зданиях.
Эти стандарты наиболее известны по двум таблицам T568A и T568B, которые описывают соединение проводников кабеля типа «витая пара» (англ. twisted pair) с контактами разъёмов 8P8C (часто ошибочно называемыми RJ-45) при организации сети Ethernet.
Прямой (английский перевод straight through) кабель
При соединении оконечного оборудования Ethernet (такого как компьютер, сетевой принтер) с коммутационным оборудованием (хаб/коммутатор/маршрутизатор) оба конца кабеля обжимаются одинаково (т. н. прямой кабель). В пункте 6.2.1 стандарта, для горизонтальных соединений первой приведена таблица T568A, а также, как вариант, в случае необходимости разрешается использовать таблицу T568B. Для США федеральный закон (NCS, FTR 1090-1997) допускает коммутацию только по таблице T568A. На практике, при строительстве СКС и производстве патч-кордов, чаще используется таблица T568B (в том числе у некоторых Американских производителей, в частности, у AMP).
Перекрёстный (английский перевод crossover) кабель
Использование прямого кабеля рассчитано на то, что один (и только один) из концов кабеля присоединён к порту коммутатора, и перекрещивание сигнальных линий Rx (приём, англ. receive) и Tx (передача, англ. transmit) выполнено внутри порта. При непосредственном соединении между собой двух экземпляров сетевого оборудования (например, двух компьютеров или двух хабов) необходимо использовать специальный, т. н. перекрёстный, кабель (англ. crossover). У такого кабеля перекрещивание линий Rx и Tx выполняется при обжиме одного из концов кабеля.
Так как таблицы T568A и T568B отличаются друг от друга как раз тем, что в них переставлены местами пары 1-2 и 3-6, для изготовления перекрёстного кабеля для сети 10BASE-T и 100BASE-T достаточно обжать один конец кабеля по одной таблице, а другой конец — по другой.
Следует помнить, что устройства, поддерживающие стандарт 1000BASE-T, передают данные по всем четырём парам кабеля, причём по каждой паре сигнал передаётся сразу в обоих направлениях, и кадры промаркированы особым образом, что исключает неверную их сборку принимающим устройством. Поэтому любой конец кабеля, предназначенного для работы с любыми устройствами 1000BASE-T, будь то коммутаторы или узлы, может быть обжат по любому приведённому стандарту.
Почти все современные устройства Ethernet способны автоматически определять тип (прямой или перекрёстный) подключенного кабеля (или, что одно и то же, тип порта) и подстраиваться под него. Эта функция имеет обозначение Auto-MDIX.
Распиновка RJ45 (схема обжима витой пары rj45)
Почти все современные устройства Ethernet способны автоматически определять тип (прямой или перекрёстный) подключенного кабеля (или, что одно и то же, тип порта) и подстраиваться под него. Эта функция имеет обозначение Auto-MDIX.
Данная функция разработана HP в 1998 году. Вопрос автооопределения типа кроссировки снят уже многие годы! Если ваше устройство поддерживает 1000BASE-T стандарт то вы можете не беспокоиться о типе подключения.
1000BASE-T
Устройства стандарта 1000BASE-T сами определяют верную раскладку кабеля благодаря технологии Auto-MDIX (её реализация обязательно входит в стандарт 1000BASE-T IEEE 802. 3ab стандарта а именно требование Раздела 28D.5 Расширения необходимые для раздела 1000BASE-T. Должен быть согласован источник синхронизации , покольку одна конечная точка должна быть ведущей, а другая конечная точка должна быть ведомой.)
Источник https://www.ieee.org/
С тех пор как подавляющее большинство структурированных кабельных сетей перешло на скорости 1000 Мбит/с (1 Гигабит) разница между схемами разводками проводников в разъемах исчезла.
В Европе и США распространена расшивка о схеме А у нас по схеме B.
В России используется разводка 568B. У нас монтажники СКС могут смело полагаться, что первый проводник будет оранжево-белый а последний коричневый 658В.
В случае А разводки вы увидите зелено-белый проводник крайним разъемом — TIA 568A.
Можно смело утверждать (2021 год), что ваша схема разводки в странах СНГ — TIA 568B
Статья: дополнена 04 03 2021 года
Автор: Олег Буряк
Сайт: Anbik. ru
Категории коннекторов для кабелей
Разъем коннекторов — 8P8C (8 Position 8 Contact), ошибочно называемый RJ-45 (Registered Jack) — унифицированный разъём, используемый в телекоммуникации. Имеет 8 контактов и фиксато
Используется для создания ЛВС по технологиям 10BASE-T, 100BASE-TX, 1000BASE-T и IEEE 802.3bz, с использованием 4-парных кабелей типа «витая пара». Используется во многих других областях и для построения иных сетей.
Для создания полного соединения с сигнальным кабелем, проводники вводятся в разъём согласно соответствующим стандартам и обжимаются специальным обжимным инструментом (кримпером). При обжиме для сетей Ethernet используются таблицы T568A и T568B.
Разъёмы 8P8C существуют для однопроволочных жил (solid), многопроволочных жил (patch), а также универсальные. Имеют маркировку PLUG-8P8C-x, где x может иметь следующие значения: U — универсальный (многоцелевой), S — однопроволочный, P — многопроволочный. Недопустимо использовать разъём для однопроволочного кабеля совместно с многопроволочным кабелем, и наоборот, — так как это приводит к повреждению жил кабеля.
Источник Wikipedia
В случае вариантов RJ45 8P8C с ключом маркировка имеет вид RJ-49S.
Основное применение сетевого разъема RJ45 — использование как пассивный соединительный элемент структурированной кабельной сети (СКС), термированный ethernet коннектор rj45 с медными проводниками коммутационного шнура rj45. Для придания механической прочности от перегибов мест соединения коннектора RJ45 с витой парой UTP (FTP и другие типы) применяют защитный колпачок
Колпачки (Strain Relief Boots ) коннектора RJ-45
- Для придания механической прочности от перегибов мест соединения коннектора RJ45 с витой парой UTP (FTP и другие типы) применяют защитный колпачок.
- Увелечение срока эксплуатации коннекторов и обеспечение правильного изгиба кабеля
- Колпачки изолирующие для коннекторов отличаются по цвету — для «маркировки» линий связи LAN.
- Диаметр проводника ~ от 1,1 — 8 мм
- Материал — полипропилен (PRP) термостойкий
- Защита пластикового хвостового зажима коннектора
Crimper RJ45(8p8c) — инструмент обжимной
Для обжима металлических клемм коннектора с проводниками витых пар применяют обжимной инструмент Crimper, данное наименование произошло от английского слова crimping — в переводе на русский язык — опрессовка (Обжим).
Статья: дополнена 20 08 2021 года
Автор: Олег Буряк
Сайт: Anbik.ru
Обжим кабеля RJ 45
Для обжима витого кабеля вам потребуются следующие
материалы и инструменты:1
- Витая пара — данный материал как правило применяют кабель витая пара категории 5Е и 6 (UTP -неэкранированный, FTP -экранированный) , желательно применять витой кабель с медной жилой (CU) от известных производителей(Cabeus, Hyperline, Belden и других).
Дело в том, что распространенная дешевый витой кабель «омедненный» (CCA — Cooper Clad Aluminium — алюминий плакированная медь) и (CCA — Cooper Coated Aluminum — покрытый медью) с бимметаллическим алюминиевым сердечником не совсем соответствует жестким стандартам ANSI/TIA-568.2-D (дата публикации сентябрь 2018 год) и ISO 11801 или ISO/IEC 11801 на практике. И значительная разница между CU жилы и CCA будет в стандарте EN 50173 и CELENECEN 50173
- А именно кроме худших АЧХ и ФЧХ CCA в отличие от CU, что отражается к примеру меньшими расстояними с заданными категориями кабеля.
- CCA кабель в местах крепления с коннекторами (типа RJ45 и RJ11,RJ12, типа Keystone), само соединение расчитанно на контакт с медной жилой (CU) и на практике в зависимости от температуры и времени в данных контактах может произойти разрыв соединение или короткое замыкание!
- Проще говоря — надежный контакт это контакт на основе кабеля с медной жилой CU и менее надежный контакт на основе неоднородного материала с использованием алюминия.
- Как правило бухты (упаковка витой пары сплошным куском с обжатыми на концах разъемами RJ45) идут — 100 метров, 305 м, и 500 метров
Витая пара UTP 4 пары неэкранированная для внутреннегот размещения в помещениях
2
- Коннекторы — разъемы (типы RJ45 (8P8C) и телефонный унифицированный штекер RJ11,RJ12 (6P2C/6P4C/6P6C)) для интернет кабеля (витая пара кабель) и телефонные кабели (ТРП — телефонный распределительный кабель на 2 и 4 провода)
- Типы коннекторов — прописаны ниже в статье «Типы коннекторов RJ-45»
3
-
Колпачки для разъема RJ45 и RJ12/RJ12 — как пластиковый кожух для защиты коннекторов и перегибов кабеля
-
Колпачки для коннекторов — прописаны выше в статье «Колпачки (Strain Relief Boots ) коннектора RJ-45»
4
- Обжимной инструмент — механические приспособления для термирования коннекторов с кабелем.
В данной статье рассматривается классический вариант обжима разъемов монтажниками СКС , без применения отверток, ножей и других подручных средств.
- Инструменты для обжимки коннекторов — прописаны выше в статье «Crimper RJ45(8p8c) — инструмент обжимной»
5
-
Инструмент для зачистки и разделки витой пары — так же называем стриппер для обрезки кромок внешней оплетки витой пары и изоляции пороводников используют специальный инструмент.
-
Съёмник изоляции, или стриппер (англ. wire stripper) — электромонтажный инструмент, предназначенный для удаления изоляции с концов проводов или разделки кабеля при электромонтажных работах.
Источник Wikipedia
Инструмент для зачистки кабеля и обрезки Cabeus HT-318
6
-
Кабельный тестер, тестер витой пары — устройство, обычно состоящее из двух частей, проверяющее состояние кабеля или кабельной линии.
Некоторые приборы позволяют проводить измерения характеристик кабеля или кабельной линии. На данный момент существует три класса приборов: для базовой проверки кабеля, для квалификации кабельной системы, для сертификации кабельной системы.Тестер для витой пары, коаксиального кабеля и телефонных кабелей. Обычно такие устройства делаются достаточно универсальными и позволяют проверять различные типы кабелей электрической связи.
Источник Wikipedia
- После обжимки кабеля RJ45 с коннектором требуется протестировать соединение. Как вариант для большинства работ вполне достаточно недорогих тестовых приборов кабельных для диагностики линий к пример ниже указанную модель от известного производителя Cabeus.
Cabeus CT-BNC-RJ45 Тестер для витой пары
- Признанным лидером в мире диагностики СКС структурированных кабельных сетей является компания Fluke Corporation.
Их методы и стандарты тестирования стали нарицательными в России, под название «Флюк тест » Fluke test.
- Несомненно данные измерительные приборы являются необходимым тестовым прибором профессионала в работе с СКС .
CableIQ™ Qualification Tester
Статья: дополнена 08 09 2021 года
Автор: Олег Буряк
Сайт: Anbik.ru
Этапы обжима кабеля RJ45
1 Подготавливаем рабочее место для обжима коннектора и нам потребуется:
- Кусок (отрезок) витой кабель с медной жилой, обычно это UTP cat 5E — 1 отрезок.
- Коннекторы разъем розетки RJ45 — которые обычно идут по 100 шт (нам нужно 2 штуки )в пачке к примеру недорогой Коннектор RJ-45 cat 5e — его достаточно для большинства стандартных задач в построение СКС.
- Колпачки — изолирующий кожух (2 штуки) обычные к примеру Cabeus 8P8C — более чем достаточно для 99% задач.
- Crimper — рабочий вариант к примеру модель Cabeus HT-L2182R ( 1 штука ).
- Стриппер — к примеру неплохая модель Cabeus HT-S501B .
- Lan тестер витой пары — как написано выше к пример стандартный Cabeus CT-BNC-RJ45 Тестер для витой пары
- Выбираем схему обжима — как сказано выше выбираем в странах СНГ схему EIA/TIA-568, применяем прямой способ обжима.
- Удобно распологаем материалы так, чтобы «все было под рукой»
- Раскручиваем 4 попарные цветные жилы по одной в линию так чтобы максимально выровнять концы жил
- Распределяем проводники жил по цветам по схеме TIA/EIA-568-B (ethernet распиновка rj45 8 жил — называемая в обиходе)
Таблица — схема жил по стандарту EIA/TIA-568B (straight throughс обоих сторон -прямой кабель)
1 контакт | Оранжево-белый (Orange/White) |
2 контакт | Оранжевый (Orange) |
3 контакт | Зелено-белый (Green/White) |
4 контакт | Синий (Blue) |
5 контакт | Сине-белый (Blue/White) |
6 контакт | Зеленый (Green) |
7 контакт | Коричнево-белый (Brown/White) |
8 контакт | Коричневый (Brown) |
- Незабываем одеть колпачок коннектора на витой кабель!
- Выровнив по цветам проводники держим в левой руке (далее для правшей удобнее в правой руке) коннектор так, чтобы защелка была снизу и бело-оранжевый «жб» распологался слева от вас.
- Начинаем вводить жилы в пазы корпуса коннектора до упора. Вы должны ориентироваться на то чтобы максимально на одной линии были жилы внутри разъема.
- И так жилы внутри — и в левой руке у вас данная сборка
- Берем rj 45 инструмент и устанавливаем данную сборку в боковой ложемент 8P8C (бывают кримперы с 2 ложементами под rj45 и rj12/rj11 меньше размерами)
- До упора вставляем сборку и зажимаем ручками кримпера до характерного щелчка (не стоит бояться данная технология отработана 10 — летиями)
- Повторяем данную процедуру и со 2 концом кабеля
- Одетые заранее на витую пару колпачки аккуратно надеваем до упора на коннекторы
- В итоге у вас получился патч-корд Rj45 правильно имеющий наименование коммутационный шнур
- Для диагностики изготовленного методом обжима патч-корд RJ45 применяют приборы теста сети и проще говоря LAN тестер
- Обычно Lan тестер имеет 2 модуля один передающий сигнал (Master, TX)и второй принимающий ведомый (Remote, RX )сигнал
- Подключаем штекеры RJ45 коммутационного шнура один в передающий модуль ,а второй в принимающий тестера кабеля
- Включаем тестер (обычный имеет светодиодную индикацию 8 линий (8P8C) )
- Светодиоды начинают излучать зеленым цветом и перемещаться последовательно от 1 до 8 канала — ОК (Passed) и проверка земли.
- На одном или более каналов диагностируется отличный от зеленой индикации цвет либо цвета нет! Обычно оранжевый! — есть проблема на данной линии
- Показания считываются с пассивного блока. Если при 568B с обоих концов вы не видите последовательной индикации на обоих блоках это говорит о том, что у вас неверно кроссированны жилы.
- В случае проблемы попробуйте переключить заново патч корд в тестер и если проблема осталась то отключаем тестер
- Внимательно осматриваем места сопряжения жил с разъемами коннектора и необнаружив явных проблем берем кримпер и обжимаем повторно разъемы RJ45
- Тестируем заново патч корд — ОК
- В случае если обжим разъема не привел к решению. проблемы в 99% случаях рекомендуется обрезать в местах крепеления разъемы и повторить обжатия «переобжать» коннекторов
- Тестируем патч-корд UTP (патч корд RJ45 RJ45 — с обеих сторон обжат коннектор разъемом rj-45 ) — ОК
Статья: дополнена 10 09 2021 года
Автор: Олег Буряк
Сайт: Anbik. ru
Типы коннекторов RJ-45
Разъем RJ-45 8P8C — представляет из себя электротехнический соединительный конструктив который по сути имеет 2 соединения, одно неразъемное это соединение ножей с кабелем и второе разъемное соеденинее самого штекера с сетевевым, телекоммуникационным устройством ( розетка RJ-45, патч-панели, модули keystone, проходные адаптеры rj-45, порты коммутаторов (свичей) и любые активные и пассивные устройства имеющие сетевые порты входа/выхода ethernet RJ45 8P8C)
- Конструктивно состоит из 8 ножей (материал: бронза, медь, фосфорно-бронзовая, никеливая, медно-алюминевая и другие) с золотым напылением 3 мкм и 8 фиксаторами с золотым напылением (для уменьшения сопротивления (R) улучшая пропускную способность и уменьшая нагрев в местах контакта и увелечения срока службы).
- В зависимости от характеристик ламелей и конструкции корпуса достигается улучшение частотных характеристик и помехоустойчивости мест соединений разъема с кабелем коннекторы разделяют на категории скорости (от Cat 3 до Cat 7 )
- Само понятие электрического соединение (разъем) — (Источник Wikipedia) — в электротехнике является важнейшим параметром цепи сети отказоустойчивости и наработки на отказ (MTBF — Mean time beetween failures) и определяется российским ГОСТ 27.002-89 Источник Wikipedia
Принимая тот факт что под джек разъемом RJ45 «эрджи 45 — звучит на русском языке» мы подразумеваем пластиковый неэкранированный или экранированный коннектор RJ45 8P8C так же идет отличие по типу используемого кабеля.
- Для одножильных (SOLID- 2 prong blade) кабелей
- Для многожильных (PATCH) кабелей
- Универсальные (3-prong blade)- контакты(ножи разъема) подходят и к многожильным и одножильным
- RJ45 male — в переводе с английского языка жаргонное название «папа» так как коннекторы вставляются в порты RJ45 или RJ11/12 (female — женщина)
Статья: дополнена 13 09 2021 года
Автор: Олег Буряк
Сайт: Anbik. ru
Маркировка коннекторов стандарта RJ45/RJ11
Расшифруем маркировку на примере Cabeus 8P8C-C6:
- Cabeus (страна производитель Китай)- известный производитель телекоммуникационных изделий в России
- Разъем 8P8C — так называемый RJ45 — 8 позиций 8 контактов — основной штекер применяемы в организации ЛВС (локально вычислительных сетях)
- С6 — cat.6
В описание к карточкам товара всегда можнонайти полную информацию. Следует запомнить что RJ45 примерно на половину больше чем RJ11/RJ12 (6P2C/6P4C/6P6C)телефонных коннекторов. Возможно установить в порт RJ45 телефонный коннектор но не будет контакта с крайними контактами.
Раздел 47 CFR Часть 68
Раздел 47 CFR Часть 68 — это раздел Свода федеральных нормативных актов США, который регулирует прямое электрическое соединение телекоммуникационного оборудования и проводки в помещении клиента с коммутируемой телефонной сетью общего пользования , некоторыми услугами частных линий и подключением частных телефонных станций ( PBX) к определенным телекоммуникационным интерфейсам.
Источник wikipedia
RJ45 — описывает стандарт проводки, в котором используется разъем 8P8C , определенный в части 68 правил FCC (47 CFR, часть 68), регулирующих прямое подключение оконечного оборудования (TE) к коммутируемой телефонной сети общего пользования (PSTN).
TIA-568 стандарт для 8 жильного кабеля
TIA-568 — это набор телекоммуникационных стандартов от Ассоциации телекоммуникационной индустрии (TIA). Стандарты T568A и T568B представляют собой назначение пар контактов для восьмижильного кабеля 100-омной симметричной витой пары с модульными разъемами 8P8C (8-контактный, 8-контактный) .
TIA-568-C.2 стандарт общий стандарт систем и компонентов оптоволокна, витой пары и коаксиального кабеля.
- В общем говоря, 568A и B — это спецификации оконечной нагрузки а 568C.2 охватывает системы / компоненты, топологию и спецификации среды передачи, а также тестирование оптоволокна, витой пары и коаксиального кабеля.
- Стандарты TIA 568A и 568B определяют порядок проводов, чтобы обеспечить надлежащую сетевую связь.
- TIA-568-C.2 «Телекоммуникационные кабели и компоненты на основе сбалансированной витой пары» был разработан Подкомитетом TIA TR-42.7 по медным кабелям и опубликован в августе 2011 года.
Какая разница между вилкой RJ45 для CAT-5 и CAT-5E
Физических различий между данными категорииями нет. Для экранированных разъемов применяют металлические накладки в корпусе.
Разница заключается в скорости ( до 100/с и 1000 Мбит/с )передачи данных которая различается увеличенным трактом промежуточной частоты пропускания сигнала до 100 Mhz.
Следует обратить внимание что на конец 2021 года стандарт Category 5 считается морально устаревшим и следует обращать внимание на улучшенную Category 5 Enhanced (обнародован в 1999 году)
Разница расположения 8 жил в разъемах 8P8C в коннекторах RJ45 Cat.

В джеках 8p8c cat 5 и cat.5e 8 жил расположены ровно горизонтально.
В джеках cat 6, cat 6A, cat6eи cat.7 витой пары 8 жилы расположены ровно зигзагообразно.
Кроме того для удобства укладки многожильного кабеля в комплеке идет пластиковая вставка
Категории коннекторов RJ-45
- Коннектор RJ-45 cat 5e – наиболее распространенный тип коннекторов ,передает информацию по 2 парам со скоростью 100 Мбит в секунду.
- При передачи по 4 парам скорость составляет 1000 Мбит в секунду, частота сигнала передачи данных 125 Мгц Класс D.
- Диаметр проводника: 24-26 AWG (0,51-0,40 мм)
- Диамер проводников по изоляции: до 1,05 мм
- Применяется для многожильных и одножильных кабелей
- Материал корпуса: прозрачный поликорбонат (или ABS пластик), соответствие UL 94V-2
- Температура эксплуатации: -30.
..+75 С
- Недорогая цена, поставляется в упаковках по 100 штук. Обычный «расходник у монтажников слаботочных сетей»
- Рекомендуется: применять вместе с защитным колпачком
- Цвет: прозрачный (для удобства монтажа и диагностики)
- Степень защиты: IP20
- Габаритные размеры
- Вес : ~ 2 грамма штука ( поставляется упаковками по 100 шт (Вес: ~ 0,2 кг))
Чертеж Наиболее распространенная модель — Коннектор RJ-45 Cabeus 8P8C
Данный разъем получил наибольшее распространение на текущий момент 27.01.2021 год.
- Коннекторы RJ-45 cat 6 — передает информацию со скоростью до 1 Гбит в секунду Fast Ethernet или Gigabit Ethernet , частота сигнала 250 Мгц Класс E.
Данный тип подходит в ЛВС, где требуется запас мощности на ближайшие годы на текущий момент 2021 год.
- Коннектора RJ-45 cat 6a — передает информацию со скоростью до 10 Гбит(до 55 метров) в секунду Fast Ethernet или Gigabit Ethernet, частота сигнала передачи данных 500 Мгц Класс Ea.
Данный стандарт утвержден в 2008 году в феврале месяце и только спустя 10 лет можно сказать , что он начал получать распространение в ЛВС (локально вычислительных сетях).
Эти разъемы применяют где требуется повышенные требования к передачи данных в ЦОД. Для домашнего использования избыточен но совместим на начало 2021 года.
- Коннектор RJ45-cat 7 — передача до 10 Гбит в секунду, тип разъема Non-RJ45 , частота 600 Мгц, используется строго экранированный разъем и витой экранированный (FTP, STFP,SSTP) кабель. Частота проходящего несущего сигнала составляет порядка 600-700 Мгц Класс F. Данный стандарт был утвержден стандартом ISO/IEC 11801 (International organization for Standardization) витые пары данного стандарта имеют экран каждой пары и общий экран и применяемый кабель с коннектором 7 категории это SFTP (S/FTP) Screened Shielded Pair.
Данный тип используется в ЦОД и учреждениях где требуется максимальная скорость передачи данных в 2021 года.
- Коннектор RJ45 CAT 8.1 — В разработке, техническая рекомендация ISO/IEC TR 11801-99-1 и международный стандарт ISO 11801 редакция 3 (для Cat. 8.1), американский стандарт ANSI/TIA-568-C.2-1 (для Cat. 8). Полностью совместим с кабелем категории 6A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C. Кабель этой категории имеет либо общий экран, либо экраны вокруг каждой пары (F/UTP или U/FTP).
Источник: wikipedia
- Стандарт 40 Gigabit Ethernet (40GBASE-Т)
- Самозажимные и с помощью инструментов
Данный стандарт разработан рабочей группой IEEE P802.3ba Ethernet Task Forse и принят 17 июне 2010 года.
Он подразумевает передачу данных стандарта физических уровней PHY, полнодуплексный режим работы по оптическому волокну и по медному кабелю, в данном случае речь идет о стандарте 40GBASE-CR4 (40 — гагабитный Ethernet)
IEEE P802. 3ba Intrerim, New Orleans, La, USA, Jan 2010
*Adopted by IEEE P8-02.3ba TF at March 08 Plenary
Статья: дополнена 27 09 2021 года
Автор: Олег Буряк
Сайт: Anbik.ru
Стандарт ANSI/TIA 568.2-D отличие от TIA-568-C.2
Стандарт ANSI / TIA-568.2-D гарантирует совместимость и функциональную совместимость продуктов разных производителей, что необходимо для бесперебойной работы сетей. Поэтому важно выяснить, какие существенные изменения внесены в новый стандарт.
Последний стандарт TIA для симметричных кабельных систем с витой парой — TIA 568.2-D (новая редакция по медным кабелям и компонентам кабельных систем) — был утвержден для публикации на заседании TR-42.7 12 июня 2018 г. Он заменил TIA-568-C.2.
Самые большие изменения в новом стандарте кабелей для витой пары включают добавление модульных оконечных линий связи (MPTL) и патч-кордов калибра 28 AWG, а также перенос категории 8 в основной документ и ссылки на TSB 184A для руководства по удаленному питанию, например несимметрия сопротивления между парами для четырехпарного PoE.
- MTPL (Modular plug terminated link) — это конфигурация, в которой горизонтальный участок кабеля, заканчивающийся на одном конце штекером RJ-45 непосредственно к устройству. В настоящее время он официально признан вариантом для подключения устройств, где нецелесообразно или небезопасно использовать розетку и шнур оборудования (например, точки доступа Wi-Fi и камеры видеонаблюдения).
568.2-D также описывает, как тестировать MPTL с помощью адаптера постоянного соединения на ближнем конце и одного адаптера патч-корда на дальнем конце.
-
Патч-корды 28 AWG — которые стали популярными на участках с высокой плотностью коммутации из-за их меньшего диаметра, который помогает уменьшить скопление, улучшает воздушный поток и позволяет уменьшить радиус изгиба, теперь также признаны в нормативном приложении к TIA-568.2-D. В то время как стандарты TIA на кабели витой пары в прошлом признавали только проводники сечением от 24 до 26 AWG для патч-кордов, теперь TIA утвердил патч-корды калибром 28 AWG.
-
Кабели категории 8, которые ранее были утверждены в стандарте TIA-568-C.2-1, опубликованном в ноябре 2016 года, теперь интегрированы в основной стандарт 568.2-D. CAT8. поддерживает полосу пропускания до 2000 Мгц. Скорость этого кабеля Ethernet может достигать 25/40 Гбит/с при максимальной длине канала 30 м. Это самый быстрый медный кабель Ethernet (2021 год.), который не предназначен для офисной среды, но подходит для подключения оборудования в центрах обработки данных (ЦОД), например для подключения сервера к коммутатору.
-
Утверждена прямая оконцовка линий разъемами. В стандарте ANSI/TIA-568-C.2 горизонтальный кабель подключают к оборудованию через розетку и коммутационный шнур (патч-корд). В новом стандарте ANSI/TIA-568-C.2 в определённых ситуациях возможно подключать напрямую без розеток.
Кабель с 2 сторон оконцевывается специальными разъёмами и подключается к сетевому оборудованию сразу от патч-панели.
-
TIA-568.2-D также включает рекомендации по поддержке подачи питания по кабелям POE с симметричной витой парой. Это дает рекомендации для кабелей витой пары, которые будут поддерживать питание постоянного тока, особенно в ответ на предстоящий стандарт IEEE 802.3bt.
-
Добавлены методики лабораторных испытаний, включая методы для кабелей категории 8 и компонентов до 2 ГГц, а также использование безбалунных испытательных приспособлений.
Важно с при использование нового утвержденного калибра 28 AWG длина канала немного уменьшается от максимальной ранее длины 100 метров (пример 10 метровый шнур коммутационный калибра 28 AWG требуется применять с горизонтальным кабелем длиной 82.5 метра для канала 92,5 м).
Стандарт ANSI / TIA-568.

«Дополнение 1, Требования к балуну* для тестирования категории 8», опубликованное в апреле 2019 года, и содержит текст модификации к TIA-568.1-D, чтобы указать характеристики симметричных трансформаторов, используемых для измерения кабелей и компонентов категории 8. параметры передачи.
Балунные трансформаторы обычно используются для преобразования несимметричных измерительных возможностей анализатора цепей в симметричные клеммы кабельного интерфейса в лабораторных условиях тестирования.
*Балун (Balun) — изделие преобразуещее несбалансированный видеосигнал в сбалансированный передающейся вместо коаксиального кабеля по витому кабелю.
Источник ANSI / TIA-568.2-D-1
Статья: дополнена 13 12 2021 года
Автор: Олег Буряк
Сайт: Anbik.ru
Компания сетевого оборудования АНБИК предлагает наилучшие цены на продукцию Cabeus
- Поставляем коннекторы rj 45 по оптовым и розничным ценам.
Особенно вам понравятся наши хорошие цены на продукт Бренда Cabeus.
- Большое распространение получил коннектор rj-45 экранированный — имеющий дополнительный металлический кожух для улучшения помехозащищенности сигнала передающегося по витой паре , так и неэкранированные разъемы которые как правило используют в ЛВС до 100 Мбит/с где не требуется повышенная помехозащищенность сигнала идущего по витому кабелю UTP.
- RJ45 коннектор — для удобства эксплуатации имеют обратную совместимость, последующая категория RJ45 CAT поддерживает подключение предыдущих версий.
- Все коннектора RJ-45 — от производителя Cabeus имеют гарантию качества 5 лет с момента начала эксплуатации продукта.
Расключение разъема rj 45. Распиновка RJ45 разъема. Виды цветовых схем обжима LAN кабелей
Компьютерная сеть позволяет создать связь между машинами во всем мире. После широкого распространения персональных компьютеров, глобального подключения или связи не было. Отдельно стоящий компьютер представлял собой маленький центр, обработки информации и ничего больше. На нём были все необходимые программы и вводились все важные для расчётов данные. На сегодняшний же день перед нами открываются совершенно другие возможности. Стандарт связи совершил настоящий прорыв.
Инструменты для проводки локальной сети
Для выполнения поставленной задачи необходимо иметь достаточный запас провода — витой пары RJ45, множество наконечников (коннекторов) P8C8 (две штуки на каждый новый сегмент сети) и инструмент для обжима – этакие щипцы из фильма ужасов. Последние можно взять в прокат или попросить на время у знакомых IT-шников.
Самый главный пункт во всём этом деле – обжать так, чтобы провод был соединён надёжно и разобран по контактам правильно. При обжиме же делается единственное, но хорошее усилие, щипцы очень мощно сжимают наконечник, посылая специально установленные стальные обмеднённые режущие пластины-ножи, точно в центр каждого из 8 проводков кабеля, уже разобранных соответственно цвету и чётко, до упора заправленных каждый в свой каналец.
Пластинки-ножи прорезают изоляцию этой жилочки (каждый свою), врезаются в медный провод жилки и защёлкиваются там навечно, создавая неспаянное соединение контактной пластины с этой жилкой провода.
Причины плохого соединения
Имеются три подводных камня:
- Неправильно разобран кабель . То есть подать отдельные проводки, перепутав их положение относительно контактов разъёма.
- «Недосунуты» проводки по своим канальцам . Когда засовываешь кабель в канальцы, туда не доберёшься пальцами, надо просто очень аккуратно все проводки выпрямить (они же витые), очень ровненько обрезать их все разом специальным широким резцом щипцов, и сразу все засунуть в наконечник. Если они хорошо разобраны и выпрямлены, то пойдут точно каждый в свой витой каналец – потому что щипцы и кабельные наконечники и рассчитаны именно на этот кабель со всей его геометрией. Ещё надо смотреть при этом, чтобы концы очень ровно были обрезаны и подача шла без малейшего перекоса. Вы можете «упереться» жилкой одного конца, а на другом конце жилка будет недоставать до своего контакта.
- «Не дожат» щипцами концевик . Надо жать точно до щелчка, тогда все ножи прорежут свои провода и присоединят их к контактам.
Кабель с наконечником, выполненный с допущением одного из этих недостатков, в работе использовать нельзя . Дефект виден почти не будет, однако или подключение может совсем не работать на этом конце, или некоторые контакты могут плохо работать, или дефект может проявляться только время от времени, что обычно ещё хуже. Поэтому плохо заделанный конец просто отрезают тем же резаком на щипцах и выкидывают вместе с испорченным наконечником. Чтобы такого не случалось, достаточно обычной аккуратности, но и не только. Нужно знать стандарт — правильную распиновку проводков по контактам и строго её выполнять.
Распиновка сетевого кабеля витая пара 5й категории RJ45
Витая пара RJ 45 схема распиновки 8-проводного кабеля делается в двух вариантах.
Распиновка rj45 4 провода
Витой кабель RJ45 выпускается 8-проводным, а бывает 4-проводным. Естественно, 4-проводной rj в два раза дешевле. Однако уменьшение количества проводков в нём немного ухудшает его сбалансированность, что проявляется на высоких частотах передачи сигнала. И создаёт ограничение по скорости передачи. Если по 8-проводному кабелю RJ можно гонять интернет на скорости до 1 гигабита в секунду, то 4-проводной сразу ограничивает её 100 Мб/с. Собственно говоря, если у нас провайдер и не даёт очень высокую скорость, или наши сетевые карты тоже ограничены 100 мегабитами, то можно этого даже и не заметить.
8-проводной кабель 4-проводной кабель . Распиновка 4-проводного кабеля – это урезанная распиновка 8-проводного. Схема та же, просто используются две пары: оранжевая и зелёная (или бывают кабели — оранжевая и синяя. Однако тогда следут помнить, что синяя как бы заменяет зелёную пару).
Так вот, надо оранжевую пару пустить в контакты 1 и 2, а зелёную (или синюю) в контакты 3 и 6. Сначала идут цветные прерывистые проводочки, потом цветные сплошные.
Единственно, на что нужно смотреть внимательно, это чтобы сплошной зелёный попал в свой каналец – именно в 6-й. То есть должны после обжима идти подряд, как по 8-проводной схеме, начиная с 1-го контакта: оранжевый полосатый, оранжевый сплошной, зелёный полосатый, потом два пустых канальца (4-й и 5-й), потом зелёный сплошной.
Модульный соединитель 8P8C по кличке «RJ45» при использовании в сети Ethrnet обжимается согласно стандарта TIA/EIA-568.
Разработано два варианта распиновки — «A» и «B». В России сложилась традиция расключать вилки и розетки исключительно по распиновке «B».
В быту мы сталкиваемся с низкоскоростными сетями − до 100 Мбит/с. Для таких скоростей достаточно четырёх жил. ▼
Из соображений экономии в низкоскоростных сетях обычно применяют 4-жильный кабель.
В таком кабеле всего две пары — оранжевая и синяя. Обратите внимание − пара не зелёная , но расключается она на те пины, которые в классической распиновке отведены под зелёную пару. ▼
Розетки 8P8C
Нумерация контактов на колодках розеток не регламентирована стандартом. Каждый производитель располагает контакты на колодках в произвольном порядке.
Но следует оговориться, что соответствие «номер пина — цвет провода» конечно же стандартное: 1 — бело-оранжевый, 2 — оранжевый и т.д. А вот где на колодке расположен контакт №1, а где №2 — зависит от конкретной модели. Если шпаргалка отклеилась и потерялась, остаётся лишь искать розетку той же самой модели, чтоб узнать, как её расключать.
Чаще всего мне приходилось иметь дело со следующим расположением контактов на патч-колодке. ▼
«A» и «B»
Вполне закономерный вопрос : Для чего разработано два варианта распиновки — A и B?
Ответ: Раньше использовались кабели, обжатые с одного конца по «A», а со второго — по «B». Это так называемые кроссовер-кабели. Такие кабели требовались для соединения между собой двух иерархически равнозначных элементов сети, например, двух свитчей или двух ПК. В свою очередь соединение подчинённого элемента с вышестоящим (например, ПК с сервером) осуществлялось и осуществляется кабелем, обжатым с обоих сторон одинаково — A-A или B-B.
В современной практике необходимость в кроссовер-кабелях отпала. Все элементы сети соединяются патч-кордами, обжатыми по B-B.
Типы витой пары
Обозначения для распространённых типов кабелей из витых парОбщепринятое название | Обозначение по ISO/IEC 11801 | Общий экран | Экран для пар |
---|---|---|---|
UTP | U/UTP | нет | нет |
STP, ScTP, PiMF | U/FTP | нет | фольга |
FTP, STP, ScTP | F/UTP | фольга | нет |
STP, ScTP | S/UTP | оплётка | нет |
SFTP, S-FTP, STP | SF/UTP | оплётка, фольга | нет |
FFTP | F/FTP | фольга | фольга |
SSTP, SFTP, STP PiMF | S/FTP | оплётка | фольга |
SSTP, SFTP | SF/FTP | оплётка, фольга | фольга |
Буквенный код перед косой чертой обозначает тип общего экрана для всего кабеля, код после черты обозначает тип индивидуального экранирования для каждой витой пары:
U — U nshielded, без экрана
F — F oil, фольга
S — B raided screening, оплётка из проволоки (только внешний экран)
TP — T wisted P air, витая пара
TQ — индивидуальный экран для двух витых пар (на 4 провода) ▼
Витая пара изготавливается в двух модификациях:
— с одножильным (цельным) проводником
— с многожильным проводником
В случаях, когда кабель подвержен вибрации или частому касанию (например, патч-корд) необходимо использовать многожильный провод . Он более живуч, не подвержен скорому обламыванию жил.
Встречается кабель не с цельномедными, а с омеднёнными жилами — вот такой брать нельзя.
При большой протяжённости кабеля, и при необходимости высокой помехоустойчивости используется S/FTP с экраном на каждой паре, и общим закрывающим всё это снаружи. При этом коннекторы лучше брать металлические, или в металлической оболочке RJ-45 FTP.
Выбор конектора
Коннекторы должны соответствовать типу провода! ▼
Правильный выбор коннектора под тот или иной тип провода крайне важен. Подходящий коннектор обеспечит максимальное количество точек надёжного контакта и не повредит проводник. ▼
Сквозные коннекторы EZ-RJ45® производства Platinum Tools® заметно облегчают обжим витой пары. Жилы витой пары не упираются в торец такого коннектора, а выходят наружу, благодаря чему нет необходимости вымерять участок заголения кабеля и подравнивать жилы перед обжимом. После обжима излишки просто срезаются. Есть на AliExpress по цене 800 ₽ за сотню (2017 г. ). ▼
Если кабель приходится часто перетыкать, на штекере ломается фиксатор. Рекомендую использовать живучие разъёмы с эластичным фиксатором .
Интересная новинка — самозажимные (Field-Mountable) многоразовые коннекторы производства BTR и R&M . Не требуют специального инструмента. В продаже для России пока не нашёл. Думаю, цена на такие коннекторы будет конская.
Сращивание витой пары
Устранение обрыва витой пары в соответствии с техническими требованиями осуществляется либо полной заменой кабеля, либо обжимом концов и соединением их через т.н. «бочку» —

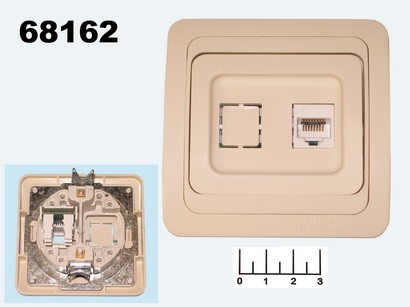

Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:
- обычная 220 Вольт
- интернет-розетка
- телевизионная под ТВ
У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.
Пошагово рассмотрим весь цикл подключение интернет розетки.
Интернет кабель
Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.
Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.
Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:
Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.
На один такой кабель 5E (4 пары), можно подключить только две розетки. При этом отдельно будут задействованы по 2 пары.
Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас — от 15см и более.

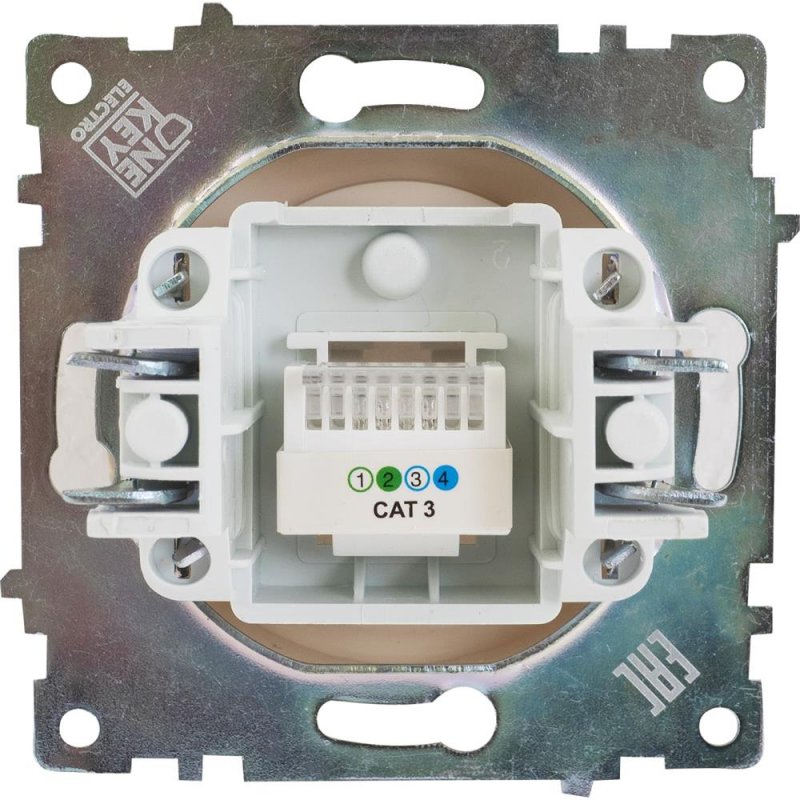

Монтаж интернет розетки
С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.
Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.
Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.
Производители в последнее время начали выполнять рамки из алюминиевого сплава, они конечно крепче по конструкции, но при этом не будут магнититься к уровню. Придется поддерживать его одной рукой на весу.
Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.
Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.
Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.
Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.
Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.
Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.
Инструкция к интернет розетке Schneider Electric Unica –
Инструкция к Legrand –
Стандарты и схема подключения
Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:
- по стандарту “A”
- по стандарту “B”
В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.
Например на Unica:
- протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.
- “A” – к нижней цветовой маркировке
Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:
- бело-оранжевый
- оранжевый
- бело-зеленый
- зеленый
На другой стороне:
- синий
- бело-синий
- бело-коричневый
- коричневый
Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.
Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.
Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.
Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.
Далее вставляете в контактные пазы по цветам все провода.
После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.
Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.
Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.
Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.
Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.
Подключение к роутеру и обжим коннектора
После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.
Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».
Расположение цветов считается слева-направо:
- бело-оранжевый
- оранжевый
- бело-зеленый
- синий
- бело-синий
- зеленый
- бело-коричневый
- коричневый
Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется — патч-корд. А если они поменяны местами (AB или BA), то — кросс.
Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.
После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.
Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.
Проверка интернет-подключения
После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.
В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.
После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.
Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.
В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.
Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс (доставка бесплатная).
Как подключить 4-х жильный телефонный кабель
А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?
Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.
Объясняется это тем, что для передачи сигнала нужно использовать контакты 1-2-3-6.
С одной стороны две жилы заводите на контакты 1-2:
зеленый = синяя жила
В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции . Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.
Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.
Ошибки при подключении интернет розетки
1 Неправильное подключение жил согласно протокола.
Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.
Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.
При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.
2 Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.
То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.
А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.
3 Зачистка внешней изоляции на большое расстояние, вплоть до стен подрозетника, как в обычных сетях 220В.
Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.
По стандарту не допускается раскручивание витой пары более чем на 13мм , иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.
Разъем RJ45 — это тип разъема обычно используется для интернет – сетей (кабельные сети типа UTP и STP). Помимо этого, он применяется в соединении DSL-модемов, ISDN устройств и так далее. Он похож на телефонный разъем, но немного шире. Поскольку интернет-кабель на каждом своем конце имеет разъем RJ45, то его еще иногда называют RJ45-кабель.
Описание RJ45
Буквы «RJ» в названии разъема означает «зарегистрированный разъем» (Registered Jack), поскольку он представляет собой стандартизированный сетевой интерфейс. Цифры «45» просто обозначают числовой стандарта интерфейса.
Каждый разъем RJ45 имеет восемь контактов, соответственно и кабель также содержит восемь отдельных проводов. Если вы посмотрите внимательно на конец интернет-кабеля, вы можете увидеть четыре пары проводов каждая из которых скручена между, собой образуя витую пару.
Витая пара (англ. twisted pair) — тип кабеля, представляет собой одну или несколько пар изолированных проводников, свитых между собой (с определенным количеством витков на единицу длины), покрытых пластиковой оболочкой.
Каждый провод обозначен своим цветом. Четыре из них имеют сплошной цвет, в то время как окраска остальных четырех проводов имеет цветную полоску.
Разъемы RJ45 могут быть подключены двумя способами. Одна версия называется T-568A, а другая -T-568B. Распиновка RJ45 разъема (по цветам) данных стандартов приведена ниже:
Схема распиновки разъема RJ45 стандарта T-568B является наиболее распространенной, хотя многие устройства поддерживают стандарт подключения T-568A.
Схема перекрестной (crossover) распиновки кабеля RJ45:
Некоторые сетевые устройства требуют перекрестного интернет-кабеля, который имеет на одном конце разъем RJ45 со схемой распиновки T-568A а на другом конце разъем со схемой распиновки T-568B. Этот тип кабеля используется, как правило, для прямого соединения компьютер-компьютер, если нет маршрутизатора, концентратора или коммутатора.
Что такое разъем RJ45? Распиновка и типы (экранированный, 10-контактный)
Использование RJ45 — эффективный способ обеспечить высокоскоростной доступ в Интернет на вашем ноутбуке и компьютерах. Хотя вы можете использовать соединение Wi-Fi на ноутбуке, это может не дать вам более высокой скорости. Кроме того, беспроводные соединения более уязвимы для сбоев подключения.
Следовательно, проводные сетевые подключения, такие как локальная сеть (LAN), являются гораздо лучшим способом доступа в Интернет. В этой статье будут рассмотрены все подробности о RJ45 и некоторые часто задаваемые вопросы, связанные с ним.
Содержание
- Что означает RJ в RJ45?
- Что такое разъем RJ45?
- Распиновка разъема RJ45
- Различные типы разъемов RJ45
- Инструменты для обжима RJ45
- Являются ли разъемы RJ45 и CAT6 одинаковыми?
- Кабели RJ45 используются только для соединений Ethernet?
Что означает RJ в RJ45?
«RJ» в RJ45 означает зарегистрированный разъем. Стандарт RJ широко используется для Ethernet на маршрутизаторах WiFi, модемах и т. д. Он даже используется в качестве интерфейса подключения для передачи голоса и данных. «45» после RJ обозначает количество стандартов интерфейса в кабеле.
Что означает 45 в RJ45?
4 в «RJ45» означает, что он имеет 4 пары кабелей. А для уменьшения емкости, образованной близко расположенными кабелями, в кабеле предусмотрено 5 витков на дюйм. Отсюда и номер 45 в «RJ45».
Что такое разъем RJ45?
Разъем RJ45 Это пластиковая заглушка, которая надевается на один конец кабеля Ethernet. Он имеет 8 маленьких штифтов внутри, чтобы соединить 8 кусков провода. Он поставляется с портом блокировки, который обеспечивает фиксированное соединение с портом на вашем ноутбуке или компьютере. Таким образом, предотвращается случайное отсоединение кабеля Ethernet от порта.
Чтобы отсоединить кабель Ethernet от порта ноутбука/компьютера, необходимо сначала нажать на фиксатор разъема, а затем вытащить его за пределы порта.
Разъемы RJ45 относятся к категории модульных разъемов. В нем используются модульные разъемы и 50-контактные миниатюрные разъемы. Эти разъемы были изобретены лабораториями Bell Labs в 1973 году и впервые использовались в Соединенных Штатах для универсального кода заказа услуг (USOC).
Схема контактов разъема RJ45
Разъем RJ45 подключается с помощью кабеля RJ45 (кабель Ethernet). В зависимости от стандарта кабеля RJ45 это может быть T568A или T568B.
RJ45 T-568A Распиновка
RJ-45 Распиновка разъема T568A Как показано на рисунке выше, T-568A состоит из 8 проводов. Порядок подключения: бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.
RJ T-568B распиновка
RJ-45 распиновка разъема T568BT-568B также состоит из 8 проводов. Но порядок проводки: Бело-Оранжевый, Оранжевый, Бело-Зеленый, Синий, Бело-Синий, Зеленый, Бело-Коричневый, Коричневый.
Различные типы разъемов RJ45
Различные типы разъемов RJ45В зависимости от области применения на рынке доступны различные типы разъемов RJ45. Они перечислены ниже:
Стандартные разъемы RJ45
Стандартный разъем RJ45Это широко используемые разъемы 8P8C (8-контактное 8-соединение) RJ45. Это разъем неэкранированного типа.
Экранированные разъемы RJ45
Экранированные разъемы RJ45Их также называют разъемами RJ48. Они относятся к категории экранированных разъемов и состоят из внутреннего экрана и экранированных проводов.
Прочные разъемы RJ45
Прочные разъемы RJ45 Это высоконадежные соединения, поскольку они обеспечивают защиту подключенных устройств. Таким образом, они сокращенно называются разъемами Hi-Rel.
10-контактный разъем RJ45
10-контактный разъем RJ45Эти разъемы используются в приложениях последовательной линии.
Миниатюрные разъемы RJ45
Миниатюрные разъемы RJ45Эти разъемы представляют собой уменьшенную версию стандартных разъемов RJ45.
Обжимной инструмент RJ45
Обжимной инструментКабели витой пары крепятся к разъему с помощью обжимного инструмента. Это создает идеальное соединение, на которое не влияют другие электрические соединения или влажность. Этот инструмент прижимает разъем к проводам с большим усилием таким образом, что провода плотно прилегают к разъему.
Обжимной инструмент очень легко соединяет кабели Ethernet со штекерными разъемами. Тот же инструмент можно использовать для обрезки проводов, снятия изоляции и сгибания проводов. В соответствии с требованиями на рынке доступны различные инструменты. Некоторые из них
- Ручной обжимной инструмент
- Электрический обжимной инструмент
- Гидравлический обжимной инструмент и т.
д.
RJ45 и CAT6 — это одно и то же?
RJ45 — это стандарт интерфейса (используется для разъема), а CAT6 — это модель шестой категории кабелей с витой парой. Следовательно, RJ45 и CAT6 — это не одно и то же.
Иногда кабели, используемые для разъемов Ethernet, называются кабелями RJ45. Но стандарт RJ45 не имеет никакого отношения к кабелю. Это стандарт для коннекторов. Кабели, используемые с разъемами RJ45, обозначаются как кабели RJ45 для простоты понимания.
Кабели RJ45 используются только для соединений Ethernet?
Кабели RJ45 чаще всего используются в соединениях Ethernet. Но у него есть несколько других применений, таких как:
- Системы автоматизации
- Системы управления технологическими процессами
- Изготовление и сборка промышленных роботов-манипуляторов
- Измерительные системы
- Контроль качества
- Устройства передачи голоса по Интернет-протоколу (VOIP)
- Интернет вещей (IoT) Устройства
Ethernet Подключение RJ45, схема разводки и схема разводки кабелей @ pinoutguide.

В настоящее время Ethernet является наиболее распространенным сетевым стандартом для связи по LAN (локальной сети). Кабель Ethernet, используемый для подключения разъема RJ45 сетевой карты к концентратору, коммутатору или сетевой розетке. Кабель называется вайпом, патч-кордом, прямым кабелем.
Существует несколько спецификаций Ethernet-соединения RJ-45 по витой паре: самое старое 10 Мбит (Ethernet), старое, но все еще используемое 100 Мбит (Fast Ethernet), современное 1 Гбит (Gigabit Ethernet) или новейшее 10 Гбит Ethernet. 9Кабель Ethernet 0046 для любого из этих интерфейсов можно легко обжать самостоятельно.
Ethernet официально стандартизирован стандартом IEEE 802.3. Первоначально он был разработан корпорацией Xerox в сотрудничестве с DEC и Intel в 1976 году. В настоящее время Ethernet по витой паре (соединение RJ-45 ) работает со скоростью 10 Мбит, 100 Мбит, 1 Гбит или 10 Гбит в секунду. Ethernet использует шину (очень старый коаксиальный кабель) или звездообразную топологию (стандартный кабель UTP с разъемами RJ-45).
Соединение Ethernet RJ45 и кабель
Почти в каждой сети Ethernet используется кабель неэкранированной витой пары (UTP) с разъемами RJ-45. Широко используются кабели категории 5 (CAT5), категории 5e или категории 6 (CAT6), но доступны и другие варианты. EIA/TIA определяет разъемы RJ-45 — правильно называемые 8P8C — (ISO 8877) для кабеля UTP (неэкранированная витая пара).
100BASE-TX (IEEE 802.3u) был представлен в 1995 году и оставался самой быстрой версией Ethernet до появления Gigabit Ethernet. Он работает с данными UTP или оптоволоконным кабелем в топологии проводной шины типа «звезда», аналогичной 10BASE-T, где все кабели подключены к концентратору. Устройства, подключенные к Fast Ethernet RJ-45, как правило, обратно совместимы с существующими системами 10BASE-T. Длина сегмента кабеля 100BASE-T ограничена 100 метрами. 100BASE-TX проходит по двум парам проводов внутри кабеля категории 5 или выше. Как и в 10BASE-T, активные пары в стандартном соединении подключаются к контактам 1, 2, 3 и 6.
1000BASE-T (также известный как IEEE 802.3ab) — это стандарт для Gigabit Ethernet по медной проводке. Для подключения Gigabit RJ45 требуется кабель как минимум категории 5 (такой же, как 100BASE-TX), но также может использоваться кабель категории 5e (улучшенная категория 5) или кабель категории 6, что часто рекомендуется. 1000BASE-T требует присутствия всех четырех пар и гораздо менее терпим к плохо проложенной проводке, чем 100BASE-TX.
10GBASE-T (IEEE 802.3an-2006) – это стандарт, выпущенный в 2006 году для обеспечения соединений со скоростью 10 Гбит/с по неэкранированной или экранированной витой паре на расстоянии до 100 метров. Кабель категории 6a требуется для достижения полного расстояния, а кабель категории 6 может достигать расстояния 55 метров. Кодирование линии, используемое 10GBASE-T, является основой для более медленного стандарта 2,5GBASE-T и 5GBASE-T, реализующего соединение со скоростью 2,5 или 5,0 Гбит/с по существующим кабелям категории 5e или 6. Кабели, которые не будут надежно работать с 10GBASE-T, могут успешно работать с 2,5GBASE-T или 5GBASE-T, если они поддерживаются с обеих сторон.
Распиновка соединения RJ45 Ethernet
Существует два стандарта подключения сетевого кабеля RJ45: EIA/TIA 568A и EIA/TIA 568B. Оба правильны. Вы можете использовать любой из них для обжима сетевого кабеля Ethernet RJ45.
Штифт | Имя сигнала | Описание | цвет провода кабеля | Имя | Штифт |
---|---|---|---|---|---|
1 | ТХ+_D1 | Передача данных+ | Белый с зеленой полосой | ТХ+_D1 | 1 |
2 | ТХ-_D1 | Передача данных — | Зеленый с белой полосой или сплошной зеленый | ТХ-_D1 | 2 |
3 | RX+_D2 | Получение данных+ | Белый с оранжевой полосой | RX+_D2 | 3 |
4 | БИ+_D3 | Двунаправленный+ | Синий с белой полосой или сплошной синий | БИ+_D3 | 4 |
5 | БИ-_D3 | Двунаправленный- | Белый с синей полосой | БИ-_D3 | 5 |
6 | RX-_D2 | Получение данных — | Оранжевый с белой полосой или сплошной оранжевый | RX-_D2 | 6 |
7 | БИ+_D4 | Двунаправленный+ | Белый с коричневой полосой | БИ+_D4 | 7 |
8 | БИ-_D4 | двунаправленный- | Коричневый с белой полосой или сплошной коричневый | БИ-_D4 | 8 |
Штифт | Имя сигнала | Описание | цвет провода кабеля | Имя | Штифт |
---|---|---|---|---|---|
1 | ТХ+_D1 | Передача данных+ | Белый с оранжевой полосой | ТХ+_D1 | 1 |
2 | ТХ-_D1 | Передача данных — | Оранжевый с белой полосой или сплошной оранжевый | ТХ-_D1 | 2 |
3 | RX+_D2 | Получение данных+ | Белый с зеленой полосой | RX+_D2 | 3 |
4 | БИ+_D3 | Двунаправленный+ | Синий с белой полосой или сплошной синий | БИ+_D3 | 4 |
5 | БИ-_D3 | Двунаправленный- | Белый с синей полосой | БИ-_D3 | 5 |
6 | RX-_D2 | Получение данных — | Зеленый с белой полосой или сплошной | RX-_D2 | 6 |
7 | БИ+_D4 | Двунаправленный+ | Белый с коричневой полосой | БИ+_D4 | 7 |
8 | БИ-_D4 | двунаправленный- | Коричневый с белой полосой или сплошной коричневый | БИ-_D4 | 8 |
Примечание: Очень важно, чтобы для контактов 1 и 2 использовалась одна пара; 3 и 6, 4 и 5, 7 и 8. В противном случае производительность ухудшится.
Прокладка кабеля Ethernet проста. У вас должно быть несколько разъемов RJ-45, кабель UTP, обжимной инструмент для модульных разъемов Rj-45 и рука. Кабель Ethernet, разъемы и обжимной инструмент для разъемов можно приобрести в местном компьютерном магазине или в большинстве электротехнических центров.
Стяните кабель с катушки до нужной длины и обрежьте.
Внутри кабеля Ethernet есть 8 проводов с цветовой маркировкой. Они скручены в 4 пары проводов. Один провод в паре однотонный, а другой преимущественно белый с цветной полосой. Начните с одного конца и снимите оболочку кабеля (около 2-3 см) с помощью стриппера или ножа. Изоляция жил кабеля должна оставаться неповрежденной!
Раскрутите пары и расположите провода в правильном порядке (см. распиновку EIA/TIA 568B или EIA/TIA 568A выше). Расправьте провода и обрежьте концы проводов, оставив примерно 12-14 мм длины провода. Проверьте правильность порядка, ровность и плотность жгута проводов.
Возьмитесь за разъем RJ-45 (защелкните вниз) и осторожно вставьте провода в разъем.
Каждый провод должен быть вставлен как можно глубже (до передней части разъема RJ45).
Еще раз проверьте порядок проводов. Аккуратно держите провод и крепко обожмите RJ-45 с помощью обжимного инструмента для модульных разъемов.
Повторите вышеописанное для второго разъема RJ45 кабеля.
Вот и все. Проверьте кабель Ethernet.
Что делать, если кабель Ethernet не работает?
Проверьте следующее:
Выровняли ли вы провода в правильном порядке на обоих концах кабеля? Контакт 1 разъема подключен бело-оранжевым (EIA/TIA 568A) или бело-зеленым (EIA/TIA 568B) проводом на обоих концах кабеля?
Если нет, отрежьте разъем и повторите вышеуказанные шаги с НОВЫМ разъемом RJ45.
Вы плотно прижали все металлические контакты разъема RJ45?
Еще раз плотно обжать разъем обжимным инструментом.
В настоящее время существует четыре наиболее распространенных стандарта Ethernet для неэкранированной витой пары:
Медный кабельИмя | Скорость | Стандарт | Используемые провода | Комментарии |
---|---|---|---|---|
10BASE-T | 10 Мбит/с | 802.3i | 2 пары: штифты 1,2,3,6 | Проходит по четырем проводам кабеля категории 3 или категории 5. |
100BASE-TX | 100 Мбит/с | 802.3у | 2 пары: штифты 1,2,3,6 | CAT5 с двумя витыми парами. |
1000БАСЭ-Т | 1000 Мбит/с | 802.3ab | 4 пары: контакты 1,2,3,4,5,6,7,8 | Кабель не ниже категории 5, при этом настоятельно рекомендуется медный кабель категории 5e с четырьмя витыми парами. Каждая пара используется в обоих направлениях одновременно |
10GBASE-T | 10000 Мбит/с | 802.![]() | 4 пары: контакты 1,2,3,4,5,6,7,8 | Используется кабель категории 6a. |
Длина кабеля Ethernet UTP:
Длина кабеля каждого сегмента сети может достигать 100 метров, хотя некоторые производители микросхем заявляют о 150 метрах. Автосогласование является обязательным требованием для использования 1000BASE-T в соответствии со стандартом. Некоторые драйверы устройств позволяют принудительно включить полный дуплекс со скоростью 1000 Мбит/с, чтобы устранить проблемы с автосогласованием.
Сетевые кабели UTP
Кабель категории 5, широко известный как Cat 5 , представляет собой кабель типа неэкранированной витой пары, предназначенный для обеспечения высокой целостности сигнала. С введением в 2001 году стандарта TIA/EIA-568-B для соединения RJ-45 спецификация кабелей категории 5 устарела и заменена спецификацией категории 5e.
Первоначальная спецификация кабеля категории 5 была определена в ANSI/TIA/EIA-568-A с уточнениями в TSB-95. В этих документах указаны рабочие характеристики и требования к испытаниям для частот до 100 МГц. Кабель категории 5 включал четыре витые пары в одной оболочке кабеля. Чаще всего он использовался для сетей со скоростью 100 Мбит / с, таких как 100BASE-TX Ethernet, хотя IEEE 802.3ab определил стандарты для 1000BASE-T — гигабитного Ethernet по кабелю категории 5. Кабель категории 5 обычно имел три витка на дюйм каждой витой пары медных проводов калибра 24 внутри кабеля. Скручивание кабеля снижает электрические помехи и перекрестные помехи.
Кабель Cat 5e — это усовершенствованная версия Cat 5, в которой добавлены спецификации для перекрестных помех на дальнем конце, обычно используемых для Gigabit Ethernet. Кабель Cat 5e не обеспечивает большую длину кабеля для сетей Ethernet: длина горизонтальных кабелей по-прежнему ограничена максимальной длиной 90 м. Эксплуатационные характеристики кабеля категории 5e и методы испытаний определены в TIA/EIA-568-B.2-2001.
Кабель категории 6, обычно называемый Cat 6 , представляет собой стандартизированный кабель витой пары для Ethernet и других сетевых физических уровней, который обратно совместим со стандартами кабелей категорий 5/5e и 3. По сравнению с Cat 5 и Cat 5e, Cat 6 имеет более строгие требования к перекрестным помехам и системному шуму. Стандарт кабеля также определяет производительность до 250 МГц по сравнению со 100 МГц для категорий 5 и 5e. Принимая во внимание, что кабель категории 6 имеет уменьшенную максимальную длину до 55 метров при использовании для 10GBASE-T, 9Кабель 0045 категории 6A характеризуется частотой 500 МГц и имеет улучшенные характеристики внешних перекрестных помех, что позволяет использовать 10GBASE-T на том же максимальном расстоянии 100 метров, что и предыдущие варианты Ethernet.
Что такое разъем RJ45?
Автор Дон Шульц, технический менеджер trueCABLE, BICSI INST1, INSTC, INSTF, Fluke Networks CCTT
RJ45, модульный штекер, 8P8C, конец, разъем… эти термины взаимозаменяемы. Все они описывают часть, прикрепленную к концу кабеля Ethernet, который подключается к телевизору, компьютеру, маршрутизатору и т. д.
Что интересно, так это неразбериха вокруг этой скромной детали. Само название может вызвать путаницу.
Обычный «штекер RJ45» правильно называть разъемом Ethernet 8P8C RJ45. Это длинное имя действительно прибивает его. 8P8C означает восемь позиций / восемь проводников. Он относится к типу модульной вилки, обычно используемой на конце соединительных кабелей Ethernet, а при подключении к концу кабеля Ethernet он называется вилкой RJ45 8P8C. RJ означает зарегистрированный разъем, а «45» — регистрационный номер. Подробнее о том, что такое «соединительный» кабель, см. в разделе Что такое соединительный кабель Ethernet?
Что на самом деле делает этот маленький разъем и как он работает? Давайте разгадаем тайну, развеем некоторые мифы и перейдем к реальности.
Внимание, спойлер!
Разъем/штекер/конец RJ45, или как бы вы его ни назвали, представляет собой кусок пластика с восемью золотыми контактами внутри. Это не «Кошка» ничего. «Теперь просто держись, Дон!» ты можешь сказать. Означает ли это, что кабельная вилка Cat6 на самом деле не Cat6? Да, это то, что я говорю. Это приводит к еще большей путанице, которую мы также проясним.
Вот один из вариантов разъема RJ45:
Хотите посмотреть, как заканчивается один из этих разъемов? Взгляните на Как: Подключить неэкранированный проход через разъем RJ45 .
Один размер подходит всем?
Определенно нет. Вы же не думали, что вам так повезет? Разъемы RJ45 имеют одинаковые размеры снаружи (они должны быть одинаковыми, чтобы соответствовать любому стандартному порту RJ45), но внутри можно найти самые большие различия. Откуда вы знаете, какой из них получить? Вы должны быть осведомлены о выборе правильного соединителя.
Достаточно сказать, что существуют лишь расплывчатые стандарты изготовления Ethernet-кабеля. Они различаются толщиной оболочки, сечением медного проводника (AWG) и, что наиболее важно, толщиной изолированного проводника (медь плюс изоляция). Это означает, что вам нужно знать, что поместится внутри вилки и насколько велик кабель. С технической точки зрения вам не нужно знать, с какой категорией вы работаете.
ЧТО?!
Некоторые из вас, вероятно, думают, что я, наконец, перевернул свою крышку (правда, но это еще один блог). Категории 5e, 6 и 6A не учитываются. Почему? Штекер представляет собой небольшой кусок пластика с восемью золотыми контактами. Это не рейтинг категории, лежащий в вашей коробке или сумке. Категория оценивается только ПОСЛЕ подключения к кабелю Ethernet. Вилка является частью системы.
Большое заблуждение состоит в том, что, поскольку производитель поставил штамп «Cat6» на пакете, он должен быть для всех Ethernet-кабелей Cat6. Неправильный. Вы когда-нибудь пытались вставить вилку в кабель, который, как вы были уверены, будет работать? (Эй, на сумке было написано Cat6!) И она просто не подходила. Производитель штекеров пытается упростить для вас процесс покупки, и когда они указывают категорию на упаковке, это лучшее предположение о возможных размерах вашего кабеля. Было бы неплохо, если бы производитель вилки также изготавливал кабель, но так бывает редко.
Но подождите! Есть еще…
Путаницу усугубляет разница между разъемами «2-контактный» и «3-контактный». Вернитесь к изображению первой вилки выше, где показан золотой контактный штырь. Видите три зубца внизу? Эти штыри «вгрызаются» в отдельные проводники, когда вы подключаете кабель. У пробки с двумя штырями на один «зуб» меньше, чем можно откусить.
Разница заключается в следующем:
- Двухштырьковые разъемы подходят для многожильного медного кабеля Ethernet
- Трехконтактные разъемы подходят для кабелей Ethernet с одножильными медными жилами
Узнайте больше о том, почему существуют разные типы многожильных Ethernet-кабелей Solid VS.
Короче говоря, пластиковая заглушка, которую вы прикрепили к кабелю, представляет собой не что иное, как искусно спроектированное механическое крепление. Внутри нет компьютерных чипов.
Все ли вилки проходные? Они все пластиковые снаружи?
Теперь, прочитав блог так далеко, вы знаете, что ответ будет твердым «нет».
Вот как выглядит экранированная вилка RJ45 с внешним заземлением, без защелки и нагрузочной планкой:
Что интересно в этой вилке, так это то, что она также подключается прямо к любому стандартному порту RJ45. Однако то, как вы работаете с ним, и размер кабеля, который он принимает, не могут быть более разными. Для этого требуется специальный инструмент для обжима/заделки, и он предназначен для использования с экранированным кабелем Ethernet. Для получения дополнительной информации о том, как на самом деле терминировать одного из этих зверей, см. Как: терминировать экранированный разъем RJ45 стандартной нагрузки Cat6/Cat6A с внешним заземлением.
Вот оно! Все о простом, неказистом разъеме RJ45. Не все так просто и банально, как может показаться! Знание — это полдела, и, надеюсь, у вас будет возможность самостоятельно подключить некоторые из этих разъемов. Ничто не заменит «практический» опыт.
ПРИЯТНОГО ОБЩЕНИЯ!
trueCABLE представляет информацию на нашем веб-сайте, включая блог «Cable Academy» и поддержку в чате, в качестве услуги для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта. Хотя информация на этом веб-сайте касается сетей передачи данных и проблем с электричеством, она не является профессиональным советом, и вы можете полагаться на такие материалы на свой страх и риск.
- 06 января 2022 г.
- Категория: Кабельная академия
- Комментариев: 0
Соединитель Сетевой кабель RJ45 клеммы
Простое подключение RJ45 (со схемой выводов RJ45, пошаговыми инструкциями и видео)
Упрощение подключения RJ45 при наличии правильного Схема подключения RJ45 . Несколько вариантов показаны ниже. Я всегда ношу с собой кабель Ethernet, так что вы знаете, что он будет полезен. Вам в помощь запомни это , я написал легкое стихотворение, чтобы ты всегда помнил самый популярный порядок цветов проводки кабеля. Я также делюсь видео, чтобы помочь. Просто следуйте инструкциям ниже, чтобы создать свой собственный. Если вы ищете перекрестный кабель Ethernet, вы можете сделать его, следуя инструкциям ниже и обращая внимание на соответствующее примечание. Читать дальше!
Первое, что вам нужно сделать при изготовлении кабеля Ethernet, это убедиться, что у вас есть нужные инструменты. Хотя я расскажу об этом ниже, вы также можете ознакомиться со статьей TheTechMentor.com, в которой рассматриваются полные наборы инструментов для сетевой установки.
Я сразу же покажу схемы и предоставлю дополнительные параметры и подробности ниже.
Убедитесь, что вы используете правильную схему разводки контактов RJ45, соответствующую вашим потребностям.
Существует несколько стандартов, а также перекрестный кабель, поэтому обязательно изучите приведенные ниже схемы разводки разъемов RJ45, чтобы выбрать правильный вариант для ваших нужд. Следующее для T568 B (наиболее распространенный).
Эта схема контактов RJ 45 (T-568B) показывает все, что вам нужно, в одном удобном изображении, с видом iso и порядком цветов RJ45, подходящим для печати достаточно больших размеров.
Мне нравится эта схема распиновки, потому что она показывает все, что вам нужно. Он включает в себя изометрический вид и таблицу порядка цветов, все в одной большой диаграмме. Вы можете распечатать его для стены, хотя на меньшем рисунке ниже также показано, что вам нужно, на небольшой диаграмме, которую лучше распечатать и носить с собой.
Возможно, вы уже знаете, что каждый кабель Ethernet имеет четыре пары проводов .
Все разъемы Ethernet (8P8C) имеют восьмиштыревые разъемы .
Всегда направляйте зажим от себя , чтобы вы видели только плоскую сторону со штифтами. Вы считаете (или маркируете) кабели слева направо от 1 до 8 (легко!).
Существует два стандарта разводки кабелей Ethernet: T568A и T568B. T568B является наиболее распространенным, и именно его мы будем использовать для нашего прямого кабеля Ethernet.
Как я объяснил, наиболее популярным и наиболее распространенным является стандарт T568B, который превзошел первый стандарт (T568A). В любой конфигурации контакты подключаются напрямую (т. е. контакты с 1 по 8 на одном конце подключаются к контактам с 1 по 8 на другом конце, при условии, что вы подключите их одинаково на каждом конце ).
Пожалуйста, ознакомьтесь также с приведенной ниже RJ45 Pinout Poem , которую легко запомнить с помощью прилагаемой схемы, и это означает, что вы никогда ее не забудете!
Если вы согласны, что стихотворение может быть полезным для вас или других, поделитесь им со своими коллегами !
Примечание: как указано выше, вкладка находится вдали от вас (скрыта за ней), поскольку вы считаете контакты с 1 по 8.
Вот простая схема разводки разъемов RJ45 (на которой все еще показаны необходимые вам соединения):
Схема разводки контактов разъема RJ45 (стандарт T568B). Не стесняйтесь распечатать его и носить с собой. Если вам нужна более крупная диаграмма, см. Ниже. Обычно последовательность цветов трудно запомнить, как и номера телефонов. Удивительно легко запомнить эти цвета, как вы увидите. Читайте дальше, чтобы узнать, как!
Вы можете следовать пошаговым инструкциям ниже, чтобы их составить.
Не всегда удобно носить с собой эту схему контактов разъема RJ45.
Можно легко запомнить порядок, если знать как. Очень рекомендую. Тогда вы сможете произвести впечатление на всех, что вы запомнили его, и быстро произнесете цвета по порядку.
В то время как порядок разводки выводов RJ45 B является более поздним и чаще используется в наши дни, порядок проводки T568 RJ45 A все еще довольно распространен (вы просто хотите быть последовательным и использовать перекрестный кабель ниже, где это необходимо).
На этой схеме показан исходный порядок распиновки T-568. Опять же, как показано выше, он небольшой, но идеально подходит для печати и ношения с собой.
Следующая диаграмма выводов ниже является аналогом более подробной изометрической проводки и проводки RJ-45 T-568-B выше, показывая номера контактов rj45 и порядок цветов для T-568 A. Можете ли вы выбрать, какие пары поменять местами относительно Схема подключения Т-568Б?
Схема подключения T568A с номерами контактов RJ45 и порядком подключения:
На этой схеме подключения RJ-45 A показан изометрический вид и порядок цветов. Поменявшиеся местами пары порядка проводки поясняются ниже.
Я упомянул способ запомнить распиновку RJ45. Способ сделать это так, чтобы вам больше никогда не приходилось полагаться на распечатки, — использовать инструменты запоминания, приведенные ниже.
Распиновка RJ45 Poem
Первый вопрос; какая вещь имеет цвет, который также имеет название цвета? Апельсин конечно!
Это базовый цвет первой пары проводов.
Эта поэма (или загадка) дает цвета проводки к контактам с 1 по 8. Ниже показано, как эта мнемоника (метод запоминания) помогает вам запомнить порядок выводов RJ45.
Помните, что вы впервые увидели это здесь, на TheTechMentor.com!
Стихотворение и изображение схемы выводов разъема RJ-45 относятся к более распространенной проводке T568B RJ45.
Пока оранжевый есть оранжевый
Какие зеленые глаза голубые?
Когда черника в Гренландии
Тоже хочу Браунер Брауни!
Хорошо работает, так как построение поэмы выполнено в соответствии с распиновкой RJ45. Загадка с используемыми цветами проводов имеет смысл только в этом порядке.
Методы запоминания включают:
Есть несколько моделей, рифмованных стихов и эмоциональных элементов, которые действительно помогут вам запомнить.
- Оранжевый находится первым сверху и его легче всего запомнить, так как оранжевый — это оранжевый ! Так что это идет первым.
- Каждая пара имеет букву «w», которая сначала сочетается со следующей буквой, таким образом, провод с белой полосой окрашивается первым из каждых двух проводов.
Это полезная схема для запоминания.
- Формат вопросов и ответов (по 2 строки в каждом) или загадка помогают сохранить четкую структуру.
- Вы спрашиваете, что такое зеленые глаза « голубые» (грустно). Есть так много песен, говорящих о том, что глаза определенного цвета должны быть голубыми (грустными). В этом случае мы спрашиваем, какие зеленые глаза голубые. Вероятно, это должно быть «чей», но чтобы сделать звук ближе к «белому», вместо этого мы спрашиваем «что».
- Ответ относится к чернике Гренландии. Вспомните страну, у которой есть цвет — Ирландия здесь просто не подойдет! Печальные маленькие ягодки черники должны быть на чем-то — они на земле, поэтому они идут первыми перед землей (синие перед зелеными).
- В конце концов, пирожные, за которыми следует слово «тоже», дают рифму со словом «синий». Зверюшки хотят более темных коричневых пирожных, как у всех остальных. Последние два основных цвета такие же (коричневый и коричневый), как и первые два основных цвета (оранжевый и оранжевый).
Также полезно запомнить изображение, так как цвета каждой пары проводов расположены сверху вниз (и слева направо).
Рекомендую нарисовать в цвете (по желанию). Я предлагаю вам сделать это и повторять стихотворение, пока вы это делаете.
Если да, то вы навсегда запомните распиновку разъема RJ45 и схема вам больше не понадобится!
Это дурацкое изображение и это поможет вам запомнить его .
Как стихотворение передает цвета?
Итак, стихотворение с объяснением цветовых кодов выглядит так.
Пока апельсин есть оранжевый (W-O, O)
Какие зеленые глаза голубые? (W-G, B)
Когда черника в Гренландии (W-B, G)
Тоже хочу Браунер Брауни! (Б-Б, Б)
Ниже я разместил увеличенную версию на случай, если вы захотите сделать копию.
ПРИМЕЧАНИЕ. Вы можете печатать, если на распечатанном изображении указан TheTechMentor.com, а если у вас есть веб-сайт, вы можете использовать его на веб-сайте, если у вас есть ссылка на эту статью. Использование стихотворения также требует обратной ссылки на эту статью (спасибо).
Распиновка разъема RJ45 Пояснение к картинке с указанием WO, O, WG, B, WB, G, WB, B для подключения к контактам с 1 по 8 (для подключения T568B RJ45). [Вы можете распечатать, если вы сохраните TheTechMentor.com на распечатанном изображении, и использовать на веб-сайте, если вы дадите ссылку на эту статью.]
Я почти уверен, что если вы будете повторять это стихотворение в первые несколько раз, когда будете подготавливать проводку RJ45 (выполнив пошаговую процедуру ниже), вы не забудете после этого порядок цветов.
Примечание: если вы бормочете стихотворение о распиновке RJ45, это звучит так, как будто вы произносите порядок распиновки!
Скажи мне, что ты думаешь!
Пожалуйста, прокомментируйте ниже и дайте мне знать, что вы думаете. Вам нравится моя новая поэма распиновки и вы думаете, что она поможет вам или вашим знакомым? Это плохо? Как это может быть лучше?
Нравится ли вам моя работа (Рис. Распиновка RJ45 Поэма)?
Должен ли я пока не бросать свою основную работу?
Ладно, значит, стихотворение может вас не заинтересовать. Если нет, то приведенные ниже таблицы предоставят вам серьезное представление о данных.
Штекер Ethernet-кабеля Распиновка RJ45 (цвет проводки) Таблица для T568B
В таблице ниже показано правильное подключение Ethernet-штекера с ориентацией цветных проводов к контактам для кабеля Cat6, который мы будем производить (т. е. более распространенный стандарт T568B). кабель, с позвоночником). См. также диаграммы ниже в пошаговых инструкциях.
T568B Станд. Разъем кабеля Ethernet Номер контакта | Кабель Цвет провода |
1 | Бело-оранжевый |
2 | оранжевый |
3 | Бело-зеленый |
4 | синий |
5 | Бело-голубой |
6 | зеленый |
7 | Бело-коричневый |
8 | Коричневый |
Распиновка Ethernet RJ45 для T568A
Просто для полноты картины я перечислю порядок цветов кабеля для другого стандарта разъема кабеля Ethernet (T568A). Помните, что нельзя смешивать два на одном кабеле! Если только вам не нужен перекрестный кабель.
T568A Станд. Разъем кабеля Ethernet Номер контакта | Кабель RJ45 цветной |
1 | Бело-зеленый |
2 | Зеленый |
3 | Бело-оранжевый |
4 | Синий |
5 | Бело-голубой |
6 | Оранжевый |
7 | Бело-коричневый |
8 | Коричневый |
Перекрестный кабель Ethernet RJ45
ПРИМЕЧАНИЕ. Конечно, если вы хотите сделать перекрестный кабель, вы можете сделать проводку кабеля с различными стандартными выравниваниями на каждом штекере (т. е. на одном конце будет T568B, а на другой T568A). Ниже также есть схема, показывающая провода в цвете.
Распиновка проводки перекрестного кабеля Ethernet
В разводке перекрестного кабеля Ethernet RJ45 это почти так же просто, как 1, 2, 3. В любом случае, это первые три цифры, которые нужно запомнить.
Да, вот еще несколько приемов запоминания!
Вы можете запомнить, какие кабели переключаются, запомнив от двенадцати тридцати шести до тридцати шести двенадцати (от 12 36 до 36 12) нумерацию контактов вилки кабеля Ethernet, указанную выше.
Это означает, что 1 соответствует 3, 2 соответствует 6; 3 идет к 1 и 6 идет к 2.
Это дает вам соответствующий переключатель T568A на T568B (и наоборот, т.е. T568 B на T568 A).
- Легче запомнить, потому что кажется, что это всего лишь 2 пары цифр, а затем наоборот.
- Первая пара равна 12, скажем, 12 месяцам в году.
- Вторая пара равна 36 (ну, 3 следует из 1 и 2, а 36 — это три раза по 12 в первой паре).
- Или используя 1, 2, 3: первые числа 1, 2 и 3, а последнее число 1 x 2 x 3, что равно 6.
Будет полезно, если вы вспомните, что первые три числа равны 123. Так просто! 3 — это крючок для получения последней пары, так как 12 умножить на 3 дает вторую пару. Есть много разных крючков для запоминания, которые вы можете использовать.
Все еще испытываете трудности с визуализацией распиновки кроссовера? Вот схема, надеюсь поможет.
Распиновка перекрестного кабеля RJ45
Распиновка RJ45 для создания перекрестного кабеля Ethernet. Это полезно для визуализации схемы кроссовера rj45 с распиновкой «12», «36» и «36», «12», чтобы она выглядела проще, чем кажется. Обратите внимание, что все, что у нас есть на самом деле, это замена пары оранжевых базовых цветов на пару зеленых базовых цветов.
Хорошо, теперь о методе.
Следуйте приведенным ниже пошаговым инструкциям.
Примечание. Термин «соединительный» кабель — это еще один способ описания более короткого кабеля или кабеля, проложенного в помещении.
Шаг 1: Разрежьте и зачистите
Кабель не вы! (Wink!)
Разрежьте и зачистите оболочку кабеля примерно на полтора дюйма до конца. Как мы заявляем в другом месте, мы владеем инструментом TRENDNet для резки и зачистки, но, очевидно, используем тот, который вы предпочитаете. Ссылки на инструменты см. ниже.
Шаг 2. Разведите провода кабеля Ethernet
Разведите четыре провода в стороны. Для категории 5e вы можете использовать шнурок, чтобы снять куртку ниже, если вам нужно, а затем обрезать шнурок. Как вы, возможно, знаете, перед вставкой в штекер Ethernet-кабеля необходимо отрезать стержень кабеля Cat 6.
Шаг 3. Раскрутите пары проводов
Раскрутите пары проводов и аккуратно выровняйте их в выбранной вами ориентации на основе разводки контактов RJ45, моей поэмы о распиновке, таблицы (таблиц) выше или изображения разводки RJ45 Ethernet ниже (показан T568B) .
Базовая схема разводки контактов разъема RJ45 T568B при вставке в разъем RJ45 (примечание: вкладка находится сзади)
Это упрощенная версия. В противном случае вы можете использовать более подробную схему выводов RJ45 1 выше.
ПРИМЕЧАНИЕ. Не раскручивайте их по кабелю дальше, чем начинается оболочка; вы должны стремиться оставить как можно большую часть кабеля скрученной.
Шаг 4. Обрежьте еще раз (равномерно)
Обрежьте провода как можно прямее, примерно на полдюйма от конца оболочки. Это важно, так как вы хотите, чтобы все они располагались равномерно внутри штекера кабеля. Если вы хотите, вы можете приложить его к ботинку и сначала сделать отметку ручкой с несмываемыми чернилами.
Шаг 5. Вставьте провода в штекер кабеля Ethernet
Осторожно полностью вставьте провода в модульный разъем, убедившись, что каждый провод проходит через соответствующие направляющие внутри разъема. Опять же, убедитесь, что вы ссылаетесь на схему выводов RJ45 на этом важном этапе, пока не запомните ее.
Шаг 6: Обожмите!
Вставьте разъем внутрь обжимного инструмента и сожмите обжимной инструмент до упора.
Итак, это один конец нашей проводки RJ45.
Повторите описанные выше шаги, чтобы присоединить другой штекер к другому концу кабеля.
Как я уже писал выше, вы можете сделать перекрестный кабель Ethernet, сделав другой конец T568A, как показано на рисунке ниже.
Схема контактов RJ45 для T568 A
Приведенная ниже схема контактов RJ45 Ethernet все еще используется, просто в наши дни T568B более распространен. Это влияет на то, как провода расходятся от основного кабеля. В конце концов, если вы убедитесь, что используете одинаковую распиновку на каждом конце, у вас будет рабочий кабель Ethernet.
Схема контактов Cat5, показывающая, как выполнить проводку штекера Ethernet, вставленного в разъем RJ45
В идеале, чтобы убедиться, что вы правильно заделываете каждый конец кабеля, используйте кабельный тестер для проверки каждого контакта (см. ссылку на дешевый кабельный тестер в инструментах ниже). Именно тогда вы узнаете, достаточно ли ровно обрезали пары проводов!
Распиновка перекрестного кабеля RJ45
Чтобы сделать перекрестный кабель Ethernet, кабельные наконечники должны быть подключены следующим образом:
Наконечники перекрестного кабеля Ethernet. Видите ли вы схему от 12 36 до 36 12? Вкладки сзади (как обычно).
Теперь, когда вы сделали кабель, что дальше? Возможно, вы захотите использовать его в качестве кабеля Ethernet для игр в собственной локальной сети или, возможно, для подключения к Интернету. Приятно остановиться и напомнить себе, что вы используете кабель Ethernet, который вы сделали !
Если вы ищете дешевые кабельные вилки RJ45 (разъемы кабеля Ethernet), проводку Ethernet и т. д., перейдите по ссылкам ниже.
Если вы собираетесь пройти курс Network Tech (например, Cisco CCNA), начните с этого руководства, чтобы немного попрактиковаться. необходимые инструменты и решите, собираетесь ли вы использовать сетевые кабели Cat 5e или Cat 6 (со шлицами для увеличения разделительного расстояния по соображениям производительности).
Я надеюсь, что приведенный ниже список поможет.
Официальное примечание. Эти ссылки предоставляются для вашего удобства и не обязательно являются рекомендациями одного бренда по сравнению с другим. Полезный список — это то, что мы хотим предоставить — если у вас есть предложения для других, оставьте их в комментариях в конце статьи. Мы можем получить очень небольшую плату за то, что порекомендовали вас, при условии, что ваша покупка соответствует требованиям, но это не повлияет на ваши расходы.
Вы собираетесь сделать один из них, но вы можете начать с длинного кабеля CAT6 и сделать несколько меньших кабелей для практики, следуя приведенным выше схемам разводки разъемов RJ-45. Они пригодятся и позже. По понятным причинам я всегда ношу с собой соединительный кабель в своем наборе инструментов, так что в любом случае рекомендуется приобрести длинный.
Чем длиннее, тем лучше, особенно когда пытаешься подключиться к настенному порту или переключиться на расстояние. Или вы можете отрезать и попрактиковаться в проводке и обжиме.
Если вы хотите, вы можете просто получить дешевый кабель «Amazon Basics»:
Вы можете найти их соединительный кабель для неэкранированной витой пары (UTP) здесь>.
Розовые перекрестные кабели rj45 в моде.
РОЗОВЫЙ — это новый черный! Э… Синий?
Возможно, вы знаете, что теперь эти перекрестные кабели можно приобрести в разных цветах.
Вам может понравиться 15-футовый розовый кабель UTP!
Или, если на то пошло, вы можете найти свой собственный цвет кабеля. Возможно, он станет визитной карточкой ваших инсталляций!
Привет нашим женщинам в технике!
НЕ забудьте ФИОЛЕТОВЫЙ! Переходите по ссылке и ищите, если хотите!
Итак, вот несколько вариантов коротких кабелей. Не стесняйтесь искать вокруг и найти свой собственный источник. Идем дальше!
Купить кабель оптом = дешевый кабель RJ45!
Возможно, вы готовы покупать оптом, чтобы сэкономить. Для этого вам нужно найти тяговый трос, как показано ниже.
Кабель Ethernet Cat5e длиной 1000 футов (проводная UTP с серым кабелем Cat-5e в стиле Pull Box)
Ethernet-кабель Cat5e
Этот оптовый кабель длиной 1000 футов (308 метров) намного дешевле. Но он может быть просто слишком большим и слишком большим, поэтому я перечисляю его последним. Если вы только начинаете, я думаю, вы можете получить это, так как всегда будут приложения, и это будет идти быстрее, чем вы думаете.
Если вы внимательно посмотрите на картинку, то увидите, что в стенке коробки есть центральное отверстие, так что вы можете протянуть его по мере необходимости (идеально подходит для длинных пробегов) с зажимом, чтобы удерживать конец кабеля до следующего использовать.
Разъемы Cat 5 RJ45
Получите большую упаковку разъемов Cat 5
Разъемы RJ45Используется с моим обжимным инструментом TRENDnet для изготовления новых кабелей или ремонта поврежденных. Купите большую пачку! Вероятно, вы будете использовать многие из них.
(Эти разъемы также называются штекерами 8P8C.)
Прямой переходник RJ45 «мама-мама» Я ношу один из них с собой на случай, если мне понадобится быстро сделать более длинный кабель. Это необязательно для этого упражнения, но удобно, если вы обрезаете длинный кабель, а затем вам нужно его снова подключить!
На мой взгляд, они выглядят не лучшим образом, так что вы можете предпочесть такие соединители.
В зависимости от того, что вы собираетесь делать, вы также можете подумать о покупке следующего инструмента сейчас, хотя пока это необязательно (я сказал, что это необязательно?).
Я использую Pro3000 для тонирования и трассировки проводов Ethernet. Это особенно удобно, когда установщики кабелей не маркируют ни один из портов! Если вы собираетесь прокладывать кабели – ПОМЕТИТЕ ПОРТЫ, пожалуйста!
Возможно, со временем вам понадобятся и другие кабели.
Дополнительные кабели, на которые вы можете обратить внимание:
- Кабель SATA
- Firewire 800 — Firewire 800
- FireWire 400 — FireWire 800
- USB A на тип B
- USB A на Mini B
- и USB A на Micro B
Инструменты для подключения проводки RJ45
Выше я упомянул, что есть еще одна статья со всеми инструментами, которые помогут вам выполнить проводку RJ45, но ниже я также приведу несколько наиболее важных из них.
Что вам нужно использовать, следуя приведенным выше рисункам распиновки RJ45.
Инструмент для обжима/отрезания/зачистки TRENDnet RJ11/RJ45 Я использую их не только для изготовления новых сетевых кабелей, но и для замены поврежденных разъемов RJ45 на существующих кабелях, используя, конечно, приведенную выше поэму о распиновке RJ45!
Это мой любимый бренд инструмента для обжима и зачистки. Если вы хотите, вы можете поискать на Amazon, чтобы найти бренд по своему вкусу (или цену, если на то пошло!).
Кримпер с храповым механизмом Klein ToolsБолее популярным среди коллег является кримпер Klein Tools.
Бриллиант для резки, зачистки и обжима.
Храповой механизм облегчает работу. Универсален, так как обжимает 4-, 6- и 8-контактные модульные разъемы (RJ22, RJ11/RJ12 и RJ45).
Тестер сетевого кабеля Этот базовый тестер сетевого кабеля используется для определения качества кабеля, его качества или неправильного подключения. Вы всегда будете использовать этот или подобный этому.
Также для большего списка я написал статью, в которой даны все расходные материалы, а также список инструментов, которые вам понадобятся в качестве техника по ремонту компьютеров (не беспокойтесь, если вы никогда не захотите стать техником по ремонту компьютеров, но этот список золотой!).
В нем есть почти все расходные материалы, которые вам понадобятся, а также инструменты, которые я использую и считаю лучшими в своей работе.
Если вам недостаточно объяснения того, как сделать собственный кабель Ethernet, вот видео!
Вот простой видеоурок, который занимает менее 10 минут и показывает, что любой может это сделать. Проверьте мои ссылки чуть выше, чтобы проверить цены, прежде чем покупать какие-либо инструменты!
Вы новичок в прокладке кабелей и установке сетей?
Если вы ищете распиновку RJ45, то, скорее всего, да! Вам рекомендуется ознакомиться с книгой Майка Мейерса в сети CompTIA, а также с книгой ниже. Мы упоминали книги Майка Мейерса раньше, но, конечно, вы можете прочитать несколько книг и получить другую сеть CompTIA плюс книгу, если хотите.
Это очень удобно, и, как обычно, учебный курс CompTIA охватывает множество базовых или фундаментальных знаний, которые вам нужны.
Я знаю, что вы, возможно, не собираетесь сдавать экзамены и становиться сертифицированным специалистом по компьютерным сетям. Тем не менее, эта книга дает ценные знания, прежде чем вы начнете резать и обжимать в достаточной степени.
Для начинающих это книга, охватывающая основы, и она действительно является важным инструментом сетевого специалиста, независимо от того, собираетесь ли вы на самом деле пройти тест CompTIA или нет.
Книга Майка Мейерса CompTIA Network+ — отличный способ совершить скачок в своих знаниях о компьютерных сетях. Нажмите на изображение обложки, чтобы проверить его на Amazon.
На этом статья о схемах выводов разъема RJ45 и шагах по подключению завершена. Я действительно надеюсь, что вы найдете методы запоминания полезными, чтобы вы могли запомнить цвета проводки. Ведь именно для этого я его создал! Пожалуйста, добавьте свои комментарии ниже.
Краткий обзор того, как легко выполнить проводку RJ45
Я показал пошаговые инструкции по подключению каждой вилки Ethernet-кабеля RJ45, чтобы составить коммутационный кабель Ethernet (или перекрестный кабель RJ45) с бонусным видео. Теперь у вас есть RJ45 Pinout Poem, и дурацкое запоминающееся изображение, так что вам больше никогда не понадобится схема распиновки! Кроме того, теперь у вас есть все схемы выводов RJ45 , которым вы должны следовать.
Схема цветового кодирования кабеля Ethernet
Понравились наши схемы? Вам понравятся наши услуги Интернета и хостинга.

Схема цветового кодирования кабеля Ethernet для:
- Кабели категории 5
- Кабели категории 5E
- Кабели категории 6
- Кабели категории 6E
Приведенная здесь информация предназначена для помощи сетевым администраторам в цветовой маркировке кабелей Ethernet. Имейте в виду, что неправильная модификация кабелей Ethernet может привести к потере сетевого подключения. Используйте эту информацию на свой страх и риск и убедитесь, что все разъемы и кабели изменены в соответствии со стандартами. Интернет-центр и его аффилированные лица не могут нести ответственность за использование этой информации полностью или частично.
Прямой кабель Ethernet T-568A
Стандарт TIA/EIA 568-A, ратифицированный в 1995 г. , был заменен стандартом TIA/EIA 568-B в 2002 г. и с тех пор обновляется. Оба стандарта определяют разводку контактов T-568A и T-568B для использования кабеля с неэкранированной витой парой и разъемов RJ-45 для подключения Ethernet. Стандарты и спецификация выводов кажутся связанными и взаимозаменяемыми, но это не одно и то же, и их не следует использовать взаимозаменяемо.
Прямой кабель Ethernet T-568B
Стандартные прямые кабели T-568A и T-568B чаще всего используются в качестве коммутационных шнуров для Ethernet-соединений. Если вам нужен кабель для прямого соединения двух устройств Ethernet без концентратора или при соединении двух концентраторов вместе, вместо этого вам потребуется использовать перекрестный кабель.
Перекрестный Ethernet-кабель RJ-45
Хороший способ запомнить, как подключать перекрестный Ethernet-кабель, — подключить один конец по стандарту T-568A, а другой — по стандарту T-568B. Другой способ запомнить цветовую кодировку — просто поменять местами зеленый набор проводов с оранжевым набором проводов. В частности, переключите сплошной зеленый (G) на сплошной оранжевый и переключите зеленый/белый на оранжевый/белый.
Кабель Ethernet Инструкции:
- Стяните кабель с катушки до нужной длины и обрежьте. Если вы протягиваете кабели через отверстия, проще прикрепить вилки RJ-45 после того, как кабель будет протянут. Общая длина сегментов проводов между ПК и концентратором или между двумя ПК не может превышать 100 метров (328 футов) для 100BASE-TX и 300 метров для 10BASE-T.
- Начните с одного конца и снимите оболочку кабеля (около 1 дюйма) с помощью съемника или ножа. Будьте особенно осторожны, чтобы не перерезать провода, иначе вам придется начинать все сначала.
- Расправьте, раскрутите пары и расположите провода в порядке желаемого конца кабеля. Сгладьте конец между большим и указательным пальцами. Обрежьте концы проводов так, чтобы они были на одном уровне друг с другом, оставив только 1/2 дюйма длины провода.
Если он длиннее 1/2″, он будет не соответствовать техническим требованиям и подвержен перекрестным помехам. Разровняйте и убедитесь, что между проводами нет промежутков.
- Держите вилку RJ-45 зажимом вниз или от себя. Плотно вставьте провода в вилку. Проверьте, чтобы каждый провод был плоским даже на передней части вилки. Проверьте порядок проводов. Дважды проверьте еще раз. Убедитесь, что кожух плотно прилегает к упору вилки. Аккуратно держите провод и крепко обожмите RJ-45 обжимным инструментом.
- Проверьте цветовую ориентацию, убедитесь, что обжимное соединение не разорвется, и убедитесь, что провода плотно прилегают к передней части вилки. Если хотя бы один из них неверен, вам придется начать сначала. Проверьте кабель Ethernet.
Наконечники кабеля Ethernet :
- Прямой кабель имеет одинаковые концы.
- Перекрестный кабель имеет разные концы.
- Прямой кабель используется в качестве патч-корда в соединениях Ethernet.
- Кроссовер используется для соединения двух устройств Ethernet без концентратора или для соединения двух концентраторов.
- Кроссовер имеет один конец с оранжевым набором проводов, соединенным с зеленым набором.
- Контакты с нечетными номерами всегда имеют полоску, контакты с четными номерами всегда окрашены сплошным цветом.
- Глядя на разъем RJ-45 с зажимом, обращенным от вас, Браун всегда находится справа, а контакт 1 — слева.
- Кабель Ethernet должен быть раскручен не более чем на 1/2″, иначе он будет восприимчив к перекрестным помехам.
- Не деформируйте, не сгибайте, не растягивайте, не скрепляйте скобами, не прокладывайте параллельно кабелям питания и не прокладывайте кабели Ethernet рядом с компонентами, вызывающими шум.
Базовая теория:
Глядя на прямой Ethernet-кабель UTP T-568A и перекрестный кабель Ethernet с концом T-568B, мы видим, что контакты TX (передатчика) подключены к соответствующим Контакты RX (приемника), плюс к плюсу и минус к минусу. Вы также можете видеть, что пары синих и коричневых проводов на контактах 4, 5, 7 и 8 не используются ни в одном стандарте. Чего вы можете не осознавать, так это того, что те же контакты 4, 5, 7 и 8 не используются и не требуются в 100BASE-TX. Так зачем использовать эти провода, во-первых, проще подключить все провода, сгруппированные вместе. В противном случае вы потратите время, пытаясь вставить эти крошечные провода в каждое из соответствующих отверстий в разъеме RJ-45.
Замена разъема кабеля Ethernet RJ-45
Автор: Уэсли Бигалке (и 5 других участников)
- Избранное: 11
- Завершено: 24
Сложность
Умеренный
Шаги
6
Необходимое время
15 минут
Секции
1
- Разъем RJ-45 6 шагов
Флаги
0
- Задний электрический
- Полный экран
- Опции
- История
- Скачать PDF
- Править
- Перевести
- Встроить это руководство
Введение
В этом руководстве описано удаление поврежденного разъема RJ-45 с кабеля Ethernet и шаги по его замене на новый с использованием стандарта T568B. Для этого требуются кусачки/инструмент для зачистки/обжима проводов и разъем RJ-45.
Инструмент для зачистки/обжима кабеля Ethernet
Доступно для продажи на Amazon
Купить
Разъем RJ-45
Доступно для продажи на Amazon
Купить
Сначала давайте определим, какая сторона инструмента какие функции выполняет.
Одна сторона инструмента используется для зачистки проводов. Вы можете сказать, потому что у него есть два лезвия, по одному с каждой стороны, как показано на первом фото.
Другая сторона используется для резки проводов. Вы можете сказать, потому что одна сторона с лезвиями, а другая плоская, как видно на втором фото.
Если вы используете немного другой инструмент, его использование все равно будет очень похоже на то, как оно показано в этом руководстве.
Редактировать
Поместите проволоку на лезвие кусачек.
- org/HowToDirection»>
Сожмите рукоятки инструмента, пока не перережете проволоку.
Когда вы закончите этот шаг, кабель будет выглядеть так, как на второй фотографии.
Редактировать
Поместите около четверти дюйма кабеля в конец инструмента для зачистки.
Сожмите рукоятки инструментов до щелчка, а затем отпустите.
Пальцами снимите кожух с зачищенного провода с кабеля.
Примечание. Если у ваших кусачек нет специальной стороны для зачистки проводов, вы можете просто использовать часть для резки проводов, но не сжимайте рукоятки до упора, чтобы он перерезал только внешнюю оболочку кабеля.
После успешного завершения этого шага кабель должен выглядеть так, как показано на второй фотографии этого шага.
Редактировать
- org/HowToDirection»>
Разложите провода в правильном порядке.
Этот порядок: Оранжево-белый, Оранжевый, Зелено-белый, Синий, Сине-белый, Зеленый, Коричнево-белый, Коричневый.
Держите эти провода близко друг к другу и с помощью кусачек отрежьте самый конец этих проводов, чтобы сделать их одинаковой длины.
Редактировать
- org/HowToDirection»>
Держите провода близко друг к другу в порядке, показанном на предыдущем шаге, и вставьте их в новый разъем RJ-45 так, чтобы конец разъема с зажимом был направлен вниз, а оранжево-белый провод — влево.
Протолкните провода к концу соединителя, убедившись, что все провода вошли в соответствующие гнезда соединителя.
Если вы осмотрите верхнюю часть разъема, вы сможете увидеть кончики проводов, прижатых к концу разъема, как показано на втором фото в этом шаге.
Редактировать
Вставьте RJ-45 в кримпер на конце инструмента. Вставьте его до упора, он точно войдет в инструмент — вы не можете вдавить его слишком далеко.
