Реле напряжения предназначено для отключения бытовой нагрузки при недопустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления параметров сети.
В нормальном режиме реле напряжения пропускает через себя весь ток нагрузки, и заодно служит цифровым индикатором уровня напряжения а в некоторых моделях и потребляемого тока.

Согласитесь, это очень удобно, поэтому рекомендуется к установке в каждом домашнем электрощите ввиду того что электрическая сеть подаваемая в дом или квартиру может быть непредсказуемая по своим параметрам.

Простой пример — обрив или отгорания нуля в этажном электрощите что неприкословно приведет к сдвигу фаз где напряжение в розетках квартиры «пойдет в разнос» и может составить даже 400 вольт! Естественно все незащищенные электроприборы которые будут подключены к сети в это время выйдут из строя.

Кроме всего прочего по разным причинам в сети могут появится импульсные «скачки» высокого напряжения или же напряжения может «просесть» до критически опасных низких уровней напряжения при которых домашние электроприборы могут также выйти из строя.

Во всех подобных случаях для защиты домашнего оборудования можно применять реле напряжения. Но все же несмотря на такие полезные его свойства пропускать в розетки только оптимальное напряжение, если в вашей электросети бывают частые понижения напряжения, например в сельской местности где еще старое оборудования местних электростанций, стоит обратить внимание на стабилизатор напряжения.

Несмотря на большое изобилие производителей выпускающих реле напряжения разных моделей у всех моделей принцип работы одинаков и зачастую подключить его не составит проблем.
О выборе, параметрах и правильных схемах подключения реле напряжения можно почитать здесь.

Электрическая схема подключения есть и в инструкции и на самом приборе.

После установки реле напряжения в электрощит наступает момент когда его нужно правильно настроить для надежной и безопасной работы домашней электротехники, особенно холодильников, кондиционеров и другой морозильной, компрессорной и не только, техники..

В реле напряжения можно настраивать напряжения сработки (повышенное и пониженное), а также время повторного включения после восстановления заданных параметров напряжения.
В большинства реле, параметры такие:
Нижний предел 120-200 вольт
Верхний предел 210-270 вольт
Время (повторного) включения нагрузки 5-300 (600) секунд
Максимальный ток нагрузки 40 ампер
Кроме того очень важные и стоит обратить внимание на параметры аварийного отключения (сработки) реле напряжения, качественные модели срабатывают за 0.04 секунды для верхнего предела и 0.06 для нижнего.

По стандарту напряжение в сети может отличаться от номинала не более чем на 10%, а это 198 — 242 вольт и стоит заметить что большинство электрооборудования росчитаны на нормальную работу в таких пределах. В технической документации к каждому электроприбору (оборудованию), как правило указывается и напряжение питания и процент отклонений от номинала. Правда, сейчас введён новый стандарт номинала — 230 вольт, а  это значит, что пределы должны быть от 207 до 253 В.

Но на практике если напряжение сети у вас составляет 190-220 Вольт, то верхний предел лучше всего установить на 245 вольт, а  нижний предел на 180 В. Но если же напряжение сети 230-245, верхнее лучше установить на уровне 255 вольт, а нижнее 190 В.
Если к данной линии подключены холодильники, кондиционеры или другие приборы с пусковыми рабочими свойствами время восстановления рекомендуется выставлять максимальное 300 сек. Такая выдержка времени подключения отсрочит включение бытовых приборов, и они останутся невредимыми и работоспособными.
Если же такая задержка включения вам не по душе, можно применить два варианта, сделать отдельную линию и отдельное реле напряжения для холодильно-компрессорных устройств и с соответствующей задержкой только для того реле в 300-500 секунд, а на реле всех остальных линий дома настроить 5 секунд включения, или второй вариант — настроить реле напряжения (если оно одно и на весь дом) минимум на 150 секунд, но не меньше.
Если скачки «верхнего напряжения» будут очень частыми, то стоит попробовать увеличить верхний предел на 5 Вольт, а если вниз—то уменьшить. Но не устанавливать более 260 вольт, лучше в таких случаях применять квартирный стабилизатор напряжения.

Вносить параметри напряжений нужно согласно инструкции к конкретному реле напряжения, рассмотрим пример настройки реле напряжения (и тока) фирмы DigiTOP.

Настройка реле напряжения

Чтоб установить (изменить) верхний предел отключения по напряжению – жмем и удерживаем более 5 секунд верхнюю клавишу (стрелка вверх). В правом нижнем углу индикатора обязана появится точка и уровень начнет поочередно изменятся с шагом 1 В. Стрелками «вверх» и «вниз» (верхняя и центральная кнопки) устанавливаем нужное нам значение и отпускаем элементы управления. Через 10 сек происходит автоматический выход из меню, параметры остаются в энергонезависимой памяти до их последующей корректировки. Кроме того происходит настройка нижнего значения, лишь начинаем со стрелки «вниз». В случае если нажать и удерживать две стрелки, мы перейдем в настройку времени задержки на включение с шагом 5 сек. При краткосрочном нажатии на одну либо несколько стрелок, мы увидим параметр, который установлен в памяти прибора.

В некоторых моделях еще есть кнопка «і» . Прибор  запоминает  значение  напряжения, вызвавшего последнее  срабатывание. На  дисплей  это  значение  можно вывести нажатием этой кнопки.

Настройка защиты по току в реле типу VA-63(32) делается при помощи нижней кнопки в виде символа «пуск». При ее единоразовом нажатии мы увидим на нижнем табло символ «ON» либо «OFF». Удерживая клавишу, переходим в режим настройки и стрелками устанавливаем подходящий вариант. По умолчанию, с завода, контроль тока включен.

При необходимости в некоторых реле напряжения можно произвести калибровку показаний вольтметра и амперметра.
Внимание! Эта операция есть сервисной и обязана производится специалистом, с надлежащими познаниями и устройствами замера напряжения, и исключительно в тех случаях когда часто имеются отличия характеристик питания наружной электросети (отклонение частотных характеристик, искаженная синусоида) что приводит к неверному измерению устройством («реле») настоящего напряжения.

Для исполнения калибровки вольтметра нужно, при отключенном питании, зажать две стрелки (кнопки) устройства и после чего подать входное напряжение. В режиме калибровки, используя внешний цифровой либо стрелочный вольтметр, стрелками на защите подстраиваем показания на верхнем индикаторе под значение нужного нам эталонного устройства. После чего выключаем питание. Конфигурации сберегаются в энергонезависимой памяти.
По мере надобности, переходим к амперметру. Вход в режим его калибровки производится параллельным нажатием средней и нижней кнопки при выключенном питании и его следующем подключении при удержании кнопок. Подстройка в верхнюю сторону либо наоборот вниз на основании показаний эталонного амперметра исполняется нажатием и удержанием стрелок вверх-вниз.

Обратите внимание! Подстройка показаний случается еще медленнее, нежели в первом варианте с вольтметром.

Однофазное реле напряжения: как правильно подключить, схема

Однофазное реле напряжения используется для защиты бытовых электроприборов от недопустимых скачков напряжения в электрической сети. Прибор отключает дом, квартиру или отдельно нагрузку от электроснабжения, а когда все возвращается в норму, автоматически включает обратно. Существует два основных типа приборов: с автоматической выдержкой времени перед включением и настраиваемые вручную.

Подключаем различные модели

Реле контроля напряжения подключаются по-разному, в зависимости от модели, характеристик и назначения.

Локальная защита

Розеточное реле

Чтобы защитить один прибор (холодильник, телевизор, компьютер) достаточно приобрести защиту, которую достаточно просто воткнуть в розетку. Порядок действий такой:

1. Включаем в реле сетевую вилку от нашего прибора.
2. Вставляем наше реле в розетку.

На панели либо могут быть дополнительные элементы настройки, либо это может оказаться автоматический прибор, запрограммированный на заводе. В таком случае делать больше ничего не надо — включаем и пользуемся.

Обратите внимание! Данные реле не являются стабилизаторами напряжения. При необходимости их нужно приобретать отдельно.

Если у прибора есть панель настроек, его необходимо грамотно настроить. Для правильной настройки устанавливают максимальное и минимальное рабочее напряжение, указанное в паспорте того аппарата, который нужно защитить.

Удлинитель

Защитное реле, выполненное в виде удлинителя, работает таким же образом. Разница лишь в количестве розеток — здесь их несколько, что позволяет одновременно подключать несколько потребителей.

Комплексная защита

Теперь разберемся, как правильно установить и смонтировать более сложные модели. Общее у них одно: они устанавливаются в электрощитах рядом с электросчетчиком и силовым автоматом. Схема подключения реле напряжения очень проста, однако могут быть нюансы, на которые будем обращать внимание.

Основные действия:

1. При помощи индикаторной отвертки определить фазировку. Как правило, с силового автомата выходит «фаза», однако всегда стоит перепроверять.
2. Отключить автомат, убедиться в отсутствии напряжения.

Дальше начинаются различия. Каждый производитель создает собственный дизайн, не влияющий на характеристики прибора, но вызывающий сложности у новичков.

Один из вариантов: УЗМ

Подключение реле такого типа выполняется в несколько шагов:

1. После отключения силового автомата устанавливаем прибор на дин-рейку или крепим другим, описанным в паспорте, способом.
2. Определяем вход — выход.
3. Значение маркировки: INPUT — вход, L — фаза, N — ноль. Подключаем провода, соблюдая фазировку.
4. К выходу также подключаем концы, выводим их к нагрузке.

Прибор готов к работе, подаем питание. В зависимости от настроек, он должен войти в рабочий режим через определенное время. Это время может быть жестко задано в настройках и недоступно для корректировки, а может корректироваться вручную.

С односторонним подключением

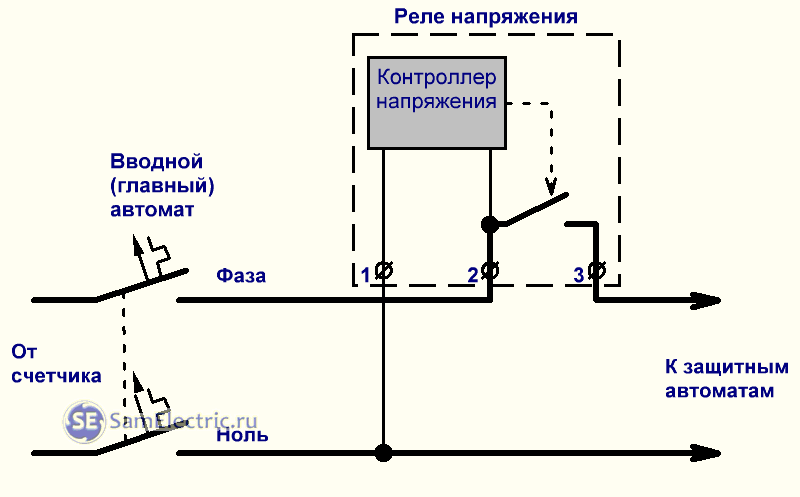

Следующий тип приборов защиты выглядит по-другому: все контакты находятся с одной стороны, к тому же их не четыре, а три. Разберемся, как его смонтировать и запустить в работу. Поможет общая для этого типа реле напряжения схема.

Первые шаги такие же, как и в предыдущем случае: определить фазу, обесточить цепь, убедиться в отсутствии напряжения. Дальше устанавливаем реле на его место. Коммутация производится таким образом:

• Клемма 1 — рабочий ноль. Сюда подходит нулевой провод с автоматического выключателя.
• Клемма 2 — вход. Подаем фазу с АВ.
• Клемма 3 — выход к нагрузке.

Как видно на схеме, к первой клемме подходит провод с автомата и отсюда идет дальше к нагрузке. При грамотном монтаже электрощита должна быть нулевая шина, тогда не придется в одну клемму зажимать два конца. Она позволит сделать столько ответвлений, сколько нужно и при этом сохранить надежный контакт.

Модель РН-104

Совсем по-другому подключается такой тип защитного реле. На первый взгляд, оно ничем не отличается от предыдущего, но есть существенные различия в схеме. Ключом к пониманию является маркировка в верхней части корпуса и схема, нарисованная сбоку. Согласно ей, вход — клемма 1, выход — клемма 3. Контакт номер два — общий. Он используется и как вход питания реле, и как выход к нагрузке.

Подключая этот прибор своими руками нужно провод «фаза» подключить на крайний левый контакт, «ноль» на средний. К этому же болту подводим другой провод — к нагрузке, и оба хорошо зажимаем. При наличии нулевой шины к среднему контакту подводим провод с нее, таким образом на этом контакте будет только одно подсоединение. К нагрузке идут проводники с крайней клеммы прибора и с нулевой шины.

Реле с несколькими режимами работы

Только что были рассмотрены самые простые виды моделей реле контроля напряжения, подключение которых не вызывает особых сложностей. Стоит обратить внимание на более сложные разработки. Одна из них — РН-113. Этот аппарат может работать в нескольких режимах, поэтому схема его подключения немного отличается.

Во-первых, в верхней части на клеммнике четыре болта. Но это сдвоенные контакты: слева пара и справа пара. Такая особенность.

Во-вторых, здесь не имеет значения фазировка. Хотя логичнее всего разрывать фазу — намного безопаснее, когда потребитель в отключенном состоянии без напряжения.

В-третьих, питание на электронику подключается сверху, а снизу находятся переключающие контакты, на которые необходимо обратить особое внимание: аппарат может иметь несколько режимов работы. Рассмотрим схему.

После установки на дин-рейку (при отключенном силовом автомате), на контакты 4-7 подсоединяем вход 220 вольт. Затем фазный провод зажимаем на контакт 3 (внизу). Теперь нужно определиться, что и как мы хотим защищать.

Если нужен обычный режим — защита от повышенного и пониженного скачка — выход берем с контакта 2, как видно на рисунке, позиция 1. Переключатели Umin и Umax на корпусе реле должны быть включены оба. Подключаем нулевой проводник непосредственно к нагрузке. Можно подавать электропитание.

Для режима защиты от минимального напряжения (включен только переключатель Umin) — фаза на разрыв также подключается на контакты 2–3.

Защита от перенапряжения (включен только Umax) — фазный провод включен как на рисунке, позиция 2 — клеммы 1–3.

Четвертый режим работы — автоматическое отключение при напряжении ниже 155 вольт. Оба переключателя отключены и ручные настройки не задействованы. Нагрузка разрывается контактами 2–3, после устранения режима аварии возврат в рабочий режим происходит через установленное время.

РН-112

Другой тип подключения у этого типа реле. Выходные контакты — независимые друг от друга, подсоединение нагрузки зависит от выбранных функций. Этот аппарат больше подходит для защиты специфического оборудования в домашних мастерских, поскольку имеет рабочий режим 100 вольт.

Прибор имеет три режима работы: контроль напряжения ниже нормы, выше нормы и оба режима одновременно. На верхней планке два контакта 1 и 2 — подача питания.

Для работы в режиме общего контроля (превышение значений максимума и минимума) правый нижний регулятор поворачивается стрелкой вверх. Фазный провод подключается к контакту 5, выход к нагрузке берем с контакта 6.

Режим защиты от пониженного напряжения. Правый нижний регулятор ставим в значение «min». Нагрузка также разрывается контактами 5–6.

Защита от превышения допустимого значения напряжения. Регулятор ставим в значение «max», нагрузку подключаем к контактам 3–4.

Настройка рабочих режимов

Для нормальной работы реле контроля напряжения недостаточно его закрепить и подсоединить. Некоторые модели имеют выведенные на корпус настройки — максимальное и минимальное напряжение, при котором будет обесточена нагрузка, и время задержки включения. Этот параметр позволяет убедиться, что аварийная ситуация устранена.

Заводские настройки обычно составляют такие значения: max — 250 В, min — 175 В, время задержки — 5–15 секунд (каждый завод по-своему). Разумнее всего оставить как есть. Но если в сети сильный разброс, вызывающий частые срабатывания, можно на пять вольт изменить значения, но не более.

Подключение несколько реле контроля напряжения

Технические условия допускают подключение к частному дому или квартире трех фаз. Если для защиты электрооборудования использовать трехфазные блоки, то при аварийной ситуации на одном ответвлении обесточиваться будет все оборудование, что не очень удобно. Эта проблема решается тремя реле, подключенными отдельно на каждую фазу.

С нижней клеммы автомата производим подсоединение ко входу первого блока. С другой клеммы — на вход следующего блока. Для удобства обслуживания и ремонта делать это нужно разноцветными проводами, при этом помнить, что синий цвет — всегда «ноль». Нулевой провод выводим на нулевую шину.

Можно установить отдельные входные автоматы, чтобы в случае необходимости обесточить нужное реле, если вдруг придется его отключать. Как видим, монтаж ничем не отличается от рассмотренных примеров выше, только вместо одного блока — сразу три, каждый на свою фазу.

Выходы реле подключаем на автоматы, которые идут каждый непосредственно на свою нагрузку: освещение, розетки, бойлер. В соответствии с этим каждое реле можно настроить на разное время задержки.

Если мощности не хватает

Нередки ситуации, когда нужно установить защитные реле на мощное оборудование, но при этом сам защитный блок по техническим данным не подходит. Есть способ увеличить значение номинального тока за счет установки промежуточного реле. Идея очень проста: нагрузка подключается к сети через мощный контактор, катушки которого, в свою очередь, включены через защитный блок. В результате, основная нагрузка идет не через реле, которое не перегружено.

Подключение проводится в такой последовательности:

• Крепим на дин-рейку рядом друг с другом реле защиты и пускатель.
• При отключенном питании подключаем на вход питания реле «фазу» и «ноль».
• Проводом нужного сечения подключаем «фазу» на вход размыкающего контакта пускателя.
• Выход этого контакта — к нагрузке. «Ноль» берем непосредственно с линии.
• На катушку пускателя подключаем два провода. Один подводим к нулевой шине, другой — к выходу разрывающих контактов реле защиты (внизу корпуса прибора).
• Вход разрывающих контактов реле подключаем к фазному проводу сети.

Теперь можно контролировать нагрузку, значительно превышающую номинальное значение защитного реле.

Видео по теме

Как подключить реле напряжения и установить на дин рейку

Наверняка Вы не раз слышали о такой ситуации, как полный выход из строя всей бытовой техники в доме при скачке напряжения? Такое действительно бывает, особенно если Ваша квартира старой постройки и соответственно, со старой электропроводкой. Чтобы защитить домашние электроприборы от преждевременной поломки, рекомендуем подключить реле напряжение в квартирном щитке. Не знаете, как это правильно сделать? К Вашему вниманию пошаговая инструкция по установке и подключению своими руками!

В чем преимущество такой защиты

Для начала вкратце поговорим о том, чем подключение реле контроля напряжения лучше, нежели классическая установка стабилизатора.

• Во-первых, рассматриваемое устройство компактнее и не занимает много места в квартирном электрощите. Что касается стабилизатора, чтобы его подключить, нужно выделить отдельное место, к тому же установка данного устройства более трудоемкая.
• Во-вторых, реле напряжения на порядок быстрее срабатывает, что является его главным преимуществом. Дело в том, что при значительном отклонении напряжения от номинального, стабилизатору может понадобиться до 1 секунды времени. За это время Ваша бытовая техника уже может сгореть. В свою очередь реле напряжения срабатывает за тысячные доли секунды и моментально отключает питание в щитке.
• В-третьих, стоимость компактного изделия в несколько раз меньше, нежели качественного стабилизатора. Так зачем платить больше, если можно подключить альтернативный вариант защиты?

Обзор продукции ZUBR

Как Вы видите, при существующей угрозе перенапряжения в сети лучше самому выполнять подключение реле напряжения в квартире. Однако это не значит, что стабилизатор нет смысла использовать. Дело в том, что данный аппарат позволяет выравнивать напряжение в сети, если оно находится в диапазоне от 140 до 250 Вольт (в каждой модели своя уставка) без отключения электроэнергии. Рекомендуем при неполадках в сети подключить и тот и другой вариант защиты вместе с устройством защитного отключения (УЗО) и автоматическим выключателем.

Также следует отметить, что перенапряжение в сети чаще всего вызвано обрывом нулевого провода в подъездном щитке. Как следствие – происходит перекос фаз и может произойти такая ситуация, что у Вас в квартире напряжение 300 Вольт, а у соседей – 110-120. И тот и другой вариант не утешительный для бытовых электроприборов.

Как выполнить монтаж

Итак, мы рассмотрели предназначение и преимущества данного вида защитной автоматики. Теперь поговорим о том, как правильно подключить реле контроля напряжения к однофазной сети и установить на дин рейку своими руками! Чтобы инструкция была для Вас более удобной и понятной, предоставим ее пошагово с фото примерами правильного монтажа:

1. Отключите электроэнергию на вводном щитке.
2. Выполните установку реле нового образца на DIN рейку, чтобы корпус был размещен как можно ближе к вводному автоматическому выключателю после счетчика.
3. Определите, где на автомате фаза, а где ноль с помощью индикаторной отвертки.
4. Фазный провод, идущий от автомата в квартиру (либо дом) самостоятельно разрежьте посередине таким образом, чтобы обе части провода можно было подключить к реле контроля напряжения.
5. Тот провод, который идет от автомата, обрезанными концом подключите к клемме с надписью «IN».
6. Оставшийся обрезанный проводник закрепите в клемме «OUT». Таким образом, должно получиться протекание тока с ввода на этаже к квартирной электропроводке не напрямую, а через защитное реле.
7. С помощью небольшого отрезка электрического провода подходящего сечения подключите оставшуюся клемму «N» к нулевой шине в распределительном щитке. В конечном итоге схема подключения в однофазной сети 220 Вольт должна выглядеть следующим образом:
8. Проверьте качество всех точек подключения и если жилы надежно закреплены в разъемах, включите питание на вводном автомате.

Особенности электромонтажа

Второй вариант подключения устройства к домашней сети

Вот и вся технология подключения реле напряжения к автоматическому выключателю своими руками. Как Вы видите, ничего сложного нет и подключить устройство сможет даже чайник в электрике! Обращаем Ваше внимание на то, что существуют и другие типы защитных реле нового образца, которые могут быть представлены изделием, с виду напоминающим тройник с цифровым дисплеем. Такой вариант конструкции позволяет защитить один отдельный электроприбор в квартире от перенапряжения. Установка и подключение такого варианта защиты не представляет ничего сложного, поэтому на данной инструкции мы останавливаться не будем!

Также следует отметить, что если у Вас дома трехфазная сеть 380 Вольт и при этом нет трехфазных потребителей: мощной холодильной установки либо станка то лучше подключить на каждую фазу по отдельном однофазному реле контроля напряжения. Если же необходимо питание от 380В, тогда обязательно выполните подключение трехфазного защитного реле через магнитный пускатель.
Также читают:

принцип работы и нюансы подключения

Перепады напряжения – далеко не редкость в отечественных домах. Происходят они из-за изношенности электросетей, замыканий и неравномерности распределения нагрузки по отдельным фазам.

В результате бытовая техника либо недополучает электроэнергию, либо перегорает от ее переизбытка. Чтобы избежать перечисленных проблем, рекомендуется устанавливать реле контроля напряжения (РКН).

Предлагаем разобраться, какие преимущества дает применение такого устройства, каковы отличия РКН от стабилизатора, как выбрать подходящее реле и осуществить его подключения.

Содержание статьи:

Зачем нужно регулирующее напряжение реле

Грамотное название рассматриваемого устройства – «реле контроля напряжения». Но среднее слово в разговорах электриков между собой нередко выпадает из этого термина.

В принципе, это один и тот же электротехнический прибор защитной автоматики. Плюс данное оборудование часто называют еще и «защитой от обрыва нуля». Почему – станет понятно ниже.

Не стоит путать  и РКН. Первые защищают линию от перегруза и короткого замыкания, а вторые от скачков напряжения. Это разные по функциональному предназначению приборы.

Главная задача РКН – это отключение электроприборов от сети при слишком высоких и слишком низких напряжениях в ней, чтобы подключенная к электропитанию техника не вышла из строя

Надпись «~220 В» привычна всем россиянам. На таком переменном вольтаже работает в доме бытовая техника, подключенная к розеткам. Однако по факту максимум напряжения в домашней электросети только колеблется вокруг этой отметки с разбросом +/-10%.

В отдельных случаях перепады достигают и больших величин. Вольтметр вполне может показывать падения до 70 и всплески до 380 Вт.

Для электротехники страшно излишне как низкое, так и высокое напряжение. Если компрессор холодильника “недополучит” электроэнергии, то он просто не запустится. В итоге техника неизбежно перегреется и сломается.

При низком вольтаже обыватель в большинстве случаев даже не в состоянии внешне определить, исправно или нет работает оборудование в такой ситуации. Визуально можно лишь увидеть тускло светящиеся лампочки накаливания, напряжение к которым подается меньшее, чем положено.

С высокими всплесками все гораздо проще. Если на вход питания телевизора, компьютера или микроволновки подать 300–350 Вт, то в лучшем случае в них перегорит предохранитель. А чаще всего они “сгорят” сами. И хорошо еще, если при этом не произойдет реального возгорания техники и возникновения пожара.

Многоквартирные дома обычно запитаны от трехфазной сети 380 В, а к квартире уже идет однофазная проводка на 220 В от электрощита на этаже

Основные проблемы с перепадами напряжения в многоэтажках возникают из-за обрыва рабочего нуля. Этот провод повреждают по неосторожности электрики во время ремонта либо он сам просто перегорает от старости.

Если в доме на подъездной линии стоит комплект необходимой защиты современного уровня, то в результате такого обрыва происходит срабатывание автоматики УЗО. Все заканчивается относительно нормально.

Однако в старом жилом фонде, где не стоят защитные автоматы, пропадание нуля приводит к перекосу фаз. И тогда в одних квартирах напряжение становится низким (50–100 В), а в других резко высоким (300–350 В).

У кого что в результате выйдет в розетке, зависит от подключенной в данный конкретный момент к электросети нагрузки. Заранее точно рассчитать и предугадать это невозможно.

В итоге у одних вся техника перестает работать, а у других сгорает от перенапряжения. Здесь-то и нужно реле контроля напряжения. При возникновении проблем оно отключит сеть, предупредив поломку телевизоров, холодильников и т.п.

В частном секторе проблема с перепадами напряжения несколько иная. Если коттедж расположен на большом удалении от уличного трансформатора, то при повышенном потреблении электроэнергии в домах до него в этой крайней точке вольтаж может упасть до критически низких отметок.

В результате из-за длительной нехватки «вольт» электродвигатели в бытовых электроприборах неизбежно начнут гореть и выходить из строя.

Разновидности устройства РКН

Все модели реле, выполняющих функции регулятора напряжения, подразделяются на однофазные и трехфазные.

Однофазное реле. Обычно устанавливают в коттеджах и квартирах – большего в домовых щитках не требуется.

В электрических щитах частных и многоквартирных домов обычно применяются однофазные реле в компактном исполнении на DIN-рейку (+)

Трехфазное реле. Такие РНК предназначены для промышленного применения. Их часто используют в схемах защиты трехфазных станков. Причем если на входе подобной сложной техники требуется такой трехфазник, то его зачастую выбирают в комбинированном исполнении с контролем не только по напряжению, но и по синхронизации фаз.

Главный недостаток и одновременно плюс трехфазного реле – полное отключение питания на выходе при скачке вольтажа даже в одной из фазных линий на входе. В промышленности это идет только на пользу. Но в быту часто колебания напряжения в одной фазе не являются критичными, а РКН берет и отключает защищаемую сеть.

В отдельных случаях такая сверхнадежная перестраховка нужна. Однако в подавляющем большинстве ситуаций она излишня.

По типу исполнения и габаритам

Весь модельный ряд реле напряжения делится на три вида:

• переходники «вилка-розетка»;
• удлинители с 1-6 розетками;
• компактные “пакетники” на DIN-рейку.

Первые два варианта используются для защиты одного конкретного электроприбора или какой-либо группы. Они включаются в обычную комнатную розетку.

Третий вариант предназначен для  в составе защитной системы электросети квартиры или коттеджа.

Галерея изображений

Фото из

Регулятор с проводом-удлинителем

Трехфазное реле для линий с большой нагрузкой

Реле для установки в электрическом щитке

Реле-переходник для подключения через розетку

Переходники и удлинители рассматриваемых регуляторов имеют достаточно большие размеры. Производители стараются сделать их как можно меньше, чтобы они не портили своими видом интерьер.

Но у внутренних компонентов реле напряжения свои жесткие габариты, к тому же их еще надо скомпоновать в одном корпусе с розеткой и вилкой. В плане дизайна здесь не развернешься.

Реле на DIN-рейку для монтажа в распределительном щитке имеют более компактные размеры, в них нет ничего лишнего. Подключение их в сеть производится посредством .

По базе и дополнительным функциям

Внутренняя логика и работа реле для контроля напряжения выстраиваются на основе микропроцессора либо более простого компаратора. Первый вариант дороже, но предполагает более точную и плавную регулировку порогов срабатывания РКН. Большинство продаваемых защитных приборов сейчас выстроено на микропроцессорной базе.

Верхний (Umax) и нижний (Umin) пороги являются двумя основными регулируемыми параметрами РКН – если входное напряжение выходит за установленный диапазон, то реле отключает выходную линию от электротока (+)

Как минимум, на корпусе реле присутствует пара светодиодов, по которым можно определить наличие напряжения на входе и выходе. Более продвинутые приборы оснащаются дисплеями, показывающими выставленные допустимые пределы и имеющийся в линии вольтаж.

Регулировка пороговых значений производится потенциометром с градуированной шкалой либо кнопками с отображением параметров на табло.

Само отвечающее за коммутацию реле внутри РКН выполнено по бистабильной схеме. У этой катушки два устойчивых состояния. Энергия затрачивается только на переключение защелки. Для удержания контактов в сомкнутом или разомкнутом положении электричество не требуется.

С одной стороны это минимизирует энергопотребление, а с другой – гарантирует, что катушка не станет греться при работе регулятора.

При выборе реле напряжения в параметрах надо смотреть на:

• рабочий диапазон в Вольтах;
• возможности по установки верхнего и нижнего порогов срабатывания;
• наличие/отсутствие индикаторов уровня напряжения;
• время отключения при срабатывании РКН;
• время задержки возобновления подачи электричества;
• максимальную коммутируемую мощность в кВт или пропускаемый ток в Амперах.

По последнему параметру реле следует брать с запасом в 20–25%. Если подходящего под существующие в линии высокие нагрузки РКН нет, то берется маломощная модель, а на ее выходе подсоединяется магнитный пускатель.

С установкой порогов ситуация следующая. Если их задать слишком жестко, то частота срабатывания реле получится высокой. Здесь придется идти на компромисс.

Регулировку этих параметров надо выполнять так, чтобы они обеспечивали должный уровень защиты, но не допускали слишком частого переключения РКН. Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.

При этом некоторые реле вообще не имеют возможности самостоятельно корректировать пороги. Они у них установлены “жестко”. Например, уставка по нижнему пределу заводом выполнена на 170 В, а во верхнему – на 265 В.

Такие РКН дешевле, но подбирать их надо более внимательно. Потом перенастроить эти приборы не получится, при ошибках в расчетах придется приобретать новые на замену неподошедшим.

Выбор временных параметров отключения и возобновления питания линии на выходе зависит от подключенной нагрузки и особенностей конкретной сети (+)

Если в электросети постоянно возникают кратковременные (на доли секунды) несильные падения напряжения, то время отключения по нижнему порогу лучше установить по максимуму. Так срабатываний выйдет меньше, а угроза запитанному оборудованию будет минимальной.

Задержку на включение следует подбирать в зависимости от типа включенных в розетку электроприборов. Если подключенная техника имеет компрессор или электромотор, то время подачи напряжения стоит увеличить до 1–2 минут.

Это позволит избежать резких скачков вольтажа и тока при возобновлении питания в сети, что убережет холодильники и кондиционеры от поломок.

А для компьютеров и телевизоров этот параметр можно снизить и до 10–20 секунд.

Что лучше: стабилизатор vs реле

Нередко вместо подключения в щитке реле контроля электрики рекомендуют устанавливать в доме . В отдельных случаях это бывает оправдано. Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов.

В плане функционала стабилизатор не только выравнивает напряжение, но и отключается при слишком высоких показателях последнего. А реле напряжения – это исключительно защитная автоматика. Вроде бы первый включает в себя функции второго.

Но по сравнению с РКН стабилизатор:

• дороже и шумит;
• более инертен при резких перепадах;
• не имеет возможностей для регулировки параметров;
• занимает гораздо больше места.

При уменьшении входного напряжения, чтобы на выходе стабилизатора были нужные показатели, он начинает “втягивать” в себя больше тока из сети. А это прямой путь к перегоранию проводки, если она изначально не рассчитана на подобное.

Второй основной минус стабилизатора в сравнении с реле контроля – это его неспособность перехватить резкий скачок напряжения при обрыве нуля.

Достаточно буквально полусекунды с 350–380 Вт в розетке, чтобы вся техника в доме погорела. А большинство стабилизаторов не способно подстроиться под такие изменения и пропускает высокий вольтаж, отключаясь только через 1–2 секунды после начала всплеска.

Помимо стабилизаторов и реле для защиты линии от перепадов вольтажа в сети также можно применять расцепители максимального и минимального напряжения. Но у них в сравнении с РКН большее время срабатывания. Плюс они не включают питание обратно в автоматическом режиме, по работе больше походят на УЗО.

После отключения электроэнергии эти расцепители придется переключать в исходное состояние вручную.

Схемы подключения РКН

В щитке реле напряжения всегда устанавливается после счетчика в разрыв фазного провода. Он должен контролировать и по необходимости отсекать именно «фазу». Никак по-другому его подключать нельзя.

Чаще всего для однофазных потребителей применяется стандартная схема с прямой нагрузкой через реле (+)

Основных схем подсоединения однофазных реле регулятора сетевого напряжения существует две:

• с прямой нагрузкой через РКН;
• с подсоединением нагрузки через контактор – с .

При монтаже электрощита в доме практически всегда применяется первый вариант. Разнообразных моделей РКН с необходимой мощностью в продаже предостаточно. Плюс при необходимости этих реле можно установить по параллельной схеме и несколько, подключив к каждому из них отдельную группу электроприборов.

С монтажом все предельно просто. На корпусе стандартного однофазного реле имеется три клеммы – «нуль» плюс фазные «вход» и «выход». Надо лишь не перепутать подсоединяемые провода.

Выводы и полезное видео по теме

Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора.

Как защитить оборудование от перепадов в электросети с помощью РКН:

Настройка реле напряжения:

Реле контроля сетевого напряжения – это отличная защита от «обрыва нуля» и резких перепадов вольтажа. Подключить его несложно. Надо лишь вставить соответствующие провода в клеммы и затянуть их. Практически во всех случаях применяется стандартная схема с прямой нагрузкой через РКН.

Поделитесь с читателями вашим опытом подключения и применения реле напряжения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Схема Подключения Реле Напряжения — tokzamer.ru

У специалистов имеются специальные тестеры, которые могут записывать параметры поступающего электропитания на протяжении определённого испытательного срока.


У этого варианта подключения имеется один, но довольно существенный, недостаток — пониженное быстродействие. Следует помнить, что защита от КЗ и превышения тока не является задачей реле контроля напряжения, поэтому оно не может заменить автомат.

Схемы подключения реле Ответы на 3 вопроса о способах подключить реле Допускается ли подключение электроприборов прямо после устройства?
Они обязаны быть в электощитке- Реле Напряжения и УЗО. как подключить.

Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А. Есть модели и попроще, схема включения напоминает схему с однофазным реле.

Время повторного включения задается самостоятельно — это или 10 секунд или 6 минут. Материалы: реле напряжения небольшой отрезок провода.

При этом осуществляется полноценная защита потребителей. Паспортная погрешность показаний максимум 5 Вольт.

К УЗМ подключают отдельный электро-приемник, так как это реле рассчитано на ток 16А. Приобретать приборы следует там, где на товар выдаётся гарантия.

Реле контроля напряжения не дают защиту от попадания молнии.

Схема подключения реле напряжения через кросс-модуль — распределительный блок

Классификация защитных реле напряжения

Такая схема защищает электродвигатель от проблем с подходящим напряжением и от неисправностей пускателя, но остальное оборудование остаётся без защиты. Так, когда напряжение выйдет за дозволенные пределы катушка контактора обесточится, его контакты разомкнуться и отключатся от сети потребители.

Допускается ли установка РН до счётчика электроэнергии?

Это нужно для реализации различных схем, например формирования сигнала для запуска генератора или другой системы бесперебойной подачи электроэнергии в вашем доме, или включения аварийного освещения и отключения важных цепей.

Обратите внимание, общаются ли сотрудники фирм-производителей с пользователями.

Реле на DIN-рейку для монтажа в распределительном щитке имеют более компактные размеры, в них нет ничего лишнего.

Материалы: реле напряжения небольшой отрезок провода. Подключение реле в однофазных сетях Разберемся, как подключить однофазное реле в домашней сети В.

Достаточно только в цепи нагрузок выполнить электромонтаж реле напряжения. В сравнении со стабилизирующими аппаратами элементы контроля разности потенциалов потребляют ничтожно малое количество электроэнергии.
Реле напряжения. Защита от перепадов (скачков) напряжения.

Навигация по записям

Время повторного включения от 3 до сек.

Если же мощность нагрузки превышает 8,5 кВА, то для ее отключения используют магнитный пускатель, контактор или автоматический выключатель, соответствующей мощности. При внезапном скачке разности потенциалов срабатывание элемента происходит всего через несколько миллисекунд.

Способы настройки индивидуальны для различных реле напряжения в зависимости от их производителя.

Для этого проводник, идущий от выхода автомата или счётчика, подключенный к распределительной шине, отключают, и подключают к входу L реле. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз.

Данное устройство применяется как в однофазной, так и в трехфазной электросети для защиты потребителей электроэнергии от выхода из строя. Ставятся они на DIN-рейку в щитках, возле остальной автоматики. В лучшем случае контакт просто отвалится, в худшем — будет пожар.

Недостатки стабилизаторов

Здесь нужно быть очень внимательным — проводник меньшего диаметра в одном контактном гнезде с проводом потолще, будет иметь ненадёжное соединение и может выпасть оттуда. Если произойдёт короткое замыкание обвисших проводов или обрыв нулевого проводника. У разных производителей реле и контакторов маркировка и схема подключения может отличаться.

Тогда вы можете использовать произвольное количество реле контроля напряжения и выставить допустимые пределы для каждого потребителя. Выбор фирмы-производителя следует делать по отзывам в сети интернет. Схема подключения реле напряжения может быть выполнена одним из двух способов: Сквозное прямое подключение устройства. Также следует заметить, что реле контроля напряжения охраняют сеть фактически бесшумно, чего нельзя сказать о стабилизаторах, которые шумят все время. Она была дома и успела отключить всю электроаппаратуру.

Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов. Реле напряжения РН ведёт контроль напряжения в сети в и отключает подключённое к ней оборудование. Устанавливается это устройство после вводного автомата. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания. Конструкция и способы размещения подобных средств защиты рассмотрены выше.
Схема ввода 220В с УЗО и реле напряжения.

Подключаем реле контроля напряжения своими руками

Классификация защитных реле напряжения Реле могут быть предназначены для всего дома и для одной розетки.

С монтажом все предельно просто. Для стабилизатора придётся изготавливать защитный ящик для установки возле щитка, или врезаться в сеть, при установке в квартире.

Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.

Выводы и полезное видео по теме Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора. Время повторного включения от 3 до сек. Электронные, на симмисторах или тиристорах или других полупроводниковых ключах, сложные и дорогие устройства.

См. также: Как сэкономить тэр на предприятии

Как подключить реле напряжения

Схема подключения реле напряжения РН Рассчитаны РН на небольшие токи до 16А или мощность до 3,5 кВт, но для подключения более высокой нагрузки, РН можно включать совместно с контакторами магнитными пускателями. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания.

Особенно остро вопрос защиты электроприборов от перепадов напряжения стоит в жилых многоквартирных домах старой постройки, а так же частных жилых домах подключенных к старым линиям электропередач. Однофазные реле напряжения отключают одну фазу, а трехфазные — одновременно все три фазы. Установка на рейку более удобна по нескольким причинам: РКН, установленное на din-рейку, защищает электроаппаратуру всей квартиры; приобретение маломощных приборов для несколько розеток обойдётся дороже, чем одного мощного; Прибор на din-рейке малозаметен, а в розетке выпирает из стены и есть опасность его сломать. Цифровая индикация в большинстве случаев оказывается ненужной, хотя она облегчает процесс настройки прибора.

Алексей Бартош Поделитесь этой статьей с друзьями: Вступайте в наши группы в социальных сетях:. До пускателя после вводного автомата.

ТЕСТ: Попробуйте ответить на вопросы и оценить свои знания того, какое выбрать защитное устройство. Эта схема применяется, если номинальный ток автомата меньше тока устройства. Эта организация изготавливает изделия под торговой маркой DigiTop. Настройка реле напряжения Введение.
Как установить реле контроля напряжения в щиток квартиры самостоятельно

Реле контроля напряжения — схема, подключение и настройка



Как защитить электроприборы от высокого напряжения

Данные реле применяют для защиты электронной и электрической техники от перенапряжений или слишком низкого напряжения.

В кондиционировании их применяют для защиты

• компрессора от пониженного напряжения

• плату управления от высокого напряжения

При понижении напряжения, ротору компрессора не хватит момента для пуска и его обмотка перегреется и выйдет из строя

А броски напряжения особенно вредны для инверторных кондиционеров.

Принцип действия реле напряжения

Реле содержит в себе:

• схему контроля напряжения,
• силовое реле,
• регуляторы для настройки параметров,
• индикаторы напряжения и включения нагрузки (не всегда)
• микроконтроллер для управления (не во всех моделях)

Устройство позволяет защитить нагрузку от скачков напряжения.

Его устанавливают последовательно в разрыв фазного провода.

При подаче питания на прибор, он измеряет напряжение, после чего, если оно соответствует значению, заданному в настройках, замыкает силовое реле, подавая питание на нагрузку.

В случае выхода  напряжения за установленные пределы нагрузка обесточивается.

После нормализации напряжения нагрузка включается через время заданное в настройках.

Возможно задать такие параметры как:

• минимально напряжение
• максимальное напряжение
• задержка отключения после понижения напряжения
• задержка отключения после превышения напряжения
• задержка включения после  превышения/понижения напряжения.

Настройка реле напряжения для кондиционера

Напряжение включения и отключения

На шильдике кондиционера указано рабочее напряжение кондиционера.

Обычно значение 200-240 В, такие параметры надо настроить и на реле.

Если их установить в пределах, например 215-225 В, то кондиционер будет отключаться часто, так как скачки напряжения в российских электросетях не редкость, а по сути это и не нужно, так как кондиционер способен работать и при более широком диапазоне.

Время отключения

При превышении напряжения:

На платах кондиционера стоят варисторы, которые способны гасить напряжение, но по мощности они не большие, поэтому чтобы они не сгорели время необходимо устанавливать минимальным, реле позволяют установить 0,1 с.

При понижении напряжения:

При включении мощных нагрузок -стиральных машин, электочайников и подобных происходит проседание напряжения, оно может длиться от долей до нескольких секунд.

Поэтому необходимо установить небольшую задержку, чтобы чтобы при каждом запуске мощной нагрузки не отключать кондиционер, например 5-10 секунд.

 Схема подключения реле напряжения

Схема подключения очень простая:

• подключается питание для самого реле слаботочными проводами
• подключается силовой фазный провод ко входу силового реле
• с выхода силового реле подключается провод к нагрузке

Если реле рассчитано на ток меньший чем потребляет нагрузка, можно установить промежуточное реле или контактор на ток, достаточный для питания нагрузки.

Реле контроля напряжения являются дешёвой альтернативой стабилизаторов напряжения, а иногда и должны дополнять их.

Хотя оно и не выполняет функцию бесперебойной работы потребителей, защитить от скачков напряжения аппаратуру вполне может.



Реле контроля напряжения, правильное их использование

Главный враг домашних электроприборов – низкое напряжение. От провалов напряжения более всех страдают холодильники, стиральные машины, телевизоры, компьютеры, а также другая аппаратура с электродвигателями и импульсными блоками питания. Часто в зимнее время в
многоэтажных домах случается отгорание нулевого провода, поэтому в части квартир подъезда напряжение может упасть ниже 180 В, а в других квартирах напряжение превысит 250 В.

Когда нужно устанавливать реле контроля напряжения?

Реле контроля напряжения (еще их называют ограничители напряжения, отсекатели напряжения) применяются исключительно в аварийных ситуациях – при поломках на линии. В случае, когда в вашей сети постоянно «нестандартное» напряжение или очень частые его скачки, то правильнее использовать стабилизатор напряжения.

Например, если в вашей сети напряжение обычно на уровне 170 – 190 В, то современный холодильник протянет не более года или полтора. Реле ограничения напряжения в данном случае не поможет, оно только отключает питание и обратно включает при восстановлении напряжения к норме. Реле напряжения, в приведенном примере, будет часто срабатывать или надолго отключит питание, и ваш холодильник потечет.

Как правильно выбрать реле контроля напряжения?

При выборе реле напряжения можно ориентироваться на следующие особенности:

• Наличие вольтметра у некоторых реле напряжения;
• По типу установки реле напряжения бывают: на DIN-рейку и подключаемые в розетку.

• По типу подключения реле напряжения выпускаются: трехфазные и однофазные.

• Номинальный ток для однофазных реле напряжения, устанавливаемых на DIN-рейку, в амперах равен: 8, 16, 20, 25, 32, 40, 50, 63, 80.
• Номинальный ток для однофазных реле напряжения, включаемых в розетку, в амперах равен: 6, 10, 16.

Распространенная ошибка при выборе однофазного реле напряжения – неправильно подобранный ток. Указанное значение тока на корпусе это величина номинального тока, который долго могут выдерживать контакты реле. Но большинство людей не знают, что при больших токах контакты сцепляются магнитодинамической силой, поэтому катушка реле должна иметь дополнительную мощность, чтобы преодолеть усилие сомкнутых контактов. А еще, при размыкании контактов происходит их разрушение электродвижущей силой.

Вам достаточно знать, что выбирать однофазное реле напряжения необходимо с запасом в 20 – 30% по току. Таким образом, если у вас установлен вводной автомат на 25А, то нужно ставить реле на 32А или 40А. Если установлен вводной автомат на 40А, то необходимо реле на 50А или 63А.

Все трехфазные реле напряжения выпускаются на ток максимум 16А. Это объясняется тем, что в промышленности эти реле своими контактами управляют пускателями или контакторами.

Кстати, также можно подключить и однофазное реле напряжения, соединив его контакты с катушкой пускателя или контактора.

Можно ли установить трехфазное реле напряжения на однофазные цепи?

Между однофазными и трехфазными реле напряжения есть принципиальное различие.

Однофазное реле напряжения нужно использовать, если ваше оборудование питается от одной фазы. Трехфазное реле напряжения (технически правильно называть их реле контроля фаз или чередования фаз) используется строго для защиты трехфазных двигателей.

Если в ваш дом заходит три фазы, то для защиты однофазного оборудования правильно поставить три однофазных реле на каждую фазу.

Нельзя применять трехфазное реле напряжение для защиты однофазных потребителей. Факт в том, что при отрыве одной из фаз трехфазное реле контроля отключает остальные две фазы. Поскольку обрыв фазы это аварийный режим работы трехфазного электродвигателя. Кроме того, трехфазное реле контроля обязательно сработает при малейшем перекосе фаз. Ведь несимметричность нагрузки свидетельствует о неисправности подключенного трехфазного оборудования.

Таким образом, если напряжение на одной из фаз будет 210В, а на другой 230В, то трехфазное реле напряжение полностью отключит ваш дом от питания. А ведь значения напряжений 210 – 230В – абсолютно безопасны для работы бытовых приборов!

Так что установка трехфазного реле напряжения в однофазной цепи – неразумна.

Может ли реле контроля напряжения обеспечить защиту от импульсных напряжений?

Обратите внимание, что ни стабилизаторы, ни реле напряжения, не защищают от импульсных скачков напряжения. Импульсы напряжения от ударов молний или от коммутации нагрузок настолько кратковременны, что эти приборы не успеют на них среагировать.

Как известно, от попадания молнии в электролинию защищают молниеотводы и разрядники. А вот для защиты от коммутационных скачков напряжения и от остаточных импульсов после удара молнии, применяются несколько ступеней варисторов. Для защиты от импульсного напряжения во многих электроприборах установлены варисторы.
