9 основных клапанов для систем отопления. Какие особенности и для чего служат?

В систему отопления зачастую входят механизмы регулирования и механизмы обеспечивающие безопасность эксплуатации. По другому их называют клапанами систем отопления. При помощи данных элементов регулировки происходит изменение параметров теплоснабжения, они также обеспечивают стабильное функционирование и производят автоматическую настройку. Рассмотрим клапаны и регуляторы системы отопления, так как предназначения и функции у них различаются.

Трехходовой клапан отопления

Обычно автоматикой котла не может быть обеспечена потребность в воде с разной температурой для нескольких контуров системы отопления. На помощь приходит трехходовой термостатический смесительный клапан системы отопления, который поддерживает необходимые тепловые параметры теплоносителя в контурах системы отопления, а также малом контуре системы.
На вид клапан походит на простой тройник, металл – бронза или латунь. Вверху данного тройника устанавливается регулировочная шайба, под которой имеется материал чувствительный к перепаду температур. И при необходимости он давит на рабочий шток, выходящий из корпуса. Основная задача клапана основана на удержании температуры теплоносителя на выходе в заданных пределах, путем добавления холодной или горячей воды. При неподходящих температурных изменениях, внешний привод клапана давит на шток. Далее конус выходит из седла и открывается проход между всеми каналами. В ходе работы, контроль за трехходовым клапаном согласно температуре исполняется наружным приводом.

Обратный клапан отопления

В сложной системе отопления присутствует довольно большое количество вспомогательных элементов, задача которых обеспечить надежность и бесперебойность работы. Одним из этих элементов является обратный клапан системы отопления. Обратный клапан ставят для того, чтобы не было протока в обратную сторону. Его элементы обладают очень большим гидравлическим сопротивлением. В связи с этим обстоятельством существуют ограничения по использованию обратных клапанов в системе отоплении с естественной циркуляцией. В такой системе слишком малое давление. При минимальном давлении необходимо ставить гравитационные клапаны с поворотной заслонкой, некоторые из них могут срабатывать при давлении в 0,001 Бар. Основная деталь обратного клапана – это пружина, применяемая почти во всех моделях. Именно пружина перекрывает затвор при изменении нормальных параметров. Это и являет собой принцип работы обратного клапана.

Необходимо учитывать рабочие параметры в той или иной системе отопления. В связи с чем подбирать клапан системы отопления, который имеет необходимую упругость пружины.
Применяемая в отопительных системах запорная арматура обычно изготавливается из следующих материалов: сталь; латунь; нержавеющая сталь; серый чугун.
Обратные клапана подразделяются на следующие виды: тарельчатые; лепестковые; шаровые; двустворчатые. Различаются эти виды клапанов запирающим устройством.

Регулирующие (запорно-регулирующие) клапаны отопления

Регулирующие и запорно-регулирующие клапаны отопления осуществляют систематическое изменение потока теплоносителя, от максимума до минимума, при открытом и закрытом положении клапана. Отсечные или запорные клапана управляют теплоносителем дискретно при полностью открытом или полностью закрытом положении затвора. В состав регулирующего клапана входят три основные блока: корпус, дроссельный узел и привод клапана. Запирающим и регулирующим элементом клапана является дроссельный узел. При выборе втулки, седла, плунжера следует обращать внимание на условия эксплуатации клапана. Учитывается среда и ее температура, наличие примесей, пропускная способность. Основным и важным значением в работе клапана является правильное направление подачи рабочей среды. Обычно оно промаркировано стрелкой на рабочей поверхности корпуса.

Термостатический клапан

В современных реалиях терморегулирующий вентиль – это предварительная норма современного и надежного оборудования в системе отопления. Температура вентиля автоматически регулируется. Работа смесительного клапана системы отопления для радиаторов заключается в ограничении уровня подачи на отдельный радиатор отопления. Шток вентиля производит движения на открытие и закрытие отверстия. Через это отверстие происходит поступление теплоносителя в радиатор. При нагревании вентиля с термостатической головкой, осуществляется закрытие входного отверстия, вследствие чего уменьшается расход теплоносителя. Вентиль терморегулирующийся постоянно изменяет свое положение. И немаловажным фактором является качество материалов на основе которых изготавливается данное изделие. Изделие может выходить из строя из-за заедания штока, а также значительной коррозии и прорыва уплотняющих материалов. Но и в случае выхода терморегулирующего вентиля из строя можно продлить срок его эксплуатации, заменив термостатический элемент.

Клапана системы отопления с термоголовками отличаются в зависимости от формы и варианта подвода к системе теплоснабжения. Они могут быть угловые при подводе к радиаторам с пола, также бывают прямые, которые соединяют трубы с батареей относительно поверхности стены. Осевые, в основном, при соединении труб из стены к батареи. При боковом подключении батарей необходим специальный комплект. В нем используются термостатические головки и клапана. Заведомо батареи идущие с нижним подключением, оборудованы вкладышами клапанного типа.

Регулятор давления

Работа батарей и насоса нарушается в следствии высокого либо низкого уровня давления. Избежать данного негативного фактора поможет правильный контроль в системе отопления. Давление в системе играет значительную роль, оно обеспечивает гарантию попадания воды в трубы и радиаторы. Потери тепла сократятся, если давление будет стандартным и поддерживаться. Здесь приходят на помощь регуляторы давления воды. Их миссия, прежде всего, охранять систему от слишком большого давления. Принцип работы этого устройства основан на том, что клапан системы отопления, находящийся в регуляторе, работает как выравниватель усилий. От типа давления регуляторы классифицируются на: статистические, динамические. Выбирать регулятор давления необходимо основываясь на пропускную способность. Это способность пропускать нужный объем теплоносителя, при наличии необходимого постоянного перепада давлений.


Перепускной клапан отопления

Для сброса рабочей среды служит перепускной клапан терморегулятора системы отопления, который функционирует в обратку при значительном повышении давления. Как правило давление растет за счет достижения установленной в ручном режиме максимальной температуры, подача теплоносителя в радиатор снижается, в следствии чего давление и повышается. Перепускные клапаны системы отопления, в основе своей, предназначены для того, чтобы обеспечить стабильную разность между обратным и подающим трубопроводом. При уменьшении тепловой нагрузки, термостатические вентили закрываются, что приводит к перепаду давления между трубопроводами. В следствии использования перепускного клапана снижается нагрузка на насос, увеличивается температура в обратке, происходит защита котла от коррозии. Область применения перепускного клапана системы отопления довольно широка, он также используется для предотвращения шумообразования терморегуляторов. Установка перепускных клапанов осуществляется не только у нерегулируемого насоса, но и на перемычки стояков.

Клапаны предохранительные

Источником опасности является любое котельное оборудование. Котлы считаются взрывоопасными, так как имеют водяную рубашку, т.е. сосуд под давлением. Одно из самых надежных и распространенных предохранительных устройств, сводящее опасность до минимума –  это предохранительный клапан системы отопления. Установка данного приспособления обусловлена защитой систем отопления от избыточного давления. Зачастую такое давление возникает в результате закипания воды в котле. Предохранительный клапан ставится на подающем трубопроводе, как можно ближе к котлу. Клапан имеет довольно простую конструкцию. Корпус изготовлен из латуни хорошего качества. Основным рабочим элементом клапана является пружина. Пружина в свою очередь действует на мембрану, которая закрывает проход наружу. Мембрана выполнена из полимерных материалов, пружина из стали. Выбирая предохранительный клапан следует учитывать, что полное открытие происходит при повышении давления в отопительной системе над значением на 10%, а полное закрытие при снижении давления ниже срабатывания на 20%. В следствии данных характеристик необходимо выбирать клапан с давлением срабатывания выше 20-30% от фактического.

Балансировочный клапан

Балансировочный клапан системы отопления предназначается для регулирования проходимого теплоносителя. Жидкость потребляется в зависимости от давления. Чем больше давление, тем больше потребляется жидкости. Установка данного прибора происходит на стояках. Отбалансированная система обеспечивает беспрерывную работу. Ручной клапан используется как диафрагма, автоматический поддерживает давление и потребление в стояках. Ручной балансирный клапан может перекрывать систему. Конструкция представляет собой устройство вентильного типа. Ручные клапаны могут устанавливаться в паре с запорными.

Регулятор расхода

Установив приборы учета энергии, закономерно возникает вопрос, как можно регулировать и контролировать подачу теплоносителя, ограничивать или добавлять его расход. Для этого существуют всевозможные автоматические регуляторы, применение которых позволяет экономить, они работают от датчиков температуры наружного воздуха и датчиков обратного трубопровода. Еще одно преимущество регуляторов температуры – это контроль температуры непосредственно в месте установки радиатора, в отличии от других устройств. Данное преимущество дает приоритет в получении равномерного температурного фона для комфортного пребывания в помещении. Регулятор предотвратит перегрев воздуха в помещении, чего не всегда смогут отследить датчики на централизованной автоматике. Представляется возможность регулировать температуру для каждой комнаты в отдельности. Иногда решая вопрос регулировки устанавливают обычные краны. Конечно данное решение уменьшает финансовые затраты, но лишает ряда полезных преимуществ. У крана ограниченная функциональность на открытие и закрытие. Существует опасность остановить или завоздушить стояк. Регулируя отопление при помощи кранов невозможно добиться необходимого температурного режима. Используя автоматические регуляторы можно наладить систему точно и эффективно.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Устройство и принцип работы термоголовки для радиаторов

В осенне-зимний период внутренний температурный комфорт жилых помещений играет важную роль в нашей повседневной жизни. А постоянно растущие цены на энергоносители заставляют нас задуматься об энергосберегающем управлении систем отопления.  Для получения оптимального уровня комфорта в помещениях и уменьшения расходов на оплату энергоносителей применяется такой элемент терморегулирования, как термоголовки для радиаторов.

Раньше, при увеличении температуры в квартире или доме в зимний период, приходилось открывать окна для проветривания помещений. Таким образом температуру в помещениях восстанавливали до комфортного уровня. Сегодня из-за постоянного увеличения цен на энергоносители, затраты на обогрев помещений очень высоки, и тарифы за отопление только растут. Для того чтобы их минимизировать, есть необходимость теплоноситель расходовать целесообразно.

Для регулирования температуры на радиаторы устанавливают такие элементы, как термостатический клапан с термоголовкой, которые в автоматическом режиме управляют количеством теплоносителя, поступающего в радиатор, поддерживая нобходимую комфортную температуру в комнатах.

Далее в нашей статье пойдет речь об этих термостатических элементах.

Термостатический клапан для радиатора отопления.

Устройство термоголовки.

Принцип работы термостатической головки.

Виды термоголовок.

ТОР 10 термоголовок.

Термостатический клапан для радиатора отопления

Жидкость, которая циркулирует в системе отопления, имеет название теплоноситель. Теплоноситель передает определенное количества тепла от котла к радиаторам отопления, которые непосредственно отдают тепло в помещение.  При этом чем меньше через радиатор пройдет теплоносителя, тем теплоотдача его будет меньше. Именно на этом простом принципе построена работа терморегуляторов. Этот принцип называется количественным регулированием теплоносителя для поддержания оптимальной комнатной температуры.

Принцип работы термостатического клапана выглядит следующим образом.



Непосредственно внутри корпуса (9) термостатического клапана расположено седло (8) клапанной части. Проход теплоносителя через клапан ограничивает непосредственно вентильная головка (шток) с золотником (7). Золотник связан со штоком (вентильной головкой), в результате обеспечивается поступательное движение клапанной части. В корпусе предусмотрена возвратная пружина (6), которая всегда возвращает регулирующий клапан в максимально открытое положение, если на него нет управляющего воздействия. Выше по оси штока расположен нажимной штифт или дроссель (5), который выходит выше корпуса клапана. Непосредственно через штифт передается управляющее усилие от термоголовки на регулирующий шток.

В результате хода штока изменяется пропускная способность клапана, и соответственно уменьшается или увеличивается количество теплоносителя, поступающего в радиатор.

Устройство термоголовки

Устройство термостатической головки довольно простое. Термостатический регулятор имеет корпус (1), обычно выполненный из специального пластика, реже применяется латунь. Внутри в верхней части корпуса расположен специальный сильфон (2) с наполнителем, который реагирует на изменения комнатной температуры.  Следующим расположен шток (3) с толкателем (4), которые непосредственно воздействуют на штифт термостатического клапана, возвратная пружина (5) и элемент присоединения (6), позволяющий произвести прочную фиксацию термоголовки непосредственно на термостатическом клапане.

В основном в качестве наполнителя используют производные ацетона или толуола, эти наполнители применяют при производстве жидкостных термоголовок.  Некоторые производители, например, Danfoss использует газоконденсатный заполнитель для газоконденсатных термоголовок.

Технология производства газоконденсаных термоголовок несколько дороже, но по времени срабатывания такие термоголовки значительно быстрее и погрешность регулирования меньше. Время срабатывания жидкостных термоголовок 17-25 минут, газоконденстатных 8-10 минут.

Принцип работы термоголовки

Принцип работы термоголовки состоит в следующем: нагретый комнатный воздух оказывает воздействие на сильфонный наполнитель, который находится в замкнутом пространстве. В результате расширения наполнителя, сам сильфон увеличивается в объеме, и непосредственно через шток с толкателем начинает воздействие на штифт термостатического клапана. Внутри клапана шток с золотником перемещается вниз, пропускная способность прохода уменьшается, и тем самым ограничивается количество теплоносителя, которое поступает в радиатор.

При уменьшении температуры воздуха в комнате происходит обратный процесс. Охлаждаясь, сильфон уменьшается в объеме, шток термостатического клапана под действием пружины поднимается вверх, пропускная способность увеличивается, количество теплоносителя в единицу времени проходит больше, и соответственно радиатор отдает больше тепла в помещение. Таким образом термоголовка поддерживает в автоматическом режиме заданную Вами температуру с точностью до 1°С, создавая оптимальный комфорт в помещениях.

Установка термоголовки на радиатор

Для начала термоголовка подбирается по резьбе подключения термостатического клапана (так как у разных производителей резьба подключения отличается, и чтобы получить корректную работу термоголовки необходимо правильно ее подобрать. С этим вопросом Вы можете ознакомиться в нашей статье «Как выбрать термоголовку для радиатора отопления»)

Для корректной работы термоголовки необходимо правильно ее установить. Термостатические головки, у которых датчик температуры встроен внутри, необходимо располагать горизонтально, т.е. параллельно полу. В результате такого расположения окружающий воздух будет беспрепятственно циркулировать вокруг термостата, и регулирование будет происходить корректно. Установка термоголовки в вертикальном положении не даст возможности правильному функционированию, в следствие влияния таких факторов, как тепловое воздействие от корпуса клапана, или непосредственно от поверхности труб системы отопления, которые проложены открыто вдоль стен.

Виды термоголовок

В зависимости от назначения, метода установки и свободного доступа при монтаже, термоголовки различают по нескольким видам:

Термоголовки для радиатора с встроенным температурным датчиком. Это стандартные терморегуляторы, которые очень часто устанавливаются на радиаторах отопления, потому что обычно имеется свободный доступ комнатного воздуха к корпусу термоголовки, горизонтальный монтаж таких термоголовок не затруднен, и работа термоголовки будет корректной.

Термоголовки с выносным температурным датчиком. Такие термоголовки следует применять, в случаях, когда нет технической возможности произвести горизонтальный монтаж, либо радиаторы отопления скрыты очень плотными шторами; довольно близко от термоголовки находятся какие-либо источники тепла (трубы системы отопления, солнечный свет и др.), радиатор размещен под подоконником очень большой ширины. В таких случаях целесообразно устанавливать термоголовки с выносным датчиком температуры, который крепиться обычно к стене и управление осуществляется посредством капиллярной трубки различной длины.

Электронные термоголовки. Электронные программируемые термоголовки работают так же, как и обычные механические. Отличаются они по времени срабатывания  внутри электронных термоголов находится специальный датчик, который регистрирует температуру в комнате каждую минуту, поэтому условно время срабатывания у них составляет 1 минуту) и возможностью запрограммировать по времени и дням недели необходимую температуру. Еще одно отличие — это встроенный электродвигатель вместо сильфона с наполнителем, который перемещает шток термостатического клапана, ограничивая или увеличивая количество теплоносителя, поступающего в радиатор. Для этого необходимо электропитание. У многих производителей предусмотрены две обычных щелочных батарейки, которые поставляются в комплекте. Срок эксплуатации батареек составляет порядка двух лет, и обычно заранее появляется сигнал о необходимости замены элементов питания.

ТОР 10 термоголовок

В заключение хочется отметить, что большое количество производителей предлагают широкий ассортимент термоголовок, различных по назначению, различной формы и разнообразной цветовой гаммы. Большинство термоголовок отлично справляются с поддержанием оптимальной и комфортной комнатной температуры, при этом эффективно экономятся энергозатраты. Большинство термоголовок имеют хороший дизайн и очень оптимально дополняют интерьер в помещениях.

На нашем сайте вы можете купить термоголовки таких известных производителей, как Danfoss, Oventrop, MNG, Heimeier, Schlosser, Honeywell, Herz и др.

И в завершение, для Вашего удобства размещаем 10 самых популярных и часто запрашиваемых термоголов.

1. 2. 3. 4. 5.

6. 7. 8. 9. 10.

Клапан радиатора — КРАСНО-БЕЛЫЙ КЛАПАН КОРП.

Радиаторные клапаны являются важным компонентом любой системы центрального отопления, позволяя вам контролировать поток горячей воды или пара через ваши радиаторы, что, в свою очередь, регулирует количество тепла, излучаемого радиатором. Существует несколько различных типов радиаторных клапанов, каждый из которых имеет свои уникальные особенности и преимущества. Правильный тип радиаторного клапана может помочь вам сэкономить энергию и деньги на счетах за отопление, а также обеспечить комфорт в вашем доме или помещении.

Используя прецизионную обработку и запатентованную технологию, RED-WHITE VALVE CORP. производит высококачественные клапаны с 1971 года. Наша обширная линейка продукции включает, среди прочего, шаровые, поворотные, водопроводные, сетчатые и радиаторные клапаны.

Описание клапанов радиатора

Радиаторные клапаны играют важную роль в вашей системе центрального отопления. Этот клапан регулирует количество горячей воды или пара, поступающего в радиатор, а другой регулирует уровень тепла.

Когда ручка открыта или закрыта, клапан позволяет большему или меньшему количеству горячей воды или пара проходить через радиатор. Это, в свою очередь, контролирует количество тепла, излучаемого радиатором, и позволяет регулировать температуру в каждой комнате вашего дома.

Термостат отвечает за измерение тепла в определенном месте и обеспечение работы котла до тех пор, пока не будет достигнута желаемая температура. Однако, если вы не используете определенную комнату, у вас есть возможность отключить радиаторные клапаны в этой комнате, продолжая нагревать остальную часть вашего дома, как измеряется вашим термостатом. Этот функционал позволяет снизить энергопотребление и затраты на неиспользуемые помещения.

Формы клапанов радиатора

Форма клапана, которую вы выберете, во многом будет зависеть от типа вашего радиатора.

Не все клапаны работают со всеми радиаторами.

• Угловые вентили радиатора: Они идеально подходят для труб, которые соединяются с радиатором под углом 90 градусов. Это популярный выбор в домах, где трубы находятся под полом, или, в редких случаях, у вас есть радиатор с нижними впускными отверстиями.

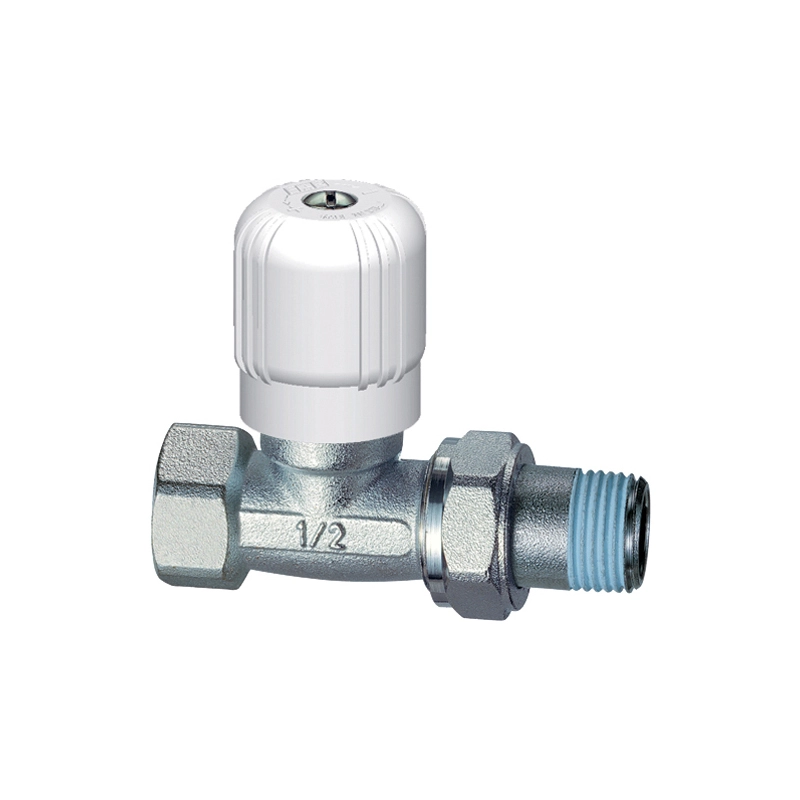

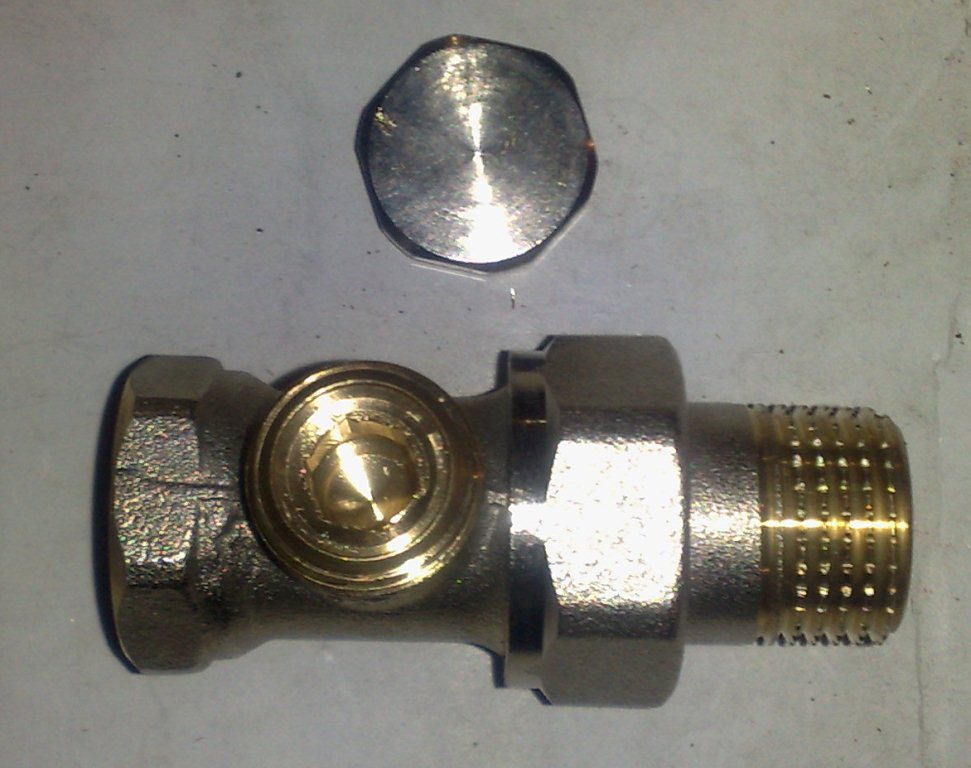

• Прямые клапаны радиатора: Прямые клапаны должны подсоединяться горизонтально или вертикально от труб к радиатору. Это означает, что они используются на радиаторах с боковыми входами и трубами, которые проходят вдоль стены, а также на радиаторах с нижними входами и трубами, выходящими из стены.
• Угловые радиаторные клапаны: Используются с трубами, выходящими из стены, для радиаторов с боковым или нижним входом. Они более декоративны, чем их угловые аналоги, так как располагаются внутри угла, а не снаружи.

Клапаны радиатора с ручным управлением

Ручные радиаторные клапаны управляются вручную путем поворота ручки или рычага для управления потоком горячей воды или пара через клапан. В них нет ни автоматических датчиков, ни термостатов, поэтому они не реагируют на изменение температуры в помещении. Они обеспечивают базовый уровень контроля температуры, но требуют ручной регулировки для поддержания комфортной температуры в помещении.

Ручные клапаны обычно поставляются с простым циферблатом для регулировки клапана от полностью открытого до полностью закрытого, в зависимости от того, сколько тепла вы хотите в помещении. Это отличный вариант для тех, кто ищет базовый уровень контроля температуры без дополнительных затрат на более совершенные автоматические клапаны; однако они, как правило, менее энергоэффективны.

Клапаны радиатора

от RED-WHITE VALVE CORP.

Радиаторные клапаны

— это лишь одно из множества наших промышленных и коммерческих клапанов. Мы предлагаем лучшие в отрасли показатели заполнения и 100% приверженность качеству продукции и удовлетворенности клиентов. Если у вас есть какие-либо вопросы о типах радиаторных клапанов и о том, какой из них лучше всего подходит для вашего применения, свяжитесь с нами или запросите предложение сегодня.
