Регулировка температуры теплого пола – Регулировка водяного теплого пола, какая теплоотдача системы, допустимая мощность и температура, особенности управления подогревом, детали на фото и видео

Содержание

Как осуществляется регулировка температуры теплого водяного пола

Выделив немалое количество средств на создание системы водяного теплого пола (ТП), пользователь порой не получает ожидаемого уровня комфорта или экономии, о которых наперебой твердят сторонники подобного отопления. И если расчет коммуникаций был выполнен верно, а монтаж проведен без ошибок, то, скорее всего, причина неэффективности тепловой установки в её некорректных функциональных настройках. К ним в первую очередь относится регулировка температуры теплого водяного пола. При этом она опирается на понятия температуры теплоносителя в системе и поверхности напольного покрытия, а также температурного режима в помещениях.

Разберем, как на практике связываются воедино эти понятия, при различных способах управления ТП.

регулировка температуры теплого водяного пола

Оптимальные температурные параметры

Предпочитаемая температура теплого пола подбирается под индивидуальные запросы. Ведь кому-то нравится бодрящая свежесть в доме, а кто-то желает нежиться в согревающих энергетических потоках. Тем не менее, существуют общепринятые нормы по подготовке теплоносителя, прогреву напольных покрытий и, соответственно, воздуха в помещениях. Они обуславливаются санитарными и технологическими требованиями. Об этих нормах уже упоминалось здесь, однако, напомним кратко:

  • оптимальной считается температура поверхности пола 280С;
  • если помещение рассчитано на длительное пребывание жильцов или в нем имеются другие источники отопления, то целесообразно снизить температуру до 22-260С – такой энергетический режим является оптимальным с медицинской точки зрения. Кроме того, нагрев покрытий незаметен при телесном контакте с ними, что не вызывает тактильного дискомфорта;
  • для помещений, где ТП является единственным источником отопления, а также, где жильцы находятся лишь периодически (ванная, туалет, прихожая, лоджия, крытая веранда), температуру поверхности напольного покрытия допустимо поднять до 32
    0
    С.

Способы управления температурой теплого пола

Для обеспечения указанных требований санитарных и технологических норм, предпочтений пользователей, настройка теплого пола может осуществляться способами регулировки:

  • температуры теплоносителя, поступающего на входе в систему ТП. Основное управление интенсивностью теплового потока осуществляется изменением установок теплогенератора (котла). Оно подходит только при подаче низкотемпературного теплоносителя, когда на компенсацию теплопотерь напольного обогрева работает отдельный котел. Этот метод регулирования является наиболее простым, хотя и низкоэффективным, поэтому в небольших частных системах ТП используется редко;
  • коллекторов и смесительных узлов. Подобная регулировка может быть ручной или автоматической, осуществляться индивидуально по каждому контуру или в целом по всей группе нагрева – на общей гребенке, через которую идет снабжение теплоносителем нескольких веток ТП.

Точками отсчета для изменения настроек системы могут стать замеры температуры теплоносителя в подающем или обратном распределителях. Ведь для водяного обогрева, в отличие от электрического, не характерна установка тепловых датчиков в конструкцию пола – их монтируют непосредственно на коллекторах. Чаще всего такие датчики или чувствительные элементы являются частями термостатических клапанов, посредством которых и осуществляется регулировка теплого пола.

Управляющие сигналы на автоматические устройства также могут поступать с воздушных термодатчиков, размещенных в отапливаемых помещениях.

регулятор тёплого пола

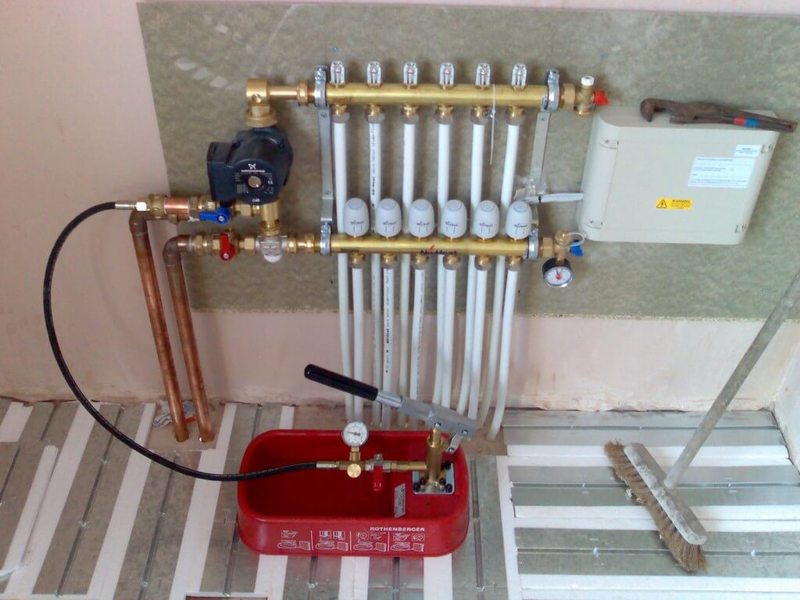

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

  • корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
  • колба из прозрачного пластика или стекла с нанесенной шкалой;
  • поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Важно! Улучшение эффективности работы системы напольного отопления, в результате её ручной настройки, будет заметно лишь в случае интенсивной циркуляции теплоносителя по ней. Добиться этого возможно только, при использовании отдельного теплонасоса.

температура теплого пола

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-15

0С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Важно! Теплообмен в напольных водяных системах отопления осуществляется с большой инерционностью. Задержка прогрева поверхности покрытия особенно заметна, если трубы уложены в слишком толстую бетонную заливку (свыше 60-70 мм). Иногда эффект от изменения интенсивности подачи теплоносителя становится заметным только через несколько часов.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

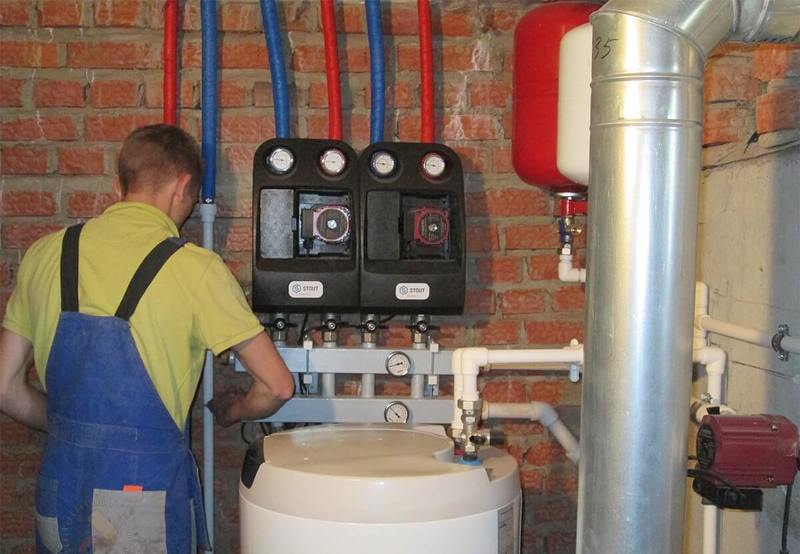

Автоматическая регулировка температуры ТП

Автоматическая регулировка теплого пола может осуществляться термомеханическим или электронным способом с применением электромеханических исполнительных устройств, управляющих работой запорной арматуры.

Термомеханическая система управления

Основывается на работе термостатических клапанов или кранов с термоголовками, реагирующих на изменение температуры теплоносителя. Различные модели подобной запорно-регулирующей арматуры сегодня предлагает множество производителей, например, Oventrop. Однако независимо от названия и типа используемого в них термореактивного вещества (жидкости или газа), это термомеханические саморегулирующиеся механизмы, которые наиболее целесообразно устанавливать для контроля температуры одного, отдельно взятого контура.

Принцип действия термоклапанов прост, что делает их весьма надежными и отказоустойчивыми. Медный, латунный или бронзовый сердечник, установленный в корпусе устройства, разогреваясь проходящим потоком теплоносителя, передает температуру термореактивному наполнителю. В свою очередь, увеличивающийся в объеме термореактивный элемент толкает сердечник, который перемещая клапан, постепенно блокирует циркуляцию нагретой жидкости.

Термостатический клапан для теплого пола, помимо установки на распределительной гребенки, может монтироваться в отдельную сборку типа «унибокс». Подобные сборки включают также автоматические воздухоотводчики, которые совместно с термостатами помещаются в компактные коробки (боксы). Использование «унибокса» позволяет для регулировки температуры в отдельно взятой ветке ТП не привязываться к громоздким коллекторным шкафам, что особенно удобно при небольшом количестве контуров.

унибокс для теплого пола

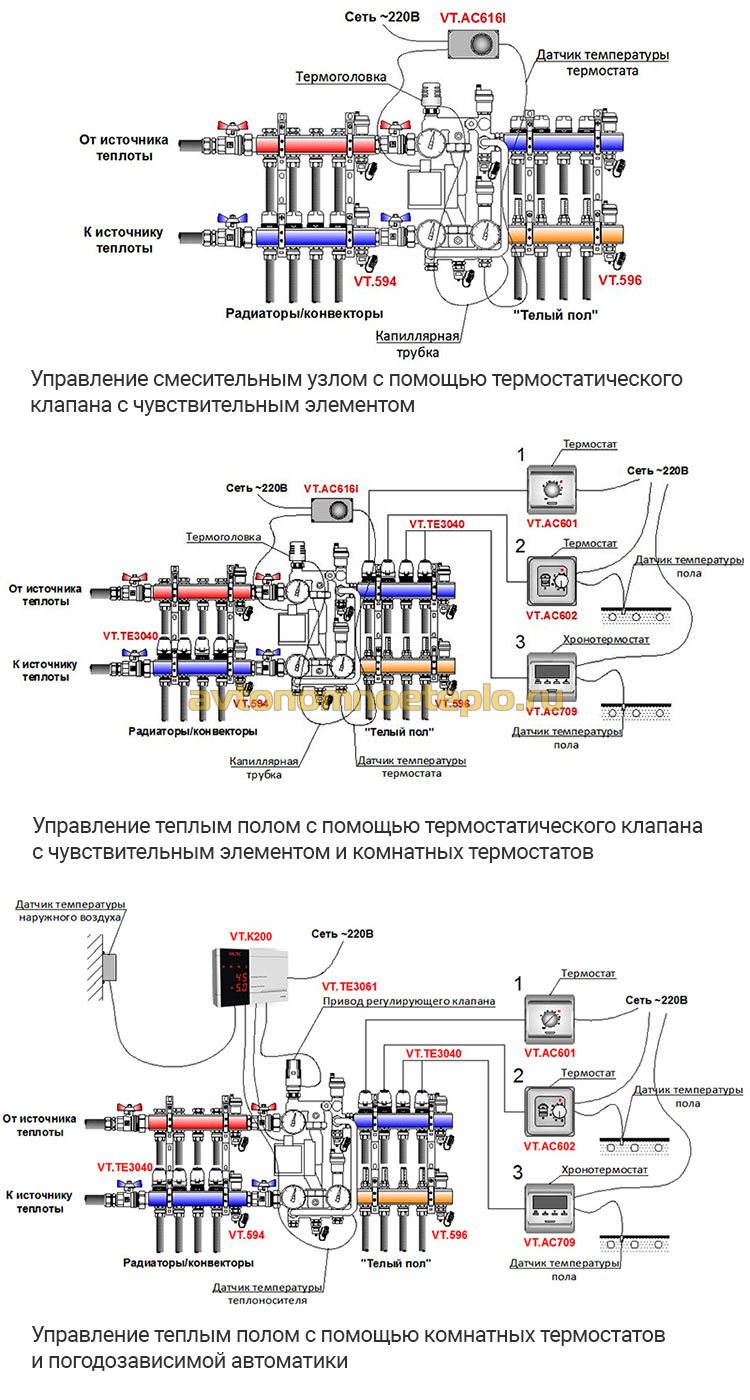

Кроме того, термомеханические регуляторы тёплого пола могут иметь выносные воздушные чувствительные элементы. Они позволяют настраивать их на управление потоком теплоносителя не по его температуре, а по температуре воздуха в помещениях. Принцип их действия тот же, только термореактивное вещество гораздо чувствительней. Воздушную термоголовку целесообразно устанавливать для одновременного контроля нескольких контуров в одном помещении, где водяной напольный обогрев является единственным источником отопления.

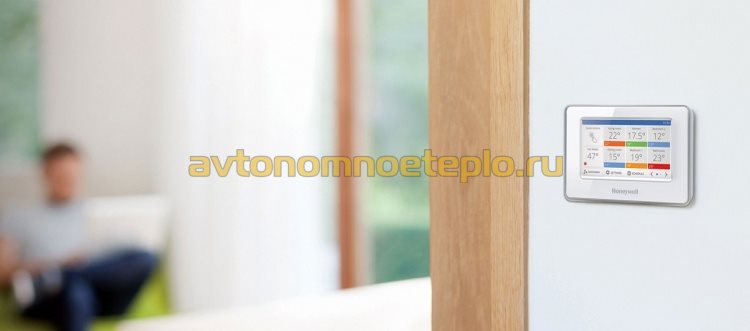

Электронная система управления

В ее состав входят электронные термометры, контроллер и электроприводы (исполнительные устройства, сервоприводы). Механизмы электроприводов могут крепиться к смесительным головкам обычных регулировочных вентилей (клапанов) или являться частью их конструкции. Изменение интенсивности подачи теплоносителя осуществляется в соответствии с заданными пороговыми значениями. Средой измерения для датчиков температуры автоматического регулятора температуры теплого пола может служить как теплоноситель, так и воздух в помещениях.

Важно! Подобная регулирующая аппаратура является достаточно дорогим удовольствием, но при этом она способна обеспечить оптимальные режимы работы напольного обогрева и максимальную экономию энергоресурсов. Кроме того, электронные регуляторы позволяют программировать ТП с привязкой режимов его работы к различным временным периодам, что гарантирует пользователю максимальный тепловой комфорт.

управление теплым полом водяным

Влияние способа подачи теплоносителя на выбор технологии регулировки

Контроль разогрева водяных теплых полов, оборудованных собственными теплонасосами, происходит в условиях непрерывной подачи теплоносителя с большой скоростью и в больших объемах. Такие системы используют подмес охлажденной жидкости к потоку подачи, чтобы привести его энергетические параметры к заданным. Подмес осуществляется в насосно-смесительных узлах (НСУ), которые понижают температуру теплоносителя из первичного высокотемпературного контура отопления до расчетных. Дальнейшая регулировка температуры теплого пола осуществляется на гребенках и уже была описана выше. НСУ блоки обеспечивают оптимальные условия работы напольного обогрева, а также позволяют устанавливать его на неограниченных площадях.

Тем не менее, при небольшой квадратуре ТП имеется возможность уйти от использования дорогих смесительных узлов. Температура теплоносителя для теплого пола, в этом случае, поддерживается способом ограничения потоков или по RTL схеме. Функциональный принцип действия схемы заключается в порционной подаче теплоносителя в контуры. В каждой ветке активный элемент термостатического клапана, установленный на обратке, разогревшись до установленного температурного максимума, перекрывает поток рабочей жидкости. Тепло, постепенно отдаваемое теплоносителем, рассеивается в бетонной стяжке. После охлаждения системы до минимального температурного порога, клапан открывается, и цикл порционной подачи повторяется.

rtl клапан для теплого пола

Простота RTL регулировки нагрева теплого пола делает её особенно привлекательной. Ведь для неё достаточно использования набора термомеханических клапанов, установленных на гребенке, либо компактных сборок типа «унибокс». Однако, выбирая RTL схему, не стоит забывать и о её ограничениях:

  • она применима только в теплых полах, выполненных под толстую бетонную стяжку, играющую роль теплового аккумулятора;
  • для эффективного функционирования, помимо хорошего теплоотвода, трубопроводы контуров должны обладать минимальным гидравлическим сопротивлением. Это необходимо для быстрого обновления теплоносителя. С учетом отсутствия теплонасоса в системе ТП подобные условия соблюдаются, если длина веток не превышает 50 м при диаметре трубопроводов 16 мм. Если же необходимо несколько увеличить длину прокладки контуров, то рекомендуется использовать трубы Ø 20 мм.

Важно! Использование труб разных диаметров в одной системе (на одном коллекторе) теплого пола с RTL регулированием настоятельно не рекомендуется.

как правильно настроить управление отоплением, а также схема подключения к терморегулятору?

Теплый водяной пол в помещении становится все более популярным и желаемым способом отопления. Он может быть как основным, так и дополнительным.

Благодаря ему появилась возможность экономии и воплощения в жизнь заветной мечты о благоустроенности. Когда помещение нагревается обычными радиаторами, то тёплый воздух поднимается к потолку.

А при обогреве снизу мы имеем тёплый пол, а нагретый воздух остаётся в нижней части комнаты. Именно из-за этих свойств такое отопление делает комфортнее жильё, где и малышам, и взрослым людям удобно и приятно находиться. Этот вид обогрева, как система, требует знаний и опыта правильного управления для реализации своих функций.

Понятие

Для гарантии безошибочной, исправной работу системы отопления водяного пола выполняется регулировка температуры. Эти настройки делают систему удобной в пользовании по предназначению, а выполнить их нужно так, чтобы сохранить обязательный тепловой режим. Включает в себя параметры желаемого микроклимата и их поддержание.

Способы регулировать

В зависимости от того, какое оборудование применяется в системе обогрева, управлять температурой собранного тёплого пола возможно несколькими способами. В этой статье мы расскажем вам о четырех:

  • ручная регулировка;
  • групповое регулирование;
  • индивидуальная настройка;
  • комплексный режим управления.

Как правильно отрегулировать температуру?

Правильная настройка теплого водяного пола выполняется по таким показателям:

Помещение Оптимальная t,°C Допустимая t,°C
Жилая комната 20-28 18-24
Кухня 19-21 18-26
Коридор 18-20 16-22
Ванная 24-26 18-26
Санузел 19-21 18-26

Важно

Параметры влажности воздуха в помещении: допустимая 60%, оптимальная 40-50%.

В процессе управления нужно настроить прибор, контролирующий расход воды, он увеличивает и сокращает её подачу в нужное время.

Ручное

При такой регулировке весь процесс проходит вручную, а выводы о температуре основываются на личных ощущениях. Естественно, при таких измерениях весьма допустимы неточные данные. Поэтому технология операции регулировки водяного пола должна проводиться по данному перечню:

Фото 3
  1. В эксплуатации водяного пола с подогревом с ламинатным или паркетным покрытием используются термоголовки, которые монтируются на оба трубопровода — подающий и обратный. В ручном режиме производят регулировку: подачу увеличивают или уменьшают.
  2. Настраивается температура пола только тогда, когда водой будет заполнена каждая петля, при наполнении нужно следить за отсутствием воздуха.
  3. В процессе наполнения водой трубопроводов в первую очередь вода должна быть во всей остальной системе отопления. Это производится открытием кранов, дающих доступ носителю тепла во всю систему, а также вентиля обратного коллектора. Только после этого можно открыть прямую и обратную трубы одной петли и полностью наполнить, проверяя и не допуская попадания воздуха (выпускать его в воздухоотвод).
  4. Следующий шаг — запустить насос для движения воды в трубопроводе. Определить нагревание рукой, при тёплых на ощупь трубах закрыть петлю.
  5. Точно также проделывается с каждой петлёй.
  6. При наполнении всех петель следует повернуть вентили на открытие. Подачу воды каждой петли можно установить, определив рукой температуру.
  7. Температура воды в трубах зависит от их длины, поэтому желательно монтировать их одинакового размера.

Внимание

При этом виде регулировки все её этапы нужно проводить с двухчасовым перерывом, чтобы понимать эффективность действий.

Групповое

Процесс группового регулирования удобен своей точностью показаний. Основан на выполненном в автоматическом режиме повышении или понижении температуры, а также увеличении или уменьшении подачи носителя тепла (воды). В этом простом виде регулировки используются схемы констант и климат.

Фото 4 Клапан с термоголовкой

В работе, выполняемой по схеме констант, используются клапаны с термоголовками.

В случае необходимости изменить температуру, системой расширяется или сужается капиллярная трубка, регулирующая отверстие клапана. Это продолжается до тех пор, пока настроится необходимый режим.

Регулировка происходит автоматически. В зависимости от того, сколько градусов по Цельсию имеет воздух в помещении, автоматика системы определяет ту температуру, которую нужно получить и командует на закрытие или открытие клапана.

Комплексный и индивидуальный режим управления

Корректировка температуры полов в индивидуальном режиме происходит с помощью датчиков, расположенных в каждой комнате. Индивидуальная регулировка отличается от групповой. В первом случае климат устанавливается отдельно для каждого помещения по желанию, а во втором работает общий температурный режим для всей системы.

Полезно

Есть способ, который соединяет индивидуальный и групповой режим регулировки тёплого водяного пола. Он так и называется — комплексный. В таком методе осуществляется коррекция температуры как во всём доме, так и отдельно в каждом помещении.

Схема подключения

Сборка нагревающегося пола не сложная, по мнению специалистов, работа. Вначале производится укладка отопительных деталей, которые затем заливаются стяжкой (цемент + песок + вода). А покрытие настилается после застывания смеси.

После всех этих монтажных работ можно заняться подключением к источнику электроэнергии водяного обогревателя пола с регулировкой температуры. Это самая серьёзная часть из всего объёма работы, так что к ней нужно отнестись внимательно. В этом разделе мы разберем схему подключения к терморегулятору.

В отличие от монтажа деталей и заливки стяжки, в городских квартирах соединение сооружения с энергетическим носителем сложнее. Причина в том, что такое подключение там допускается только на обратной трубе, потому что в идущей от котла трубе вода очень горячая. В таком случае управлять температурой практически нет возможности, ведь нагревание зависит от температурных значений подачи из котельной.

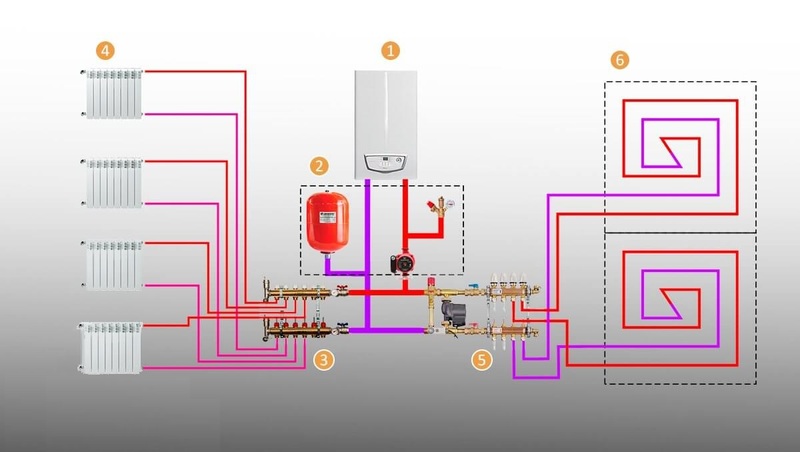

Фото 5 Схема подключения

А в частном доме самостоятельная система отопления функционирует несколько иначе. Схема, называемая коллекторной (по ней распределяется вода в своём доме), выглядит так: от котла через общую трубу вода отдельными трубками направляется в комнаты, после чего назад к котлу в обратный коллектор.

Управление подачей воды к каждой отдельно комнате координируется индивидуальным клапаном. И, реагируя на показания датчика градусов, этот рычаг автоматически закрывается либо открывается. Есть ещё другой вариант управления — ручной, его ориентация — на личные предпочтения. Однако пользоваться им можно лишь в том случае, когда водяной тёплый пол — единственное средство обогрева и котёл не бывает горячее 50 °C. Обязательно нужно установить регулятор водяного пола при наличии других средств доставки тепла.

Клапаны, распределяющие воду как носитель тепла, приводятся в работу командами от термостата (лучше устанавливать его в котельной). Термостаты есть двух видов — контролирующие прогревание воздуха и температуры пола. Датчики обычно находятся внутри корпуса.

Внимание

Устанавливать термостат нужно на расстоянии один-полтора метра от пола для точности показаний. Также нужно проконтролировать, чтобы на него не попадали прямые лучи солнца и сквозняк, а также поблизости не было источников тепла или холода.

Обратную гребенку коллектора нужно соединить с сервоприводом. Далее провести провода от коллектора к термостату. Коробка распределителя соединяется кабелем с распредщитком.

Роль сервопривода в данной системе — пропуск и закрытие теплоносителя, помощь оборудованию не работать вхолостую. Рекомендуется, в связи со сложностью системы водяного обогрева, не монтировать её самостоятельно, а лучше обратиться к профессионалу.

Полезное видео

Простой способ регулировки температуры теплого пола:

Заключение

Тёплый водяной пол — сложная система, и, приняв решение оборудовать им свой дом, нужно к этому отнестись ответственно. Важно самому хорошо разобраться в процессе, а также обратиться к специалистам для установки оборудования.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

4 способа регулировки температуры теплых полов

регулировка теплых половрегулировка теплых полов

Регулировка температуры водяных теплых полов в помещении происходит двумя способами. Первый способ — это регулировка температуры теплоносителя, поступающего в контур теплого пола. Второй способ — это полное прекращение подачи теплоносителя, поступающего в контур теплого пола.

Для регулировки температуры помещения есть несколько способов. Начнем с самого простого. Самый простой способ — это использовать для монтажа системы теплого пола трубы с рабочей температурой до 90-95 градусов.

В этом случае в систему на подачу монтируют насос и обратный клапан, а на обратный коллектор теплого пола монтируют накладной термостат, через который и подключают насос. При этом в теплые полы идет теплоноситель с  высокой температурой. По практике от 70-85 градусов.

При этом температура снимается полом и приходит охлажденная обратка. Как только температура обратки повышается вследствие прогрева помещения, то термостат отключает насос и прекращается подача теплоносителя. Система находиться в режиме ожидания.

Далее полы отдают тепло, температура падает, термостат включает насос и подает в систему новую порцию горячего теплоносителя. Как показала практика, это самая дешевая и надежная система регулировки температуры помещения.

При следующем способе регулировки температуры теплых полов мы в систему теплого пола на подачу монтируем насоса перед ним трехходовой вентиль или смесительный клапан. При таком способе, благодаря трех ходовому вентилю, происходит подмес прохладной обратки к горячей подаче. Происходит так сказать разбавление теплоносителя до нужной температуры.

С трехходовым вентилем регулировка температуры теплых полов происходит вручную или с помощью сервопривода. А смесительные клапаны регулируют температуру по заранее настроенному показателю. При этом трехходовой вентиль Вы можете крутить как хотите. А вот смесительный клапан необходимо настраивать более кропотливо.

трехходовой смесительный вентильтрехходовой смесительный вентиль

трехходовой смесительный вентиль

Ко всему, с помощью смесительного клапана можно смонтировать теплые полы в квартире и подключить к центральной системе отопления без ущерба для соседей.

трехходовой вентиль

трехходовой вентиль

Следующий способ — это регулировка температуры с помощью смесительного модуля. В этом модуле в одном корпусе собраны все необходимые элементы.  Такие как: трехходовой вентиль, насос, байпас, термометр, термостатическая головка и реле максимальной температуры.

модуль подмесамодуль подмеса

модуль подмеса

Эти модули дороги, но очень эффективны. Но дело в том, что работают такие модули, когда вся система отопления смонтирована по европейскому образцу. При этом в системе отопления поддерживается температура не менее 65 градусов для нагрева горячей воды.

А вот на теплые полы модуль подмеса подает разбавленный теплоноситель по заранее выставленным на нем параметрам. Но у нас зачастую регулировку систем отопления производят именно котлом. Что приводит к некомфортному температурному хаосу.

И последний самый продвинутый способ регулировки температуры теплых полов — это монтаж на распределитель теплого пола сервопривода, а в комнату комнатного термостата.

сервоприводысервоприводы

сервоприводы

Комнатный термостат дает команду сервоприводу, открывая и закрывая его по необходимости. Такая система может работать хоть с самодельным коллектором, хоть с трехходовым вентилем, хоть с модулем подмеса. Цена вопроса — ваши возможности.



Читайте так же:

Регулировка температуры водяного теплого пола

Регулировка температуры водяного теплого пола выполняется для обеспечения надежного функционирования системы отопления на весь планируемый период эксплуатации, равномерного распределения тепловой энергии и поддержания в квартире заданного температурного режима, позволяющего сделать комфортным нахождение там людей.

Настройка теплого пола по требуемым параметрам перед запуском в эксплуатацию и поддержка этих значений во время работы делает эту систему удобной для обогрева различных помещений.

Понятие регулирования системы водяного пола

Регулировка температуры водяного теплого пола – это задание и поддержание таких параметров, при которых в помещении будет создан определенный микроклимат.

Эти настройки необходимо выполнить так, чтобы не нарушалась качественная и безупречная работа системы и созданный ей температурный режим устраивал находящихся в доме, квартире или помещении.

Регулировка может производиться:

  • на смесительных узлах;
  • на источниках подачи тепловой энергии;
  • при поддержании заданного температурного режима.

Существующие системы контроля регулировки температурных показателей коллектора теплого пола применяются в соответствии с тем, где осуществляется настройка, и каким методом она выполняется.

Способы выполнения настройки

Регулировка температуры смонтированного водяного теплого пола может быть выполнена несколькими способами, которые зависят от использованного в применяемом варианте отопления оборудования:

  • регулирование в ручном режиме;
  • групповая настройка;
  • индивидуальная настройка;
  • комплексная регулировка.

Все эти способы, за исключением ручного, позволяют настроить систему с помощью автоматических кранов и приборов.

Для правильной настройки отопления в доме необходимо руководствоваться нормативными показателями.

Помещение Оптимальная t, C Допустимая t, C
Жилая комната 20-22 18-24
Кухня 19-21 18-26
Коридор 18-20 16-22
Ванная 24-26 18-26
Санузел 19-21 18-26

Допустимая влажность в жилых помещениях составляет 60%, однако наиболее оптимальной считается значения в 40-50%.

При выполнении регулировки необходимо также выполнить настройку расходомеров теплого пола, которые осуществляют контроль расхода воды, сокращая и увеличивая ее подачу в те моменты, когда это необходимо.

Ручное регулирование водяного пола

Процесс регулировки проходит полностью в ручном режиме, и все заключения делаются на основании личных ощущений. В этой связи увеличивается риск получения неточного результата.

Схема работы теплого водяного пола

Поэтому выполнение технологических операций в ходе настройки системы должно выполняться согласно указанному перечню:

  1. При использовании водяного отопления под пол из паркета и ламината применяют термоголовки. Их монтируют на подающий и обратный трубопроводы. Для регулирования автоматики не требуется, все выполняется вручную: производится увеличение или уменьшение открытия.

    Система регулируется поворотом вентилей до необходимого результата

  2. Температуру водяного теплого пола начинают настраивать после того, как будет заполнена каждая петля, причем нельзя допускать, чтобы там оставался воздух.
  3. Перед заполнением водой трубопроводов под полами необходимо заполнить всю остальную систему отопления, для чего должны быть открыты вентили на обратном коллекторе и другие краны, обеспечивающие доступ теплоносителя ко всем участкам системы. Затем открываются прямая и обратная трубы одной петли до ее полного заполнения. Во время этого нужно контролировать выпуск воздуха из петли через воздухоотвод.
  4. Далее производится запуск насоса для начала движения теплоносителя в трубах. Через несколько минут проверяется температура на входе и выходе. Трубы на ощупь должны быть теплыми. Нагрев определяют рукой. Петлю закрывают.
  5. Таким образом, производится заполнение теплоносителем каждой петли.
  6. Когда будут заполнены все петли, открывают все вентили и начинают настраивать подачу воды на каждой из них при исследовании на ощупь каждой петли.
  7. Так как петли выполнены из однородных труб и теплоноситель во всех петлях один и тот же, то на температуру каждой из них будет влиять ее длина. Поэтому нужно стараться выполнять петли одинакового размера.

Регулировка водяных теплых полов происходит поэтапно, с выдержкой между операциями до 2 часов, потому что только к этому времени может быть понятен результат каких-либо определенных действий.

Групповое регулирование

Групповое регулирование заключается в сокращении или увеличении количества подаваемого теплоносителя, в увеличении или уменьшении температурных показателей, выполняемое в автоматическом режиме, что обеспечивает, безусловно, точный результат и делает удобным сам процесс регулирования.

Регулировка происходит по схемам констант и климат.

По схеме констант регулирование происходит с использованием термоголовок, смонтированных на клапанах. Простой способ регулировки теплого пола смотрите в этом видео:

При необходимости увеличения или уменьшения температурных значений, получаемых при работе теплого пола, система расширяет или сужает капиллярную трубку, которая регулирует отверстие клапана до тех пор, пока не установится требуемый температурный режим.

Как регулировать по схеме климат, определяет сама автоматика. В соответствие с показателями температуры окружающего воздуха система в автоматическом режиме определяет, какую температуру нужно получить, и для этого дает команду на закрытие или открытие клапана.

Индивидуальная и комплексная регулировка

Индивидуальное регулирование полов по зонам или комнатам осуществляется при помощи датчиков, установка которых производится в каждой комнате.

Групповая регулировка не заменяет индивидуальной, так как при последнем варианте в каждом помещении устанавливается свой микроклимат, а при первом – вся система работает в одном температурном режиме.

Комплексное регулирование – это способ, объединяющий групповой и индивидуальный способы регулировки и позволяющий отрегулировать температуру во всем доме и в каждой комнате отдельно.

Регулировка температуры теплого пола — Всё о напольных покрытиях

Регулировка водяного теплого пола: устройства, функции и установка

Подогрев теплого пола может быть электрическим и водяным. В любом варианте важно, чтобы температура пола была комфортной, а для этого должна быть возможность ее изменения. Погода нестабильна, то теплее, то холоднее, и такая функция действительно нужна. Такую возможность предоставляют терморегуляторы водяного пола. Эти устройства называют еще термостатами и регуляторами, но суть от этого не меняется.

Разный тип подогрева пола подразумевает различный принцип управления, то есть для электрического подогрева регуляторы свои, для водяного — свои. В этой статье будем говорить о регулировке температуры водяных теплых полов. Почитать о термостатах для электрического теплого пола можно тут.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25 o C или даже выше, а в общих +20 o C или максимум +22 o C. Изменение температурных характеристик возможно только при помощи изменения количества поступающего в контур теплоносителя.

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив. В случае с настильными системами инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Электронные модификации

Функционал тот же, реализация другая. Имеется небольшой цифровой экран и несколько кнопок. На экране отображаются или текущие параметры системы или выставляемые. Кнопки (часто со стрелками «вверх» и «вниз») служат для поэтапного изменения температуры. По цене электронные модели чуть дороже, но разница некритична: ориентировочная цена 20 €.

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

  • специальных сервомеханизмов, управляемых посредством радиосигналов;
  • радиотермостата — переносного устройства, которое отслеживает состояние датчиков;
  • радиоконтроллера, который принимает сигналы от радиотермостата и передает не сервоприводы.

Есть системы управления температурой водяного пола на радиоуправлении

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Датчики регуляторов водяного пола

В зависимости от отслеживаемой среды датчики терморегуляторов бывают:

  • контроля температуры теплого пола;
  • контроля температуры воздух.

Датчики состояния воздуха обычно находятся в корпусе термостата. С одной стороны это удобно — нет мороки с установкой, а с другой — создает определенные сложности. В том смысле, что располагать термостат нужно с соблюдением целого ряда условий:

  • рядом не должно быть источников тепла или холода;
  • на него не должен попадать солнечный свет, и сквозняка рядом тоже быть не должно;
  • нужно поставить термостат так, чтобы датчик воздуха максимально точно отображал температуру в помещении, потому располагать их желательно на высоте 1-1,5 метра.

Некоторые модели термостатов контролировать могут и температуру пола и температуру воздуха в помещении

Датчики температуры пола выносные. Это небольшое устройство, которое закреплено на конце длинного кабеля. Этот прибор должен быть закреплен в полу на расстоянии не менее 0,5 м от стены. Его размещают на равном расстоянии от ближайших труб с теплоносителем. Второй конец заводится на терморегулятор и подсоединяется к соответствующим клеммам.

Устанавливается датчик пола в процессе монтажа труб, до заливки стяжки. Для того чтобы была возможность замены (они иногда выходят из строя), имеет смысл уложить гофрорукав. Конец рукава, оказавшегося в стяжке, нужно заизолировать, чтобы в него не попадал раствор. Второй конец уложить в штробу на стене и завести на монтажную коробку термостата. Такая установка датчика температуры водяного пола хлопотная, но позволяет в процессе эксплуатации пола без проблем менять вышедшее из строя устройство.

Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять

При использовании настильной системы принцип монтажа остается таким же, но тогда гофрированный рукав нужно будет крепить к конструкции и следить за тем, чтобы он не пережимался.

Примерная схема устройства водяного пола с регулятором температуры и датчиком

В зависимости от толщины стяжки и типа планируемого напольного покрытия (твердое или мягкое) может потребоваться защитная оболочка провода разной плотности. Есть как мягкие провода, так и жесткие. Для установки под плитку есть модификации стойкие к агрессивным средам (нужны, если гофорорукав использовать не будете).

Сервоприводы водяного пола

Автоматическое регулирование температуры теплого водяного пола невозможно без наличия сервоприводов. Это небольшие электро-термические устройства, которые открывают/закрывают подачу теплоносителя. Называют их еще сервомоторы, а официальное название звучит так «сервопривод электротермический». В принципе те же устройства можно поставить и на радиаторы, но так поступают нечасто.

Так сервоприводы выглядят «вживую» на коллекторе

Как работают сервоприводы? Основной рабочий элемент — сильфон. Это небольшой герметичный и эластичный цилиндр, который заполнен веществом, объем которого сильно зависит от температуры. Вокруг сильфона находится электрический нагревательный элемент. При поступлении команды с термостата, на нагревательном элементе появляется питание. Он включается в работу, вещество внутри сильфона разогревается и начинает расширяться. Увеличенный в размерах цилиндр давит на расположенный ниже шток. А он в свою очередь перекрывает поток теплоносителя. Как видите, никаких моторов и шестеренок, только электричество и тепловая энергия. Потому и называют их термоэлектрическими.

Сервопривод — внешний вид и внутреннее строение

Немного о разновидностях. Бывают сервоприводы нормально закрытые и нормально открытые. Эти названия показывают, в каком положении находится клапан при отсутствии питания: первый в обычном положении открыт, а при появлении сигнала закрывается, второй, соответственно, в обычном состоянии закрыт, а при наличии сигнала открывается.

Какой из них лучше использовать? Для нашей страны лучше отдавать предпочтение нормально открытым сервомоторам. И вот почему: если он выйдет из строя теплоноситель продолжит циркулировать и пол не заморозится (хотя нужны длительные и низкие температуры чтобы трубы в стяжке замерзли).

Бывают еще устройства, работающие от переменного тока 220 В, или от постоянного 24 В. Для подачи напряжения 24 В потребуется установить инвертор.

Как подключать сервоприводы

Схема подключения может быть разной и зависит в первую очередь от типа термостата. Если термостаты управляют одним контуром теплого пола, то они напрямую соединяются с соответствующими сервоприводами проводами. Если термостат мультизональный, то провода заводятся от соответствующих клемм.

Один из коммутационных узлов водяного теплого пола

Для упорядочивания проводов используют коммутаторы теплого пола. Кроме стандартной функции подключения и соединения разных устройств, они выполняют еще и защитную роль. При закрытом положении всех контуров водяного пола подается сигнал на отключение работы циркуляционного насоса. Это удобно, если установлены автоматизированные отопительные котлы (насос не будет работать вхолостую без расхода, и система не выйдет из строя из-за превышения давления).

Как подключать устройства через коммутационный узел водяного пола

Но в системах с обычными твердотопливными котлами насосы отключать нельзя: котел то не затухнет и отключение насоса грозит разрывом системы. В этом случае ставят байпас и перепускной клапан (смотрите схему подключения). Перепускной клапан настраивают на давление чуть ниже максимального давления насоса (если у него максимум 5 метров, выставьте 3-4 метра). При достижении в системе этого значения (бывает, если открытыми остаются небольшое количество контуров теплого пола) перепускной клапан начинает часть потока теплоносителя заворачивать в «обратку» и подавать снова на котел.

Схема включения с перепускным клапаном для предотвращения работы системы «вхолостую»

Эта схема работать будет с любым типом котлов, не только с твердотопливными. Но для них — она практически единственный недорогой способ уберечь систему от перегрева.

В самом простом варианте регулировать температуру водяного пола можно при помощи ручных кранов. Более комфортны автоматические регуляторы — термостаты с датчиками и сервоприводами. Но кроме них еще желательно установить коммутационный узел и перепускной клапан.

4 способа регулировки температуры теплых полов

Регулировка температуры водяных теплых полов в помещении происходит двумя способами. Первый способ — это регулировка температуры теплоносителя, поступающего в контур теплого пола. Второй способ — это полное прекращение подачи теплоносителя, поступающего в контур теплого пола.

Для регулировки температуры помещения есть несколько способов. Начнем с самого простого. Самый простой способ — это использовать для монтажа системы теплого пола трубы с рабочей температурой до 90-95 градусов.

В этом случае в систему на подачу монтируют насос и обратный клапан, а на обратный коллектор теплого пола монтируют накладной термостат, через который и подключают насос. При этом в теплые полы идет теплоноситель с высокой температурой. По практике от 70-85 градусов.

При этом температура снимается полом и приходит охлажденная обратка. Как только температура обратки повышается вследствие прогрева помещения, то термостат отключает насос и прекращается подача теплоносителя. Система находиться в режиме ожидания.

Далее полы отдают тепло, температура падает, термостат включает насос и подает в систему новую порцию горячего теплоносителя. Как показала практика, это самая дешевая и надежная система регулировки температуры помещения.

При следующем способе регулировки температуры теплых полов мы в систему теплого пола на подачу монтируем насоса перед ним трехходовой вентиль или смесительный клапан. При таком способе, благодаря трех ходовому вентилю, происходит подмес прохладной обратки к горячей подаче. Происходит так сказать разбавление теплоносителя до нужной температуры.

С трехходовым вентилем регулировка температуры теплых полов происходит вручную или с помощью сервопривода. А смесительные клапаны регулируют температуру по заранее настроенному показателю. При этом трехходовой вентиль Вы можете крутить как хотите. А вот смесительный клапан необходимо настраивать более кропотливо.

трехходовой смесительный вентиль

Ко всему, с помощью смесительного клапана можно смонтировать теплые полы в квартире и подключить к центральной системе отопления без ущерба для соседей.

Следующий способ — это регулировка температуры с помощью смесительного модуля. В этом модуле в одном корпусе собраны все необходимые элементы. Такие как: трехходовой вентиль, насос, байпас, термометр, термостатическая головка и реле максимальной температуры.

Эти модули дороги, но очень эффективны. Но дело в том, что работают такие модули, когда вся система отопления смонтирована по европейскому образцу. При этом в системе отопления поддерживается температура не менее 65 градусов для нагрева горячей воды.

А вот на теплые полы модуль подмеса подает разбавленный теплоноситель по заранее выставленным на нем параметрам. Но у нас зачастую регулировку систем отопления производят именно котлом. Что приводит к некомфортному температурному хаосу.

И последний самый продвинутый способ регулировки температуры теплых полов — это монтаж на распределитель теплого пола сервопривода, а в комнату комнатного термостата.

Комнатный термостат дает команду сервоприводу, открывая и закрывая его по необходимости. Такая система может работать хоть с самодельным коллектором, хоть с трехходовым вентилем, хоть с модулем подмеса. Цена вопроса — ваши возможности.

Как выполняется регулировка температуры теплых водяных полов

Но для системы отопления радиаторного типа необходима температура теплоносителя в 70-90°С, а для водяного контура, вмонтированного в пол, по крайней мере, вдвое меньше максимум 35°С.

Существует несколько способов, как регулировать температуру теплого водяного пола. Одним из лучших является монтаж терморегулятора.

Нужен ли терморегулятор на водяной теплый пол

Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:

  1. Своевременно включать и выключать систему.
  2. Поддерживать необходимую температуру в помещении.
  3. Осуществлять автоматический нагрев комнаты к необходимому времени.
  4. Экономить энергию.

Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.

Одним из таких методов является механическая регулировка температуры краном. Контроль происходит благодаря уменьшению скорости циркуляции теплоносителя и соответственно уменьшению теплоотдачи. Минусом регулировки механическими расходомерами является необходимость в постоянном контроле хозяина жилья и низкой эффективности решения.

Согласно отзывам покупателей, механический регулятор температуры для водяного теплого пола нередко становится причиной появления воздушных пробок в системе. Резкое изменение давления и температуры нагрева теплоносителя, приводит к завоздушиванию и потере работоспособности водяного контура.

Согласно инструкции по эксплуатации, допускается ручная регулировка для теплых полов. Практика показывает, что в основном механические регуляторы монтируют желающие сэкономить на комплектующих. Сравнительно небольшие затраты на приобретение электронного блока контроля температуры окупаются за счет снижения расходов на нагрев теплоносителя.

Принцип работы регулятора температуры

Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.

По своему принципу работы можно разделить все терморегуляторы на две основных категории:

  1. Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.
  2. Термостатический регулятор – принцип работы во многом похож на тот, что имеет ручное управление, только сигнал на подачу теплоносителя выполняет специальный датчик. При достижении определенной температуры подается сигнал на включение циркуляционного насоса. Все действия происходят по заранее выставленной программе.
    Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.

Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.

Какой терморегулятор лучше для водяных тёплых полов

Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:

  • Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.
  • Возможность одновременного контроля температурного режима в нескольких помещениях. Система позонной автоматической регулировки температуры водяного теплого пола необходима в тех случаях, когда осуществляется нагрев нескольких комнат, либо в одном помещении используется сразу несколько водяных контуров.
  • Тип монтажа – оборудование делится на выносные и встраиваемые регуляторы. Для монтажа последних приходится делать отверстия в стене. Выносные можно установить в любом месте комнаты в специальный короб.
  • Тип управления – оборудование для надежного автоматического регулирования температуры теплого водяного пола, как правило, имеет два датчика, одновременно фиксирующих нагрев самой поверхности пола и температуру воздуха в помещении.
    Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).
  • Функциональные возможности – регуляторы могут быть программируемые, механические и непрограммируемые. Подбирая необходимое оборудование, следует учитывать необходимость в автономной работе системы.
    Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.
    Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.
  • Принцип работы – существует двухходовой и трехходовой способ регулировки. В последнем случае максимально экономиться тепловая энергия, так как нагретый теплоноситель от котла добавляется только в случае остывания жидкости в водяном контуре. В двухходовом способе добавление горячей воды осуществляется с обратным подмесом или в постоянном режиме.

Термомеханический регулятор лучше всего устанавливать для небольших помещений: ванных комнат или кухонь, с наличием 1-2 отапливаемых контуров.

Как подключить водяные полы к терморегулятору

Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:

  • Устанавливается короб для терморегулятора.
  • Монтируется термостат.
  • Устанавливается температурный датчик, его помещают между изгибами водяного контура.

Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.

Еще пред началом работ по укладке водяных теплых полов, необходимо составить полный список необходимого оборудования, включая терморегулятор, датчики и сервопривод.

Как правильно регулировать водяной теплый пол

Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.

  • Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.
  • Нормы, указанные в СНиП, ограничивают нагрев в диапазоне от 25 до 35°С. Как показывает практика, при 29°С, обеспечиваются максимально комфортные для здоровья и жизнедеятельности человека условия.

Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.

Расчет мощности и температуры тёплого водяного пола

Источники: http://teplowood.ru/regulirovka-temperatury-vodyanogo-teplogo-pola.html, http://eurosantehnik.ru/4-sposoba-regulirovki-teplyx-polov.html, http://avtonomnoeteplo.ru/teplye-poly/604-kak-regulirovat-temperaturu-teplogo-vodyanogo-pola.html

Настройка и регулировка водяного тёплого пола

Экология потребления. Усадьба: Чтобы водяной подогрев пола работал как положено, требуется не только неукоснительное следование правилам монтажного процесса и использование соответствующих материалов. Сегодня мы расскажем о настройке работы нагревательных петель и принципах отладки режимов работы тёплого пола.

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия.

Настройка и регулировка водяного тёплого пола

Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

Настройка и регулировка водяного тёплого пола

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

  1. Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
  2. Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
  3. Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
  4. Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
  5. Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Настройка и регулировка водяного тёплого пола

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Настройка и регулировка водяного тёплого пола

Температурный режим

Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов. Основным отличием служит рабочая температура теплоносителя.

Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.

Настройка и регулировка водяного тёплого пола

Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.

Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью.

Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.

Настройка и регулировка водяного тёплого пола

В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр. Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.

Правила заправки системы

Настройку работы тёплого пола невозможно выполнить, если расход теплоносителя в петлях будет меняться самопроизвольно. Такое явление характерно при наличии воздушных пробок, поэтому система отопления должна быть не только должным образом организована технически, но также правильно заправлена.

Настройка и регулировка водяного тёплого пола

Чтобы полноценно заполнить систему, на обеих ветках коллектора теплого пола должны быть установлены автоматические воздухоотводчики. Если петли расположены по уровню выше коллектора, подключение подачи к последнему должно быть выполнено через деаэратор. Заправка системы тёплого пола производится отдельно от прочих нагревательных контуров, то есть обвязка генераторной части и радиаторная сеть должны быть заполнены заранее, а отсекающие краны на входах коллектора — перекрыты.

Для заливки теплоносителя в систему к дренажному отводу подающей ветки коллектора подключается шланг от системы водоснабжения или насоса. Соответственно к аналогичному отводу возвратной ветки нужно подключить шланг для стравливания воздуха, обратный конец которого либо выводится на улицу, либо опускается в ёмкость объёмом 30–40 л.

Настройка и регулировка водяного тёплого пола

Первым в системе тёплого пола заполняется коллектор и его обвязка. При этом расходомеры на подающей ветке должны быть полностью открыты, а регуляторы на обратной ветке — закрыты. Далее нужно последовательно заполнить каждую петлю теплоносителем до тех пор, пока из стравливающего шланга не будет поступать чистый теплоноситель без пузырьков воздуха. Заполнение тёплого пола производится при минимальном потоке для равномерного выдавливания воздуха из системы. Когда все петли тёплого пола заправлены, можно выполнять ввод системы отопления в работу и проводить её балансировку.

Работа с расходомерами коллекторов

Гидравлическая балансировка петель тёплого пола заключается в нормировании протока в каждом змеевике. В зависимости от длины, может требоваться разное количество поступающего теплоносителя для того, чтобы при прохождении через петлю он остывал ровно на расчётное значение. Количественно необходимый проток определяется как отношение тепловой нагрузки на петлю к произведению теплоёмкости воды или иного теплоносителя на разницу температур в подаче и обратке: G = Q / с * (t1 — t2).

Часто можно встретить рекомендации определять расход теплоносителя согласно производительности циркуляционного насоса, то есть делить его подачу пропорционально соотношению длин петель. Таких советов следует избегать: кроме того, что длину каждого змеевика вычислить достаточно сложно, нарушается одно из важнейших правил — выбирать параметры оборудования исходя из потребностей системы, а не наоборот. Попытки распределить расход описанным образом практически всегда приводят к тому, что проток в петлях существенно отличается от расчётных значений, что делает дальнейшую настройку системы невозможной.

Сама же регулировка протока расходомерами выполняется достаточно просто. В одних моделях изменение пропускной способности осуществляется поворотом корпуса, в других — вращением штока специальным ключом. Шкала на корпусе расходомера указывает расход в литрах в минуту, нужно лишь установить соответствующее положение поплавка.

Практически всегда при изменении пропускной способности одного расходомера меняется расход в остальных петлях, поэтому регулировку проводят несколько раз, последовательно калибруя каждый отвод. Если такие изменения выражены особенно сильно, это свидетельствует о недостатке пропускной способности регулирующей арматуры, через которую подключён коллектор, либо о слишком низкой производительности циркуляционного насоса.

Автоматическое и ручное выравнивание температуры

При регулировке тёплого пола методом смешивания и ограничения способы установки требуемой температуры теплоносителя несколько отличаются. Также имеет значение, выполняется ли пропорциональная подстройка на ходу, либо же регулировка осуществляется вручную. Последнее допустимо только для способа регулировки смешиванием и только при условии, что расход теплоносителя в остальных контурах системы меняется незначительно.

Ручная настройка трехходового клапана требует контроля температуры на обратной ветке, для чего может использоваться гильза под термометр, либо накладной термощуп.

Замеры температуры нужно проводить не сразу, а исходя из длины петли и расхода теплоносителя в ней. Измерять температуру нужно спустя время, достаточное для 2-х или 3-кратного обновления теплоносителя в системе тёплого пола.

Задача регулировки — обеспечить постоянный перепад температуры теплоносителя между подачей и обраткой. При этом разница температур определяется проектом тёплого пола и рассчитывается по толщине, материалу стяжки, а также направлению и шагу укладки труб змеевика.

Автоматическая пропорциональная регулировка выполняется не в пример проще. Основной управляющий элемент — термостатирующая головка RTL или клапан унибокса.

Чем больше отметка, на которую установлен маховик, тем выше будет температура теплоносителя, что справедливо при регулировке как смешиванием, так и ограничением. опубликовано econet.ru  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Как выполняется регулировка температуры теплых водяных полов

контроль нагрева жидкостных полов
    Содержимое:
  1. Нужен ли терморегулятор на водяной теплый пол
  2. Принцип работы регулятора температуры
  3. Какой терморегулятор лучше для водяных тёплых полов
  4. Как подключить водяные полы к терморегулятору
  5. Как правильно регулировать водяной теплый пол

Большой популярностью пользуются системы с одновременным подключением нескольких водяных контуров отопления. Нагрев помещения одновременно выполняется с помощью традиционных радиаторов и теплых полов.

Но для системы отопления радиаторного типа необходима температура теплоносителя в 70-90°С, а для водяного контура, вмонтированного в пол, по крайней мере, вдвое меньше максимум 35°С.


Существует несколько способов, как регулировать температуру теплого водяного пола. Одним из лучших является монтаж терморегулятора.

Нужен ли терморегулятор на водяной теплый пол


Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:
  1. Своевременно включать и выключать систему.
  2. Поддерживать необходимую температуру в помещении.
  3. Осуществлять автоматический нагрев комнаты к необходимому времени.
  4. Экономить энергию.

Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.

Одним из таких методов является механическая регулировка температуры краном. Контроль происходит благодаря уменьшению скорости циркуляции теплоносителя и соответственно уменьшению теплоотдачи. Минусом регулировки механическими расходомерами является необходимость в постоянном контроле хозяина жилья и низкой эффективности решения.

Согласно отзывам покупателей, механический регулятор температуры для водяного теплого пола нередко становится причиной появления воздушных пробок в системе. Резкое изменение давления и температуры нагрева теплоносителя, приводит к завоздушиванию и потере работоспособности водяного контура.

панель управления температурой полов

Согласно инструкции по эксплуатации, допускается ручная регулировка для теплых полов. Практика показывает, что в основном механические регуляторы монтируют желающие сэкономить на комплектующих. Сравнительно небольшие затраты на приобретение электронного блока контроля температуры окупаются за счет снижения расходов на нагрев теплоносителя.

Принцип работы регулятора температуры


Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.

По своему принципу работы можно разделить все терморегуляторы на две основных категории:

  1. Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.
  2. Термостатический регулятор – принцип работы во многом похож на тот, что имеет ручное управление, только сигнал на подачу теплоносителя выполняет специальный датчик. При достижении определенной температуры подается сигнал на включение циркуляционного насоса. Все действия происходят по заранее выставленной программе.
    Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.

Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.схемы принципа работы систем контроля температурного режима водяных полов

Какой терморегулятор лучше для водяных тёплых полов


Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:

  • Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.
  • Возможность одновременного контроля температурного режима в нескольких помещениях. Система позонной автоматической регулировки температуры водяного теплого пола необходима в тех случаях, когда осуществляется нагрев нескольких комнат, либо в одном помещении используется сразу несколько водяных контуров.
  • Тип монтажа – оборудование делится на выносные и встраиваемые регуляторы. Для монтажа последних приходится делать отверстия в стене. Выносные можно установить в любом месте комнаты в специальный короб.
  • Тип управления – оборудование для надежного автоматического регулирования температуры теплого водяного пола, как правило, имеет два датчика, одновременно фиксирующих нагрев самой поверхности пола и температуру воздуха в помещении.
    Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).
  • Функциональные возможности – регуляторы могут быть программируемые, механические и непрограммируемые. Подбирая необходимое оборудование, следует учитывать необходимость в автономной работе системы.
    Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.
    Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.
  • Принцип работы – существует двухходовой и трехходовой способ регулировки. В последнем случае максимально экономиться тепловая энергия, так как нагретый теплоноситель от котла добавляется только в случае остывания жидкости в водяном контуре. В двухходовом способе добавление горячей воды осуществляется с обратным подмесом или в постоянном режиме.

Термомеханический регулятор лучше всего устанавливать для небольших помещений: ванных комнат или кухонь, с наличием 1-2 отапливаемых контуров.

Как подключить водяные полы к терморегулятору


Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:
  • Устанавливается короб для терморегулятора.
  • Монтируется термостат.
  • Устанавливается температурный датчик, его помещают между изгибами водяного контура.

Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.

Еще пред началом работ по укладке водяных теплых полов, необходимо составить полный список необходимого оборудования, включая терморегулятор, датчики и сервопривод.

коллектор с регулируемыми сервоприводами

Как правильно регулировать водяной теплый пол


Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.
  • Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.
  • Нормы, указанные в СНиП, ограничивают нагрев в диапазоне от 25 до 35°С. Как показывает практика, при 29°С, обеспечиваются максимально комфортные для здоровья и жизнедеятельности человека условия.

Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.
