Давление в расширительном бачке отопления закрытого типа

Содержание статьи

• Как давление в расширительном бачке отопления стабилизирует работу отопительной системы
• Разновидности агрегатов
• Как выбрать экспазмомат
• Как давление в расширительном бачке системы отопления влияет на объем – методика расчета
• Установка и настройка расширительного бака в системе отопления
• Как отрегулировать давление в расширительном бачке отопления – особенности обслуживания
• Подводим итоги

При выполнении работ по проектированию систем теплоснабжения и подборе функциональных элементов отопительного контура важно согласовать параметры монтируемого оборудования. На стабильную и безотказную работу обогревательного контура влияет давление в расширительном бачке отопления закрытого типа, правильная регулировка которого позволяет компенсировать температурные перепады.

Расширитель, регулирующий объем теплоносителя и обеспечивающий целостность магистралей и оборудования, следует правильно выбрать и профессионально смонтировать.

Как давление в расширительном бачке отопления стабилизирует работу отопительной системы

Задумываясь о создании эффективной отопительной системы, не все имеют представление, какое давление в расширительном бачке газового котла и как работает экспанзомат.

Принцип функционирования компенсационного резервуара довольно несложный:

1. Возрастание температуры теплоносителя вызывает увеличение объема.
2. Одновременно повышается давление жидкости в замкнутом контуре.
3. Расширительный резервуар принимает избыток жидкости.
4. Давление в трубах и отопительном оборудовании быстро стабилизируется.
5. Вода в расширительном баке котла постепенно охлаждается и возвращается по трубам.

Устройство является обязательным элементом для поддержания постоянной температуры частного дома, квартиры или производственного объекта.

Бачок выполняет следующие функции:

• компенсирует объемное расширение жидкости. При возрастании температуры увеличивается объем жидкости, наполняющей замкнутый контур, – избыток воспринимает расширительный резервуар;
• сглаживает скачки, вызванные циклической работой подающего насоса. Устройство снижает воздействие гидравлических ударов на оборудование и магистрали, обеспечивает стабильность работы.

Рабочая емкость экспанзомата выполняет функцию демпфера контура отопления и позволяет:

• обеспечить продолжительный срок использования отопительного оборудования;
• компенсировать воздействие температурных перепадов;
• гарантировать безопасную работу элементов и обеспечить их высокую надежность.

Благодаря возможности накачать воздух в рабочую емкость расширителя, поддерживается стабильная и безотказная работа отопления. Устройство является обязательным элементом отопительного контура.

Разновидности агрегатов

Демпферные емкости – необходимый элемент различных отопительных контуров:

• открытых. Циркуляция теплоносителя осуществляется естественным образом без применения специальных насосов. Конструкция расширителя позволяет, при необходимости, долить вручную или с помощью питающей магистрали испаряющуюся воду в открытую емкость. Постоянный процесс испарения требует регулярного возобновления жидкости;
• закрытых. Герметичные контуры отопления комплектуются баками закрытого типа, представляющими герметичную емкость с расположенной посередине эластичной мембраной. Часть – занимает воздушная среда. Другая часть заполнена теплоносителем, который при возрастании объема воздействует на мембрану, уменьшая вместительность воздушной камеры.

Ранее популярные открытые резервуары, применявшиеся в системах с гравитационной циркуляцией, отличались простотой конструкции, дешевизной и легкостью изготовления. Резервуар представлял собой стальной бачок, оснащался крышкой, а также штуцерами для подключения к трубам отопления и сливной магистрали.

Сегодня устройства открытого типа редко применяются, что связано с определенными недостатками. Слабые места:

• непосредственное контактирование воды с воздухом, что вызывает ускоренное разрушение корпуса в результате коррозионных процессов;
• необходимость монтажа только в наиболее высокой части контура, которая достаточно часто располагается в холодном помещении;
• потребность в постоянном возобновлении и контроле объема теплоносителя, регулярно испаряющегося при эксплуатации;
• пониженная эффективность работы демпферного узла, требующего надежной тепловой изоляции.

Герметичные конструкции, применяемые в закрытых системах теплоснабжения, превосходят по эксплуатационным характеристикам открытые баки. Особенности:

• повышенная устойчивость к коррозии;
• отсутствие необходимости постоянного контроля уровня;
• стабильное функционирование без регулярной доливки воды;
• невозможность контакта теплоносителя с воздушной средой;
• простота самостоятельного монтажа.

Остановимся более детально на расширительных резервуарах закрытого типа, зарекомендовавших себя с положительной стороны в системах теплообеспечения с принудительной подачей жидкости. Они эффективно компенсируют перепады давления, возникающие при возрастании объема жидкости.

Используются следующие типы резервуаров:

• безмембранные. Конструкция устройства характеризуется отсутствием эластичной мембраны. Для функционирования резервуара необходимо подключить баллон или оборудование, нагнетающее воздух;
• мембранные. Главной конструктивной особенностью является наличие резинового демпфера, разделяющего теплоноситель с воздушной средой, а также возможность замены эластичного элемента.

Безмембранные устройства были распространены до освоения производства надежных каучуковых мембран, отличающихся долговечностью и повышенным запасом прочности. Безмембранные аппараты характеризуются:

• отсутствием резиновой прокладки, предотвращающей контакт антифриза или воды с газовой средой;
• стабильностью работы только при постоянном контроле подачи воздуха и обеспечении его постоянного давления.

Мембранные агрегаты быстро вытесняют безмембранные устройства, которые не могут конкурировать по эксплуатационным показателям. Эластичная мембрана, разделяющая жидкость и газ отличаются формой и изготавливаются:

• в виде полусферы. Тарельчатый элемент стационарно закреплен и под нагрузкой принимает радиусную форму сферы;
• в форме баллона. Грушевидная мембрана, закрепленная на фланце, при нагрузке пытается повторить форму сосуда. При необходимости легко демонтируется.

Составные элементы тарельчатых баков:

• вертикальный корпус, выполненный из двух герметично соединенных частей;
• резиновая тарелка, стационарно установленная между элементами корпуса;
• нижний штуцер, предназначенный для соединения с трубами отопления;
• верхний ниппель, позволяющий заполнить верхнюю часть резервуара воздухом.

Теплоноситель при увеличении объема заполняет емкость и через тарельчатую мембрану воздействует на воздушную среду. При снижении температуры нагрева, соответственно, уменьшается объем жидкости, которая выдавливается воздухом. Регулировка осуществляется путем подкачки воздуха через ниппель или его открытием.

Резервуары с грушевидной мембраной включают следующие элементы:

• емкость с фланцевым креплением для фиксации резиновой мембраны;
• сферическую камеру для теплоносителя, зафиксированную на фланце;
• штуцер, позволяющий подключить демпферный элемент к магистралям;
• клапан, регулирующий подачу воздуха.

Вода заполняет резиновую емкость, которая защищает корпус от коррозии. Это положительно влияет на его долговечность.

Главные отличия такого вида резервуаров:

• отсутствие контакта теплоносителя с металлом корпуса;
• возможность демонтажа резиновой камеры;
• небольшие габариты;
• работа без подпитки;
• функционирование при повышенной нагрузке;
• минимальное количество теплопотерь;
• герметичность.

Для обеспечения стабильной работы следует контролировать показания манометра и периодически подкачивать воздух.

Как выбрать экспазмомат

Выбор расширительной емкости – серьезная задача, к решению которой необходимо подойти с высокой степенью ответственности.

При выборе компенсатора важно учитывать следующие моменты:

• конструктивное исполнение;
• материал корпуса;
• типоразмер изделия;
• срок эксплуатации.

В специализированных магазинах опытные консультанты помогут приобрести необходимый расширитель и подскажут, какое давление в расширительном баке системы отопления необходимо поддерживать.

Как давление в расширительном бачке системы отопления влияет на объем – методика расчета

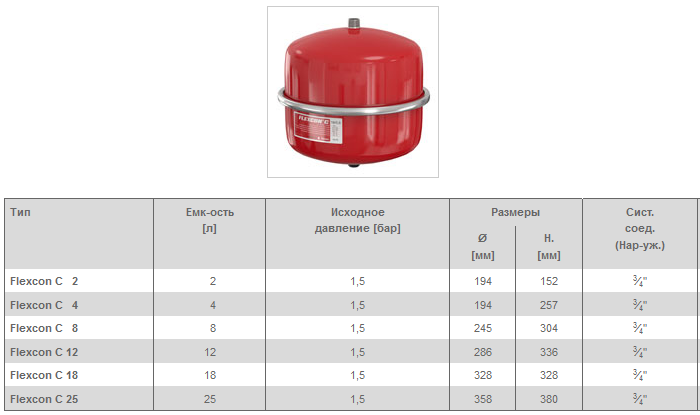

Главная характеристика агрегата – вместительность резервуара. Рабочий объем прямо пропорционален давлению и должен превышать количество теплоносителя, вытесняемого при температурном расширении.

Емкость бака зависит от вида жидкости, применяемой в качестве теплоносителя. Для определения вместительности демпфера учитывают следующие данные:

• объем бака равен количеству воды, находящейся в отопительной системе, умноженному на коэффициент 1,15;
• использование антифриза требует повышенного объема резервуара, рассчитанного с учетом коэффициента 1,2.

Суммарный объем теплоносителя, циркулирующего в контуре, определяется путем сложения вместительности составляющих элементов:

• труб;
• батарей;
• котла.

Рассчитав общий объем теплоносителя, необходимо умножить полученную величину на коэффициент, соответствующий определенной жидкости. Так, для системы обогрева суммарным объемом 100 литров нужен компенсирующий резервуар с рабочей емкостью 15 л – для воды и 20 л – при использовании антифриза.

Для повышенной нагрузки, создаваемой избыточным объемом теплоносителя, требуется увеличенный рабочий объем бака.

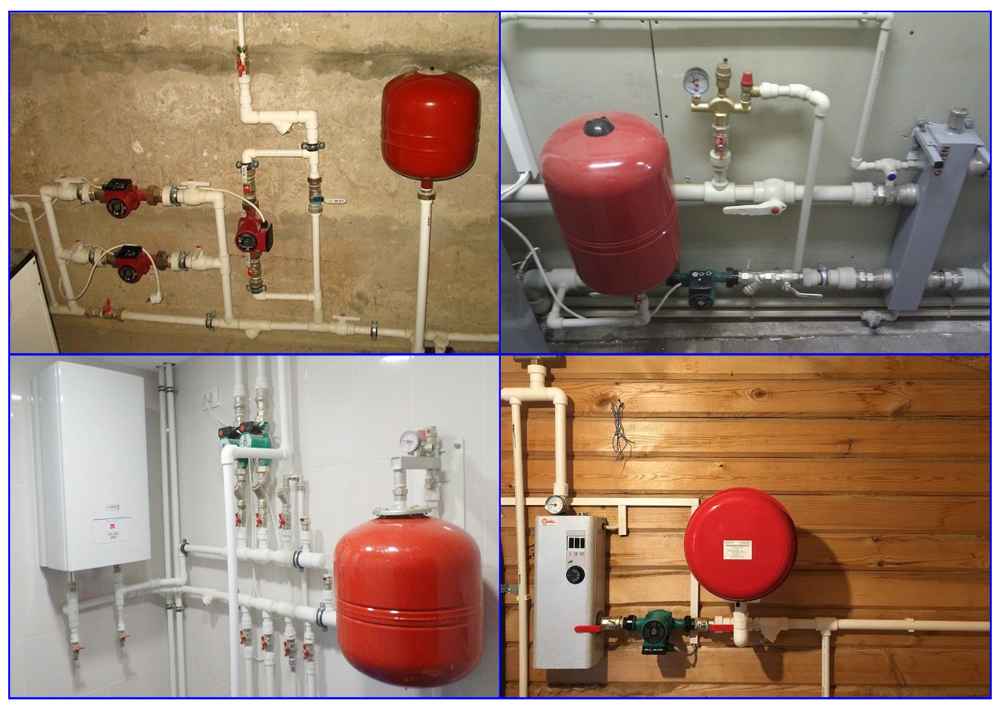

Установка и настройка расширительного бака в системе отопления

При монтаже и подключении расширительной емкости необходимо руководствоваться рекомендациями изготовителя и учитывать следующие факторы:

• при использовании открытой системы монтаж емкости производят на максимальном возвышении;
• в закрытом контуре резервуар подключается после циркуляционного насоса.

Последовательность действий по установке бачка для закрытого контура:

1. Определите удобное место монтажа на подающей магистрали.
2. Проверьте величину рабочего давления в бачке.
3. Произведите монтаж, учитывая увеличение массы при заполнении жидкостью.
4. Подключите демпферное устройство к трубам отопления.

При установке необходимо учитывать такие нюансы:

• удаленность от котельной;
• удобство доступа для обслуживания;
• прочность крепления емкости.

Проверку емкости выполняйте следующим образом:

1. Запустите отопительную систему при закрытом вентиле бака.
2. Подайте теплоноситель в рабочую камеру бака при 1 атм.
3. Проконтролируйте падение давления, которое должно составлять 0,1–0,2 атм.

Это свидетельствует об отсутствии проблем и стабильном функционировании системы. Правильное размещение и наладка бака способствует нормальной работе и облегчает выполнение сервисных мероприятий.

Как отрегулировать давление в расширительном бачке отопления – особенности обслуживания

При обслуживании устройства необходимо обеспечить давление в баке на 0,2 атм меньше общей нагрузки в контуре.

Регулировочные операции производите по следующему алгоритму:

1. Отсоедините устройство от системы.
2. Слейте из него воду.
3. Подсоедините манометр к ниппелю.
4. Проверьте показания манометра.
5. Накачайте, при необходимости, емкость с помощью компрессора.

В процессе обслуживания также проверьте:

• наличие повреждений корпуса;
• целостность эластичной мембраны.

Подводим итоги

Контролируя манометром степень заполнения воздухом рабочего отсека, можно узнать, какое давление в расширительном баке котла. Это позволит обеспечить эффективность функционирования устройства и продлит срок его эксплуатации. При неправильной регулировке ресурс использования существенно уменьшается. Работы несложно выполнить своими силами, придерживаясь рекомендаций.

Читайте также

• Расширительный бачок для отопления
• Установка расширительного бака системы отопления
• Давление в расширительном бачке отопления закрытого типа

Падение давления в системе отопления



    В настоящее время всё больше загородных домов оборудуются системой отопления, состоящей из газового двухконтурного котла и радиаторов. Что очень удобно – установив всего один прибор, вы получаете горячую воду и комфортную температуру воздуха в помещении. Почти все производители котлов – крупные зарубежные компании. Но, даже установив у себя в доме надёжный водонагревательный прибор, мы не застрахованы от неприятностей, сопровождающих работу этого аппарата.

   Одна из проблем, возникающих при эксплуатации газового двухконтурного котла – падение давления в системе отопления. Отчего это происходит – попробуем разобраться в этой статье.

ПРИЧИНЫ ПАДЕНИЯ ДАВЛЕНИЯ В СИСТЕМЕ ОТОПЛЕНИЯ

   Итак, ситуация из жизни: зима, температура минус 20, загородный дом отапливается двухконтурным котлом. Вы уходите на работу или куда-то по делам, дома тепло. Через какое-то время вы возвращаетесь, заходите домой и понимаете, что отопление не работает, в комнате прохладно. Первым делом подходите к котлу и обнаруживаете, что он не работает, а манометр показывает ноль, то есть произошло падение давления в системе отопления.

   Вы сразу начинаете думать: а что было бы, если бы вы не появились дома продолжительное время? А было бы размораживание радиаторов и выход из строя дорогостоящего двухконтурного котла известной марки.

    Что же могло случиться в ваше отсутствие? Здесь всё просто, по какой-то причине выключили электричество, котёл остановился, давление в системе отопления упало ниже отметки, при которой он может включиться в работу. Свет через час дали, а аппарат начать работать не смог. Вот вам и катастрофа домашнего масштаба.

    Что же можно сделать своими руками, чтобы такие ситуации не происходили? Повторюсь, здесь речь пойдёт о вещах, которые можно исправить самостоятельно, если это сбой двухконтурного котла, нужно вызывать специалистов.

    Первое, что надо сделать, это проверить отопительную систему на отсутствие протечек. Возьмите бумажную салфетку и протрите все места стыков и соединений. Бывали случаи, что человек уверял, что протечек нет, а давление в системе понижается. В итоге случайно, или после более тщательного осмотра обнаруживалось, что из системы подкапывает, а лужи на полу не было, потому что вода успевала испариться до того, как капля упадёт на пол. Или капли появлялись в стыках и соединениях при повышении давления в трубах. Конечно, все найденные протечки нужно устранить.

НАСТРОЙКА РАСШИРИТЕЛЬНОГО БАКА

      Второе, на что следует обратить внимание при падении давления в системе отопления –  это правильная работа расширительного бака.

  Как известно, жидкости при нагревании увеличивают свой объём. Вода, например, при температуре 90 градусов имеет коэффициент расширения, равный 3,59 %. Поэтому, чтобы в системе отопления не создавалось избыточного давления, используют расширительные баки. При нагревании жидкости излишний объём должен заходить в расширительный бак, тем самым стабилизируя давление, а когда вода остывает, она выходит из бака, заполняя систему. Таким образом, давление в отопительной системе во время работы котла сохраняется в допустимых пределах. В двухконтурных котлах расширительные баки уже установлены в самом котле.

  Указывать на неправильную работу расширительного бака может то, что при нагревании давление резко возрастает, даже возможен аварийный сброс воды через предохранительный клапан, а при остывании стрелка манометра опускается вниз до такой степени, что приходиться подпитывать систему. В этом случае нужно отрегулировать работу расширительного бака.

   В инструкции к котлу указано, какое давление воздуха должно быть в расширительном бачке. Поэтому, для правильной работы бака это давление нужно установить. Для этого:

    1. Перекроем краны подачи воды и обратки.

    2. Найдём на котле сливной штуцер,

  откроем     его и сольём воду.

3. Найдём на расширительном баке ниппель, как на велосипедном колесе и спустим весь воздух.

 4. Подсоединим автомобильный насос к расширительному баку и накачаем его до 1,5 бар, при этом из сливного штуцера может выходить вода.

    5. Опять спустим воздух.

6. Если к бачку подходит шланг от котла, отсоединим его, нужно вылить из бака всю воду.

    7. Присоединяем шланг обратно.

    8. Накачиваем расширительный бак давлением согласно инструкции к котлу

(в нашем случае это 1 бар).

   9. Закрываем сливной штуцер.

   10. Открываем все краны.

  11. Заполняем систему отопления водой под давлением 1-2 бар.

12. Включаем котёл и проверяем. Если при нагреве воды стрелка манометра находится в пределах зелёной зоны, значит, мы всё сделали правильно.

РАСЧЁТ МЕМБРАННОГО РАСШИРИТЕЛЬНОГО БАКА

    В некоторых случаях падение давления в системе отопления связано с неправильным выбором двухконтурного котла. При тепловом расчёте учитывается площадь помещений, которые нужно обогреть. Исходя из этих условий, выбирается мощность отопительного прибора. В расчёт закладываются обычные радиаторы, в которых объём воды  не очень большой. А если вместо радиаторов используют металлические трубы, жидкости, чтобы их заполнить, требуется в несколько раз больше, соответственно и объём расширяемой воды тоже будет увеличен.

  Расширительный бак в двухконтурных котлах обычно равен 6-8 литрам. Он рассчитан примерно на 120 литров воды в отопительной системе. Для радиаторов этого вполне достаточно. А вот что может произойти, если в системе воды больше, чем положено по расчёту. Допустим, жидкость, нагреваясь в трубах, расширяется и заполняет штатный расширительный бак. Но размера бака не хватает для вывода избытка нагревшейся воды, давление повышается и происходит аварийный сброс через предохранительный клапан. После того, как котёл выключится, вода из бака выходит назад в систему, но так как у котла был аварийный сброс, жидкости в системе не хватает, давление падает ниже критической отметки. Всё, без подпитки системы водой (то есть без участия человека) котёл не включится. Если за окном низкая температура воздуха – размораживание системы обеспечено. Причём случиться это может в самый неподходящий момент.

  Сейчас в продаже появились автоматические подпитыватели воды, которые подают воду в систему, если давление в ней падает ниже определённой отметки. Домовладельцам, оставляющим свои жилища без присмотра на долгое время, стоит обратить на них внимание.

   Обычно монтаж отопления происходит в тёплое время года, чтобы успеть подготовиться к зиме. Во время пуска котёл работает в среднем режиме, да и осенью ещё тепло. Поэтому, когда нагрев не такой интенсивный, жидкость расширяется незначительно, давление в системе в пределах нормы. Но когда придут морозы и котёл выйдет на работу при максимальной нагрузке, объём нагреваемой жидкости увеличивается, тут и выясняется, что штатного расширительного бака не хватает. Чтобы такой сценарий не состоялся, нужно грамотно рассчитать систему отопления и вовремя установить в неё дополнительный мембранный расширительный бак, который используется в отопительных системах закрытого типа, когда движение жидкости происходит под давлением, которое создаёт циркуляционный насос.

   Определить точное количество воды в трубах отопления трудно, обычно это делают по мощности: её умножают на 15. Например, у котла мощностью 17 кВт система отопления вмещает 255 литров воды. Существуют методики, помогающие рассчитать объём расширительного бака. Следующий расчёт подходит для систем отопления, смонтированных в одноэтажных домах.

Объём расширительного бака = (V*E)/D, где V– объём воды в системе отопления, Е – коэффициент расширения жидкости, D– эффективность расширительного бака.

D = (Pmax—Ps)/( Pmax +1),

где Pmax – максимальное рабочее давление отопительной системы, равное в среднем 2,5 бар;

Ps– давление зарядки расширительного бака, равное 0,5 бар.

D = (2,5-0,5)/( 2,5 +1)=0,57

Итак, для котла мощностью 17 кВт объём расширительного бака = (255*0,0359)/0,57=16,06 л.

  В технической документации написано, что аппарат мощностью 17 кВт имеет встроенный расширительный бак объёмом 6,5 л. Для правильной работы двухконтурного котла необходимо установить в отопительную систему дополнительный расширительный бак объёмом 10 л.

      Как определить, работает дополнительный расширительный бак в системе, или нет? Для его проверки  накачаем насосом давление воздуха, например, до 2 бар, и обеспечим доступ к ниппелю. Подсоединим его к системе отопления. Включим котёл. Во время нагрева воды давление будет подниматься. Если оно увеличится до 1,8 бар, стравим воздух с расширительного бака через ниппель, смотря при этом на манометр котла. Как только давление в бачке снизится меньше 1,8, вода из системы начнёт заходить в бак, при этом стрелка манометра на котле покажет снижение давления. Это значит, что дополнительный расширительный бак установлен правильно и работает корректно. В завершении надо накачать давление до нужной отметки, например, до 1 — 1,5 бар. На этом всё. Если статья понравилась, поделитесь ей в соцсетях.





Падает давление в системе отопления

Индивидуальная отопительная система дома – необходимость. Ведь никто не хочет мерзнуть в собственном доме, особенно учитывая то, что морозы в России бывают очень лютыми. На данный момент одной из самых распространенных является газовая отопительная система с подключенным к ней контуром ГВС. То есть, потратив минимальное количество усилий и незначительную сумму, вы получаете и теплые батареи, и горячую воду. Однако, довольно часто владельцы дома с подобной отопительной системой сталкиваются с неприятной проблемой – падает давление в системе отопления или повышается давление в системе отопления. В чем же основная причина этого?

Давление — не менее важный параметр отопления, чем температура

• Каковы причины?
• Мембранный расширительный бак – принципы расчета

Каковы причины?

Наиболее распространенной причиной того, что падает давление в системе отопления, является банальное отключение электричества. То есть, система попросту не работает – и датчики давления ничего выше 0 показать просто не могут. Выход и ситуации весьма прост – использовать альтернативные источники электропитания. Или же в случае если отключения электричества бывают крайне редки и весьма непродолжительны – просто дождаться, пока питание вновь появится.

Следует отметить, что долгое бездействие системы может привести к размораживанию радиаторов – и вас ожидает, в лучшем случае, весьма дорогостоящий ремонт. Ну а в худшем – капитальный ремонт системы с заменой большого количества ее комплектующий.

Что делать, чтобы такого не случилось? Есть несколько довольно простых и, в то же время, весьма действенных рекомендаций, которые помогут своевременно восстановить работу двухконтурной системы.

Прежде всего, следует тщательно проверить ее – нет ли протечек. Ведь во многом падение давления в системе отопления сигнализирует именно о том, что появилась именно такая незначительная поломка. В большинстве случаев устранить протечку любой хозяин сможет своими руками, не прибегая к услугам мастера. Наиболее простой способ определения протечки – просто протереть стык (соединение, сгон) обычной бумажной салфеткой. Порой протечка незначительна, и под  поврежденным местом не образуется лужа – а, вместе с тем, давление существенно падает. К счастью, устранить протечку не составит труда.

Протечка системы отопления

Еще одной причиной, почему упало давление в системе отопления, может являться сбой настроек расширительного бака. Поэтому если проверка системы на наличие протечек не дала результата, обратите внимание на работу бака.

Как известно, расширительный бачок используется для нормализации давления в системе – так, он предотвращает то, что растет давление в системе отопления или падает.

Дело в том, что при нагревании вода незначительно увеличивается в размерах (на 3,7%), создавая, тем самым, дополнительное давление в системе. Излишек, появившийся в результате нагревания, поднимается в бак, и спускается из него в случае понижения температуры теплоносителя.

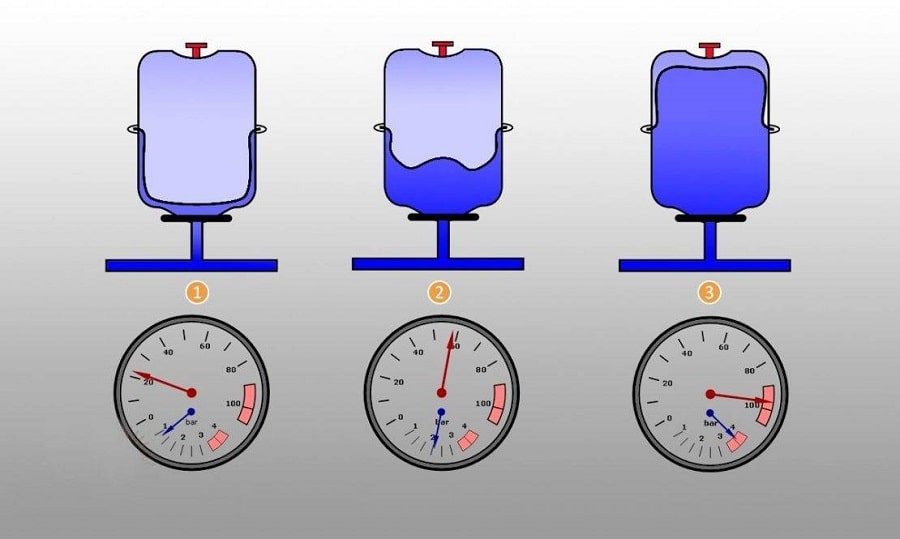

Показания манометра при разном состоянии расширительного бачка

Как понять, что причиной, почему не продавливает систему отопления, является именно расширительный бачок? Это довольно просто. При нагреве воды давление может подниматься, в результате чего происходит аварийное снижение давления в баке посредством специального клапана. Соответственно, после охлаждения теплоносителя давление оказывается на уровне, который ниже необходимого. Для того чтобы отрегулировать расширительный бачок, следует обратить внимание на его технические характеристики – там указан необходимый уровень давления. А далее регулировка давления в системе отопления производится по простой инструкции:

• полностью перекрываем краны системы и на контуре подачи, и на контуре обрата.
• при помощи сливного штуцера котла полностью спускаем воду.
• посредством ниппеля выпускаем весь воздух из расширительного бака.
• при помощи подсоединенного автомобильного насоса поднимаем давление в расширительном баке до 1,5 бар. При этом не следует переживать, если из штуцера будет наблюдаться вытекание воды.

Закачка воздуха в систему отопления с помощью автомобильного насоса

• повторно спускаем воздух.
• если к баку подходит шланг от котла – отсоедините его. Это позволит слить остаток воды. После полного удаления теплоносителя шланг следует подсоединить обратно.
• при помощи автомобильного насоса вновь поднимаем давление в баке до уровня, рекомендованного инструкцией.
• закрываем штуцер, через который проводился слив воды.
• открываем краны и заполняем системы водой.

После всех указанных манипуляций можно включать котел. В случае если все сделано правильно, стрелка манометра будет находиться в пределах зоны, которая окрашена зеленым – давление в системе нормальное и о том, как это, когда скачет давление в системе отопления – вы уже не должны знать.

Мембранный расширительный бак – принципы расчета

Нередко причиной, почему случается потеря давления в системе отопления, является неправильный выбор двухконтурного отопительного котла. То есть, при расчете принимается во внимание площадь помещений, в которых будет производиться отопление. Данный параметр влияет на выбор площади отопительных радиаторов – а в них используется относительно небольшое количество теплоносителя. Однако порой после проведения расчета радиаторы заменяют на трубы, для которых используется значительно большее количество воды (а этот факт не учитывается). Соответственно – именно такая ошибка в расчете и приводит к недостаточному уровню давления в системе.

Расширительные бачки бывают самых разных размеров

Для нормального функционирования двухконтурной системы со 120 л теплоносителя вполне достаточно расширительного бака объемом 6-8 литров. Однако это количество рассчитано для системы, в которой используются радиаторы. При использовании труб вместо радиаторов воды в системе больше. Соответственно – она расширяется сильнее, заполняя, тем самым, расширительный бак полностью. Такая ситуация приводит к аварийному спуску излишков жидкости при помощи специального клапана. Это приводит к отключению системы. Вода постепенно остывает, ее объем уменьшается. И получается, что в системе недостаточно жидкости для поддерживания давления на нормальном уровне.

При этом следует учитывать, что в случае нехватки воды котел не включится – и это может вызвать размораживание системы. То есть, без своевременного вмешательства человека и принудительного восполнения количества воды система может быть серьезно повреждена.

Для того чтобы избежать столь неприятной ситуации (вряд ли кто обрадуется поломке отопительной системы в холодное время года) необходимо тщательно просчитывать объем необходимого расширительного бака. В замкнутых системах, дополненных циркуляционным насосом, наиболее рациональным является применение мембранного расширительного бака, который выполняет функцию такого элемента, как регулятор давления отопления.

Таблица для определения максимального объема жидкости, который может вместить бак

Конечно, просчитать точное количество воды в трубах отопительной системы довольно сложно. Однако приблизительный показатель можно получить, умножив на 15 мощность котла. То есть, если в системе установить котел мощностью 17вКт, то примерный объем теплоносителя в системе составит 255 л. Такой показатель пригодится для расчета подходящего объема расширительного бака.

Объем расширительного бака можно узнать при помощи формулы (V*E)/D. При этом V – показатель объема теплоносителя в системе, Е – коэффициент расширения теплоносителя, а D – уровень эффективности бака.

D вычисляем таким образом:

D = (Pmax-Ps)/( Pmax +1).

Здесь Pmax – предельный уровень давления, допустимый при работе системы. В большинстве случаев – 2,5 бар. А вот Ps – коэффициент давление зарядки бака, обычно 0,5 бар. Соответственно, подставив все значения, получаем: D = (2,5-0,5)/( 2,5 +1)=0,57. Далее, учтя, что имеем котел мощностью 17 кВт, высчитываем наиболее подходящий объем бака — (255*0,0359)/0,57=16,06 л.

Непременно следует обратить внимание на техническую документацию котла. В частности, котел мощностью 17 кВт имеет встроенный расширительный бак, объем которого равен 6,5 л. Таким образом, для правильного функционирования системы и предотвращения таких случаев, как перепад давления в системе отопления, необходимо дополнить ее вспомогательным баком объемом 10 л. Такой регулятор давления в системе отопления способен нормализовать его.

Давление в котле или давление в системе

Давление в вашем котле или в системе центрального отопления может оставаться нормальным в течение многих лет, но когда оно падает (или поднимается слишком сильно), вам нужно знать, что делать дальше!

Давление котла или давление в системе центрального отопления?

Давление в котле и давление в системе центрального отопления — это одно и то же. Домовладельцы обычно называют это давлением котла, а инженеры-теплотехники называют это давлением системы центрального отопления.

Где проверить давление в котле и почему оно меняется

В системе центрального отопления в Великобритании и Европе давление в котле или системе центрального отопления обычно измеряется в барах. Один бар равен 14,5 фунтов на квадратный дюйм (фунтов на квадратный дюйм).
В течение многих лет системы центрального отопления имели «открытую вентиляцию» с питательным и расширительным баками (известными как F&E бак или напорный бак), обычно на чердаке. Почти все эти напорные баки были оснащены поплавковым клапаном (шаровым краном), который автоматически доливал воду в систему центрального отопления по мере необходимости.

Аналоговый манометр. Красный указатель является всего лишь рекомендуемым индикатором давления и, возможно, был перемещен. Черная стрелка показывает фактическое давление в системе. При холодной системе отопления давление должно быть в пределах от 1 до 1½ бар

При выключенной системе отопления единственным давлением в котле и радиаторах было давление от веса воды выше этой точки (статическое давление). Чем выше располагался напорный бак над радиаторами, котлом и трубопроводами, тем выше было статическое давление. В типичном доме уровень воды в напорном баке может быть примерно на 18 футов (5,5 м) выше самой нижней трубы в системе отопления, поэтому максимальное давление будет немногим более 0,5 бара (полбара).

За последние 20 лет в домах стали устанавливать все больше и больше комбинированных котлов, а также ряд некомбинированных котлов закрытой системы. За очень редкими исключениями, в системах центрального отопления с комбинированными или системными котлами не используется напорный бак. Система центрального отопления герметична (закрыта) и находится под давлением, обычно от 1 до 1,5 бар (холод). Это давление является давлением котла.

Когда система нагревается, вода расширяется, занимая больше места. Давление в котле немного повысится, обычно до половины бара. Положение циркуляционного насоса в системе также может немного изменить давление на манометре.

Иногда в одной системе отопления используются два манометра. Система центрального отопления может иметь котел внизу и отдельный расширительный бак и наполнительный контур наверху. В этом случае может быть манометр котла, встроенный в котел внизу, и отдельный манометр наверху, рядом с расширительным баком и наливным контуром. Они оба измеряют давление в системе центрального отопления.

Если заправочная петля находится наверху, там находится манометр наверху, чтобы вы могли считывать давление во время заполнения системы. В противном случае вам пришлось бы, чтобы кто-то внизу считывал показания манометра котла.

При наличии двух манометров их показания могут различаться, но они должны быть достаточно близкими, примерно в пределах 0,3 бар. Причина, по которой они не читают одинаково, может быть отчасти в том, что они дешевы и не очень точны, но также и в том, что они находятся на разных высотах в системе. Вы ожидаете, что манометр, который находится ниже в системе, будет показывать немного выше, потому что над ним больше веса воды. Если датчики находятся на расстоянии 5 метров друг от друга (по вертикали), разница между ними должна составлять около 0,5 бар.

Манометр котла Worcester Greenstar. Давление никогда не должно быть в красных зонах, независимо от того, горячая система или холодная.

Герметичные системы центрального отопления всегда должны иметь манометр (обычно круглый, аналоговый, циферблатный, но иногда цифровой манометр с дисплеем на котле).

Некоторые датчики имеют две стрелки, одну красную и одну черную. При наличии двух стрелок обычно черная стрелка показывает фактическое давление в котле. Красный указатель просто установлен, чтобы показывать нормальное установочное давление. Если красный указатель можно повернуть, чтобы изменить его положение, игнорируйте его. В любом случае, он может указывать не в том месте. Здесь важен указатель, который вы не можете изменить напрямую (обычно черный).

Многие манометры, например, на пароконвектомате Worcester Greenstar, имеют только одну стрелку. Указатель должен находиться в зеленой зоне. Если зеленая зона узкая, давление должно быть немного выше ее, но не выше 2,5 бар.

Зеленая зона на манометре котла Worcester Greenstar на картинке — широкая зона. При этом указатель всегда должен быть зеленым. Котел может перестать работать, если давление в системе упадет в красную зону до нуля.

Если давление в бойлере поднимается в противоположную красную зону, до 3 бар или выше, возникает проблема, которую необходимо найти и устранить. Подробнее об этом ниже.

Комбинированные (комбинированные) котлы и котлы с закрытой системой всегда должны иметь предохранительный клапан сброса давления. Этот клапан открывается, чтобы слить воду из системы через предохранительную трубу, если давление в котле (давление в системе центрального отопления) становится слишком высоким.

Предохранительный клапан сброса давления на 3 бар с манометром системы, прикрепленным, но направленным в сторону

Эти предохранительные клапаны обычно настроены на выпуск воды, если давление поднимается выше 3 бар. В домах, которые не являются частью системы центрального отопления, есть и другие предохранительные клапаны. Эти клапаны могут работать при более высоком давлении, а в жилых помещениях они обычно устанавливаются на невентилируемых баллонах с горячей водой. Однако для предохранительных клапанов в котлах и бытовых системах центрального отопления в Великобритании и Европе нормой является 3 бар.

Большинство предохранительных клапанов (предохранительных клапанов) на 3 бара имеют красный колпачок (иногда они могут быть черными). Поворот колпачка поднимает клапан с внутреннего седла и выпускает воду по предохранительной трубе. Это снижает давление, но вы не должны использовать этот метод для преднамеренного снижения давления, если только это не экстренная ситуация. Вместо этого найдите сливной кран в системе.

Если клапан на 3 бара срабатывает либо автоматически из-за того, что давление в котле стало слишком высоким, либо вручную путем поворота красной крышки, седло клапана или резиновое уплотнение клапана может быть загрязнено мусором, переносимым с водой системы центрального отопления.
Если седло или уплотнение загрязнятся, предохранительный клапан не сможет правильно закрыться, и тогда его необходимо будет заменить.

Однако в аварийной ситуации, когда вода протекает из котла или системы центрального отопления, самый быстрый способ сбросить давление в системе может состоять в том, чтобы повернуть красную крышку. Вам, вероятно, придется заплатить, чтобы заменить предохранительный клапан, но вы можете предотвратить более значительный ущерб.

Количество воды, которое необходимо слить для сброса давления в котле с 3 бар до нуля, обычно не превышает 10-15 литров. Как только давление упадет, большинство утечек будут капать очень медленно, а может и не капать вообще.

Еще одна модель предохранительного клапана на 3 бара. Поворот красного колпачка вручную открывает клапан и позволяет воде системы отопления выйти из предохранительной трубы

. Красная колпачок может иметь разную форму, но обычно он имеет рифленую (ребристую) форму для облегчения захвата. В некоторых предохранительных клапанах на 3 бара используется рычаг, обычно красного цвета. Вы поднимаете рычаг, чтобы открыть клапан и сбросить давление.

Нормальные изменения давления в котле

При нормальной работе давление в котле изменяется. Когда система холодная и выключена, мы ожидаем, что давление будет между 1 и 1,5 бар. Чуть ниже этого или чуть выше — не проблема. Когда включается насос, давление может немного повышаться или понижаться. Этот эффект мгновенный, и это не проблема. Будет ли это небольшое повышение или небольшое падение, зависит от направления насоса и его расположения относительно манометра.

По мере нагревания системы давление должно медленно повышаться. К тому времени, когда система полностью прогреется, подъем обычно составляет до половины бара. Это повышение должно быть медленным и прогрессивным, занимая столько времени, сколько требуется системе для достижения полной температуры, обычно от 15 до 30 минут.

Величина нормального подъема давления зависит от системы. Он связан с размером системы (количество воды в ней содержится) и размером расширительного бака, который должен присутствовать во всех герметичных системах. Мы не ожидаем, что повышение давления в котле между холодным и горячим будет более чем на полбара.

Если повышение давления из-за холода быстрое и превышает полбара, обычно это проблема. Если рост больше 1 бара, почти наверняка есть проблема. Мы подойдем к этому немного позже, но сначала полезно понять, почему происходит нормальное повышение давления.

Как работают расширительные баки центрального отопления

Вода расширяется при нагревании. В старомодной системе с открытой вентиляцией и напорным баком расширяющаяся вода просто немного отступала в напорный бак, слегка повышая уровень. В герметичной системе расширяющаяся вода может привести к разрыву труб, радиаторов или бойлера, поэтому расширение необходимо компенсировать. Это делается путем установки расширительного бака в систему. (Расширительные баки также называют расширительными камерами. )

Расширительный бак представляет собой камеру с гибкой диафрагмой из бутилкаучука посередине. С одной стороны диафрагмы находится вода системы центрального отопления; с другой стороны — газ, либо воздух, либо азот (для удобства будем считать, что это воздух). При изготовлении воздушная сторона накачивается примерно до ¾ бара для расширительного бака, установленного внутри котла, или до 1½ бара для вспомогательных расширительных баков (это дополнительные, внешние расширительные баки).

На расширительном баке установлен клапан автомобильного типа (клапан Шредера), позволяющий накачивать воздушную сторону. Когда воздушная сторона расширительного бака накачивается на производстве, резиновая диафрагма прижимается прямо к другой стороне расширительного бака, так что металлический бак наполняется воздухом. Затем расширительный бак подключается к системе центрального отопления.

Подключение к системе центрального отопления находится на водяной стороне резиновой диафрагмы.
Когда система заполнена водой и находится под давлением 1½ бар, резиновая диафрагма во внутреннем расширительном баке котла отодвигается примерно до середины расширительного бака (это возможно, поскольку такие газы, как воздух, могут сжиматься). Воздушный карман сжимается примерно до половины своего объема, а его давление удваивается, примерно до 1½ бар, чтобы соответствовать давлению воды.

Когда система нагревается, вода расширяется, и в расширительный бак поступает больше воды. Давление растет медленно и неуклонно по мере того, как диафрагма движется в сторону воздуха, немного сдавливая воздушный карман. Поскольку диафрагма гибкая, она движется так, что давление воздуха и давление воды остаются согласованными друг с другом. Тот факт, что воздушная сторона может быть пережата, предотвращает значительное повышение давления на водяной стороне, которое может привести к разрыву системы.

Где пополнить давление в котле

Если вы можете найти руководство по установке и обслуживанию котла, оно, как правило, содержит схемы и подробные сведения о том, как пополнить систему. Способ заполнения также может быть указан в инструкции по эксплуатации. Если у вас есть инструкции, следуйте им, а не описанному ниже методу. Если у вас нет копии, попробуйте поискать в Google руководство по эксплуатации вашего котла. Часто можно найти бесплатную копию.

Производители котлов , а не , хотят, чтобы вы использовали умягченную воду для пополнения системы центрального отопления. (Мы тоже не знаем, почему.) Они имеют в виду воду, умягченную ионообменным (регенерированным солью) умягчителем воды. Мы не думаем, что они возражают против встроенных магнитных или электролитических ингибиторов образования накипи. Если у вас есть устройство для смягчения воды, переключите его на жесткую воду (байпасный режим), пока вы доливаете воду в систему центрального отопления.

Начните с проверки давления в холодной системе. Если давление ниже ¾ бара (0,75 бара), мы его увеличим до уровня где-то между 1 и 1½ бара.

Гибкий наливной шланг с металлической оплеткой, соединенный между двумя клапанами.

Герметичные системы заполняются с помощью наливной петли или какого-либо наливного соединения. К сожалению, существует много разных видов, и они могут выглядеть совершенно по-разному. Первоначально они имели форму гибкого шланга с металлической оплеткой, соединенного между двумя клапанами. Обычно они находились рядом с котлом, но не являлись его частью. Эти гибкие плетеные шланги все еще существуют.

В настоящее время заправочные патрубки встраиваются в котел как неотъемлемая часть, обычно доступ к ним осуществляется снизу котла. У многих есть два клапана, по одному на каждом конце звена. У некоторых есть «ключ», который необходимо вставить перед открытием заправочных клапанов и снять после их закрытия. Другие имеют подпружиненный рычаг, который при поднятии позволяет воде поступать в систему центрального отопления.

Водные правила предусматривают строгие правила подключения запасенной воды в системах центрального отопления к чистой водопроводной питьевой воде. Регуляторы предназначены для предотвращения любого риска попадания загрязненной воды обратно в водопроводную сеть. Наполнительную петлю или звено разрешается подсоединять только во время фактического процесса наполнения (или доливки) и сразу же после этого отсоединять.

Помимо возможности разъединения, узел должен иметь запорный клапан на каждом конце и двойной обратный клапан. Двойной обратный клапан представляет собой два обратных клапана на линии с контрольной точкой между ними. Устройства заливных звеньев, встроенные в котлы, должны быть спроектированы в соответствии с этими правилами.

Синий инструмент для заливки, прикрепленный к клапанам под котлом Ultracom 2 cxi. Зеленый воротник является частью заливной горловины, а желтый рычаг — нет; он изолирует газ

Был большой штраф за оставление контура заливной горловины подключенным. Примерно в 1990 году этот штраф составлял 400 фунтов стерлингов, и несколько установщиков были оштрафованы за то, что оставили контур на месте. Мы никогда не слышали, чтобы кто-либо из домохозяев был оштрафован, но правила применялись к ним в равной степени. Несколько лет спустя штраф был увеличен до 1000 фунтов стерлингов, но в последнее время мы не слышали о соблюдении правил.

Хотя мы понимаем необходимость защиты питьевой воды, правила всегда казались слишком чрезмерными. Если запорные клапаны на каждом конце закрыты, но контур остается подключенным, загрязненная вода должна будет проходить обратно через 2 закрытых клапана и 2 обратных клапана (против нормального направления потока).

Также почти всегда будет попытка перейти от системы с более низким давлением к системе с более высоким давлением (что невозможно без приложения дополнительной силы). Это более чем маловероятно, но если вы не хотите рисковать штрафом, отсоедините заливную петлю!

Слишком много времени ушло бы на то, чтобы просмотреть все методы наполнения различных производителей. Если у вас нет внешней плетеной петли-наполнителя, вам необходимо ознакомиться с Инструкцией по установке и обслуживанию производителя вашего котла. Эта информация также может быть указана в инструкции по эксплуатации вашего котла.

Для заполнения системы центрального отопления (или для повышения давления в котле) с помощью плетеной петли необходимо сначала подсоединить плетеный шланг с обоих концов. На каждом конце клапана в месте подсоединения шланга может быть завинчивающаяся крышка. В этом случае перед снятием колпачков и подсоединением шланга необходимо убедиться, что оба запорных клапана закрыты. Как только шланг подключен, вы открываете один клапан (на самом деле не имеет значения, какой именно). Затем, наблюдая за манометром, вы медленно открываете другой клапан.

Вы должны услышать шипение воды в системе. Когда давление в системе становится достаточно высоким, вы закрываете второй клапан, а затем первый клапан. Когда оба закрыты, вы отсоединяете наливной шланг в оплетке и устанавливаете на место все колпачки.
Если система центрального отопления уже заполнена водой и из нее удален воздух, требуется на удивление мало дополнительной воды, чтобы поднять давление с нуля до 1½ бара. Это зависит от размера системы центрального отопления, но в большинстве домов это всего около 10 литров.

Если в вашей системе центрального отопления используется внешний расширительный бак, а не встроенный в котел, количество воды, необходимое для повышения давления в котле с нуля до 1½ бара, может составлять всего литр. Это предполагает, что система центрального отопления уже была заполнена водой и воздух был удален. Причина, по которой при использовании внешнего расширительного бака может потребоваться меньше дополнительной воды, заключается в том, что внешние баки обычно изготавливаются с предварительным давлением 1½ бар.

Если давление в котле поднимается только до 1½ бар, при холодной системе вода не поступает в расширительный бак, так как давления воды недостаточно для сжатия воздуха внутри расширительного бака.
Однако по мере нагрева системы давление воды будет увеличиваться, и вода начнет поступать в расширительный бак, сжимая воздушный карман на другой стороне диафрагмы. При этом давление в котле немного повысится.

Если установлен внешний расширительный бак и давление в холодном котле составляет 1 бар, может наблюдаться быстрый рост давления в котле по мере нагрева системы. Это связано с тем, что при предварительном давлении 1½ бар расширительный карман во внешнем баке доступен только после того, как давление в котле достигнет 1½ бар. Как только давление в системе достигает 1½ бара, оно будет расти намного медленнее, так как большой воздушный карман во внешнем расширительном баке начинает сжиматься.

Если для замены вышедшего из строя расширительного бака котла был установлен внешний расширительный бак, мы бы предпочли, чтобы предварительное давление в новом баке было снижено до ¾ бара и 1 бара. Это поможет немного снизить максимальное давление в системе (в котле, радиаторах и трубопроводах).

Давление в бойлере остается слишком высоким

Если давление в бойлере остается слишком высоким, несмотря на слив воды из системы через сливной кран, это свидетельствует о неисправности. В этом случае следует проверить, куда сбрасывает воду предохранительная трубка от предохранительного клапана на 3 бара. Обычно это прямо снаружи через стену или во внутреннюю тарелку.

Тарелка представляет собой воронкообразную конструкцию, в которой вода проходит вниз по верхней трубе через воздушный зазор, а затем следует по другой трубе из здания или во внутреннюю дренажную трубу. Эти тарелки обычно имеют длину около 6 дюймов (15 см) и сделаны из черного пластика.

Если системная вода проходит через предохранительную трубу, а манометр котла постоянно показывает более 3 бар, несмотря на слив воды, возможны две причины: оставлен открытым или не полностью закрытым. В этом случае система постоянно пополняется. Клапаны наполнения должны быть закрыты, а петля отсоединена. Воду необходимо будет сливать до тех пор, пока давление в системе (холодной) не упадет примерно до 1½ бар. Если вода продолжает проходить через предохранительный клапан на 3 бара, а давление в котле падает, предохранительный клапан необходимо заменить.

Если наполнительный контур отсоединен, но давление в котле все еще остается слишком высоким, несмотря на то, что часть воды была слита из системы центрального отопления через сливной кран, вероятной причиной является пластинчатый теплообменник. Пластинчатые теплообменники являются вторичными теплообменниками. Котлы без комбинированной системы не имеют вторичных теплообменников, но почти все комбинированные котлы имеют.

Эта неисправность, которая вызывает постоянно высокое давление, является внутренней утечкой во вторичном теплообменнике (пластинчатом теплообменнике). Это теплообменник в котле, в котором системная вода отделена от чистой водопроводной воды рядом металлических пластин.

По сути, горячая вода системы (нагретая котлом) перекачивается через канал во вторичном теплообменнике. Чистая холодная водопроводная вода проходит по отдельному пути на пути к горячим кранам. Эти пути длинные и «свернуты» друг вокруг друга так, что их стенки всегда соприкасаются. Тепло проходит через стены, разделяющие проходы, так что вода центрального отопления косвенно нагревает водопроводную воду.

При протечке через стену между двумя путями водопроводная вода высокого давления попадает в магистраль системы отопления, повышая давление в системе отопления. Давление обычно повышается до чуть более 3 бар, что приводит к открытию предохранительного клапана.

Так как давление в системе отопления постоянно повышается из-за утечки, манометр держится на отметке около 3 бар и вода постоянно проходит через предохранительный клапан и из предохранительной трубы. В этом случае вторичный теплообменник (и, возможно, предохранительный клапан) необходимо заменить.

Сильные колебания давления в бойлере

Сильные колебания давления в бойлере вызваны выходом из строя или выходом из строя расширительного бака. Дополнительную информацию можно найти в нашей статье «Неисправности расширительного бака». Существует также временный обходной путь, позволяющий поддерживать работу центрального отопления в случае выхода из строя расширительного бака, по крайней мере, до тех пор, пока вы не замените его.

Давление в бойлере падает, но не достигает высокого уровня

Если при доливке давление в бойлере продолжает снижаться, но давление не колеблется ненормально, скорее всего, это предохранительный клапан на 3 бара. После срабатывания клапана, автоматически за счет повышения давления или вручную, он может не закрыться полностью. Поскольку клапан придется заменить, если он продолжит протекать, теперь нет ничего плохого в том, чтобы снова управлять им вручную, чтобы посмотреть, очистит ли он его.

Если повернуть красный колпачок, внутренний клапан поднимется с седла, и вода из системы потечет. Дальнейшее скручивание вызовет лязг, когда он упадет на свое место. Вы можете повторить это, повышая давление в котле по мере необходимости. Если после этого давление держится, вам повезло. Если нет, то нужно менять клапан.

Давление в котле продолжает падать

Если давление в вашем котле продолжает падать, несмотря на доливку, есть 3 места, где можно посмотреть:

Вода видна, когда она проходит через поддон из верхней трубы в нижнюю

Первая это вода, проходящая через предохранительный клапан и предохранительную трубу. Обычно это сбрасывает воду снаружи, где она видна. Следуйте по маршруту предохранительной трубы от предохранительного клапана с красной крышкой.
Иногда предохранительная труба заканчивается канализационной трубой внутри дома. В этом случае должна быть установлена ​​чашечная посуда.

Тарелка представляет собой воронку, позволяющую видеть протекающую воду. Вода, проходящая через предохранительный клапан и предохранительную трубу, является наиболее распространенной причиной потери давления.

вторая причина потери давления в котле встречается очень редко. В конденсационных котлах при негерметичности внутренней стенки теплообменника системная вода может попасть в отстойник для конденсата и выйти через конденсатную трубу. Мы видели, как это произошло однажды, с котлом Greenstar Ri, которому было более 8 лет. Производители, Worcester Bosch, отлично справились и заменили теплообменник бесплатно.
Неконденсационный котел может протечь таким образом. Если есть очень медленная утечка из теплообменника в камеру сгорания, она может испариться, не проявляясь снаружи. Давление в системе будет постепенно снижаться. Осмотр камеры горелки должен показать это.

Третьей причиной потери давления является внутренняя утечка в системе из котла, органов управления, радиаторов или трубопроводов. Если давление в котле падает, и вы не видите, куда оно уходит, нужно искать! Утечки наверху обычно проявляются на потолках внизу. Однако, если полы наверху бетонные, просачивающаяся вода может пройти к краям и вниз через полость стены, не показывая себя.

Если не видно, скорее всего протечка под полом. Если полы твердые или их нельзя поднять, это большая проблема, но есть компании по обнаружению утечек, которые специализируются на их обнаружении.
Даже если вы видите, что вода благополучно уходит наружу, не поддавайтесь искушению просто доливать воду. Это плохая идея.

Пресная вода разбавляет ингибиторы коррозии в системе. Он также приносит свежий растворенный кислород, который воздействует на котел и радиаторы.
В районах с жесткой водой пресная вода также приносит свежий растворенный известковый налет. Это осаждается в самой горячей точке системы отопления, в вашем котле.

Котел может очень быстро стать тревожно шумным, так как известковый налет заставляет котел кипеть.

Если при доливке недостаточное давление в системе поднимается

Очень редко мы сталкиваемся с системами, в которых заправочный патрубок (наполнительный контур) не поднимает давление в котле до желаемого уровня. Мы слышим шипение воды, но оно замедляется и останавливается, хотя клапаны наливной петли открыты. Если это происходит, то обычно это происходит из-за того, что давление холодной воды в водопроводе в вашем доме слишком низкое, чтобы поднять давление выше.

Если вы можете получить давление выше ¾ бар (0,75 бар) при холодной системе, это не должно быть проблемой. Если он даже не поднимается так высоко, попробуйте долить ночью, когда давление в водопроводной сети может быть выше. Ночью давление в водопроводной сети часто выше, потому что меньше людей берут воду из магистрали.

Если вы по-прежнему не можете добиться достаточно высокого давления, проверьте, не установлен ли в сети редукционный клапан, настроенный на слишком низкое значение. Кроме того, позвоните в свою компанию по водоснабжению и спросите. Они могут занять несколько дней, чтобы выйти, но они, как правило, полезны.

Обратите внимание: :

Мы будем рады, если вы сделаете отдельные копии этой статьи, но не копируйте ее на свой веб-сайт; ссылку на него.

Регулятор давления газа для систем отопления

При выборе системы газового отопления для вашей птицы или свинарника важно, чтобы регулятор давления газа работал бесперебойно. При правильном выборе регулятора давления газа важно обратить внимание на ряд моментов. Это гарантирует отсутствие ошибок, которые могут привести к проблемам в будущем.

Gasolec B.V. offers the following gas pressure controls:

Manual gas pressure regulation

• Manual gas regulator

Automatic gas pressure regulation

• High-Low
• Continuous (Stepless)
• Fixed gas давление – ВКЛ/ВЫКЛ

Что такое регулятор давления газа?

Регулятор давления газа — это устройство, позволяющее снизить давление газа в газовой трубе. Обычно газ подается под высоким давлением. Чем выше давление газа, тем больше энергии можно передать по одной и той же газовой трубе. Для газового нагревателя важно, чтобы давление поступающего газа находилось в диапазоне давлений этого газового нагревателя.

Кроме того, можно регулировать фактическую тепловую мощность многих обогревателей Gasolec, регулируя давление газа в направлении этого обогревателя в пределах диапазона регулирования этого инфракрасного обогревателя. При максимальном давлении газа нагреватель отдает максимальную теплопродукцию, а при минимальном давлении газа отдает минимальную теплопродукцию.

Однако, когда давление газа в нагревателе выходит за пределы допустимого диапазона давления, это может вызвать серьезные проблемы. Например, слишком высокое значение давления газа может привести к повреждению обогревателя (он становится слишком горячим), слишком низкое значение может привести к отключению обогревателя. Кроме того, изменение давления газа может привести к неполному сгоранию в нагревателе. В такой ситуации обогреватель иногда может выделять токсичные вещества, которые могут быть вредными, а иногда и смертельными для животных внутри здания.

На какие факторы следует обратить внимание для правильной регулировки давления газа?

Gasolec B.V. предлагает множество различных регуляторов давления газа. Важно, чтобы выбор предпочтительных газовых обогревателей соответствовал имеющемуся типу газа, давлению газа и желаемому регулированию давления газа. Все это должно быть должным образом согласовано, и мы советуем вам сделать это, проконсультировавшись с вашим дилером Gasolec и/или непосредственно с Gasolec B.V.

Ре а. Ручной регулятор давления газа

Ручной регулятор давления газа означает, что регулировка давления газа должна выполняться вручную. Как правило, это приводит к самым низким инвестиционным затратам, однако это также означает, что люди должны все время представлять документы при изменении условий. На практике это означает, что при ручном регулировании давления газа обогреватель часто работает неэффективно. И тепловая мощность, и расход газа не идеальны.

Ре б. High-Low – Автоматическая регулировка давления газа

Это система регулирования давления газа с двумя регуляторами давления газа:

• Высокое – высокое давление к нагревателям, этот максимум почти всегда можно отрегулировать.
• Низкое – низкое давление к нагревателям, этот минимум почти всегда можно отрегулировать.

Кроме того, имеется электромагнитный клапан, который либо ОТКРЫТ (положение High), либо ЗАКРЫТ (положение Low). Когда электромагнитный клапан получает питание от контроллера климата, соленоид открывается, и газовые нагреватели получают высокое давление газа, так что они будут гореть с высокой мощностью. Когда на соленоид не подается питание от климат-контроллера, соленоид закроется, и газовые нагреватели получат низкое давление газа, поэтому они будут работать с низкой мощностью.

В случае пропадания питания и/или отказа климат-контроллера, то на всякий случай есть возможность отрегулировать давление газа вручную.

Рек. Непрерывный (бесступенчатый) – автоматический регулятор газа

Это блок бесступенчатого регулирования давления газа, который регулирует давление газа в радиаторах на основе управляющего сигнала 0–10 В постоянного тока. Этот газовый регулятор также оснащен аварийным устройством для ручной регулировки давления газа в случае отказа питания и / или контроллера климата.

Красный д. Стационарный регулятор давления газа

С помощью этого регулятора давление газа в нагревателе является постоянным. Проще говоря, давление входящего газа 5 бар всегда будет регулироваться, например, до 28 мбар.

Для нагревателей, работающих на постоянном давлении газа, таких как G12, имеется два варианта регулирования мощности обогрева, несмотря на то, что давление газа в нагревателях остается постоянным.

• Нагреватель работает на максимальной мощности или нагреватель работает на пилотном пламени.
• Нагреватель работает на максимальной мощности или нагреватель выключен.

Этот тип регулирования обычно дороже центрального регулирования давления газа. Вот почему эти системы ON/OFF чаще используются с нагревателями большей мощности. В Gasolec только наши нагреватели G12 работают при фиксированном давлении газа 28 мбар.

Заключение

Прочитав о различных регуляторах давления газа, мы узнали, что есть выбор между ручными регуляторами давления газа и автоматическими регуляторами давления газа. При автоматическом регулировании газа климат-контроллер обычно измеряет температуру в помещении, а затем определяет, нужен ли дополнительный обогрев или нет. Преимущество автоматического регулирования в том, что, в принципе, оно работает 7 дней в неделю, 24 часа в сутки, т. е. людям не нужно проверять и контролировать тепловую мощность.

Регуляторы давления газа Gasolec B.V. в ваших птичниках и свинарниках

Мы в Gasolec B.V., а также наши партнеры хотели бы проконсультировать вас по выбору правильной системы регулирования давления газа в ваших птичниках и свинарниках. Мы рассматриваем вашу ситуацию и ваши пожелания, и вместе мы помогаем вам в выборе оптимального решения для вас.

Дополнительную информацию о различных системах регулирования давления газа можно найти на нашем веб-сайте. Для получения дополнительной информации обращайтесь к нашим партнерам или непосредственно в Gasolec B.V.

Свяжитесь с нами

Свяжитесь с нами

Регулировка давления газа для отопления в птичниках и свинарниках

Как отрегулировать редукционный клапан: простой способ

Знание того, как отрегулировать редукционный клапан, является важной частью любого домашнего мастера. Инструментарий. Будь то для системы обратного осмоса или других сантехнических нужд. В этой статье мы начнем с нуля и проведем вас через весь процесс. Мы также расскажем вам все, что вам нужно знать о редукционных клапанах, и о том, почему вам может понадобиться отрегулировать их в первую очередь.

Вы также можете найти другие полезные руководства, такие как устранение неполадок переменного тока или Почему ваш кондиционер находится на крыше в Аризоне?

Как делают редукционные клапаны Работа?

Как следует из их названия, редукторы давления клапаны контролируют подачу воды в ваш дом. Без снижения давления клапан, эта вода будет проходить через вашу сантехнику со скоростью, не подходящей для жилое использование.

Водонагреватели в Фениксе обычно выдерживают давление ниже 80 фунтов на квадратный дюйм. Тем временем городские власти считают допустимым давление в диапазоне от 40 до 100 фунтов на квадратный дюйм. Если давление воды, поступающей в ваш дом, достигает верхней границы этого диапазона, это повредит не только ваш водонагреватель, но и другие приборы и трубы.

Здесь на помощь приходит регулятор давления воды в жилых помещениях (другое название «редукционный клапан»).

Хорошо, но

Как работают редукционные клапаны?

Хорошо, если вы недовольны общее объяснение, которое мы предоставили выше, вот более техническое.

Редукционный клапан обычно закрыт к вашему водяному запорному клапану. Вы будете знать, что смотрите на клапан, потому что он рядом будет манометр.

Внутри клапана находятся пружина и диафрагма. Эти два элемента взаимодействуют с поступающим давлением воды, либо сокращение или расширение отверстия, через которое в конечном итоге проходит ваша вода.

Когда вода поступает в клапан под давлением больше, чем разрешено, диафрагма и пружина будут контракт и уменьшить поток. Однако верно и обратное. Если вода поступает в клапан при слишком низком давлении, пружина и диафрагма расширяются и дайте воде выйти через большее отверстие.

Настройка вашего редукционного клапана определить, что он считает приемлемым как в верхнем, так и в нижнем пределах его диапазон.

Если это не имеет для вас никакого смысла, не волноваться. Точная механика и физика процесса смущают даже некоторых опытные сантехники. Все знают, что этот процесс работает.

Как отрегулировать давление Редукционный клапан

Вам понадобится ключ соответствующего размера. выполнить регулировку.

Теперь, когда вы хорошо понимаете, как редукционные клапаны работают, вы должны иметь представление о том, что происходит, когда Вы делаете корректировки.

Перво-наперво: стоит ли Отрегулировать давление?

Если вы испытываете повышенное или пониженное давление воды из-за неисправности в работе вашего городского водопровода, регулировка клапана может привести к поломке, когда система вернется в исходное состояние. обычный.

По этой причине было бы разумно связаться с вашим Департамент водоснабжения, чтобы узнать, связана ли проблема с ними. Если нет, то возможно, что ваш клапан как-то вышел из строя и требует регулировки.

Также обратите внимание, что регулировка настройки редукционного клапана без полного понимания того, что вы делаете, может привести к проблемам. Установка слишком высокого давления приводит к лишнему расходу воды и может нанести вред вашим приборам. В крайних случаях ваш водонагреватель может взорваться. Такие приборы, как умягчители воды, также могут быть повреждены.

Другими словами, если вы не уверены в том, что что вы делаете, обратитесь к профессионалам, например, к нашим техническим специалистам из American Home Water. и Воздух.

Шаг №1: Найдите клапан

Редукционный клапан обычно напоминает колокол или купол. Как упоминалось ранее, вы обычно видите его рядом с датчиком. Это может быть встроен прямо в счетчик воды. Однако в большинстве случаев вы найдете клапан в виде отдельного устройства, лежащего за счетчиком в водопроводной сети вашего дома.

Шаг № 3. Определите корректировку Метод

Многие клапаны имеют гайку, винт или ручку прикрепленные к ним, которые позволяют вам выполнять фактическую настройку. Вращение винта или ручка по часовой стрелке обычно увеличивает давление воды при повороте против часовой стрелки снижает давление.

Это может показаться нелогичным, поскольку противоположно тому, как работают краны, поэтому убедитесь, что вы знаете, в каком направлении повернуть чтобы получить желаемое давление.

Шаг № 4. Используйте водомер для Проверьте свое давление

Прежде чем вносить какие-либо изменения в редукционный клапан, вам нужно понимать существующие обстоятельства. Хотя вы можете знать, что ваше давление слишком высокое из-за таких симптомов, как капание краны, вы хотите получить точное значение давления.

Есть несколько мест, куда можно прикрепить датчик, чтобы получить хорошее чтение. Пока приспособление находится ниже по потоку от клапана, это не имеет особого значения. Многие люди прикрепляют датчик к воде сливной клапан отопителя или просто кран.

Шаг № 5. Поймите, Иметь закрытую или открытую систему

Проще говоря, открытая система водонагревателя позволяет избыточное давление воды, чтобы вернуться в линию подачи холодной воды и в конечном итоге в муниципальное водоснабжение. Закрытая система не позволяет избыточное давление, чтобы вернуть его в городское снабжение.

Тепловое расширение может быть опасным. Чтобы избежать этой опасности, вам придется согласовать давление вашего регулятора с давлением вашего расширительного бака.

Это не ракетостроение, но полезно знать, прежде чем начать вносить коррективы.

Шаг № 6. Отрегулируйте давление Редукционный клапан

Большинство клапанов имеют стопорную гайку. Как только вы отвинтив эту гайку, вы сможете повернуть регулировочный винт, ручку или болт. Регулируйте его до тех пор, пока давление, отображаемое на вашем манометре, не достигнет желаемого уровня. За большинство жилых помещений, что означает давление ниже 80 фунтов на квадратный дюйм.

Не вносите большие коррективы сразу. Сделать нет более чем на четверть оборота каждый раз, прежде чем взглянуть на датчик, чтобы увидеть какой у вас эффект.

Кроме того, запишите настройки, которые вы делаете, чтобы что вы можете вернуть их, если вам случится зайти слишком далеко.

Шаг № 7. При необходимости отрегулируйте Давление в терморасширительном баке

Если у вас закрытая система водонагревателя, вам также нужно будет отрегулировать давление на вашем терморасширительном баке. Сделать это правильно, вам понадобится манометр воздуха, чтобы проверить существующее давление своего расширительного бачка. Подсоедините клапан непосредственно к впускному клапану на бак.

Как только вы определили давление, используйте ручной насос, чтобы поднять его до давления, равного давлению воды в вашем доме. Не используйте воздушный компрессор; это может привести к повреждению.

Шаг 8. Отсоедините водомер и заблокируйте регулировочную гайку

Убедитесь, что вы зафиксировали регулировочную гайку на редукционный клапан давления. Это предотвратит легкое вращение винта, что отменит ваши настройки.

Когда менять давление Редукционный клапан

Рекомендуется проверить давление не реже одного раза в год, чтобы убедиться, что оно находится на желаемом уровне. Как с большинство механических устройств, однако, ваш редукционный клапан может начать неправильно функционируют со временем.

Вы узнаете, что это тот случай, когда настройки к вашему клапану, не приводит к изменению давления воды. Давление может быть постоянно высоким независимо от ваших усилий, и вы, вероятно, заметите проблемы например, гидравлические удары и капающие краны.

Если вы считаете, что вам необходимо заменить давление редукционный клапан, было бы разумно обратиться к профессионалу для выполнения этой работы. Может быть запутанным процессом для неопытных домашних мастеров, так как требует пайки, сантехнические работы и, возможно, установка другого оборудования для смягчения любые проблемы, с которыми вы столкнетесь.

После установки клапана профессионально, настроить его самостоятельно довольно просто, предполагая у вас есть четкое понимание шагов, описанных выше.

Вывод

Редукционный клапан является важной частью системы водоснабжения вашего дома. Позволяет регулировать напор воды поступление в ваш дом до уровня, подходящего для ваших приборов.

Прежде чем приступить к регулировке давления, свяжитесь с вашим муниципалитетом, чтобы убедиться, что аномальное давление не является просто временная проблема с их системами.

Если вы пришли к выводу, что проблема связана с вашим клапана, отрегулируйте его, как описано выше.
